Скачать ГОСТ IEC/TR 61912-2-2013 Низковольтная коммутационная аппаратура и аппаратура управления. Устройства защиты от сверхтоков. Часть 2. Селективность в условиях сверхтоковДата актуализации: 10.08.2017 ГОСТ IEC/TR 61912-2-2013
Низковольтная коммутационная аппаратура и аппаратура управления. Устройства защиты от сверхтоков. Часть 2. Селективность в условиях сверхтоковОбозначение: | ГОСТ IEC/TR 61912-2-2013 | Обозначение англ: | 61912-2-2013 | Статус: | введен впервые | Название рус.: | Низковольтная коммутационная аппаратура и аппаратура управления. Устройства защиты от сверхтоков. Часть 2. Селективность в условиях сверхтоков | Название англ.: | Low-voltage switchgear and controlgear. Overcurrent protective devices. Part 2. Selectivity under over-current condition | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2016 | Область применения: | Стандарт применяется в качестве руководства для установления селективности между аппаратами защиты в низковольтных сетях распределения и управления, установления терминологии и определений и примеров применения селективности. Следующие стандарты на аппараты входят в область применения стандарта: IEC 60255-3, IEC 60255-6, IEC 60255-8, IEC 60255-12; IEC 60269-1, IEC 60269-2, IEC 60269-3, IEC 60269-4; IEC 60898-1; серия стандартов IEC 60947; IEC 61008-1; IEC 61009-1. Стандарт не рассматривает другие виды защиты, такие как защита от реверсивного включения, непосредственная защита и зонная защита. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения и условные сокращения 3.1 Алфавитный перечень определений и характеристик 3.2 Термины и определения 3.3 Условные сокращения в международных стандартах 4 Обзор требований к селективности 4.1 Основные положения 4.2 Защита электродвигателей автоматическими выключателями и ручными пускателями 5 Определение селективности 5.1 Автоматический выключатель как вышестоящий аппарат 5.2 Предохранитель по IЕС 60269 как вышестоящий аппарат 6 Устройства защитного отключения (УЗО) 6.1 Общие положения 6.2 Селективность между двумя УЗО 7 Зона селективности блокирования (ЗСБ) 7.1 Общие положения 7.2 Принципы оперирования 7.3 Примеры 8 Реле защиты от сверхтока (РЗСТ) — Измерительные реле с единственной входной воздействующей величиной с зависимой или независимой выдержкой времени Приложение А (справочное) Примеры селективности между аппаратами защиты от сверхтоков, примеры градации селективности применительно к автоматическим выключателям Приложение В (справочное) Длительные нагрузки и их воздействие на селективность в зоне сверхтоков Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам (документам) Библиография | Разработан: | АНО НТЦ Энергия
| Утверждён: | 05.11.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 61-П) 21.03.2014 Федеральное агентство по техническому регулированию и метрологии (219-ст)
| Издан: | Стандартинформ (2014 г. )
| Расположен в: |
| Нормативные ссылки: | |

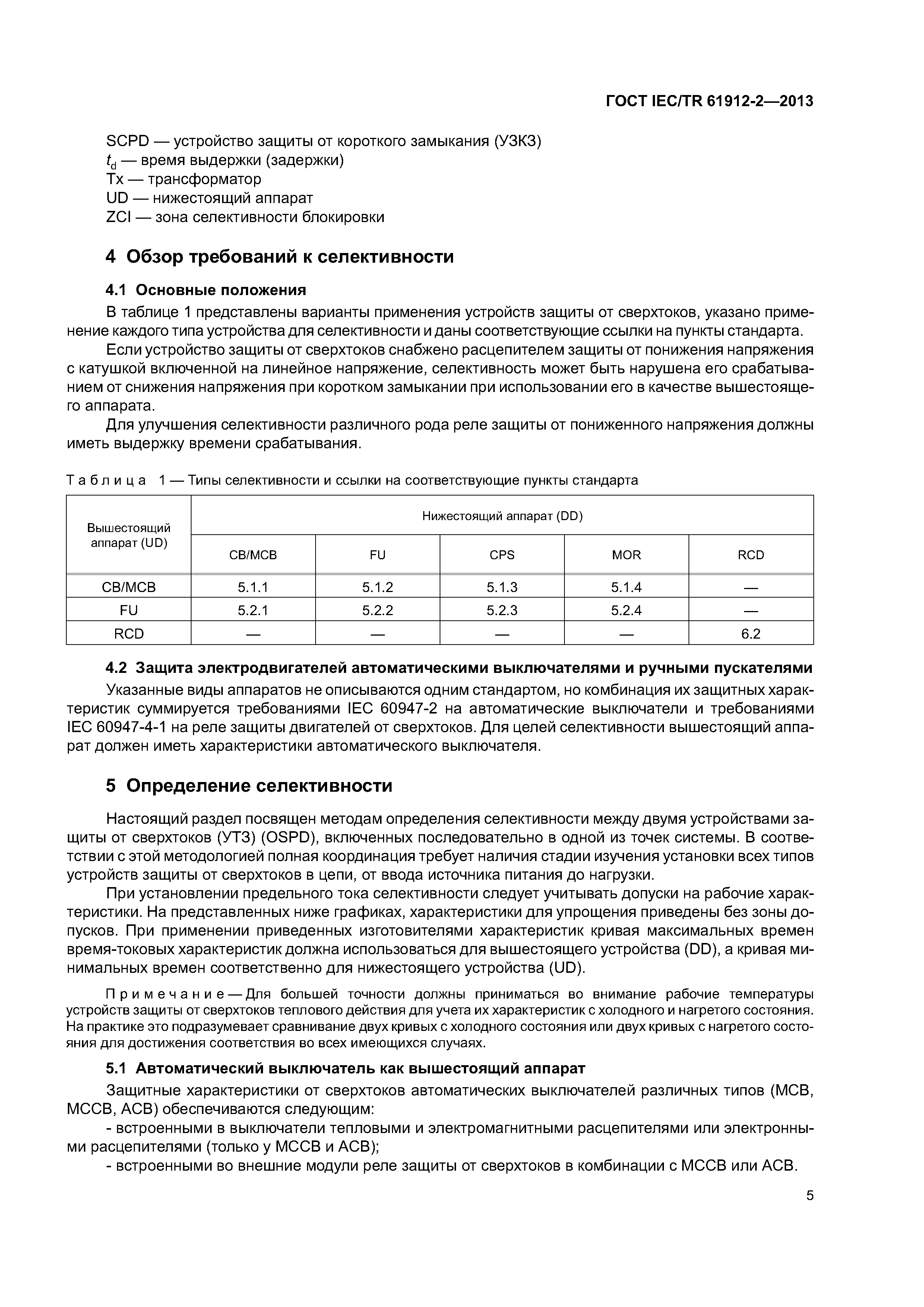

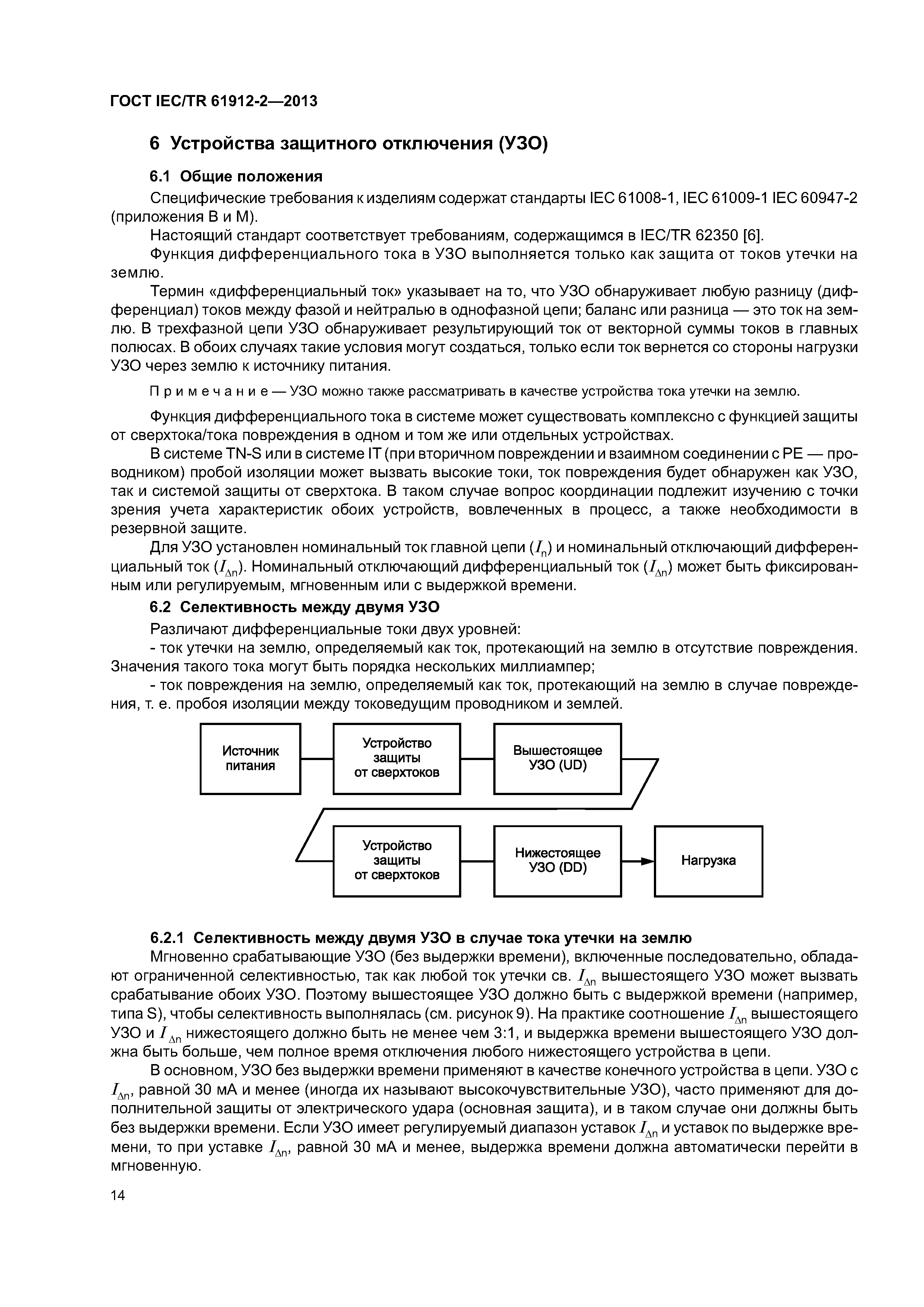

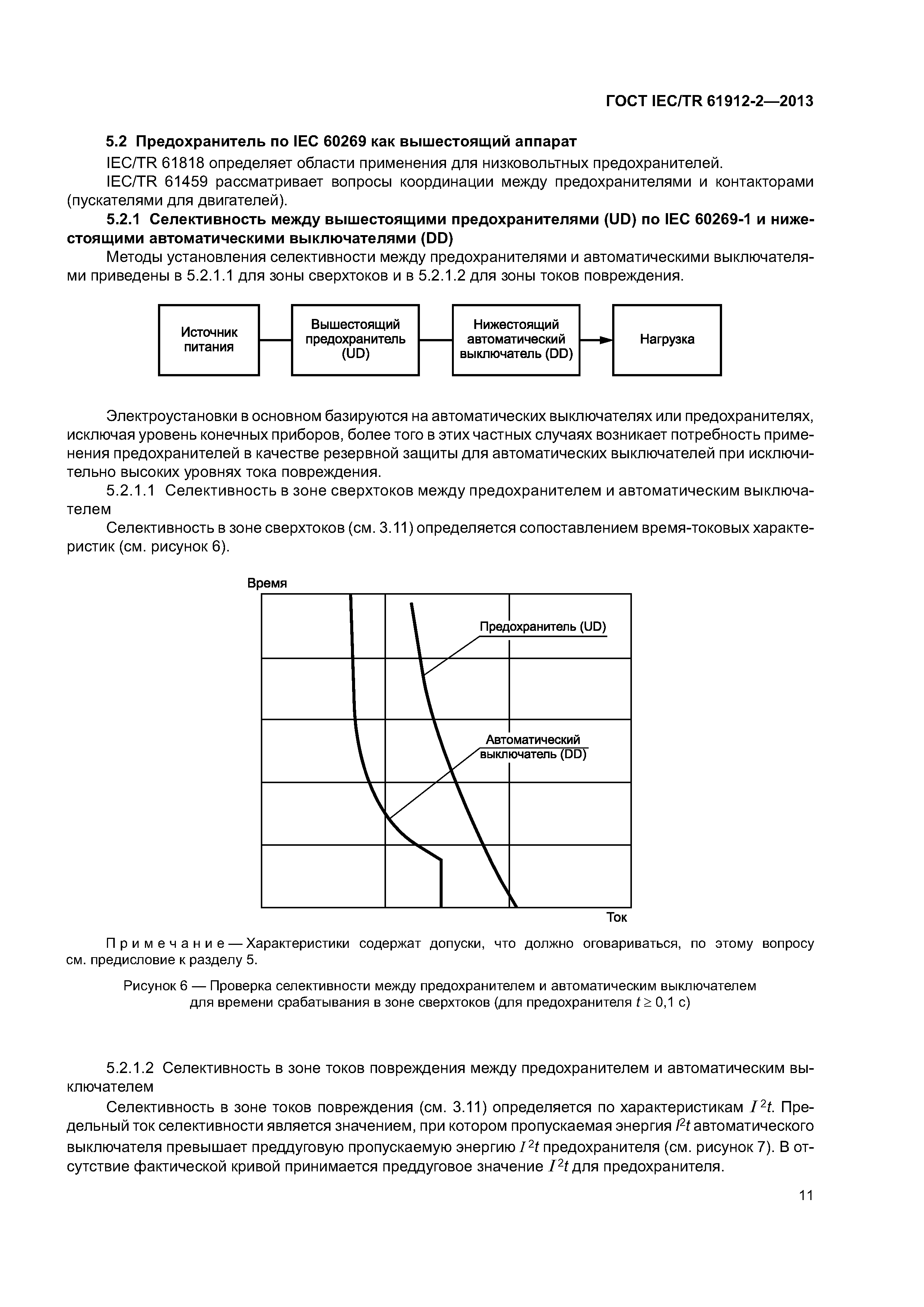

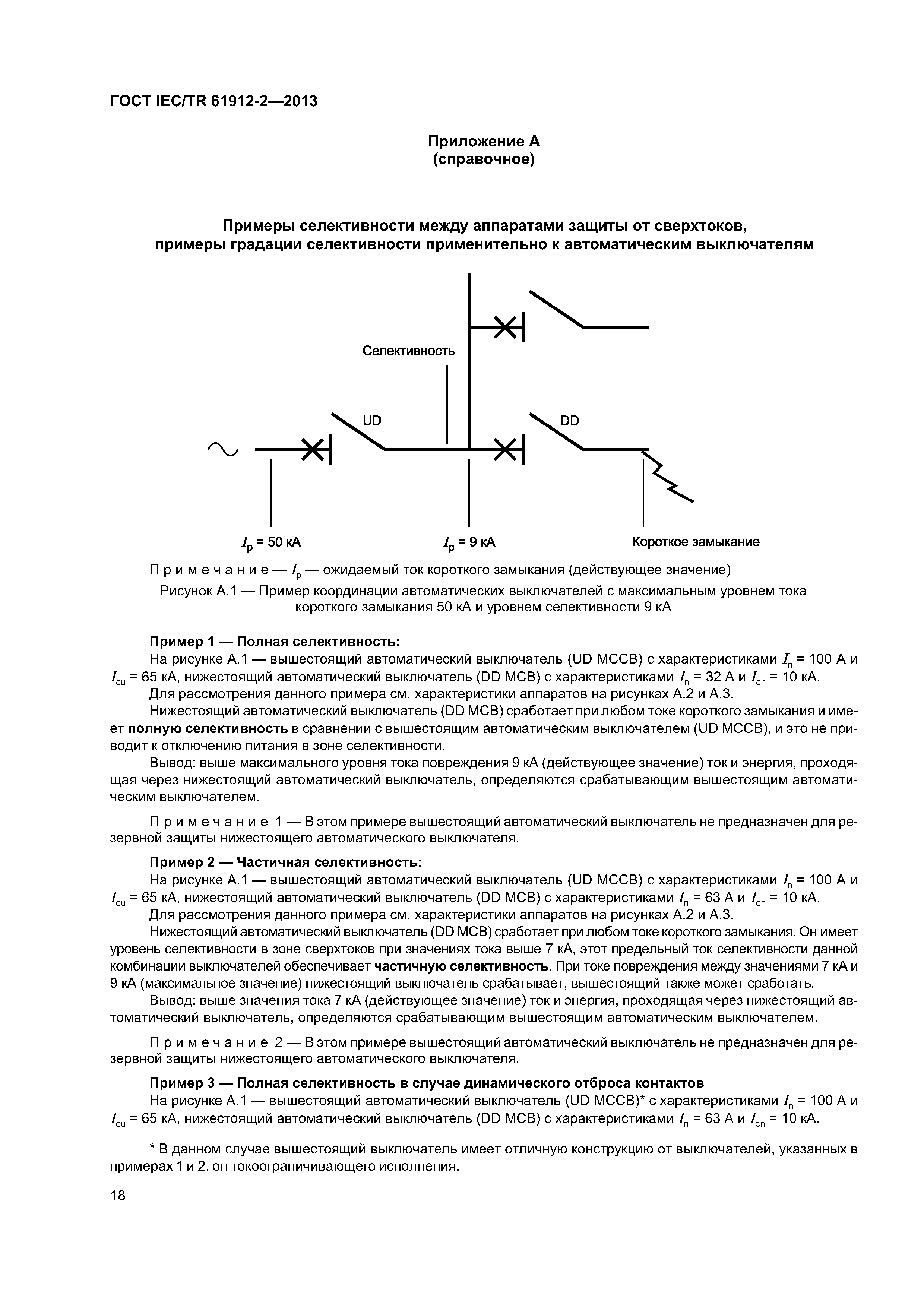

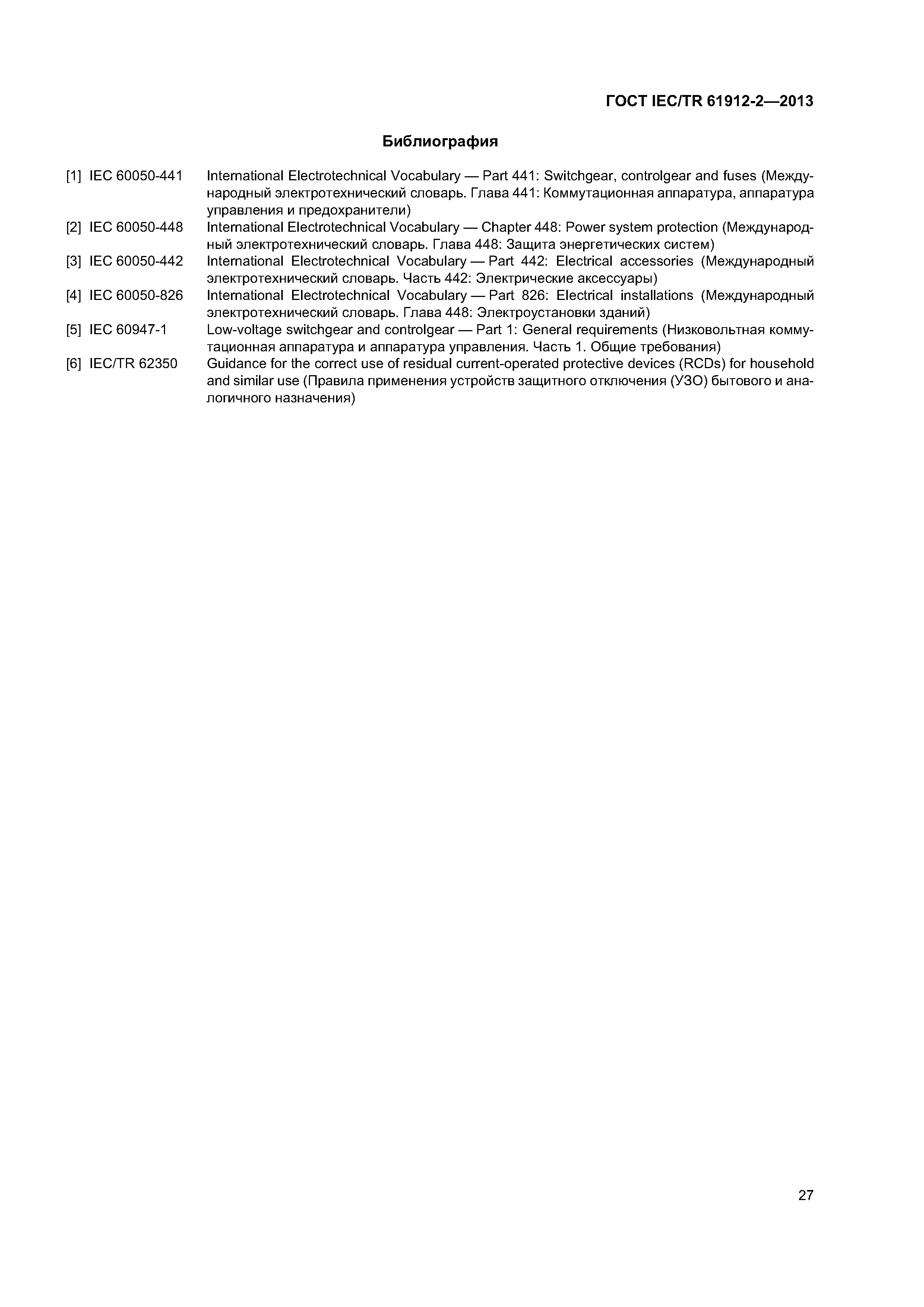

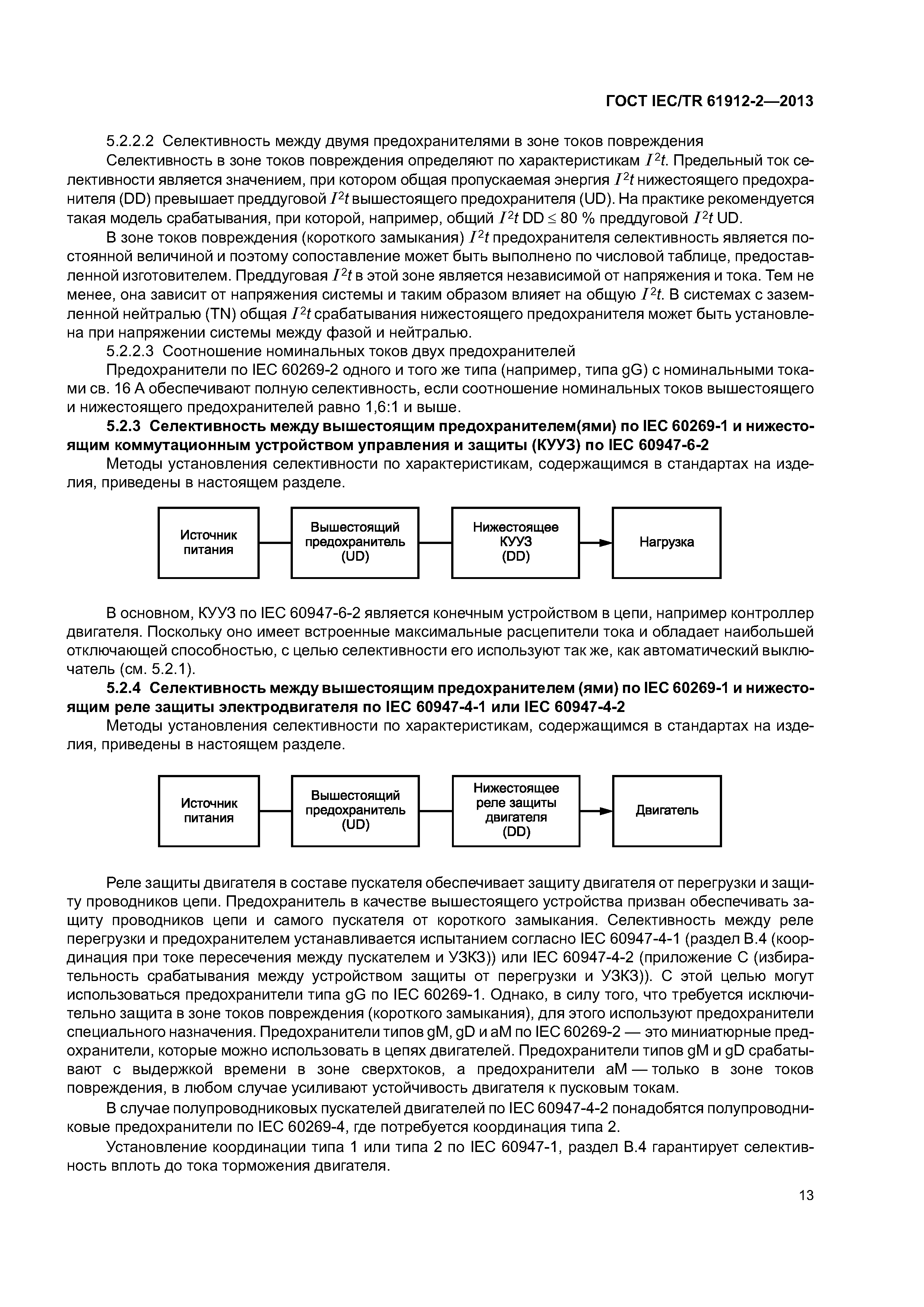

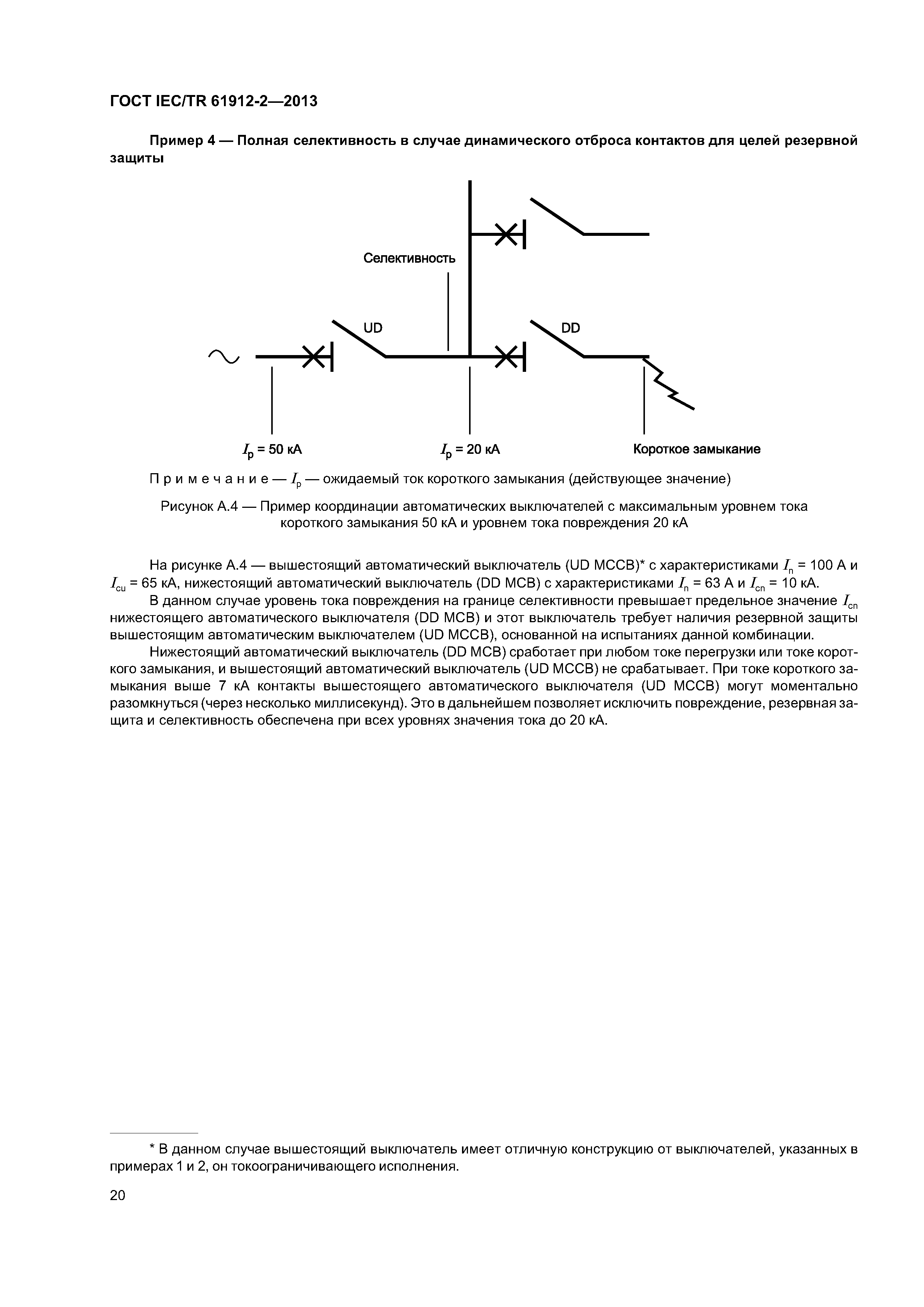

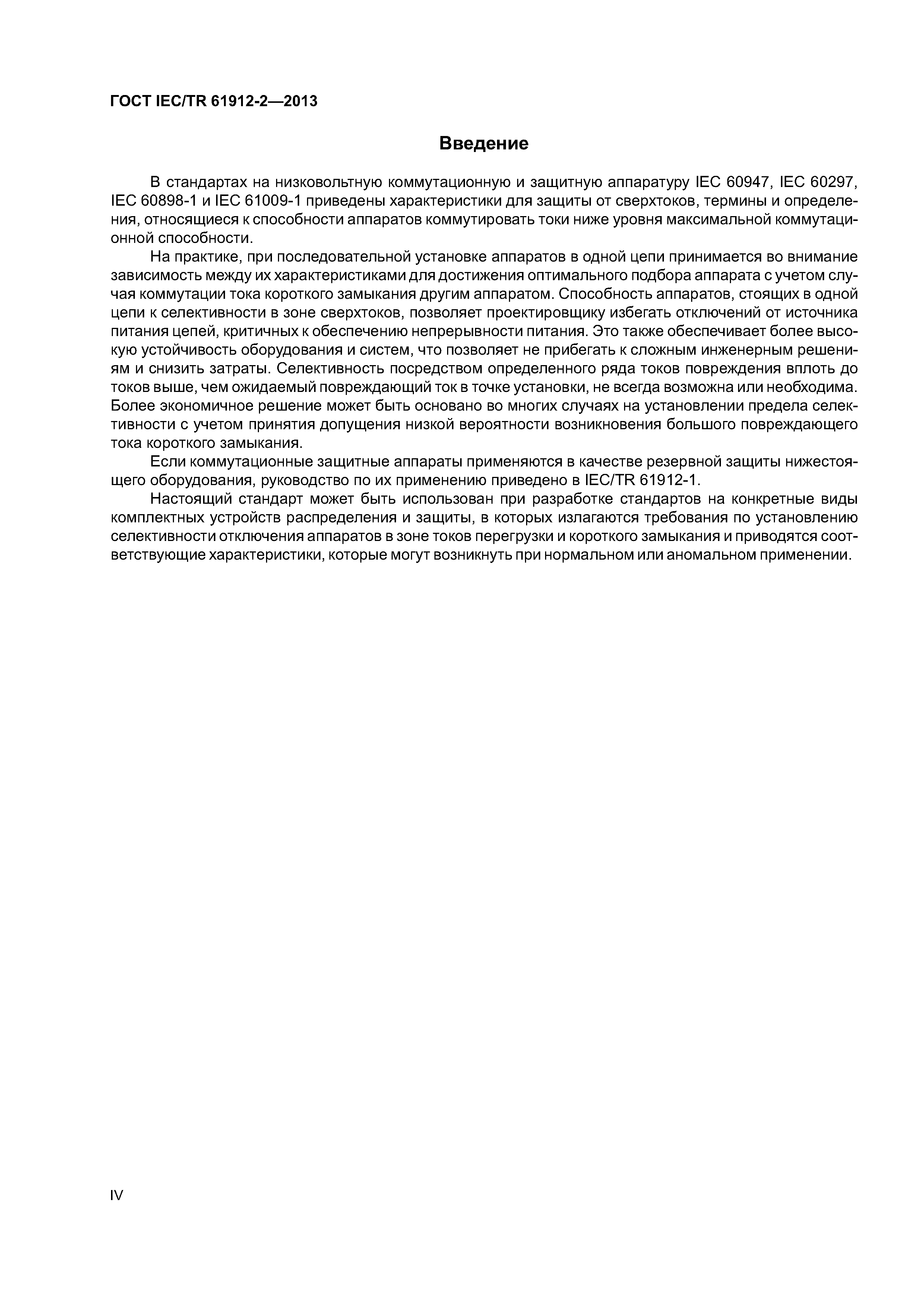

![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/0.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/1.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/2.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/3.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/4.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/5.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/6.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/7.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/8.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/9.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/10.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/11.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/12.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/13.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/14.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/15.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/16.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/17.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/18.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/19.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/20.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/21.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/22.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/23.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/24.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/25.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/26.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/27.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/28.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/29.gif) ![ГОСТ IEC/TR 61912-2-2013](../../../Data2/1/4293772/4293772453.files/30.gif)
|
