ГОСТ Р 50345-2010

Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока

Обозначение:	ГОСТ Р 50345-2010
Обозначение англ:	GOST R 50345-2010
Статус:	взамен
Название рус.:	Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Часть 1. Автоматические выключатели для переменного тока
Название англ.:	Electrical accessories. Circuit-breakers for overcurrent protection for household and similar installations. Part 2. Circuit-breakers for a.c. Operation
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2012

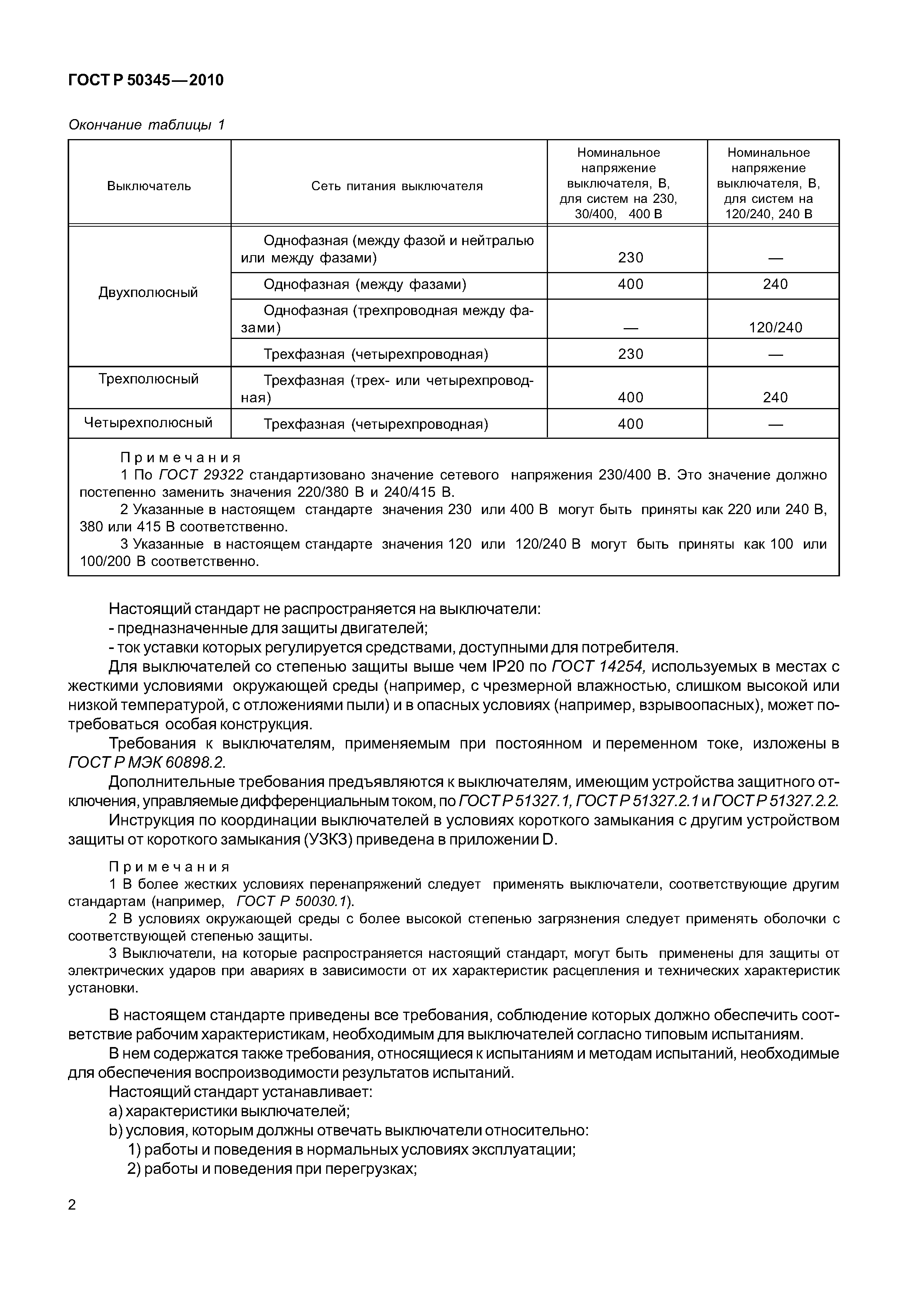

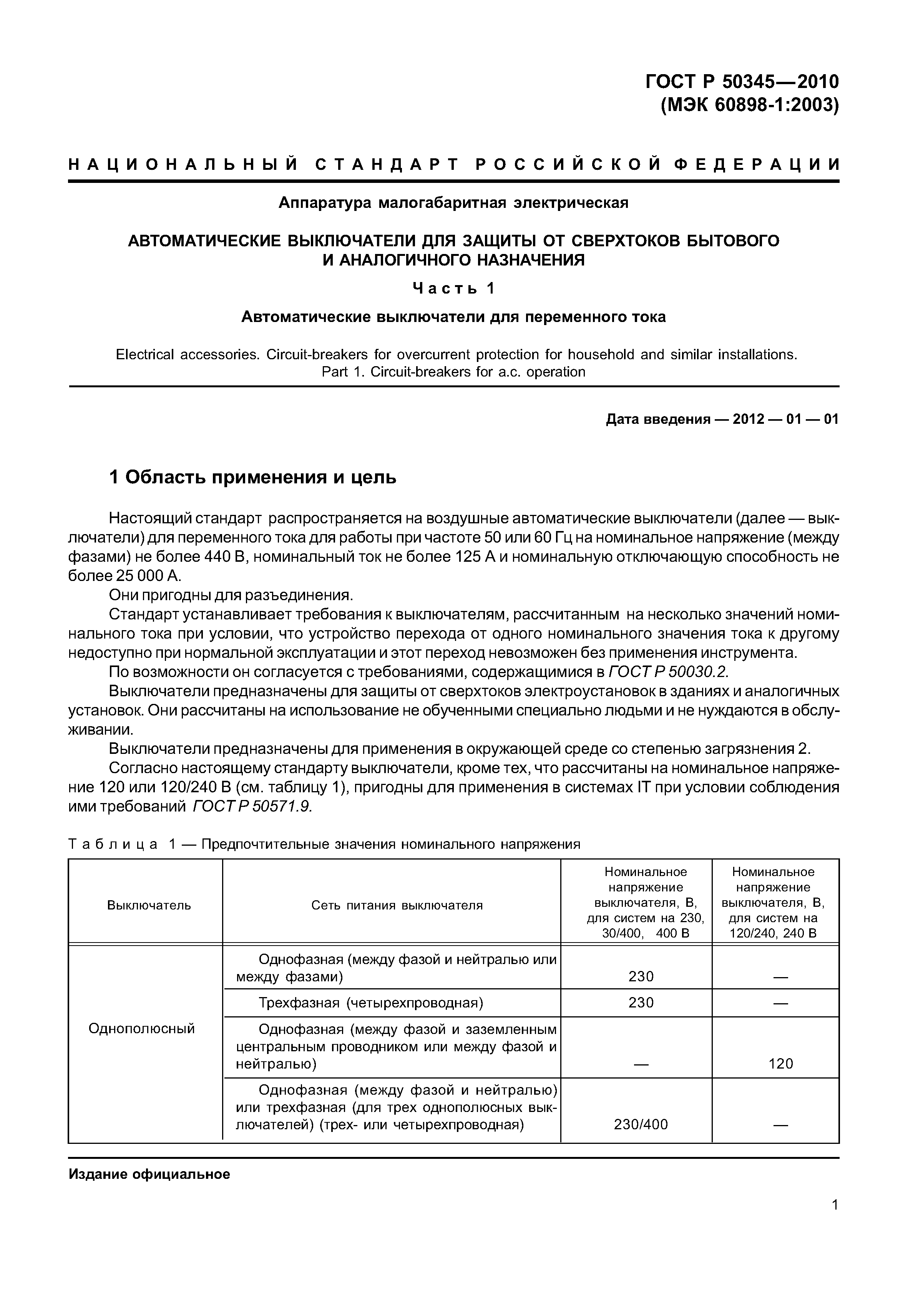

Область применения:	Стандарт распространяется на воздушные автоматические выключатели для переменного тока для работы при частоте 50 или 60 Гц на номинальное напряжение (между фазами) не более 440 В, номинальный ток не более 125 А и номинальную отключающую способность не более 25 000 А. Они пригодны для разъединения. Стандарт устанавливает требования к выключателям, рассчитанным на несколько значений номинального тока при условии, что устройство перехода от одного номинального значения тока к другому недоступно при нормальной эксплуатации и этот переход невозможен без применения инструмента. По возможности он согласуется с требованиями, содержащимися в ГОСТ Р 50030.2. Выключатели предназначены для защиты от сверхтоков электроустановок в зданиях и аналогичных установок. Они рассчитаны на использование не обученными специально людьми и не нуждаются в обслуживании. Выключатели предназначены для применения в окружающей среде со степенью загрязнения 2. Стандарт не распространяется на выключатели: - предназначенные для защиты двигателей; - ток уставки которых регулируется средствами, доступными для потребителя.

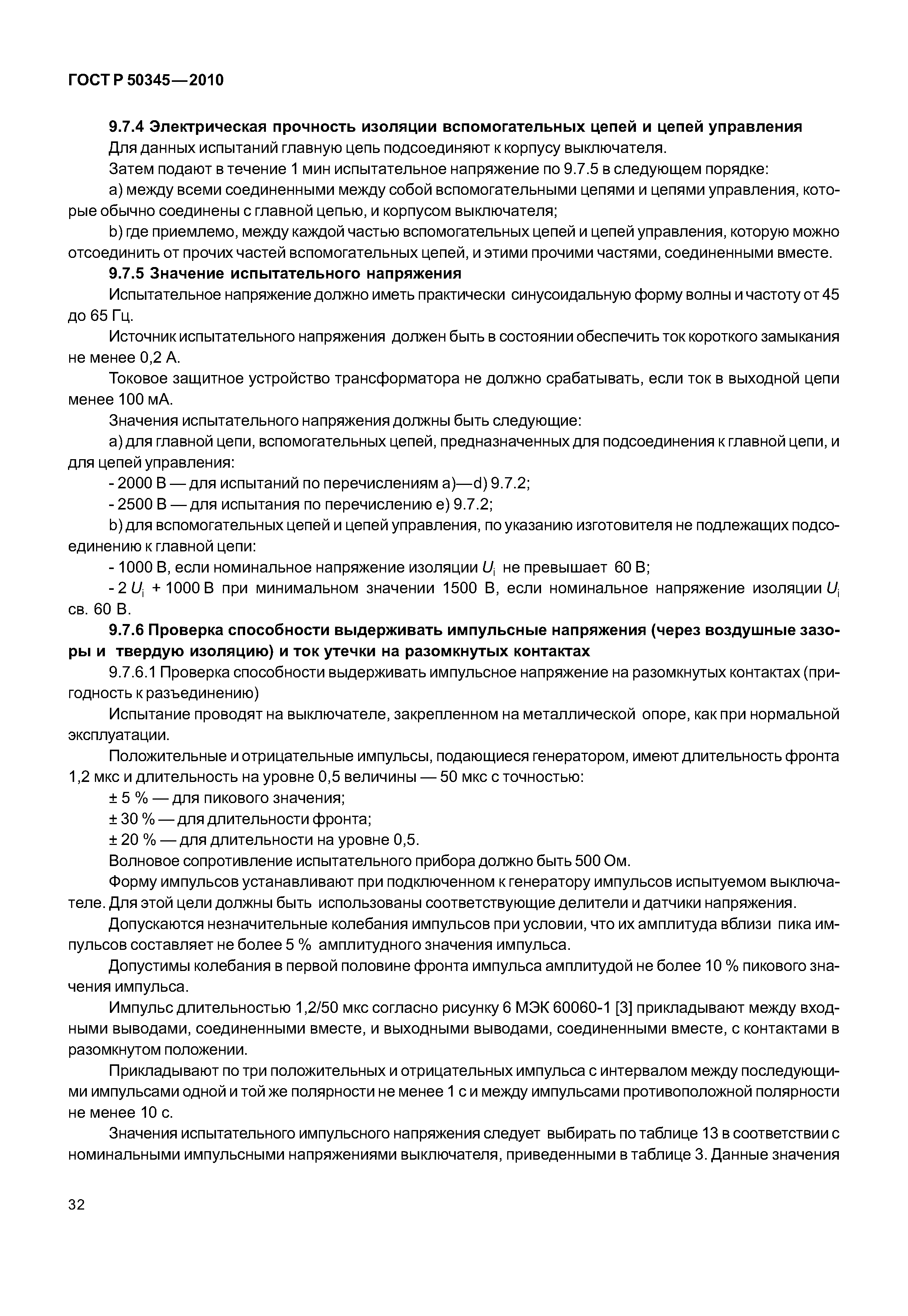

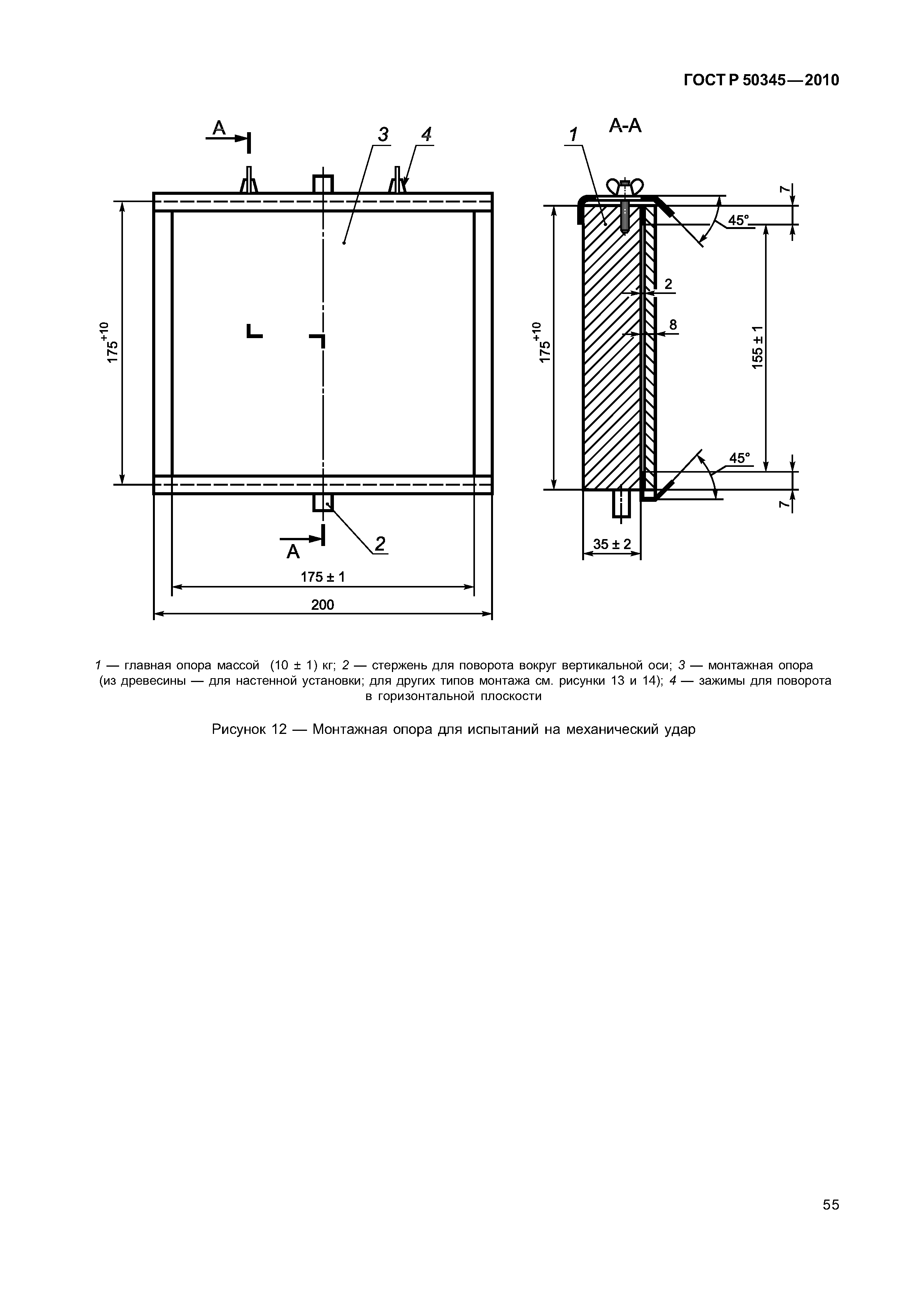

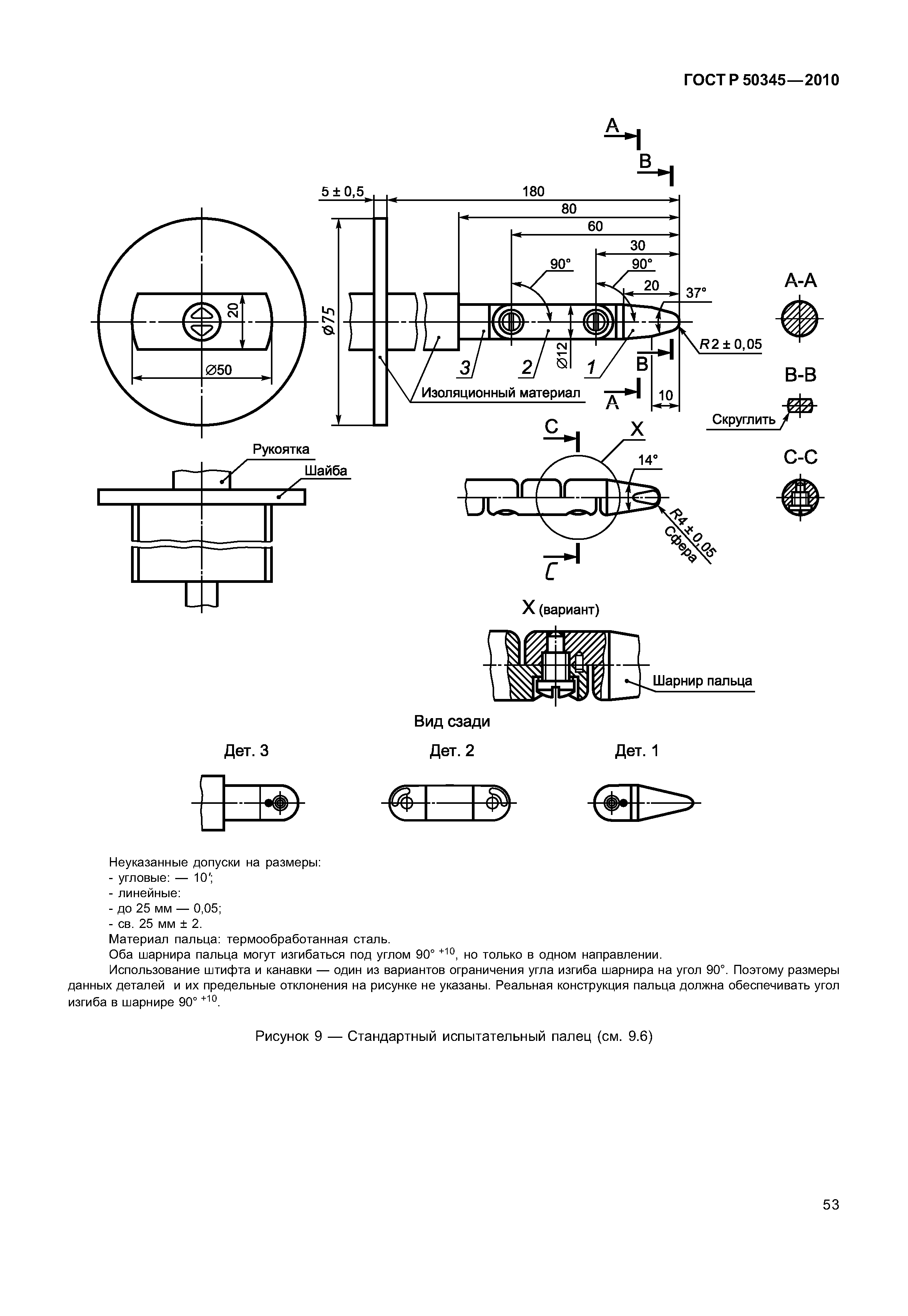

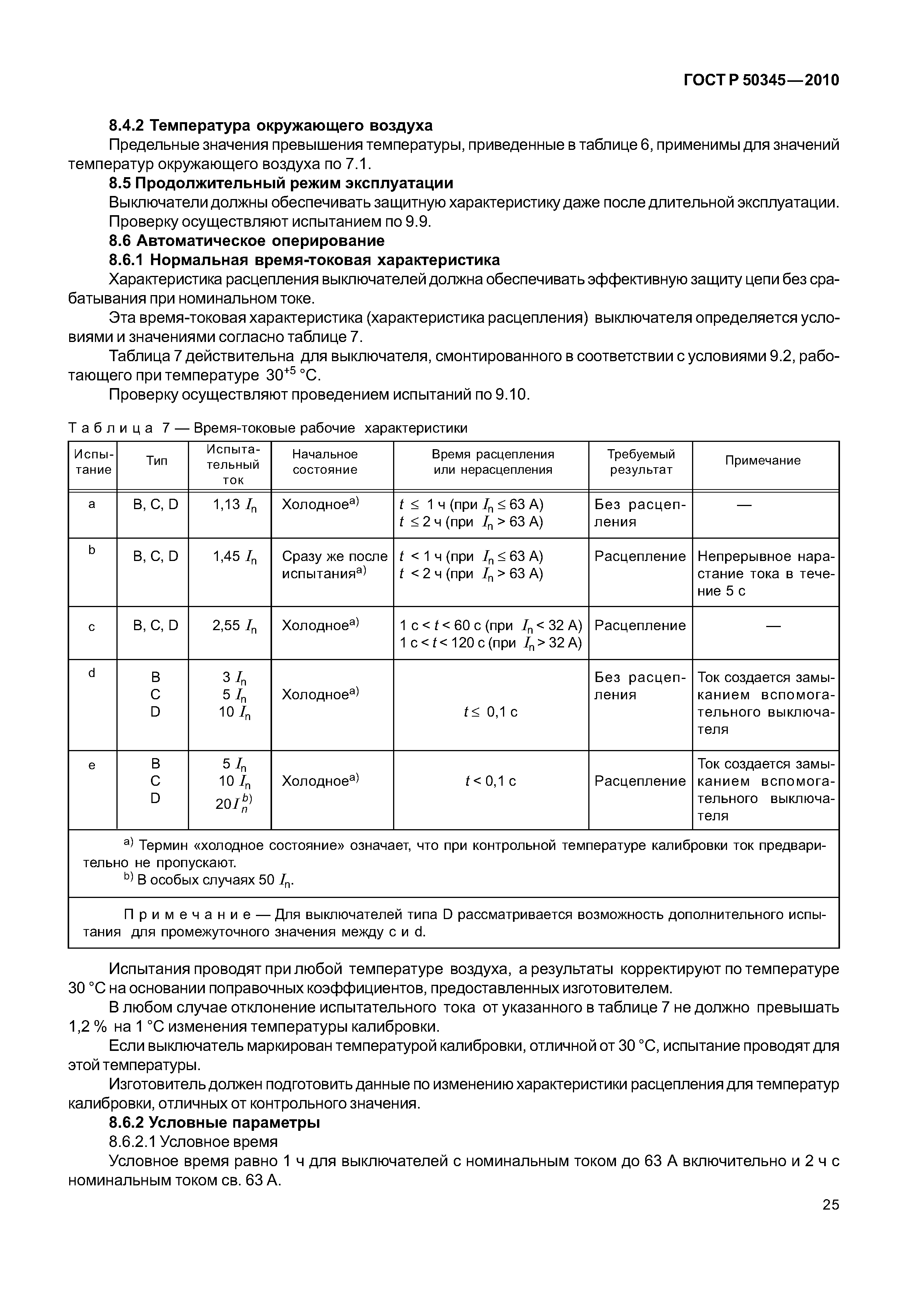

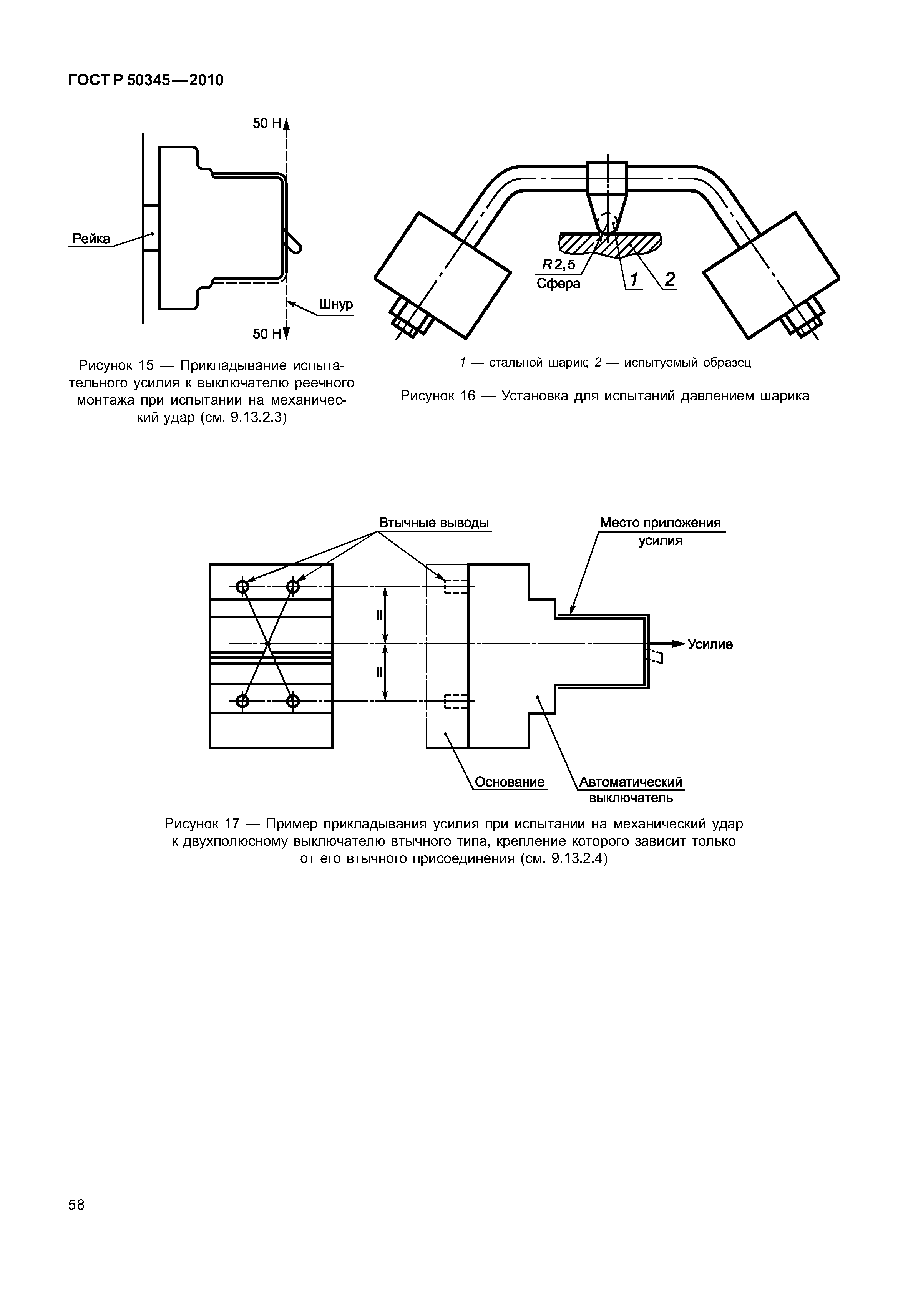

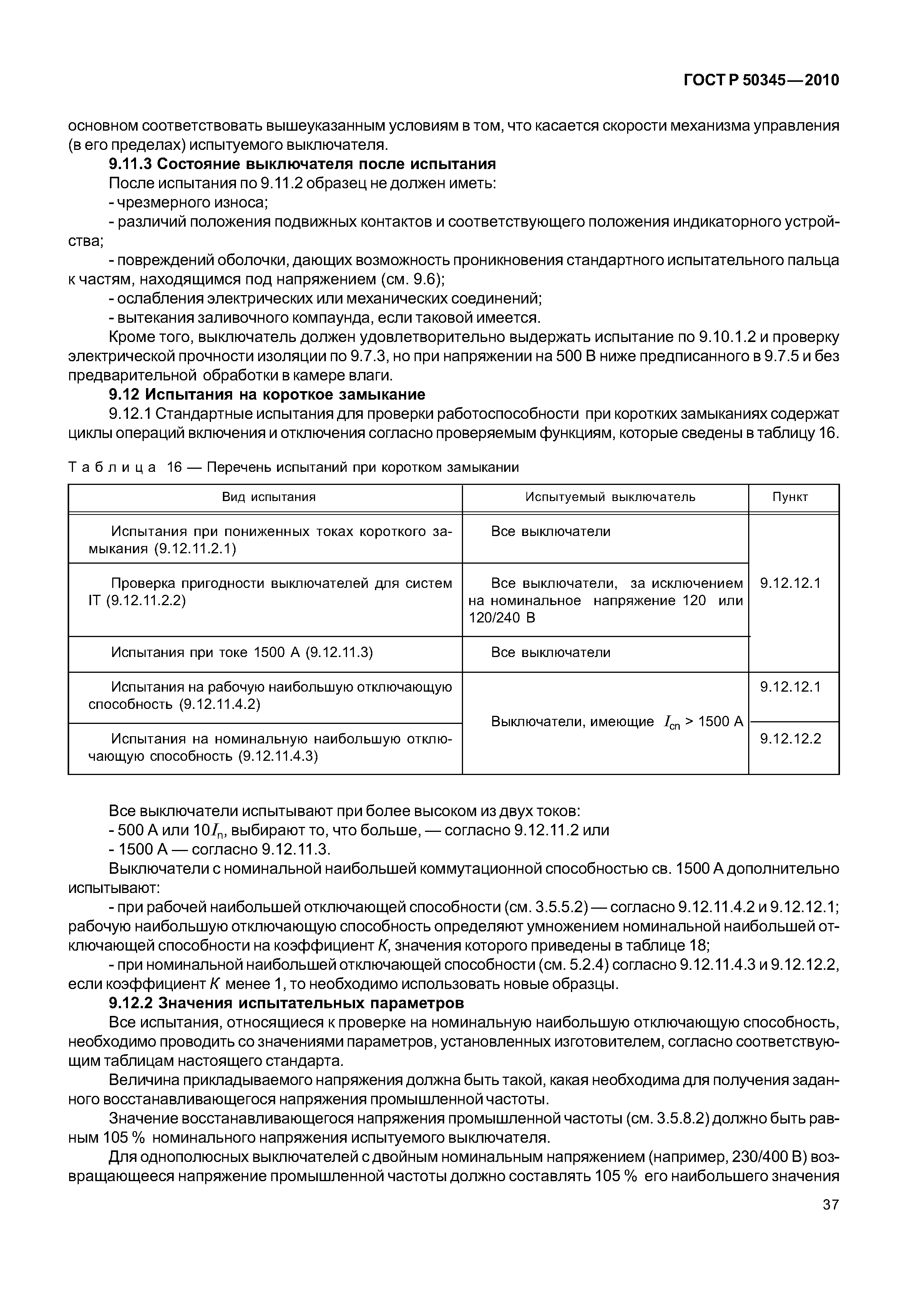

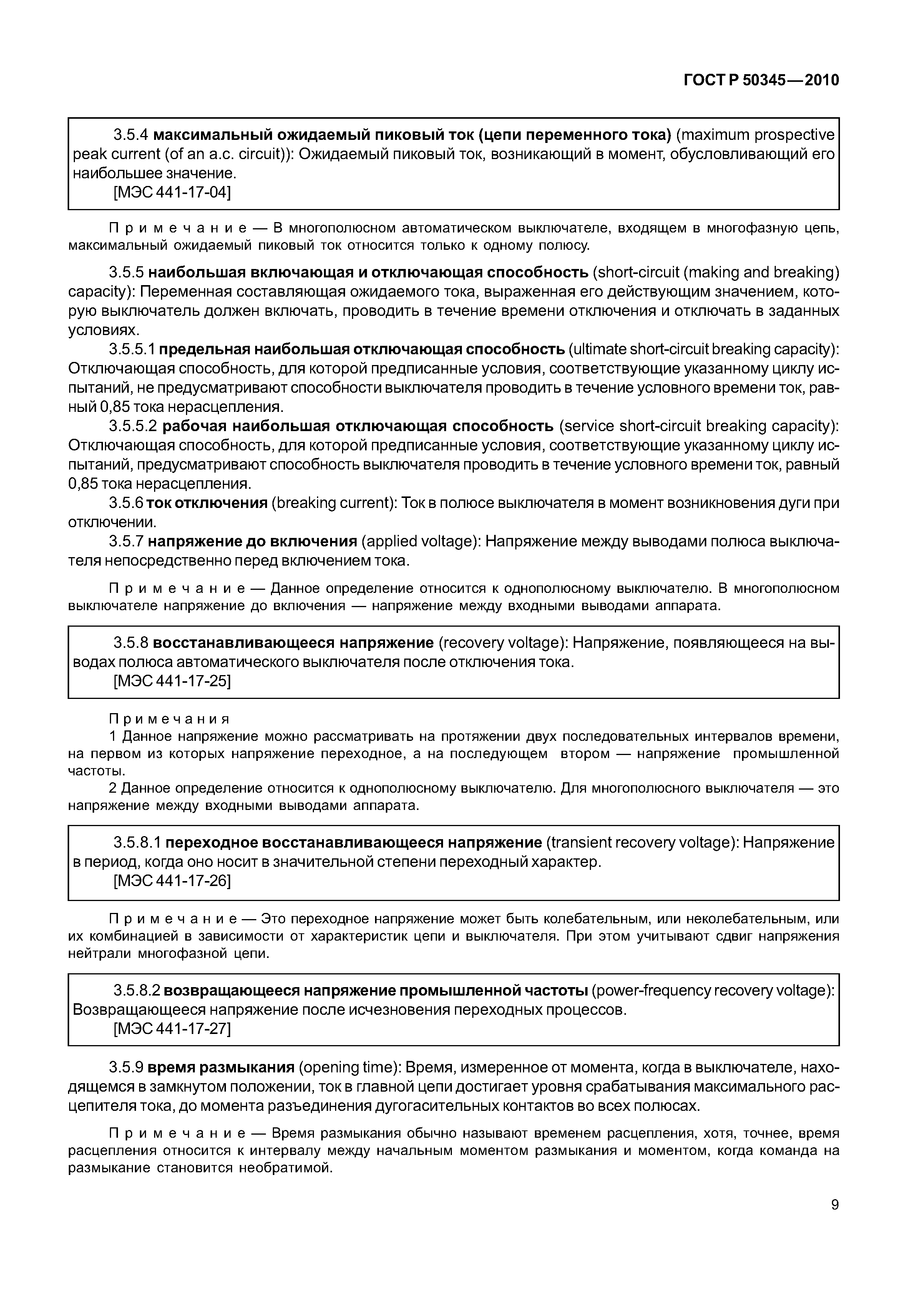

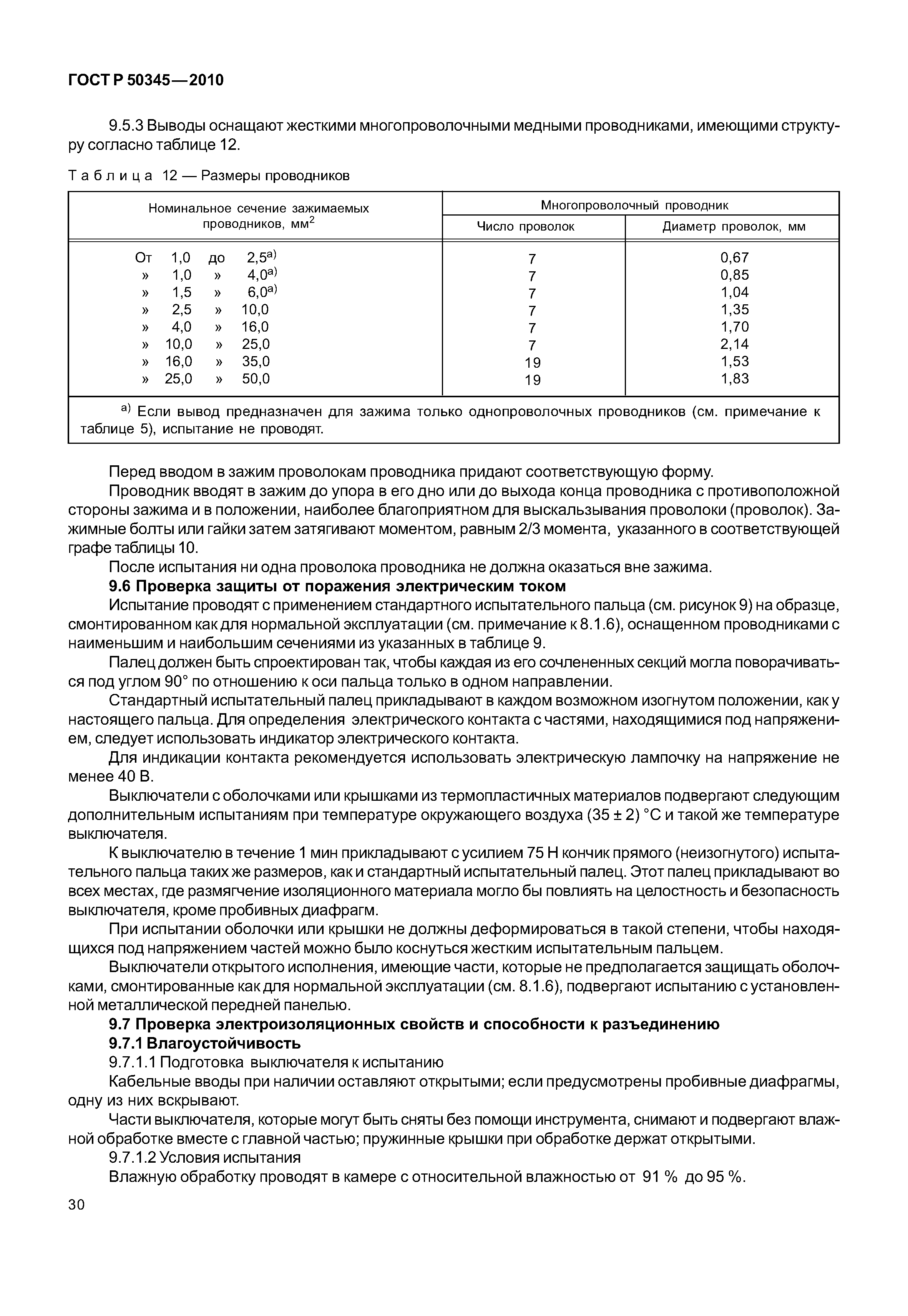

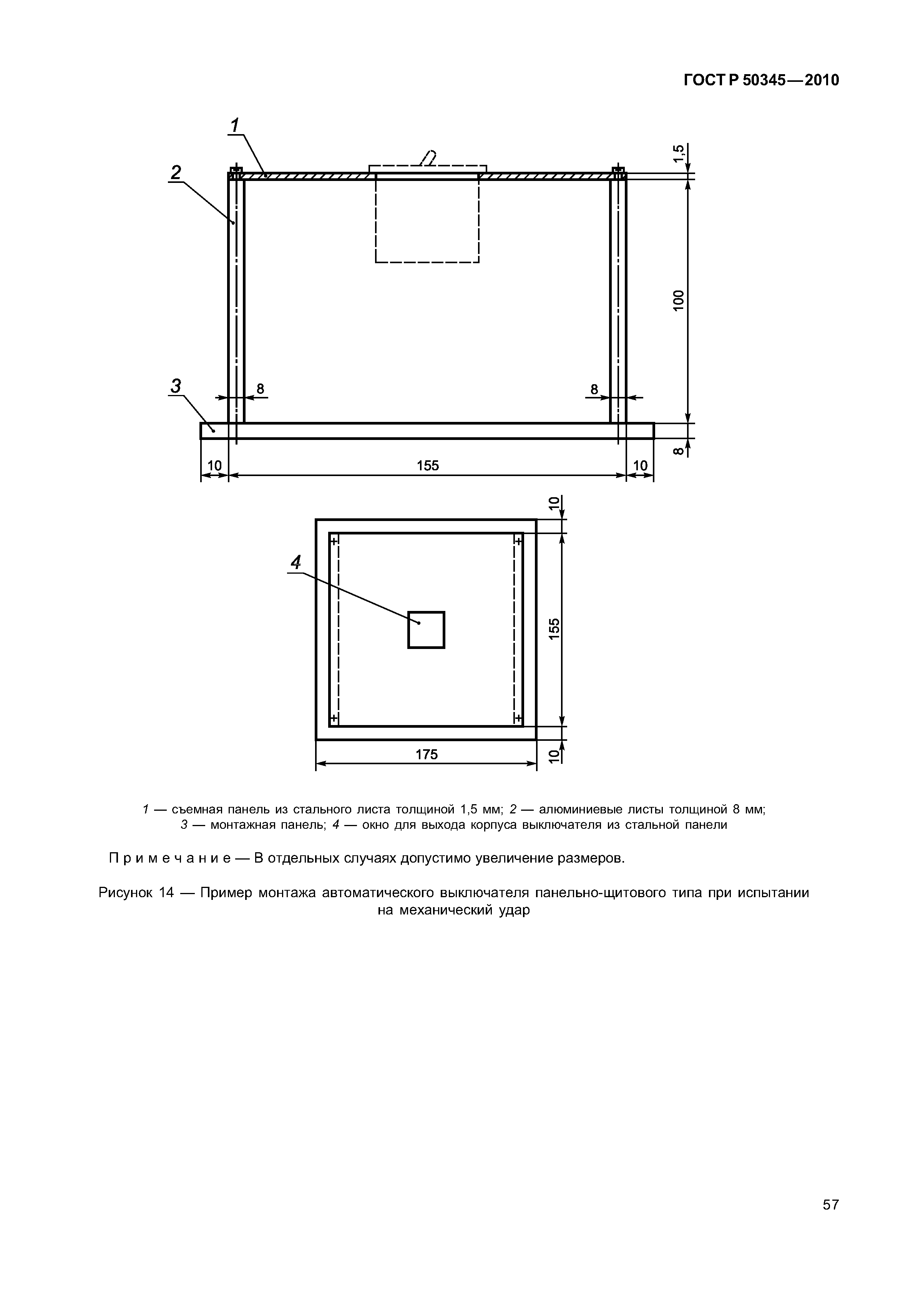

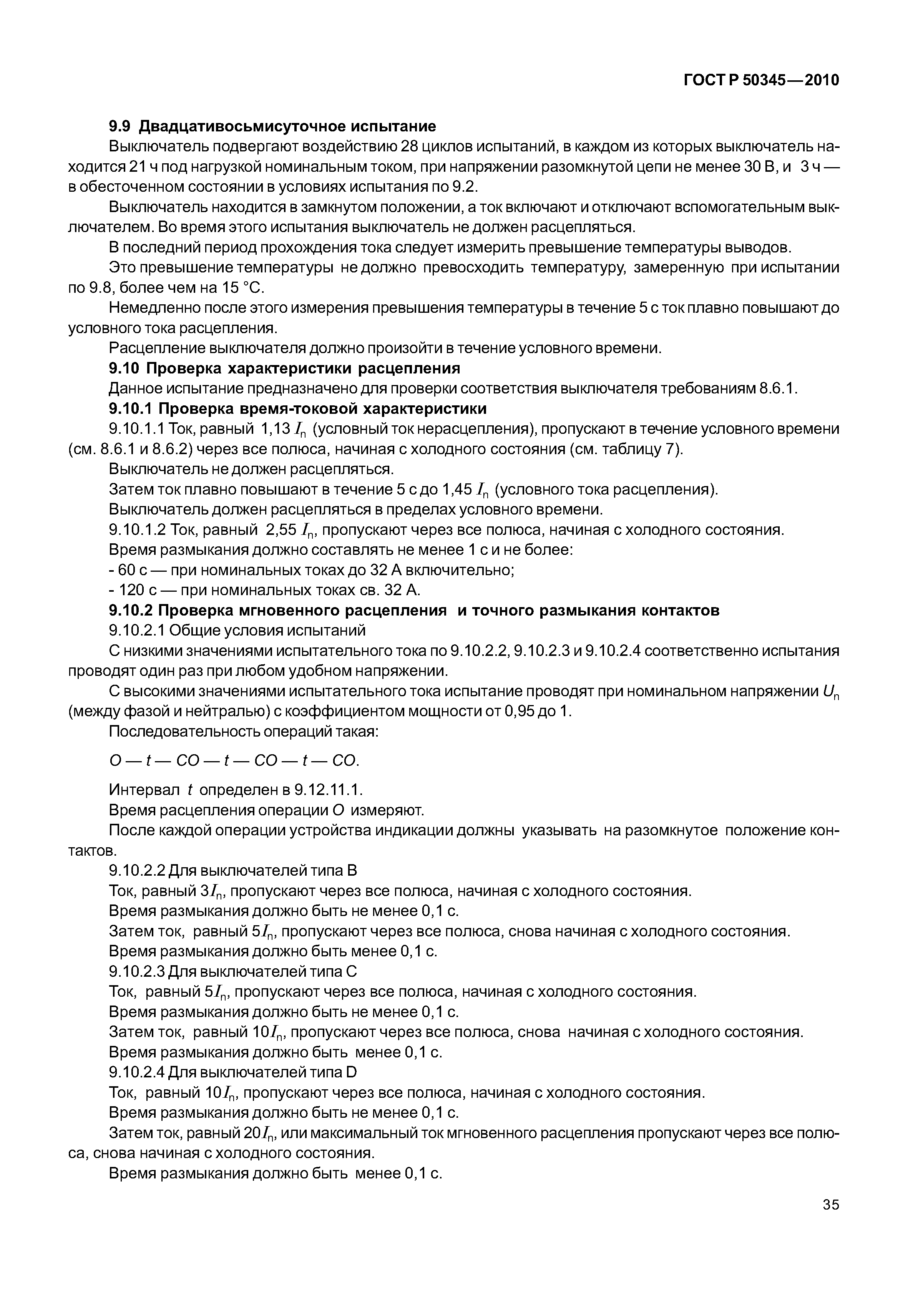

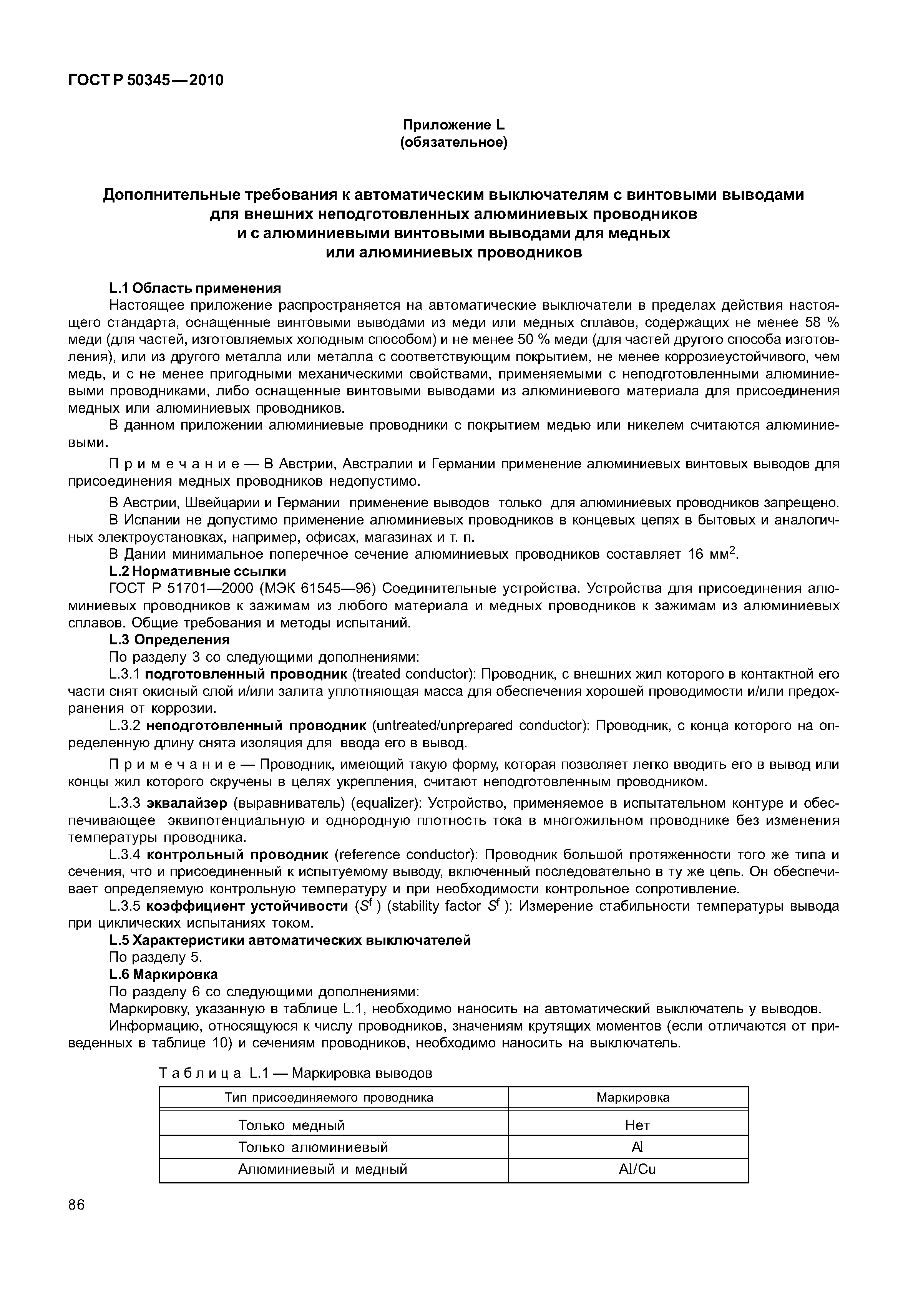

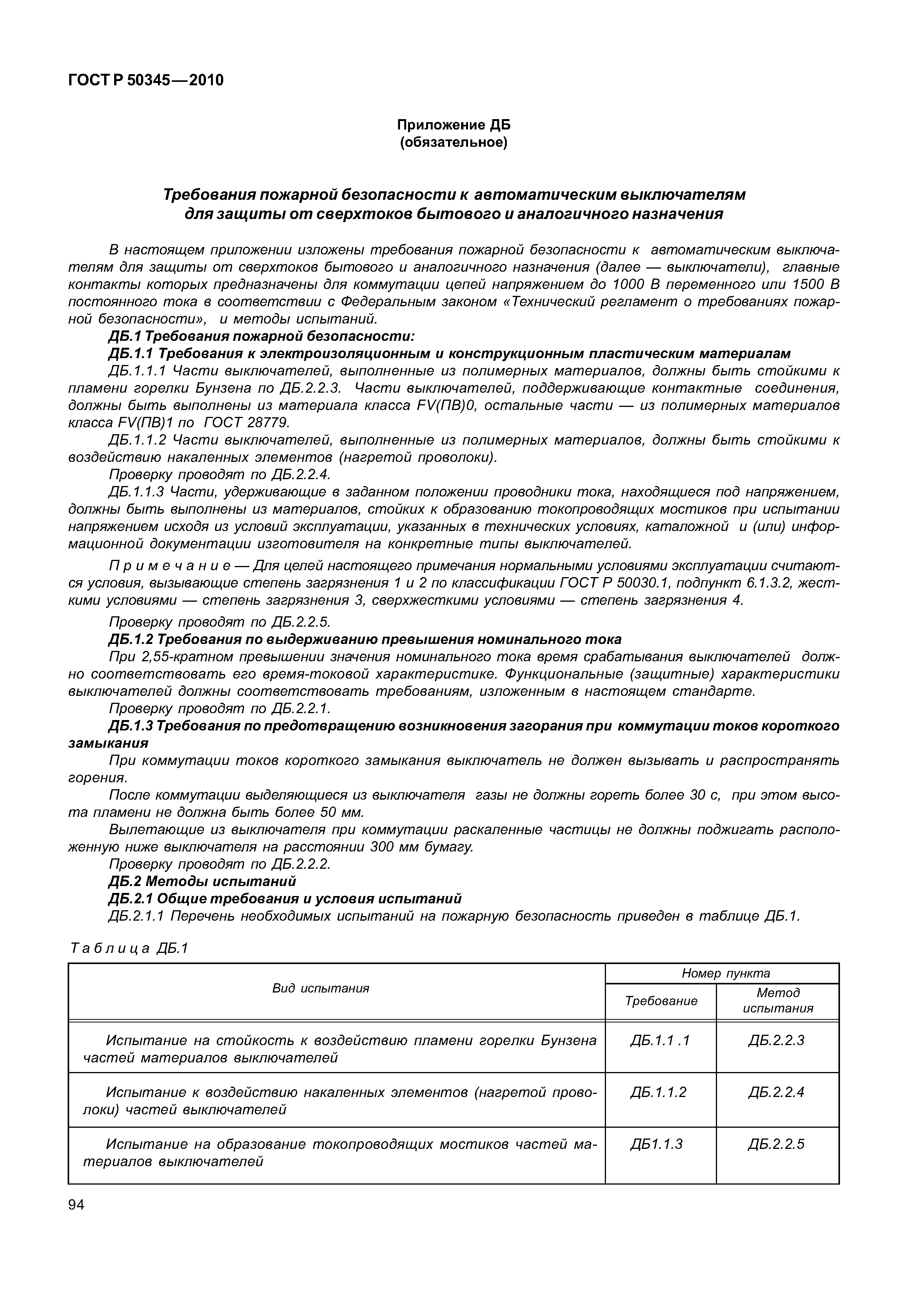

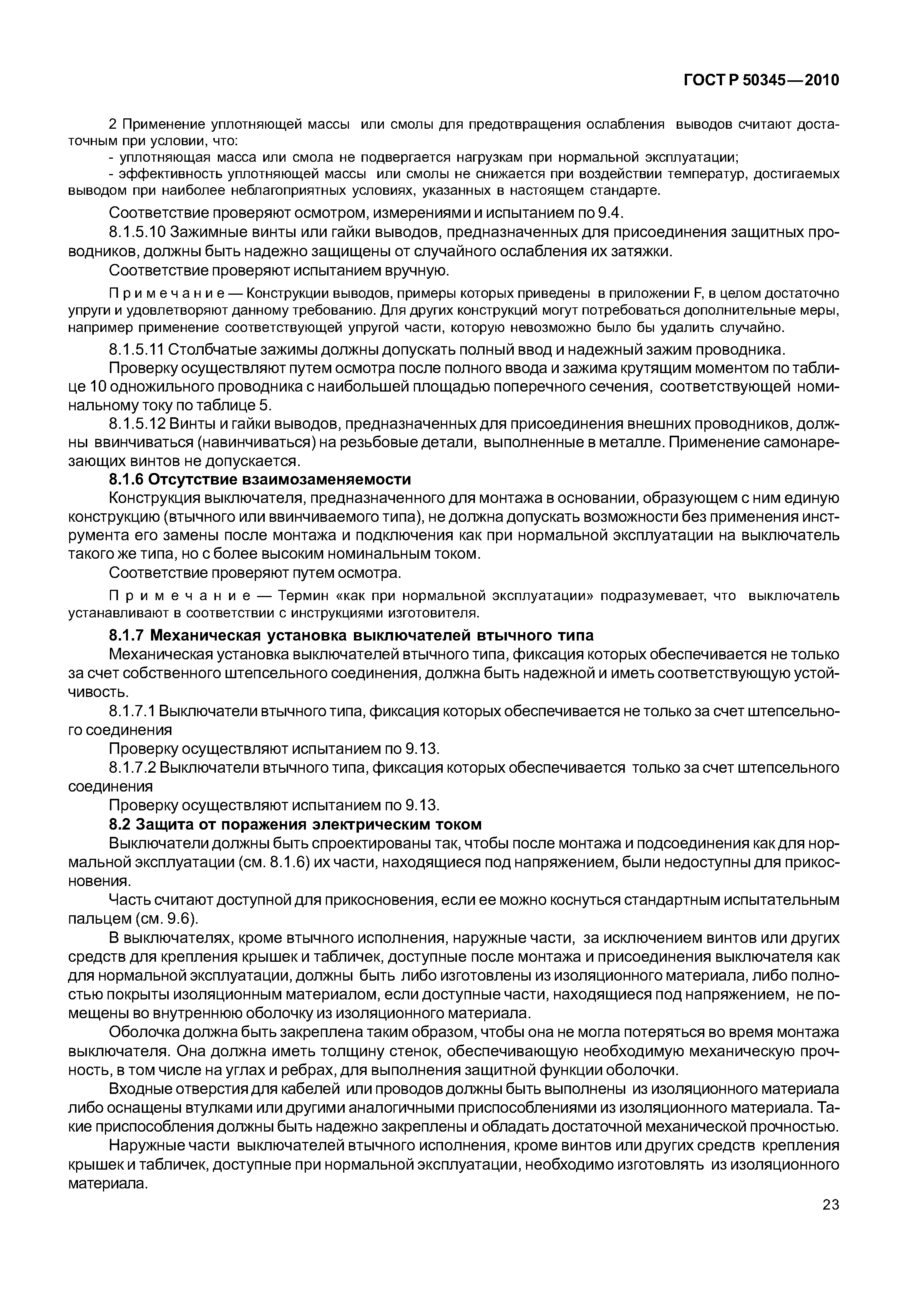

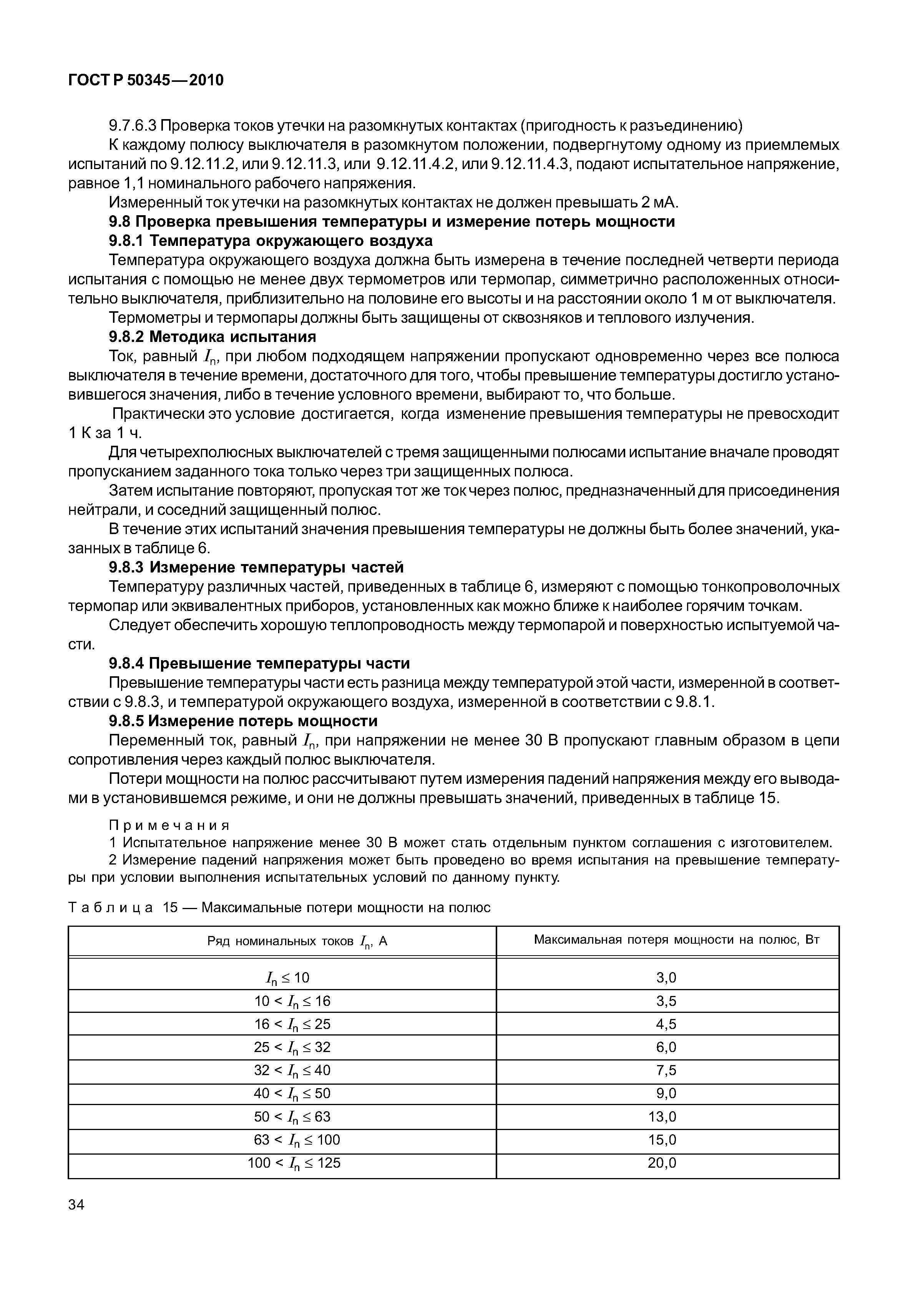

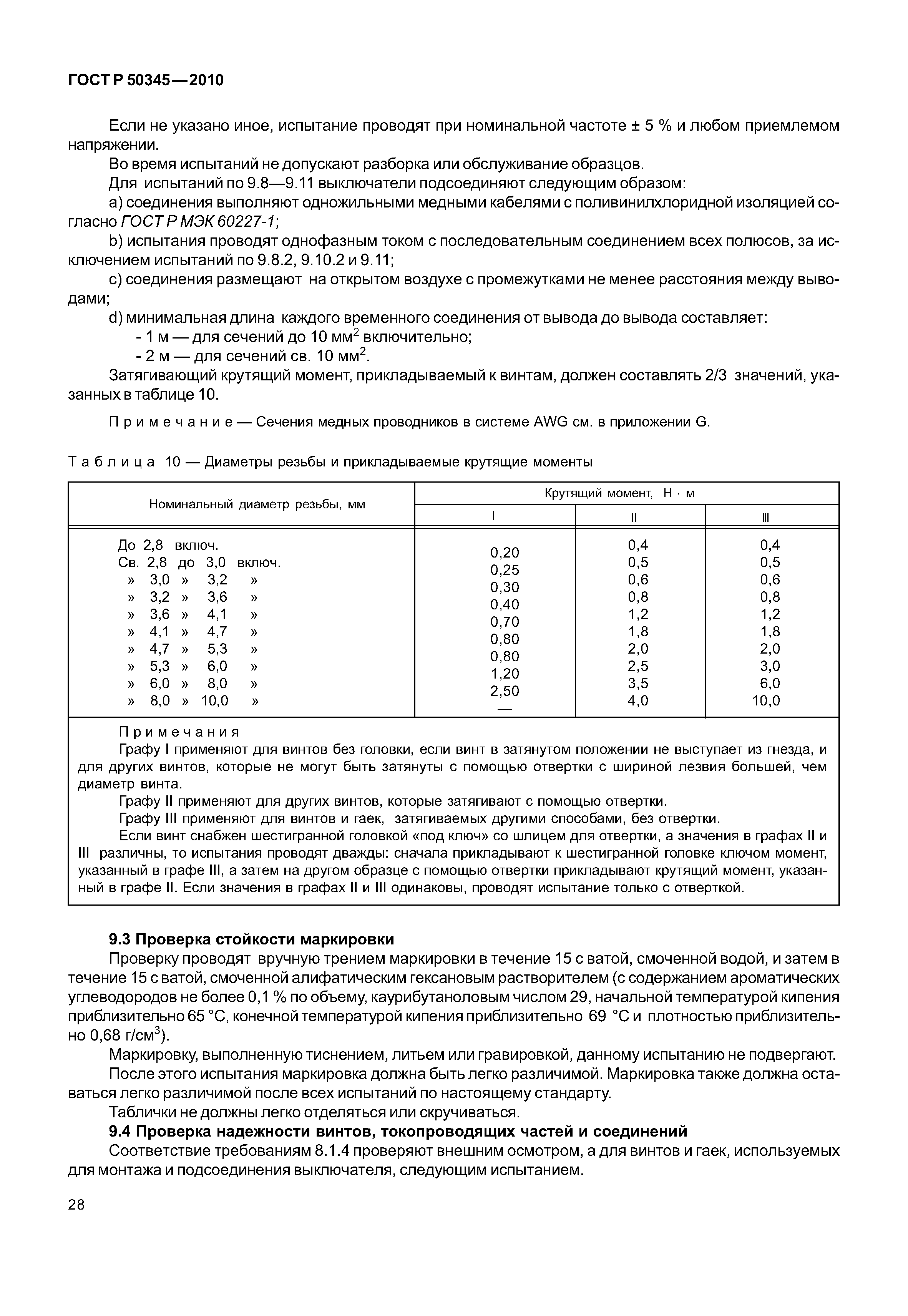

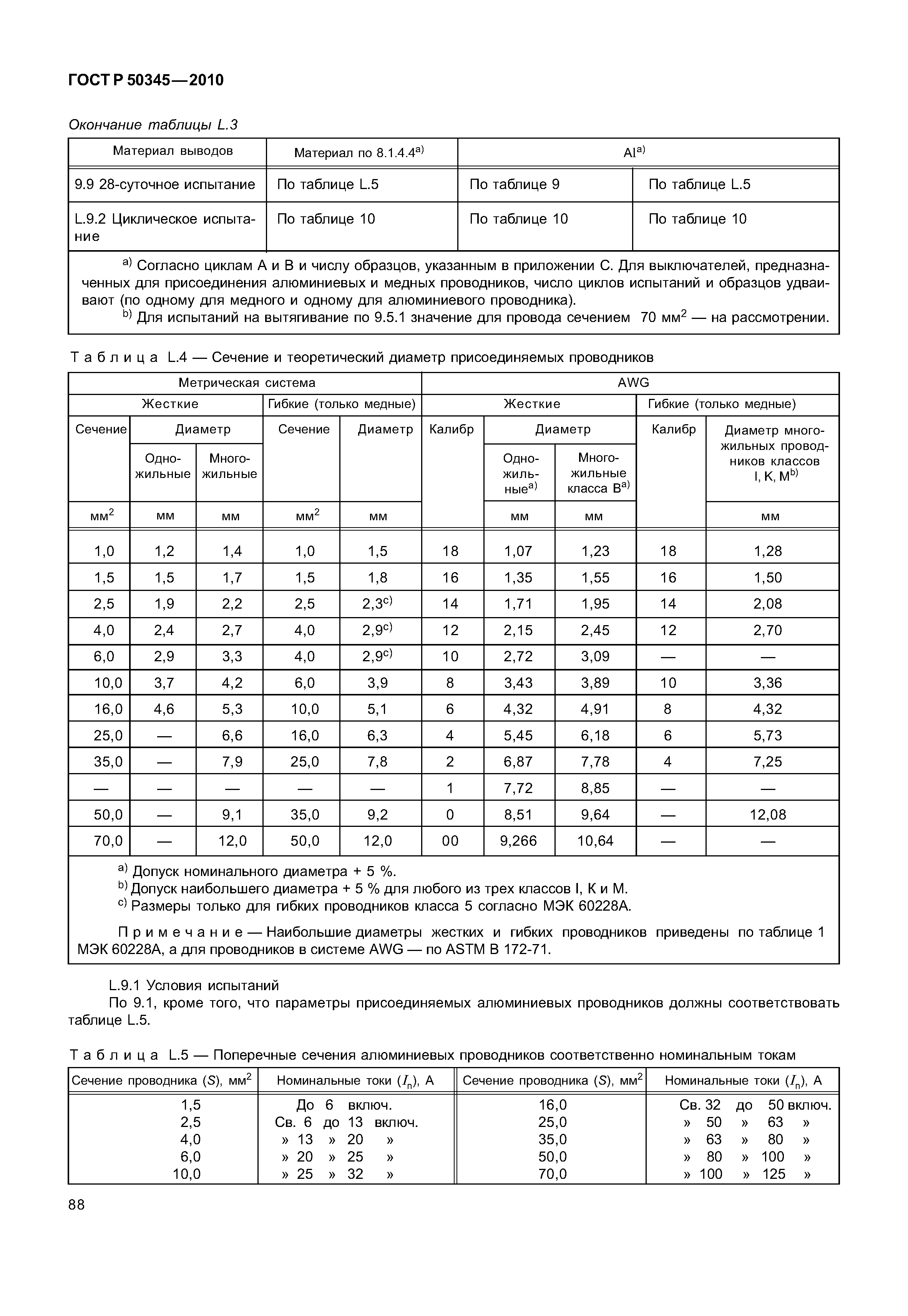

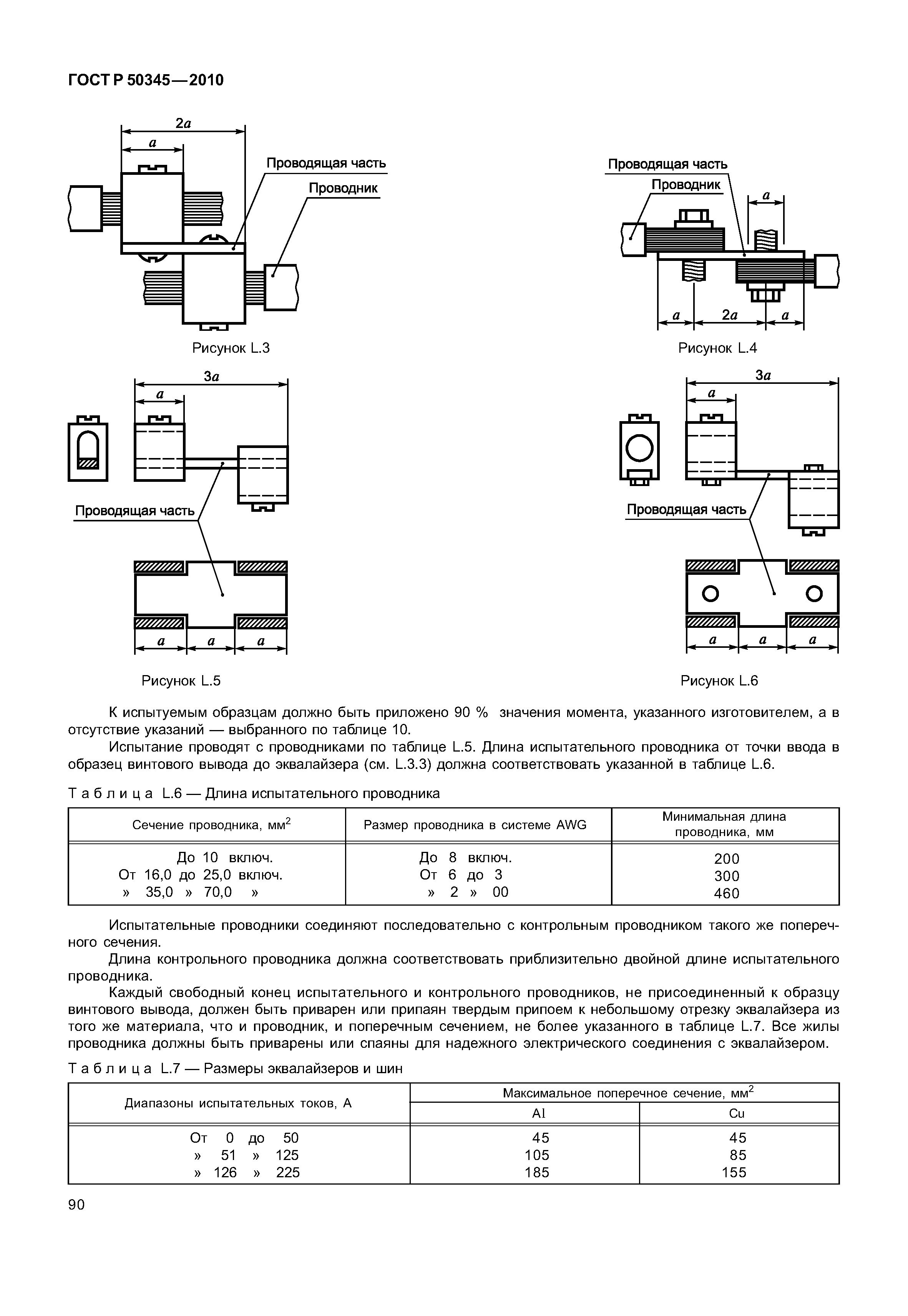

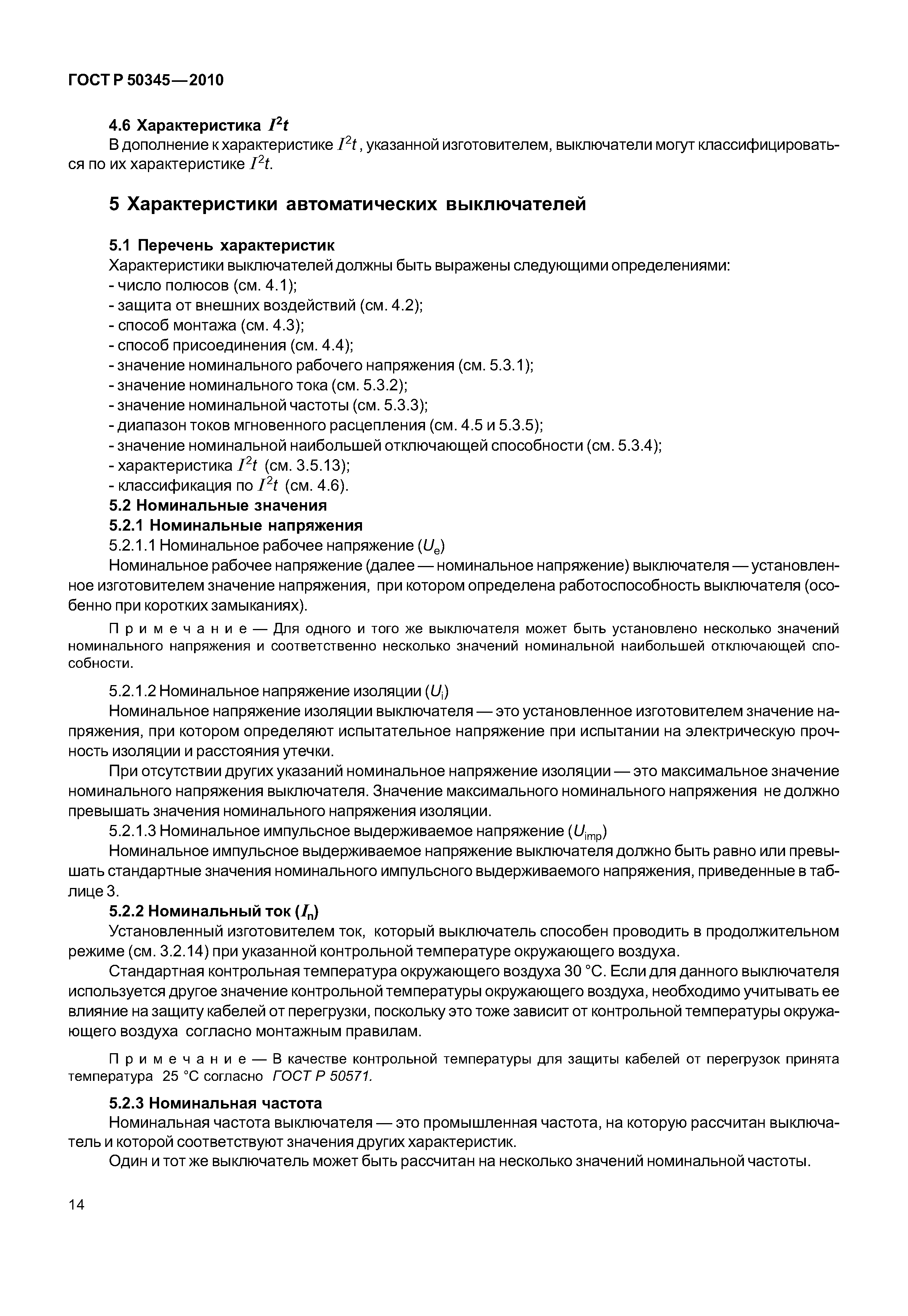

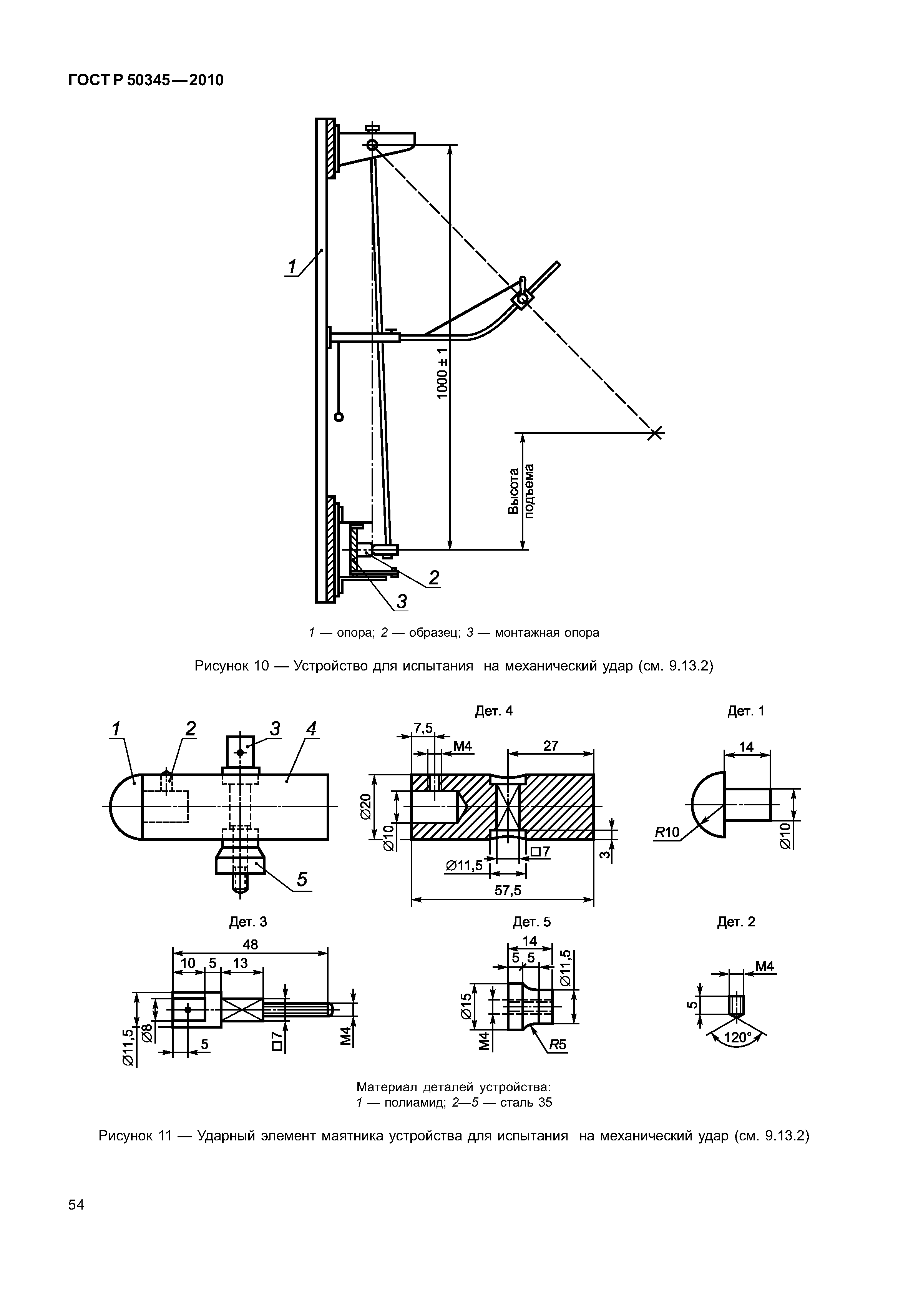

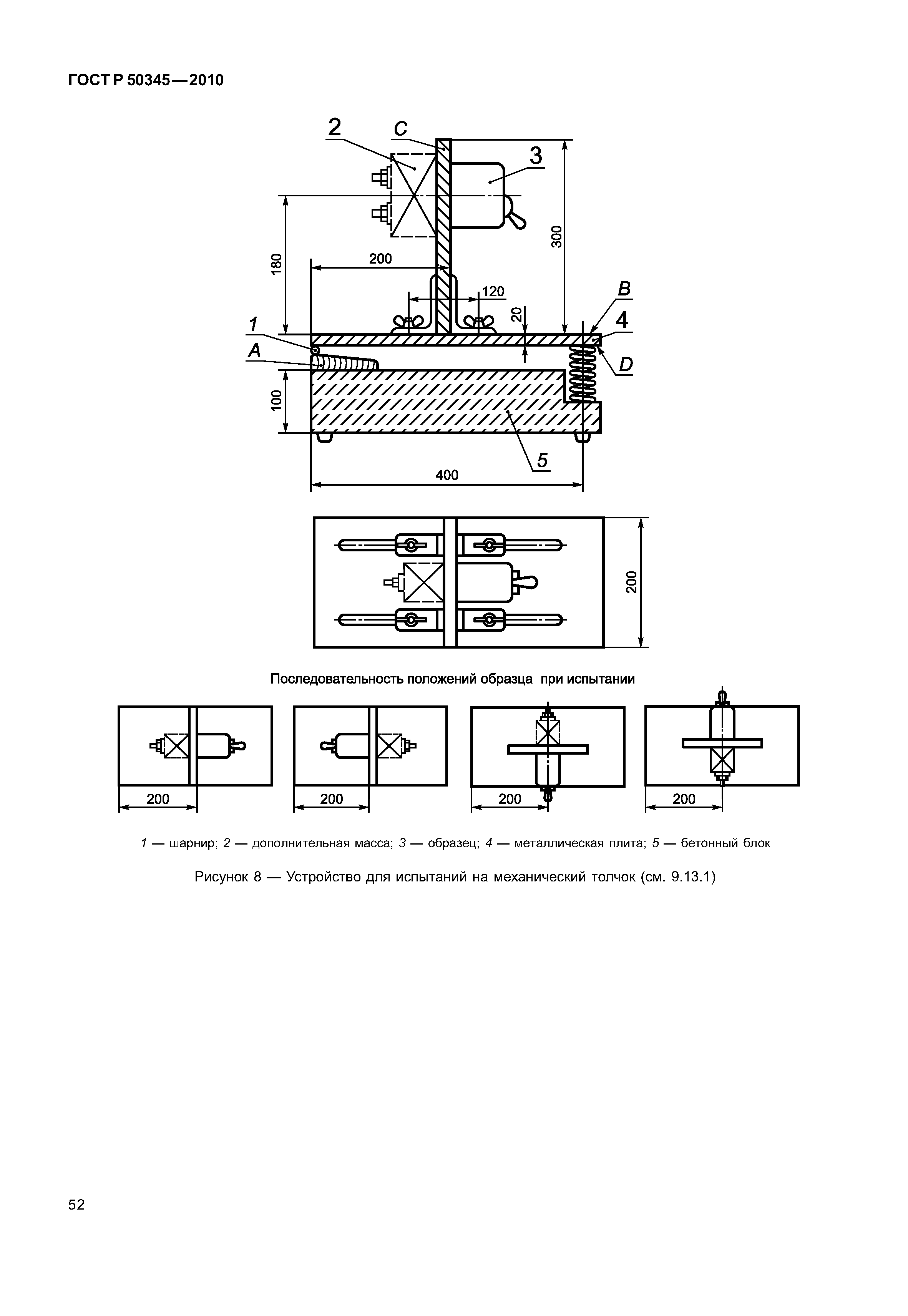

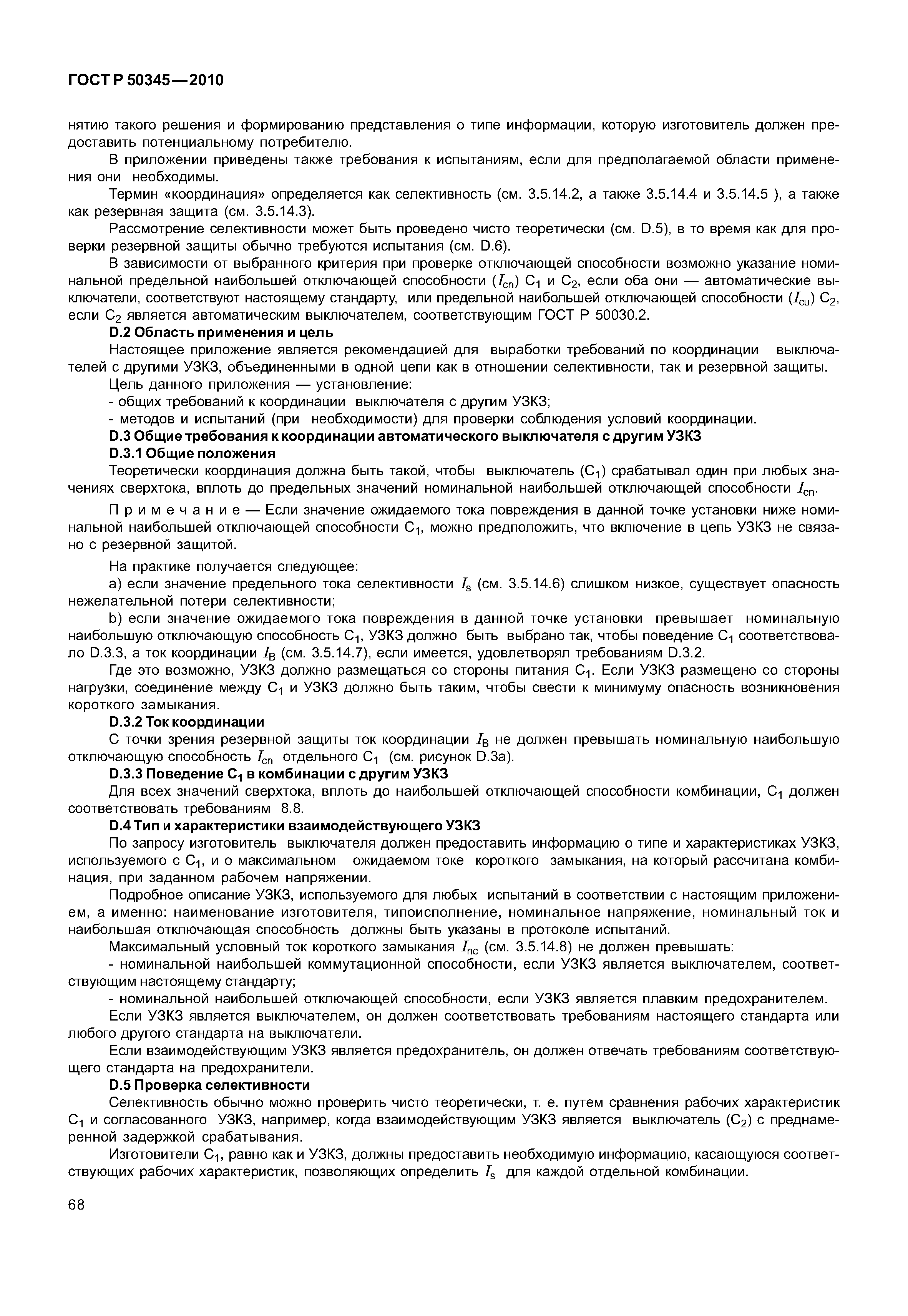

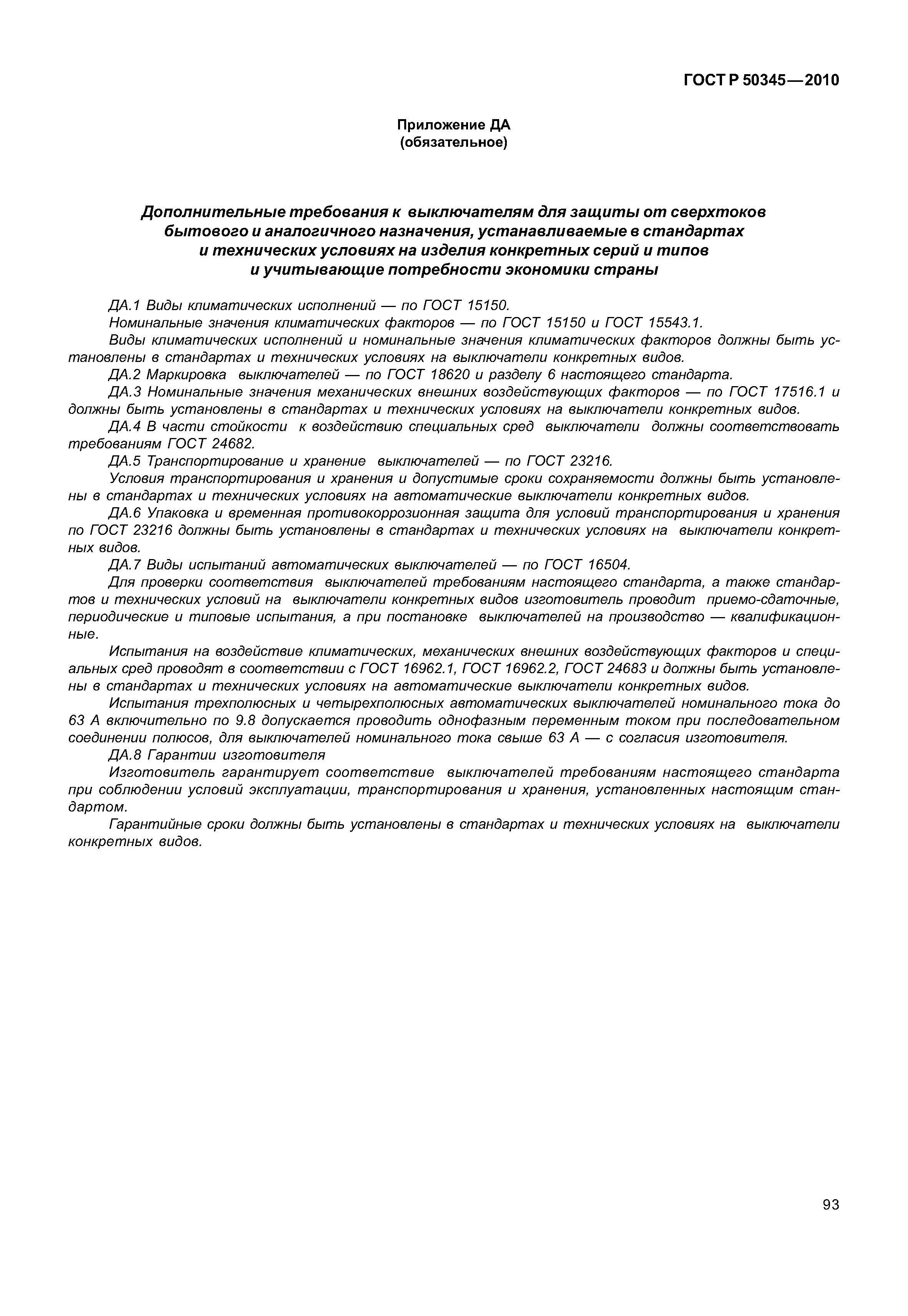

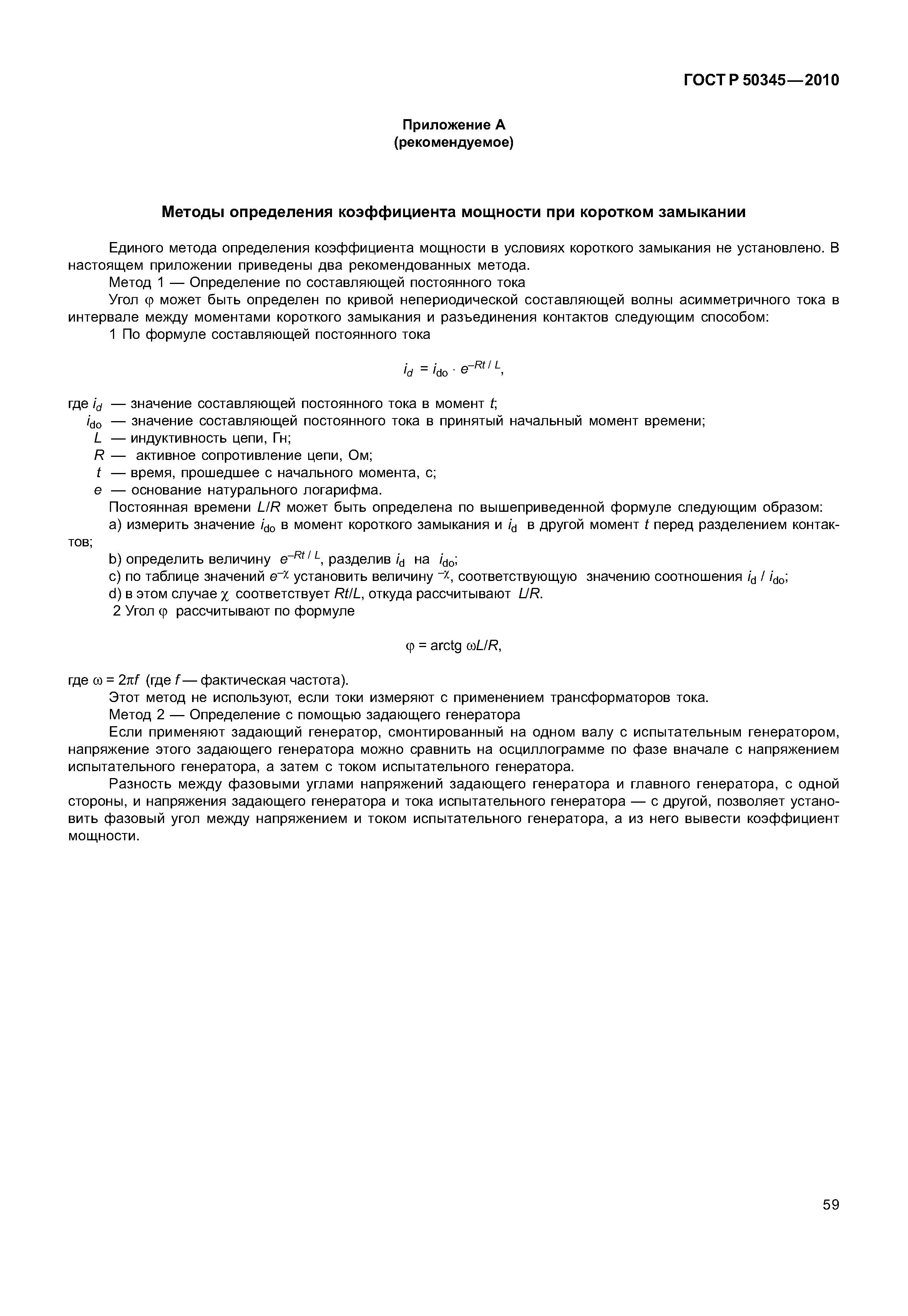

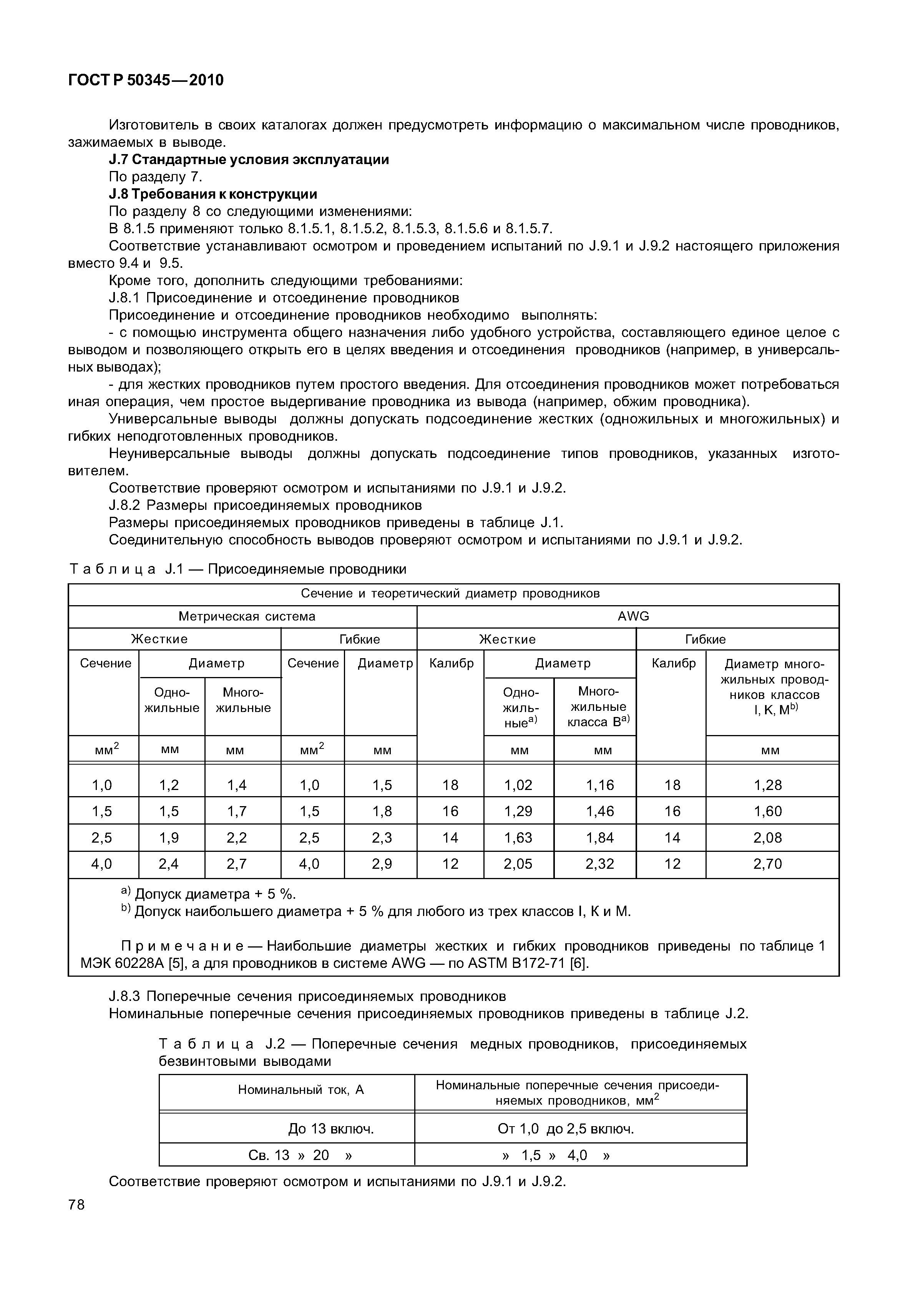

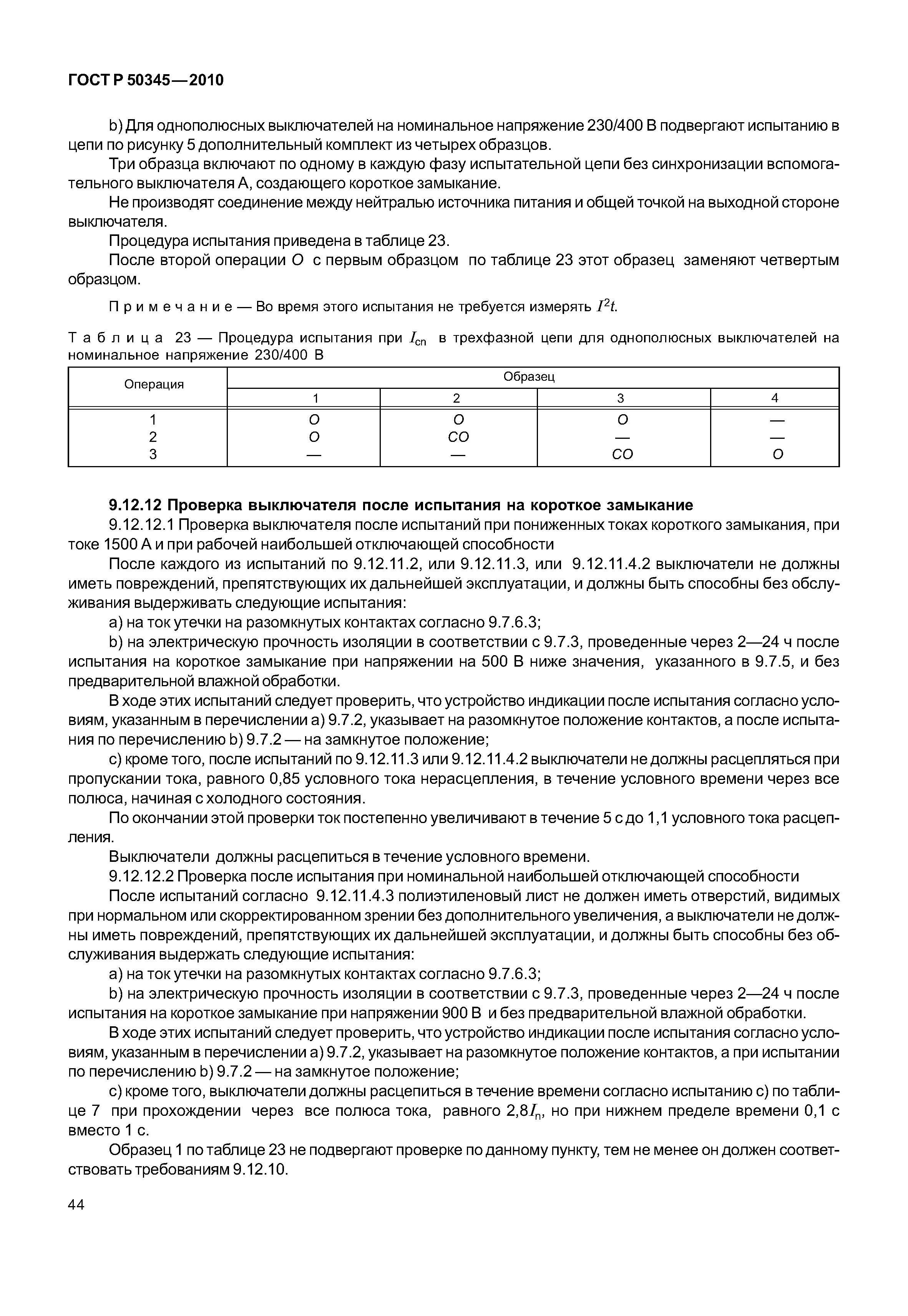

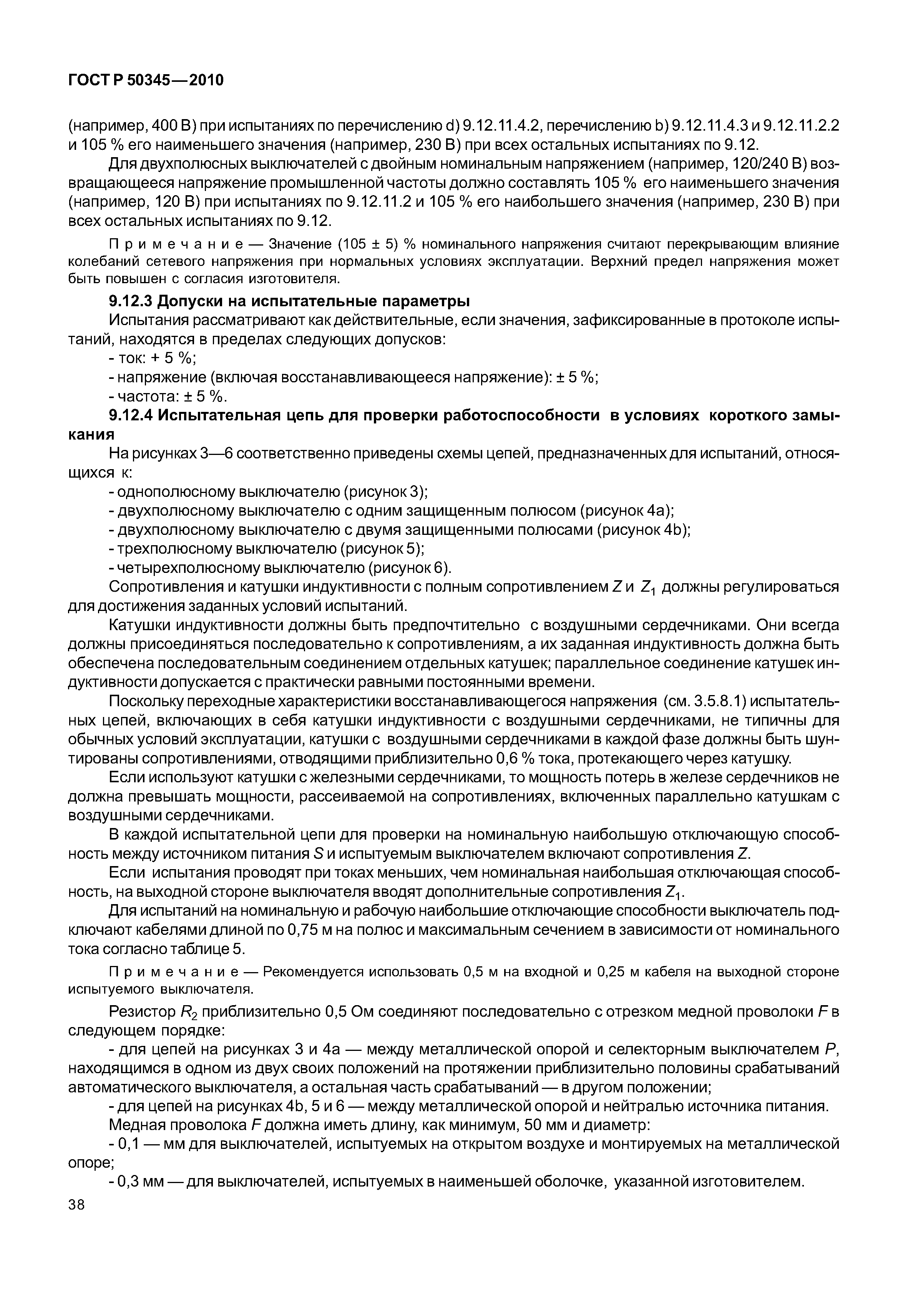

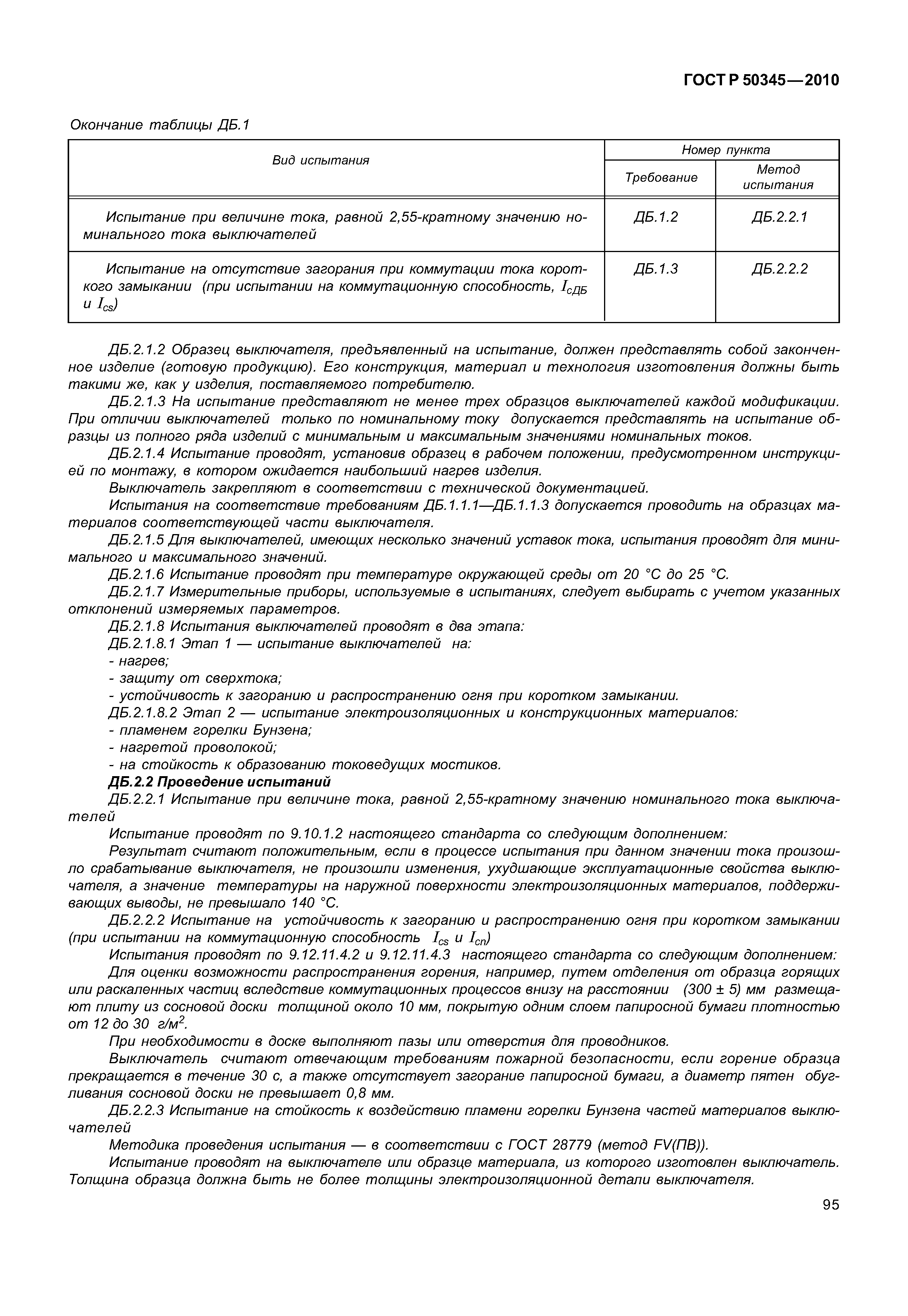

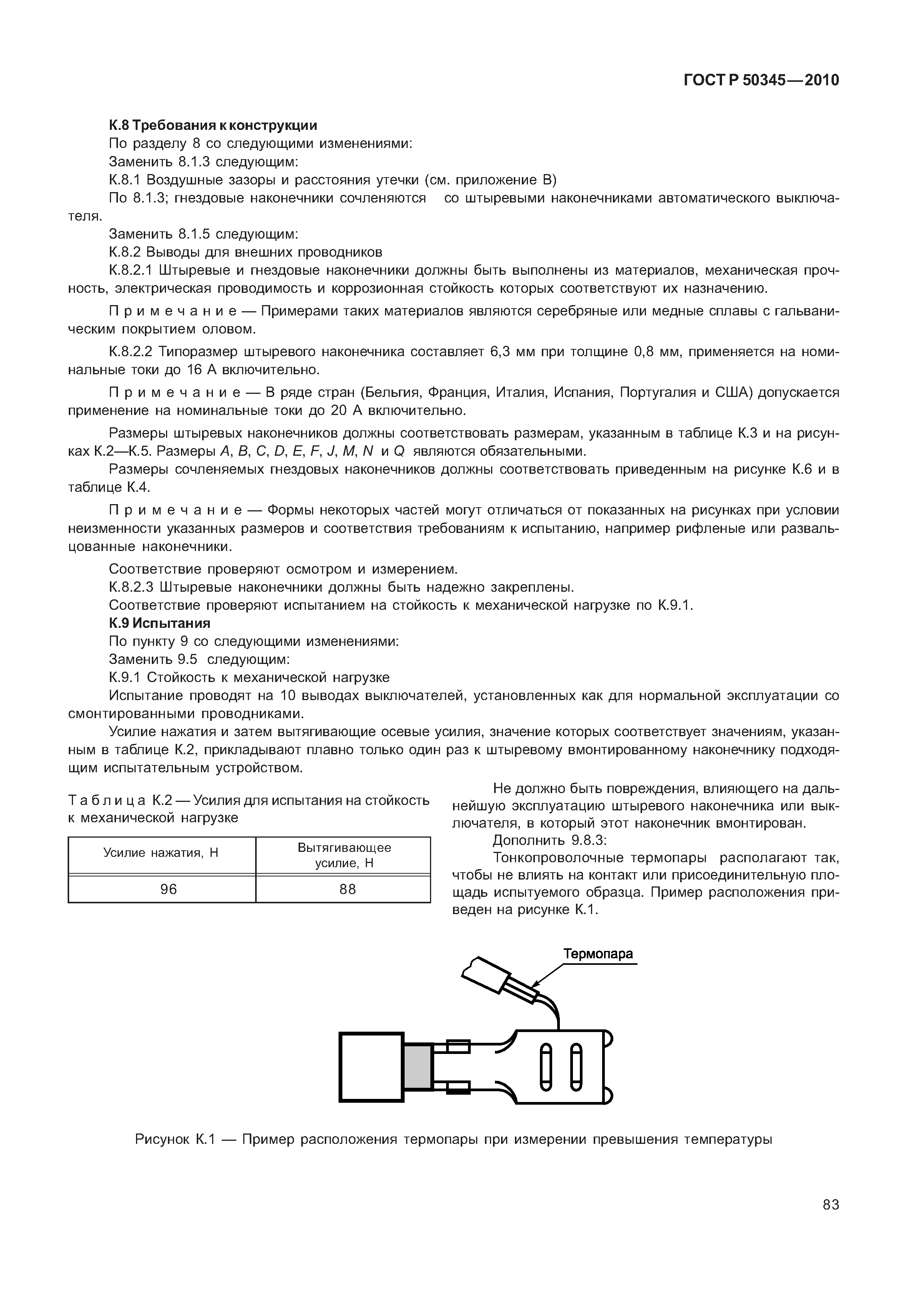

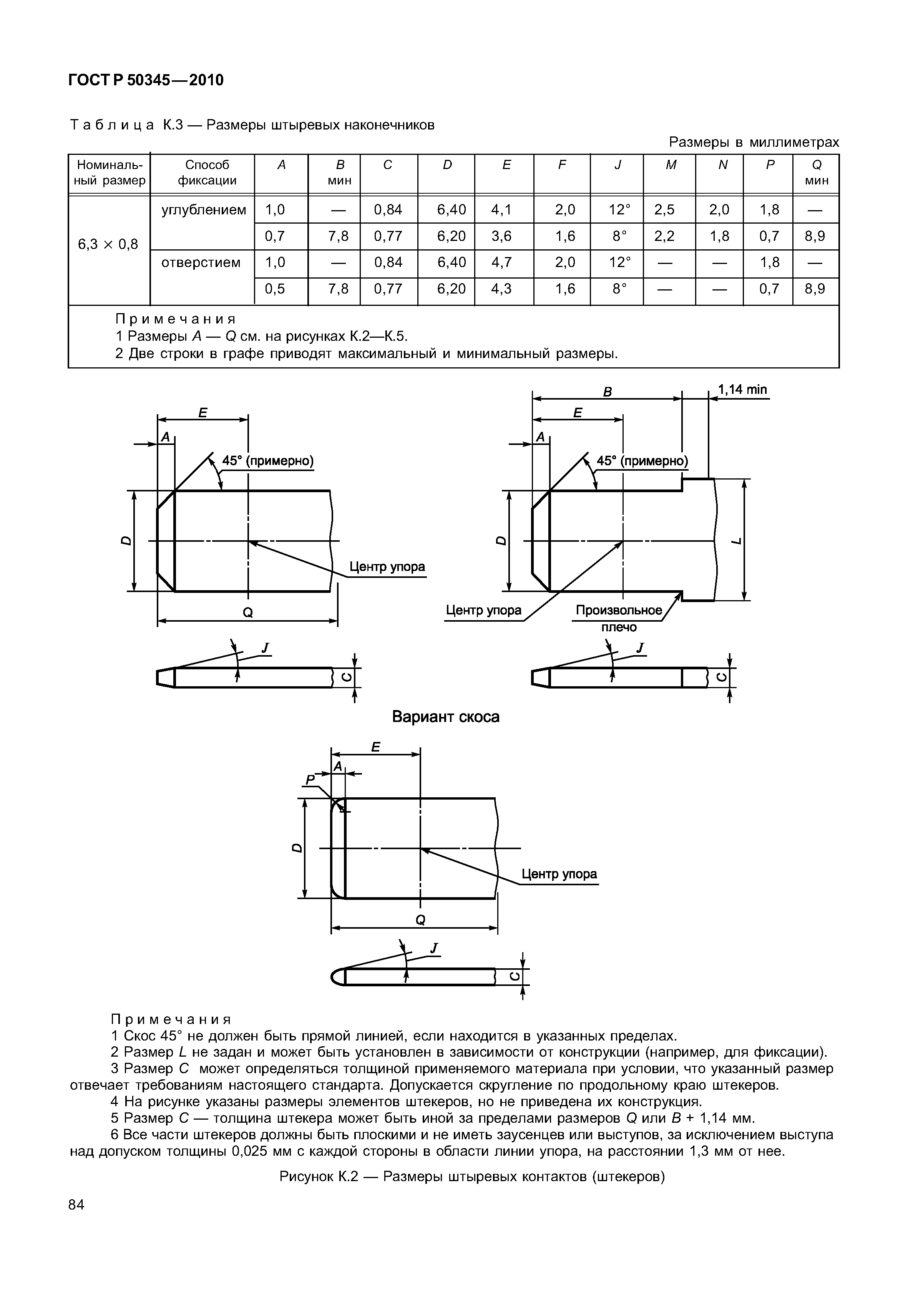

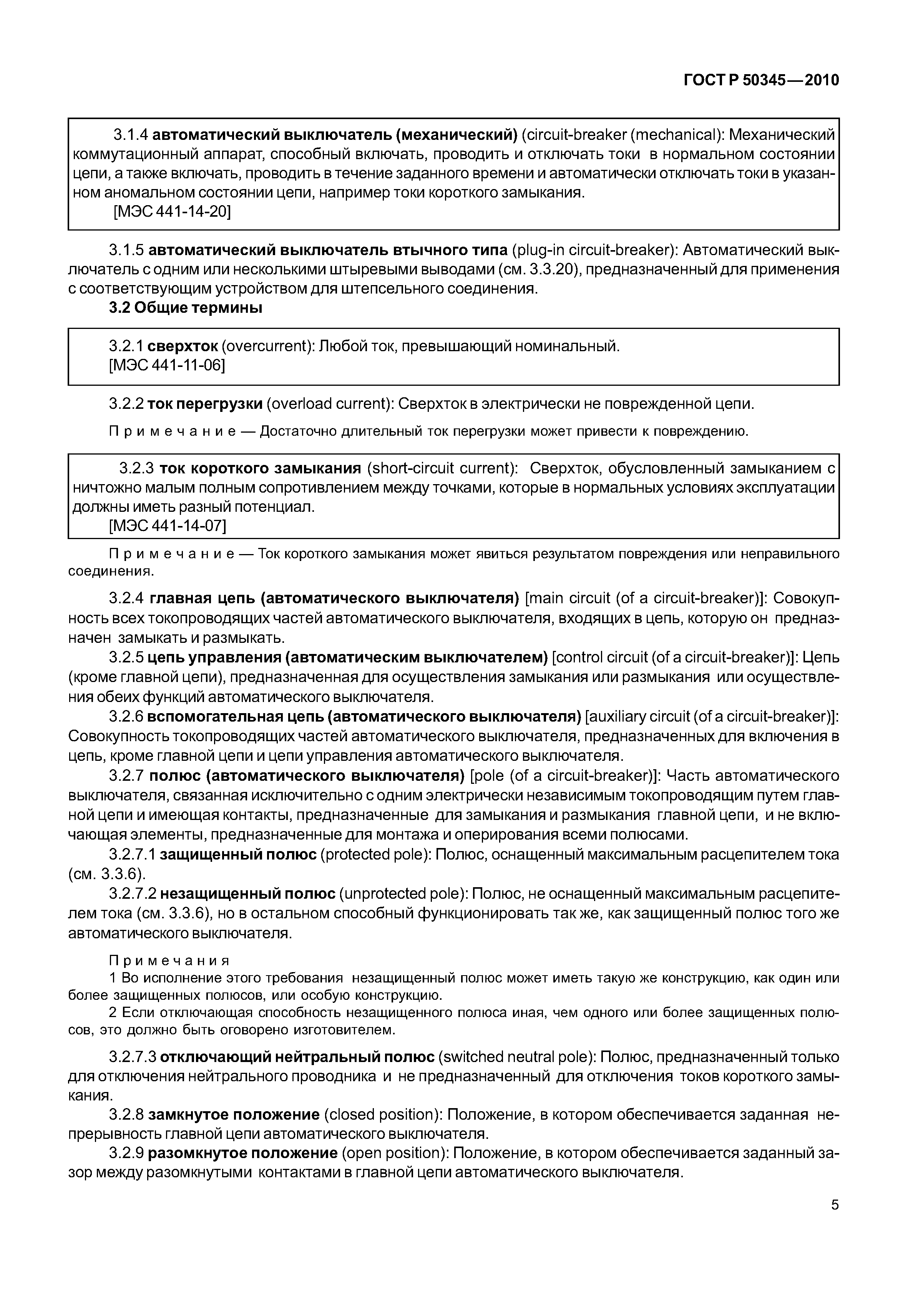

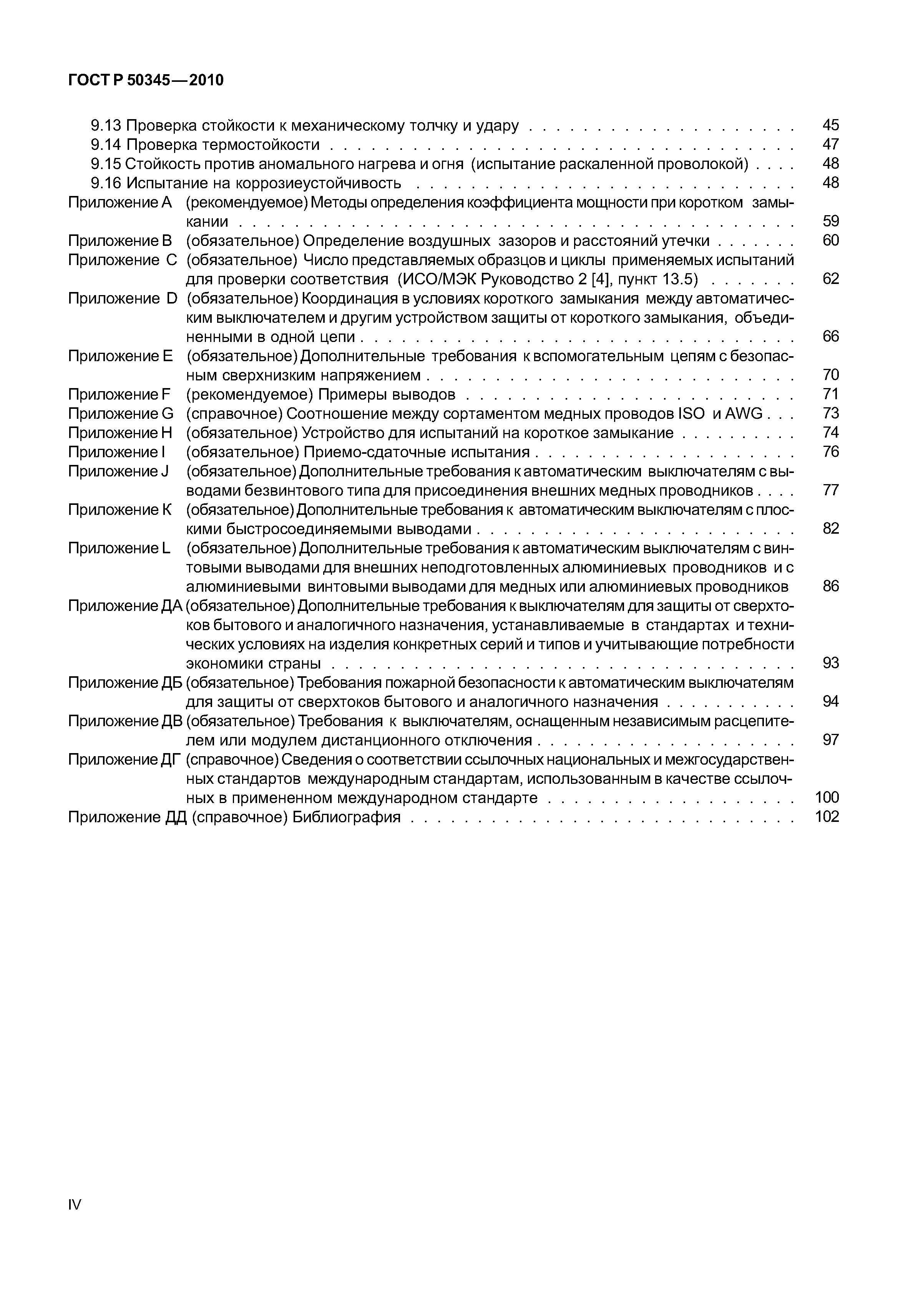

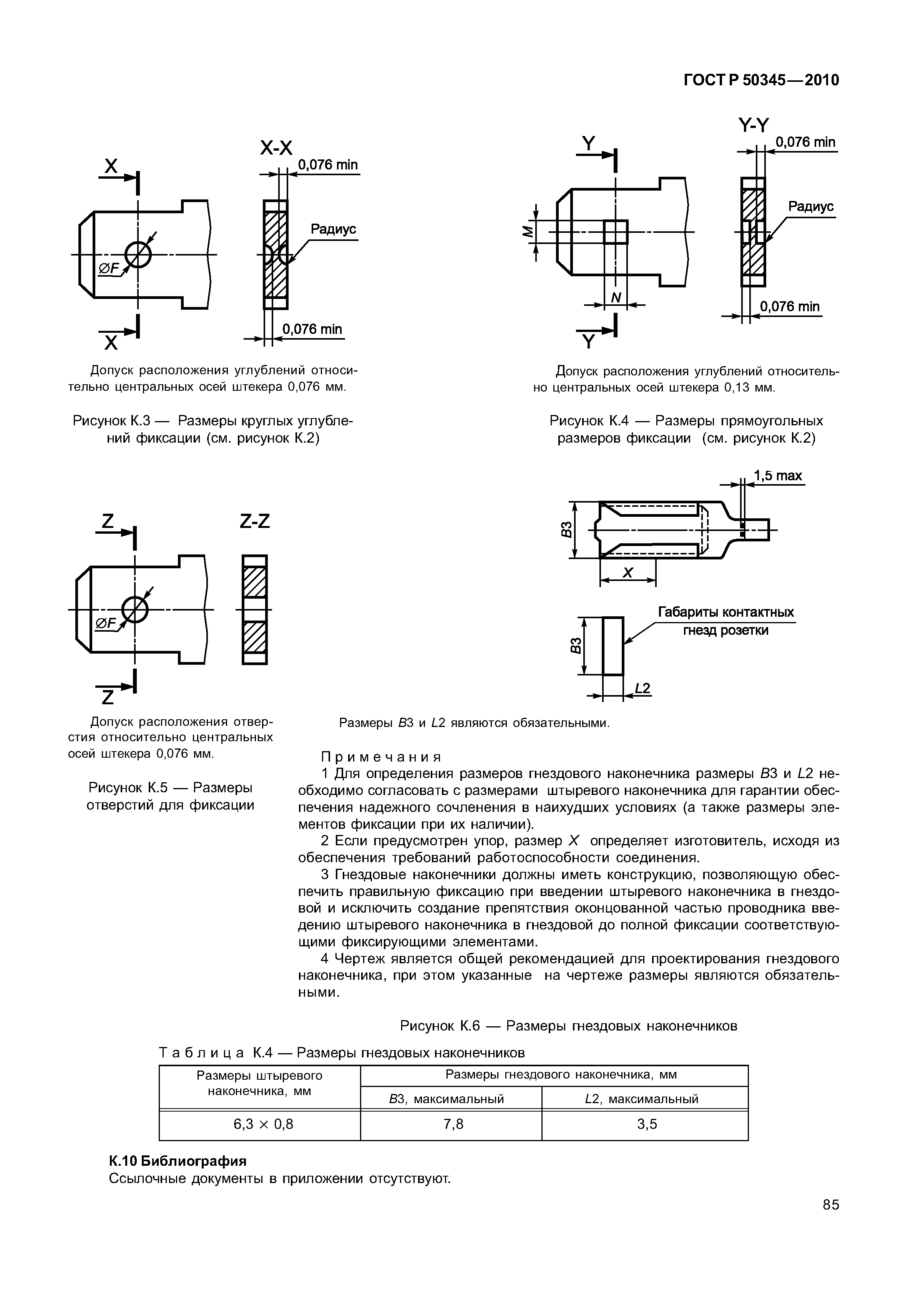

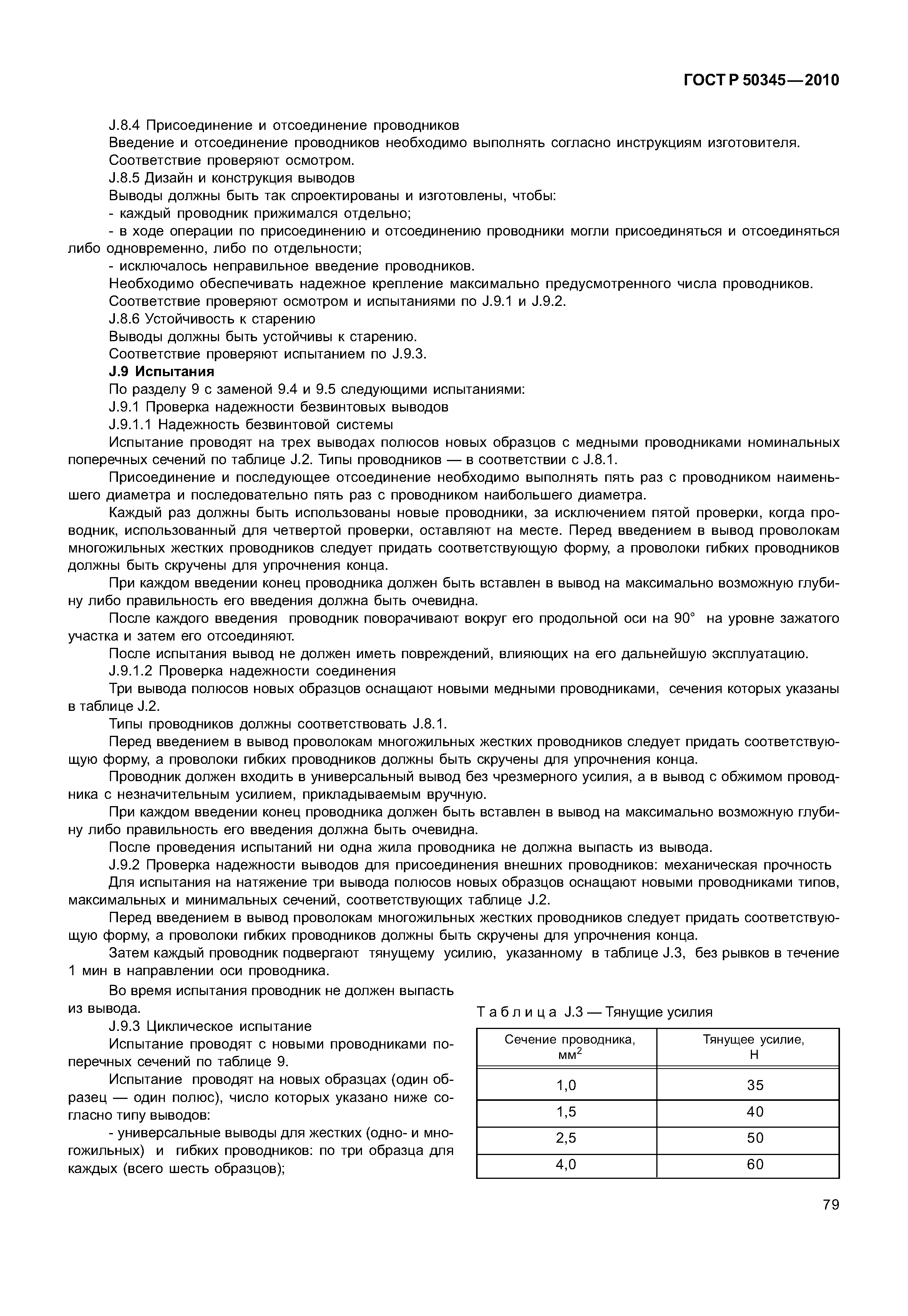

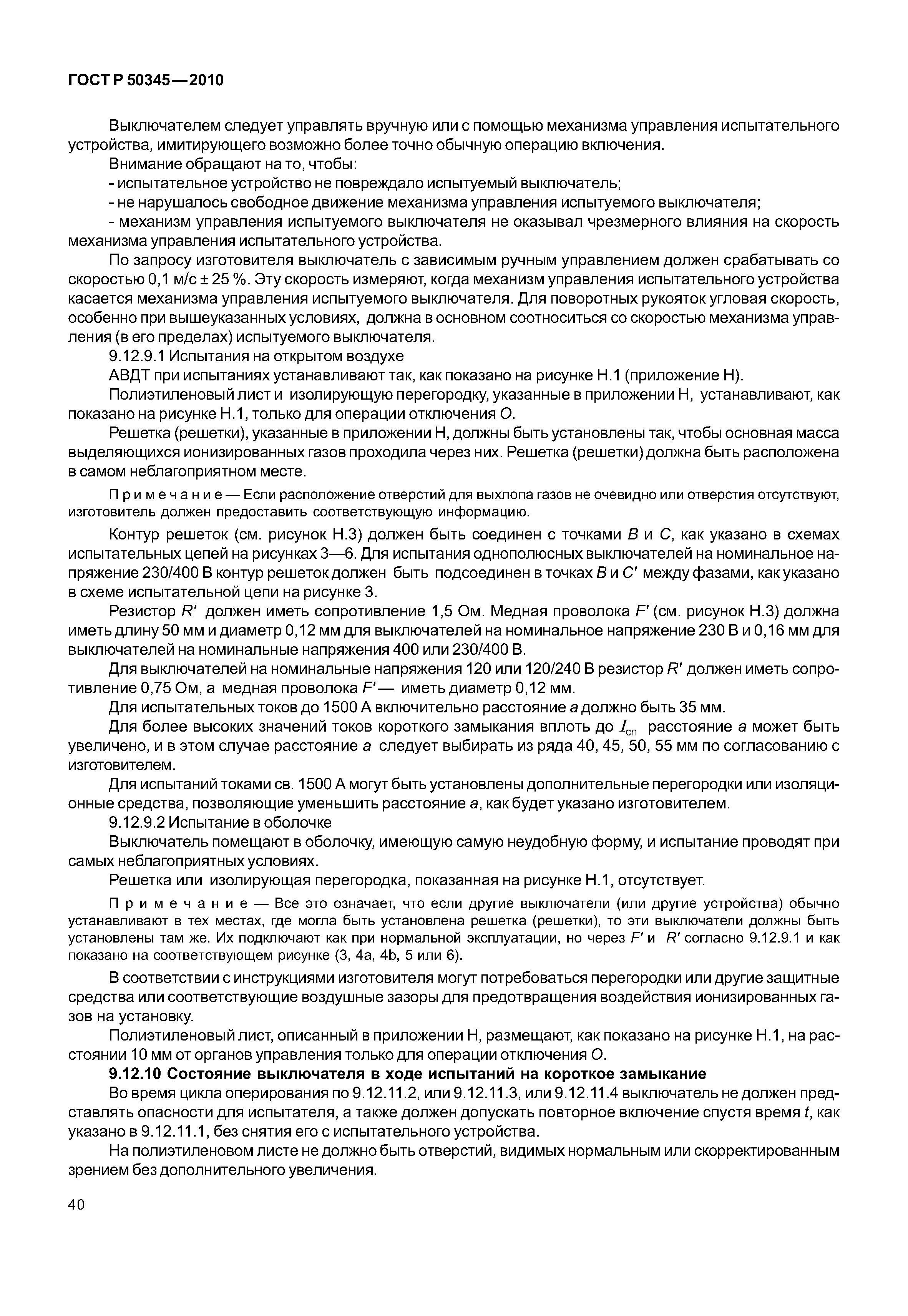

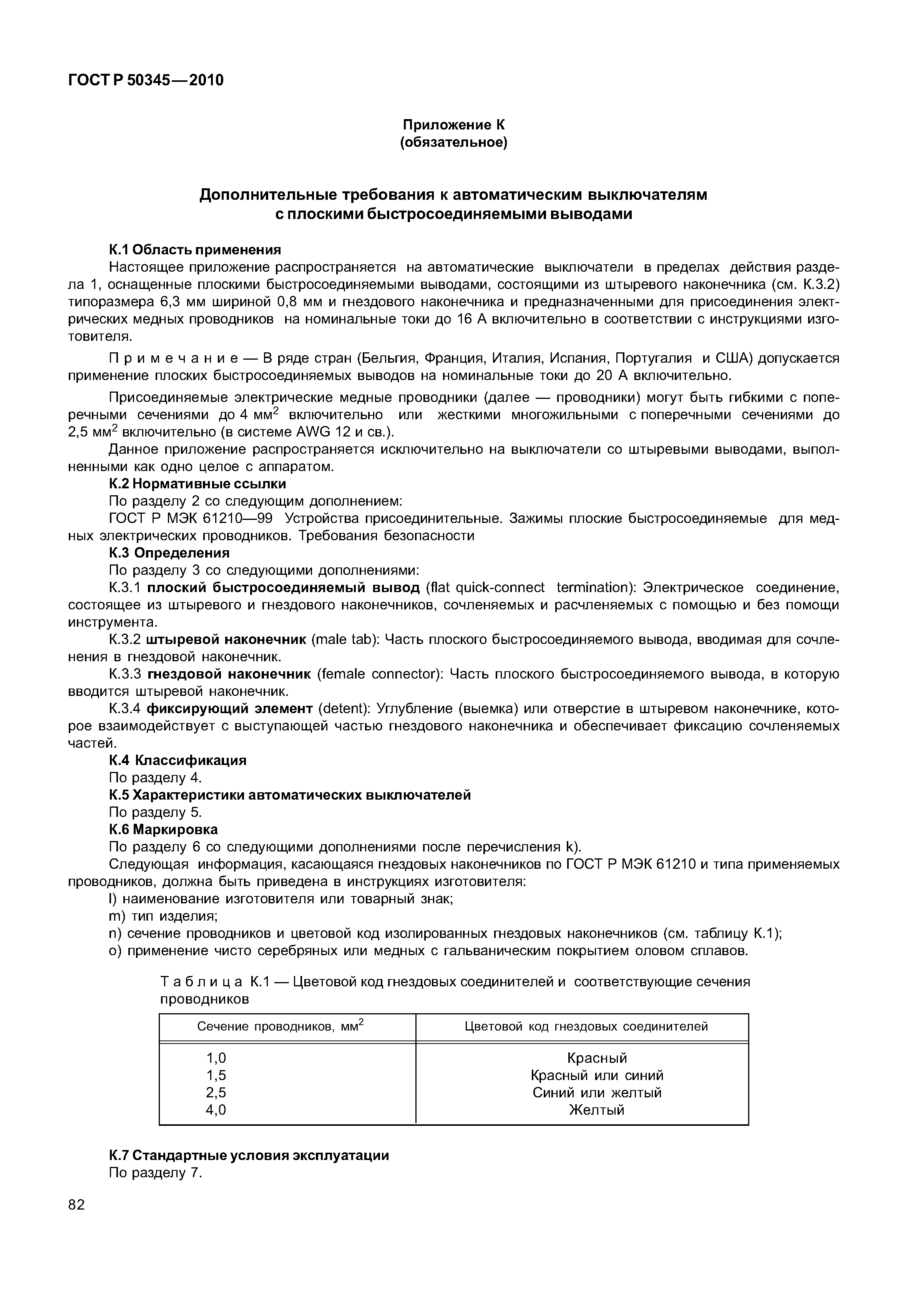

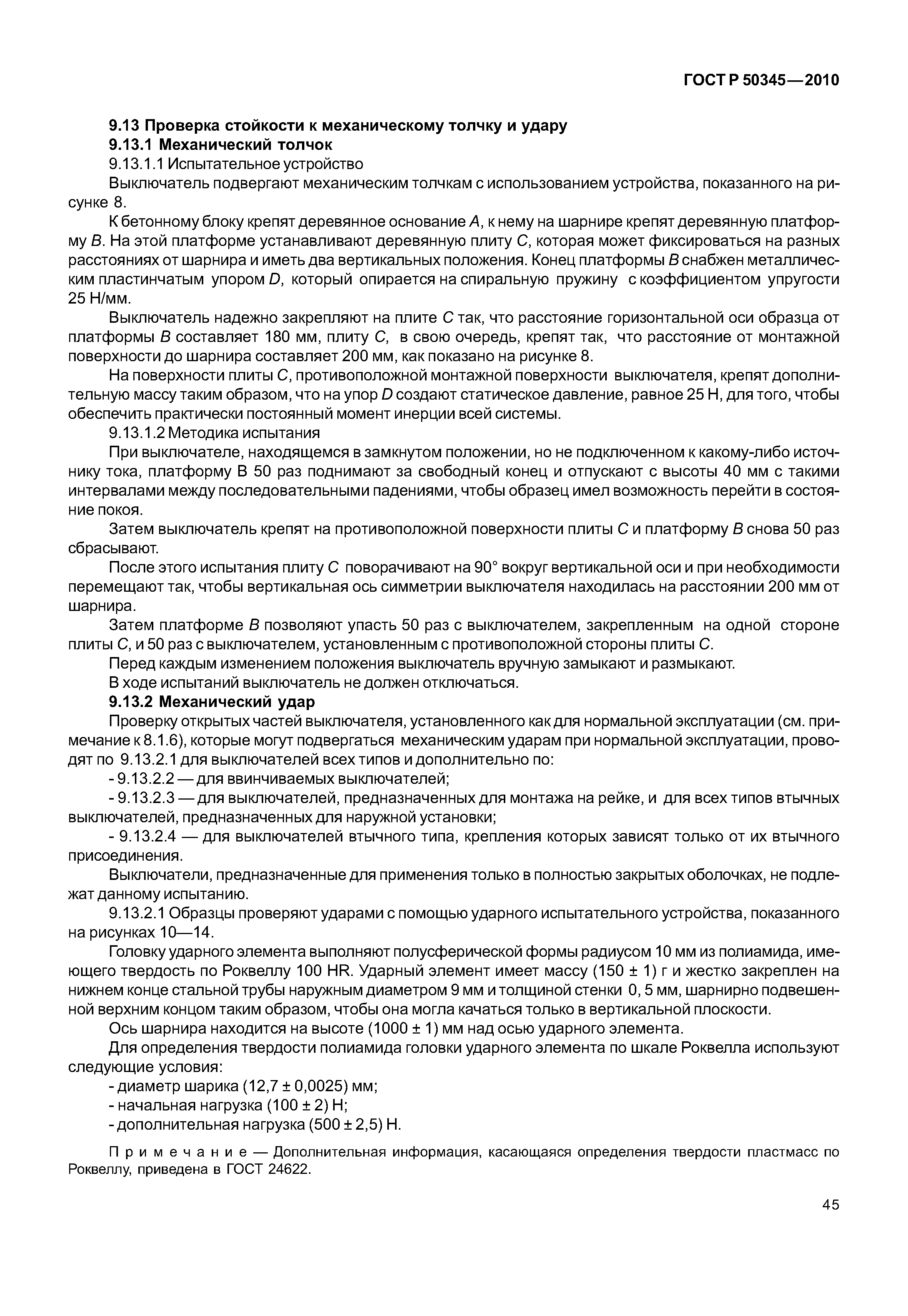

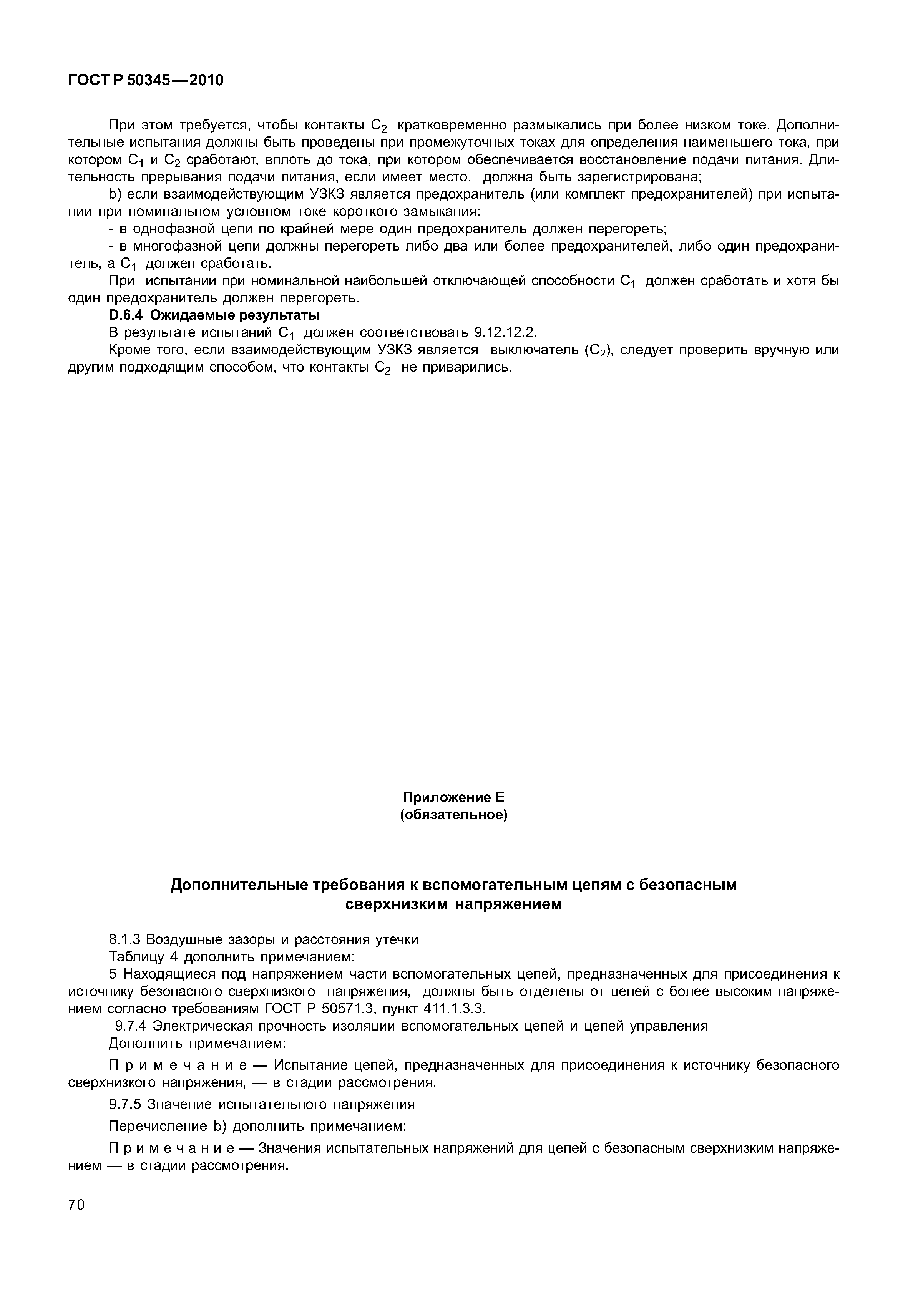

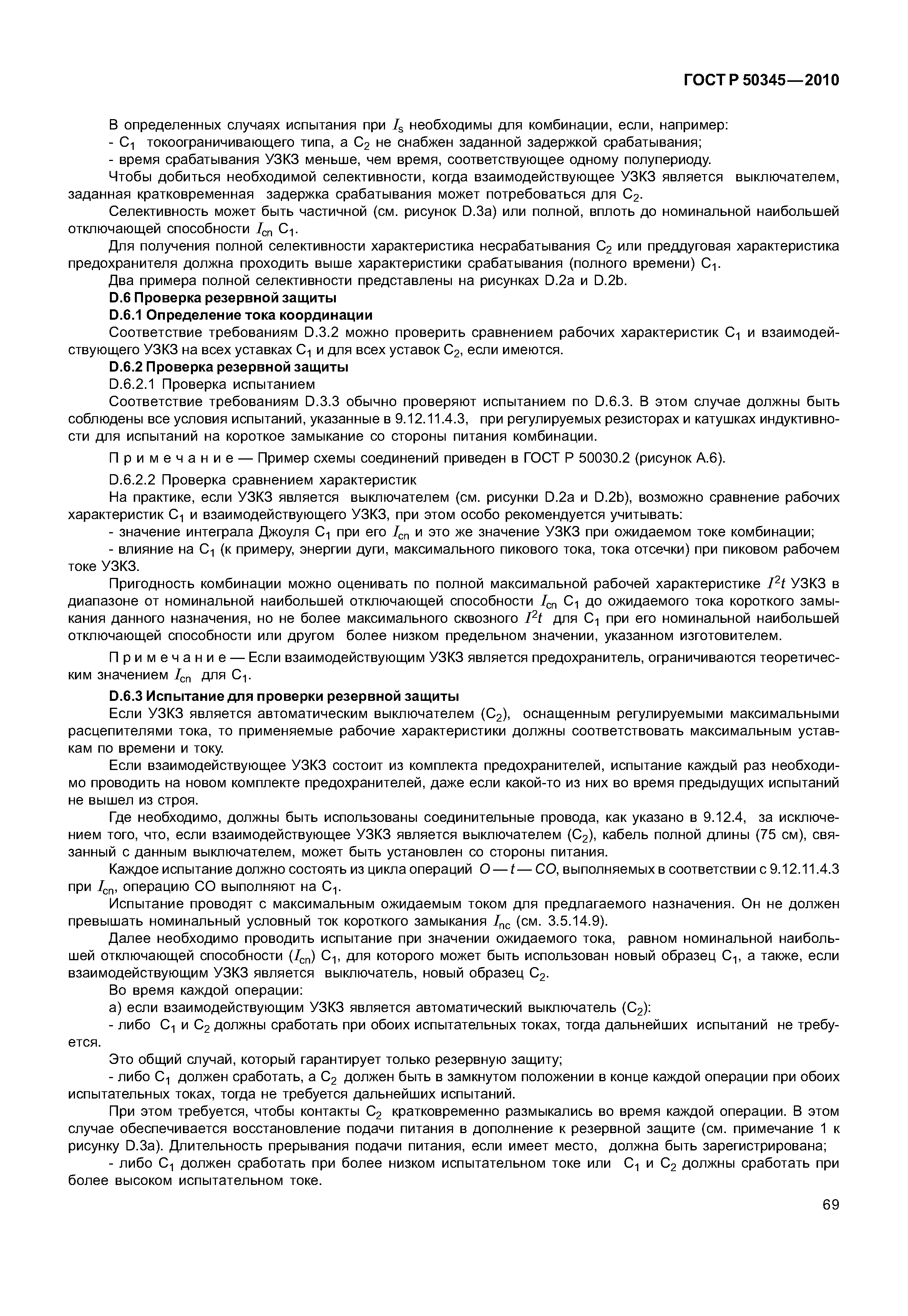

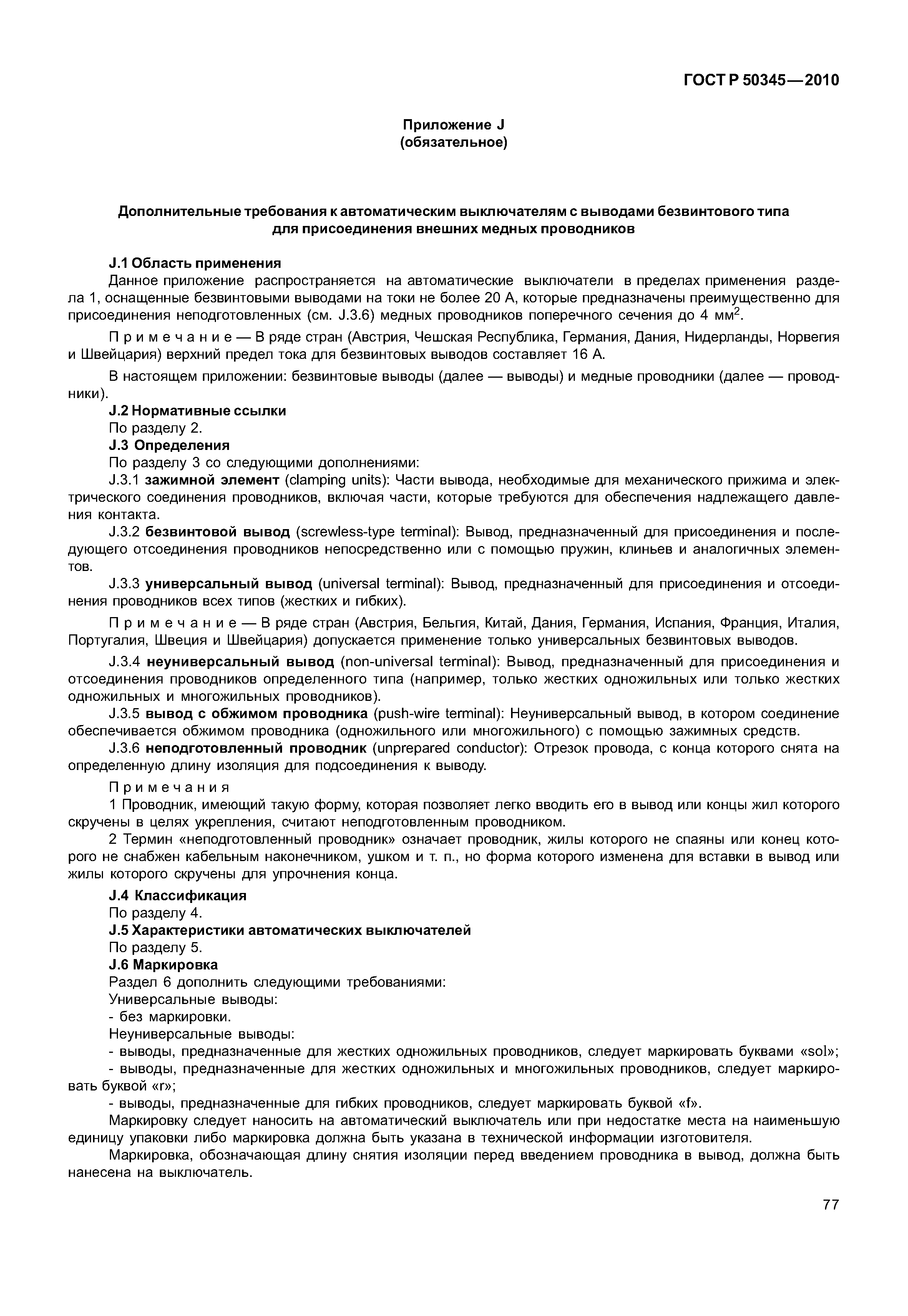

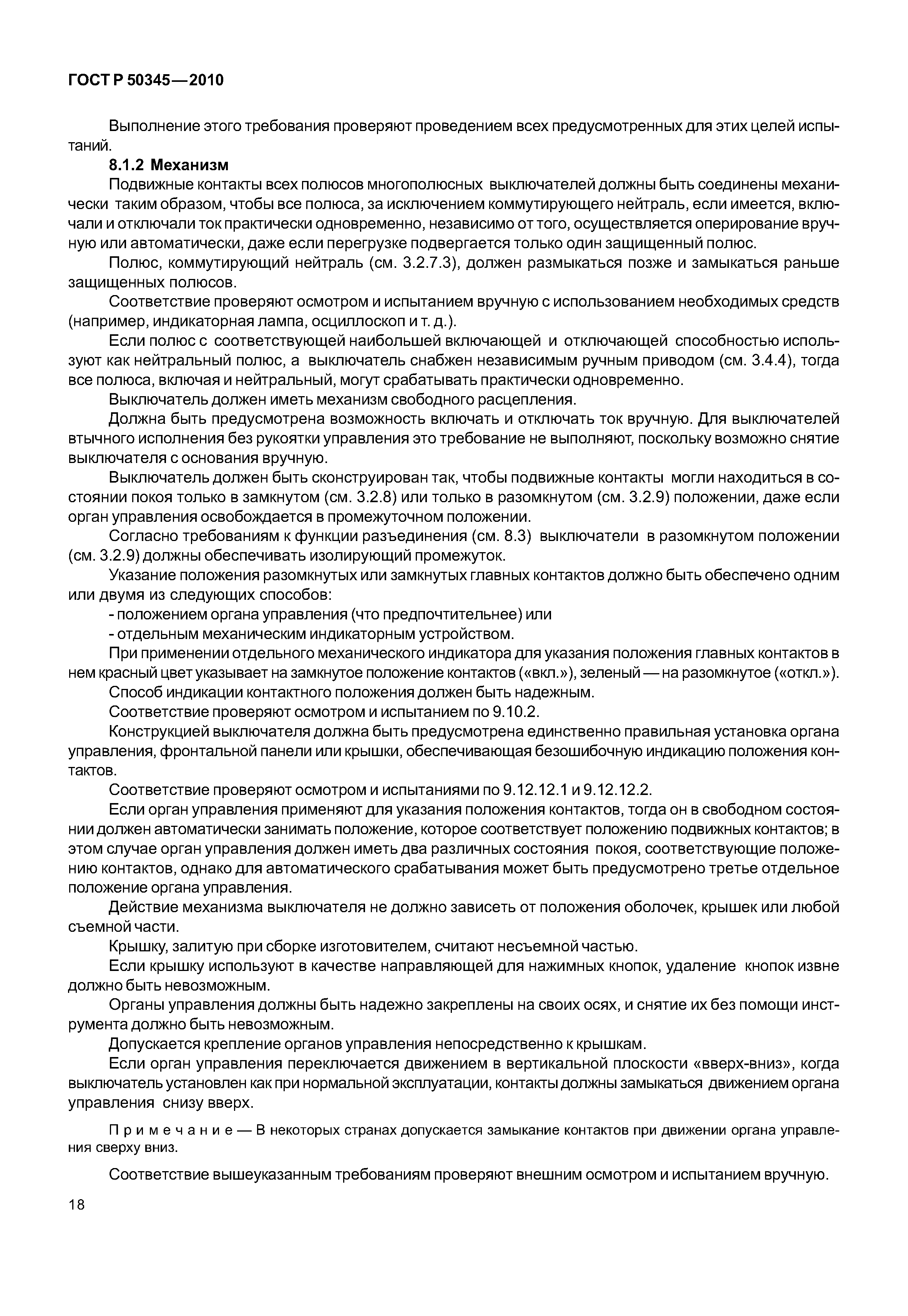

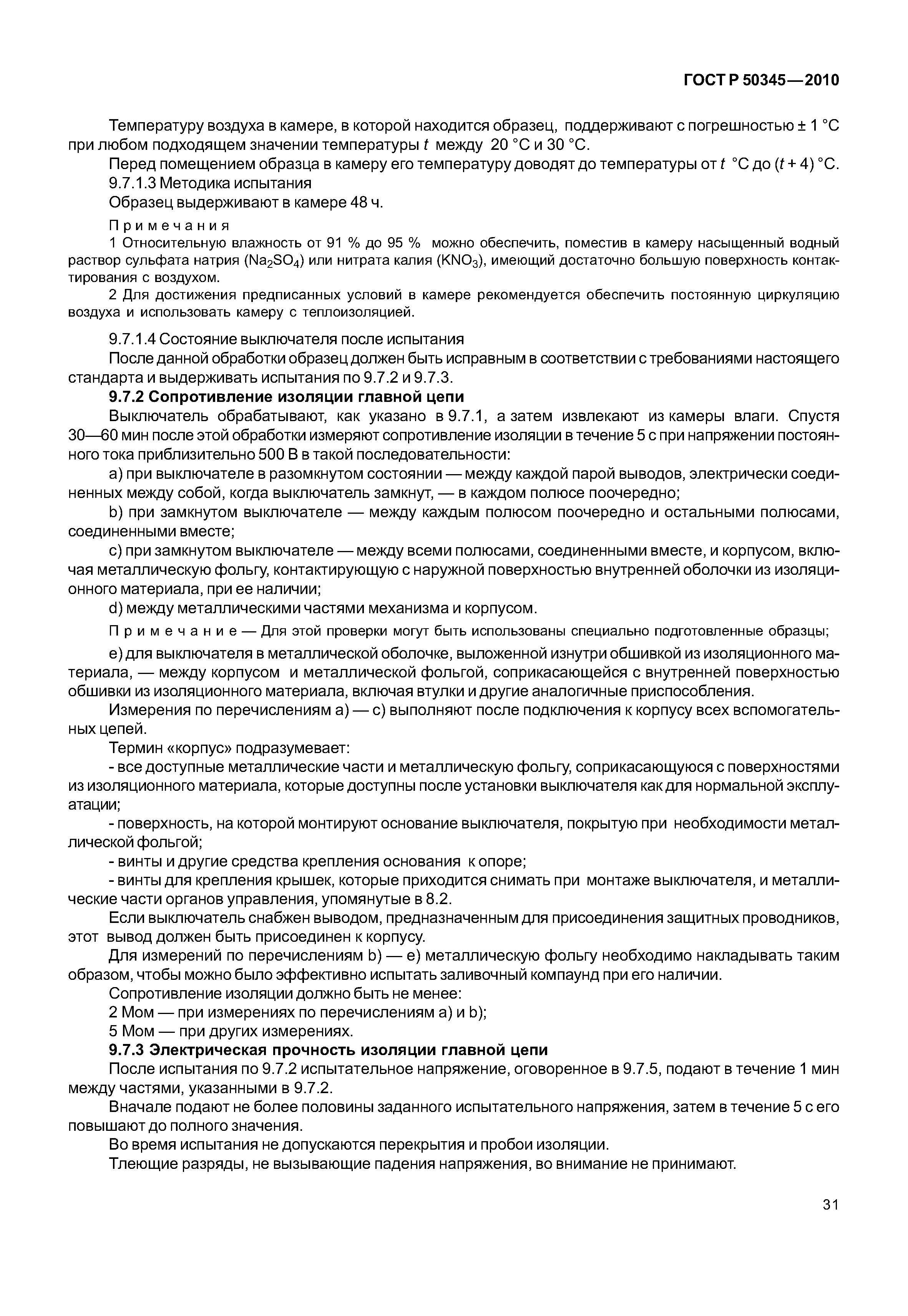

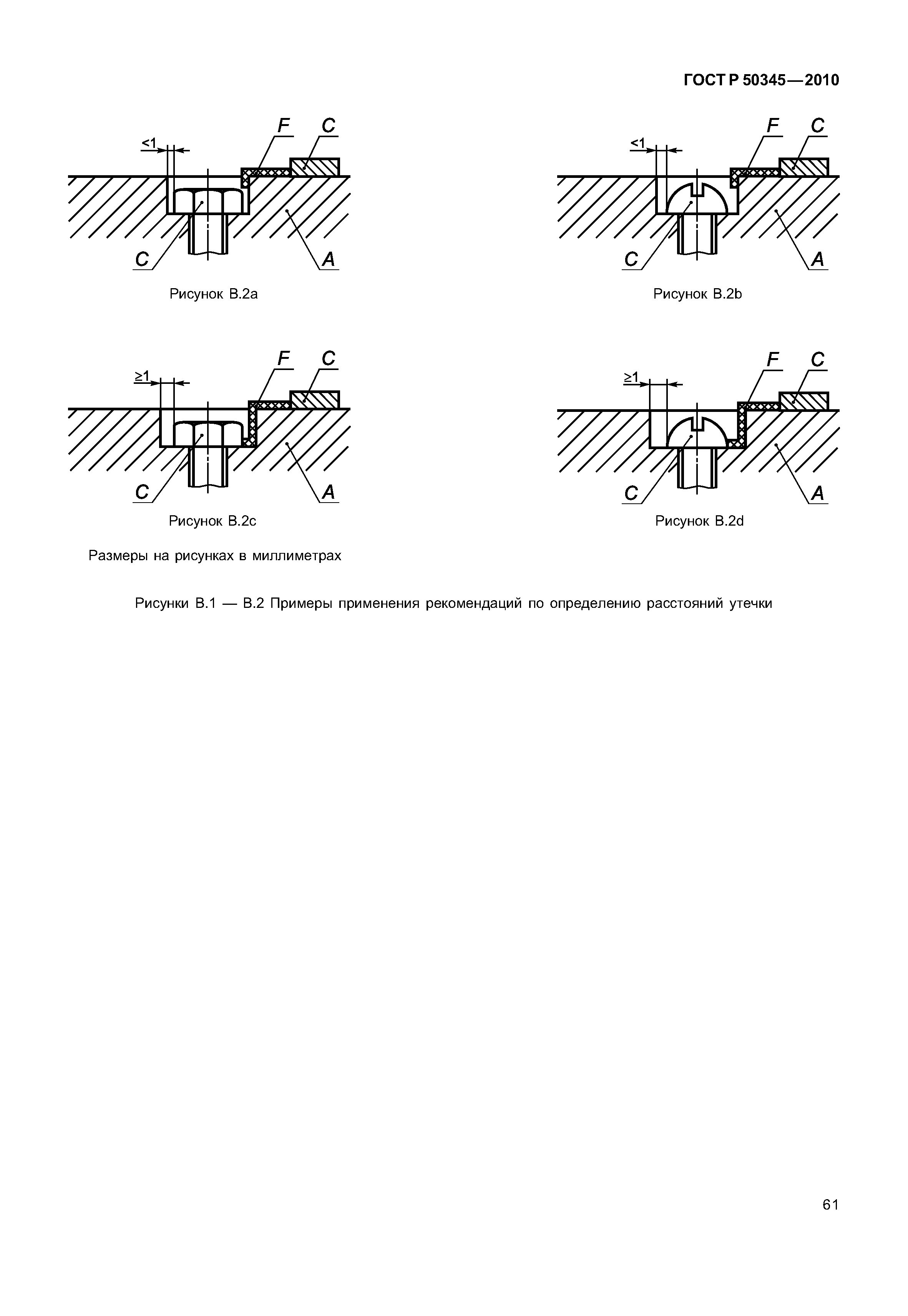

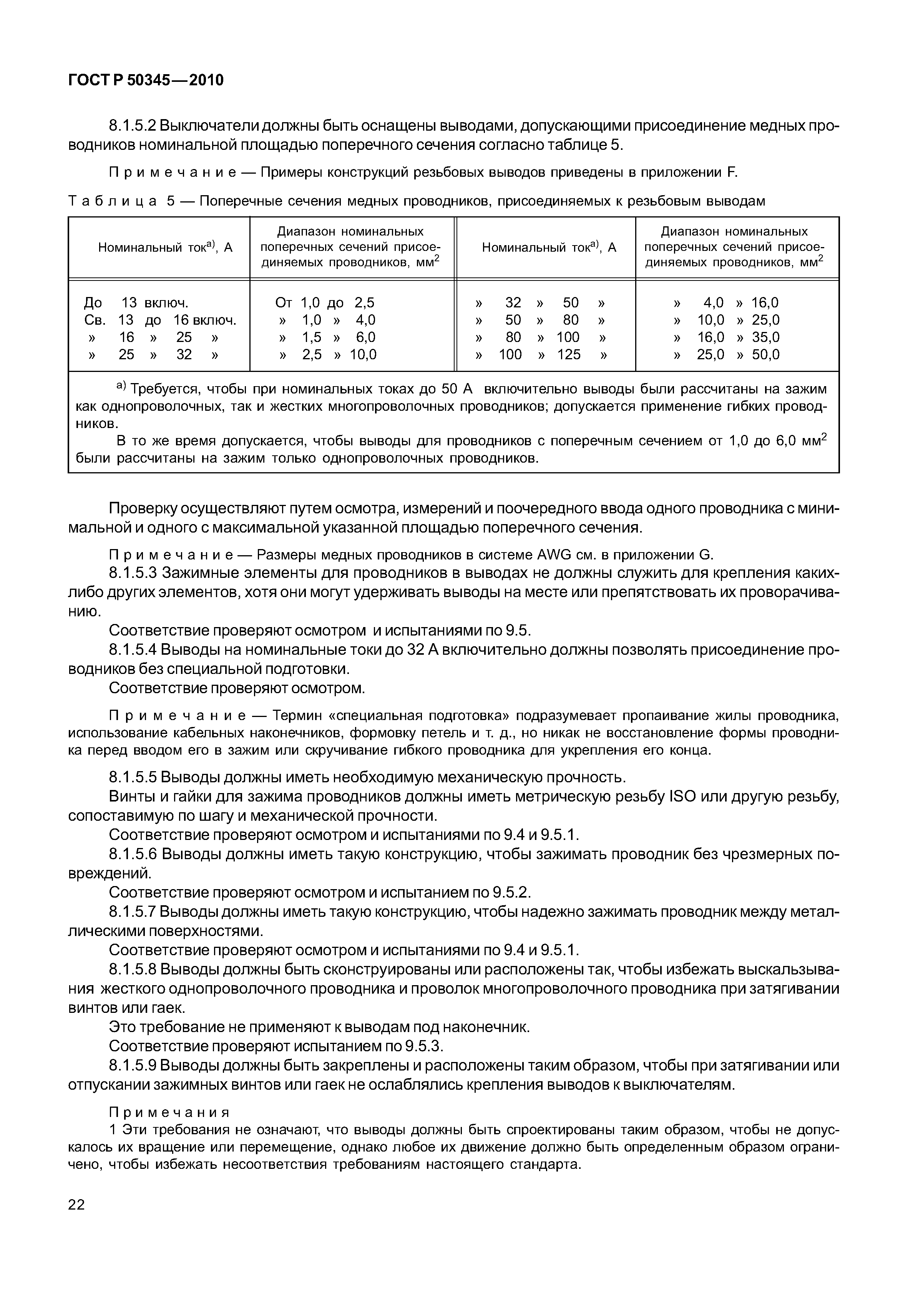

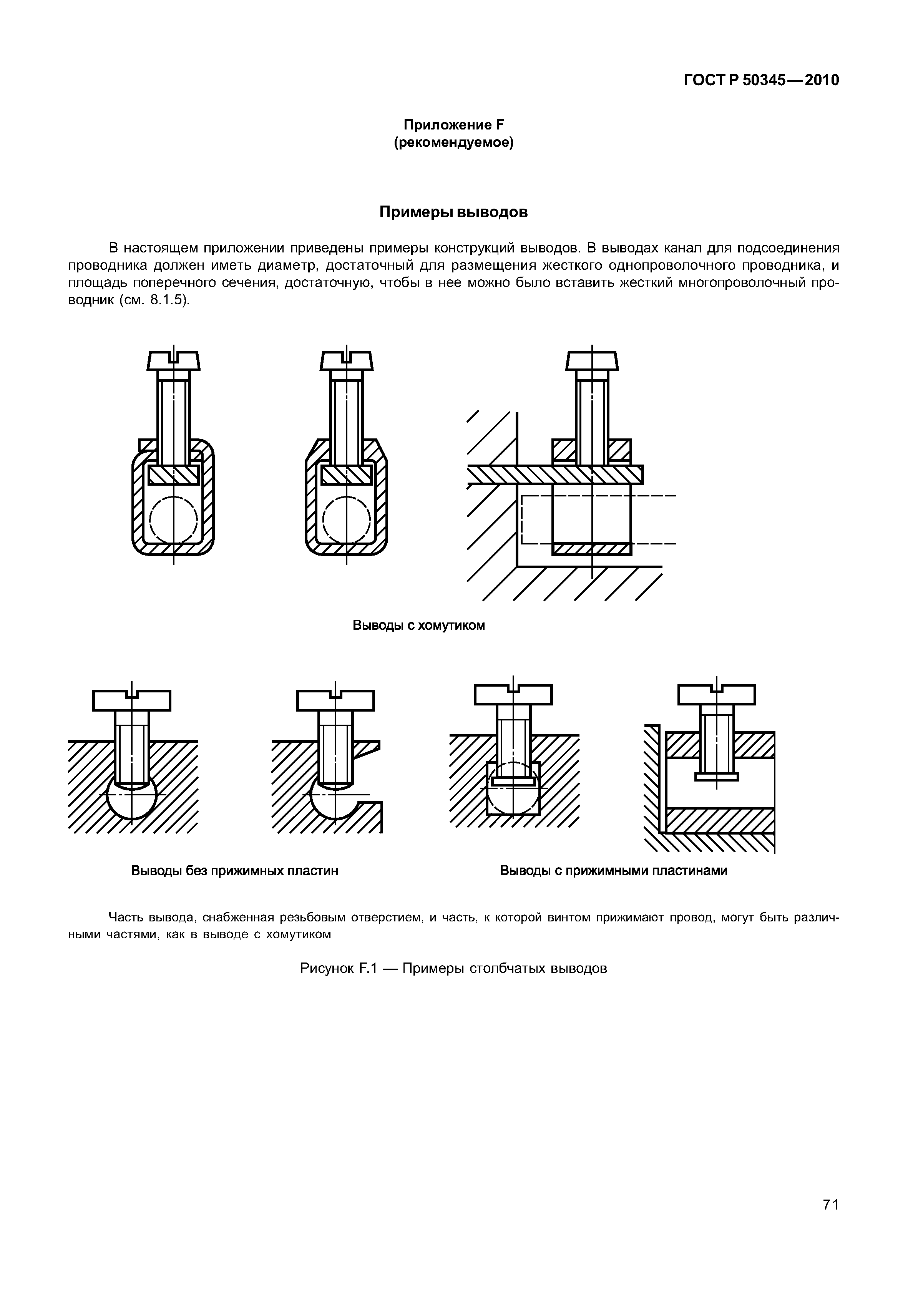

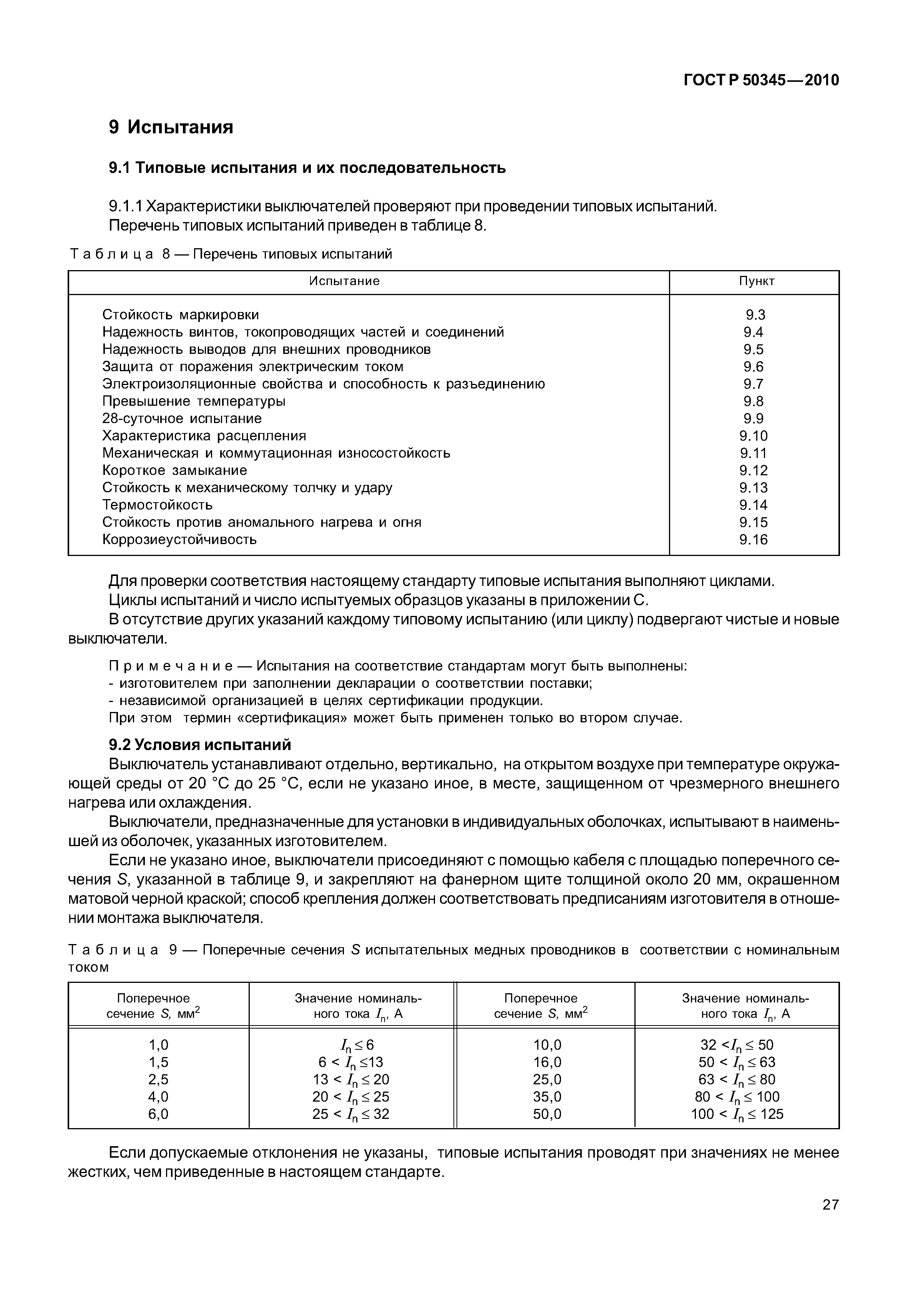

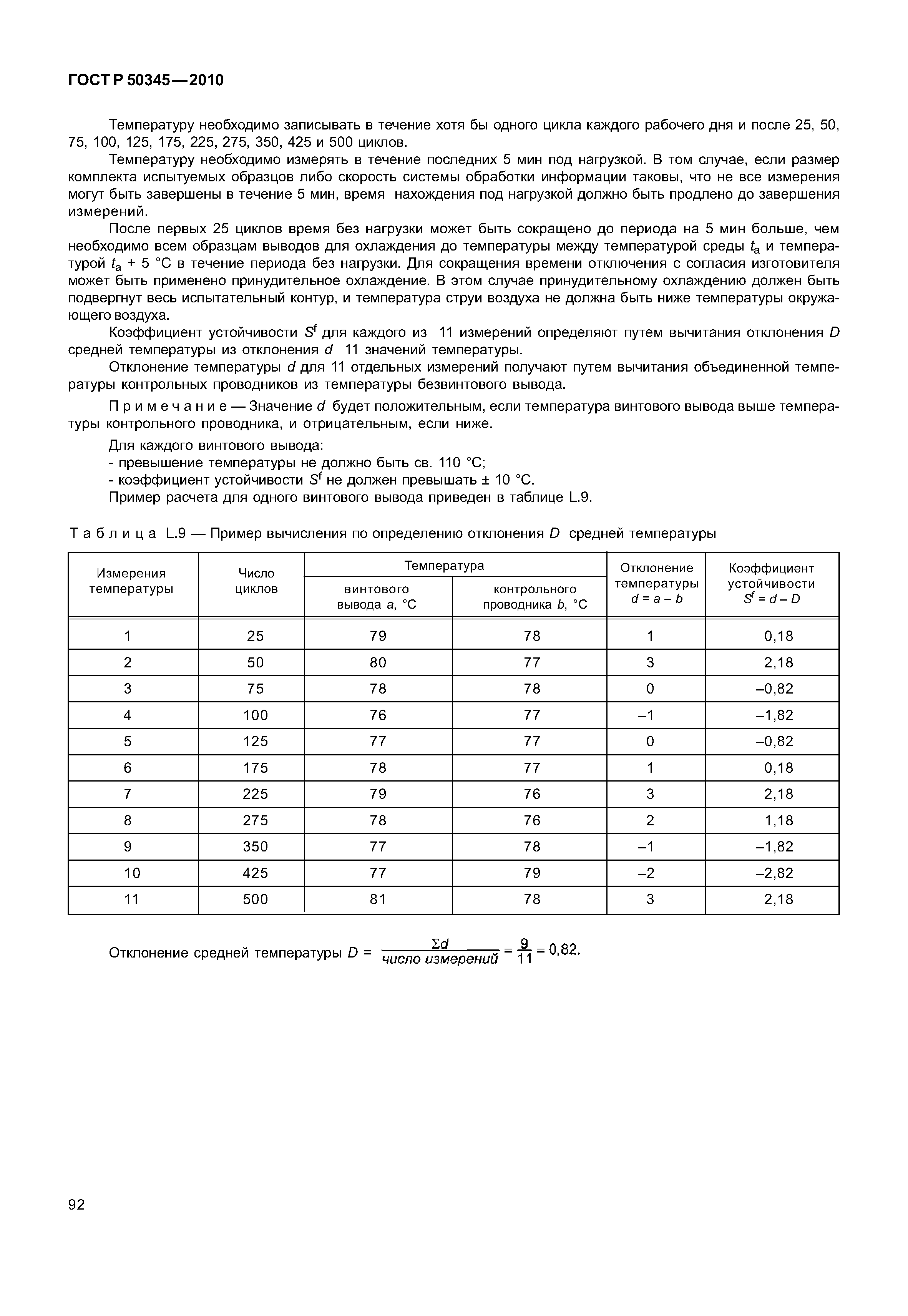

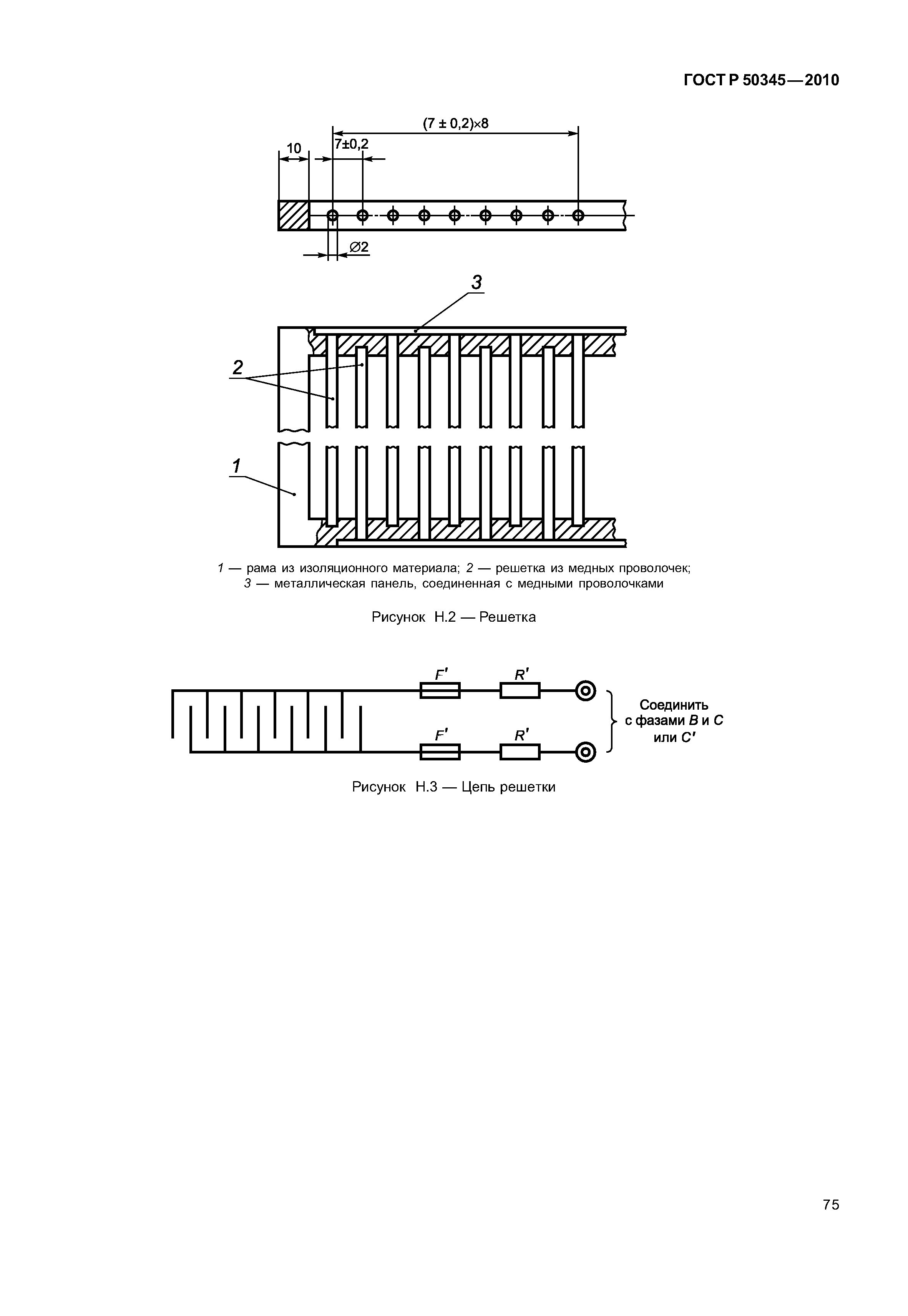

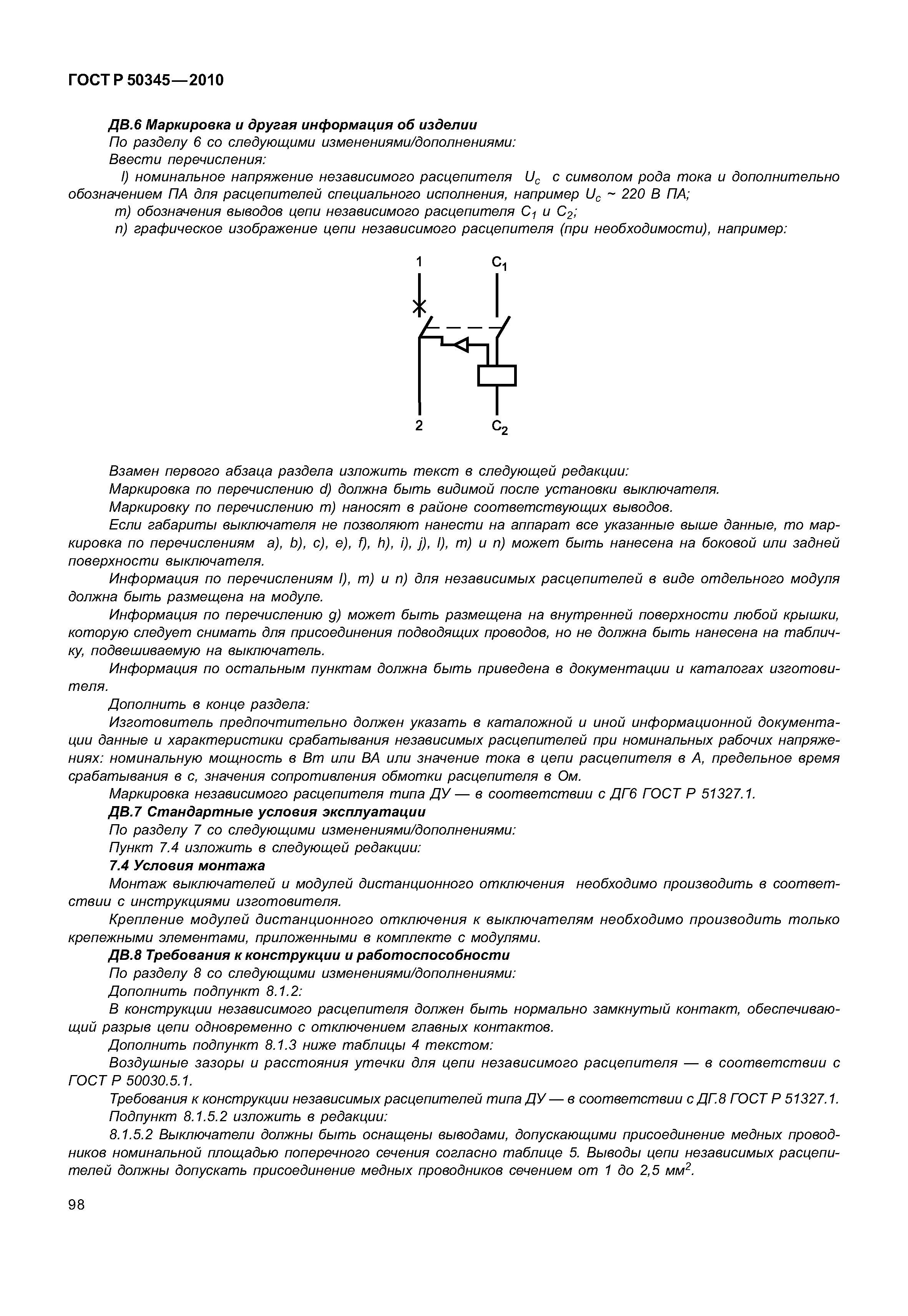

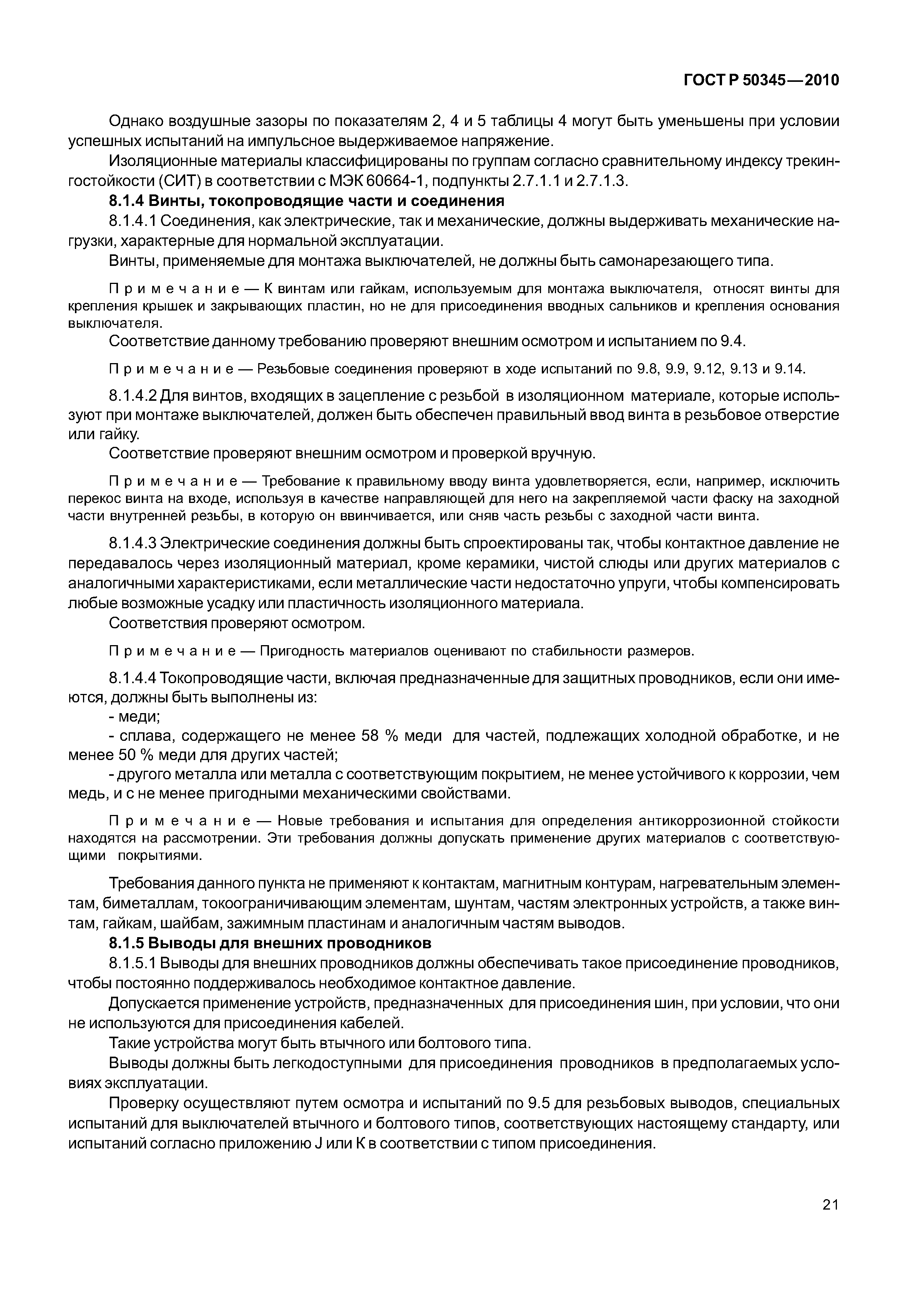

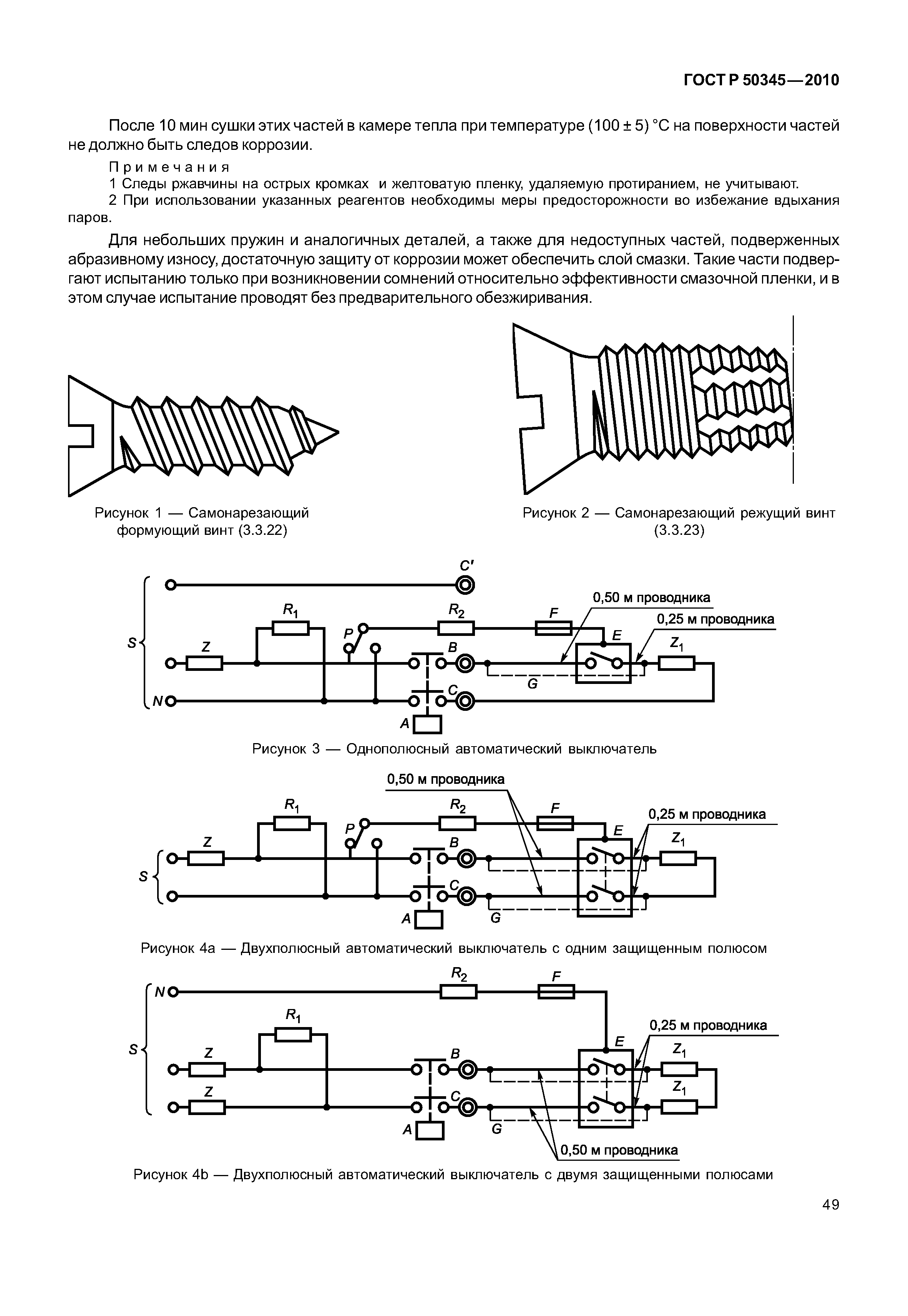

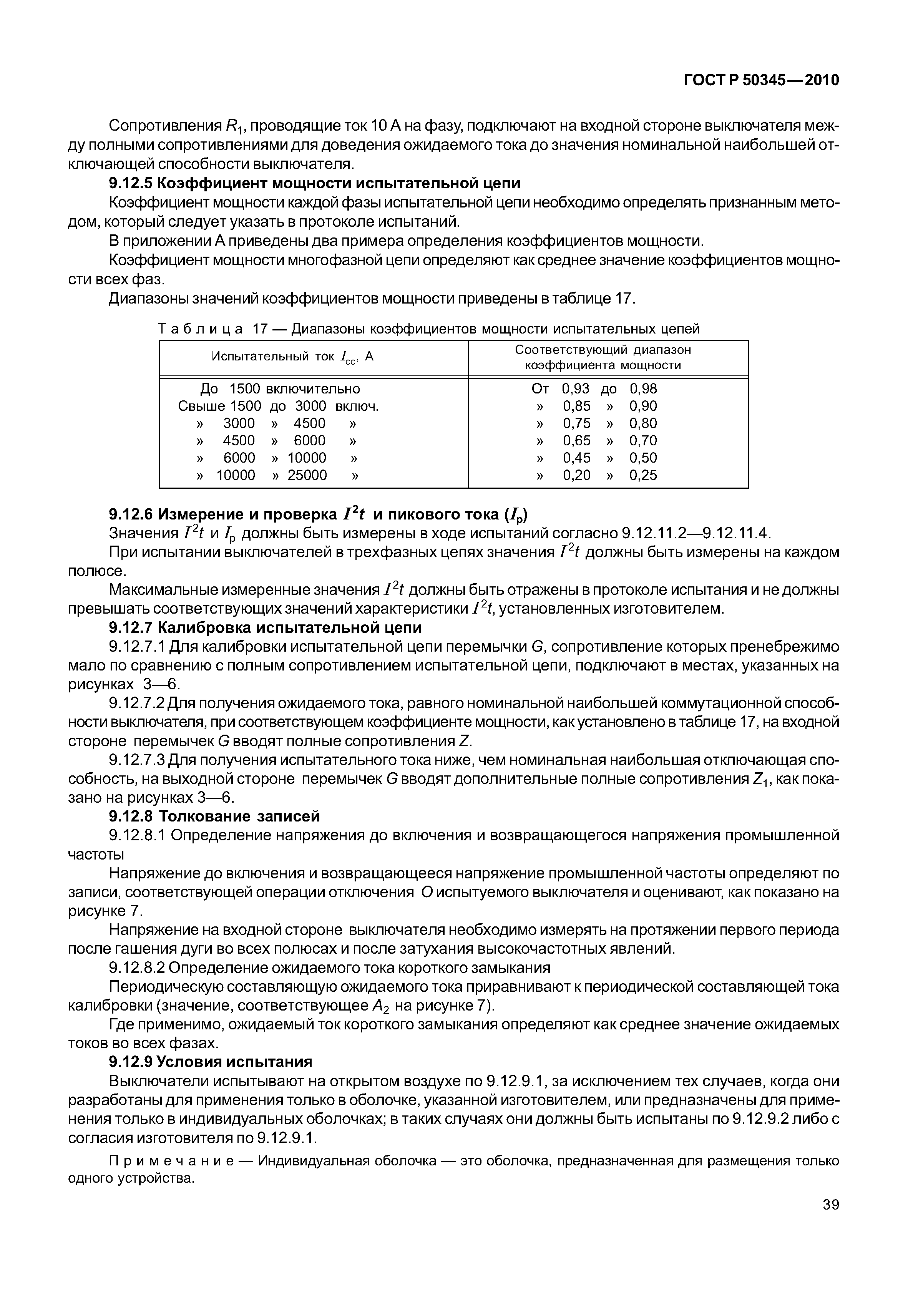

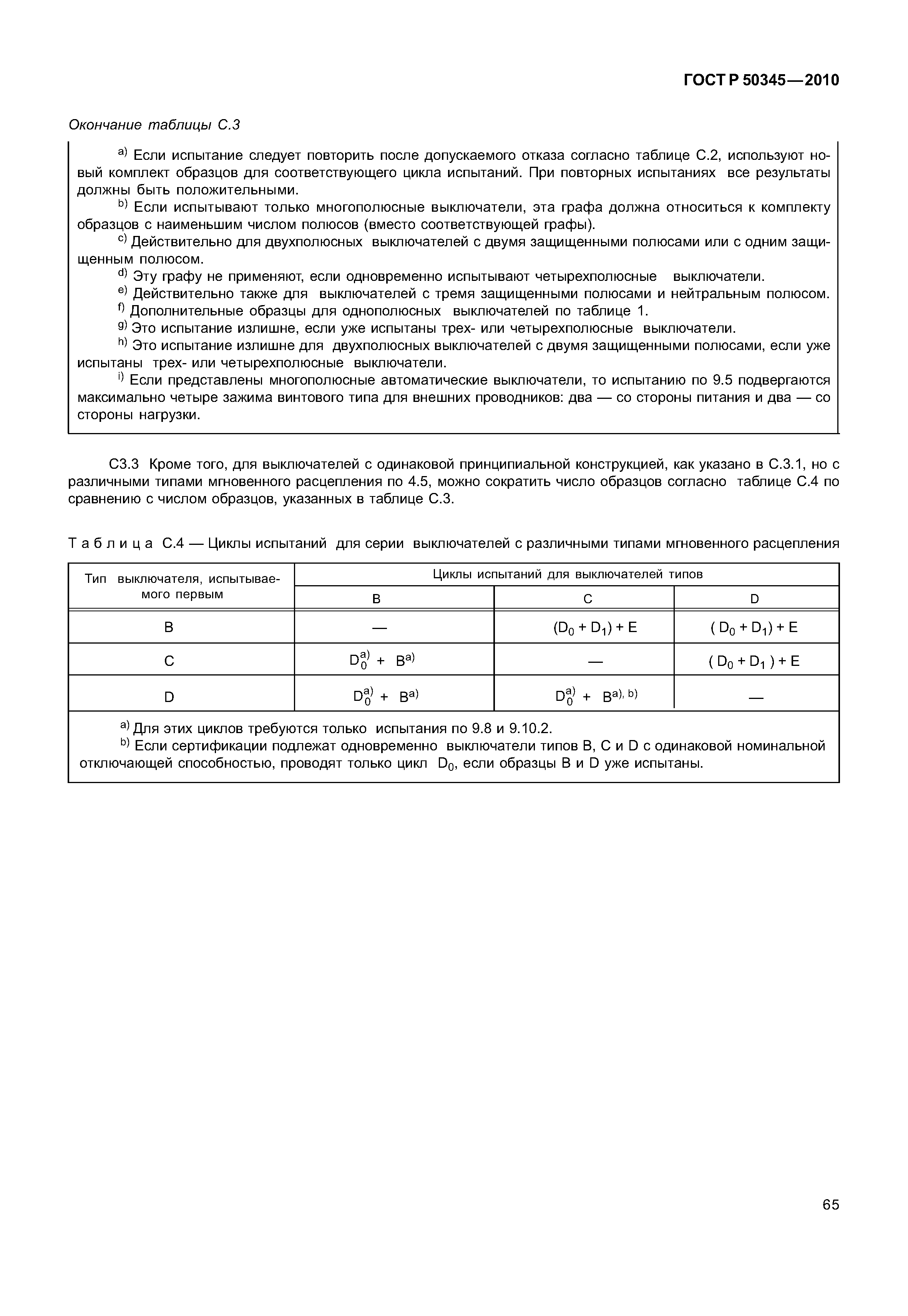

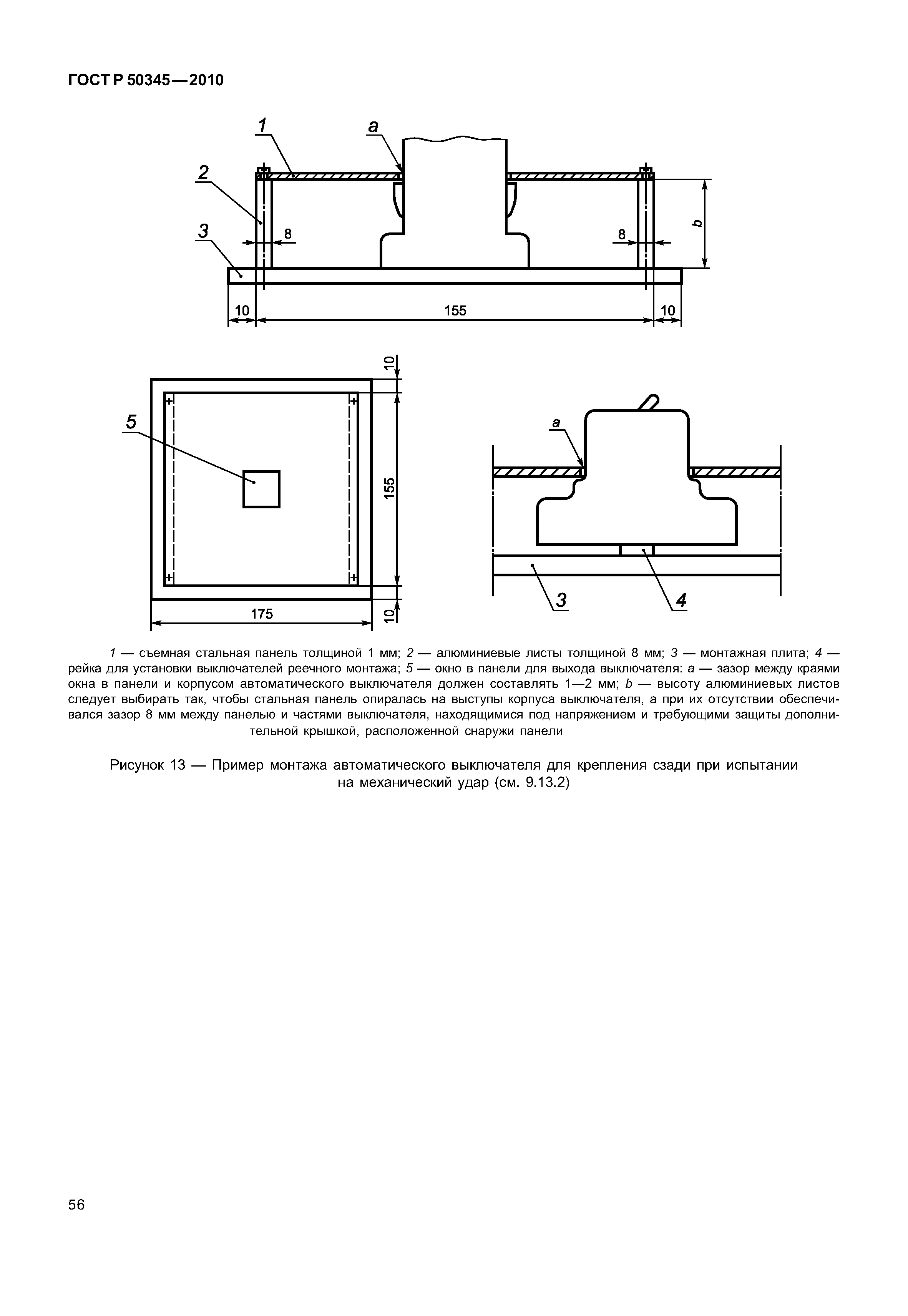

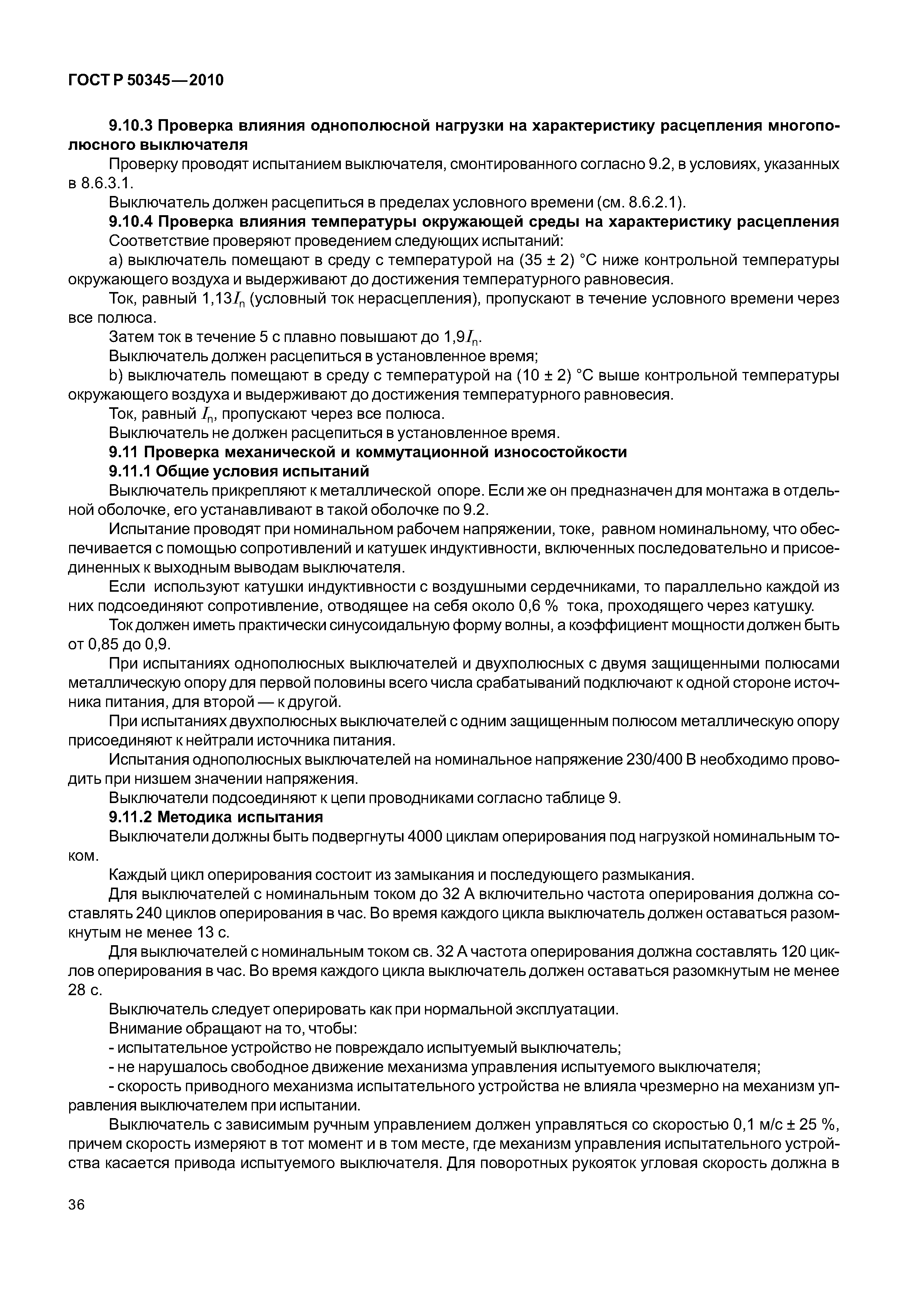

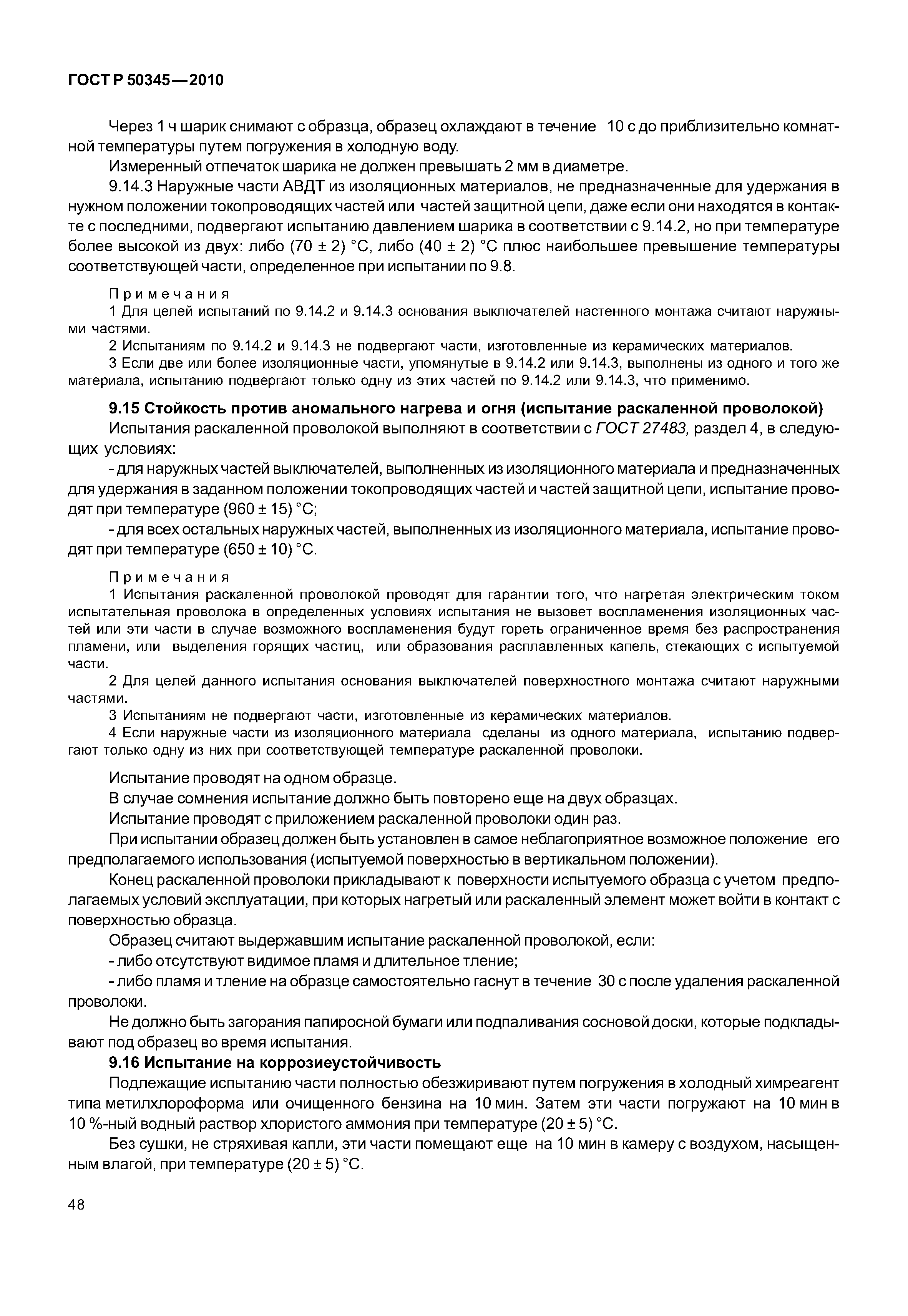

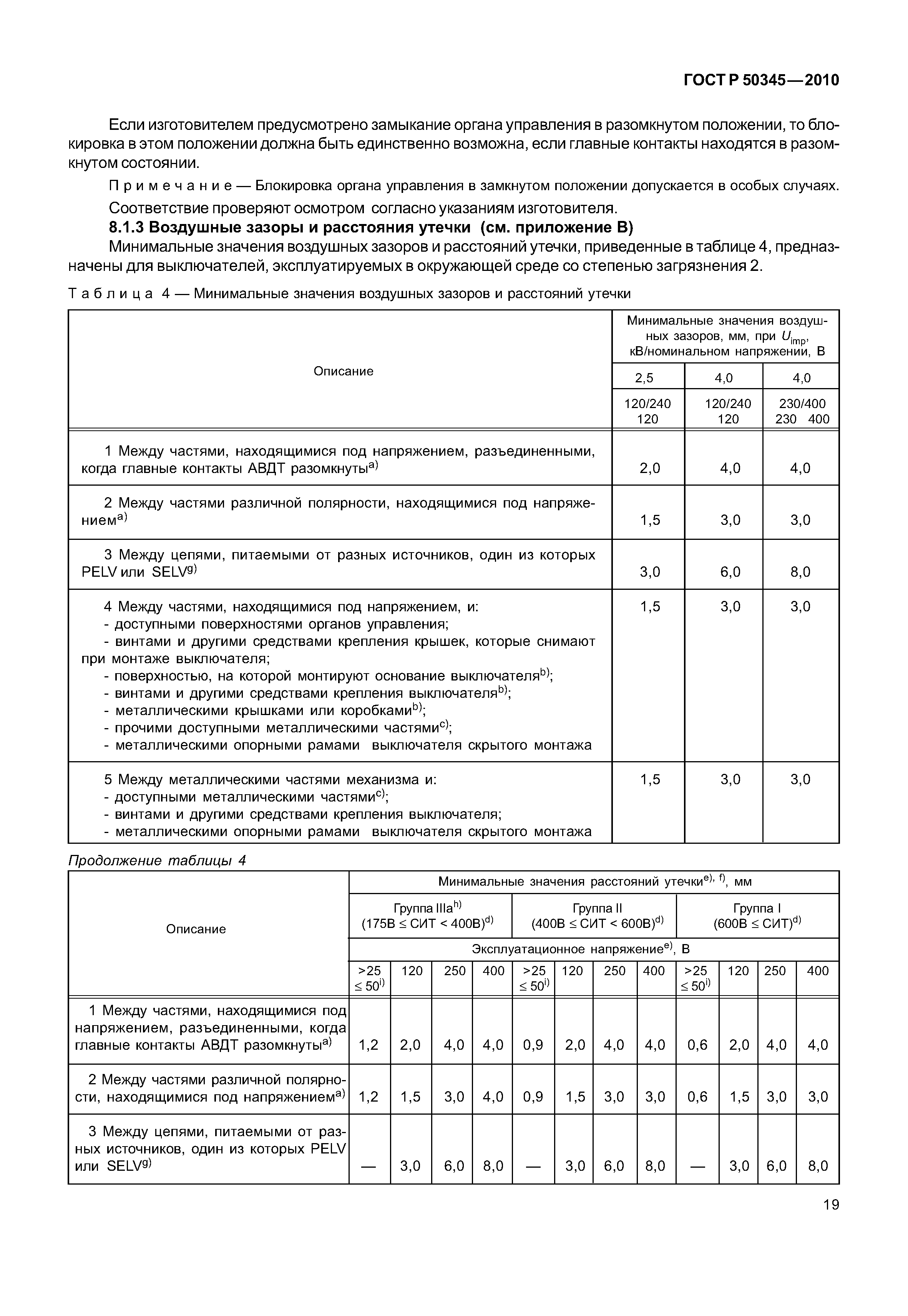

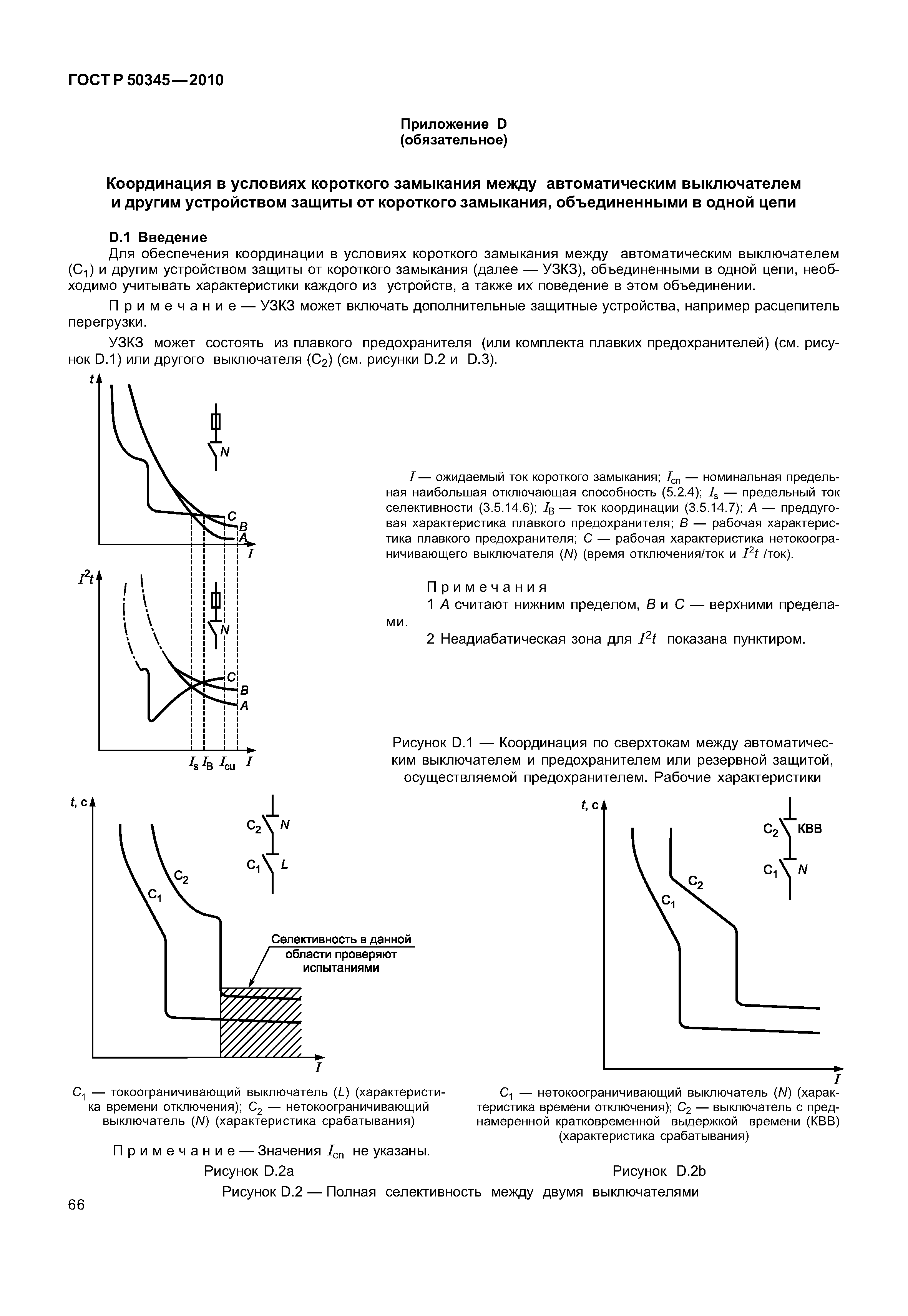

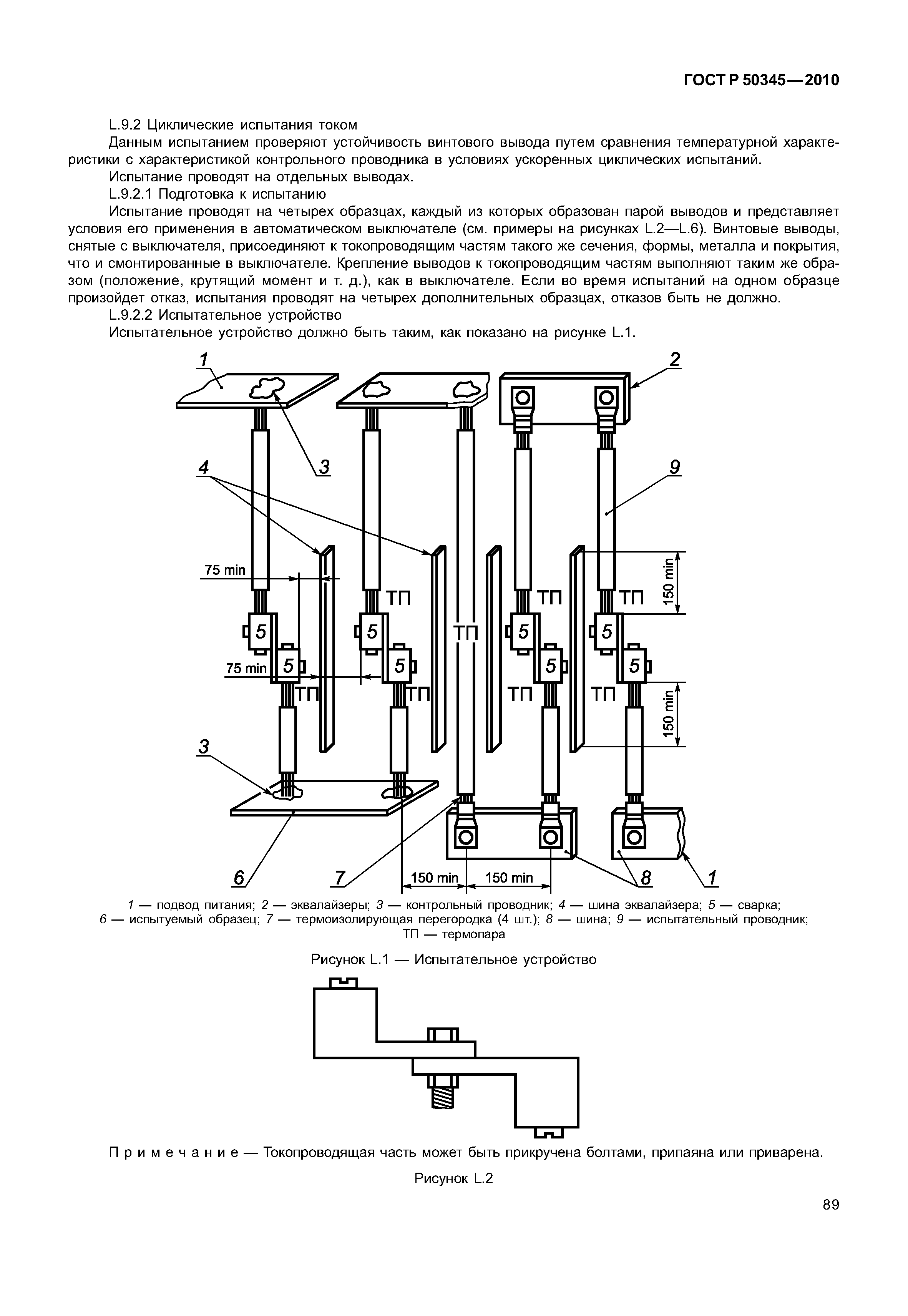

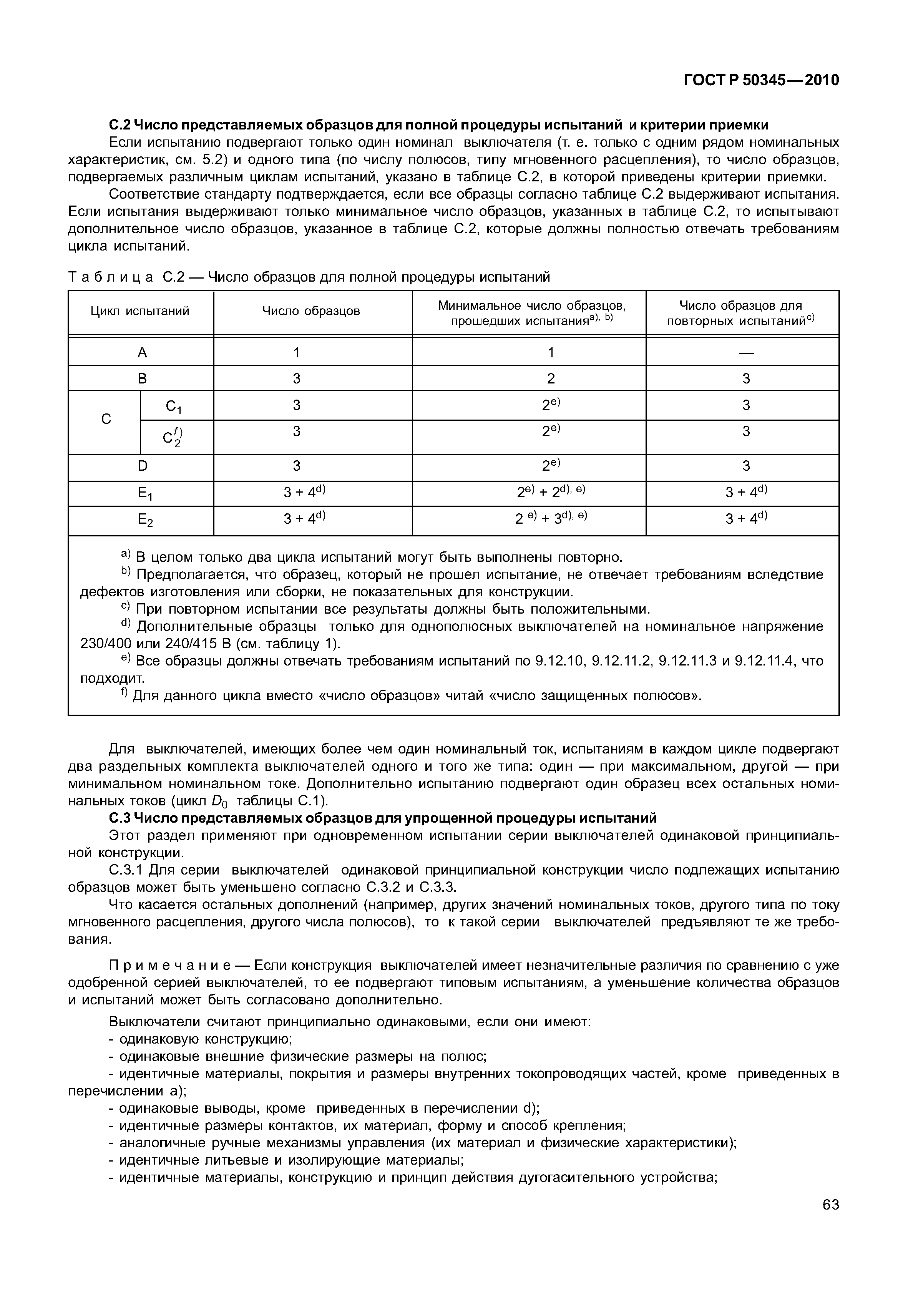

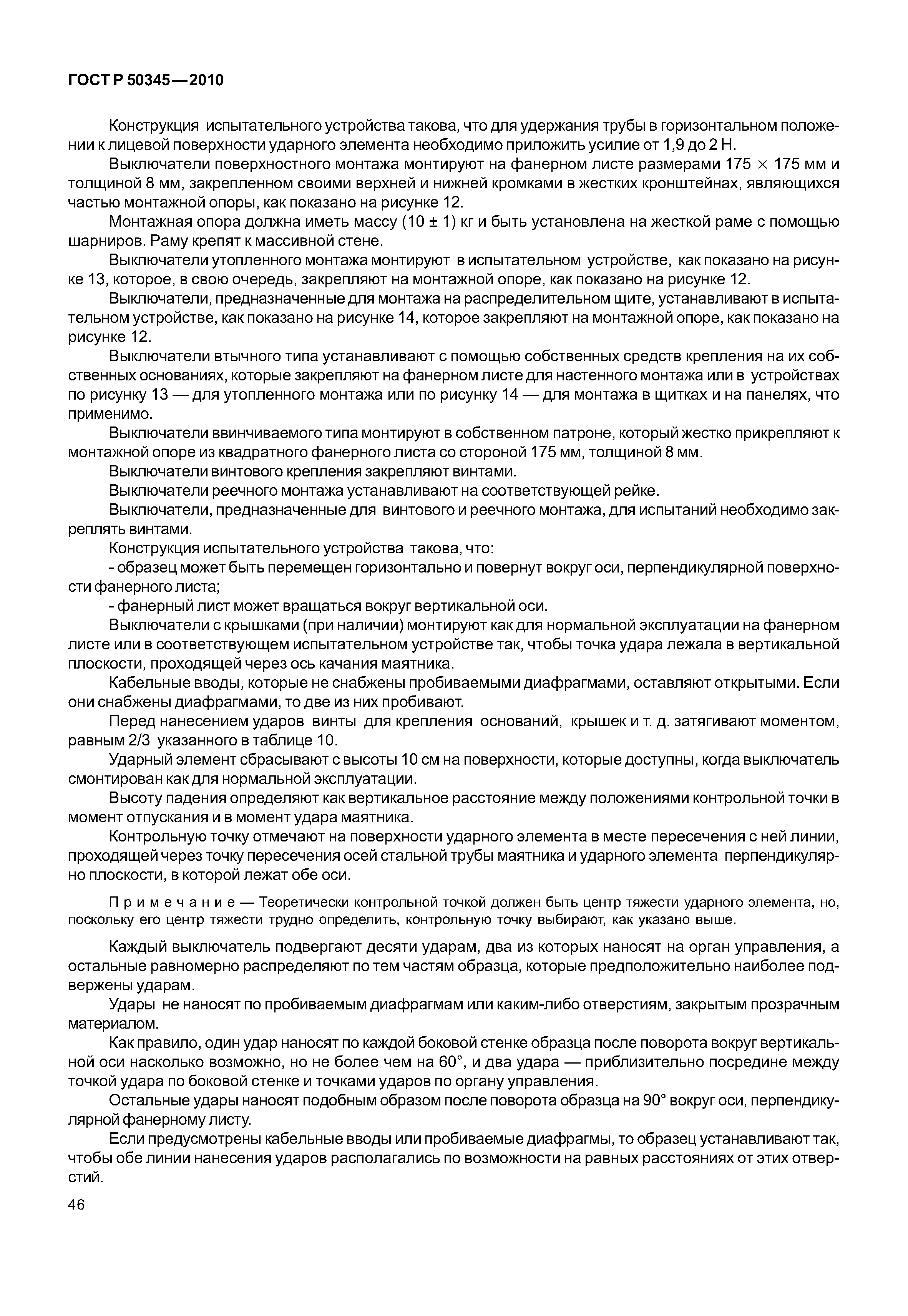

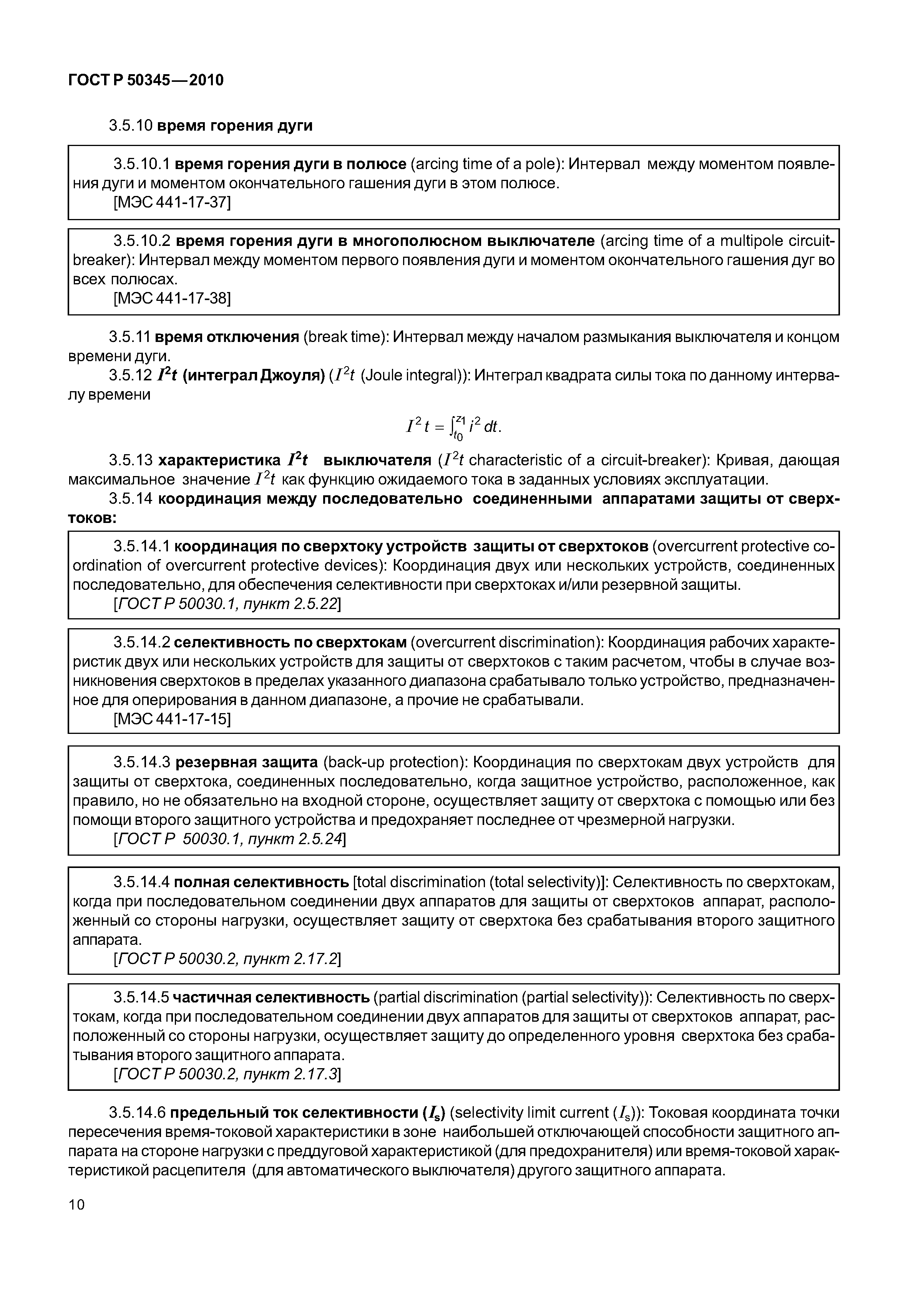

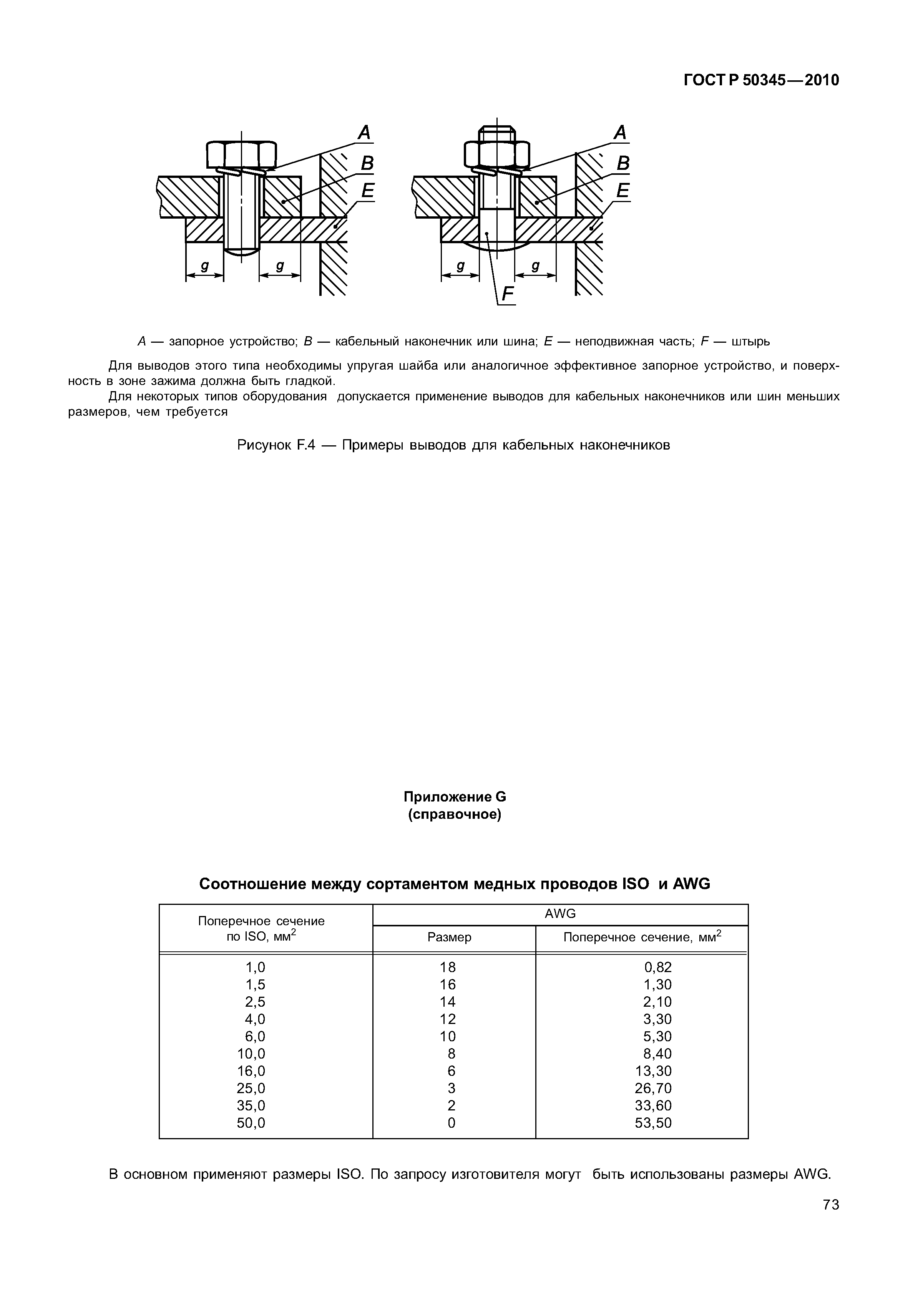

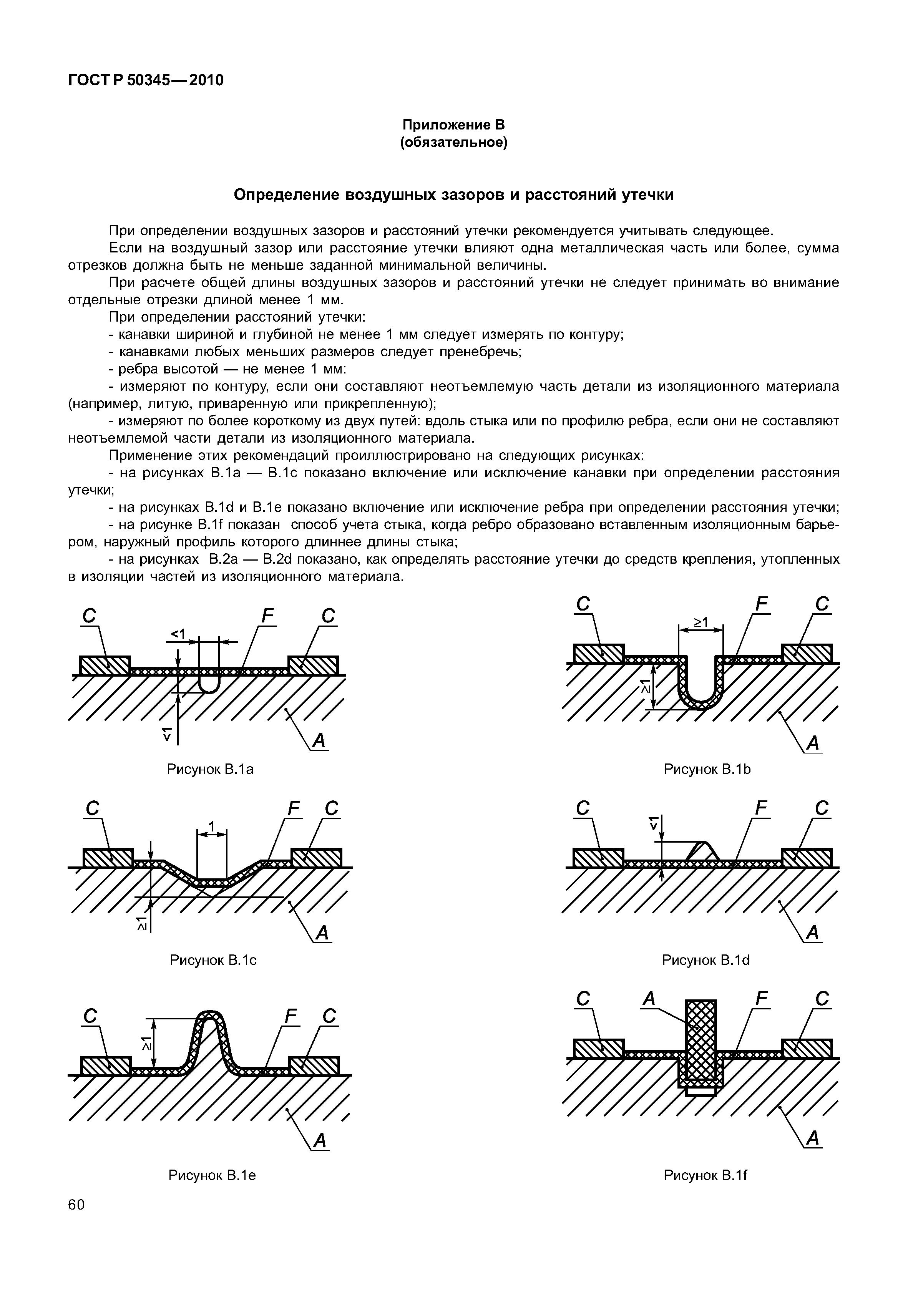

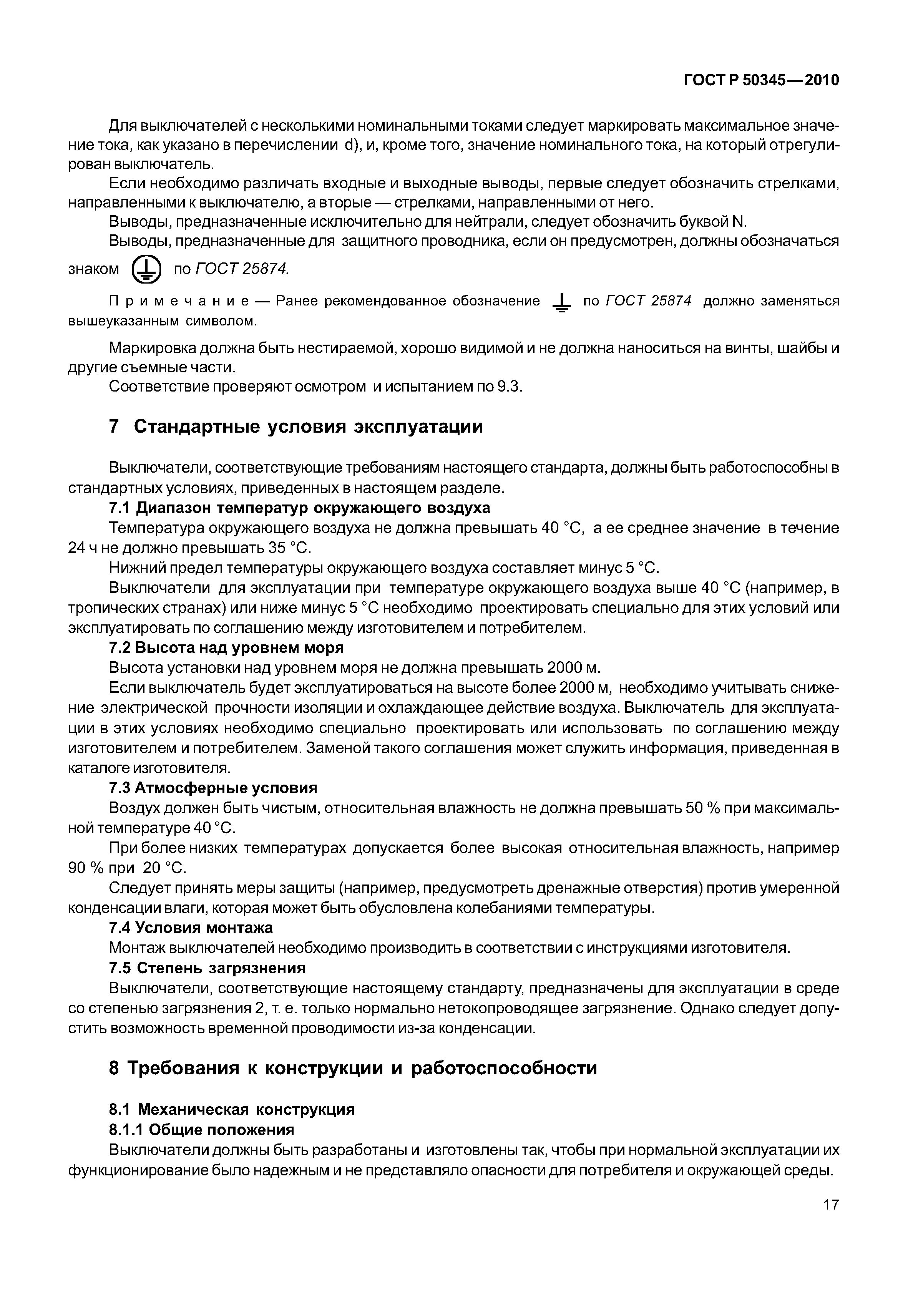

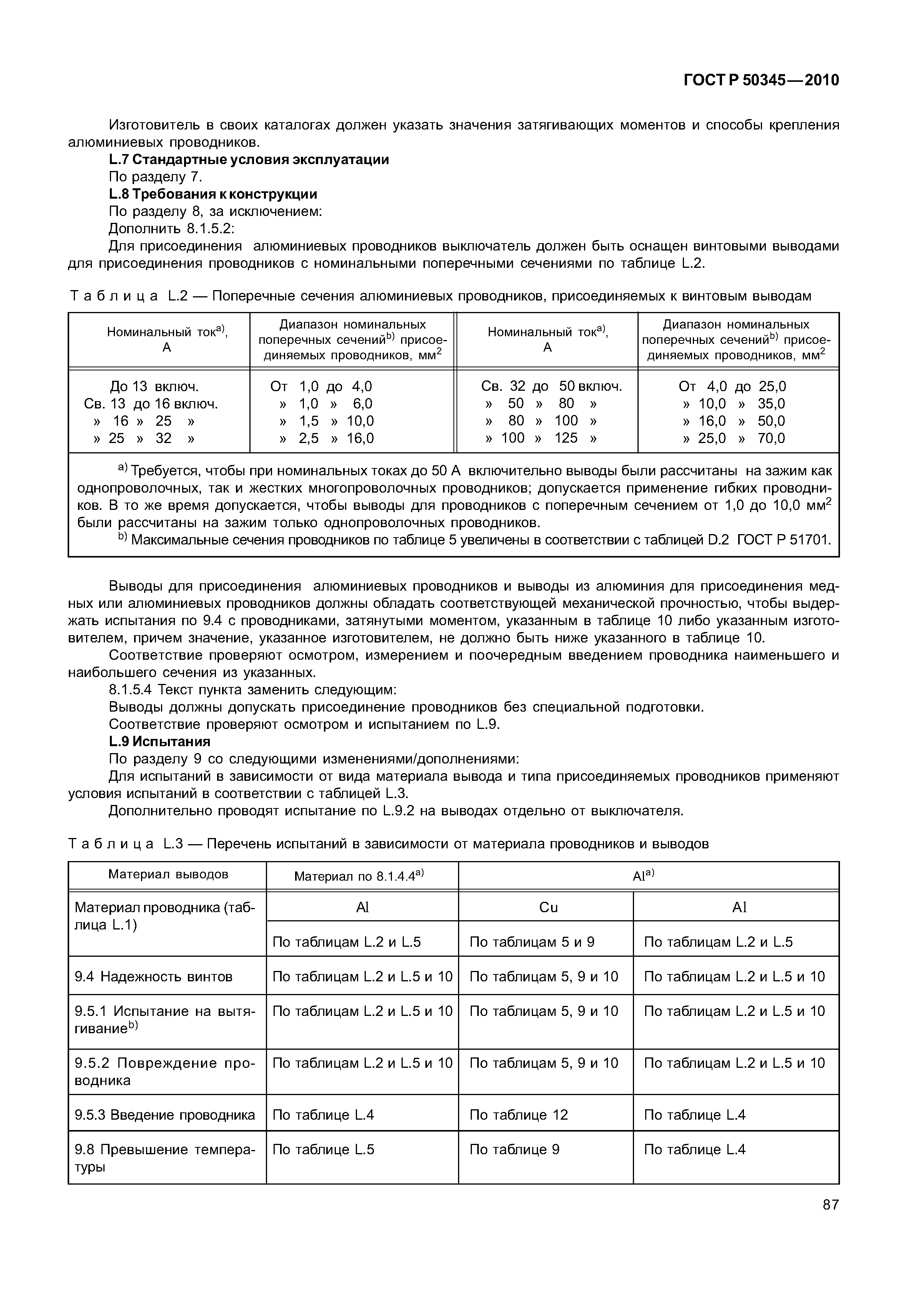

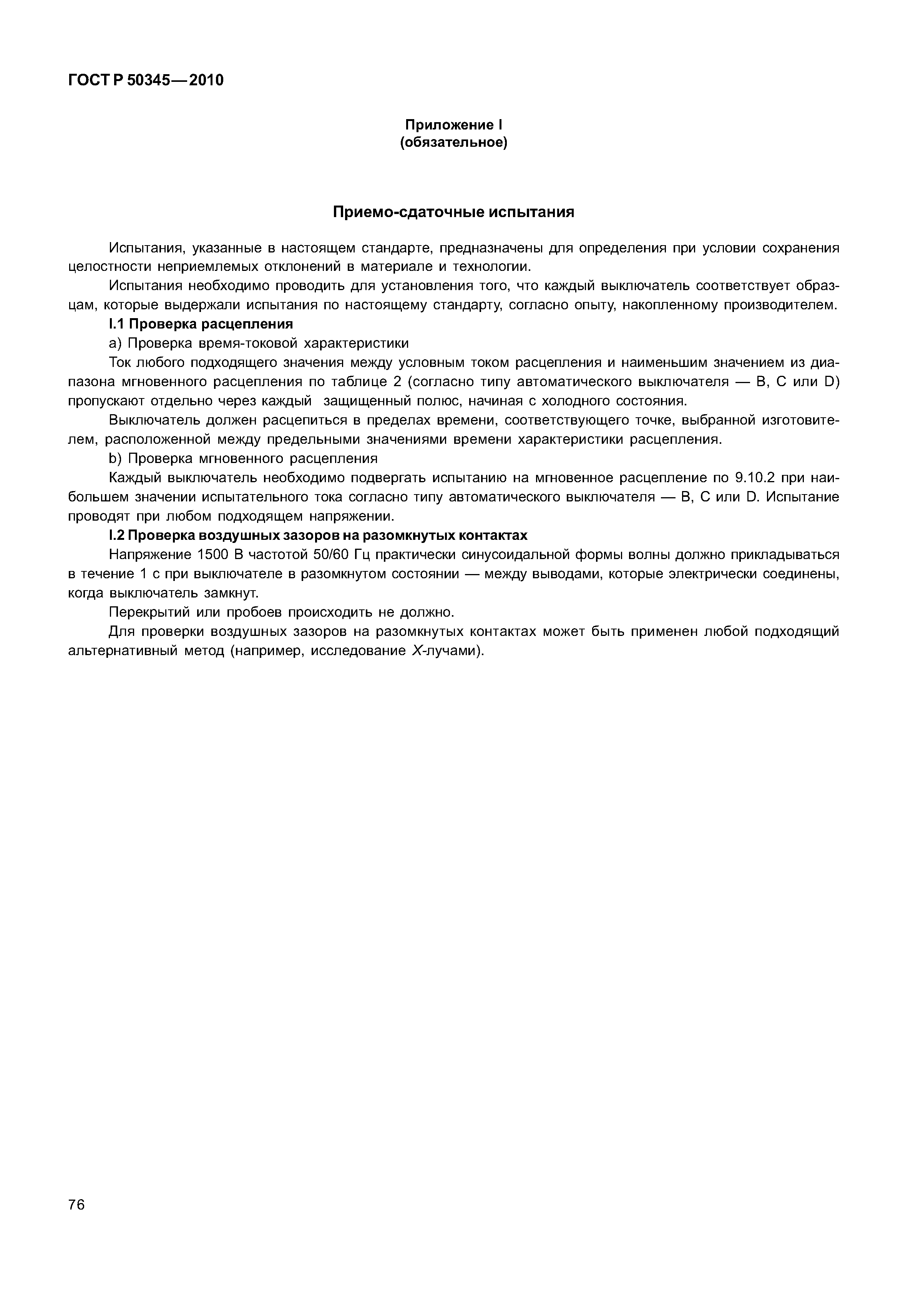

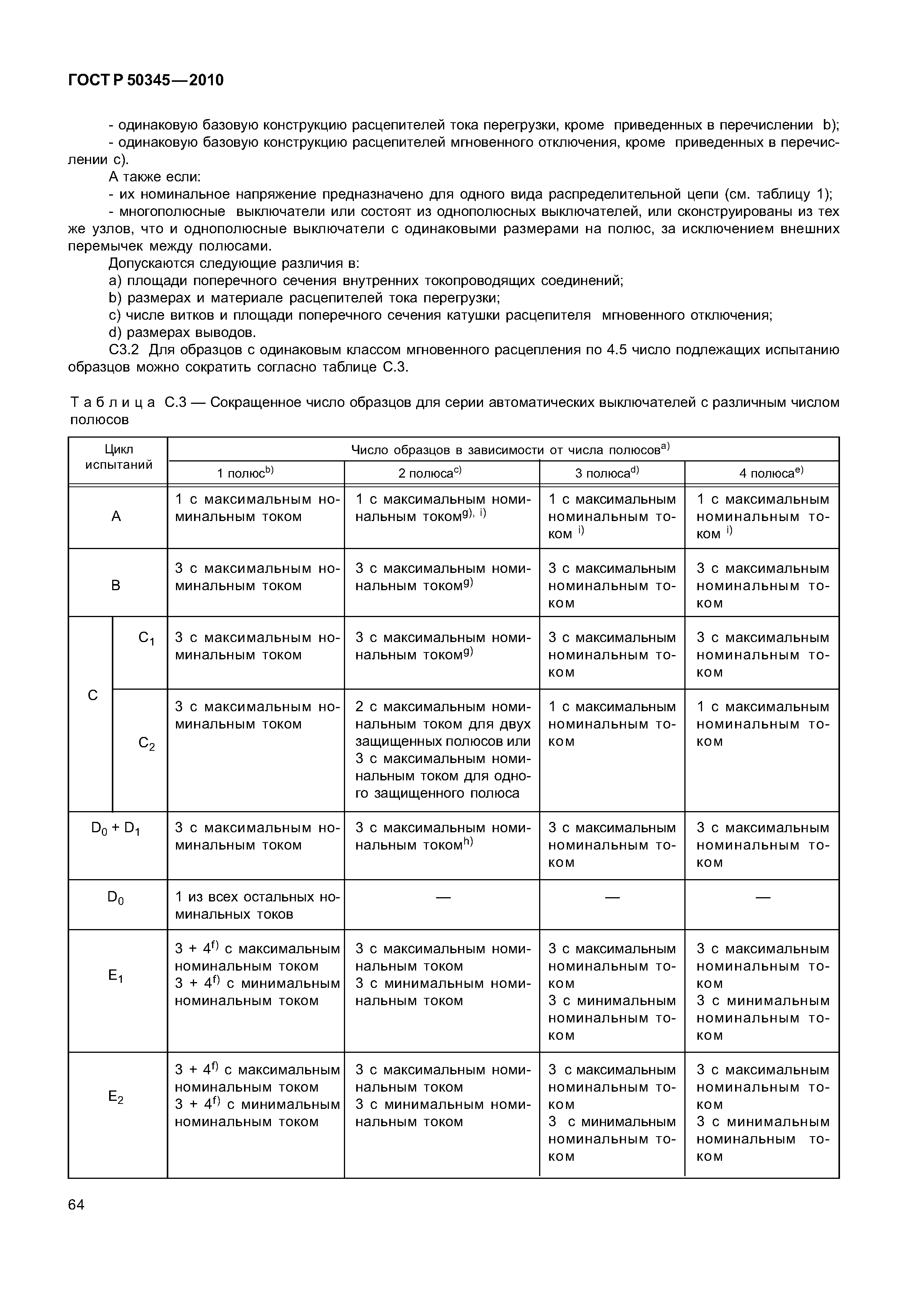

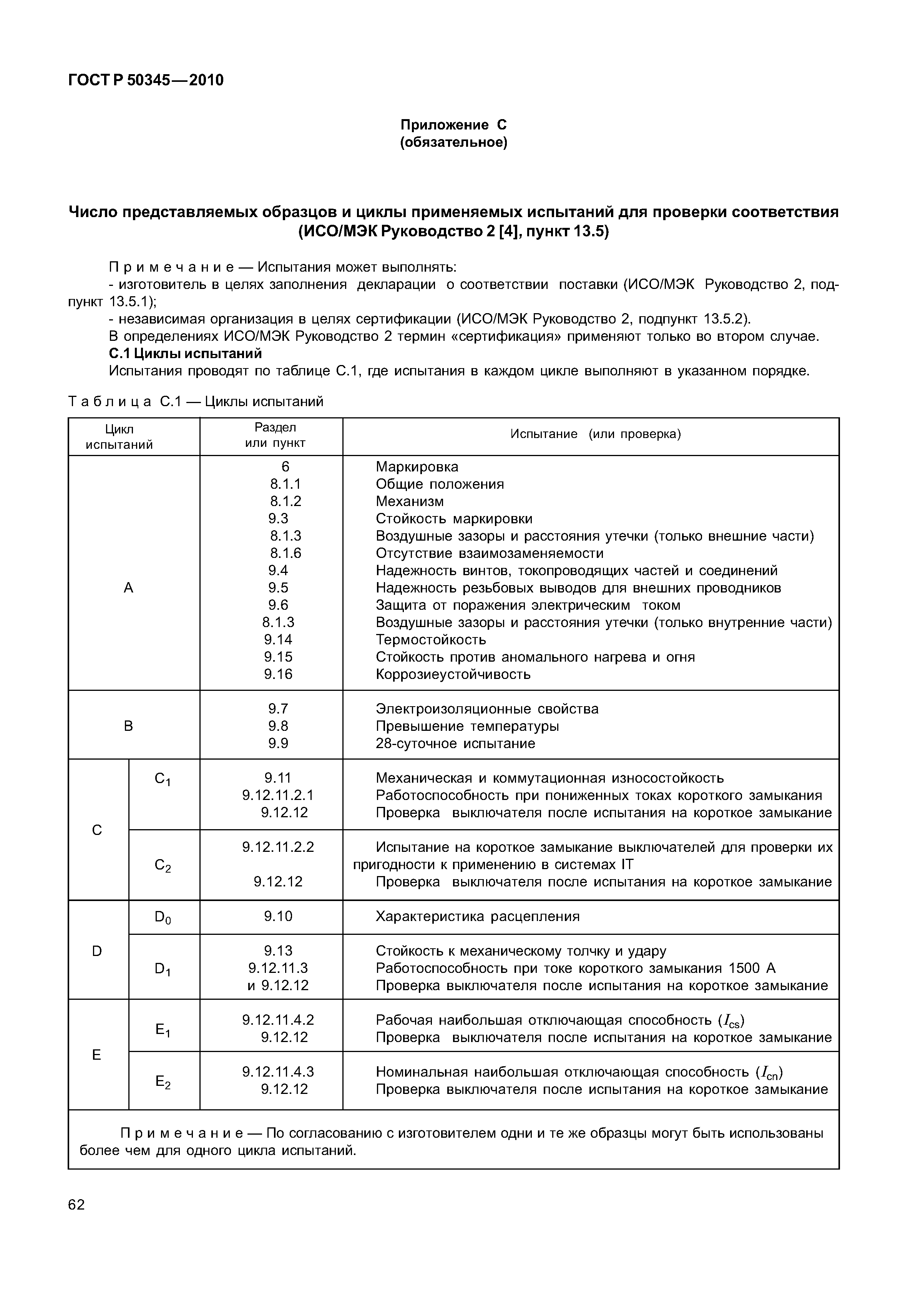

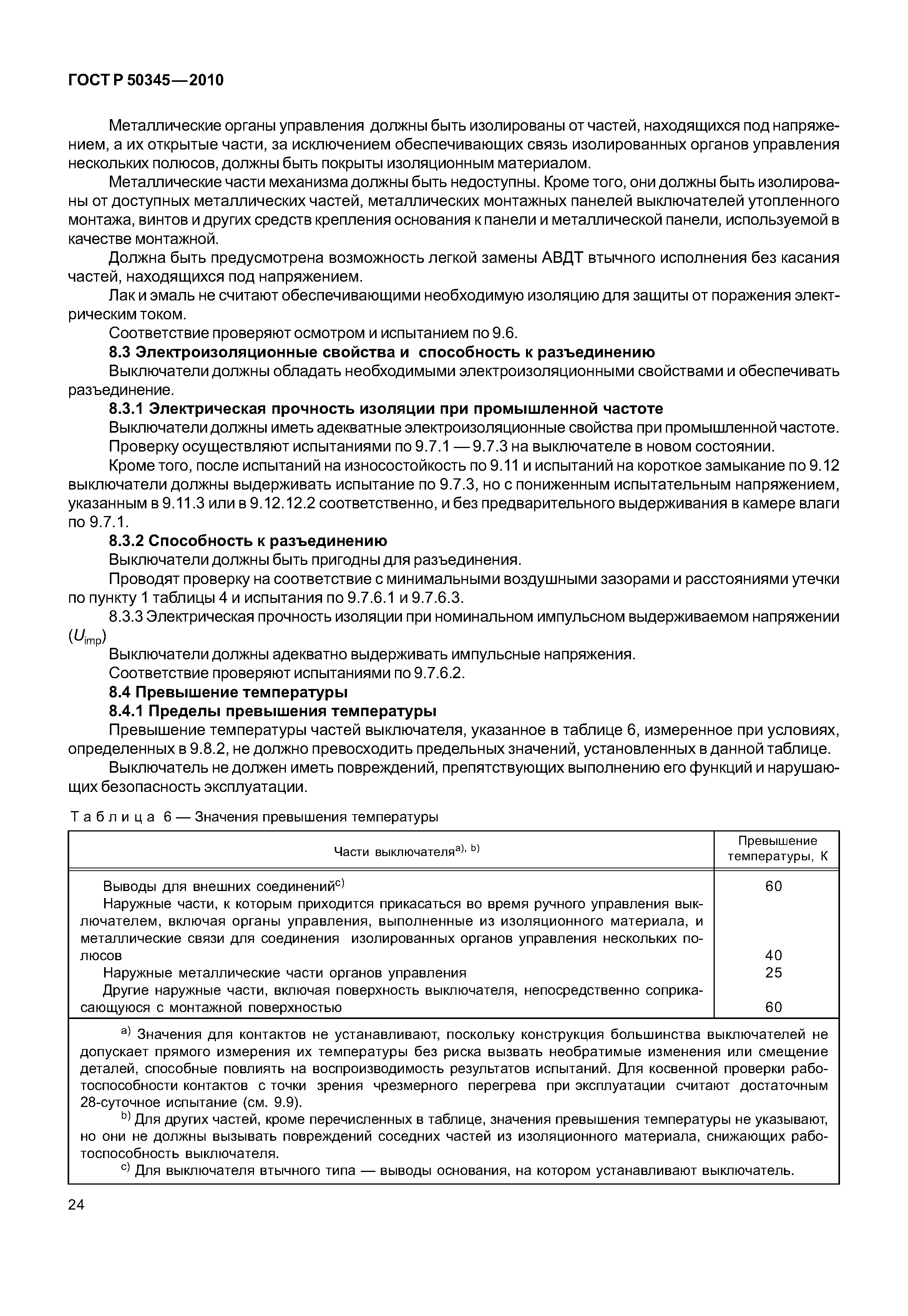

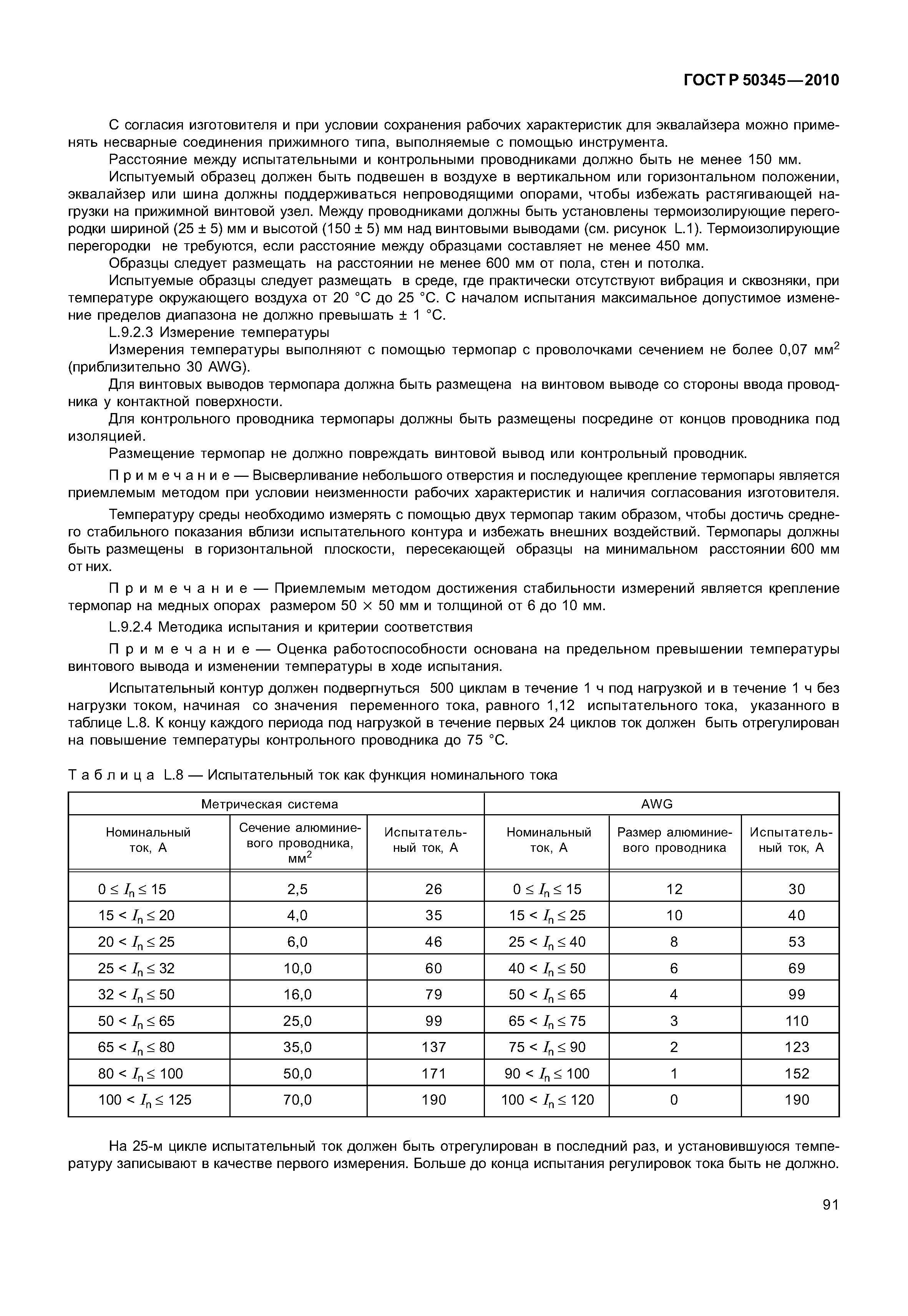

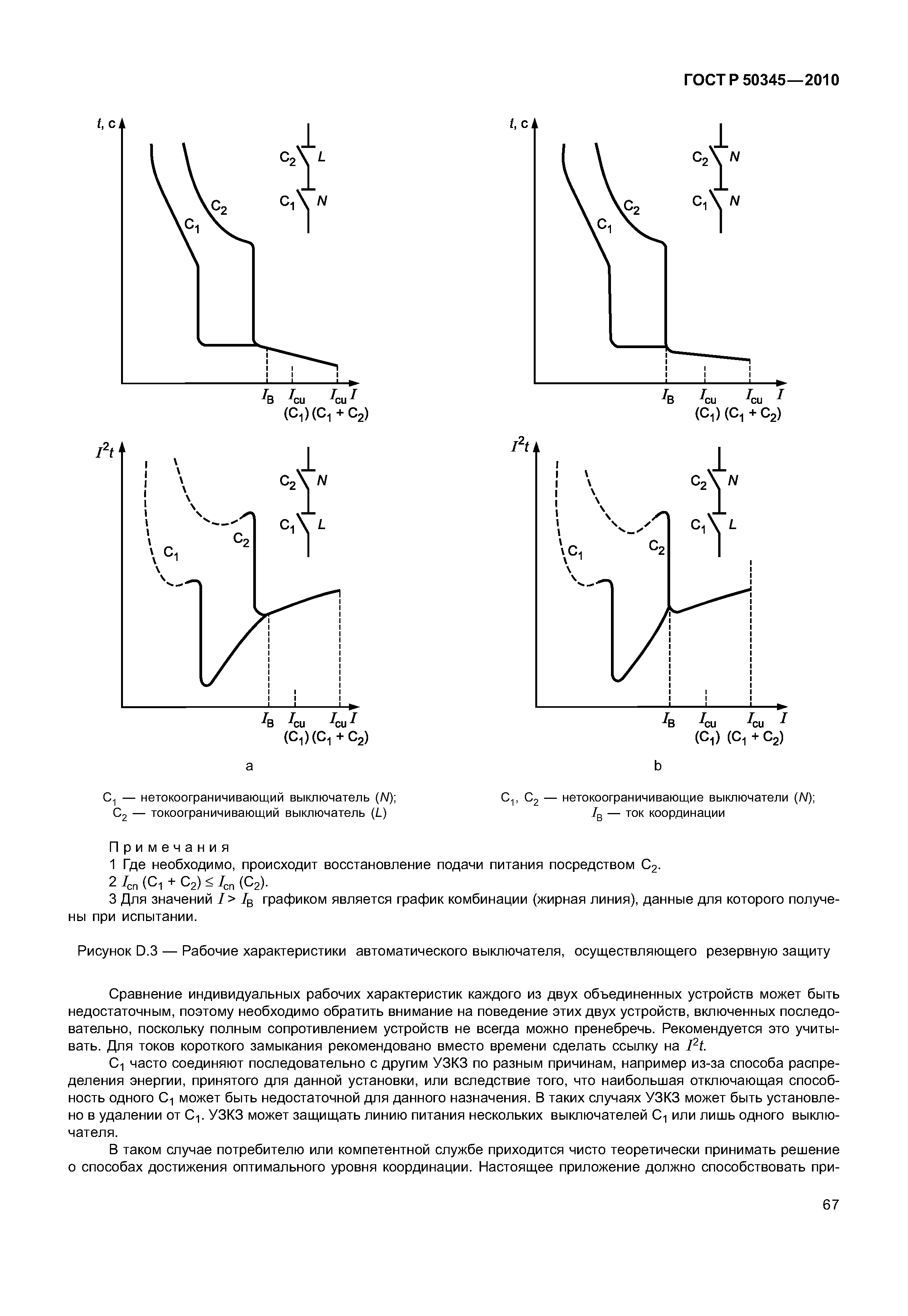

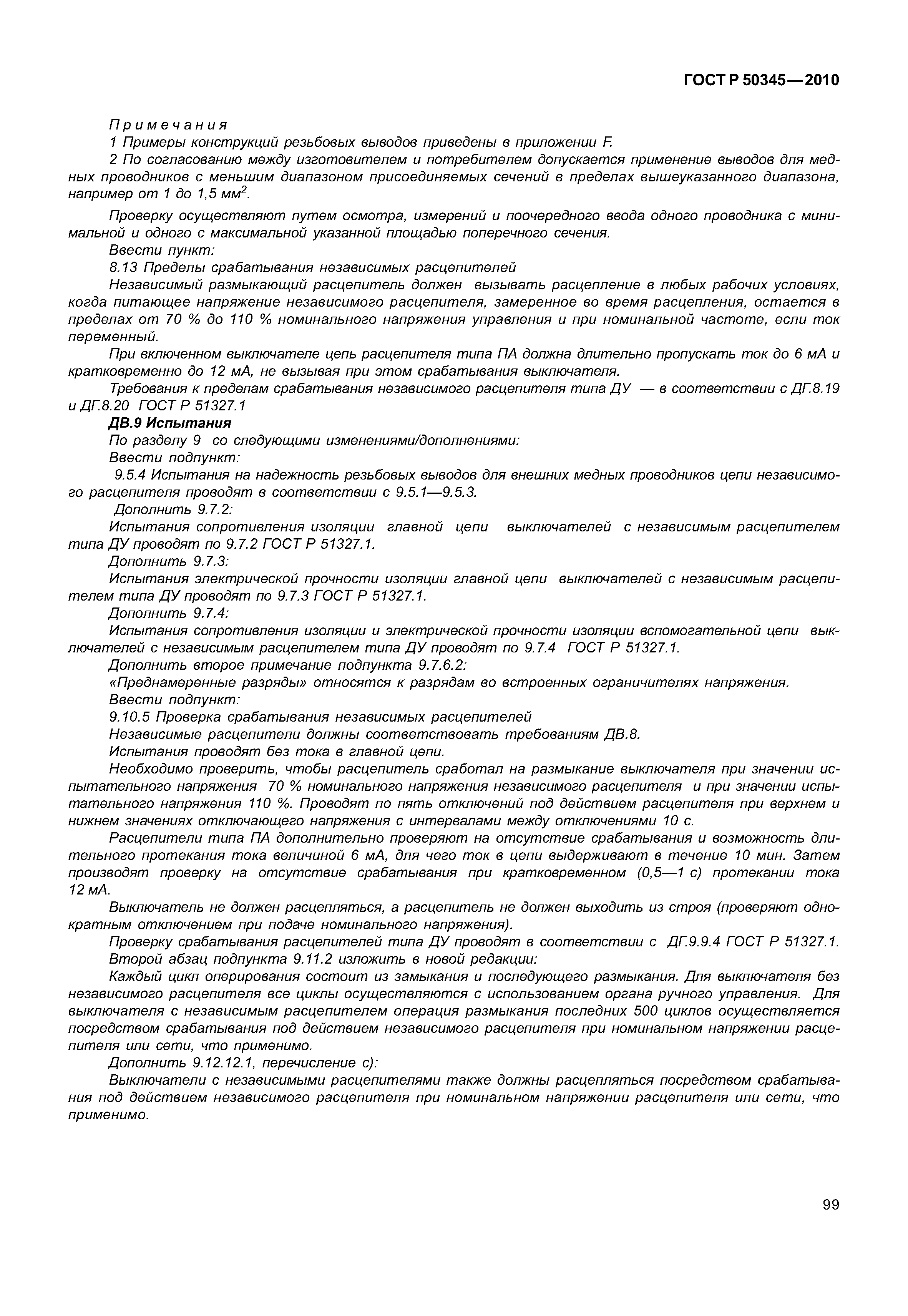

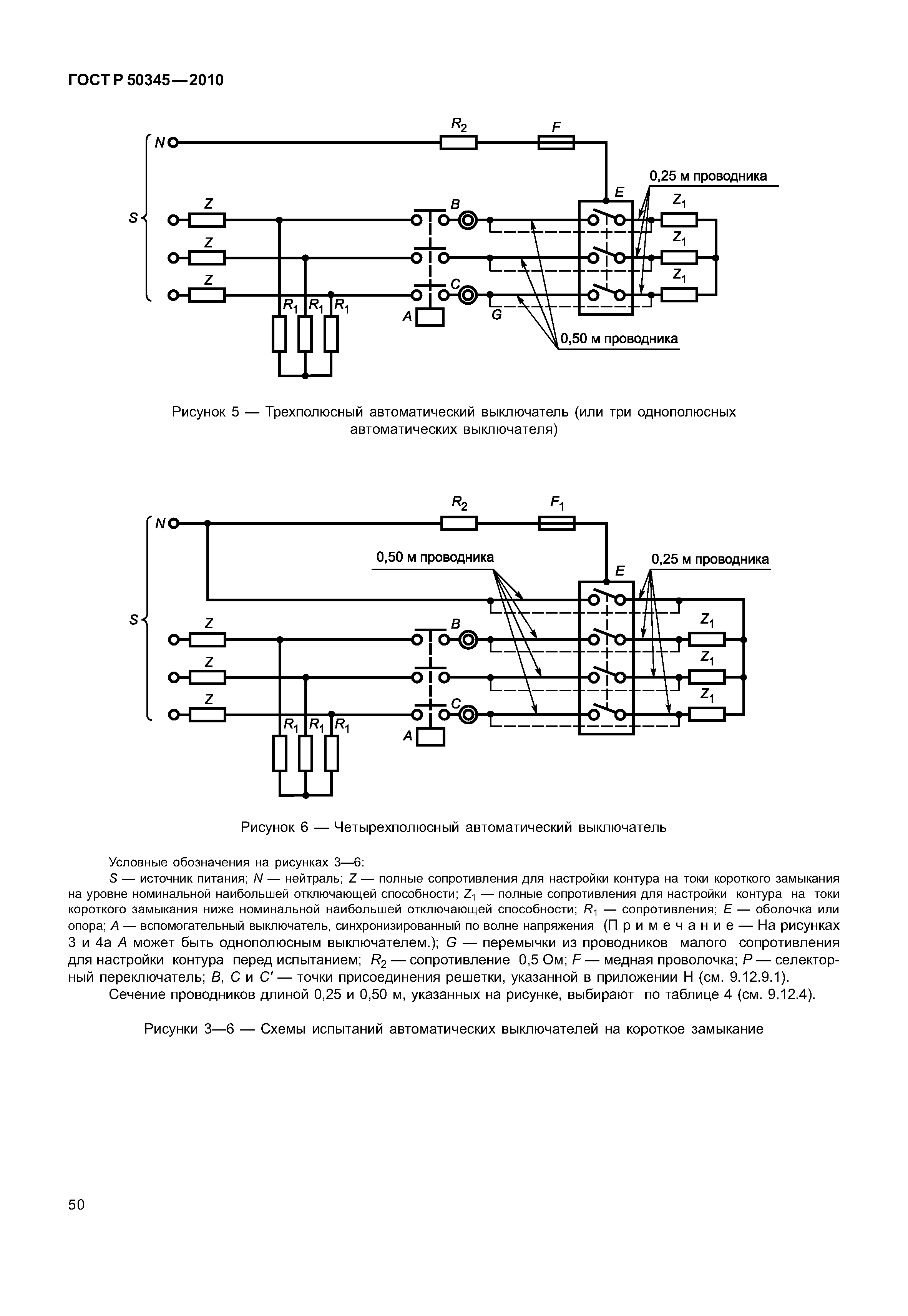

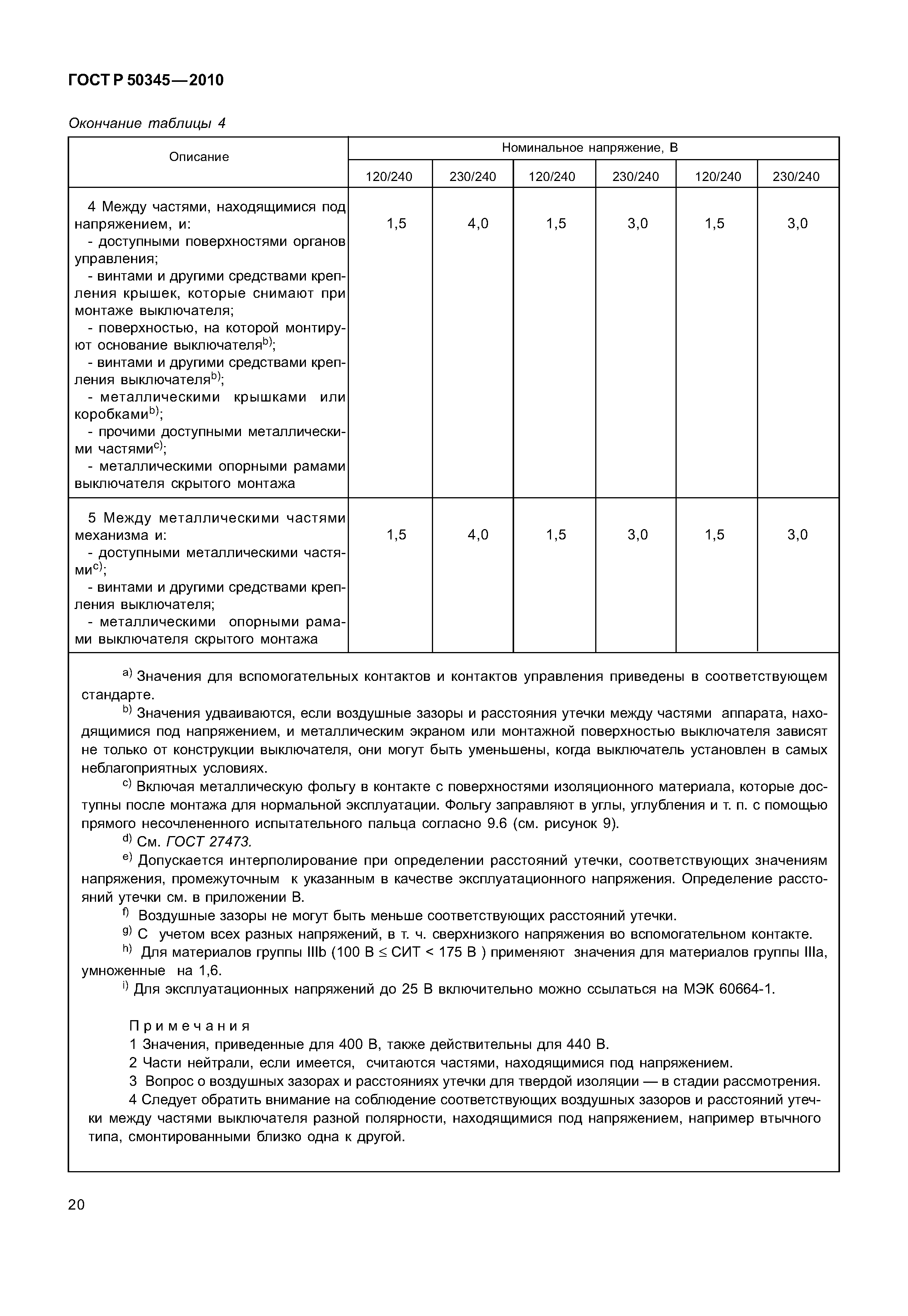

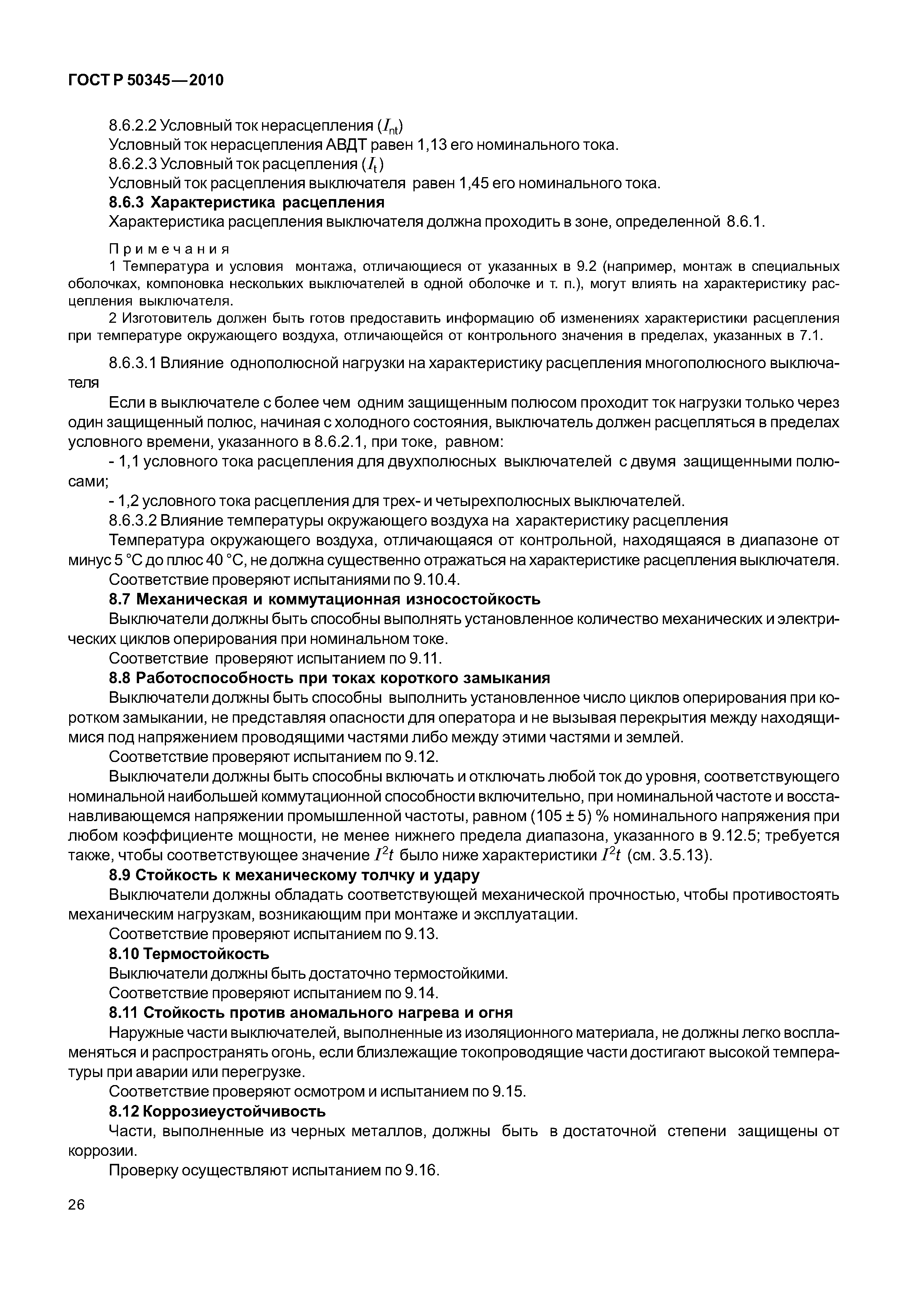

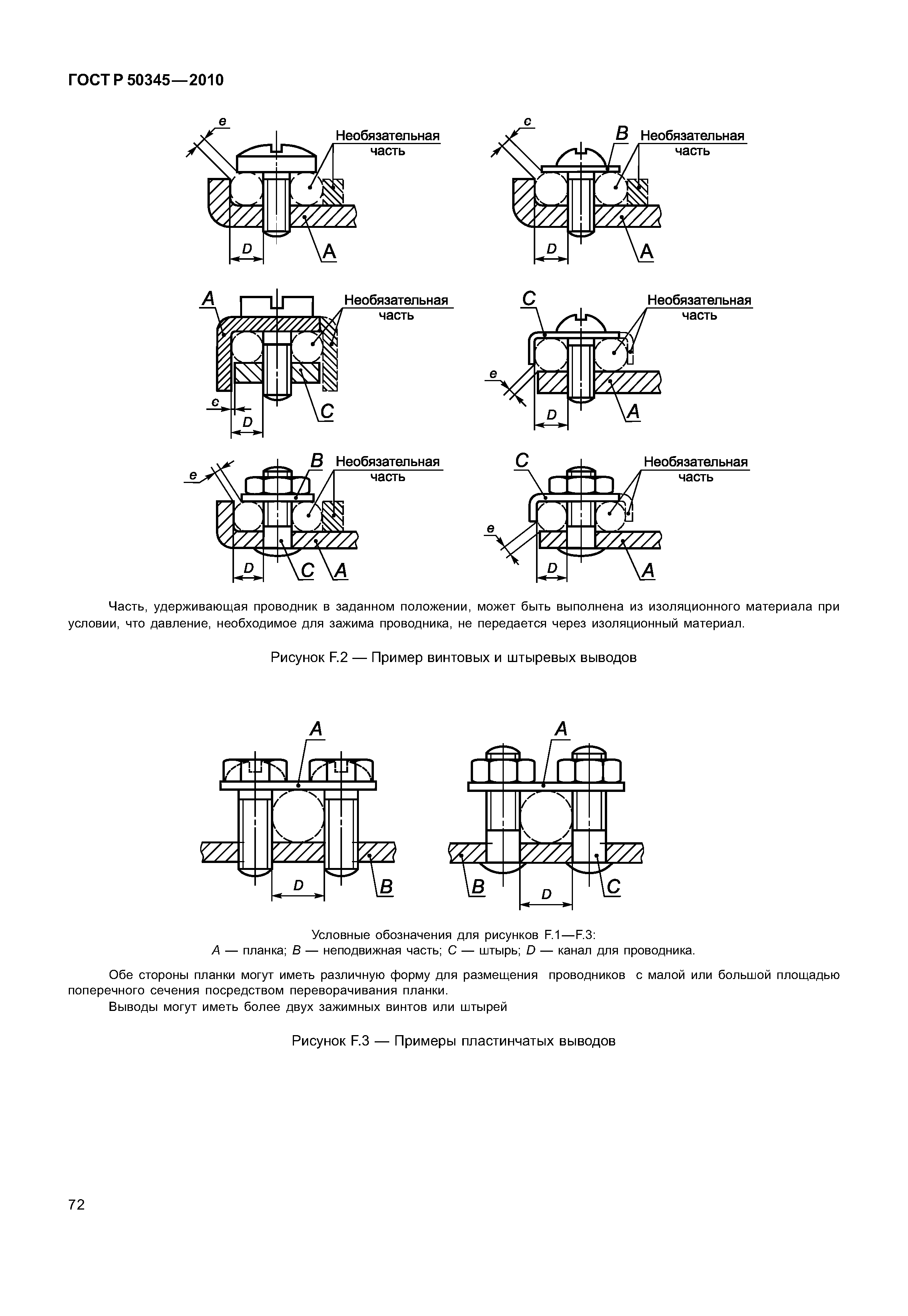

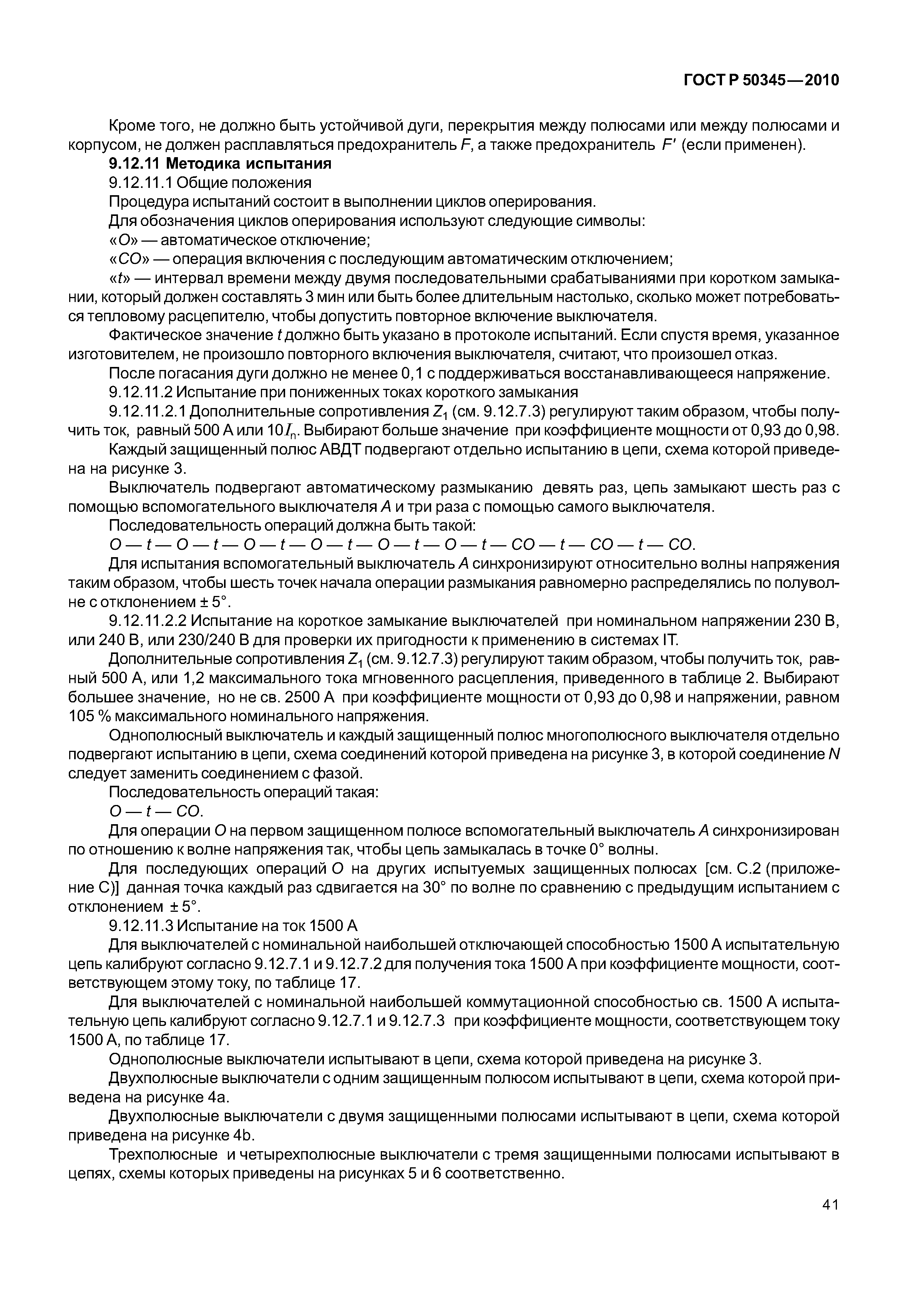

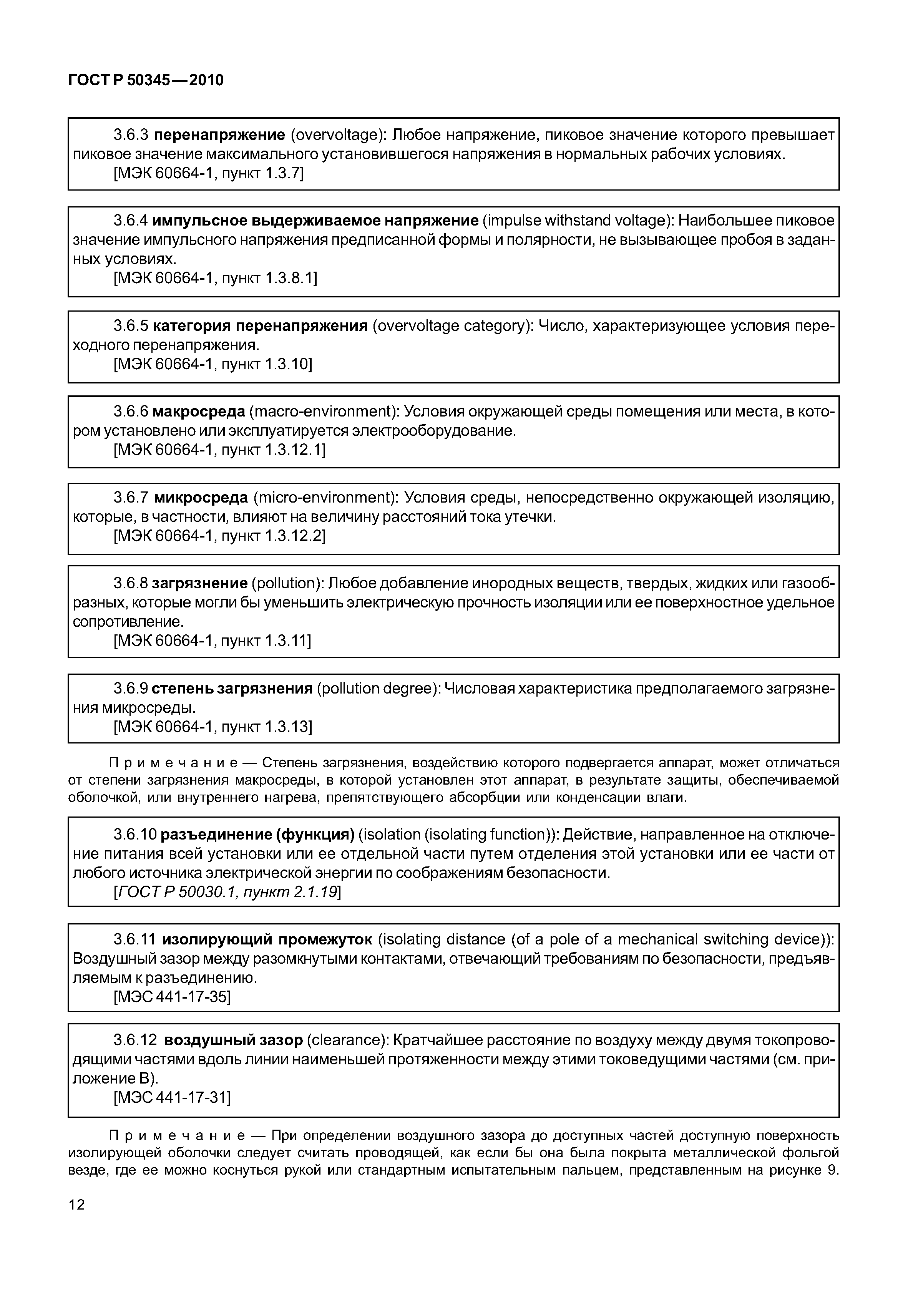

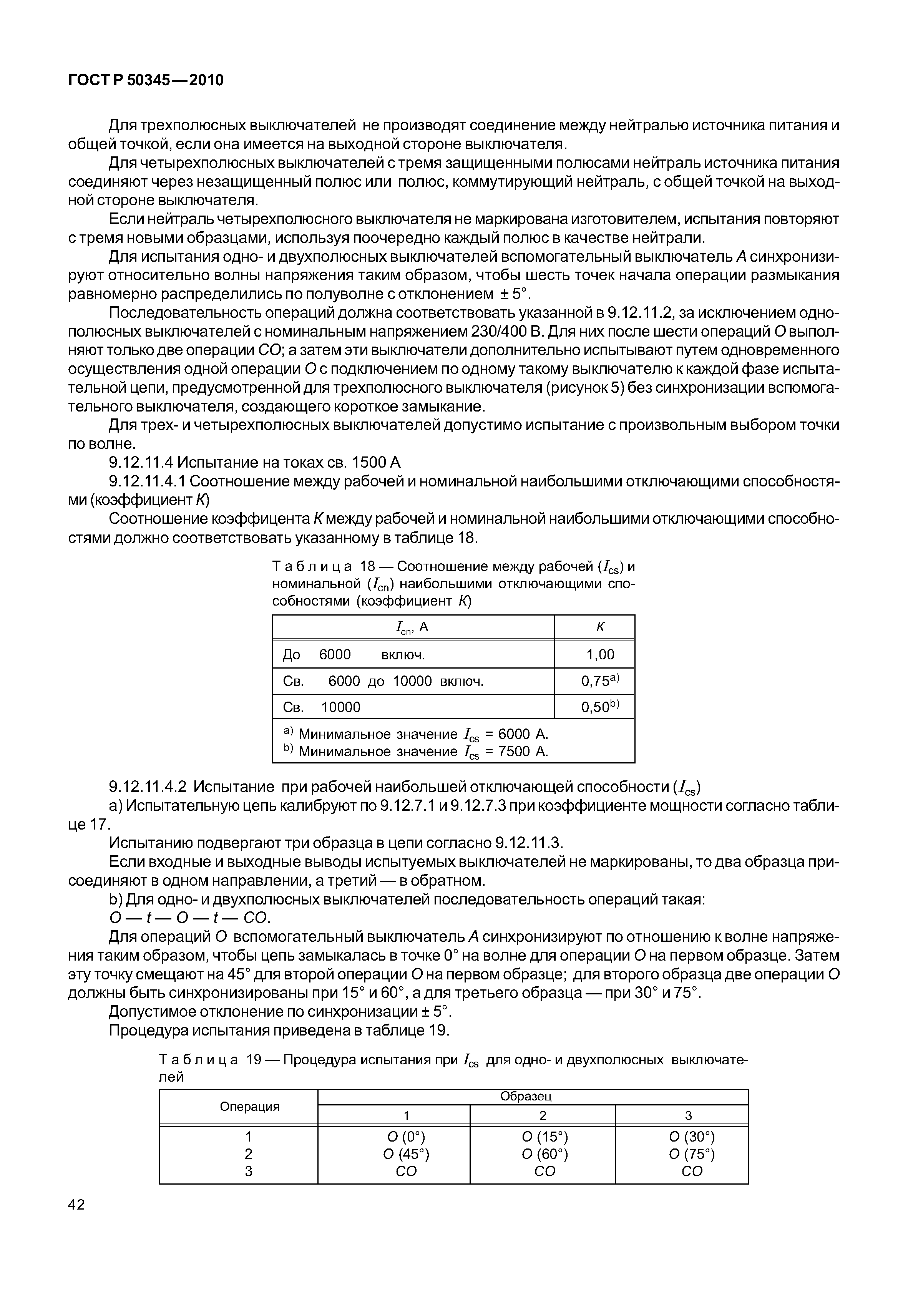

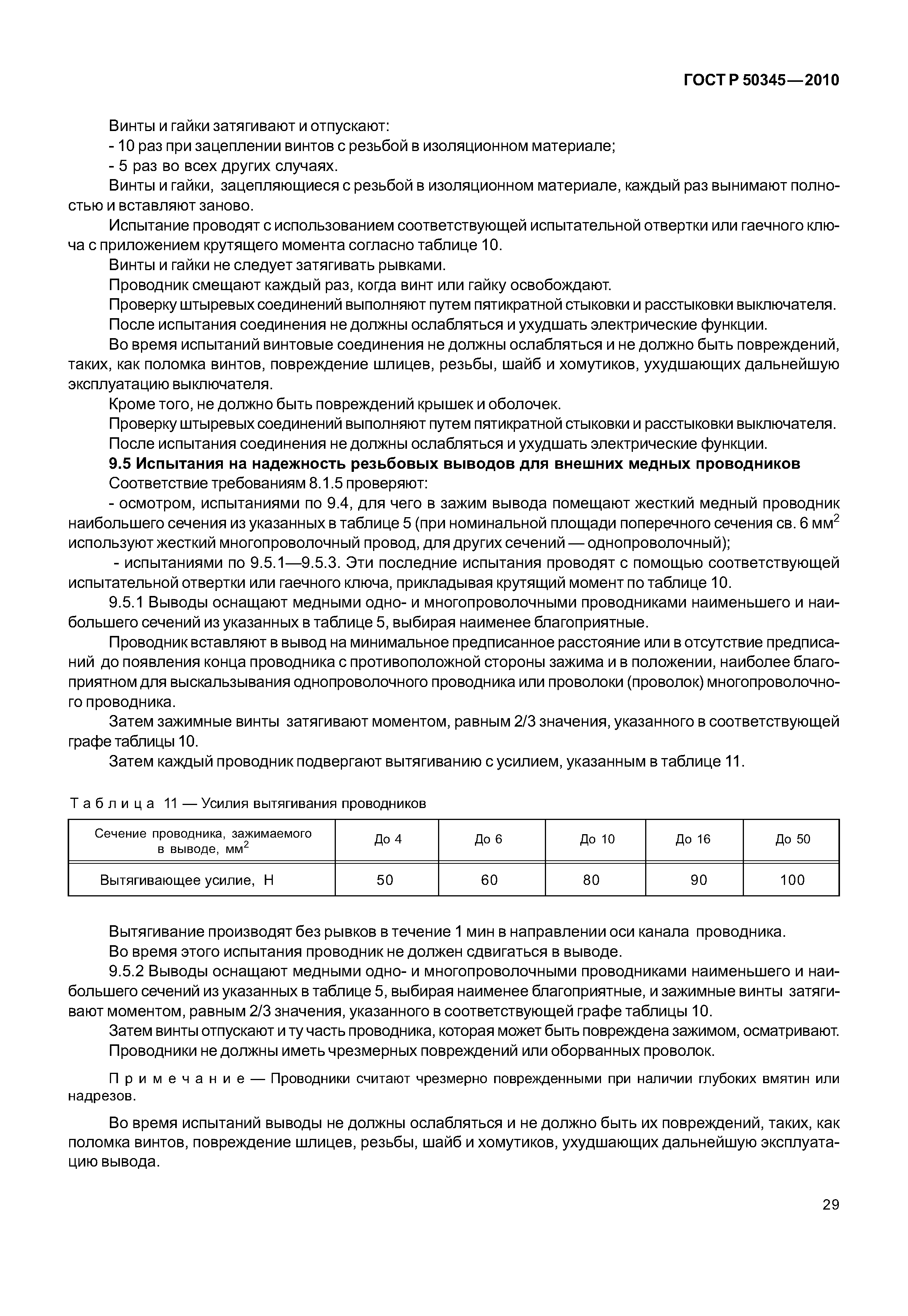

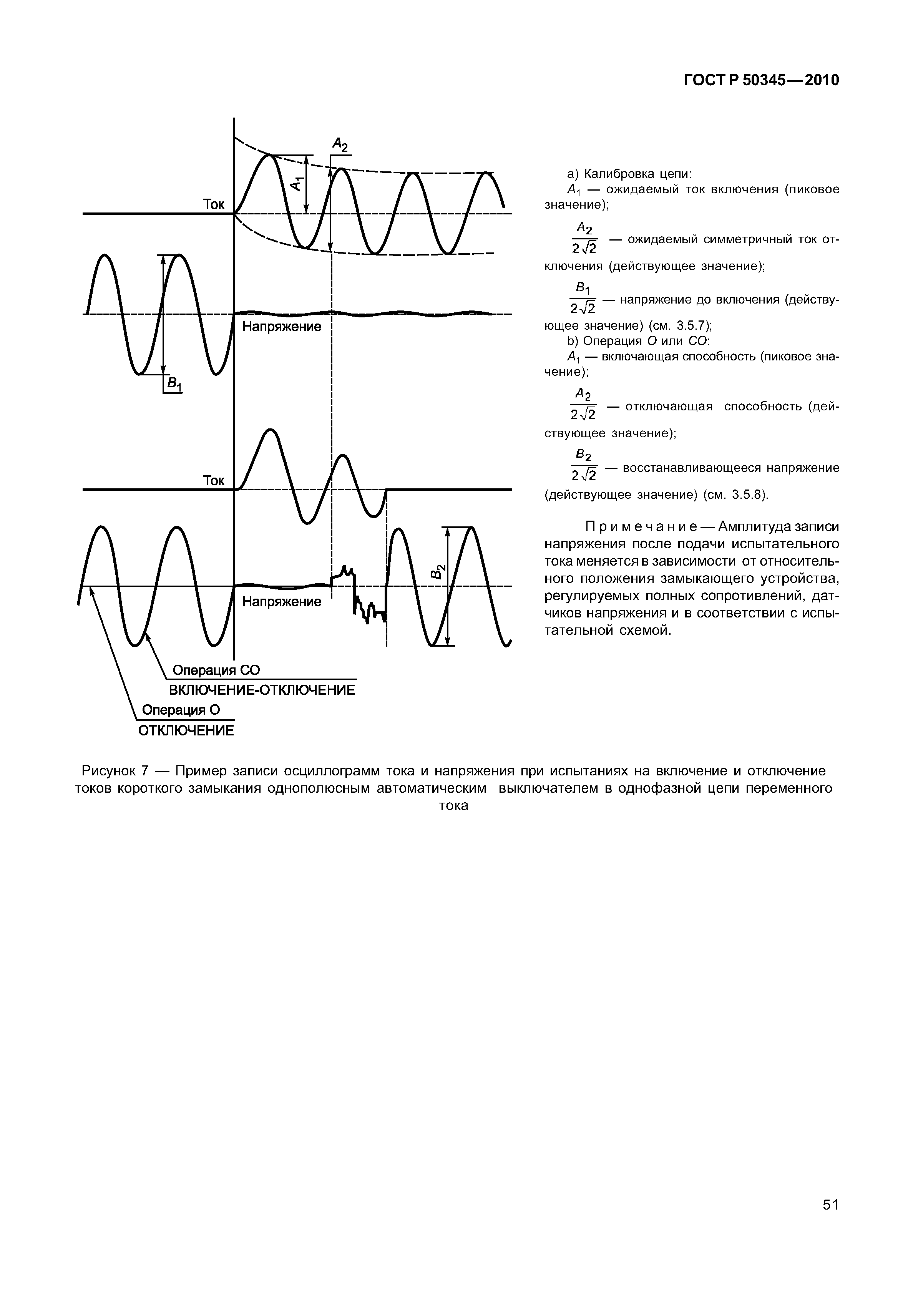

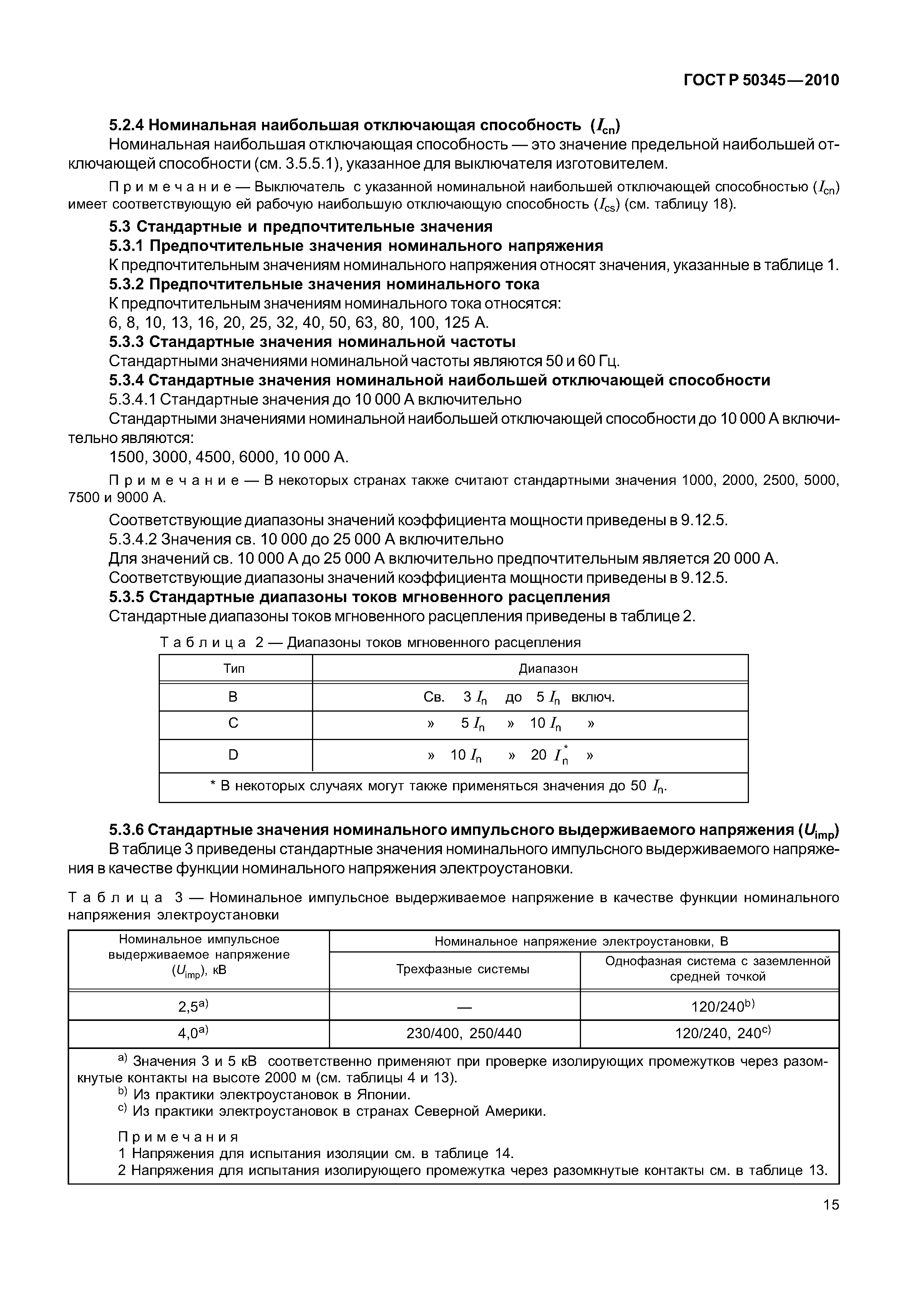

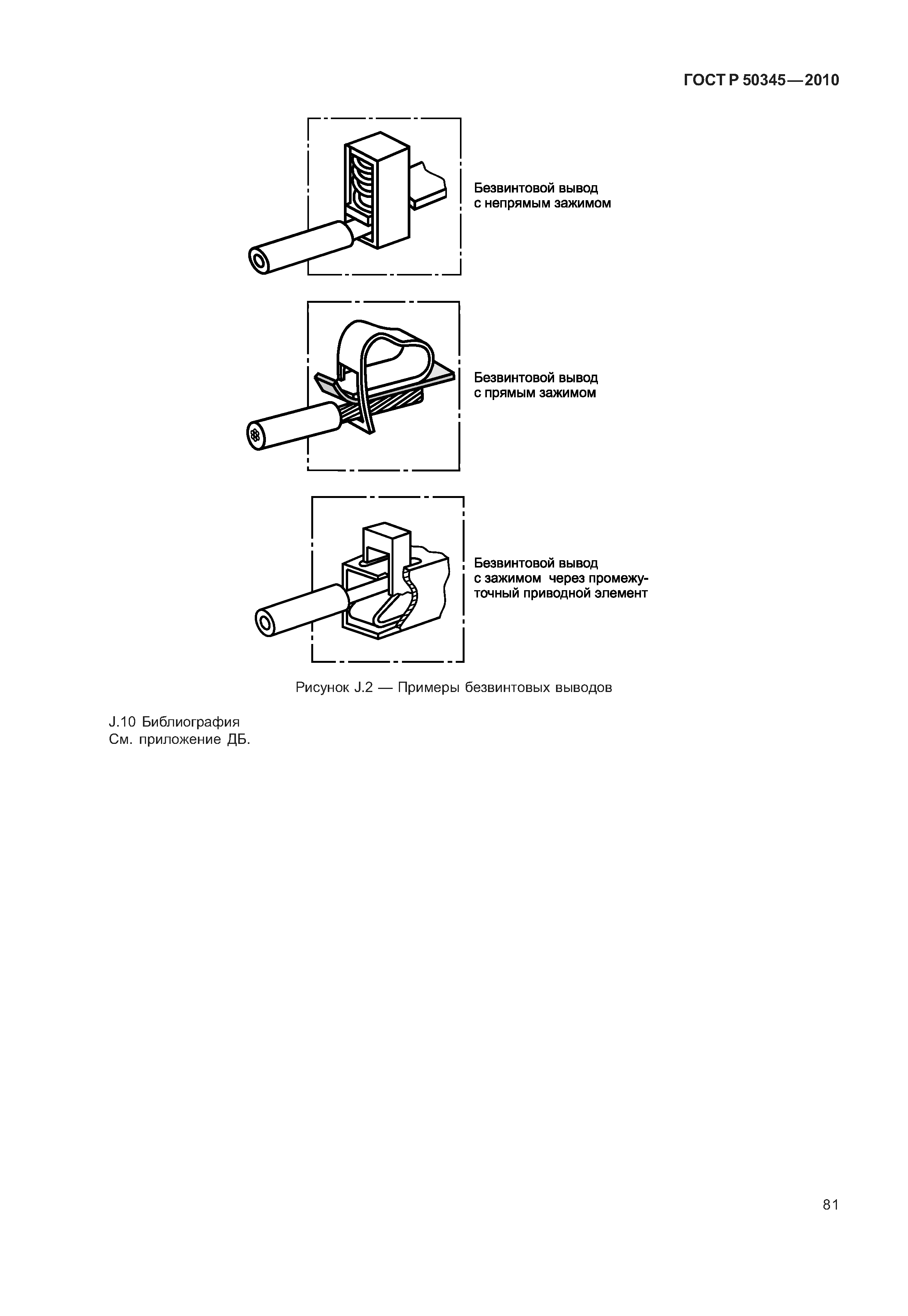

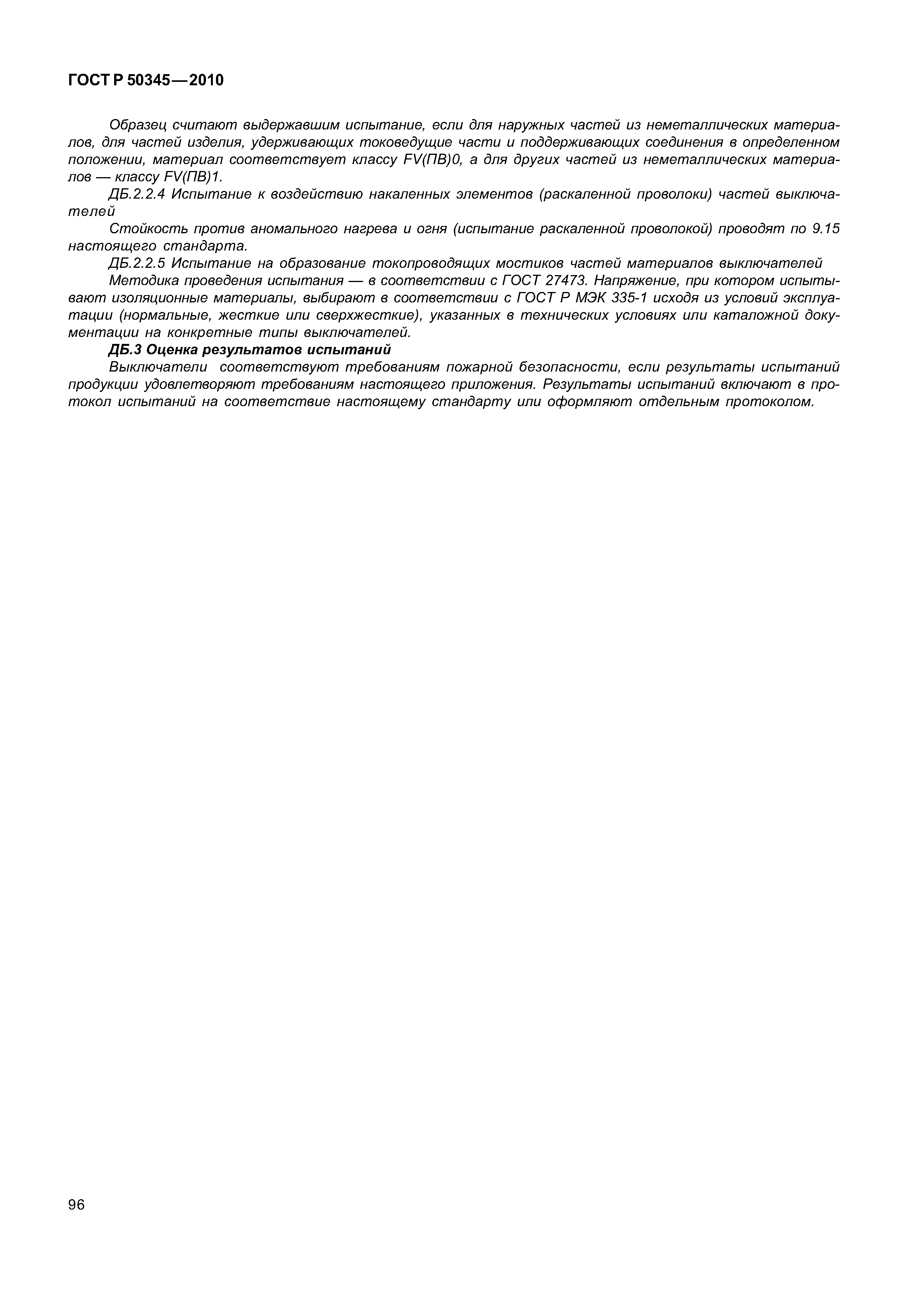

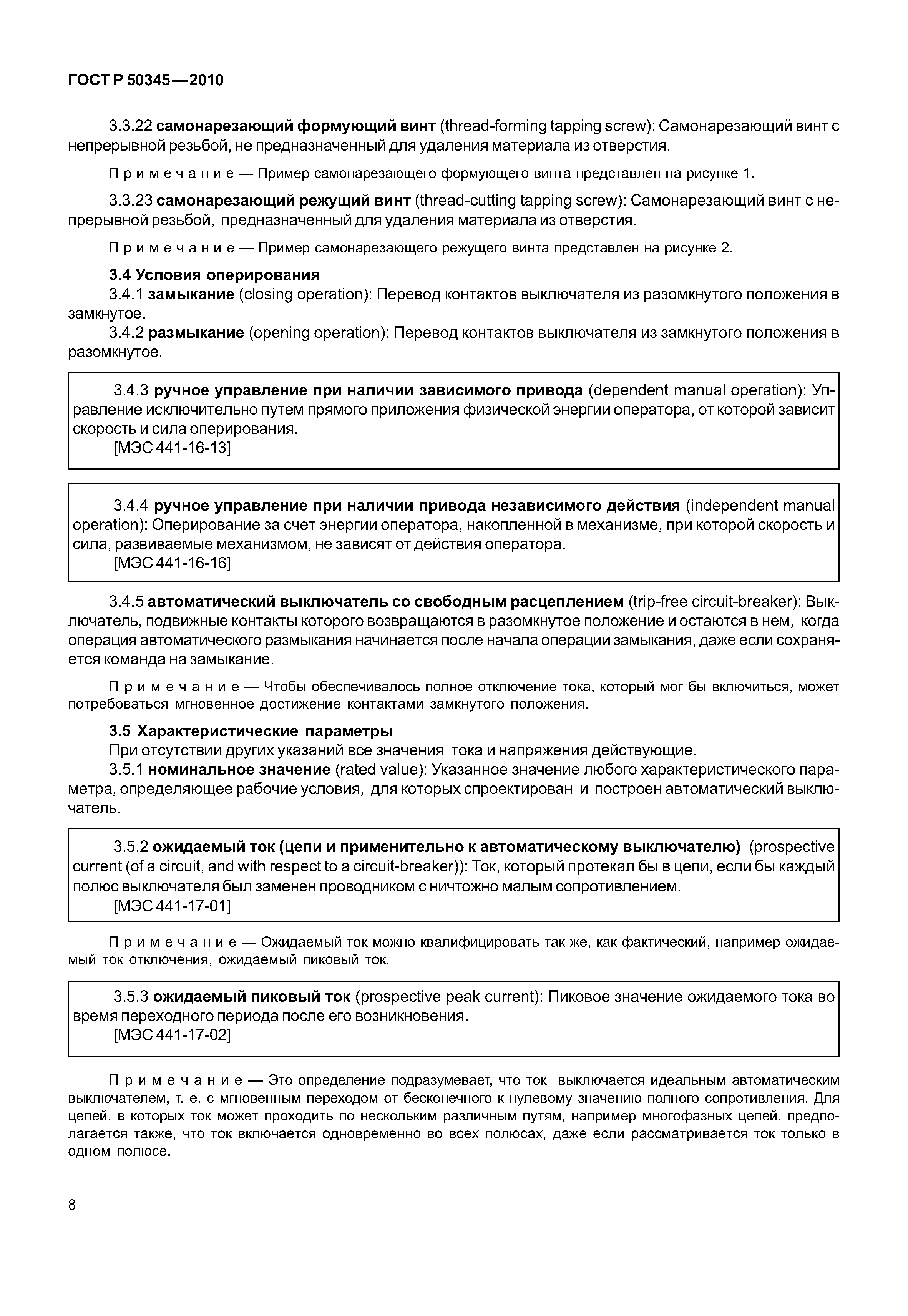

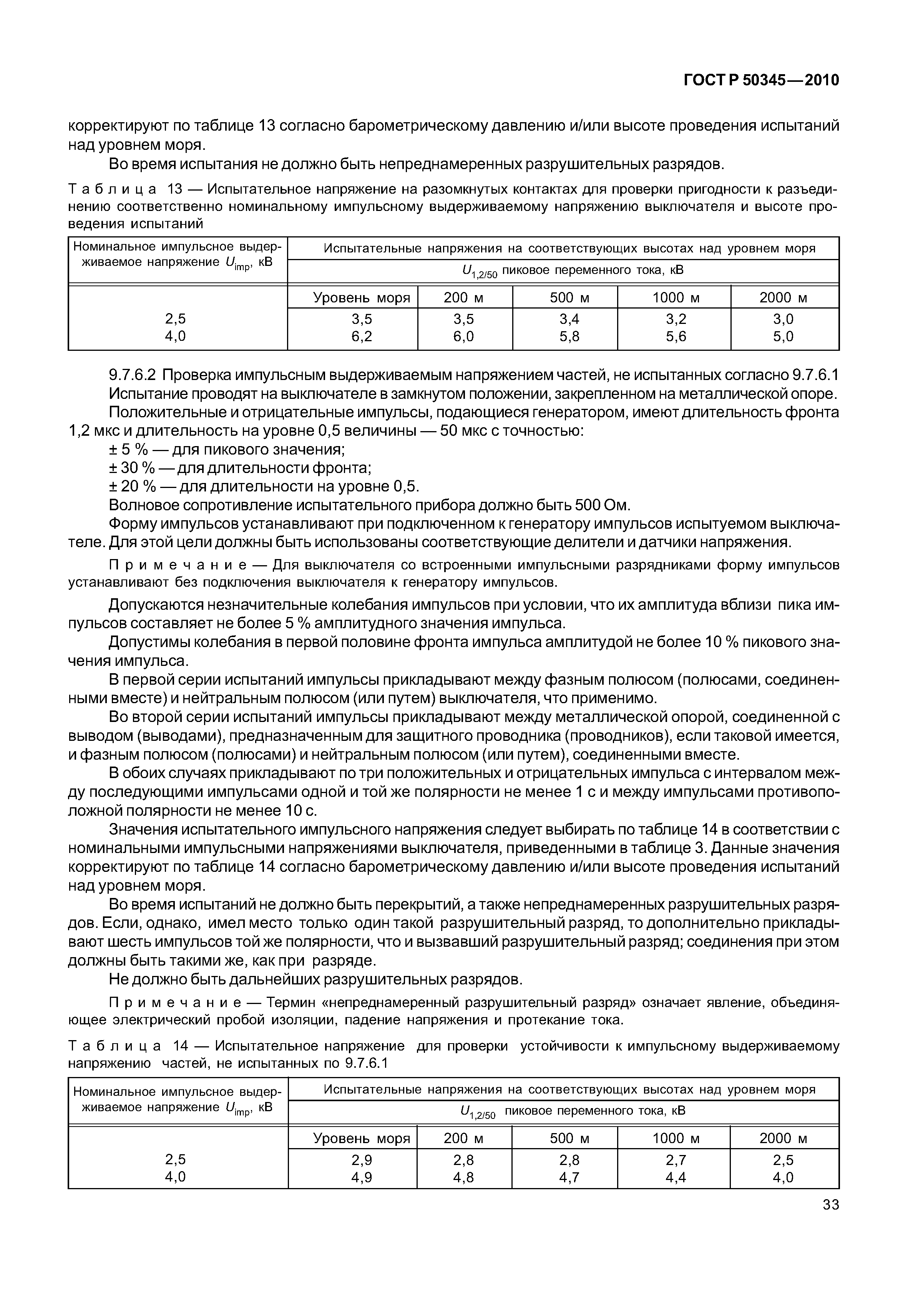

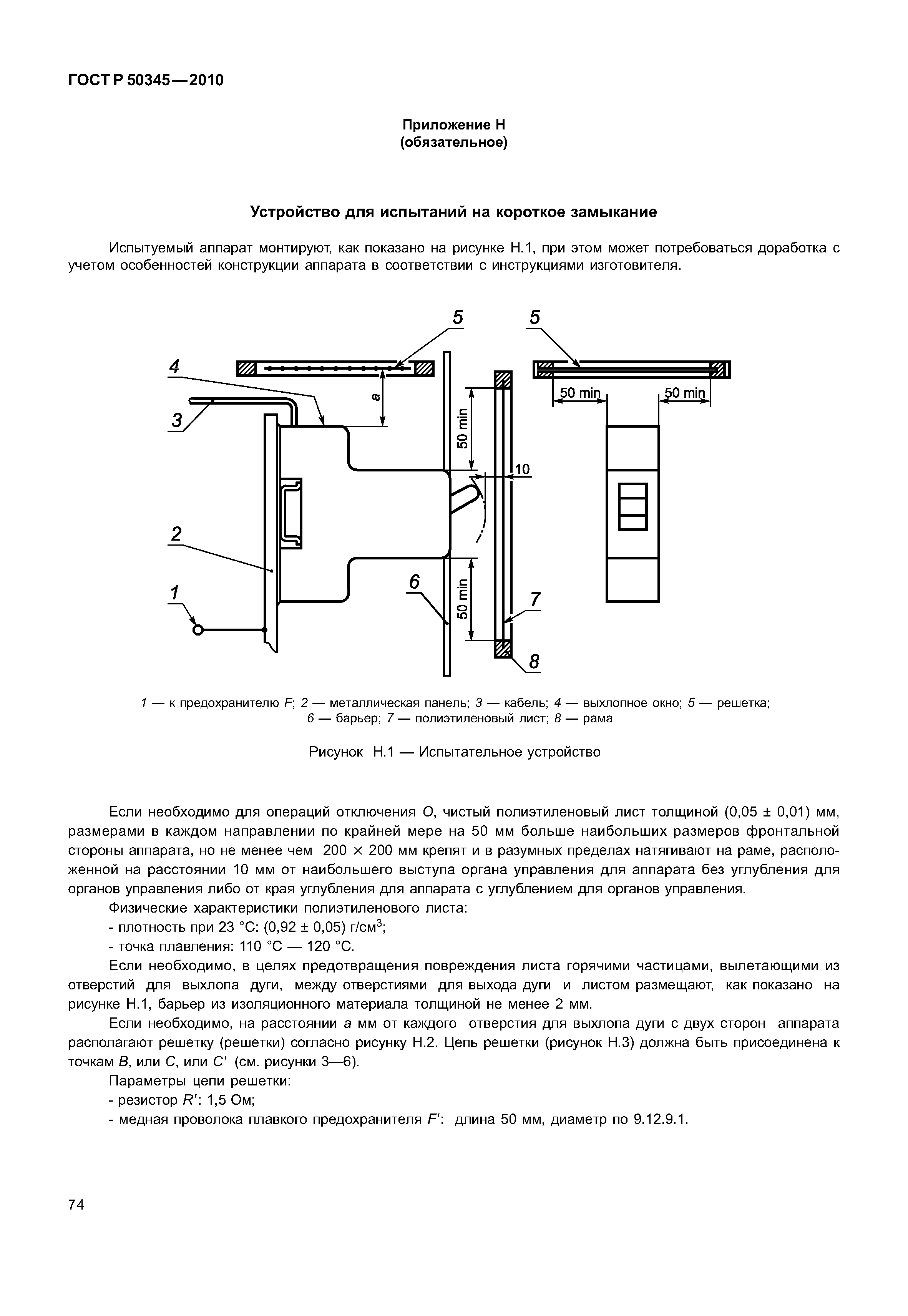

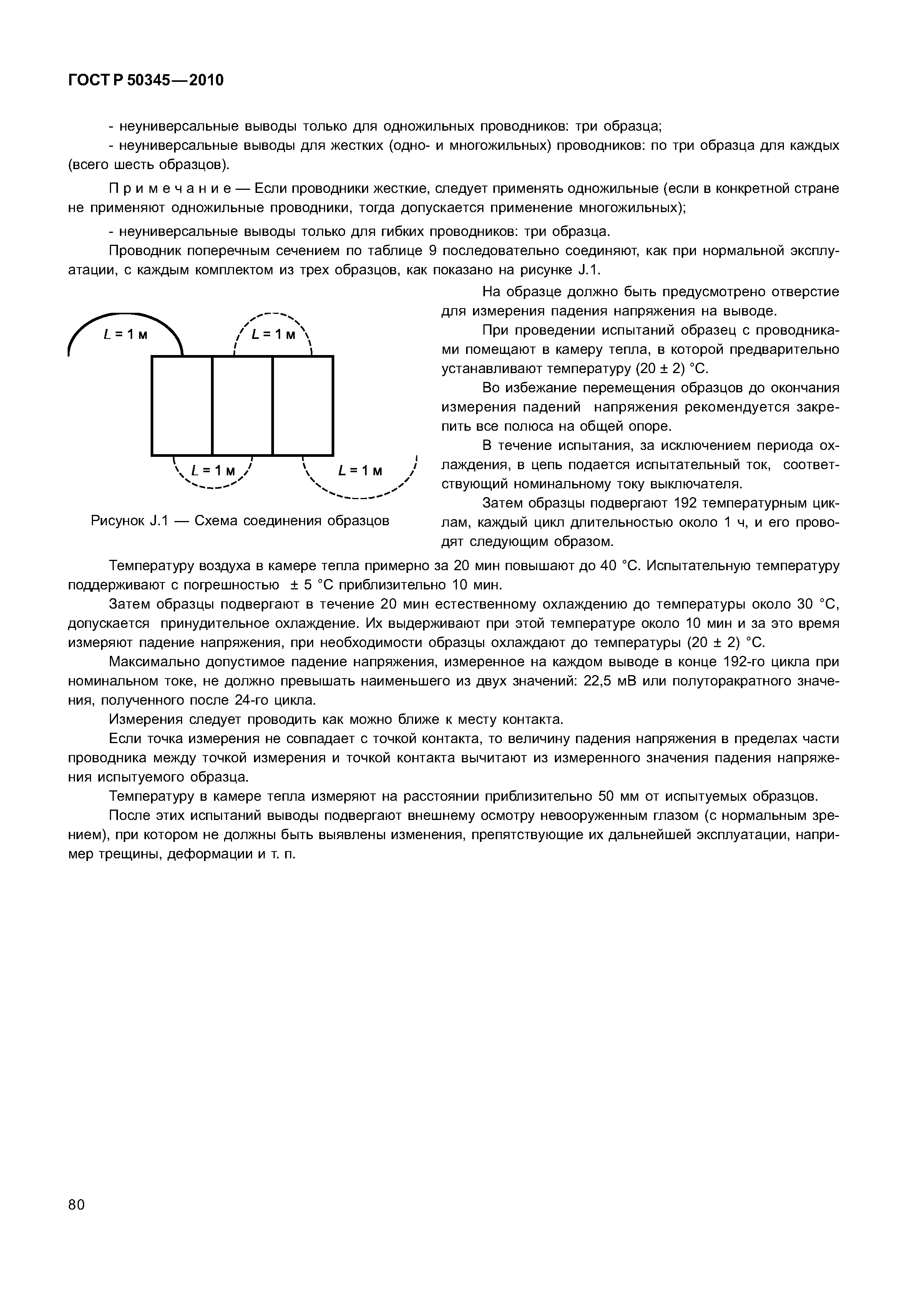

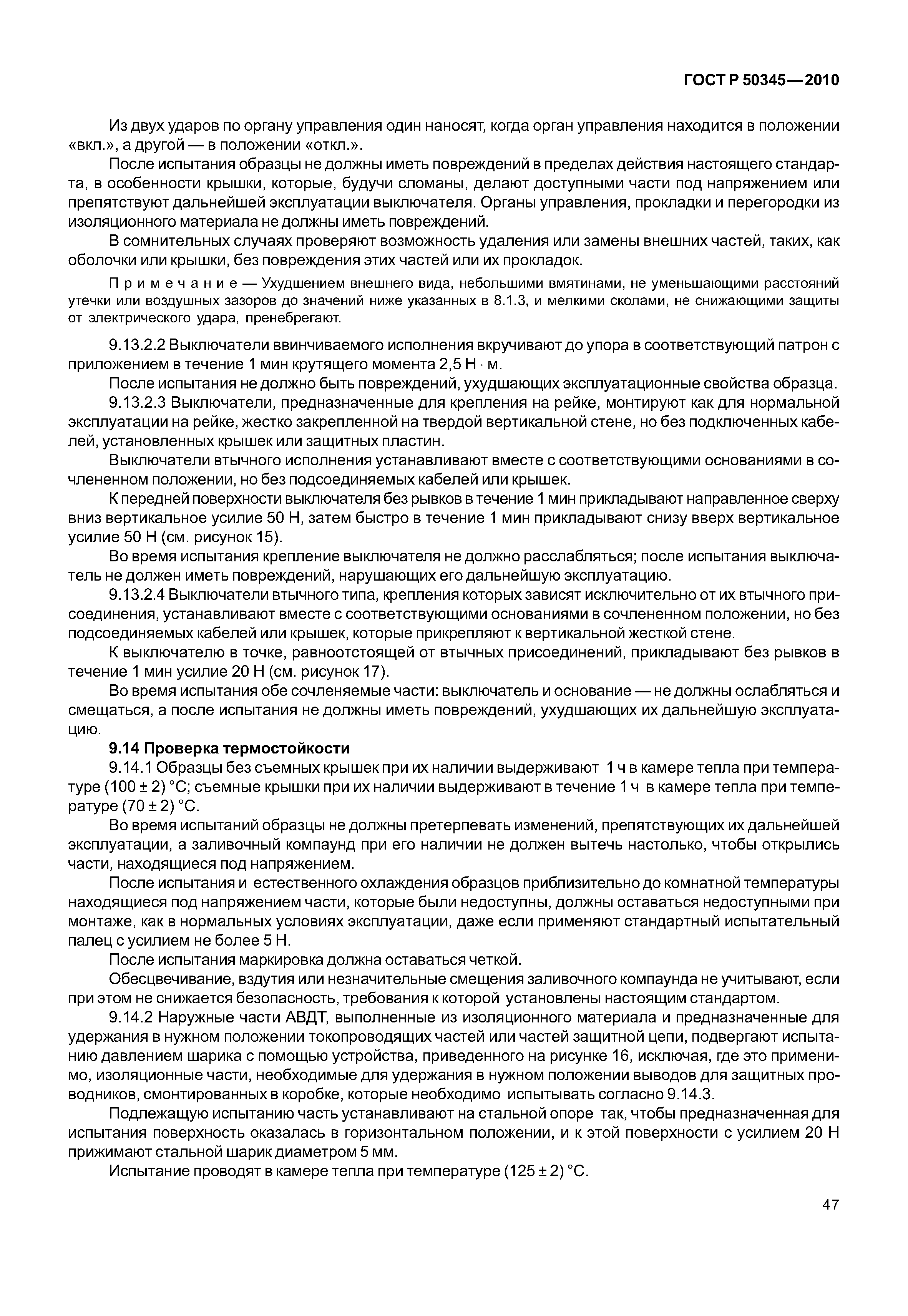

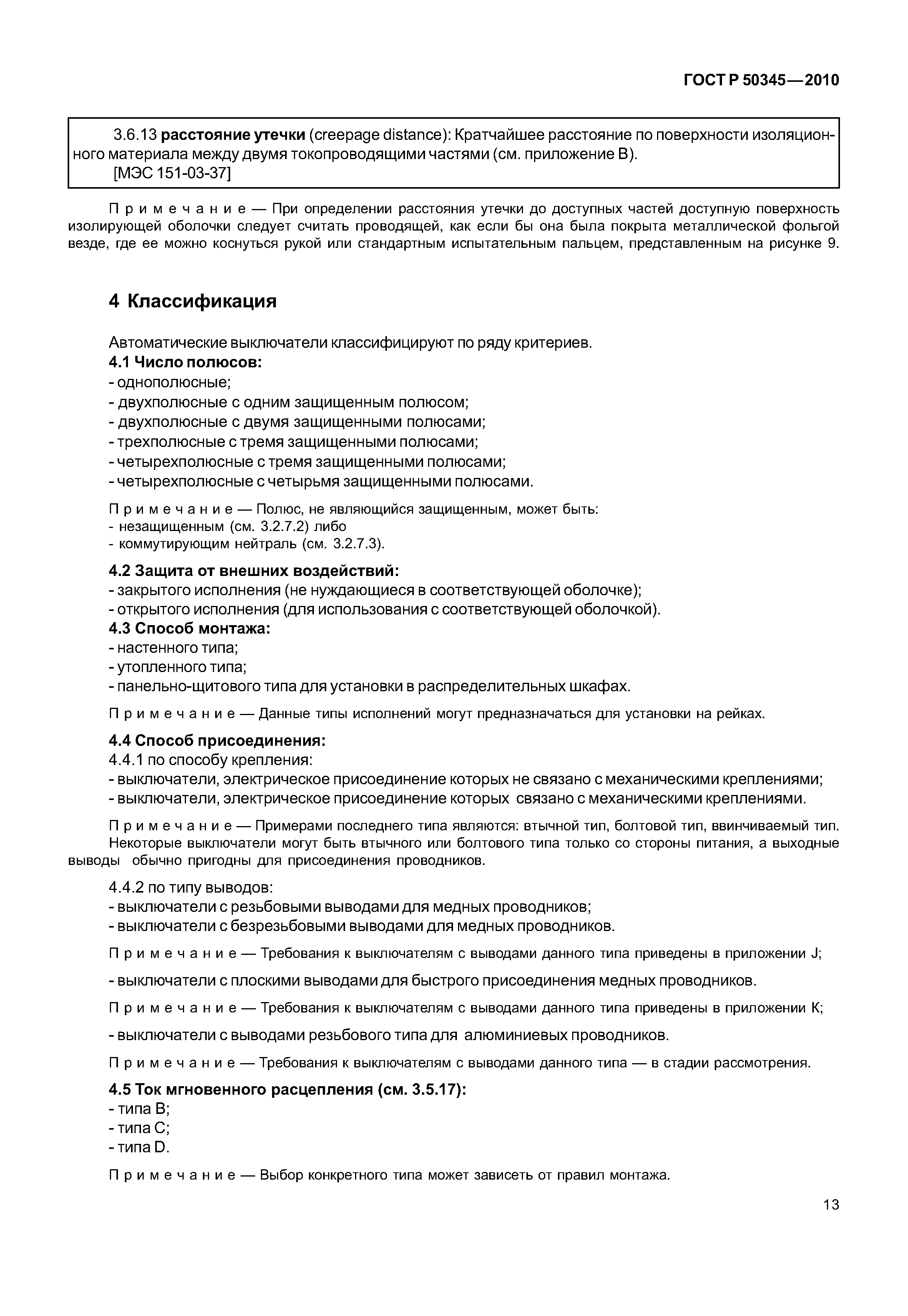

Оглавление:	1 Область применения и цель 2 Нормативные ссылки 3 Термины и определения    3.1 Аппараты    3.2 Общие термины    3.3 Конструкционные элементы    3.4 Условия оперирования    3.5 Характеристические параметры    3.6 Определения, касающиеся координации изоляции 4 Классификация    4.1 Число полюсов    4.2 Защита от внешних воздействий    4.3 Способ монтажа    4.4 Способ присоединения    4.5 Ток мгновенного расцепления    4.6 Характеристика I2t 5 Характеристики автоматических выключателей    5.1 Перечень характеристик    5.2 Номинальные значения    5.3 Стандартные и предпочтительные значения 6 Маркировка и другая информация об изделии 7 Стандартные условия эксплуатации    7.1 Диапазон температур окружающего воздуха    7.2 Высота над уровнем моря    7.3 Атмосферные условия    7.4 Условия монтажа    7.5 Степень загрязнения 8 Требования к конструкции и работоспособности    8.1 Механическая конструкция    8.2 Защита от поражения электрическим током    8.3 Электроизоляционные свойства и способность к разъединению    8.4 Превышение температуры    8.5 Продолжительный режим эксплуатации    8.6 Автоматическое оперирование    8.7 Механическая и коммутационная износостойкость    8.8 Работоспособность при токах короткого замыкания    8.9 Стойкость к механическому толчку и удару    8.10 Термостойкость    8.11 Стойкость против аномального нагрева и огня    8.12 Коррозиеустойчивость 9 Испытания    9.1 Типовые испытания и их последовательность    9.2 Условия испытаний    9.3 Проверка стойкости маркировки    9.4 Проверка надежности винтов, токопроводящих частей и соединений    9.5 Испытания на надежность резьбовых выводов для внешних медных проводников    9.6 Проверка защиты от поражения электрическим током    9.7 Проверка электроизоляционных свойств и способности к разъединению    9.8 Проверка превышения температуры и измерение потерь мощности    9.9 Двадцативосьмисуточное испытание    9.10 Проверка характеристики расцепления    9.11 Проверка механической и коммутационной износостойкости    9.12 Испытания на короткое замыкание    9.13 Проверка стойкости к механическому толчку и удару    9.14 Проверка термостойкости    9.15 Стойкость против аномального нагрева и огня (испытание раскаленной проволокой)    9.16 Испытание на коррозиеустойчивость Приложение А (рекомендуемое) Методы определения коэффициента мощности при коротком замыкании Приложение В (обязательное) Определение воздушных зазоров и расстояний утечки Приложение С (обязательное) Число представляемых образцов и циклы применяемых испытаний для проверки соответствия (ИСО/МЭК Руководство 2 [4], пункт 13.5) Приложение D (обязательное) Координация в условиях короткого замыкания между автоматическим выключателем и другим устройством защиты от короткого замыкания, объединенными в одной цепи Приложение Е (обязательное) Дополнительные требования к вспомогательным цепям с безопасным сверхнизким напряжением Приложение F (рекомендуемое) Примеры выводов Приложение G (справочное) Соотношение между сортаментом медных проводов ISO и AWG Приложение Н (обязательное) Устройство для испытаний на короткое замыкание Приложение I (обязательное) Приемо-сдаточные испытания Приложение J (обязательное) Дополнительные требования к автоматическим выключателям с выводами безвинтового типа для присоединения внешних медных проводников Приложение К (обязательное) Дополнительные требования к автоматическим выключателям с плоскими быстросоединяемыми выводами Приложение L (обязательное) Дополнительные требования к автоматическим выключателям с винтовыми выводами для внешних неподготовленных алюминиевых проводников и с алюминиевыми винтовыми выводами для медных или алюминиевых проводников Приложение ДА (обязательное) Дополнительные требования к выключателям для защиты от сверхтоков бытового и аналогичного назначения, устанавливаемые в стандартах и технических условиях на изделия конкретных серий и типов и учитывающие потребности экономики страны Приложение ДБ (обязательное) Требования пожарной безопасности к автоматическим выключателям для защиты от сверхтоков бытового и аналогичного назначения Приложение ДВ (обязательное) Требования к выключателям, оснащенным независимым расцепителем или модулем дистанционного отключения Приложение ДГ (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Приложение ДД (справочное) Библиография
Разработан:	ООО ВНИИэлектроаппарат
Утверждён:	30.11.2010 Федеральное агентство по техническому регулированию и метрологии (710-ст)
Издан:	Стандартинформ (2011 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Плавкие предохранители и другие защитные устройства при перегрузках Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Плавкие предохранители и другие защитные устройства при перегрузках Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Заменяет собой:	ГОСТ Р 50345-99 «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения»

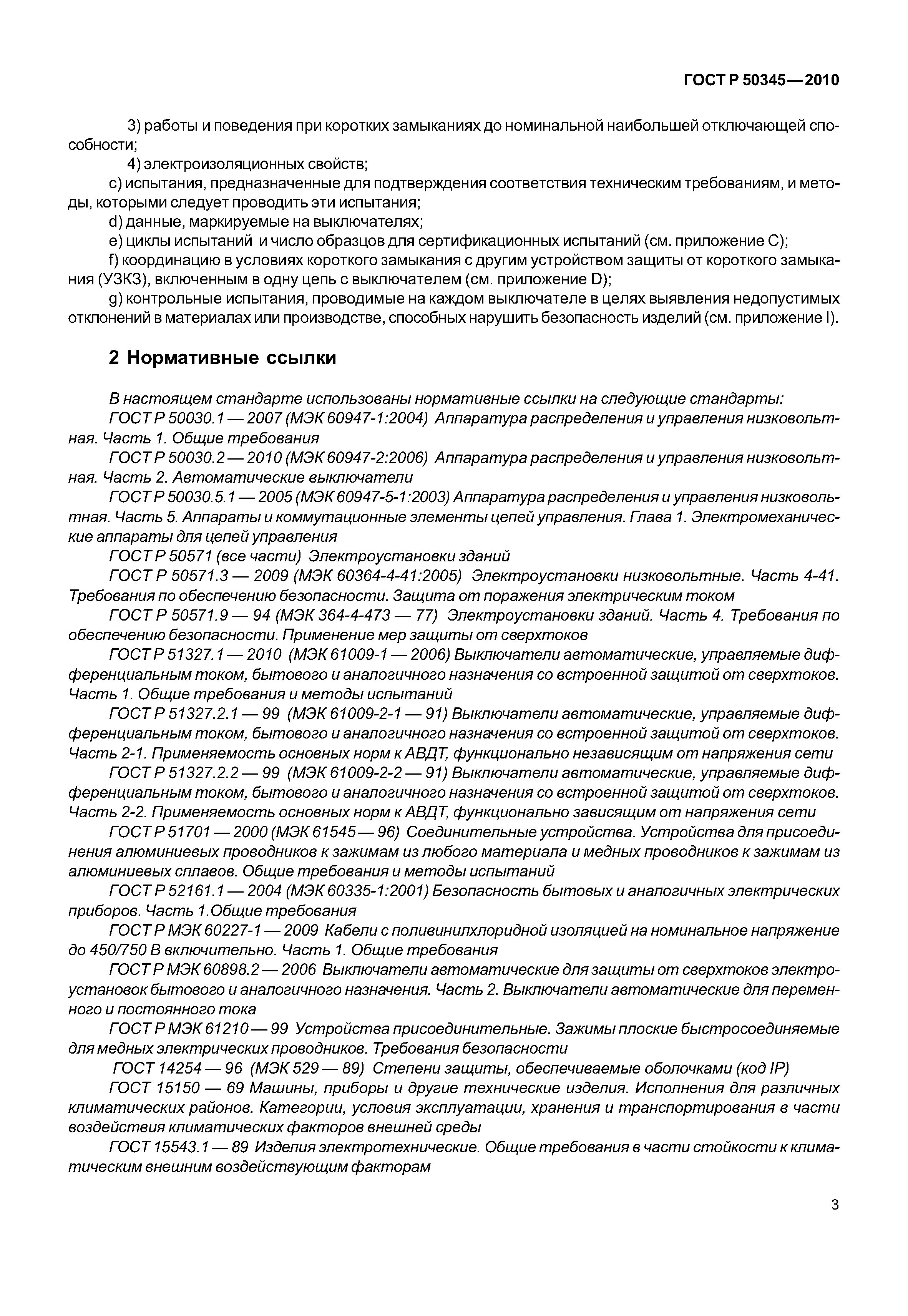

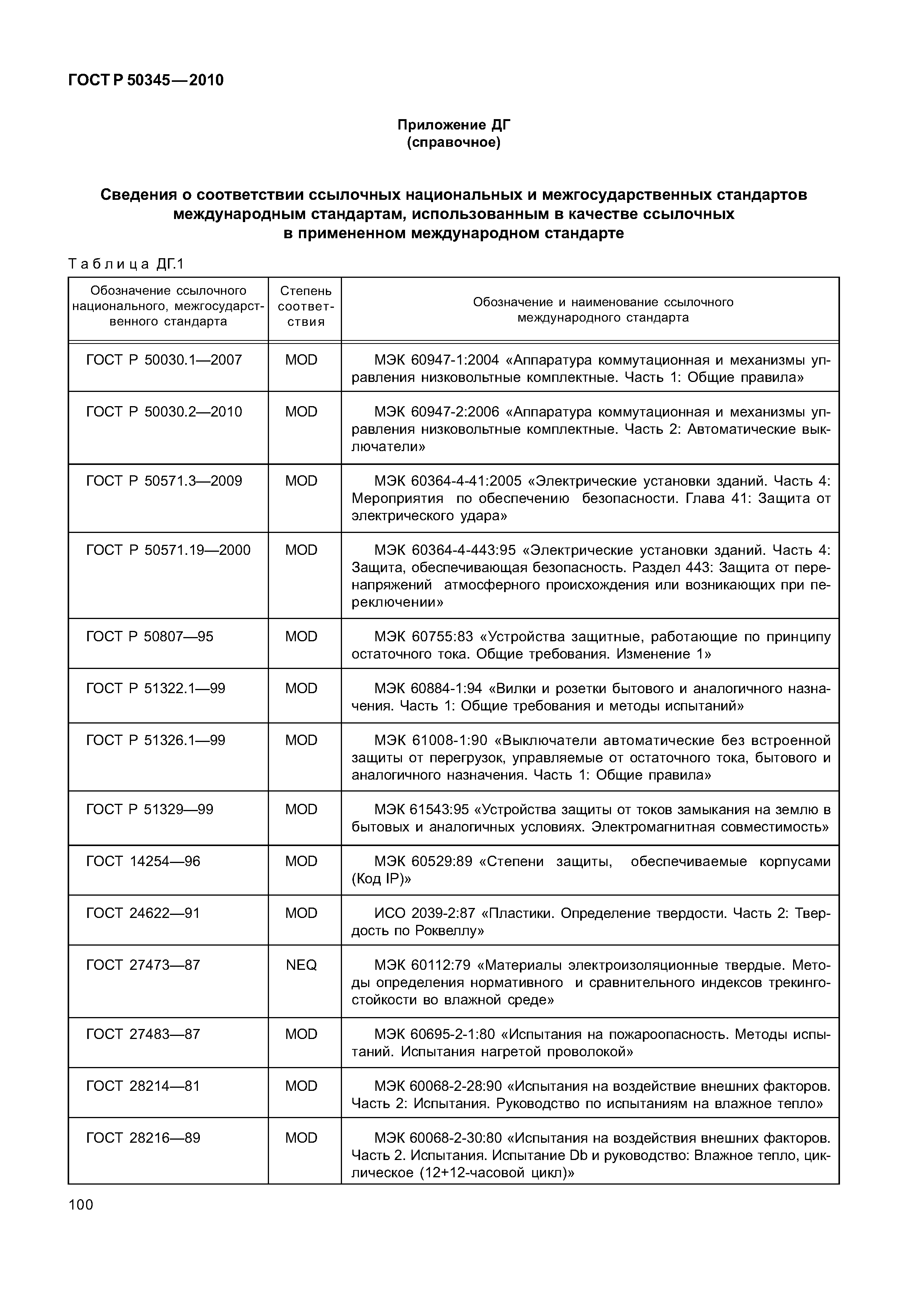

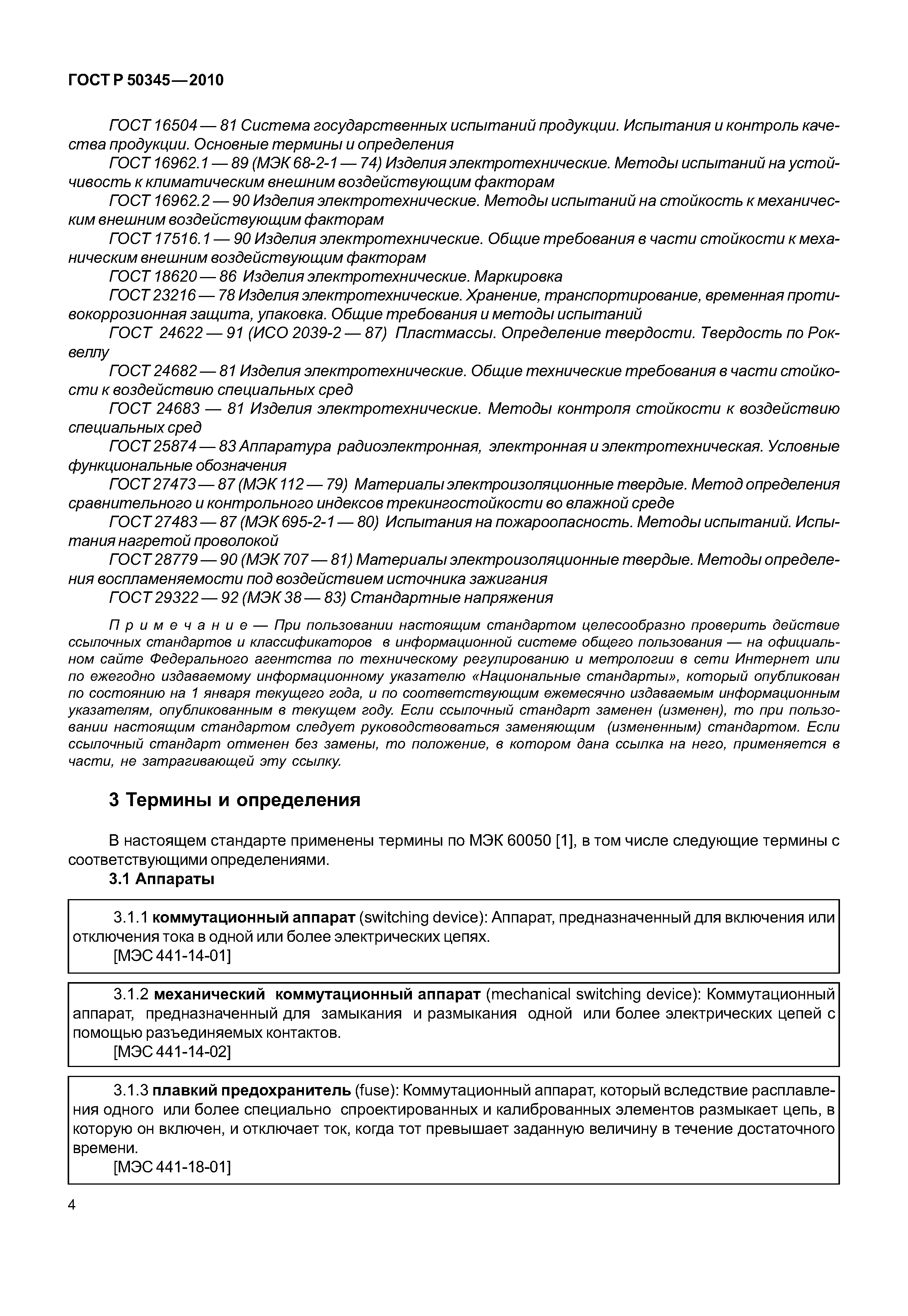

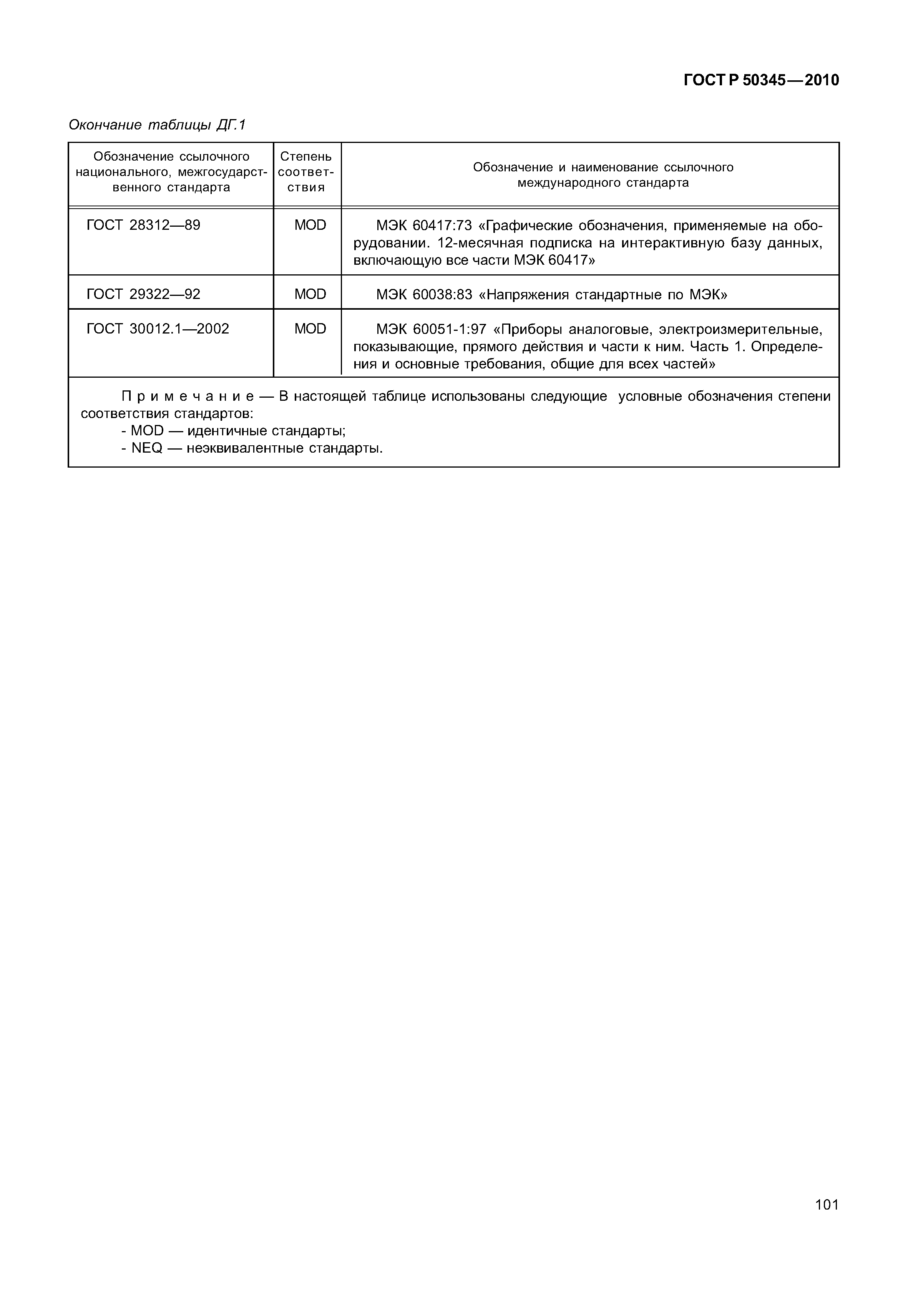

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ Р 50571.9-94 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Применение мер защиты от сверхтоков» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 24682-81 «Изделия электротехнические. Общие технические требования в части стойкости к воздействию специальных сред» ГОСТ 24683-81 «Изделия электротехнические. Методы контроля стойкости к воздействию специальных сред» ГОСТ 27483-87 «Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой» ГОСТ 27473-87 «Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде» ГОСТ 18620-86 «Изделия электротехнические. Маркировка» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 24622-91 «Пластмассы. Определение твердости. Твердость по Роквеллу» ГОСТ 25874-83 «Аппаратура радиоэлектронная, электронная и электротехническая. Условные функциональные обозначения» ГОСТ 28779-90 «Материалы электроизоляционные твердые. Методы определения воспламеняемости под воздействием источника зажигания» ГОСТ 29322-92 «Стандартные напряжения» ГОСТ Р 51327.2.1-99 «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 2-1. Применяемость основных норм к АВДТ, функционально независящим от напряжения сети» ГОСТ Р 51327.2.2-99 «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 2-2. Применяемость основных норм к АВДТ, функционально зависящим от напряжения сети» ГОСТ Р МЭК 60227-1-99 «Кабель с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования» ГОСТ Р МЭК 61210-99 «Устройства присоединительные. Зажимы плоские быстросоединяемые для медных электрических проводников. Требования безопасности» ГОСТ Р 51701-2000 «Соединительные устройства. Устройства для присоединения алюминиевых проводников к зажимам из любого материала и медных проводников к зажимам из алюминиевых сплавов. Общие требования и методы испытаний» ГОСТ Р 52161.1-2004 «Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования» ГОСТ Р 50030.5.1-2005 «Аппаратура распределения и управления низковольтная. Часть 5. Аппараты и коммутационные элементы цепей управления. Глава 1. Электромеханические аппараты для цепей управления» ГОСТ Р МЭК 60898-2-2006 «Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения. Часть 2. Выключатели автоматические для переменного и постоянного тока» ГОСТ Р 50030.1-2007 «Аппаратура распределения и управления низковольтная. Часть 1. Общие требования» ГОСТ Р 50571.3-2009 «Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р МЭК 60227-1-2009 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования» ГОСТ Р 51327.1-2010 «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 1. Общие требования и методы испытаний» ГОСТ 28214-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Руководство по испытаниям на влажное тепло» ГОСТ 28216-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Db и руководство : Влажное тепло, циклическое (12 + 12 часовой цикл)» ГОСТ Р 51322.1-99 «Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний» ГОСТ Р 51326.1-99 «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний» ГОСТ Р 51329-99 «Совместимость технических средств электромагнитная. Устройства защитного отключения, управляемые дифференциальным током (УЗО-Д), бытового и аналогичного назначения. Требования и методы испытаний» ГОСТ Р МЭК 335-1-94 «Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний» ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей» ГОСТ Р 50571.19-2000 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Защита от перенапряжений. Раздел 443. Защита электроустановок от грозовых и коммутационных перенапряжений» ГОСТ Р 50030.2-99 «Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели» ГОСТ Р 50345-99 «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 28312-89 «Аппаратура радиоэлектронная профессиональная. Условные графические обозначения» ГОСТ Р 50807-95 «Устройства защитные, управляемые дифференциальным (остаточным) током. Общие требования и методы испытаний»
