Скачать ГОСТ Р 51326.1-99 Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытанийДата актуализации: 10.08.2017 ГОСТ Р 51326.1-99
Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытанийОбозначение: | ГОСТ Р 51326.1-99 | Обозначение англ: | GOST R 51326.1-99 | Статус: | действует | Название рус.: | Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 1. Общие требования и методы испытаний | Название англ.: | Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCB`s). Part 1. General requirements and test methods | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.07.2000 | Область применения: | Стандарт распространяется на управляемые дифференциальным током автоматические выключатели без встроенной защиты от сверхтоков, функционально независящие или зависящие от напряжения сети, бытового и аналогичного применения с номинальными напряжениями, не превышающими 440 В переменного тока, и номинальными токами, не превышающими 125 А, применяемые главным образом для защиты от поражения электрическим током. | Оглавление: | Предисловие Введение 1 Область применения 2 Нормативные ссылки 3 Определения 4 Классификация 5 Характеристики ВДТ 6 Маркировка и другая информация об изделии 7 Номинальные условия эксплуатации и монтажа 8 Требования к конструкции и функционированию 9 Испытания 10 Рисунки 1-24 Приложение А Испытательные циклы и число образцов, подлежащих испытаниям для целей сертификации Приложение В Определение воздушных зазоров и расстояний утечки Приложение С Устройство для испытаний при коротком замыкании Приложение D Приемо-сдаточные испытания Приложение Е Перечень испытаний, дополнительных циклов испытаний и число образцов для проверки соответствия ВДТ требованиям электромагнитной совместимости (ЭМС) Приложение F Дополнительные требования, учитывающие потребности экономики страны и требования действующих государственных стандартов, а также рекомендации по их учету при разработке, изготовлении и эксплуатации ВДТ Приложение 1А Методы определения коэффициента мощности при коротком замыкании Приложение 1В Условные обозначения номинальных параметров и характеристик Приложение 1С Примеры конструкции выводов Приложение 1D Соотношения между размерами медных проводников в системах ISO и AWG Приложение 1Е Периодический контроль качества ВДТ Приложение1F Отличия европейского стандарта EN 61008-1 от международного стандарта МЭК 61008-1-96 Приложение К Библиография | Разработан: | ТК 330 Электроустановочные изделия
| Утверждён: | 30.11.1999 Госстандарт России (Russian Federation Gosstandart 478-ст)
| Издан: | ИПК Издательство стандартов (2000 г. ) Стандартинформ (2010 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30331.4-95 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от тепловых воздействий»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30331.5-95 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от сверхтока»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27483-87 «Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51318.14.1-99 «Совместимость технических средств электромагнитная. Радиопомехи индустриальные от бытовых приборов, электрических инструментов и аналогичных устройств. Нормы и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 28312-89 «Аппаратура радиоэлектронная профессиональная. Условные графические обозначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 50807-95 «Устройства защитные, управляемые дифференциальным (остаточным) током. Общие требования и методы испытаний»![](../../../image/file2.gif) ГОСТ 28214-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Руководство по испытаниям на влажное тепло»![](../../../image/file2.gif) ГОСТ 28216-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Db и руководство : Влажное тепло, циклическое (12 + 12 часовой цикл)»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 29322-92 «Стандартные напряжения»![](../../../image/file2.gif) ГОСТ Р 50345-92 «Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения»![](../../../image/file2.gif) ГОСТ Р 51322.1-99 «Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51327.1-99 «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения со встроенной защитой от сверхтоков. Часть 1. Общие требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51328-99 «Устройства защитного отключения переносные бытового и аналогичного назначения, управляемые дифференциальным током, без встроенной защиты от сверхтоков (УЗО -ДП). Общие требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51329-99 «Совместимость технических средств электромагнитная. Устройства защитного отключения, управляемые дифференциальным током (УЗО-Д), бытового и аналогичного назначения. Требования и методы испытаний»![](../../../image/file2.gif) ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»![](../../../image/file2.gif) ГОСТ Р 51318.14.1-2006 «Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Нормы и методы измерений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 50571.1-2009 «Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам»![](../../../image/file2.gif) ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24753-81 «Выводы контактные электротехнических устройств. Общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27.410-87 «Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения»![](../../../image/file2.gif) ГОСТ Р 51326.2.1-99 «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 2-1. Применяемость основных норм к ВДТ, функционально независящим от напряжения сети»![](../../../image/file2.gif) ГОСТ Р 51326.2.2-99 «Выключатели автоматические, управляемые дифференциальным током, бытового и аналогичного назначения без встроенной защиты от сверхтоков. Часть 2-2. Применяемость основных норм к ВДТ, функционально зависящим от напряжения сети»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.005-72 «Единая система защиты от коррозии и старения. Металлы, сплавы, металлические и неметаллические неорганические покрытия. Допустимые и недопустимые контакты с металлами и неметаллами»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 50571.19-2000 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Глава 44. Защита от перенапряжений. Раздел 443. Защита электроустановок от грозовых и коммутационных перенапряжений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 50345-99 «Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения»
|

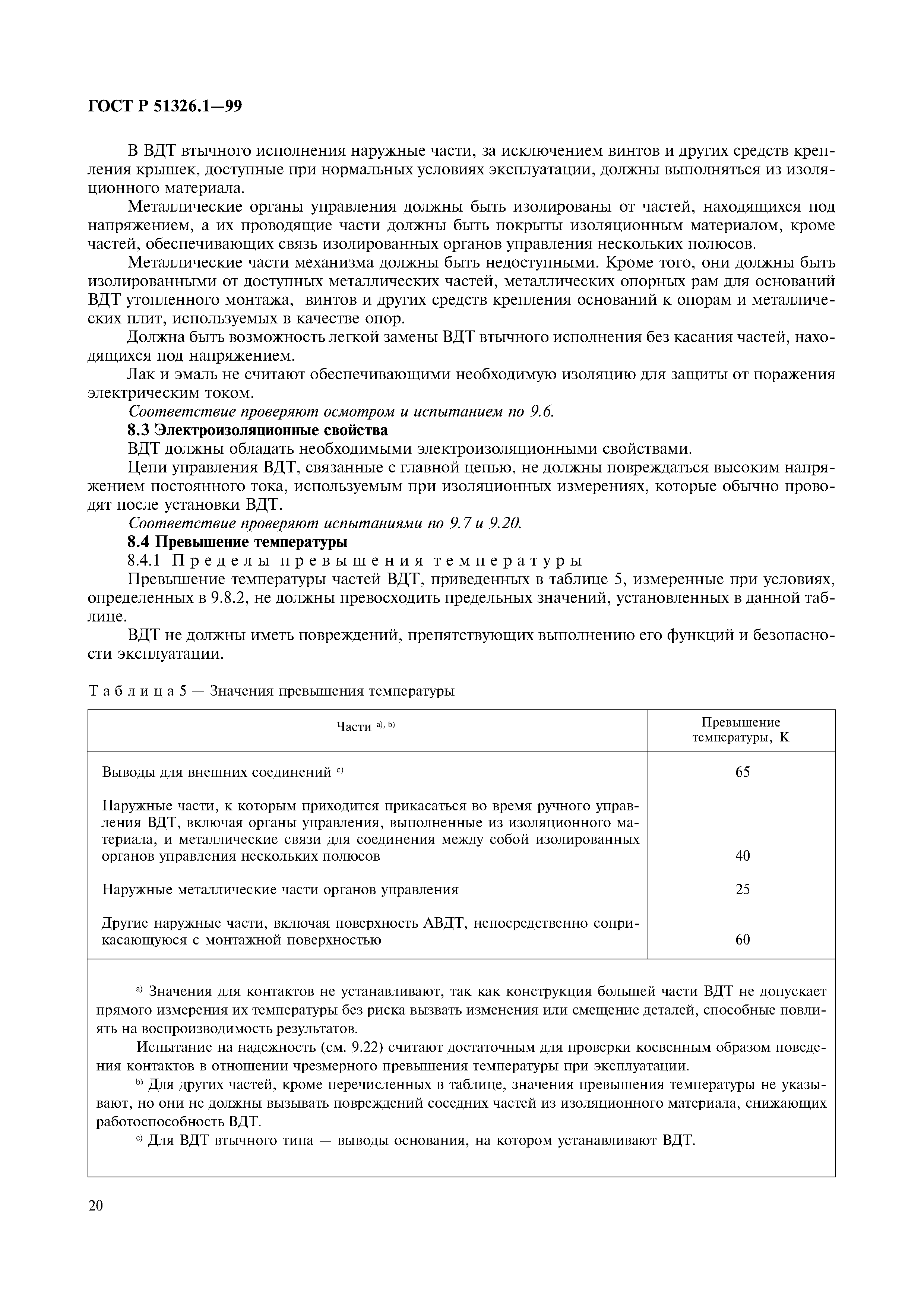

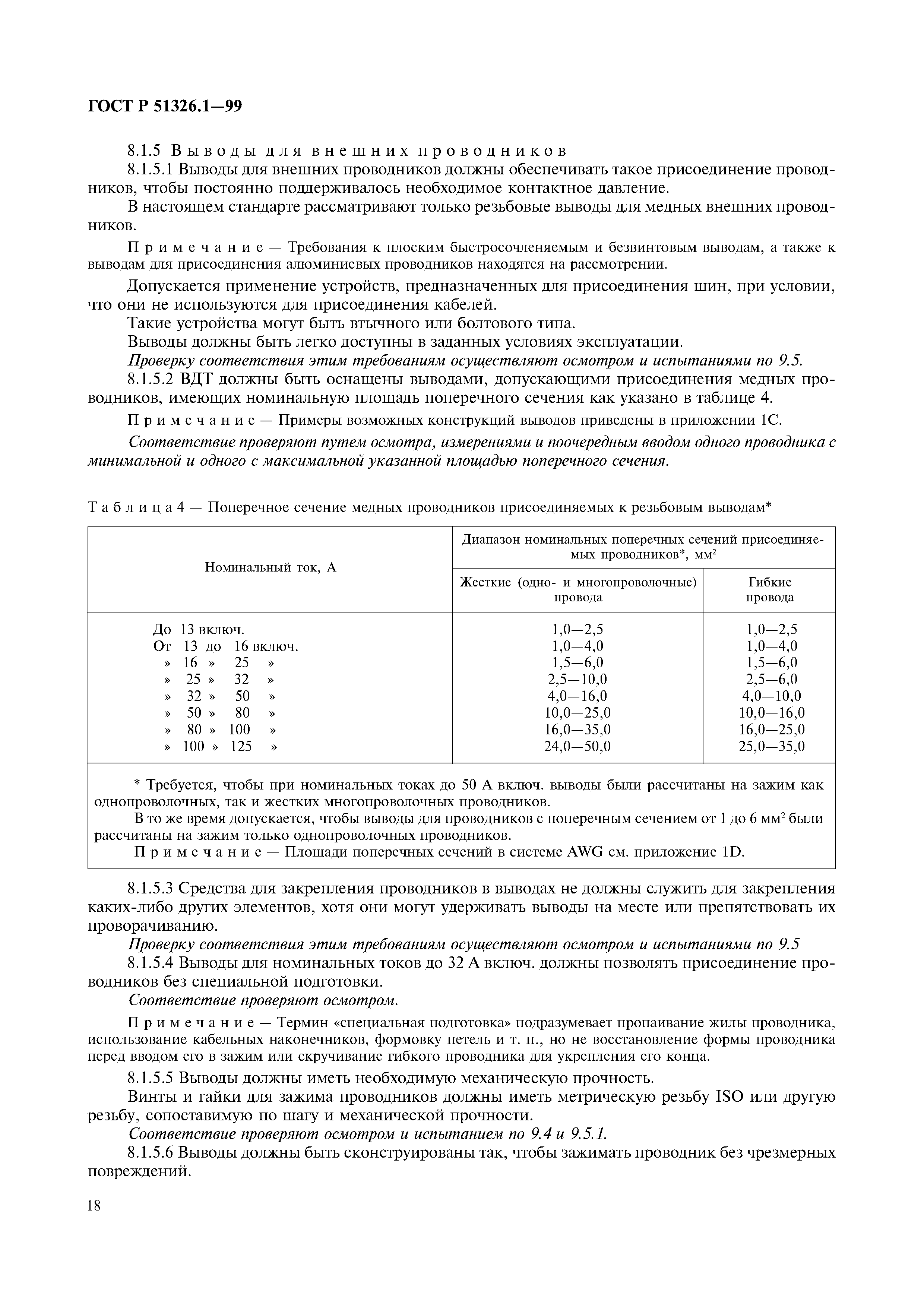

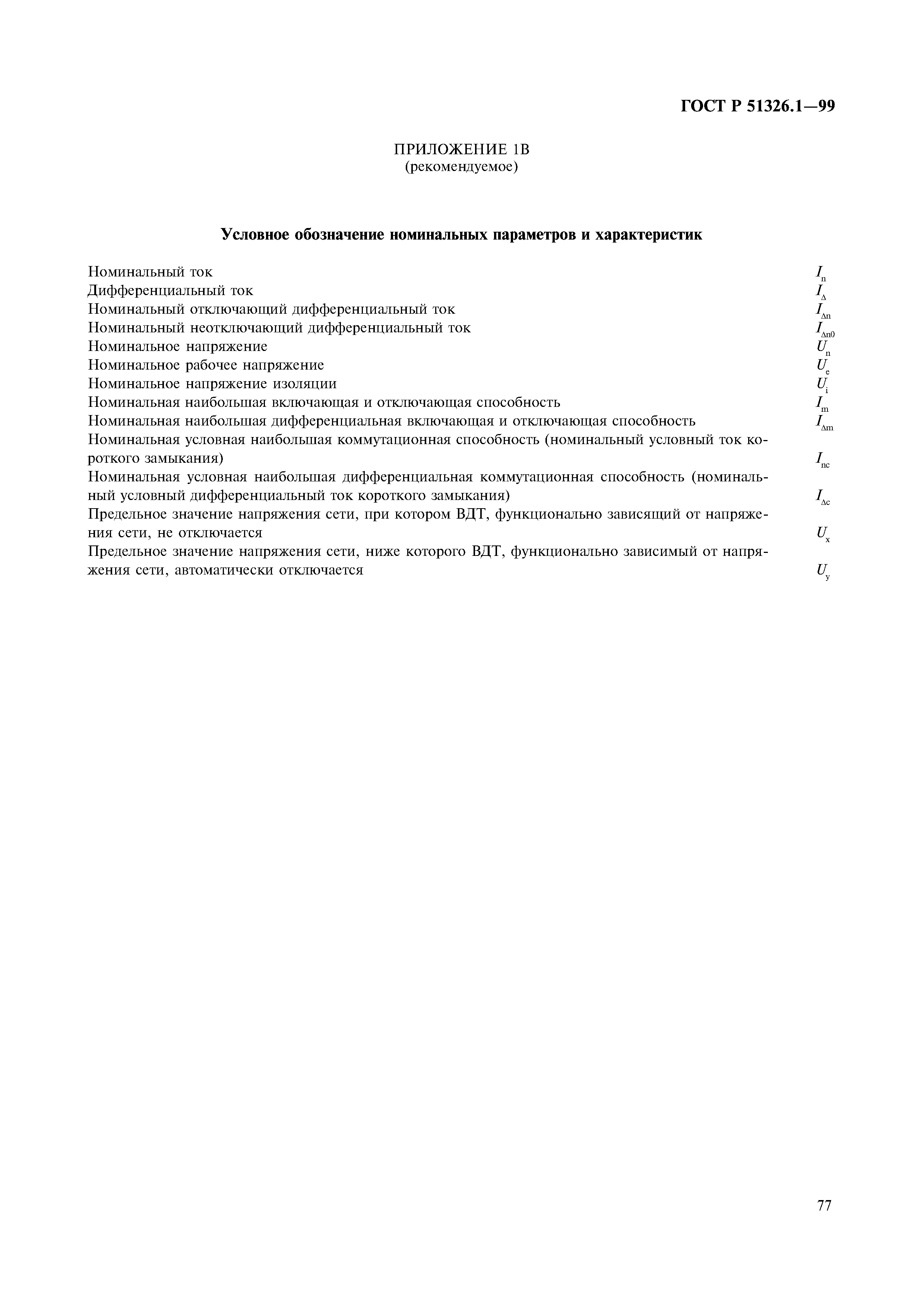

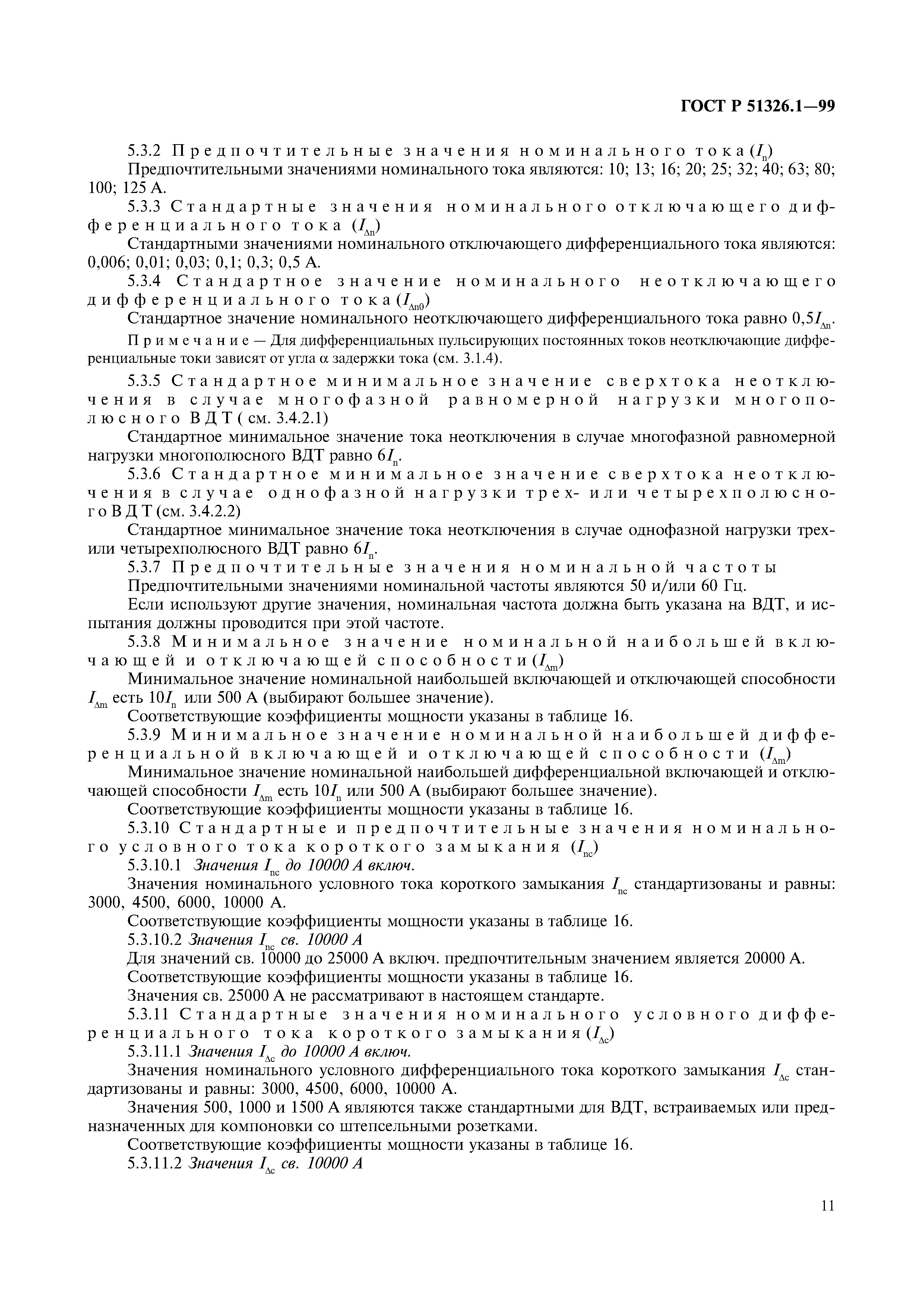

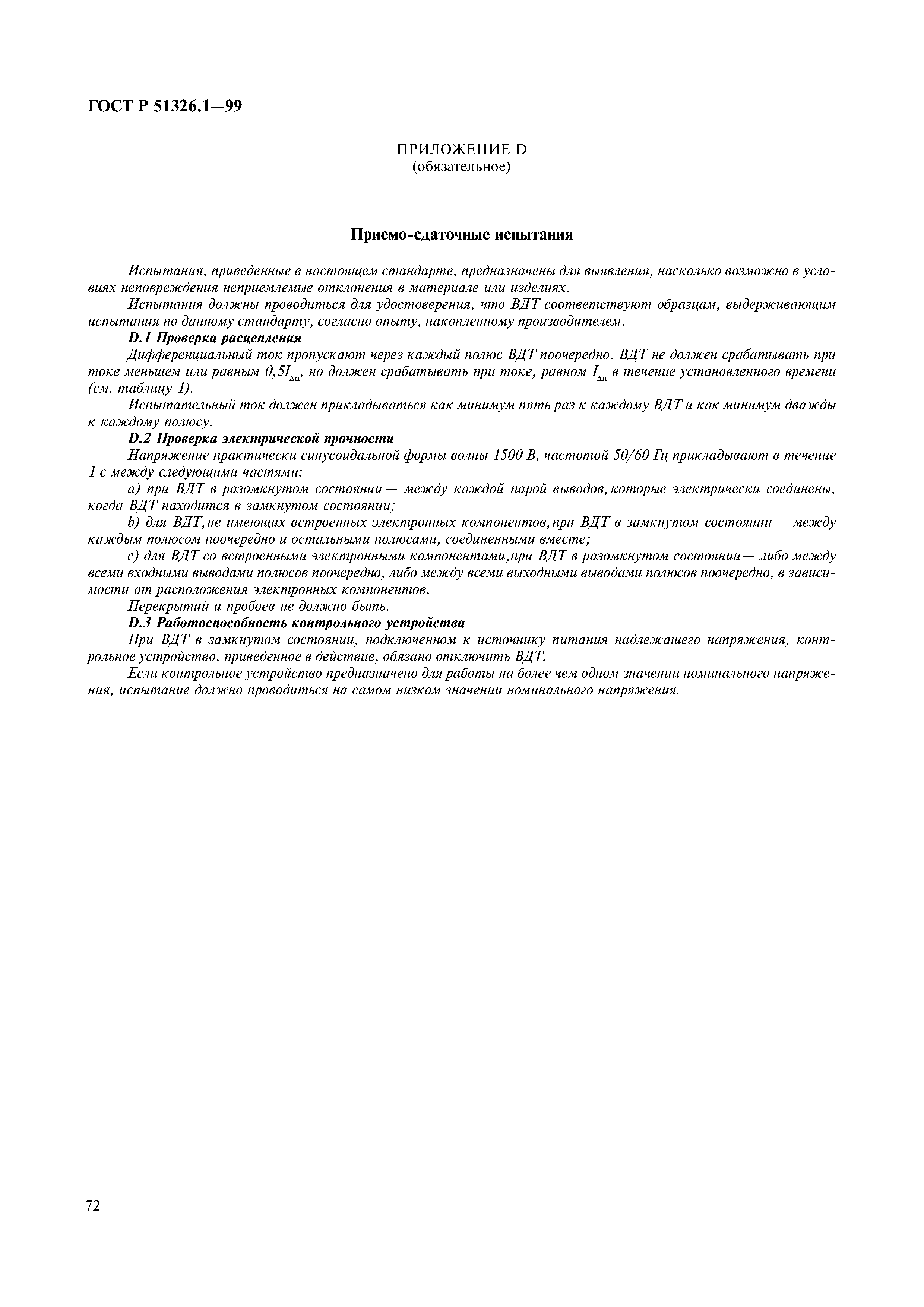

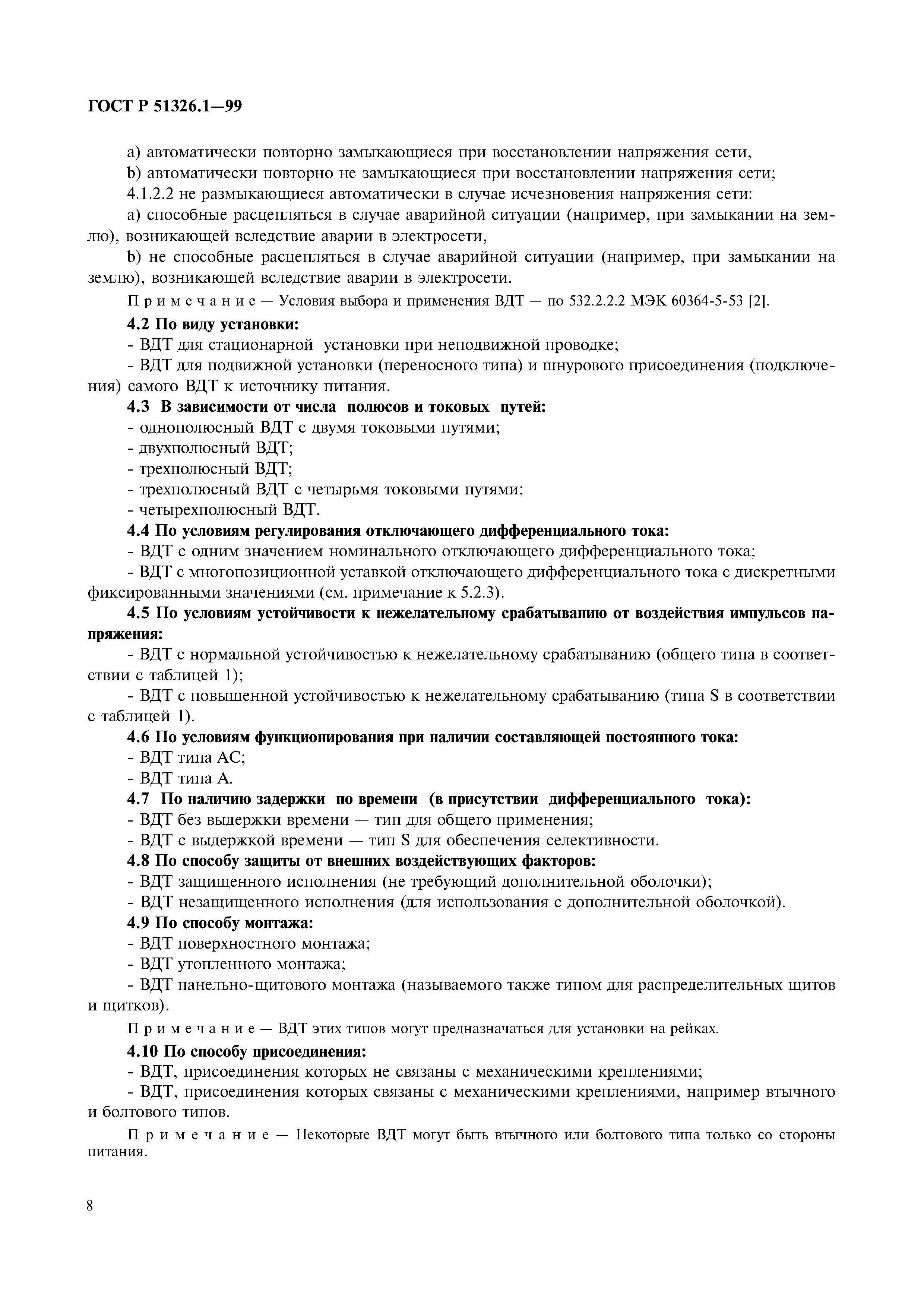

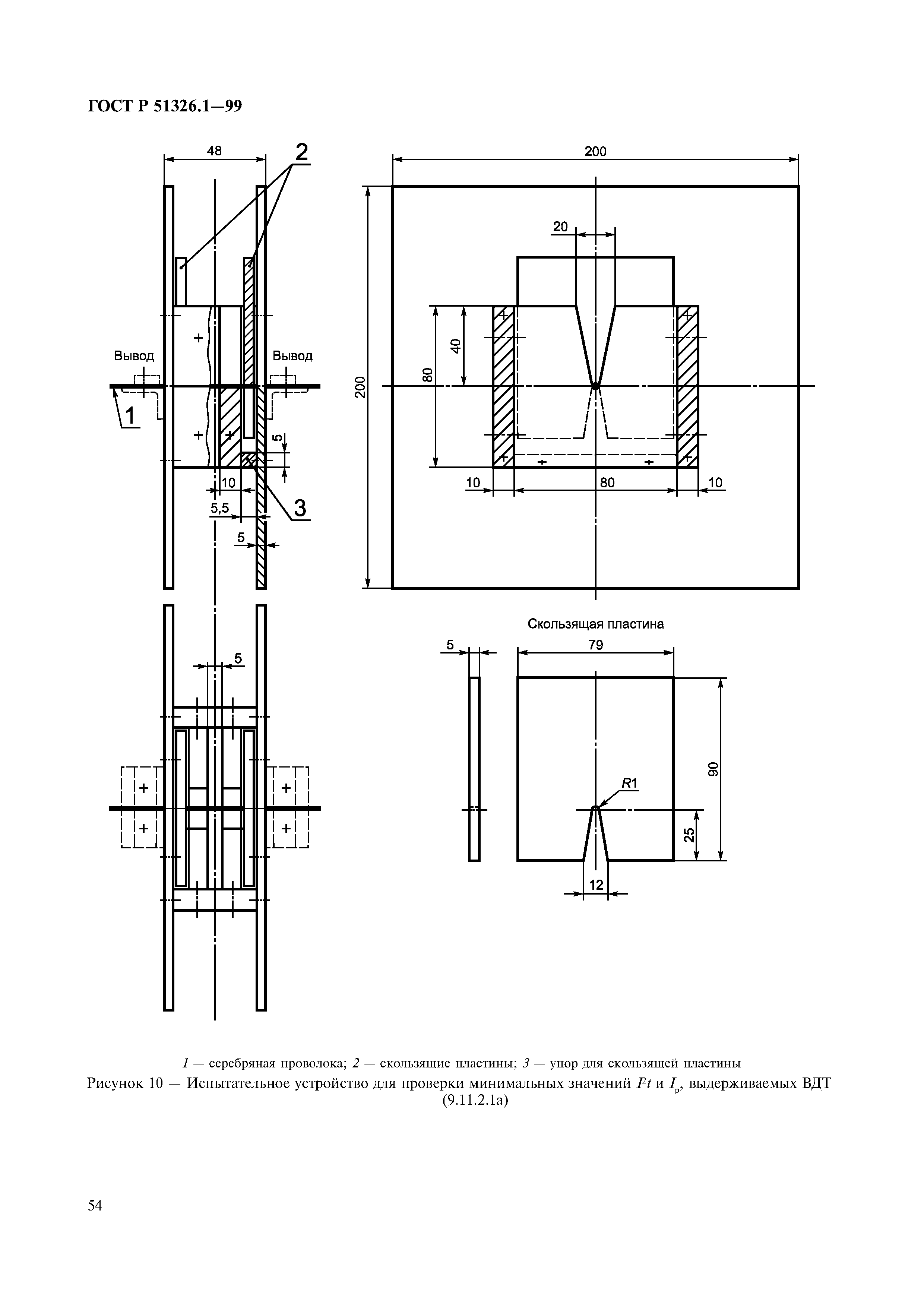

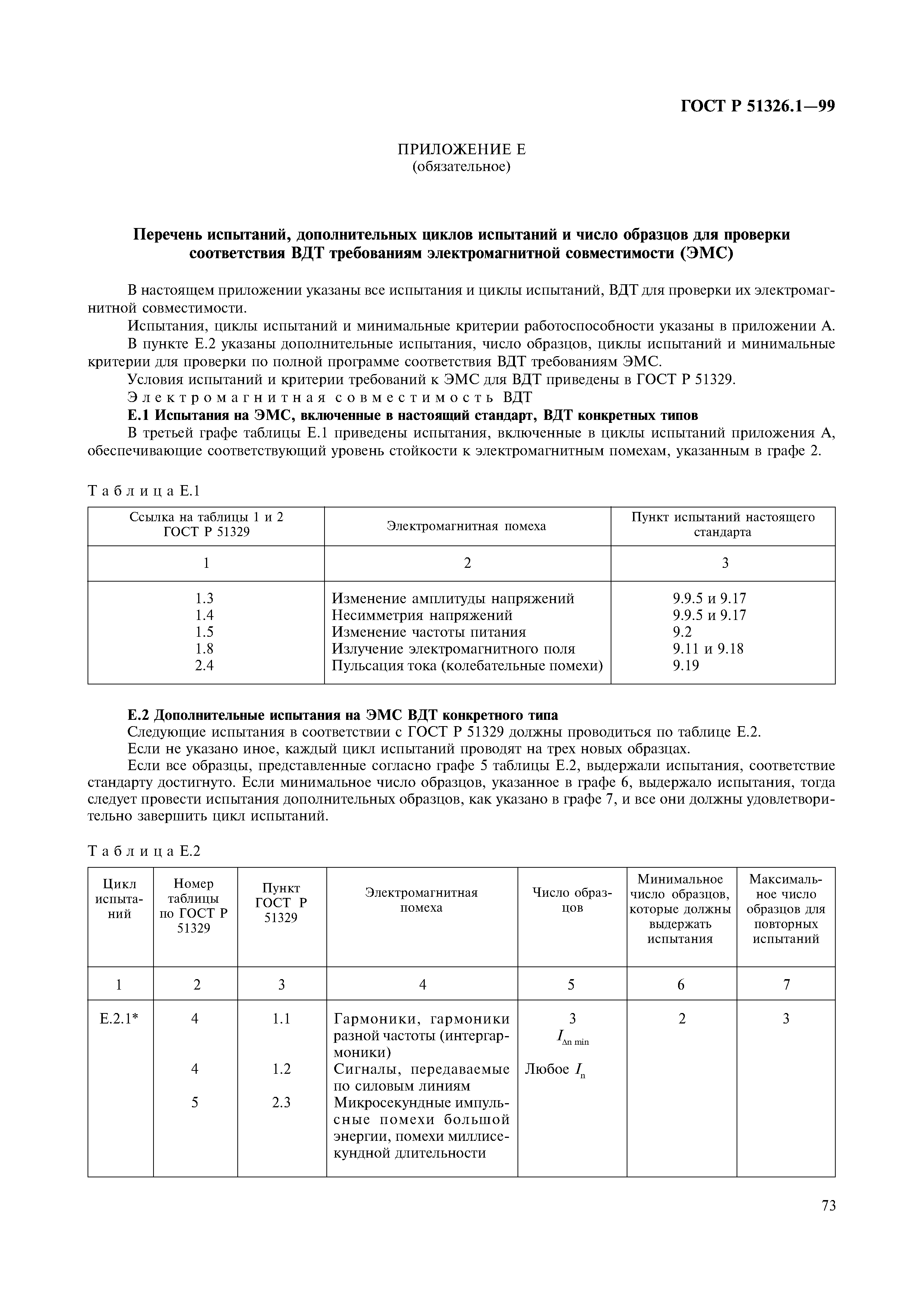

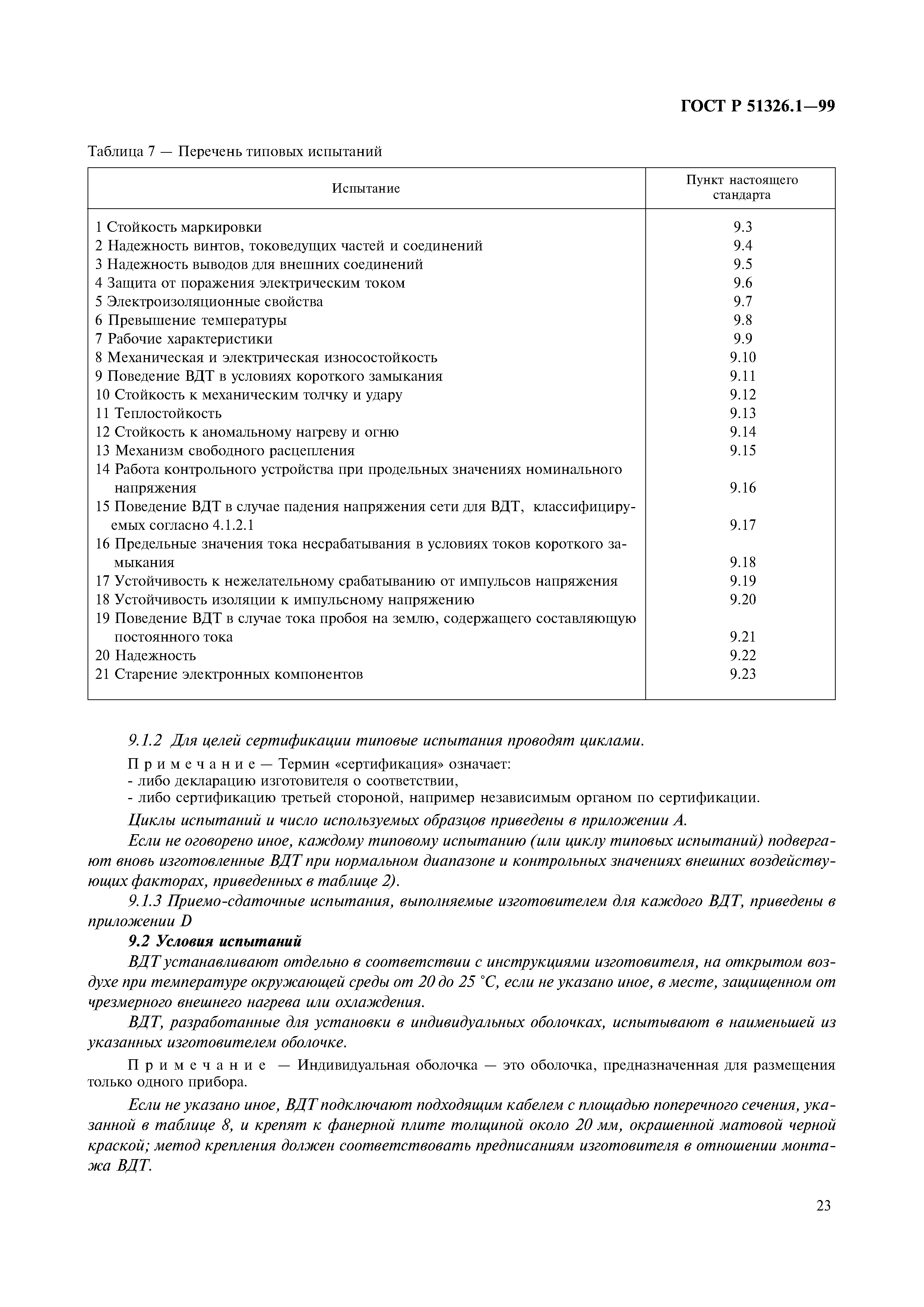

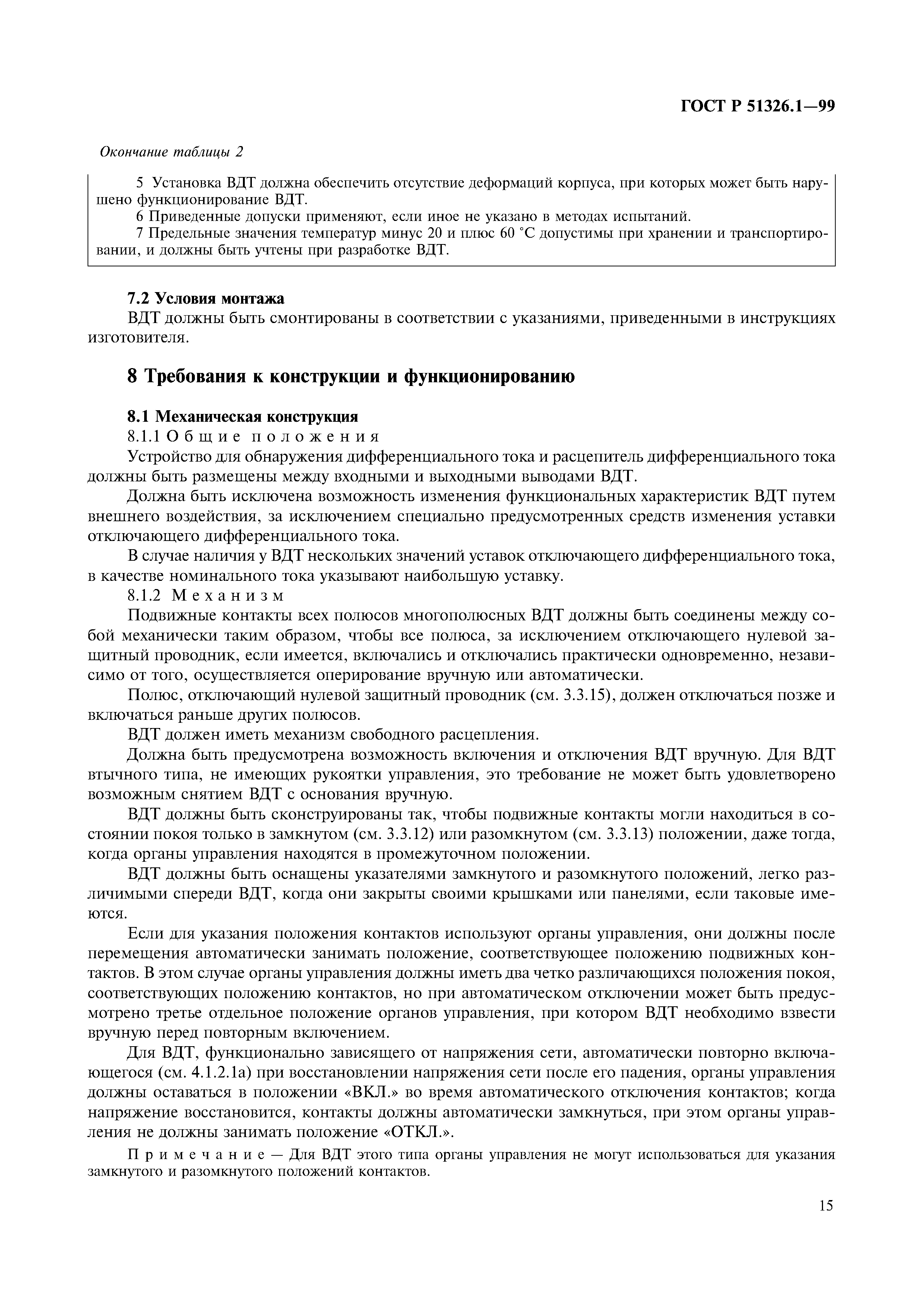

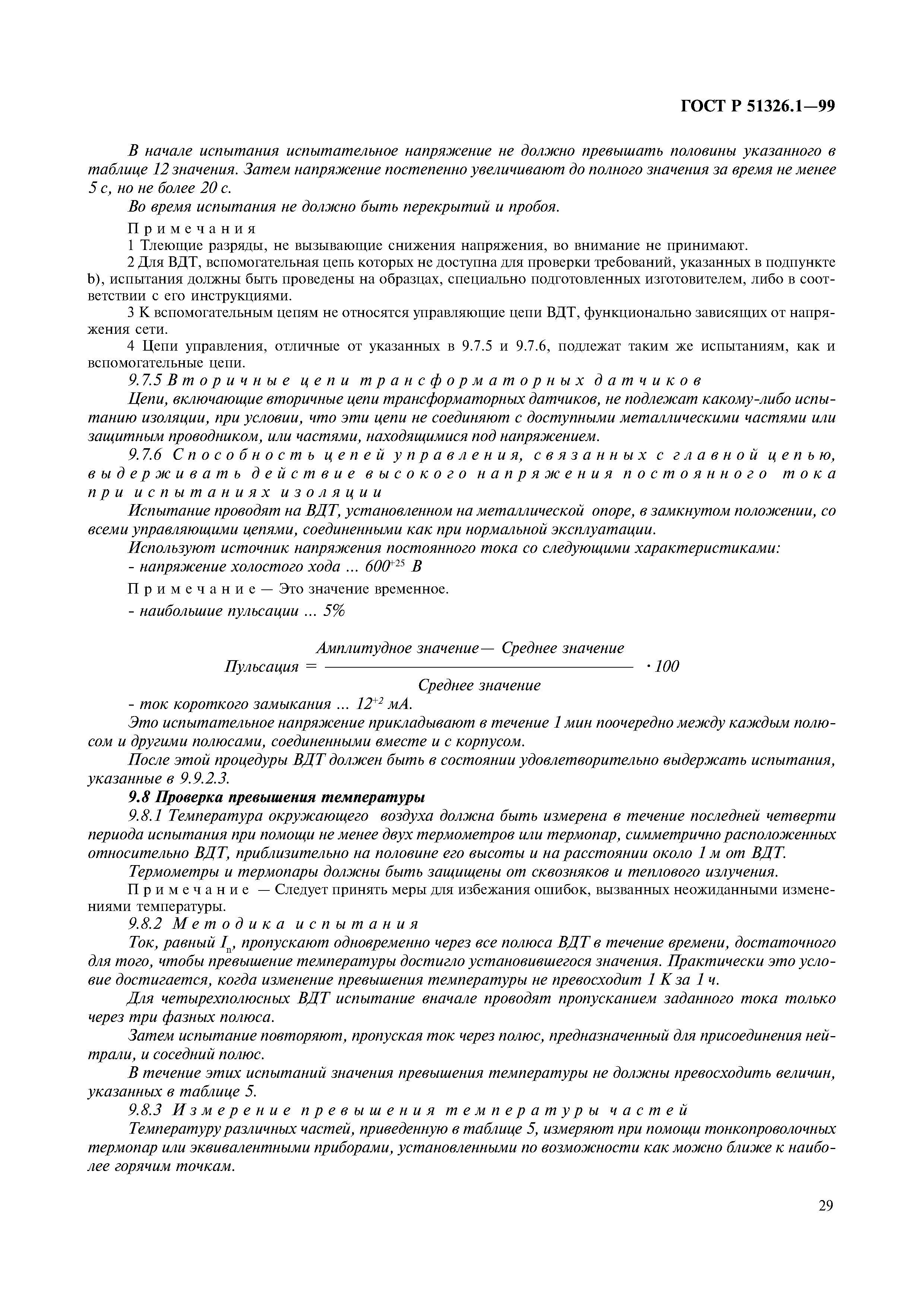

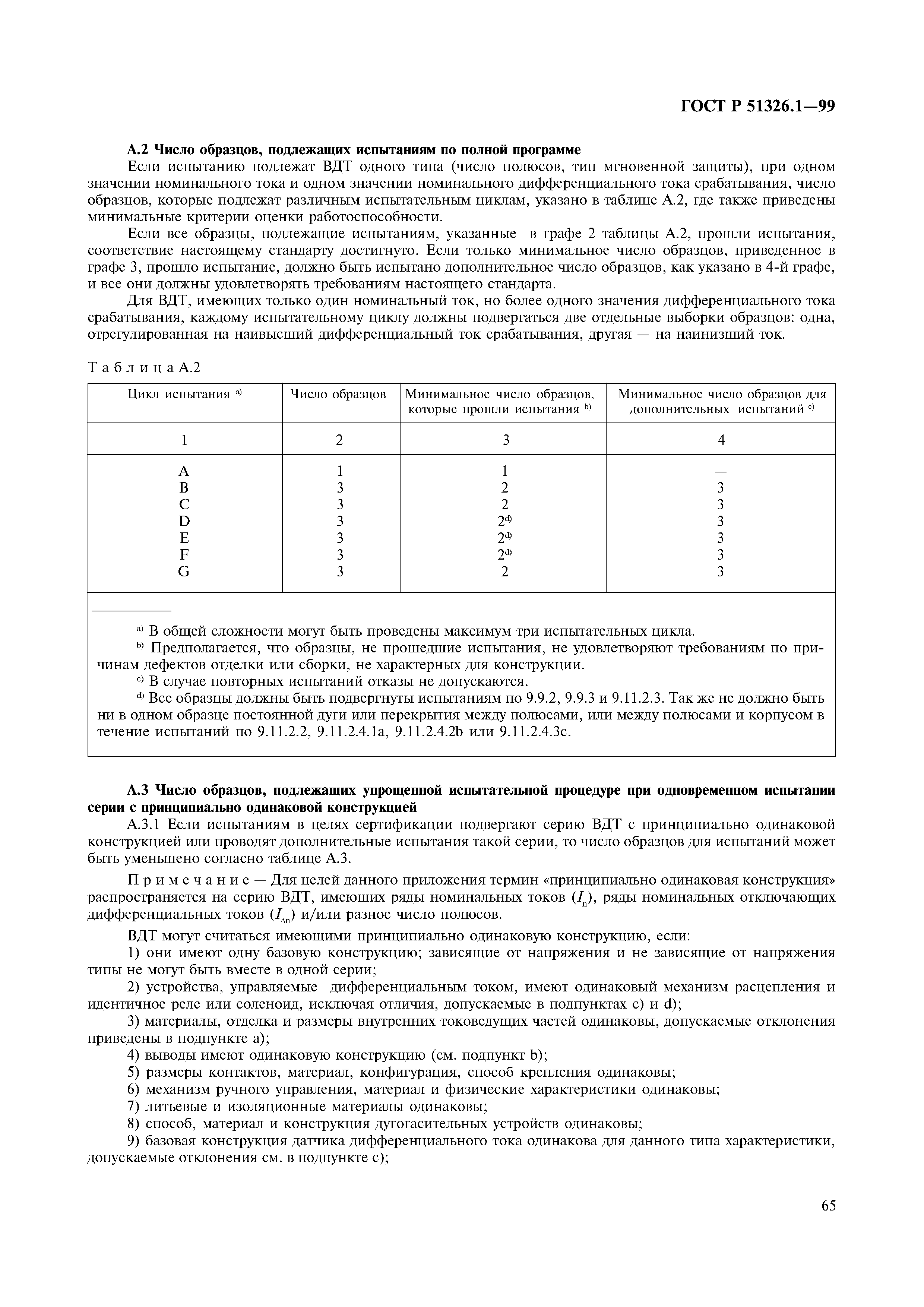

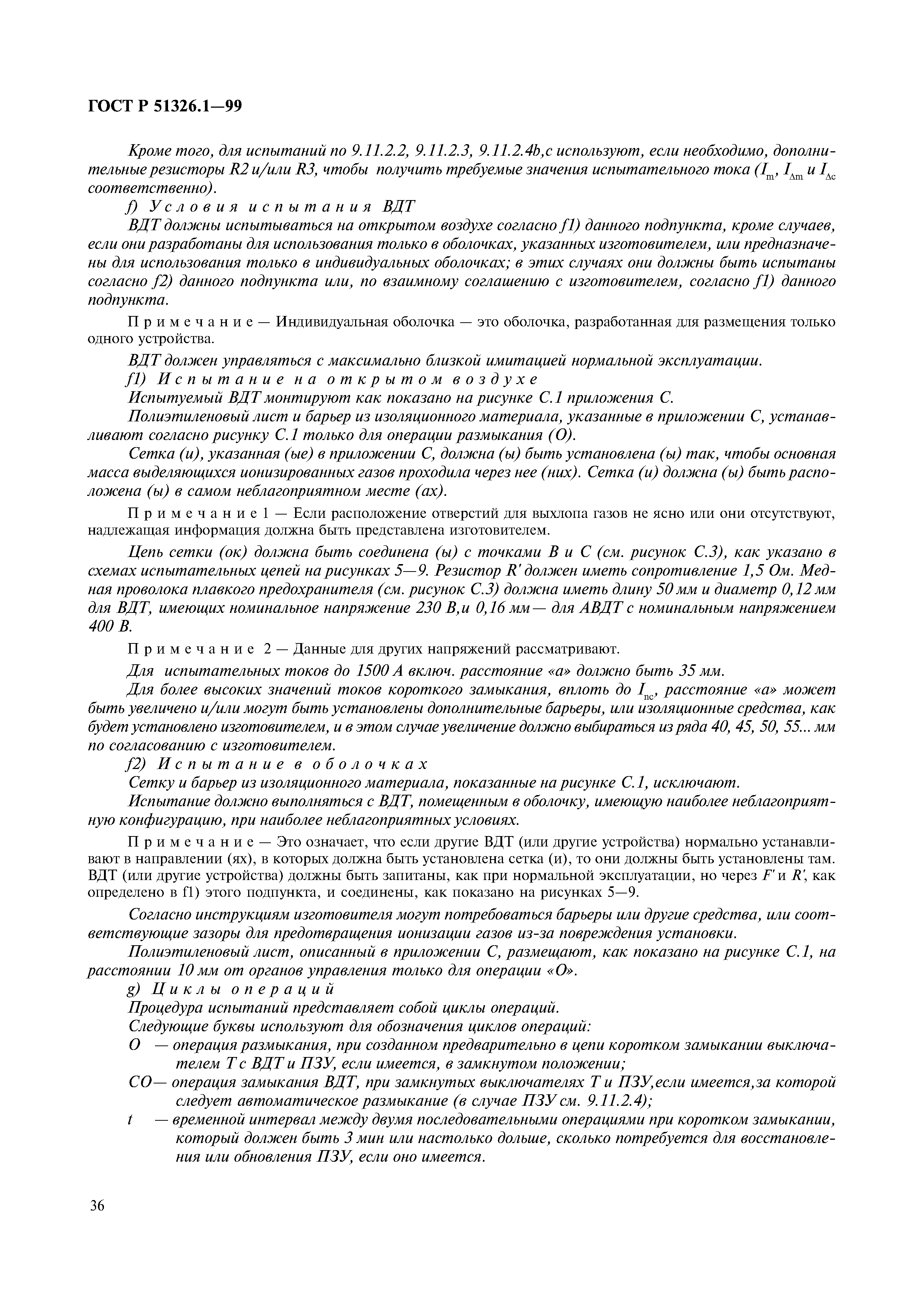

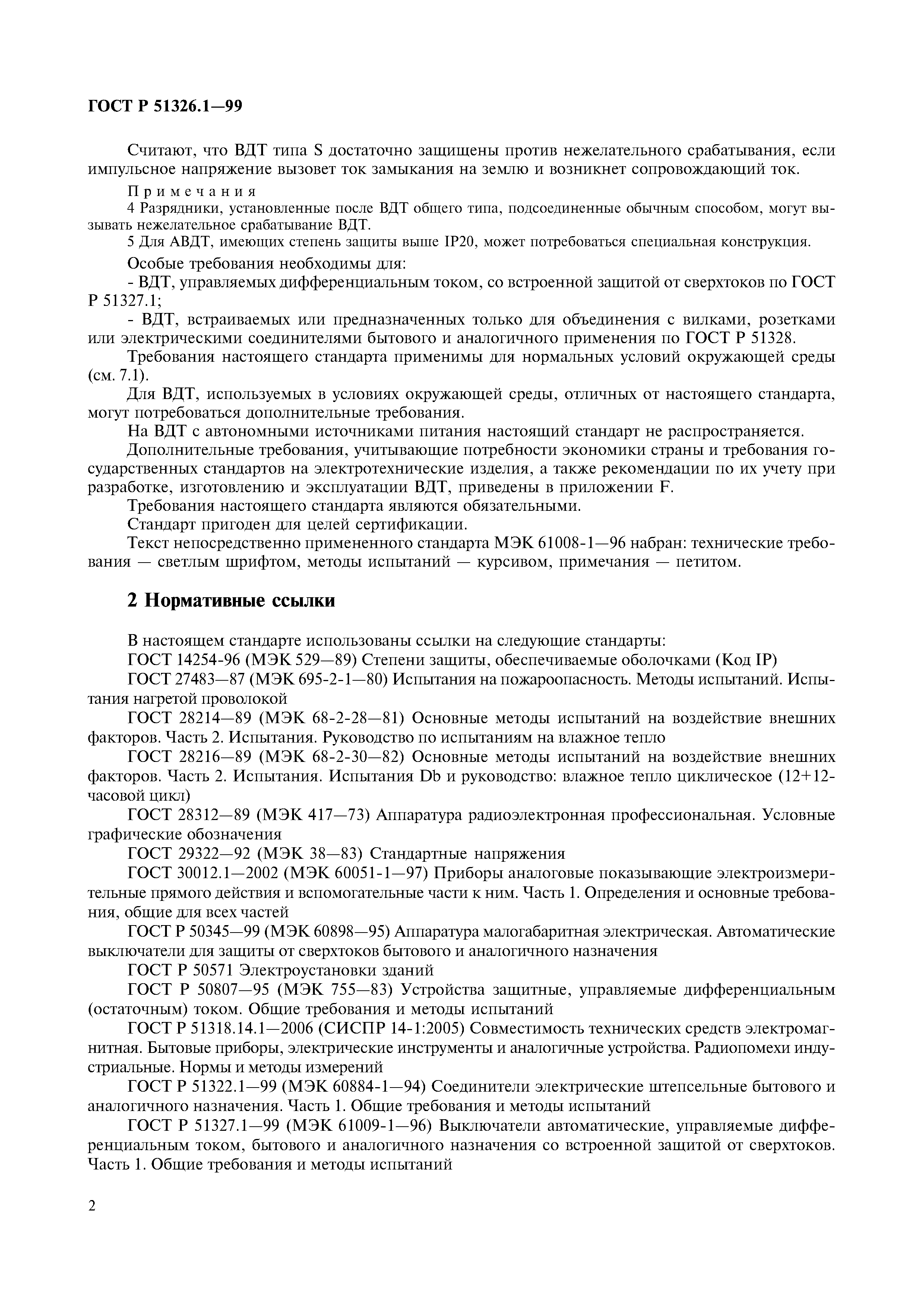

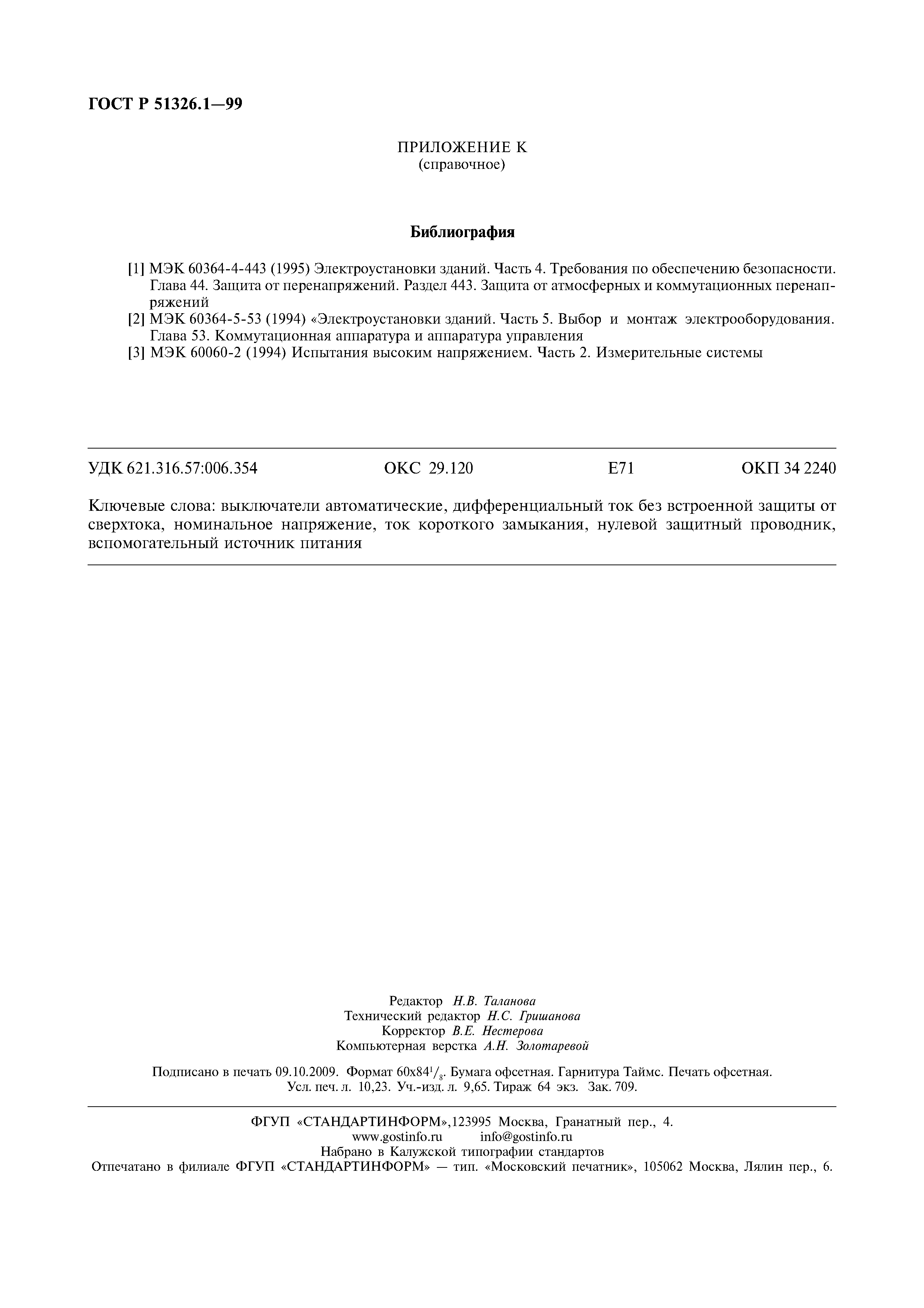

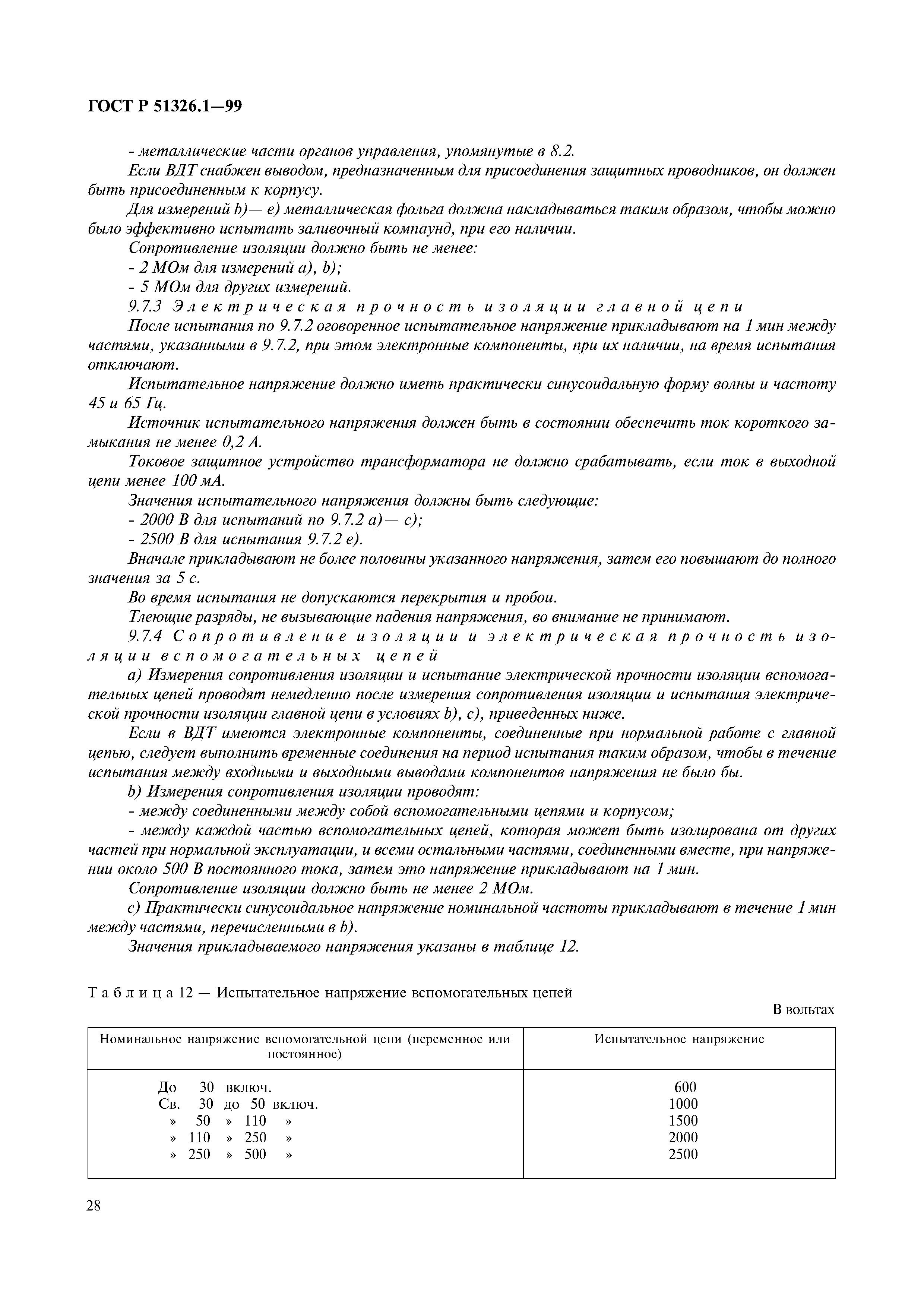

![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/0.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/1.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/2.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/3.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/4.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/5.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/6.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/7.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/8.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/9.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/10.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/11.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/12.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/13.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/14.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/15.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/16.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/17.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/18.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/19.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/20.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/21.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/22.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/23.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/24.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/25.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/26.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/27.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/28.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/29.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/30.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/31.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/32.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/33.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/34.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/35.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/36.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/37.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/38.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/39.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/40.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/41.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/42.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/43.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/44.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/45.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/46.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/47.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/48.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/49.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/50.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/51.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/52.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/53.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/54.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/55.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/56.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/57.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/58.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/59.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/60.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/61.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/62.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/63.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/64.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/65.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/66.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/67.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/68.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/69.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/70.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/71.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/72.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/73.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/74.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/75.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/76.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/77.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/78.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/79.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/80.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/81.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/82.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/83.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/84.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/85.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/86.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/87.gif) ![ГОСТ Р 51326.1-99](../../../Data2/1/4294818/4294818815.files/88.gif)
|
