Скачать СТО ЦКТИ 10.049-2013 Устранение дефектов в литых деталях энергооборудования с применением сварки без последующей термической обработки

Дата актуализации: 10.08.2017

СТО ЦКТИ 10.049-2013

Устранение дефектов в литых деталях энергооборудования с применением сварки без последующей термической обработки

Обозначение:	СТО ЦКТИ 10.049-2013
Обозначение англ:	10.049-2013
Статус:	действует
Название рус.:	Устранение дефектов в литых деталях энергооборудования с применением сварки без последующей термической обработки
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.09.2013

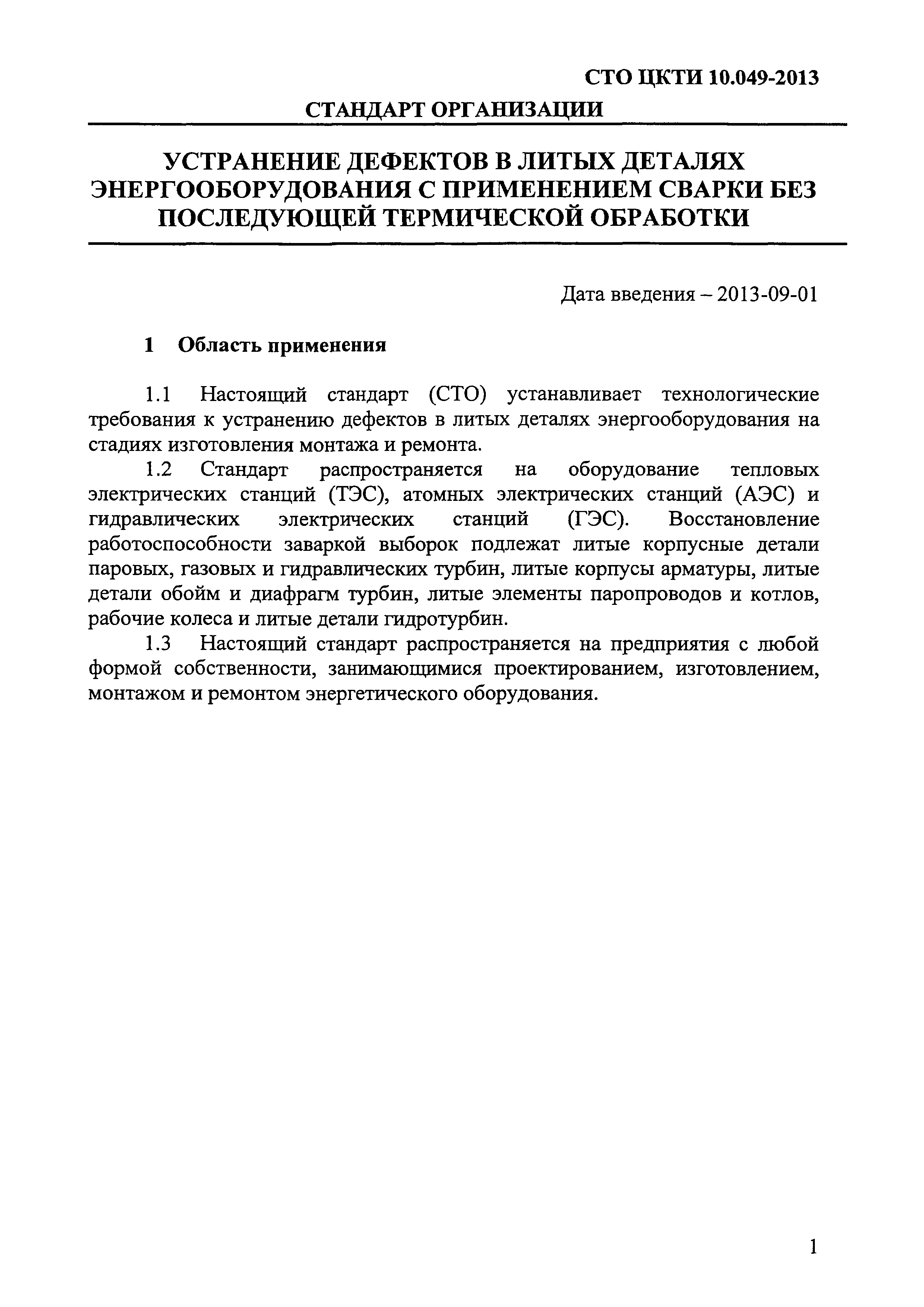

Область применения:	Стандарт устанавливает технологические требования к устранению дефектов в литых деталях энергооборудования на стадиях изготовления монтажа и ремонта. Стандарт распространяется на оборудование тепловых электрических станций (ТЭС), атомных электрических станций (АЭС) и гидравлических электрических станций (ГЭС). Восстановление работоспособности заваркой выборок подлежат литые корпусные детали паровых, газовых и гидравлических турбин, литые корпусы арматуры, литые детали обойм и диафрагм турбин, литые элементы паропроводов и котлов, рабочие колеса и литые детали гидротурбин. Стандарт распространяется на предприятия с любой формой собственности, занимающимися проектированием, изготовлением, монтажом и ремонтом энергетического оборудования.

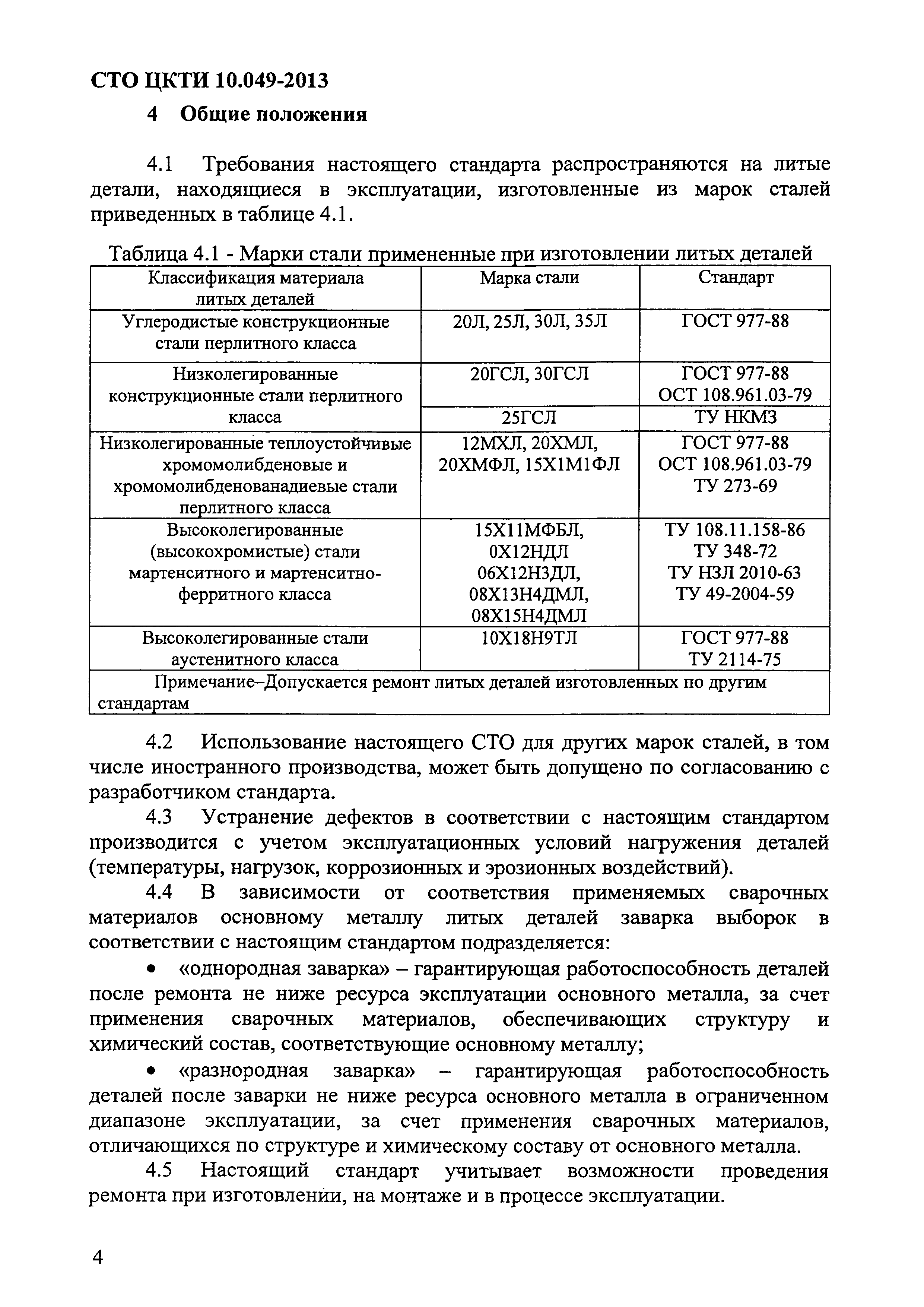

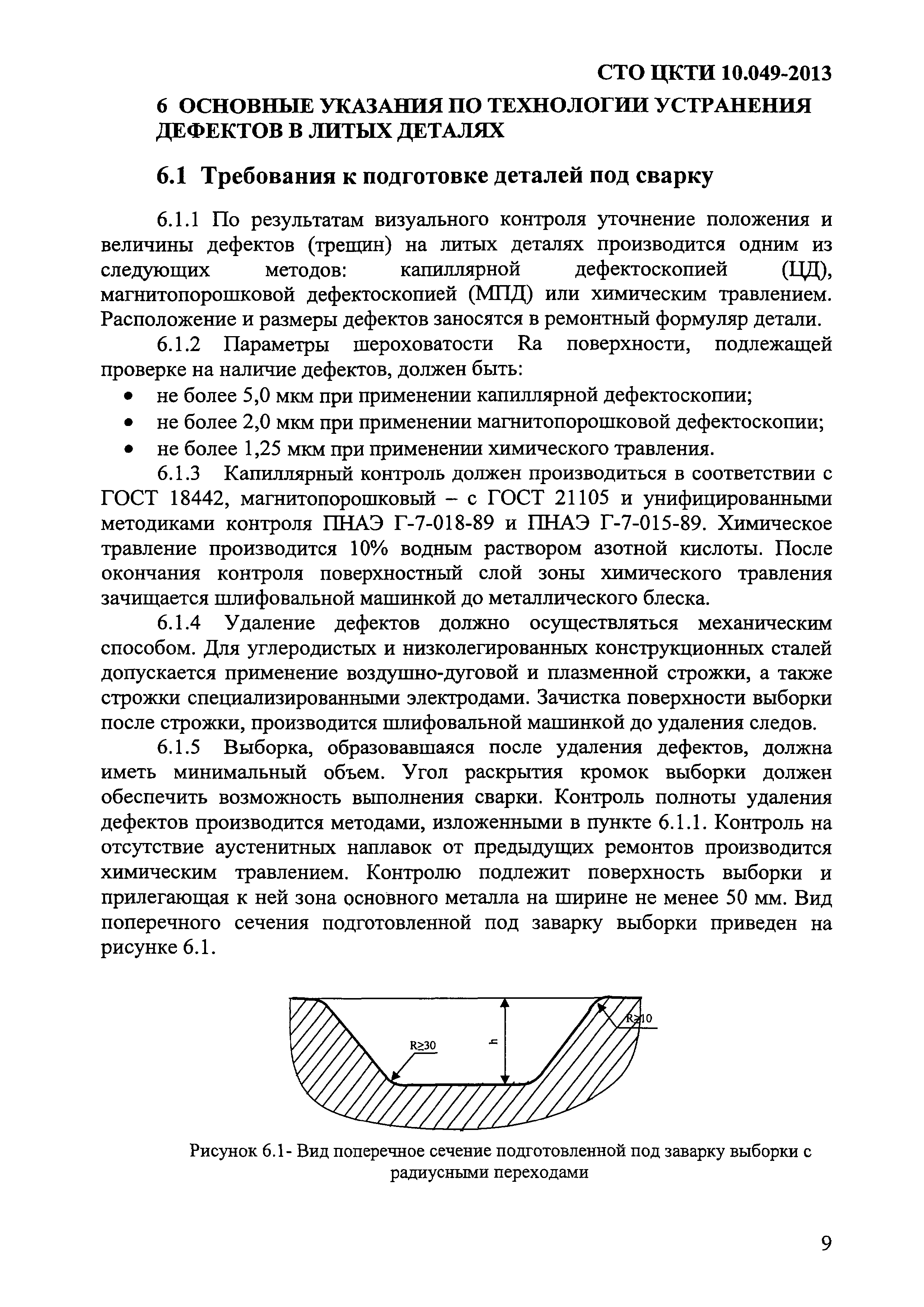

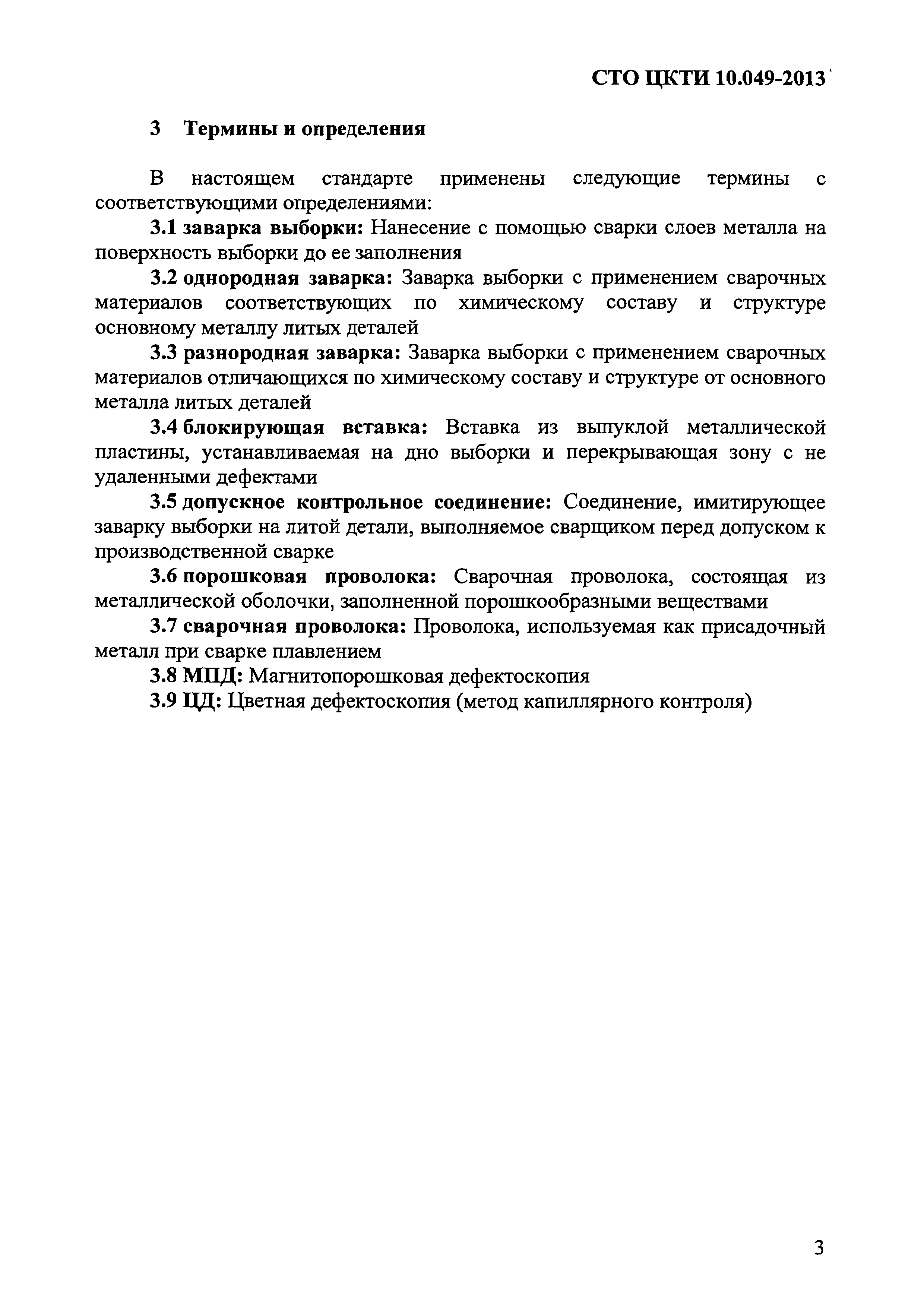

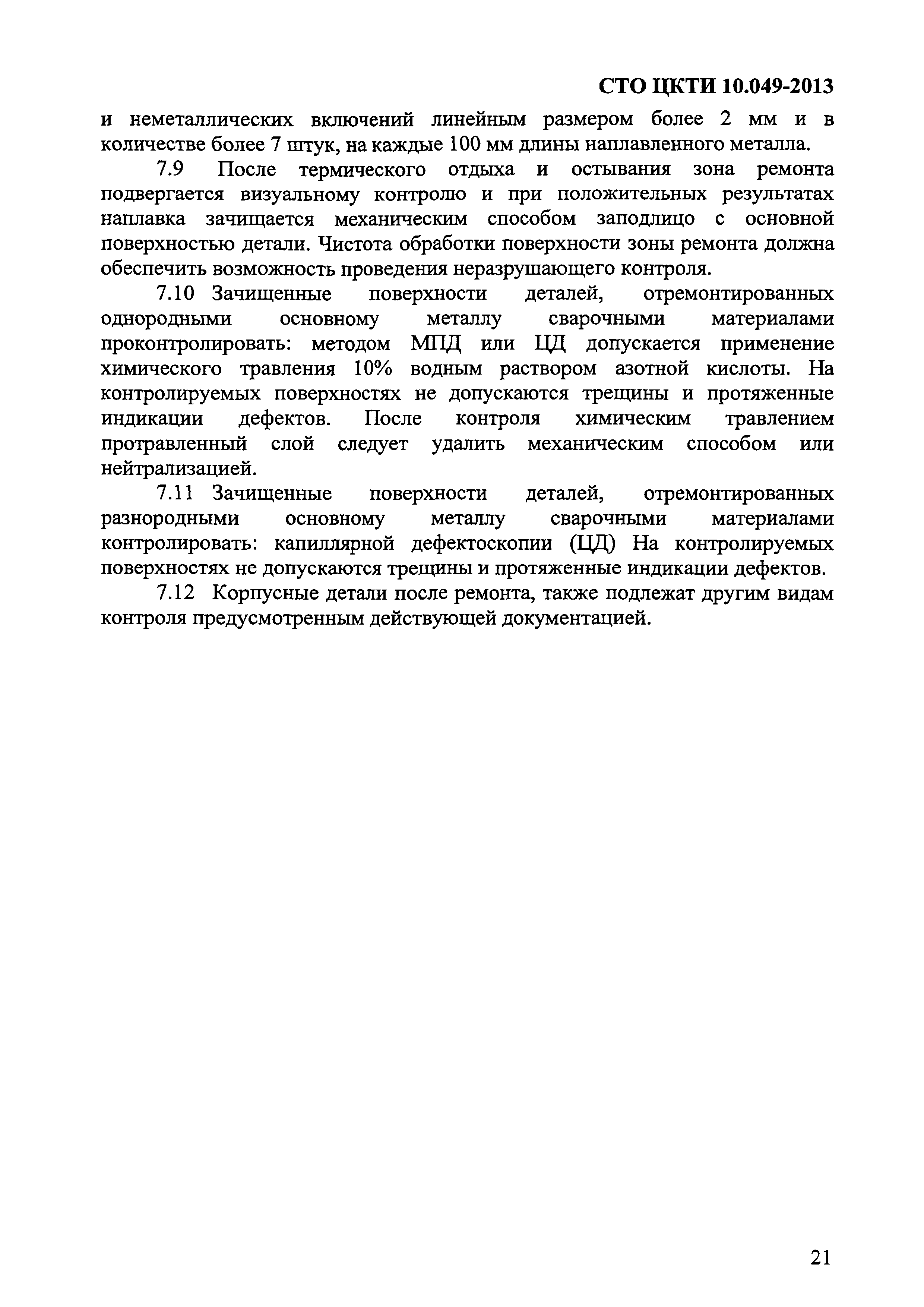

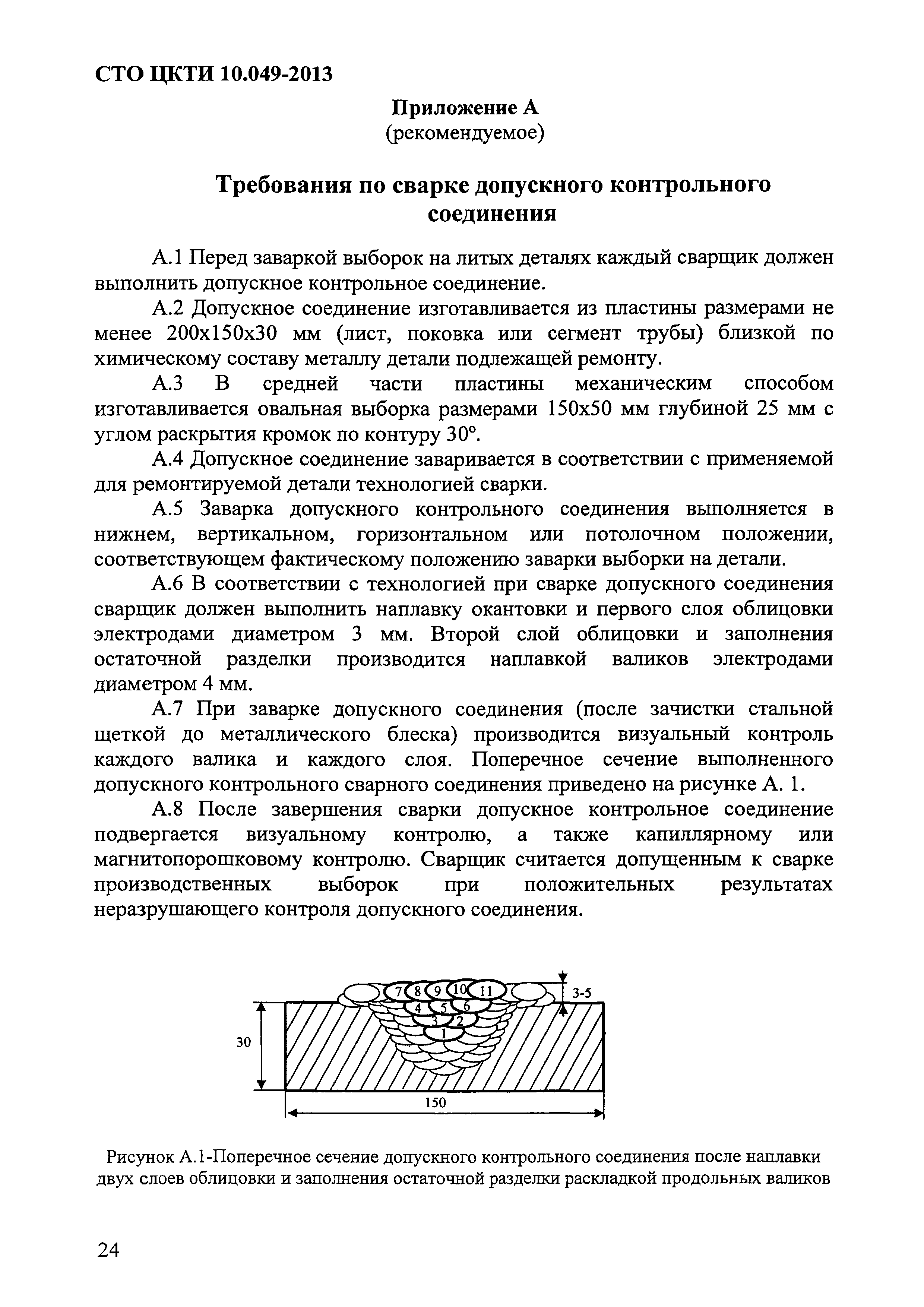

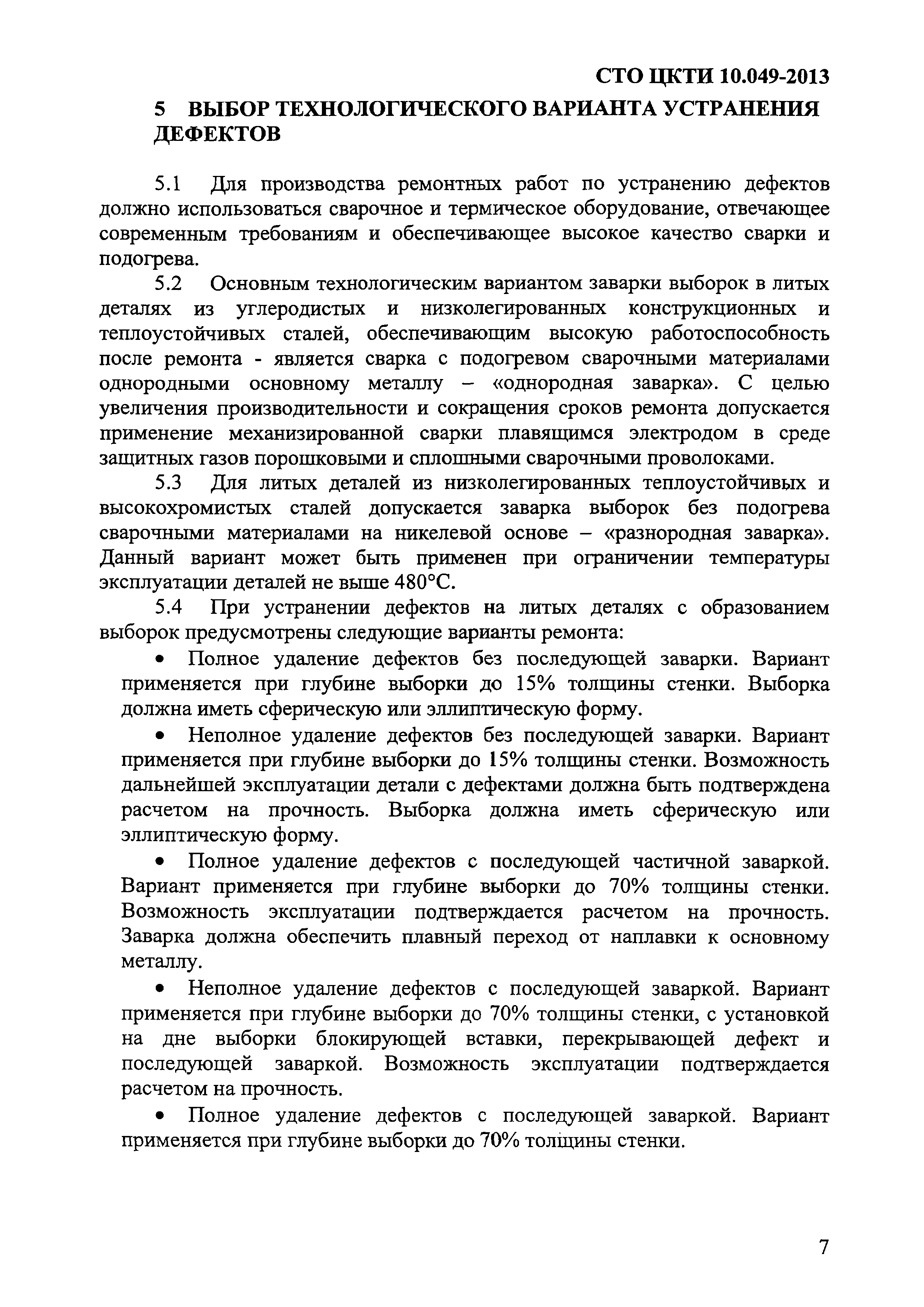

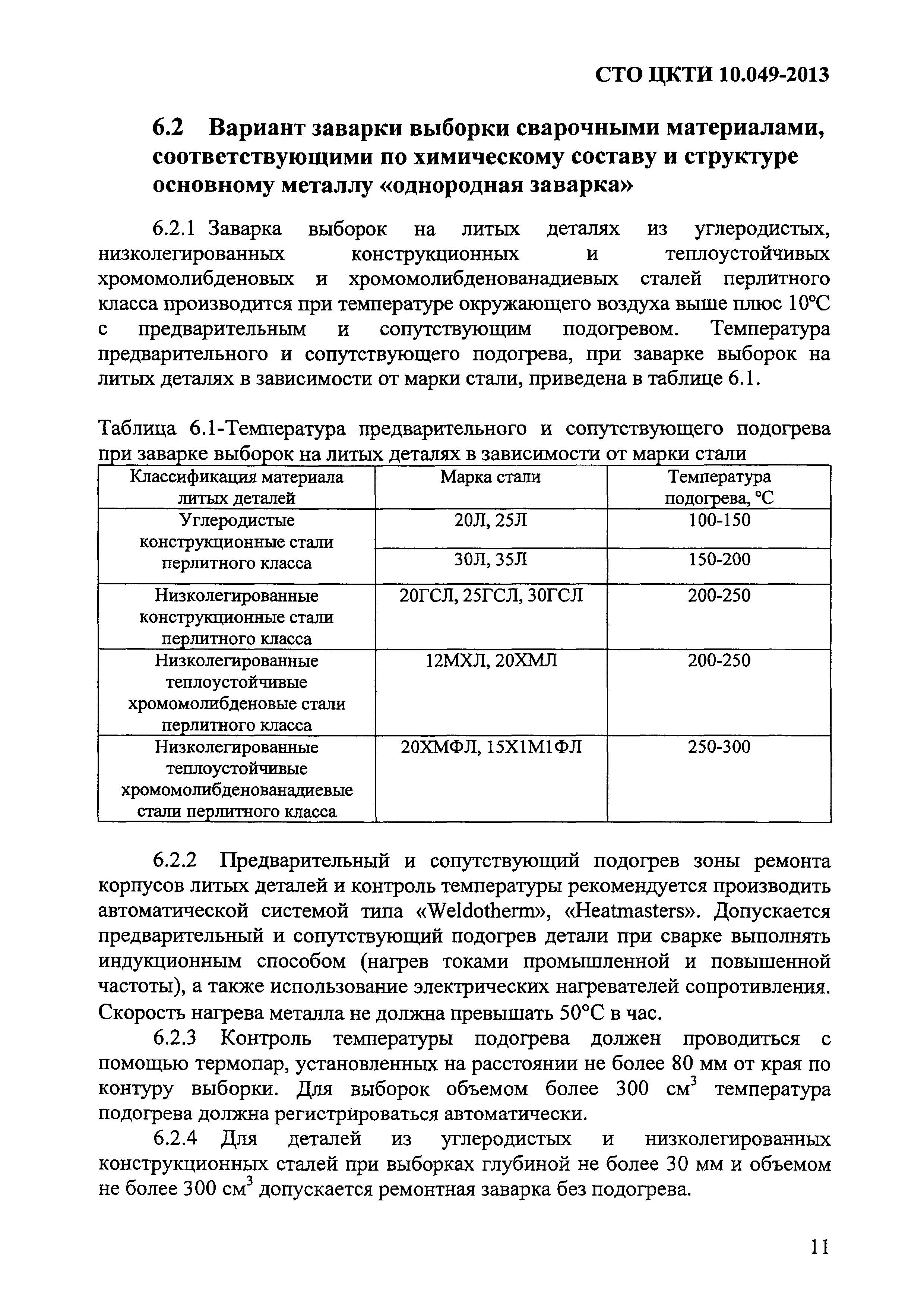

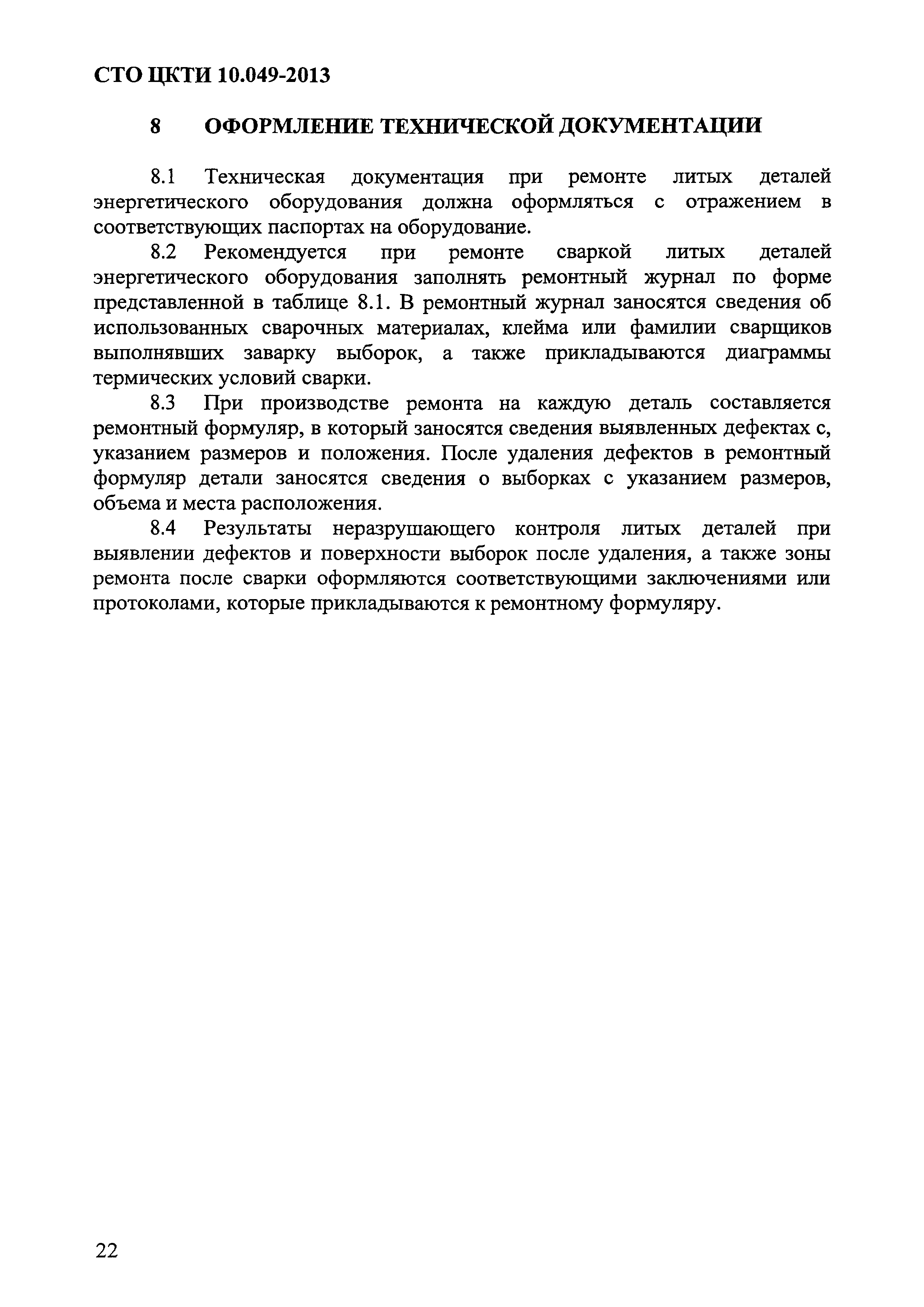

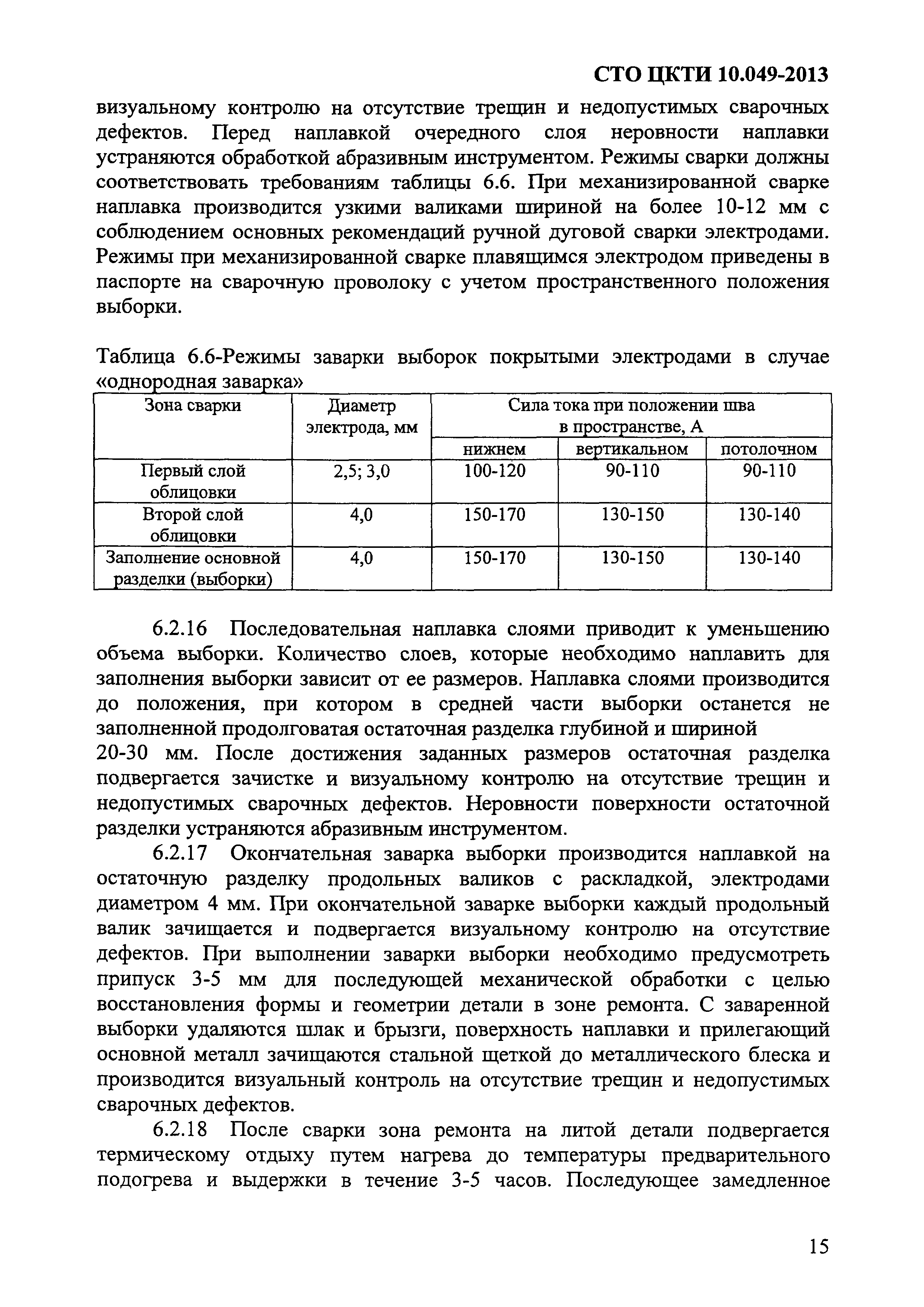

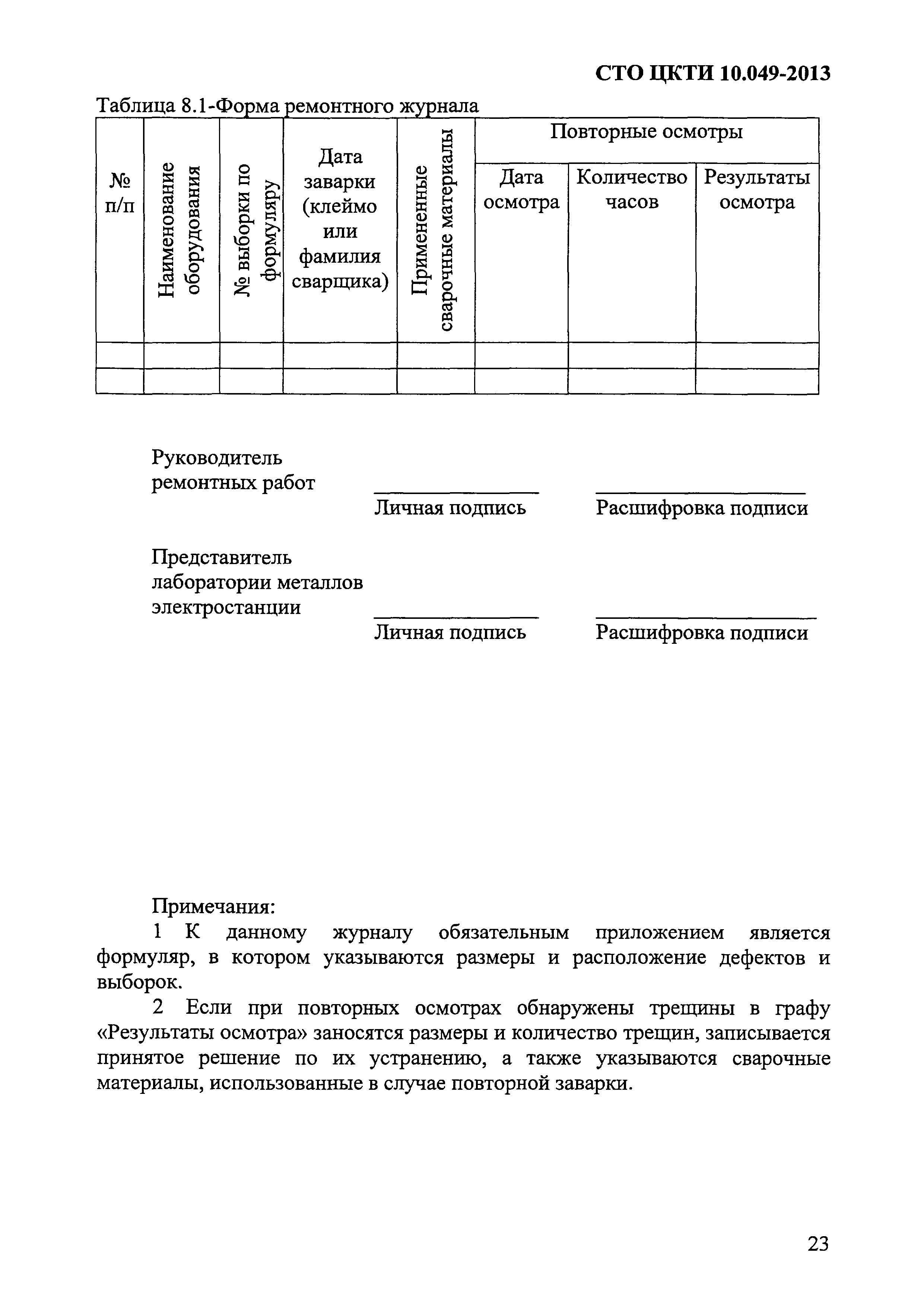

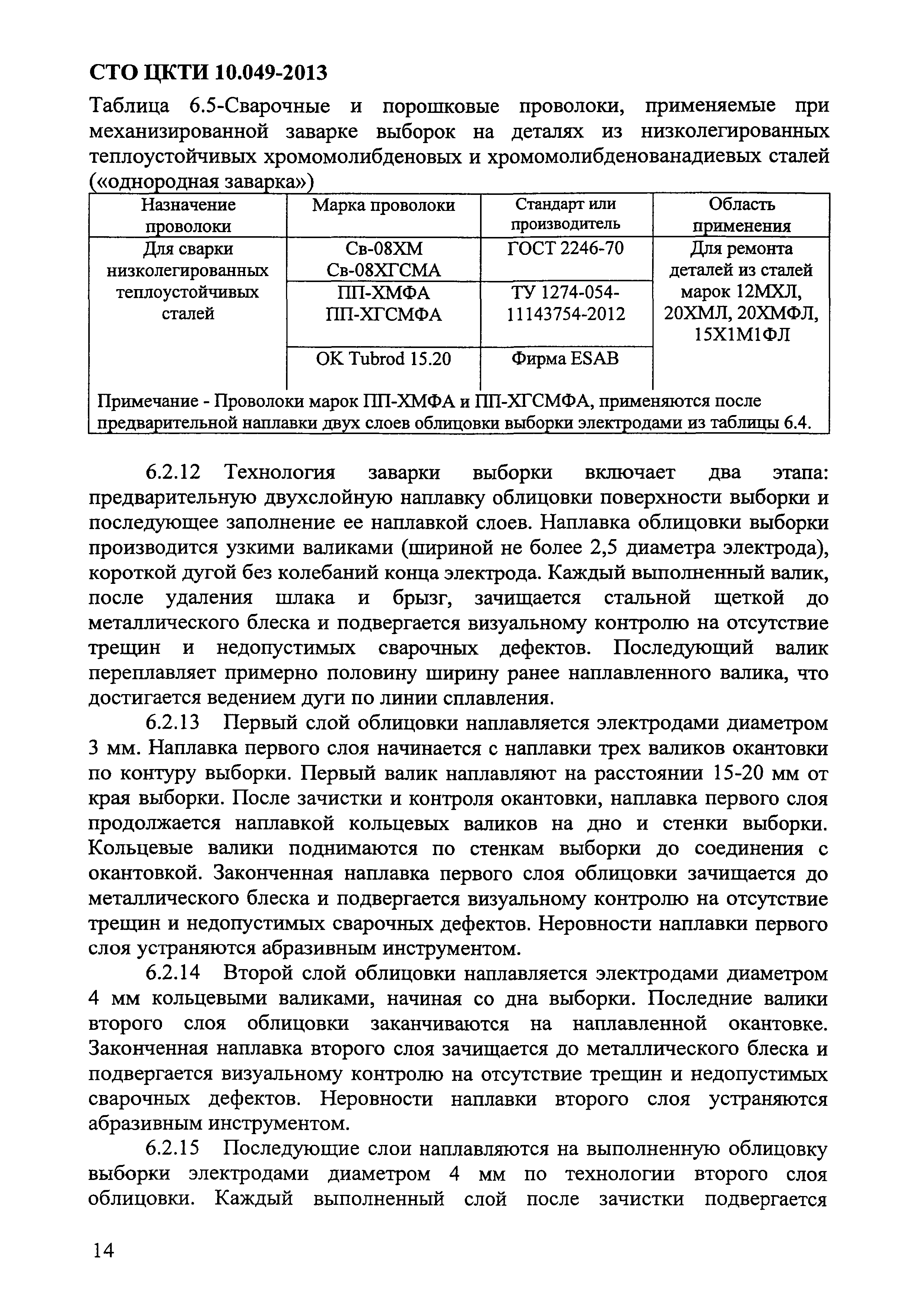

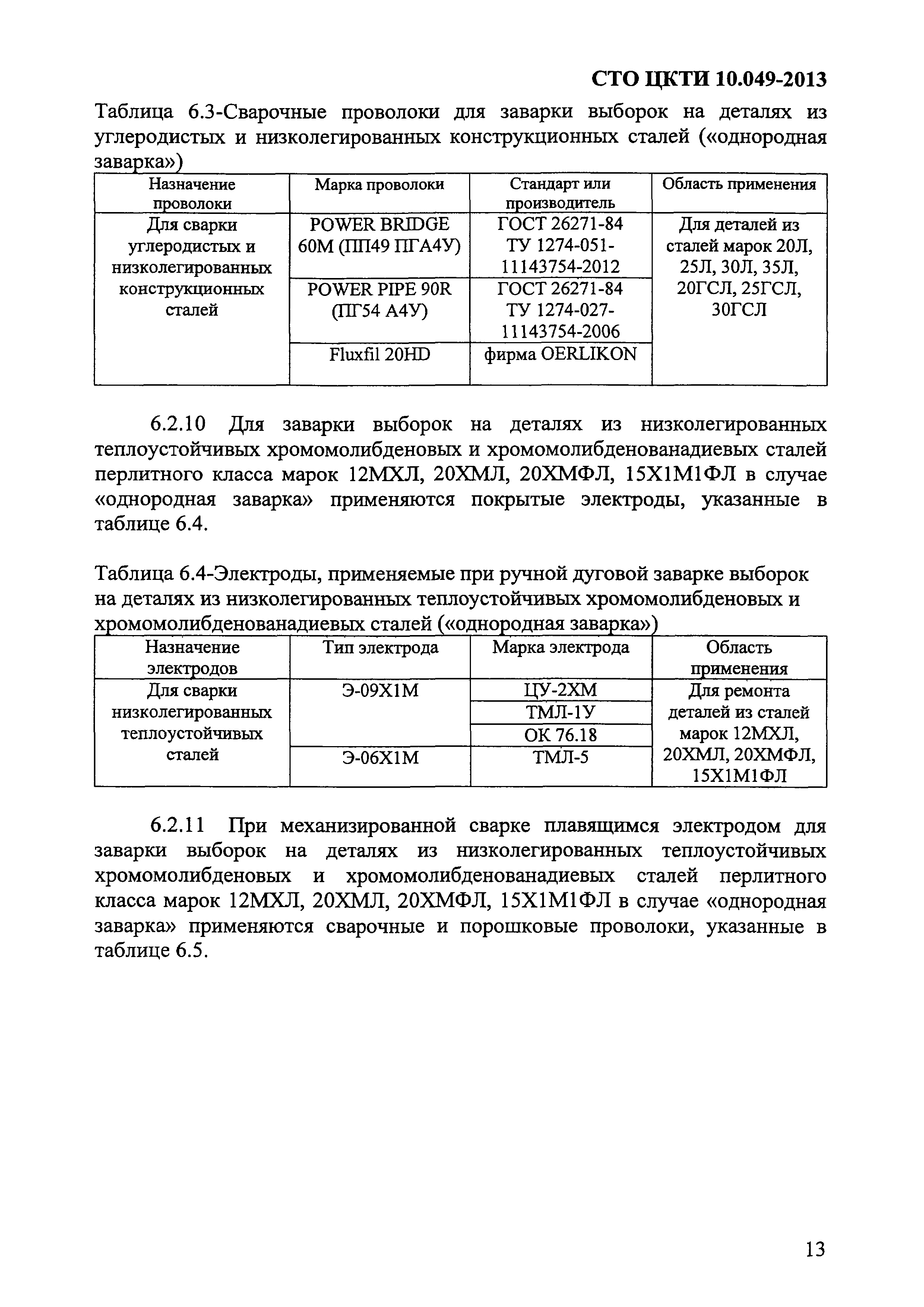

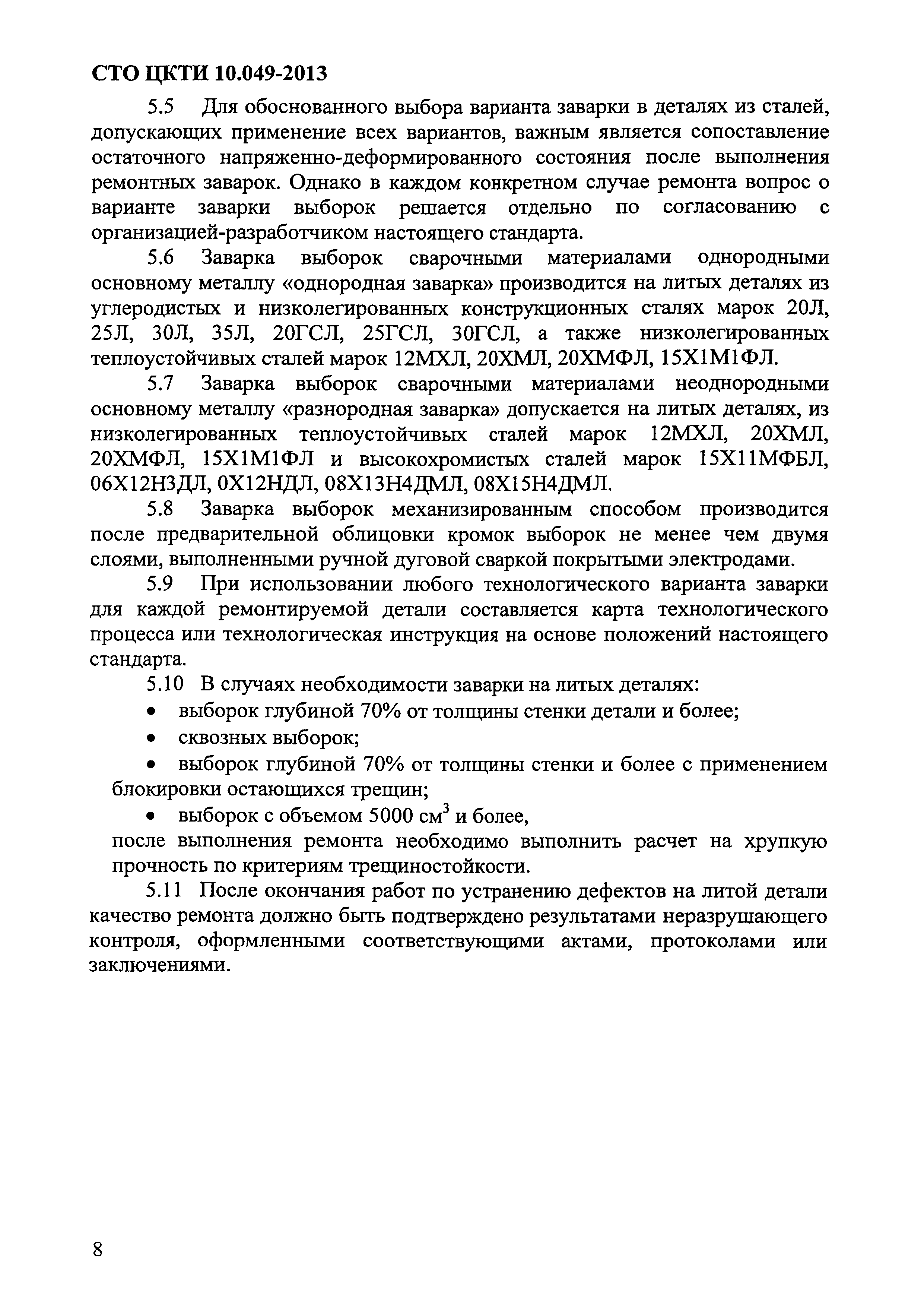

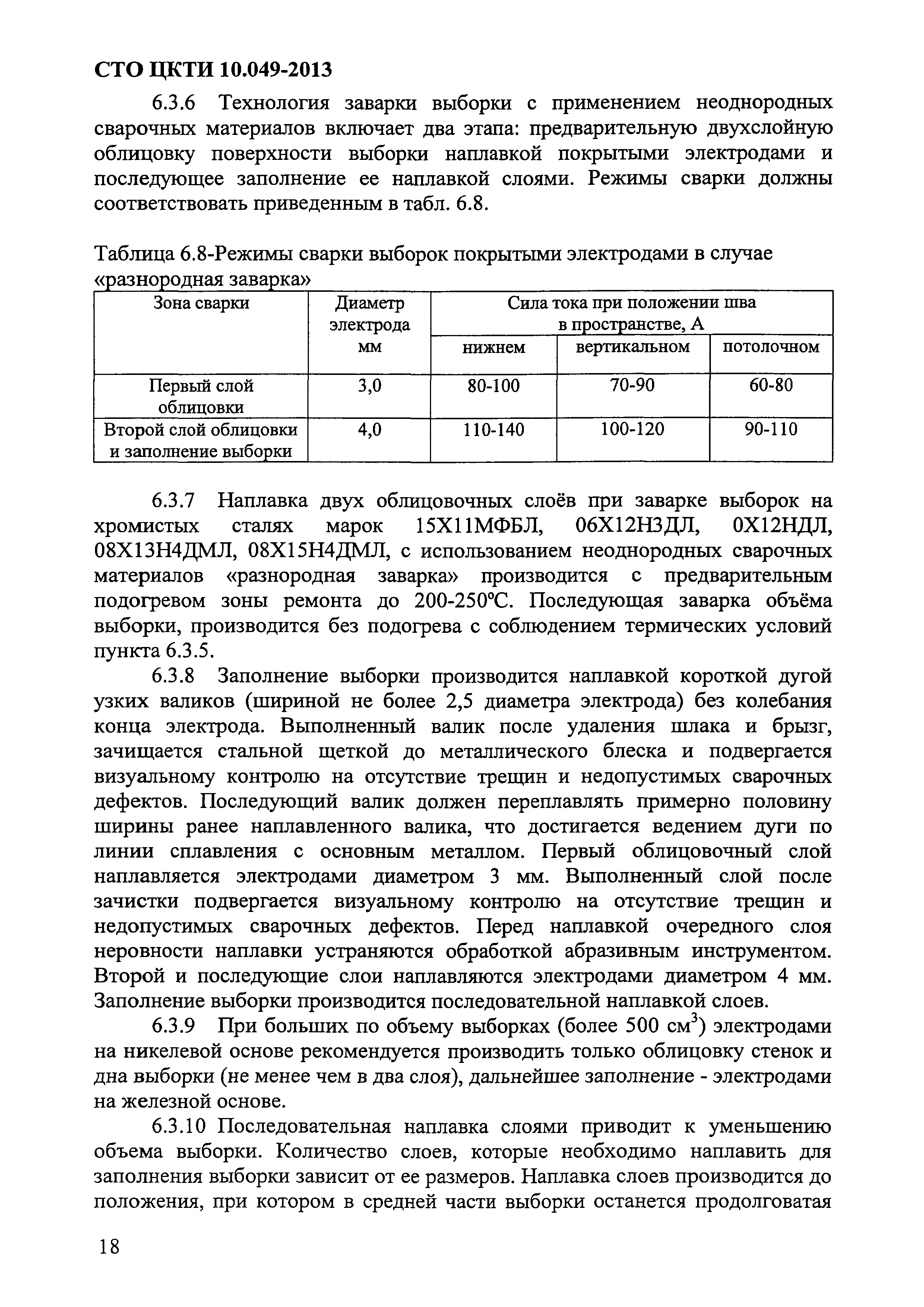

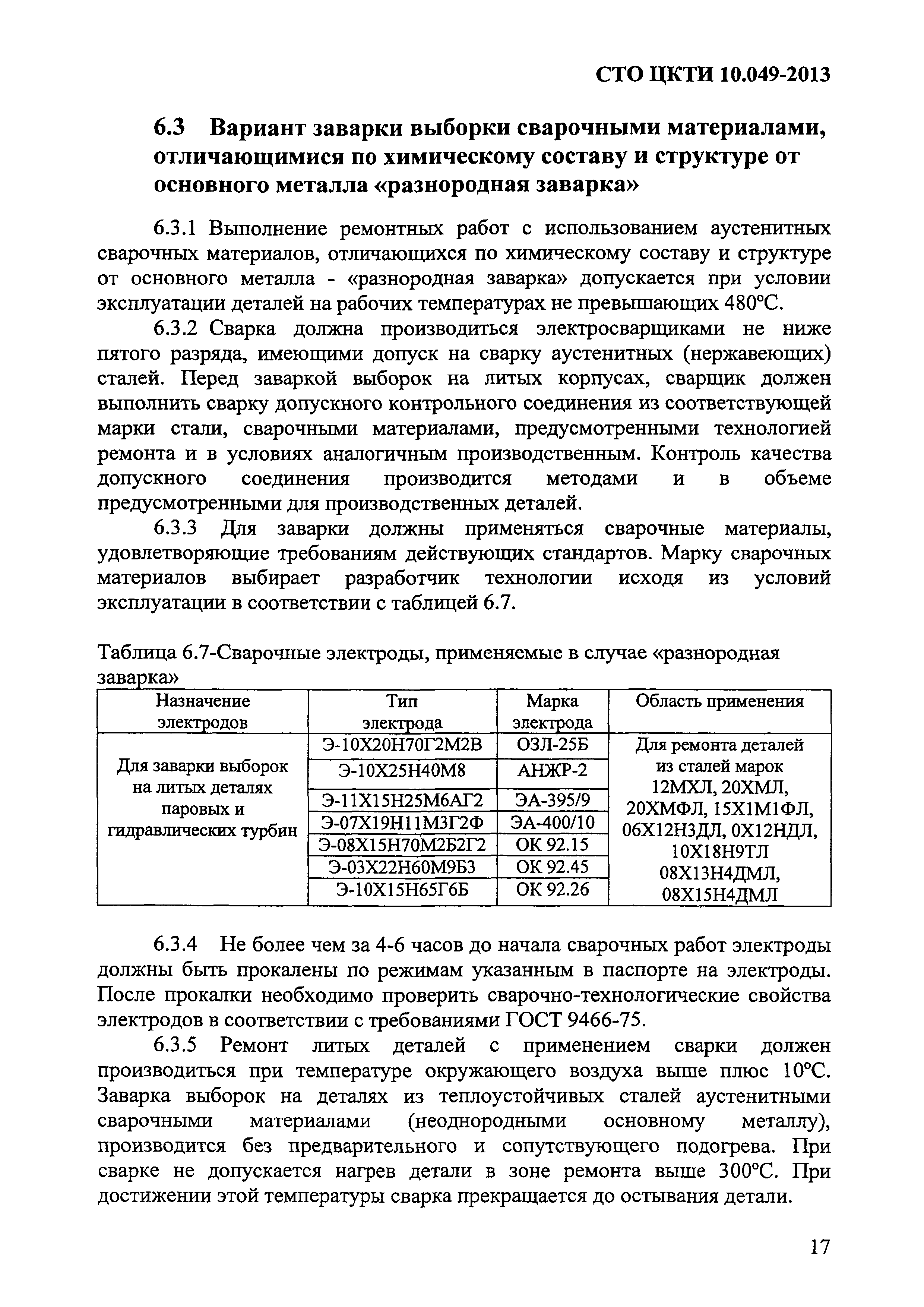

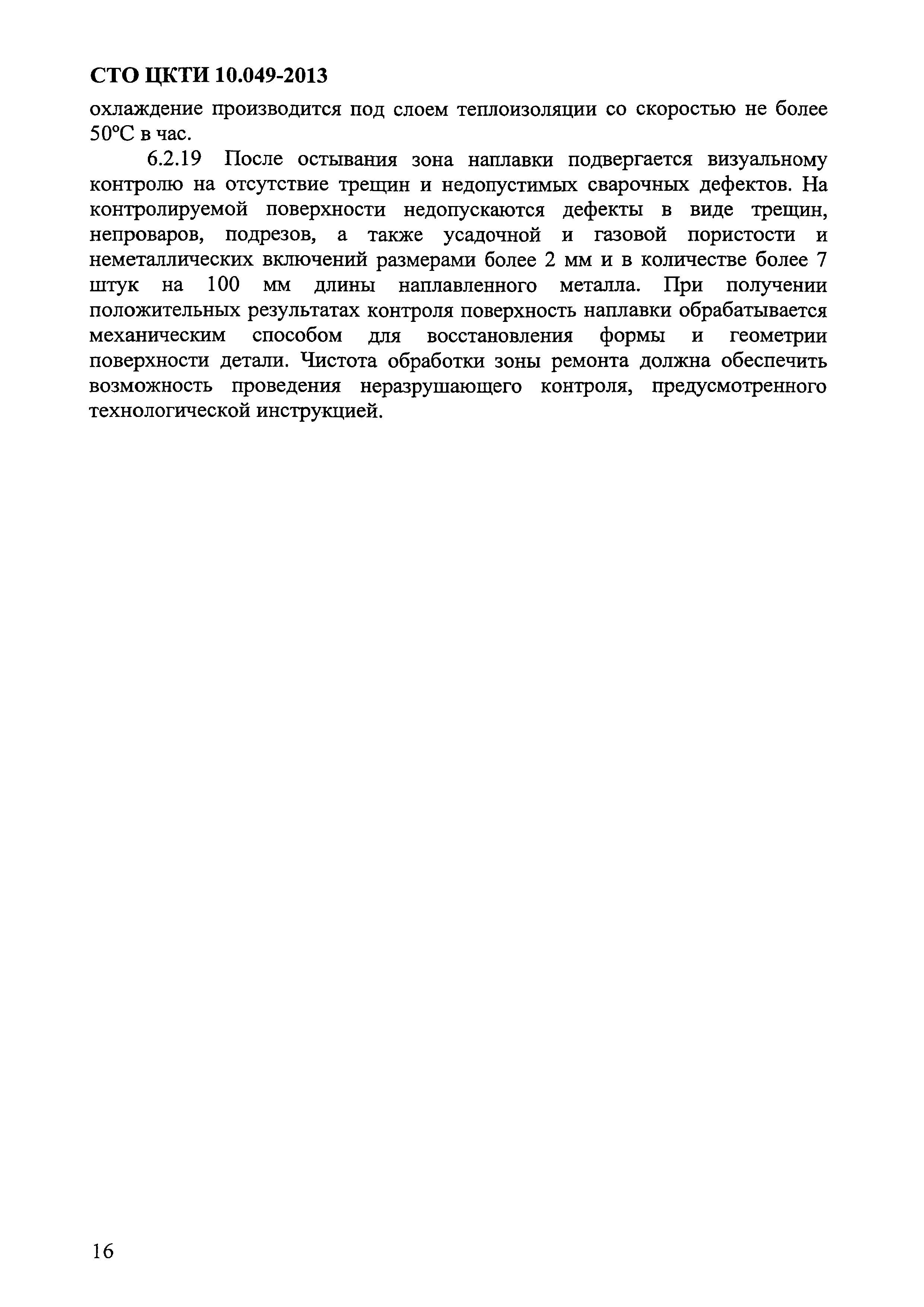

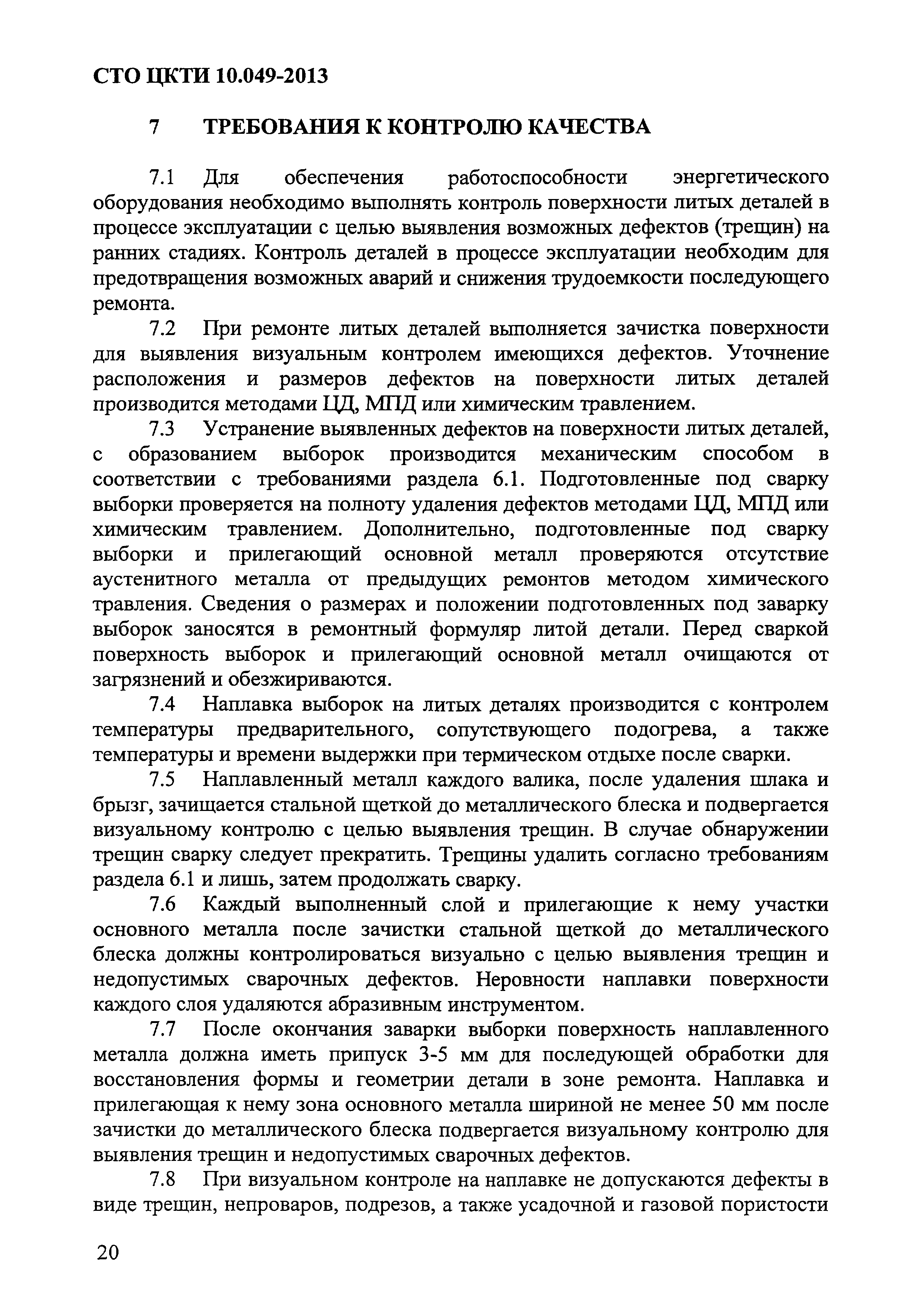

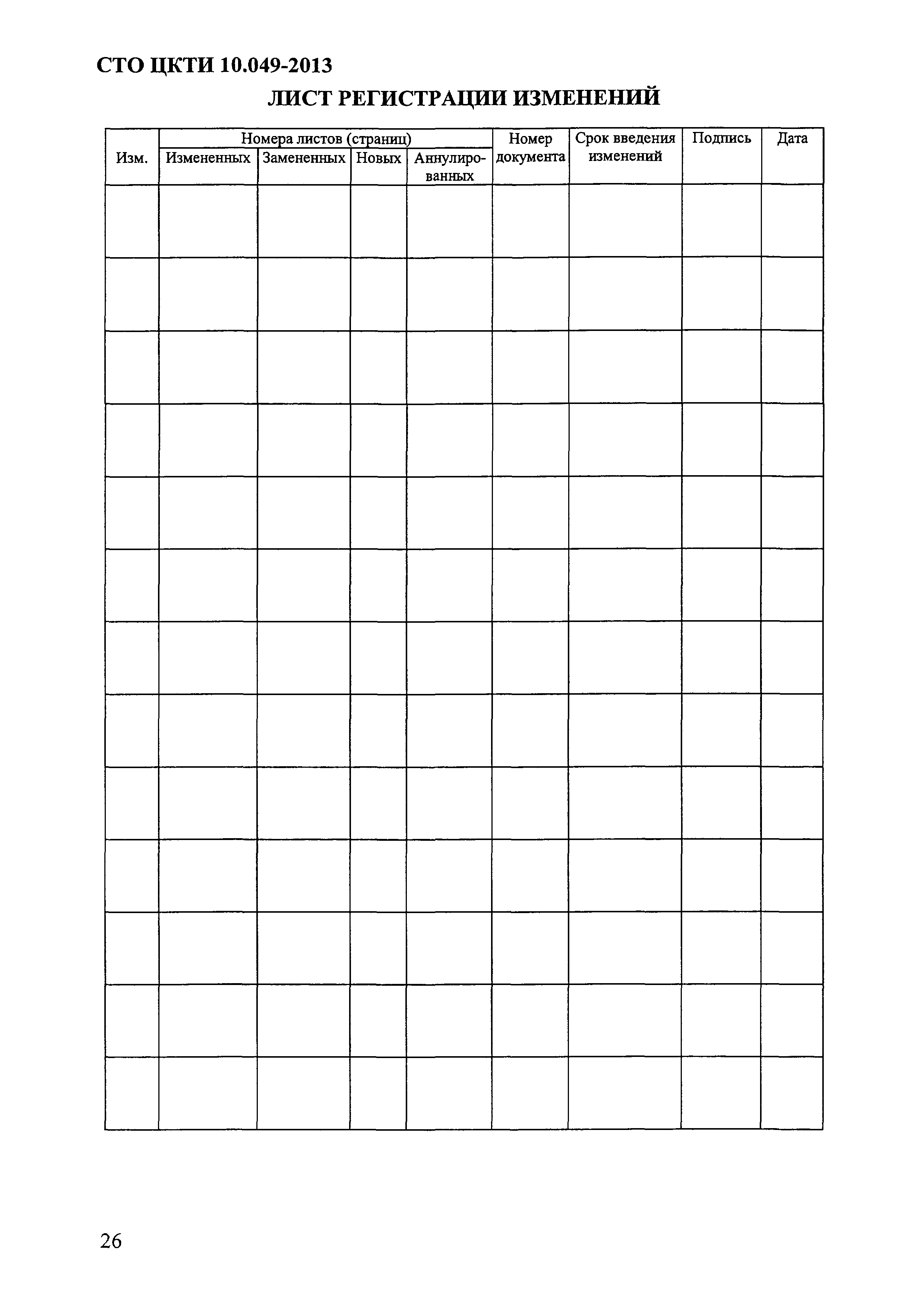

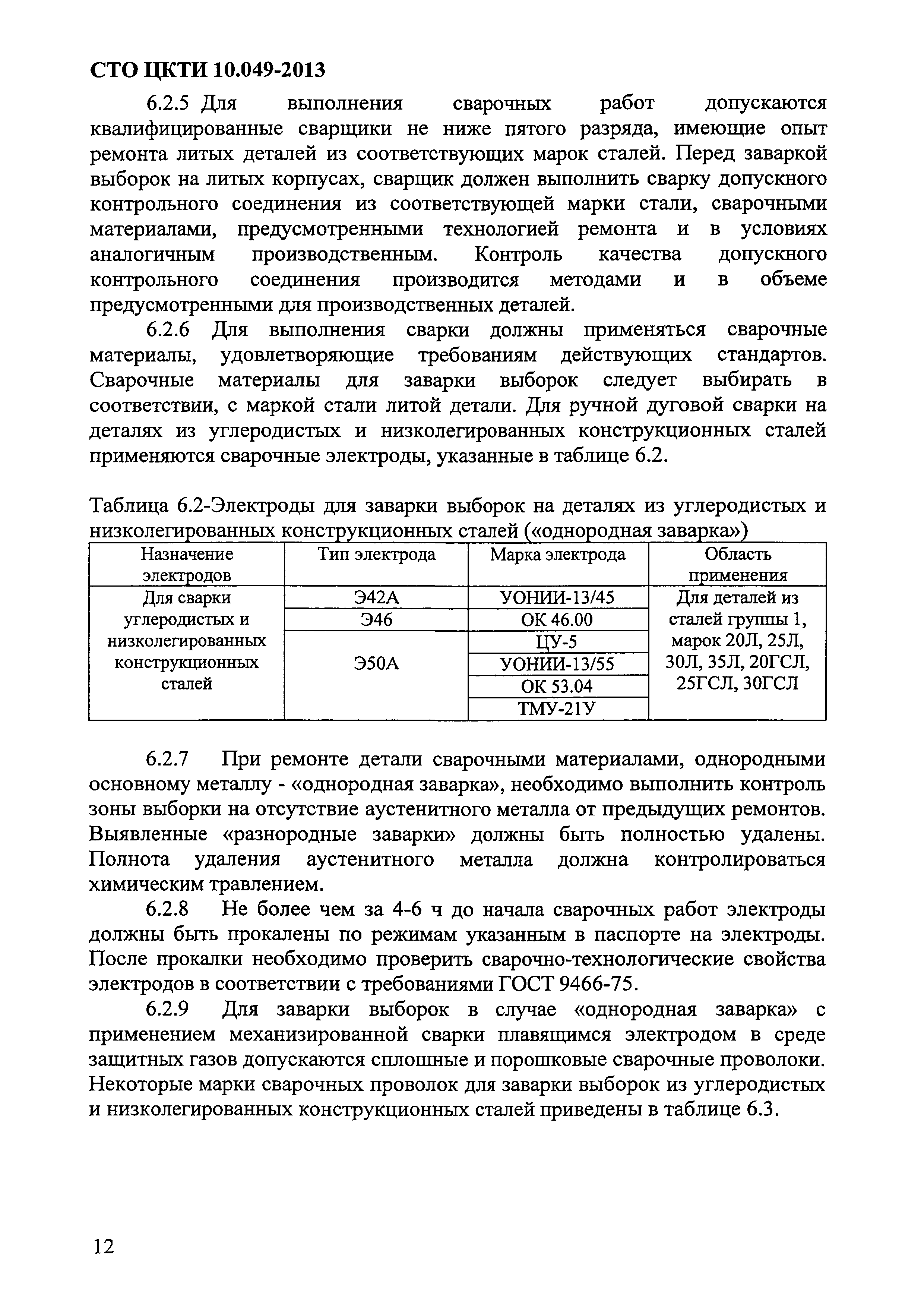

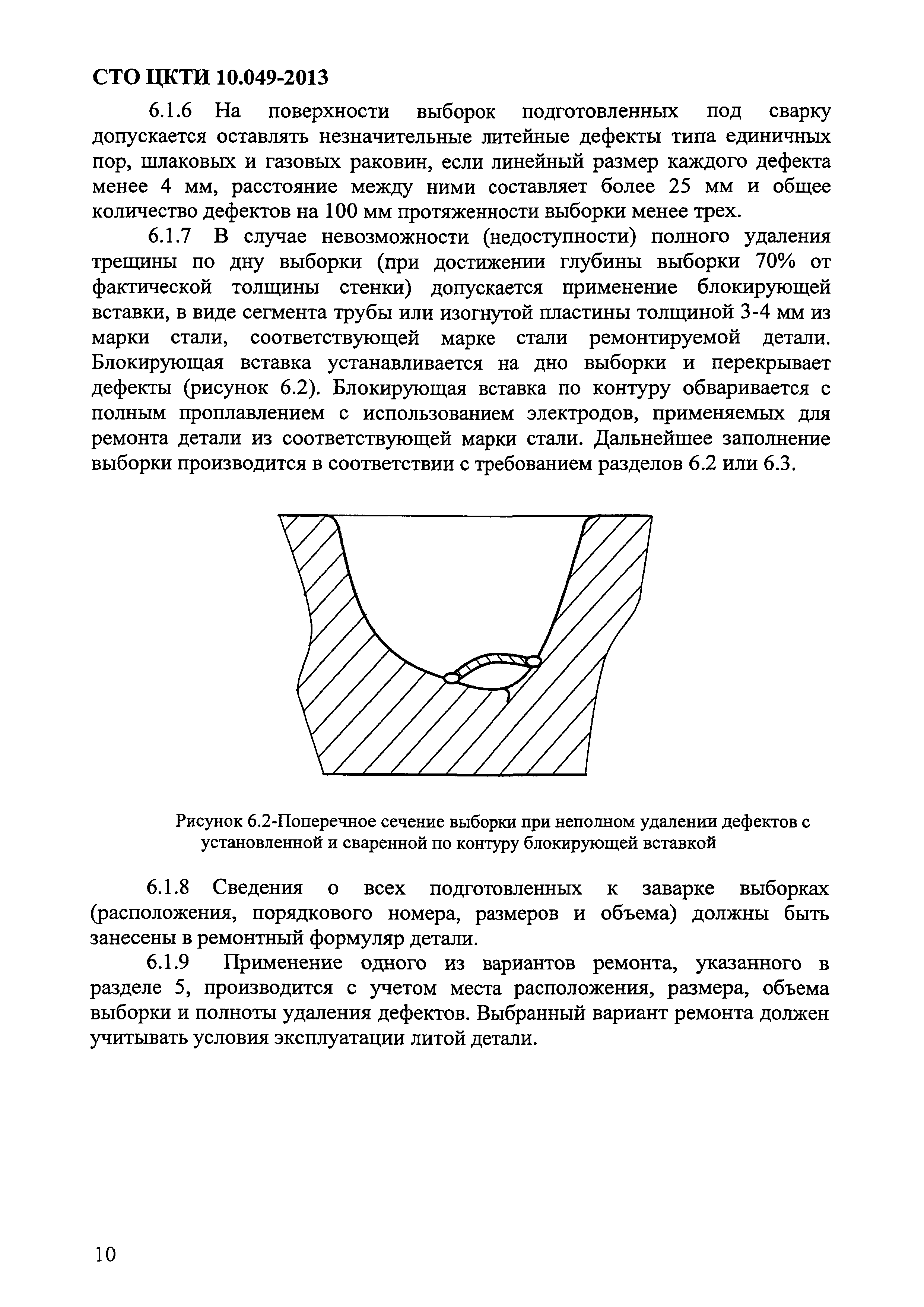

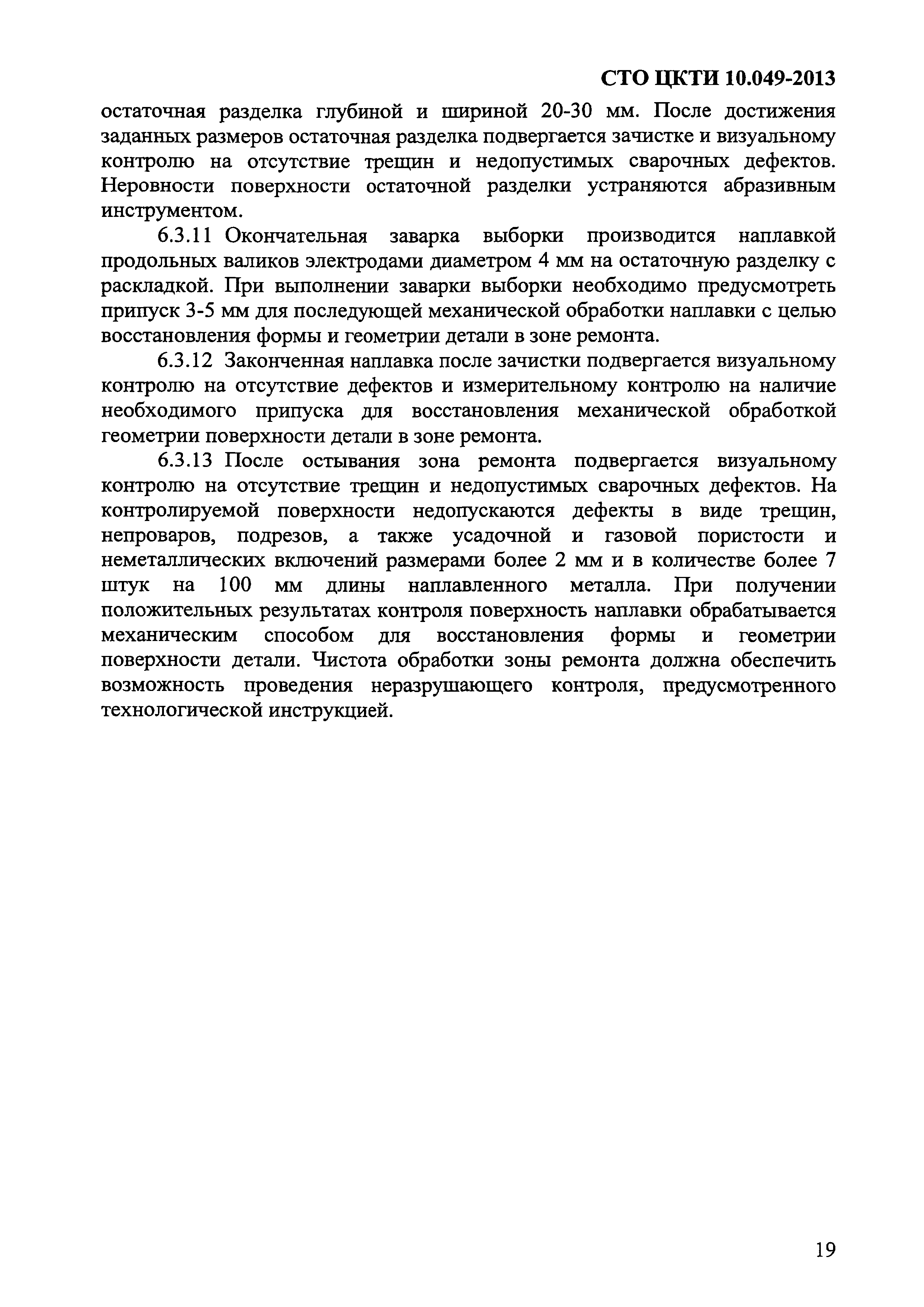

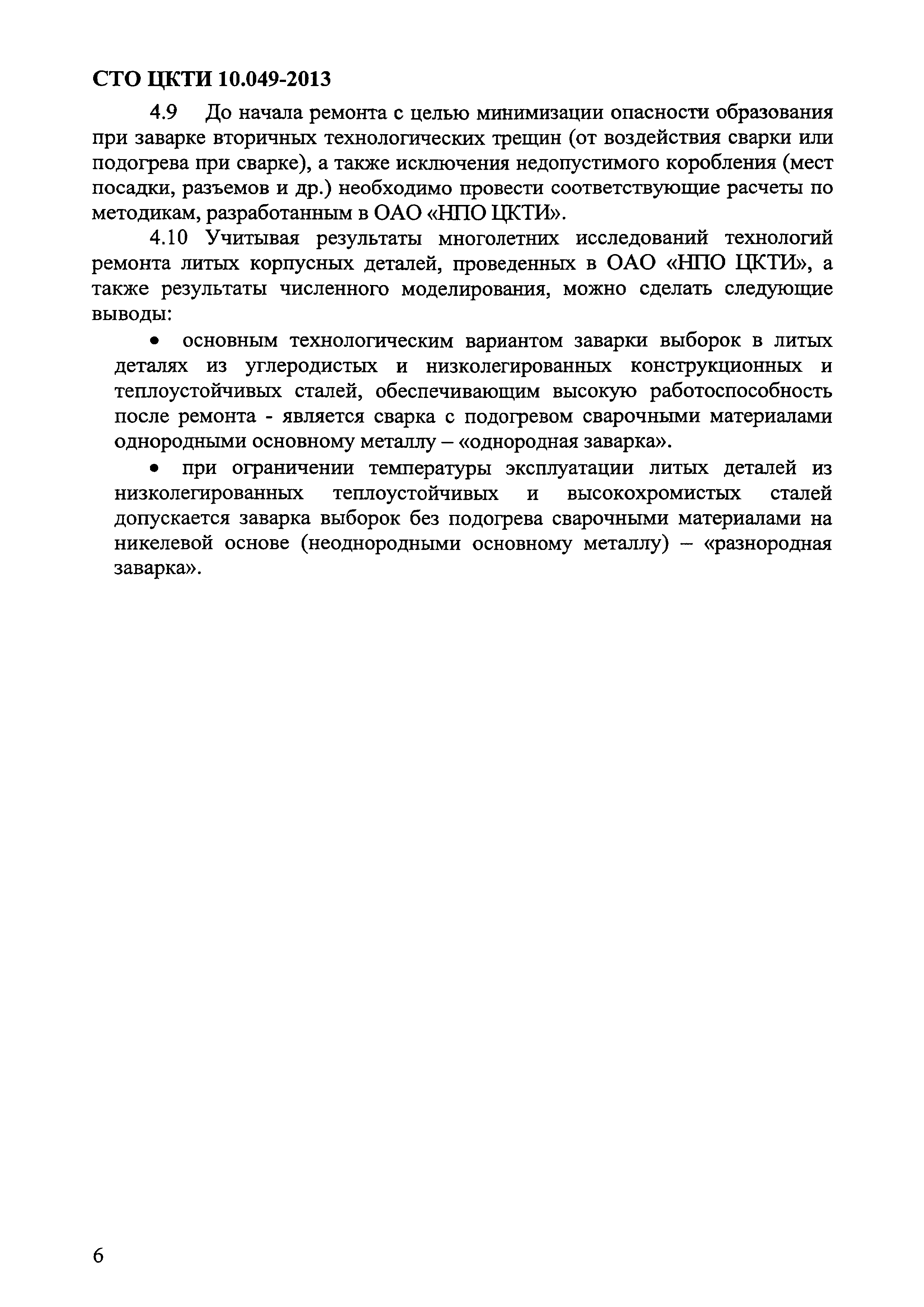

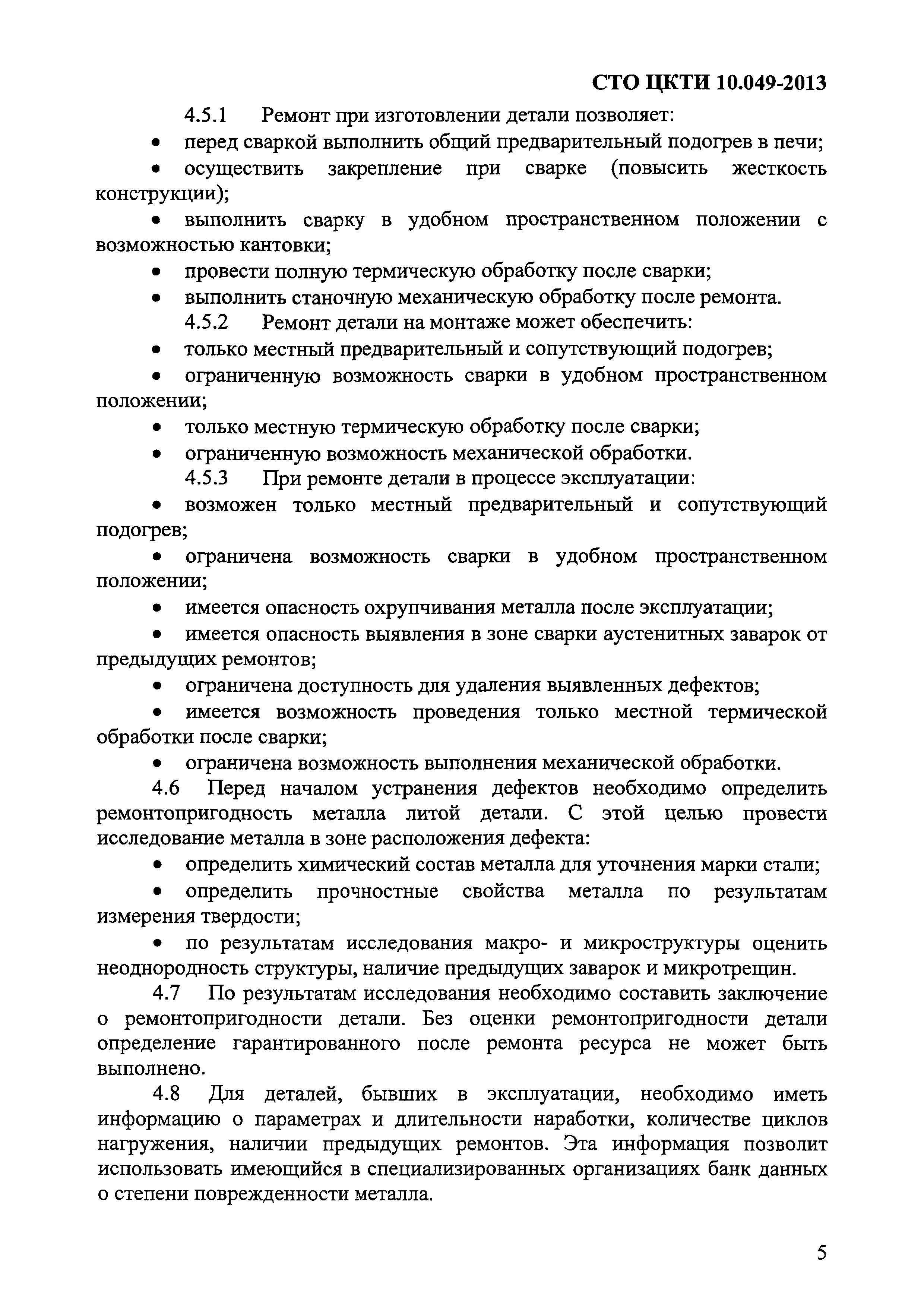

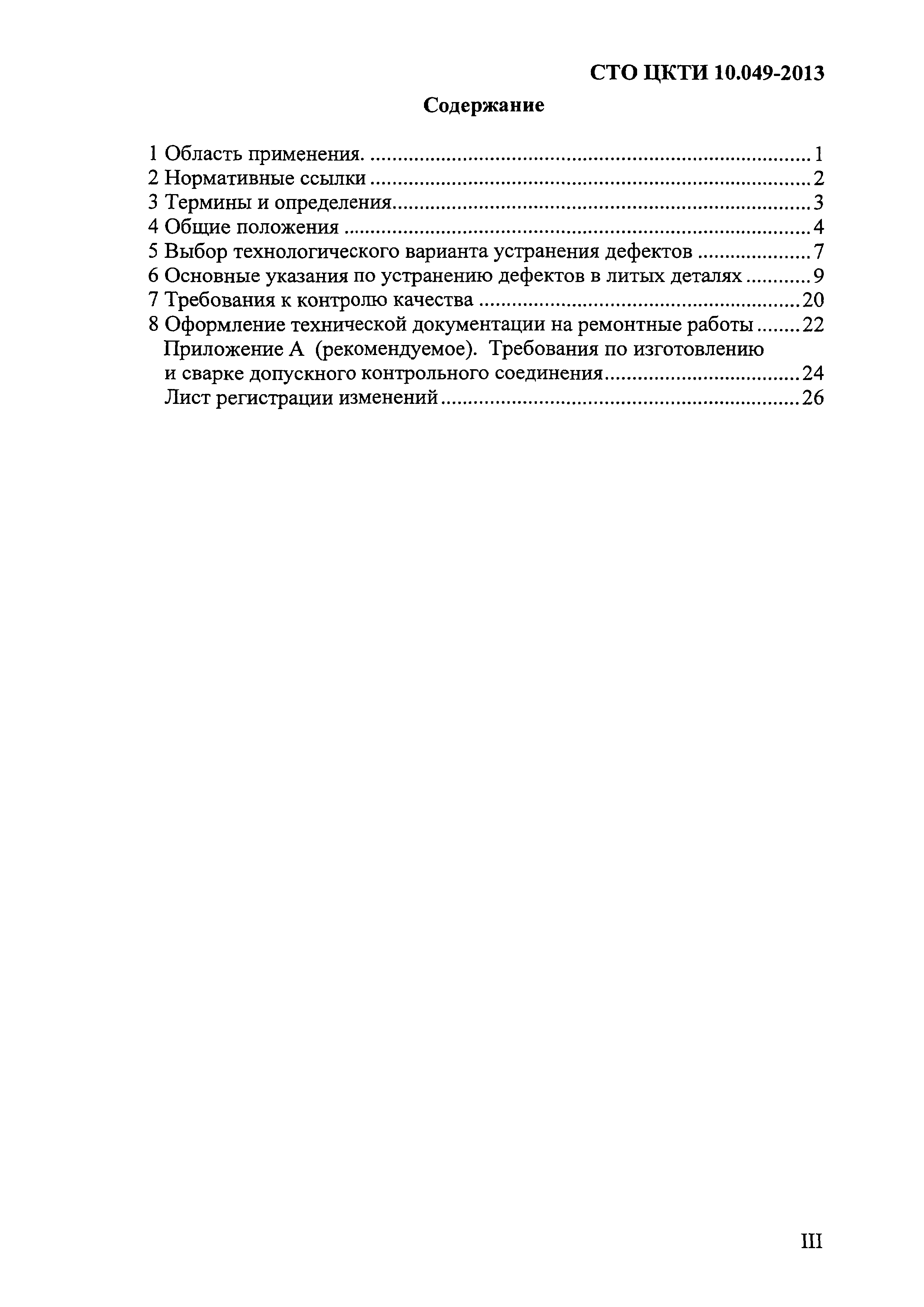

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Определения и обозначения 4. Общие положения 5 Выбор технологического варианта устранения дефектов 6 Основные указания по устранению дефектов в литых деталях 7 Требования к контролю качества 8 Оформление технической документации на ремонтные работы Приложение А (рекомендуемое). Требования по изготовлению и сварке допускного контрольного соединения Лист регистрации изменений

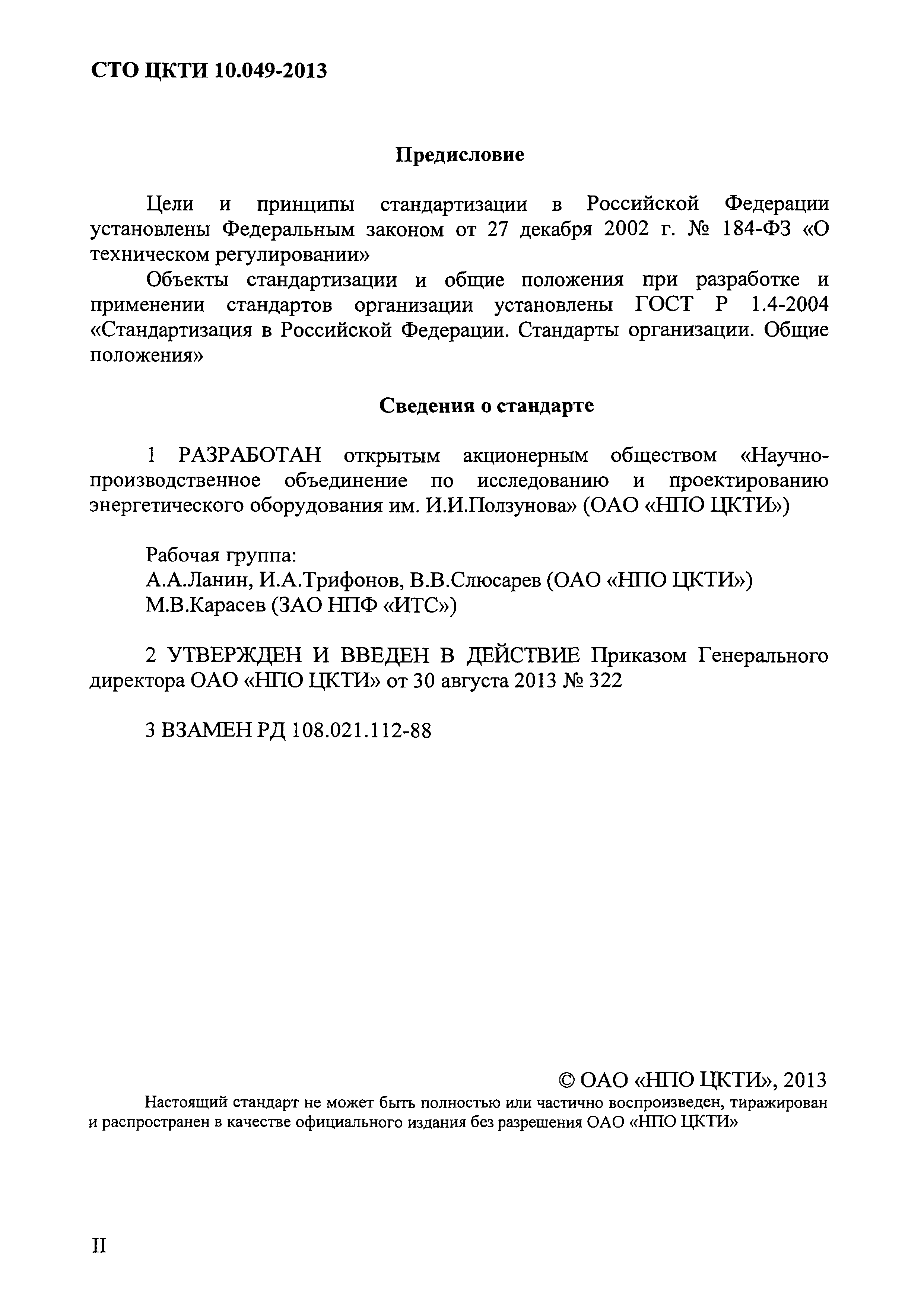

Разработан:	ОАО НПО ЦКТИ ЗАО НПФ ИТС
Утверждён:	30.08.2013 ОАО НПО ЦКТИ (322)
Издан:	ОАО НПО ЦКТИ (2013 г. )
Расположен в:	Техническая документация
Список изменений:	№ 1 от 01.12.2013
Заменяет собой:	РД 108.021.112-88 «Исправление дефектов в литых корпусных деталях паровых турбин и арматуры методом заварки без термической обработки»

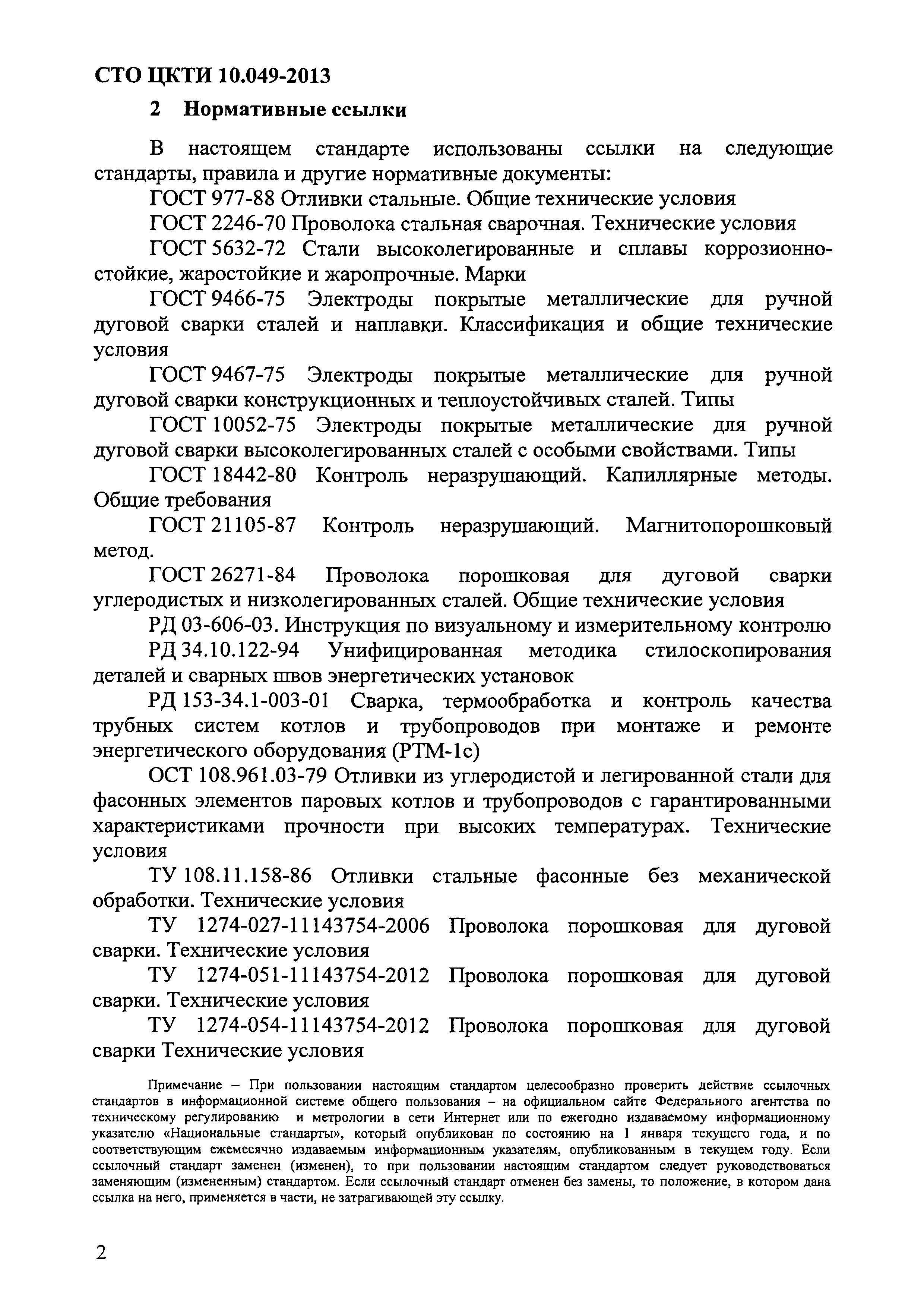

Нормативные ссылки:	ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 26271-84 «Проволока порошковая для дуговой сварки углеродистых и низколегированных сталей. Общие технические условия» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 10052-75 «Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы» РД 153-34.1-003-01 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ПНАЭ Г-7-015-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Магнитопорошковый контроль» ПНАЭ Г-7-018-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Капиллярный контроль» РД 108.021.112-88 «Исправление дефектов в литых корпусных деталях паровых турбин и арматуры методом заварки без термической обработки» Федеральный закон 184-ФЗ «О техническом регулировании»

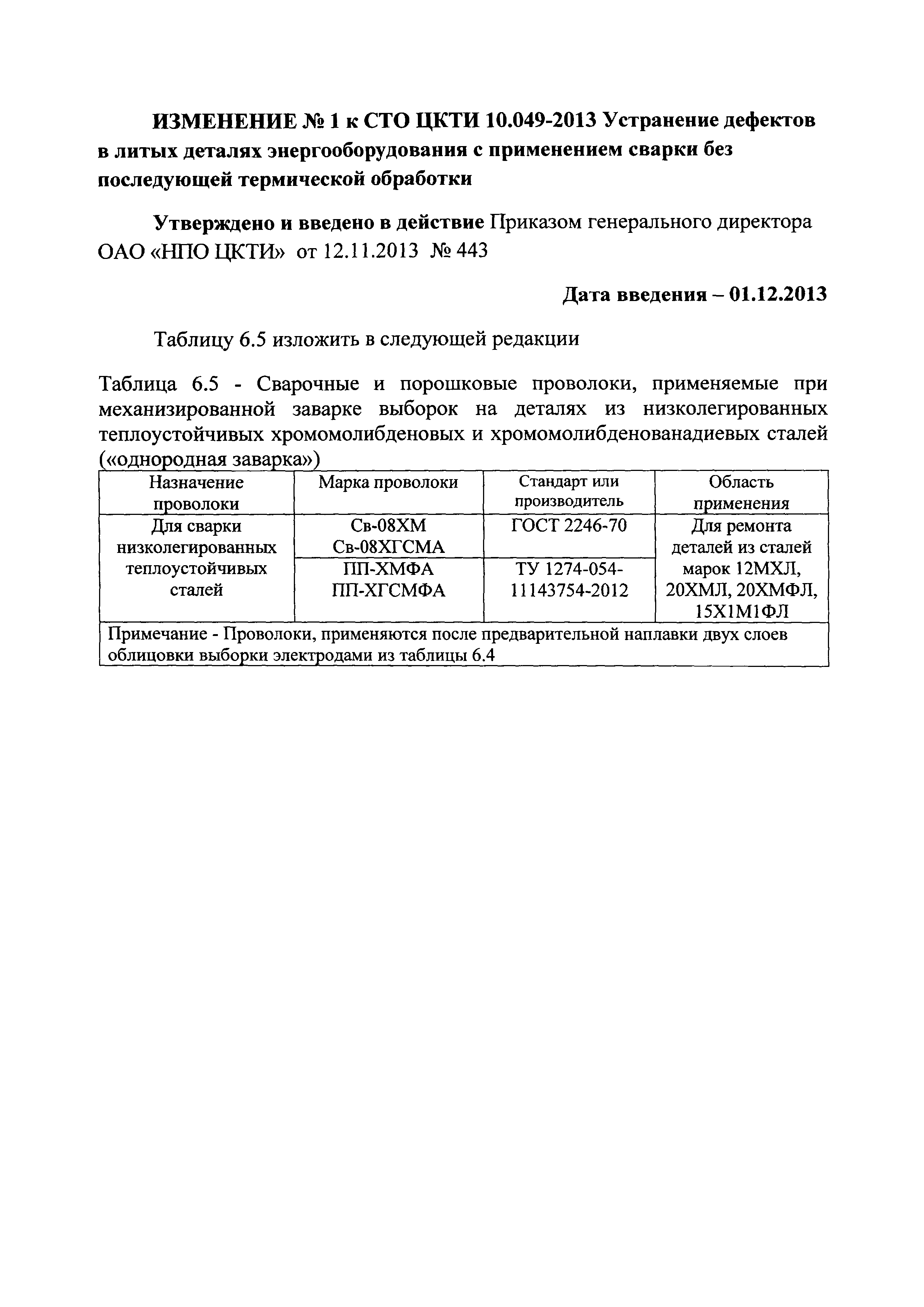

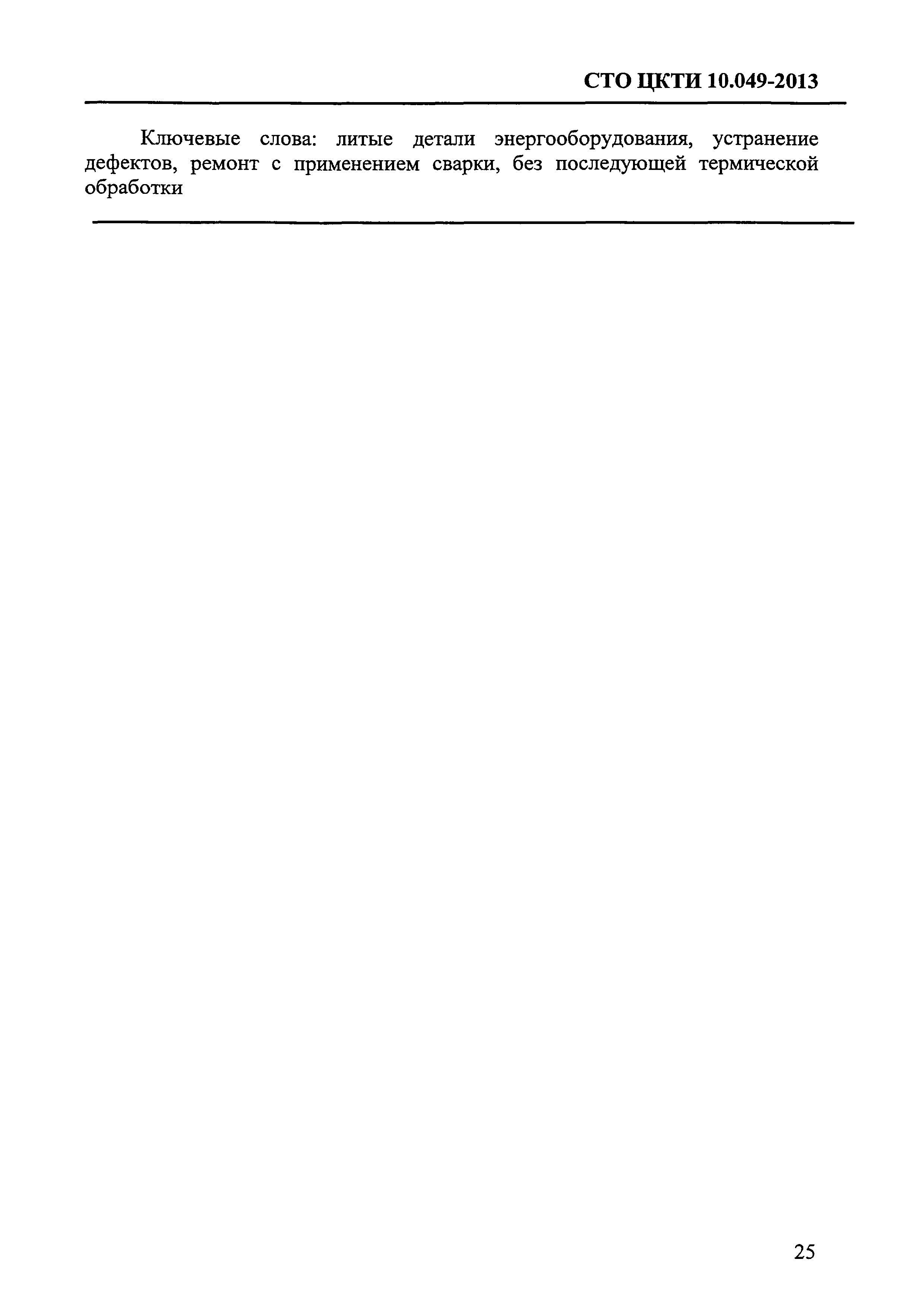

Текстовое изменение № 1 от 01.12.2013
