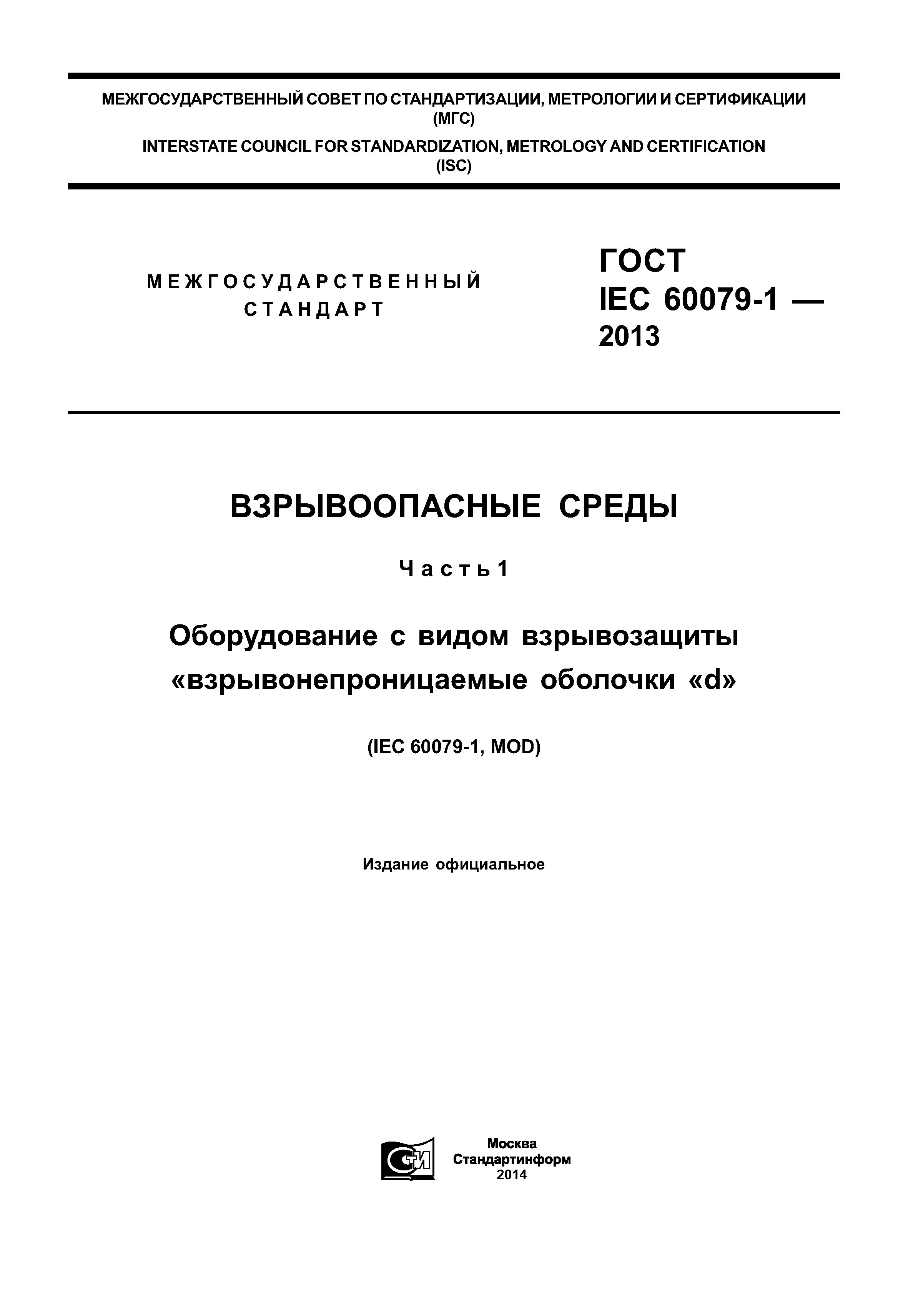

Скачать ГОСТ IEC 60079-1-2013 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»Дата актуализации: 10.08.2017 ГОСТ IEC 60079-1-2013

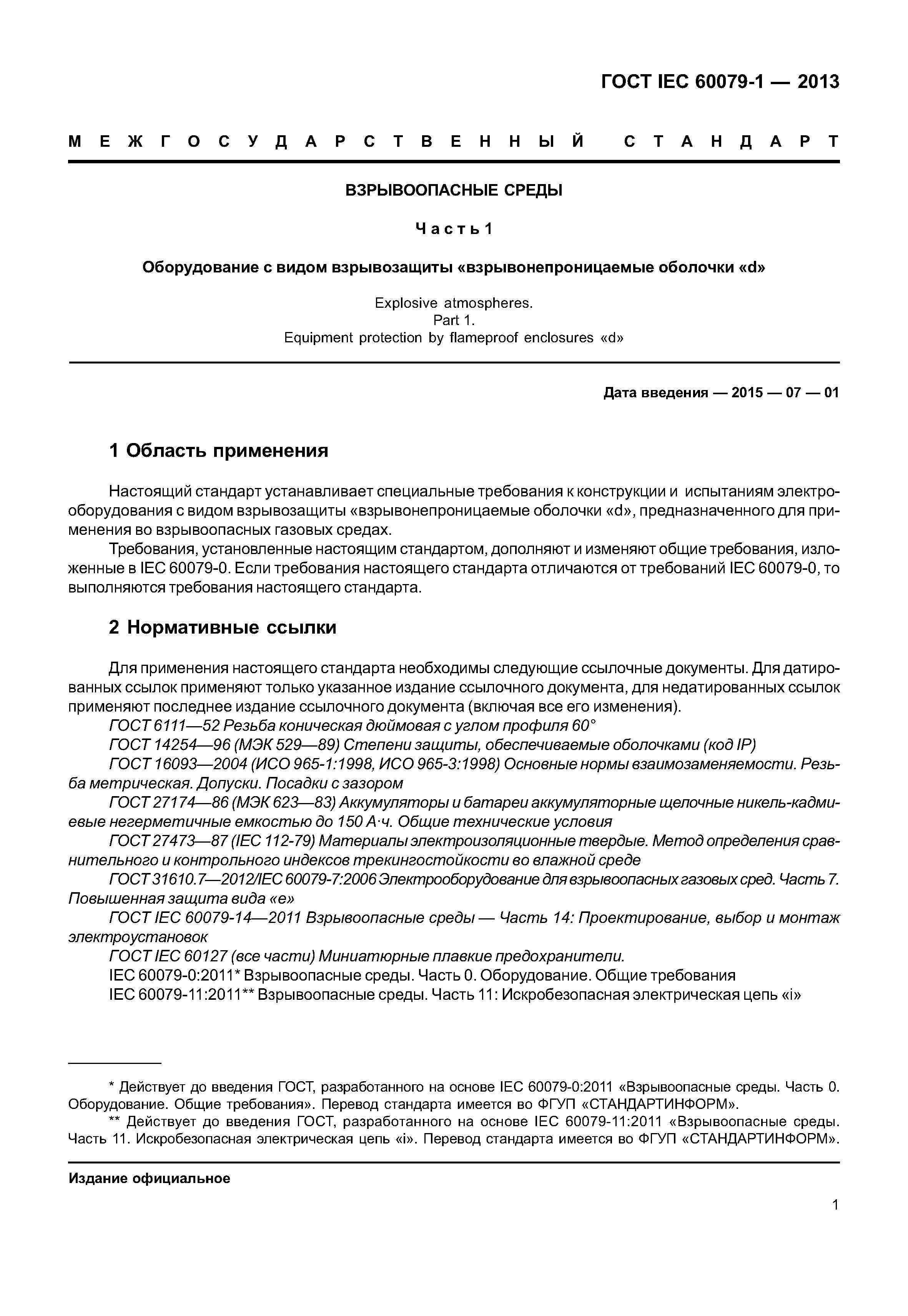

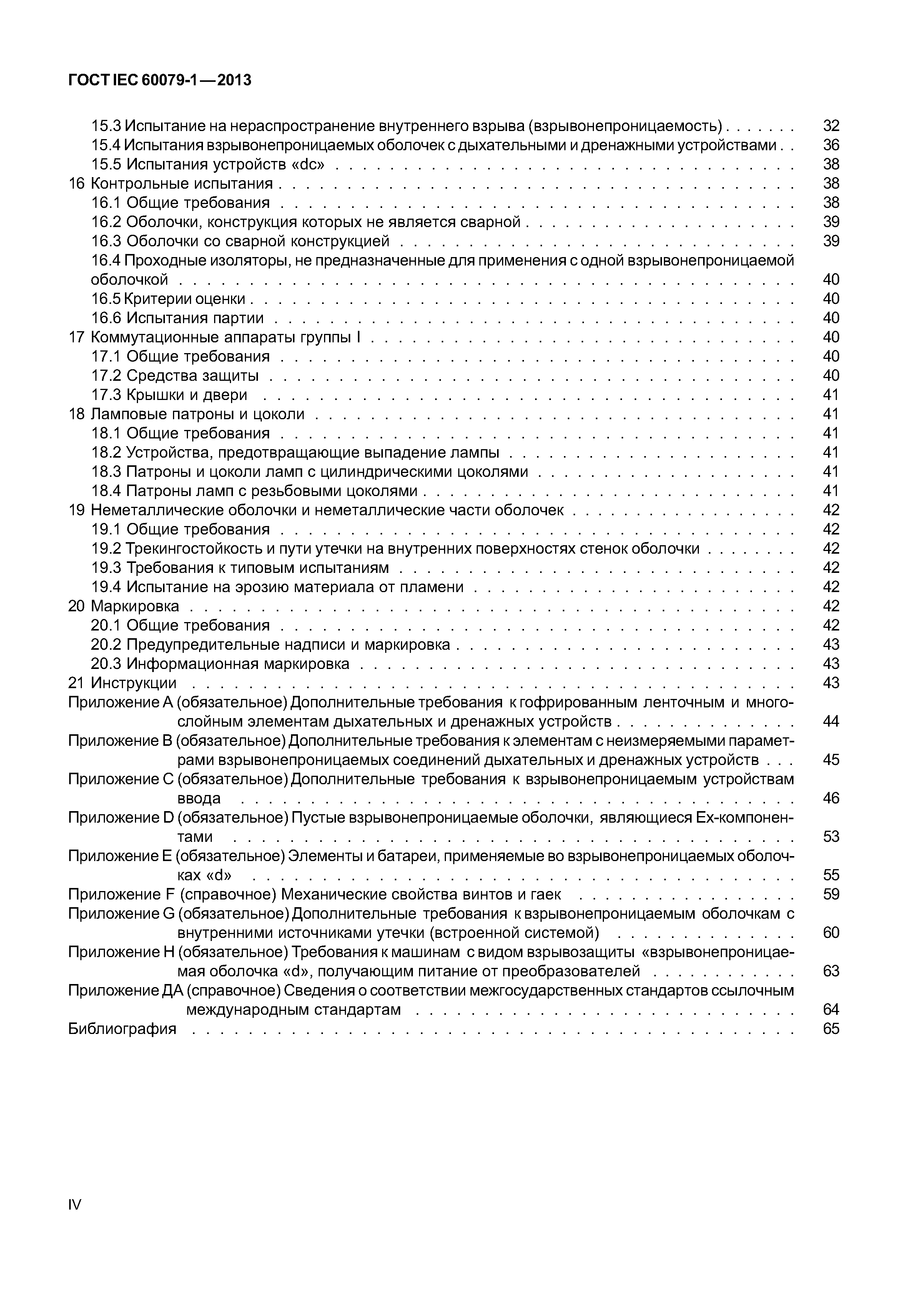

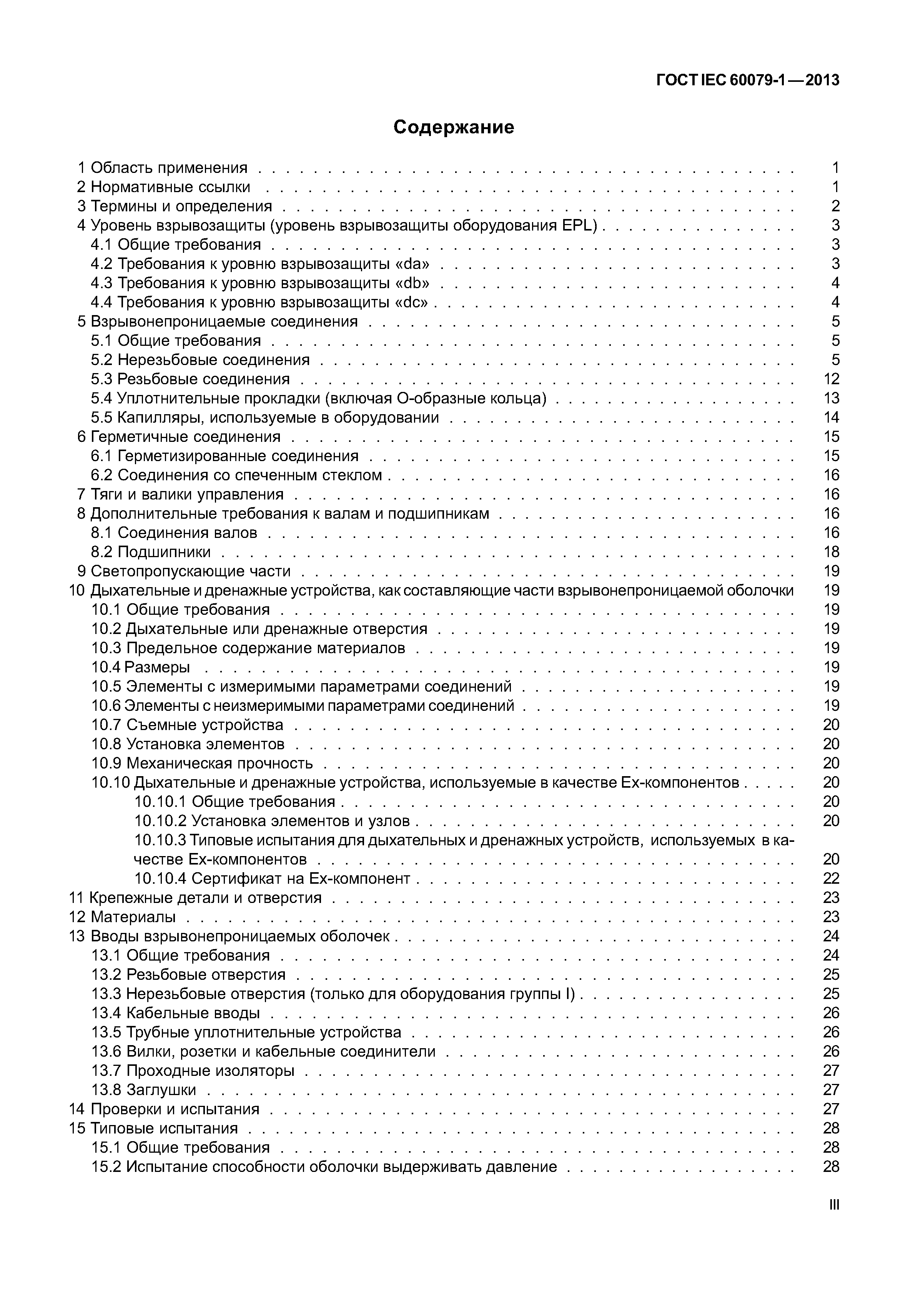

Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»Обозначение: | ГОСТ IEC 60079-1-2013 | Обозначение англ: | 60079-1-2013 | Статус: | введен впервые | Название рус.: | Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d» | Название англ.: | Explosive atmospheres. Part 1. Equipment protection by flameproof enclosures «d» | Дата добавления в базу: | 21.05.2015 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.07.2015 | Область применения: | Стандарт устанавливает специальные требования к конструкции и испытаниям электрооборудования с видом взрывозащиты «взрывонепроницаемые оболочки «d», предназначенного для применения во взрывоопасных газовых средах. Требования, установленные стандартом, дополняют и изменяют общие требования, изложенные в IEC 60079-0. Если требования стандарта отличаются от требований IEC 60079-0, то выполняются требования стандарта. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Уровень взрывозащиты (уровень взрывозащиты оборудования ЕРL) 4.1 Общие требования 4.2 Требования к уровню взрывозащиты "da" 4.3 Требования к уровню взрывозащиты "db" 4.4 Требования к уровню взрывозащиты "dc" 5 Взрывонепроницаемые соединения 5.1 Общие требования 5.2 Нерезьбовые соединения 5.3 Резьбовые соединения 5.4 Уплотнительные прокладки (включая О-образные кольца) 5.5 Капилляры, используемые в оборудовании 6 Герметичные соединения 6.1 Герметизированные соединения 6.2 Соединения со спеченным стеклом 7 Тяги и валики управления 8 Дополнительные требования к валам и подшипникам 8.1 Соединения валов 8.2 Подшипники 9 Светопропускающие части 10 Дыхательные и дренажные устройства, как составляющие части взрывонепроницаемой оболочки 10.1 Общие требования 10.2 Дыхательные или дренажные отверстия 10.3 Предельное содержание материалов 10.4 Размеры 10.5 Элементы с измеримыми параметрами соединений 10.6 Элементы с неизмеримыми параметрами соединений 10.7 Съемные устройства 10.8 Установка элементов 10.9 Механическая прочность 10.10 дыхательные и дренажные устройства, используемые в качестве Ех-компонентов 10.10.1 Общие требования 10.10.2 Установка элементов и узлов 10.10.3 Типовые испытания для дыхательных и дренажных устройств, используемых в качестве Ех-компонентов 10.10.4 Сертификат на Ех-компонент 11 Крепежные детали и отверстия 12 Материалы 13 Вводы взрывонепроницаемых оболочек 13.1 Общие требования 13.2 Резьбовые отверстия 13.3 Нерезьбовые отверстия (только для оборудования группы I) 13.4 Кабельные вводы 13.5 Трубные уплотнительные устройства 13.6 Вилки, розетки и кабельные соединители 13.7 Проходные изоляторы 13.8 Заглушки 14 Проверки и испытания 15 Типовые испытания 15.1 Общие требования 15.2 Испытание способности оболочки выдерживать давление 15.3 Испытание на нераспространение внутреннего взрыва (взрывонепроницаемость) 15.4 Испытания взрывонепроницаемых оболочек с дыхательными и дренажными устройствами. 15.5 Испытания устройств "dc" 16 Контрольные испытания 16.1 Общие требования 16.2 Оболочки, конструкция которых не является сварной 16.3 Оболочки со сварной конструкцией 16.4 Проходные изоляторы, не предназначенные для применения с одной взрывонепроницаемой оболочкой 16.5 Критерии оценки 16.6 Испытания партии 17 Коммутационные аппараты группы I 17.1 Общие требования 17.2 Средства защиты 17.3 Крышки и двери 18 Ламповые патроны и цоколи 18.1 Общие требования 18.2 Устройства, предотвращающие выпадение лампы 18.3 Патроны и цоколи ламп с цилиндрическими цоколями 18.4 Патроны ламп с резьбовыми цоколями 19 Неметаллические оболочки и неметаллические части оболочек 19.1 Общие требования 19.2 Трекингостойкость и пути утечки на внутренних поверхностях стенок оболочки 19.3 Требования к типовым испытаниям 19.4 Испытание на эрозию материала от пламени 20 Маркировка 20.1 Общие требования 20.2 Предупредительные надписи и маркировка 20.3 Информационная маркировка 21 Инструкции Приложение А (обязательное) Дополнительные требования к гофрированным ленточным и многослойным элементам дыхательных и дренажных устройств Приложение В (обязательное) Дополнительные требования к элементам с неизмеряемыми параметрами взрывонепроницаемых соединений дыхательных и дренажных устройств Приложение С (обязательное) Дополнительные требования к взрывонепроницаемым устройствам ввода Приложение D (обязательное) Пустые взрывонепроницаемые оболочки, являющиеся Ех-компонентами Приложение Е (обязательное) Элементы и батареи, применяемые во взрывонепроницаемых оболочках "d" Приложение F (справочное) Механические свойства винтов и гаек Приложение G (обязательное) Дополнительные требования к взрывонепроницаемым оболочкам внутренними источниками утечки (встроенной системой) Приложение Н (обязательное) Требования к машинам с видом взрывозащиты взрывонепроницаемая оболочка "d", получающим питание от преобразователей Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам Библиография | Разработан: | АННО Ех-стандарт
| Утверждён: | 14.11.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 44)
| Издан: | Стандартинформ (2014 г. )
| Расположен в: |
| Нормативные ссылки: | |

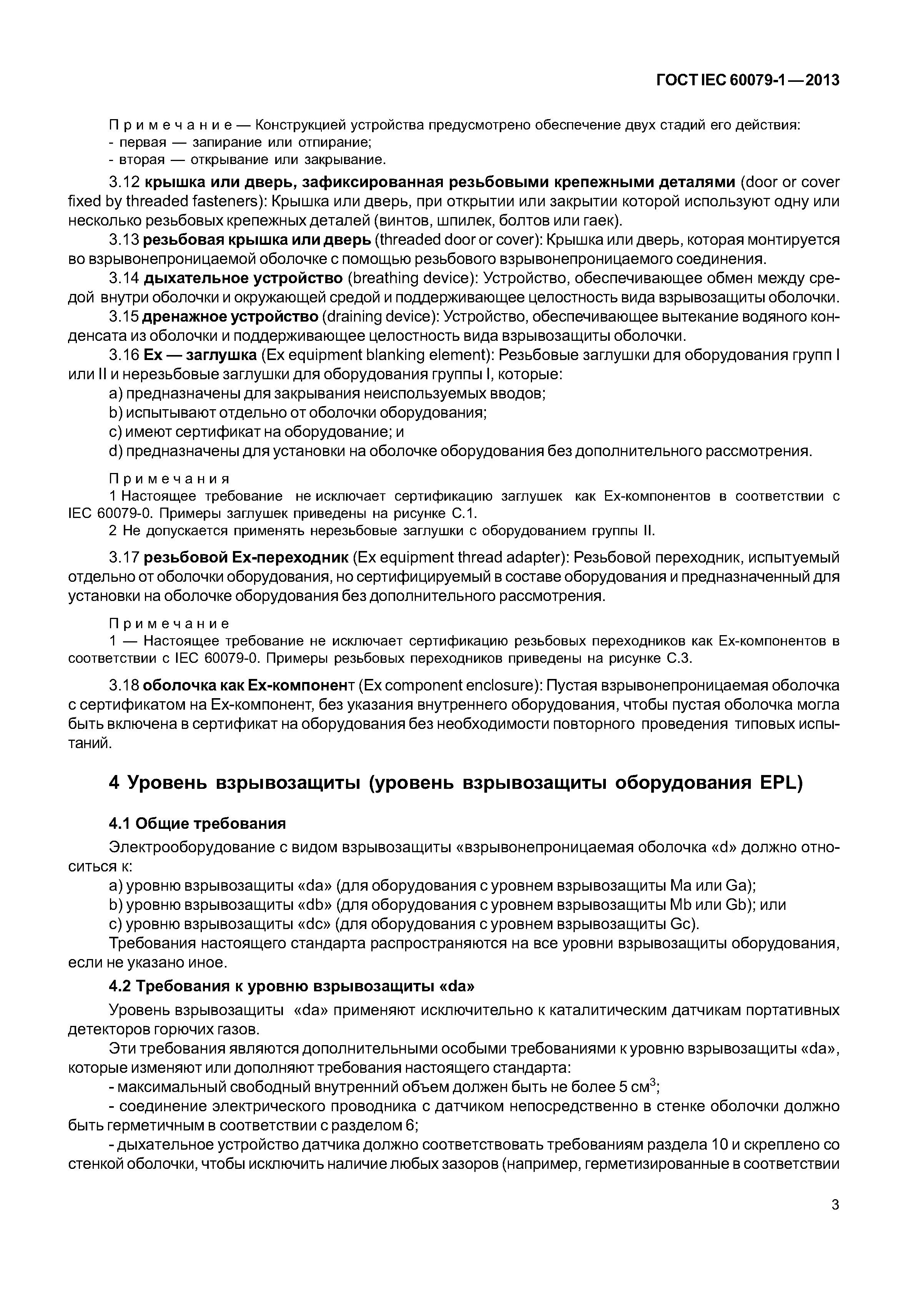

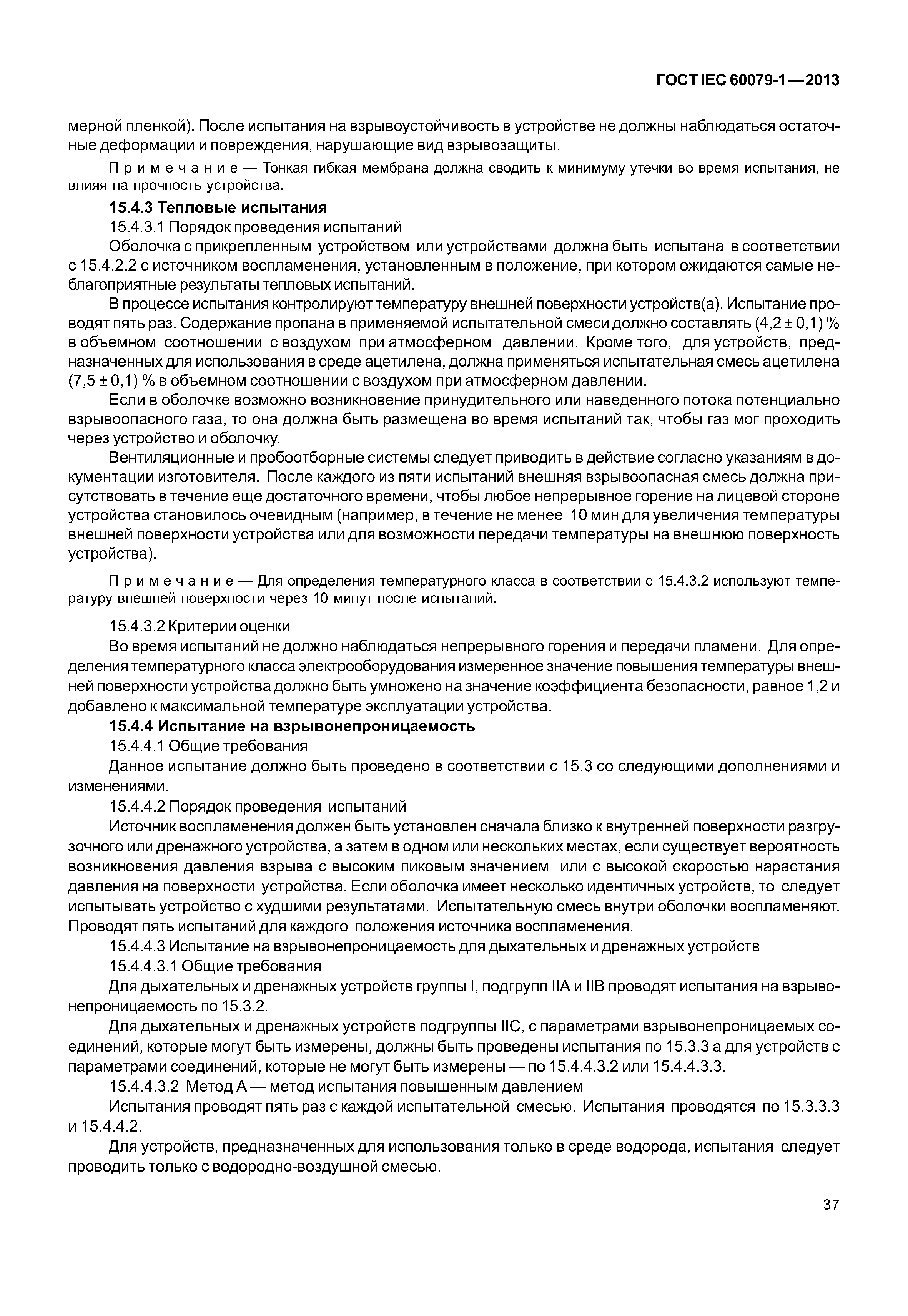

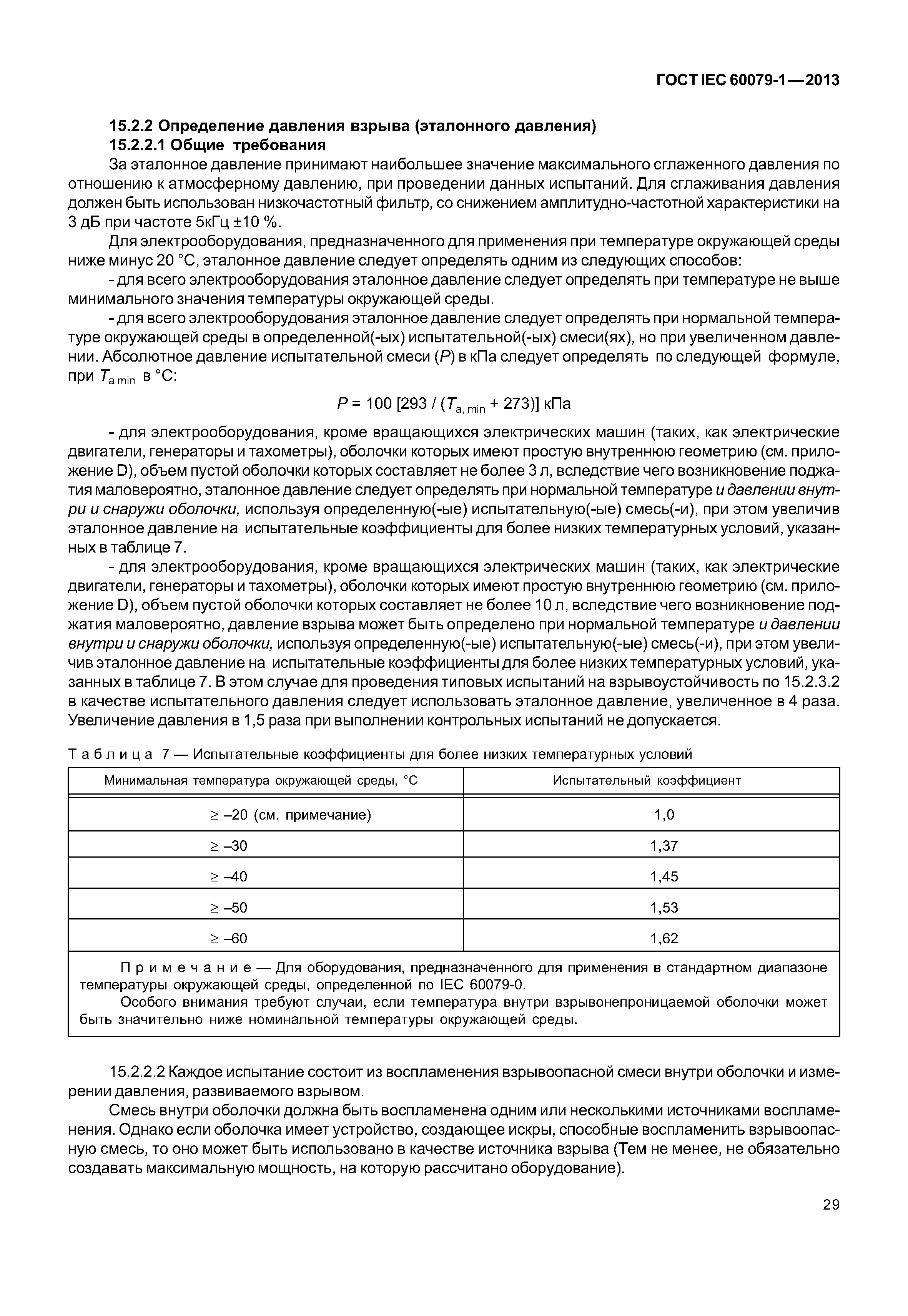

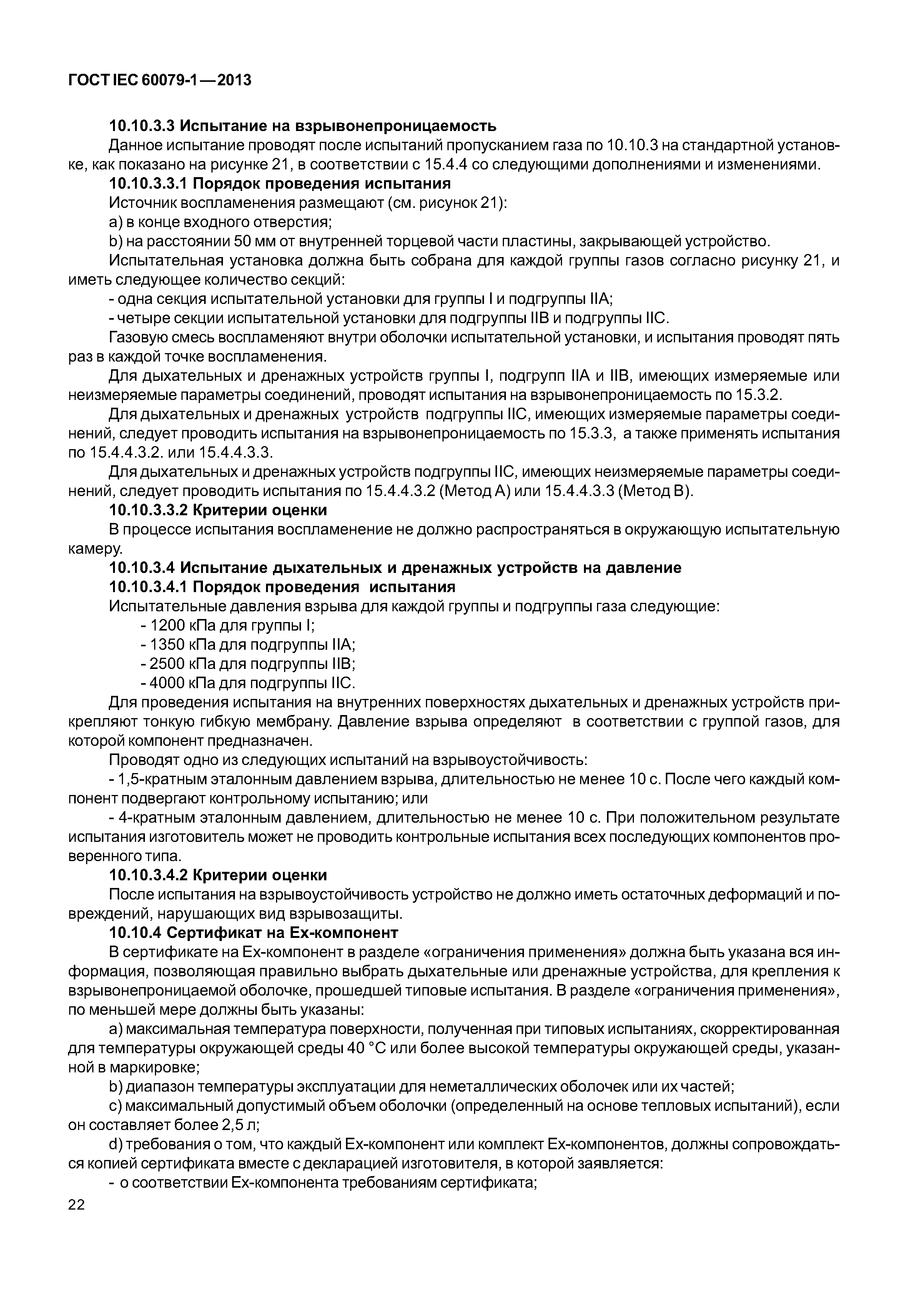

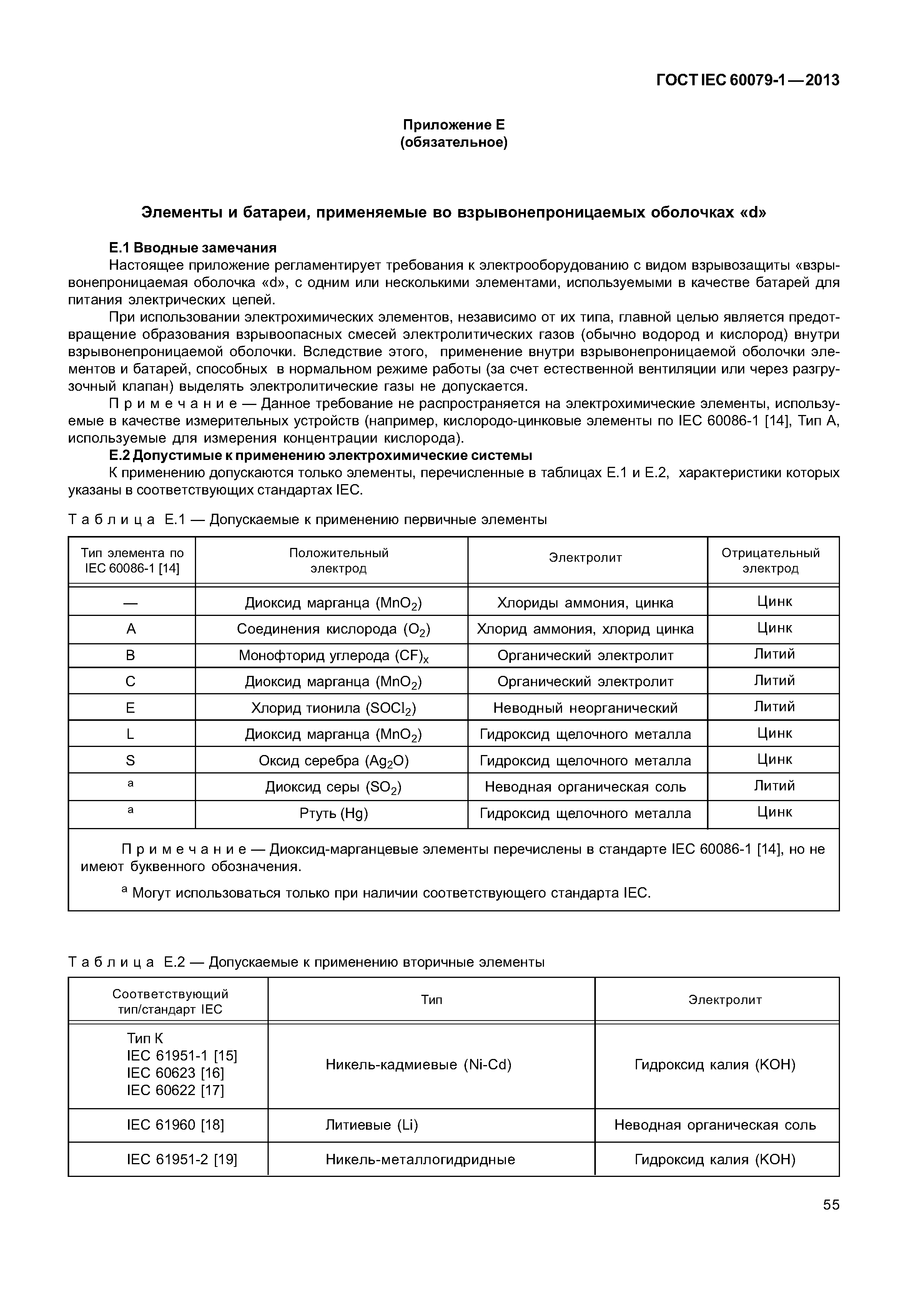

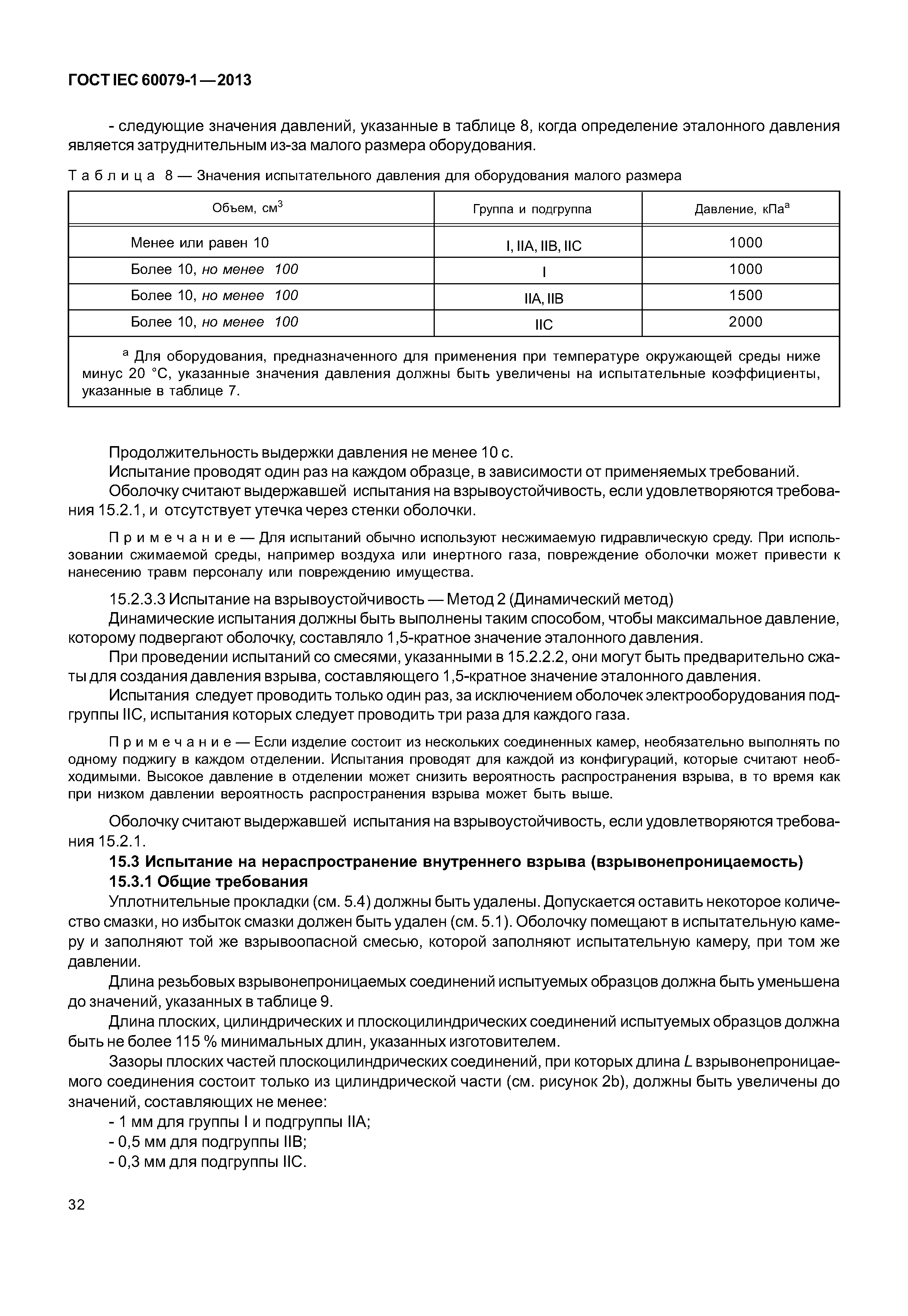

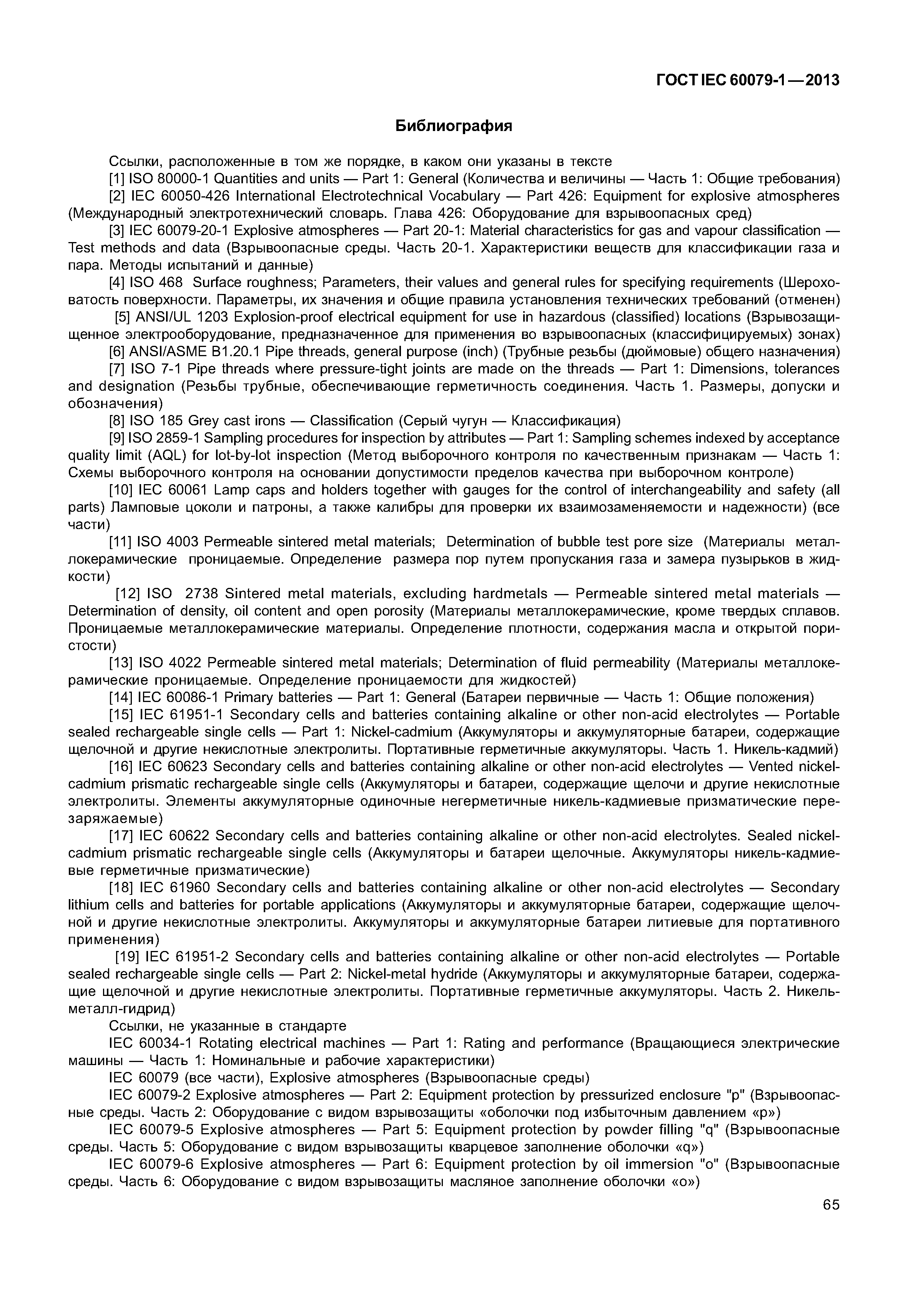

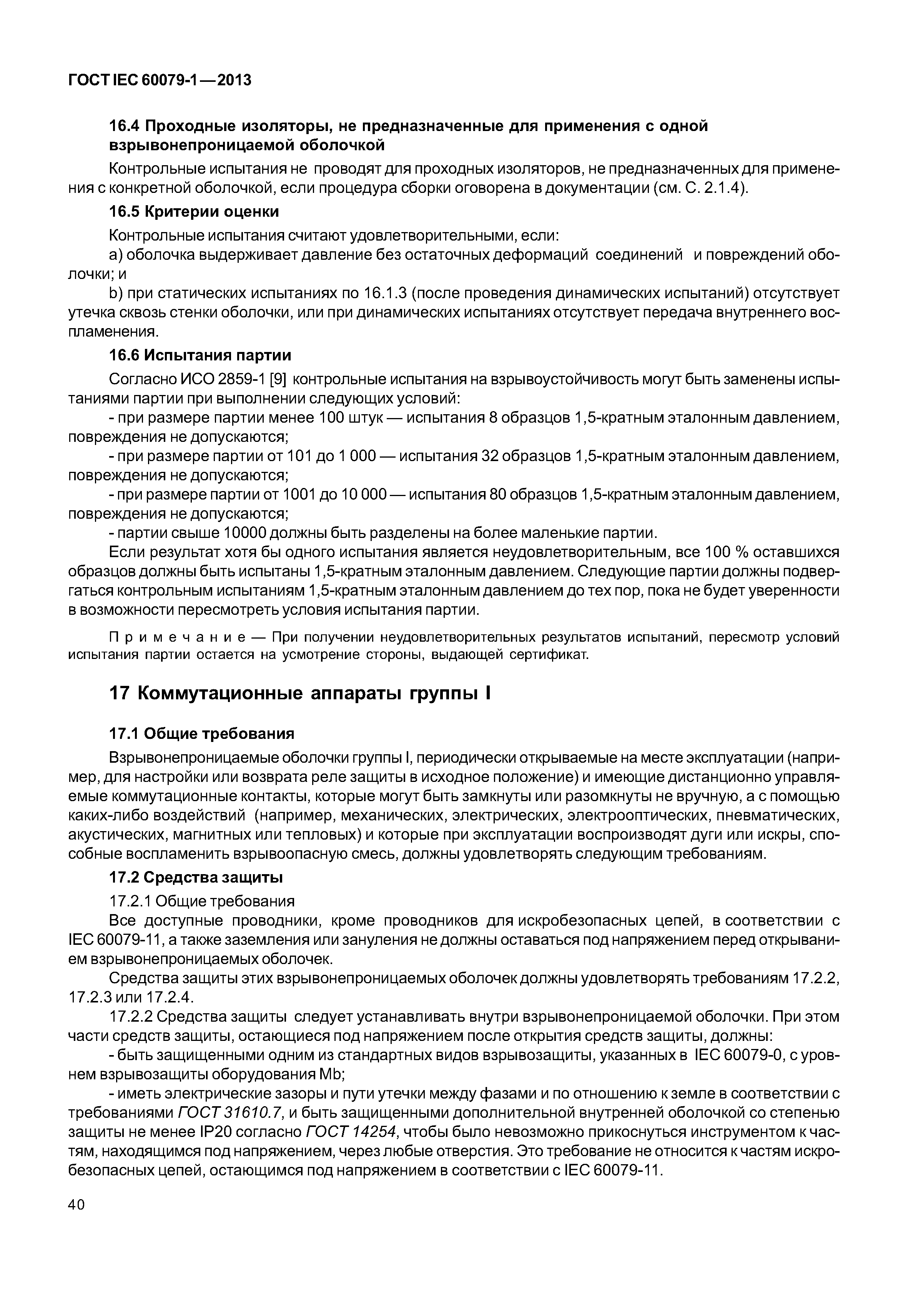

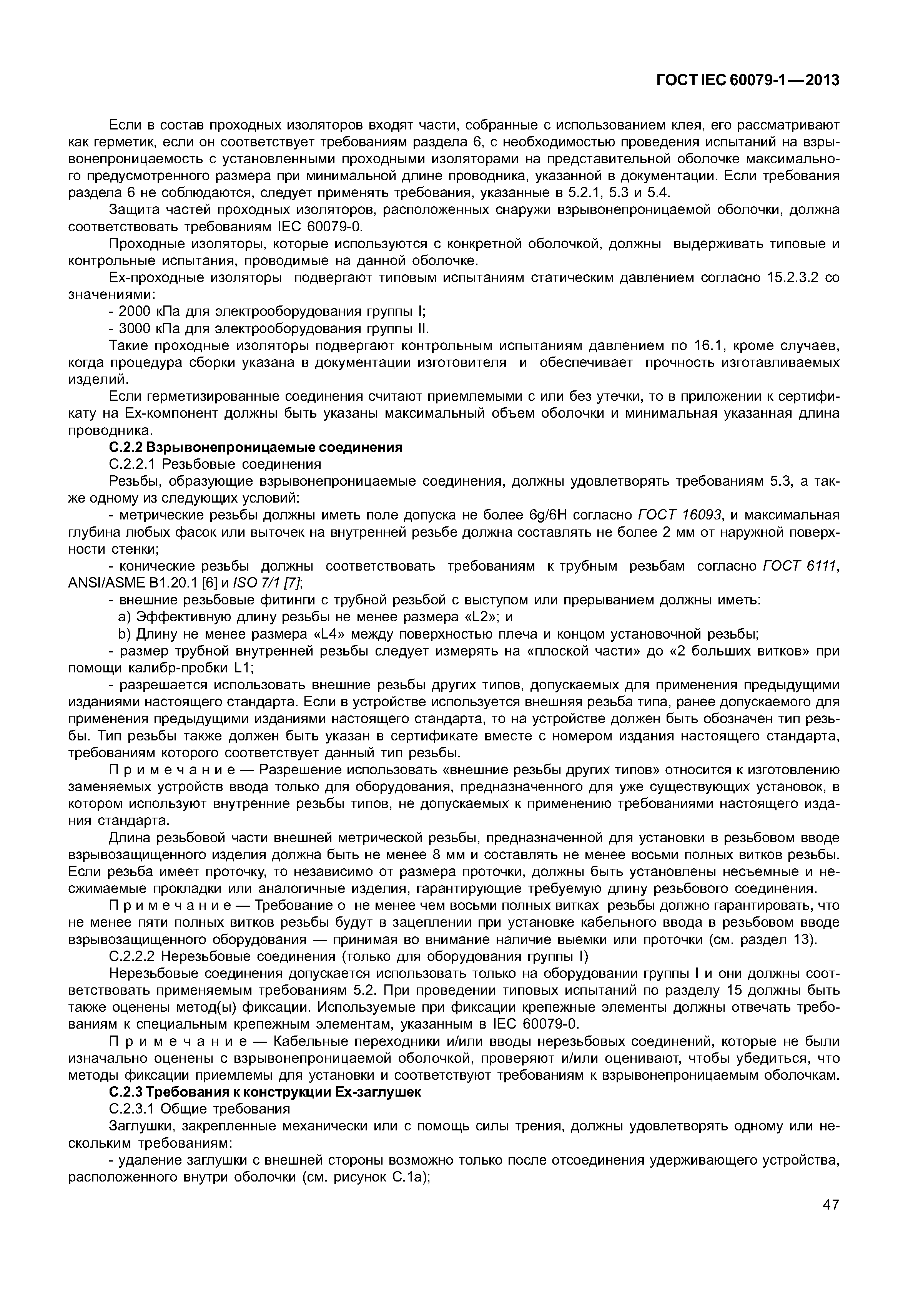

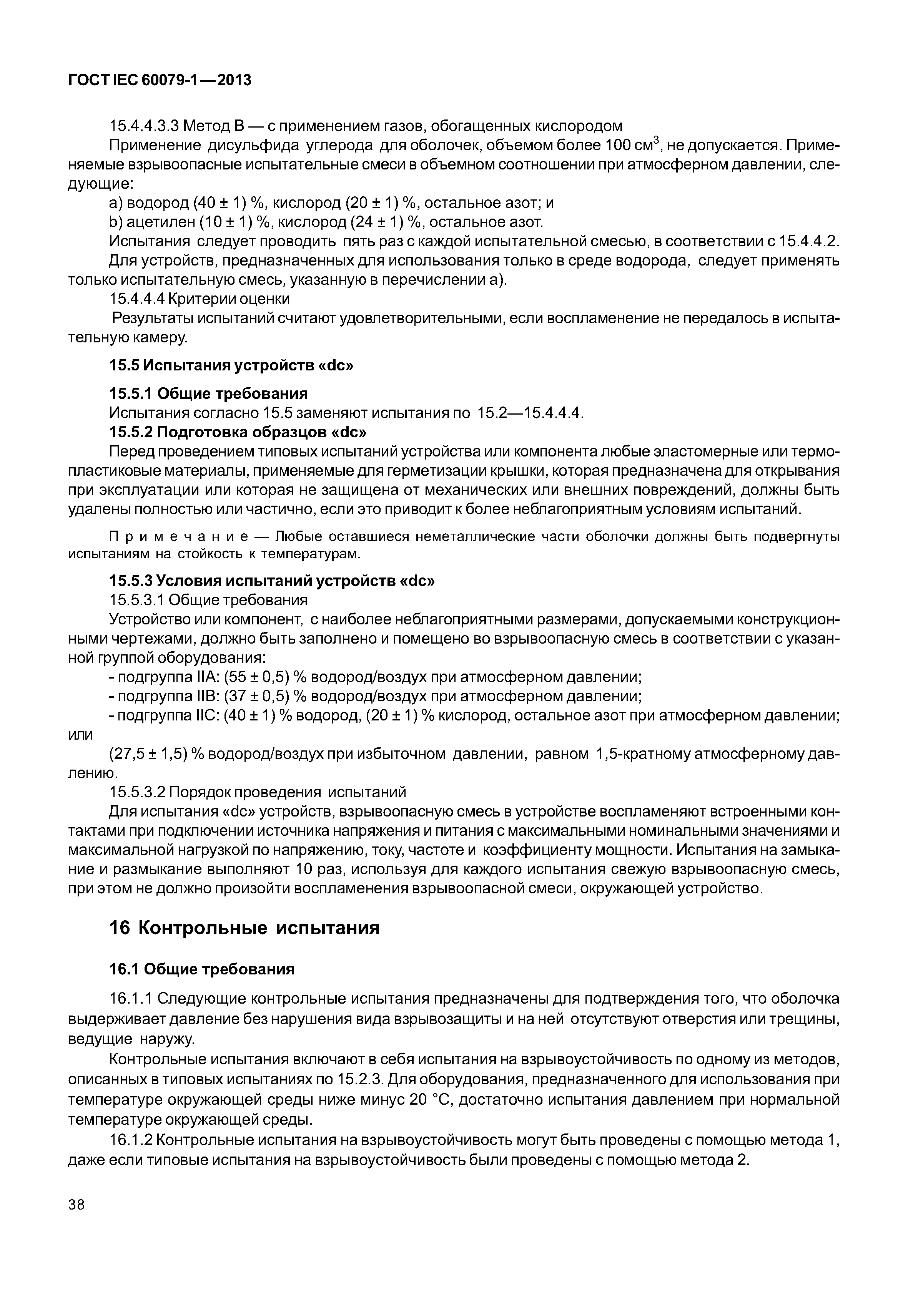

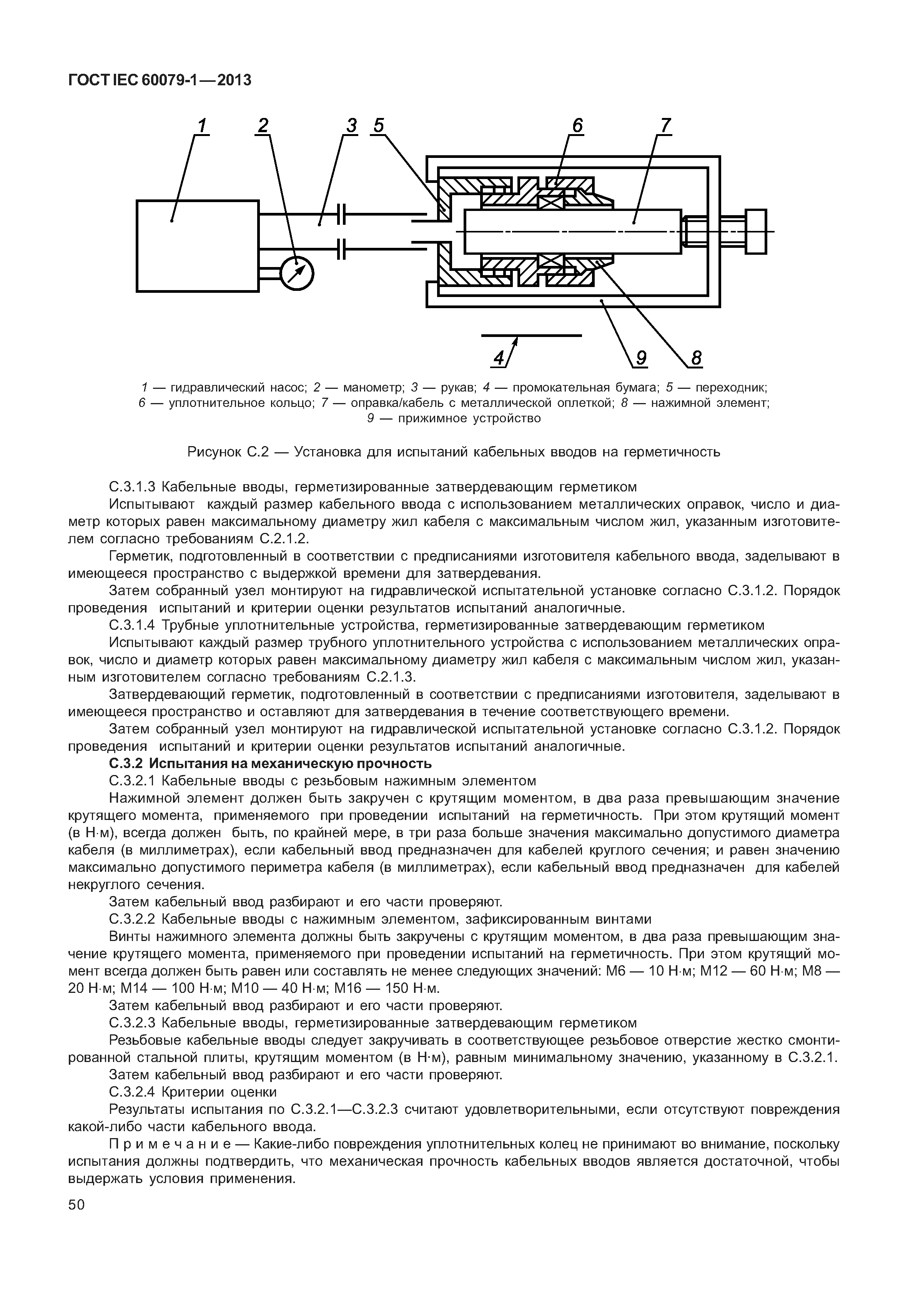

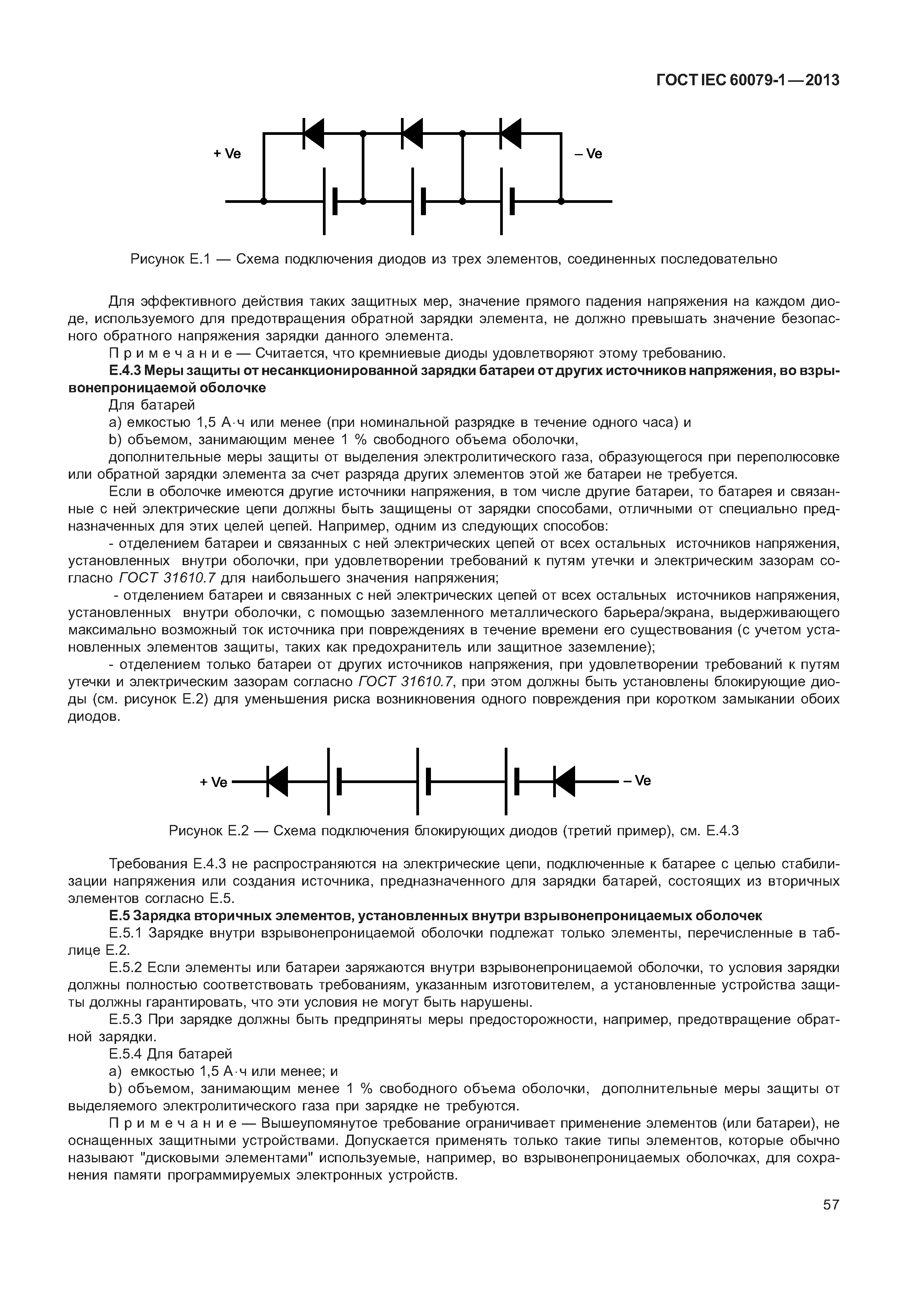

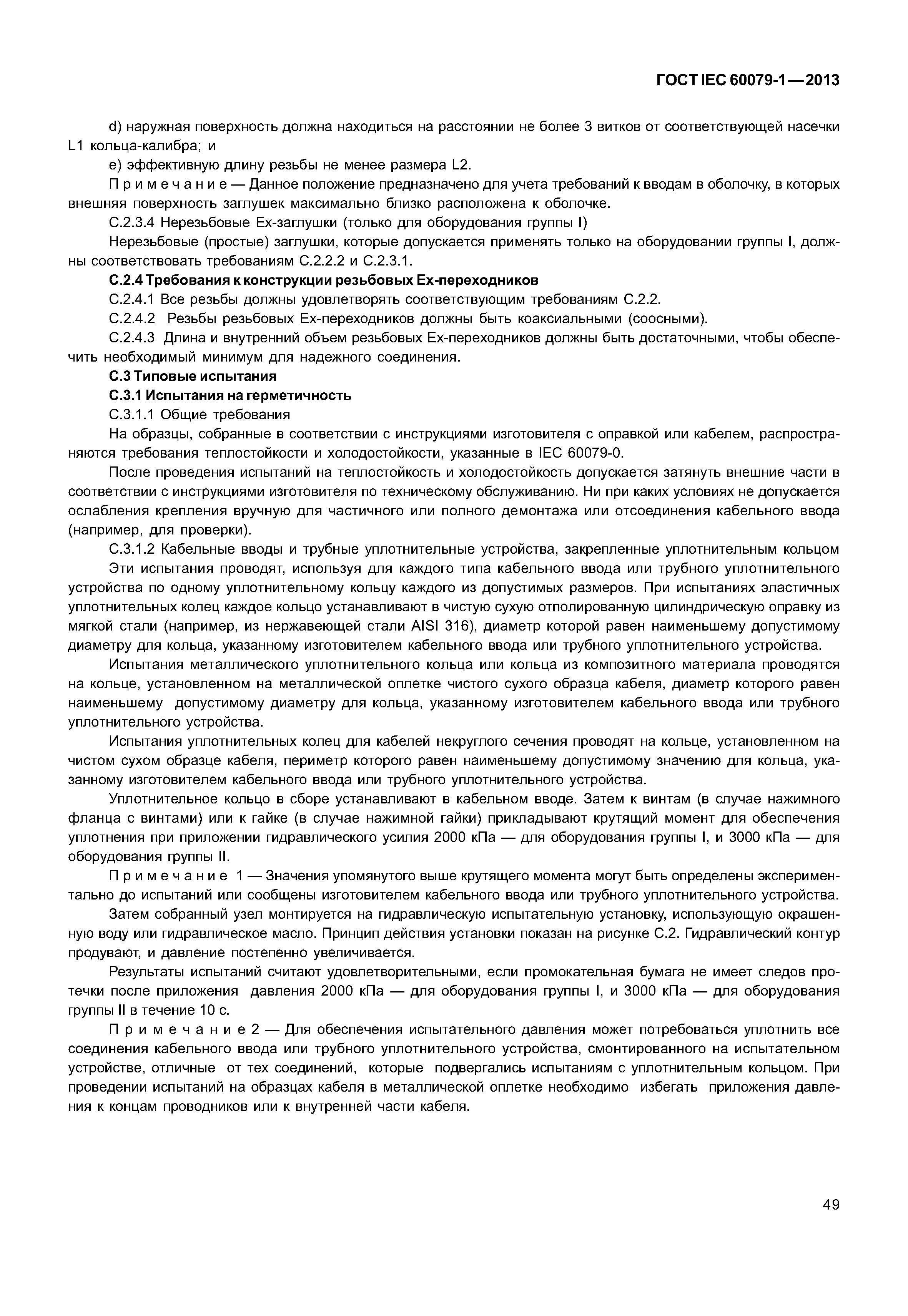

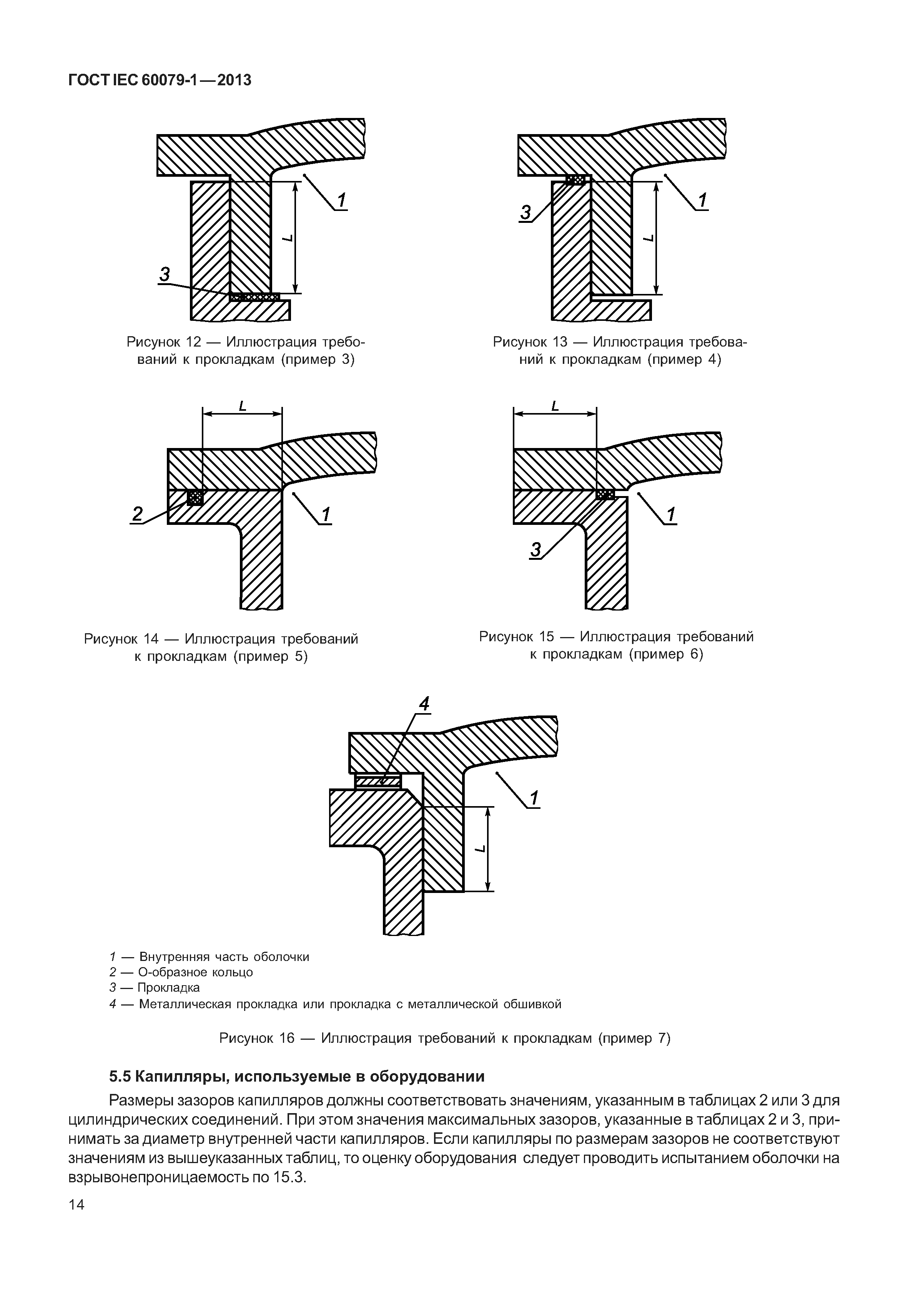

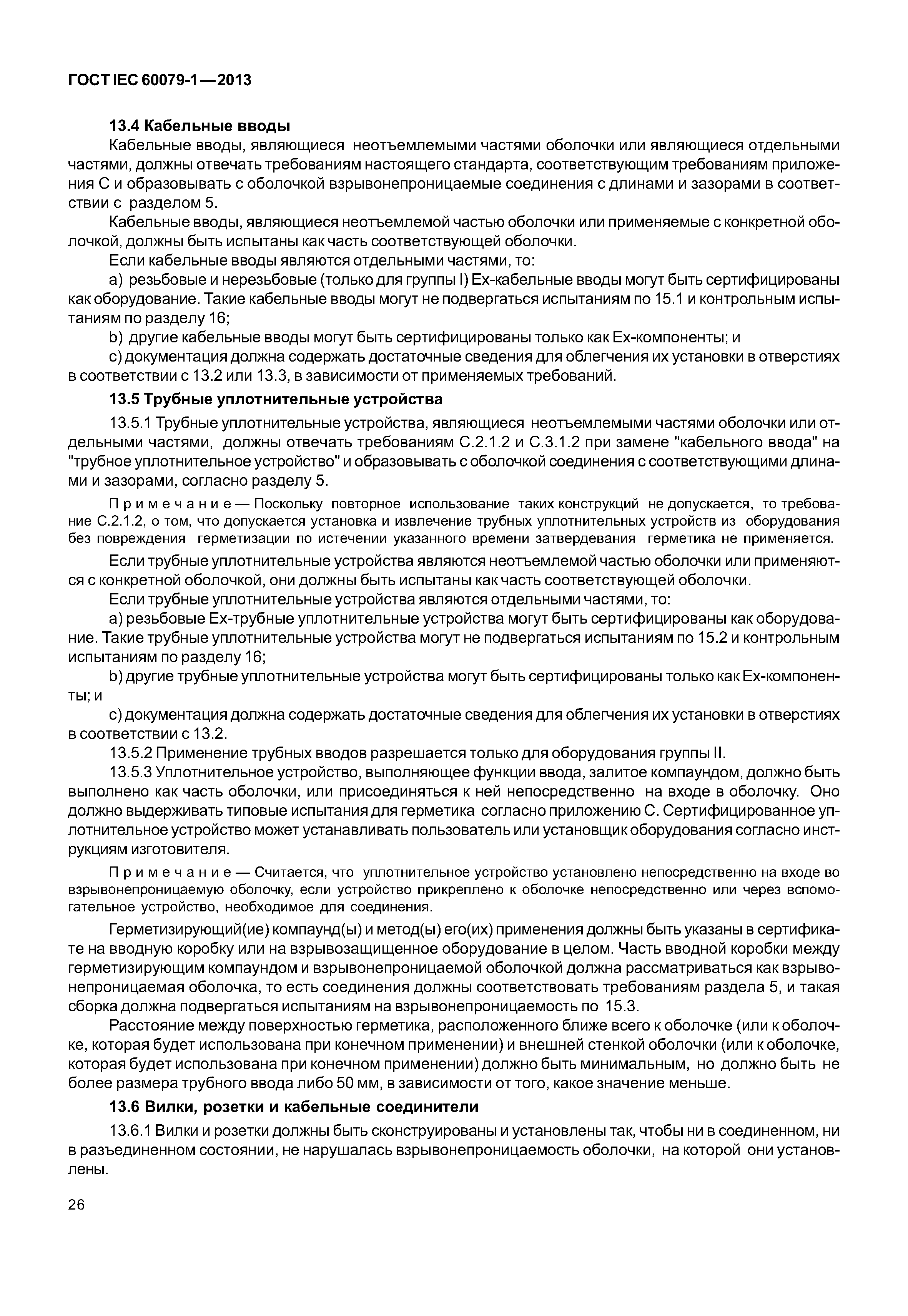

![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/0.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/1.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/2.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/3.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/4.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/5.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/6.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/7.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/8.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/9.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/10.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/11.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/12.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/13.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/14.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/15.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/16.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/17.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/18.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/19.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/20.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/21.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/22.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/23.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/24.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/25.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/26.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/27.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/28.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/29.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/30.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/31.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/32.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/33.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/34.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/35.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/36.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/37.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/38.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/39.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/40.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/41.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/42.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/43.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/44.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/45.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/46.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/47.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/48.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/49.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/50.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/51.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/52.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/53.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/54.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/55.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/56.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/57.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/58.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/59.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/60.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/61.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/62.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/63.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/64.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/65.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/66.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/67.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/68.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/69.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/70.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/71.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/72.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/73.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/74.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/75.gif) ![ГОСТ IEC 60079-1-2013](../../../Data2/1/4293773/4293773738.files/76.gif)
|
