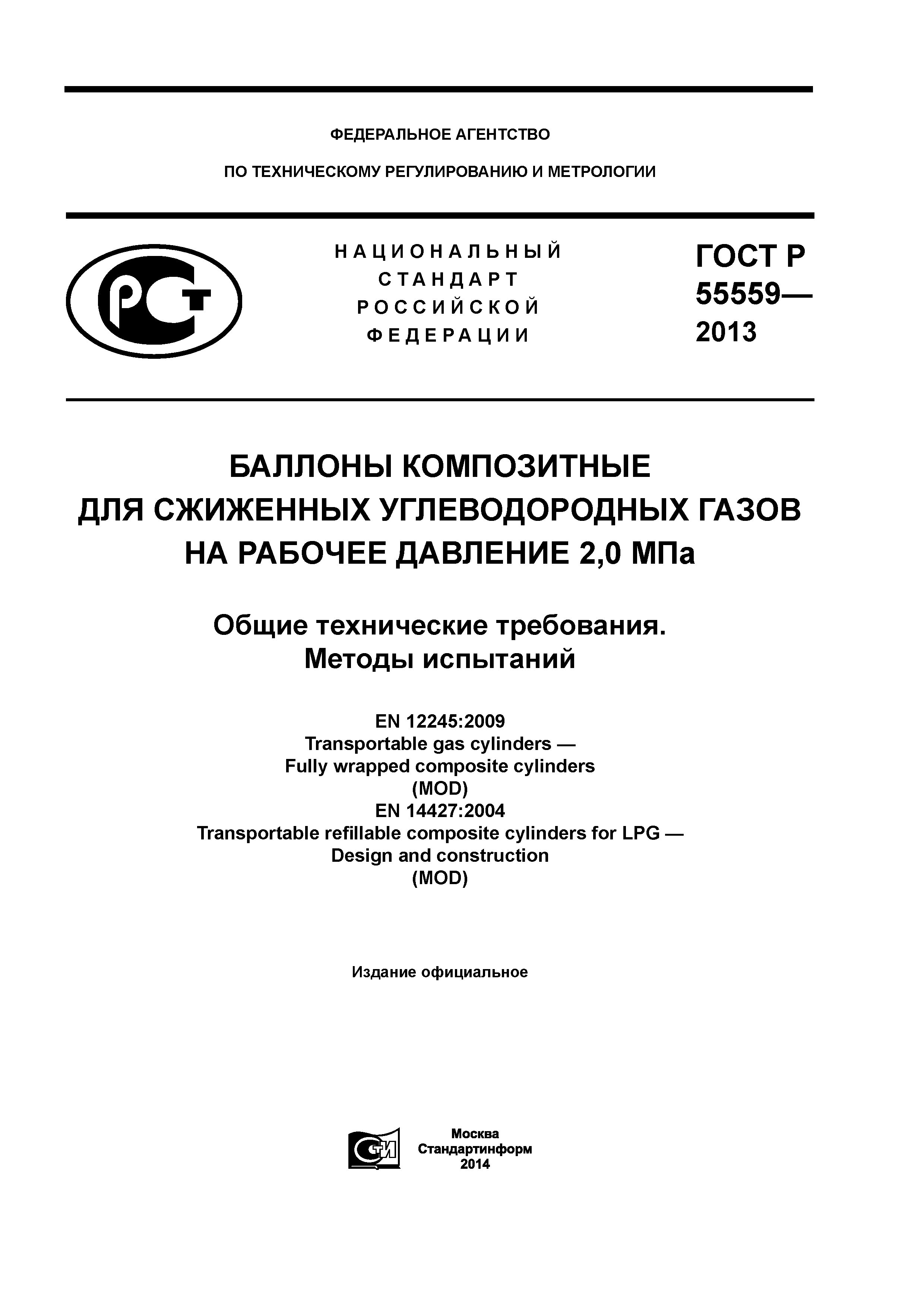

Скачать ГОСТ Р 55559-2013 Баллоны композитные для сжиженных углеводородных газов на рабочее давление 2,0 МПа. Общие технические требования. Методы испытаний

Дата актуализации: 10.08.2017

ГОСТ Р 55559-2013

Баллоны композитные для сжиженных углеводородных газов на рабочее давление 2,0 МПа. Общие технические требования. Методы испытаний

Обозначение:	ГОСТ Р 55559-2013
Обозначение англ:	GOST R 55559-2013
Статус:	действует
Название рус.:	Баллоны композитные для сжиженных углеводородных газов на рабочее давление 2,0 МПа. Общие технические требования. Методы испытаний
Название англ.:	Composite cylinders for liquefied petroleum gases at pressure up to 2,0 MPa. General technical requirements. Test methods
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.07.2014

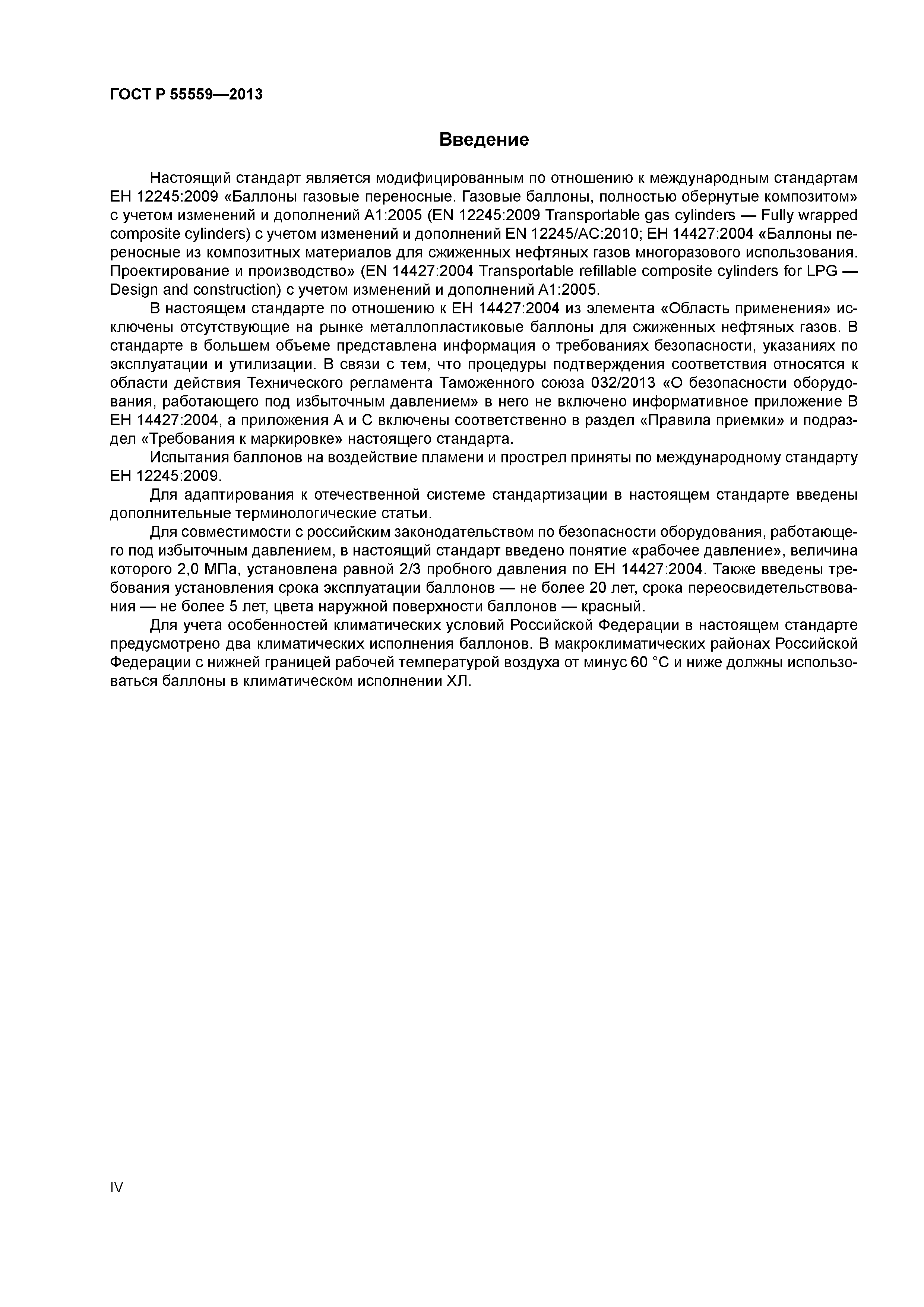

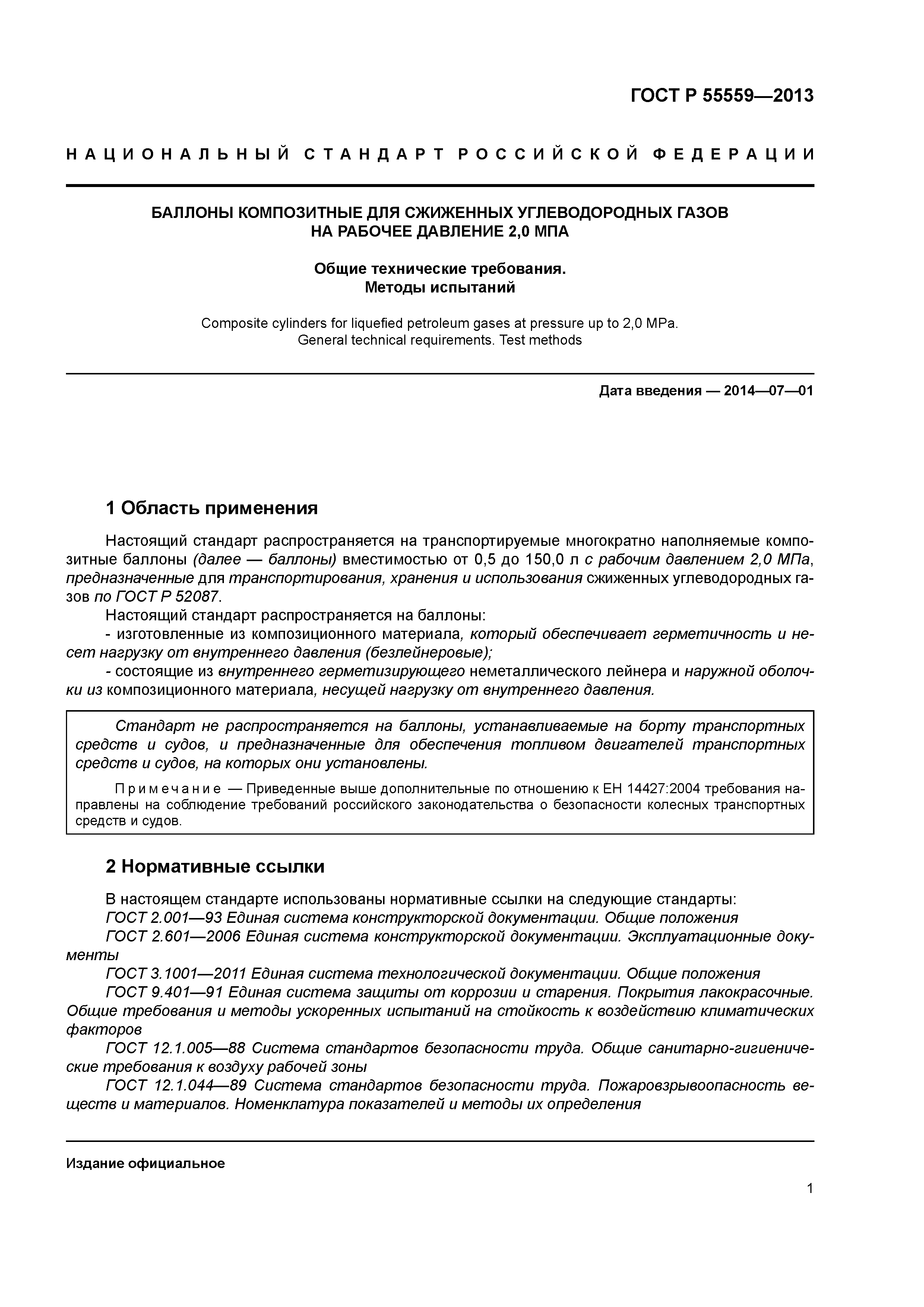

Область применения:	Стандарт распространяется на транспортируемые многократно наполняемые композитные баллоны вместимостью от 0,5 до 150,0 л с рабочим давлением 2,0 Мпа, предназначенные для транспортирования, хранения и использования сжиженных углеводородных газов по ГОСТ Р 52087. Стандарт распространяется на баллоны: - изготовленные из композиционного материала, который обеспечивает герметичность и несет нагрузку от внутреннего давления (безлейнеровые); - состоящие из внутреннего герметизирующего неметаллического лейнера и наружной оболочки из композиционного материала, несущей нагрузку от внутреннего давления. Стандарт не распространяется на баллоны, устанавливаемые на борту транспортных средств и судов, и предназначенные для обеспечения топливом двигателей транспортных средств и судов, на которых они установлены.

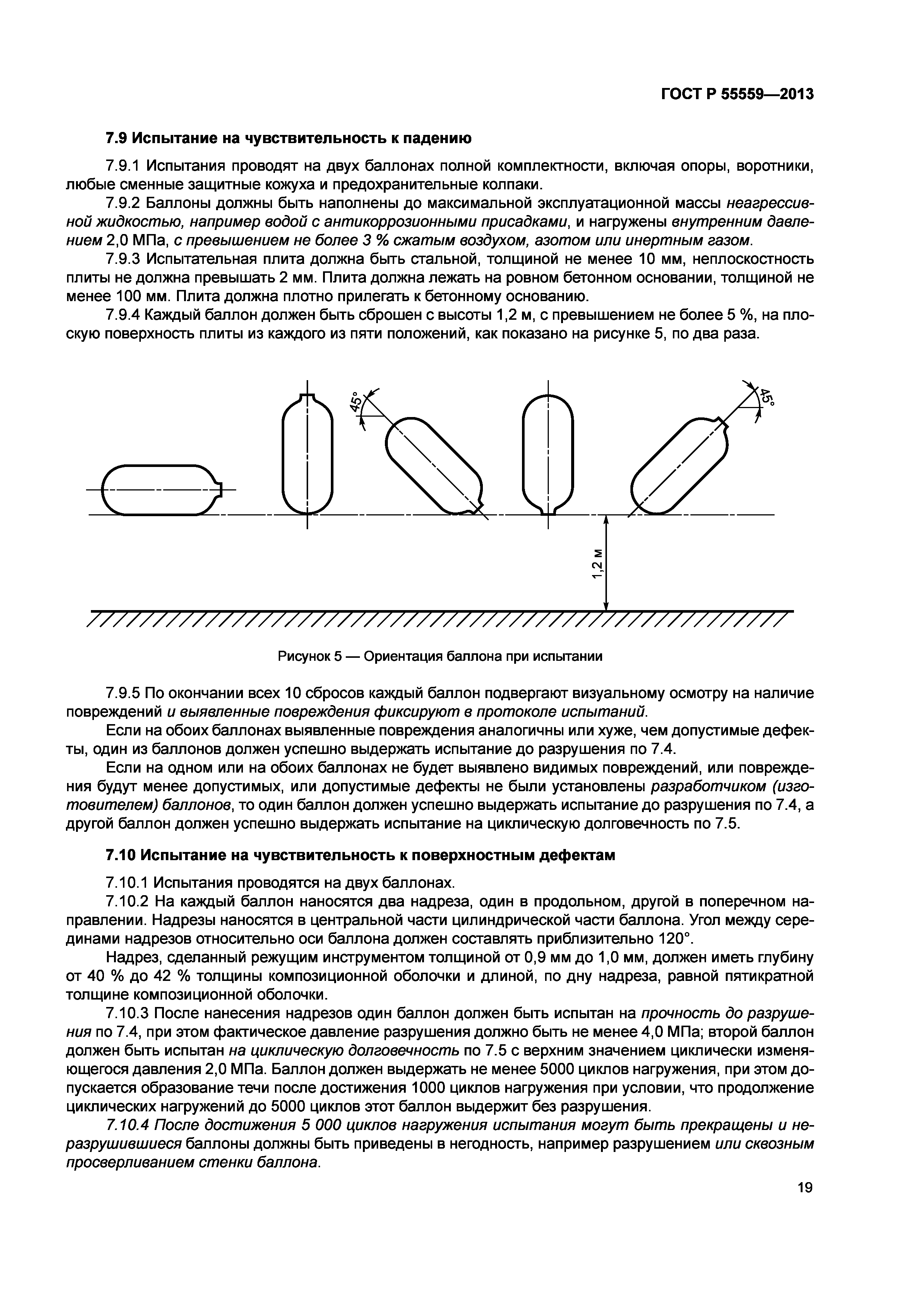

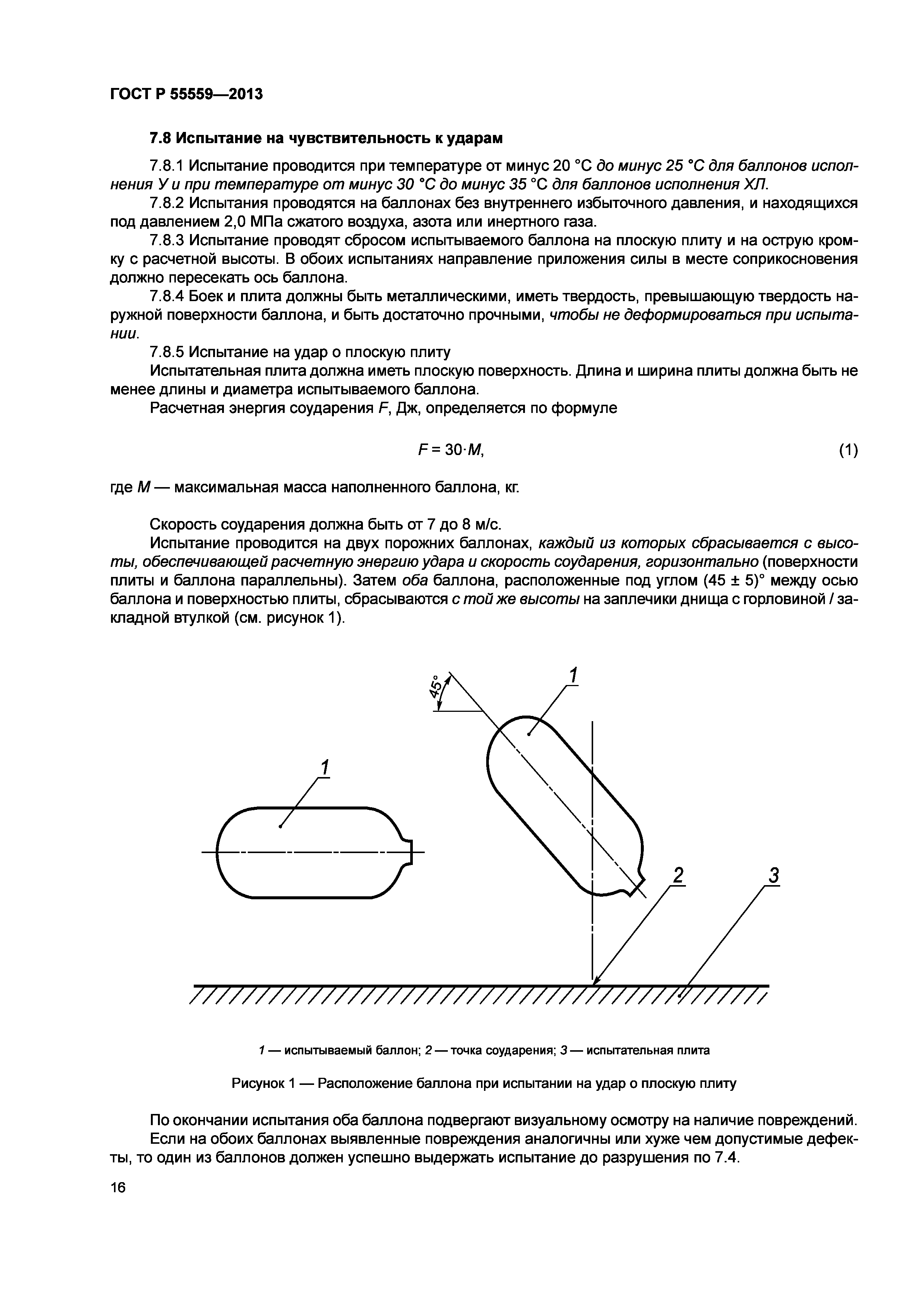

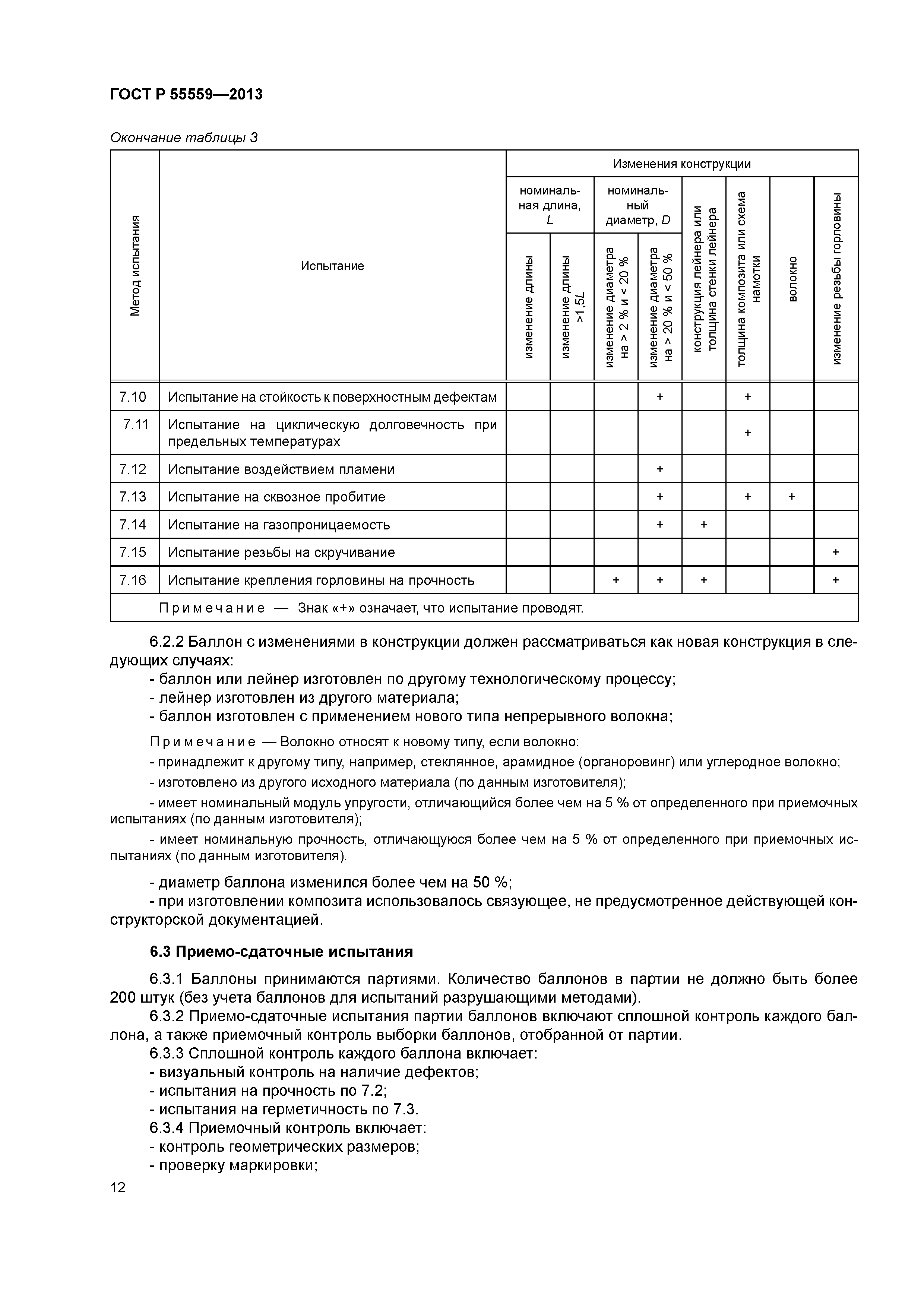

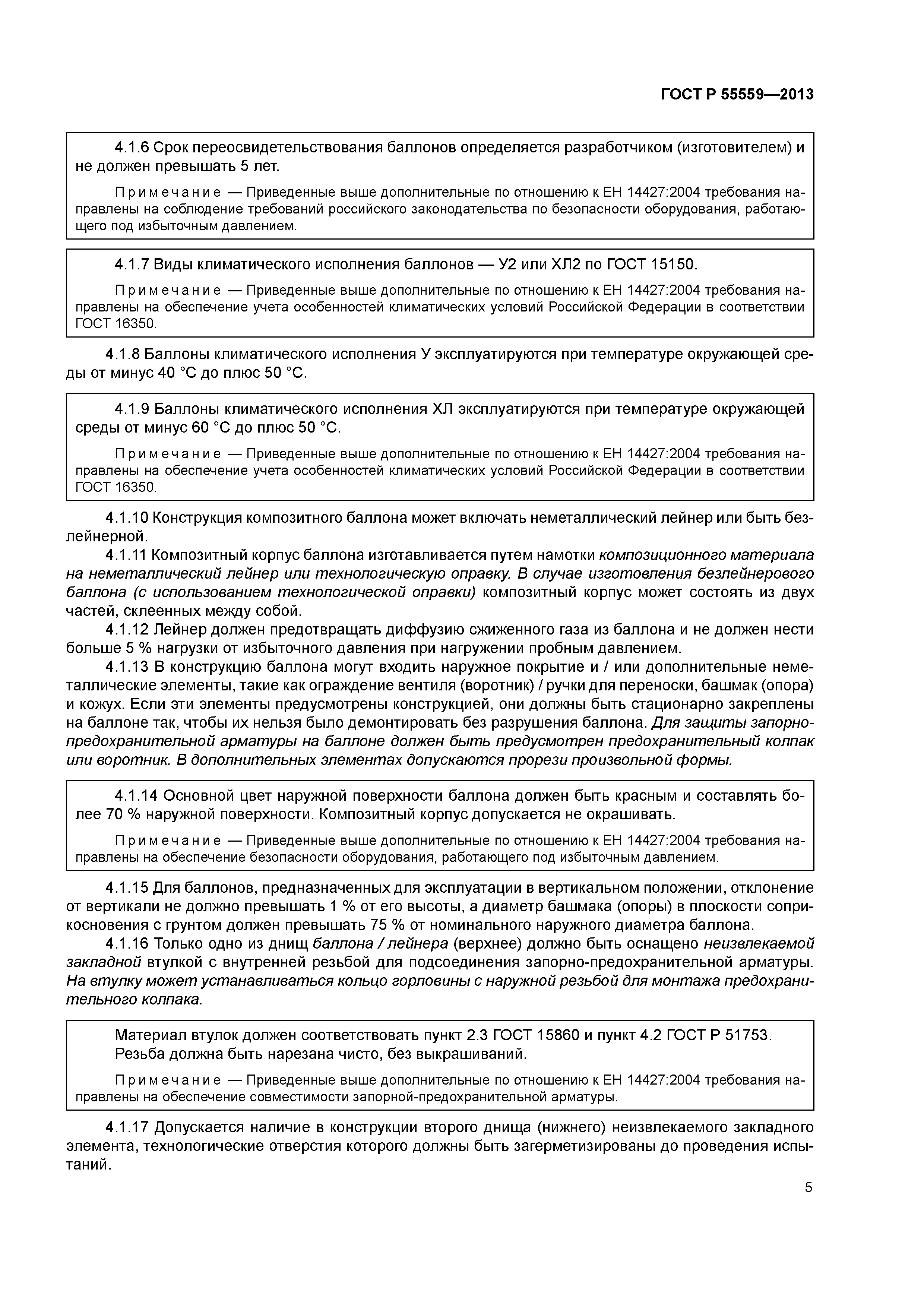

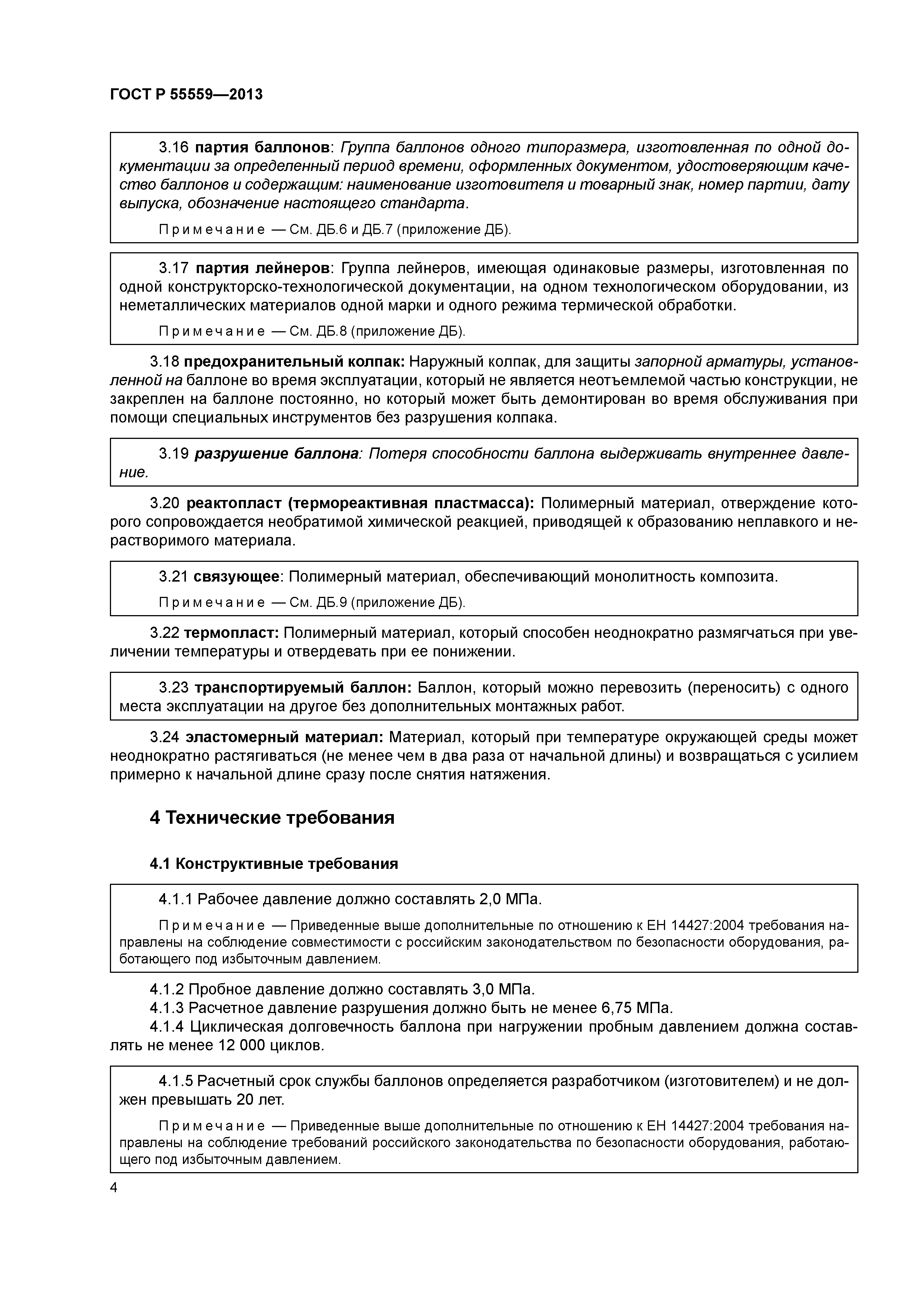

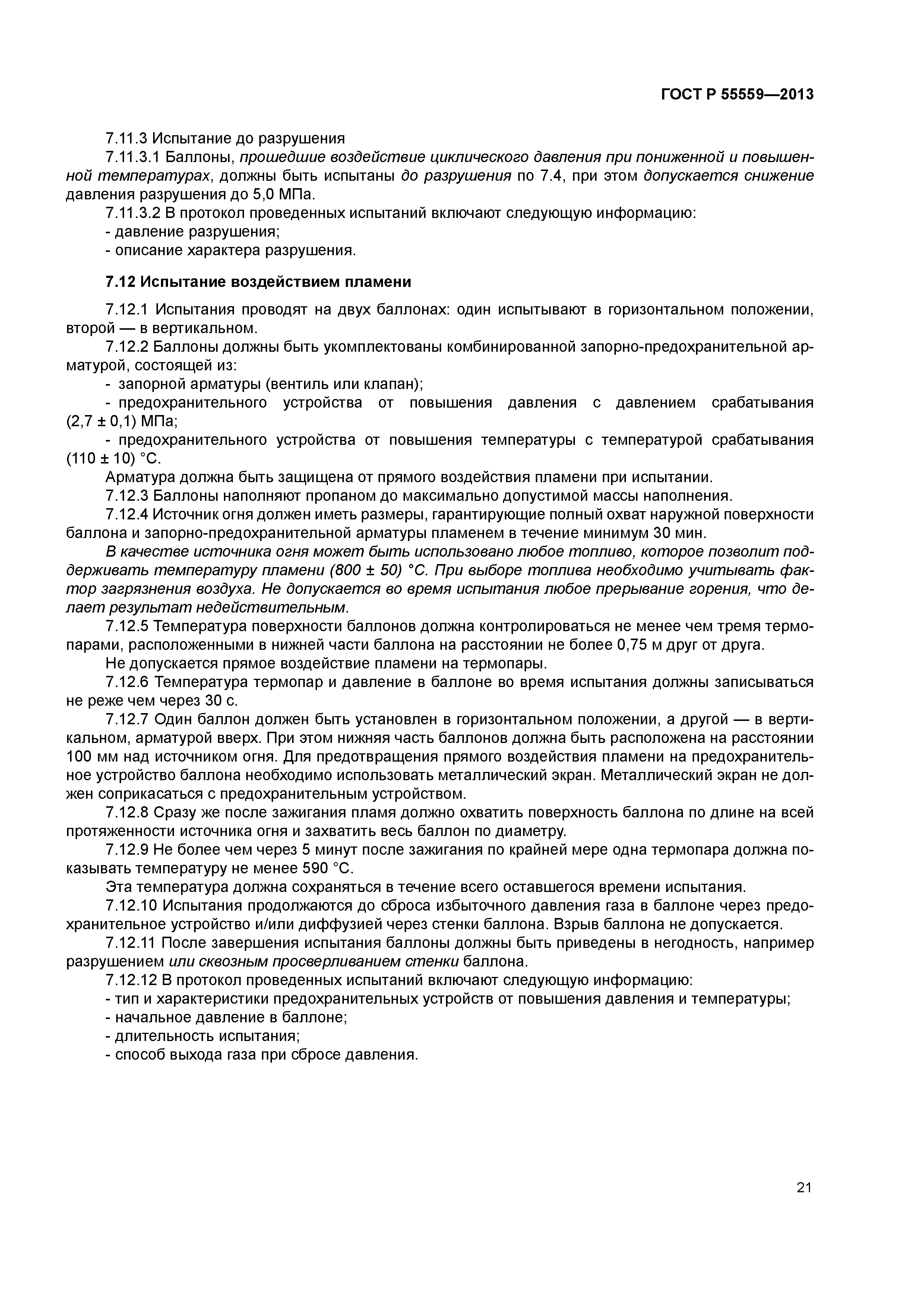

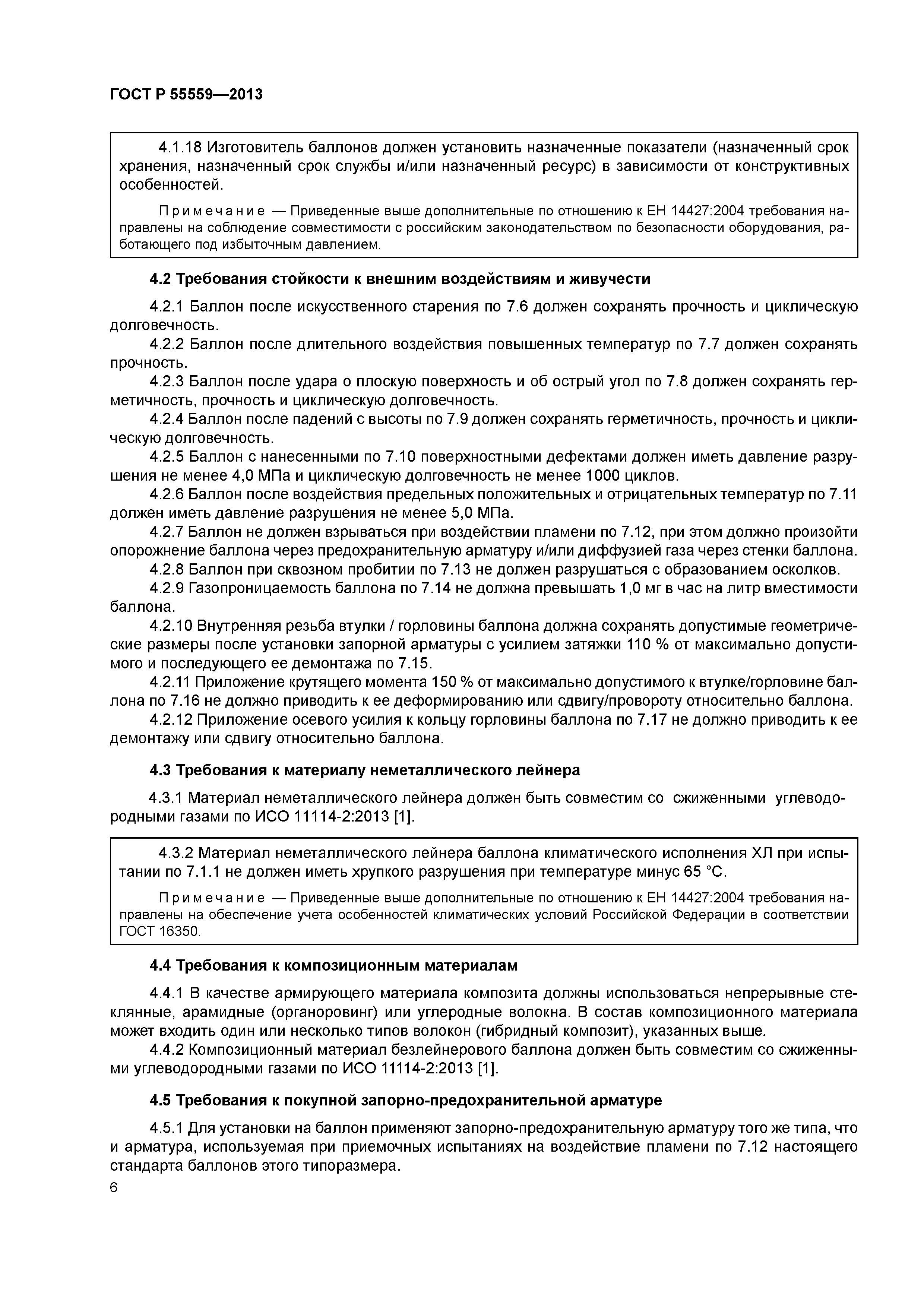

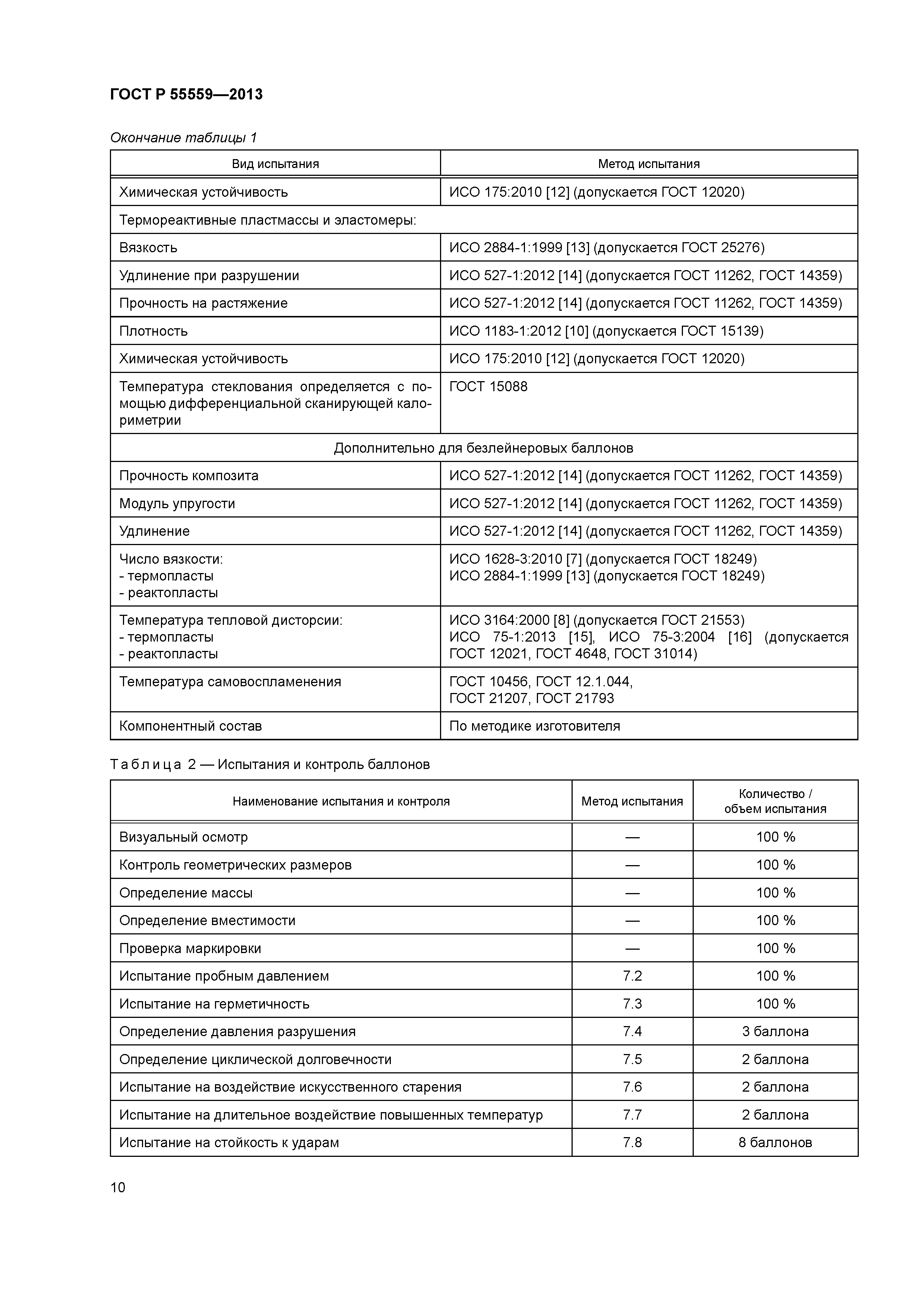

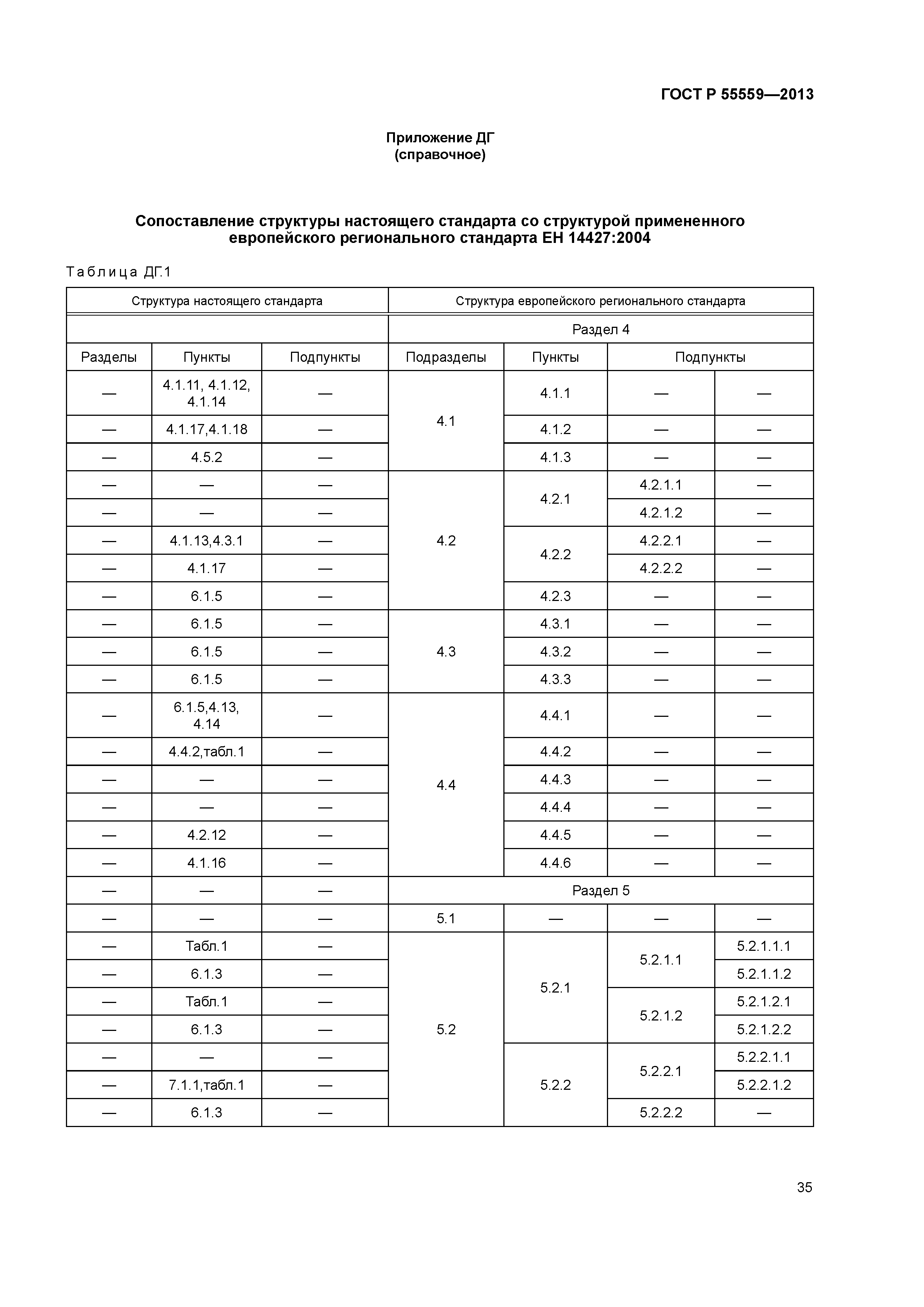

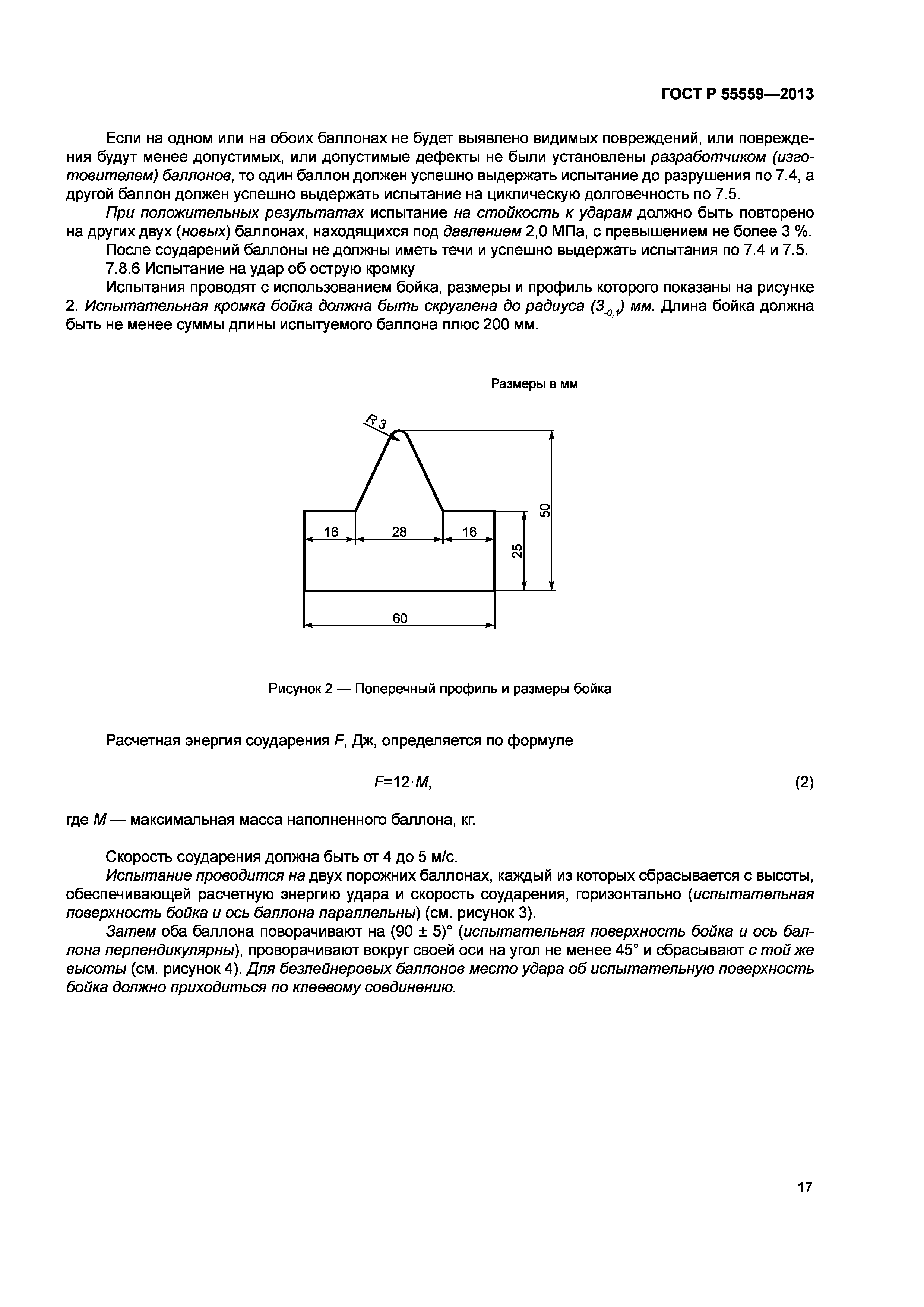

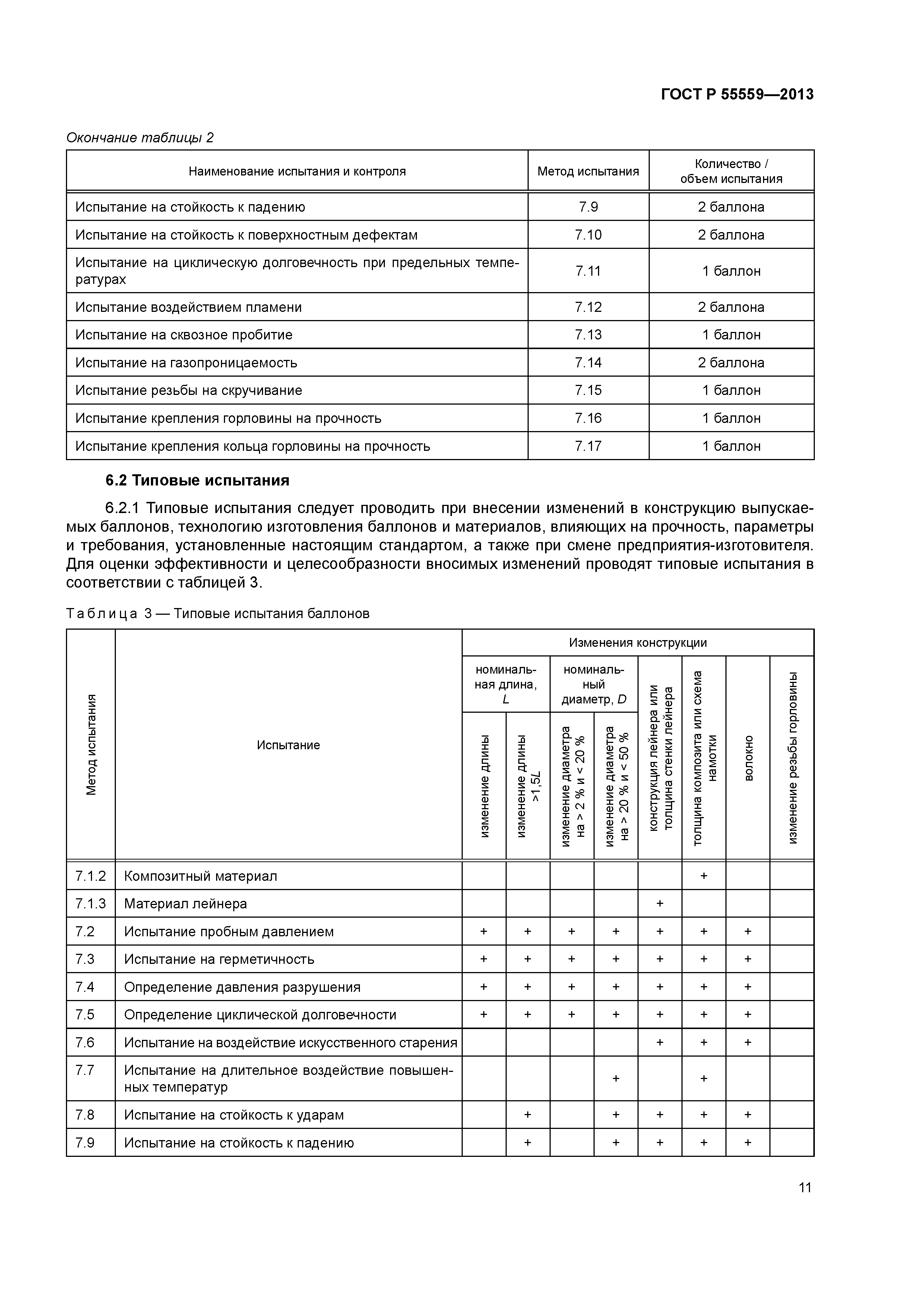

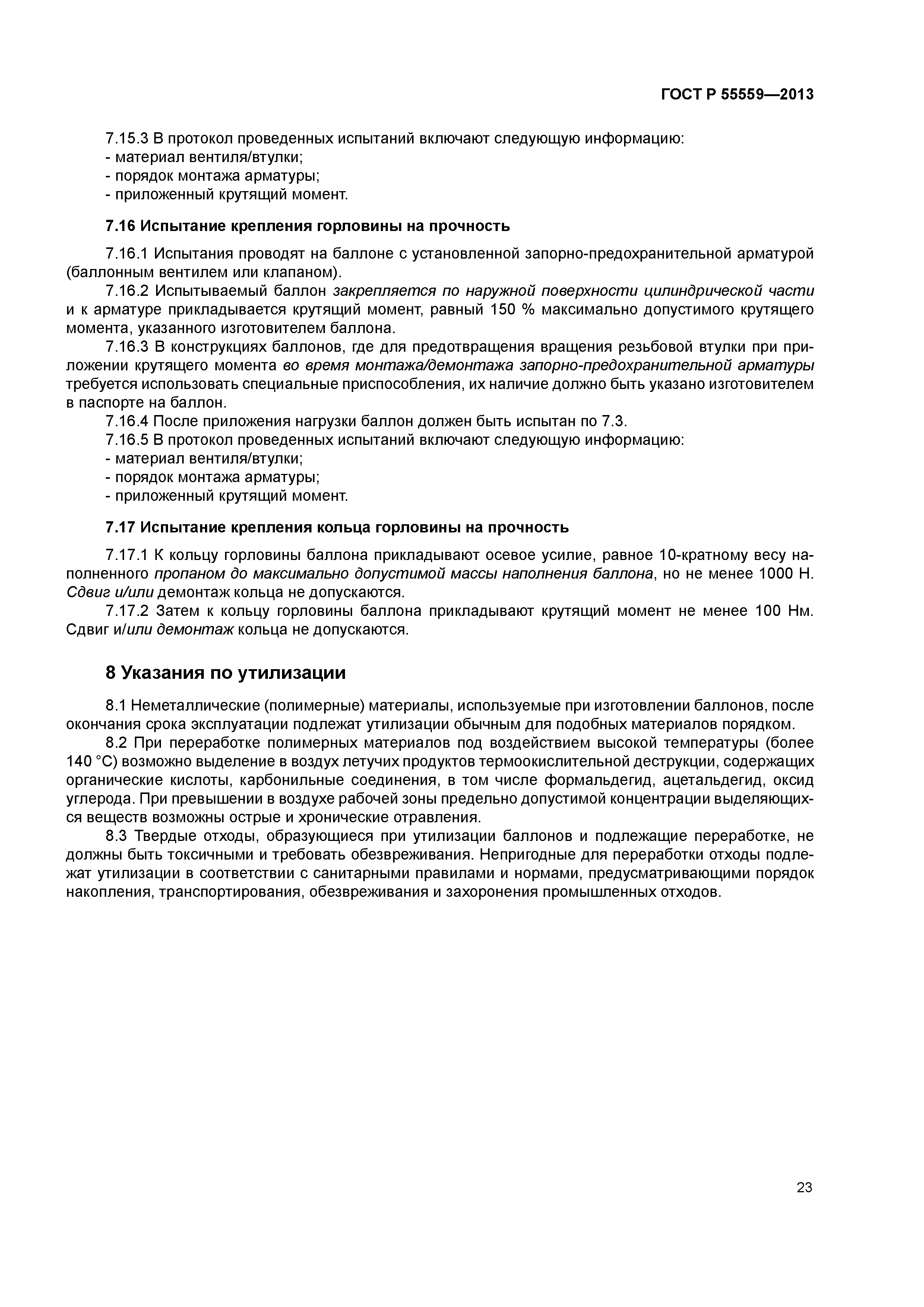

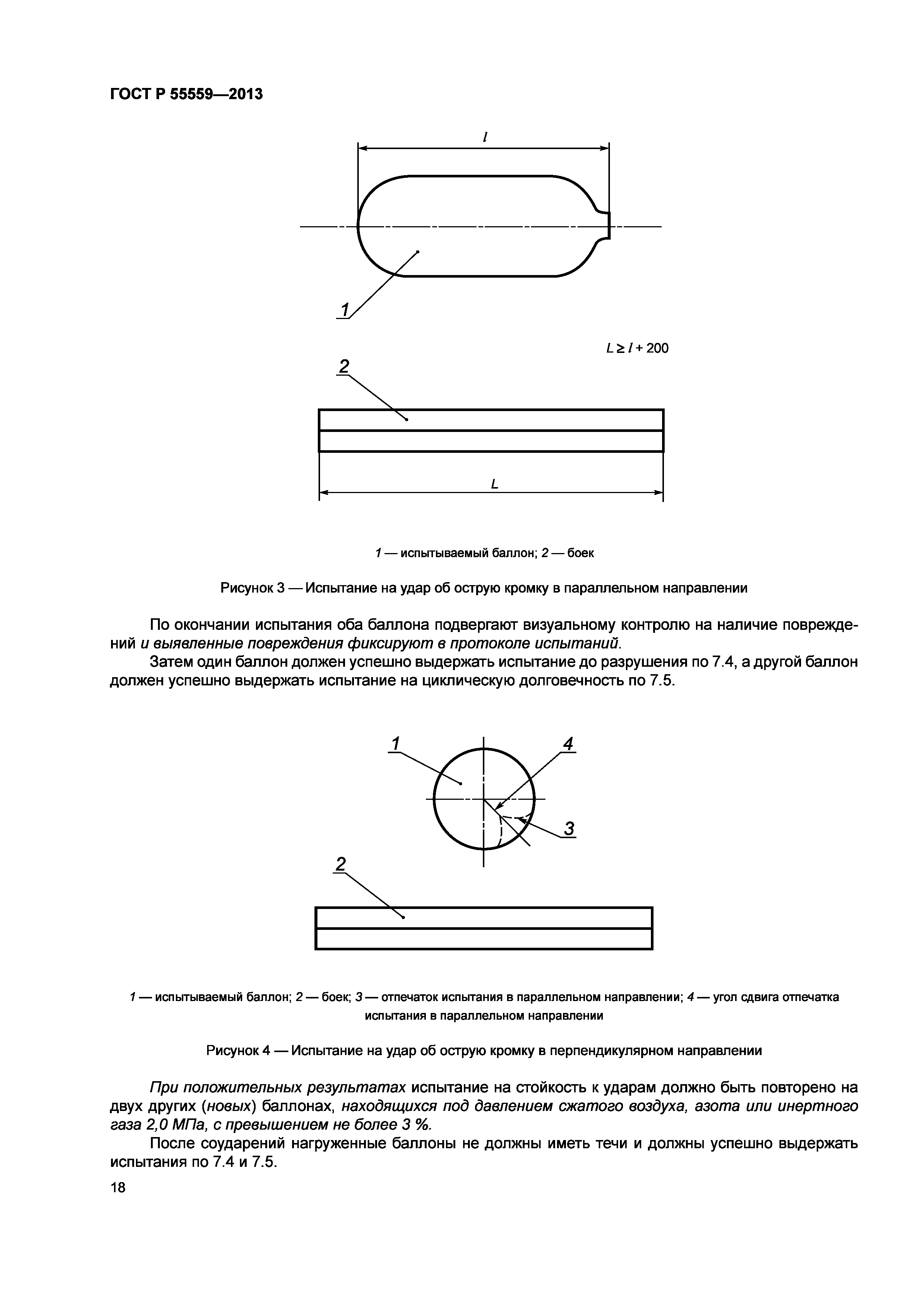

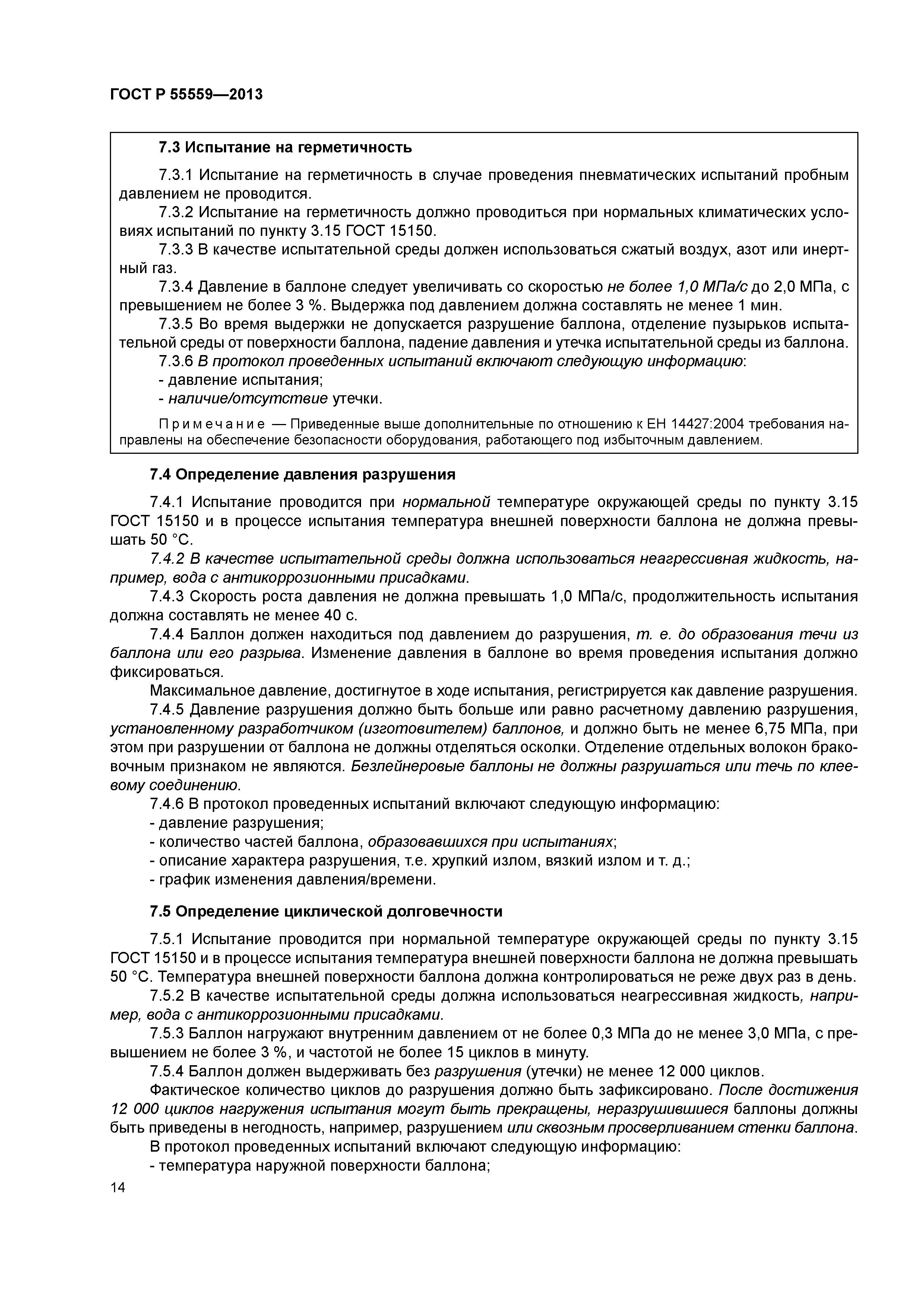

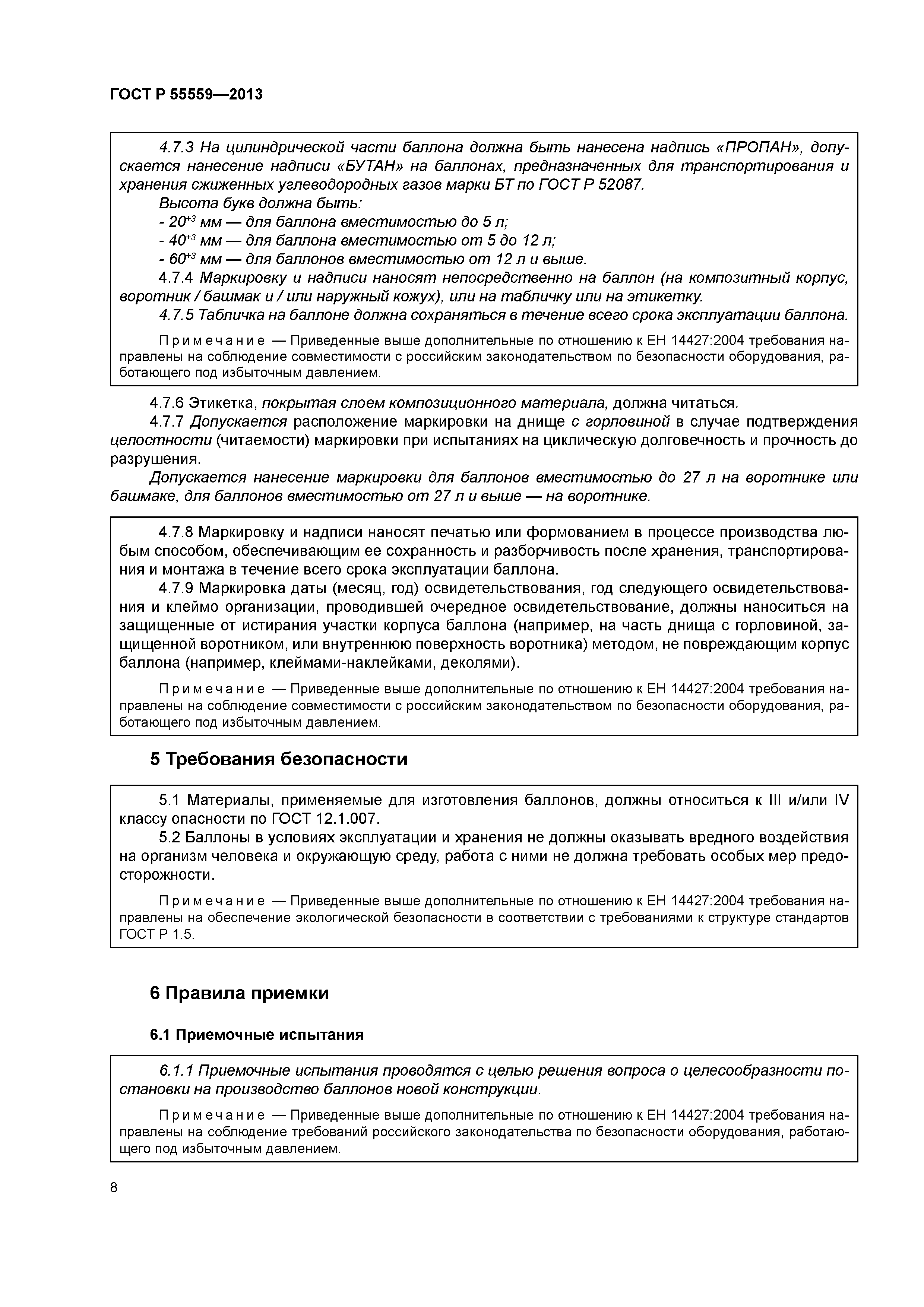

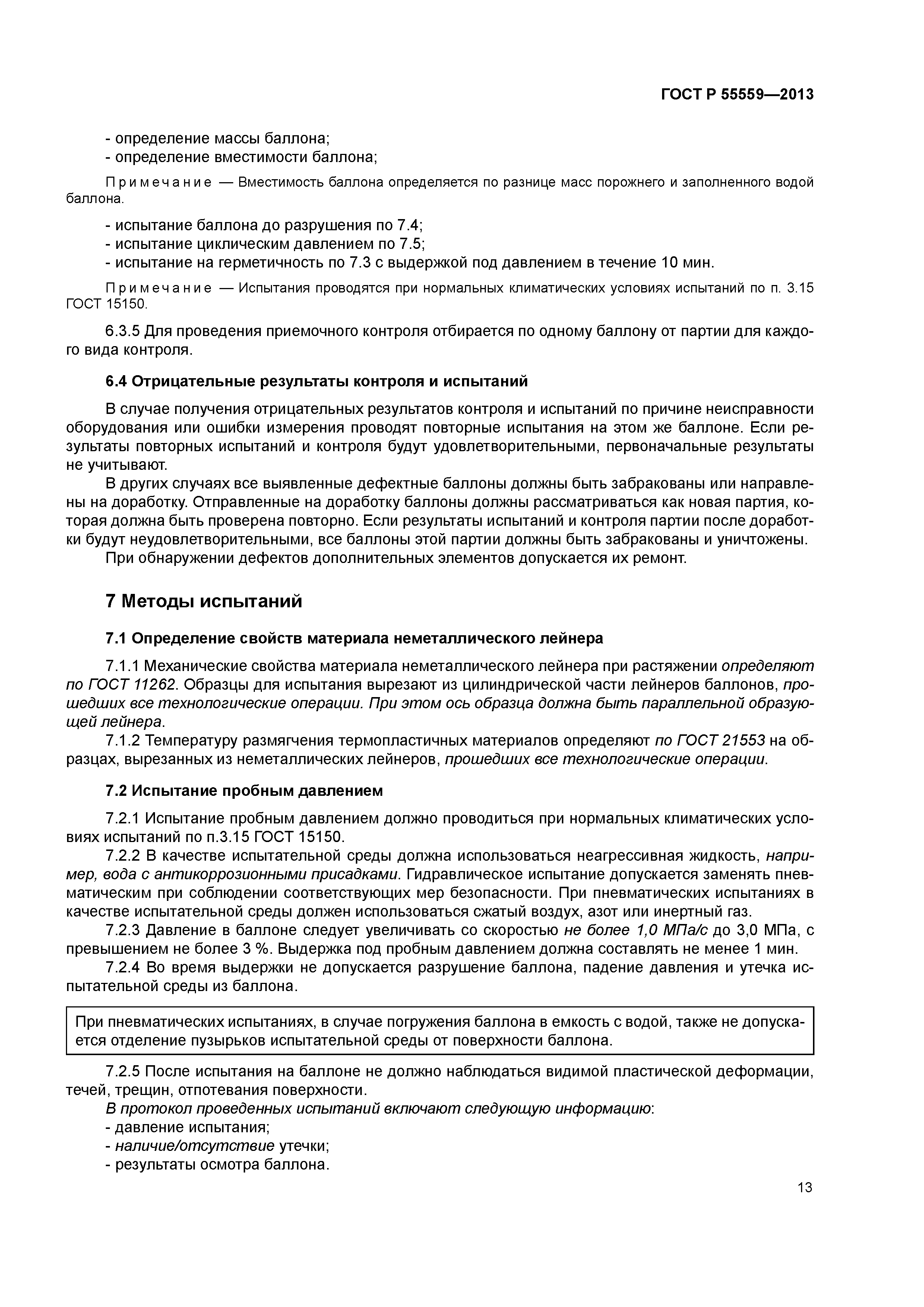

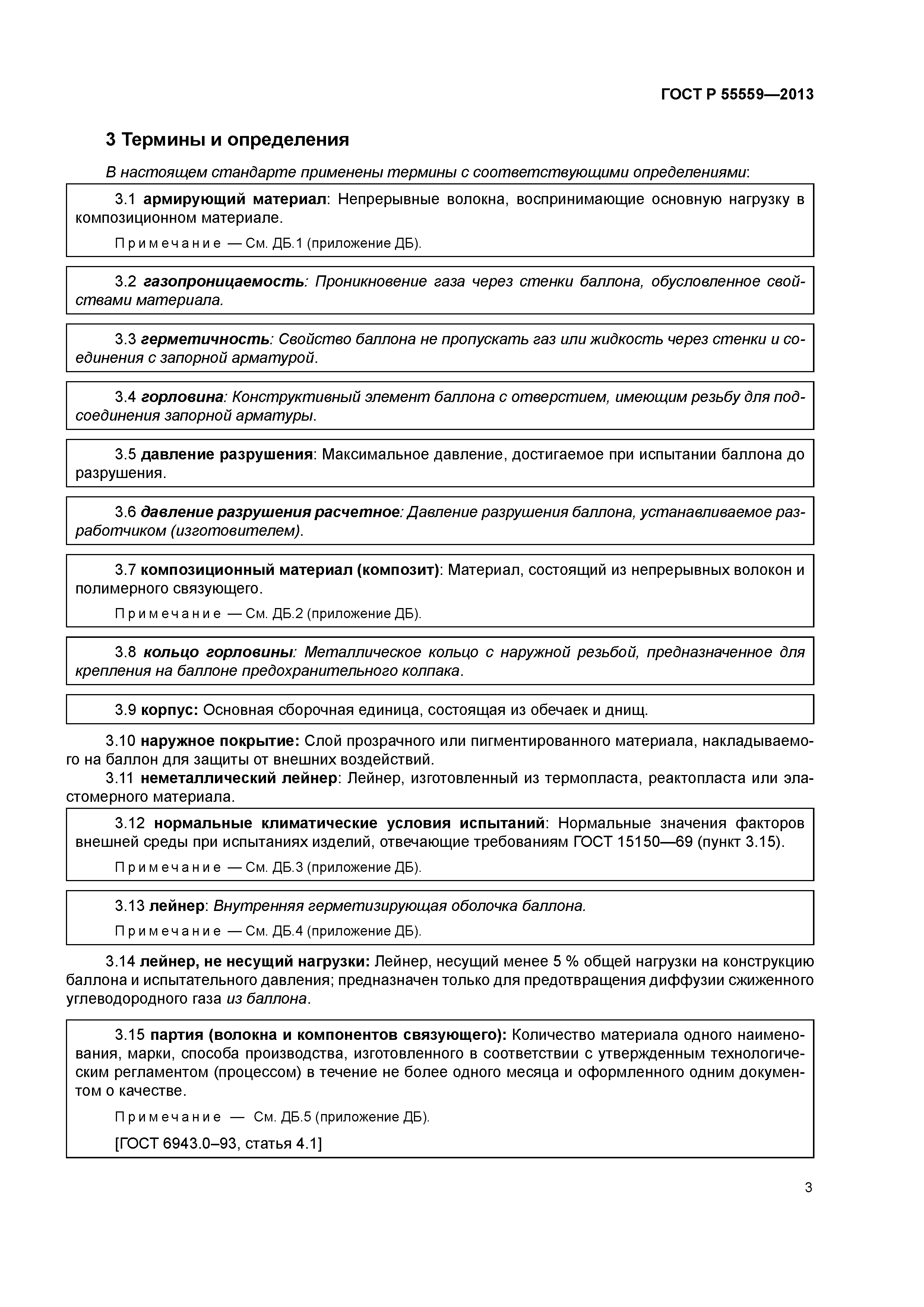

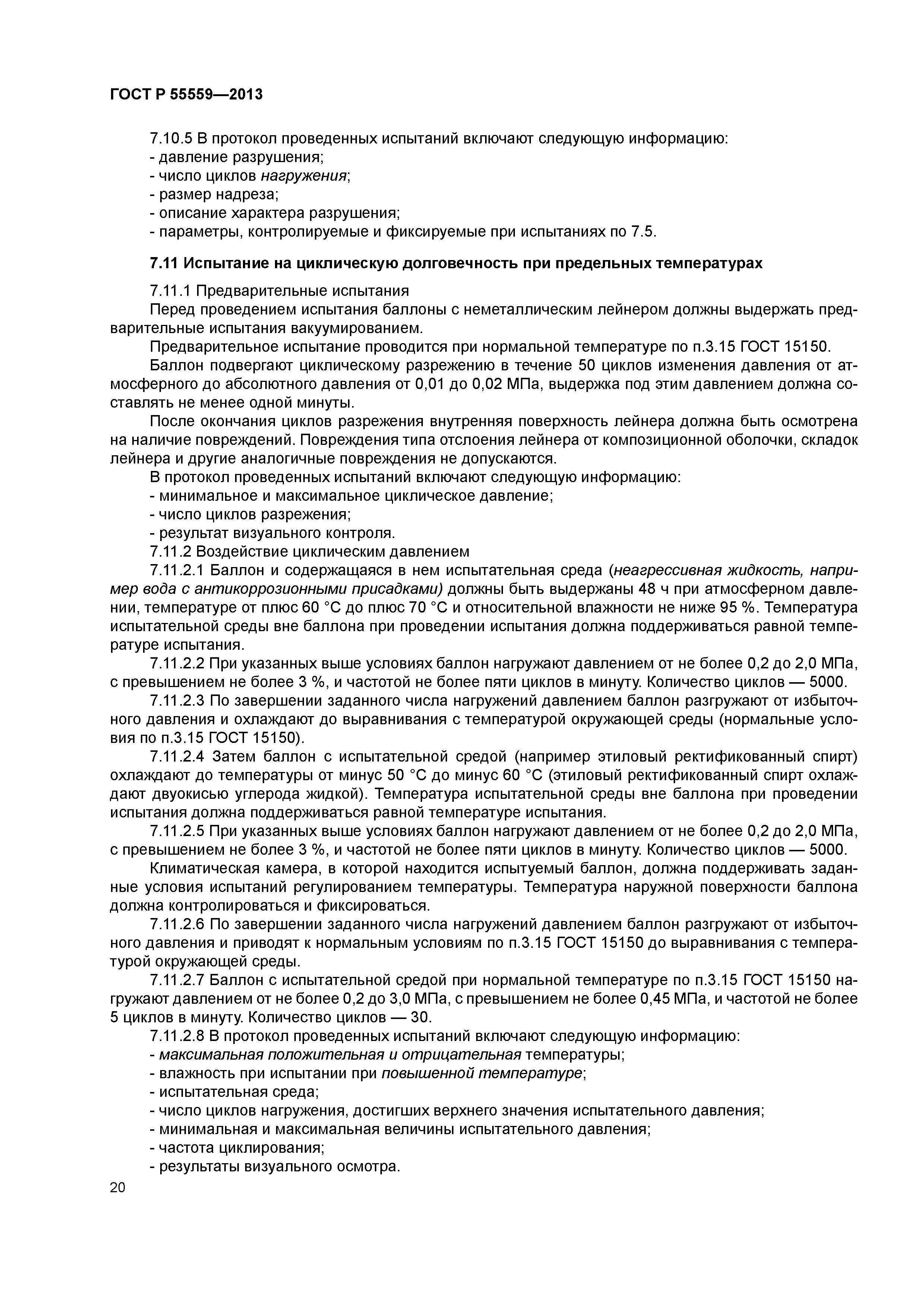

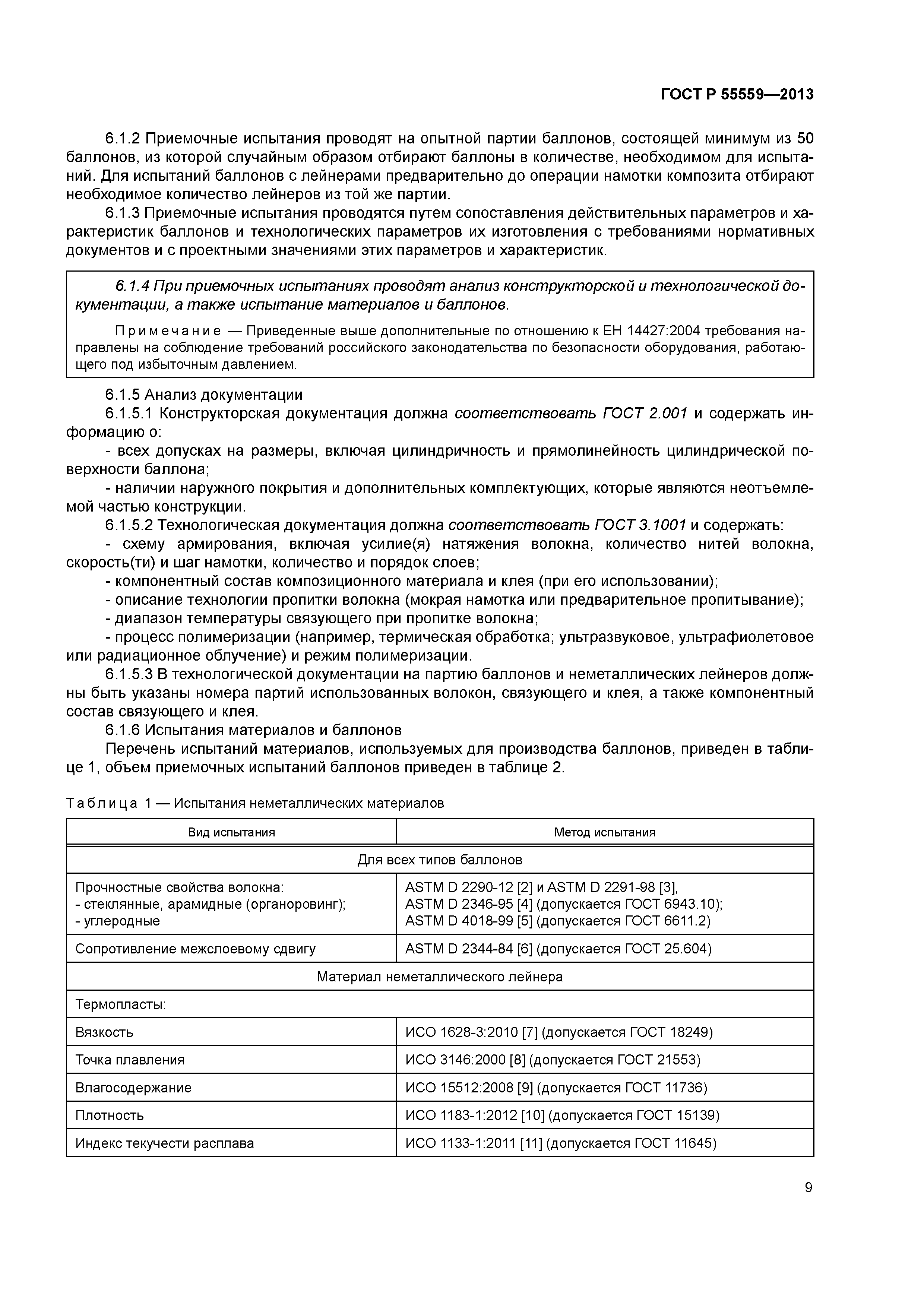

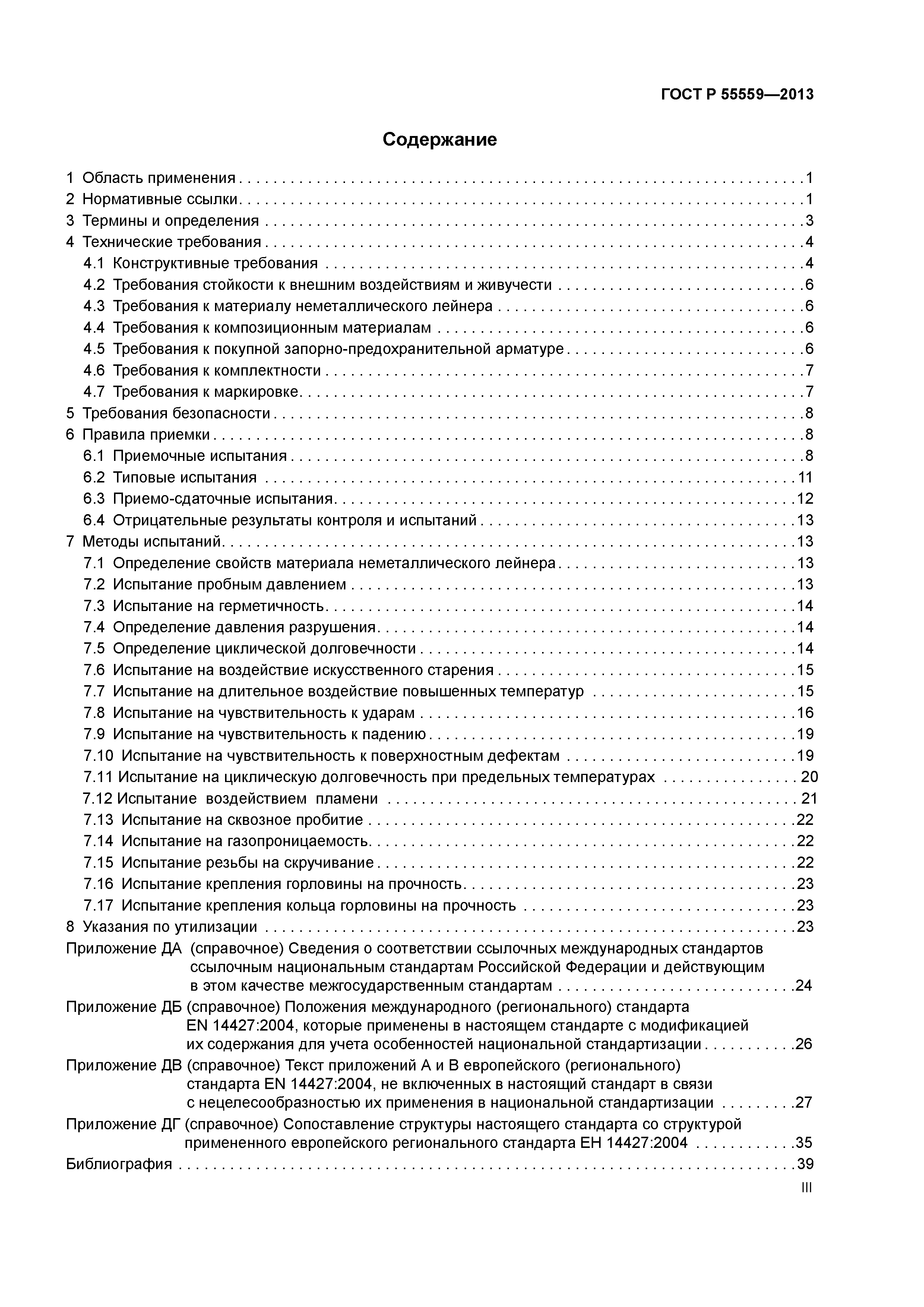

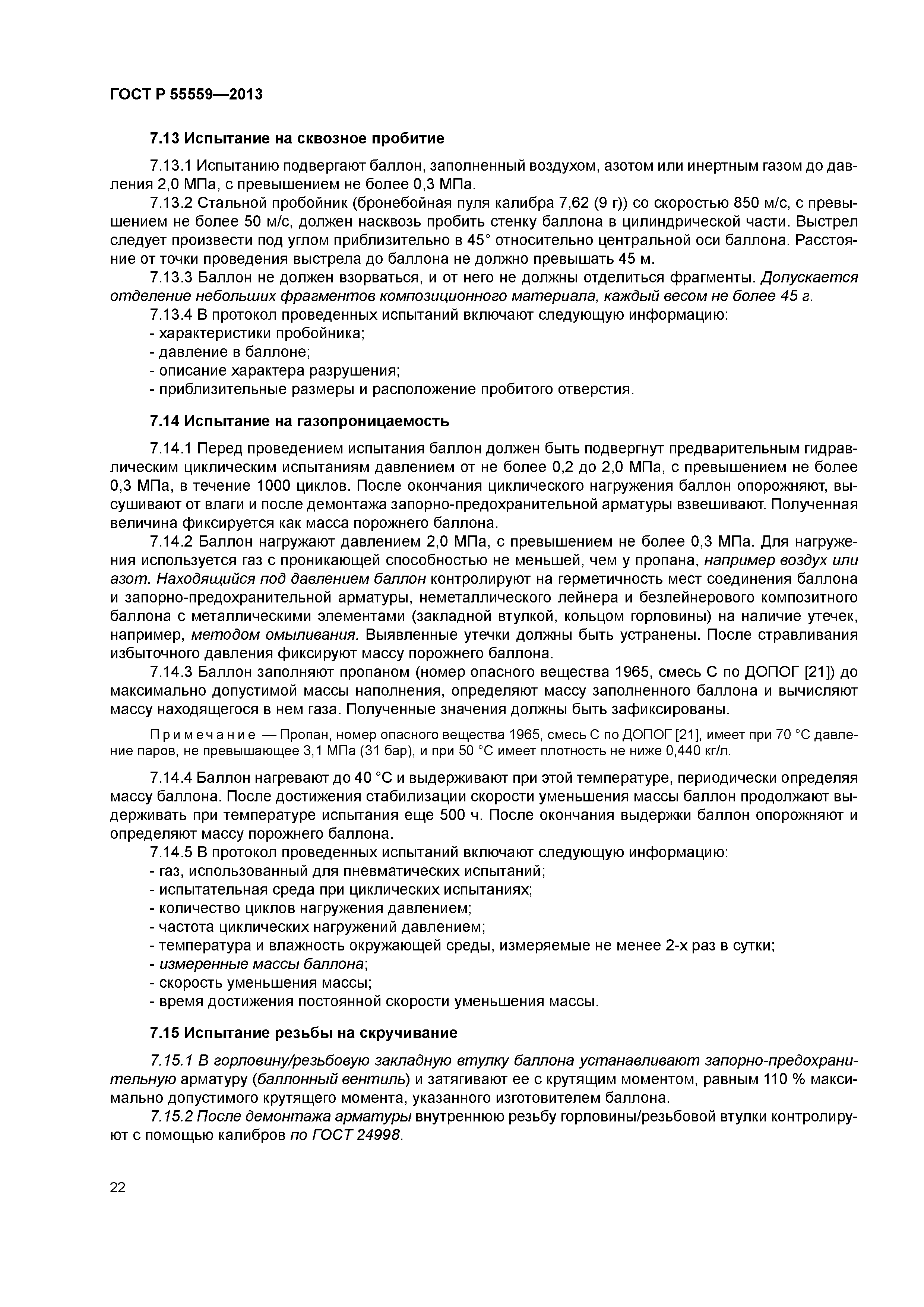

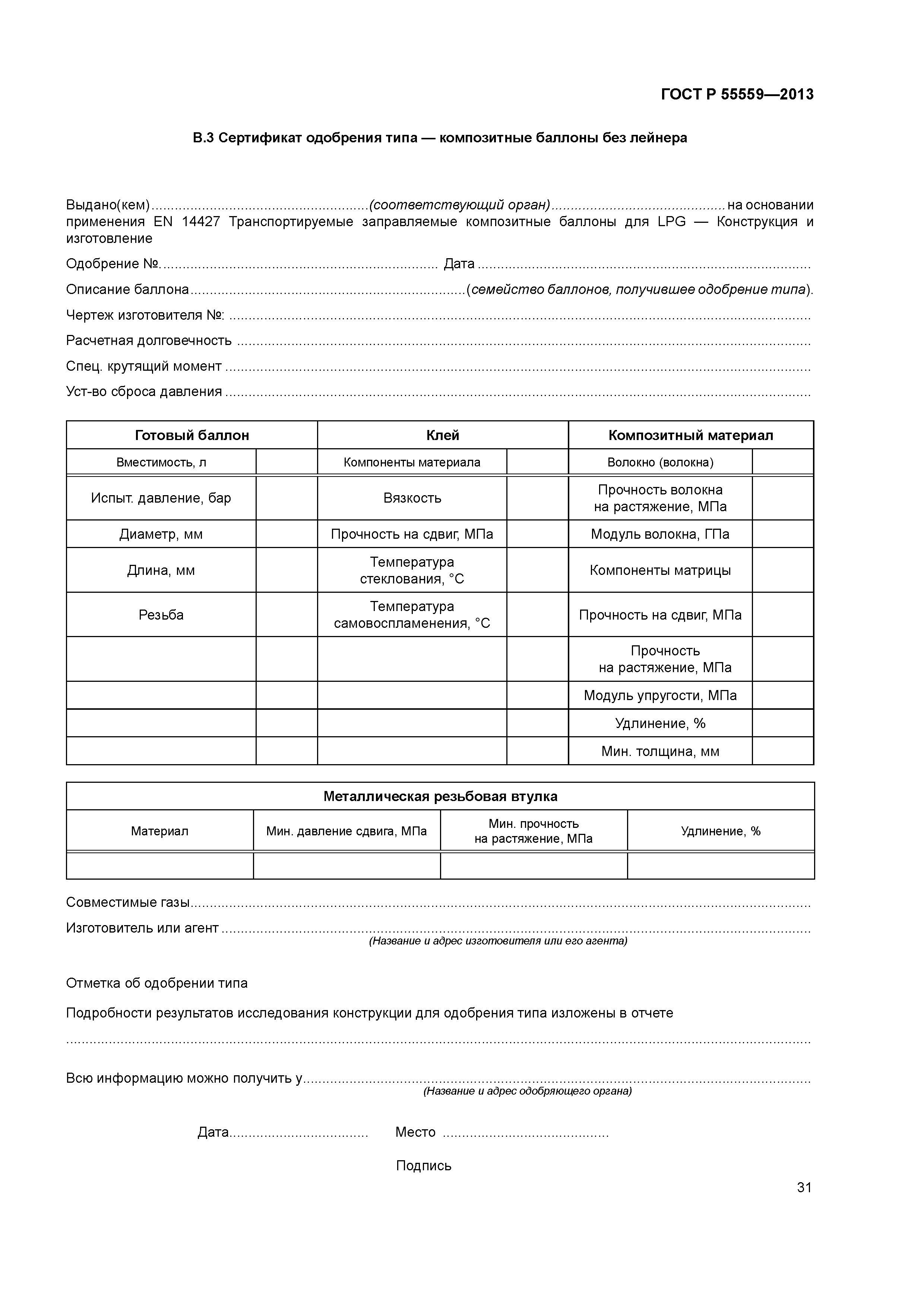

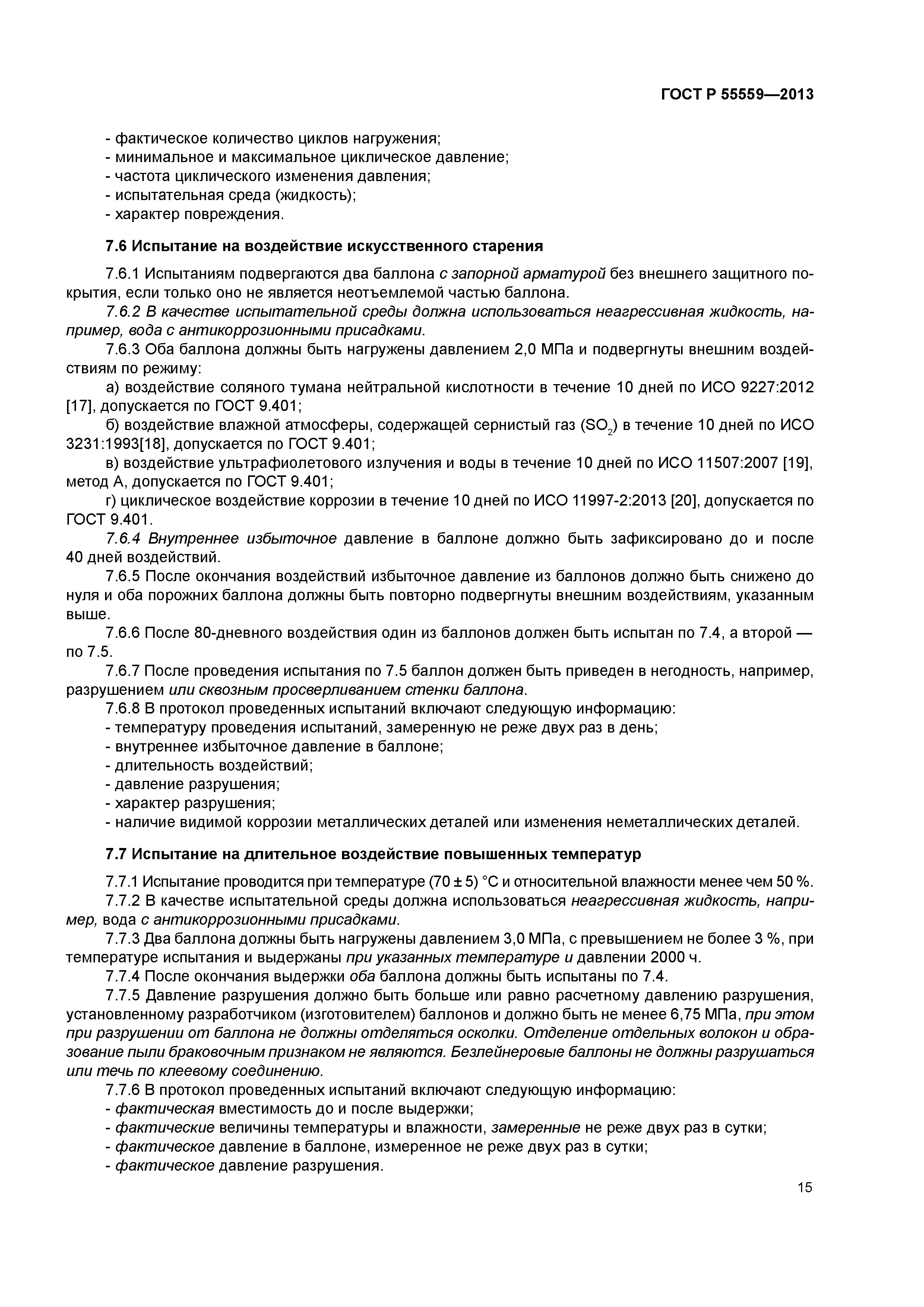

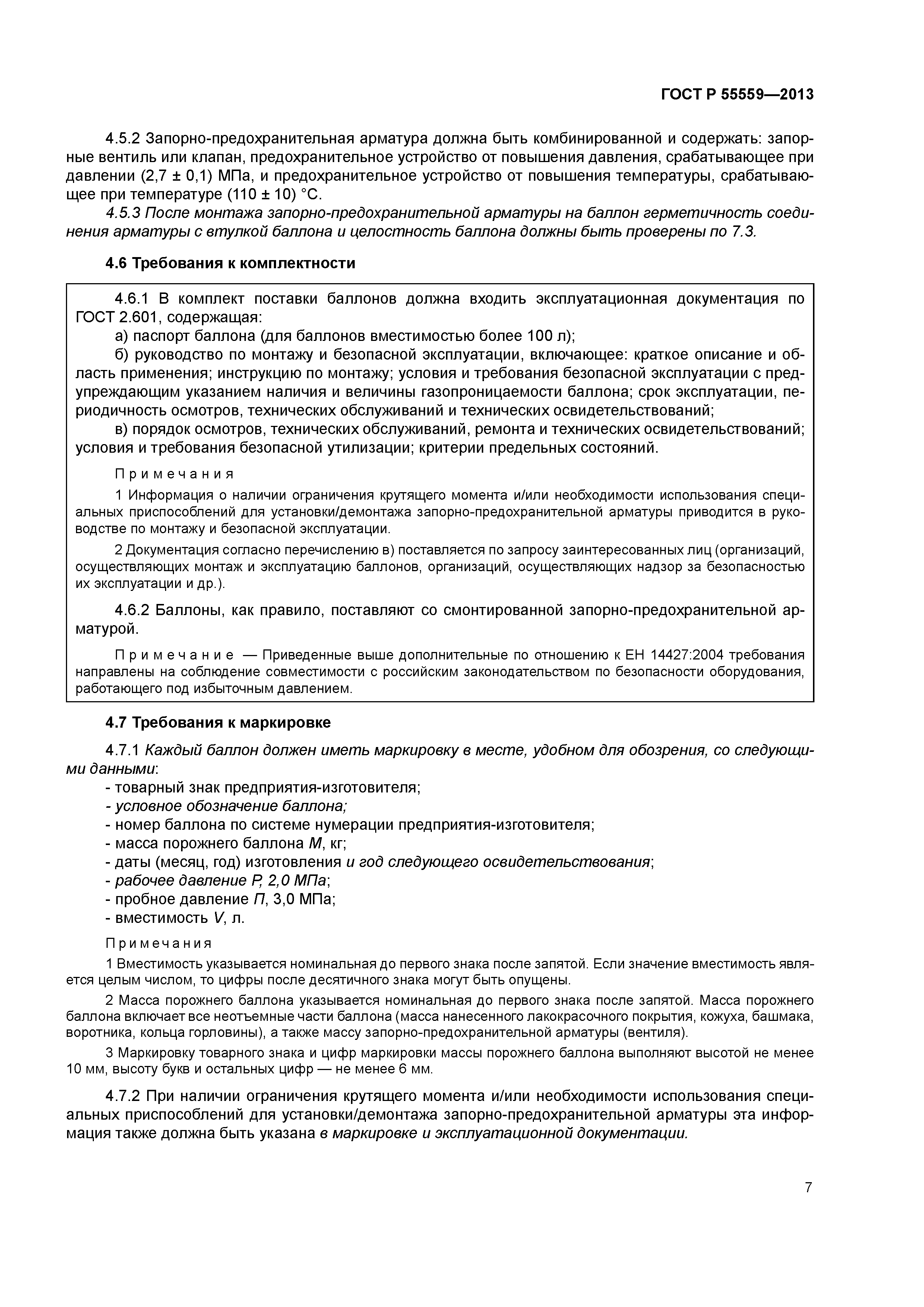

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Технические требования    4.1 Конструктивные требования    4.2 Требования стойкости к внешним воздействиям и живучести    4.3 Требования к материалу неметаллического лейнера    4.4 Требования к композиционным материалам    4.5 Требования к покупной запорно-предохранительной арматуре    4.6 Требования к комплектности    4.7 Требования к маркировке 5 Требования безопасности 6 Правила приемки    6.1 Приемочные испытания    6.2 Типовые испытания    6.3 Приемо-сдаточные испытания    6.4 Отрицательные результаты контроля и испытаний 7 Методы испытаний    7.1 Определение свойств материала неметаллического лейнера.    7.2 Испытание пробным давлением    7.3 Испытание на герметичность    7.4 Определение давления разрушения    7.5 Определение циклической долговечности    7.6 Испытание на воздействие искусственного старения    7.7 Испытание на длительное воздействие повышенных температур    7.8 Испытание на чувствительность к ударам    7.9 Испытание на чувствительность к падению    7.10 Испытание на чувствительность к поверхностным дефектам    7.11 Испытание на циклическую долговечность при предельных температурах    7.12 Испытание воздействием пламени    7.13 Испытание на сквозное пробитие    7.14 Испытание на газопроницаемость    7.15 Испытание резьбы на скручивание    7.16 Испытание крепления горловины на прочность    7.17 Испытание крепления кольца горловины на прочность 8 Указания по утилизации Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации и действующим в этом качестве межгосударственным стандартам Приложение ДБ (справочное) Положения международного (регионального) стандарта EN 14427:2004, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей национальной стандартизации Приложение ДВ (справочное) Текст приложений А и В европейского (регионального) стандарта EN 14427:2004, не включенных в настоящий стандарт в связи с нецелесообразностью их применения в национальной стандартизации Приложение ДГ (справочное) Сопоставление структуры настоящего стандарта со структурой примененного европейского регионального стандарта ЕН 14427:2004 Библиография

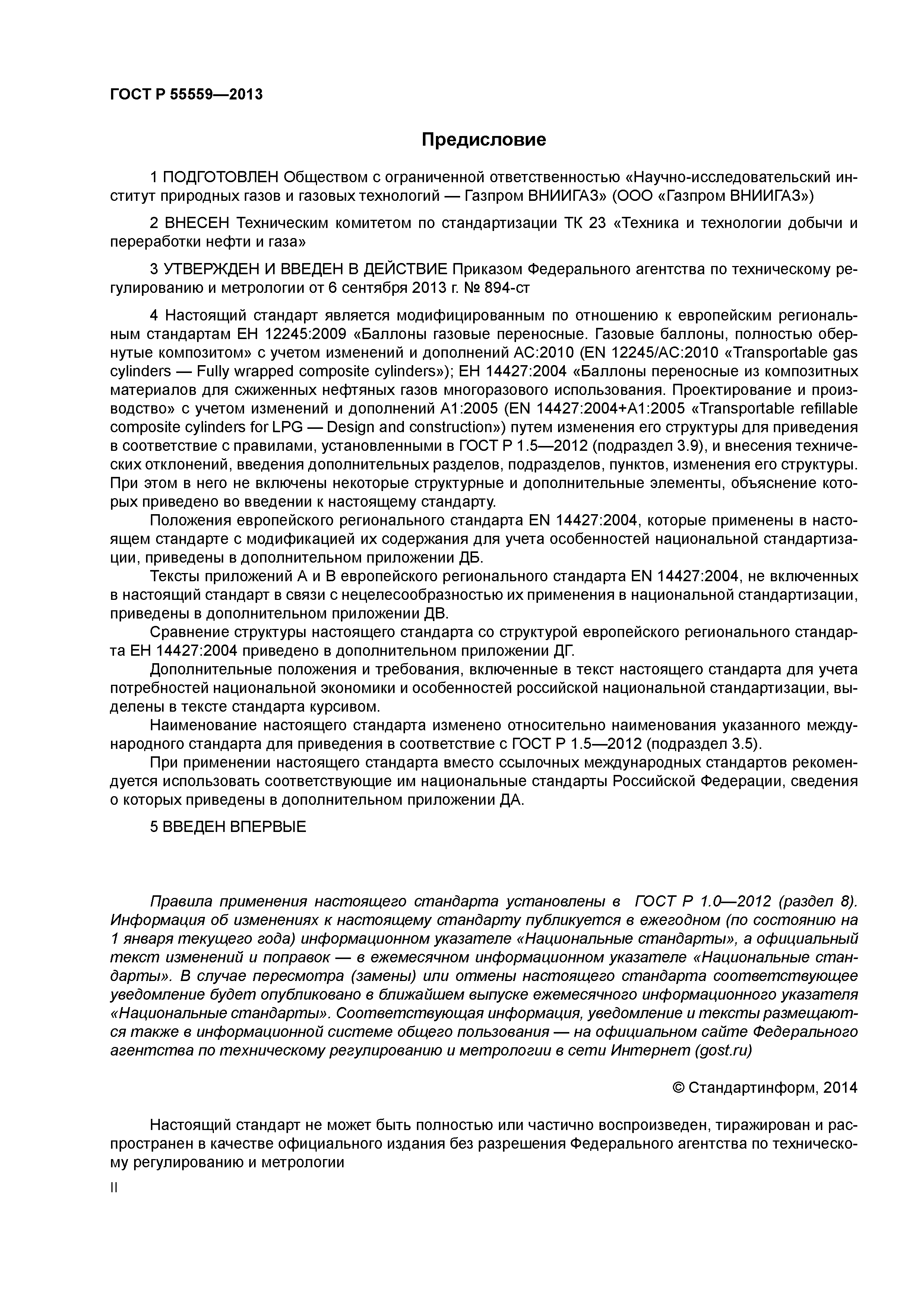

Разработан:	ТК 230 Пластмассы, полимерные материалы, методы их испытания ООО Газпром ВНИИГАЗ
Утверждён:	06.09.2013 Федеральное агентство по техническому регулированию и метрологии (894-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Резервуары для хранения жидкостей и газов Сосуды под давлением, газовые баллоны Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Резервуары для хранения жидкостей и газов Сосуды под давлением, газовые баллоны

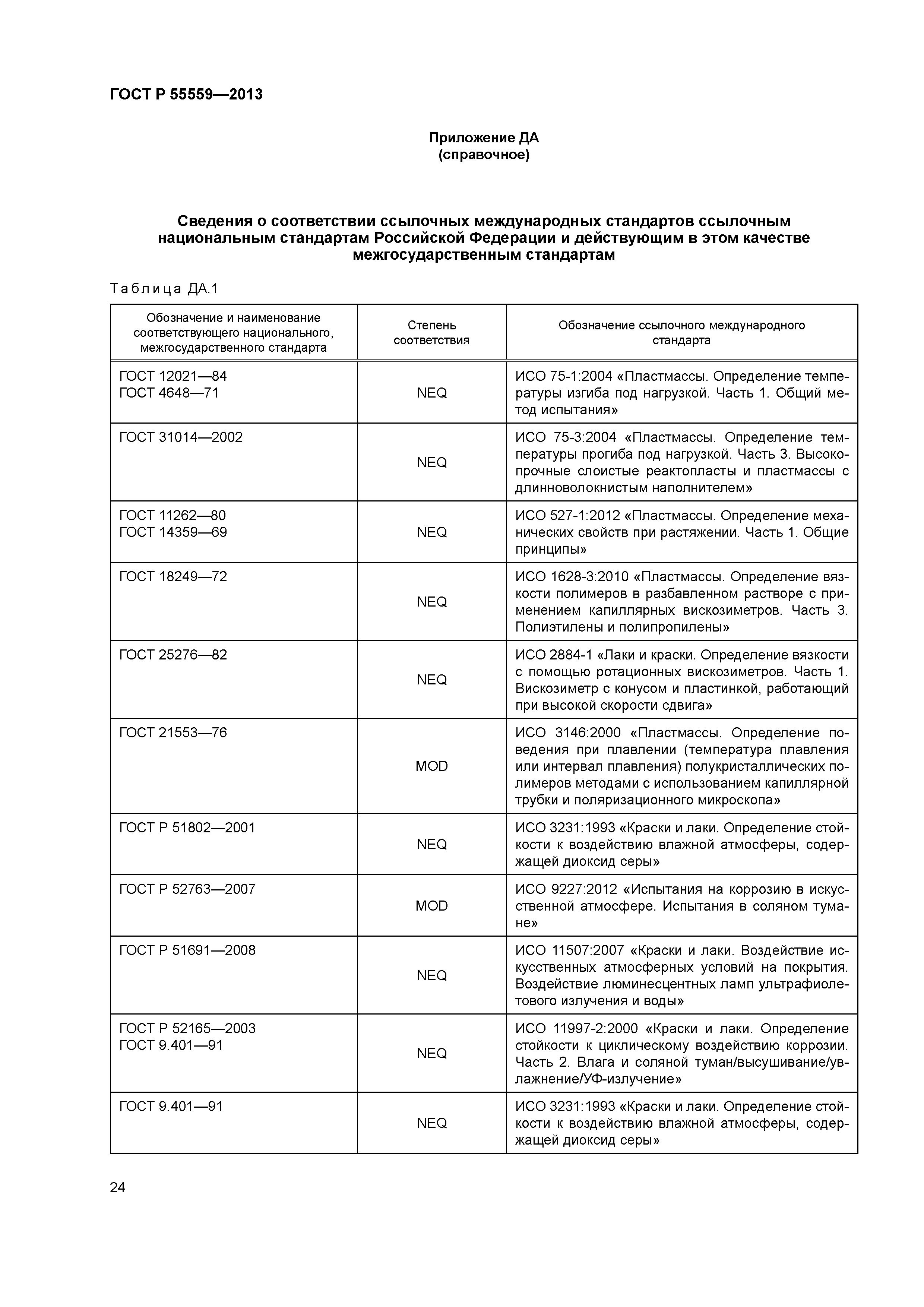

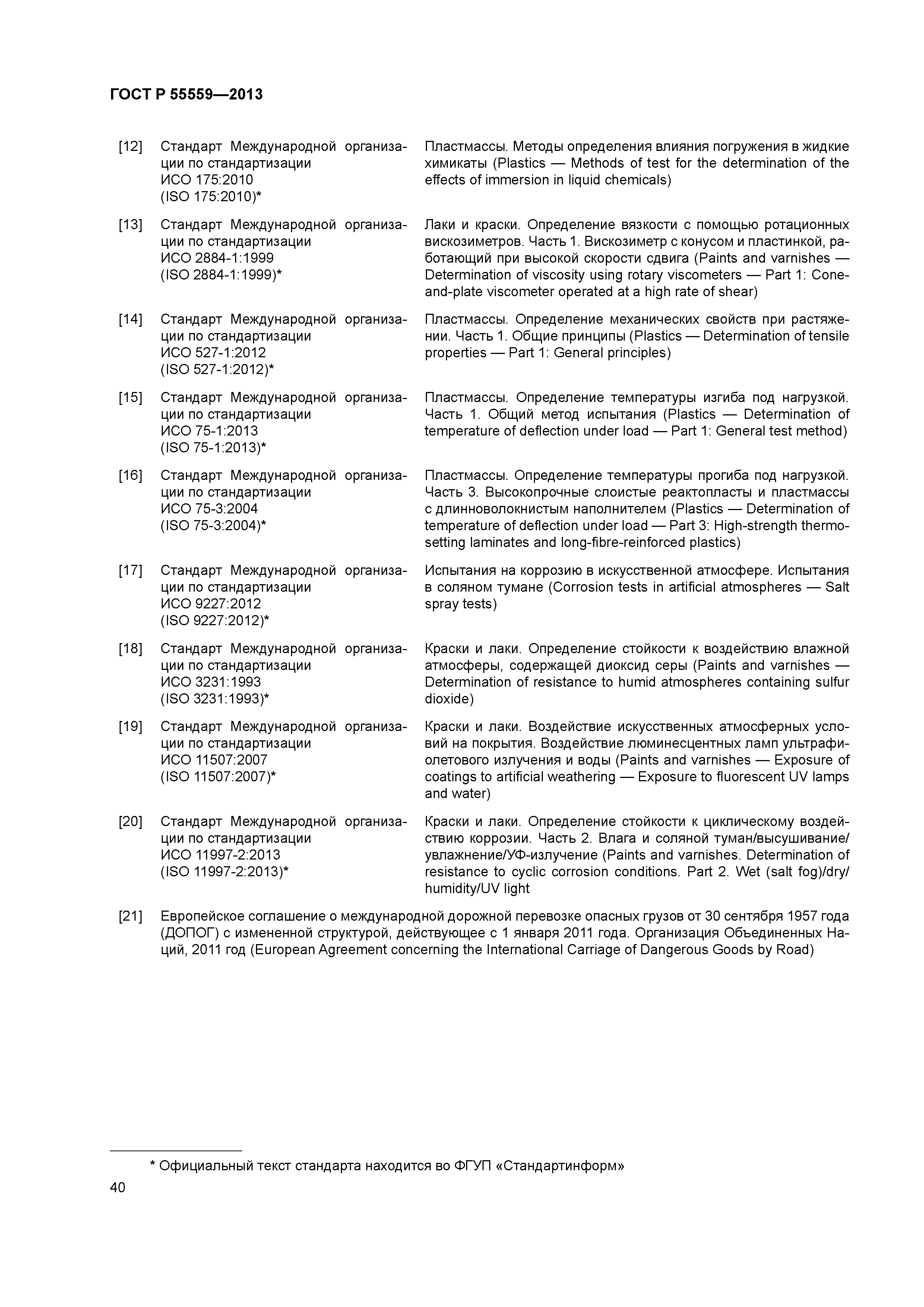

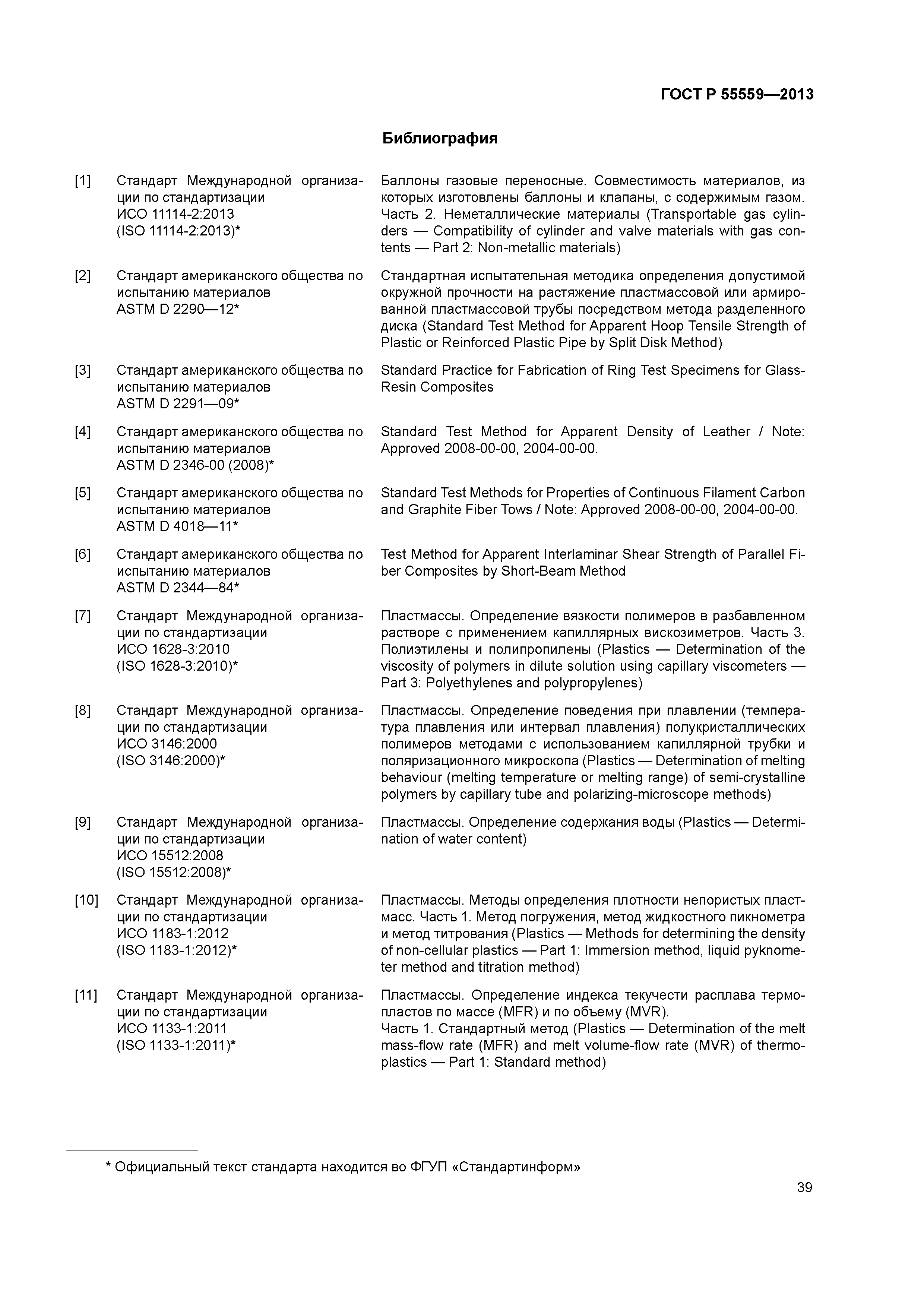

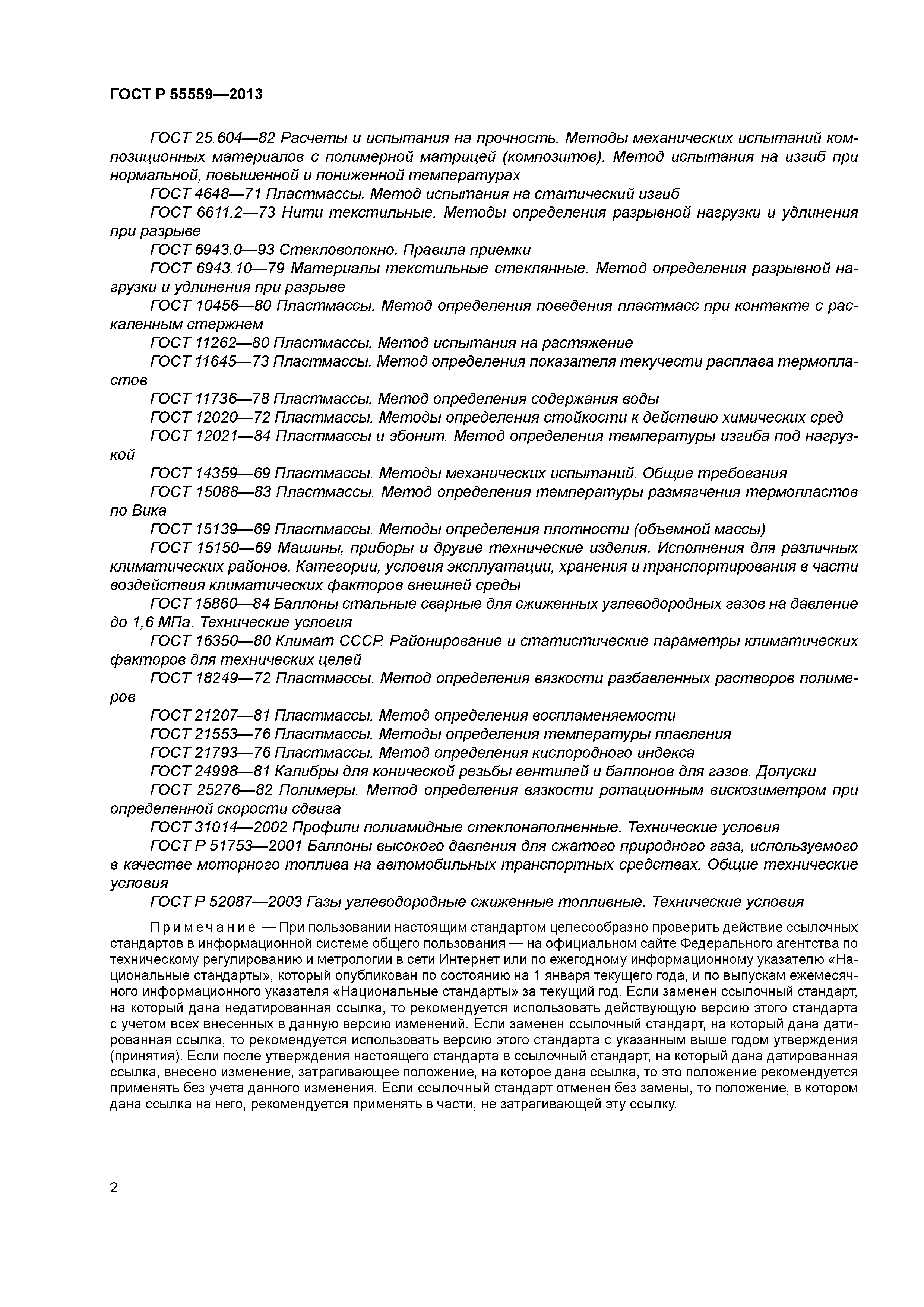

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 2.001-93 «Единая система конструкторской документации. Общие положения» ГОСТ 9.401-91 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения» ГОСТ 16350-80 «Климат СССР. Районирование и статистические параметры климатических факторов для технических целей» ГОСТ 11262-80 «Пластмассы. Метод испытания на растяжение» ГОСТ 6943.0-93 «Стекловолокно. Правила приемки» ГОСТ 21207-81 «Пластмассы. Метод определения воспламеняемости» ГОСТ 21793-76 «Пластмассы. Метод определения кислородного индекса» ГОСТ 10456-80 «Пластмассы. Метод определения поведения пластмасс при контакте с раскаленным стержнем» ГОСТ 15860-84 «Баллоны стальные сварные для сжиженных углеводородных газов на давление до 1,6 МПа. Технические условия» ГОСТ 31014-2002 «Профили полиамидные стеклонаполненные. Технические условия» ГОСТ 11645-73 «Пластмассы. Метод определения показателя текучести расплава термопластов» ГОСТ 11736-78 «Пластмассы. Метод определения содержания воды» ГОСТ 12020-72 «Пластмассы. Методы определения стойкости к действию химических сред» ГОСТ 12021-84 «Пластмассы и эбонит. Метод определения температуры изгиба под нагрузкой» ГОСТ 14359-69 «Пластмассы. Методы механических испытаний. Общие требования» ГОСТ 15088-83 «Пластмассы. Метод определения температуры размягчения термопластов по Вика» ГОСТ 15139-69 «Пластмассы. Метод определения плотности (объемной массы)» ГОСТ 18249-72 «Пластмассы. Метод определения вязкости разбавленных растворов полимеров» ГОСТ 21553-76 «Пластмассы. Методы определения температуры плавления» ГОСТ 24998-81 «Калибры для конической резьбы вентилей и баллонов для газов. Допуски» ГОСТ 25.604-82 «Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на изгиб при нормальной, повышенной и пониженной температурах» ГОСТ 25276-82 «Полимеры. Метод определения вязкости ротационным вискозиметром при определенной скорости сдвига» ГОСТ 4648-71 «Пластмассы. Метод испытания на статический изгиб» ГОСТ 6611.2-73 «Нити текстильные. Методы определения разрывной нагрузки и удлинения при разрыве» ГОСТ 6943.10-79 «Материалы текстильные стеклянные. Метод определения разрывной нагрузки и удлинения при разрыве» ГОСТ Р 51753-2001 «Баллоны высокого давления для сжатого природного газа, используемого в качестве моторного топлива на автомобильных транспортных средствах. Общие технические условия» ГОСТ Р 52087-2003 «Газы углеводородные сжиженные топливные. Технические условия» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 3.1001-2011 «Единая система технологической документации. Общие положения»
