ГОСТ Р 55492-2013

Технология сборки изделий электроники. Часть 3. Руководство по выбору методов экологических и ресурсных испытаний для паяных соединений

Обозначение:	ГОСТ Р 55492-2013
Обозначение англ:	GOST R 55492-2013
Статус:	действует
Название рус.:	Технология сборки изделий электроники. Часть 3. Руководство по выбору методов экологических и ресурсных испытаний для паяных соединений
Название англ.:	Electronics assembly technology. Part 3. Selection guidance of environmental and endurance test methods for solder joints
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.12.2013
Область применения:	Стандарт устанавливает методологию выбора наиболее подходящего метода испытаний на надежность паяных соединений различных форм и типов для электронных компонентов, монтируемых по технологии поверхностного монтажа (SMD), компонентов с матричными выводами и других, а также компонентов с выводами, монтируемыми в отверстия с использованием припоя из сплавов различного состава.

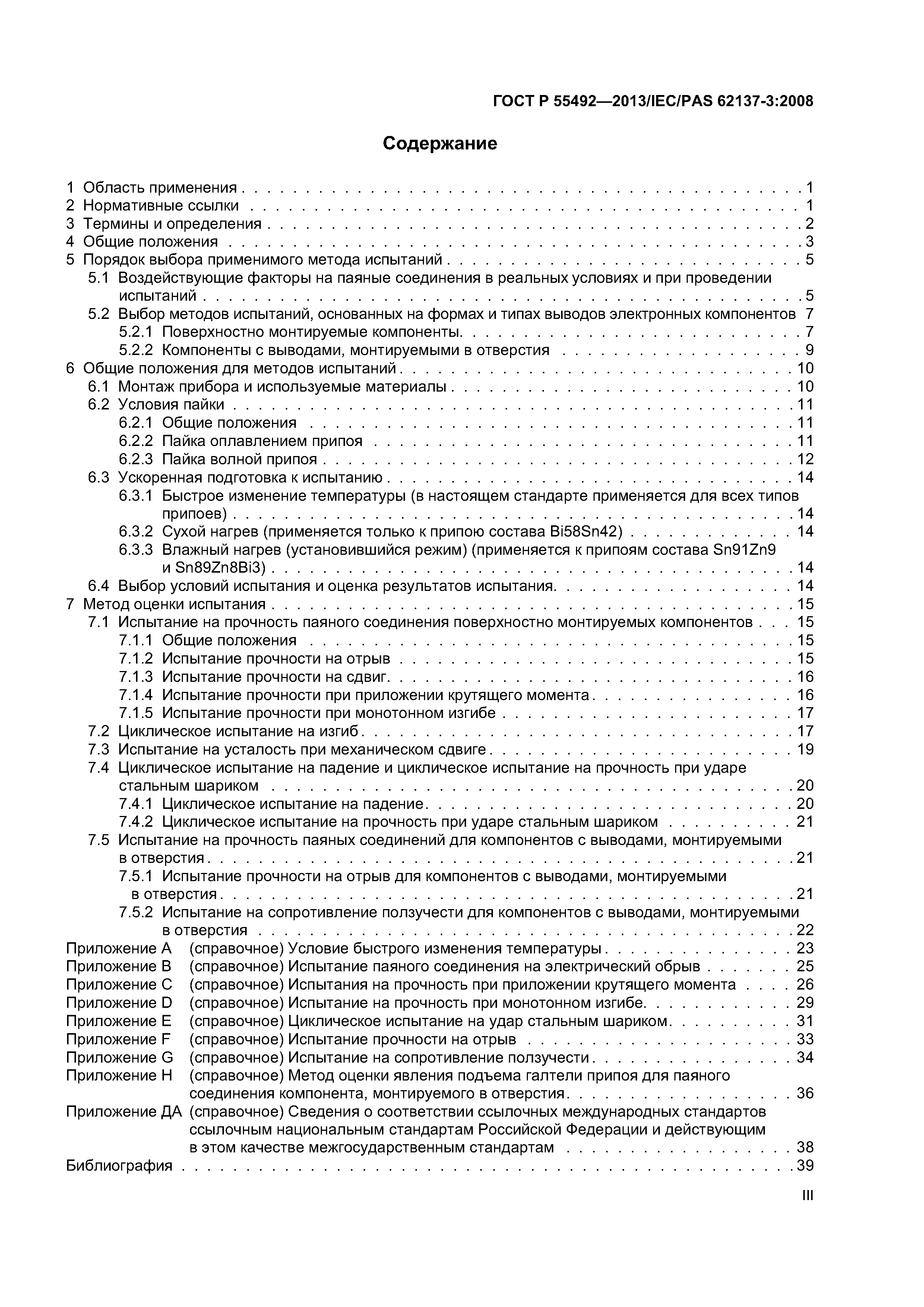

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Порядок выбора применимого метода испытаний    5.1 Воздействующие факторы на паяные соединения в реальных условиях и при проведении испытаний    5.2 Выбор методов испытаний, основанных на формах и типах выводов электронных компонентов       5.2.1 Поверхностно монтируемые компоненты       5.2.2 Компоненты с выводами, монтируемыми в отверстия 6 Общие положения для методов испытаний    6.1 Монтаж прибора и используемые материалы    6.2 Условия пайки        6.2.1 Общие положение        6.2.2 Пайка оплавлением припоя        6.2.3 Пайка волной припоя     6.3 Ускоренная подготовка к испытанию        6.3.1 Быстрое изменение температуры (в настоящем стандарте применяется для всех типов припоев)        6.3.2 Сухой нагрев (применяется только к припою состава Bi58Sn42)        6.3.3 Влажный нагрев (установившийся режим) (применяется к припоям состава Sn91Zn9 и Sn89Zn8Bi3)    6.4 Выбор условий испытания и оценка результатов испытания 7 Метод оценки испытания     7.1 Испытание на прочность паяного соединения поверхностно монтируемых компонентов        7.1.1 Общие положения        7.1.2 Испытание прочности на отрыв        7.1.3 Испытание прочности на сдвиг        7.1.4 Испытание прочности при приложении крутящего момента        7.1.5 Испытание прочности при монотонном изгибе 7.2 Циклическое испытание на изгиб  7.3 Испытание на усталость при механическом сдвиге 7.4 Циклическое испытание на падение и циклическое испытание на прочность при ударе стальным шариком   7.4.1 Циклическое испытание на падение 7.4.2 Циклическое испытание на прочность при ударе стальным шариком  7.5 Испытание на прочность паяных соединений для компонентов с выводами, монтируемыми в отверстия 7.5.1 Испытание прочности на отрыв для компонентов с выводами, монтируемыми в отверстия  7.5.2 Испытание на сопротивление ползучести для компонентов с выводами, монтируемыми в отверстия Приложение А (справочное) Условие быстрого изменения температуры Приложение В (справочное) Испытание паяного соединения на электрический обрыв Приложение С (справочное) Испытания на прочность при приложении крутящего момента Приложение D (справочное) Испытание на прочность при монотонном изгибе Приложение Е (справочное) Циклическое испытание на удар стальным шариком Приложение F (справочное) Испытание прочности на отрыв Приложение G (справочное) Испытание на сопротивление ползучести Приложение Н (справочное) Метод оценки явления подъема галтели припоя для паяного соединения компонента, монтируемого в отверстия Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации и действующим в этом качестве межгосударственным стандартам Библиография
Разработан:	ОАО Авангард ЗАО Авангард-ТехСт
Утверждён:	28.06.2014 Федеральное агентство по техническому регулированию и метрологии (375-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Электронные компоненты в сборе Экология ЭЛЕКТРОНИКА Электронные компоненты в сборе
Нормативные ссылки:	ГОСТ 28198-89 «Основные методы испытаний на воздействие внешних факторов. Часть 1. Общие положения и руководство» ГОСТ 20.57.406-81 «Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний» ГОСТ 26246.7-89 «Материал электроизоляционный фольгированный нормированной горючести для печатных плат на основе целлюлозной бумаги, пропитанной фенольным связующим (вертикальный метод горения). Технические условия» ГОСТ 28209-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание N: Смена температуры» ГОСТ Р 53386-2009 «Платы печатные. Термины и определения» ГОСТ Р МЭК 60068-2-2-2009 «Испытания на воздействие внешних факторов. Часть 2-2. Испытания. Испытание В: Сухое тепло» ГОСТ Р МЭК 60068-2-78-2009 «Испытания на воздействия внешних факторов. Часть 2-78. Испытания. Испытание Cab: Влажное тепло, постоянный режим»
