Скачать ГОСТ Р 55260.3.1-2013 Гидроэлектростанции. Часть 3-1. Гидротурбины. Технические требования к поставке

Дата актуализации: 10.08.2017

ГОСТ Р 55260.3.1-2013

Гидроэлектростанции. Часть 3-1. Гидротурбины. Технические требования к поставке

Обозначение:	ГОСТ Р 55260.3.1-2013
Обозначение англ:	GOST R 55260.3.1-2013
Статус:	введен впервые
Название рус.:	Гидроэлектростанции. Часть 3-1. Гидротурбины. Технические требования к поставке
Название англ.:	Hydro power plants. Part 3-1. Hydraulic turbines. Procurement specification
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.07.2015
Область применения:	Объектом регулирования настоящего стандарта являются гидротурбинные установки вертикального и горизонтального исполнения и условия их поставки. Стандарт предназначен для применения при проектировании, изготовлении, заказе, поставке, приемке, монтаже и пуске в эксплуатацию гидротурбинных установок для гидравлических и гидроаккумулирующих электростанций в части реализации требований к их параметрам, конструкции, материалам, условиям поставки, приемке и вводу в эксплуатацию, обеспечивающих безопасную, надежную и эффективную эксплуатацию поставляемого оборудования. Стандарт распространяется на: - гидротурбинные установки с рабочими колесами следующих типов: 1) поворотно-лопастные; 2) пропеллерные; 3) радиально-осевые; - обратимые гидроагрегаты; - систему автоматического управления гидротурбинной установки.

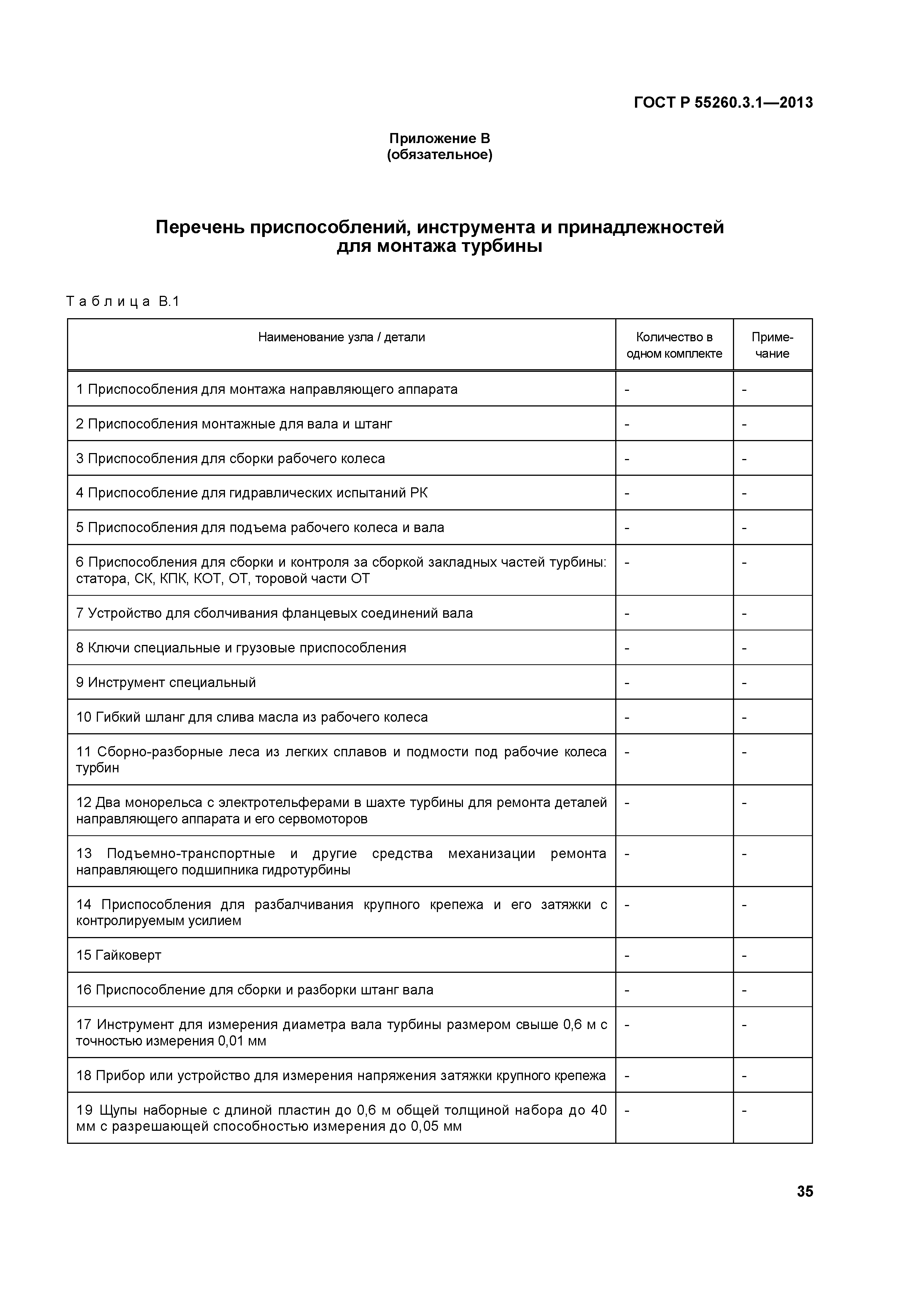

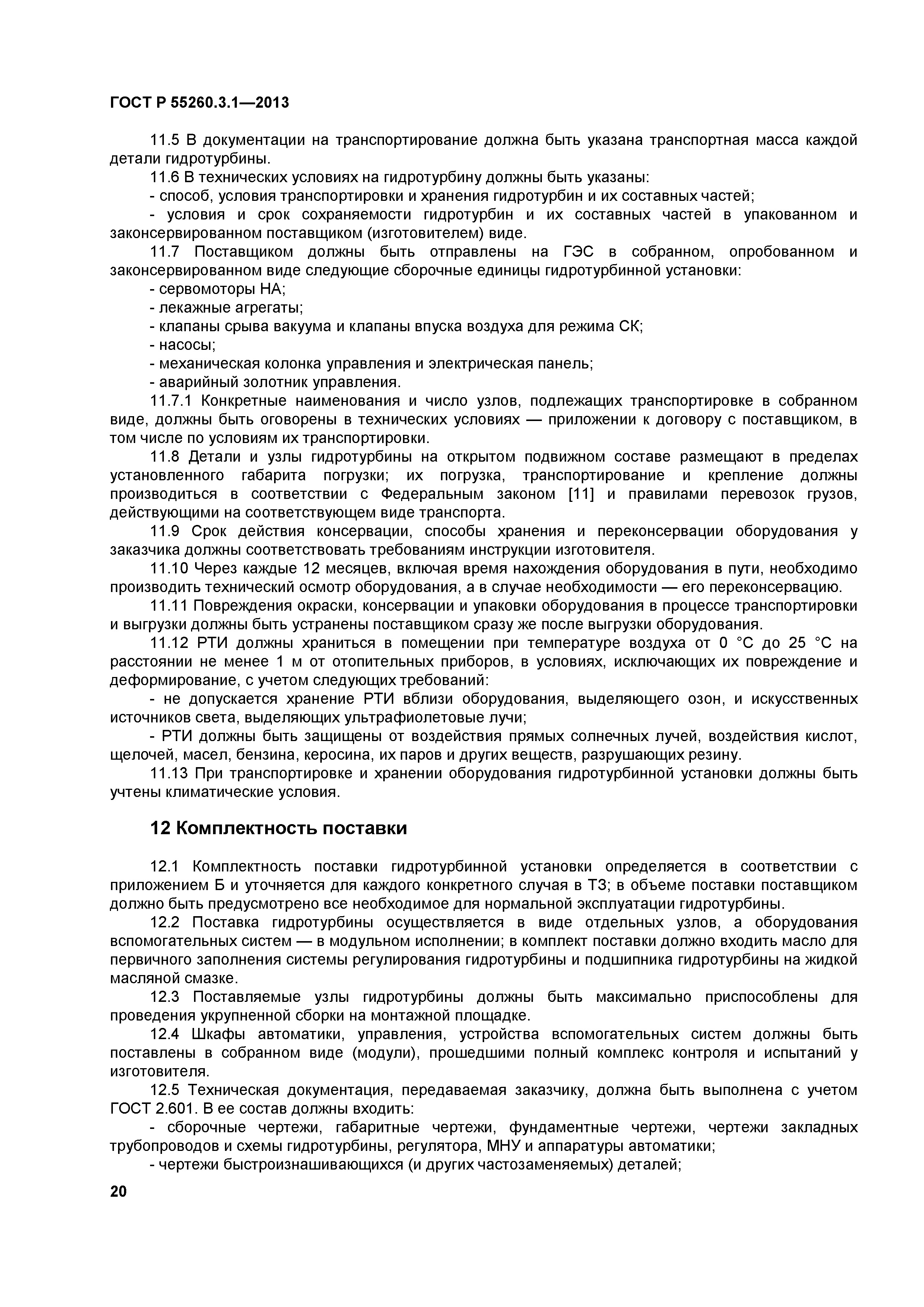

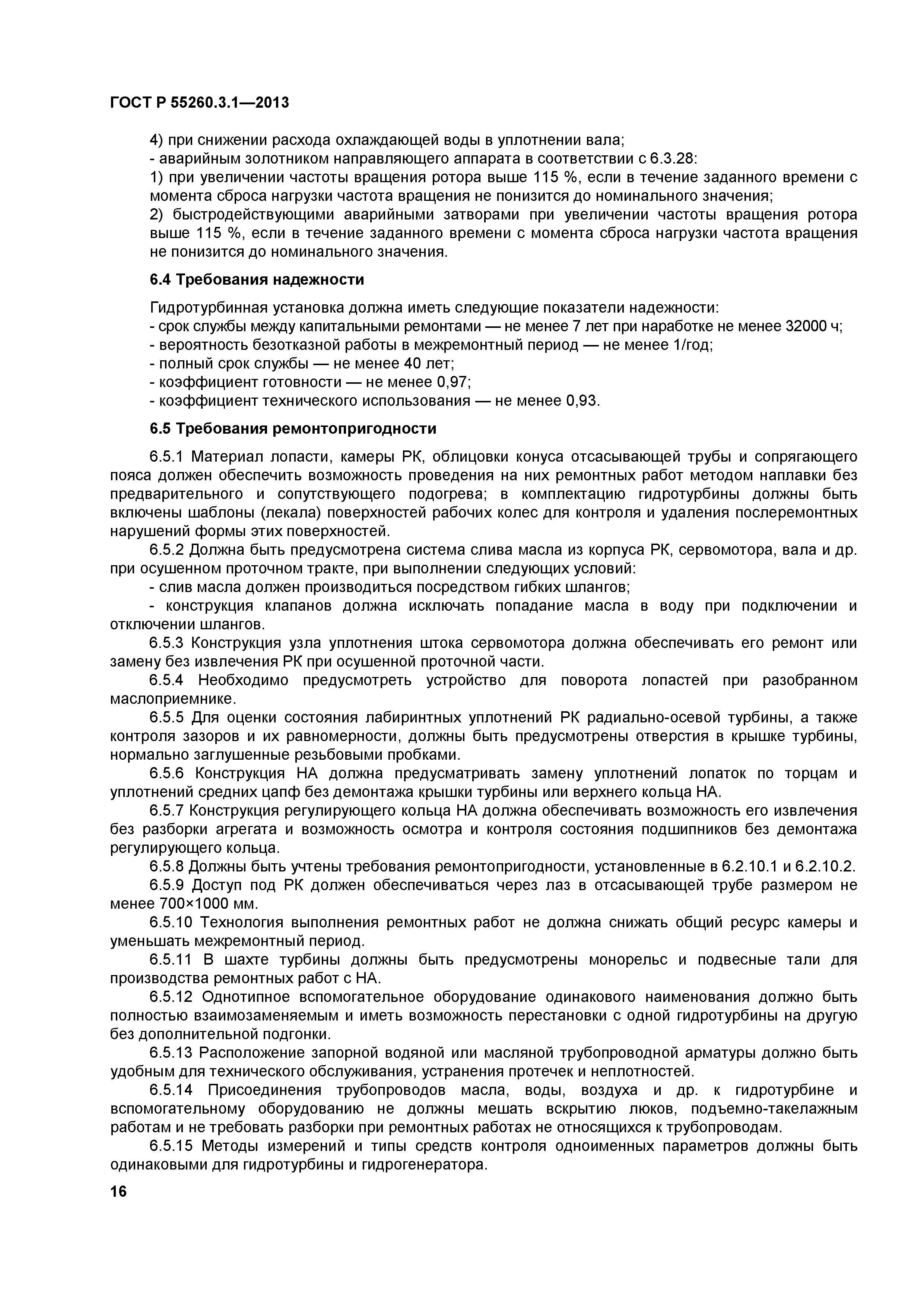

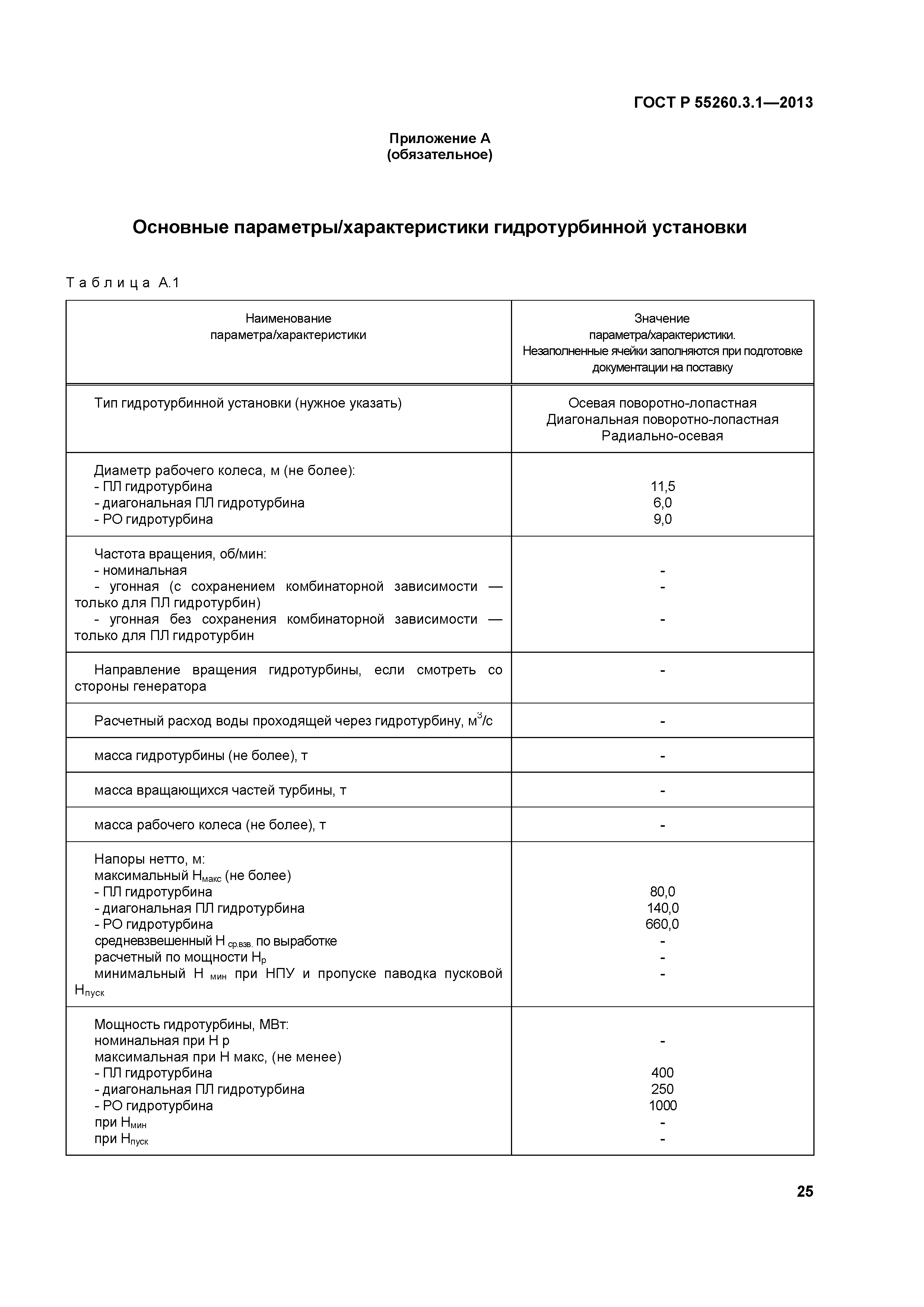

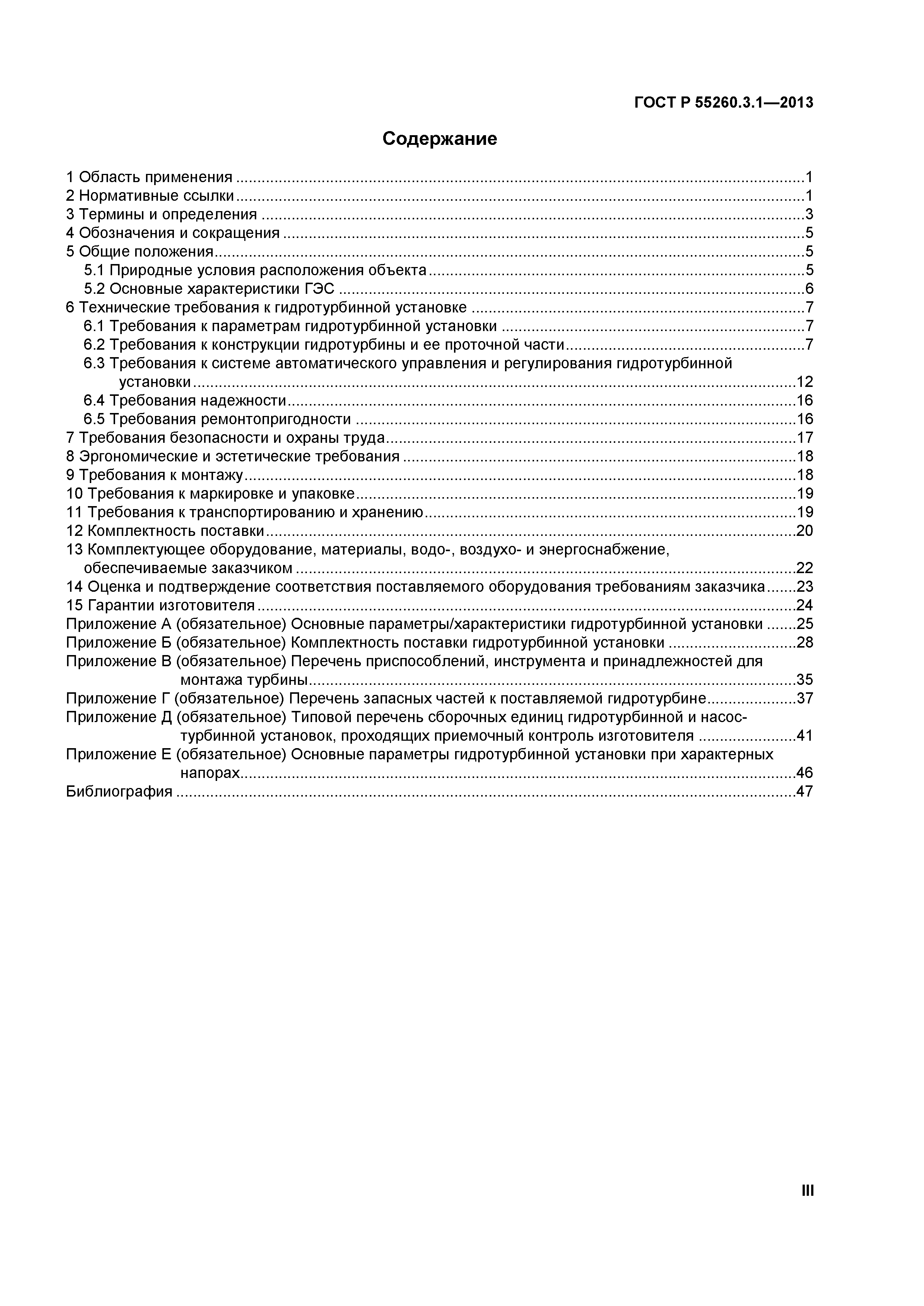

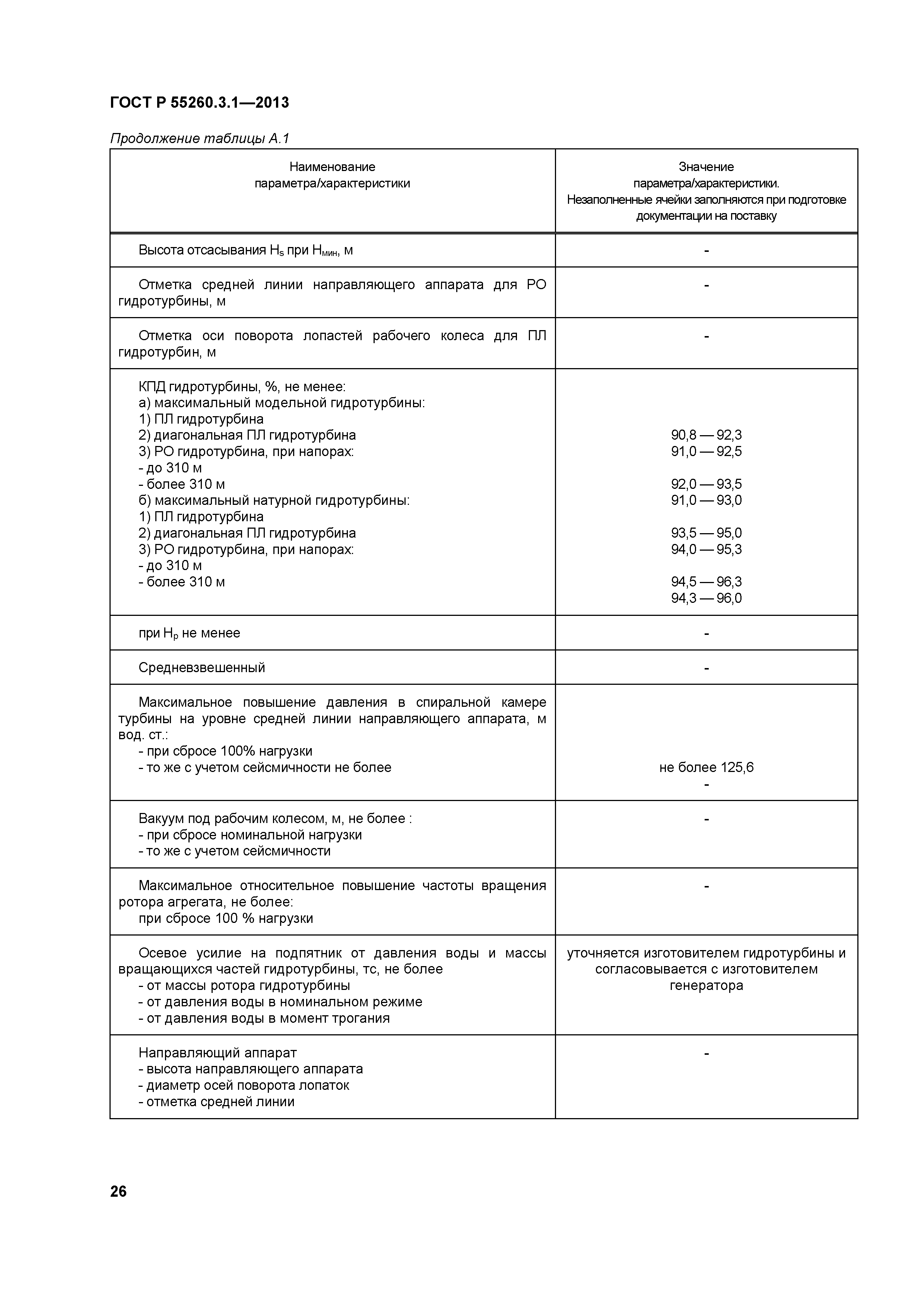

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие положения    5.1 Природные условия расположения объекта    5.2 Основные характеристики ГЭС 6 Технические требования к гидротурбинной установке    6.1 Требования к параметрам гидротурбинной установки    6.2 Требования к конструкции гидротурбины и ее проточной части    6.3 Требования к системе автоматического управления и регулирования гидротурбинной установки    6.4 Требования надежности    6.5 Требования ремонтопригодности 7 Требования безопасности и охраны труда 8 Эргономические и эстетические требования 9 Требования к монтажу 10 Требования к маркировке и упаковке 11 Требования к транспортированию и хранению 12 Комплектность поставки 13 Комплектующее оборудование, материалы, водо-, воздухо- и энергоснабжение, обеспечиваемые заказчиком 14 Оценка и подтверждение соответствия поставляемого оборудования требованиям заказчика 15 Гарантии изготовителя Приложение А (обязательное) Основные параметры/характеристики гидротурбинной установки Приложение Б (обязательное) Комплектность поставки гидротурбинной установки Приложение В (обязательное) Перечень приспособлений, инструмента и принадлежностей для Приложение Г (обязательное) Перечень запасных частей к поставляемой гидротурбине Приложение Д (обязательное) Типовой перечень сборочных единиц гидротурбинной и насос турбинной установок, проходящих приемочный контроль изготовителя Приложение Е (обязательное) Основные параметры гидротурбинной установки при характерных напорах Библиография
Разработан:	ОАО НИИЭС
Утверждён:	06.09.2013 Федеральное агентство по техническому регулированию и метрологии (1043-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гидроэнергетика Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гидроэнергетика Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Энергетика и теплотехника

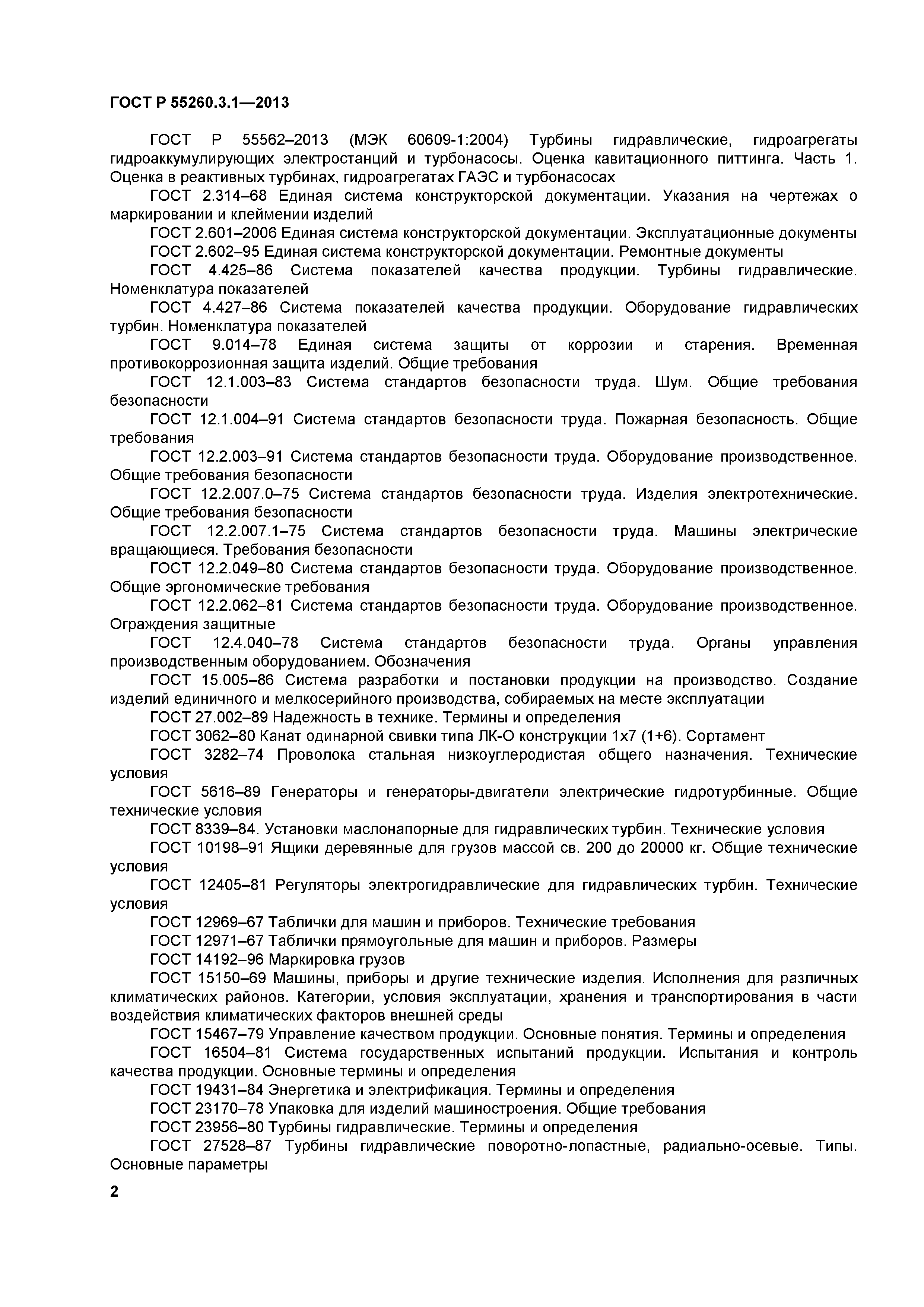

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 2.314-68 «Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий» ГОСТ 2.602-95 «Единая система конструкторской документации. Ремонтные документы» ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» СН 2.2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 3282-74 «Проволока стальная низкоуглеродистая общего назначения. Технические условия» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ 3062-80 «Канат одинарной свивки типа ЛК-О конструкции 1x7 (1+6). Сортамент» ГОСТ 15.005-86 «Система разработки и постановки продукции на производство. Создание изделий единичного и мелкосерийного производства, собираемых на месте эксплуатации» ГОСТ 12.2.007.1-75 «Система стандартов безопасности труда. Машины электрические вращающиеся. Требования безопасности» ГОСТ 12.2.049-80 «Система стандартов безопасности труда. Оборудование производственное. Общие эргономические требования» ГОСТ 12.2.062-81 «Система стандартов безопасности труда. Оборудование производственное. Ограждения защитные» ГОСТ 12.4.040-78 «Система стандартов безопасности труда. Органы управления производственным оборудованием. Обозначения» ГОСТ 12405-81 «Регуляторы электрогидравлические для гидравлических турбин. Технические условия» ГОСТ 19431-84 «Энергетика и электрификация. Термины и определения» ГОСТ 23956-80 «Турбины гидравлические. Термины и определения» ГОСТ 27528-87 «Турбины гидравлические поворотно-лопастные, радиально-осевые. Типы. Основные параметры» ГОСТ 27807-88 «Турбины гидравлические вертикальные. Технические требования и приемка» ГОСТ 4.425-86 «Система показателей качества продукции. Турбины гидравлические. Номенклатура показателей» ГОСТ 4.427-86 «Система показателей качества продукции. Оборудование гидравлических турбин. Номенклатура показателей» ГОСТ 5616-89 «Генераторы и генераторы-двигатели электрические гидротурбинные. Общие технические условия» ГОСТ 8339-84 «Установки маслонапорные для гидравлических турбин. Технические условия» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» РД 34.03.204 «Правила безопасности при работе с инструментом и приспособлениями» СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» СП 33-101-2003 «Определение основных расчетных гидрологических характеристик» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» Федеральный закон 18-ФЗ «Устав железнодорожного транспорта Российской Федерации» СП 58.13330.2012 «Гидротехнические сооружения. Основные положения» ГОСТ Р 55562-2013 «Турбины гидравлические, гидроагрегаты гидроаккумулирующих электростанций и турбонасосы. Оценка кавитационного питтинга. Часть 1. Оценка в реактивных турбинах, гидроагрегатах ГАЭС и турбонасосах» ГОСТ Р 55621-2013 «Руководство по оснащению электростанций оборудованием. Часть 5-4. Турбины - гидравлические турбины, гидроаккумулирующие насосы и насос-турбины (обратимые гидромашины)»
