РД 16.560-90

Устройства комплектные низковольтные. Требования к проектной документации, передаваемой изготовителю

Обозначение:	РД 16.560-90
Обозначение англ:	RD 16.560-90
Статус:	действует
Название рус.:	Устройства комплектные низковольтные. Требования к проектной документации, передаваемой изготовителю
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

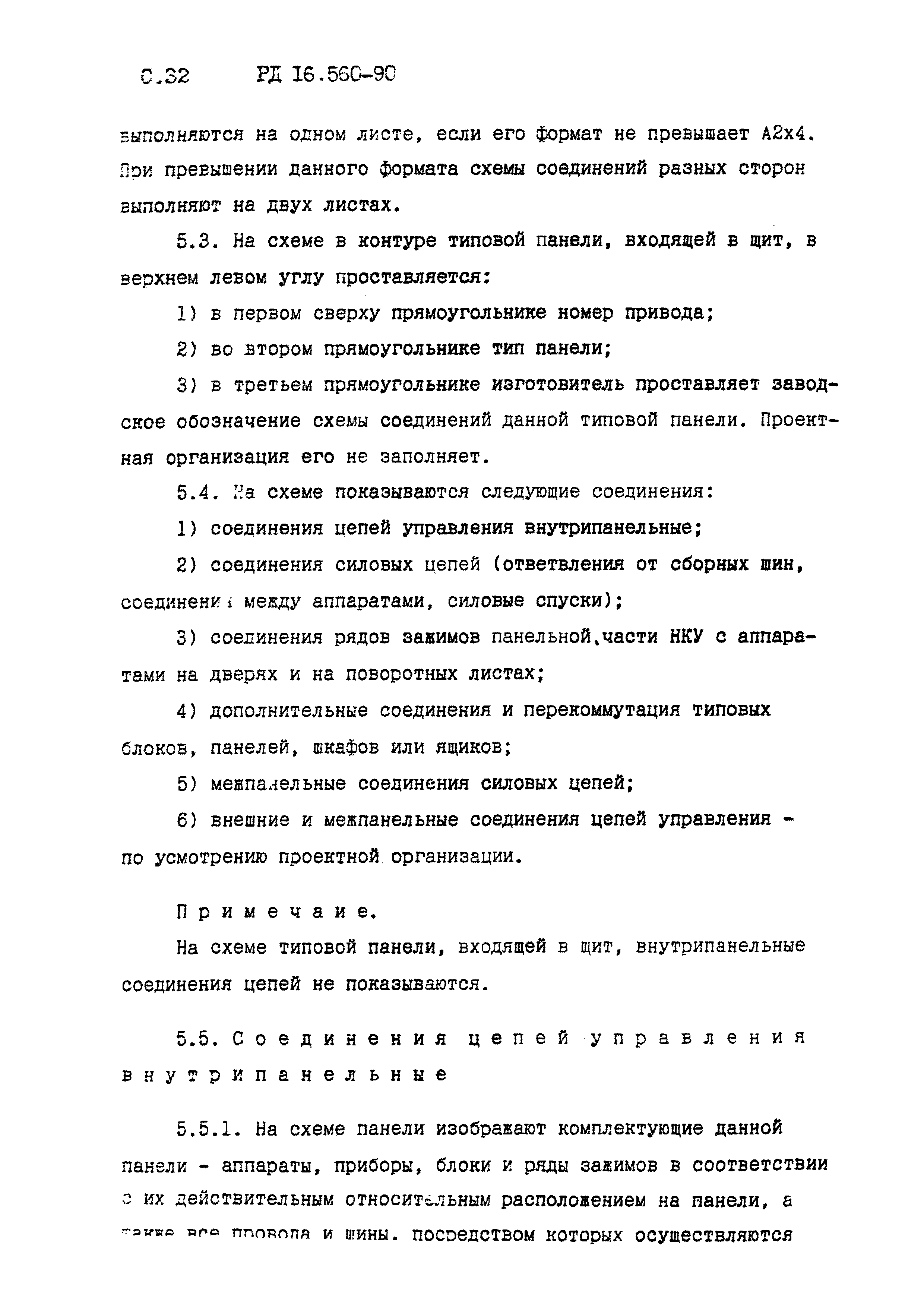

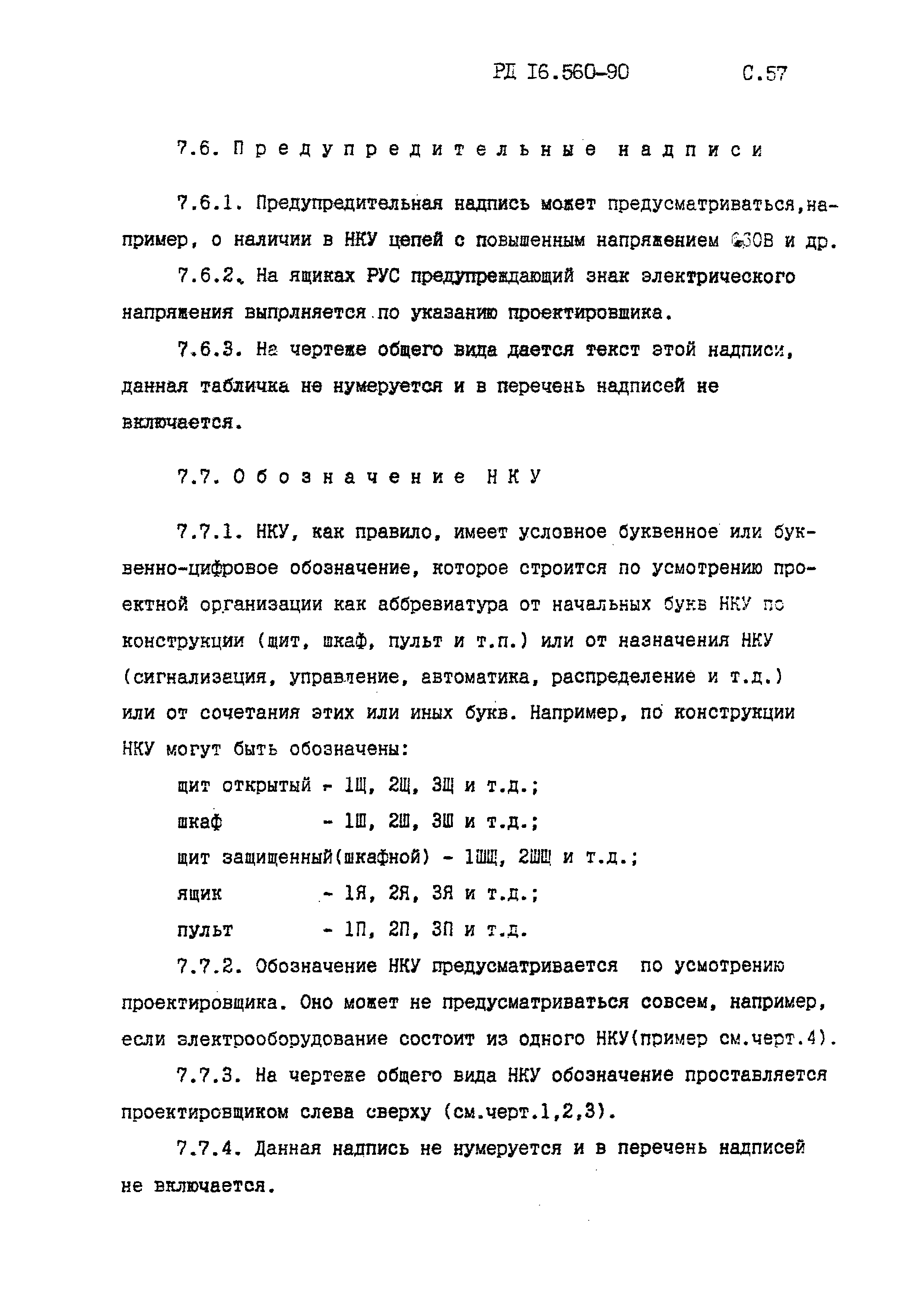

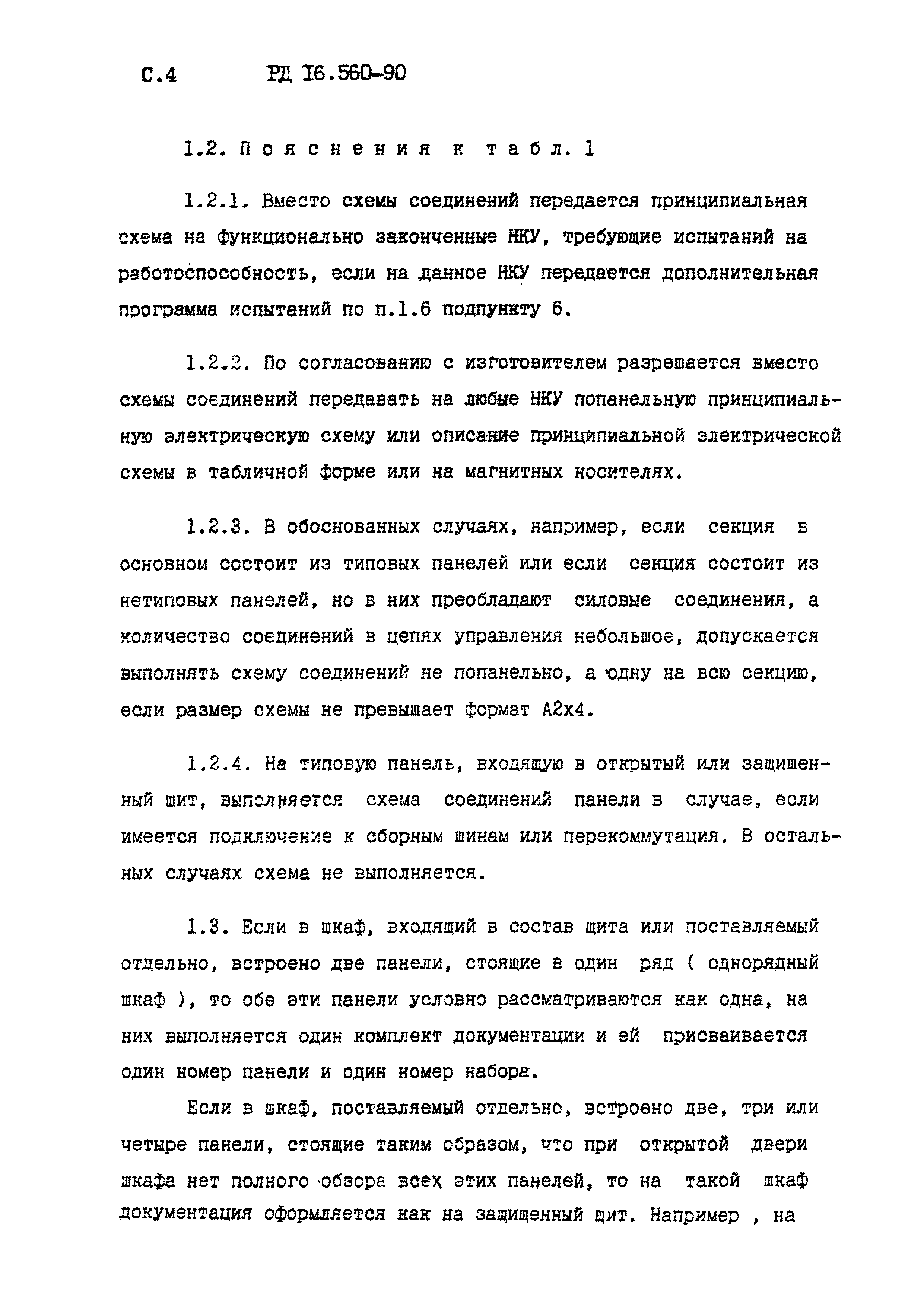

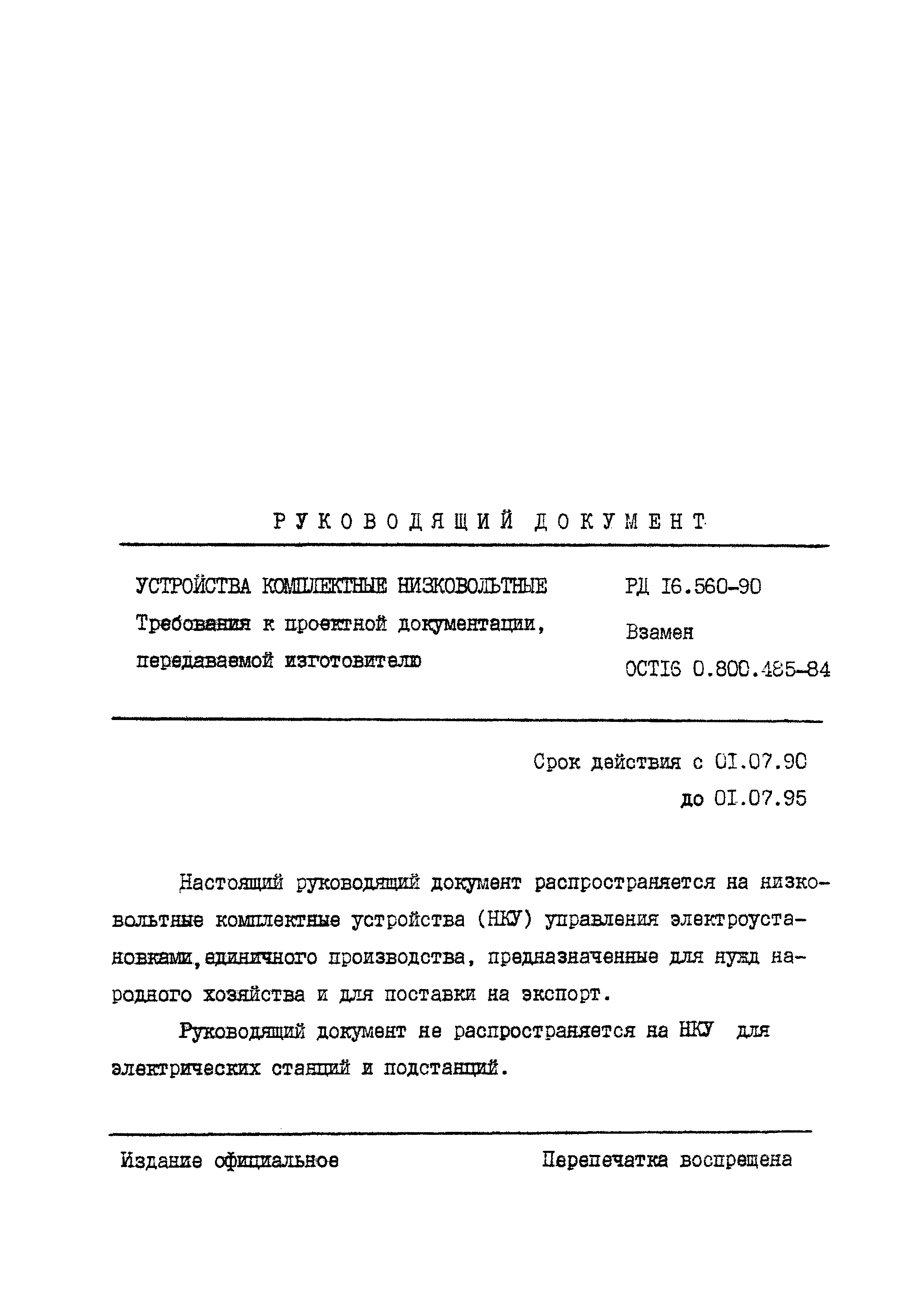

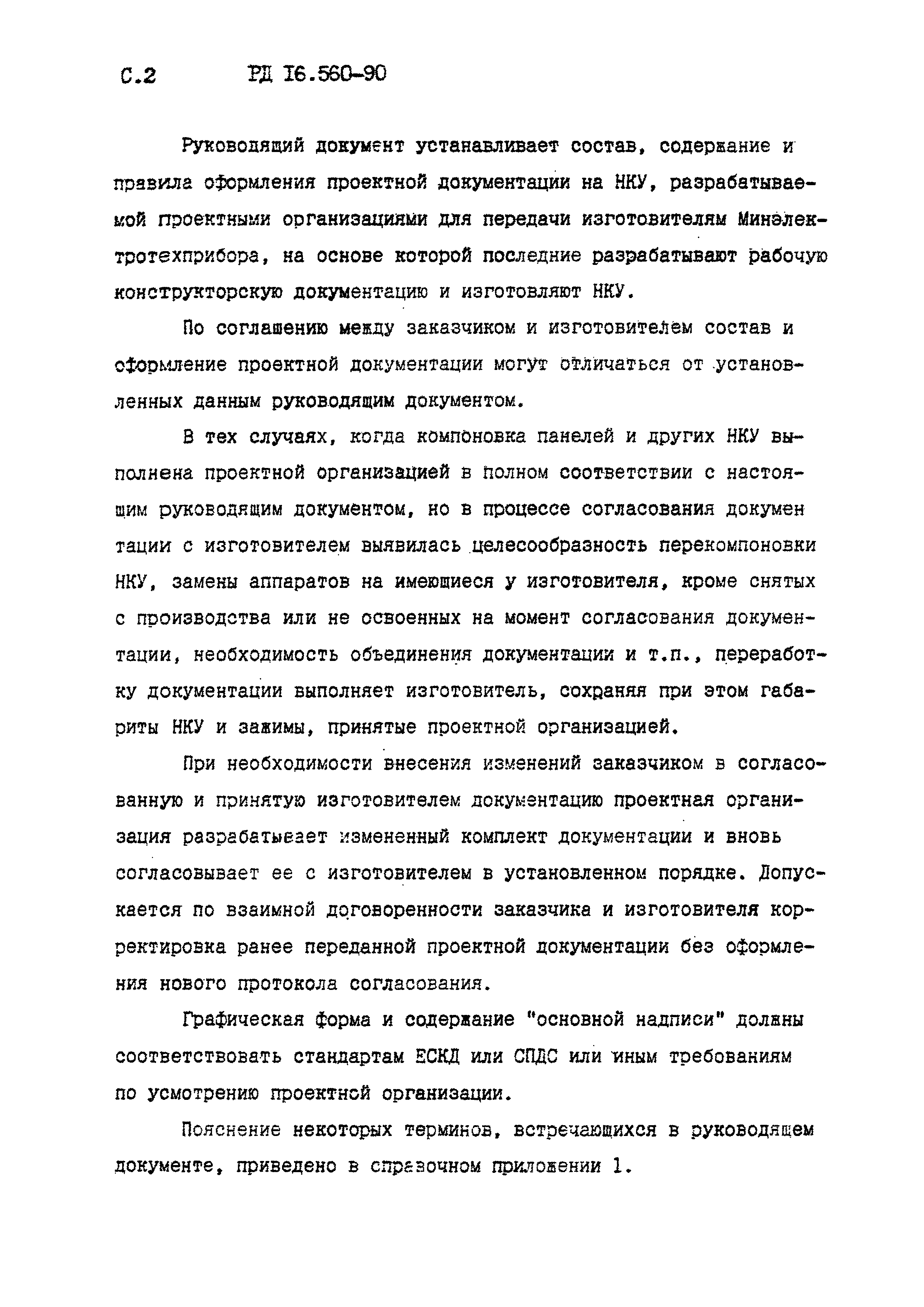

Область применения:	Руководящий документ распространяется на низковольтные комплектные устройства (НКУ) управления электроустановками, единичного производства, предназначенные для нужд народного хозяйства и для поставки на экспорт.

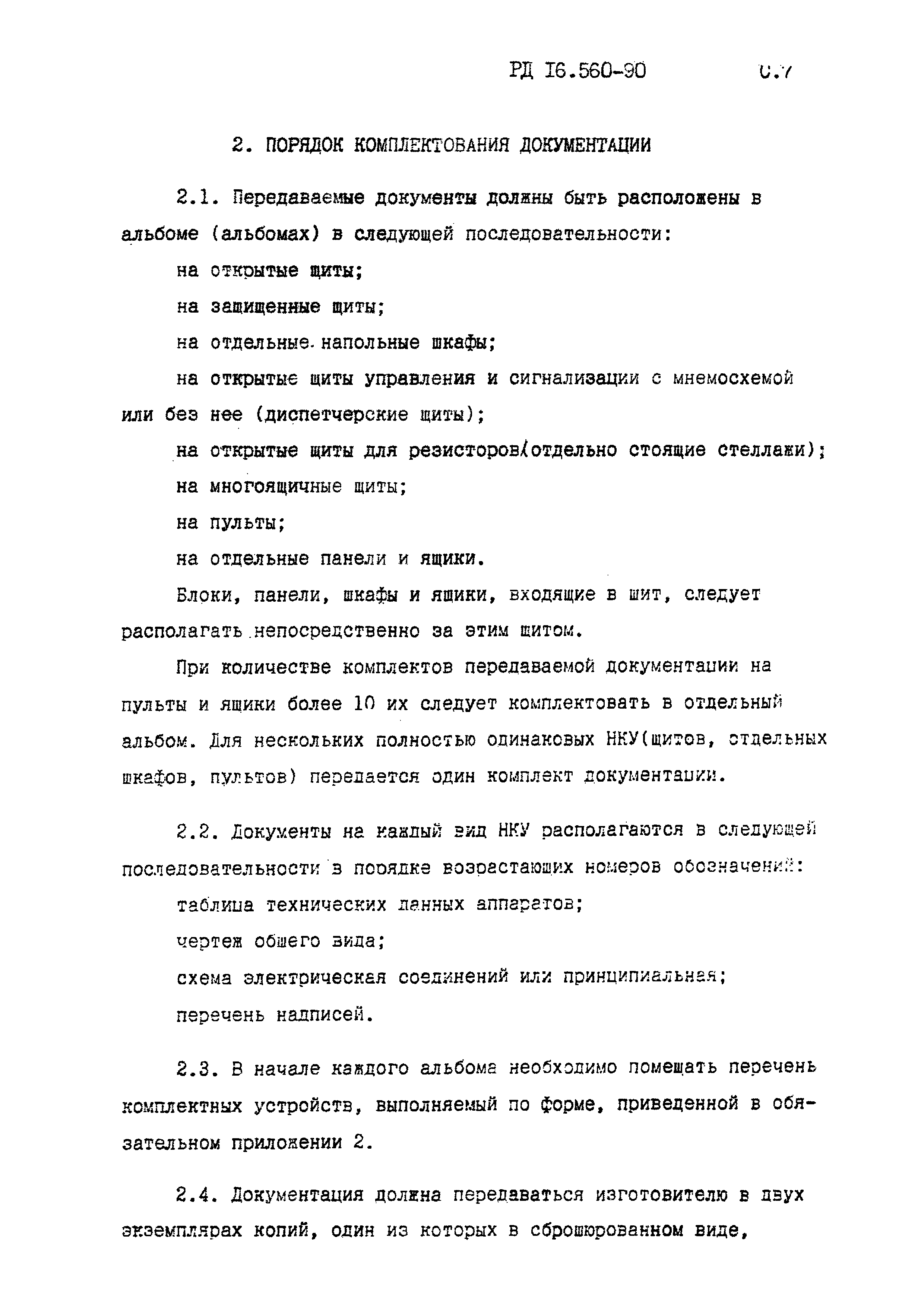

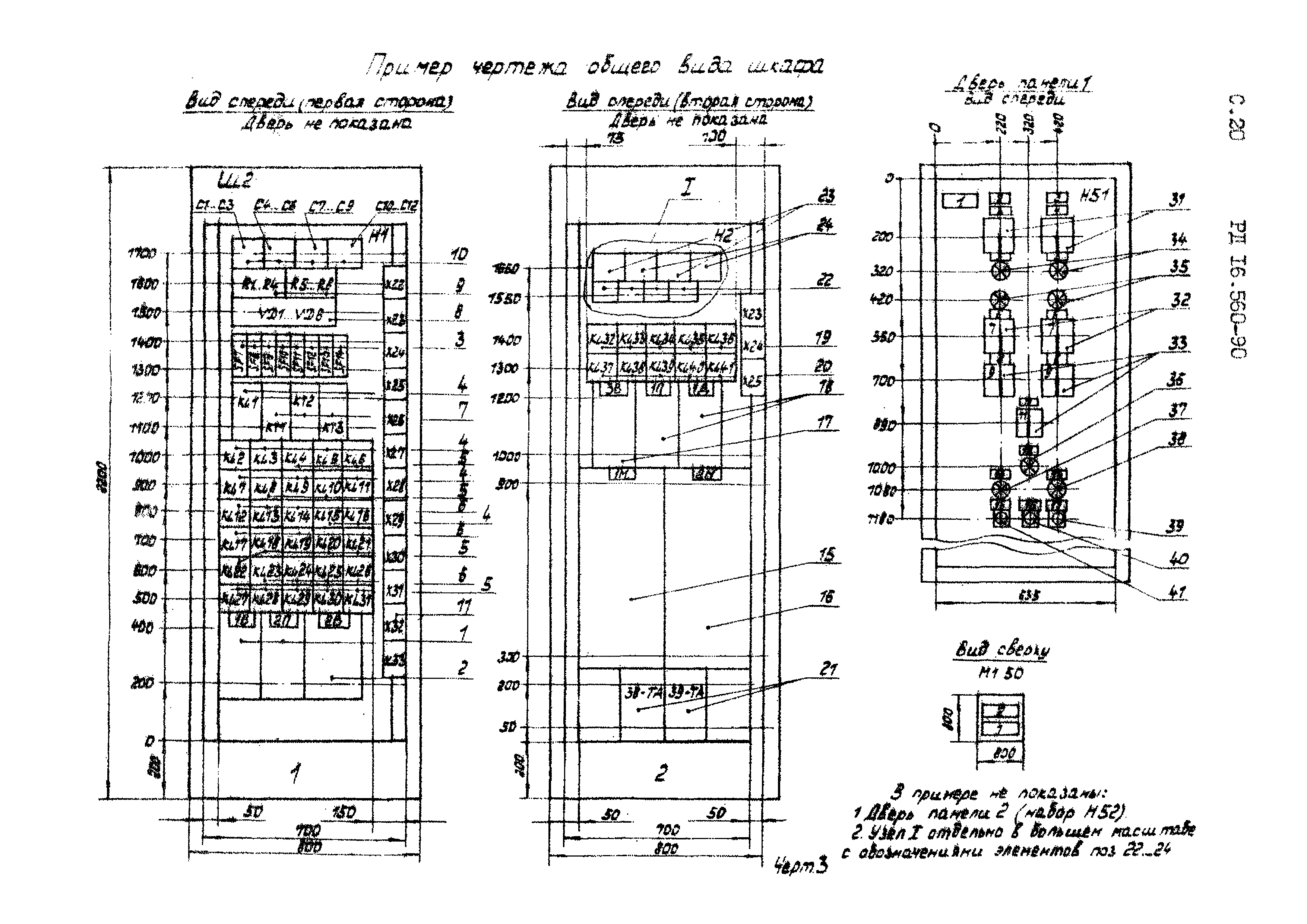

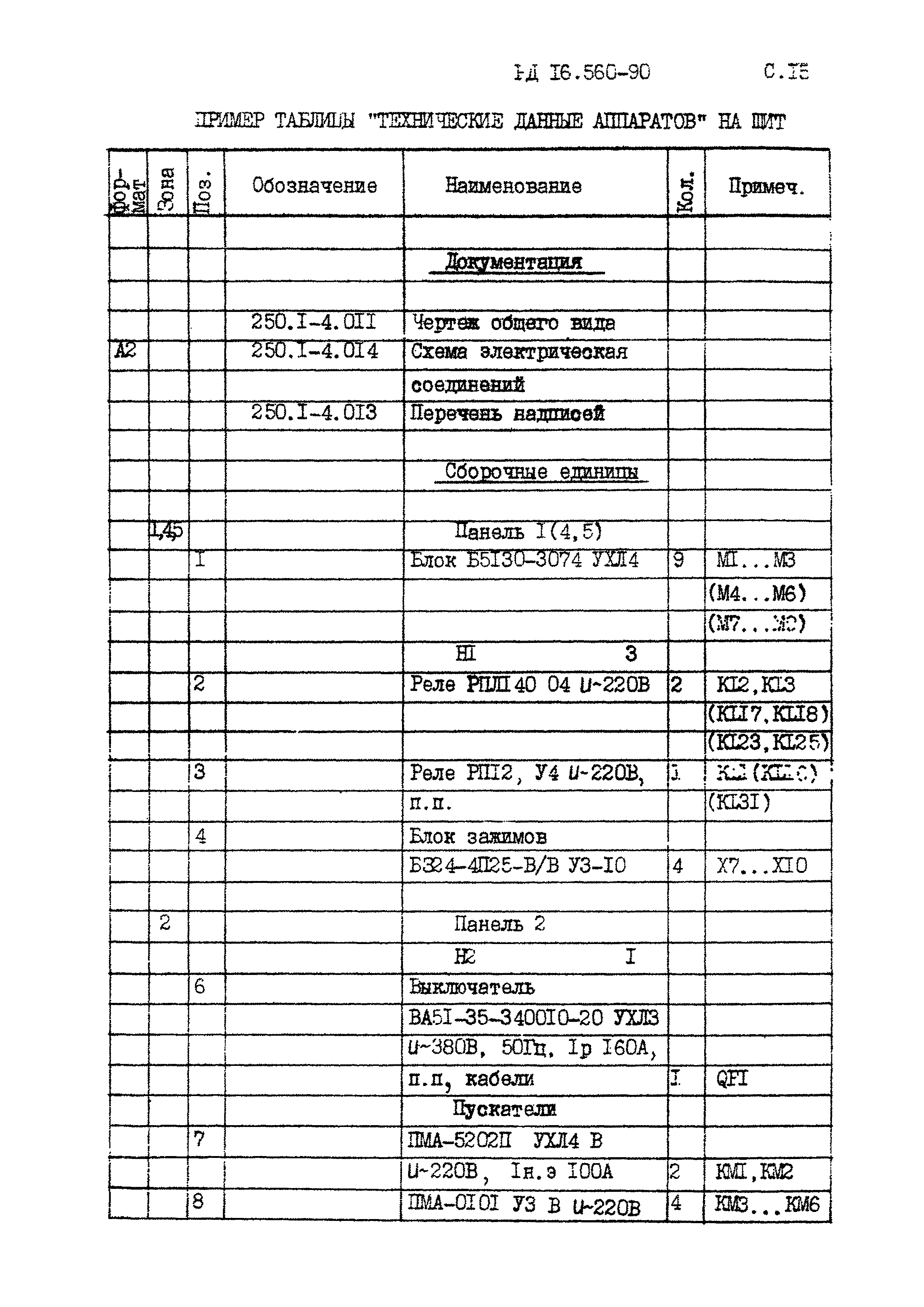

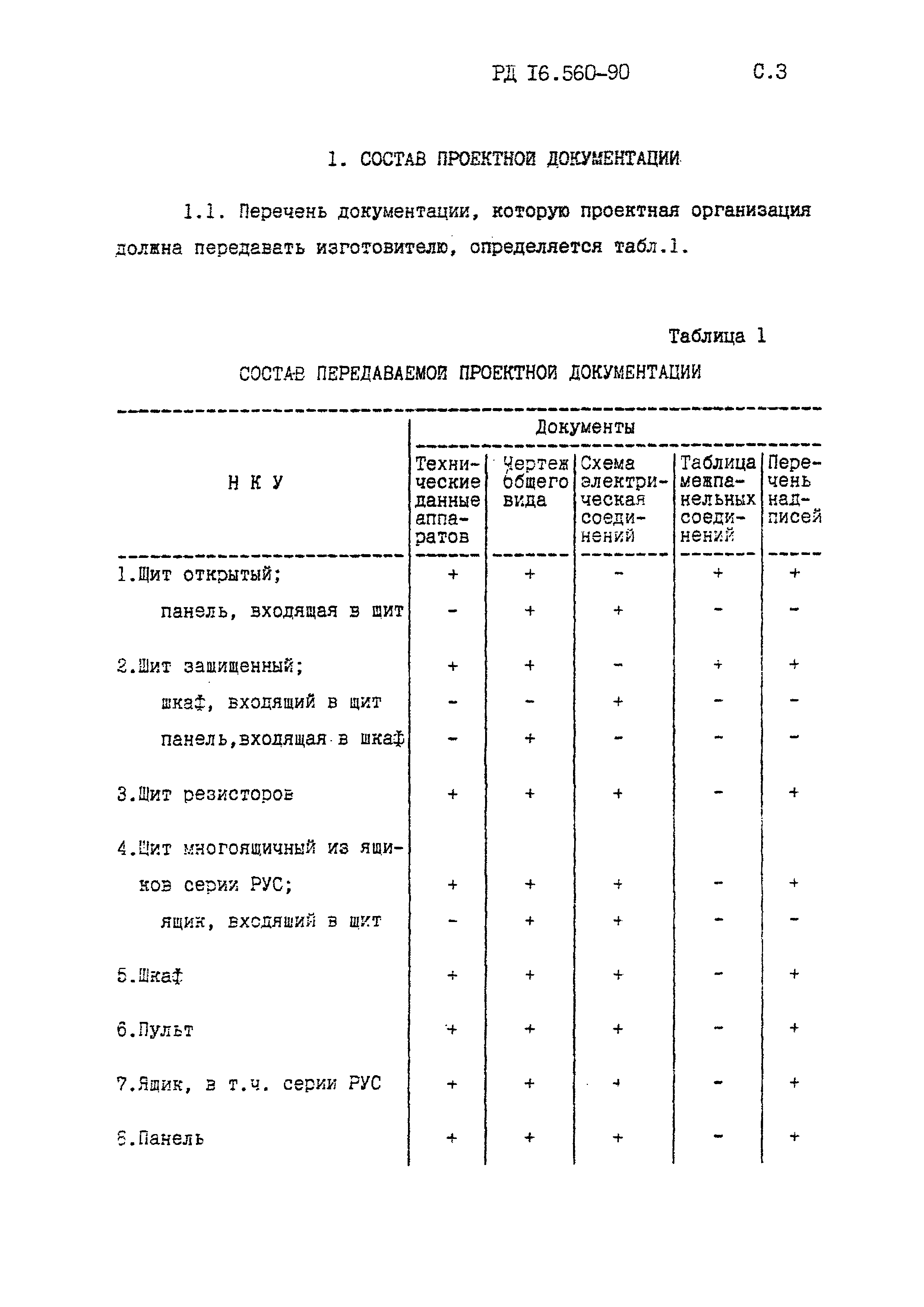

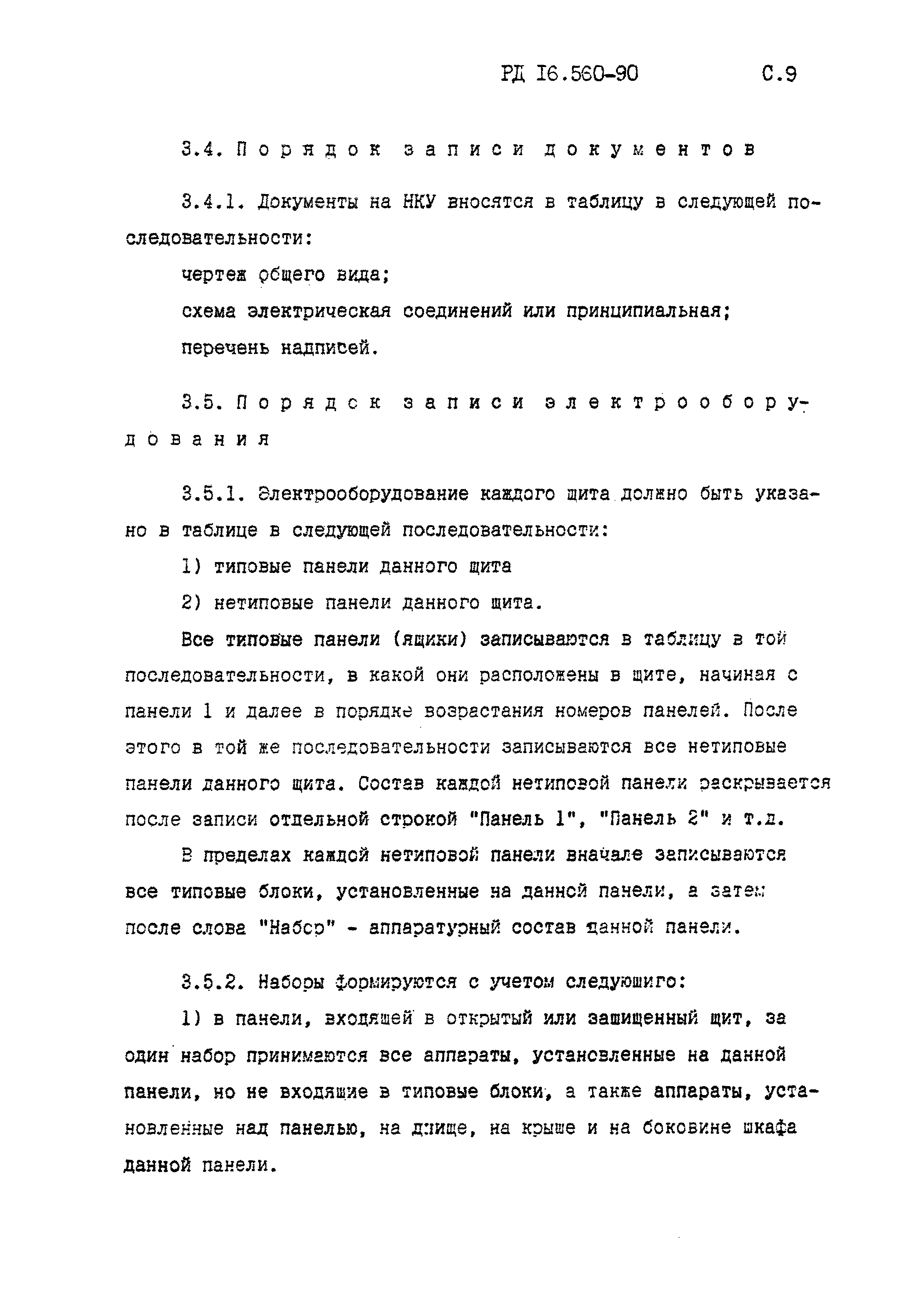

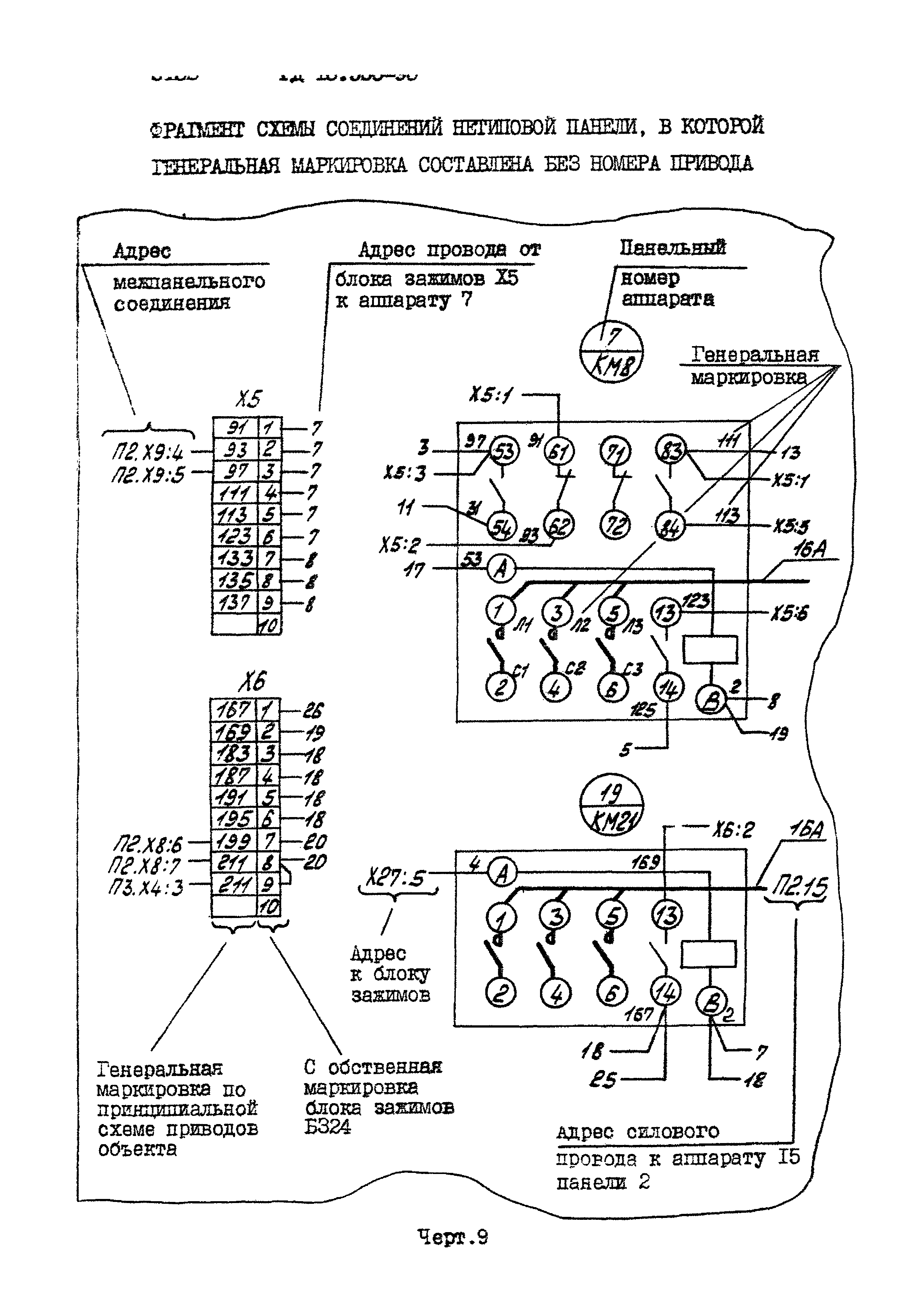

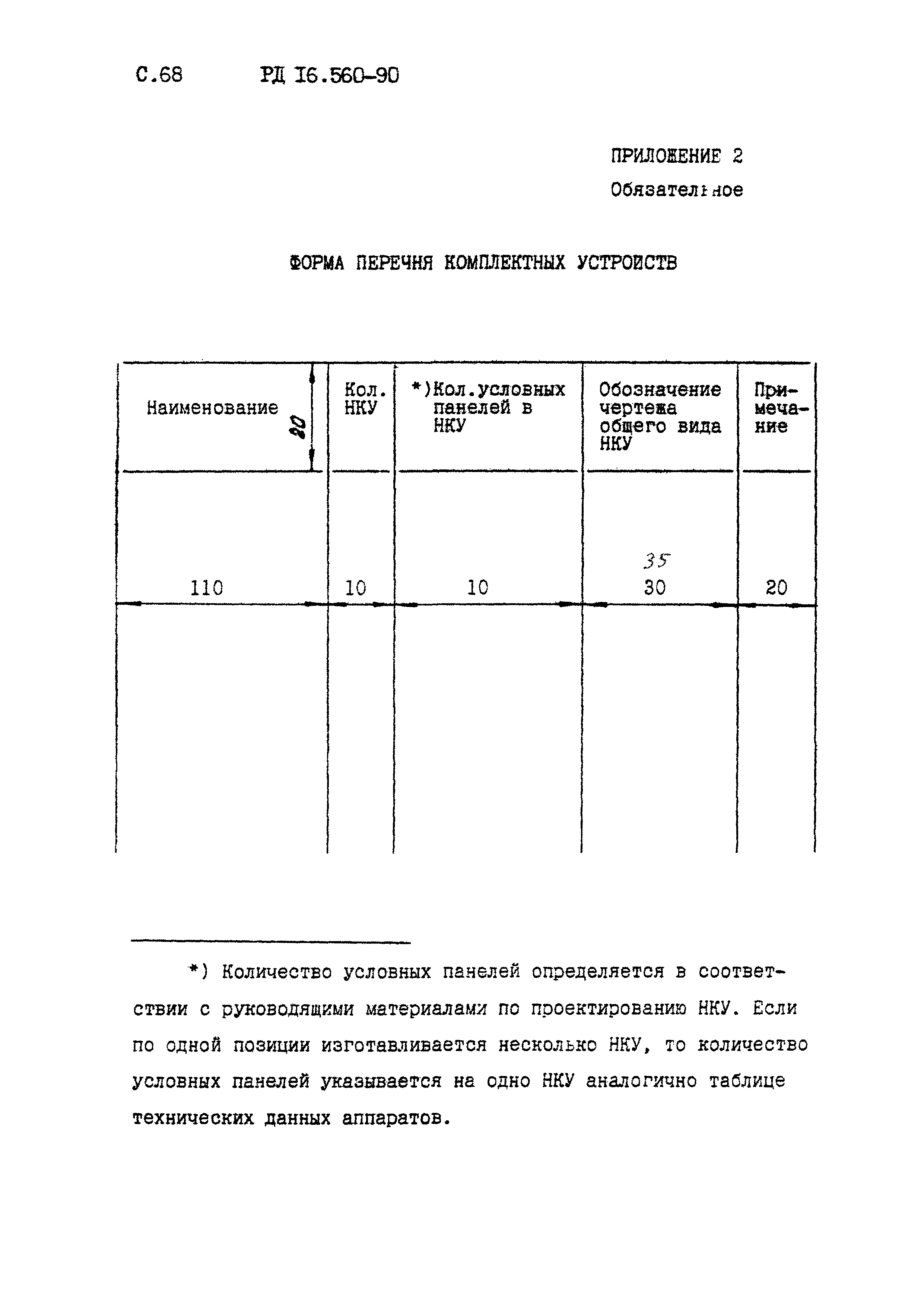

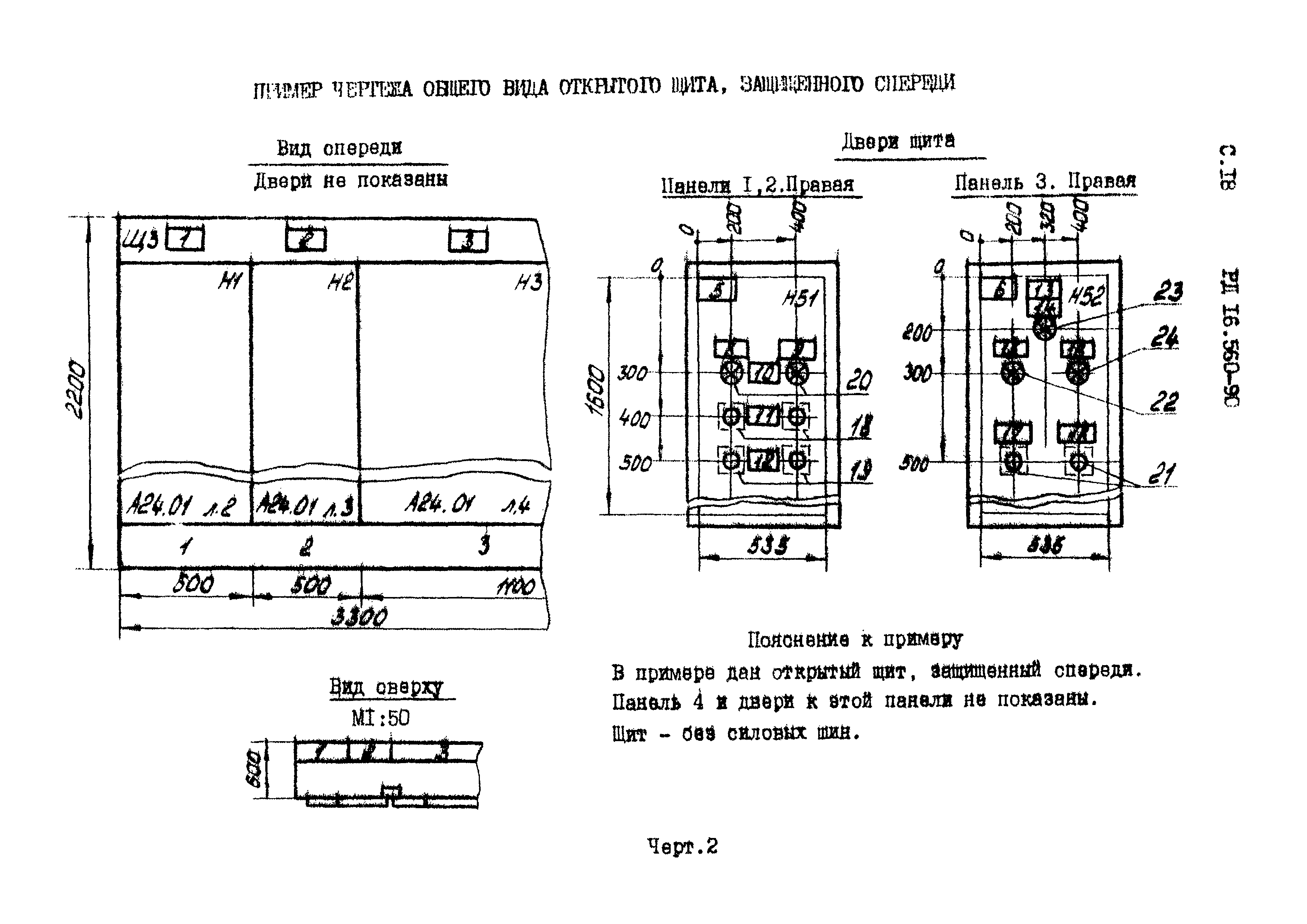

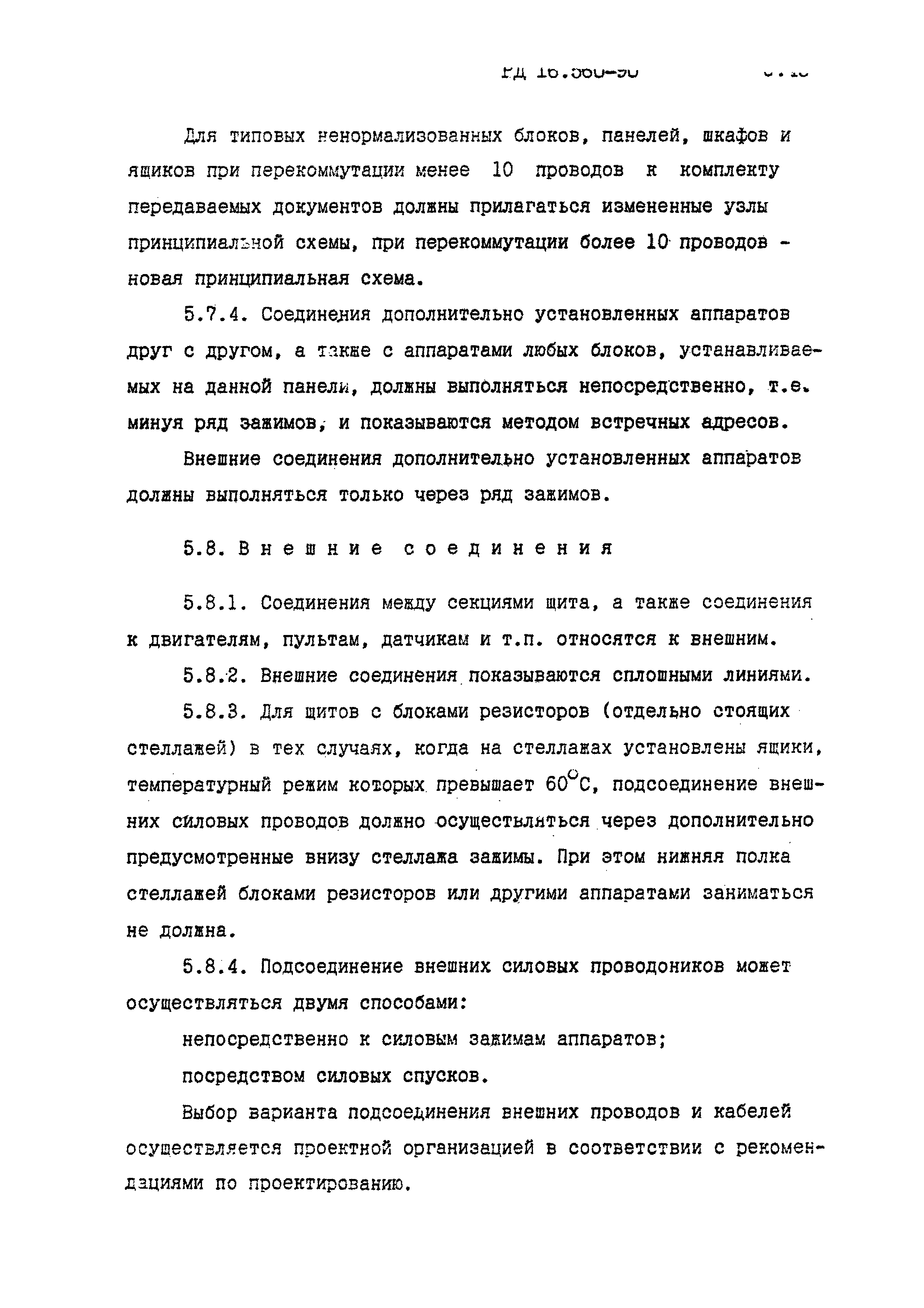

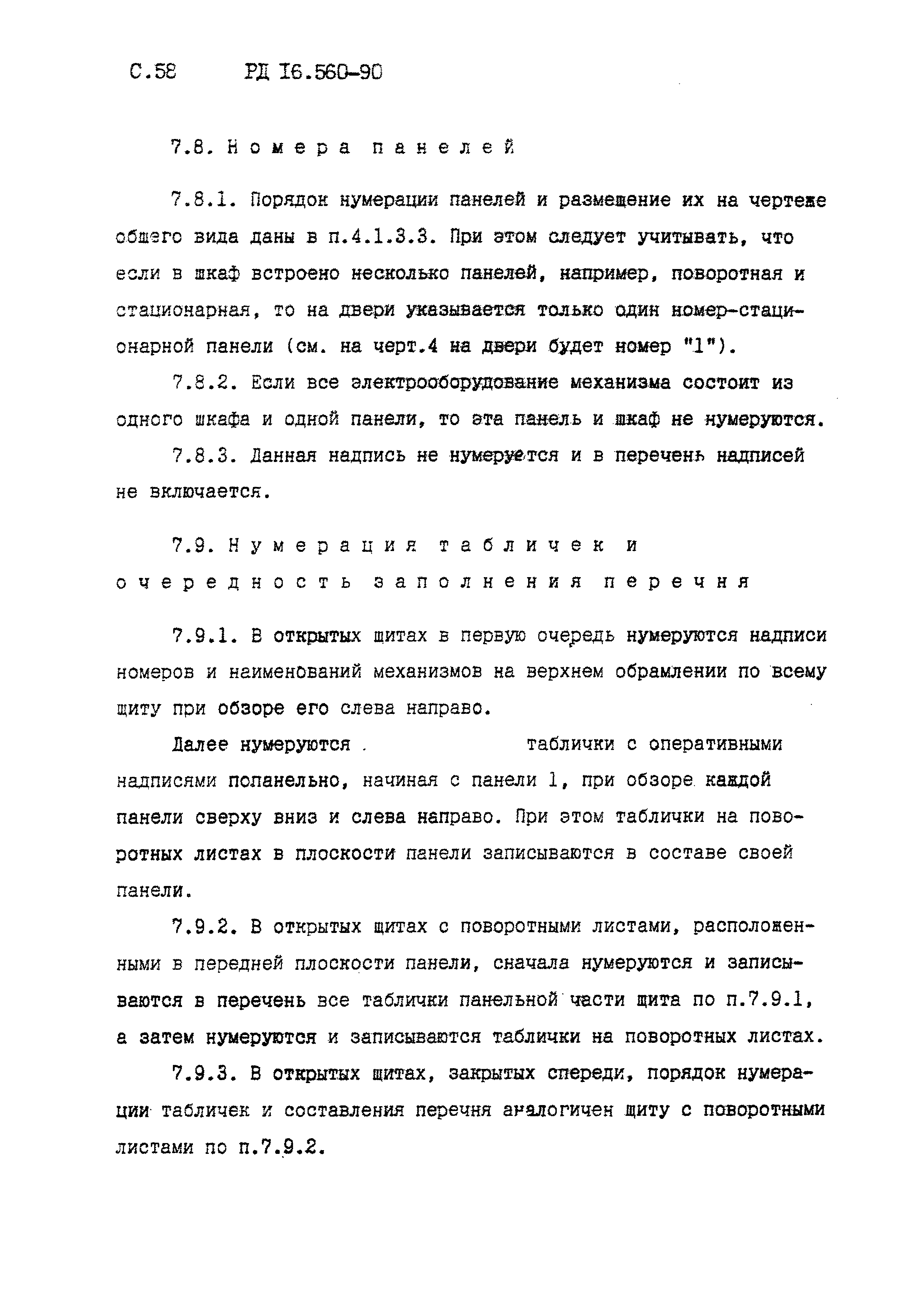

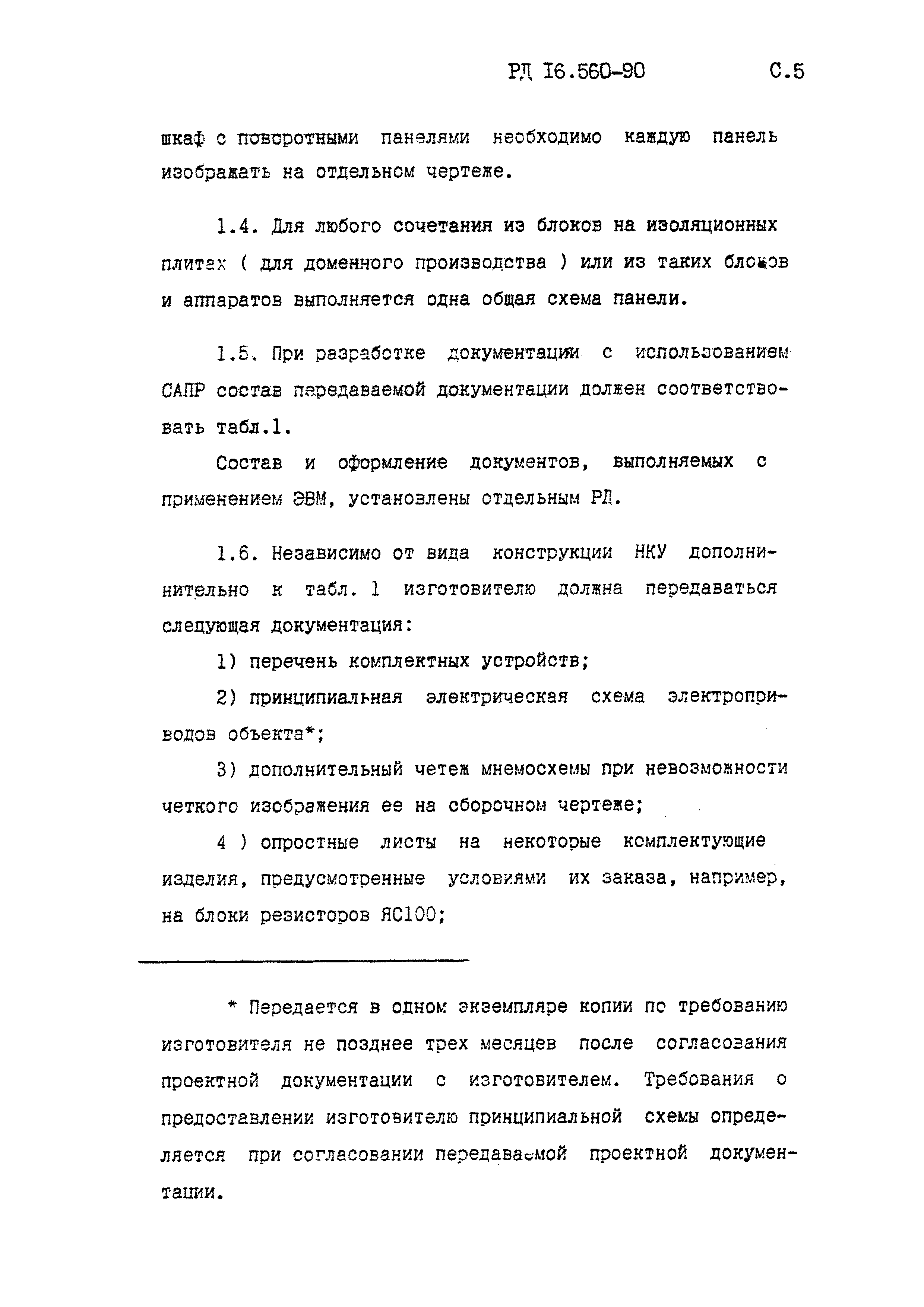

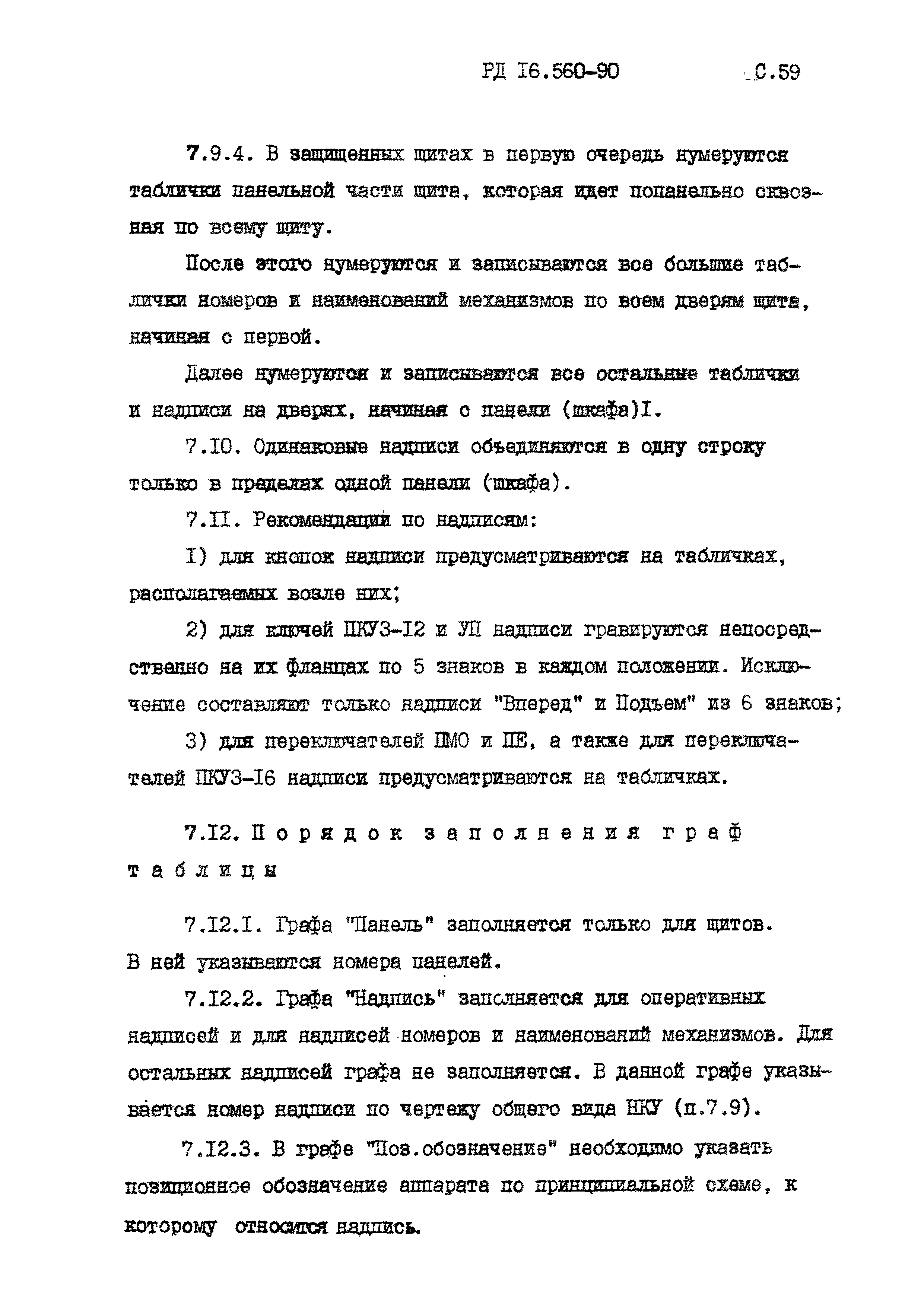

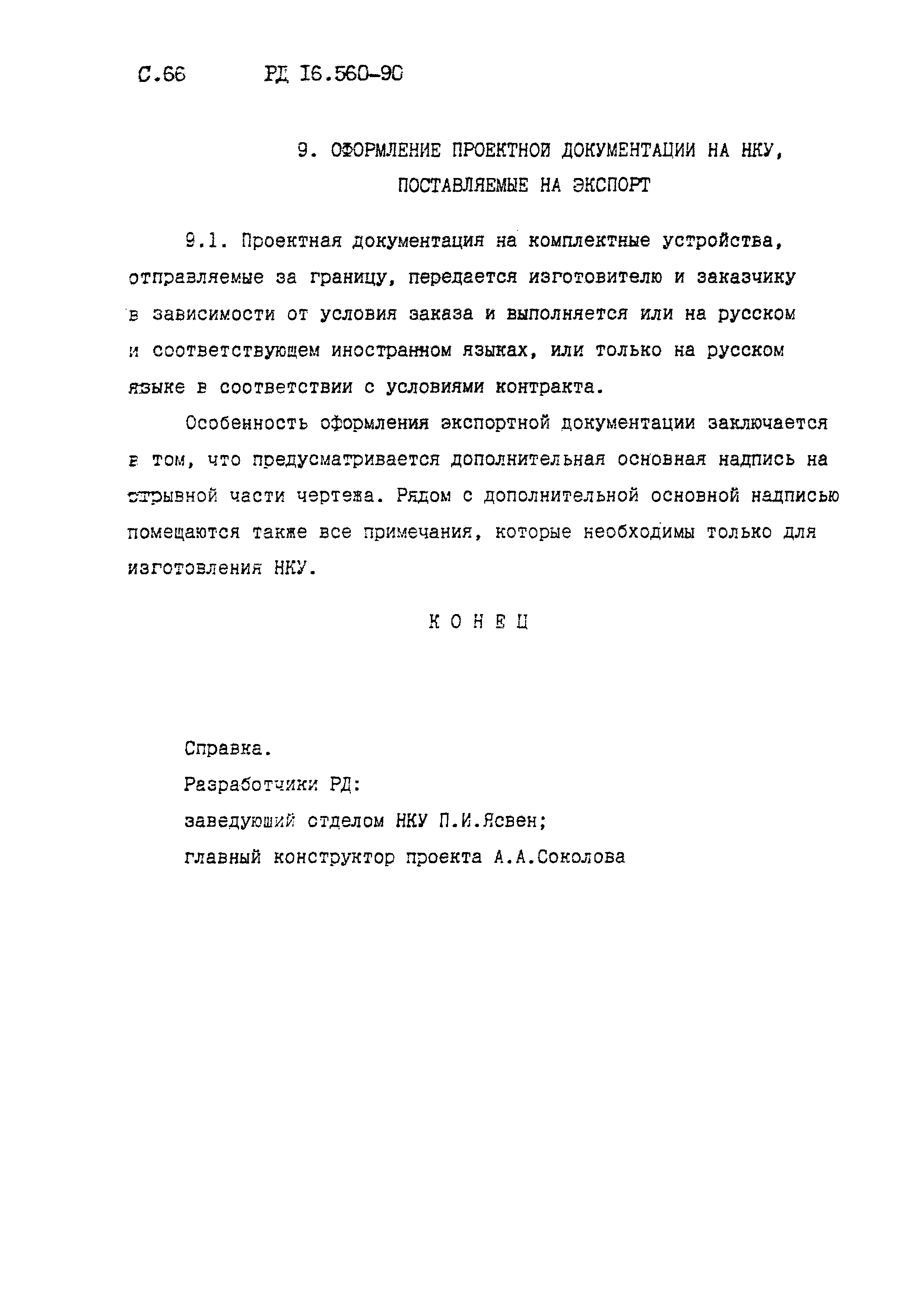

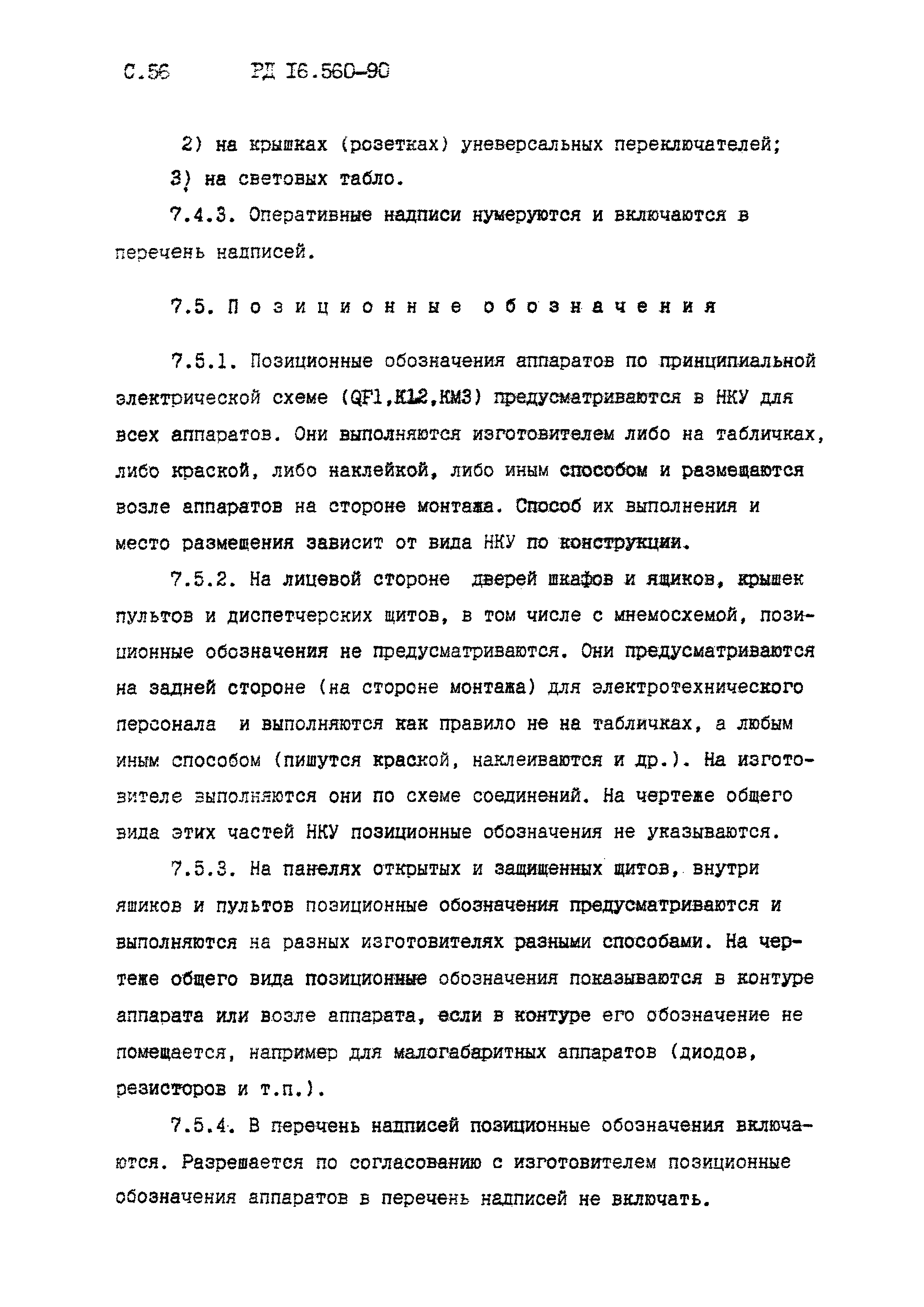

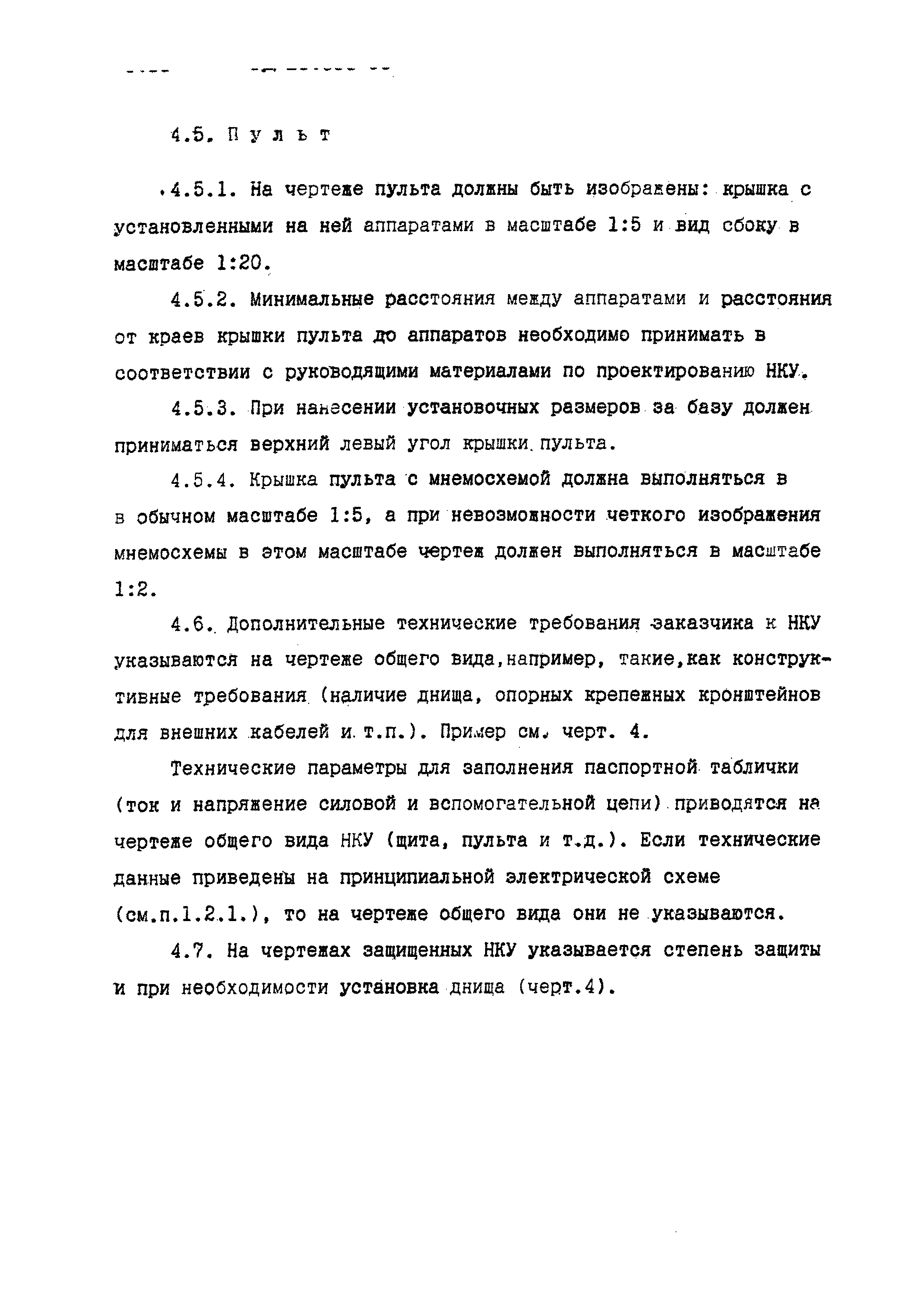

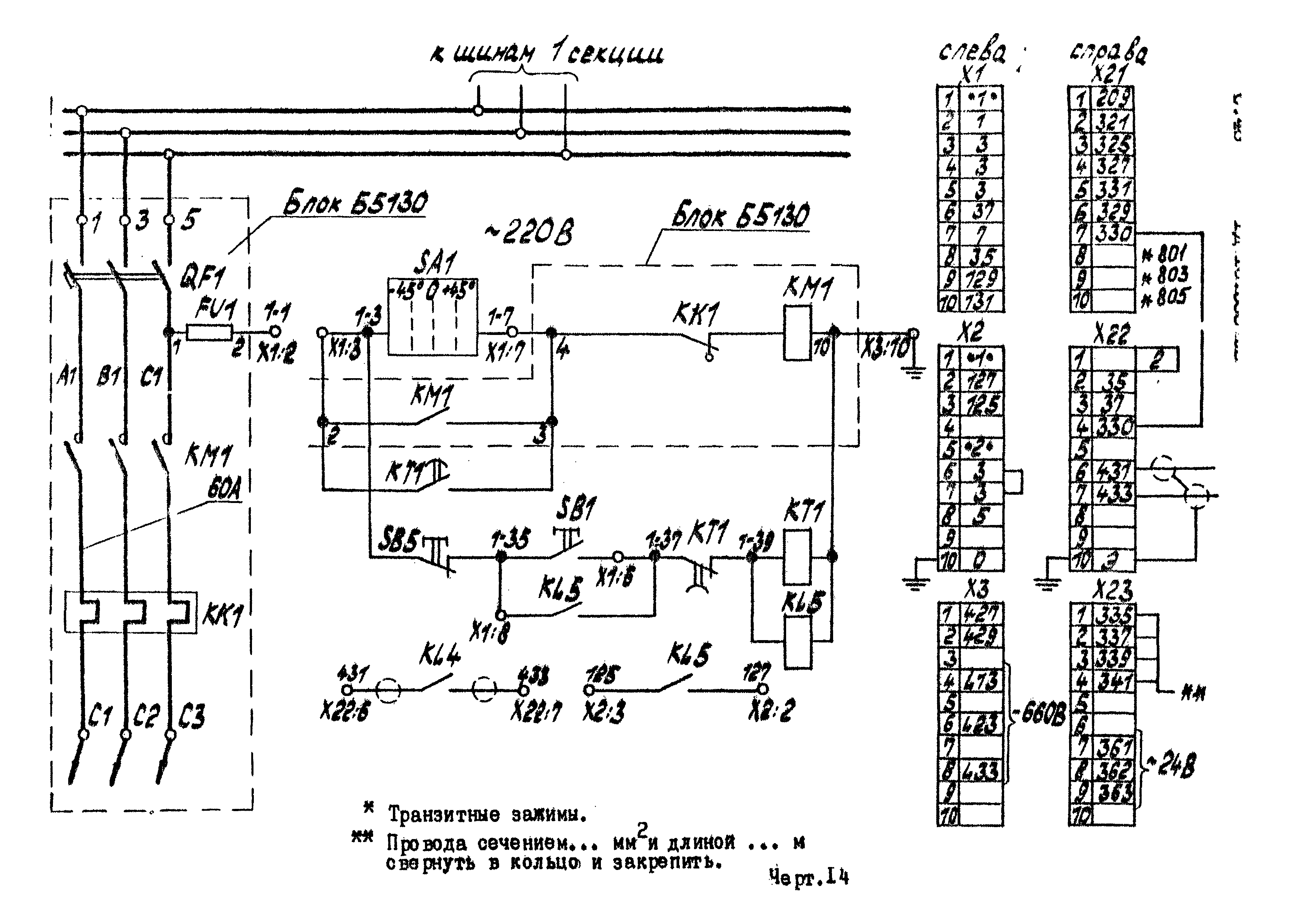

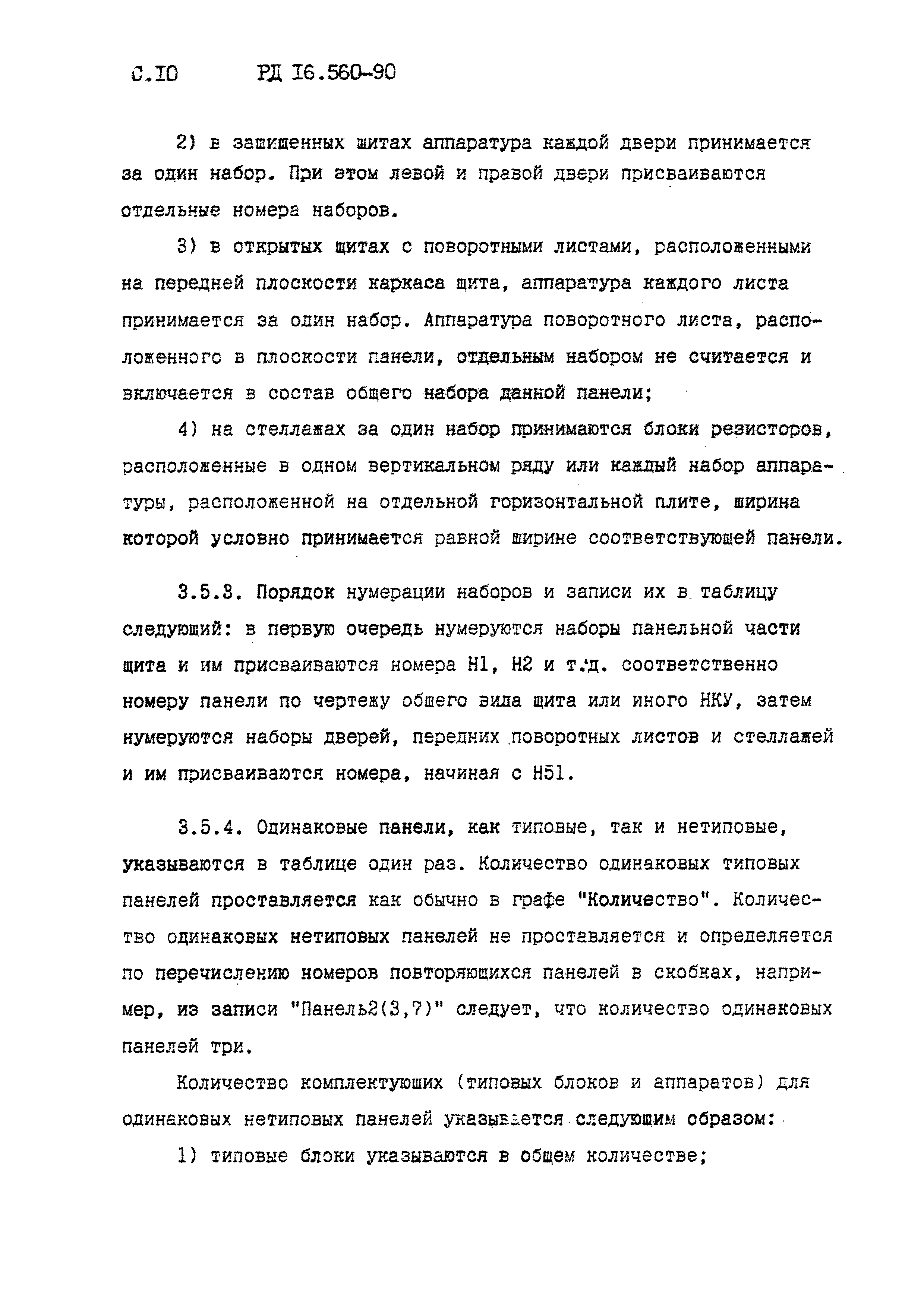

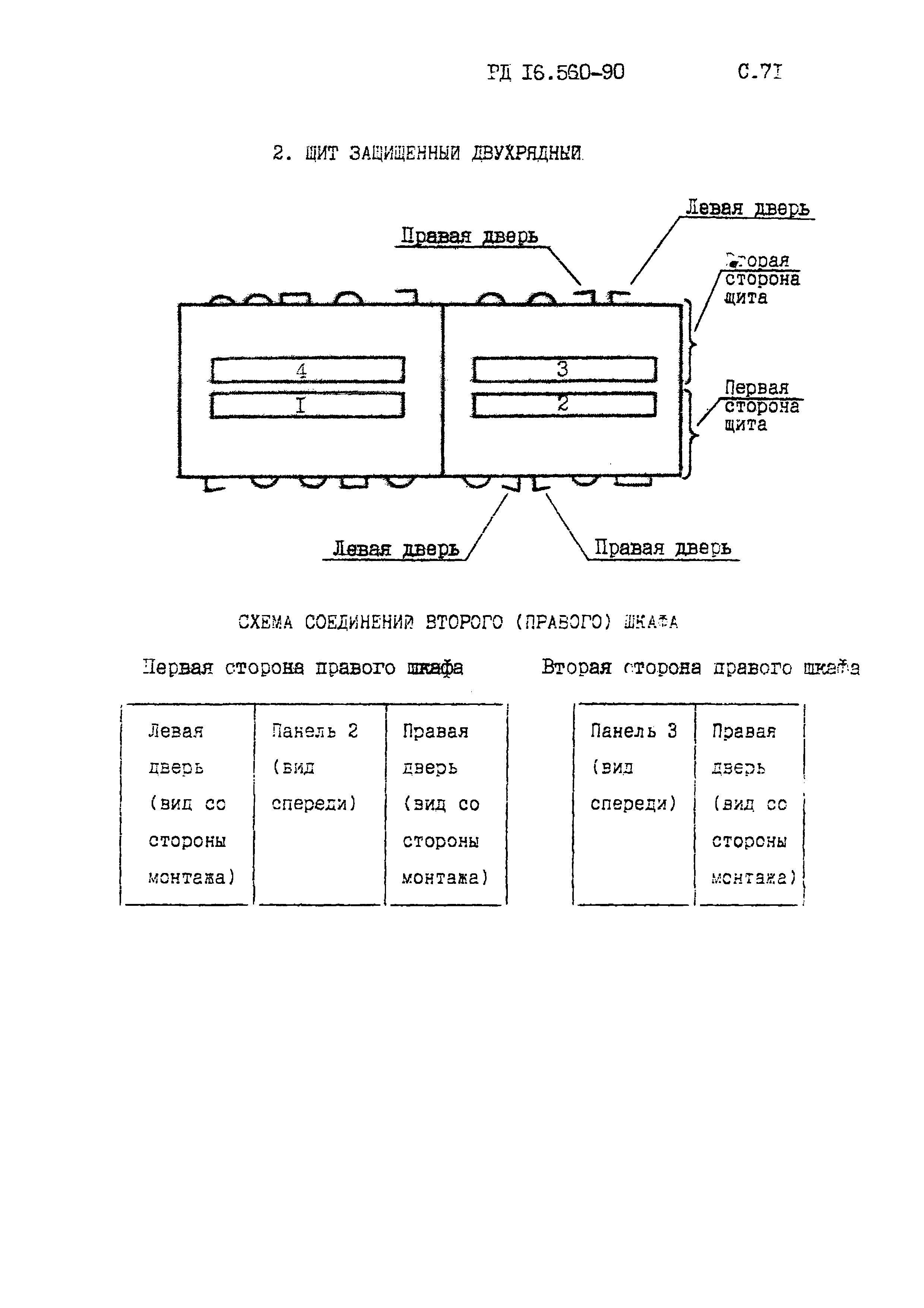

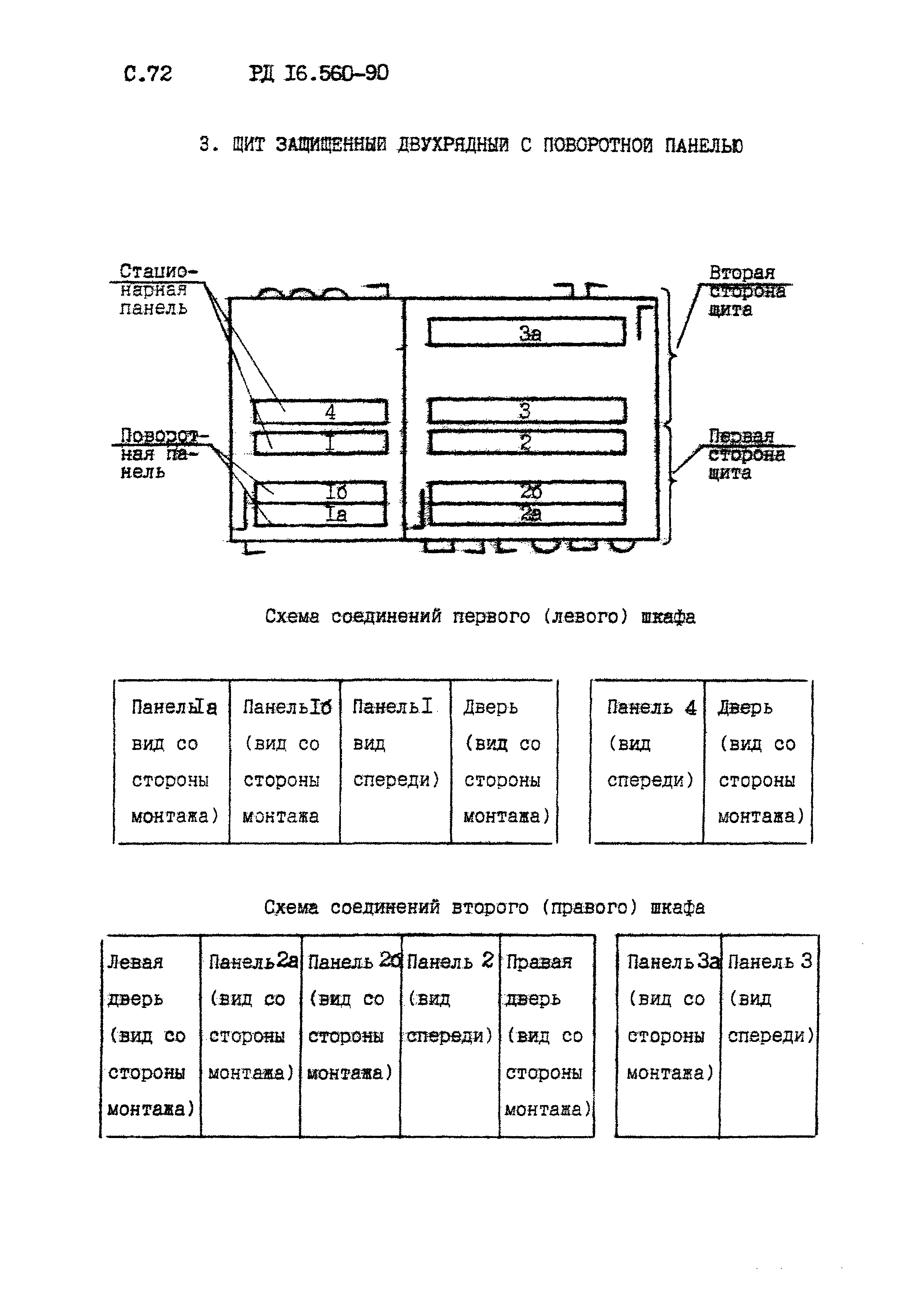

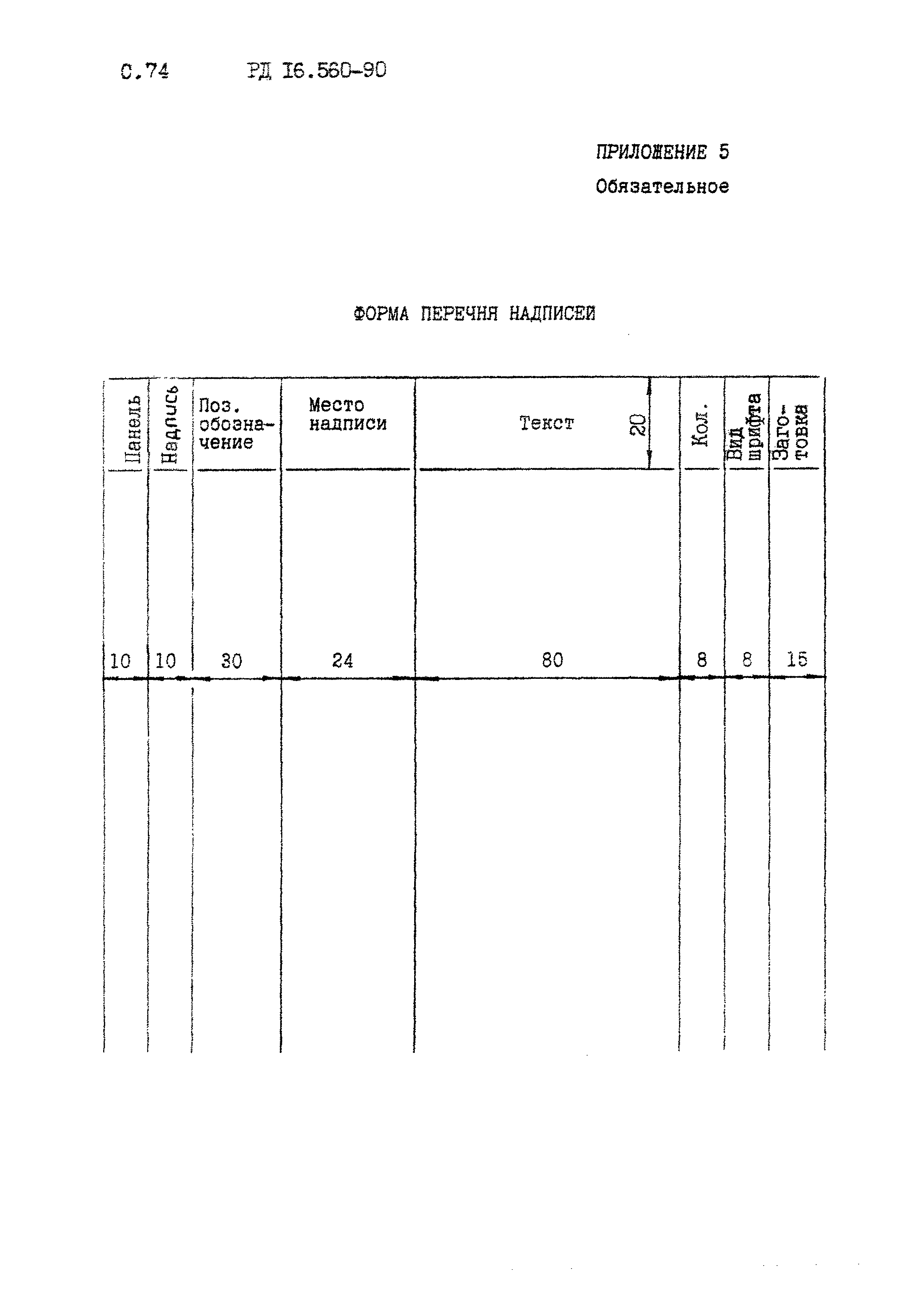

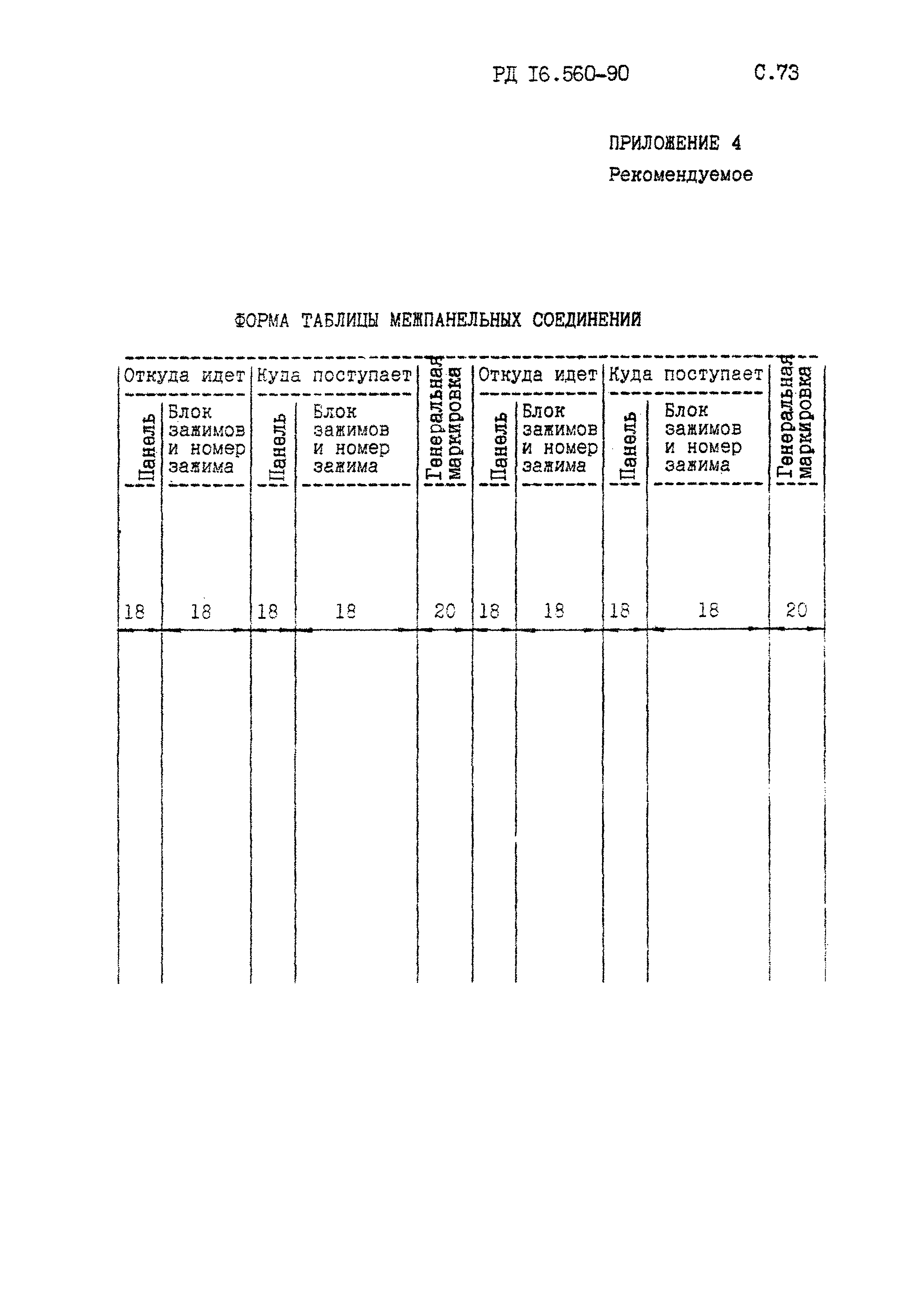

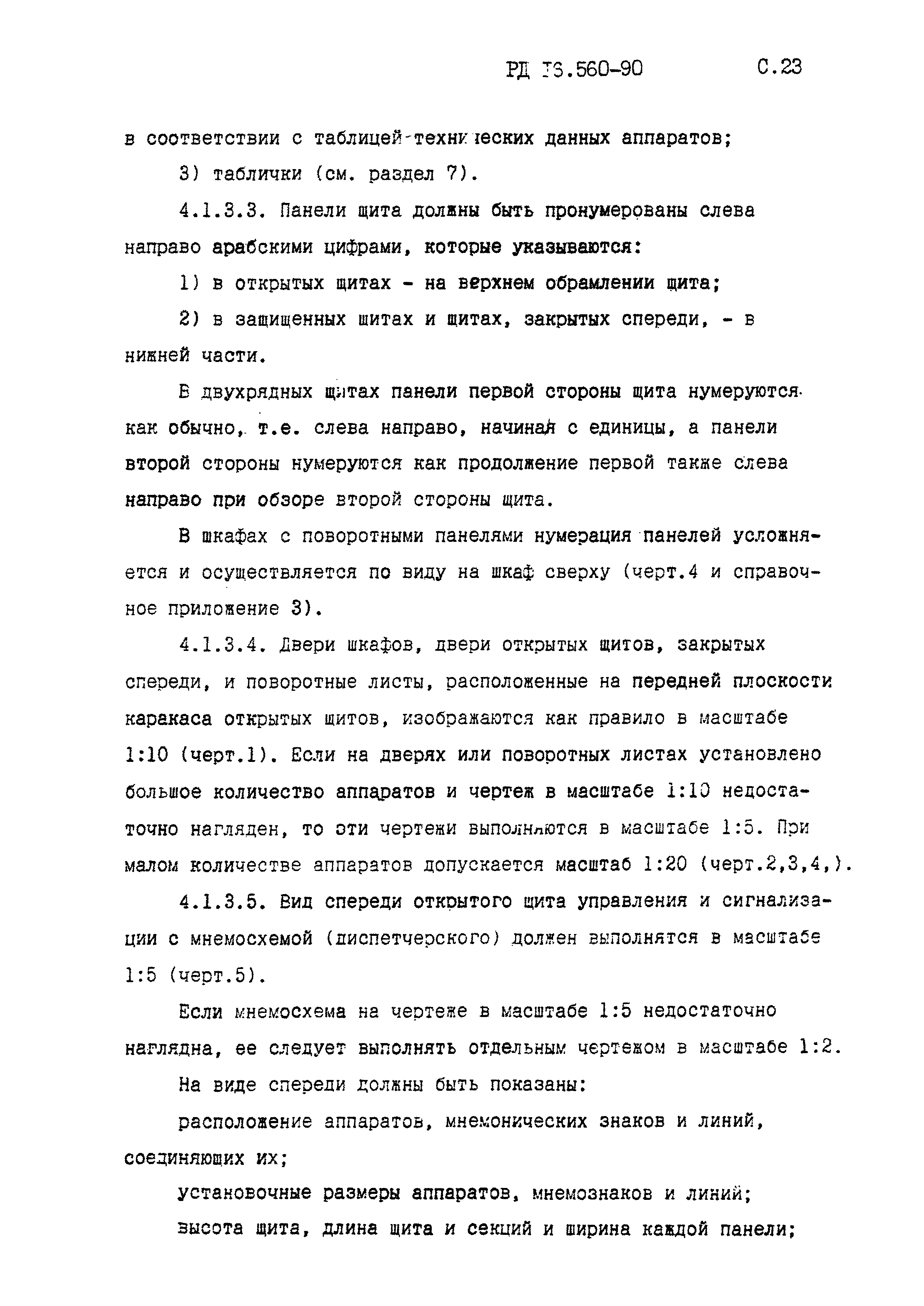

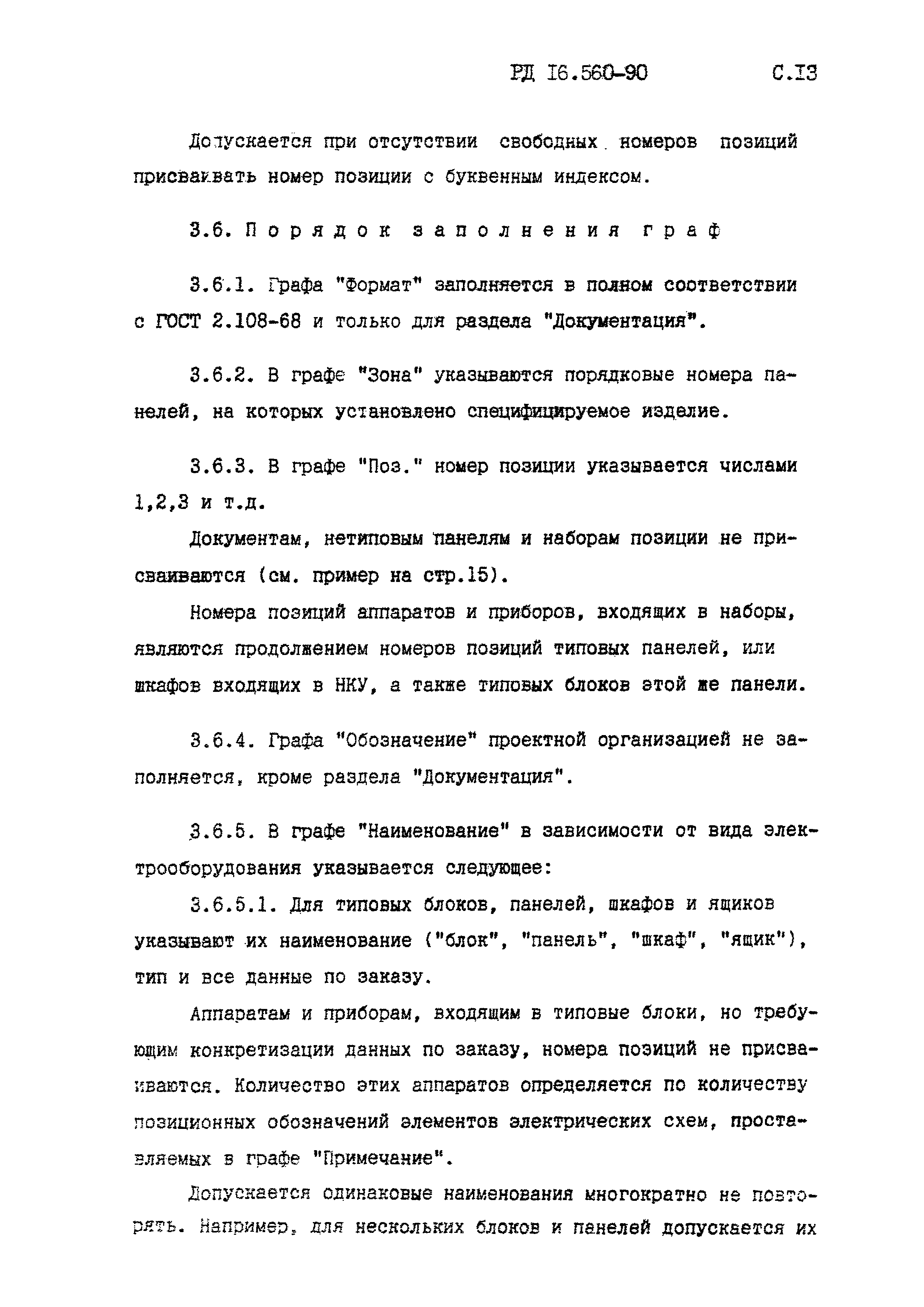

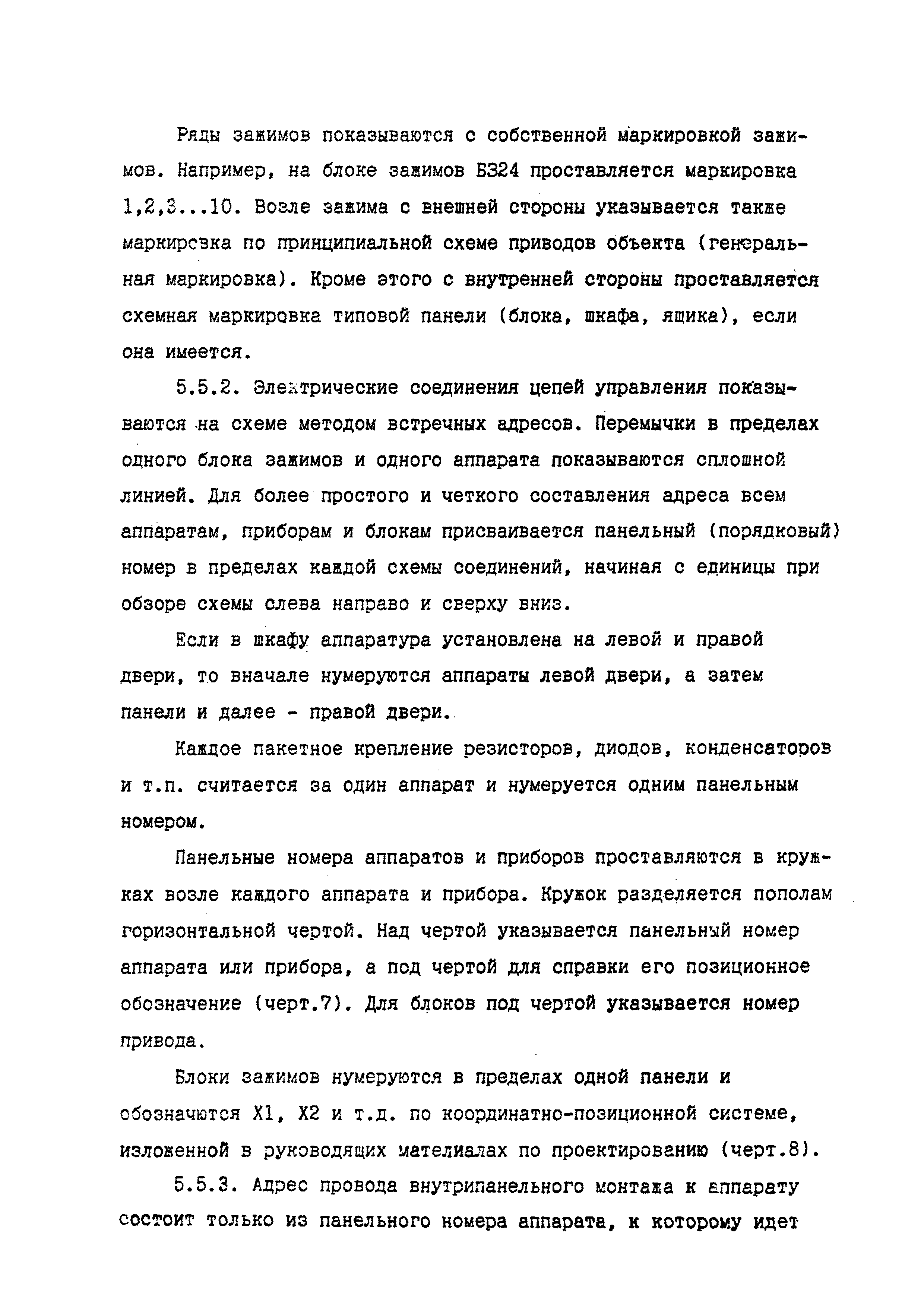

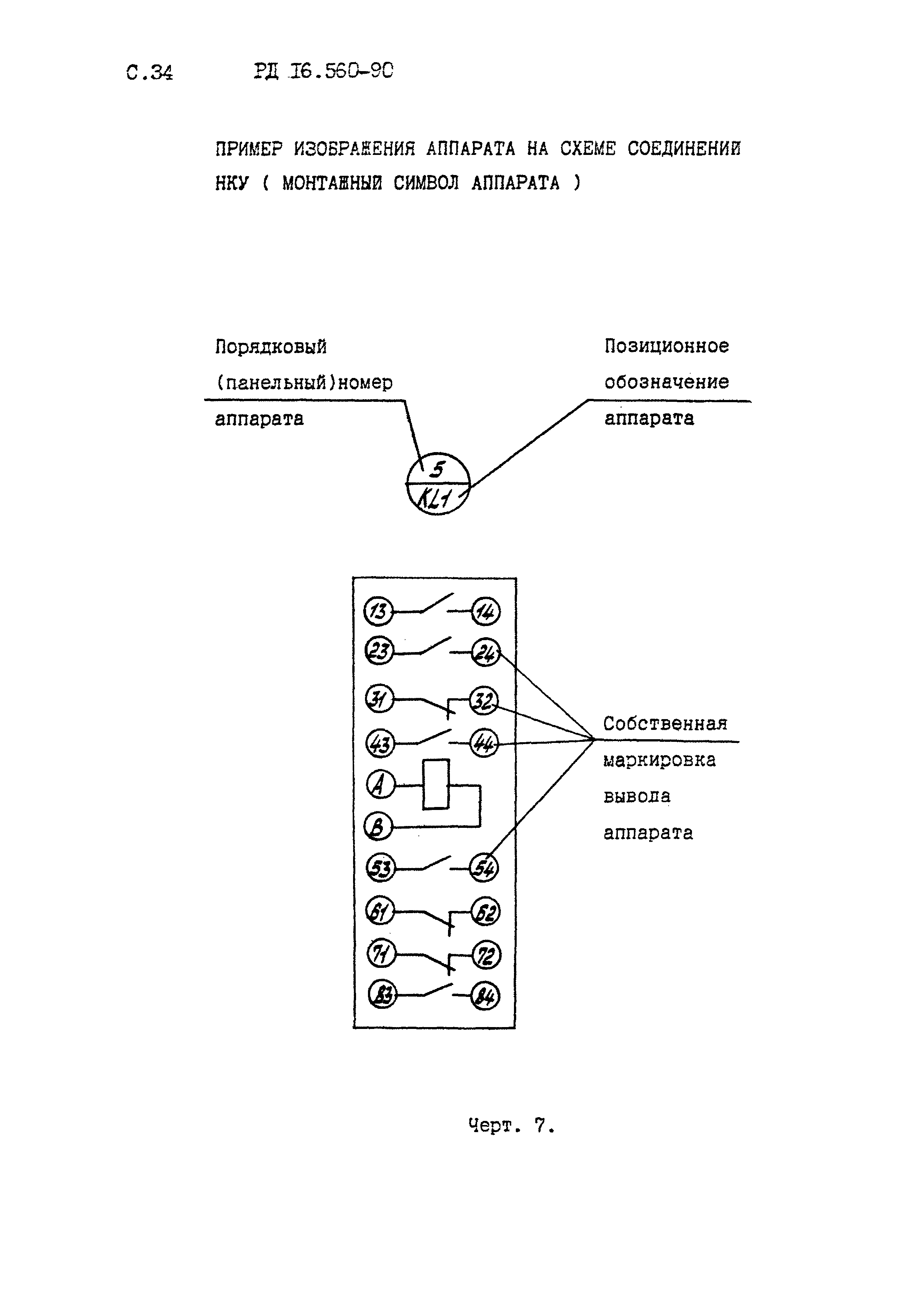

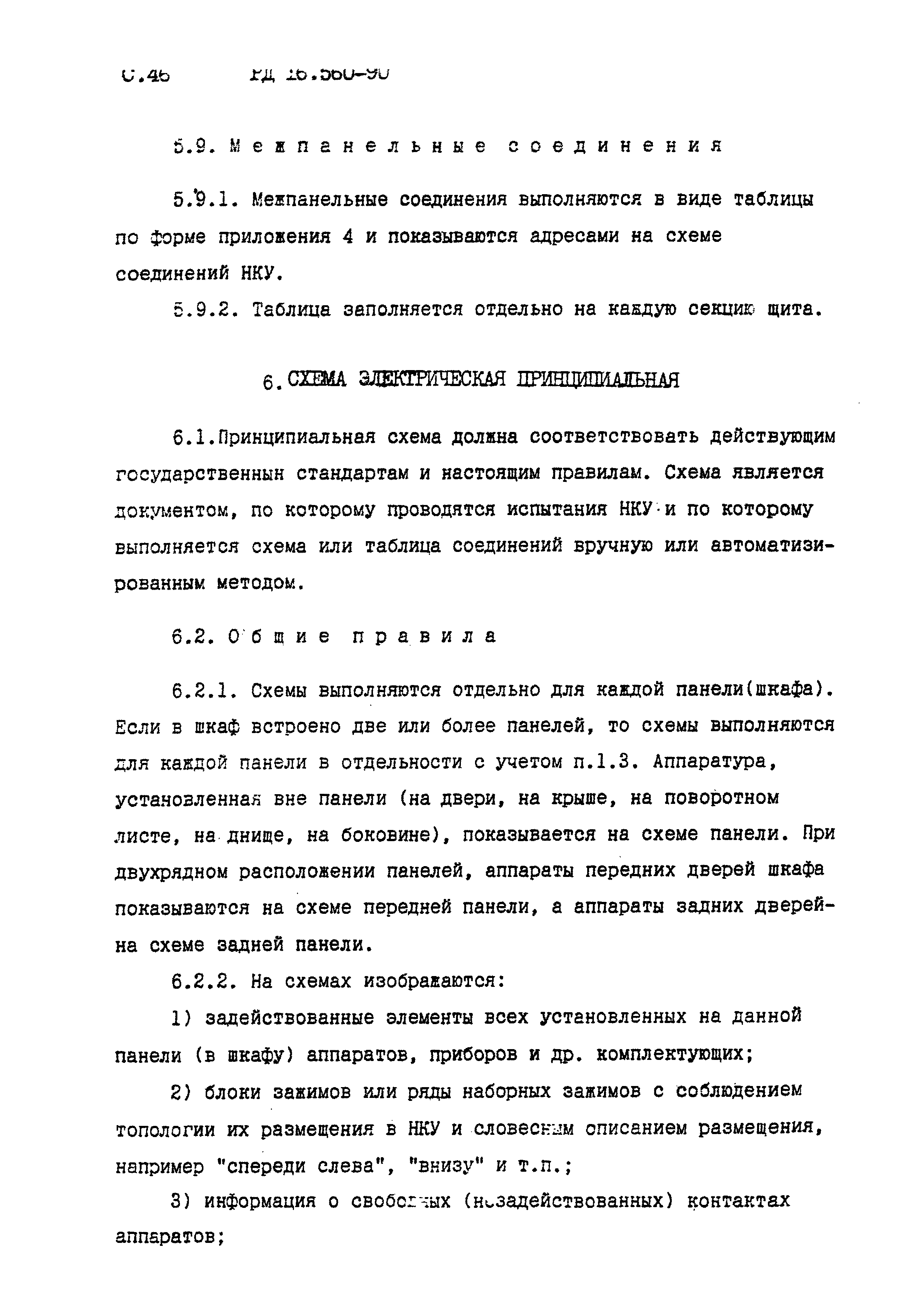

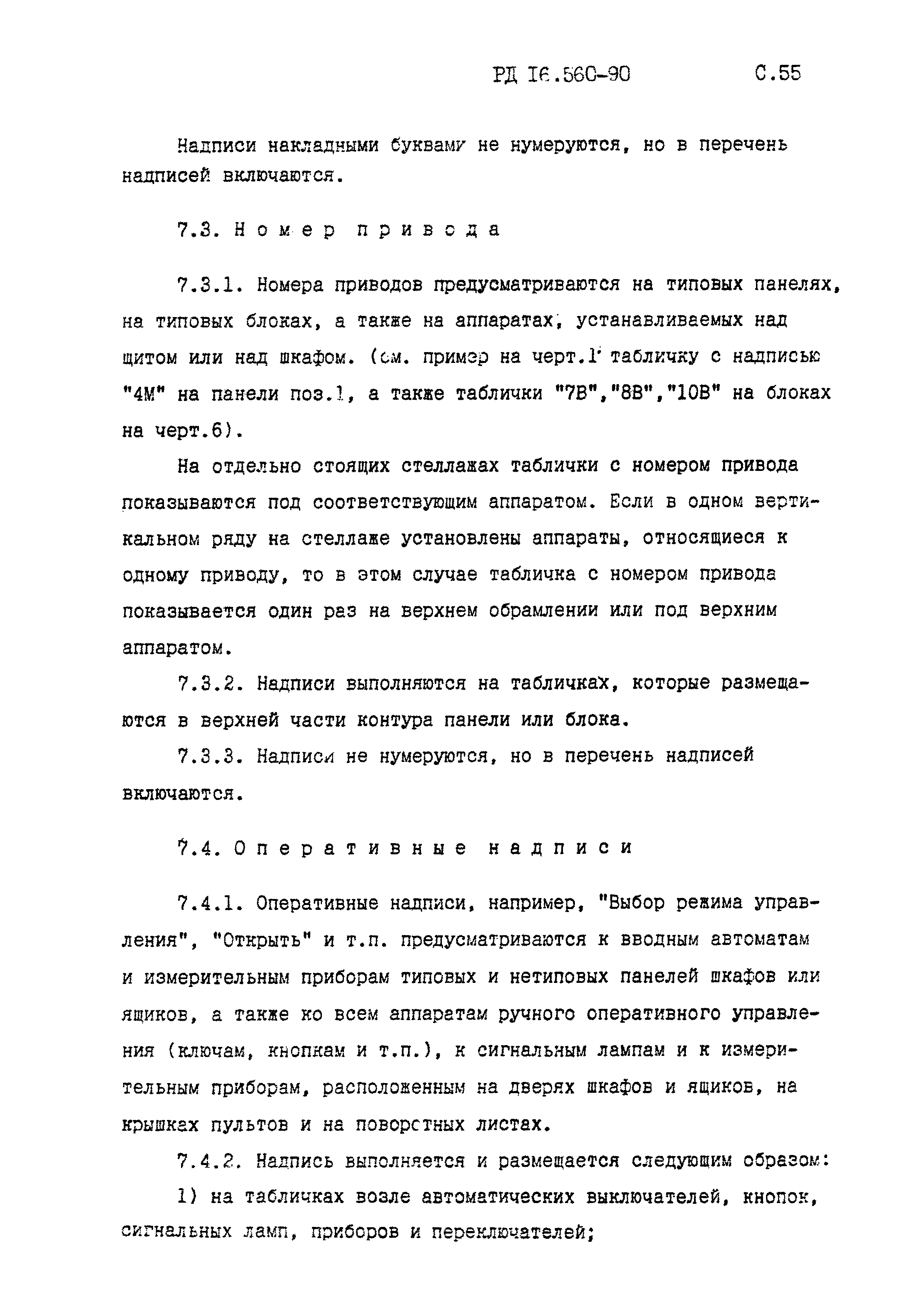

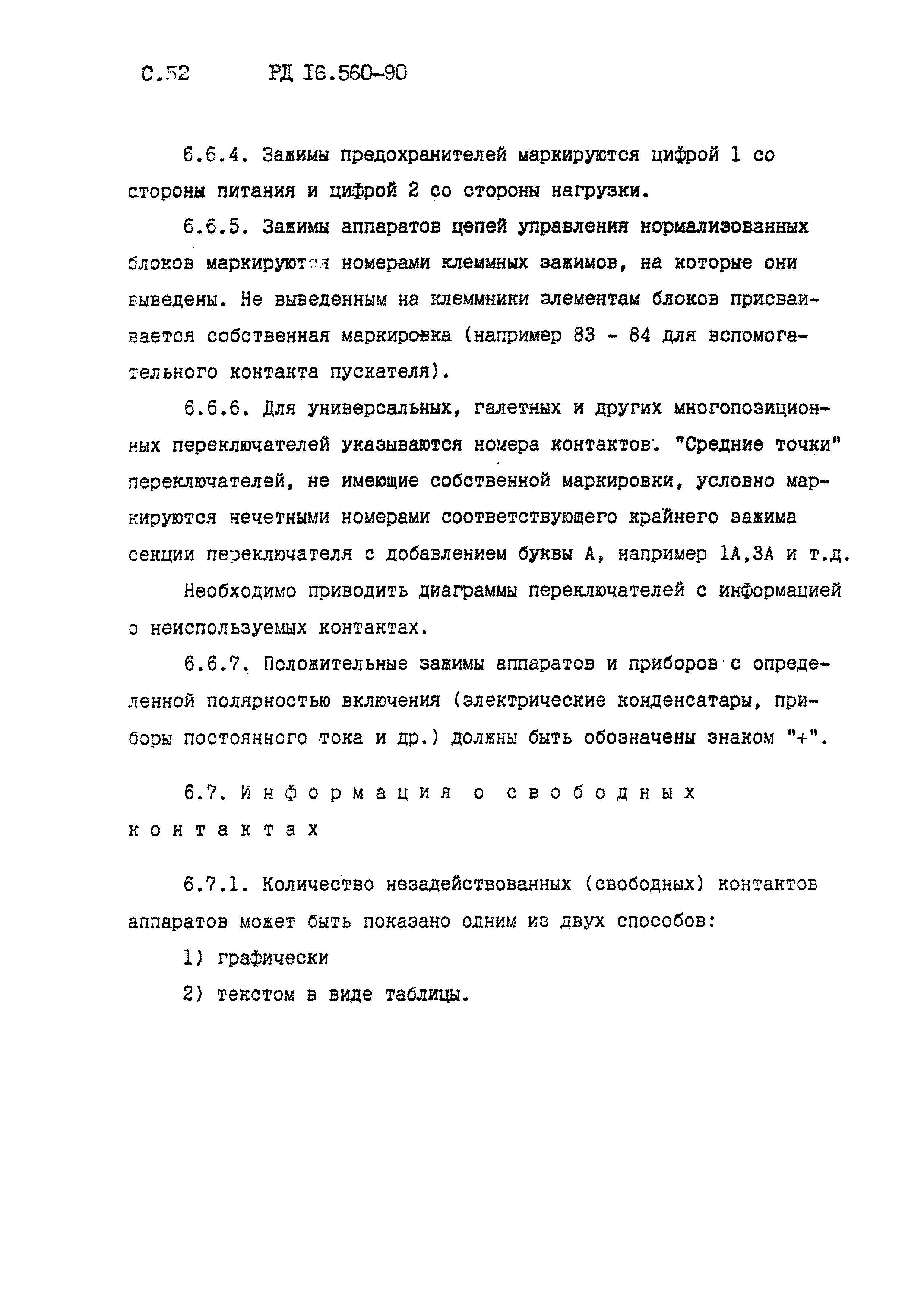

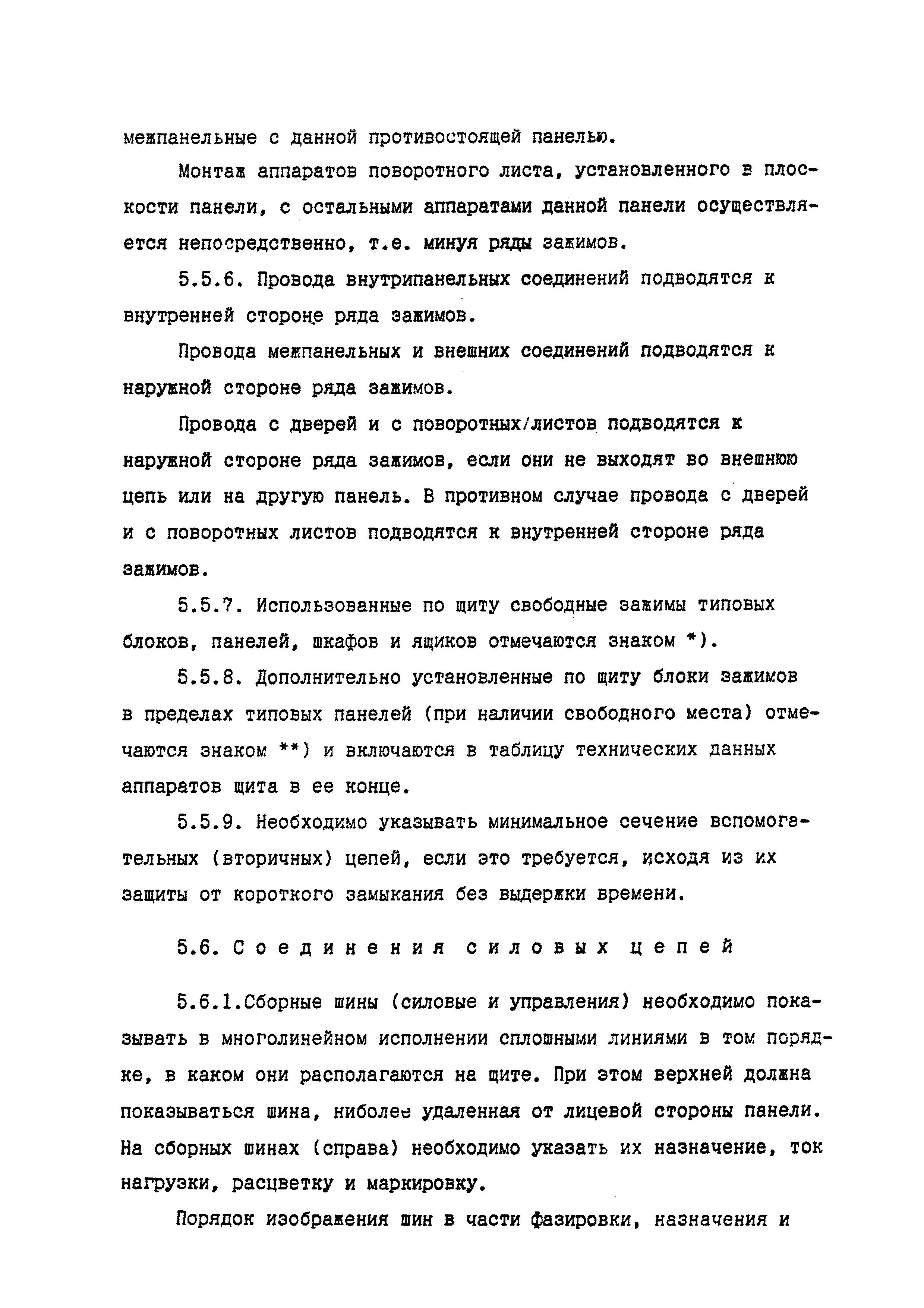

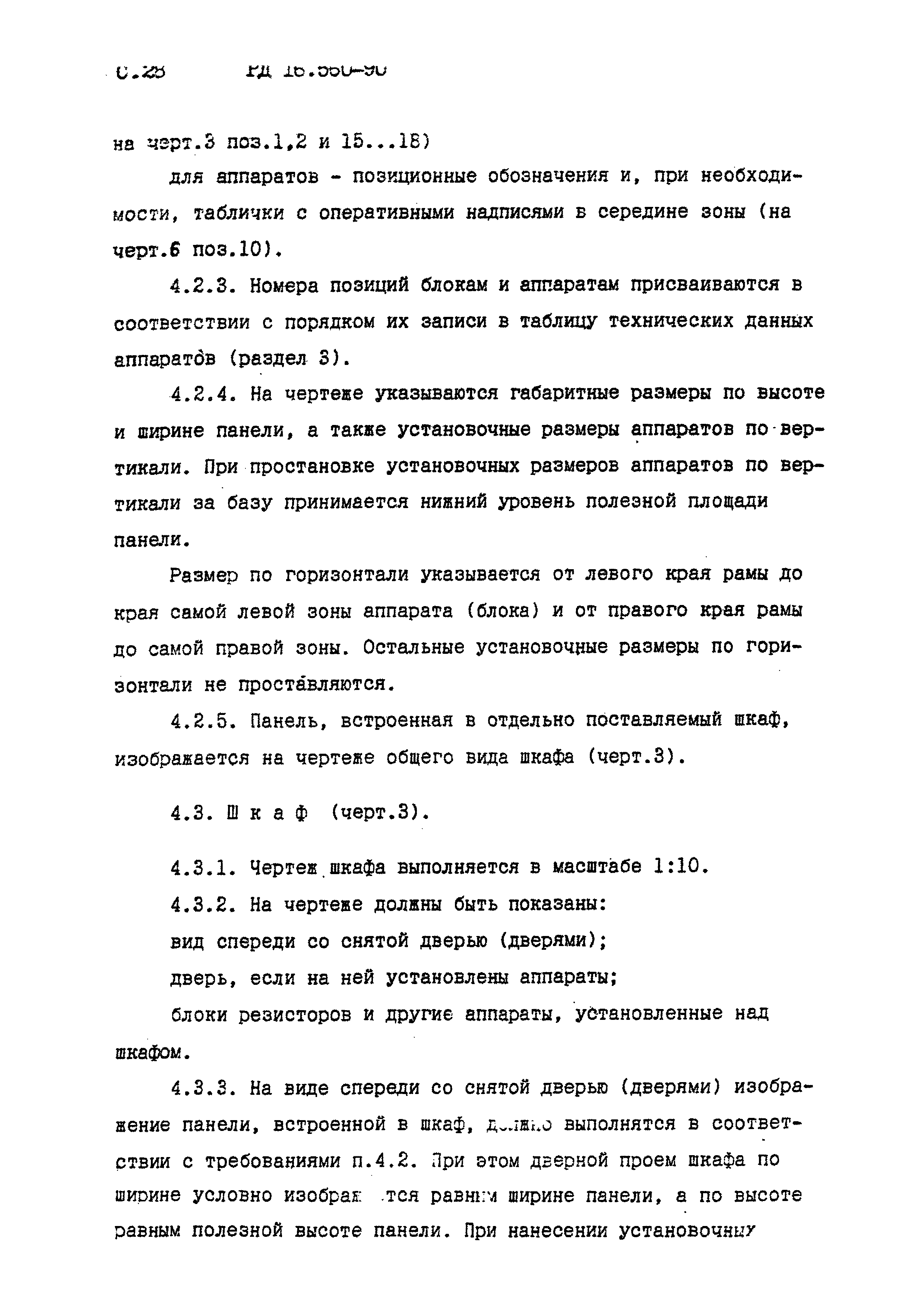

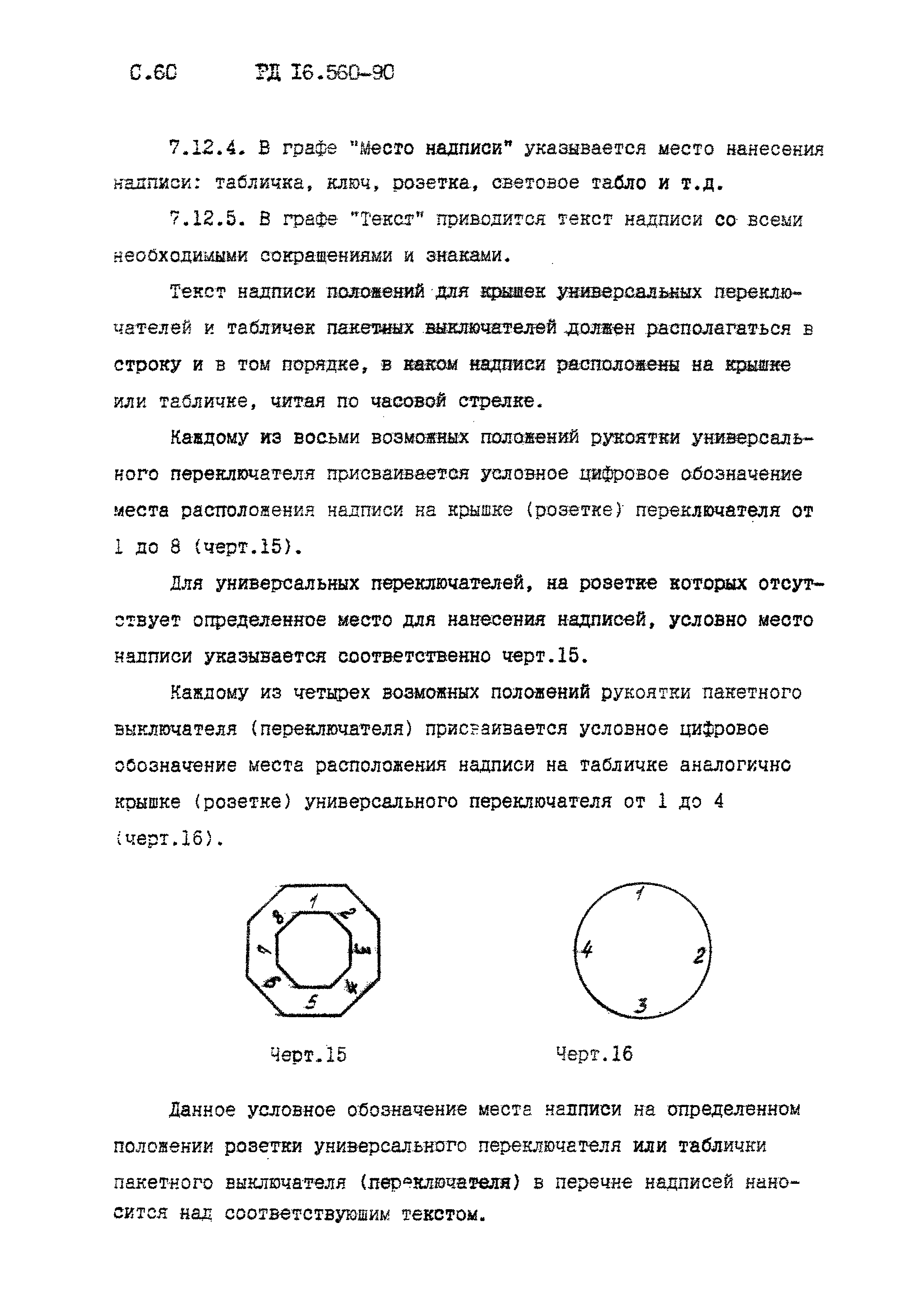

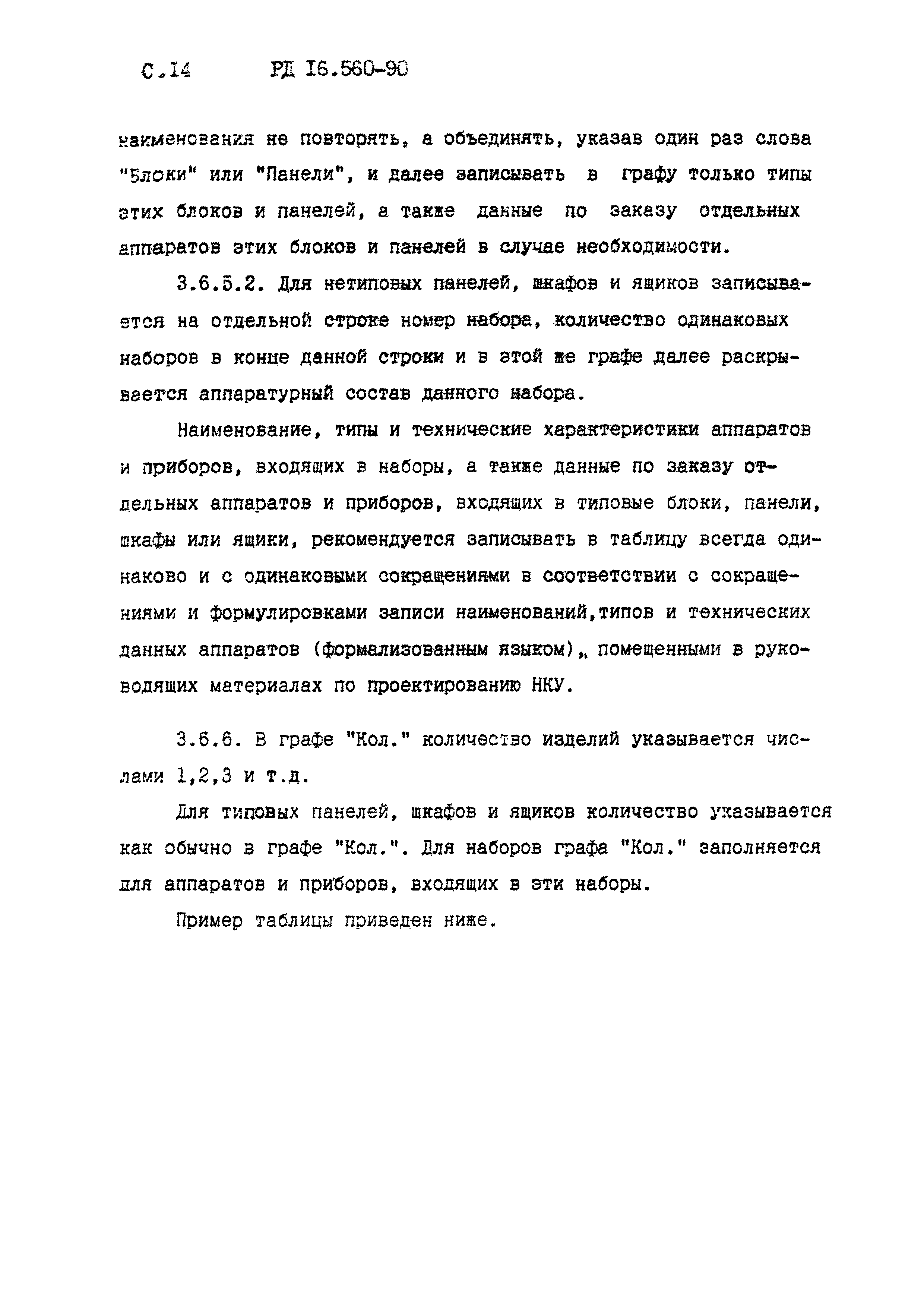

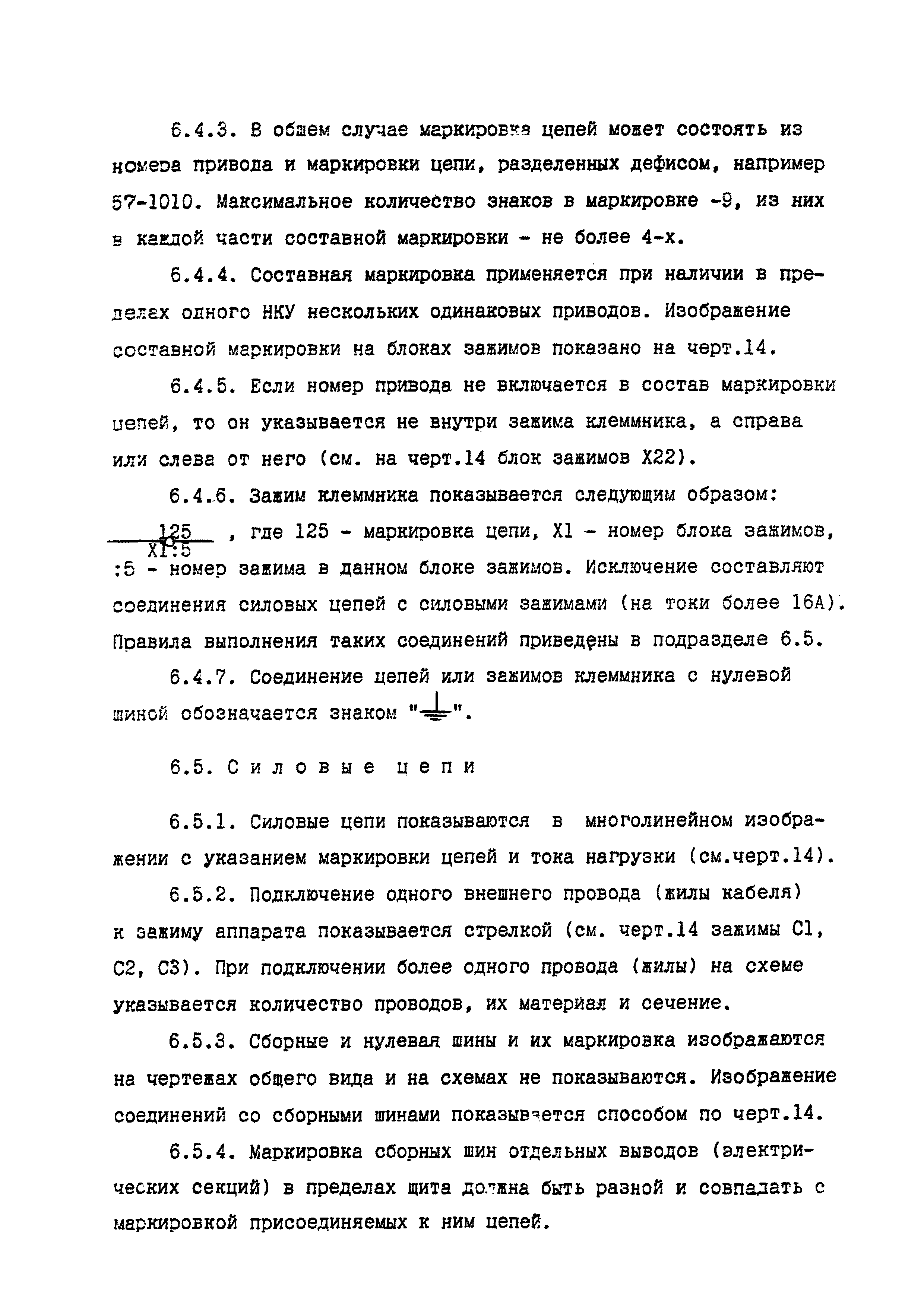

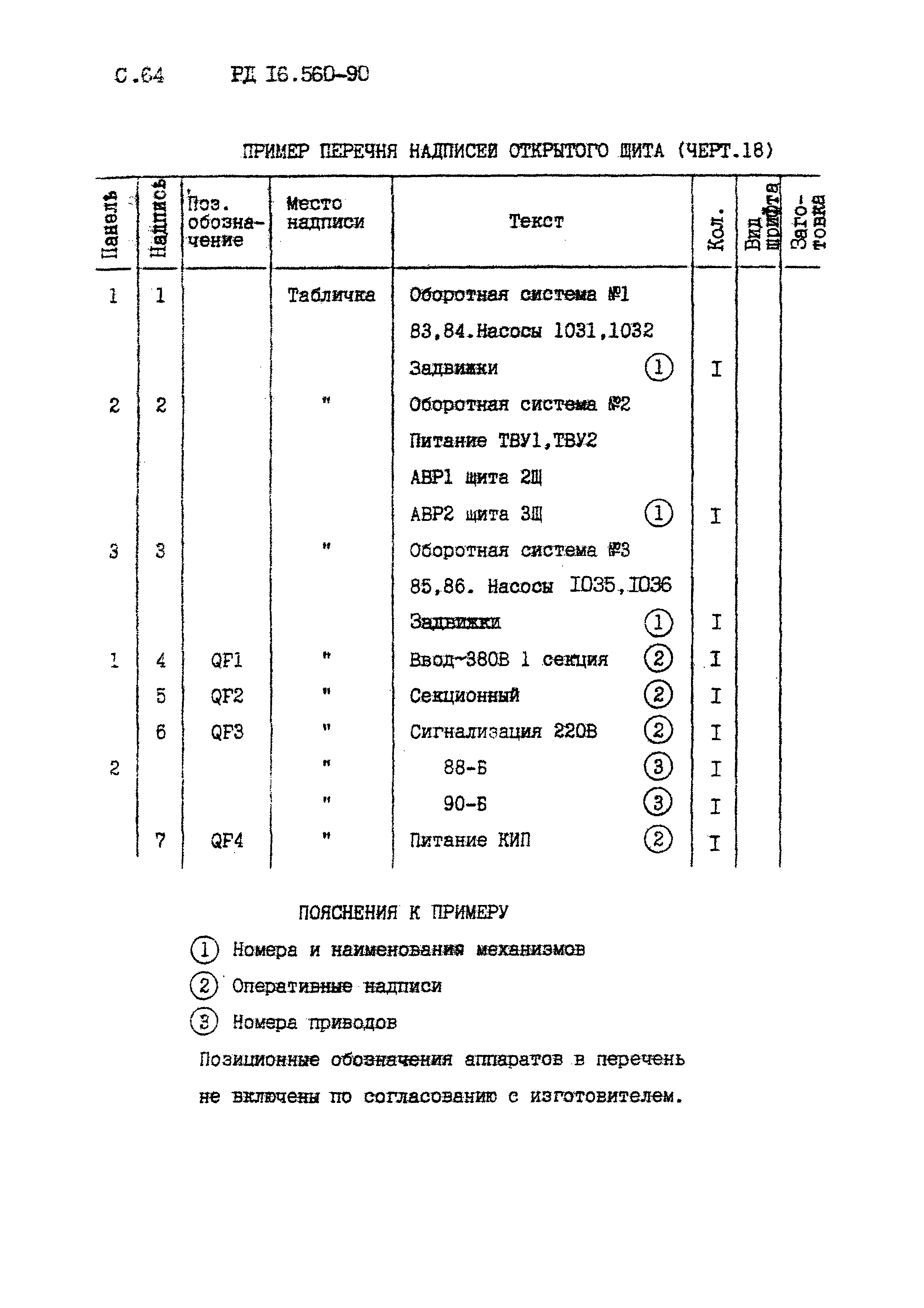

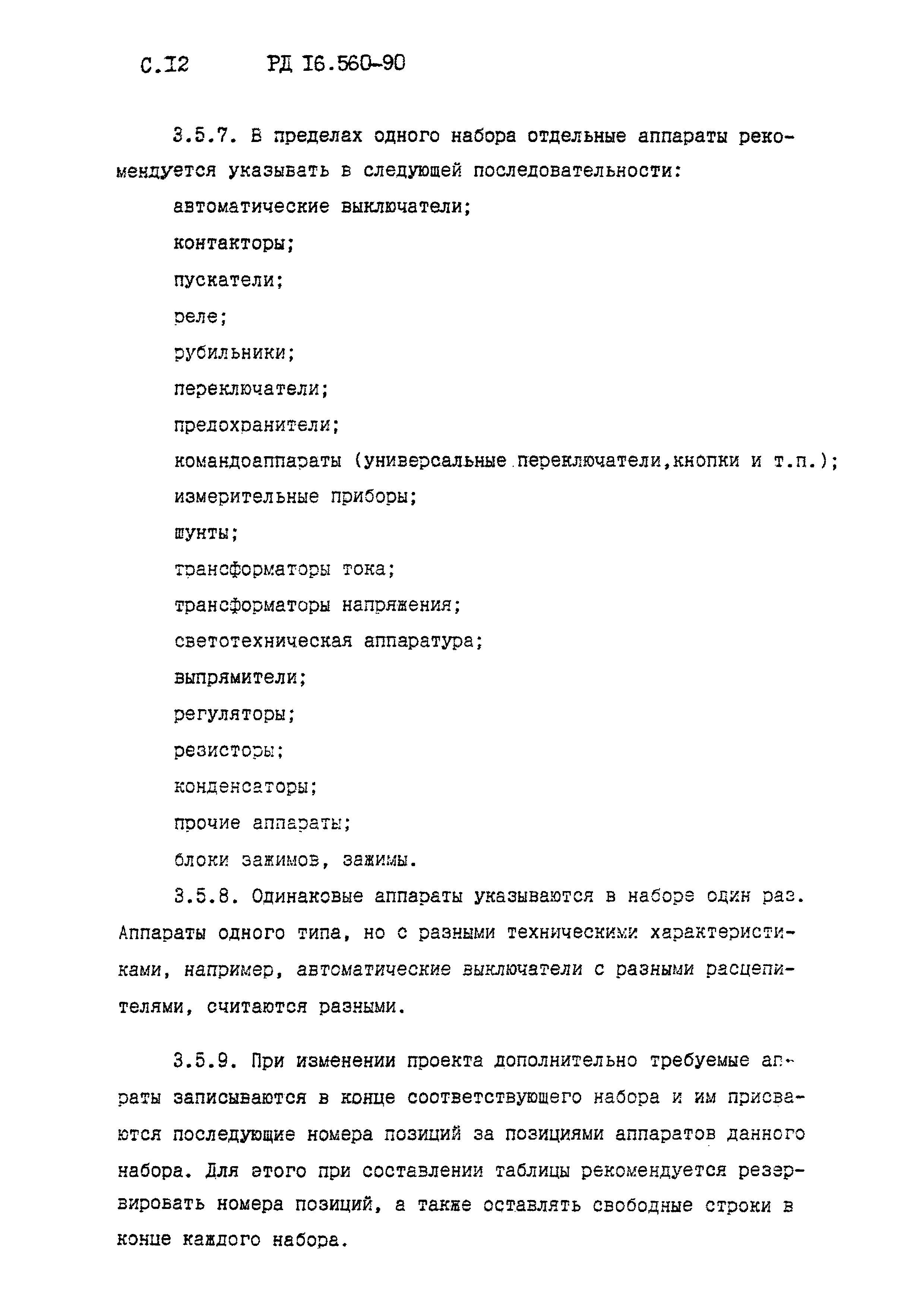

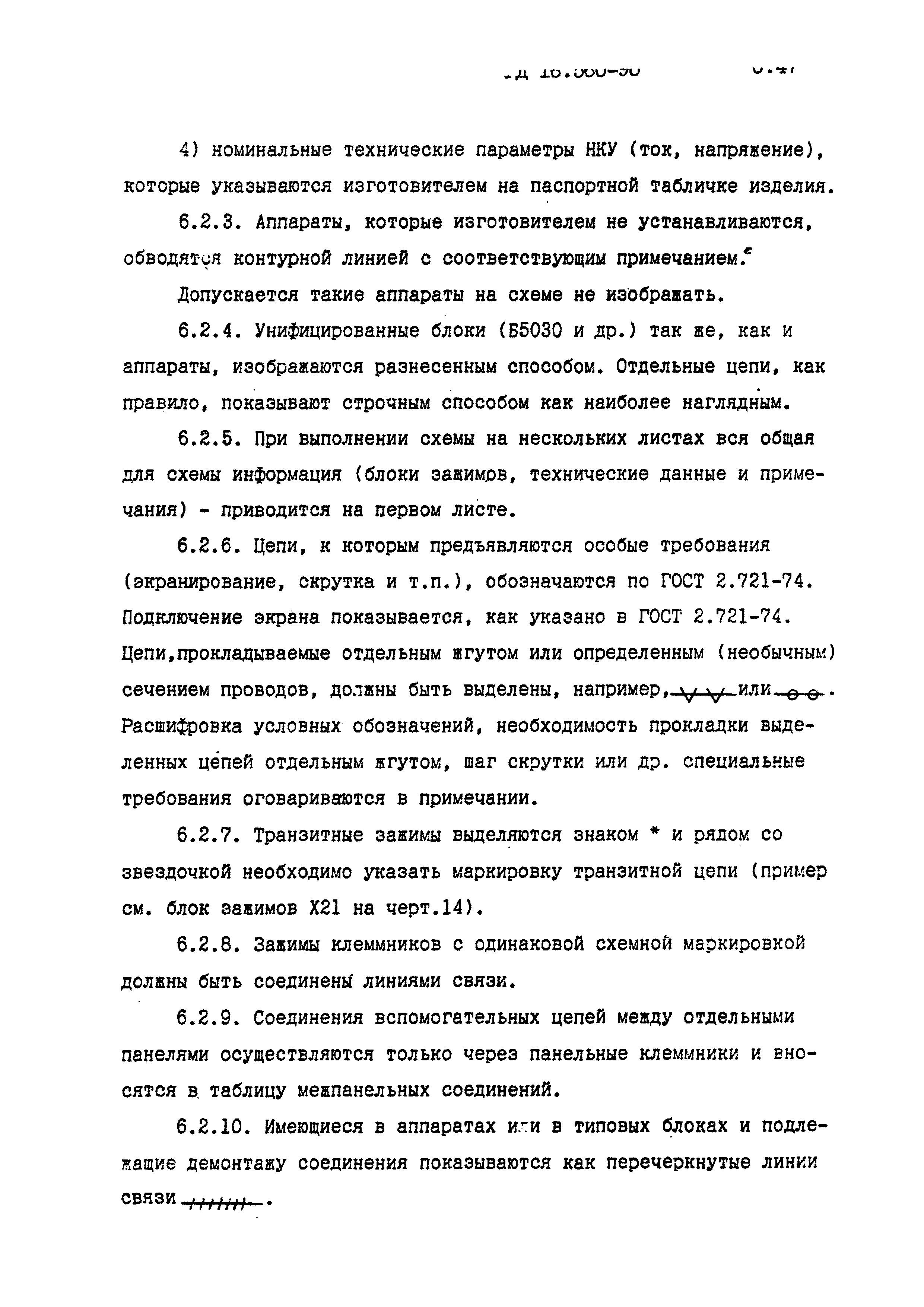

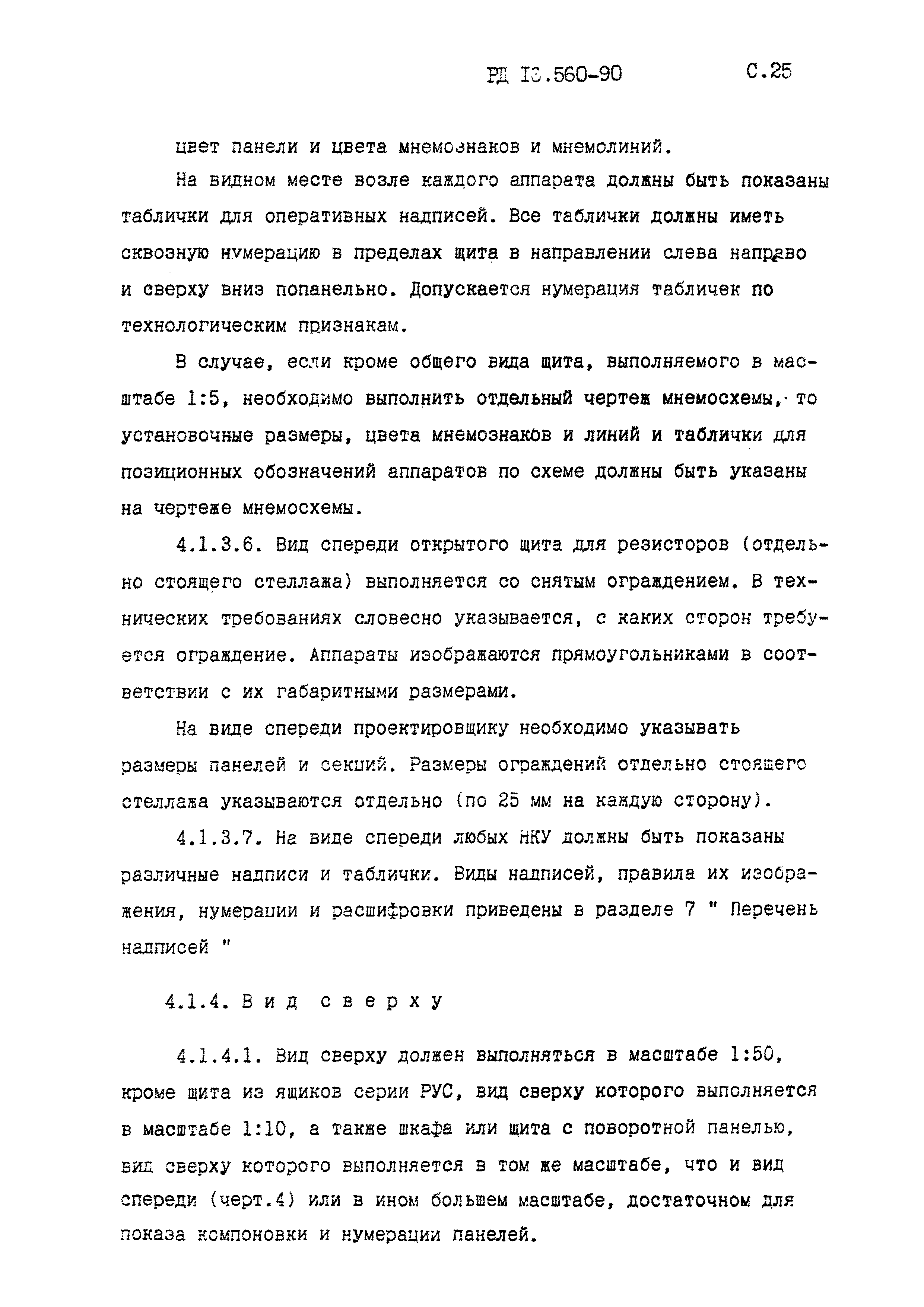

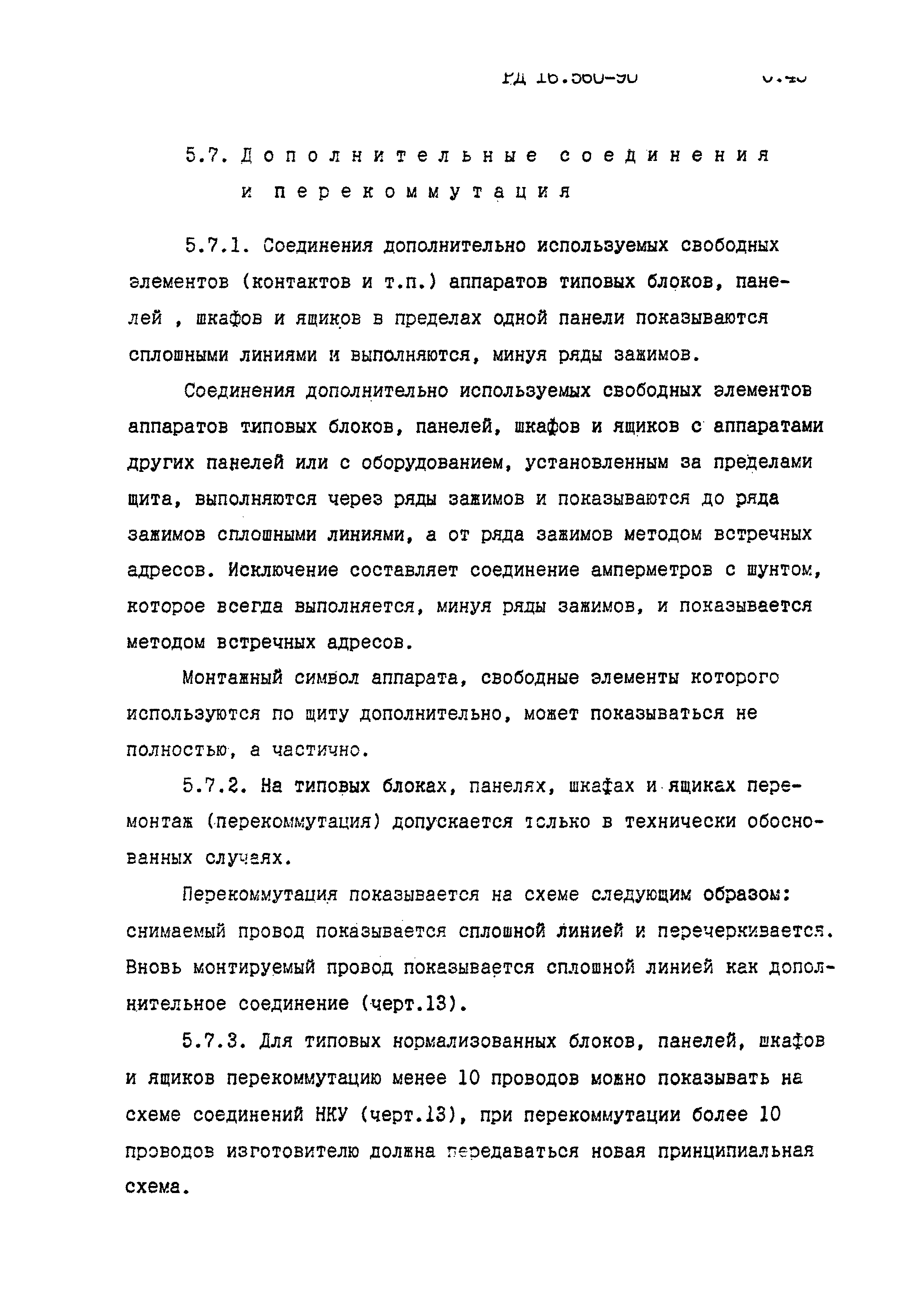

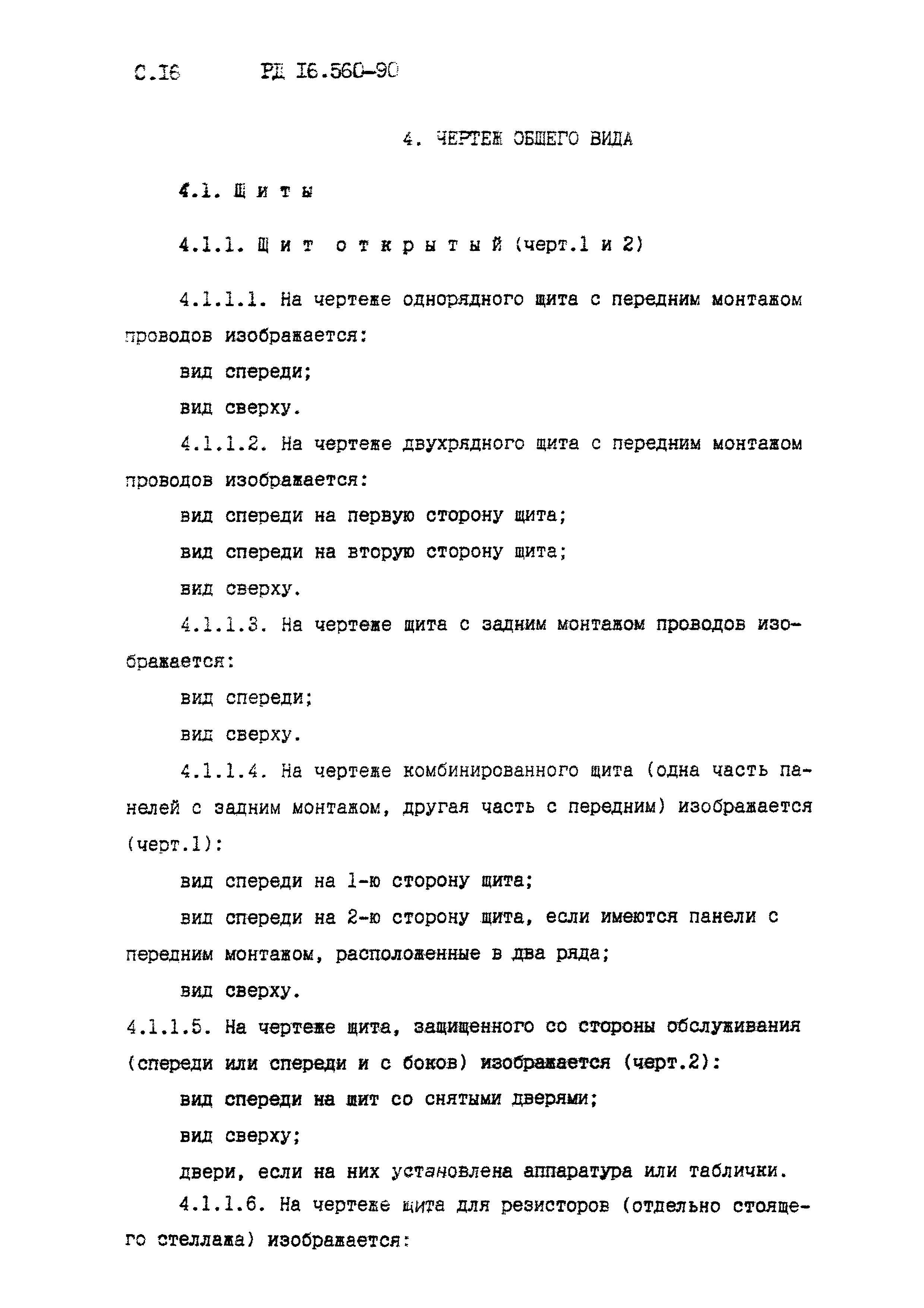

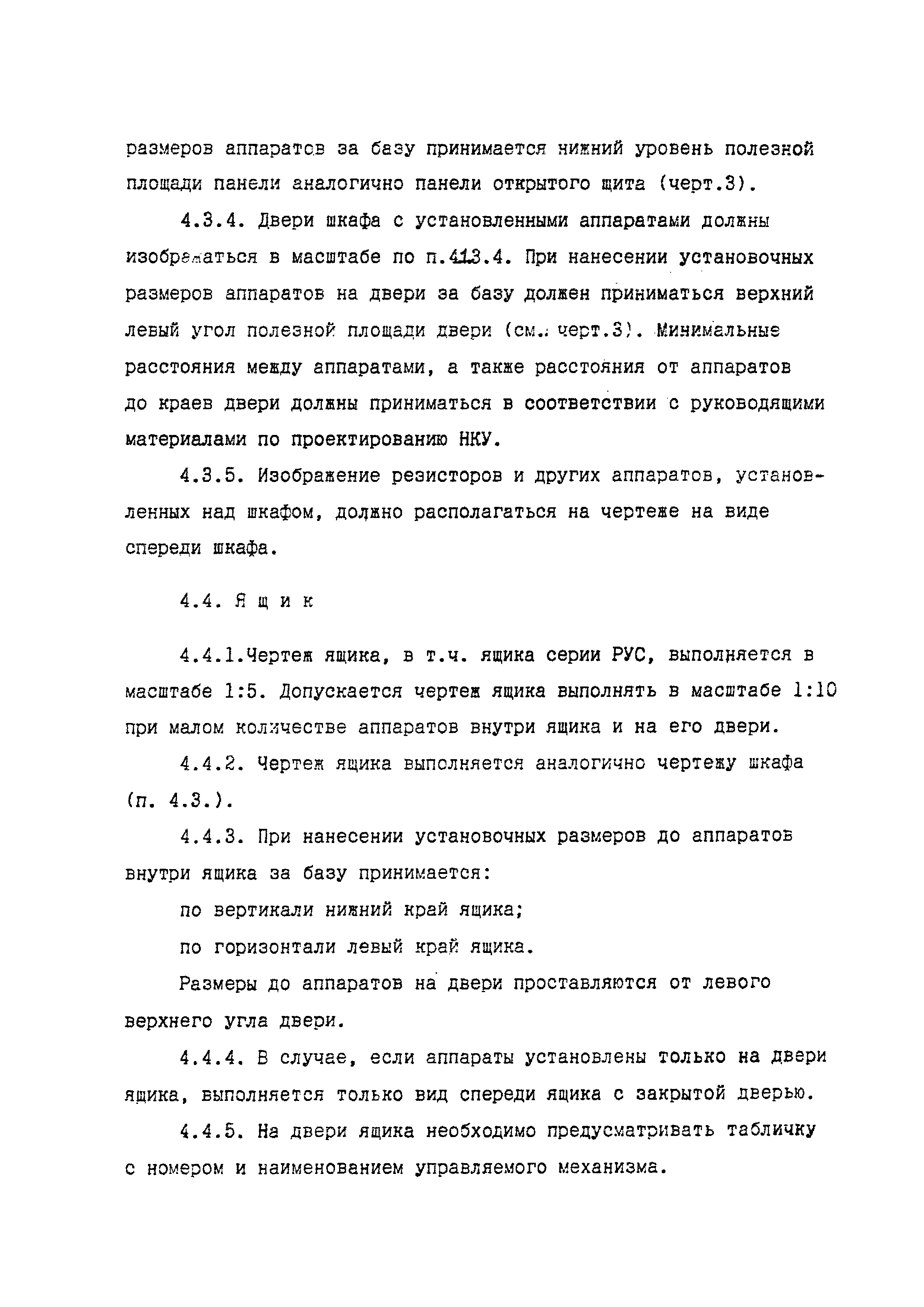

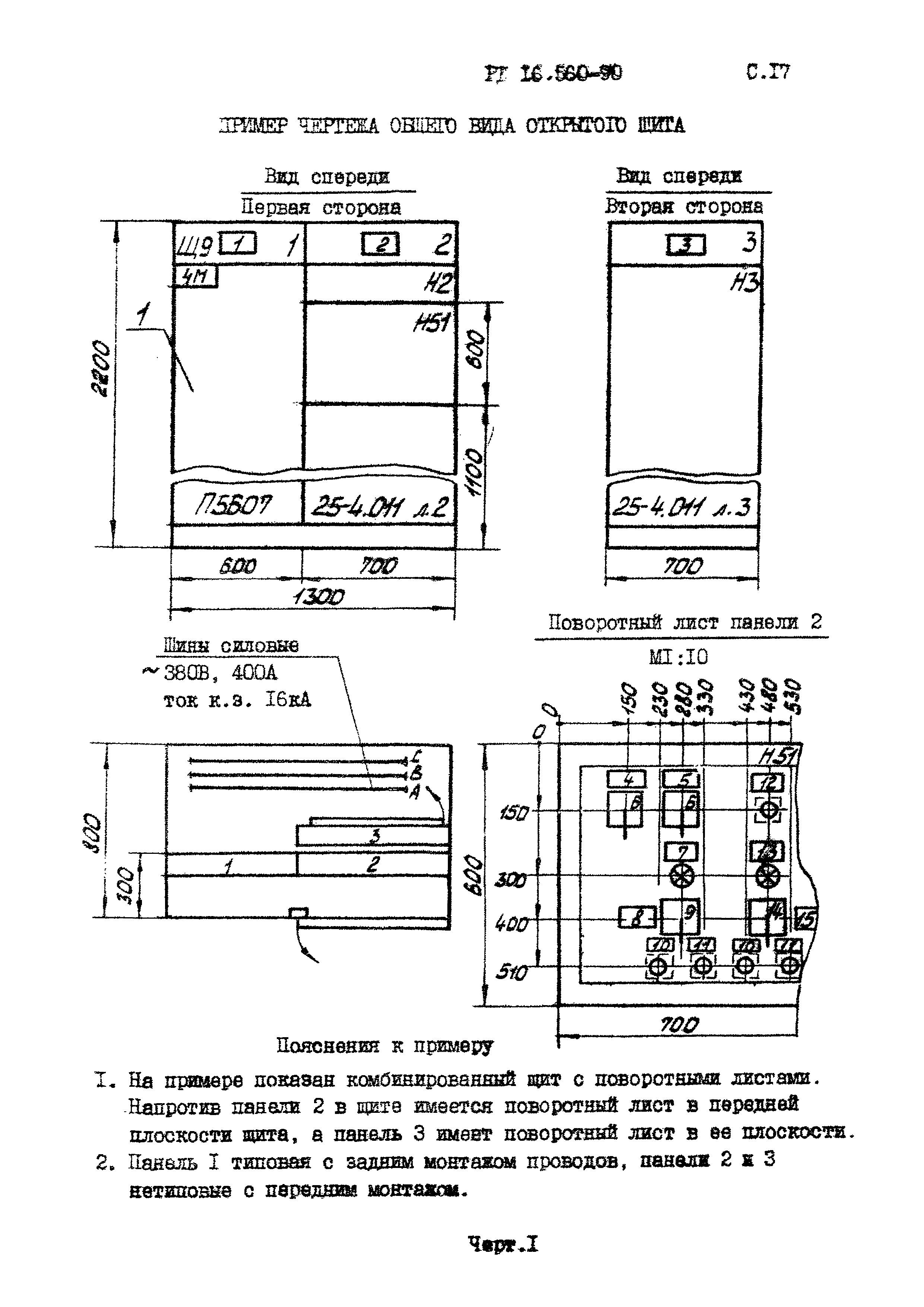

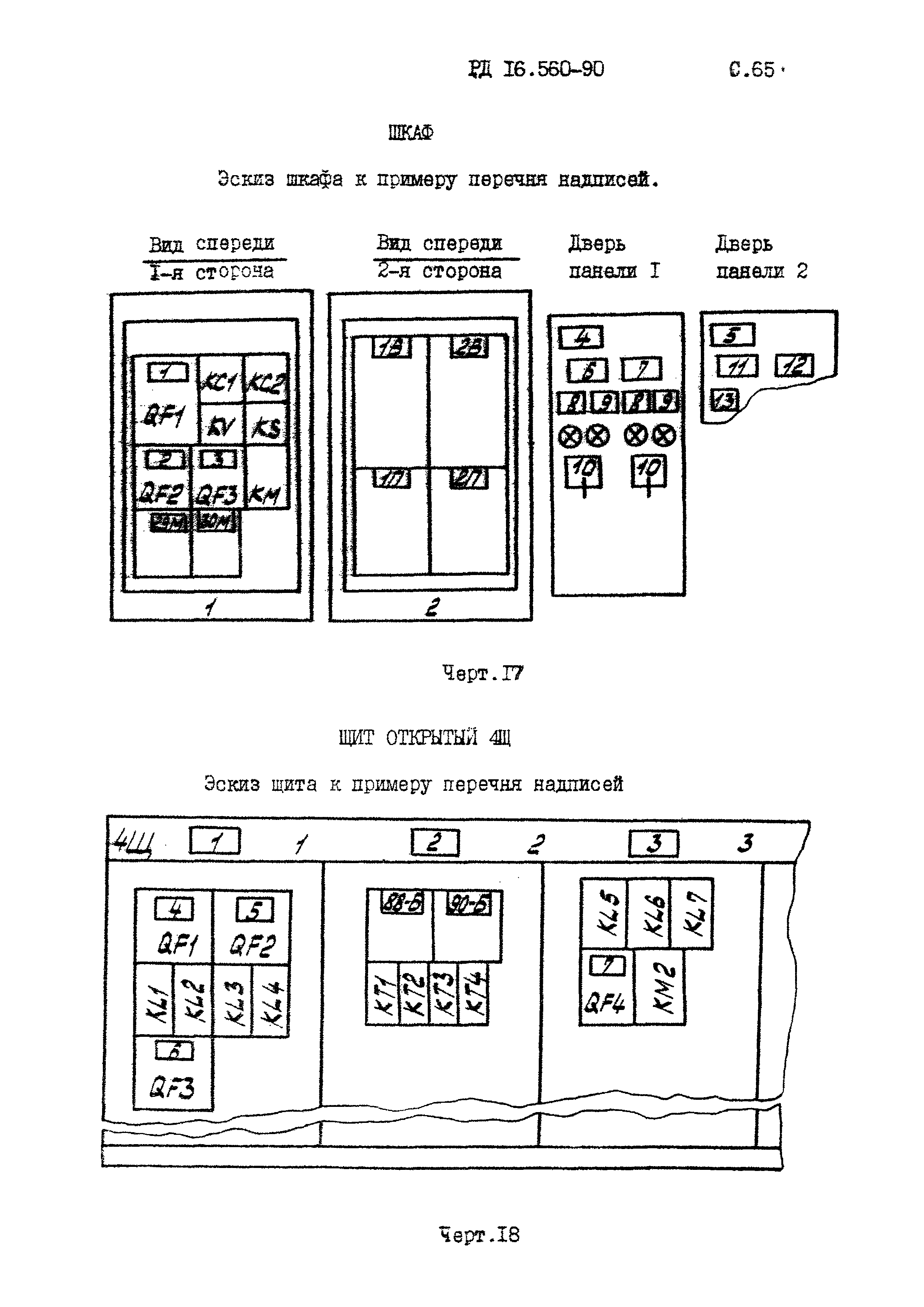

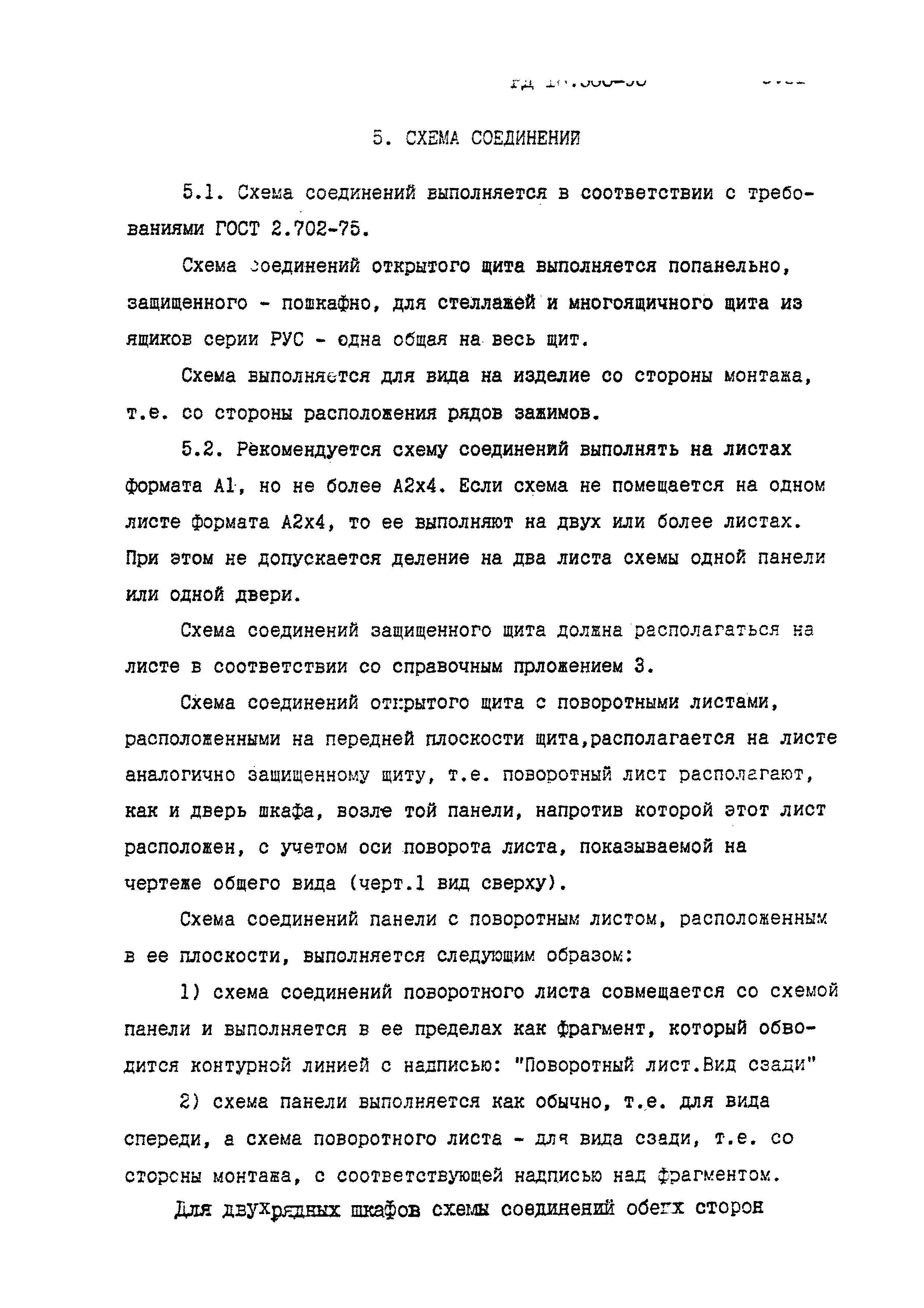

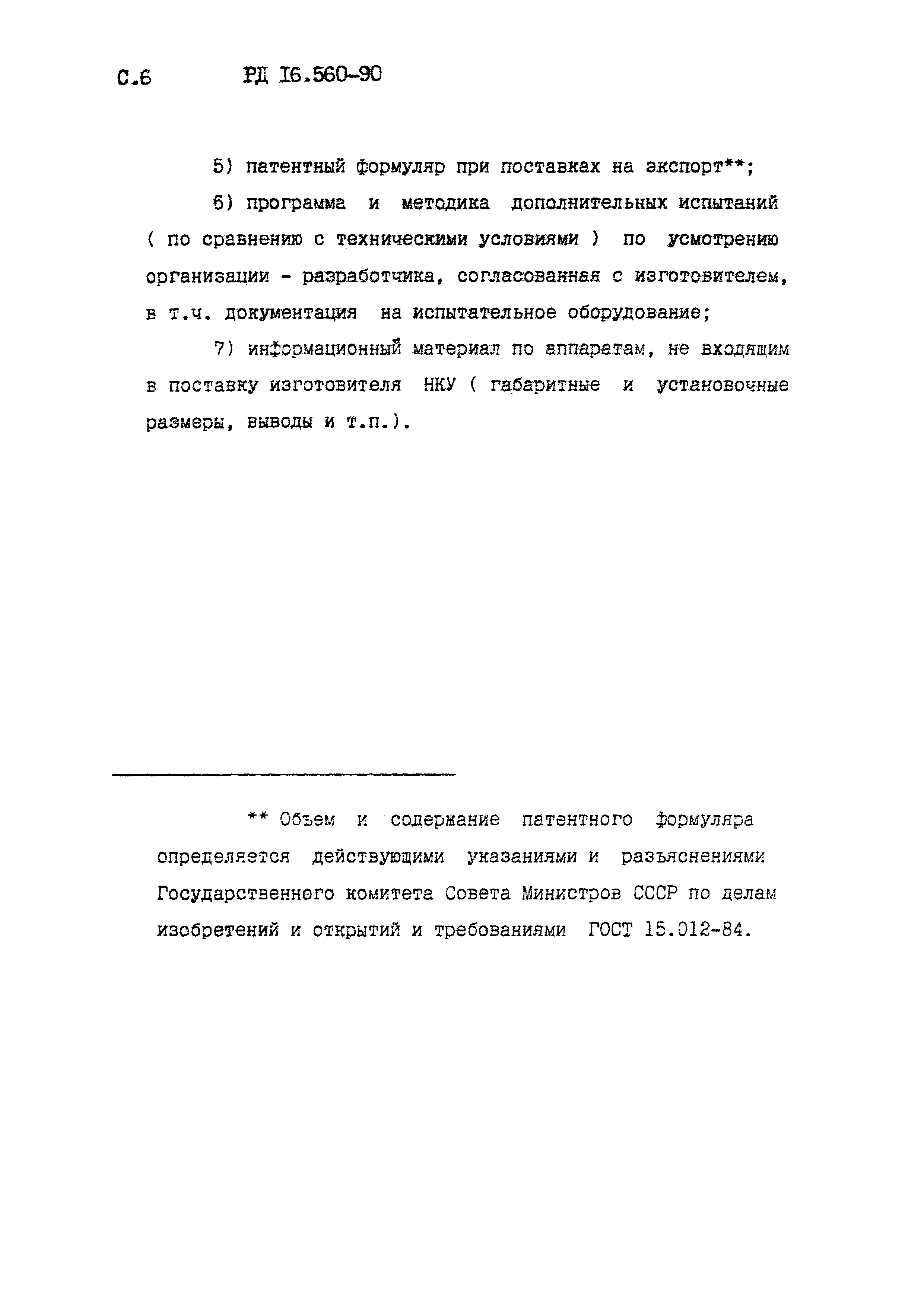

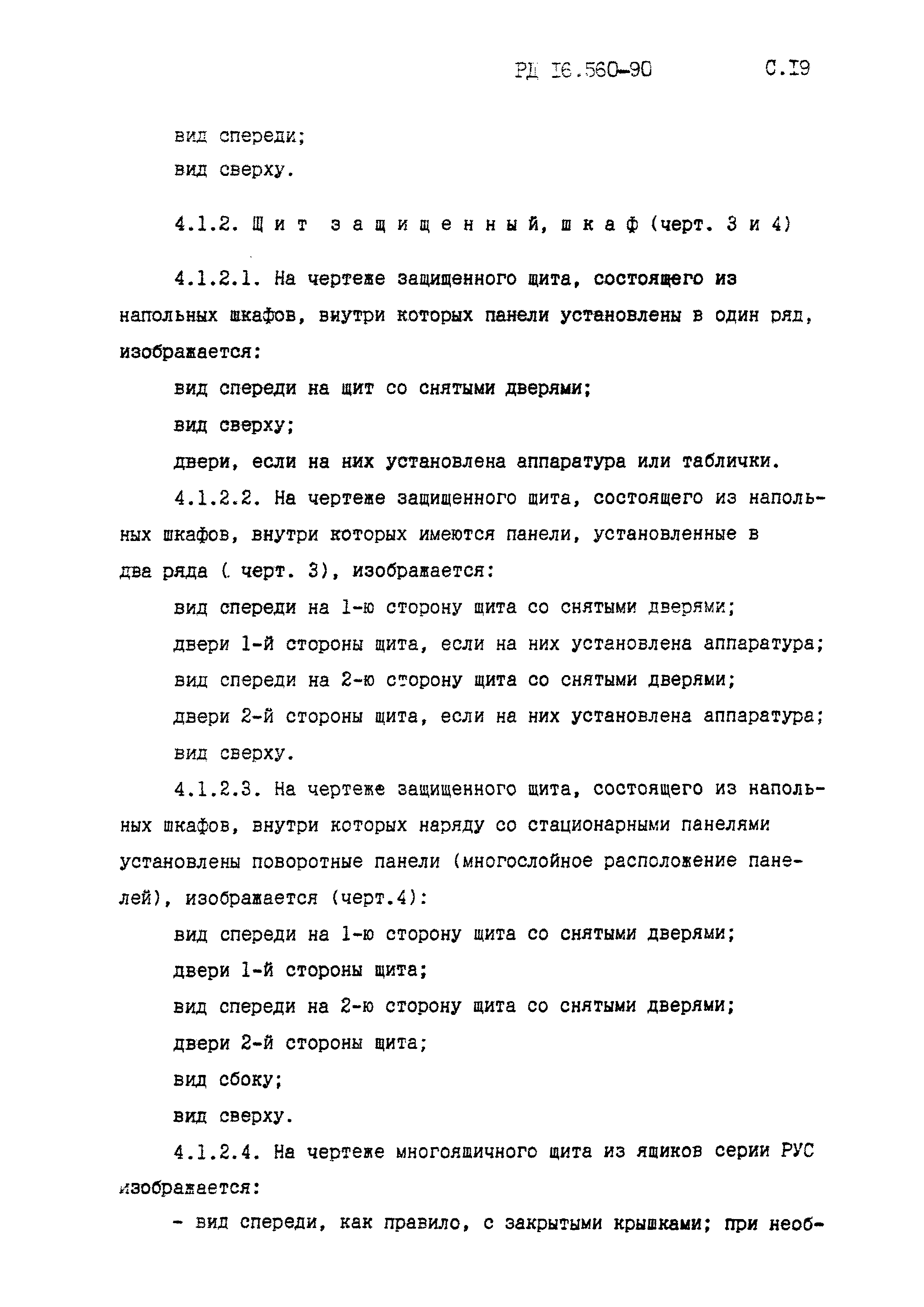

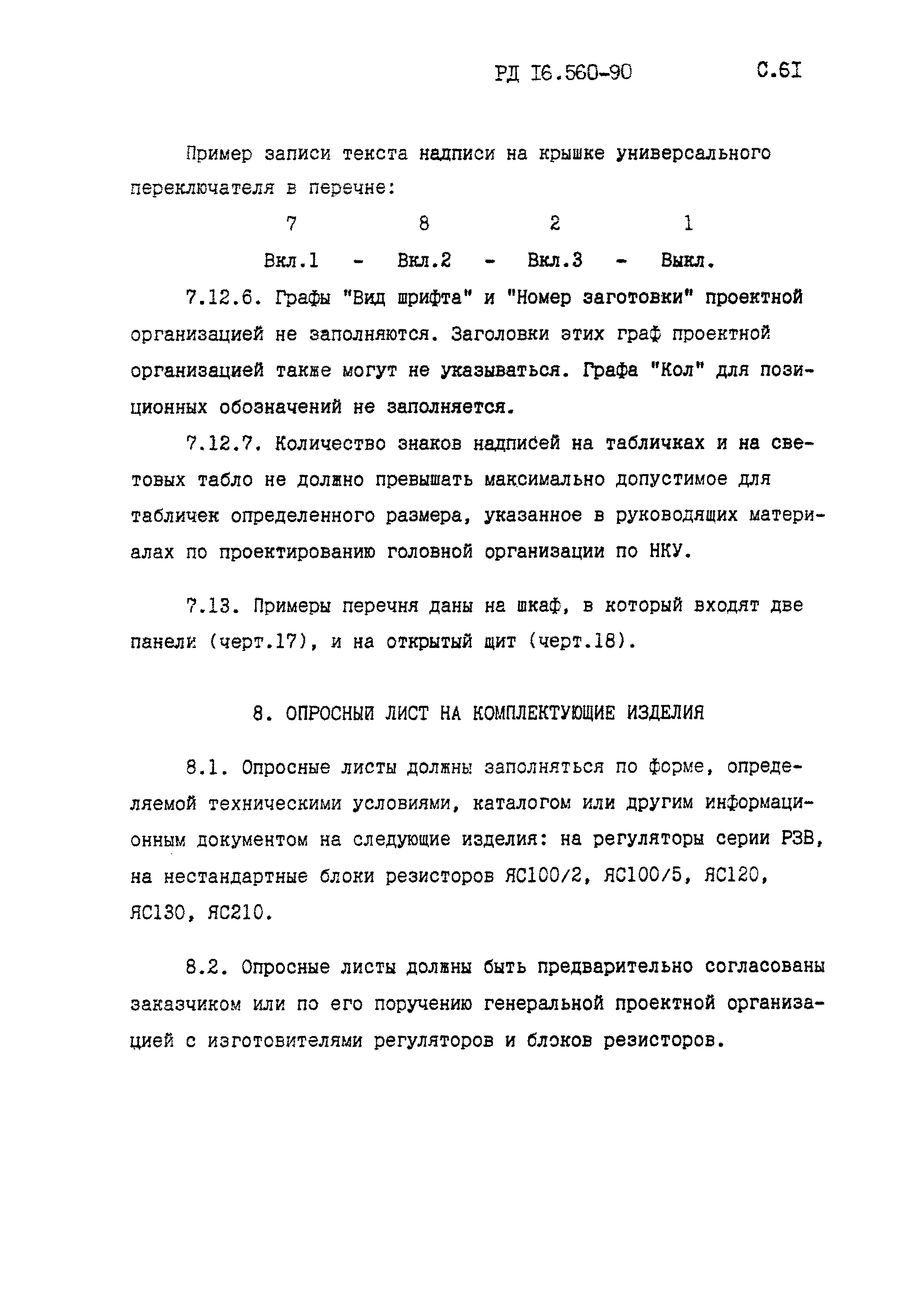

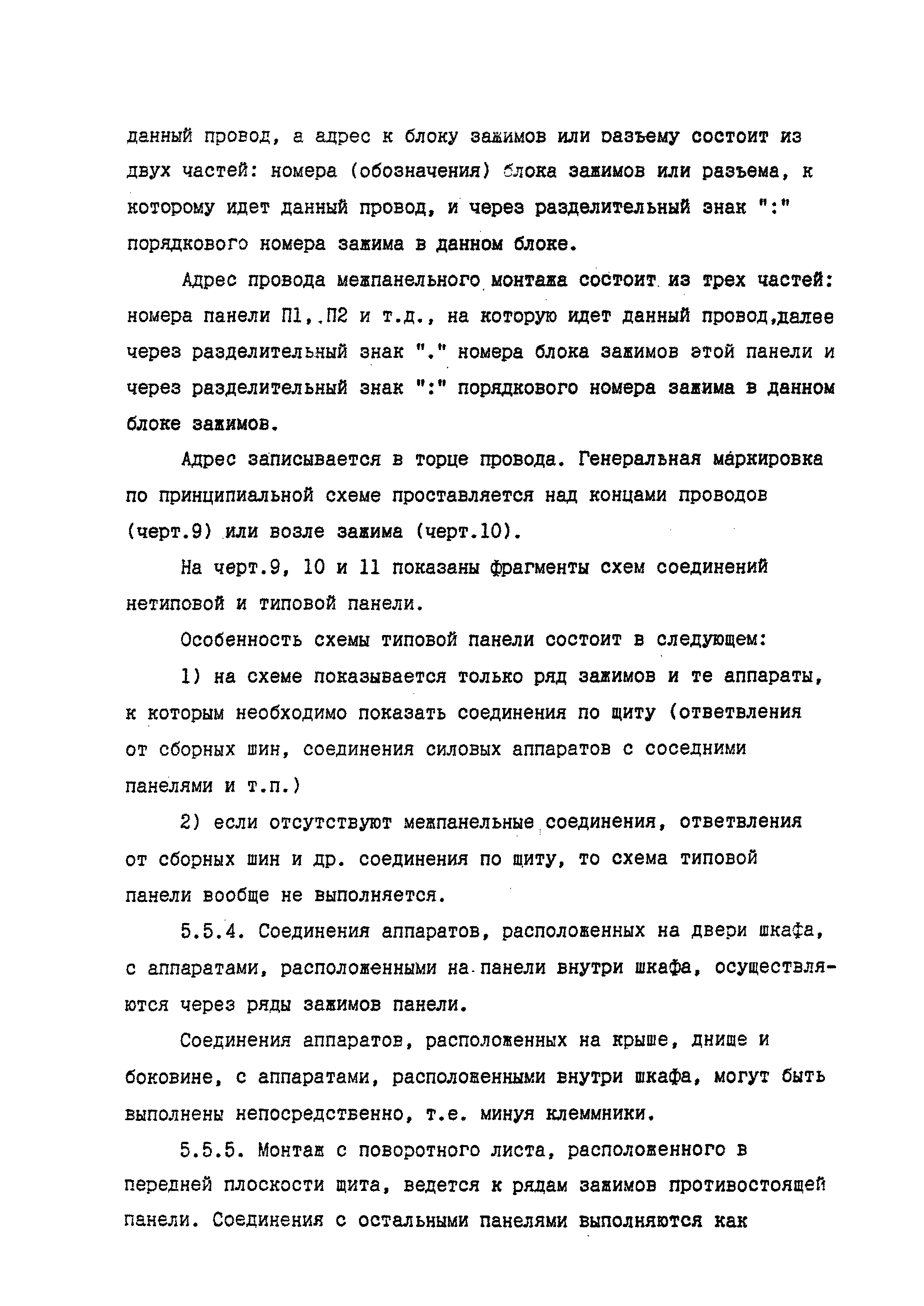

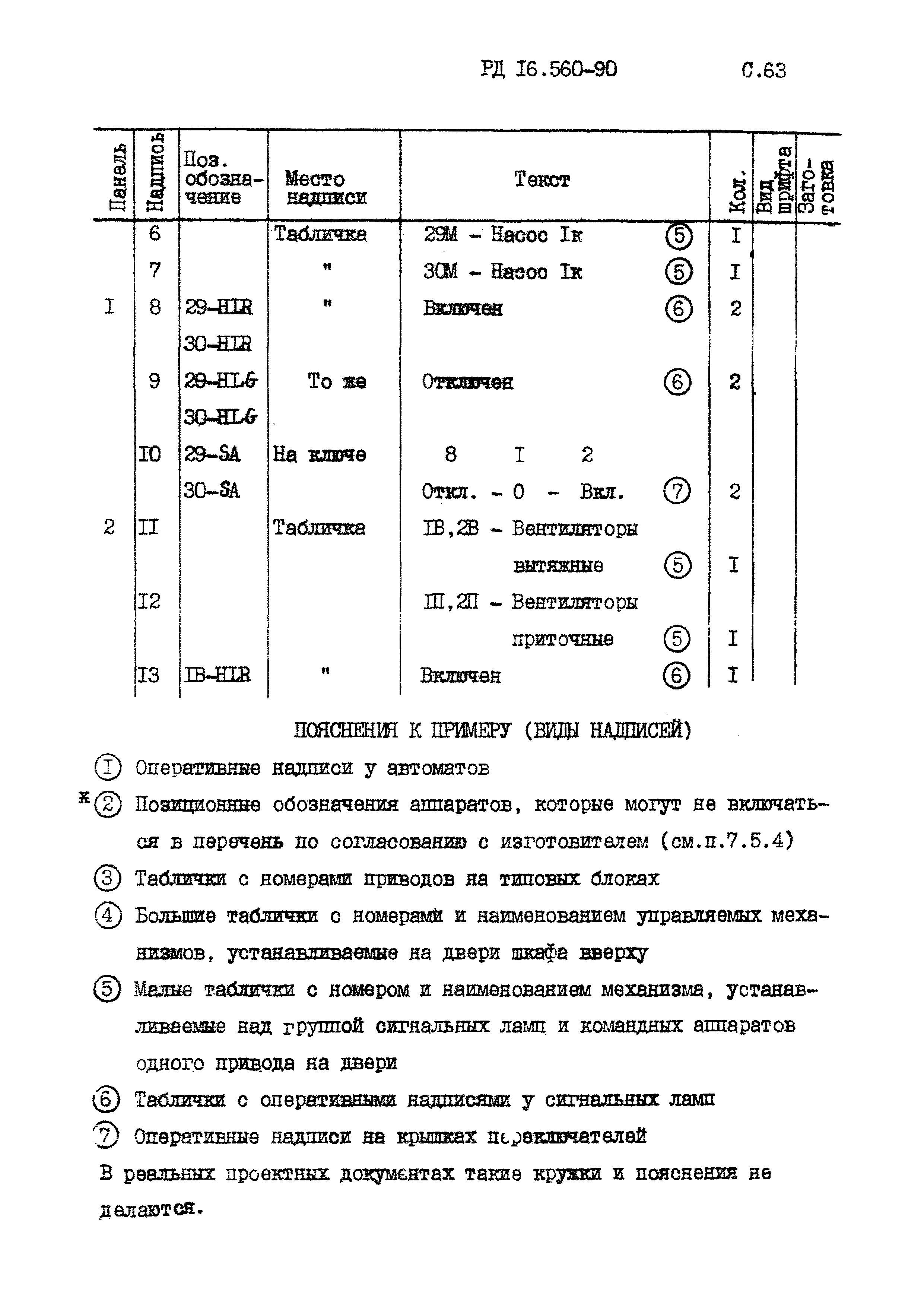

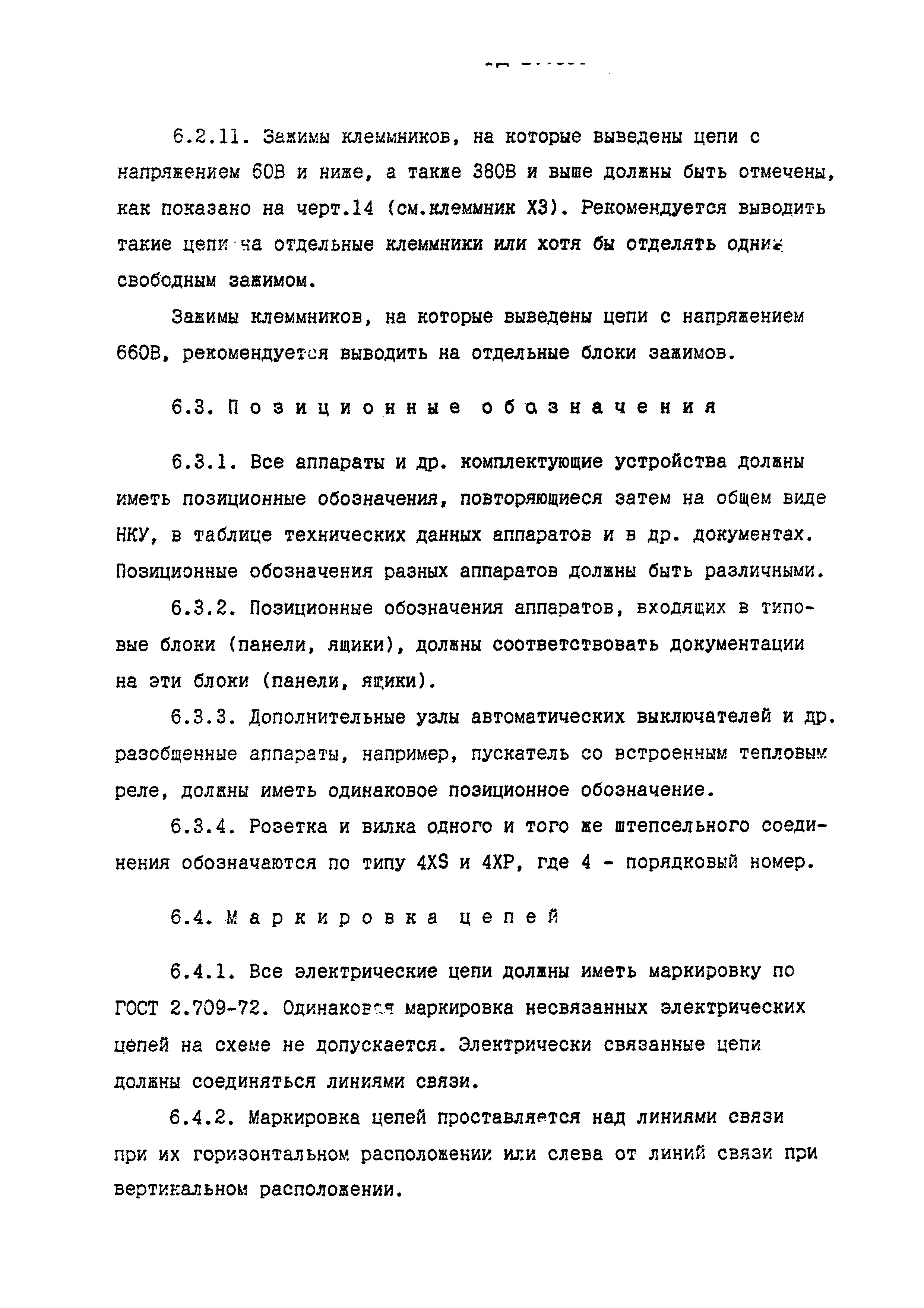

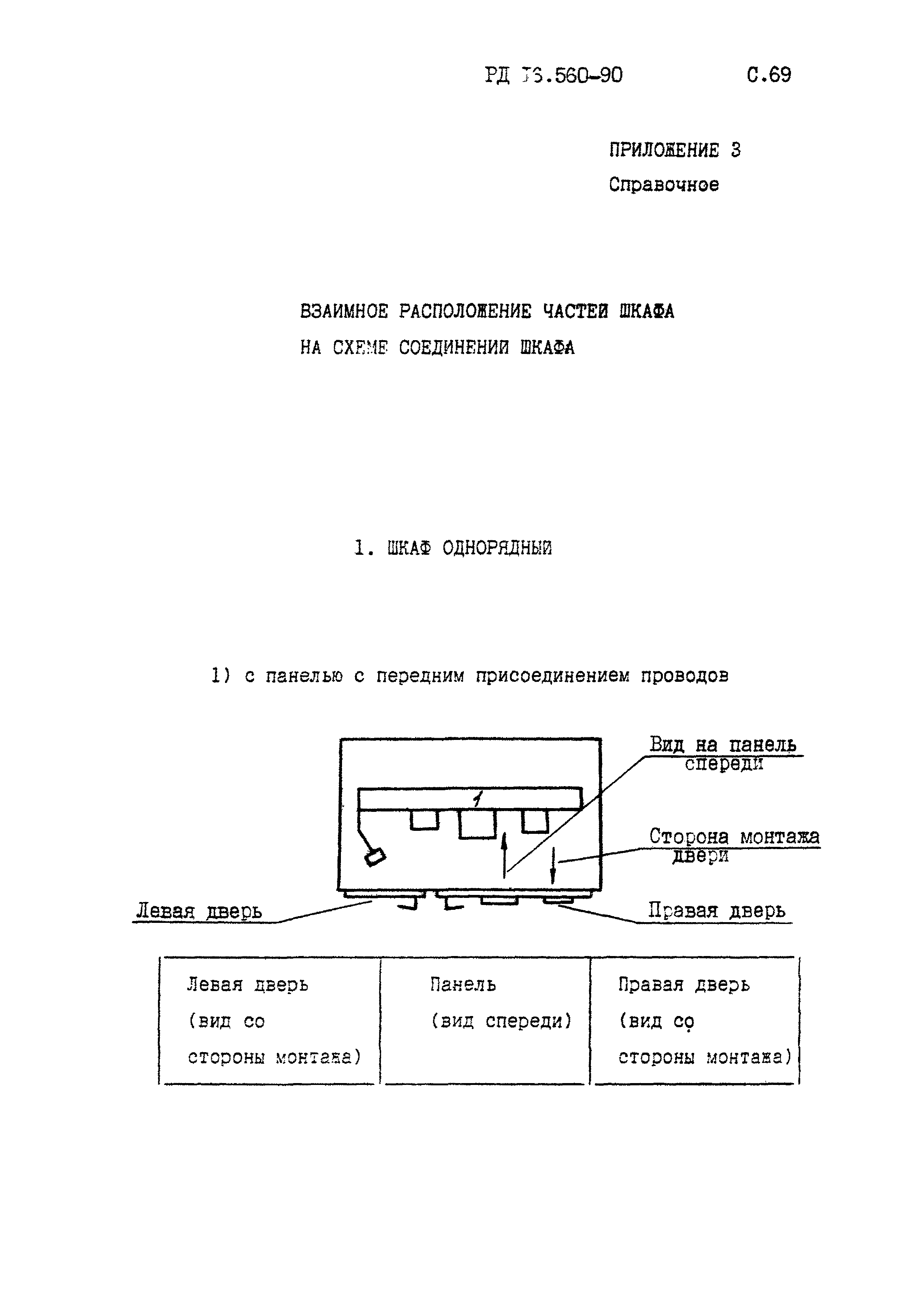

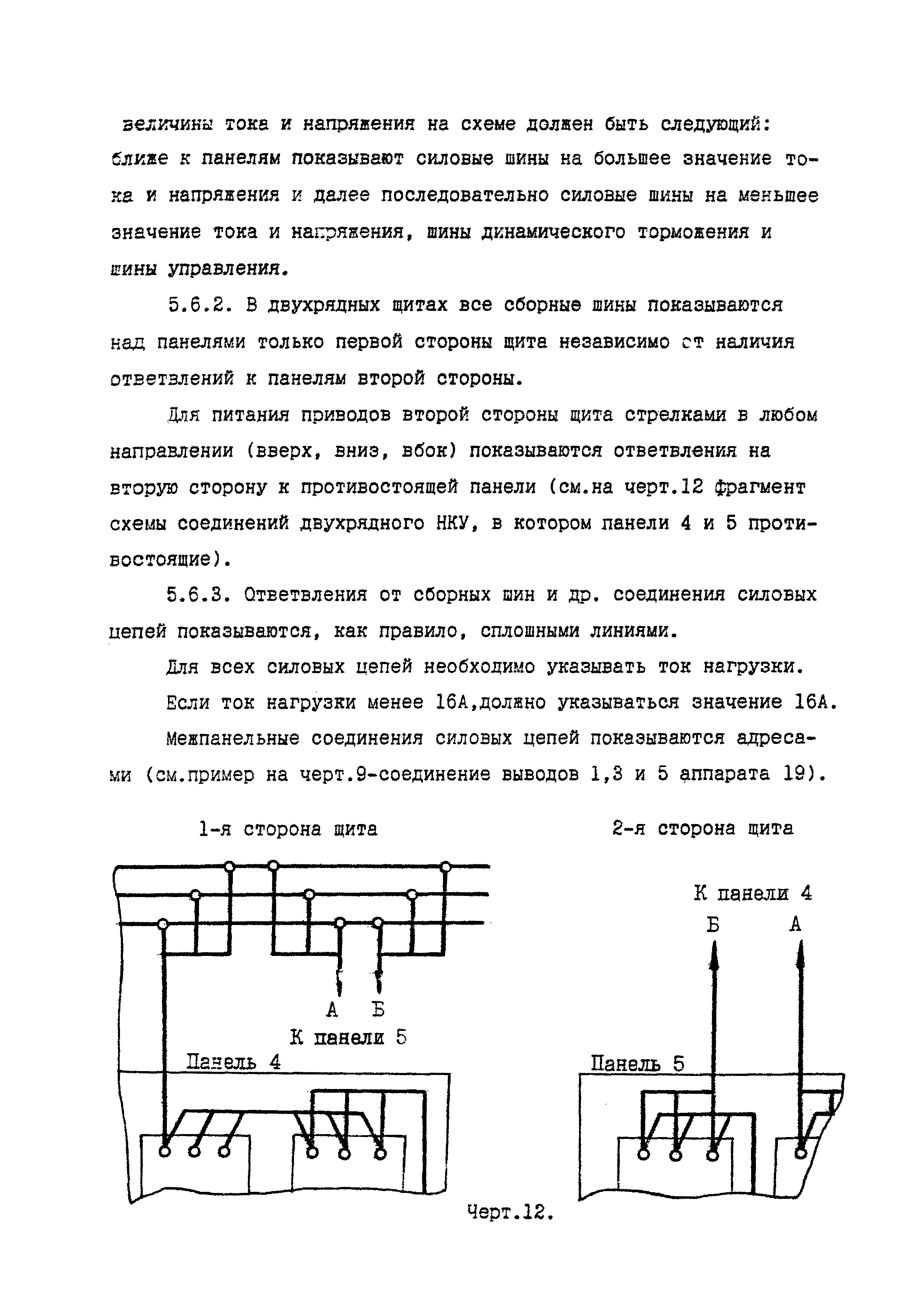

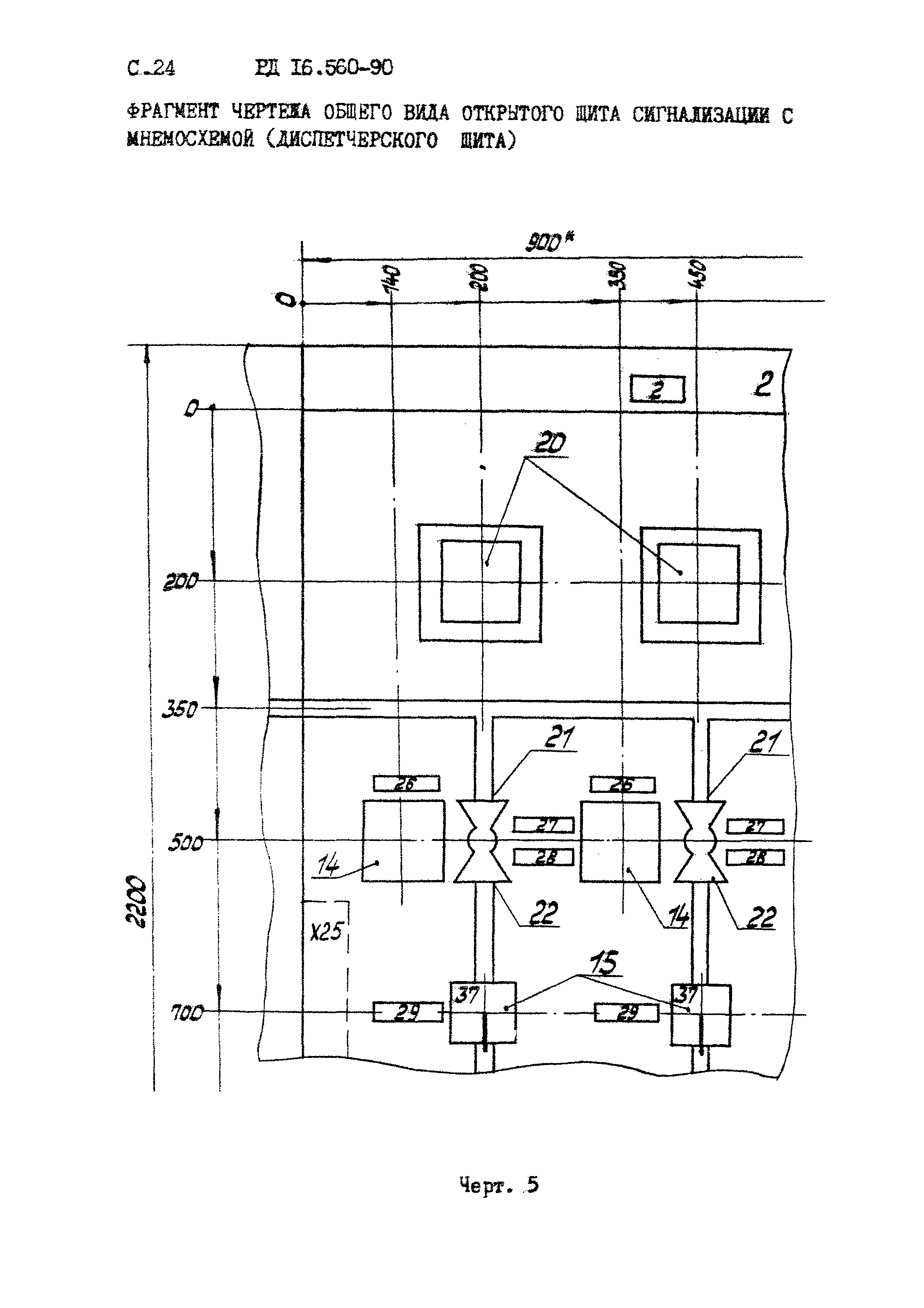

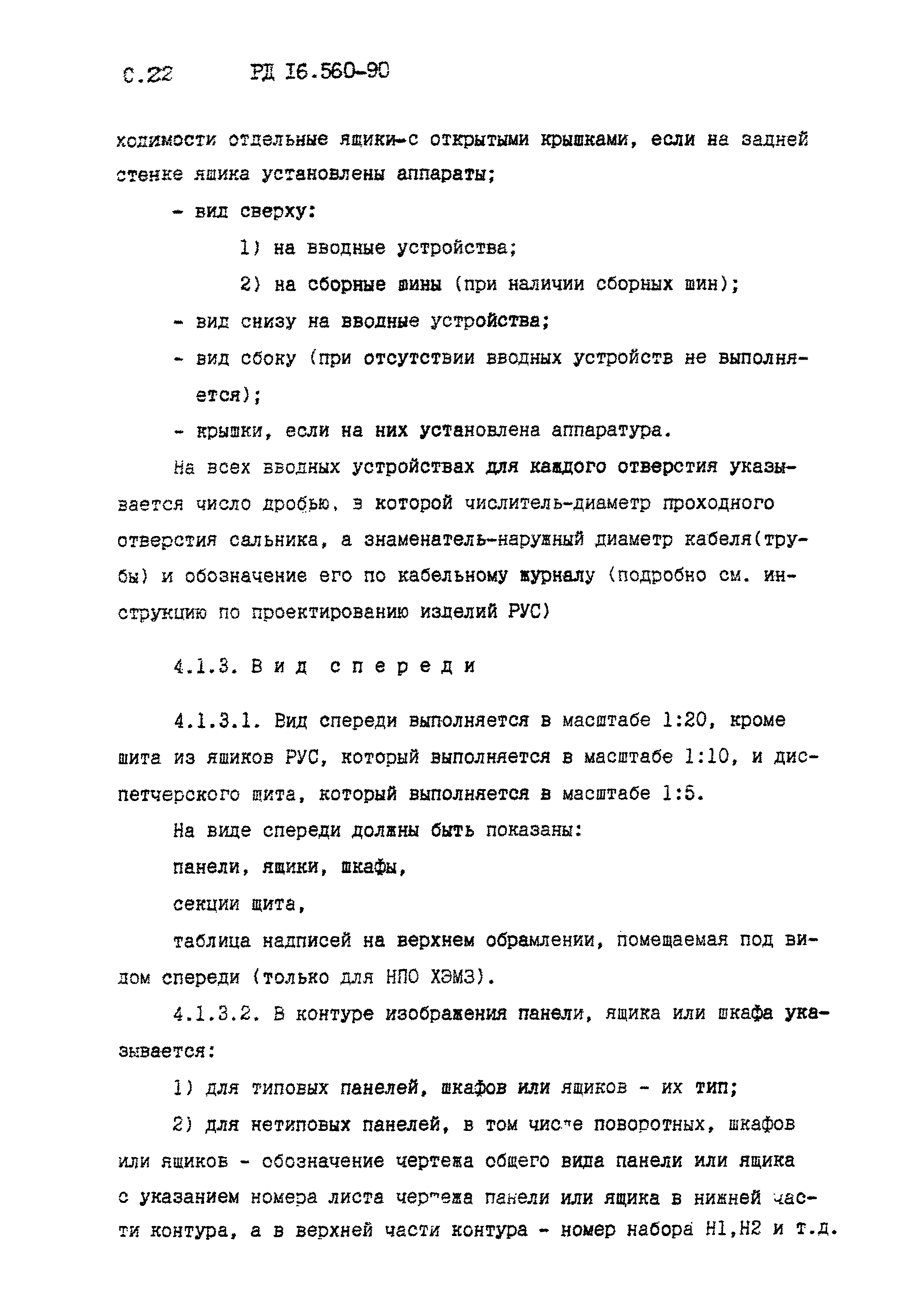

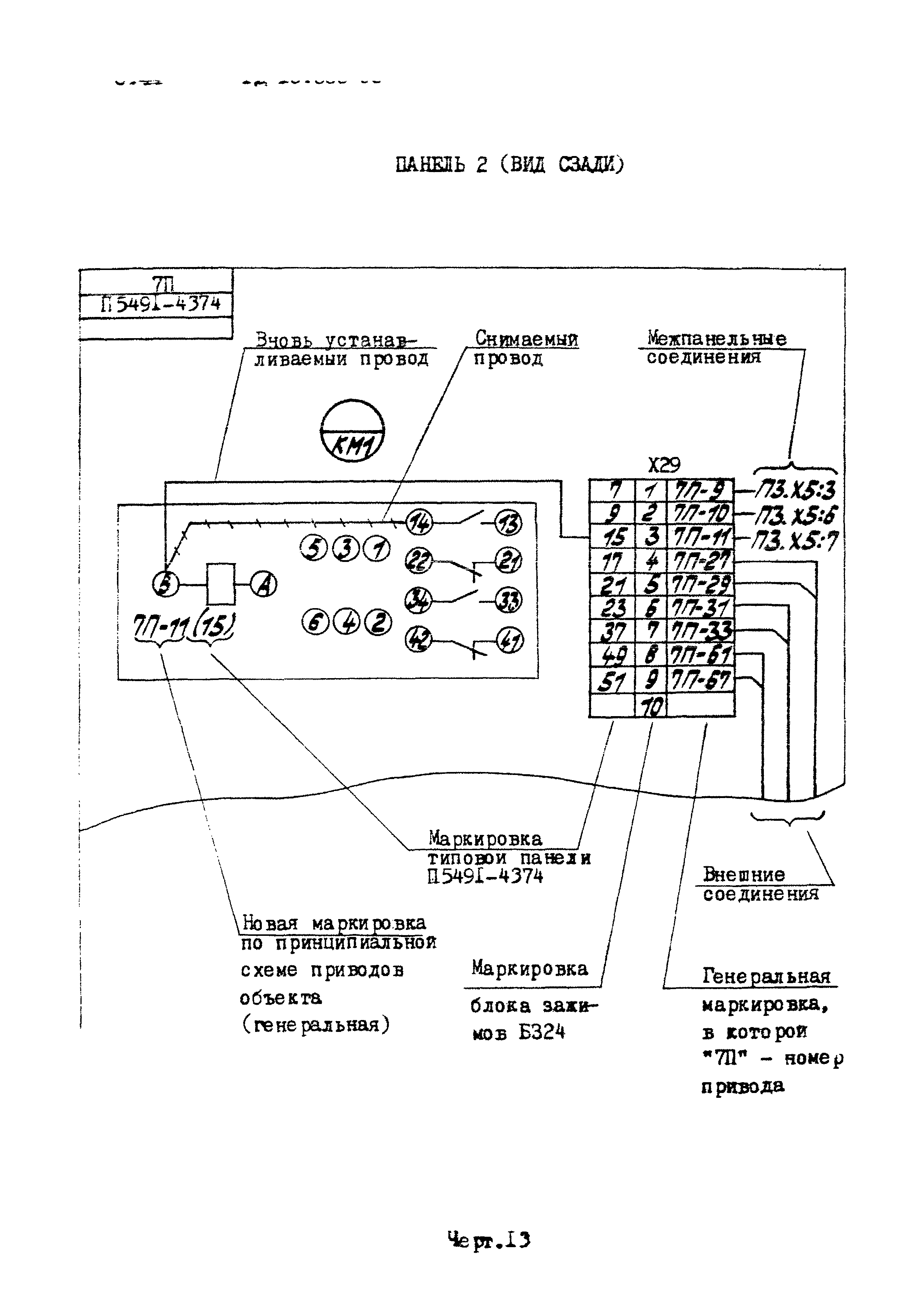

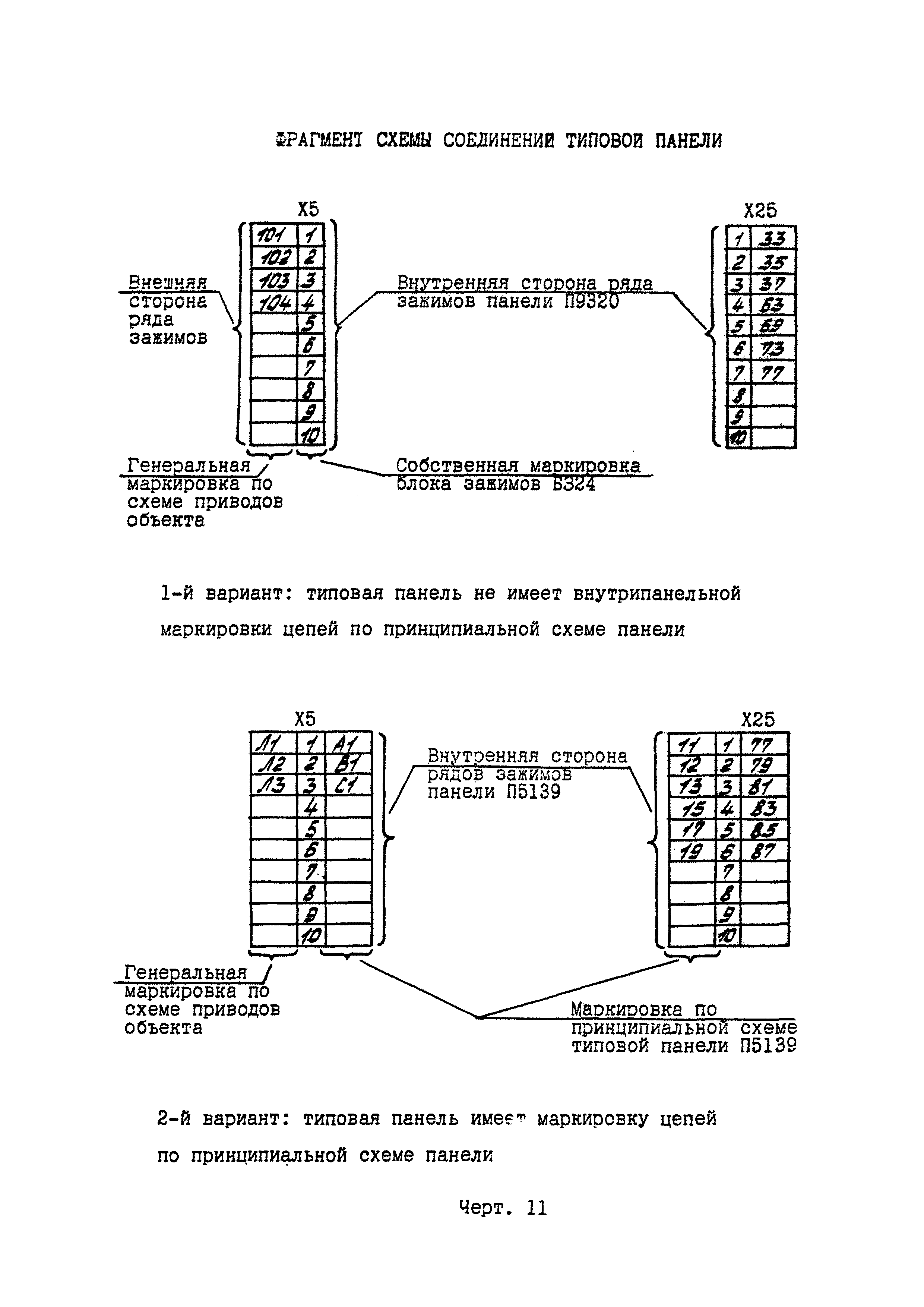

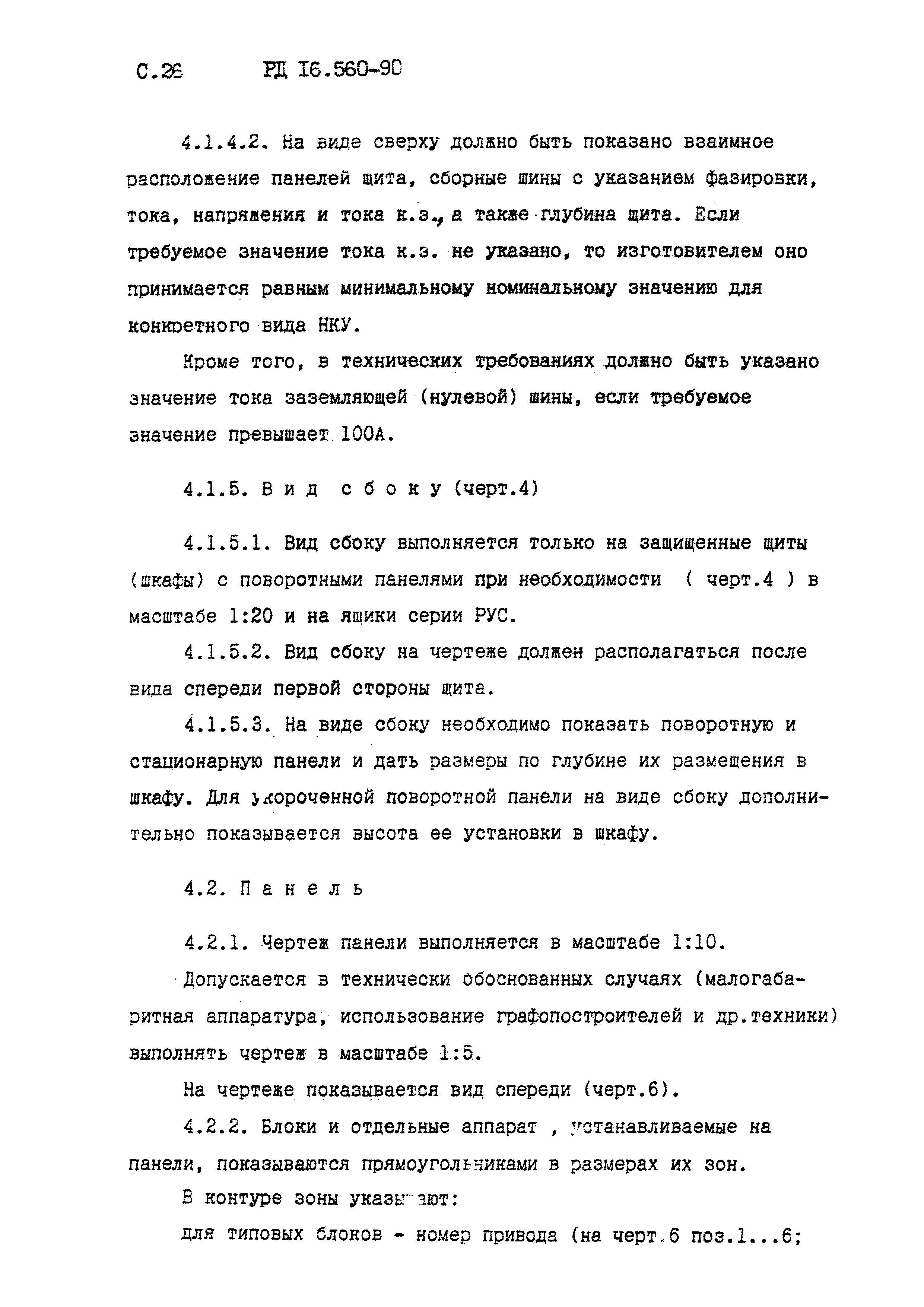

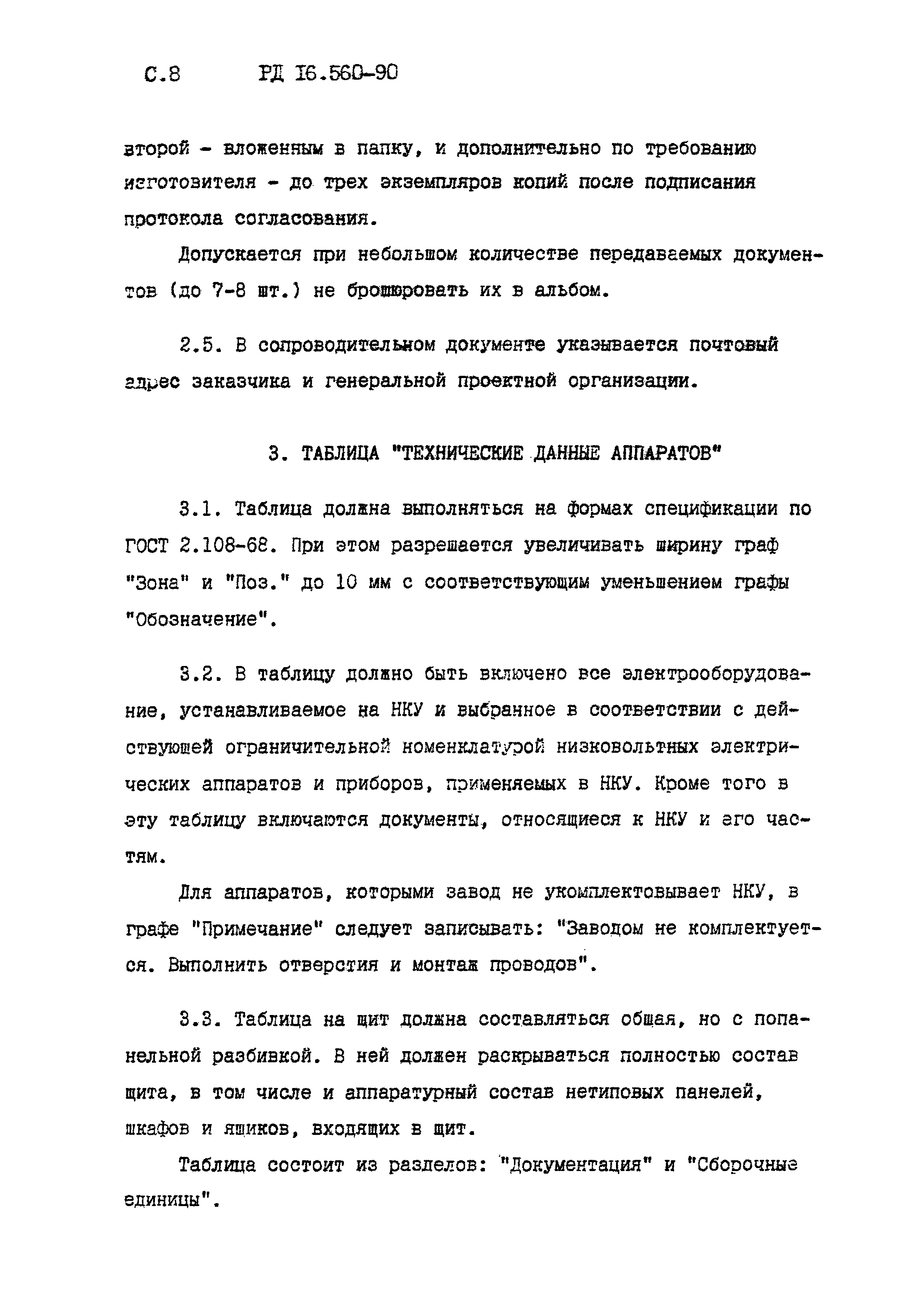

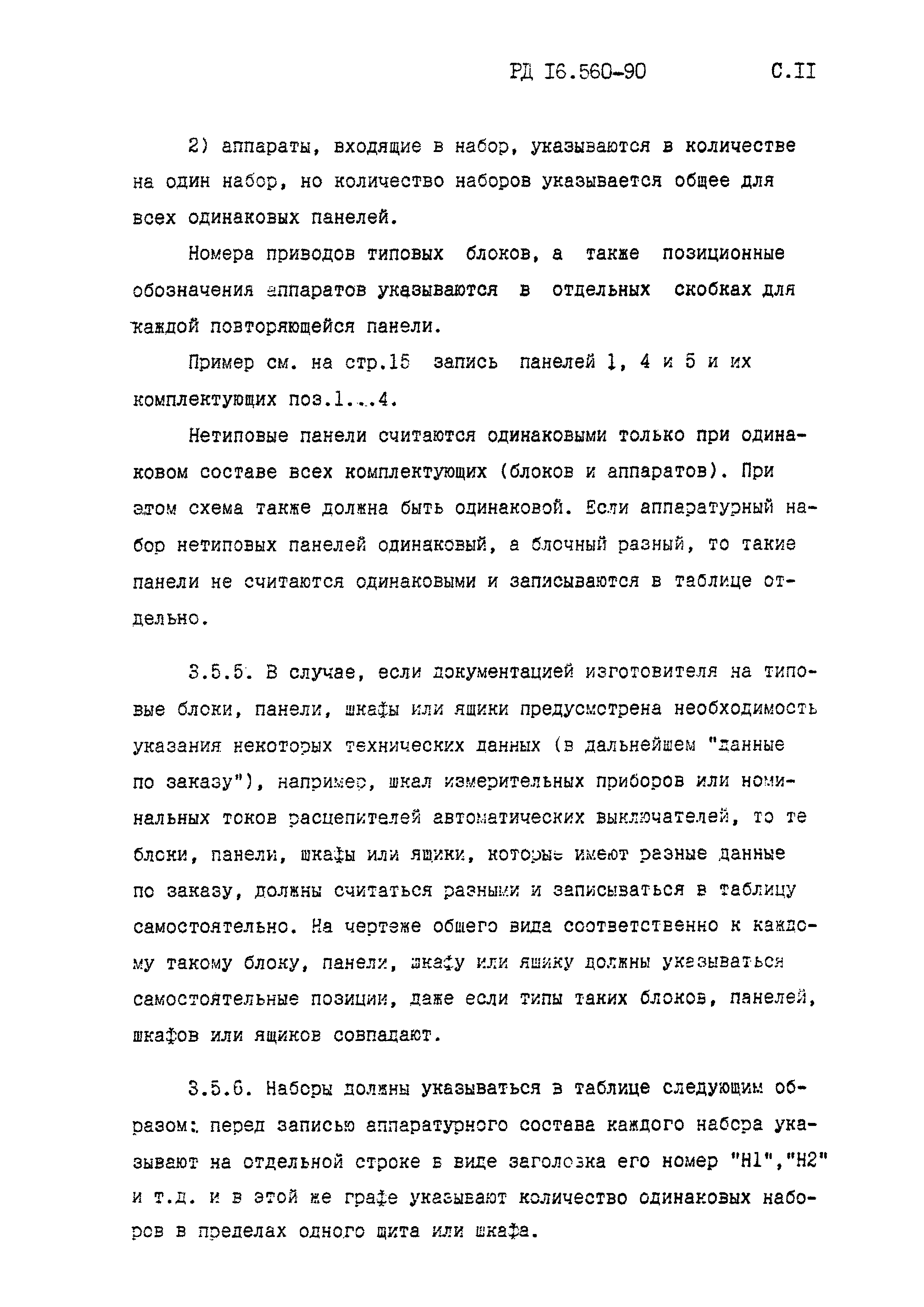

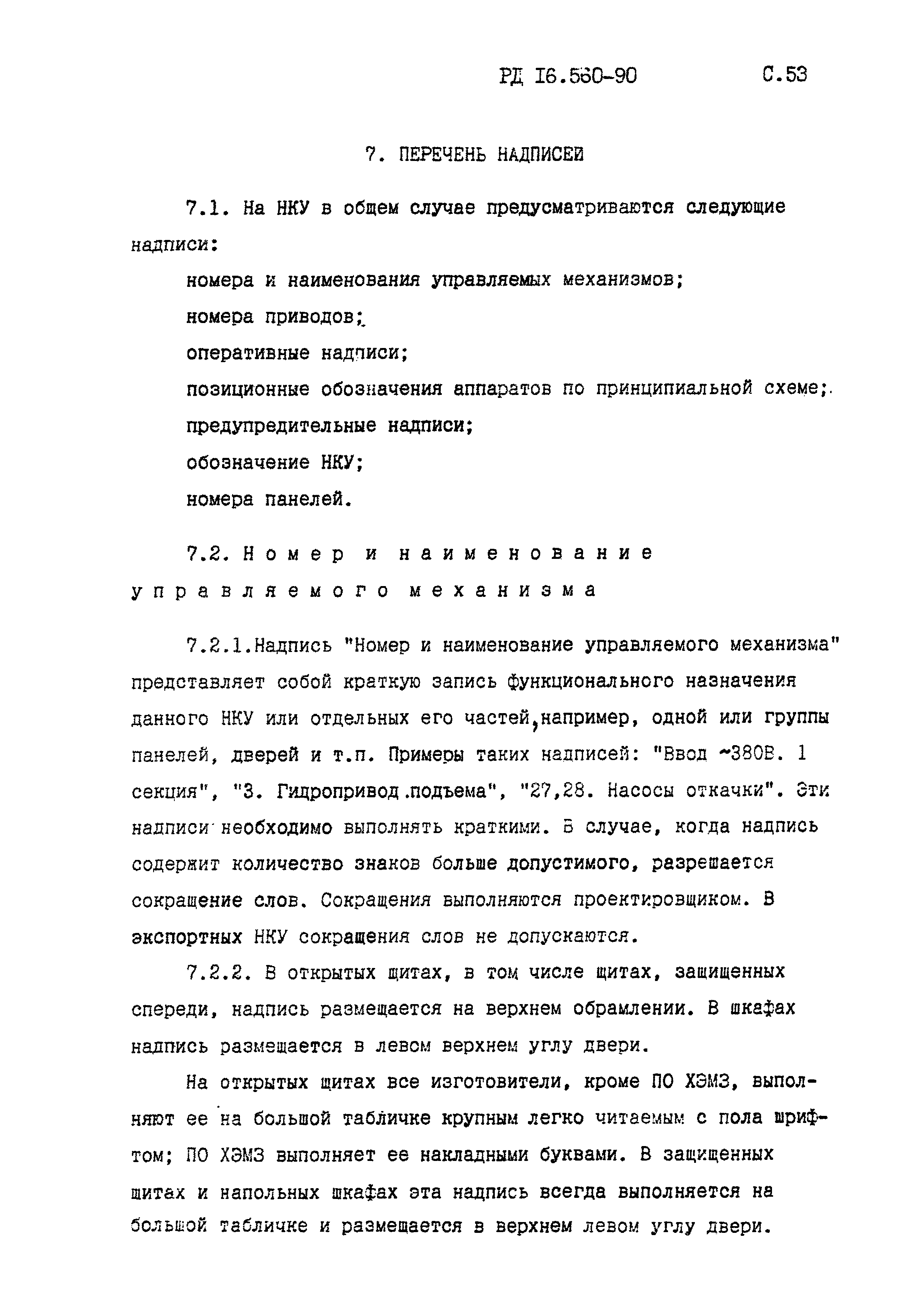

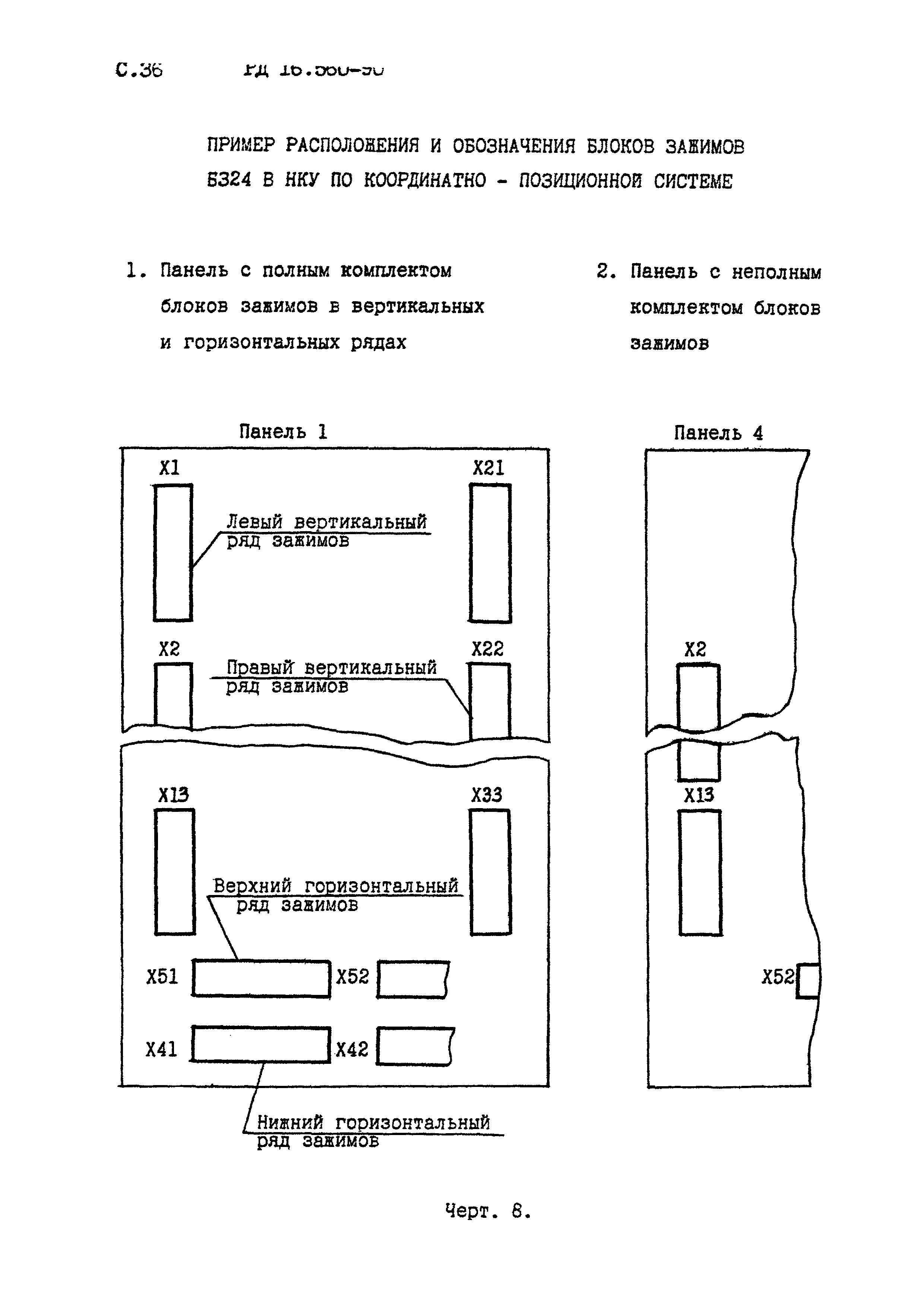

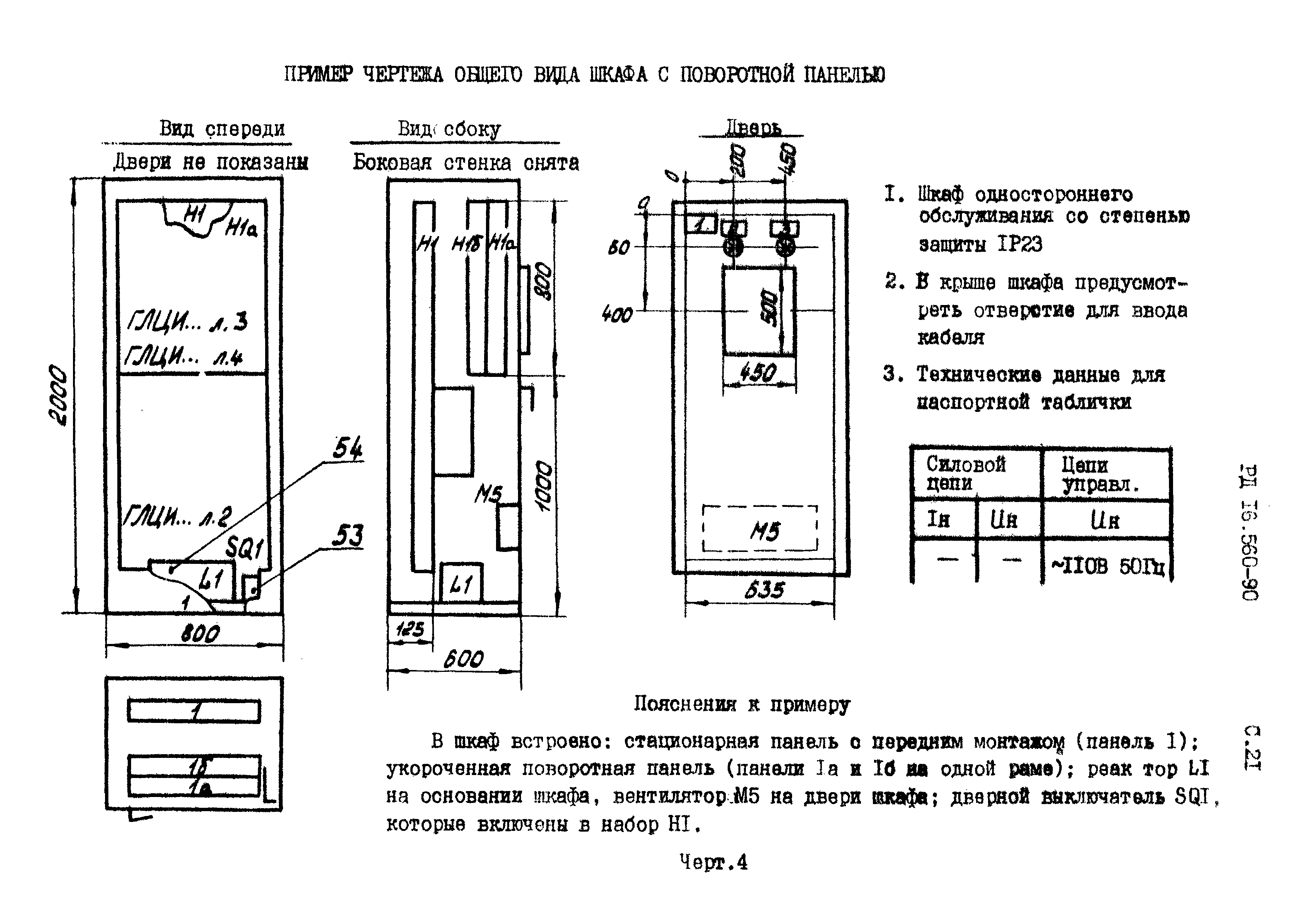

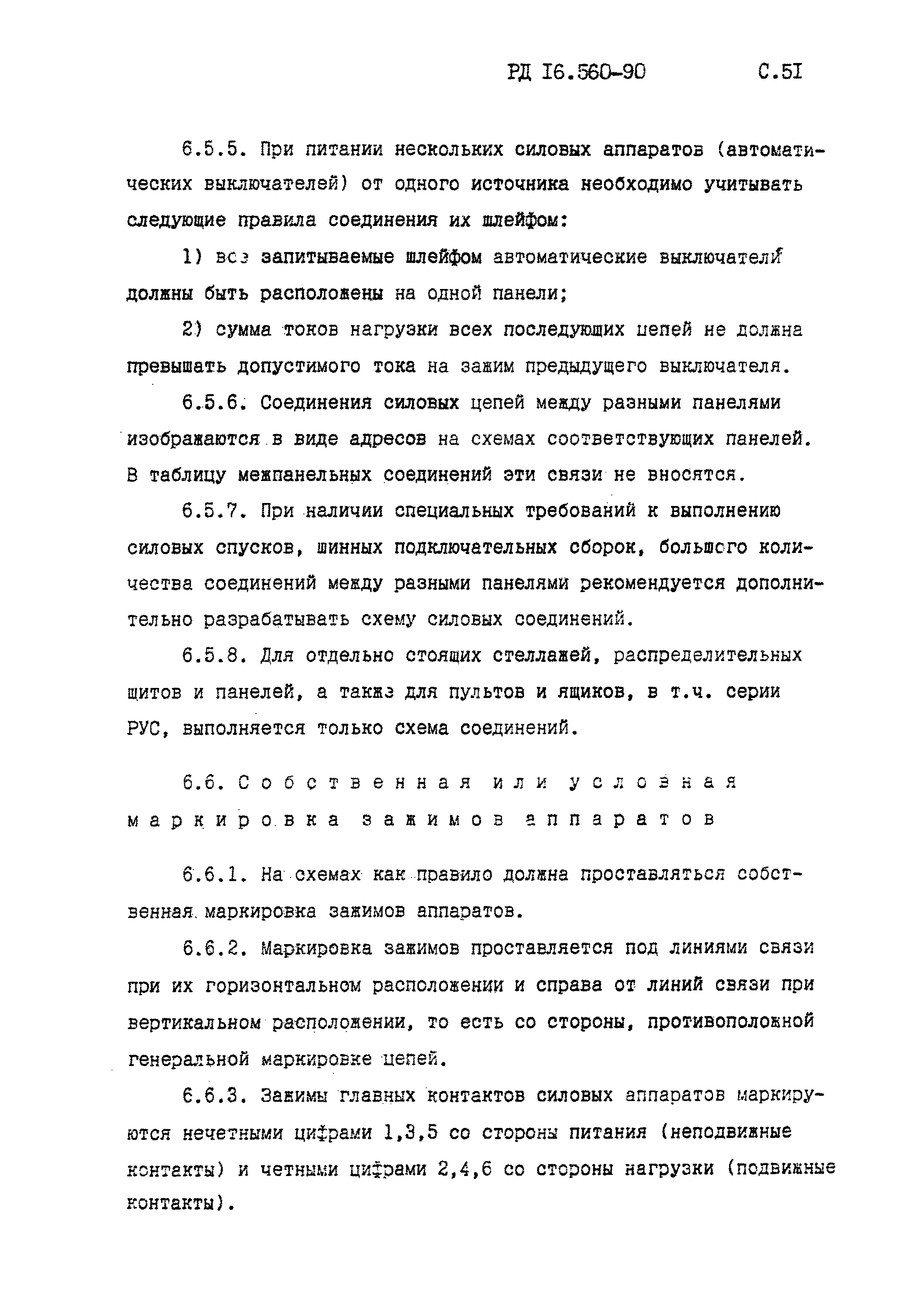

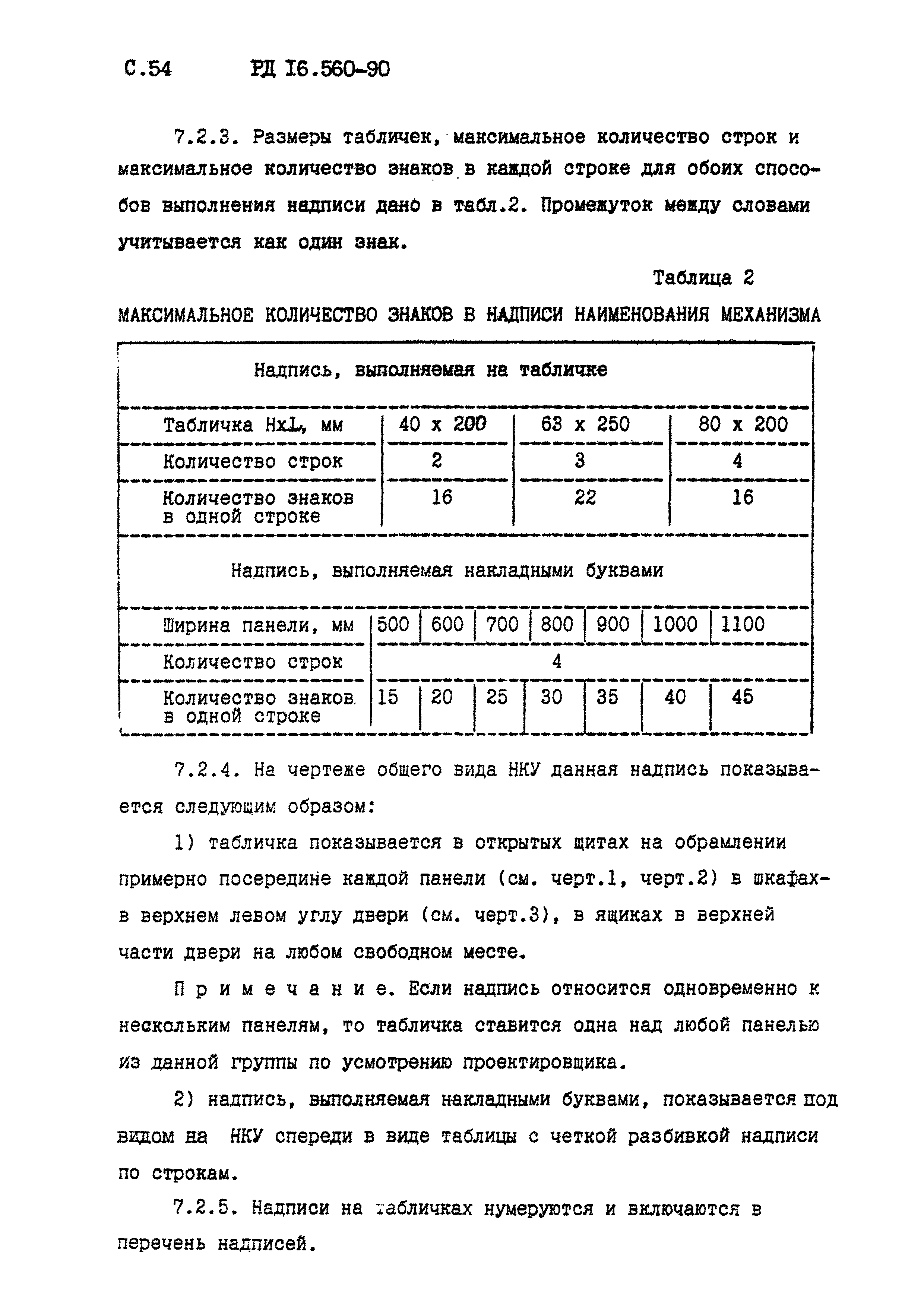

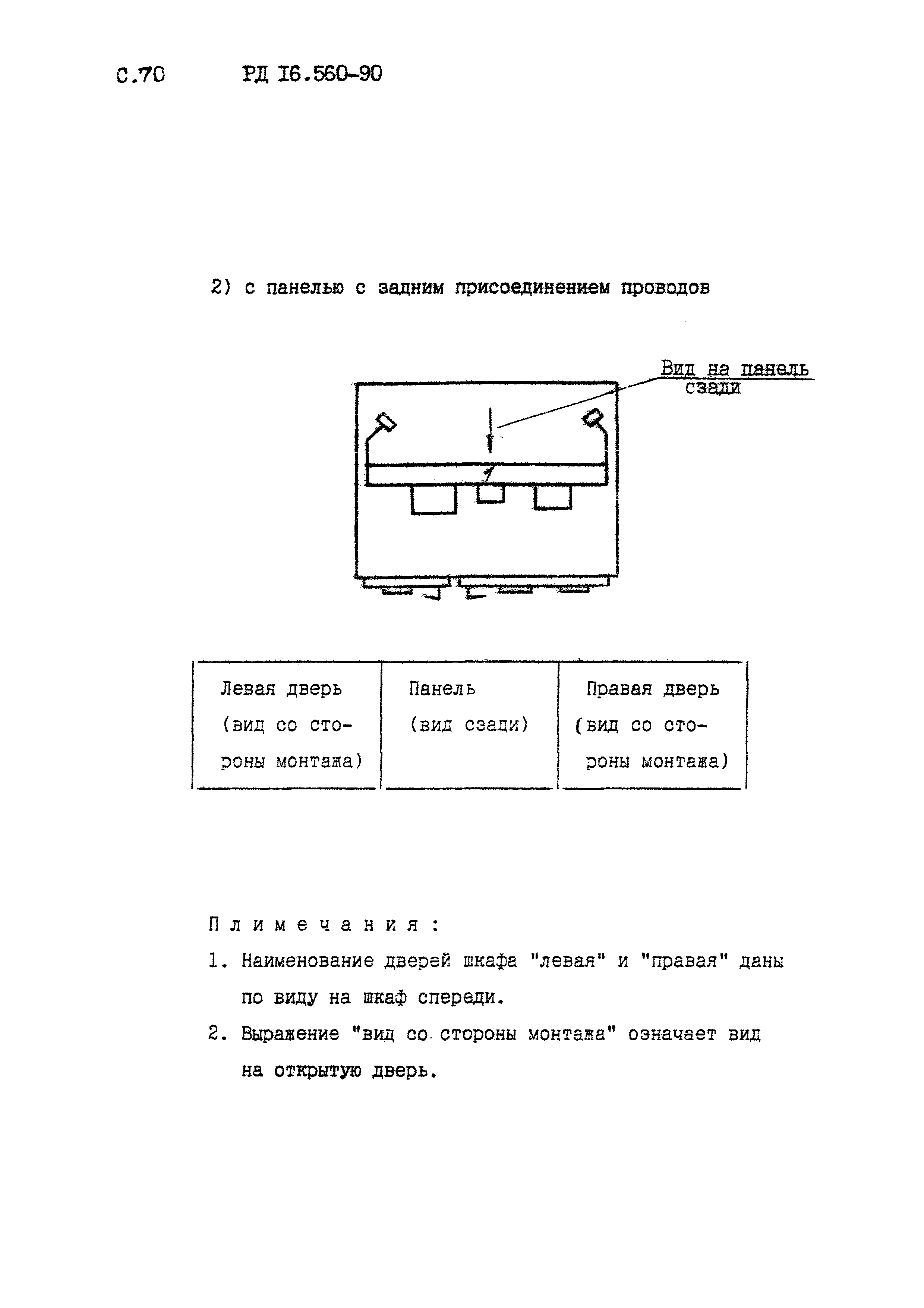

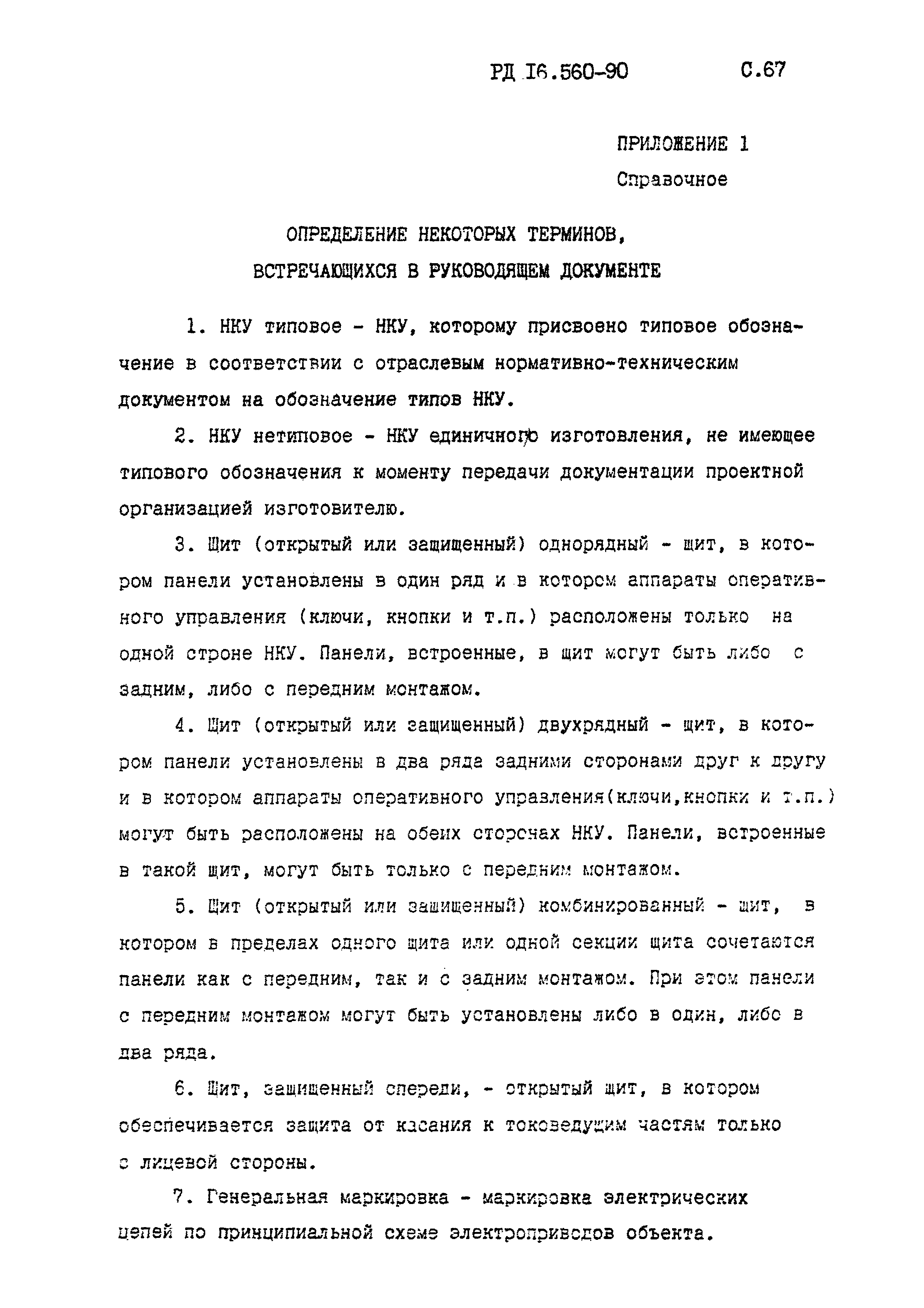

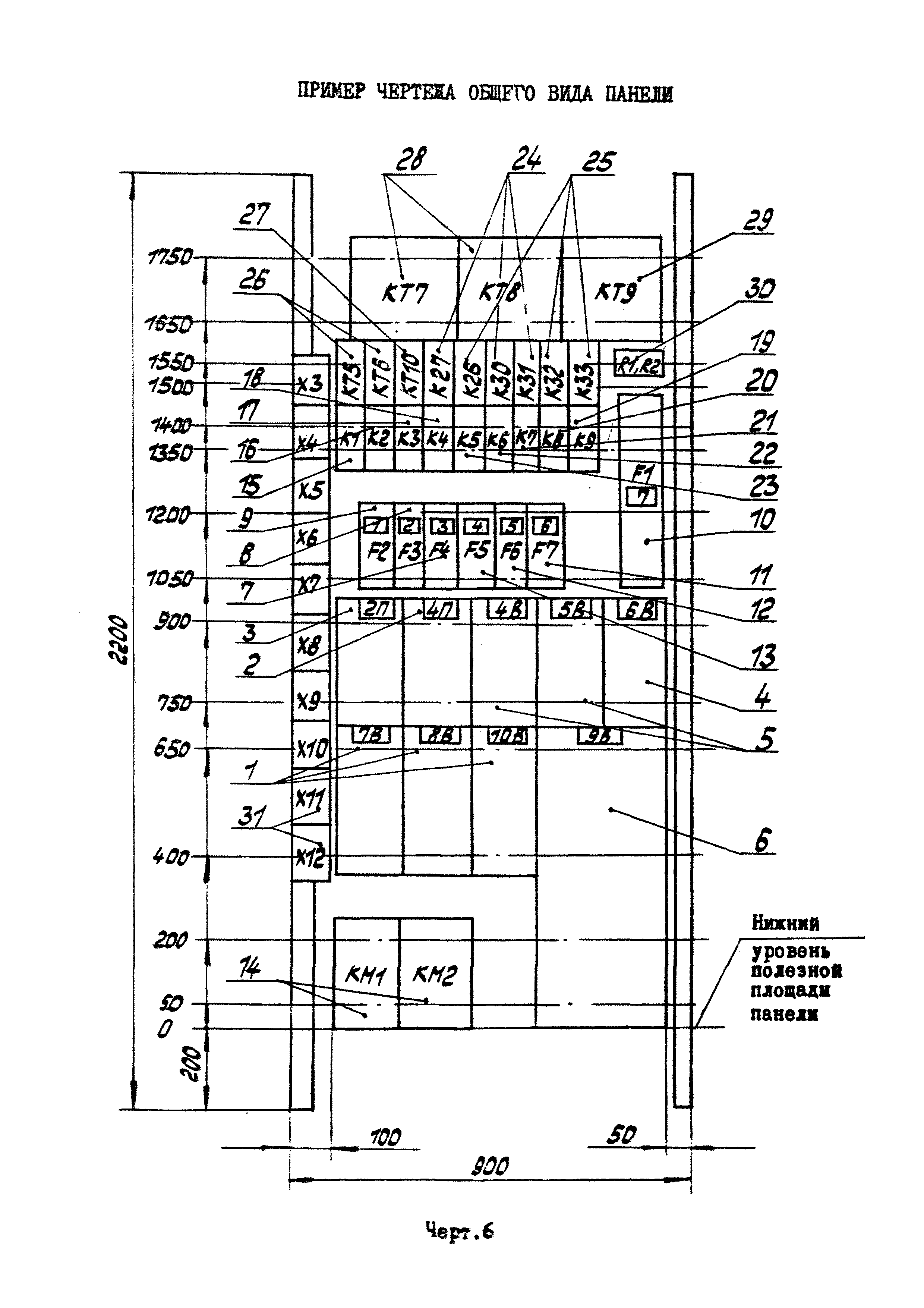

Оглавление:	1. Состав проектной документации 2. Порядок комплектования документации 3. Таблица "Технические данные аппаратов" 4. Чертеж общего вида 5. Схема соединений 6. Схема электрическая принципиальная 7. Перечень надписей 8. Опросный лист на комплектующие изделия 9. Оформление проектной документации на НКУ, поставляемые на экспорт Приложение 1. Определение некоторых терминов, встречающихся в руководящем документе Приложение 2. Форма перечня комплектных устройств Приложение 3. Взаимное расположение частей шкафа на схеме соединений шкафа Приложение 4. Форма таблицы межпанельных соединений Приложение 5. Форма перечня надписей
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Заменяет собой:	ОСТ 16-0.800.485-84 «Устройства комплектные низковольтные. Техническая документация, передаваемая предприятию-изготовителю. Требования к комплектности, содержанию и оформлению»
Нормативные ссылки:	ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения» ГОСТ 2.702-75 «Единая система конструкторской документации. Правила выполнения электрических схем»
