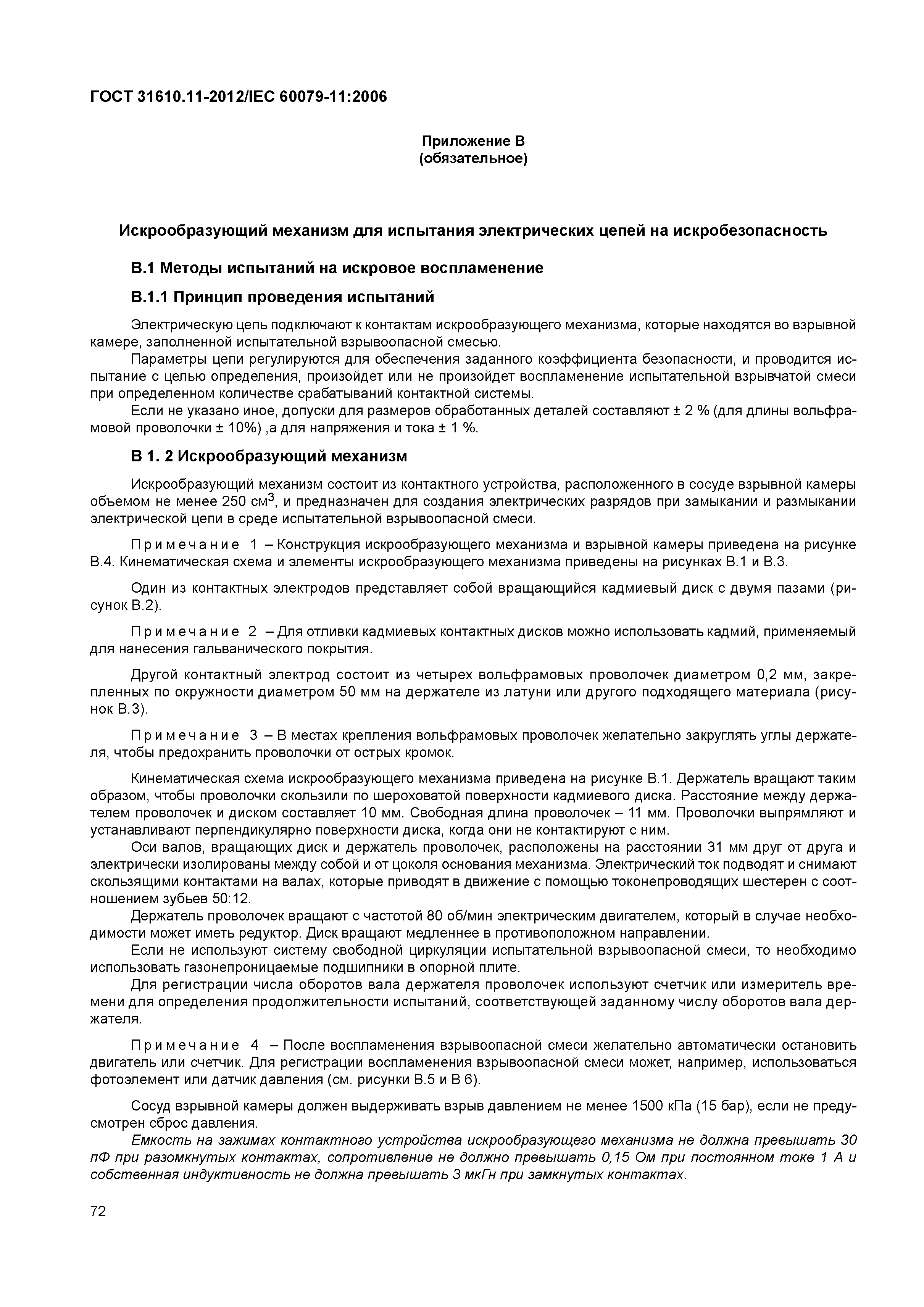

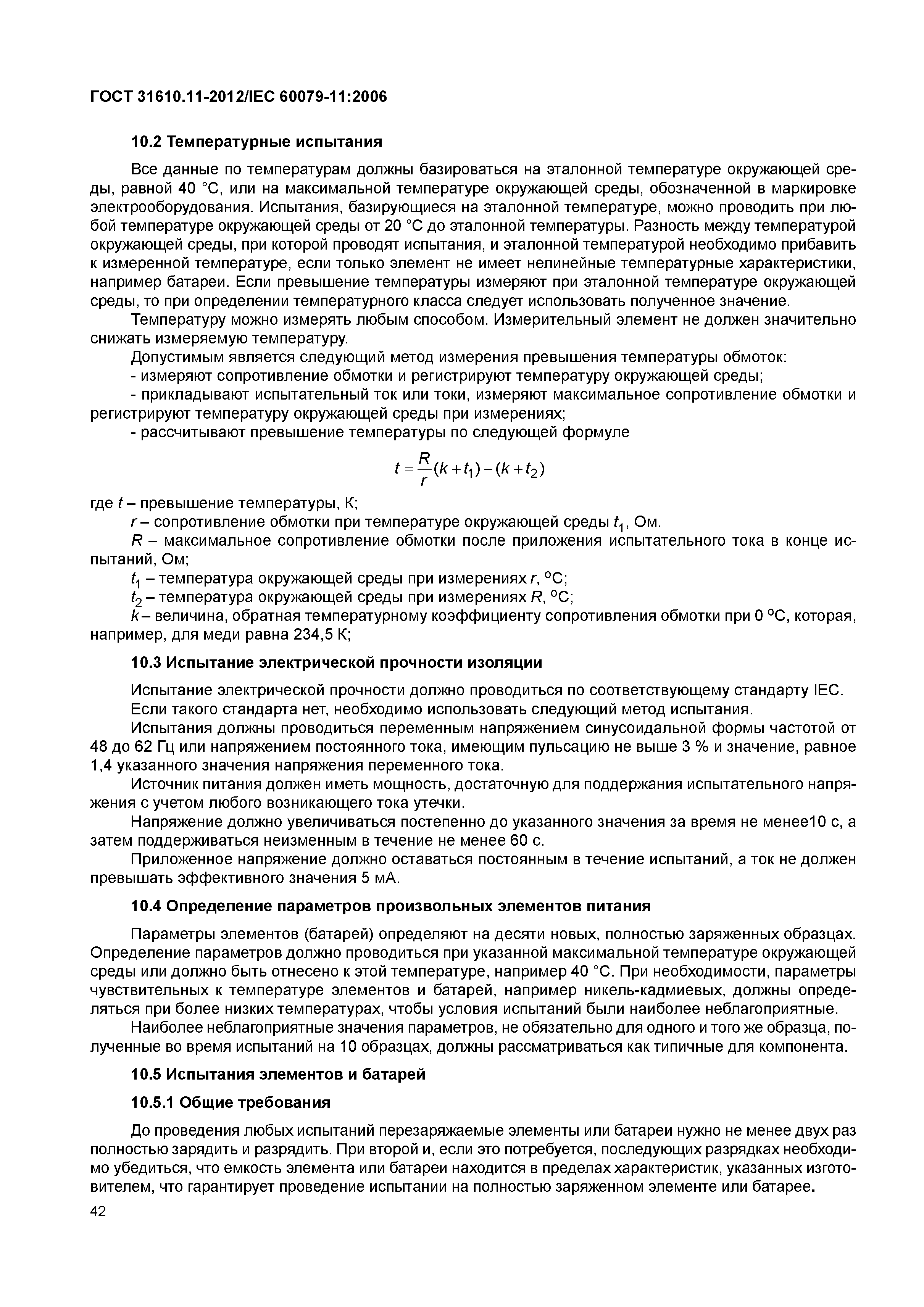

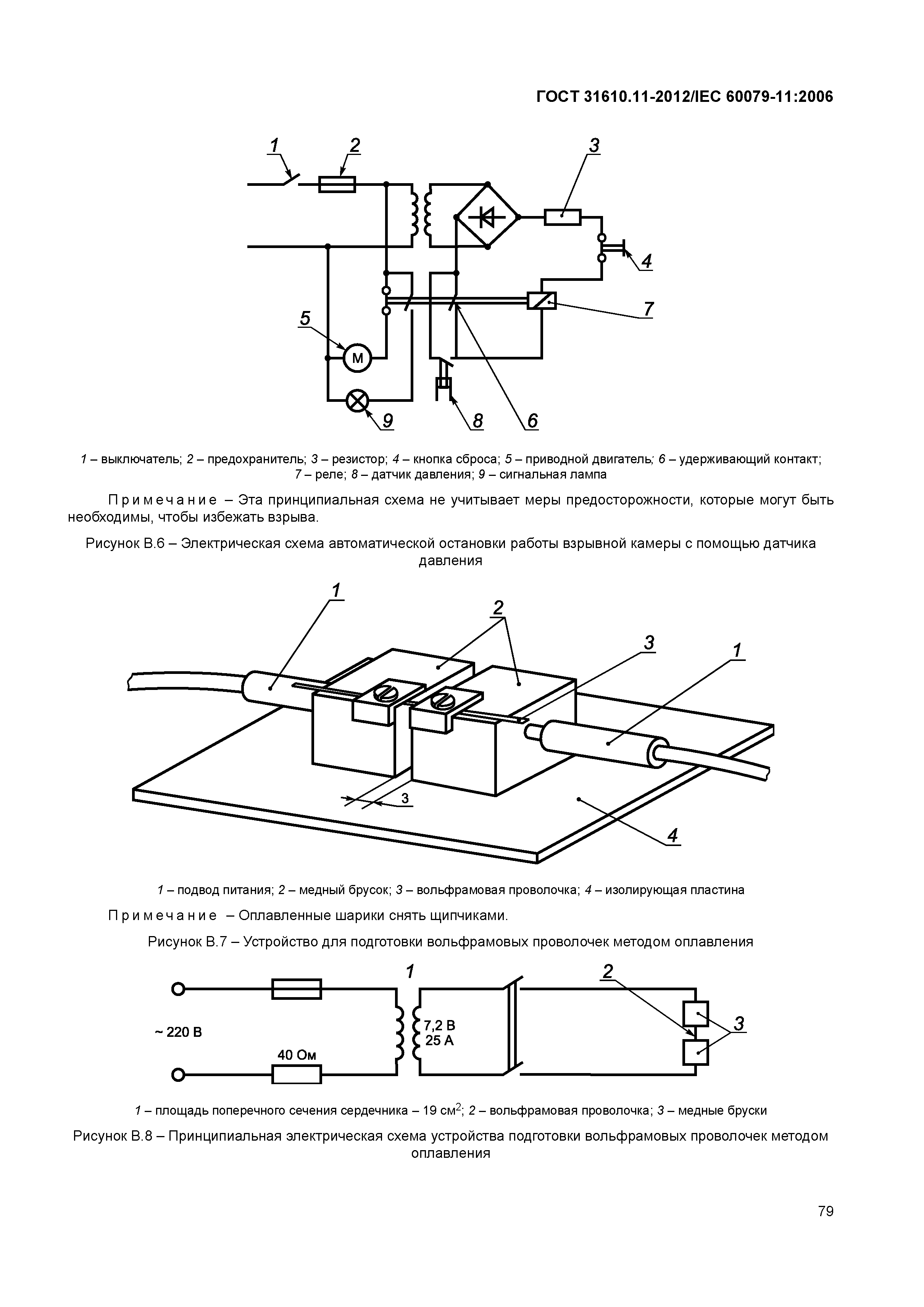

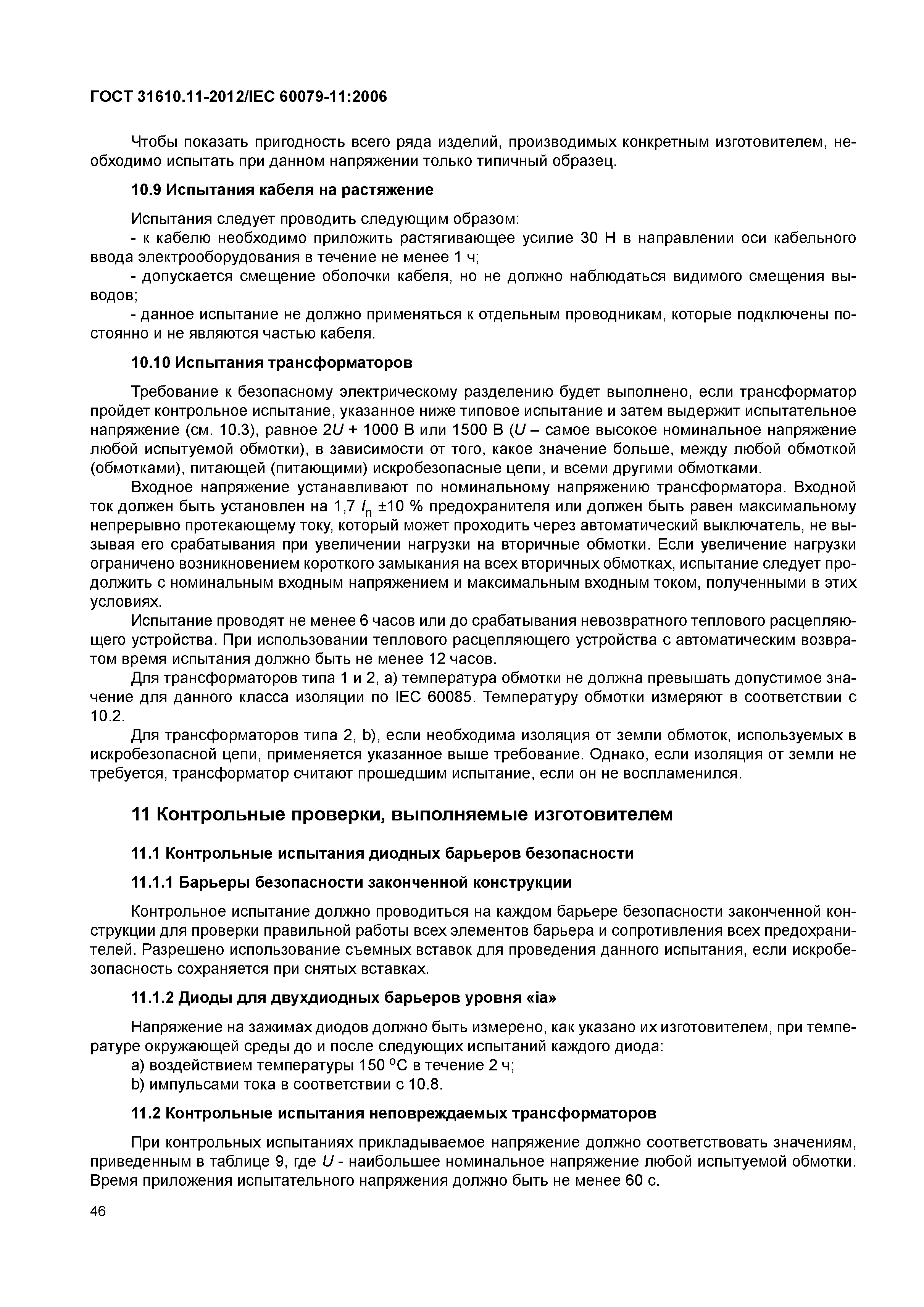

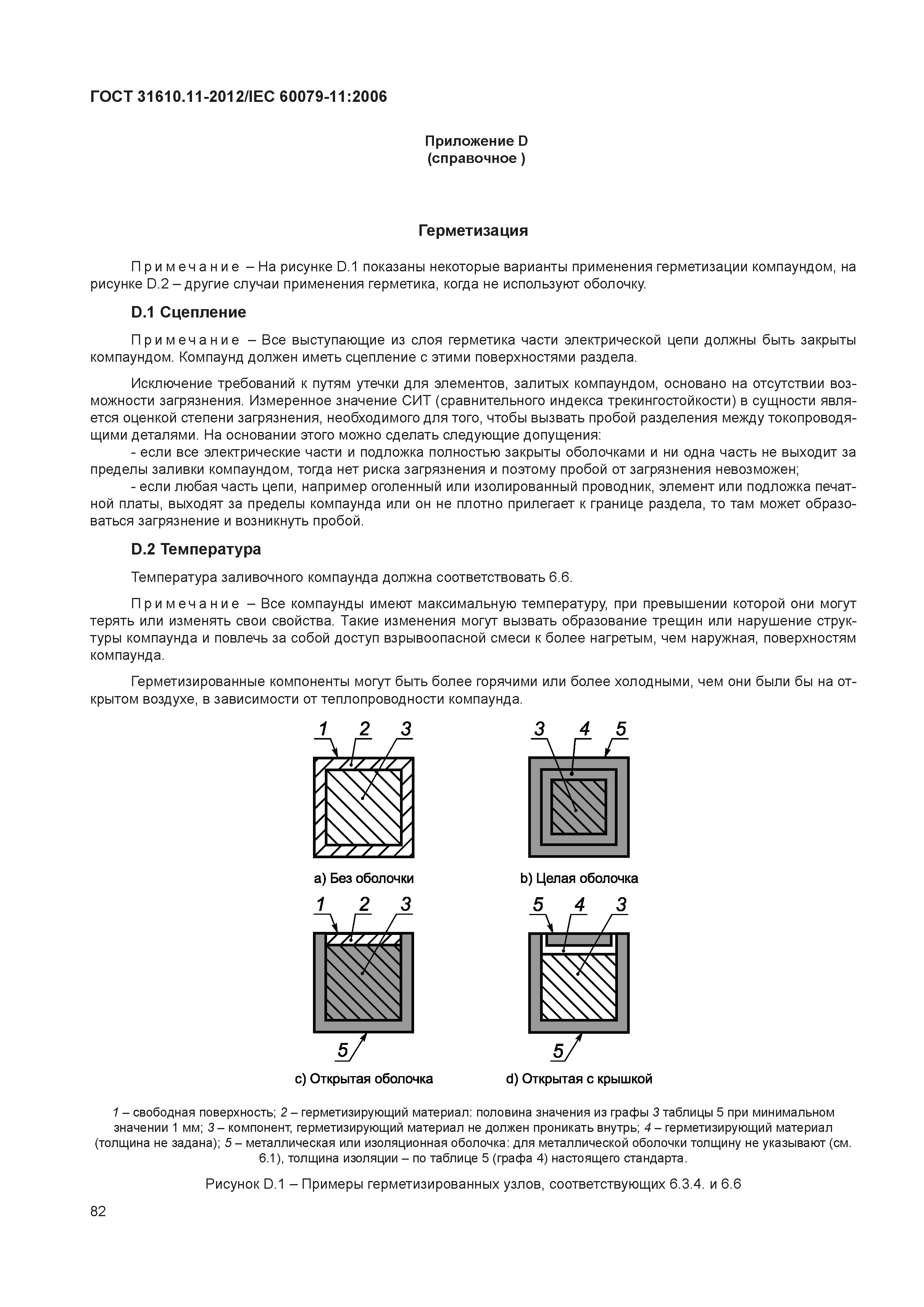

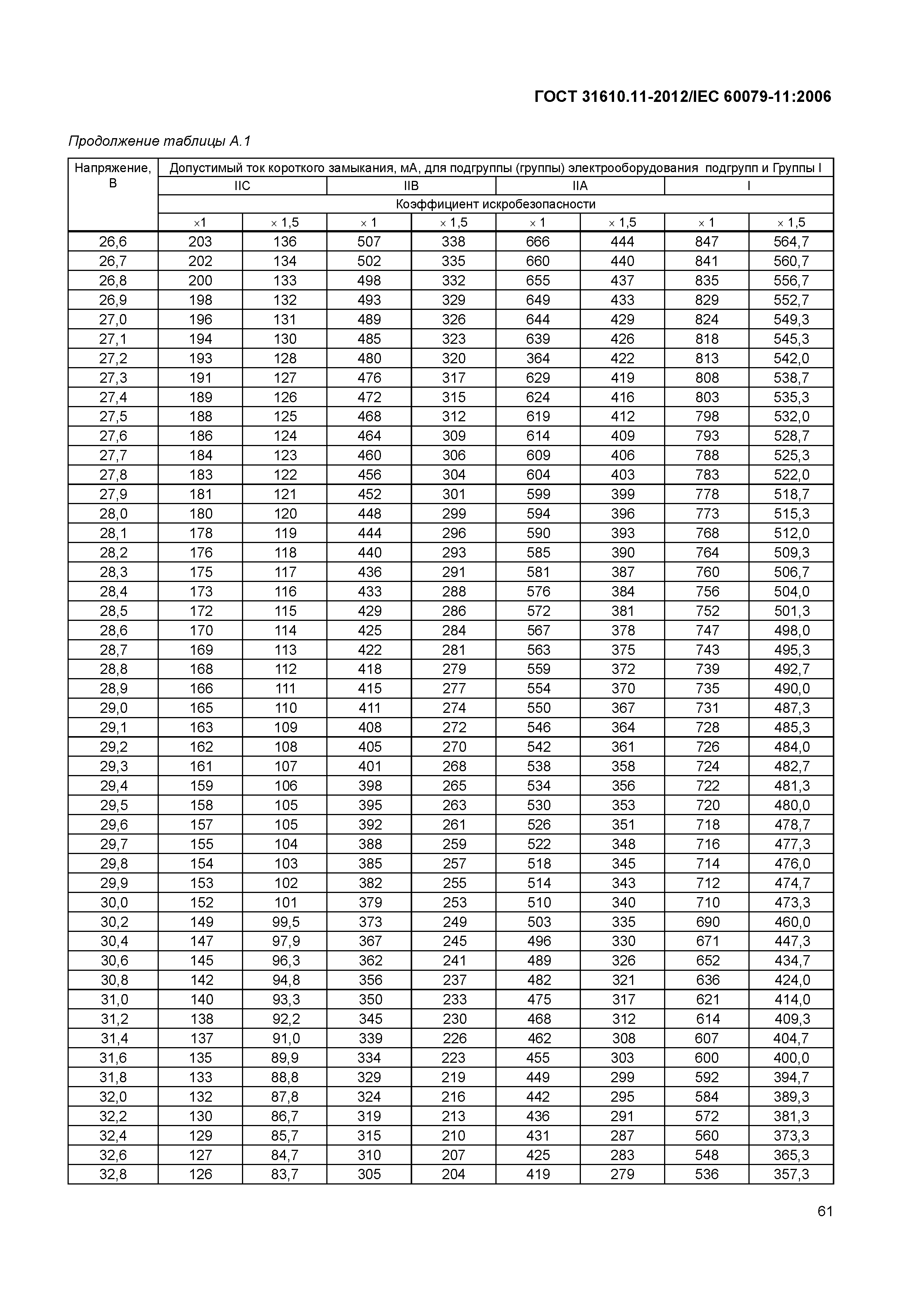

ГОСТ 31610.11-2012

Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь «i»

Обозначение:	ГОСТ 31610.11-2012
Обозначение англ:	GOST 31610.11-2012
Статус:	действует
Название рус.:	Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь «i»
Название англ.:	Electric equipment for explosive atmospheres. Part 11. Equipment protection by intrinsic safety «i»
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	15.02.2014
Область применения:	Стандарт устанавливает требования к конструкции и методам испытаний искробезопасного электрооборудования, предназначенного для применения во взрывоопасных газовых средах, а также связанного электрооборудования, предназначенного для подключения к искробезопасным цепям, которые находятся в таких средах.

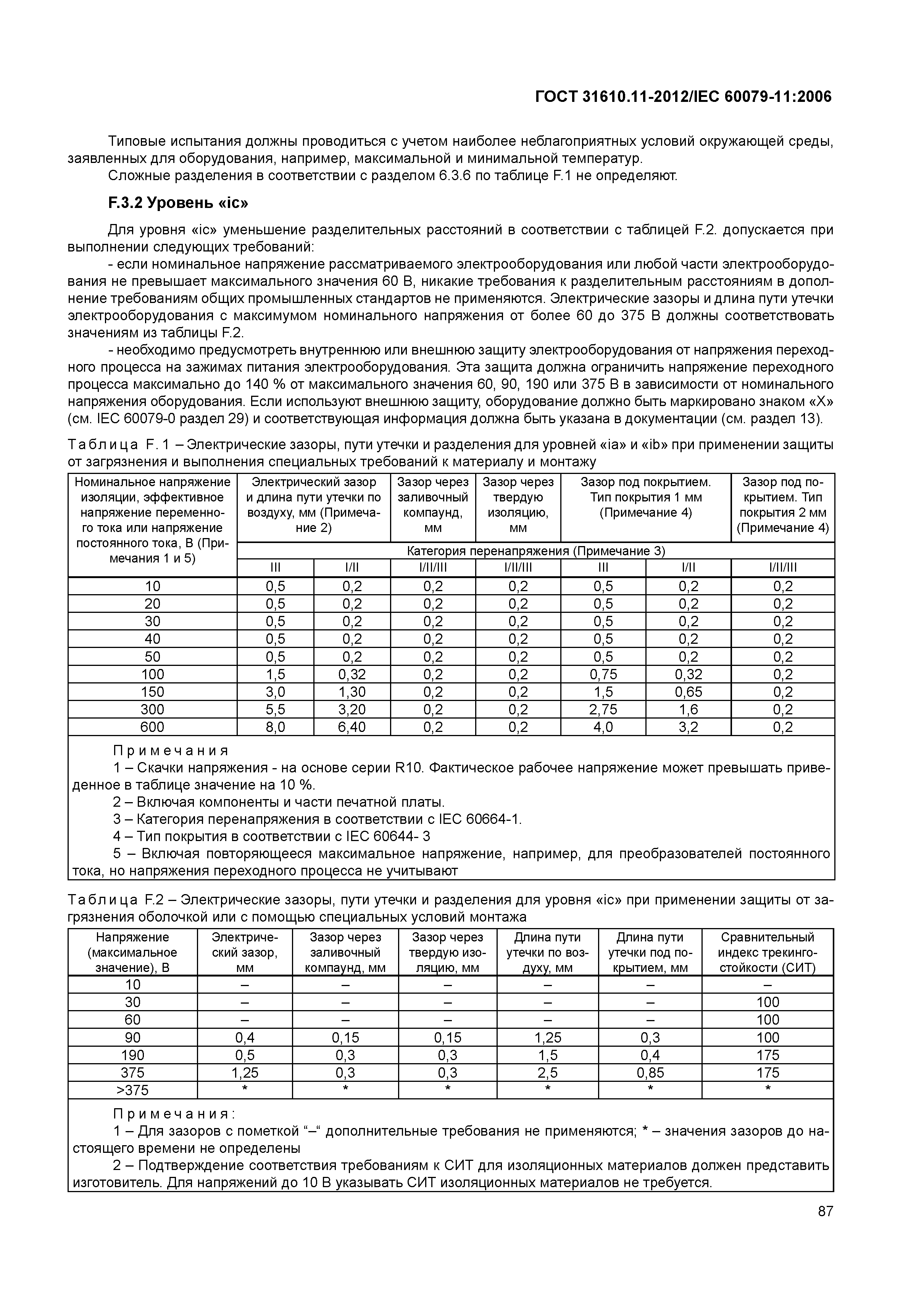

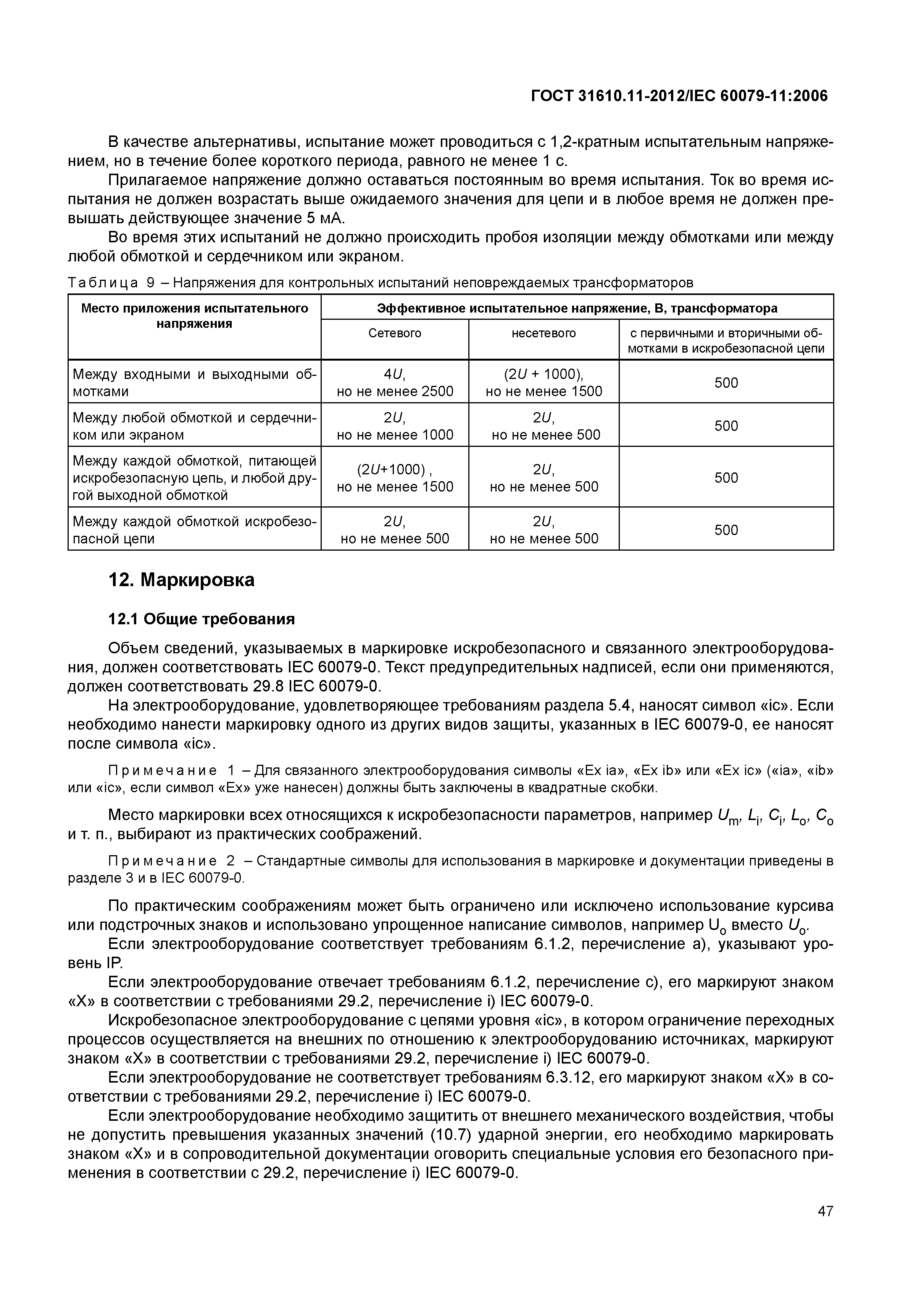

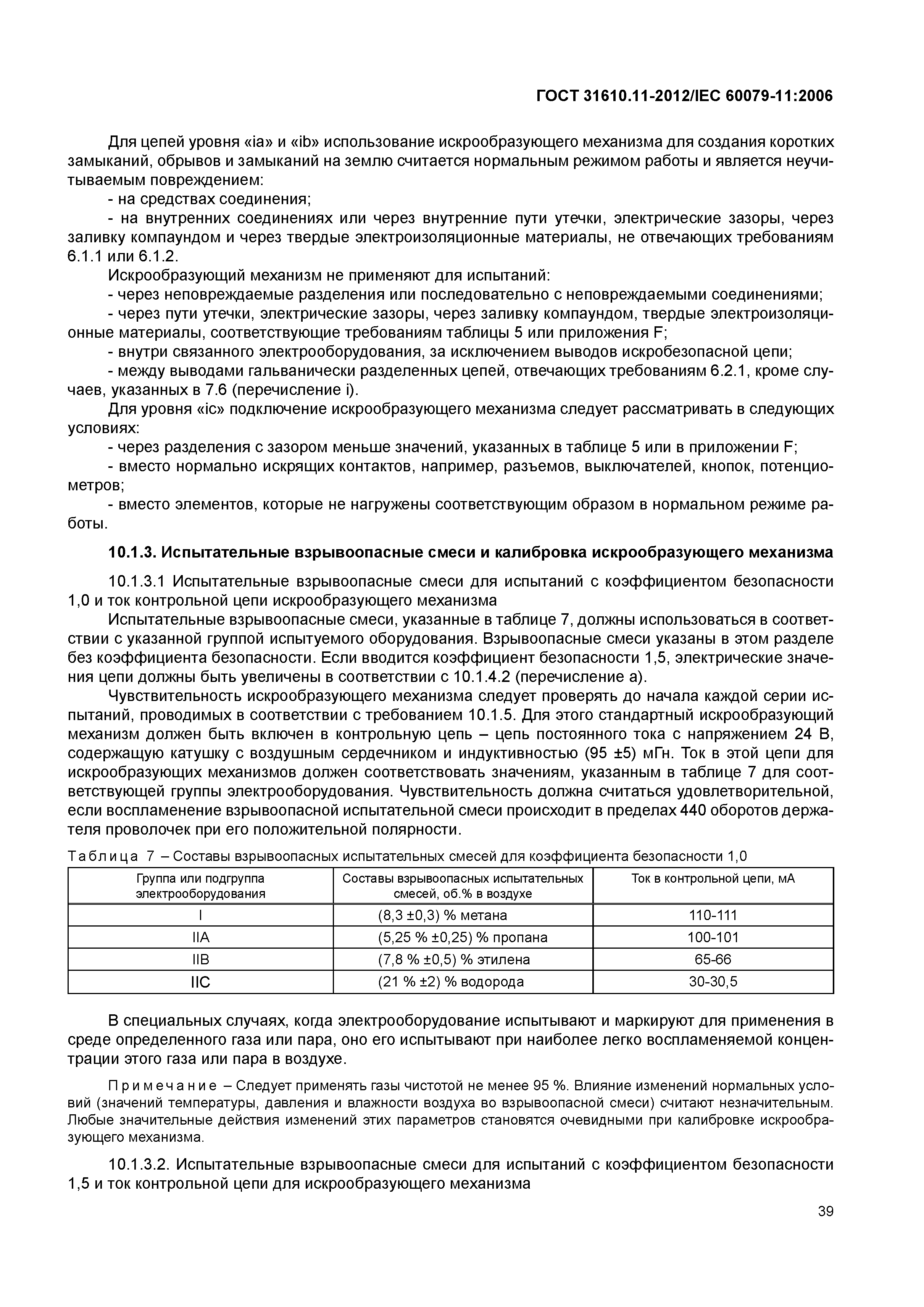

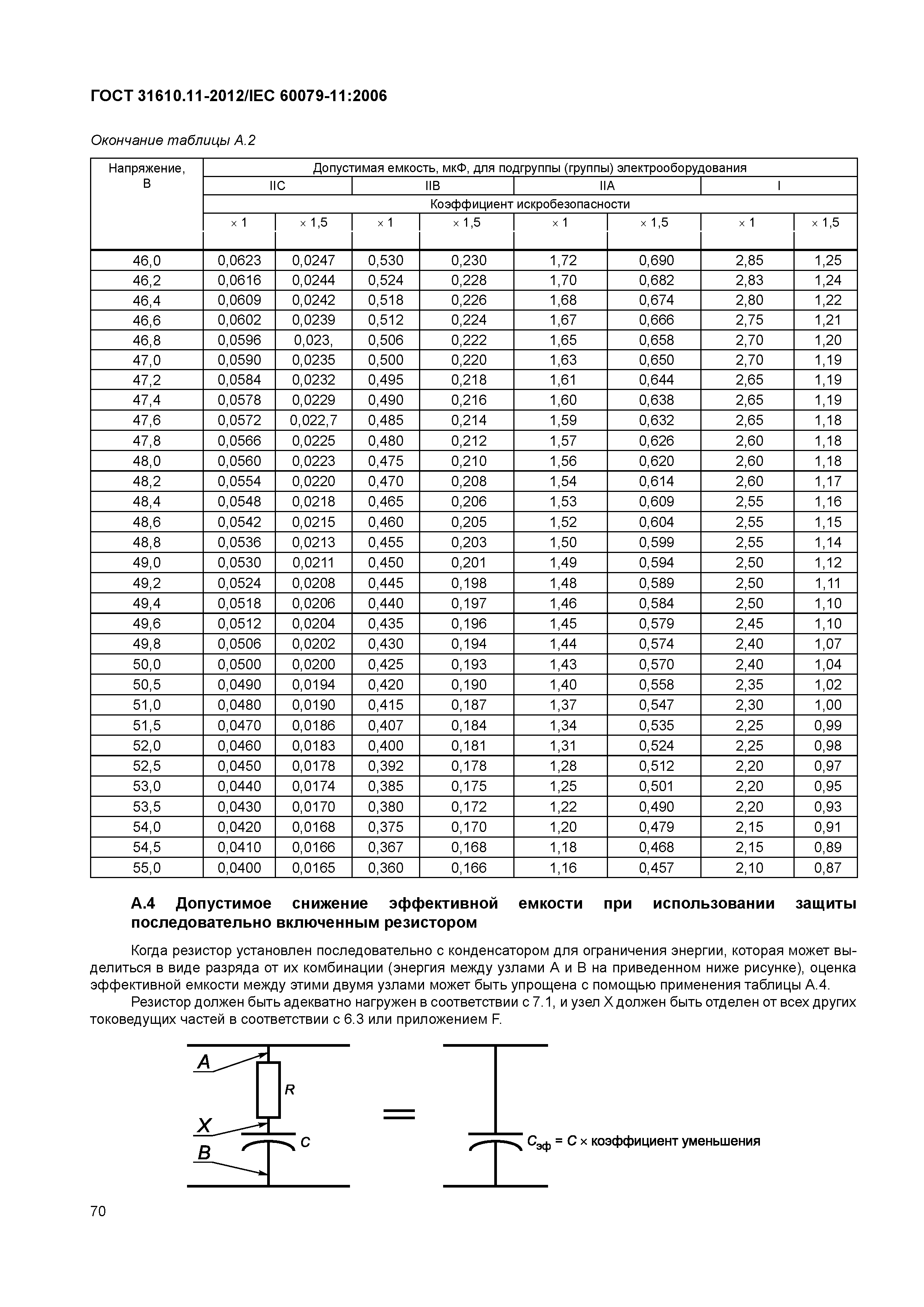

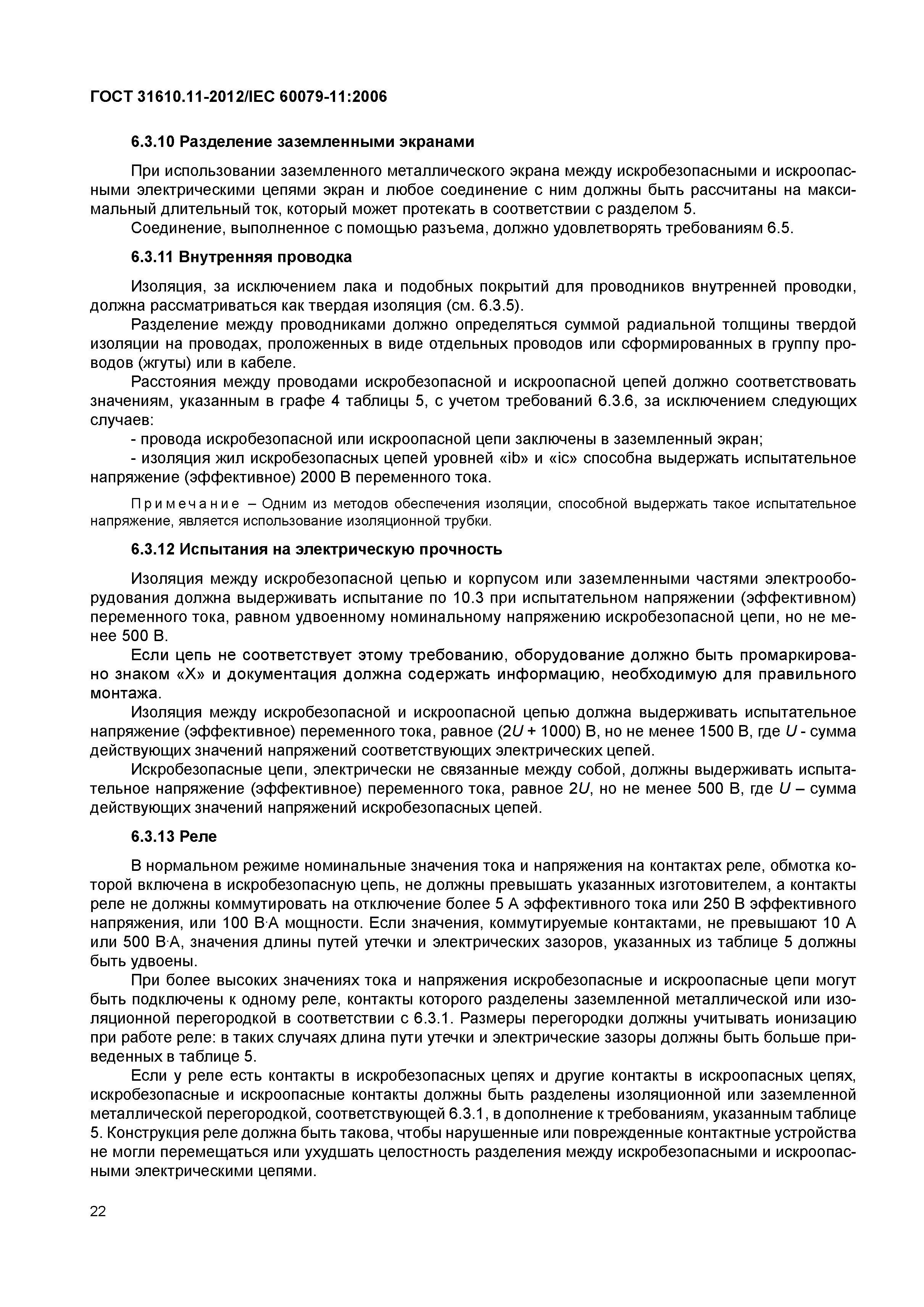

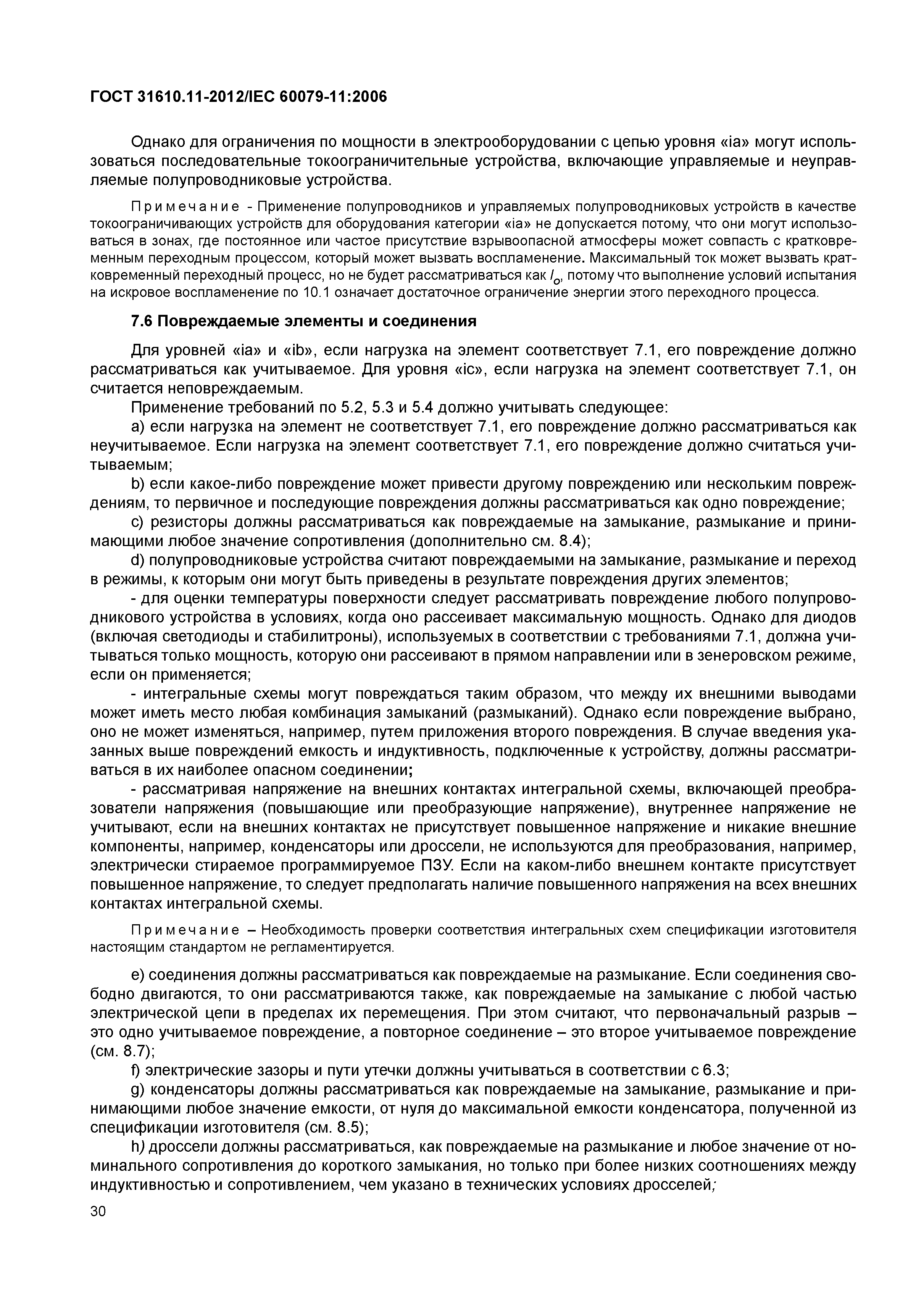

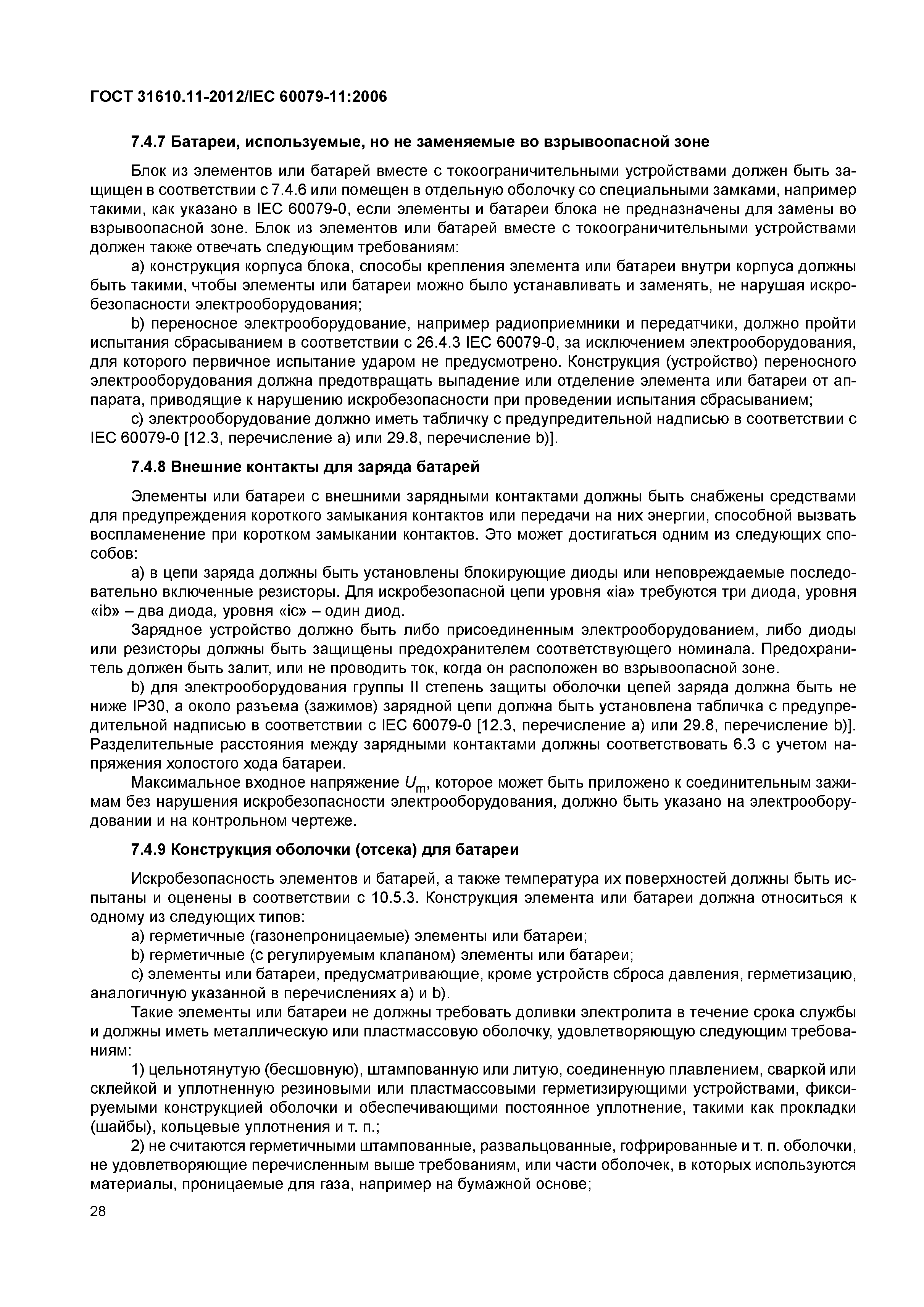

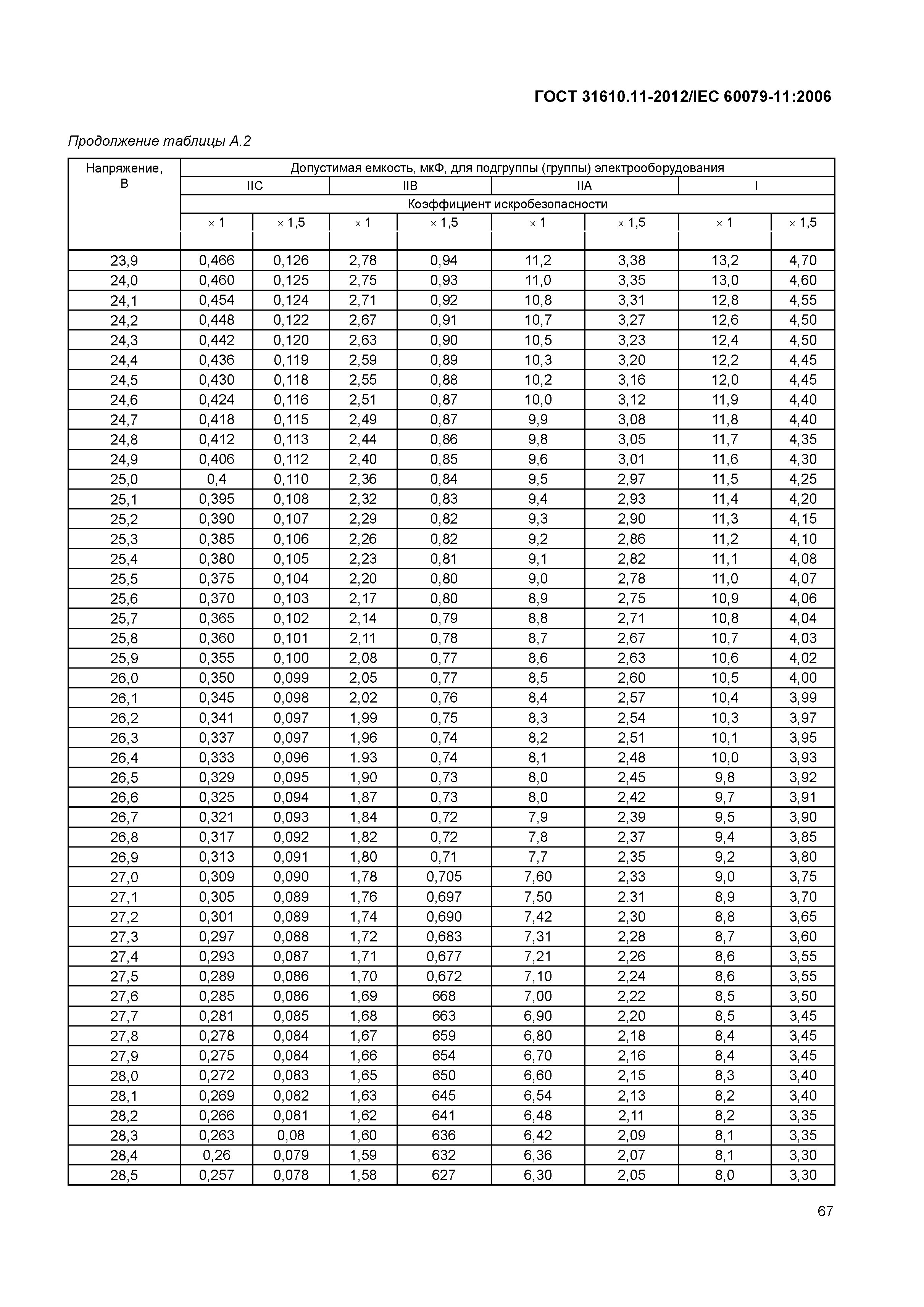

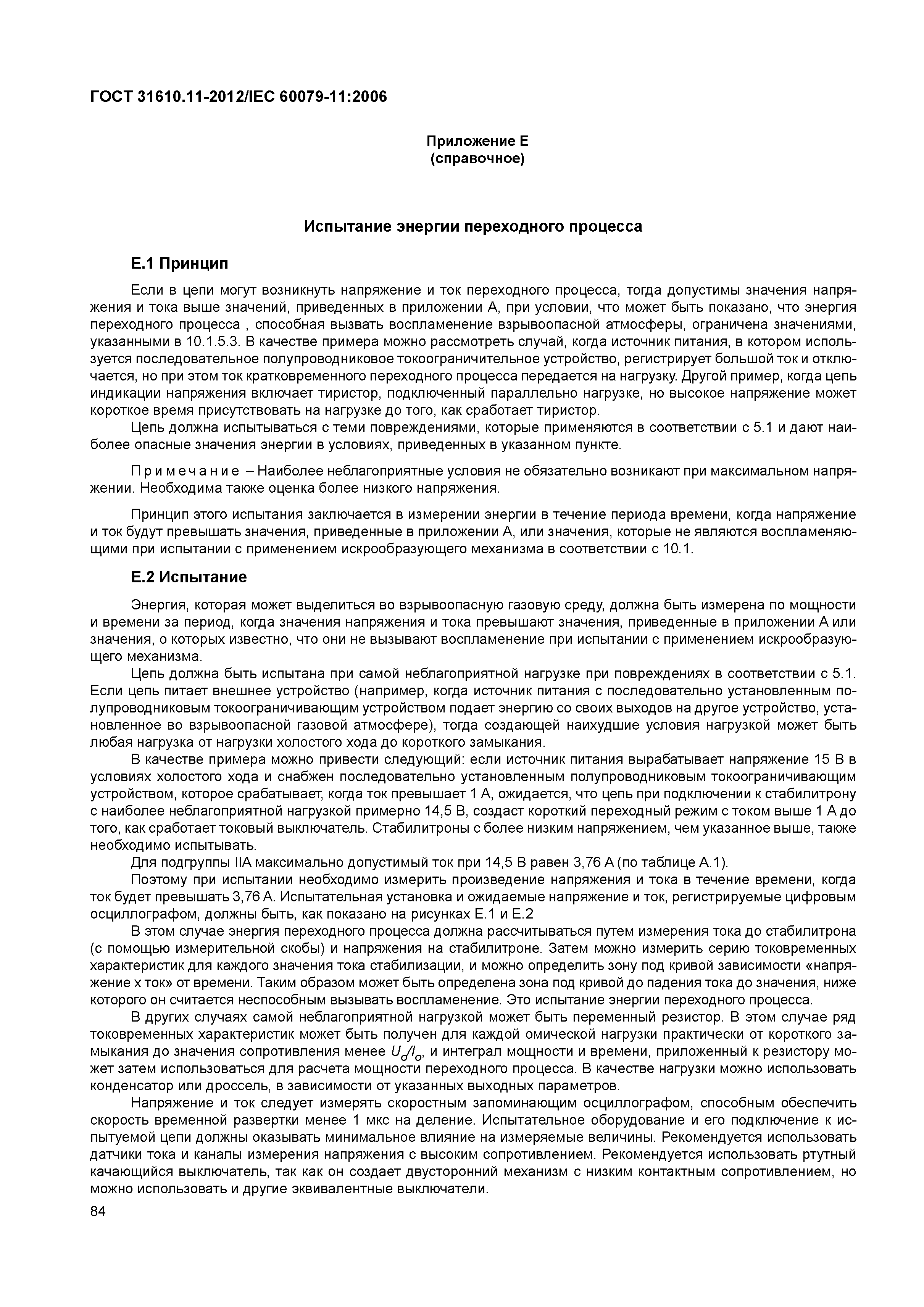

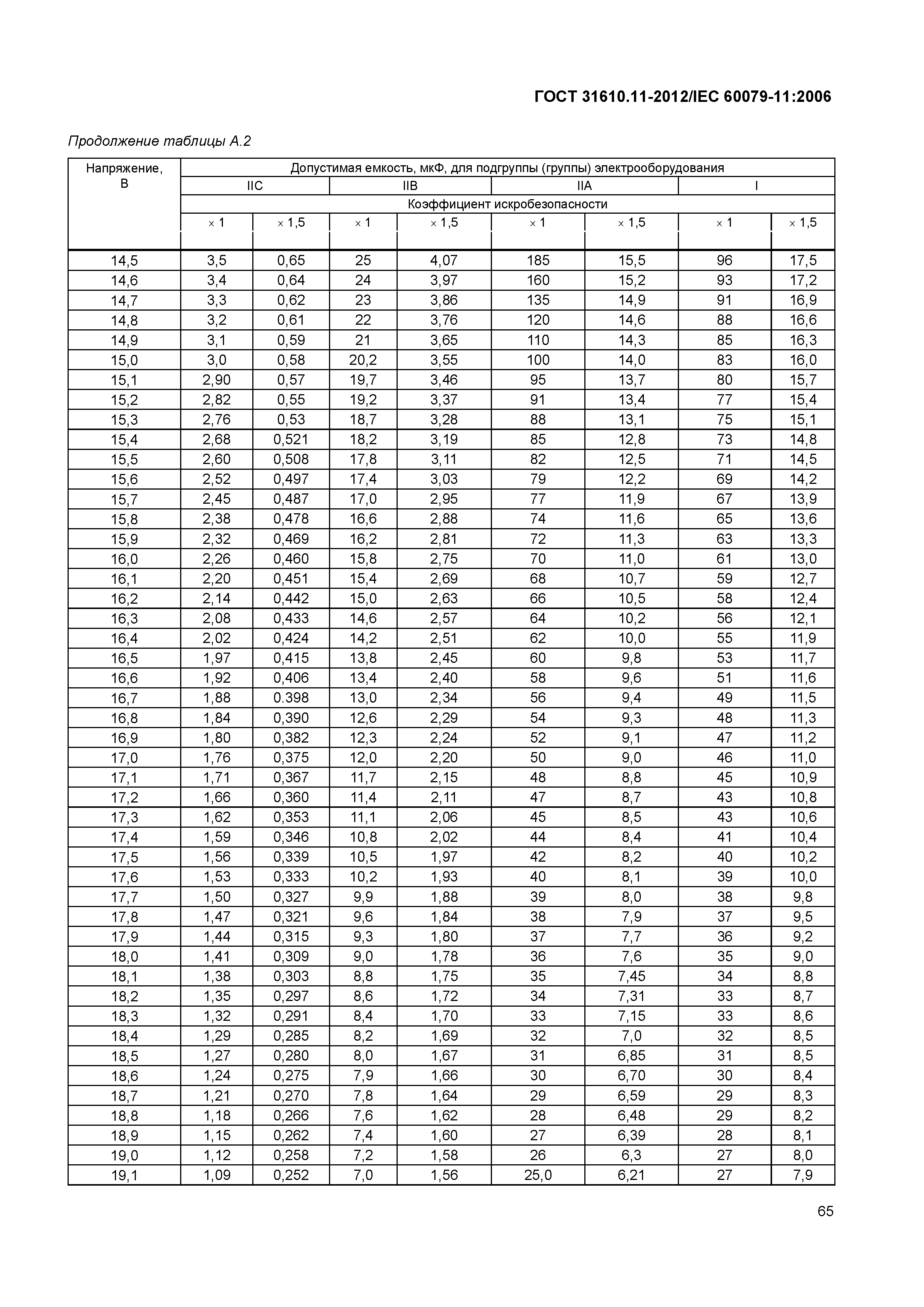

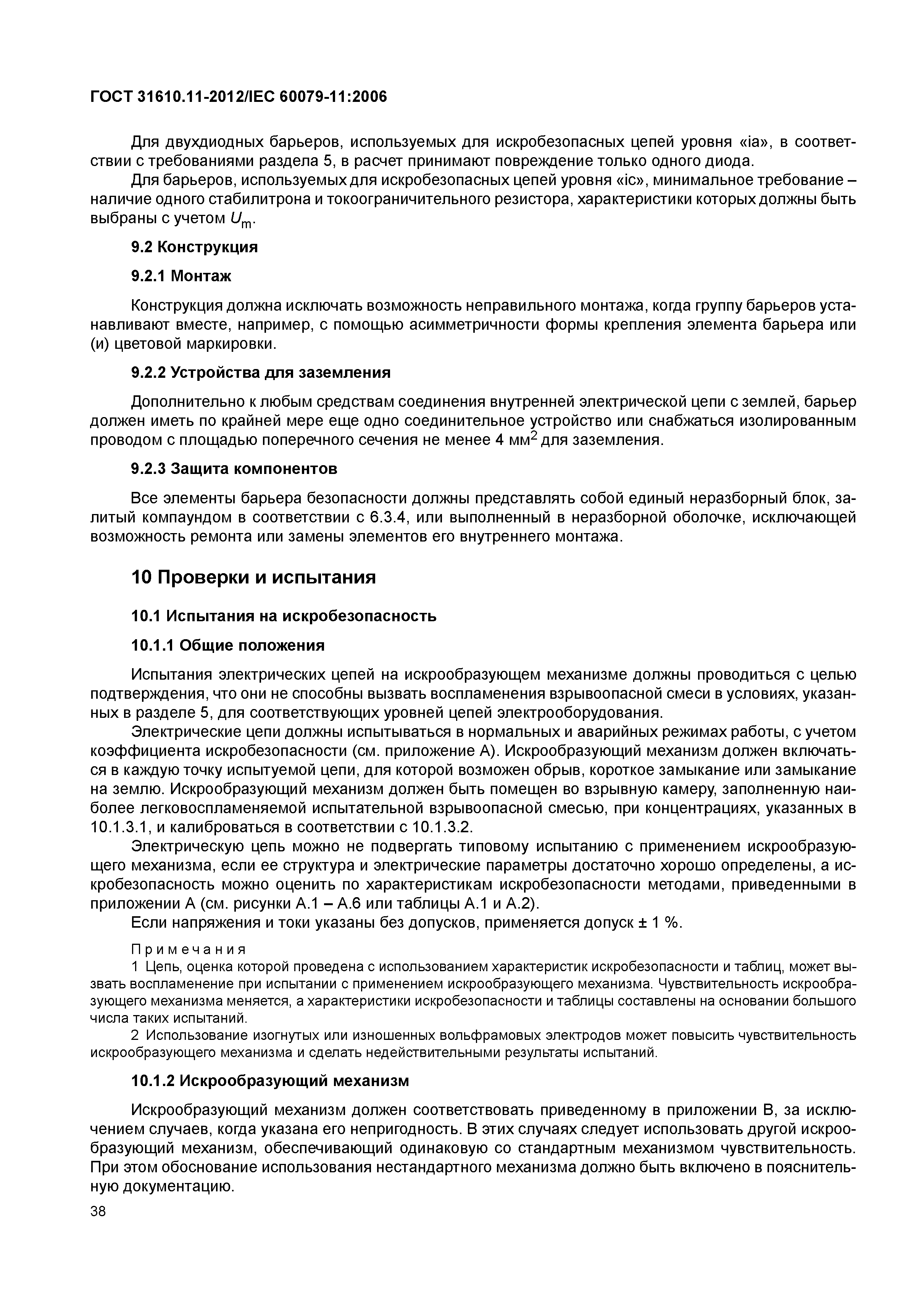

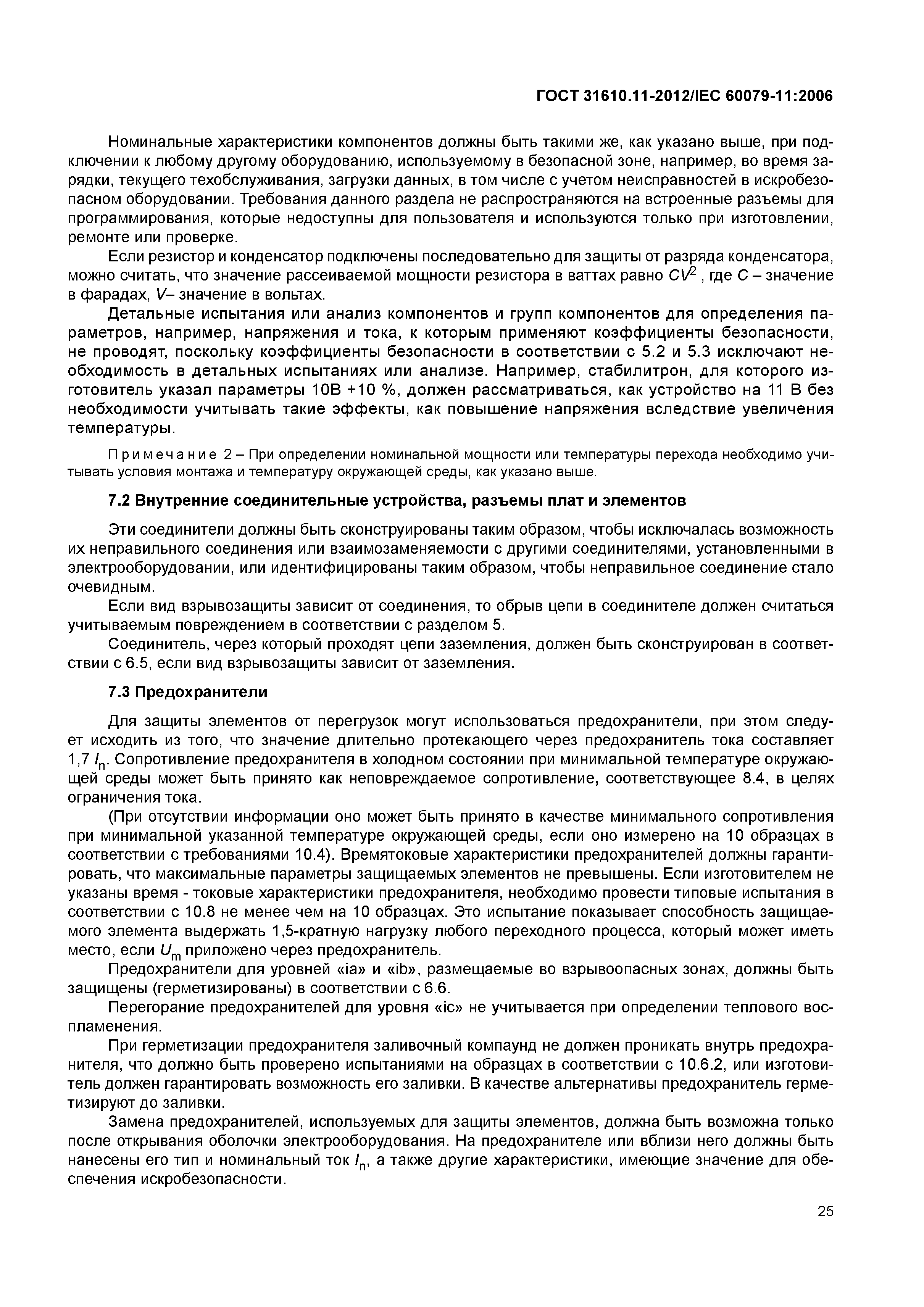

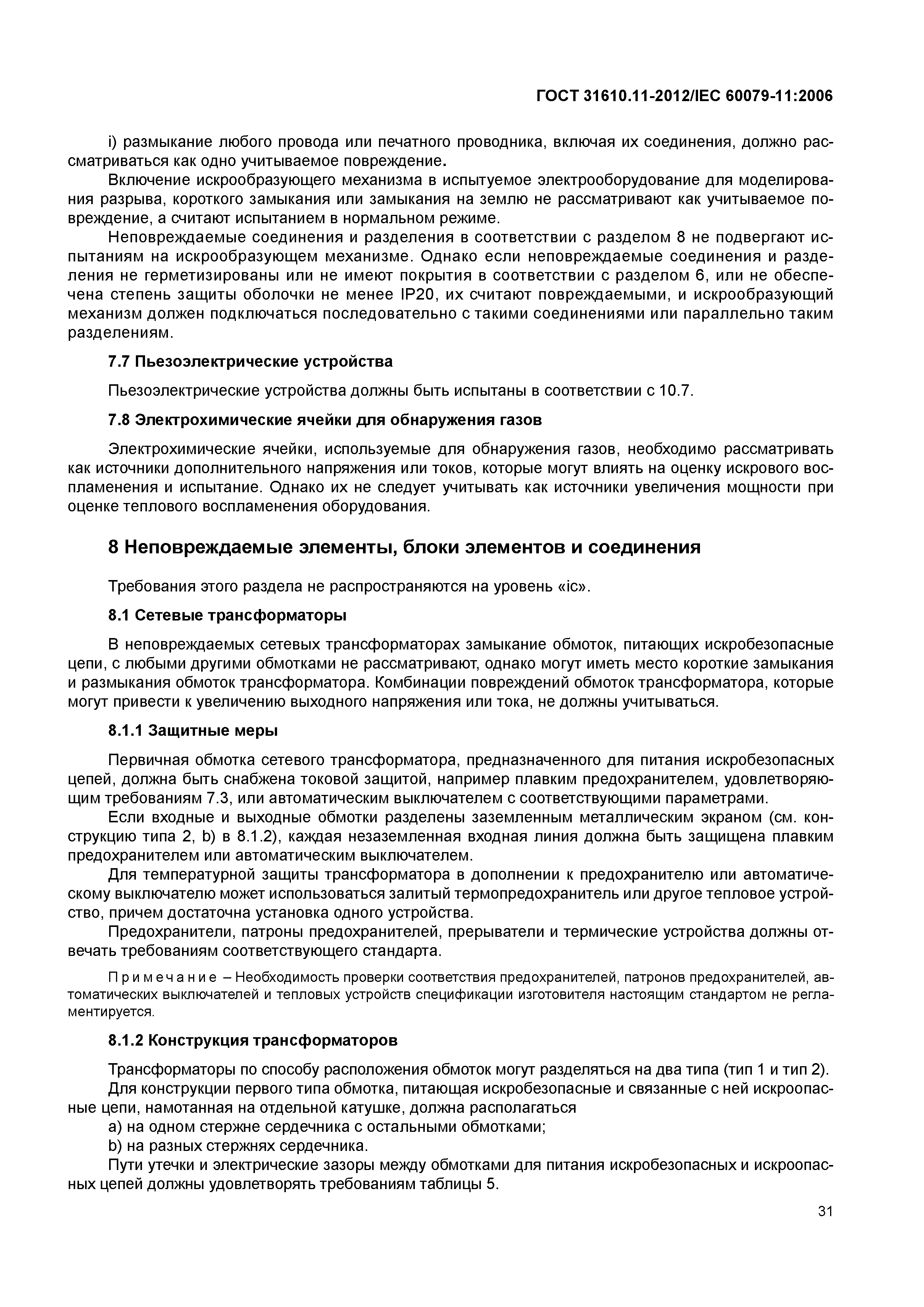

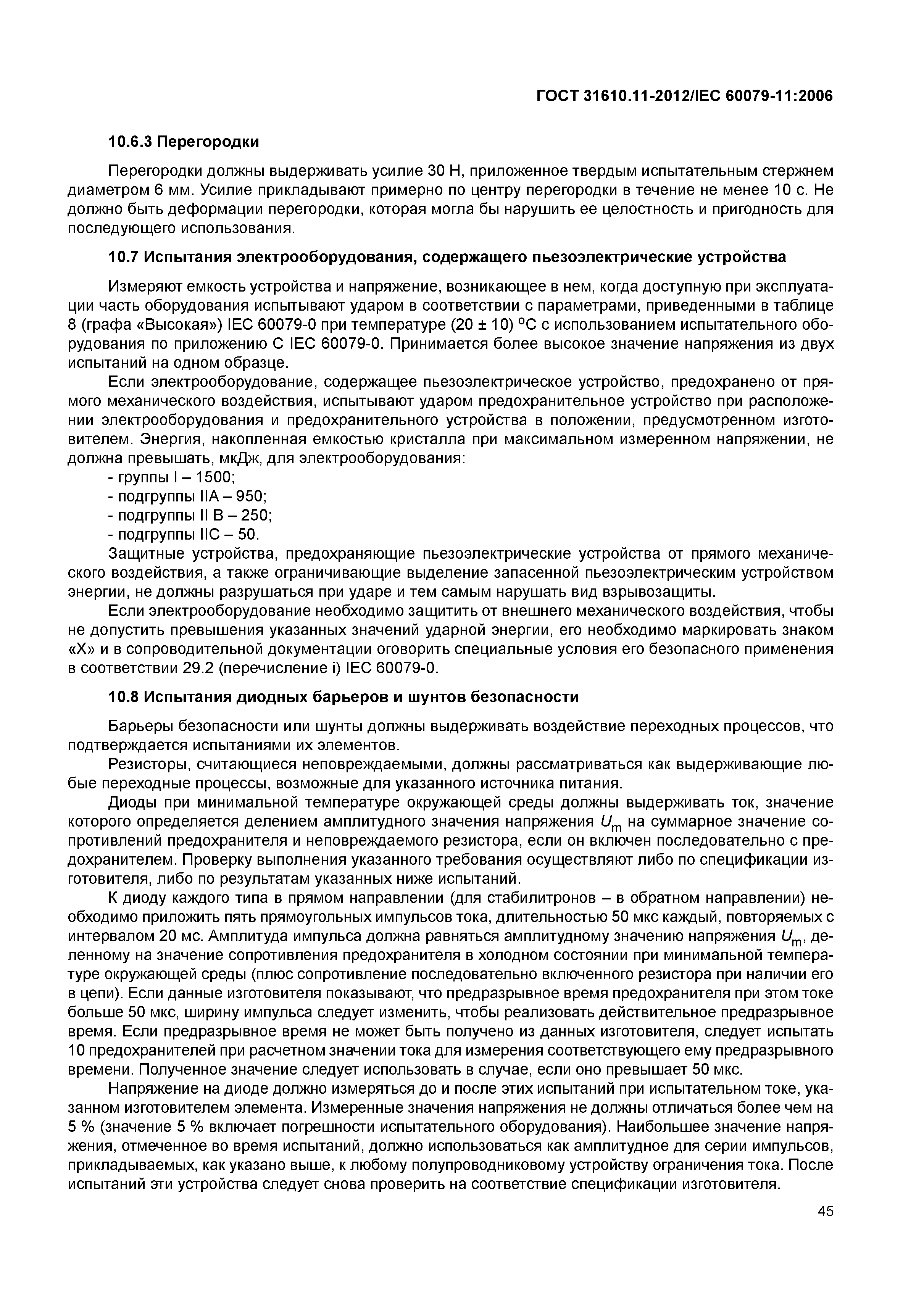

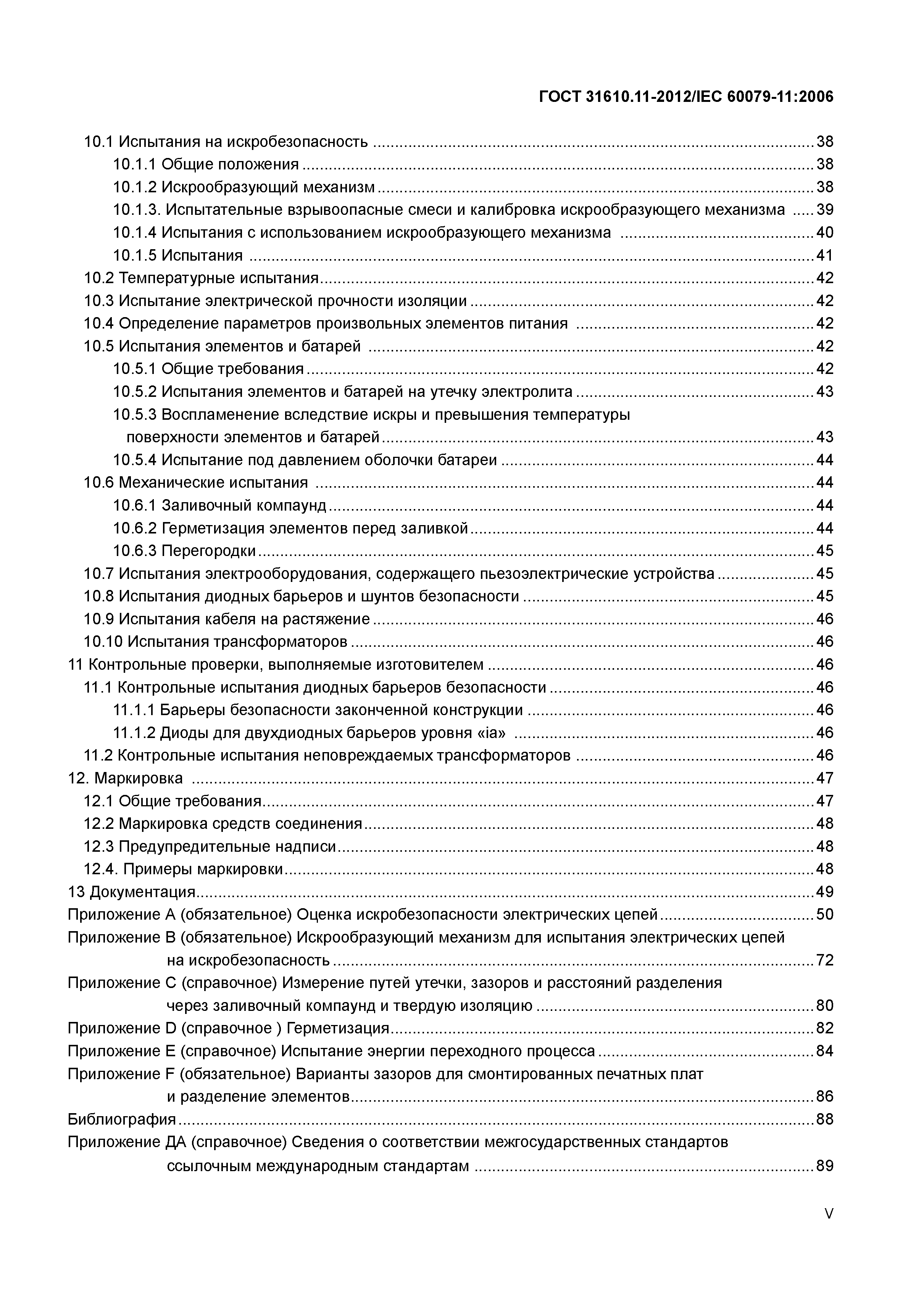

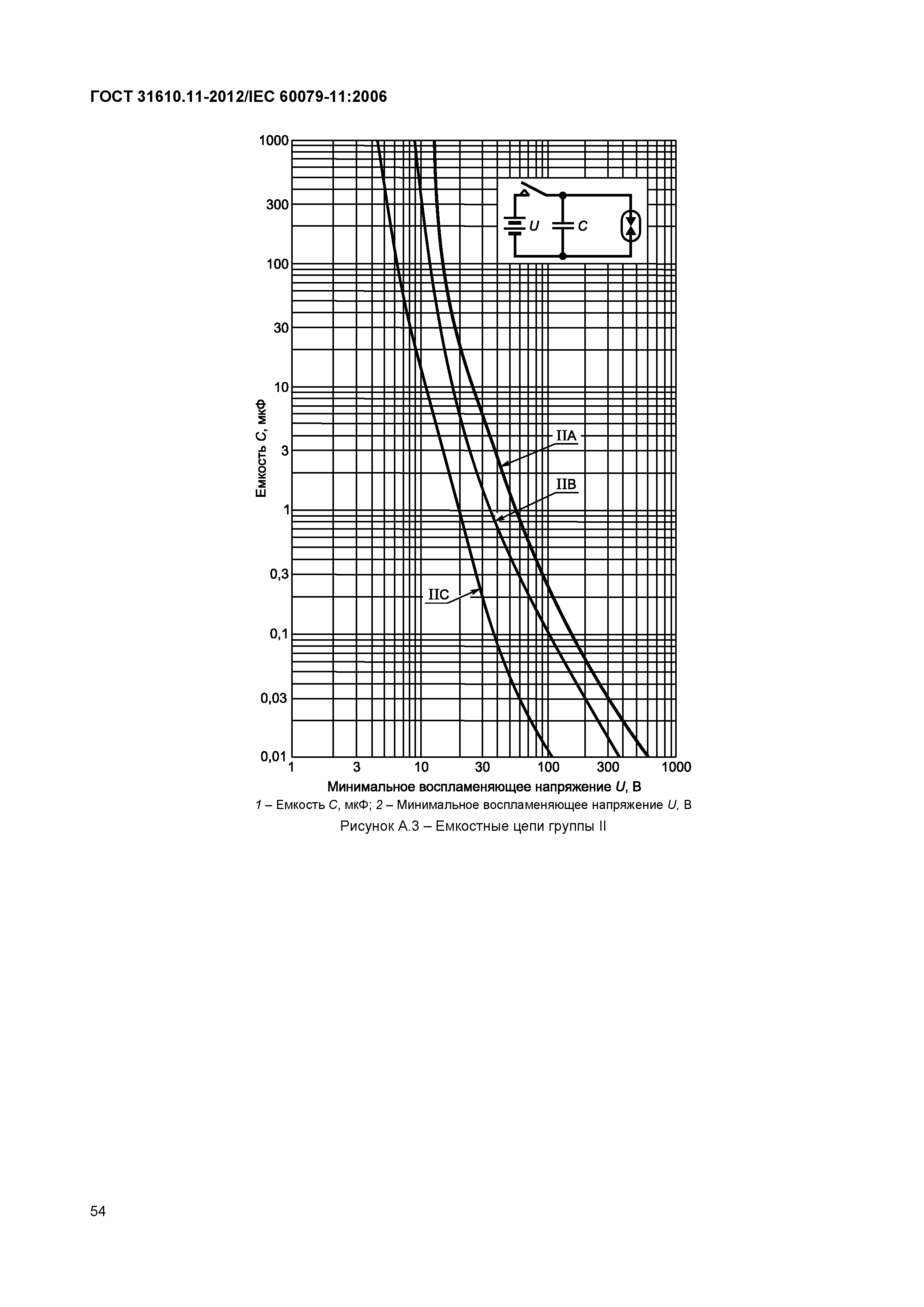

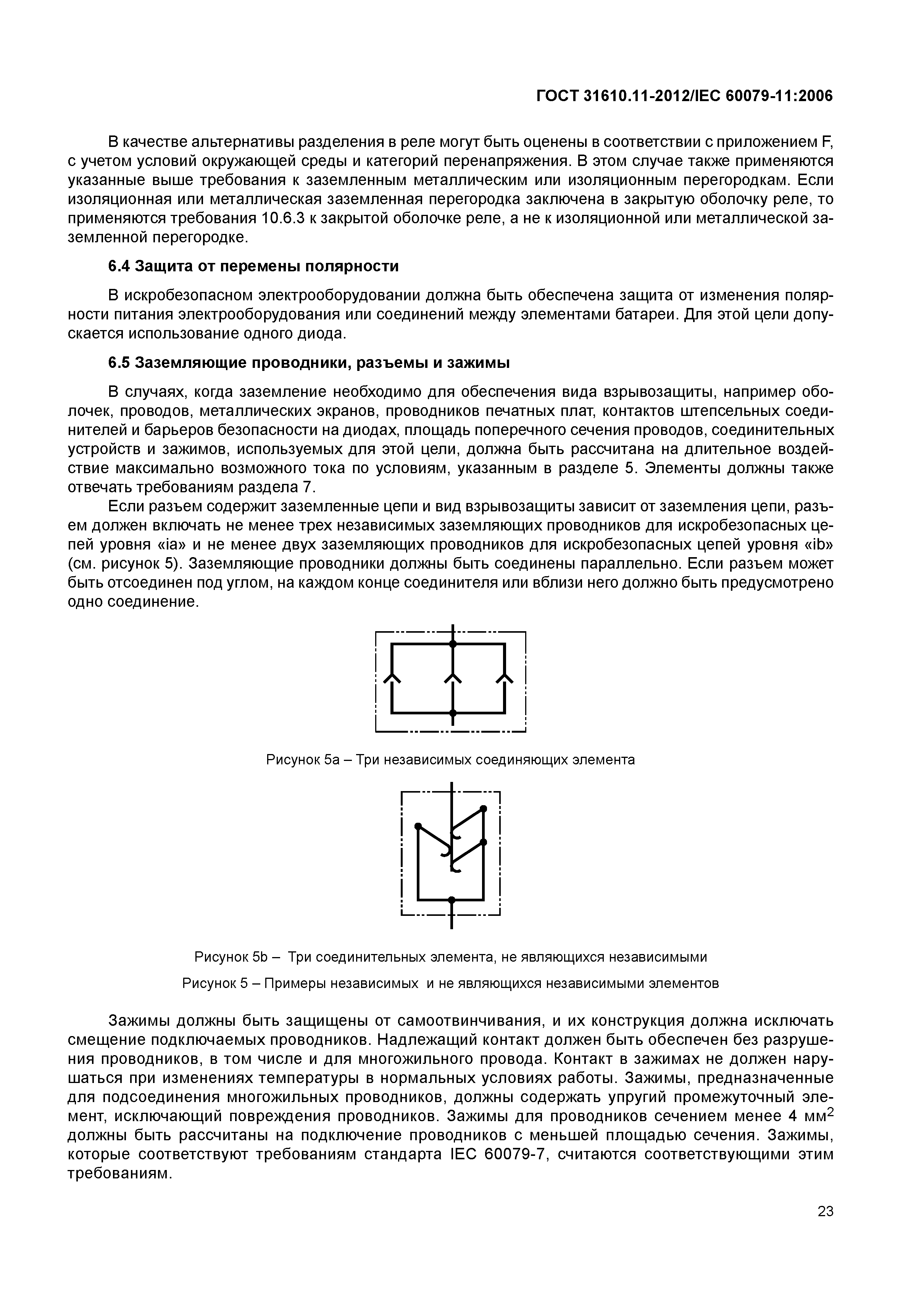

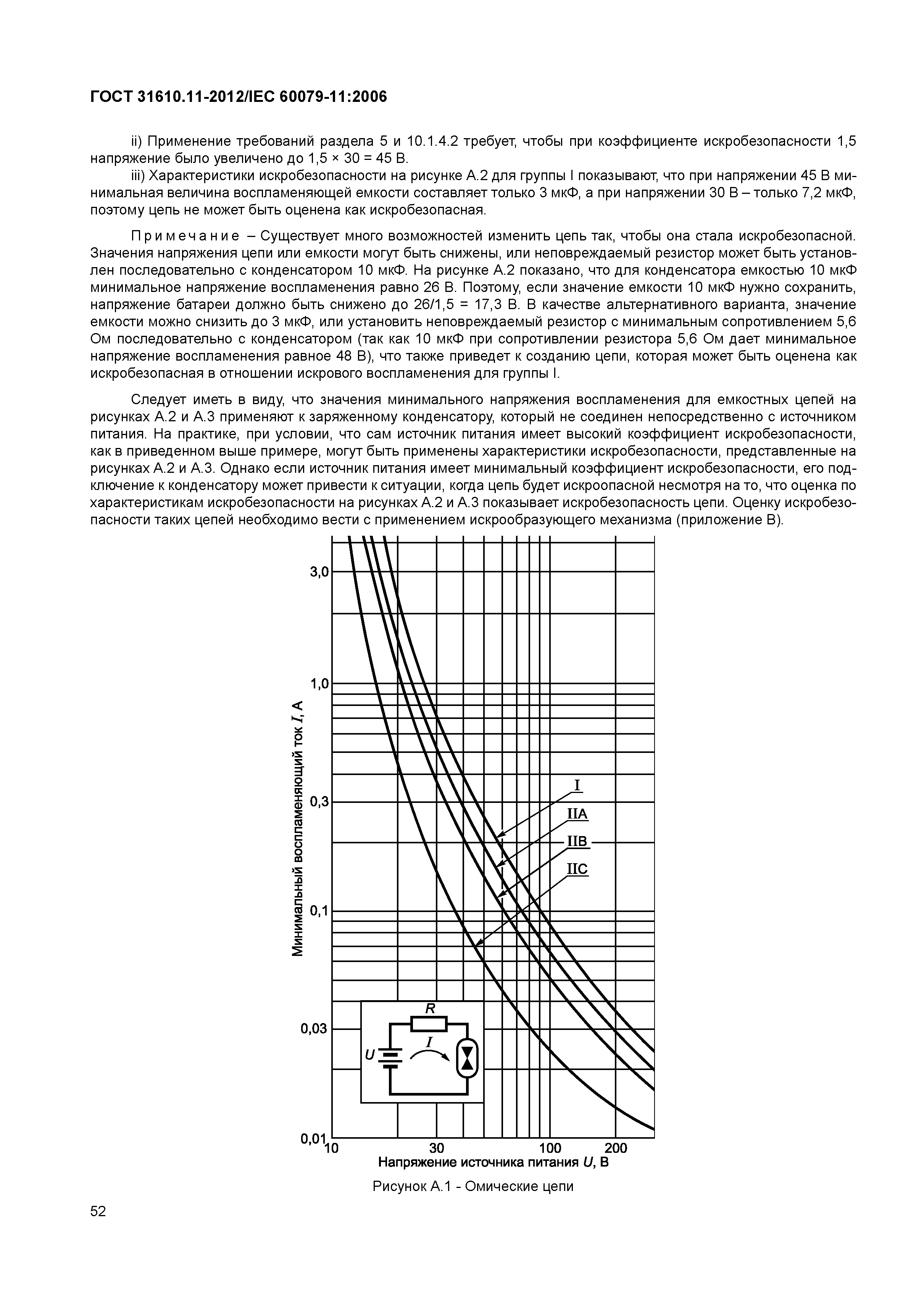

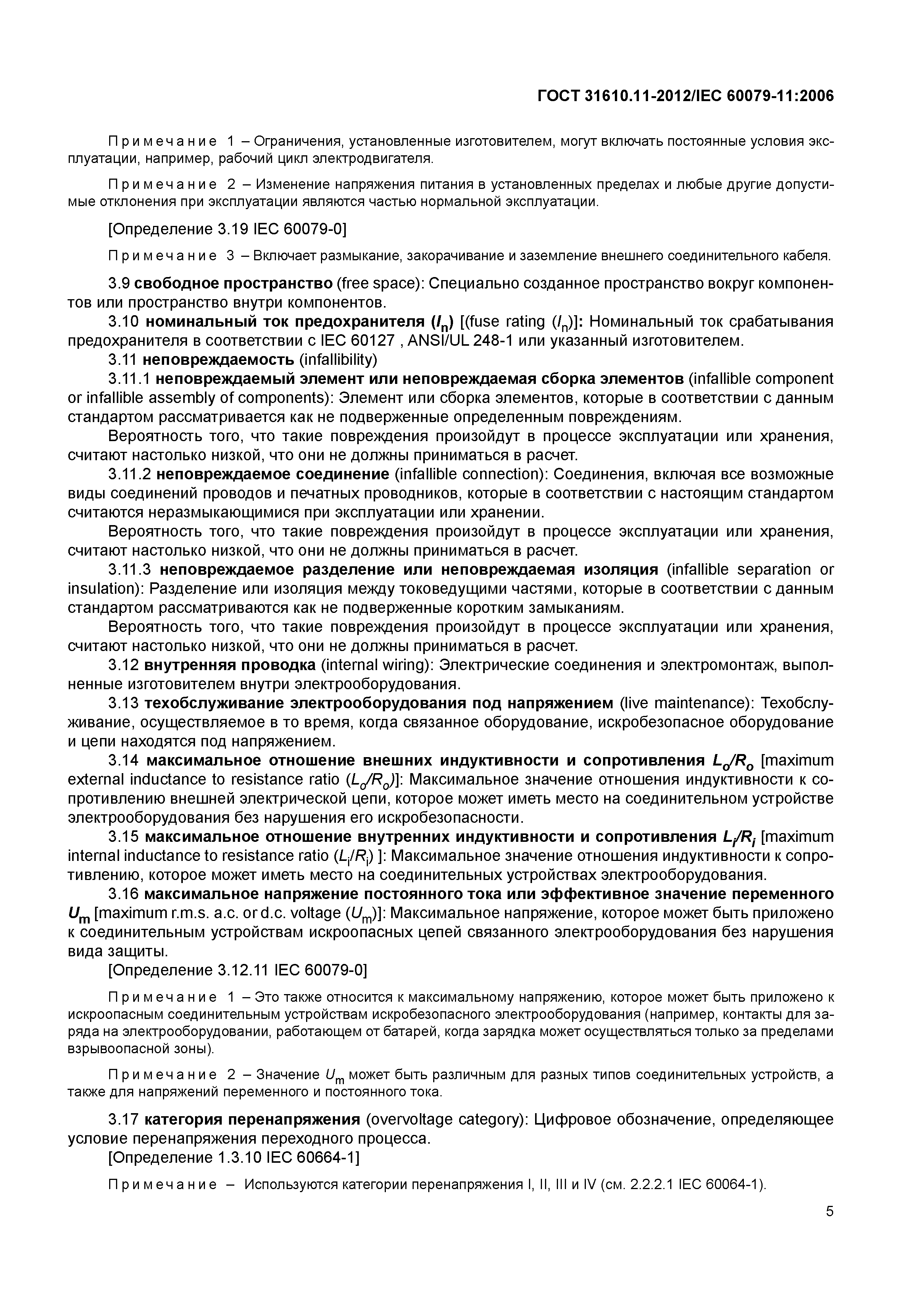

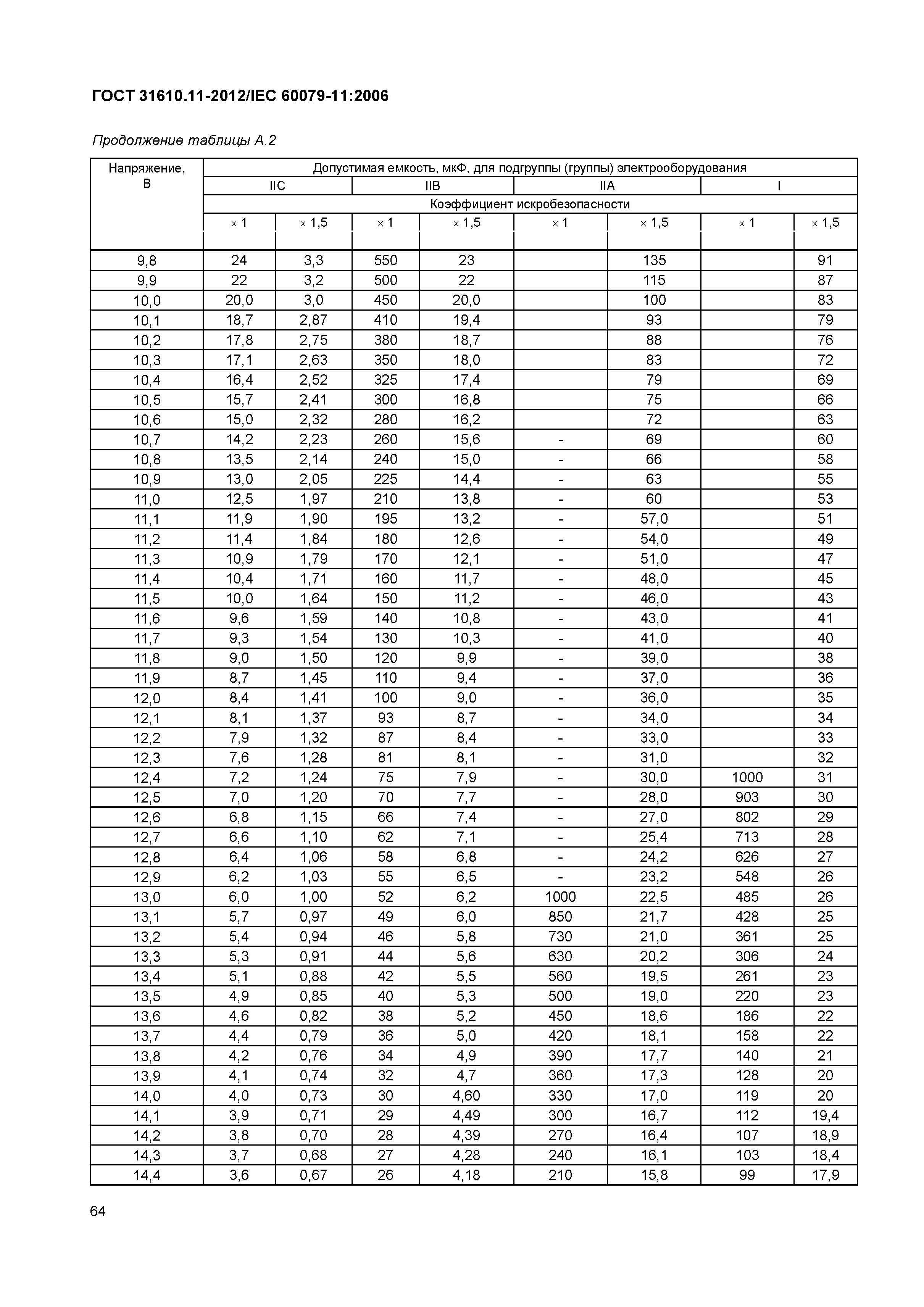

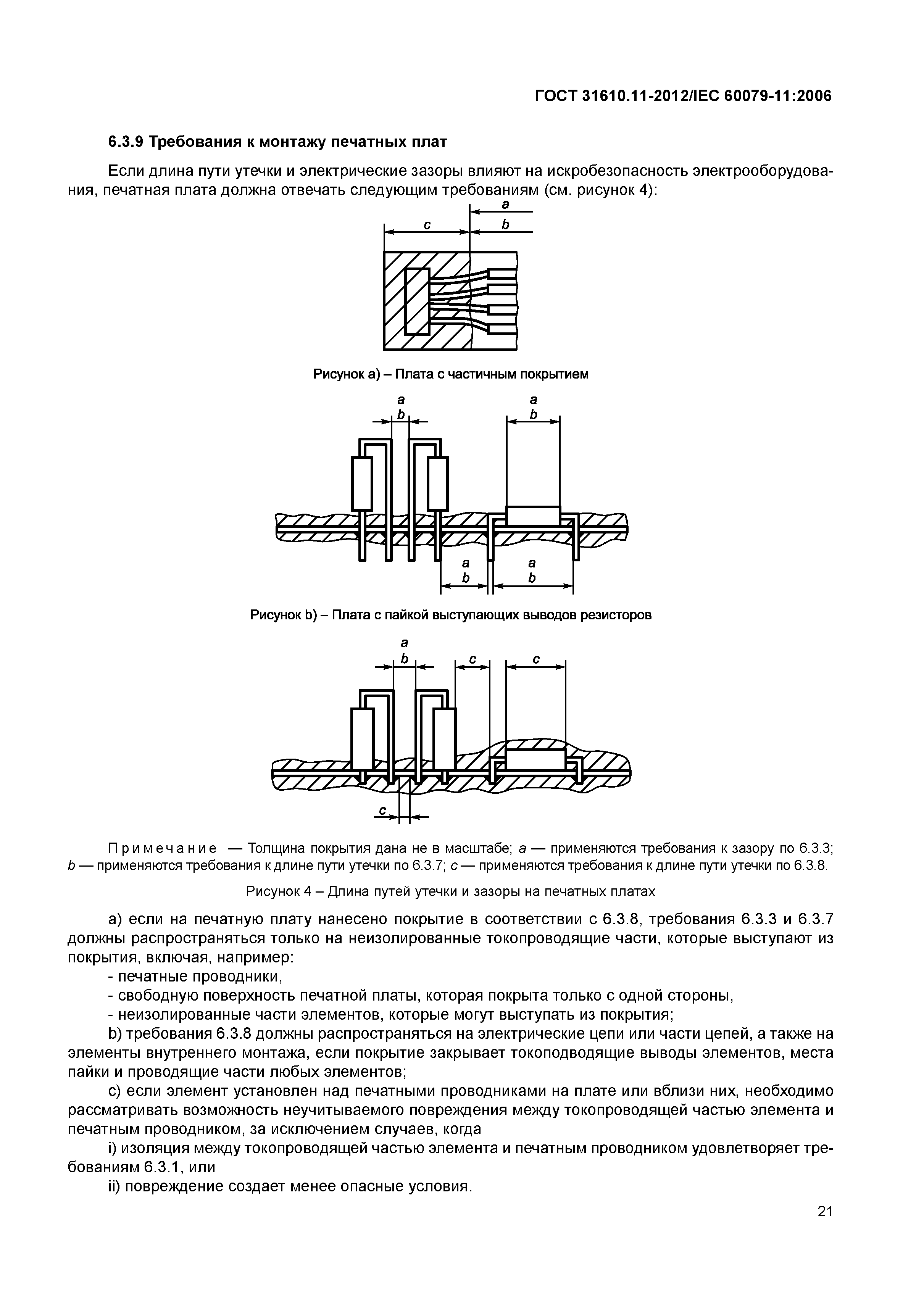

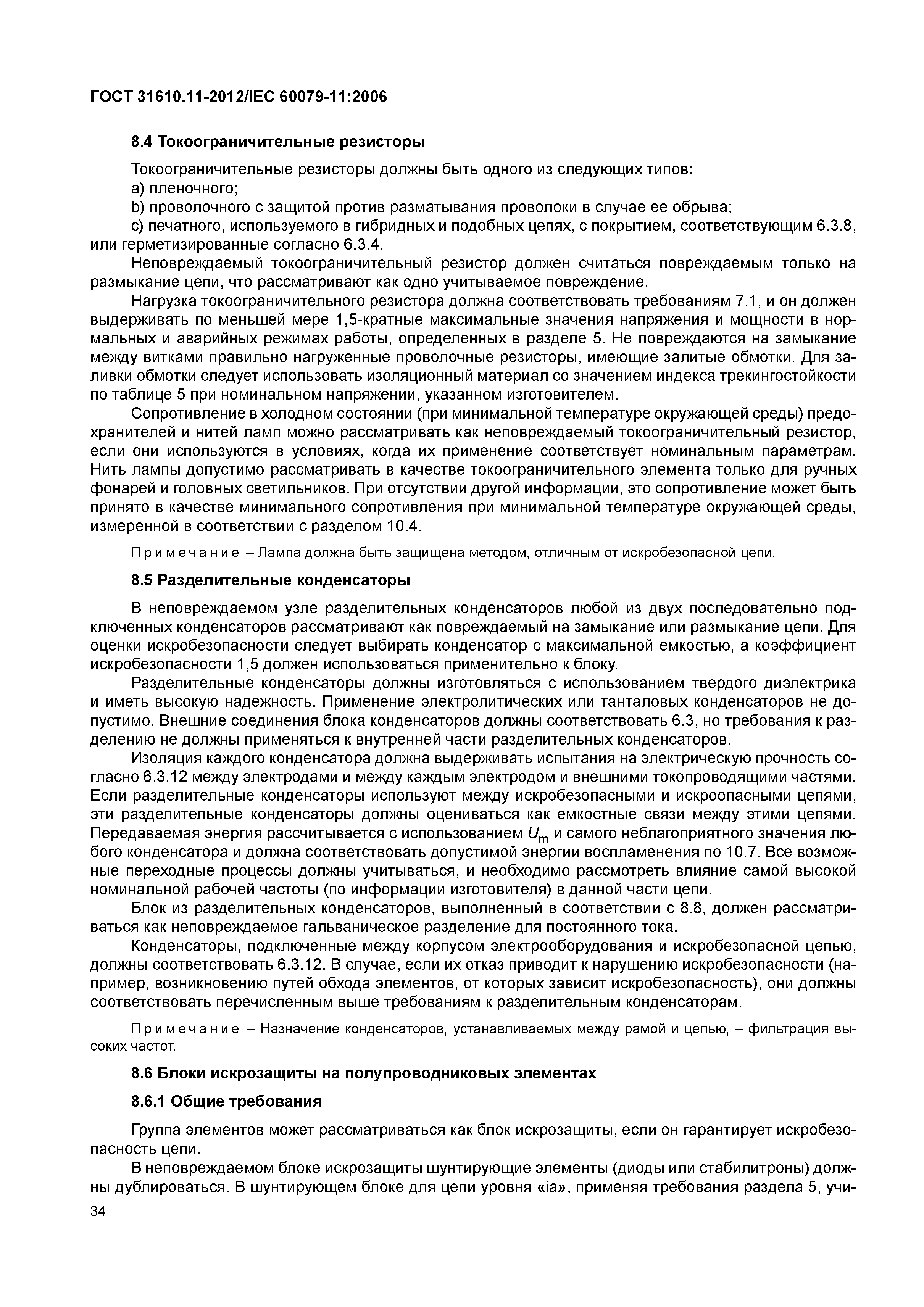

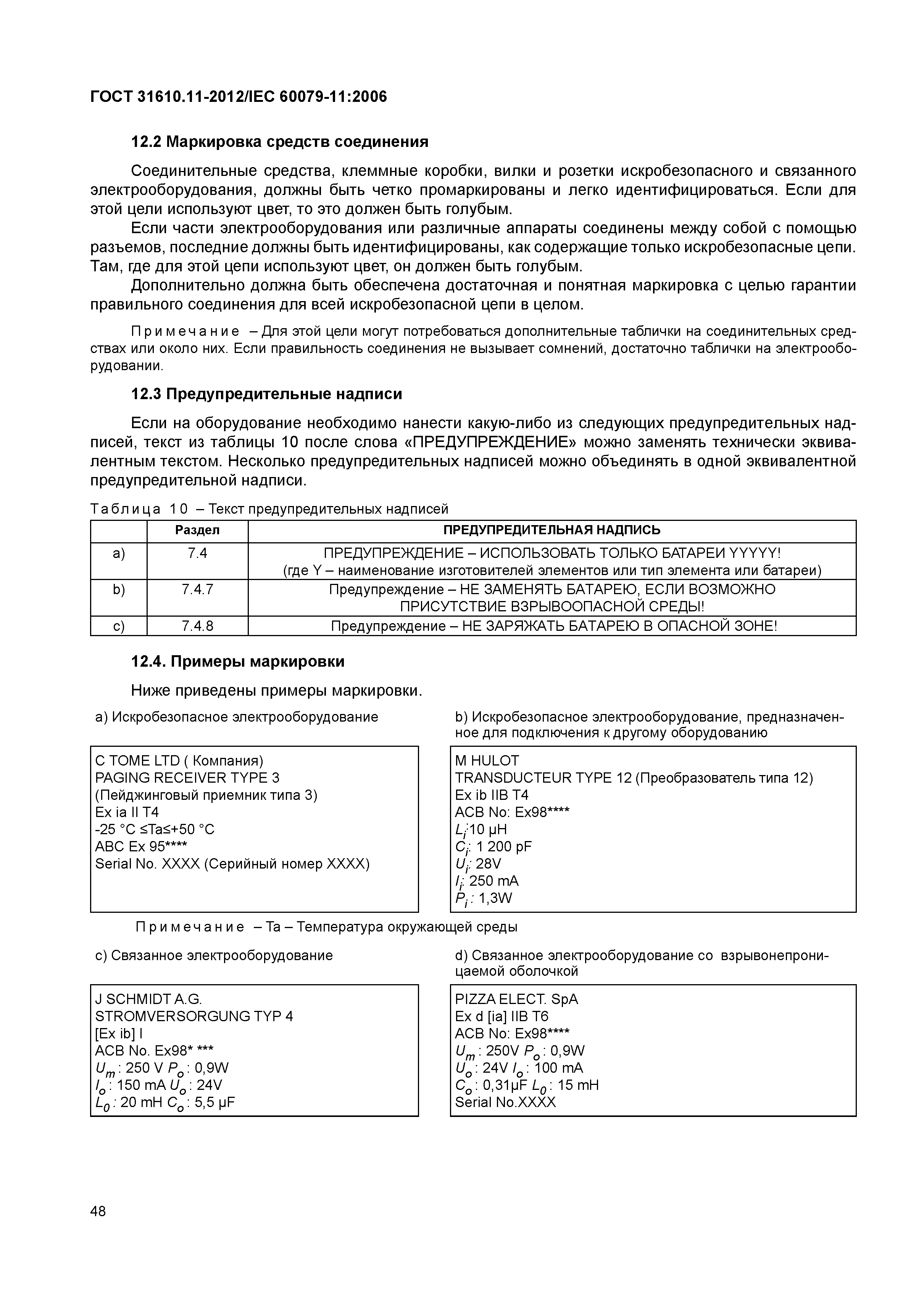

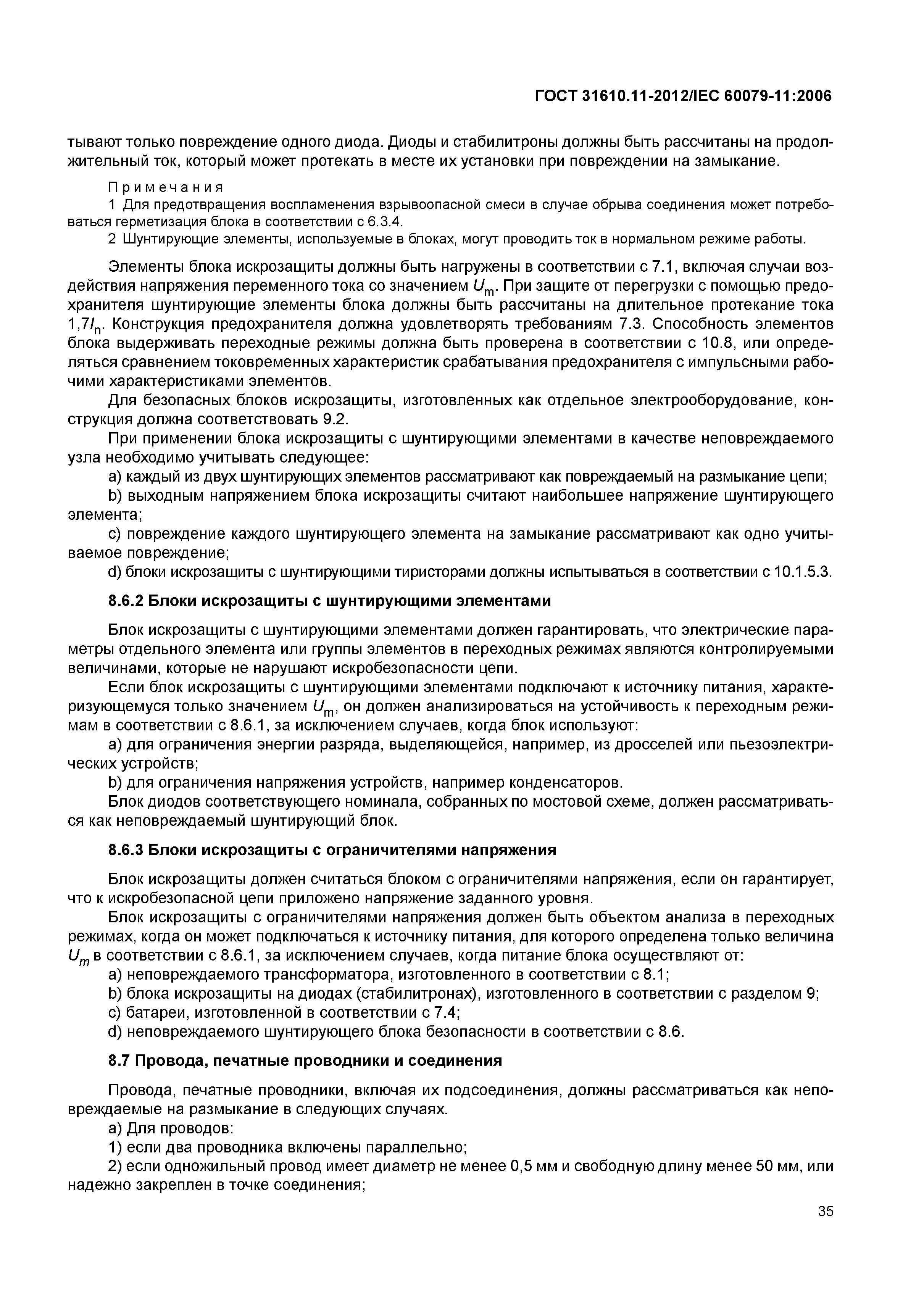

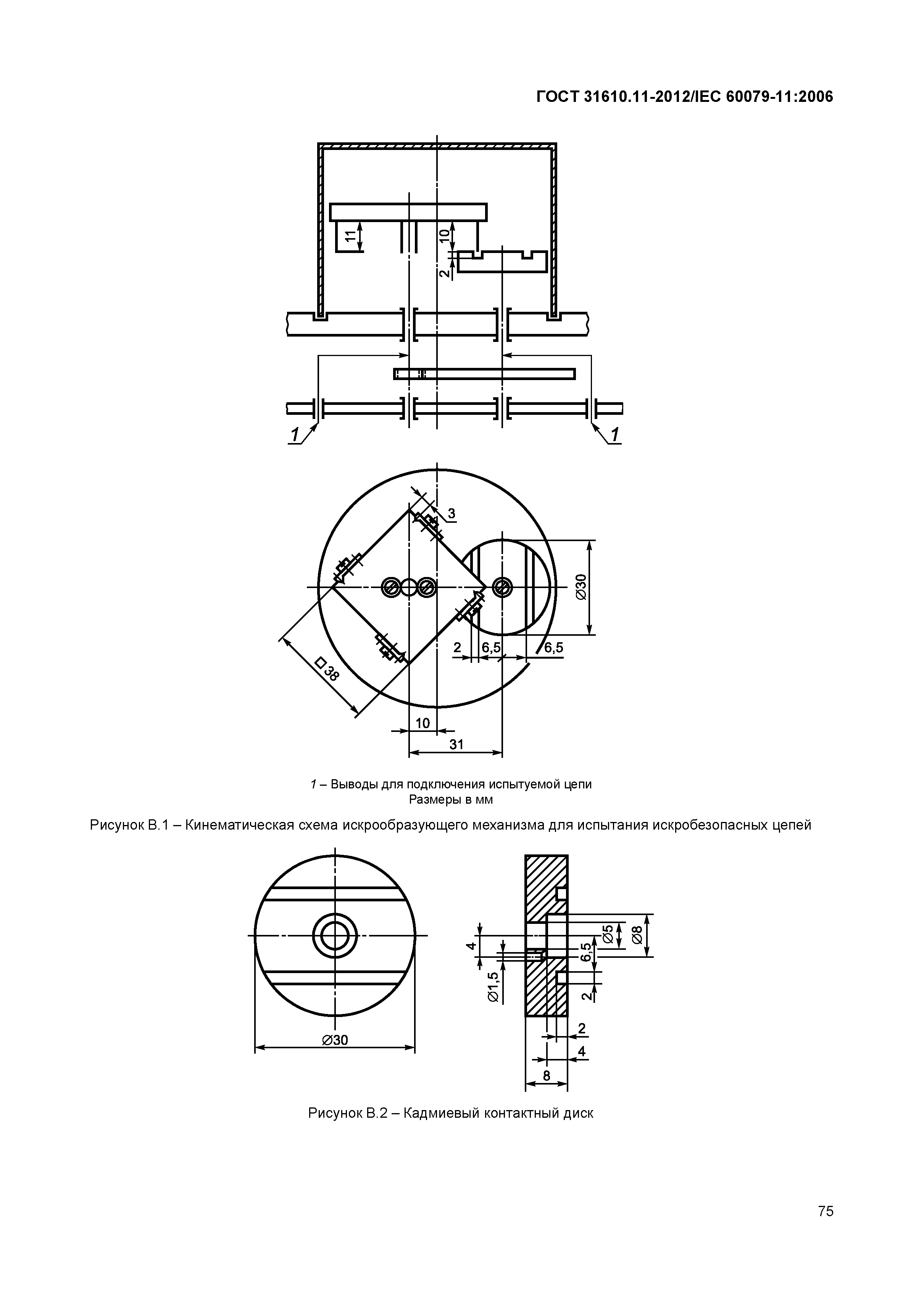

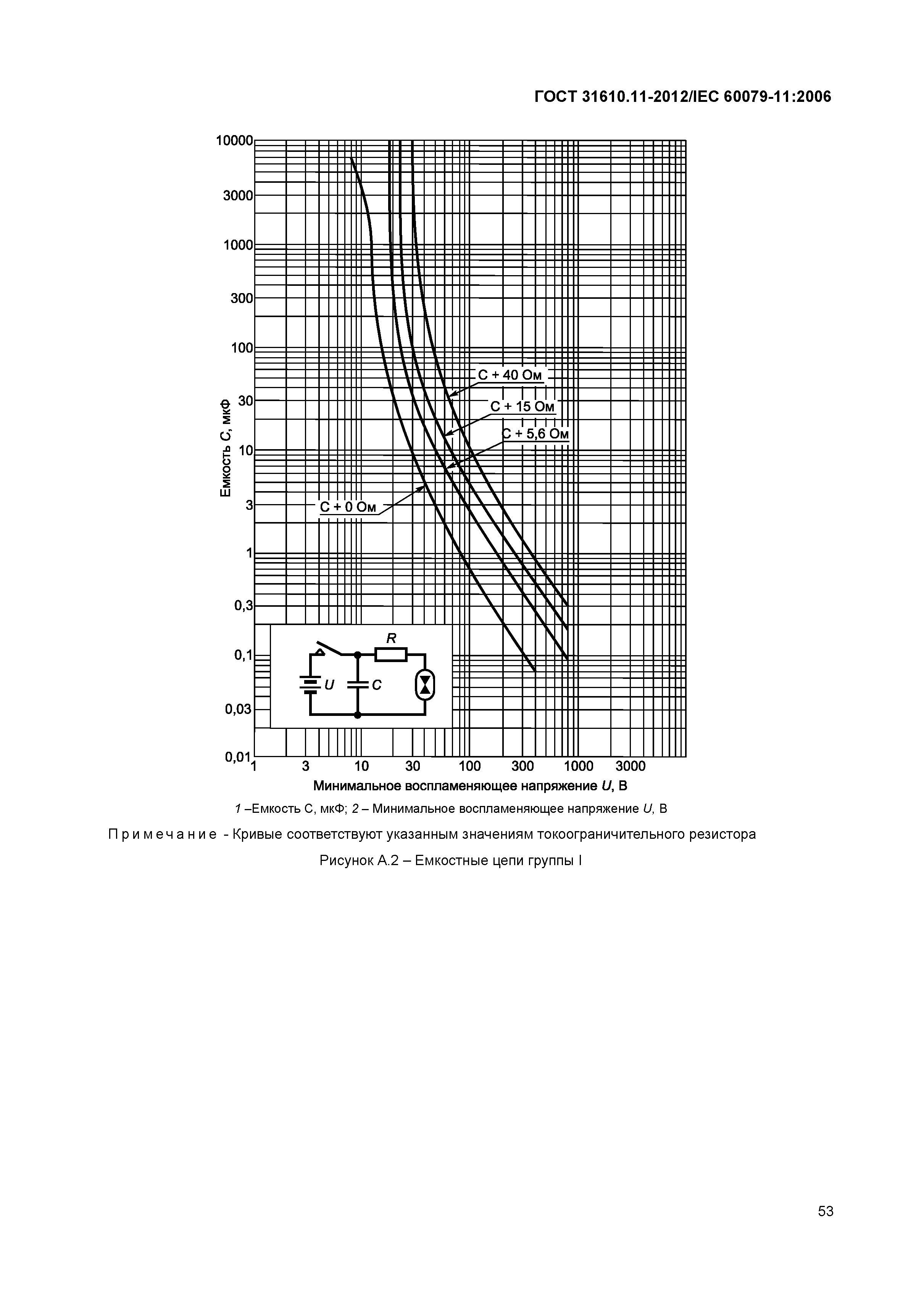

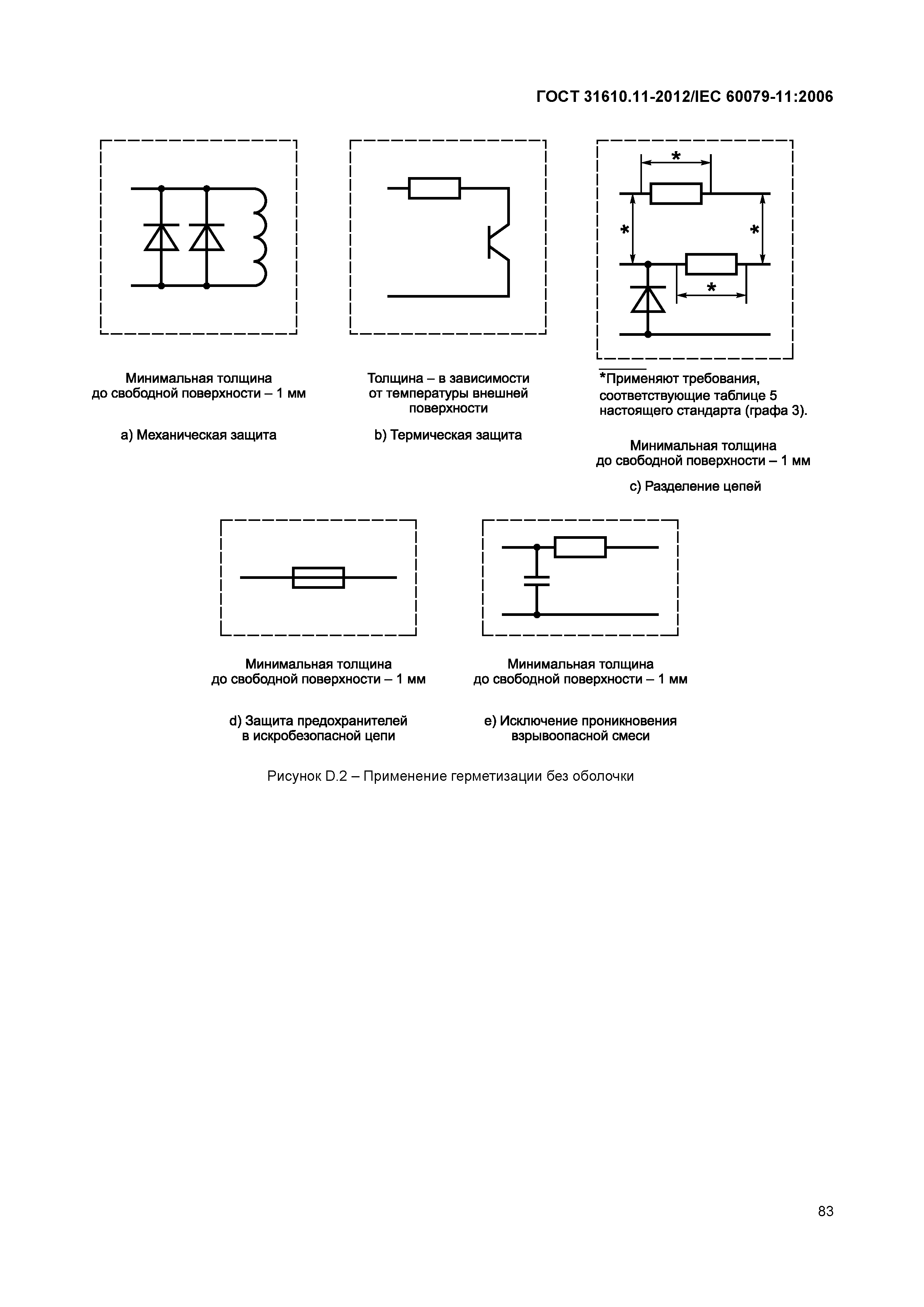

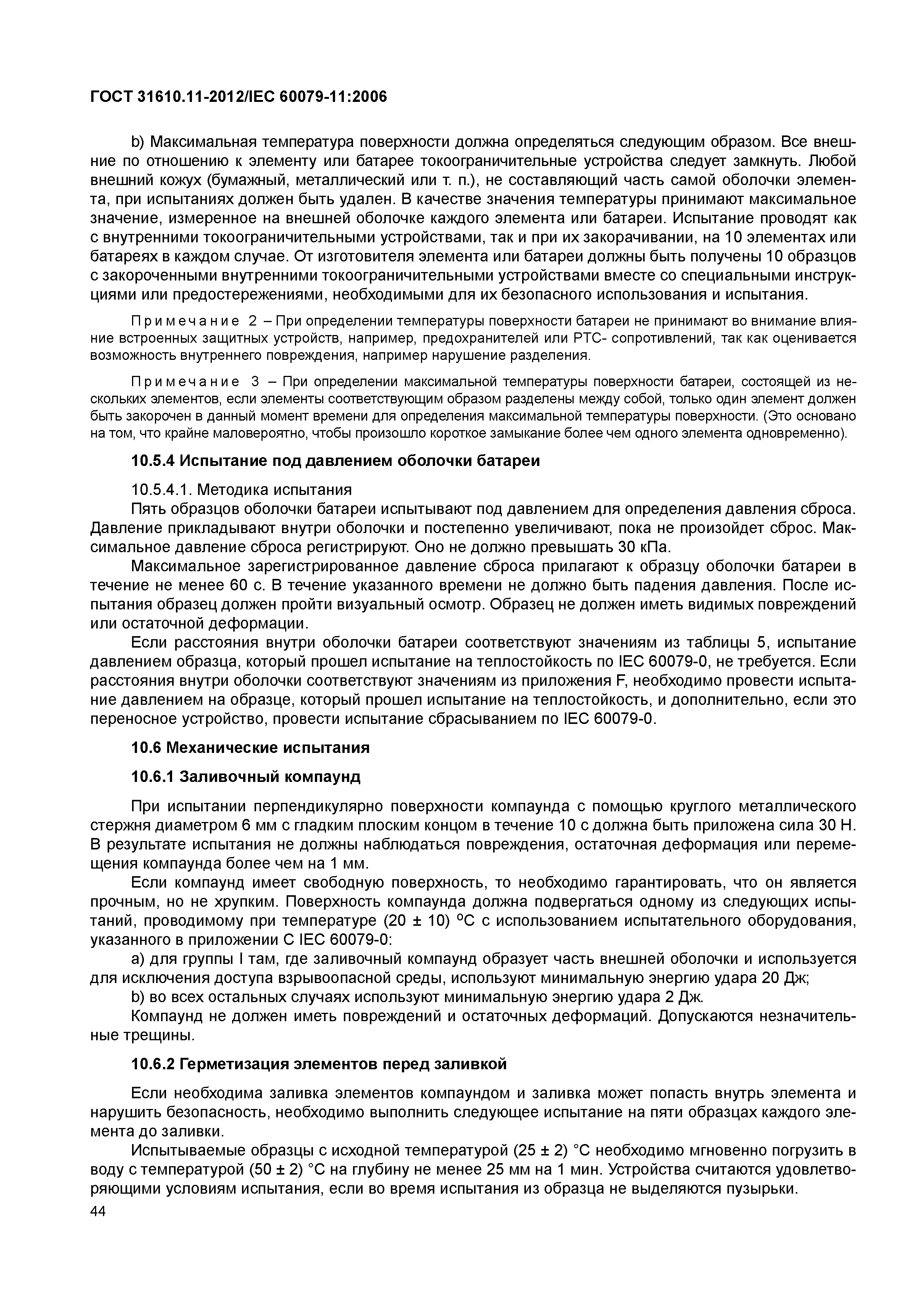

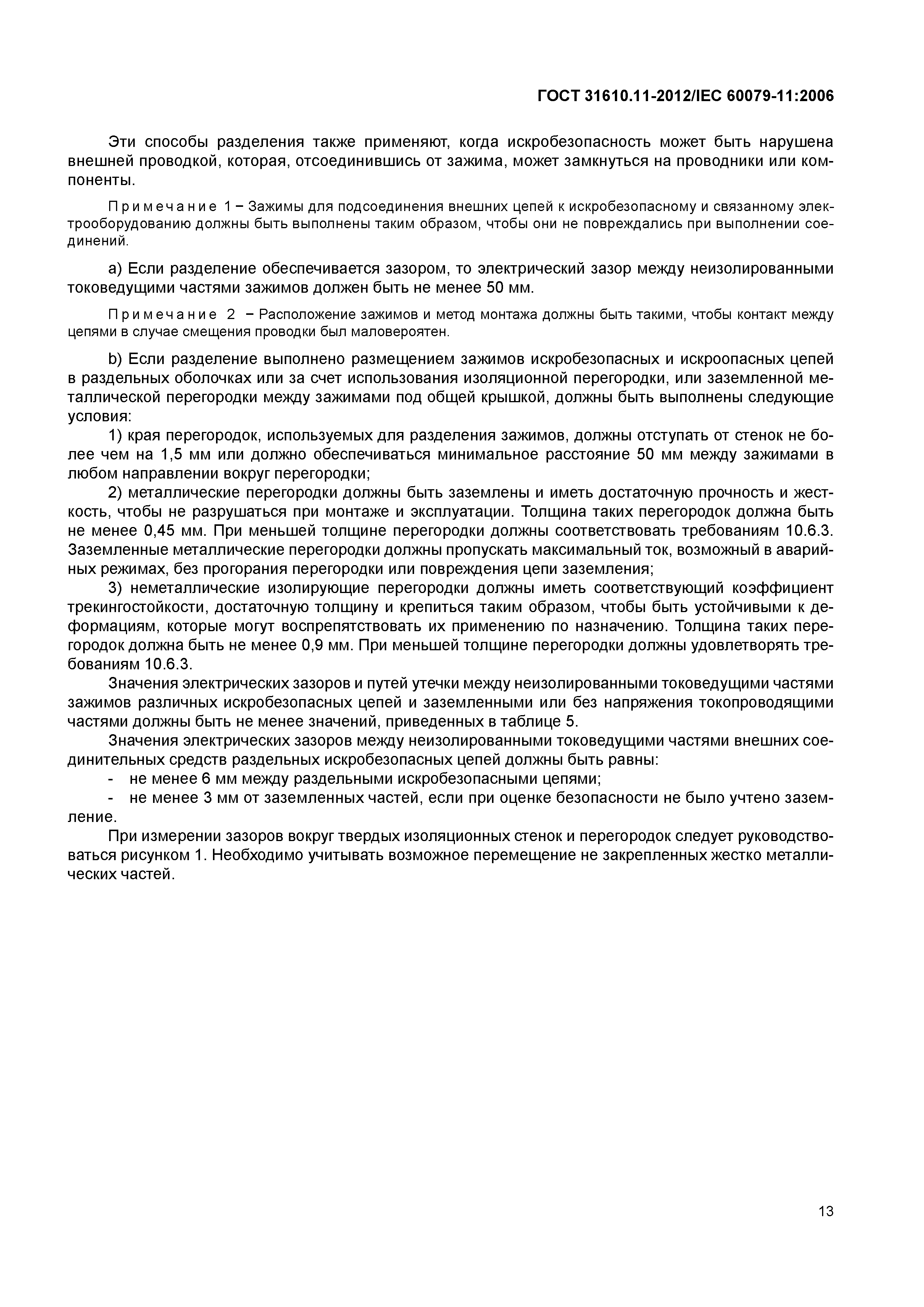

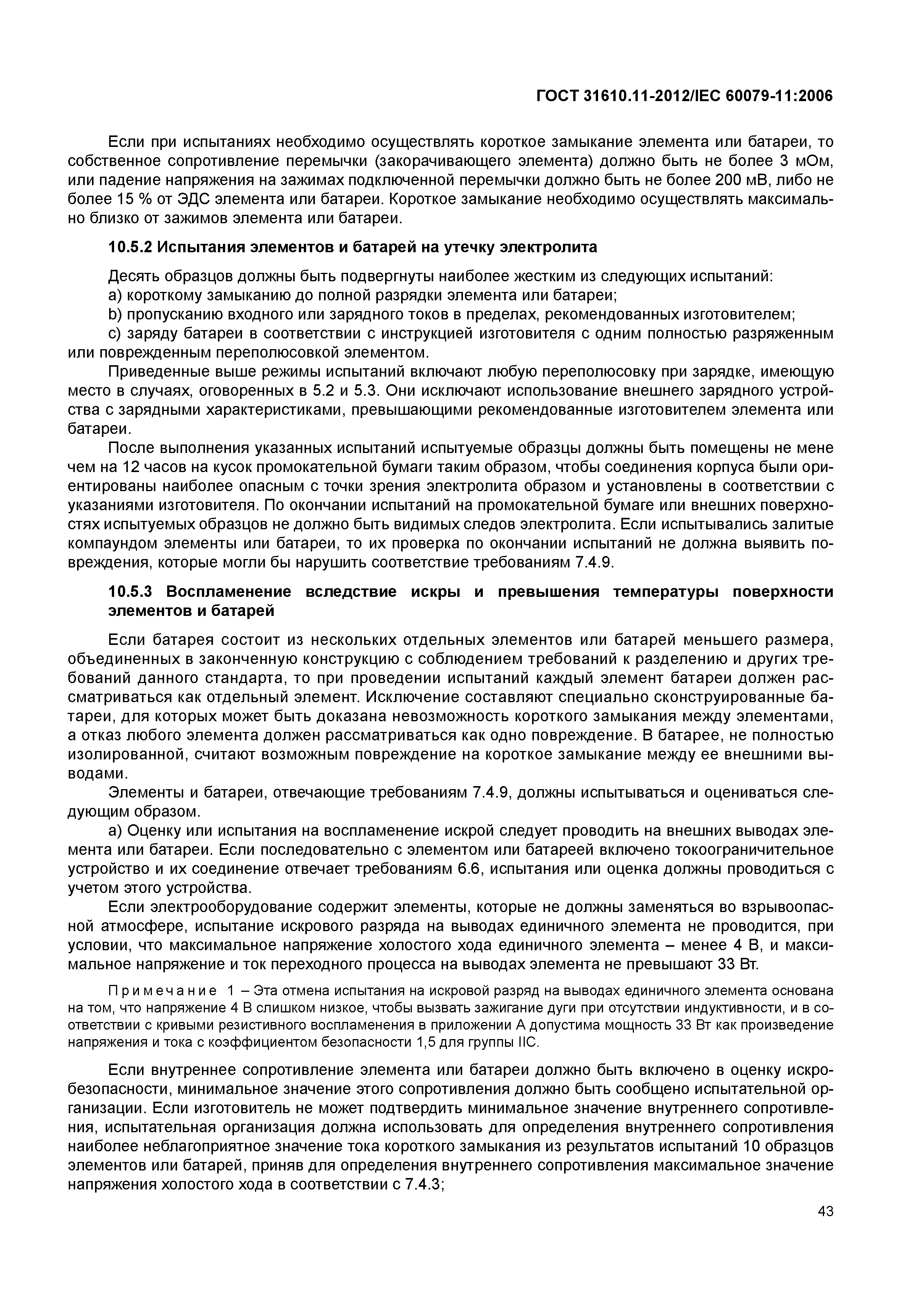

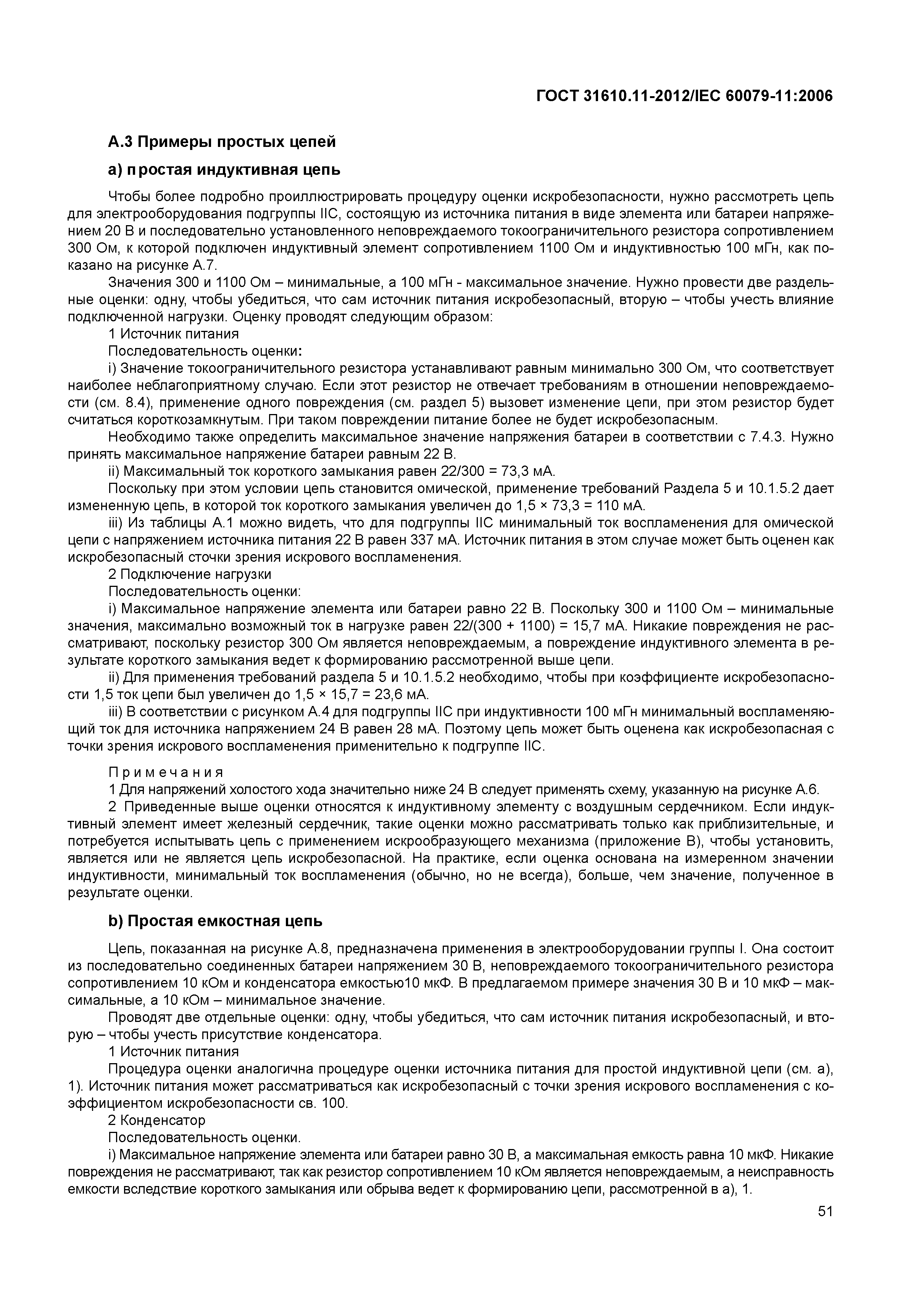

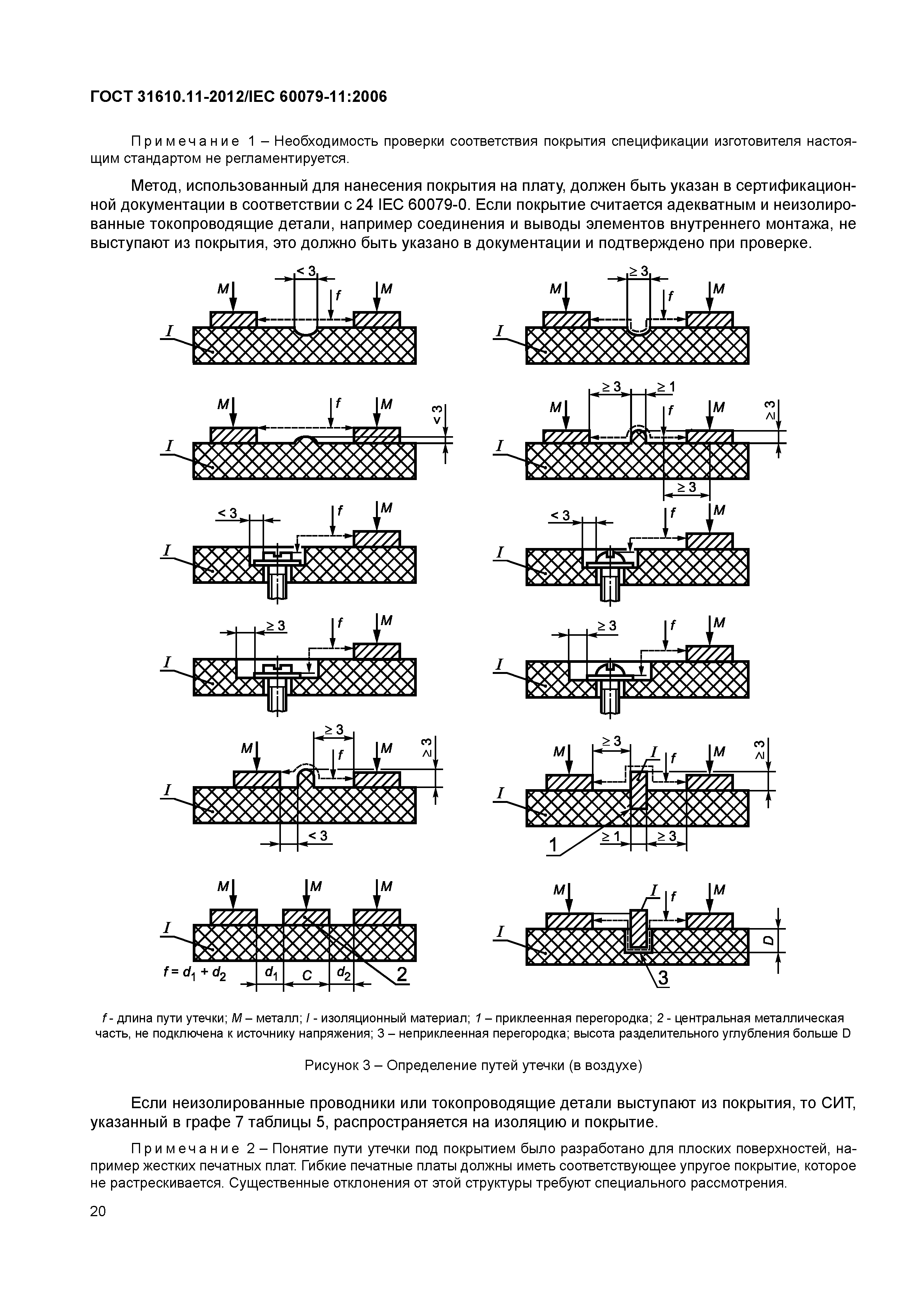

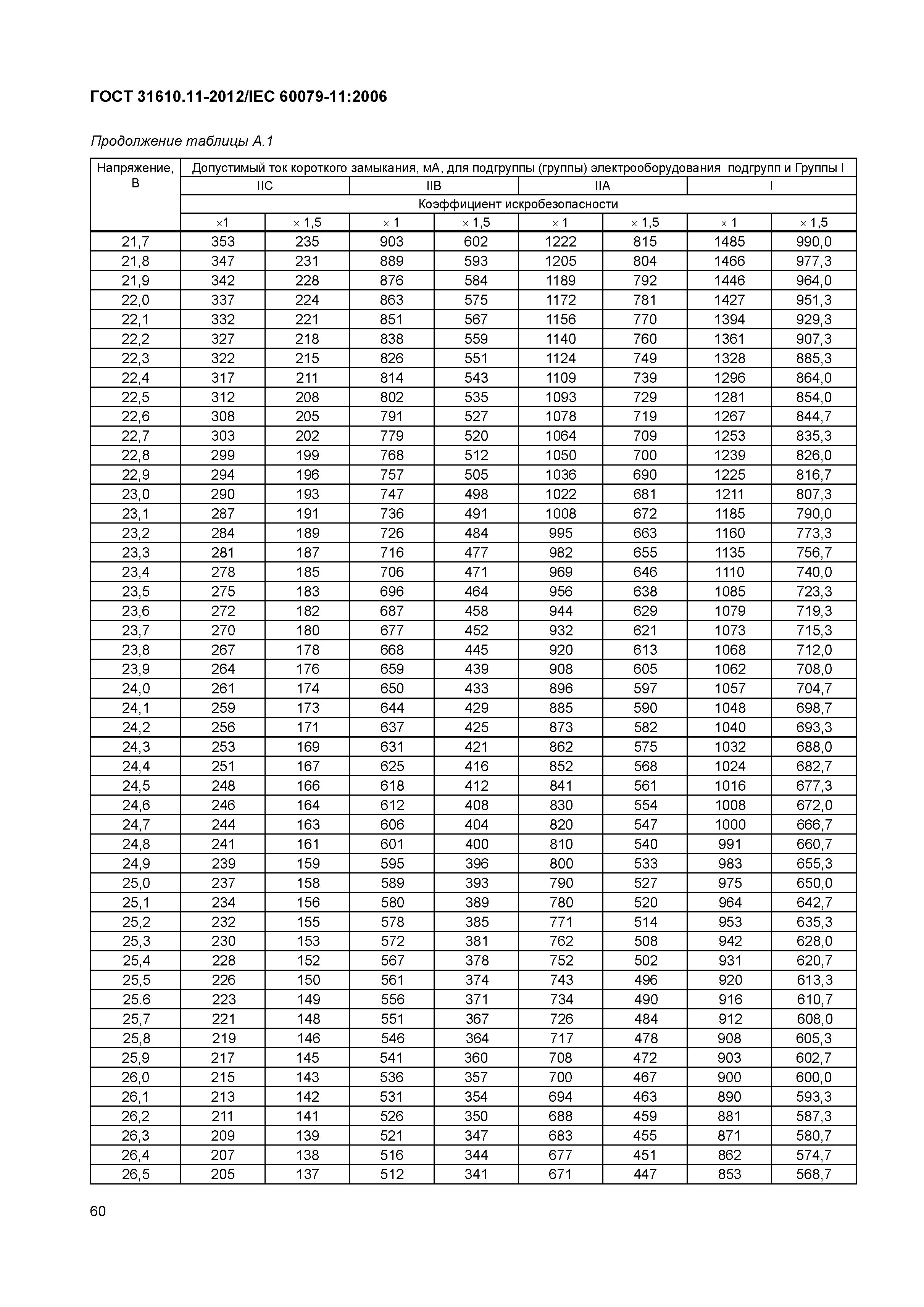

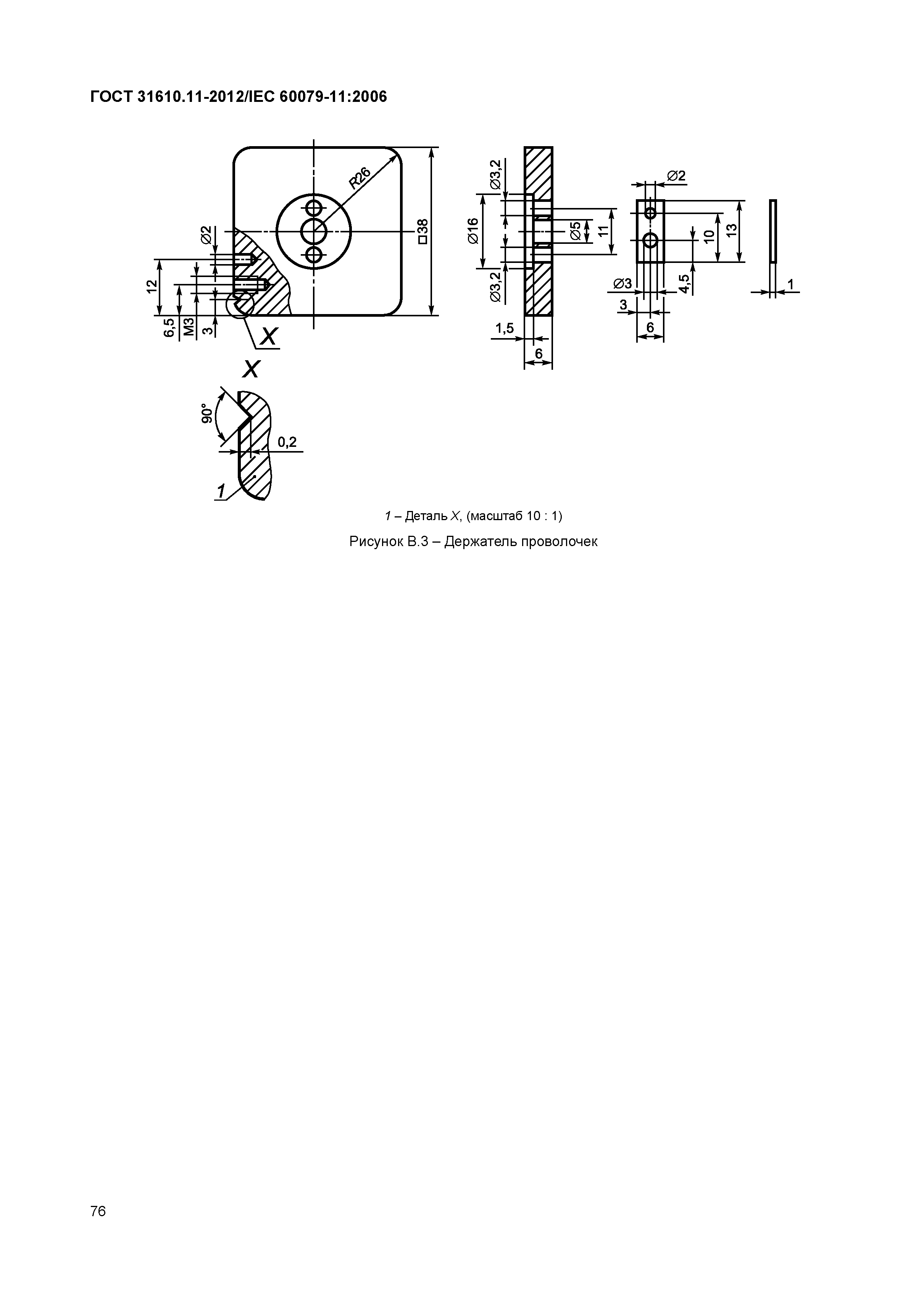

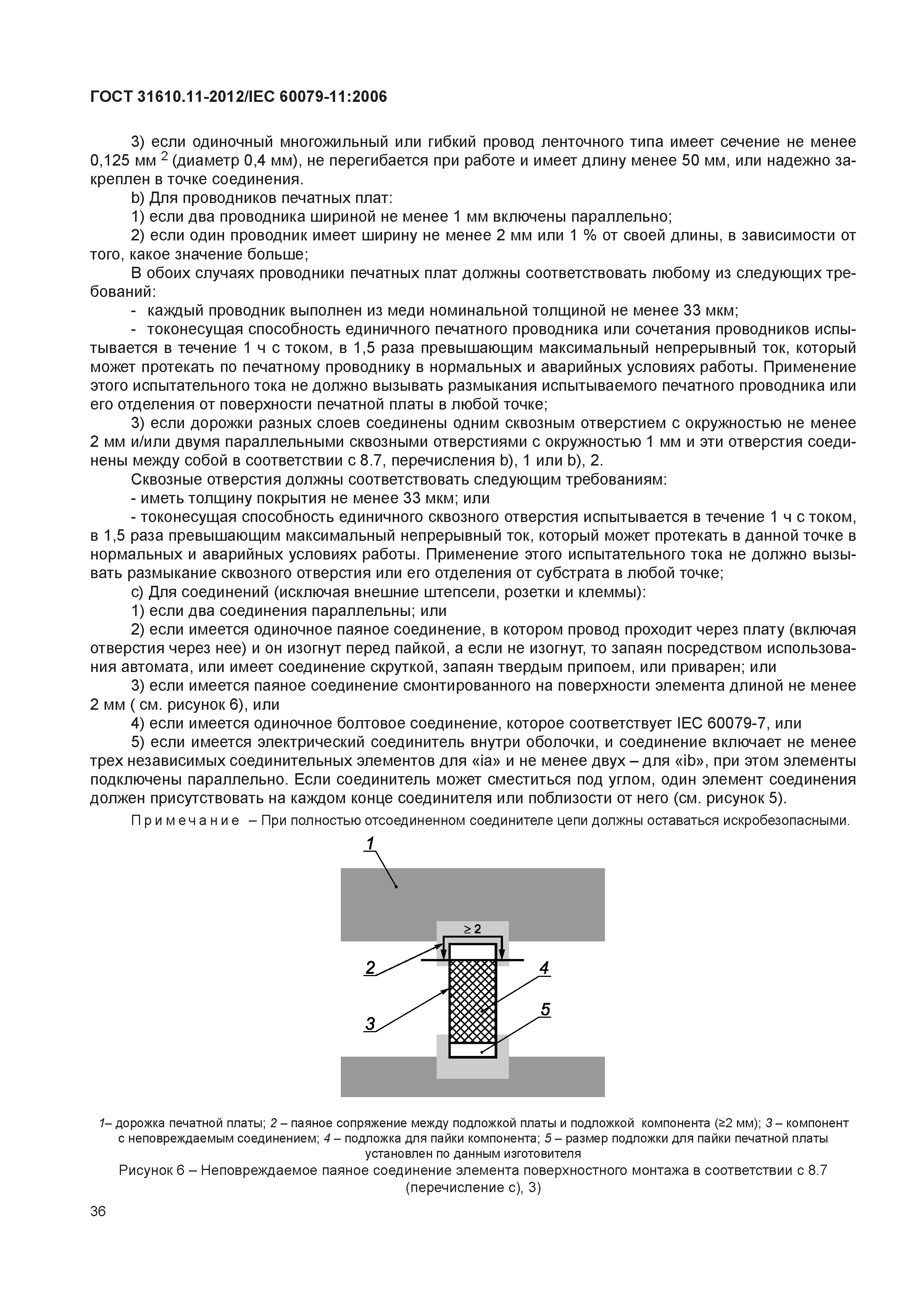

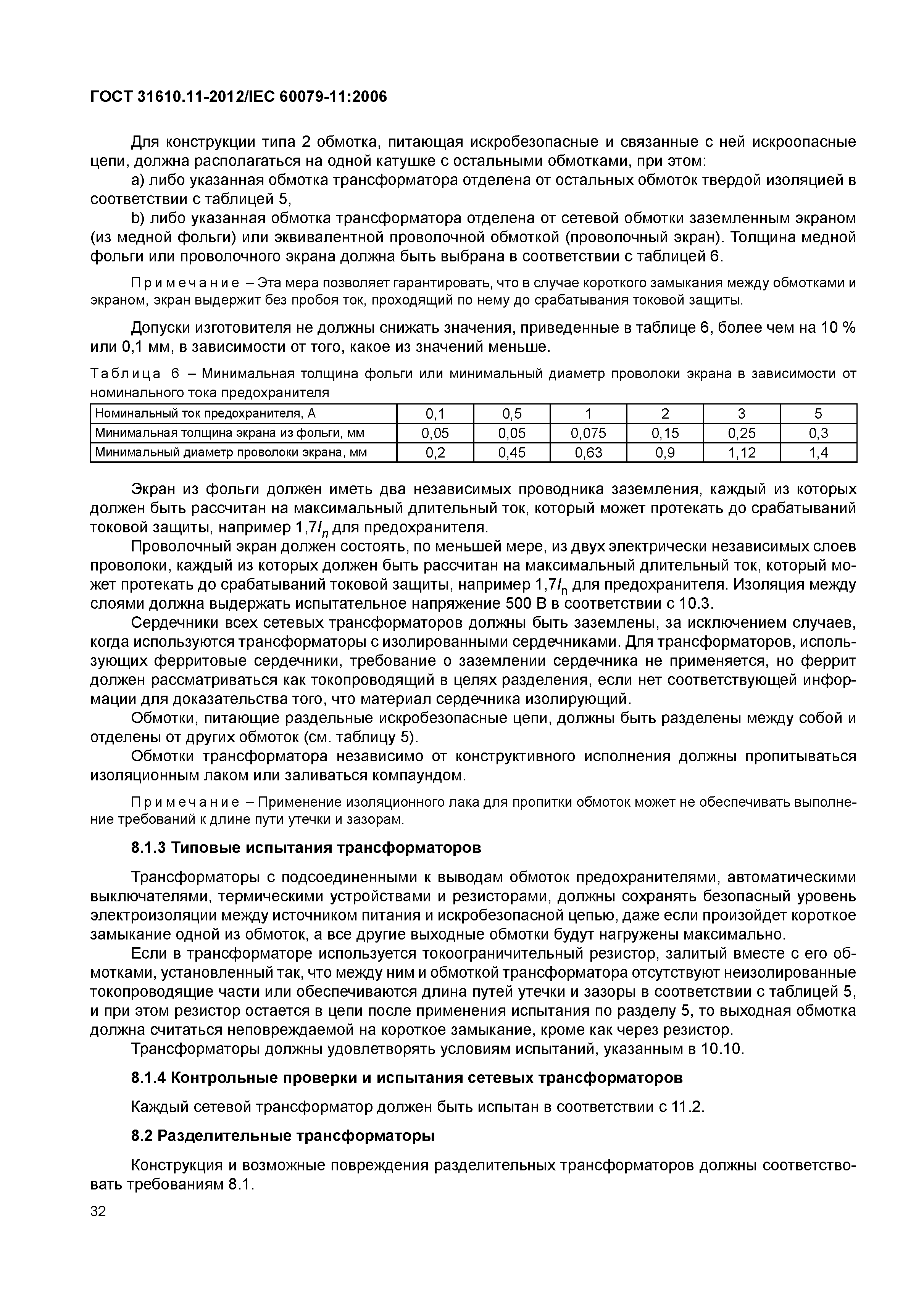

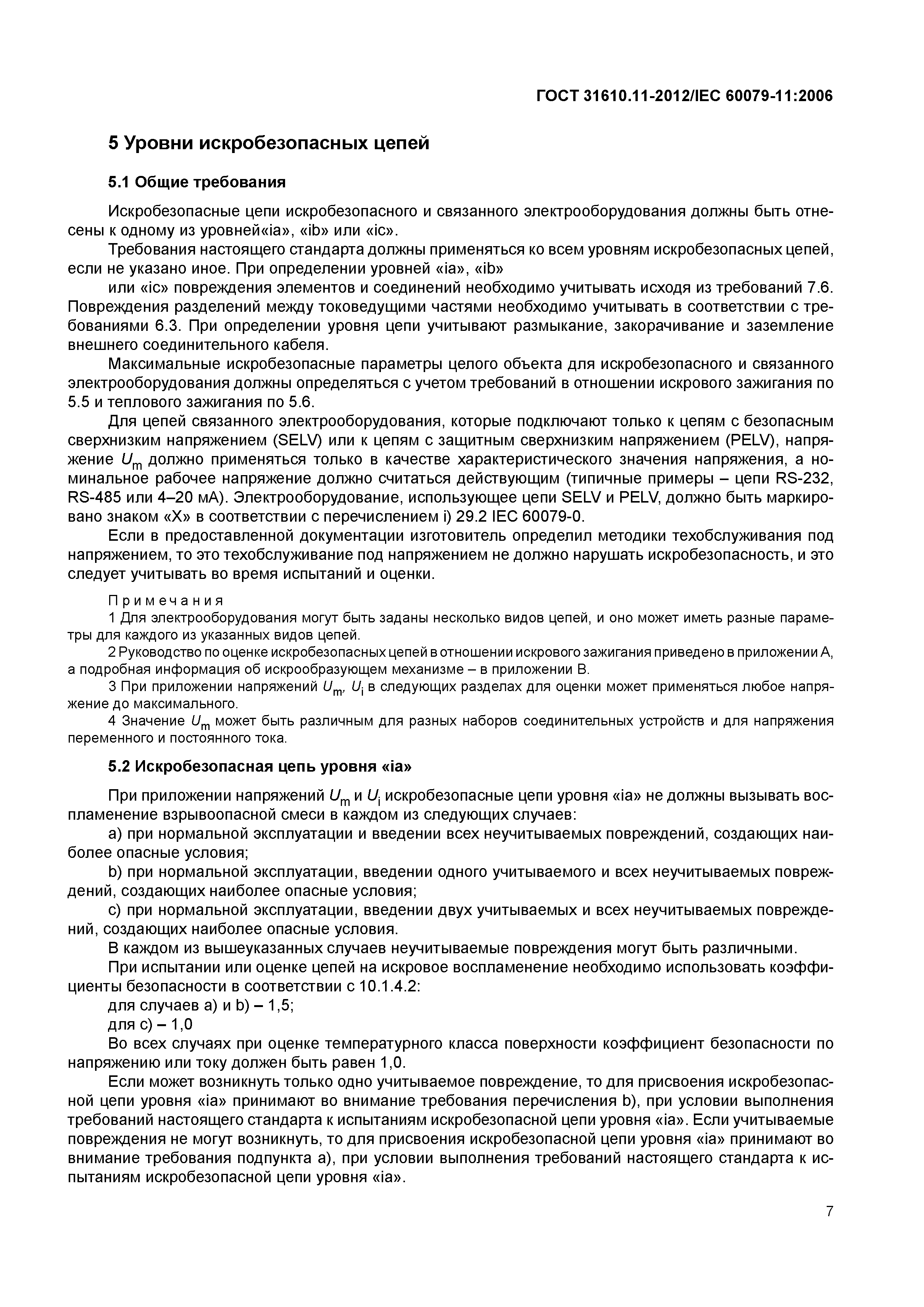

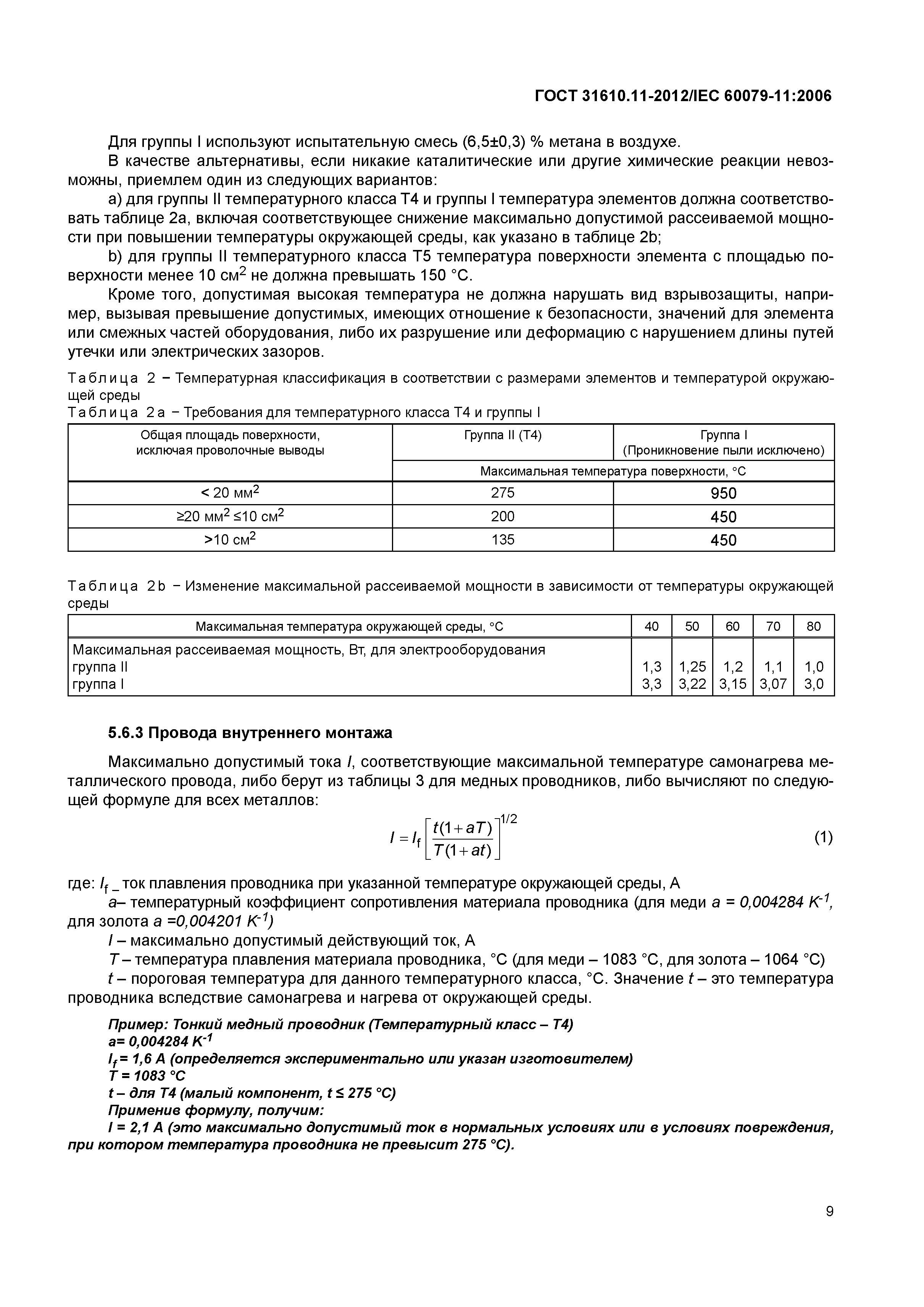

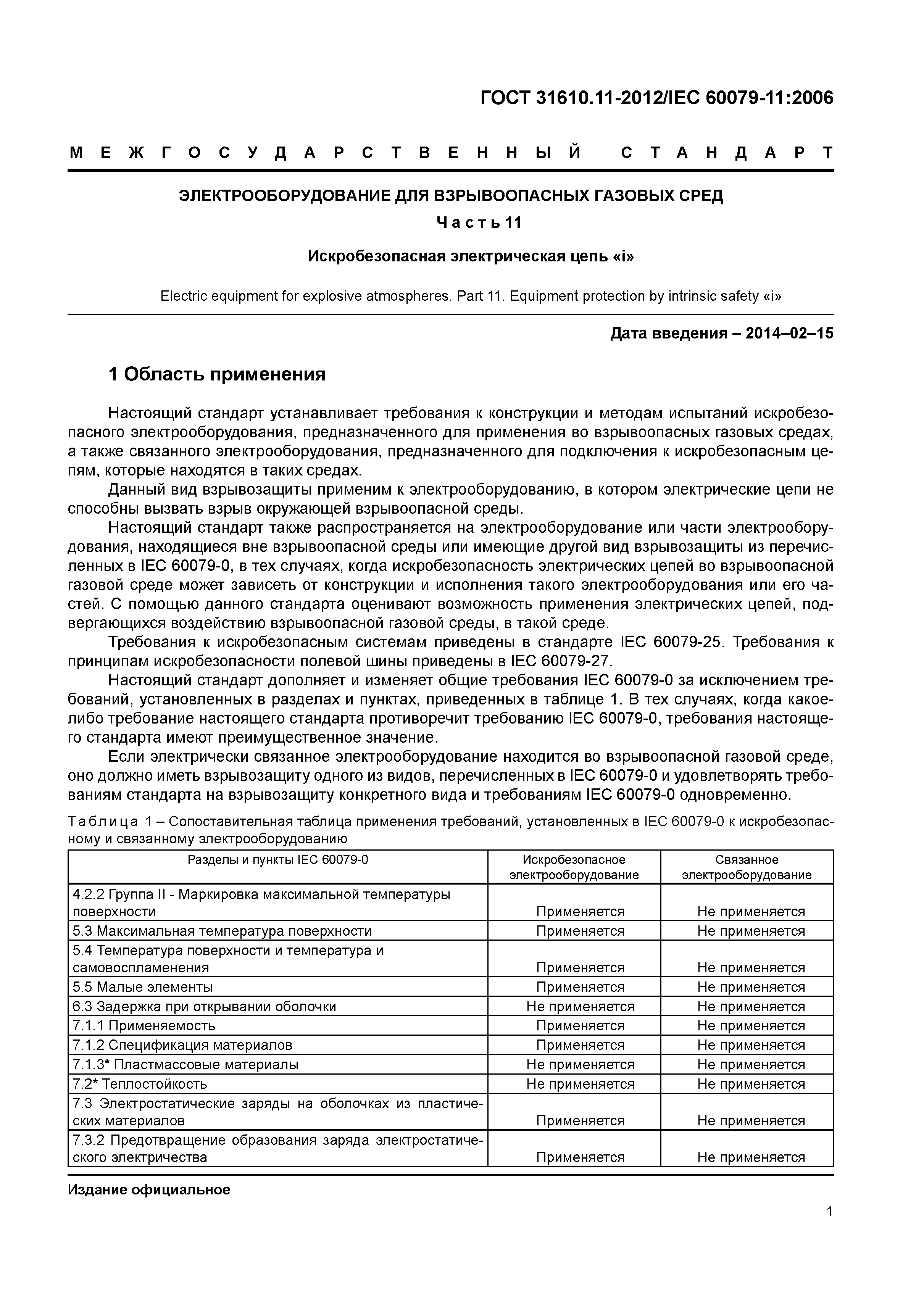

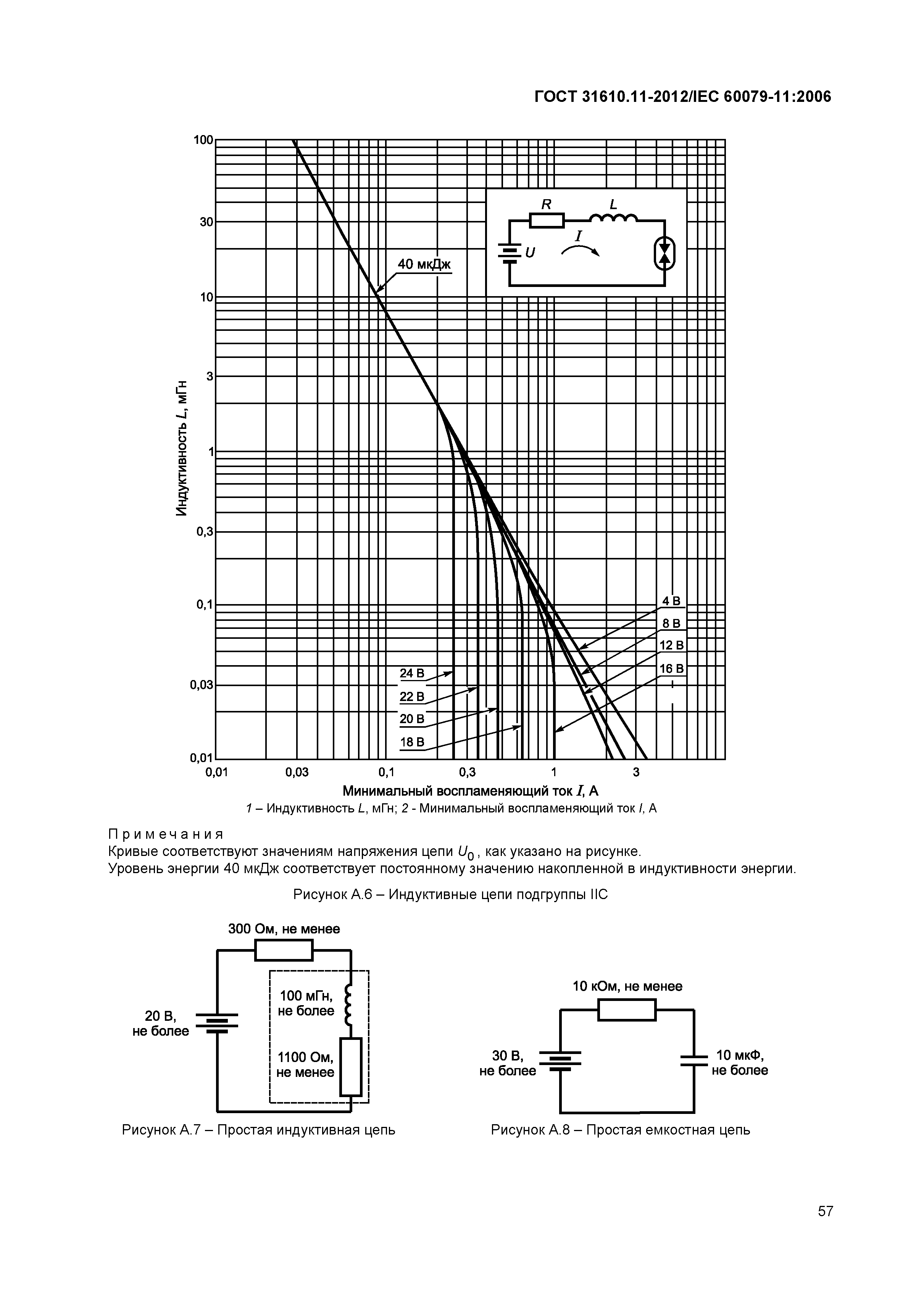

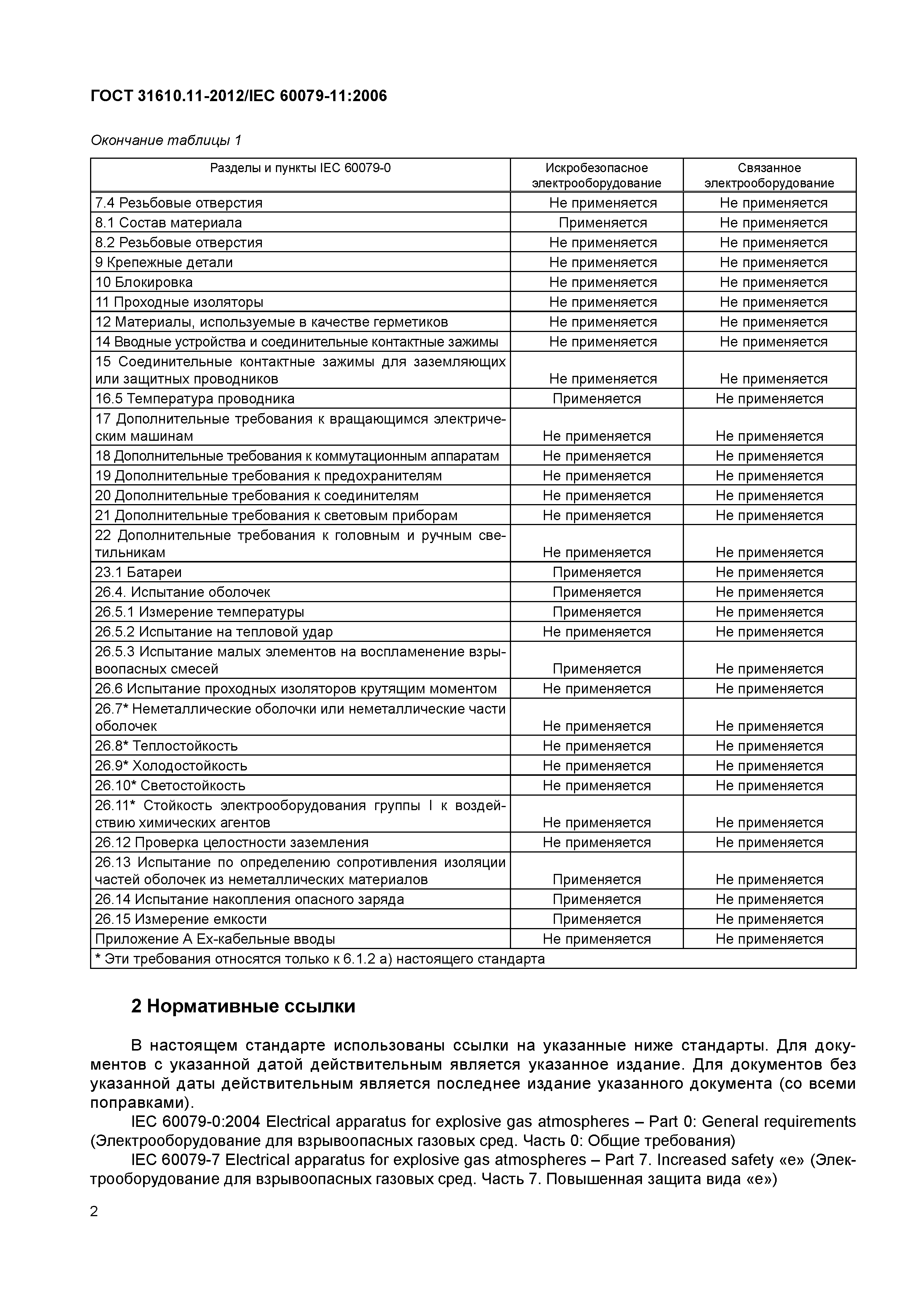

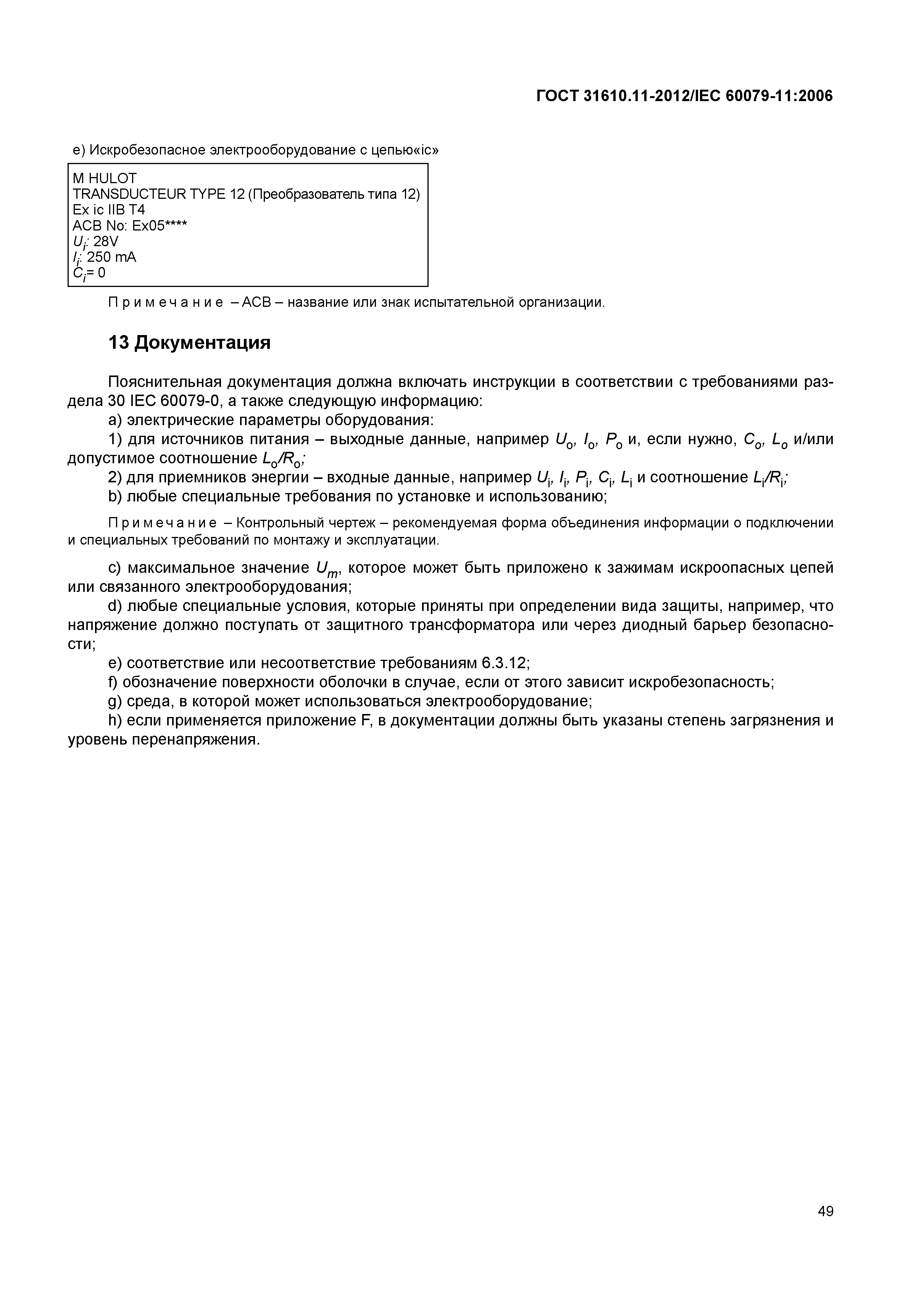

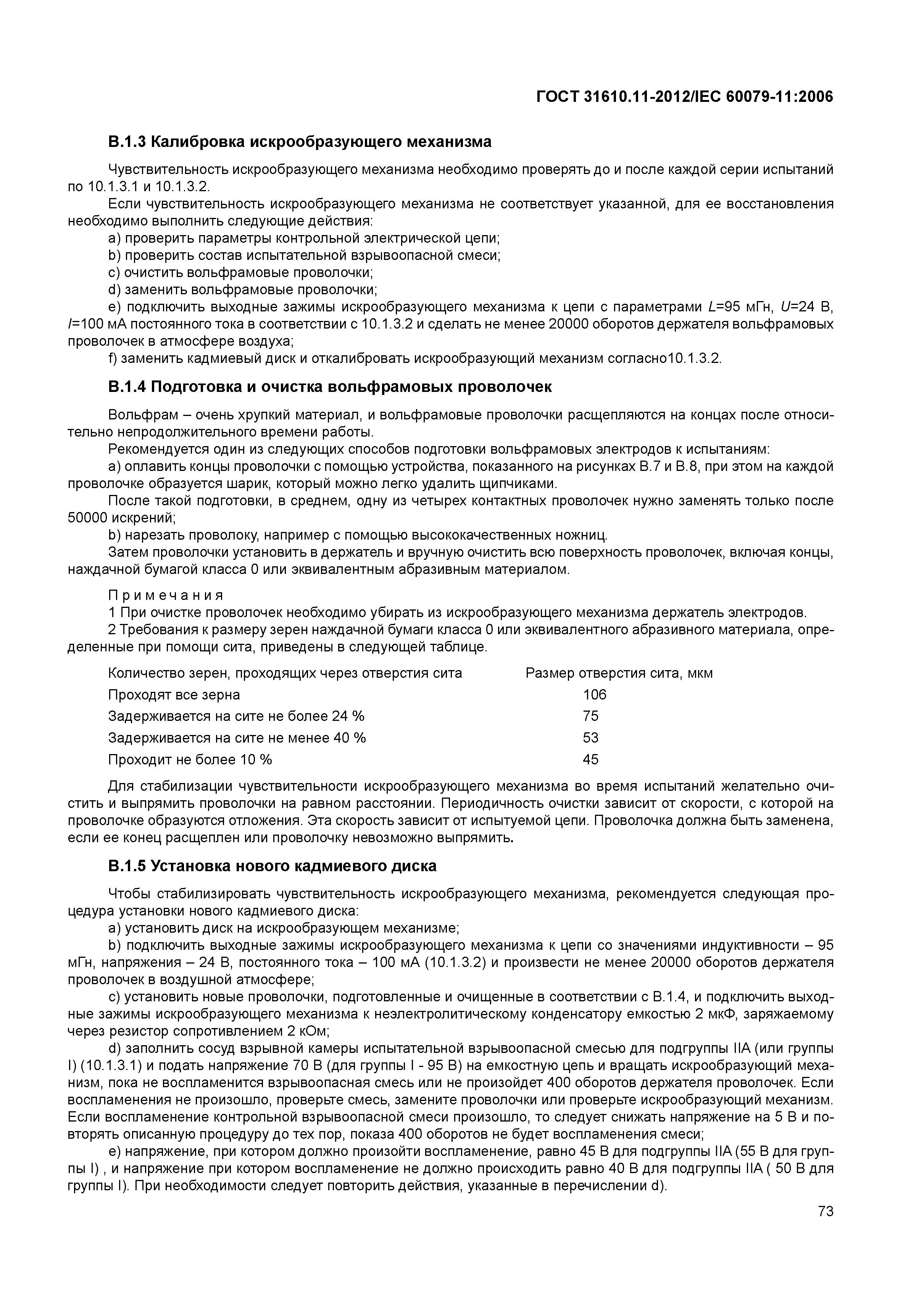

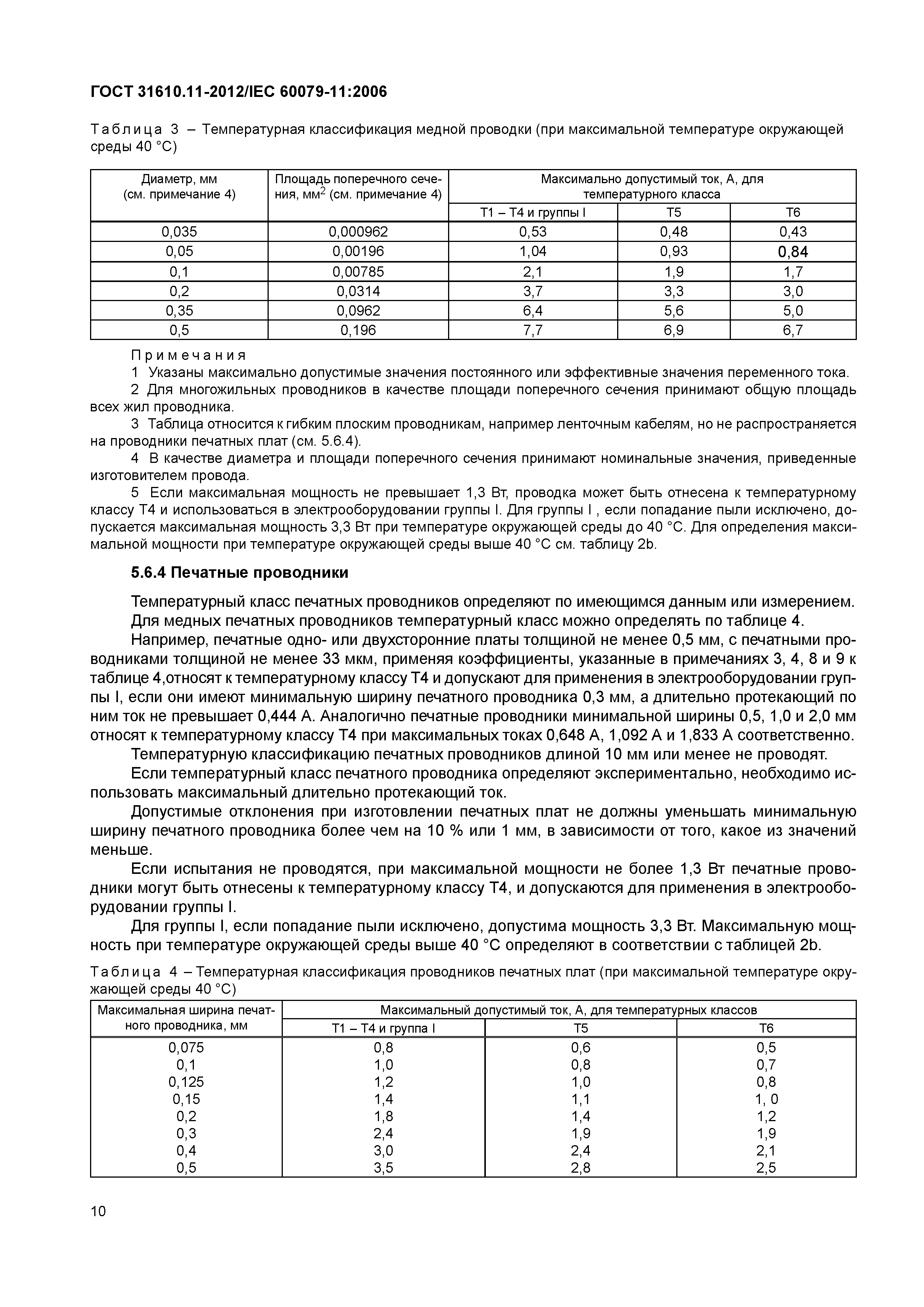

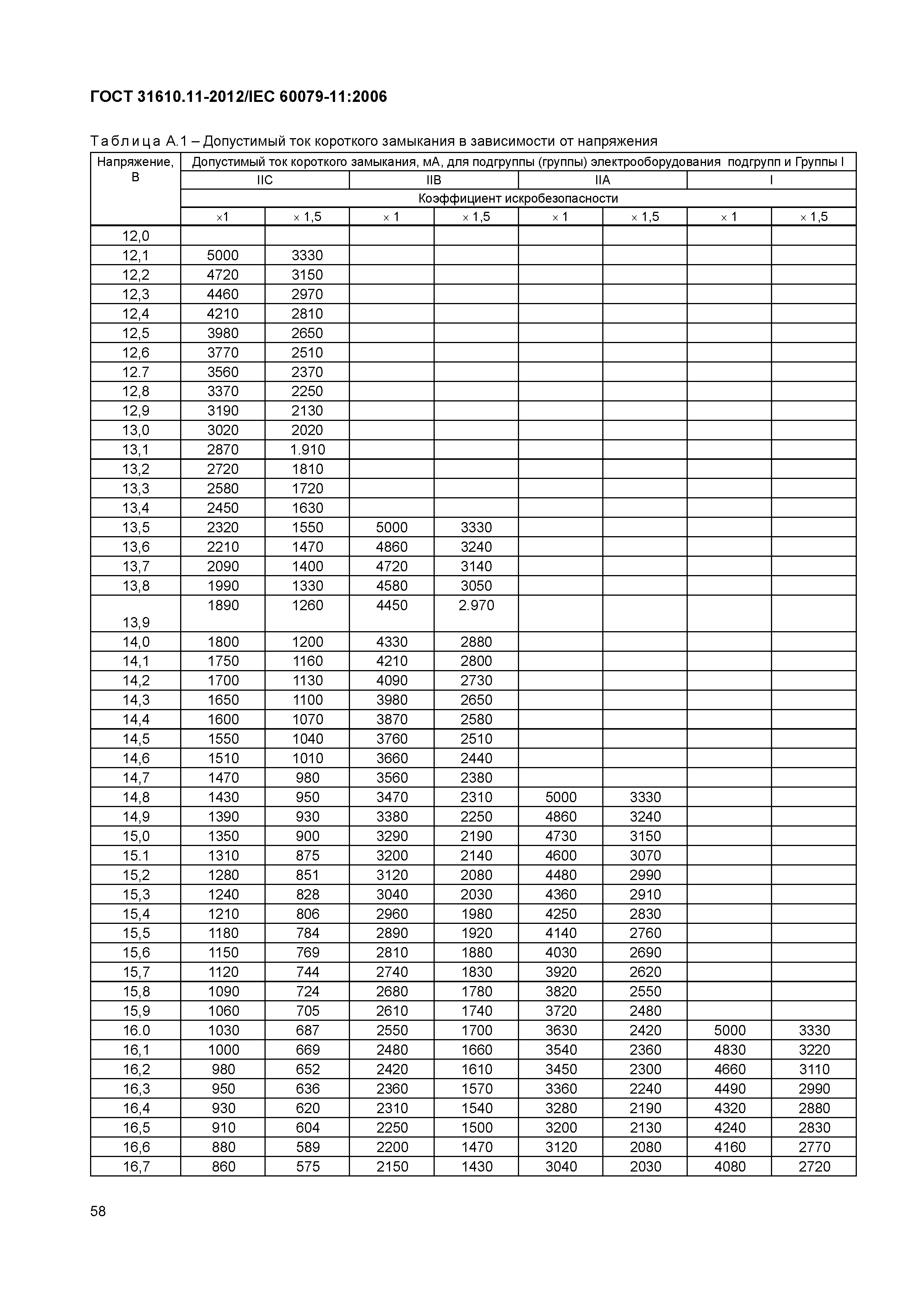

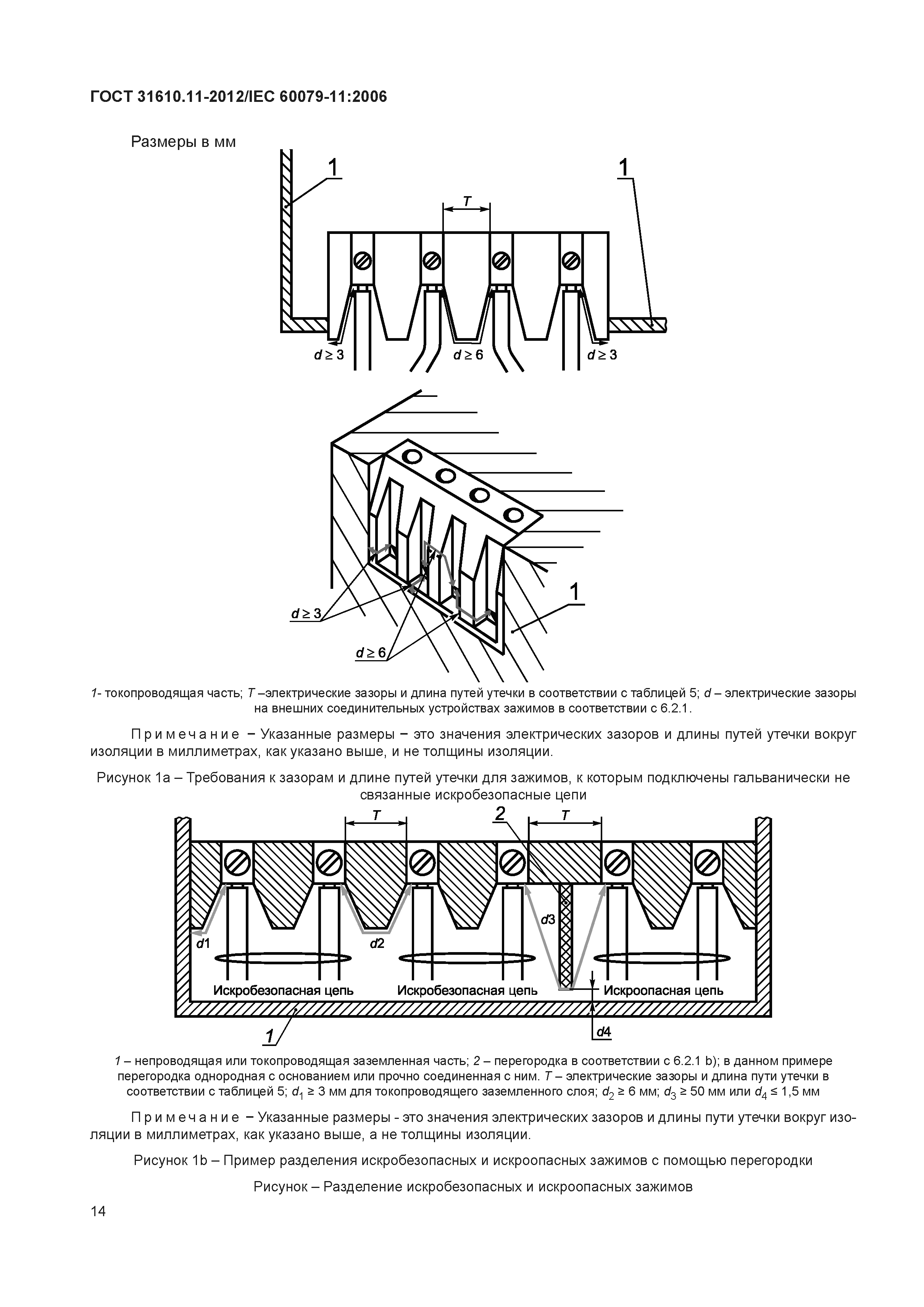

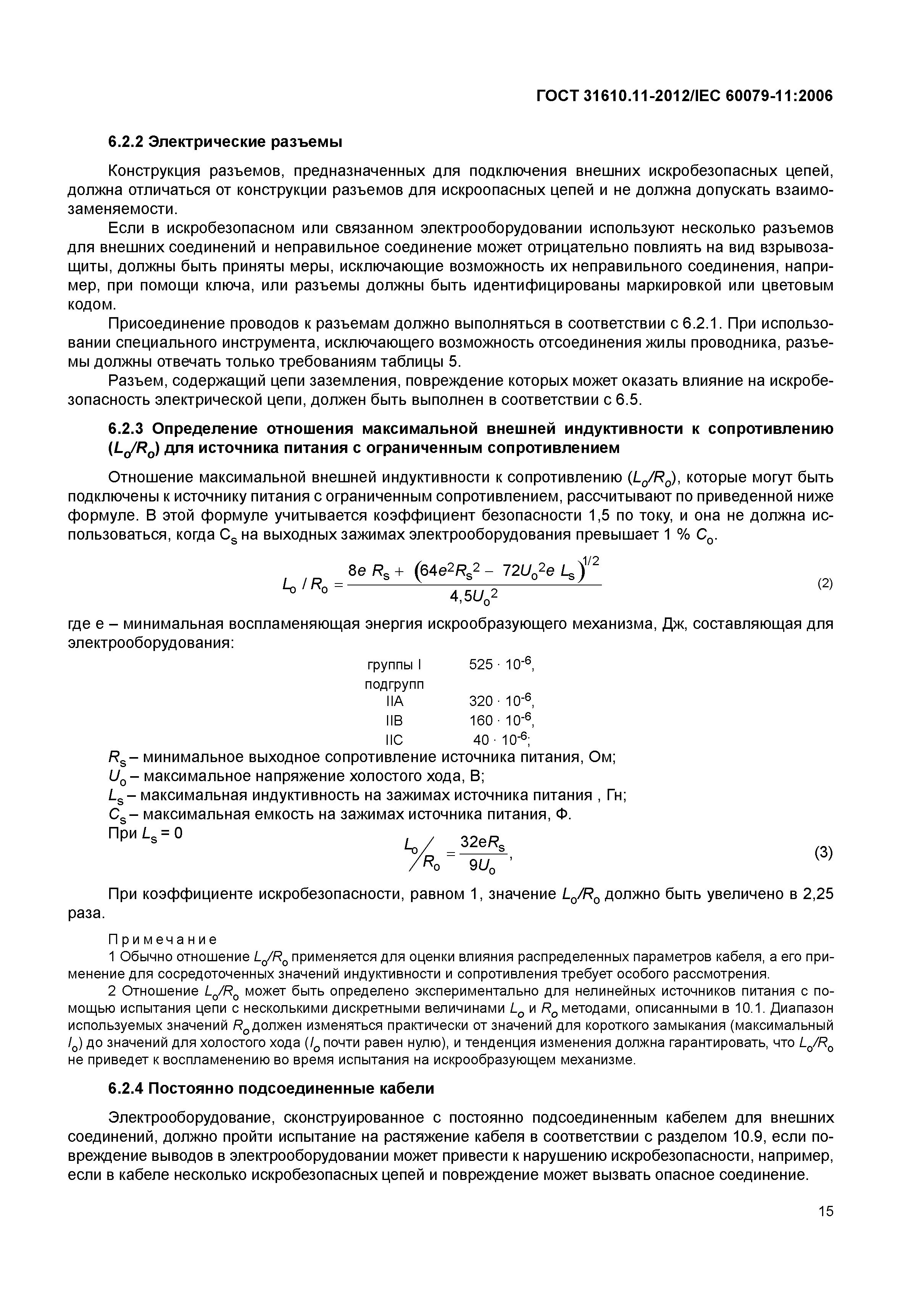

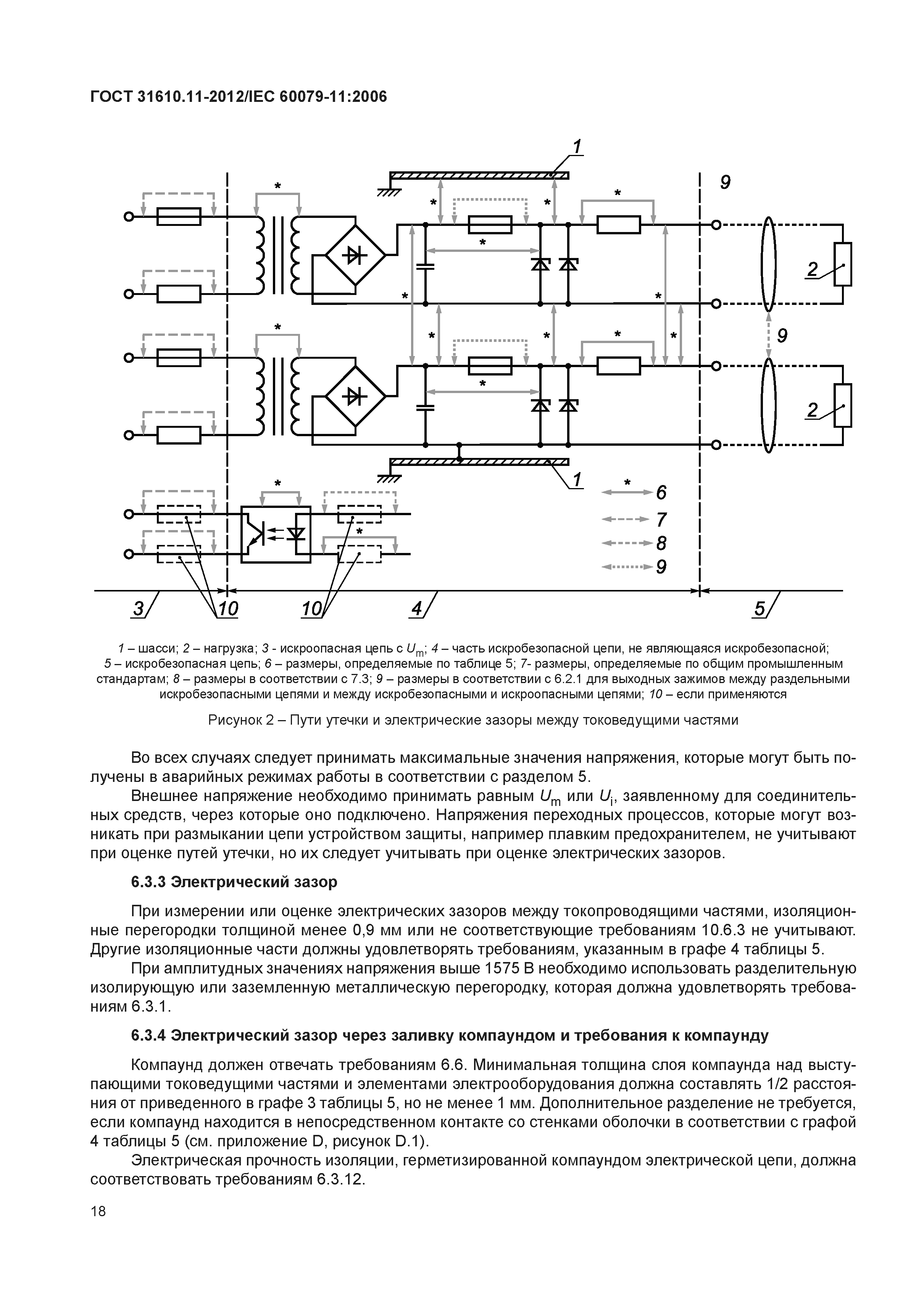

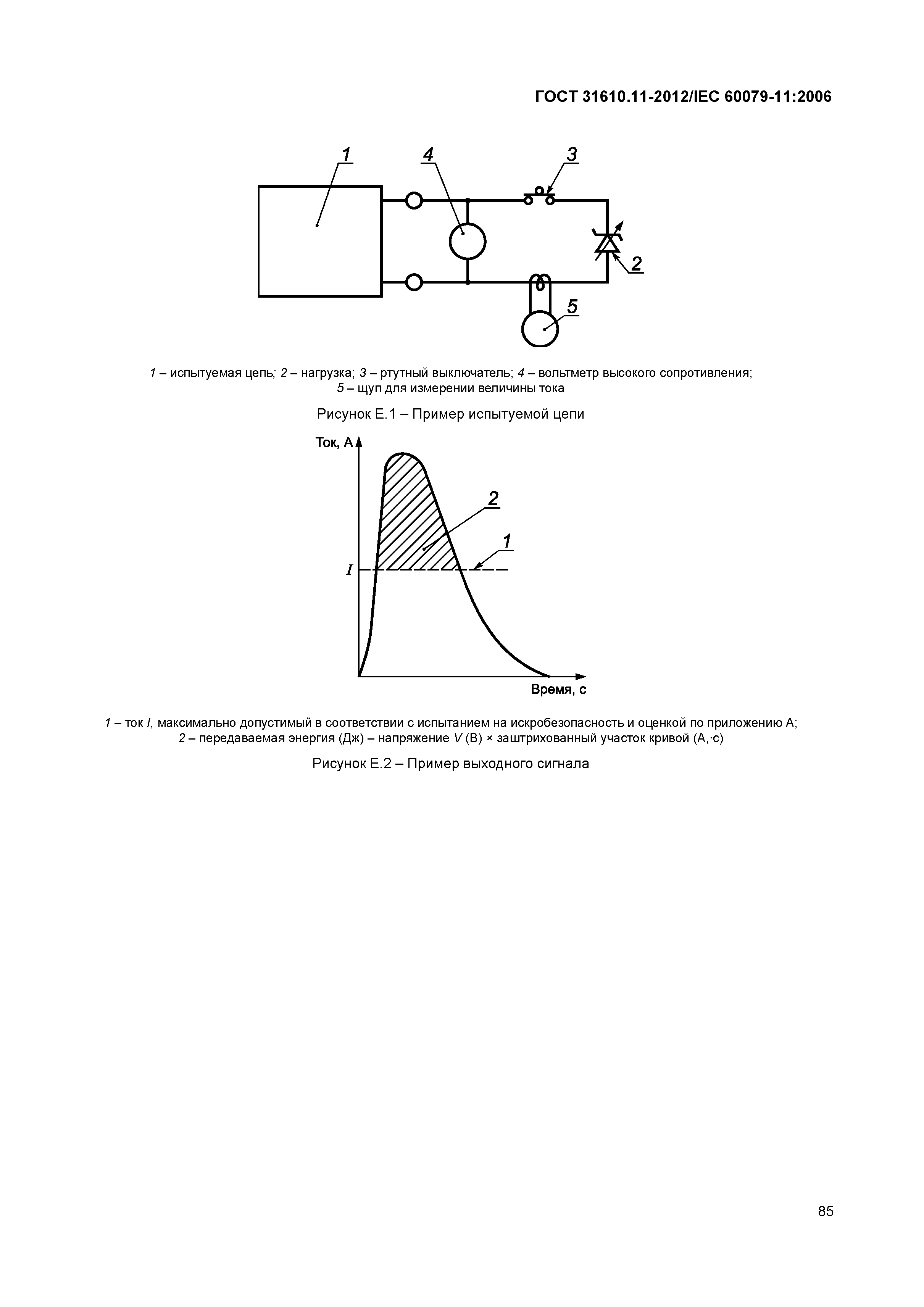

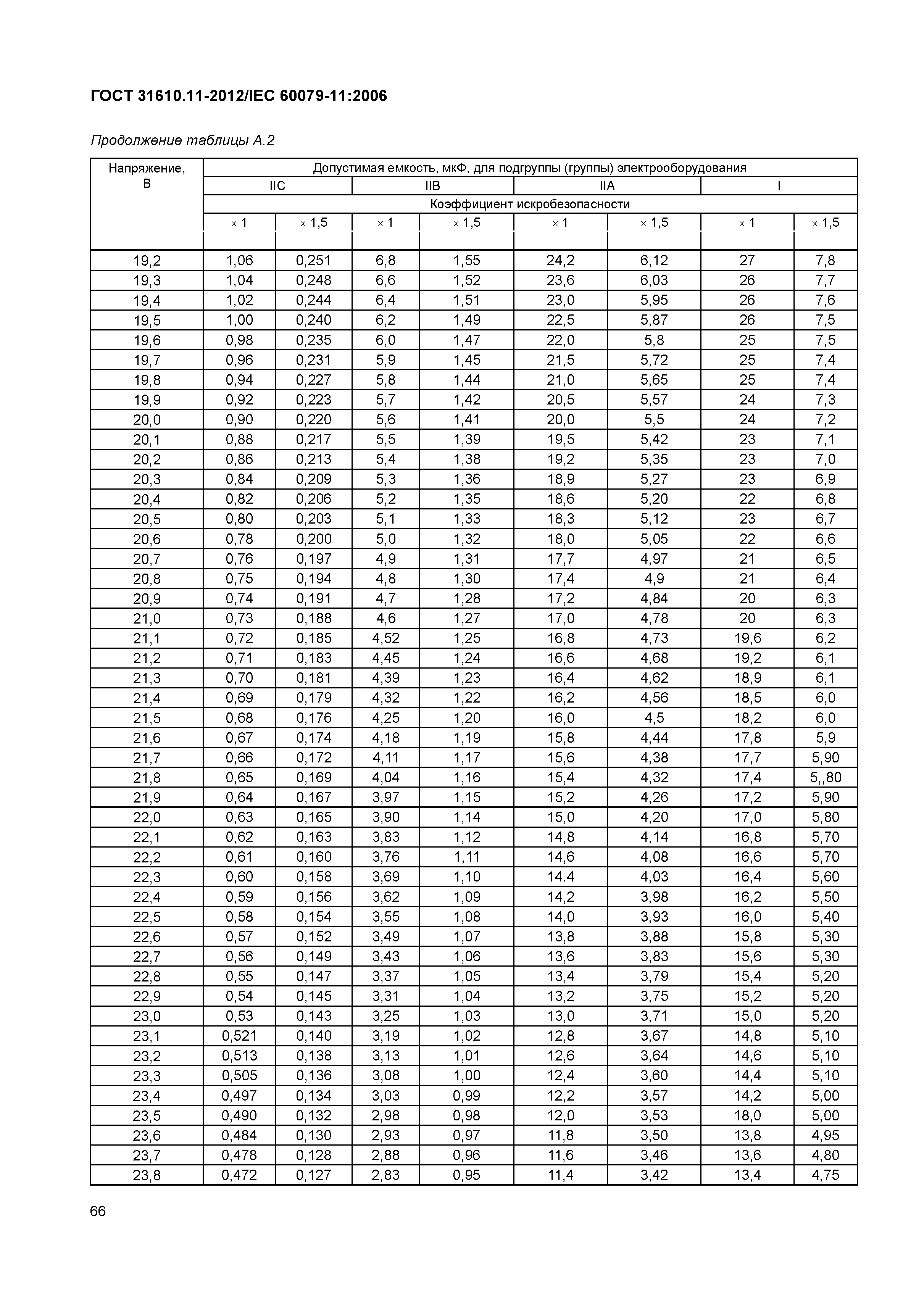

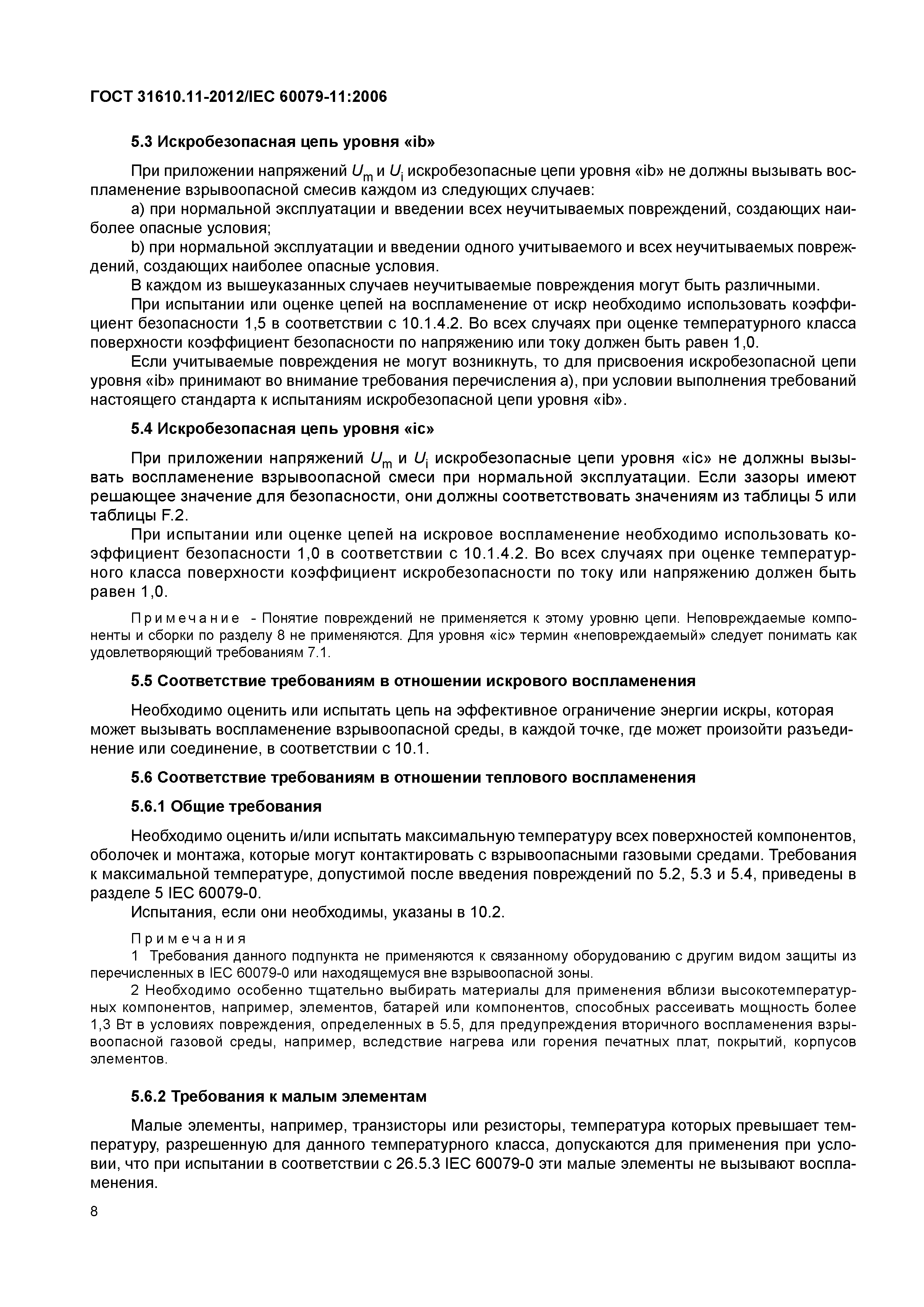

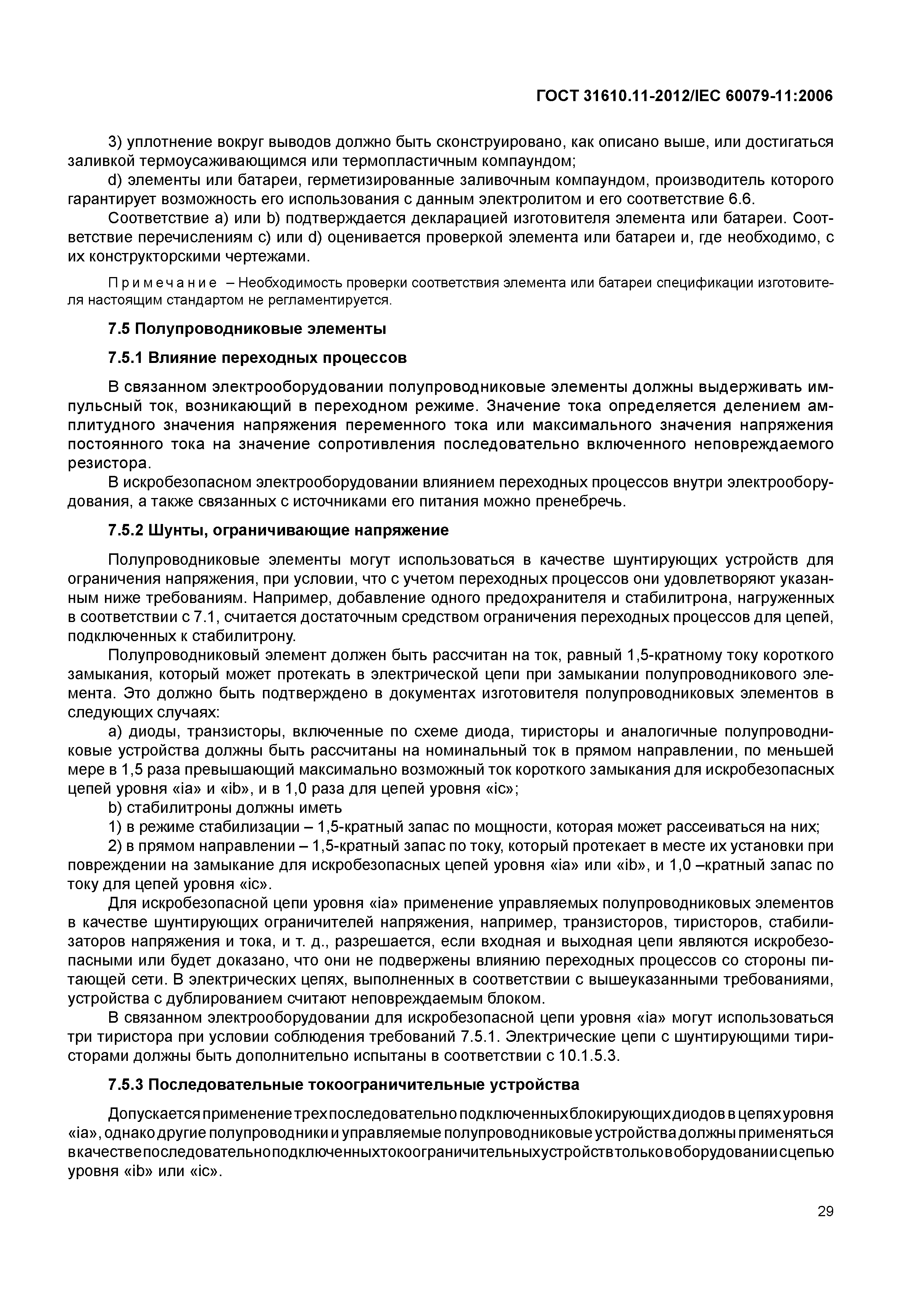

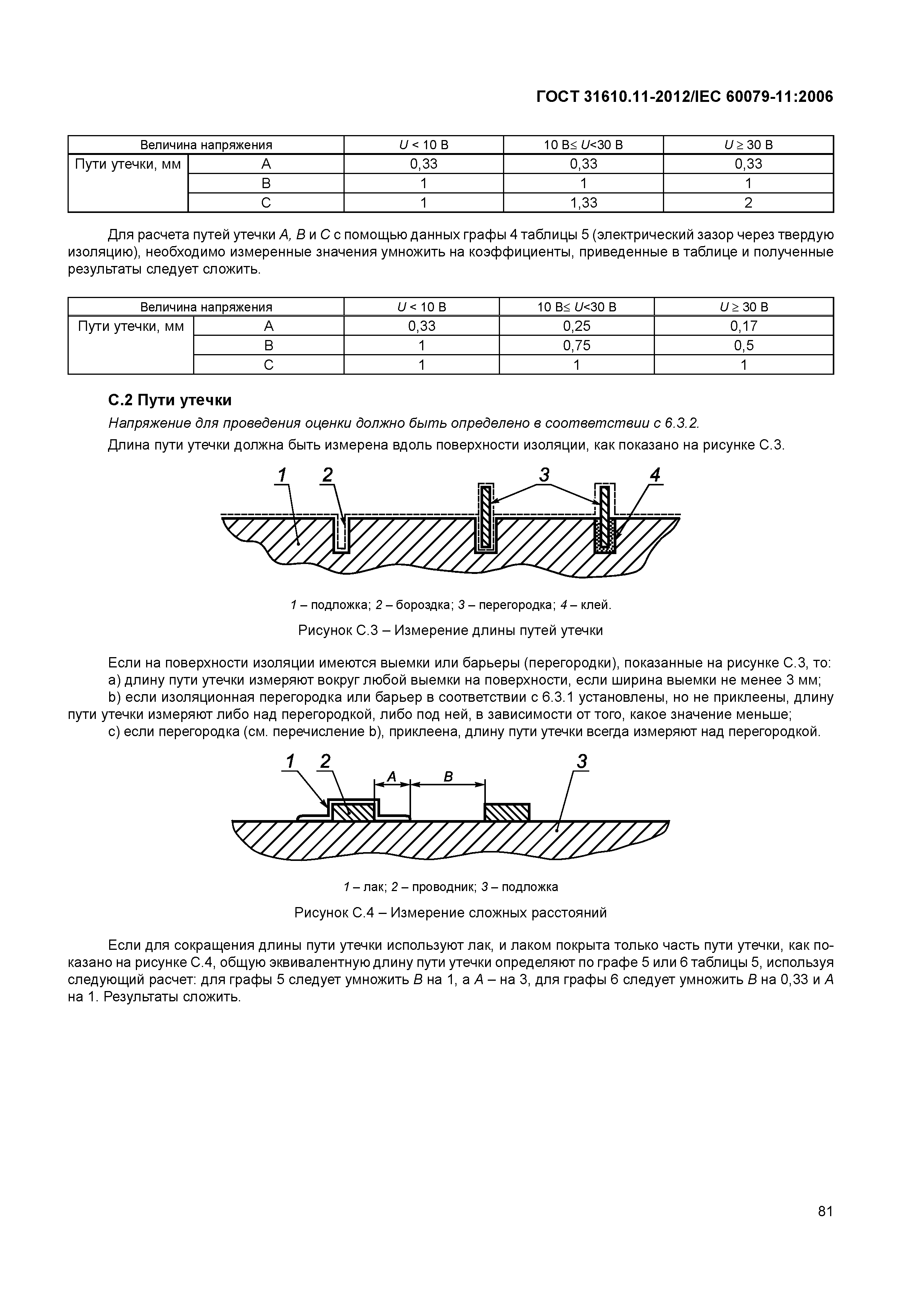

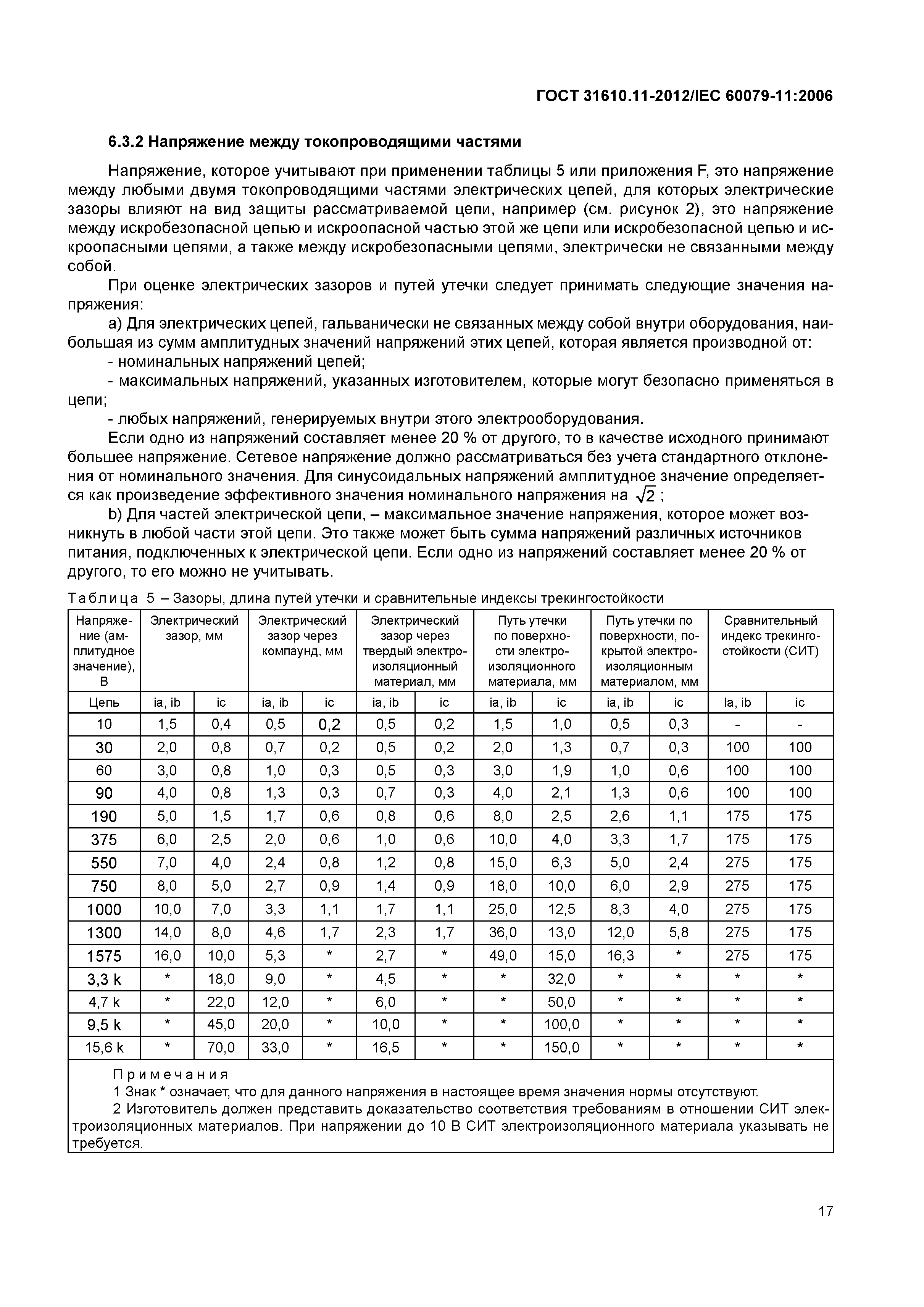

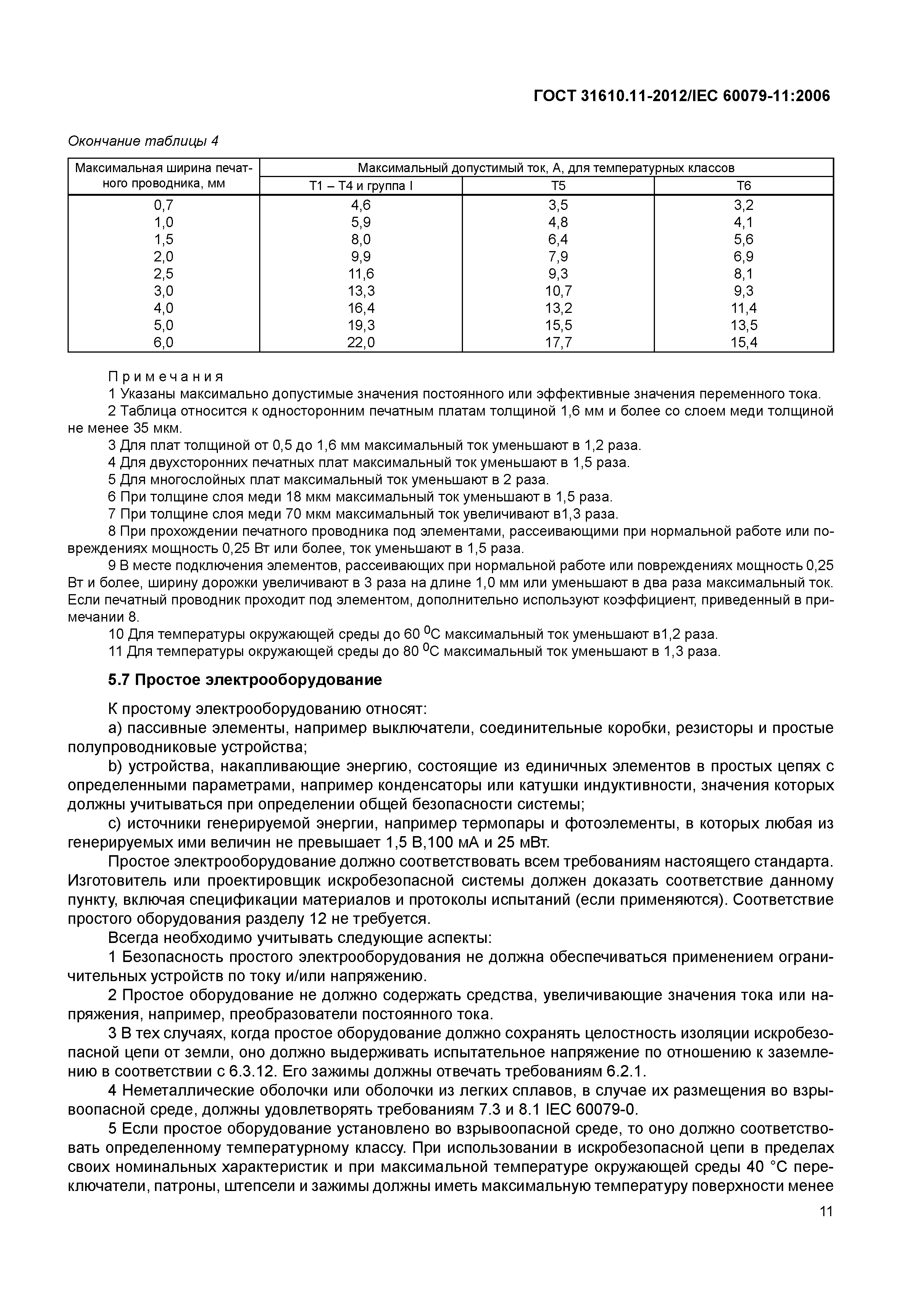

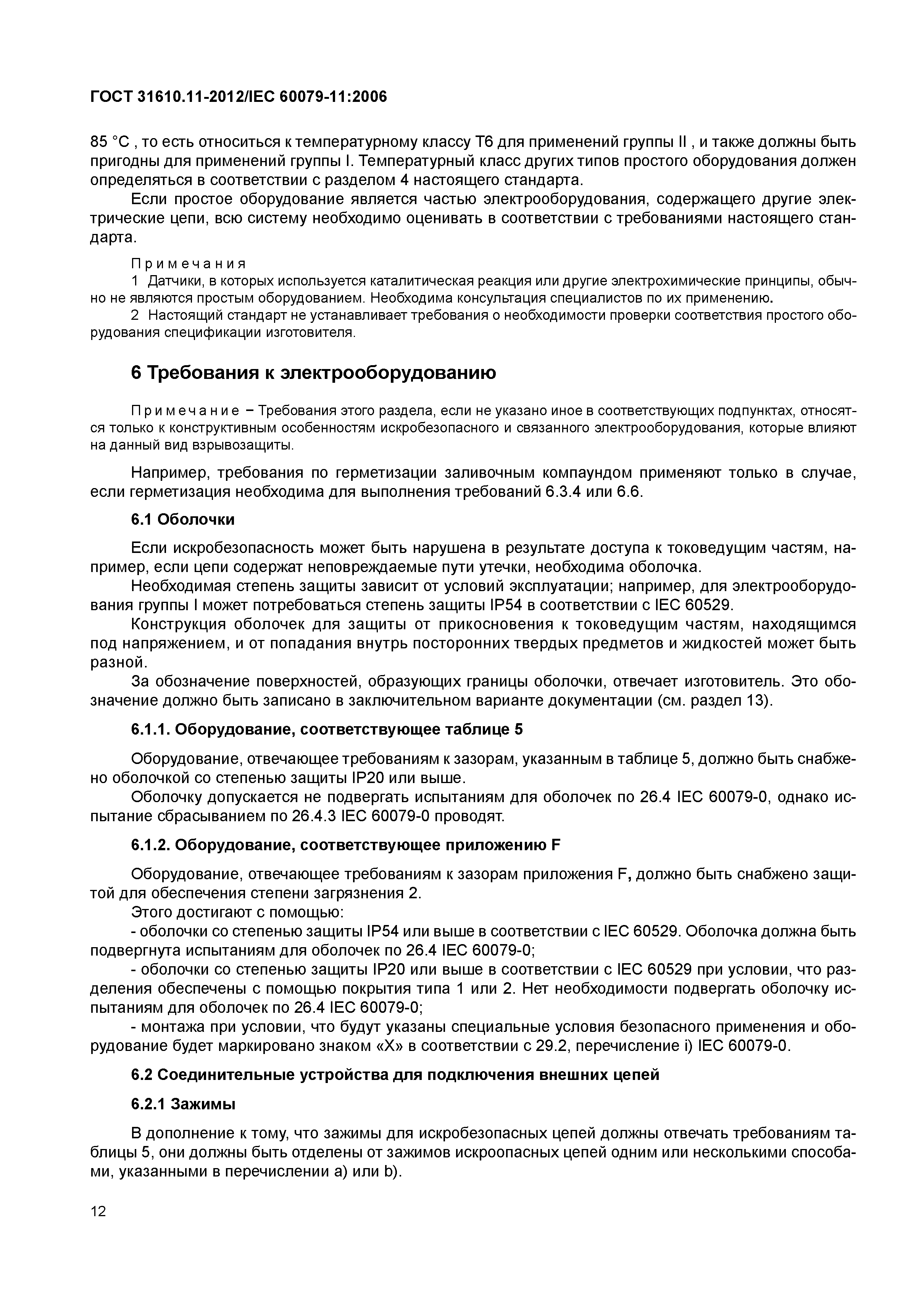

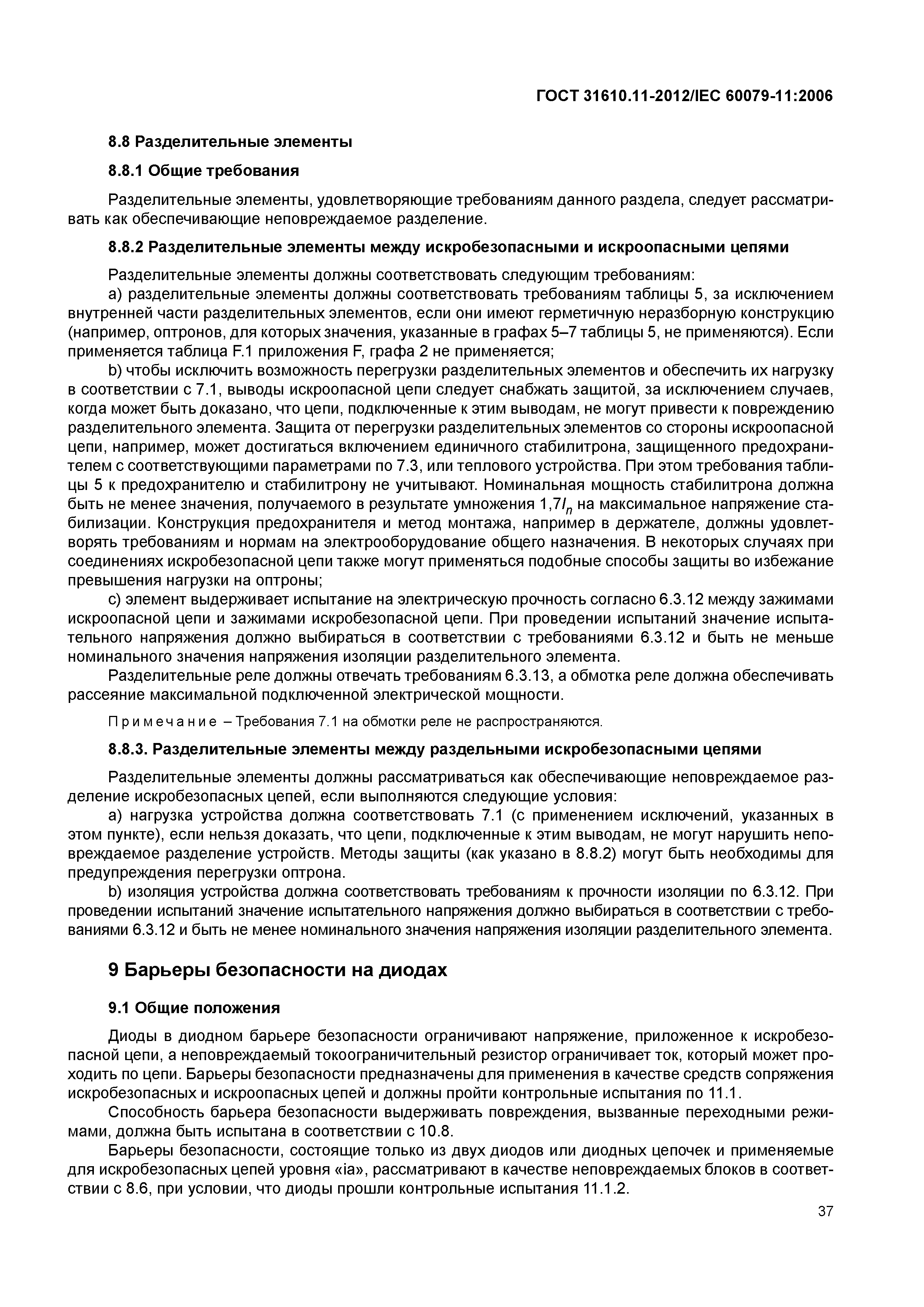

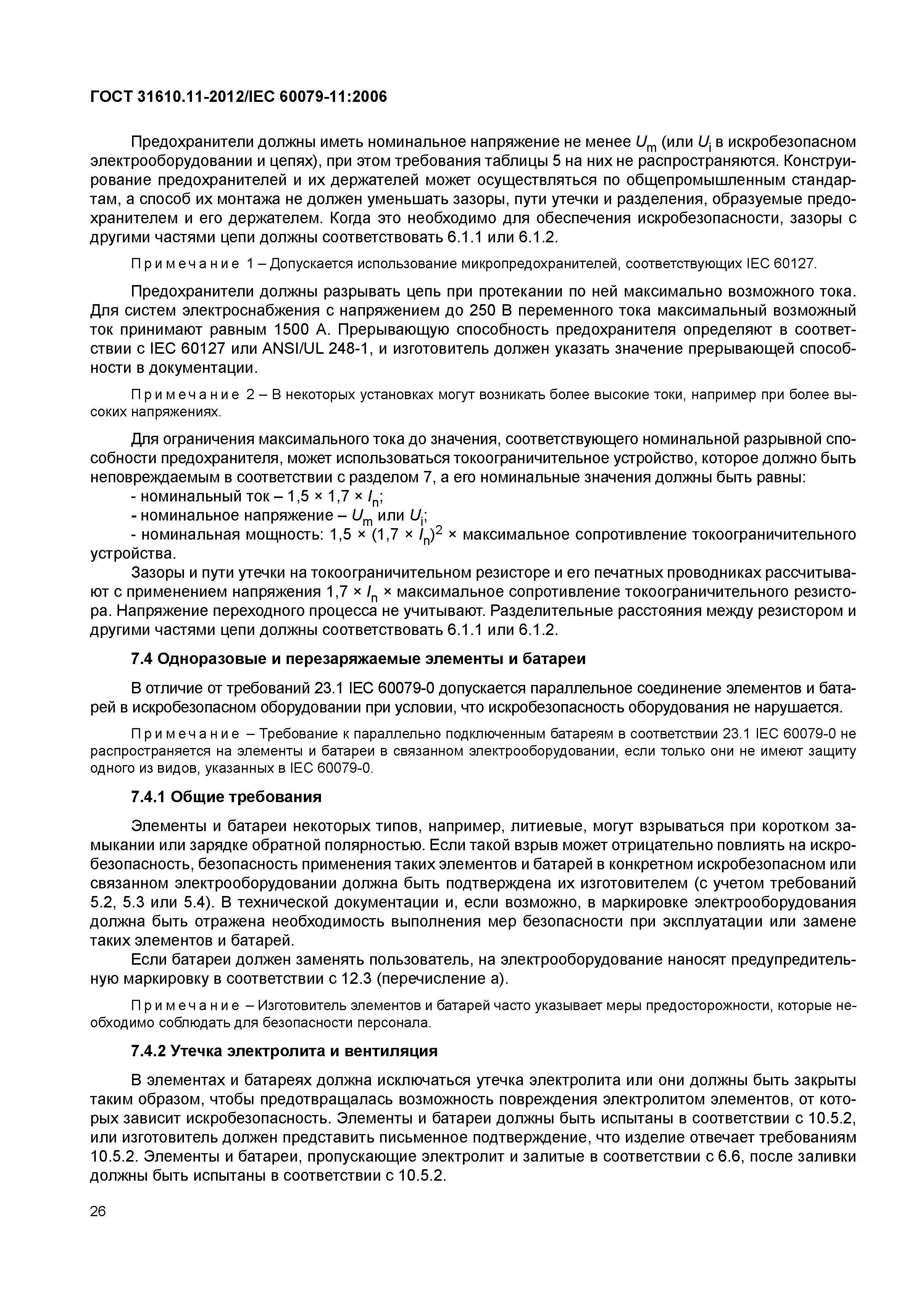

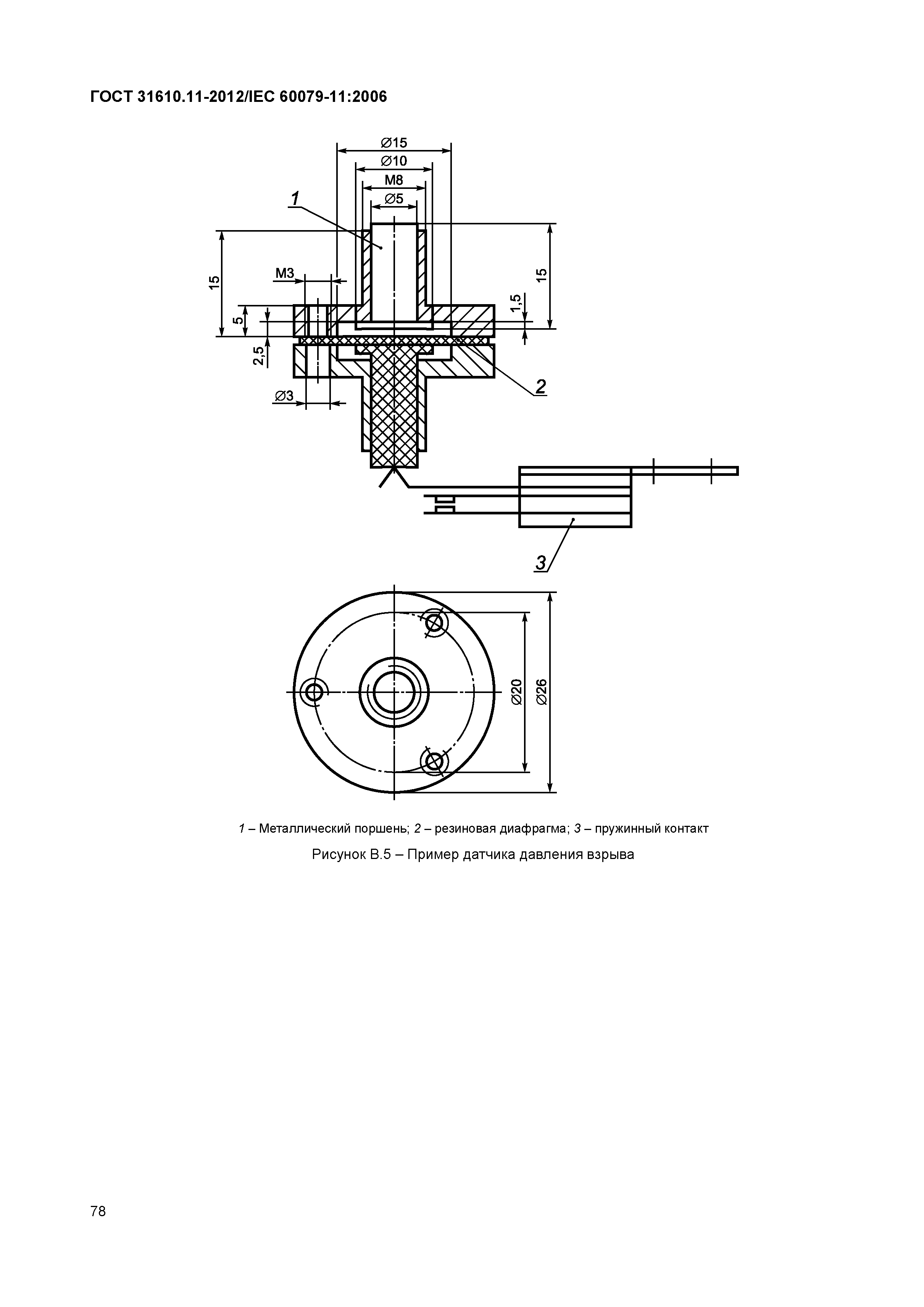

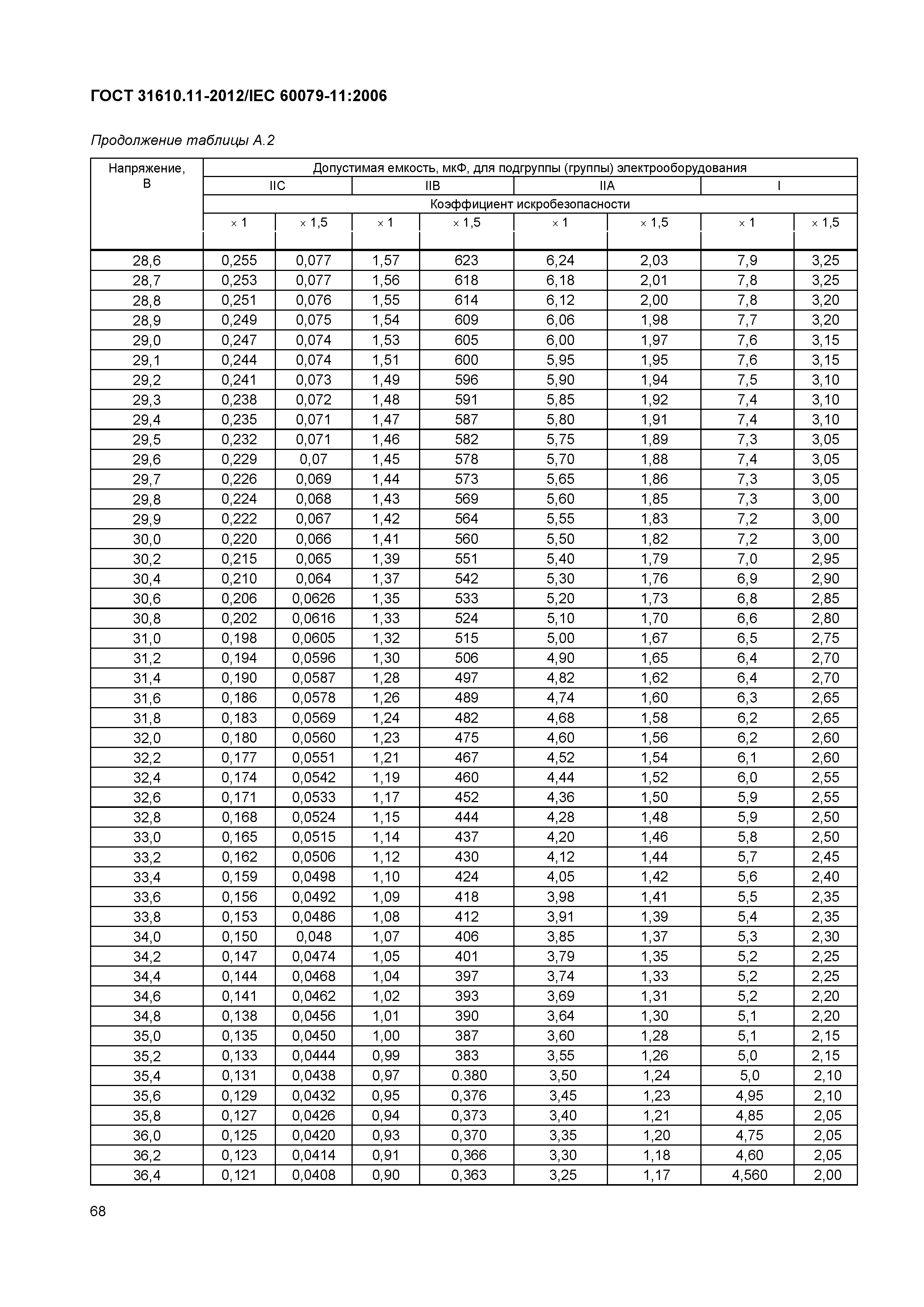

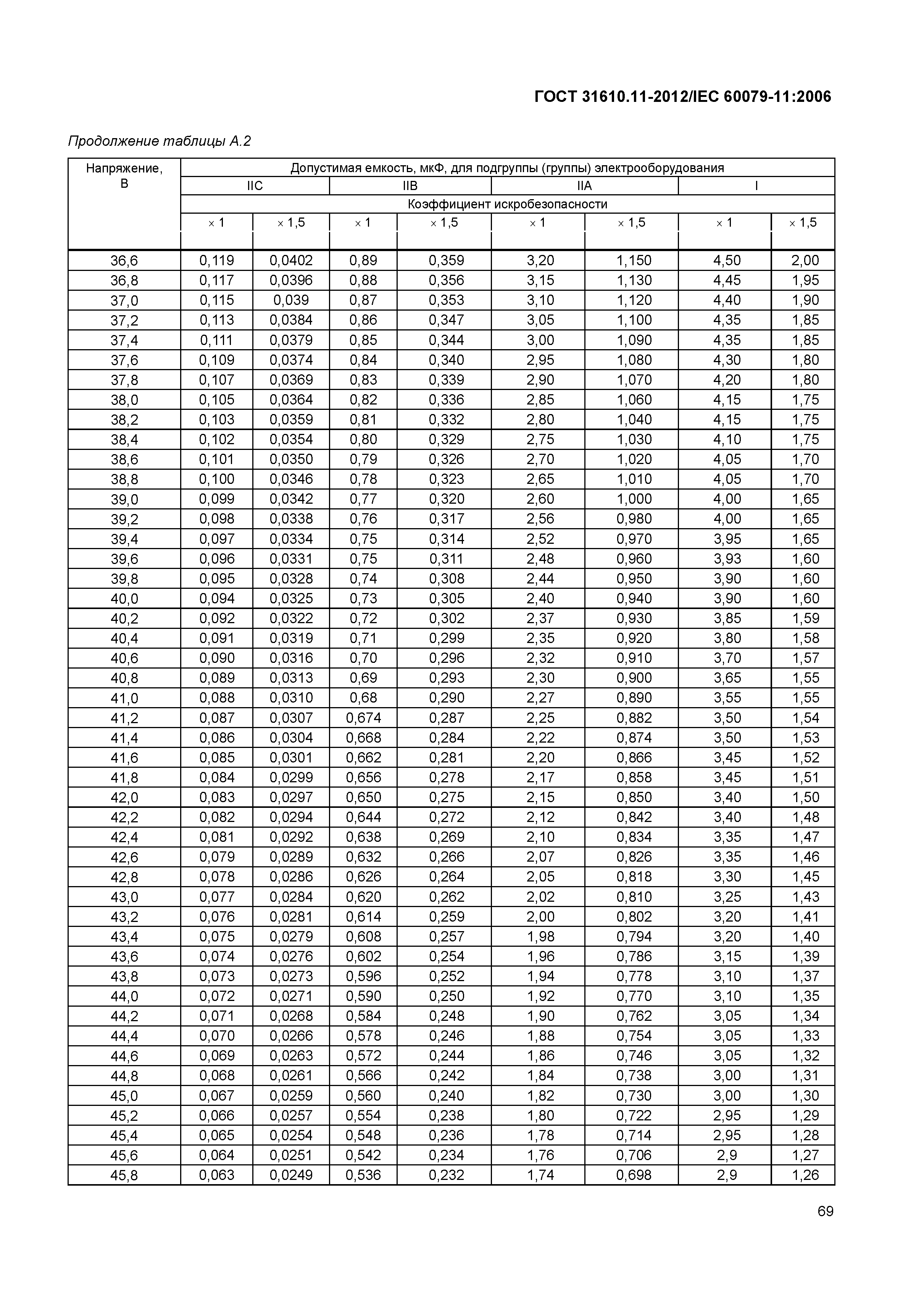

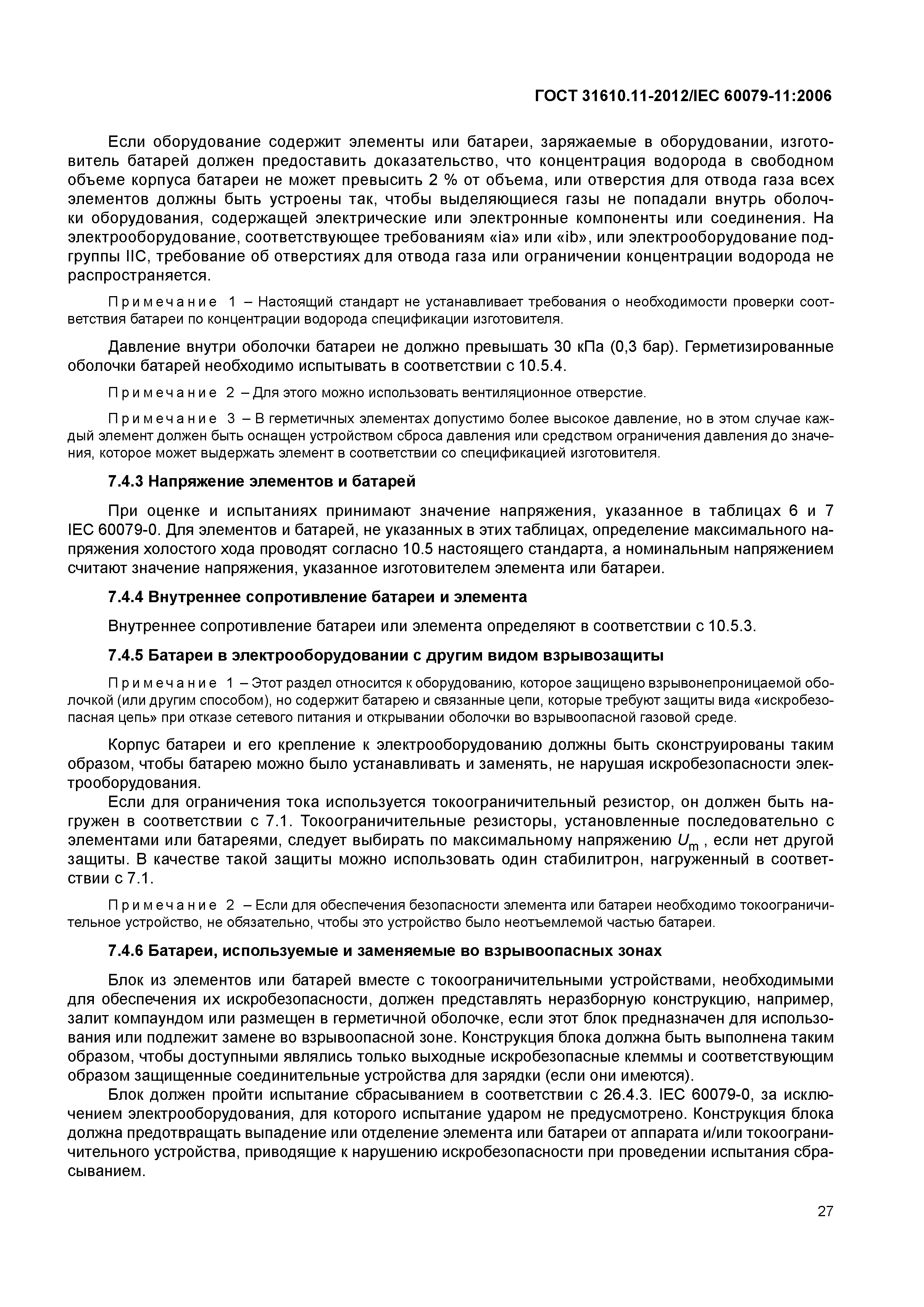

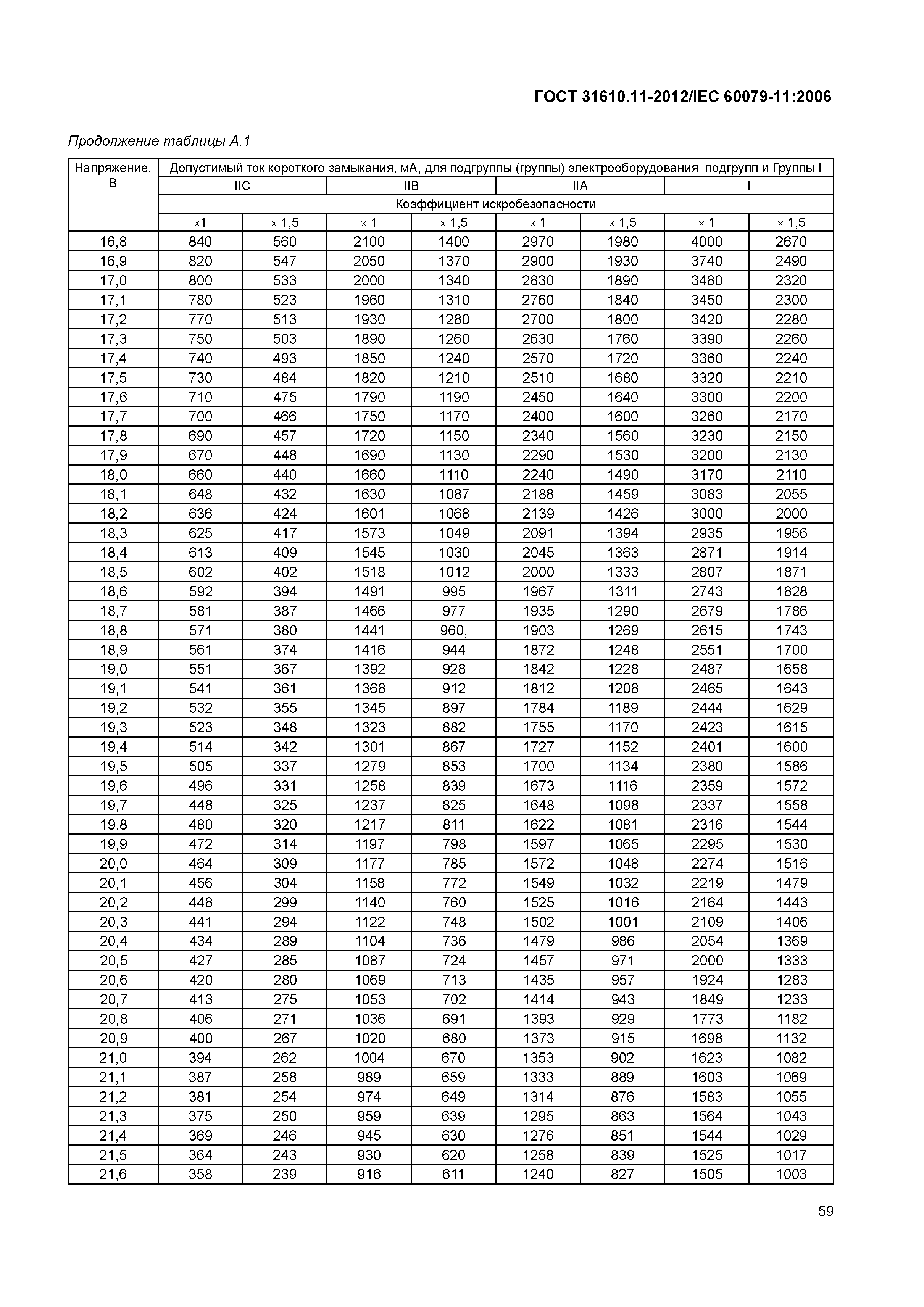

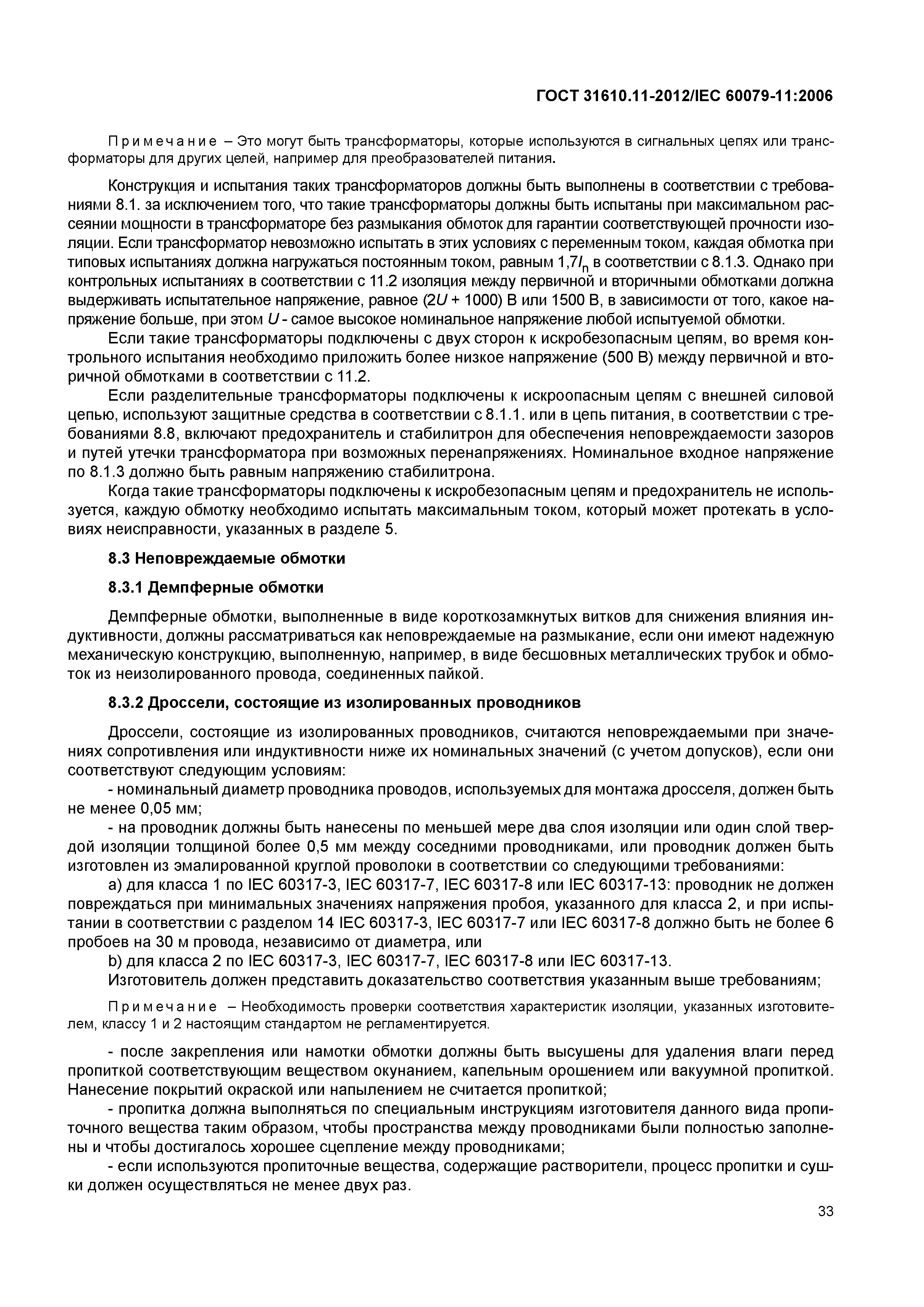

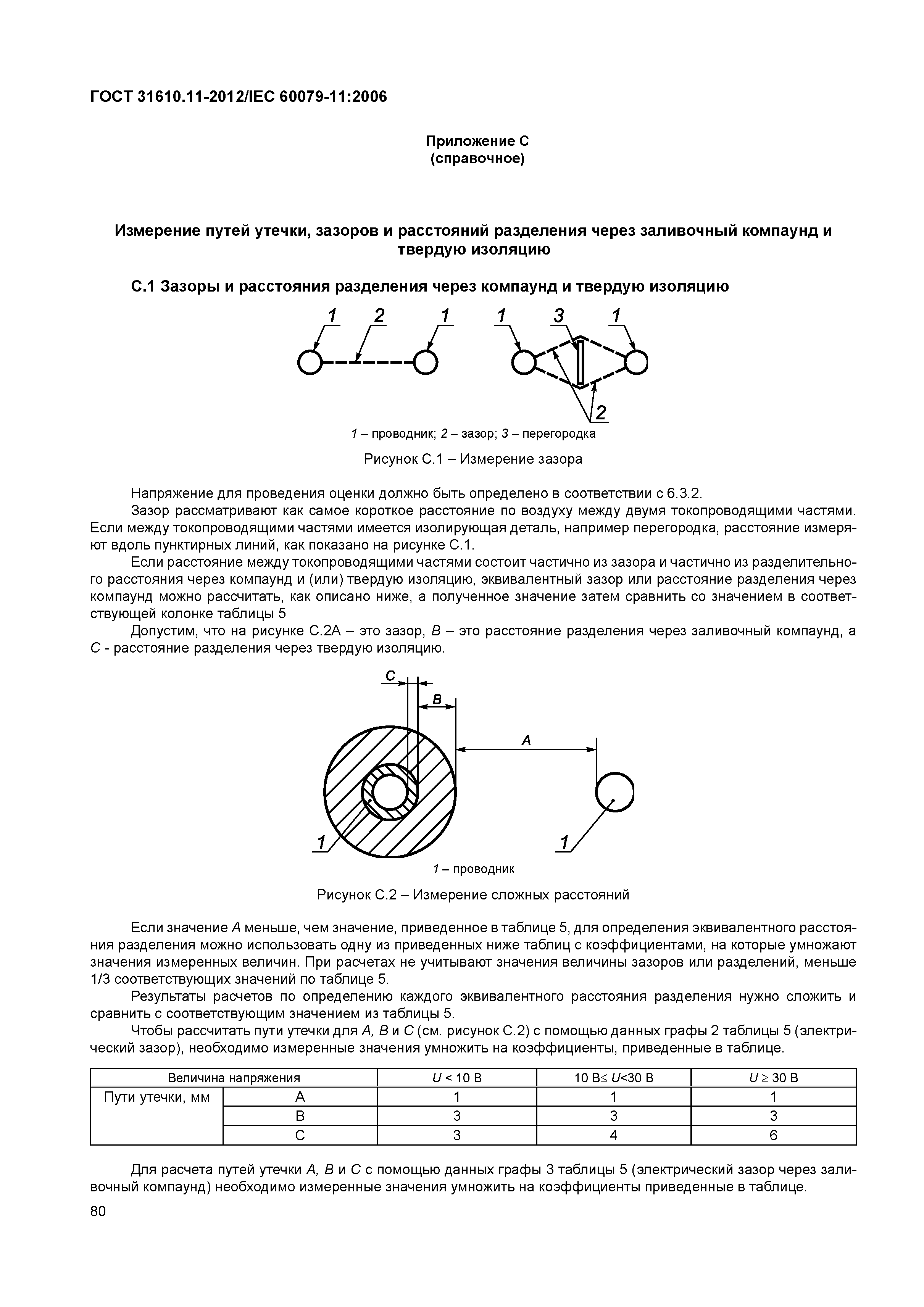

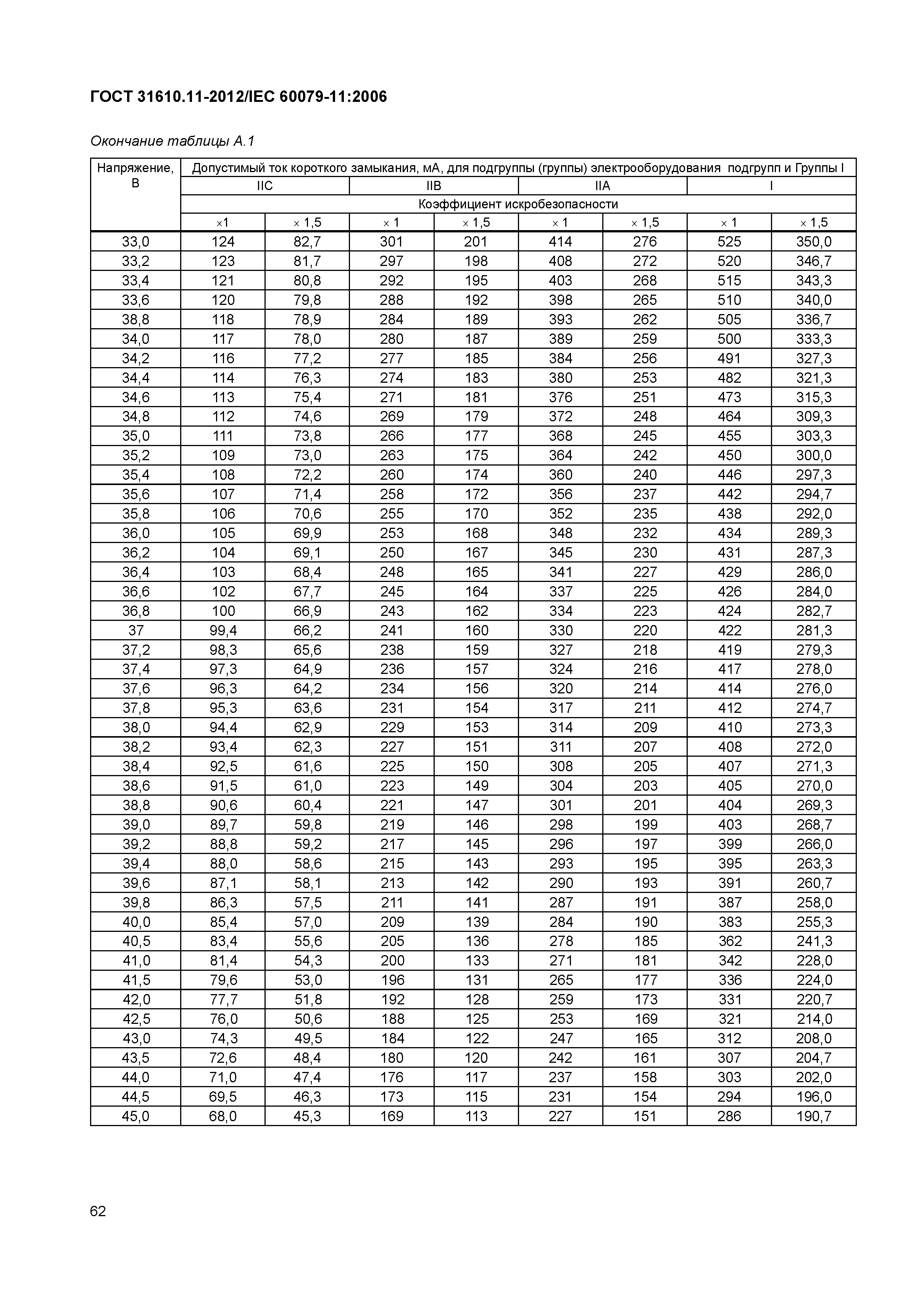

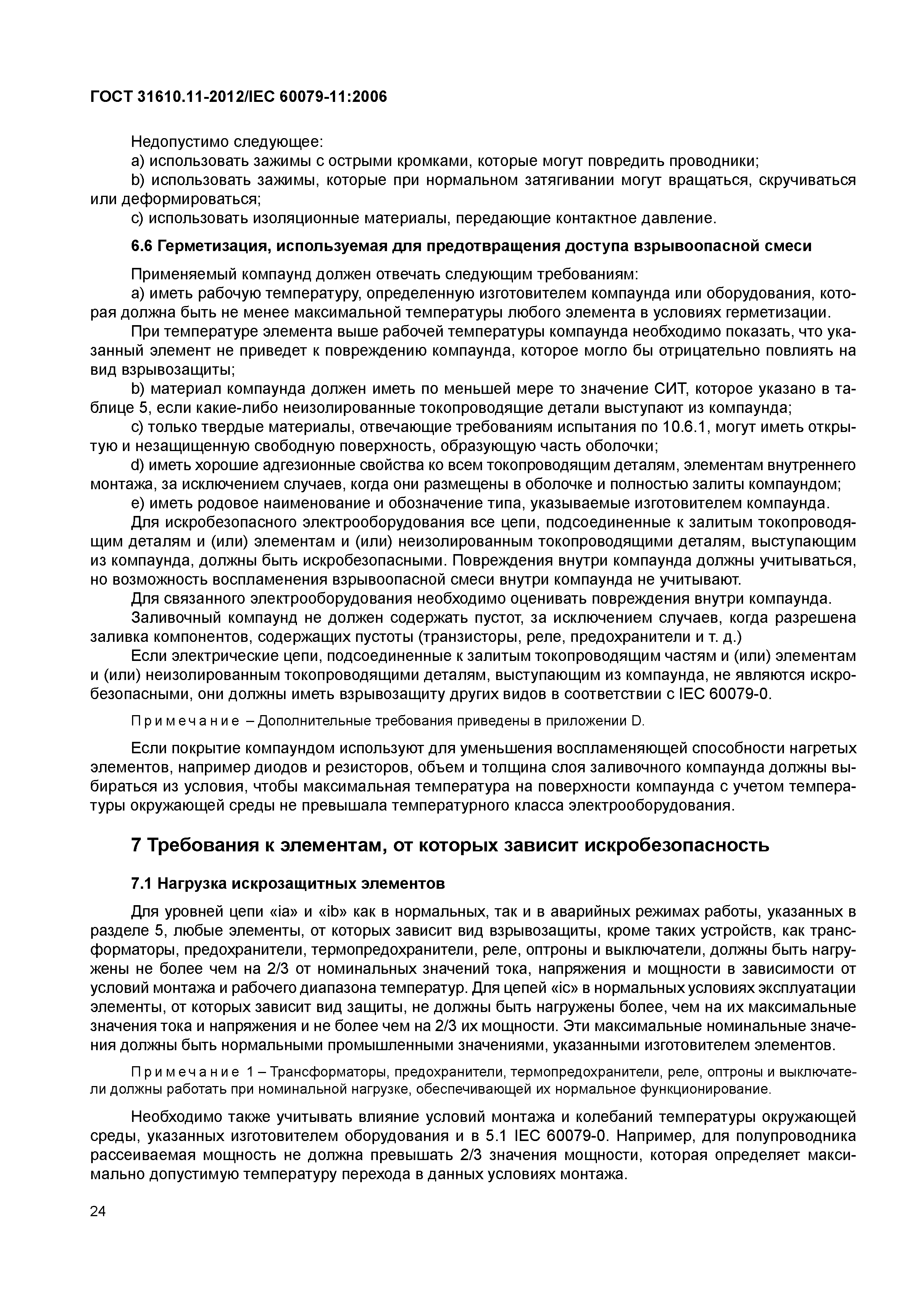

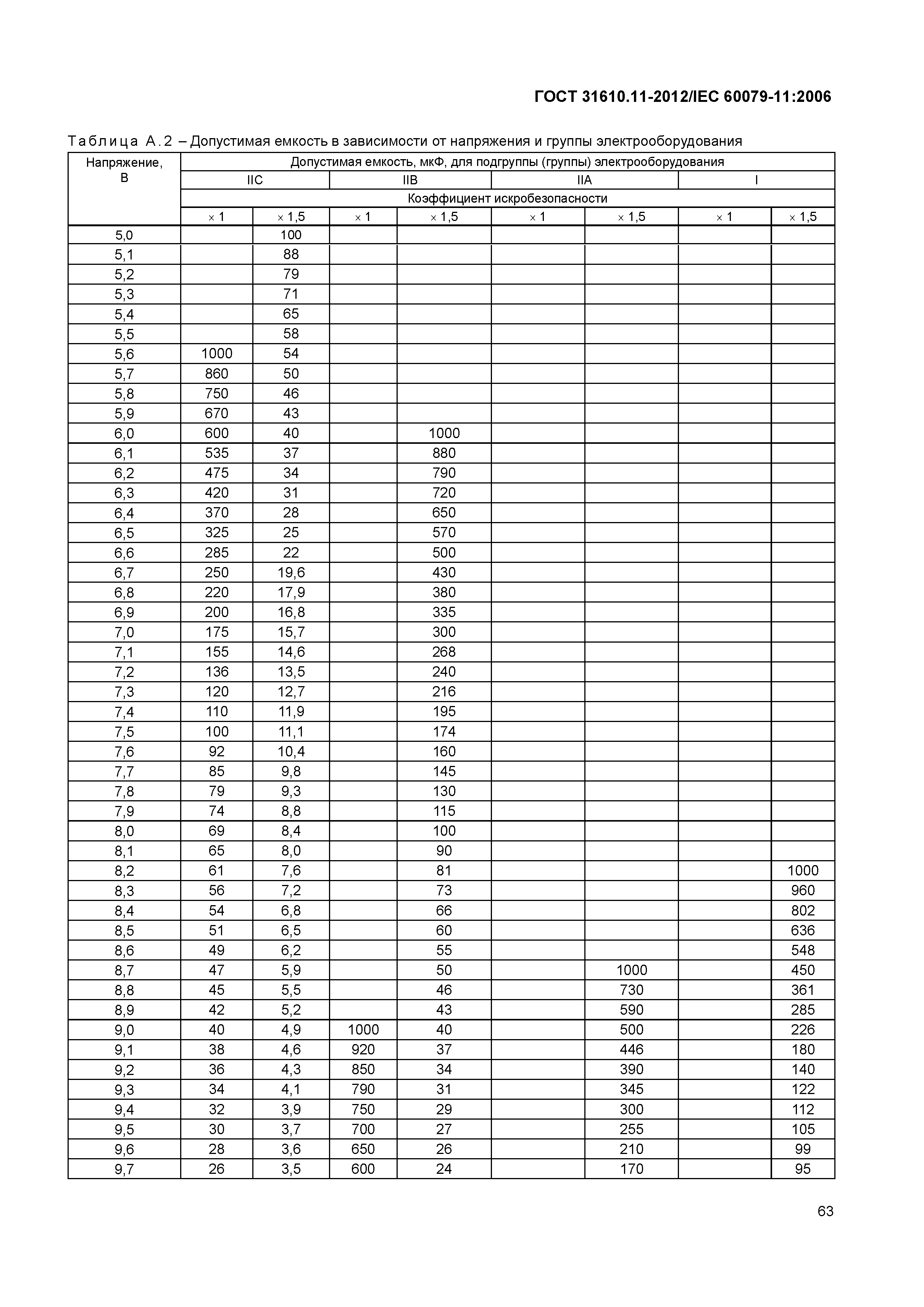

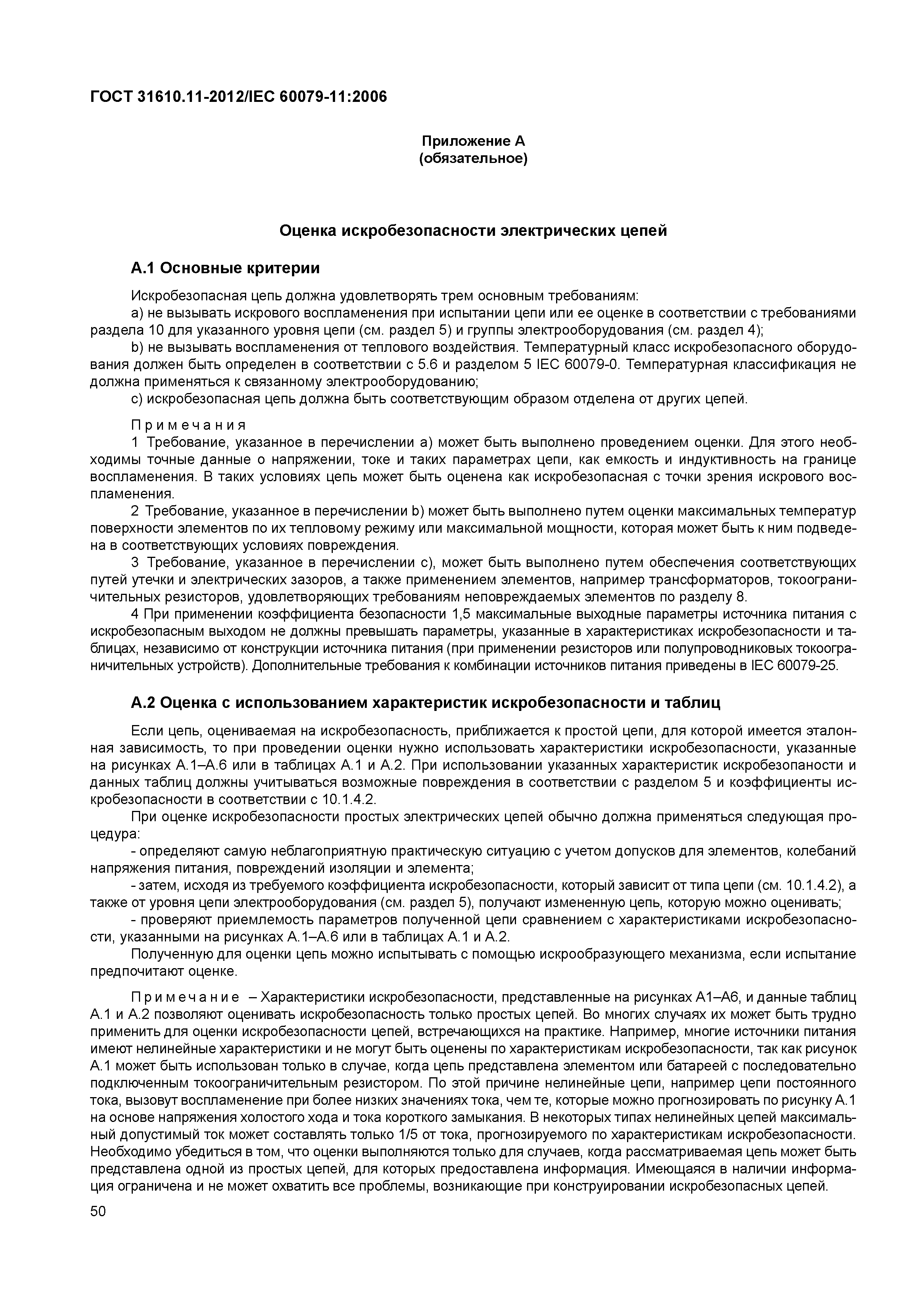

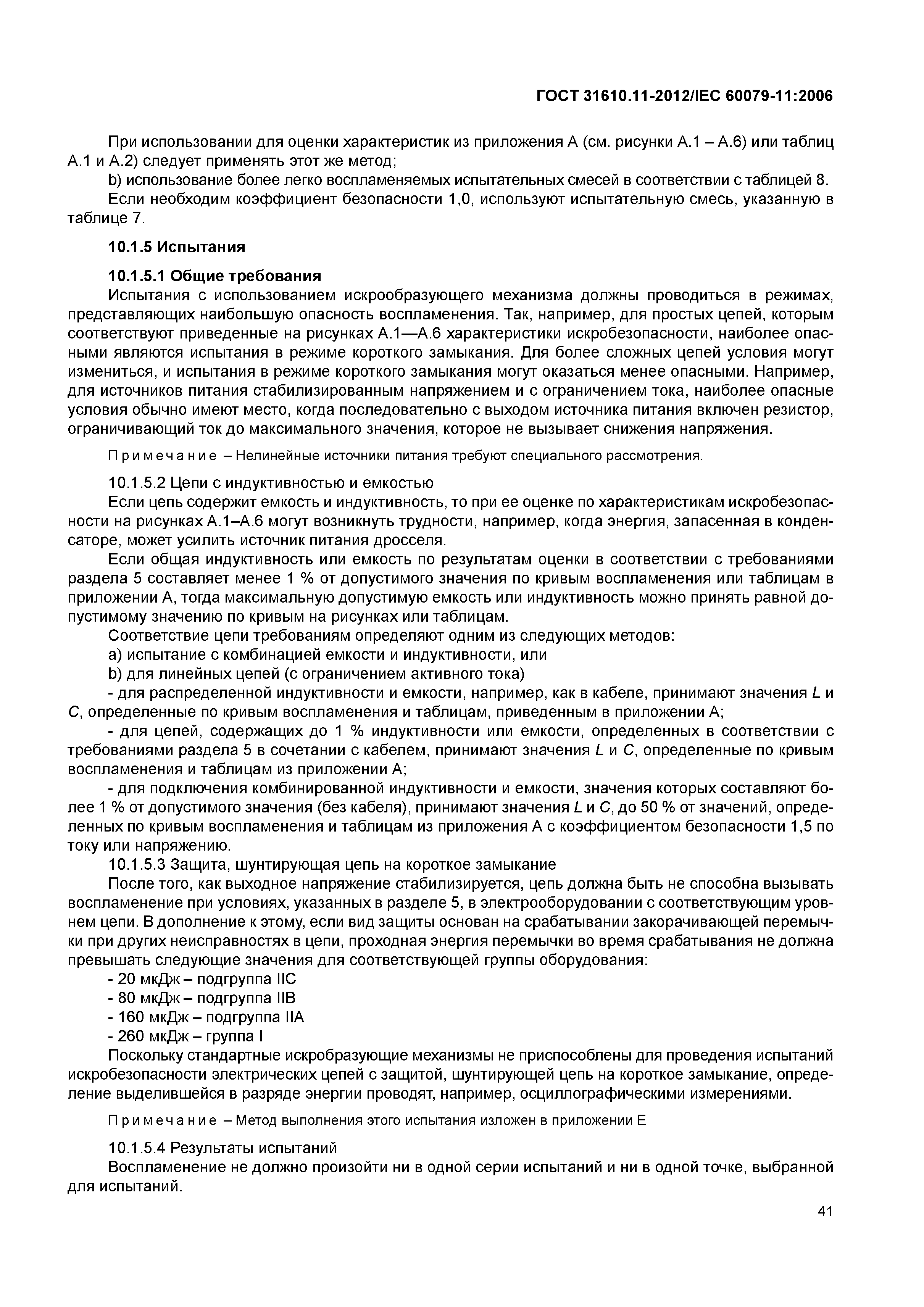

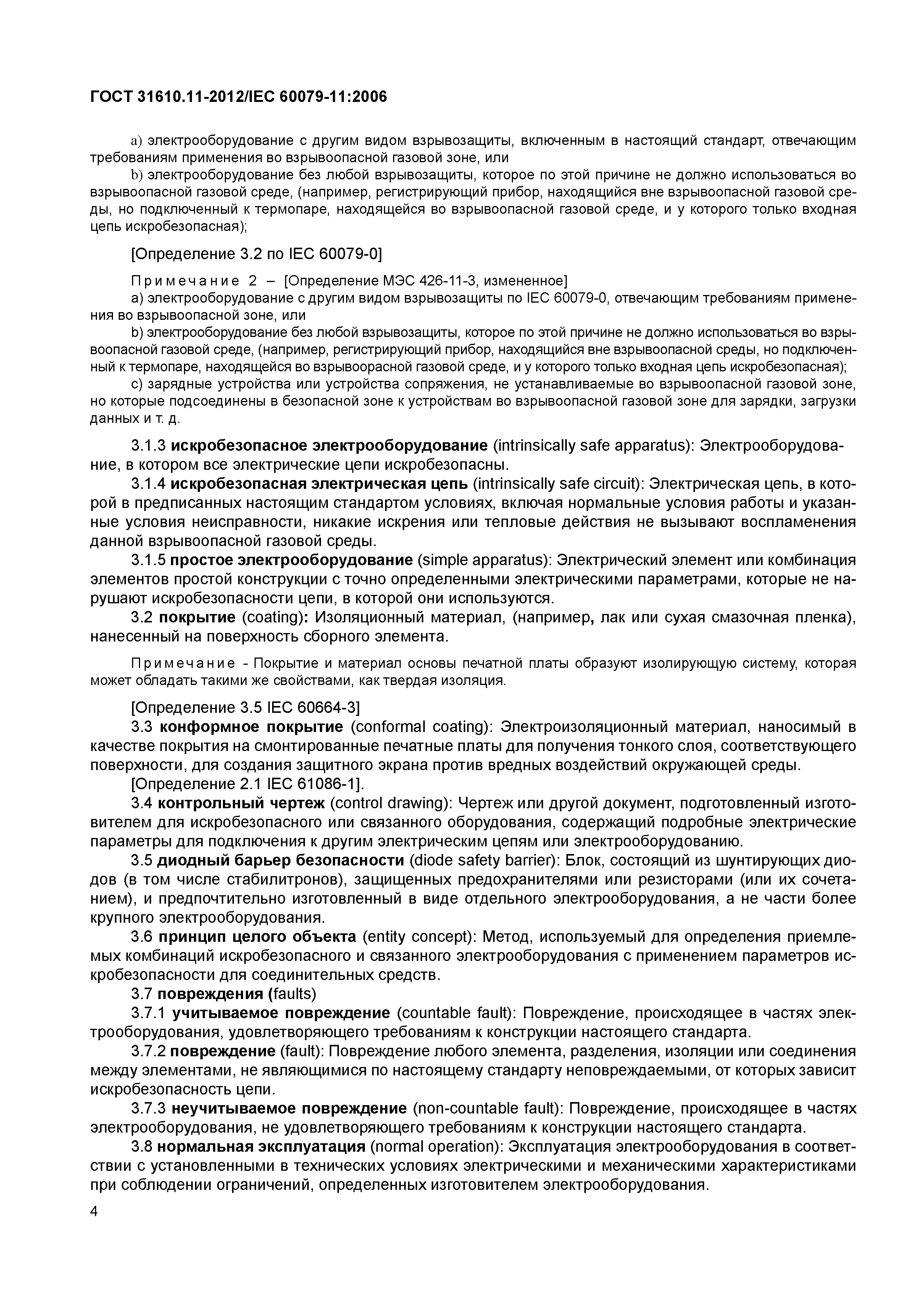

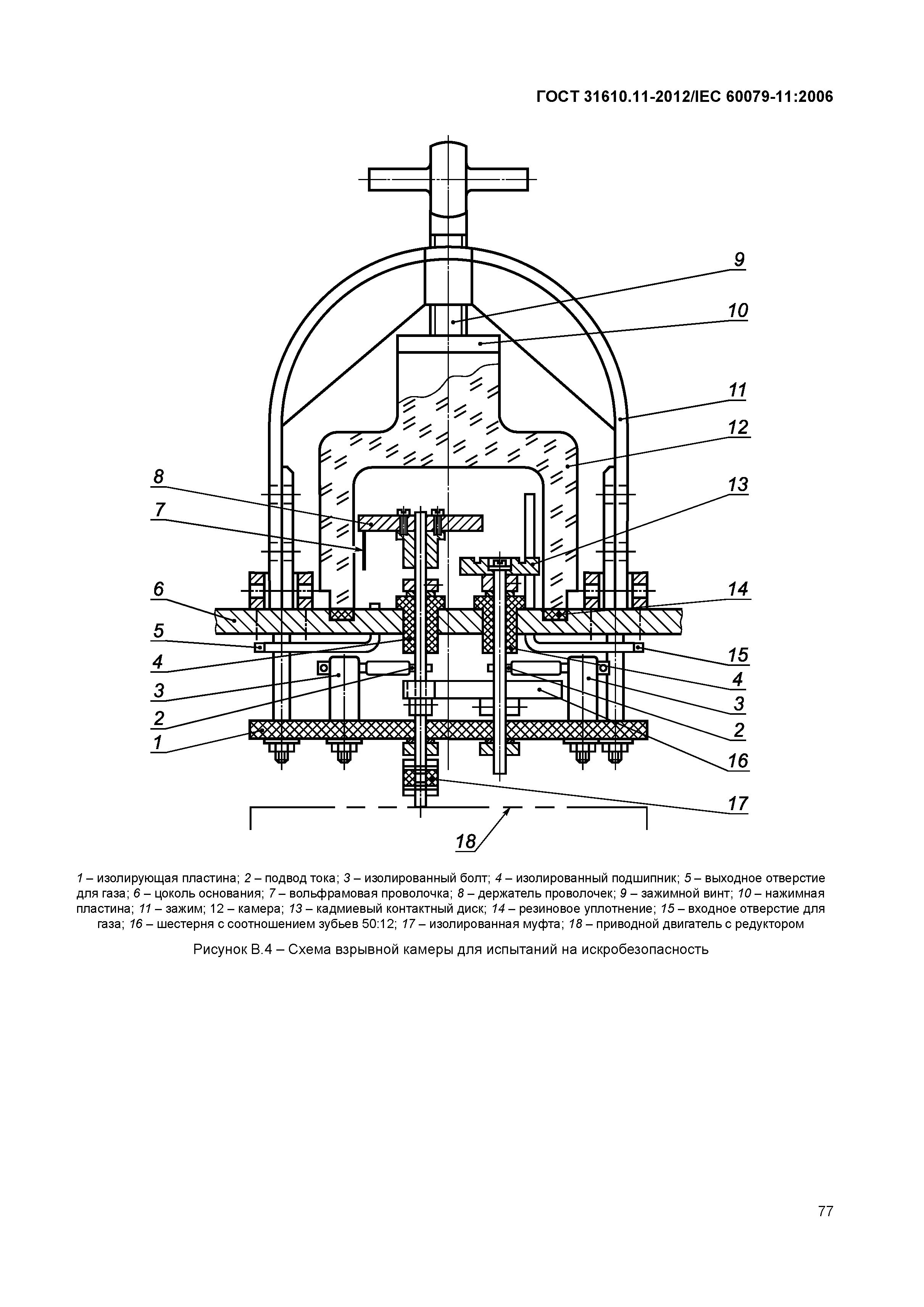

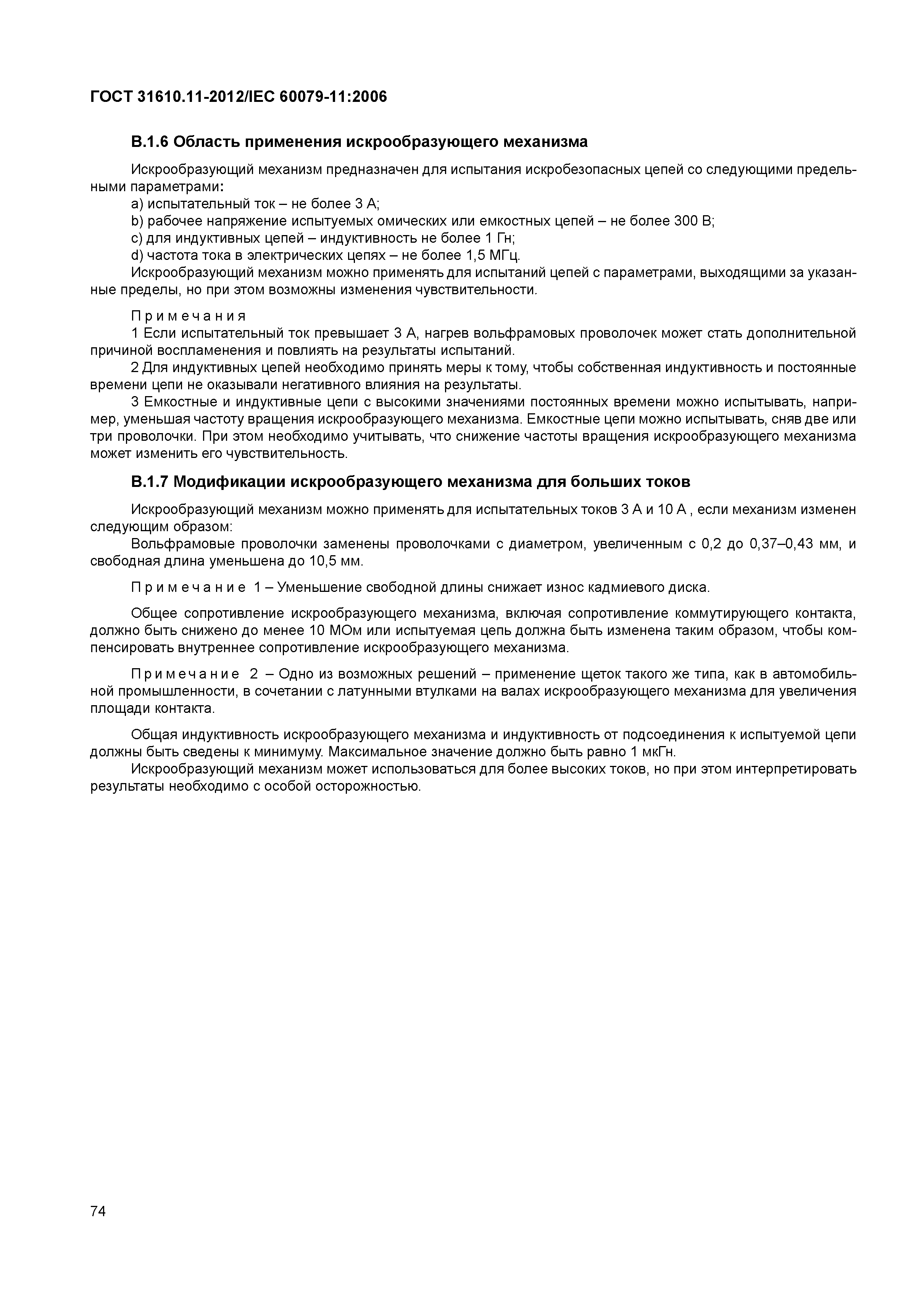

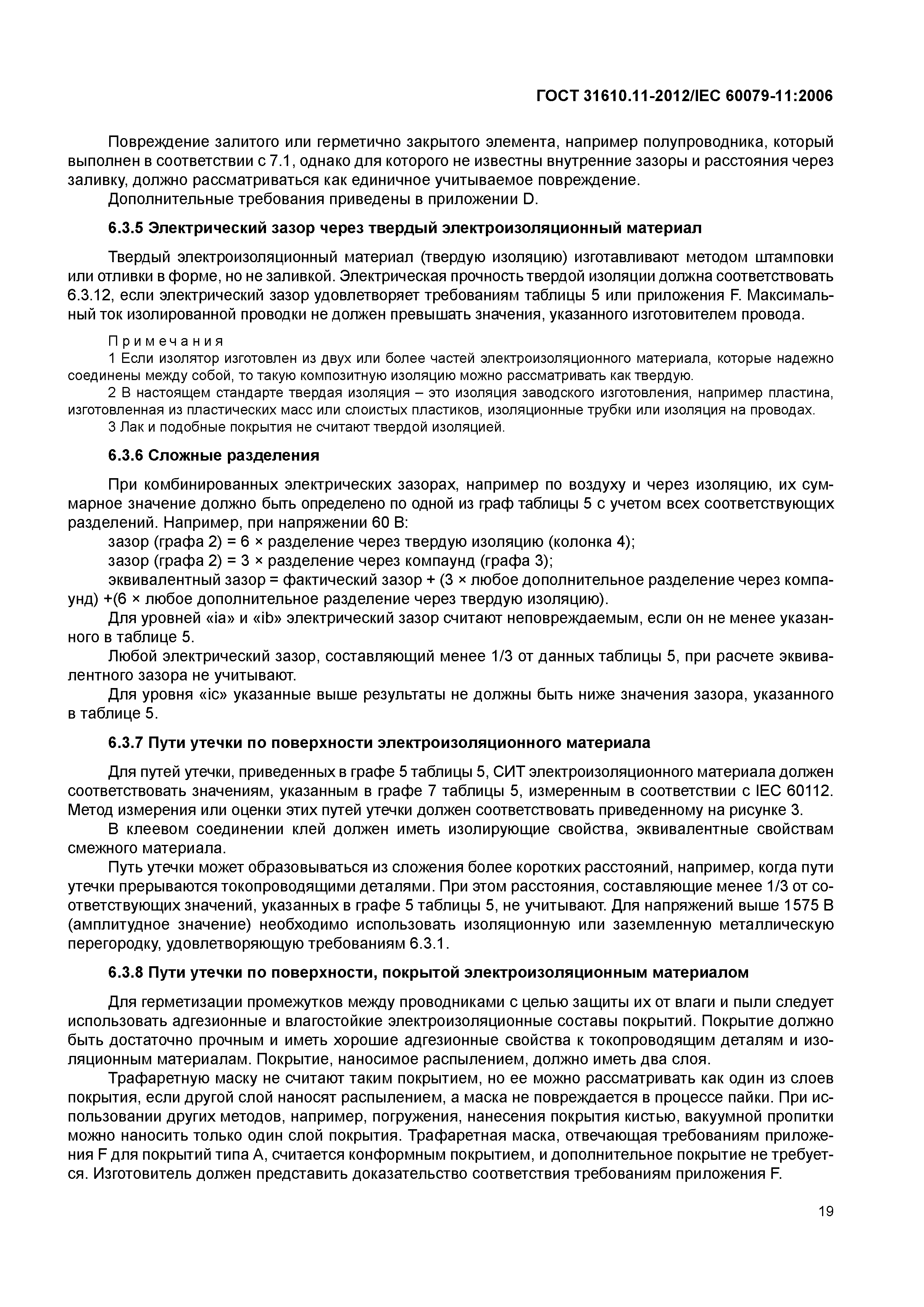

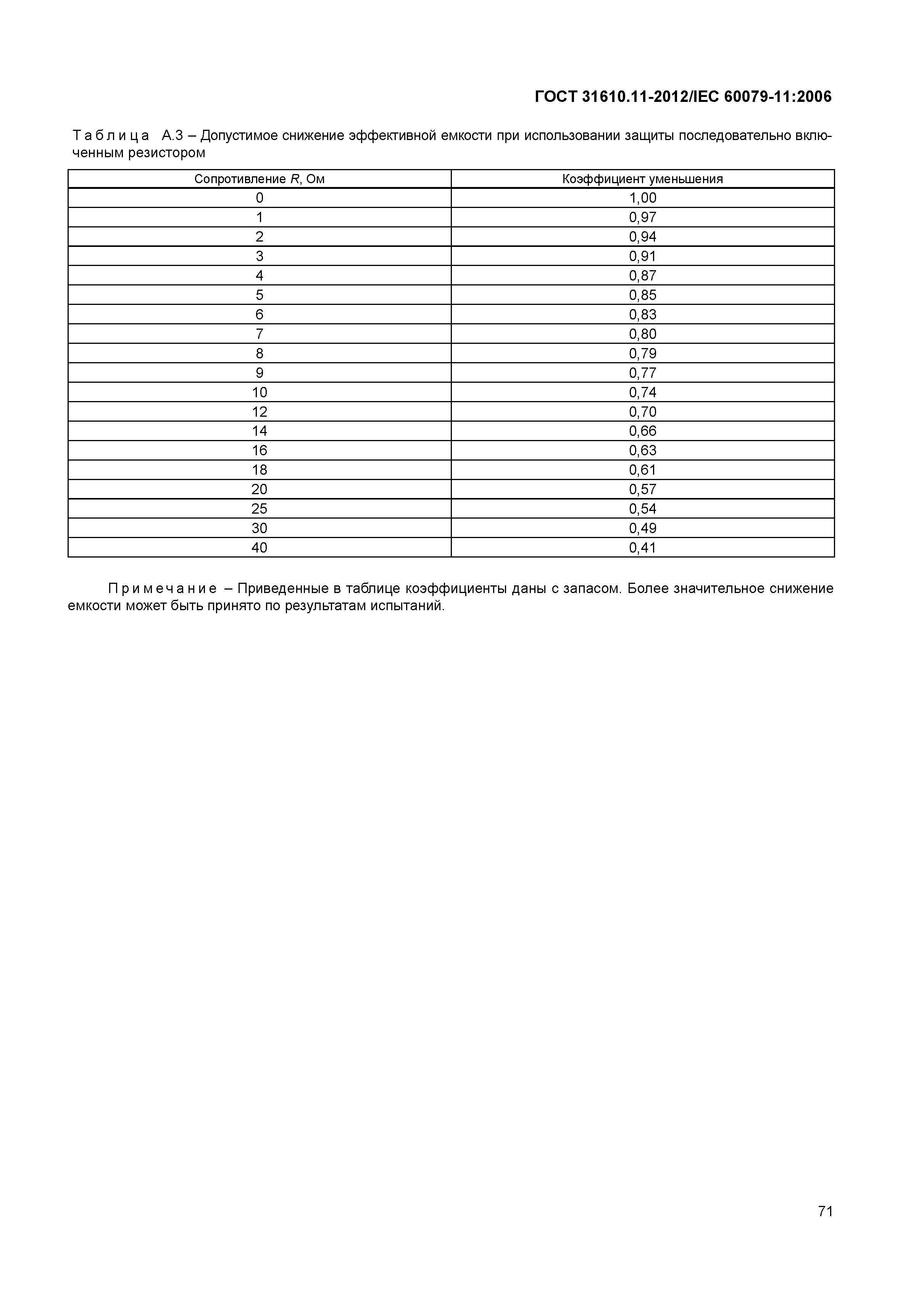

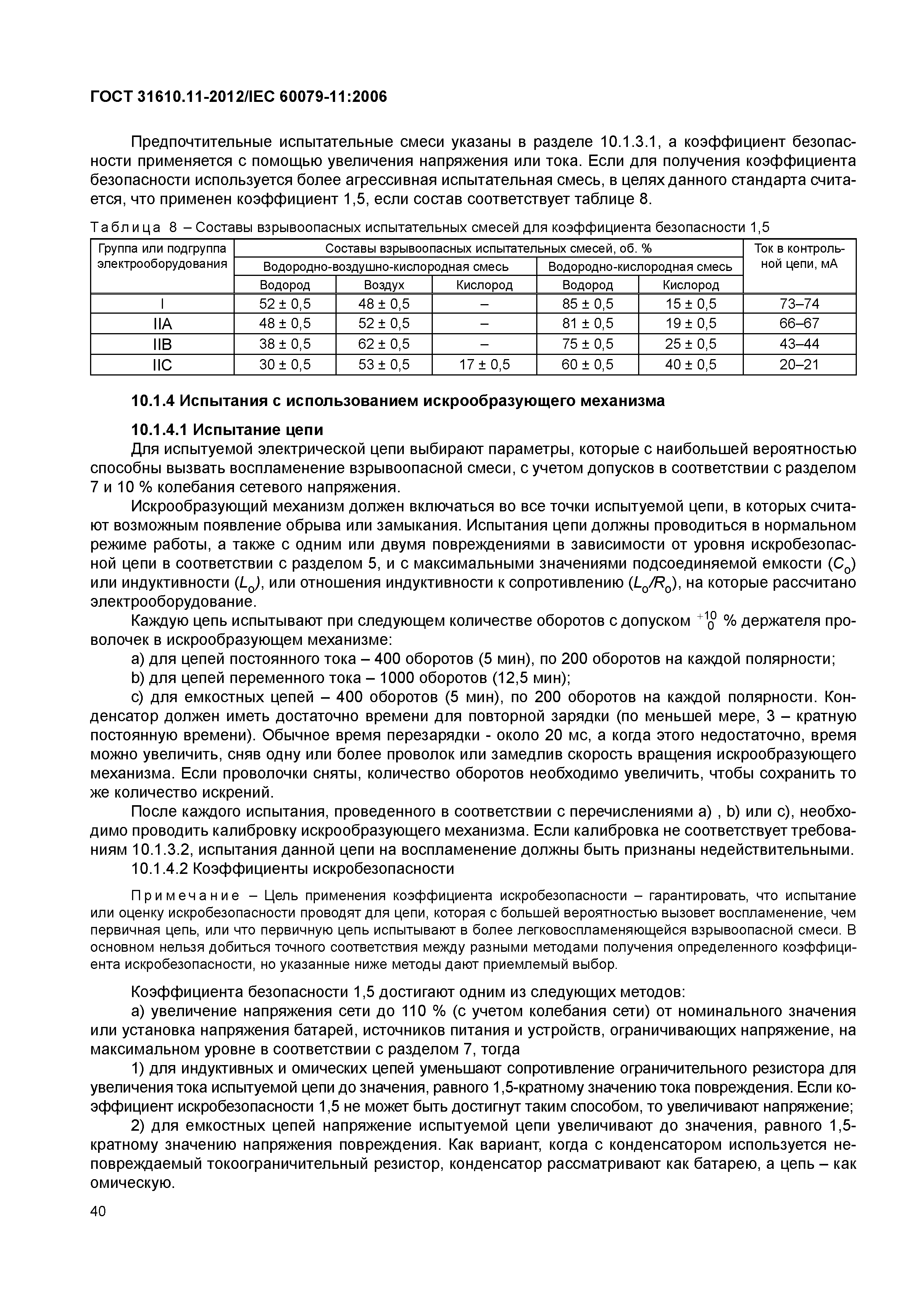

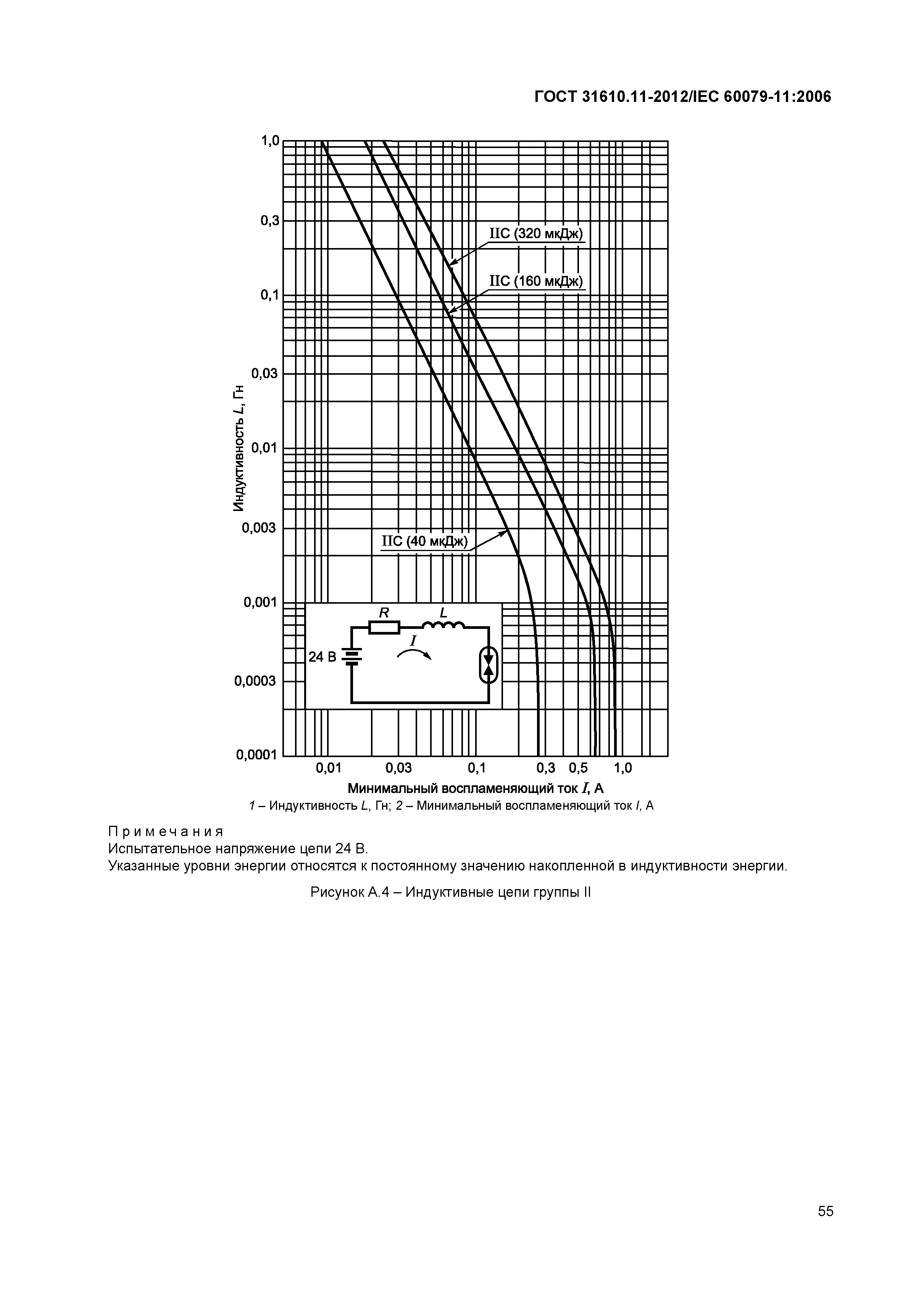

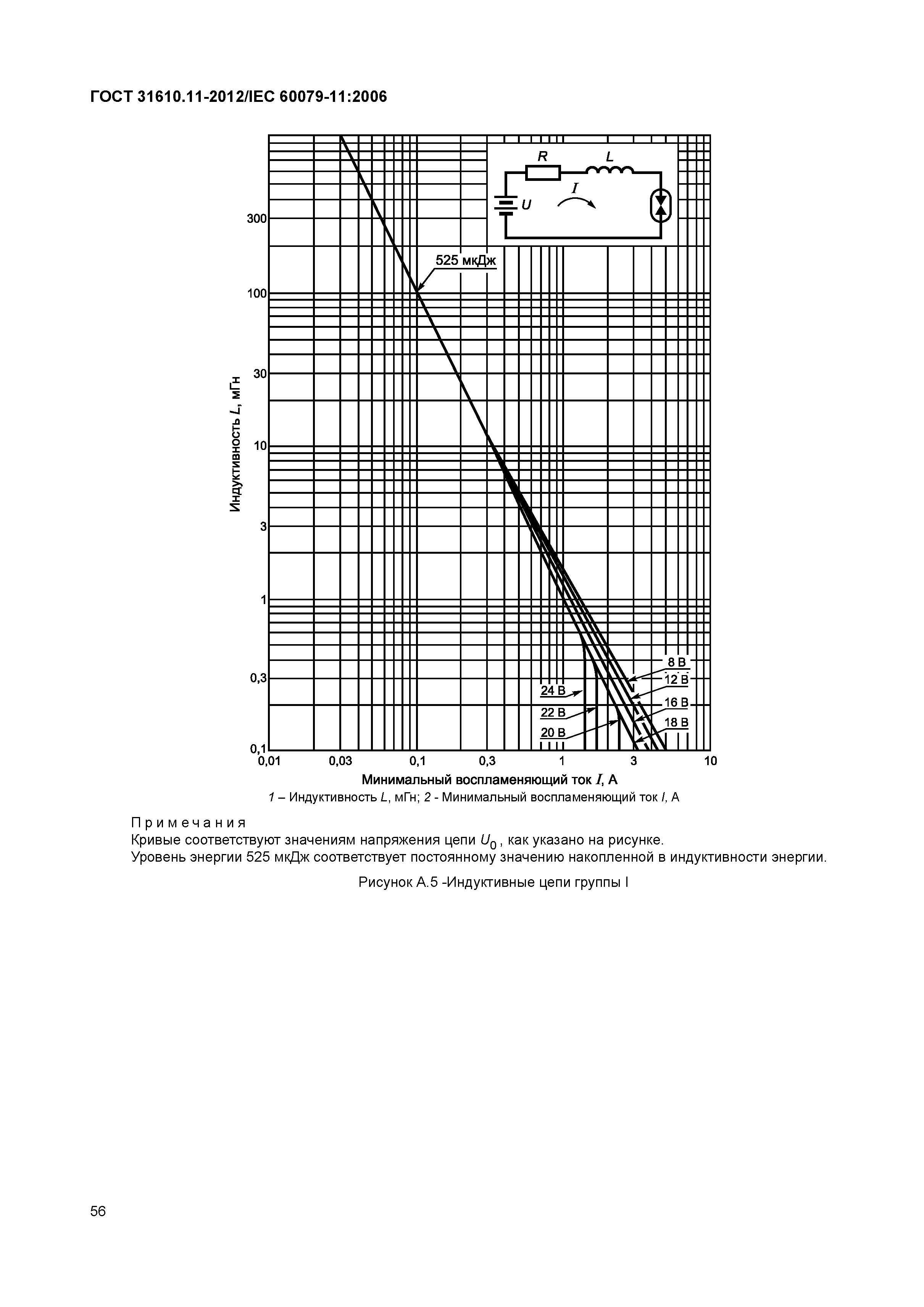

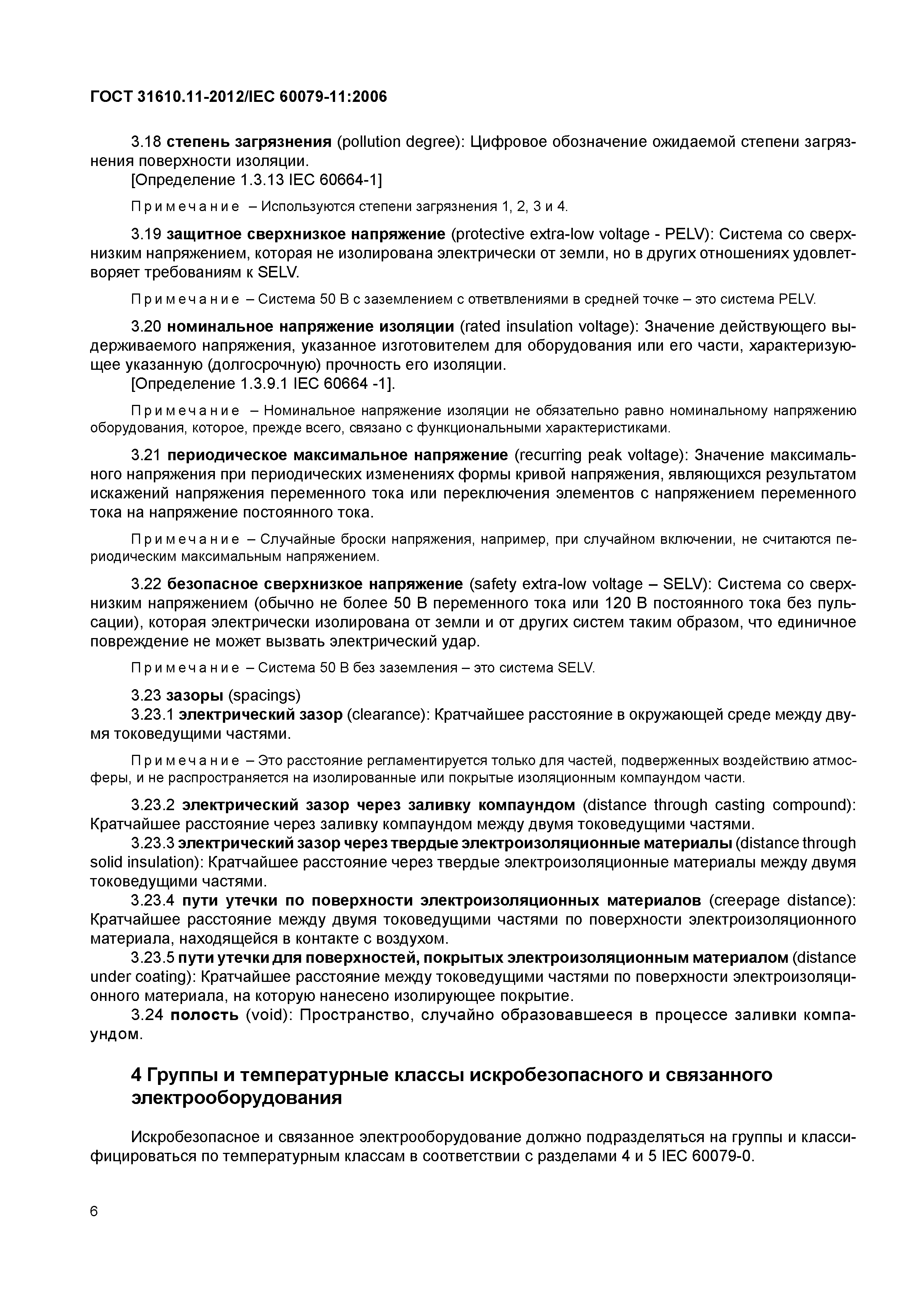

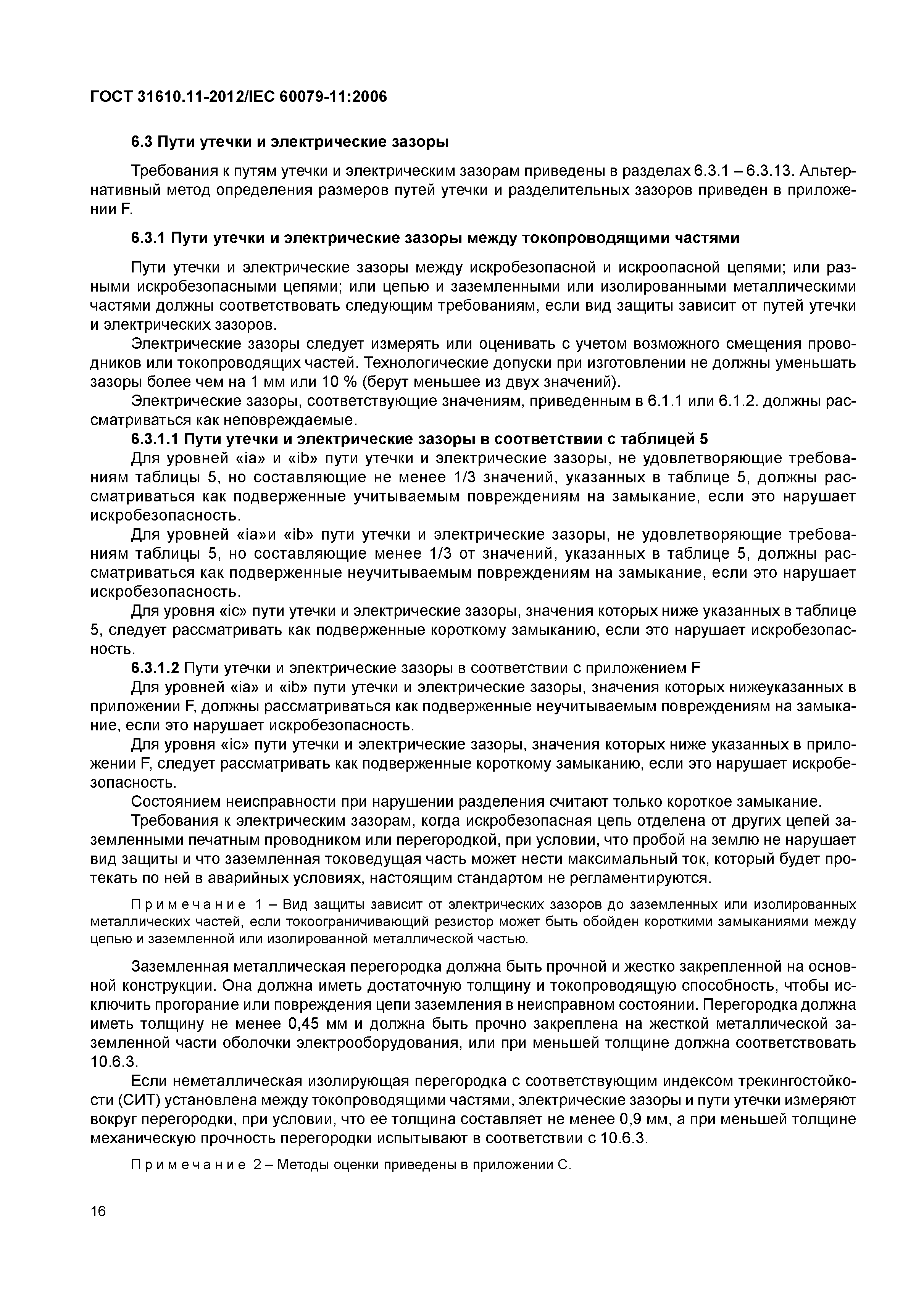

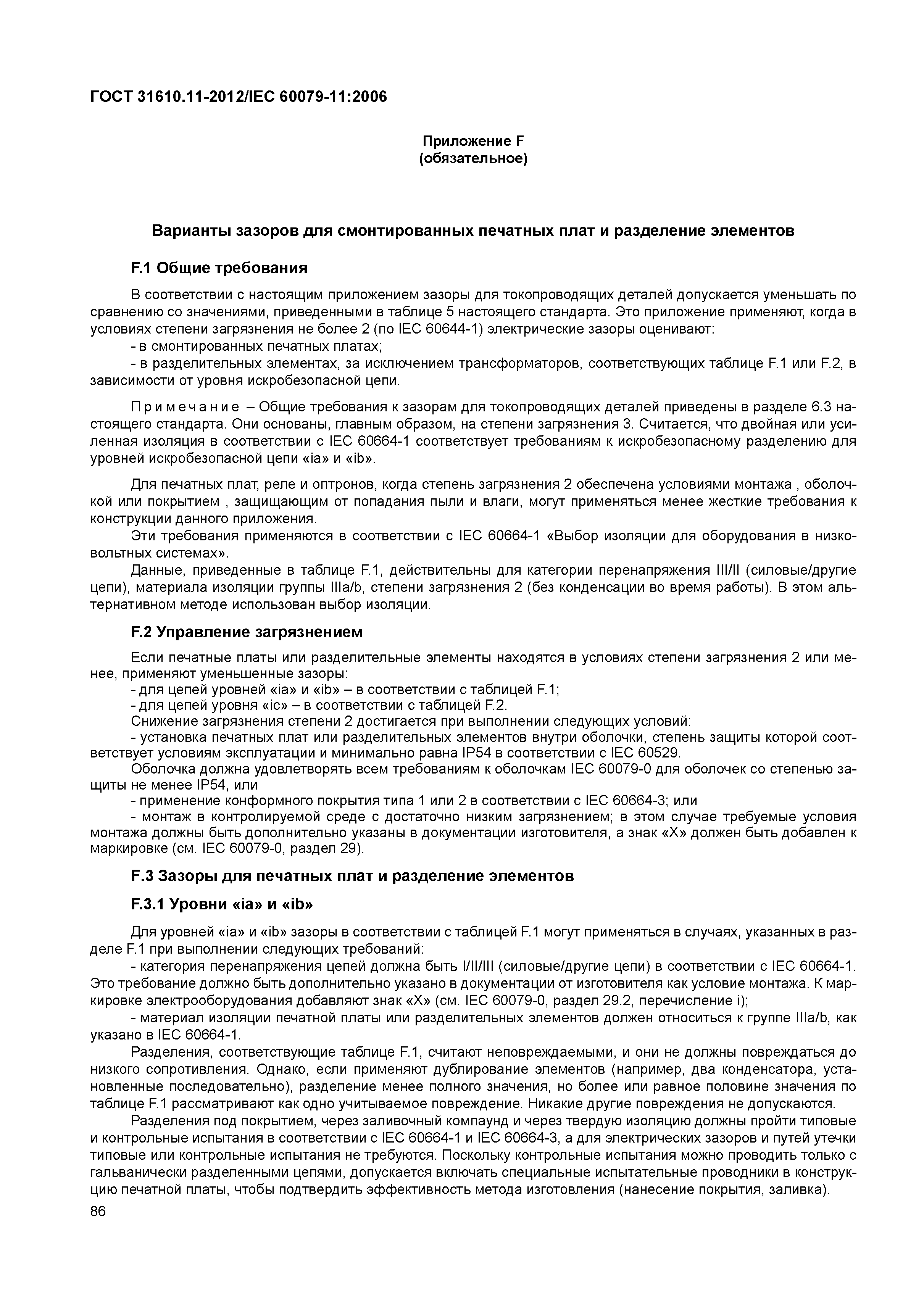

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Группы и температурные классы искробезопасного и связанного электрооборудования 5 Уровни искробезопасных цепей    5.1 Общие требования    5.2 Искробезопасная цепь уровня "ia"    5.3 Искробезопасная цепь уровня "ib"    5.4 Искробезопасная цепь уровня "ic"    5.5 Соответствие требованиям в отношении искрового воспламенения    5.6 Соответствие требованиям в отношении теплового воспламенения       5.6.1 Общие требования       5.6.2 Требования к малым элементам       5.6.3 Провода внутреннего монтажа       5.6.4 Печатные проводники    5.7 Простое электрооборудование 6 Требования к электрооборудованию    6.1 Оболочки       6.1.1 Оборудование, соответствующее таблице 5       6.1.2 Оборудование, соответствующее приложению F    6.2 Соединительные устройства для подключения внешних цепей       6.2.1 Зажимы       6.2.2 Электрические разъемы       6.2.3 Определение отношения максимальной внешней индуктивности к сопротивлению (Lo/Ro) для источника питания с ограниченным сопротивлением       6.2.4 Постоянно подсоединенные кабели    6.3 Пути утечки и электрические зазоры       6.3.1 Пути утечки и электрические зазоры между токопроводящими частями       6.3.2 Напряжение между токопроводящими частями       6.3.3 Электрический зазор       6.3.4 Электрический зазор через заливку компаундом и требования к компаунду       6.3.5 Электрический зазор через твердый электроизоляционный материал       6.3.6 Сложные разделения       6.3.7 Пути утечки по поверхности электроизоляционного материала       6.3.8 Пути утечки по поверхности, покрытой электроизоляционным материалом       6.3.9 Требования к монтажу печатных плат       6.3.10 Разделение заземленными экранами       6.3.11 Внутренняя проводка       6.3.12 Испытания на электрическую прочность       6.3.13 Реле    6.4 Защита от перемены полярности    6.5 Заземляющие проводники, разъемы и зажимы    6.6 Герметизация, используемая для предотвращения доступа взрывоопасной смеси 7 Требования к элементам, от которых зависит искробезопасность    7.1 Нагрузка искрозащитных элементов    7.2 Внутренние соединительные устройства, разъемы плат и элементов    7.3 Предохранители    7.4 Одноразовые и перезаряжаемые элементы и батареи       7.4.1 Общие требования       7.4.2 Утечка электролита и вентиляция       7.4.3 Напряжение элементов и батарей       7.4.4 Внутреннее сопротивление батареи и элемента       7.4.5 Батареи в электрооборудовании с другим видом взрывозащиты       7.4.6 Батареи, используемые и заменяемые во взрывоопасных зонах       7.4.7 Батареи, используемые, но не заменяемые во взрывоопасной зоне       7.4.8 Внешние контакты для заряда батарей       7.4.9 Конструкция оболочки (отсека) для батареи    7.5 Полупроводниковые элементы       7.5.1 Влияние переходных процессов       7.5.2 Шунты, ограничивающие напряжение       7.5.3 Последовательные токоограничительные устройства    7.6 Повреждаемые элементы и соединения    7.7 Пьезоэлектрические устройства    7.8 Электрохимические ячейки для обнаружения газов 8 Неповреждаемые элементы, блоки элементов и соединения    8.1 Сетевые трансформаторы       8.1.1 Защитные меры       8.1.2 Конструкция трансформаторов       8.1.3 Типовые испытания трансформаторов       8.1.4 Контрольные проверки и испытания сетевых трансформаторов    8.2 Разделительные трансформаторы    8.3 Неповреждаемые обмотки       8.3.1 Демпферные обмотки       8.3.2 Дроссели, состоящие из изолированных проводников    8.4 Токоограничительные резисторы    8.5 Разделительные конденсаторы    8.6 Блоки искрозащиты на полупроводниковых элементах       8.6.1 Общие требования       8.6.2 Блоки искрозащиты с шунтирующими элементами       8.6.3 Блоки искрозащиты с ограничителями напряжения    8.7 Провода, печатные проводники и соединения    8.8 Разделительные элементы       8.8.1 Общие требования       8.8.2 Разделительные элементы между искробезопасными и искроопасными цепями       8.8.3. Разделительные элементы между раздельными искробезопасными цепями 9 Барьеры безопасности на диодах    9.1 Общие положения    9.2 Конструкция       9.2.1 Монтаж       9.2.2 Устройства для заземления       9.2.3 Защита компонентов 10 Проверки и испытания    10.1 Испытания на искробезопасность       10.1.1 Общие положения       10.1.2 Искрообразующий механизм       10.1.3. Испытательные взрывоопасные смеси и калибровка искрообразующего механизма       10.1.4 Испытания с использованием искрообразующего механизма       10.1.5 Испытания    10.2 Температурные испытания    10.3 Испытание электрической прочности изоляции    10.4 Определение параметров произвольных элементов питания    10.5 Испытания элементов и батарей       10.5.1 Общие требования       10.5.2 Испытания элементов и батарей на утечку электролита       10.5.3 Воспламенение вследствие искры и превышения температуры поверхности элементов и батарей       10.5.4 Испытание под давлением оболочки батареи    10.6 Механические испытания       10.6.1 Заливочный компаунд       10.6.2 Герметизация элементов перед заливкой       10.6.3 Перегородки    10.7 Испытания электрооборудования, содержащего пьезоэлектрические устройства    10.8 Испытания диодных барьеров и шунтов безопасности    10.9 Испытания кабеля на растяжение    10.10 Испытания трансформаторов 11 Контрольные проверки, выполняемые изготовителем    11.1 Контрольные испытания диодных барьеров безопасности       11.1.1 Барьеры безопасности законченной конструкции       11.1.2 Диоды для двухдиодных барьеров уровня "ia"    11.2 Контрольные испытания неповреждаемых трансформаторов 12 Маркировка    12.1 Общие требования    12.2 Маркировка средств соединения    12.3 Предупредительные надписи    12.4. Примеры маркировки 13 Документация Приложение А (обязательное) Оценка искробезопасности электрических цепей Приложение В (обязательное) Искрообразующий механизм для испытания электрических цепей на искробезопасность Приложение С (справочное) Измерение путей утечки, зазоров и расстояний разделения через заливочный компаунд и твердую изоляцию Приложение D (справочное) Герметизация Приложение Е (справочное) Испытание энергии переходного процесса Приложение F (обязательное) Варианты зазоров для смонтированных печатных плат и разделение элементов Библиография Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам
Разработан:	АННО Ех-стандарт
Утверждён:	03.12.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 54-П) 27.12.2012 Федеральное агентство по техническому регулированию и метрологии (2074-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическое оборудование для работы в особых условиях Электрическое оборудование для взрывоопасной атмосферы Экология ЭЛЕКТРОТЕХНИКА Электрическое оборудование для работы в особых условиях Электрическое оборудование для взрывоопасной атмосферы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника

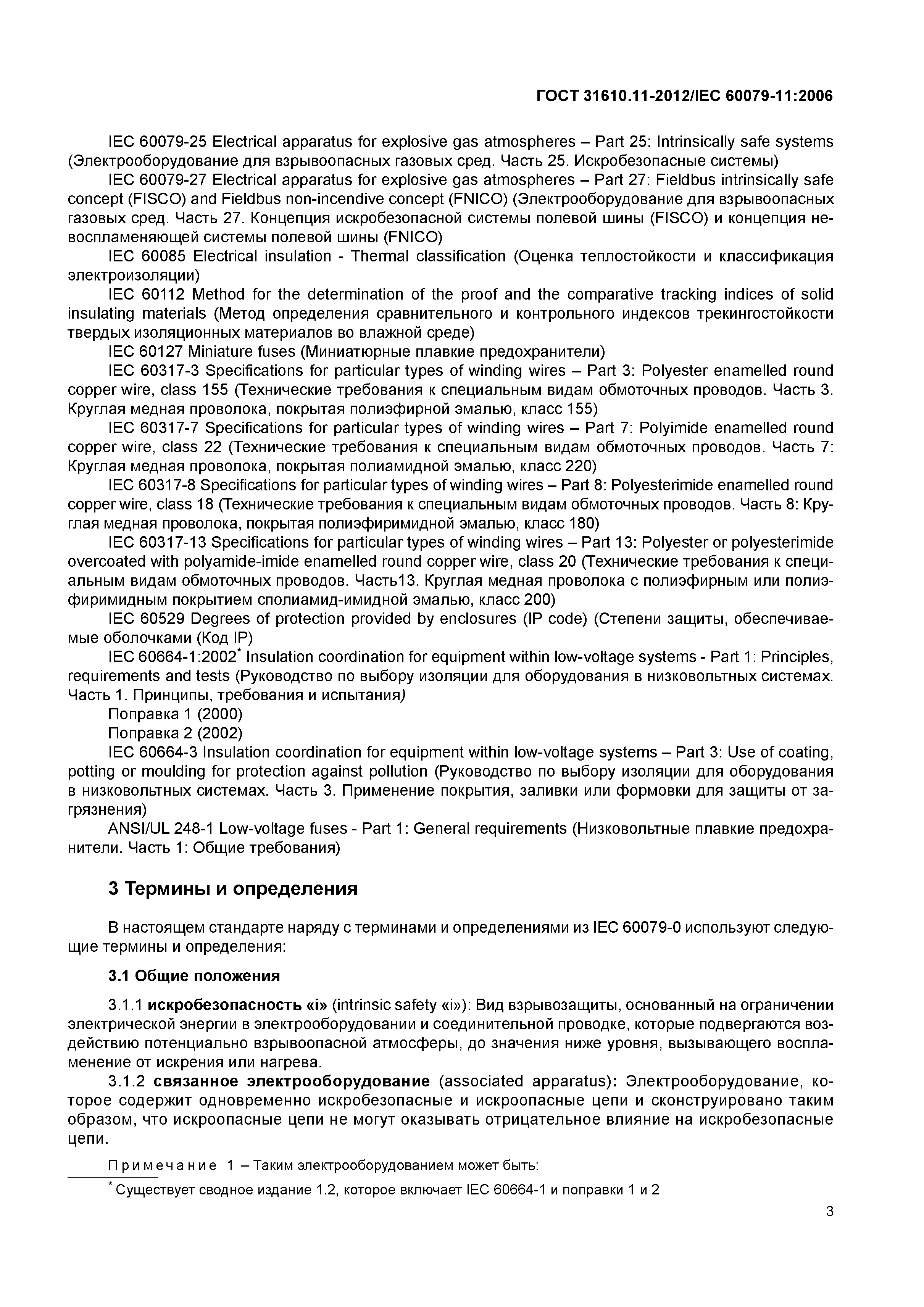

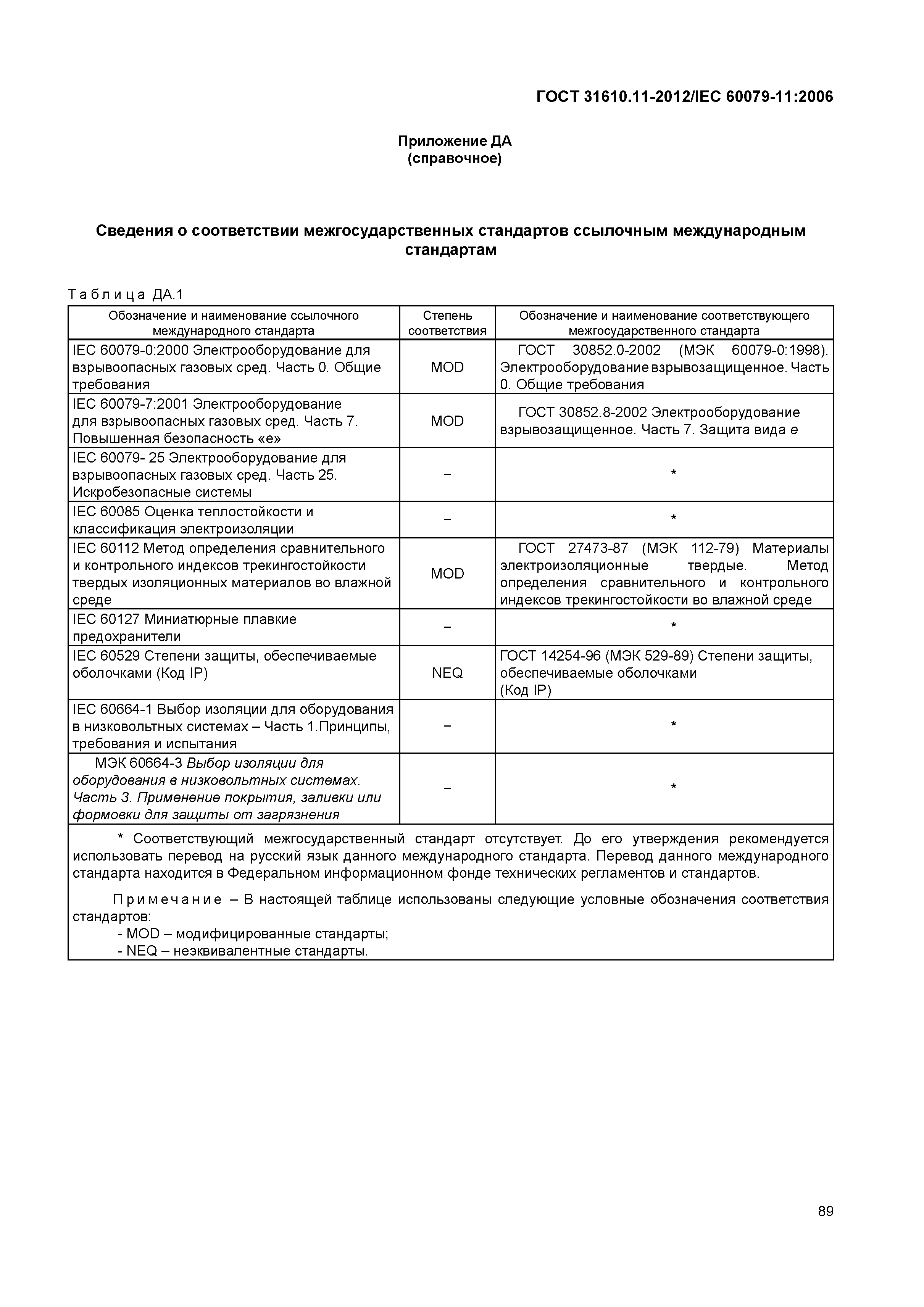

Нормативные ссылки:	ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 27473-87 «Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде» ГОСТ 30852.0-2002 «Электрооборудование взрывозащищенное. Часть 0. Общие требования» ГОСТ 30852.8-2002 «Электрооборудование взрывозащищенное. Часть 7. Защита вида е»
