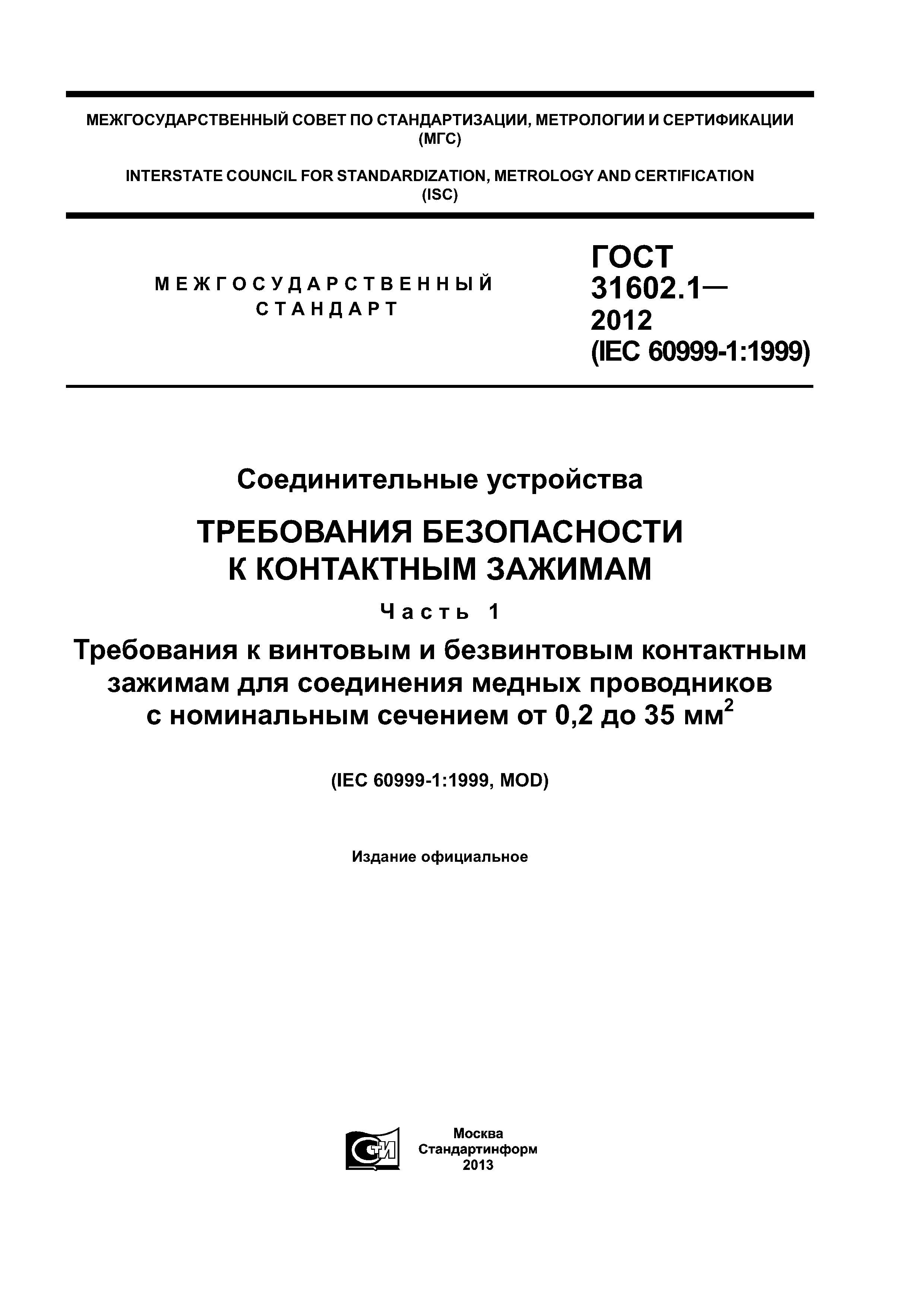

ГОСТ 31602.1-2012

Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 кв. мм

Обозначение:	ГОСТ 31602.1-2012
Обозначение англ:	GOST 31602.1-2012
Статус:	действует
Название рус.:	Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 кв. мм
Название англ.:	Connecting devices. Electrical copper conductors. Safety requirements for screw-type and screwless-type clamping units. Part 1. General requirements and particular requirements for clamping units for conductors from 0,2 up to 35 sq. mm (included)
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

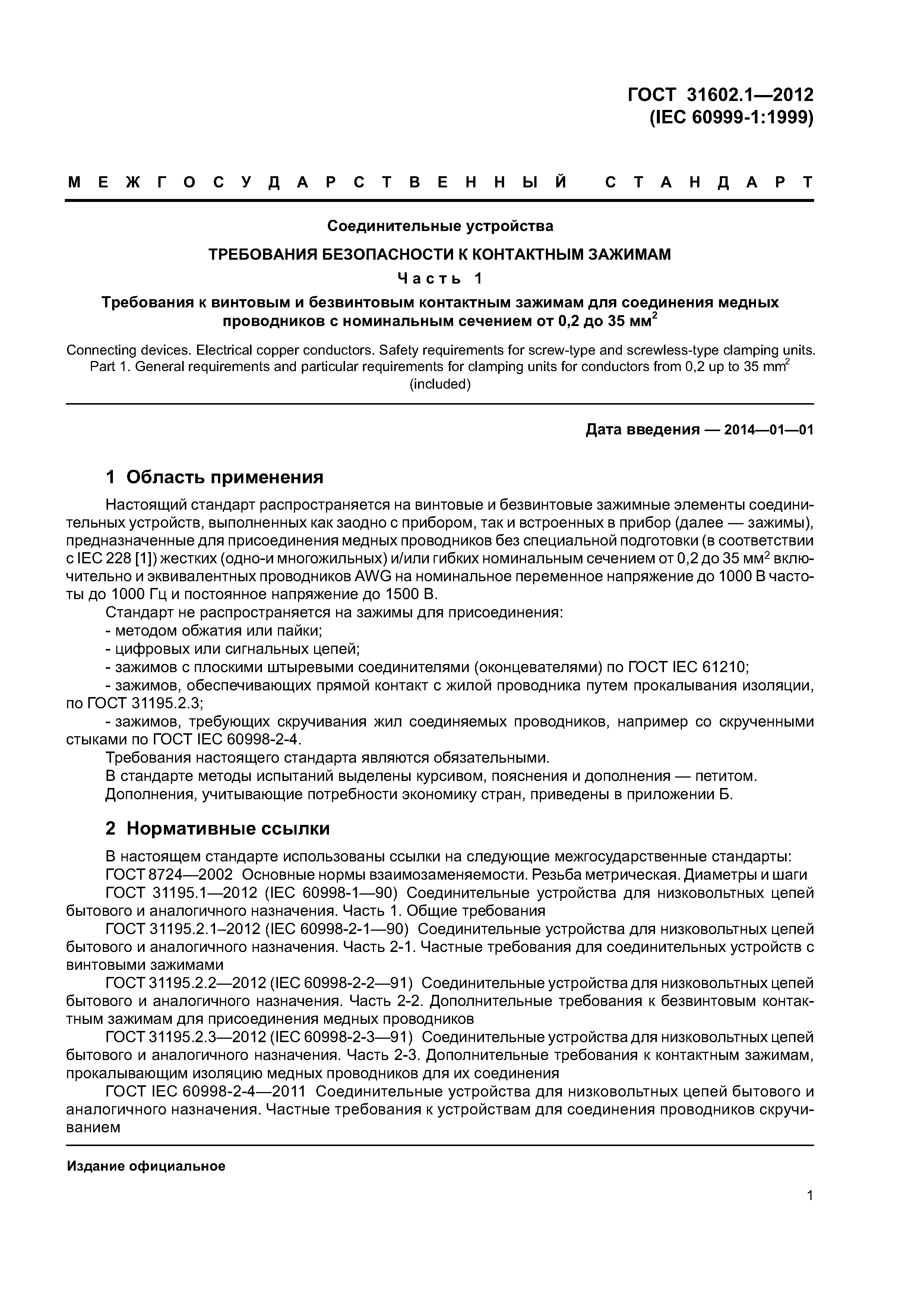

Область применения:	Стандарт распространяется на винтовые и безвинтовые зажимные элементы соединительных устройств, выполненных как заодно с прибором, так и встроенных в прибор, предназначенные для присоединения медных проводников без специальной подготовки (в соответствии с IEC 228 (1) жестких (одно- и многожильных) и/или гибких номинальным сечением от 0,2 до 35 мм в кв. включительно и эквивалентных проводников AWG на номинальное переменное напряжение до 1000 В частоты до 1000 Гц и постоянное напряжение до 1500 В. Стандарт не распространяется на зажимы для присоединения: - методом обжатия или пайки; - цифровых или сигнальных цепей; - зажимов с плоскими штыревыми соединителями (оконцевателями) по ГОСТ IEC 61210; - зажимов, обеспечивающих прямой контакт с жилой проводника путем прокалывания изоляции по ГОСТ 31195.2.3; - зажимов, требующих скручивания жил соединяемых проводников, например, со скрученными стыками по ГОСТ IEC 60998-2-4.

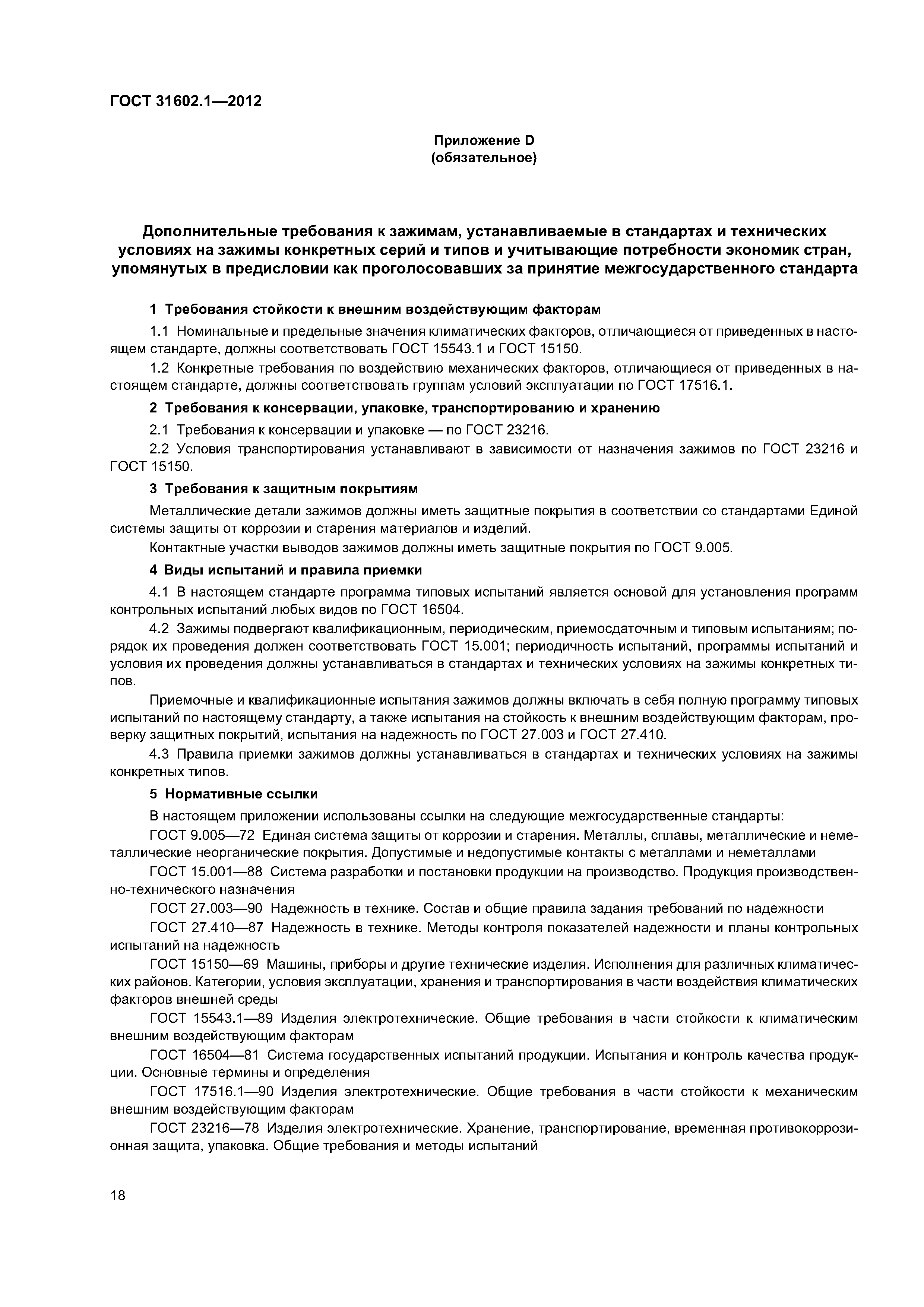

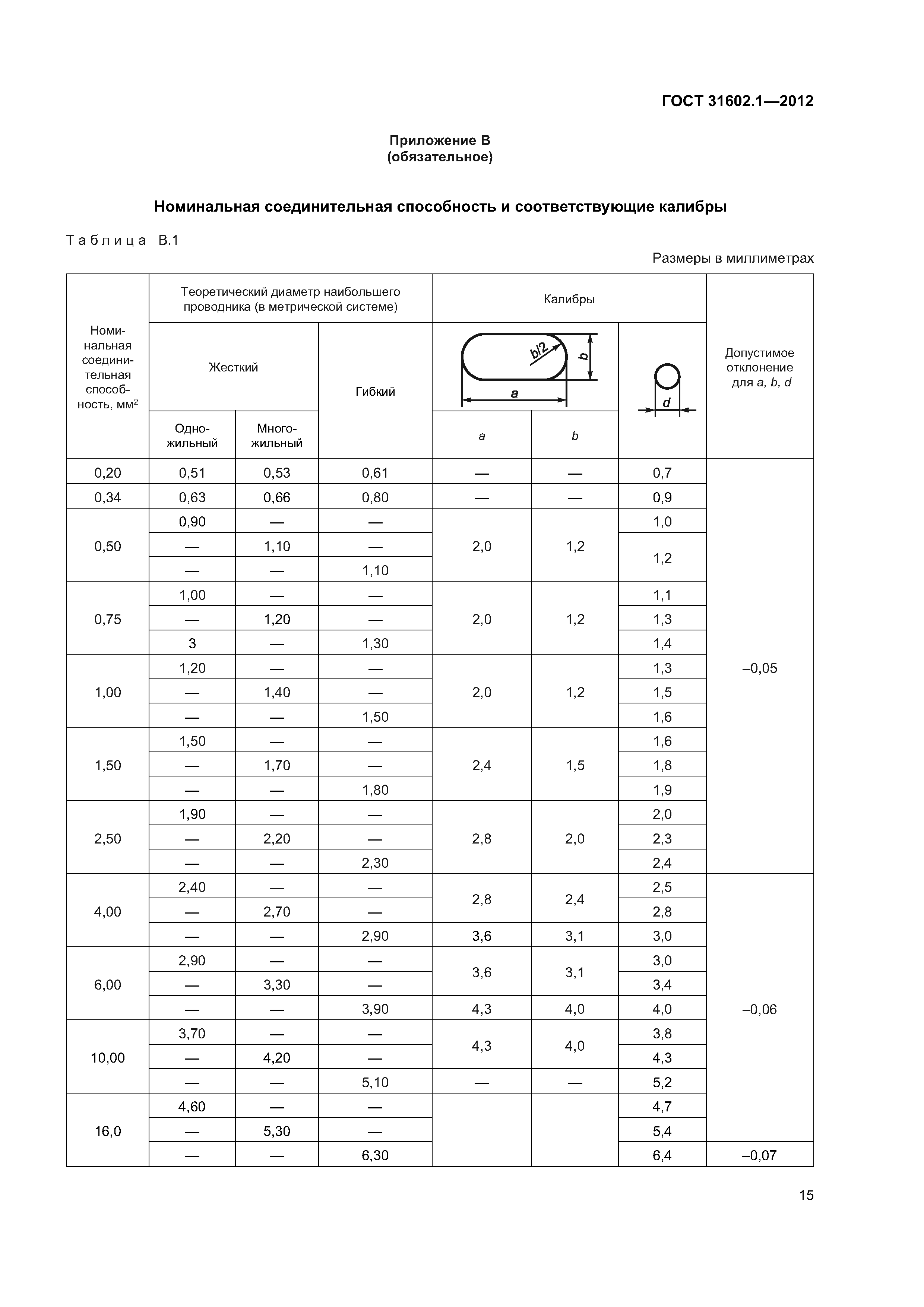

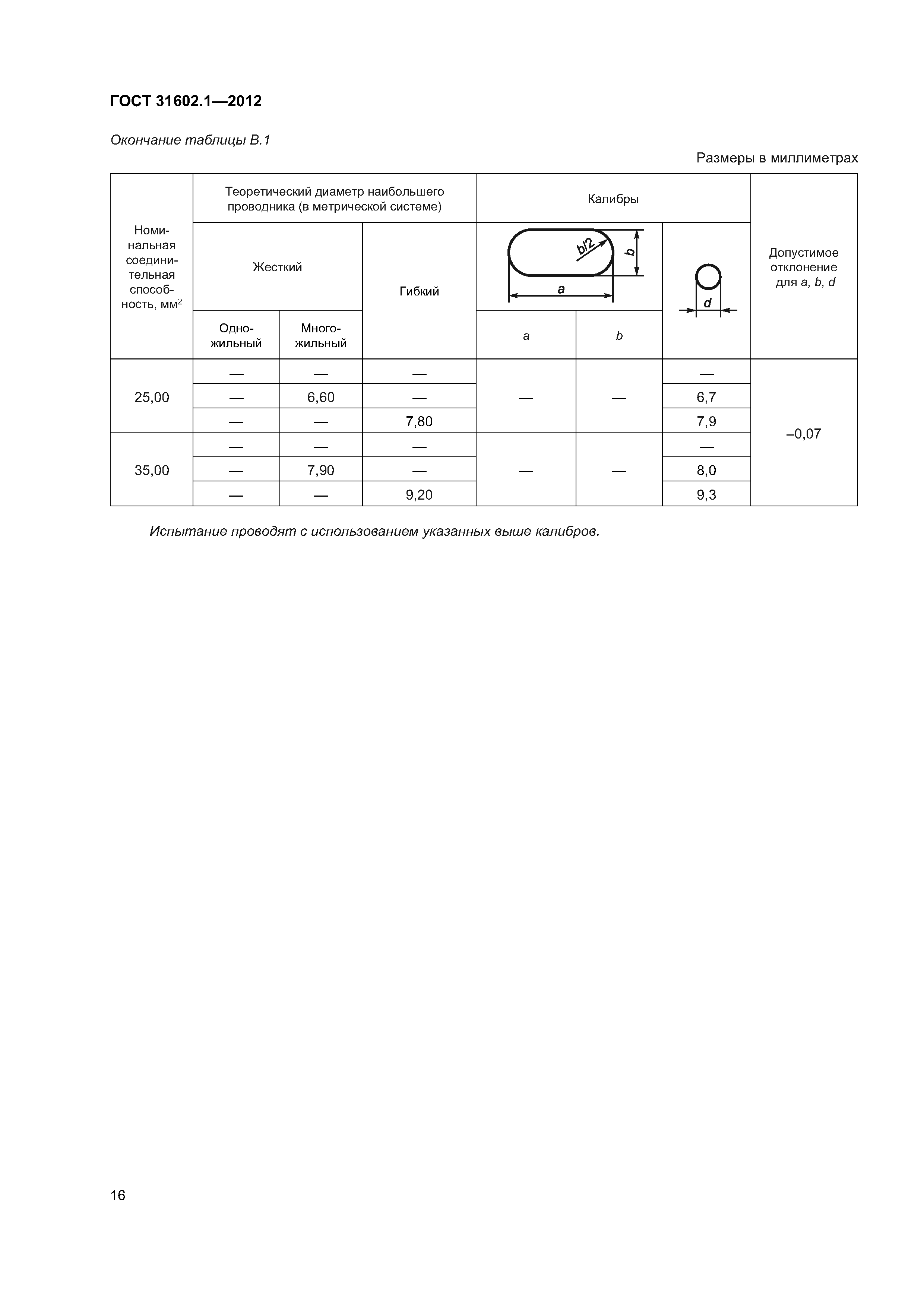

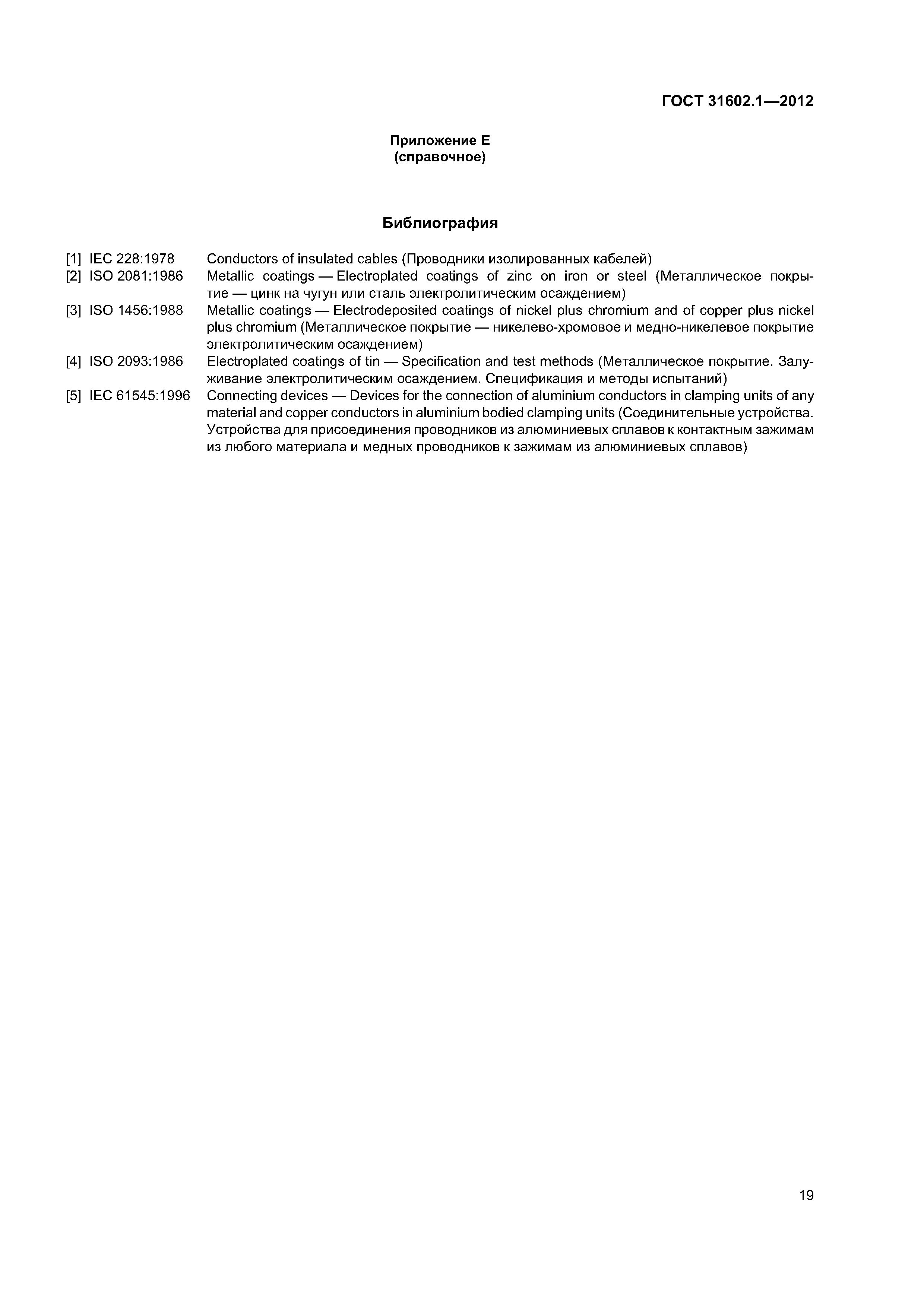

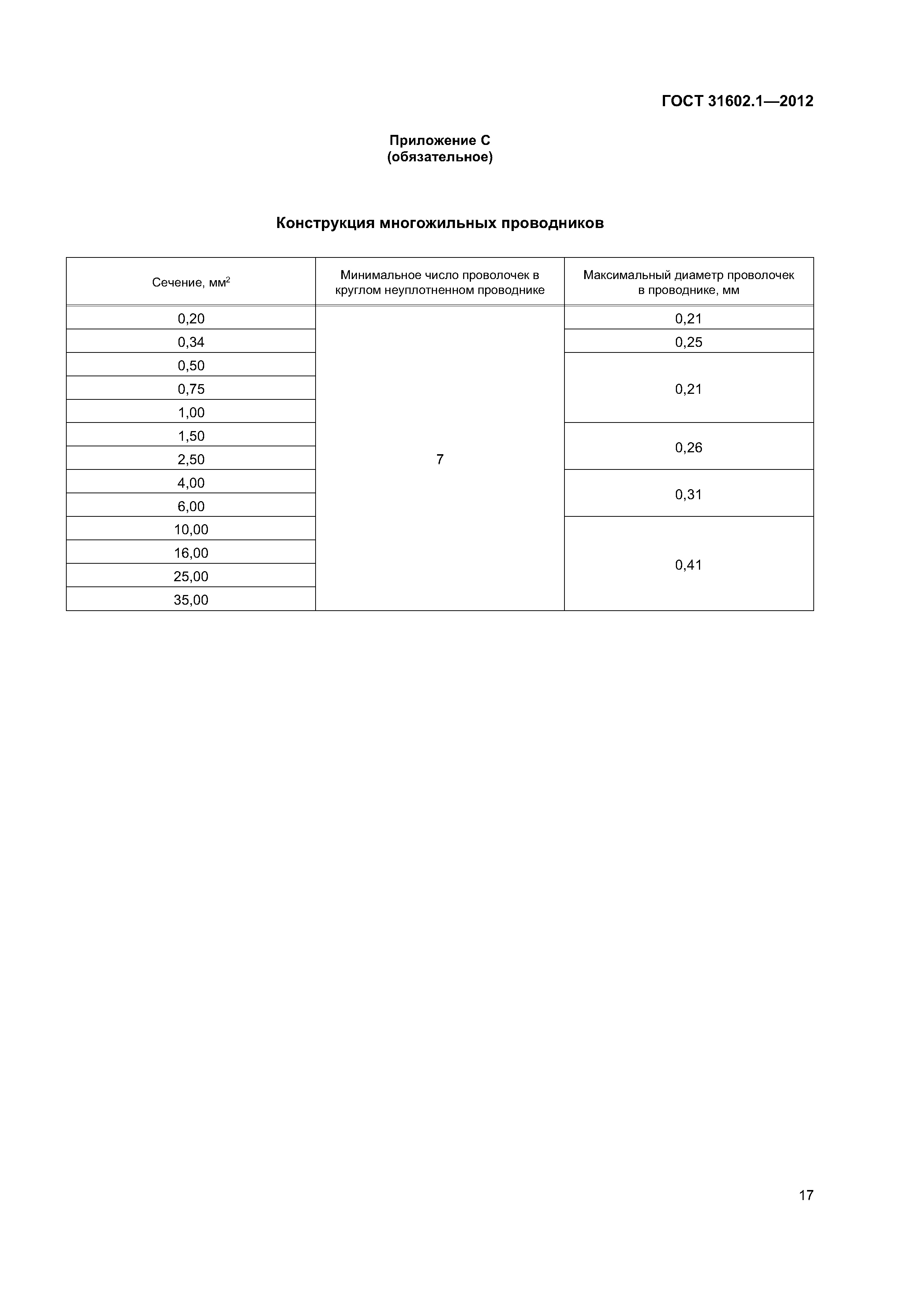

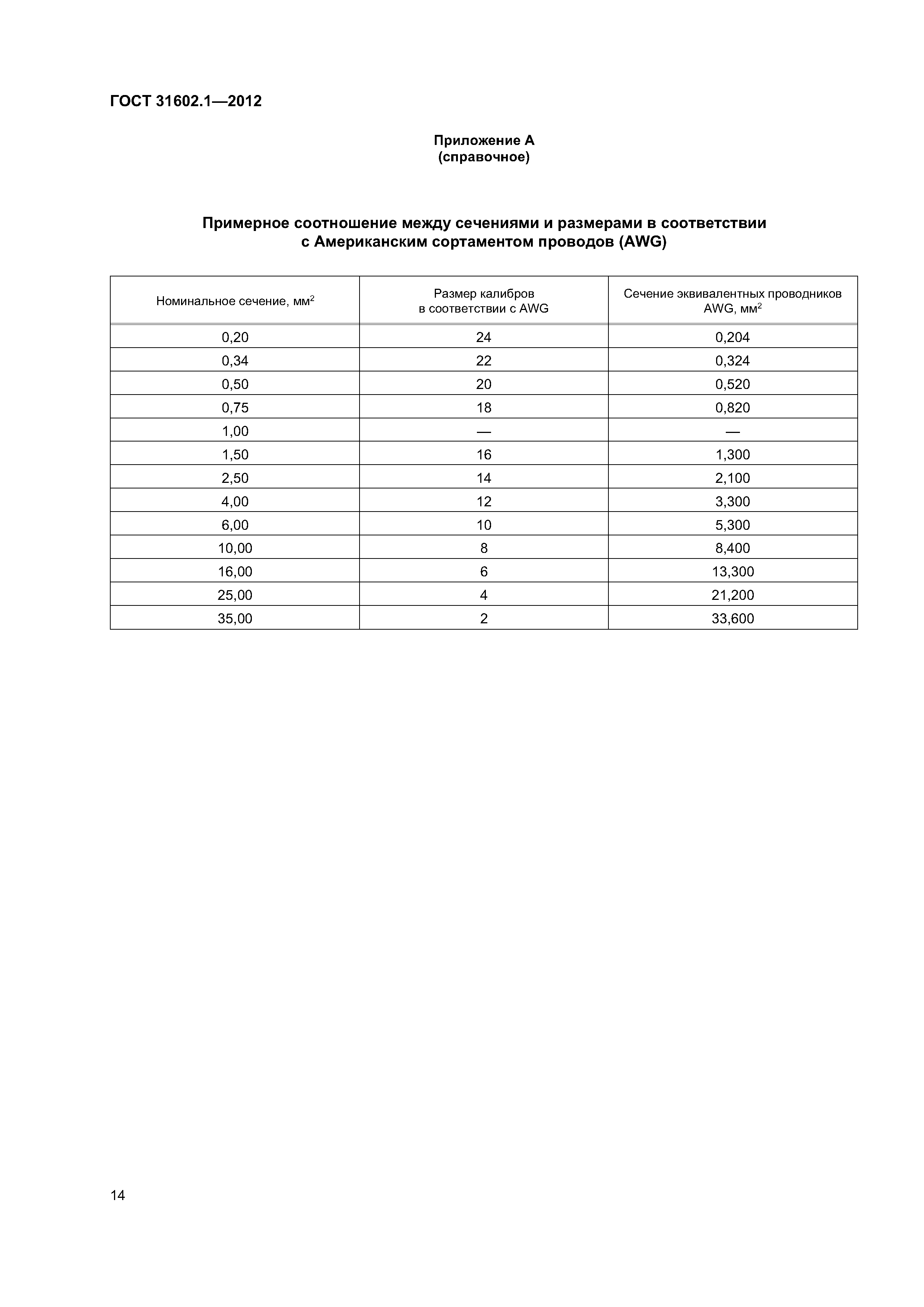

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения 4 Общие требования 5 Общие требования к испытаниям 6 Основные характеристики 7 Соединение проводников 8 Требования к конструкции 9 Испытания Приложение А (справочное) Примерное соотношение между сечениями и размерами в соответствии с Американским сортаментом проводов (AWG) Приложение В (обязательное) Номинальная соединительная способность и соответствующие калибры Приложение С (обязательное) Конструкция многожильных проводников Приложение D (обязательное) дополнительные требования к зажимам, устанавливаемые в стандартах и технических условиях на зажимы конкретных серий и типов и учитывающие потребности экономик стран, упомянутых в предисловии как проголосовавших за принятие межгосударственного стандарта Приложение Е (справочное) Библиография
Разработан:	ФГУП ВНИИНМАШ
Утверждён:	24.05.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 41) 15.11.2012 Федеральное агентство по техническому регулированию и метрологии (857-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Соединительные устройства Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Соединительные устройства Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Нормативные ссылки:	ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ IEC 60998-2-4-2011 «Устройства соединительные для низковольтных цепей бытового и аналогичного назначения. Частные требования к устройствам для соединения проводников скручиванием» ГОСТ IEC 61210-2011 «Устройства присоединительные. Зажимы плоские быстросоединяемые для медных электрических проводников. Требования безопасности» ГОСТ 31195.1-2012 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 1. Общие требования» ГОСТ 31195.2.1-2012 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Частные требования для соединительных устройств с винтовыми зажимами» ГОСТ 31195.2.2-2012 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к безвинтовым контактным зажимам для присоединения медных проводников» ГОСТ 31195.2.3-2012 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-3. Дополнительные требования к контактным зажимам, прокалывающим изоляцию медных проводников для их соединения»
