СП 86.13330.2012

Магистральные трубопроводы

Обозначение:	СП 86.13330.2012
Обозначение англ:	SP 86.13330.2012
Статус:	заменен
Название рус.:	Магистральные трубопроводы
Название англ.:	Trunk pipelines
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.06.2014

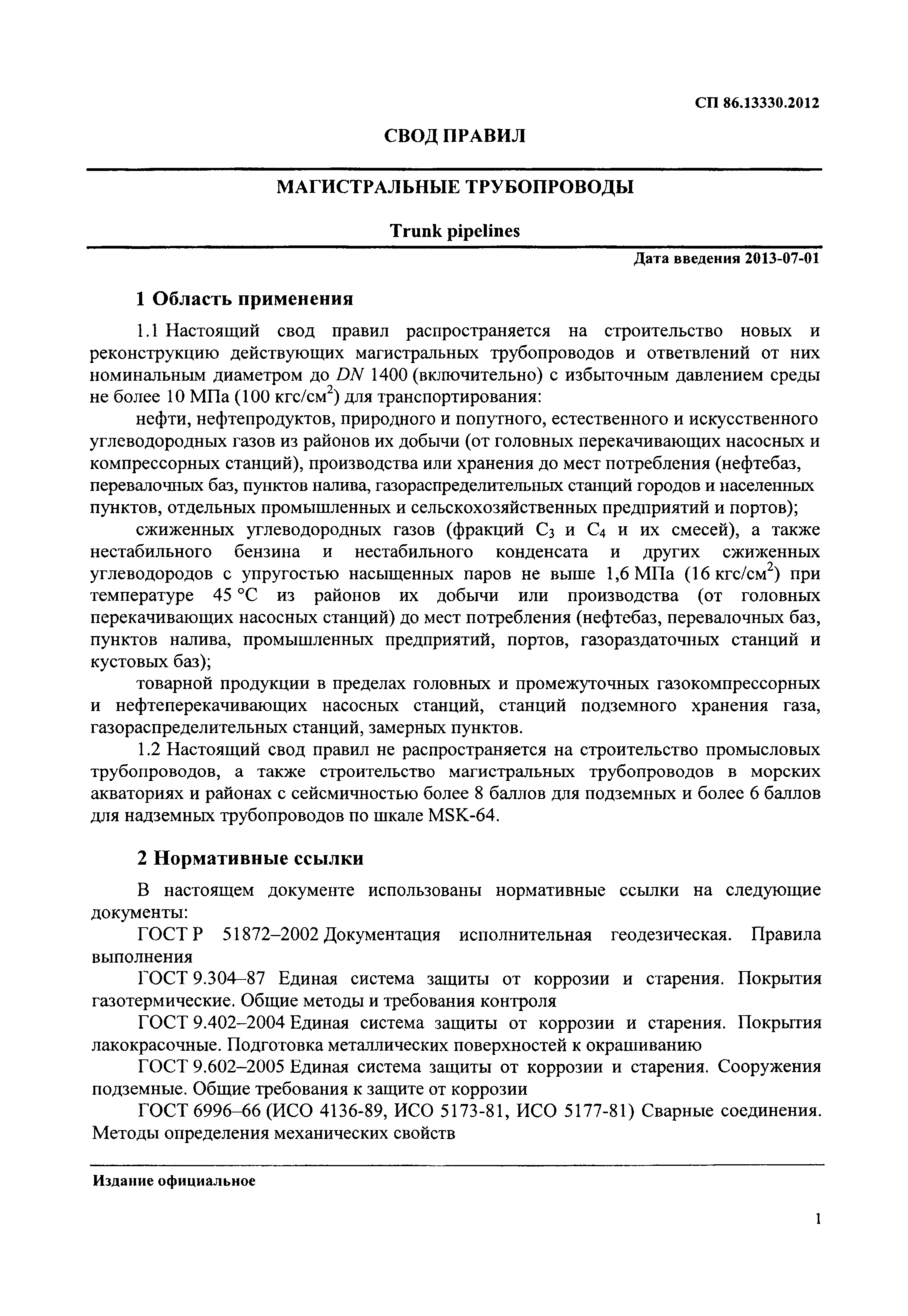

Область применения:	Свод правил распространяется на строительство новых и реконструкцию действующих магистральных трубопроводов и ответвлений от них номинальным диаметром до DN 1400 (включительно) с избыточным давлением среды не более 10 МПа (100 кгс/см2) для транспортирования: нефти, нефтепродуктов, природного и попутного, естественного и искусственного углеводородных газов из районов их добычи (от головных перекачивающих насосных и компрессорных станций), производства или хранения до мест потребления (нефтебаз, перевалочных баз, пунктов налива, газораспределительных станций городов и населенных пунктов, отдельных промышленных и сельскохозяйственных предприятий и портов); сжиженньих углеводородных газов (фракций С3 и С4 и их смесей), а также нестабильного бензина и нестабильного конденсата и других сжиженных углеводородов с упругостью насыщенных паров не выше 1,6 МПа (16 кгс/см2) при температуре 45 градусов Цельсия из районов их добычи или производства (от головных перекачивающих насосных станций) до мест потребления (нефтебаз, перевалочных баз, пунктов налива, промышленных предприятий, портов, газораздаточных станций и кустовых баз); товарной продукции в пределах головных и промежуточных газокомпрессорных и нефтеперекачивающих насосных станций, станций подземного хранения газа, газораспределительных станций, замерных пунктов. Свод правил не распространяется на строительство промысловых трубопроводов, а также строительство магистральных трубопроводов в морских акваториях и районах с сейсмичностью более 8 баллов для подземных и более 6 баллов для надземных трубопроводов по шкале МSК-64.

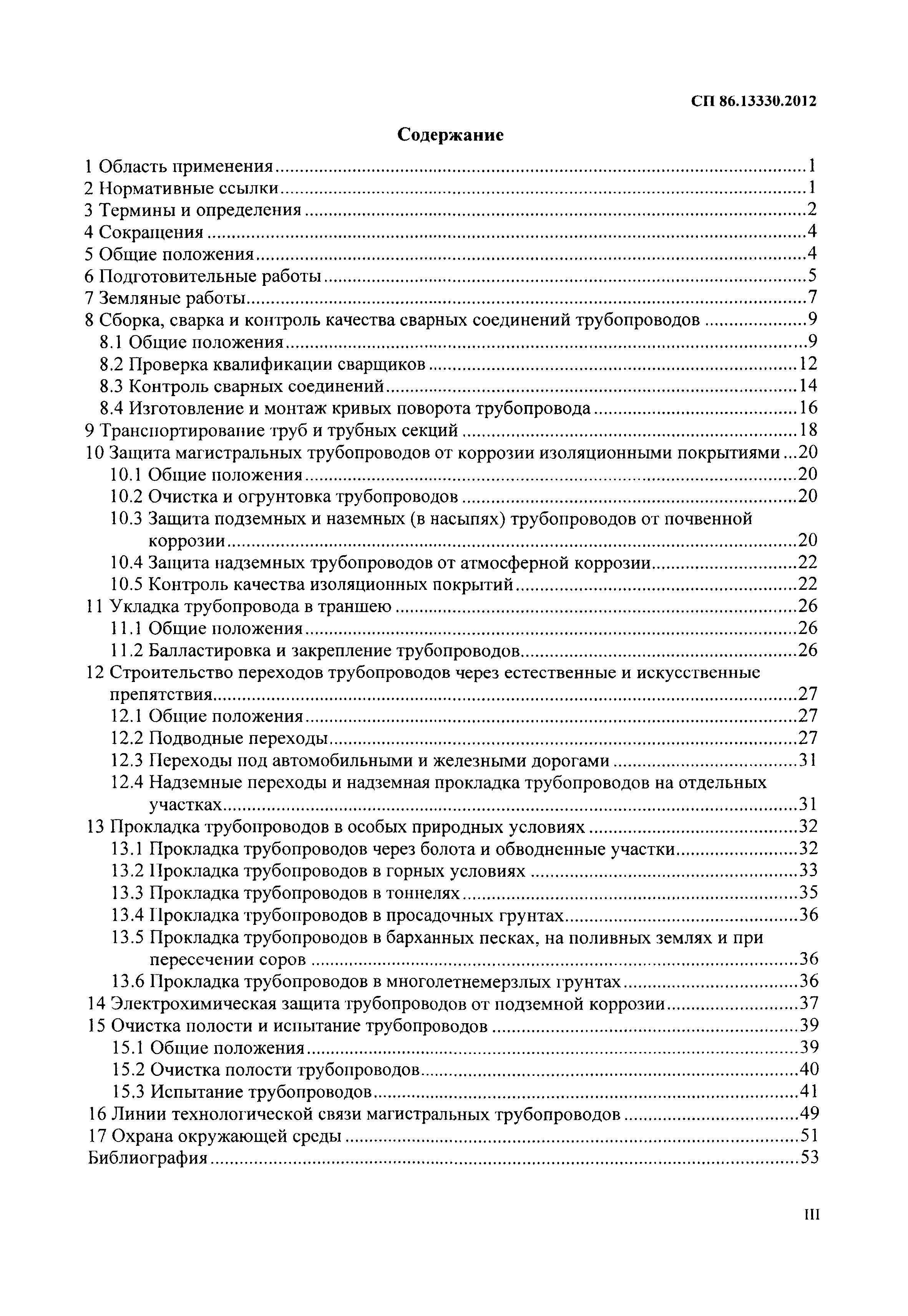

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Сокращения 5 Общие положения 6 Подготовительные работы 7 Земляные работы 8 Сборка, сварка и контроль качества сварных соединений трубопроводов    8.1 Общие положения    8.2 Проверка квалификации сварщиков    8.3 Контроль сварных соединений    8.4 Изготовление и монтаж кривых поворота трубопровода 9 Транспортирование труб и трубных секций 10 Защита магистральных трубопроводов от коррозии изоляционными покрытиями ..    10.1 Общие положения    10.2 Очистка и огрунтовка трубопроводов    10.3 Защита подземных и наземных (в насыпях) трубопроводов от почвенной коррозии    10.4 Защита надземных трубопроводов от атмосферной коррозии    10.5 Контроль качества изоляционных покрытий 11 Укладка трубопровода в траншею    11.1 Общие положения    11.2 Балластировка и закрепление трубопроводов 12 Строительство переходов трубопроводов через естественные и искусственные препятствия    12.1 Общие положения    12.2 Подводные переходы    12.3 Переходы под автомобильными и железными дорогами    12.4 Надземные переходы и надземная прокладка трубопроводов на отдельных участках 13 Прокладка трубопроводов в особых природных условиях    13.1 Прокладка трубопроводов через болота и обводненные участки    13.2 Прокладка трубопроводов в горных условиях    13.3 Прокладка трубопроводов в тоннелях    13.4 Прокладка трубопроводов в просадочных грунтах    13.5 Прокладка трубопроводов в барханных песках, на поливных землях и при пересечении соров    13.6 Прокладка трубопроводов в многолетнемерзлых грунтах 14 Электрохимическая защита трубопроводов от подземной коррозии 15 Очистка полости и испытание трубопроводов    15.1 Общие положения    15.2 Очистка полости трубопроводов    15.3 Испытание трубопроводов 16 Линии технологической связи магистральных трубопроводов 17 Охрана окружающей среды Библиография
Разработан:	ОАО ВНИИСТ
Утверждён:	25.12.2012 Госстрой России (Федеральное агентство по строительству и жилищно-коммунальному хозяйству) (107/ГС)
Издан:	Минрегион России (2013 г. )
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Трубопроводы и их компоненты Строительство Нормативные документы Документы Системы нормативных документов в строительстве Нормативные документы по градостроительству, зданиям и сооружениям к.34 Магистральные и промысловые трубопроводы
Чем заменён:	СП 86.13330.2014 «Магистральные трубопроводы»
Нормативные ссылки:	Постановление 812 «Об утверждении Основных положений порядка заключения и исполнения государственных контрактов (договоров подряда) на строительство объектов для федеральных государственных нужд в Российской Федерации» Приказ 525/67 «Об утверждении Основных положений о рекультивации земель, снятии, сохранении и рациональном использовании плодородного слоя почвы» СНиП III-42-80* «Магистральные трубопроводы» СН 452-73 «Нормы отвода земель для магистральных трубопроводов» ГОСТ 15836-79 «Мастика битумно-резиновая изоляционная. Технические условия» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 15140-78 «Материалы лакокрасочные. Методы определения адгезии» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» «Правила охраны линий и сооружений связи Российской Федерации» ВСН 010-88 «Строительство магистральных трубопроводов. Подводные переходы» ПБ 13-407-01 «Единые правила безопасности при взрывных работах» ГОСТ Р 51872-2002 «Документация исполнительная геодезическая. Правила выполнения» ВСН 179-85 «Инструкция по рекультивации земель при строительстве трубопроводов» Федеральный закон 184-ФЗ «О техническом регулировании» РД 03-495-02 «Технологический регламент проведения аттестации сварщиков и специалистов сварочного производства» ГОСТ 9.304-87 «Единая система защиты от коррозии и старения. Покрытия газотермические. Общие требования и методы контроля» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» Кодекс 190-ФЗ «Градостроительный кодекс Российской Федерации» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» ГОСТ 9.602-2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии» РД 11-02-2006 «Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения» Федеральный закон 94-ФЗ «О размещении заказов на поставки товаров, выполнение работ, оказание услуг для государственных и муниципальных нужд» Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений» «Правила разработки и утверждения сводов правил» СП 48.13330.2011 «Организация строительства» СП 16.13330.2011 «Стальные конструкции» СП 45.13330.2012 «Земляные сооружения, основания и фундаменты» СП 122.13330.2012 «Тоннели железнодорожные и автодорожные» СП 36.13330.2012 «Магистральные трубопроводы» СП 80.13330.2016 «Гидротехнические сооружения речные» ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть I»
