Скачать Типовой проект 409-23-61.87 Альбом 4. Силовое электрооборудование

Дата актуализации: 10.08.2017

Типовой проект 409-23-61.87

Альбом 4. Силовое электрооборудование

Обозначение: Типовой проект 409-23-61.87
Обозначение англ: 409-23-61.87
Статус:не определен законодательством
Название рус.:Альбом 4. Силовое электрооборудование
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:04.12.1985

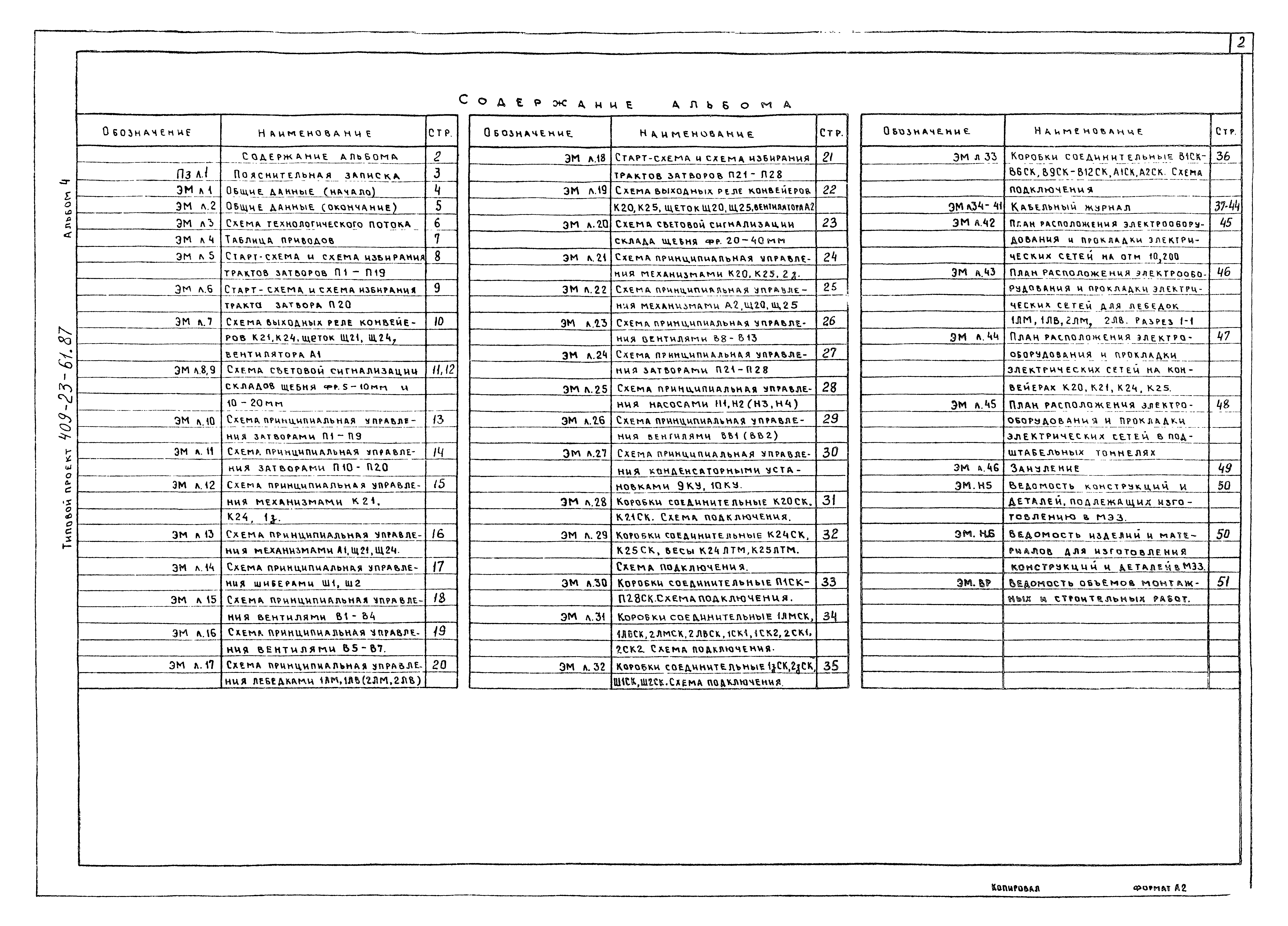

Оглавление:Содержание альбома

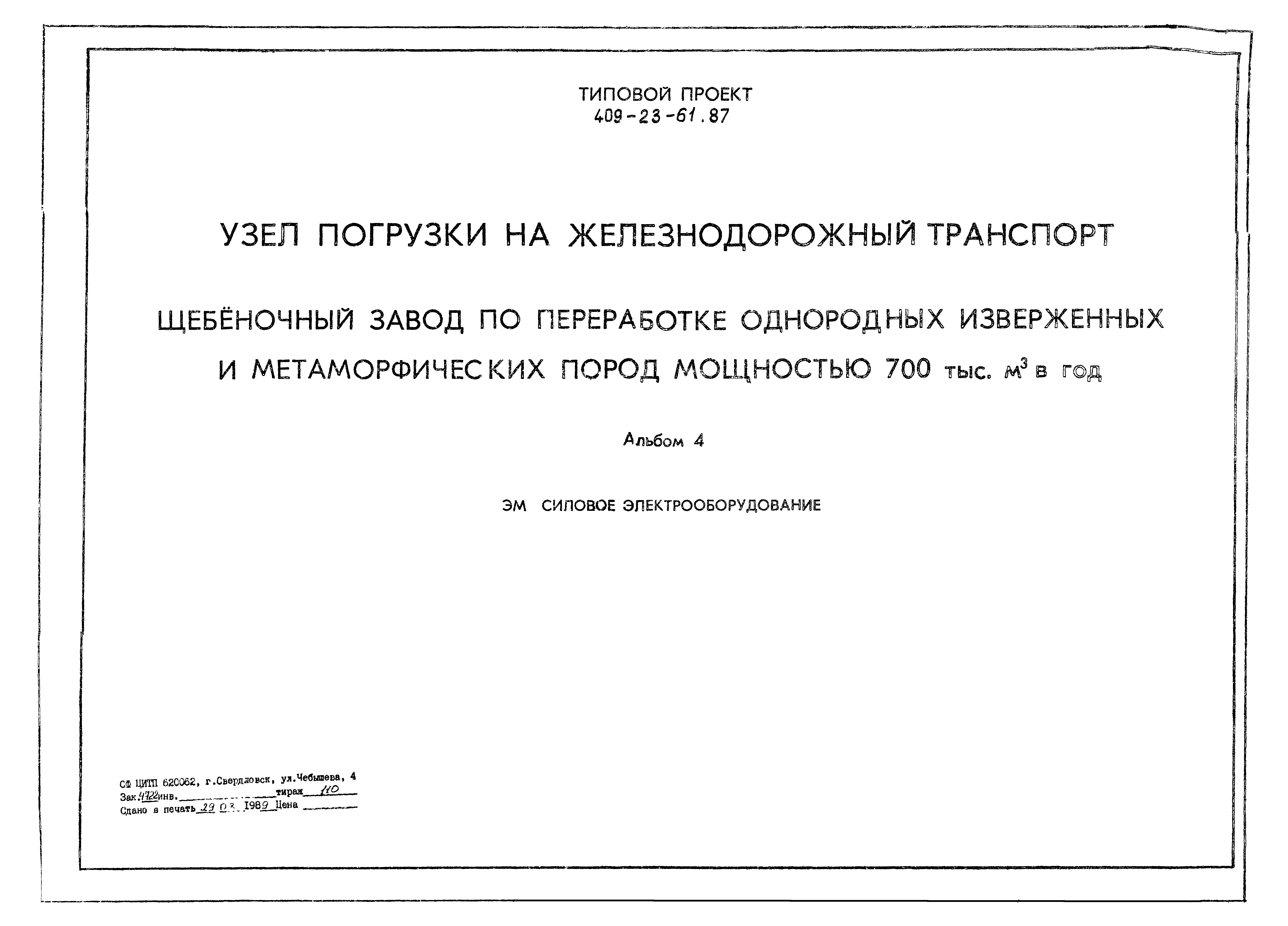

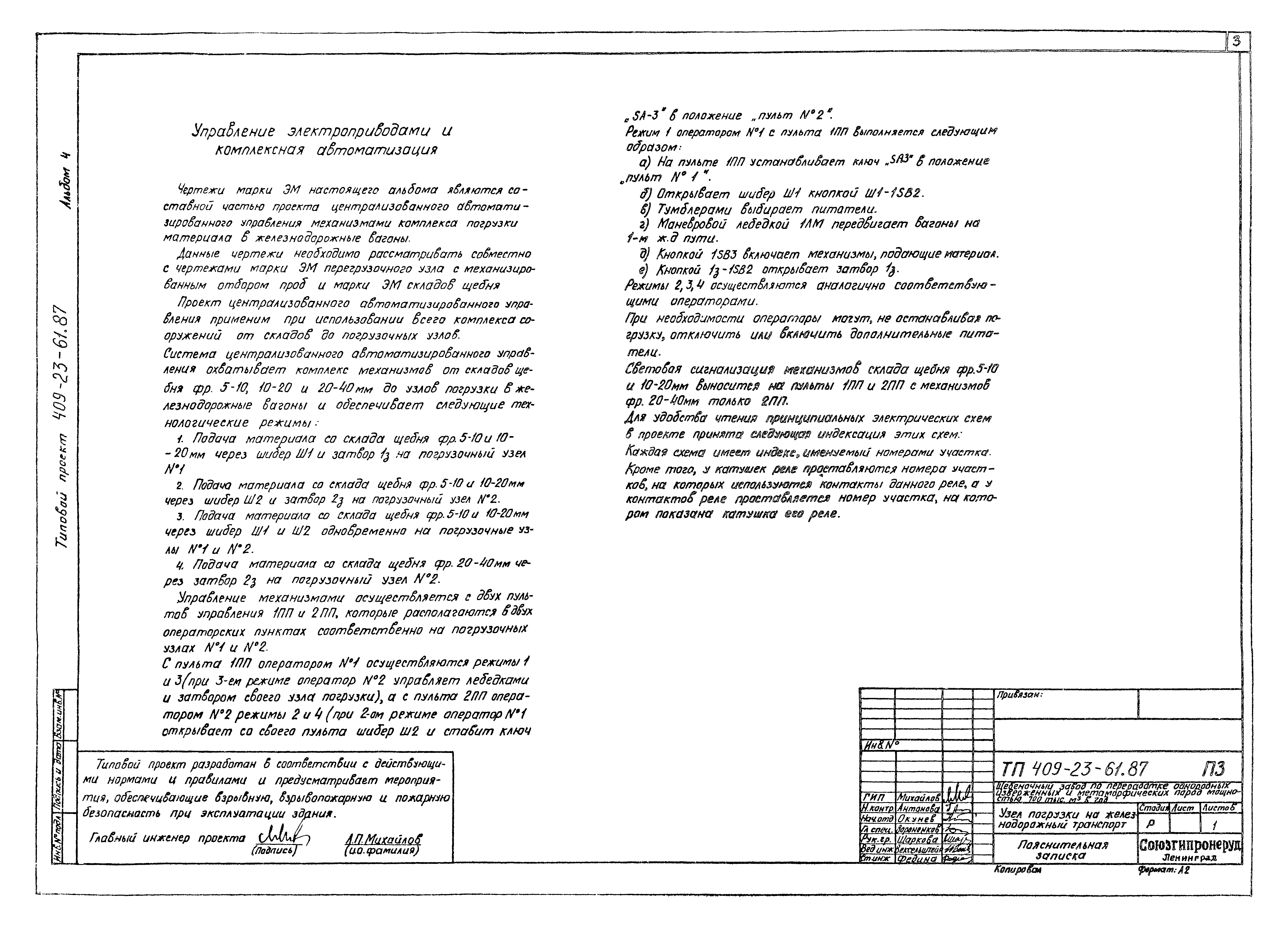

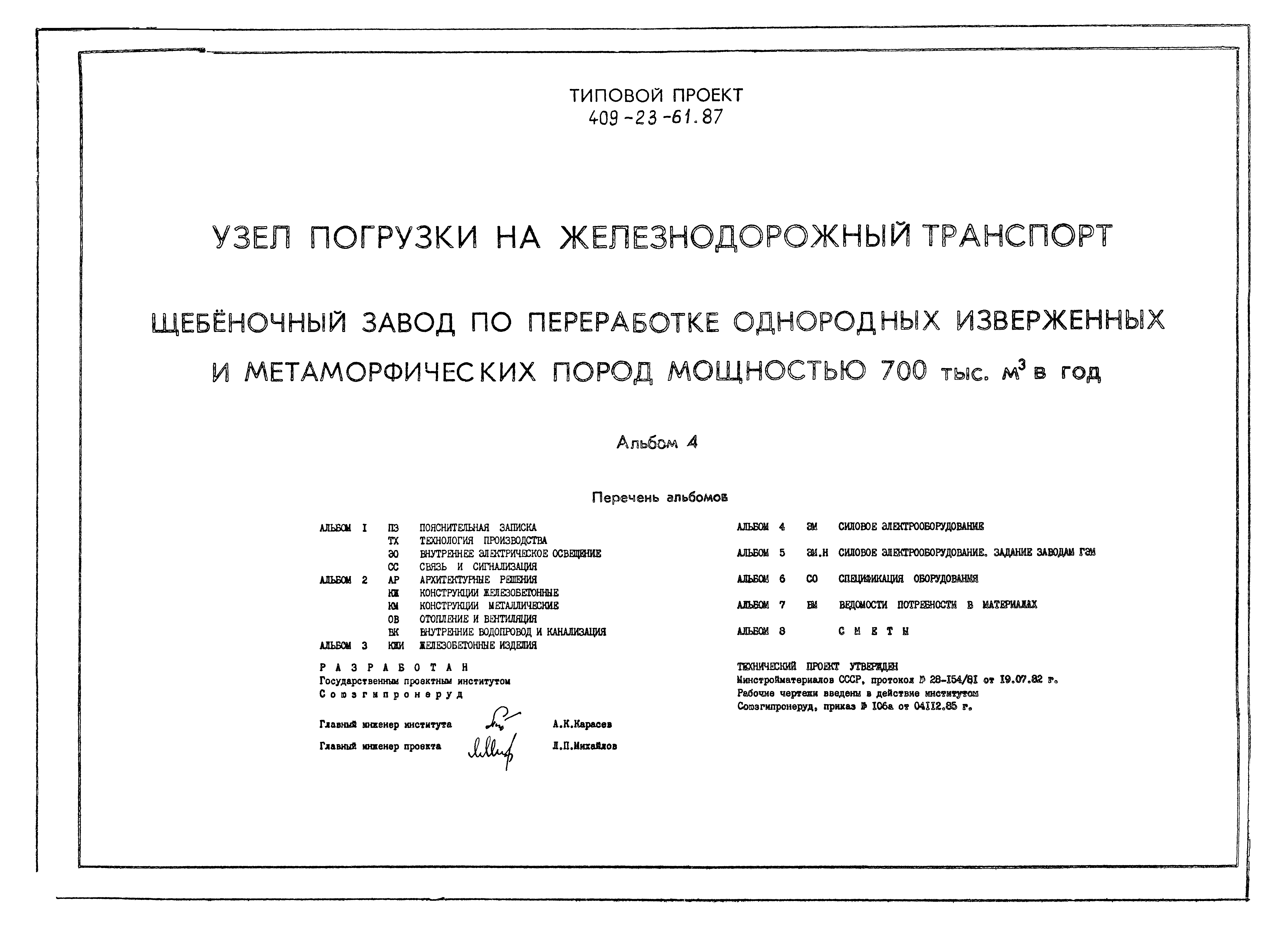

Пояснительная записка

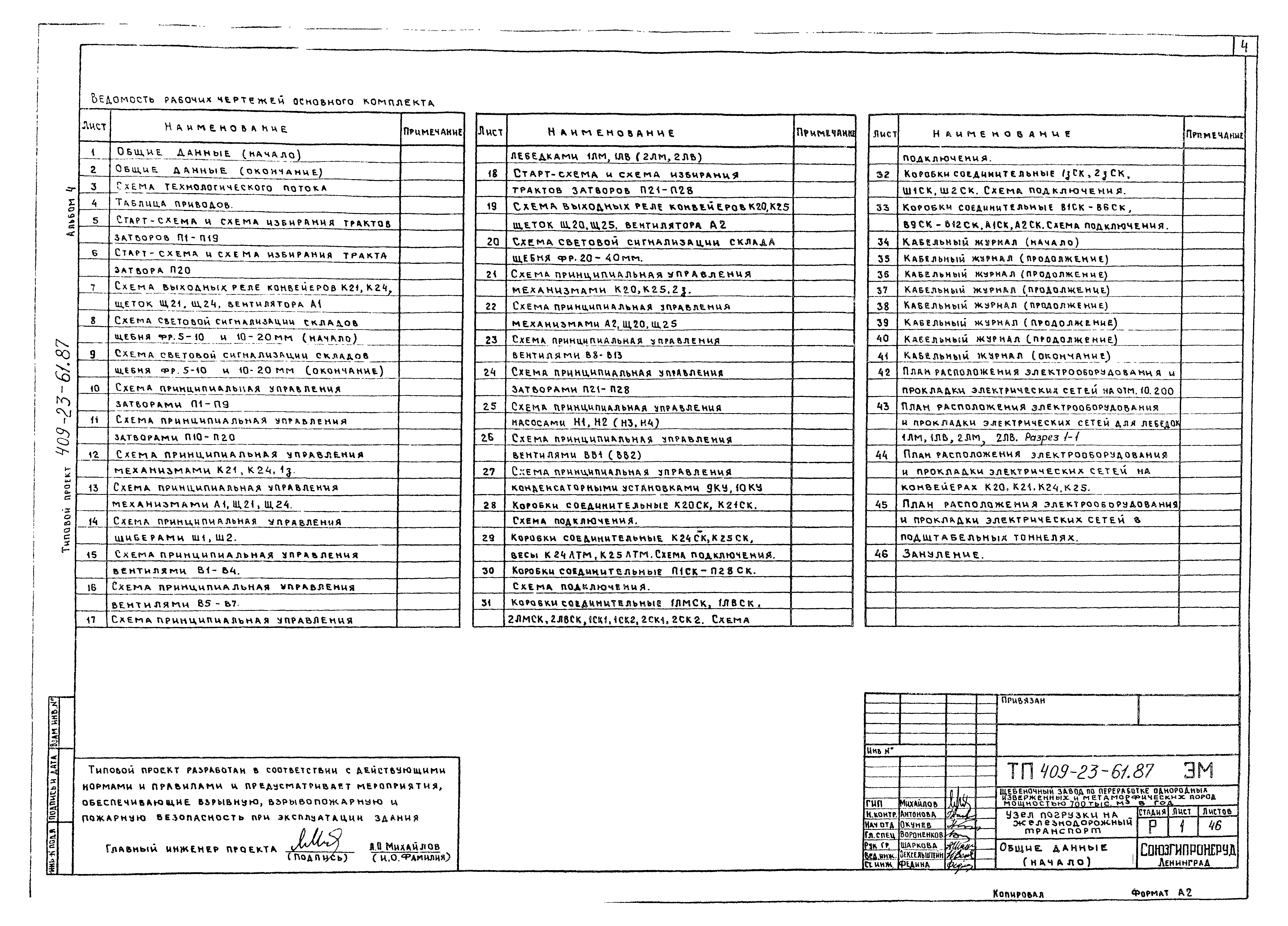

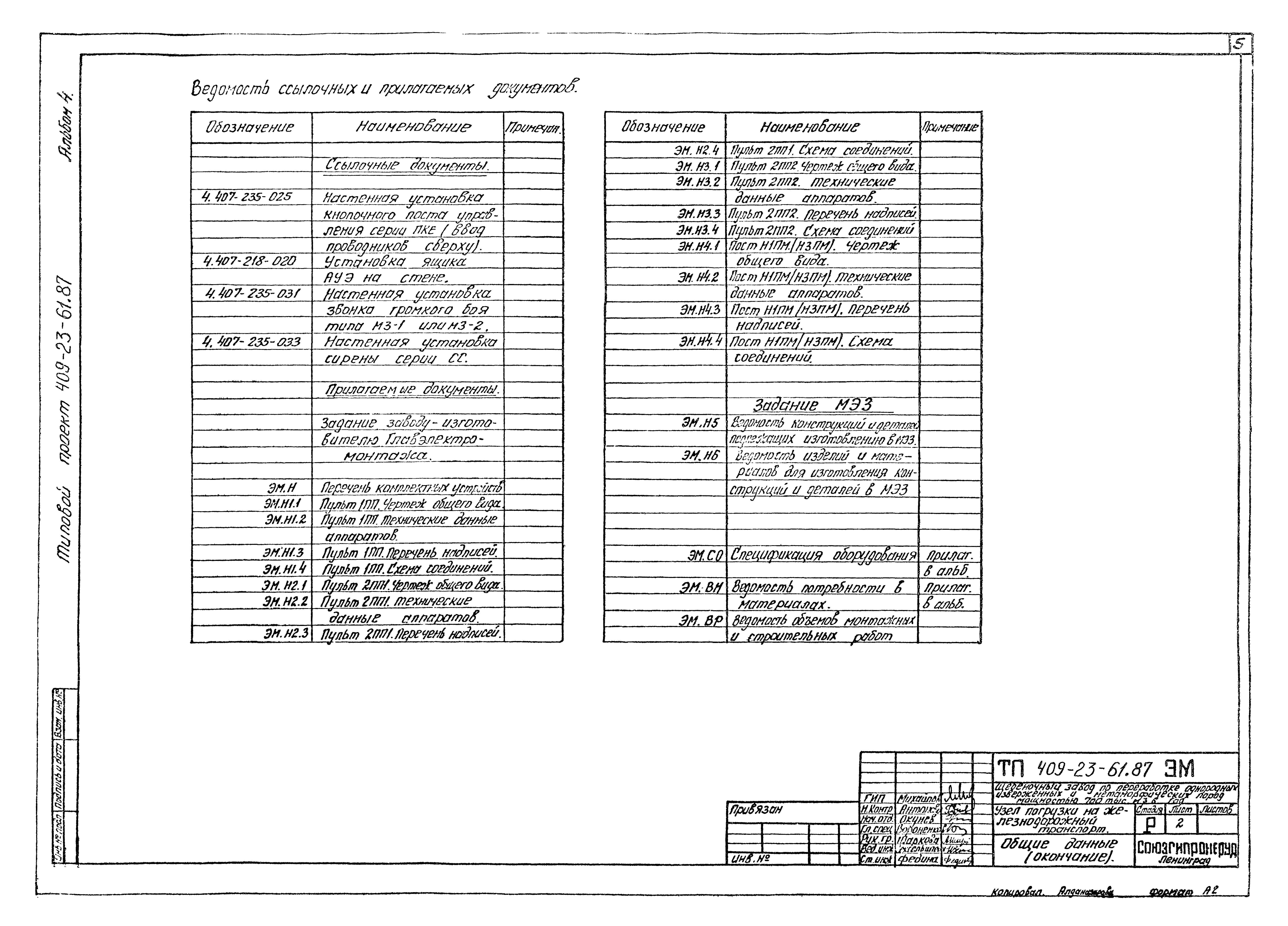

Общие данные

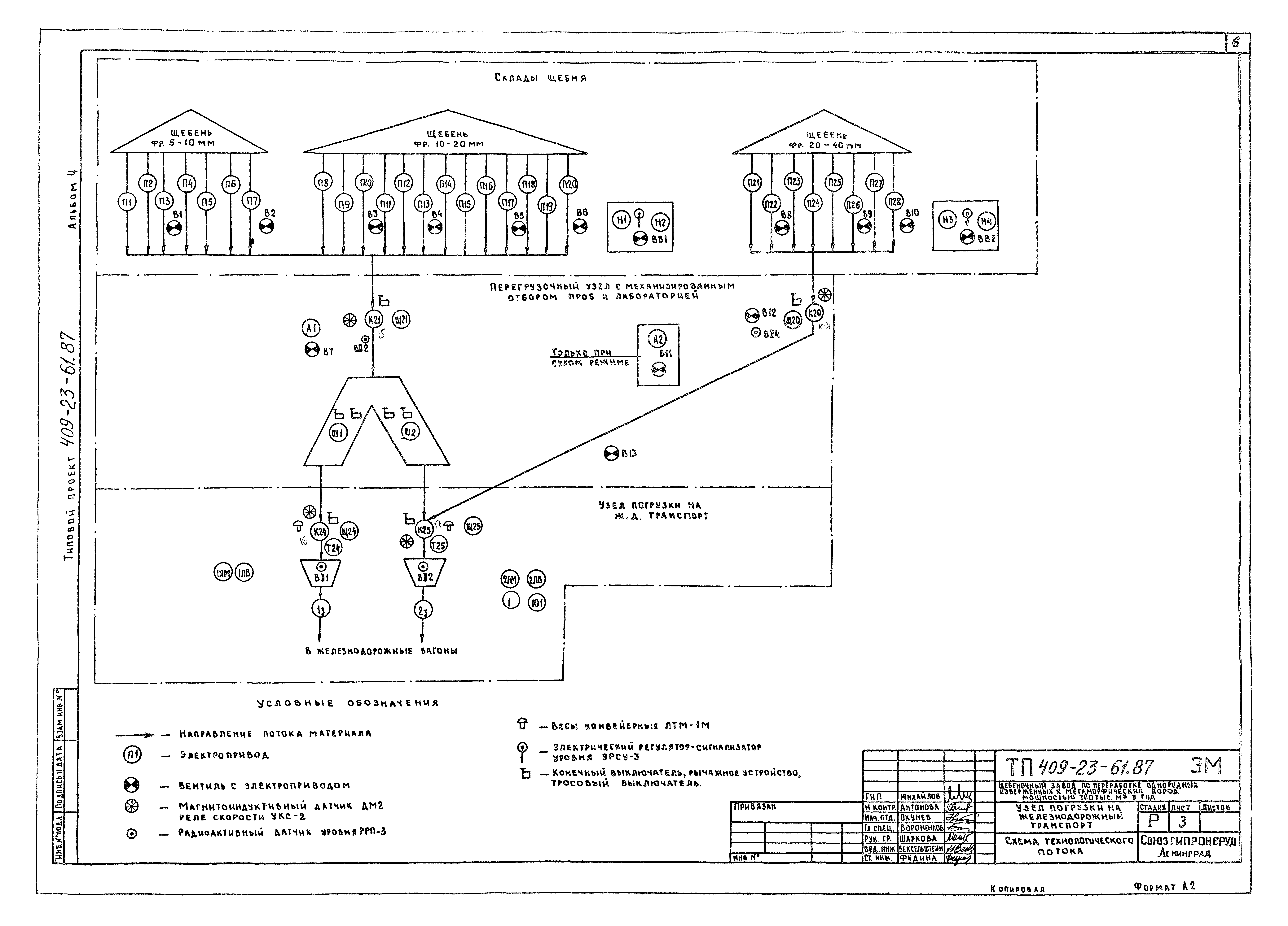

Схема технологического потока

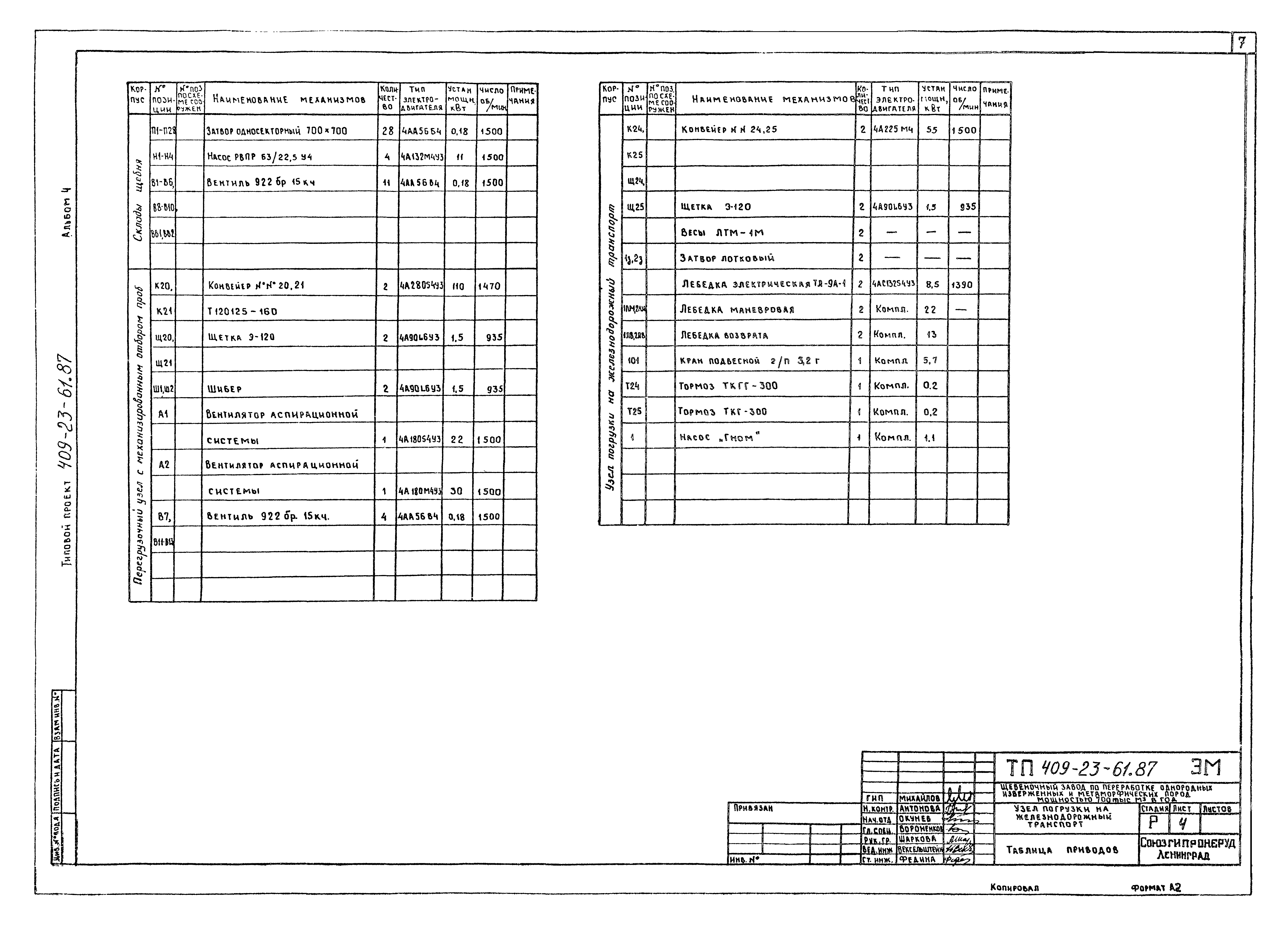

Таблица приводов

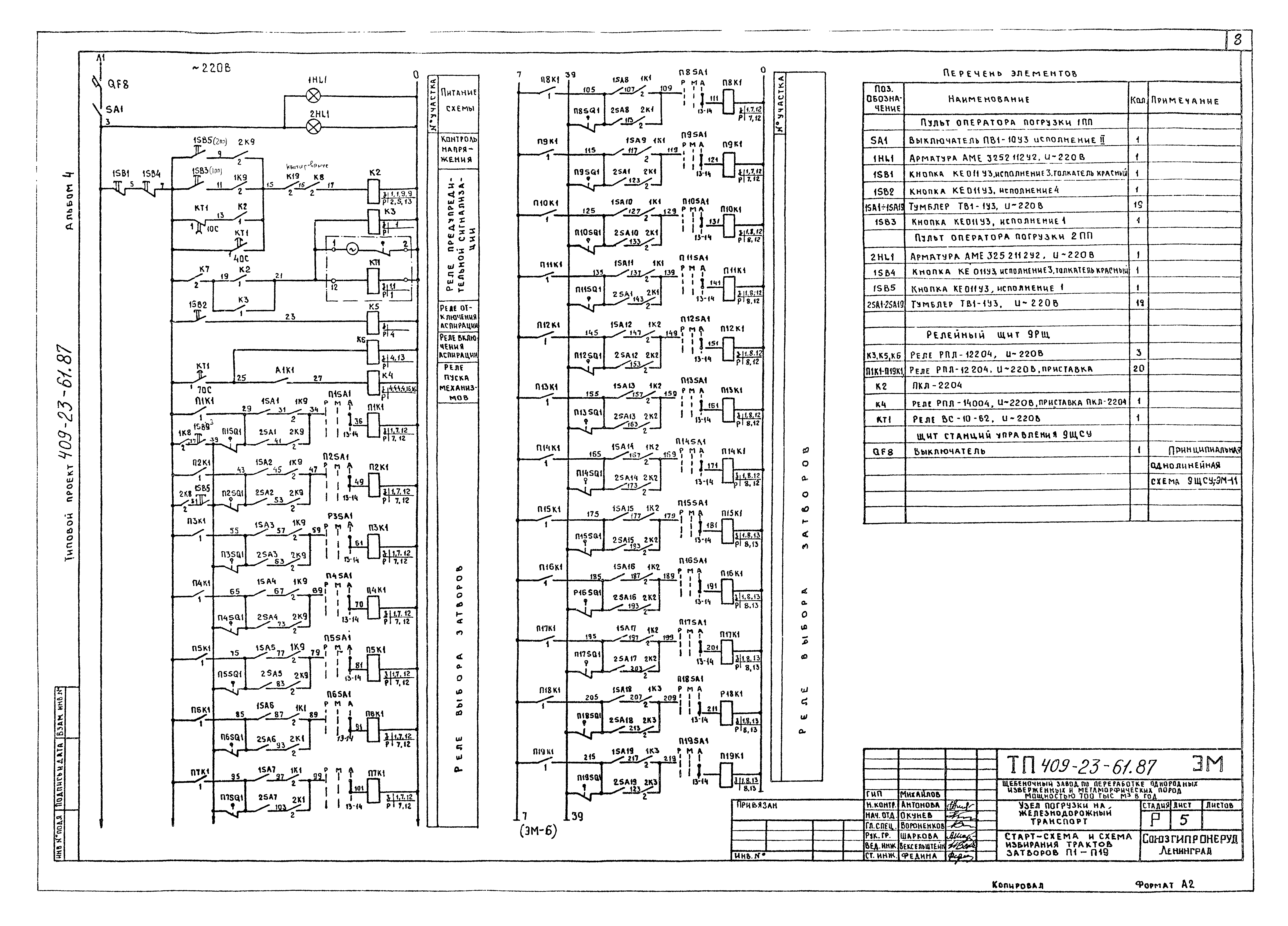

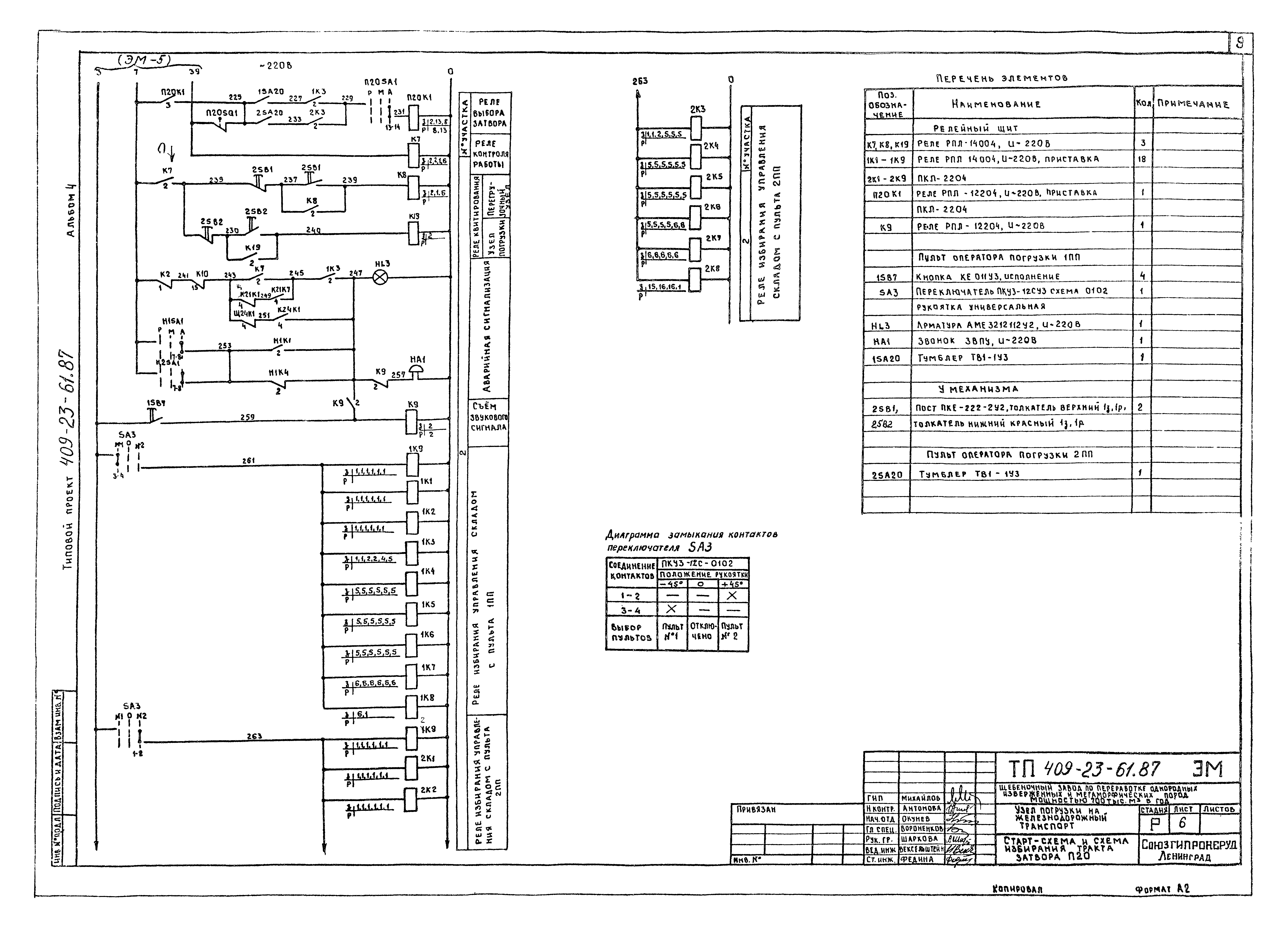

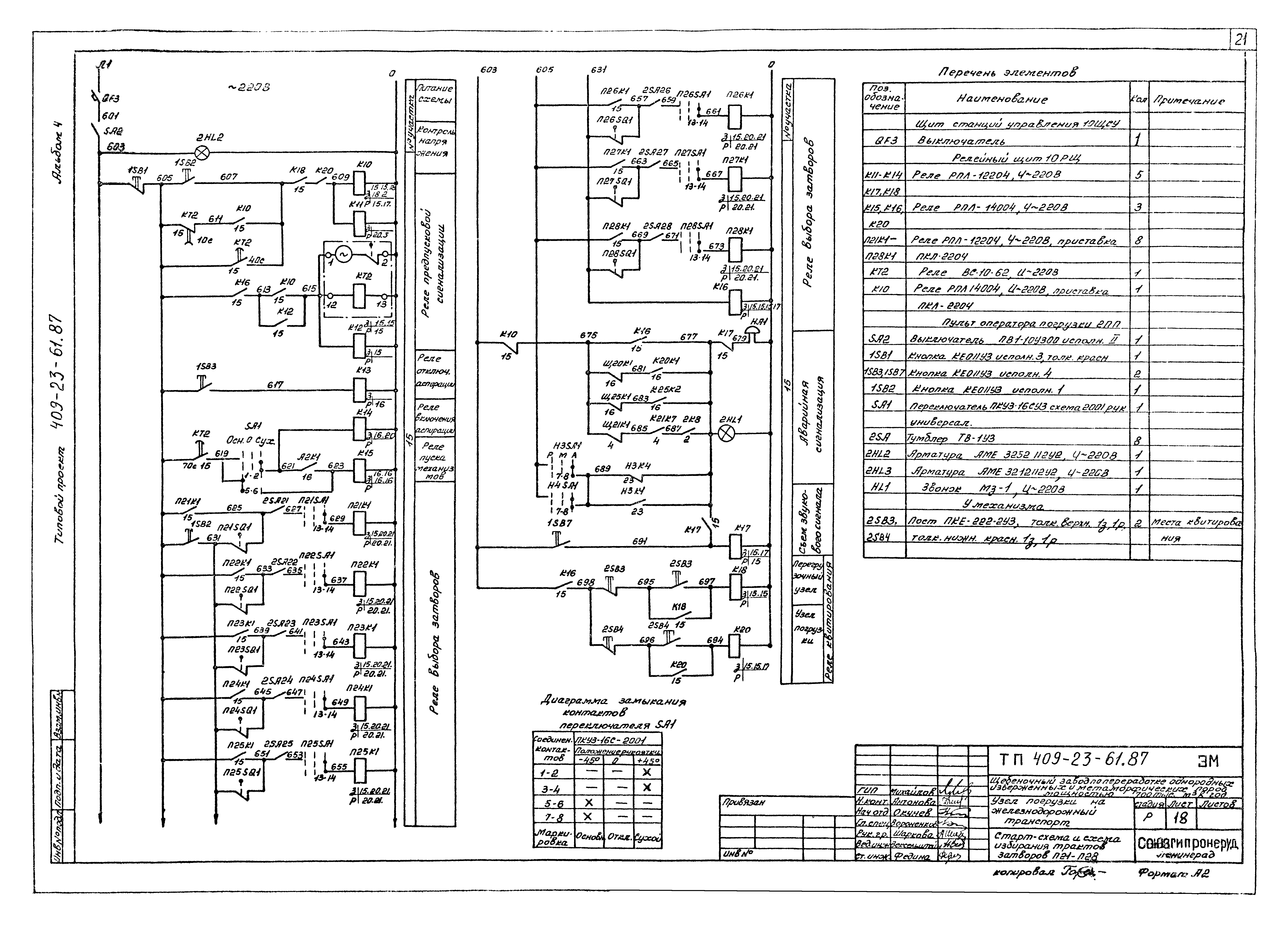

Старт-схема и схема избирания трактов затворов П1 - П19
Старт-схема и схема избирания тракта затвора П20

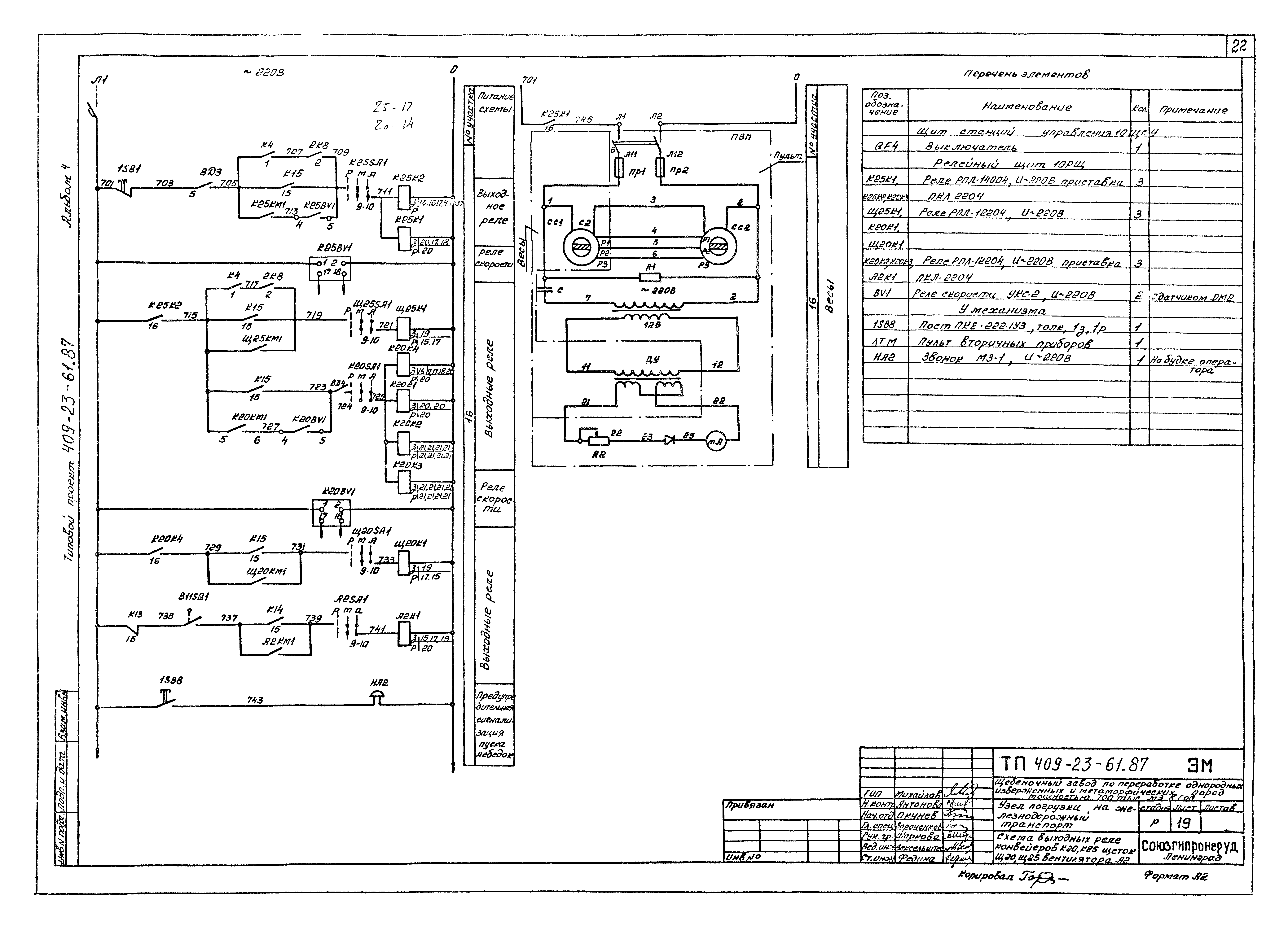

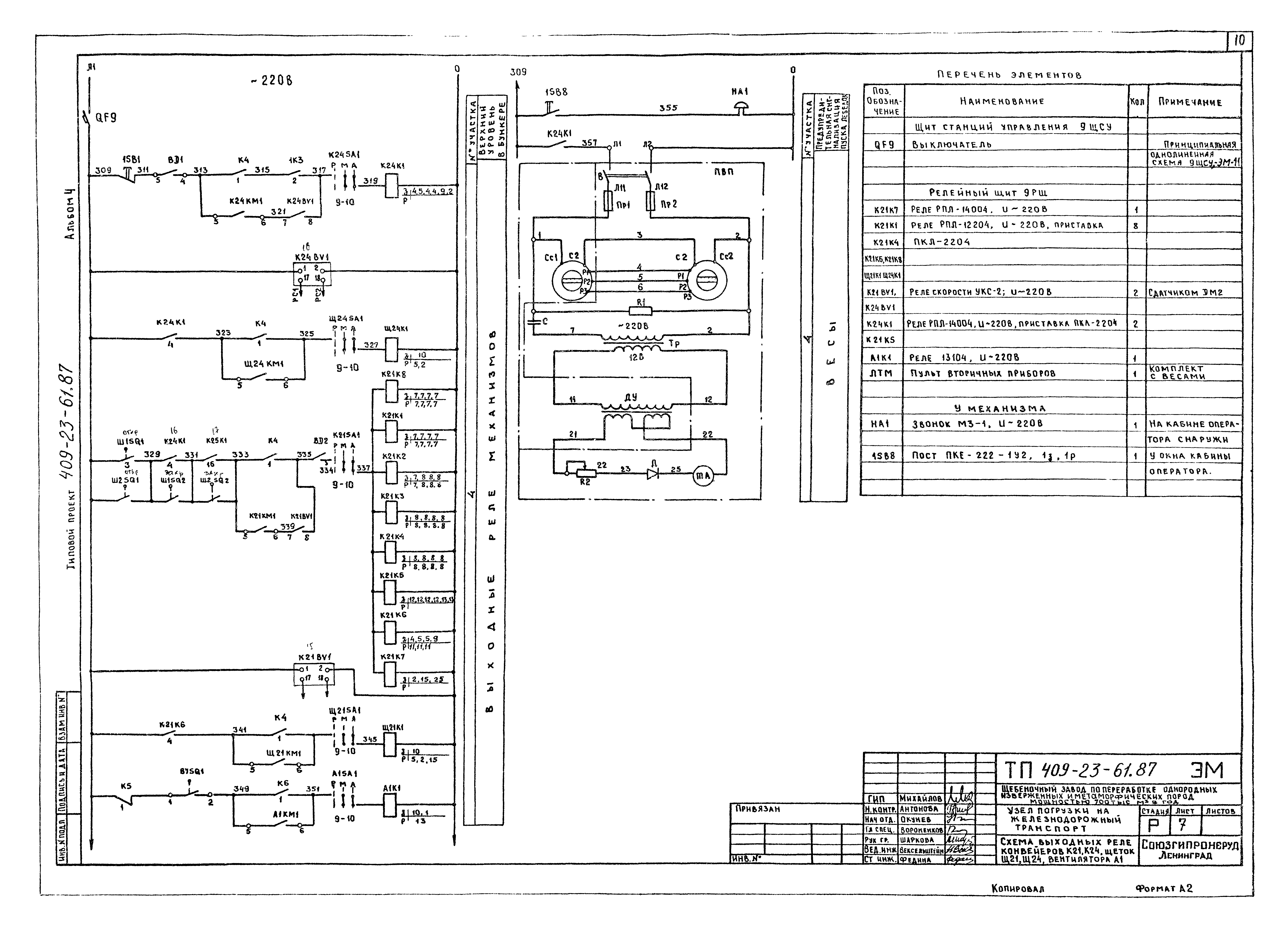

Схема выходных реле конвейеров К21, К24, щеток Щ21, Щ24, вентилятора А1

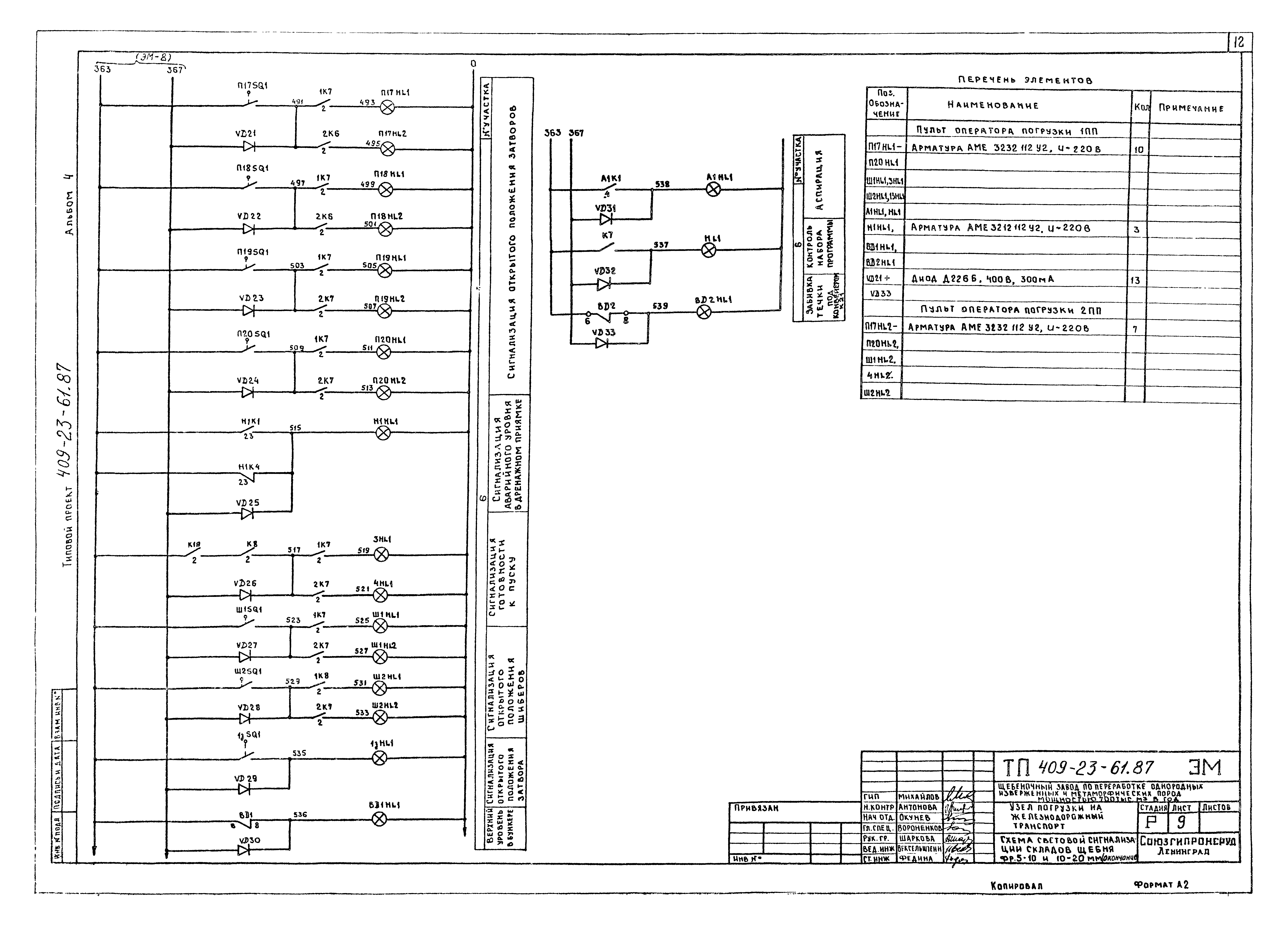

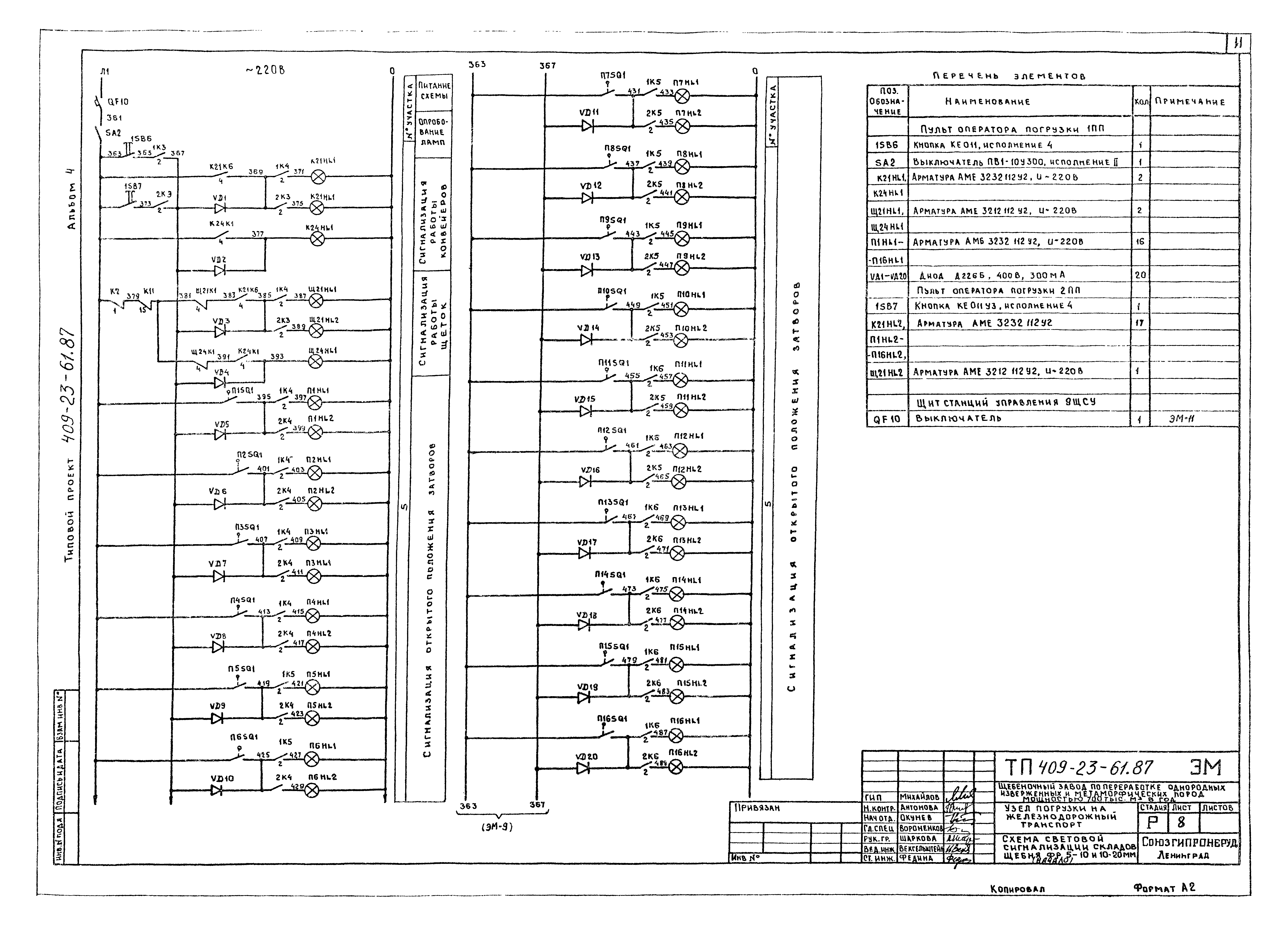

Схема световой сигнализации складов щебня ФР 5 - 10 и 10 - 20 мм

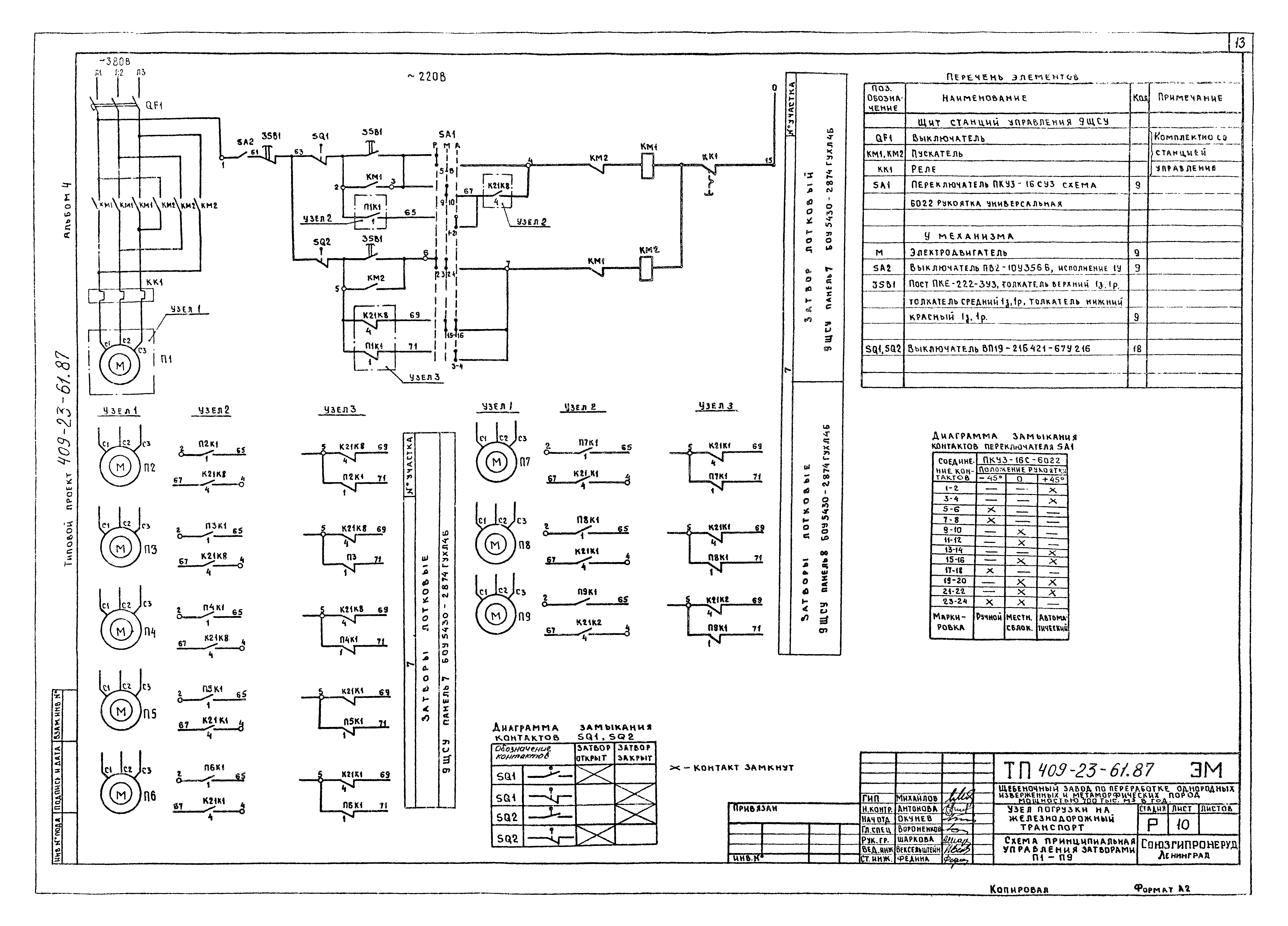

Схема принципиальная управления затворами П1 - П9

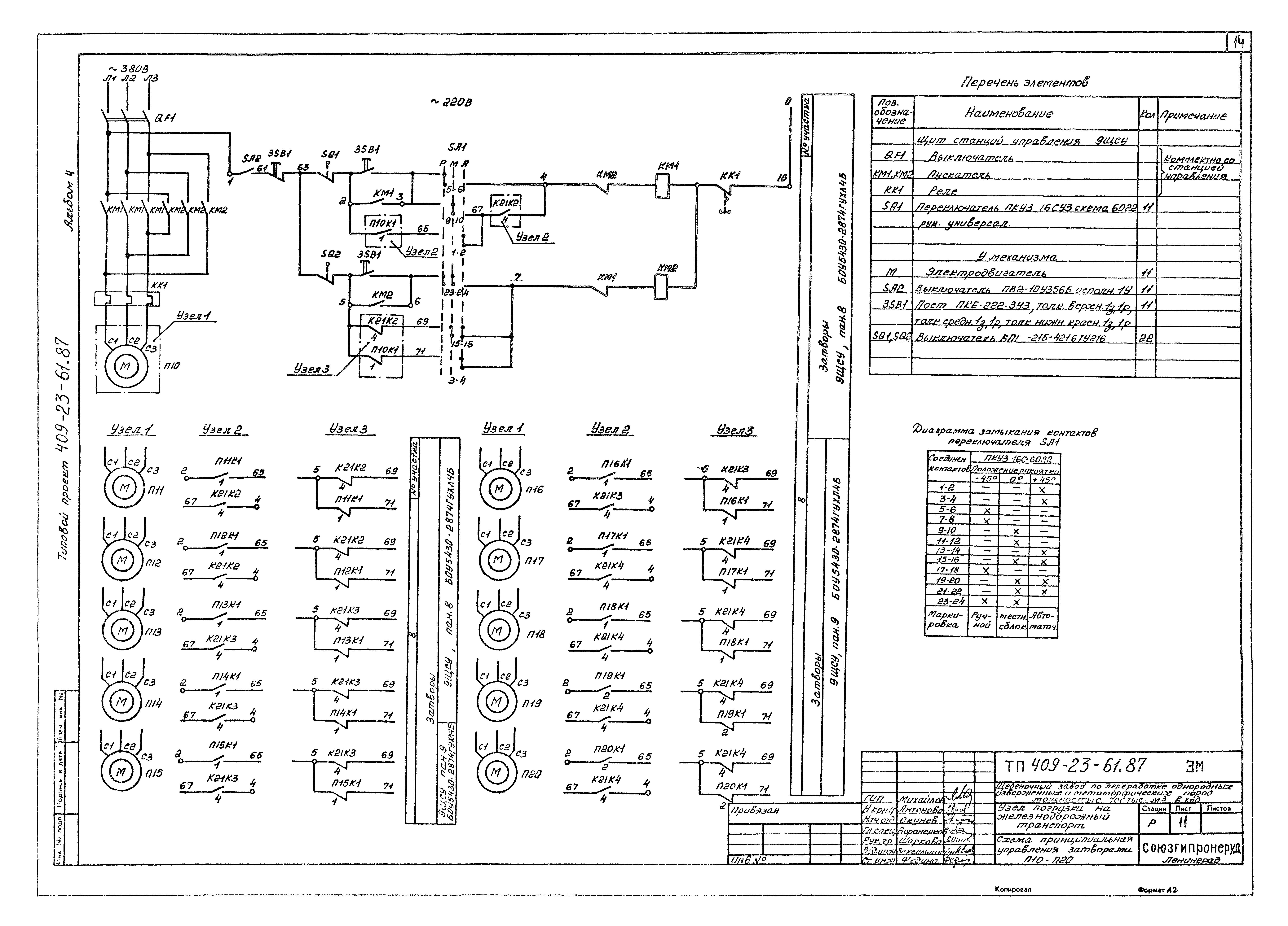

Схема принципиальная управления затворами П10 - П20

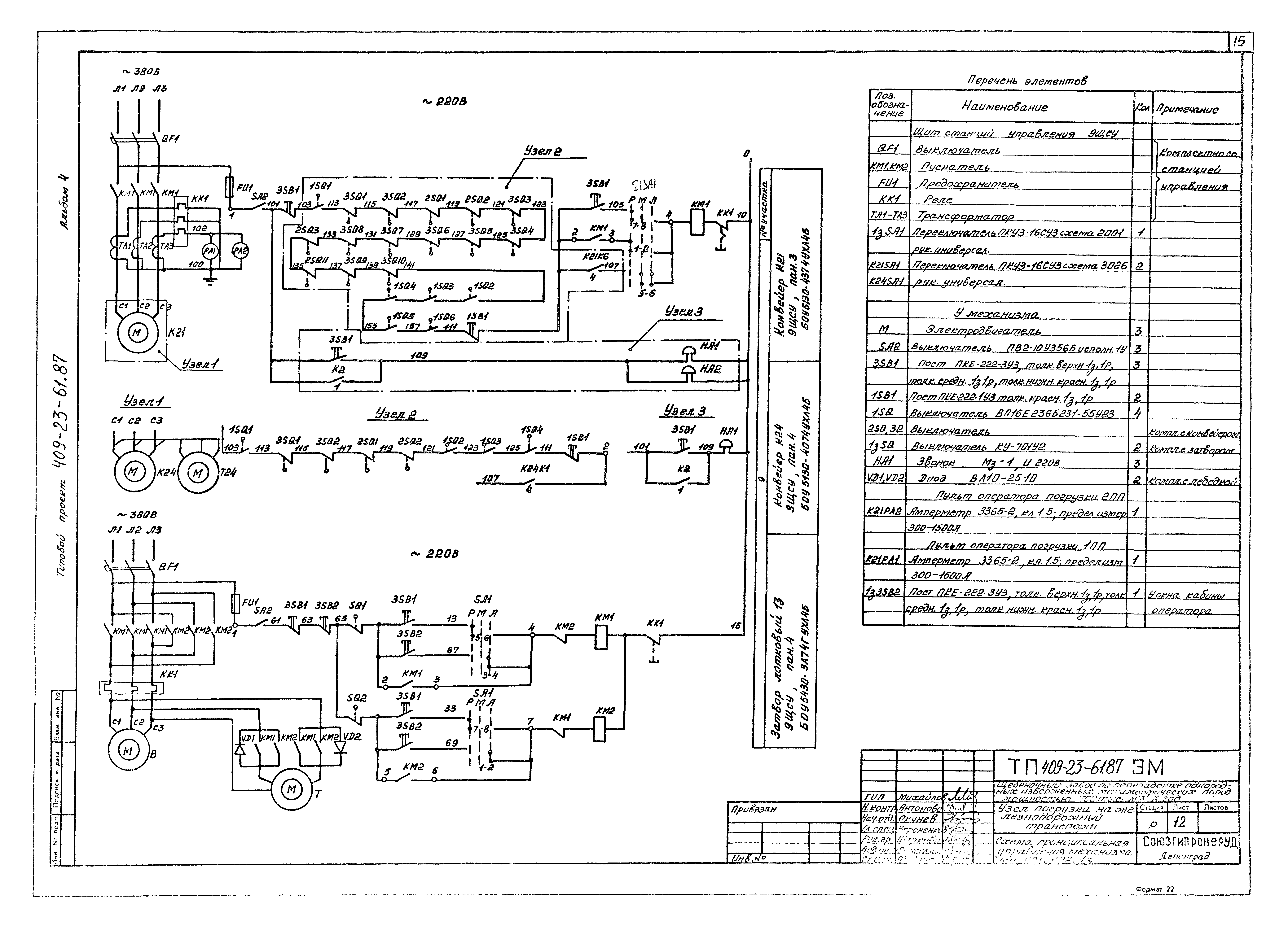

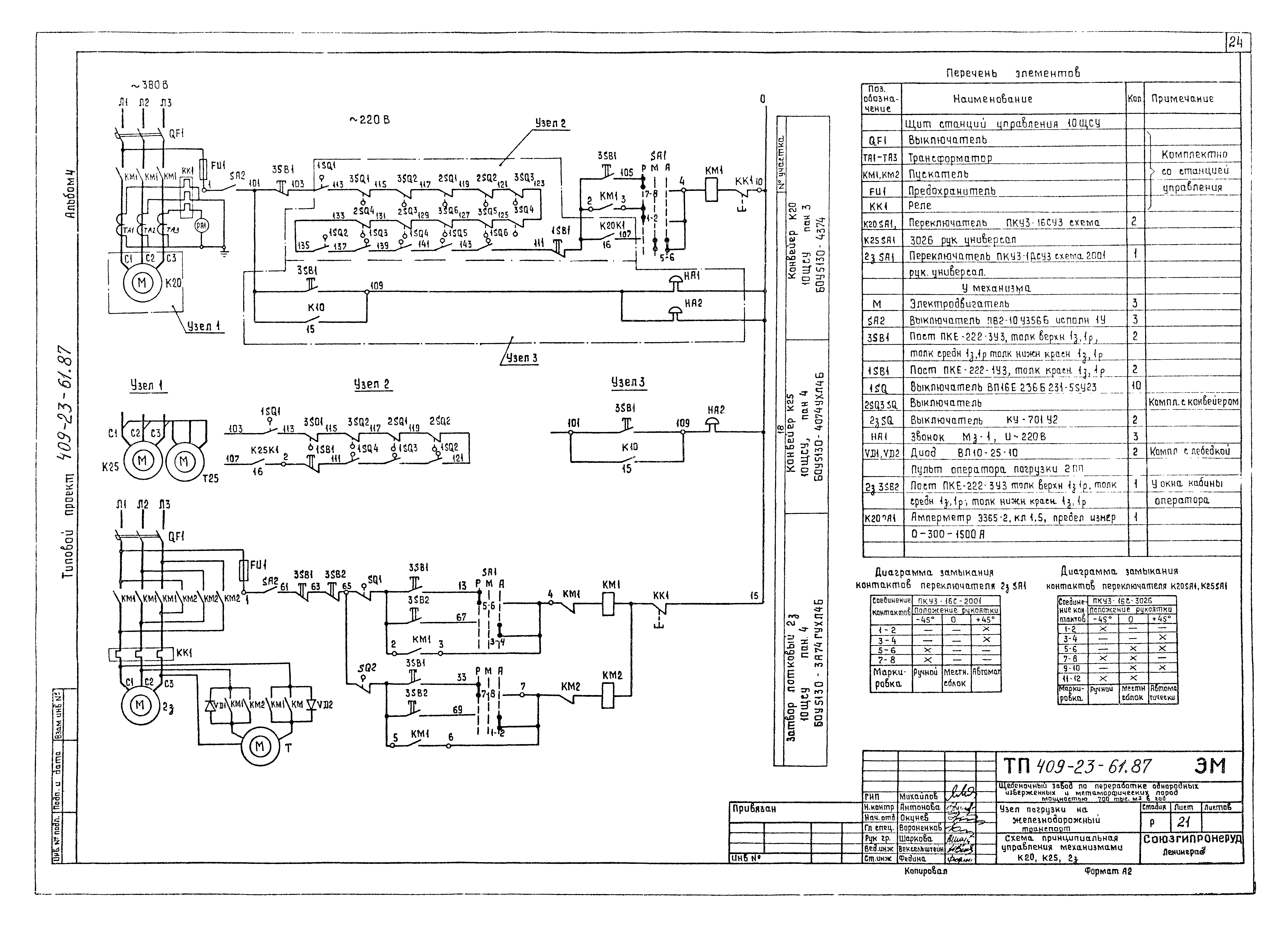

Схема принципиальная управления механизмами К21, К24, 1з

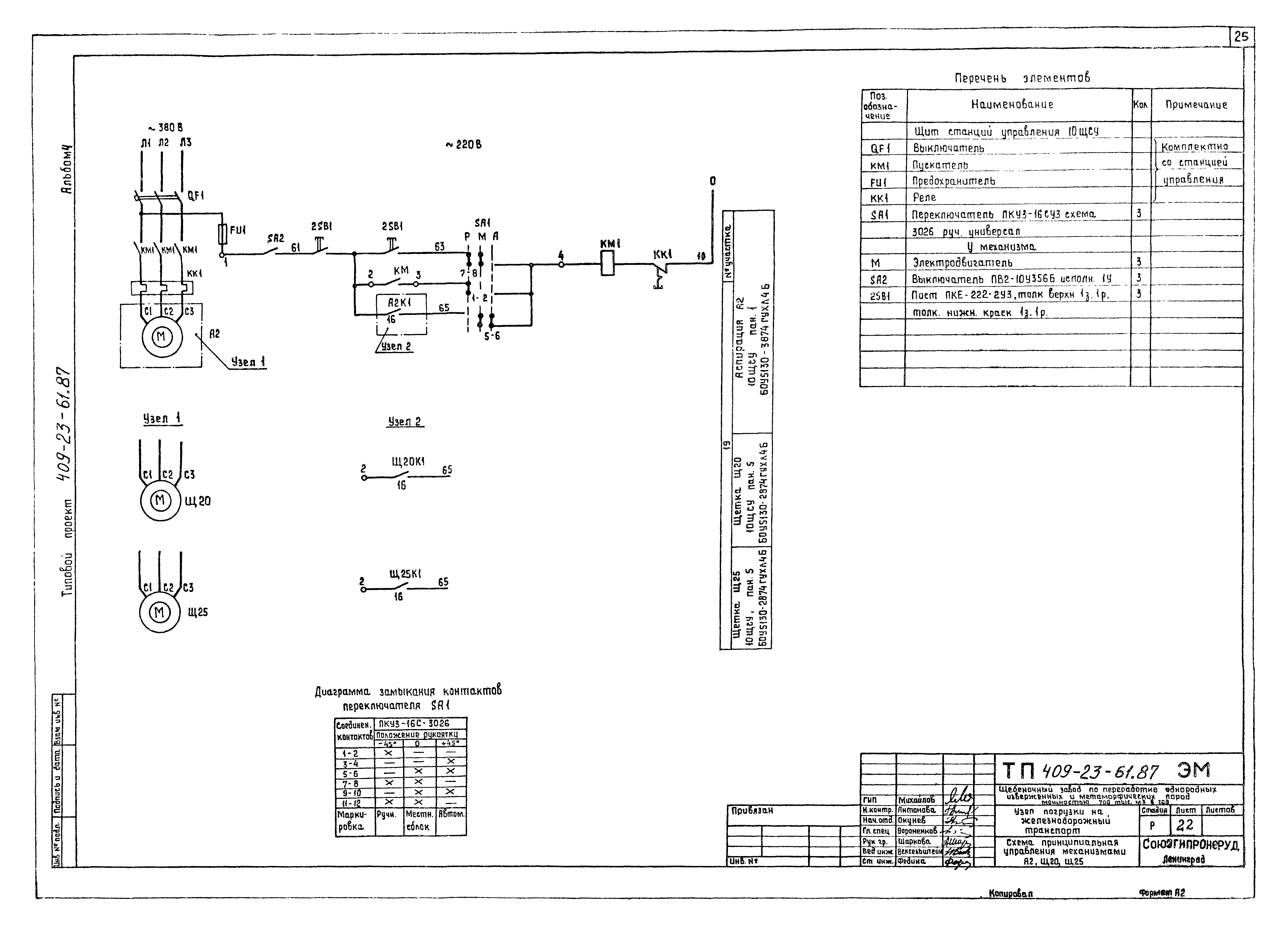

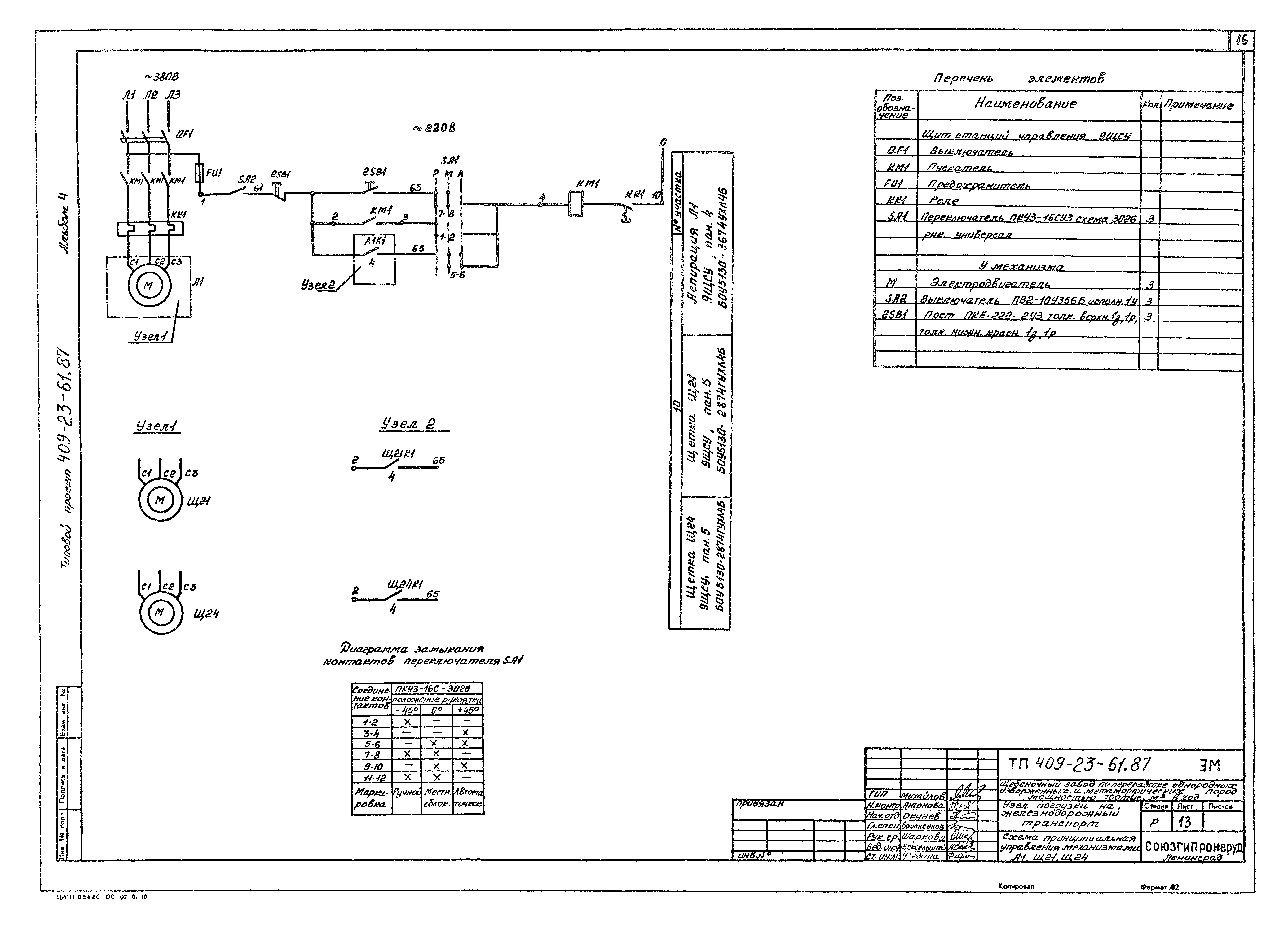

Схема принципиальная управления механизмами А1, Щ21, Щ24

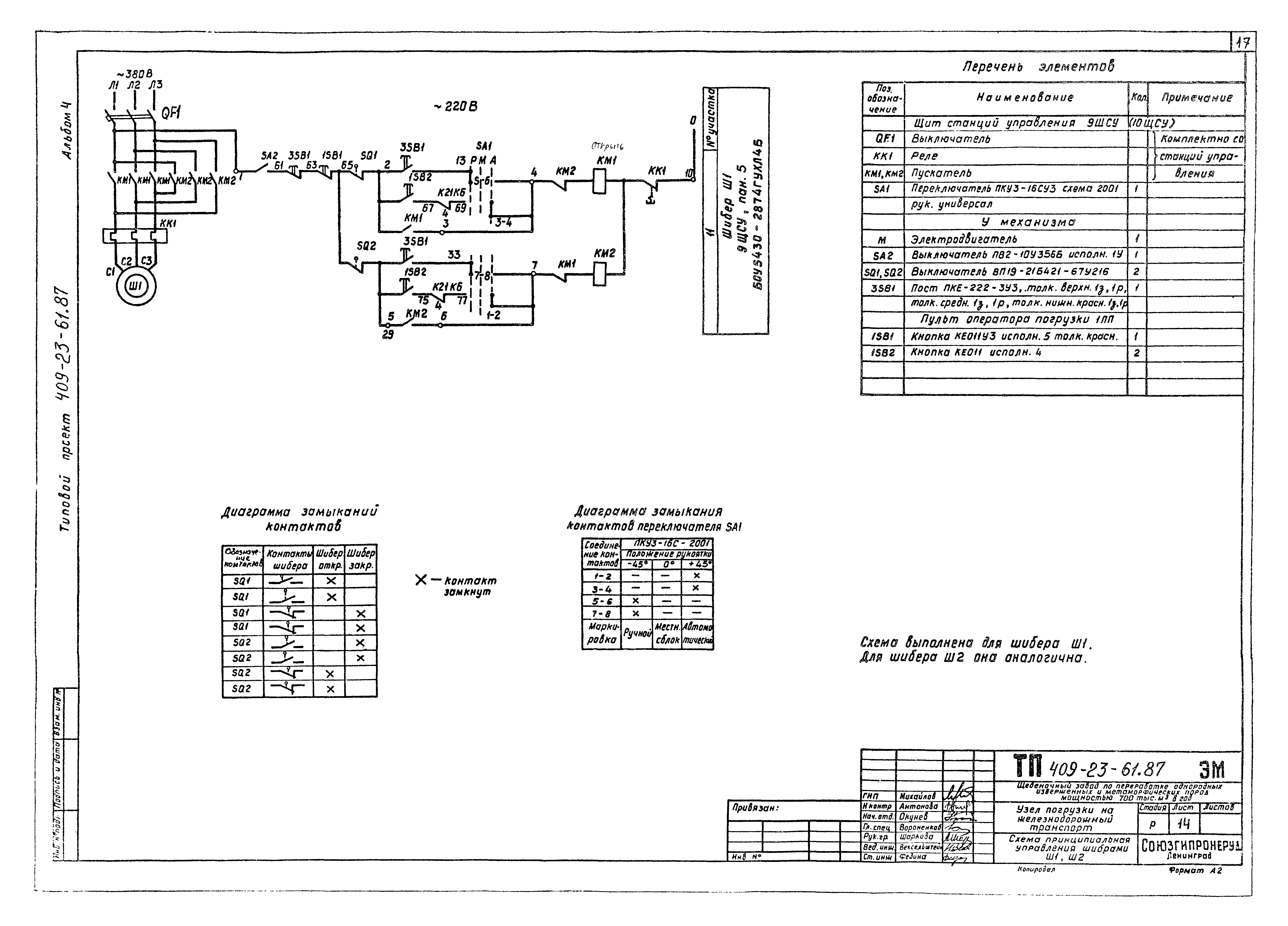

Схема принципиальная управления шиберами Ш1, Ш2

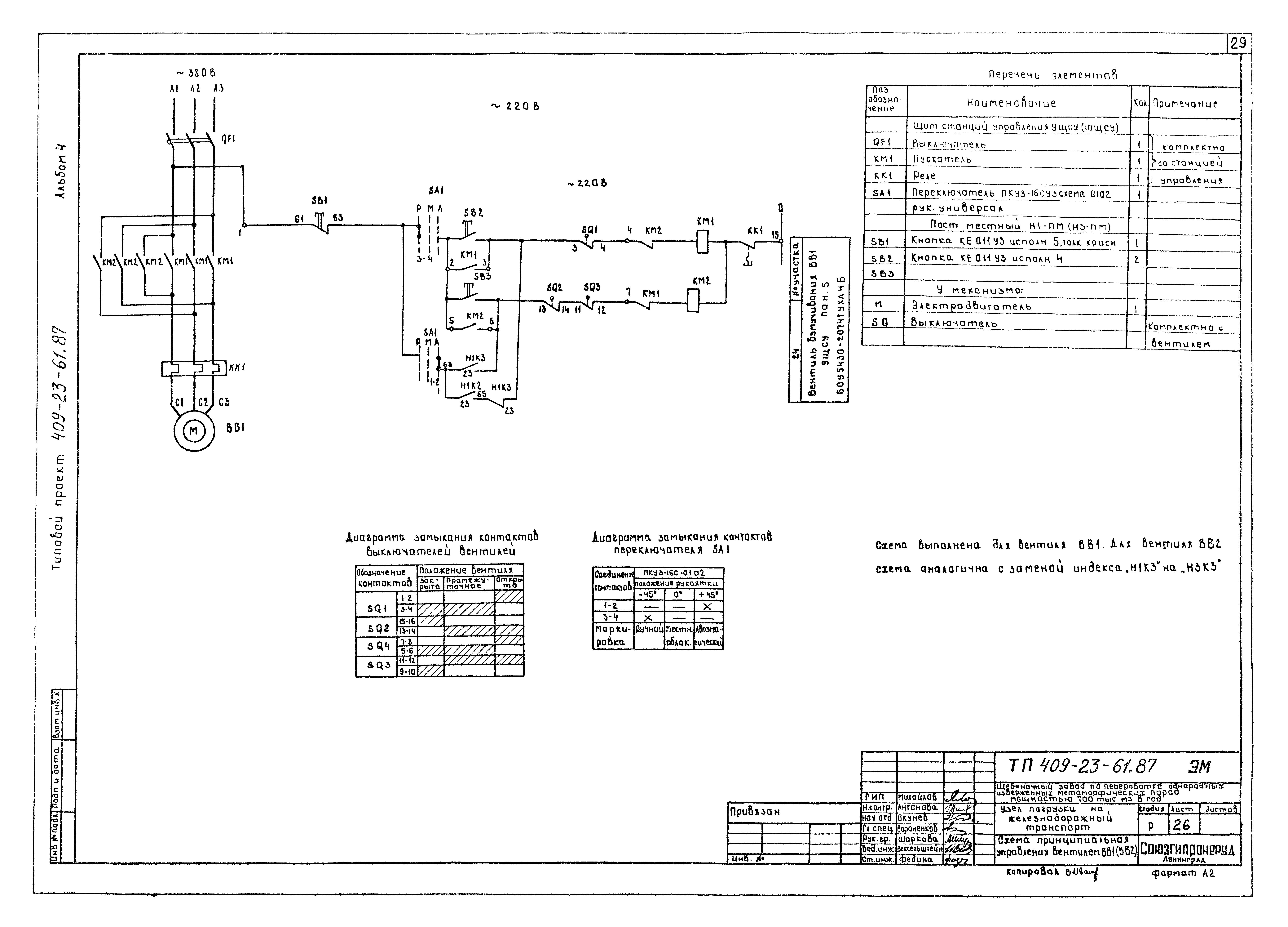

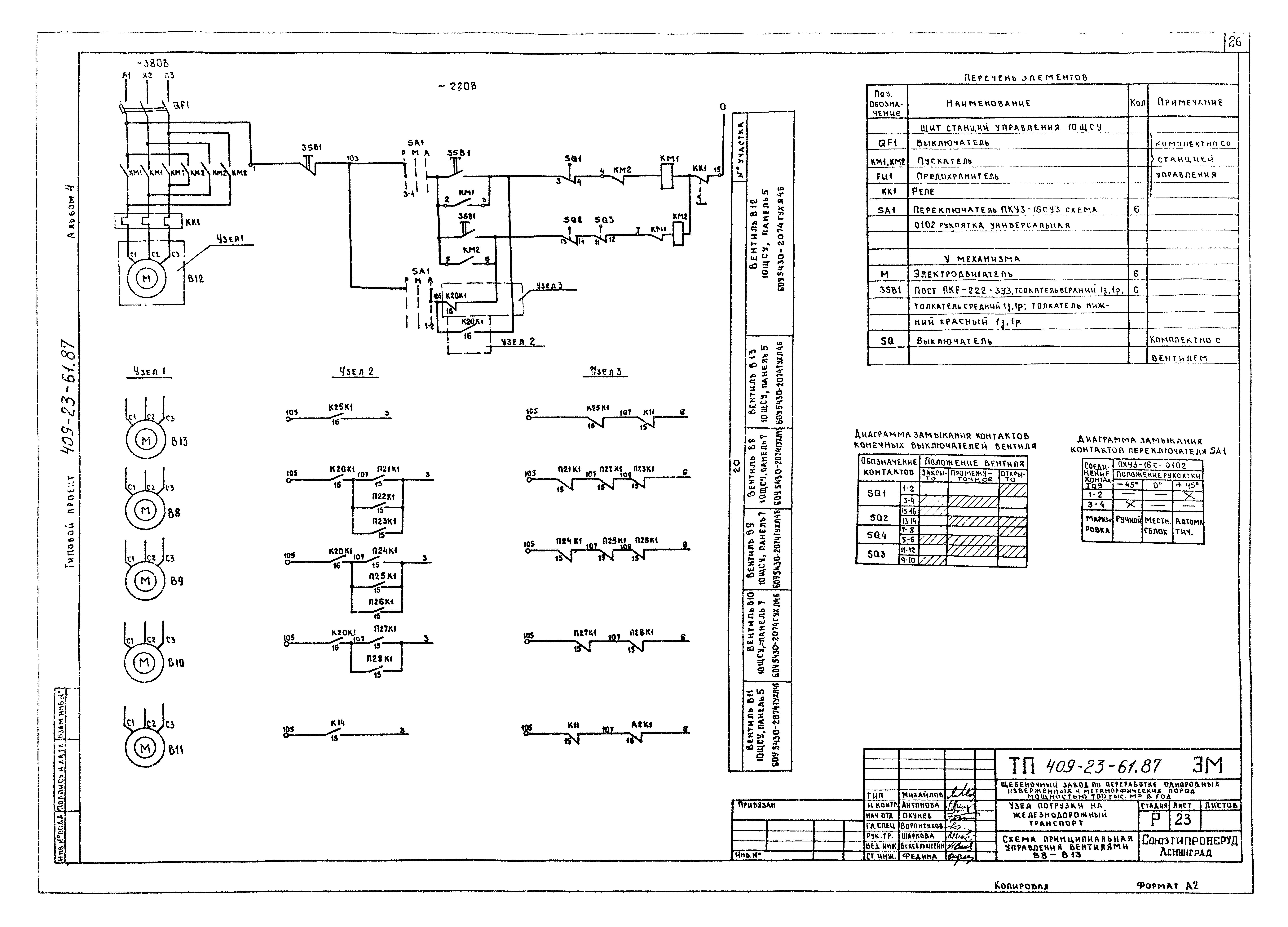

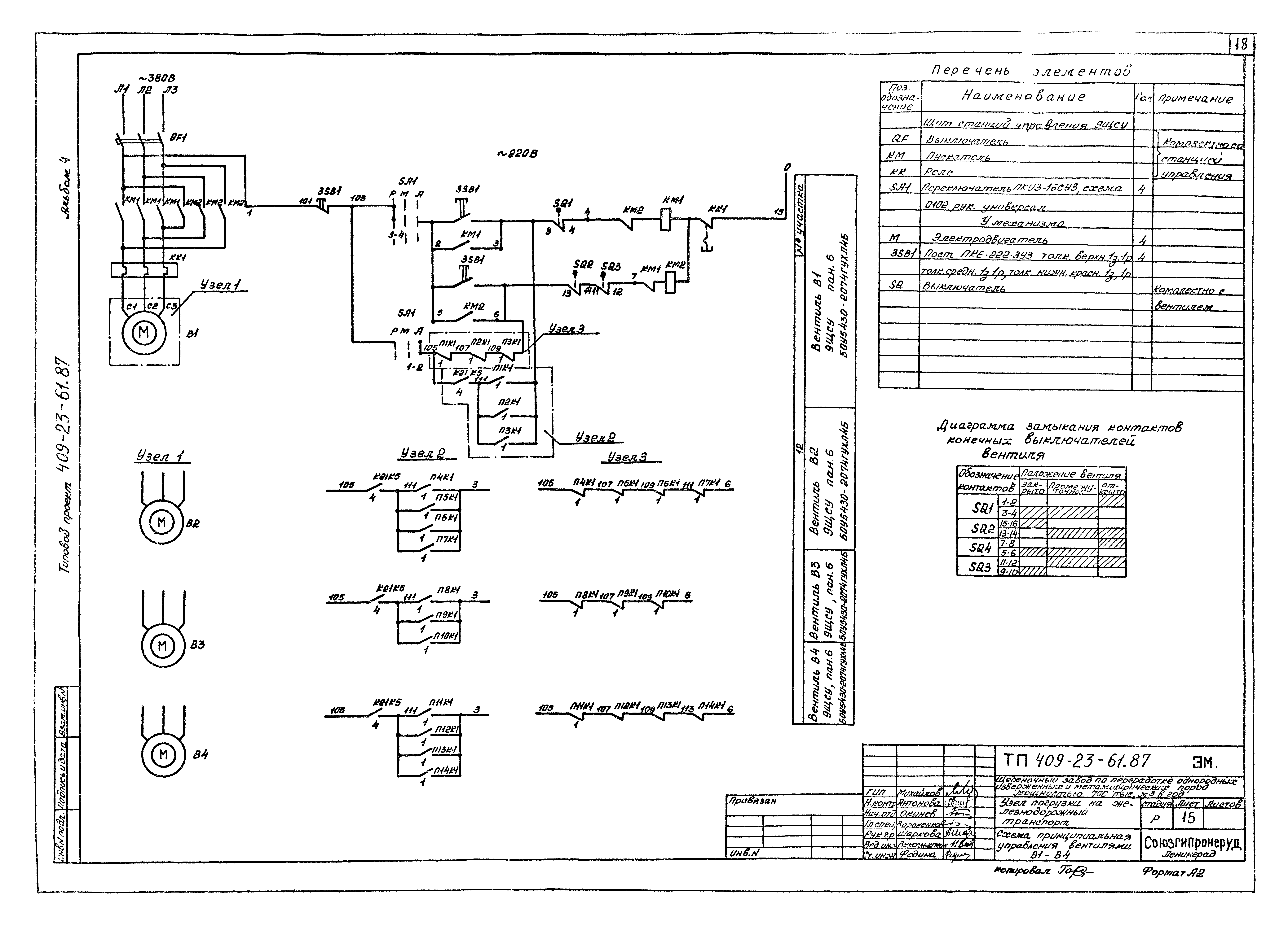

Схема принципиальная управления вентилями В1 - В4

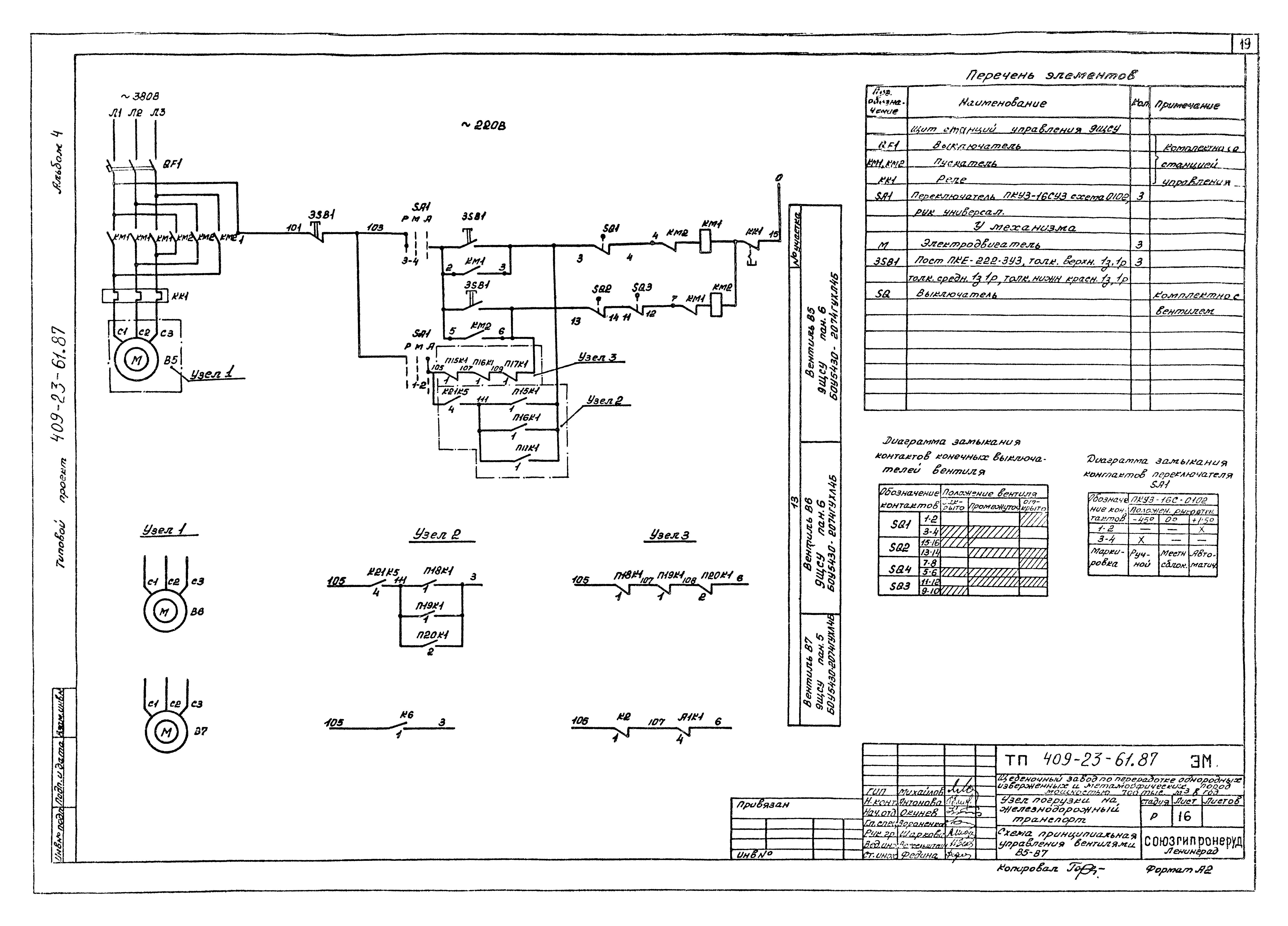

Схема принципиальная управления вентилями В5 - В7

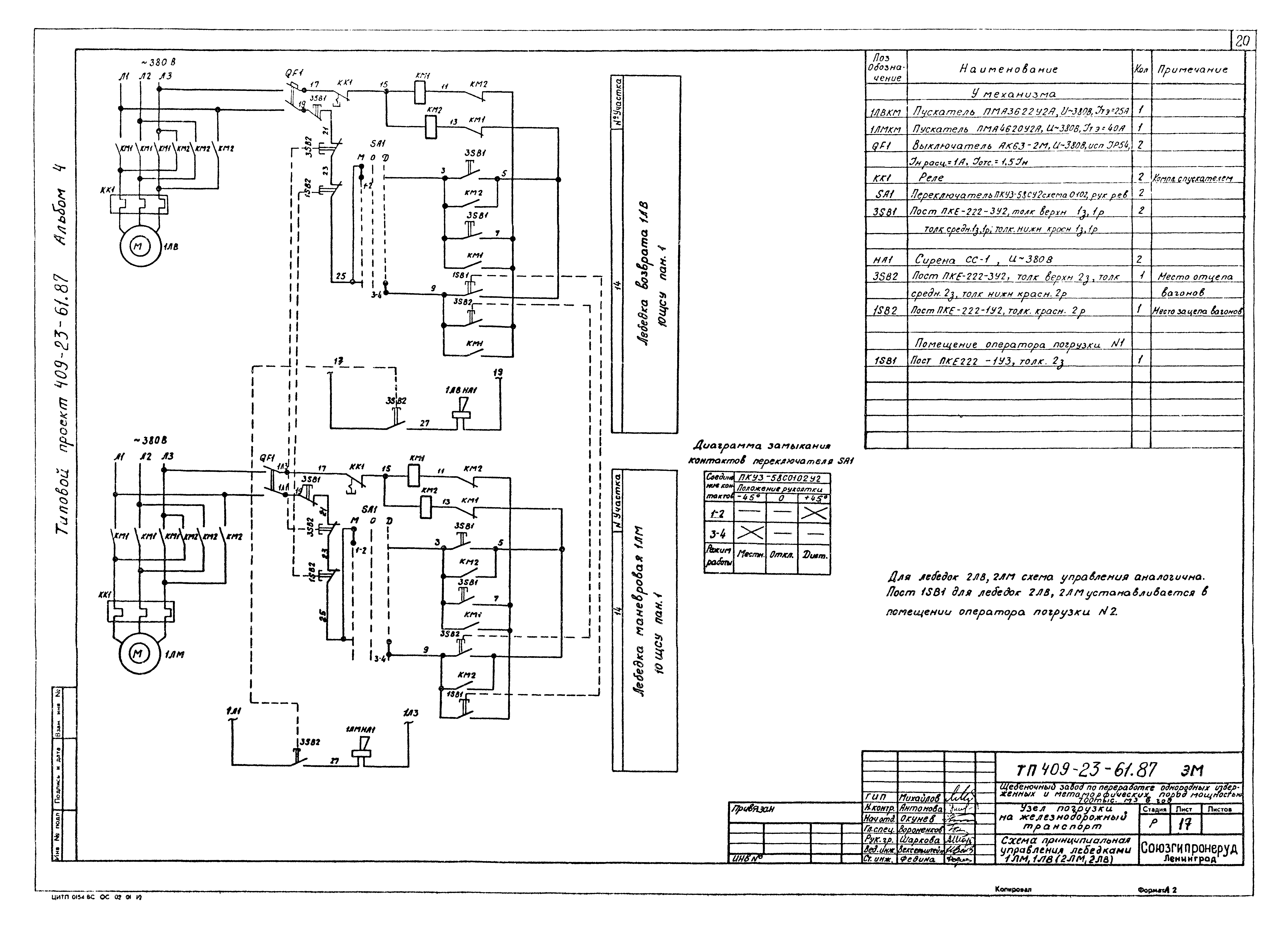

Схема принципиальная управления лебедками 1ЛМ, 1ЛВ (2ЛМ, 2ЛВ)
Старт-схема и схема избирания трактов затворов П21 - П28
Схема выходных реле конвейеров К20, К25, щеток Щ20, Щ25, вентилятора А2

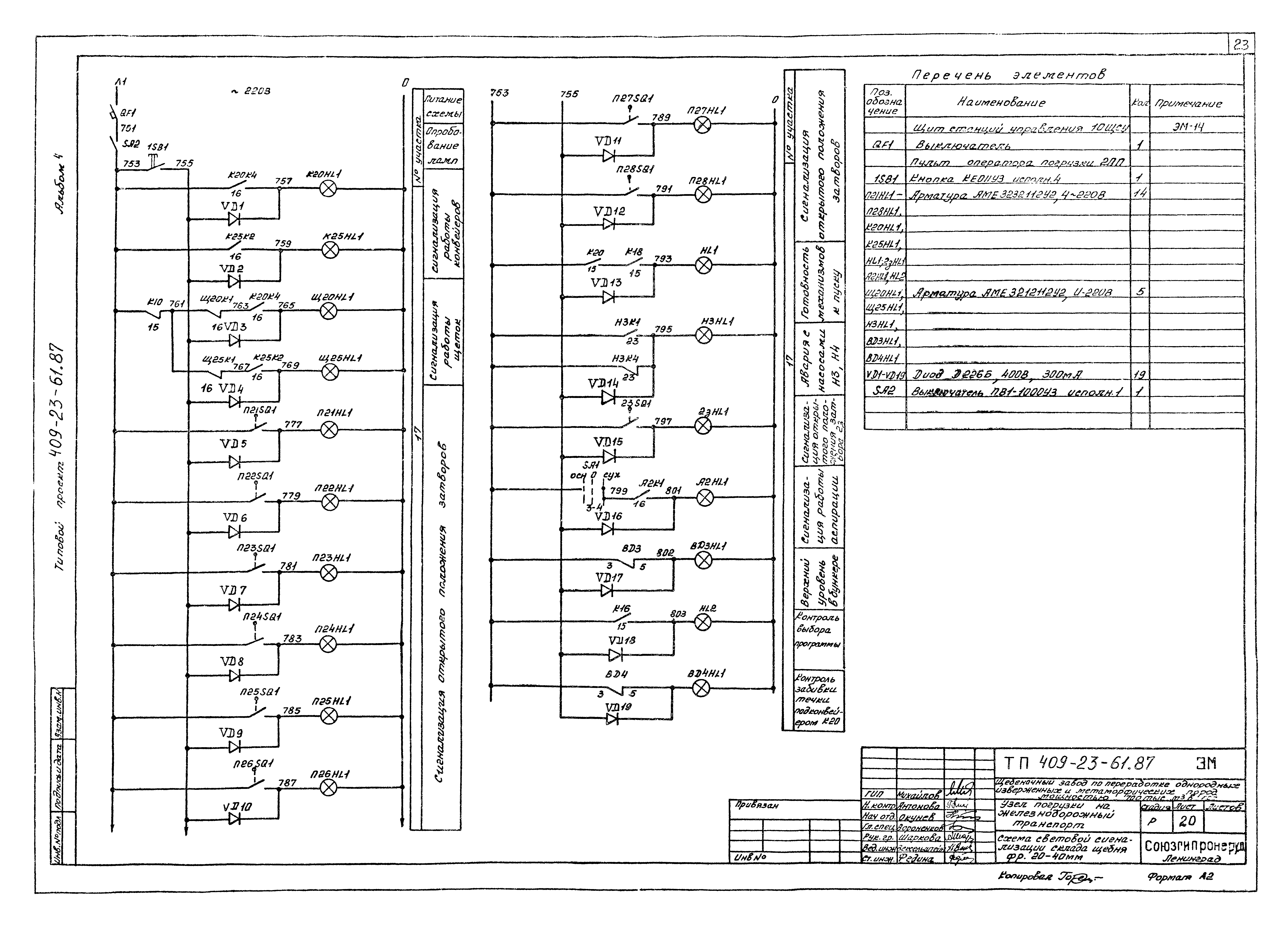

Схема световой сигнализации склада щебня ФР 20 - 40 мм
Схема принципиальная управления механизмами К20, К25, 2з
Схема принципиальная управления механизмами А2, Щ20, Щ25
Схема принципиальная управления вентилями В8 - В13

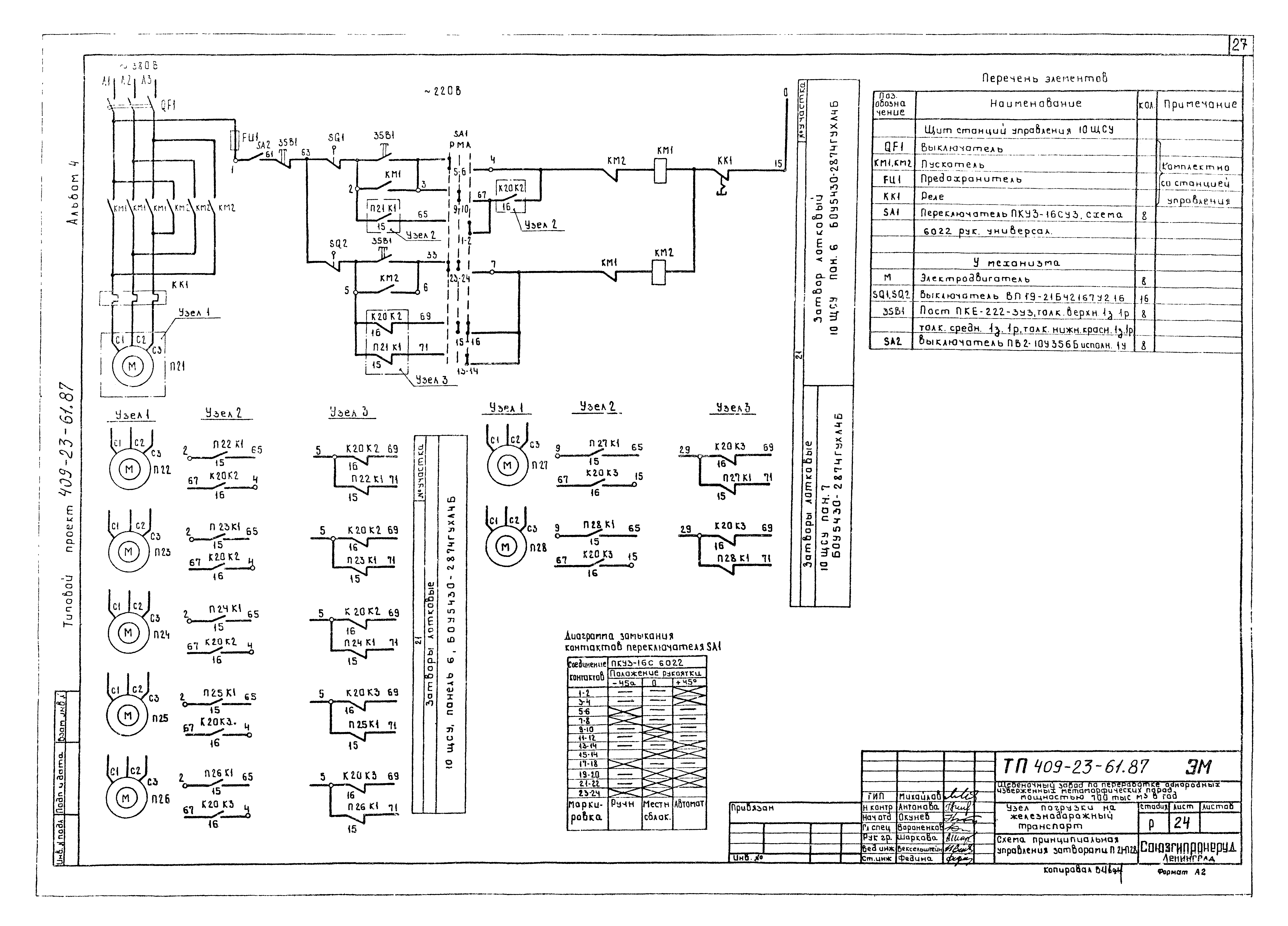

Схема принципиальная управления затворами П21 - П28

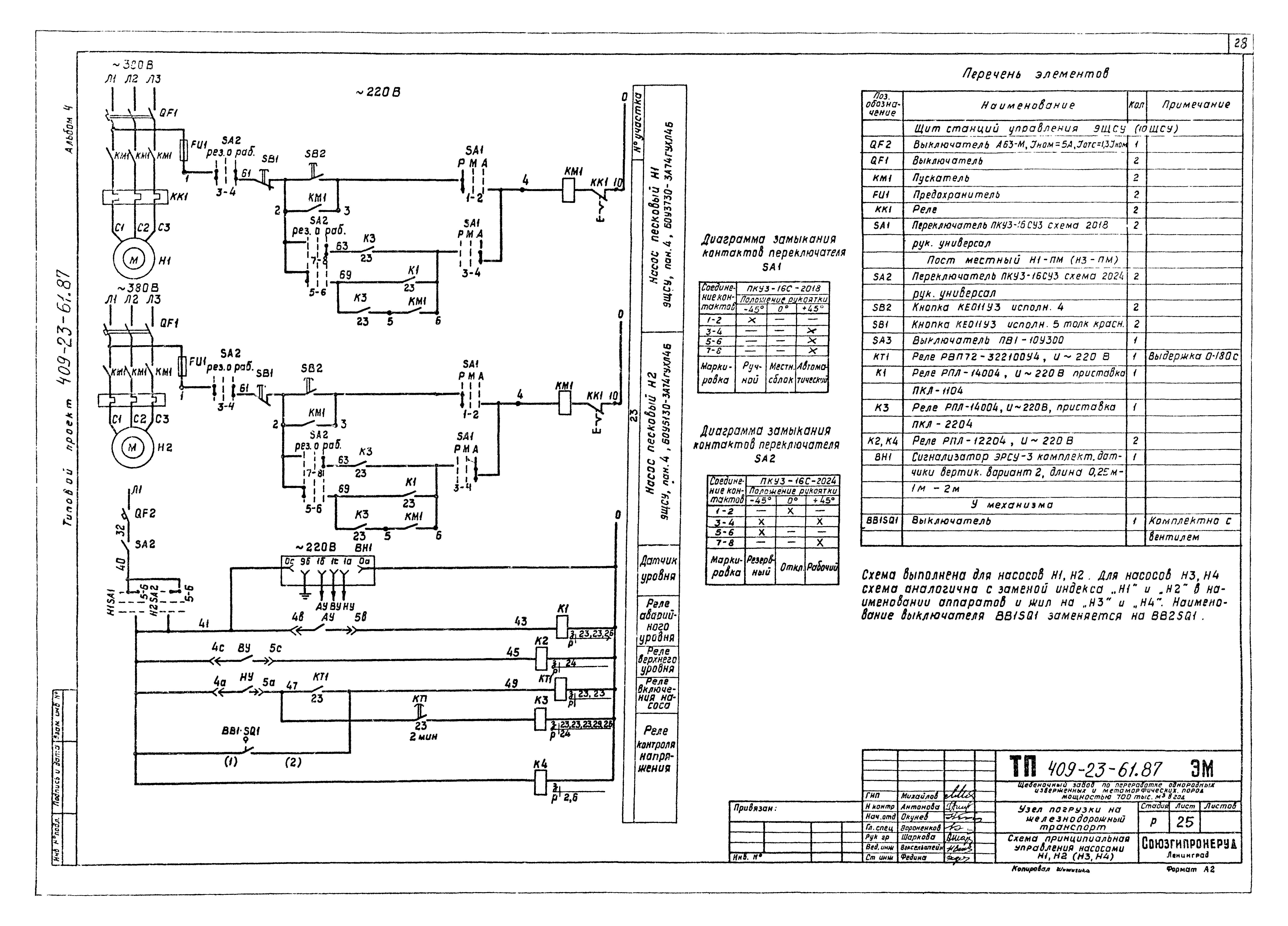

Схема принципиальная управления насосами Н1, Н2 (Н3, Н4)
Схема принципиальная управления вентилями ВВ1 (ВВ2)

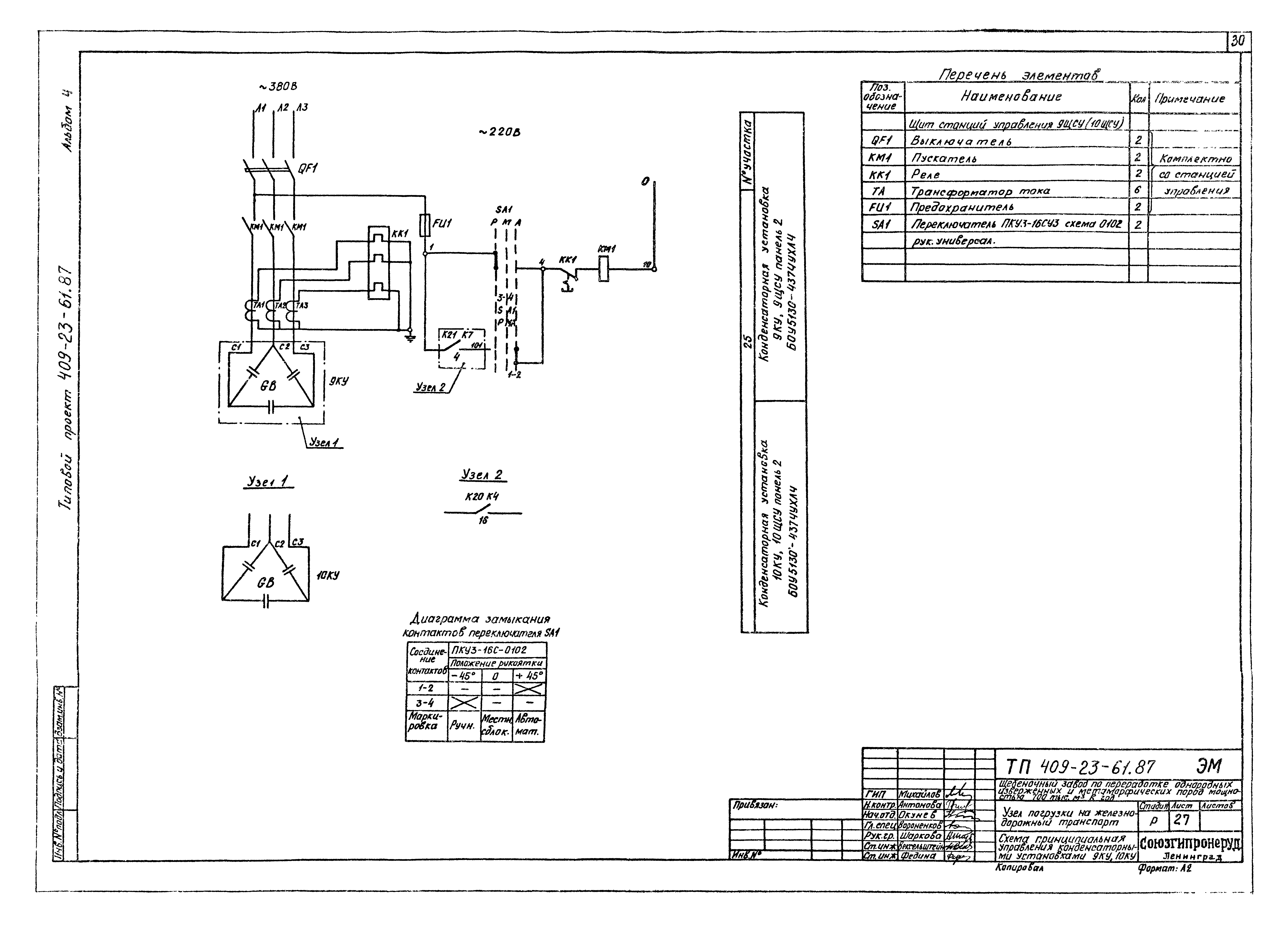

Схема принципиальная управления конденсаторными установками 9КУ, 10КУ

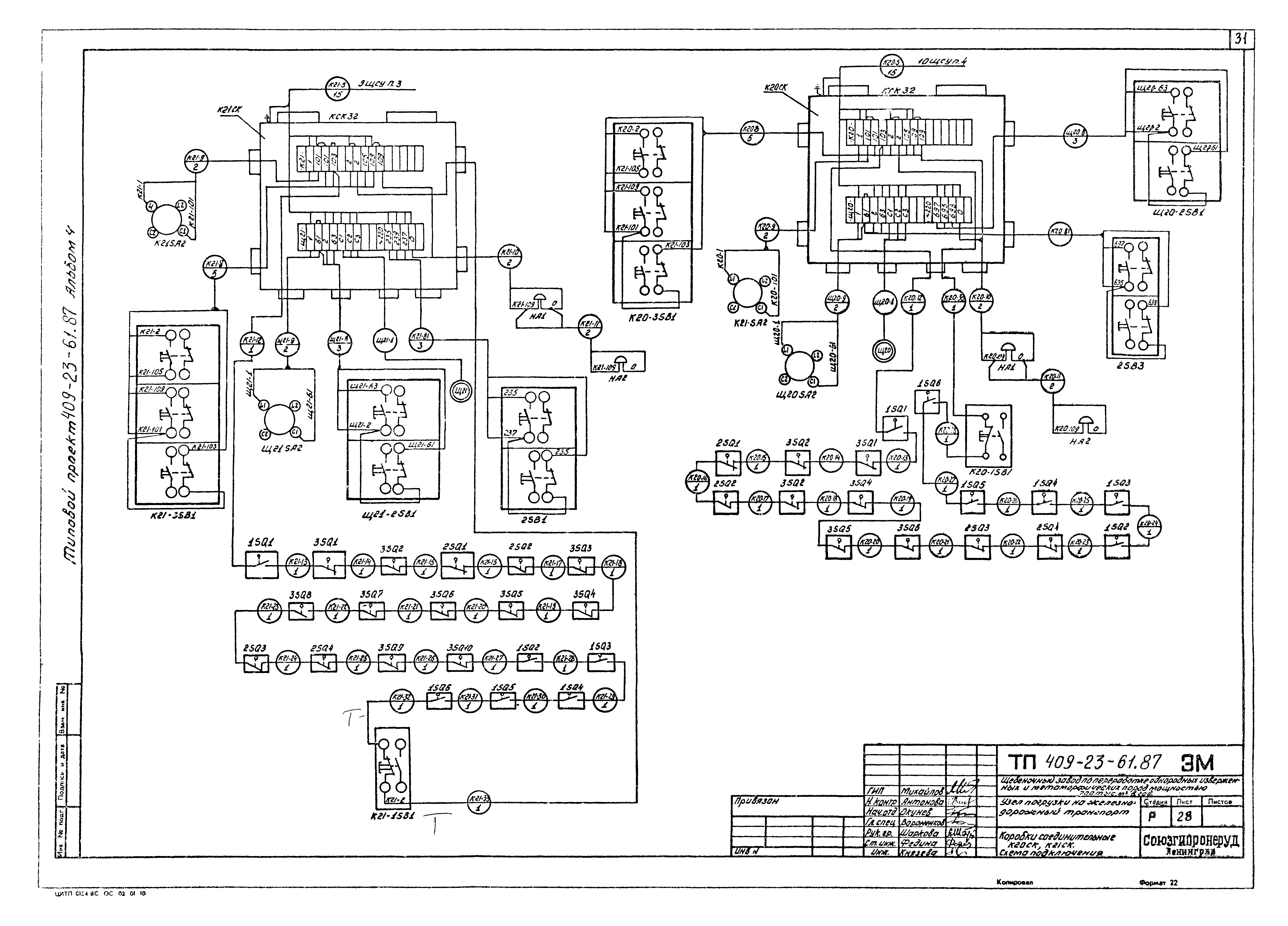

Коробки соединительные К20СК, К21СК. Схема подключения

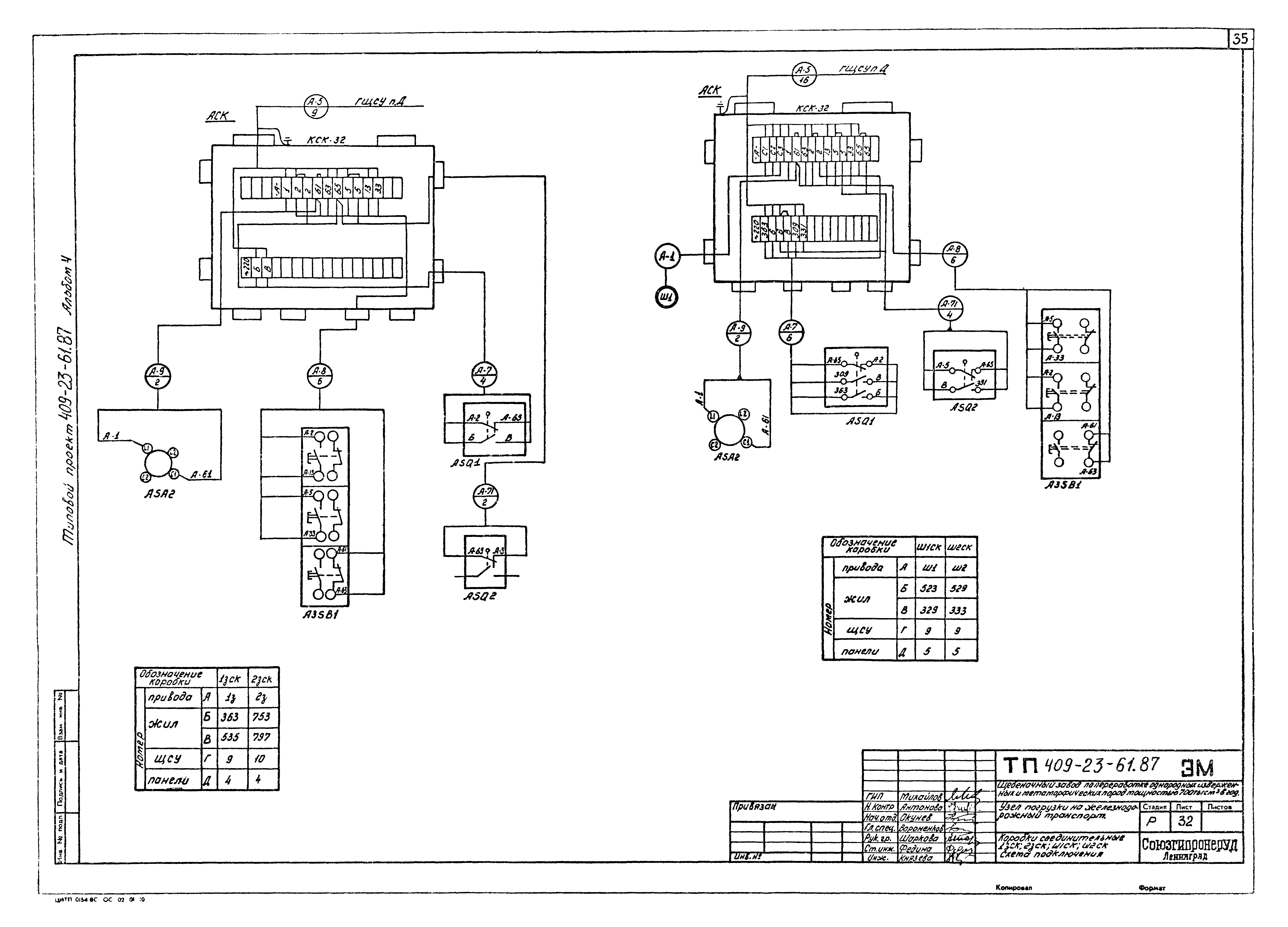

Коробки соединительные К24СК, К25СК, весы К24ЛТМ, К25ЛТМ. Схема подключения

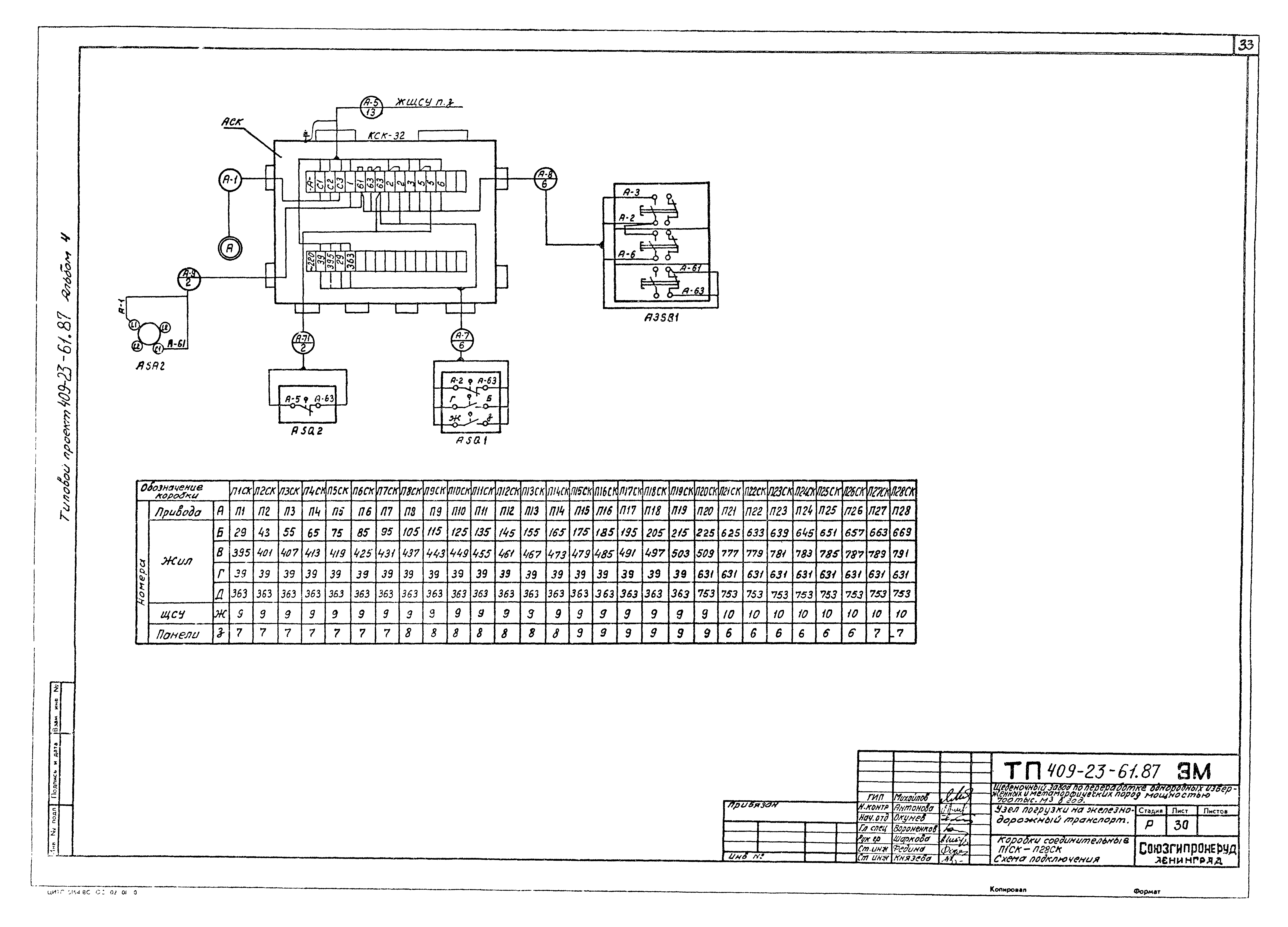

Коробки соединительные П1СК - П28СК. Схема подключения

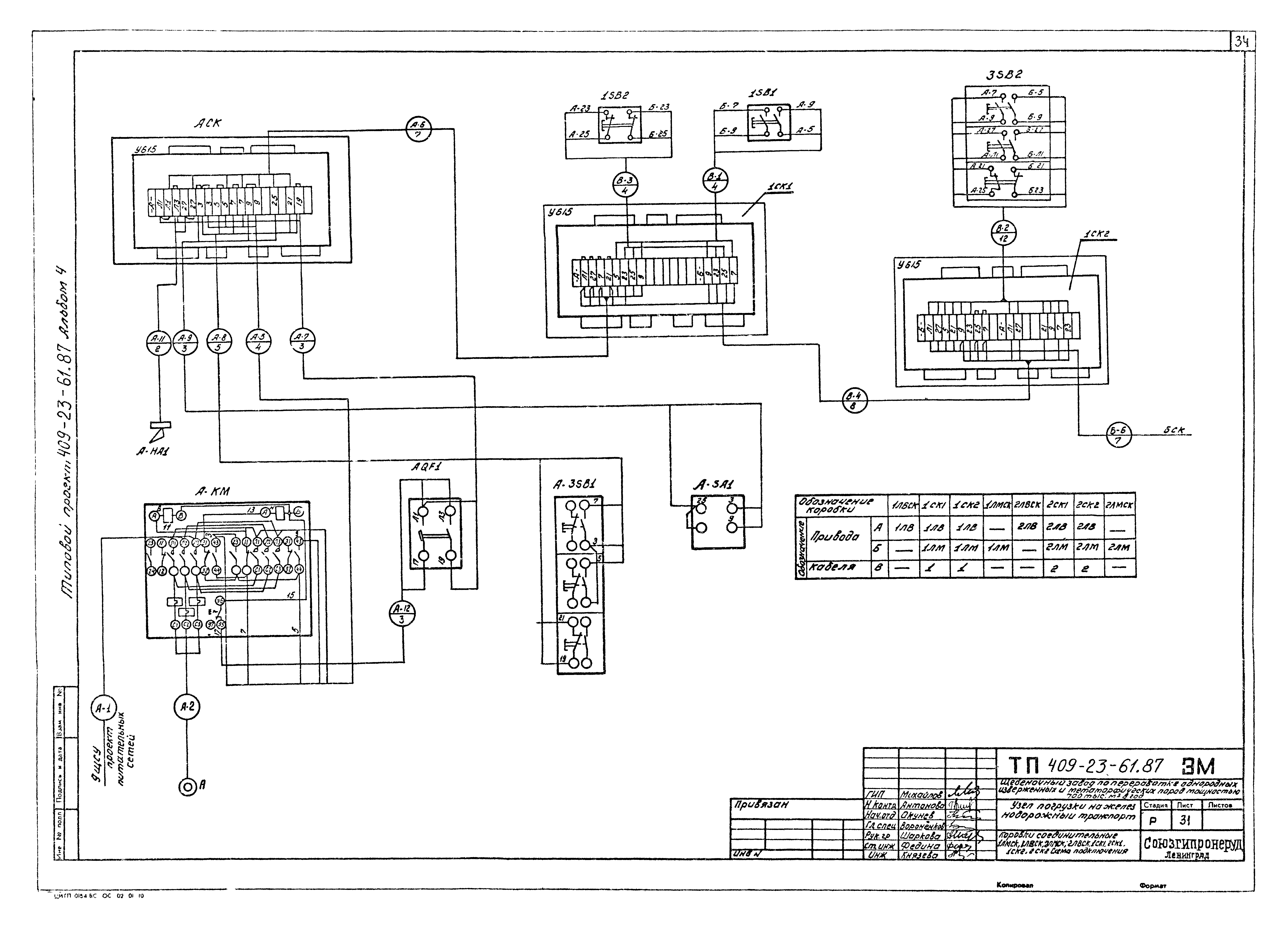

Коробки соединительные 1ЛМСК, 1ЛВСК, 2ЛМСК, 2ЛВСК, 1СК1, 1СК2, 2СК1, 2СК2. Схема подключения
Коробки соединительные 1зСК, 2зСК, Ш1СК, Ш2СК. Схема подключения

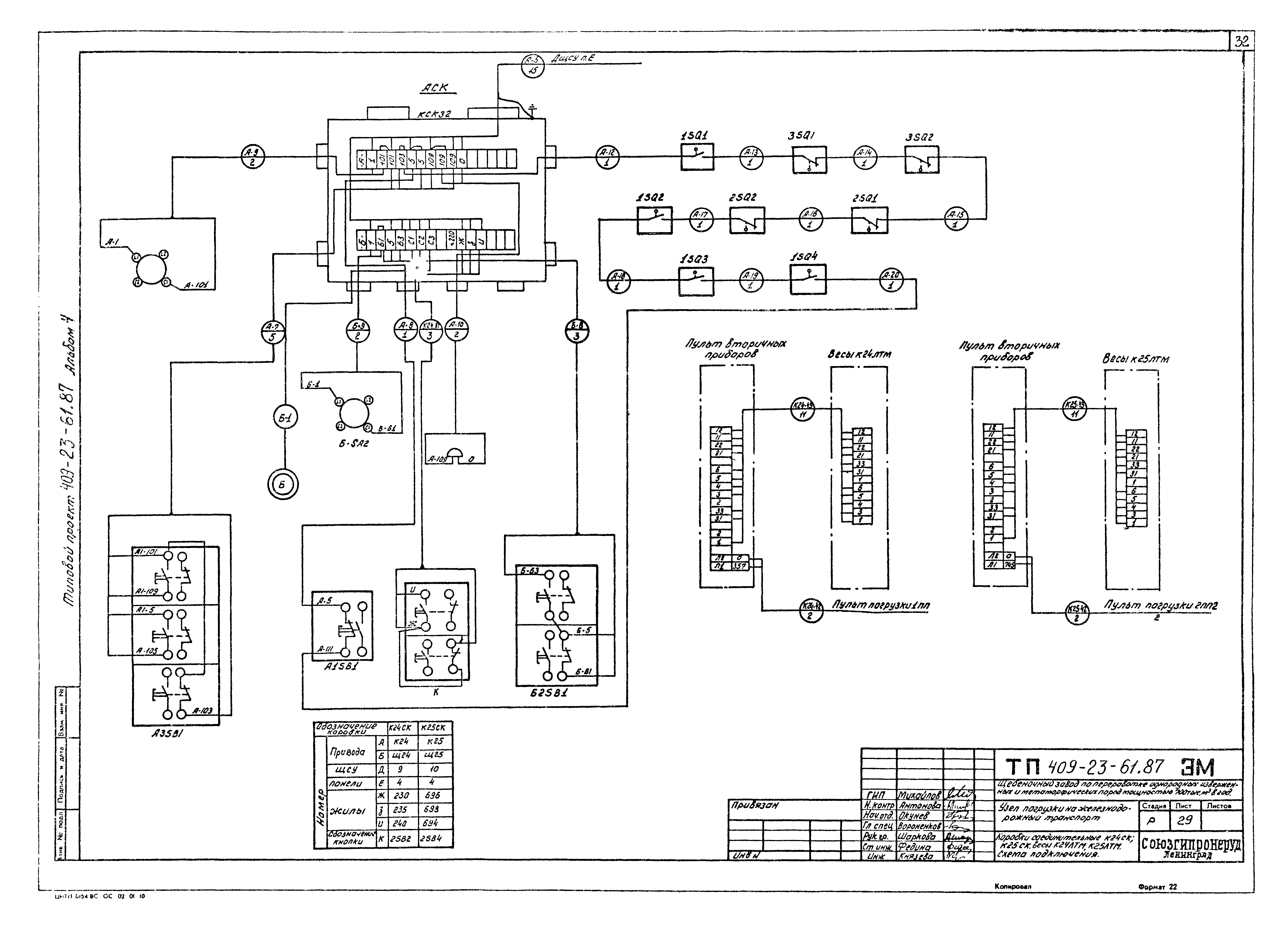

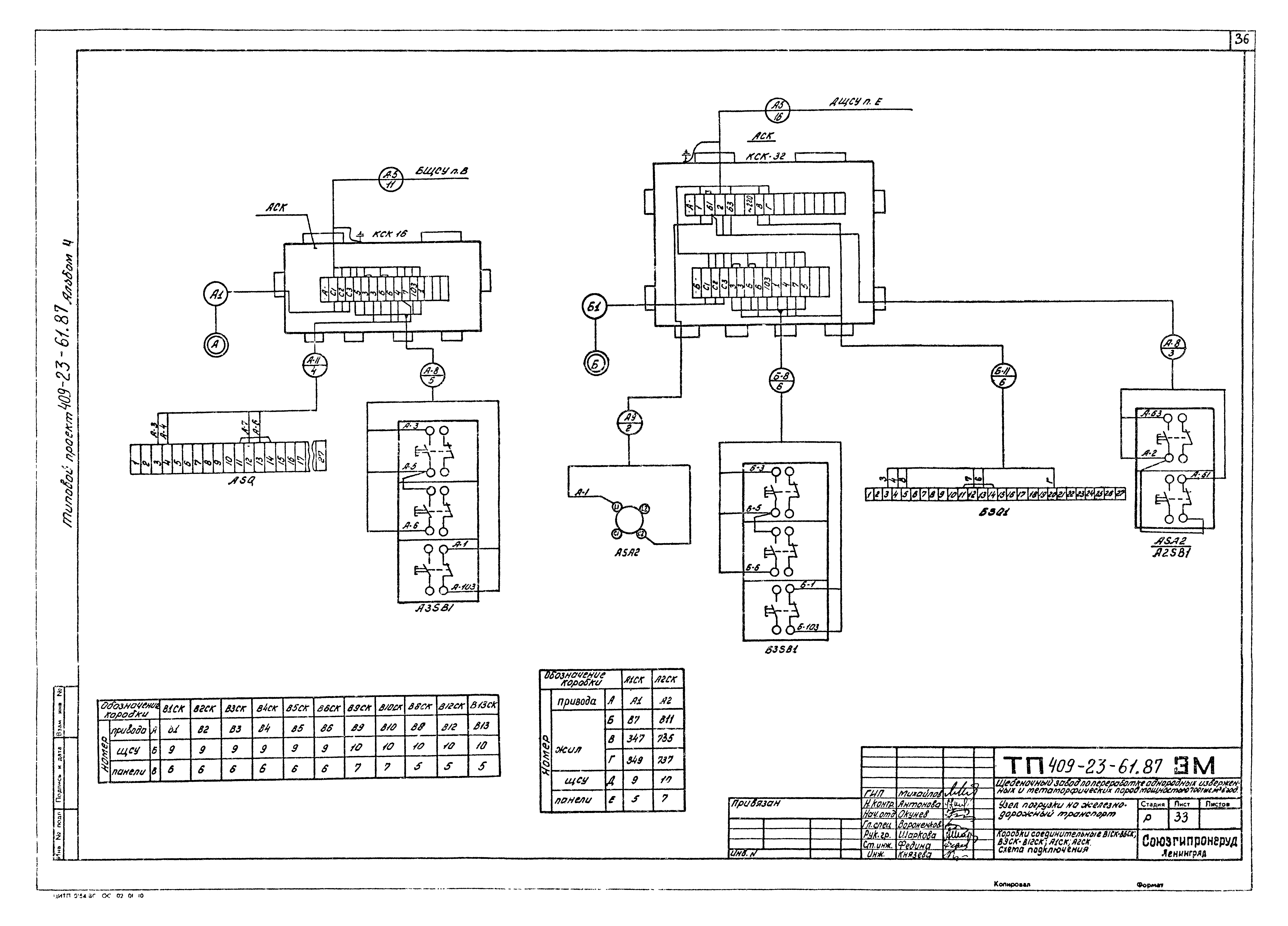

Коробки соединительные В1СК - В6СК, В9СК - В12СК, А1СК, А2СК. Схема подключения

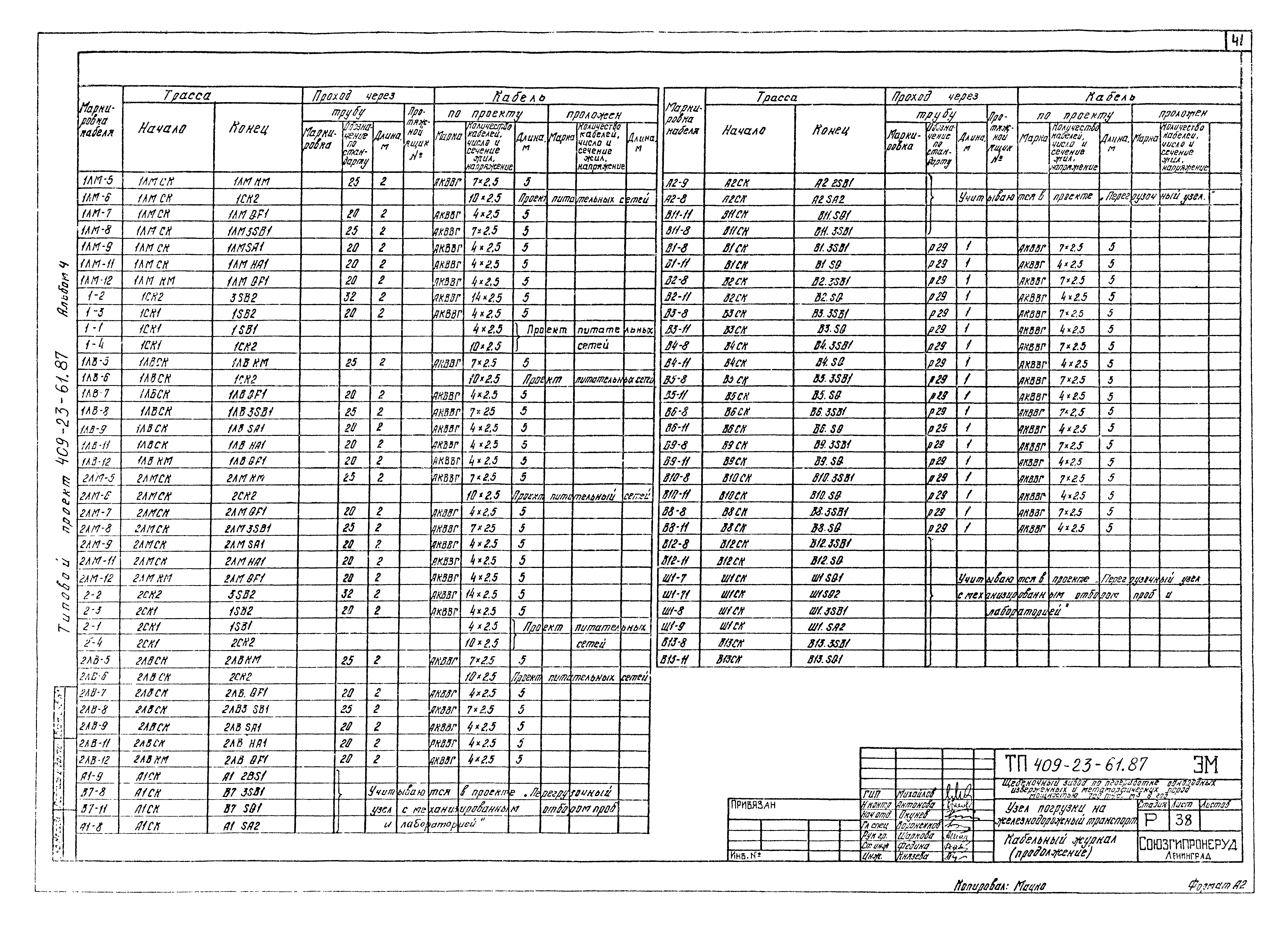

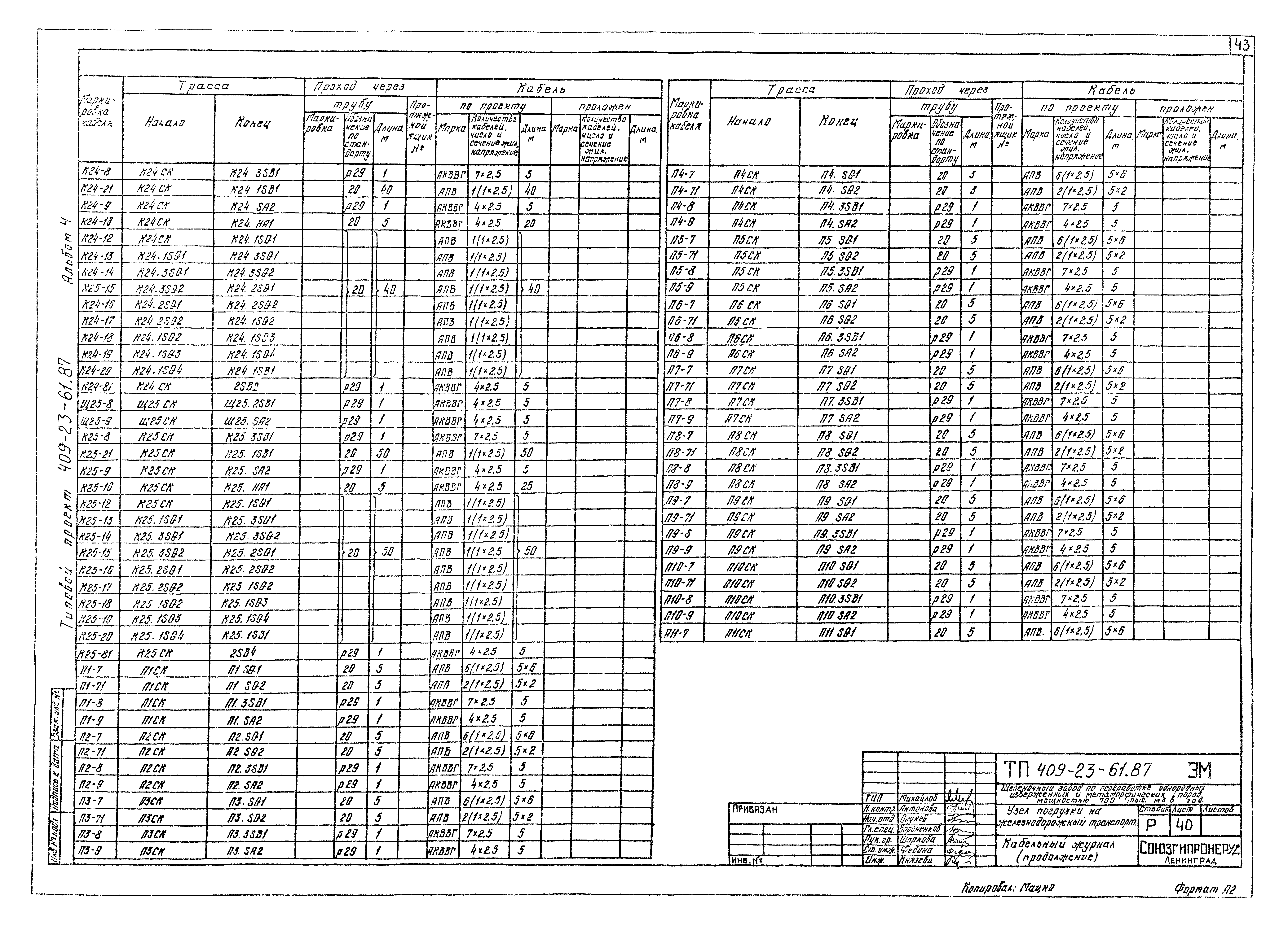

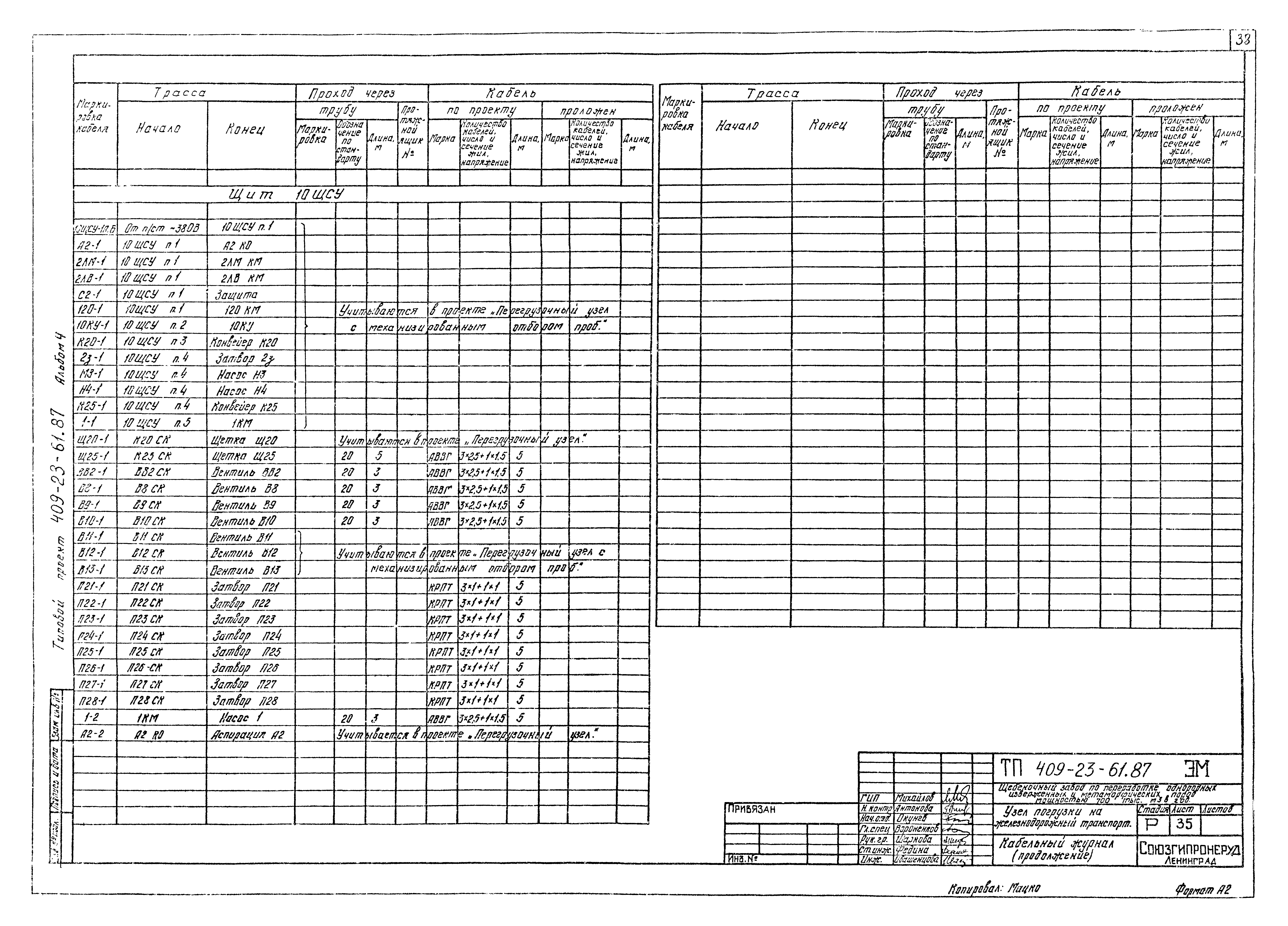

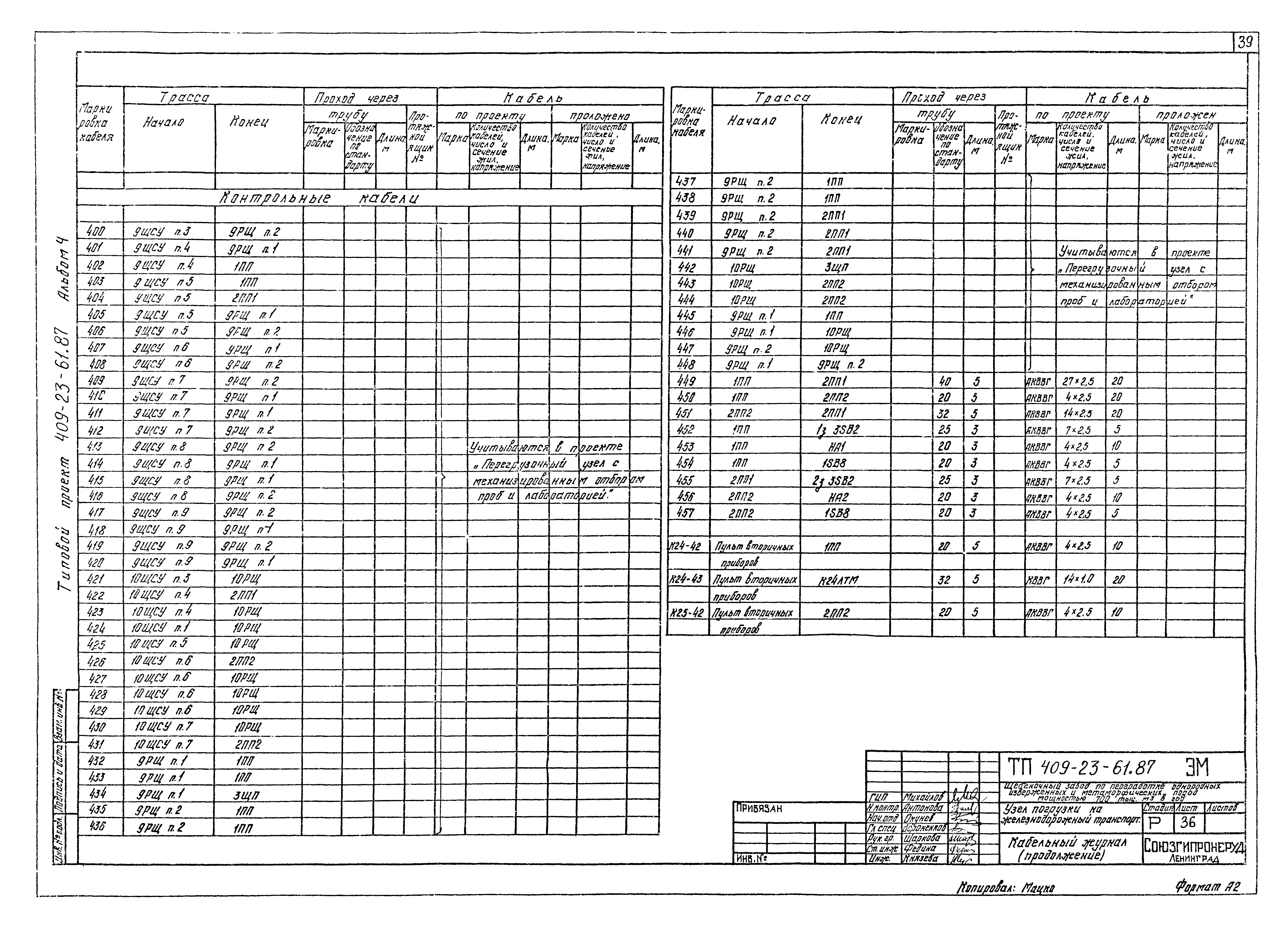

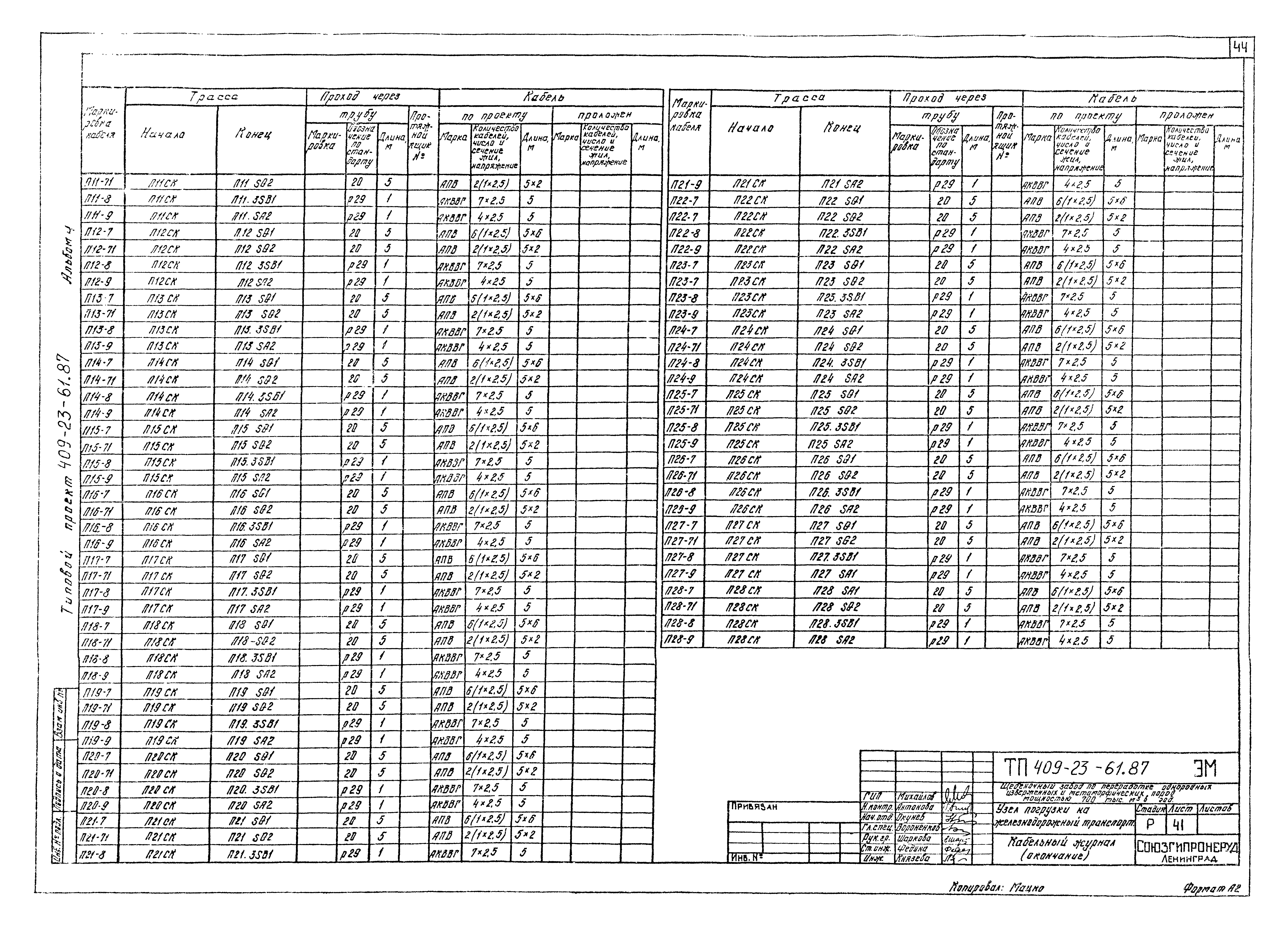

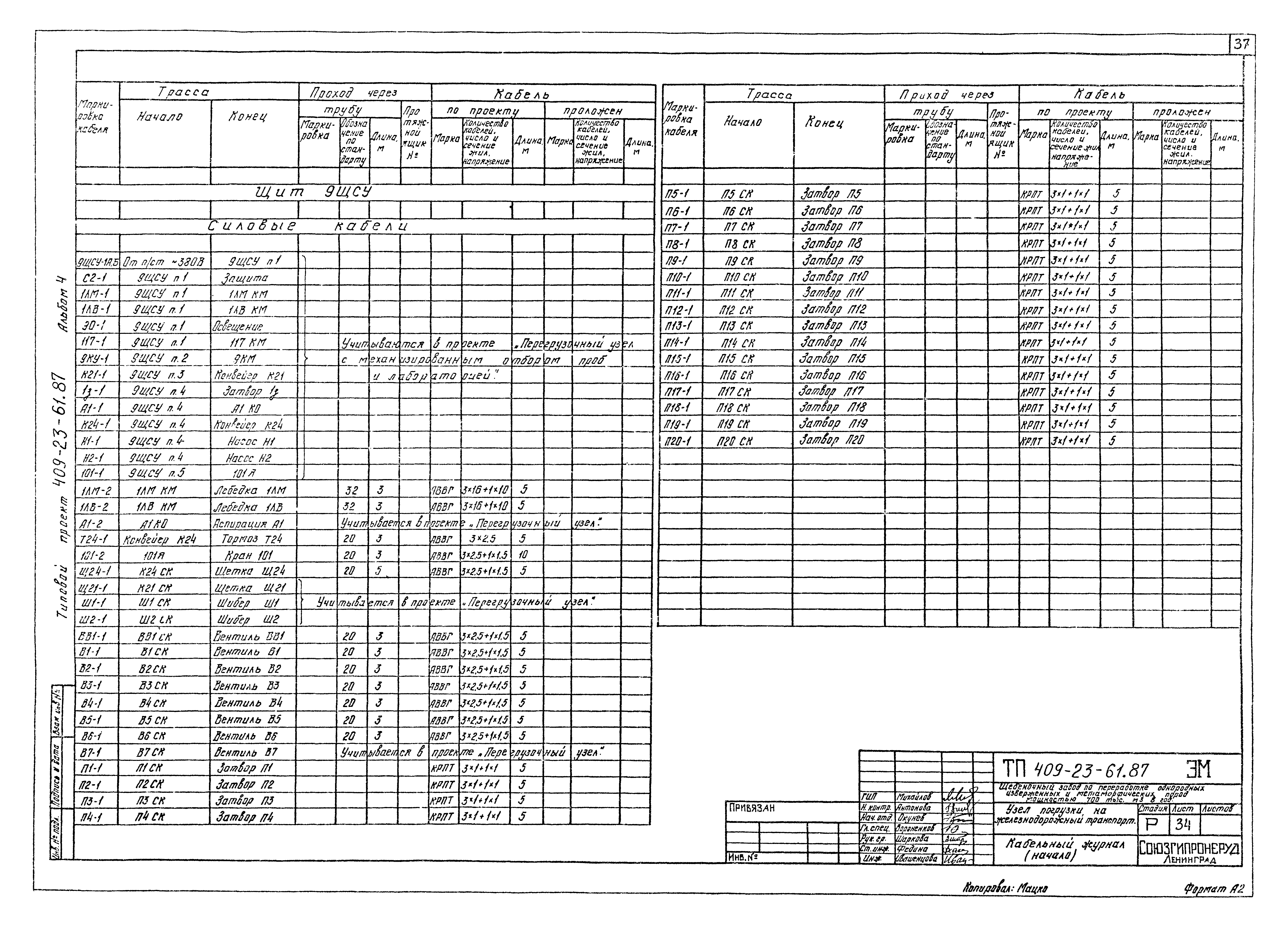

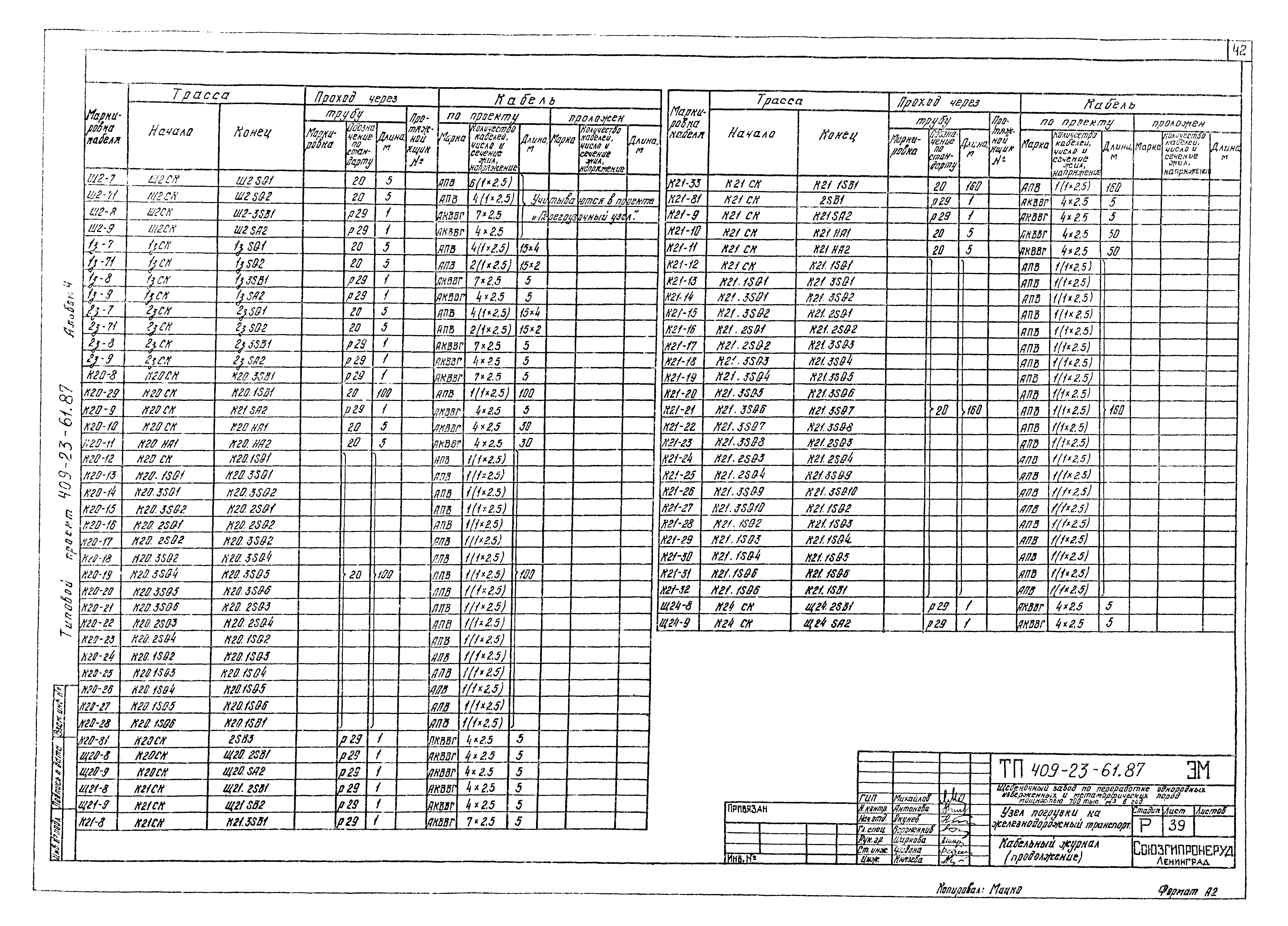

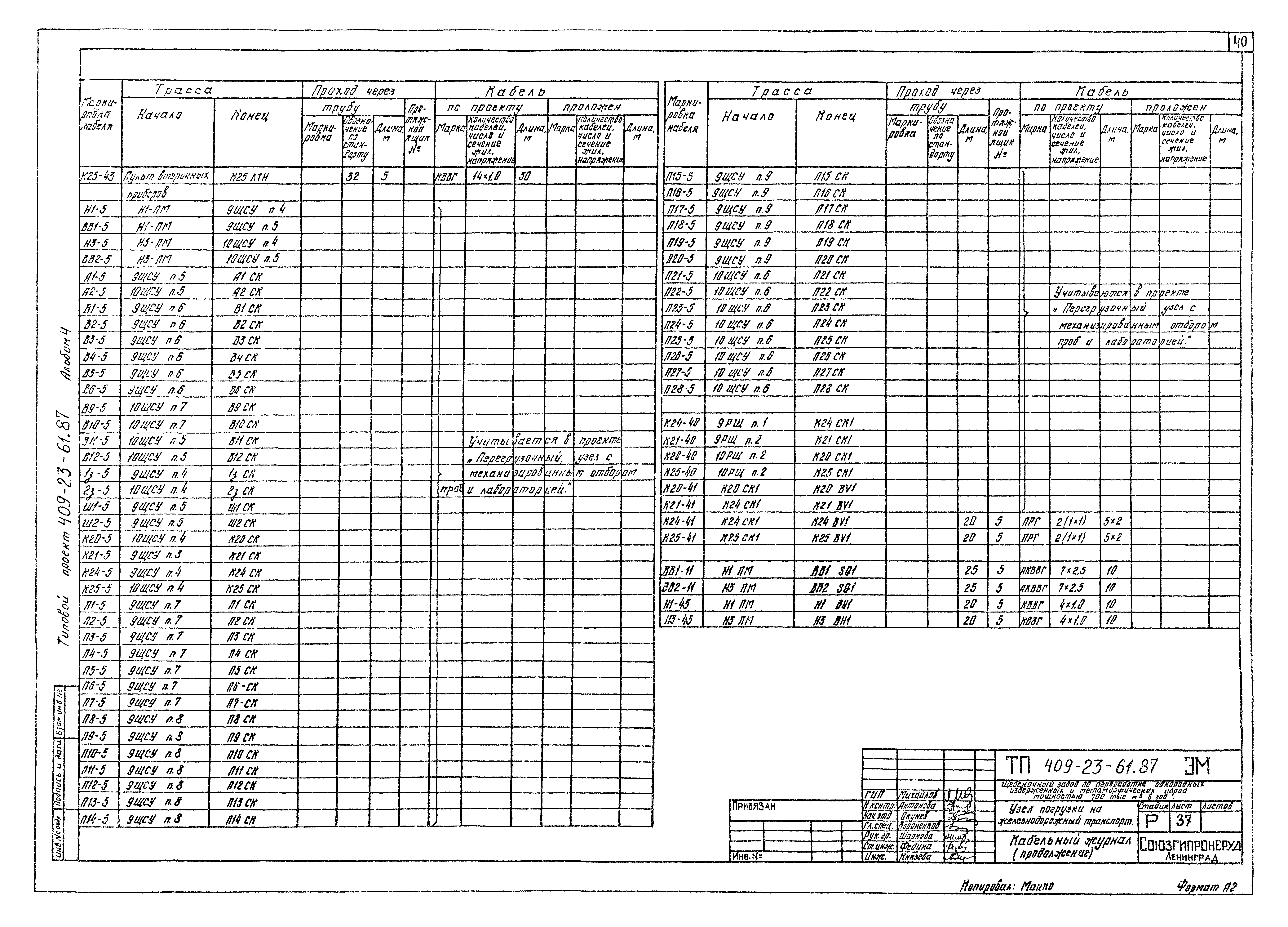

Кабельный журнал

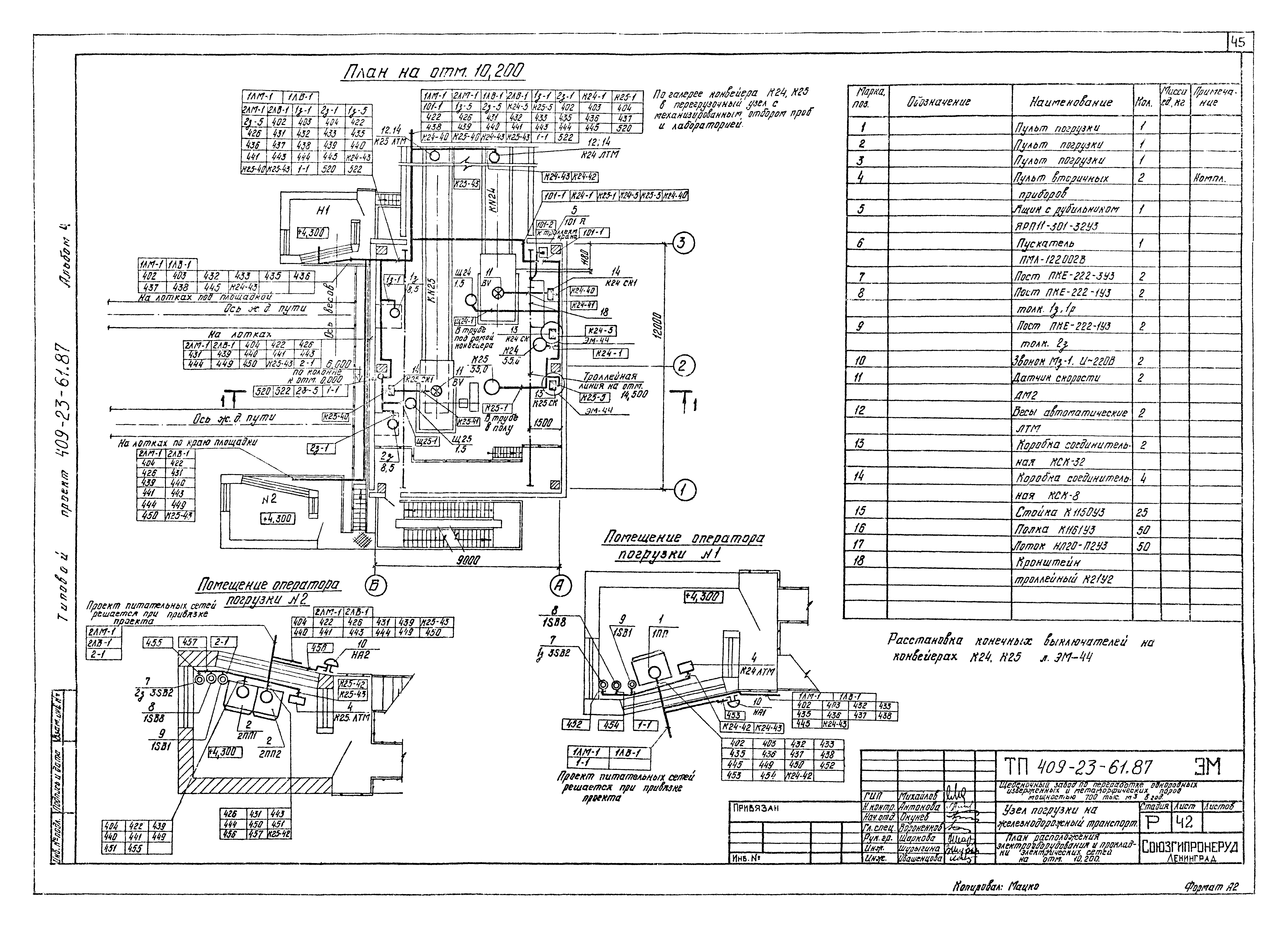

План расположения электрооборудования и прокладки электрических сетей на отм. 10.200

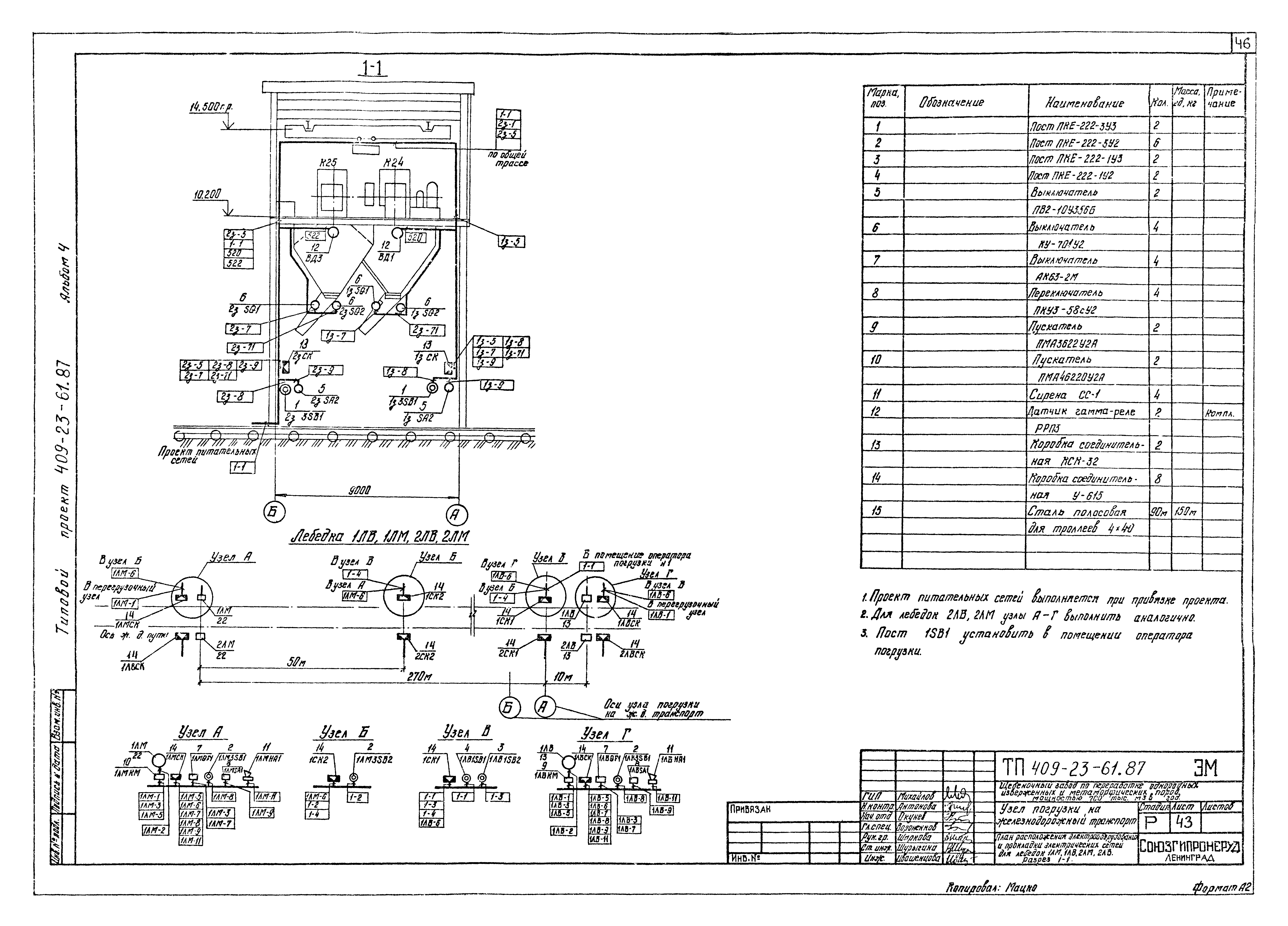

План расположения электрооборудования и прокладки электрических сетей для лебедок 1ЛМ, 1ЛВ, 2ЛМ, 2ЛВ. Разрез 1-1

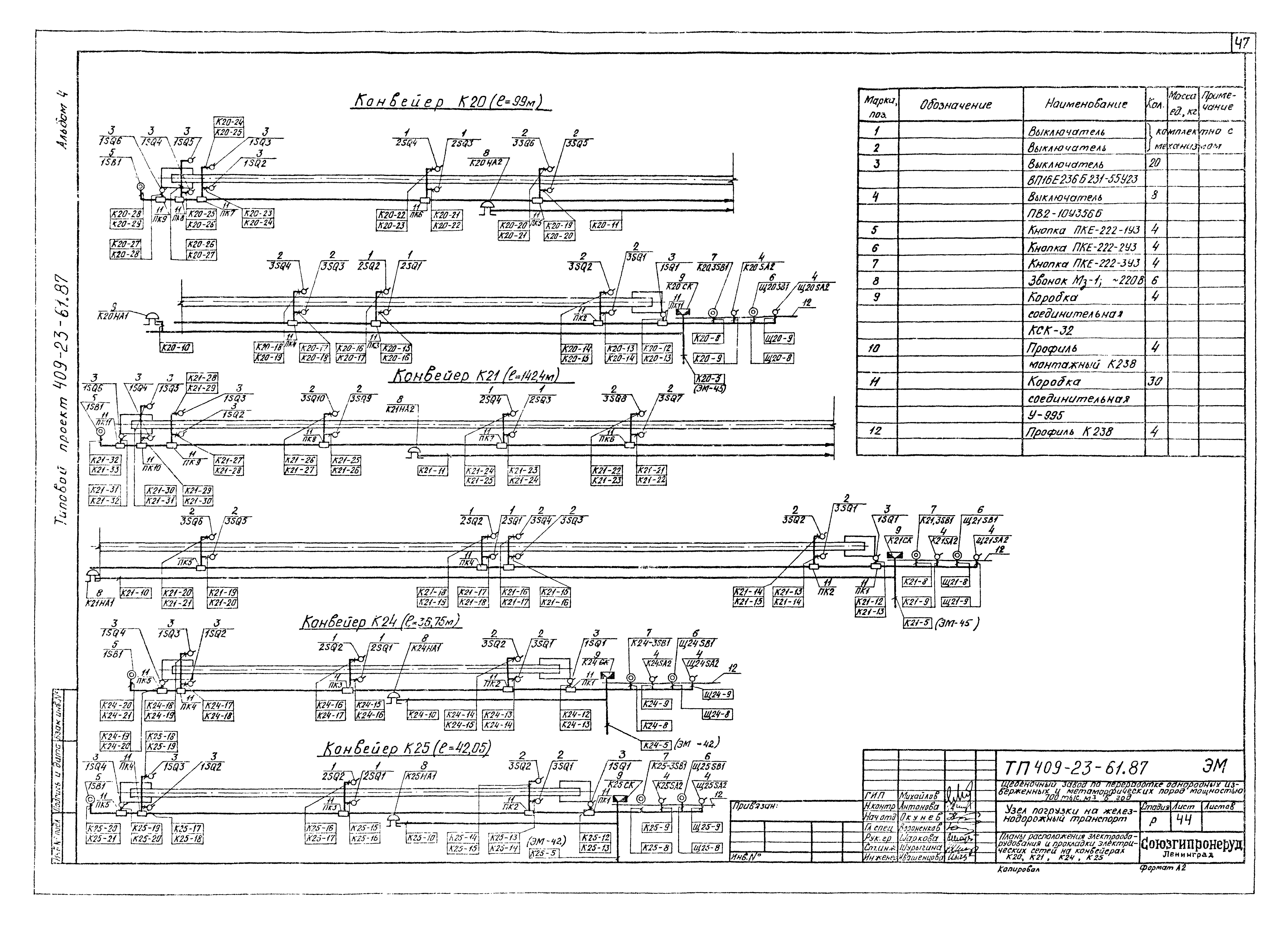

План расположения электрооборудования и прокладки электрических сетей на конвейерах К20, К21, К24, К25

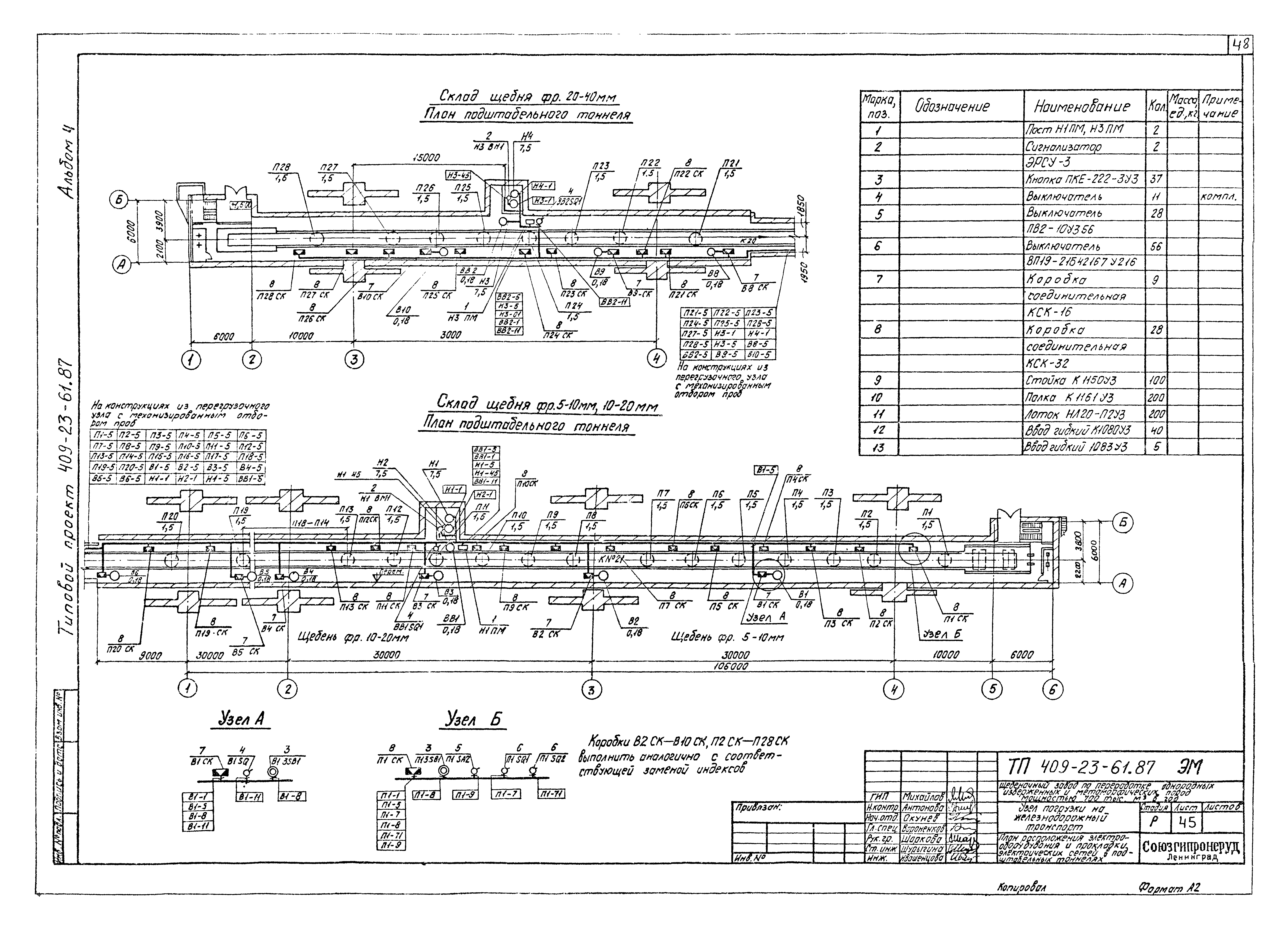

План расположения электрооборудования и прокладки электрических сетей в подштабельных тоннелях

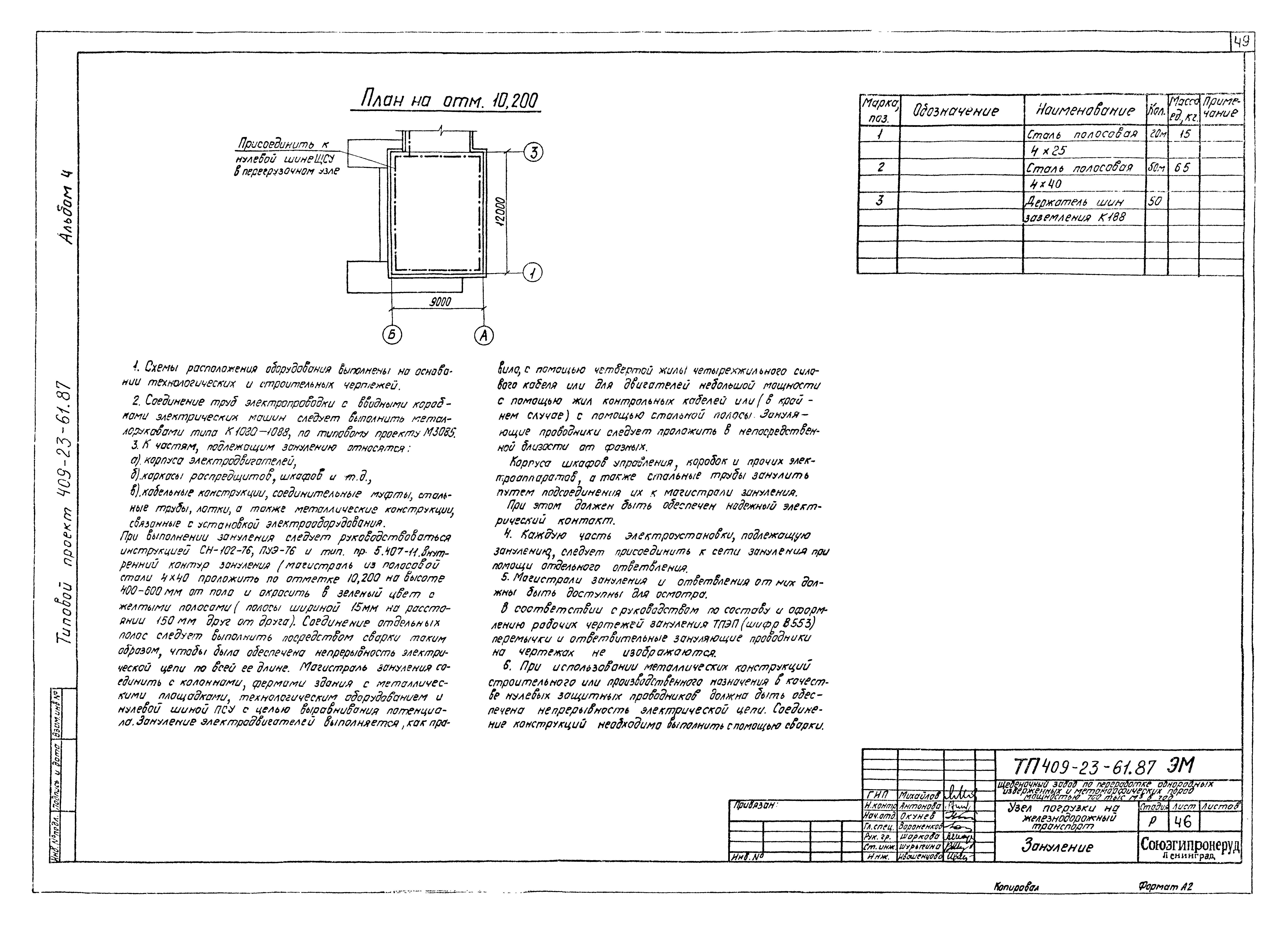

Зануление
Ведомость конструкций и деталей, подлежащих изготовлению в МЭЗ

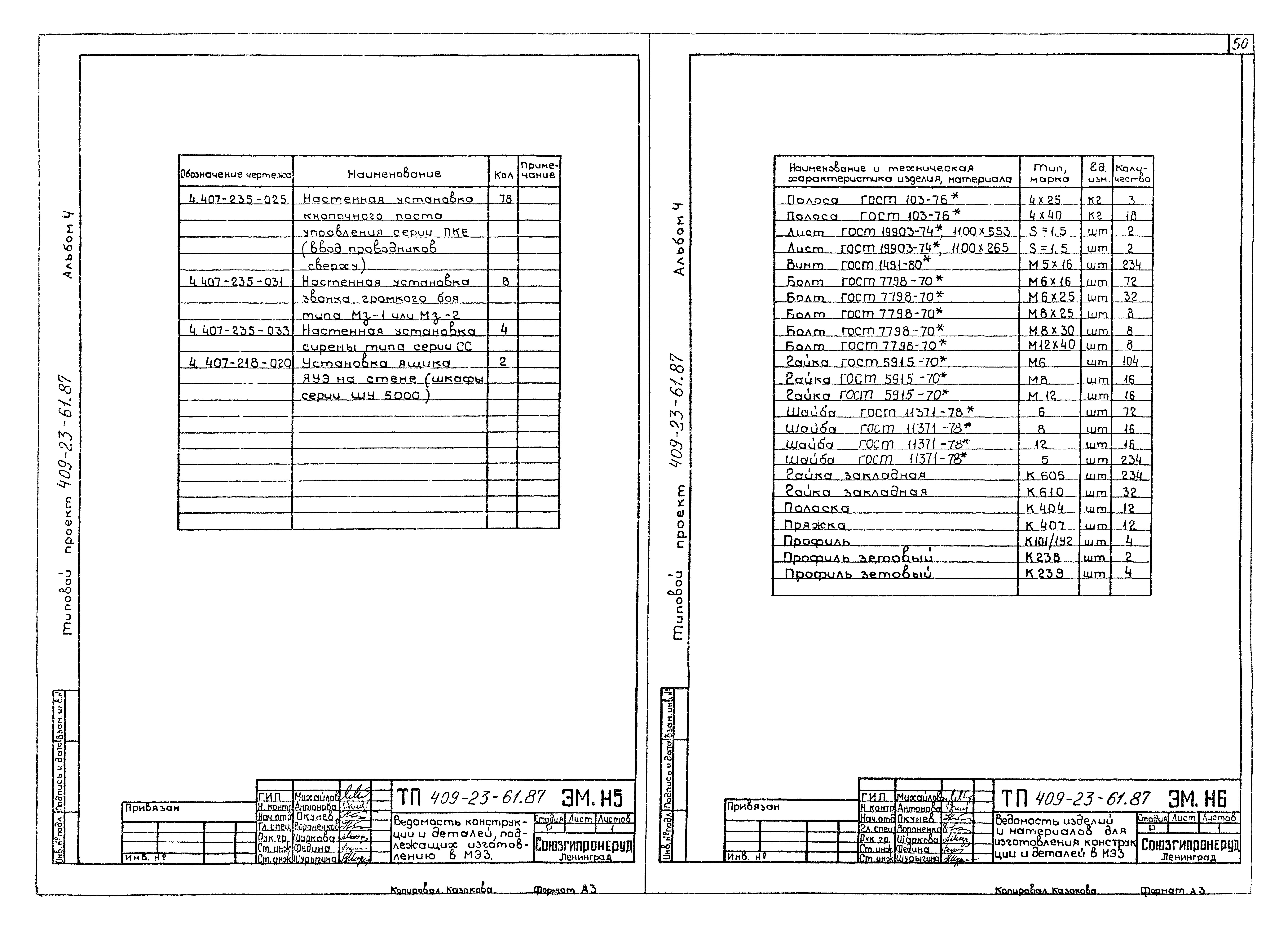

Ведомость изделий и материалов для изготовления конструкций и деталей в МЭЗ

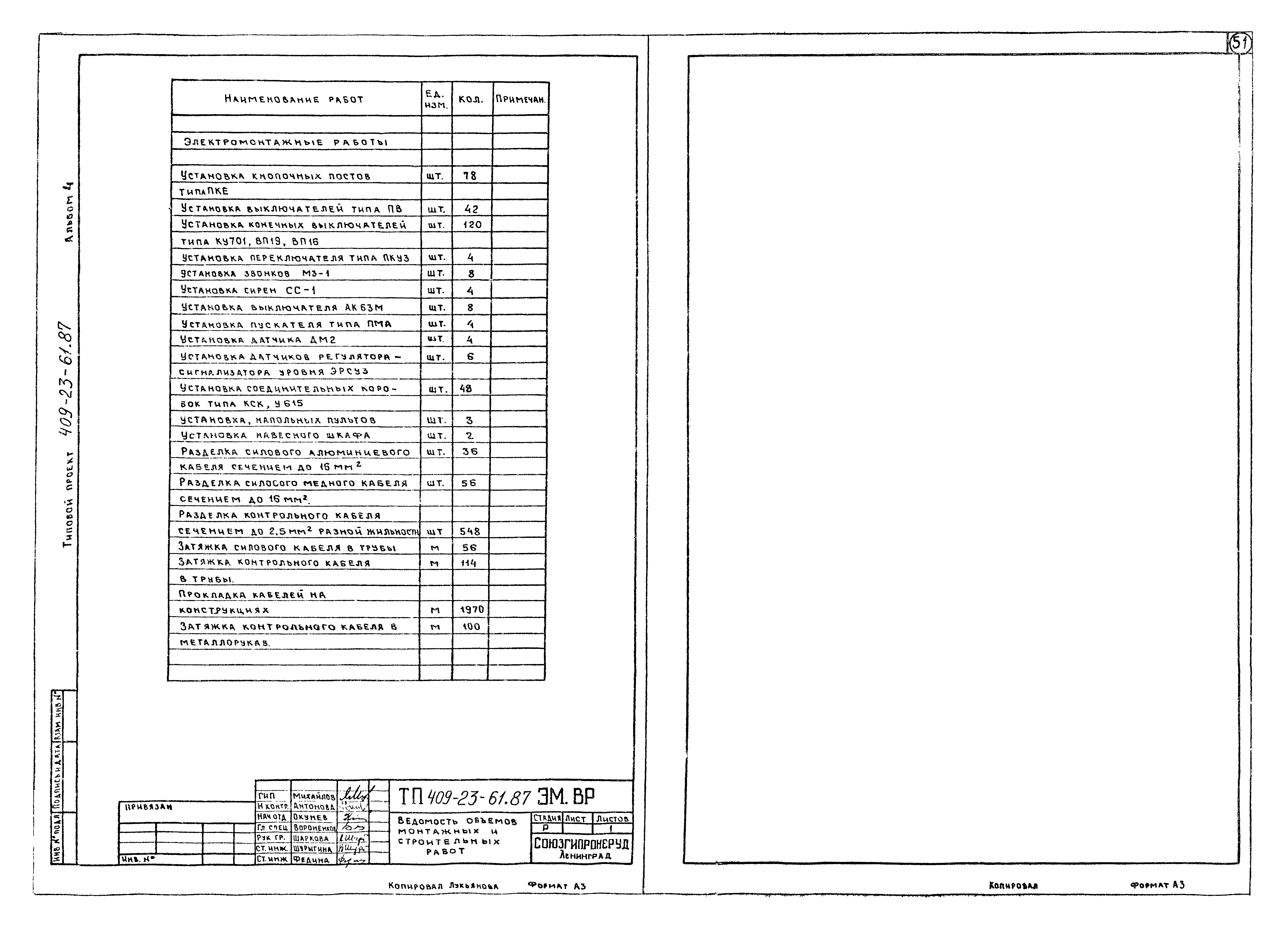

Ведомость объемов монтажных и строительных работ
Разработан: Союзгипронеруд
Утверждён:19.07.1982 Минстройматериалов СССР (USSR Minstroymaterialov 28-154/81)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Строительная индустрия и промышленность строительных материалов Производство строительных материалов и изделий Производство тяжелых заполнителей
