| Обозначение: |   ГОСТ 24379.1-2012 |
| Обозначение англ: | GOST 24379.1-2012 |
| Статус: | взамен |
| Название рус.: | Болты фундаментные. Конструкция и размеры |
| Название англ.: | Foundation bolts. Structure and dimensions |
| Дата добавления в базу: | 01.10.2014 |
| Дата актуализации: | 05.05.2017 |
| Дата введения: | 01.07.2013 |

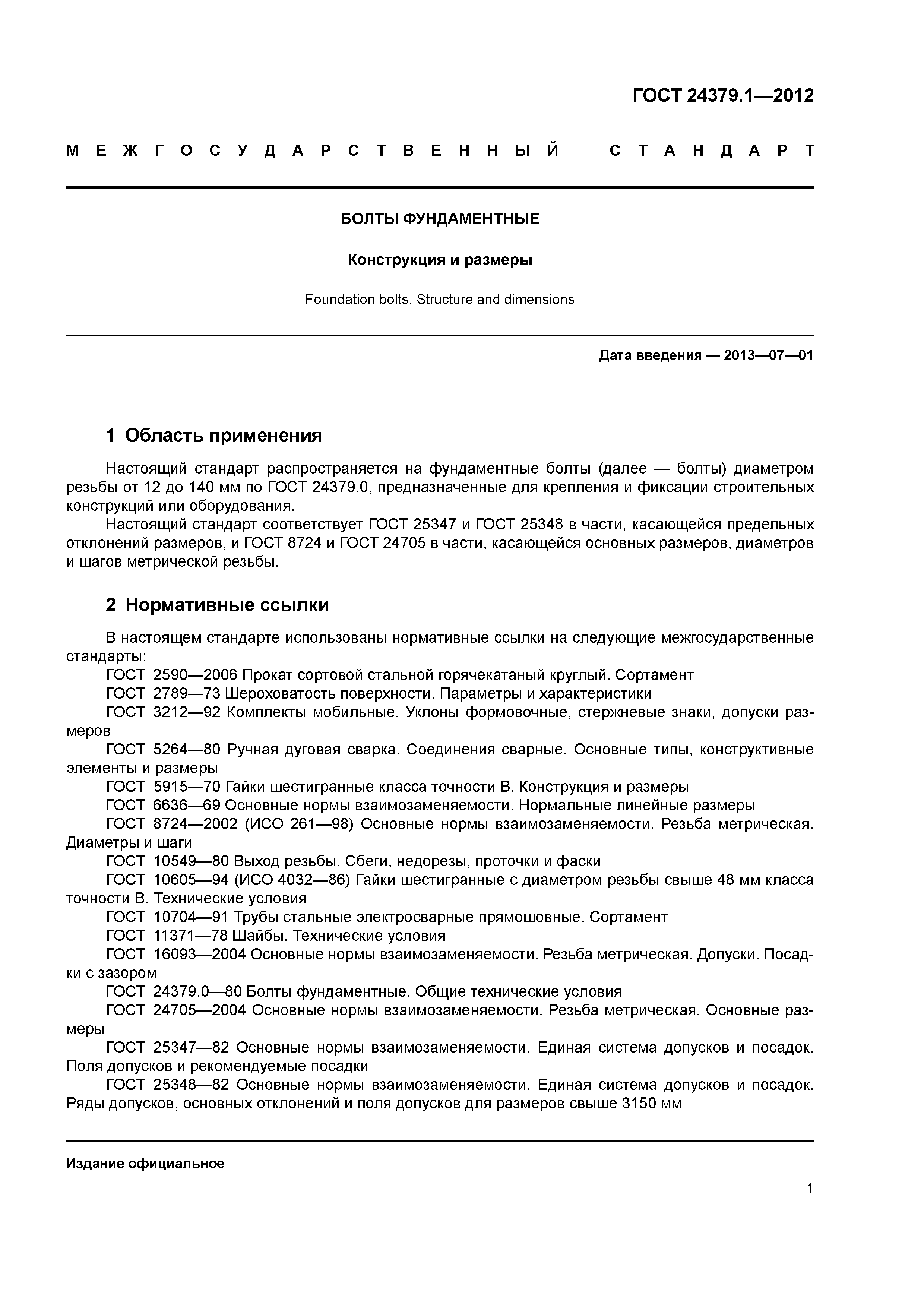

| Область применения: | Стандарт распространяется на фундаментные болты диаметром резьбы от 12 до 140 мм по ГОСТ 24379.0, предназначенные для крепления и фиксации строительных конструкций или оборудования. Стандарт соответствует ГОСТ 25347 и ГОСТ 25348 в части, касающейся предельных отклонений размеров, и ГОСТ 8724 и ГОСТ 24705 в части, касающейся основных размеров, диаметров и шагов метрической резьбы. |

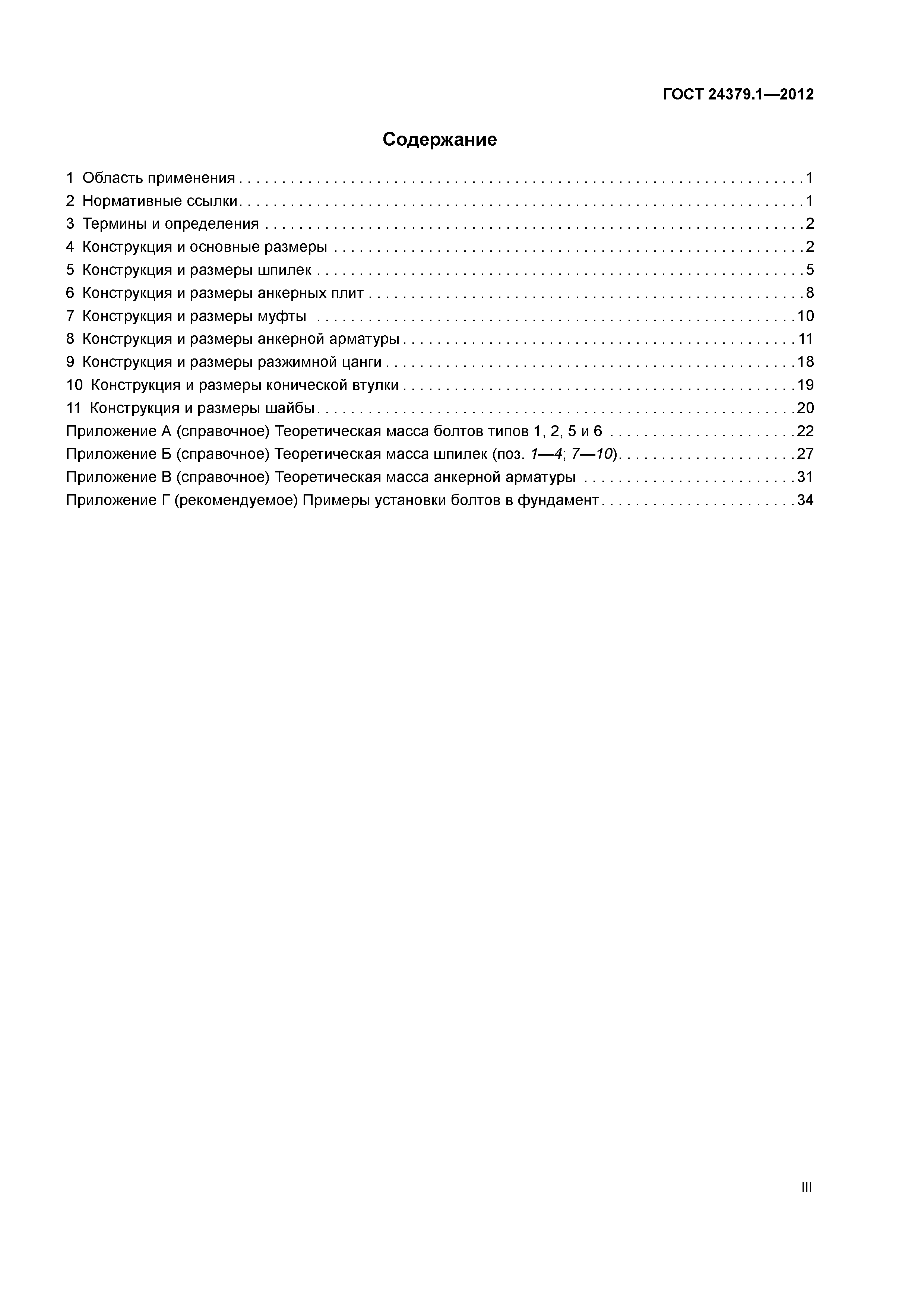

| Оглавление: | 1 Область применения
2 Нормативные ссылки

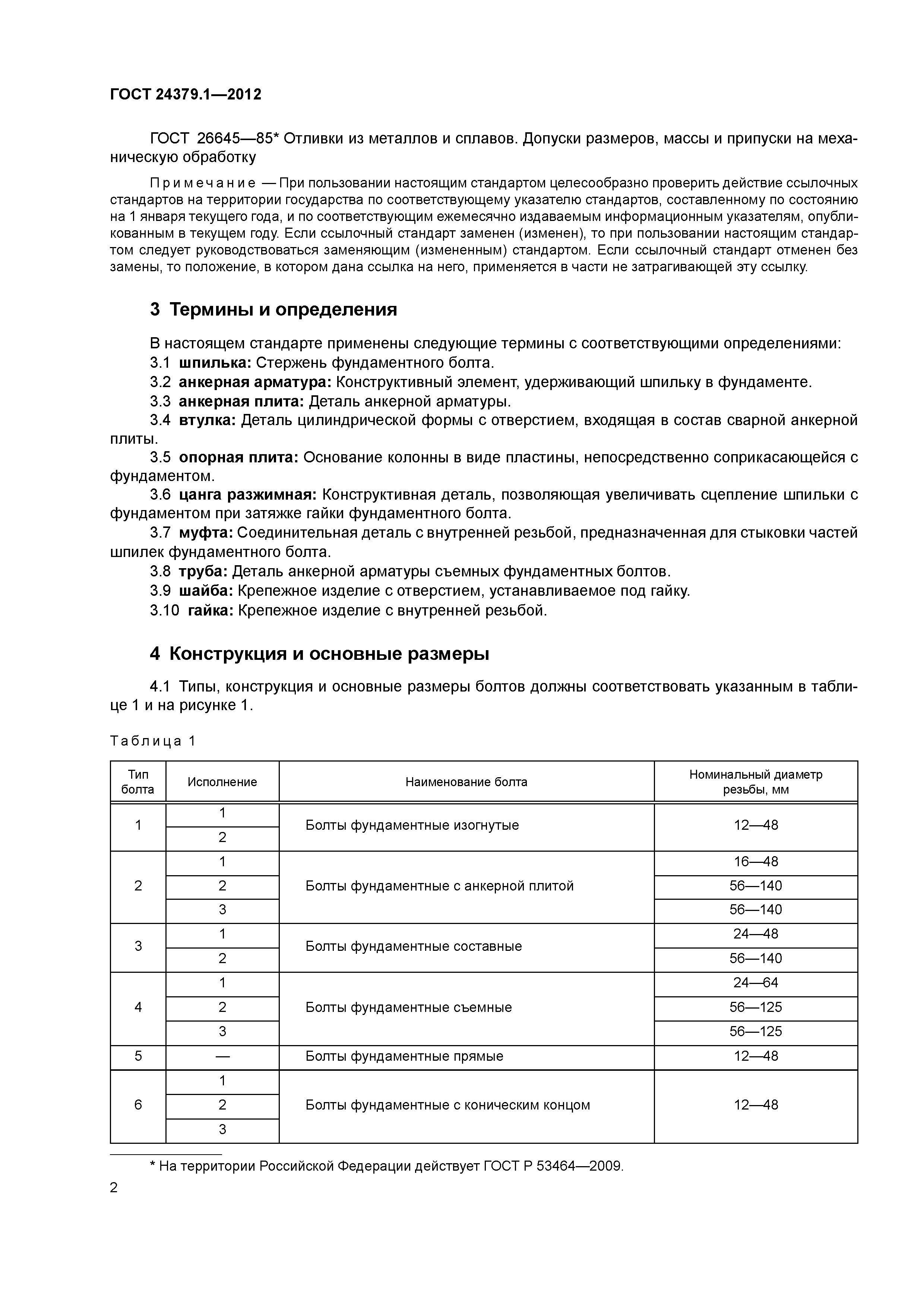

3 Термины и определения

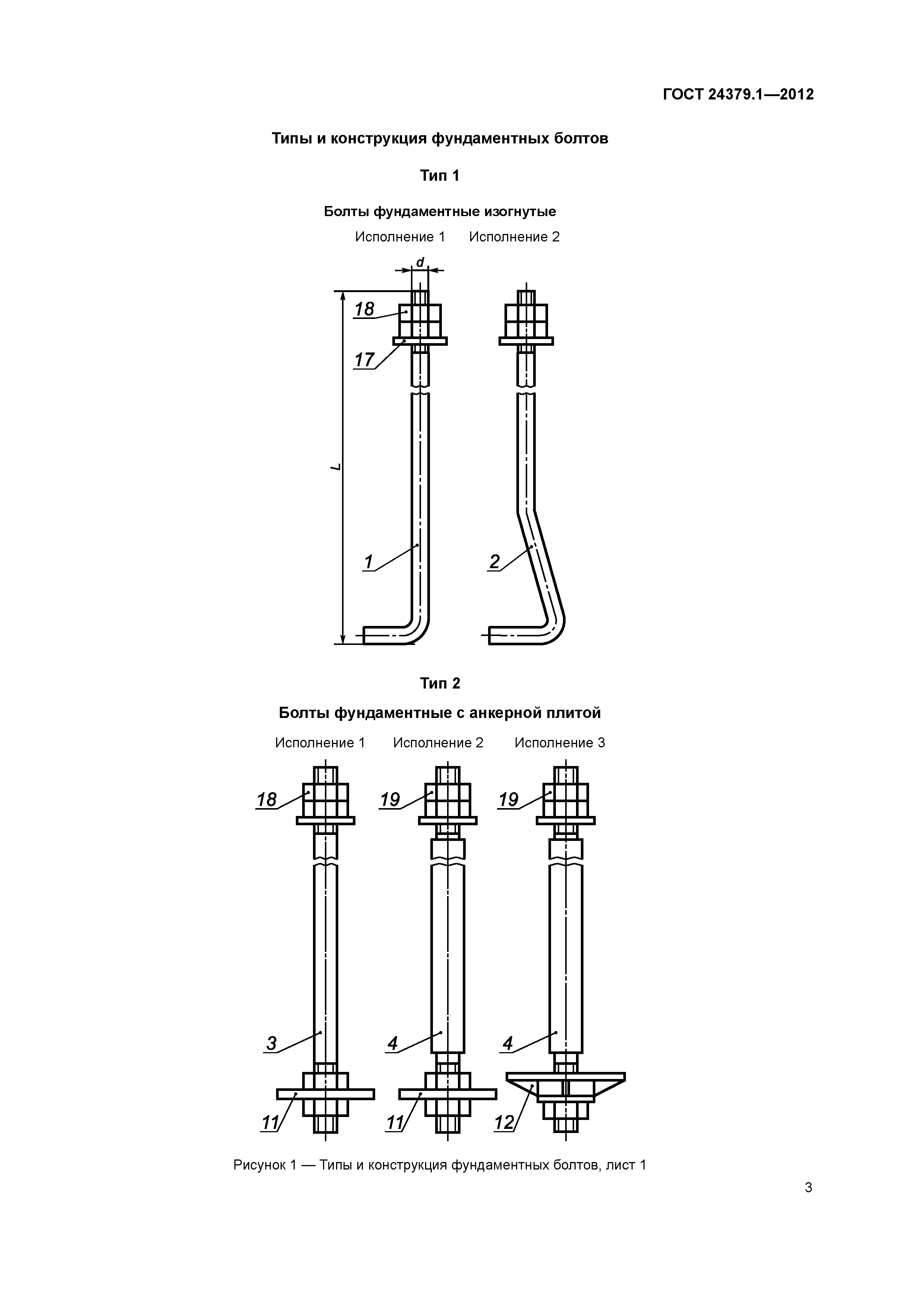

4 Конструкция и основные размеры

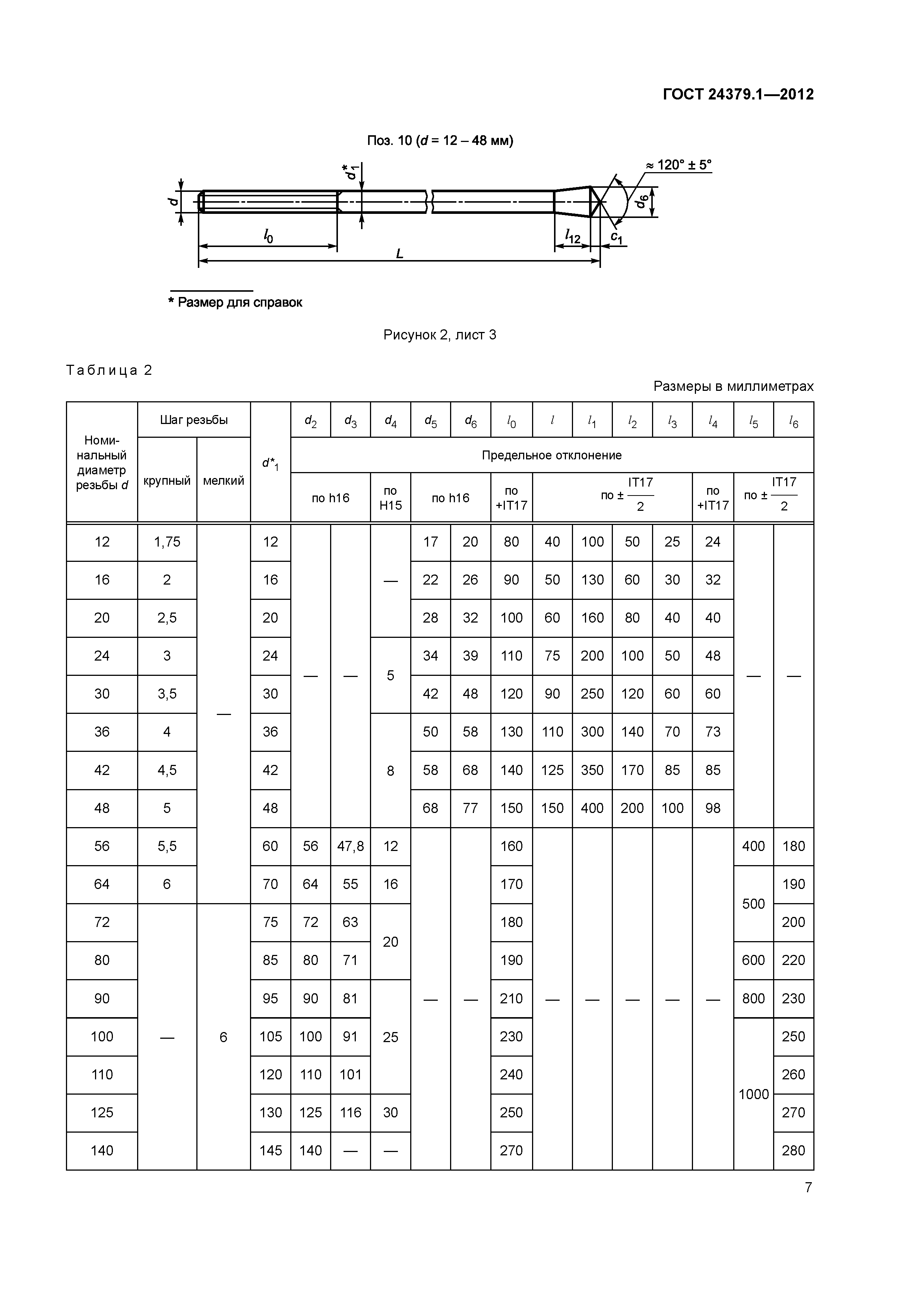

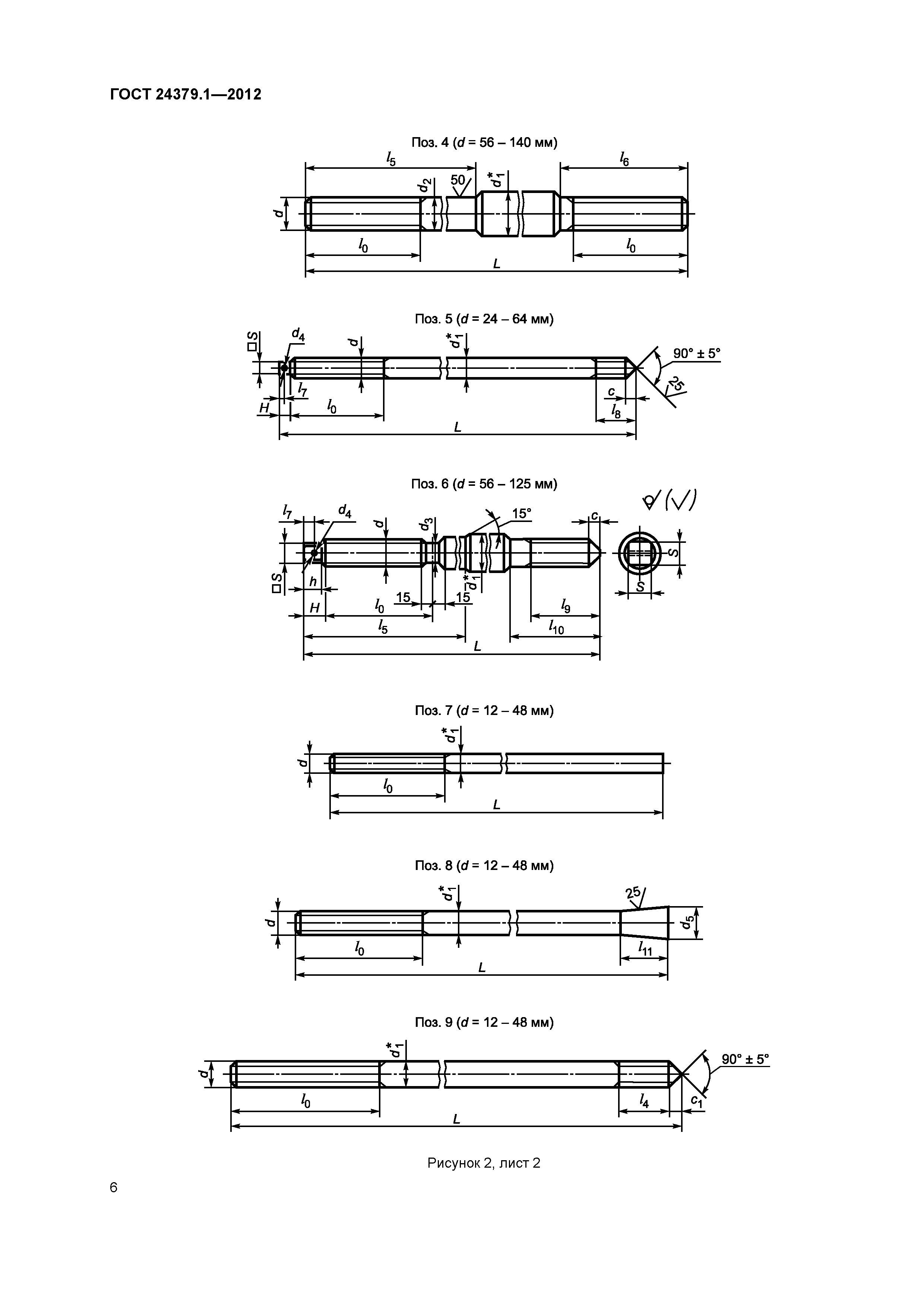

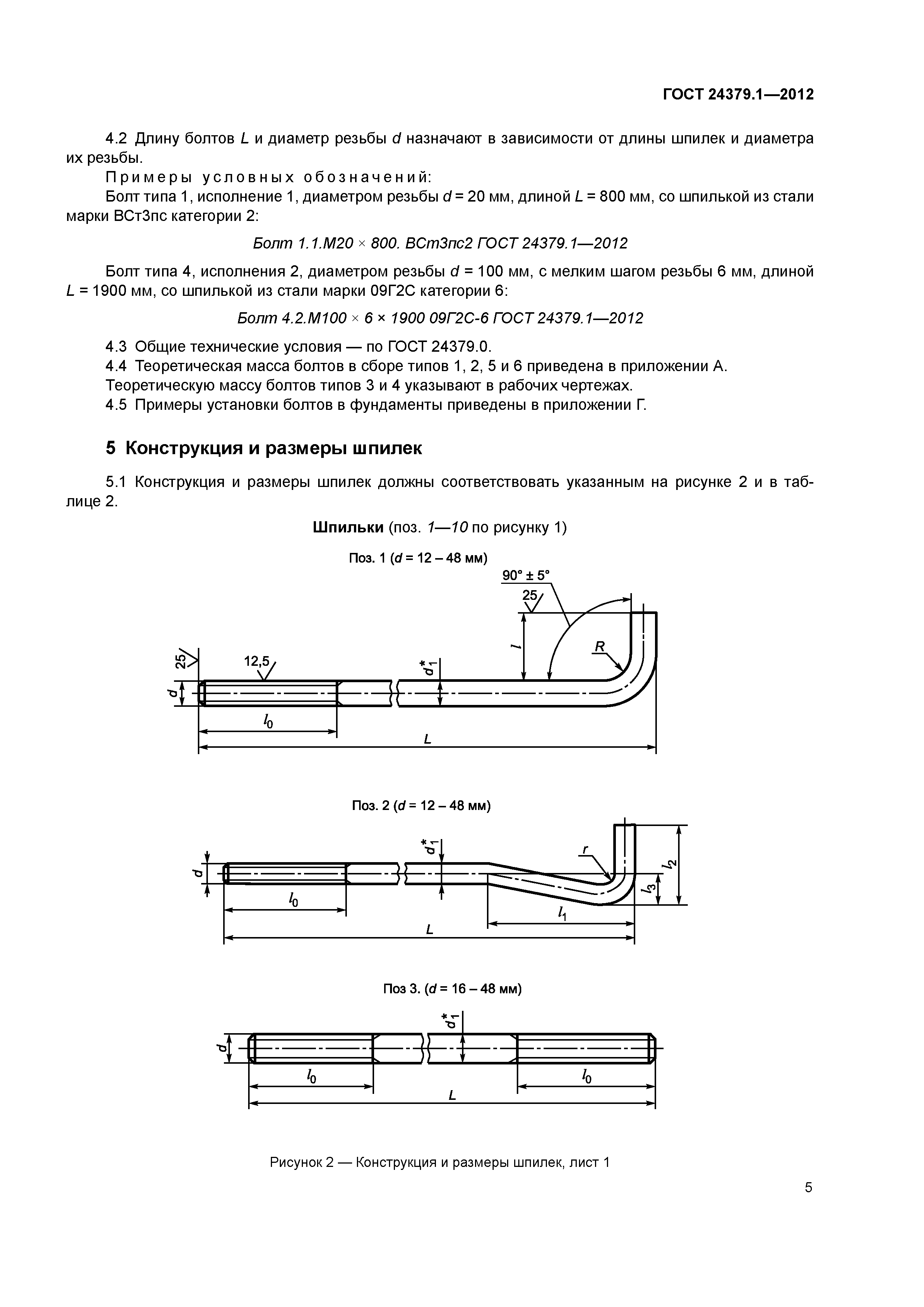

5 Конструкция и размеры шпилек

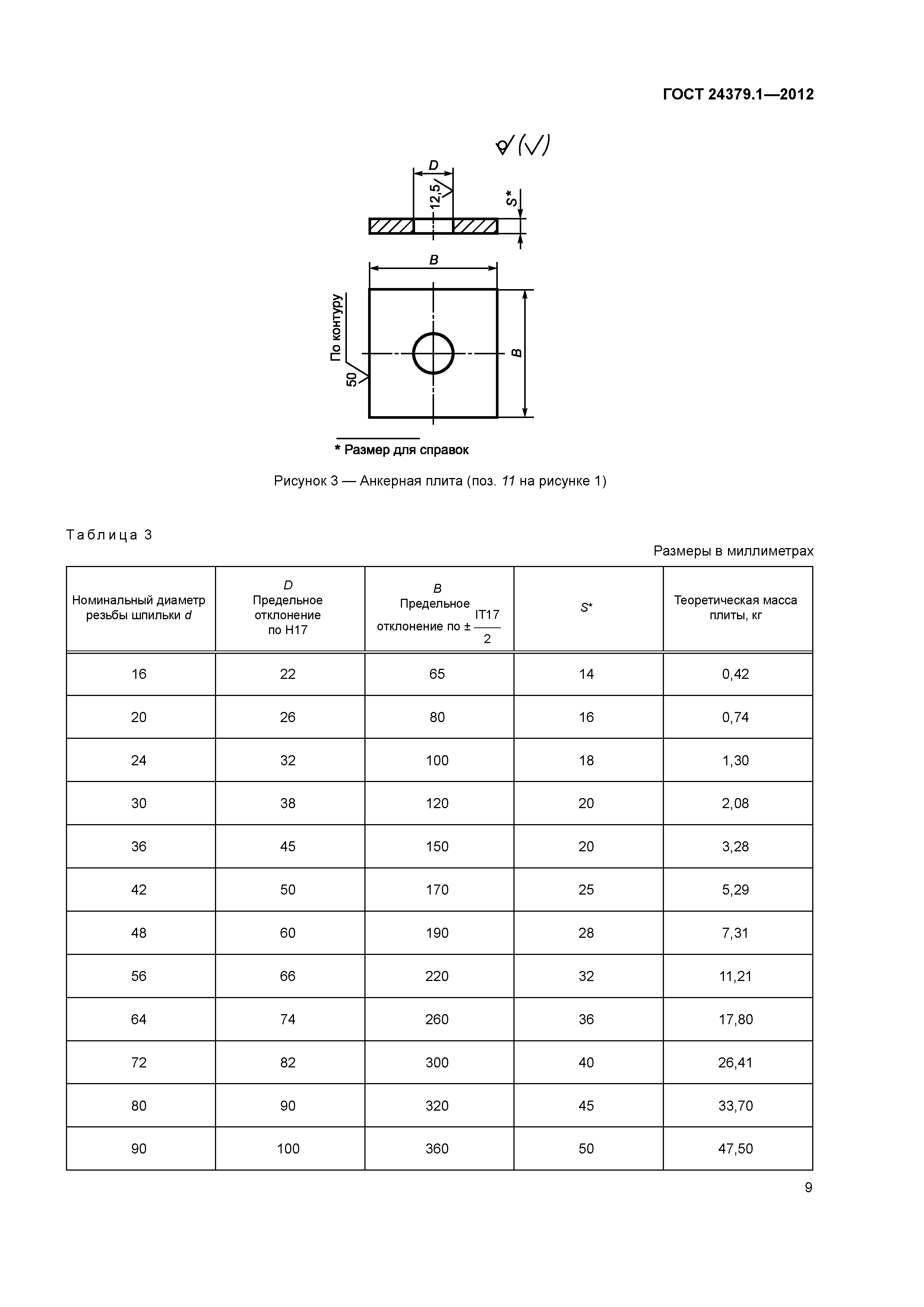

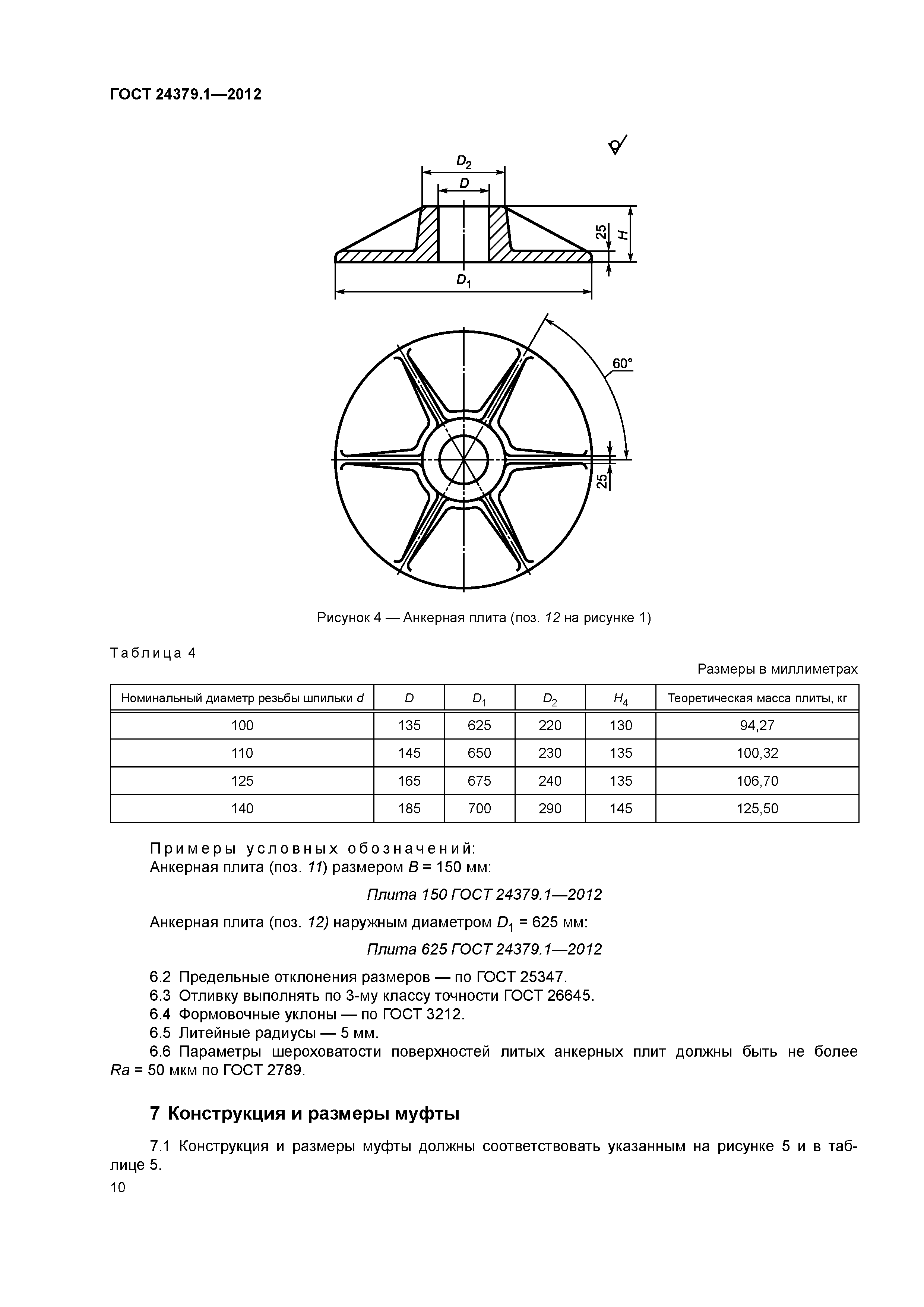

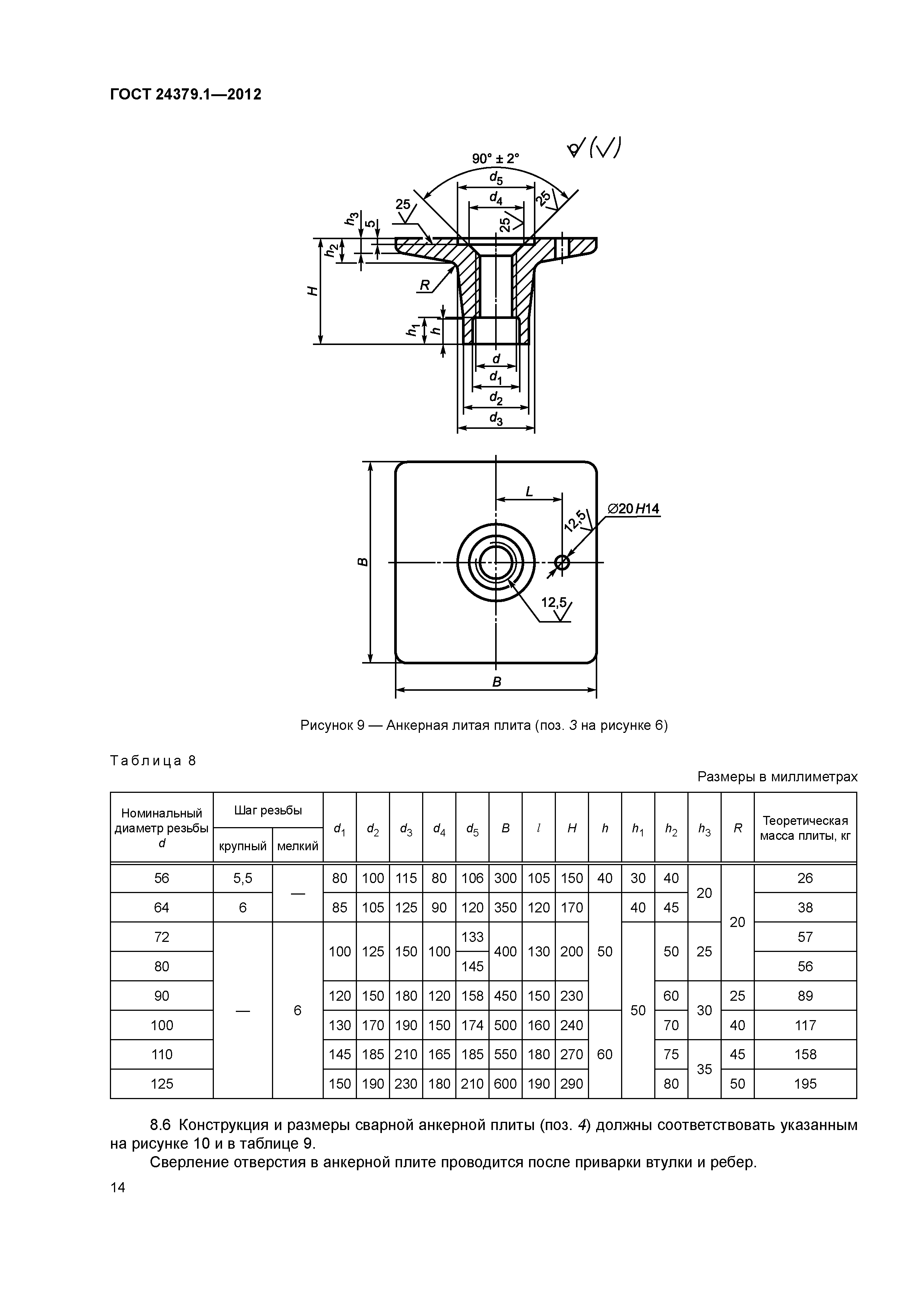

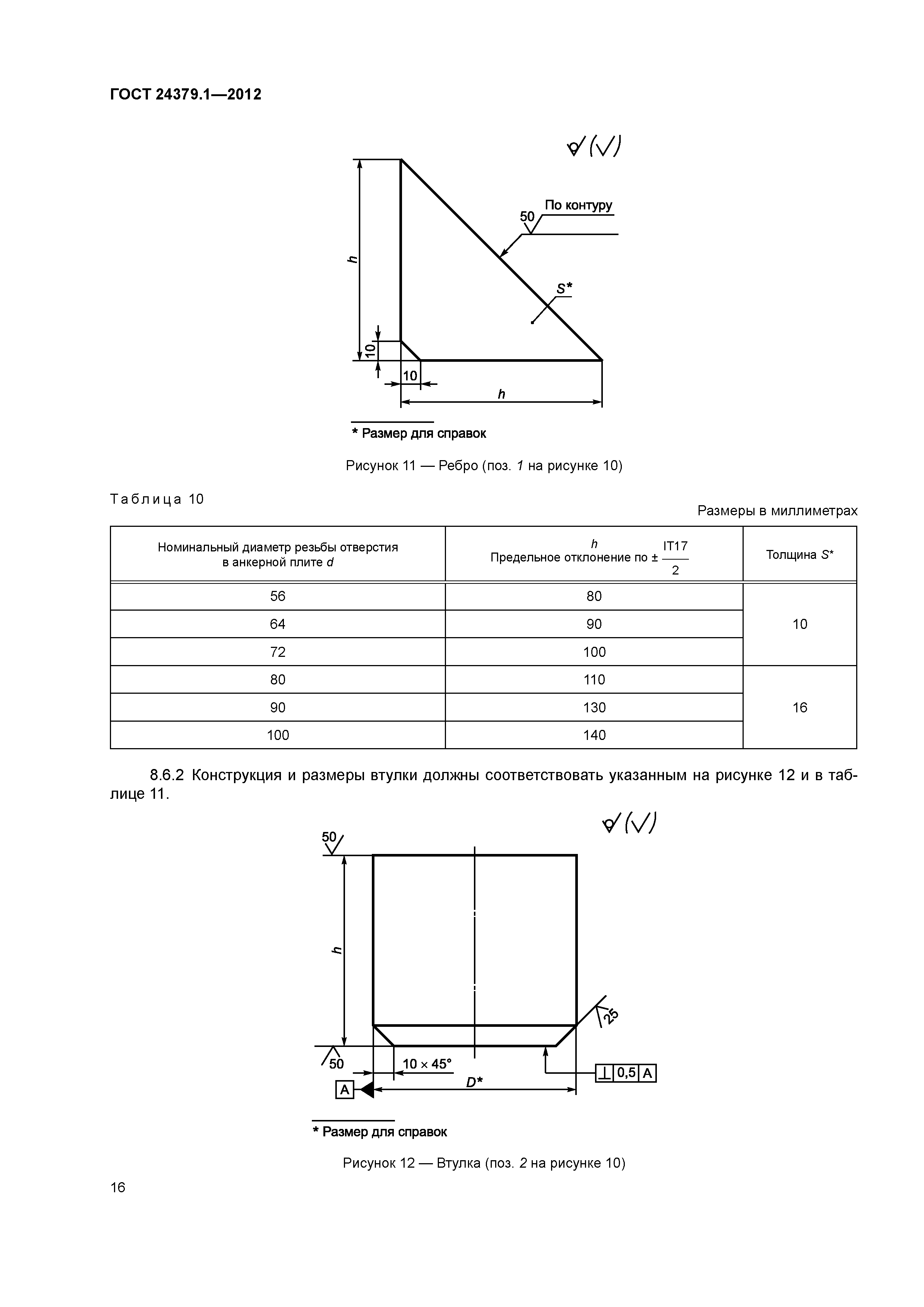

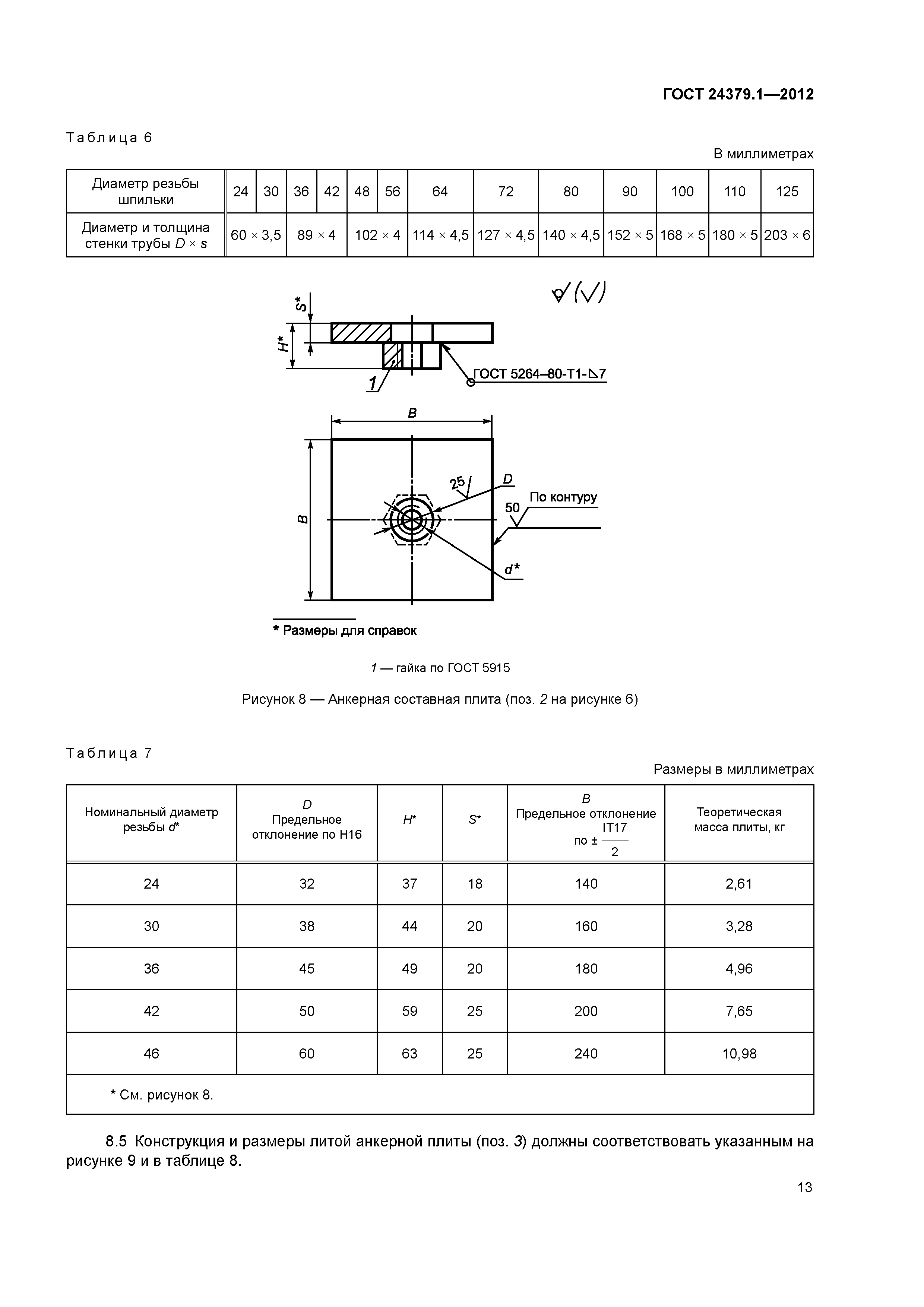

6 Конструкция и размеры анкерных плит

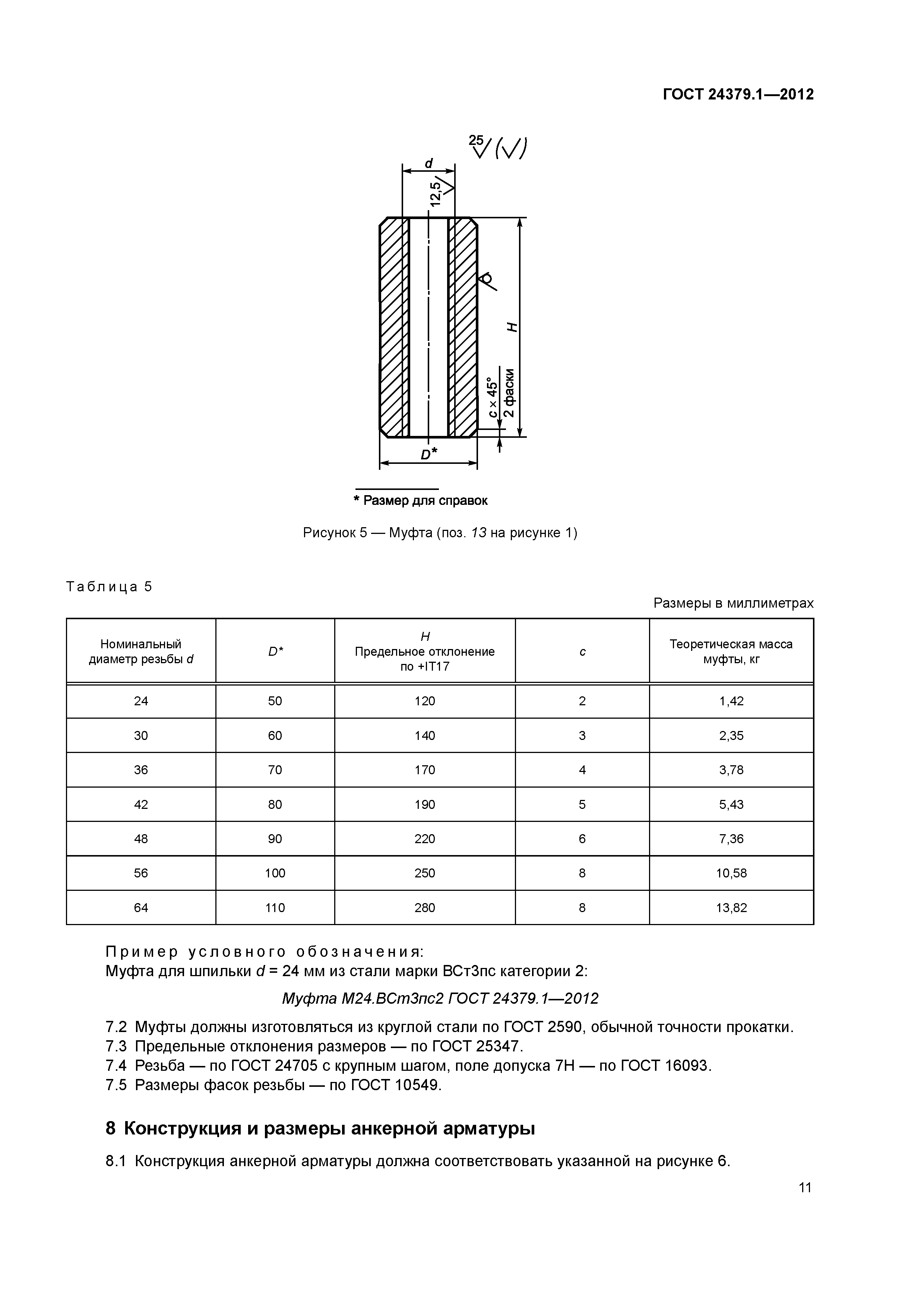

7 Конструкция и размеры муфты

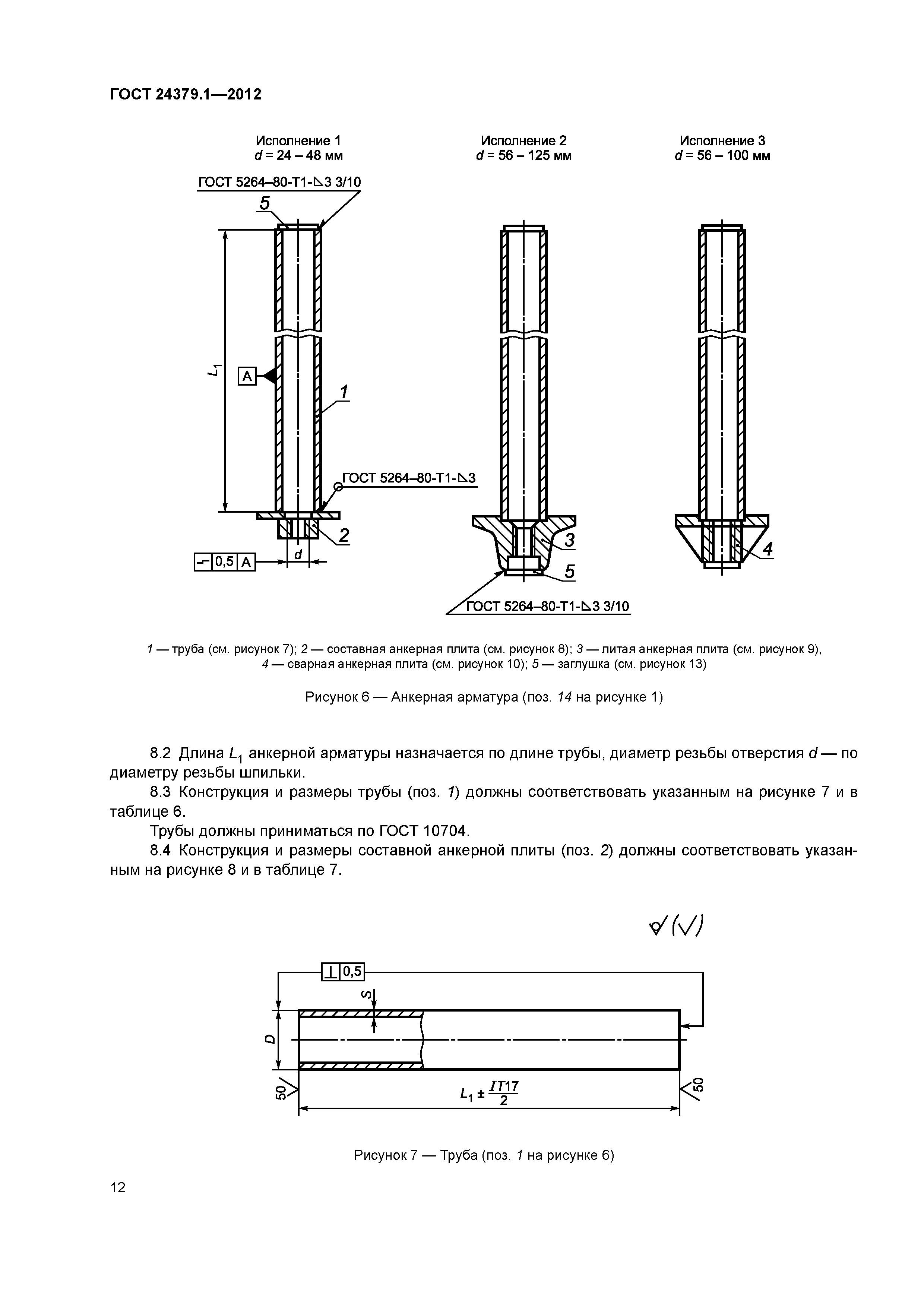

8 Конструкция и размеры анкерной арматуры

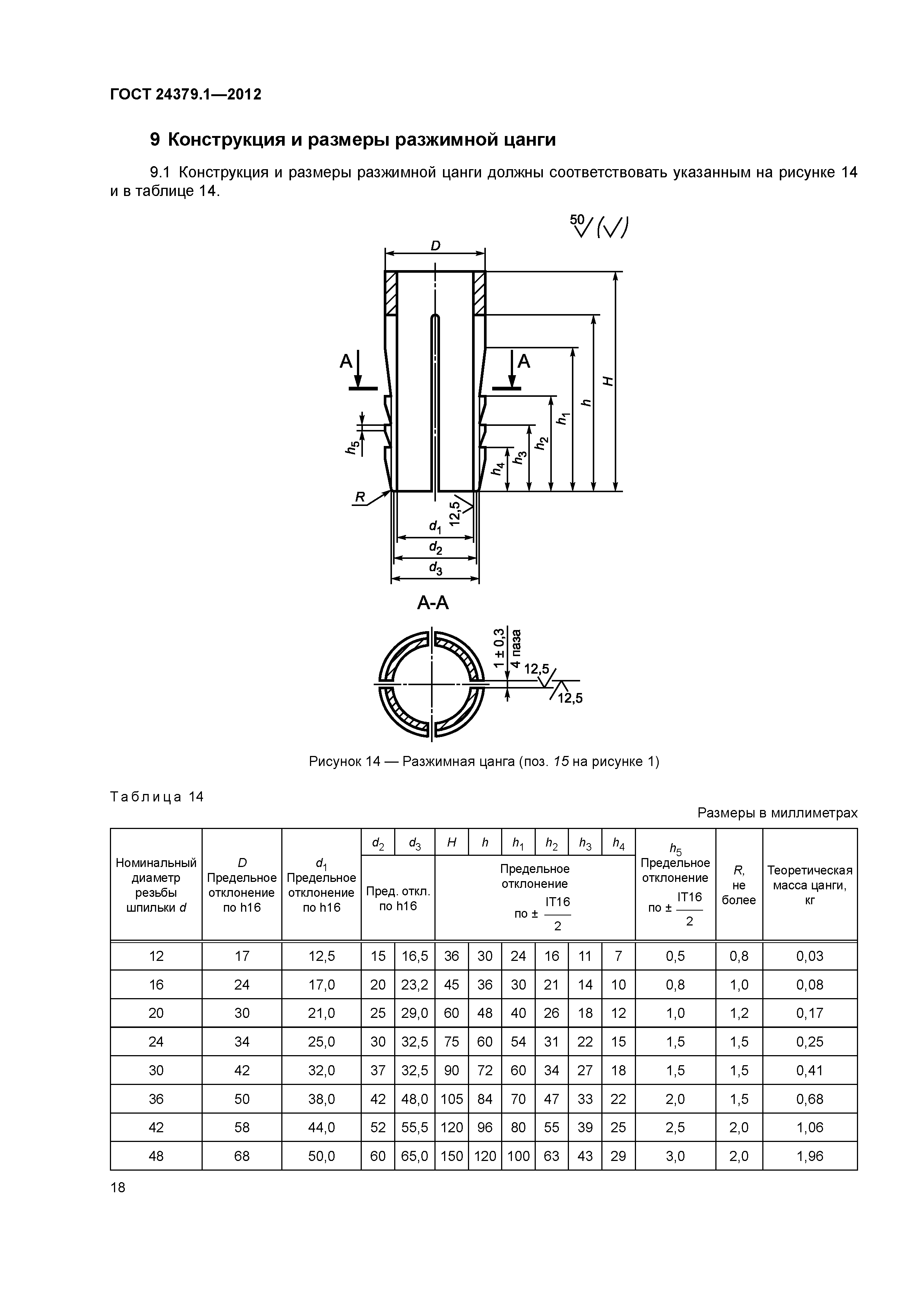

9 Конструкция и размеры разжимной цанги

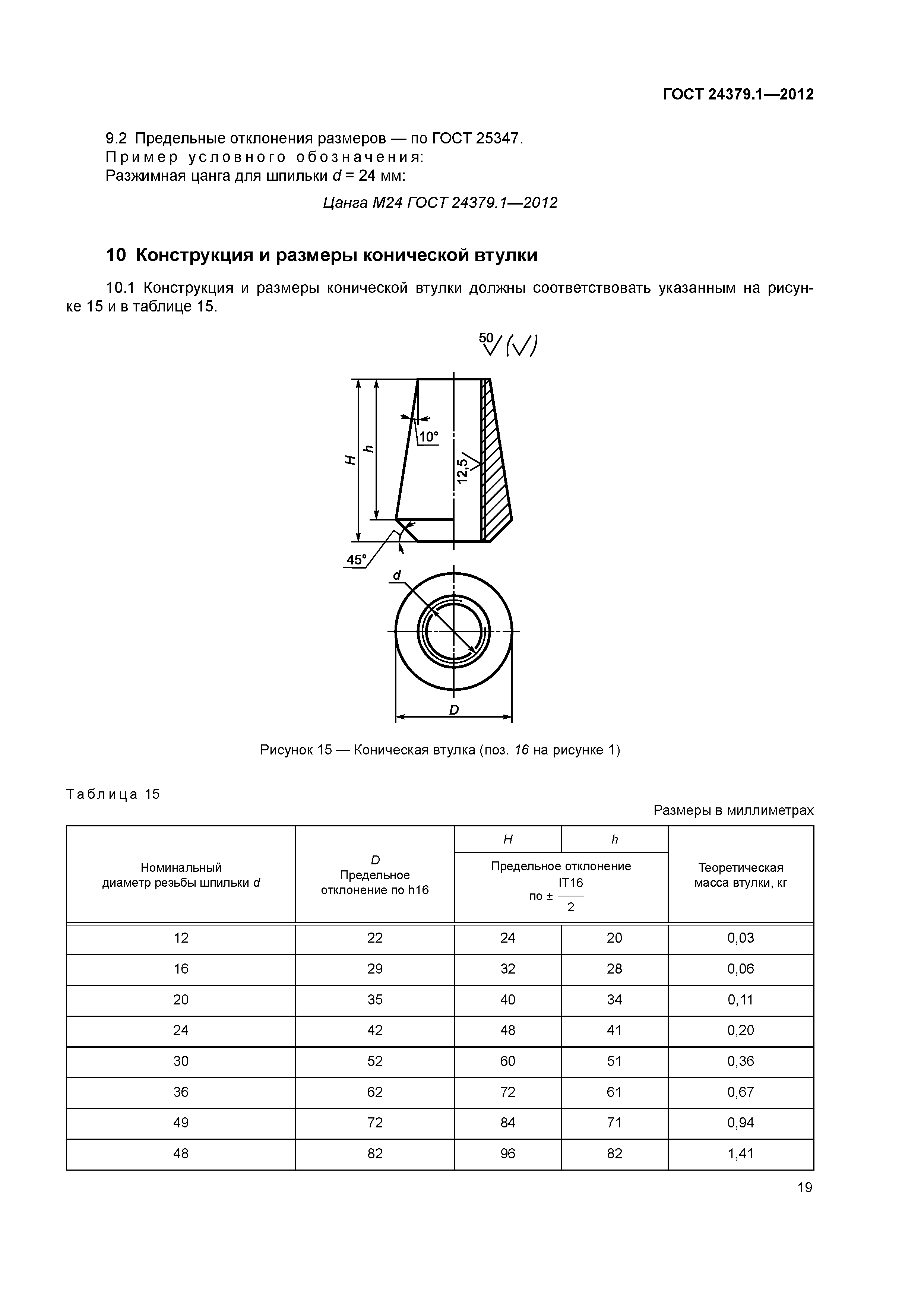

10 Конструкция и размеры конической втулки

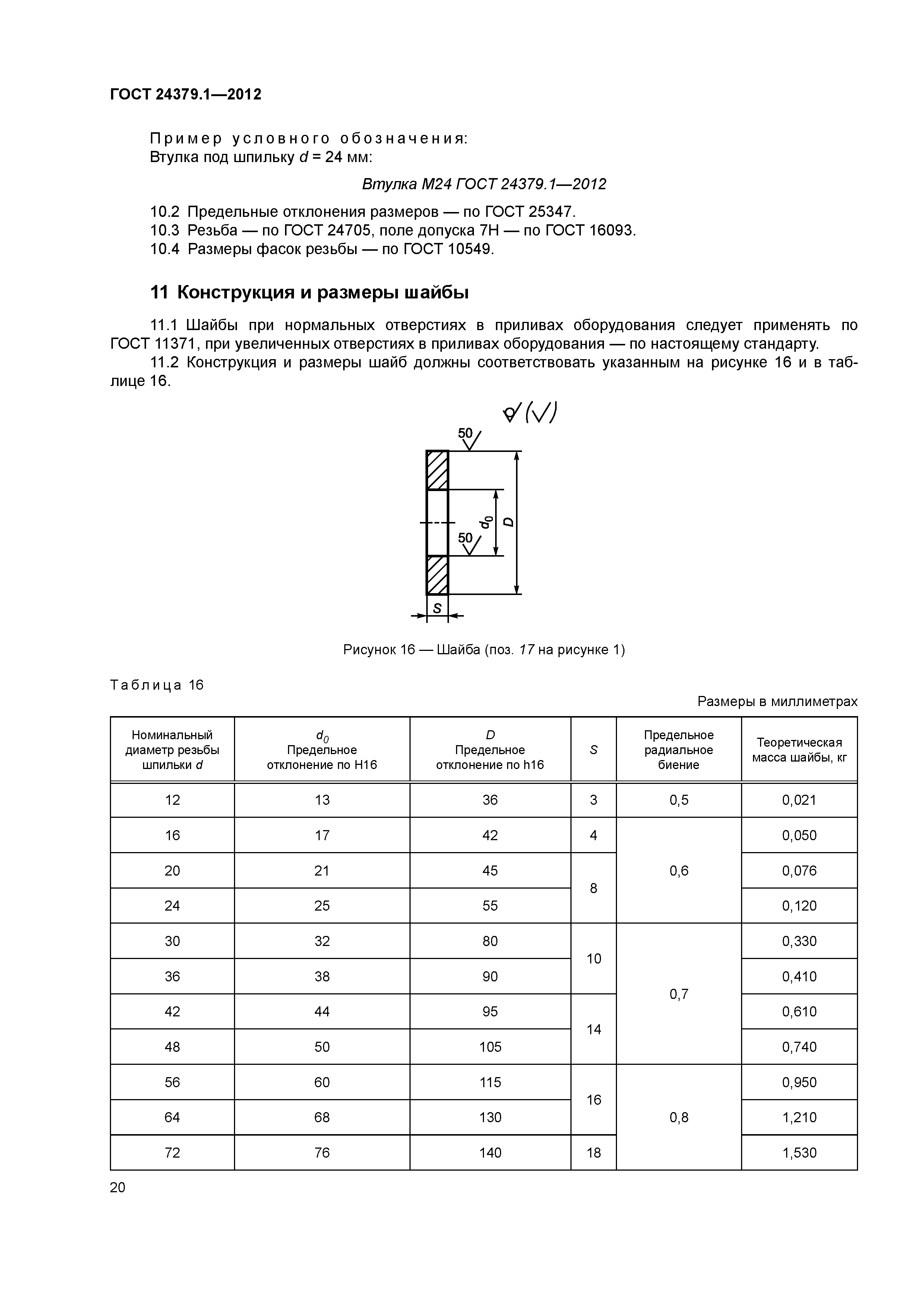

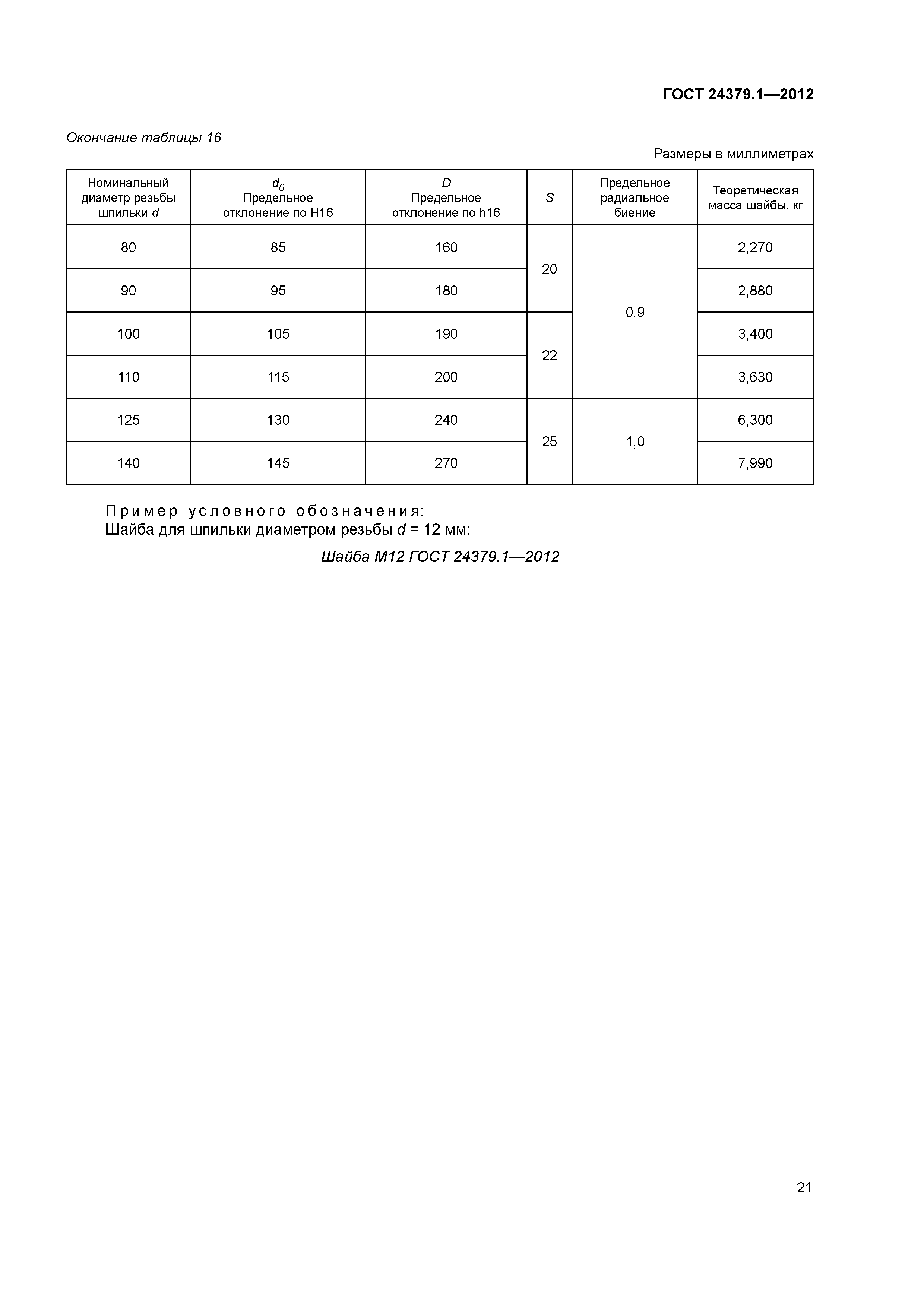

11 Конструкция и размеры шайбы

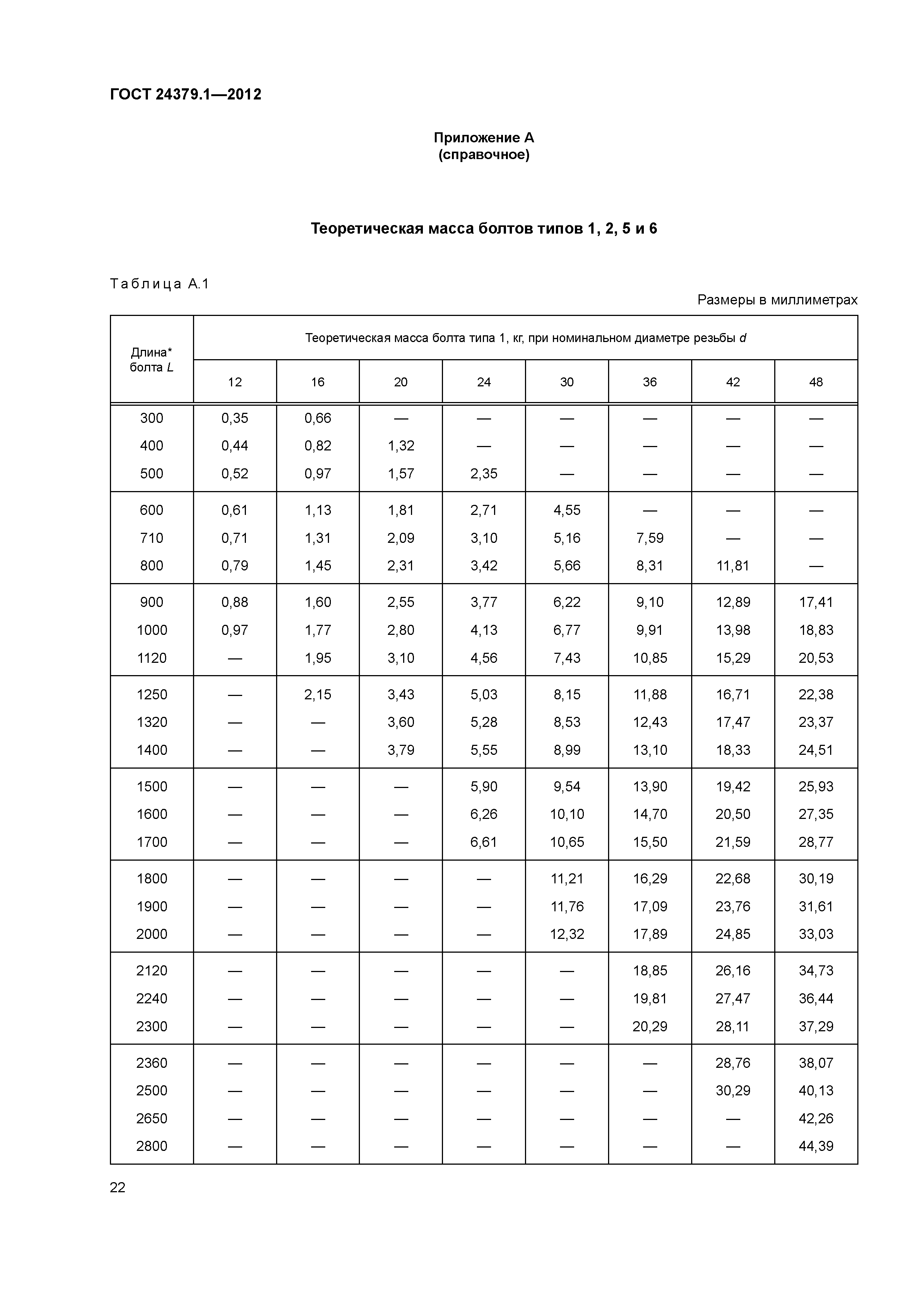

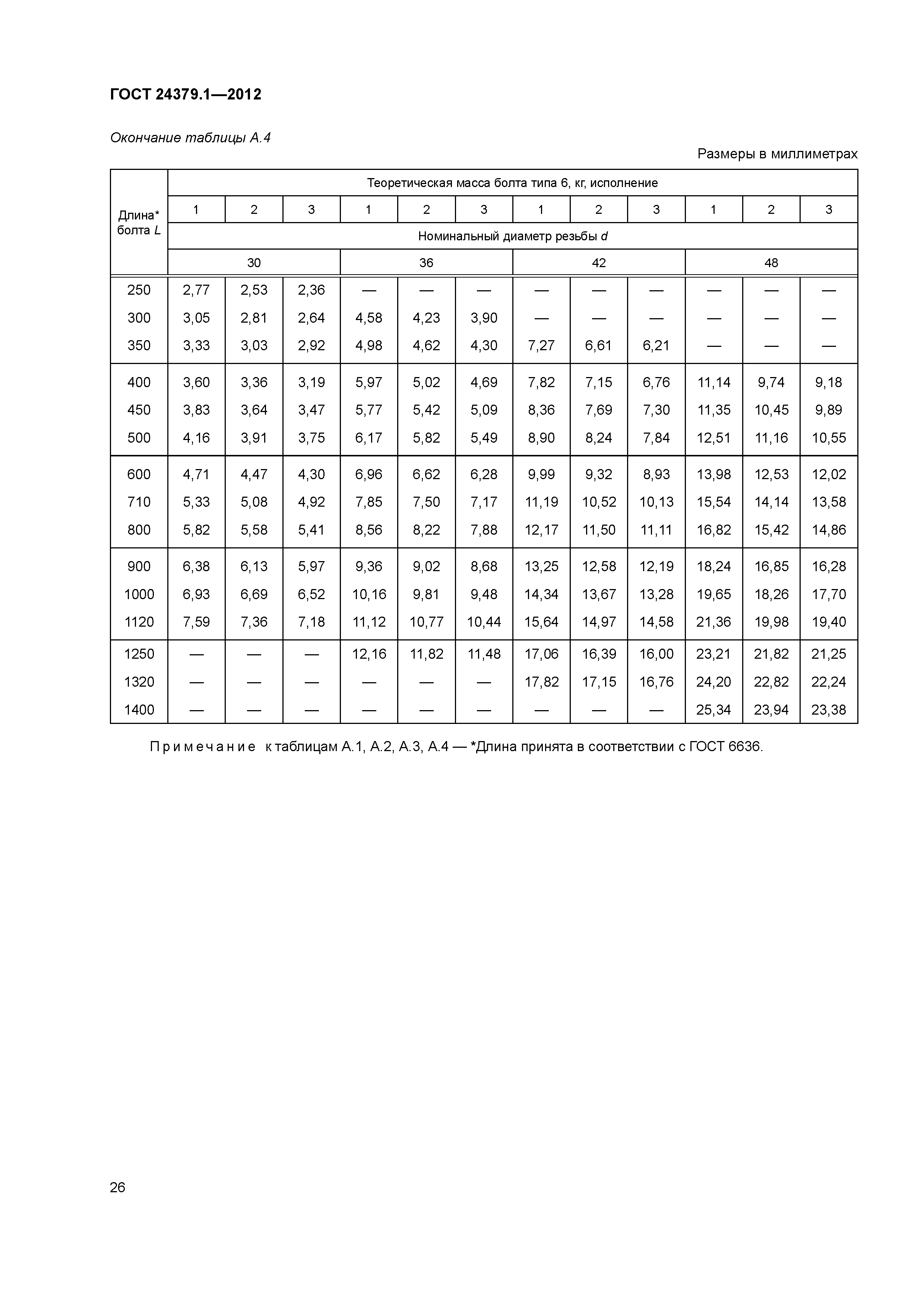

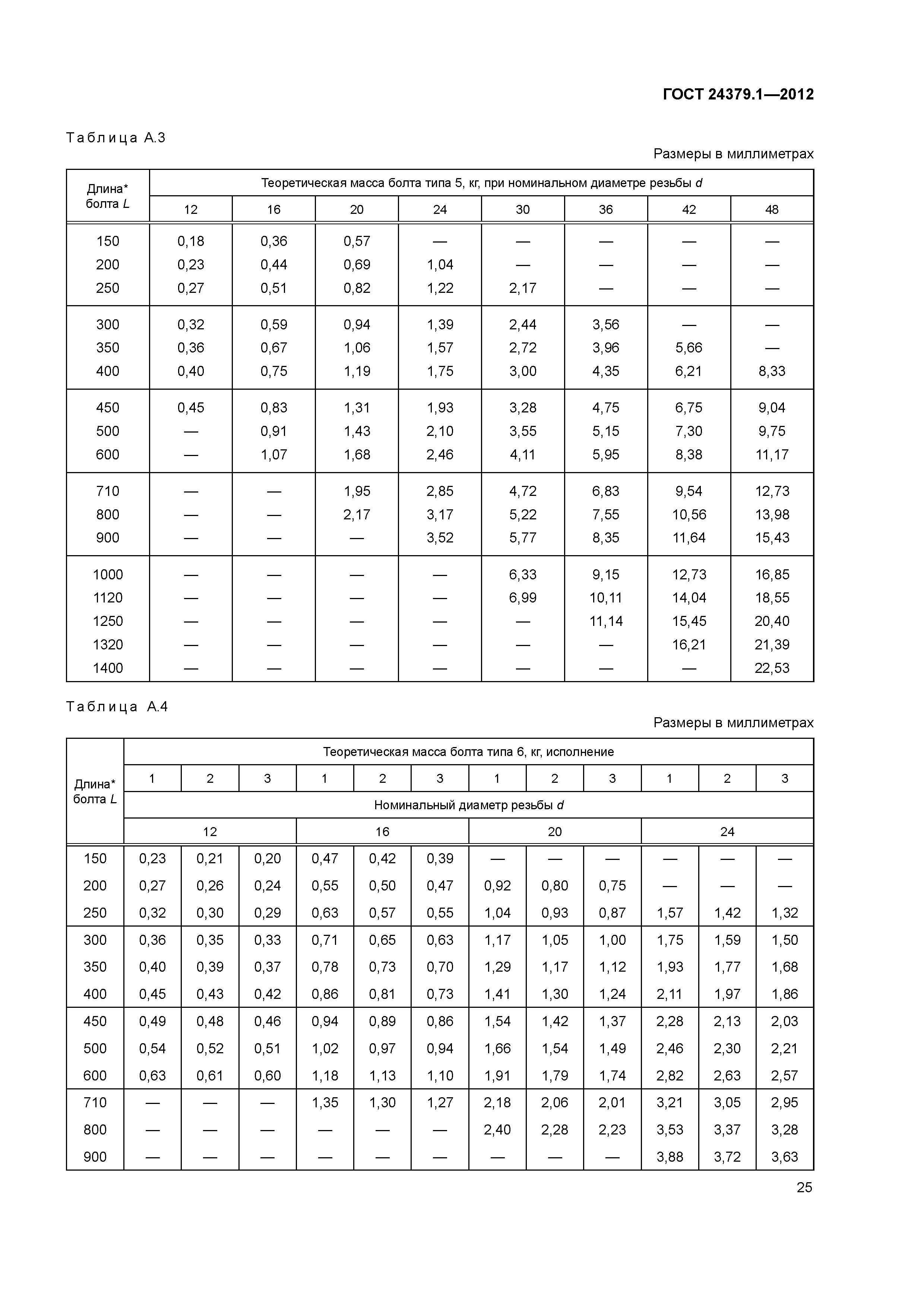

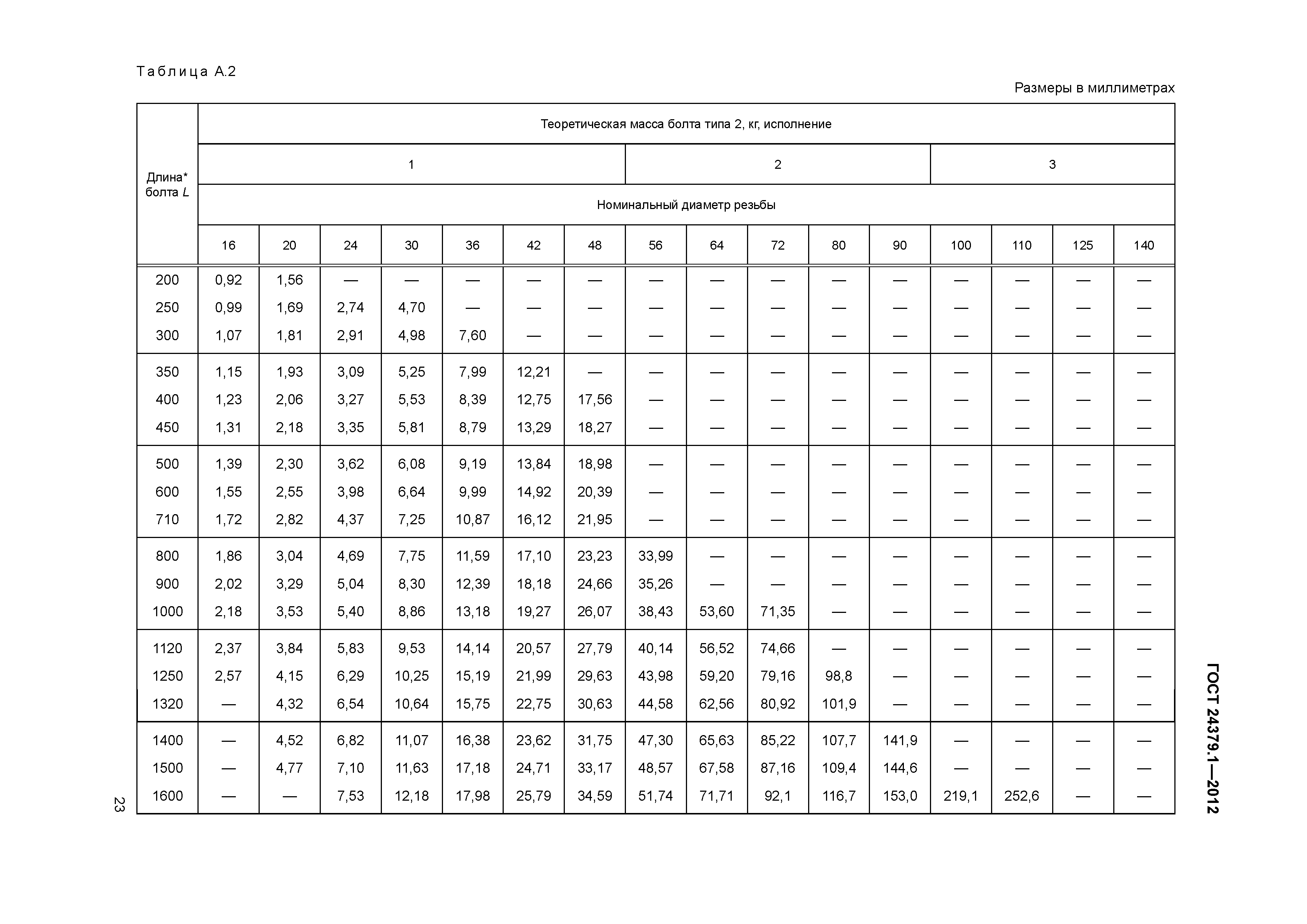

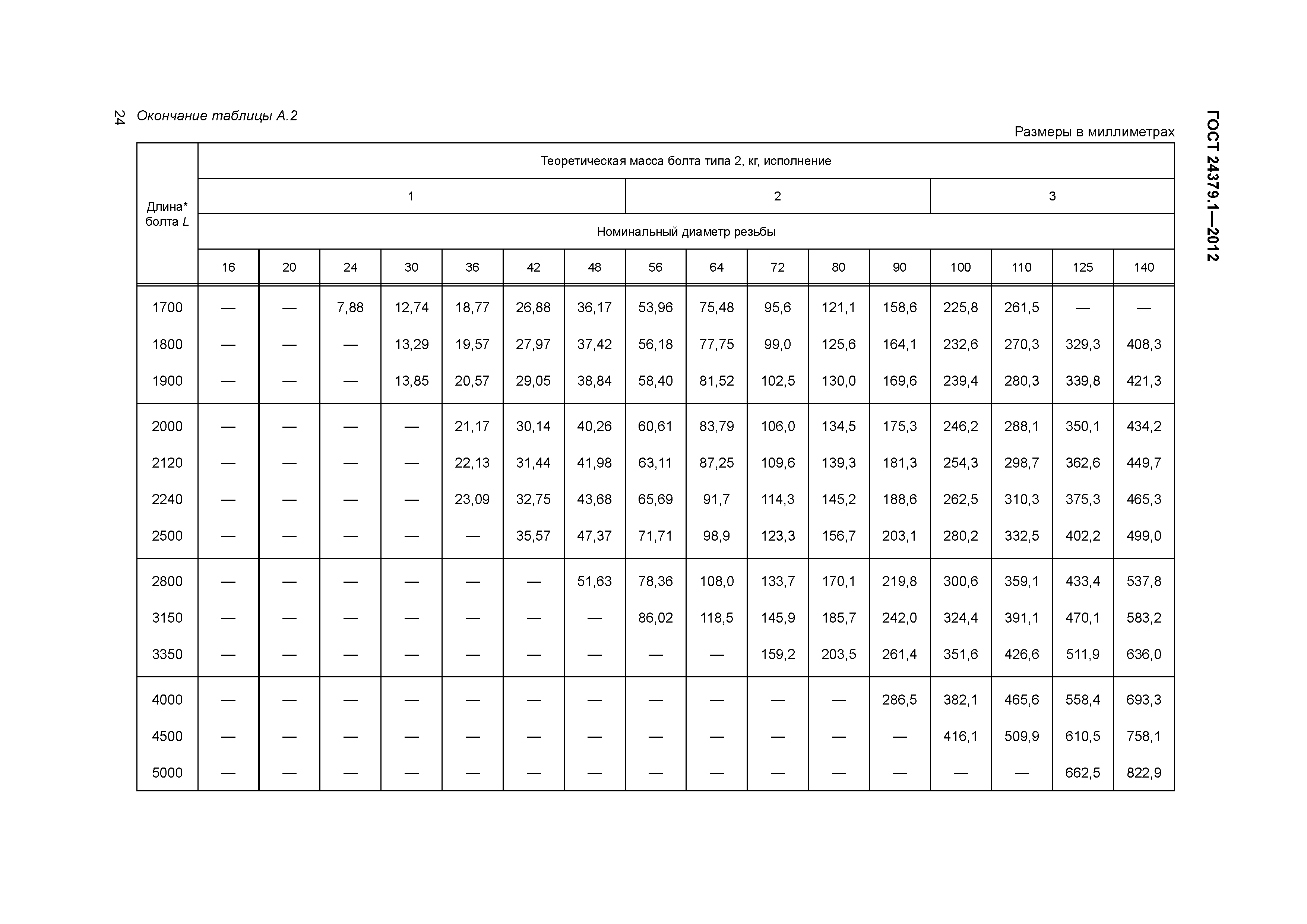

Приложение А (справочное) Теоретическая масса болтов типов 1, 2, 5 и 6

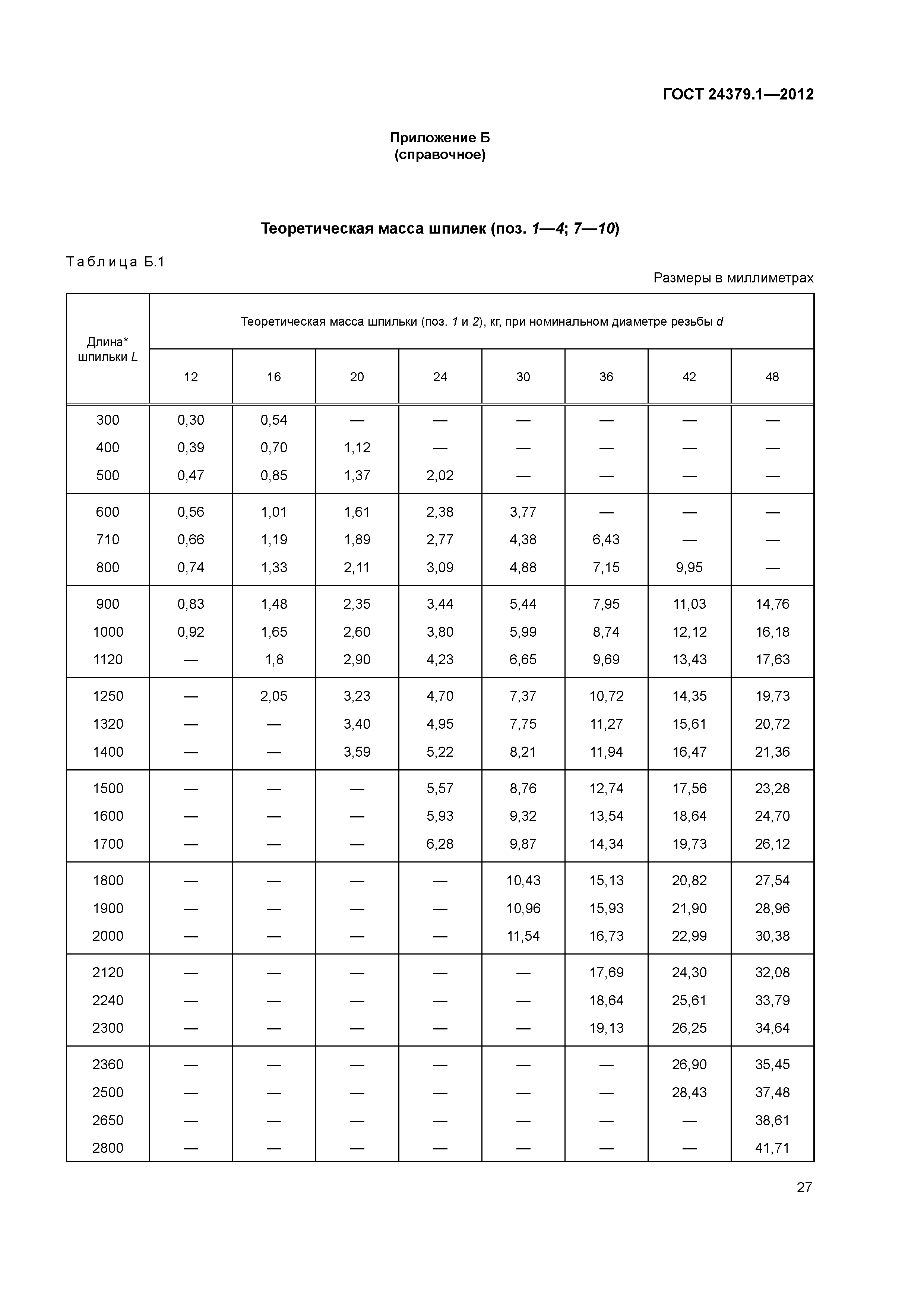

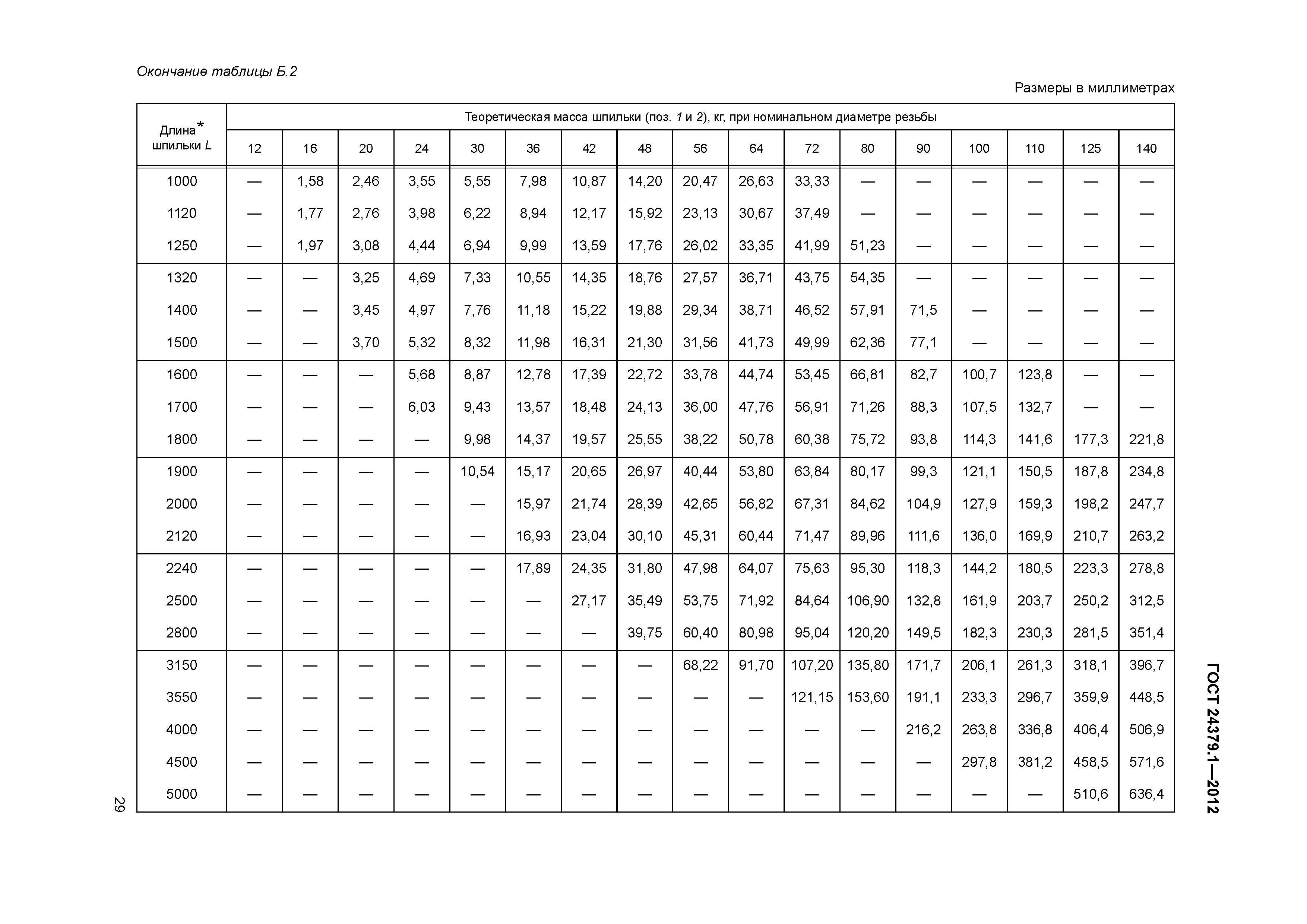

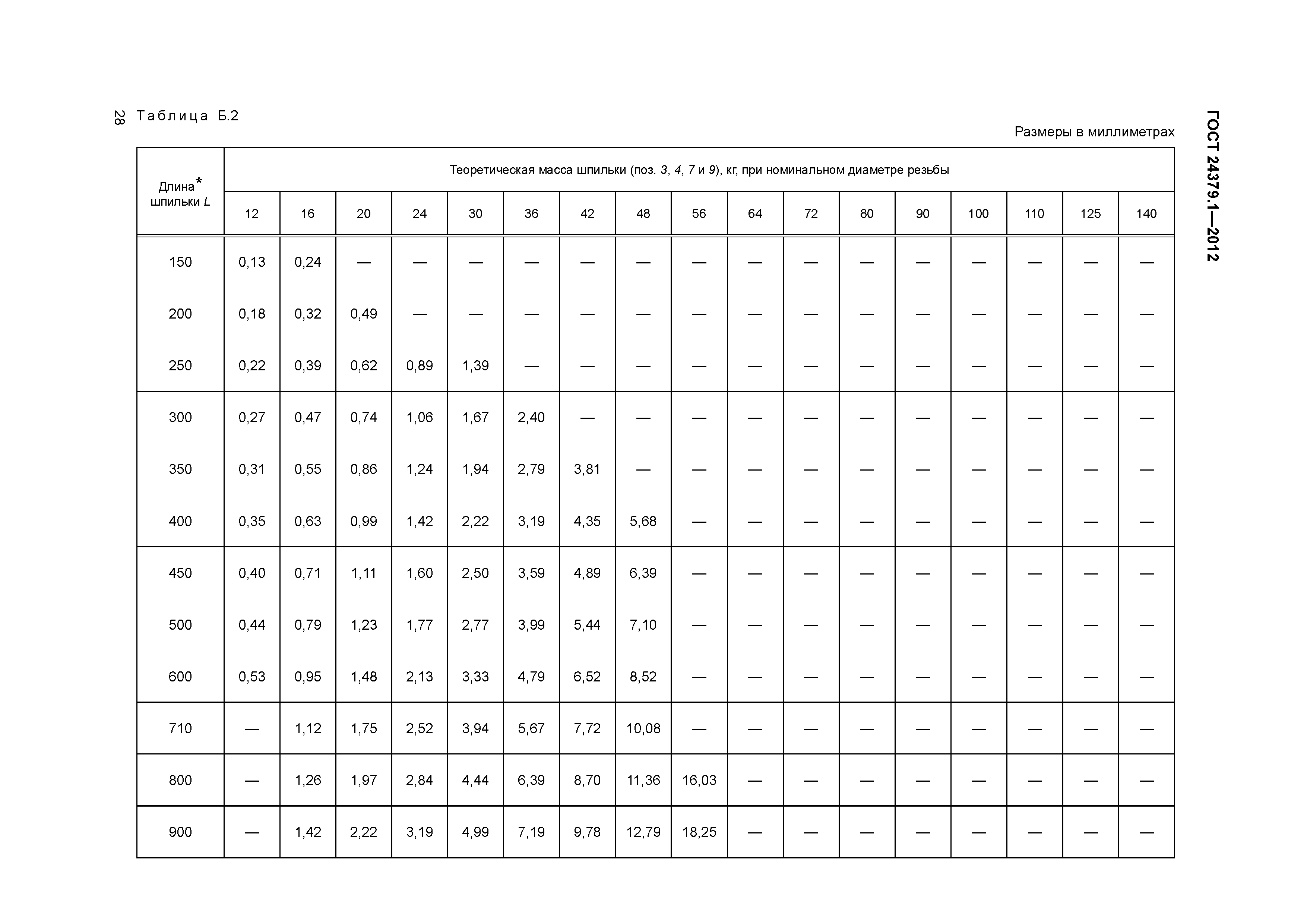

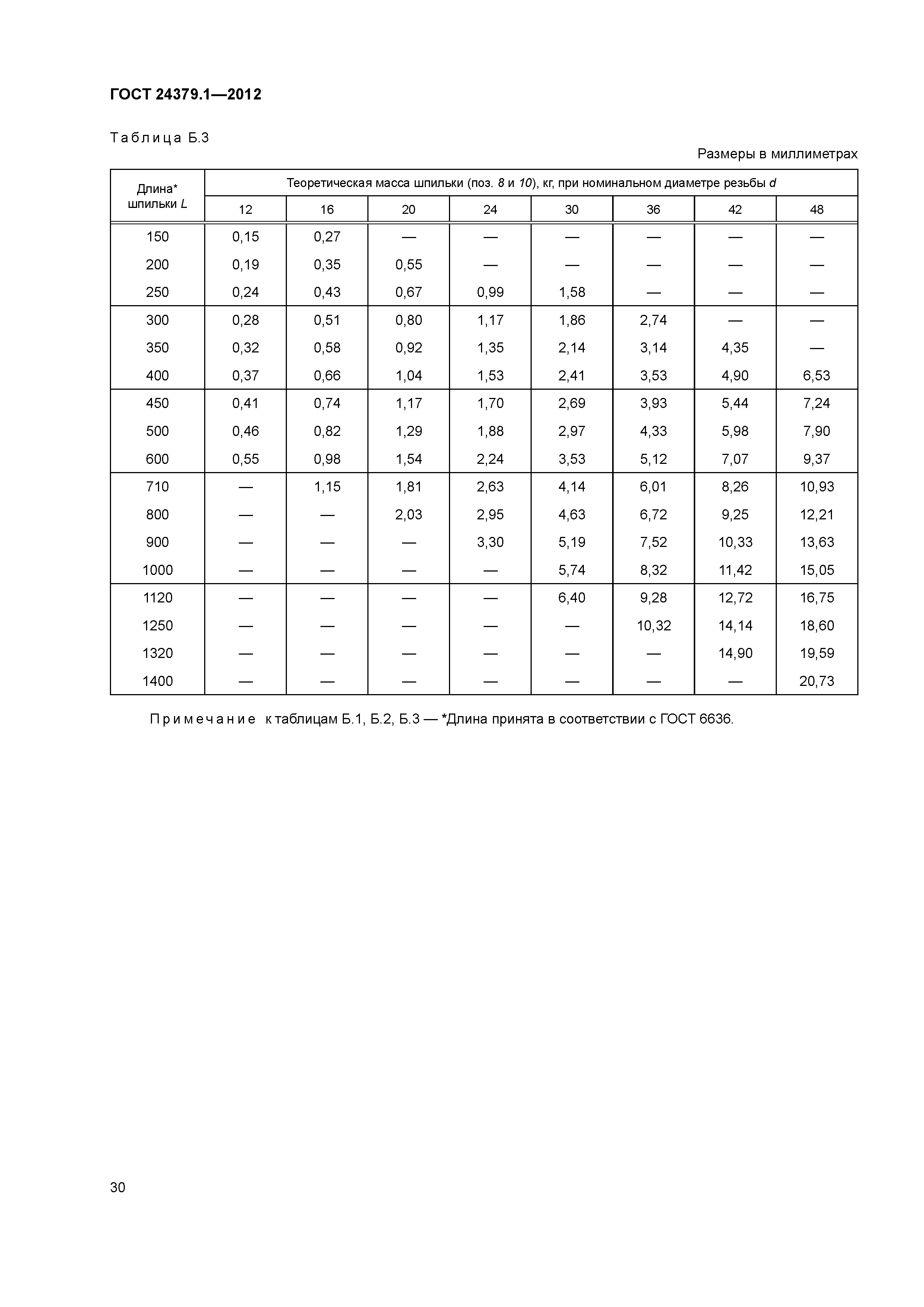

Приложение Б (справочное) Теоретическая масса шпилек (поз. 1-4; 7-10)

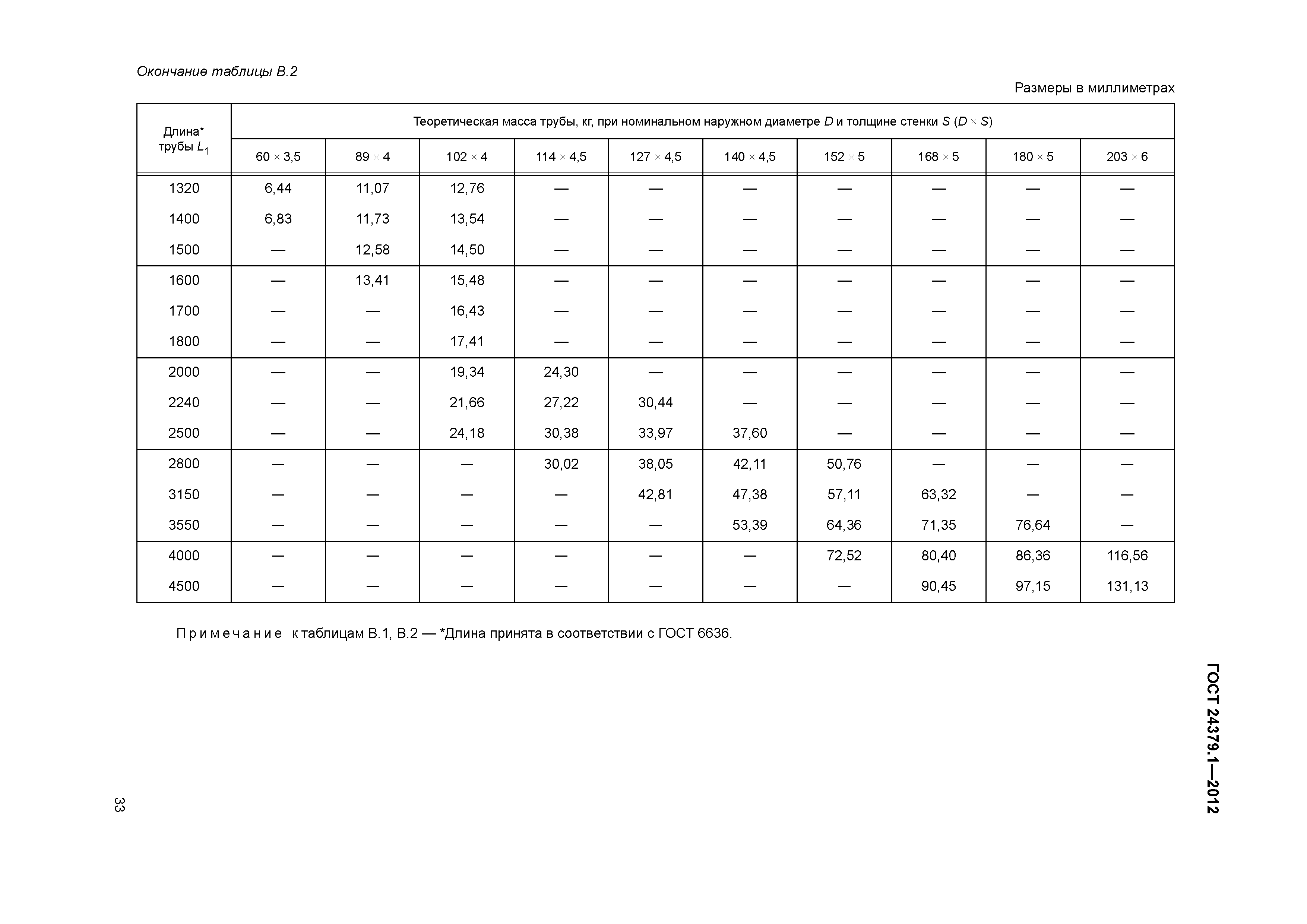

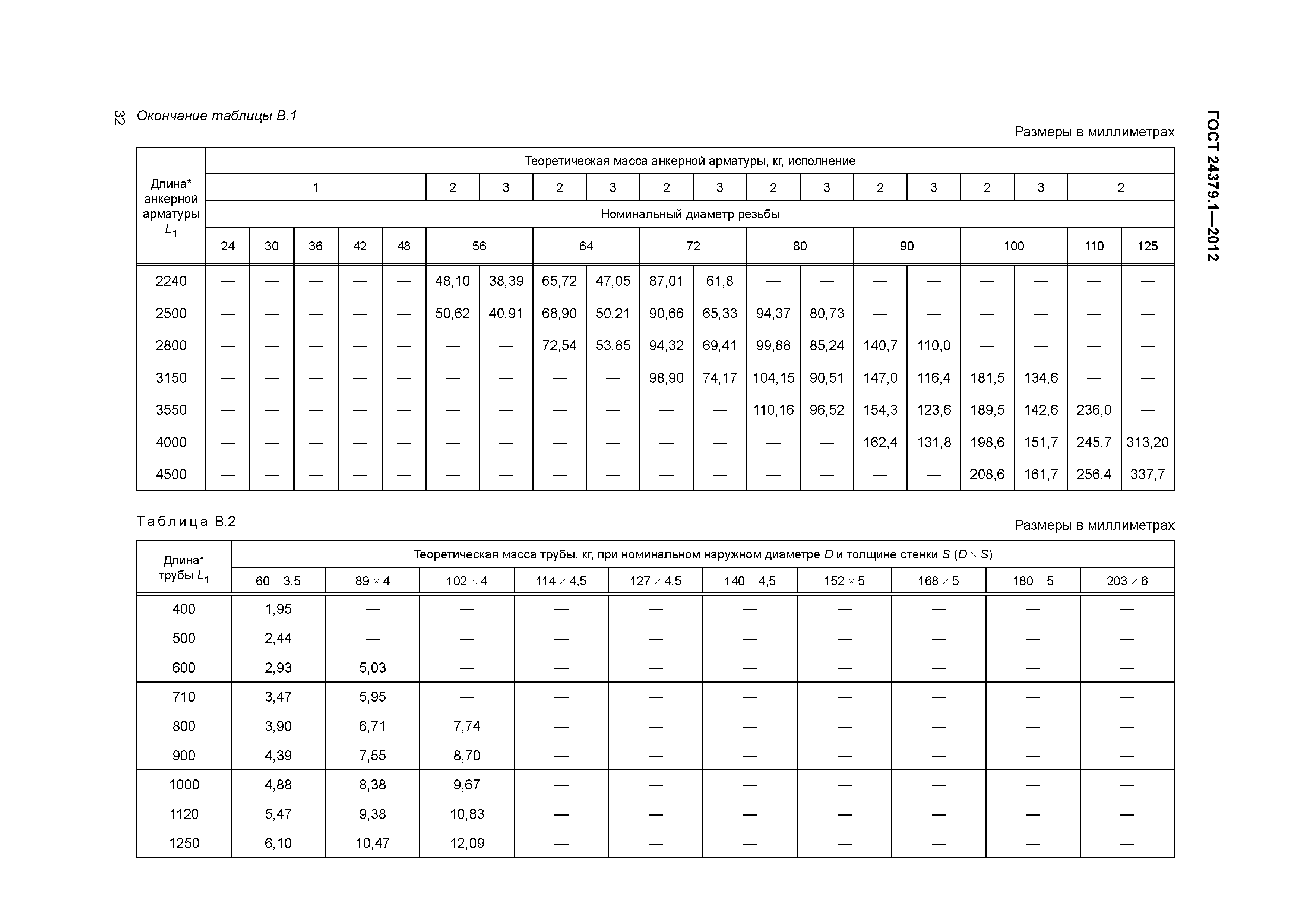

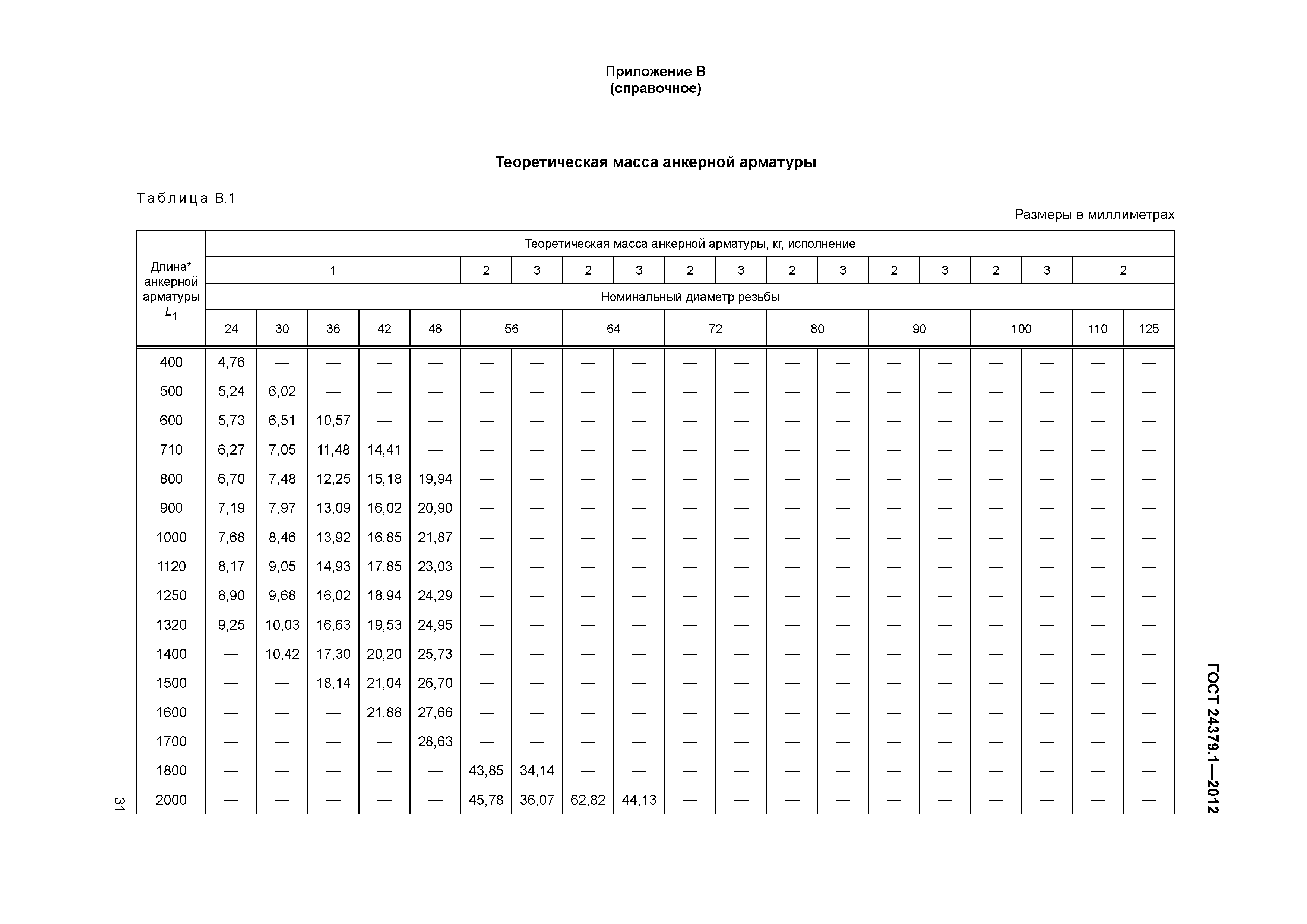

Приложение В (справочное) Теоретическая масса анкерной арматуры

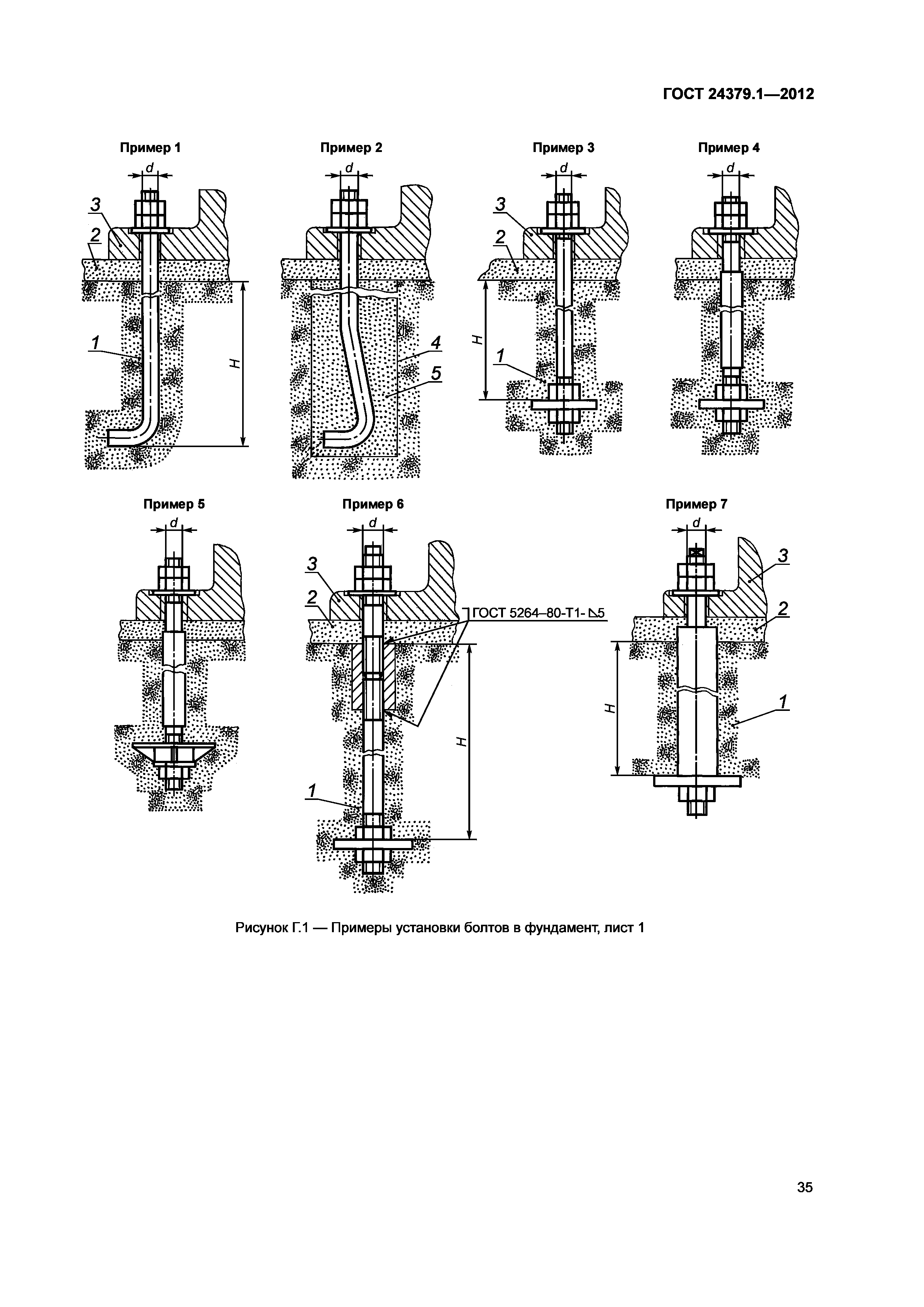

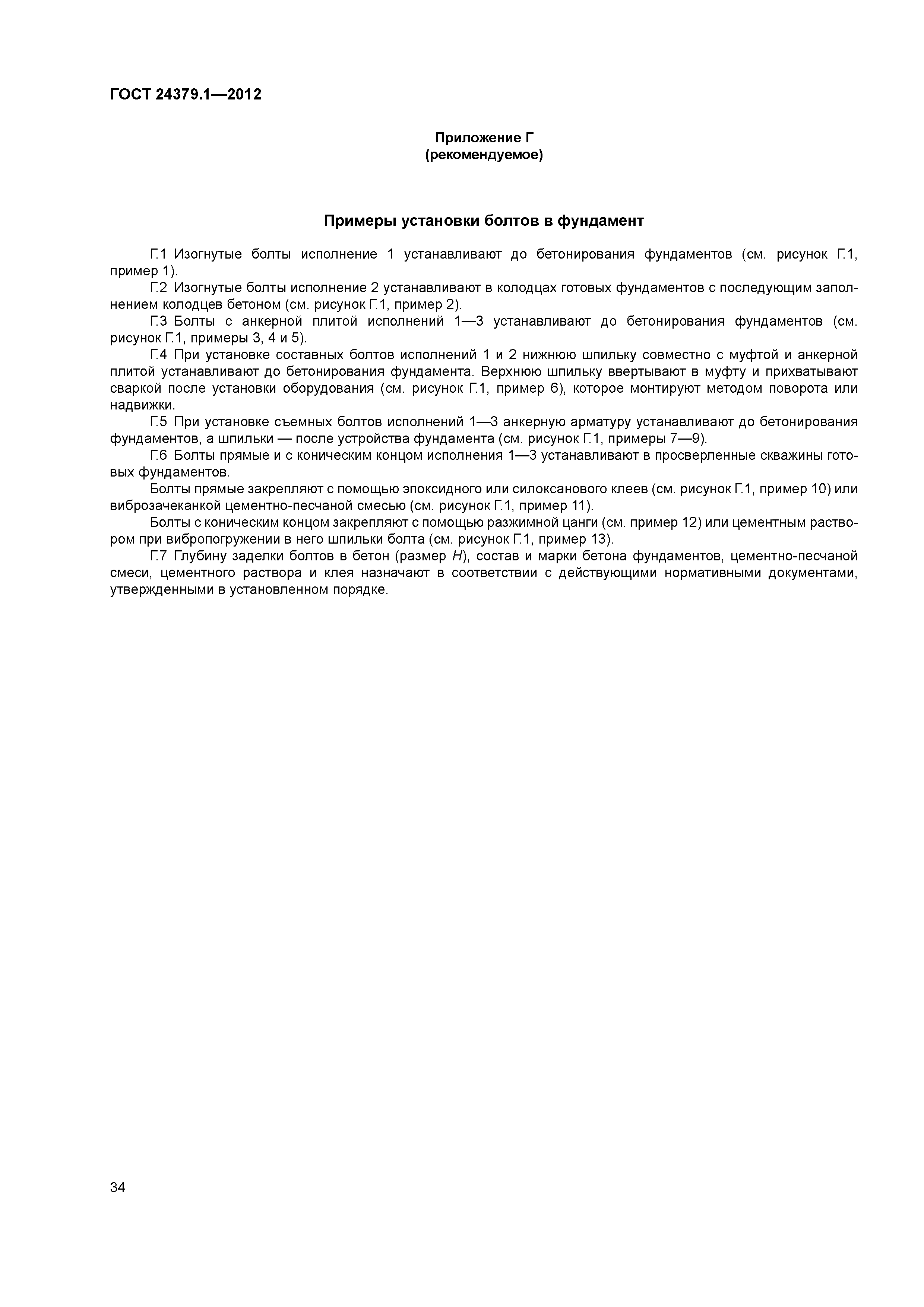

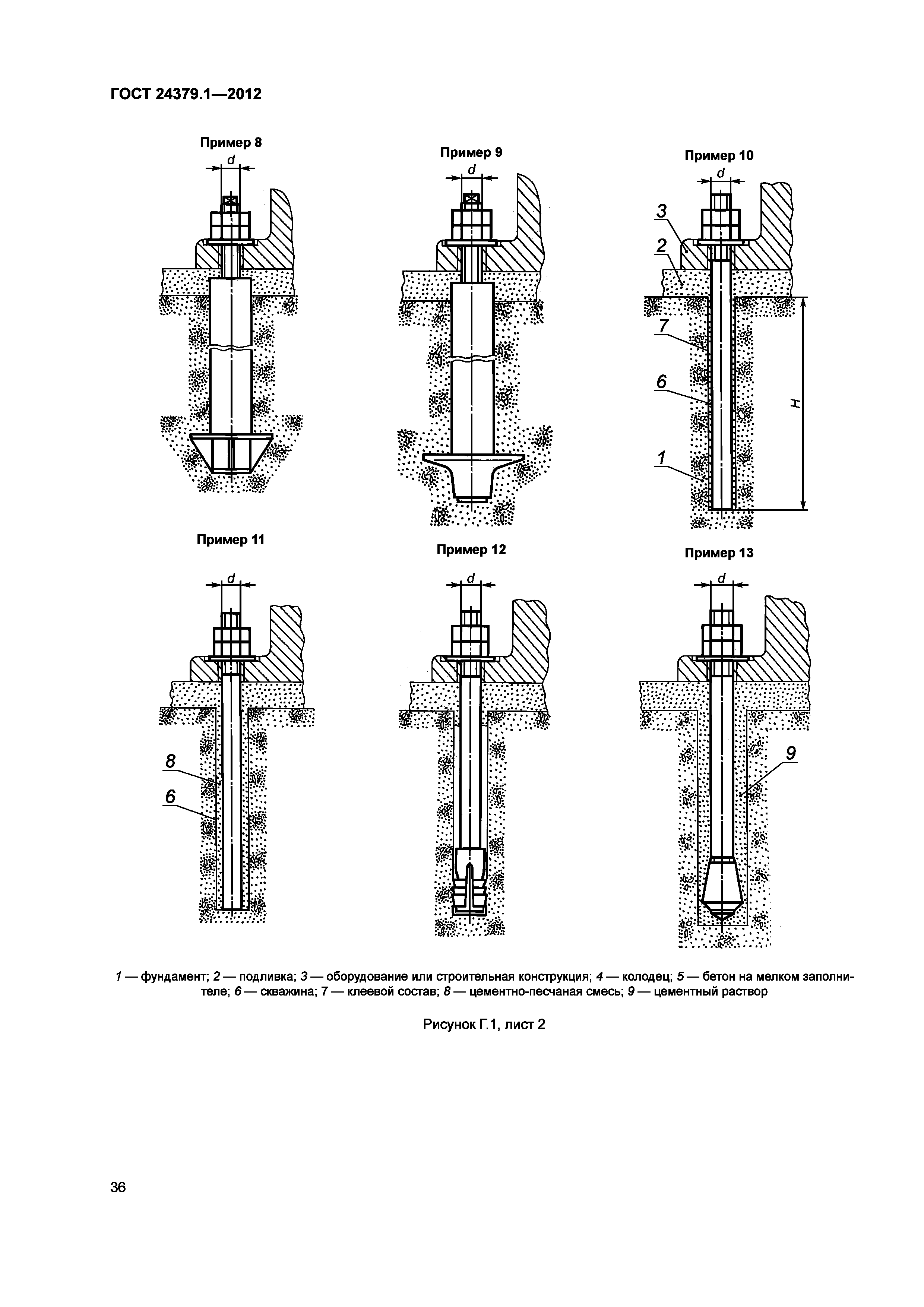

Приложение Г (рекомендуемое) Примеры установки болтов в фундамент |
| Разработан: | ЗАО ЦНИИПСК им. Мельникова
|
| Утверждён: | 29.11.2012 Федеральное агентство по техническому регулированию и метрологии (1852-ст)
|
| Издан: | Стандартинформ (2013 г. )
|
| Расположен в: |
|
| Список изменений: | |
| Заменяет собой: | |
| Нормативные ссылки: |  ГОСТ 24379.0-80 «Болты фундаментные. Общие технические условия»- ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры»
- ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент»
- ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры»
- ГОСТ 10605-94 «Гайки шестигранные с диаметром резьбы свыше 48 мм класса точности В. Технические условия»
- ГОСТ 11371-78 «Шайбы. Технические условия»
- ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки»
- ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»
- ГОСТ 25348-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм»
- ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски»
- ГОСТ 26645-85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку»
- ГОСТ 3212-92 «Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеров»
- ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры»
- ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги»
- ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»
- ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры»
- ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент»
- ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
- ГОСТ Р 53464-2009 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку»
- ГОСТ 24379.1-80 «Болты фундаментные. Конструкция и размеры»
- ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения»
|
