РТМ 108.711.02-79

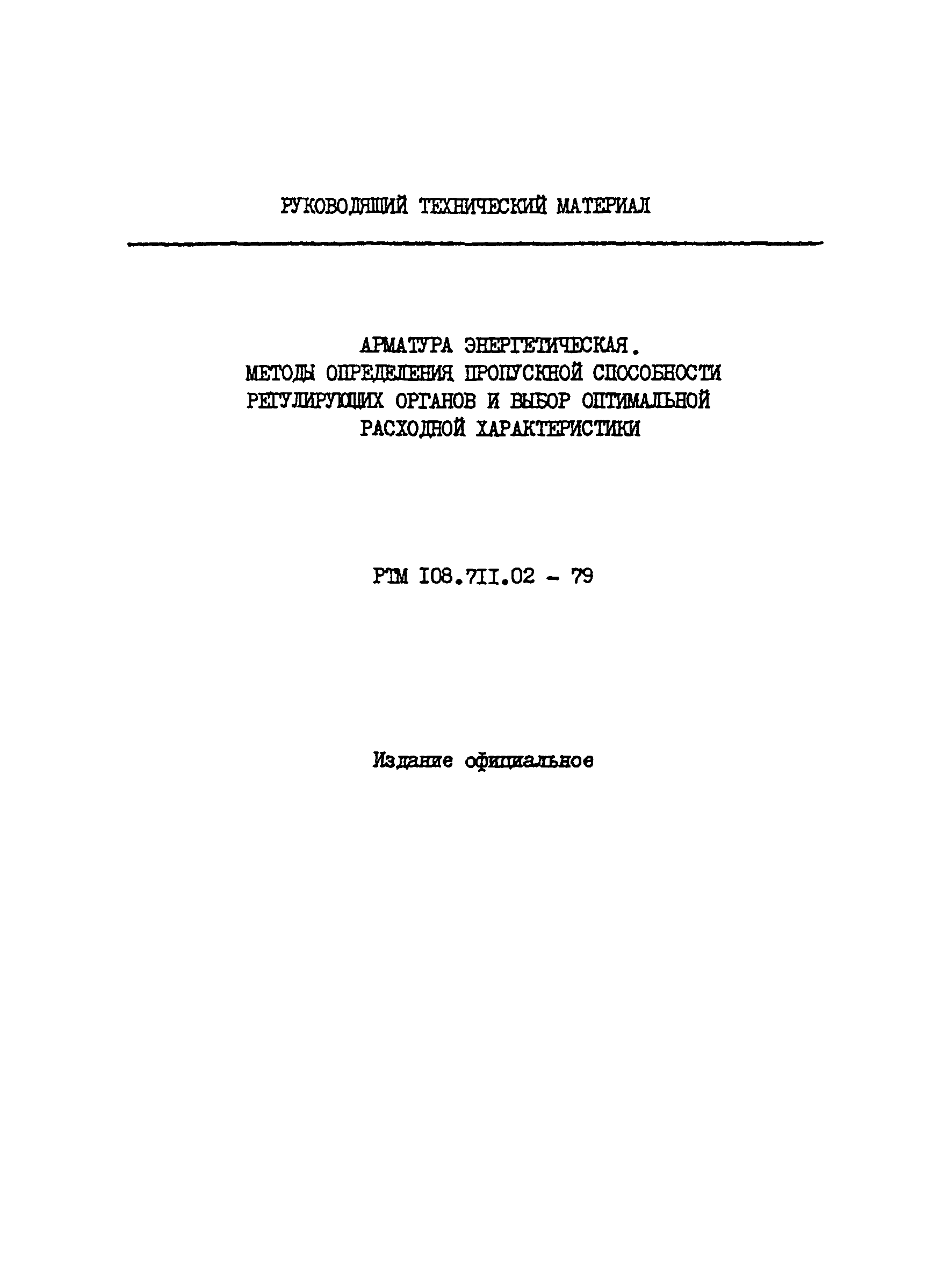

Арматура энергетическая. Методы определения пропускной способности регулирующих органов и выбор оптимальной расходной характеристики

Обозначение:	РТМ 108.711.02-79
Обозначение англ:	RTM 108.711.02-79
Статус:	действует
Название рус.:	Арматура энергетическая. Методы определения пропускной способности регулирующих органов и выбор оптимальной расходной характеристики
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

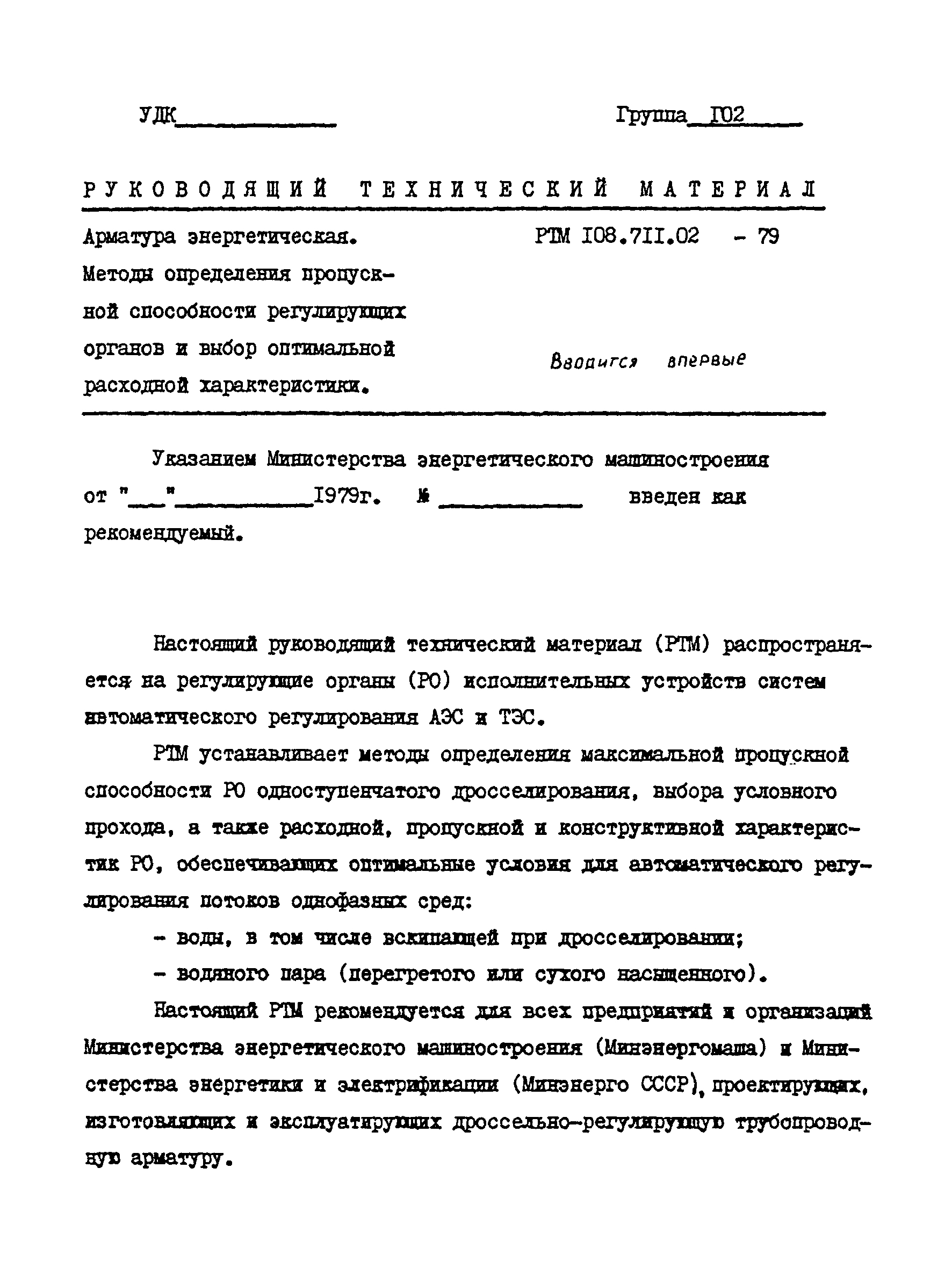

Область применения:	Документ распространяется на регулирующие органы исполнительных устройств систем автоматического регулирования АЭС и ТЭС

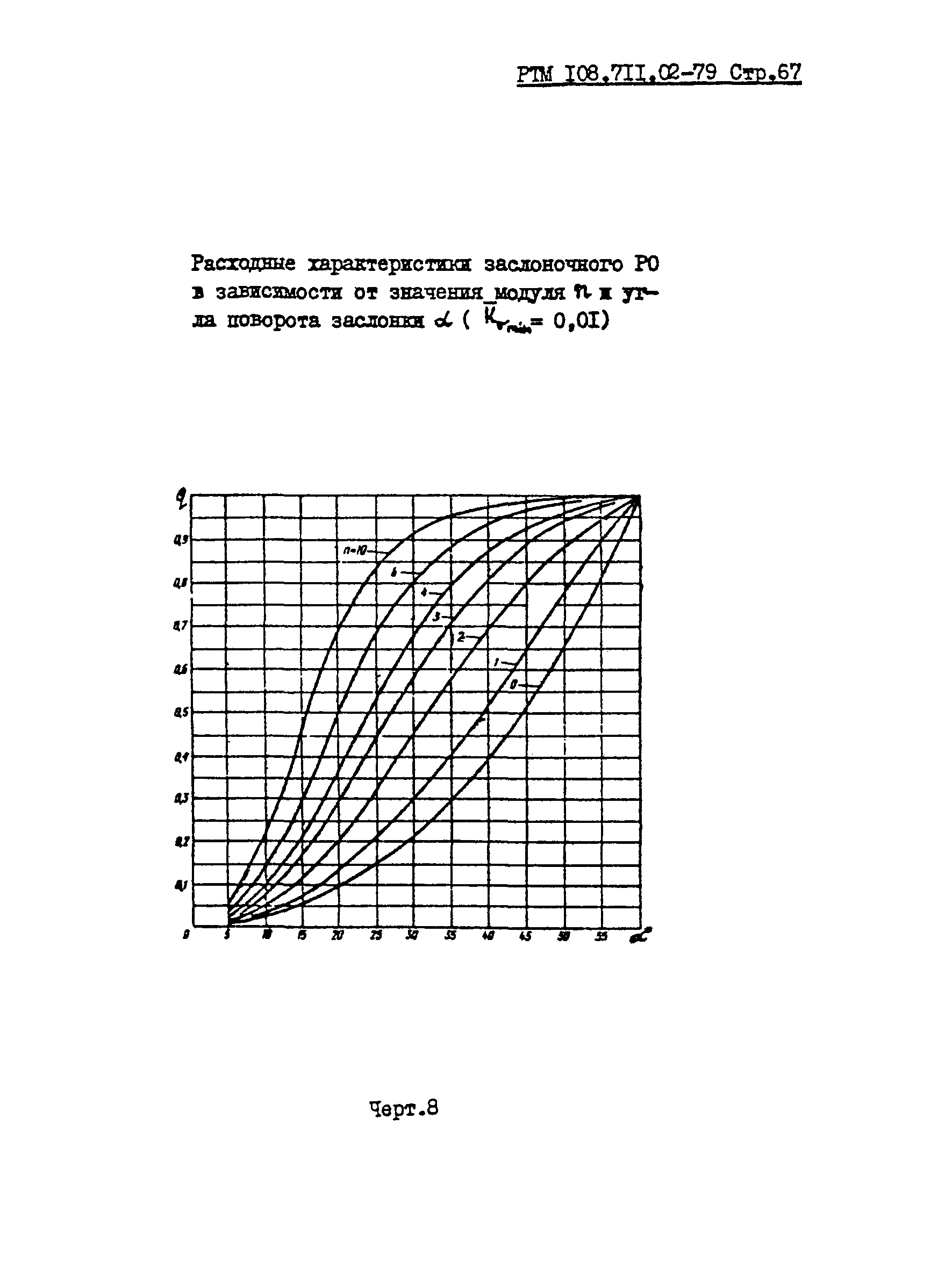

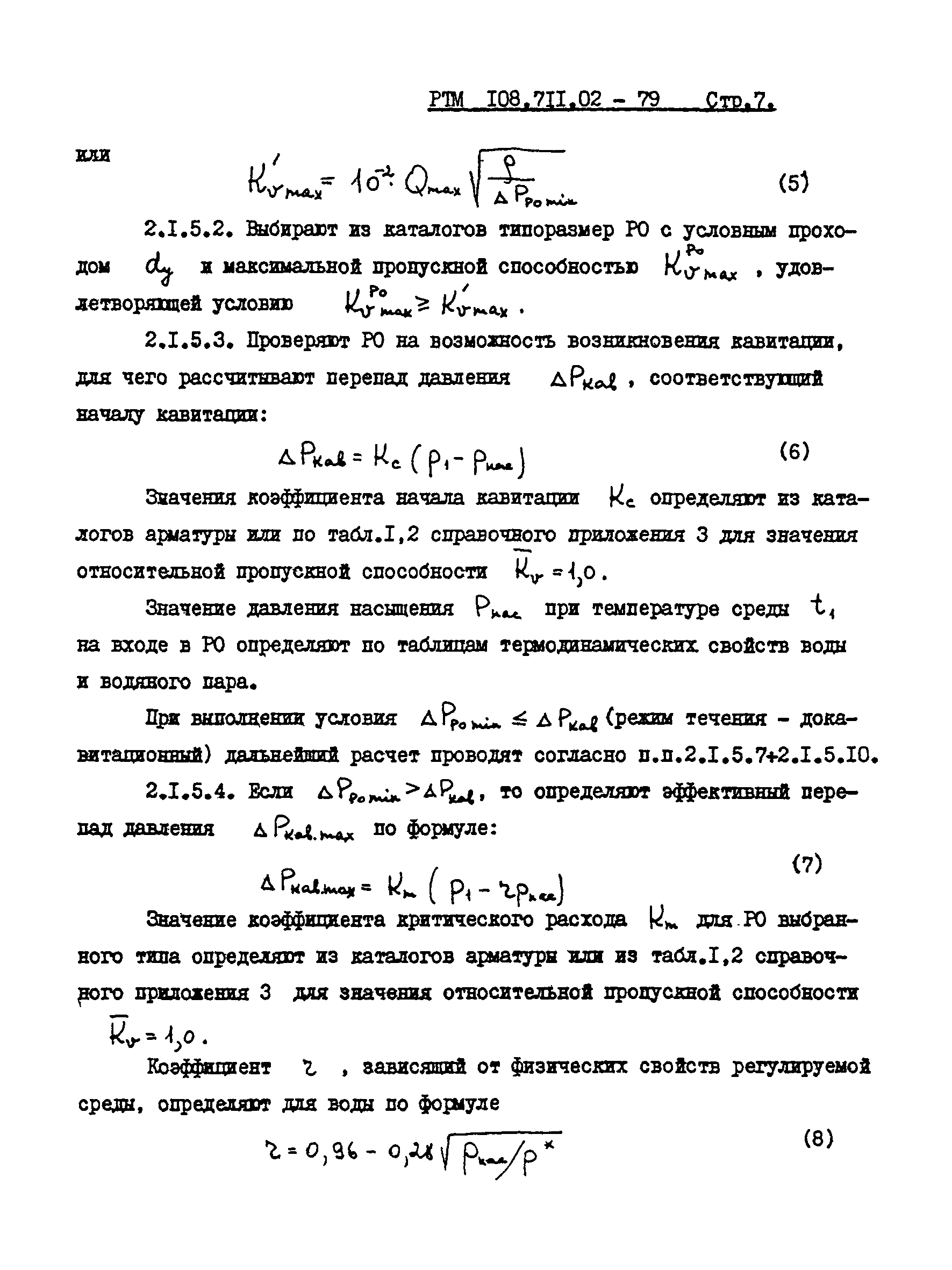

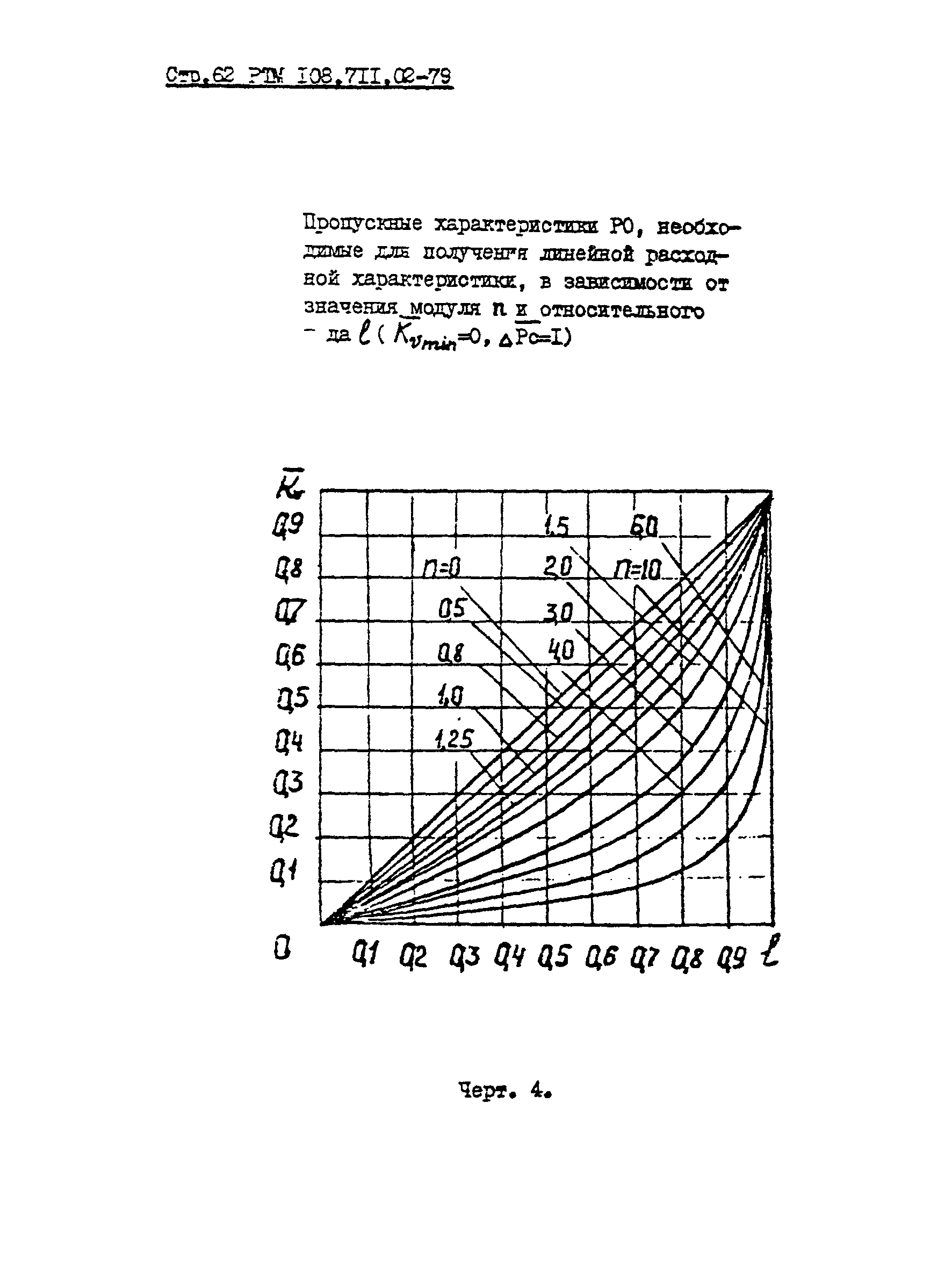

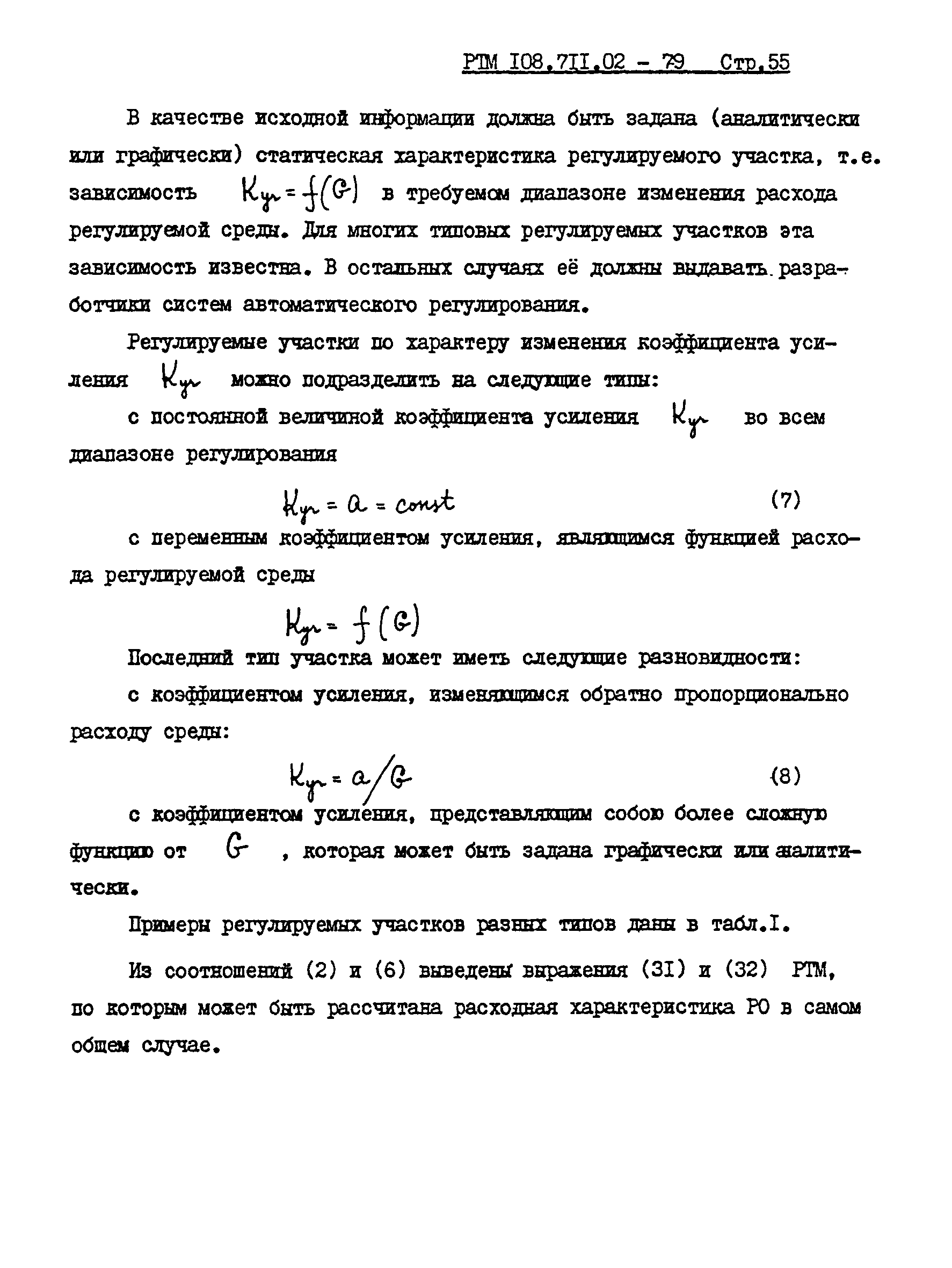

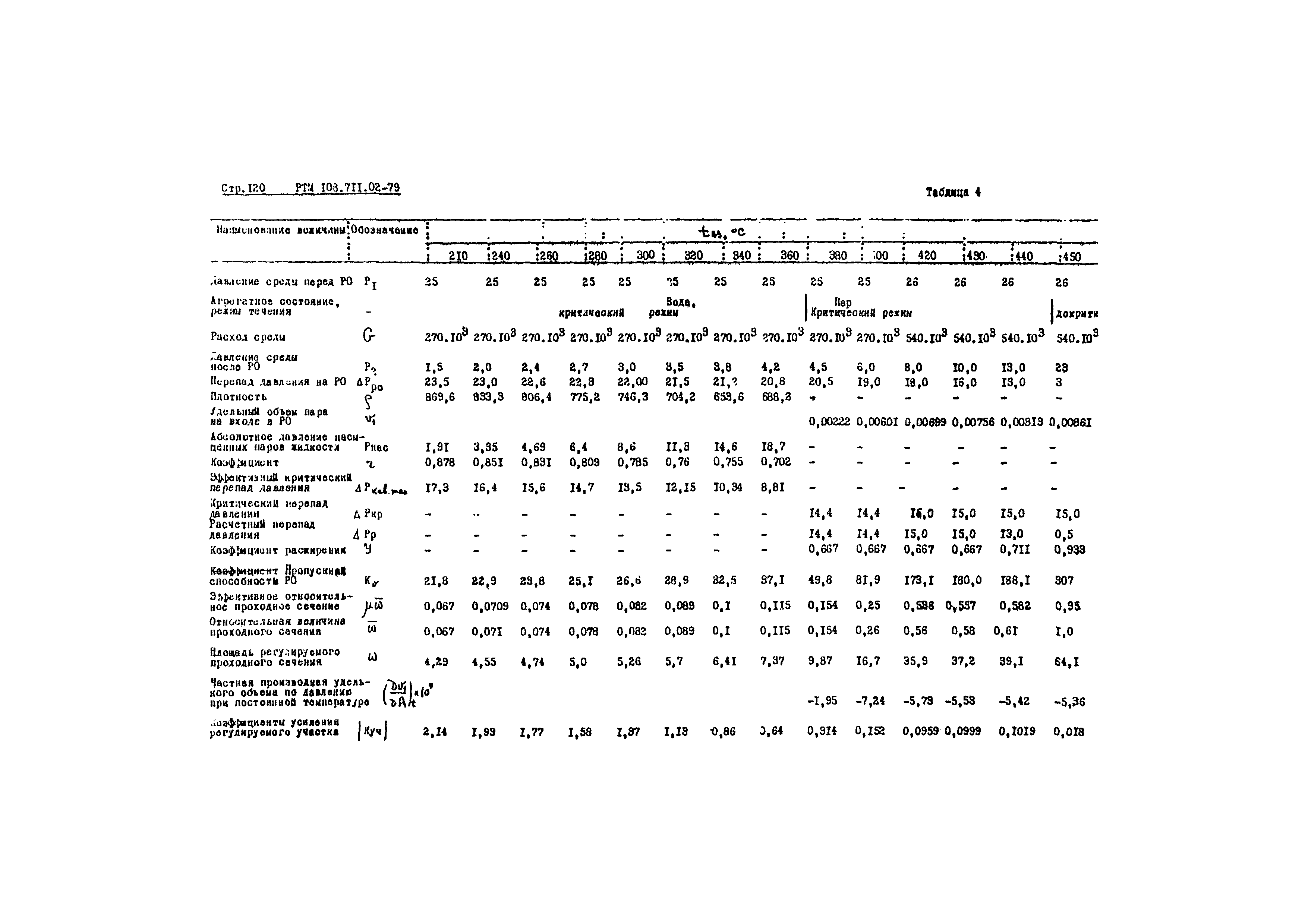

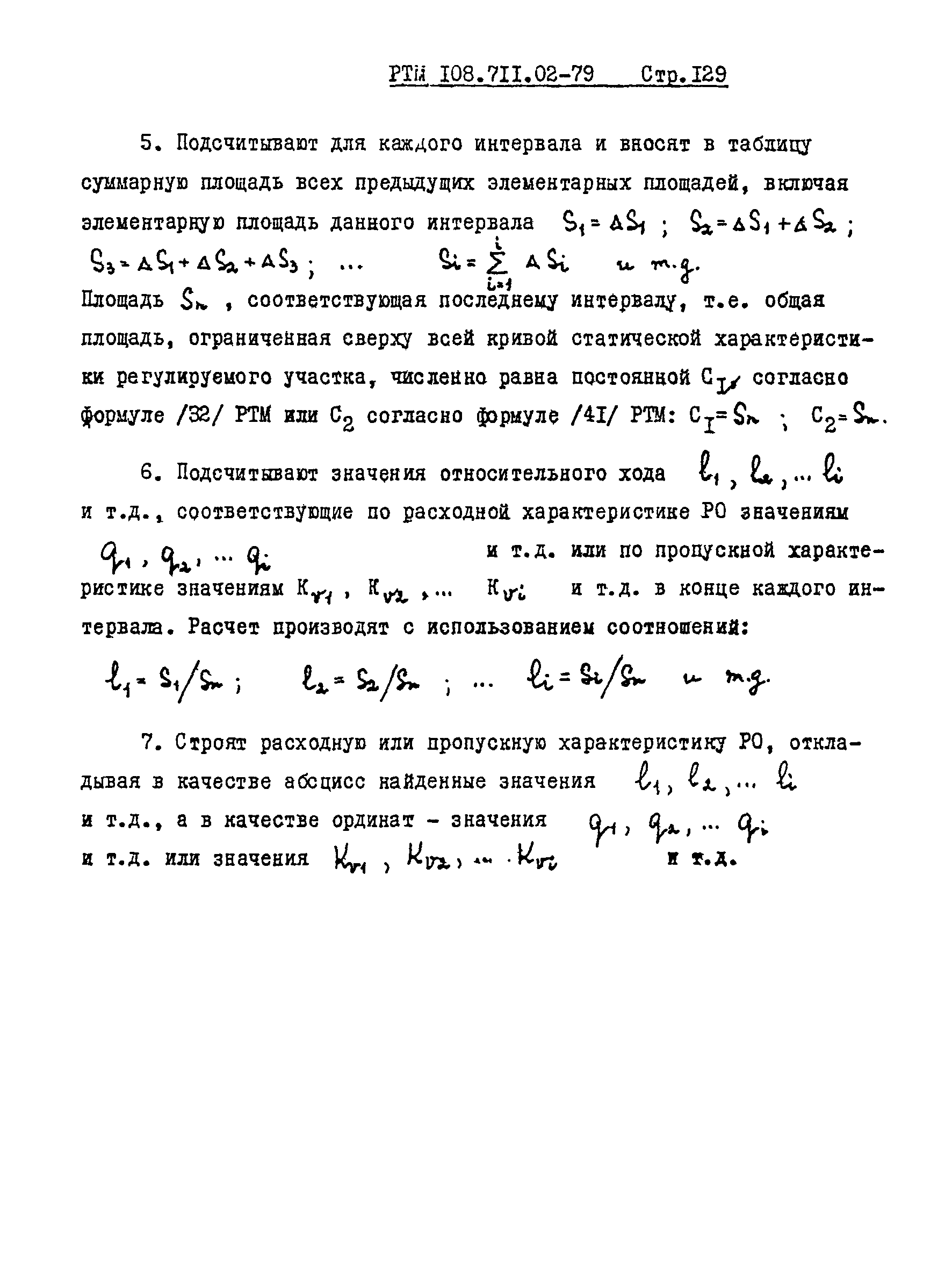

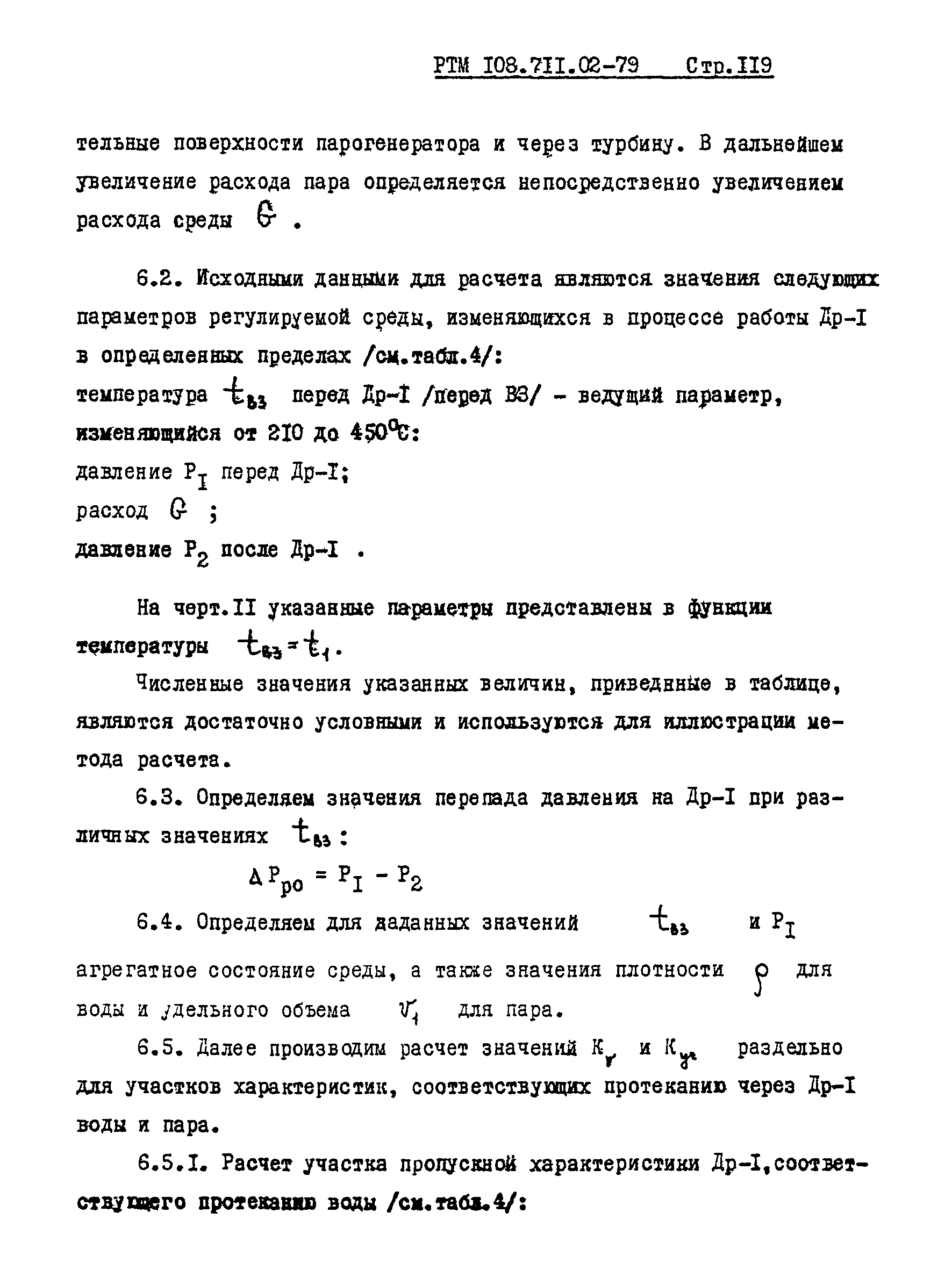

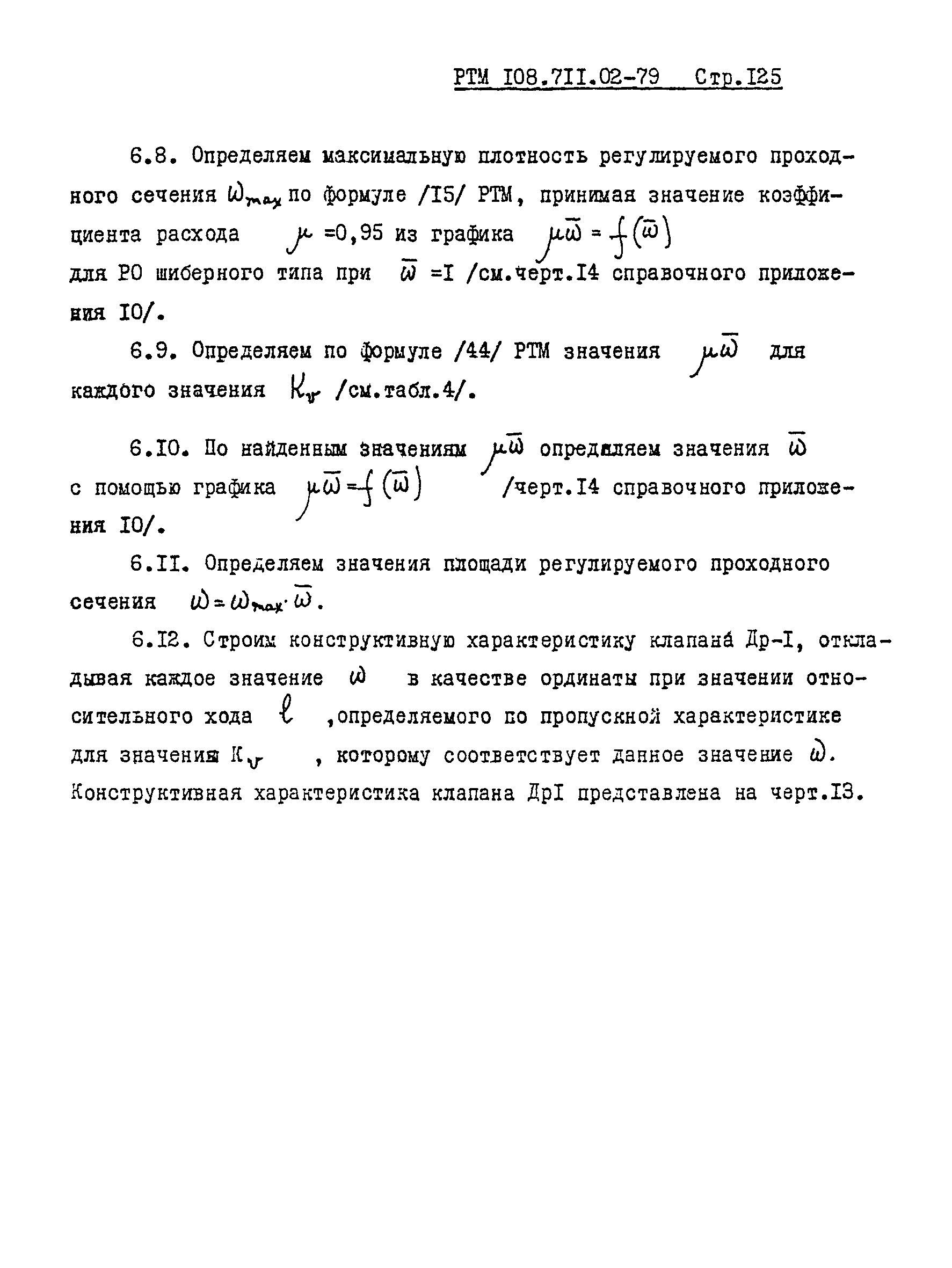

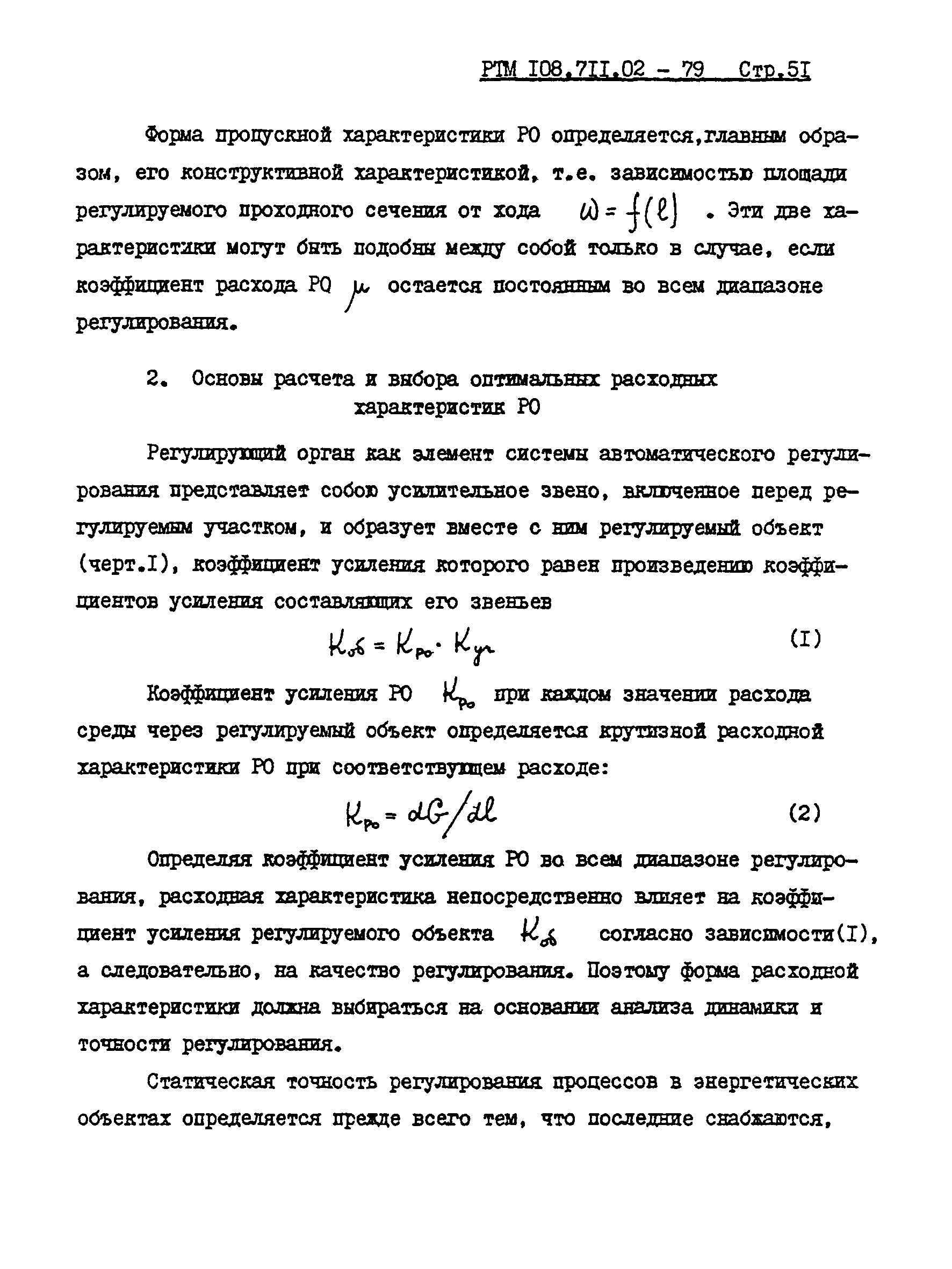

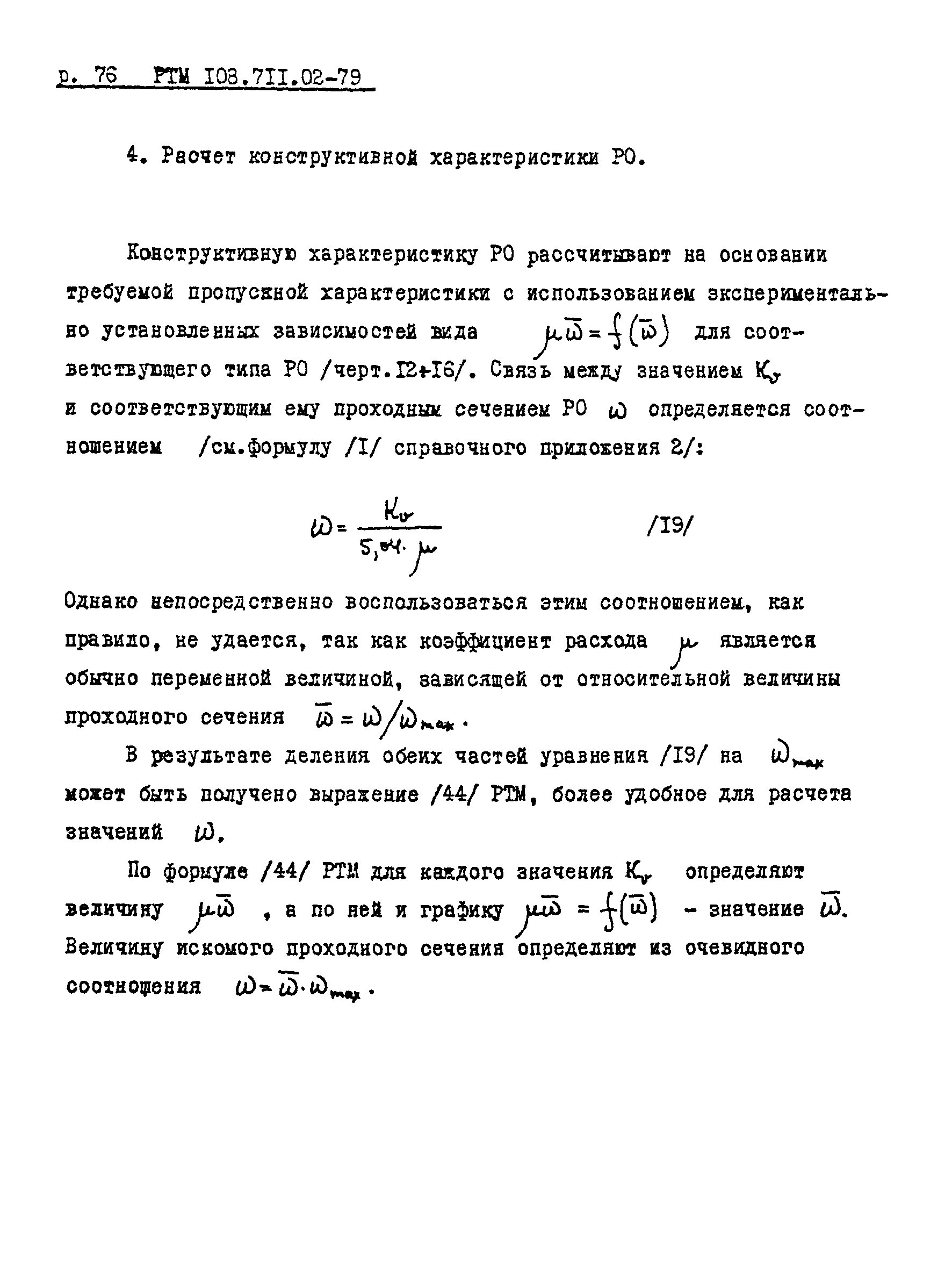

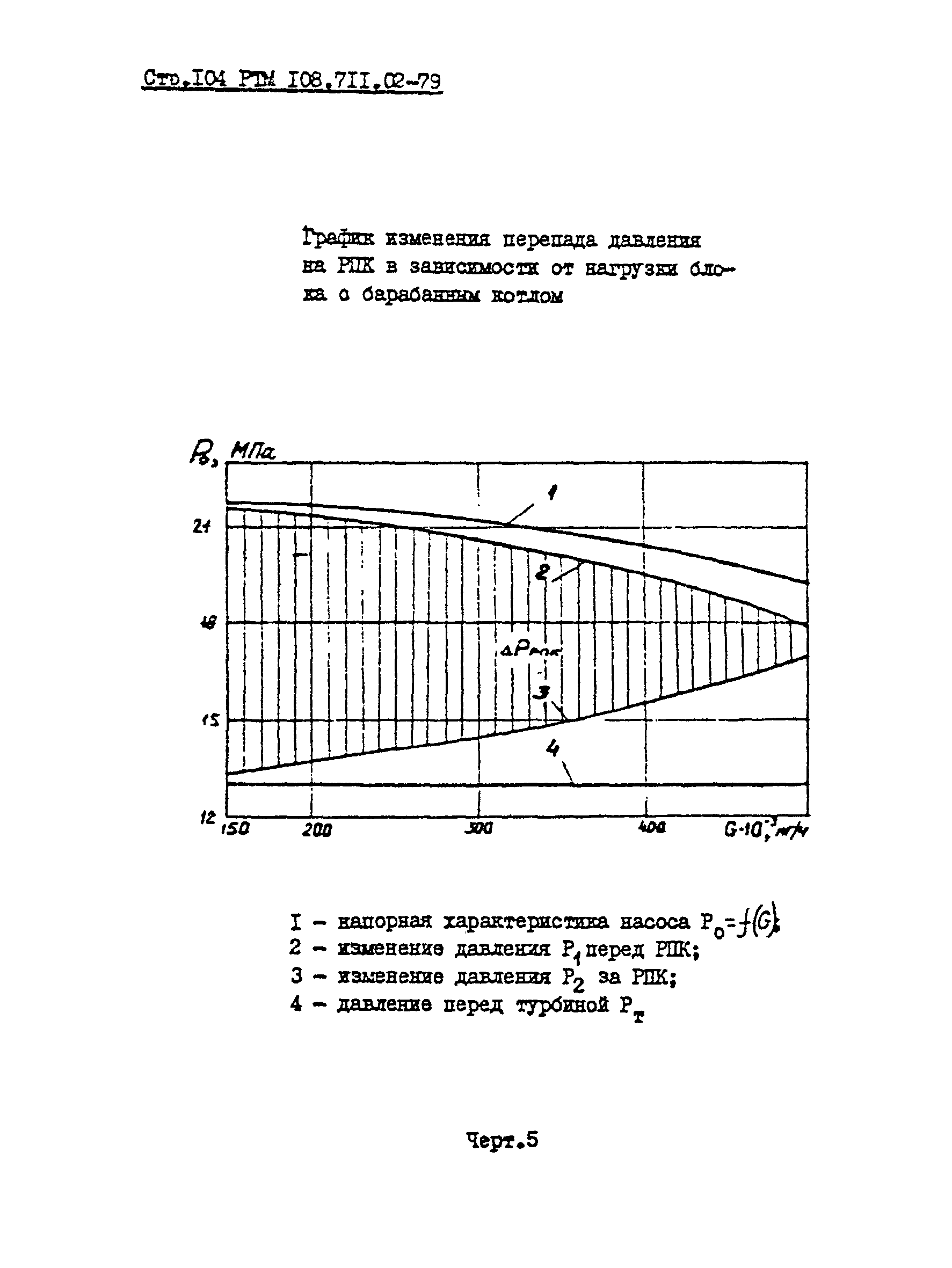

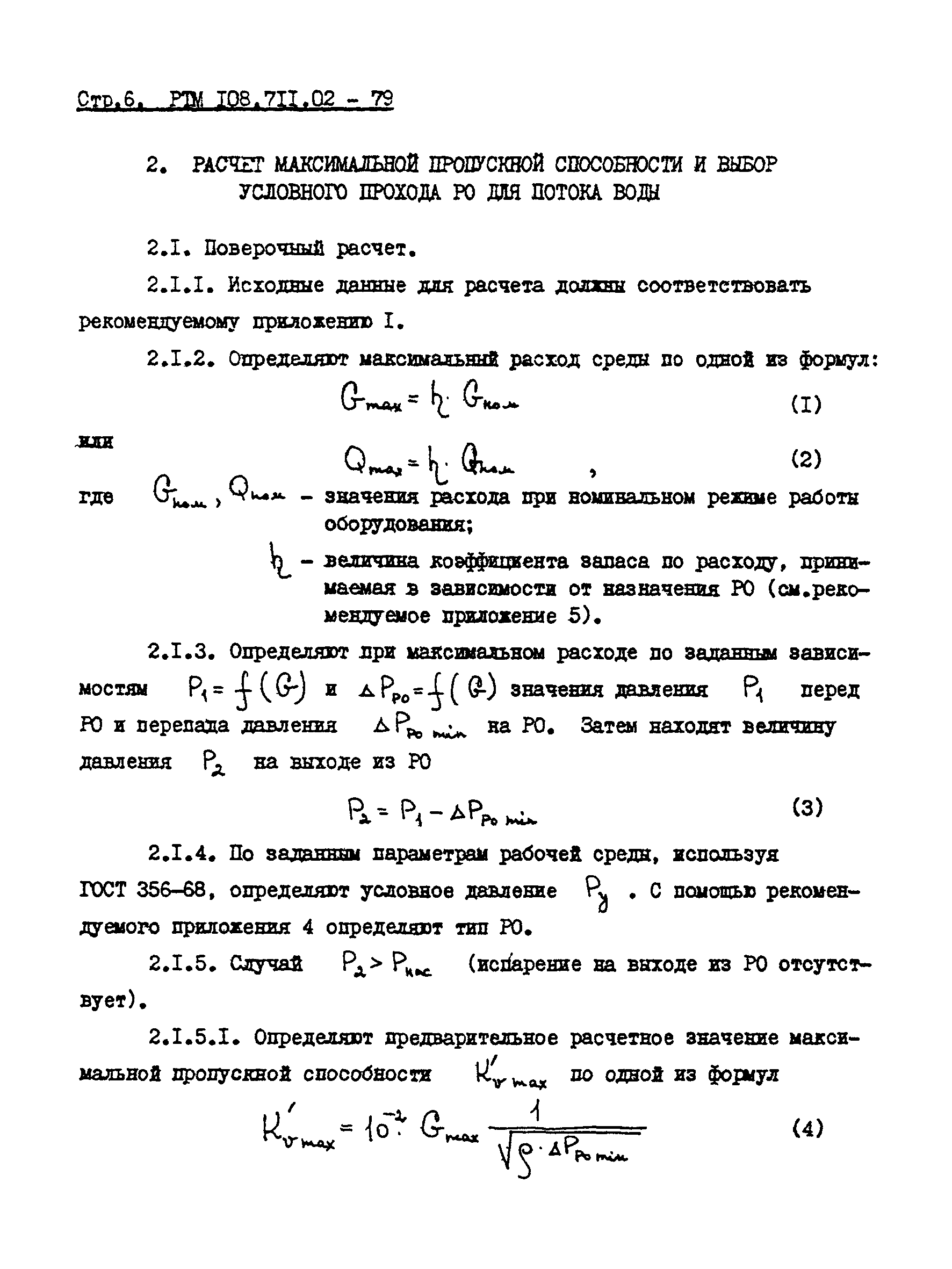

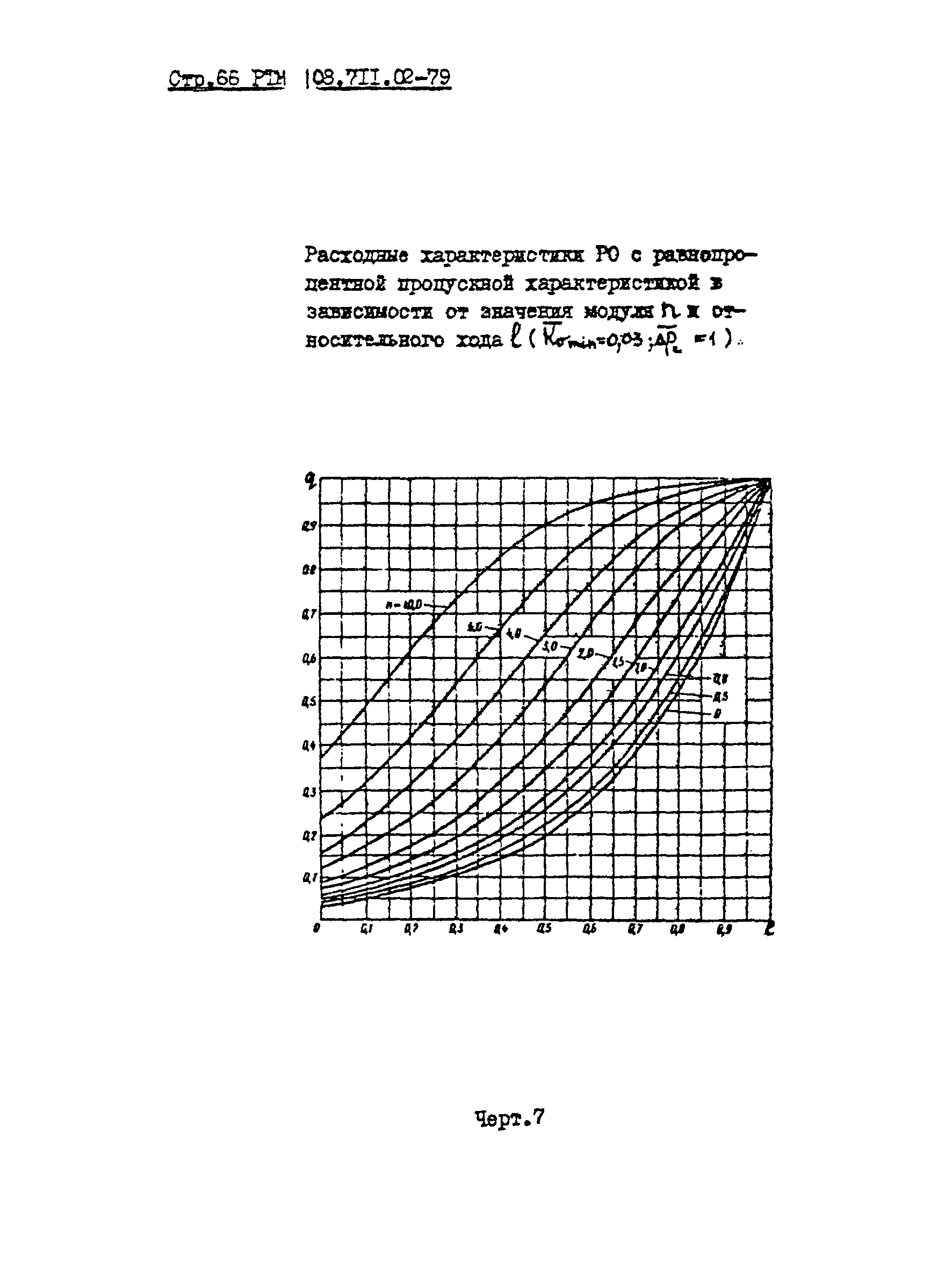

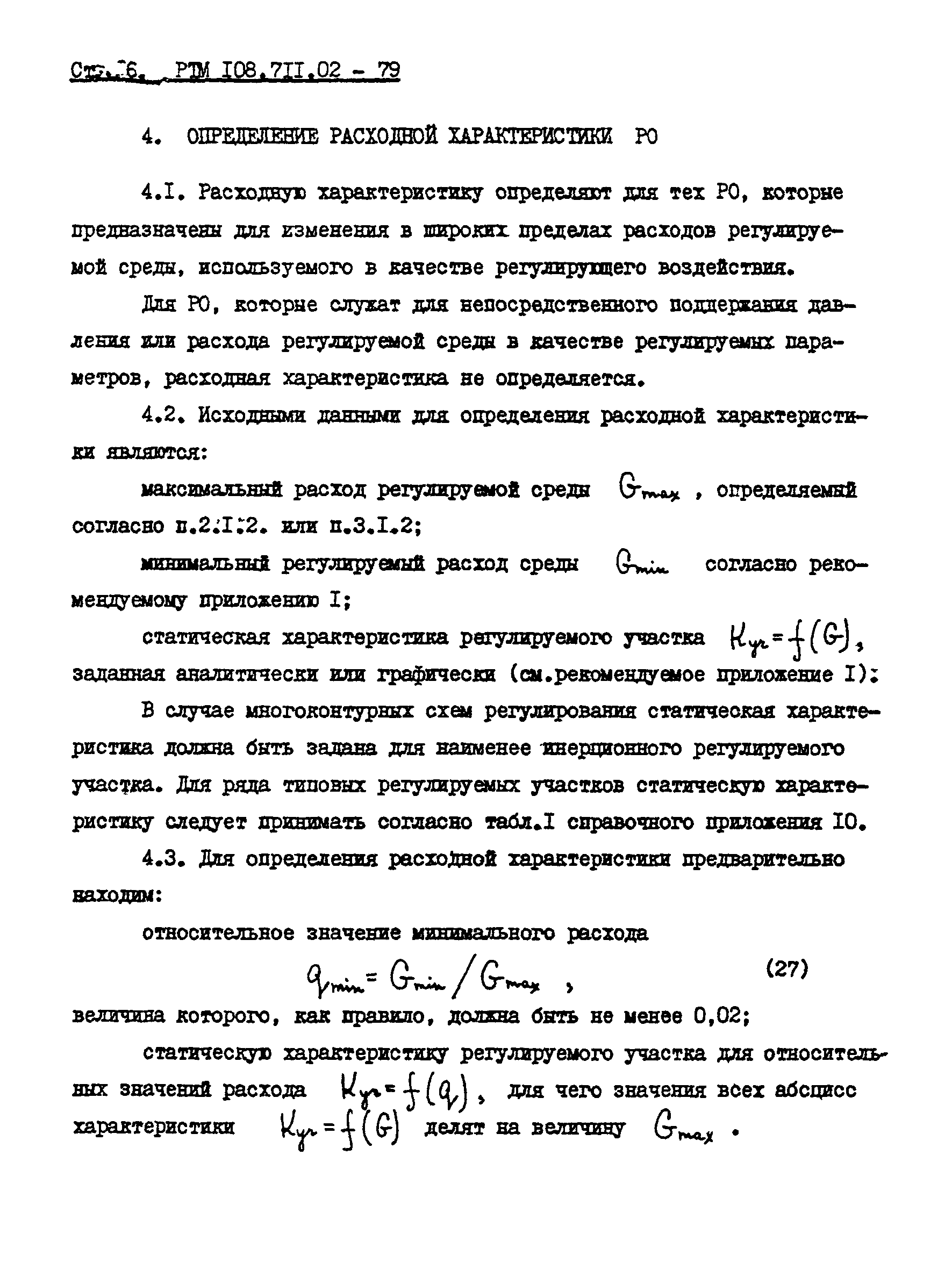

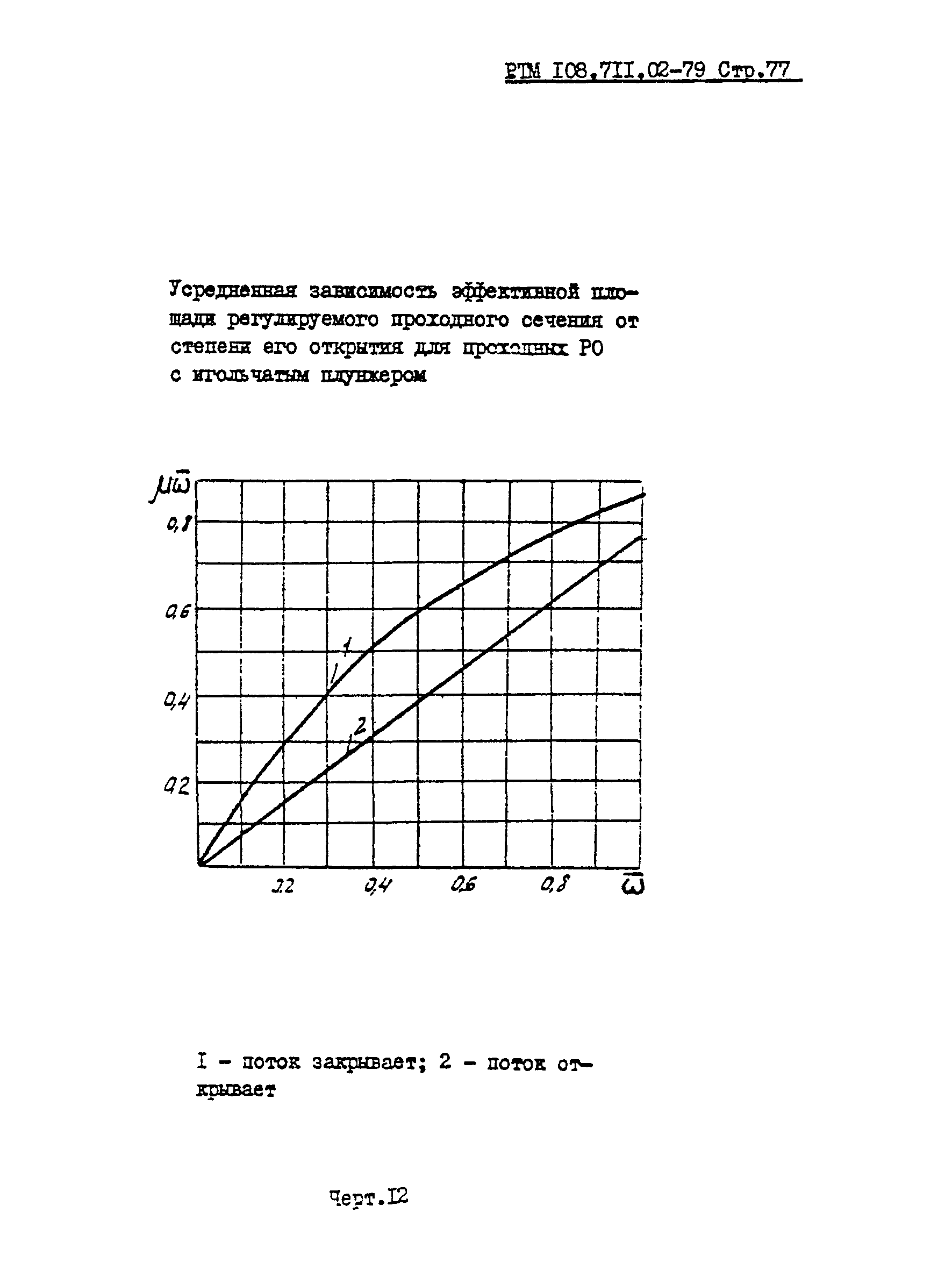

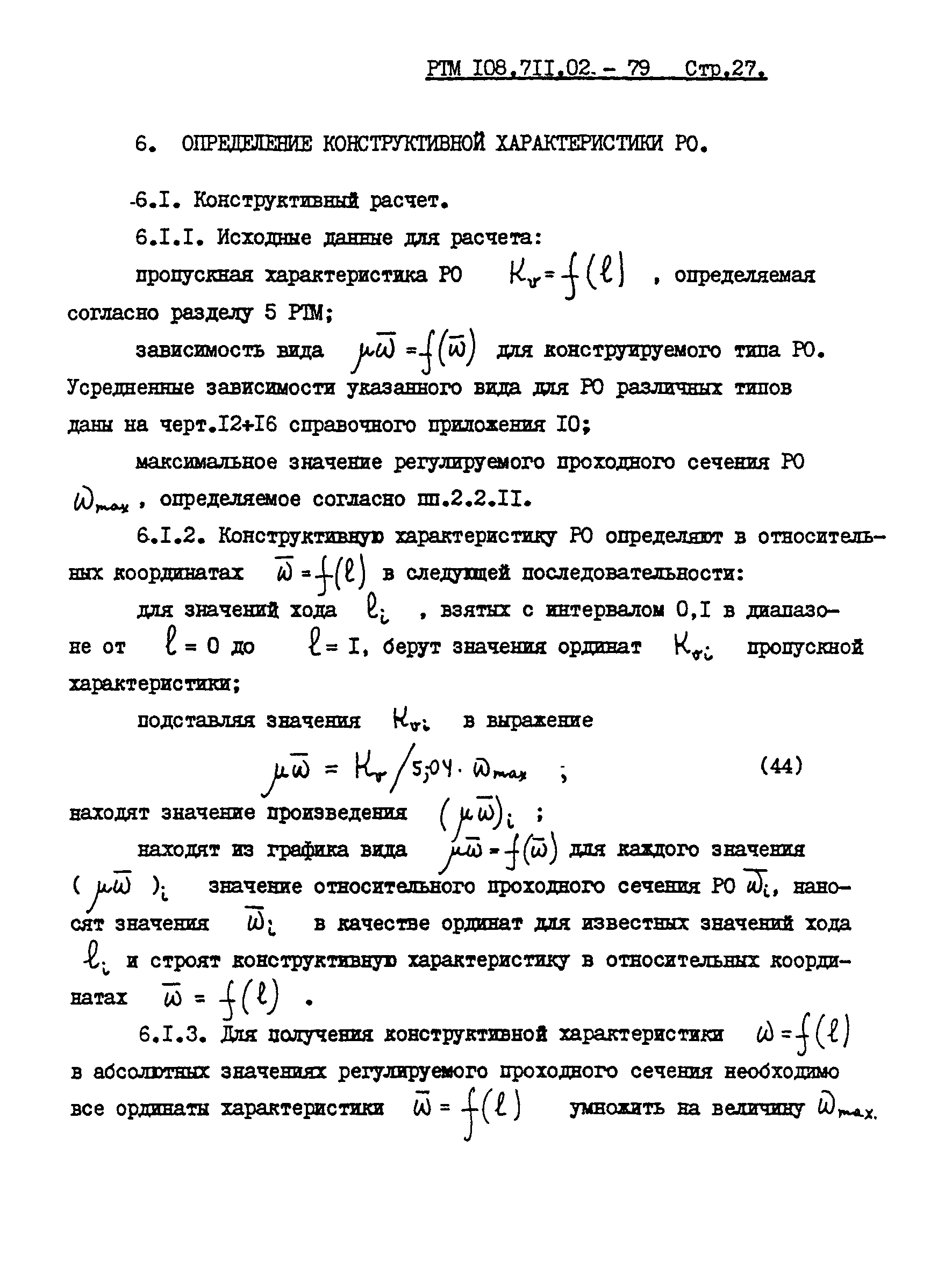

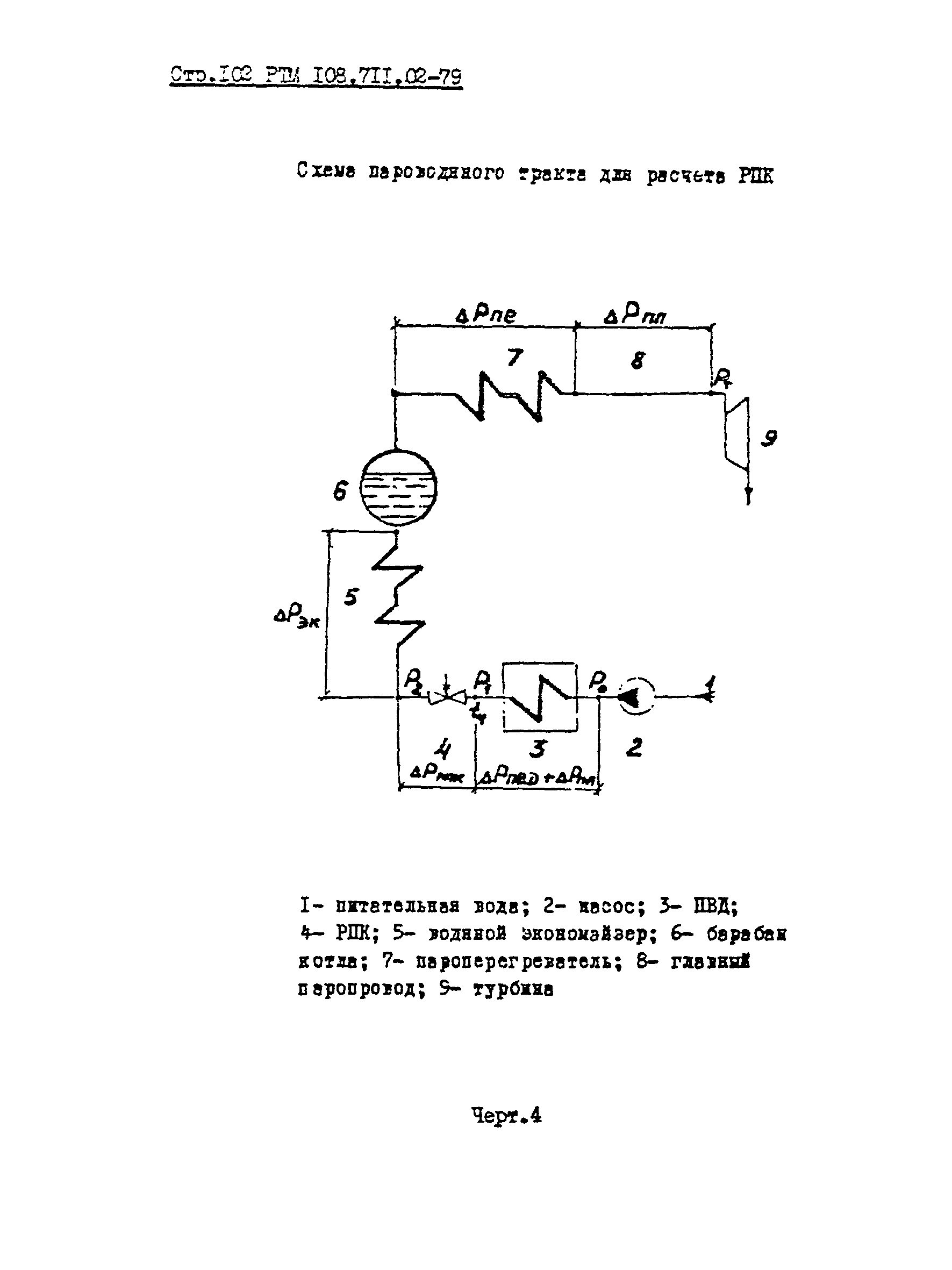

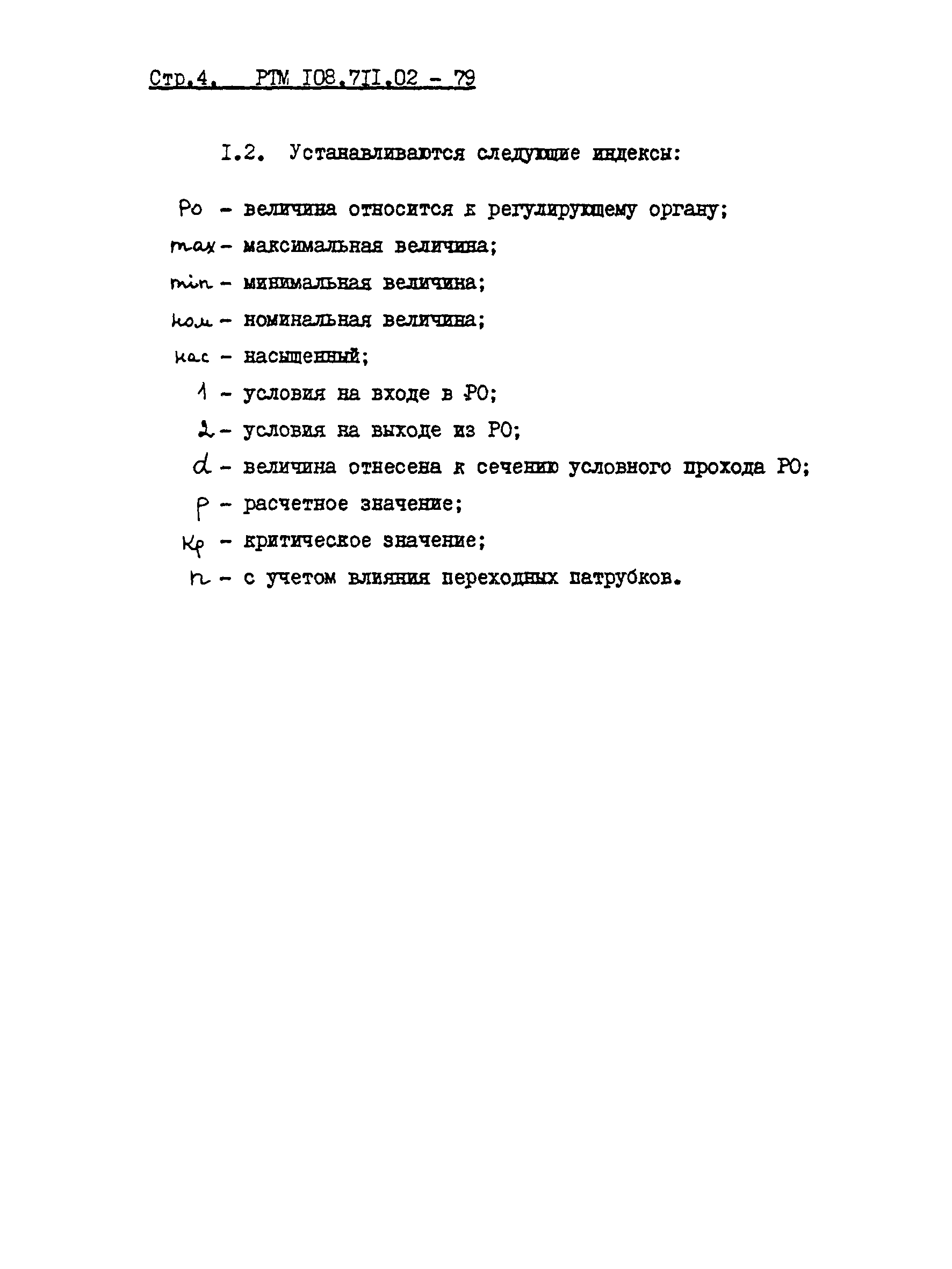

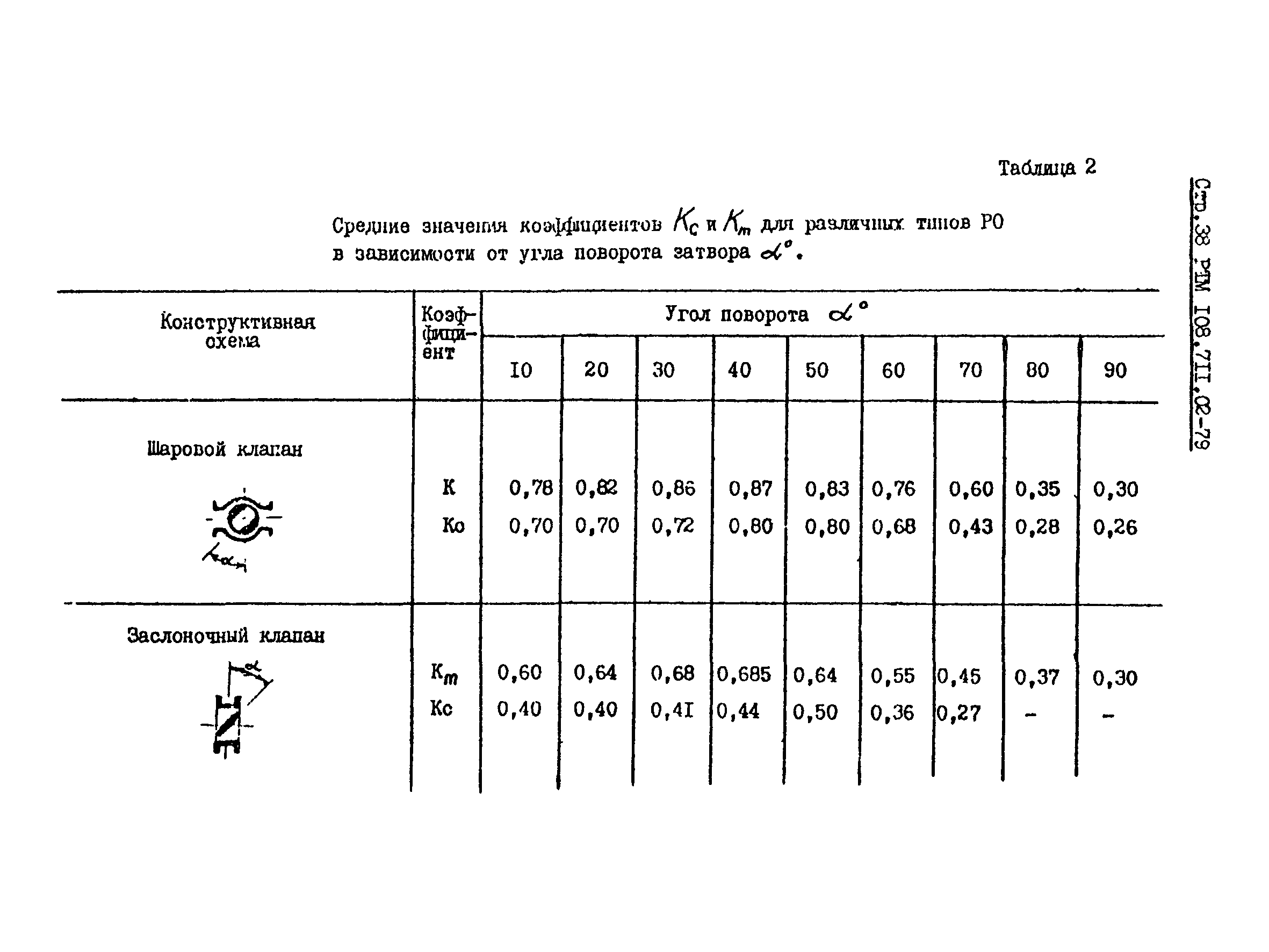

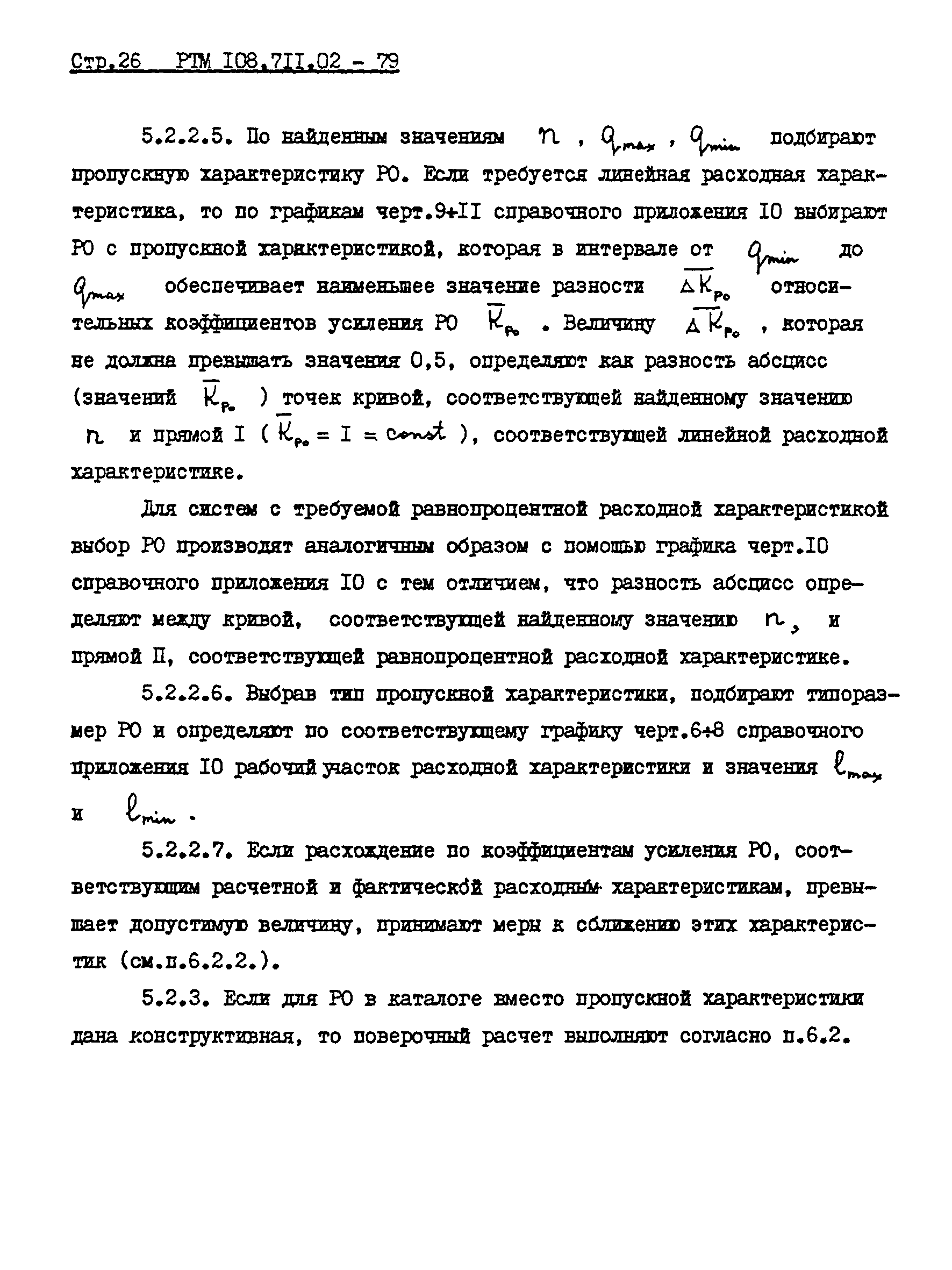

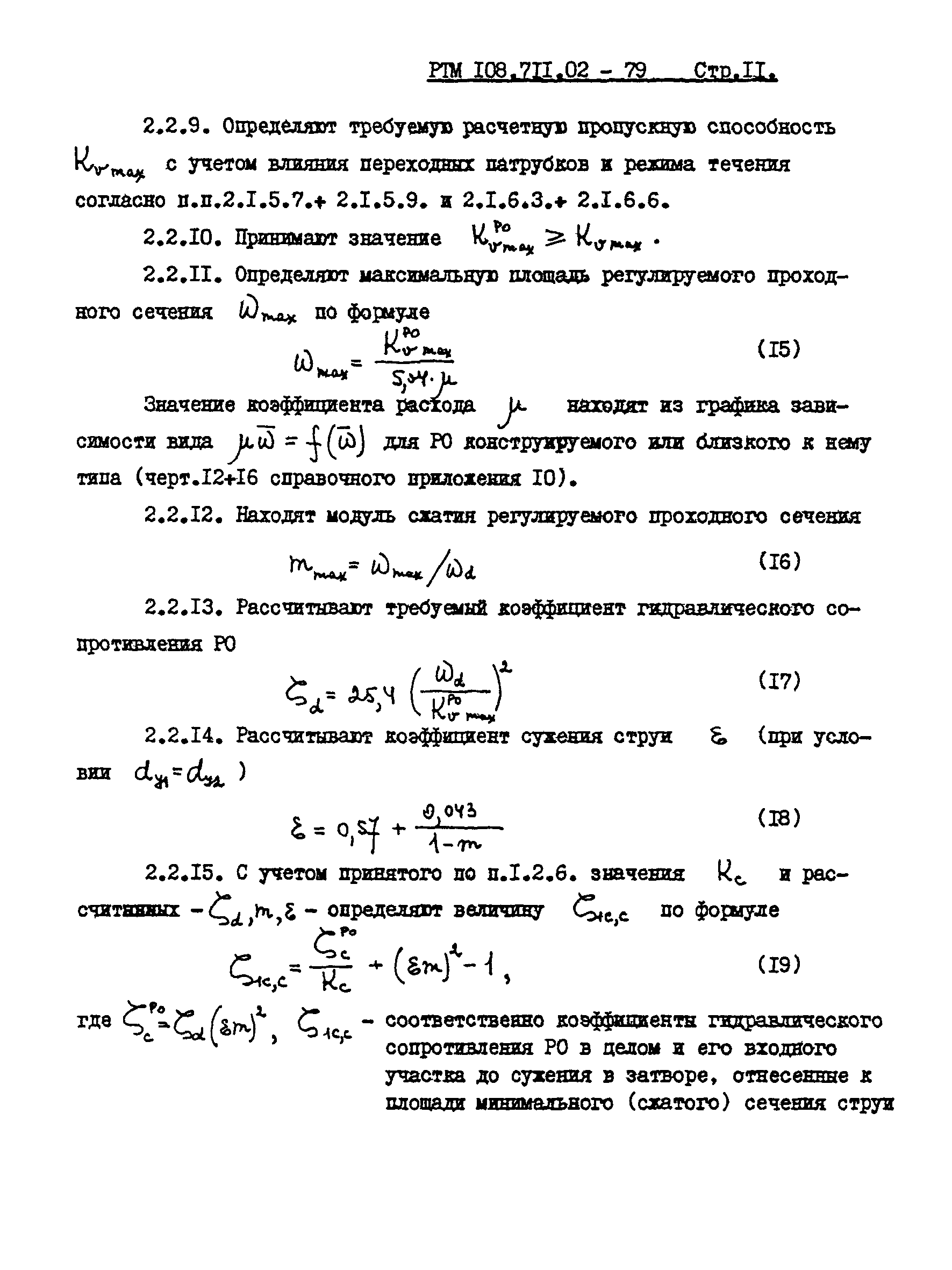

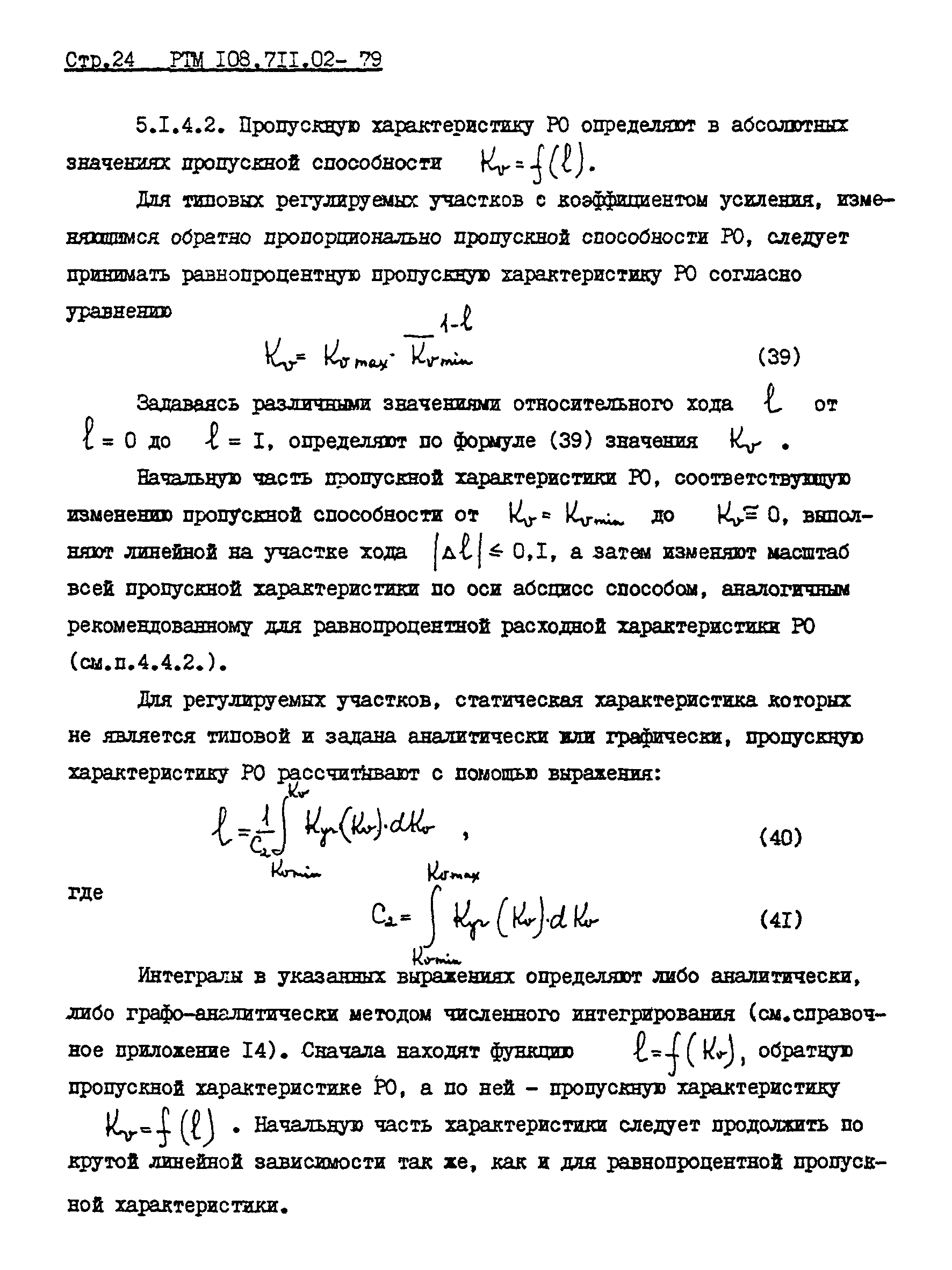

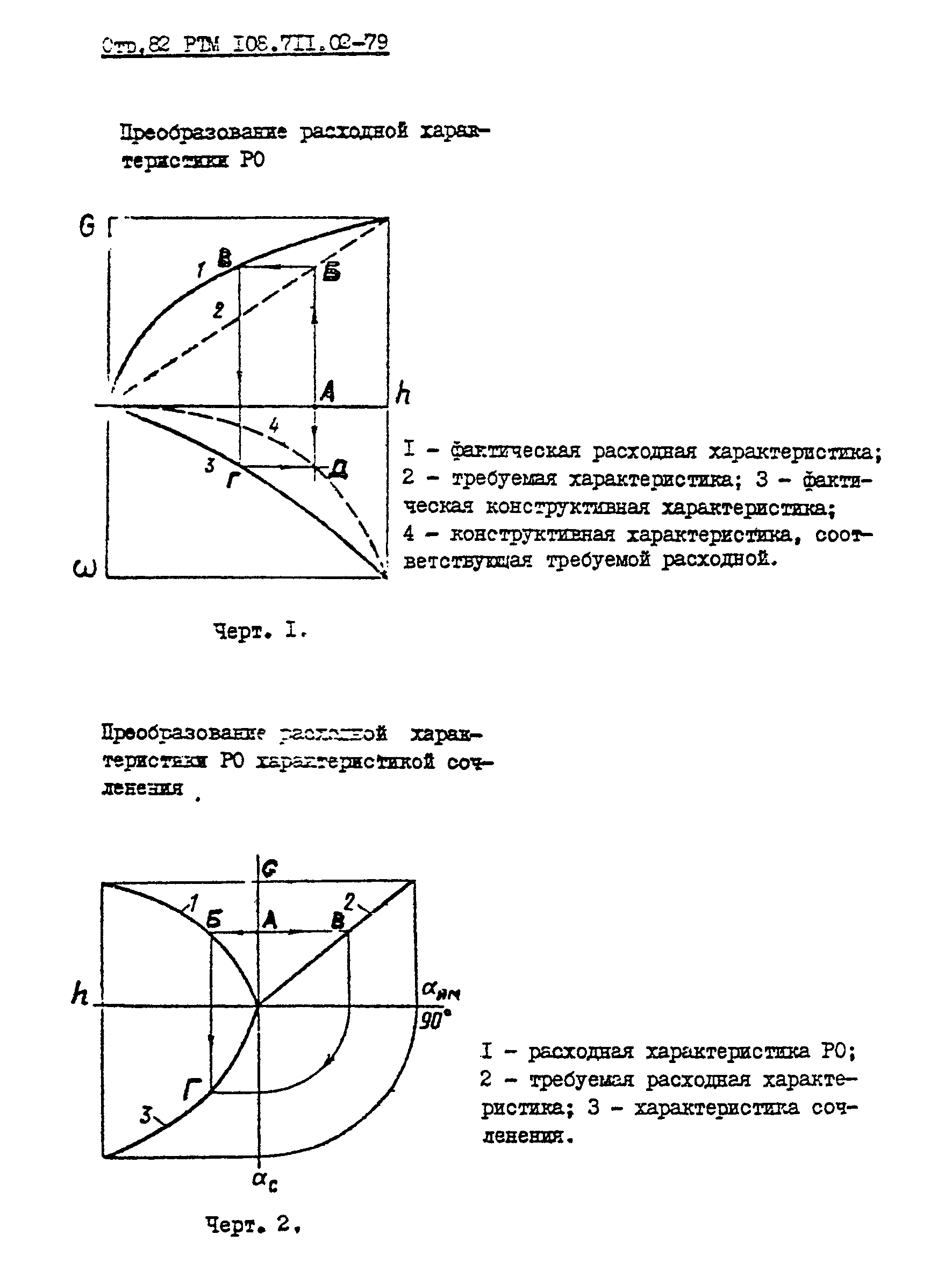

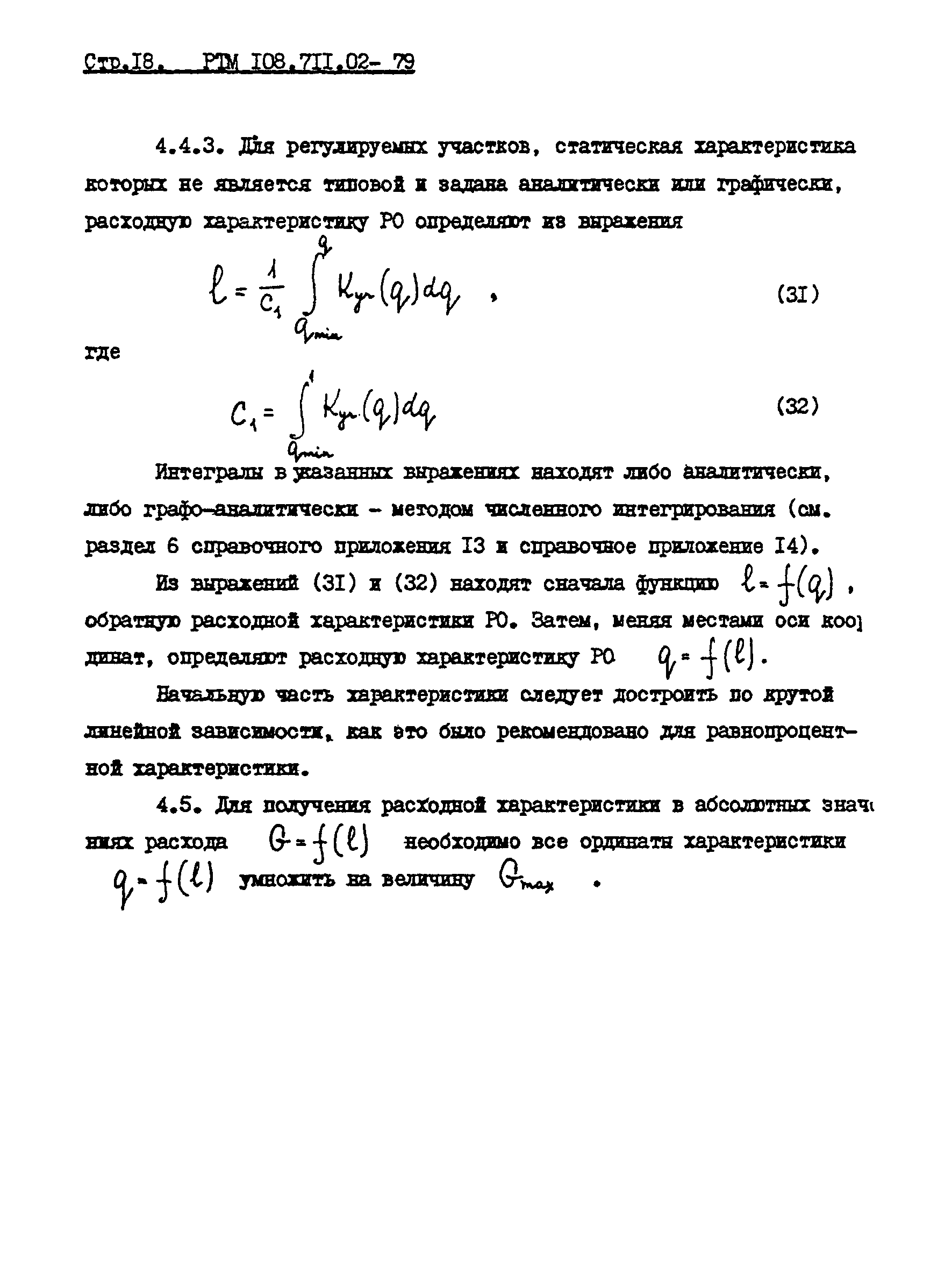

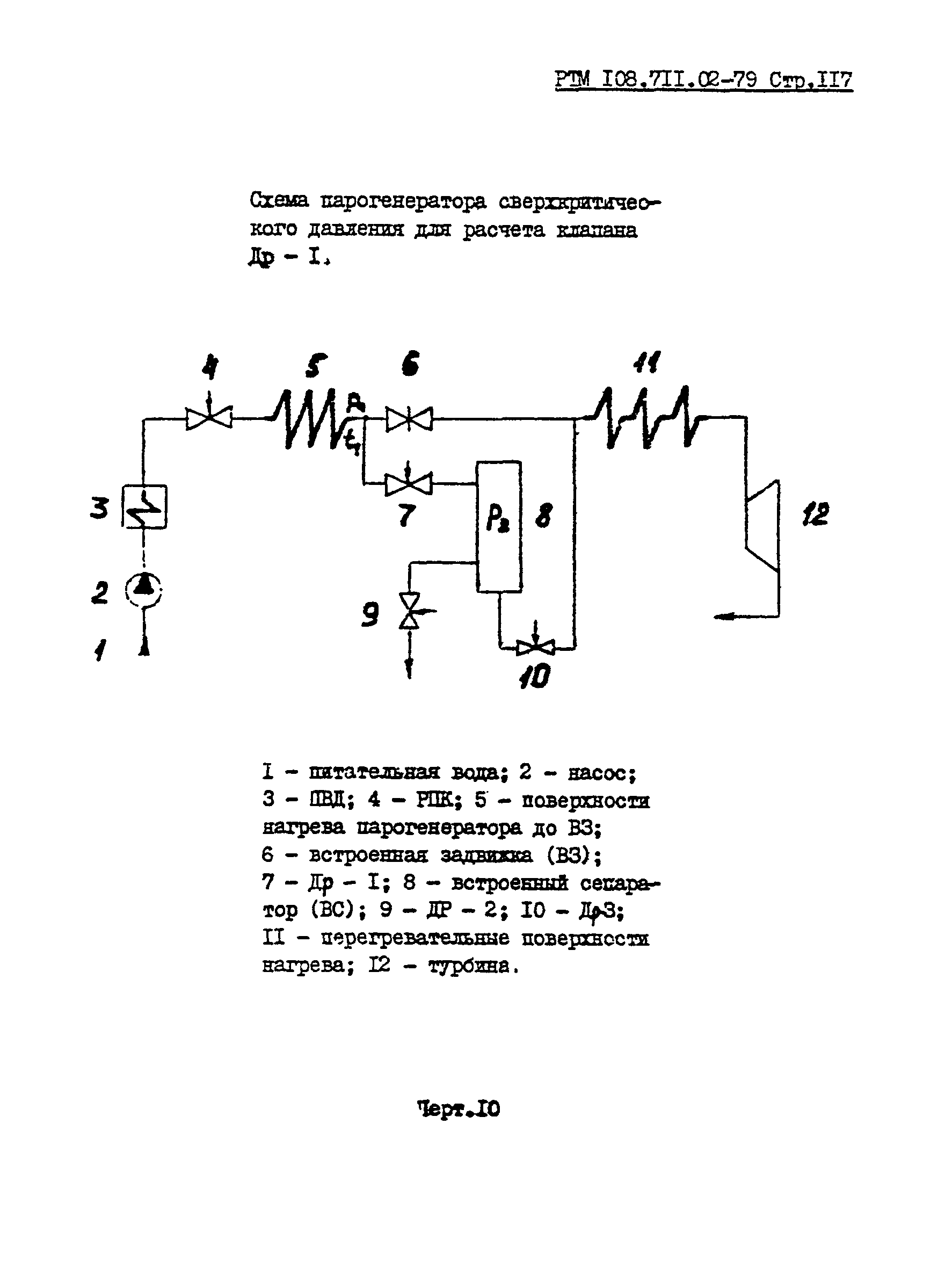

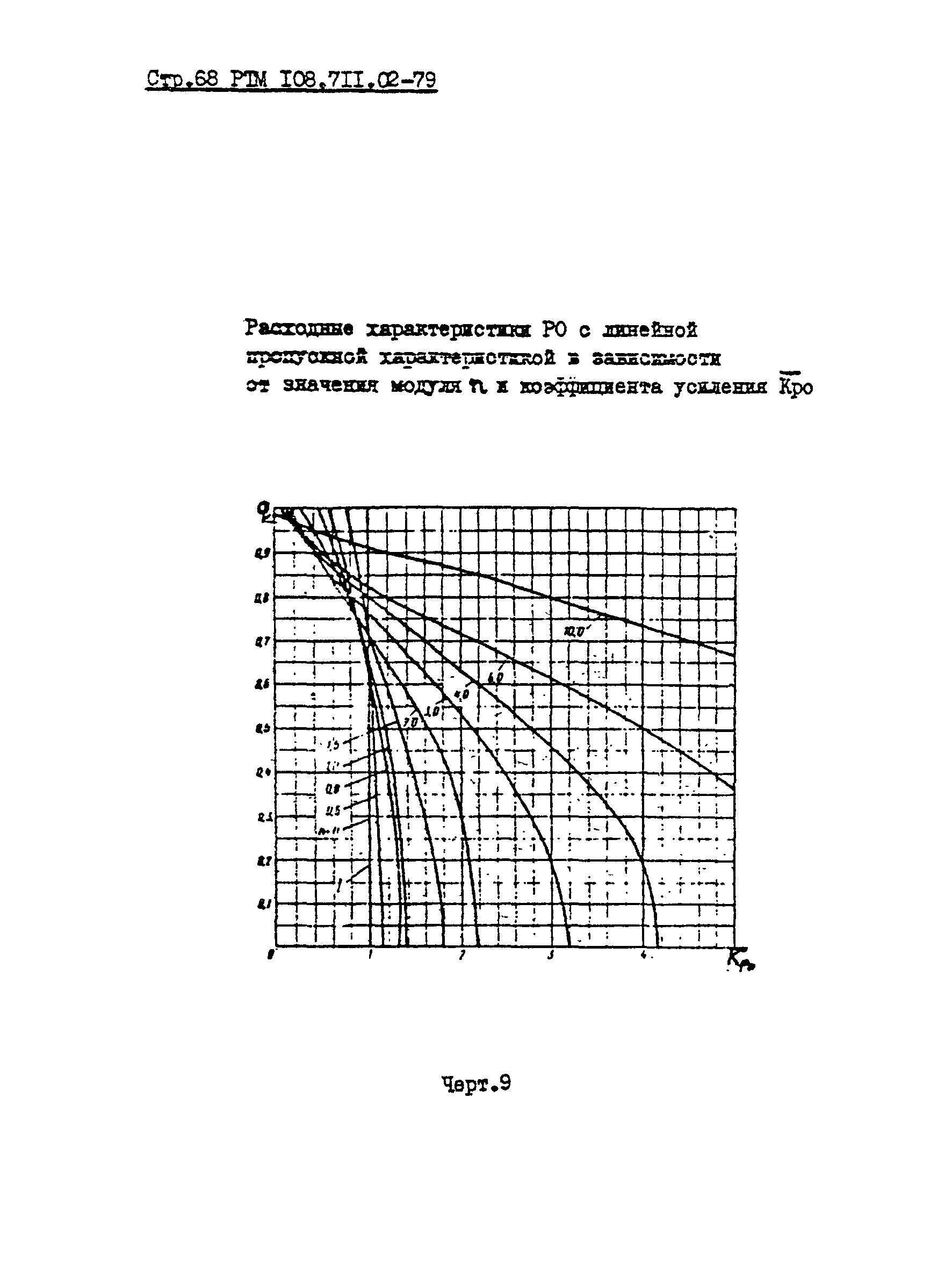

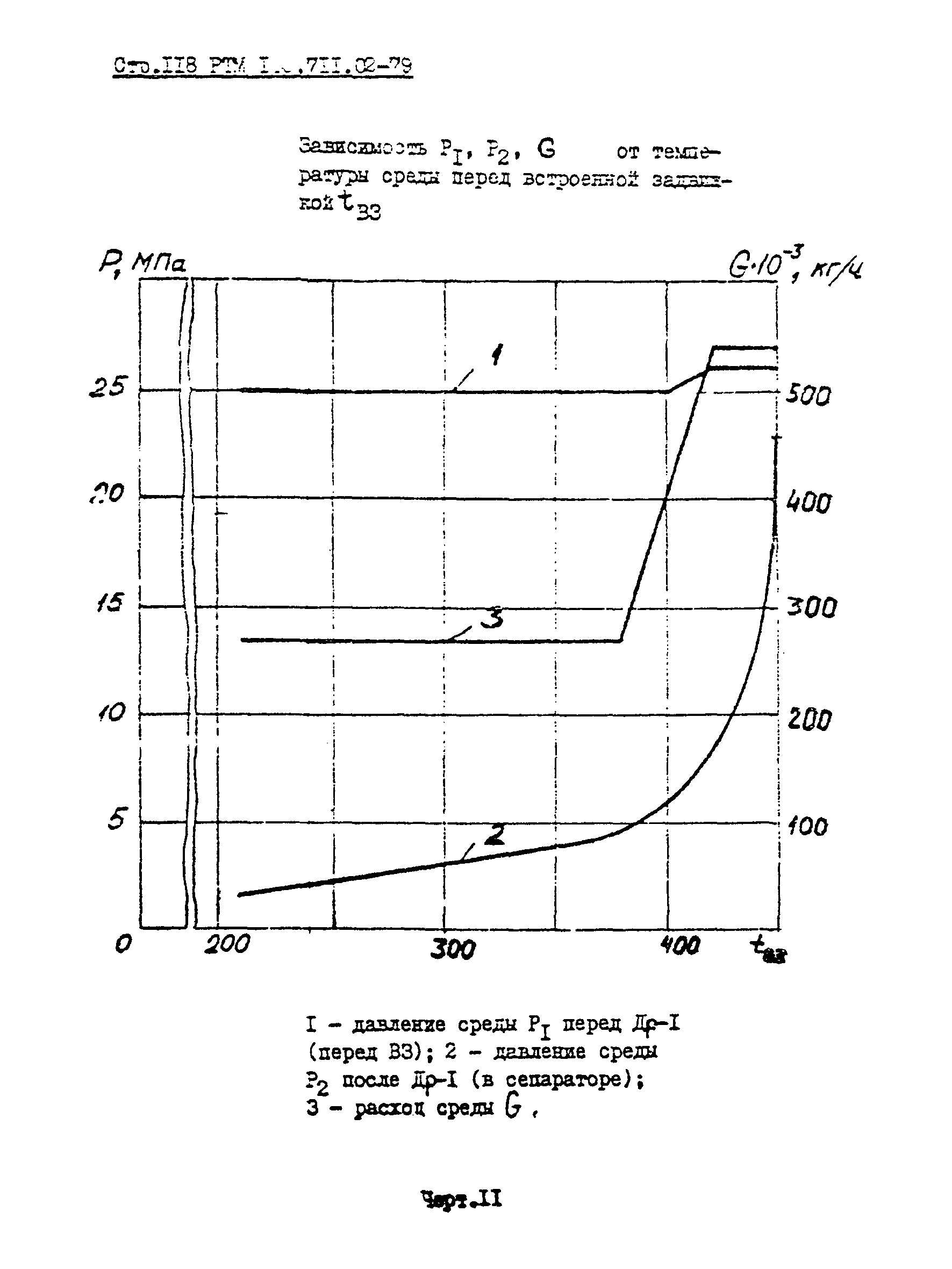

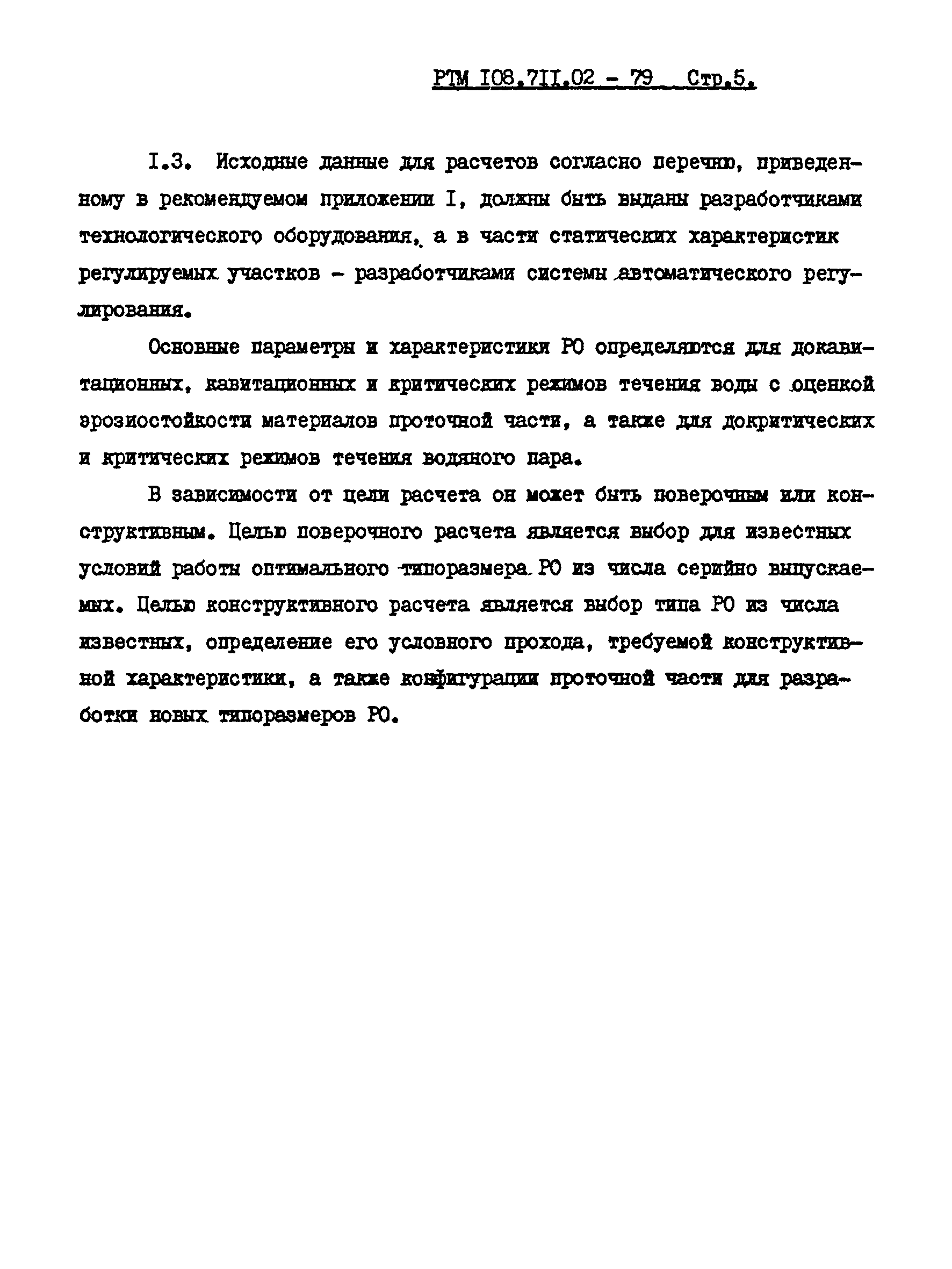

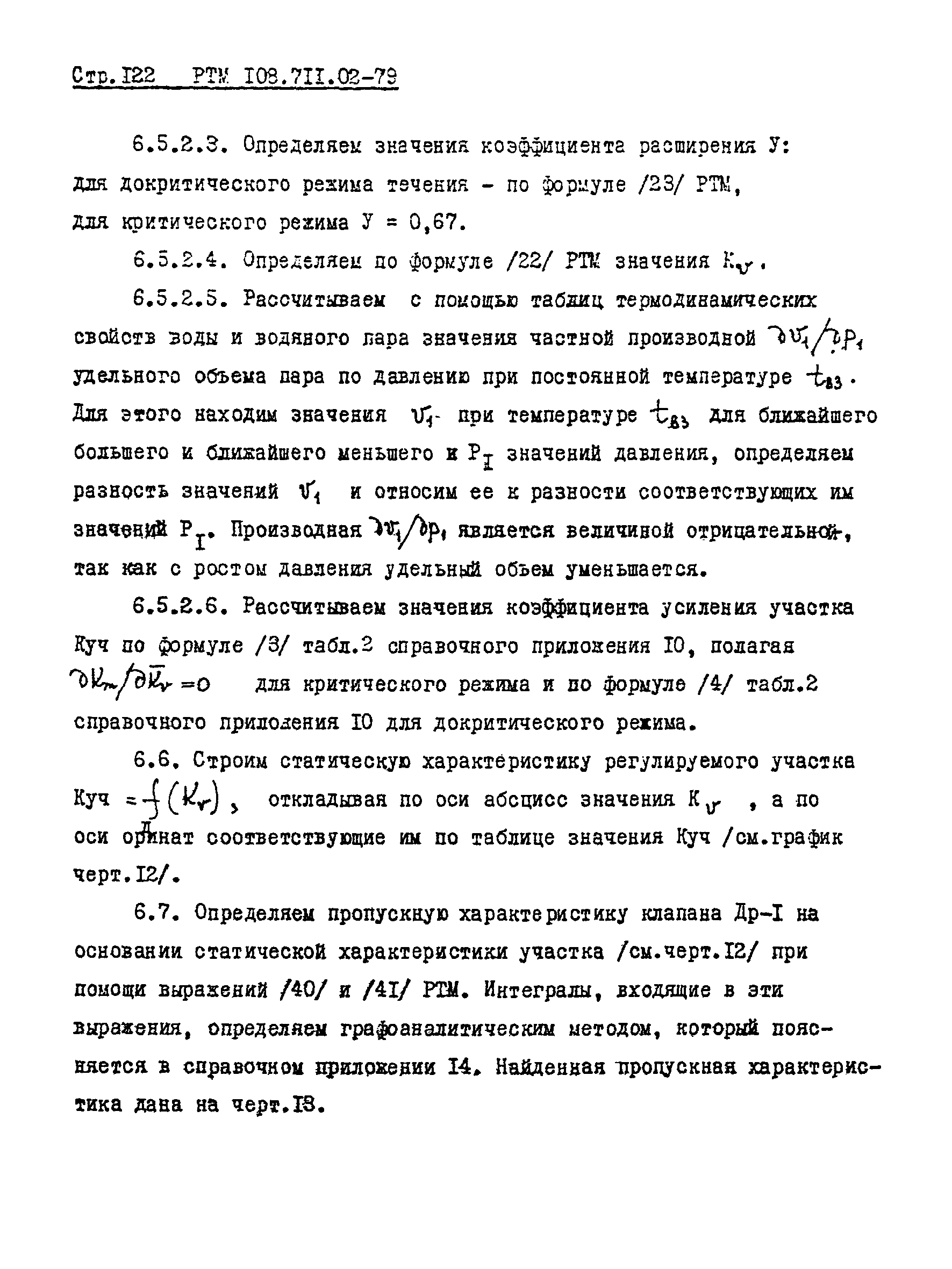

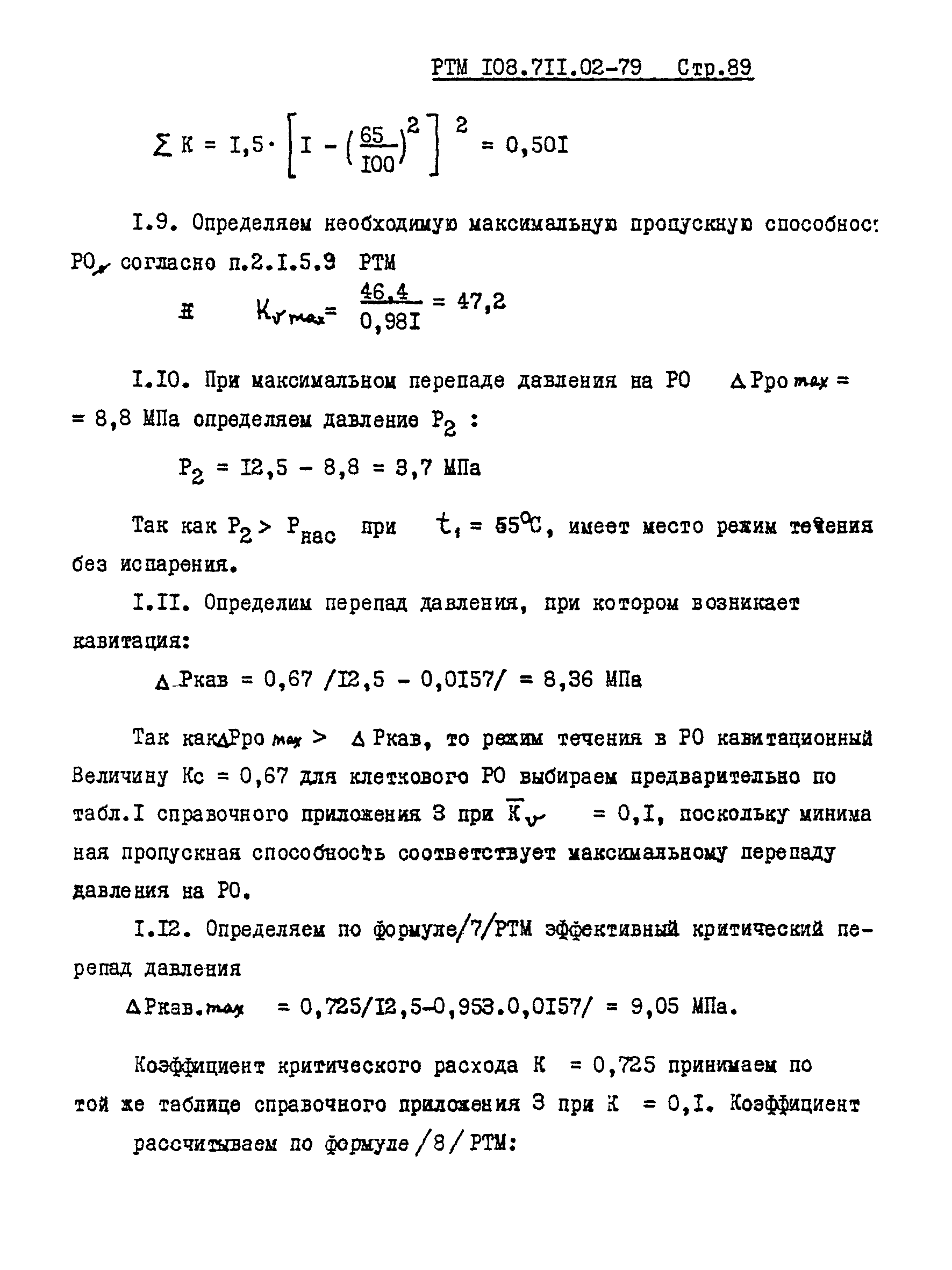

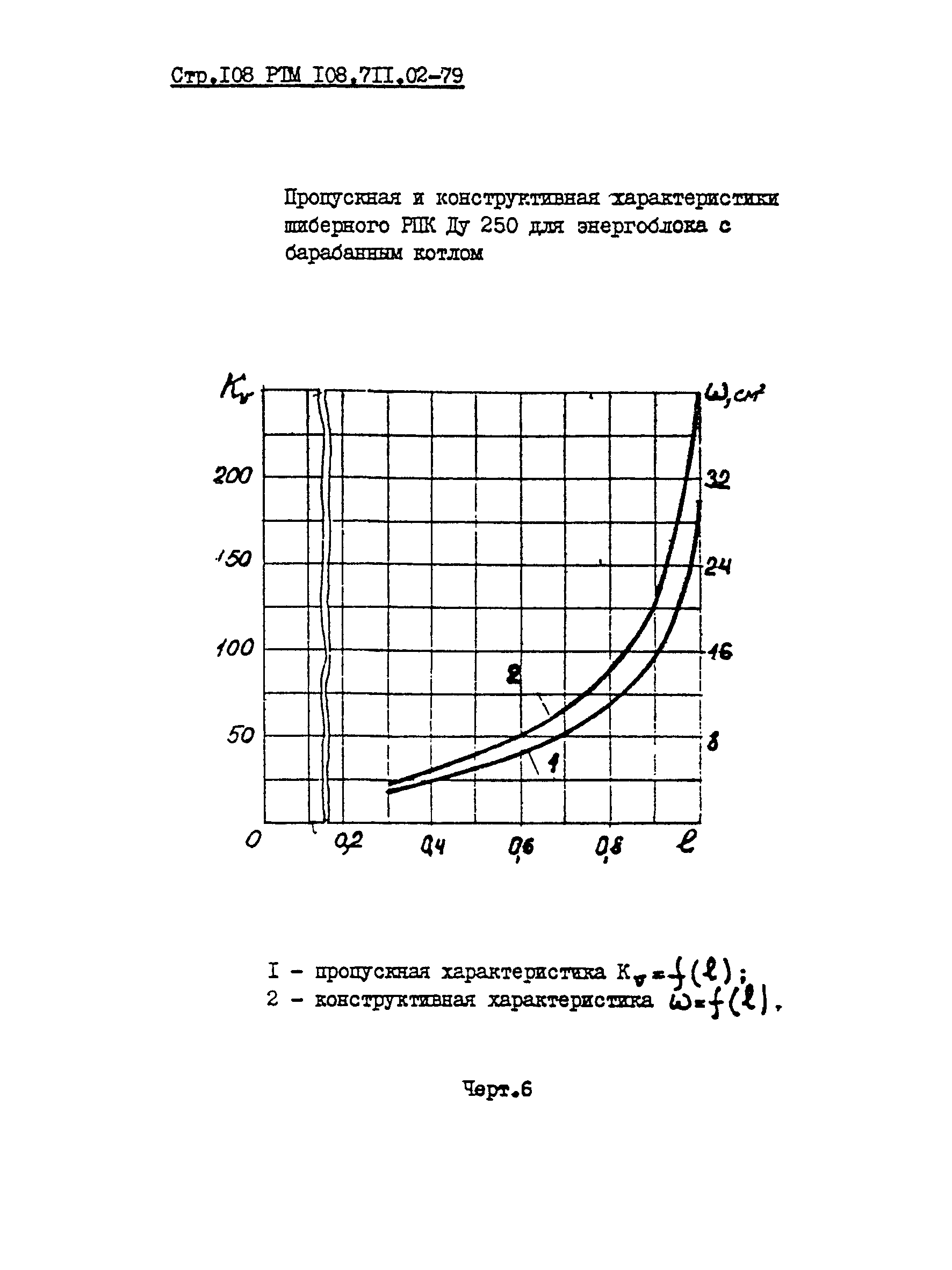

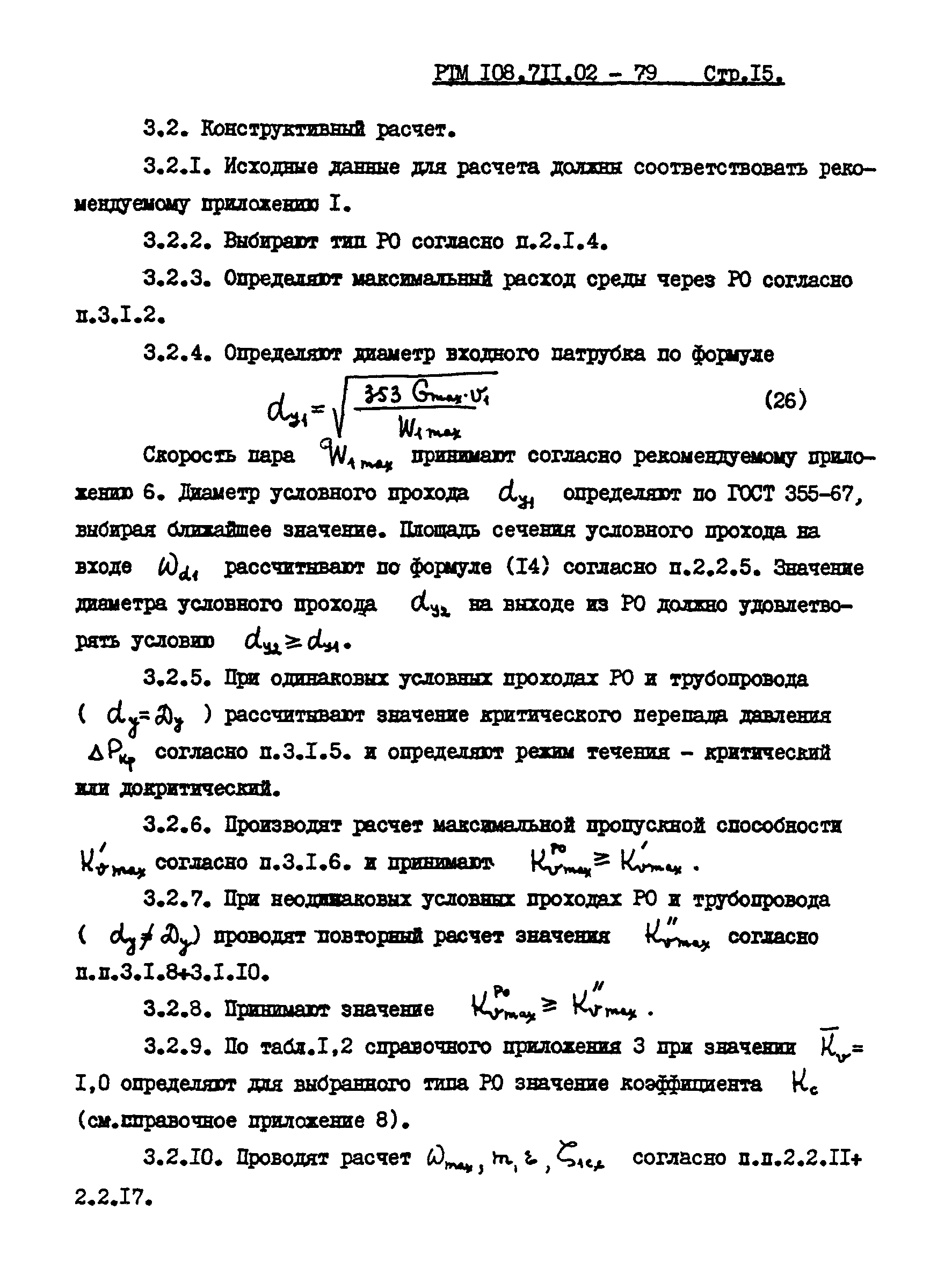

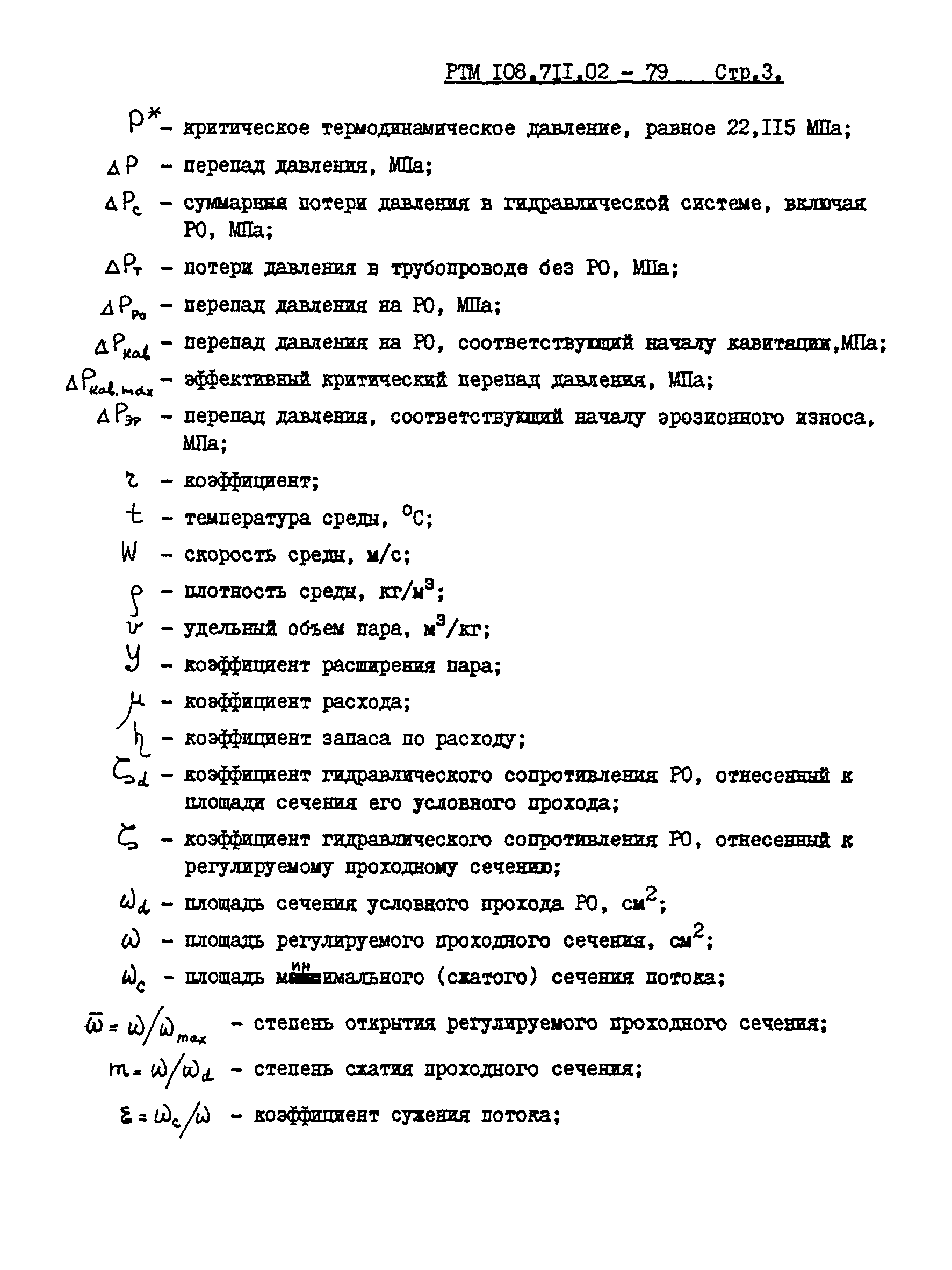

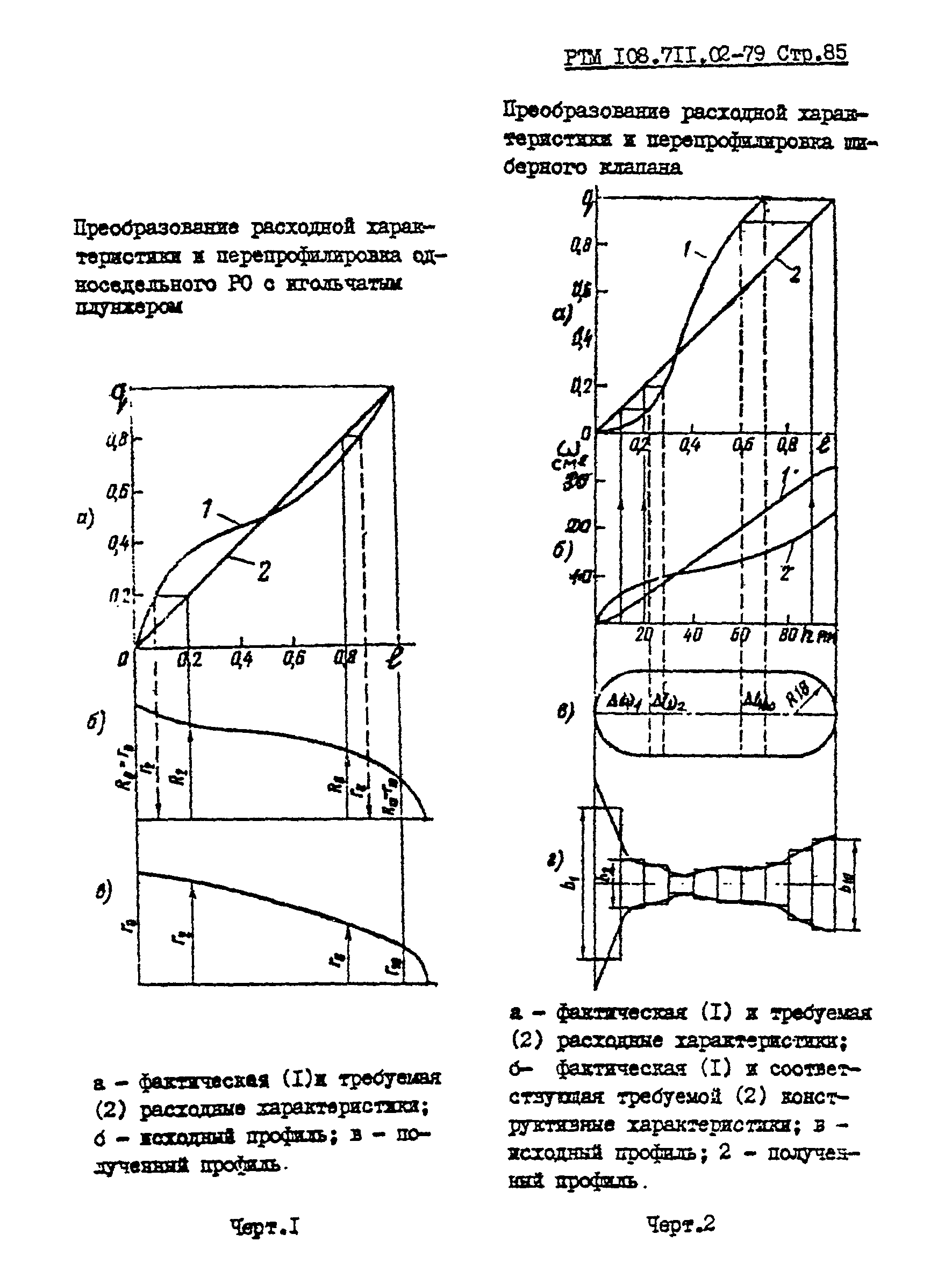

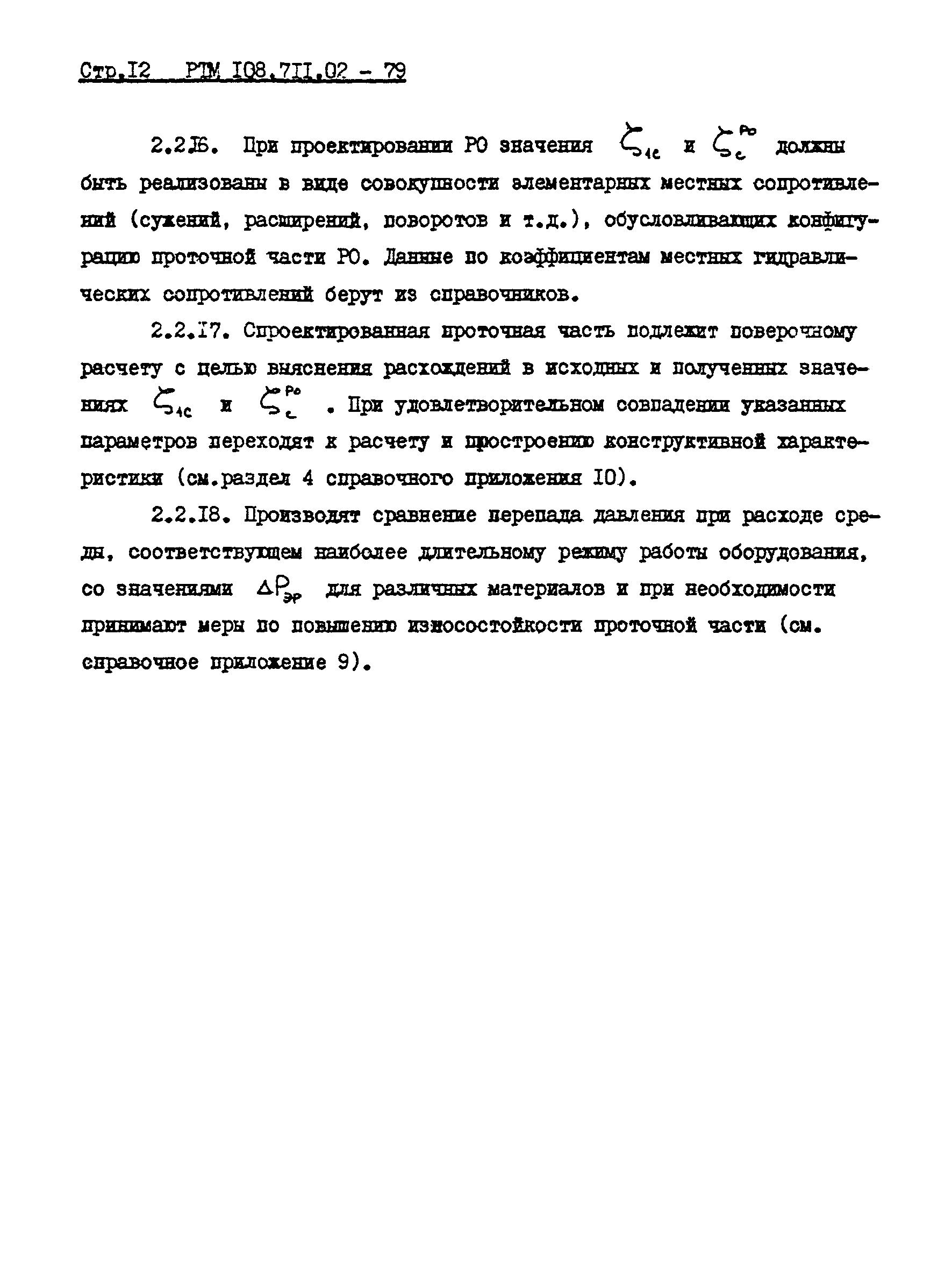

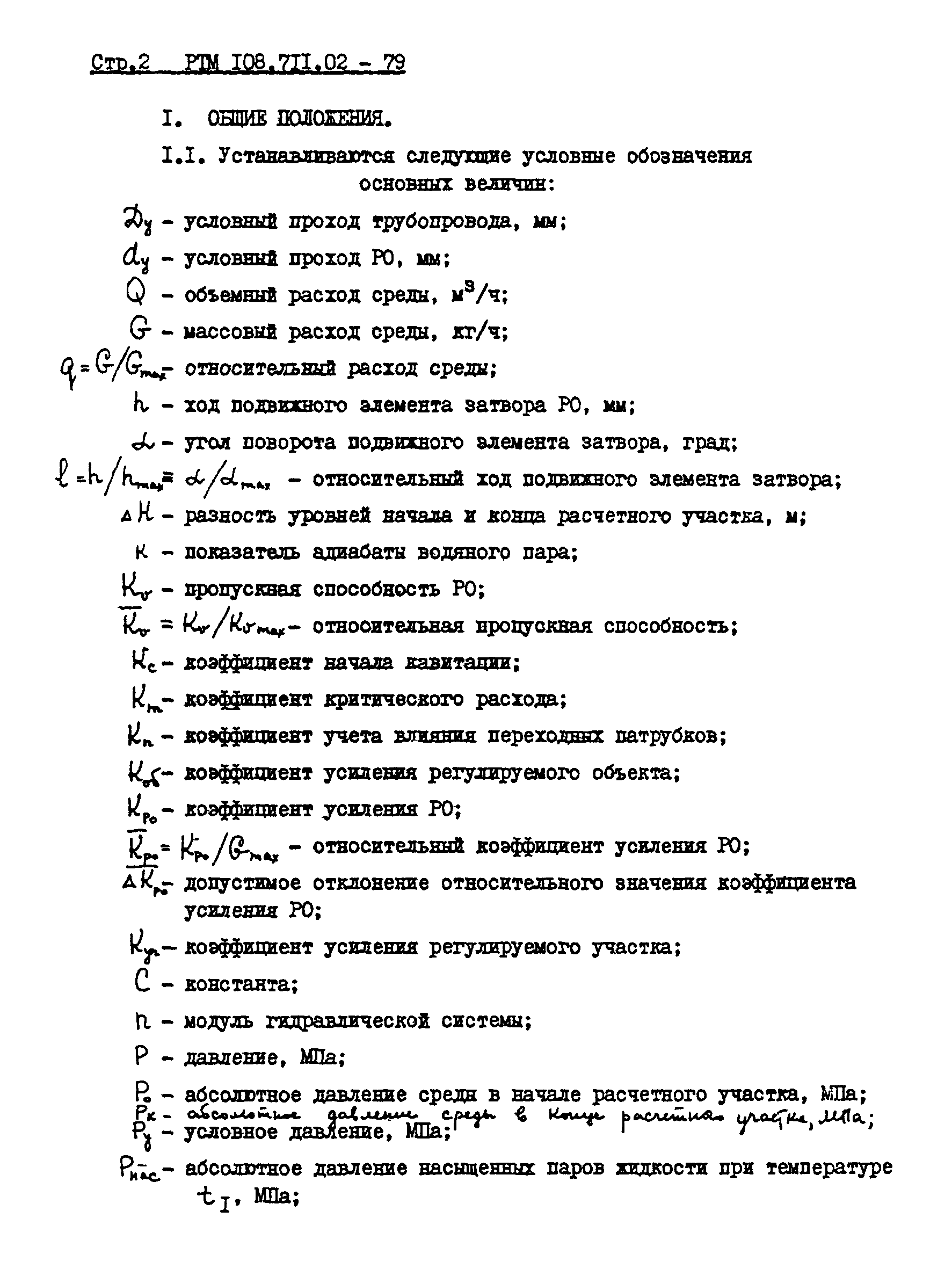

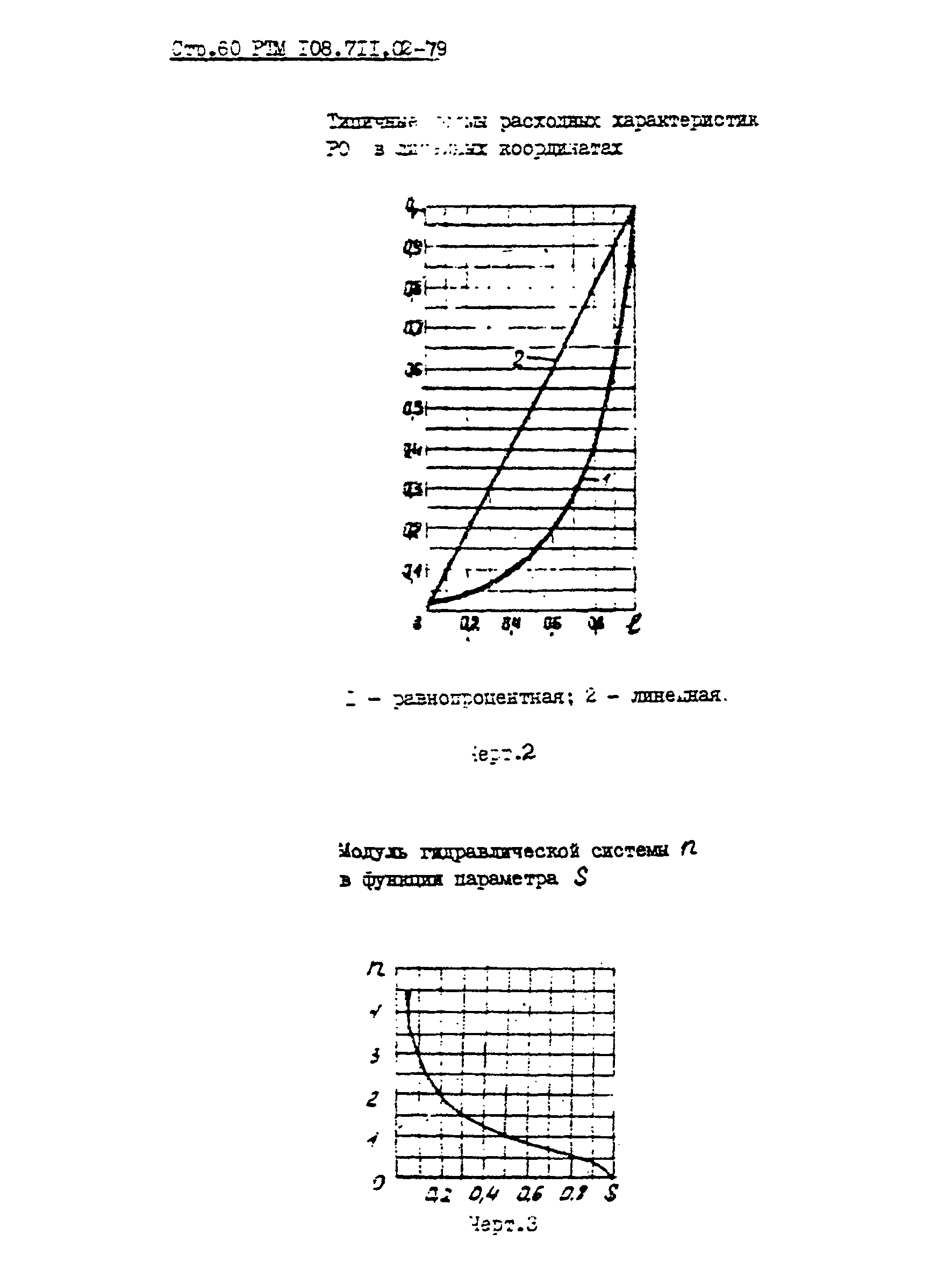

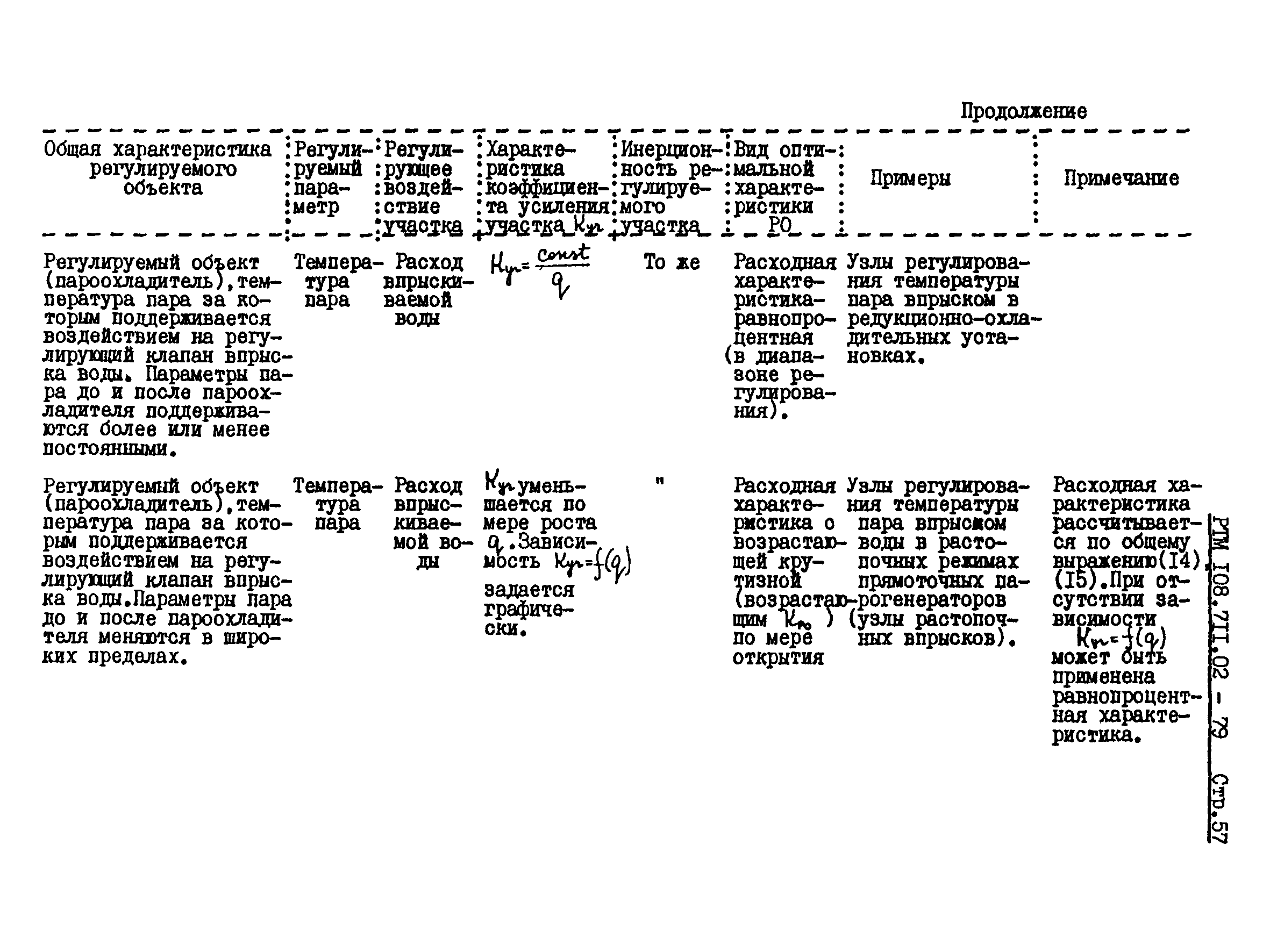

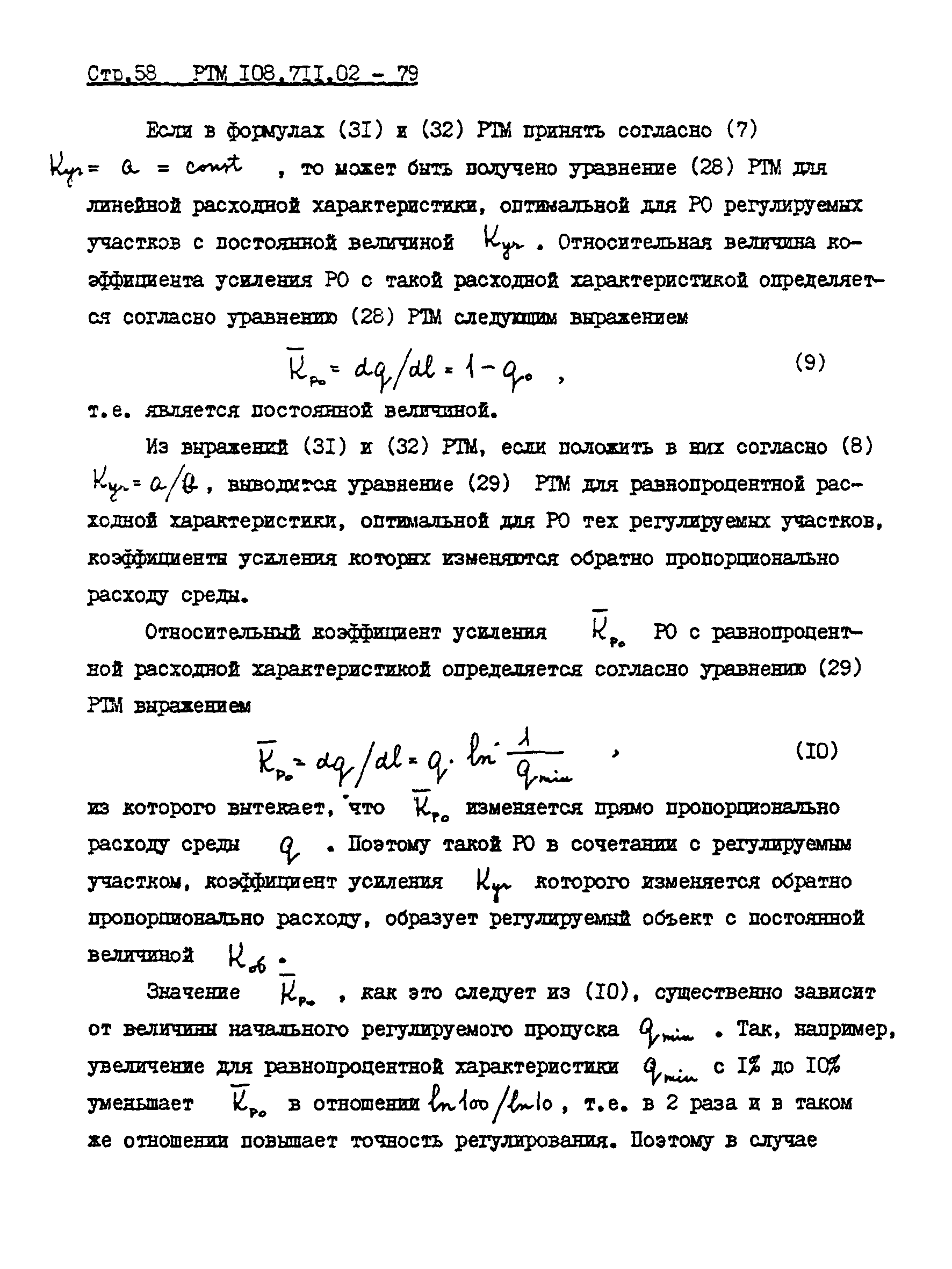

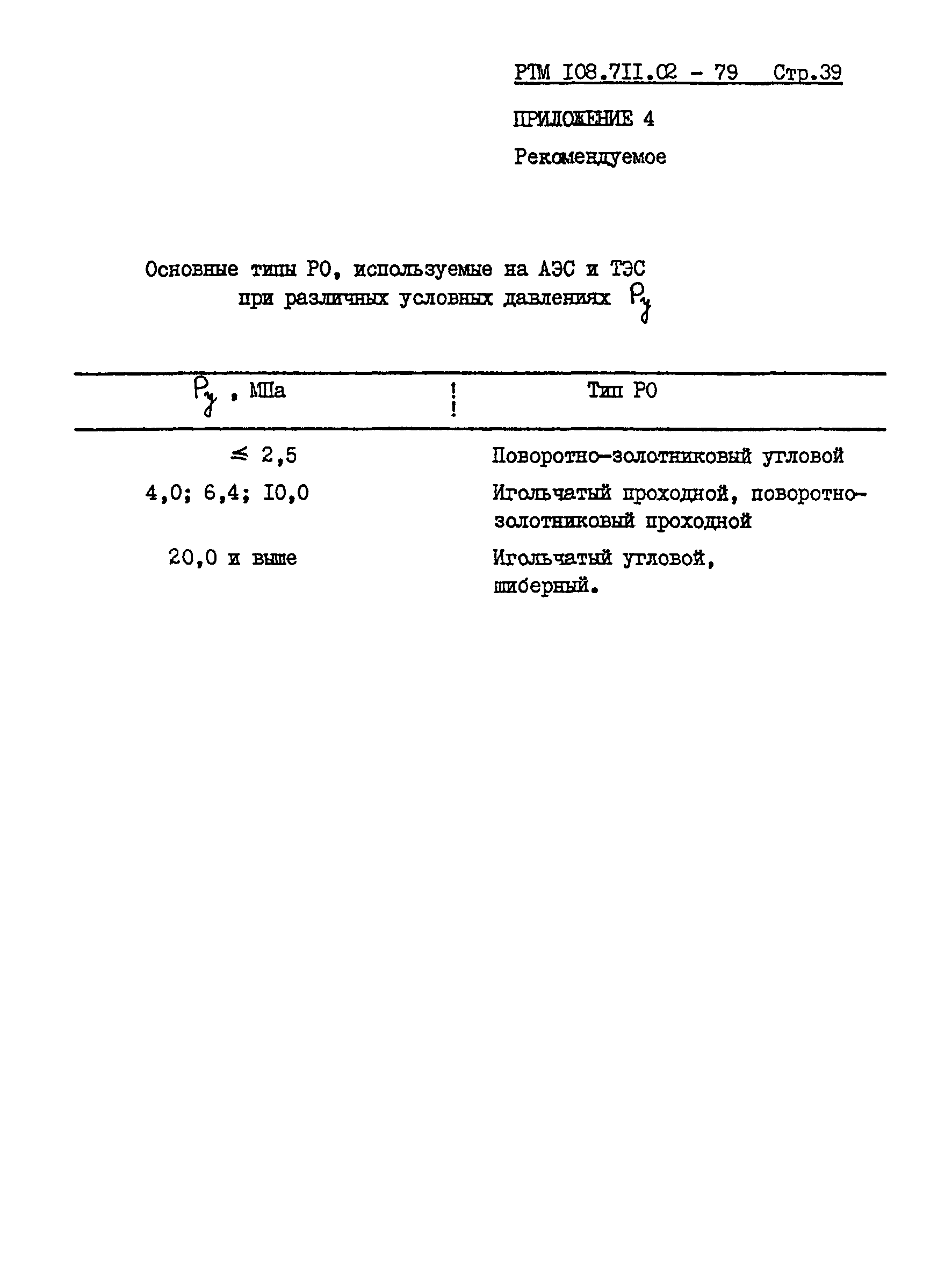

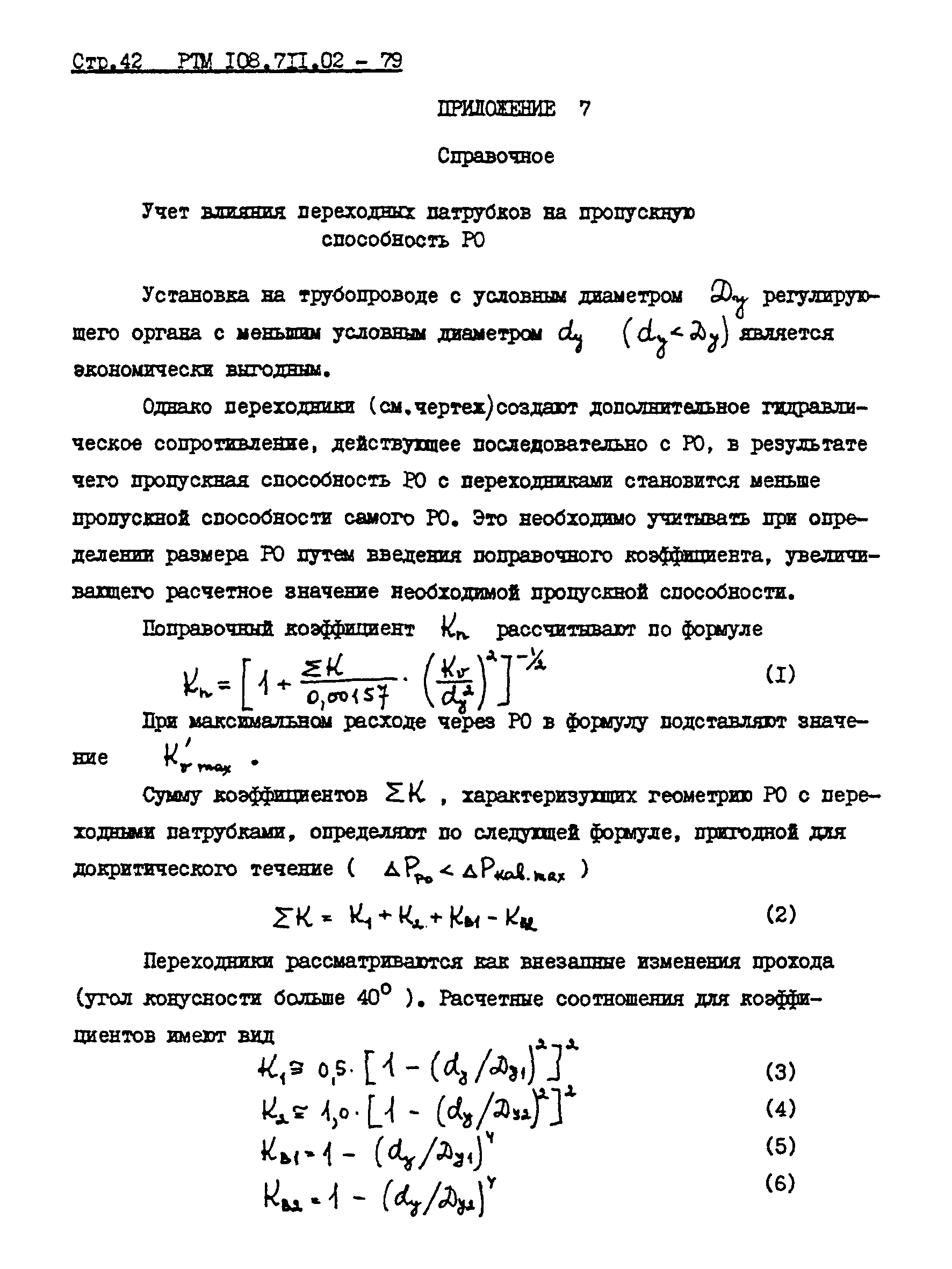

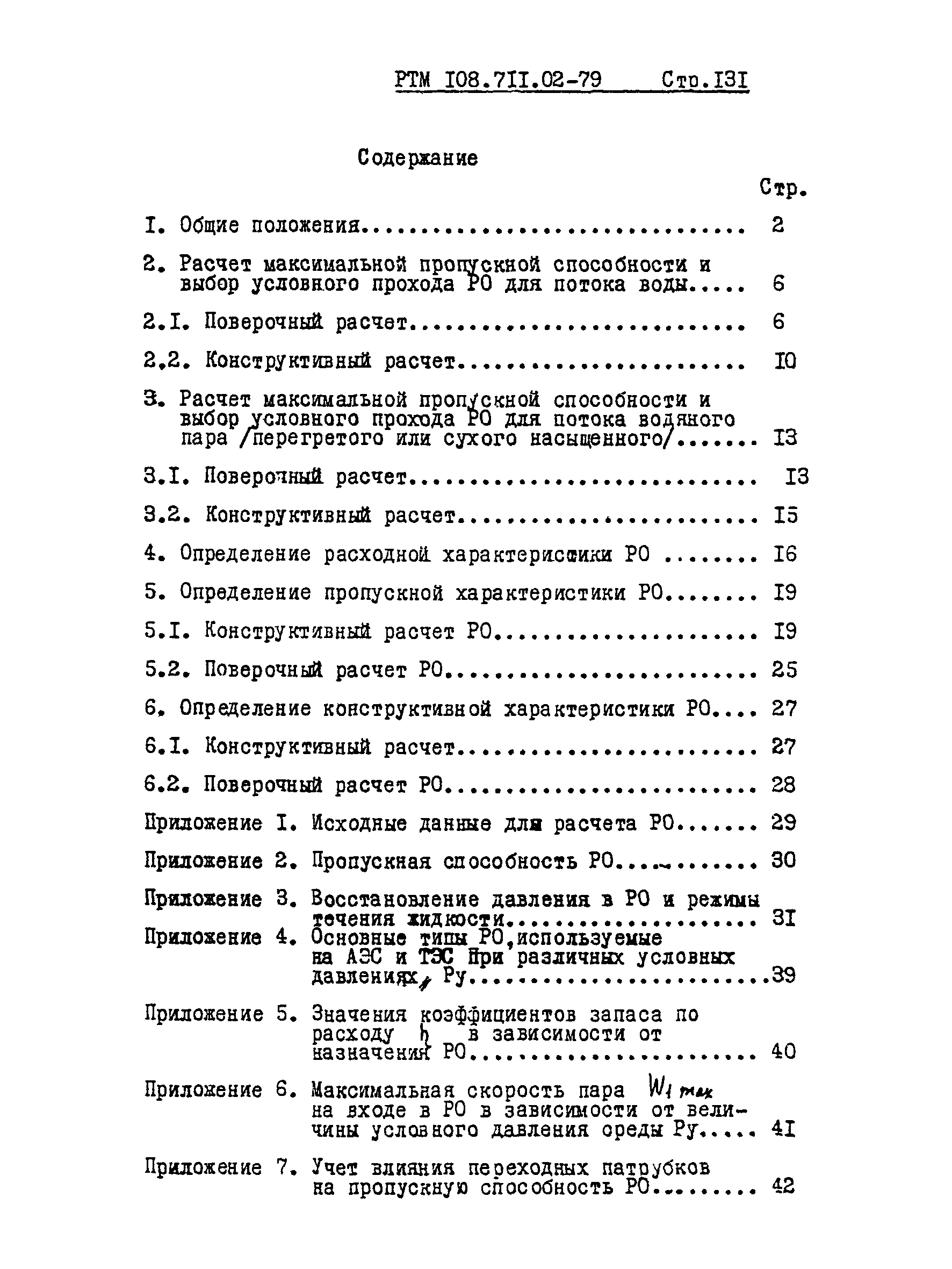

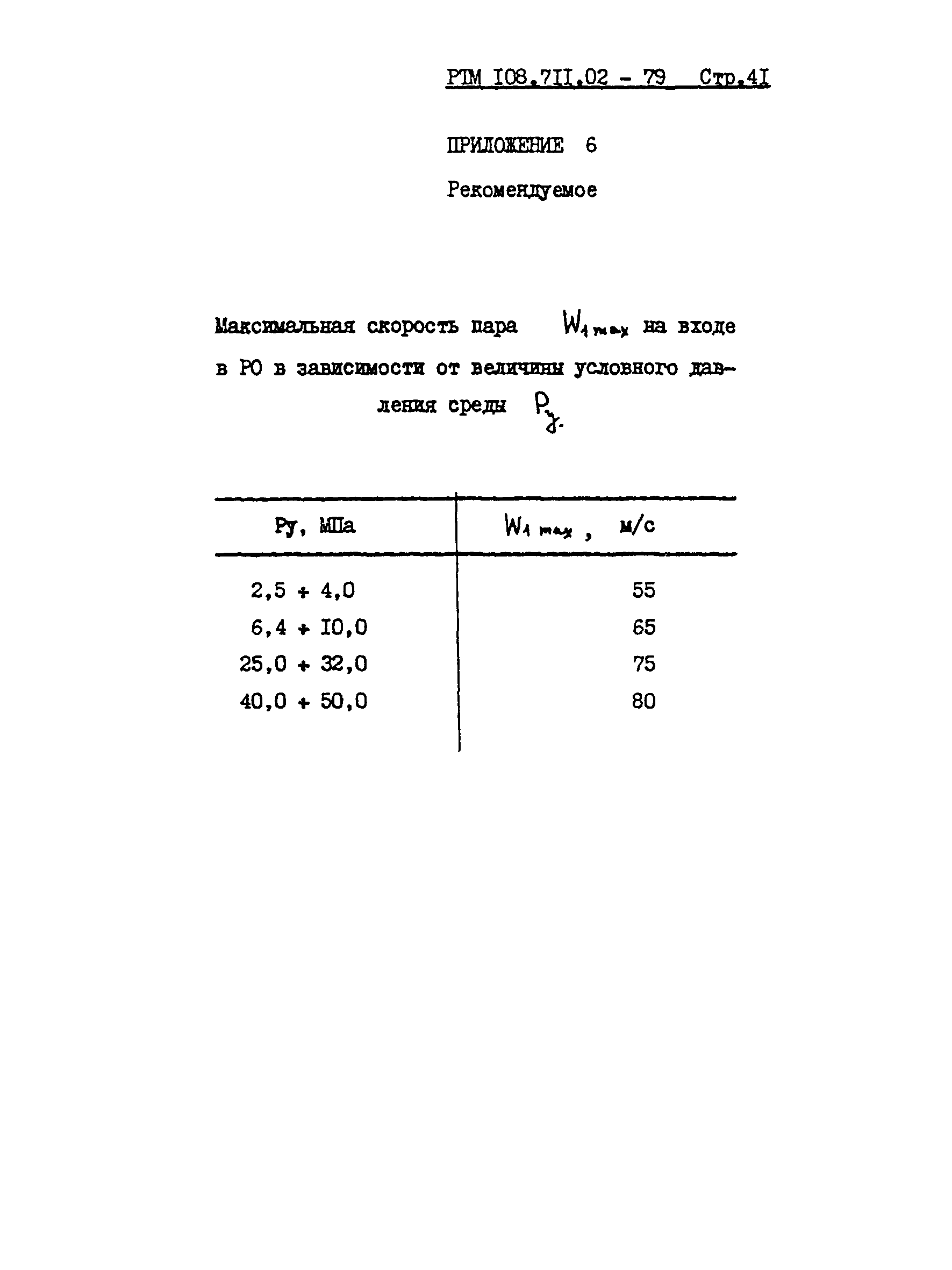

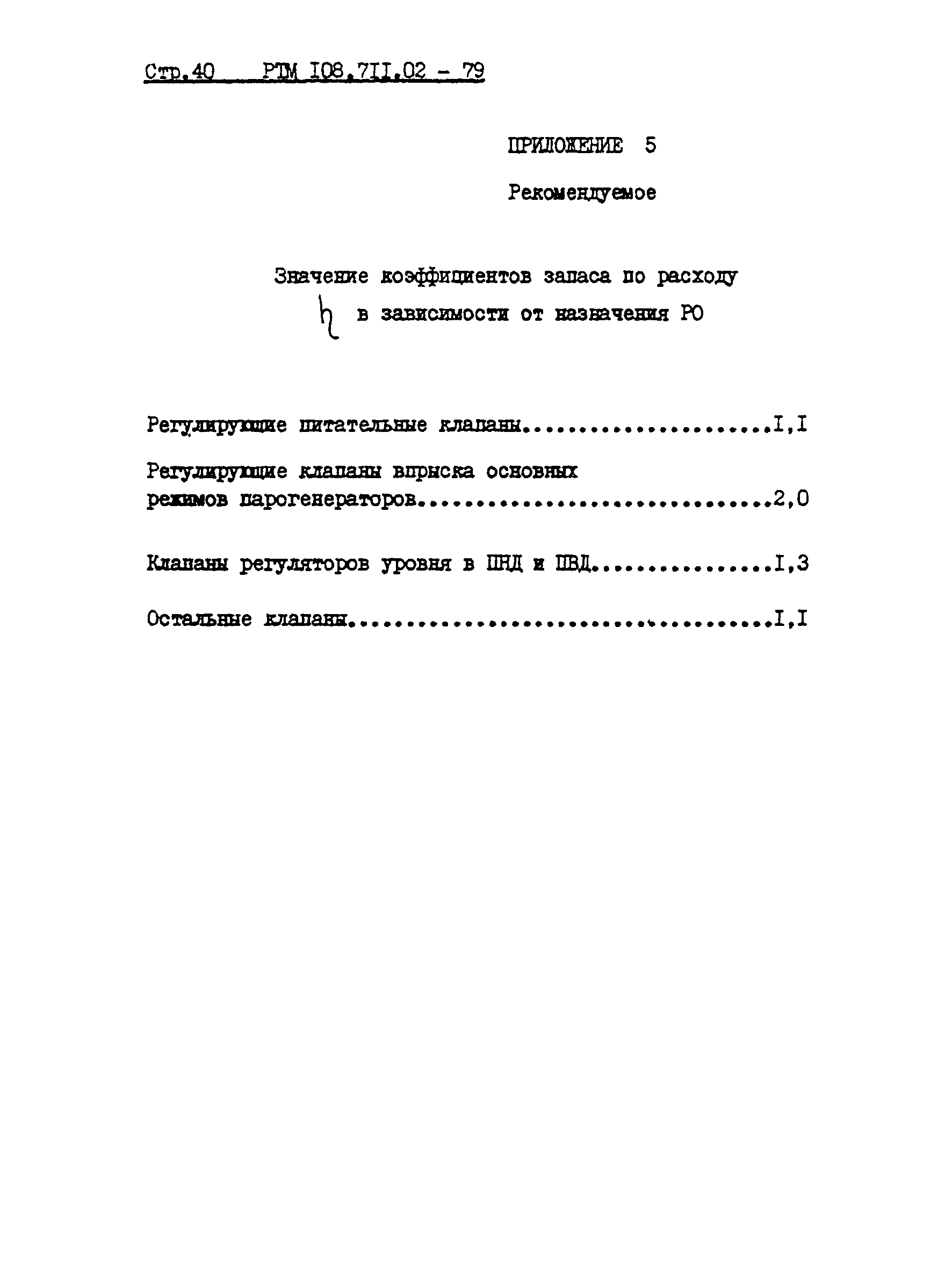

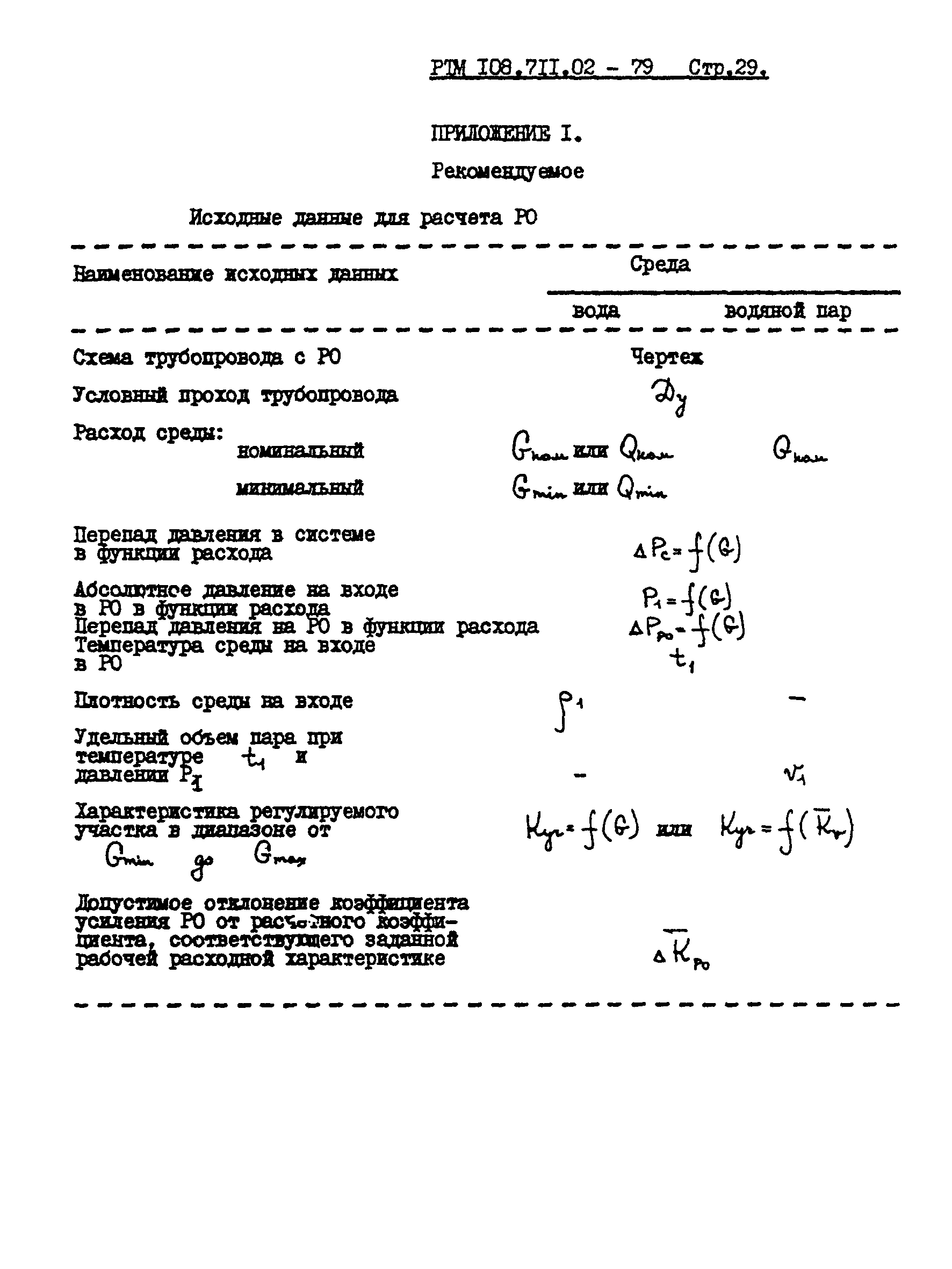

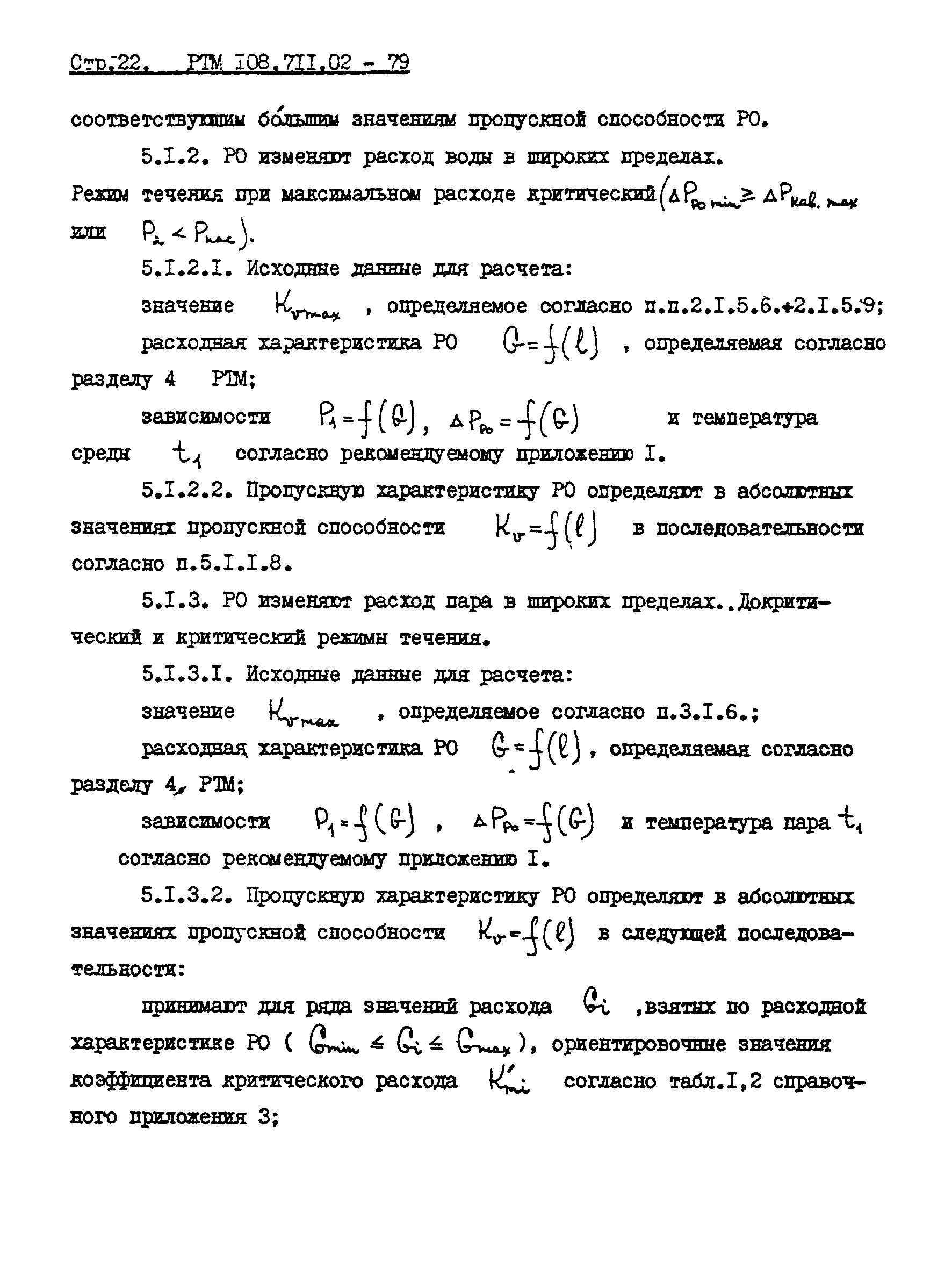

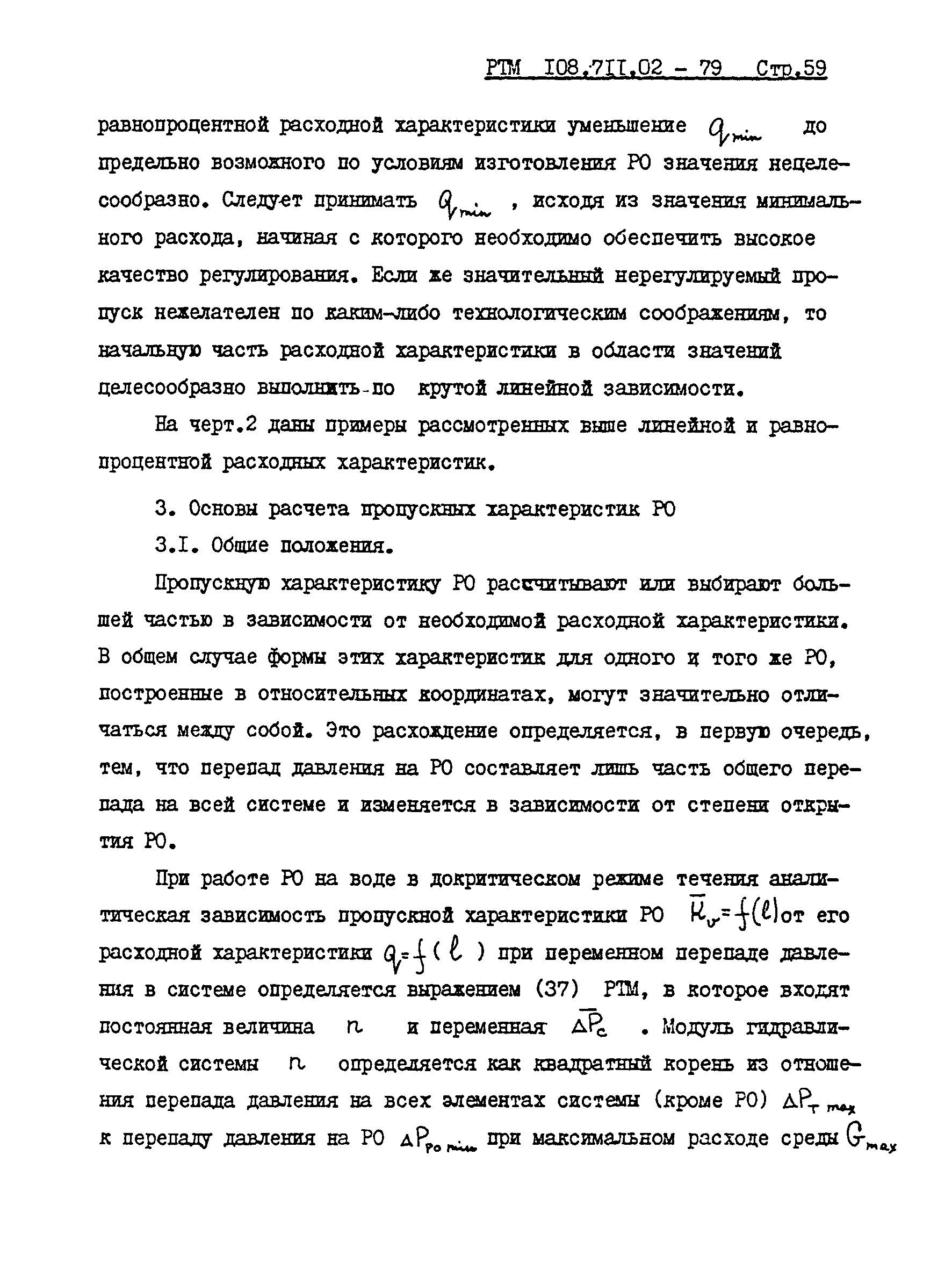

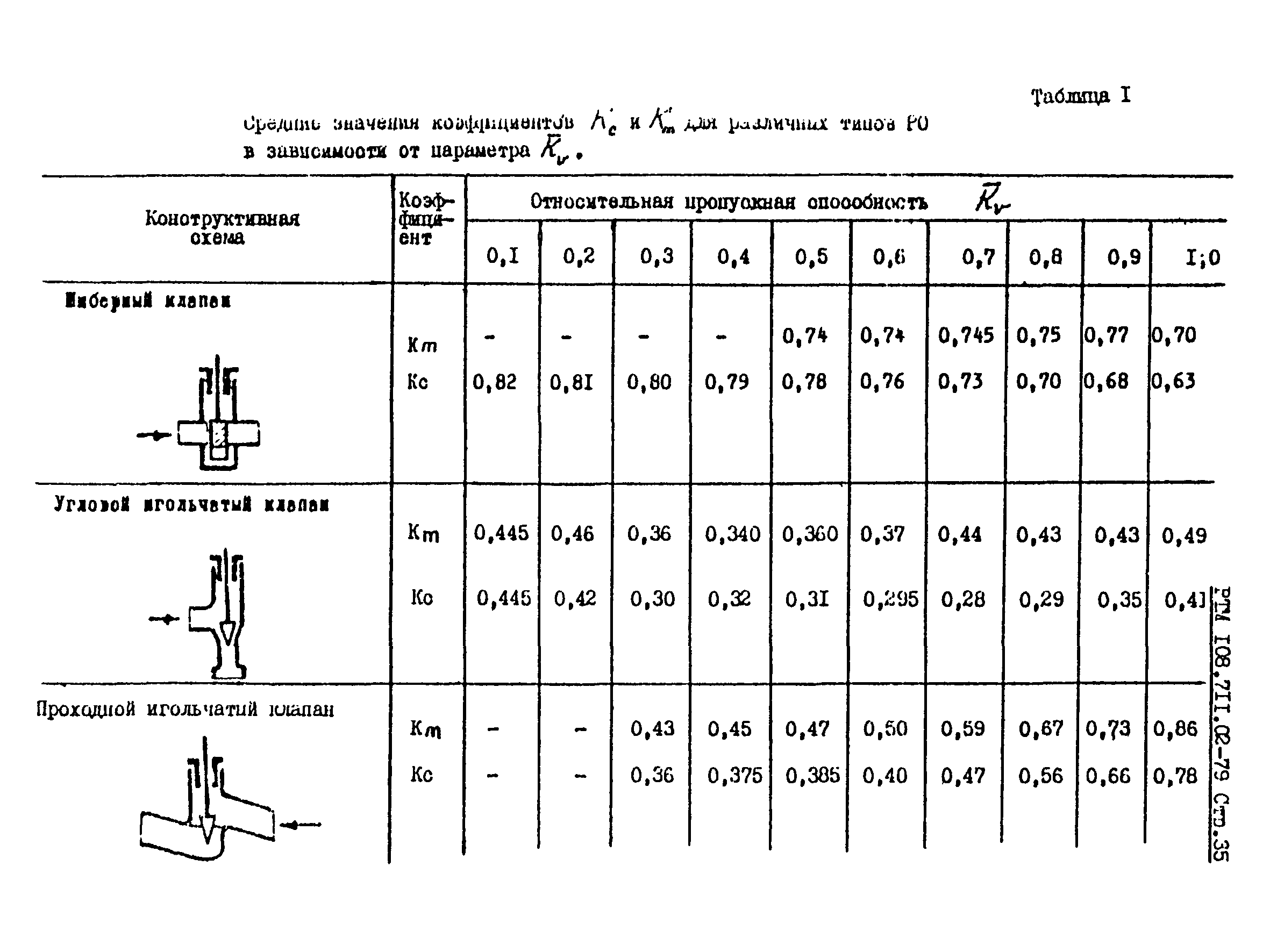

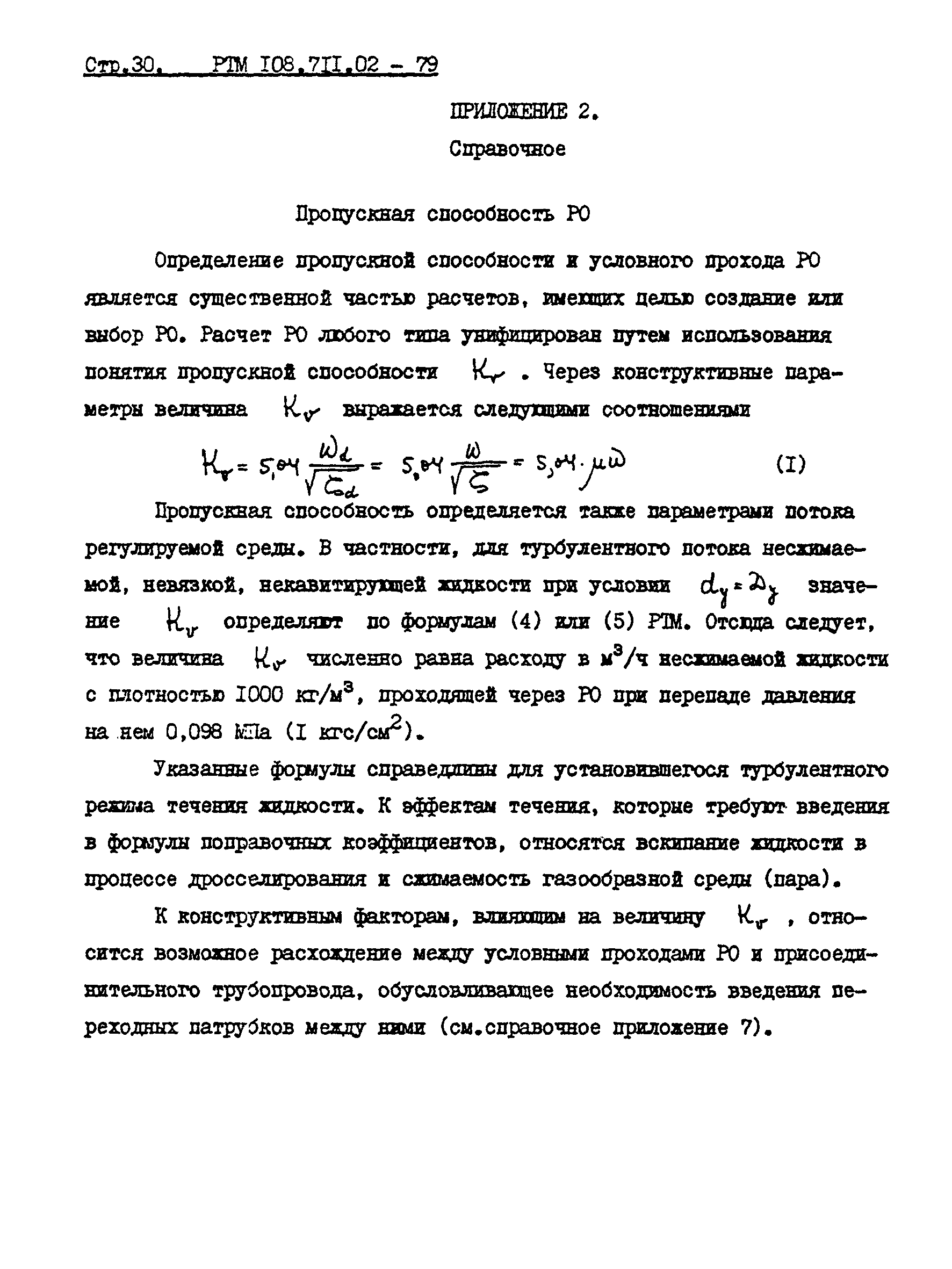

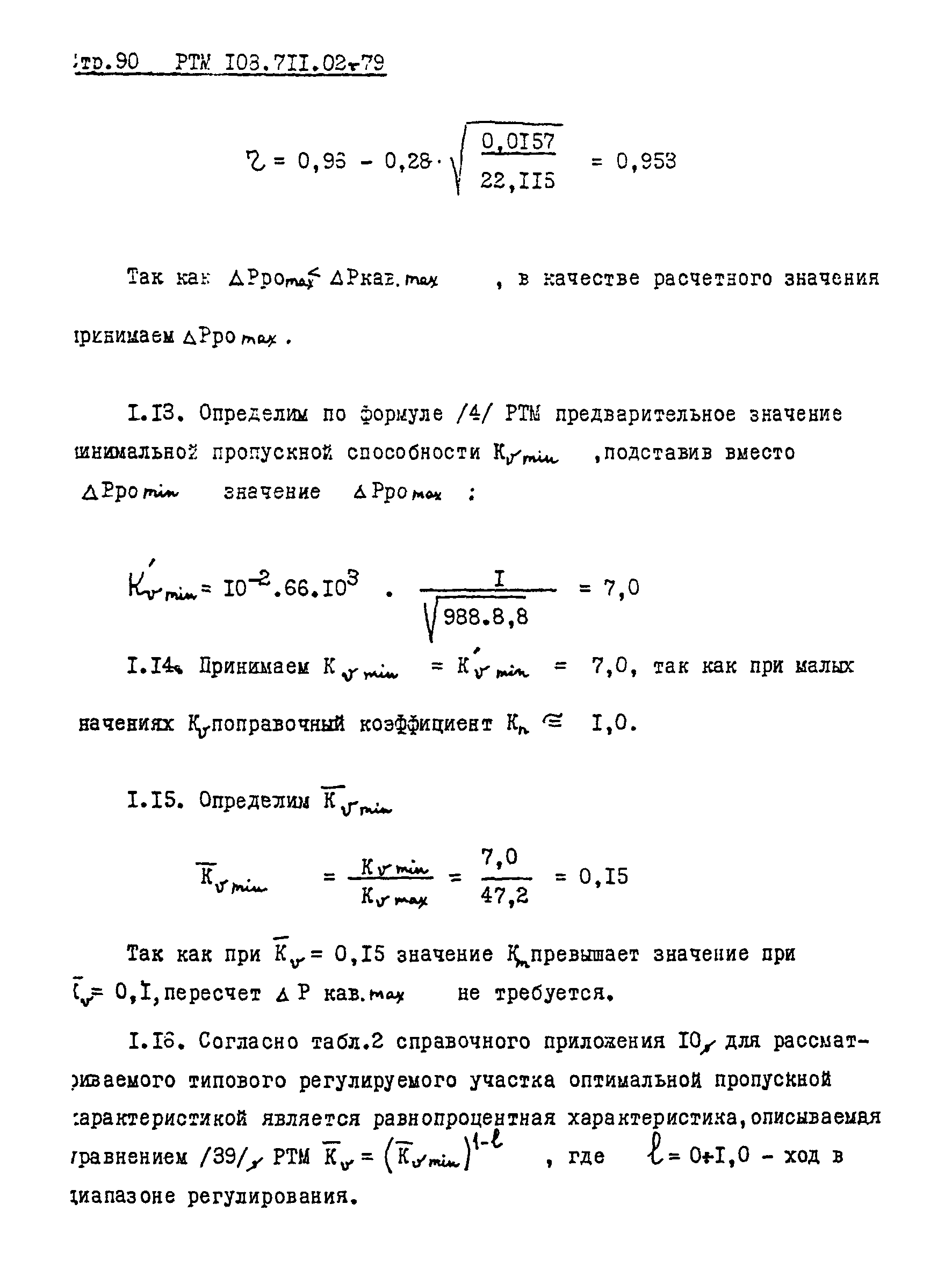

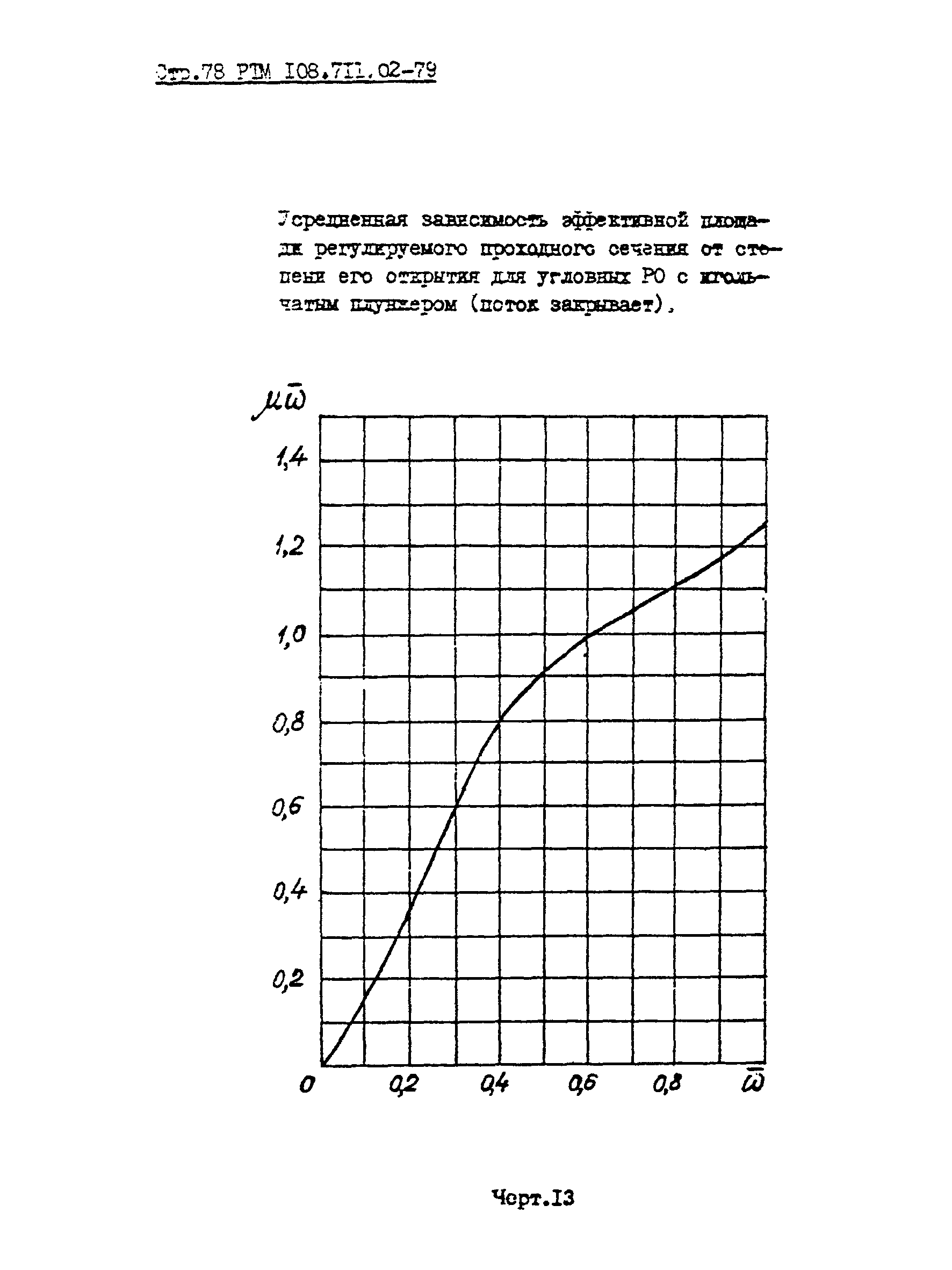

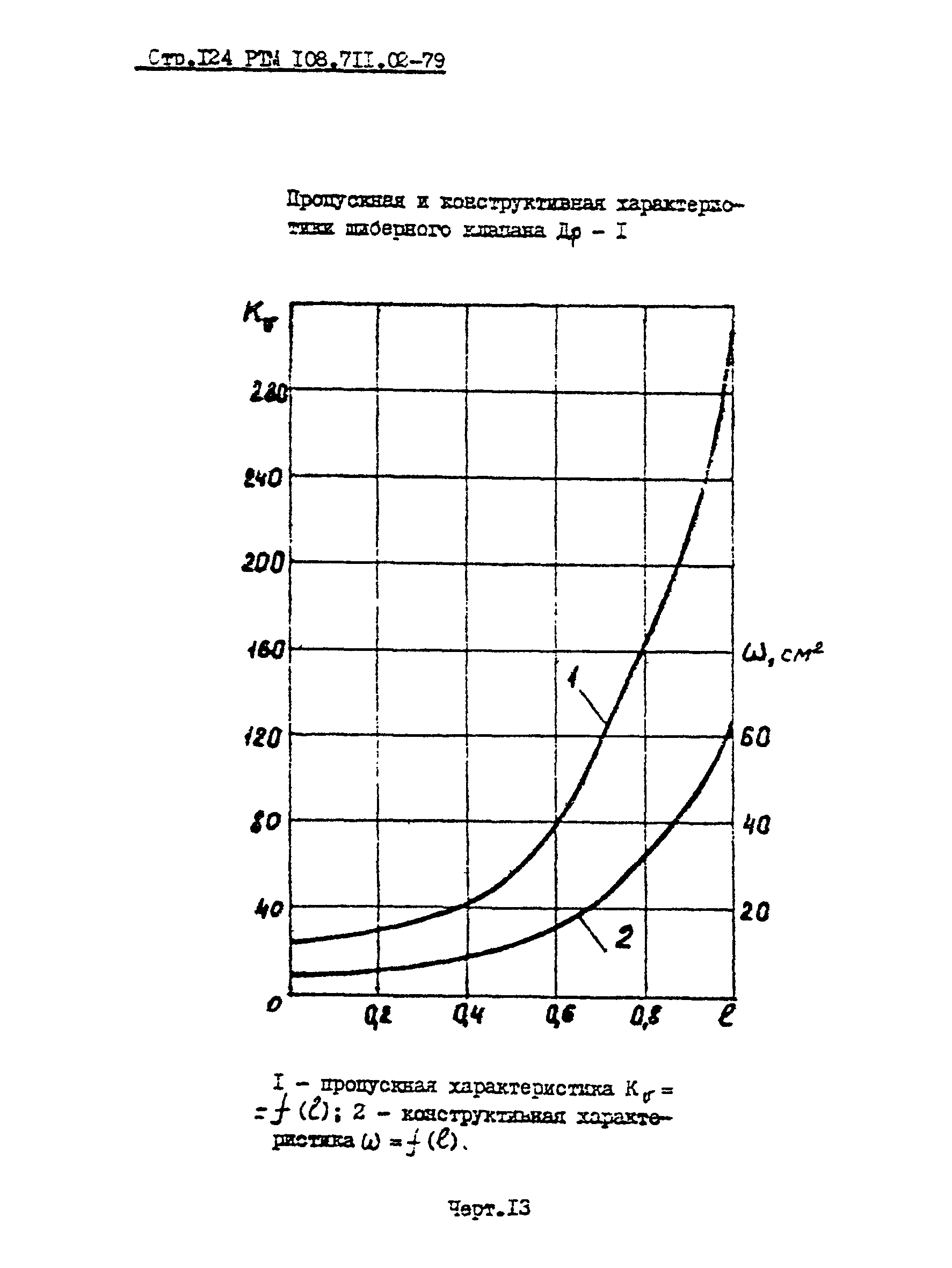

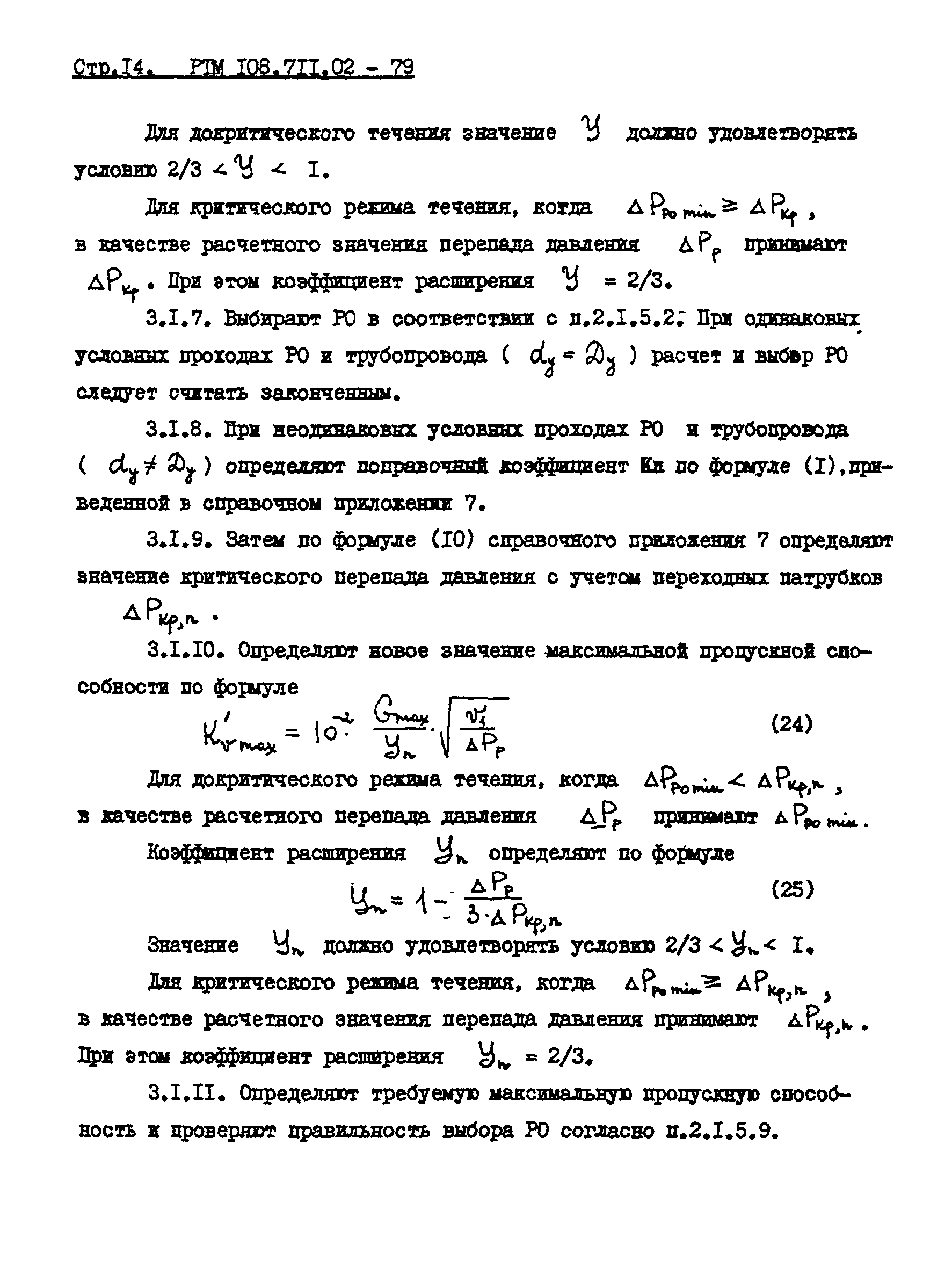

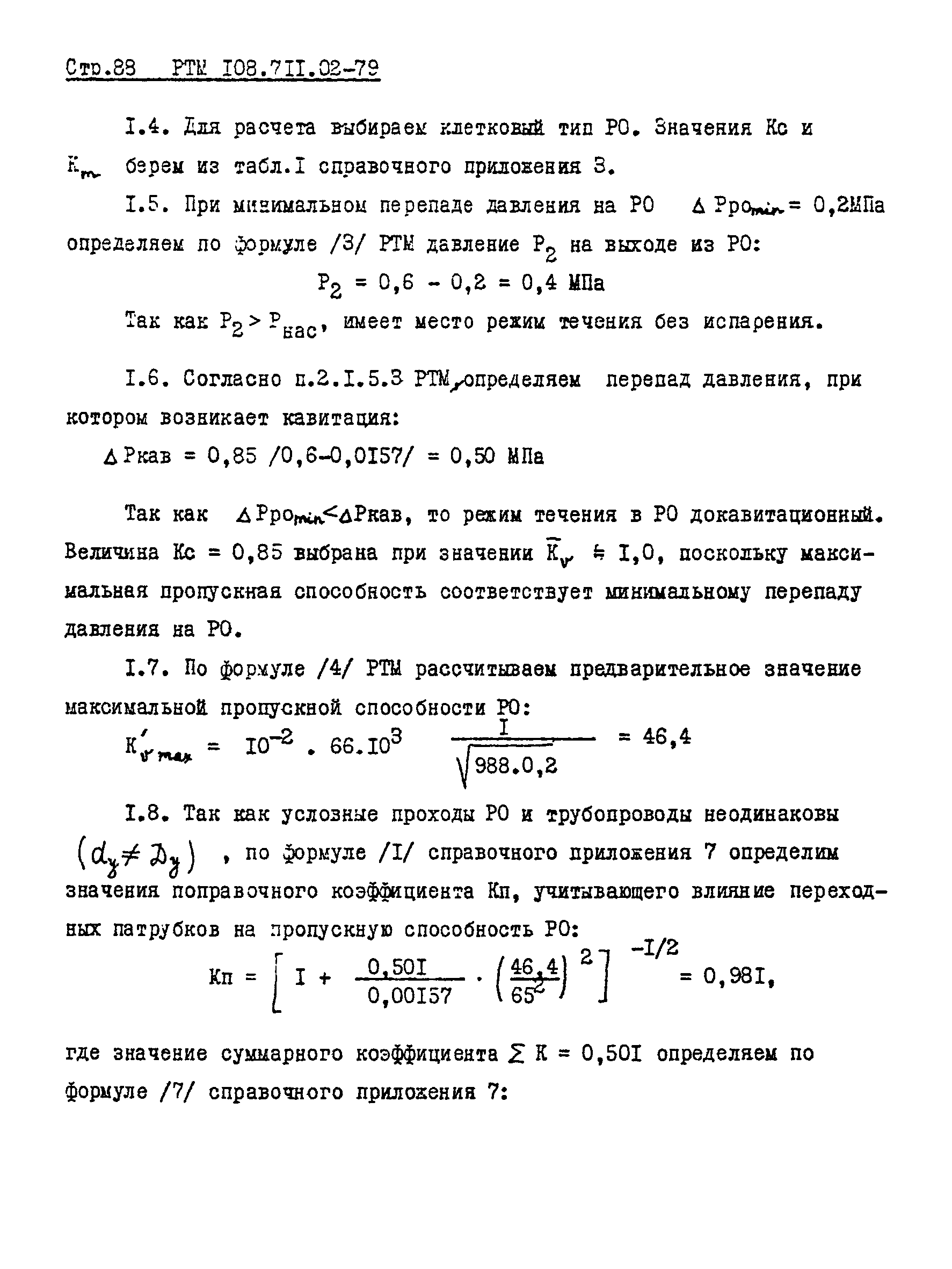

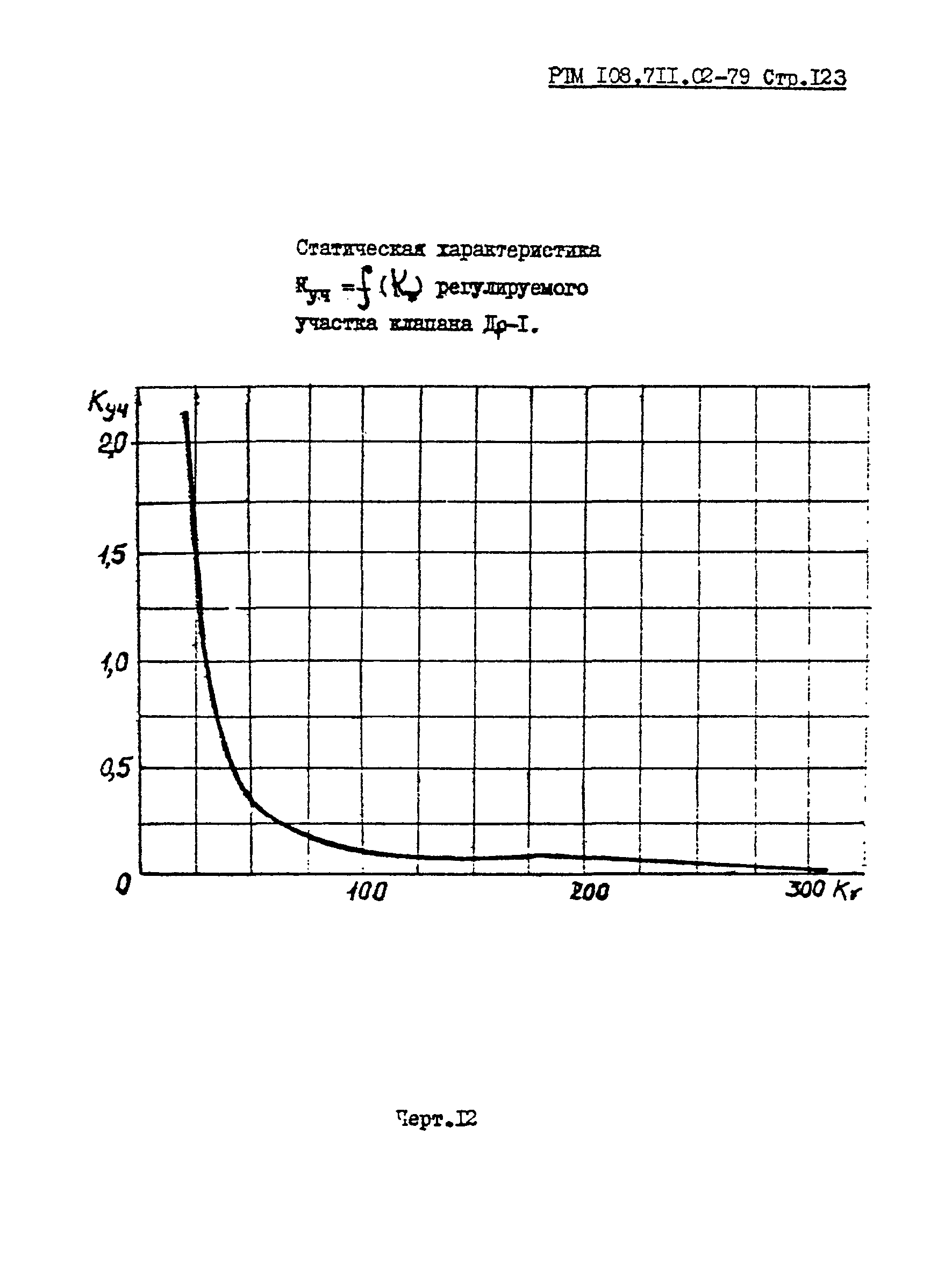

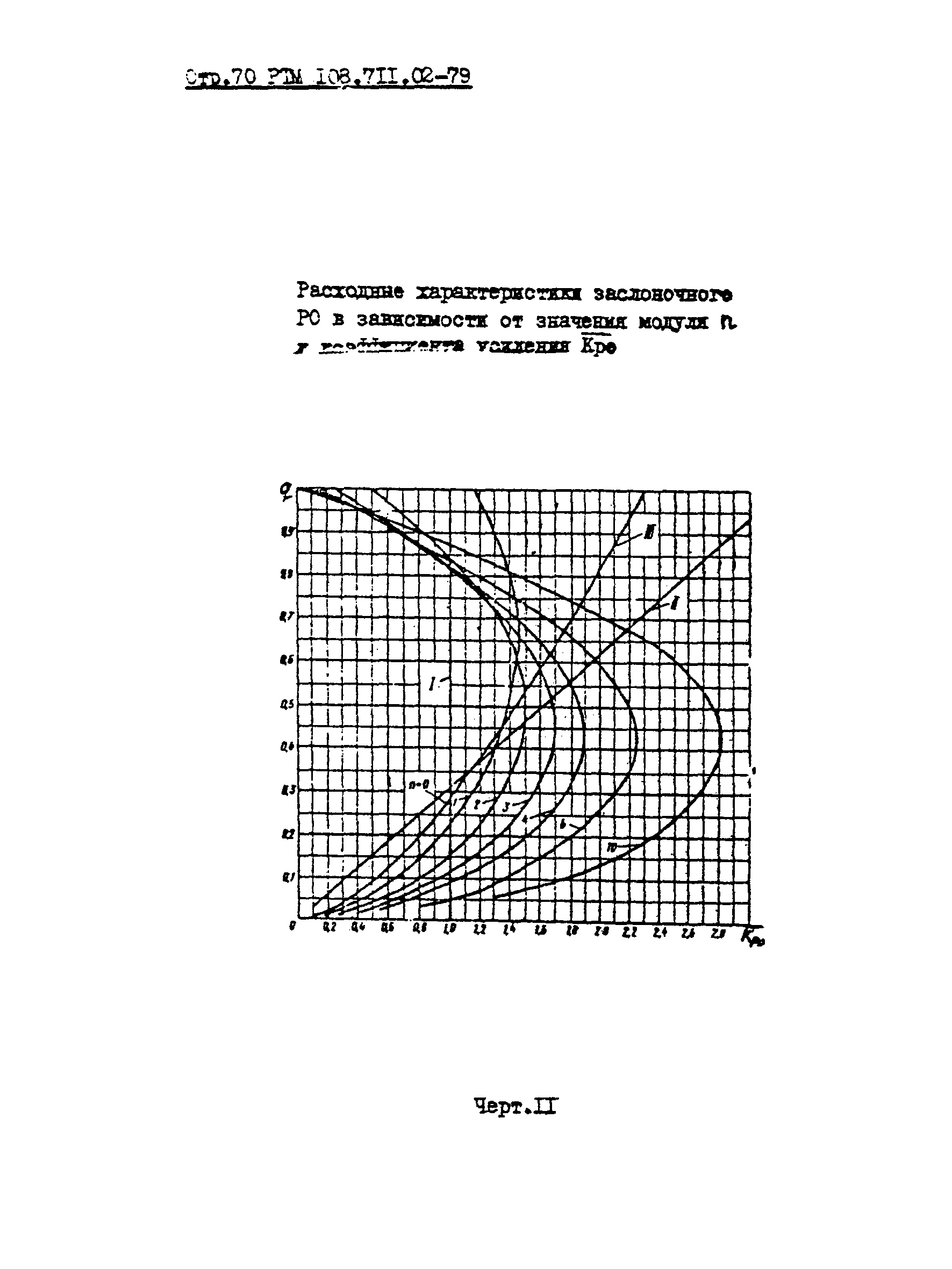

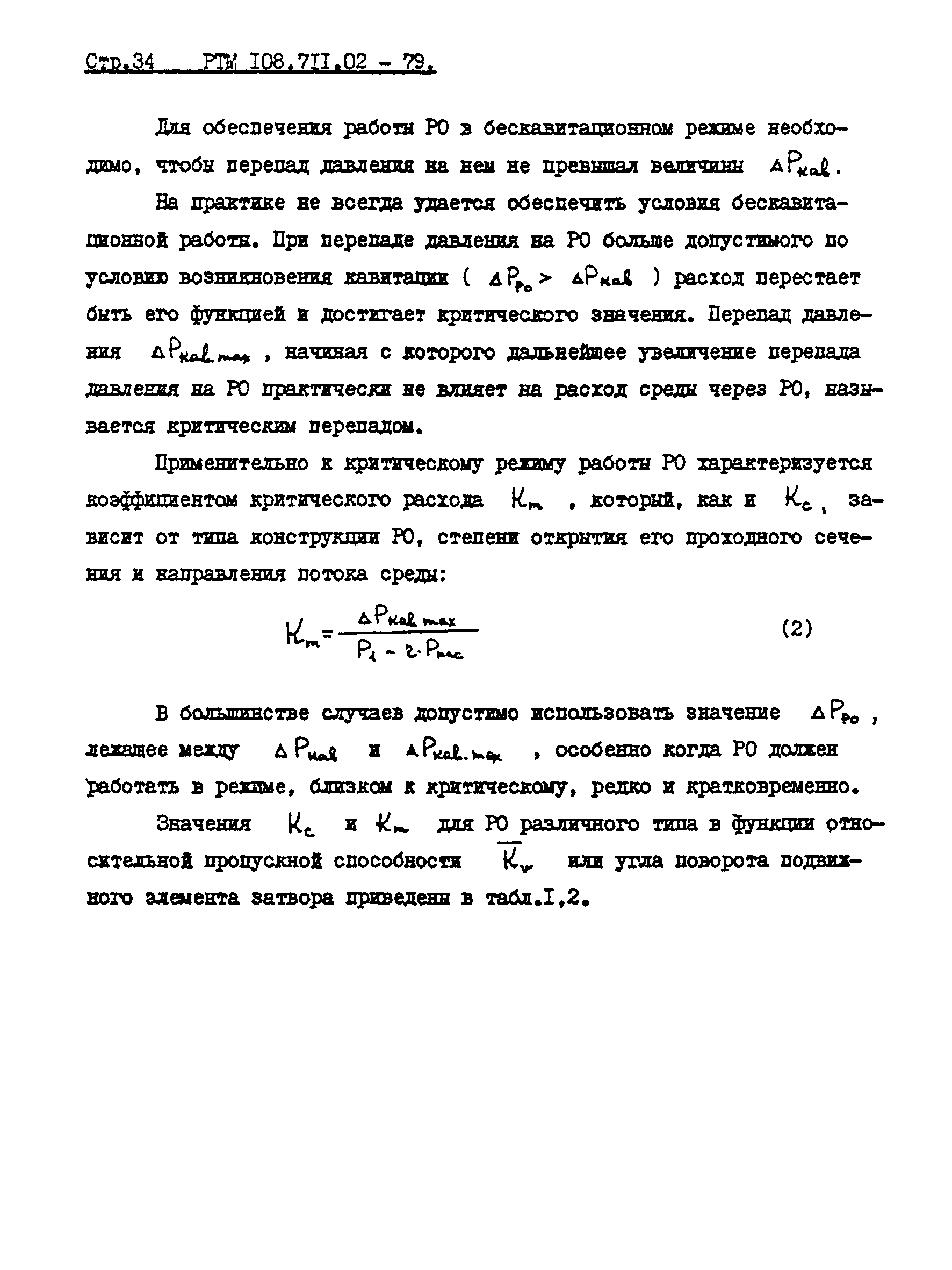

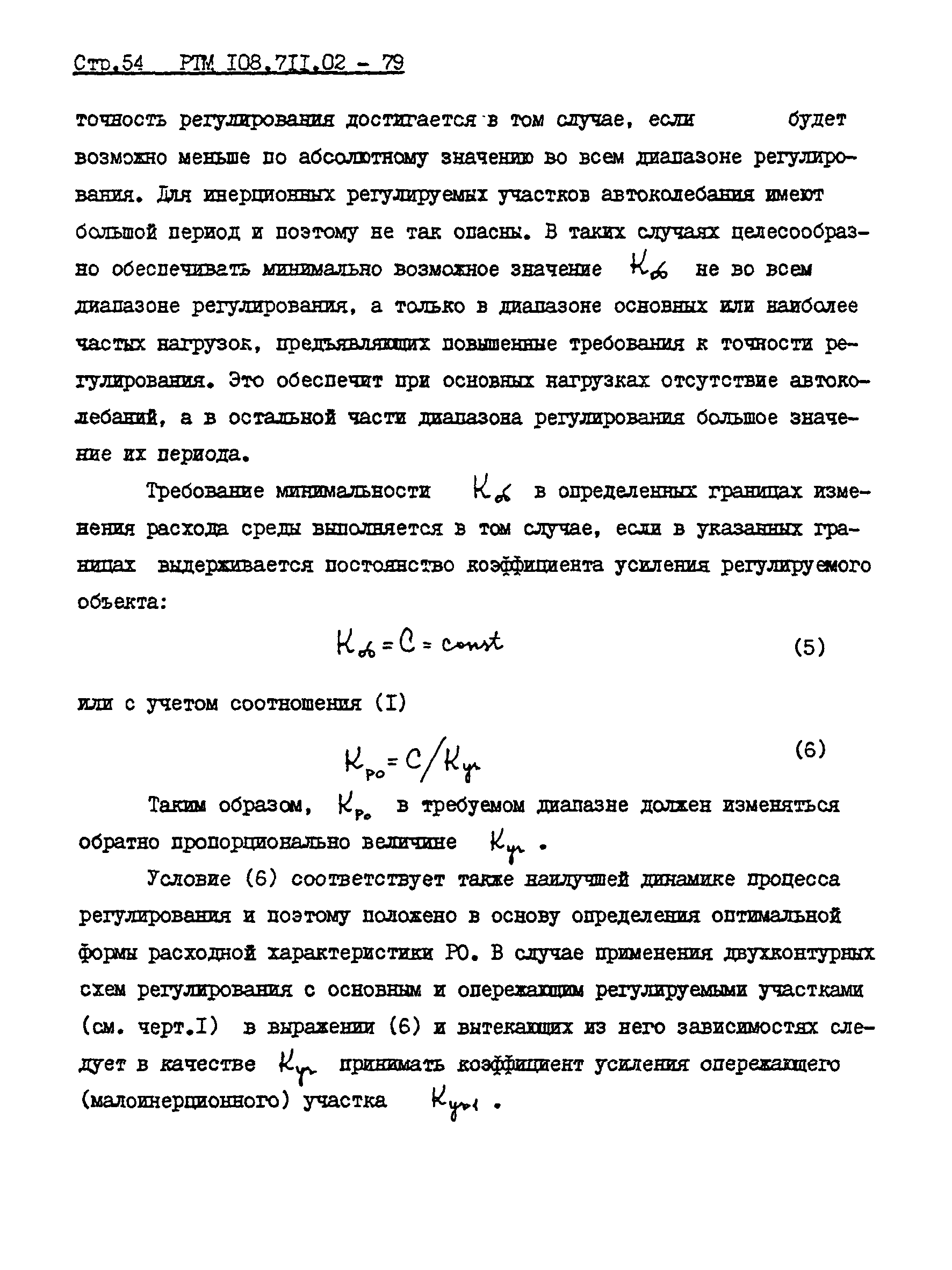

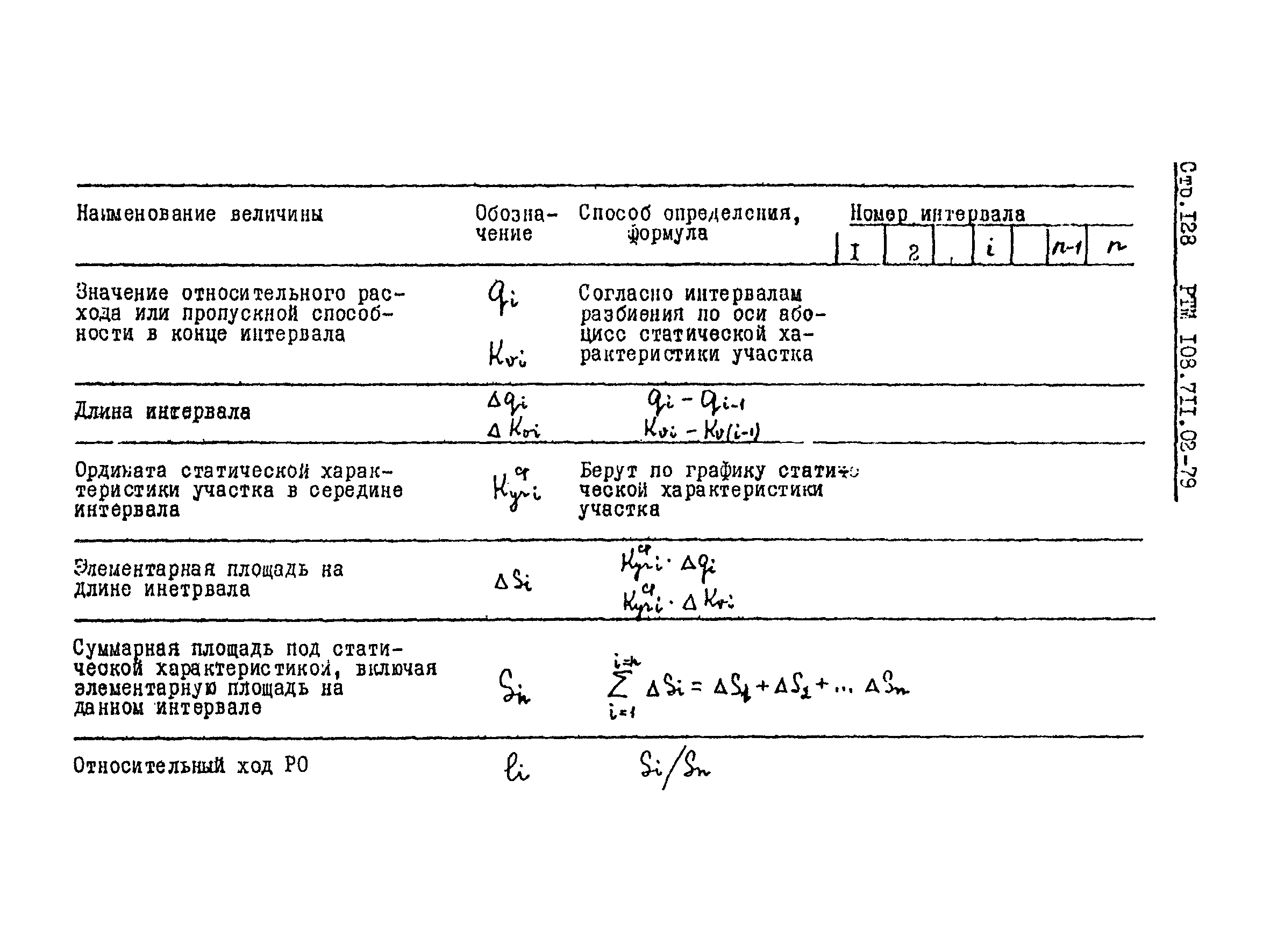

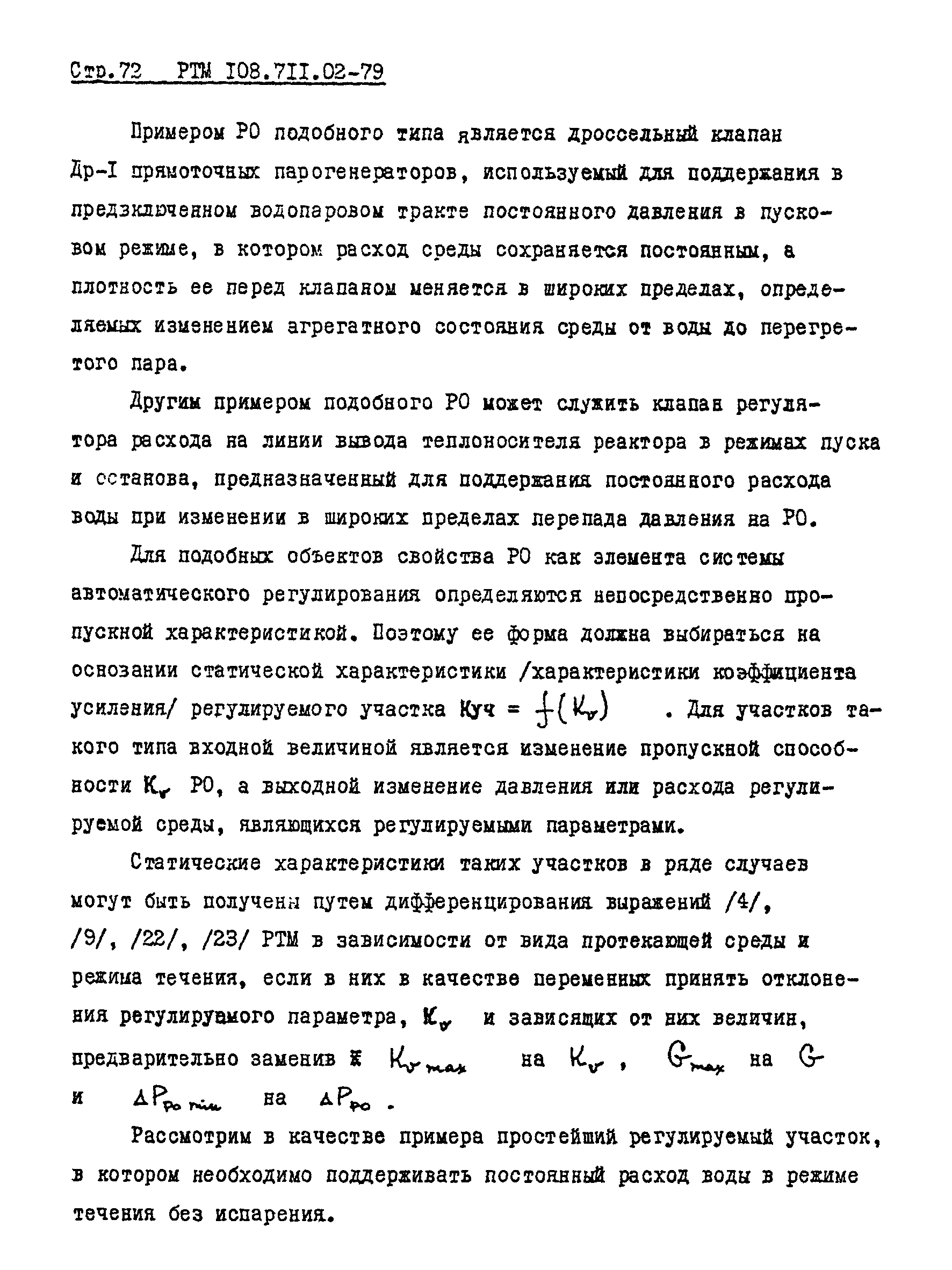

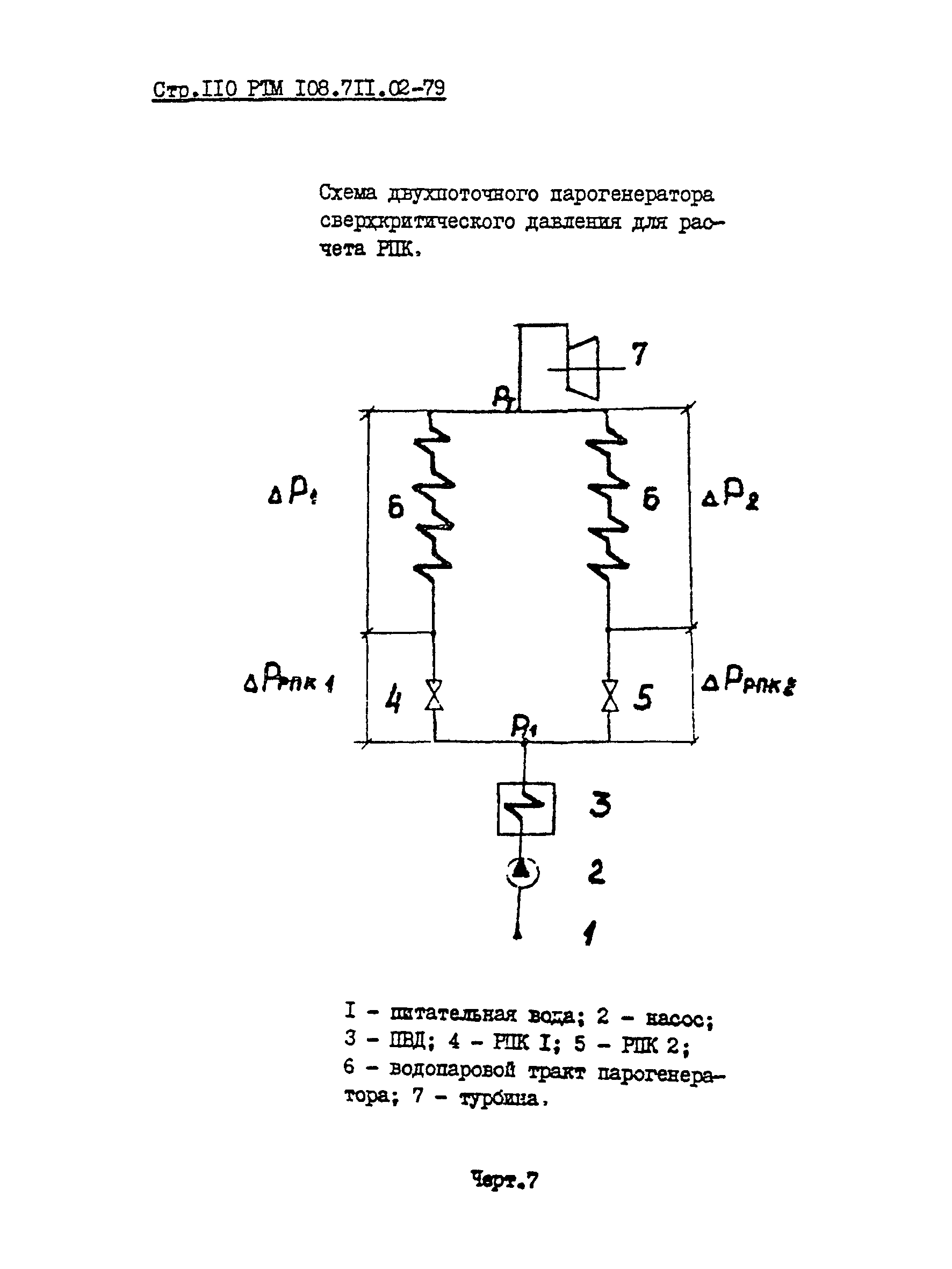

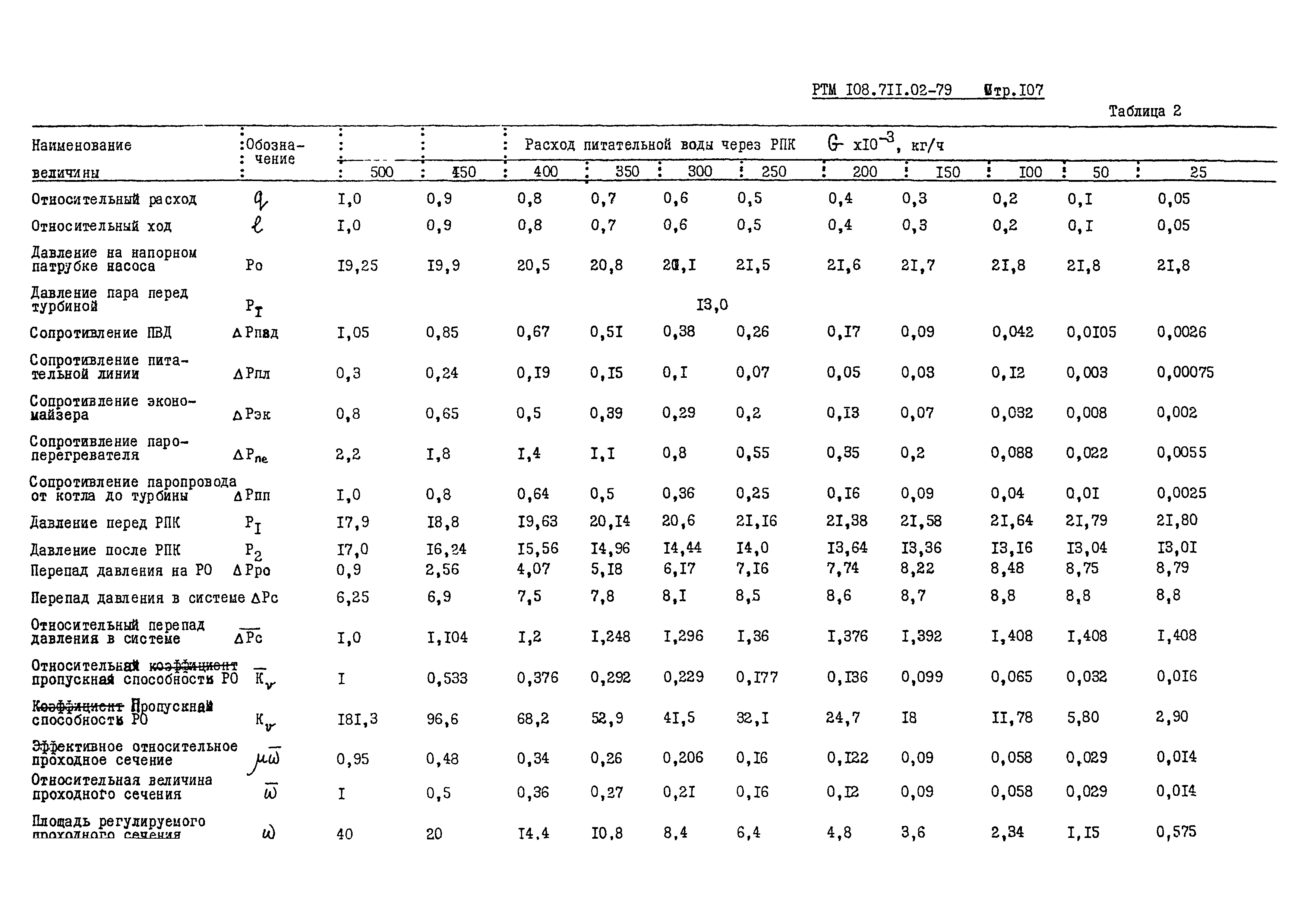

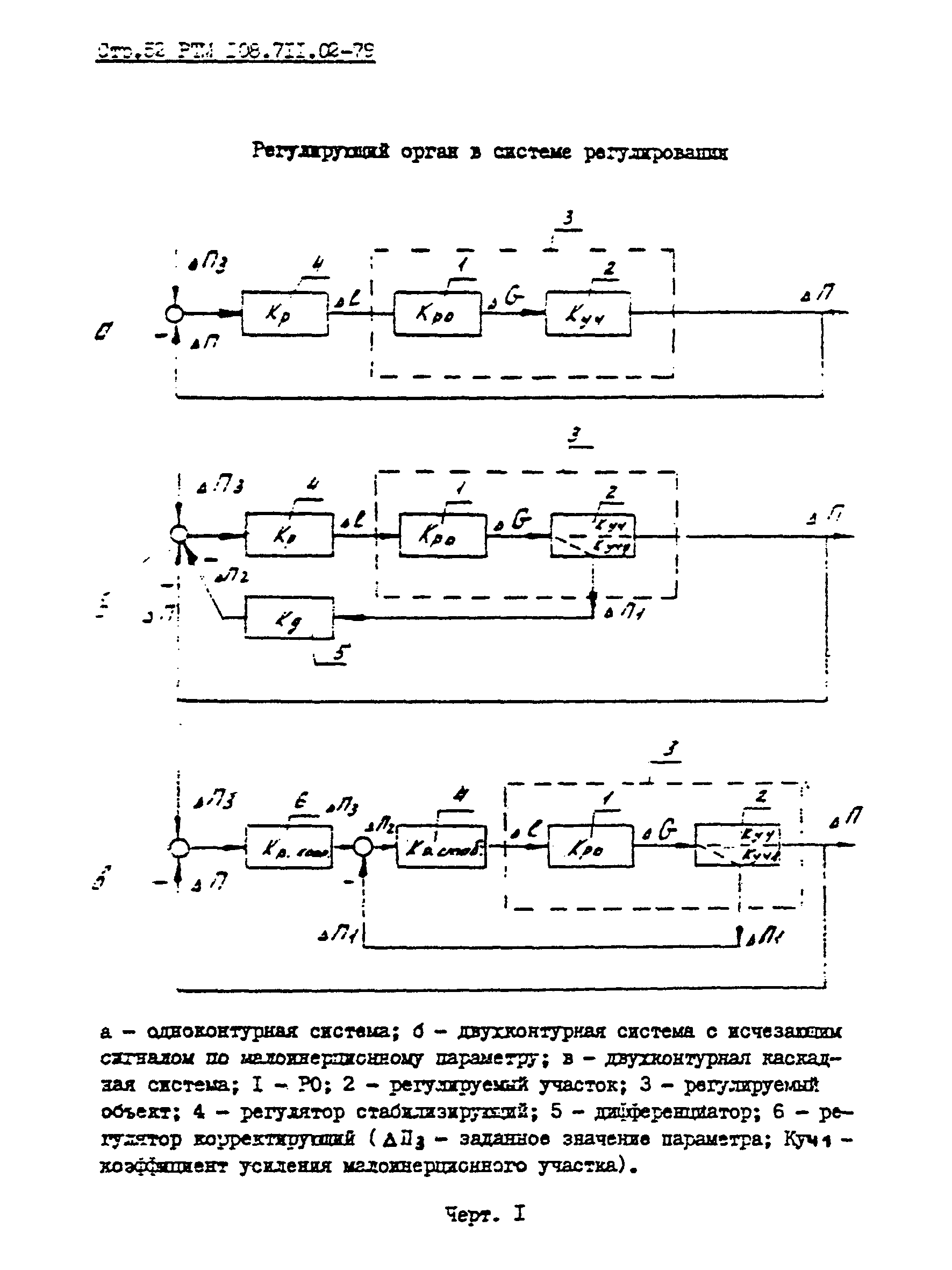

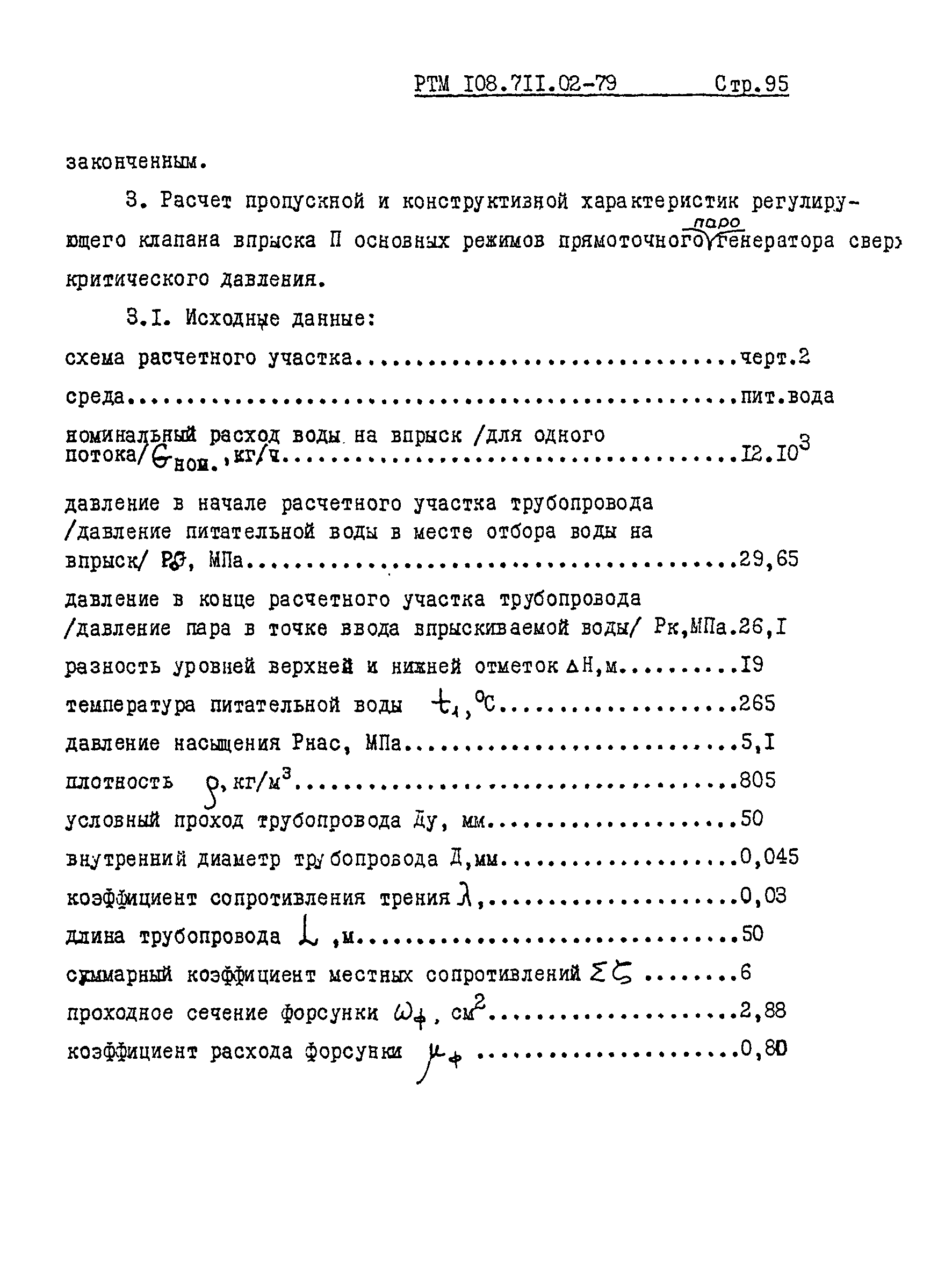

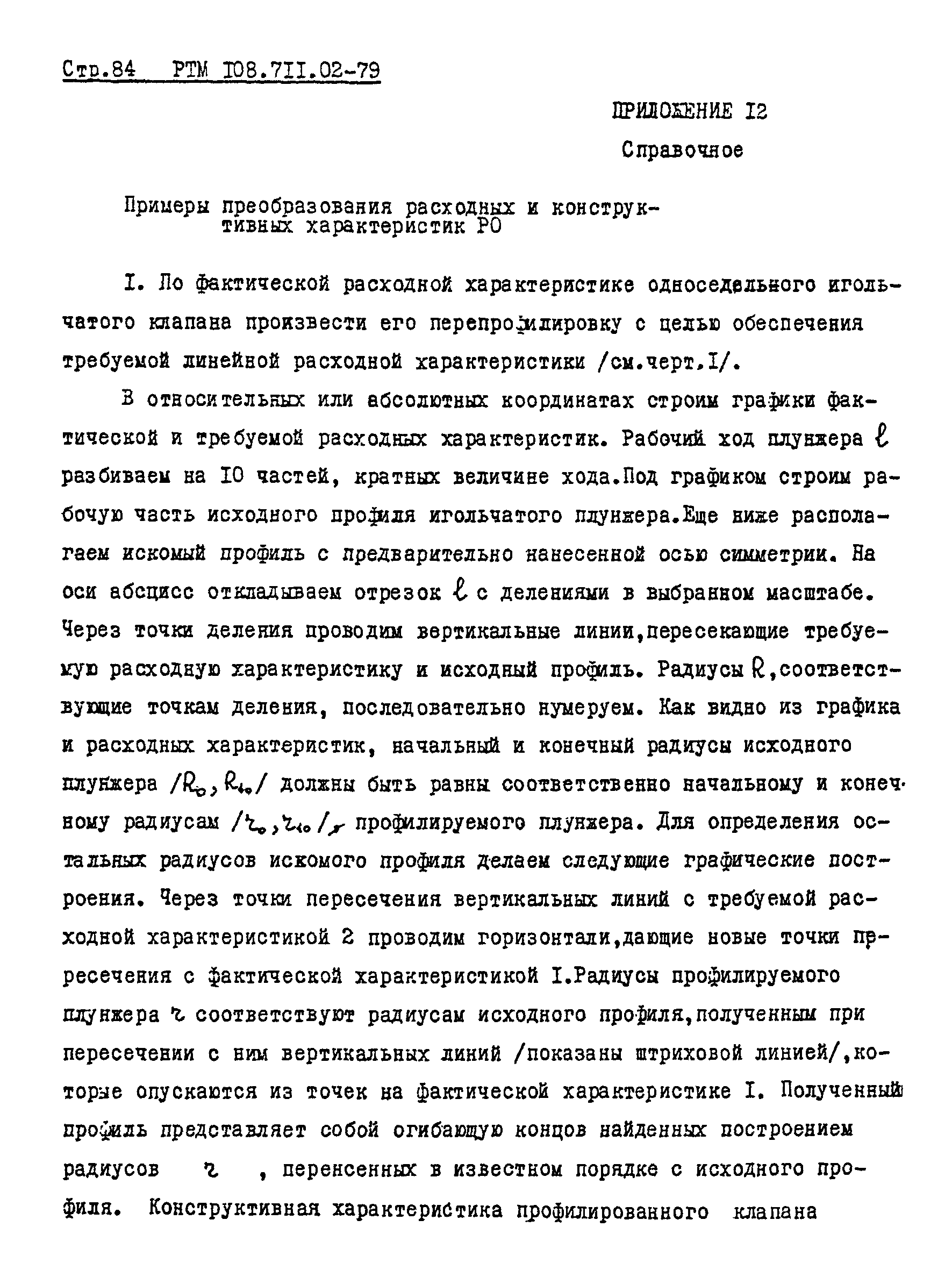

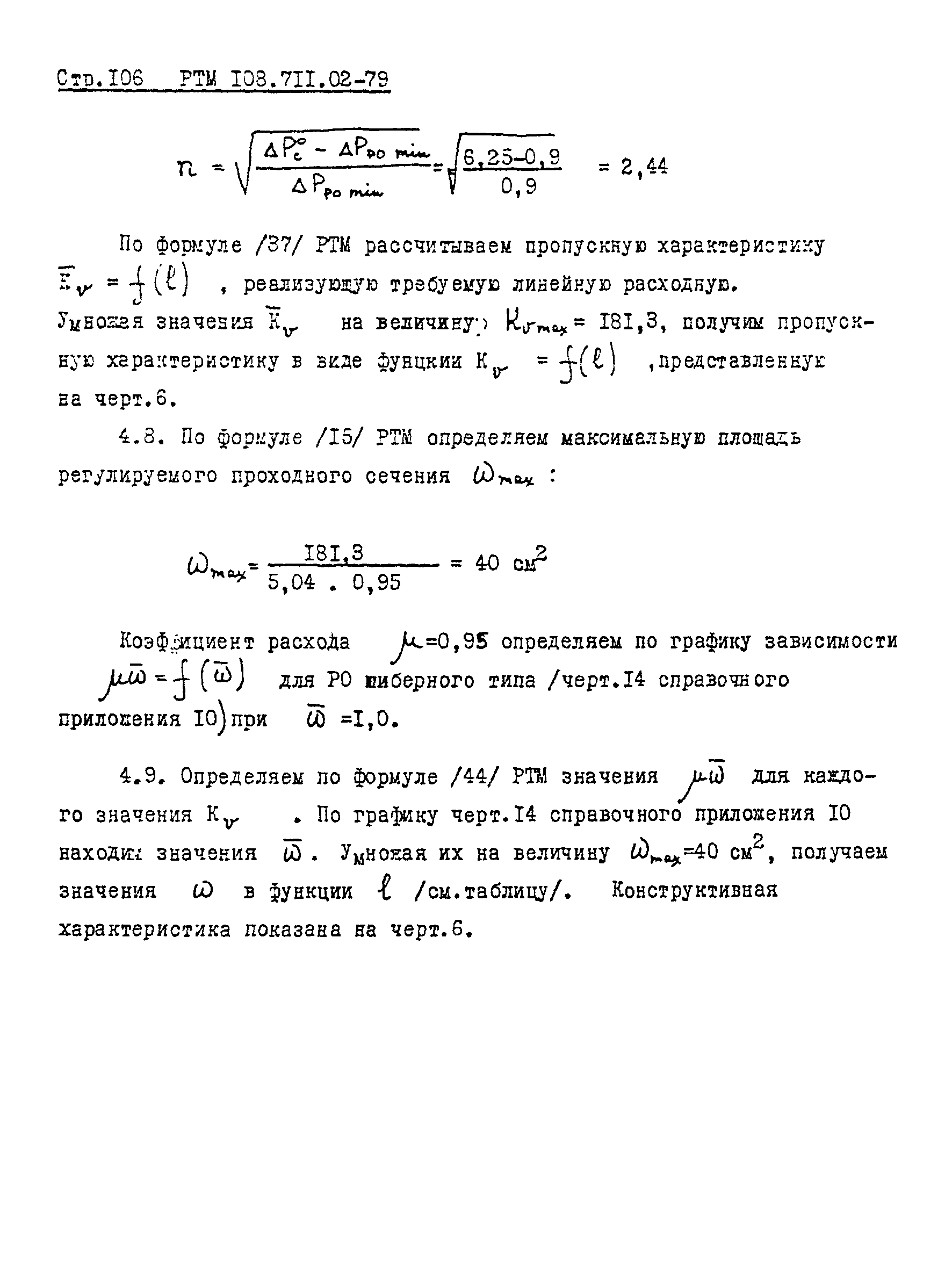

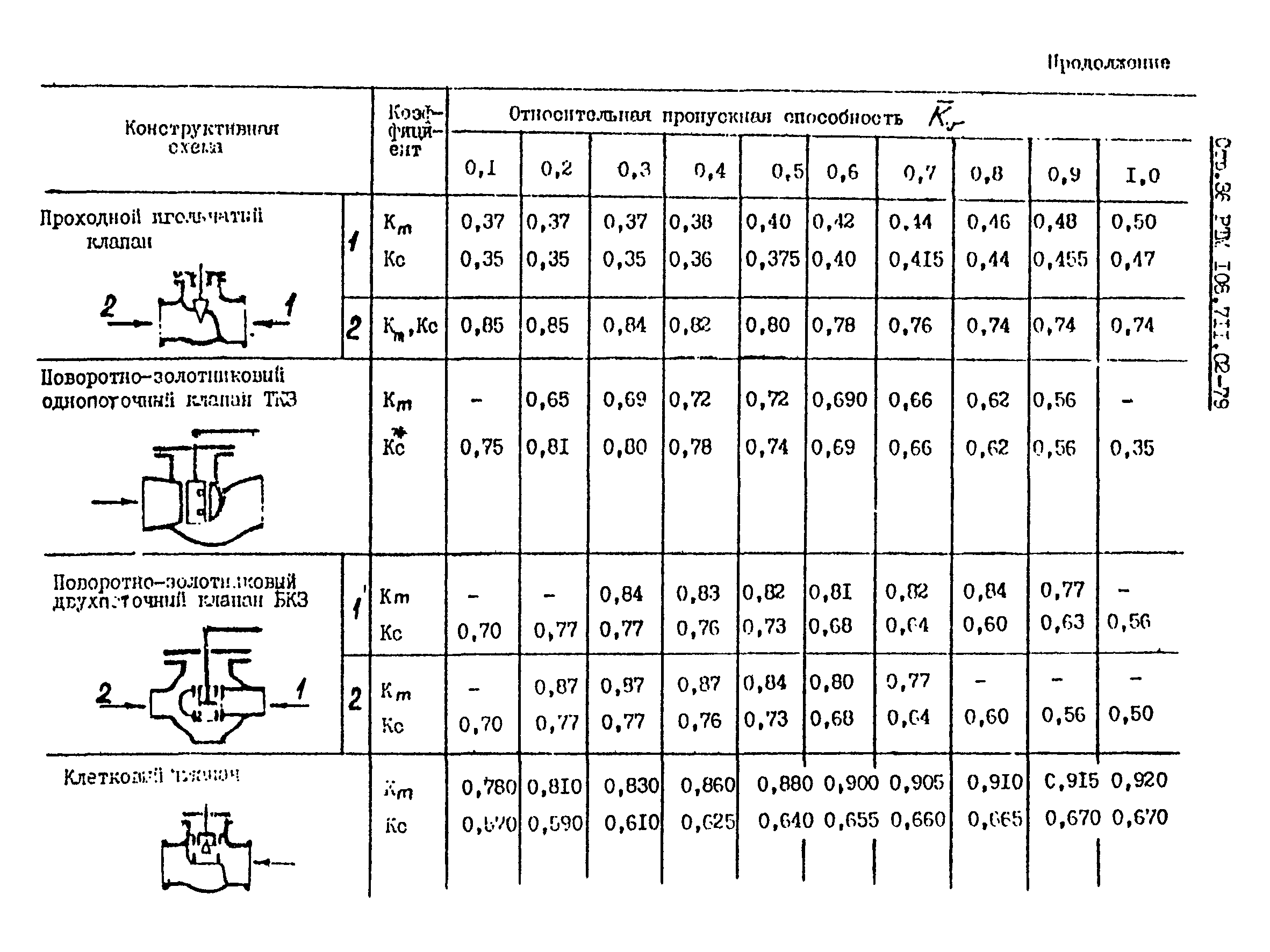

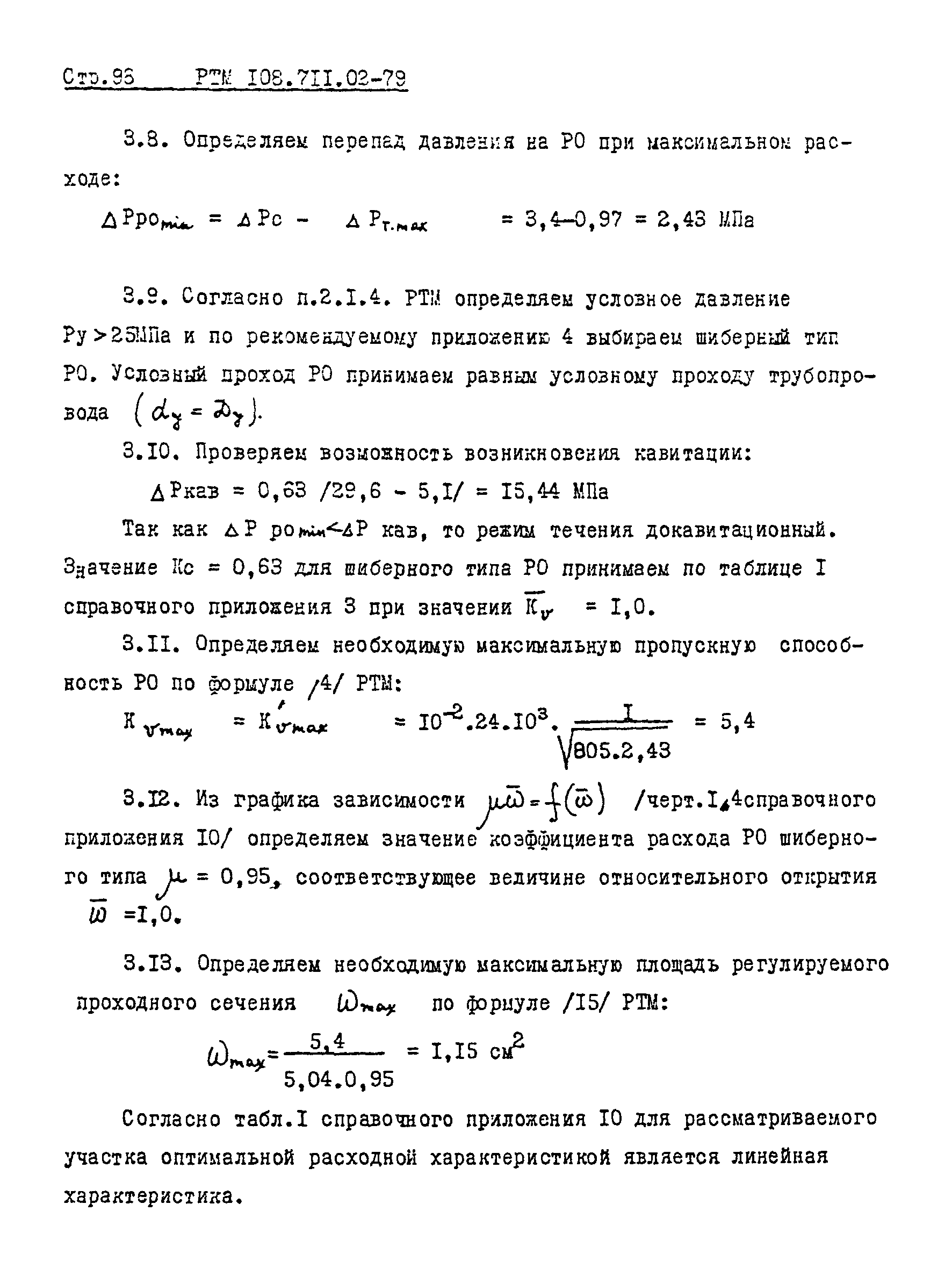

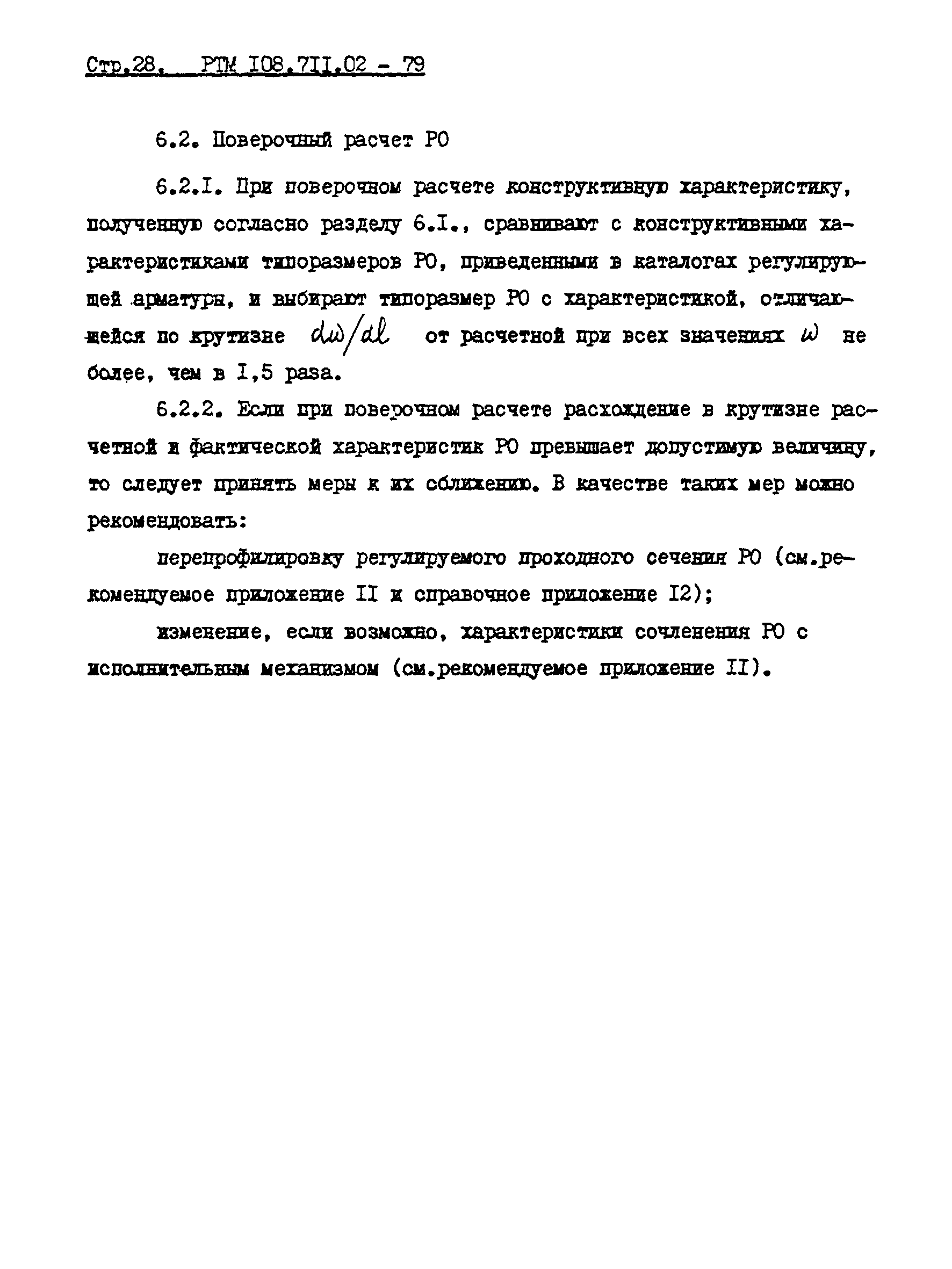

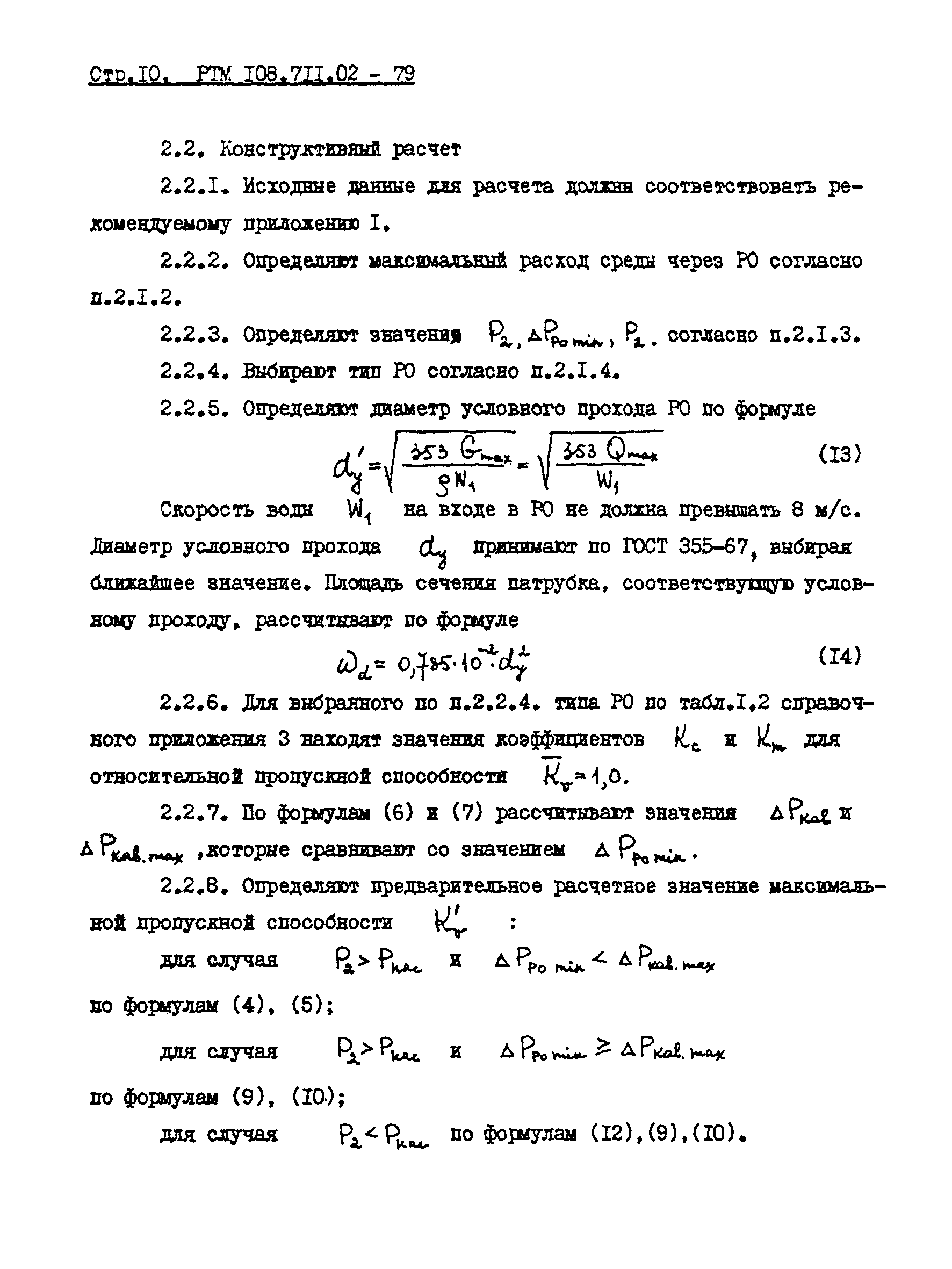

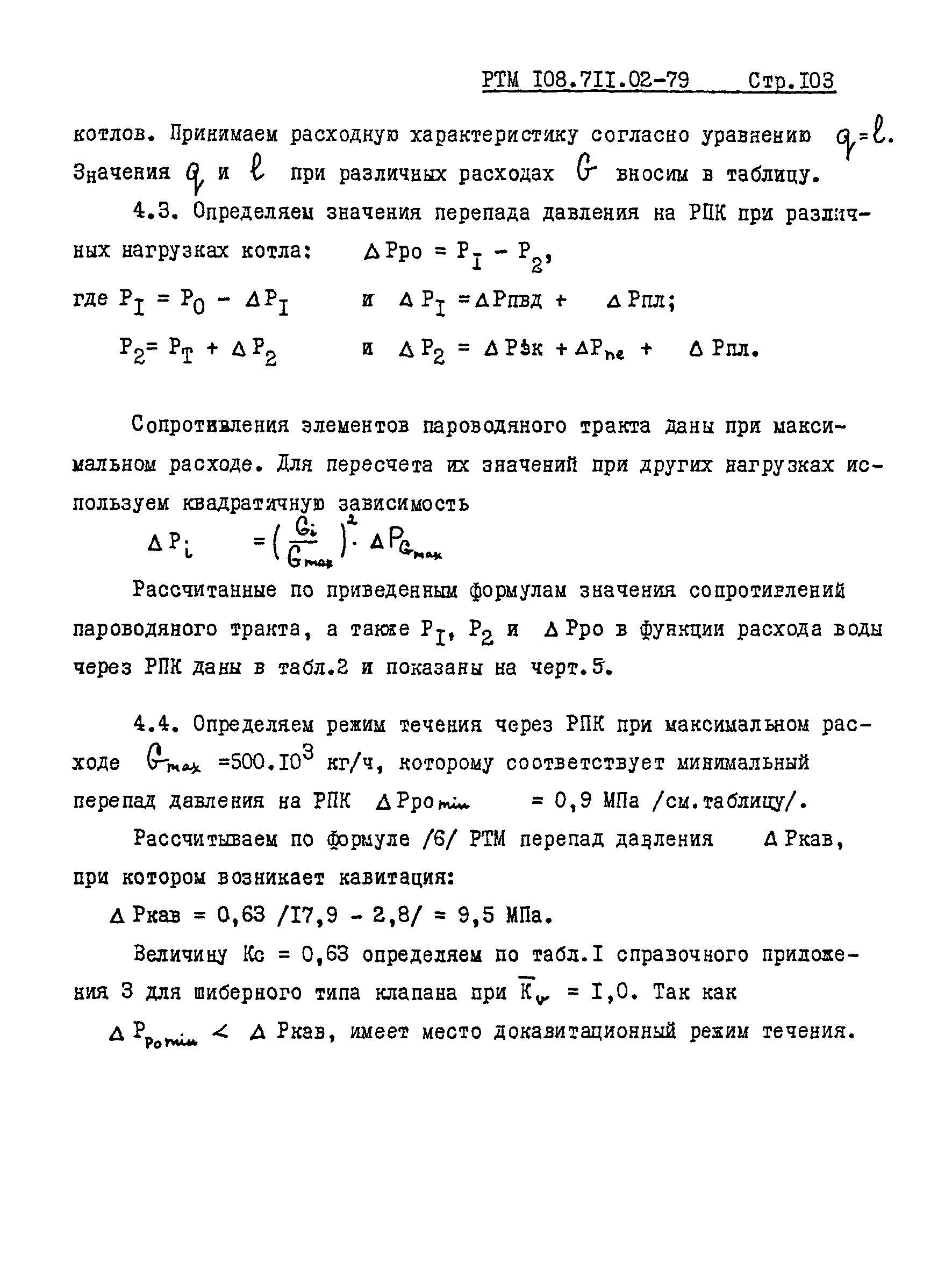

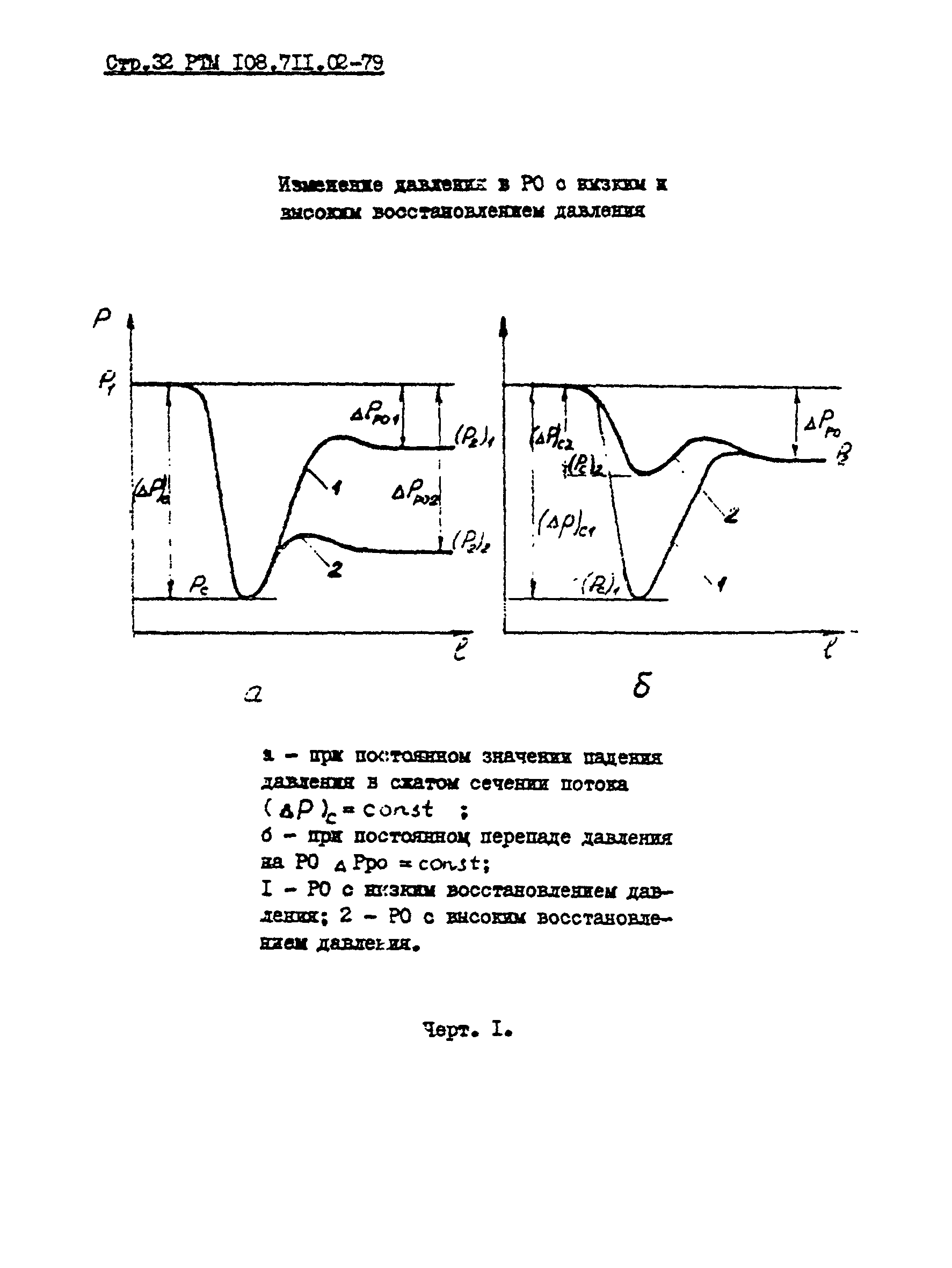

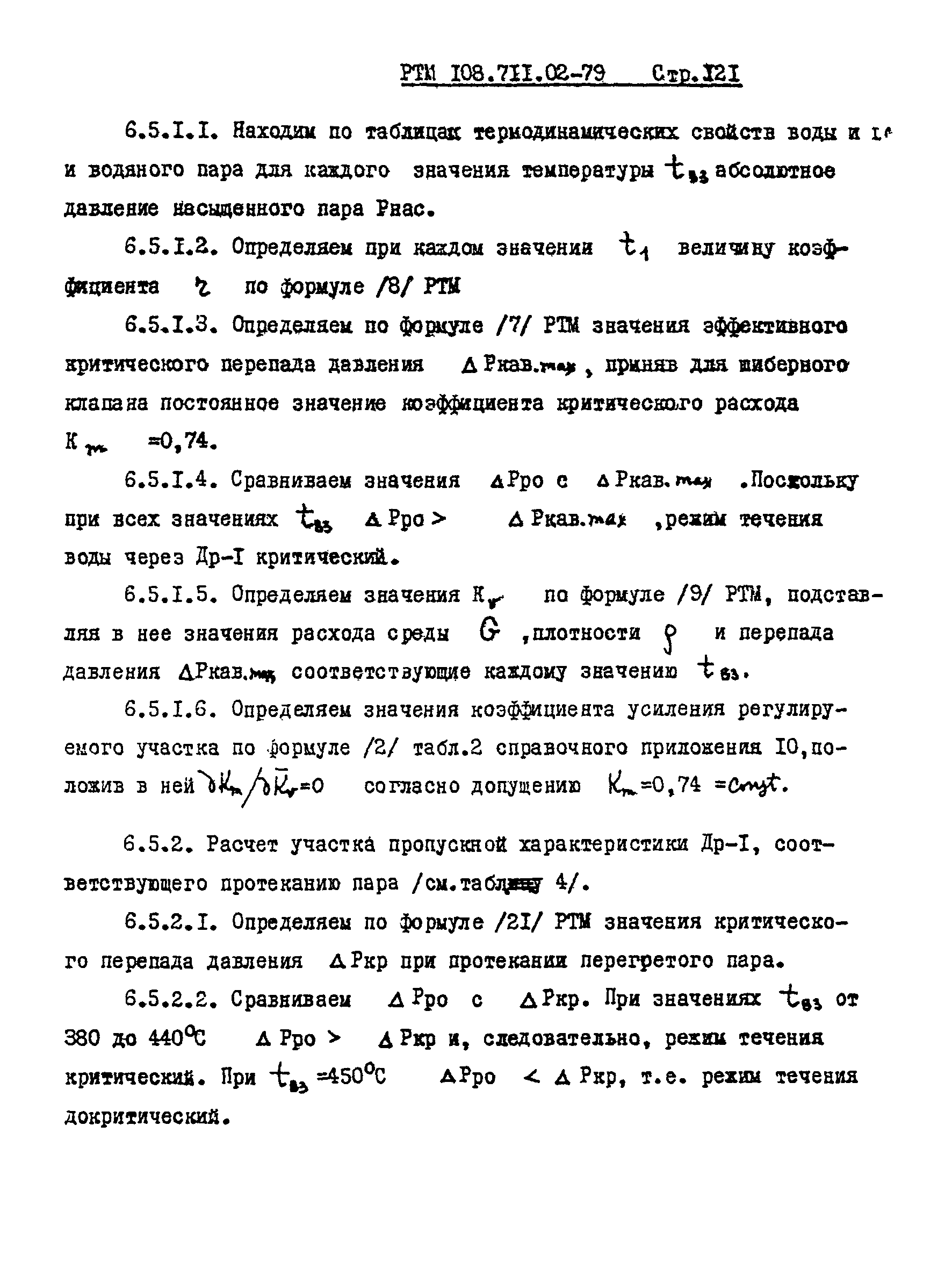

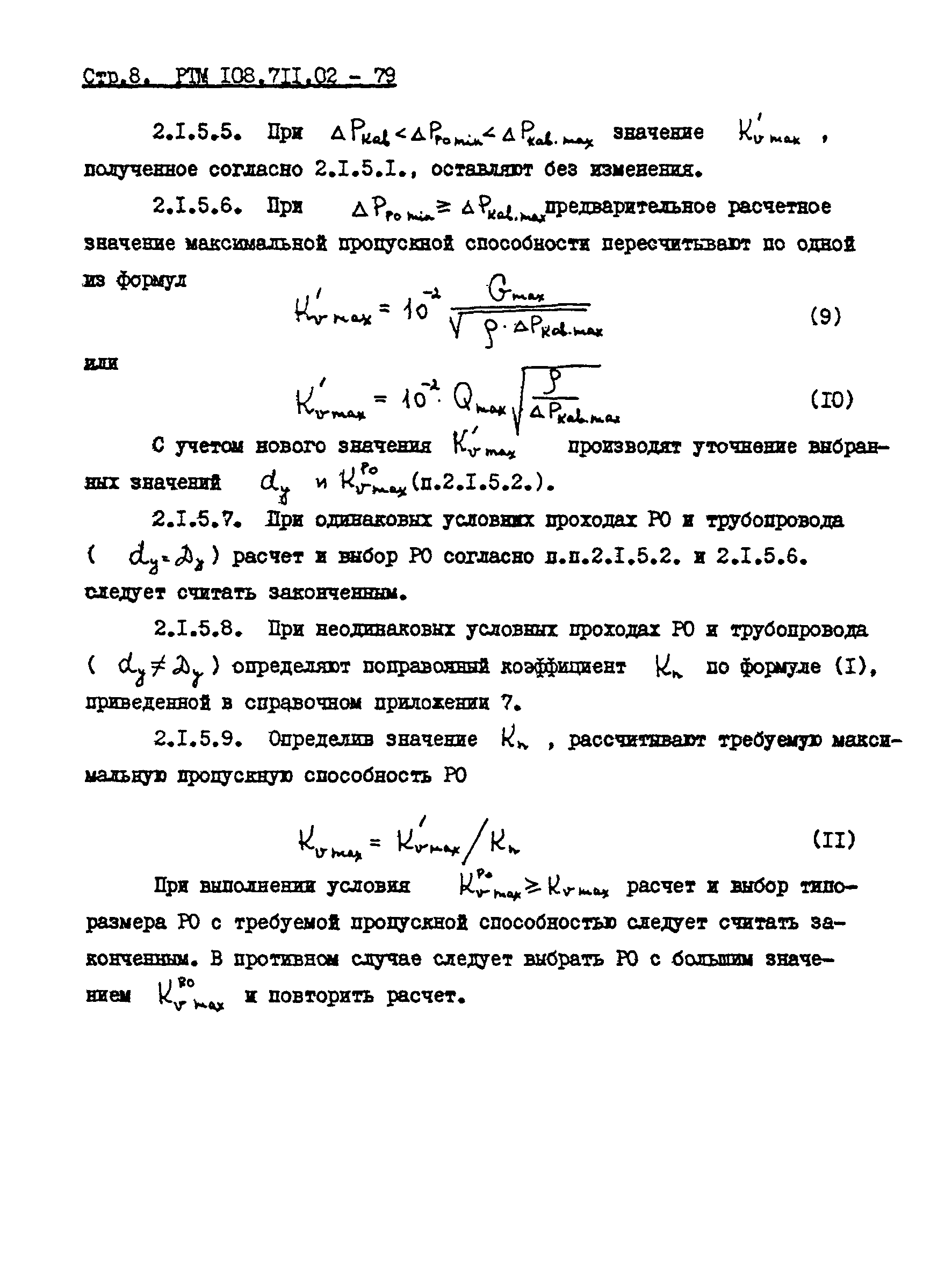

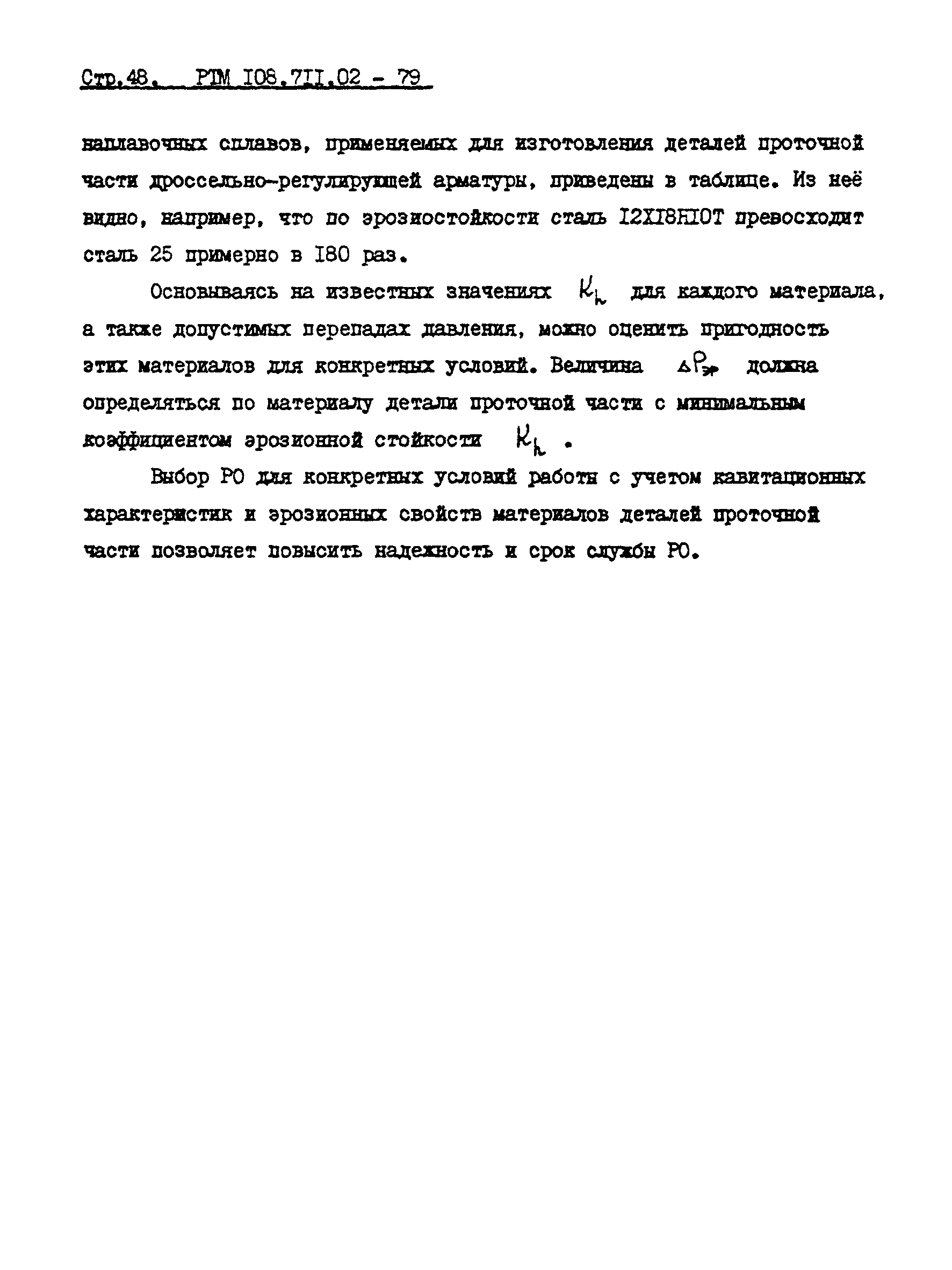

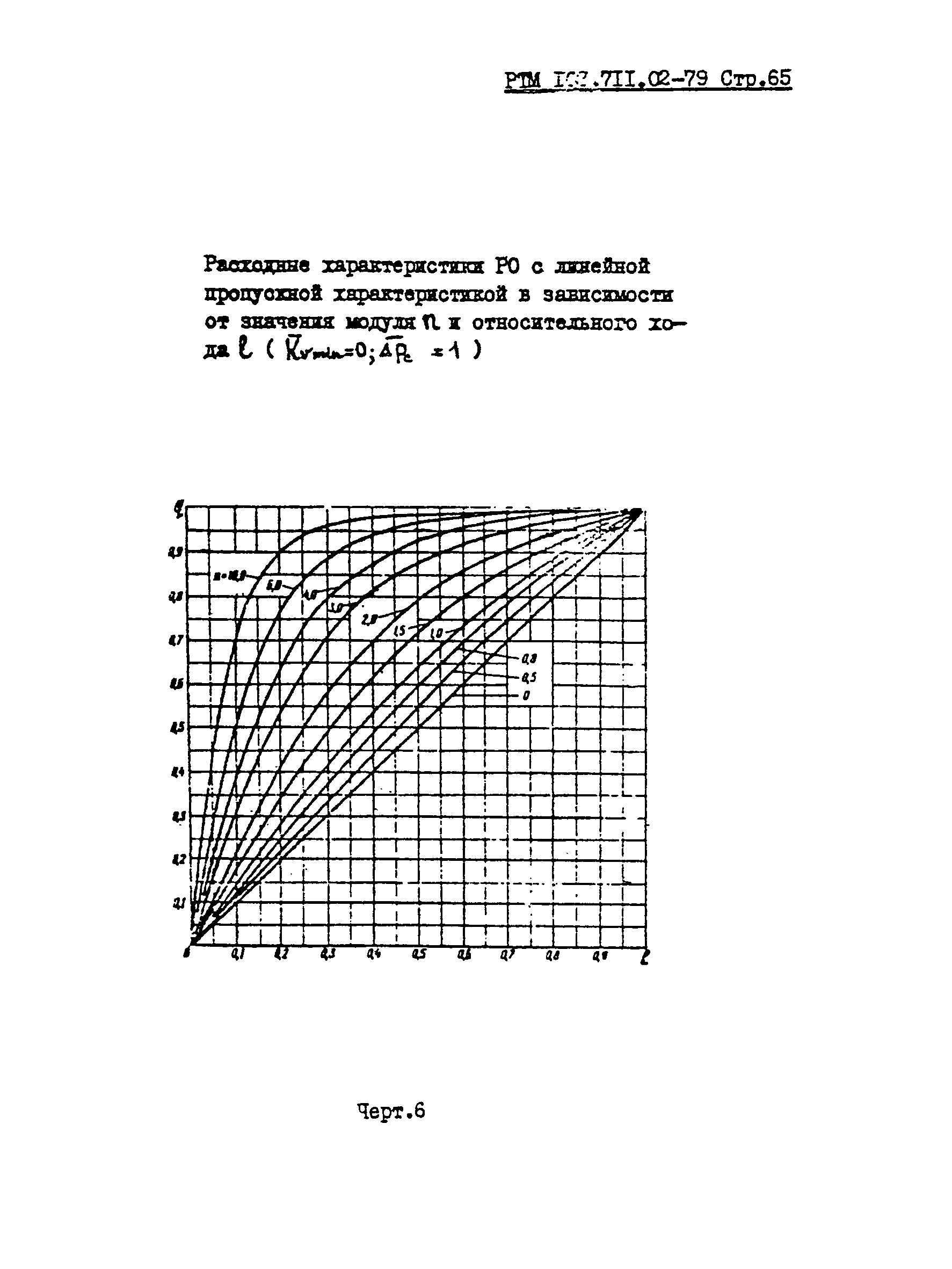

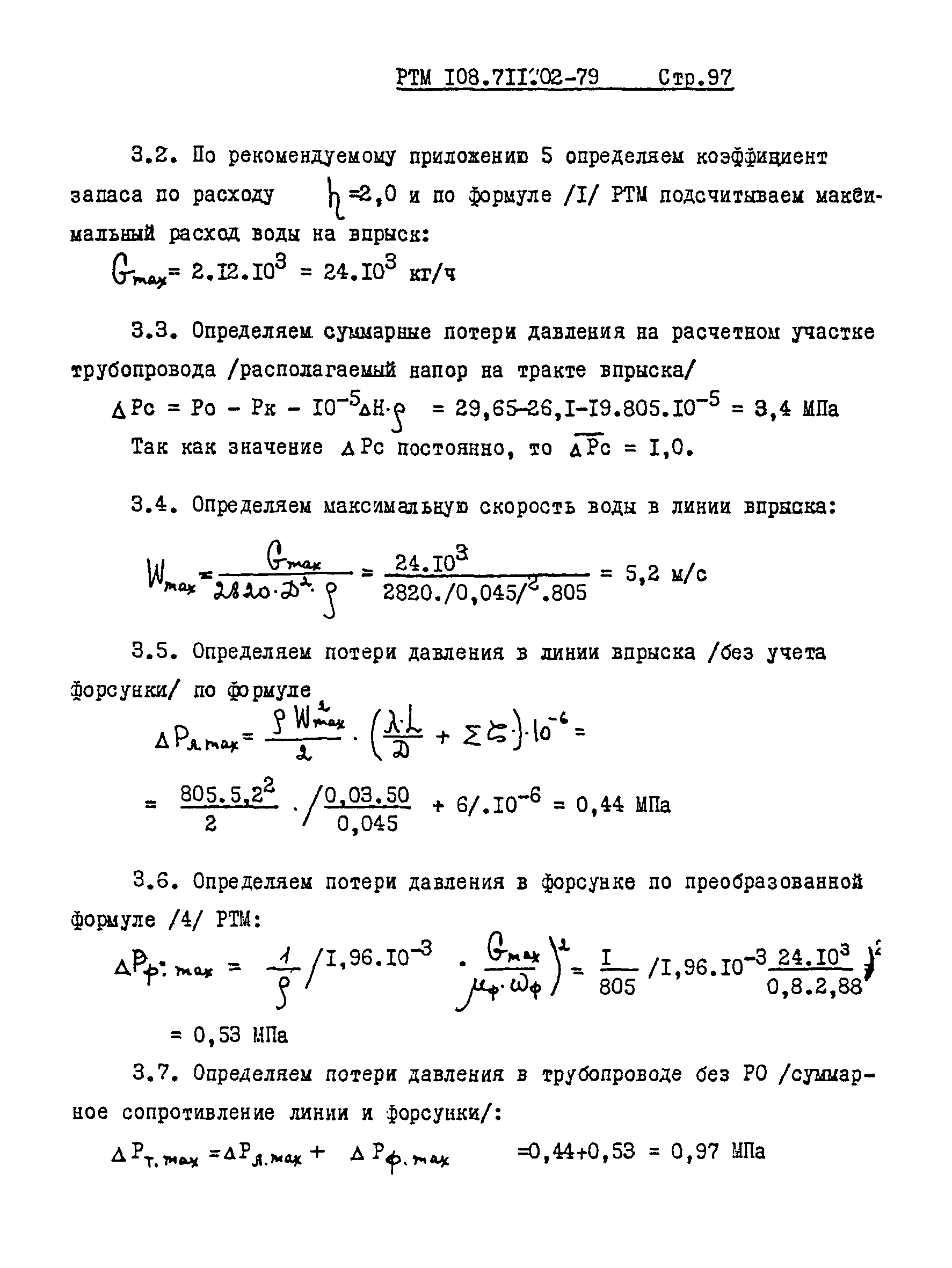

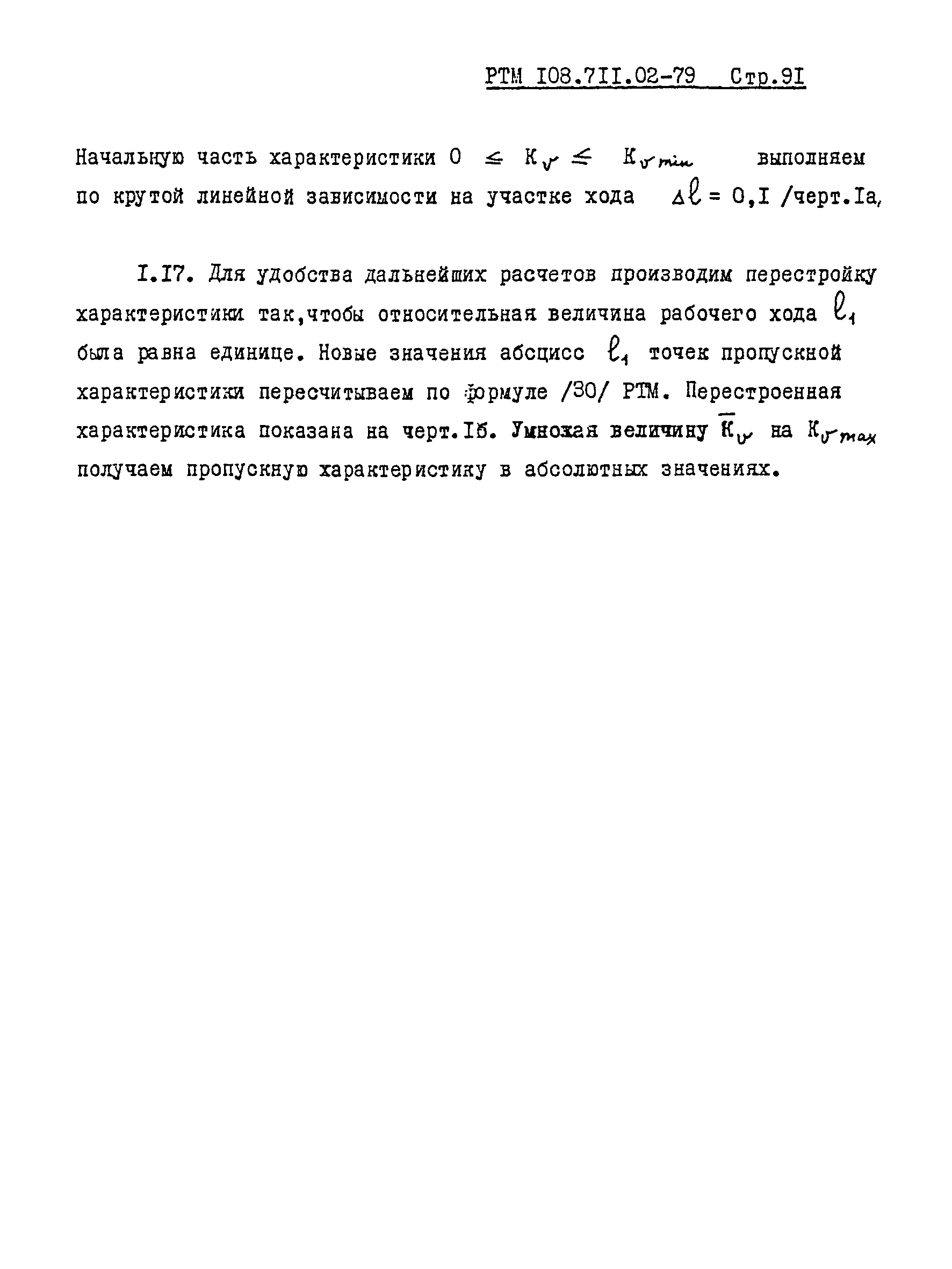

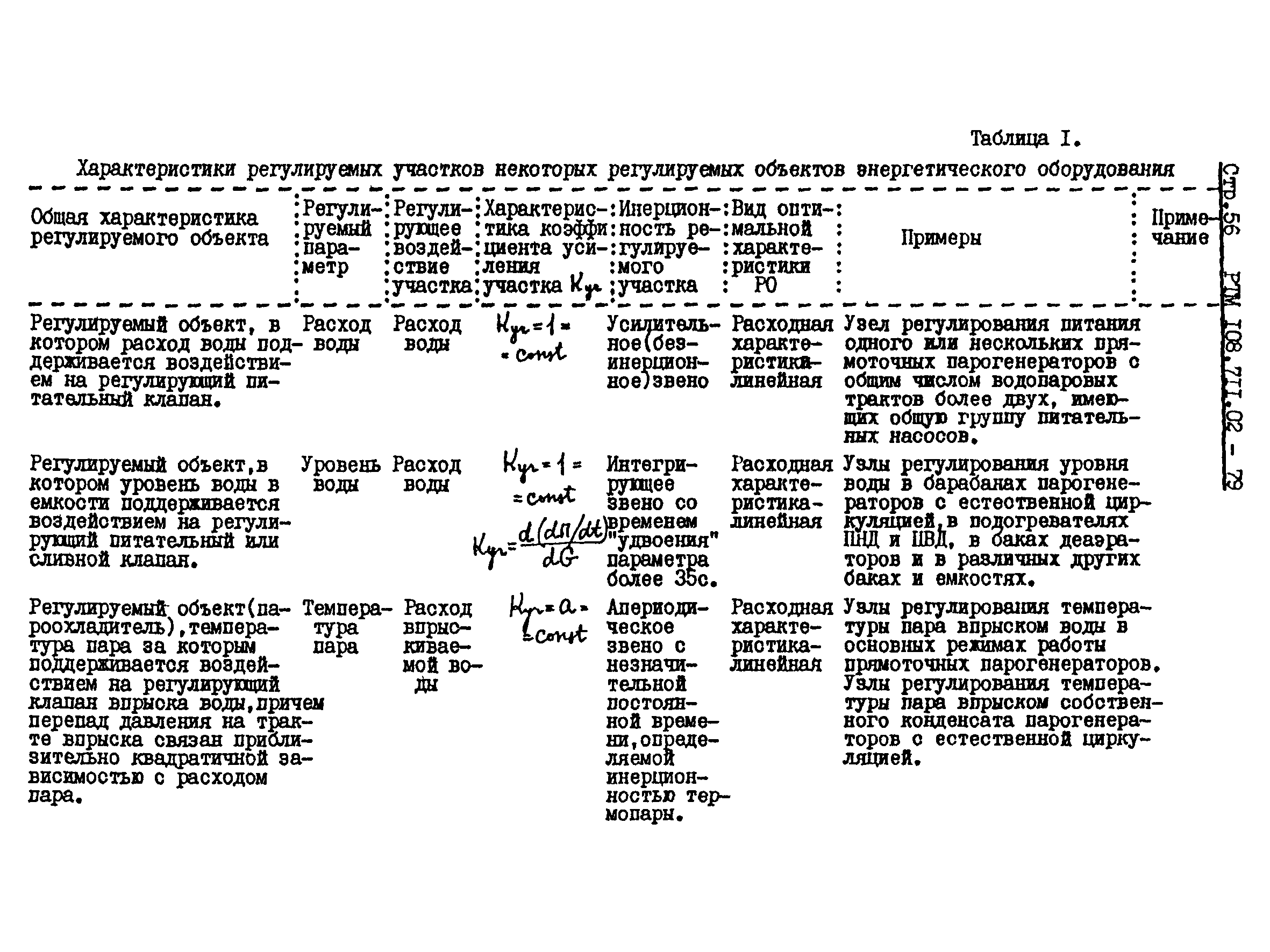

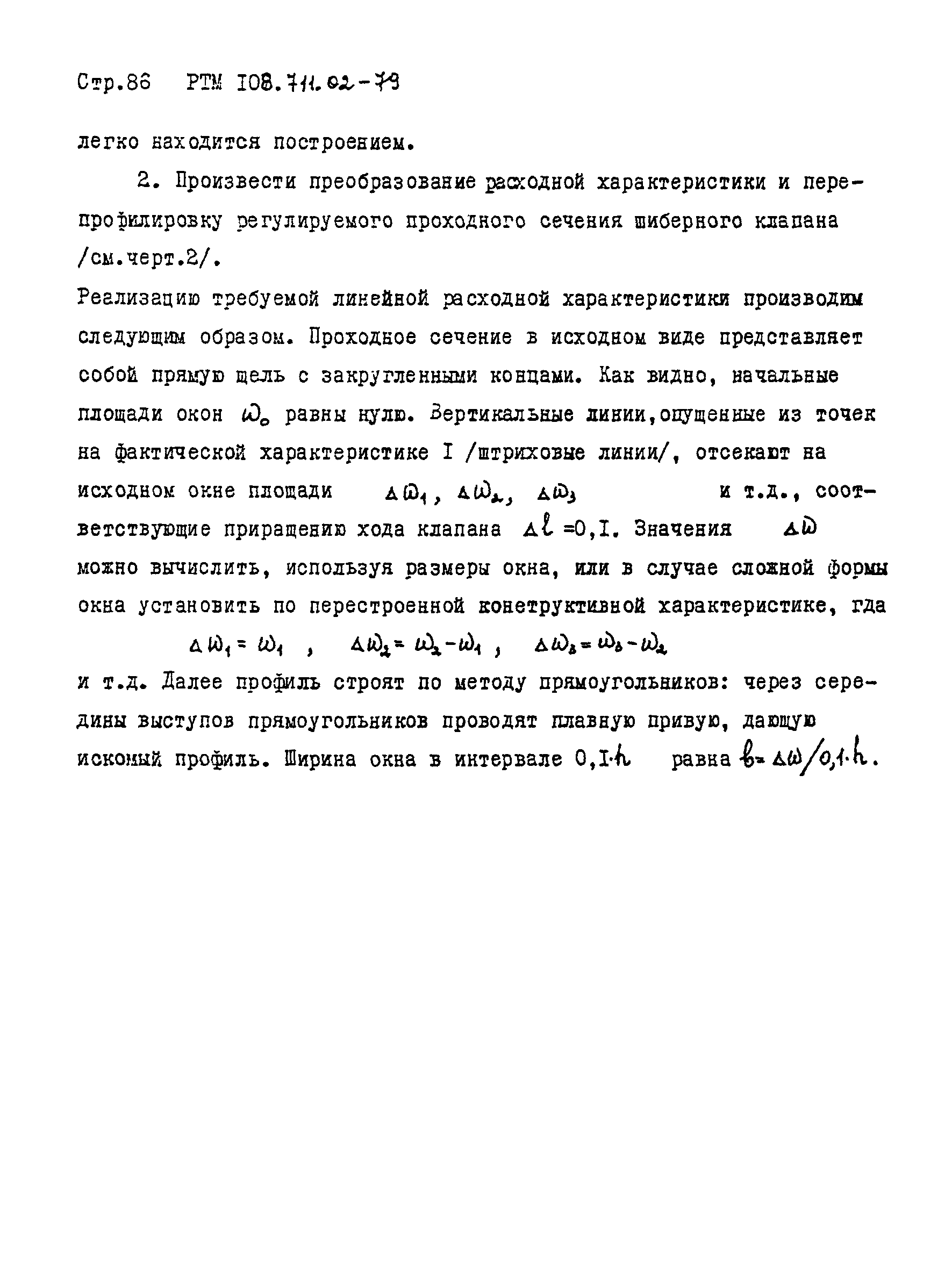

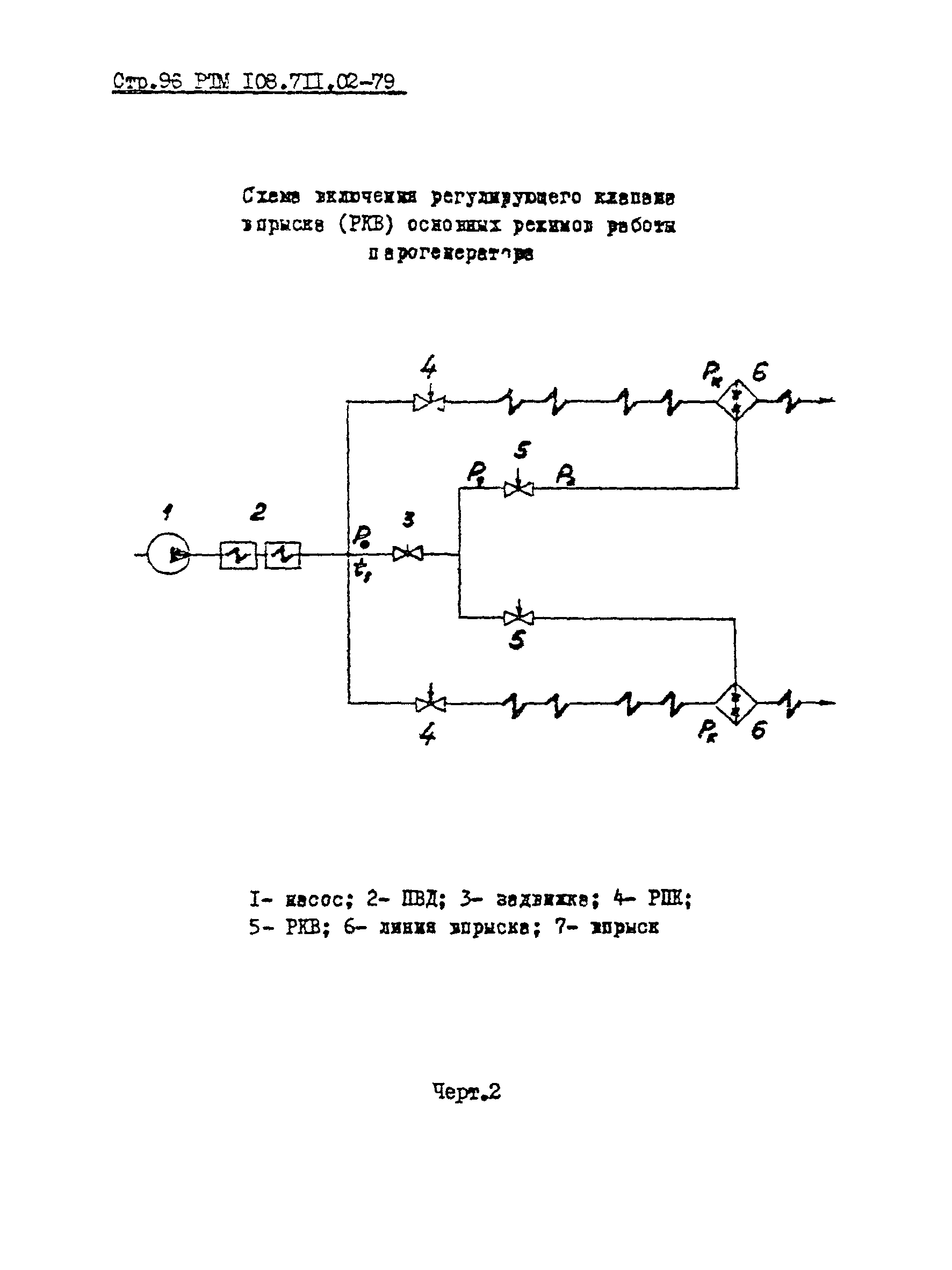

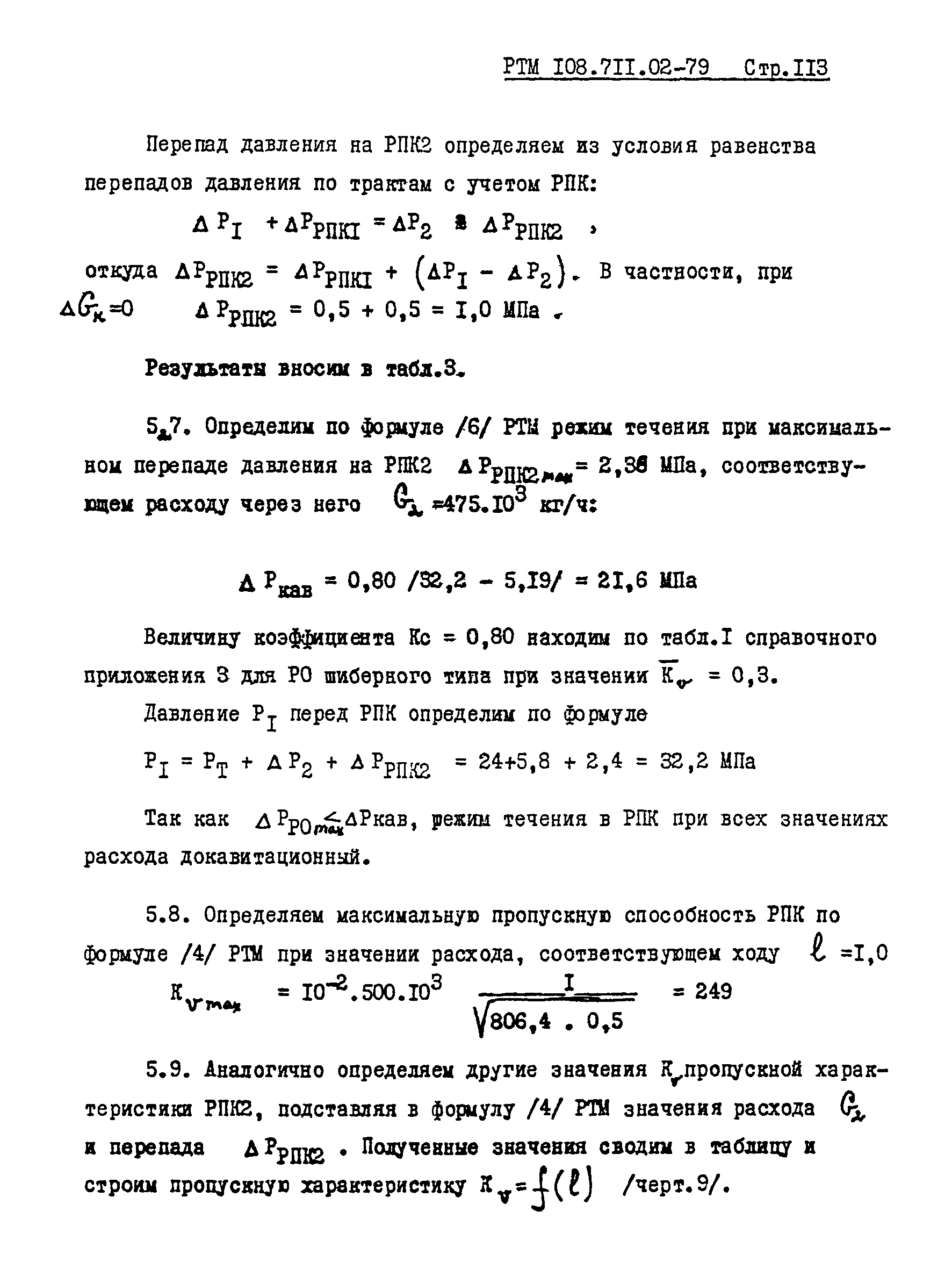

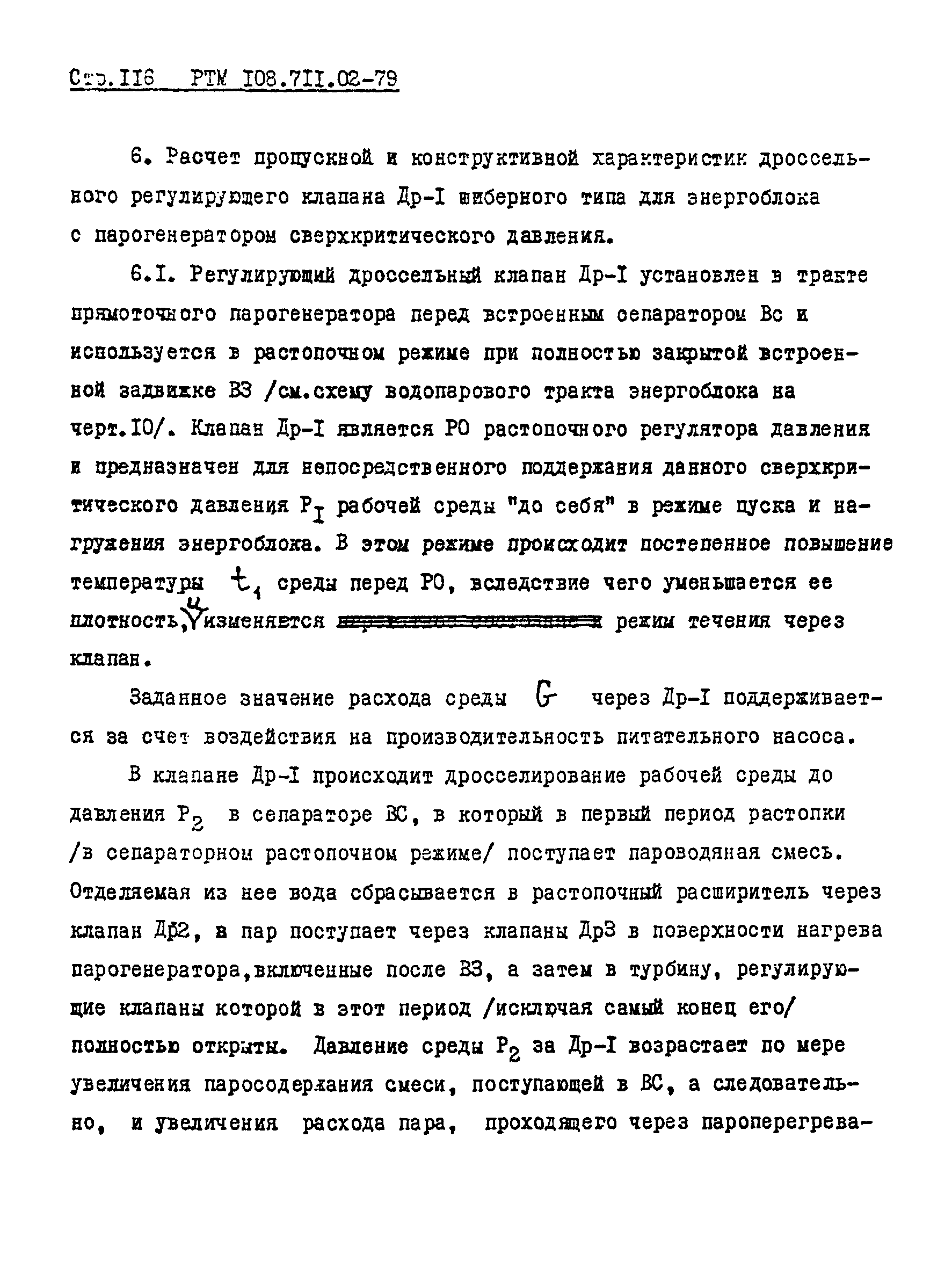

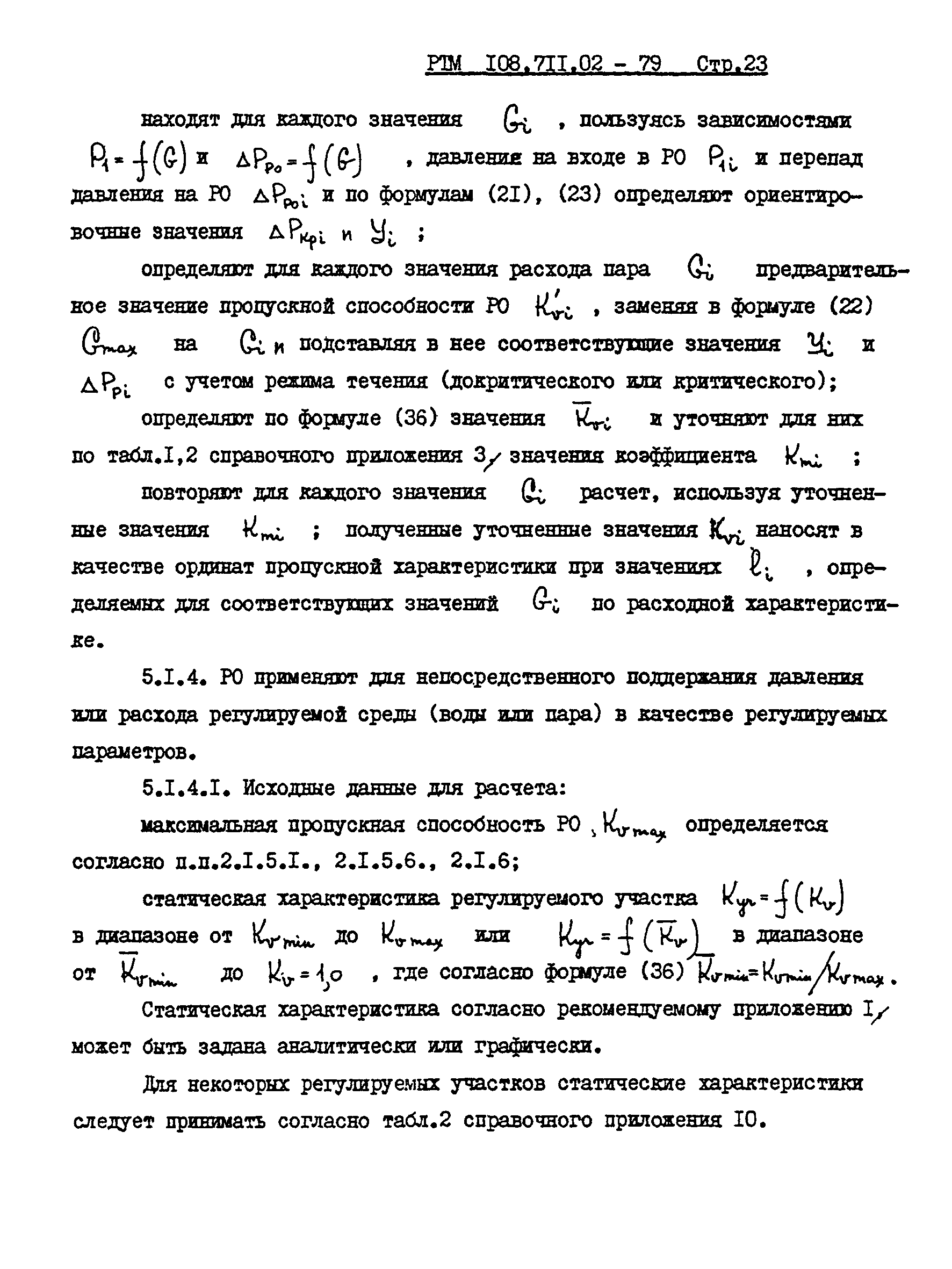

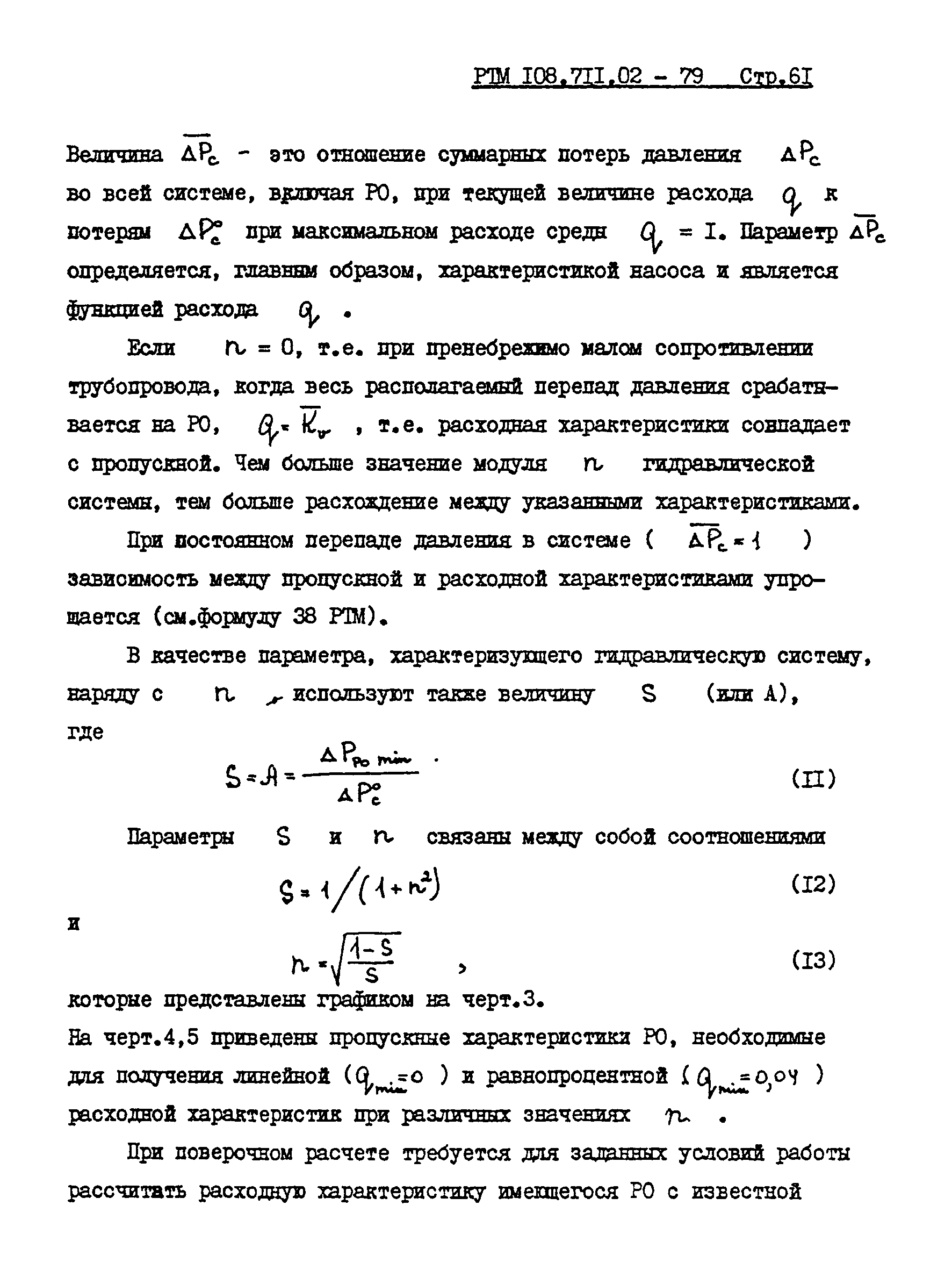

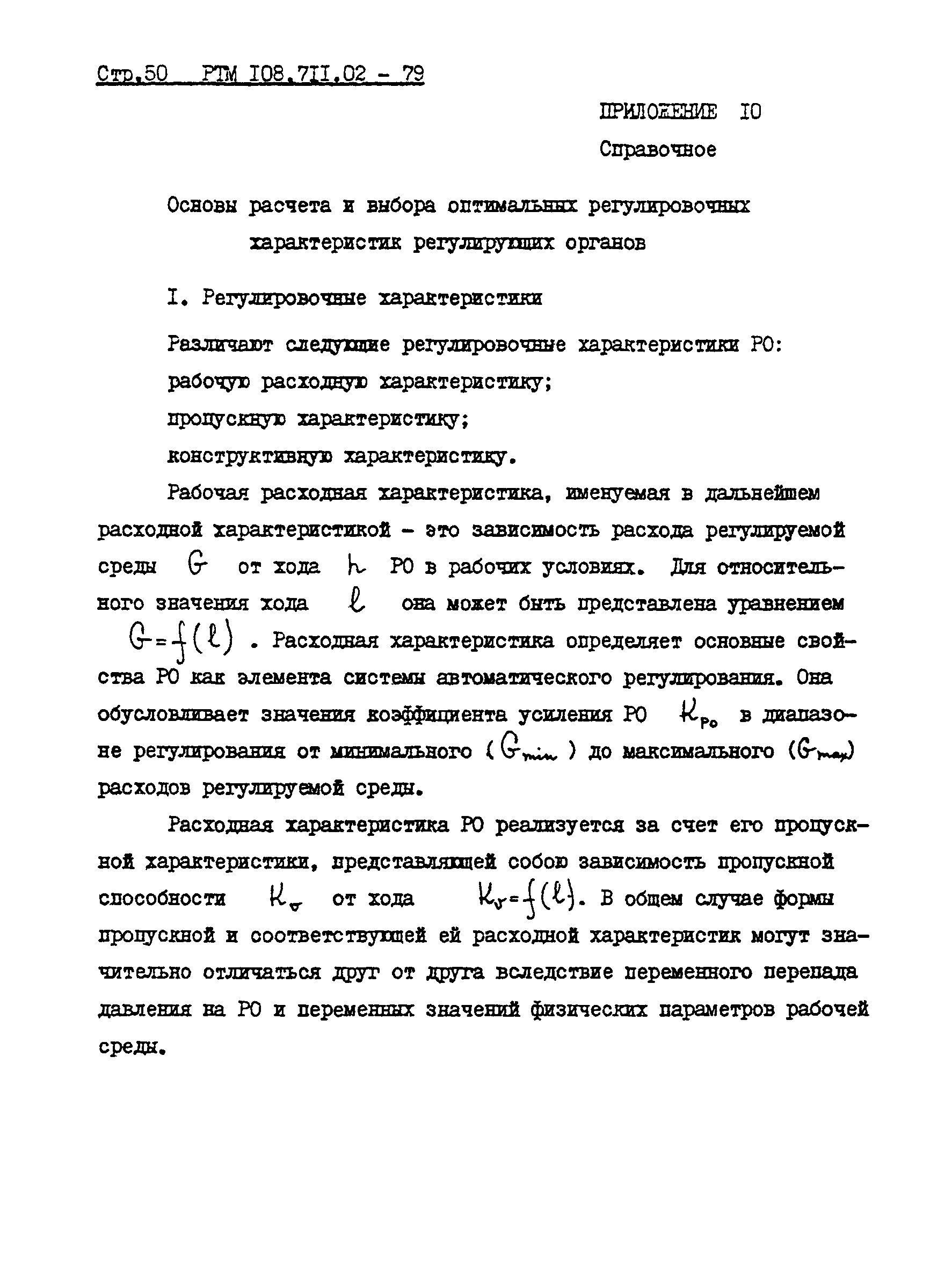

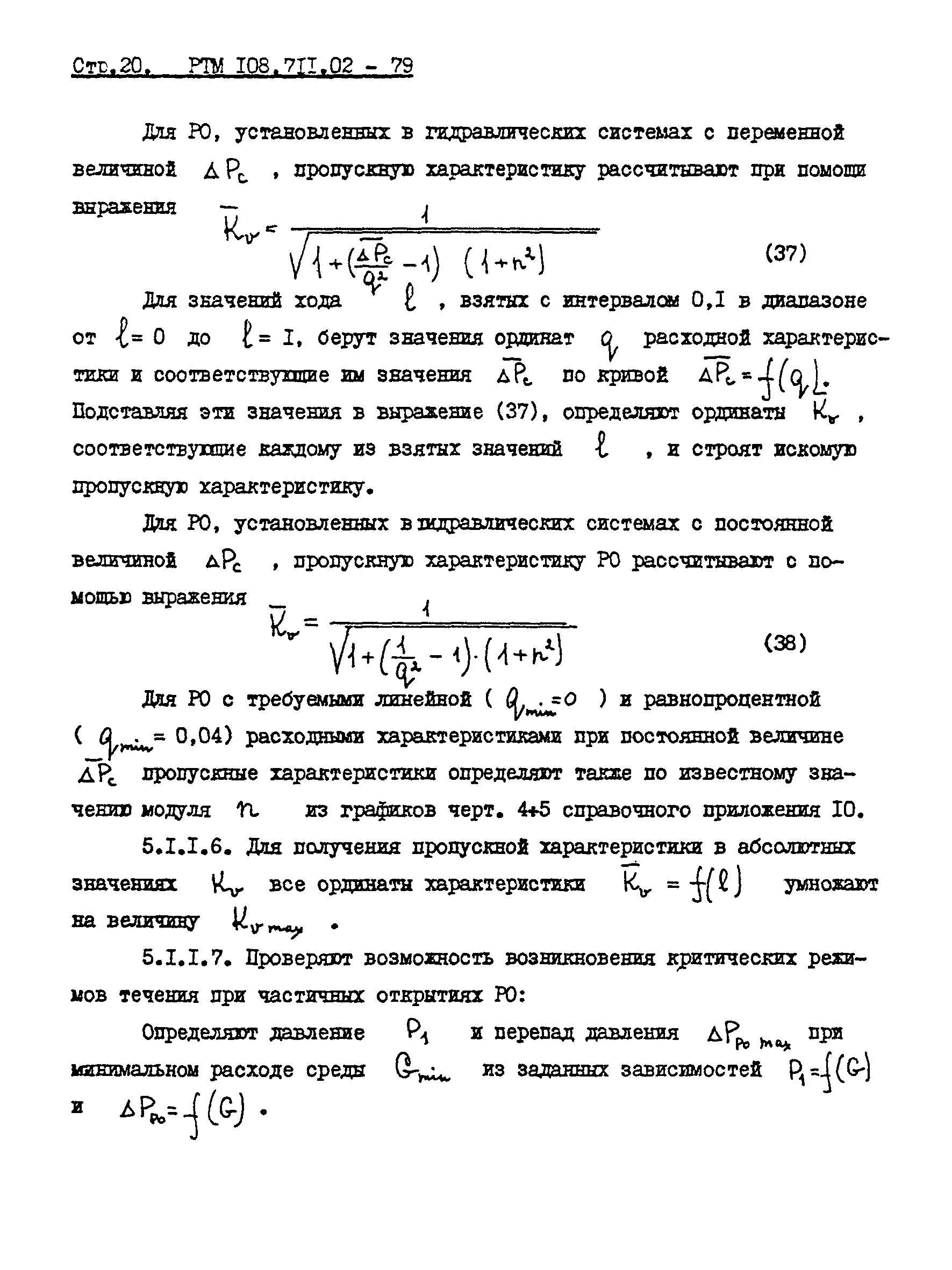

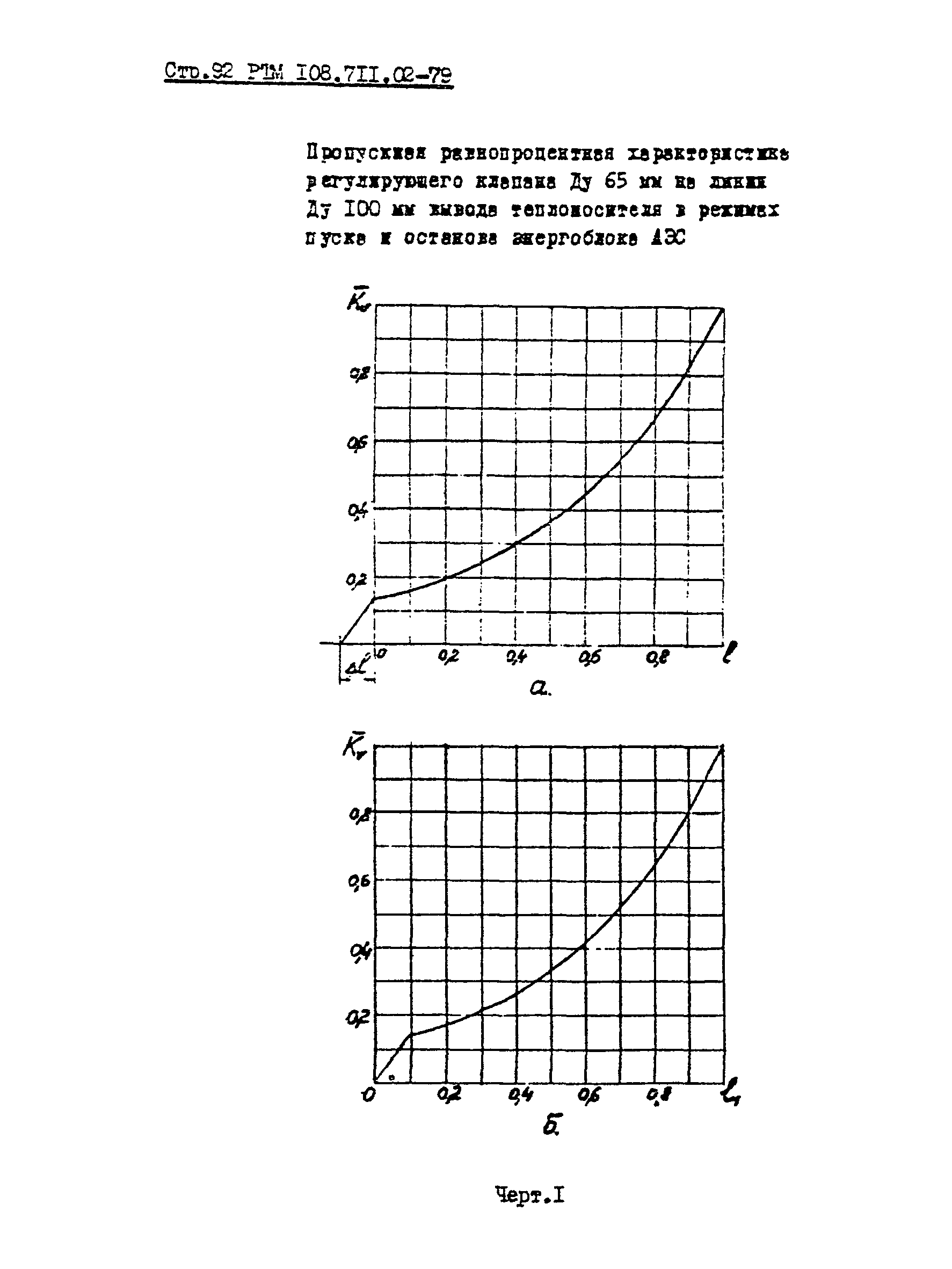

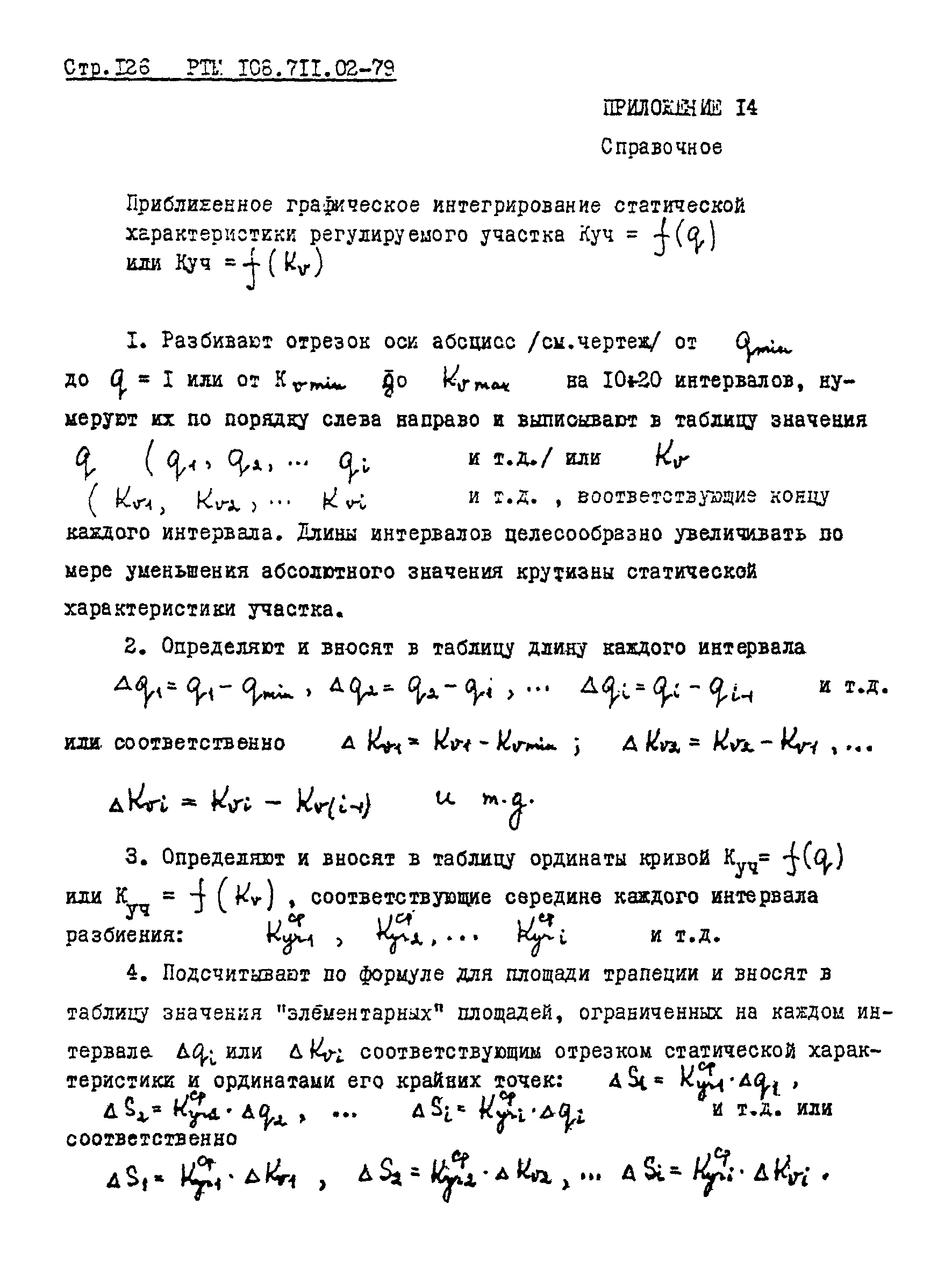

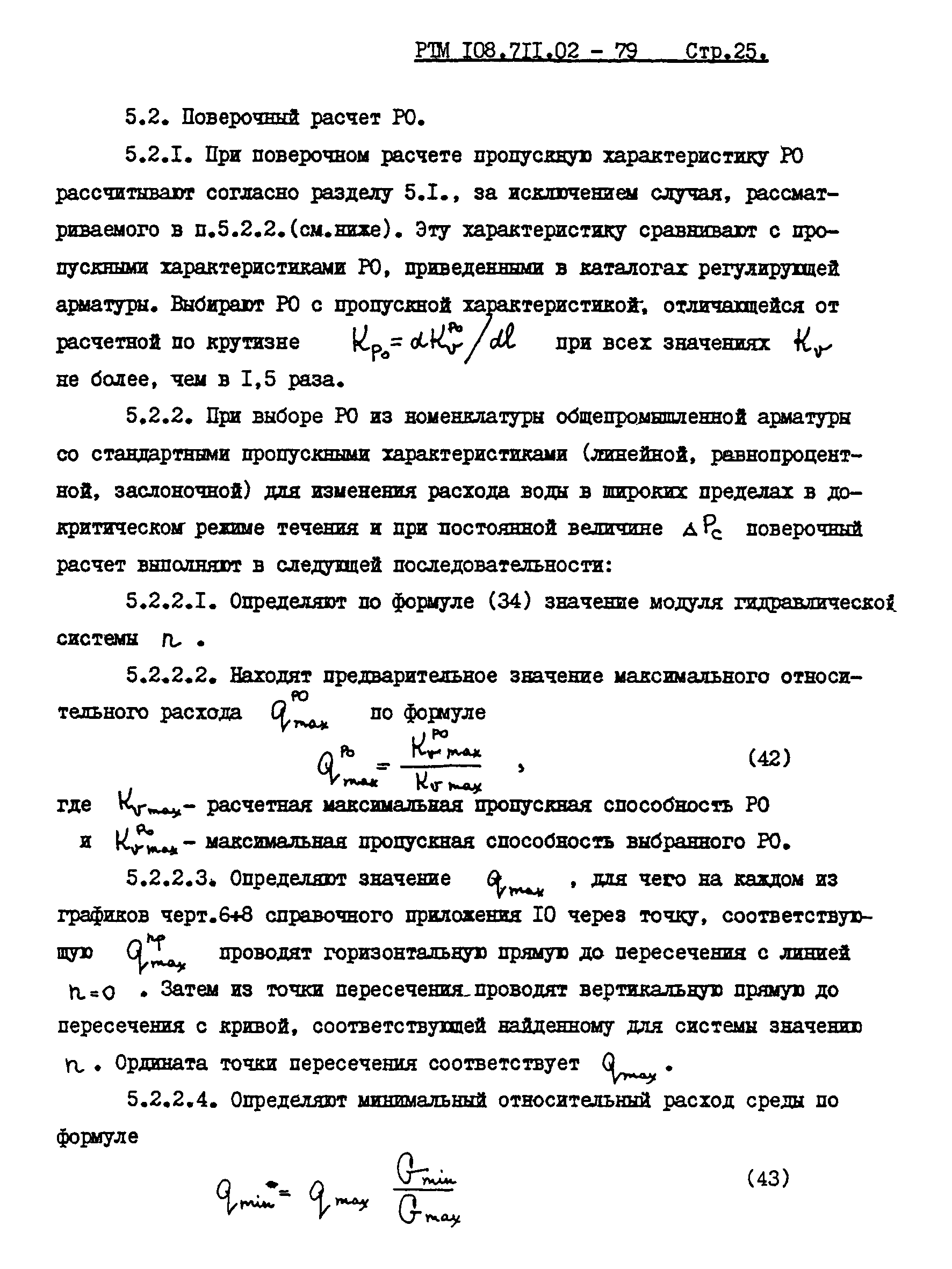

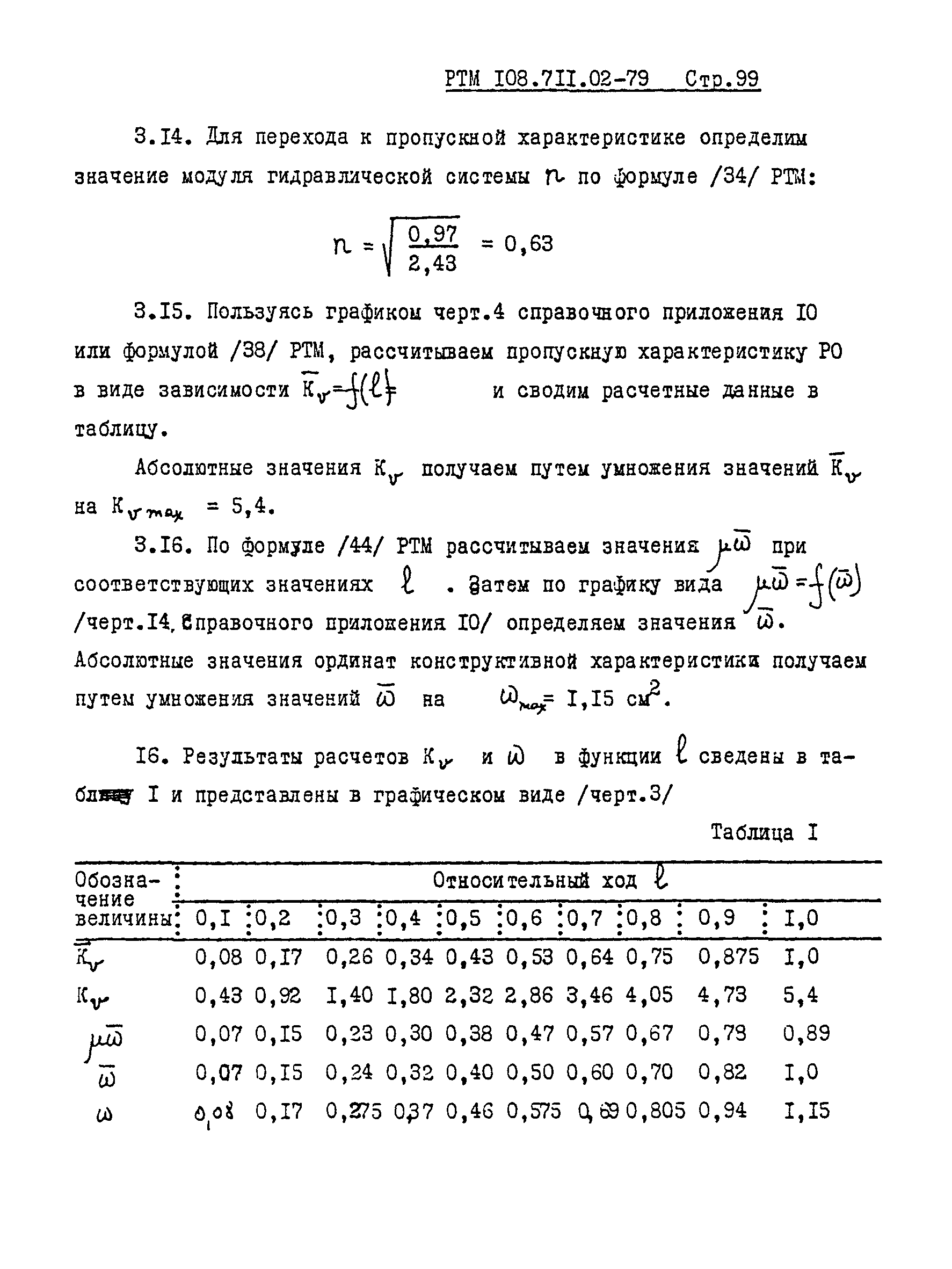

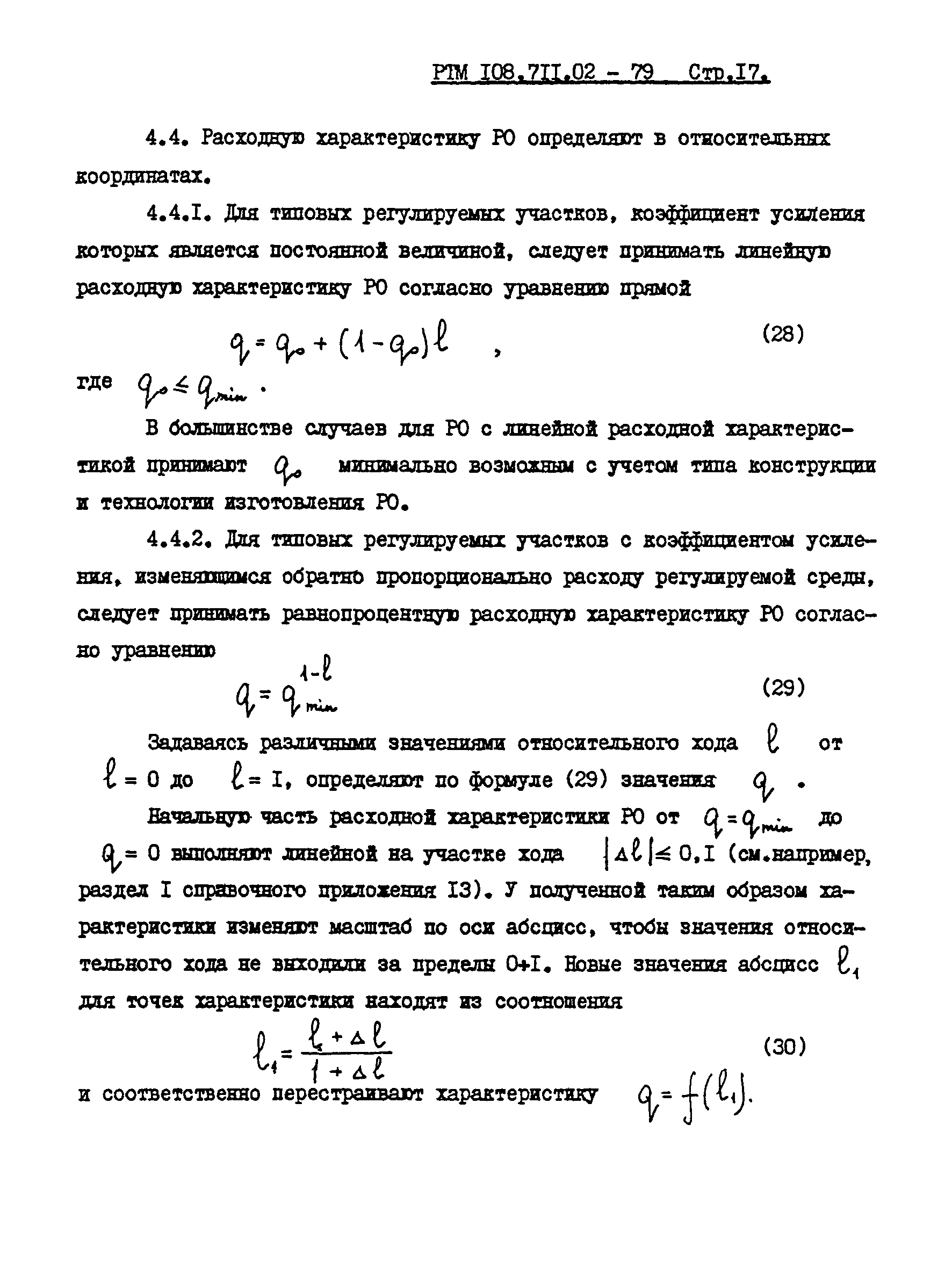

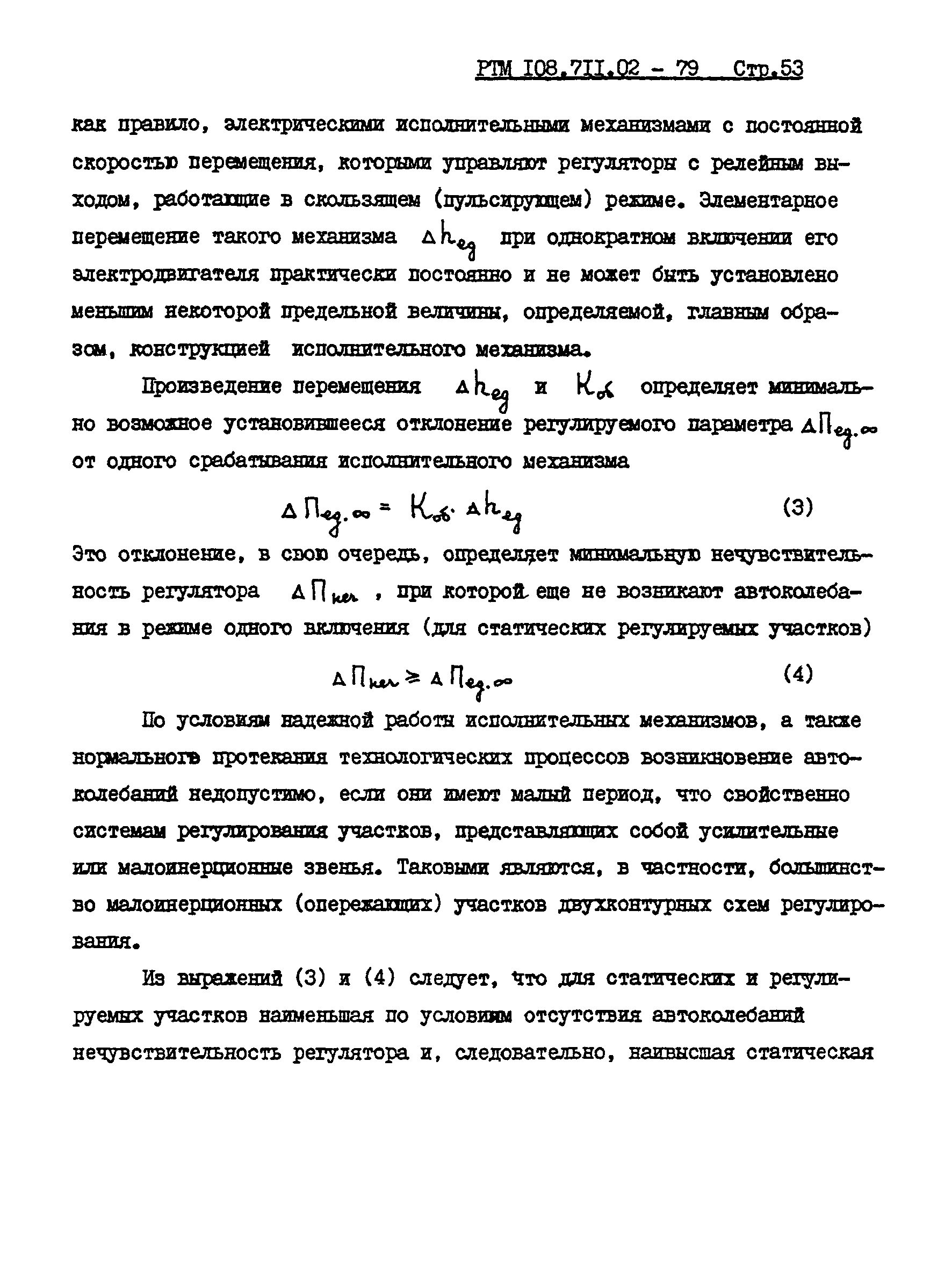

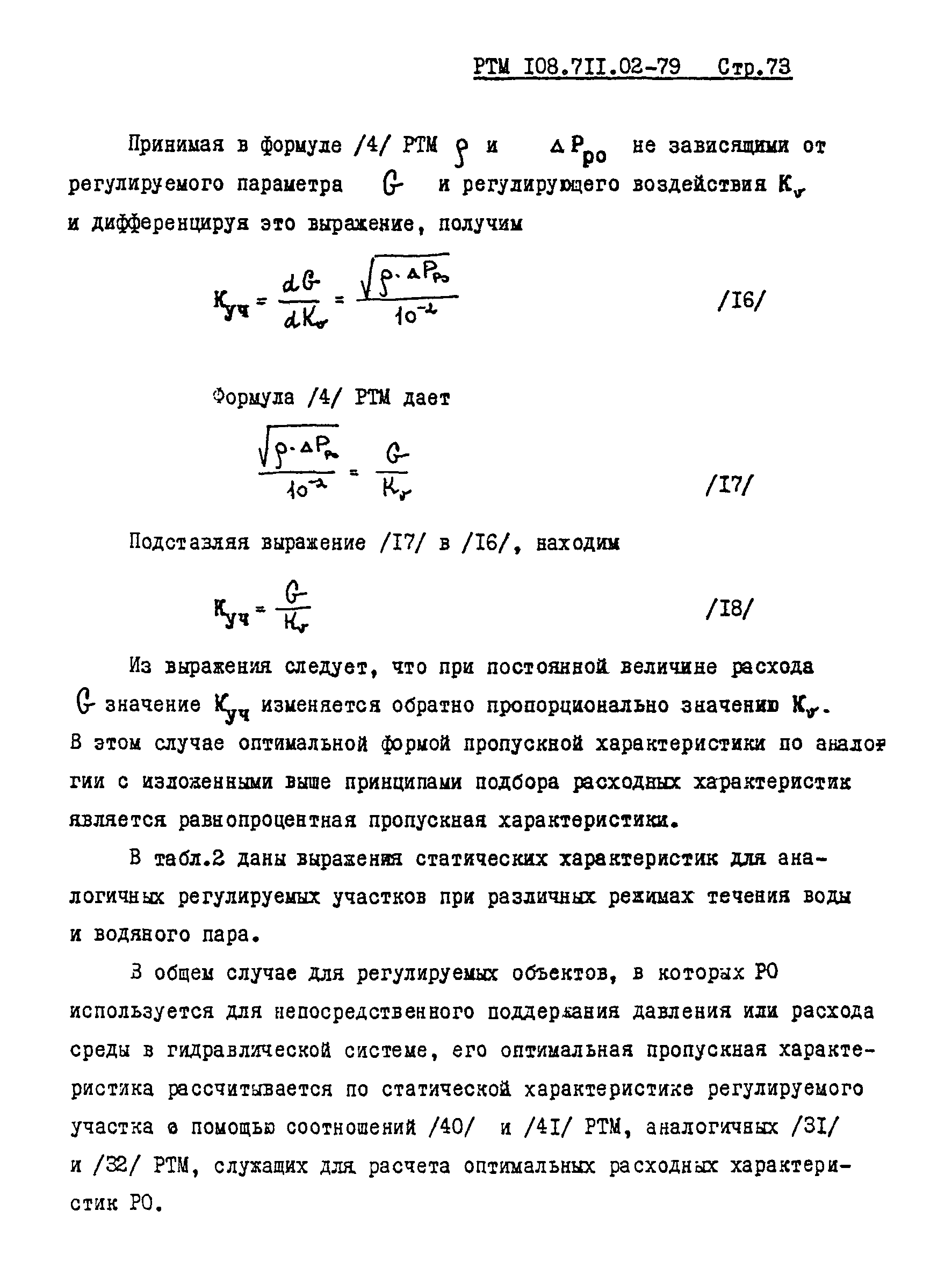

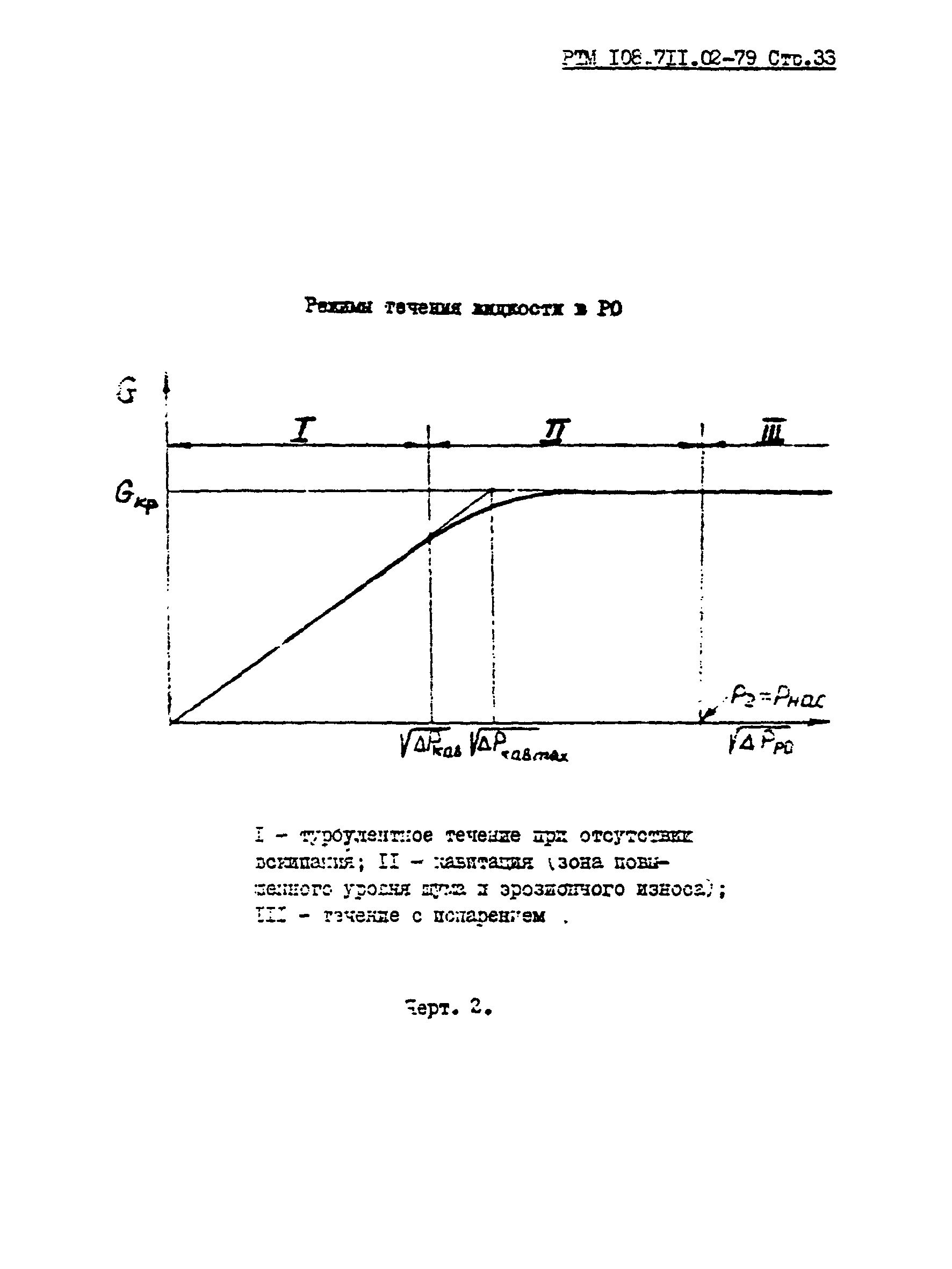

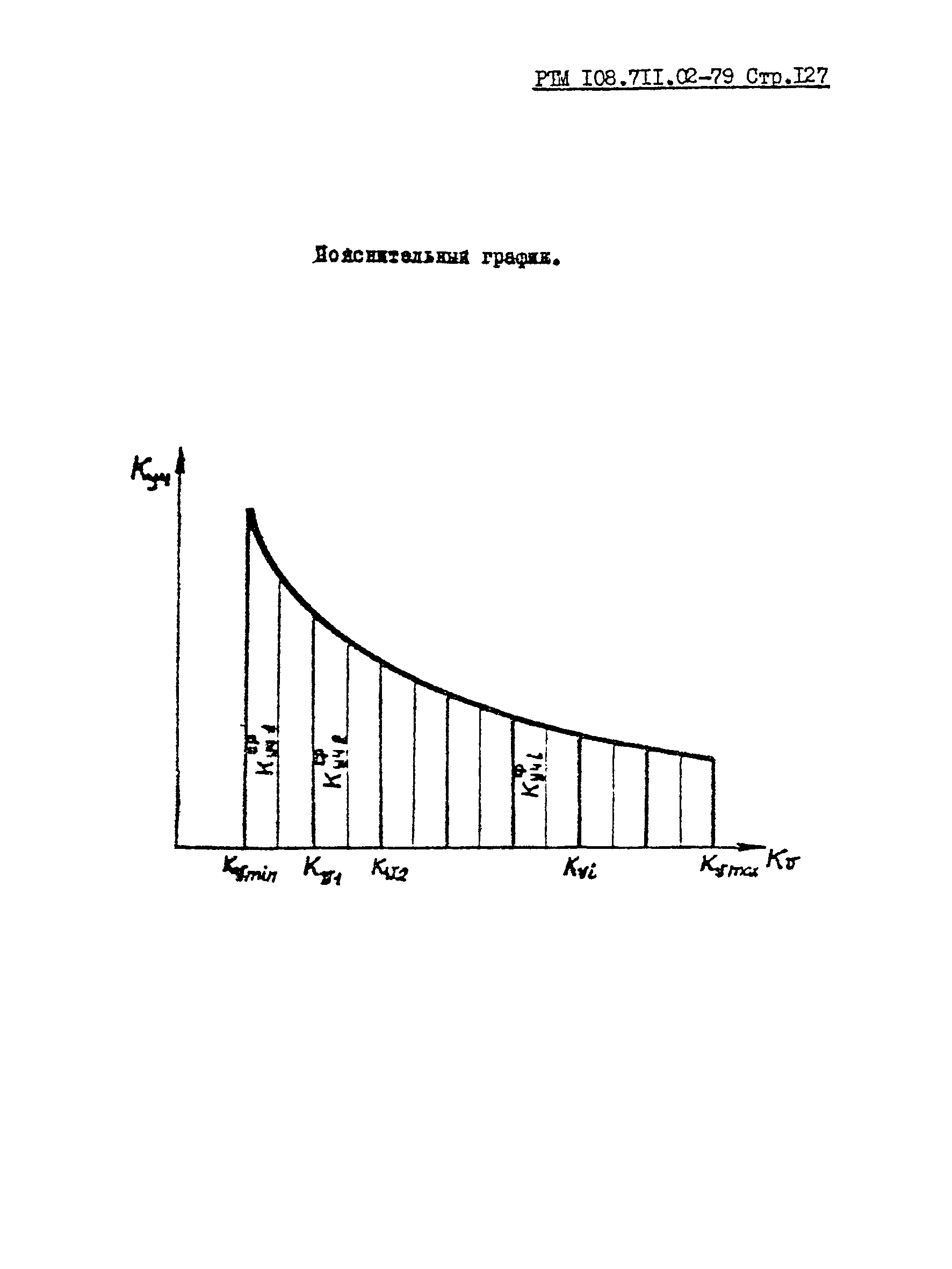

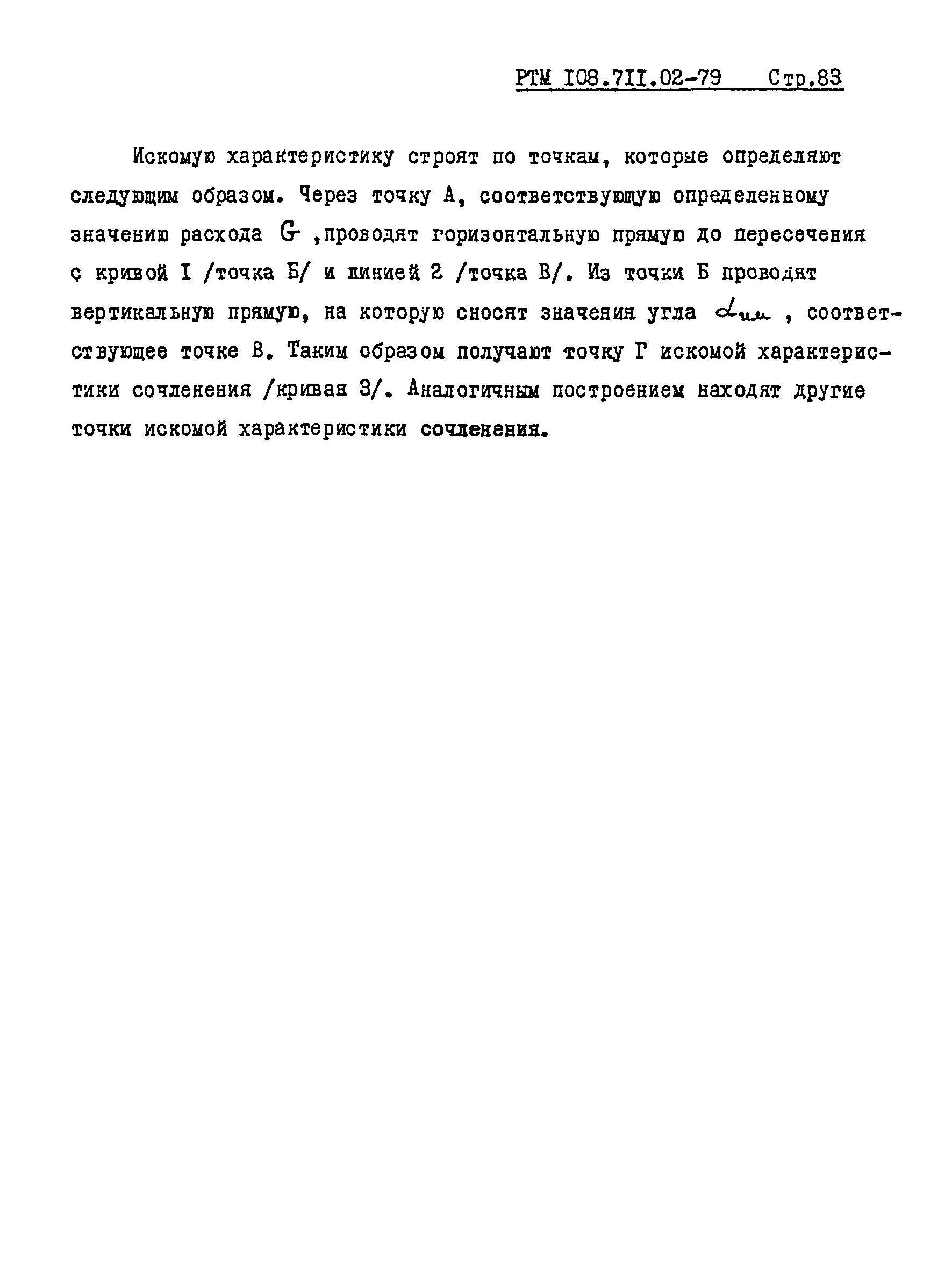

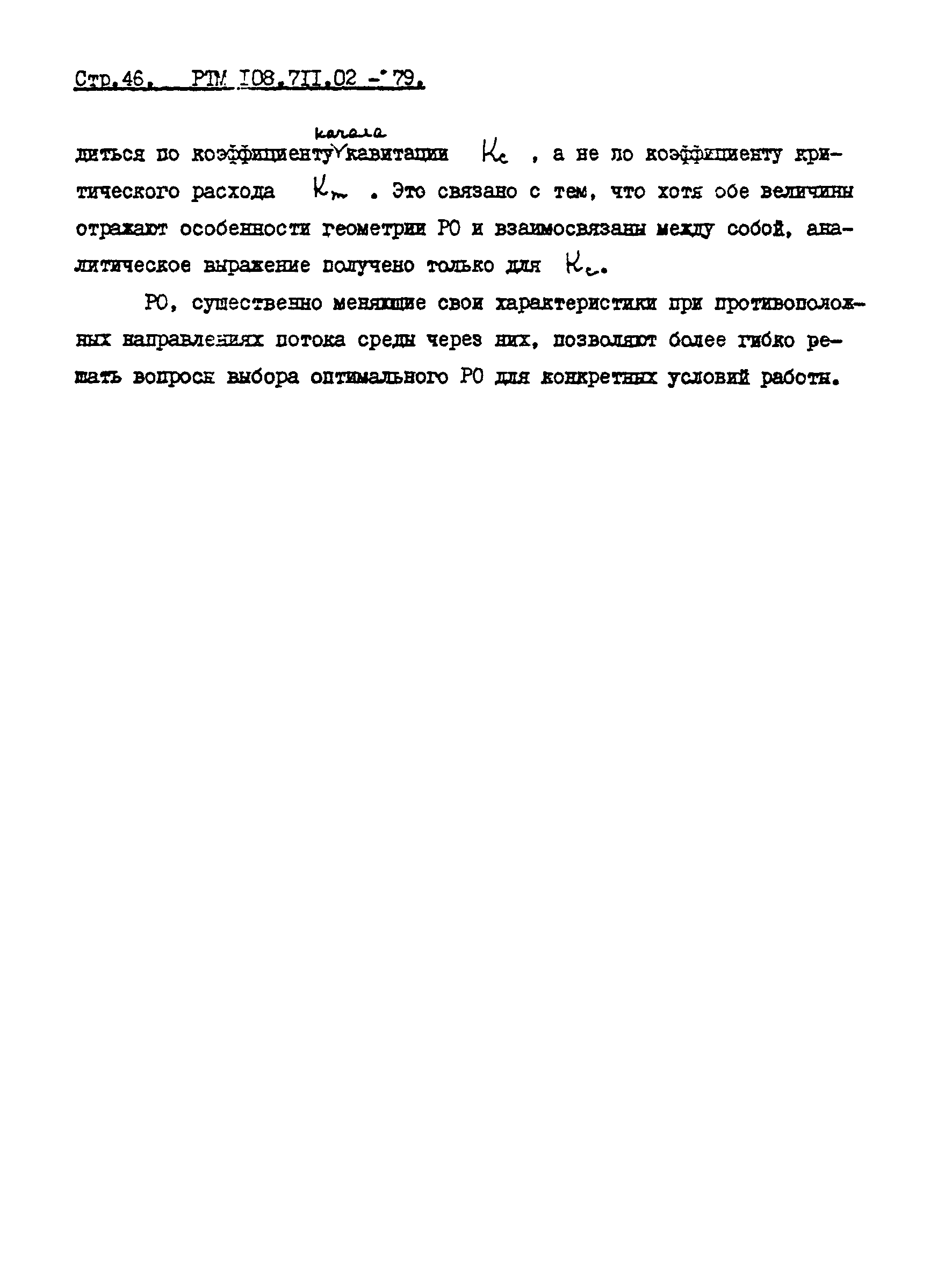

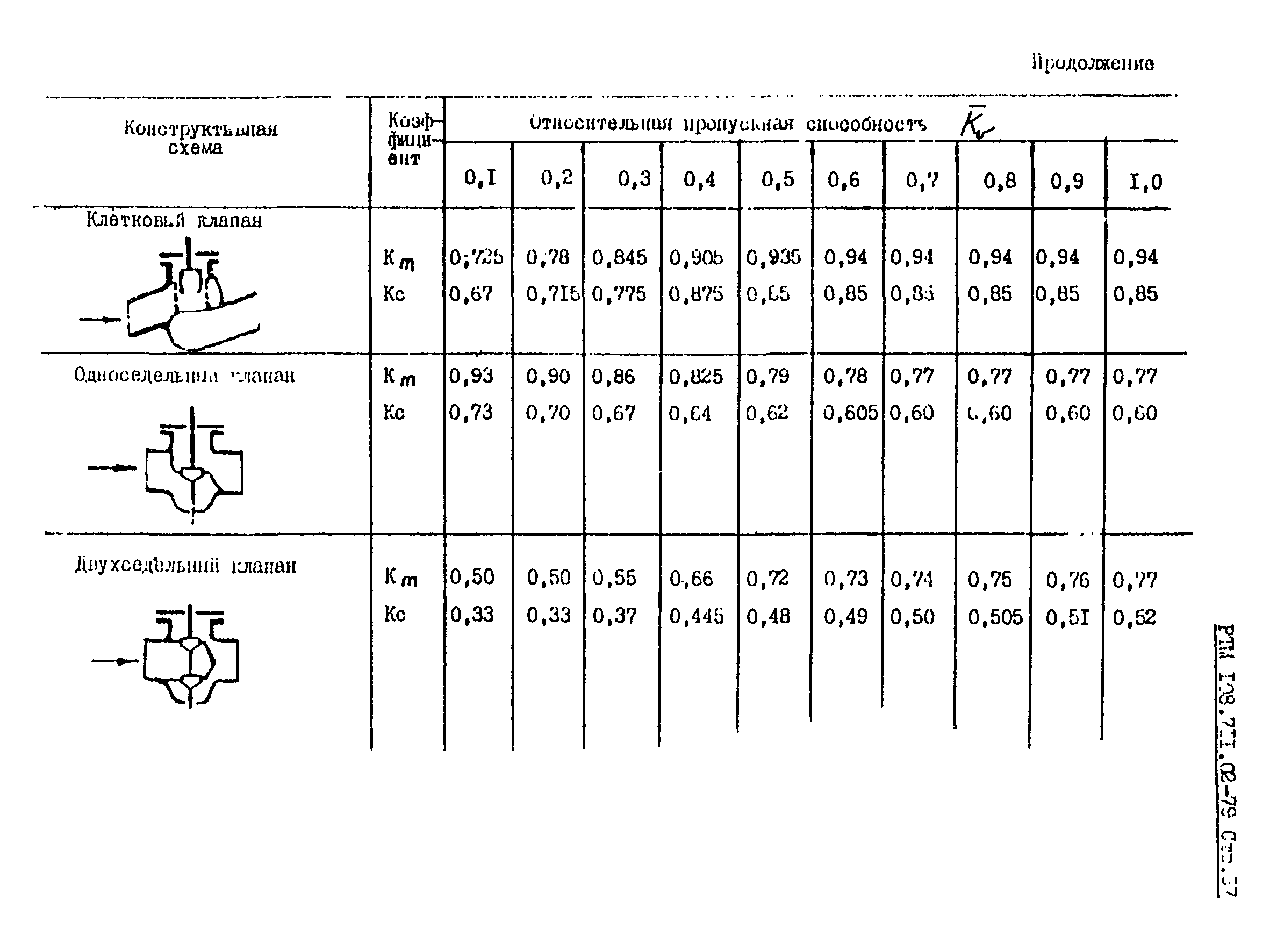

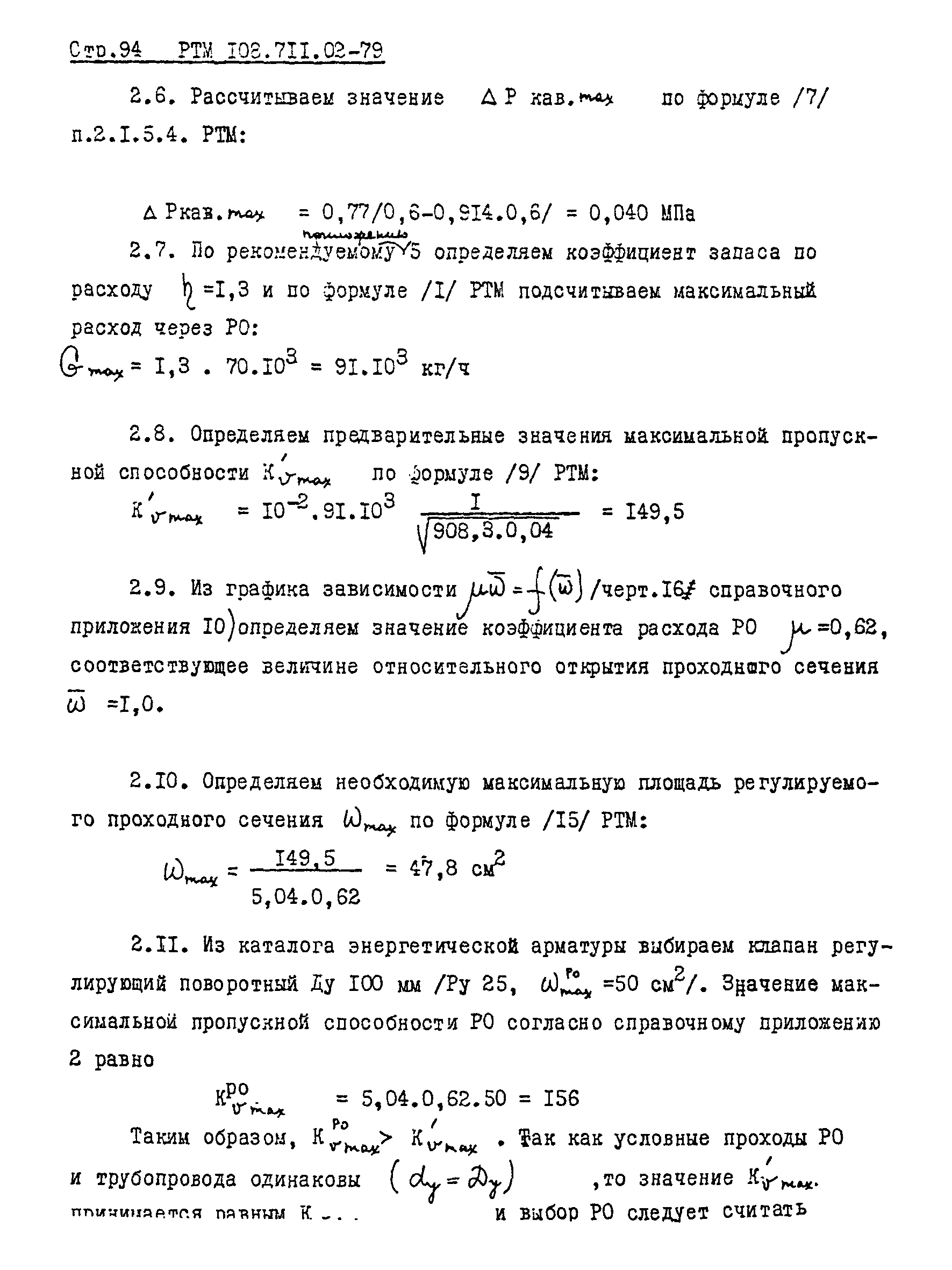

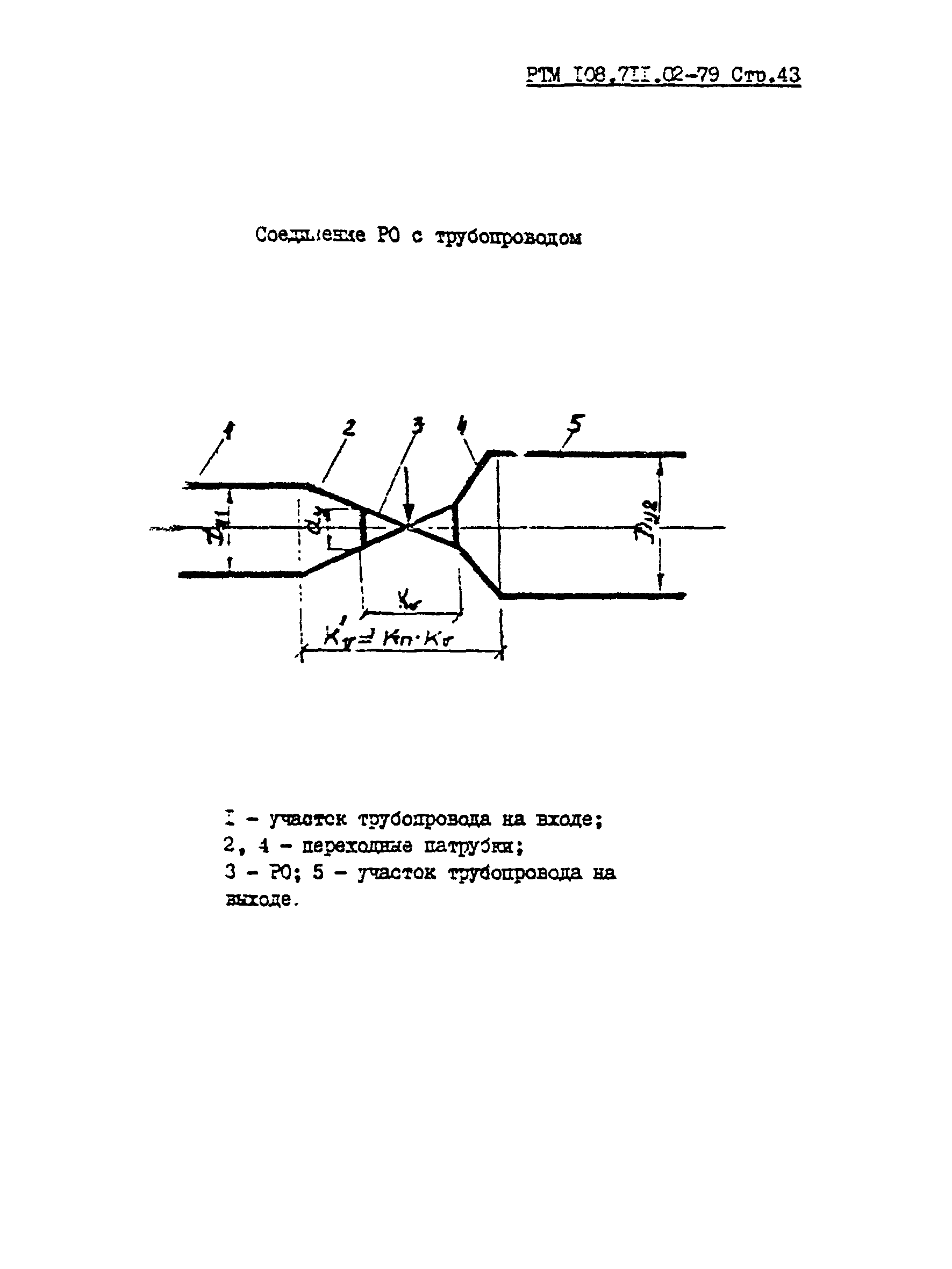

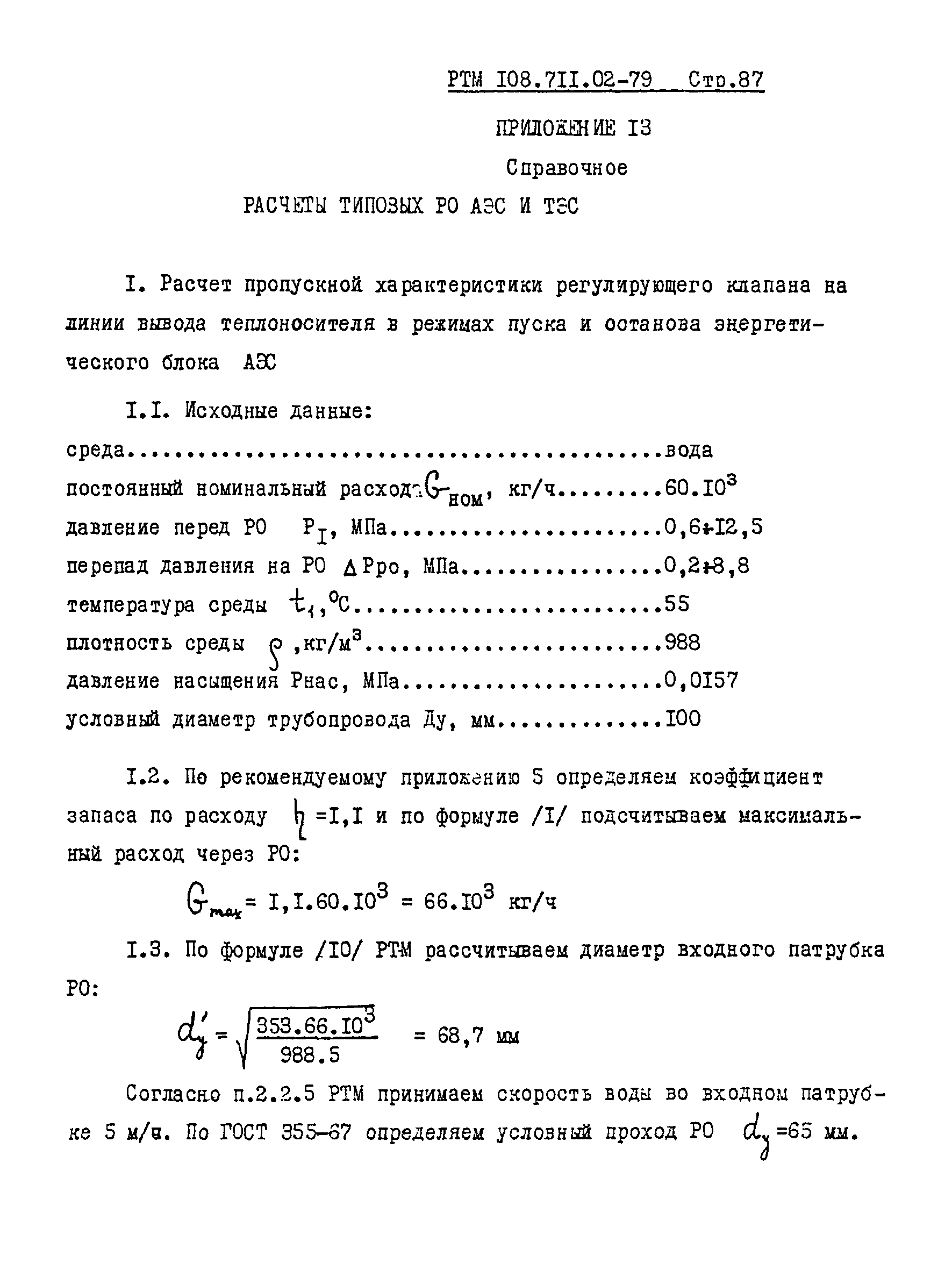

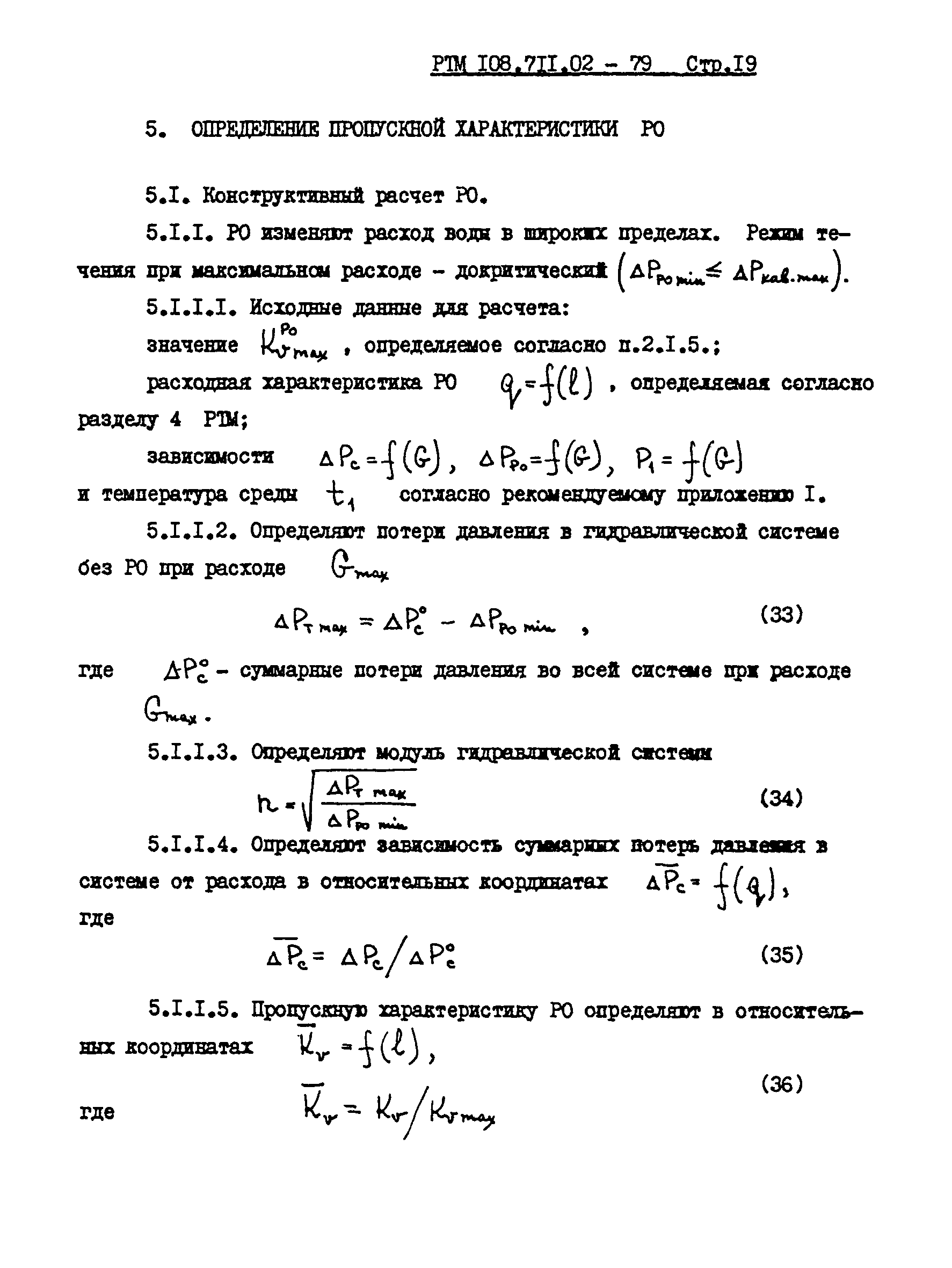

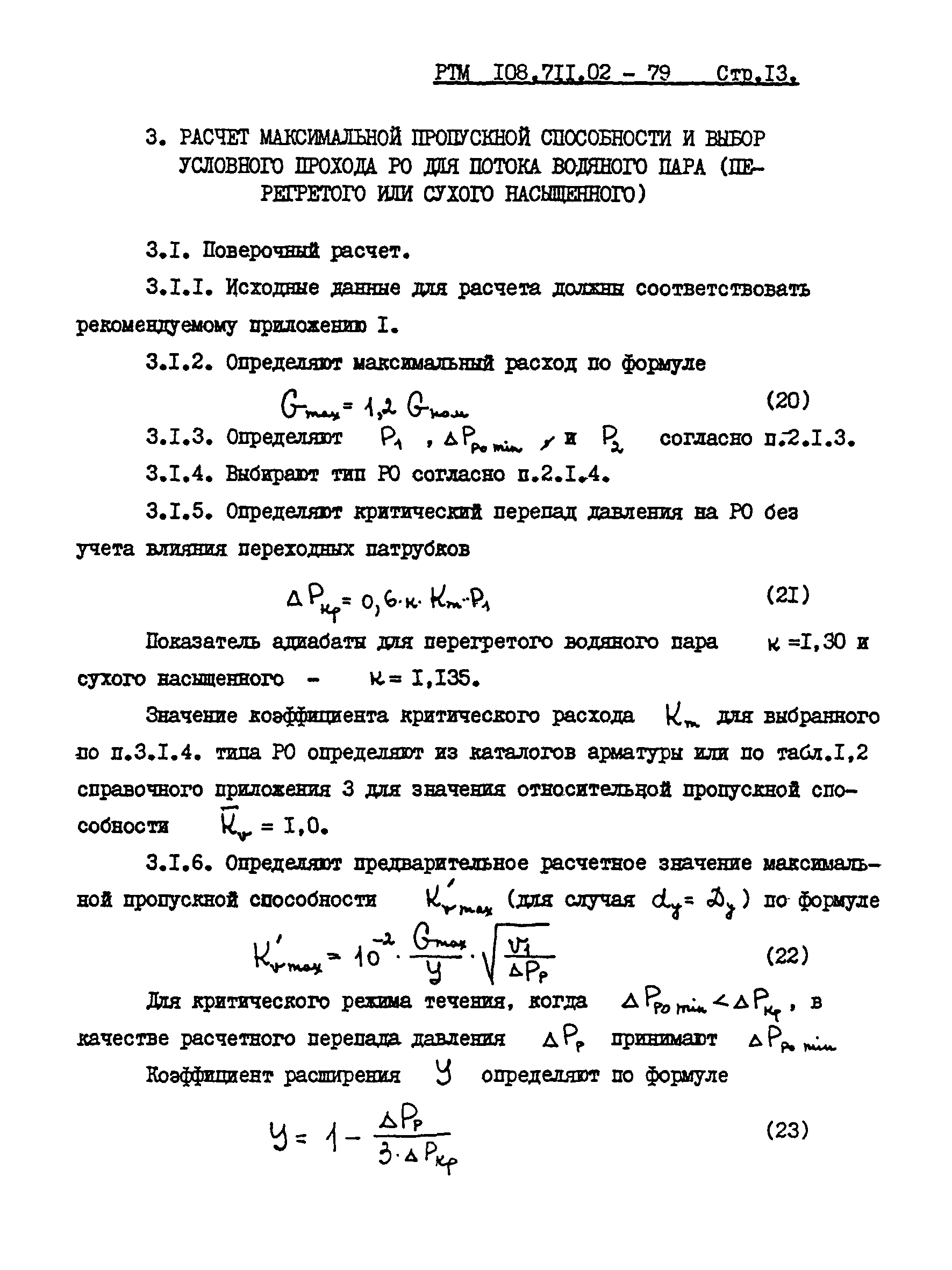

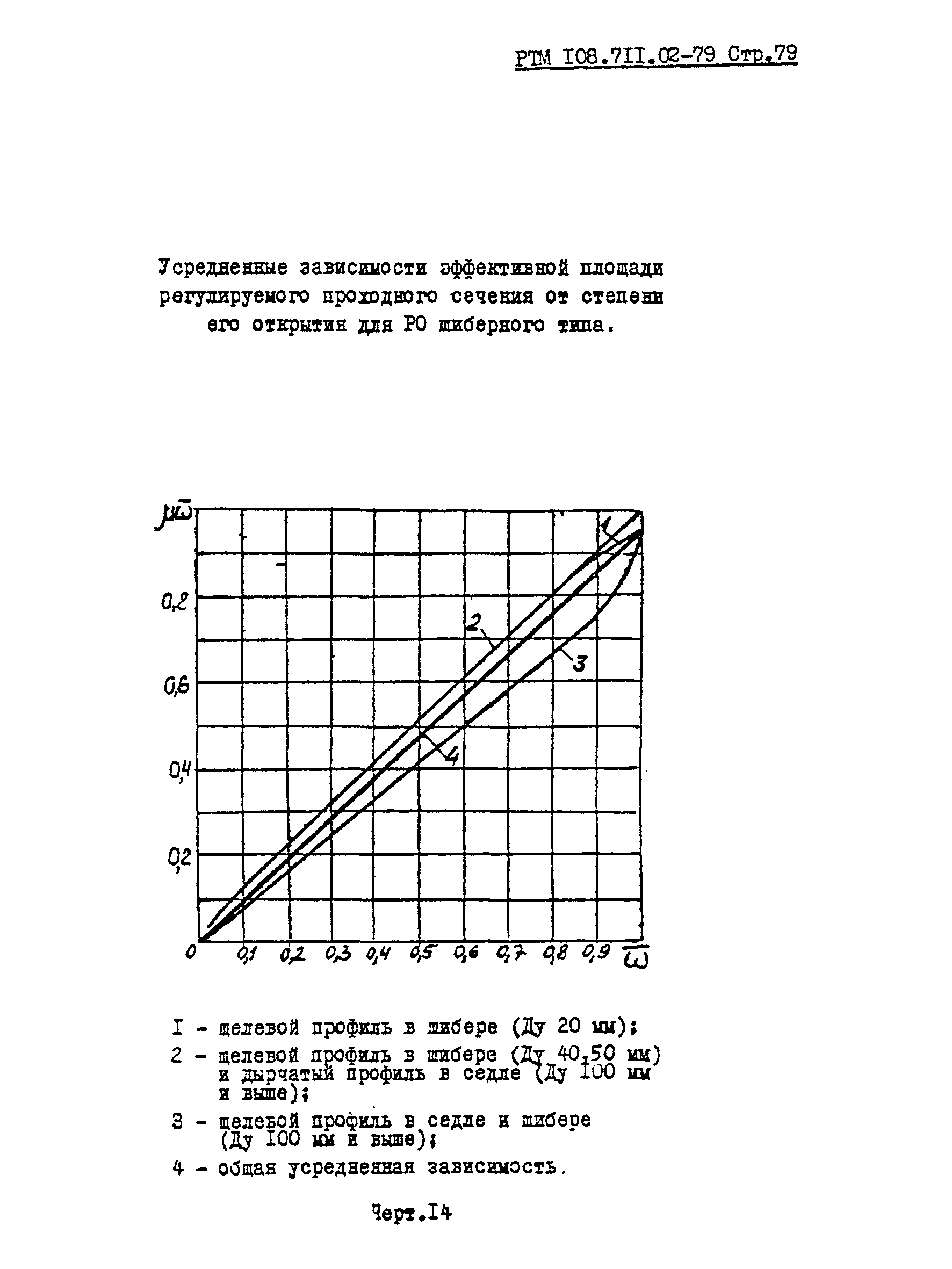

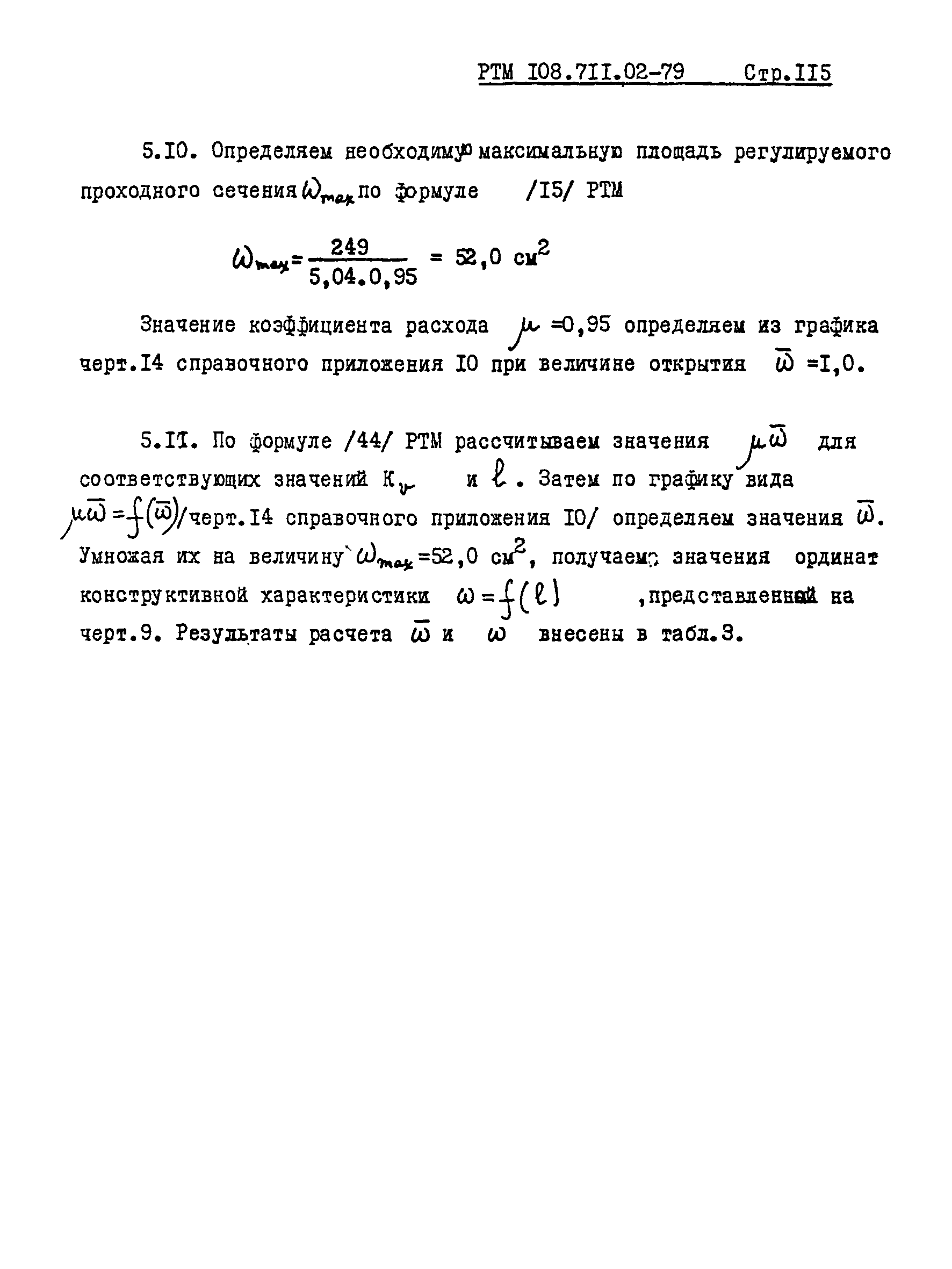

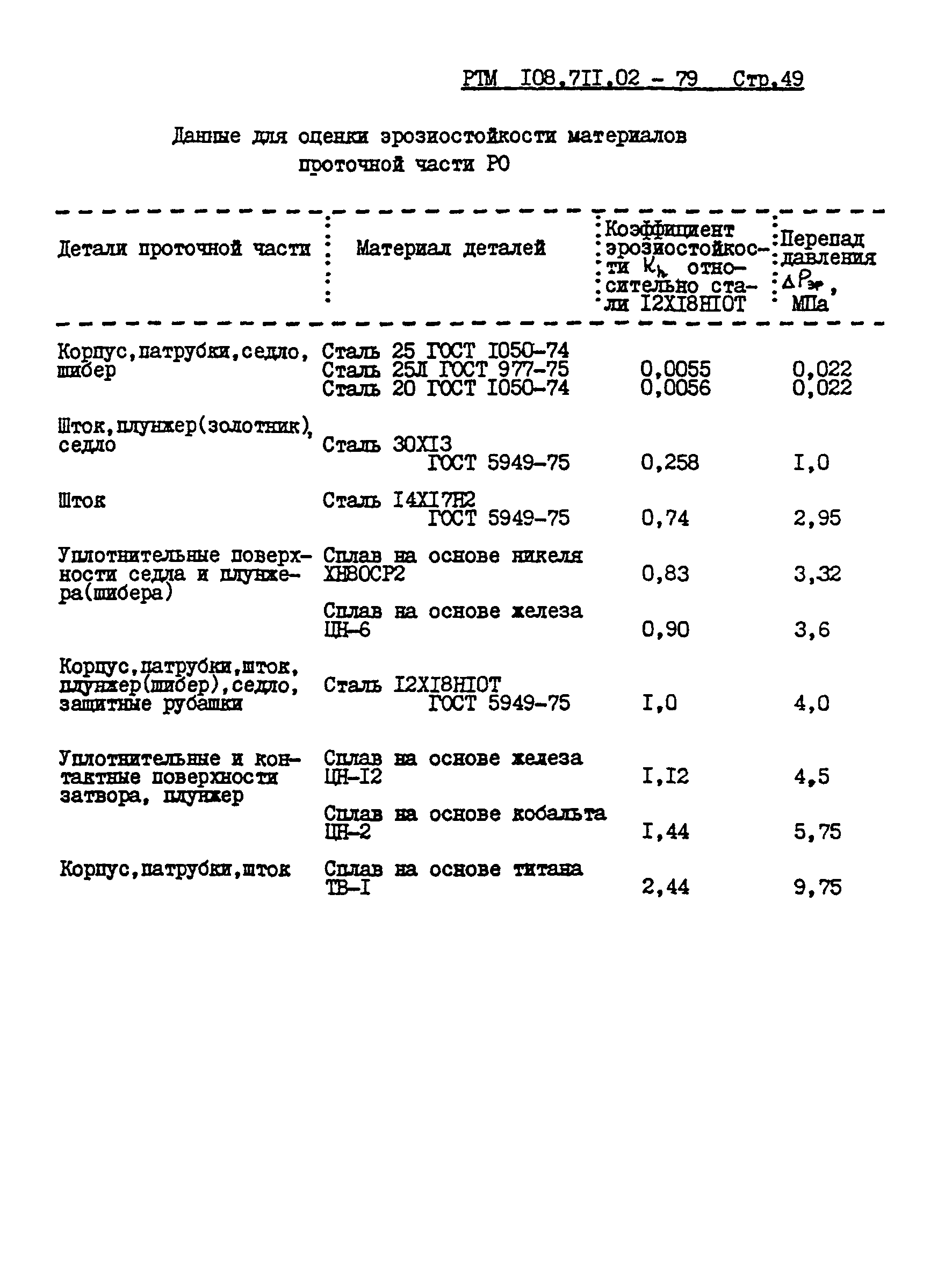

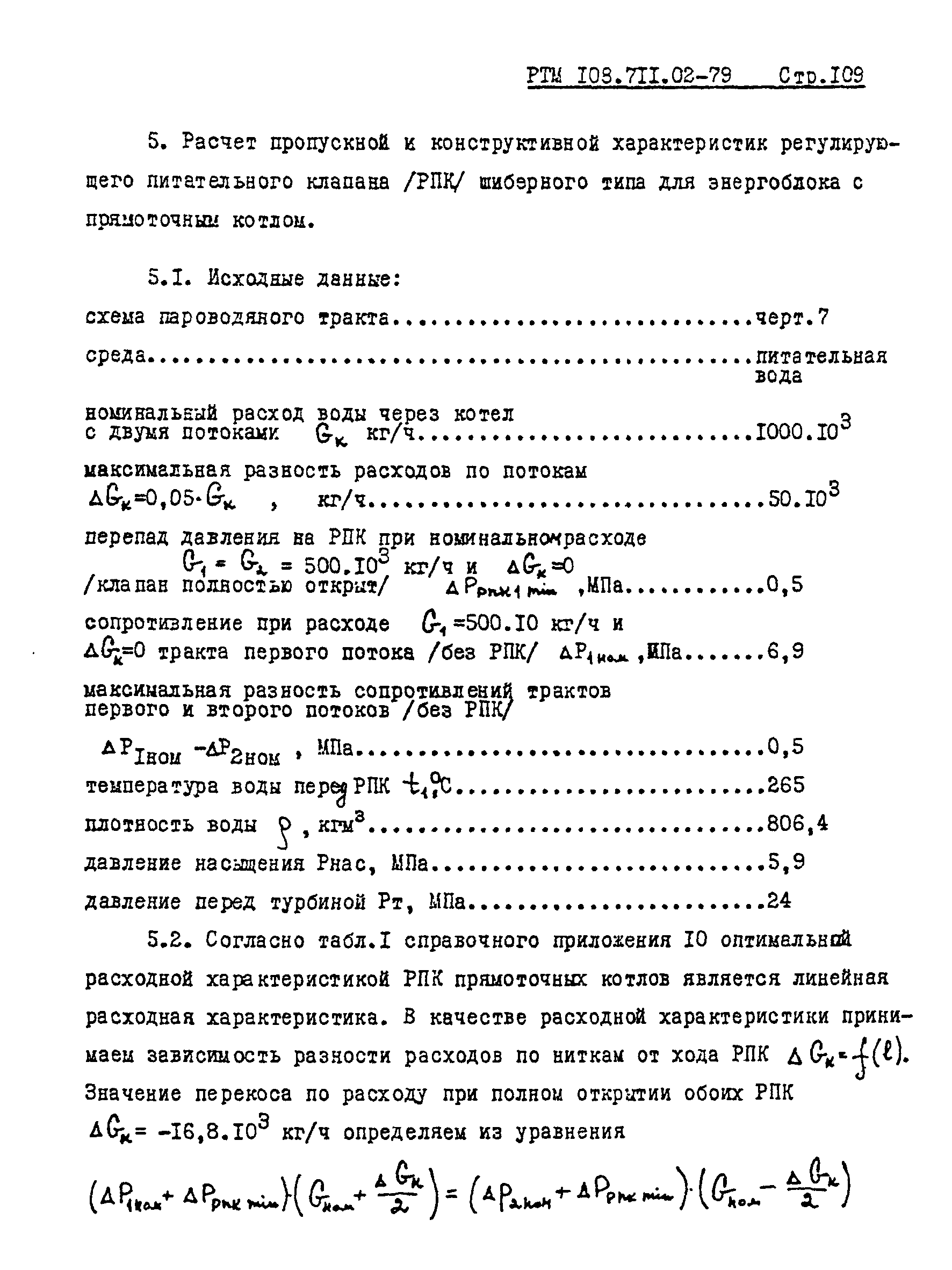

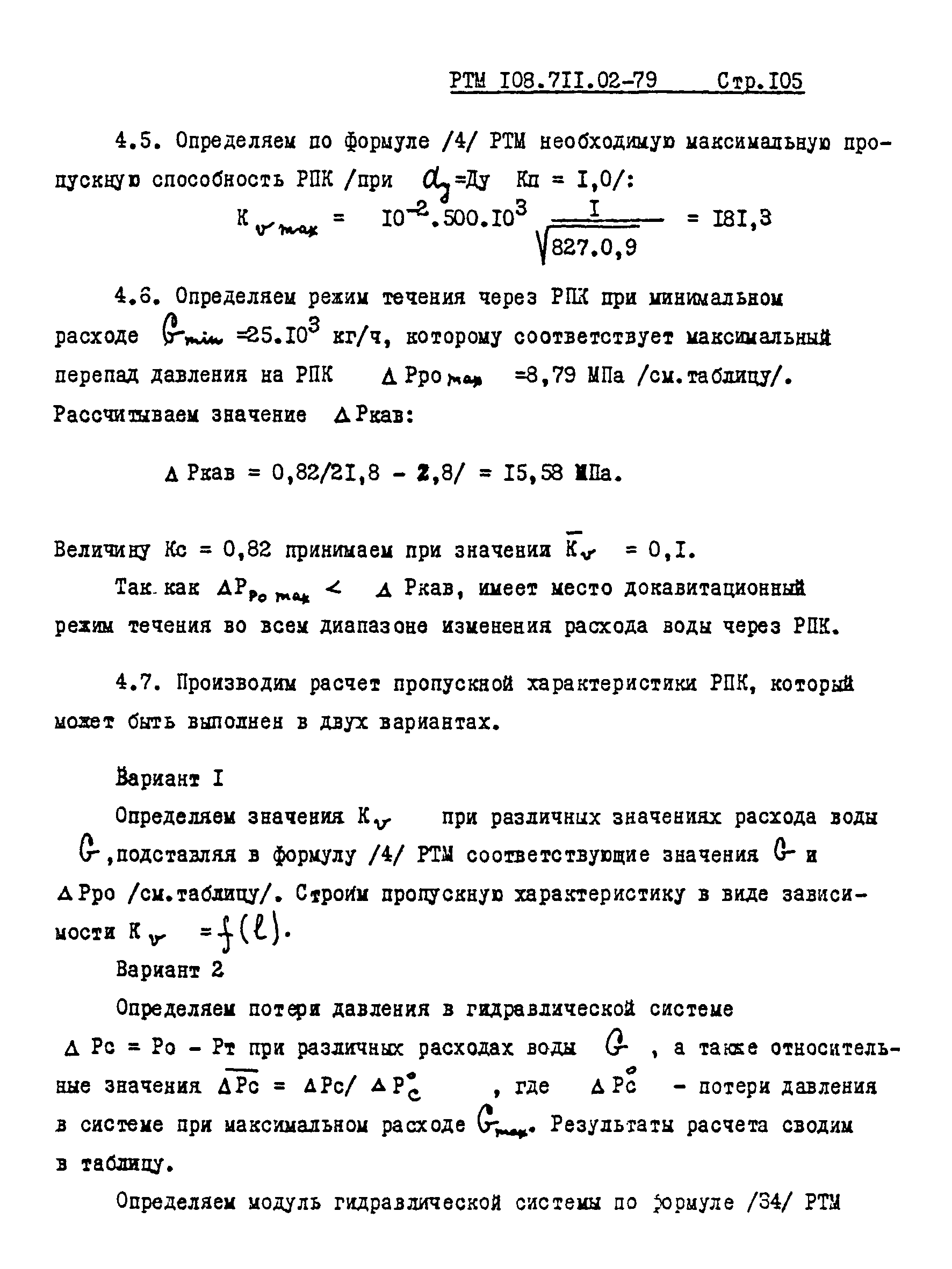

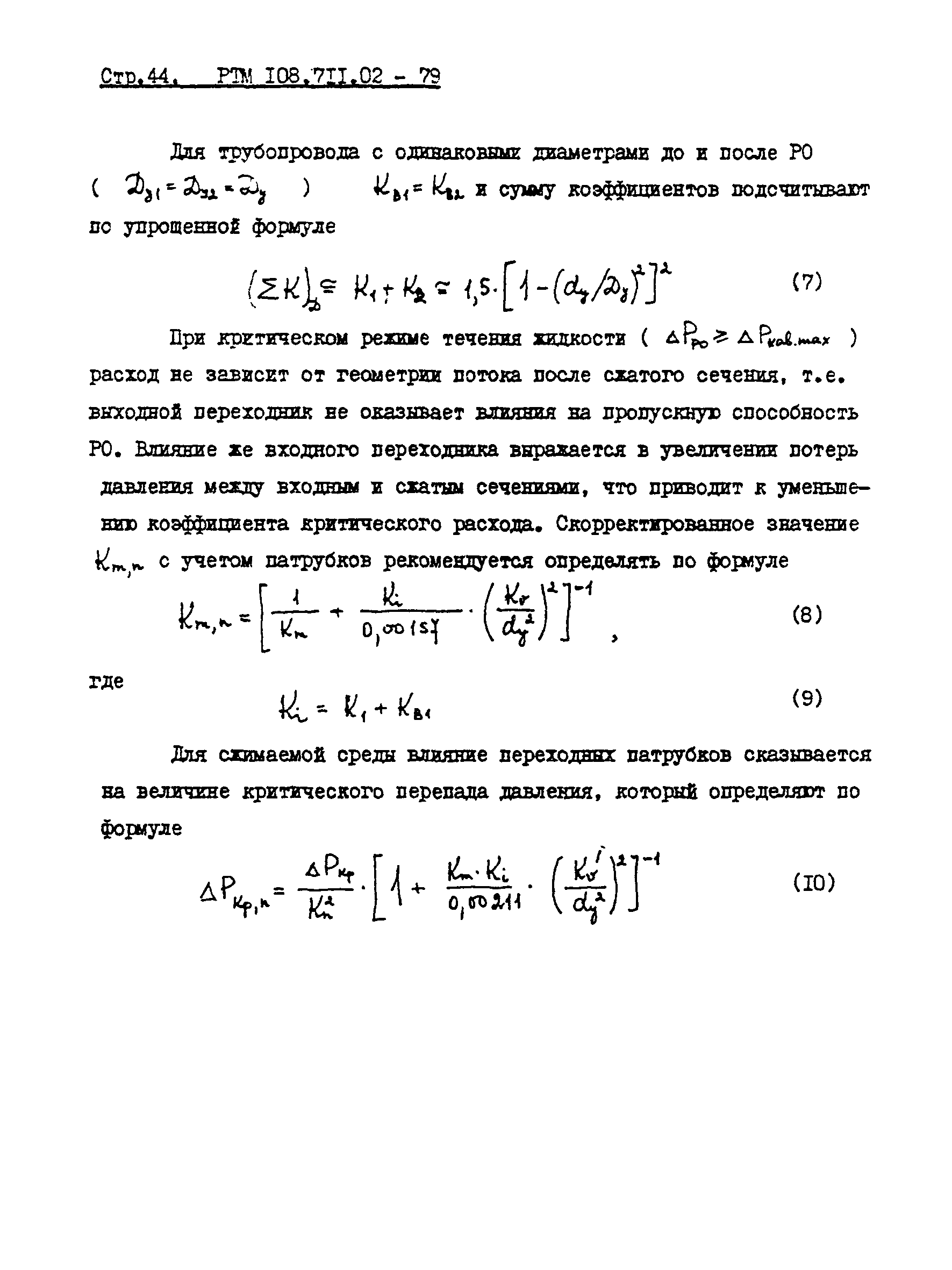

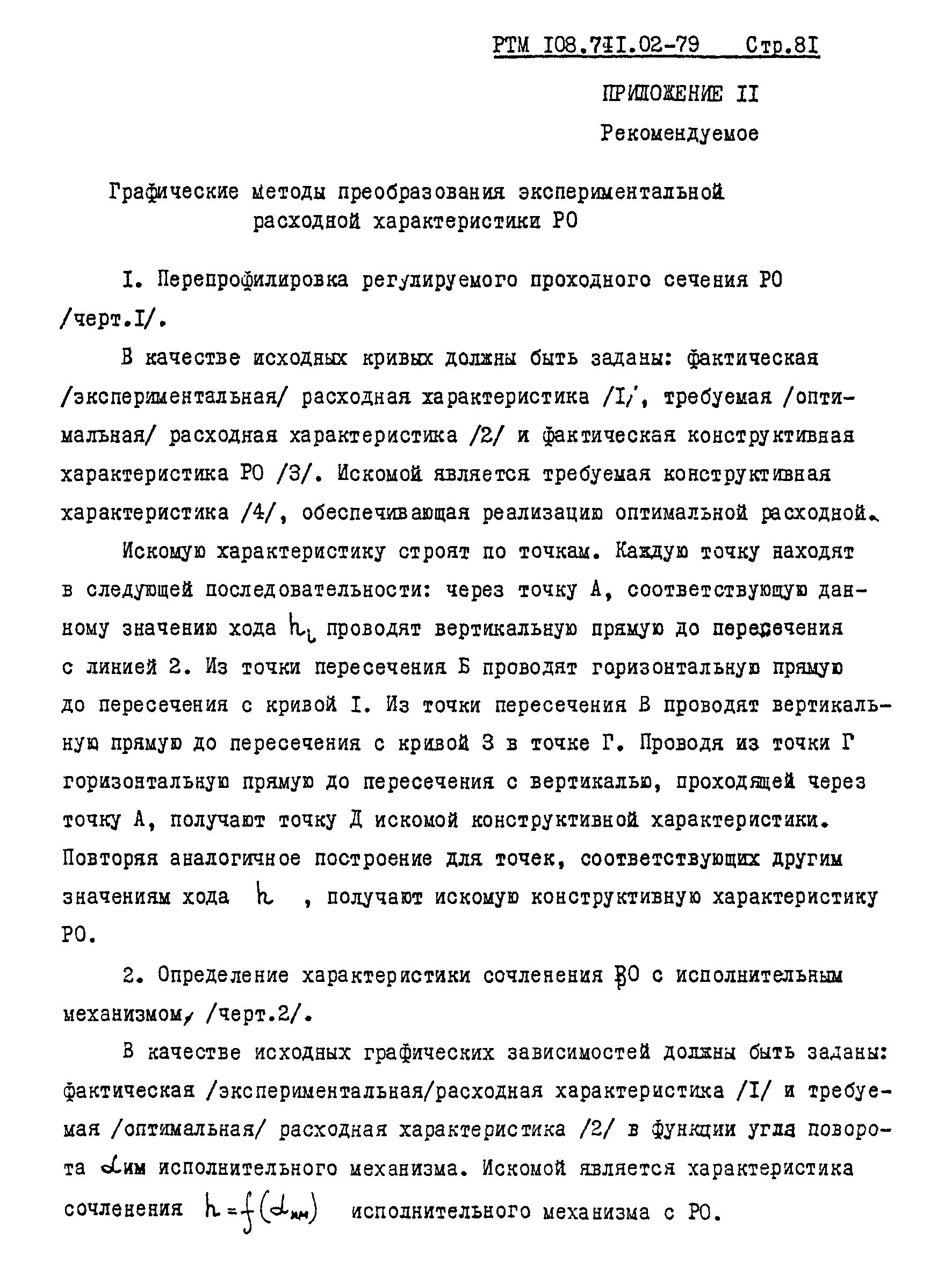

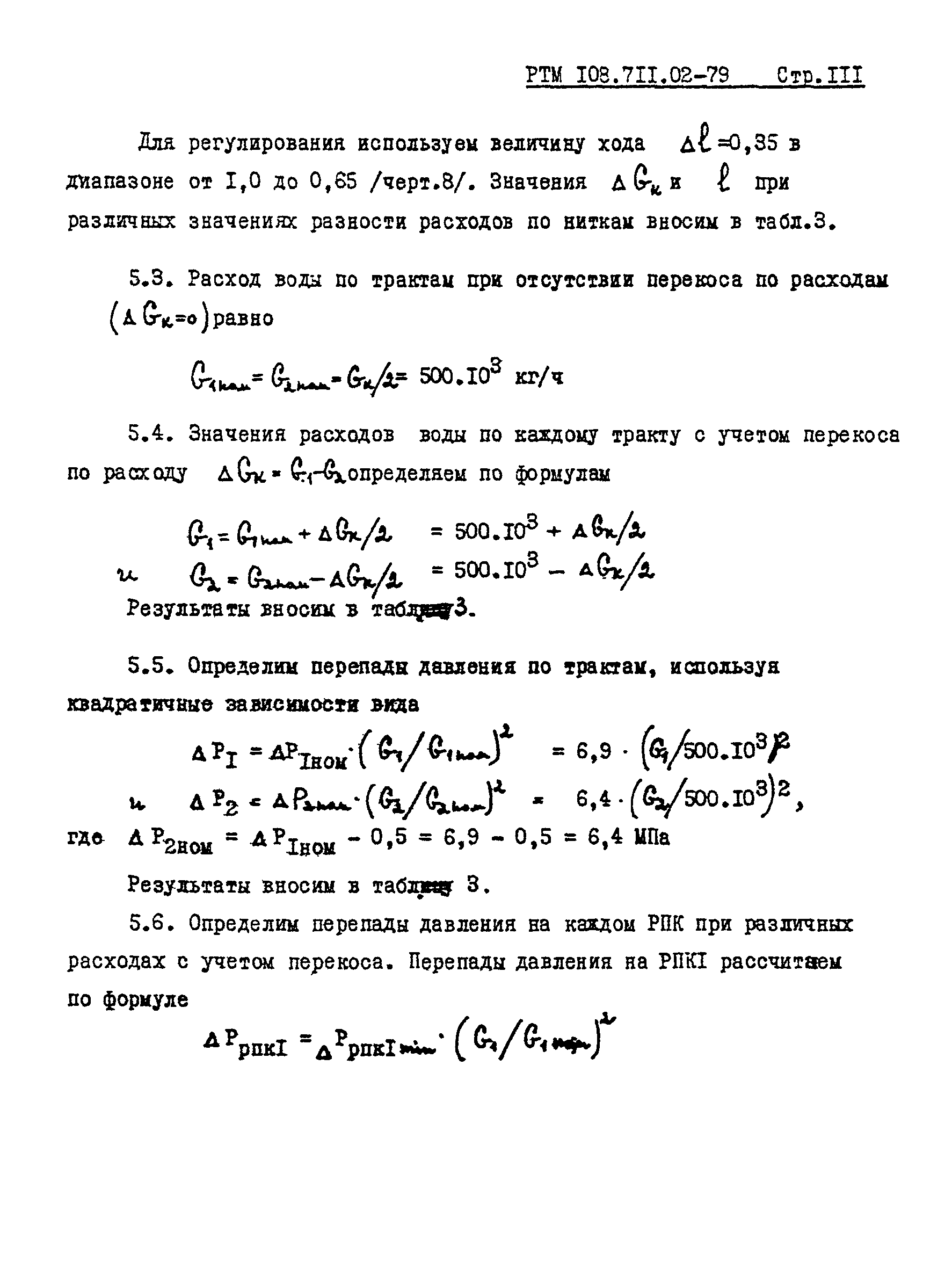

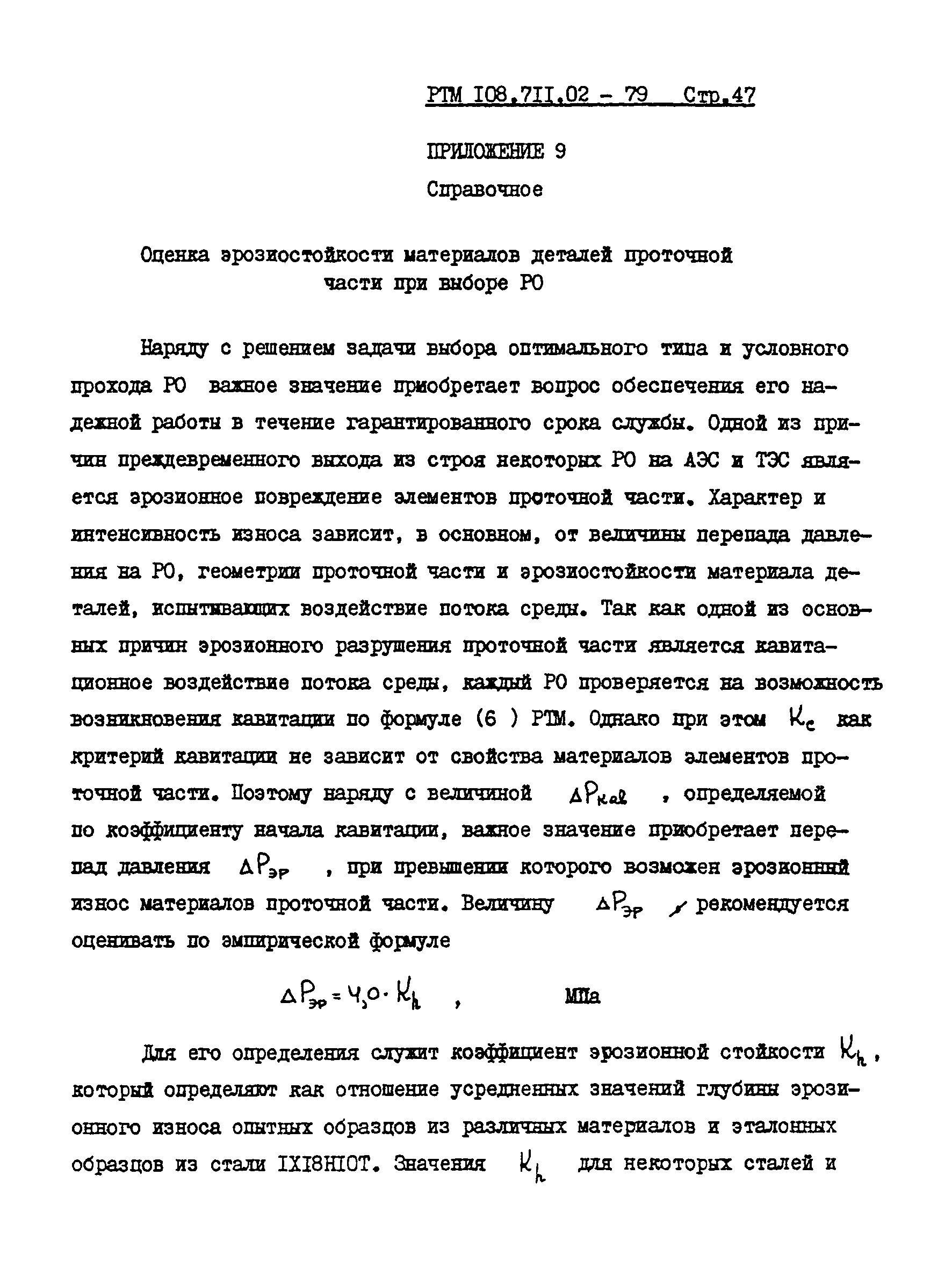

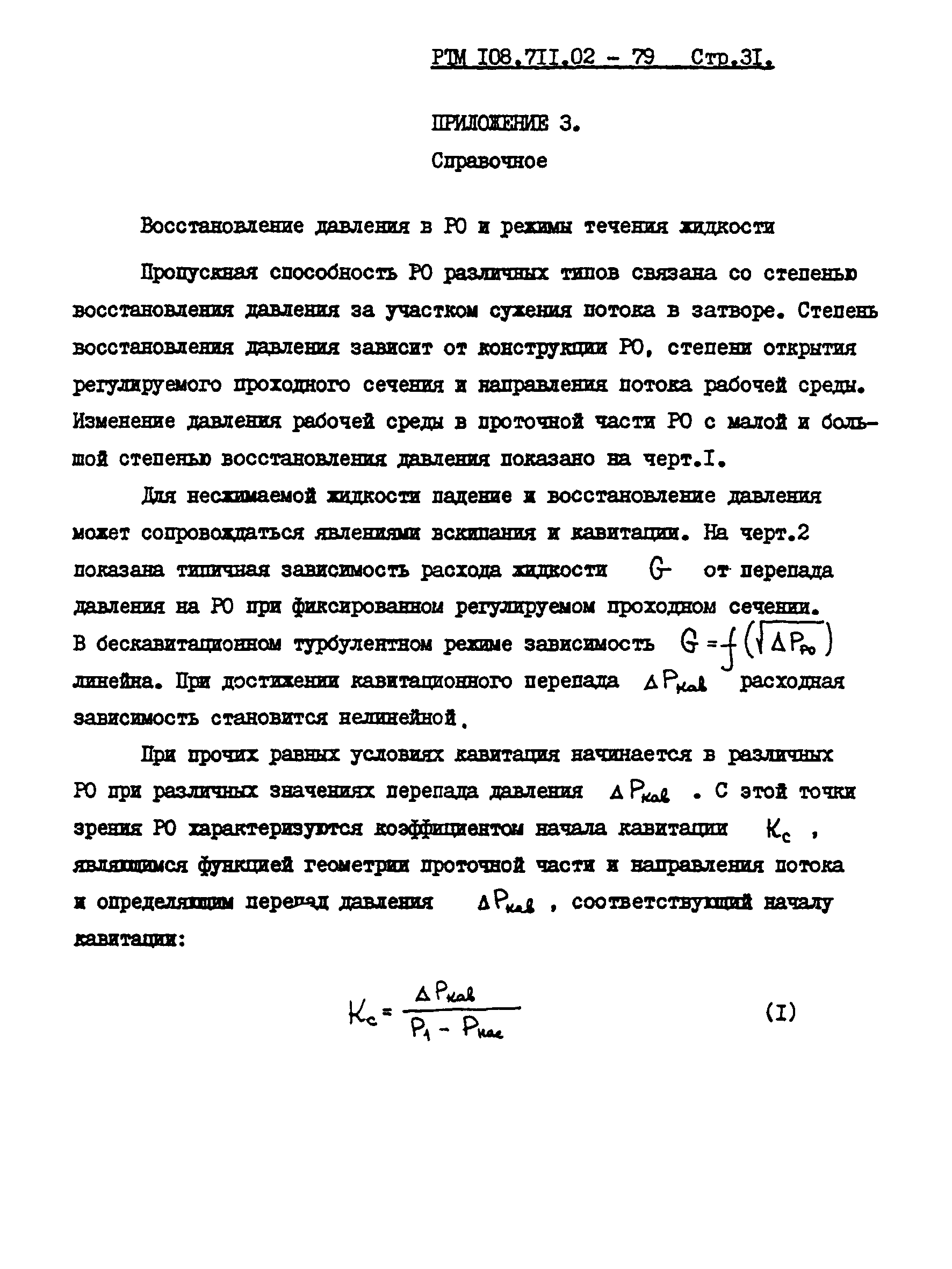

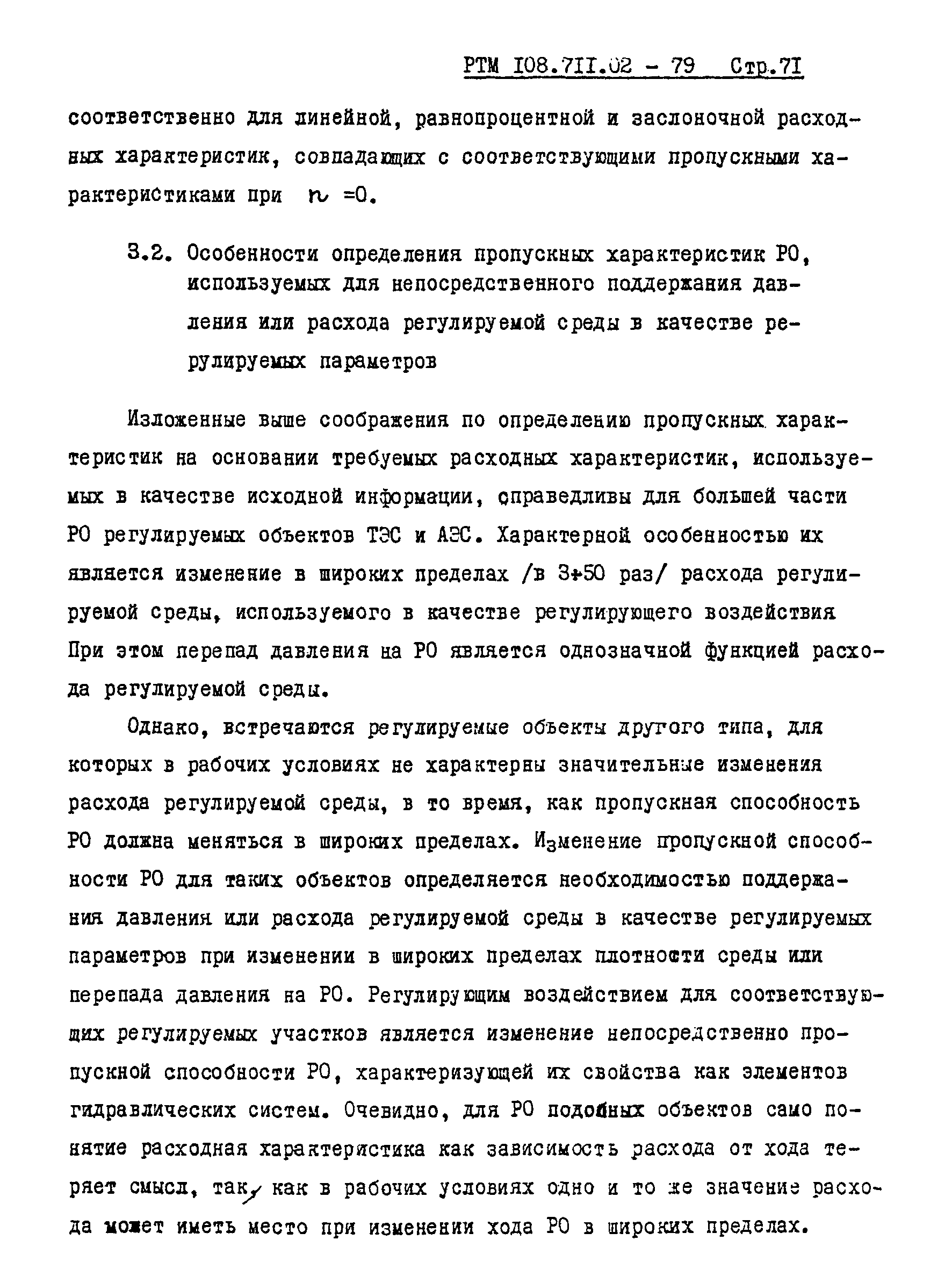

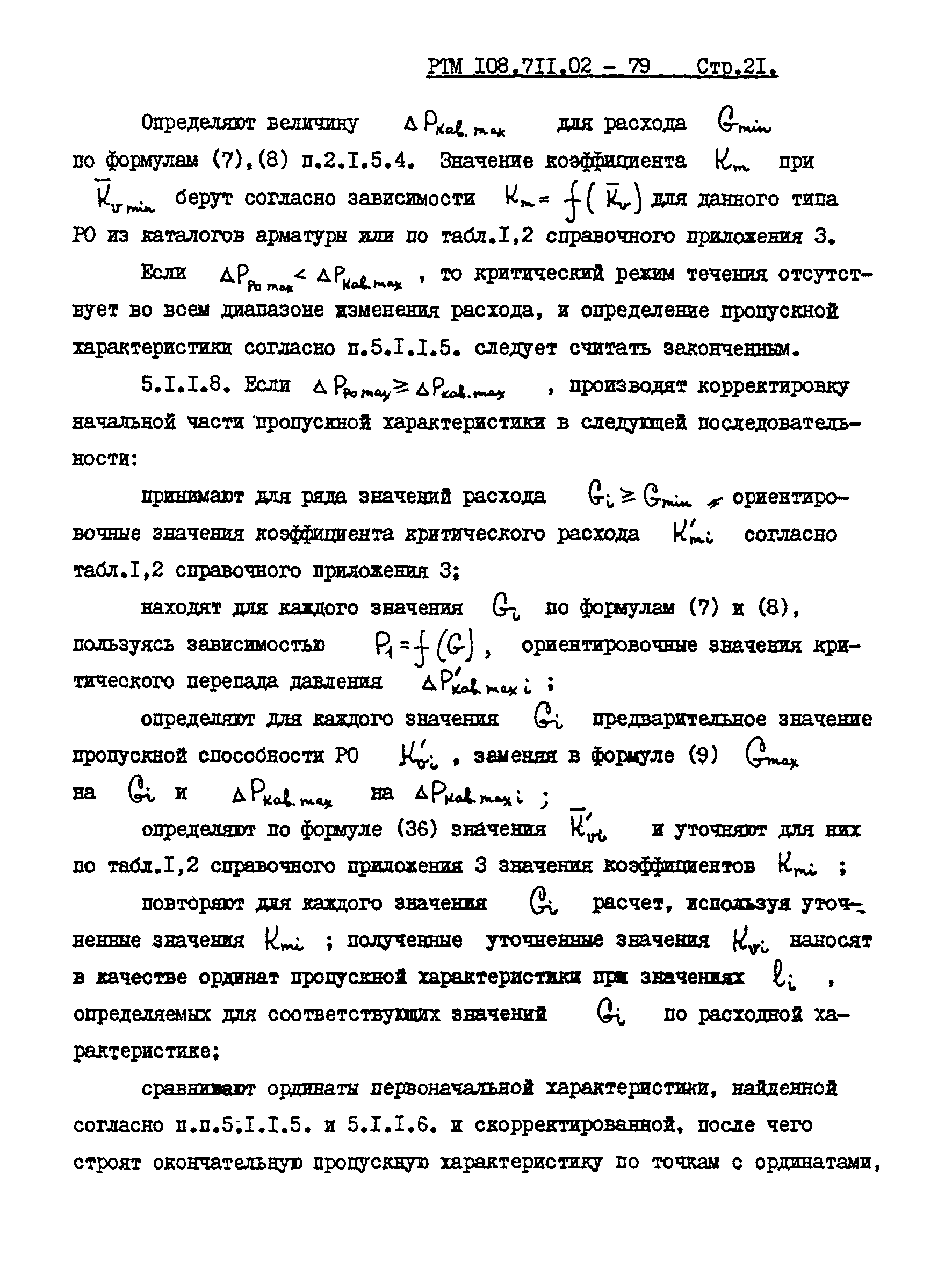

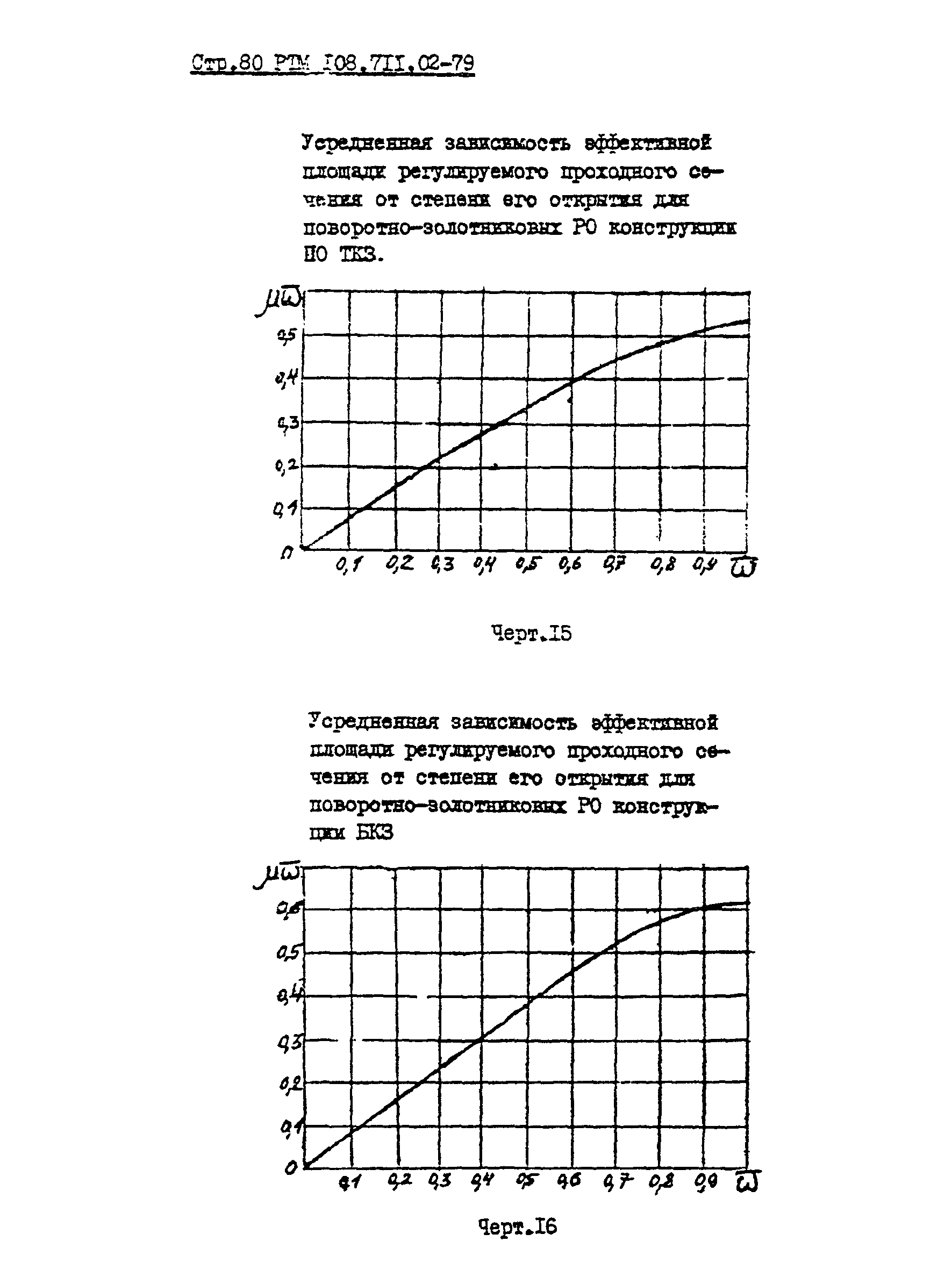

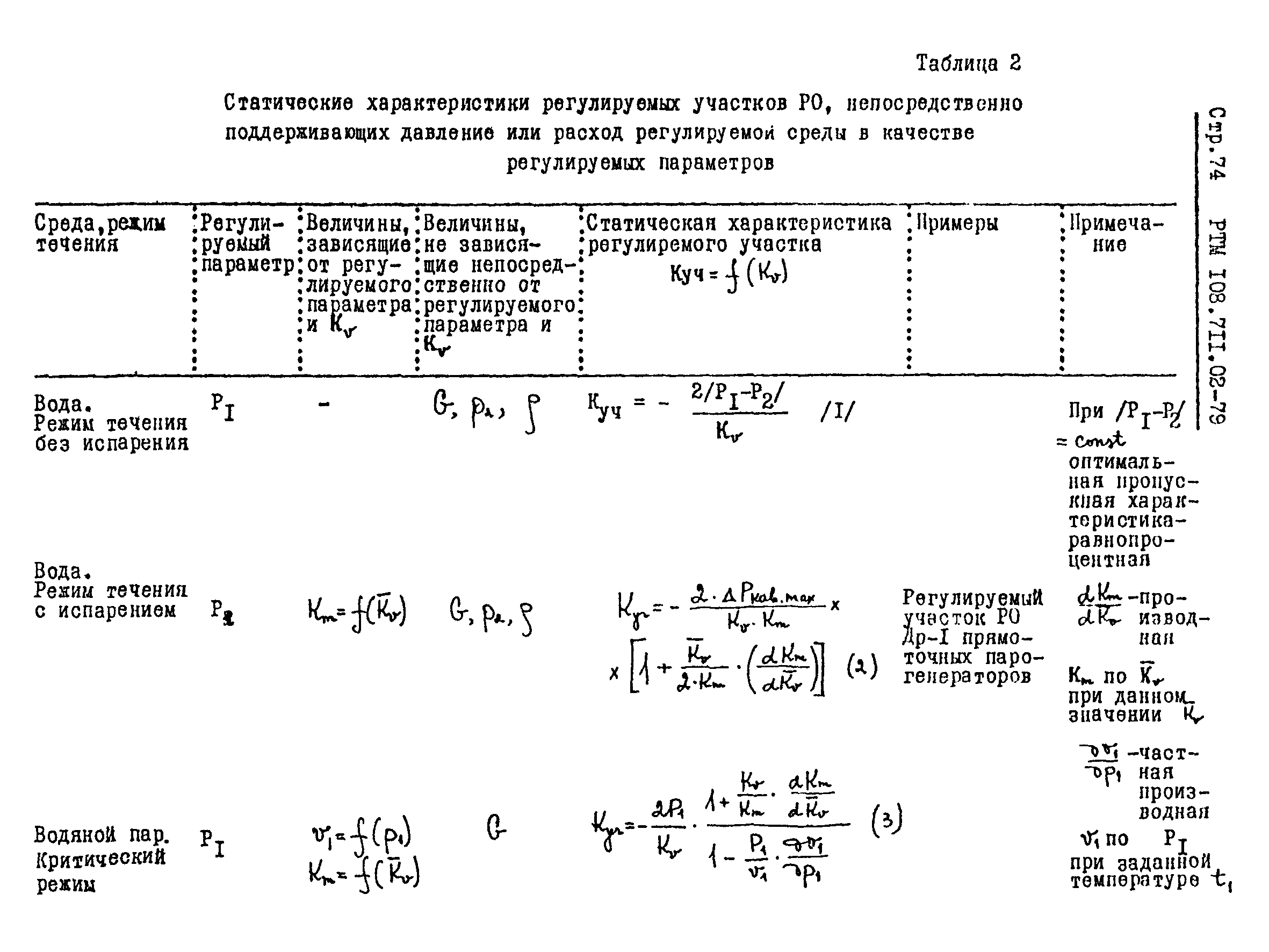

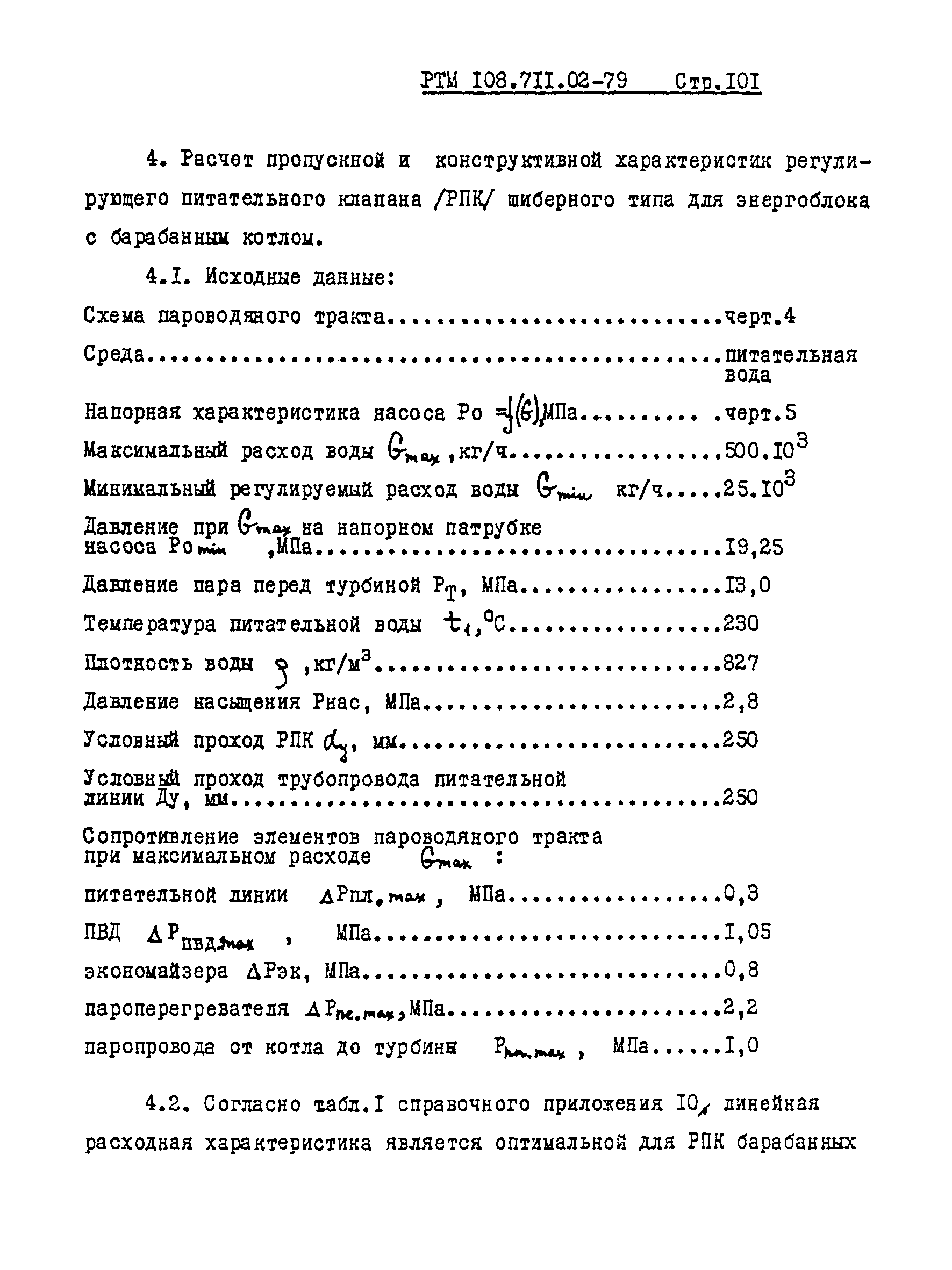

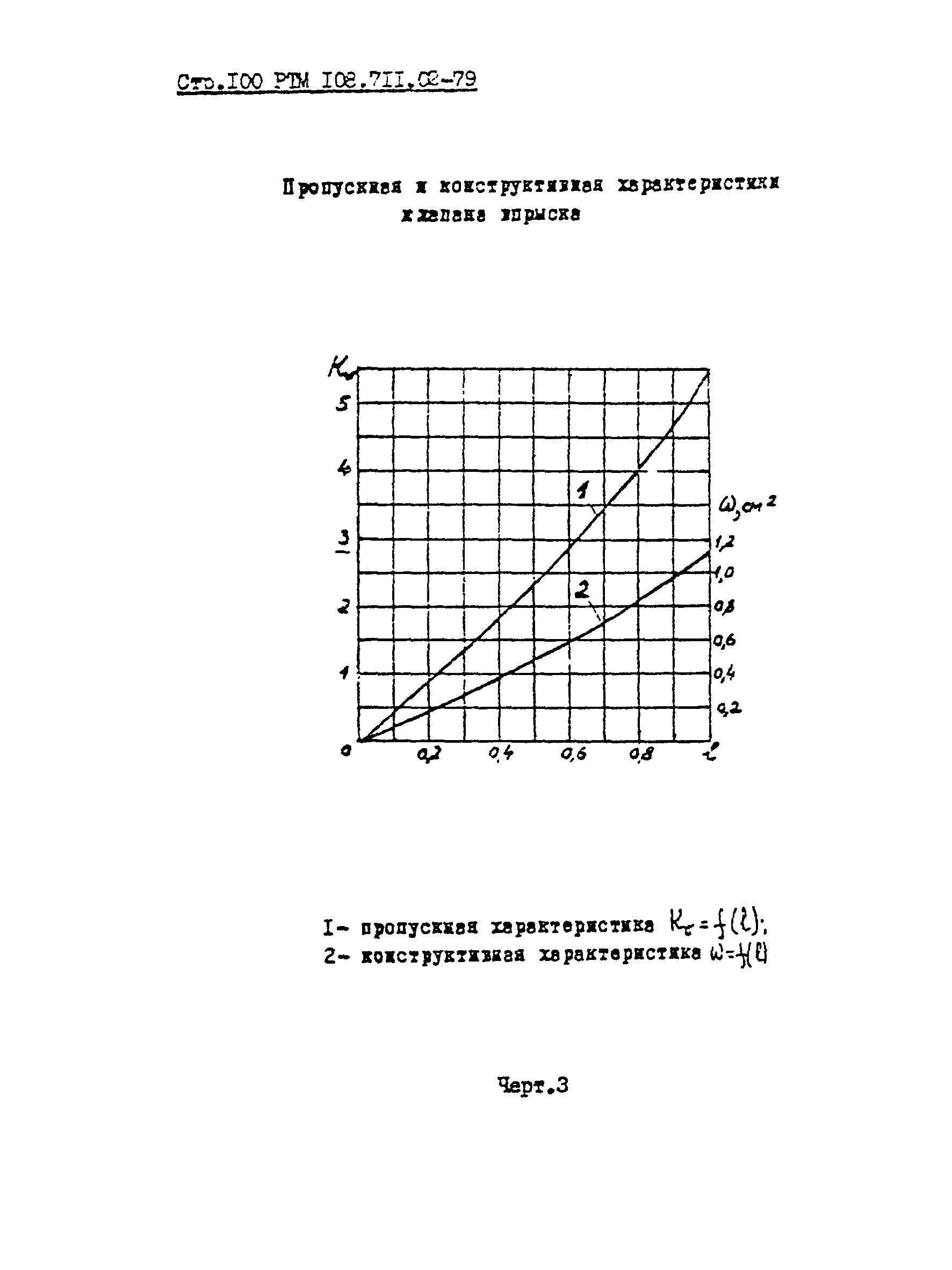

Оглавление:	1. Общие положения 2. Расчет максимальной пропускной способности и выбор условного прохода PO для потока воды    2.1 Поверочный расчет    2.2 Конструктивный расчет 3. Расчет максимальный пропускной способности и выбор условного прохода PO для потока водяного пара (перегретого или сухого насыщенного)    3.1 Поверочный расчет    3.2 Конструктивный расчет 4. Определение расходной характеристики РО 5. Определение пропускной способности характеристики РО    5.1 Конструктивный расчет РО    5.2 Поверочный расчет РО 6. Определение конструктивной характеристики РО    6.1 Конструктивный расчет РО    6.2 Поверочный расчет РО Приложение 1. Исходные данные для расчета РО Приложение 2. Пропускная способность РО Приложение 3. Восстановление давления в РО и режимы течения жидкости Приложение 4. Основные типы РО, используемые на АЭС и ТЭС при различных условных давлениях Ру Приложение 5. Значения коэффициентов запаса по расходу h в зависимости от назначения РО Приложение 6. Максимальная скорость пара W1min на входе в РО в зависимости от величины условного давления среды Ру Приложение 7. Учет влияния переходных патрубков на пропускную способность РО

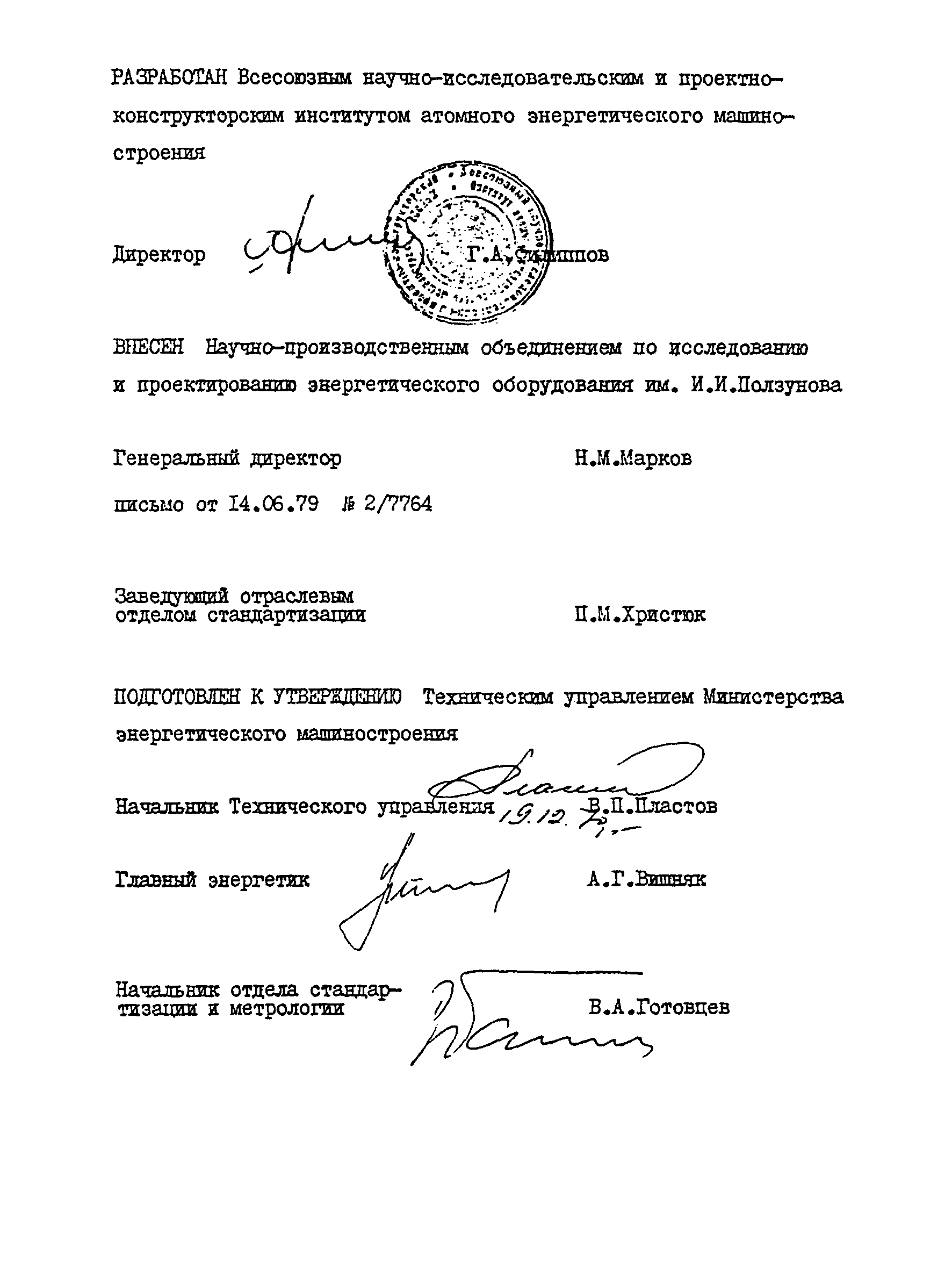

Разработан:	ВНИИ и ПКИ атомного энергетического машиностроения

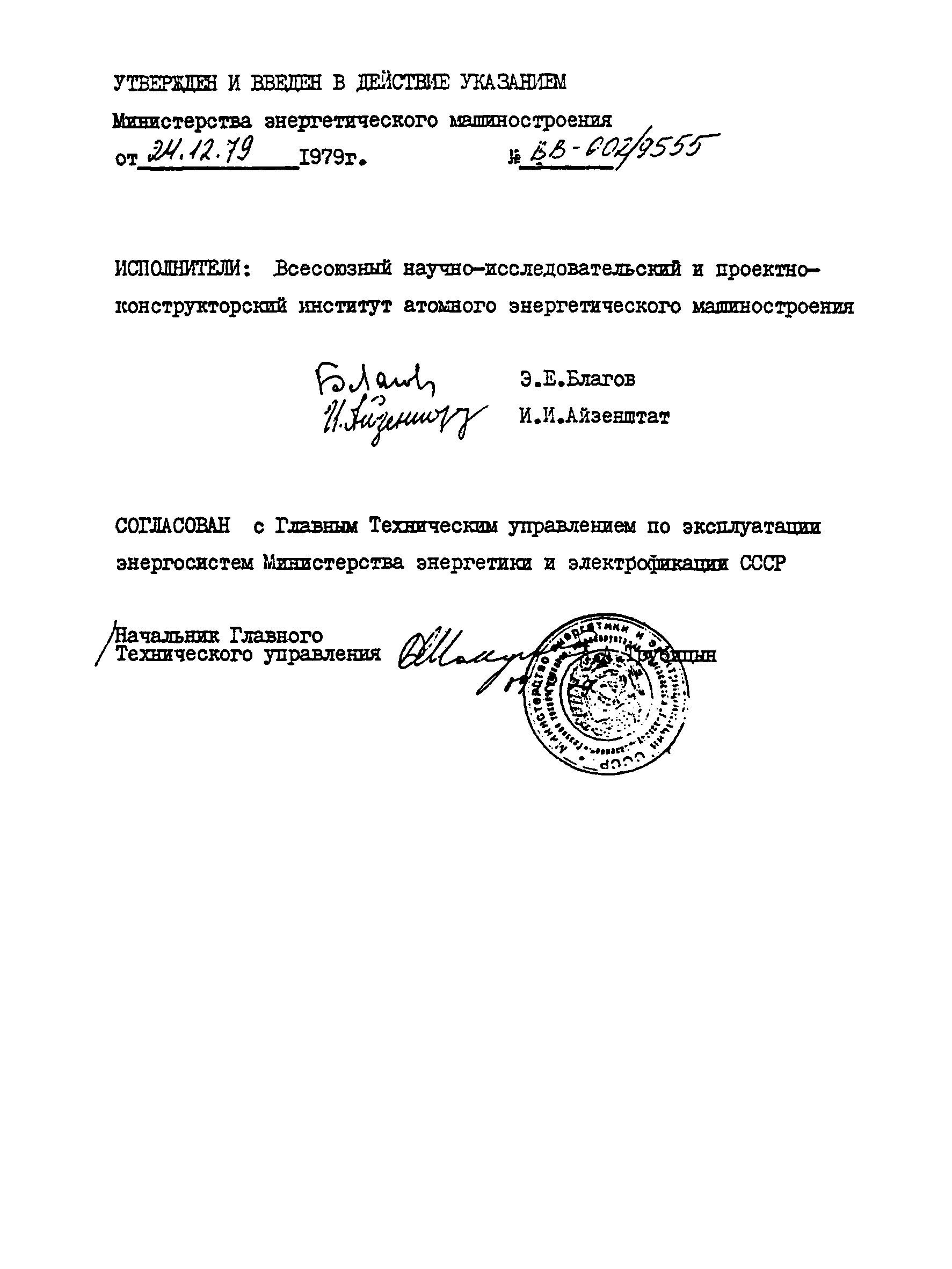

Утверждён:	24.12.1979 Министерство энергетического машиностроения (Ministry of Energy Machinery Manufacturing ВВ-002/9555)
Принят:	09.12.1979 Министерство энергетики и электрификации СССР (USSR Ministry of Energy and Electrical Power )
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Атомная энергетика Атомная энергетика, прочие аспекты Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса
Заменяет собой:	ГОСТ 16443-70 «Устройства исполнительные. Методы расчета пропускной способности, выбора условного прохода и пропускной характеристики»
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 9701-79 «Клапаны регулирующие диафрагмовые и шланговые. Основные параметры»
