ПГВУ 021-92

Элементы пылегазовоздухопроводов унифицированные. Сварные узлы блоков и элементов трактов пылегазовоздухопроводов теплоэлектростанций. Конструкция и размеры

Обозначение:	ПГВУ 021-92
Обозначение англ:	021-92
Статус:	не определен законодательством
Название рус.:	Элементы пылегазовоздухопроводов унифицированные. Сварные узлы блоков и элементов трактов пылегазовоздухопроводов теплоэлектростанций. Конструкция и размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1993

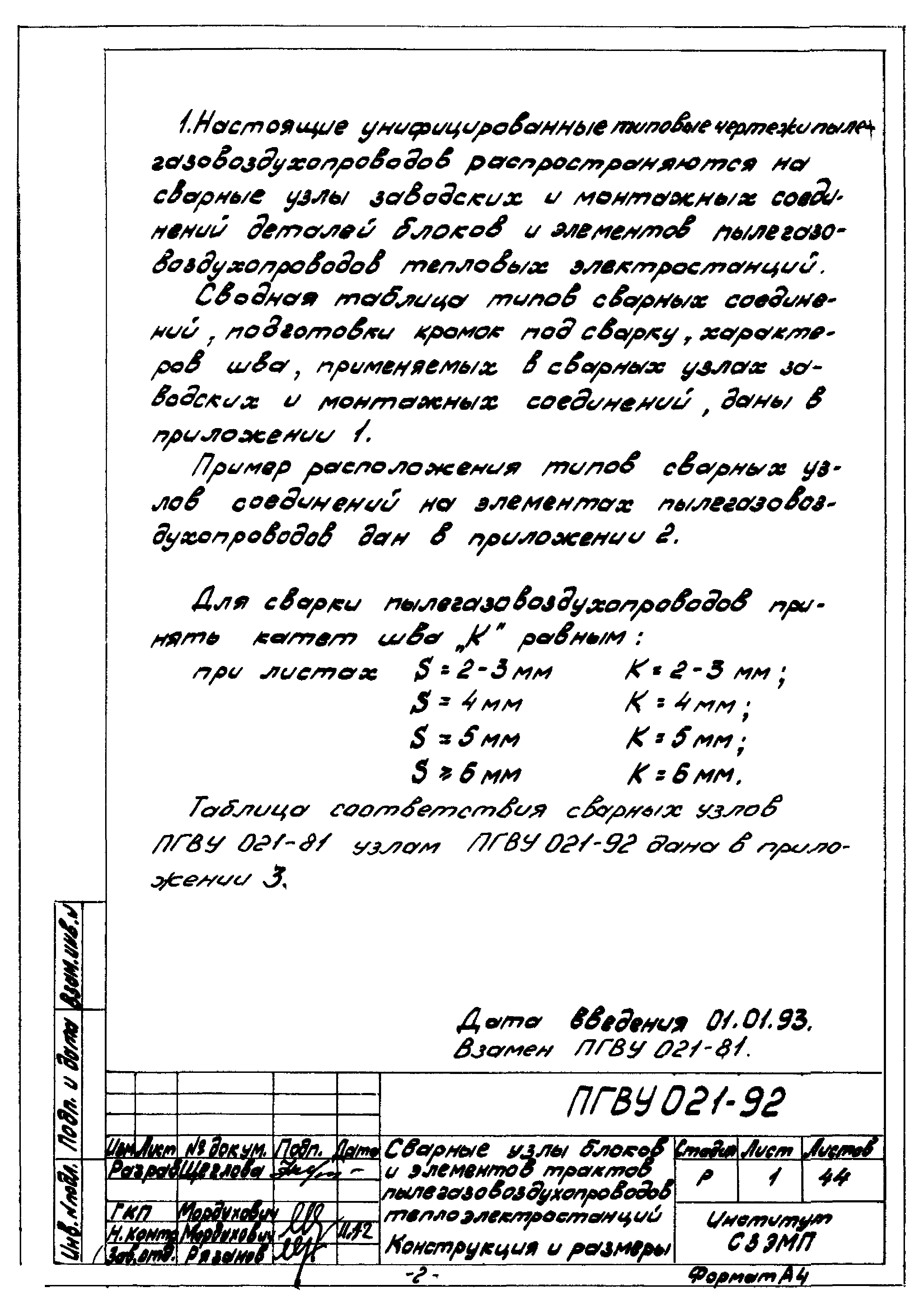

Область применения:	Унифицированные типовые чертежи пылегазовоздухопроводов распространяются на сварные узлы заводских и монтажных соединений деталей блоков и элементов пылегазовоздухопроводов тепловых электростанций.

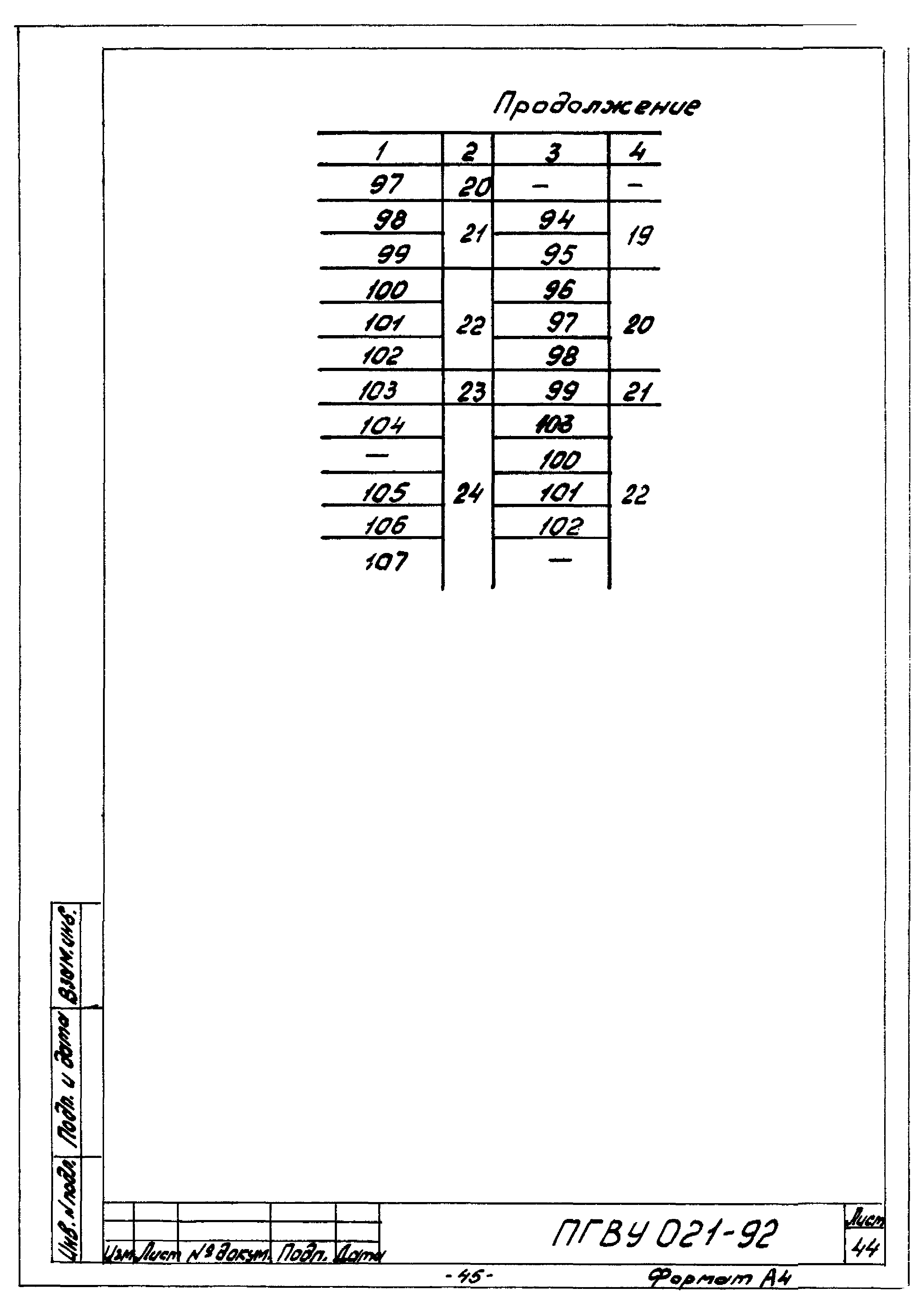

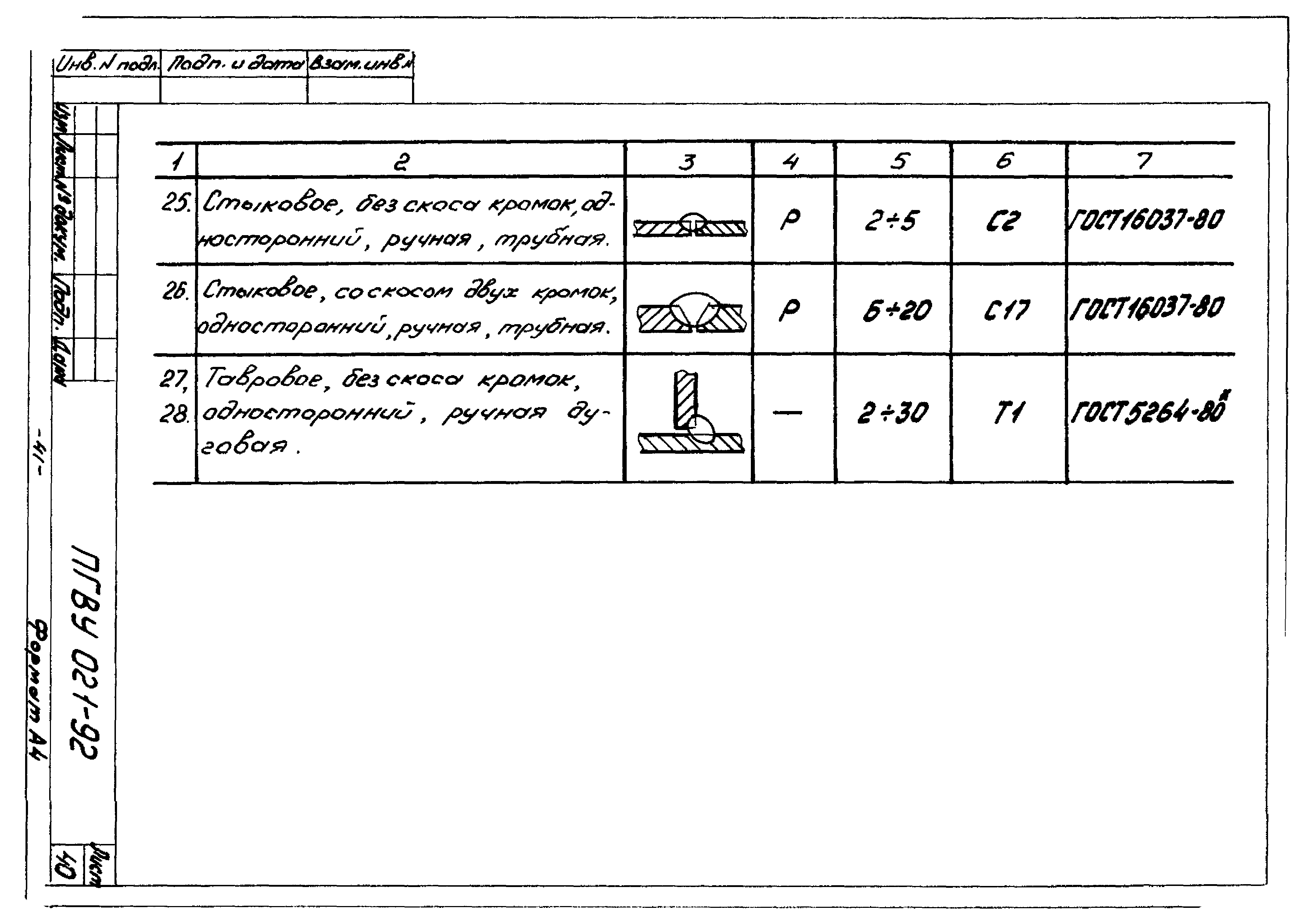

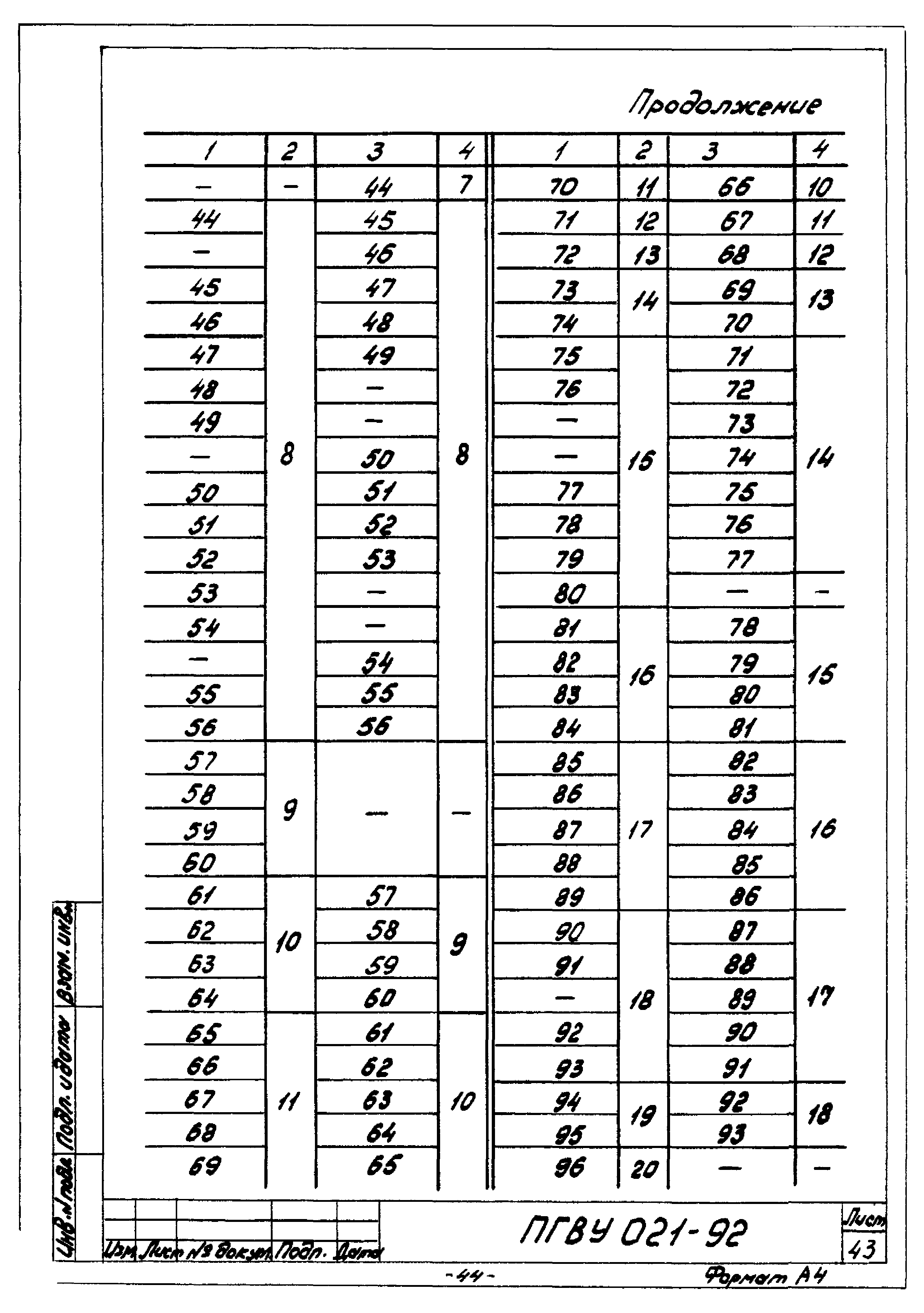

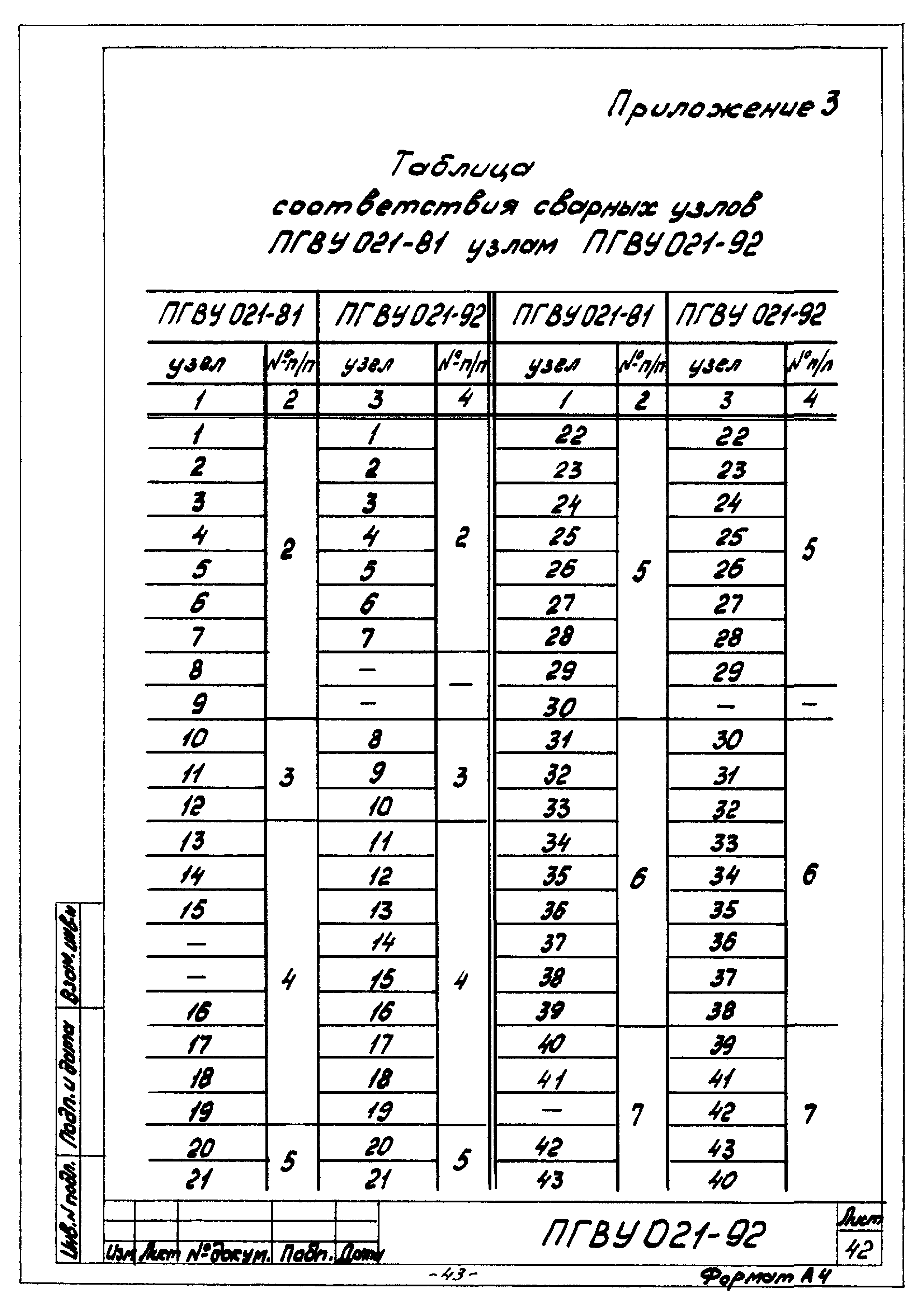

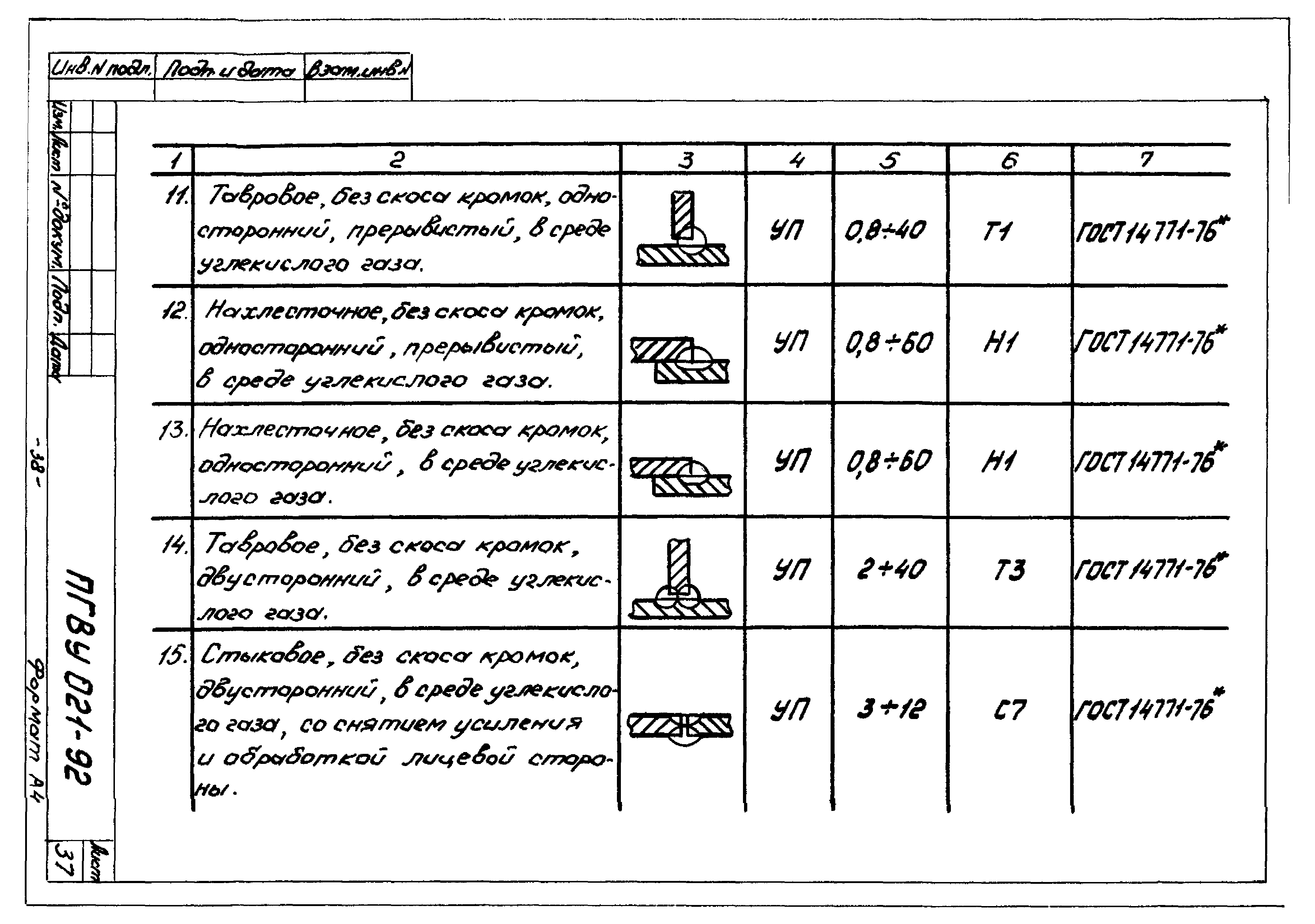

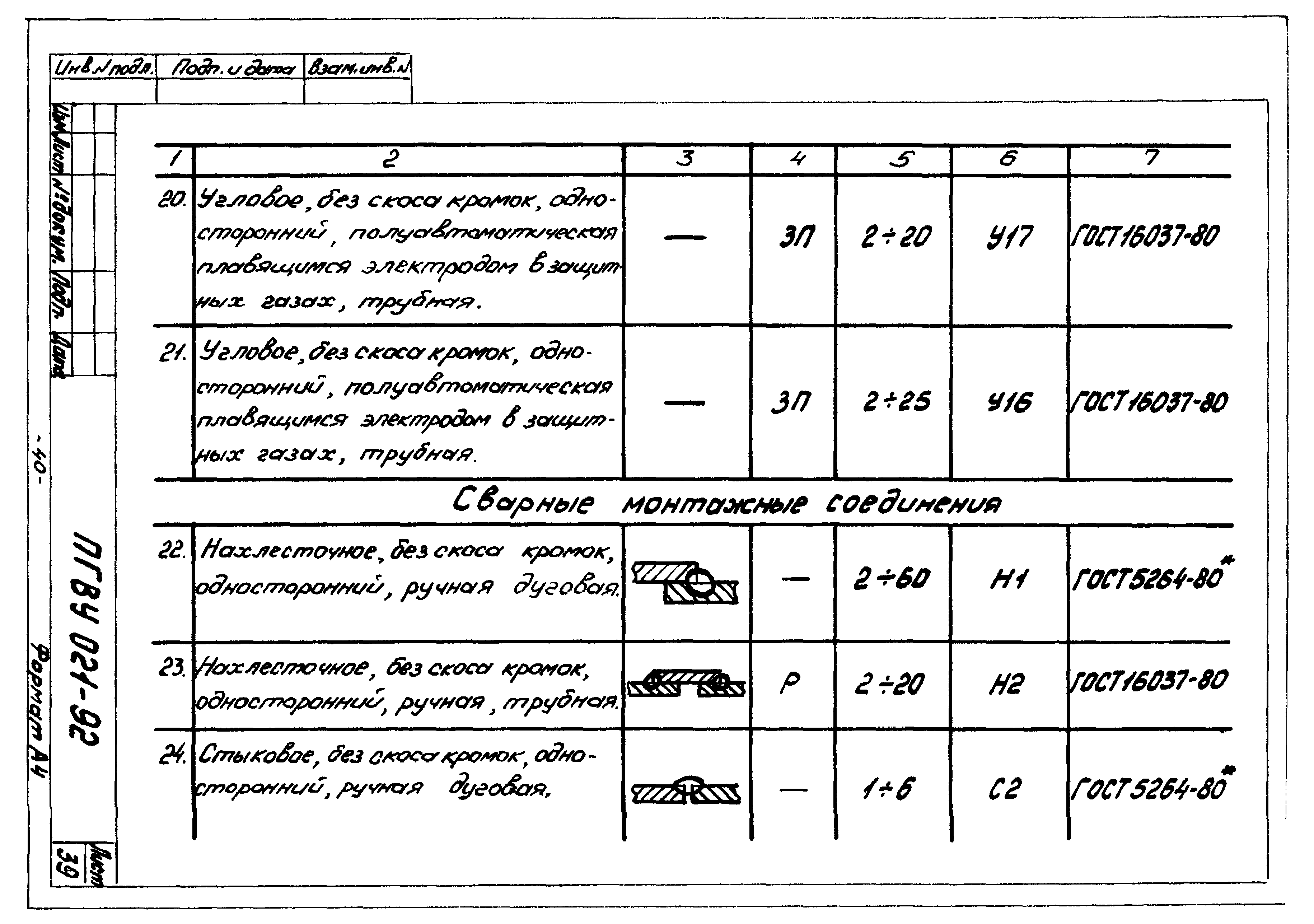

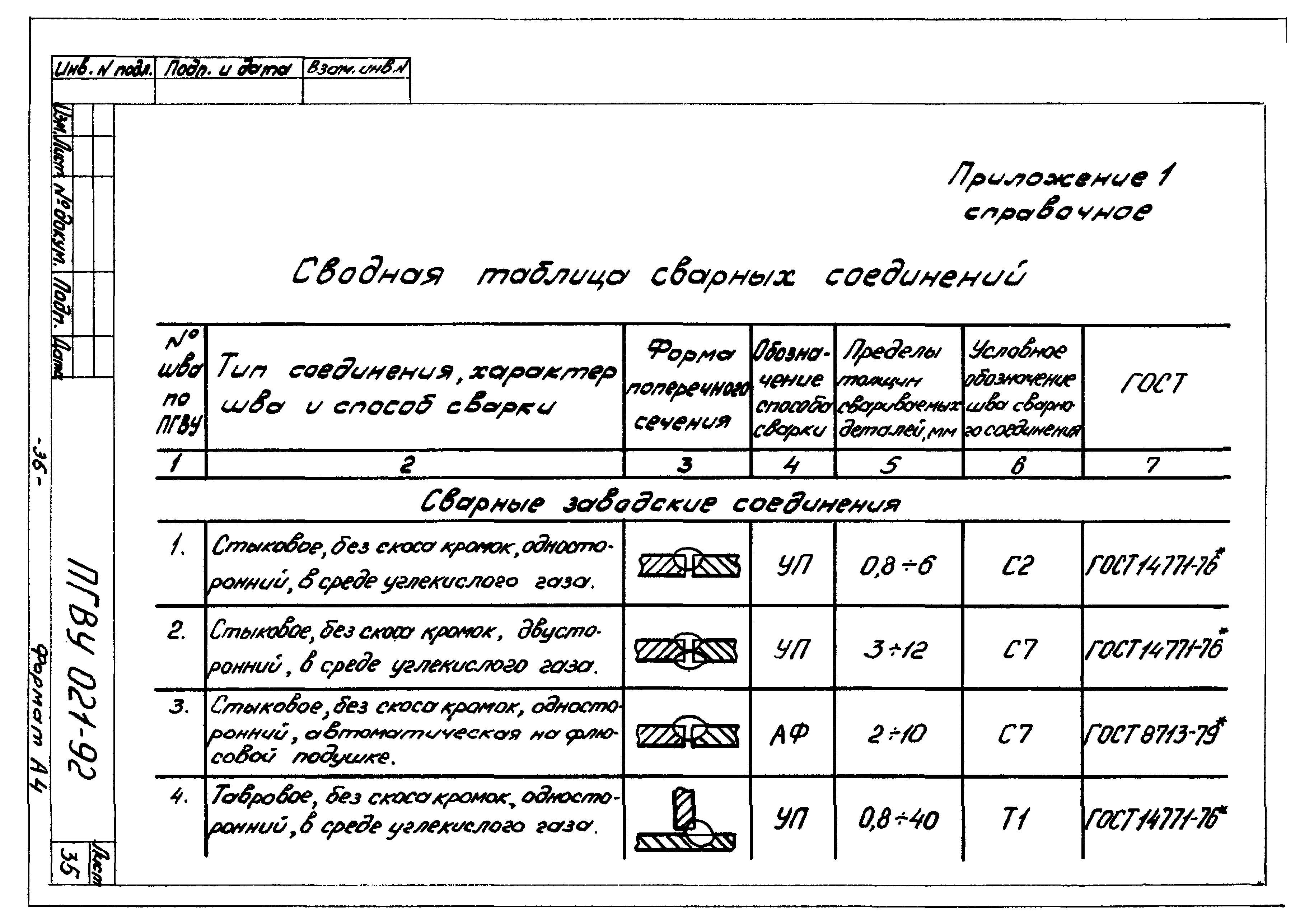

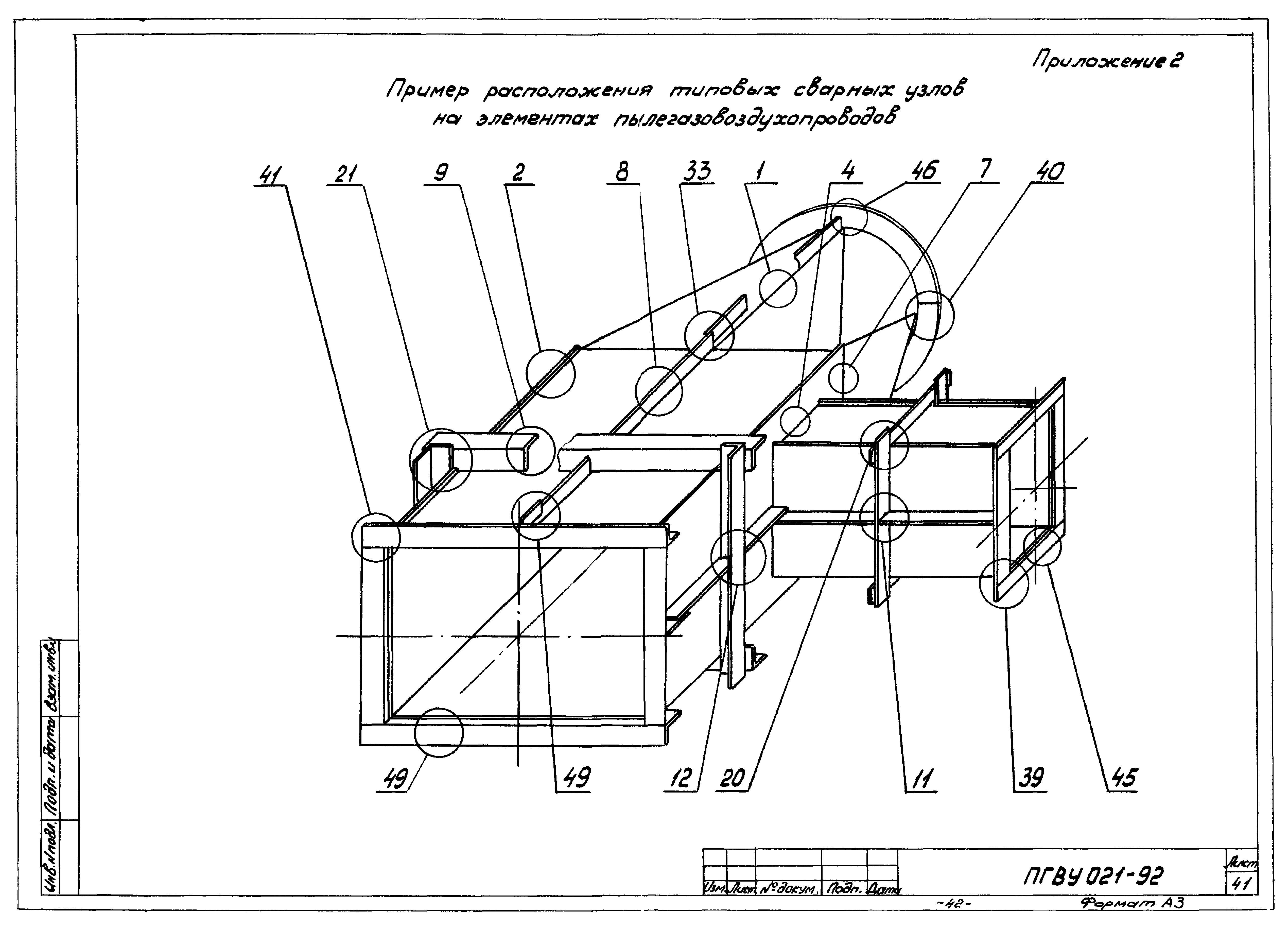

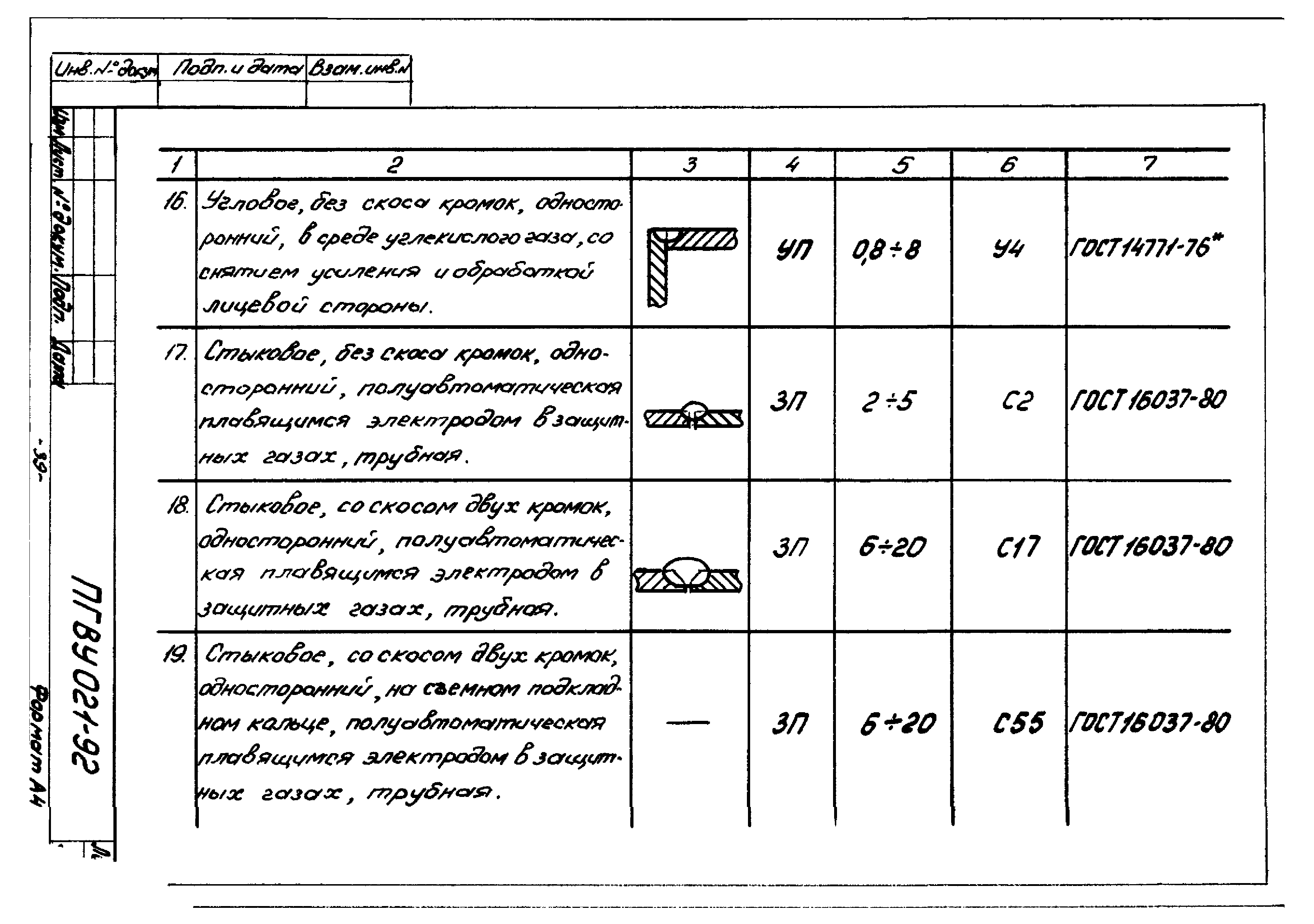

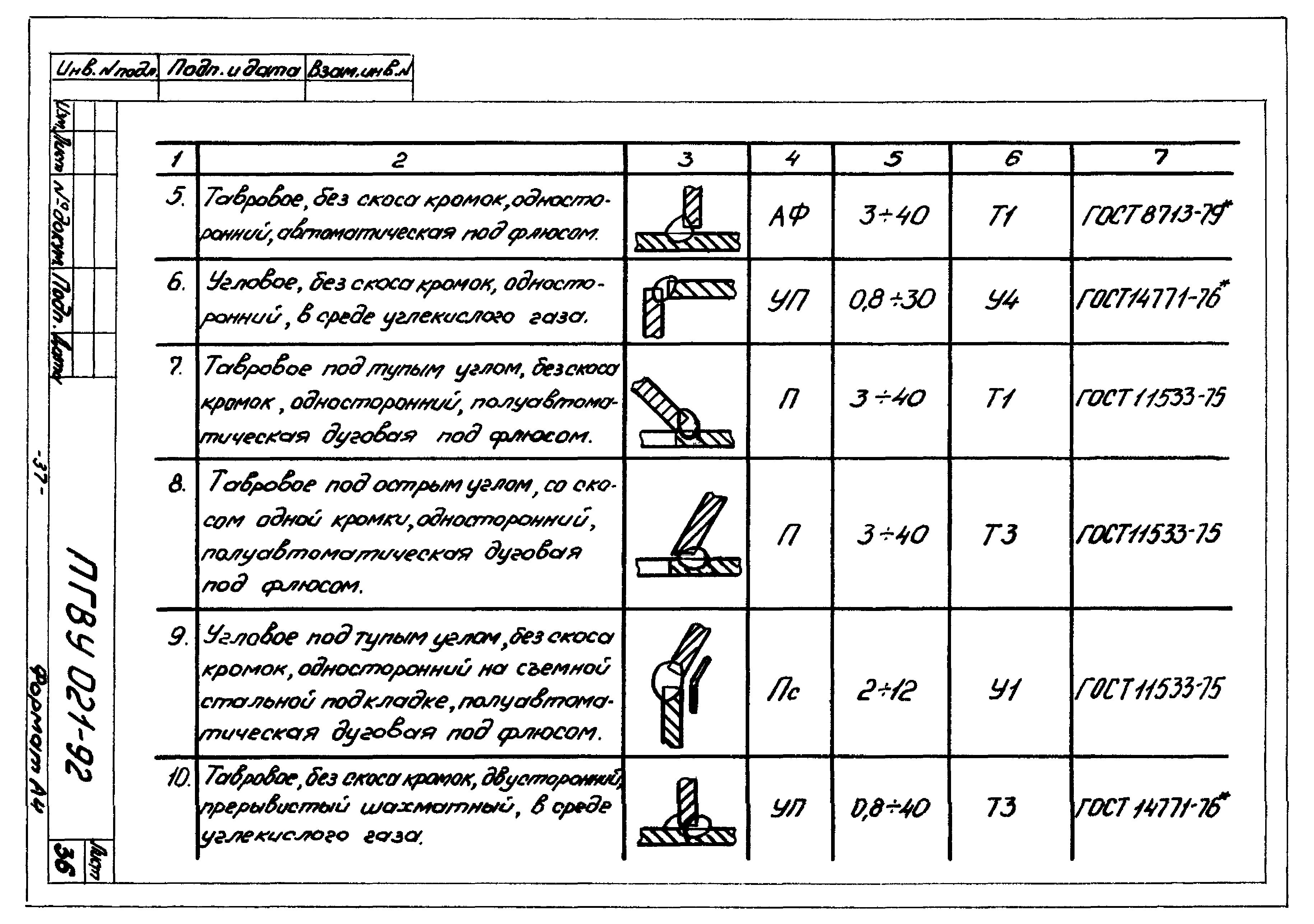

Оглавление:	Приложение 1 (справочное). Сводная таблица сварных соединений Приложение 2. Пример расположения типовых сварных узлов на элементах пылегазовоздухопроводов Приложение 3. Таблица соответствия сварных узлов ПГВУ 021-81 узлам ПГВУ 021-92
Разработан:	НИПТиКИ Севзапэнергомонтажпроект НИПТиКИ Энергомонтажпроект
Утверждён:	02.12.1992 НИПТиКИ Энергомонтажпроект
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Разработанные другими министерствами, ведомствами и организациями
Заменяет собой:	ПГВУ 021-81
Нормативные ссылки:	ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 11533-75 «Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры»
