Скачать 13520 тм-т1 Руководящие указания по проектированию подстанций напряжением 35 - 500 кВ в районах с сильными снегозаносами и снегопадами

Дата актуализации: 10.08.2017

13520 тм-т1

Руководящие указания по проектированию подстанций напряжением 35 - 500 кВ в районах с сильными снегозаносами и снегопадами

Обозначение:	13520 тм-т1
Обозначение англ:	13520 тм-т1
Статус:	не действует
Название рус.:	Руководящие указания по проектированию подстанций напряжением 35 - 500 кВ в районах с сильными снегозаносами и снегопадами
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Руководящие указания содержат: методику определения расчетных объемов снегопереноса и уровня снегозаносимости площадок подстанций и подъездных автодорог; рекомендации по выбору площадок; рекомендации по организации внешней (контурной) снегозащиты; рекомендации по планировочным, компоновочным и конструктивным решениям; рекомендации по ослаблению или исключению влияния снега на работу оборудования и персонала подстанции и по удалению снега с площадок подстанций.

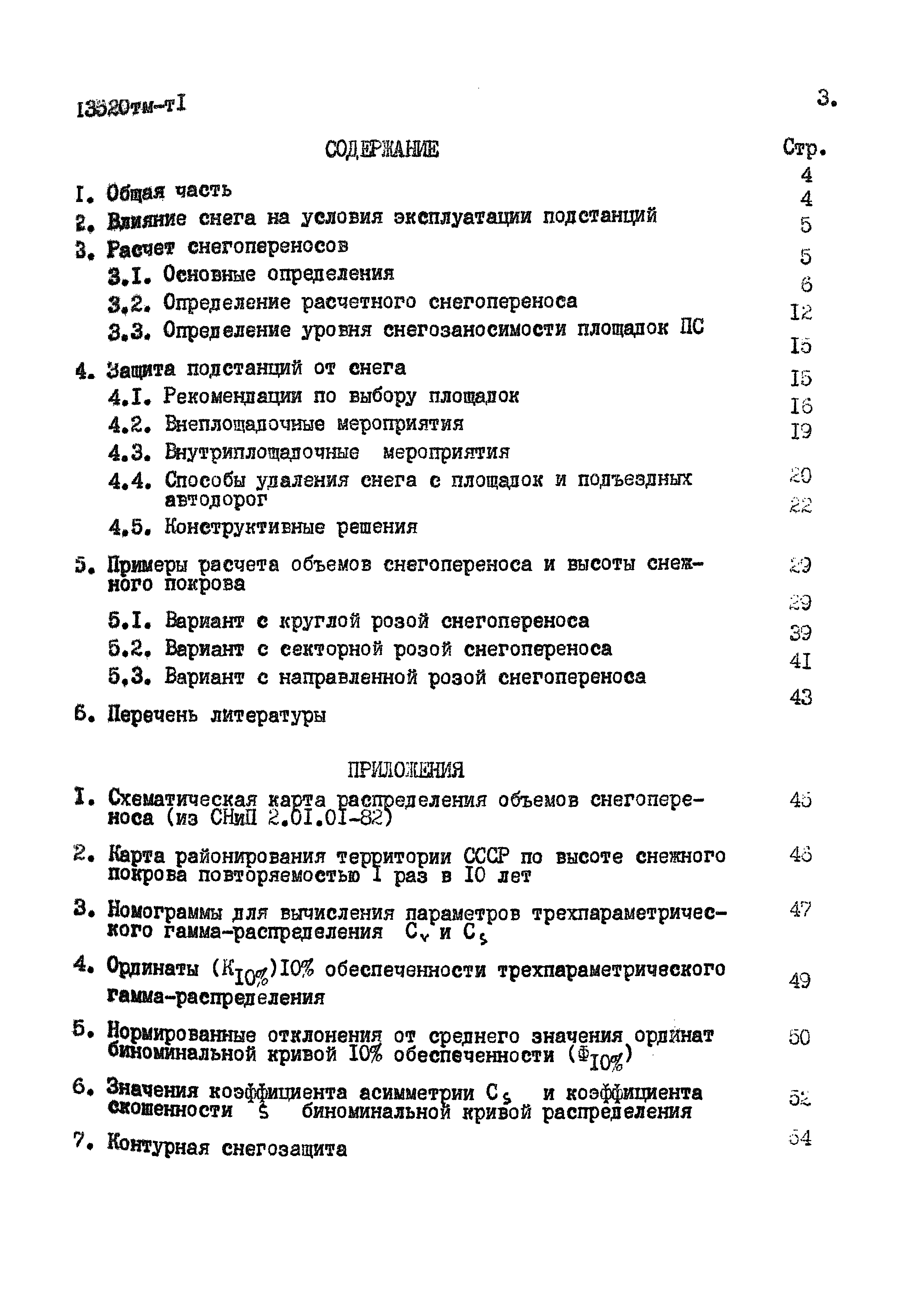

Оглавление:	1 Общая часть 2 Влияние снега на условия эксплуатации подстанций 3 Расчет снегопереносов    3.1 Основные определения    3.2 Определение расчетного снегопереноса    3.3 Определение уровня снегозависимости площадок ПС 4 Защита подстанций от снега    4.1 Рекомендации по выбору площадок    4.2 Внеплощадочные мероприятия    4.3 Внутриплощадочные мероприятия    4.4 Способы удаления снега с площадок и подъездных автодорог    4.5 Конструктивные решения 5 Примеры расчета объемов снегопереноса и высоты снежного покрова    5.1 Вариант с круглой розой снегопереноса    5.2 Вариант с секторной розой снегопереноса    5.3 Вариант с направленной розой снегопереноса 5. Перечень литературы Приложение 1. Схематическая карта распределения объемов снегопереноса (из СНиП 2.01.01-82) Приложение 2. Карта районирования территории СССР по высоте снежного покрова повторяемостью 1 раз в 10 лет Приложение 3. Номограммы для вычисления параметров трехпараметрического гамма-распределения С Приложение 4. Ординаты К 10 % обеспеченности трехпараметрического гамма-распределения Приложение 5. Нормирование отклонения от среднего значения ординат биноминальной кривой 10 % обеспеченности Ф 10 % Приложение 6. Значения коэффициента асимметрии С и коэффициента скошенности Sбиноминальной кривой распределения Приложение 7. Контурная снегозащита
Разработан:	Институт Дальэнергосетьпроект
Утверждён:	Институт Дальэнергосетьпроект
Расположен в:	Техническая документация Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса
Нормативные ссылки:	СНиП 2.01.01-82 «Строительная климатология и геофизика» СНиП 2.05.02-85* «Автомобильные дороги» ПУЭ «Правила устройства электроустановок» ВСН 24-88 «Технические правила ремонта и содержания автомобильных дорог» 13704 тм-т1 «Руководство по проектированию генеральных планов и транспорта подстанций 35-1150 кВ. Часть I»
