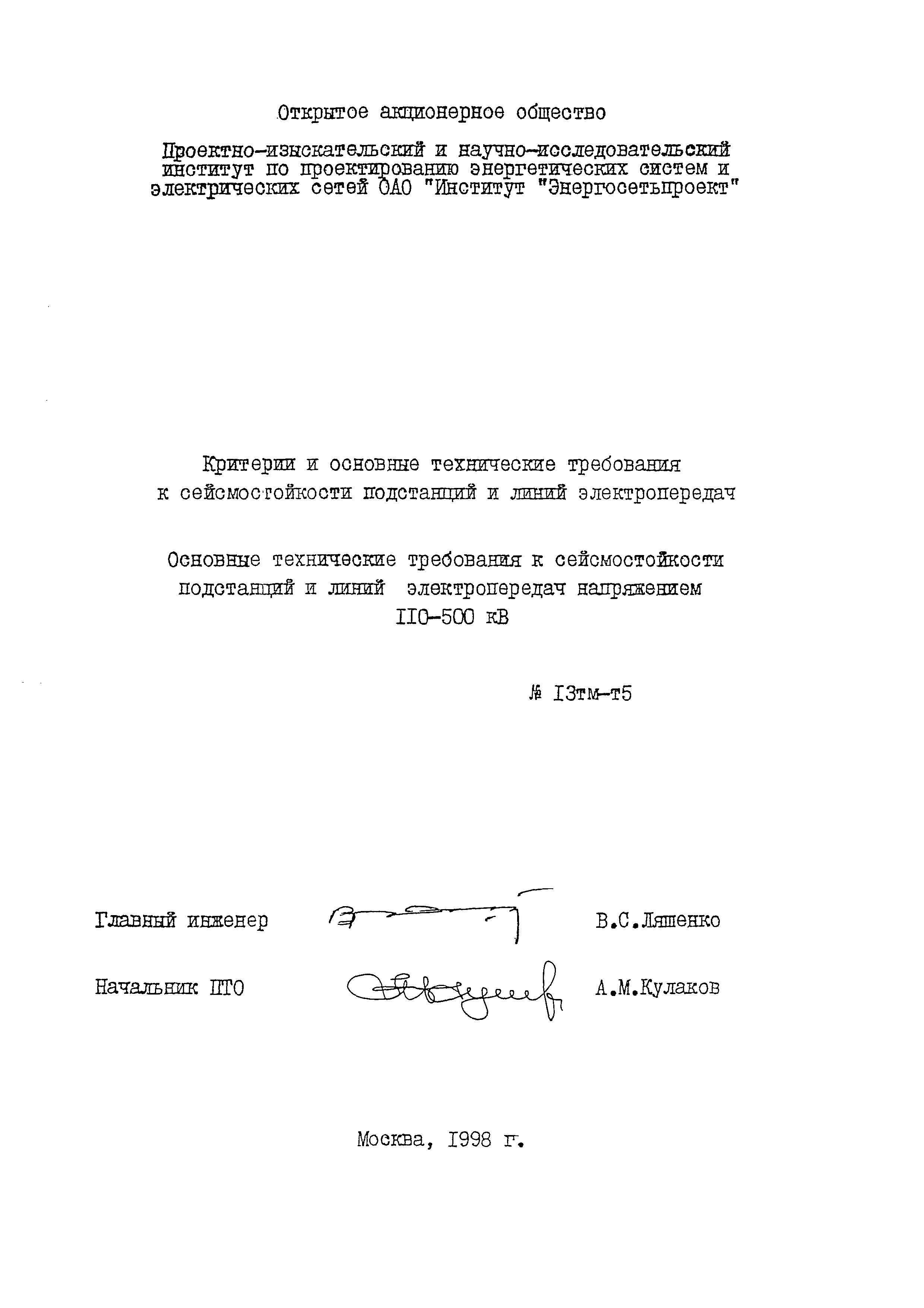

Скачать 13 тм-т5 Основные технические требования к сейсмостойкости подстанций и линий электропередач напряжением 110 - 500 кВ

Дата актуализации: 10.08.2017

13 тм-т5

Основные технические требования к сейсмостойкости подстанций и линий электропередач напряжением 110 - 500 кВ

Обозначение:	13 тм-т5
Обозначение англ:	13 тм-т5
Статус:	не действует
Название рус.:	Основные технические требования к сейсмостойкости подстанций и линий электропередач напряжением 110 - 500 кВ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Документ содержит основные технические требования к проектированию подстанций и линий электропередач, строящихся в регионах с повышенным (более 6 баллов) уровнем сейсмичности, а также технические требования к высоковольтному электротехническому оборудованию, разрабатываемому для таких подстанций.

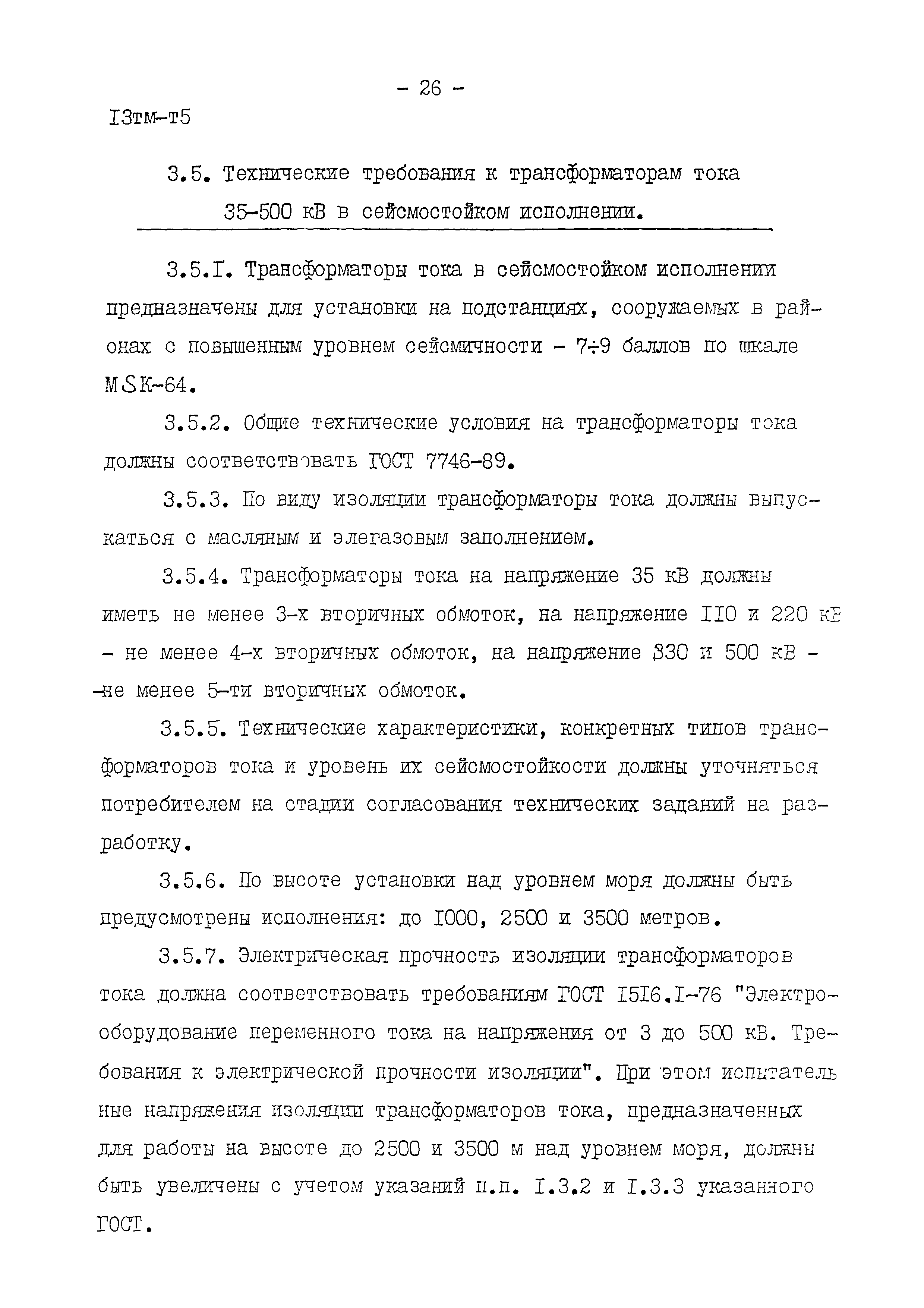

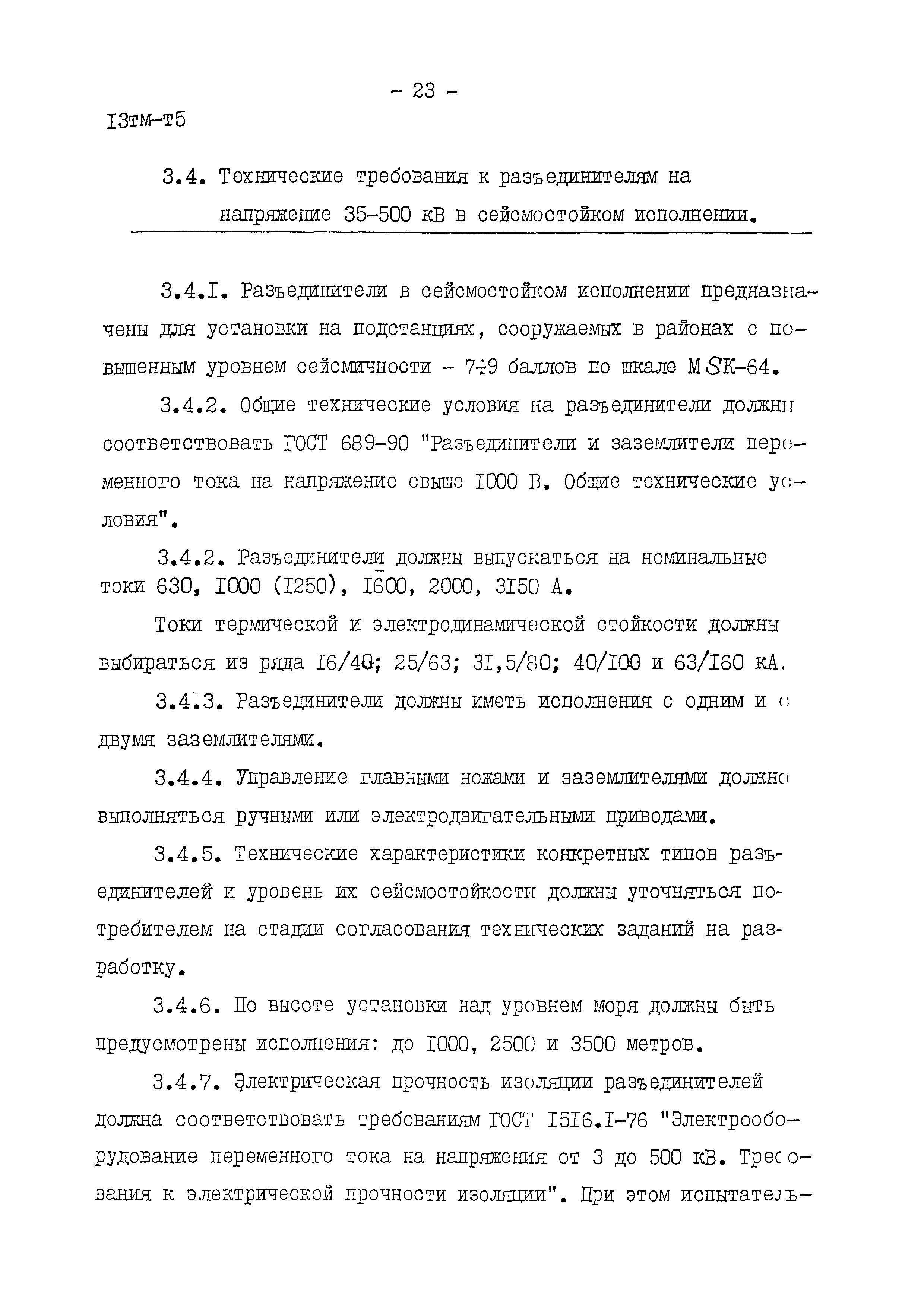

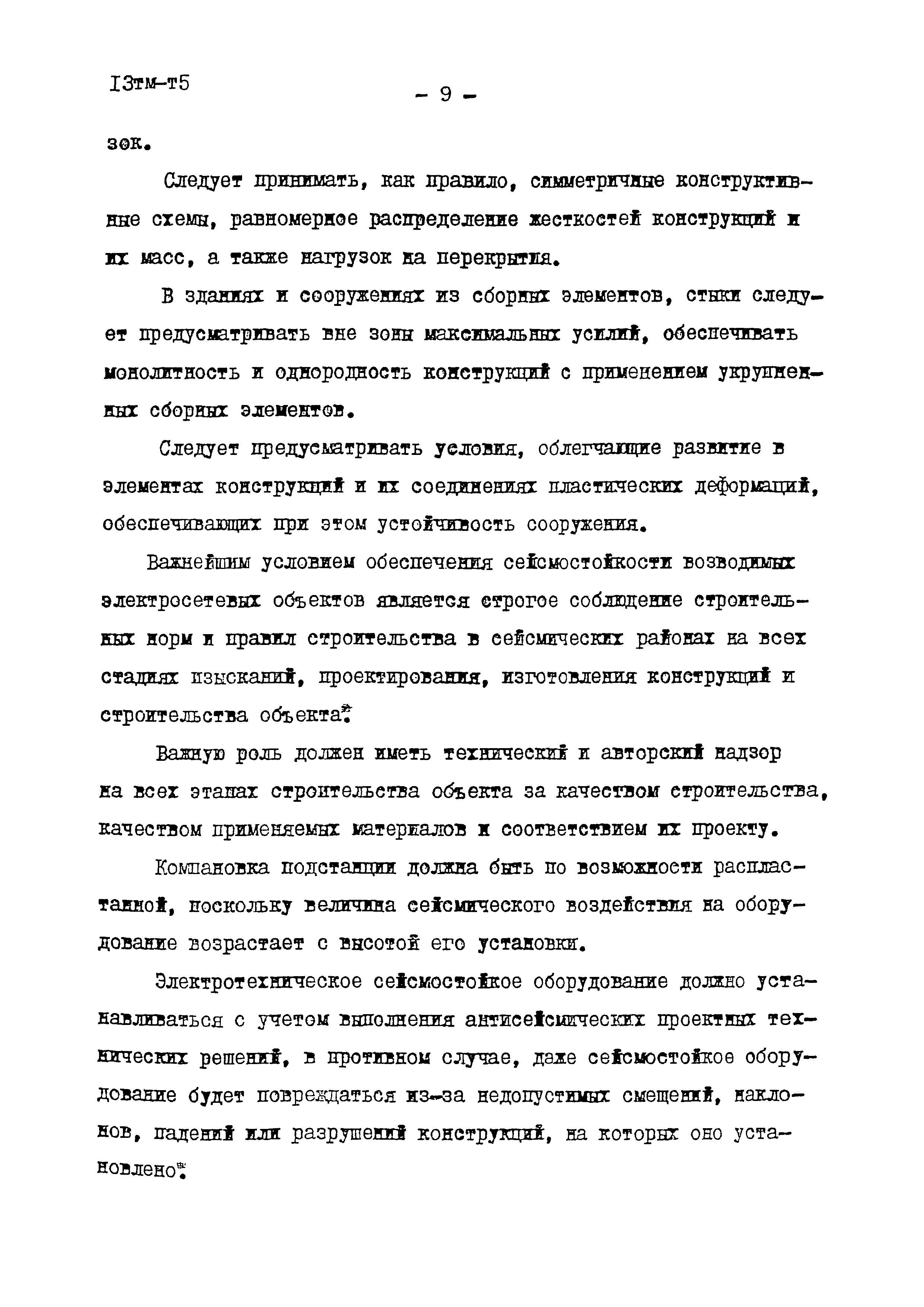

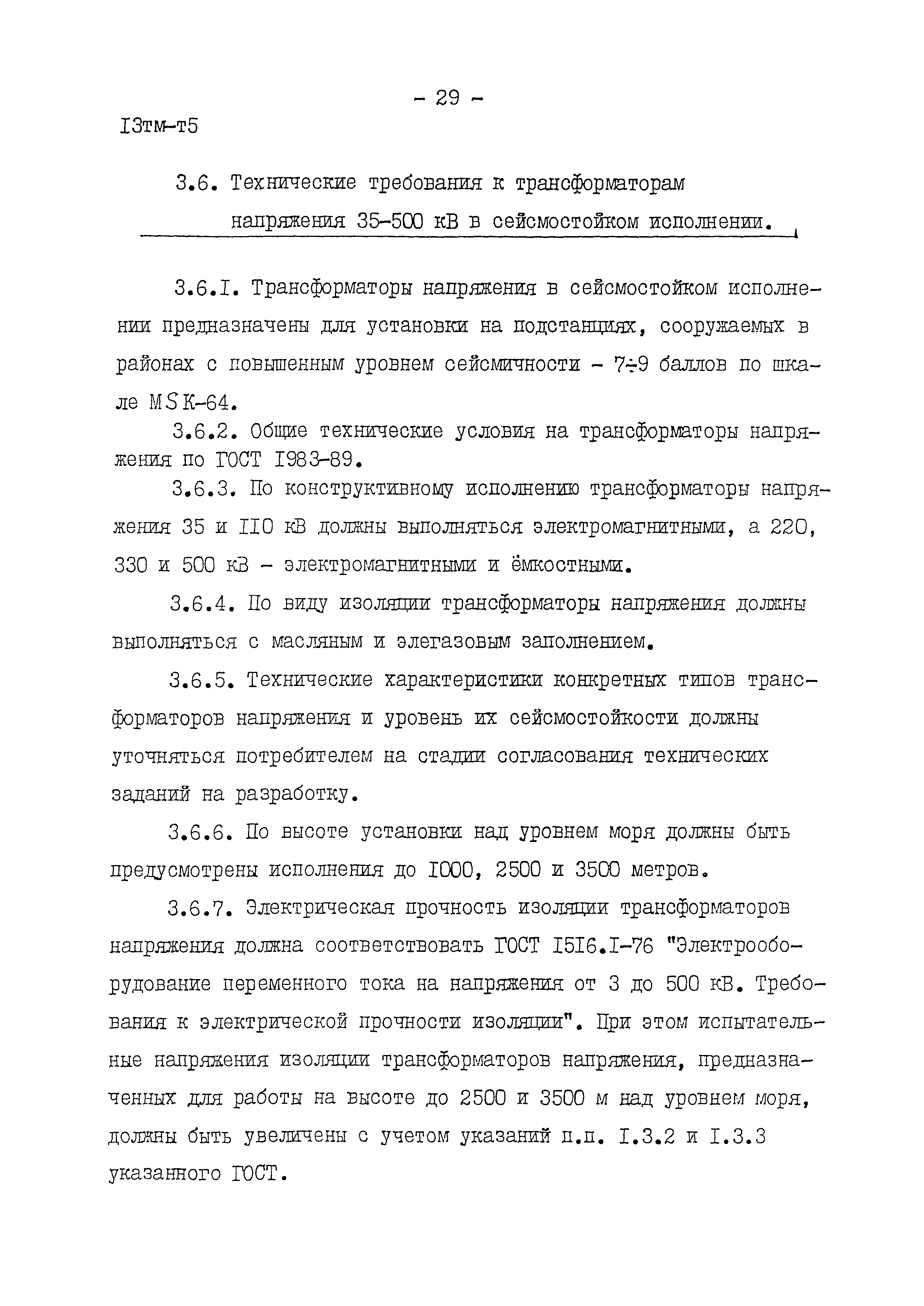

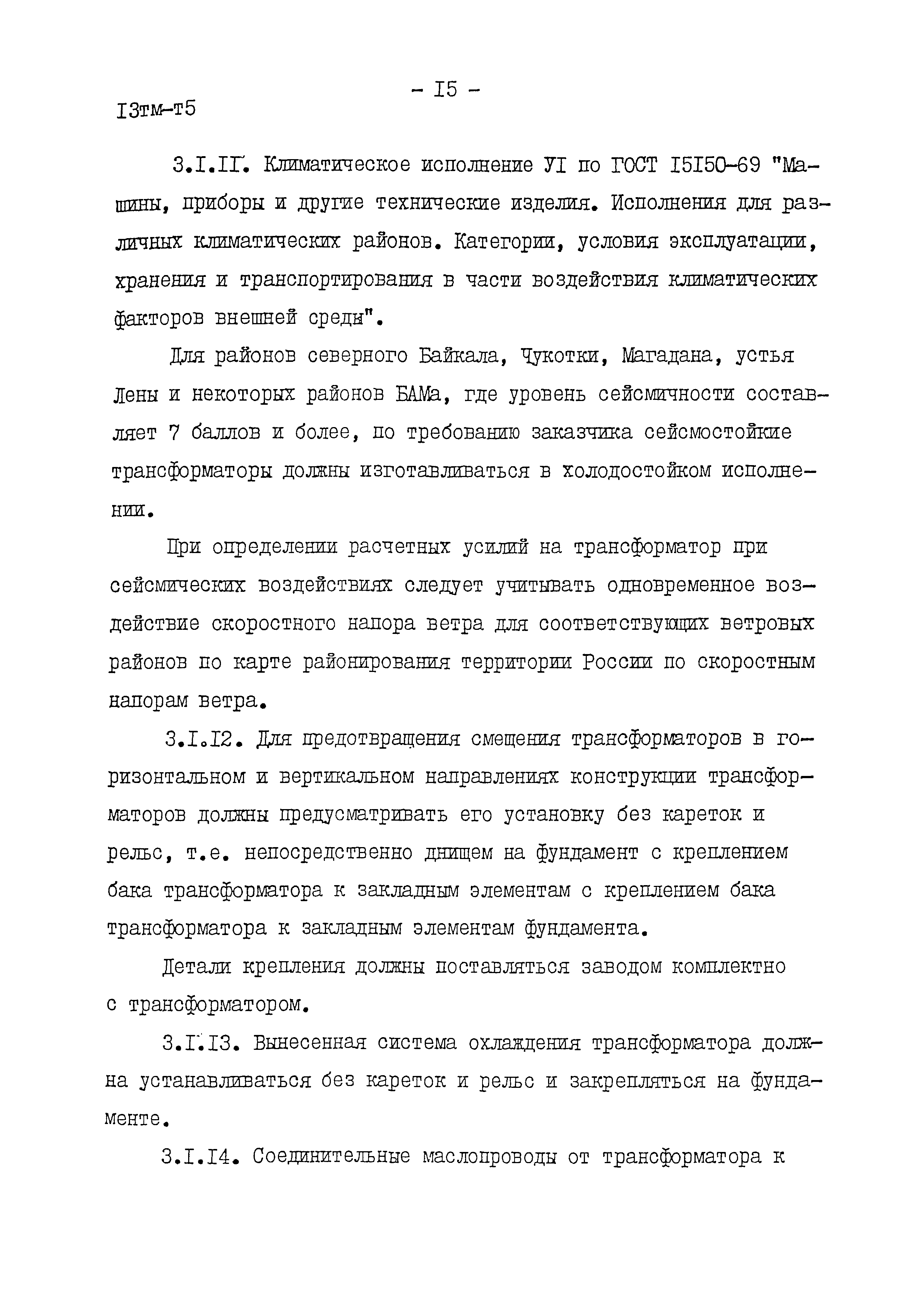

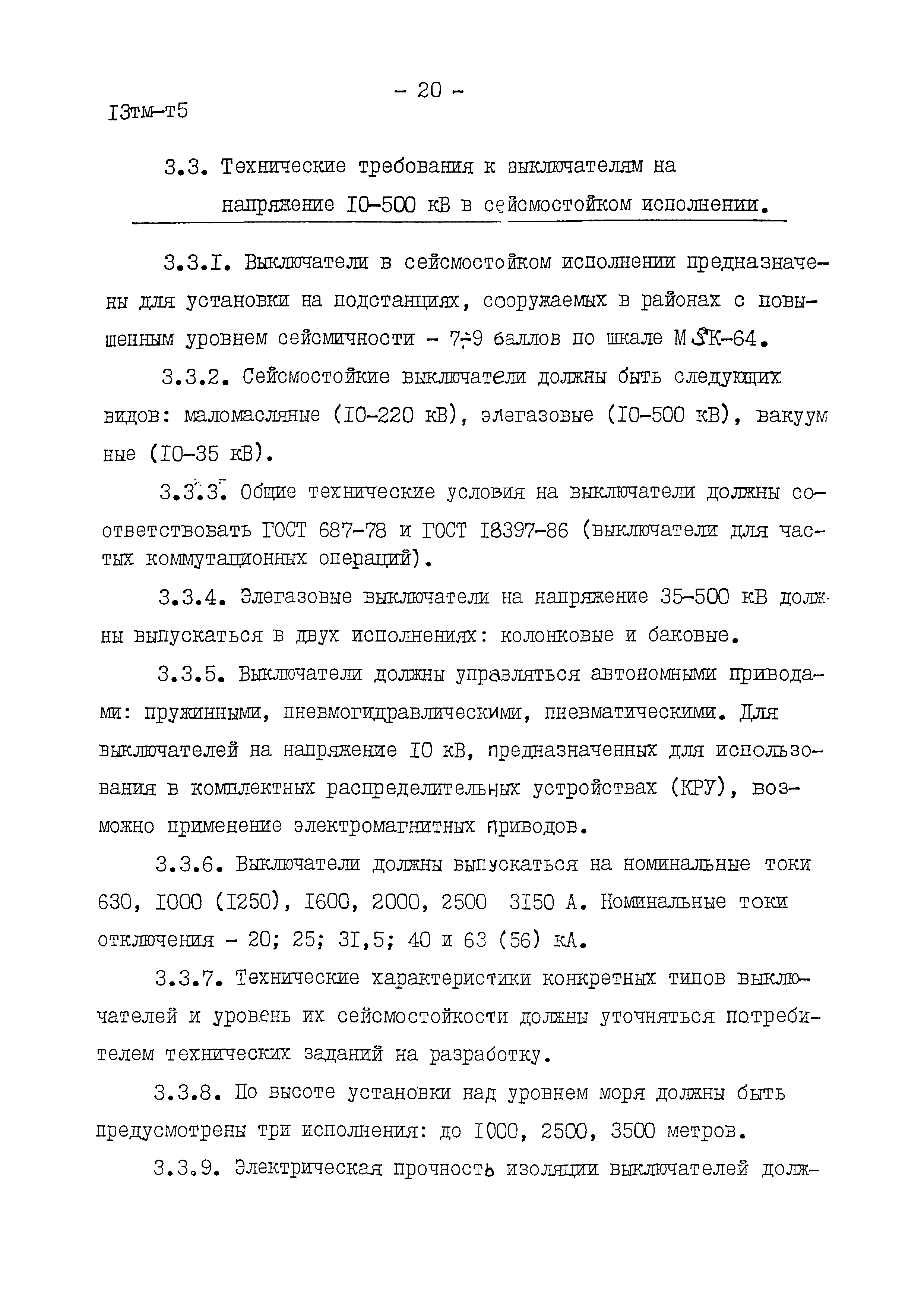

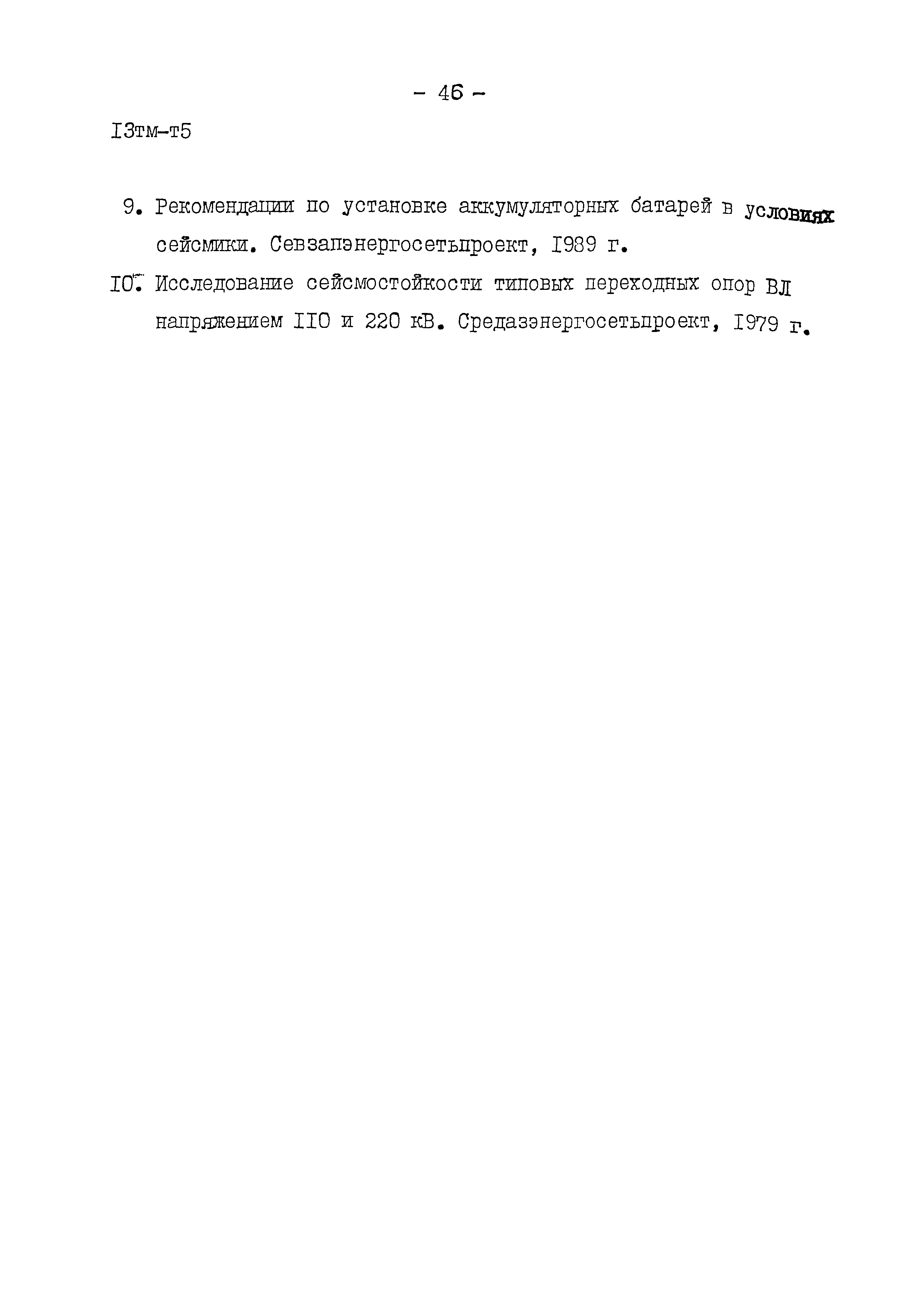

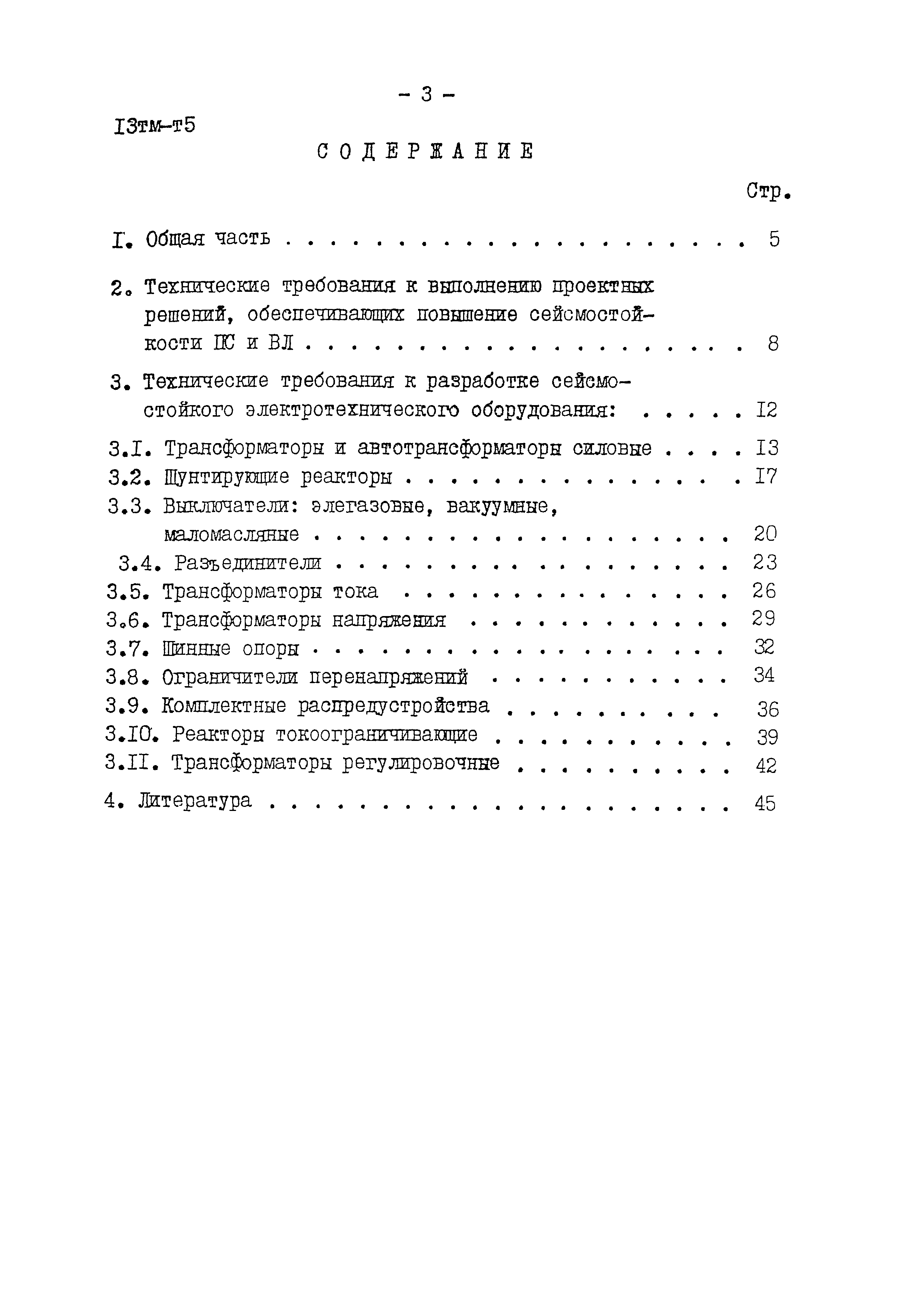

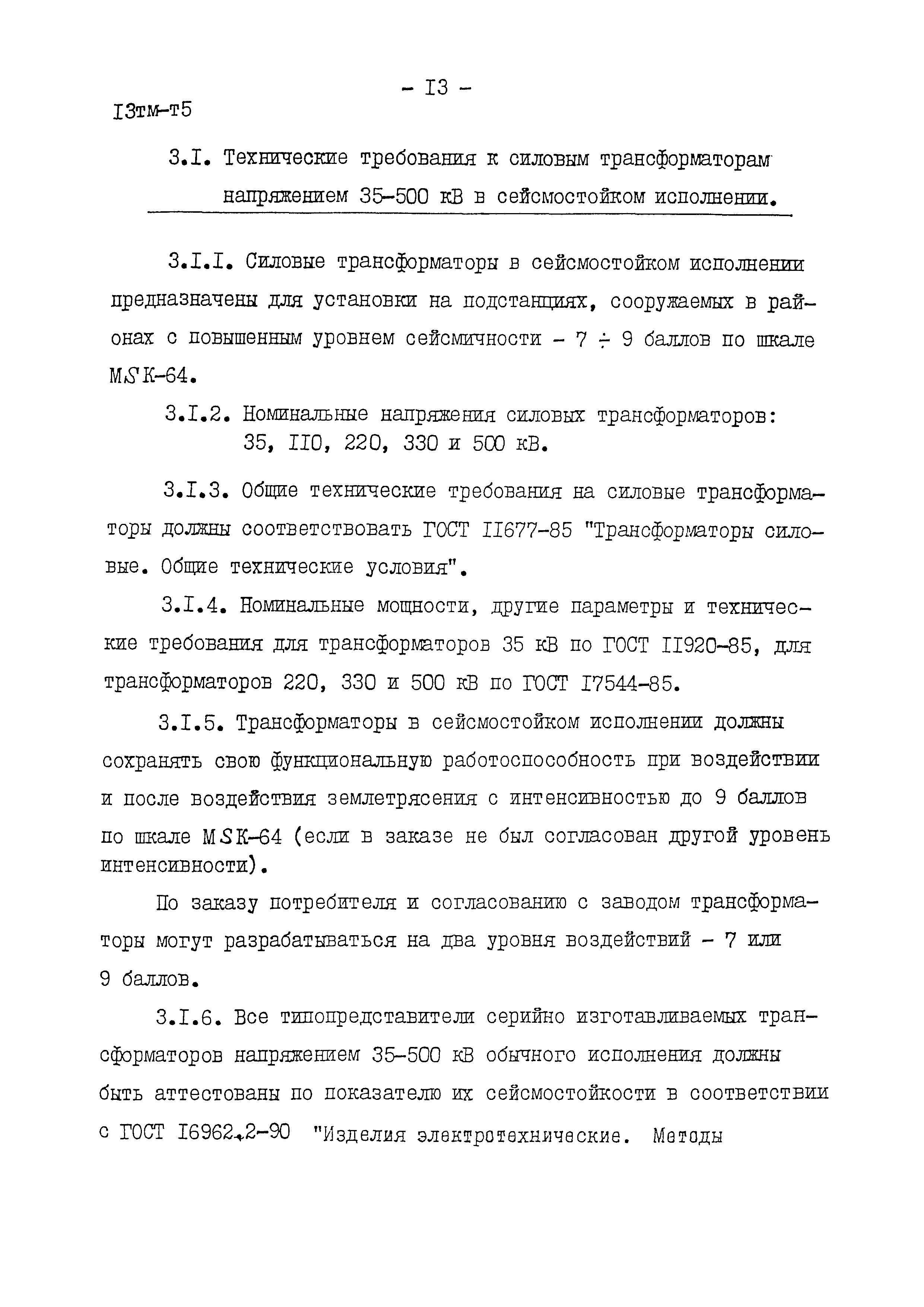

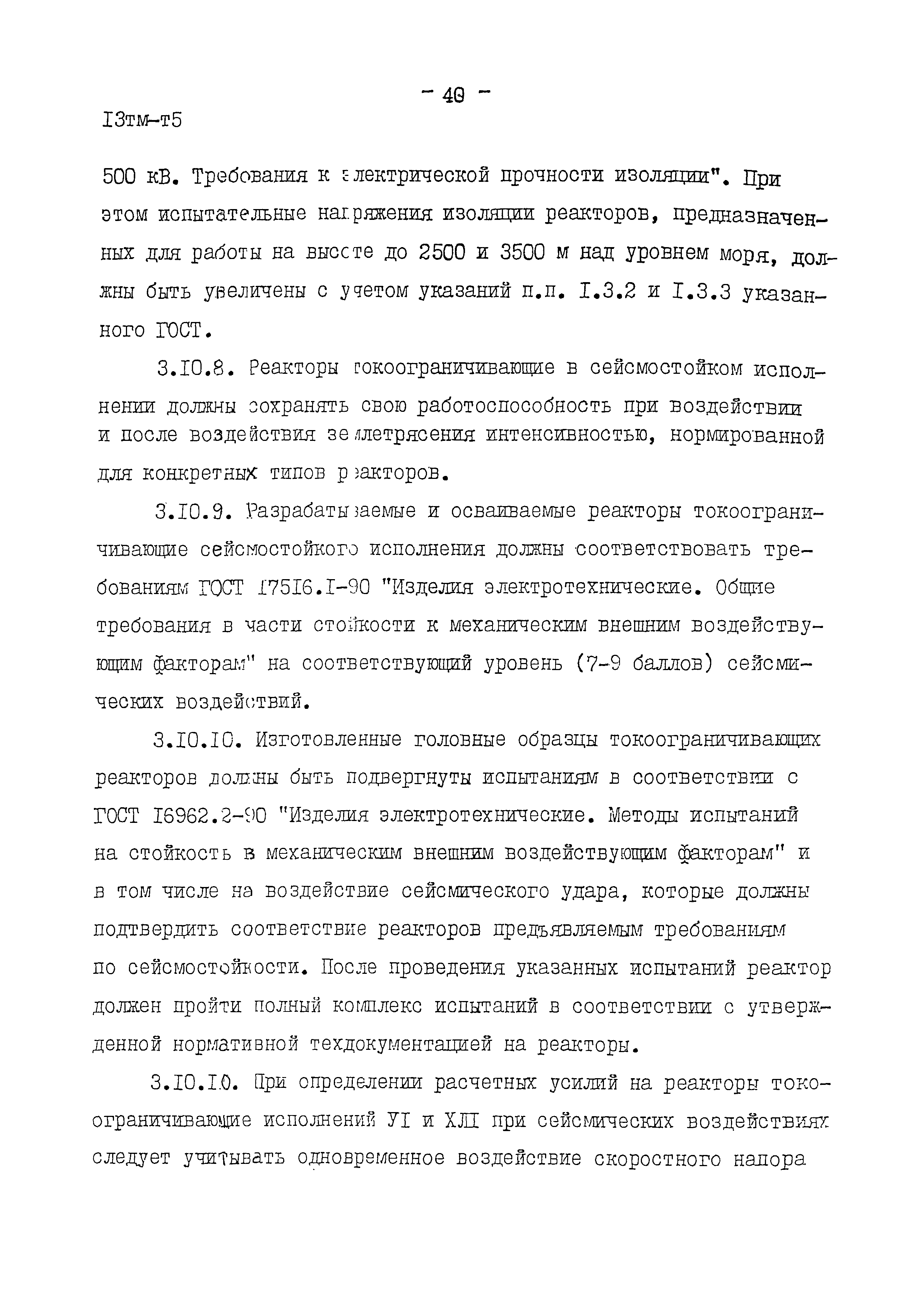

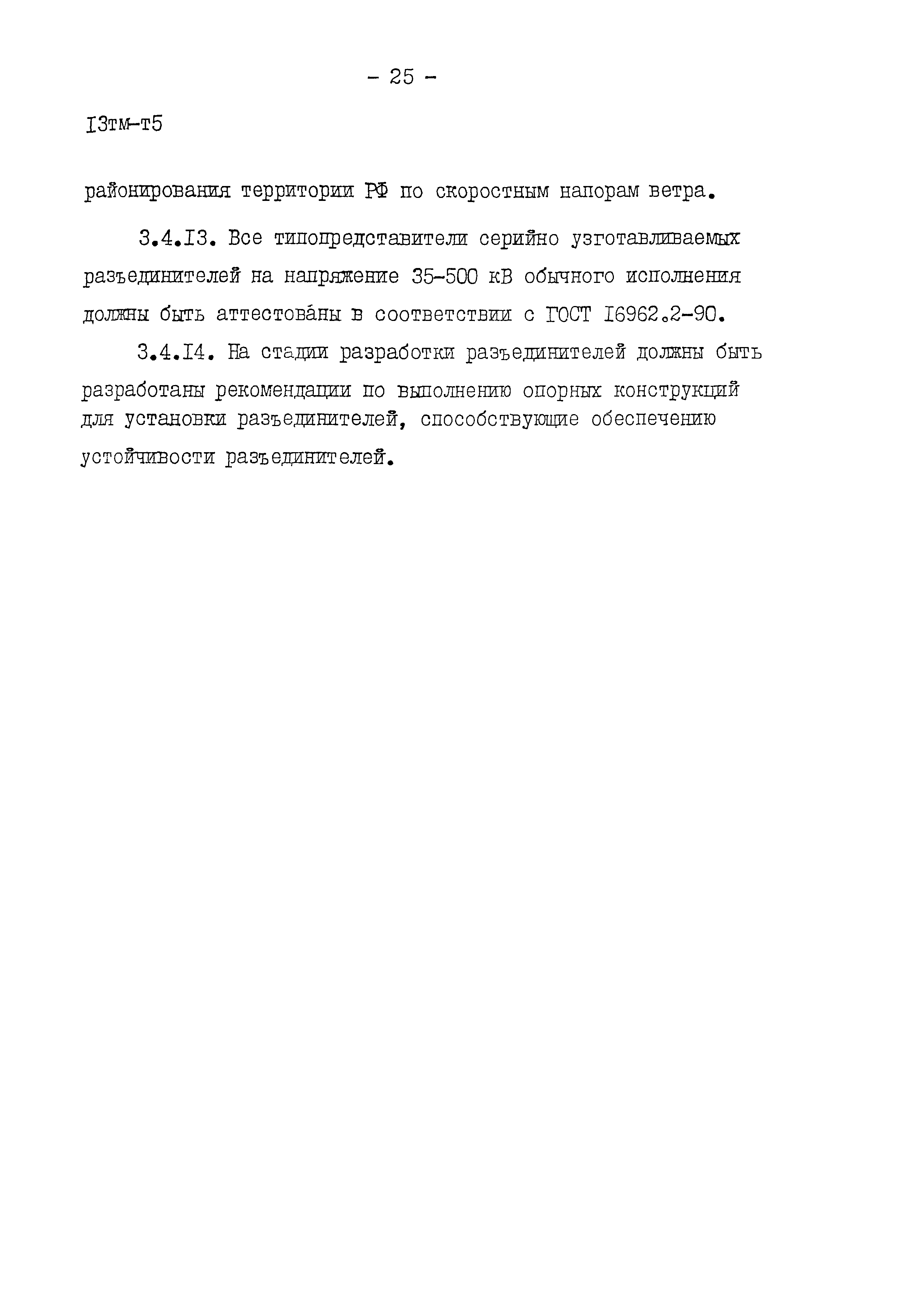

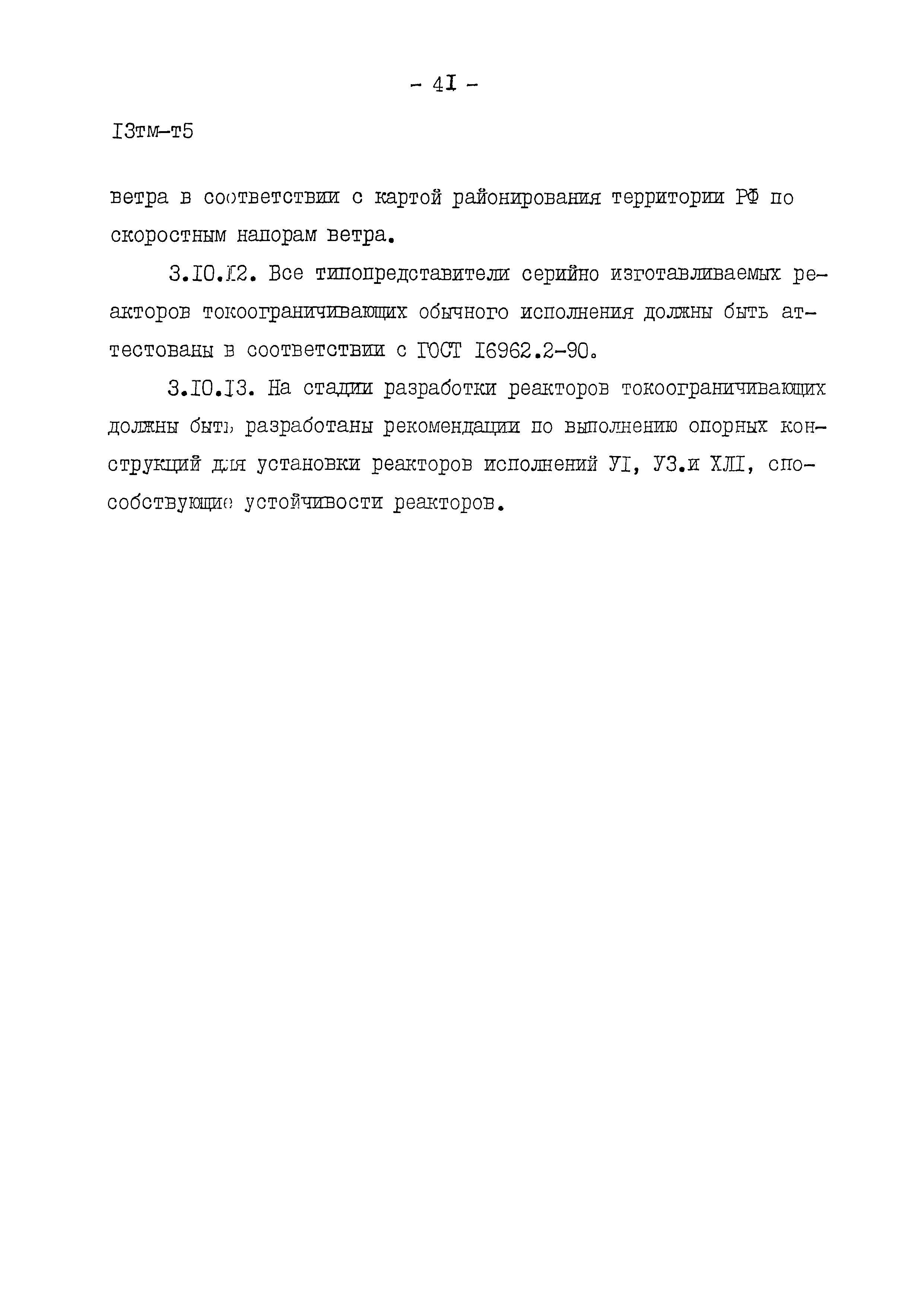

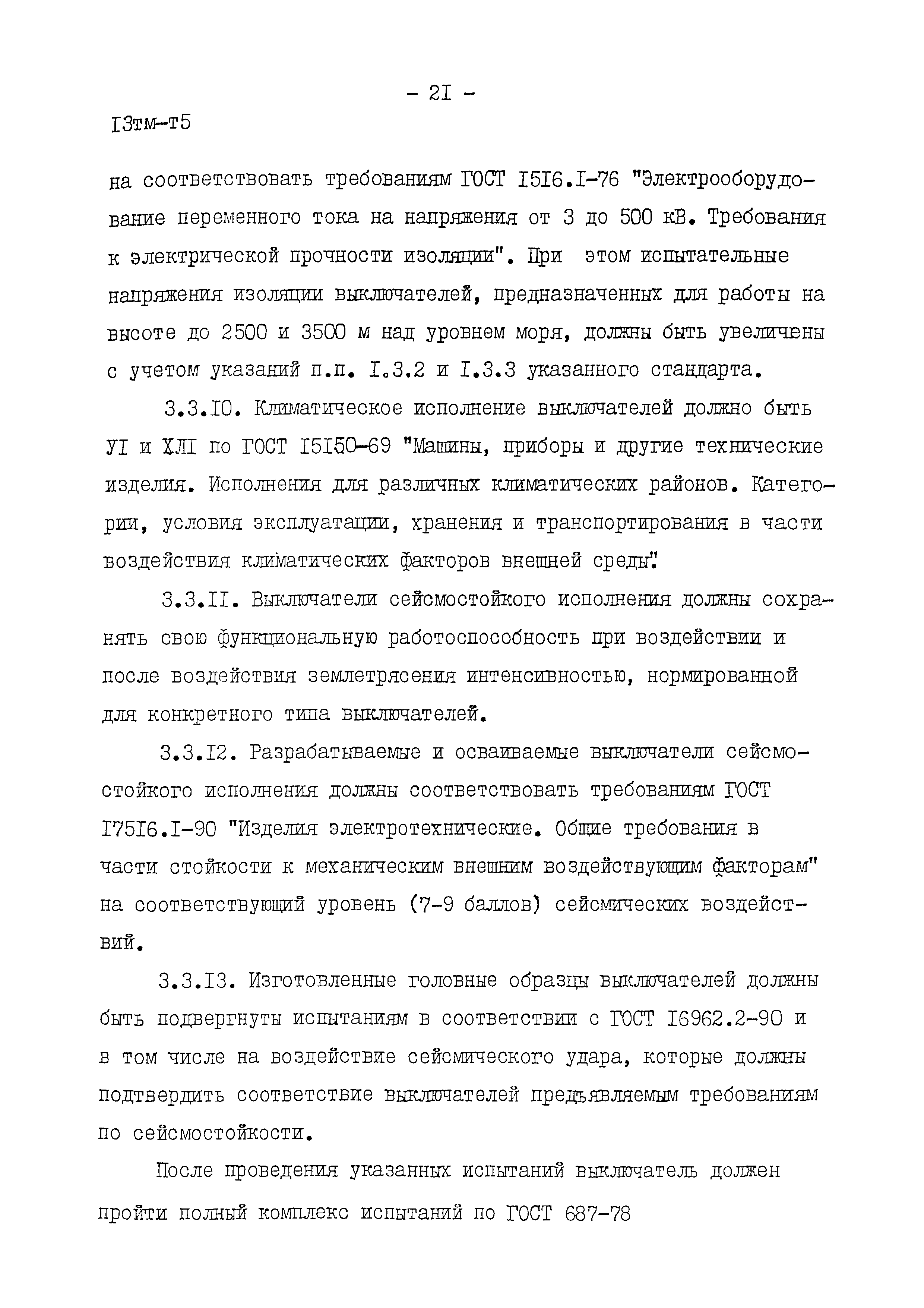

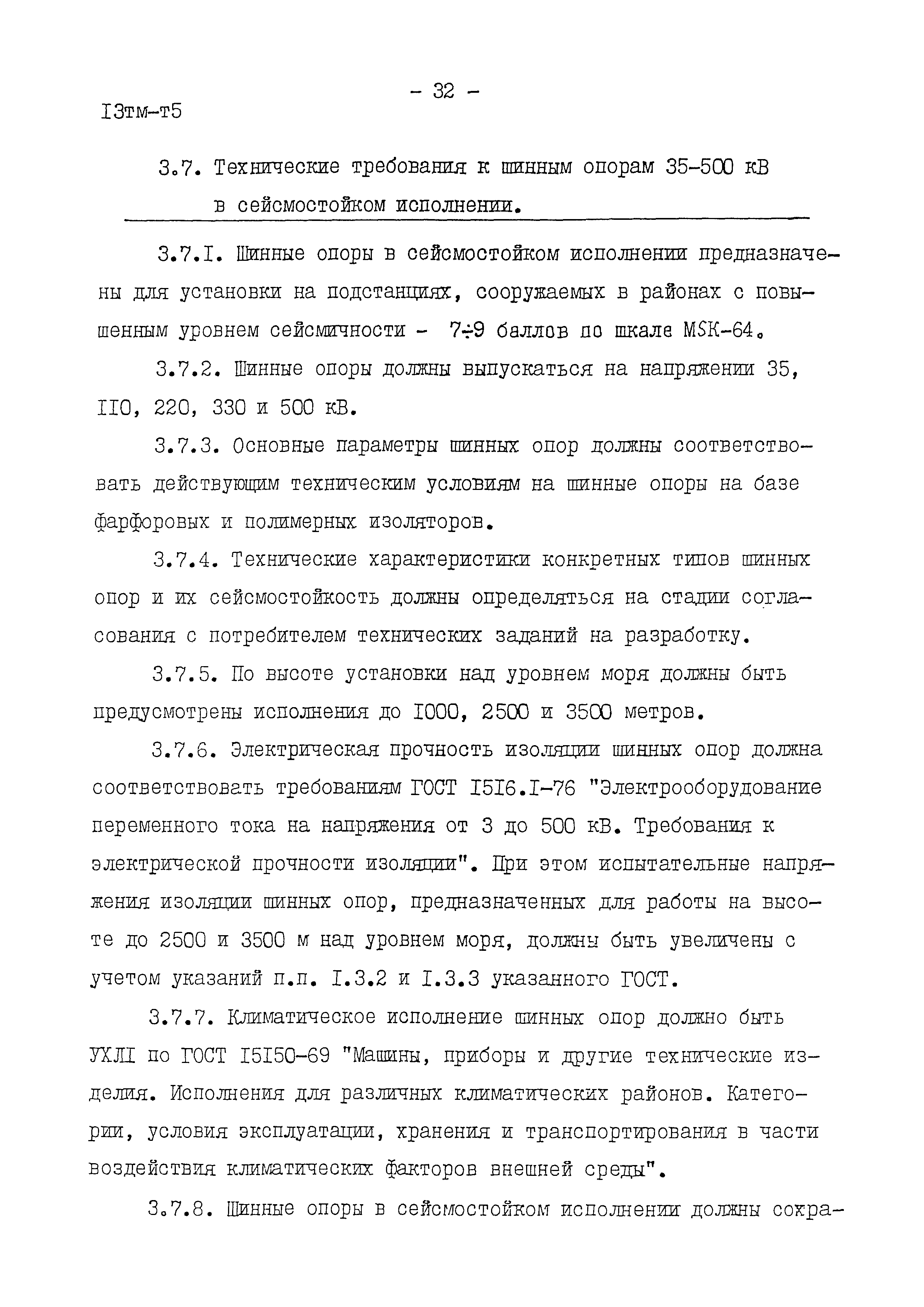

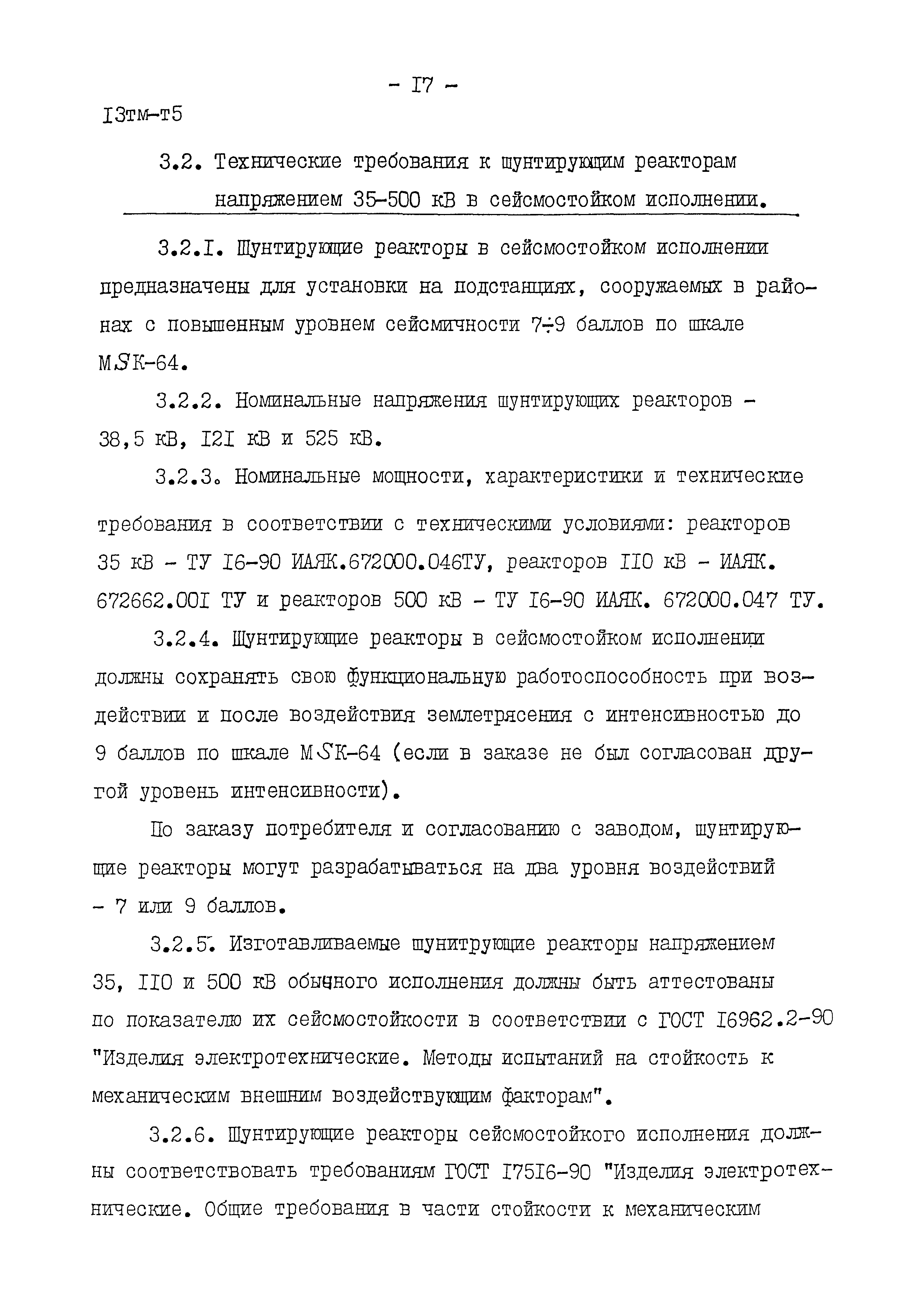

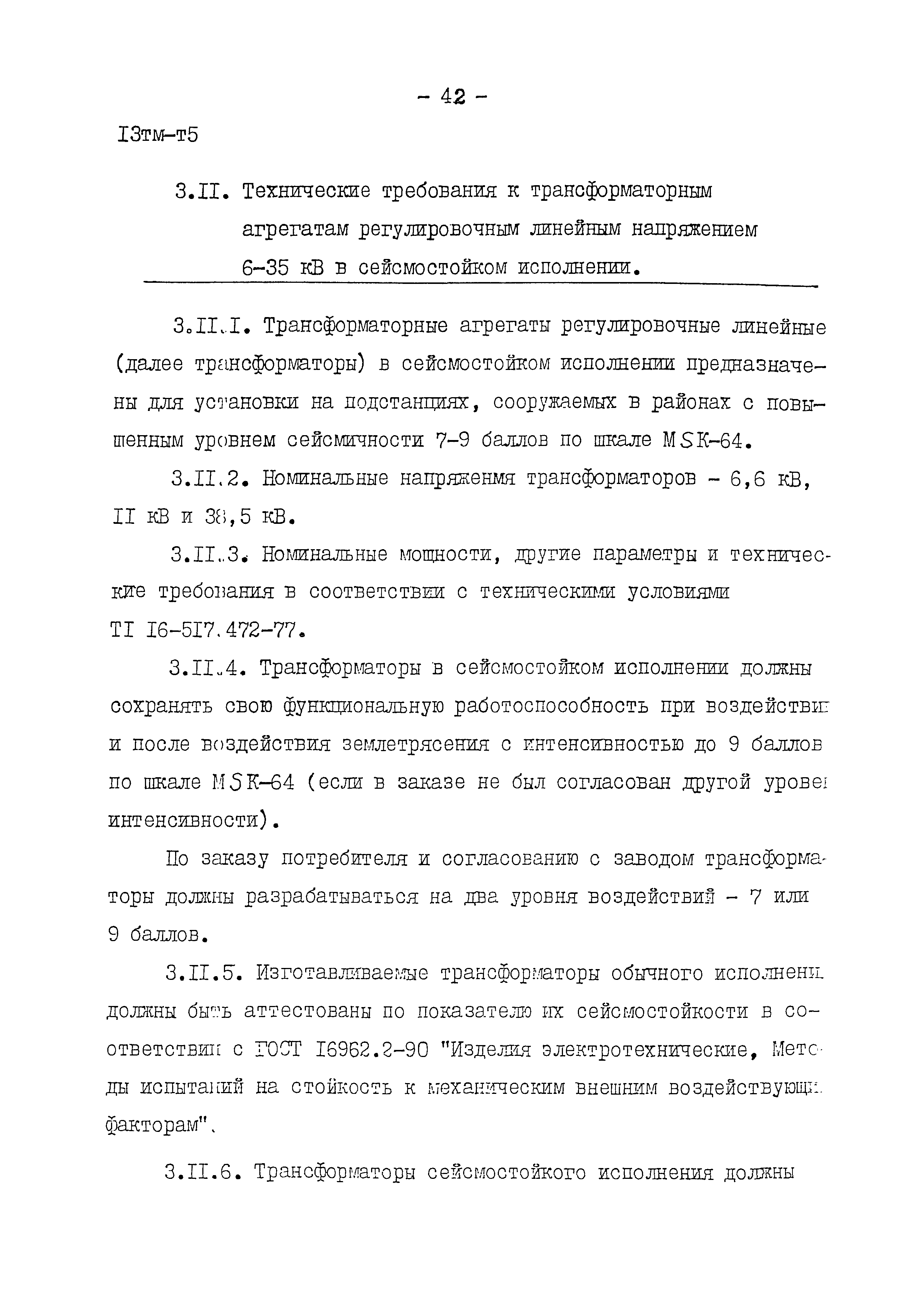

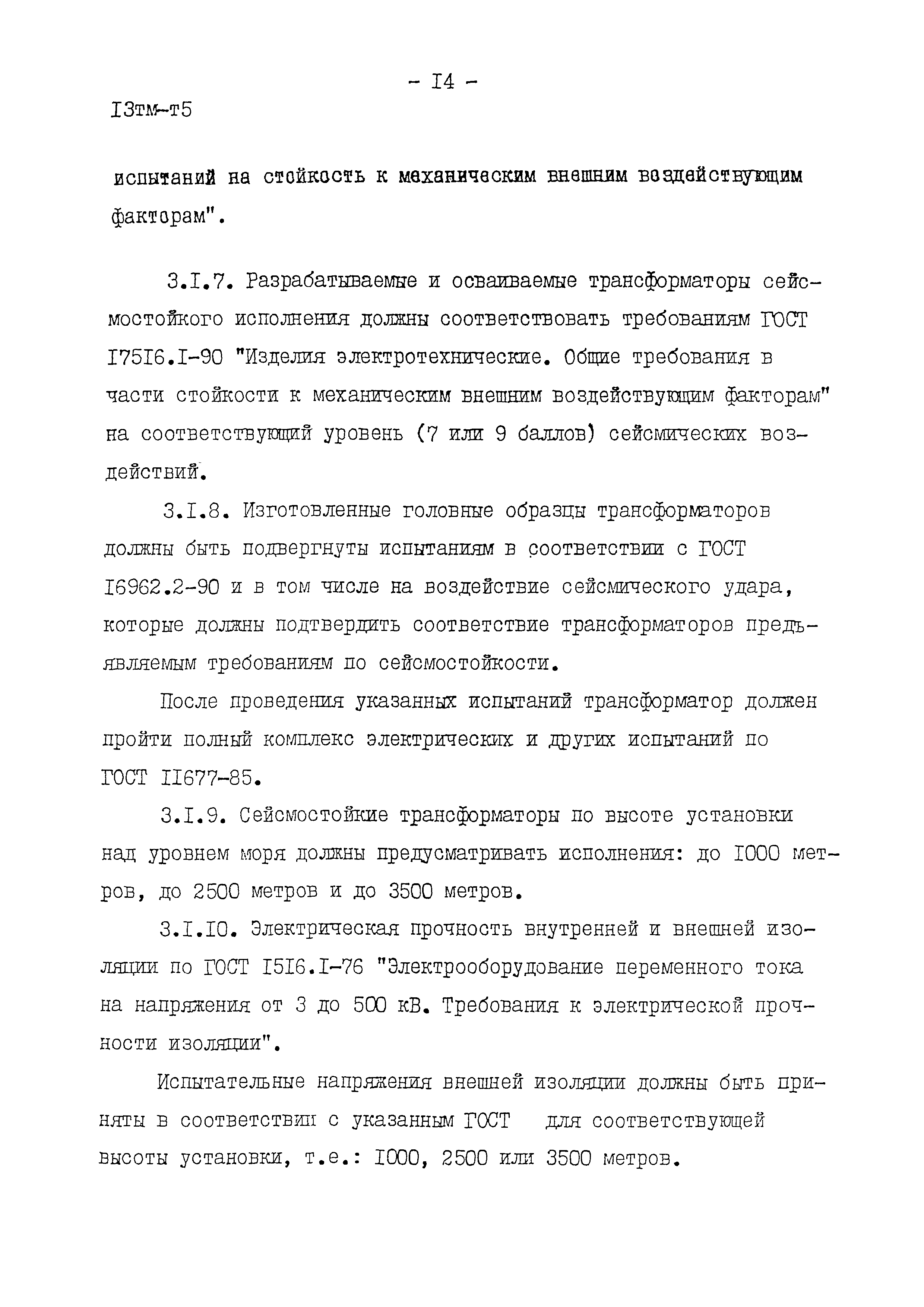

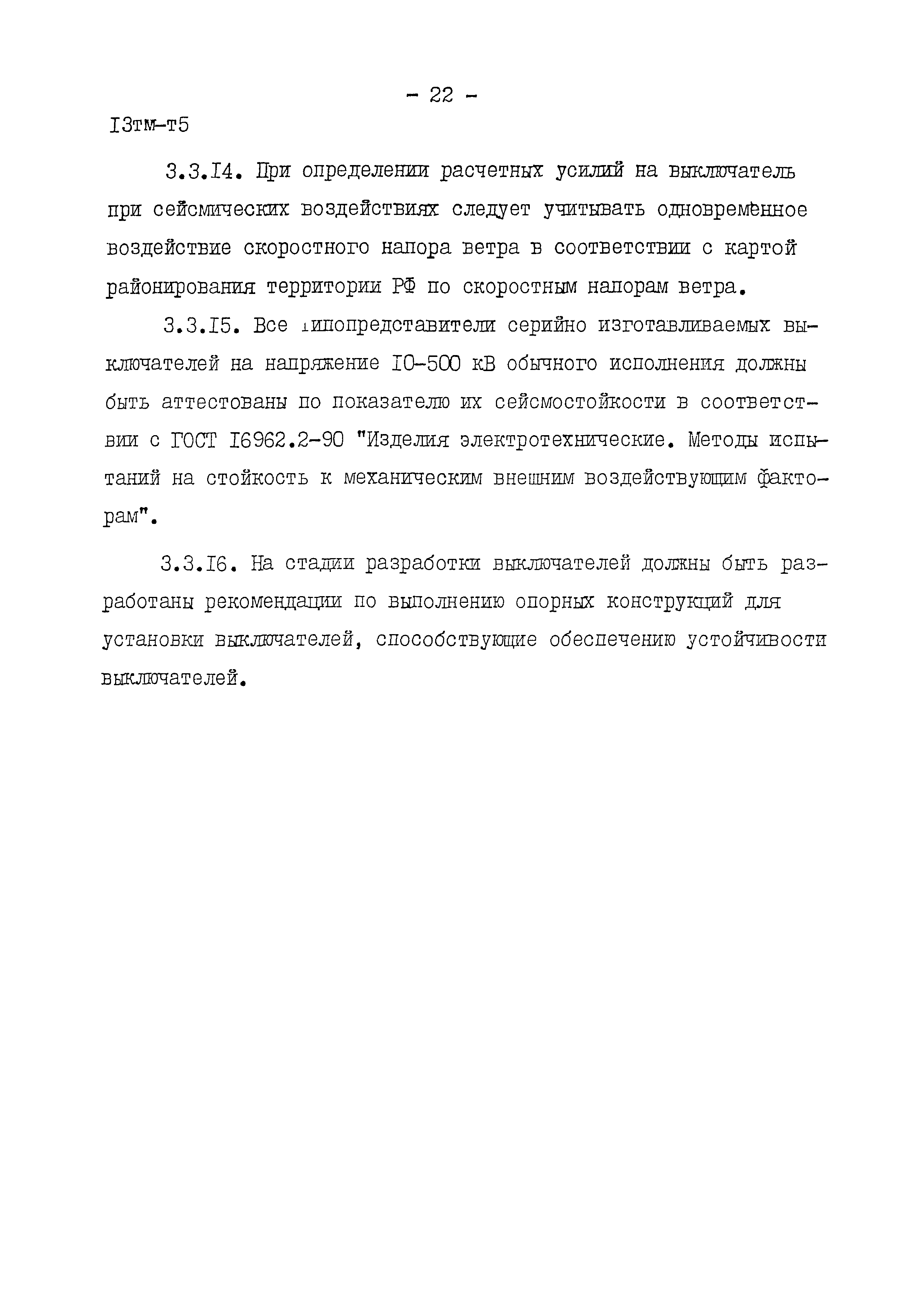

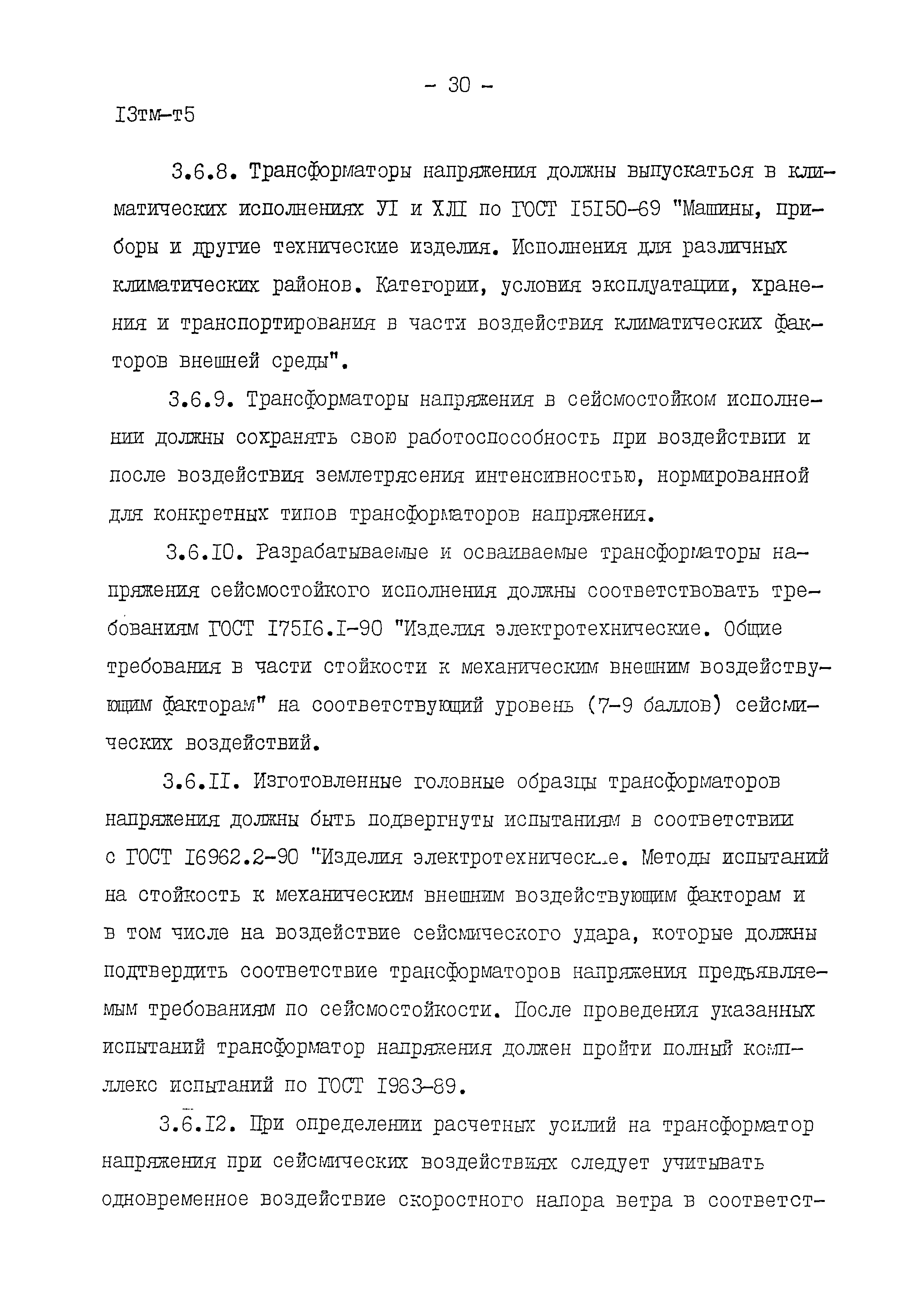

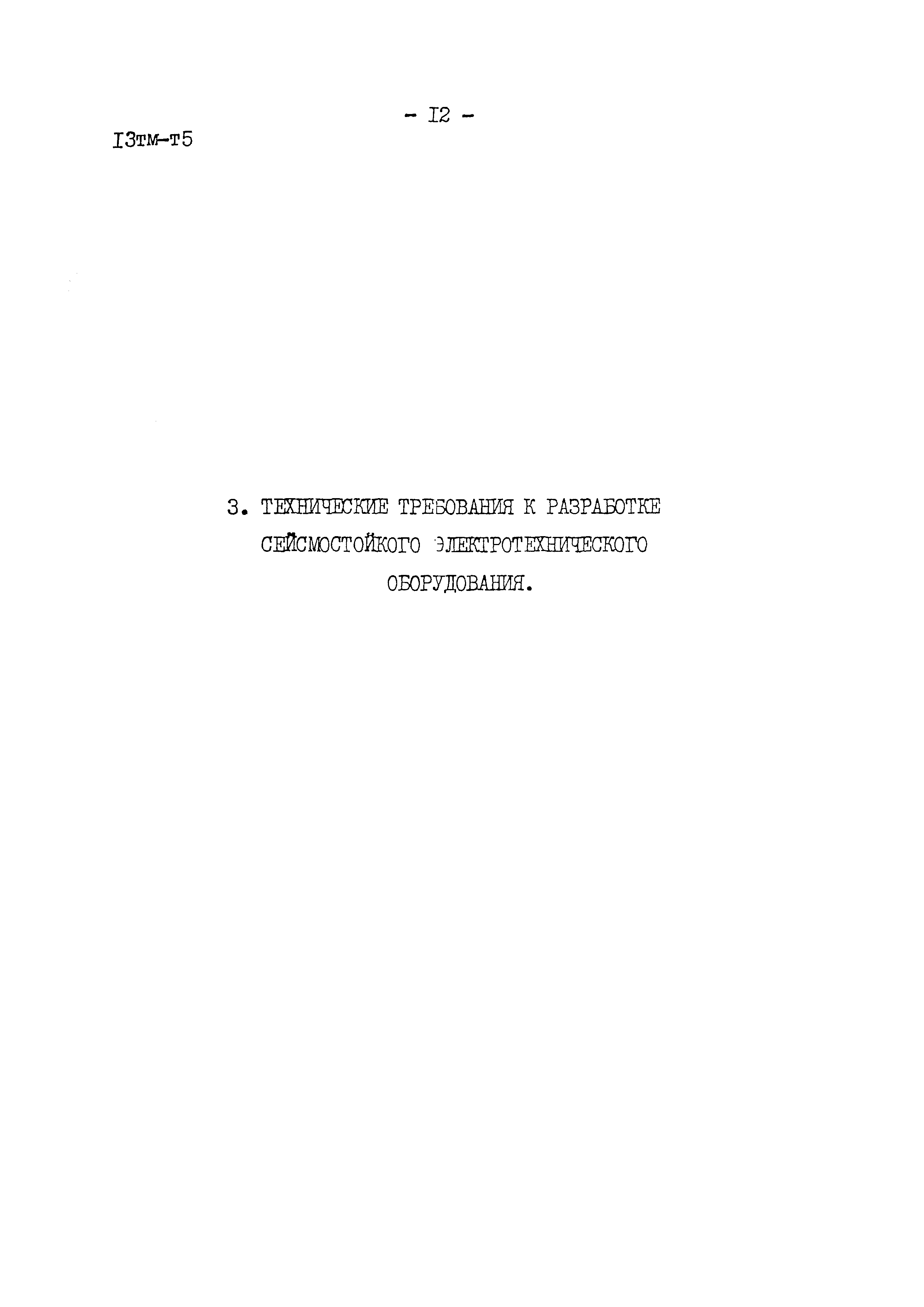

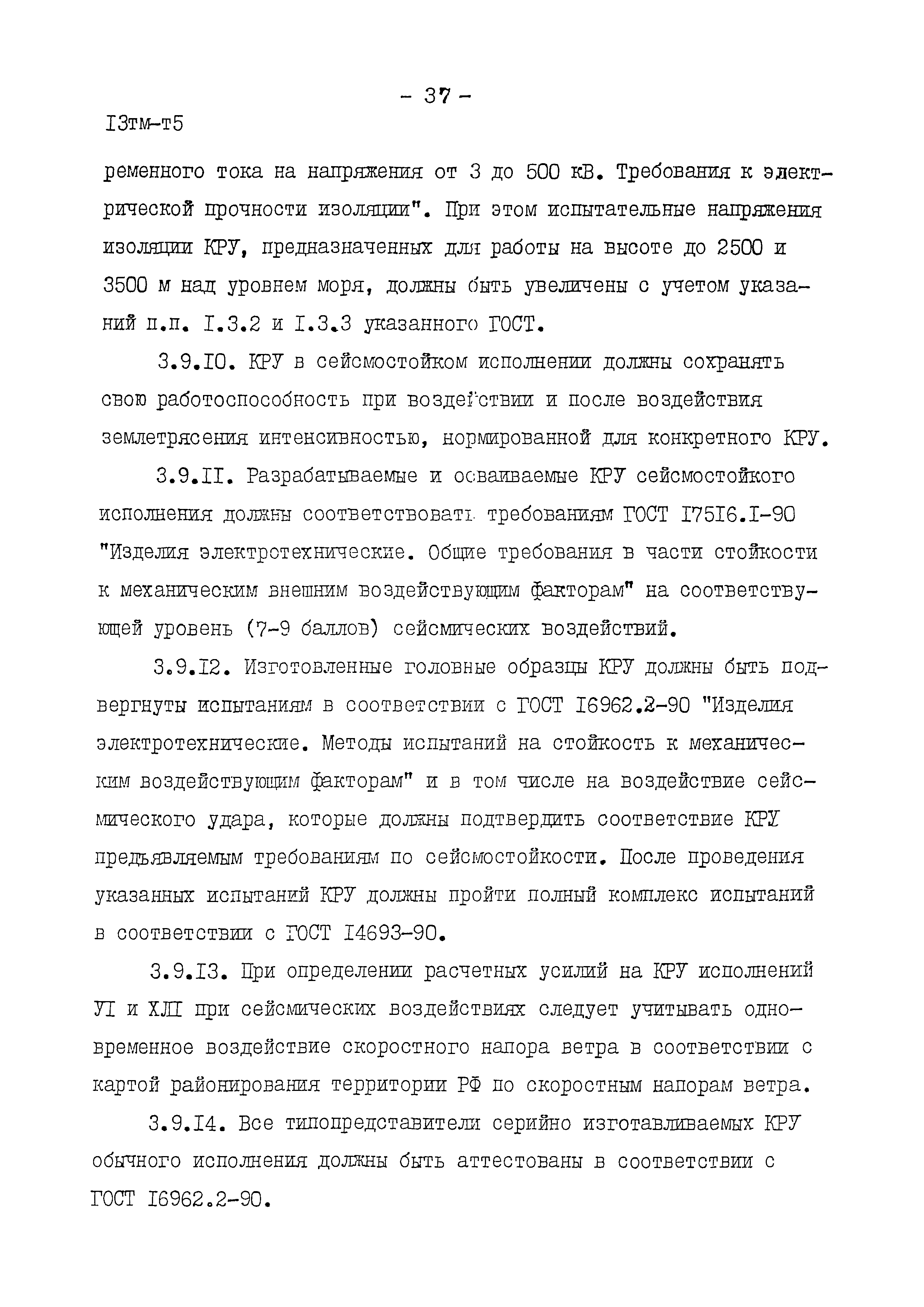

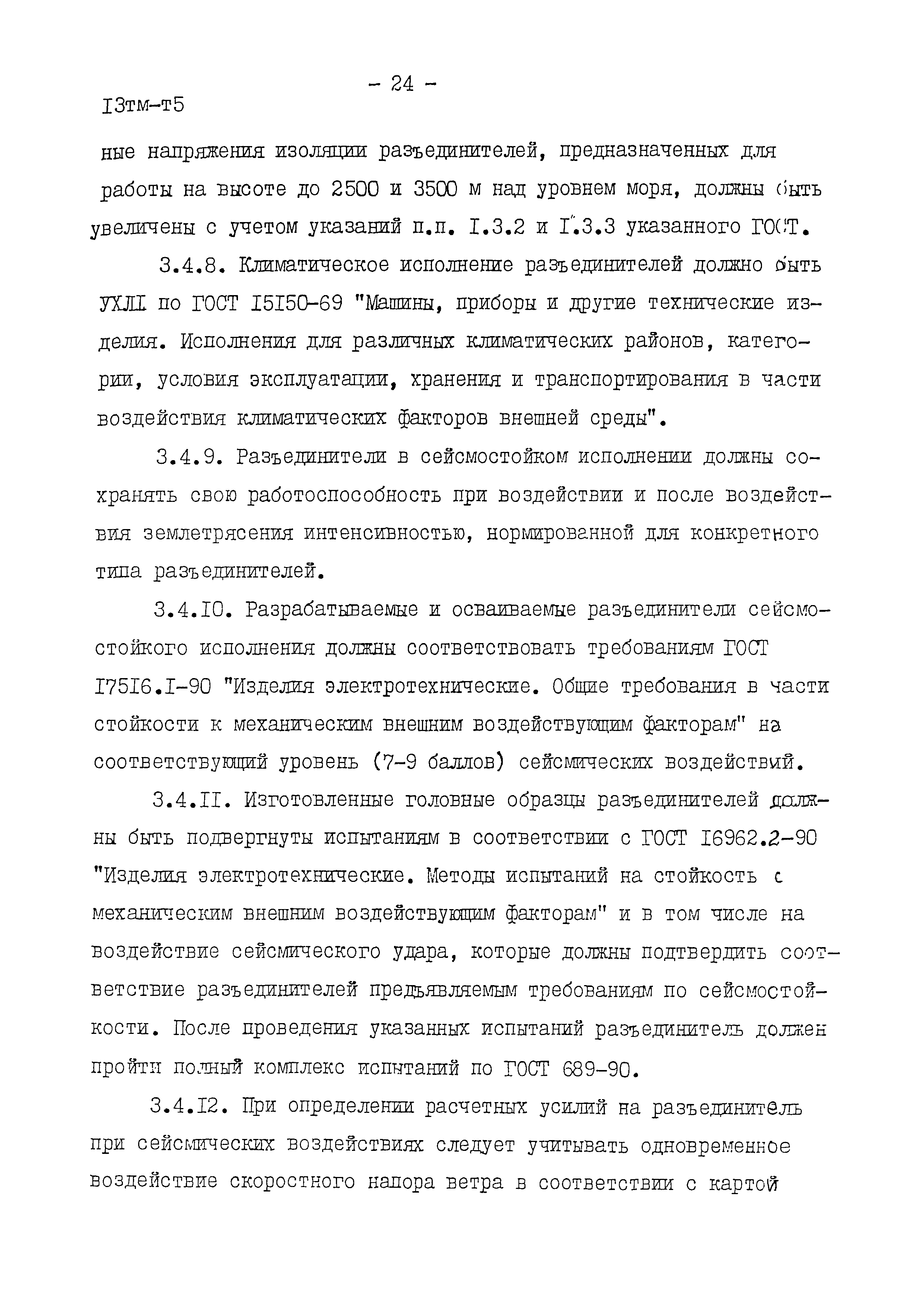

Оглавление:	1 Общая часть 2 Технические требования к выполнению проектных решений, обеспечивающих повышение сейсмостойкости ПС и ВЛ 3 Технические требования к разработке сейсмостойкого электротехнического оборудования    3.1 Трансформаторы и автотрансформаторы силовые    3.2 Шунтирующие реакторы    3.3 Выключатели: элегазовые, вакуумные, маломасляные    3.4 Разъединители    3.5 Трансформаторы тока    3.6 трансформаторы напряжения    3.7 Шинные опоры    3.8 Ограничители перенапряжений    3.9 Комплектные распредустройства    3.10 Реакторы токоограничивающие    3.11 Трансформаторы регулировочные 4 Литература
Разработан:	ОАО Институт Энергосетьпроект
Утверждён:	ОАО Институт Энергосетьпроект
Расположен в:	Техническая документация Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса
Нормативные ссылки:	СНиП II-7-81* «Строительство в сейсмических районах» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 18397-86 «Выключатели переменного тока на номинальные напряжения 6-220 кВ для частых коммутационных операций. Общие технические условия» ГОСТ 11677-85 «Трансформаторы силовые. Общие технические условия» ГОСТ 14693-90 «Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия» ГОСТ 1516.1-76 «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 1983-89 «Трансформаторы напряжения. Общие технические условия» ГОСТ 25804.3-83 «Аппаратура, приборы, устройства и оборудование систем управления технологическими процессами атомных электростанций. Требования по стойкости, прочности и устойчивости к внешним воздействующим факторам» ГОСТ 687-78 «Выключатели переменного тока на напряжение свыше 1000 В. Общие технические условия» ГОСТ 689-90 «Разъединители и заземлители переменного тока на напряжение свыше 1000 В. Общие технические условия» ГОСТ 7746-89 «Трансформаторы тока. Общие технические условия»
