Скачать ГОСТ Р 8.740-2011 Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

Дата актуализации: 10.08.2017

ГОСТ Р 8.740-2011

Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков

Обозначение:	ГОСТ Р 8.740-2011
Обозначение англ:	GOST R 8.740-2011
Статус:	действует
Название рус.:	Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
Название англ.:	State system for ensuring the uniformity of measurements Flow rate and quantity of gas. Procedure of measurements by turbine, rotary and vortex meters
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2013

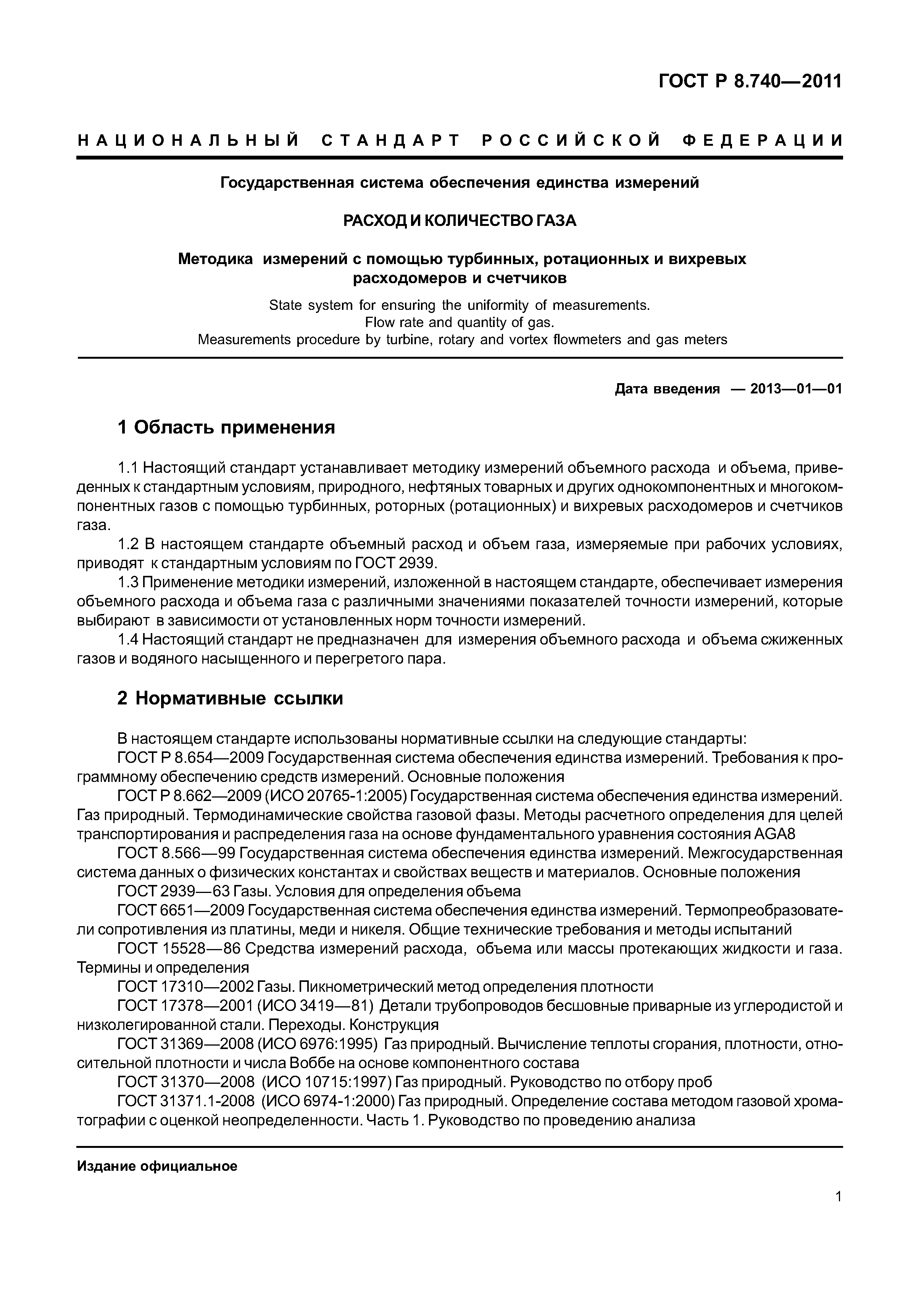

Область применения:	Стандарт устанавливает методику измерений объемного расхода и объема, приведенных к стандартным условиям, природного, нефтяных товарных и других однокомпонентных и многокомпонентных газов с помощью турбинных, роторных (ротационных) и вихревых расходомеров и счетчиков газа. В стандарте объемный расход и объем газа, измеряемые при рабочих условиях, приводят к стандартным условиям по ГОСТ 2939. Применение методики измерений, изложенной в стандарте, обеспечивает измерения объемного расхода и объема газа с различными значениями показателей точности измерений, которые выбирают в зависимости от установленных норм точности измерений. Стандарт не предназначен для измерения объемного расхода и объема сжиженных газов и водяного насыщенного и перегретого пара.
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Средства измерений    3.2 Вспомогательные и дополнительные устройства    3.3 Средства обработки результатов измерений    3.4 Параметры потока и среды    3.5 Измерительный трубопровод    3.6 Узел измерений    3.7 Погрешность и неопределенность    3.8 Контроль соблюдения требований 4 Обозначения и сокращения    4.1 Условные обозначения    4.2 Сокращения 5 Требования к показателям точности измерений 6 Метод измерений    6.1 Принцип метода измерений    6.2 Метод измерений объемного расхода и объема газа при рабочих условиях    6.3 Методы приведения объемного расхода и объема газа к стандартным условиям    6.4 Определение теплофизических характеристик и физико-химических параметров газа 7 Требования к квалификации обслуживающего персонала и безопасности    7.1 Требования к квалификации обслуживающего персонала    7.2 Требования безопасности 8 Требования к условиям измерений    8.1 Условия применения средств измерений, средств обработки результатов измерений и вспомогательных устройств    8.2 Параметры потока и среды 9 Средства измерений, средства обработки результатов измерений, вспомогательные и дополнительные устройства    9.1 Требования к составу средств измерений, средств обработки результатов измерений, вспомогательных и дополнительных устройств    9.2 Требования к основным средствам измерений и средствам обработки результатов измерений       9.2.1 Общие требования       9.2.2 Средства измерений объемного расхода и объема газа и их монтаж       9.2.3 Средства измерений давления и их монтаж       9.2.4 Средства измерений температуры и их монтаж       9.2.5 Средства измерений плотности газа и их монтаж       9.2.6 Методы и средства измерений плотности газа при стандартных условиях и их монтаж       9.2.7 Средства измерений состава газа       9.2.8 Средства обработки результатов измерений    9.3 Требования к дополнительным средствам измерений       9.3.1 Средства измерений перепада давления       9.3.2 Средства измерений для контроля влажности газа и условий применения основных средств измерений    9.4 Требования к выбору и монтажу дополнительных устройств    9.5 Измерительный трубопровод 10 Подготовка к измерениям 11 Порядок измерений и обработка их результатов 12 Контроль соблюдения требований методики измерений    12.1 Проверка реализации методики измерений    12.2 Контроль точности результатов измерений 13 Оценка неопределенности результата измерений    13.1 Общие положения    13.2 Формулы расчета относительной суммарной стандартной неопределенности измерений расхода газа    13.3 Составляющие неопределенности измерений расхода газа    13.4 Оценивание неопределенности результатов определения объема газа Приложение А (справочное) Рекомендуемые области применения средств измерений объема и расхода газа и процедура выбора их типоразмера Приложение Б (справочное) Расчет числа проб Приложение В (справочное) Дополнительные сведения Приложение Г (рекомендуемое) Форма акта проверки состояния и применения средств измерений и соблюдения требований ГОСТ Р Библиография
Разработан:	ООО ОМЦ Газметрология
Утверждён:	13.12.2011 Федеральное агентство по техническому регулированию и метрологии (1049-ст)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Метрология и измерения. Физические явления
Список изменений:	Поправка от 25.07.2013 ( ИУС 10-2013)
Нормативные ссылки:	ГОСТ 8.566-99 «Государственная система обеспечения единства измерений. Межгосударственная система данных о физических константах и свойствах веществ и материалов. Основные положения» ГОСТ 2939-63 «Газы. Условия для определения объема» ГОСТ 17378-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция» ГОСТ 15528-86 «Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения» ГОСТ 17310-2002 «Газы. Пикнометрический метод определения плотности» ГОСТ 31369-2008 «Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава» ГОСТ 31370-2008 «Газ природный. Руководство по отбору проб» ГОСТ 31371.1-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 1. Руководство по проведению анализа» ГОСТ 31371.2-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 2. Характеристики измерительной системы и статистические оценки данных» ГОСТ 31371.3-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 3. Определение водорода, гелия, кислорода, азота, диоксида углерода и углеводородов до С8 с использованием двух насадочных колонок» ГОСТ 31371.4-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 4. Определение азота, диоксида углерода и углеводородов С1-С5 и С6+ в лаборатории и с помощью встроенной измерительной системы с использованием двух колонок» ГОСТ 31371.5-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 5. Определение азота, диоксида углерода и углеводородов С1-С5 и С6+ в лаборатории и при непрерывном контроле с использованием трех колонок» ГОСТ 31371.6-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 6. Определение водорода, гелия, кислорода, азота, диоксида углерода и углеводородов С1-С8 с использованием трех капиллярных колонок» ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Часть 7. Методика выполнения измерений молярной доли компонентов» ГОСТ Р 8.654-2009 «Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения» ГОСТ Р 8.662-2009 «Государственная система обеспечения единства измерений. Газ природный. Термодинамические свойства газовой фазы. Методы расчетного определения для целей транспортирования и распределения газа на основе фундаментального уравнения состояния AGA8» ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» РМГ 91-2009 «Государственная система обеспечения единства измерений. Совместное использование понятий "погрешность измерения" и "неопределенность измерения". Общие принципы» ПМГ 96-2009 «Государственная система обеспечения единства измерений. Результаты и характеристики качества измерений. Формы представления» ПУЭ «Правила устройства электроустановок» РМГ 43-2001 «Государственная система обеспечения единства измерений. Применение "Руководства по выражению неопределенности измерений"» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» РМГ 29-99 «Государственная система обеспечения единства измерений. Метрология. Основные термины и определения» ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» Федеральный закон 184-ФЗ «О техническом регулировании»
