Скачать ГОСТ Р 54418.12.1-2011 Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 12-1. Измерение мощности, вырабатываемой ветроэлектрическими установкамиДата актуализации: 10.08.2017 ГОСТ Р 54418.12.1-2011
Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 12-1. Измерение мощности, вырабатываемой ветроэлектрическими установкамиОбозначение: | ГОСТ Р 54418.12.1-2011 | Обозначение англ: | GOST R 54418.12.1-2011 | Статус: | действует | Название рус.: | Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 12-1. Измерение мощности, вырабатываемой ветроэлектрическими установками | Название англ.: | Wind turbines. Power performance measurements of electricity producing wind turbines | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.07.2012 | Область применения: | Стандарт устанавливает методы измерения выходных электрических характеристик отдельно взятой ветроэлектрической установки (ВЭУ) и применяется для проведения испытаний ветроэлектрических установок всех типов и размеров, работающих параллельно с энергетической системой. Кроме того, стандарт описывает методы, используемые для определения электрических характеристик малых ВЭУ, подключенных как к сети потребления и распределения мощности, так и к системе накопителей электрической энергии. Данные методы могут быть использованы в равной степени как для оценки рабочих характеристик конкретных ВЭУ, размещенных на конкретных площадках, так и при обобщающих сравнениях между различными моделями ВЭУ или различными условиями окружающей среды в реальных условиях размещения. В стандарте описан метод выполнения измерений, для которого требуется полученные зависимости выходной мощности и вычисленные значения выработанной энергии дополнить комплексными оценками источников погрешностей и их суммарным влиянием. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Подготовка к выполнению испытаний 5.1 Ветроэлектрическая установка и ее подключение 5.2 Испытательная площадка 5.2.1 Выбор места для размещения метеорологической мачты 5.2.2 Сектор измерений 5.2.3 Поправочные коэффициенты и погрешности на топографическое искажение воздушного потока 6 Оборудование для испытаний 6.1 Измерение электрической мощности 6.2 Измерение скорости ветра 6.3 Измерение направления ветра 6.4 Измерение плотности воздуха 6.5 Частота вращения и угол установки лопасти 6.6 Состояние поверхности лопастей 6.7 Система управления ветровой установкой 6.8 Система сбора данных 7 Методика измерений 7.1 Общие положения 7.2 Работа ветровой установки 7.3 Сбор данных 7.4 Выбраковка данных 7.5 Исправление данных 7.6 База данных 8 Аналитические результаты 8.1 Нормализация данных 8.2 Построение графика выходной мощности 8.3 Годовая выработка энергии (АЕР) 8.4 Коэффициент преобразования энергии 9 Форма отчетности Приложение А (обязательное) Оценка препятствий на площадке испытаний Приложение В (обязательное) Оценка местности на площадке испытаний Приложение С (обязательное) Методика калибровки площадки Приложение D (обязательное) Оценка погрешности измерений Приложение Е (справочное) Теоретические основы определения погрешностей измерений методом бинов Приложение F (обязательное) Калибровка чашечного анемометра Приложение G (обязательное) Установка оборудования на метеорологической мачте Приложение H (обязательное) Эксплуатационные испытания ветроустановок малых и средних мощностей Приложение I (справочное) Классификация анемометров Приложение J (справочное) Оценка чашечных анемометров Приложение К (справочное) Сравнение характеристик анемометров, используемых для проведения испытаний Приложение ДА (обязательное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок | Разработан: | ОАО НИИЭС
| Утверждён: | 28.09.2011 Федеральное агентство по техническому регулированию и метрологии (379-ст)
| Издан: | Стандартинформ (2013 г. )
| Расположен в: |

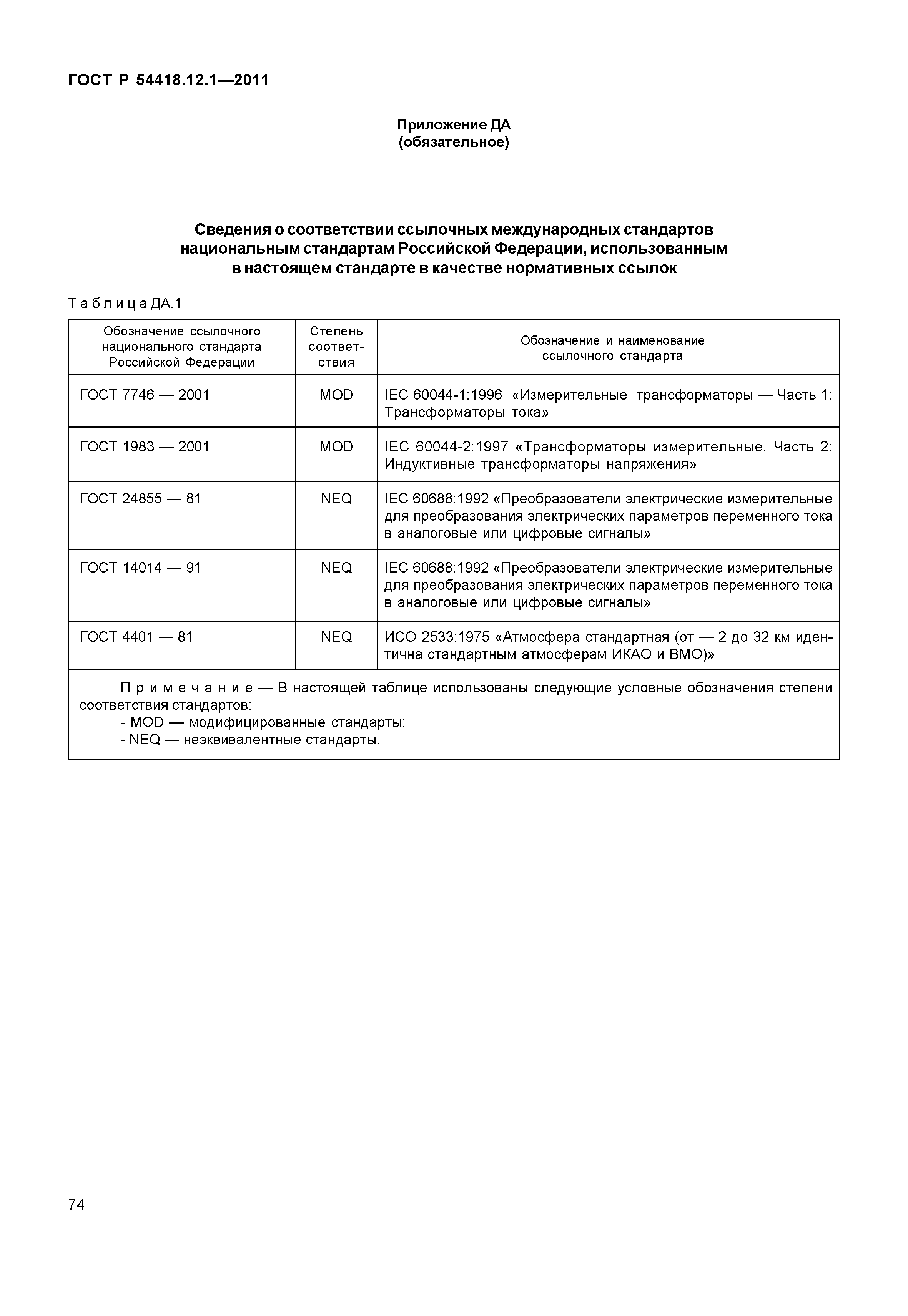

| Нормативные ссылки: | ![](../../../image/file2.gif) ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия»![](../../../image/file2.gif) ГОСТ 4401-81 «Атмосфера стандартная. Параметры»![](../../../image/file2.gif) ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения»![](../../../image/file2.gif) ГОСТ Р 51237-98 «Нетрадиционная энергетика. Ветроэнергетика. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению»![](../../../image/file3.gif) Федеральный закон 184-ФЗ «О техническом регулировании»
|

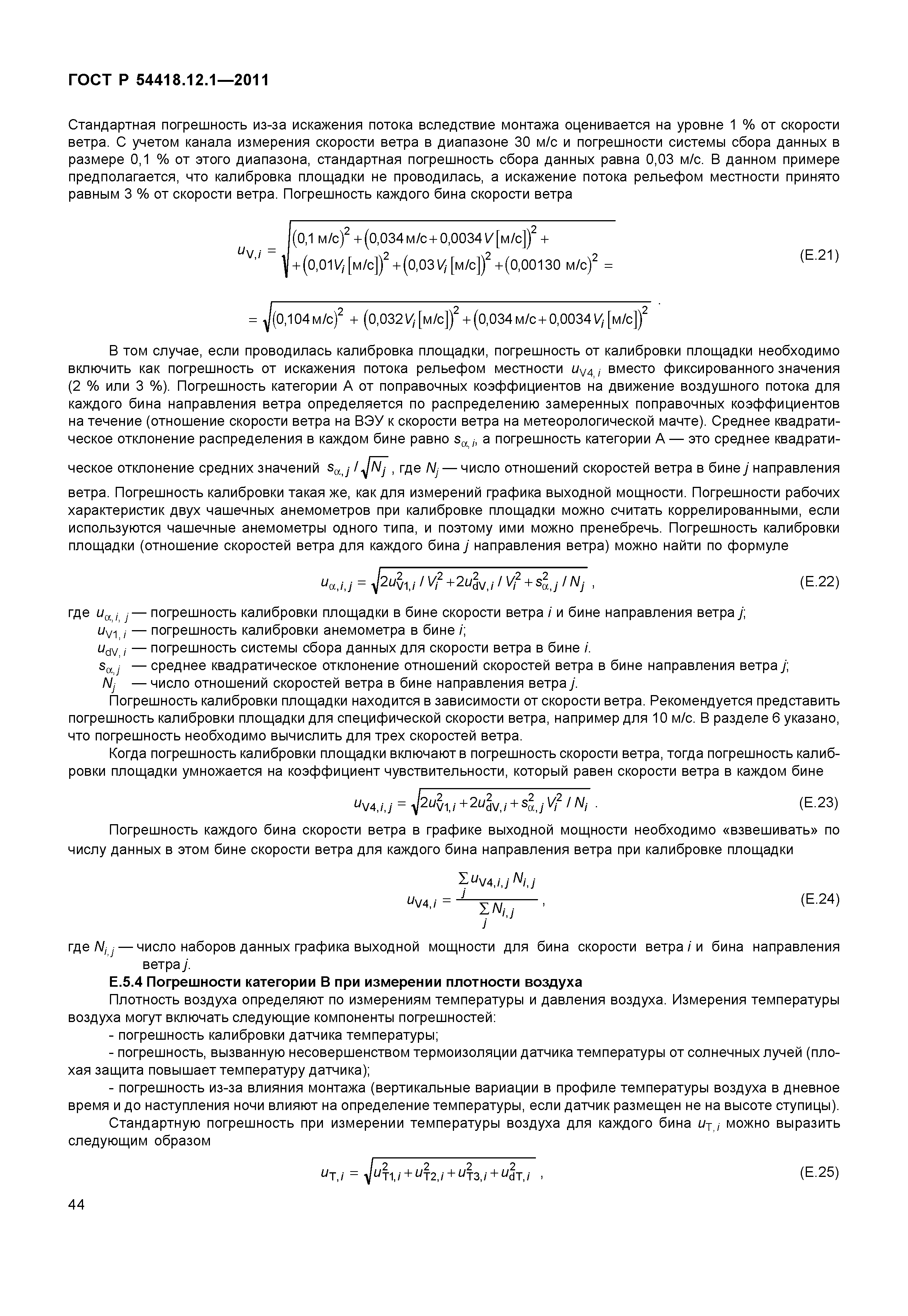

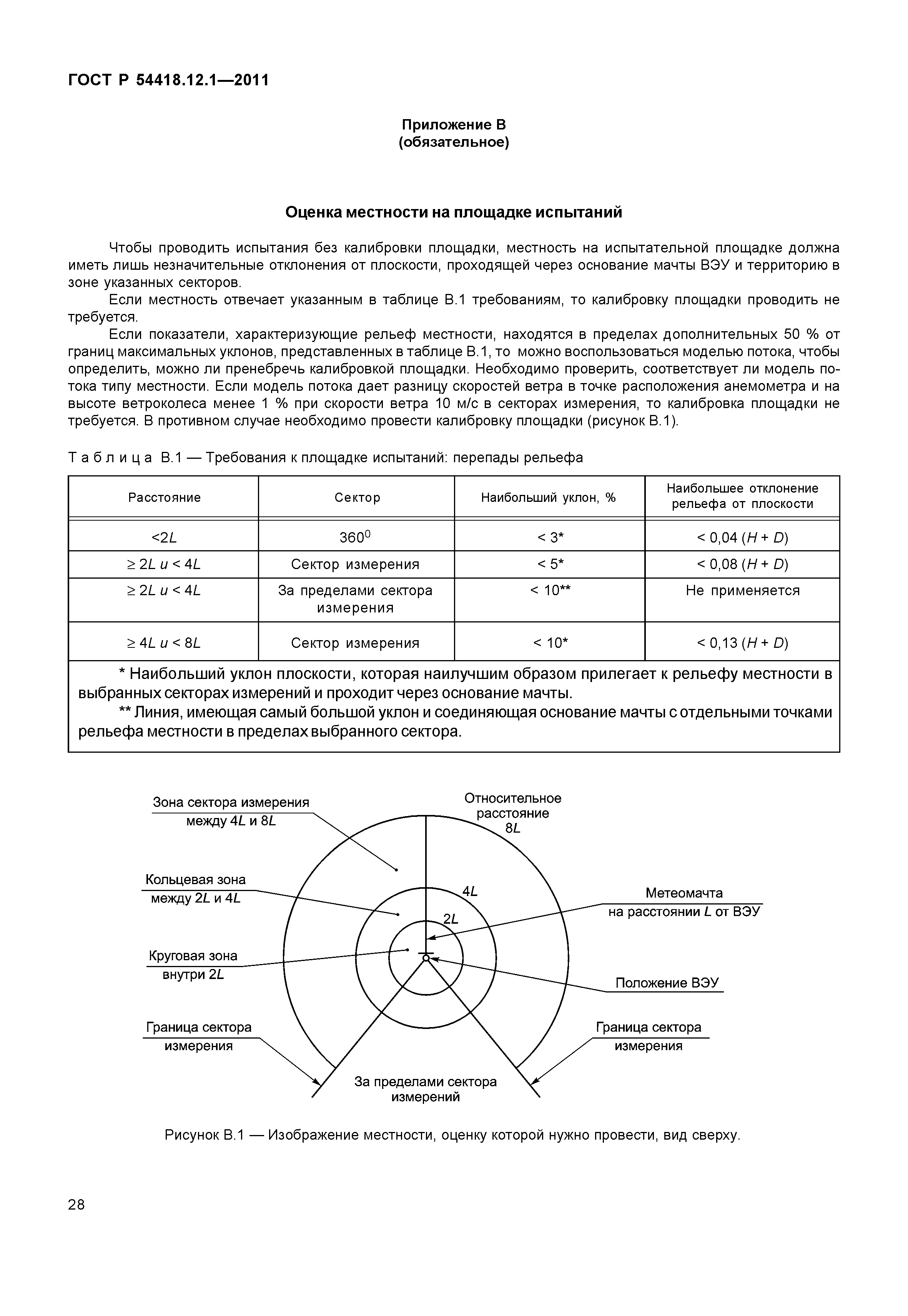

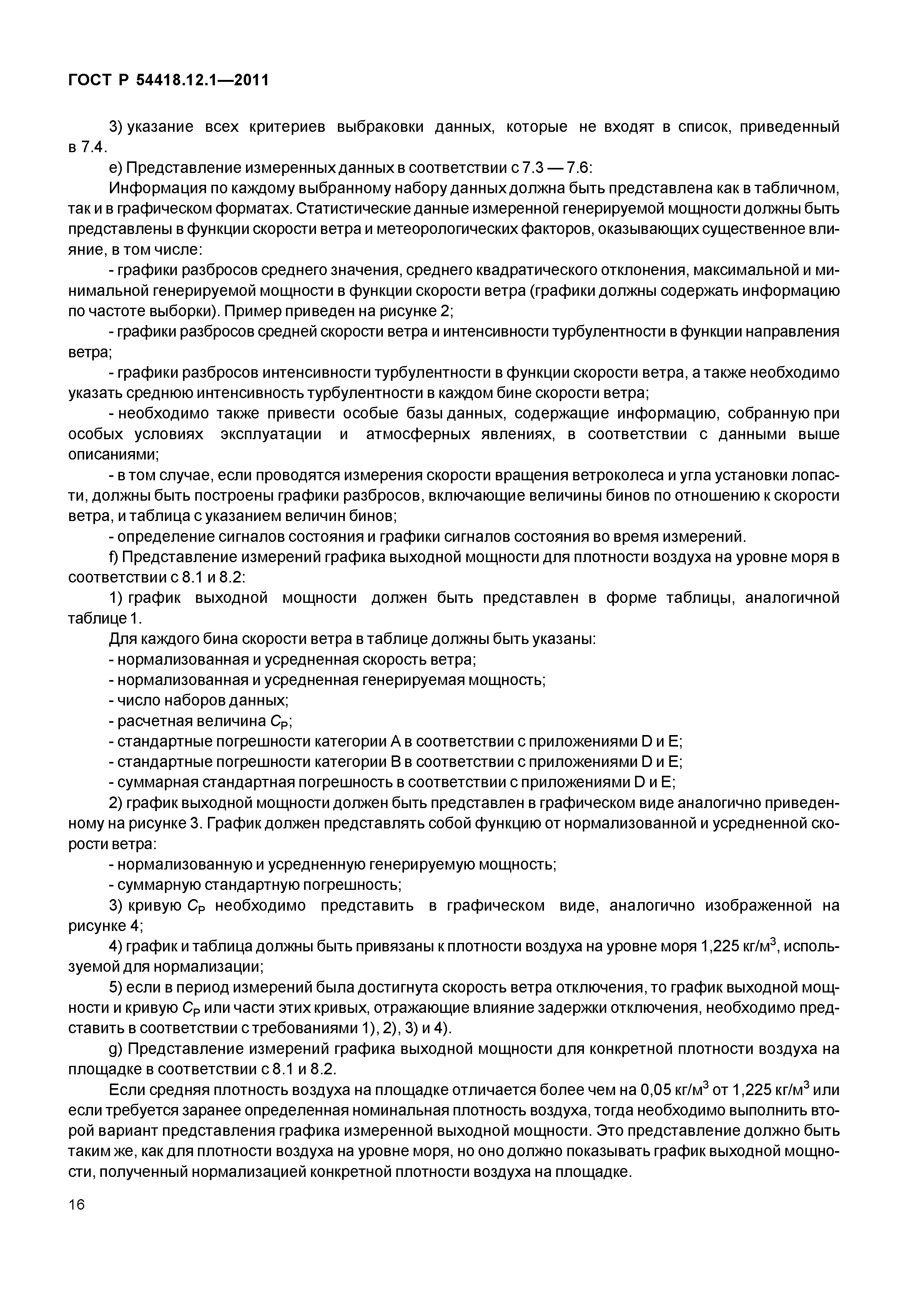

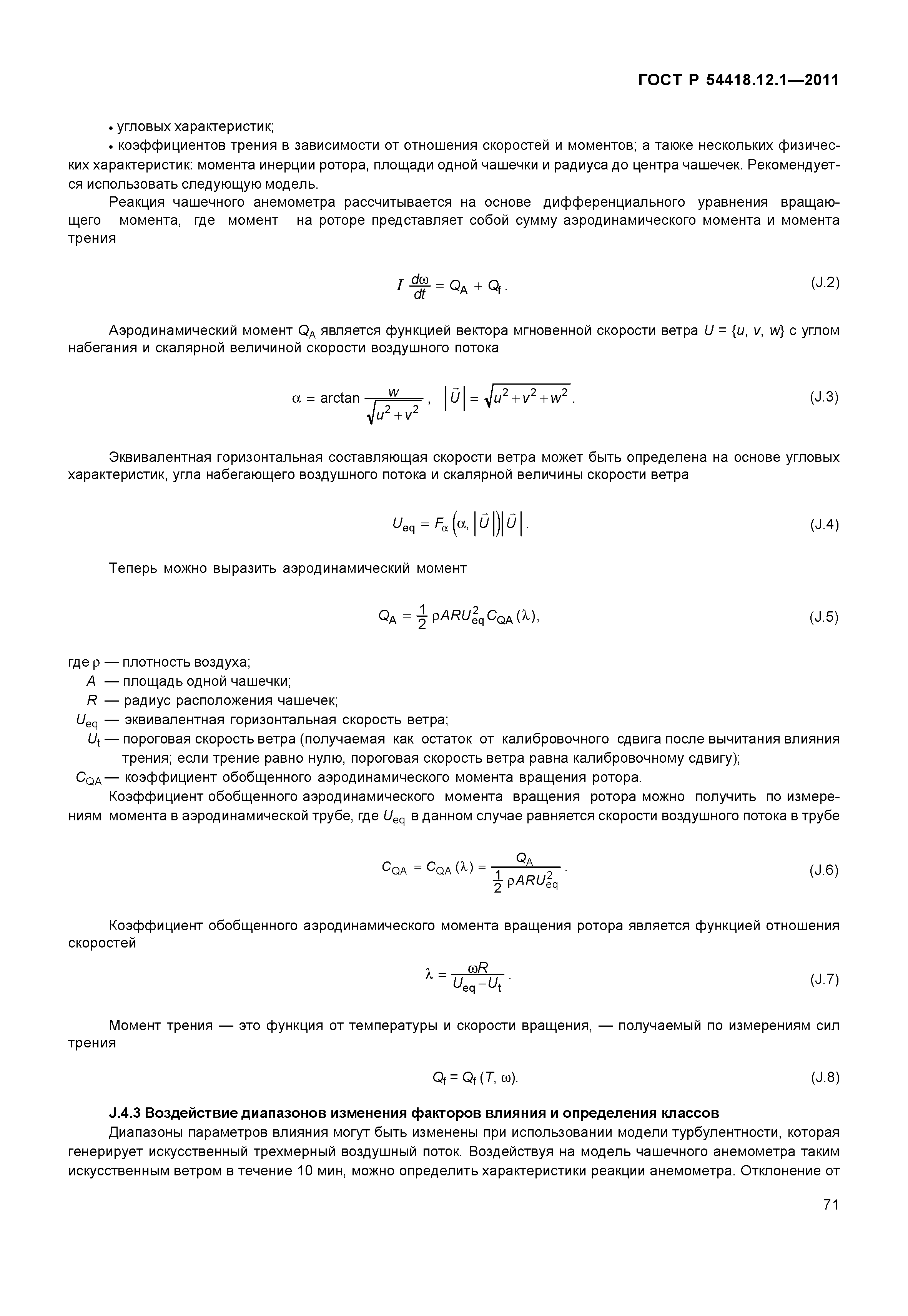

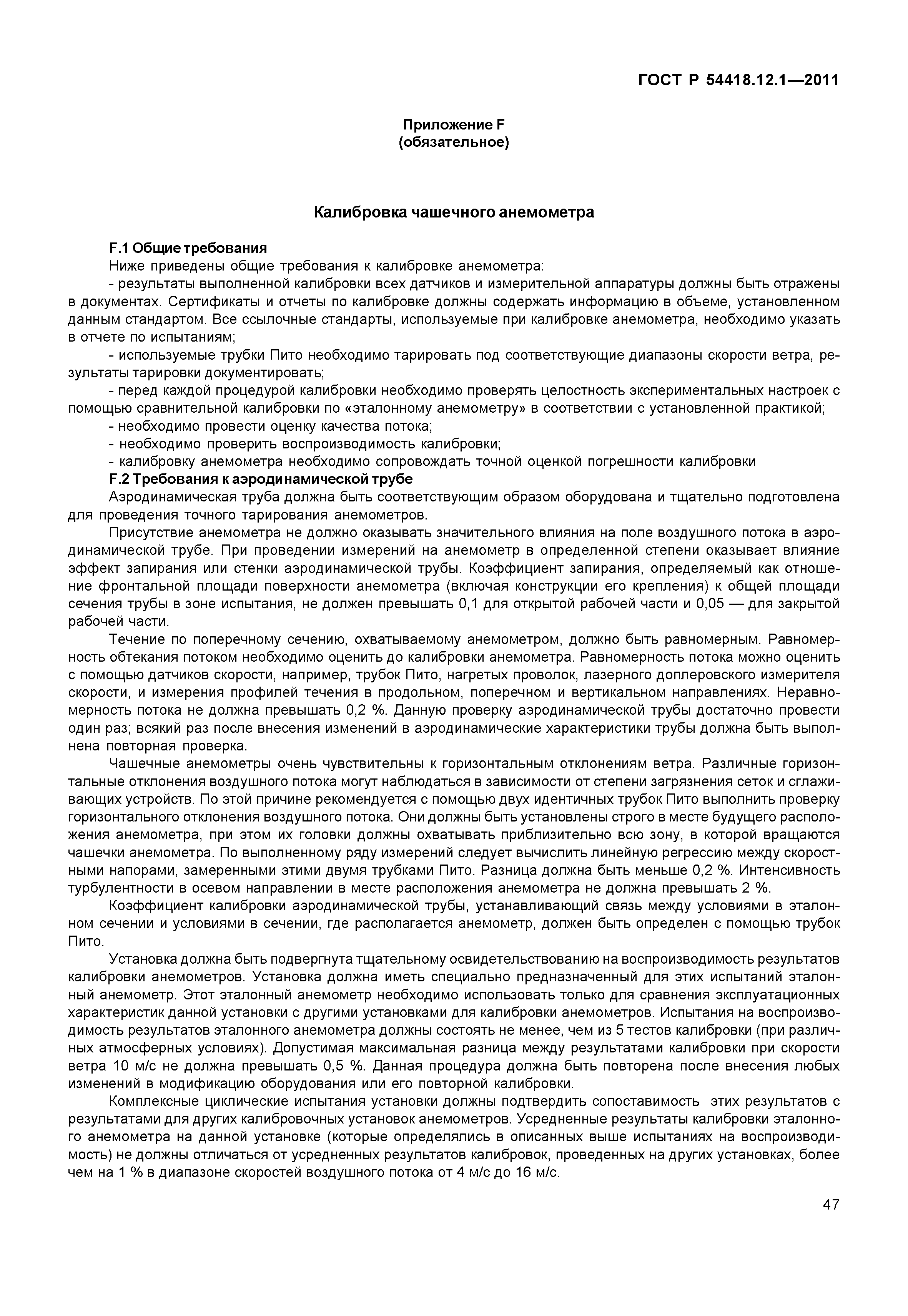

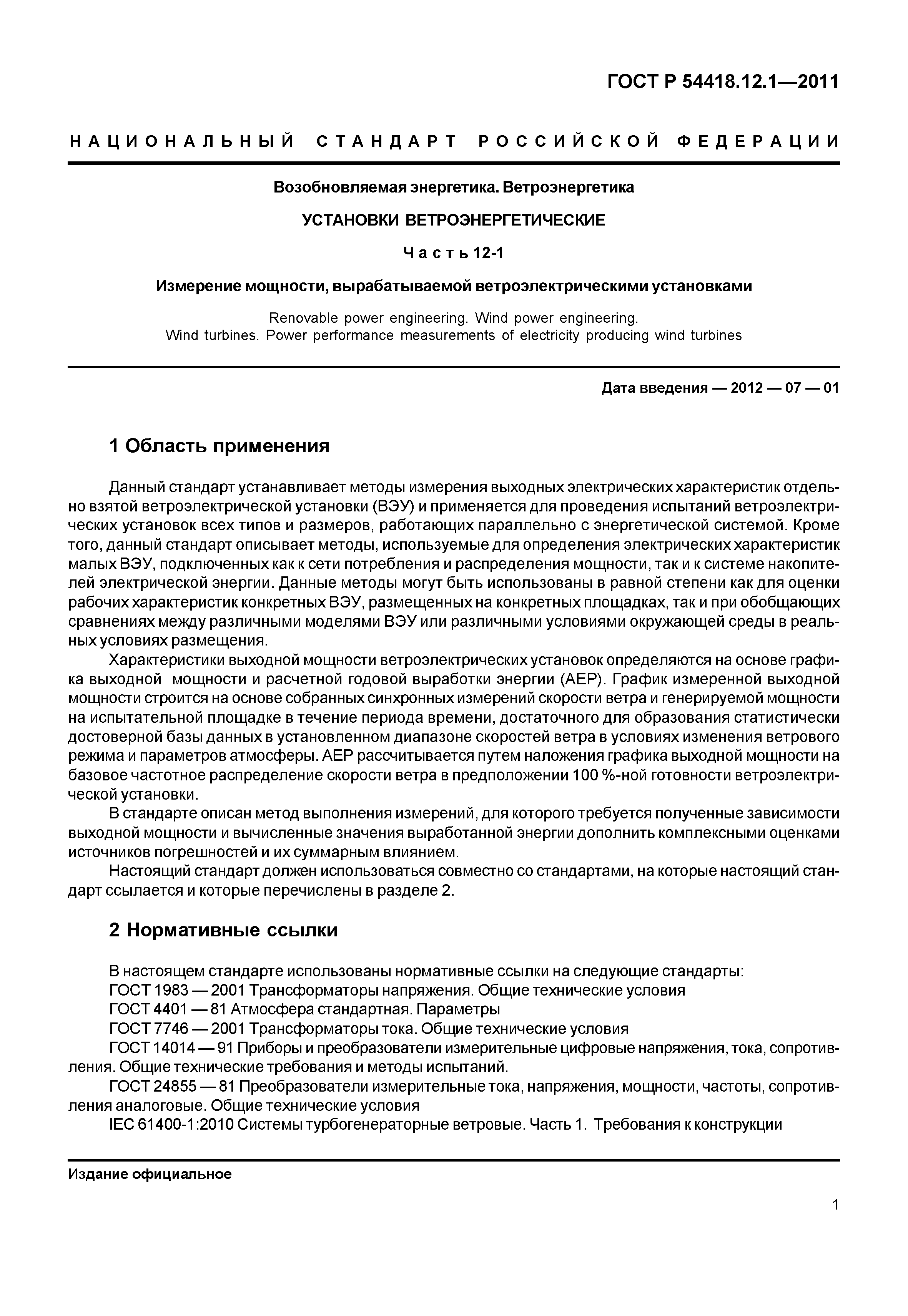

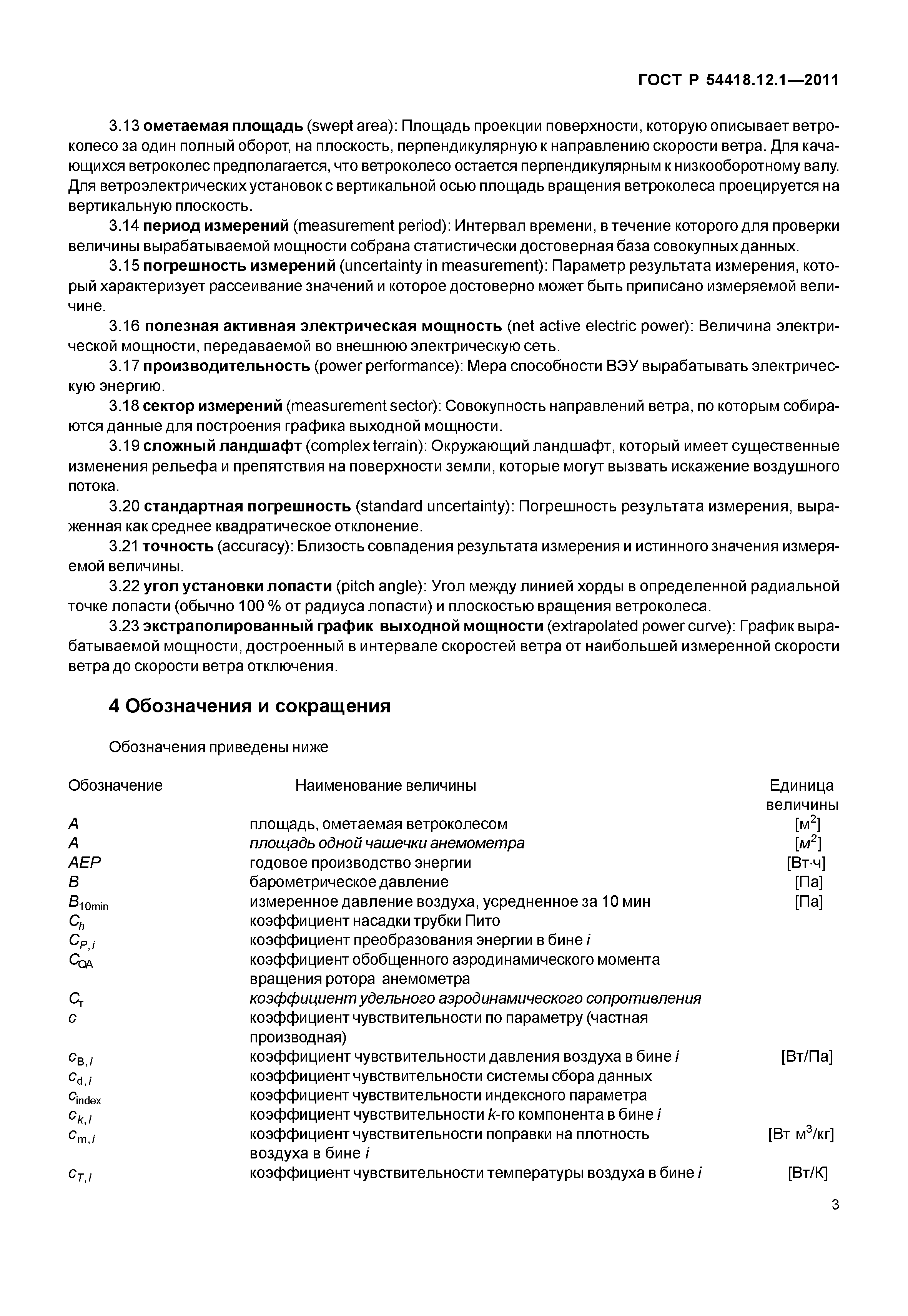

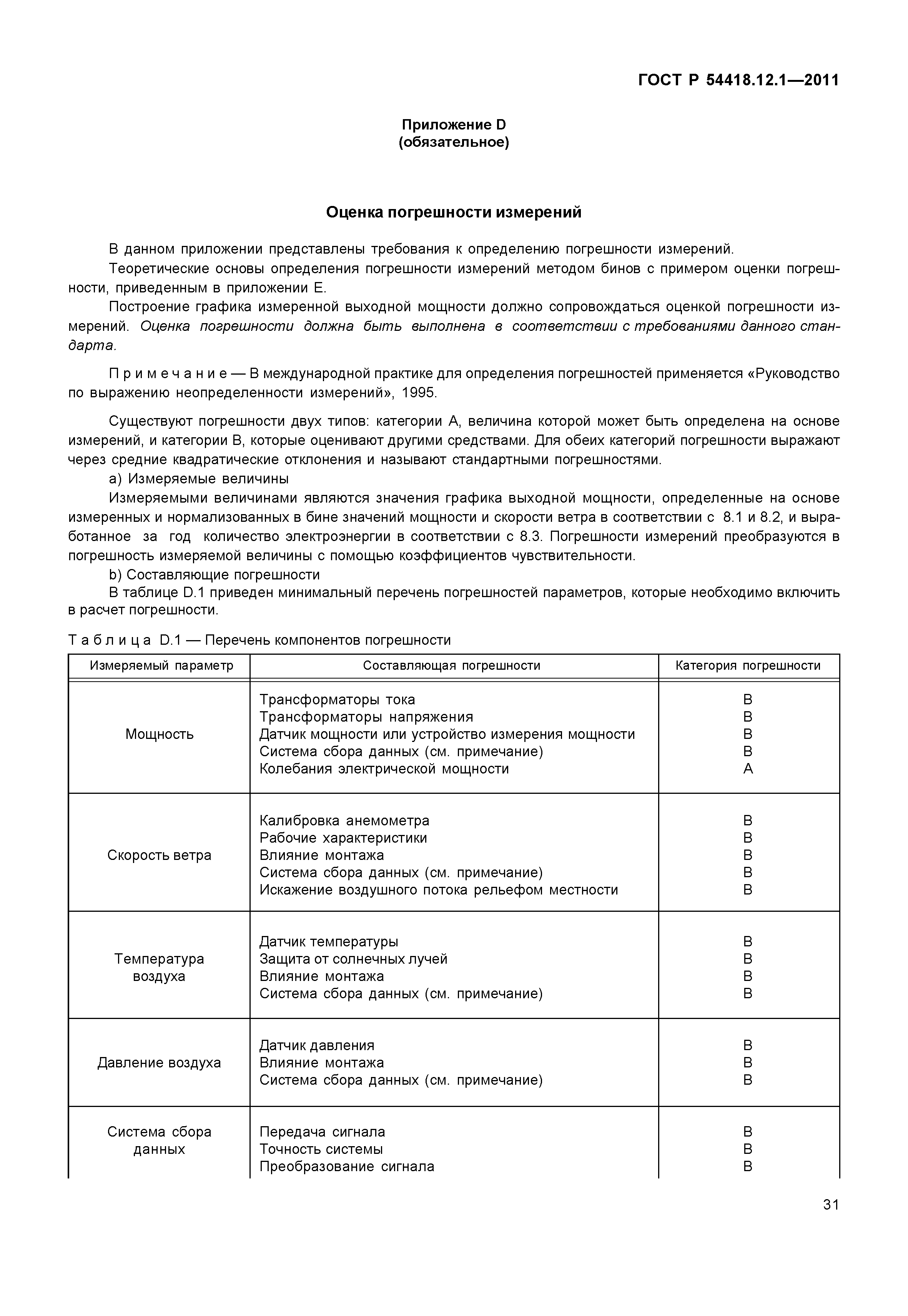

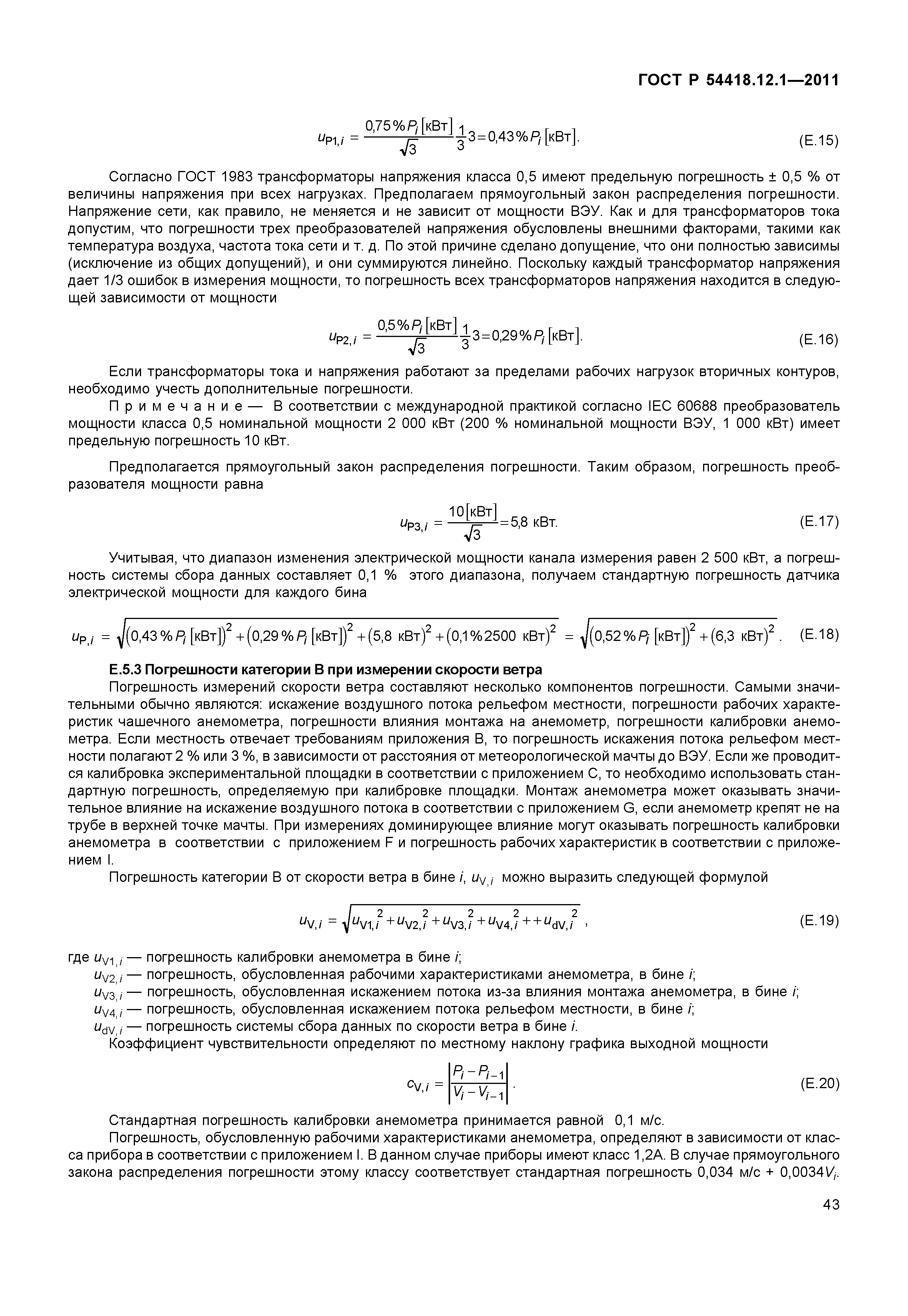

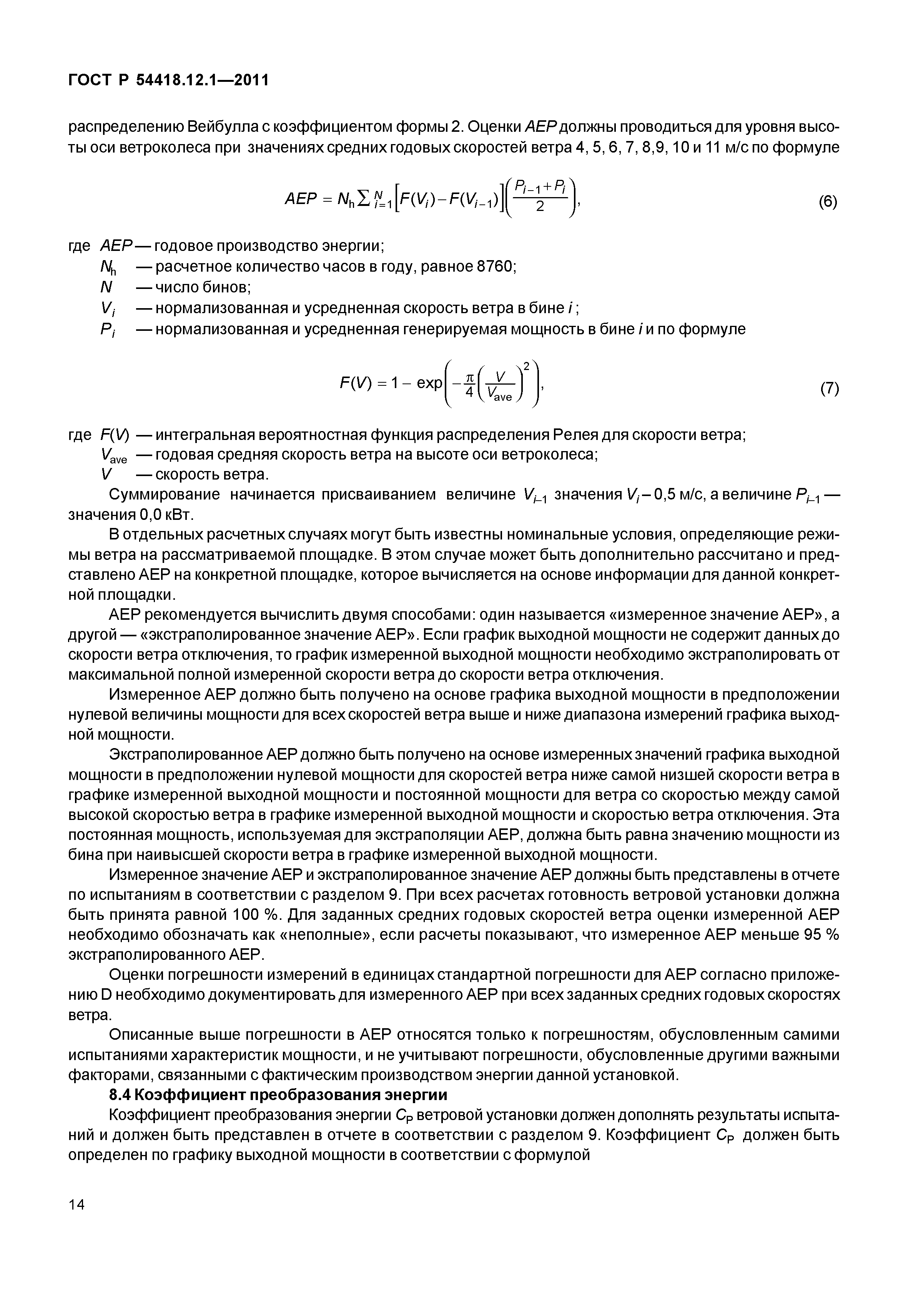

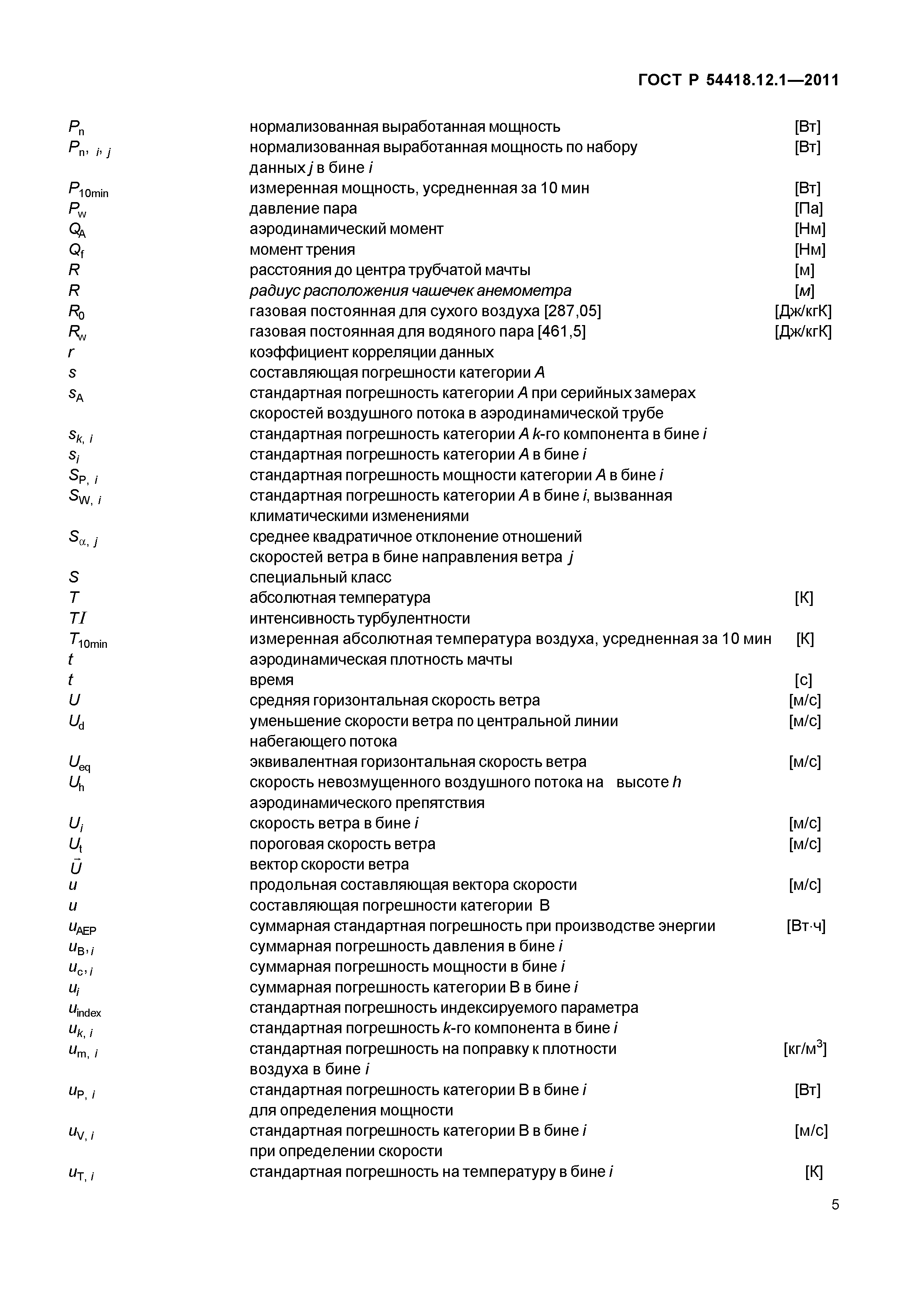

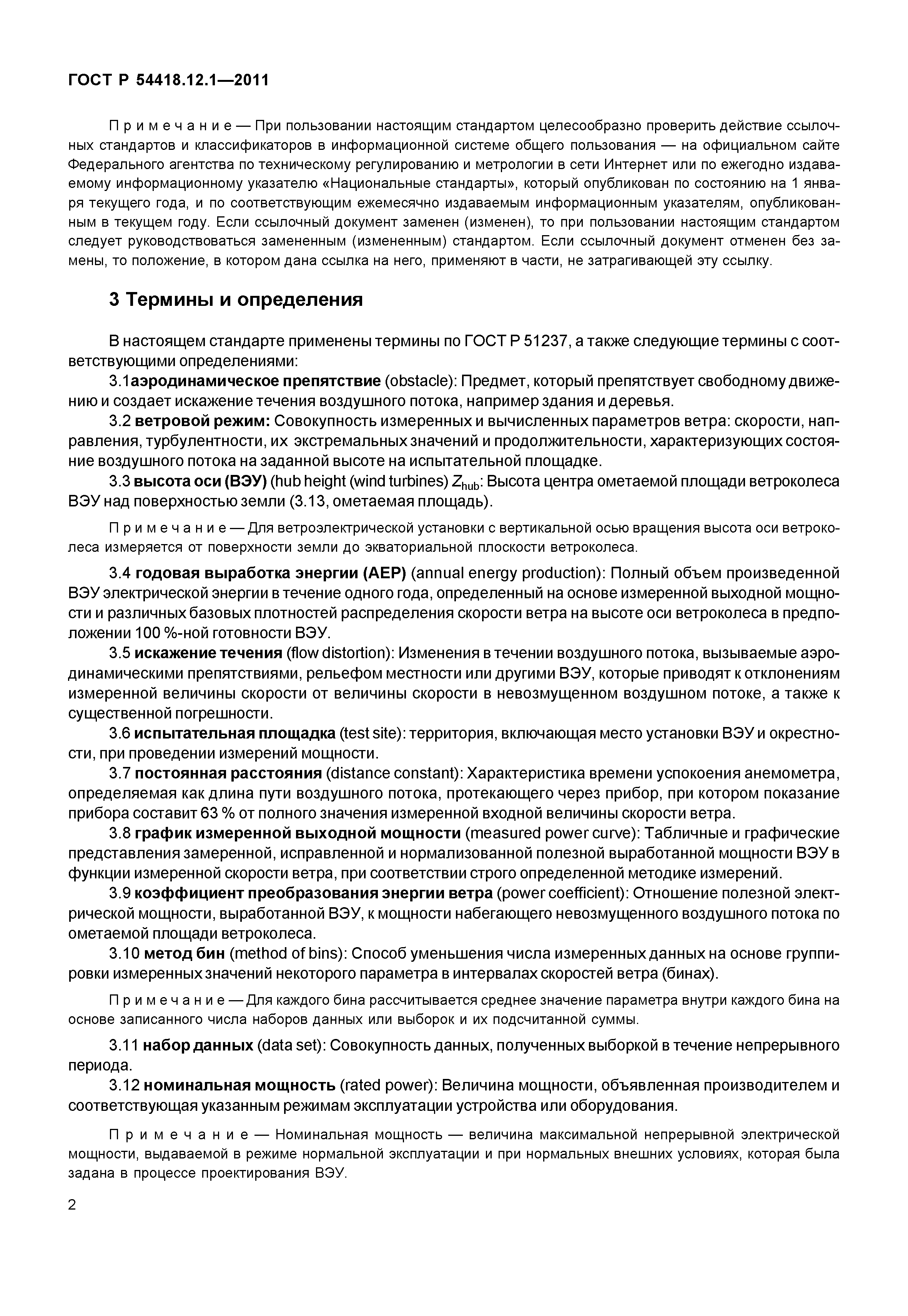

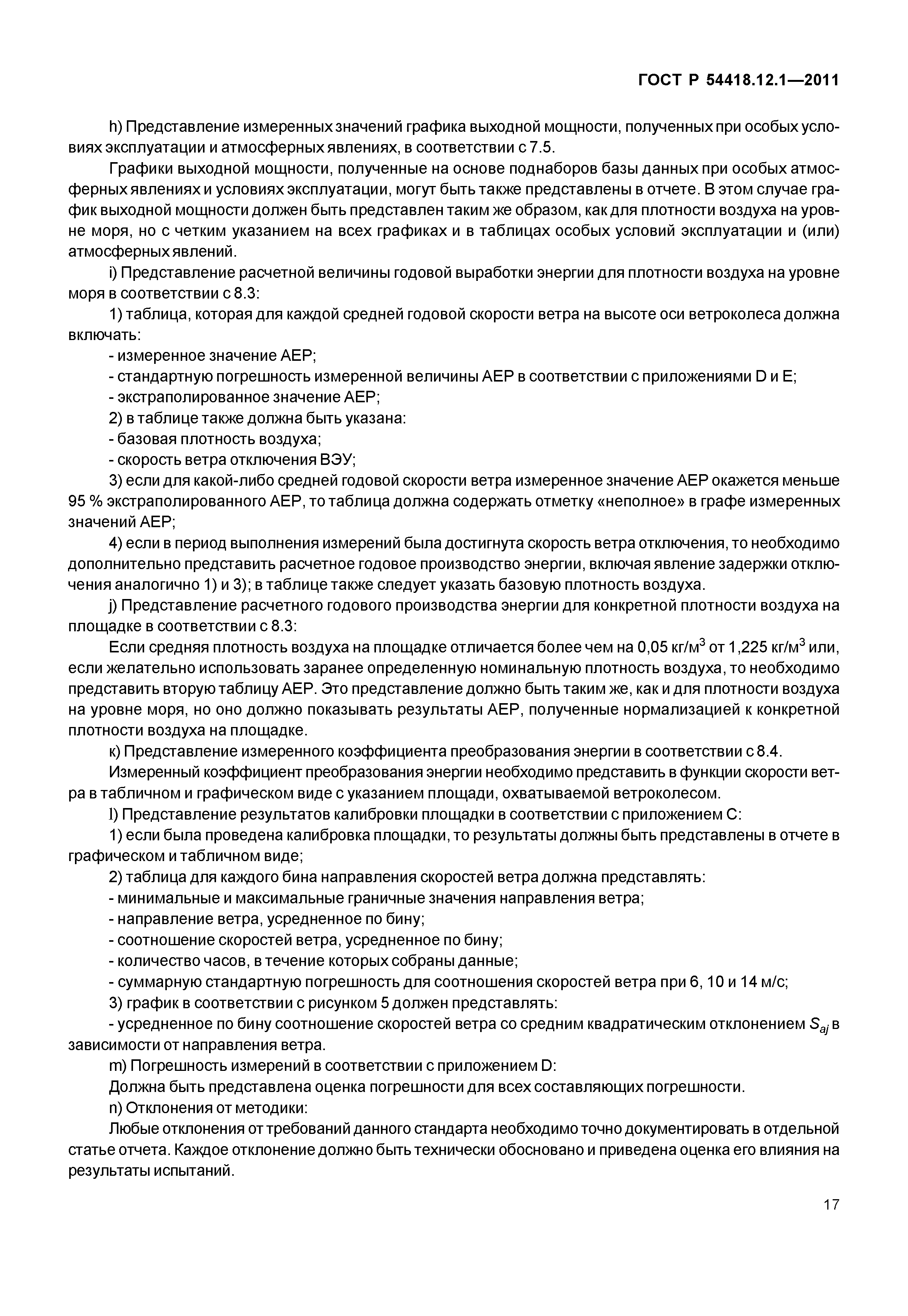

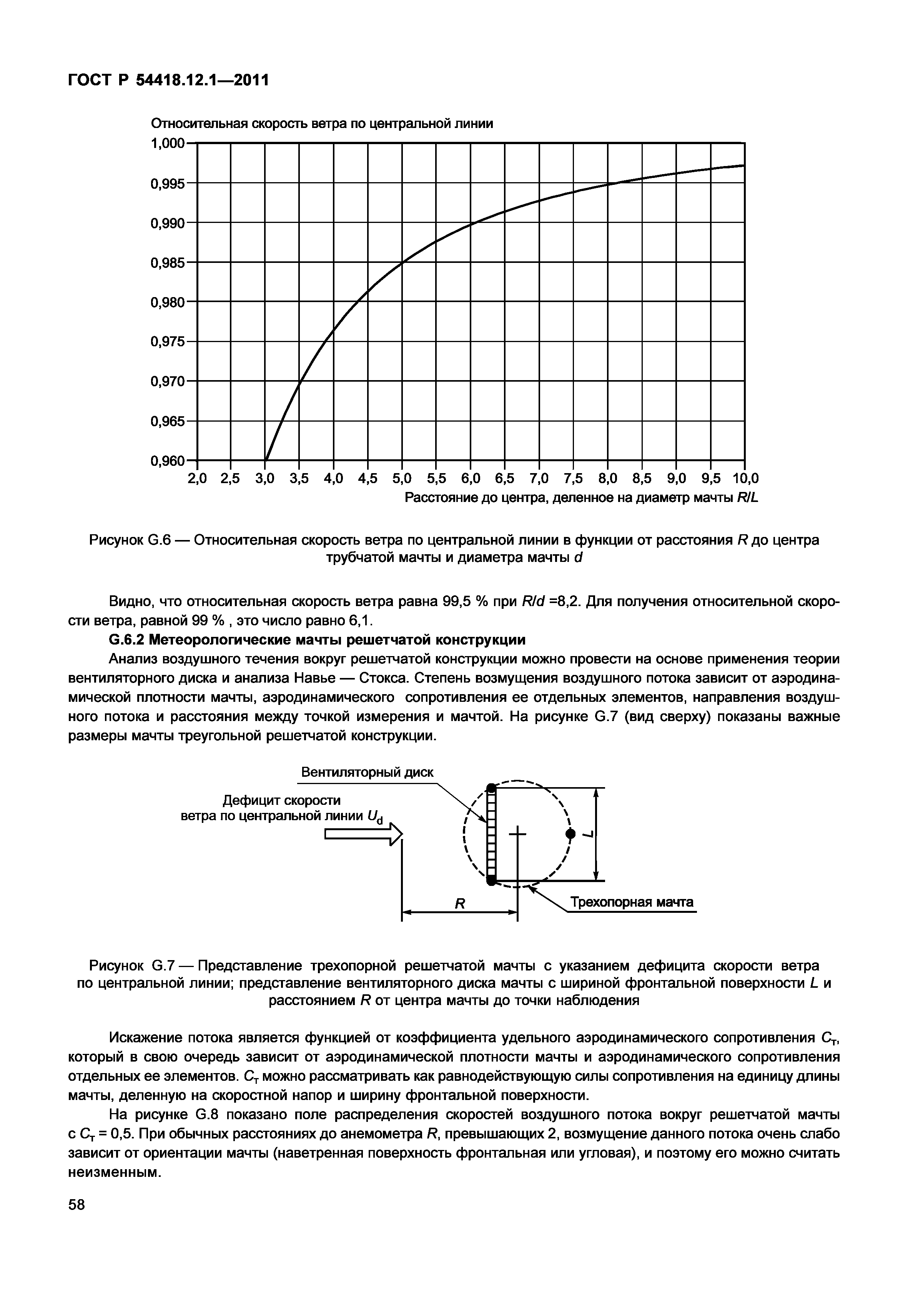

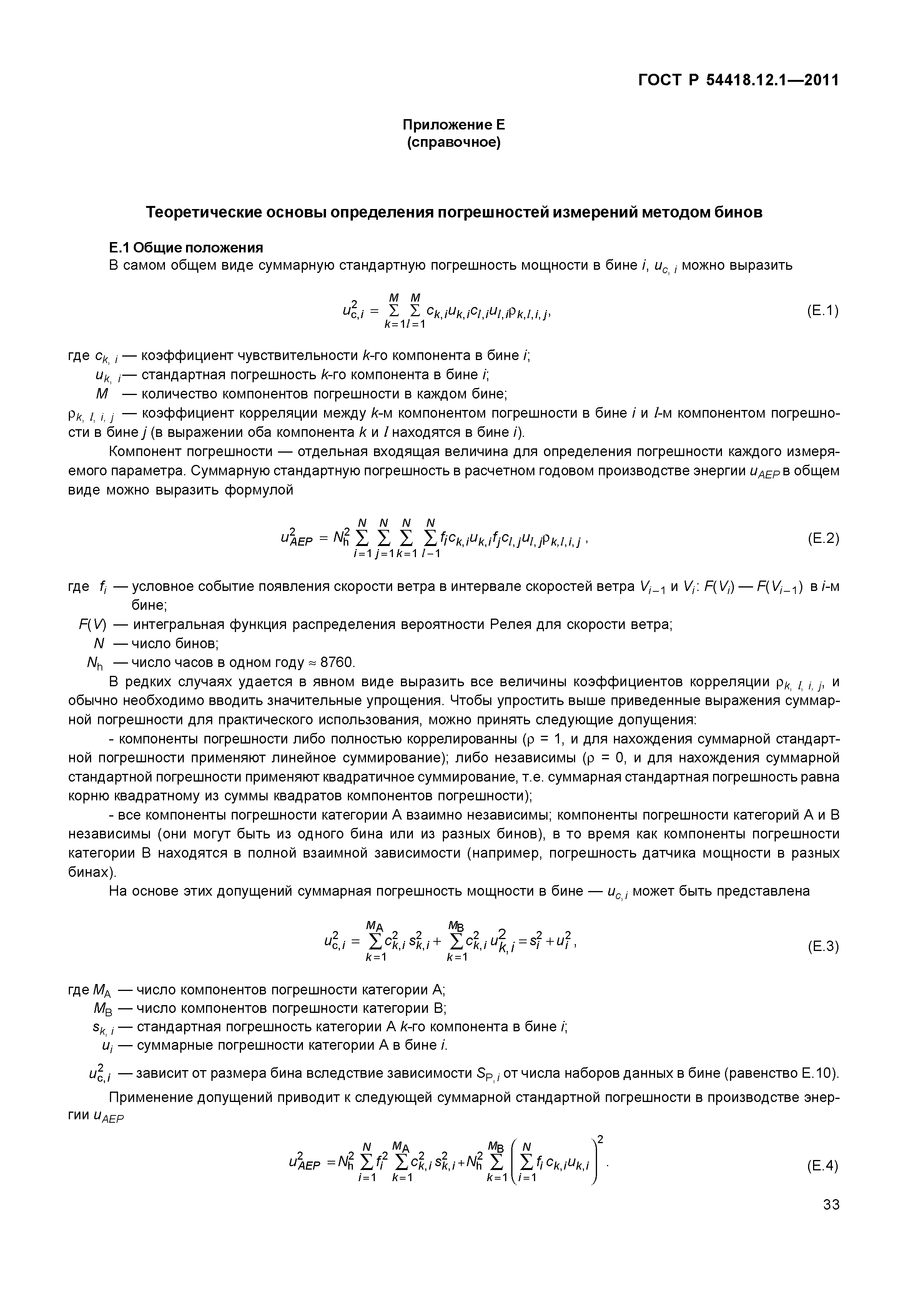

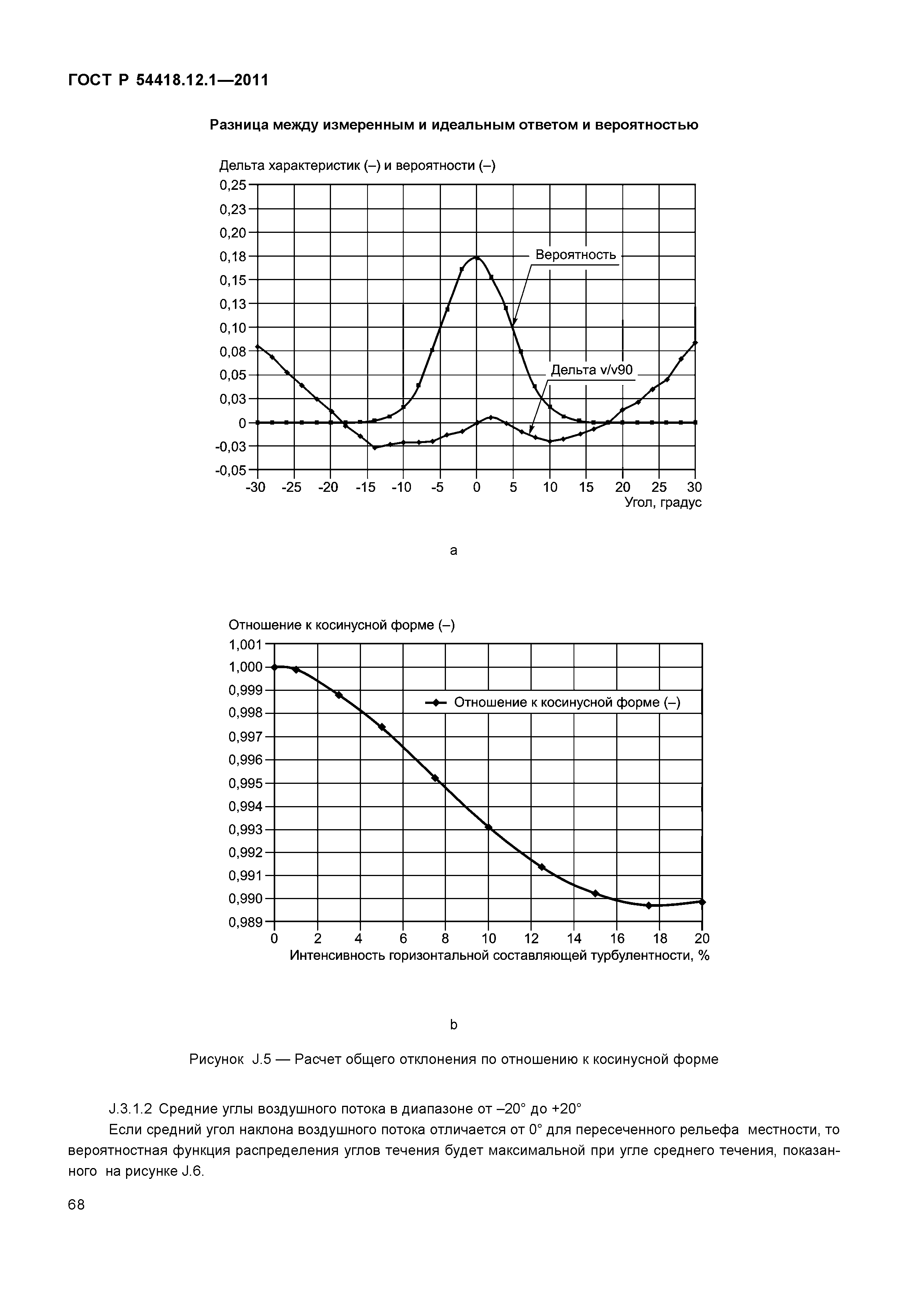

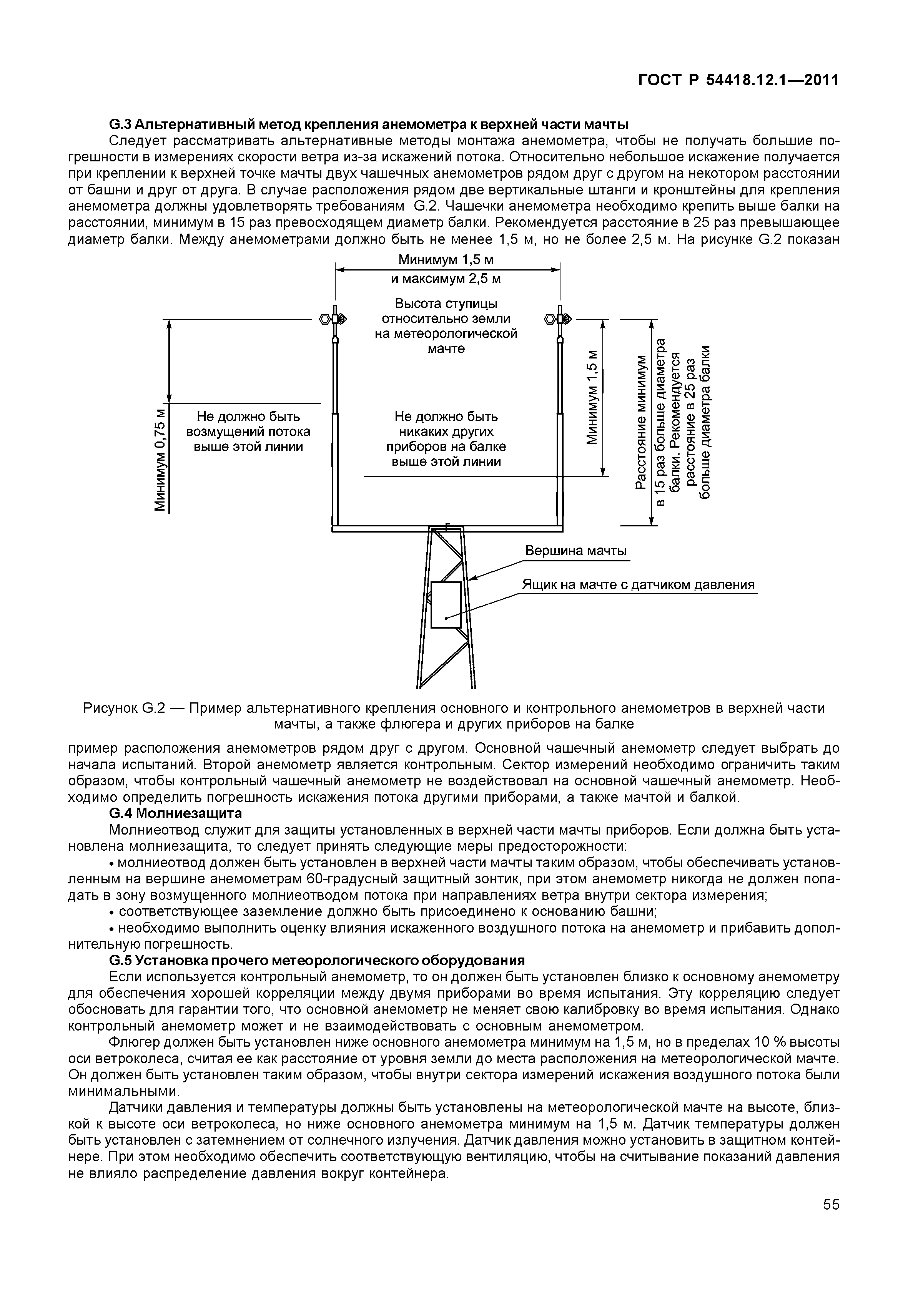

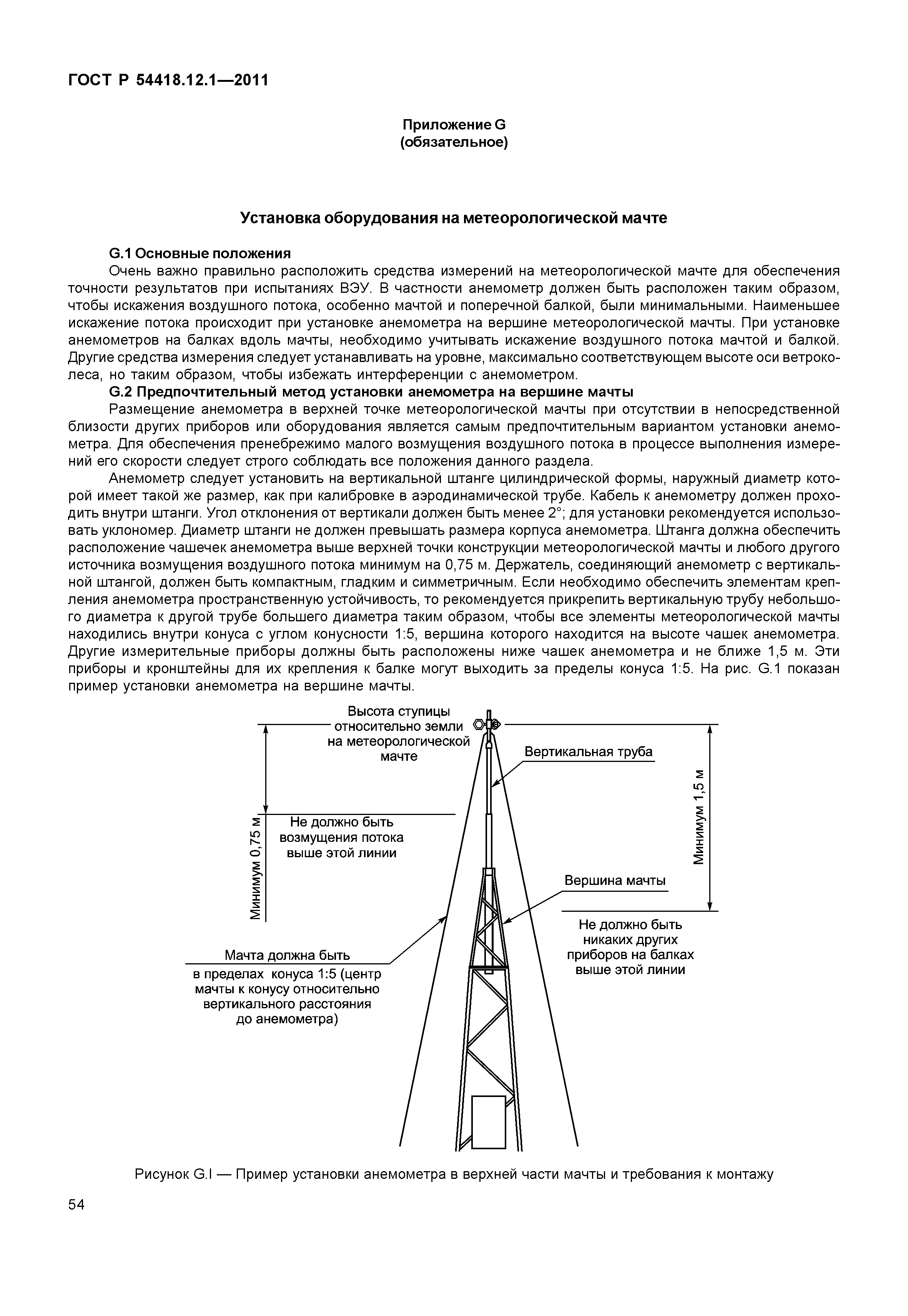

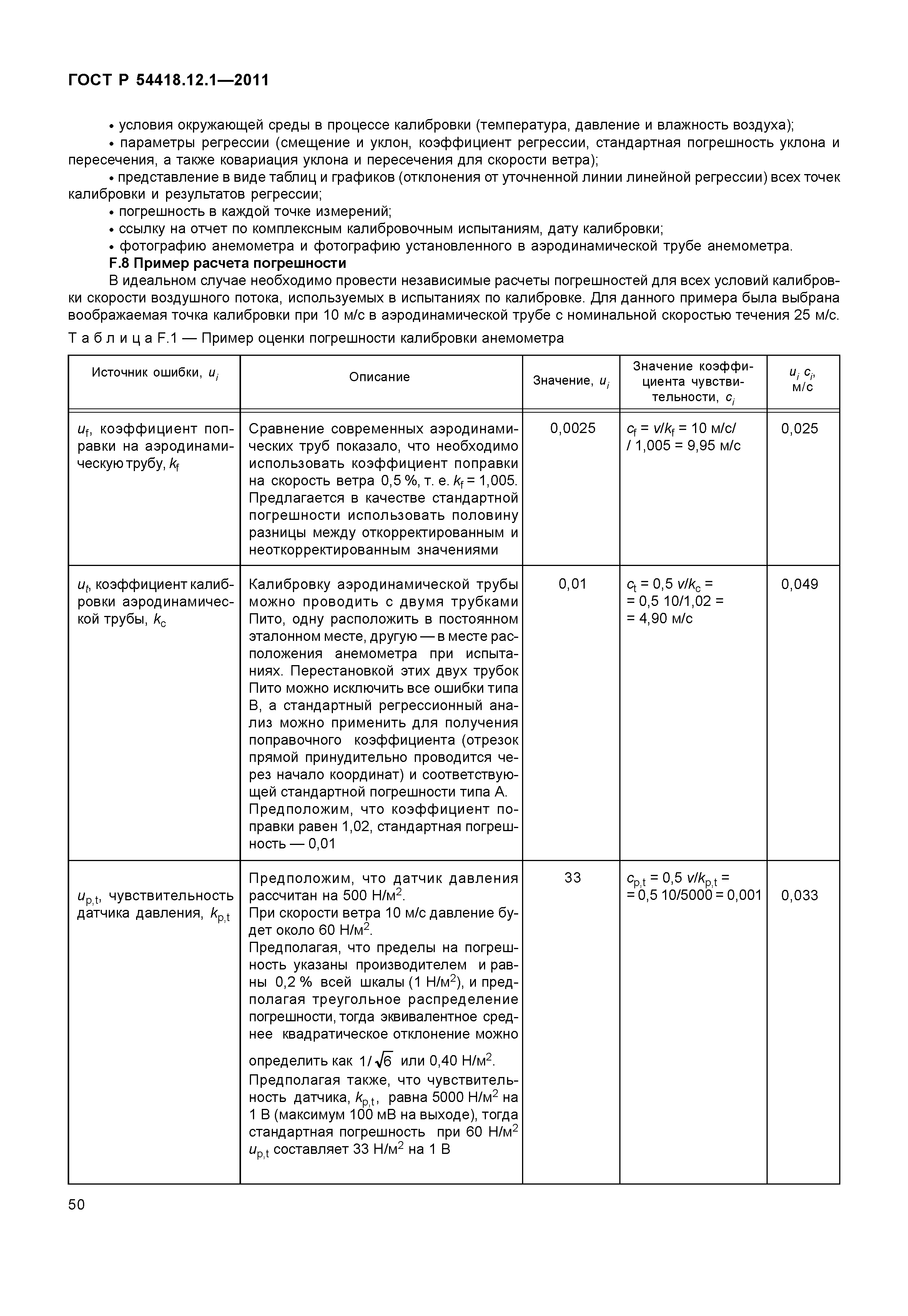

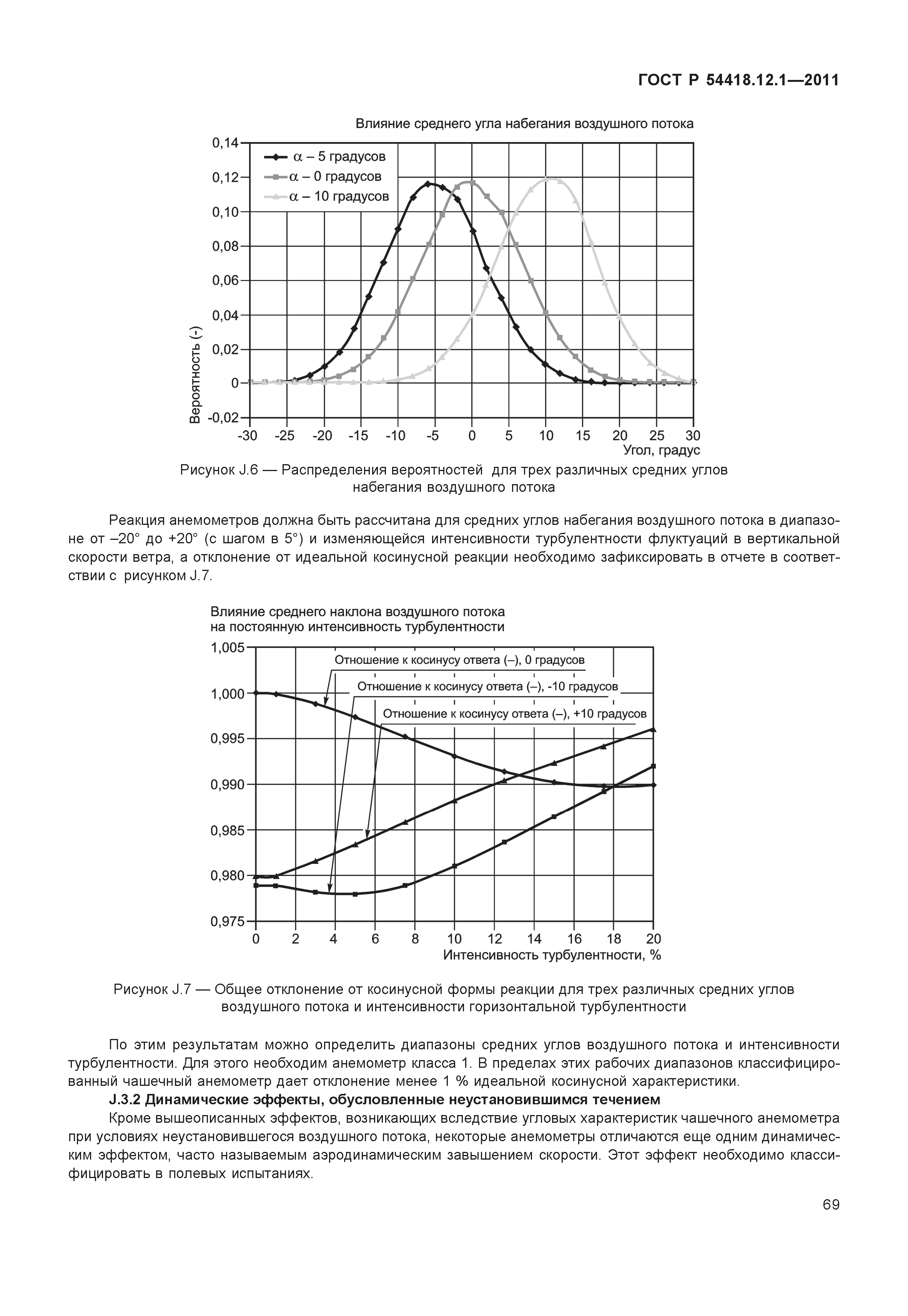

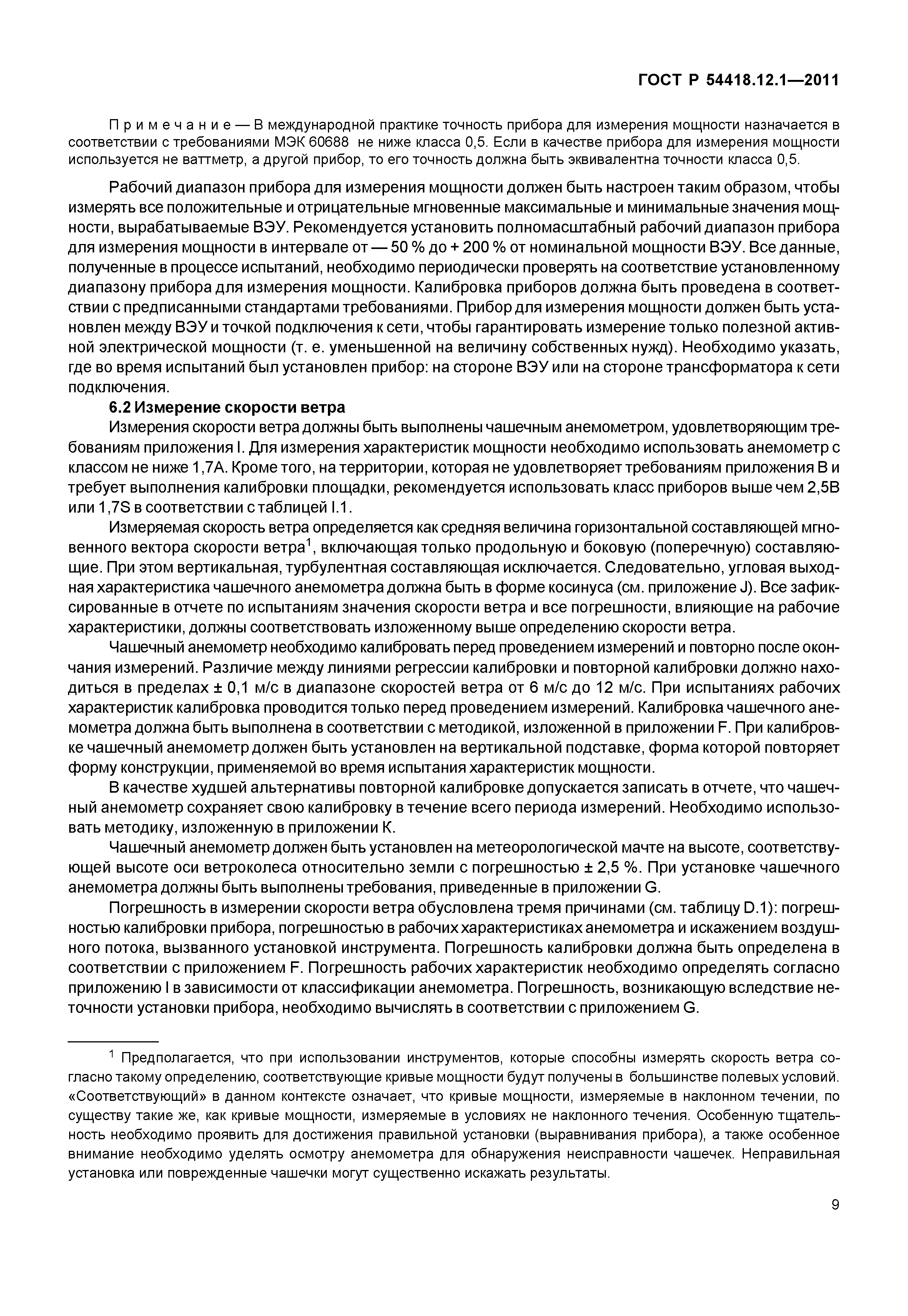

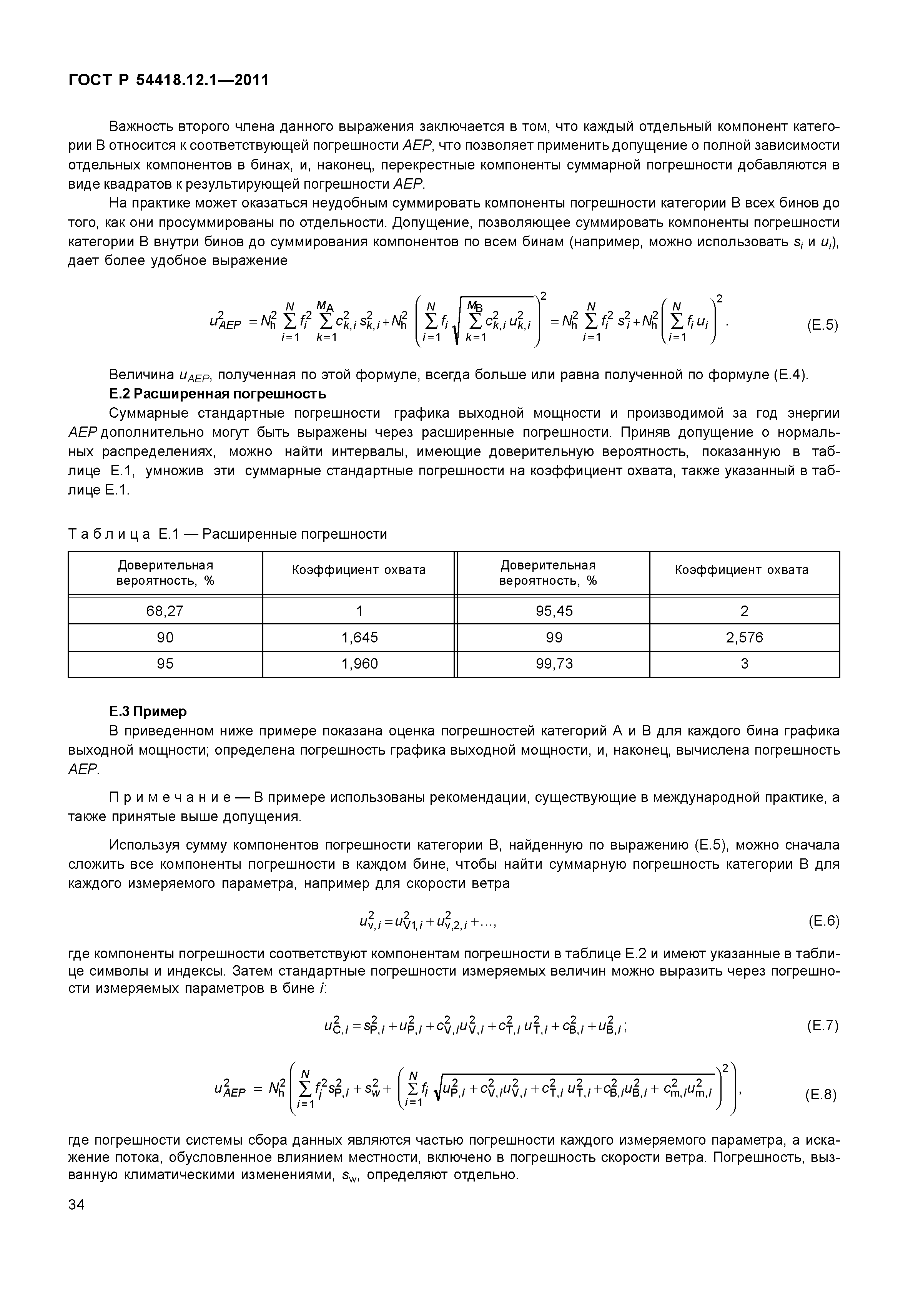

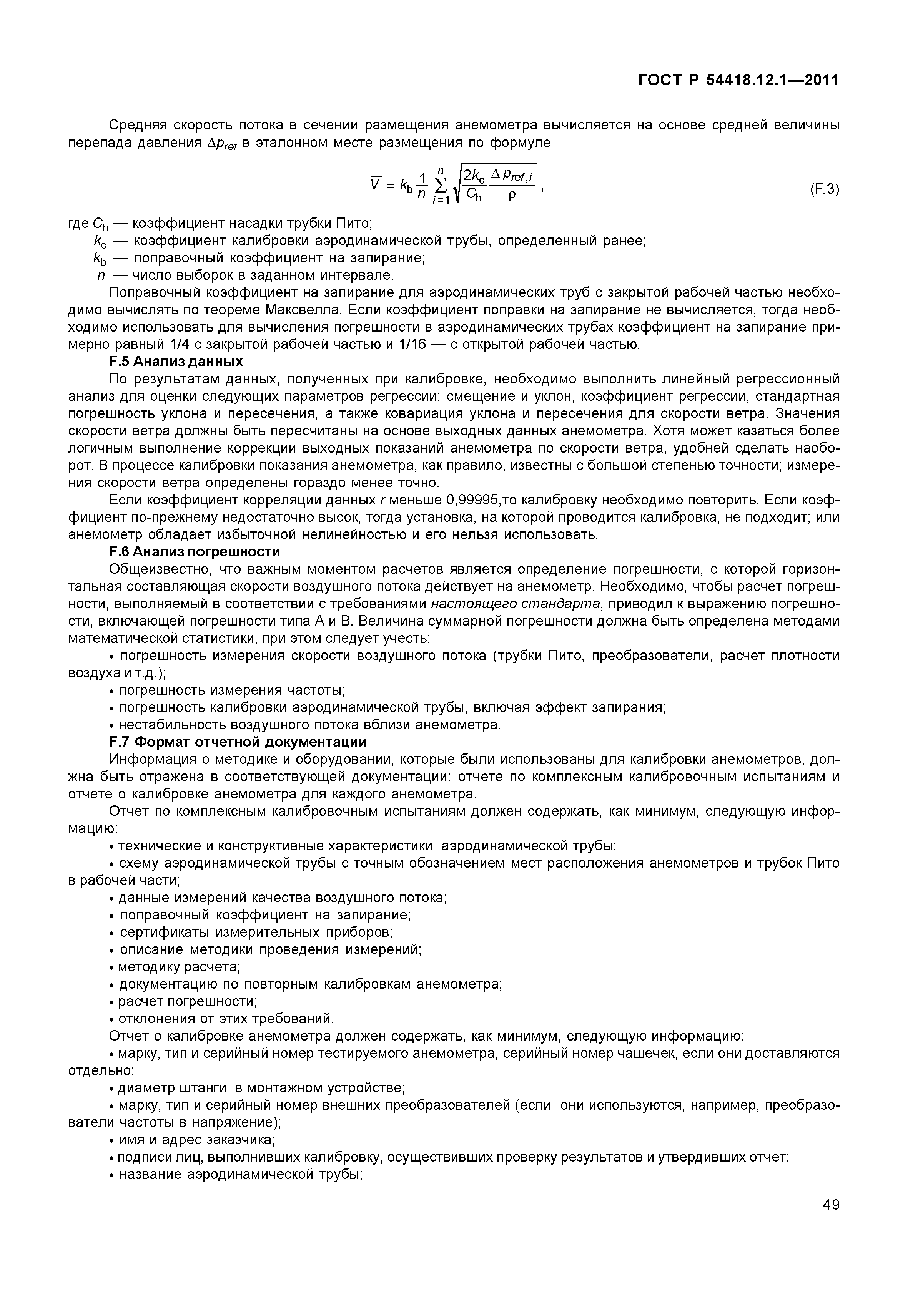

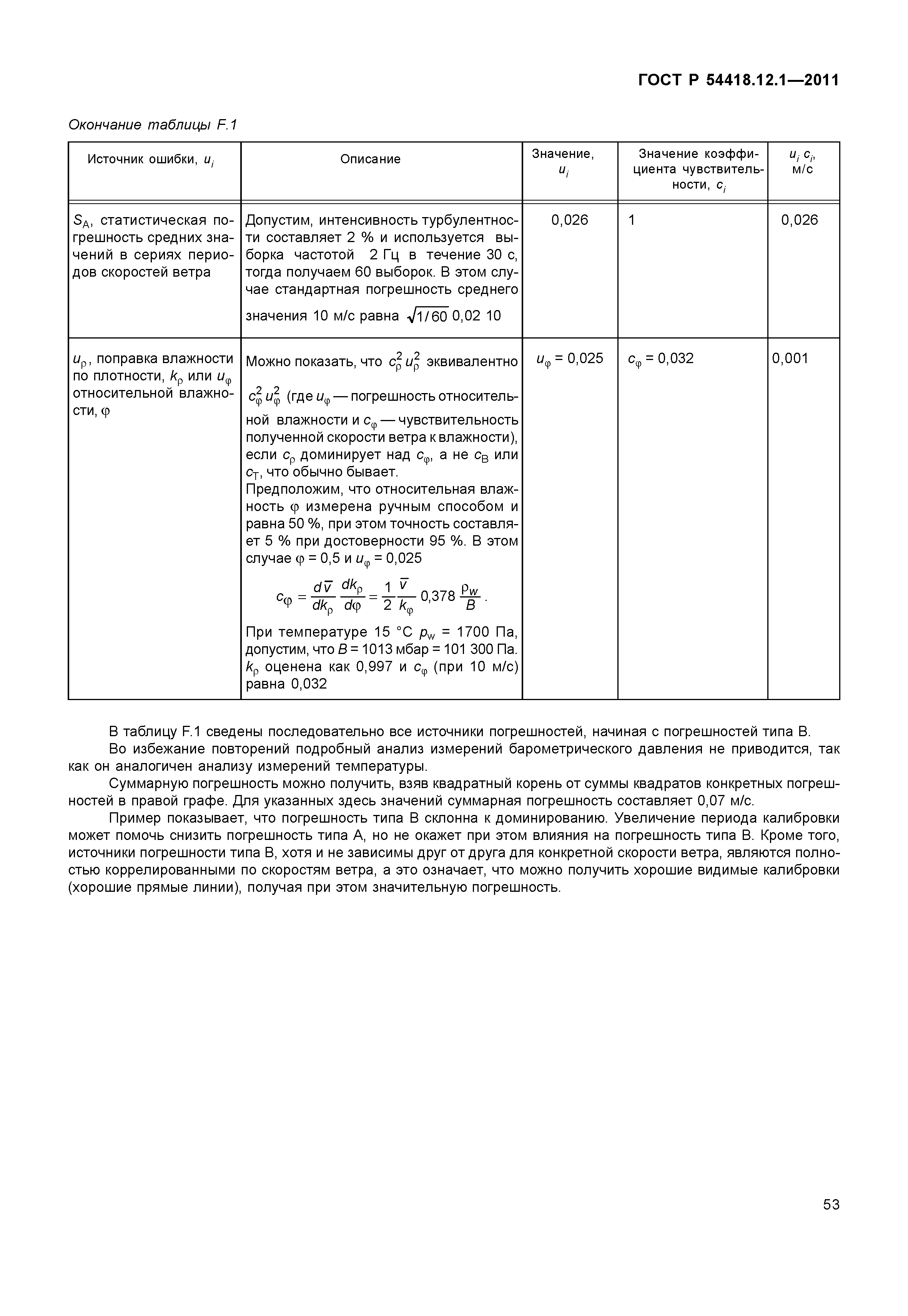

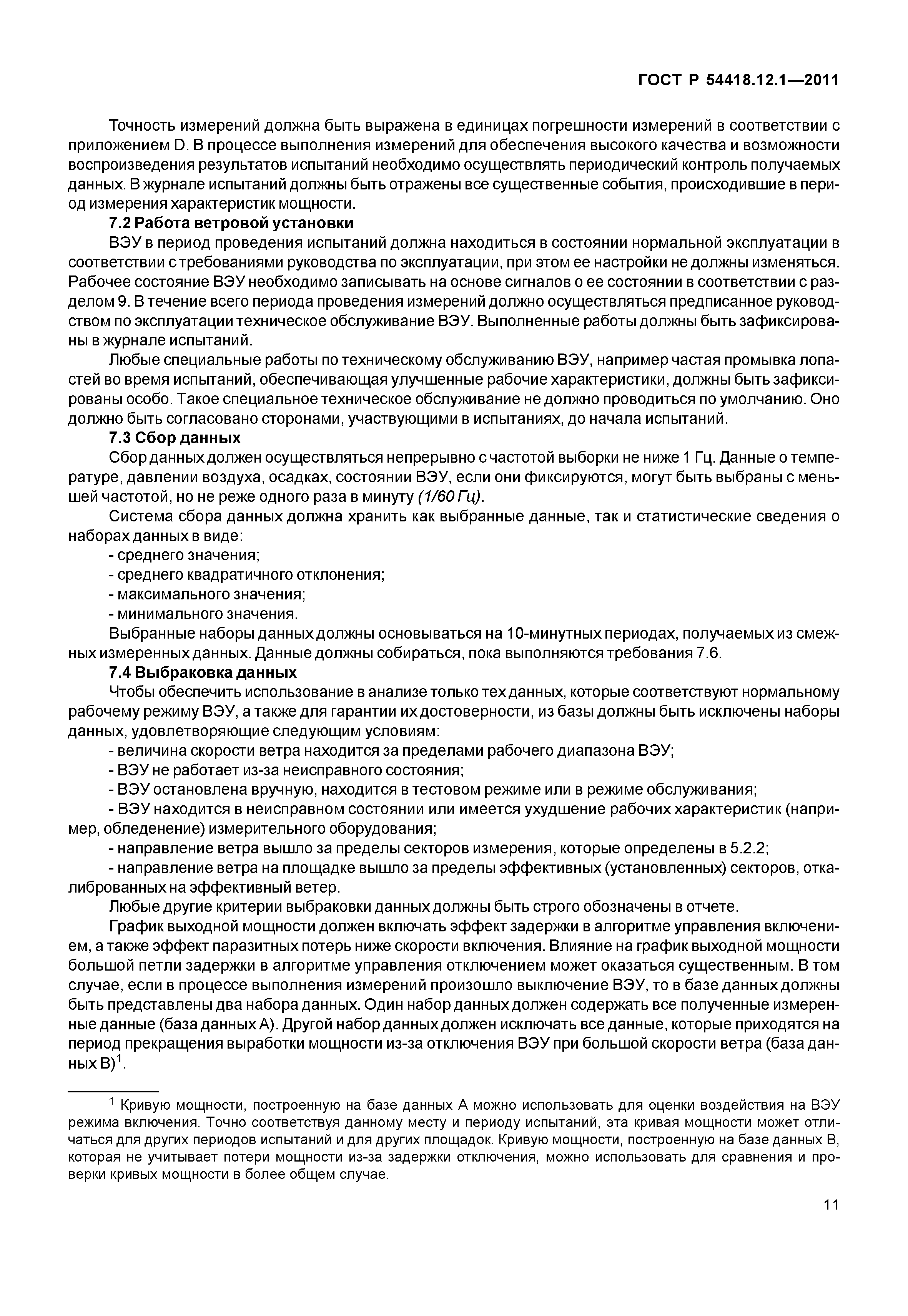

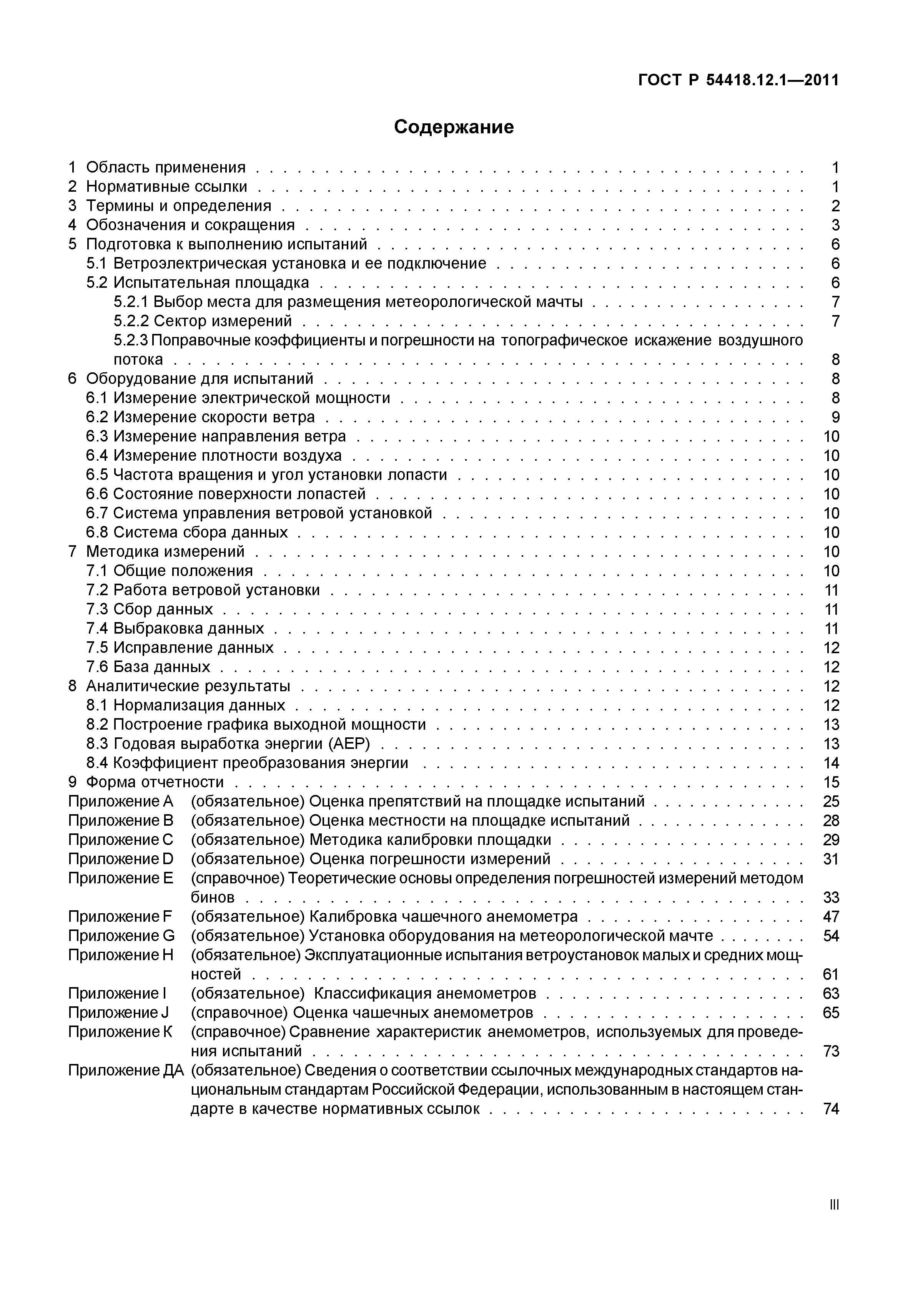

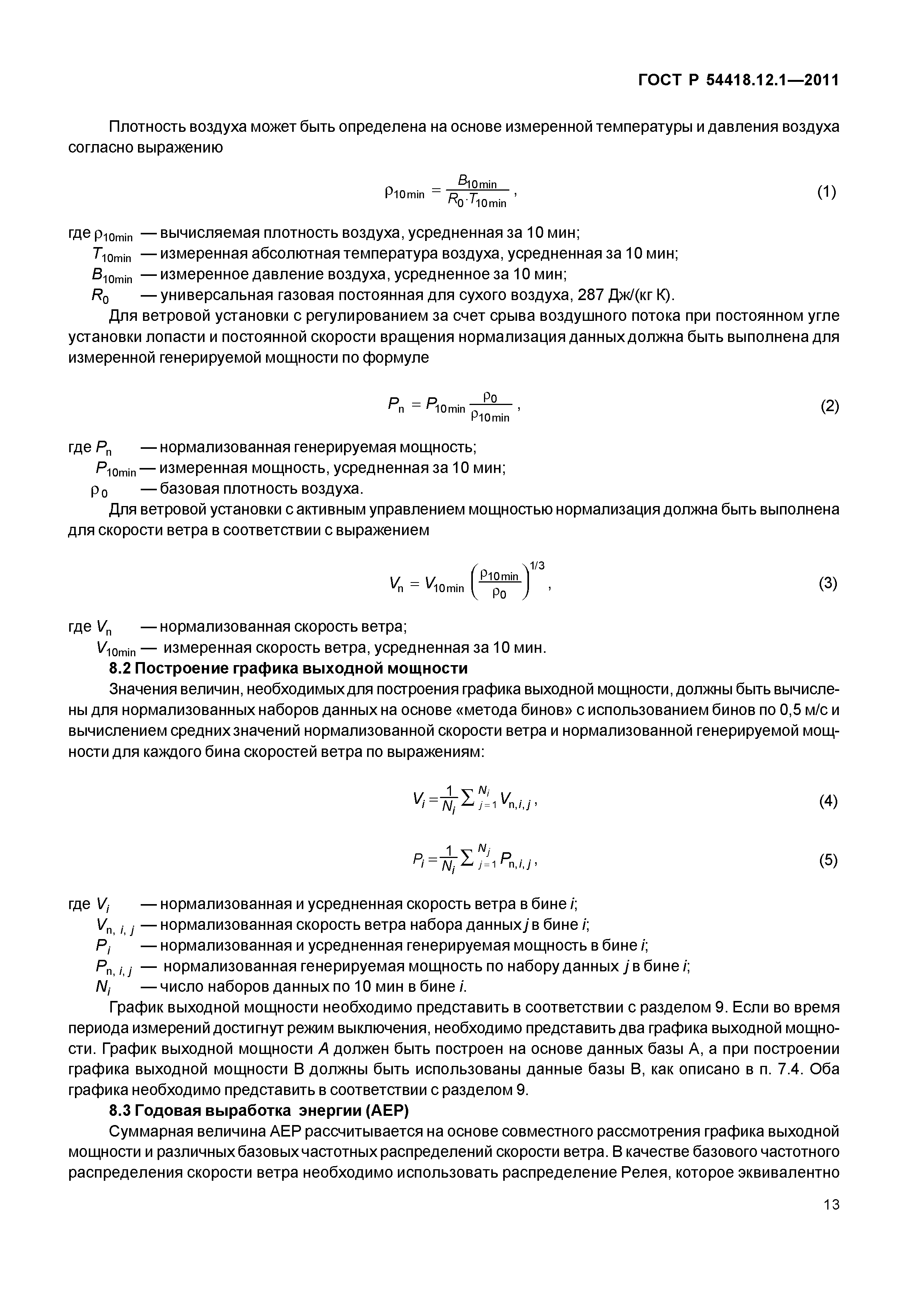

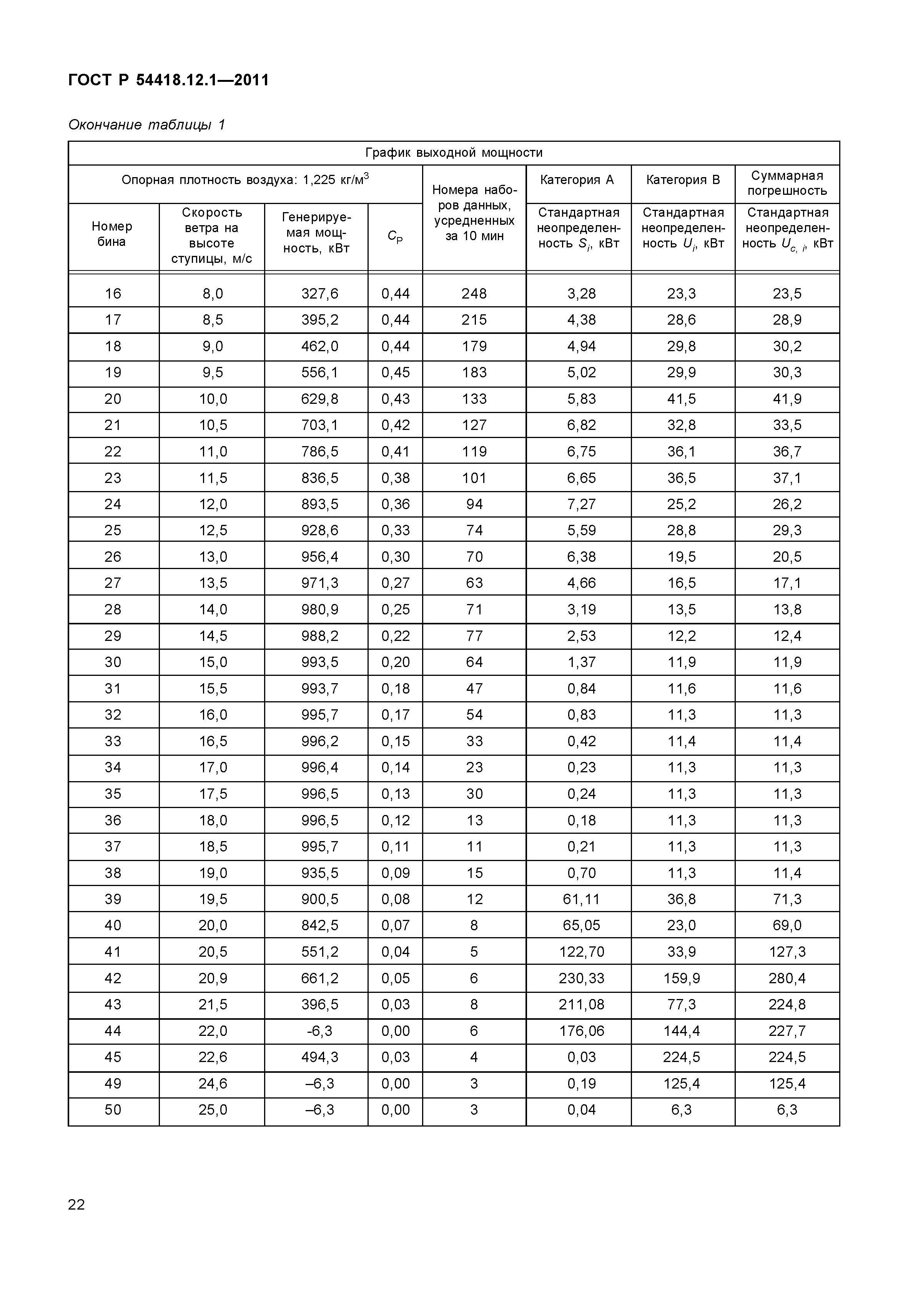

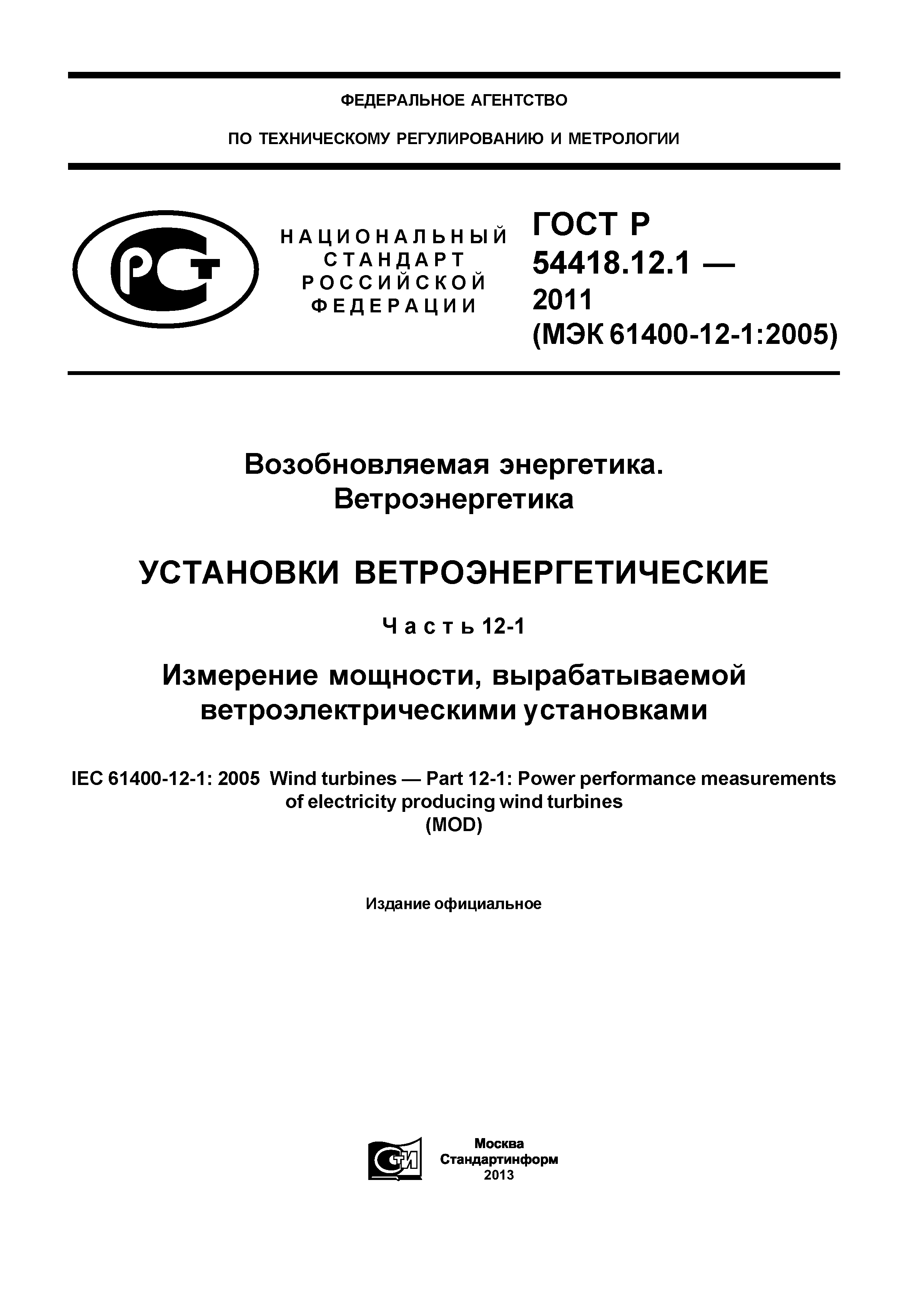

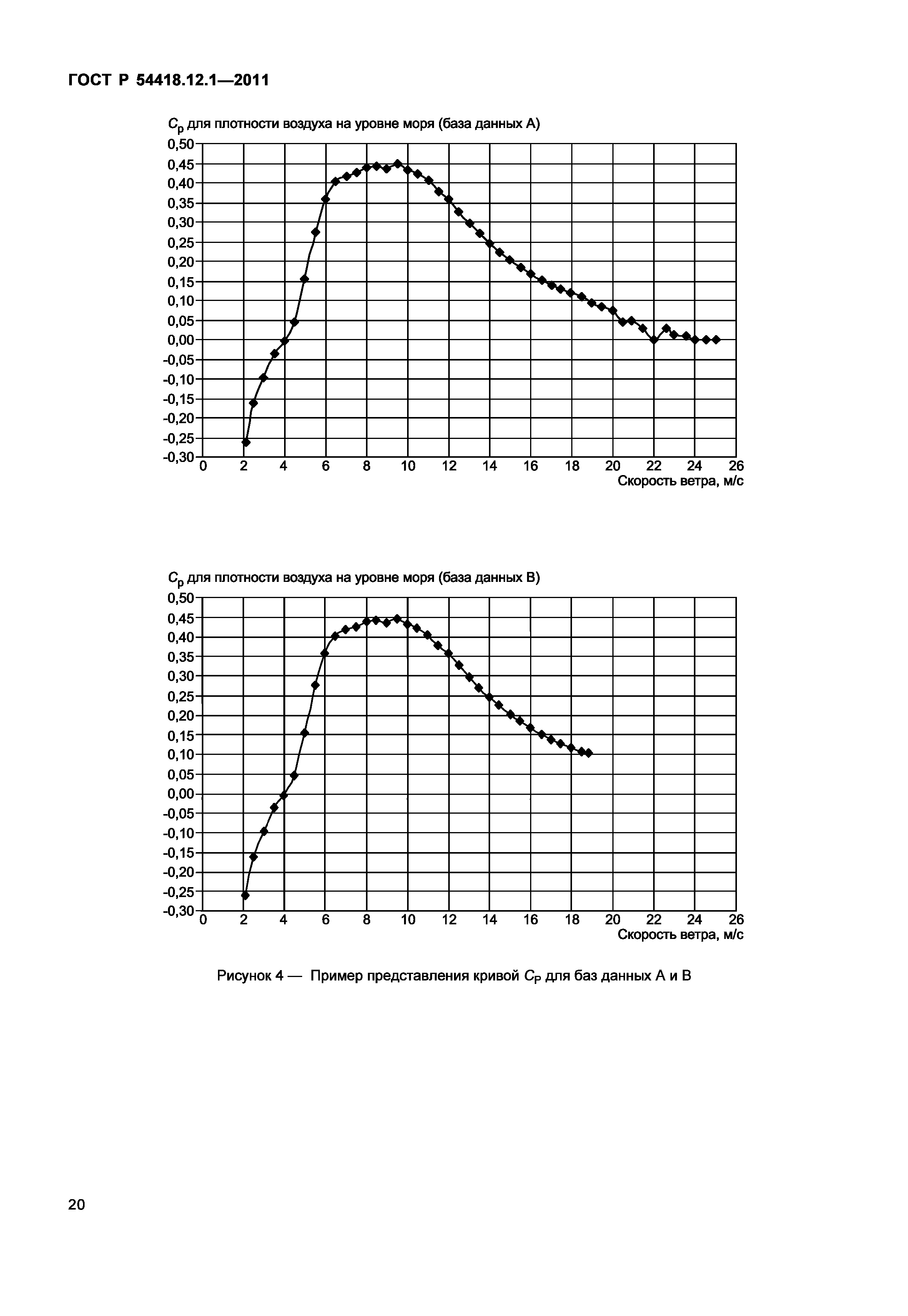

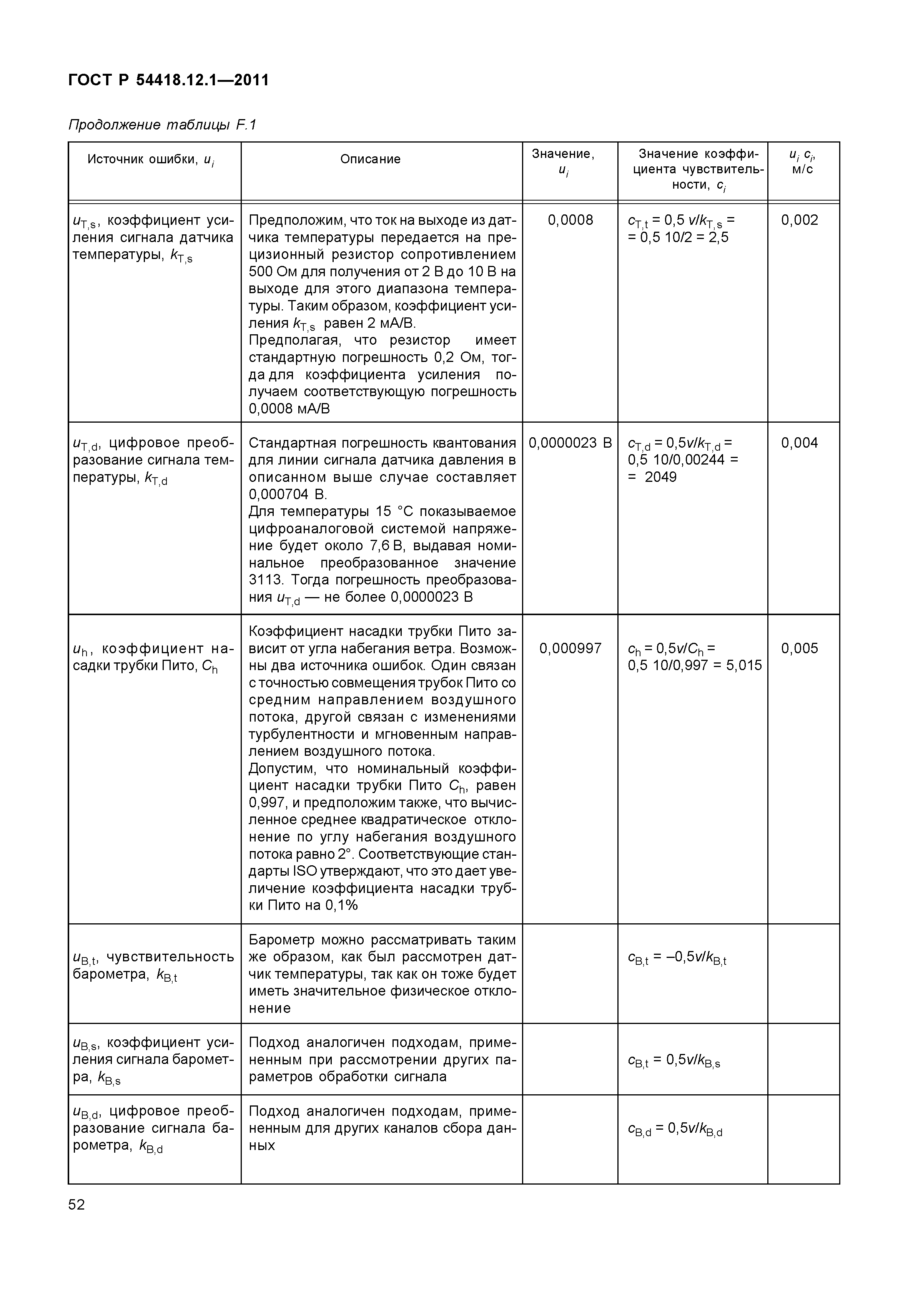

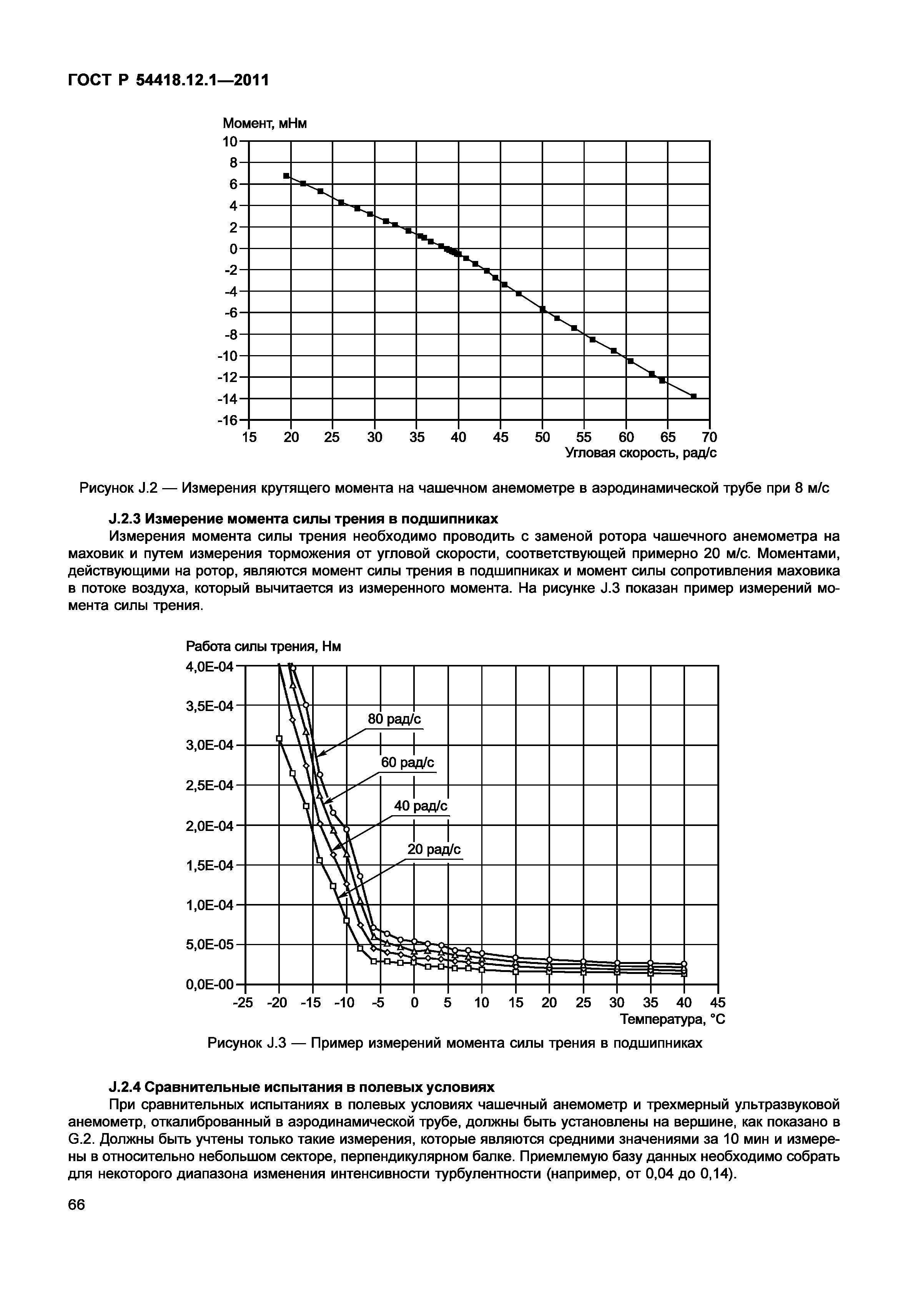

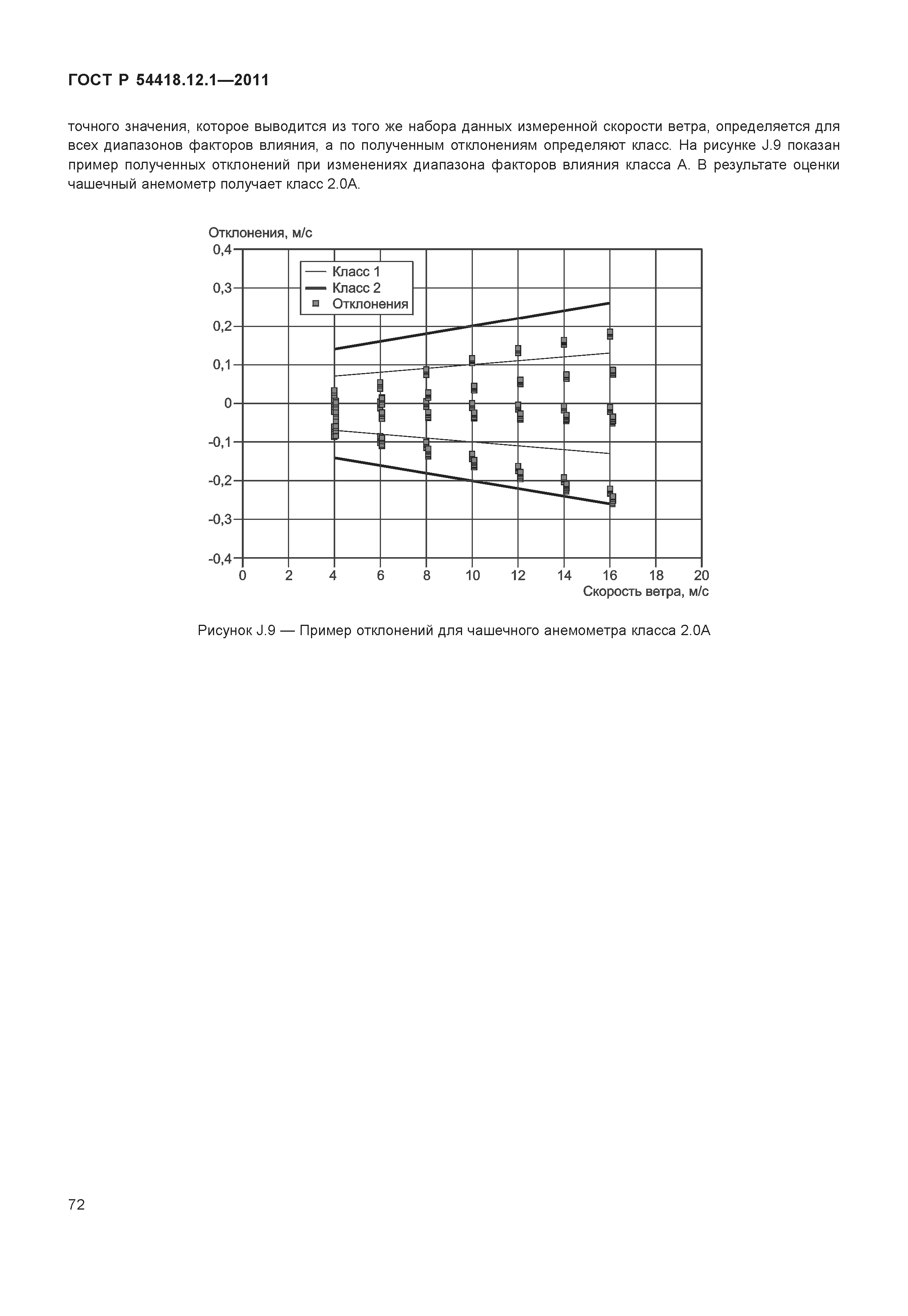

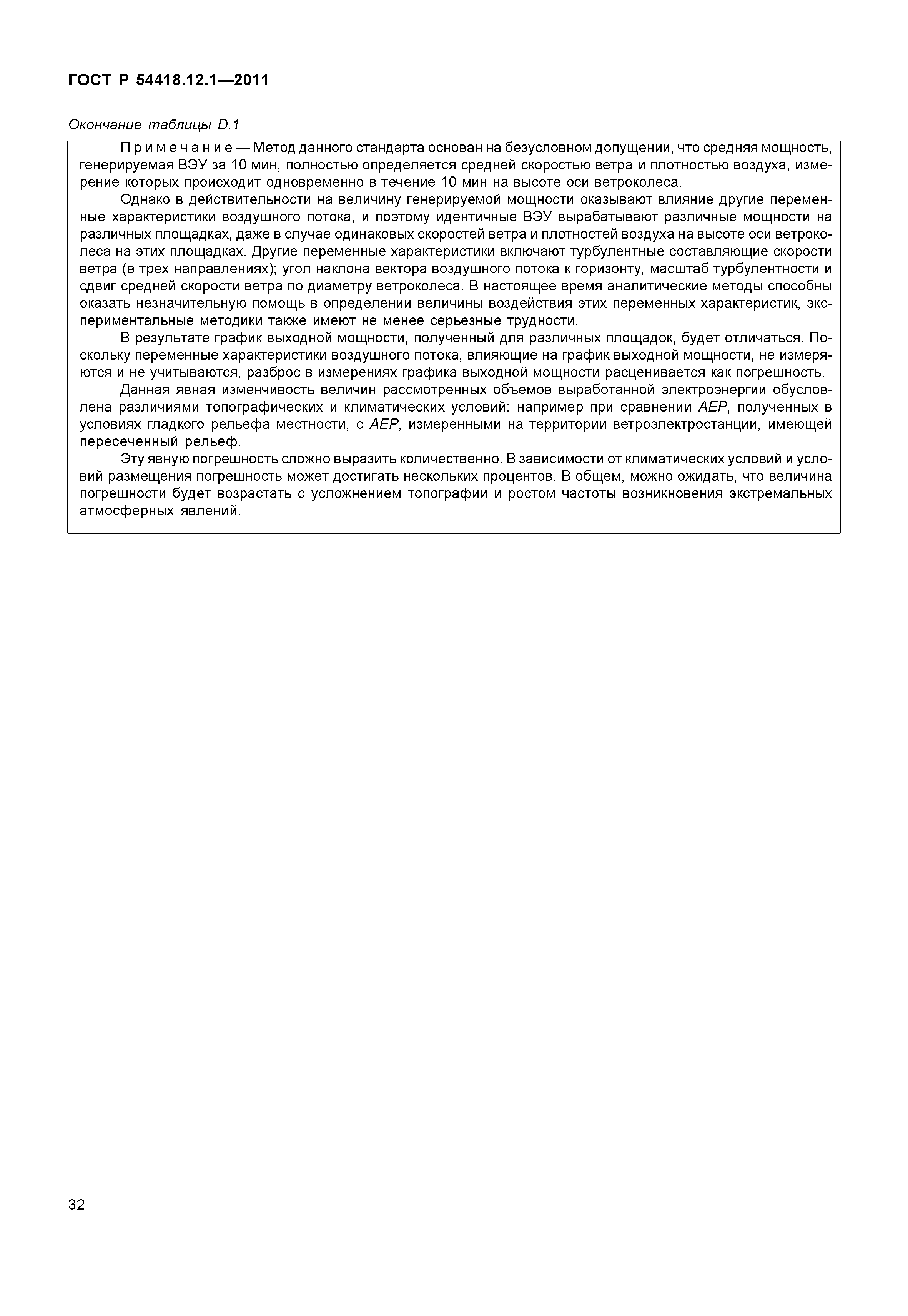

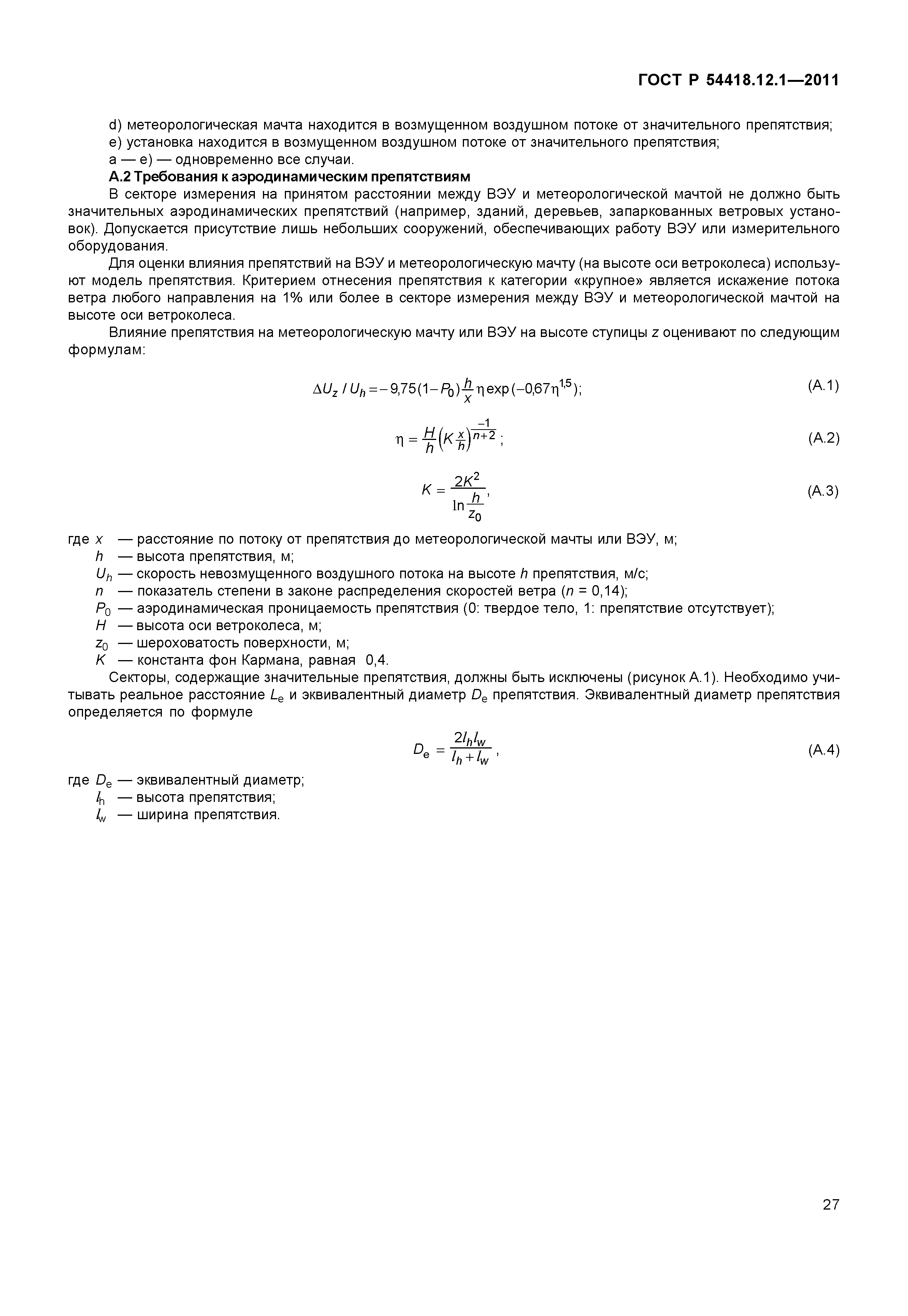

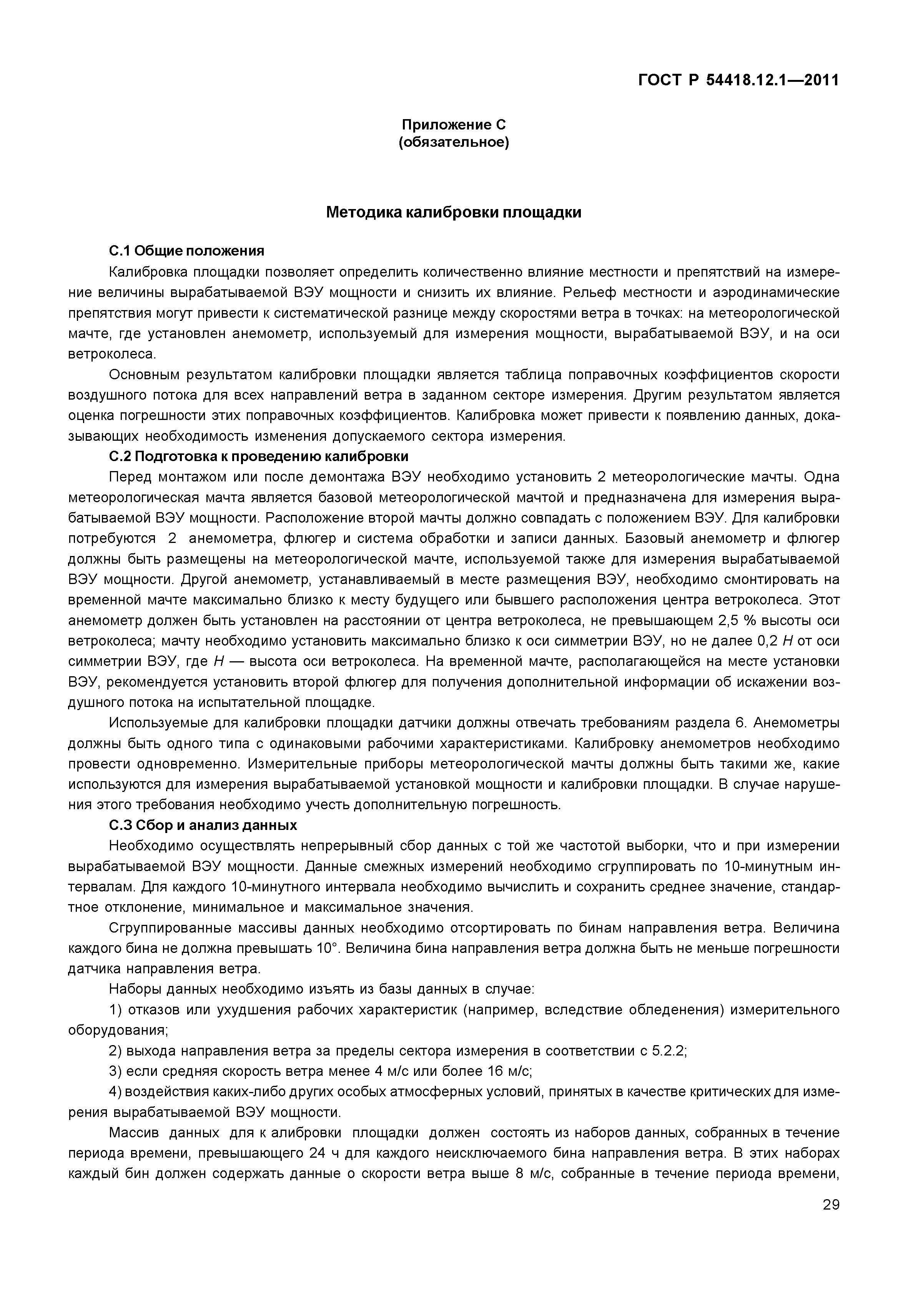

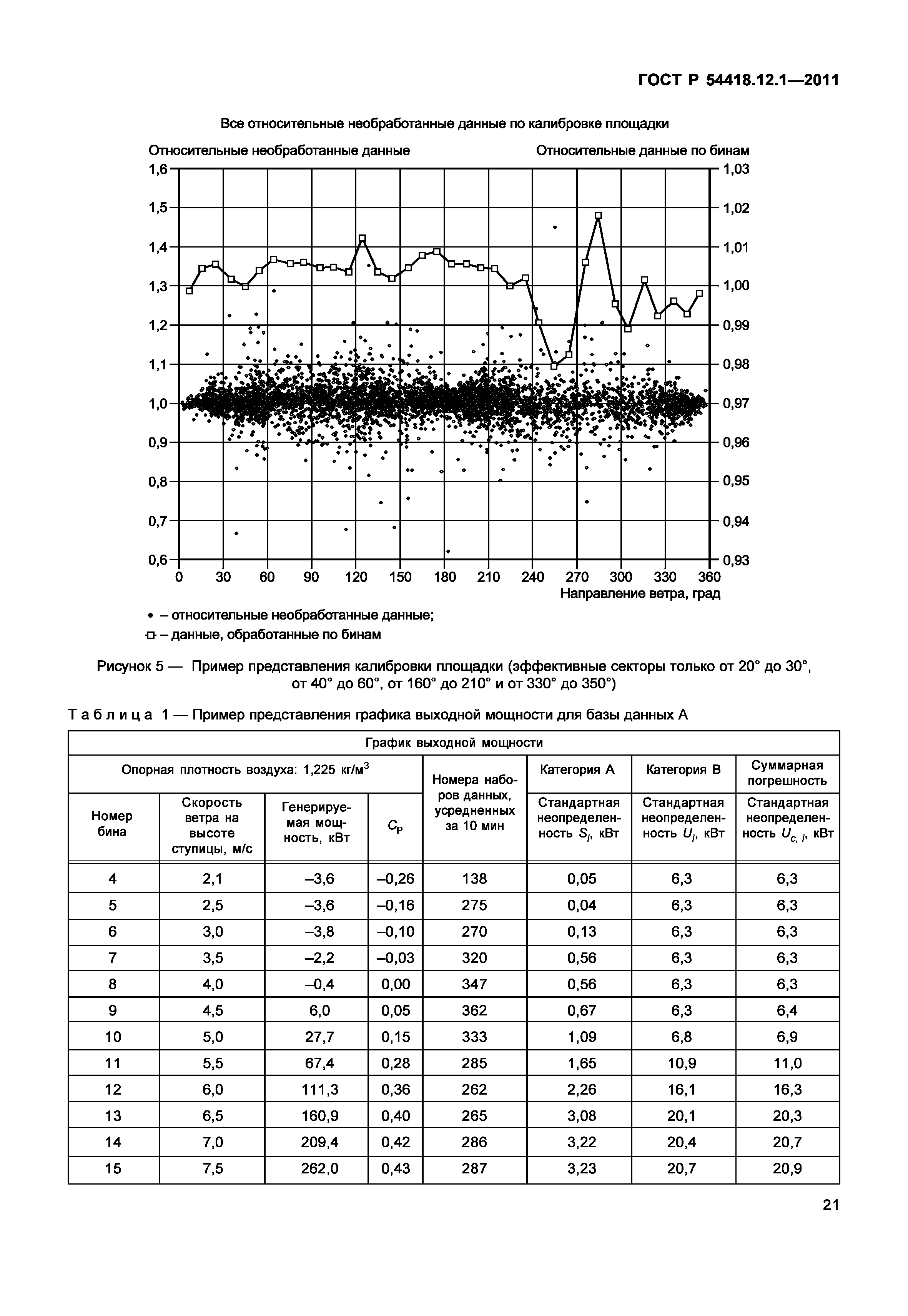

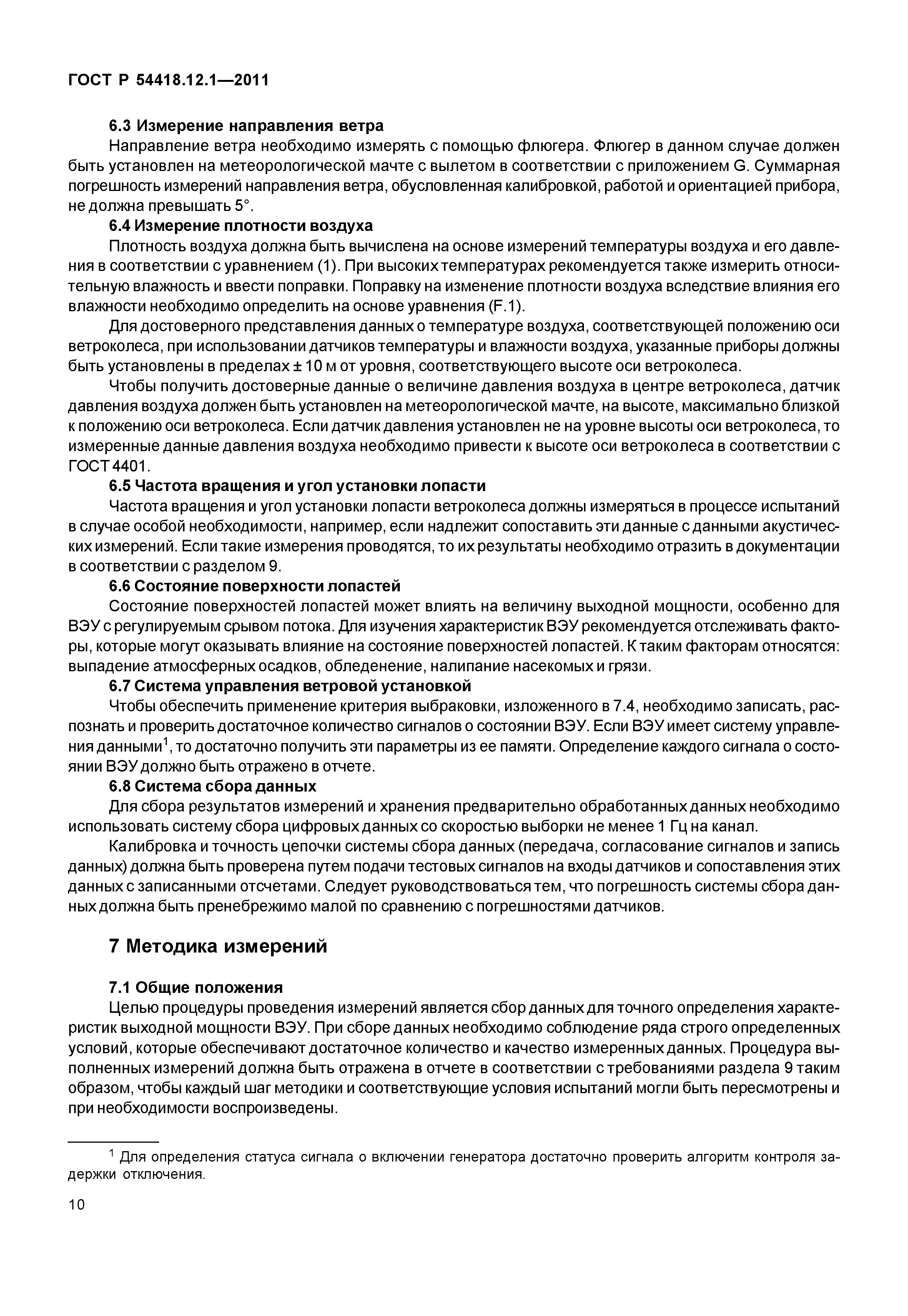

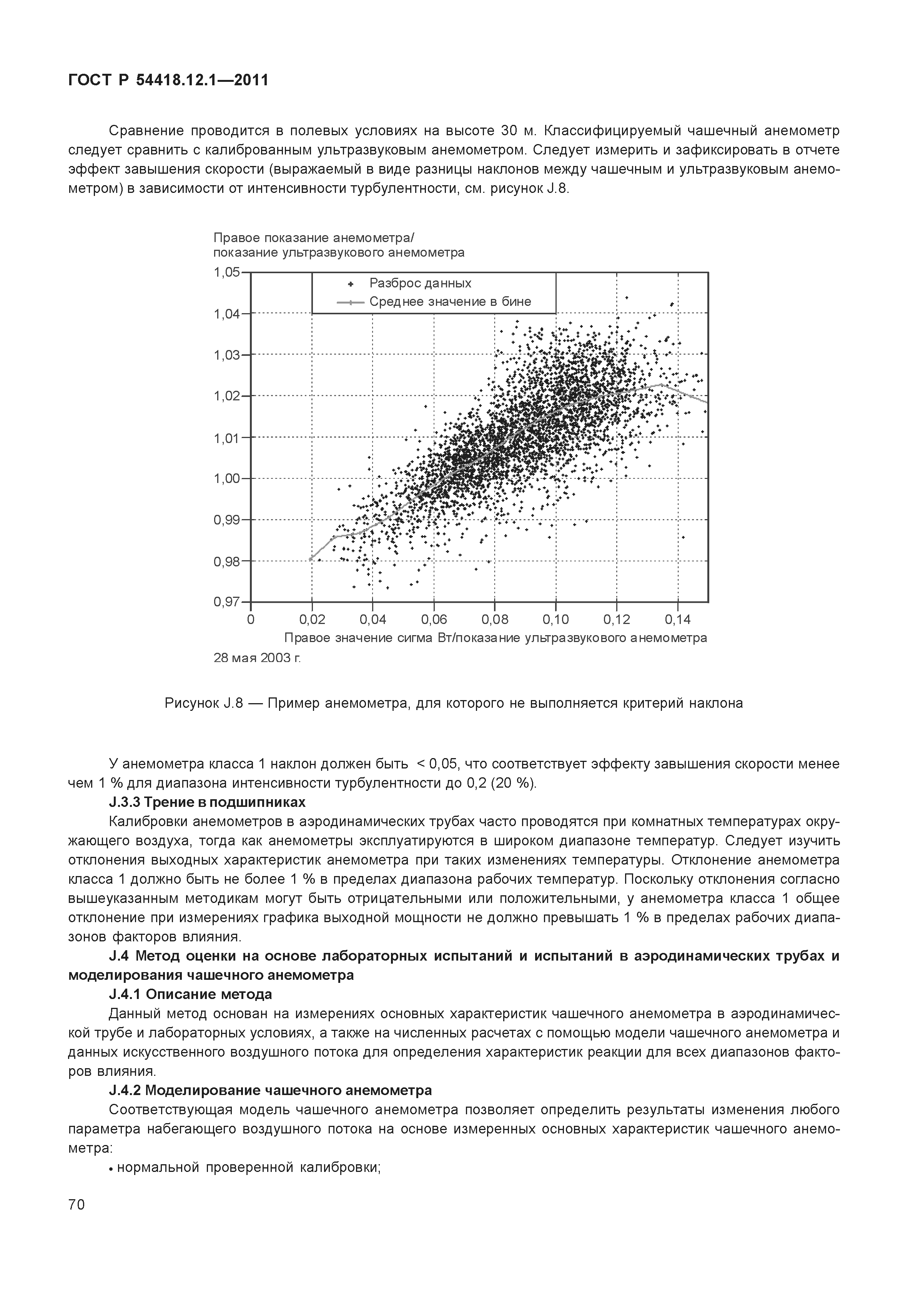

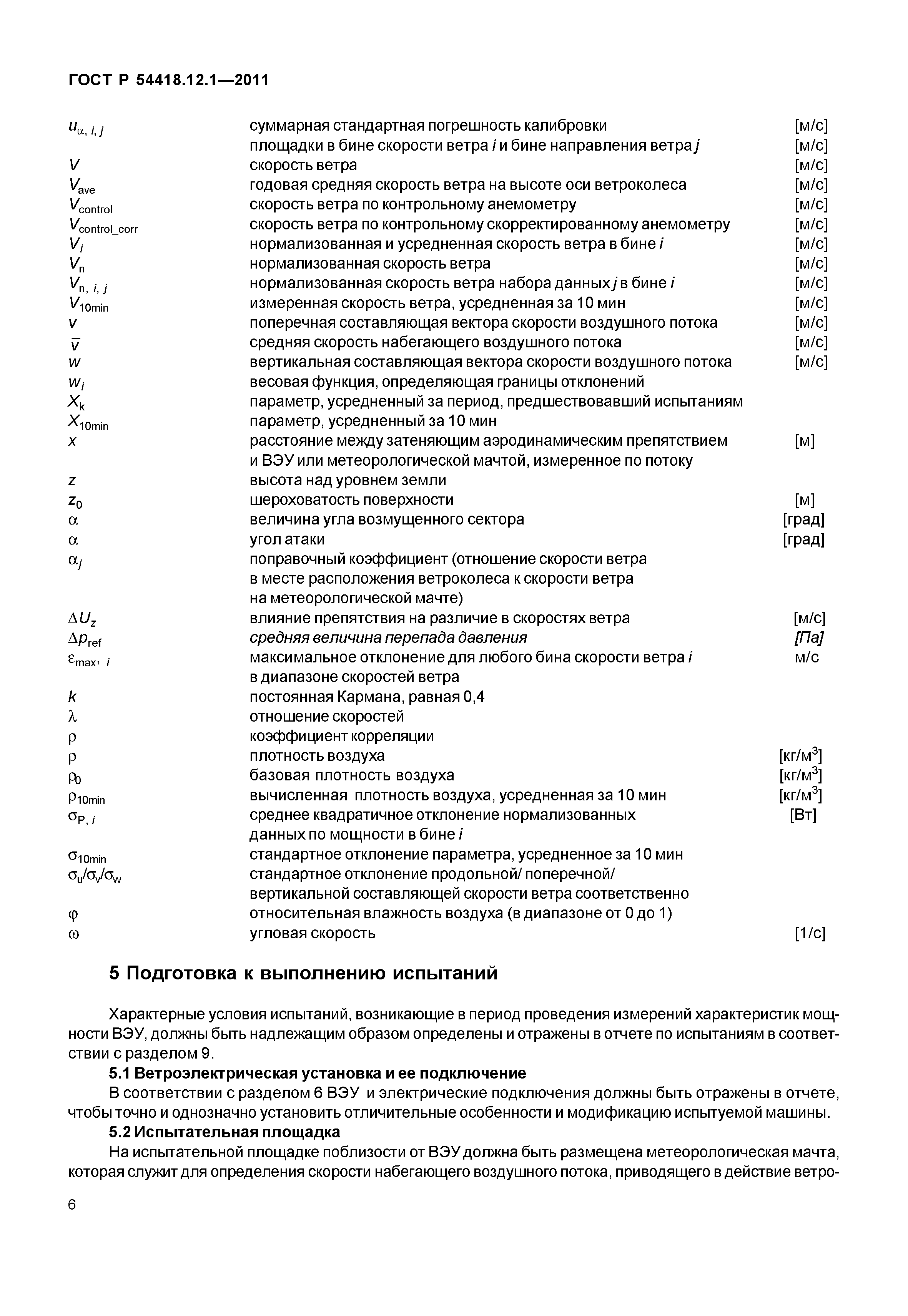

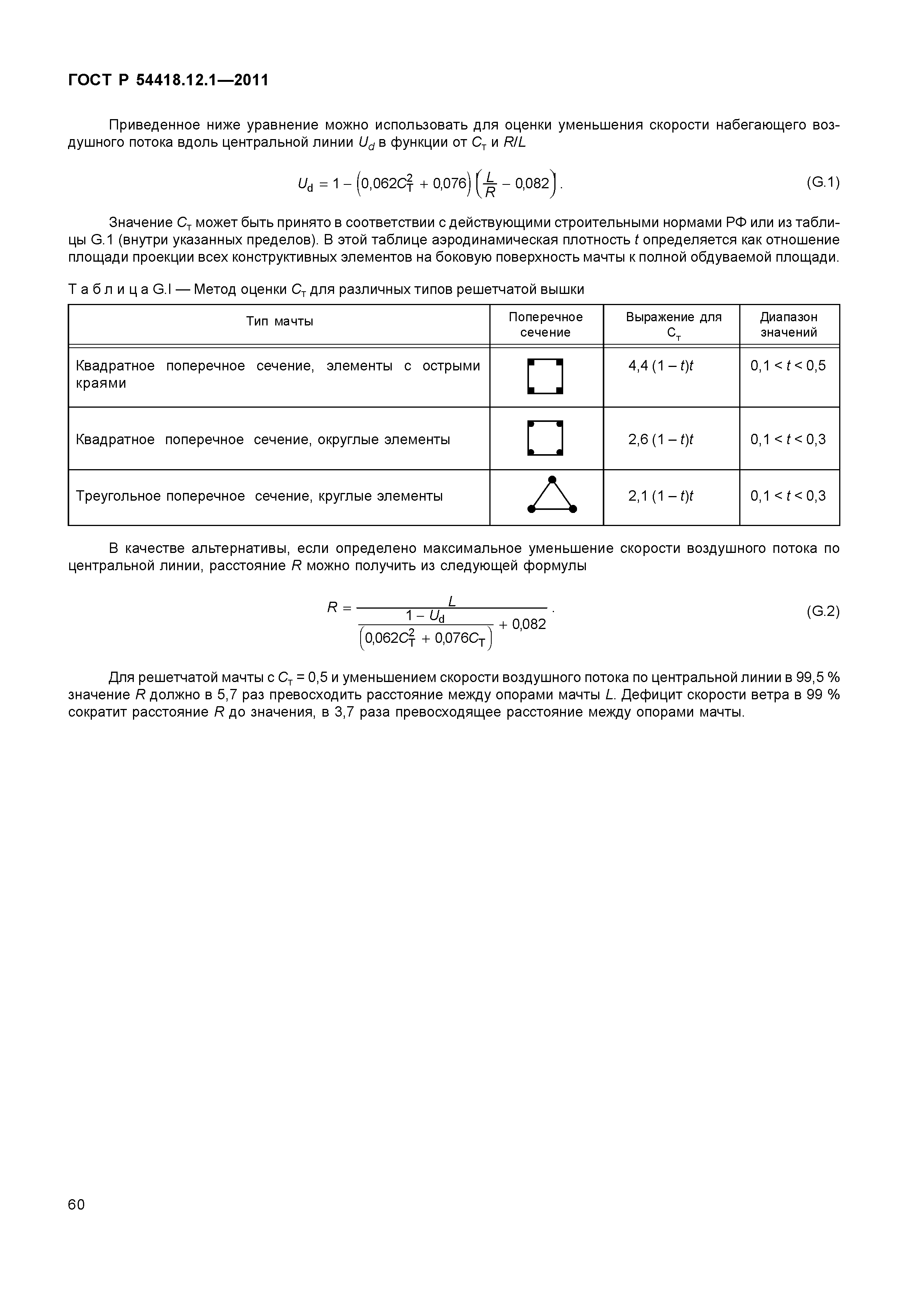

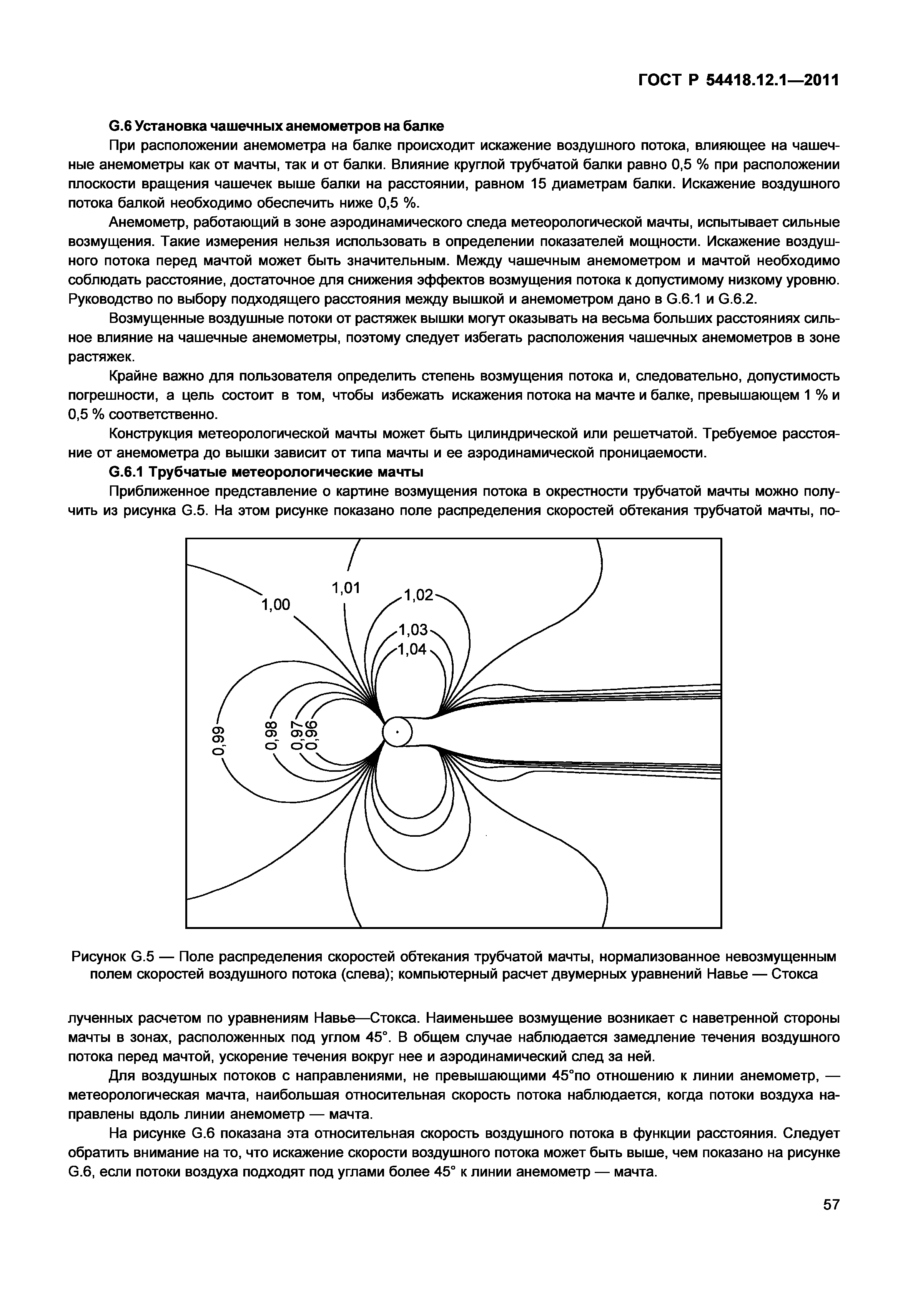

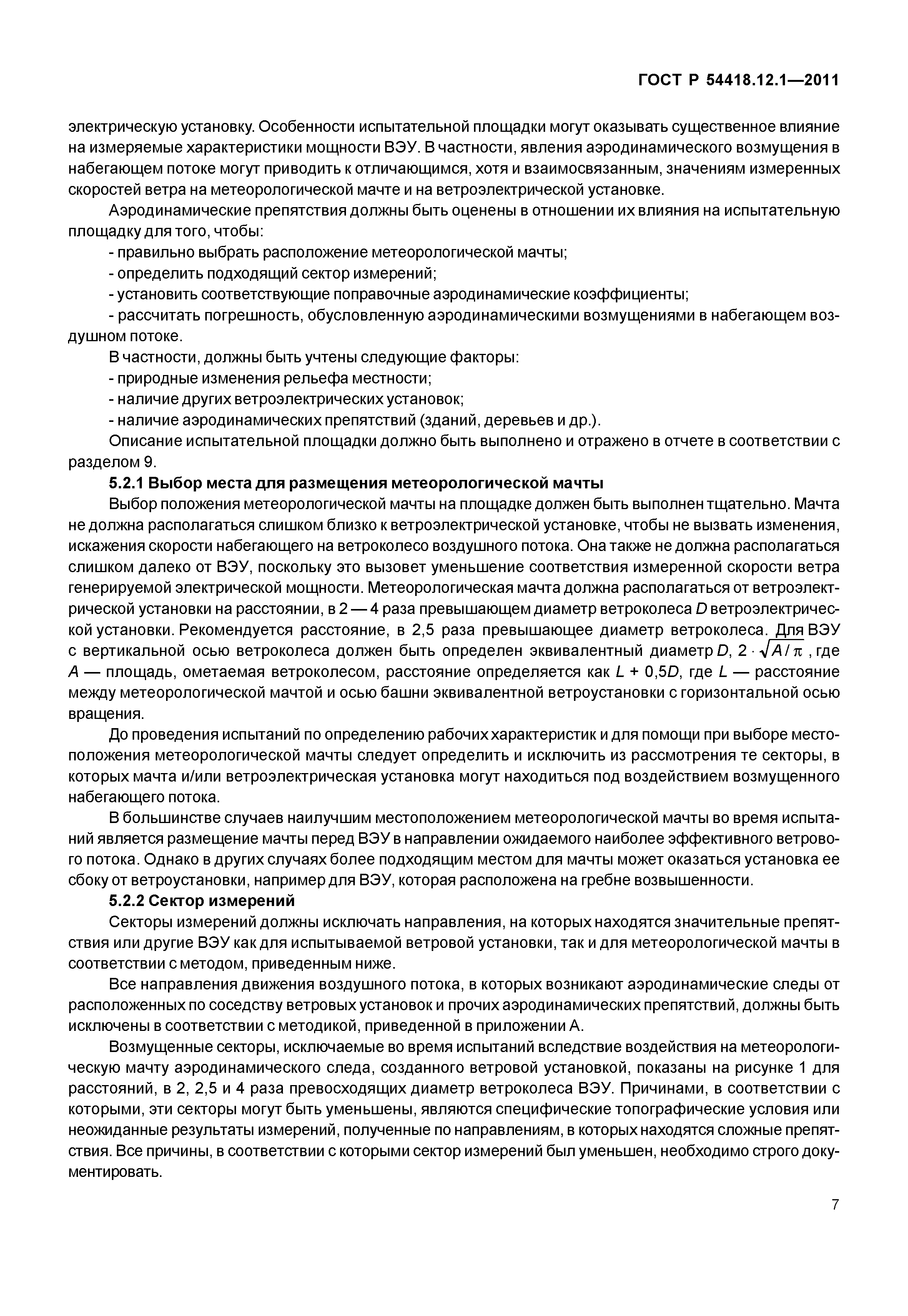

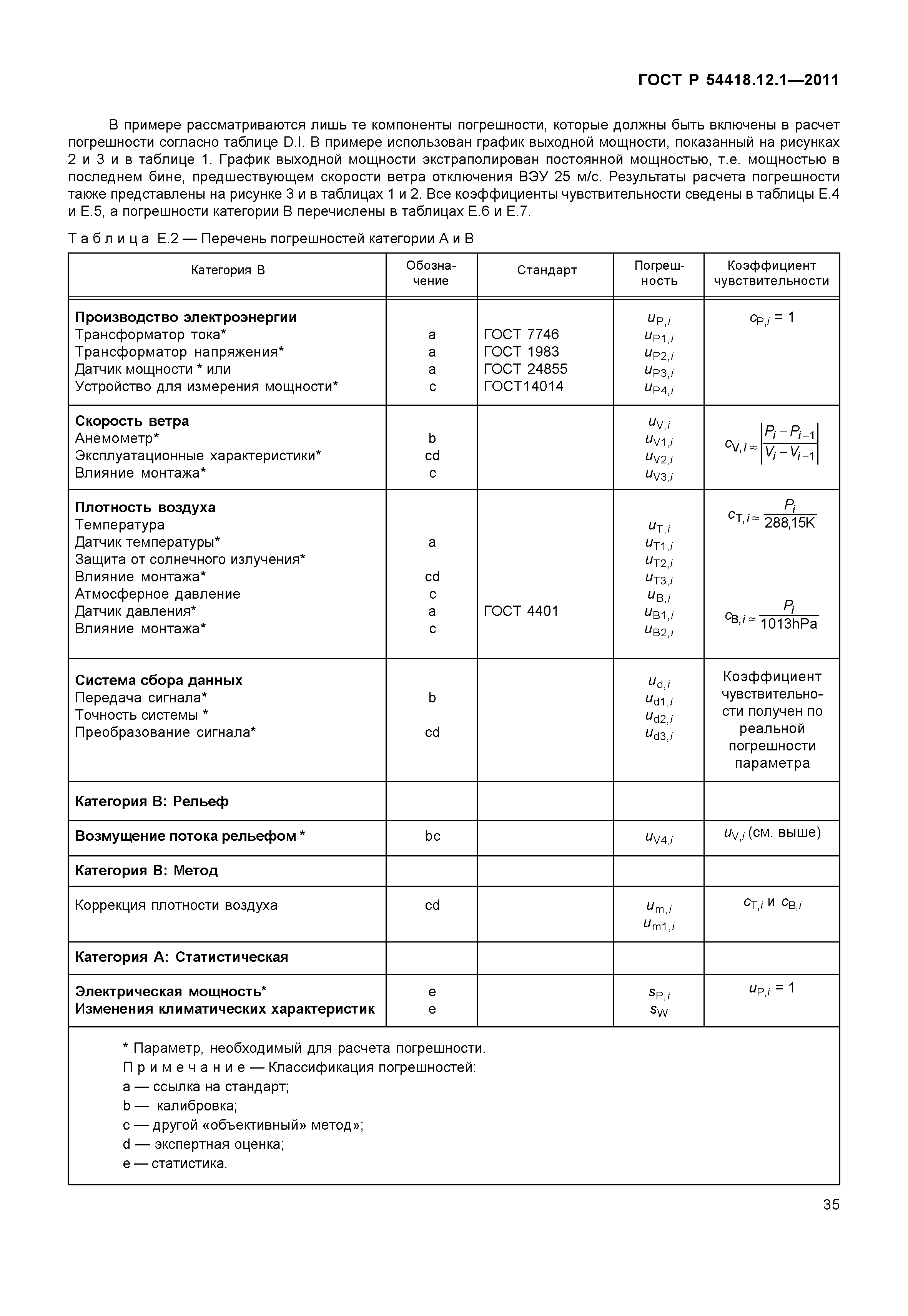

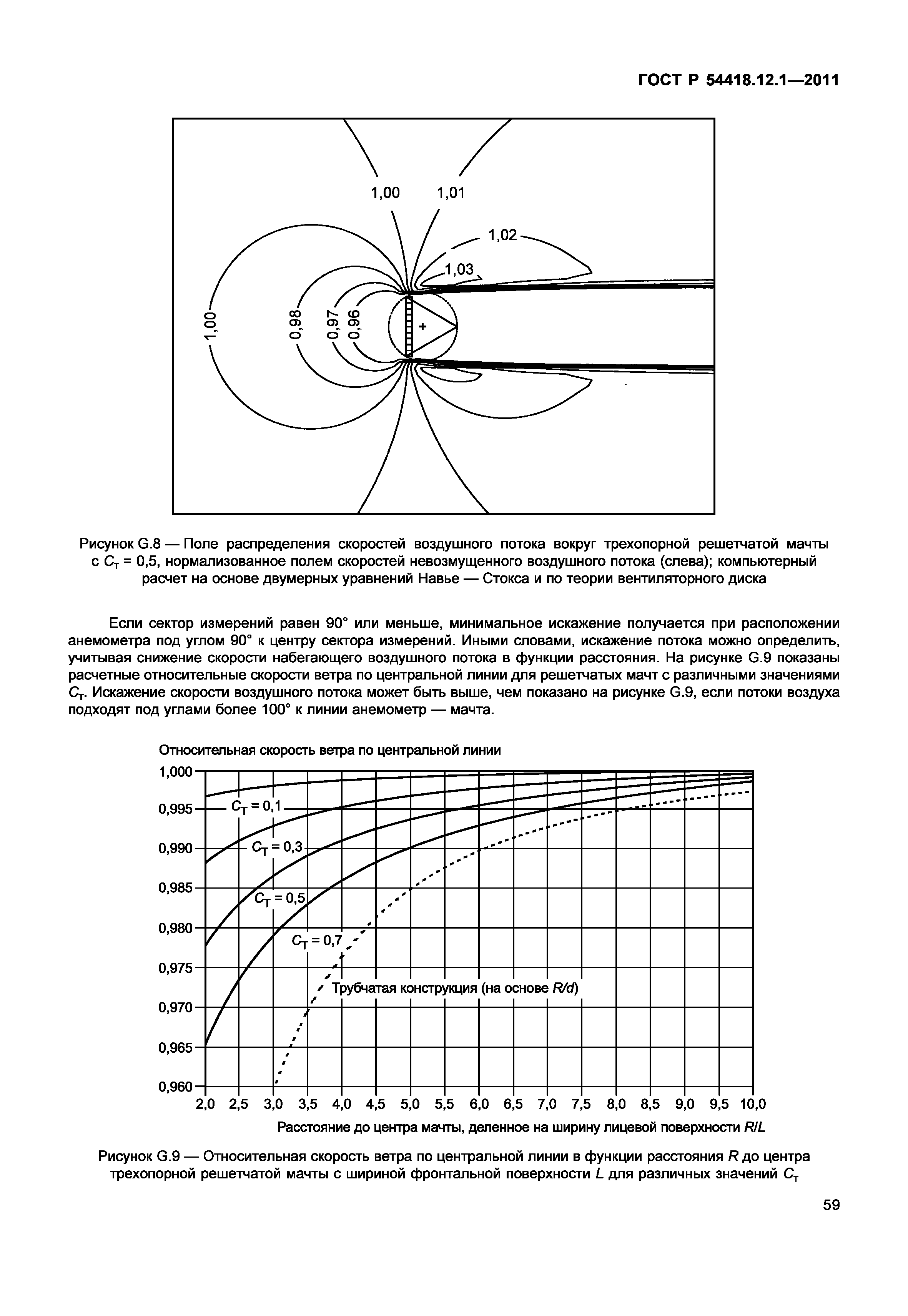

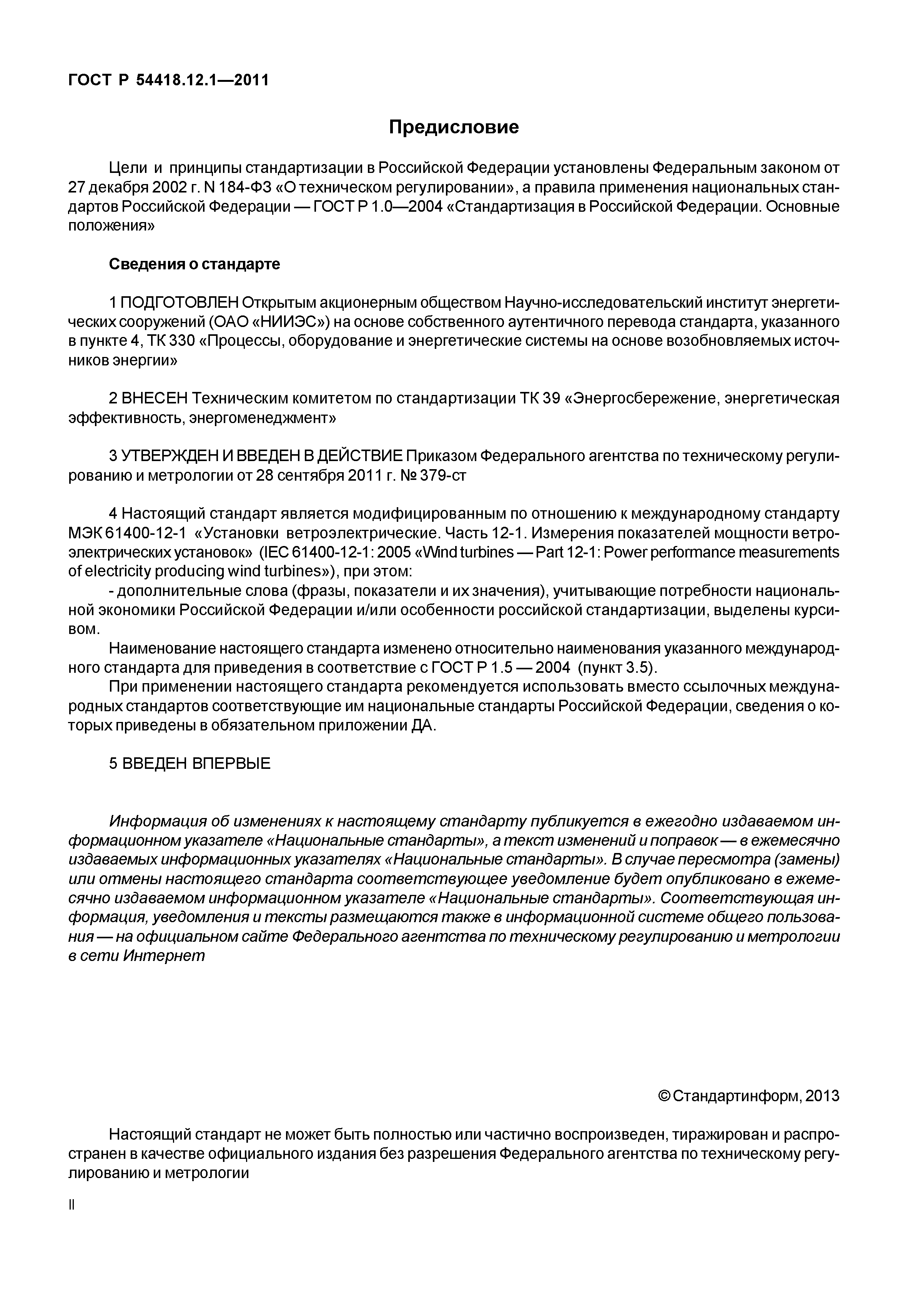

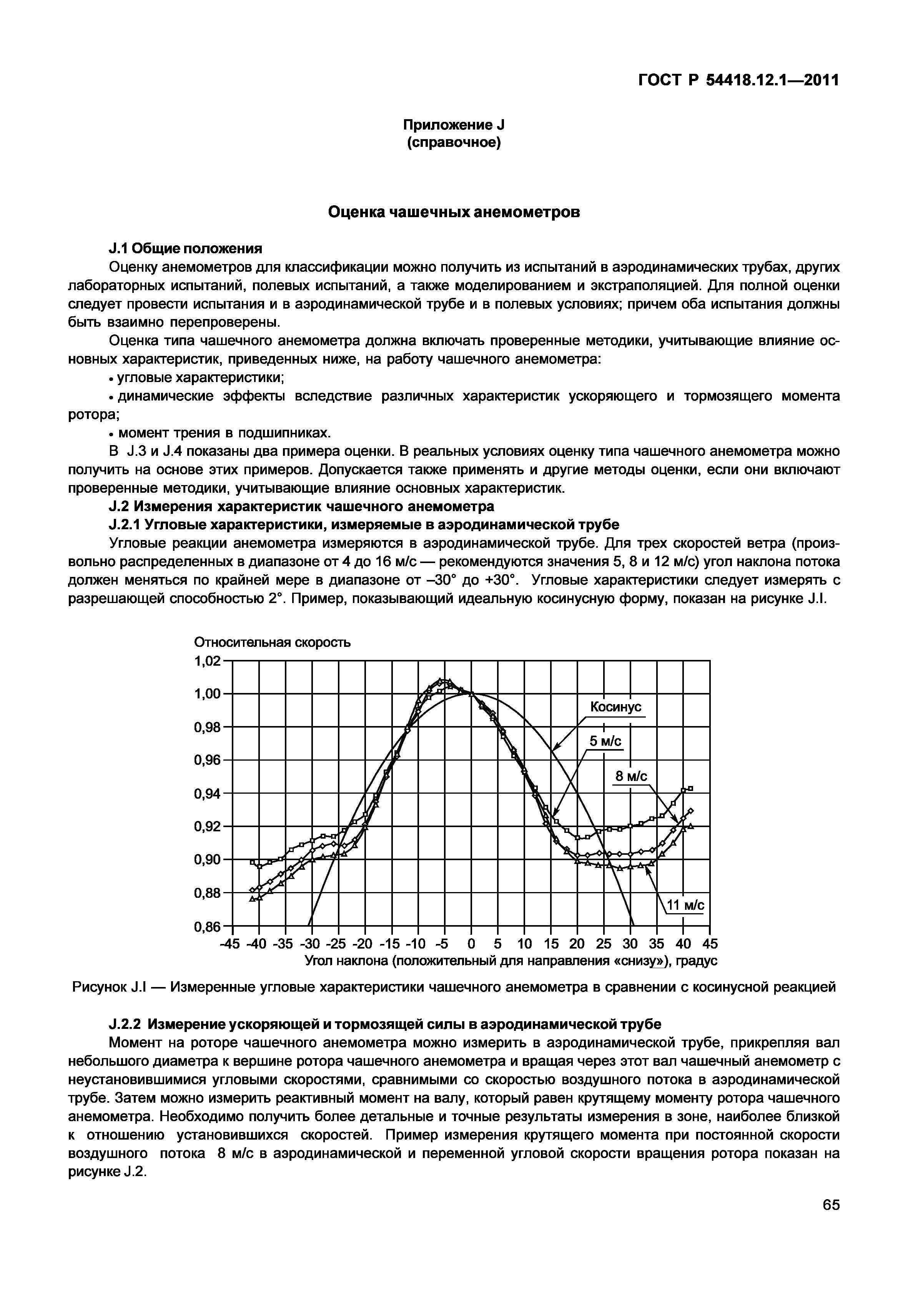

![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/0.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/1.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/2.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/3.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/4.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/5.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/6.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/7.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/8.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/9.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/10.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/11.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/12.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/13.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/14.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/15.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/16.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/17.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/18.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/19.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/20.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/21.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/22.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/23.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/24.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/25.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/26.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/27.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/28.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/29.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/30.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/31.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/32.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/33.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/34.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/35.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/36.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/37.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/38.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/39.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/40.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/41.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/42.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/43.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/44.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/45.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/46.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/47.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/48.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/49.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/50.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/51.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/52.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/53.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/54.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/55.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/56.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/57.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/58.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/59.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/60.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/61.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/62.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/63.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/64.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/65.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/66.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/67.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/68.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/69.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/70.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/71.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/72.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/73.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/74.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/75.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/76.gif) ![ГОСТ Р 54418.12.1-2011](../../../Data2/1/4293794/4293794884.files/77.gif)
|
