Скачать Серия 1.232-5 Выпуск 1. Панели толщиной 160 мм на деревянном каркасе с минераловатным утеплителем с обрамлением алюминиевыми профилями со спаренной и раздельной столяркой. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.232-5

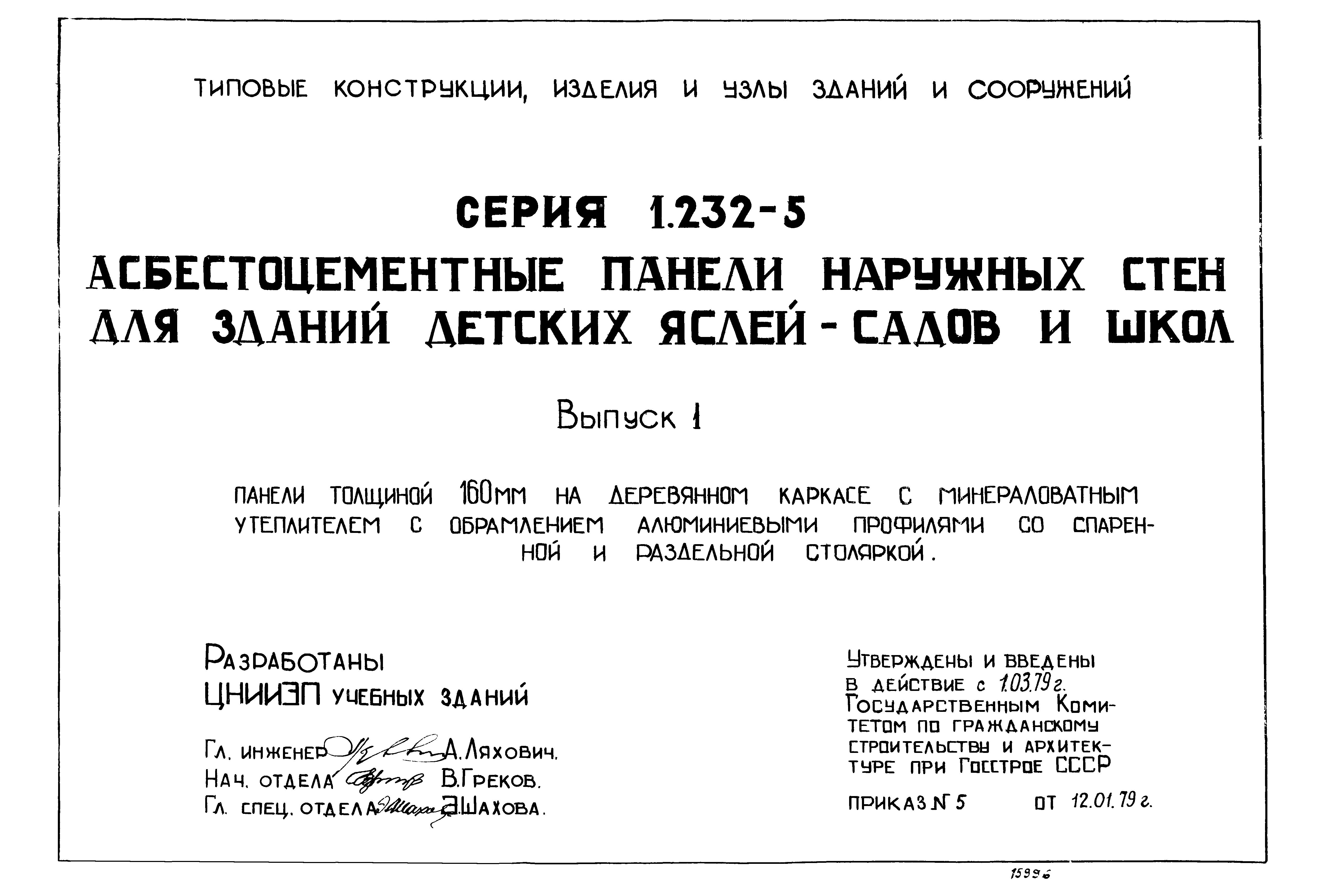

Выпуск 1. Панели толщиной 160 мм на деревянном каркасе с минераловатным утеплителем с обрамлением алюминиевыми профилями со спаренной и раздельной столяркой. Рабочие чертежи

Обозначение:	Серия 1.232-5
Обозначение англ:	Series 1.232-5
Статус:	не действует
Название рус.:	Выпуск 1. Панели толщиной 160 мм на деревянном каркасе с минераловатным утеплителем с обрамлением алюминиевыми профилями со спаренной и раздельной столяркой. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.1987
Область применения:	Рабочие чертежи наружных стеновых панелей на деревянном каркасе с обшивкой из асбестоцементных листов и минераловатным утеплителем со спаренной и раздельной столяркой разработаны на основании задания, утвержденного Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР 21 марта 1977 года

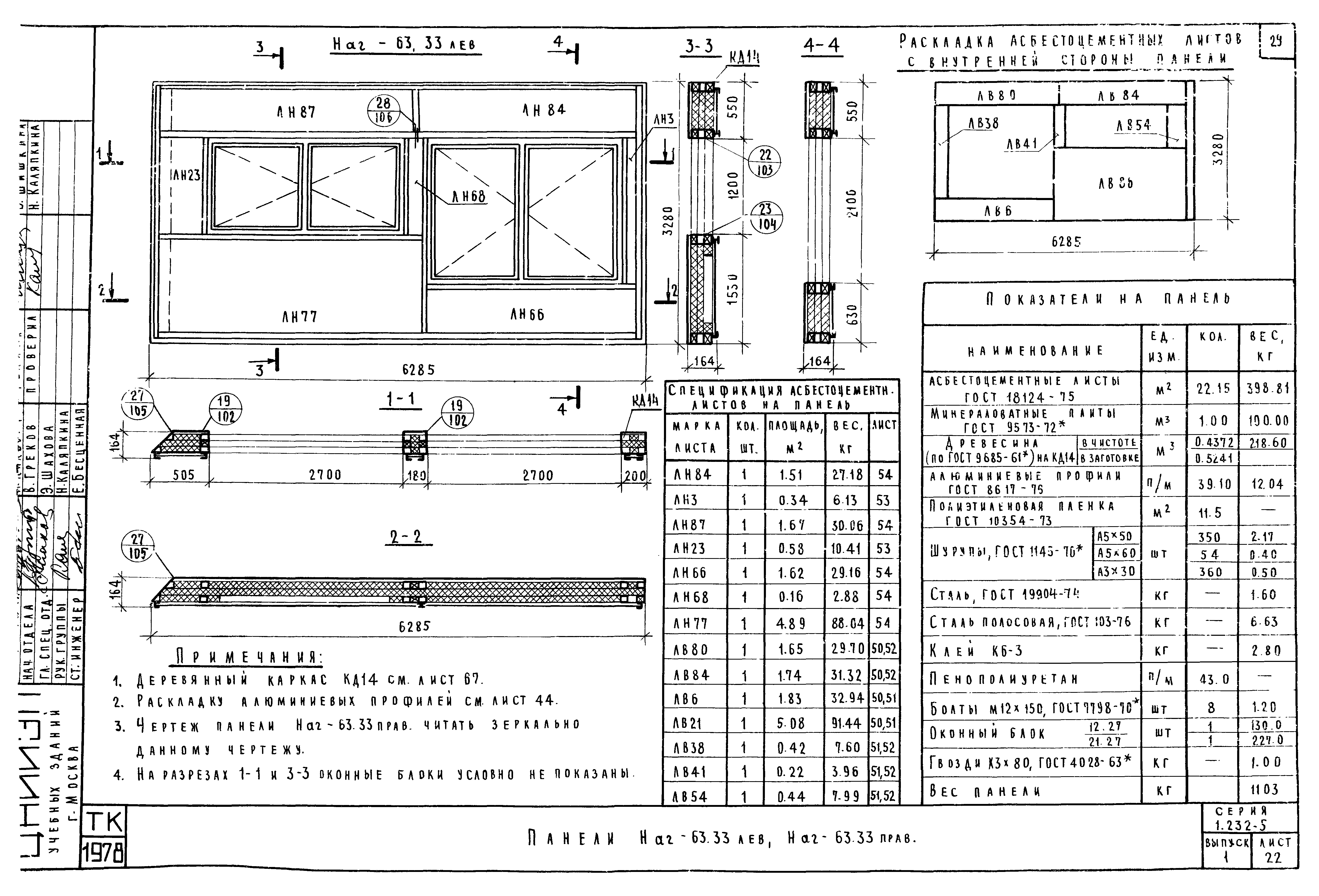

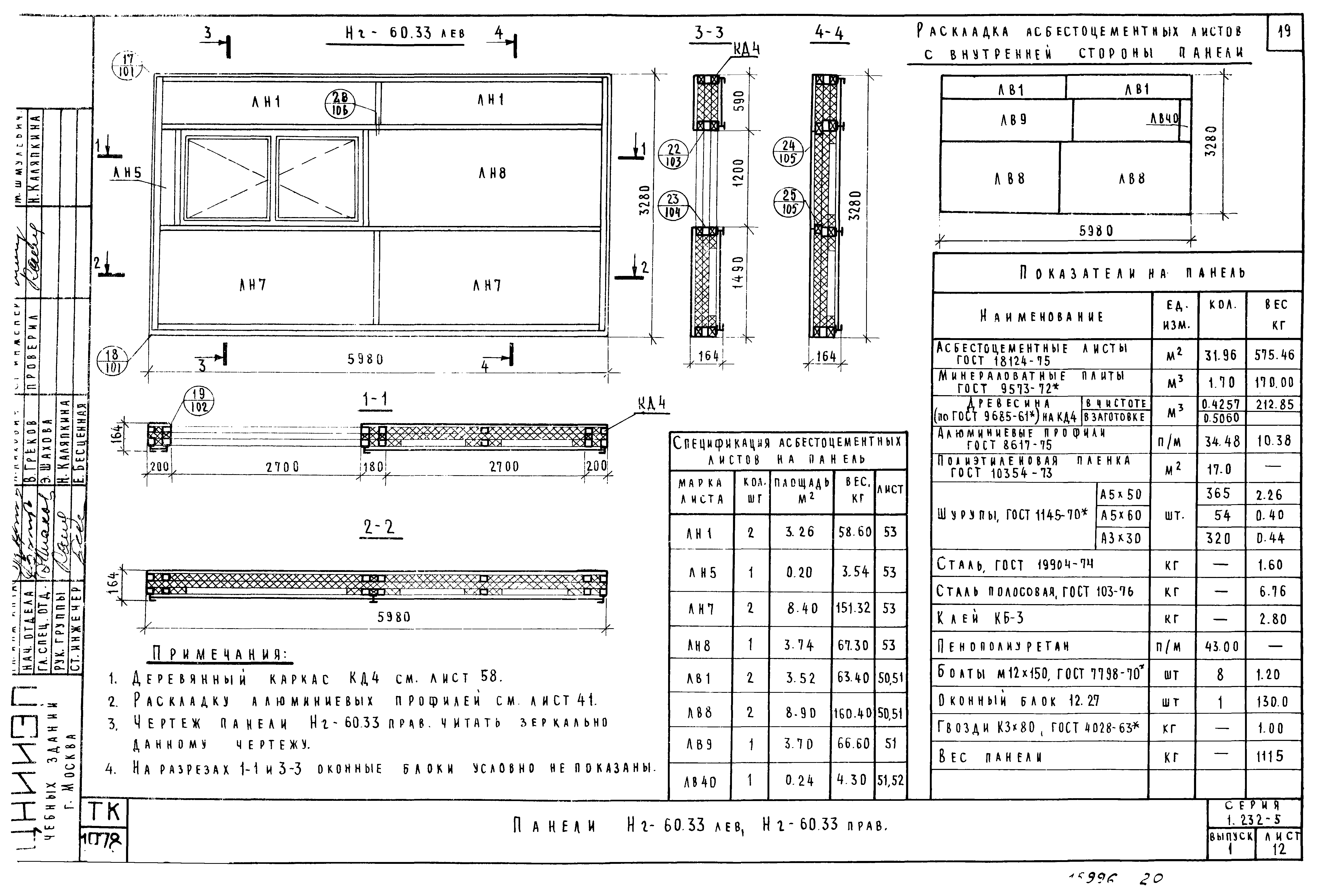

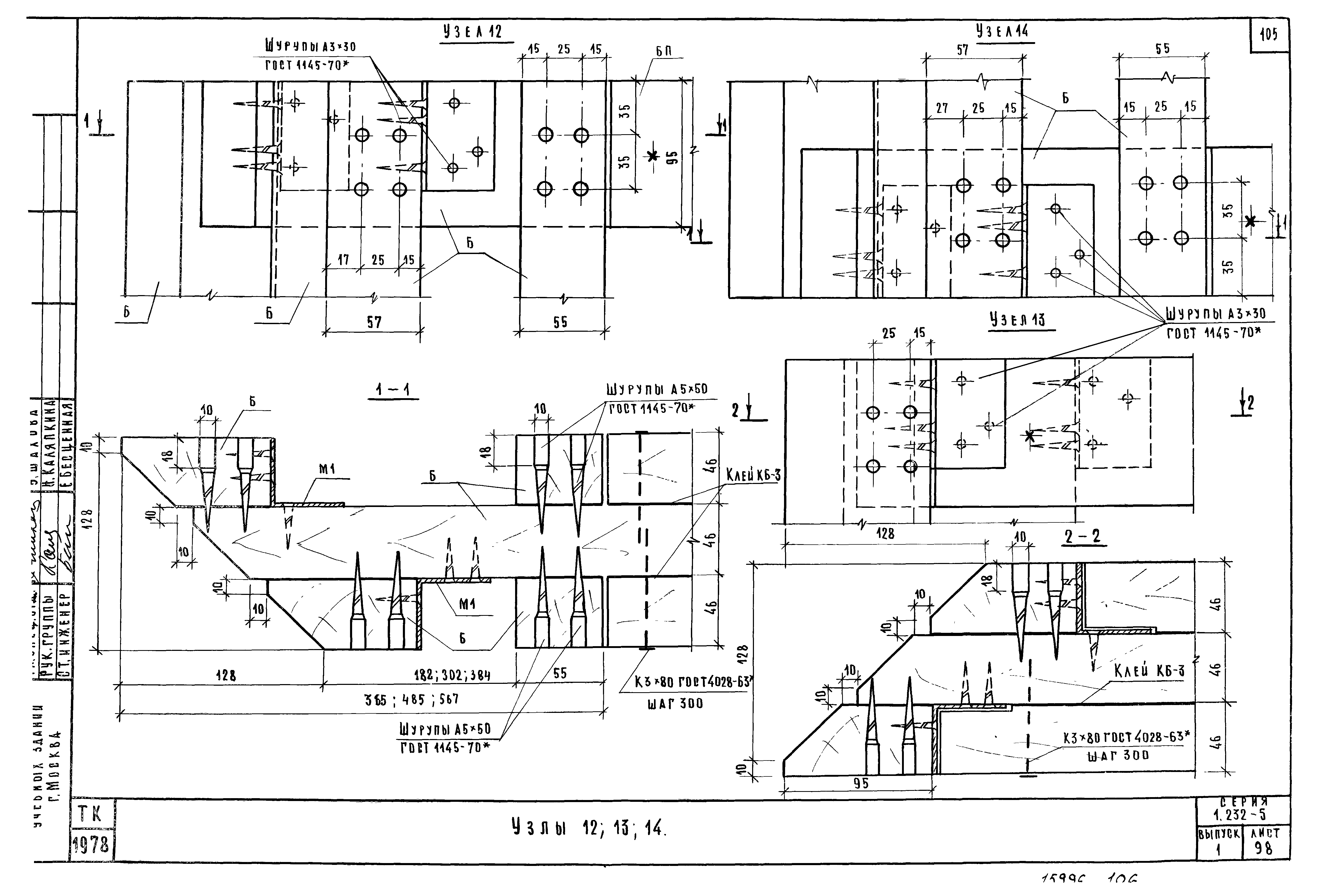

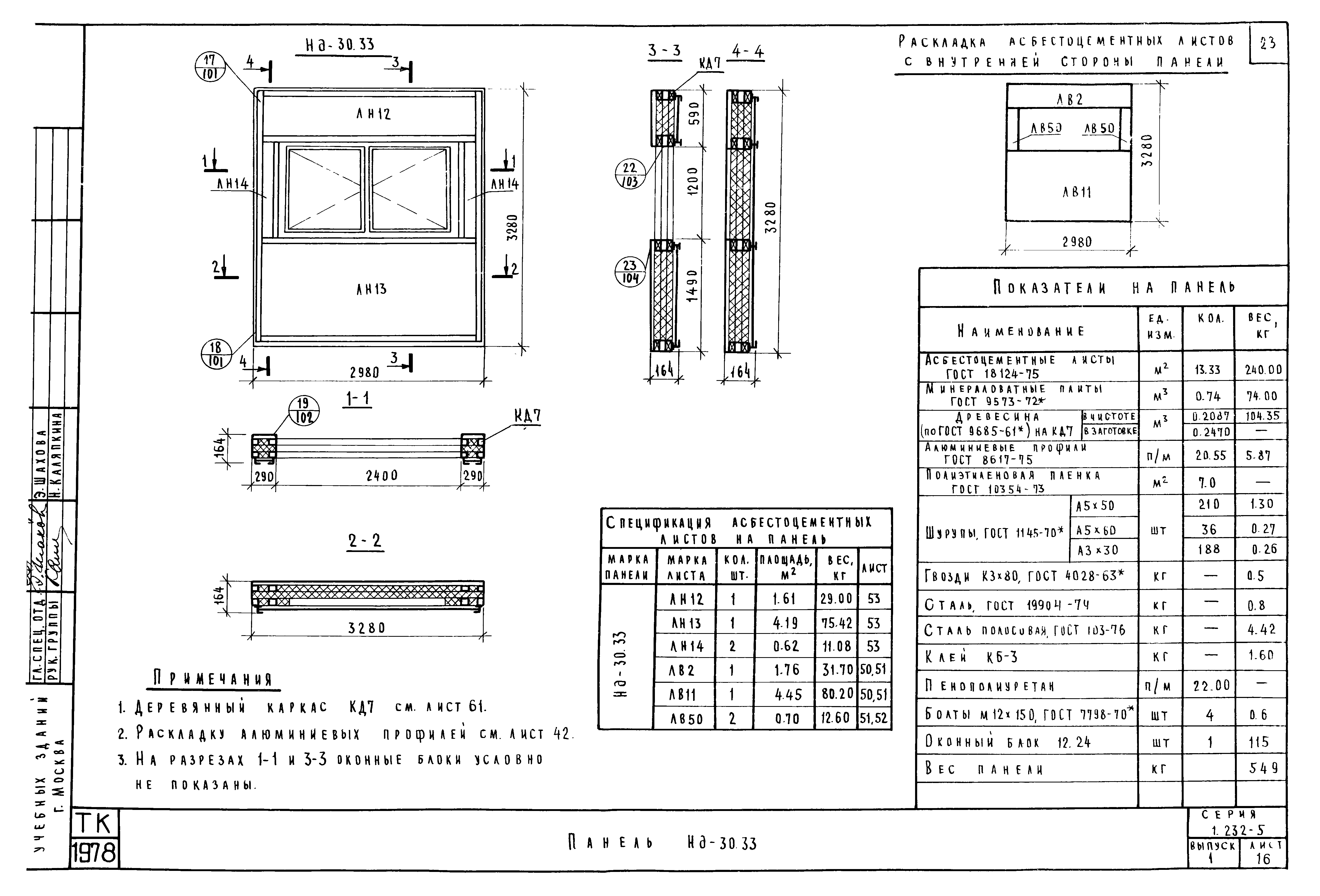

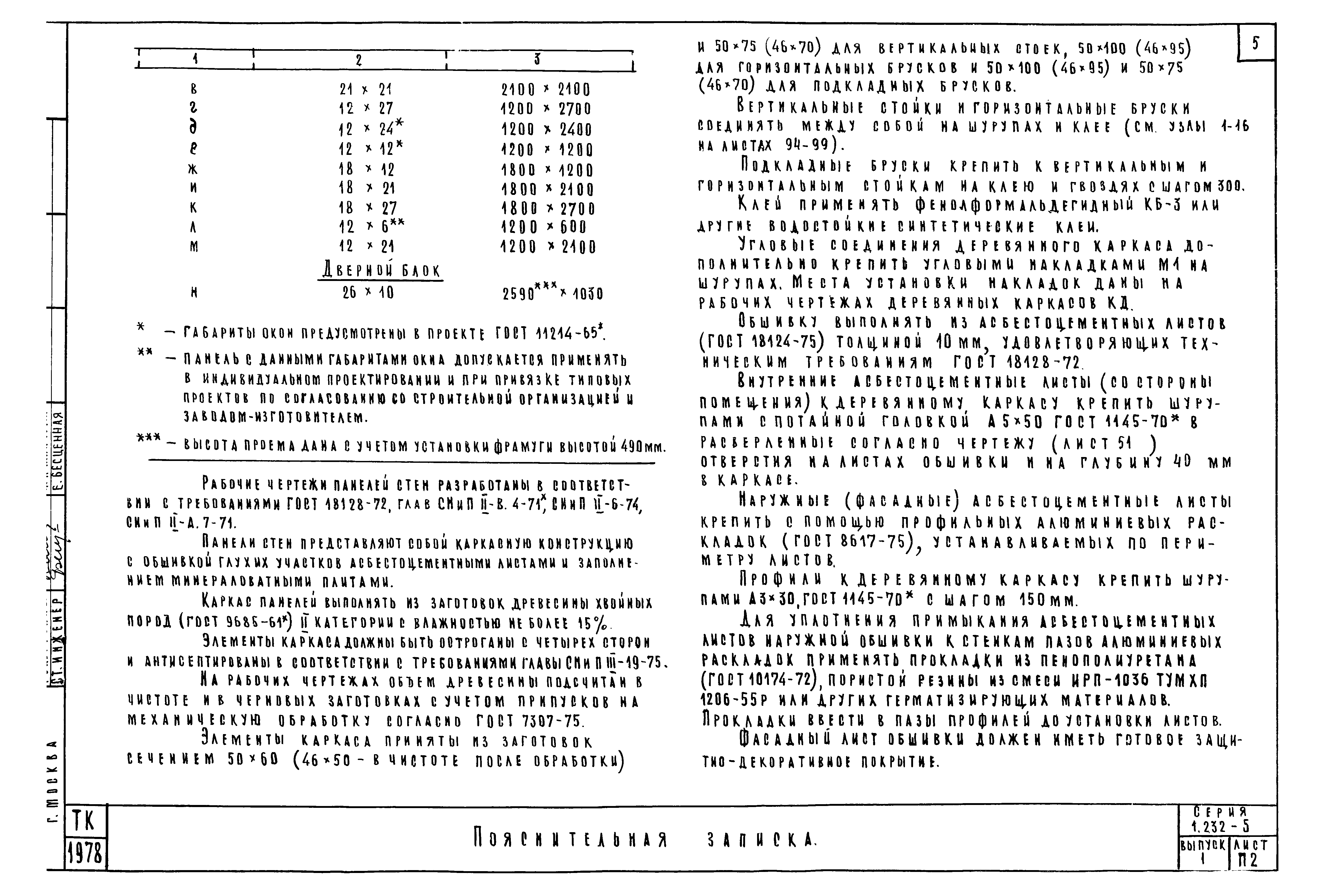

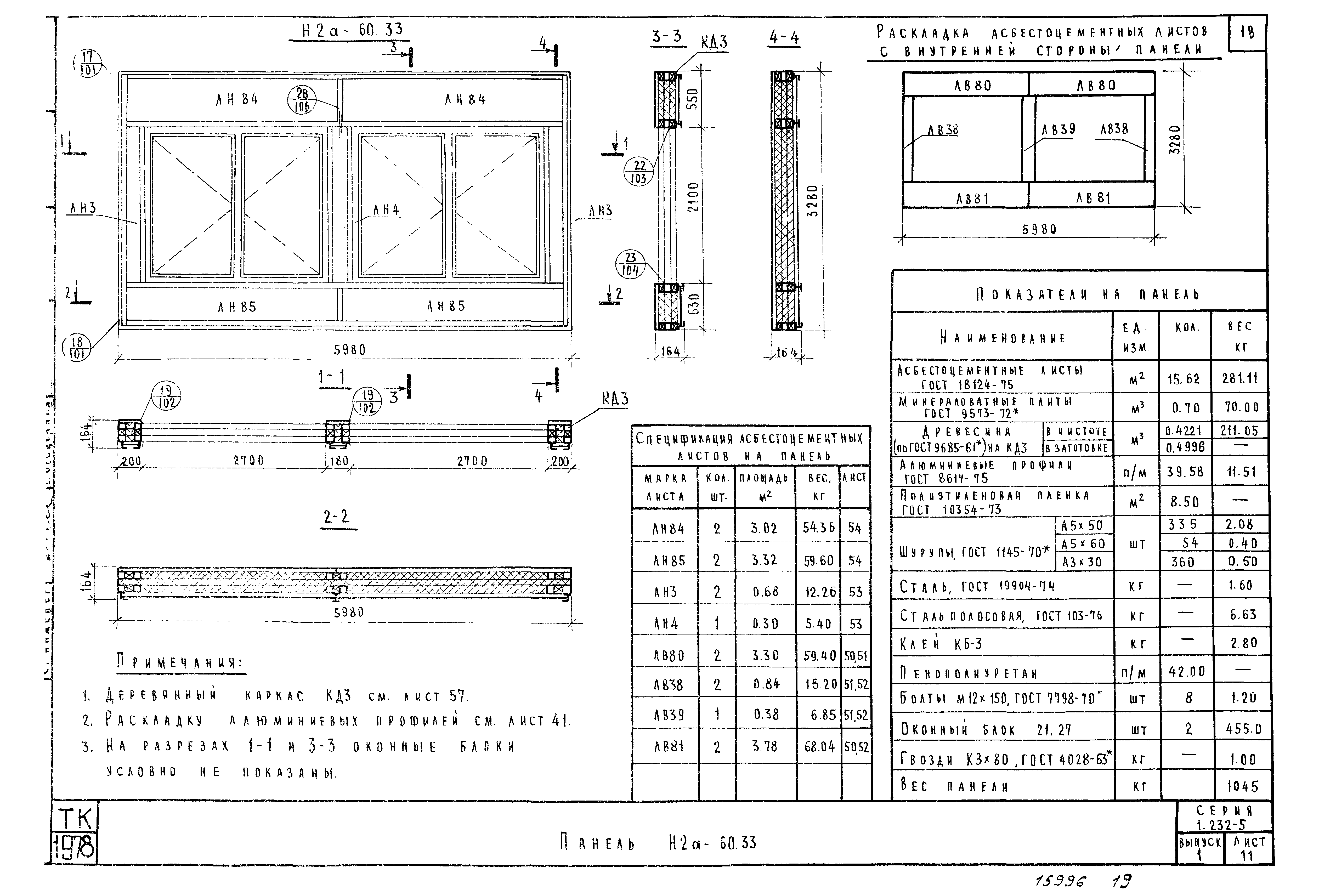

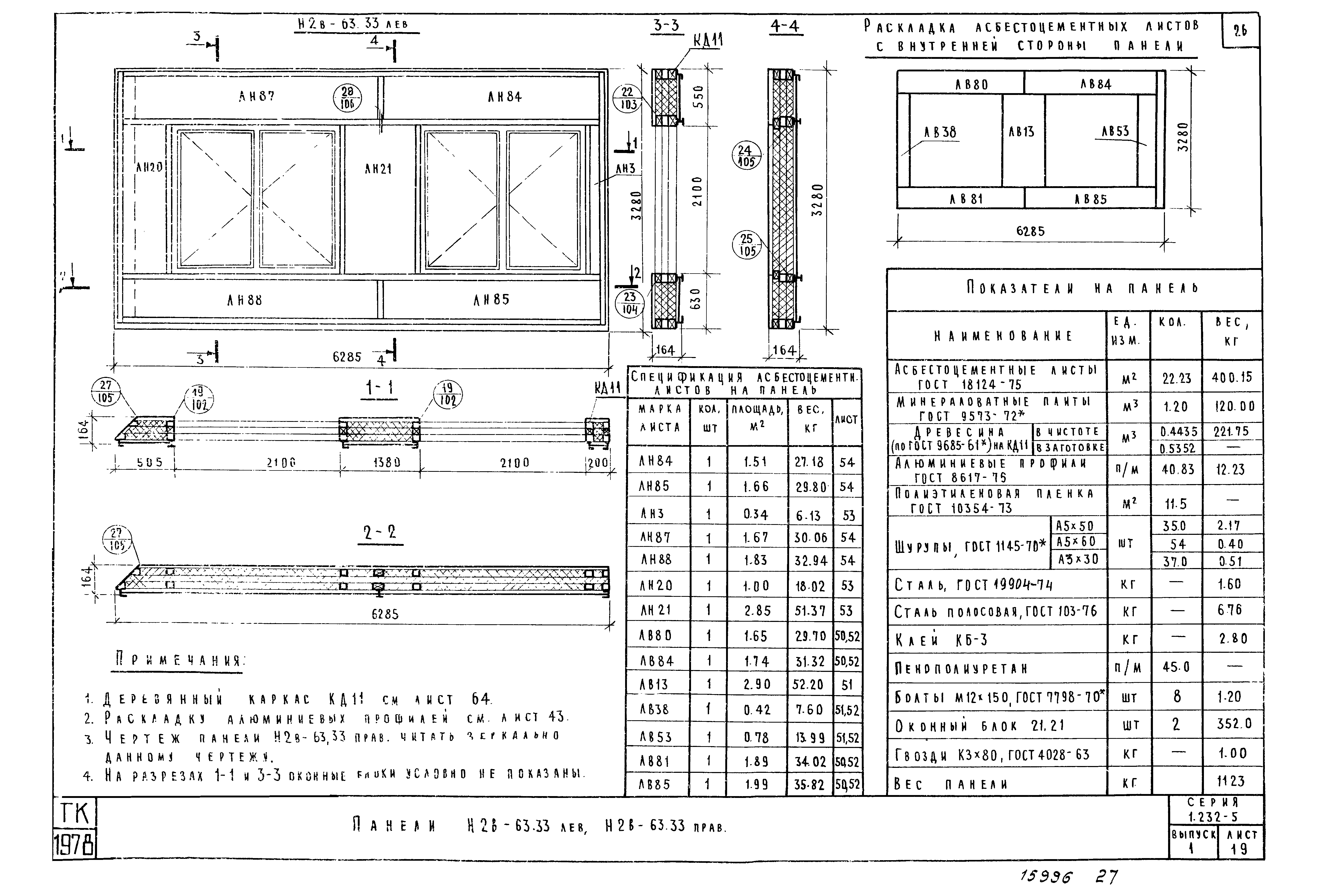

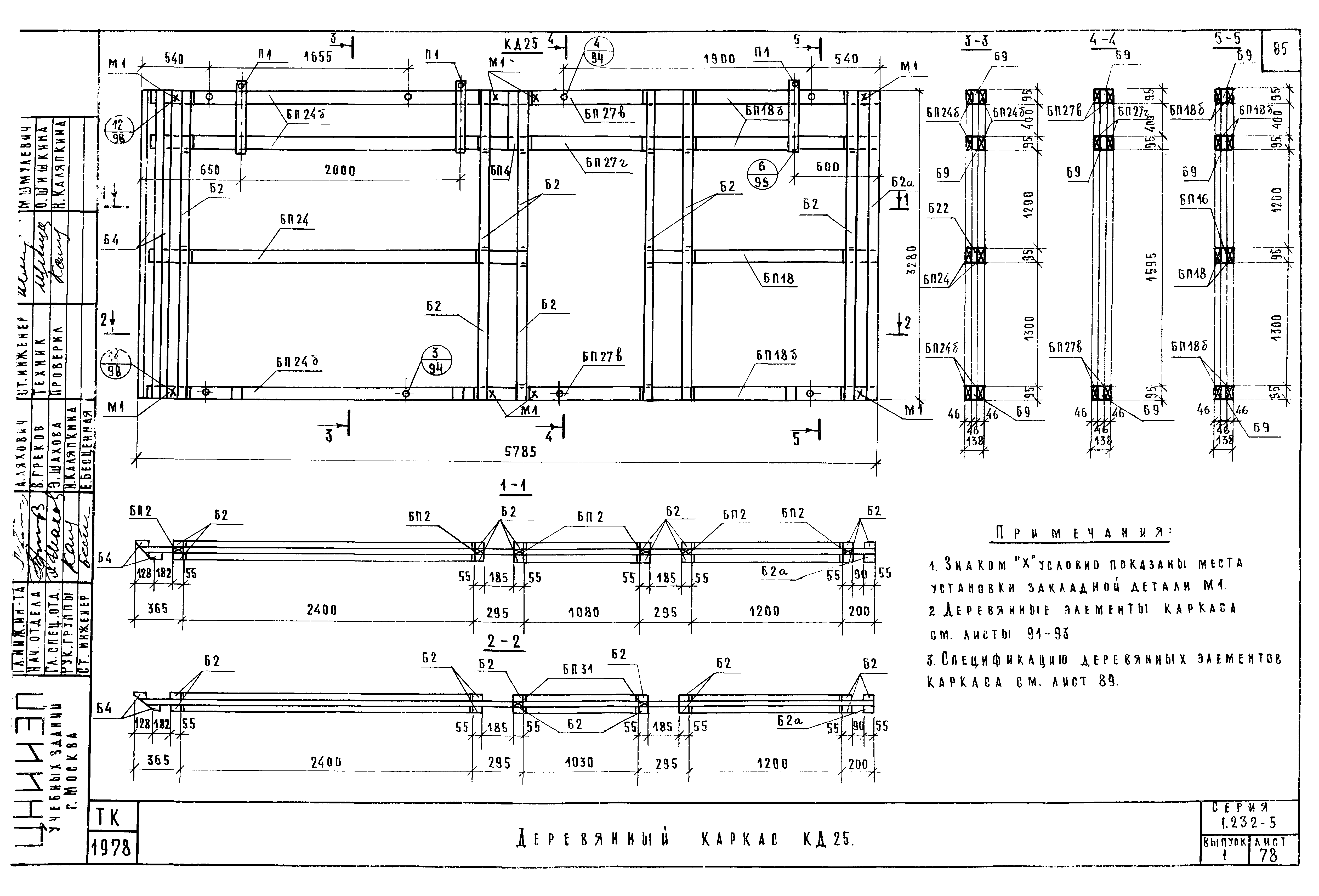

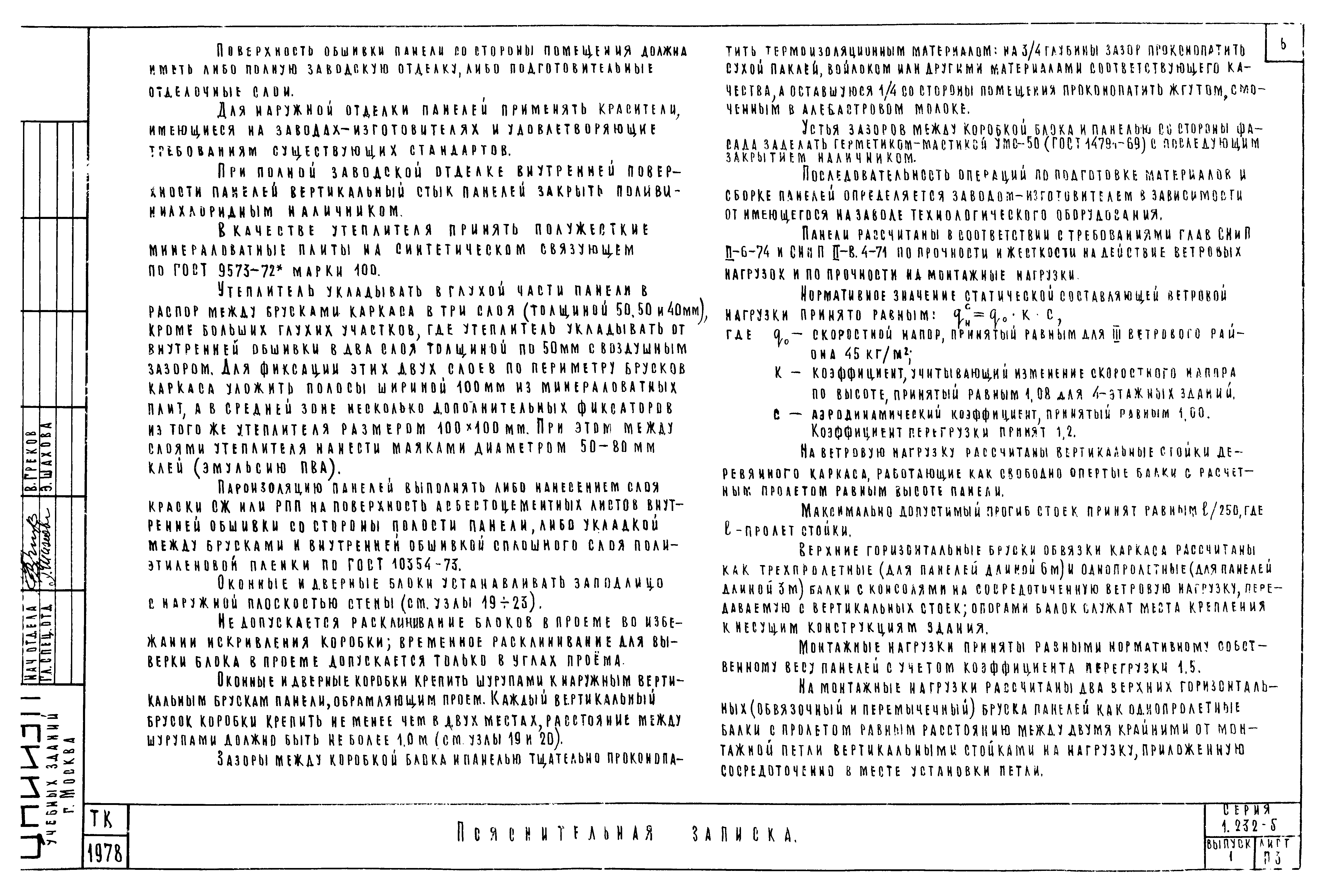

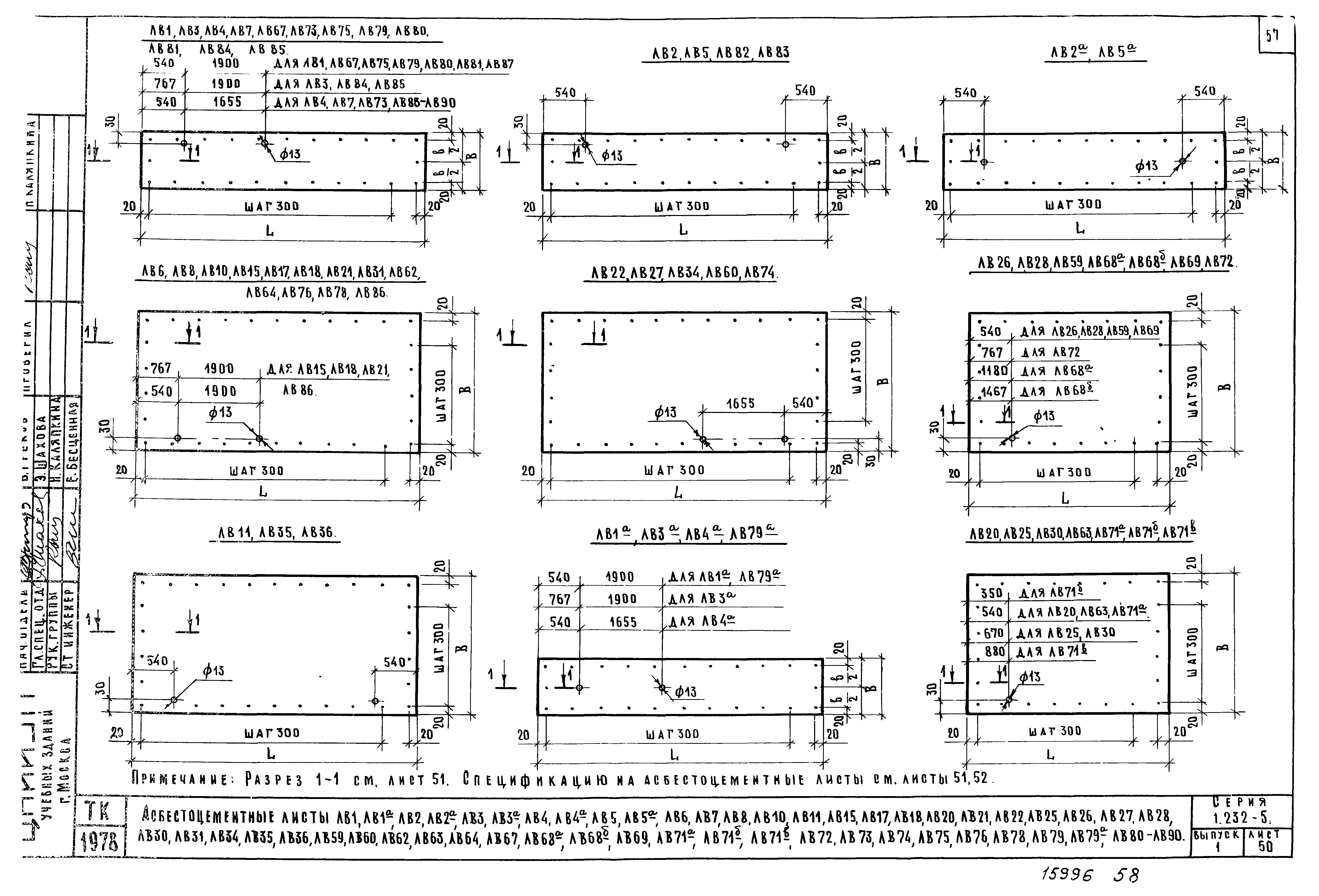

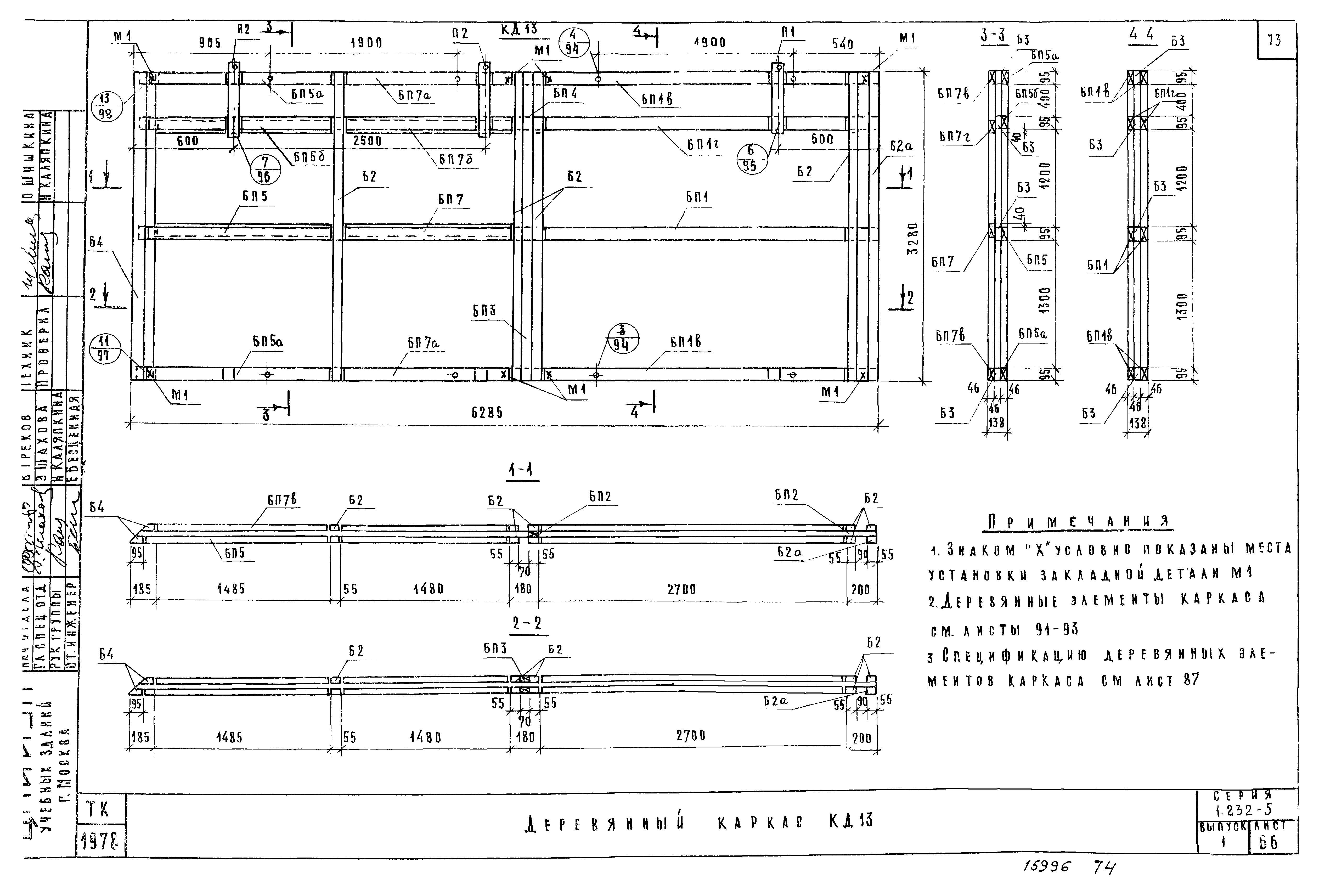

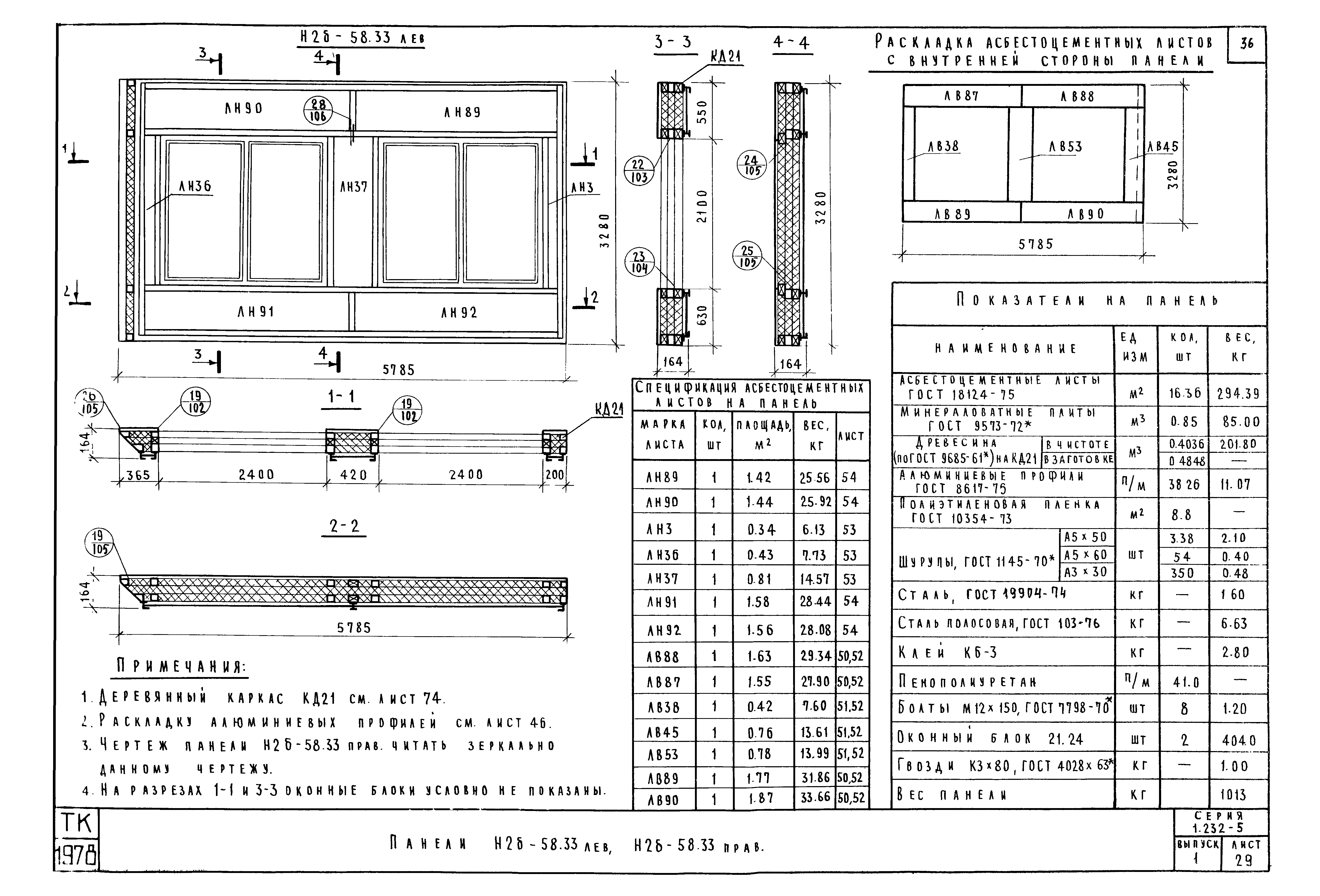

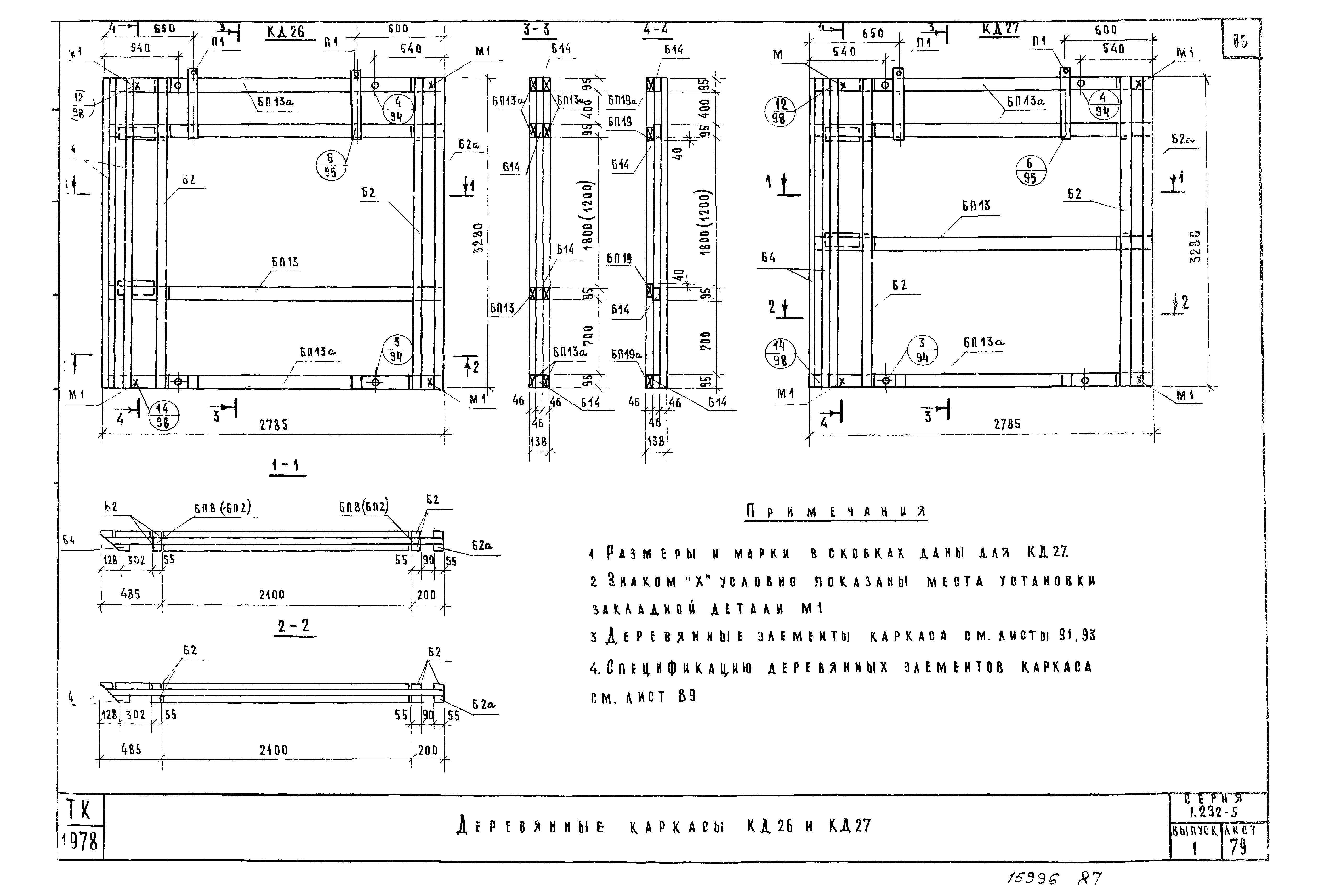

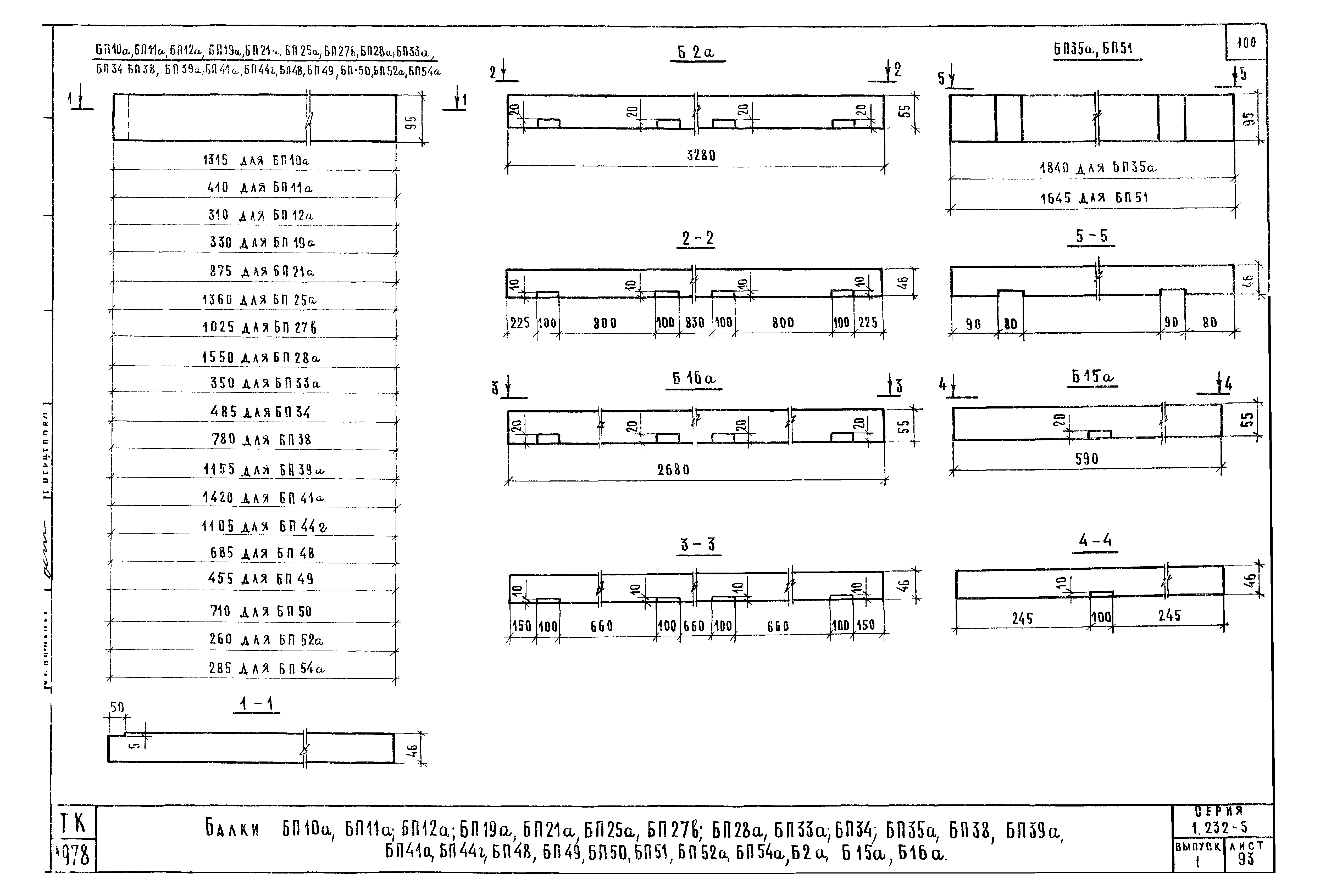

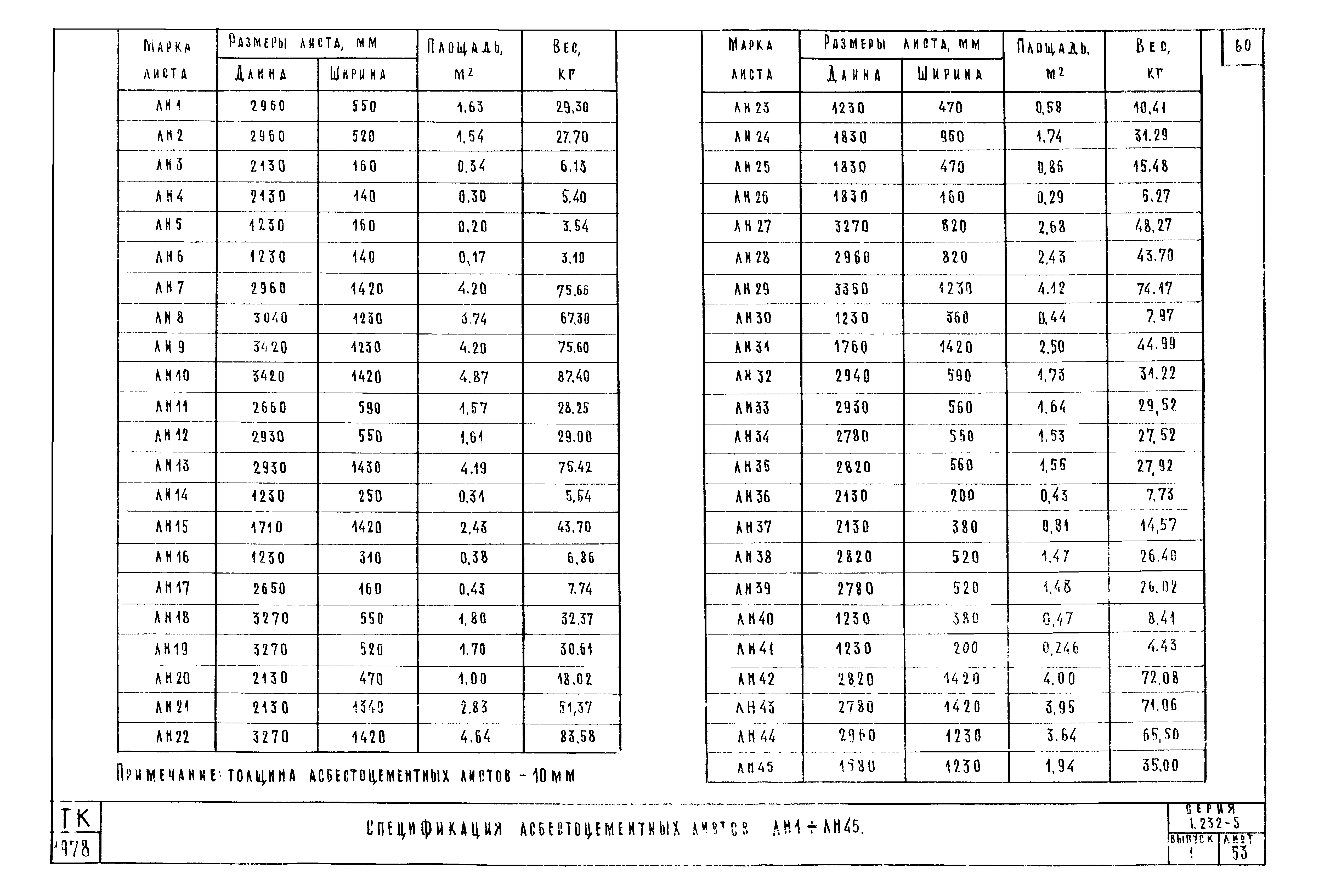

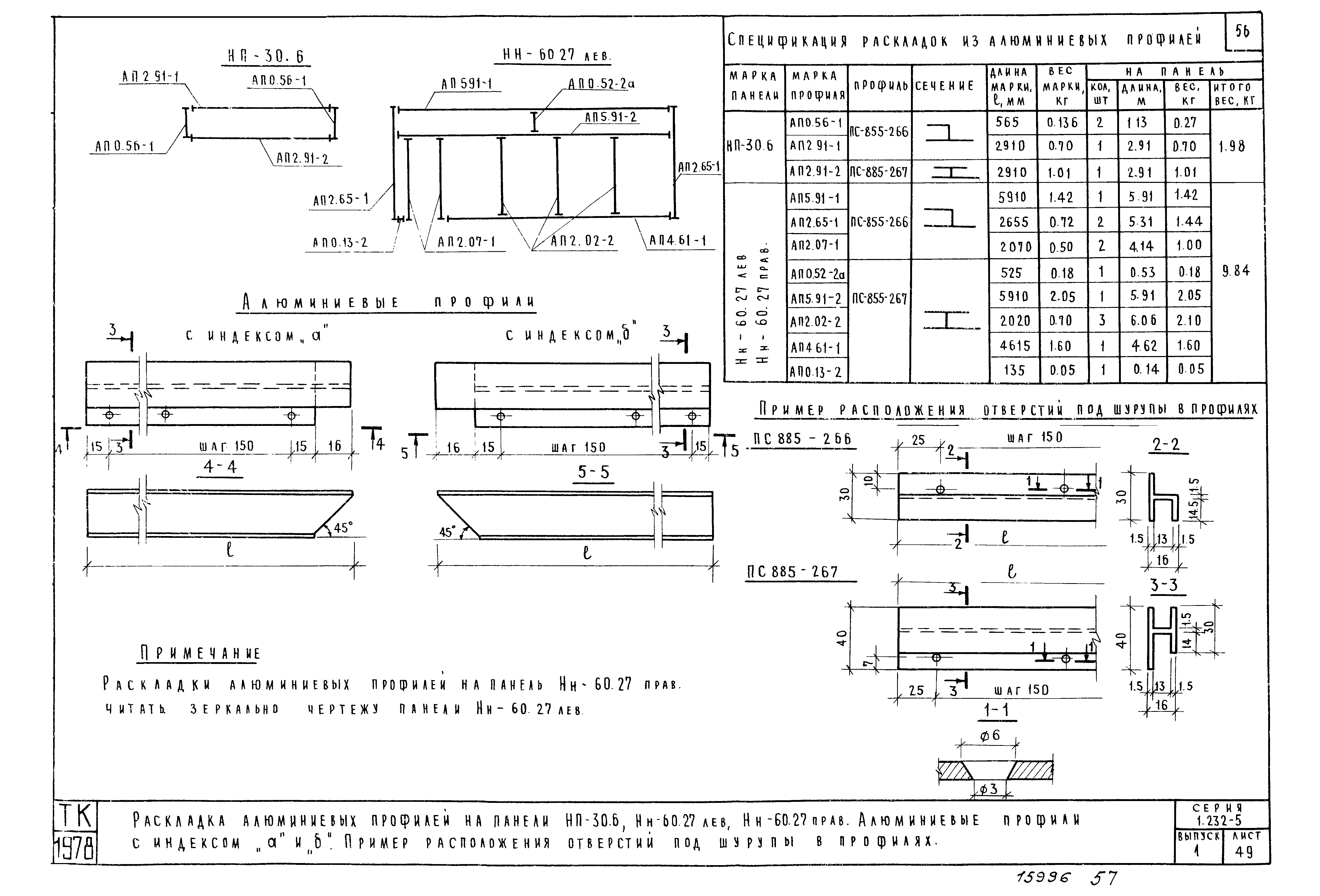

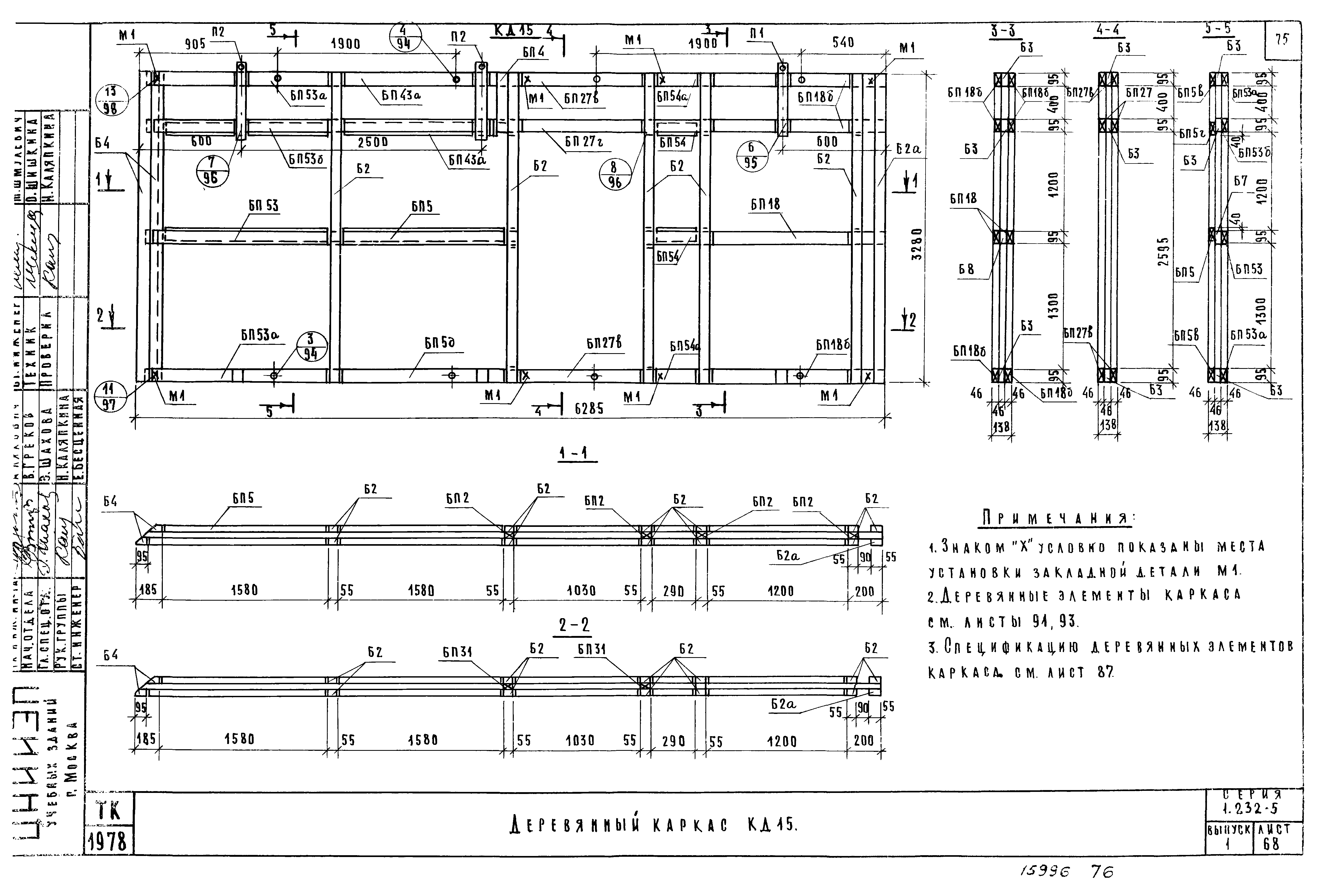

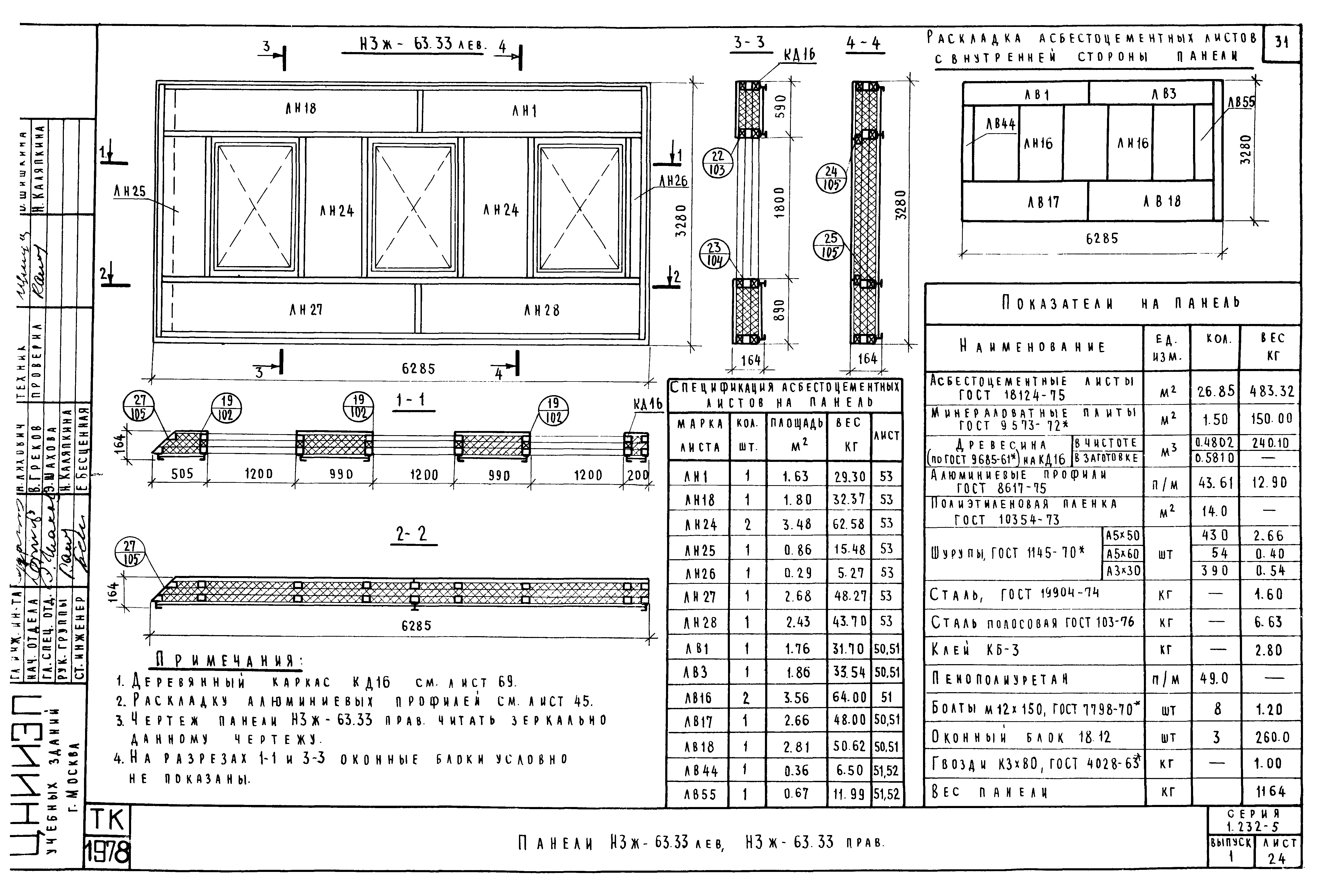

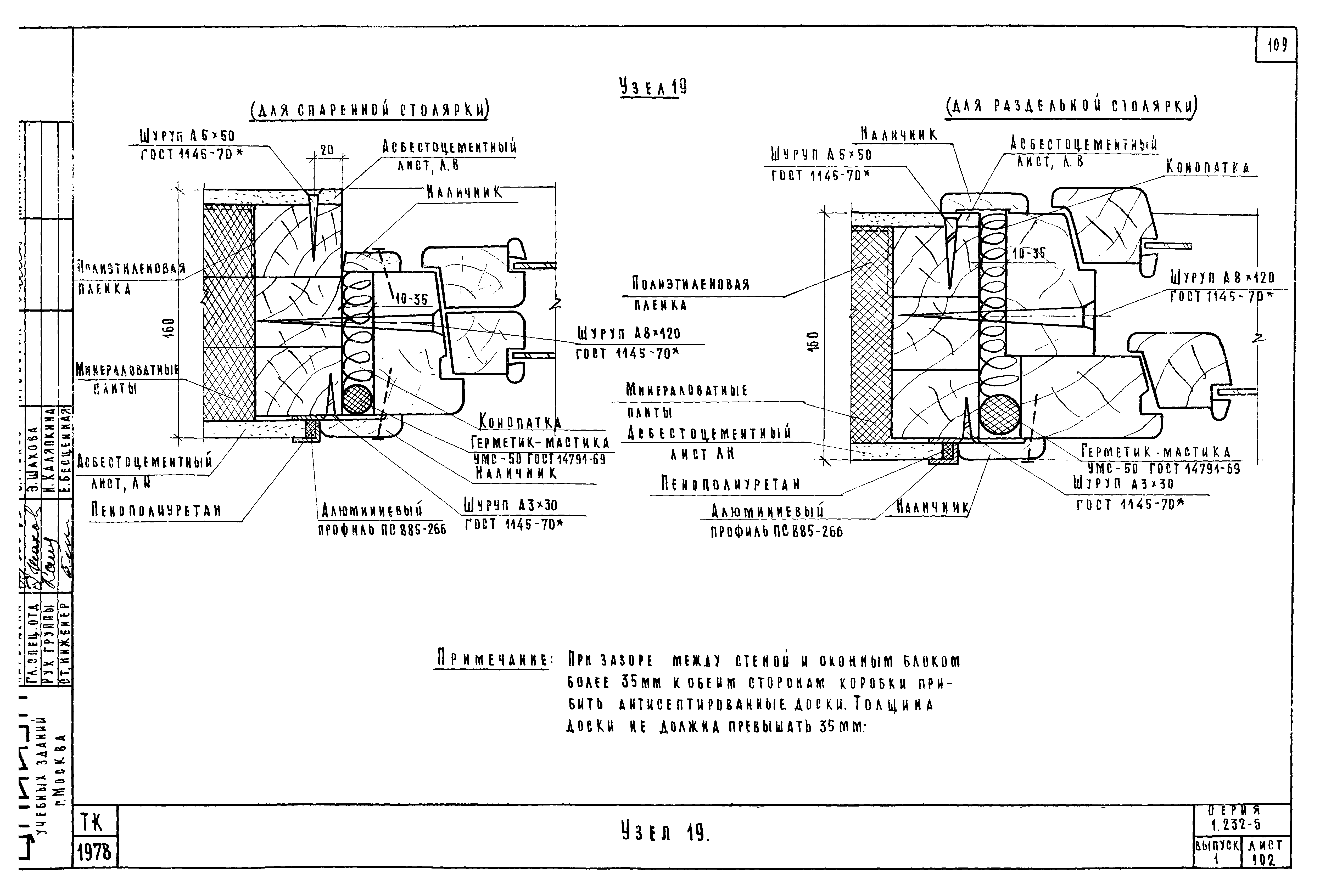

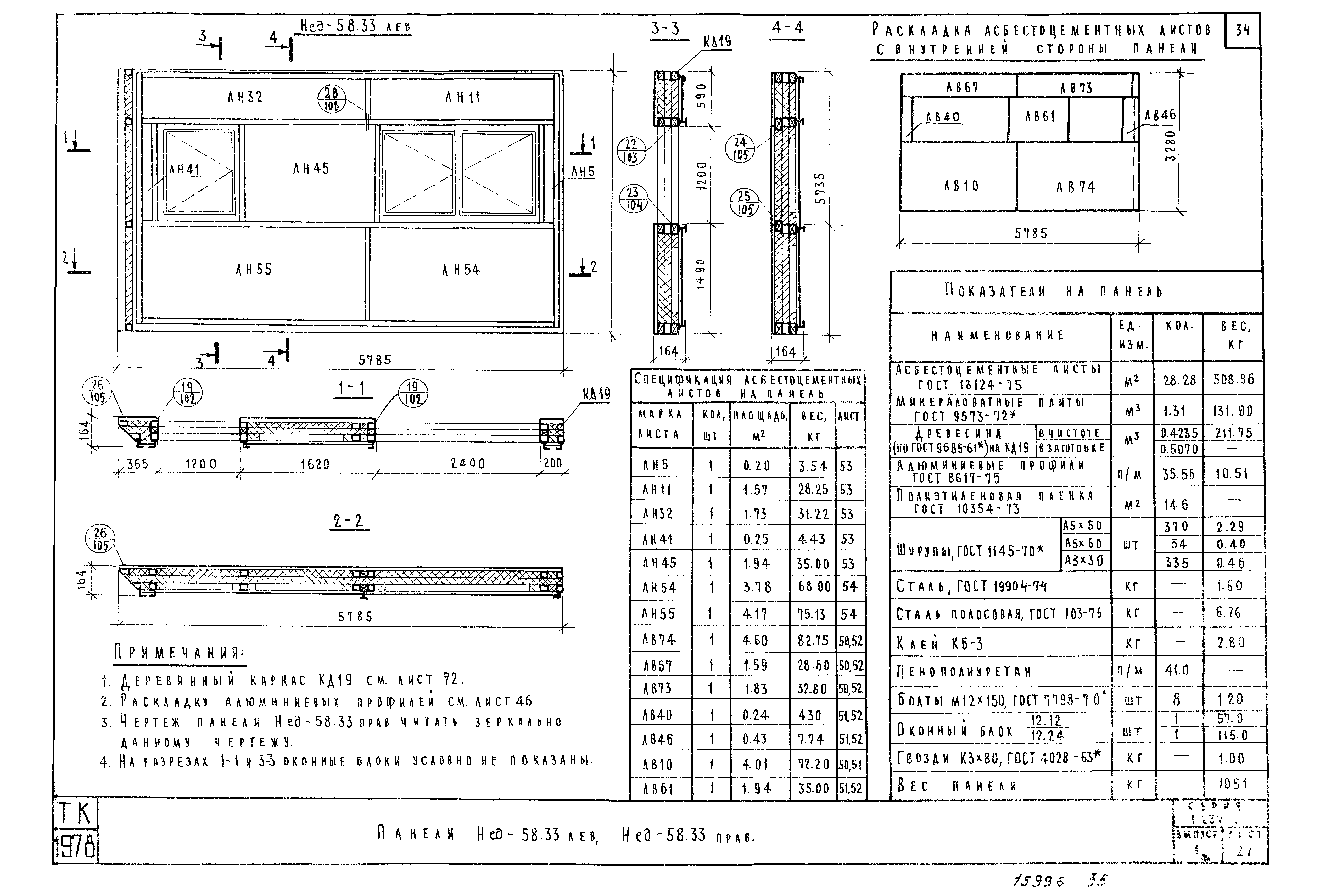

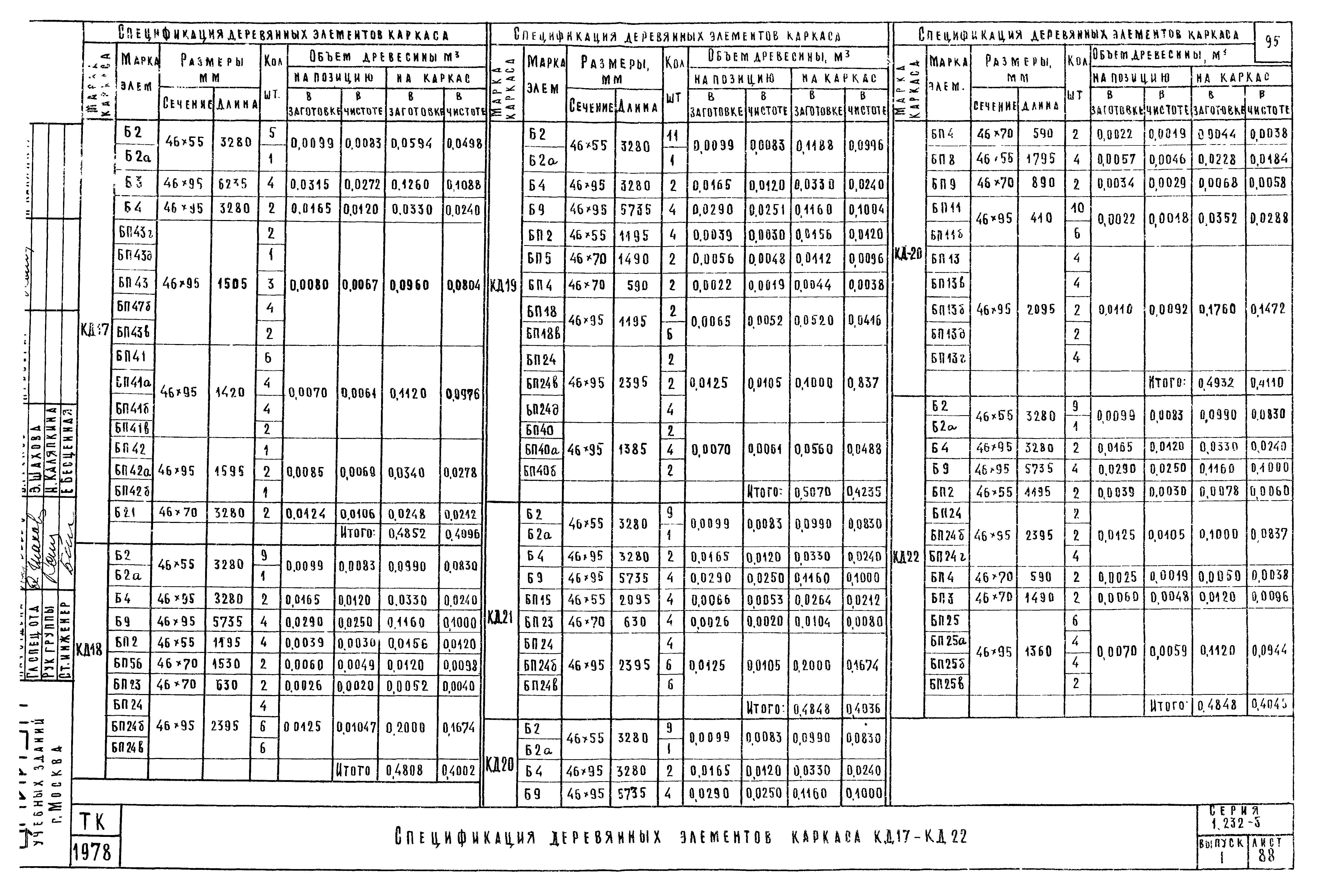

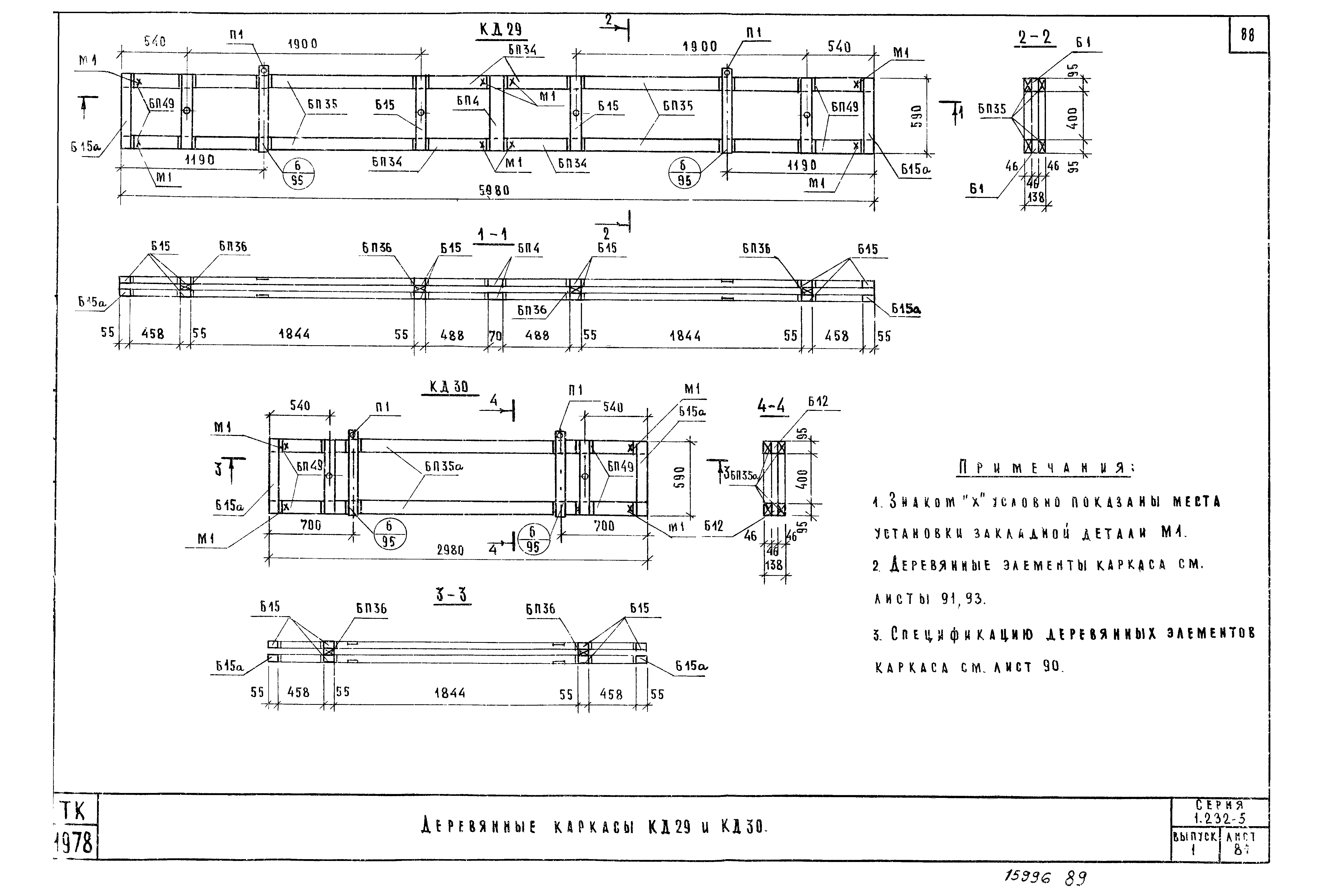

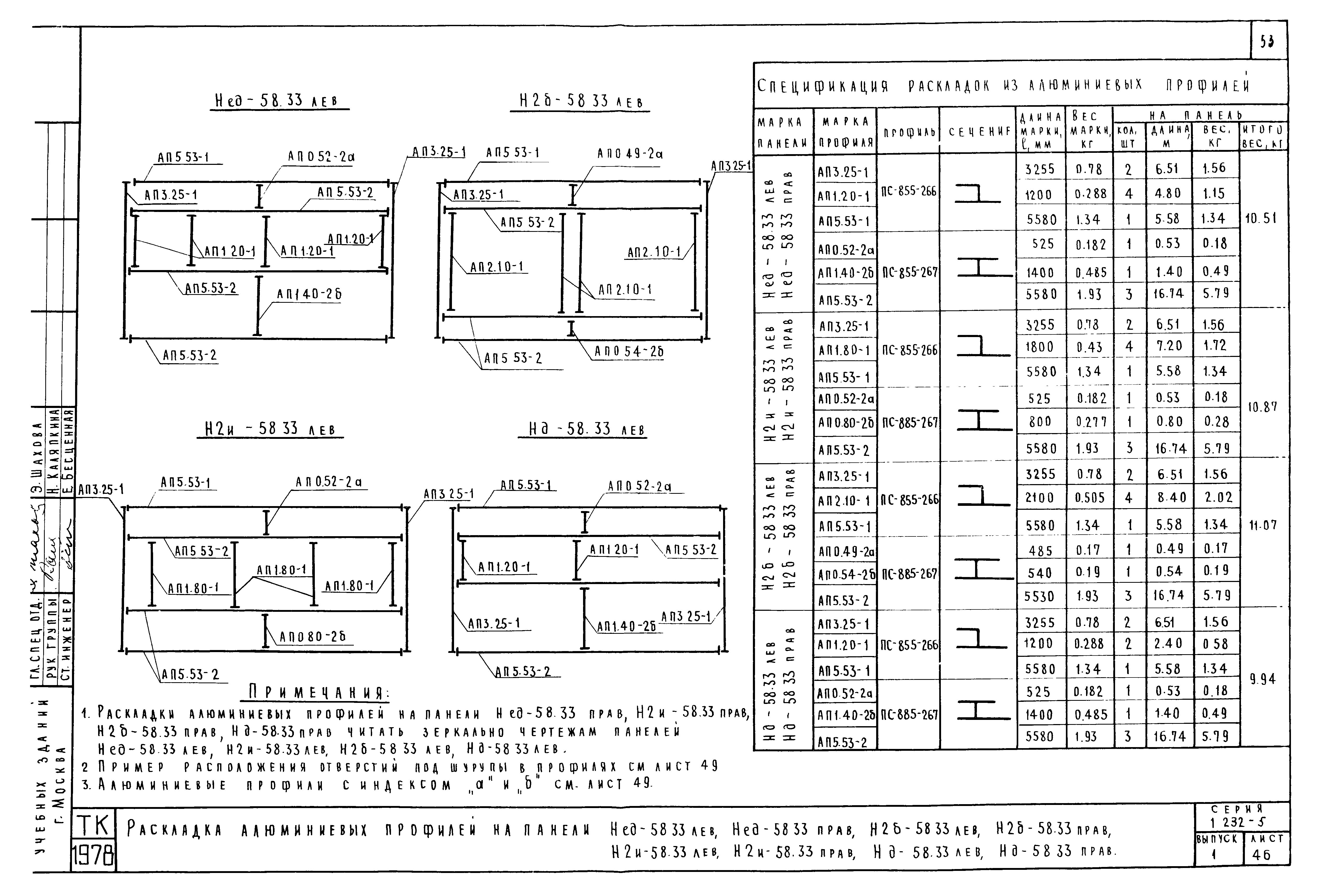

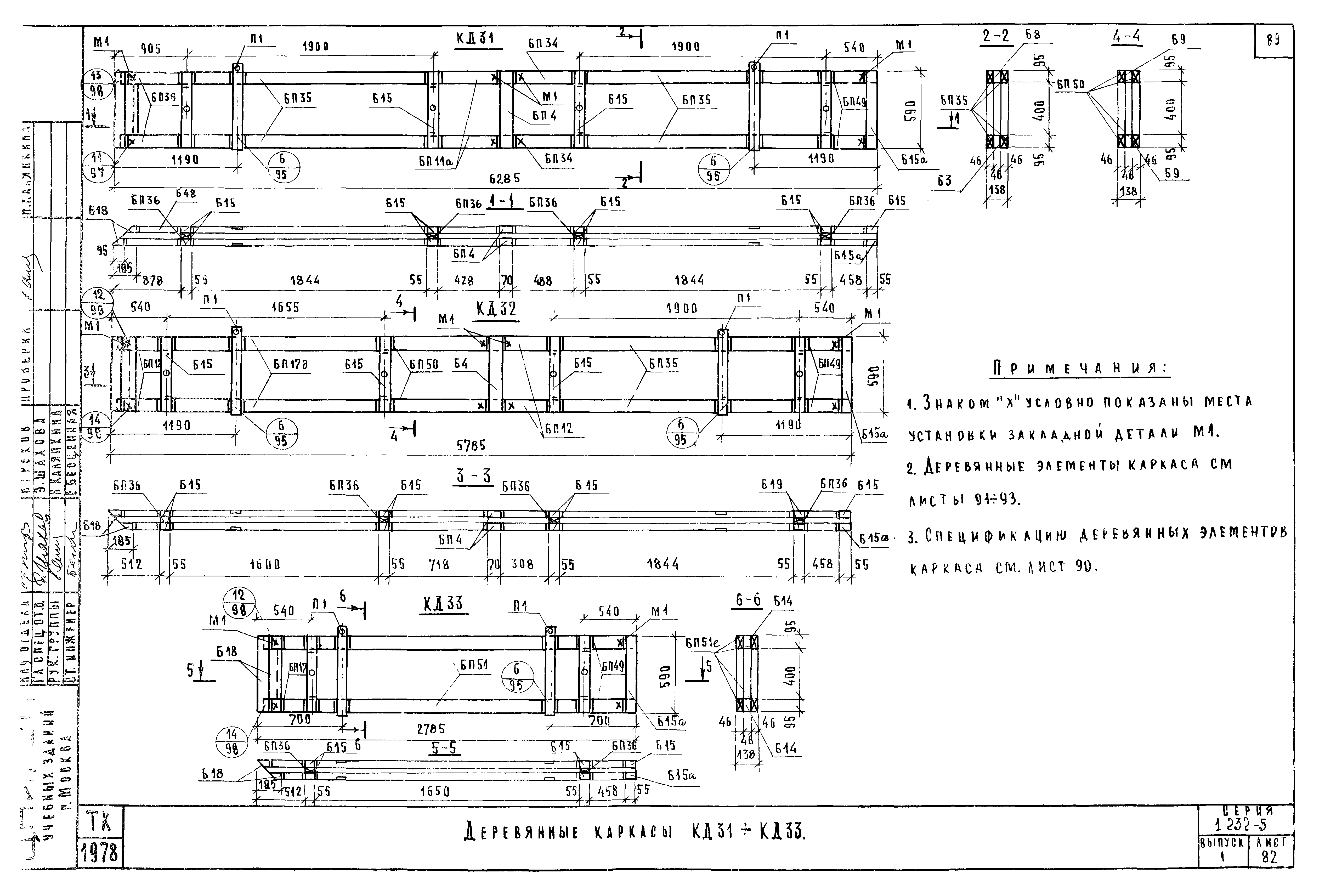

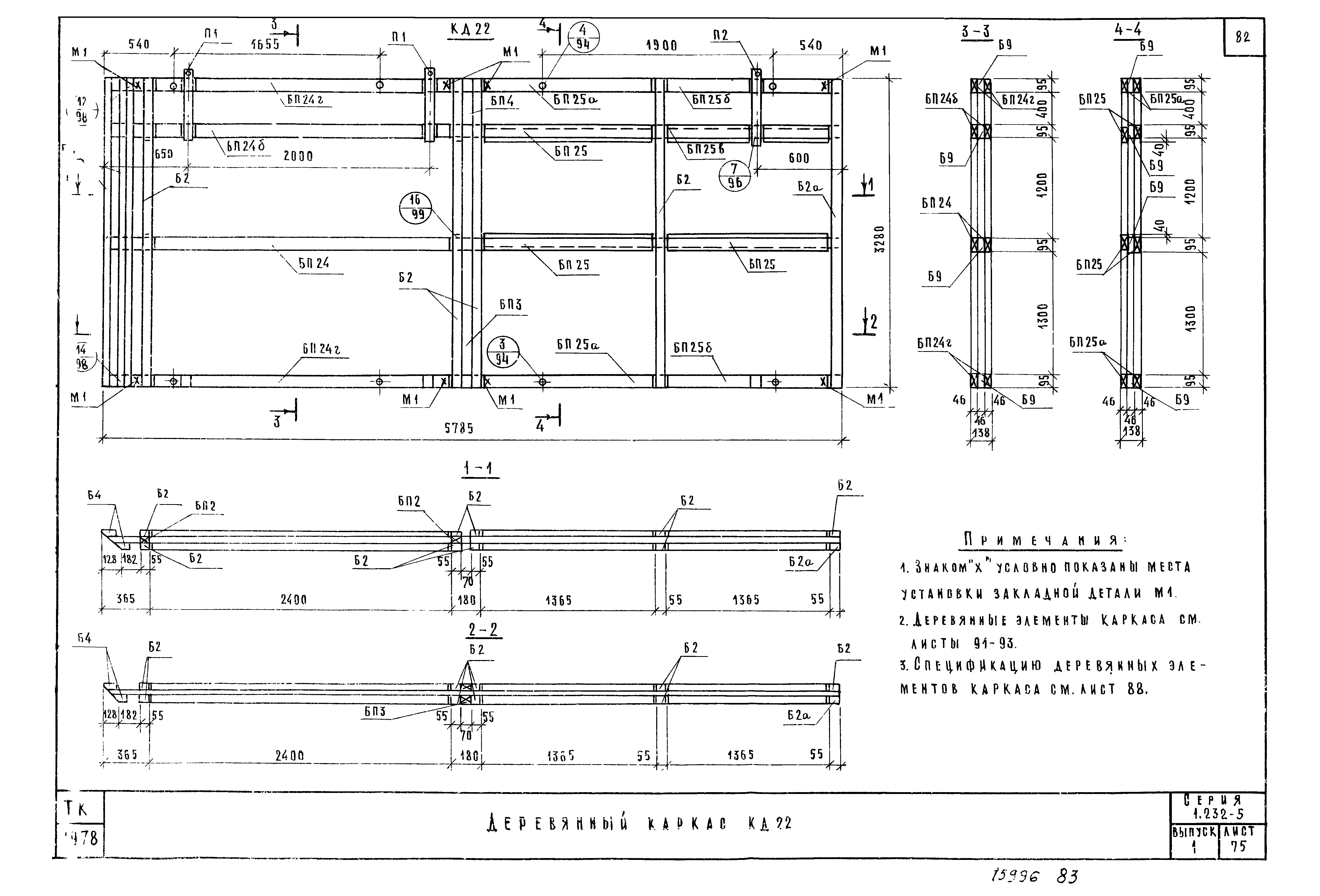

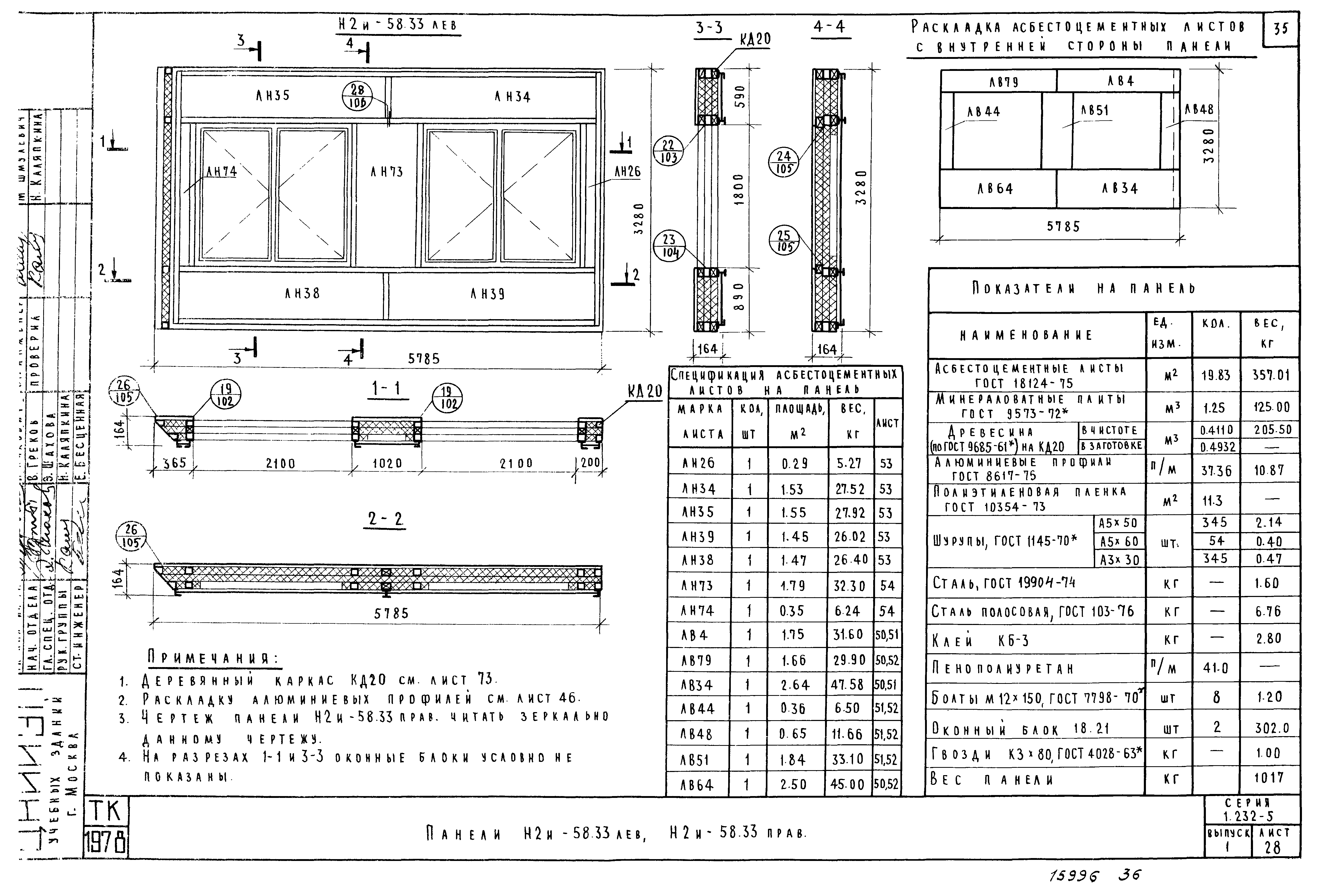

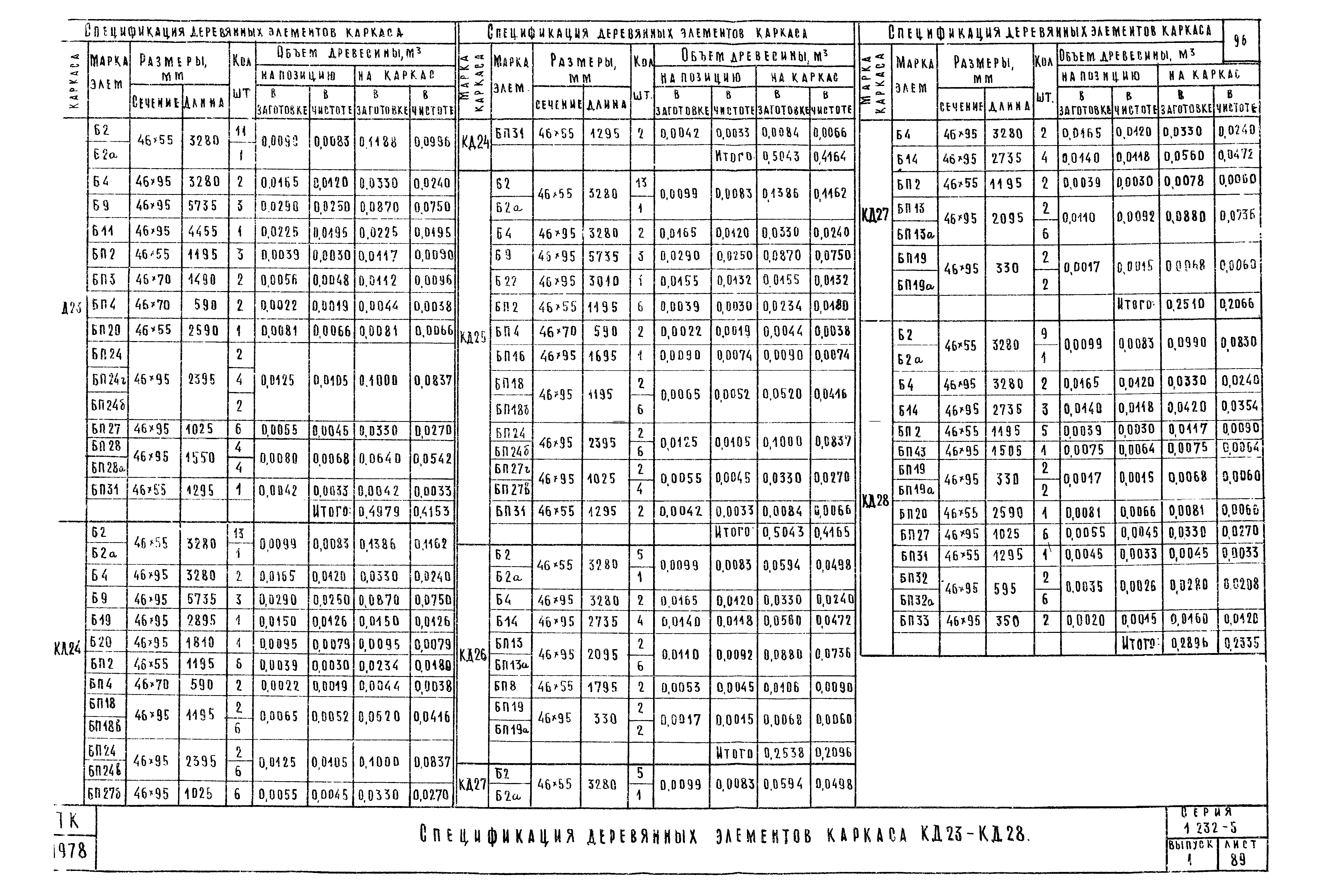

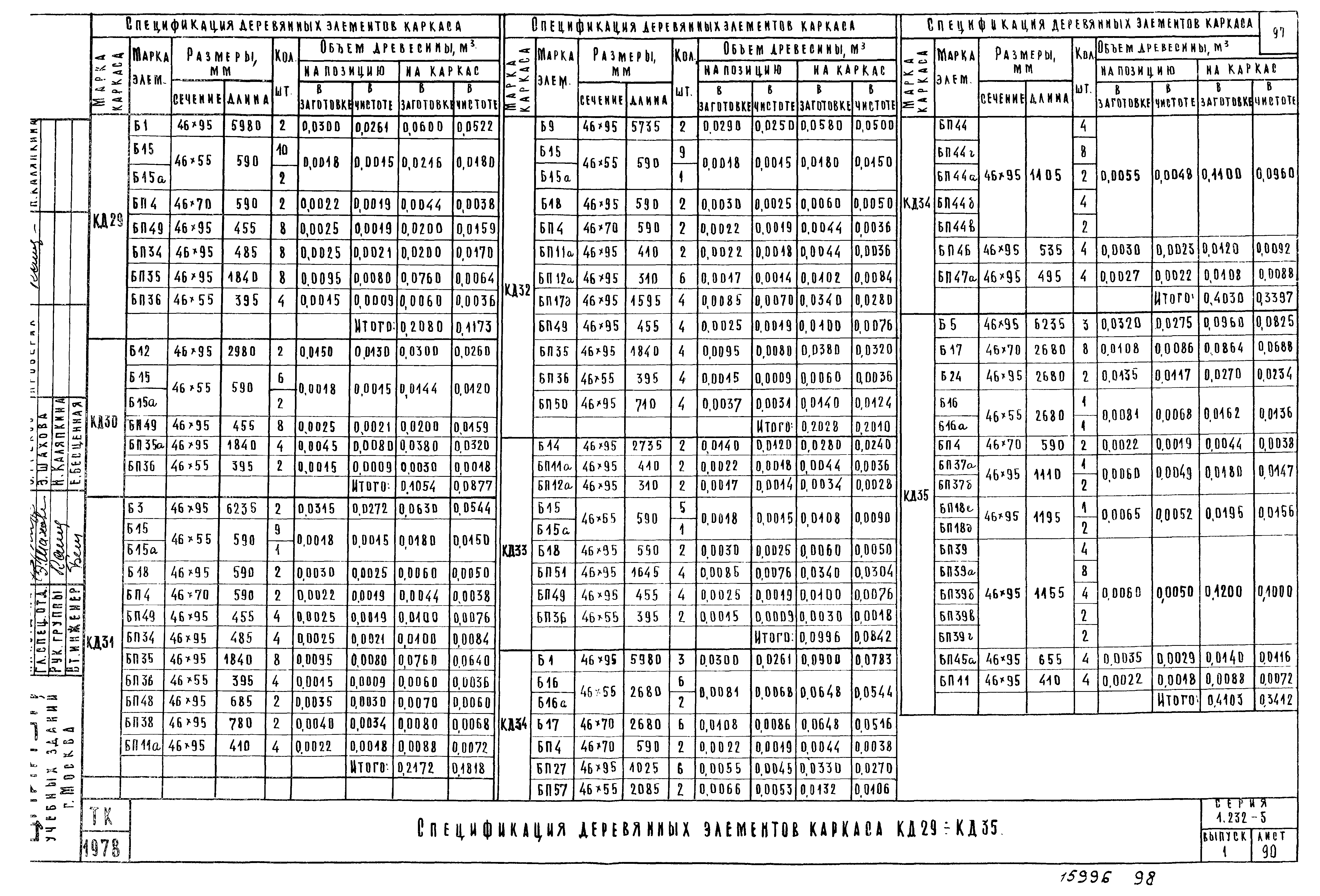

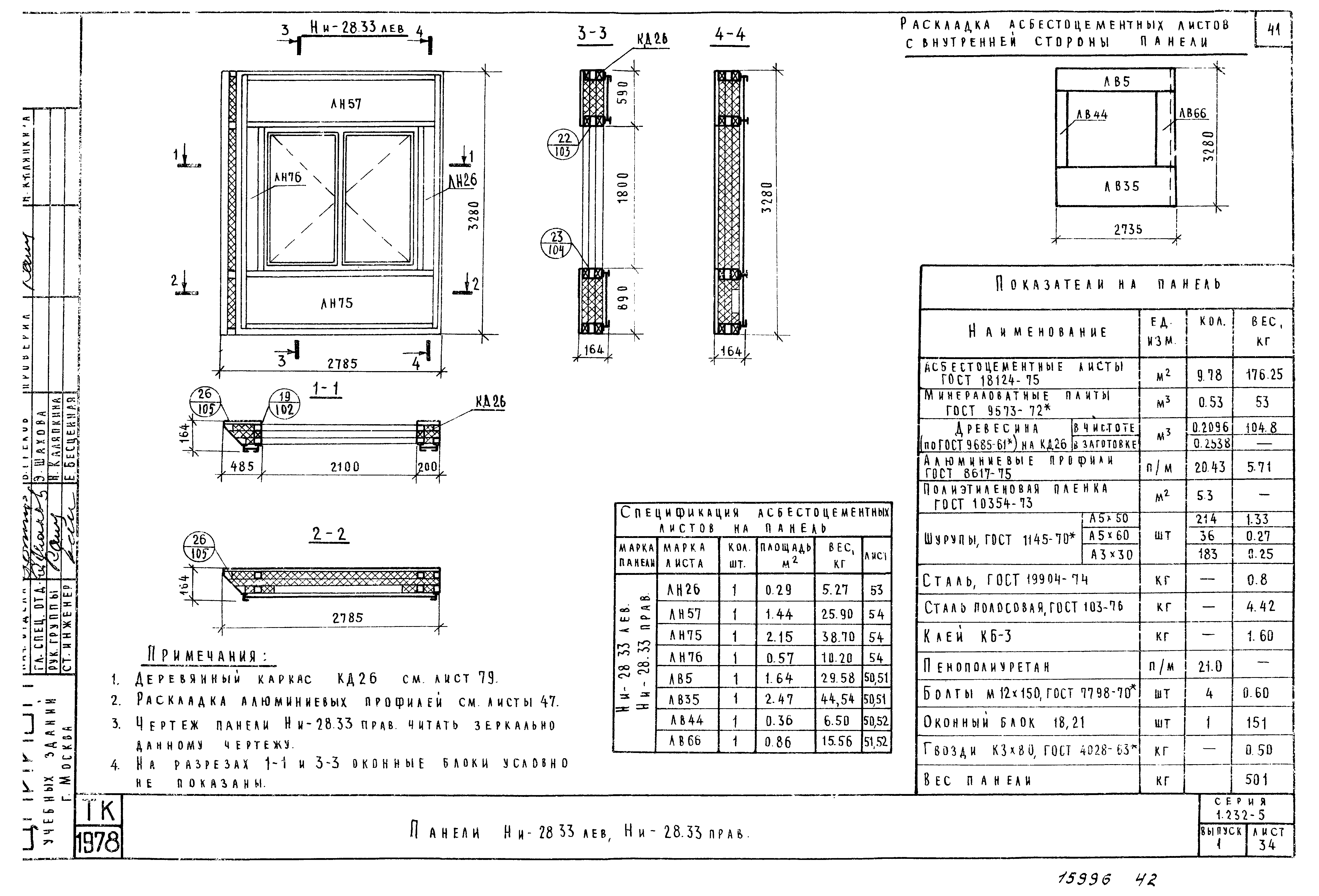

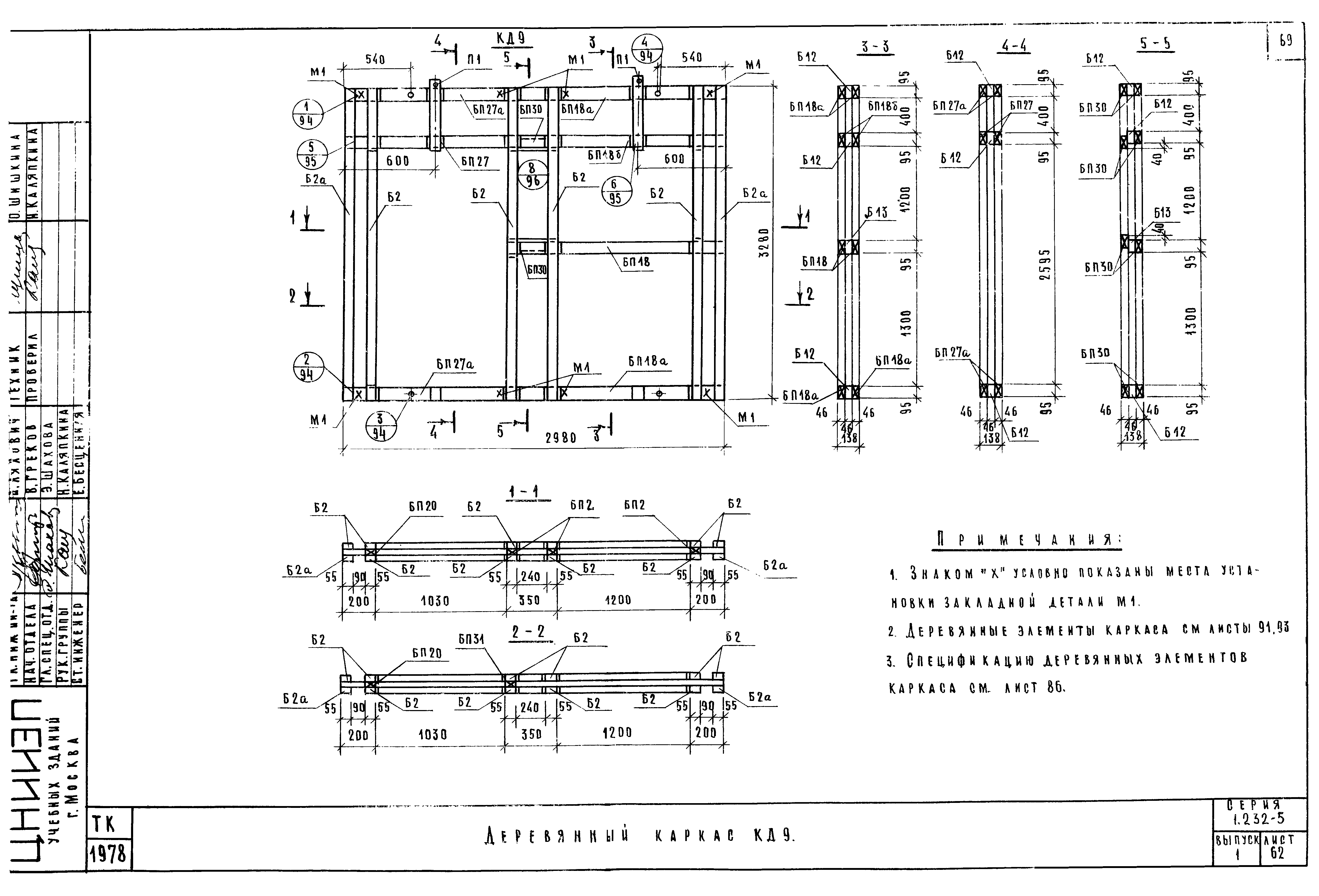

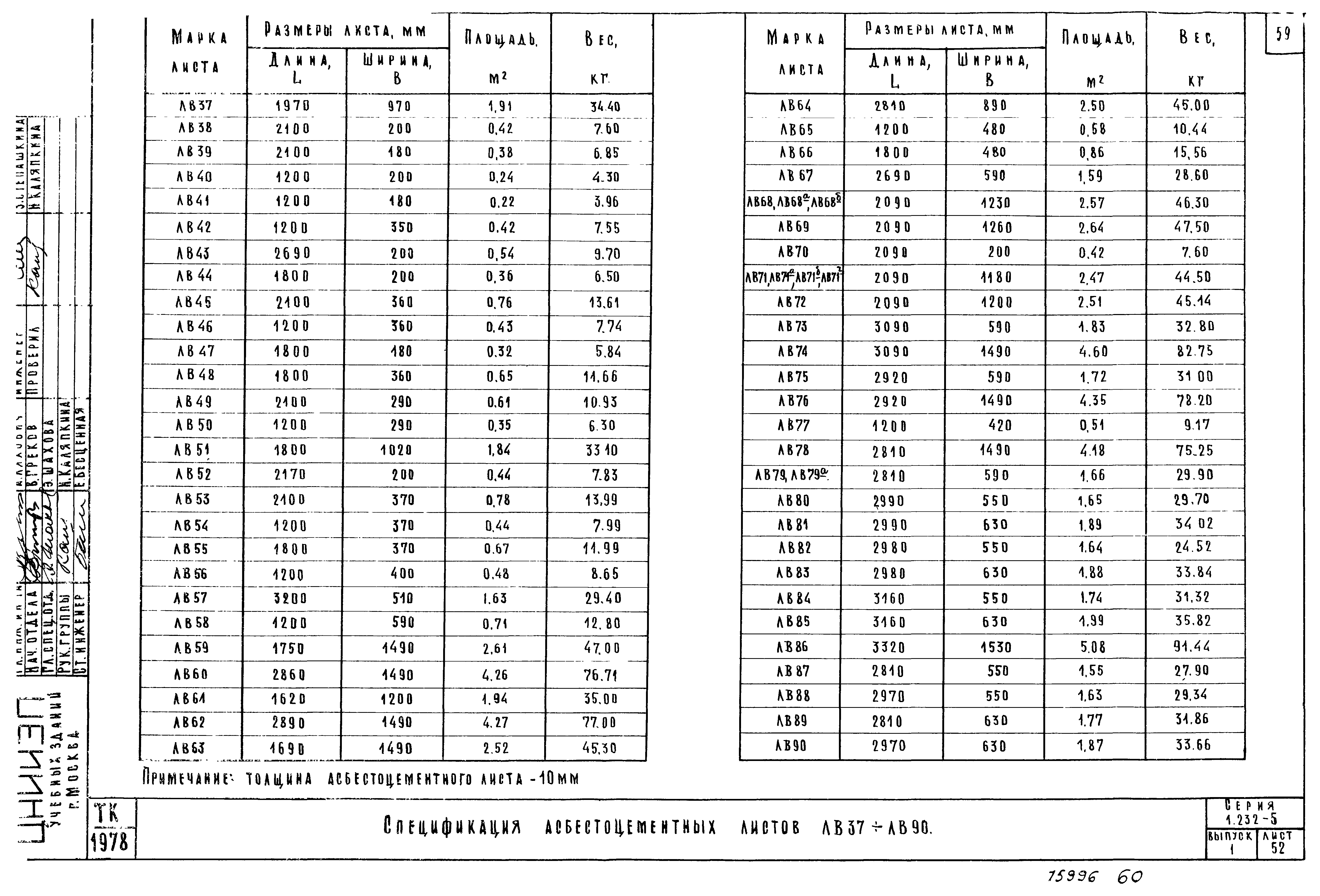

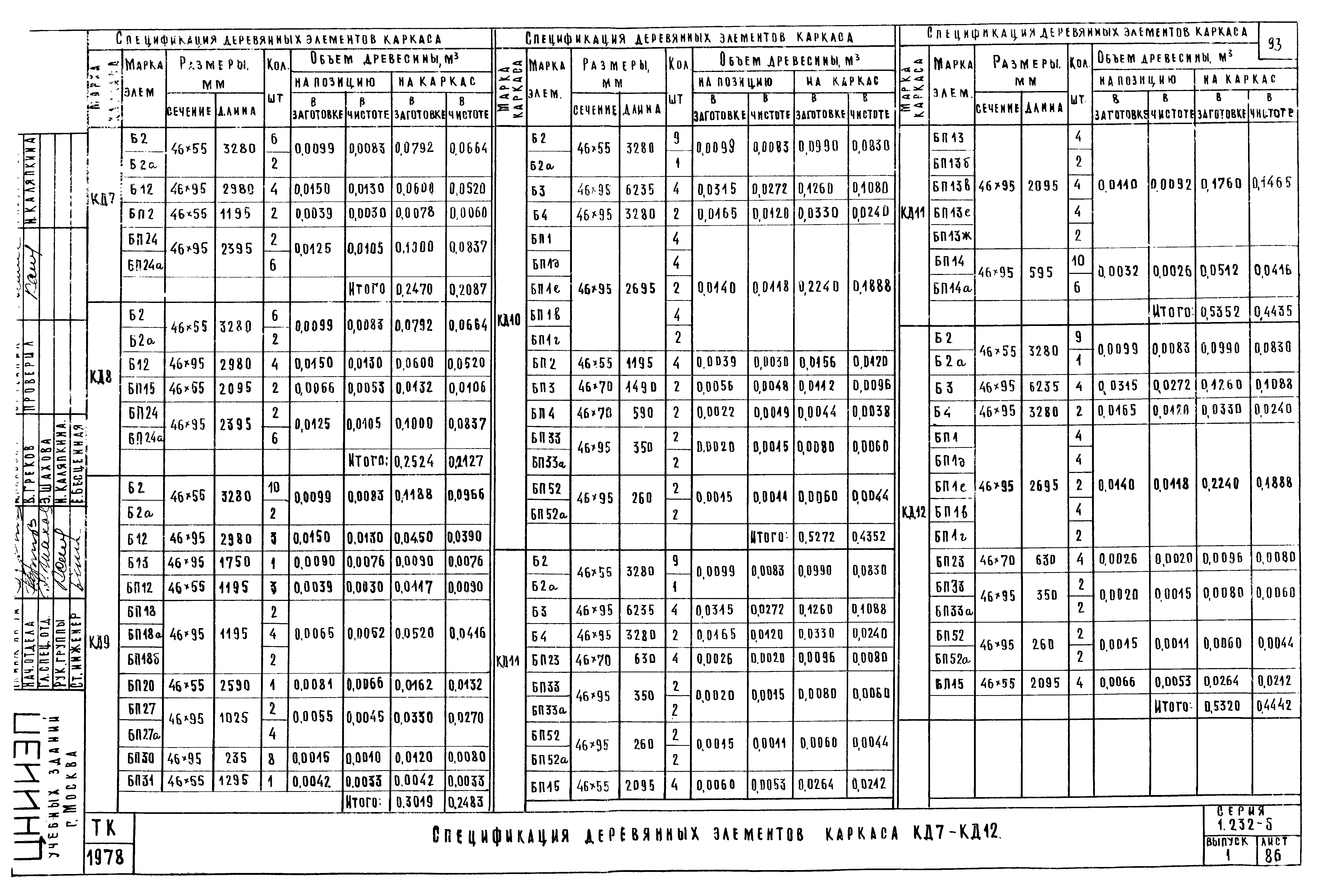

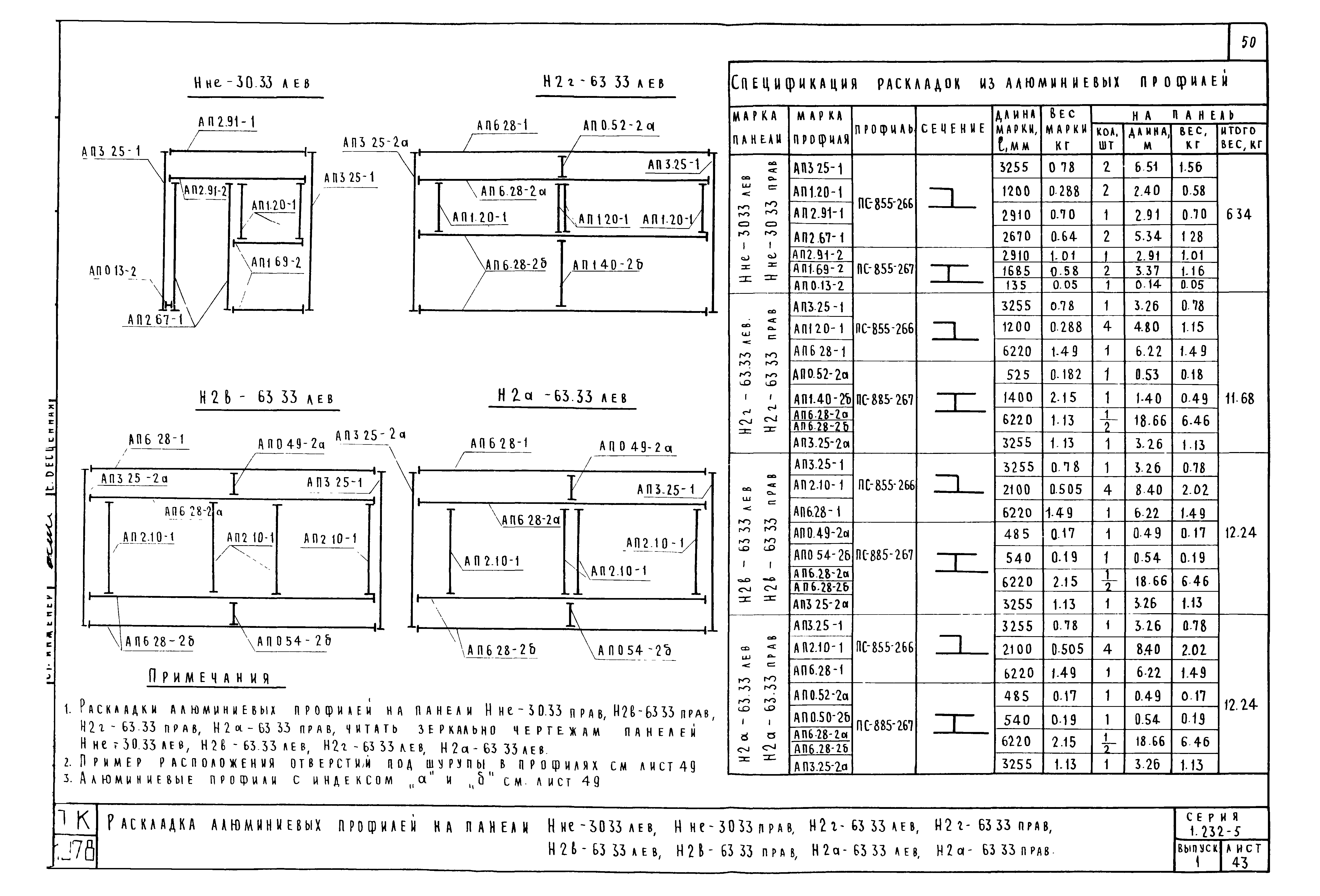

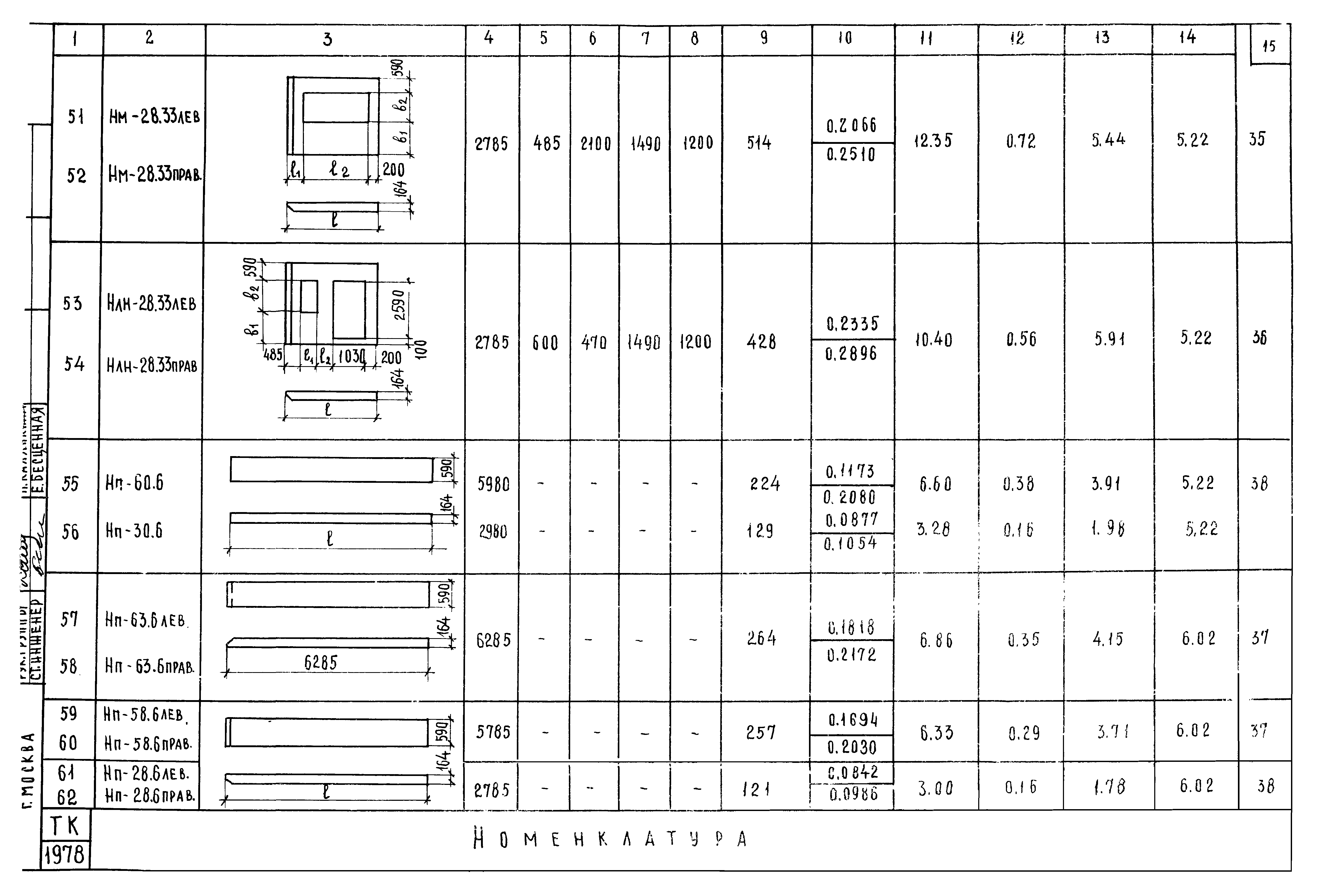

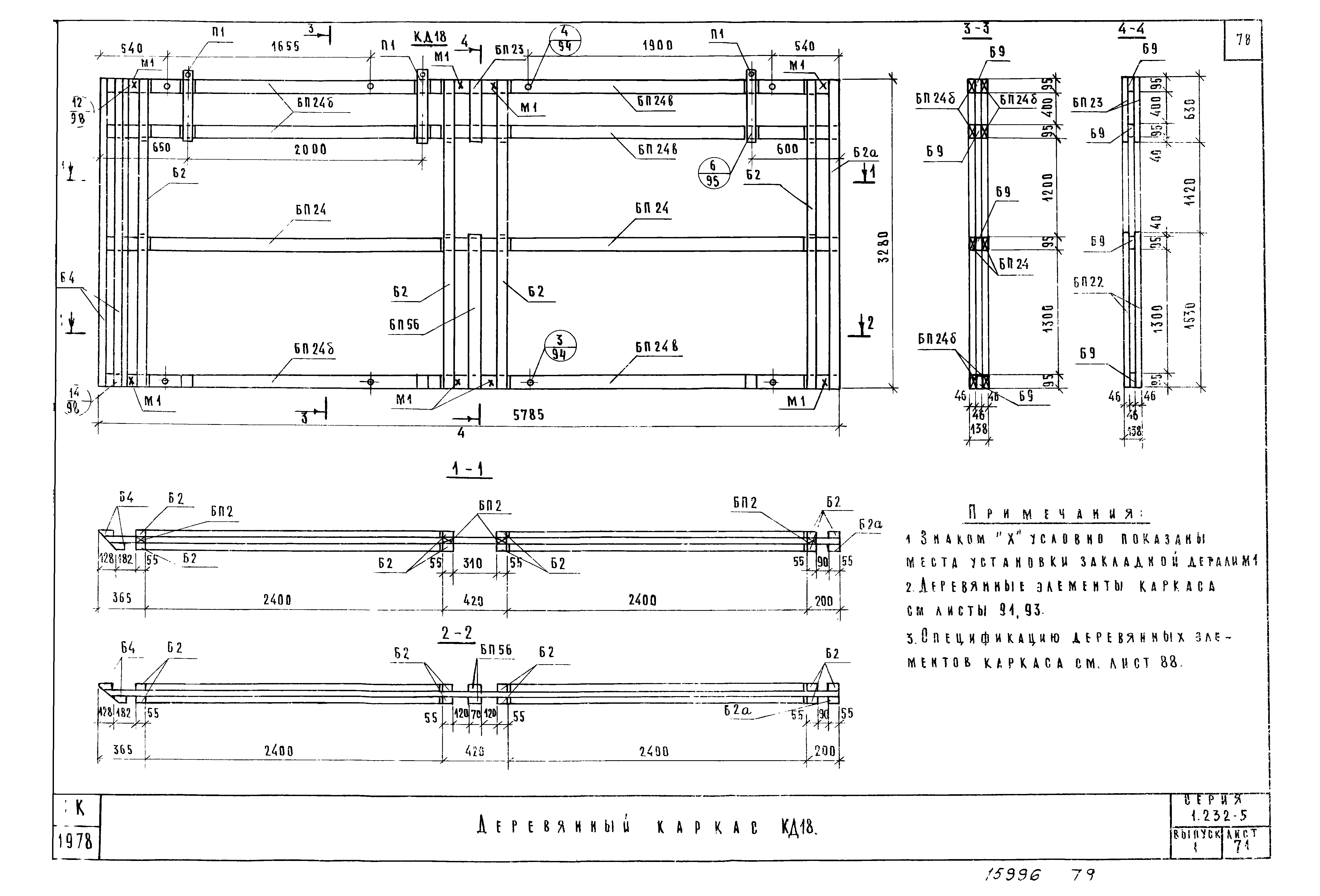

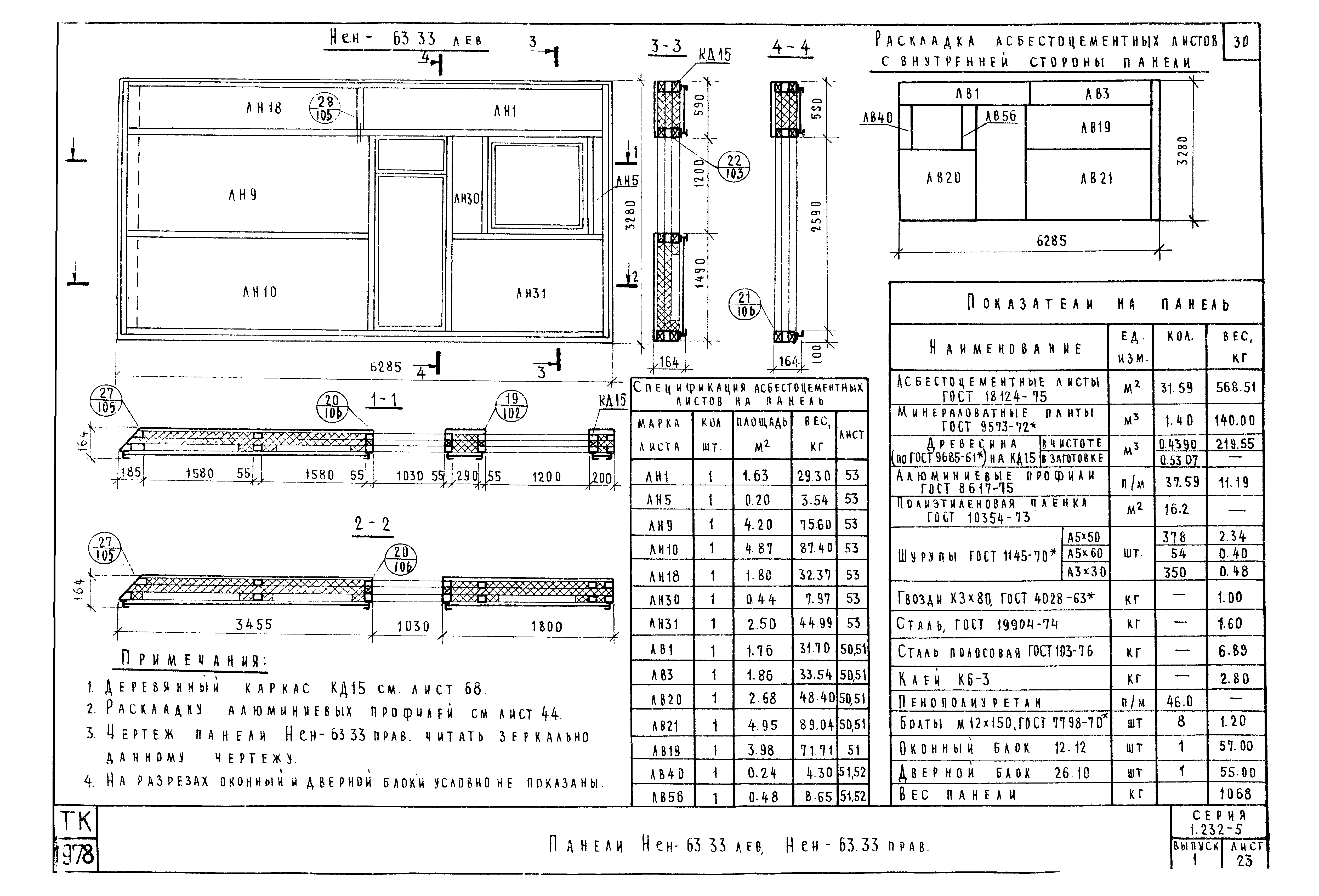

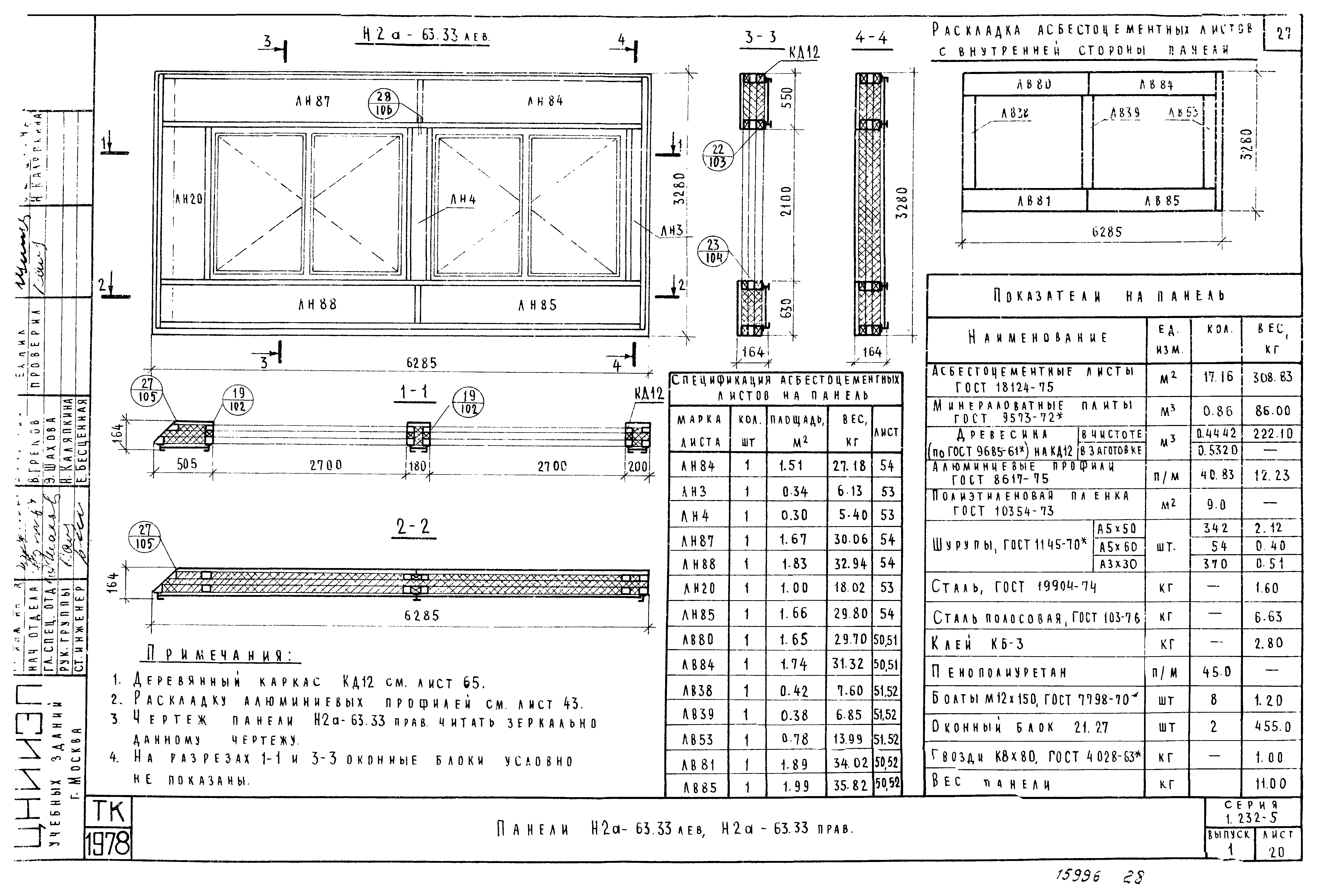

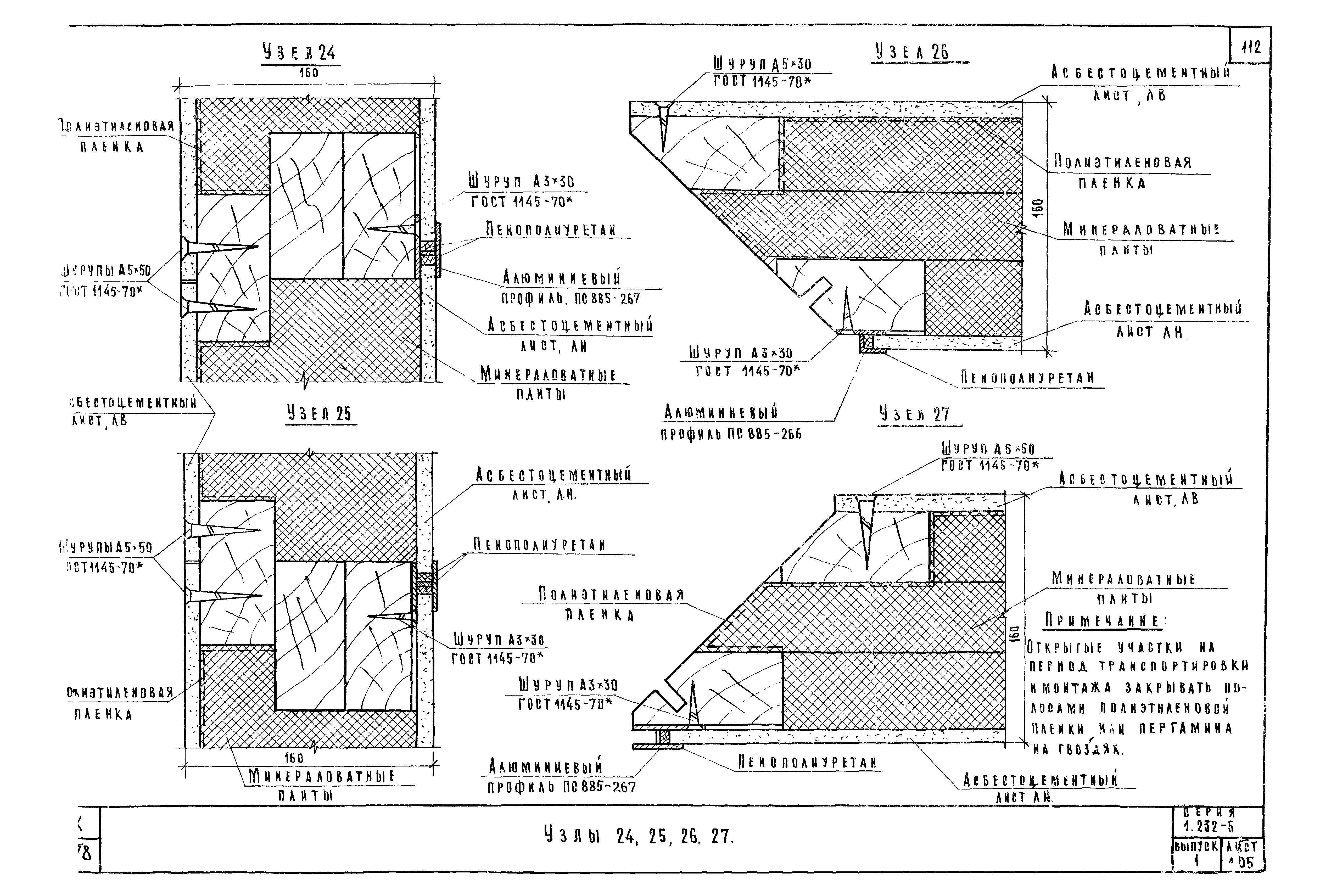

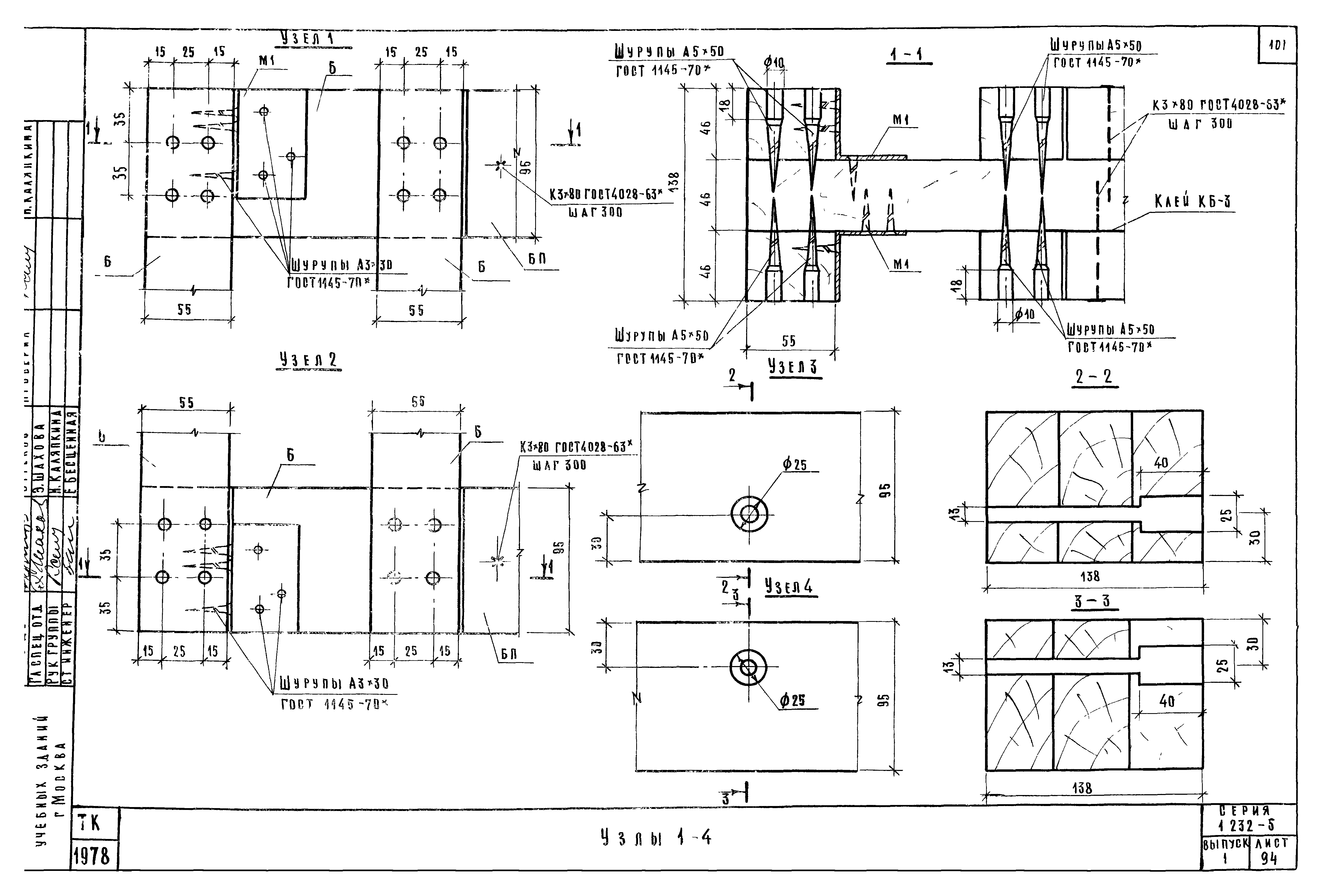

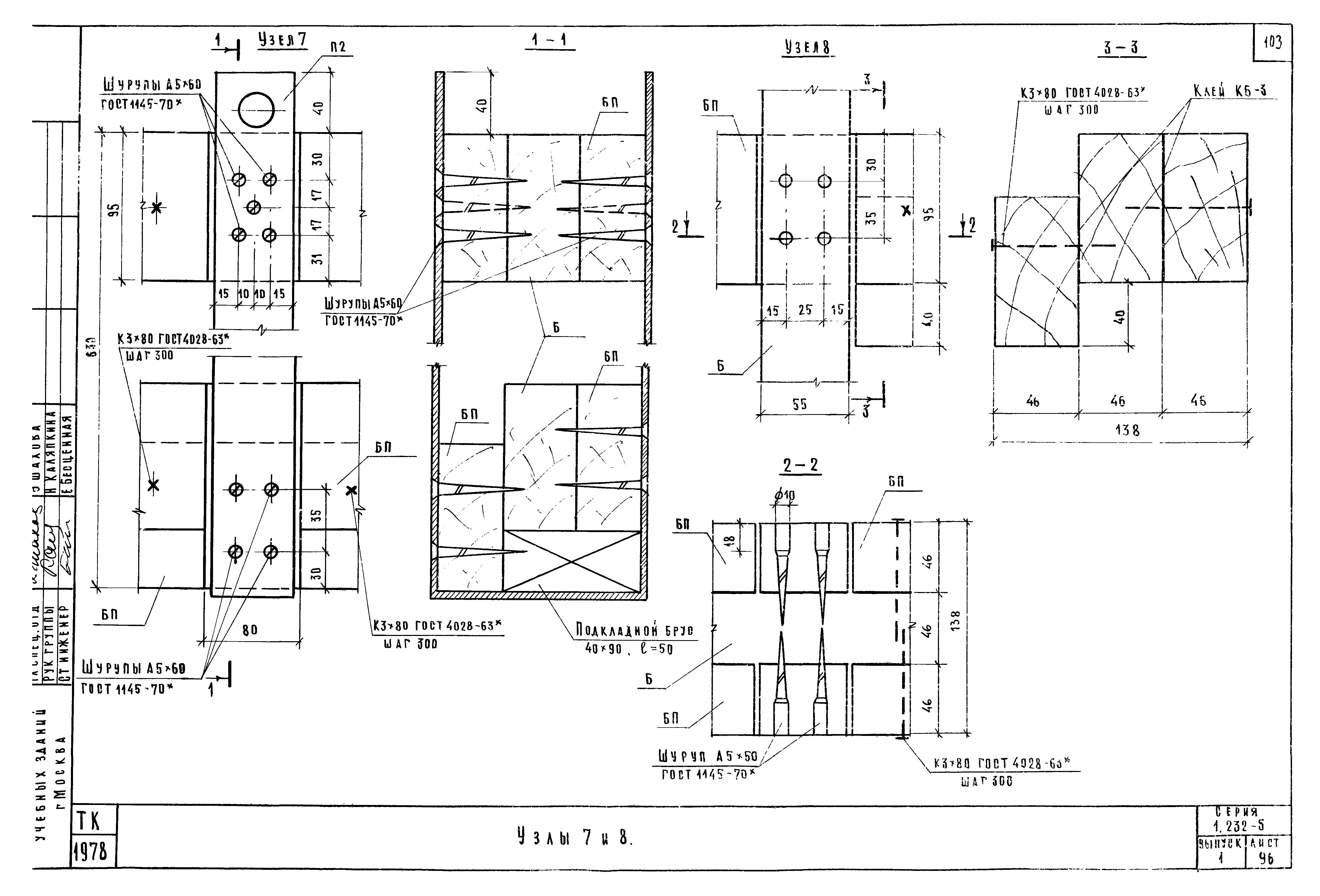

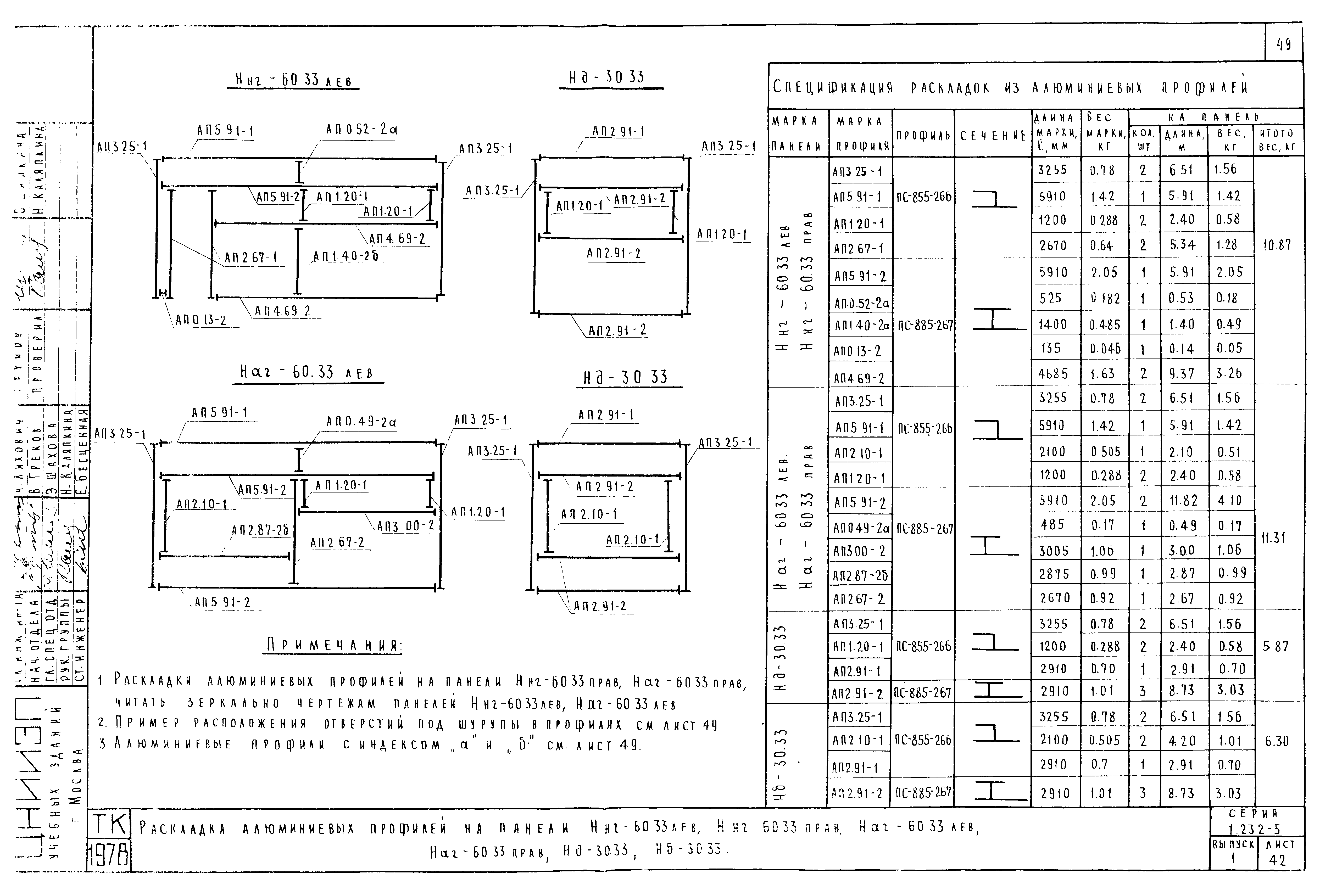

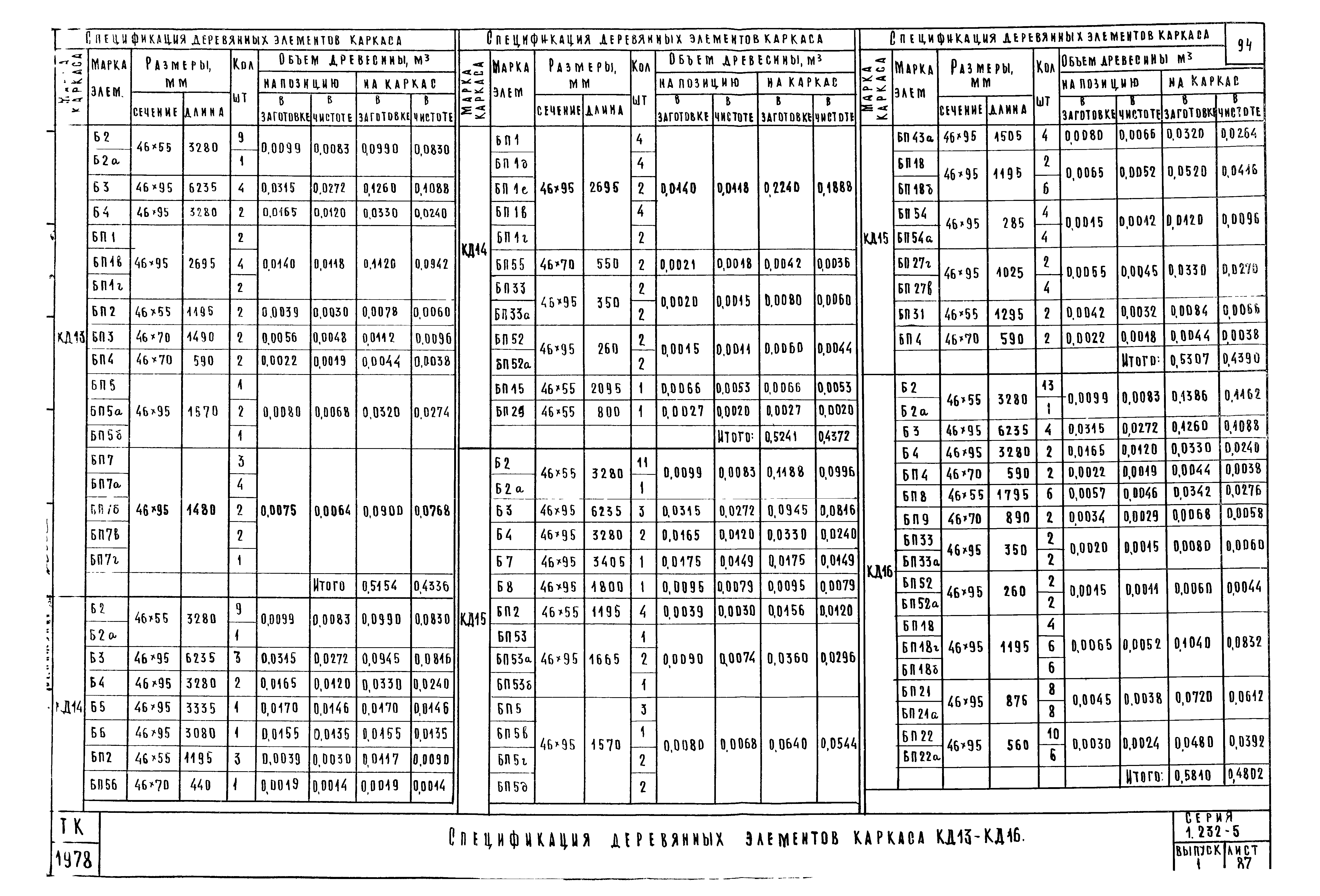

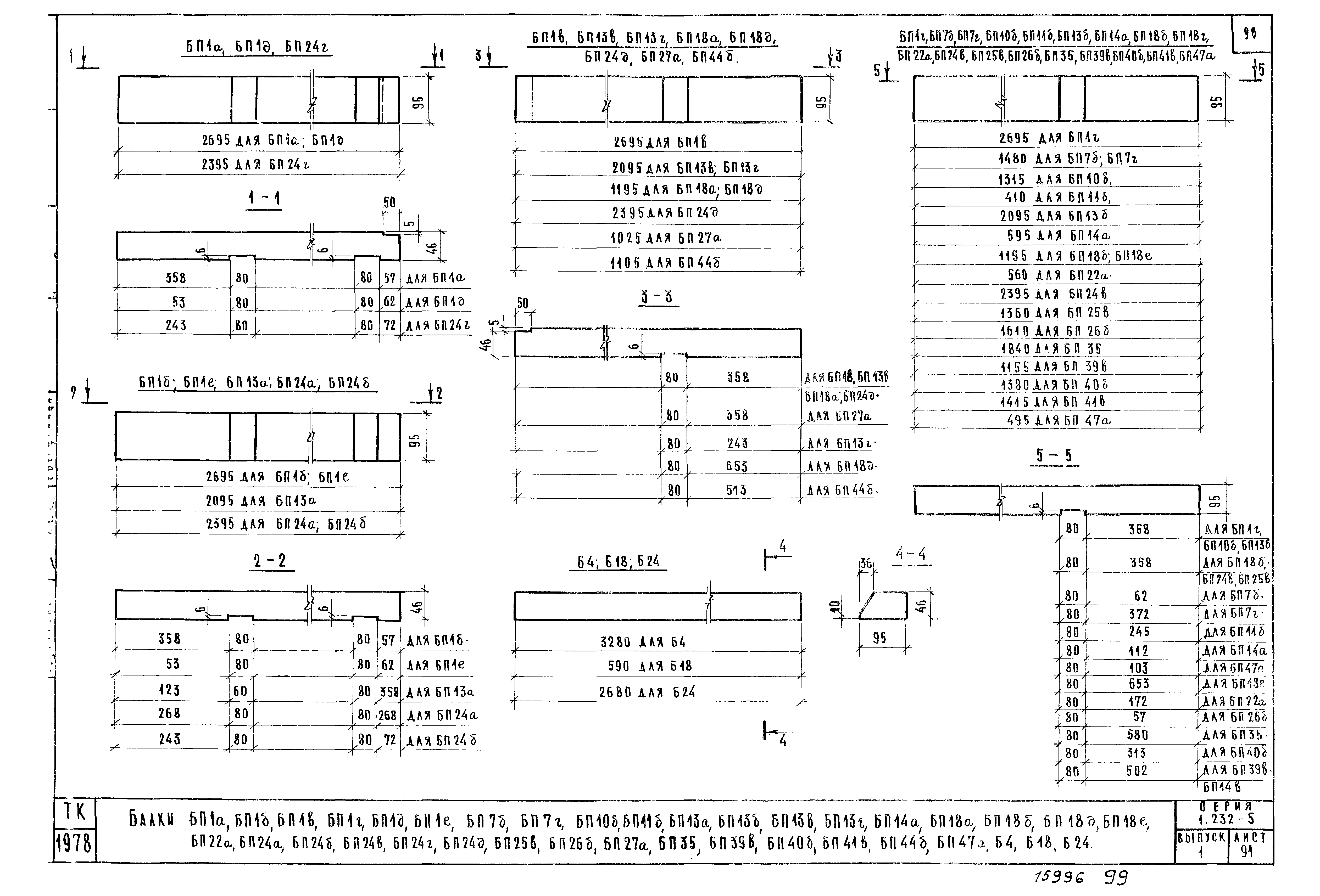

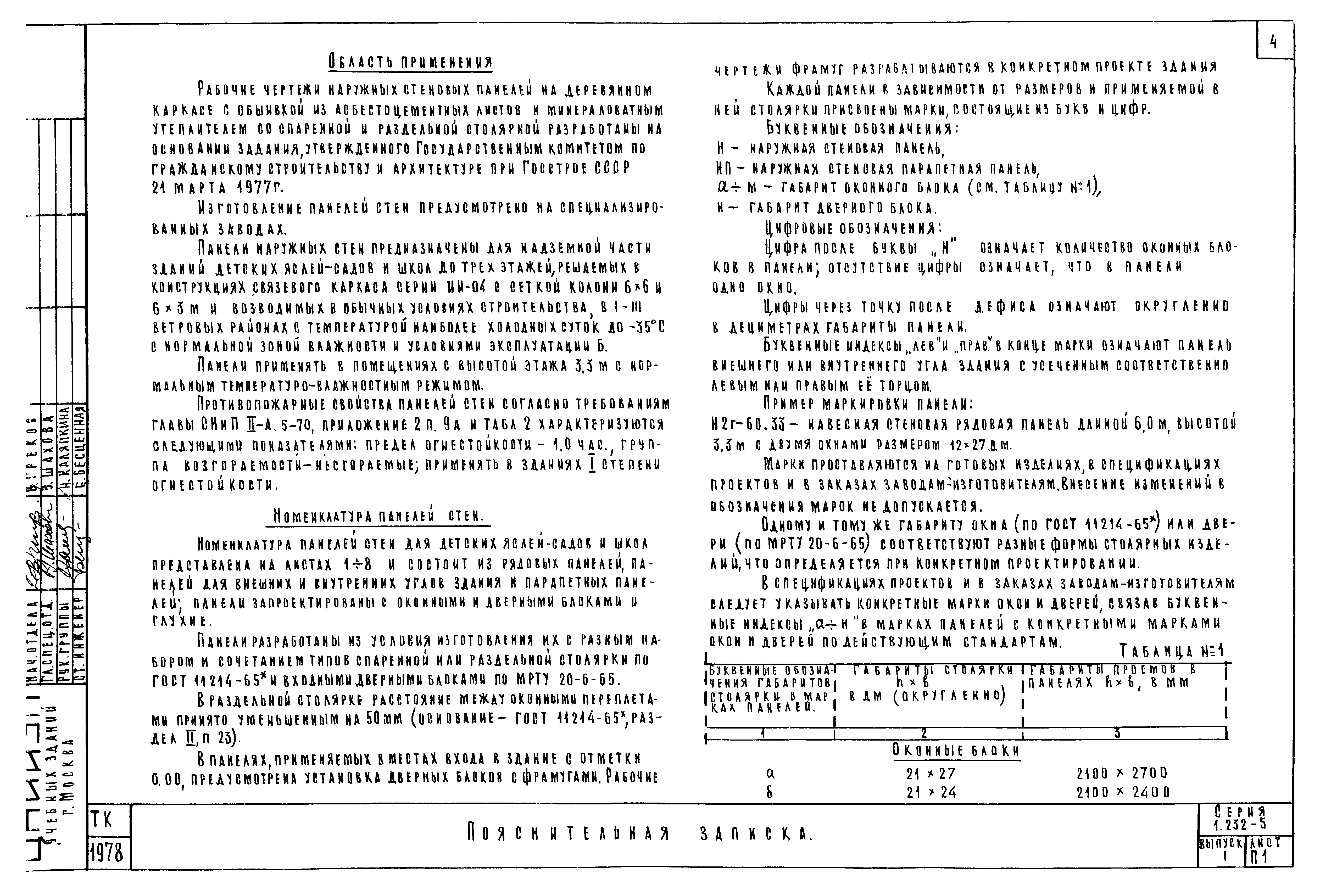

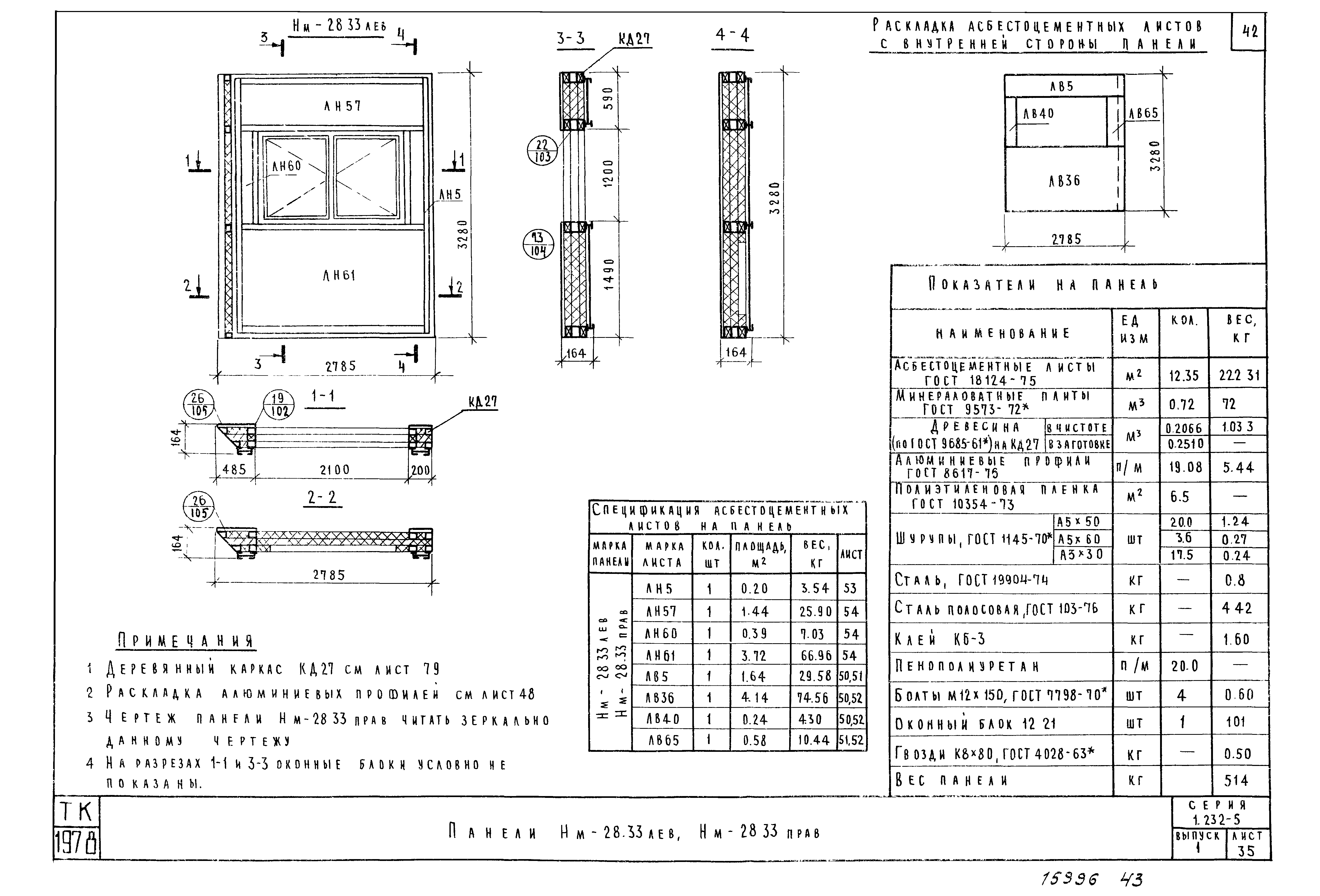

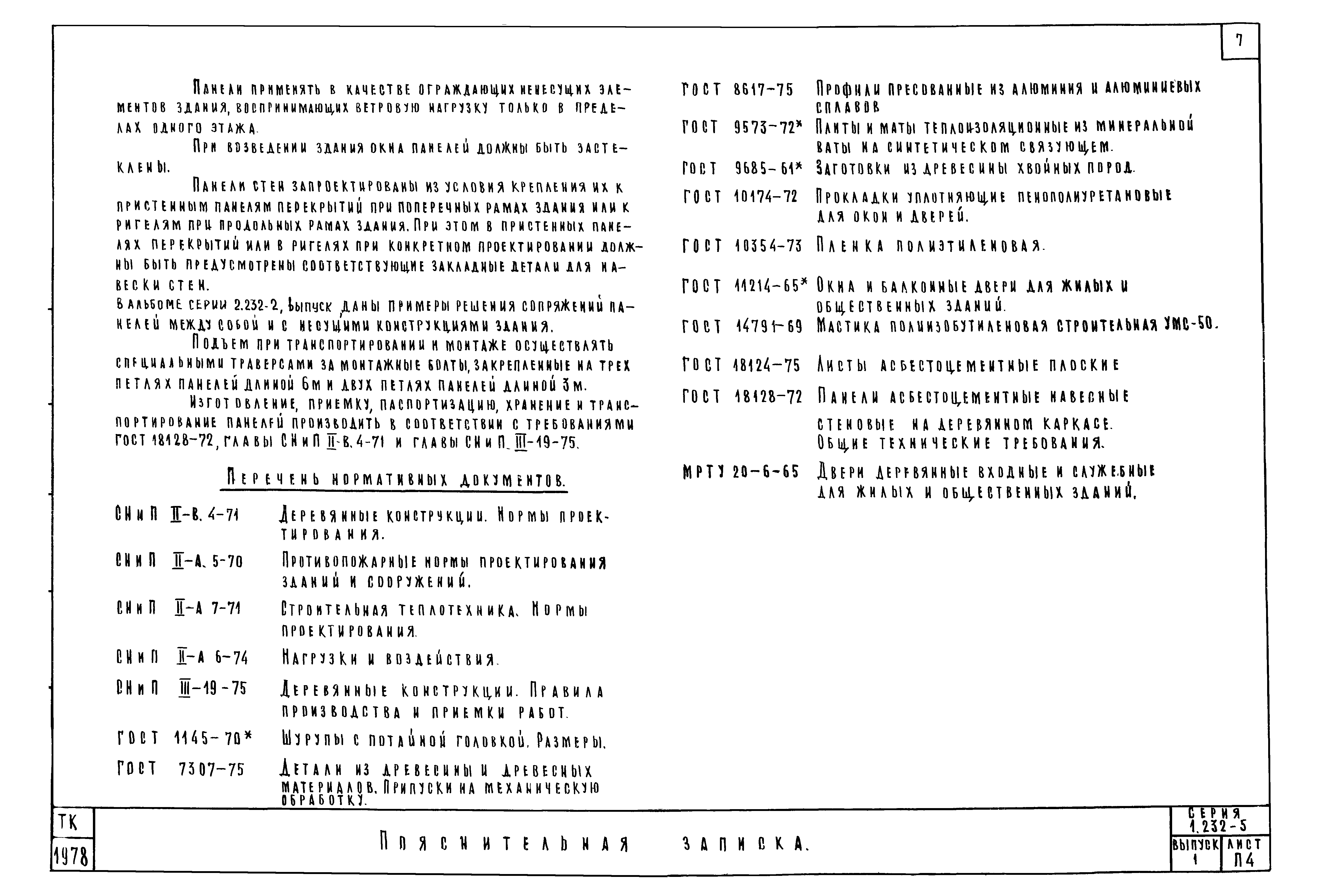

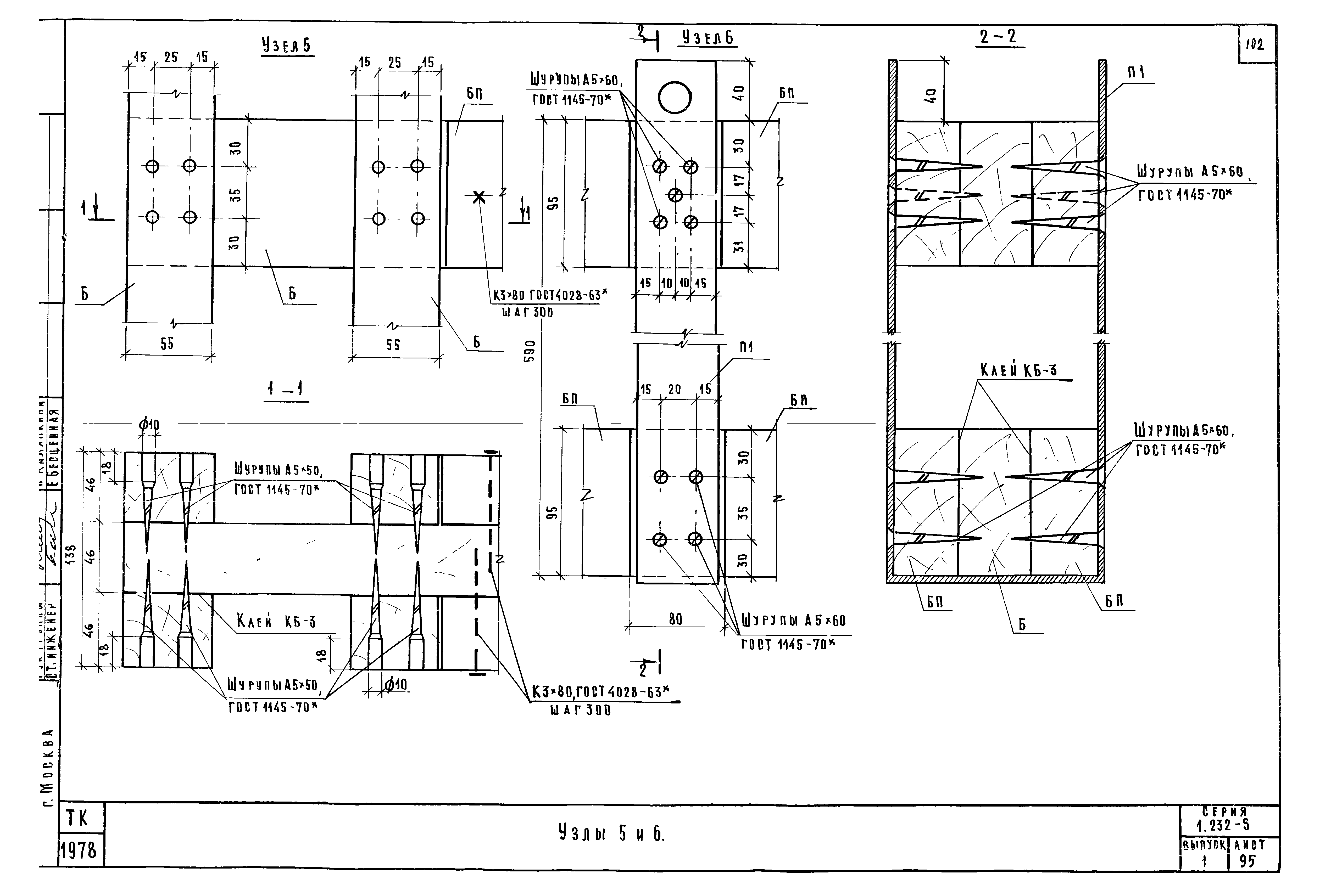

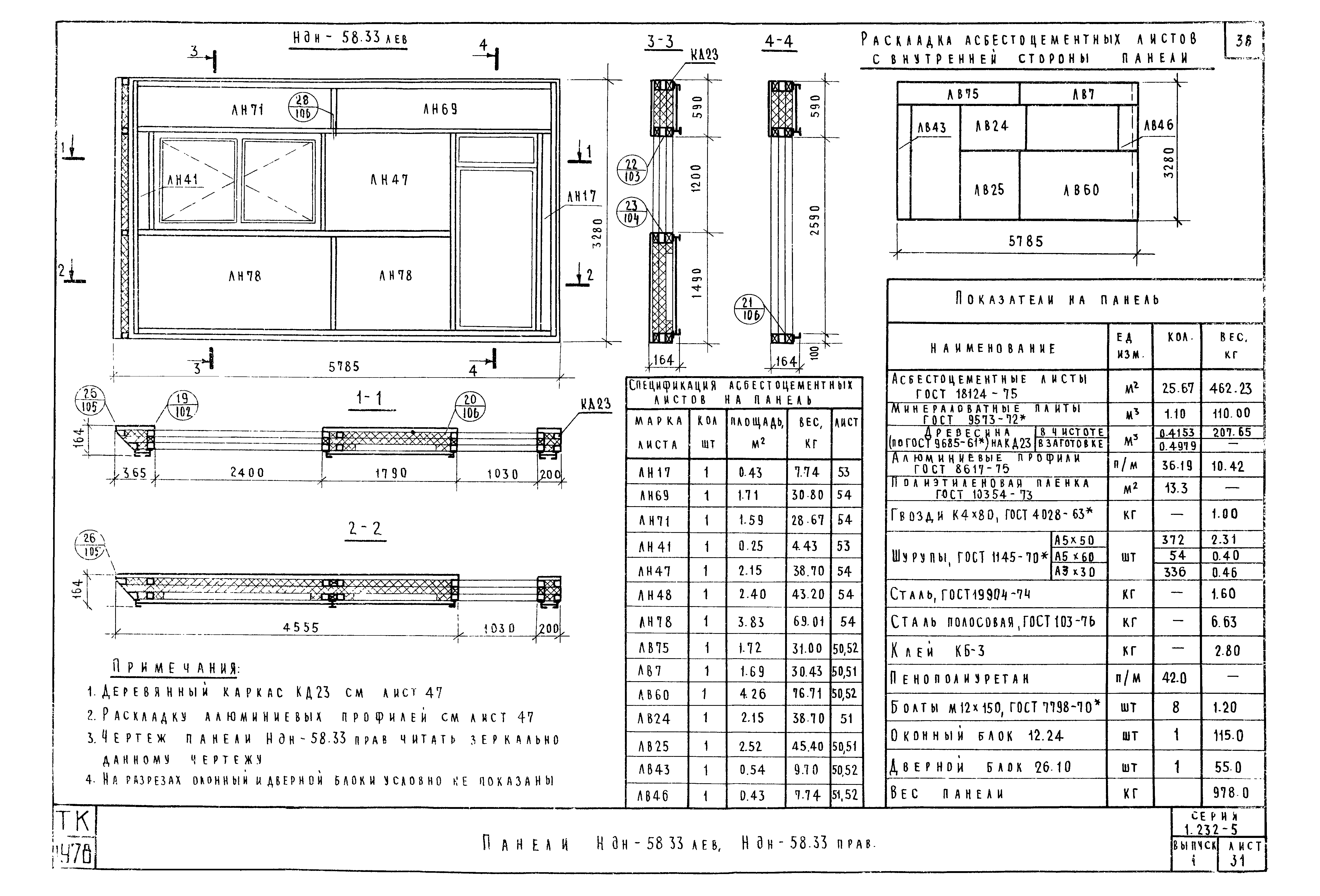

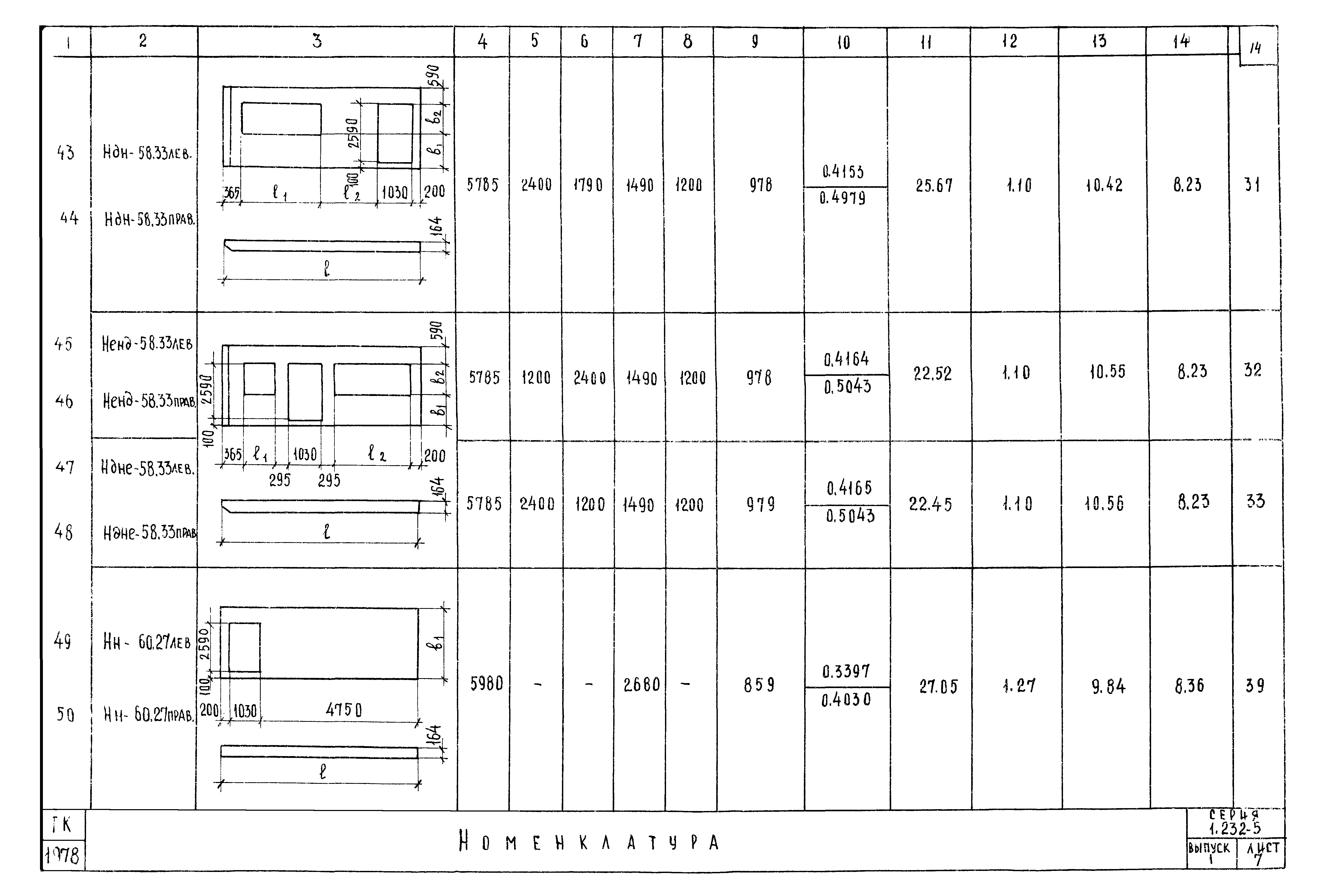

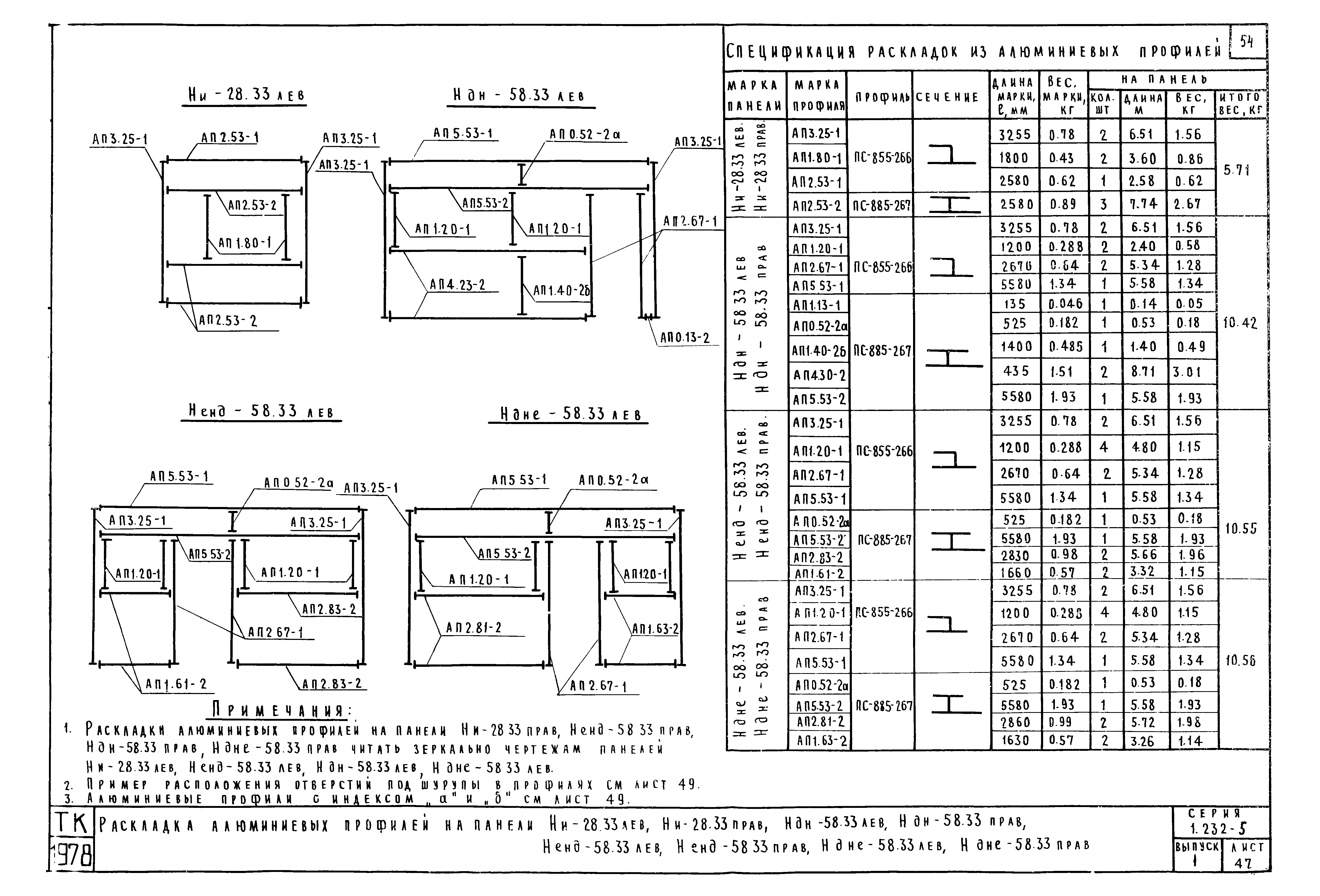

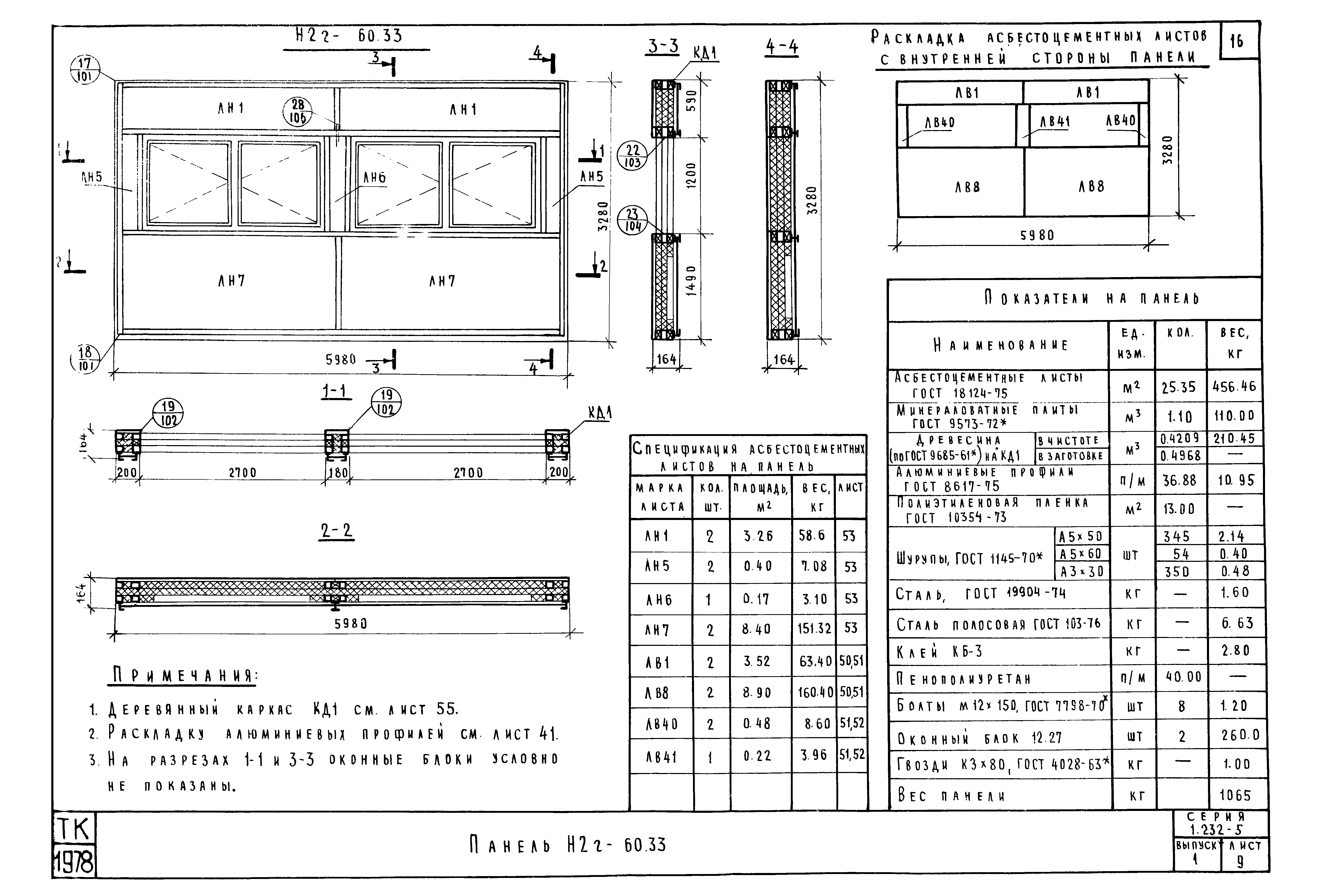

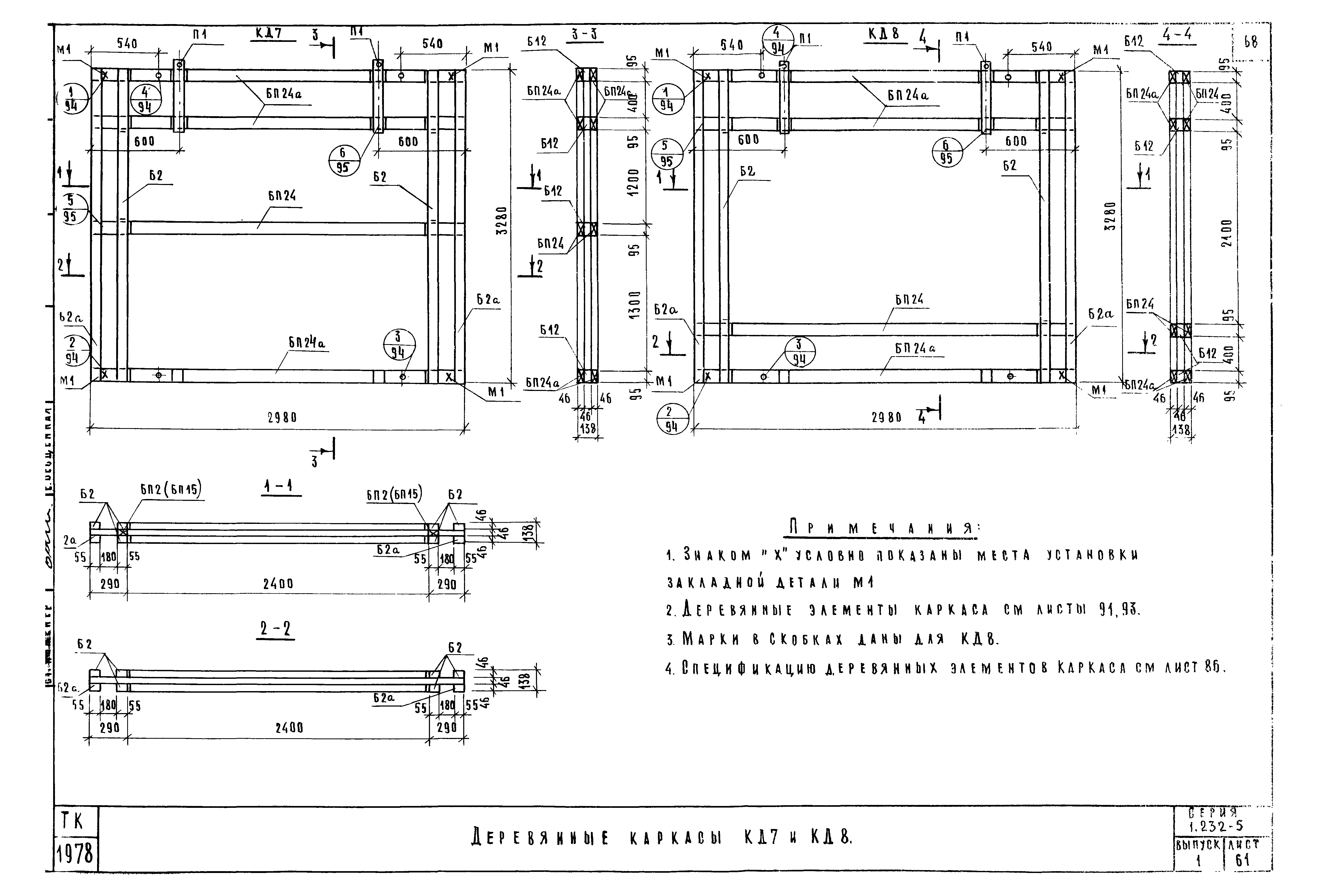

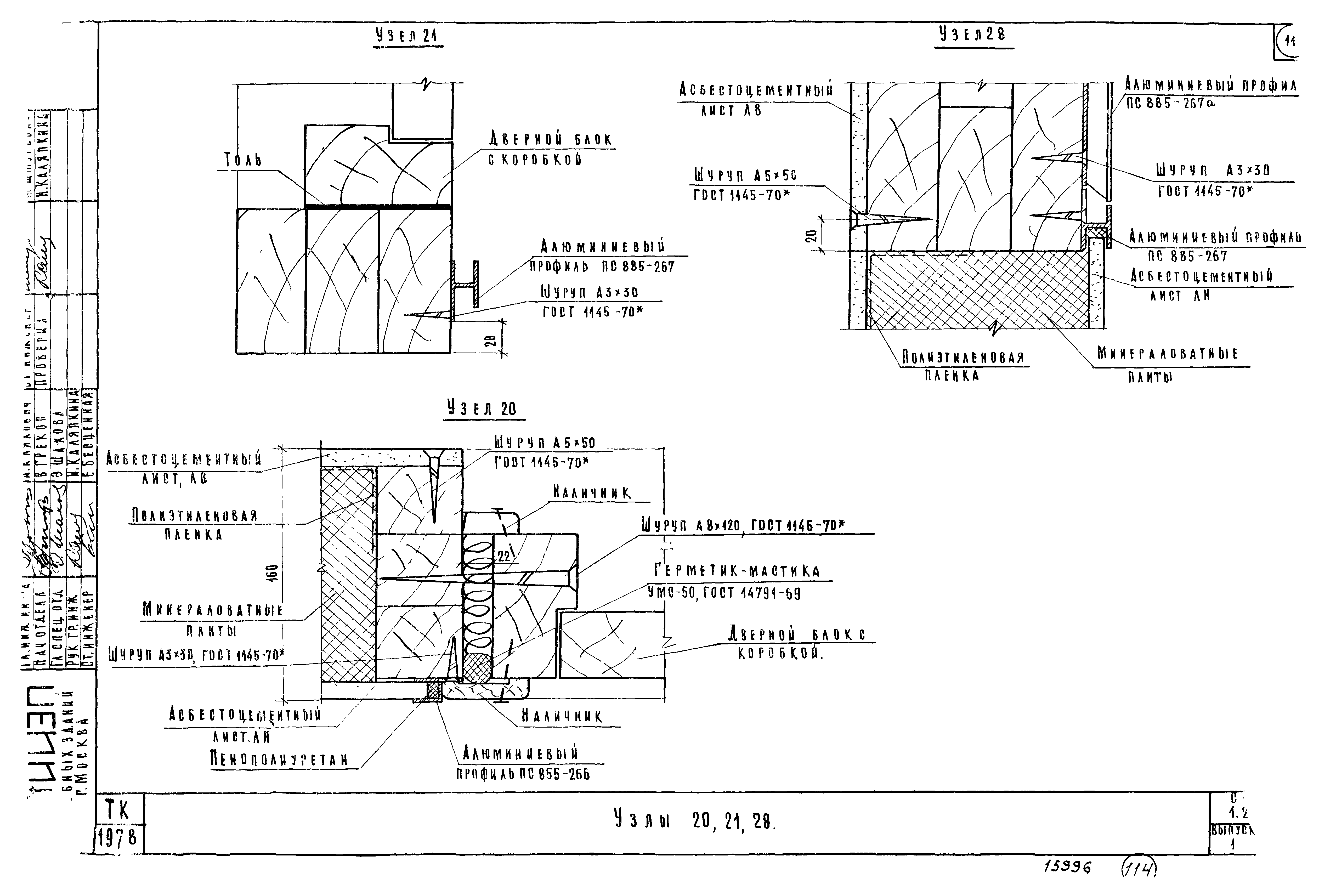

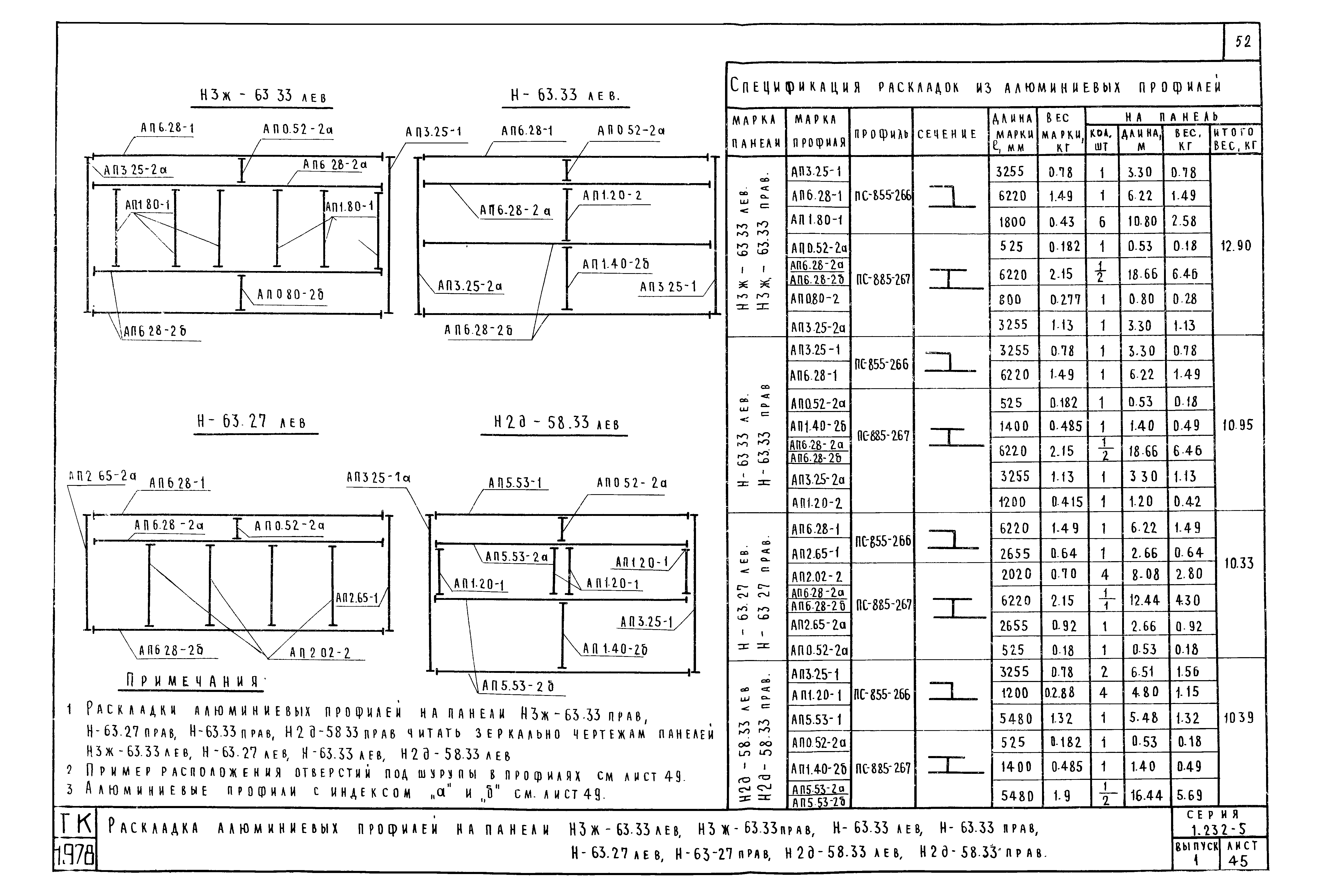

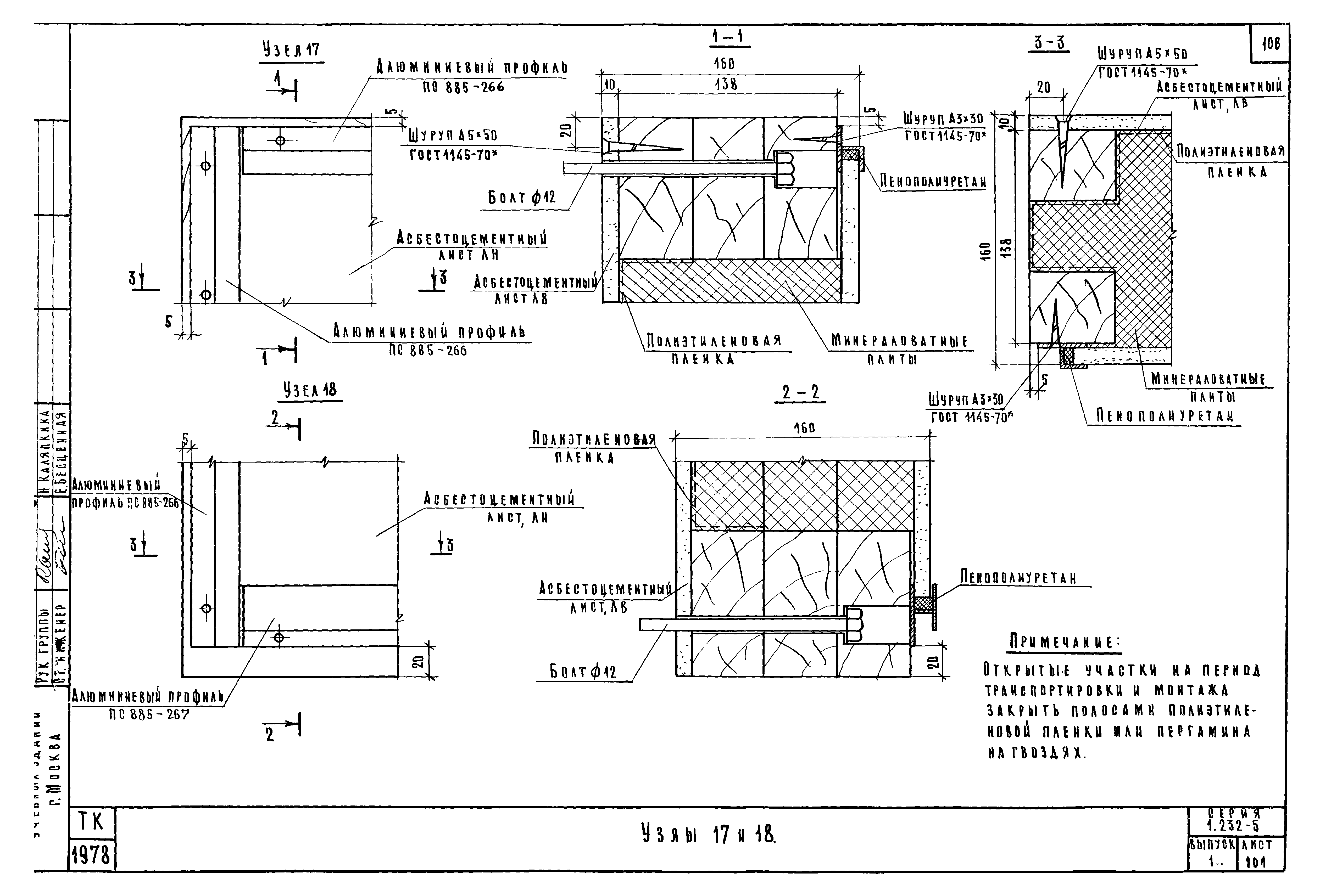

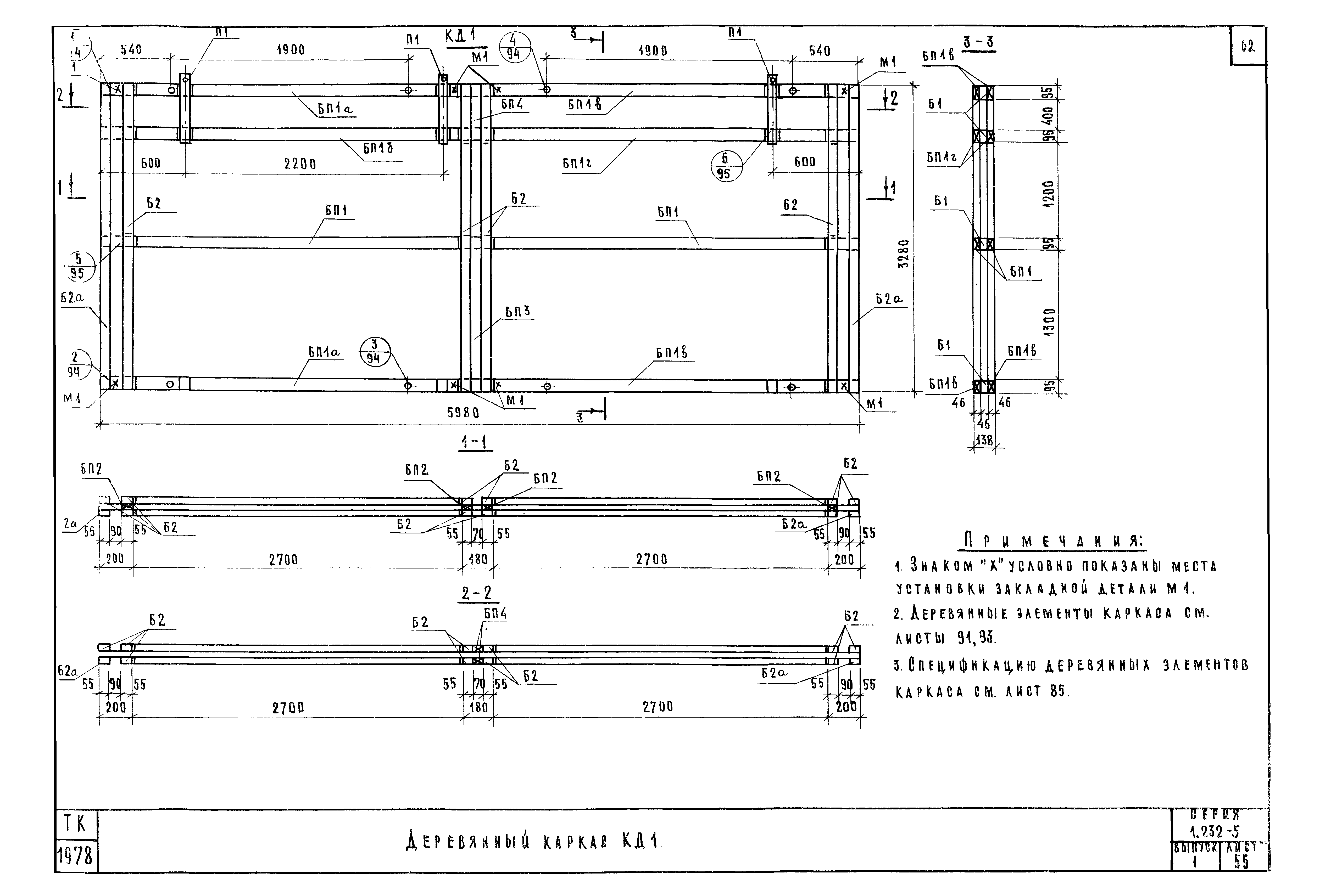

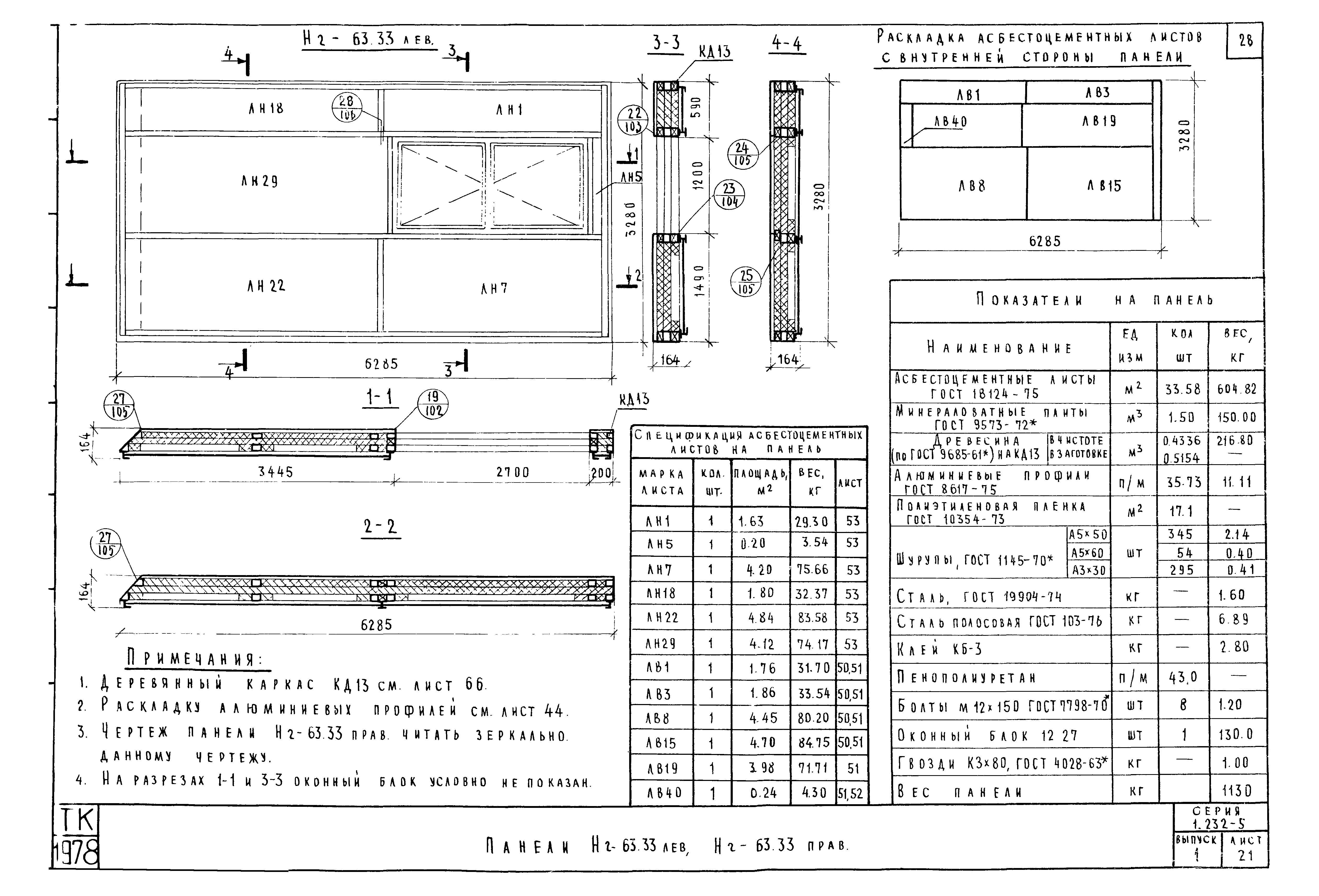

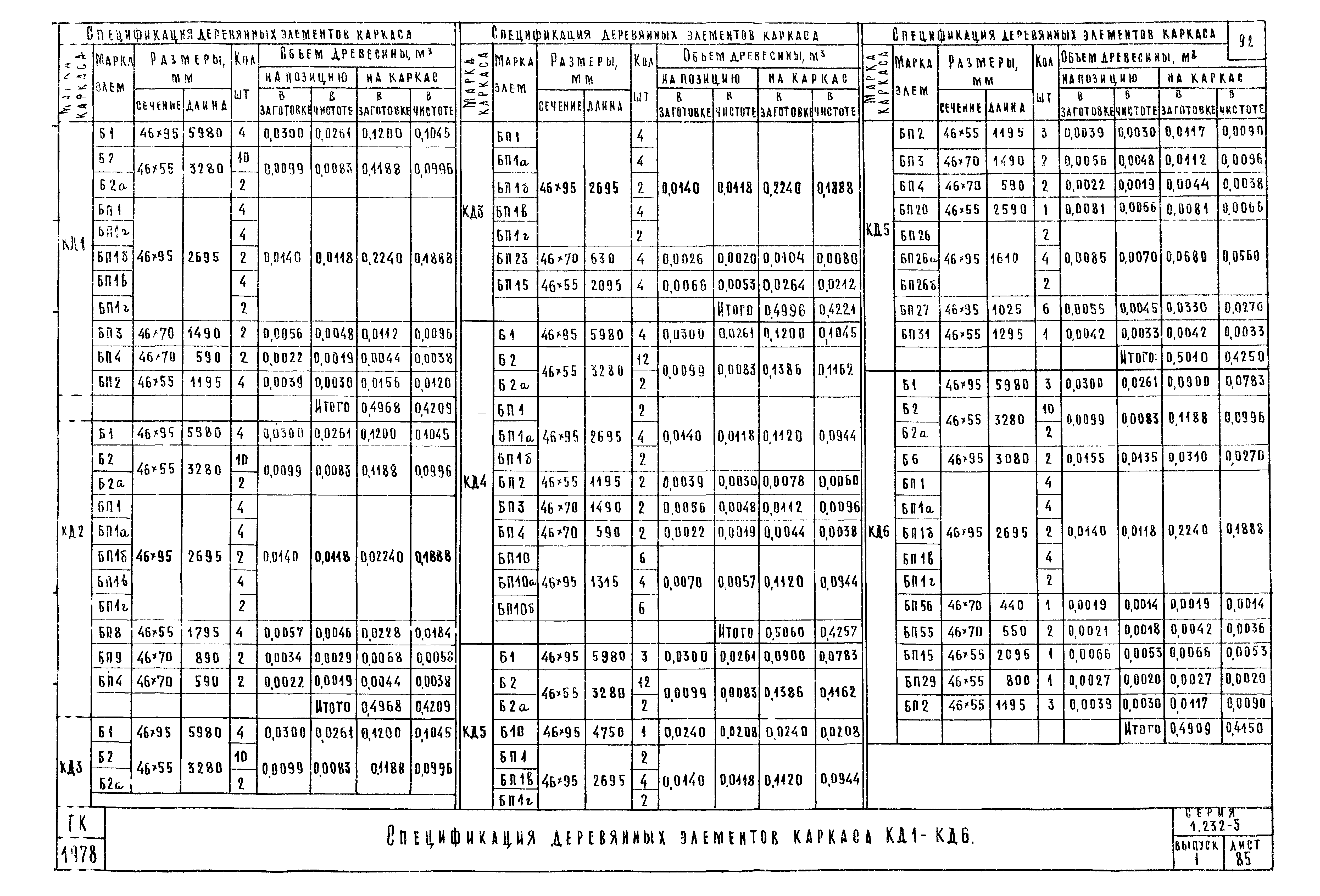

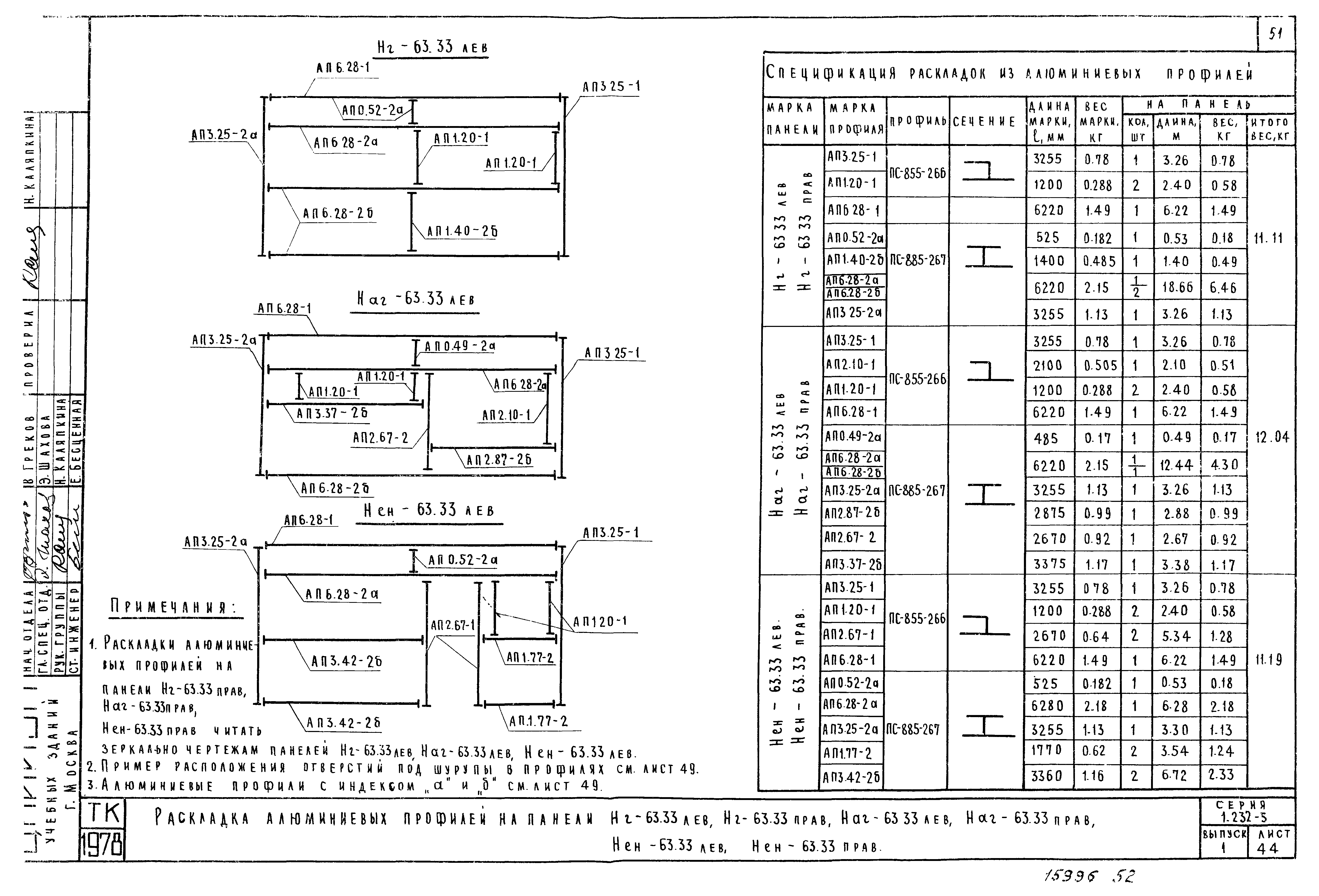

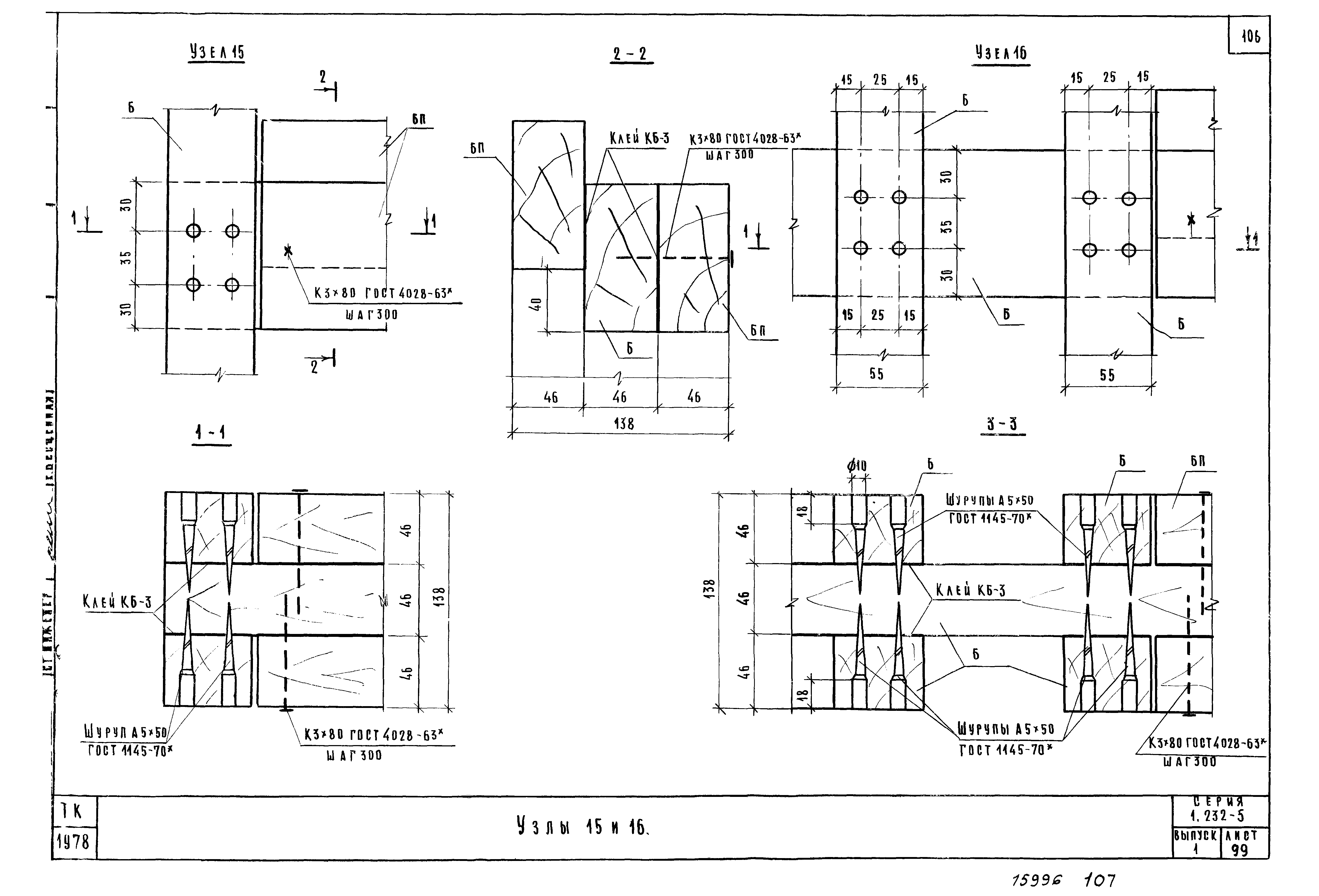

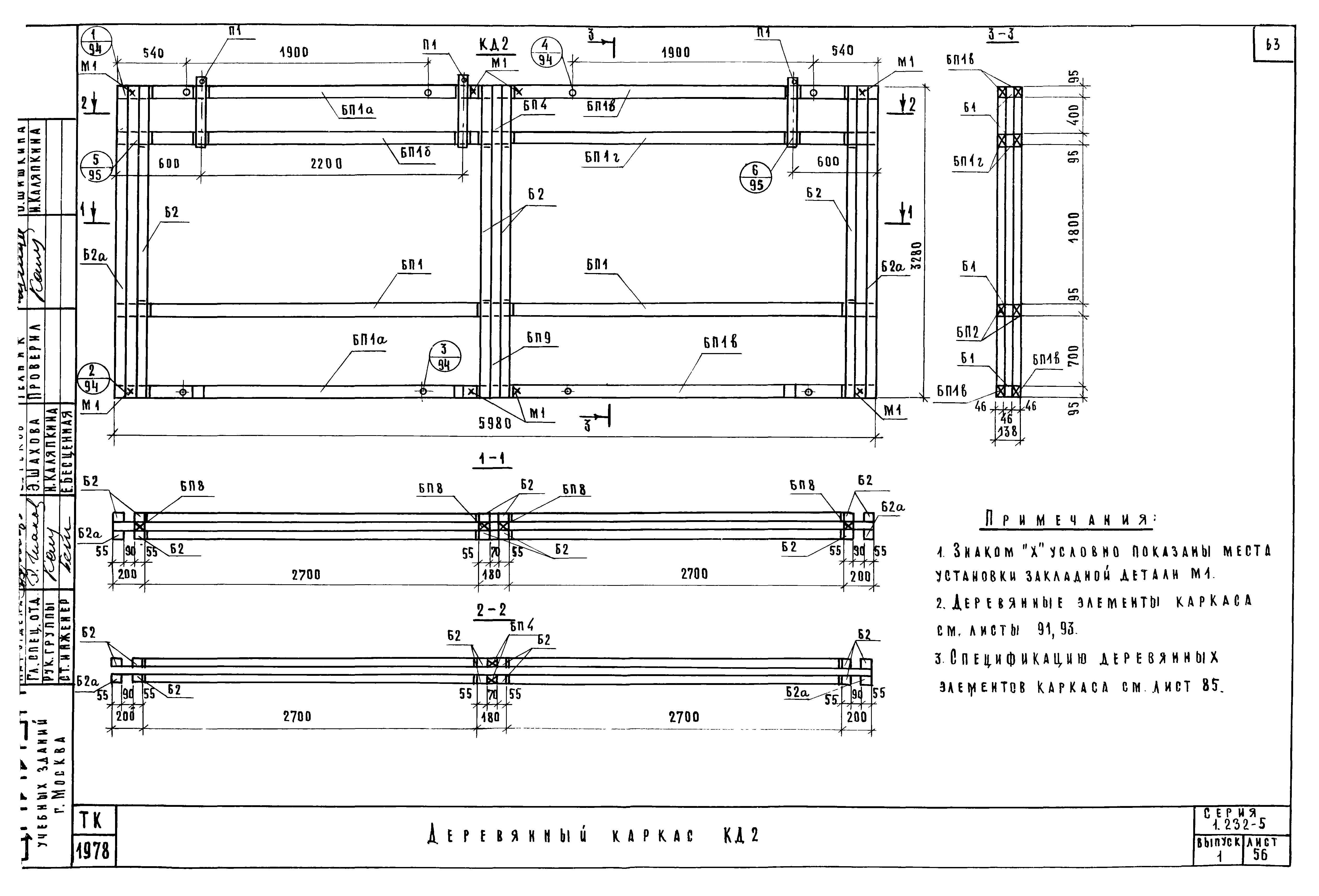

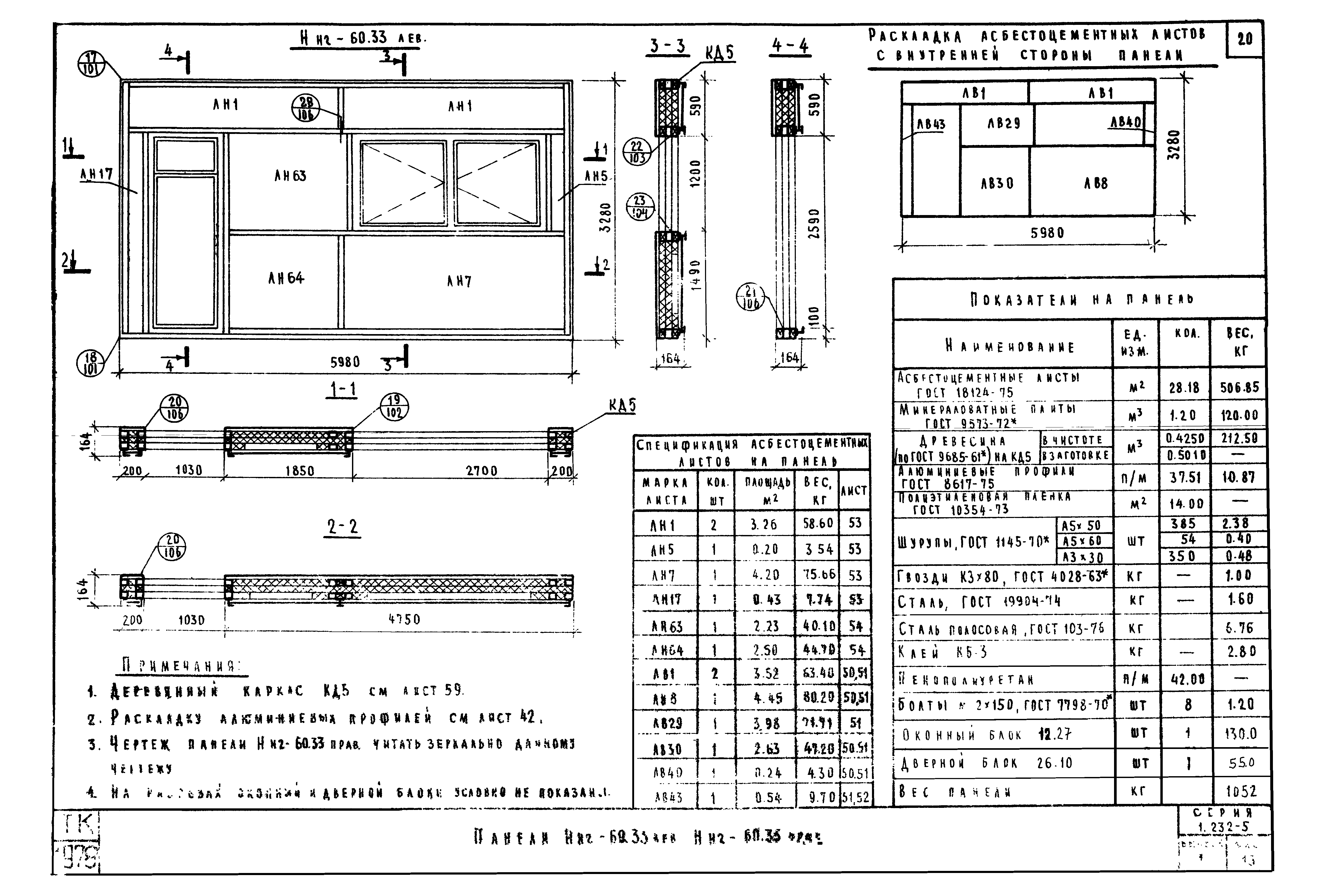

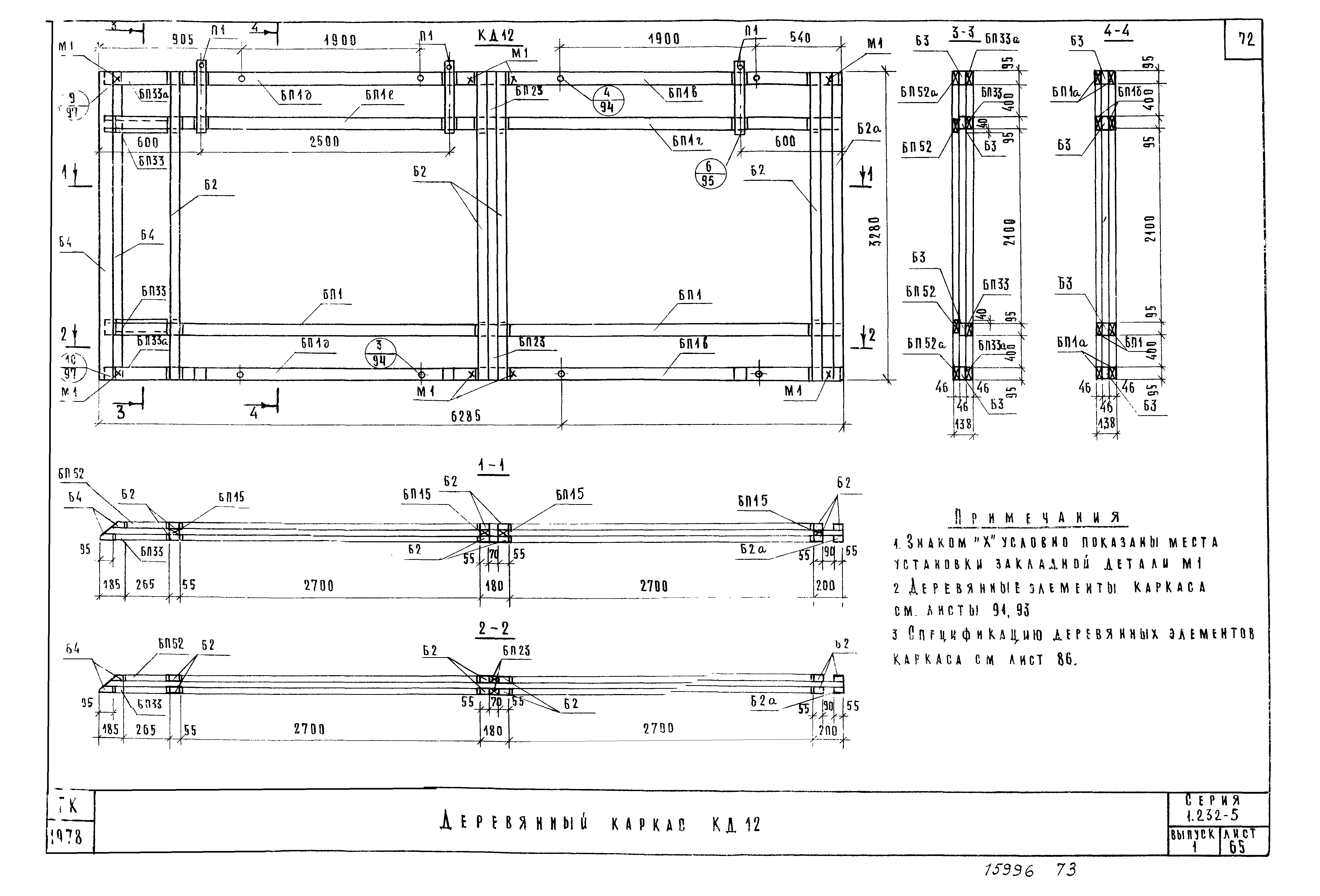

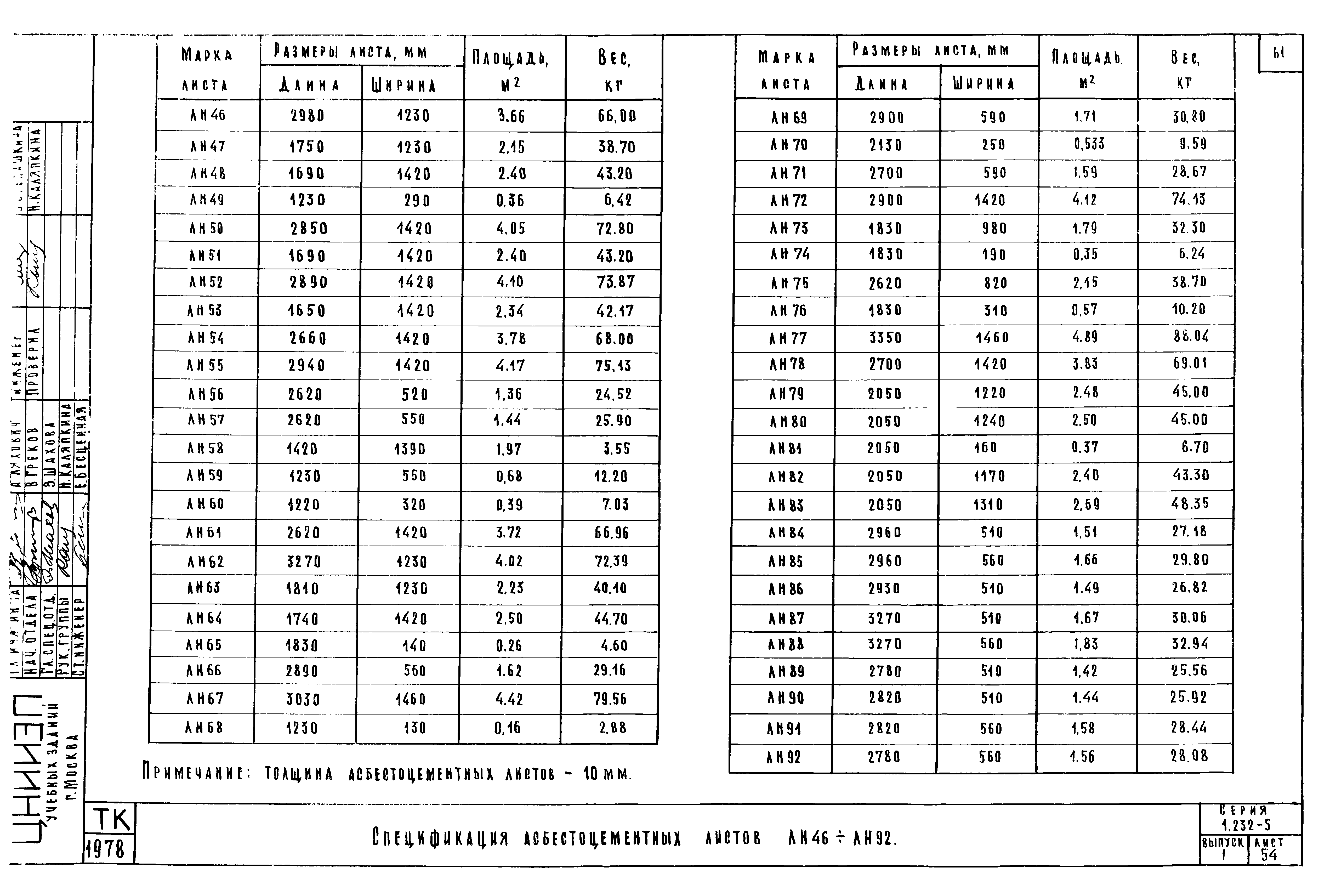

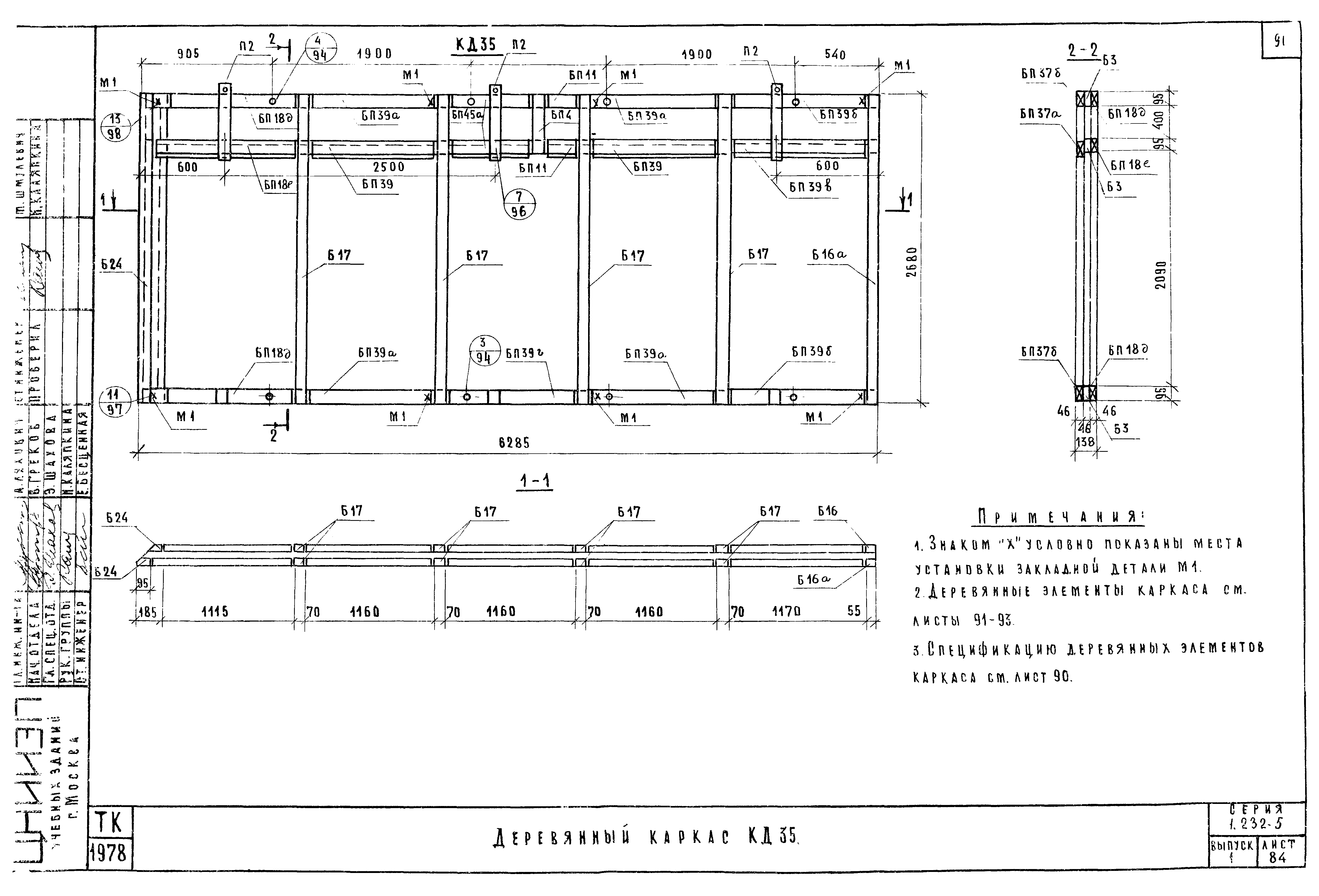

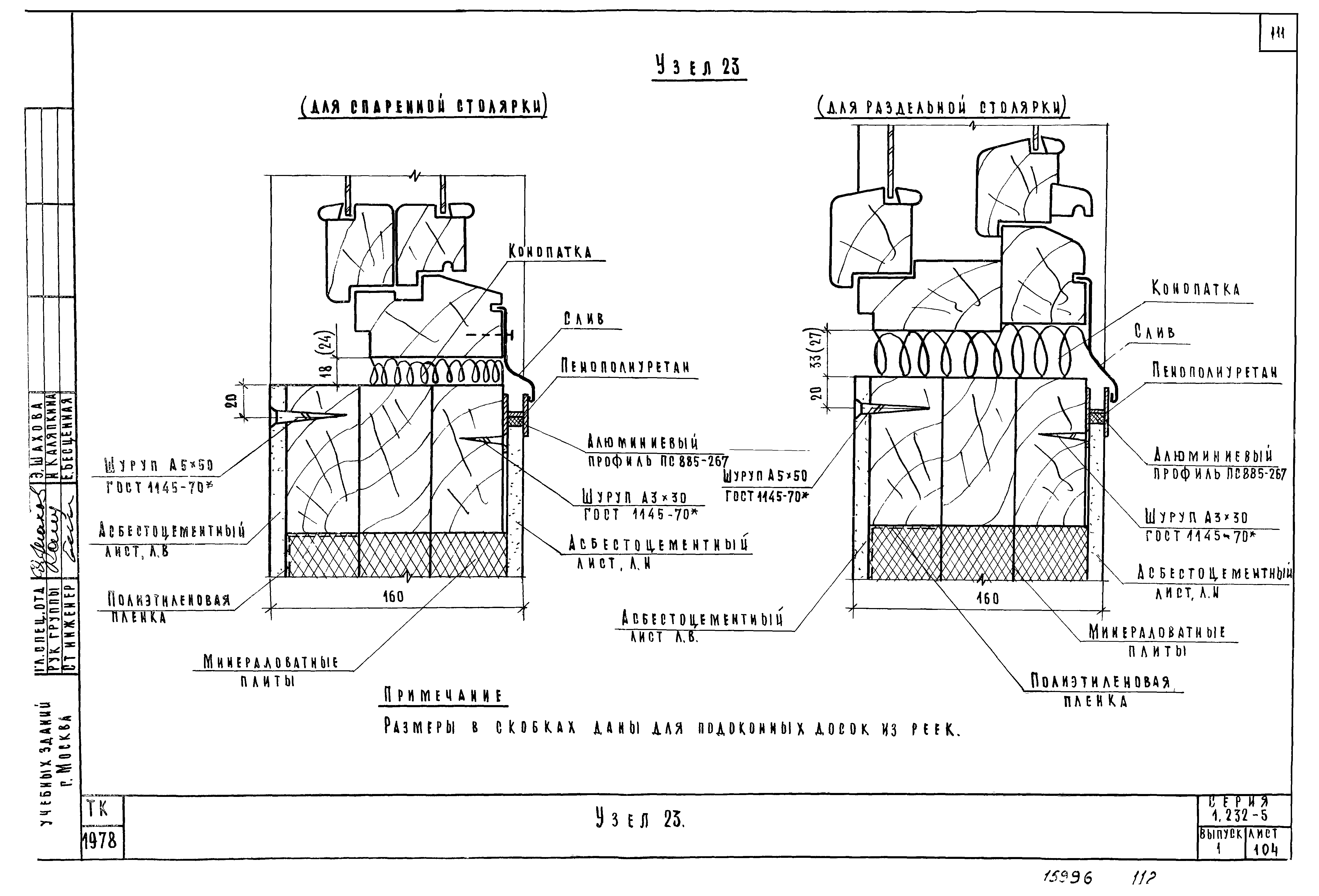

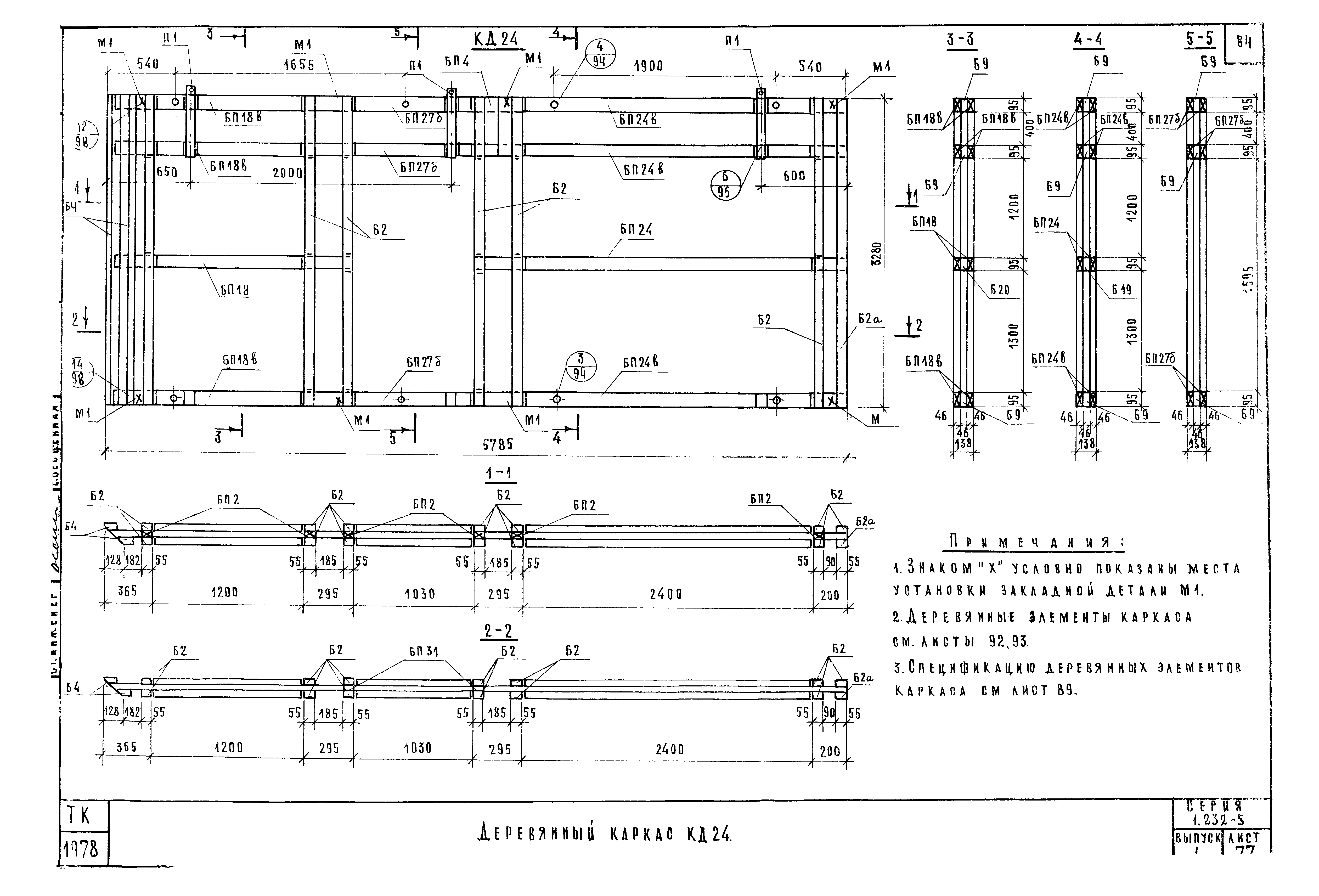

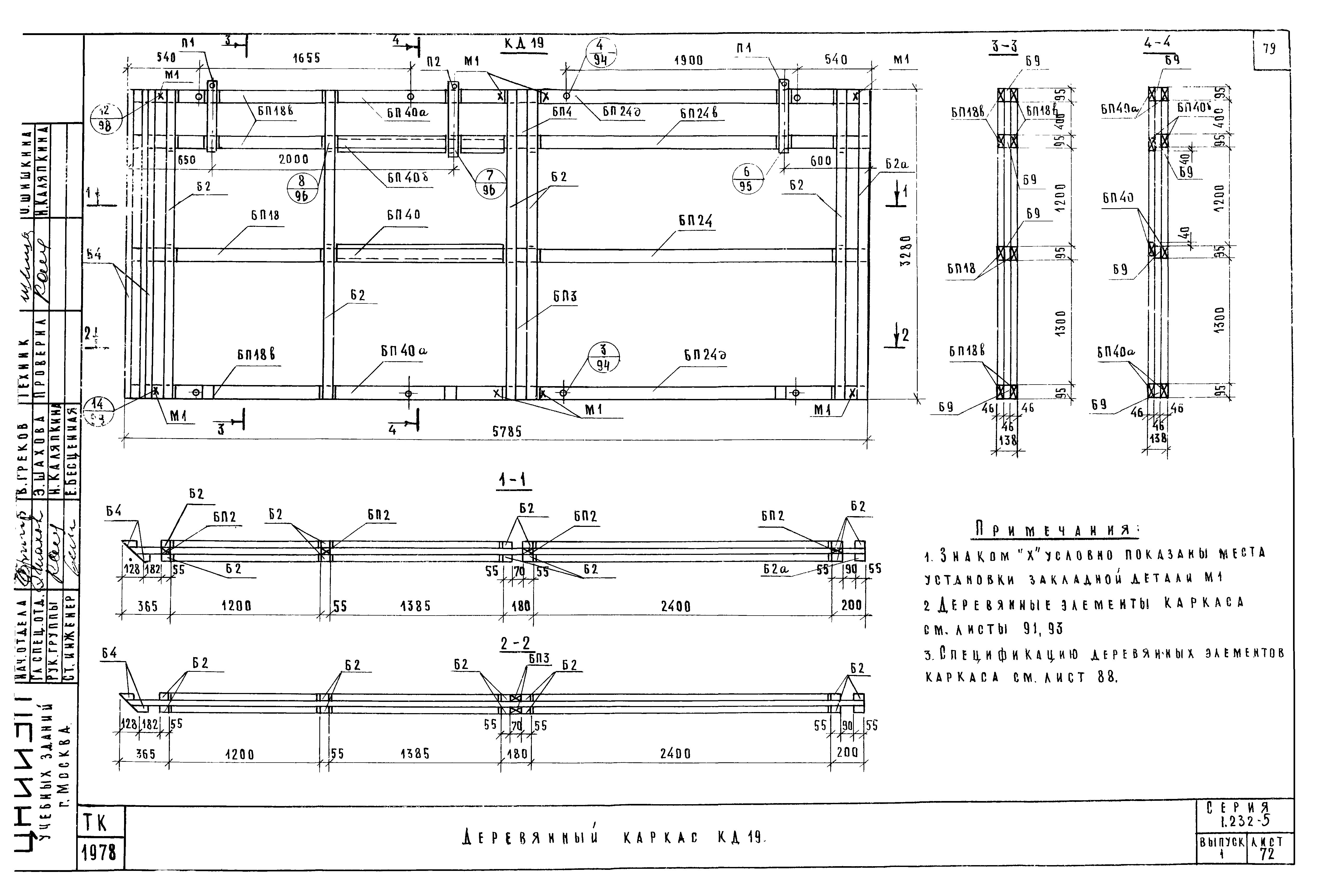

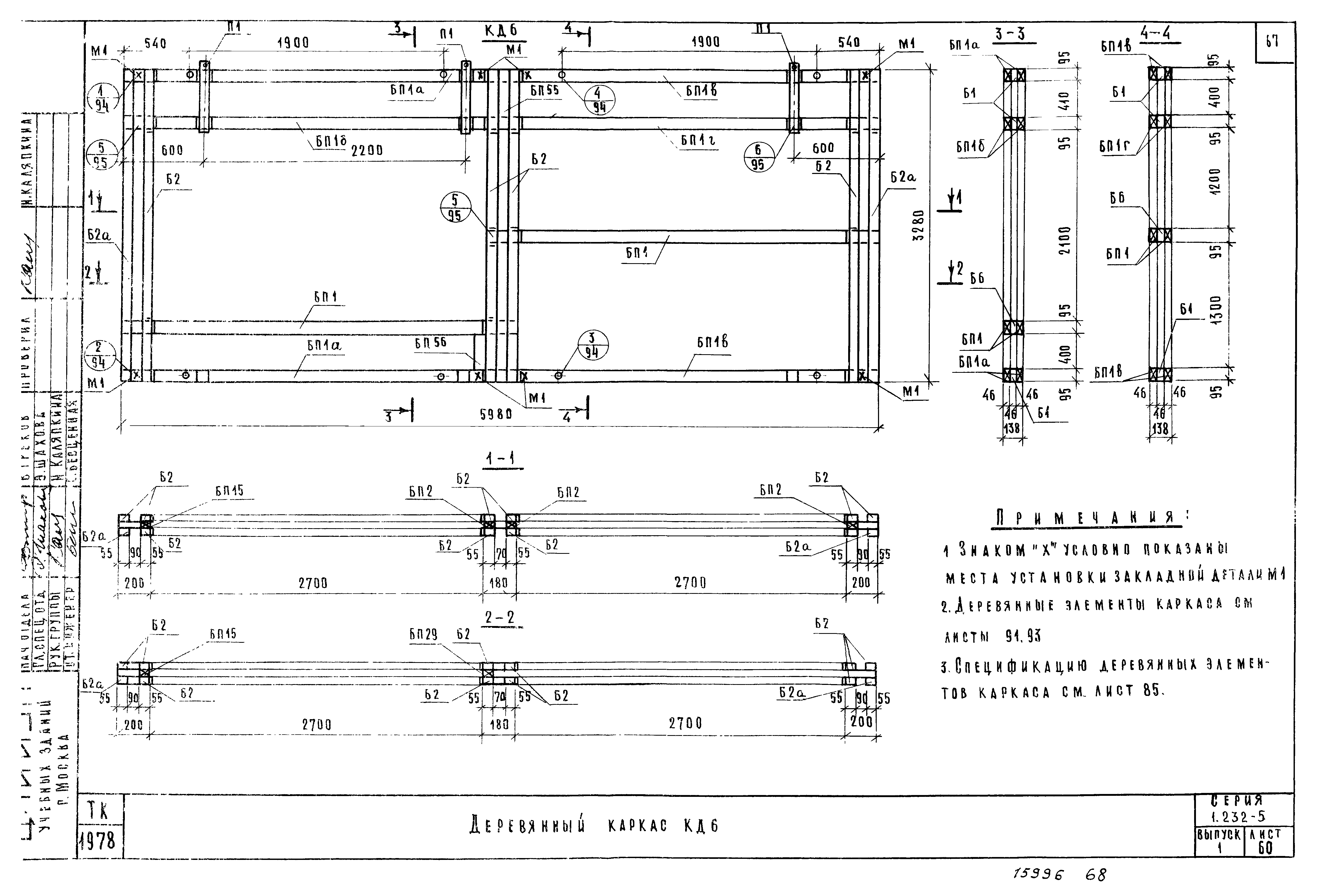

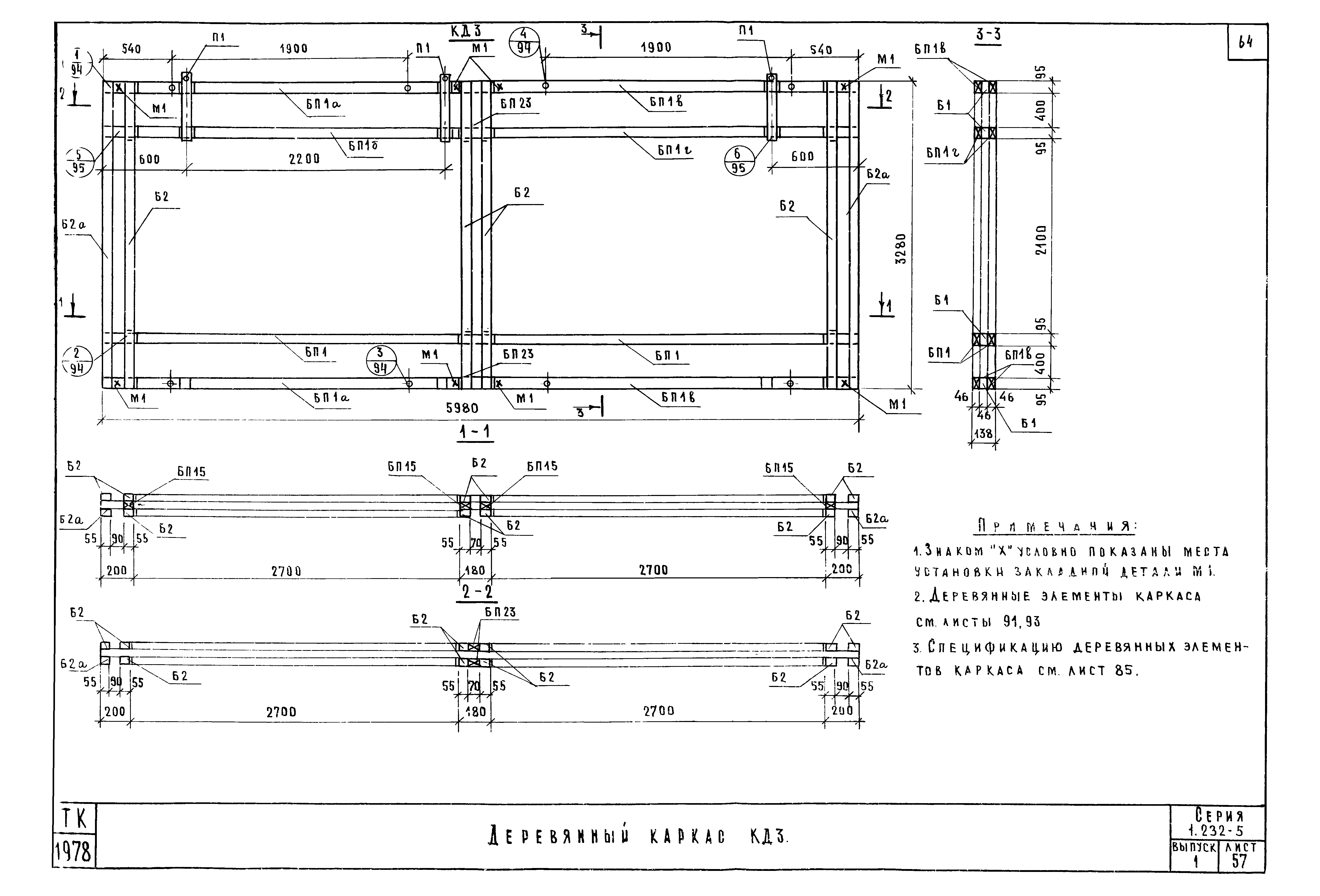

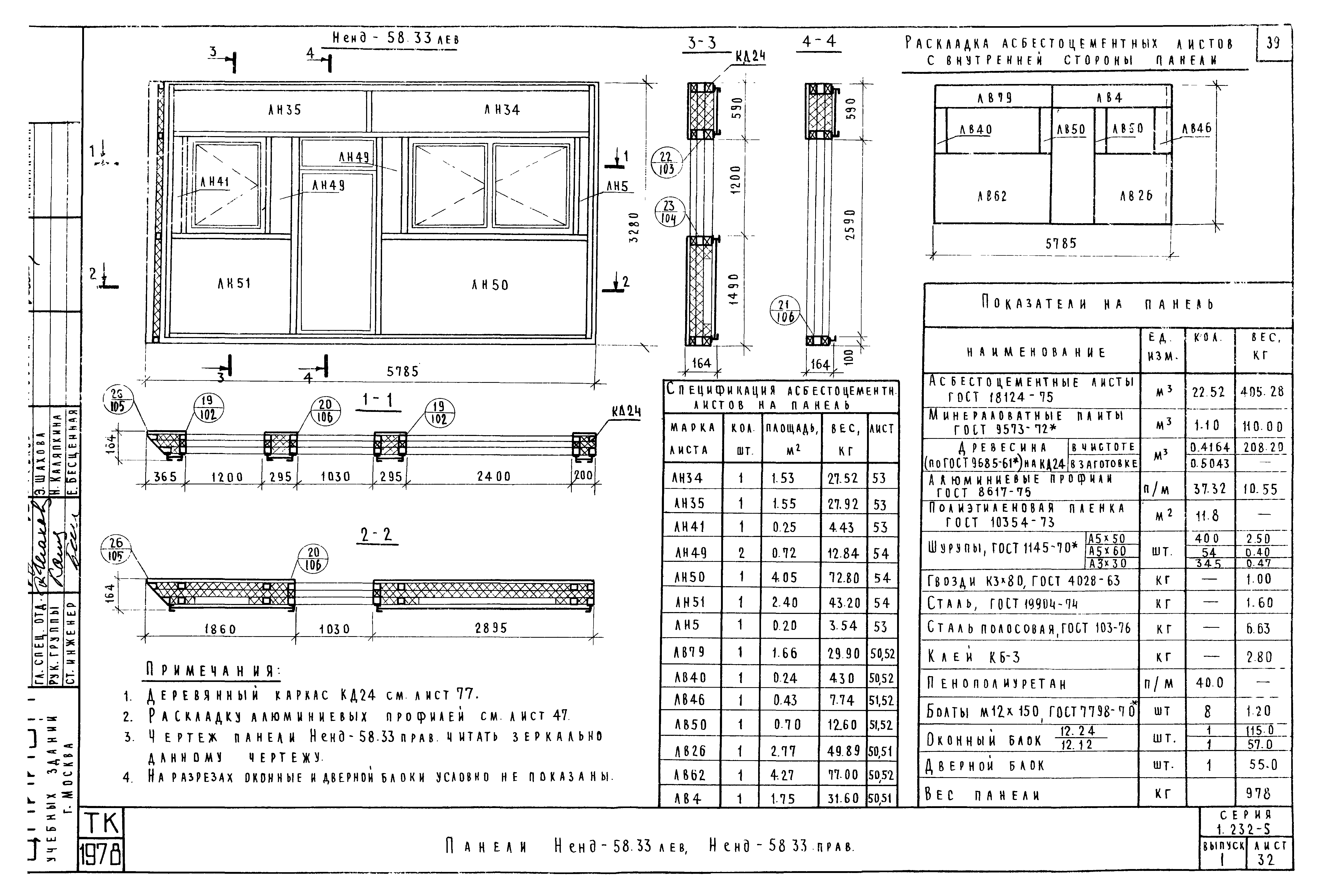

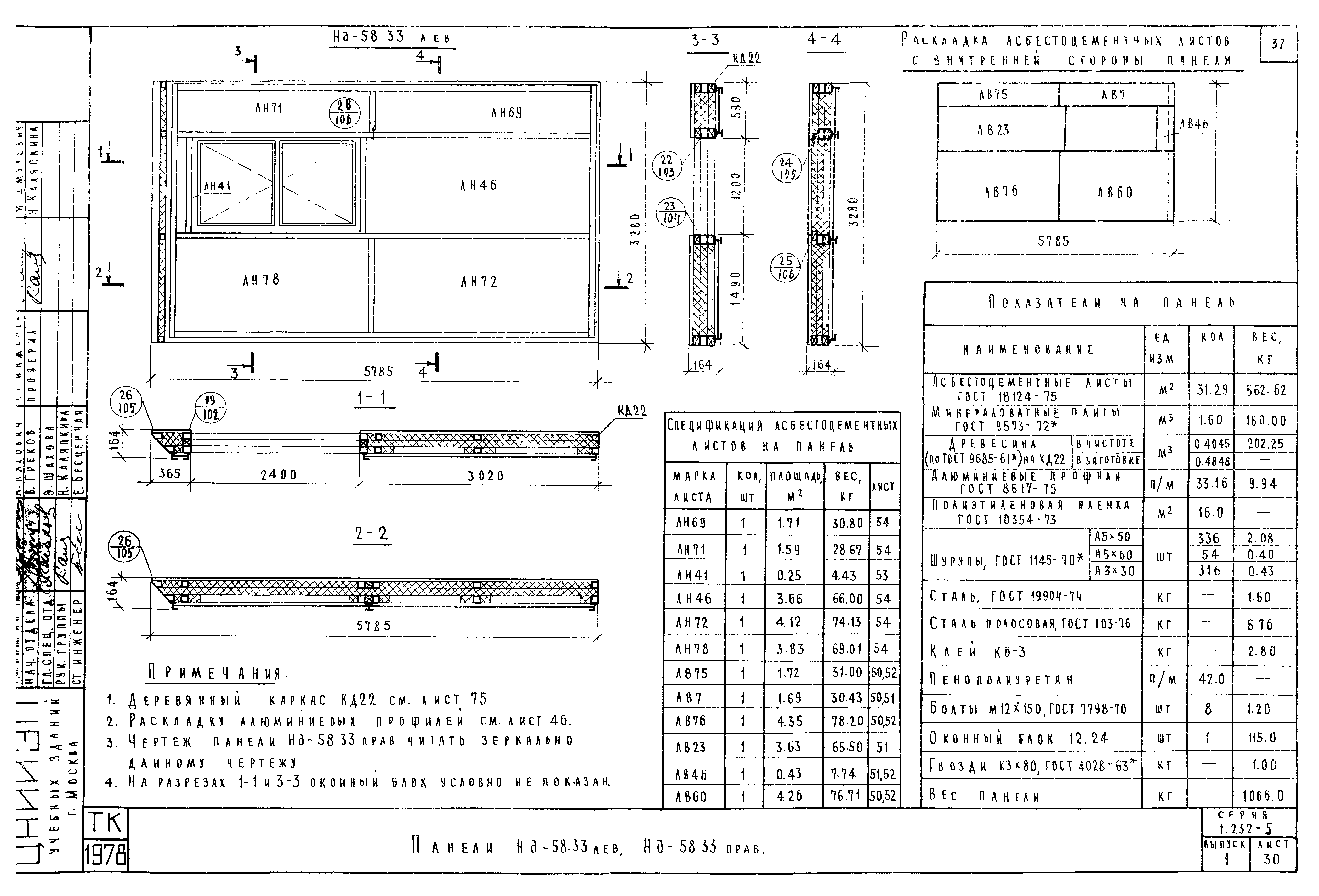

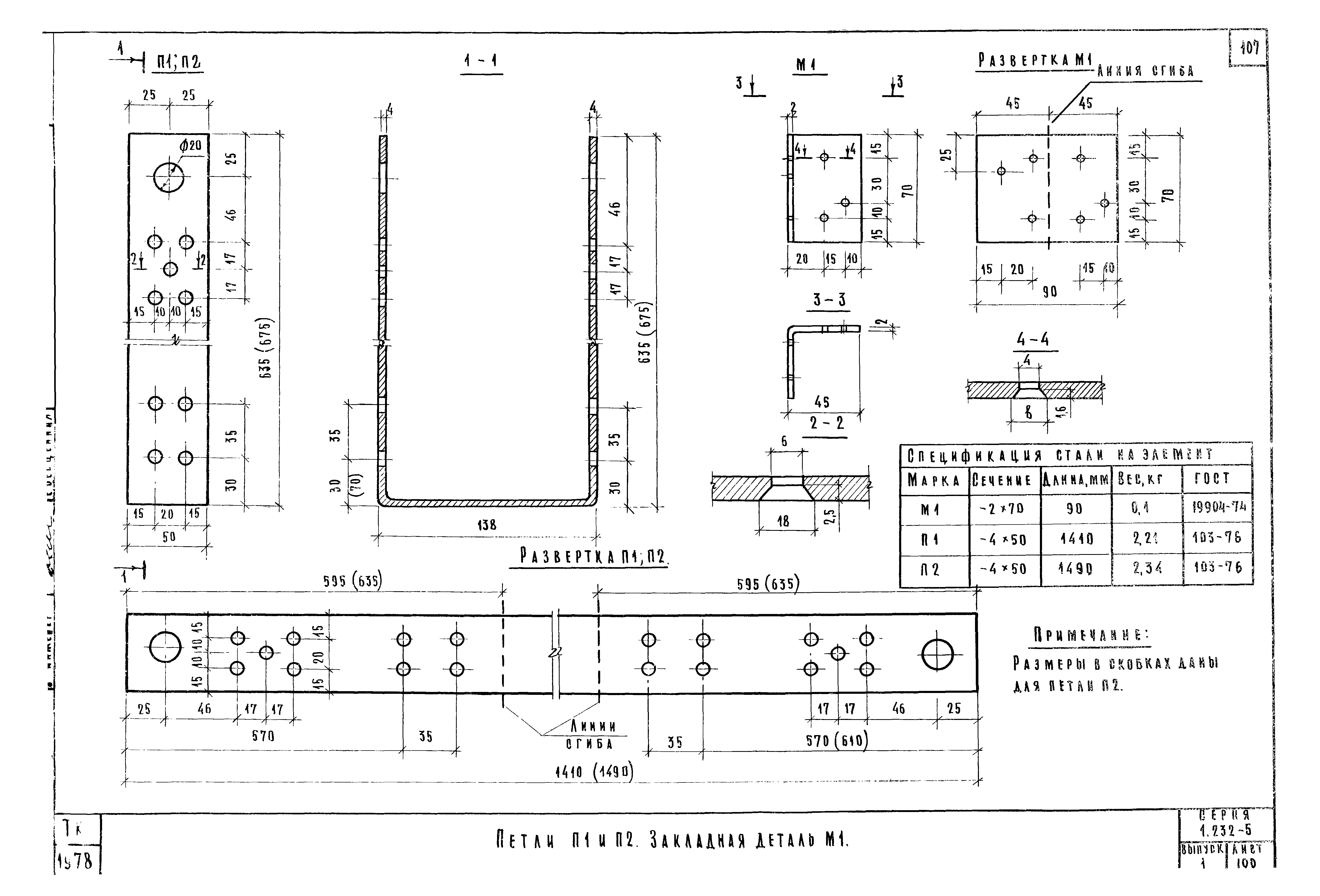

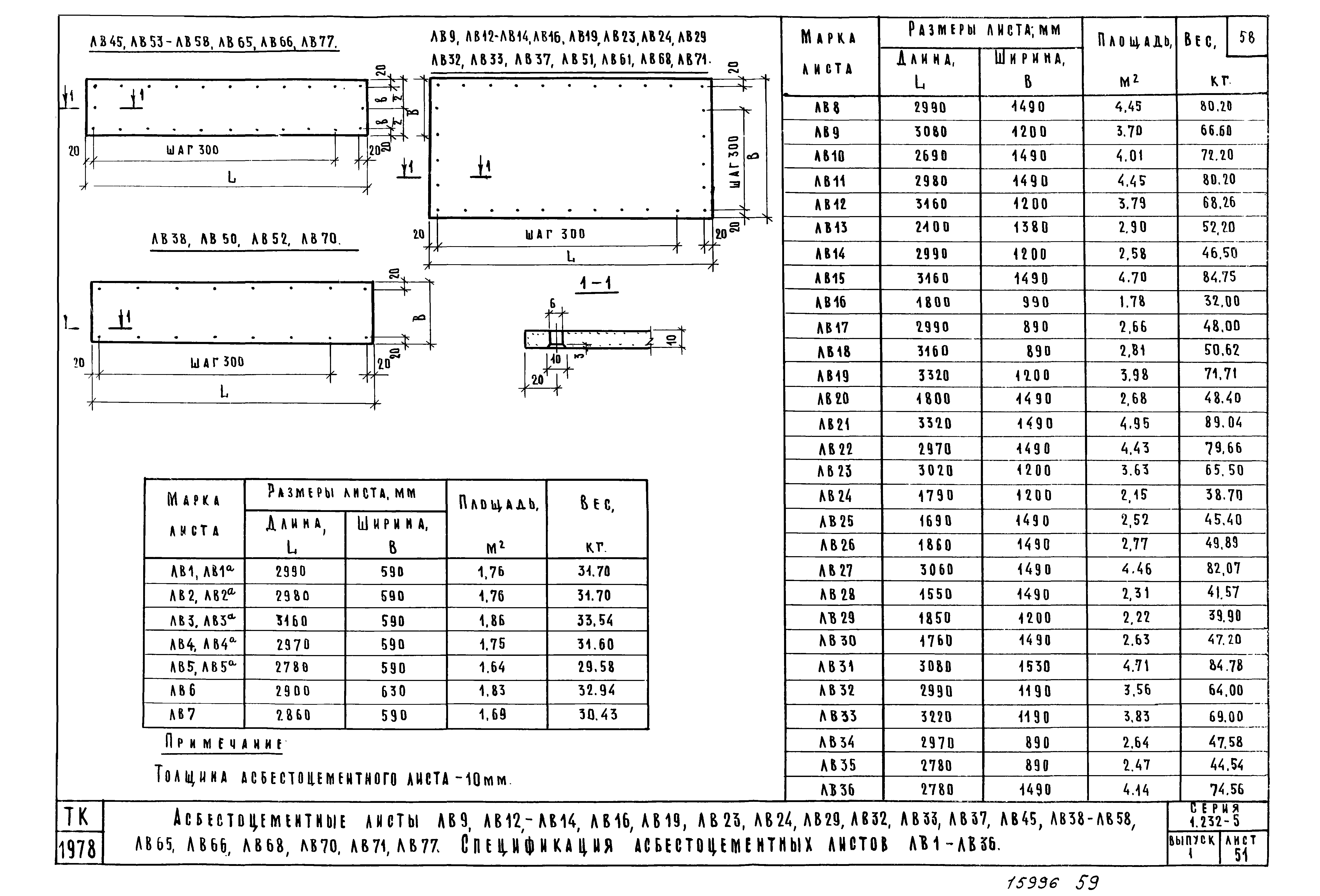

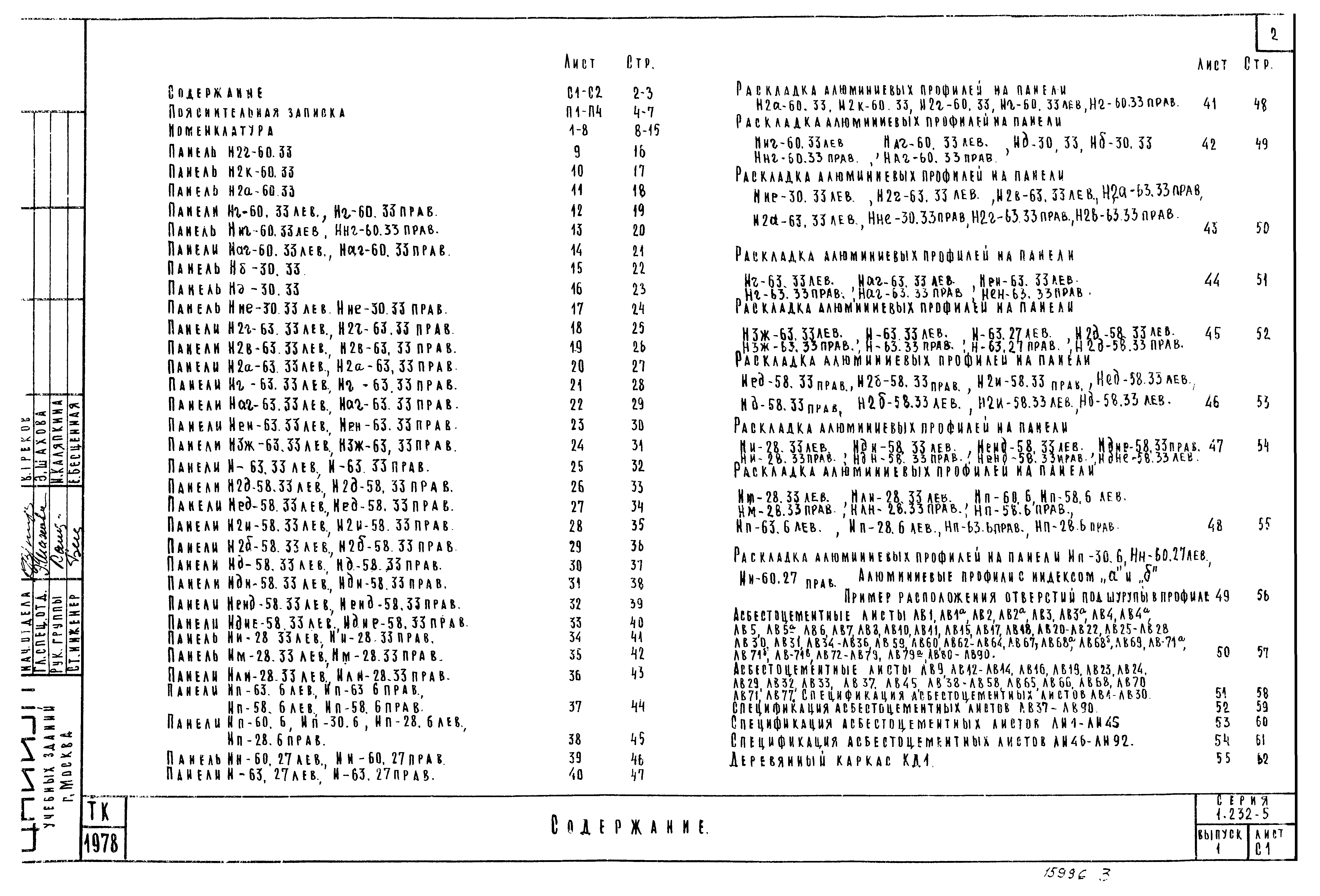

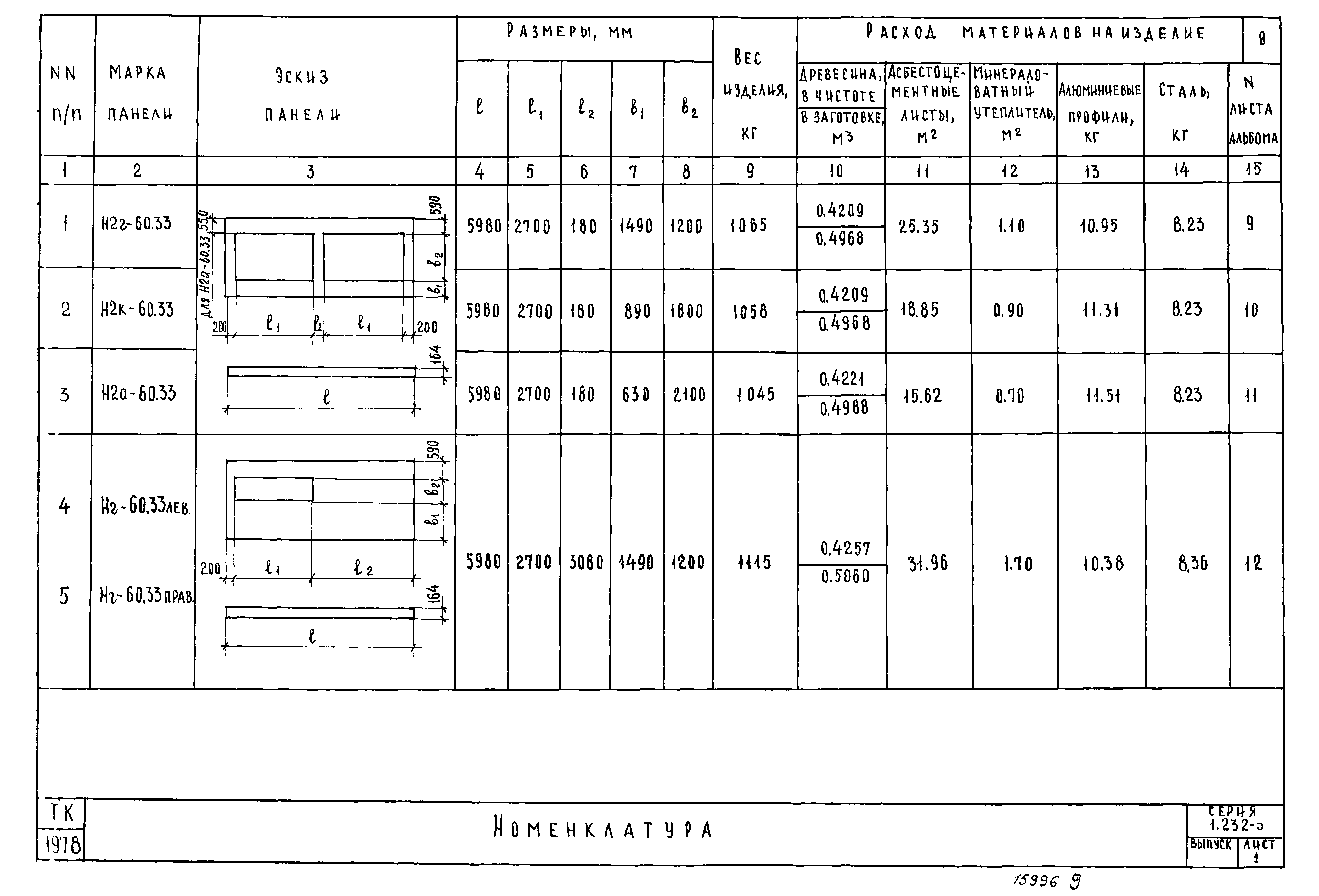

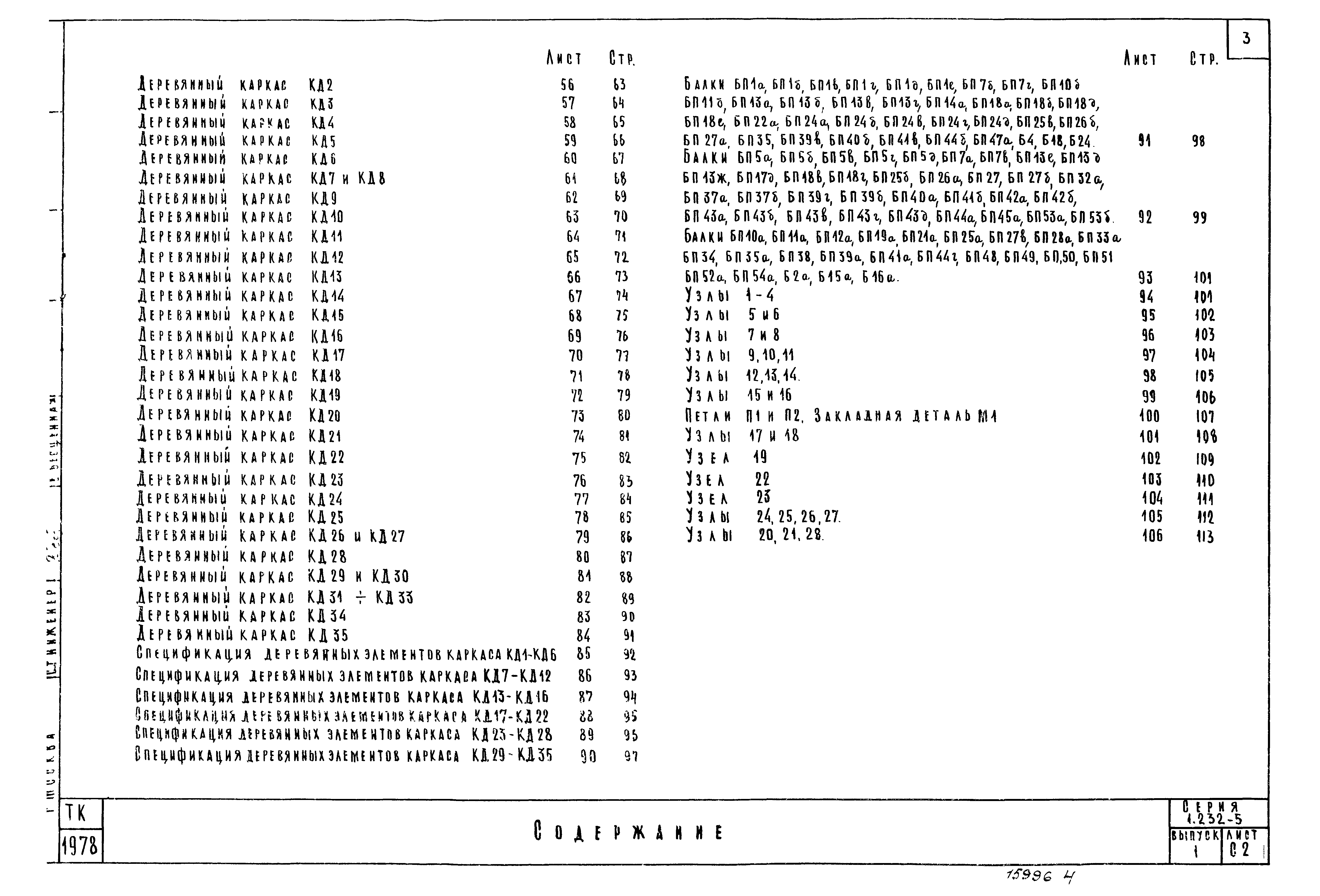

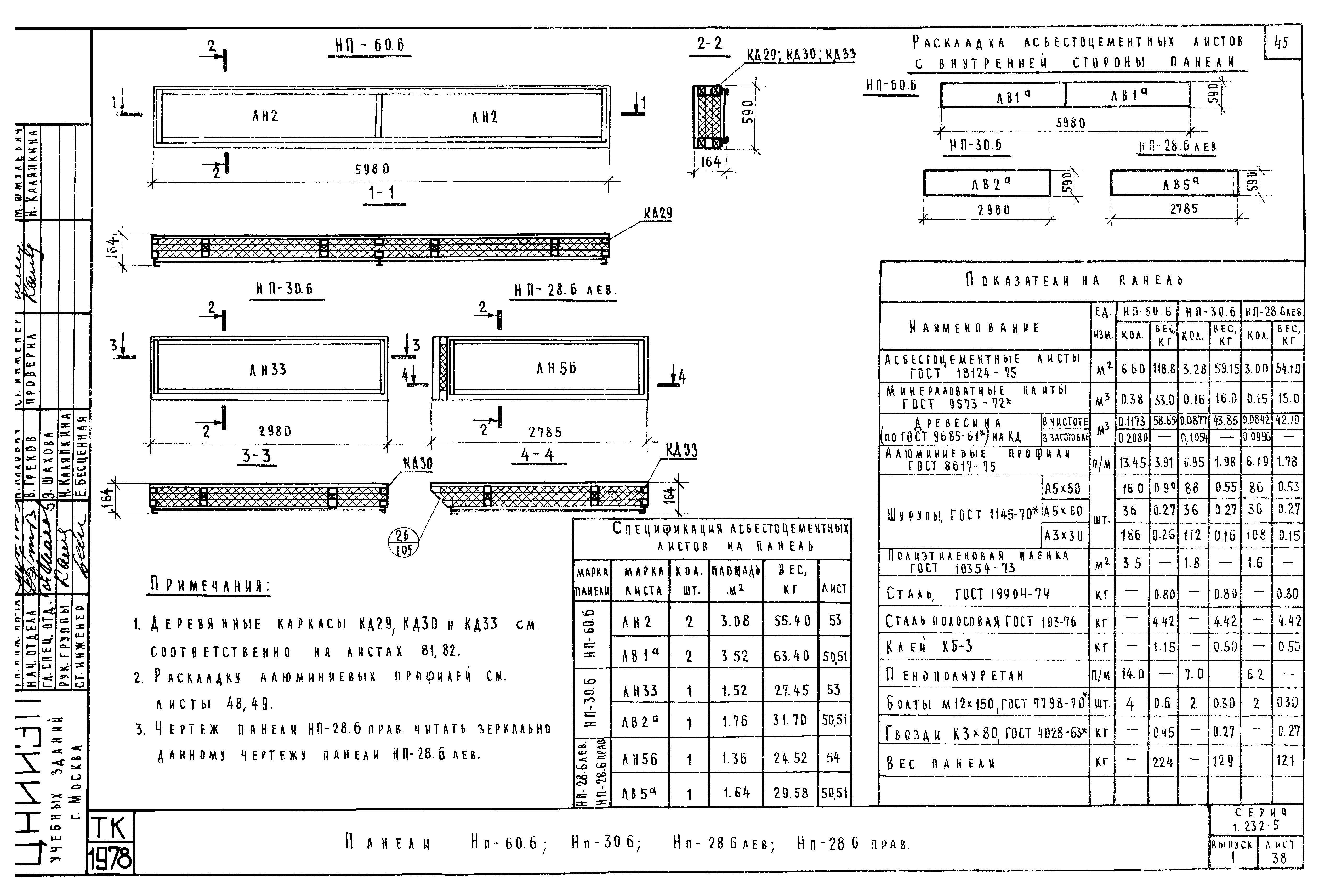

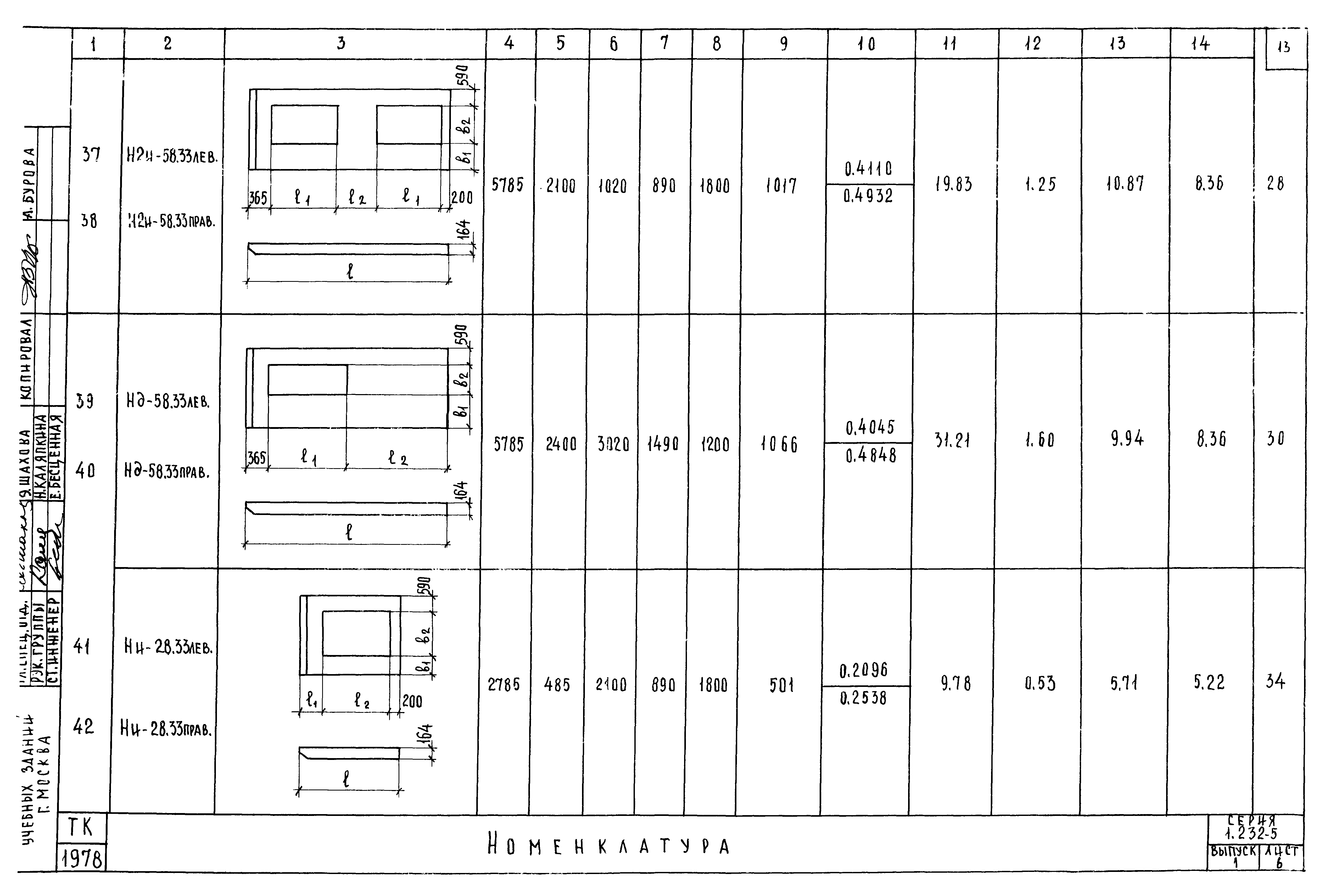

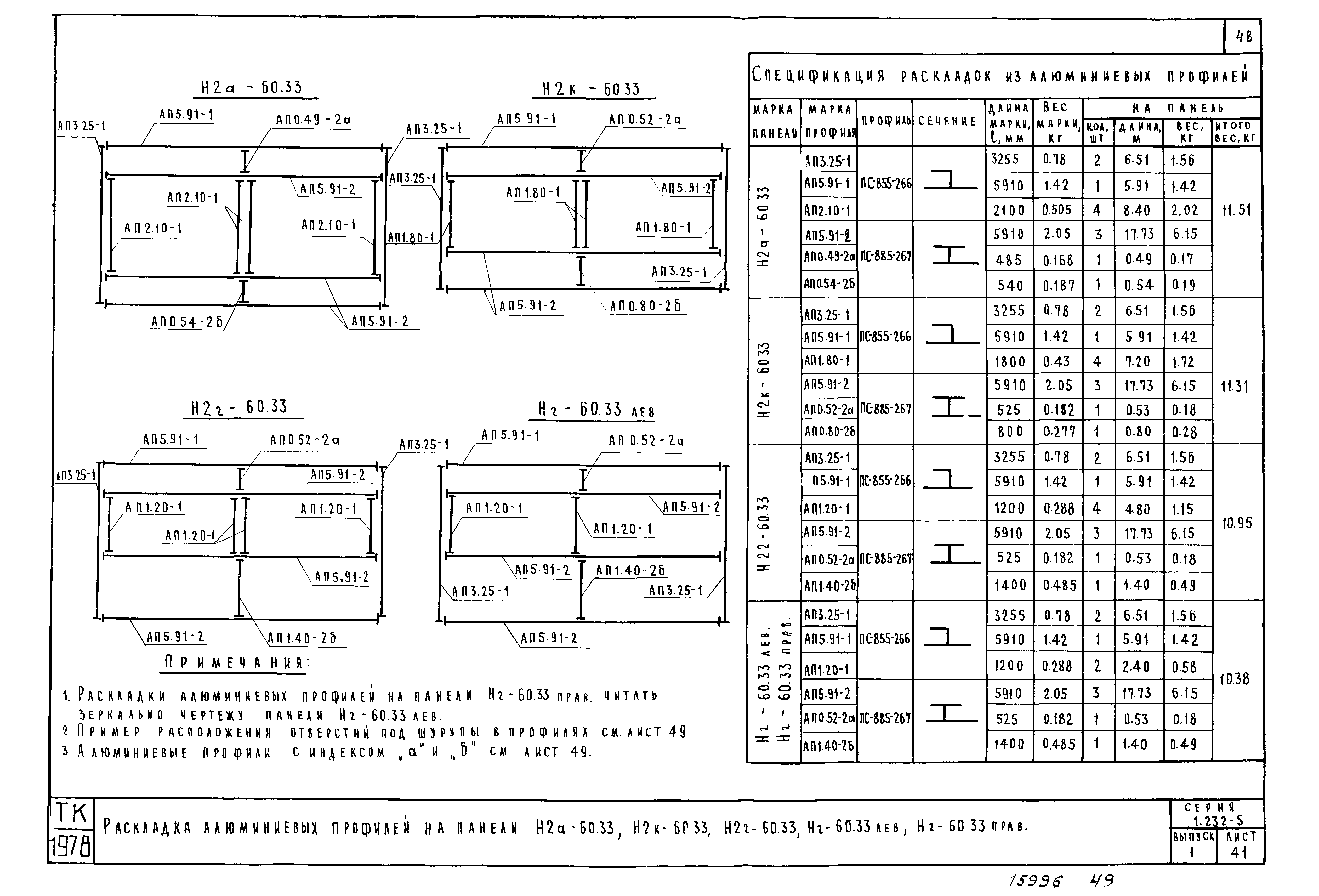

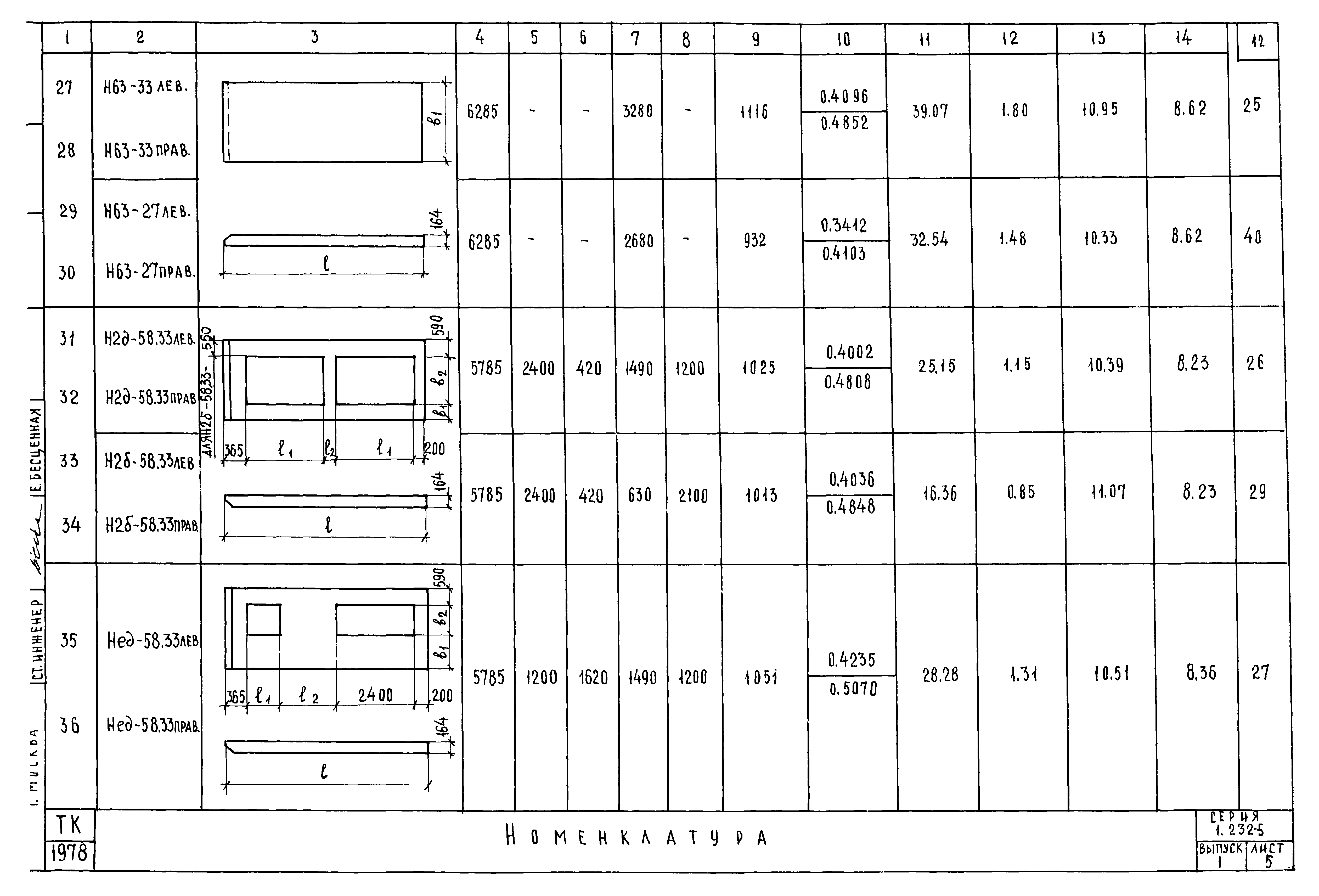

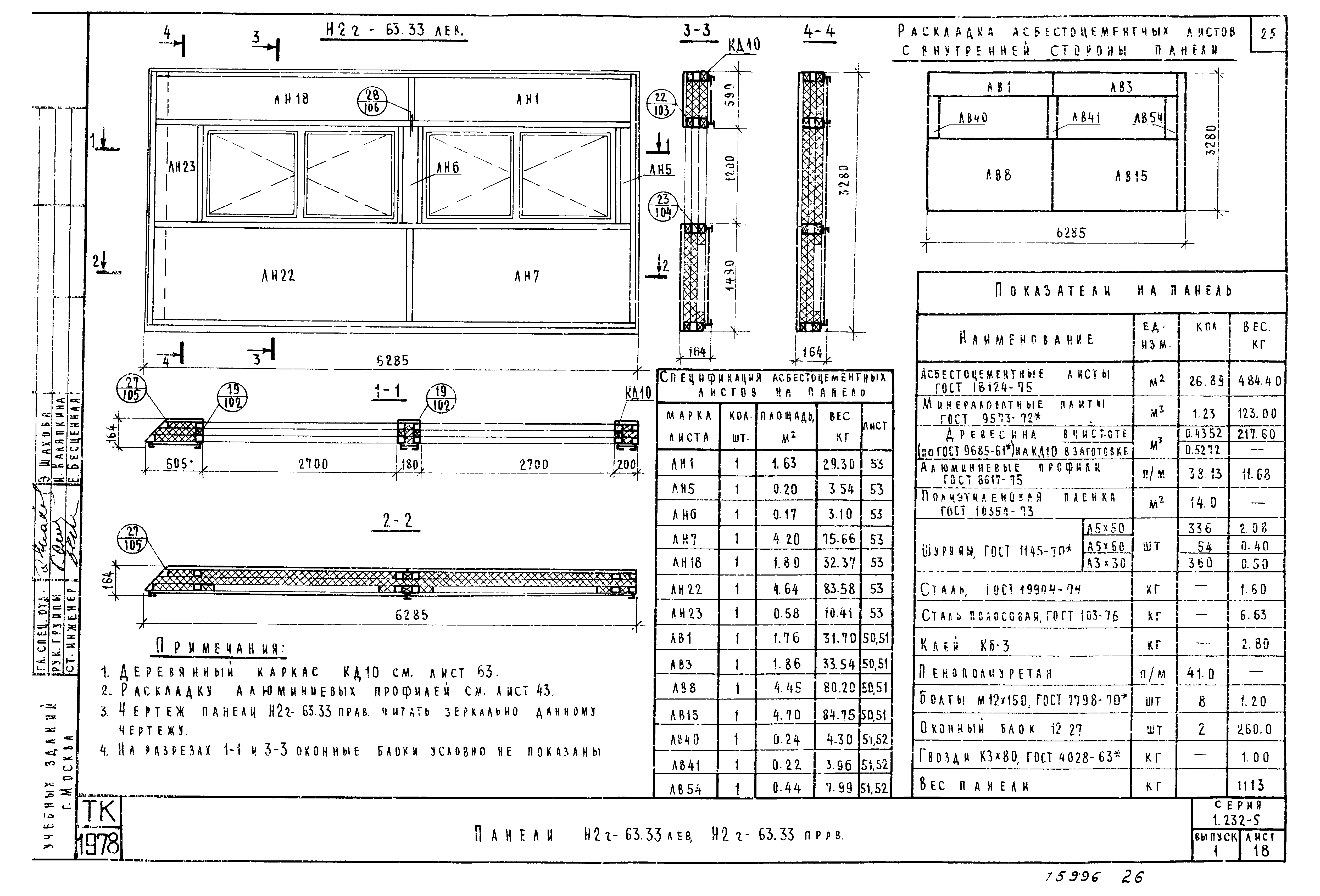

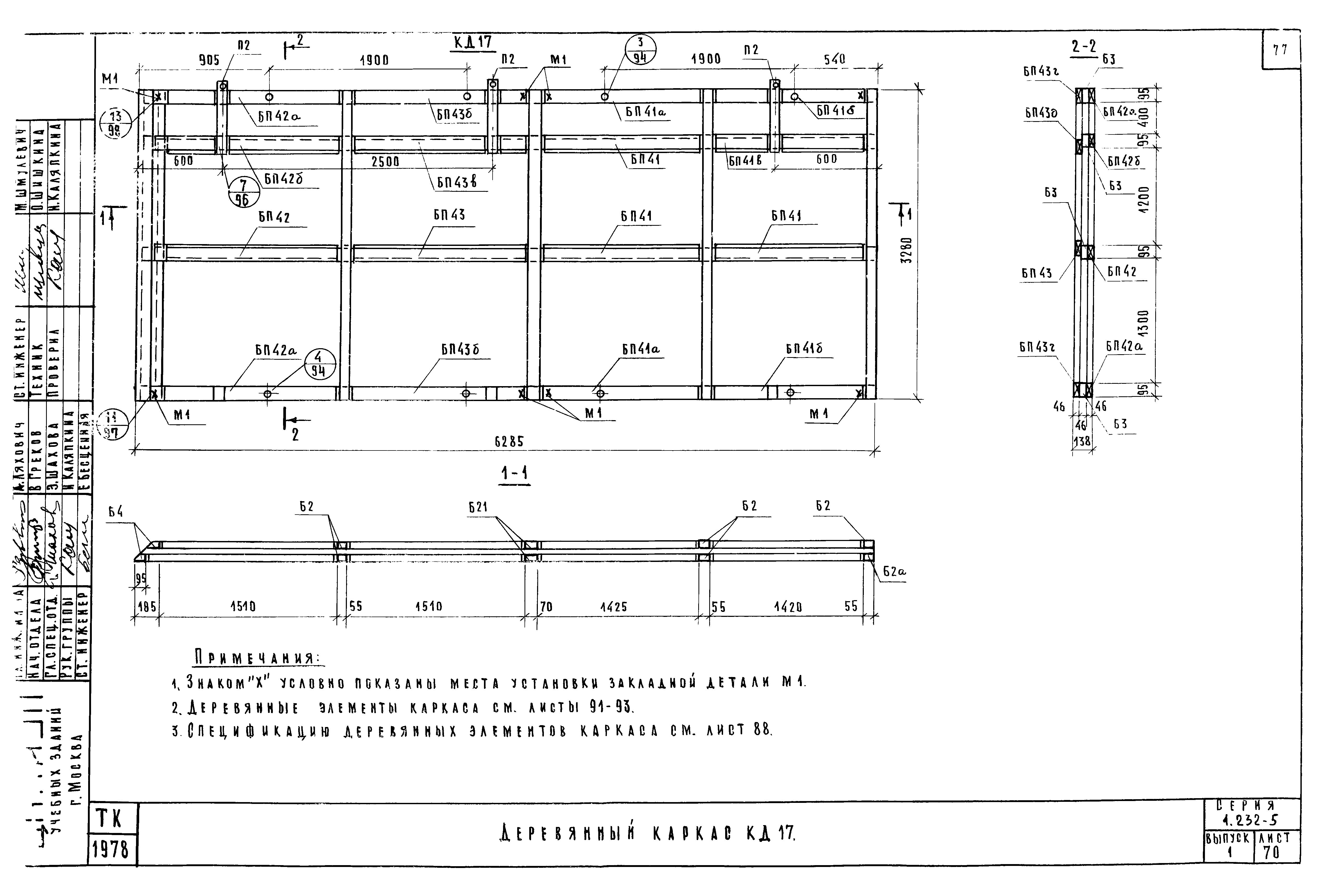

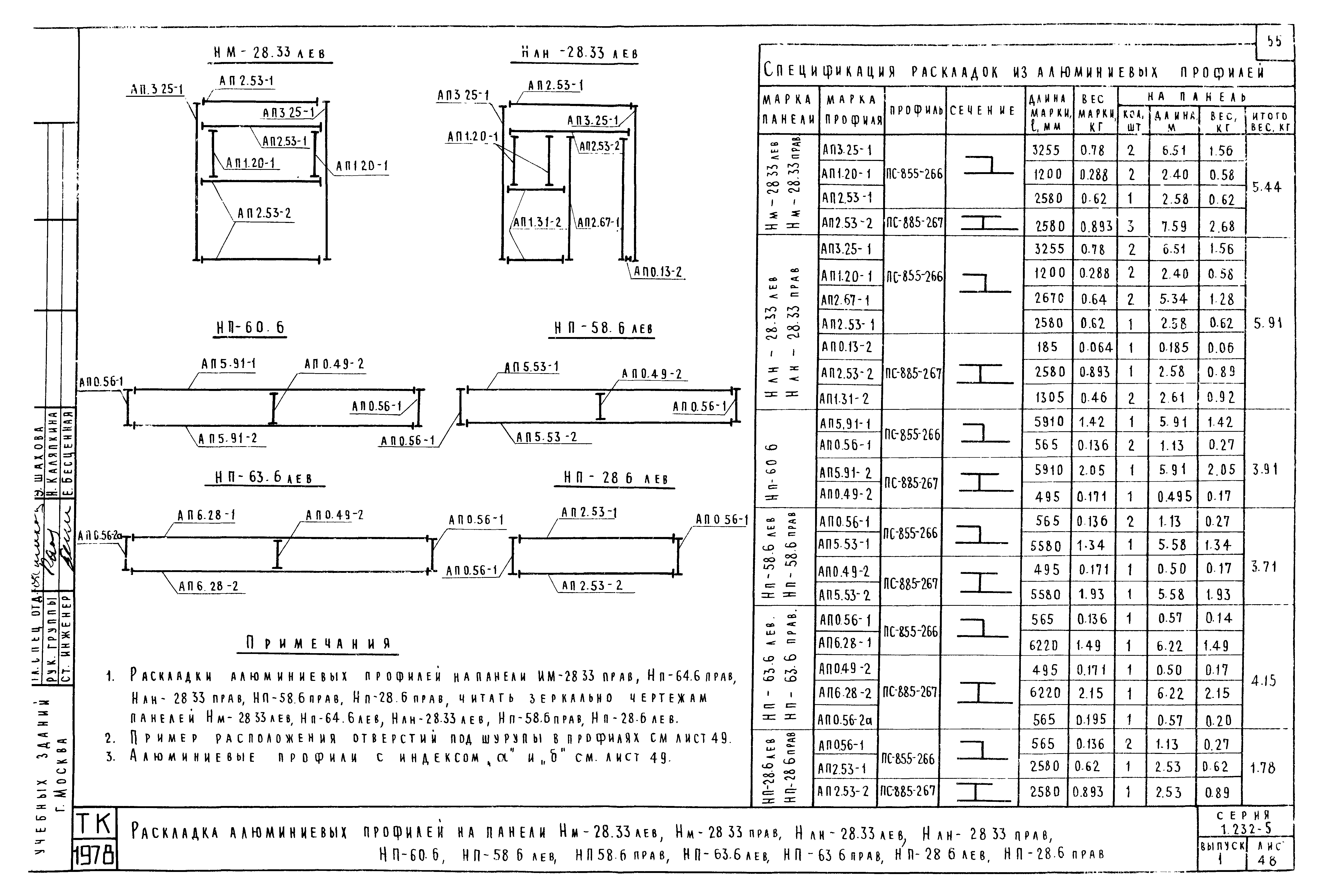

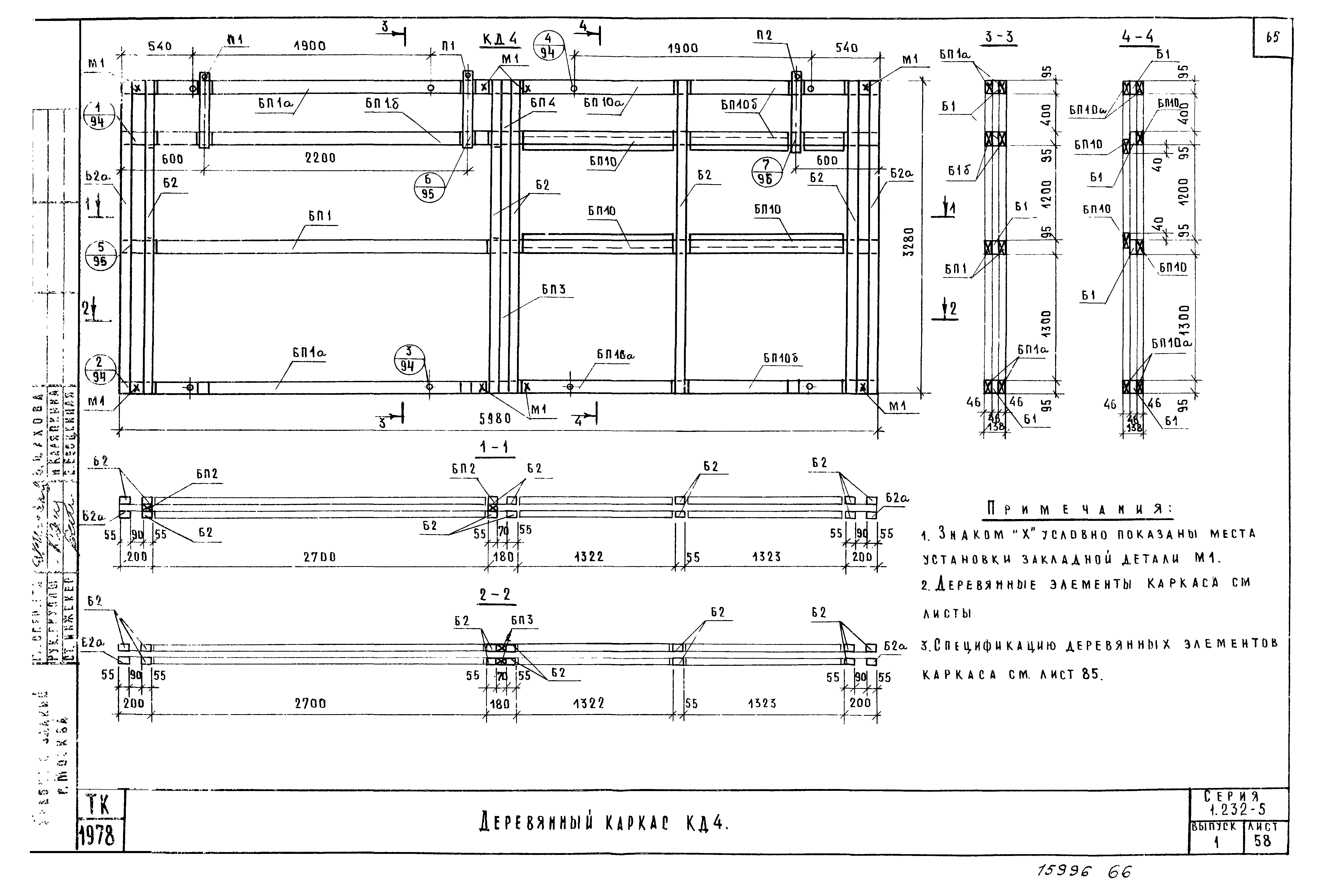

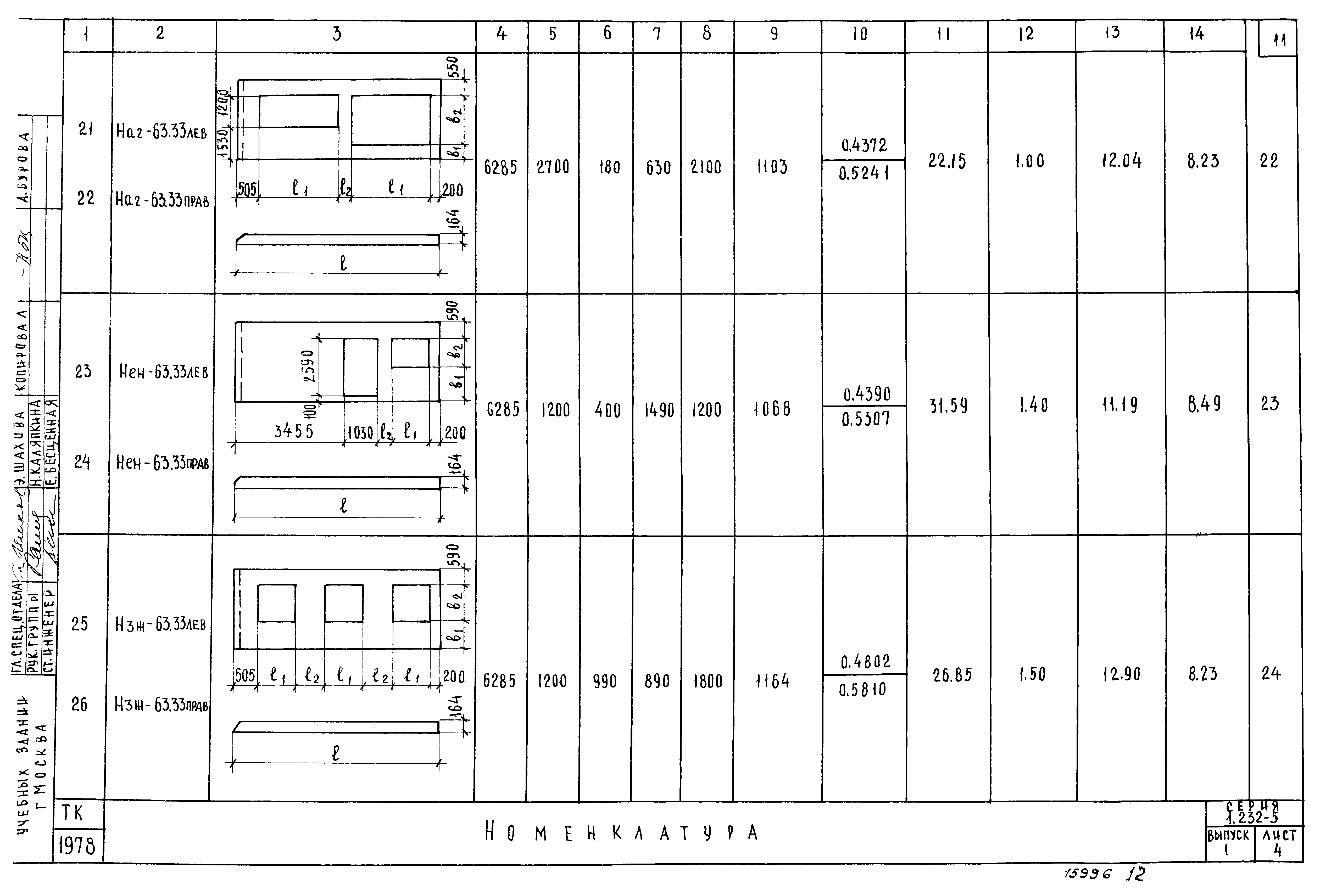

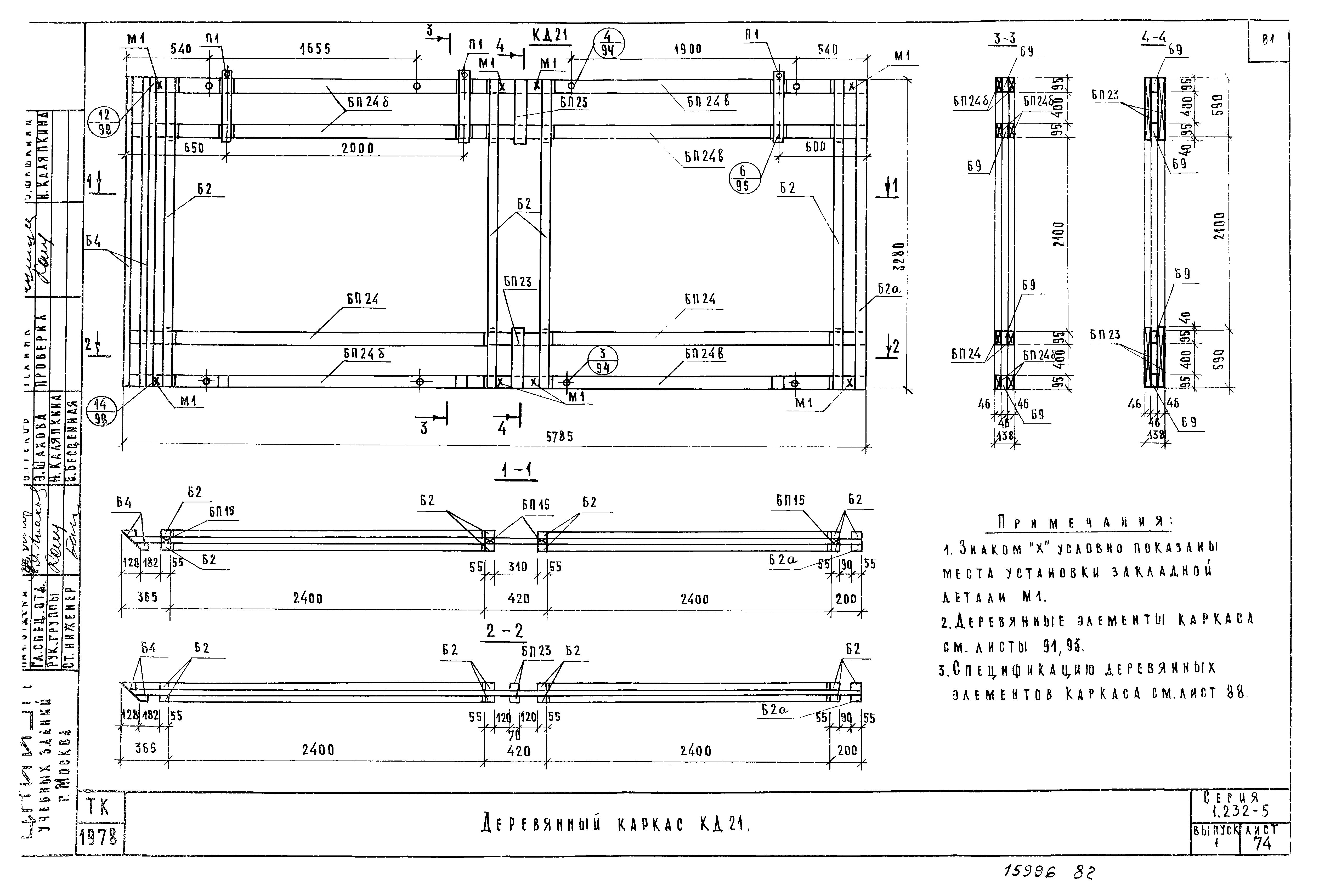

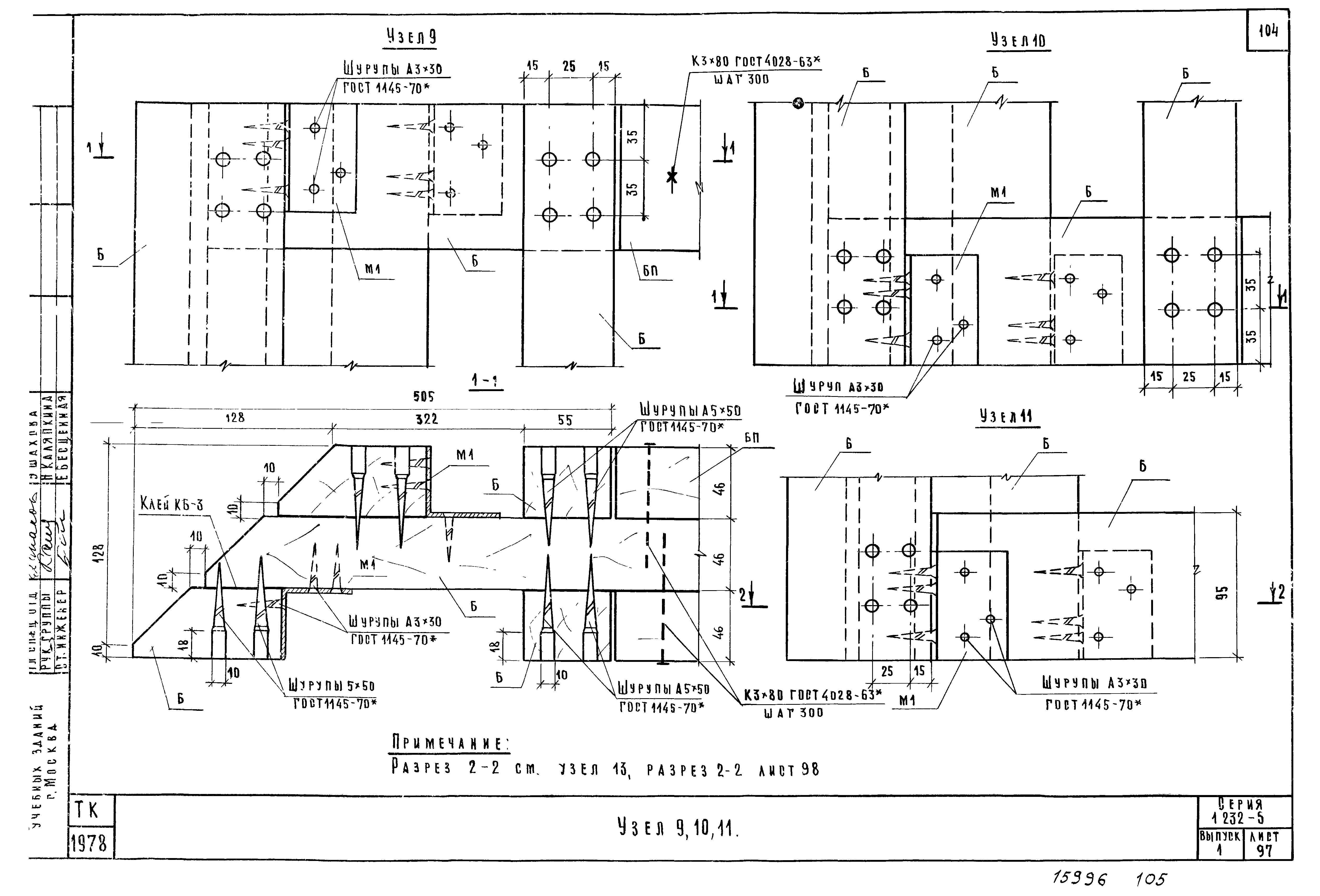

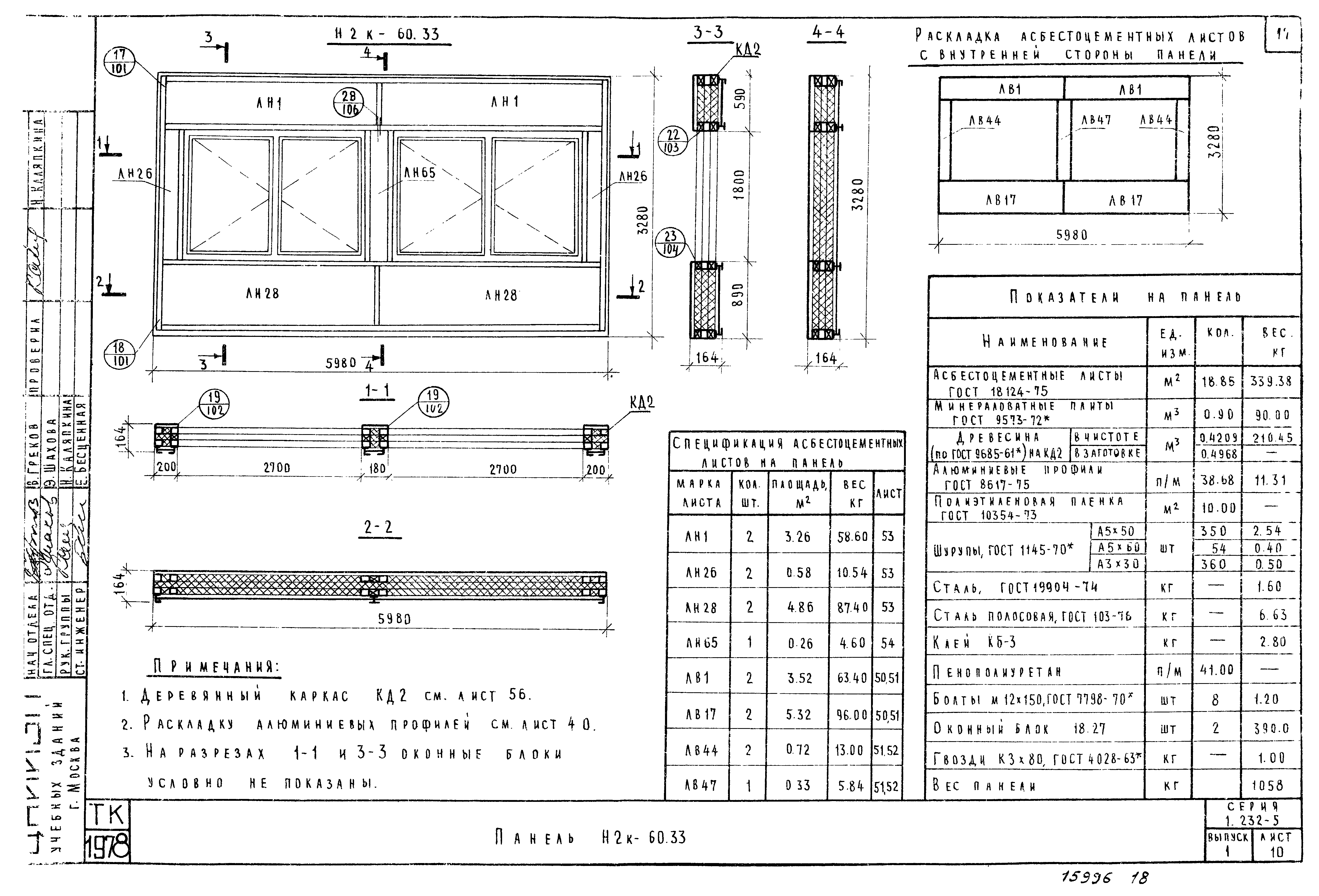

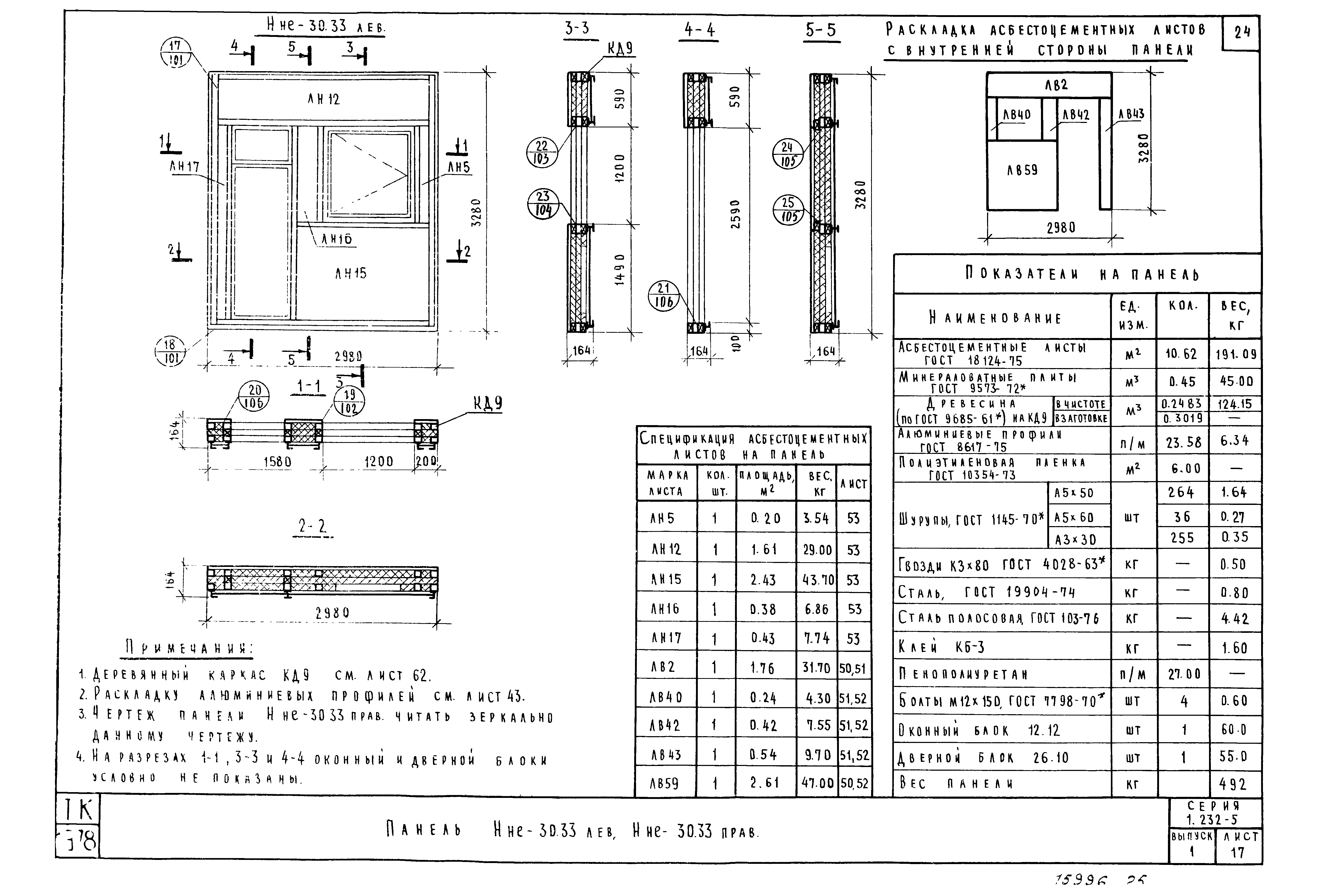

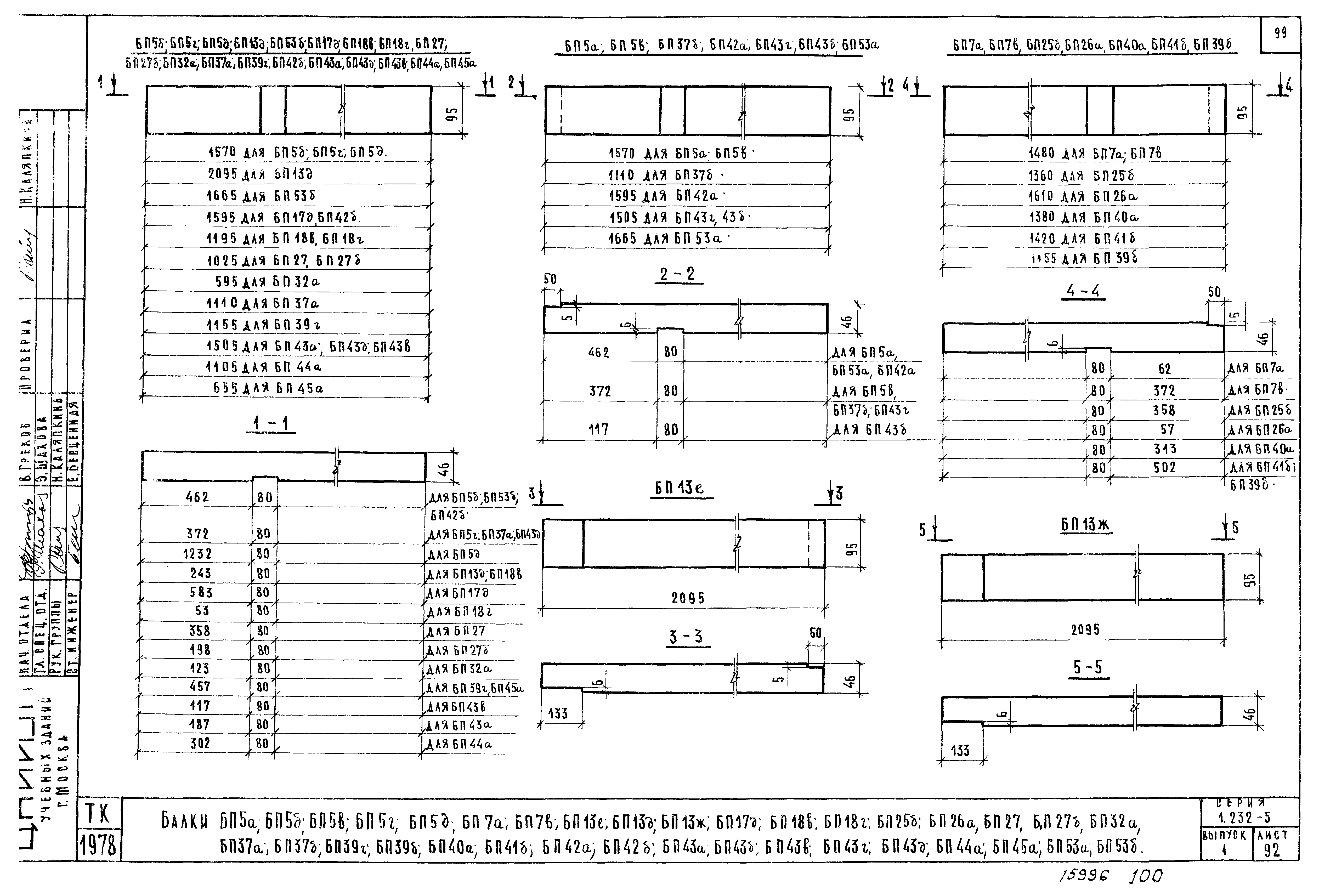

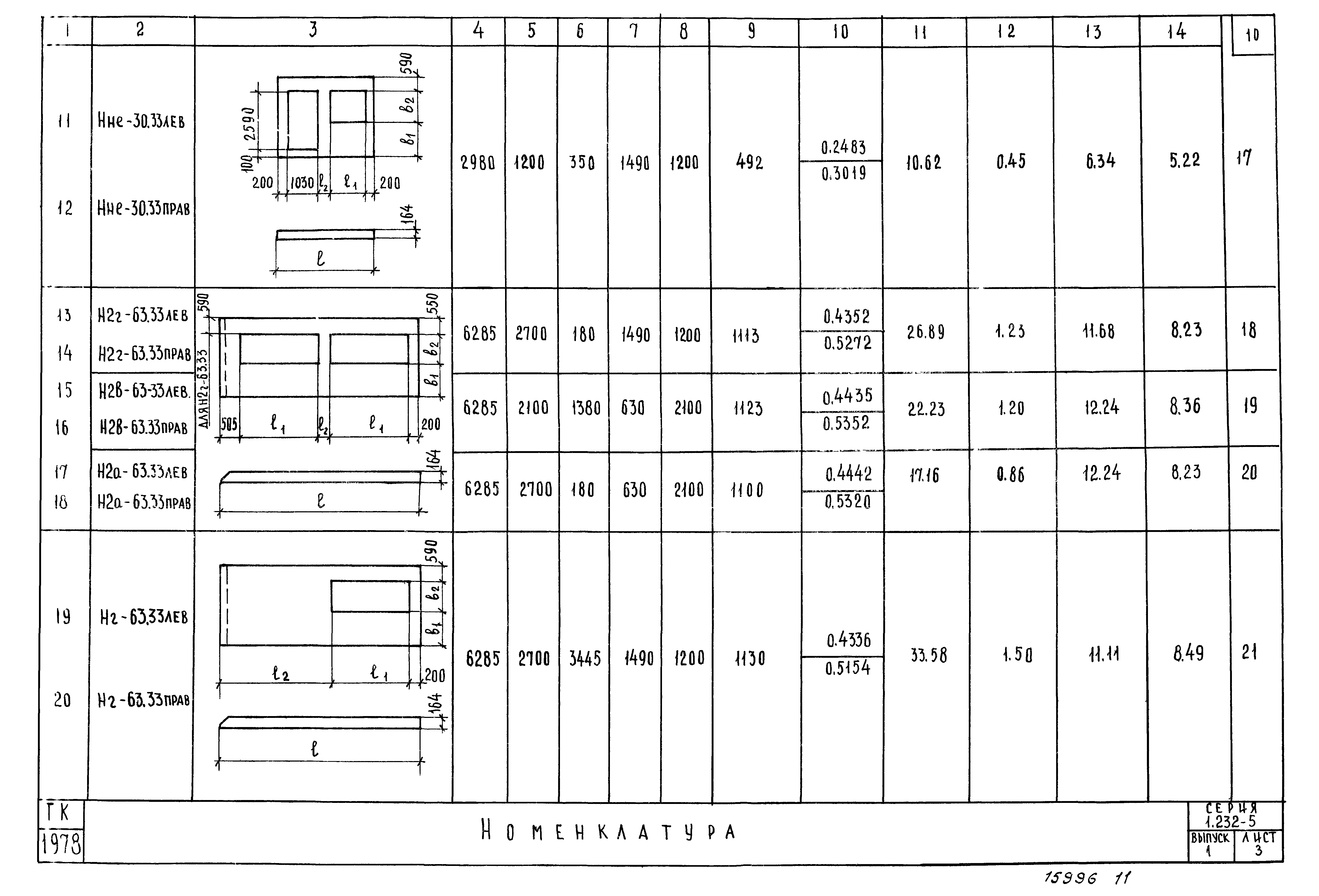

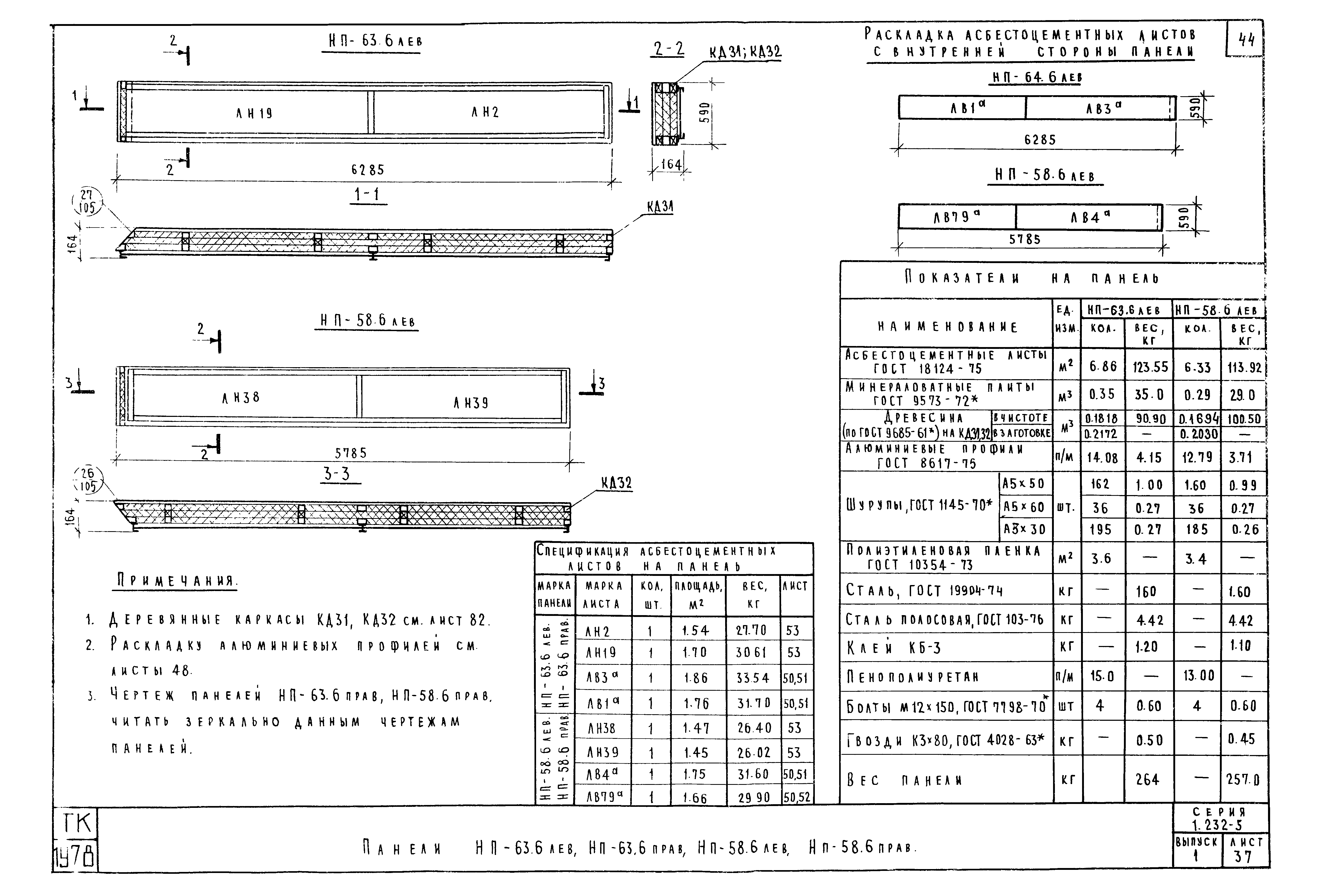

Оглавление:	Содержание Пояснительная записка Номенклатура Панели Раскладка алюминиевых профилей на панели Пример расположения отверстий под шурупы в профиле Асбестоцементные листы Спецификация асбестоцементных листов Деревянные каркасы КД1 - КД35 Спецификация деревянных элементов каркаса Балки Узлы 1 - 16 Петли П1 и П2. Закладная деталь М1 Узлы 17 - 28
Разработан:	ЦНИИЭП учебных зданий
Утверждён:	12.01.1979 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (5)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 7307-75 «Детали из древесины и древесных материалов. Припуски на механическую обработку» ГОСТ 9685-61 «Заготовки из древесины хвойных пород. Технические условия» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 18124-75 «Листы асбестоцементные плоские» ГОСТ 10174-72 «Прокладки уплотняющие пенополиуретановые для окон и дверей» СНиП II-6-74 «Нагрузки и воздействия» СНиП II-А.5-70* «Противопожарные нормы проектирования зданий и сооружений» СНиП II-В.4-71* «Деревянные конструкции. Нормы проектирования» СНиП II-А.7-71 «Строительная теплотехника. Нормы проектирования» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 9573-72 «Плиты и маты теплоизоляционные из минеральной ваты на синтетическом связующем» ГОСТ 14791-69 «Мастика полиизобутиленовая строительная УМС-50»
