Скачать Серия ПК-01-28 Выпуск VII. Рабочие чертежи ферм пролетом 24 м с натяжением арматуры нижнего пояса на бетон

Дата актуализации: 10.08.2017

Серия ПК-01-28

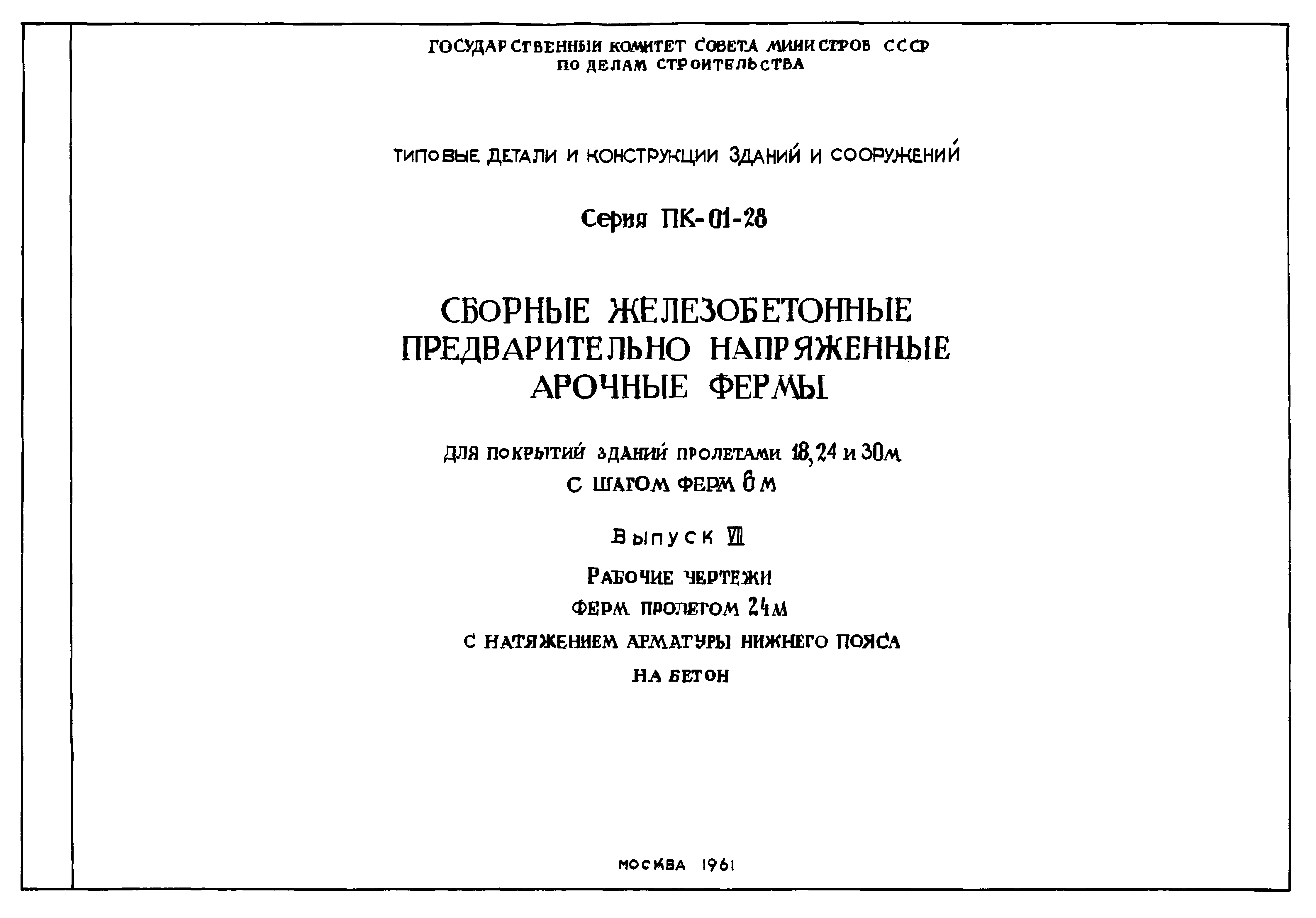

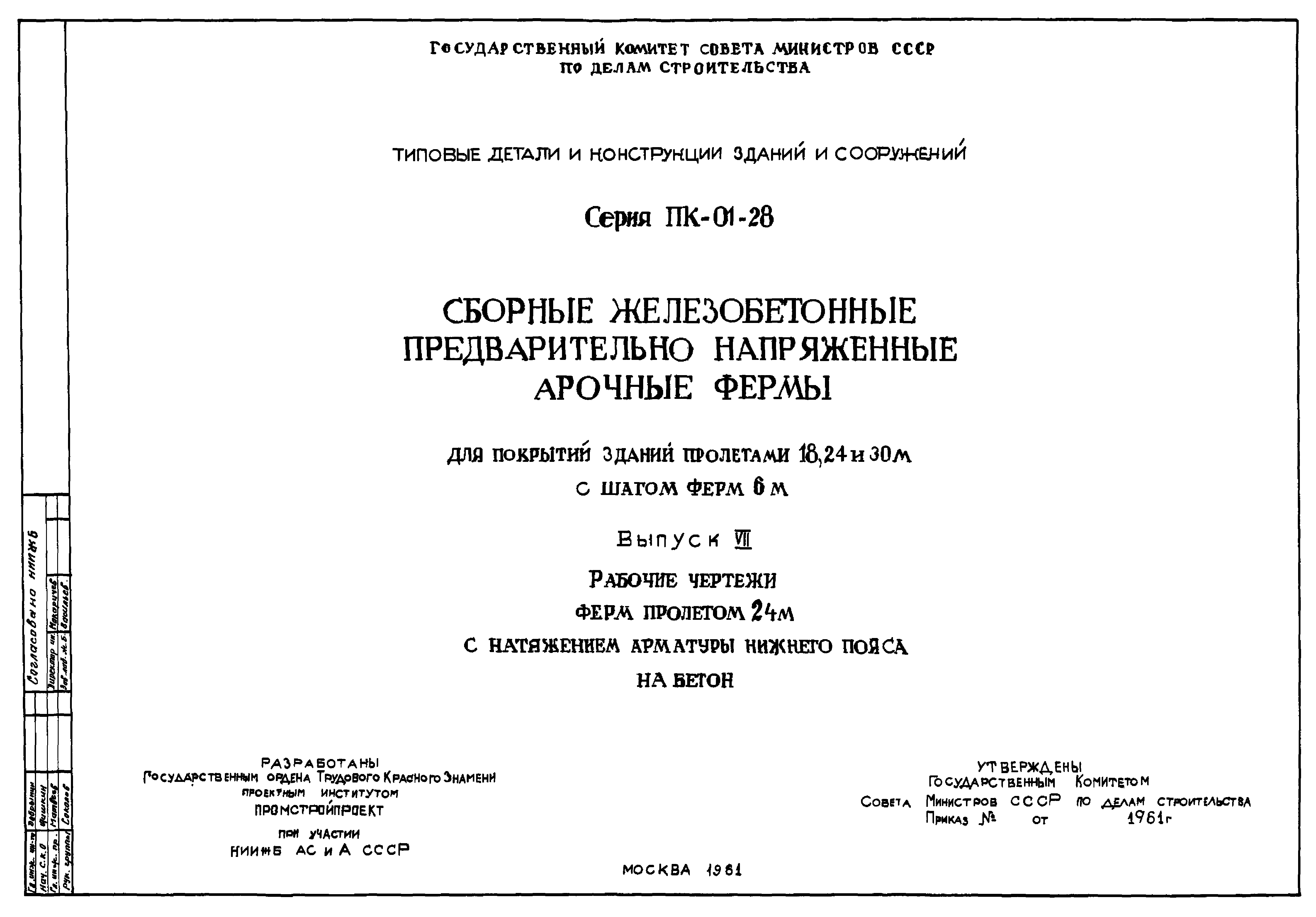

Выпуск VII. Рабочие чертежи ферм пролетом 24 м с натяжением арматуры нижнего пояса на бетон

Обозначение: Серия ПК-01-28
Обозначение англ: Series ПК-01-28
Статус:действует
Название рус.:Выпуск VII. Рабочие чертежи ферм пролетом 24 м с натяжением арматуры нижнего пояса на бетон
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017

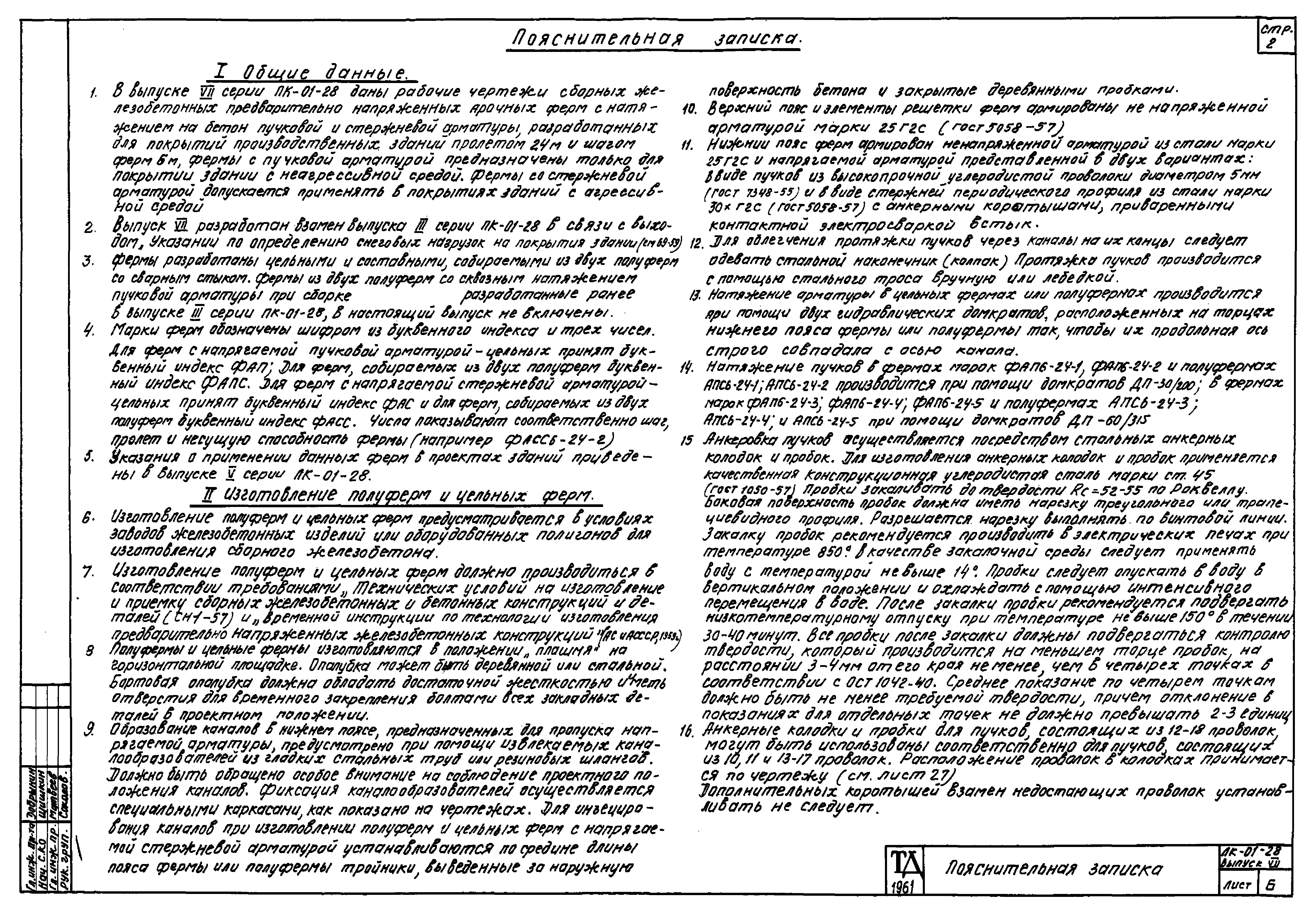

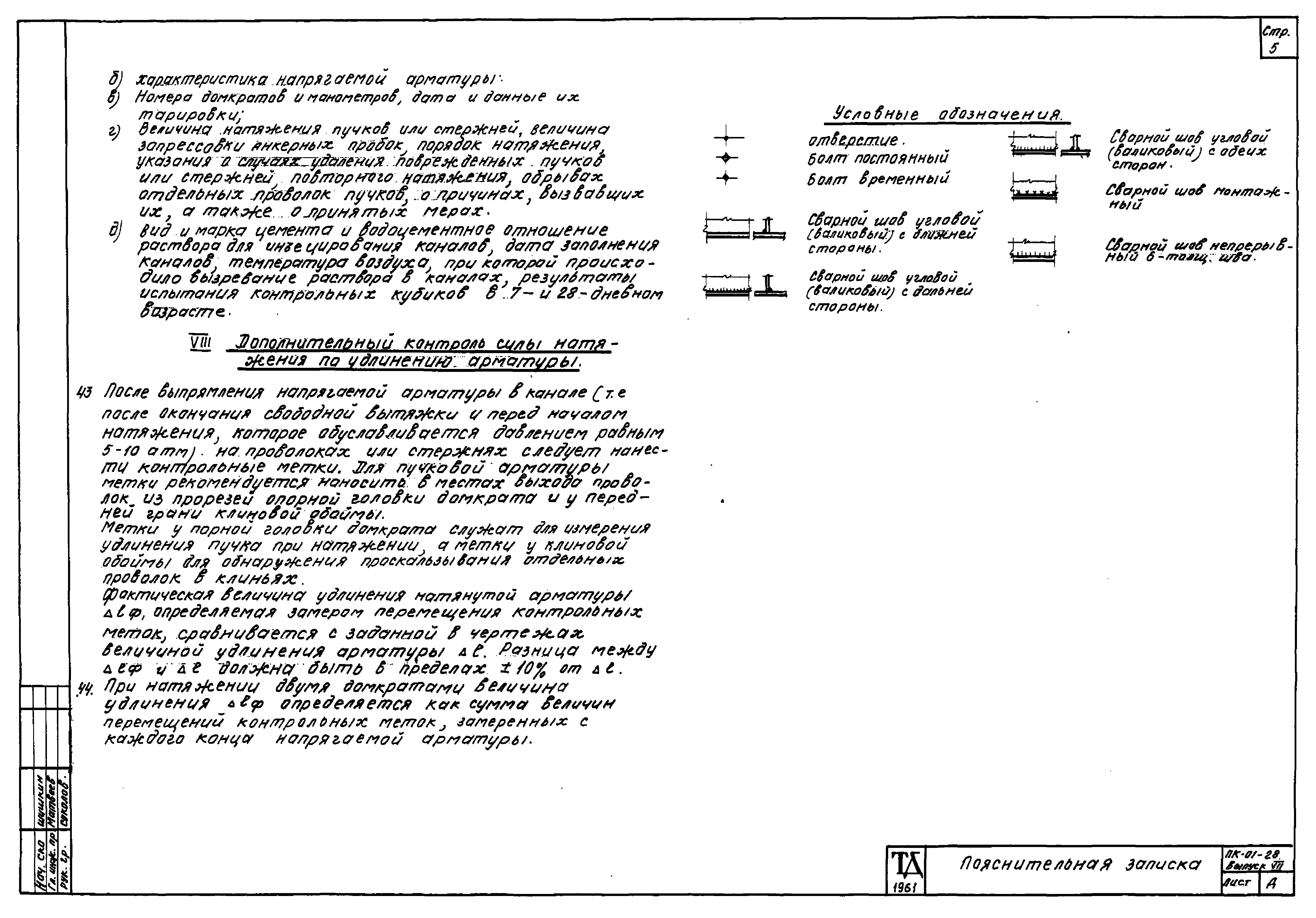

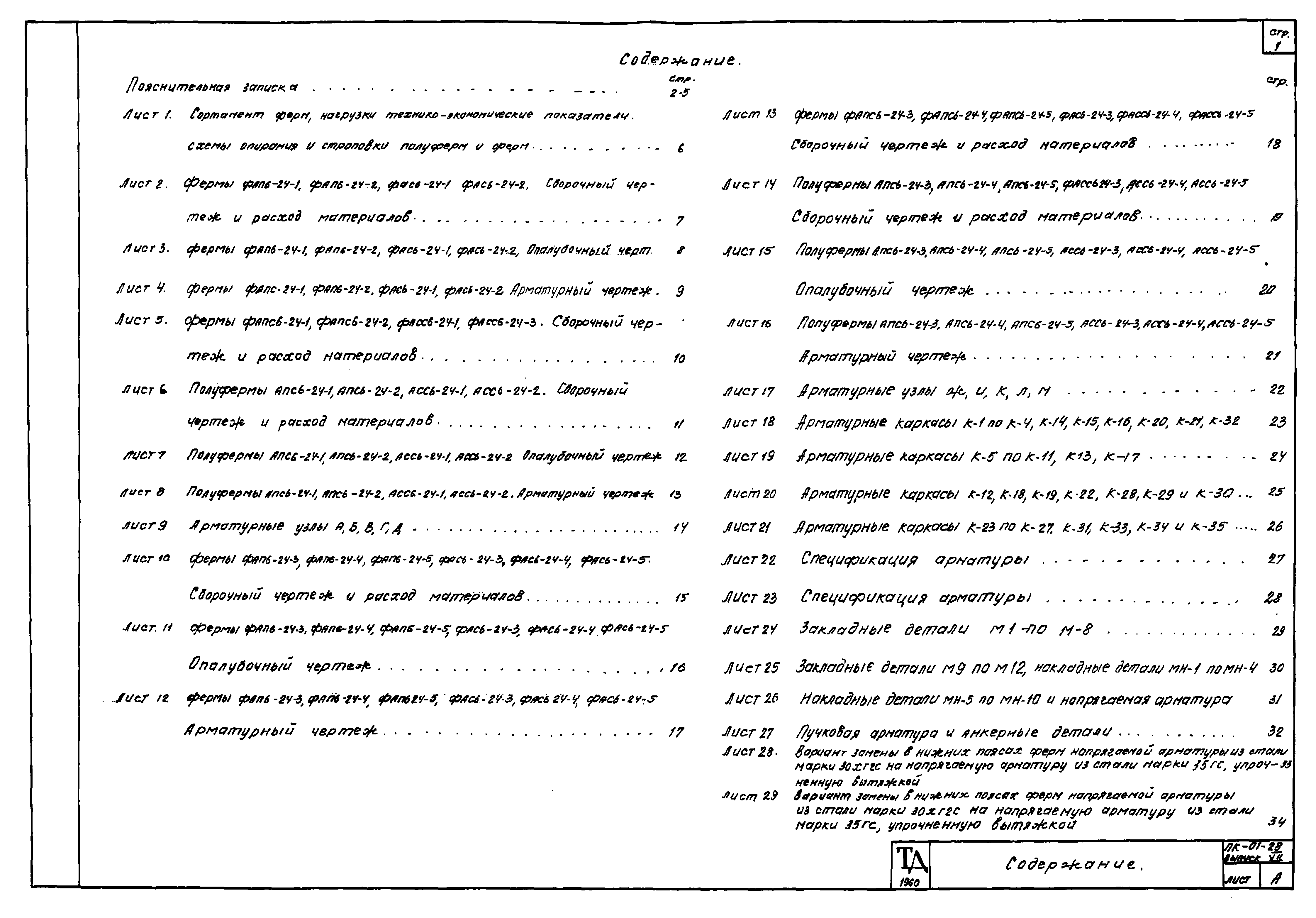

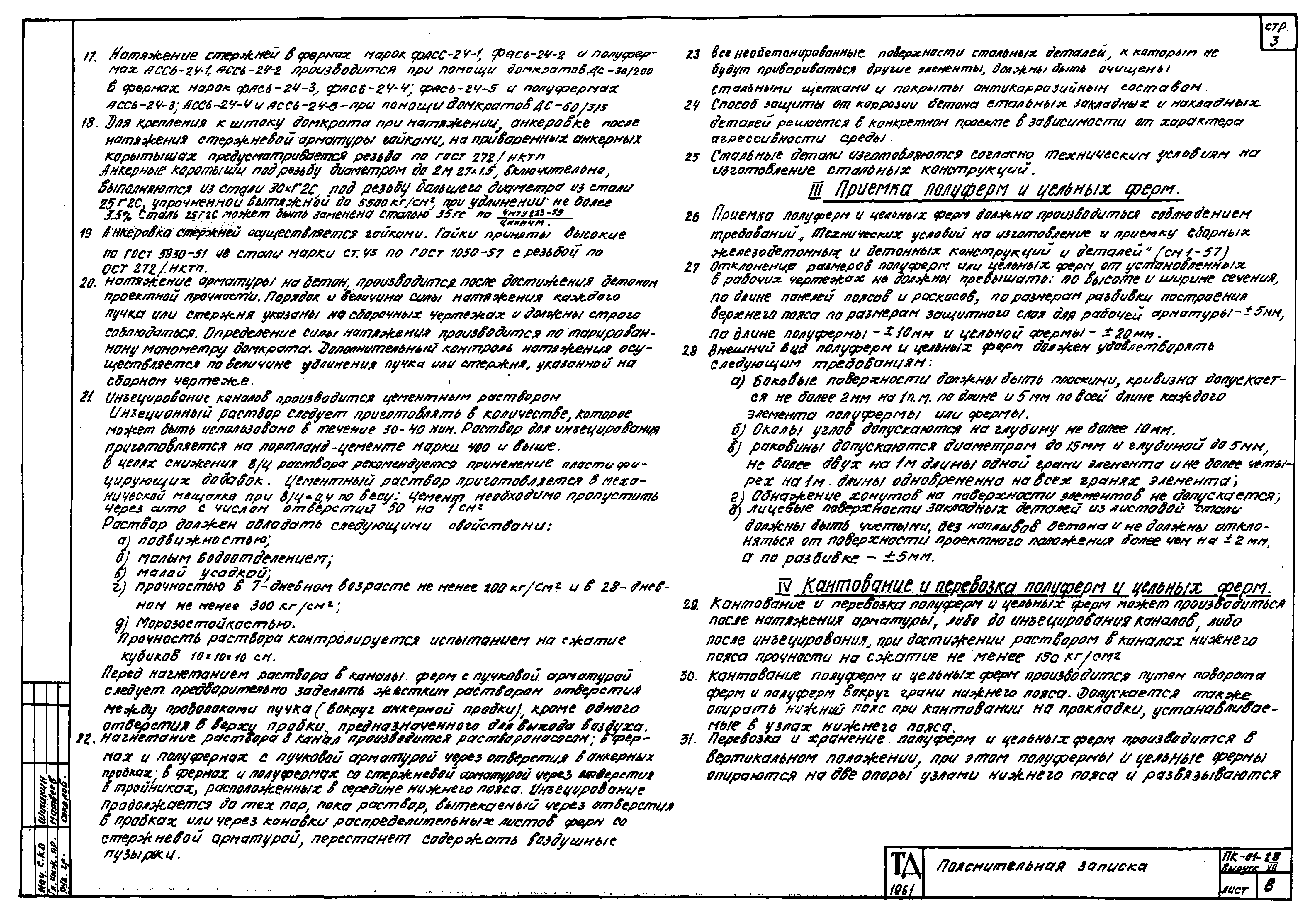

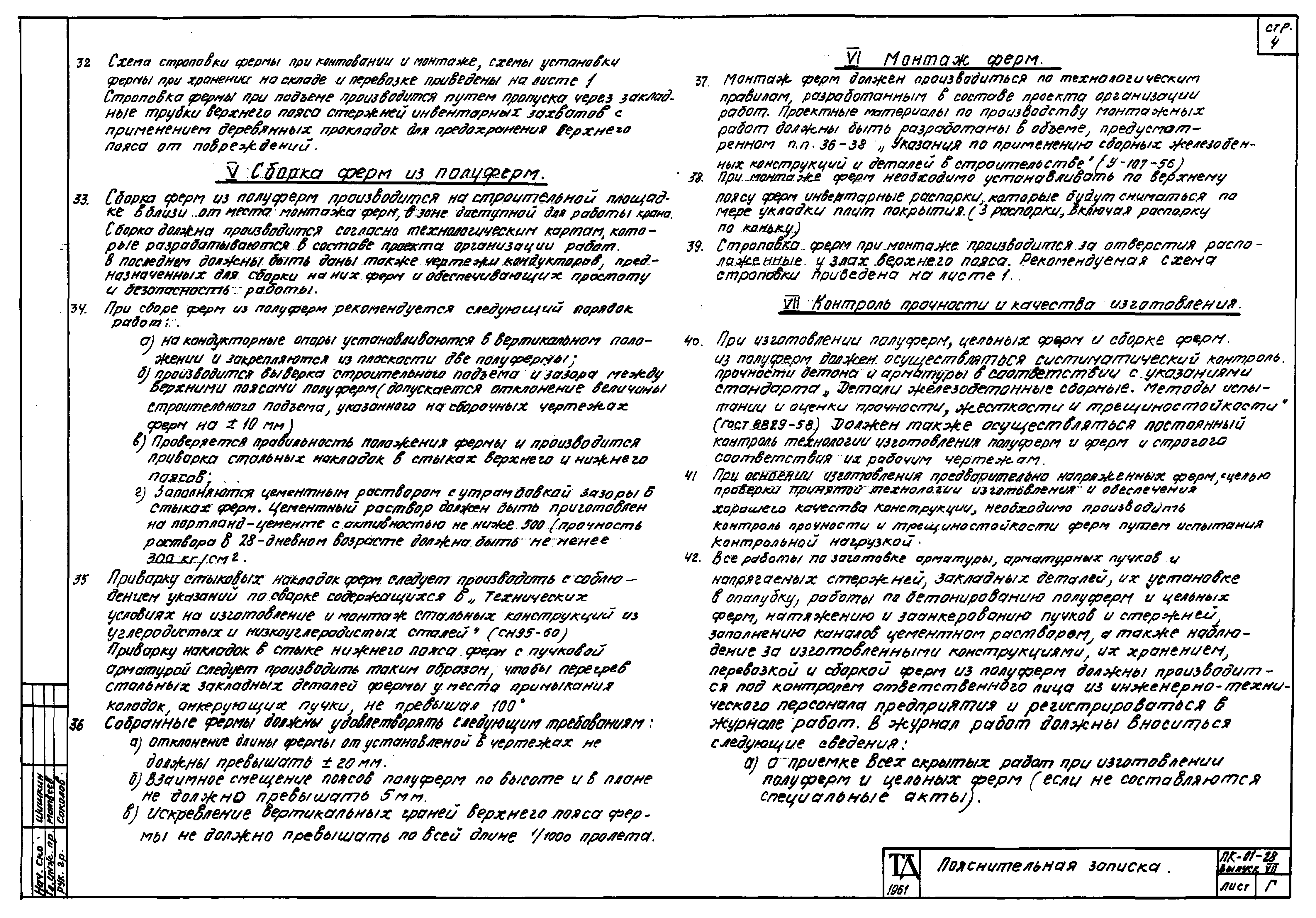

Оглавление:Пояснительная записка

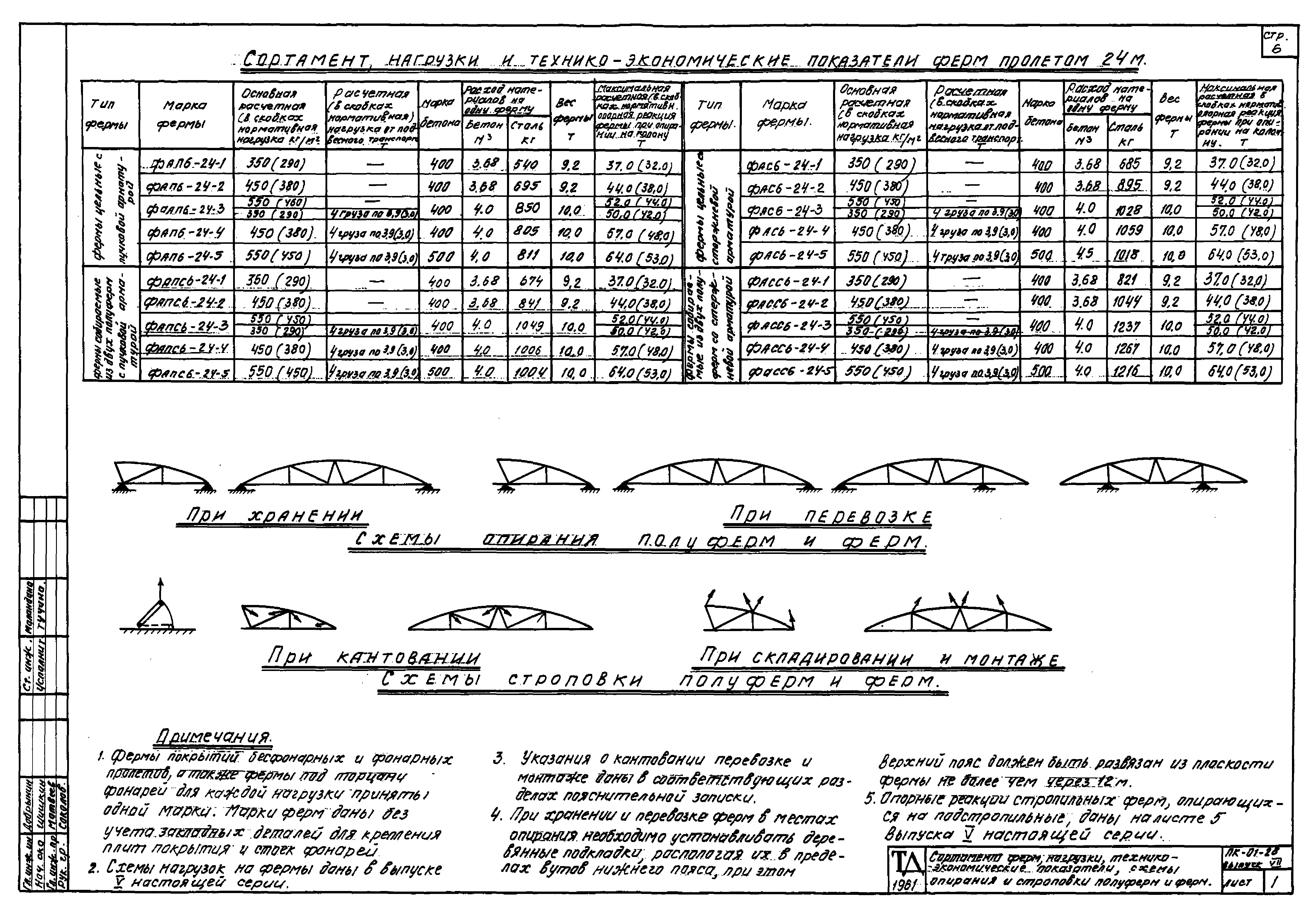

Сортамент ферм, нагрузки, технико-экономические показатели. Схемы опирания и строповки полуферм и ферм

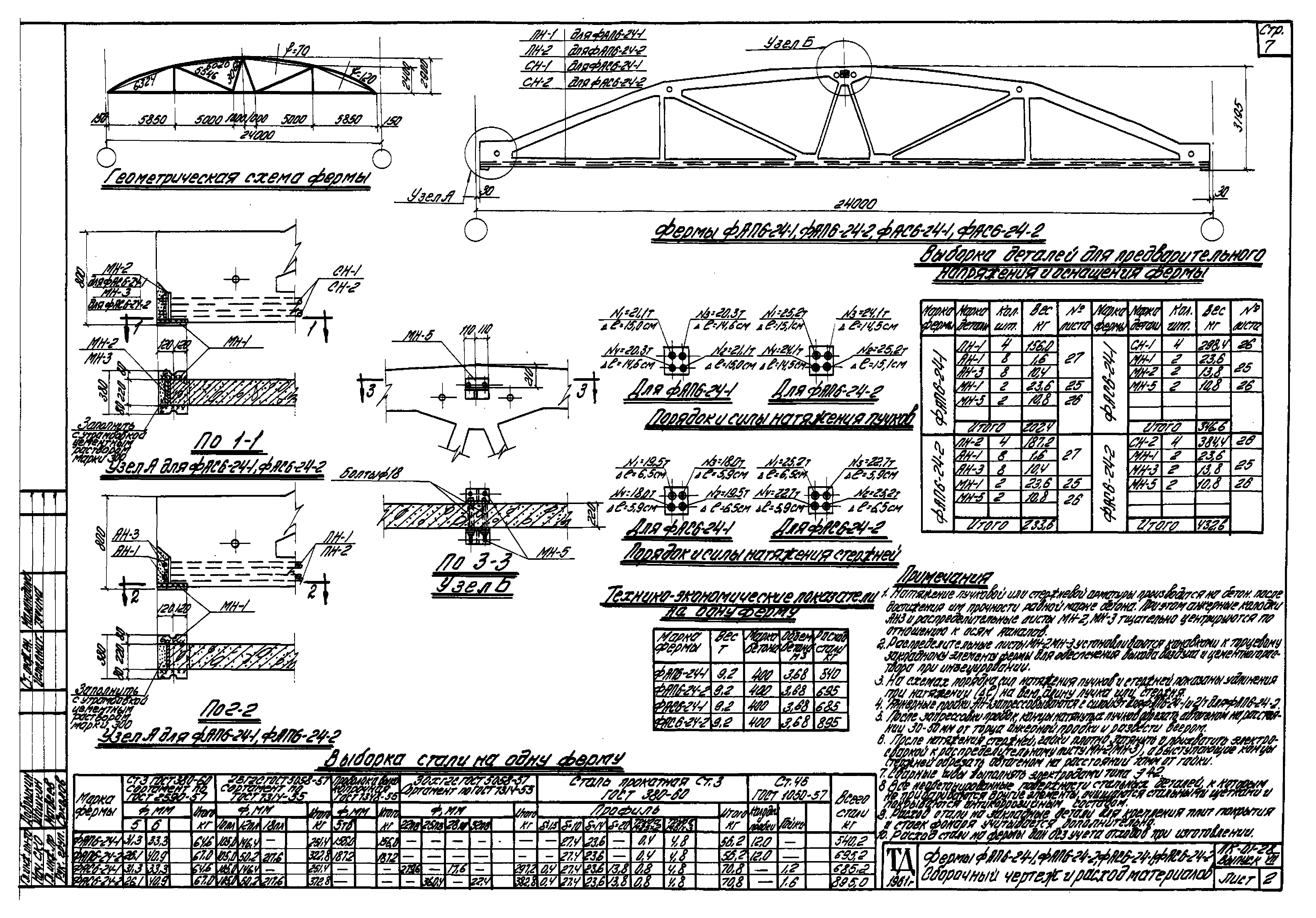

Фермы ФАП6-24-1, ФАП6-24-2, ФАС6-24-1, ФАС6-24-2. Сборочный чертеж и расход материалов

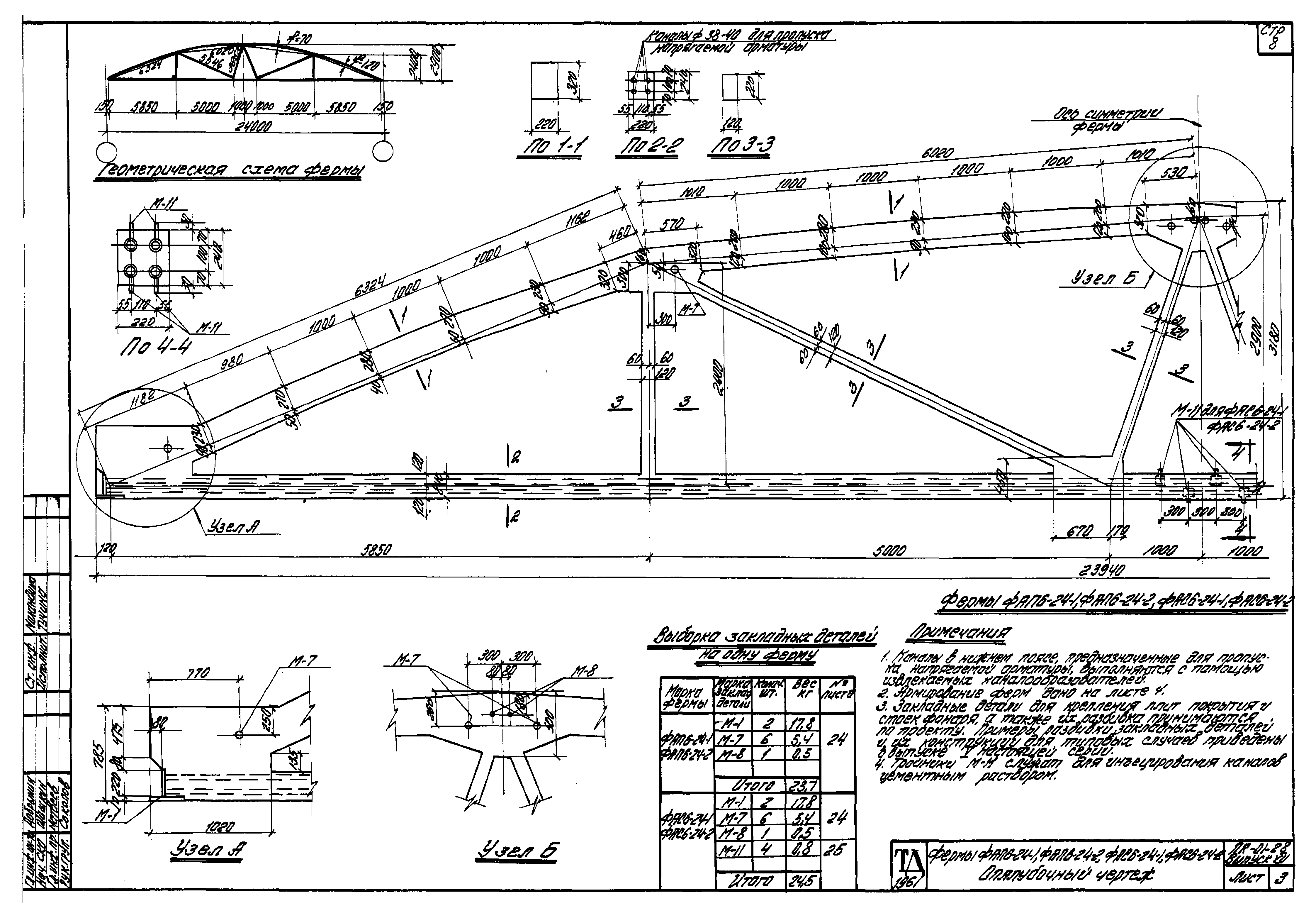

Фермы ФАП6-24-1, ФАП6-24-2, ФАС6-24-1, ФАС6-24-2. Опалубочный чертеж

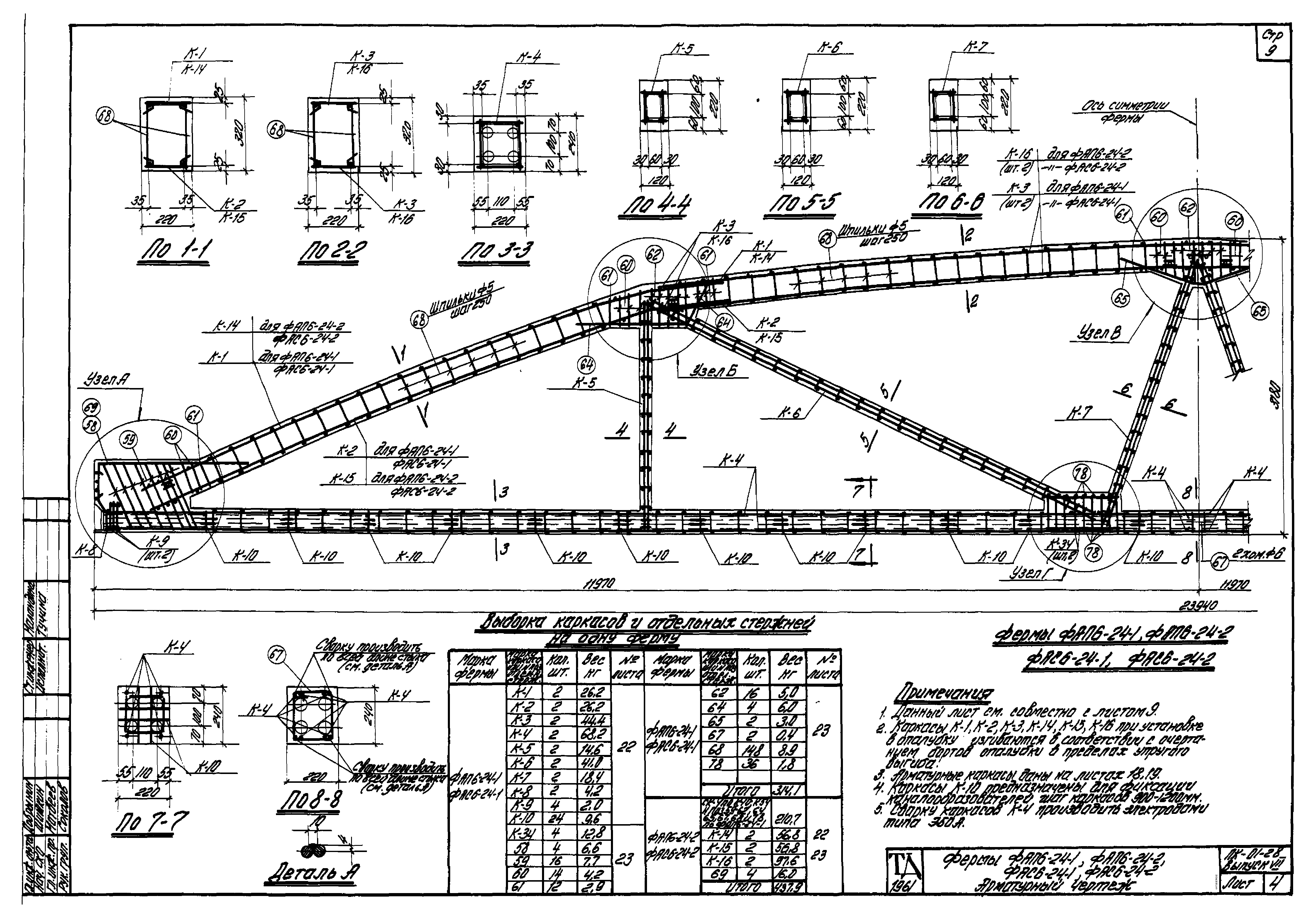

Фермы ФАП6-24-1, ФАП6-24-2, ФАС6-24-1, ФАС6-24-2. Арматурный чертеж

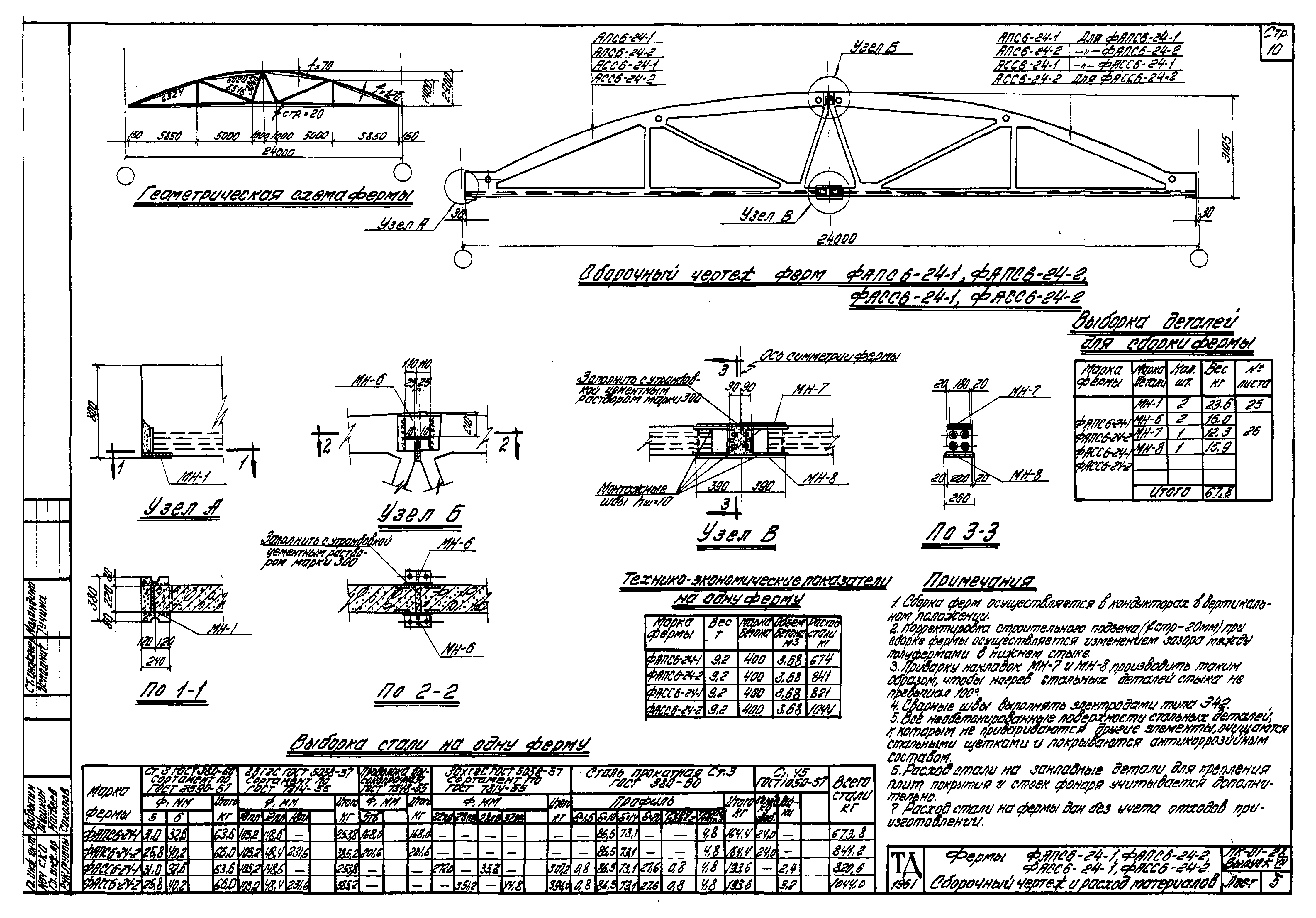

Фермы ФАПС6-24-1, ФАПС6-24-2, ФАСС6-24-1, ФАСС6-24-2. Сборочный чертеж и расход материалов

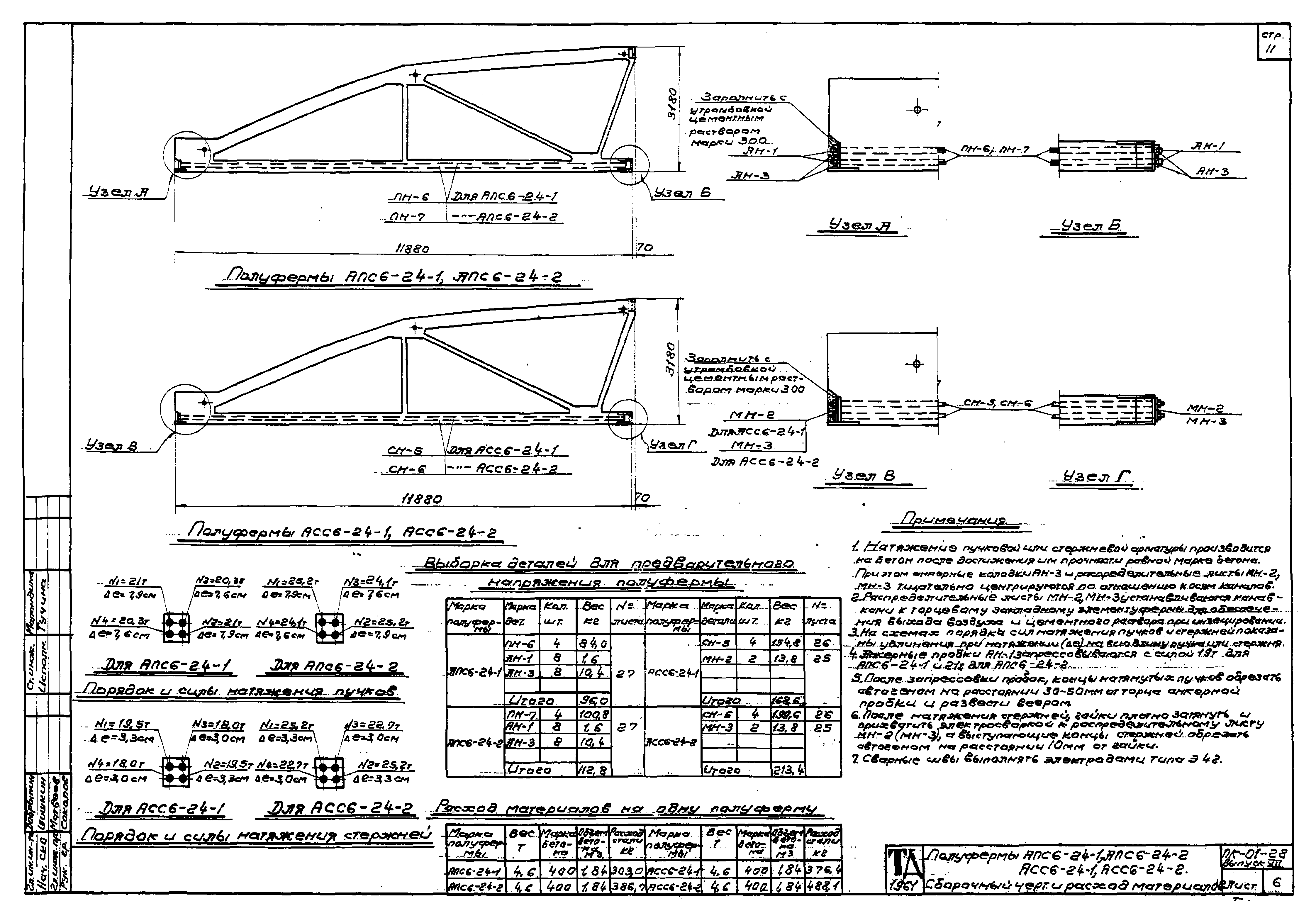

Полуфермы АПС6-24-1, АПС6-24-2, АСС6-24-1, АСС6-24-2. Сборочный чертеж и расход материалов

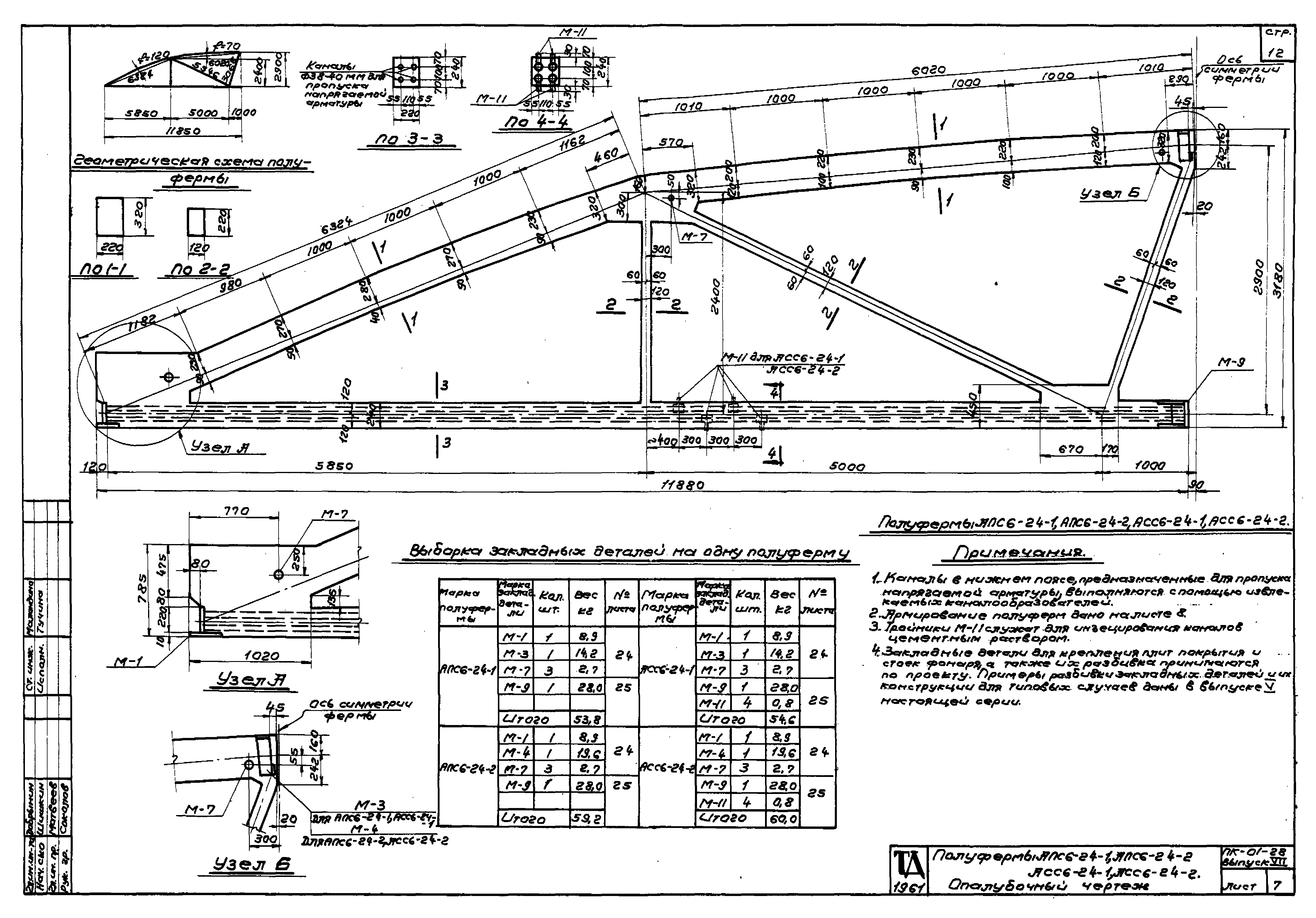

Полуфермы АПС6-24-1, АПС6-24-2, АСС6-24-1, АСС6-24-2. Опалубочный чертеж

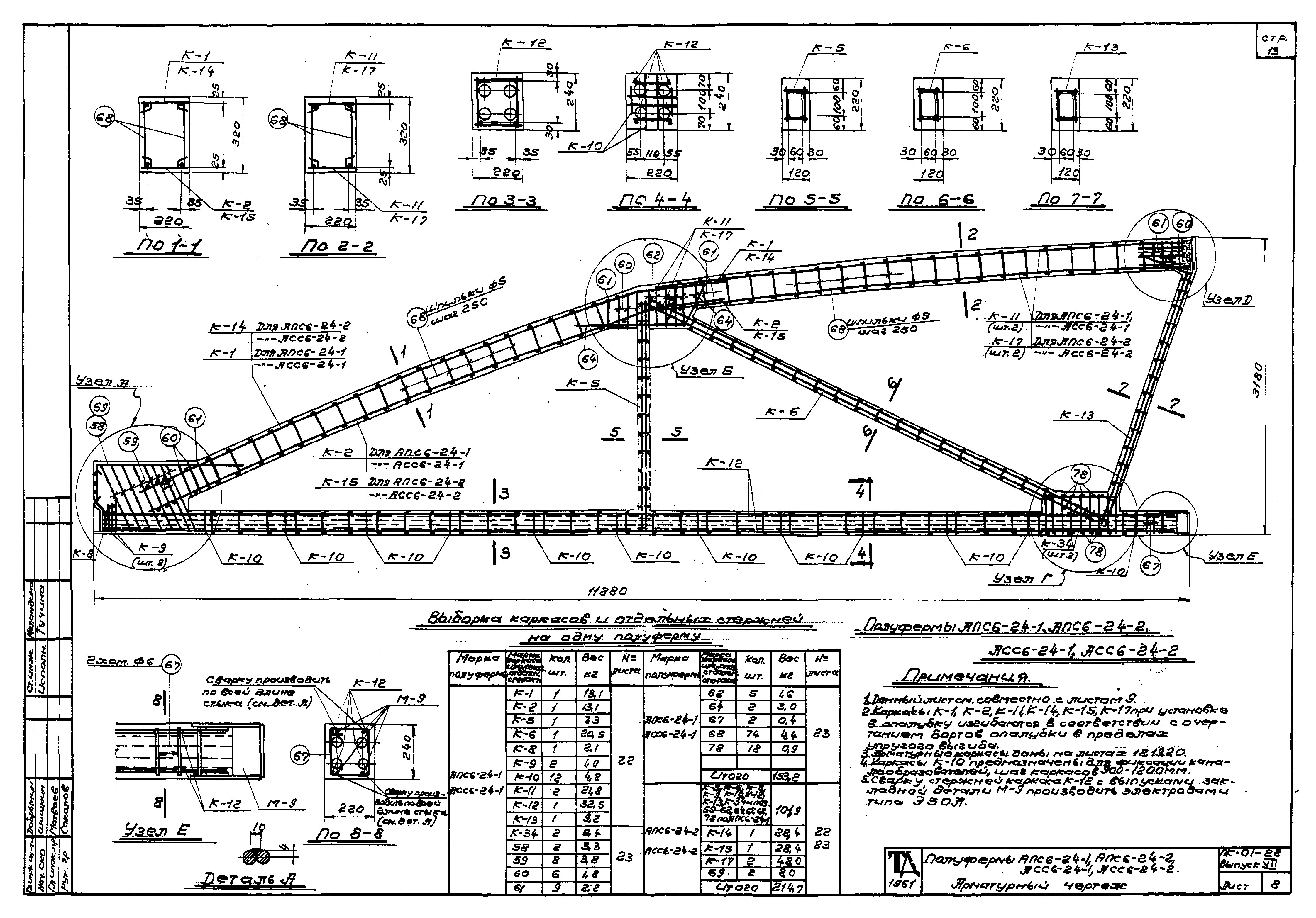

Полуфермы АПС6-24-1, АПС6-24-2, АСС6-24-1, АСС6-24-2. Арматурный чертеж

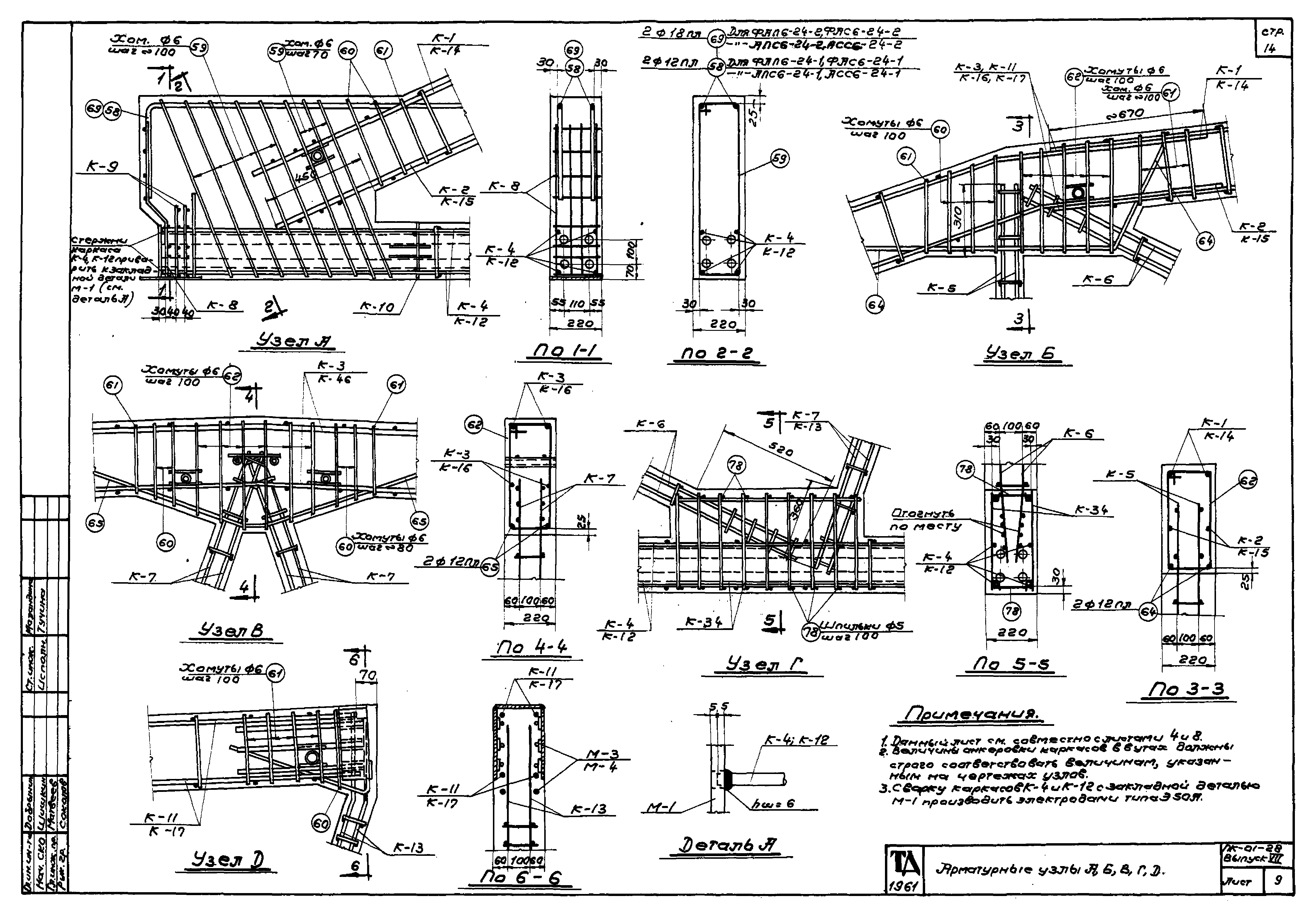

Арматурные узлы А, Б, В, Г, Д

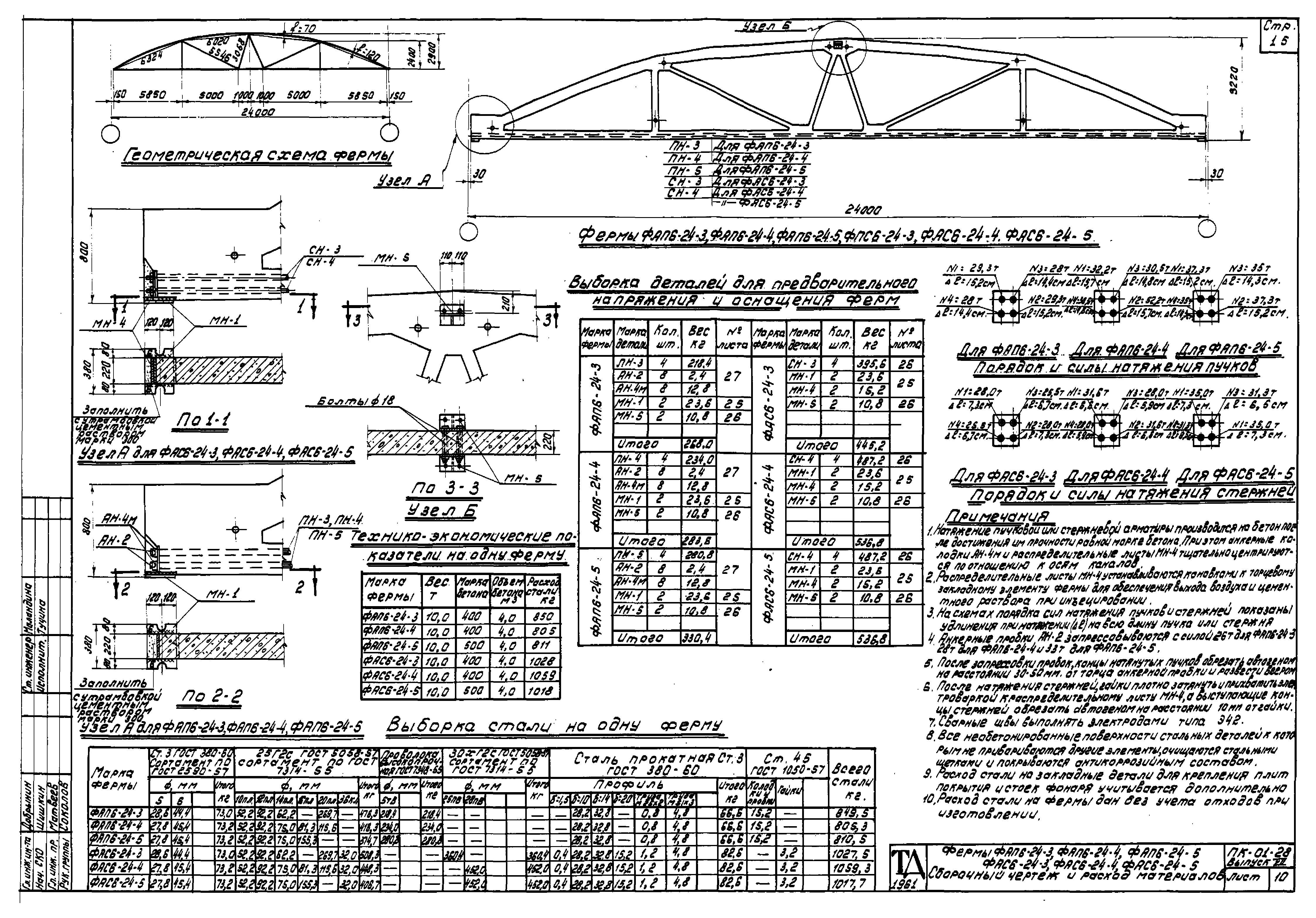

Фермы ФАП6-24-3, ФАП6-24-4, ФАП6-24-5, ФАС6-24-3, ФАС6-24-4, ФАС6-24-5. Сборочный чертеж и расход материалов

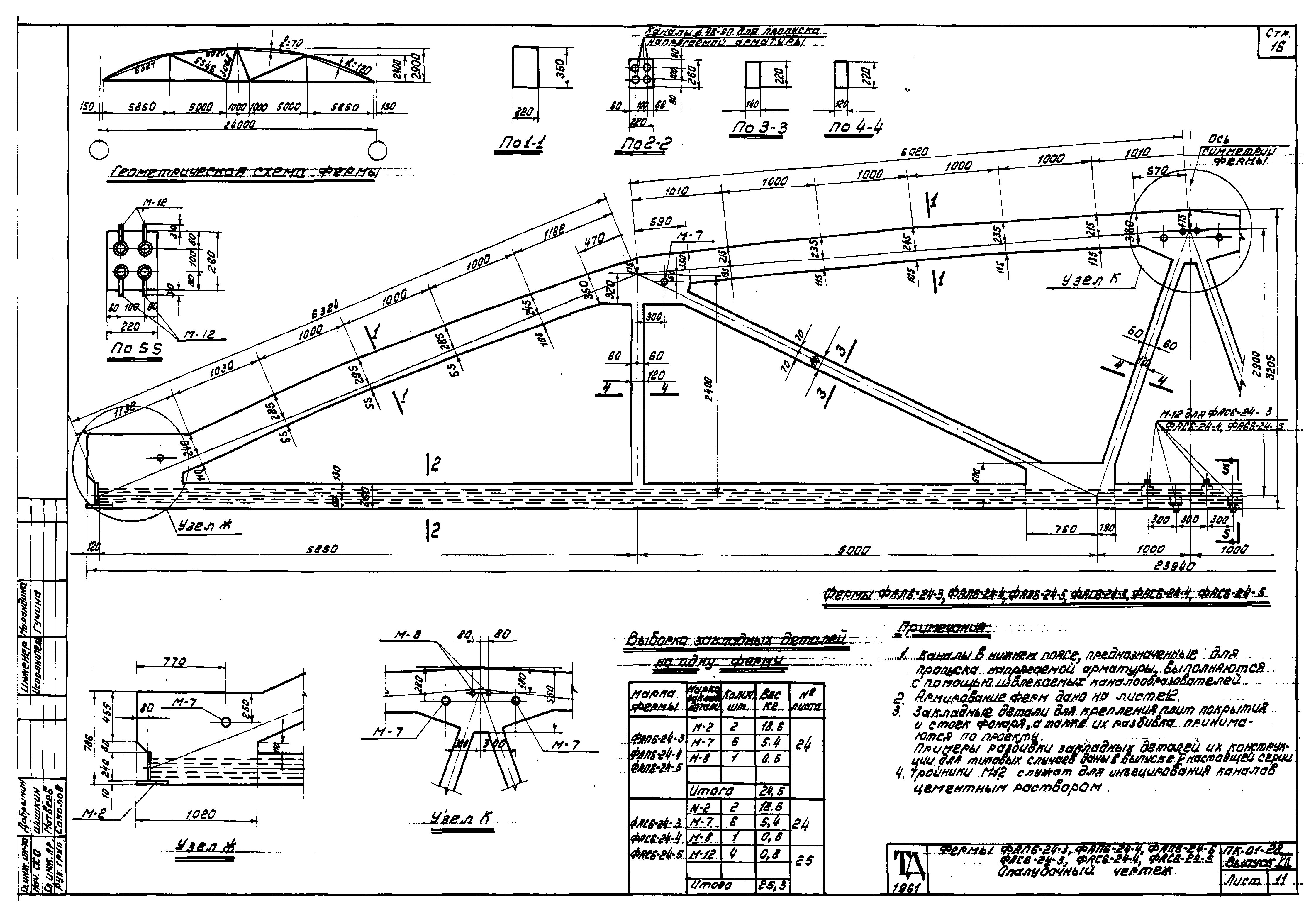

Фермы ФАП6-24-3, ФАП6-24-4, ФАП6-24-5, ФАС6-24-3, ФАС6-24-4, ФАС6-24-5. Опалубочный чертеж

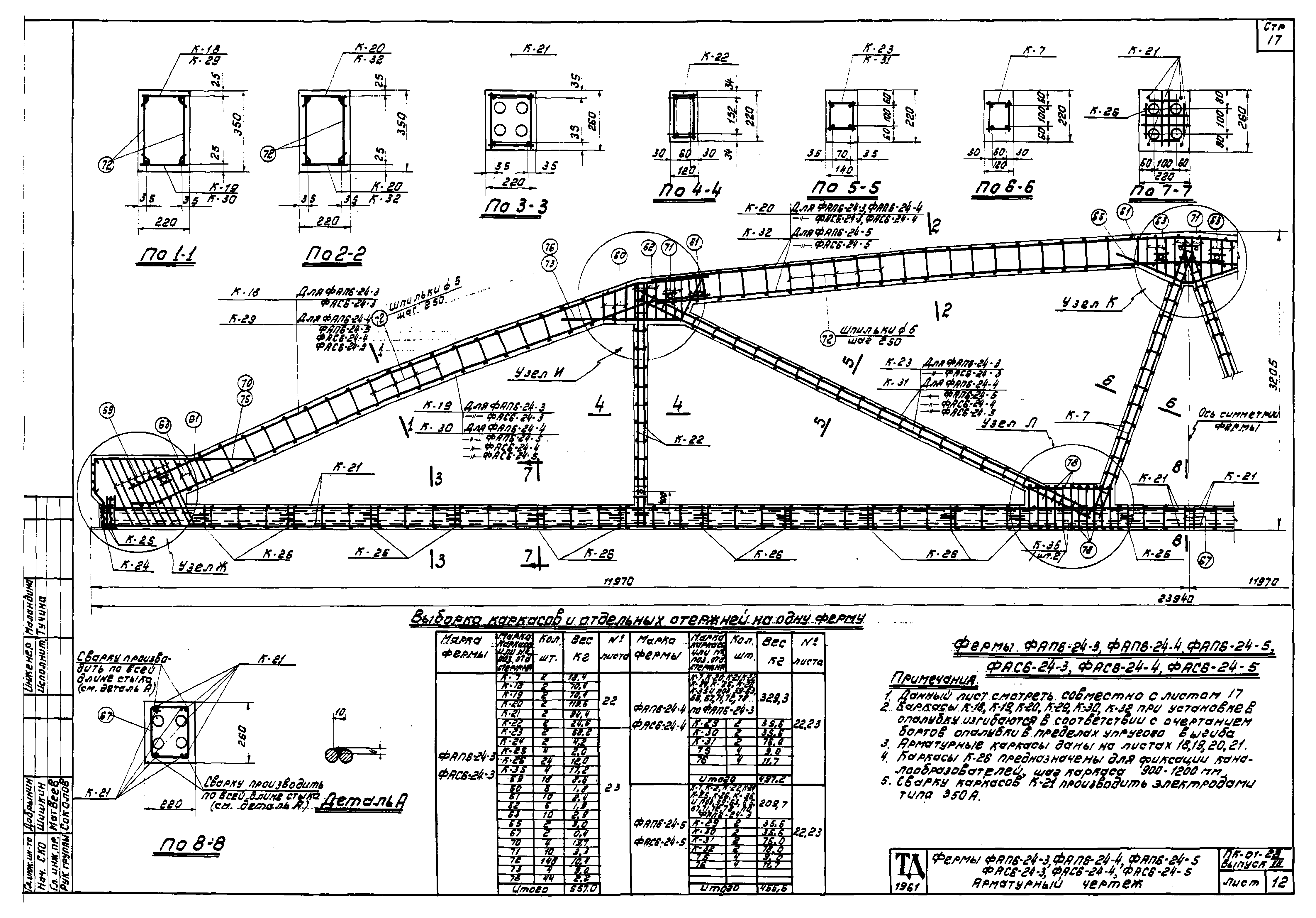

Фермы ФАП6-24-3, ФАП6-24-4, ФАП6-24-5, ФАС6-24-3, ФАС6-24-4, ФАС6-24-5. Арматурный чертеж

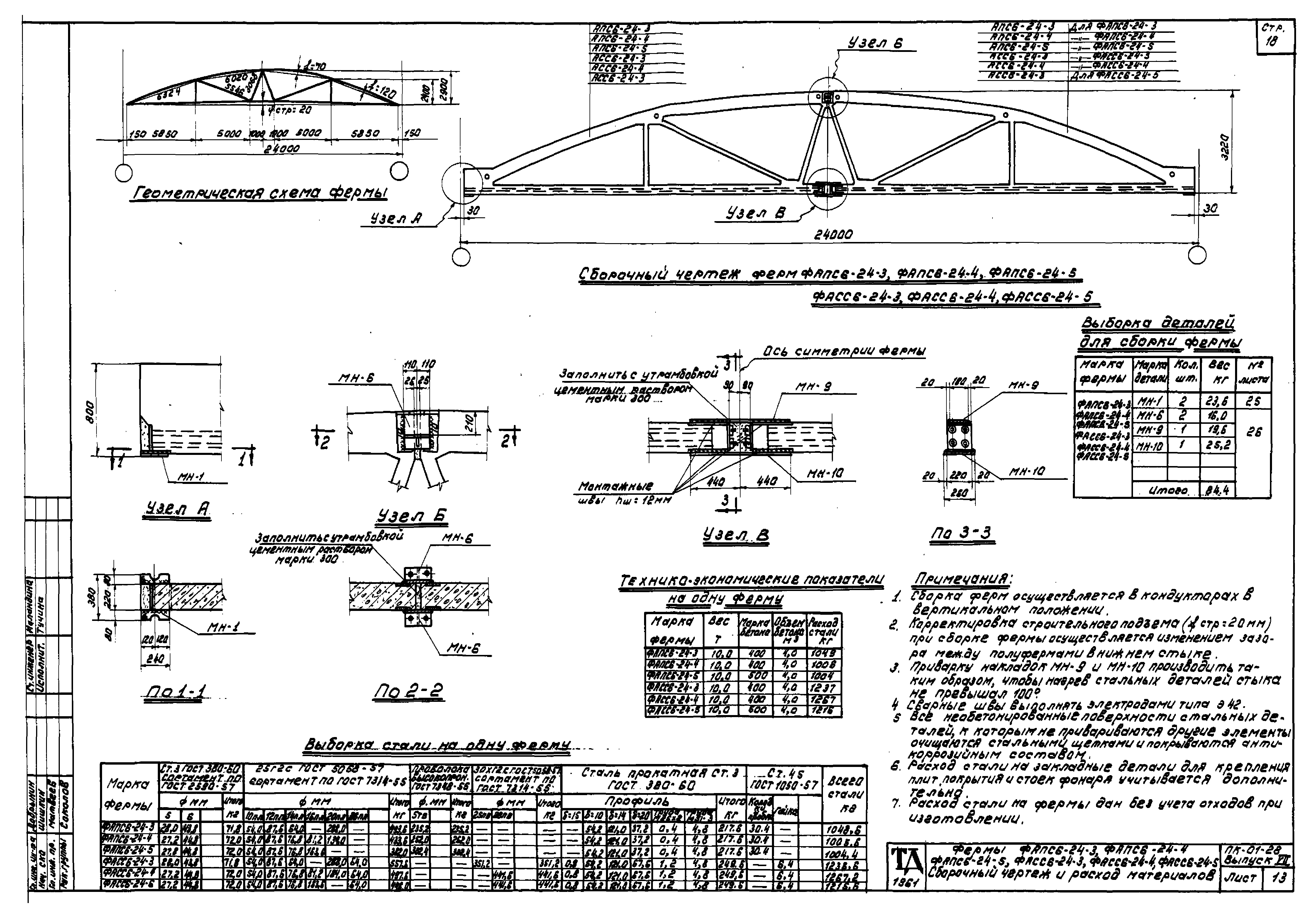

Фермы ФАПС6-24-3, ФАПС6-24-4, ФАПС6-24-5, ФАСС6-24-3, ФАСС6-24-4, ФАСС6-24-5. Сборочный чертеж и расход материалов

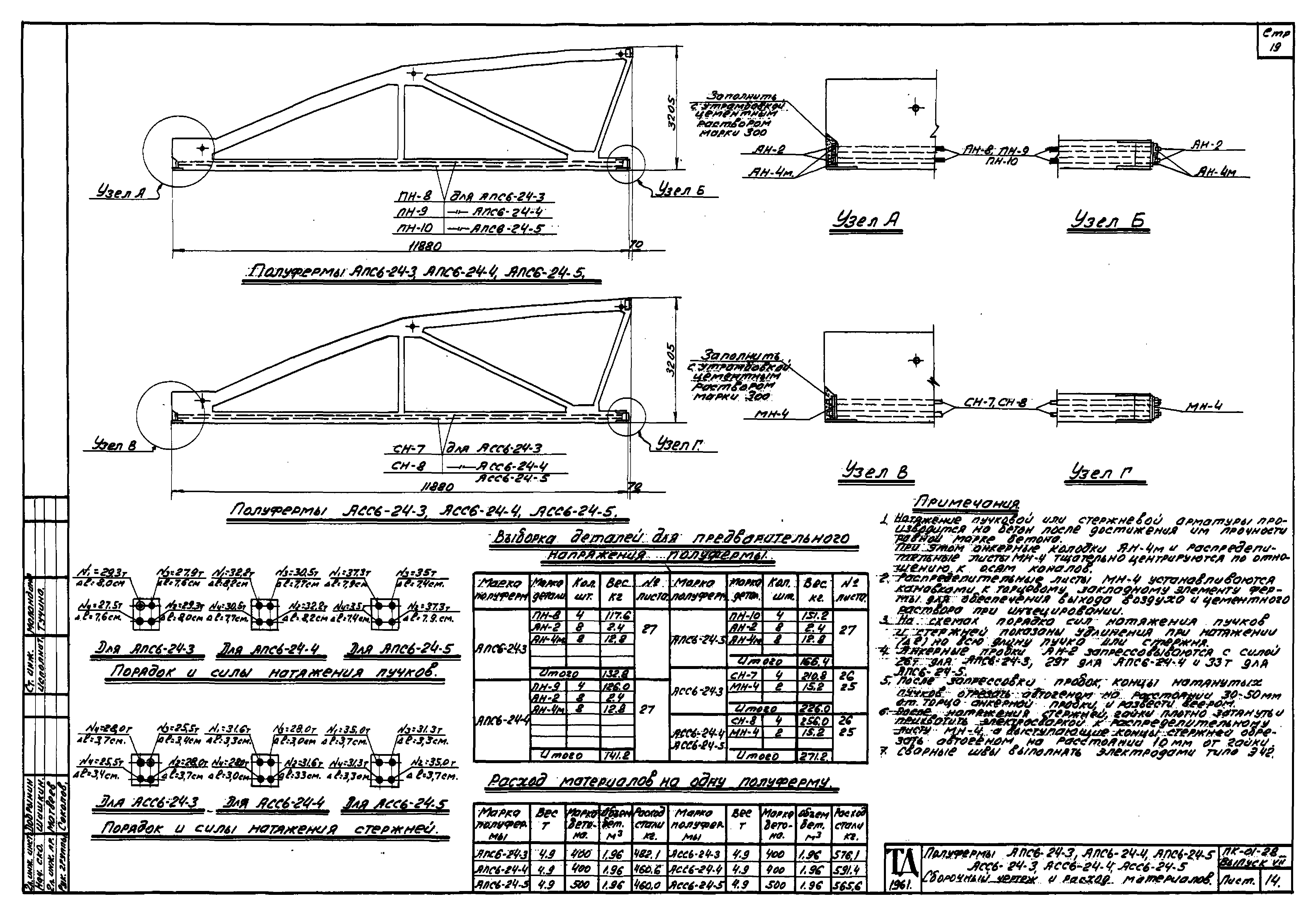

Полуфермы АПС6-24-3, АПС6-24-4, АПС6-24-5, АСС6-24-3, АСС6-24-4, АСС6-24-5. Сборочный чертеж и расход материалов
Полуфермы АПС6-24-3, АПС6-24-4, АПС6-24-5, АСС6-24-3, АСС6-24-4, АСС6-24-5. Опалубочный чертеж

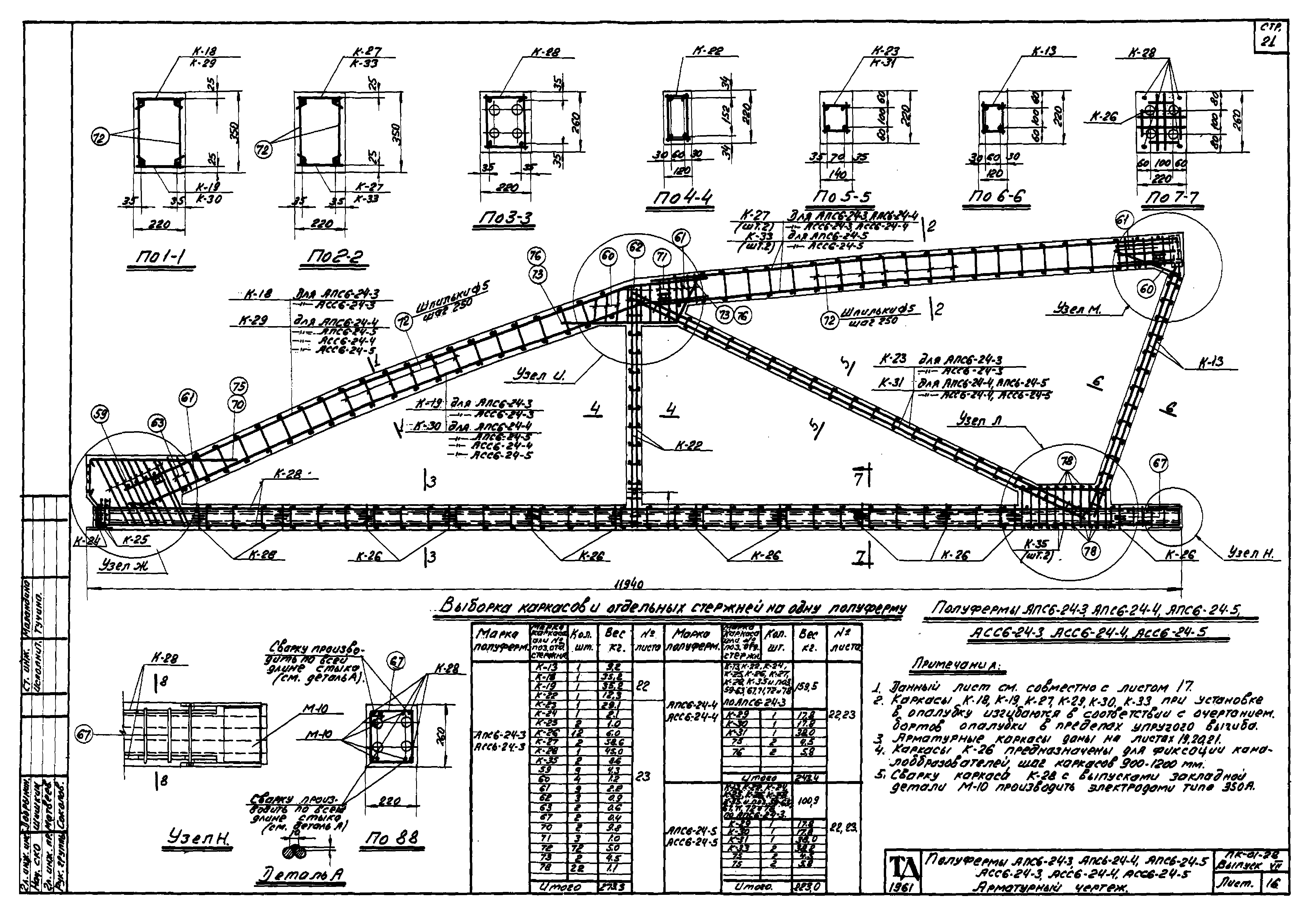

Полуфермы АПС6-24-3, АПС6-24-4, АПС6-24-5, АСС6-24-3, АСС6-24-4, АСС6-24-5. Арматурный чертеж

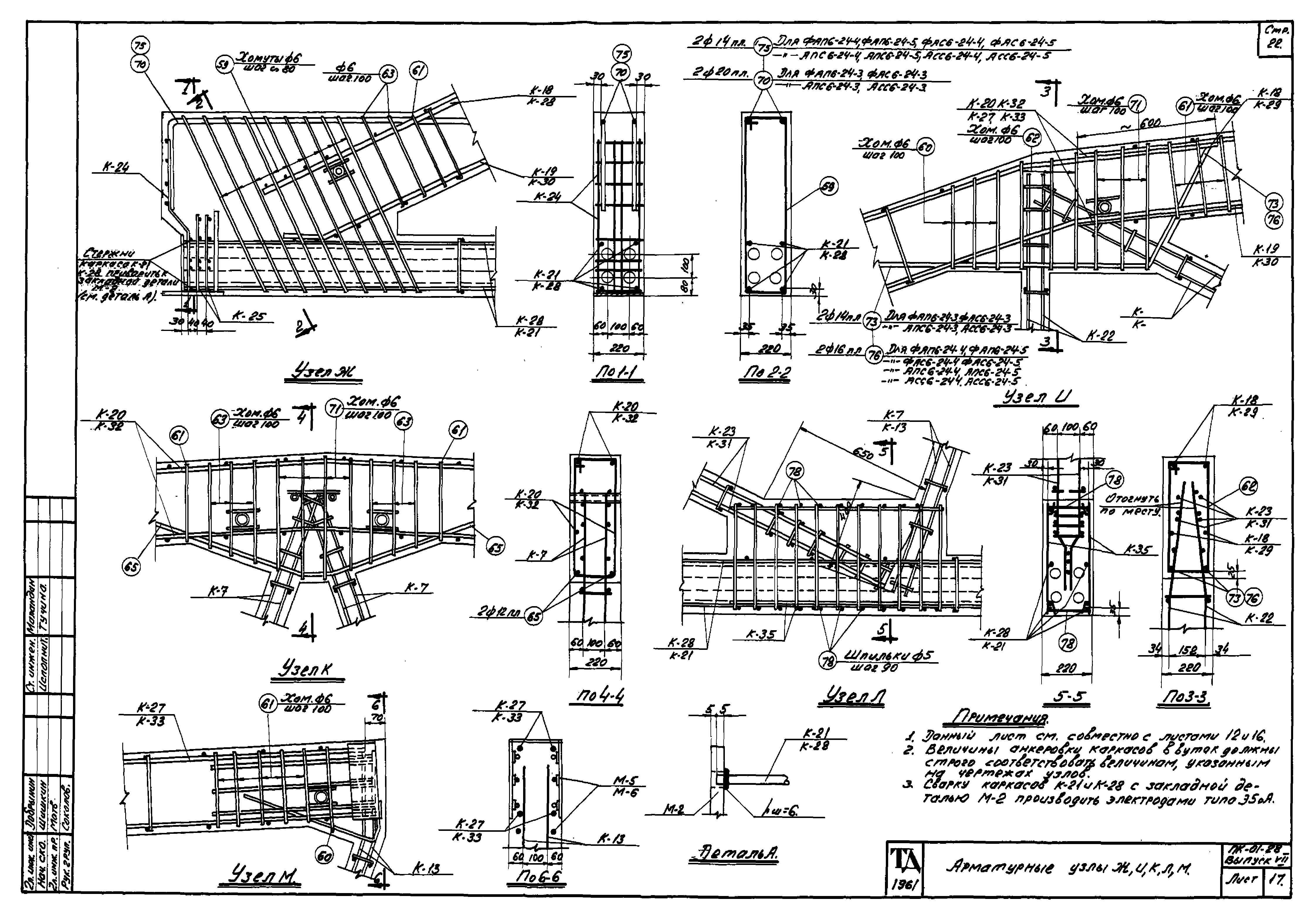

Арматурные узлы Ж, И, К, Л, М

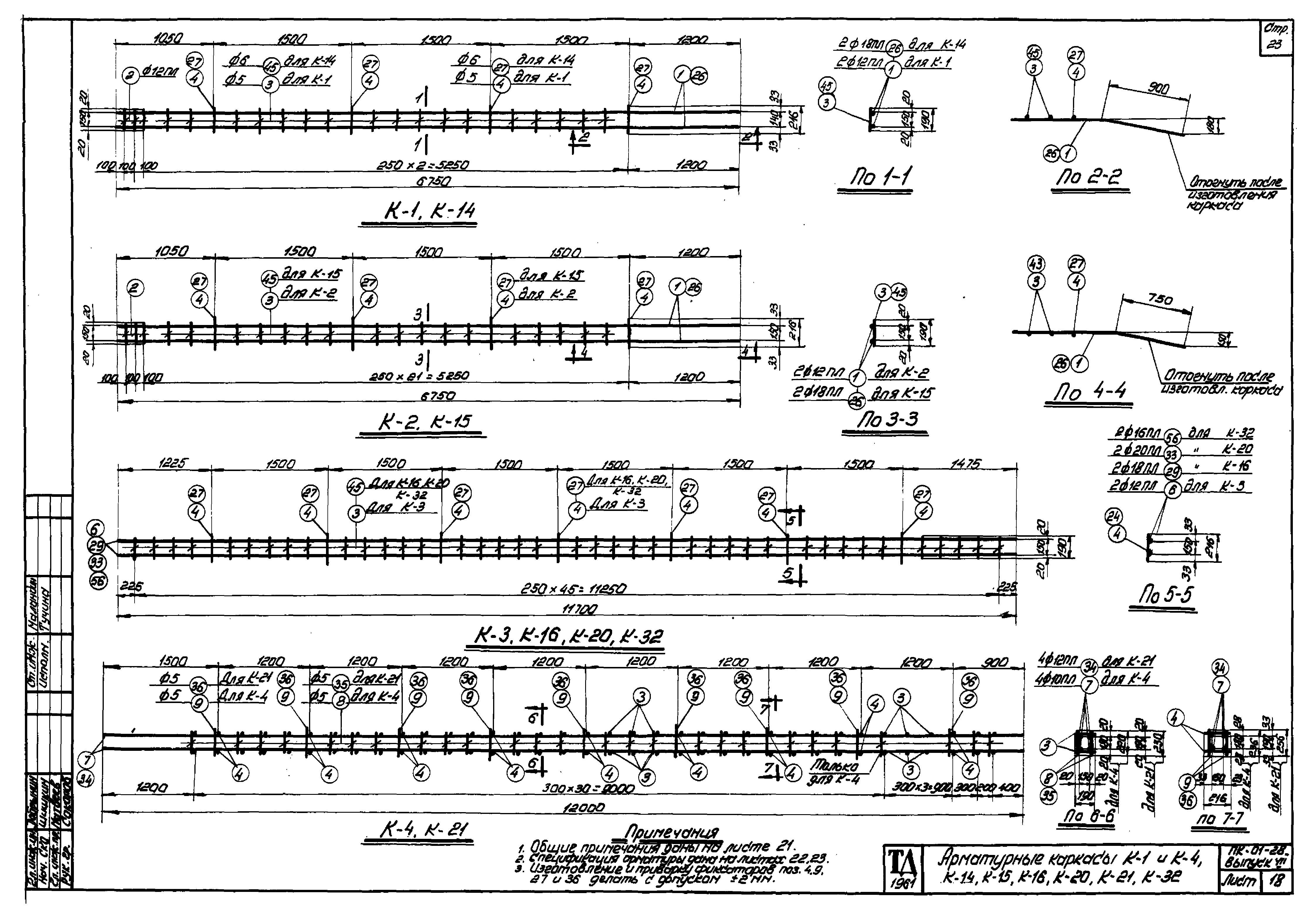

Арматурные каркасы К-1 по К-4, К-14, К-15, К-16, К-20, К-21, К-32

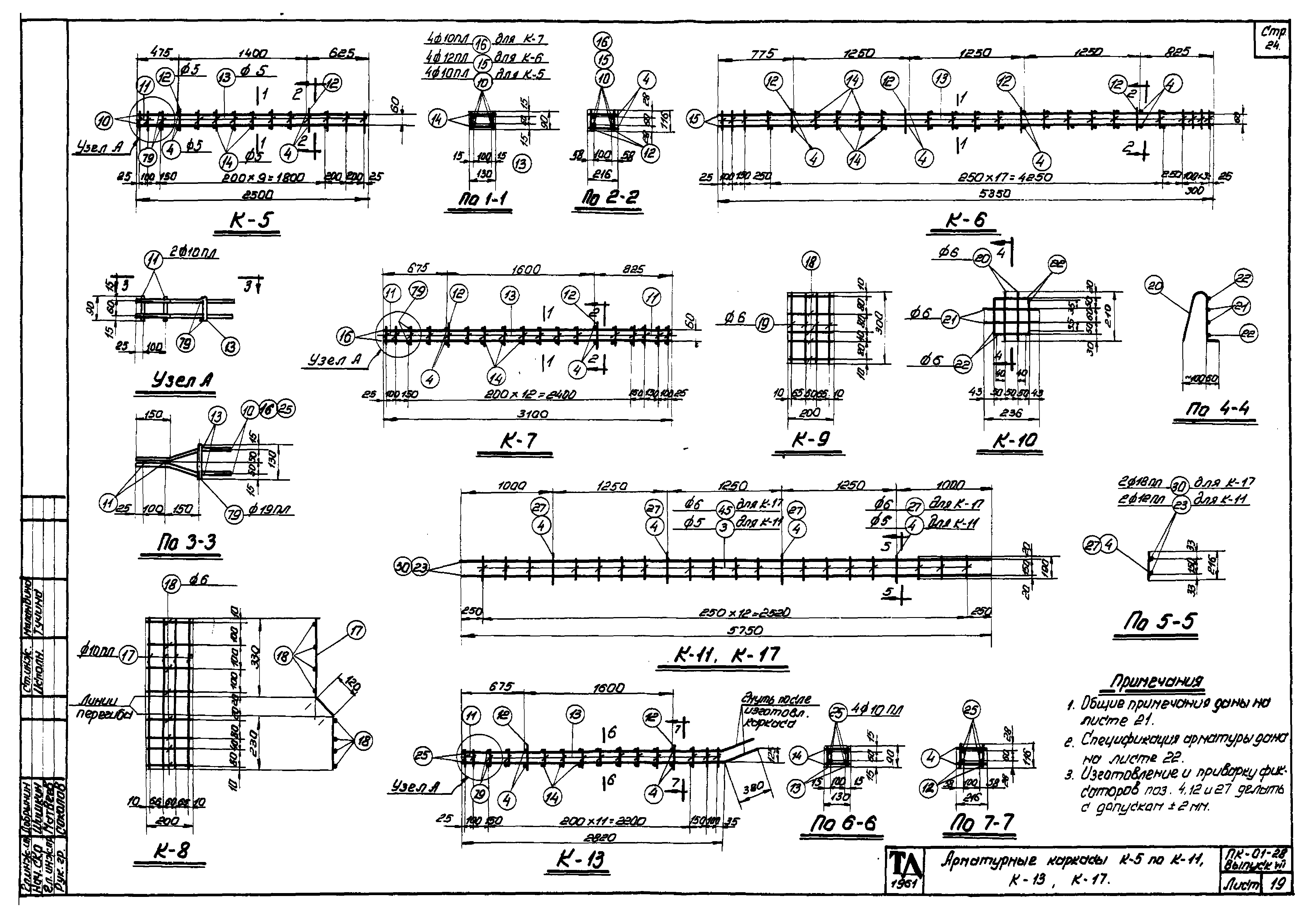

Арматурные каркасы К-5 по К-11, К-13, К-17

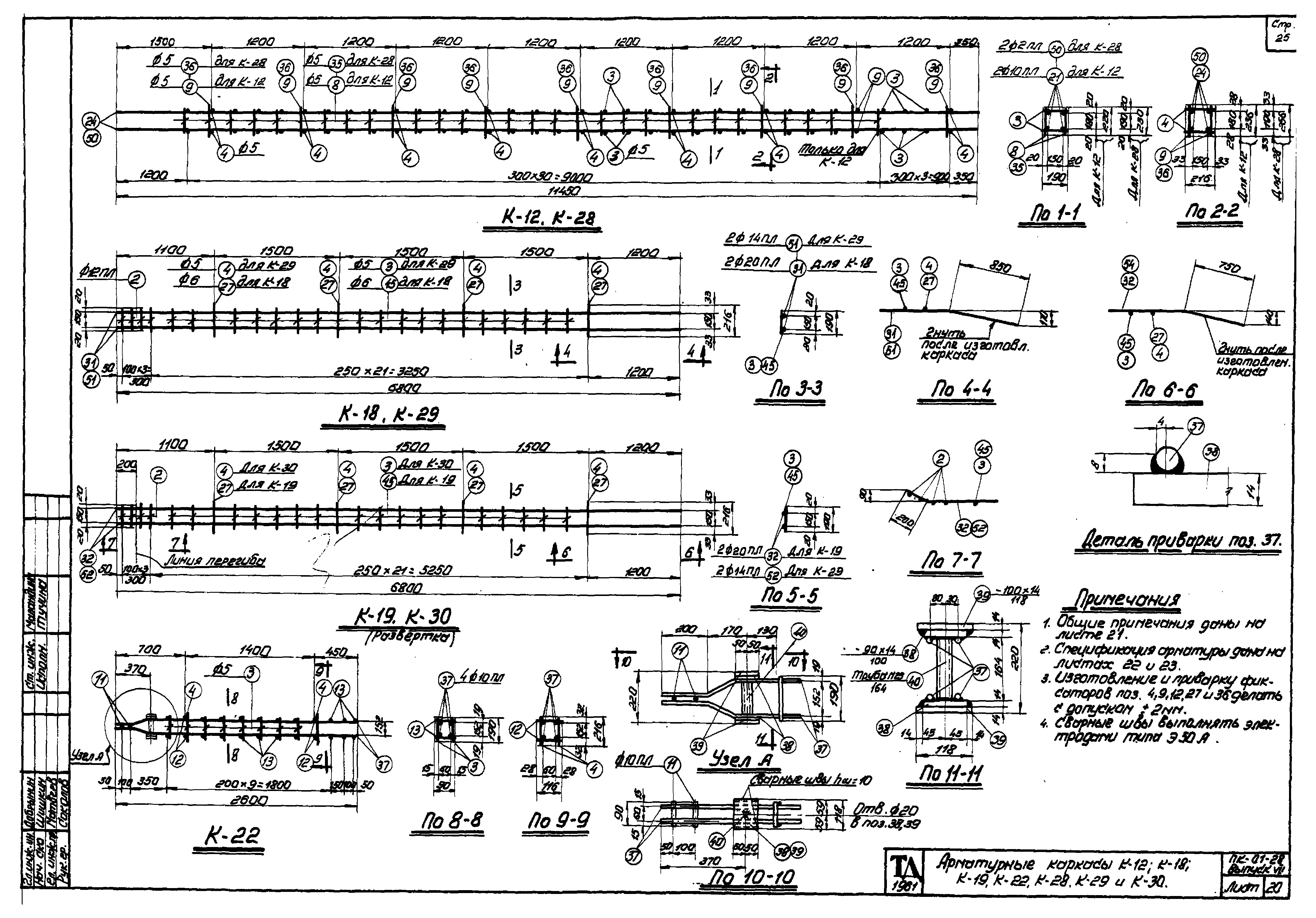

Арматурные каркасы К-12, К-18, К-19, К-22, К-28, К-29 и К-30

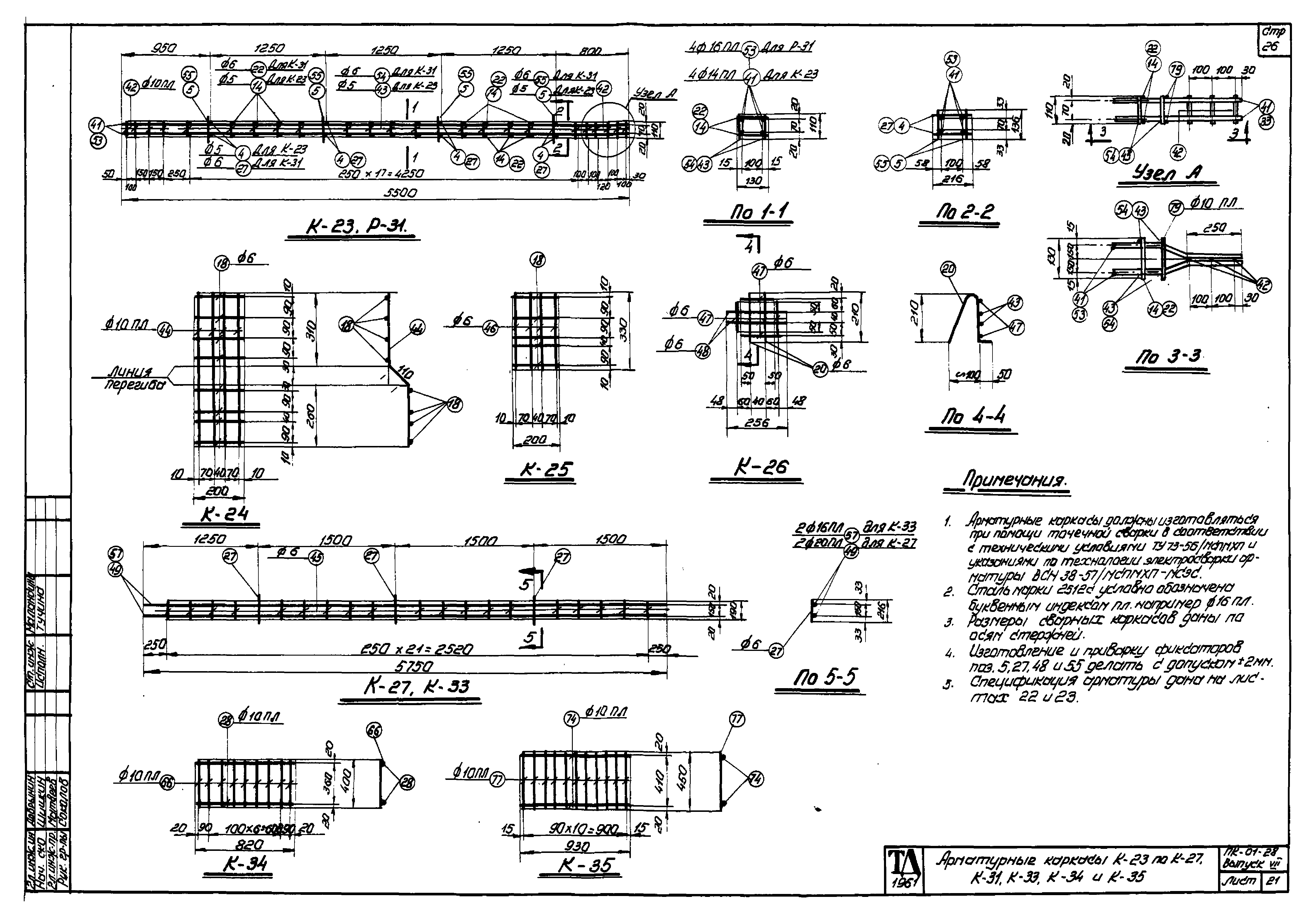

Арматурные каркасы К-23 по К-27, К-31, К-33 и К-35

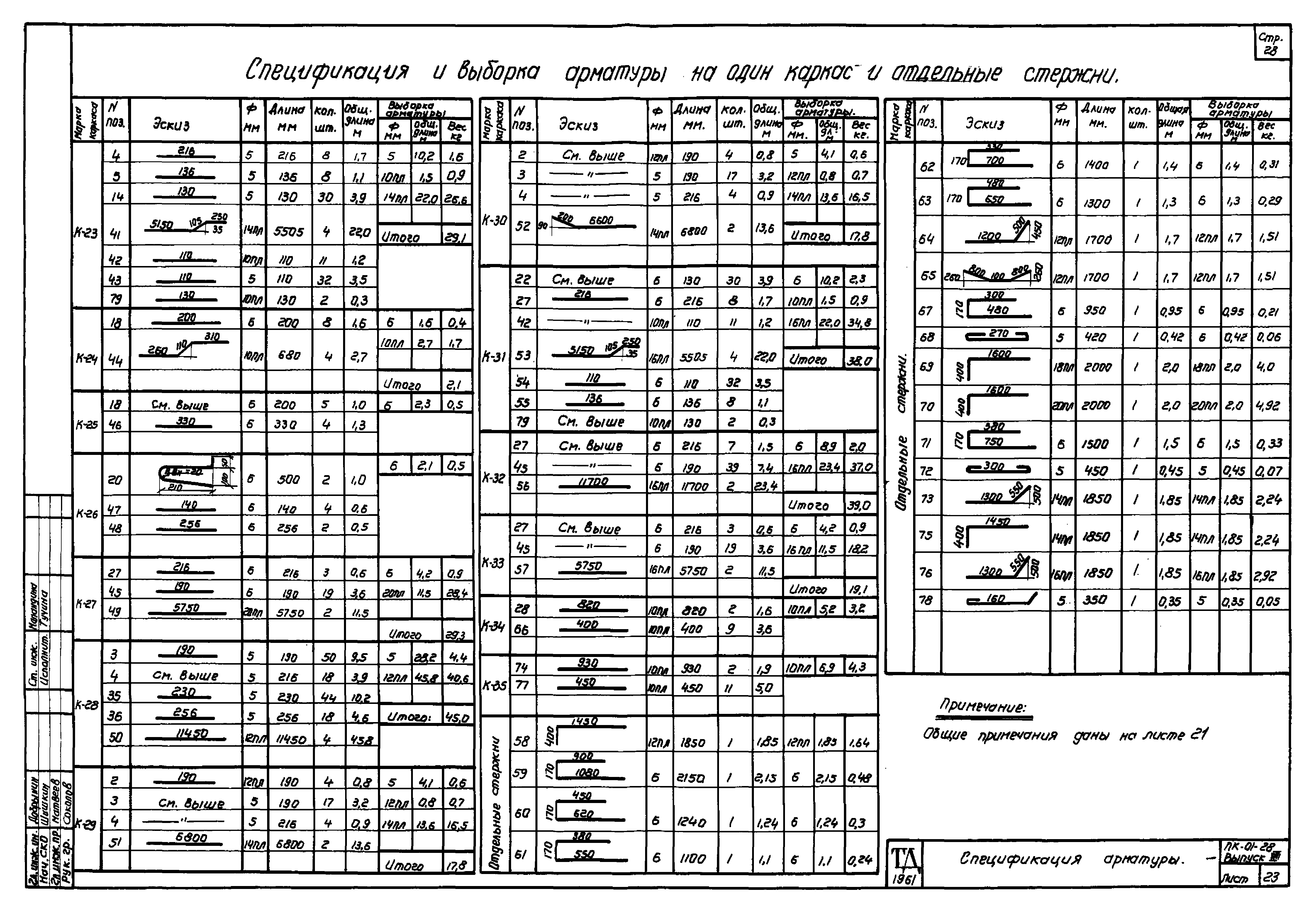

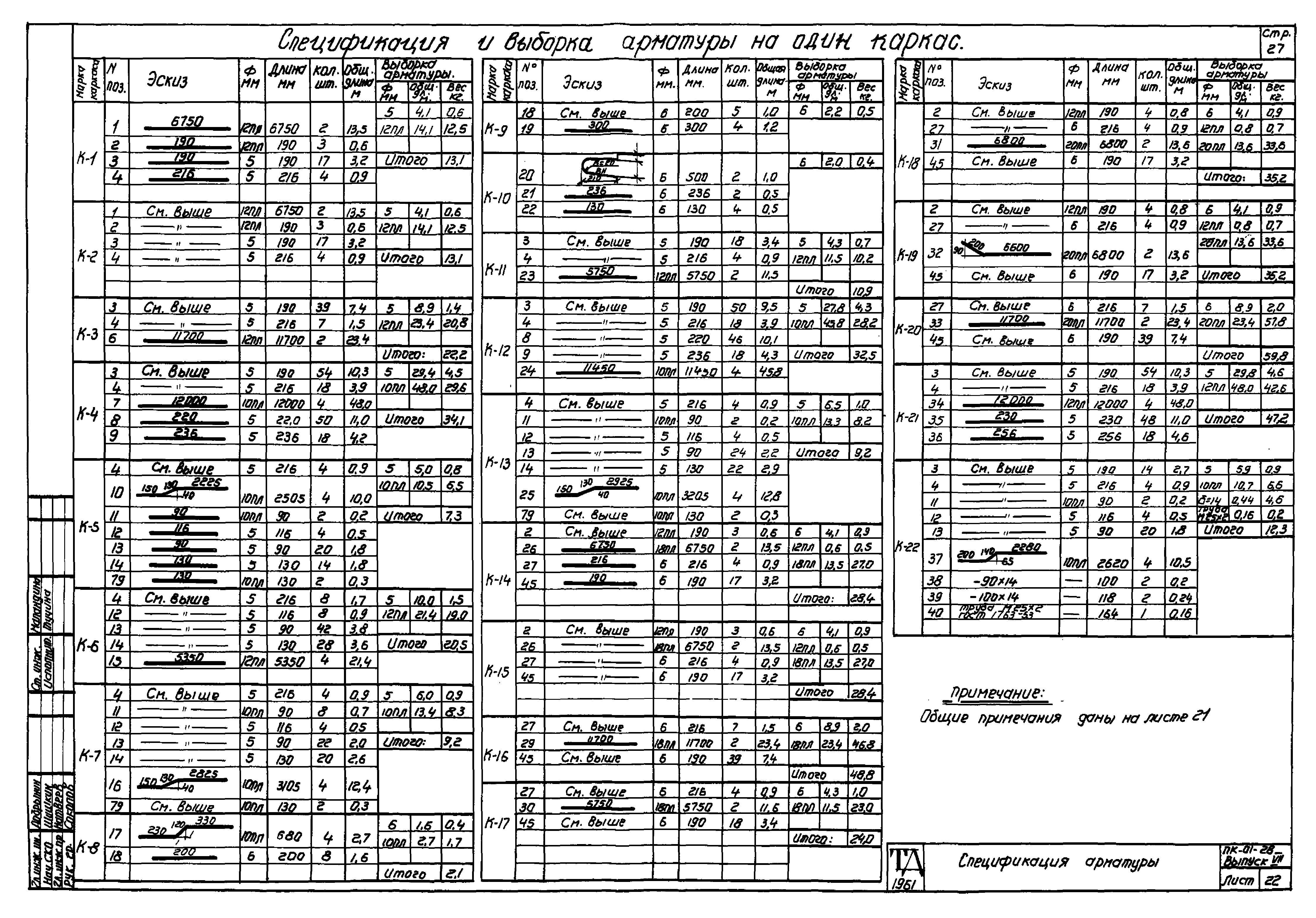

Спецификация арматуры

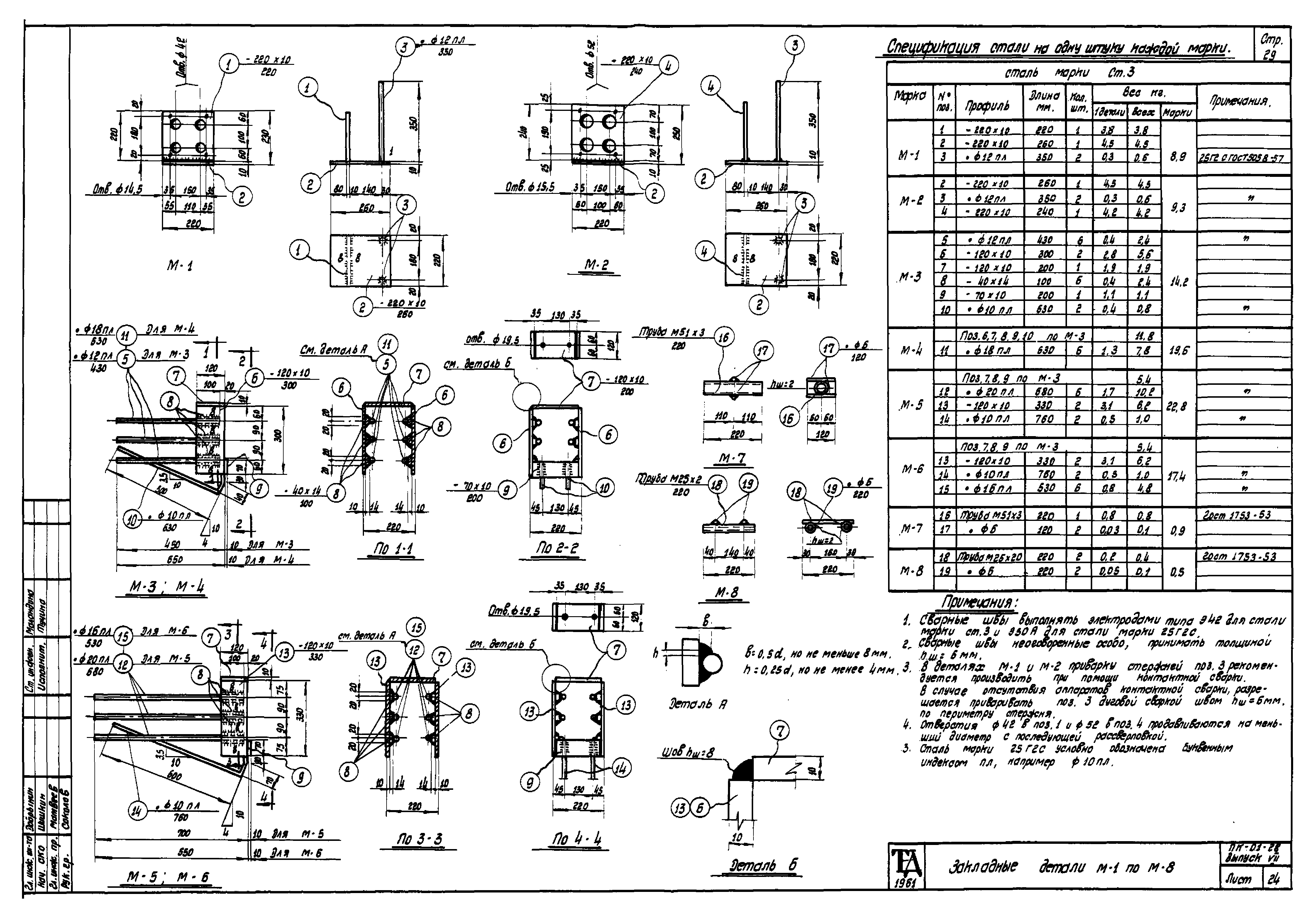

Закладные детали М-1 по М-8

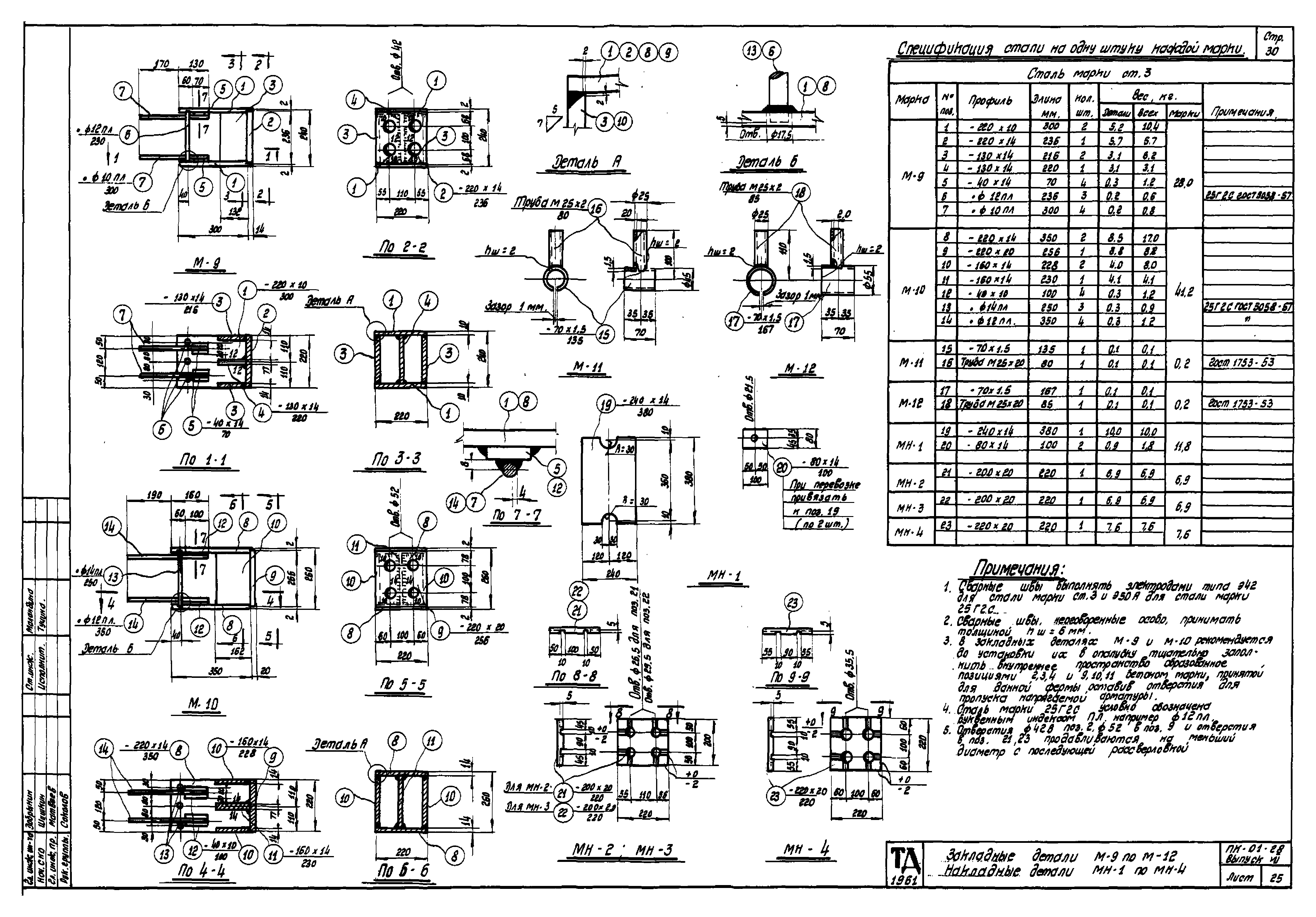

Закладные детали М-9 по М-12, накладные детали МН-1 по Мн-4

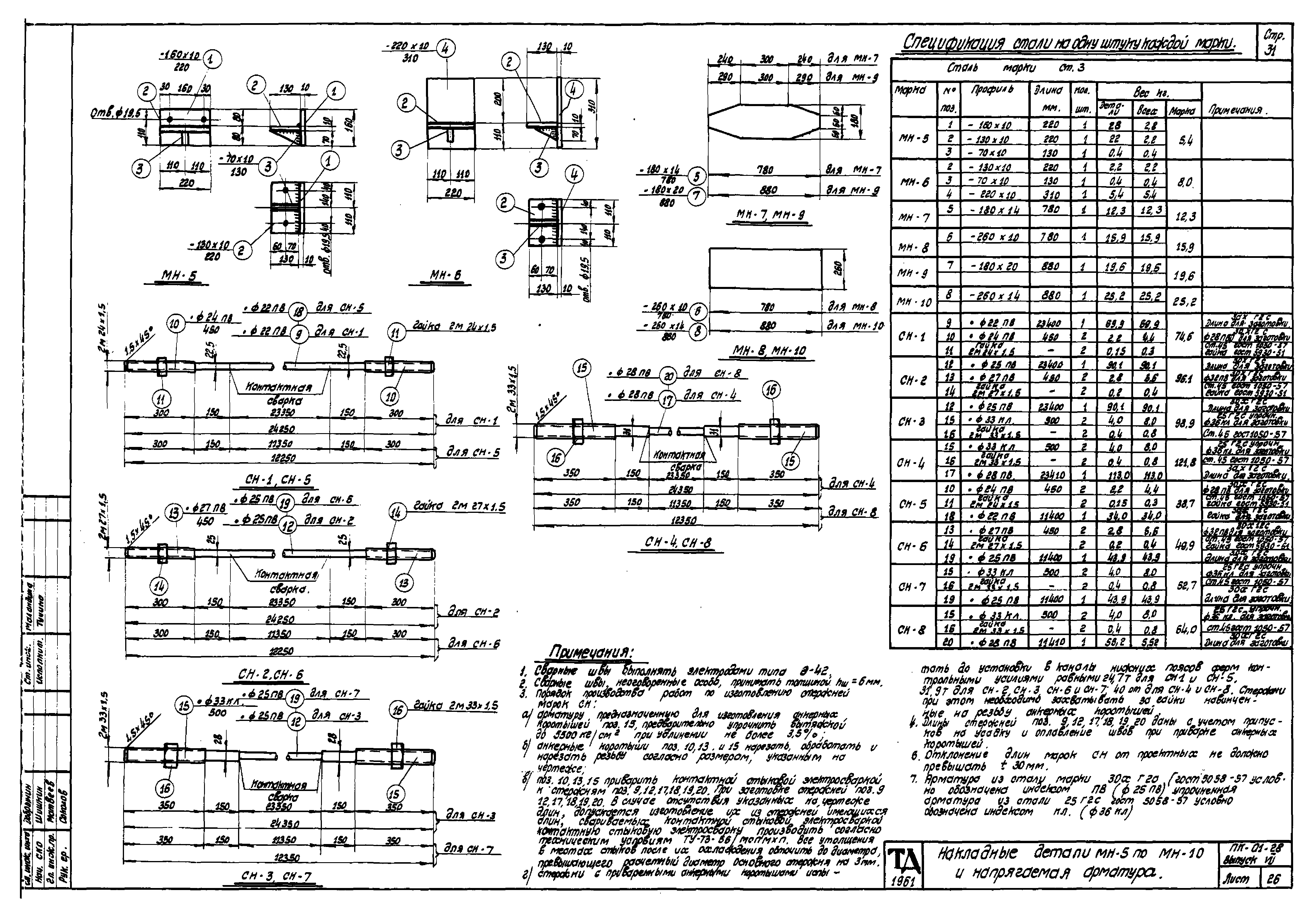

Накладные детали МН-5 по МН-10 и напрягаемая арматура

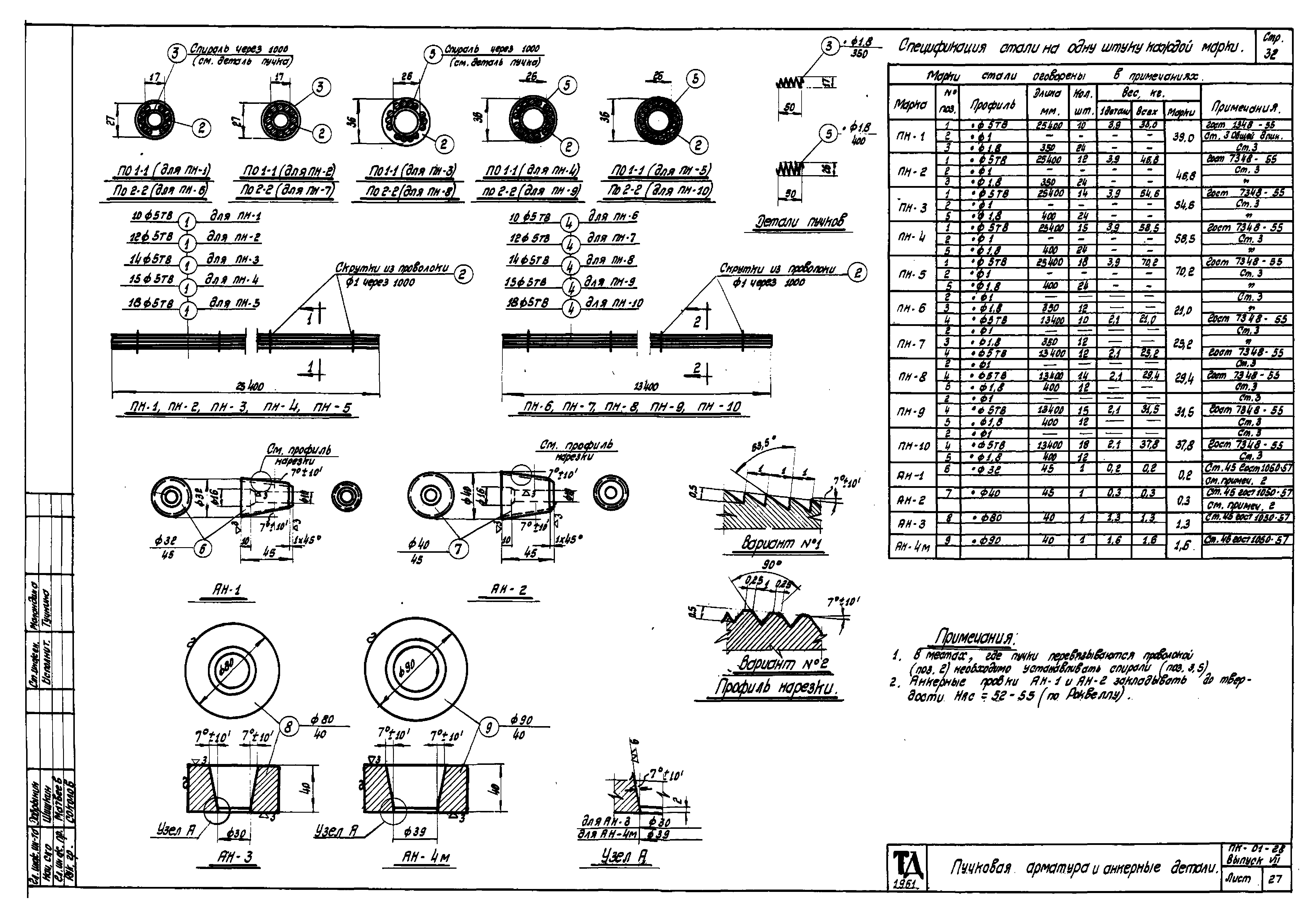

Пучковая арматура и анкерные детали

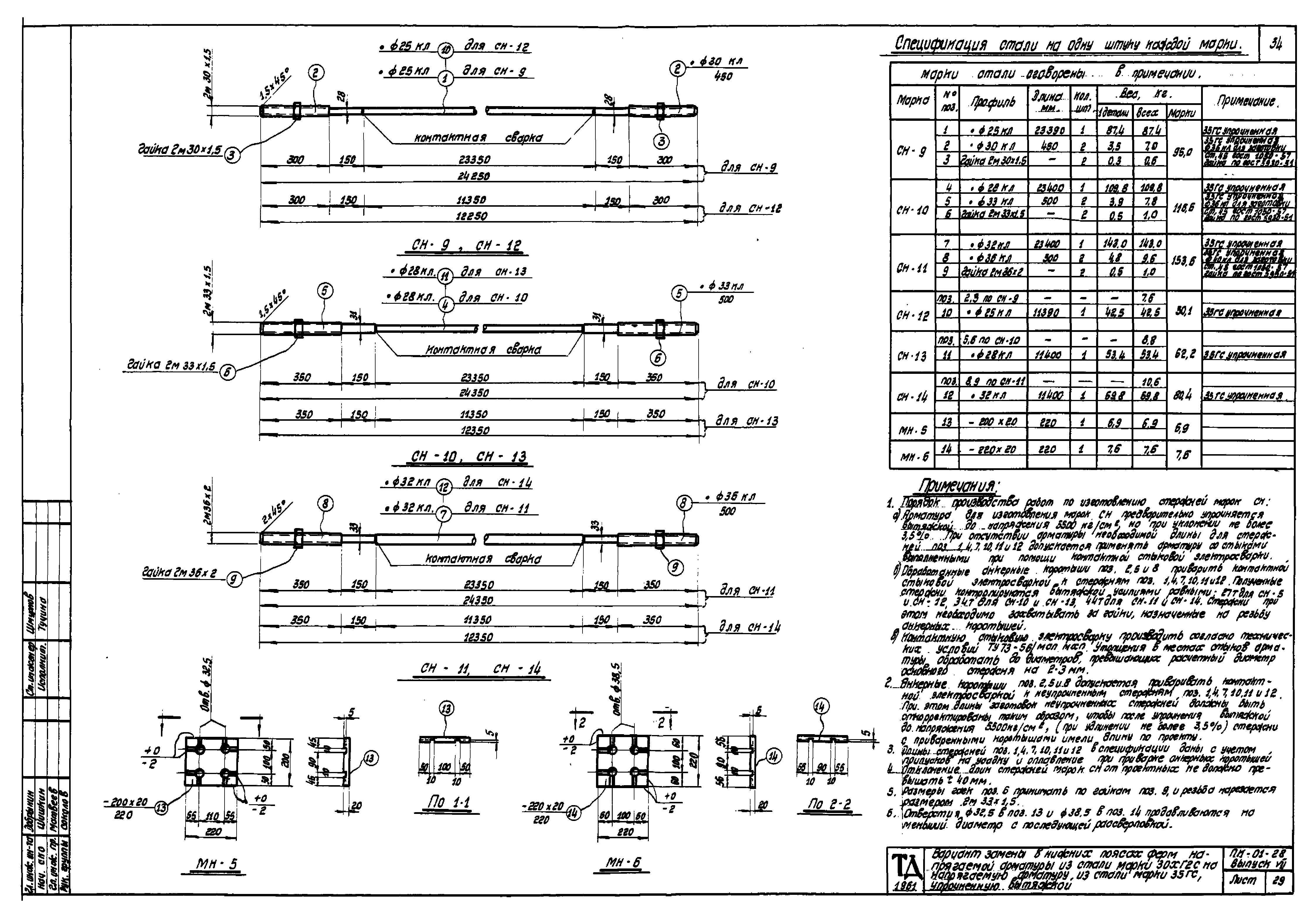

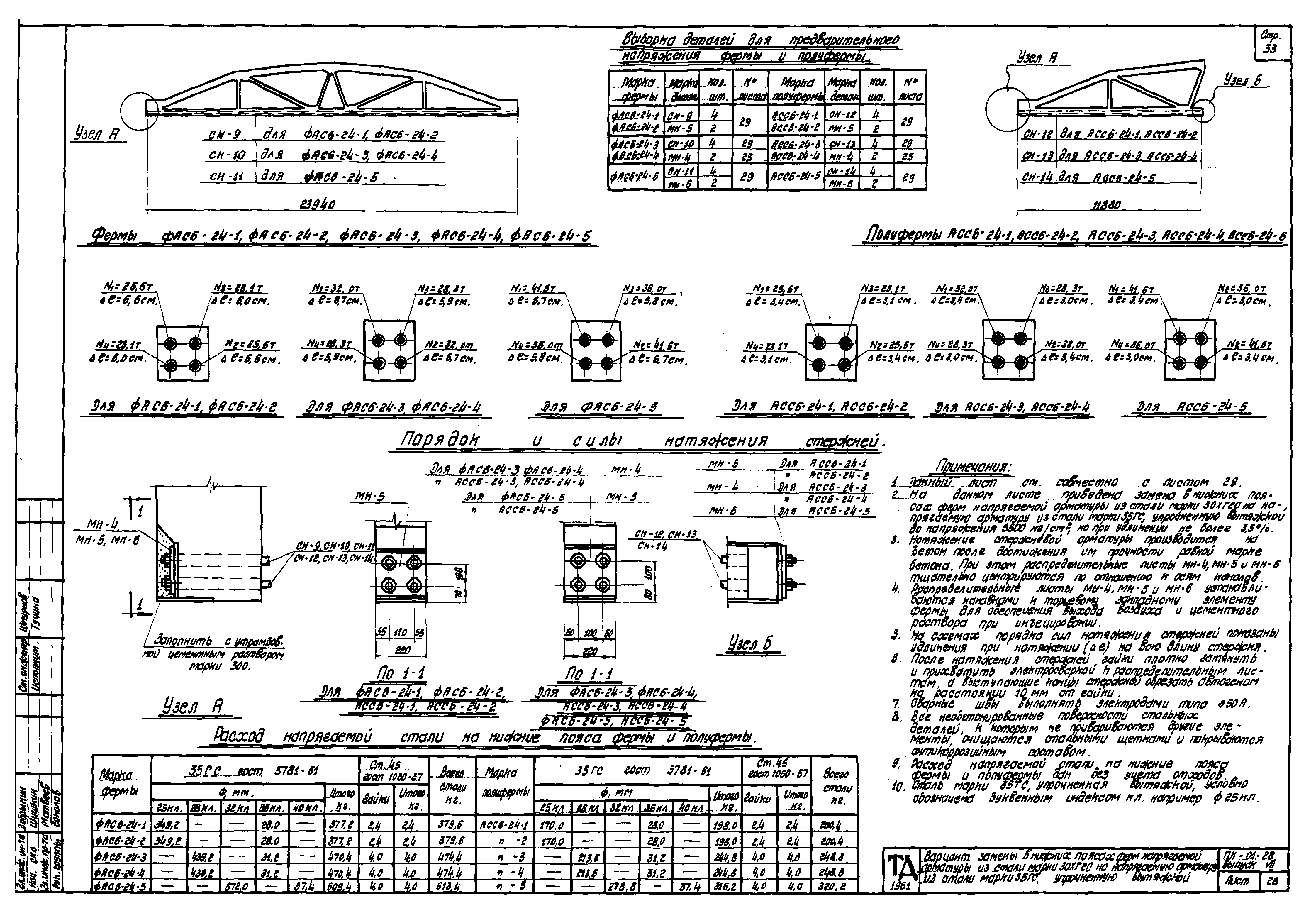

Вариант замены в нижних поясах ферм напрягаемой арматуры из стали марки 30хГ2С на напрягаемую арматуру из стали марки 35ГС, упрочненную вытяжкой
Разработан: НИИЖБ АСиА СССР
ПромстройНИИпроект
Утверждён:01.01.1961 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Несущие конструкции одноэтажных зданий Стропильные и подстропильные конструкции Фермы Железобетонные
