РД 26-02-77-88

Аппараты колонные. Установка тарелок. Технология, оборудование, оснастка

Обозначение:	РД 26-02-77-88
Обозначение англ:	RD 26-02-77-88
Статус:	действует
Название рус.:	Аппараты колонные. Установка тарелок. Технология, оборудование, оснастка
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1989

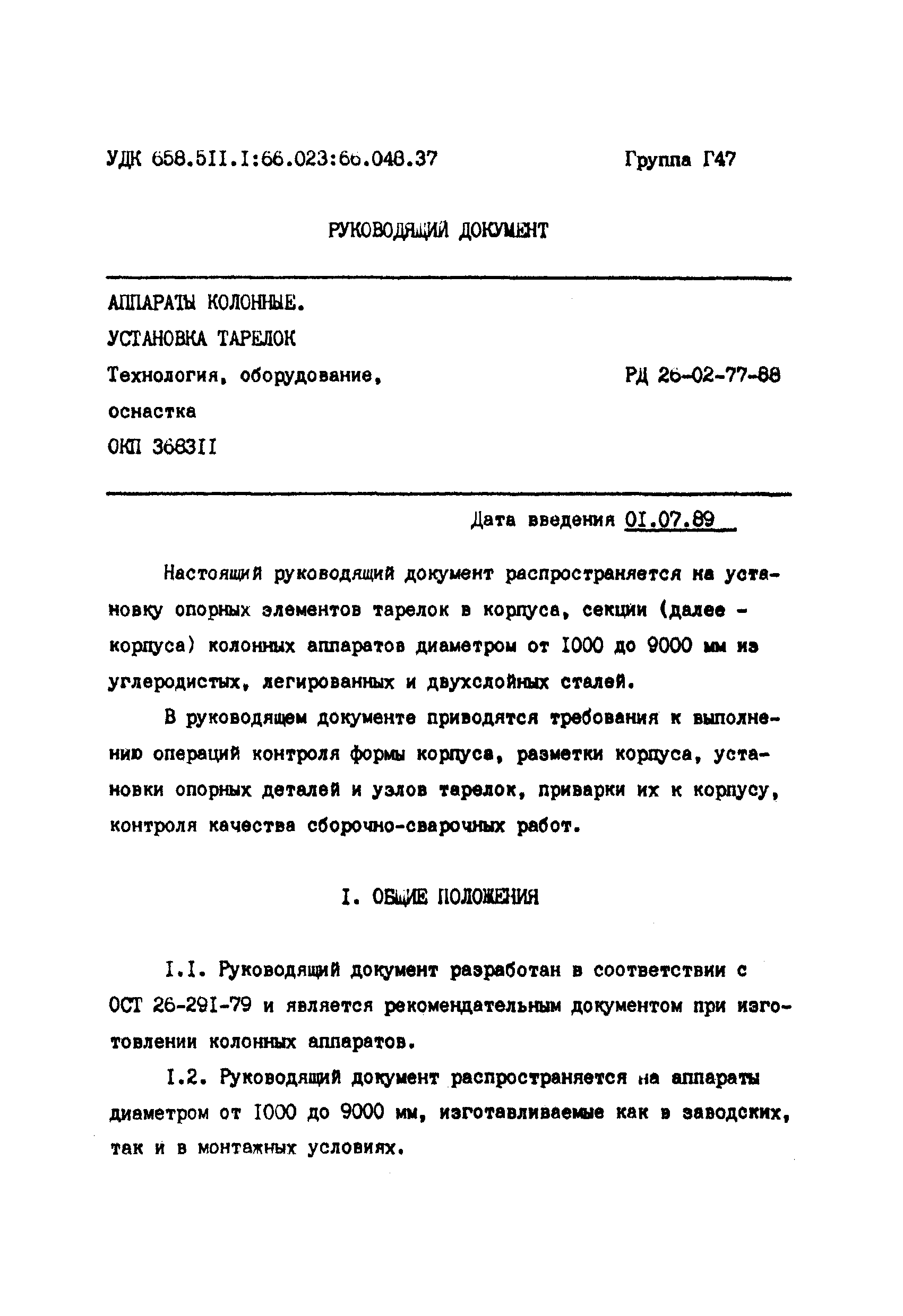

Область применения:	Руководящий документ распространяется на установку опорных элементов тарелок в корпуса, секции колонных аппаратов диаметром от 1000 до 9000 мм из углеродистых, легированных и двухслойных сталей.

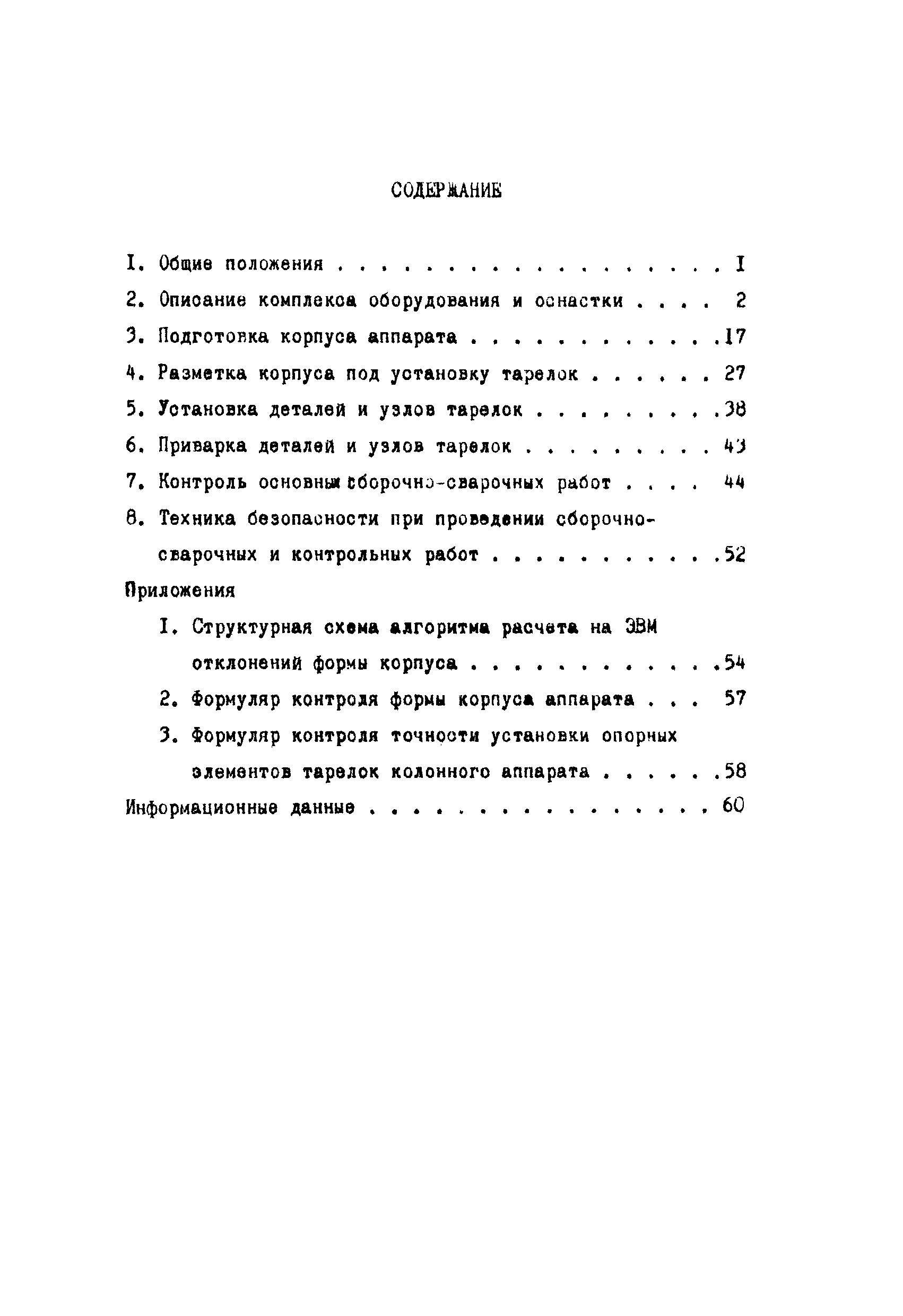

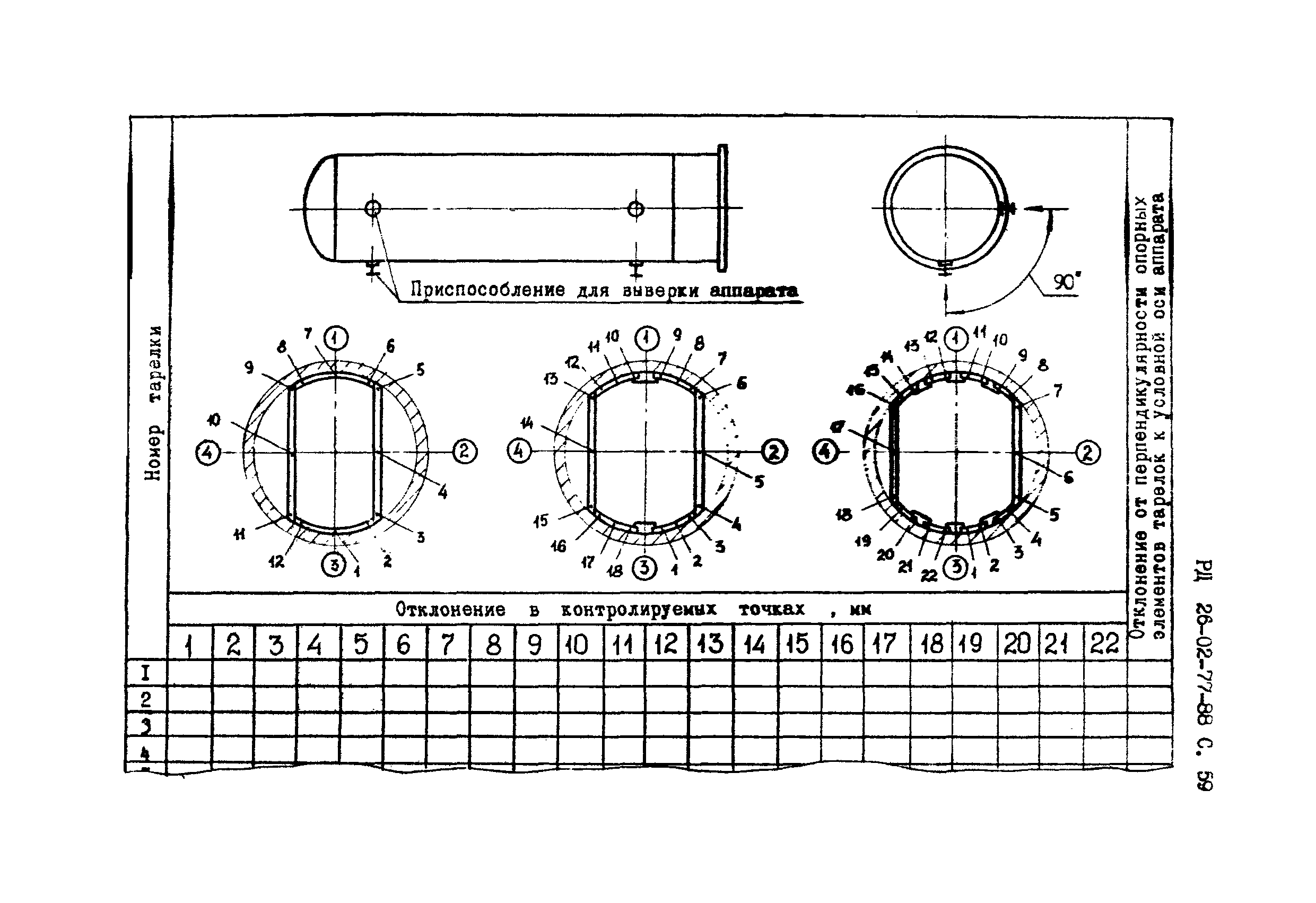

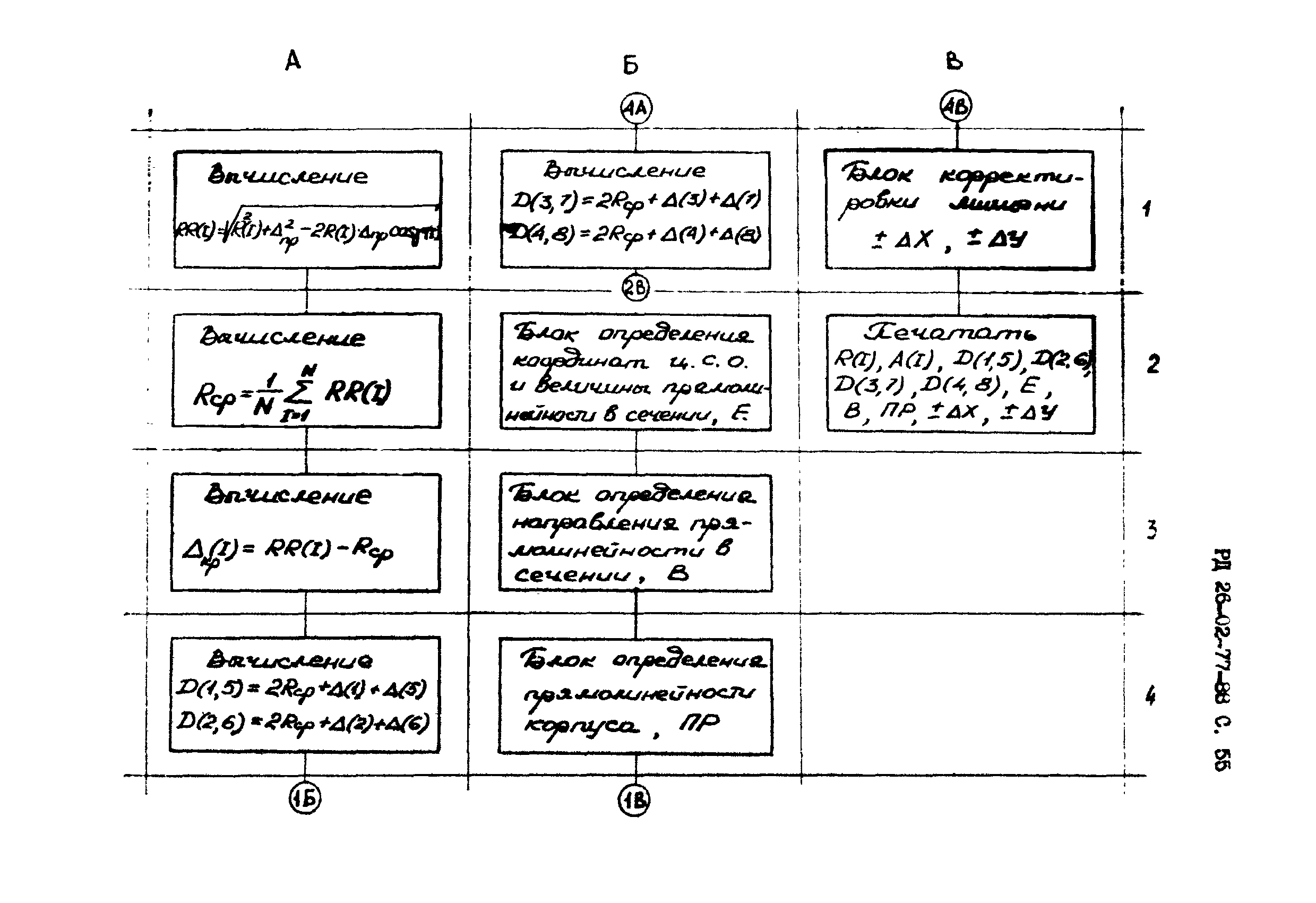

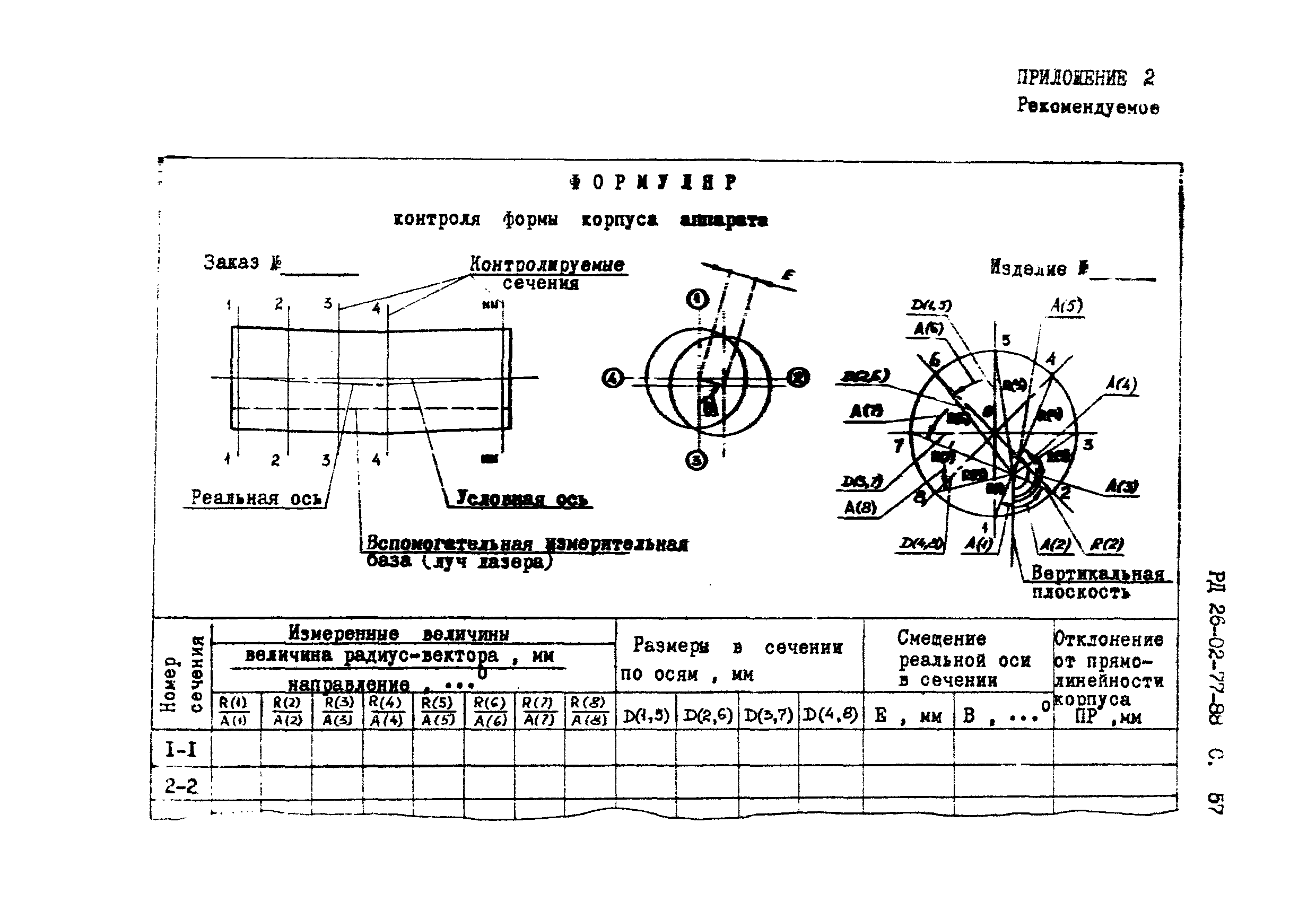

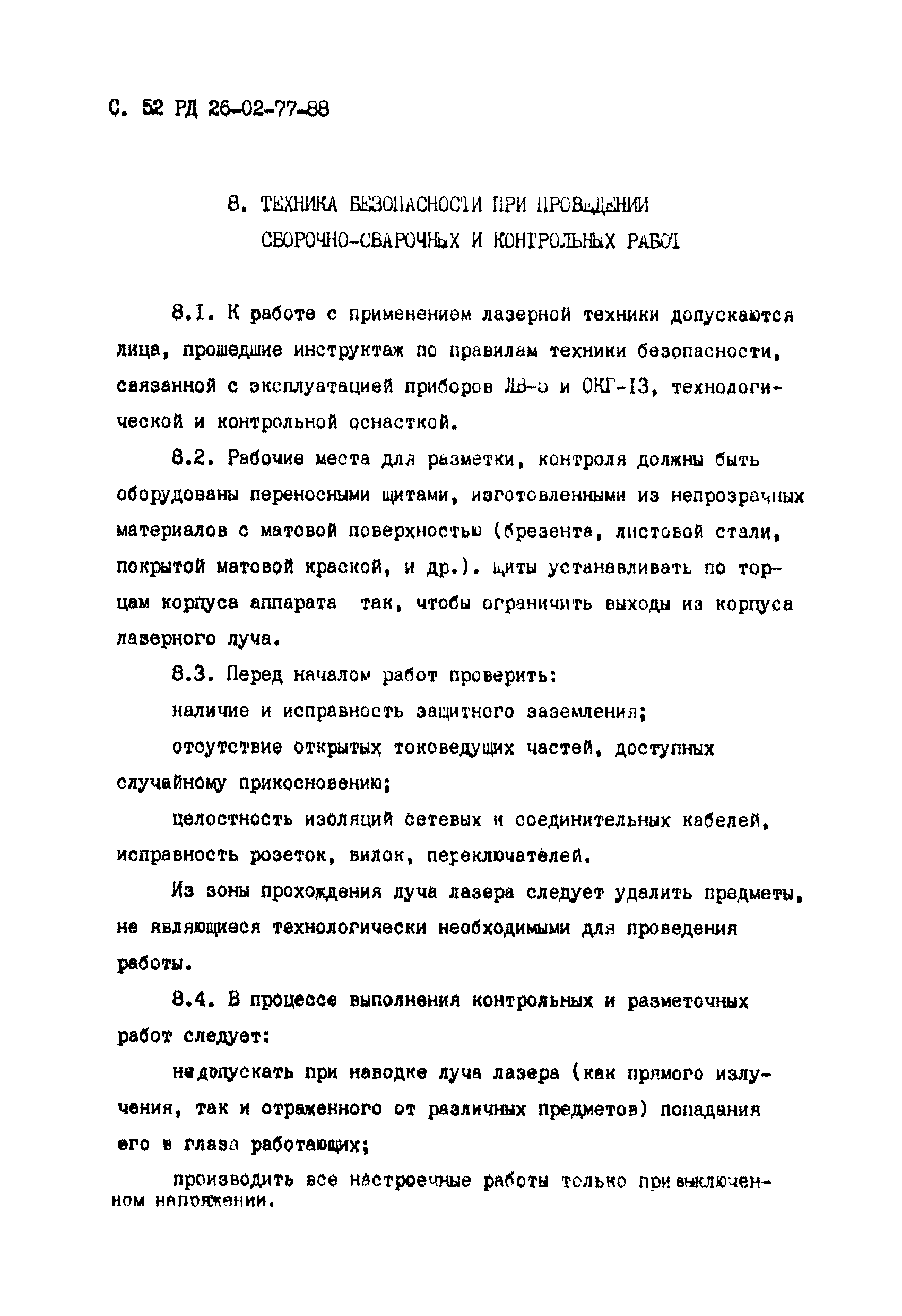

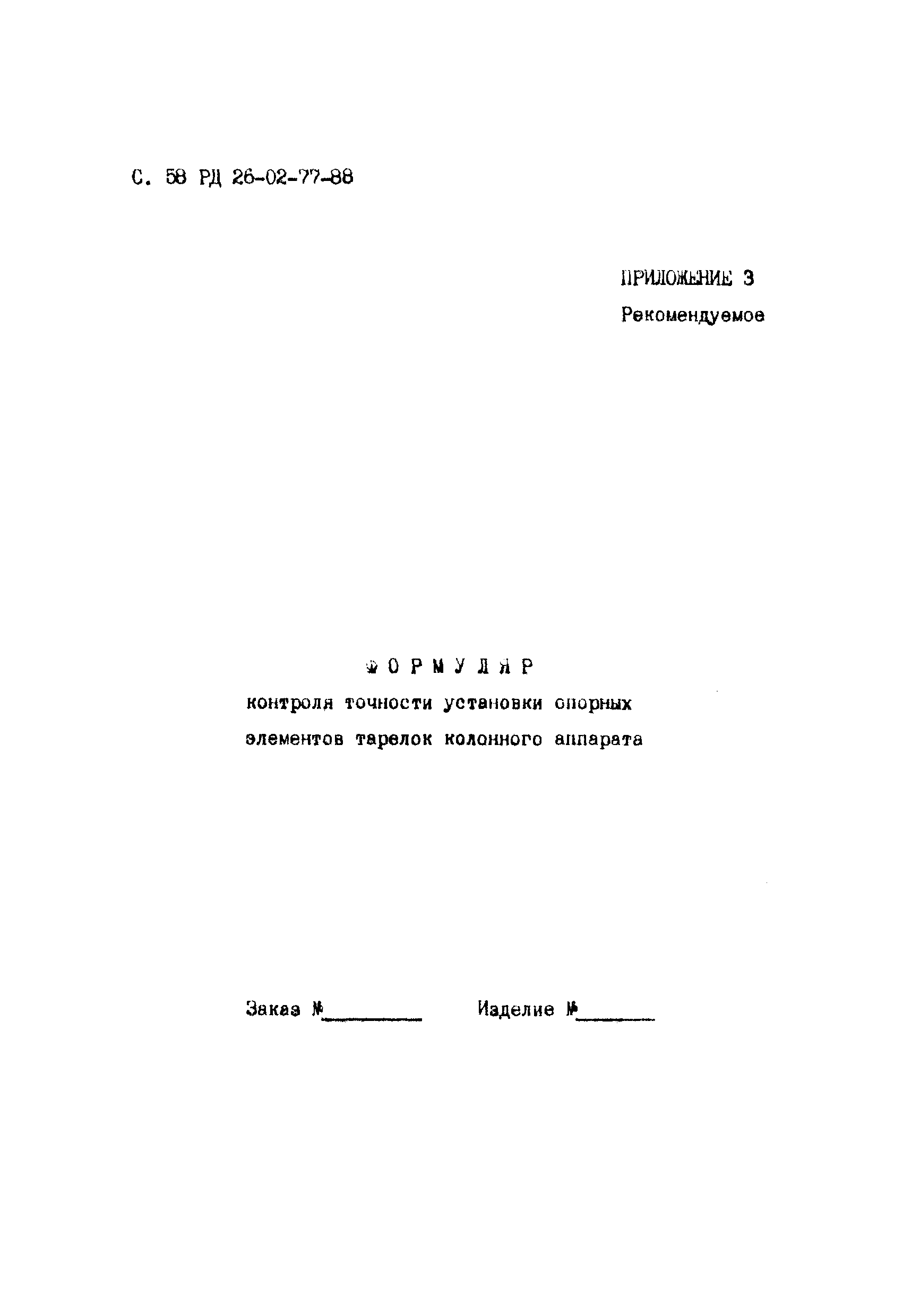

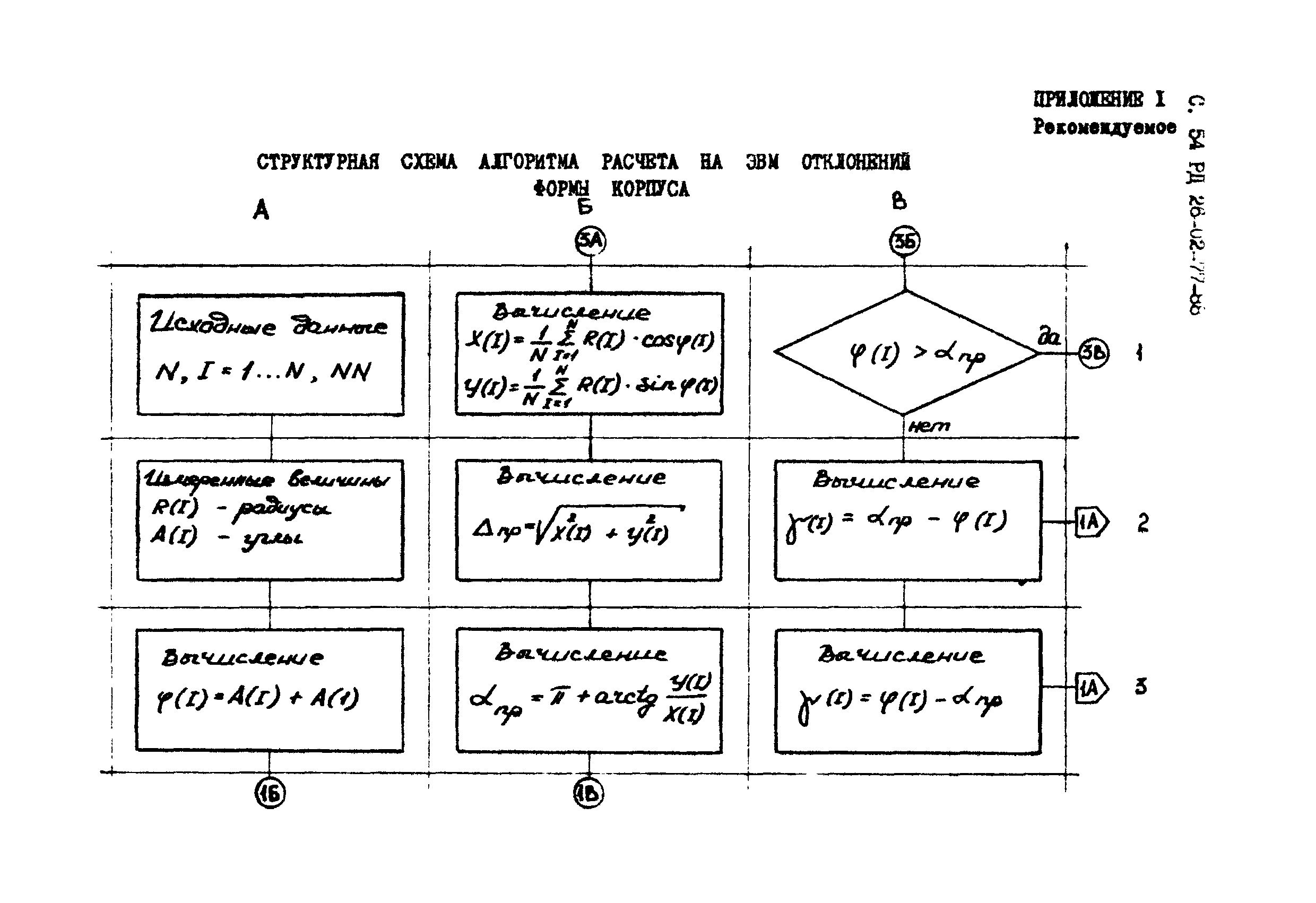

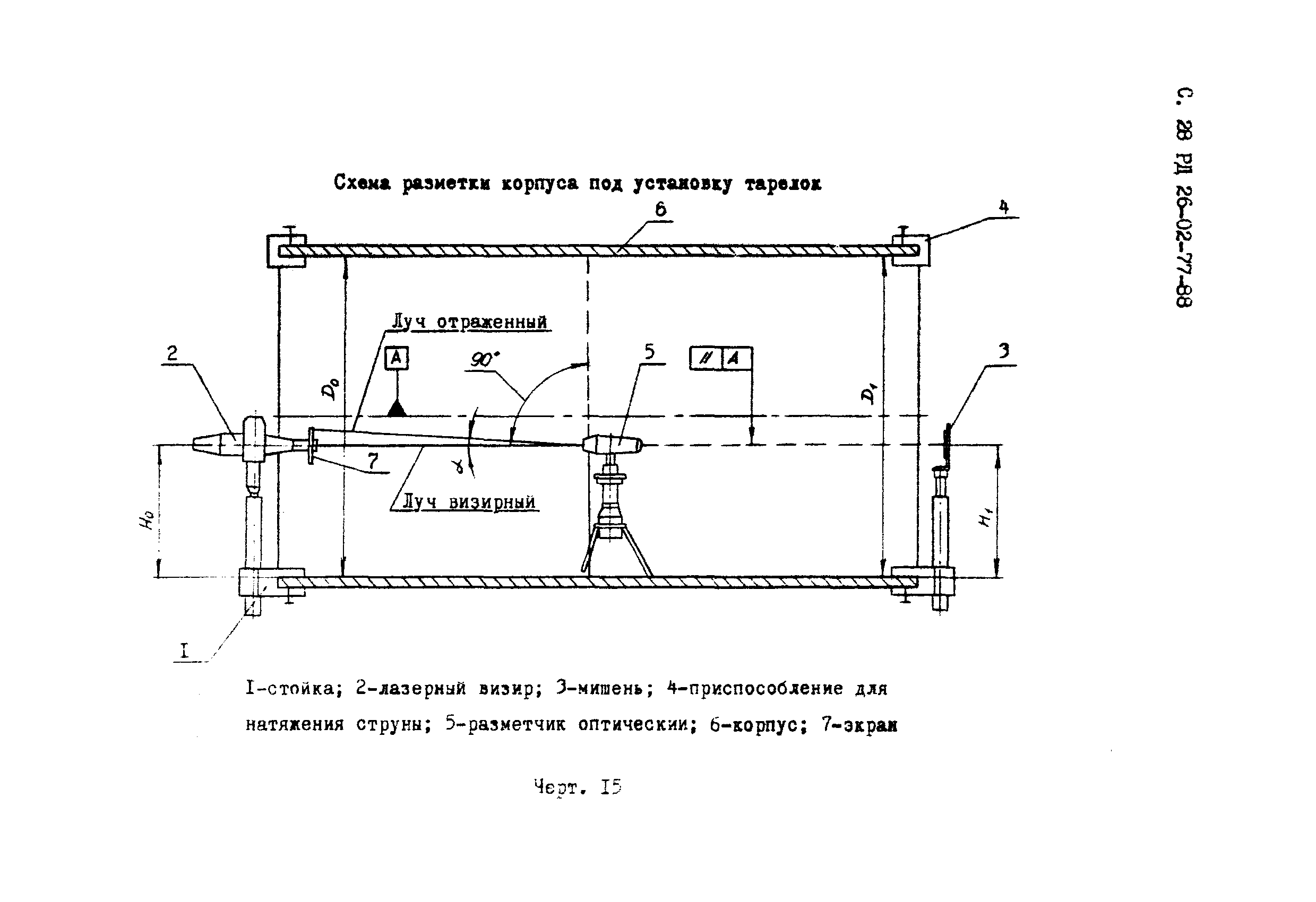

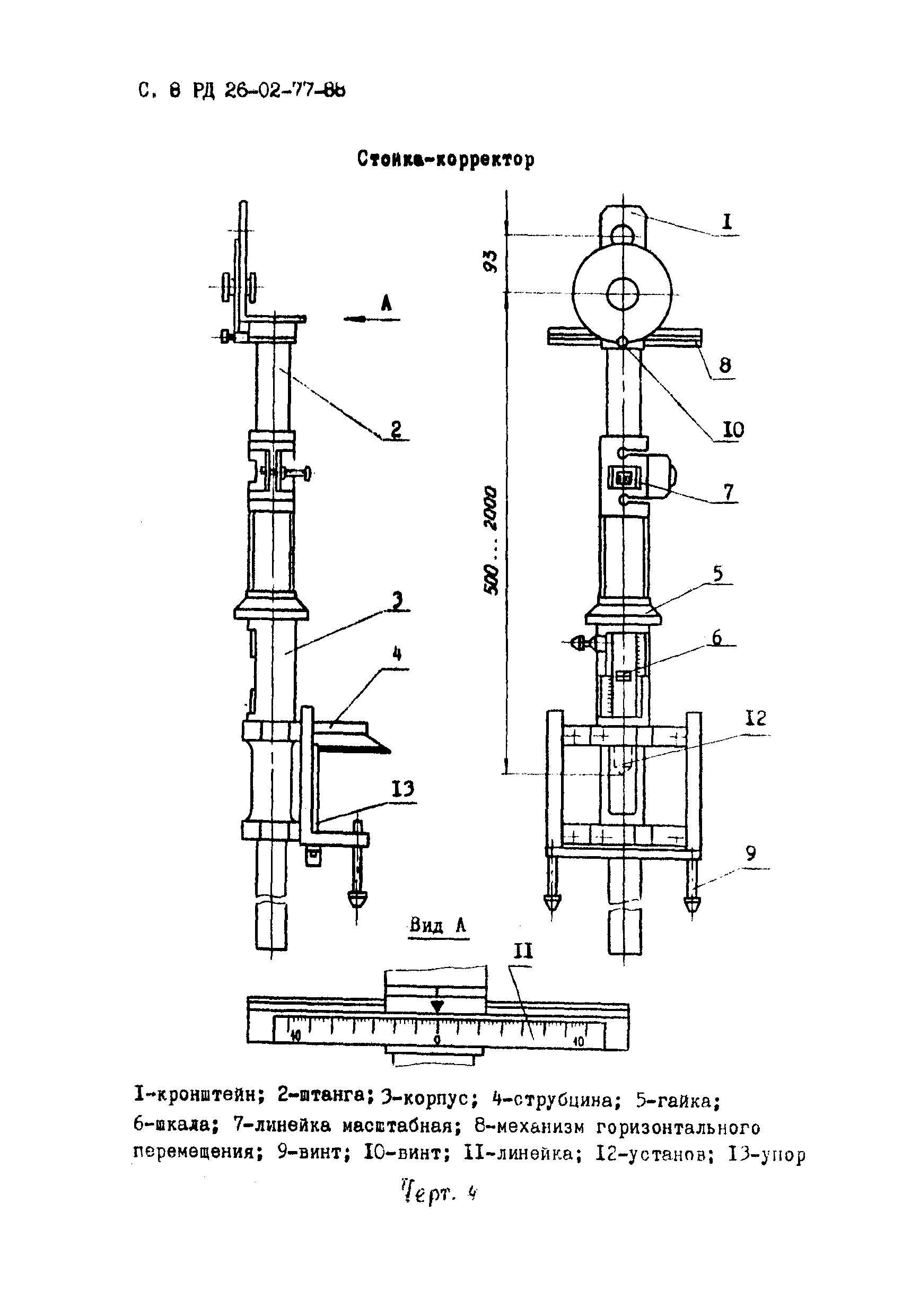

Оглавление:	1 Общие положения 2 Описание комплекса оборудования и оснастки 3 Подготовка корпуса аппарата 4 Разметка корпуса под установку тарелок 5 Установка деталей и узлов тарелок 6 Приварка деталей и узлов тарелок 7 Контроль основных сборочно-сварочных работ 8 Техника безопасности при проведении сборочно-сварочных и контрольных работ Приложение 1. Структурная схема алгоритма расчета на ЭВМ отклонений формы корпуса Приложение 2. Формуляр контроля формы корпуса аппарата Приложение 3. Формуляр контроля точности установки опорных элементов тарелок колонного аппарата Информационные данные
Разработан:	НПО Волгограднефтемаш ВНИИПТхимнефтеаппаратура
Утверждён:	05.08.1988 Министерство химического и нефтяного машиностроения СССР (USSR Ministry of Chemical and Petroleum Machine Manufacturing 1-5-4/110)
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для нефтяной и газовой промышленности прочее ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности прочее Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов нефтяной и газовой промышленности
Заменяет собой:	РТМ 26-375-80 РТМ 26-224-75 «Колонные аппараты. Установка ректификационных тарелок. Технология, оборудование и оснастка»
Нормативные ссылки:	ГОСТ 12.3.003-86 «Система стандартов безопасности труда. Работы электросварочные. Требования безопасности» ОСТ 26-02-1402-76 «Тарелки клапанные прямоточные четырехпоточные колонных аппаратов. Параметры, конструкция и основные размеры» ОСТ 26-02-1401-76 «Тарелки клапанные прямоточные для аппаратов колонного типа. Параметры, конструкция и основные размеры» ОСТ 36-18-77 «Приспособления для выверки аппаратов колонного и башенного типов. Конструкция, размеры, технические требования» ОСТ 26-18-6-88 «Сосуды, аппараты и блоки технологические, работающие при температуре ниже минус 70 градусов Цельсия. Технические требования» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия»
