Скачать ГОСТ 2.307-2011 Единая система конструкторской документации. Нанесение размеров и предельных отклонений

Дата актуализации: 10.08.2017

ГОСТ 2.307-2011

Единая система конструкторской документации. Нанесение размеров и предельных отклонений

Обозначение:	ГОСТ 2.307-2011
Обозначение англ:	GOST 2.307-2011
Статус:	взамен
Название рус.:	Единая система конструкторской документации. Нанесение размеров и предельных отклонений
Название англ.:	Unified system for design documentation. Drawing of dimensions and limit deviations
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2012

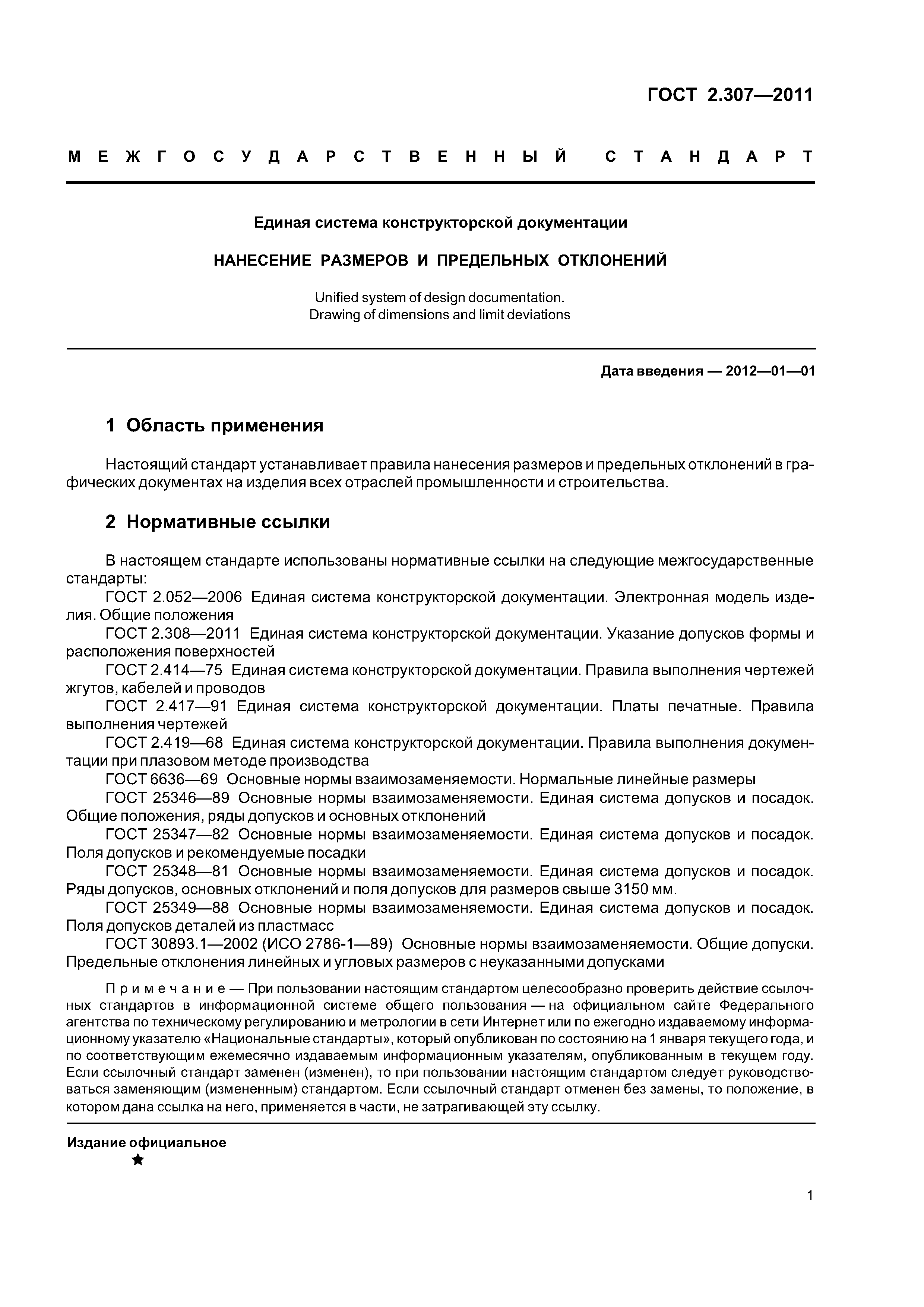

Область применения:	Стандарт устанавливает правила нанесения размеров и предельных отклонений в графических документах на изделия всех отраслей промышленности и строительства.

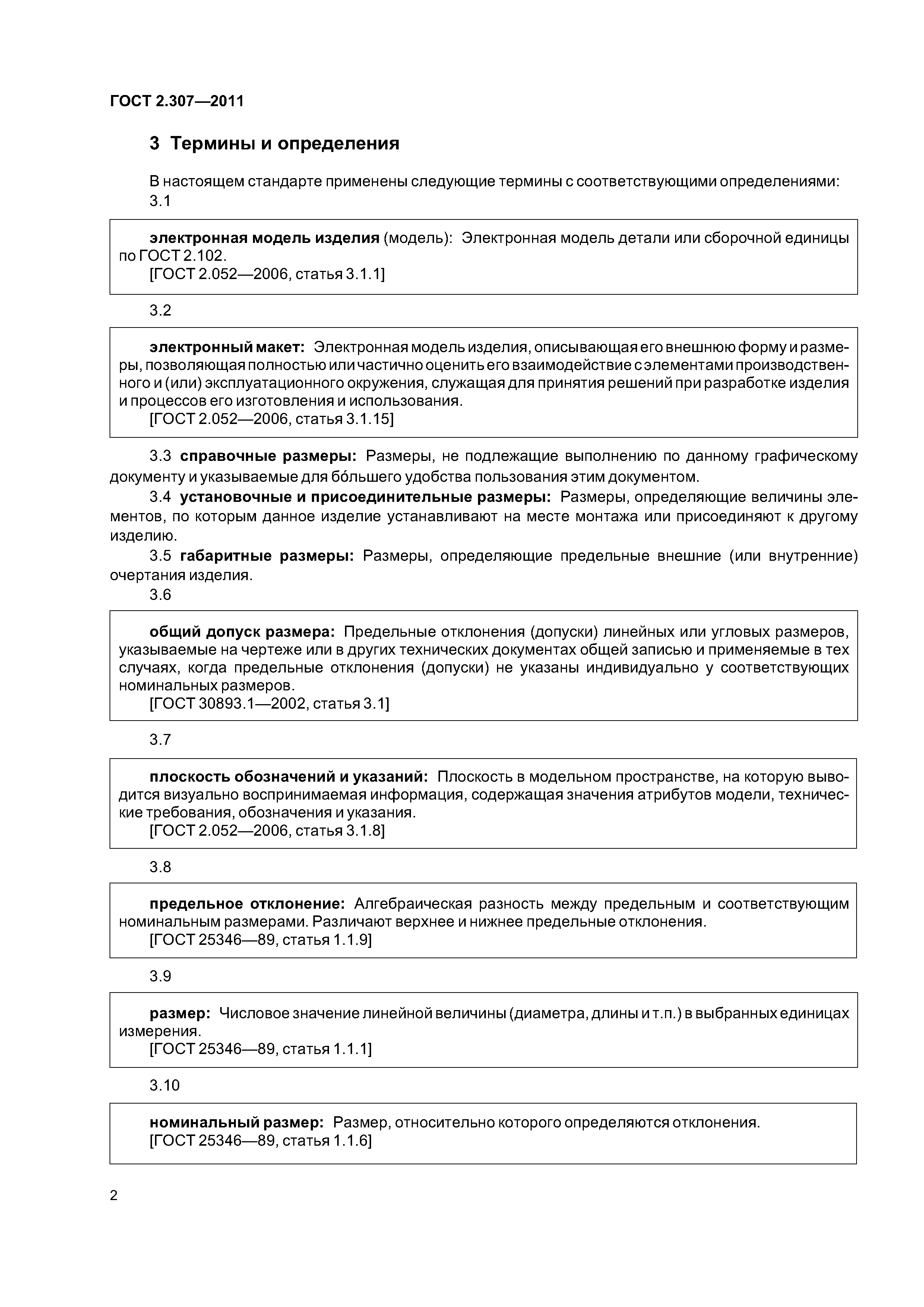

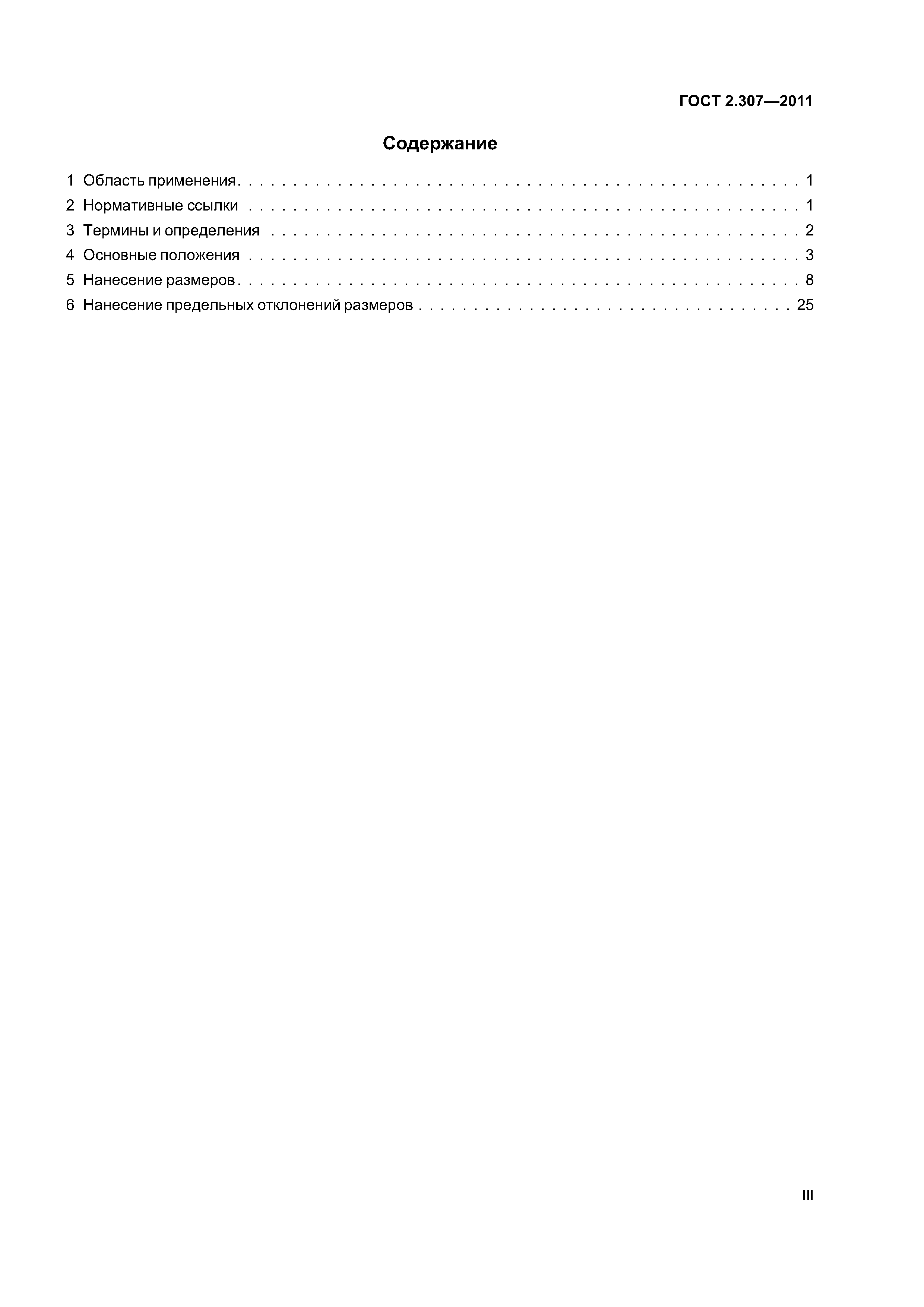

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Основные положения 5 Нанесение размеров 6 Нанесение предельных отклонений размеров
Разработан:	ВНИИНМАШ АНО НИЦ CALS-технологий Прикладная логистика
Утверждён:	12.05.2011 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 39) 03.08.2011 Федеральное агентство по техническому регулированию и метрологии (211-ст)
Издан:	Стандартинформ (2011 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Список изменений:	Поправка от 25.09.2012 (ИУС 12-2012) Поправка от 30.10.2014 (ИУС 10-2014)
Заменяет собой:	ГОСТ 2.307-68 «Единая система конструкторской документации. Нанесение размеров и предельных отклонений»
Нормативные ссылки:	ГОСТ 25346-89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 25348-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм» ГОСТ 2.414-75 «Единая система конструкторской документации. Правила выполнения чертежей, жгутов, кабелей и проводов» ГОСТ 2.419-68 «Единая система конструкторской документации. Правила выполнения документации при плазовом методе производства» ГОСТ 25349-88 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков деталей из пластмасс» ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры» ГОСТ 30893.1-2002 «Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками» ГОСТ 2.052-2006 «Единая система конструкторской документации. Электронная модель изделия. Общие положения» ГОСТ 2.308-2011 «Единая система конструкторской документации. Указания допусков формы и расположения поверхностей» ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены» ГОСТ 2.417-91 «Единая система конструкторской документации. Платы печатные. Правила выполнения чертежей» ГОСТ 21495-76 «Базирование и базы в машиностроении. Термины и определения» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» ГОСТ 2.102-68 «Единая система конструкторской документации. Виды и комплектность конструкторских документов» ГОСТ 2.307-68 «Единая система конструкторской документации. Нанесение размеров и предельных отклонений»

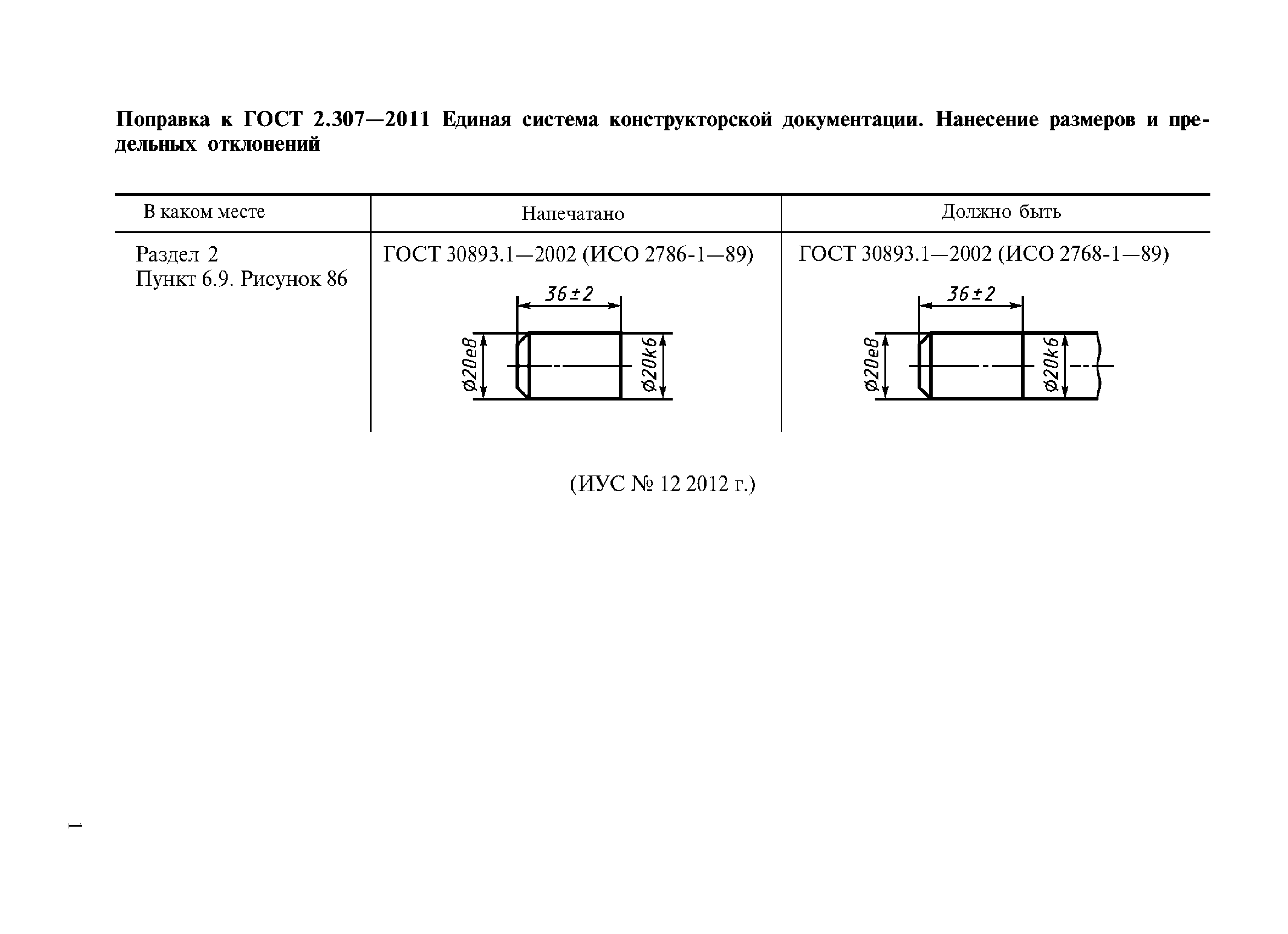

Текстовое изменение Поправка от 25.09.2012

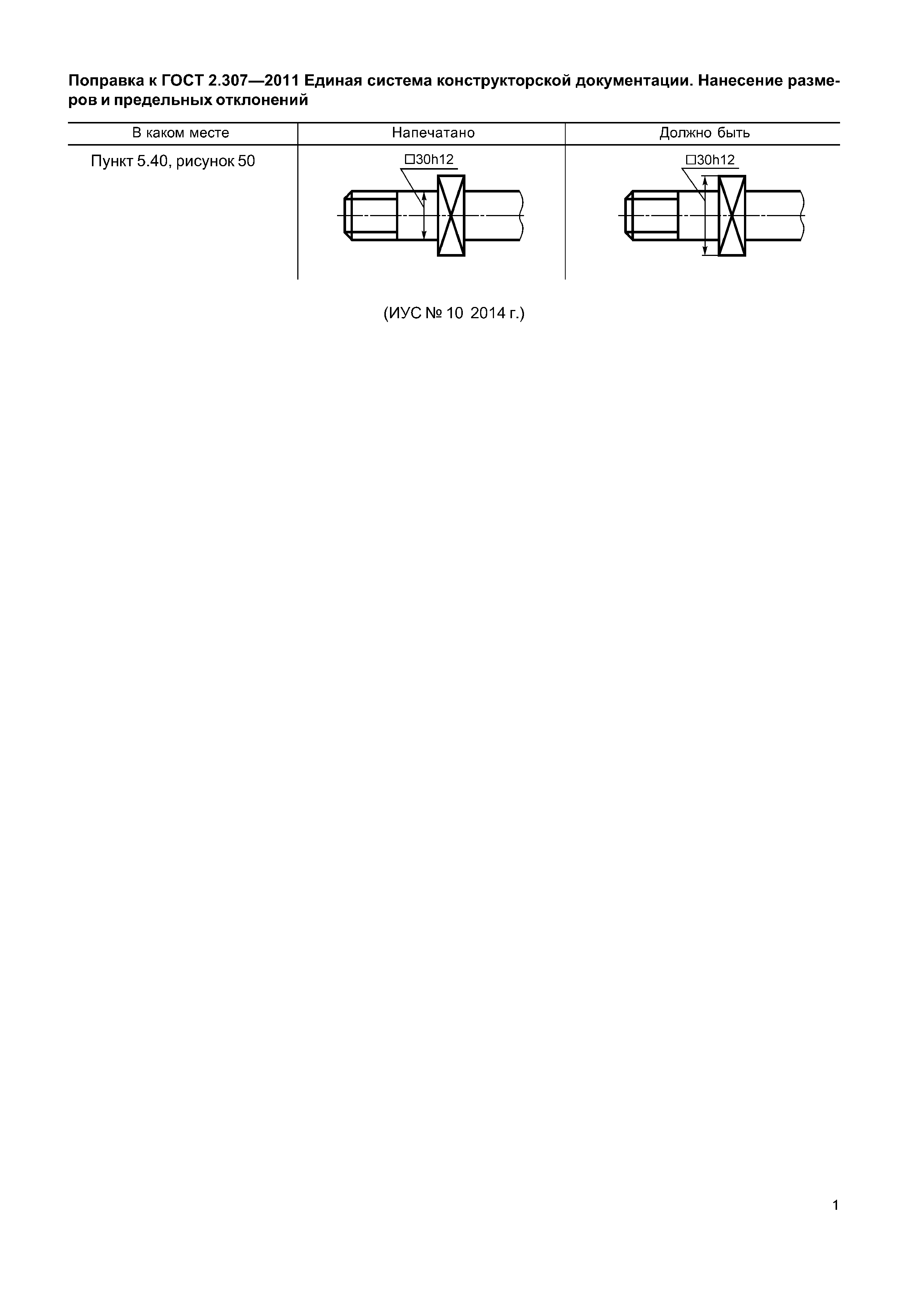

Текстовое изменение Поправка от 30.10.2014
