ГОСТ 2.307-68

Единая система конструкторской документации. Нанесение размеров и предельных отклонений

Обозначение:	ГОСТ 2.307-68
Обозначение англ:	GOST 2.307-68
Статус:	заменен
Название рус.:	Единая система конструкторской документации. Нанесение размеров и предельных отклонений
Название англ.:	Unified system for design documentation. Drawing of dimensions and limit deviations
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2012
Область применения:	Стандарт устанавливает правила нанесения размеров и предельных отклонений на чертежах и других технических документах на изделия всех отраслей промышленности и строительства.

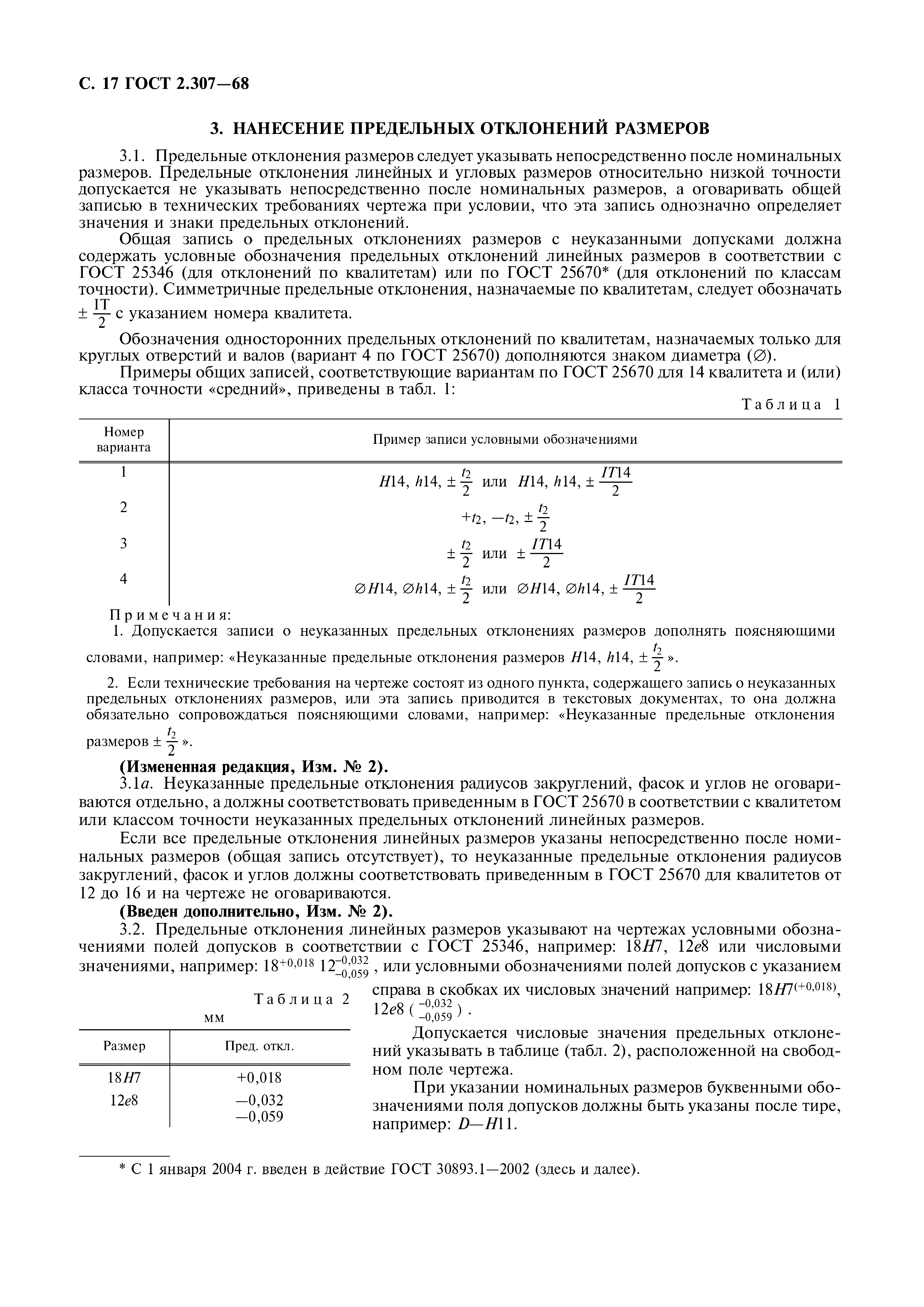

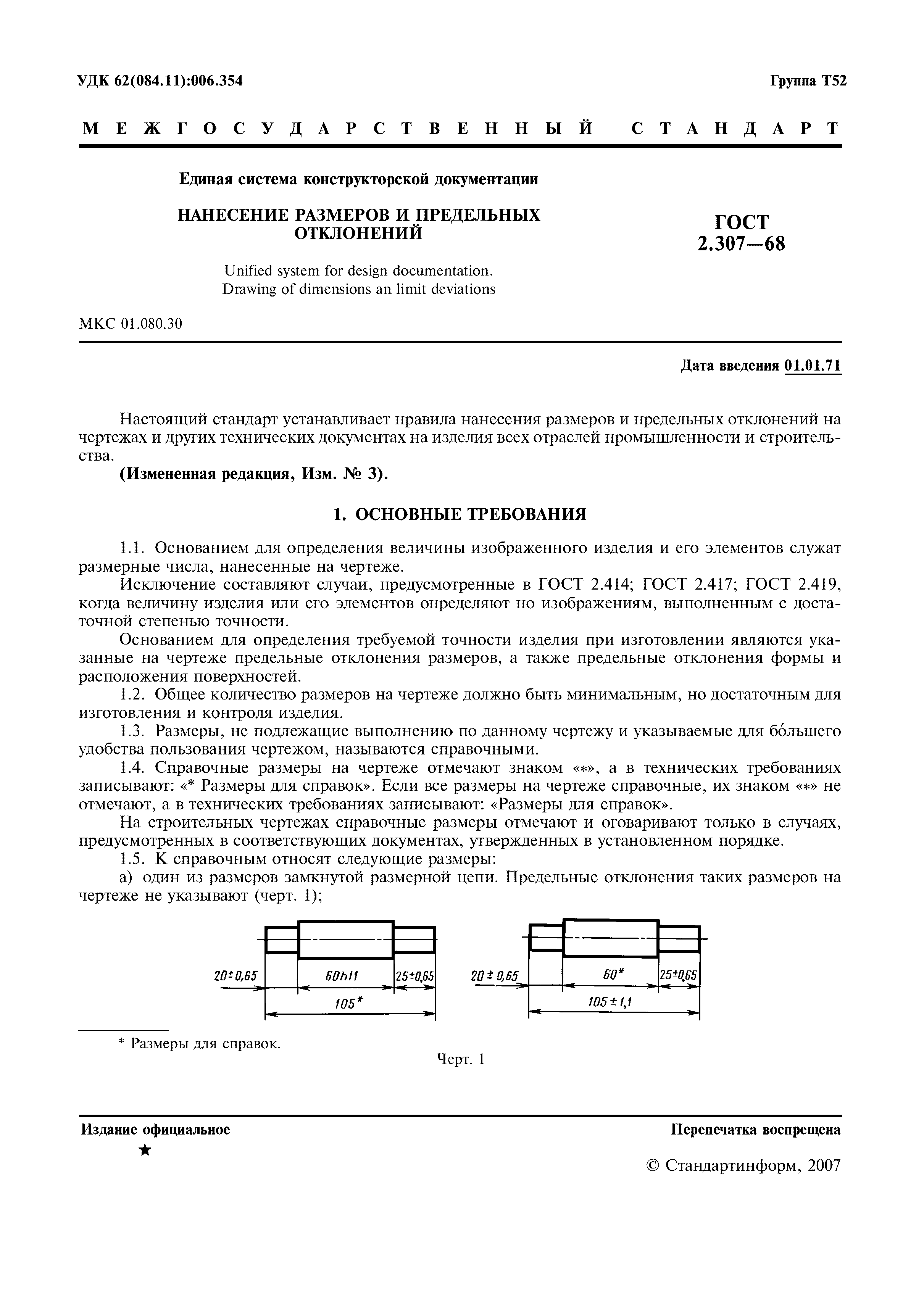

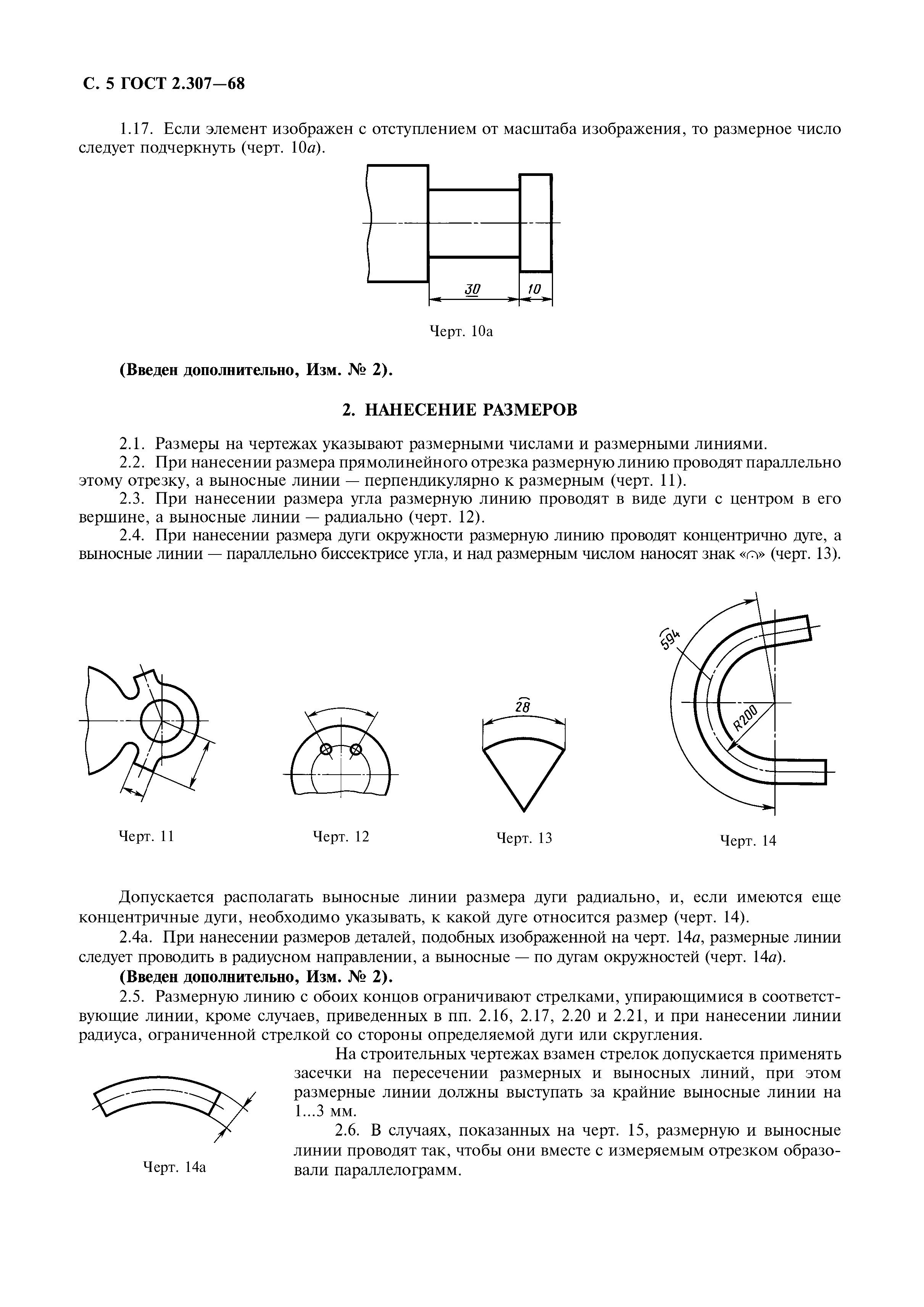

Оглавление:	1 Основные требования 2 Нанесение размеров 3 Нанесение предельных отклонений размеров
Разработан:	Госстандарт СССР
Утверждён:	01.12.1967 Госстандарт СССР (USSR Gosstandart )
Издан:	Издательство стандартов (2000 г. ) Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Список изменений:	№ 3 от 01.01.1988 (ИУС 12-87)
Заменяет собой:	ГОСТ 9171-59 «Чертежи в машиностроении. Нанесение предельных отклонений размеров» ГОСТ 3458-59 «Чертежи в машиностроении. Нанесение размеров» ГОСТ 5292-60 «Система чертежного хозяйства. Основные надписи на технических документах и угловые спецификации на чертежах» (в части разд. III)
Чем заменён:	ГОСТ 2.307-2011 «Единая система конструкторской документации. Нанесение размеров и предельных отклонений»
Нормативные ссылки:	ГОСТ 2.308-79 «Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей» ГОСТ 25346-89 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 2.414-75 «Единая система конструкторской документации. Правила выполнения чертежей, жгутов, кабелей и проводов» ГОСТ 2.417-91 «Единая система конструкторской документации. Платы печатные. Правила выполнения чертежей» ГОСТ 2.419-68 «Единая система конструкторской документации. Правила выполнения документации при плазовом методе производства» ГОСТ 25349-88 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков деталей из пластмасс» ГОСТ 25670-83 «Основные нормы взаимозаменяемости. Предельные отклонения размеров с неуказанными допусками» ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры» ГОСТ 30893.1-2002 «Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками»

Текстовое изменение № 3 от 01.01.1988
