Серия 2.110-6м

Выпуск 1. Свайные фундаменты крупнопанельных жилых зданий. Продуваемые подполья

Обозначение:	Серия 2.110-6м
Обозначение англ:	Series 2.110-6м
Статус:	не действует
Название рус.:	Выпуск 1. Свайные фундаменты крупнопанельных жилых зданий. Продуваемые подполья
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999

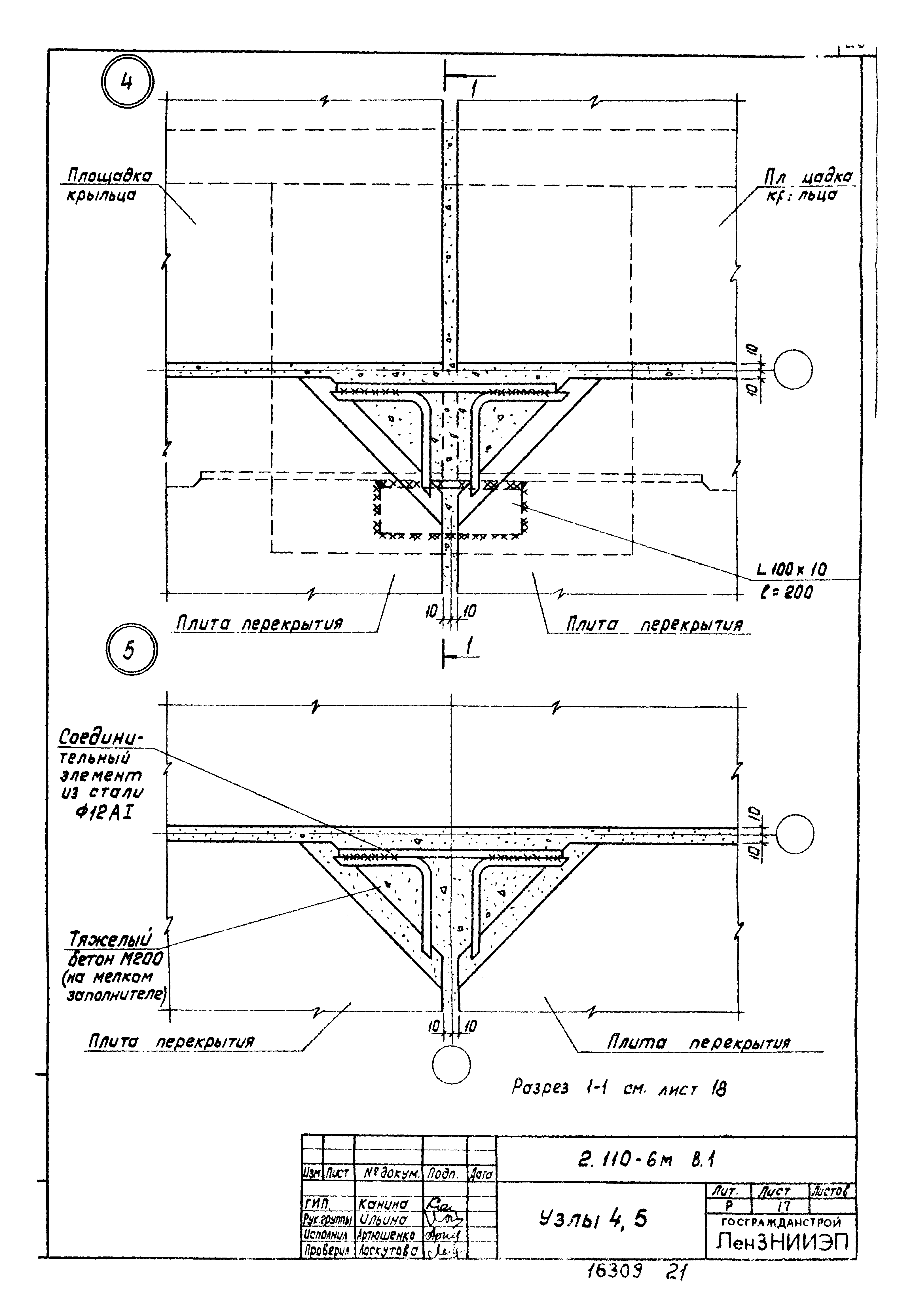

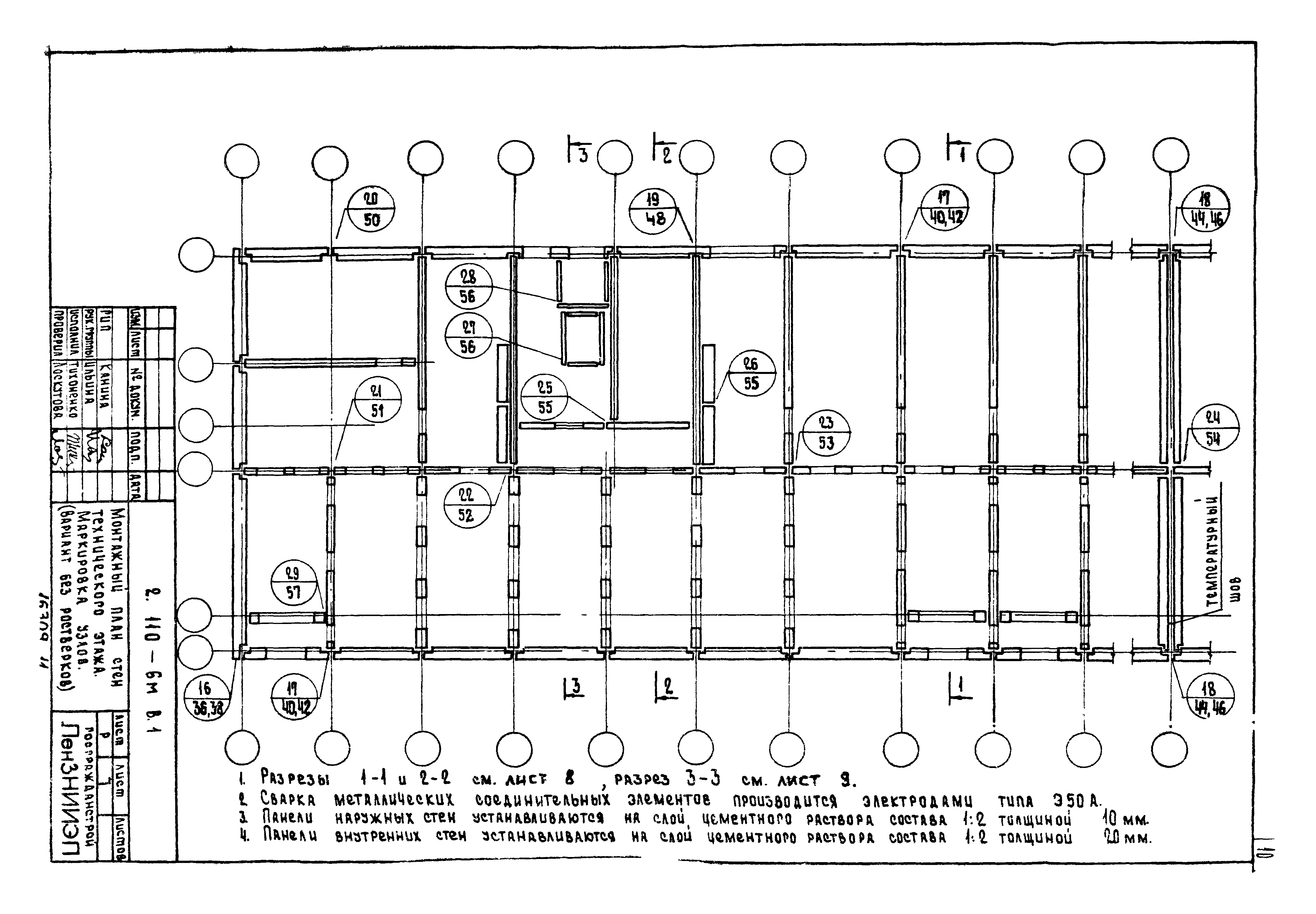

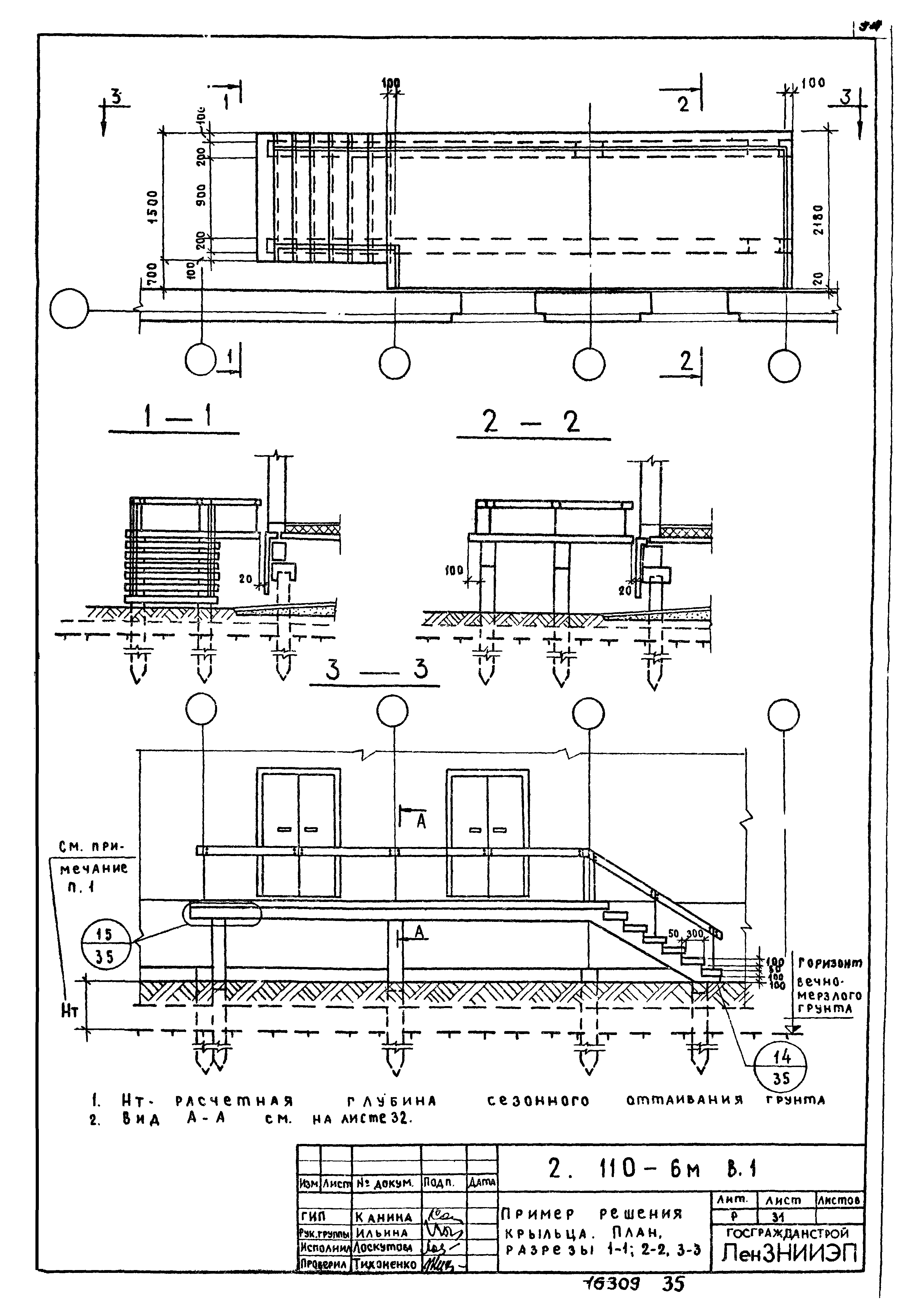

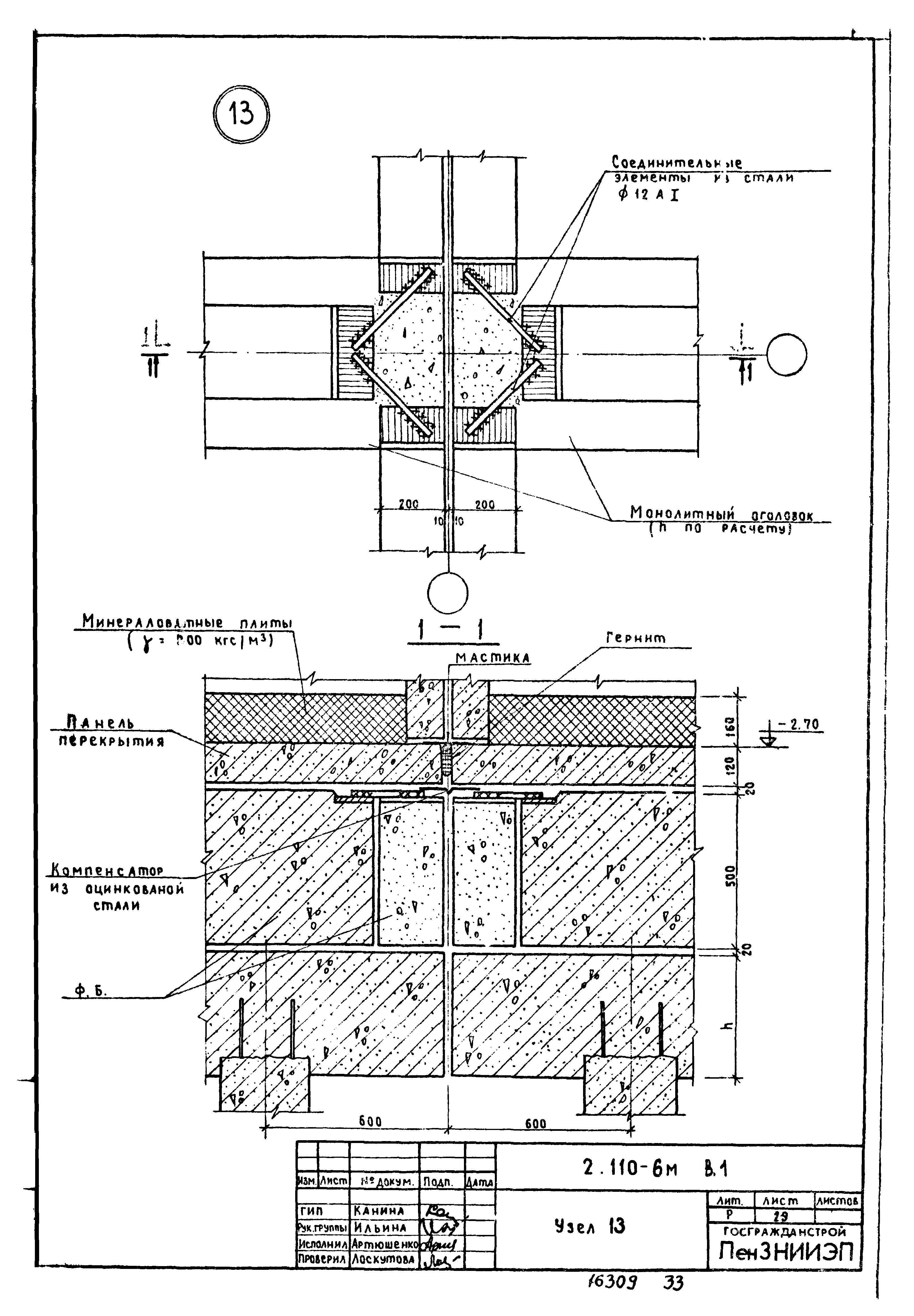

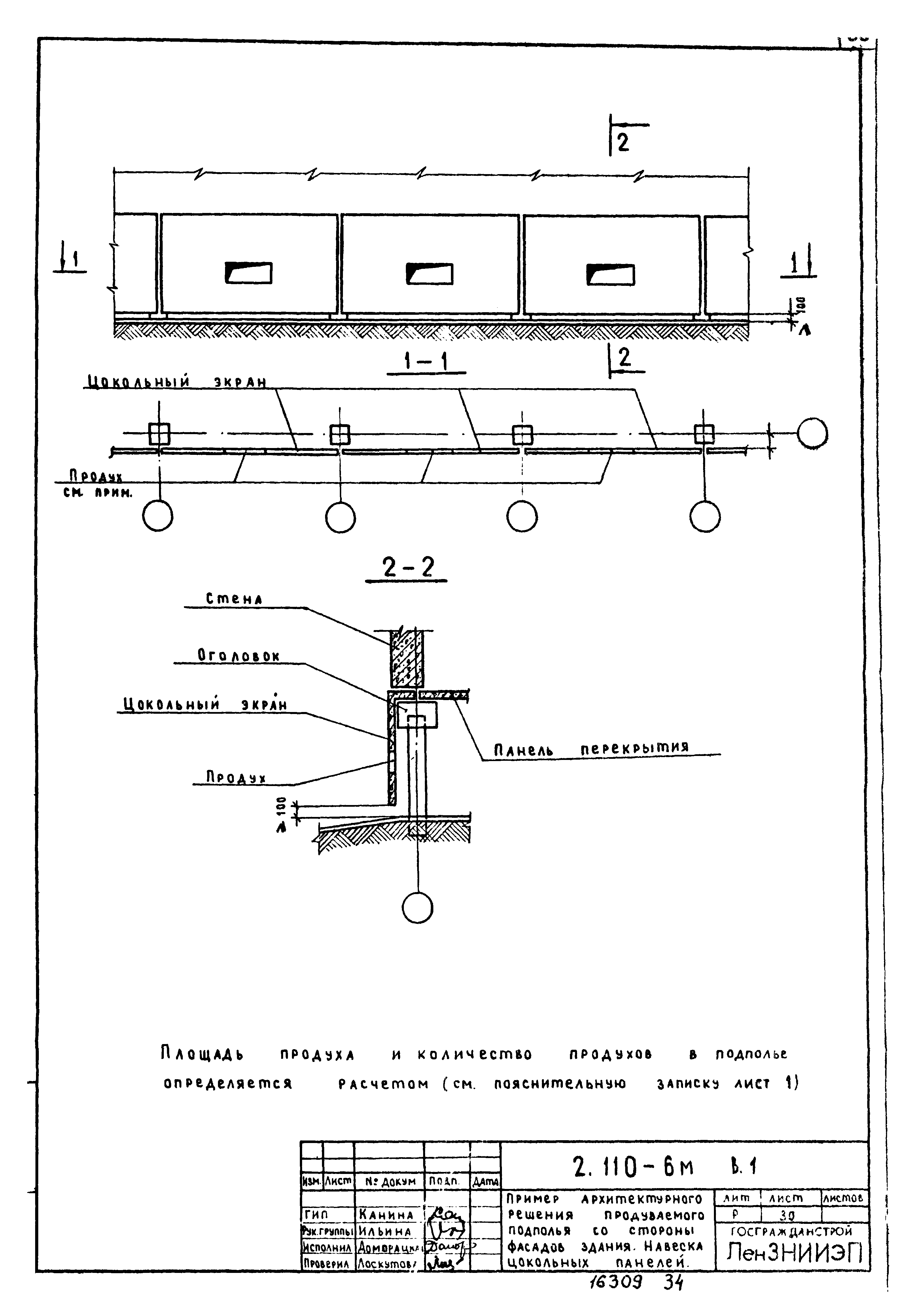

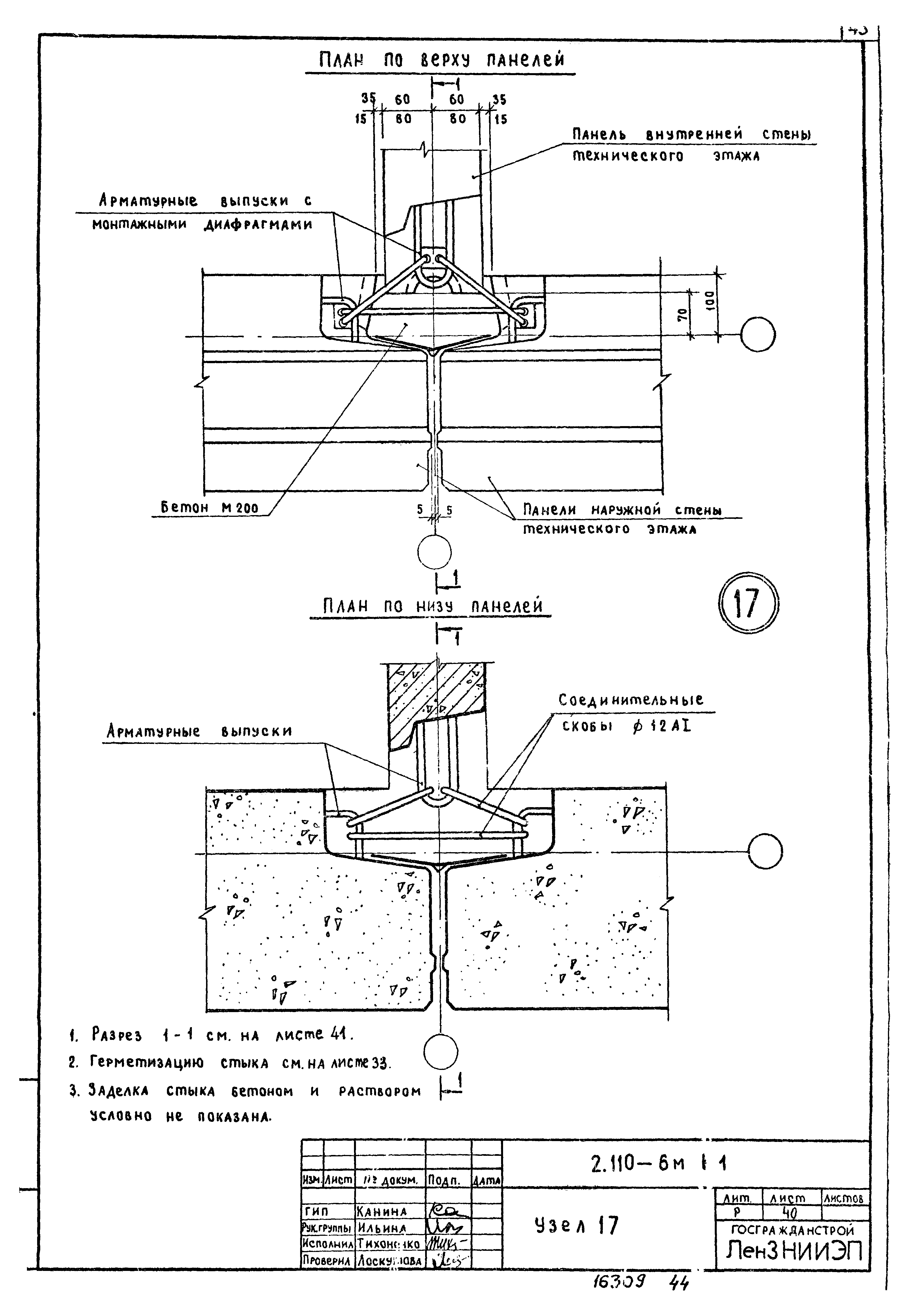

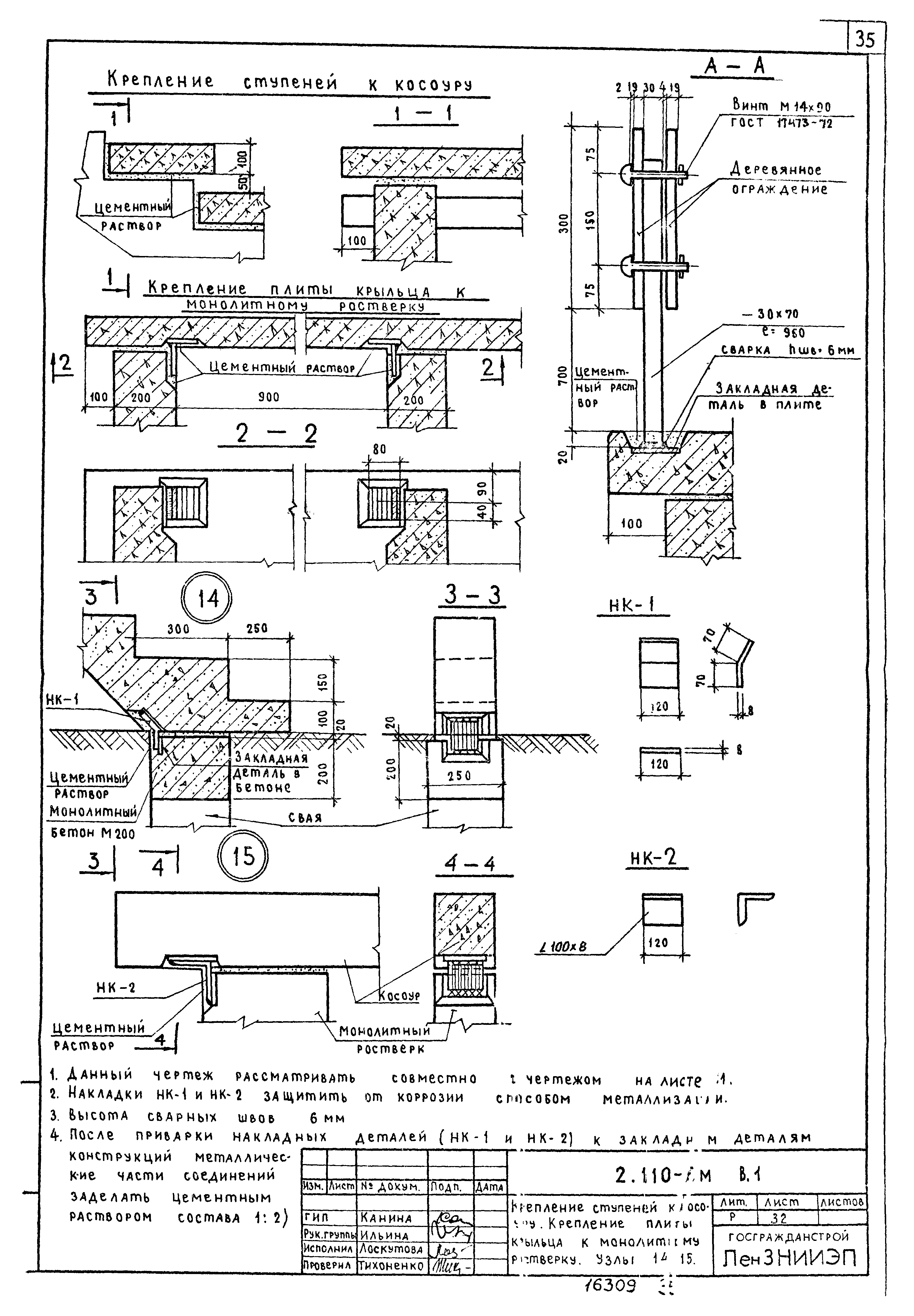

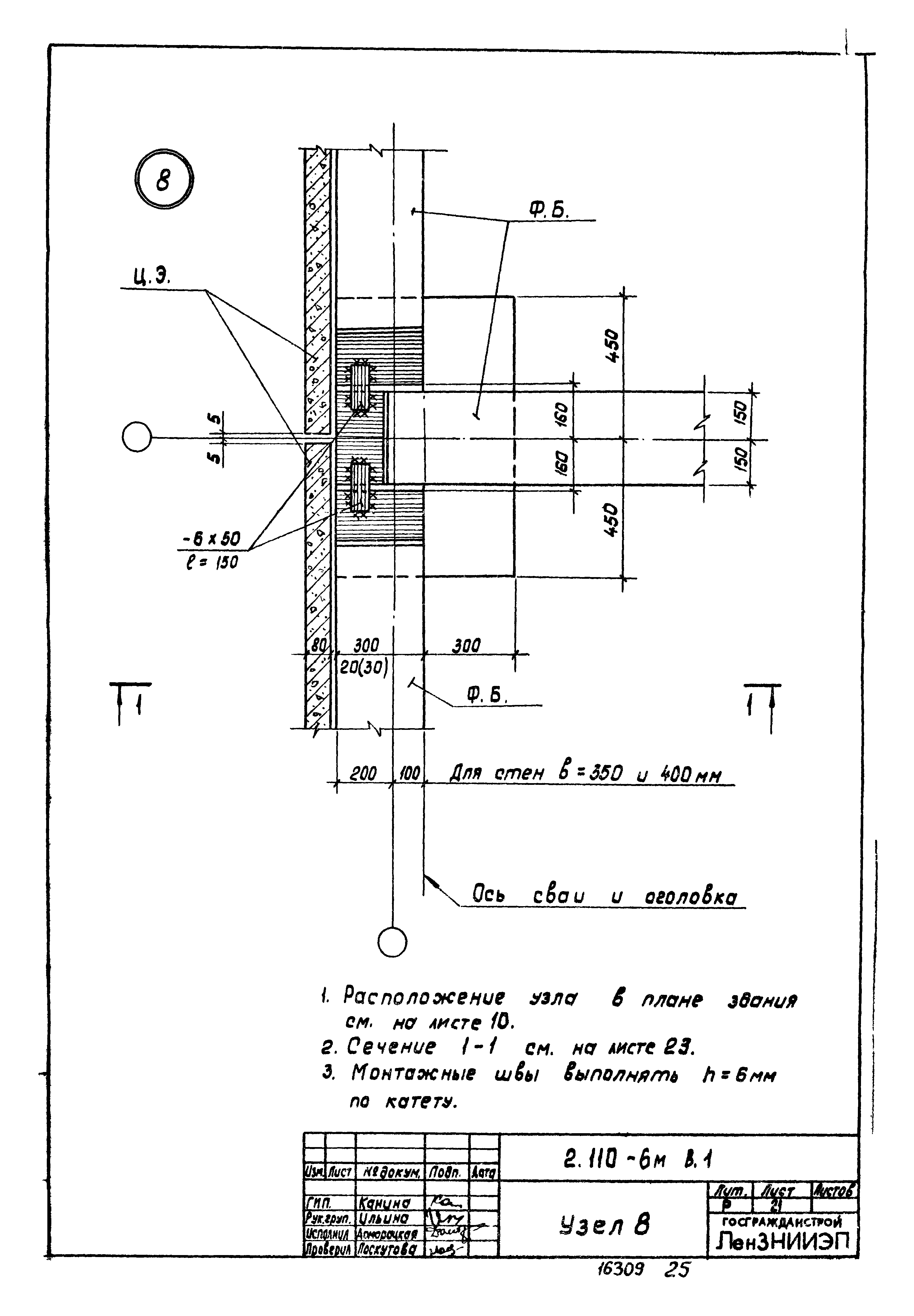

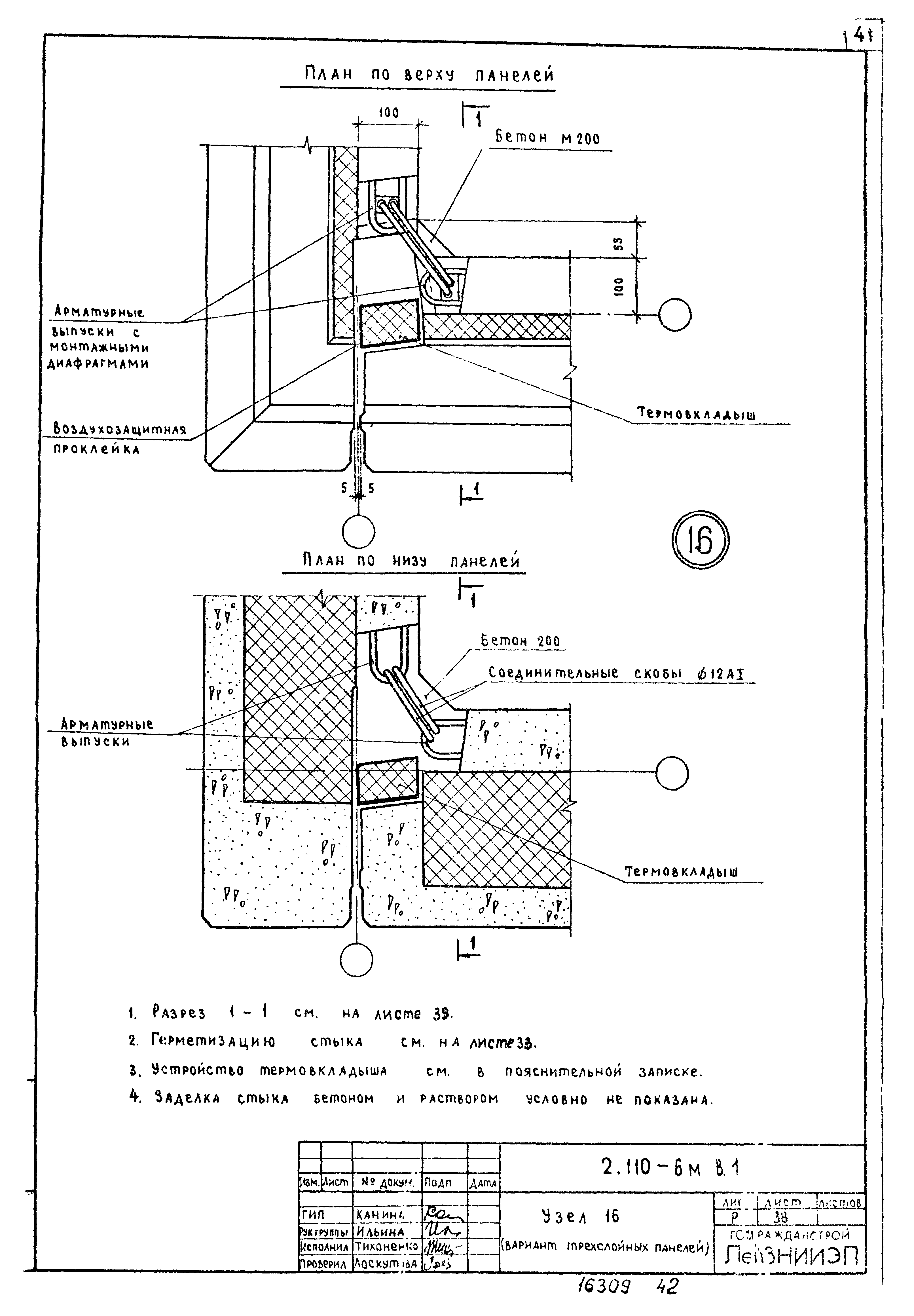

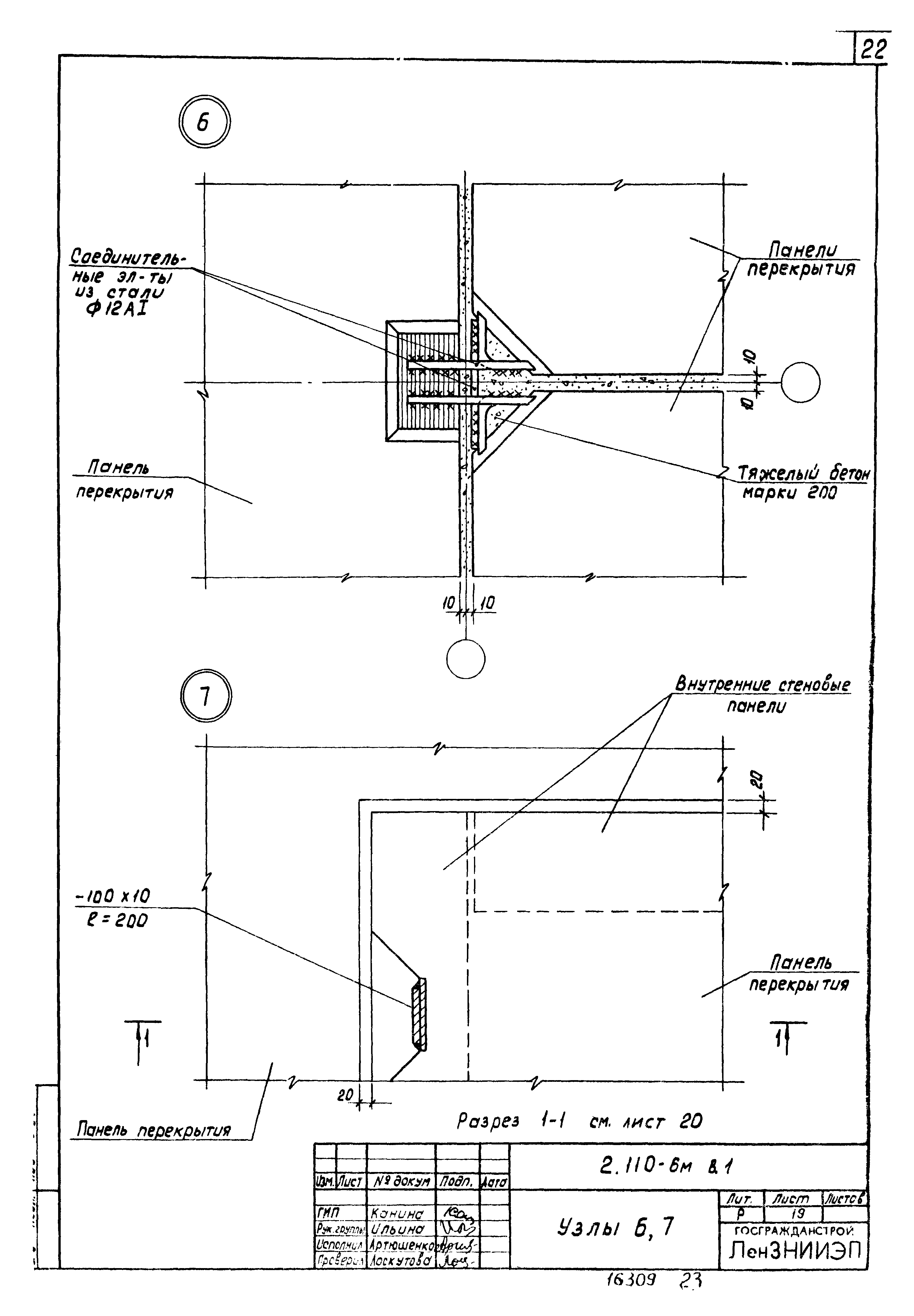

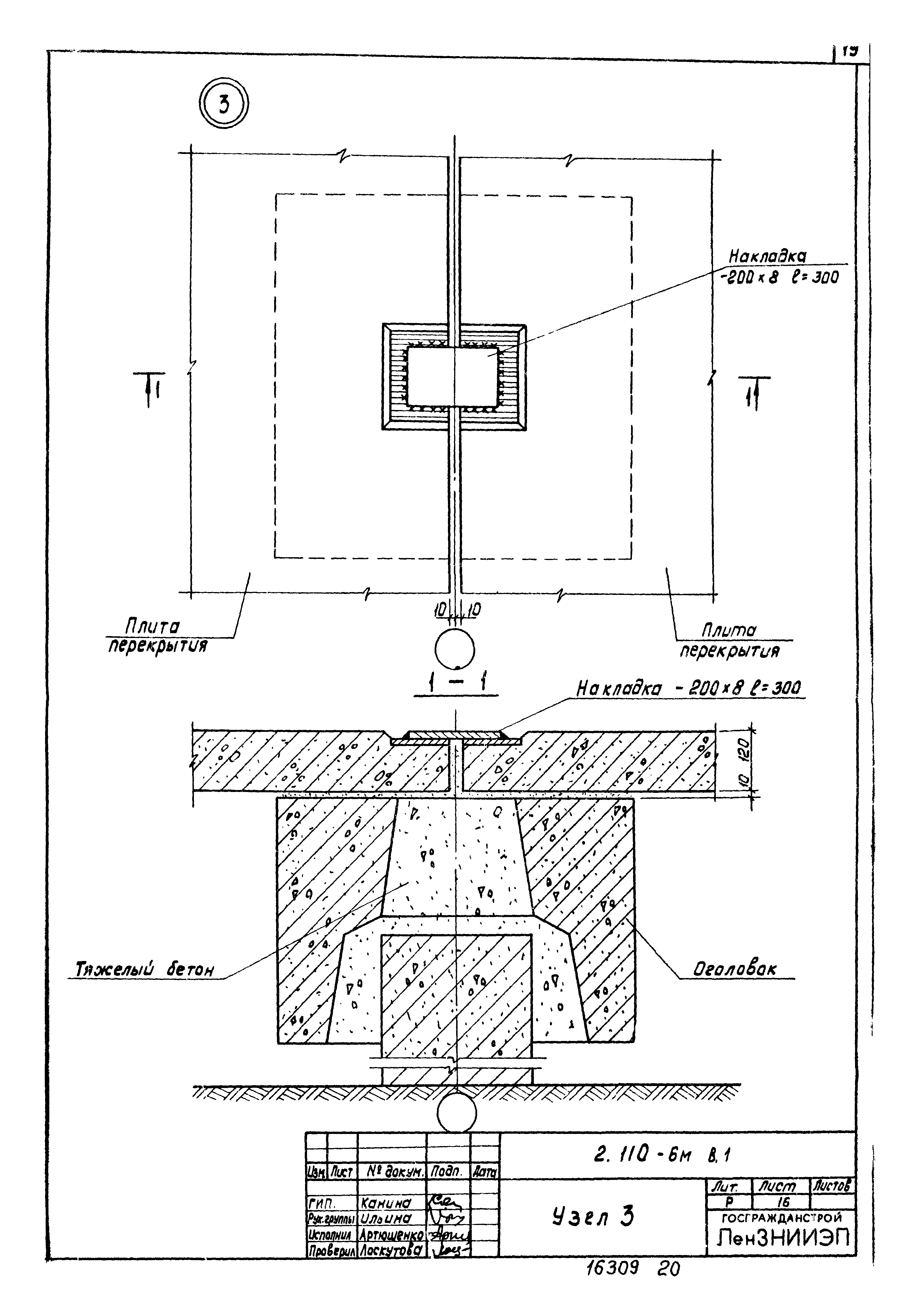

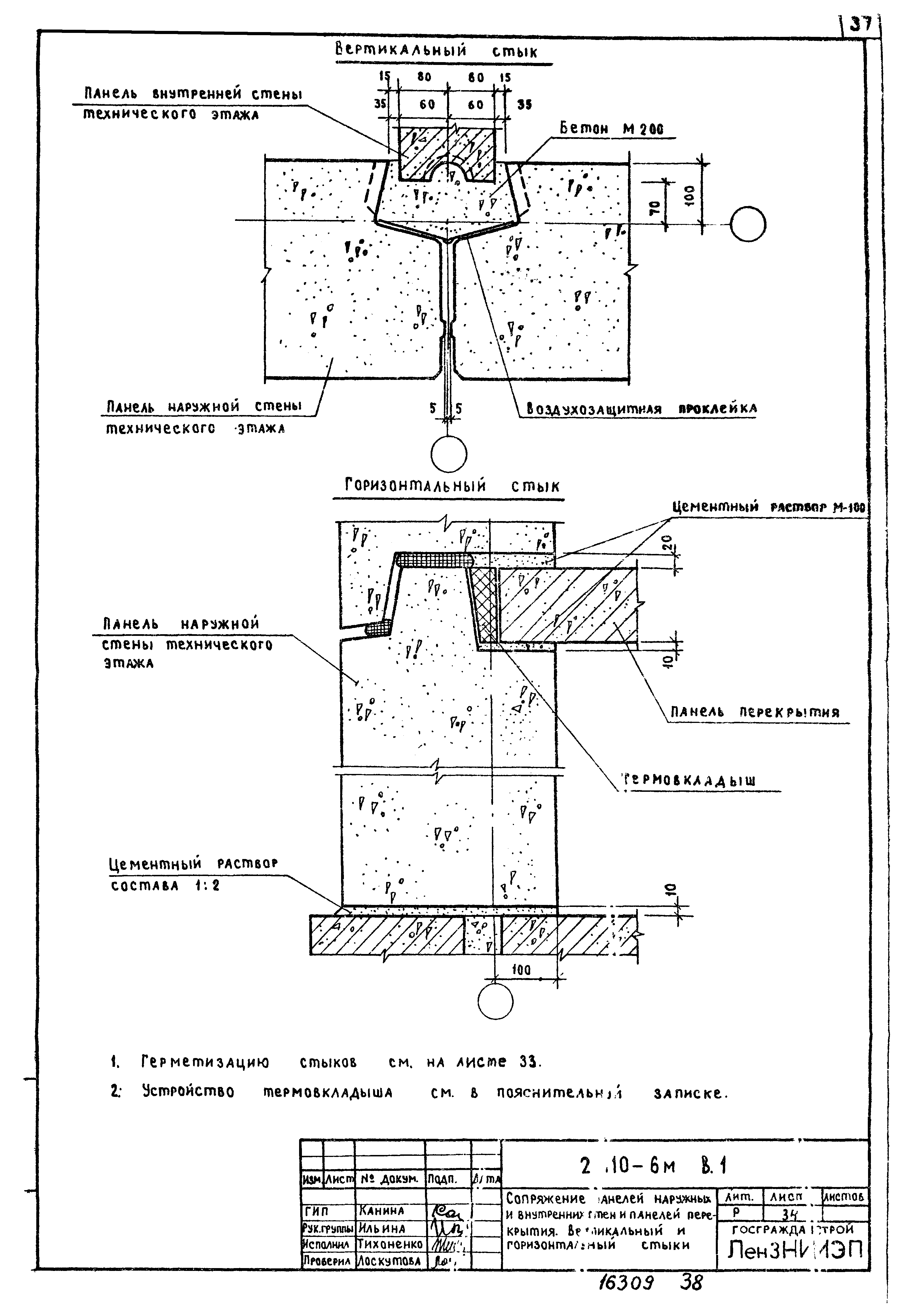

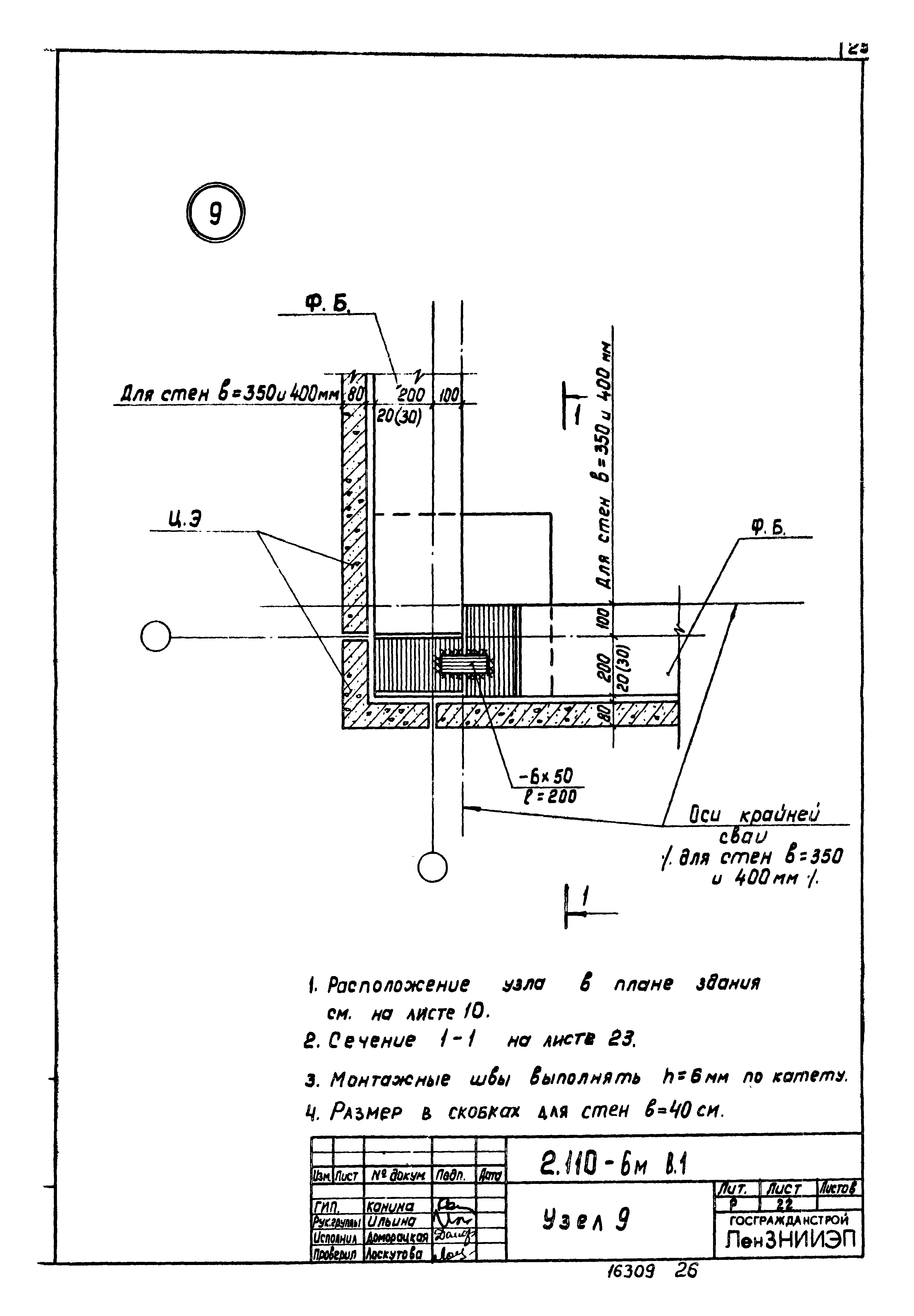

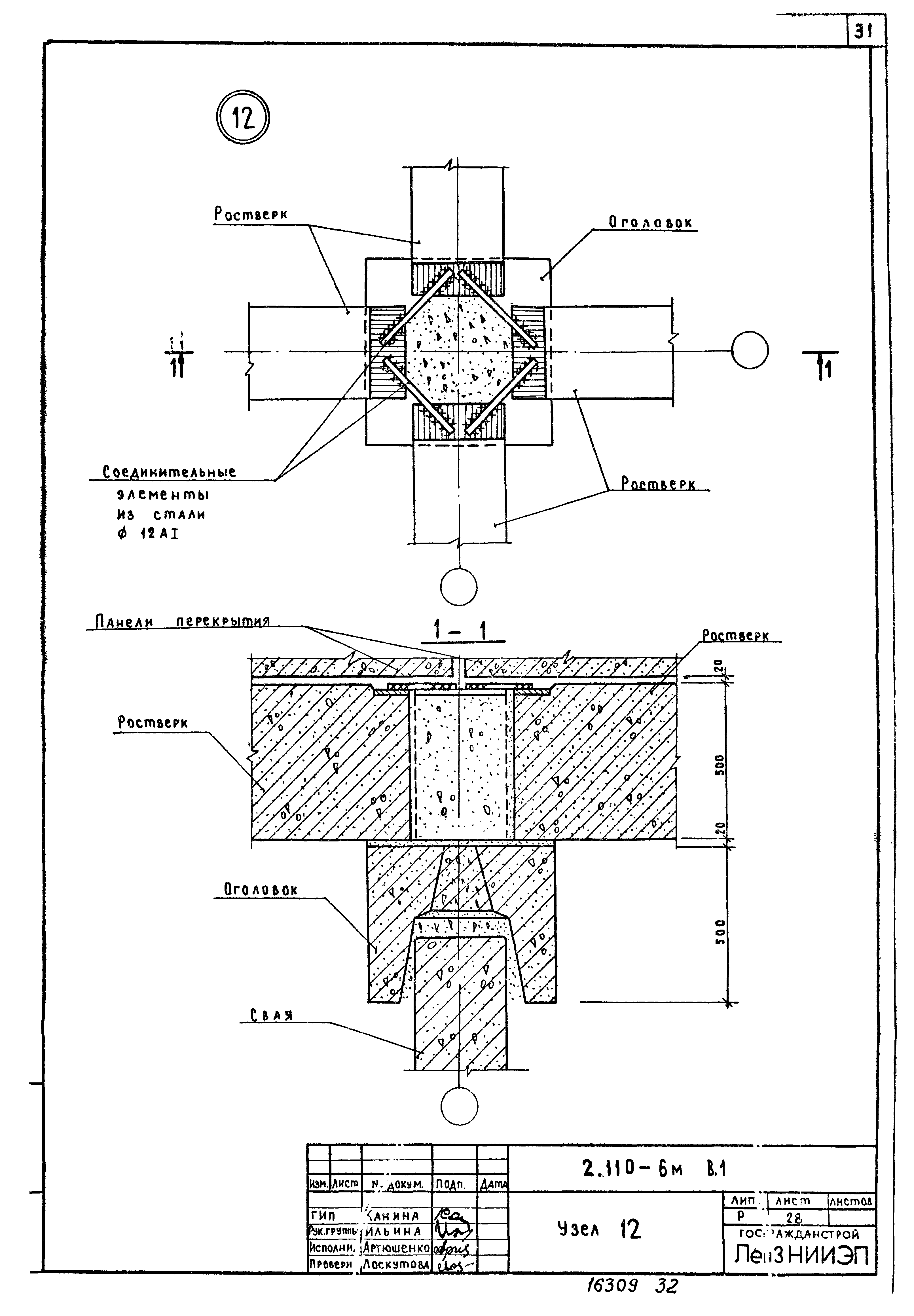

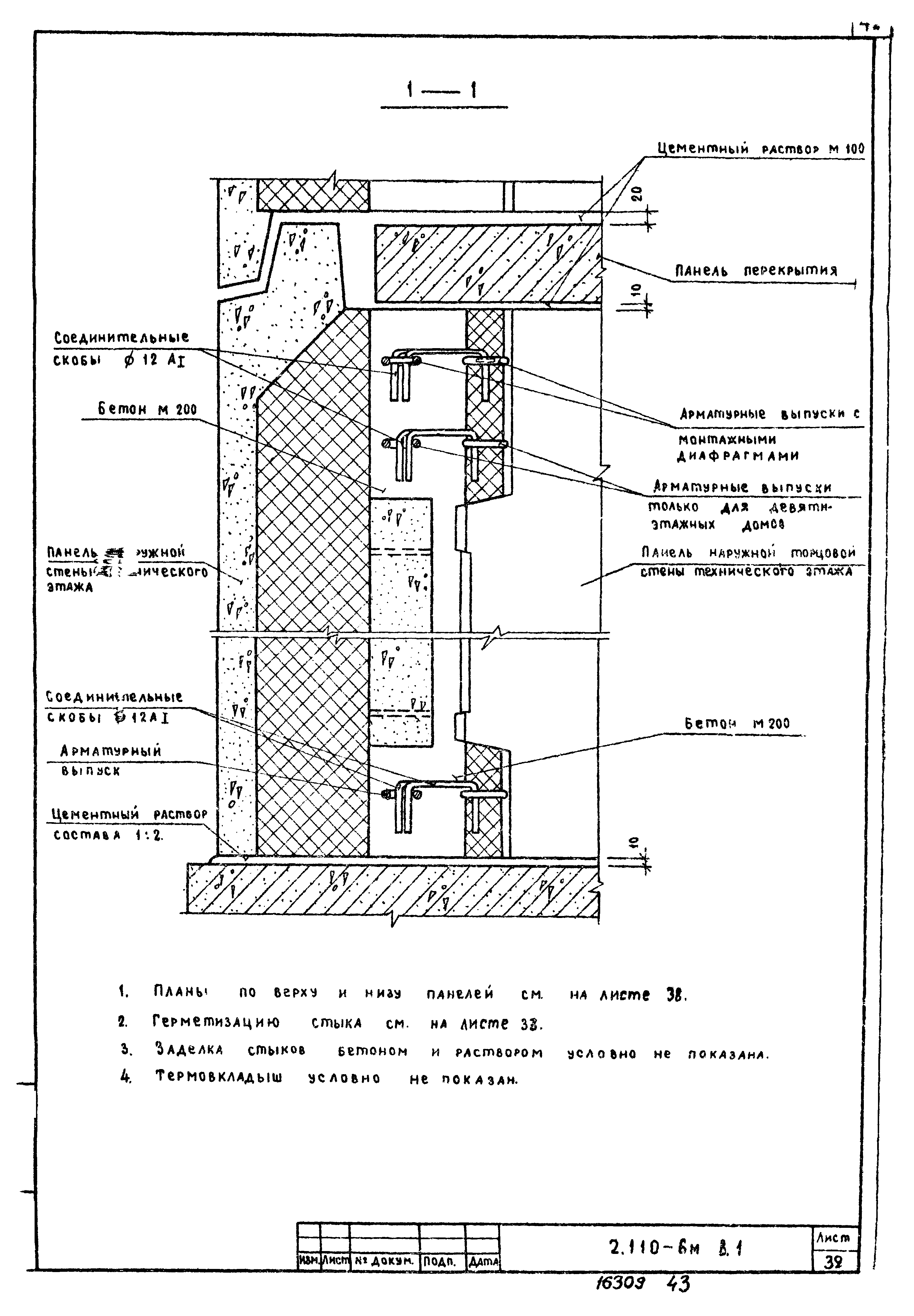

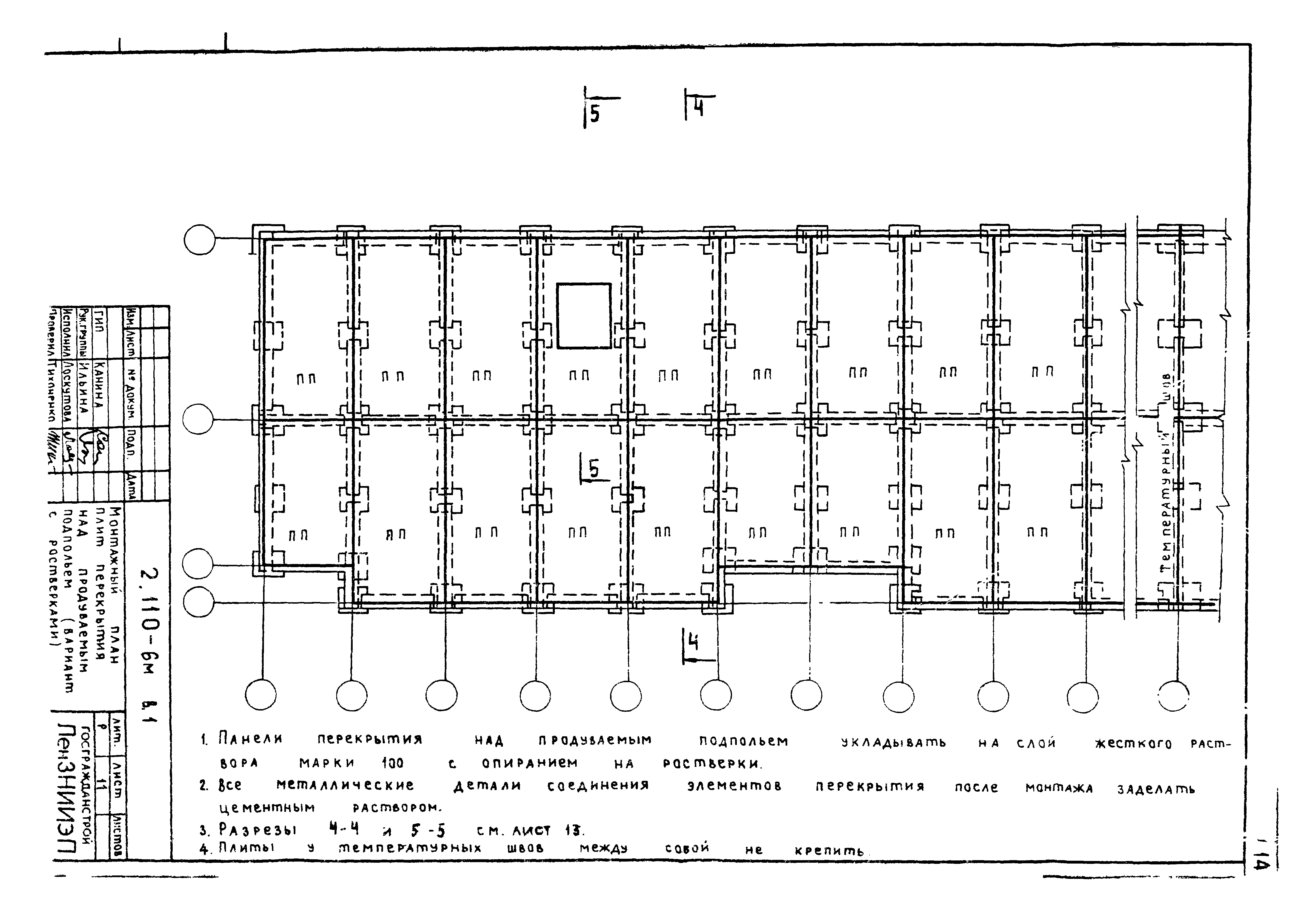

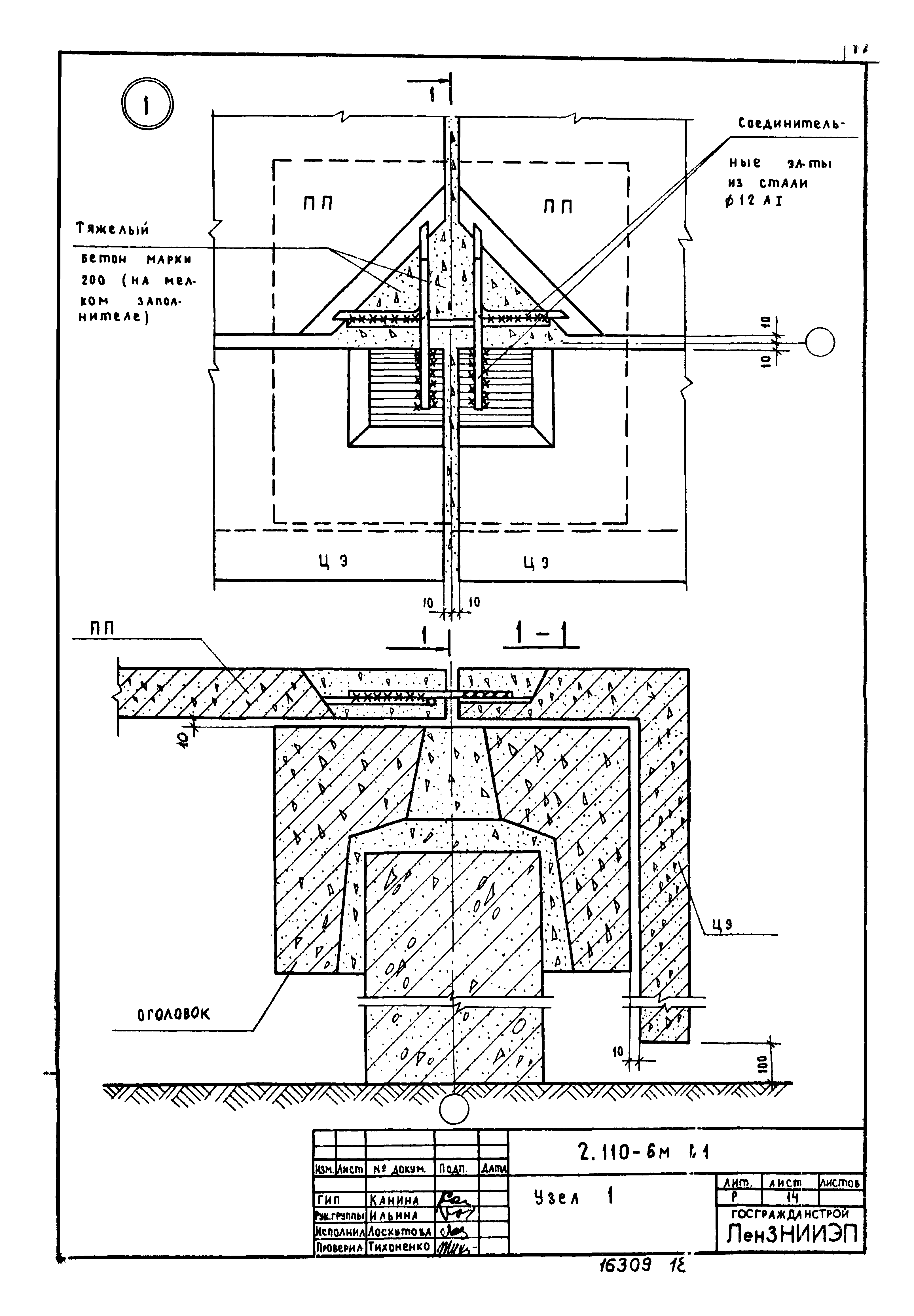

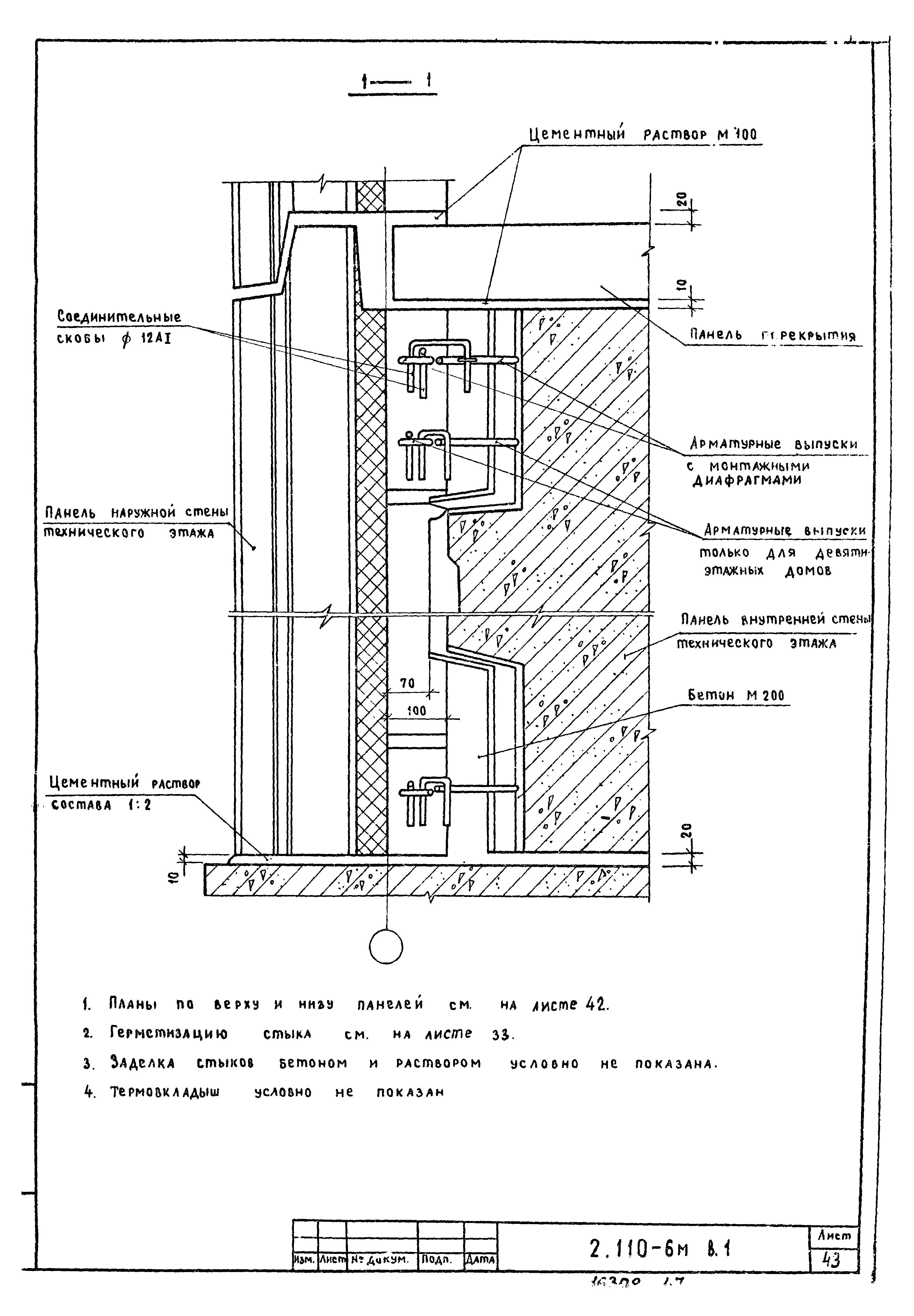

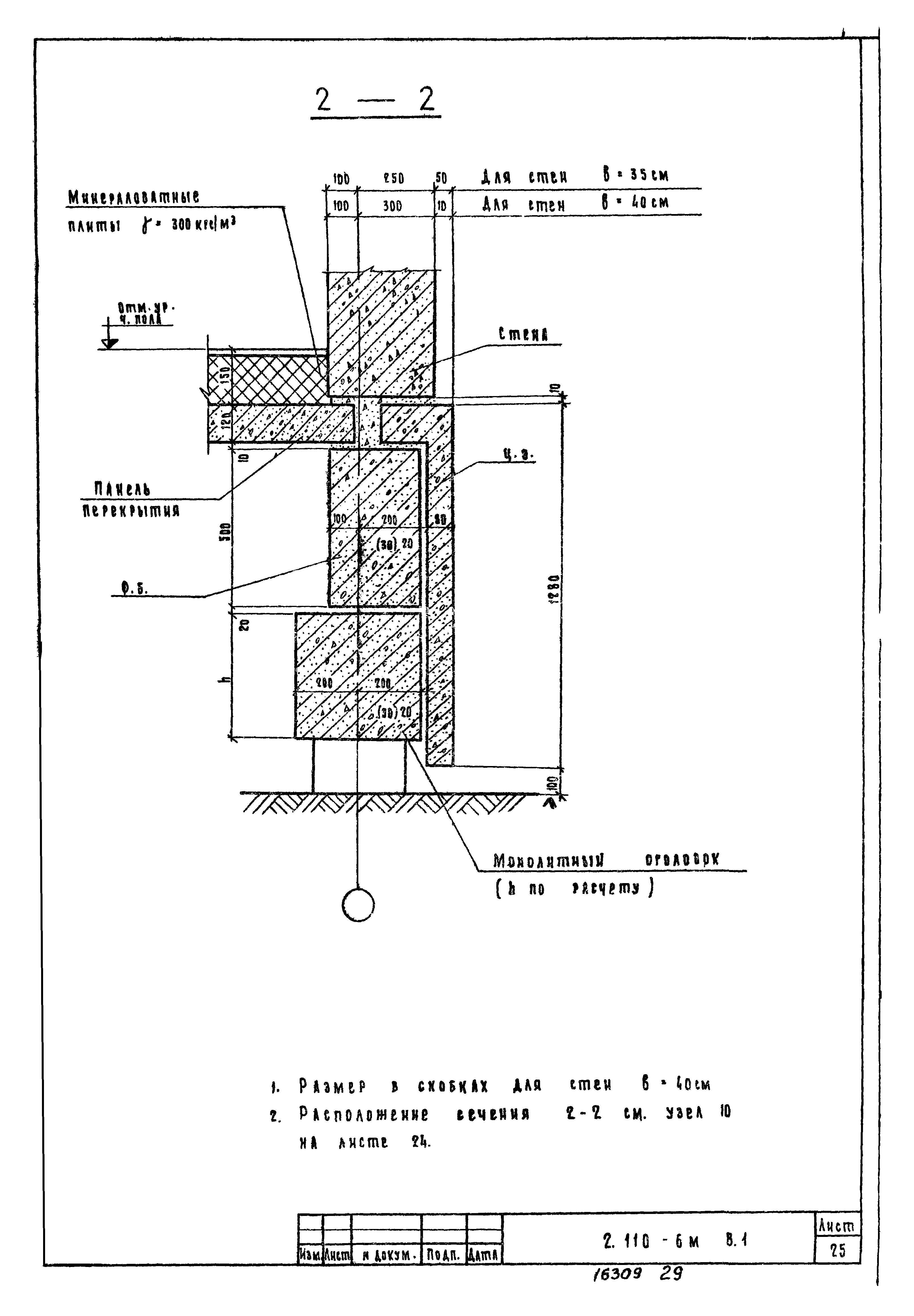

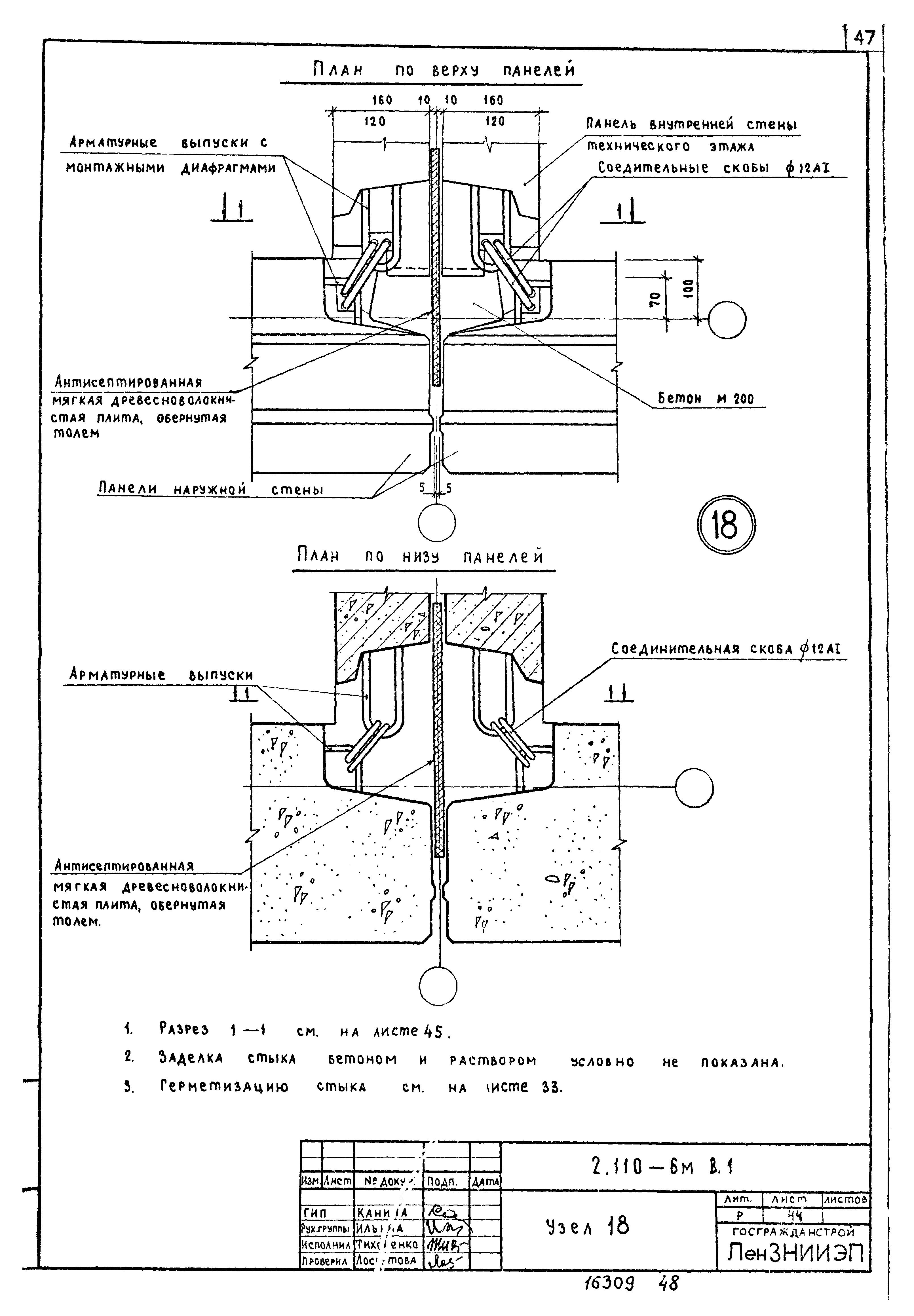

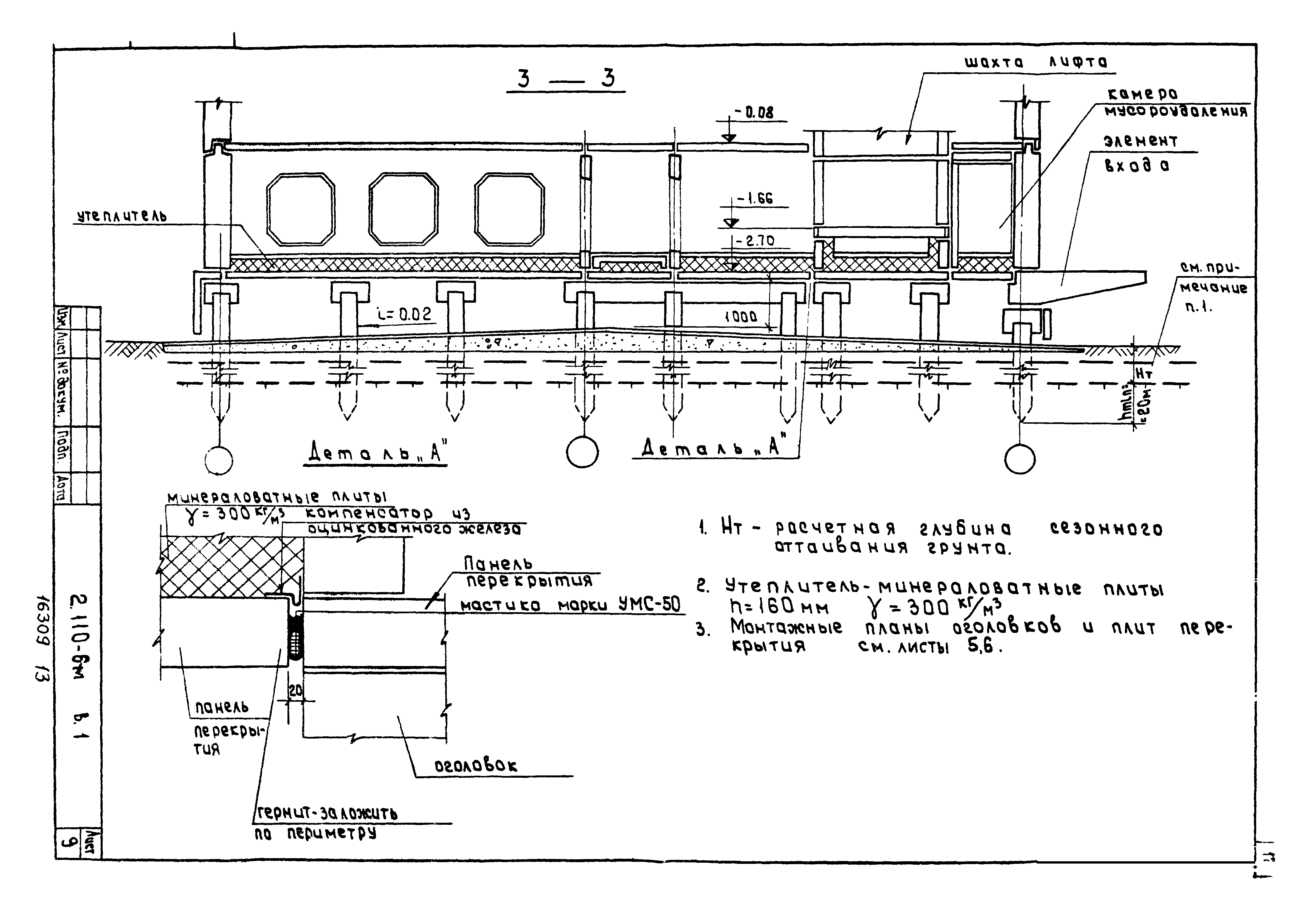

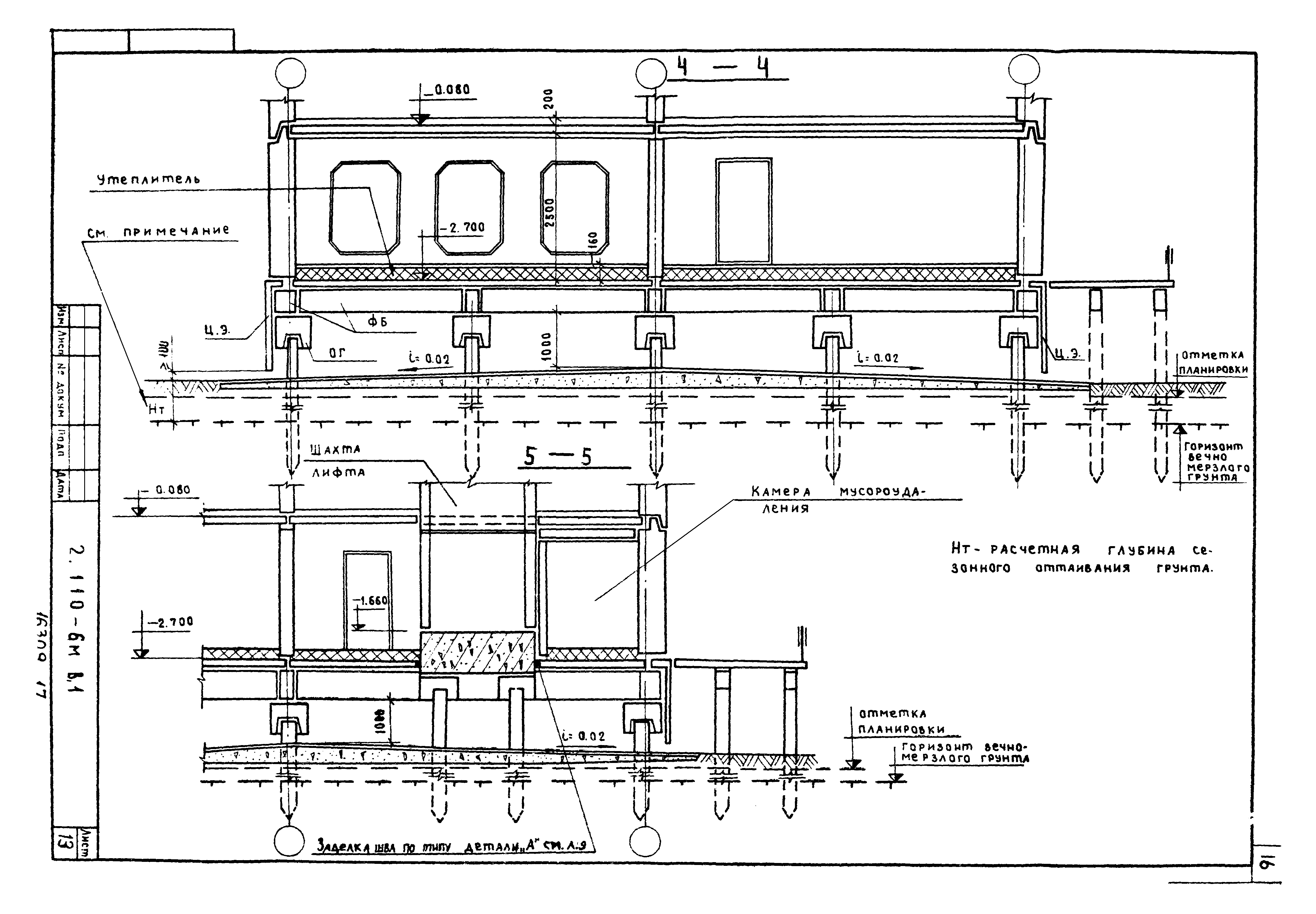

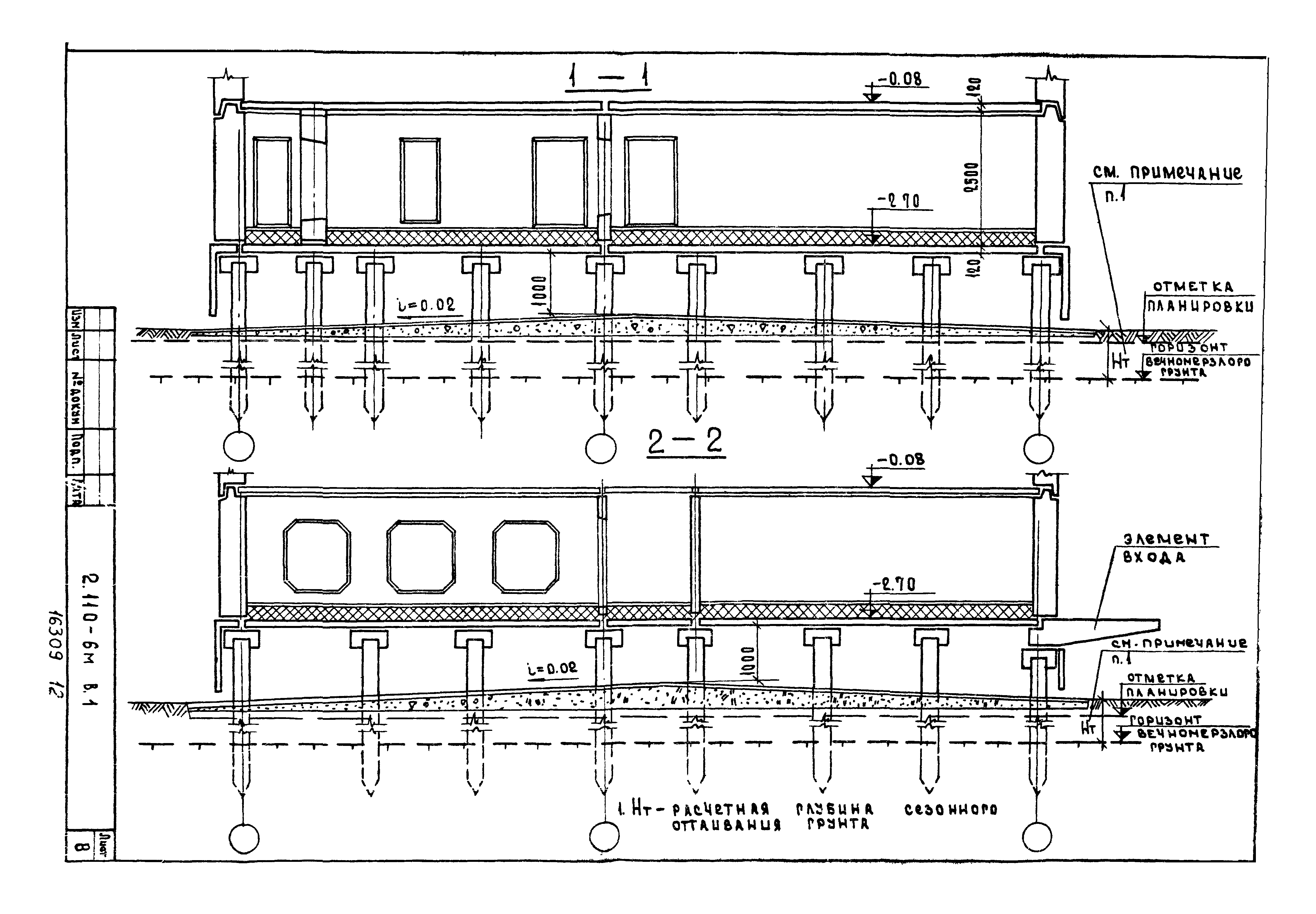

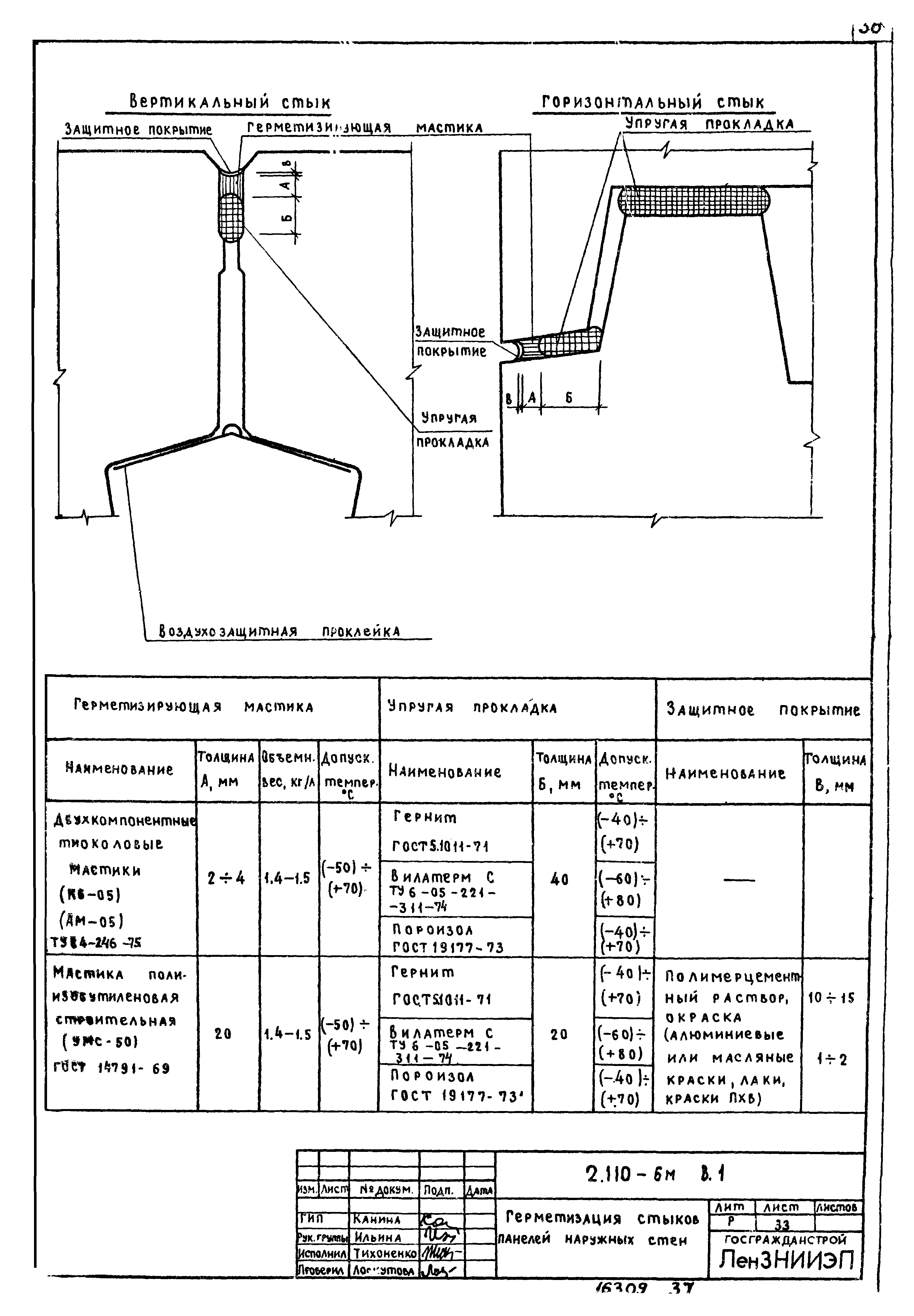

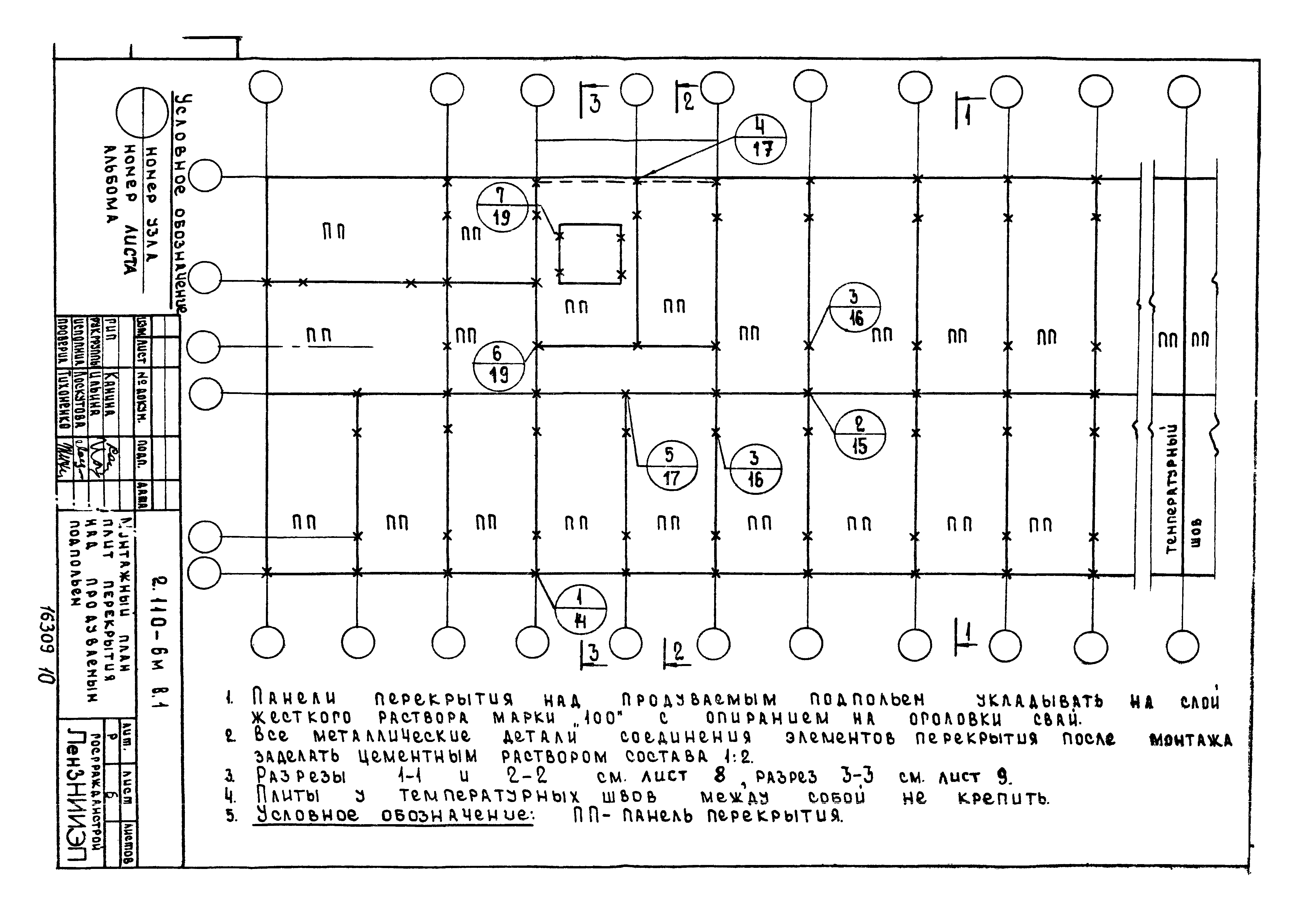

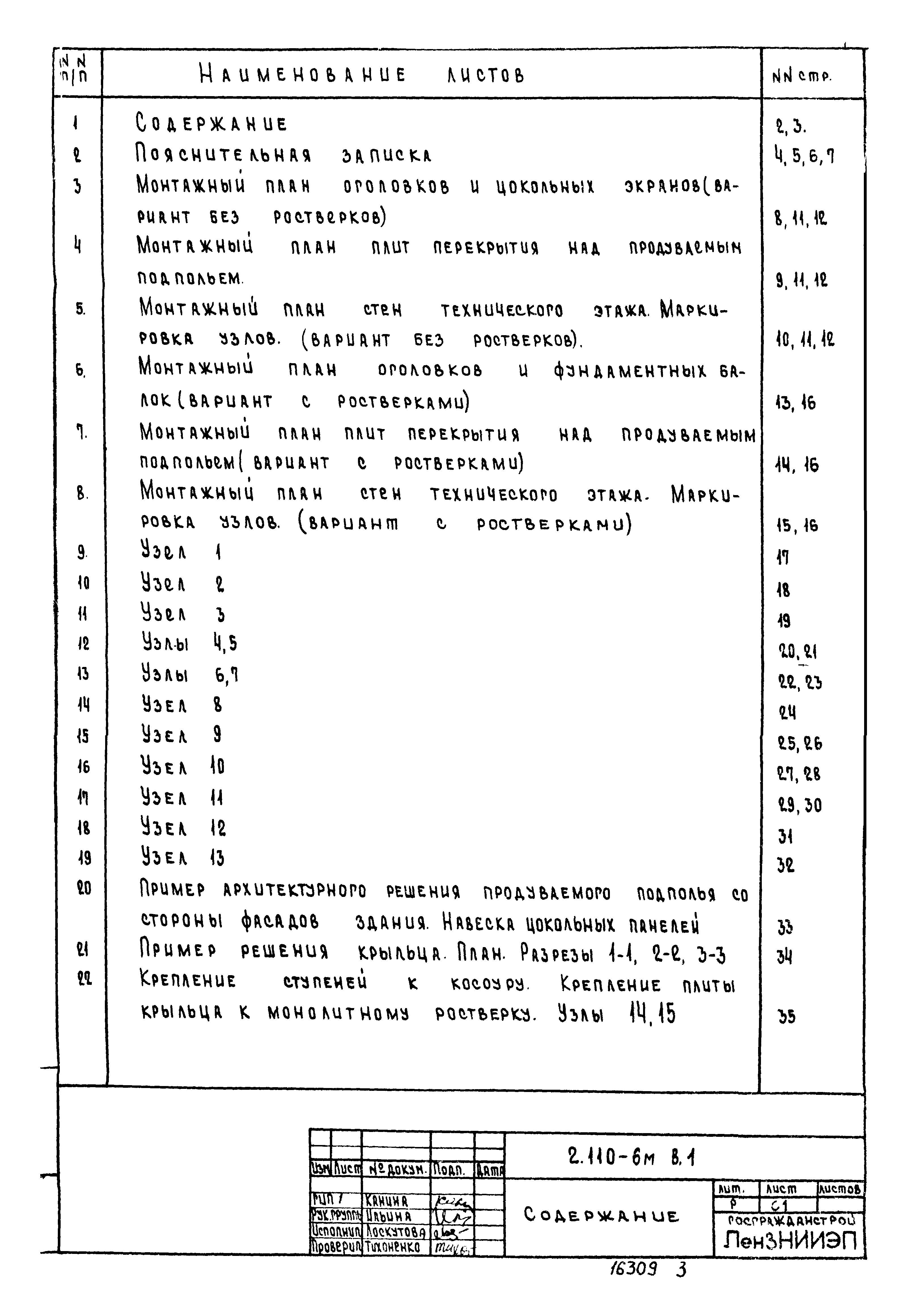

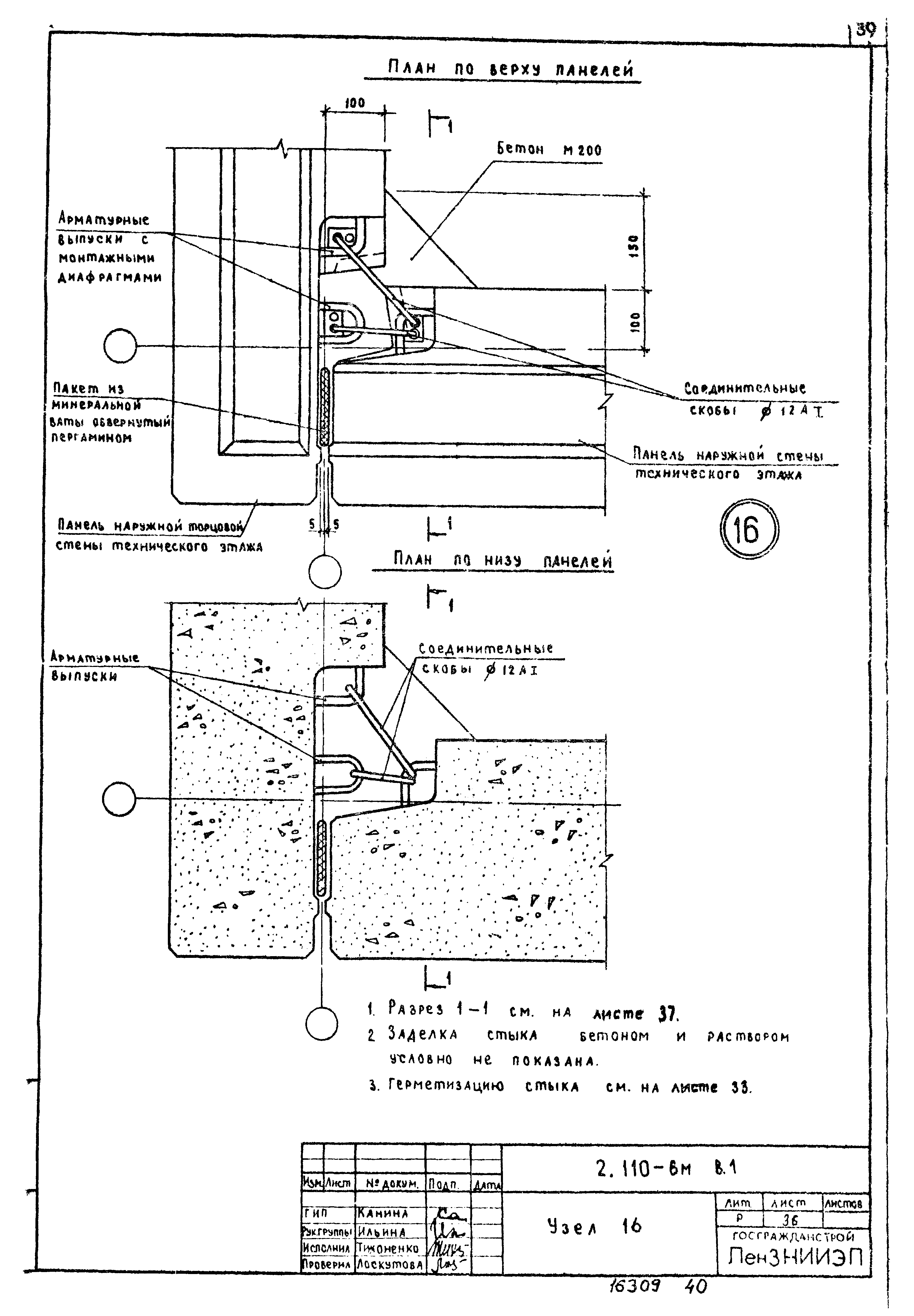

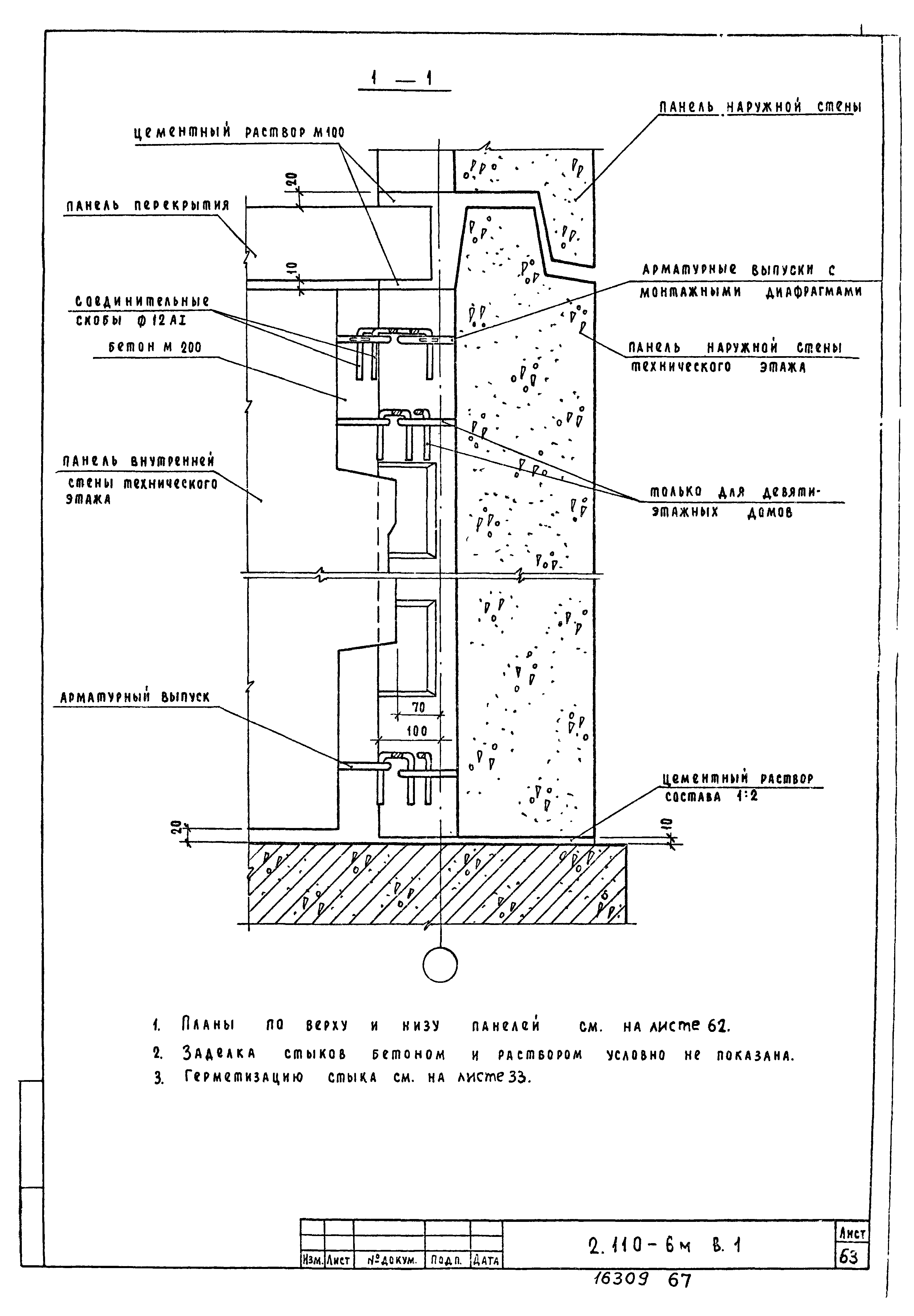

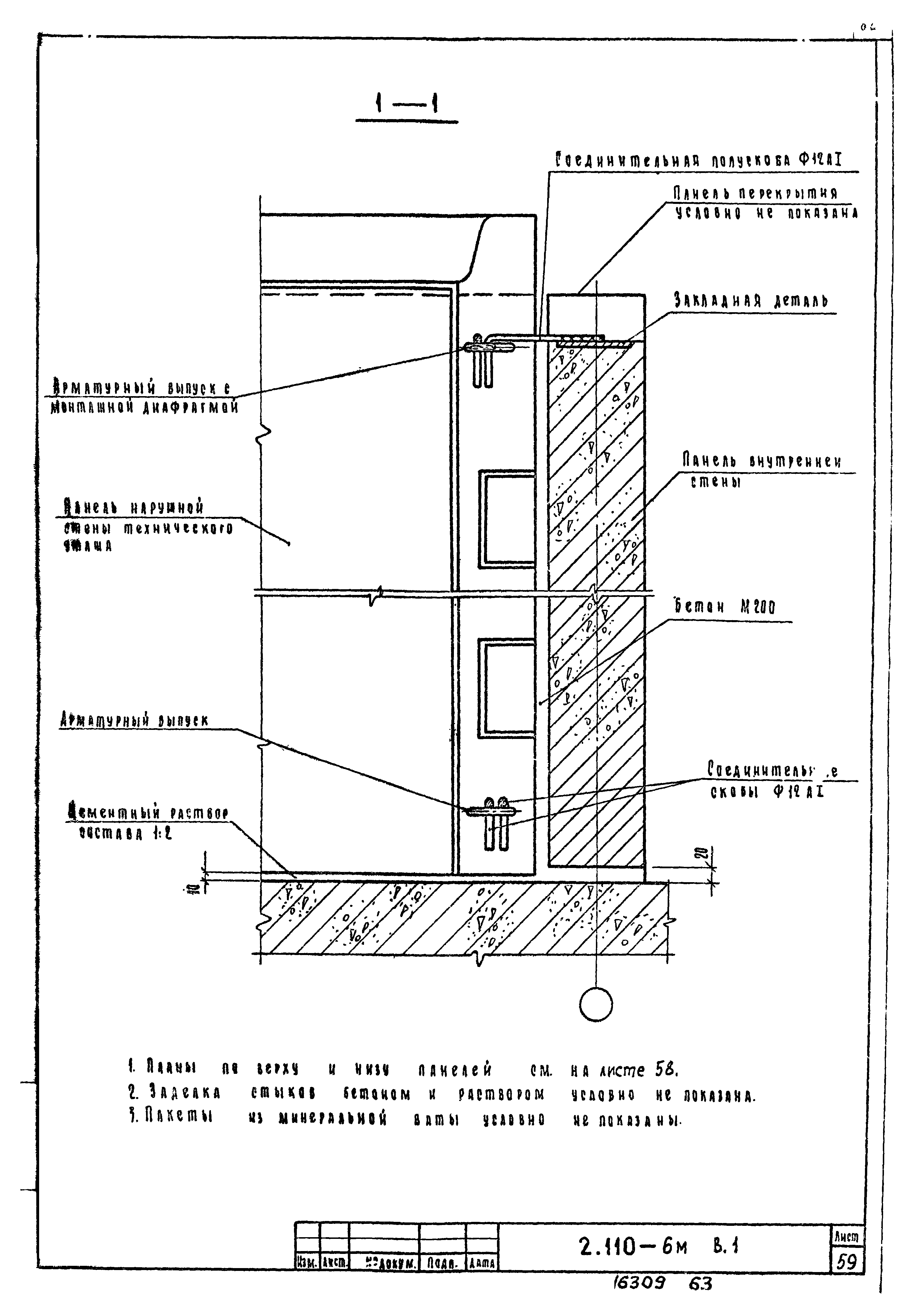

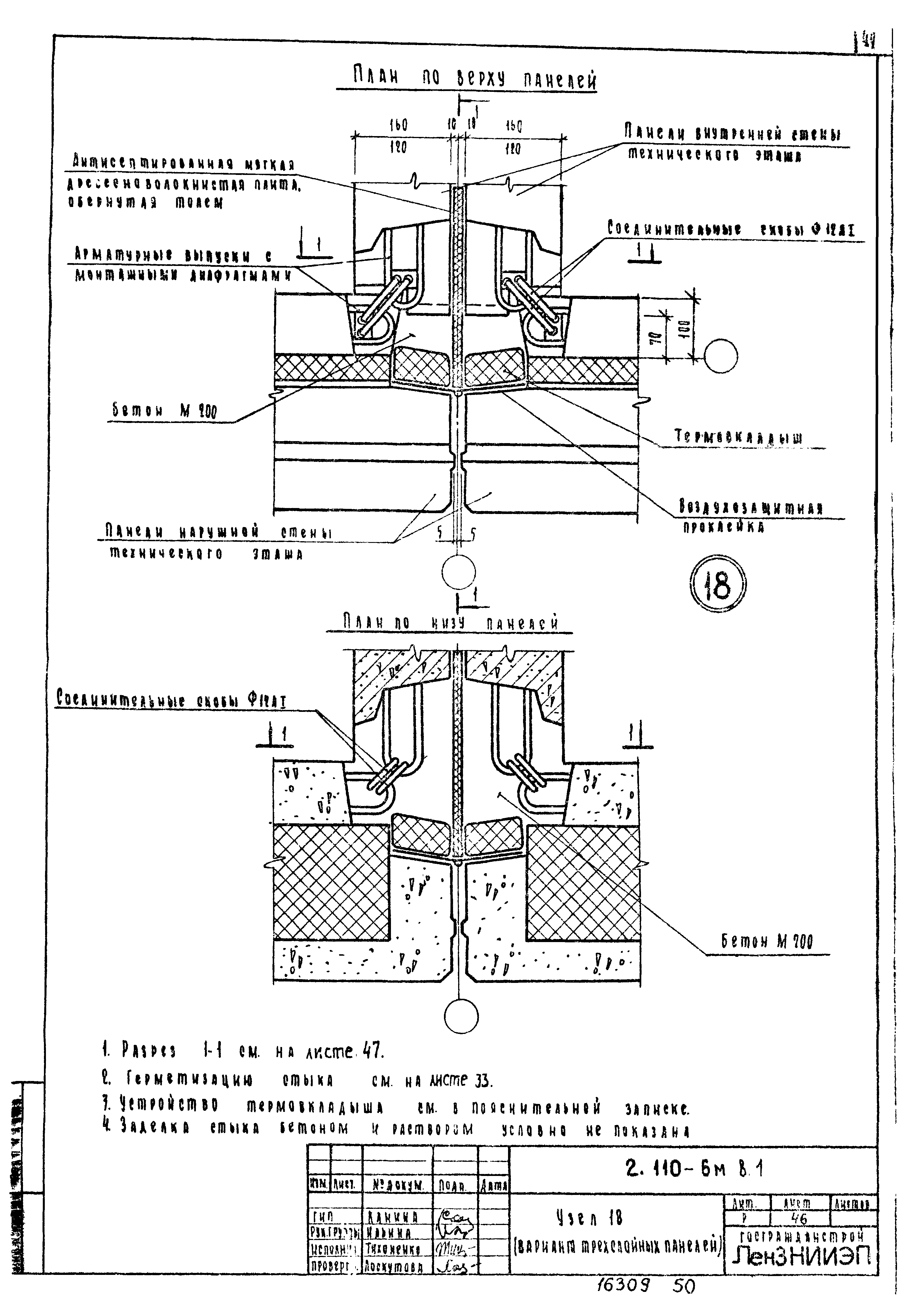

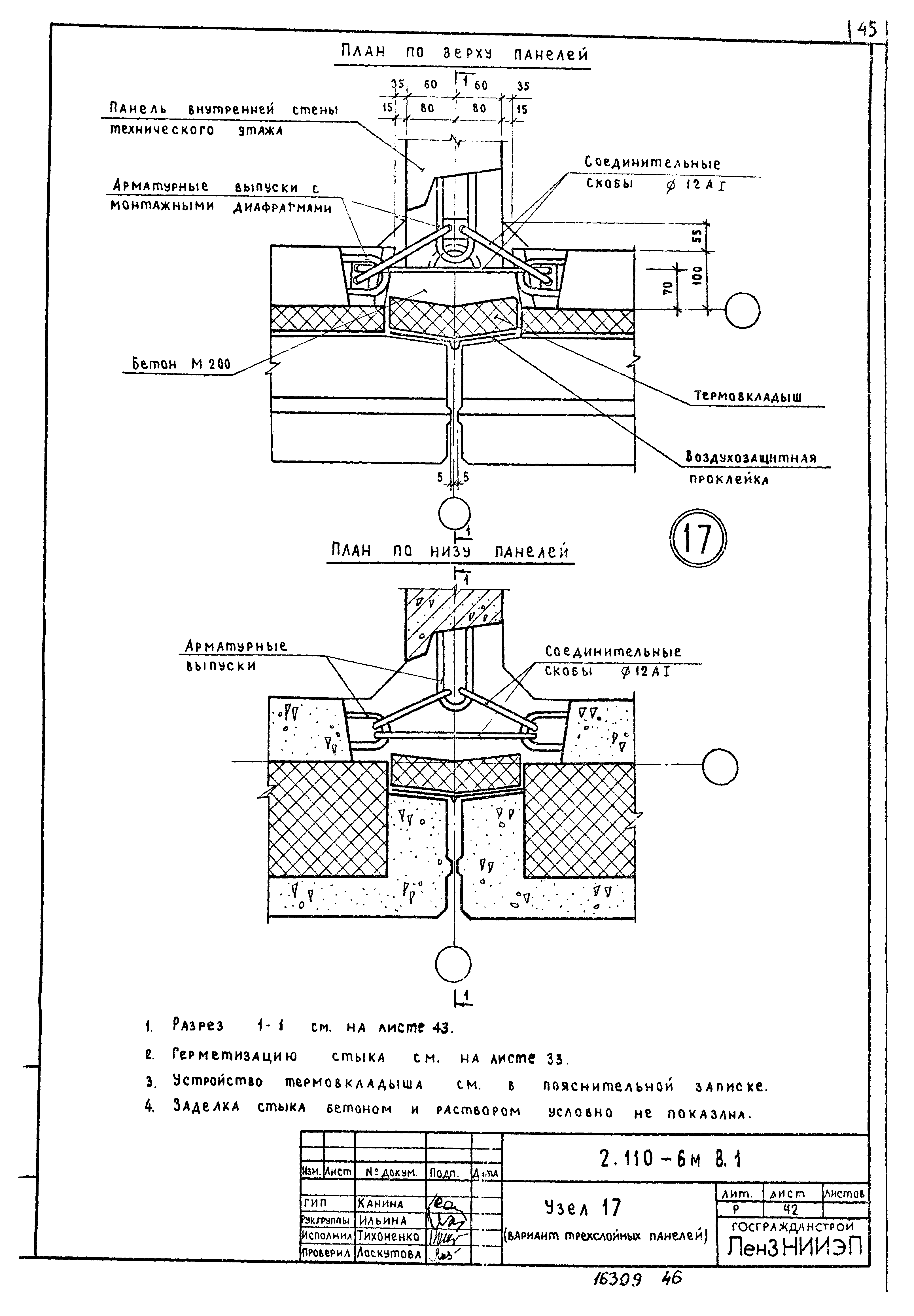

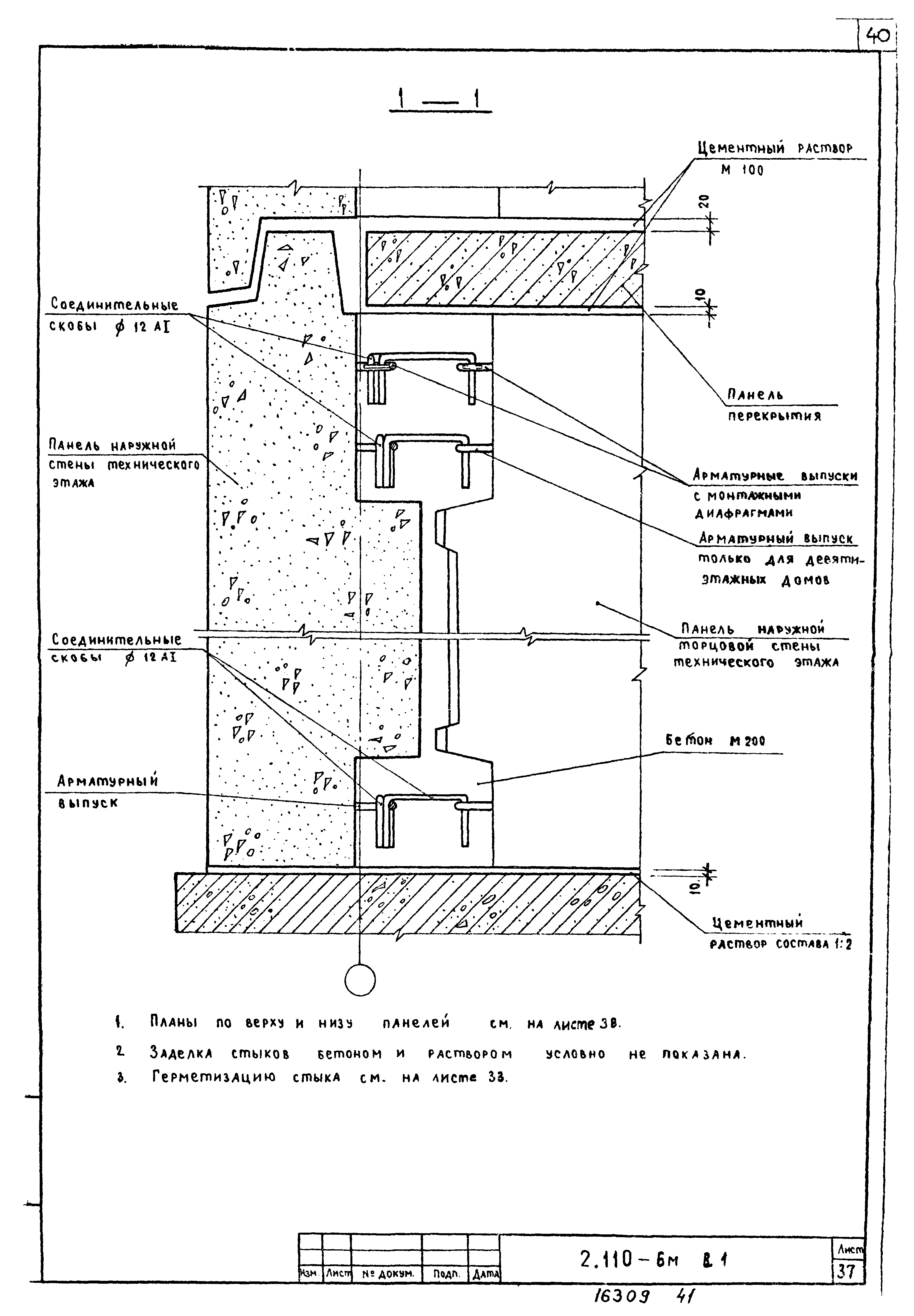

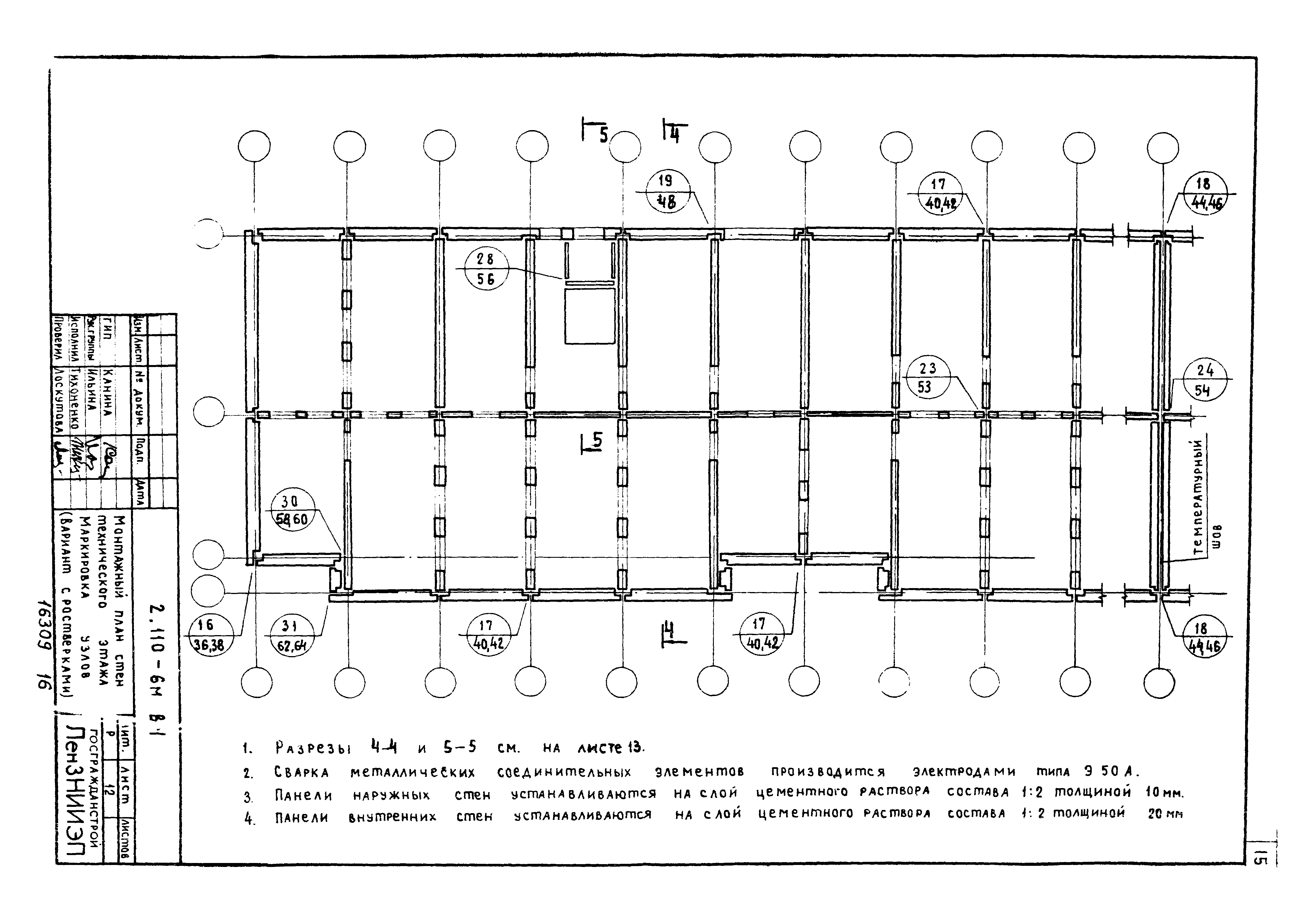

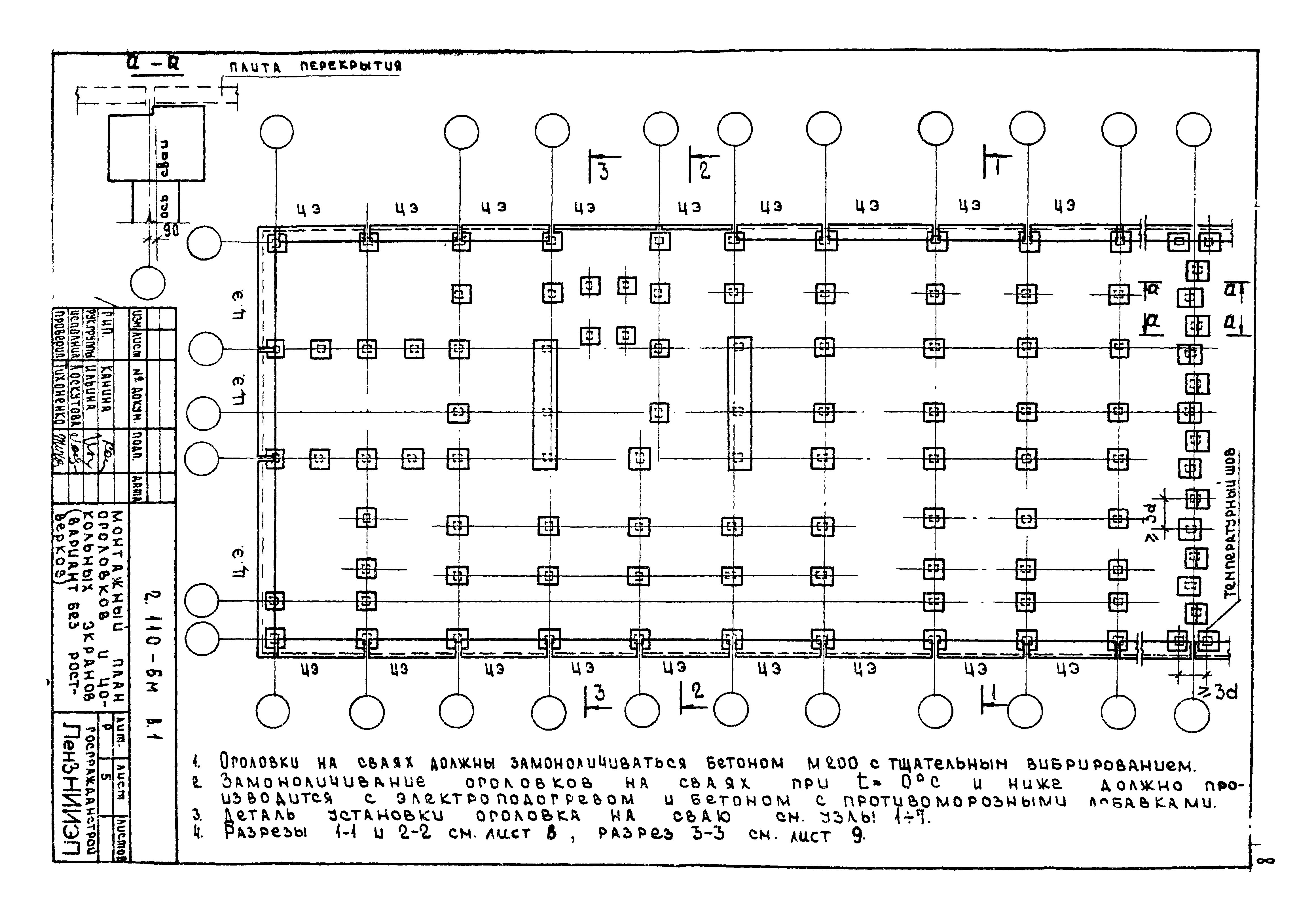

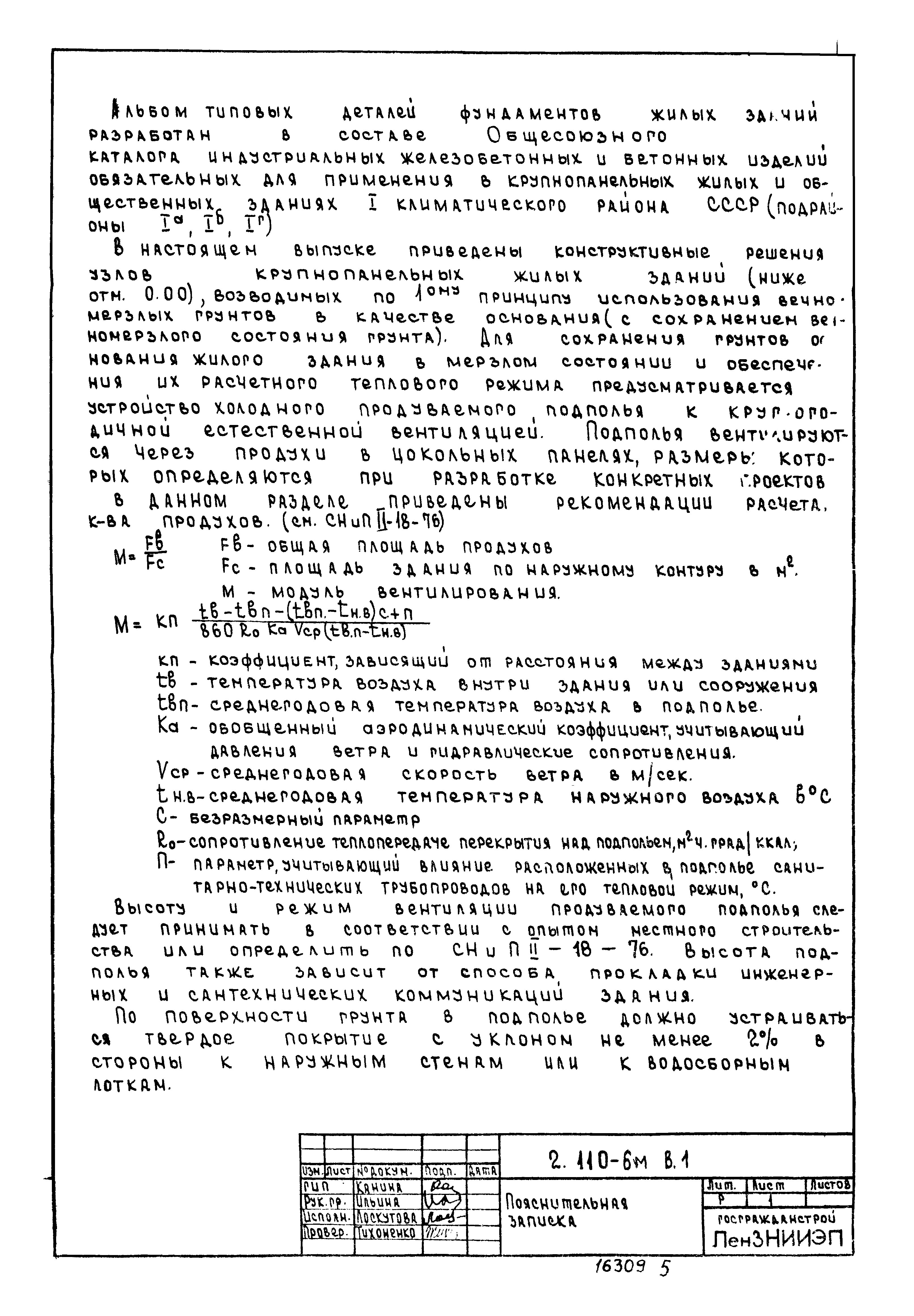

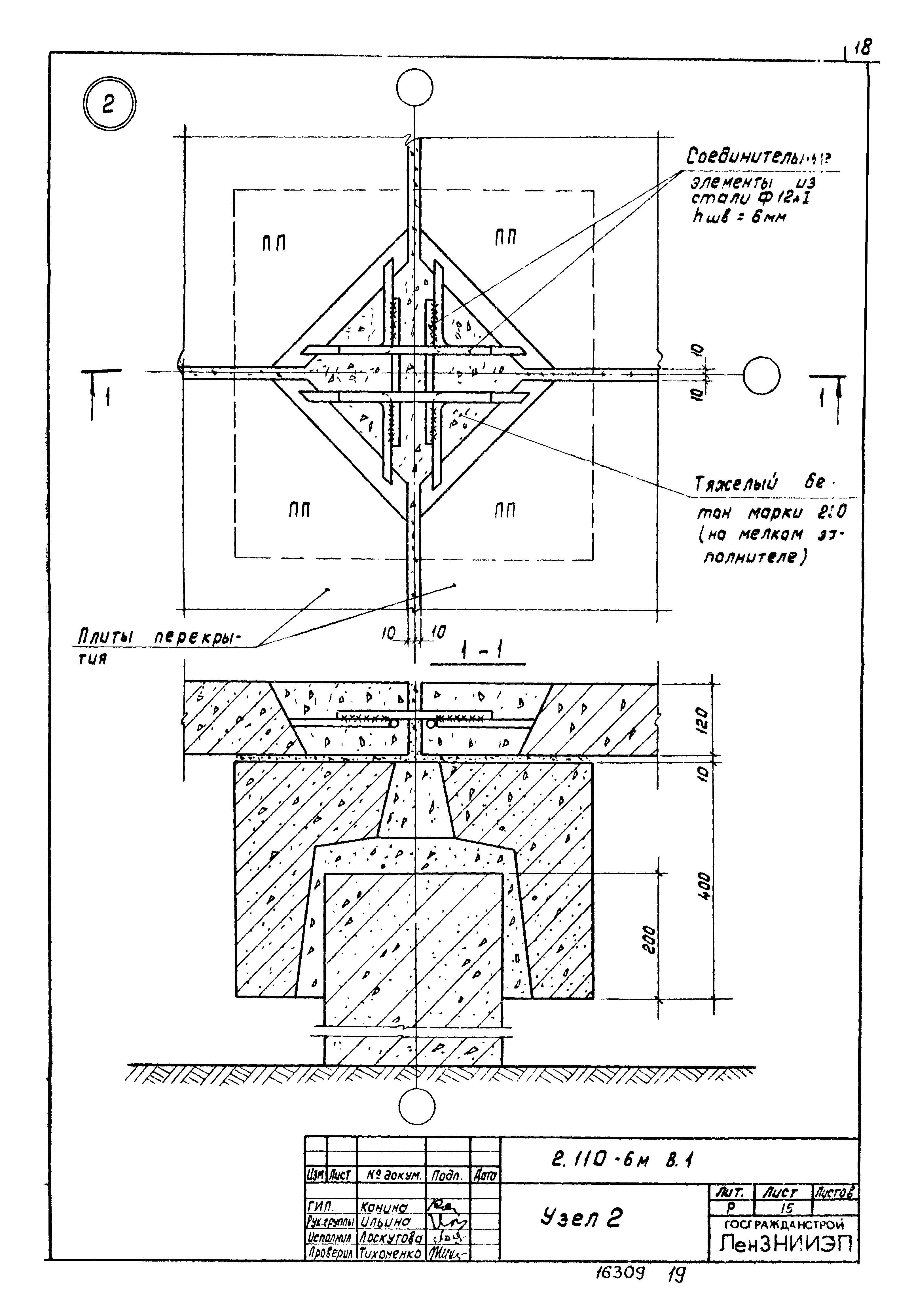

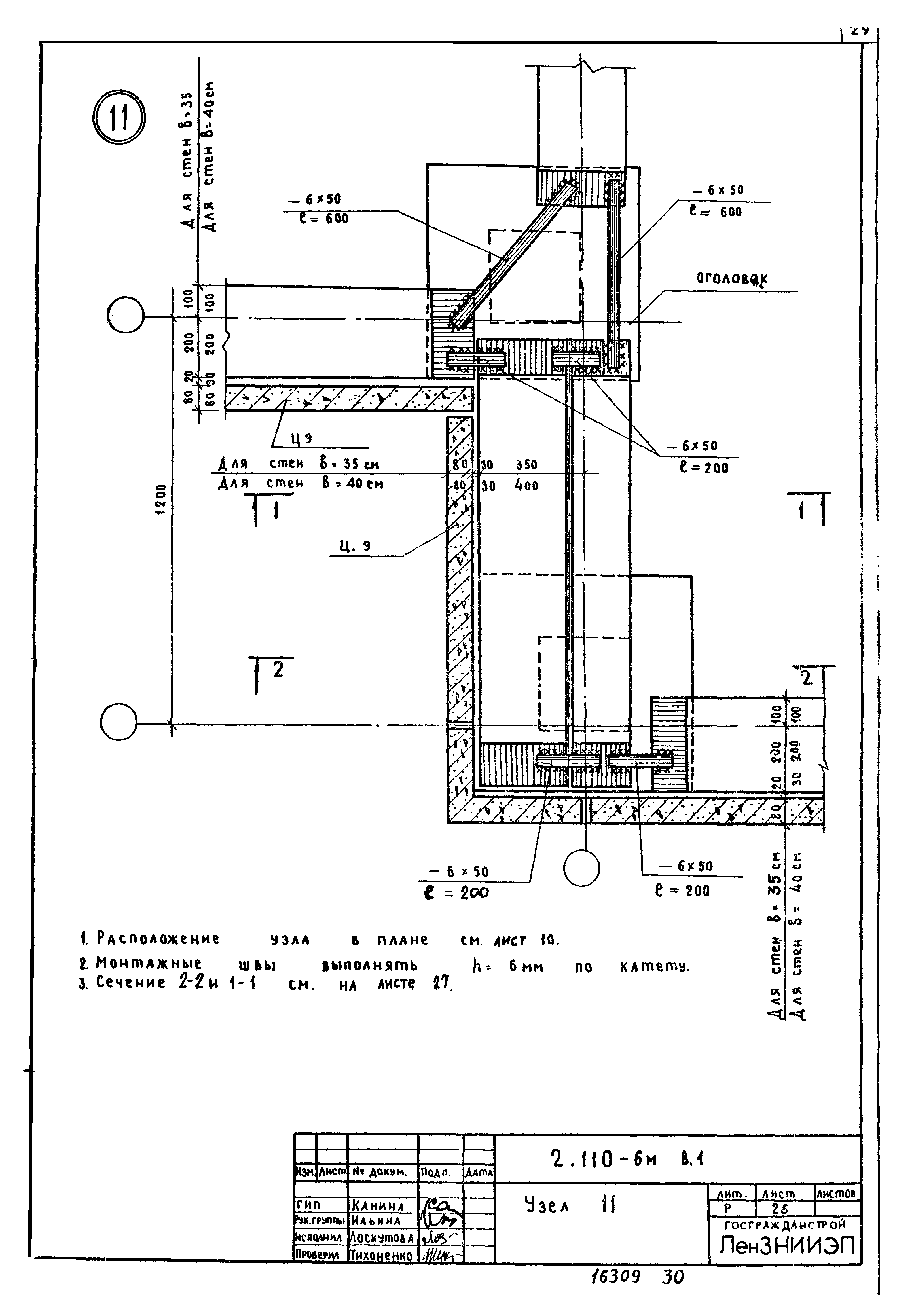

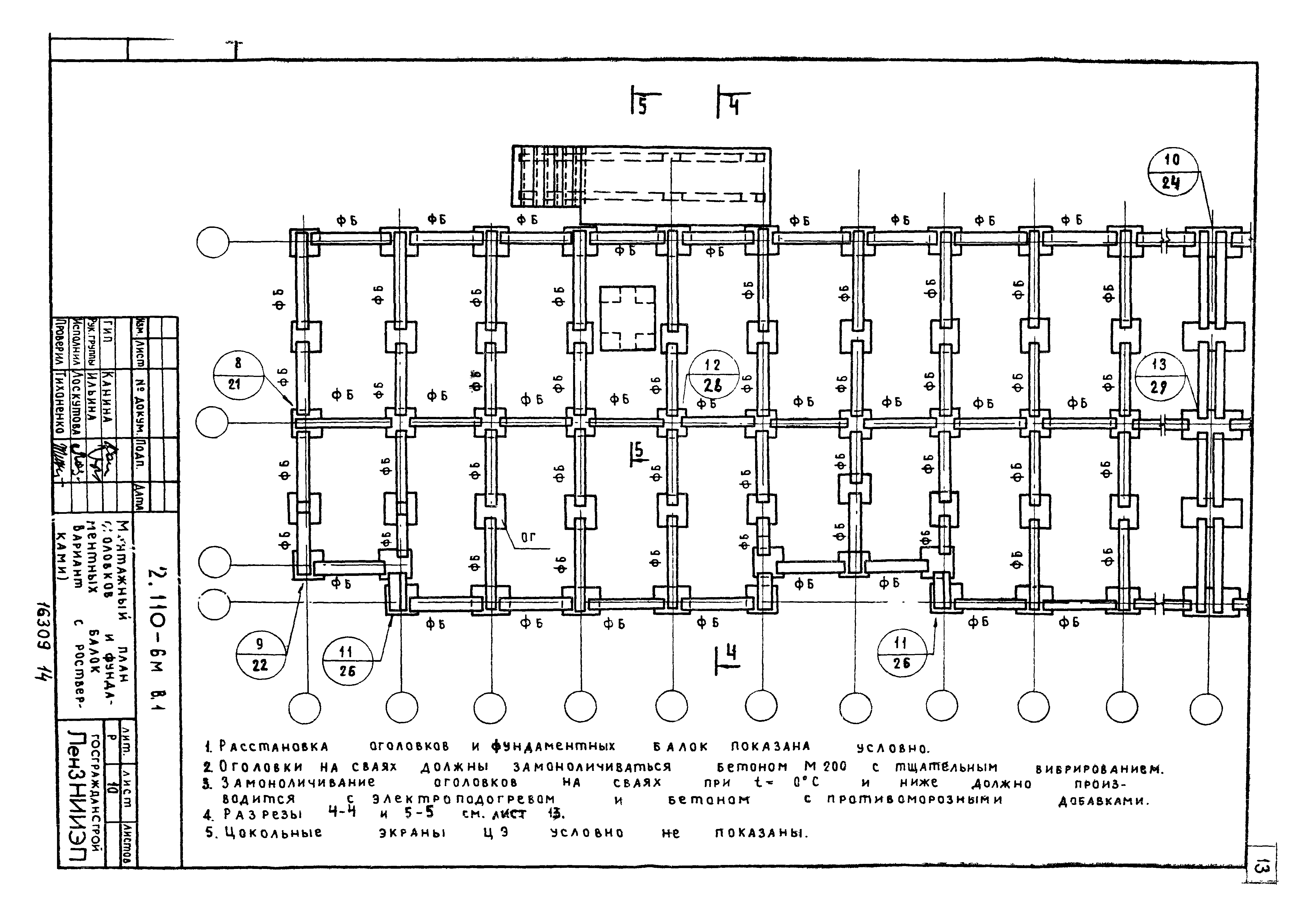

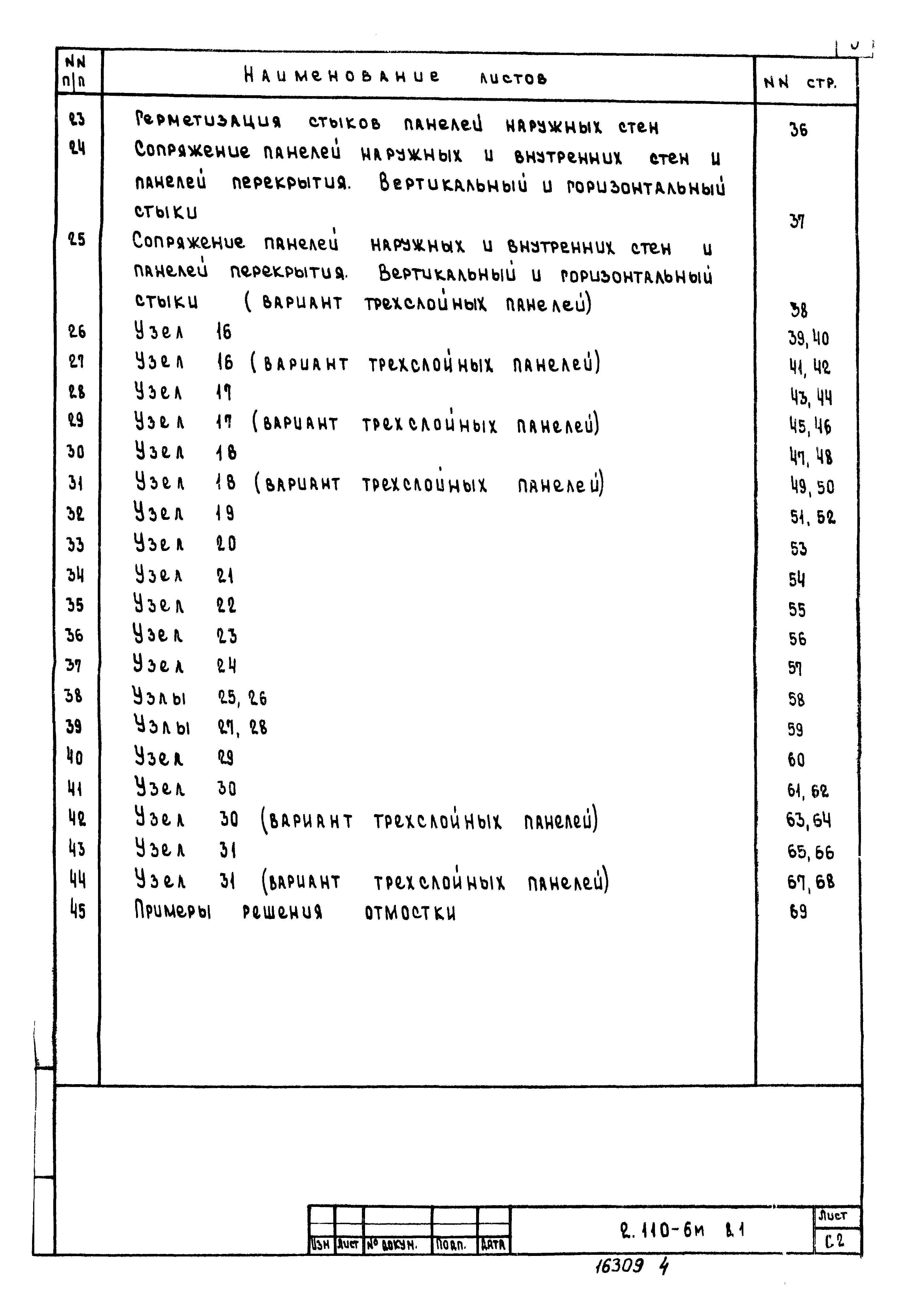

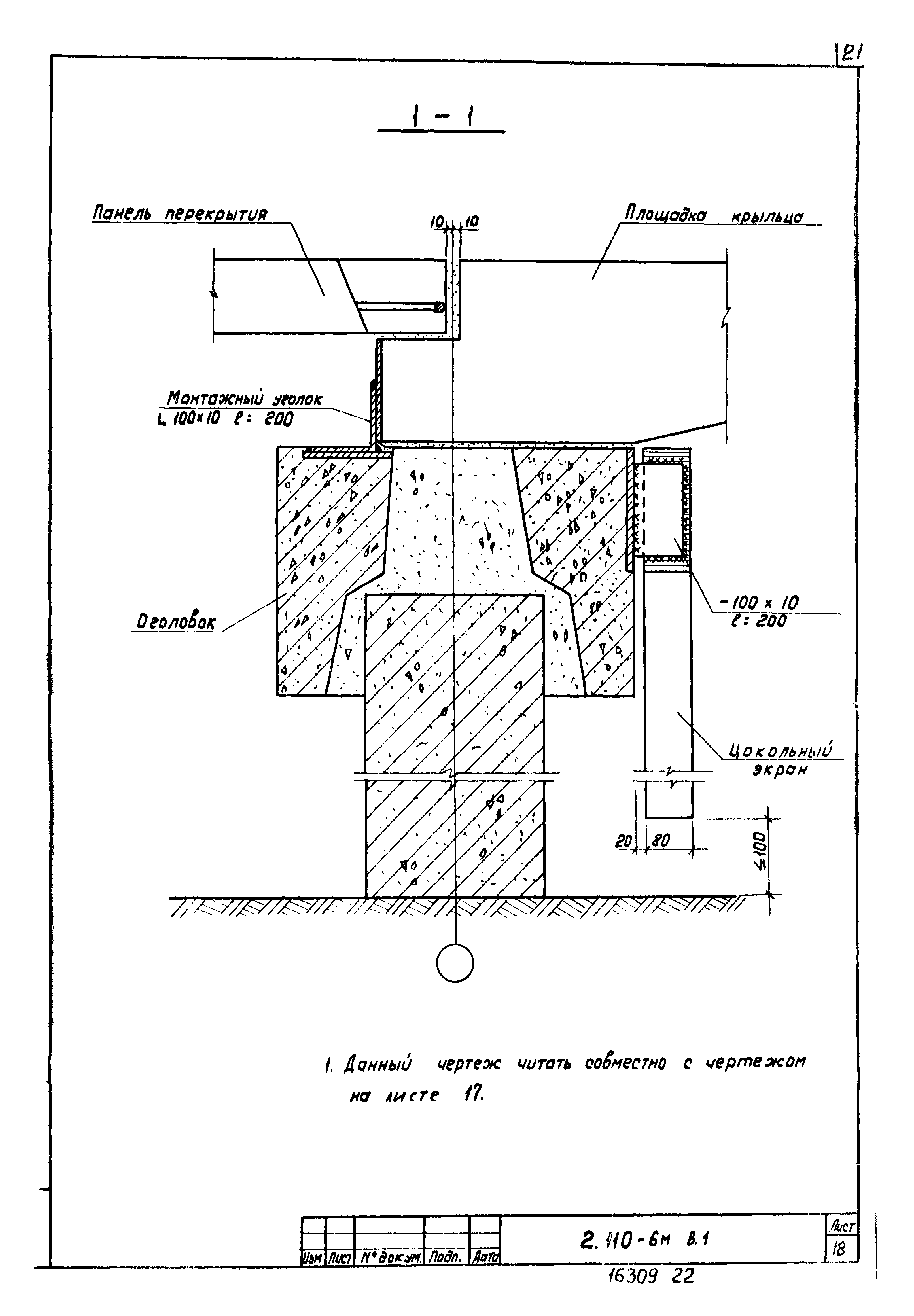

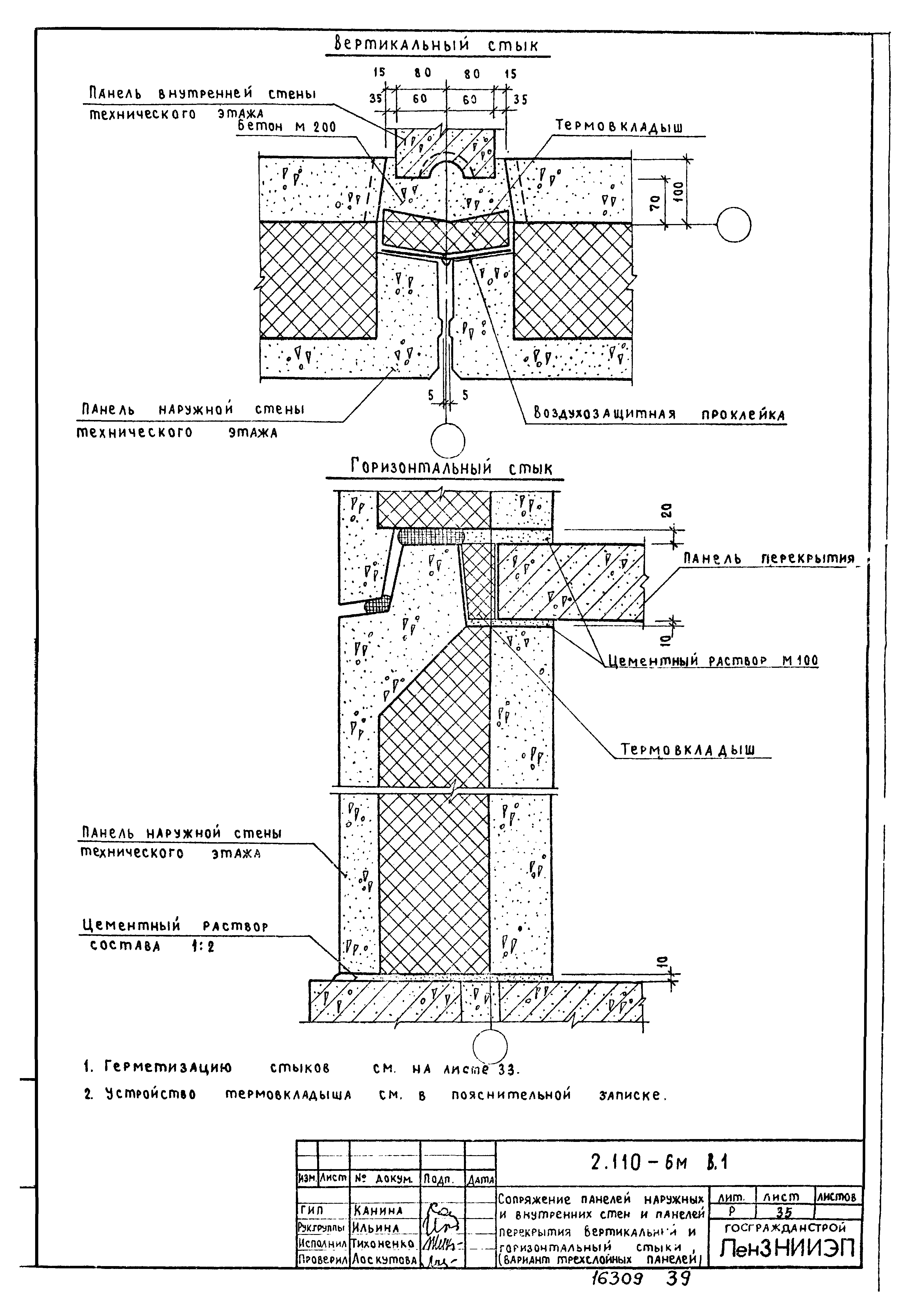

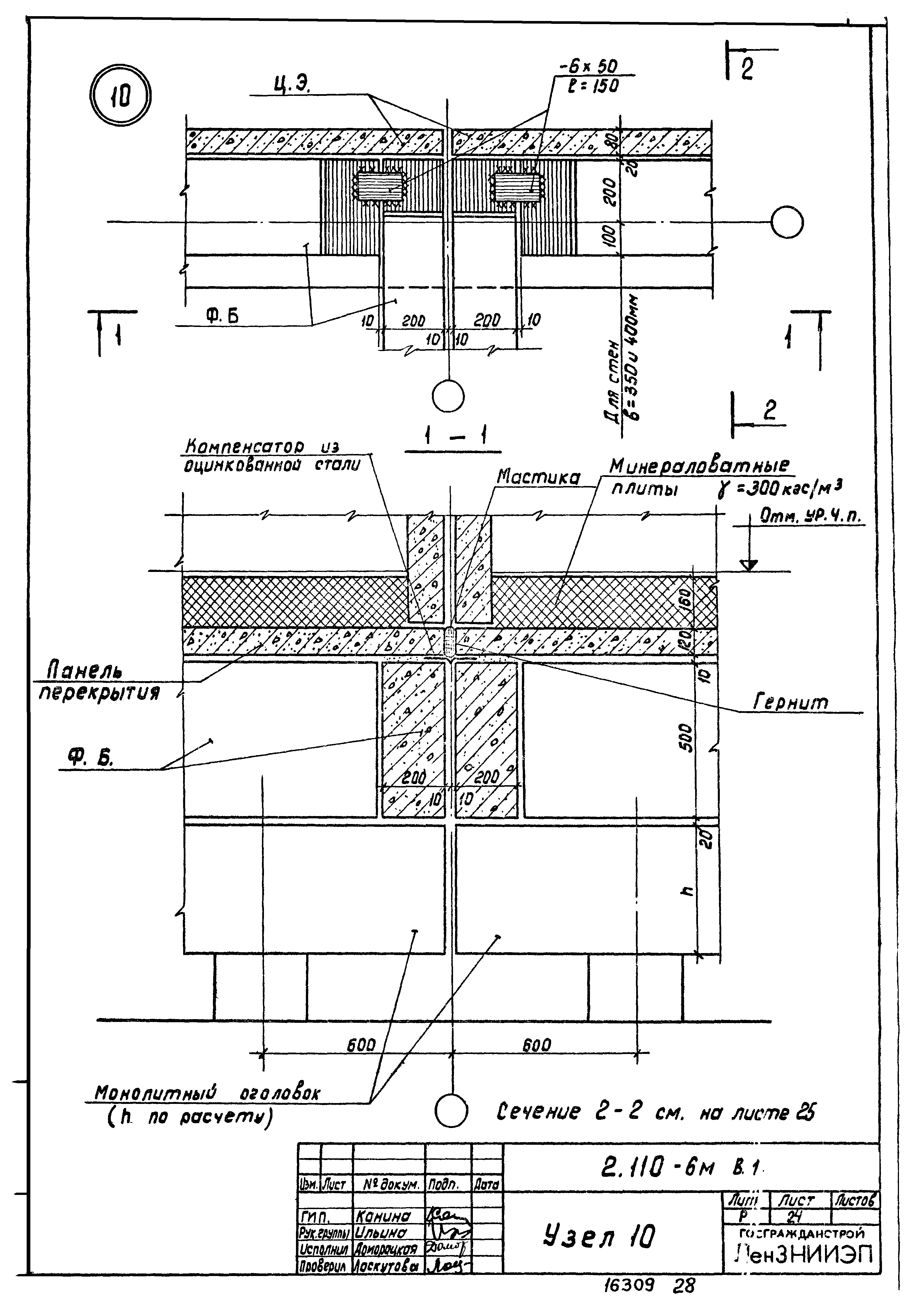

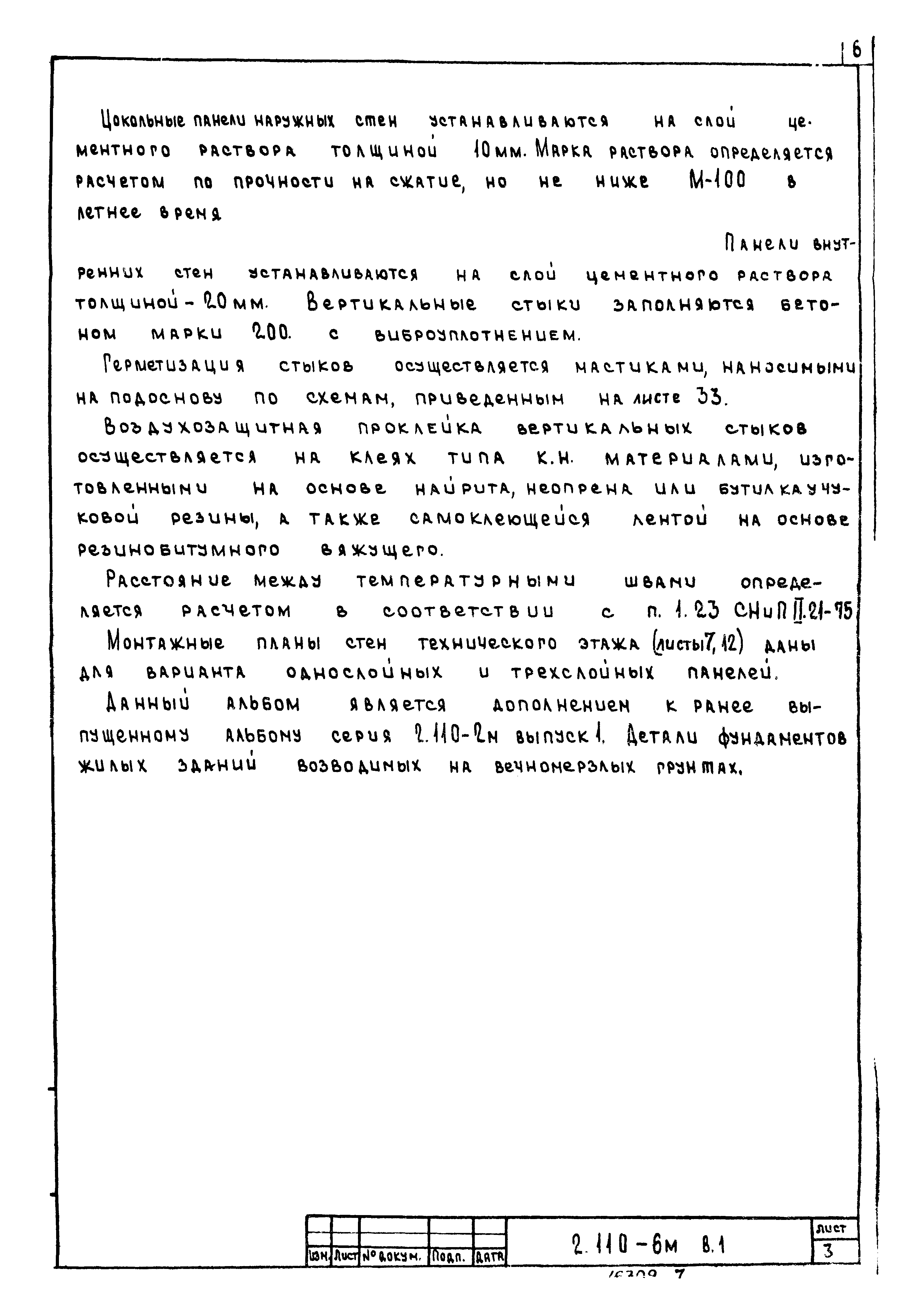

Оглавление:	Содержание Пояснительная записка Монтажный план оголовков и цокольных экранов (вариант без ростверков) Монтажный план плит перекрытия над продуваемым подпольем Монтажный план стен технического этажа. Маркировка узлов (вариант без ростверков) Монтажный план оголовков и фундаментных балок (вариант с ростверками) Монтажный план плит перекрытия над продуваемым подпольем (вариант с ростверками) Монтажный план стен технического этажа. Маркировка узлов (вариант с ростверками) Узел 1 Узел 2 Узел 3 Узлы 4, 5 Узлы 6, 7 Узел 8 Узел 9 Узел 10 Узел 11 Узел 12 Узел 13 Пример архитектурного решения продуваемого подполья со стороны фасадов здания. Навеска цокольных панелей Пример решения крыльца. План. Разрезы 1-1, 2-2, 3-3 Крепление ступеней к косоуру. Крепление плиты крыльца к монолитному ростверку. Узлы 14, 15 Герметизация стыков панелей наружных стен Сопряжение панелей наружных и внутренних стен и панелей перекрытия. Вертикальный и горизонтальный стыки Сопряжение панелей наружных и внутренних стен и панелей перекрытия. Вертикальный и горизонтальный стыки (вариант трехслойных панелей) Узел 16 Узел 16 (вариант трехслойных панелей) Узел 17 Узел 17 (вариант трехслойных панелей) Узел 18 Узел 18 (вариант трехслойных панелей) Узел 19 Узел 20 Узел 21 Узел 22 Узел 23 Узел 24 Узлы 25, 26 Узлы 27, 28 Узел 29 Узел 30 Узел 30 (вариант трехслойных панелей) Узел 31 Узел 31 (вариант трехслойных панелей) Примеры решения отмостки
Разработан:	ЛенЗНИИЭП
Утверждён:	06.06.1980 Госгражданстрой (Gosgrazhdanstroy 150)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Сваи

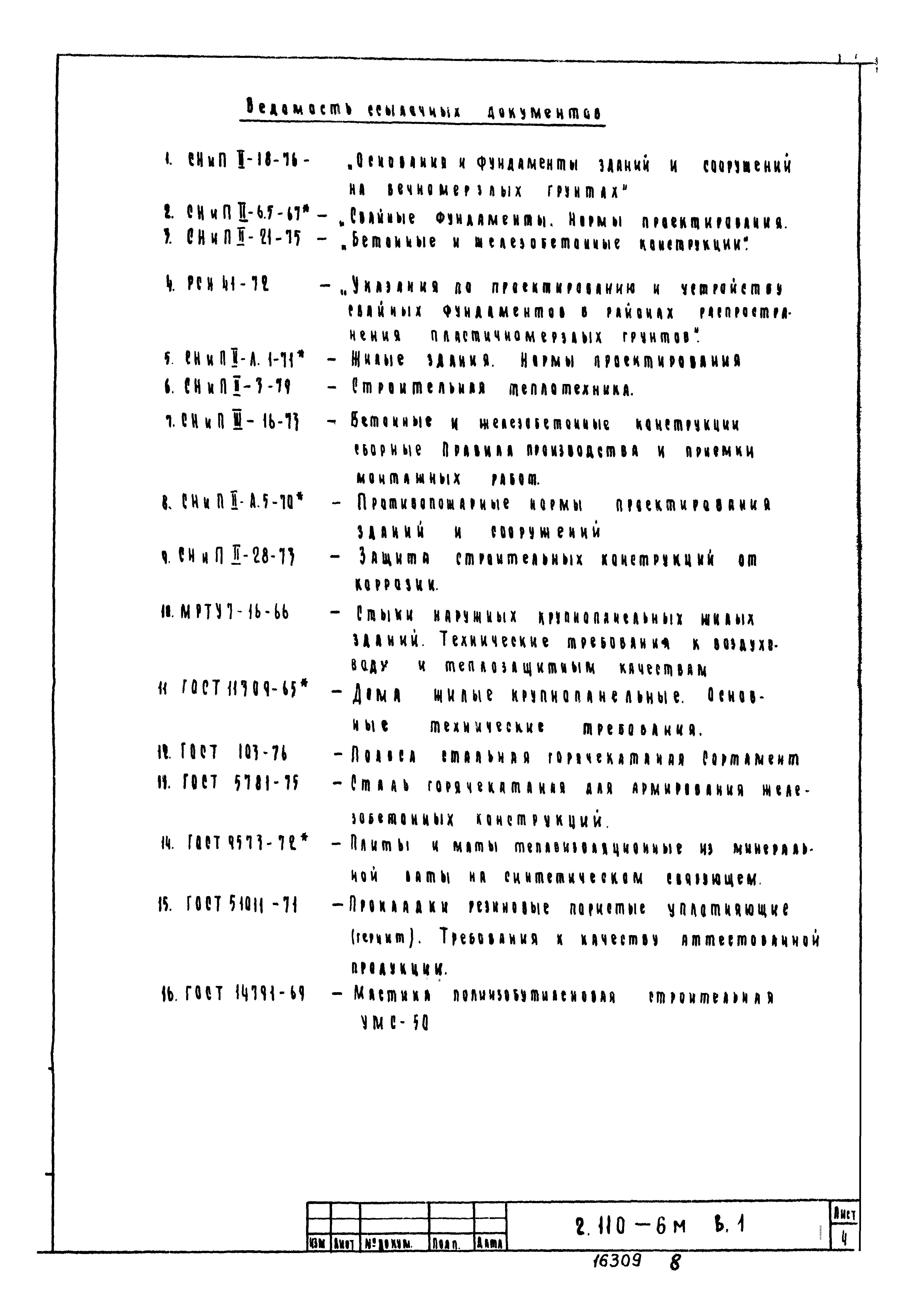

Нормативные ссылки:	СНиП II-3-79* «Строительная теплотехника» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» СНиП II-18-76 «Основания и фундаменты на вечномерзлых грунтах. Нормы проектирования» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» Серия 2.110-2м «Выпуск 1. Свайные фундаменты кирпичных, крупноблочных и крупнопанельных зданий. Продуваемые подполья» СНиП II-А.5-70* «Противопожарные нормы проектирования зданий и сооружений» СНиП II-21-75 «Бетонные и железобетонные конструкции» СНиП III-16-73 «Бетонные и железобетонные конструкции сборные» СНиП II-Л.1-71* «Жилые здания. Нормы проектирования» ГОСТ 9573-72 «Плиты и маты теплоизоляционные из минеральной ваты на синтетическом связующем» ГОСТ 14791-69 «Мастика полиизобутиленовая строительная УМС-50» ГОСТ 5781-75 «Сталь горячекатаная для армирования железобетонных конструкций»
