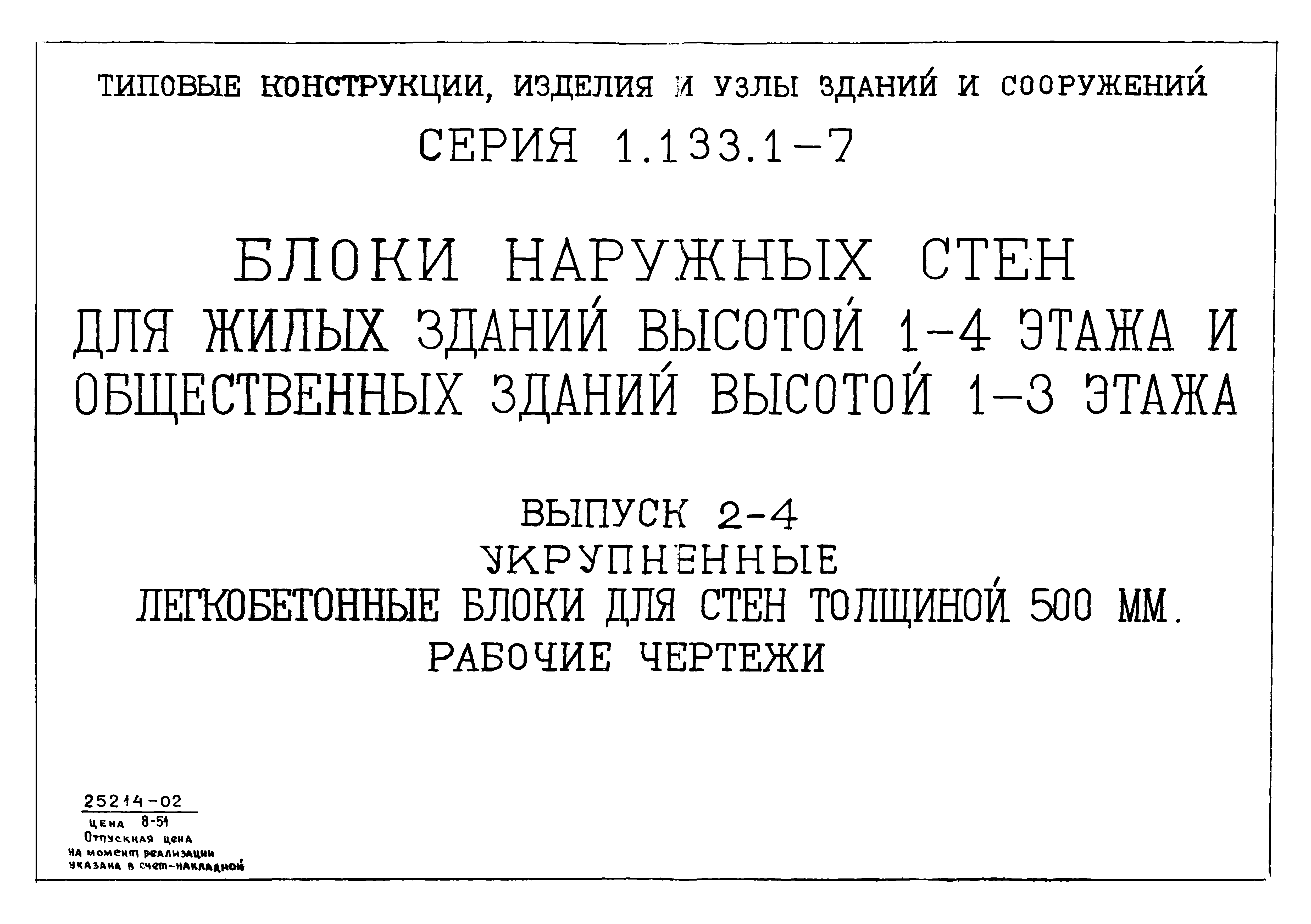

Скачать Серия 1.133.1-7 Выпуск 2-4. Укрупненные блоки для стен толщиной 500 мм. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.133.1-7

Выпуск 2-4. Укрупненные блоки для стен толщиной 500 мм. Рабочие чертежи

Обозначение:	Серия 1.133.1-7
Обозначение англ:	Series 1.133.1-7
Статус:	не действует
Название рус.:	Выпуск 2-4. Укрупненные блоки для стен толщиной 500 мм. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	Настоящий выпуск содержит технические требования, номенклатуру и сборочные чертежи блоков наружных стен. В настоящем выпуске разработаны блоки простеночные и цокольные и даны пространственные каркасы, плоские каркасы, сетки и закладные изделия к этим блокам

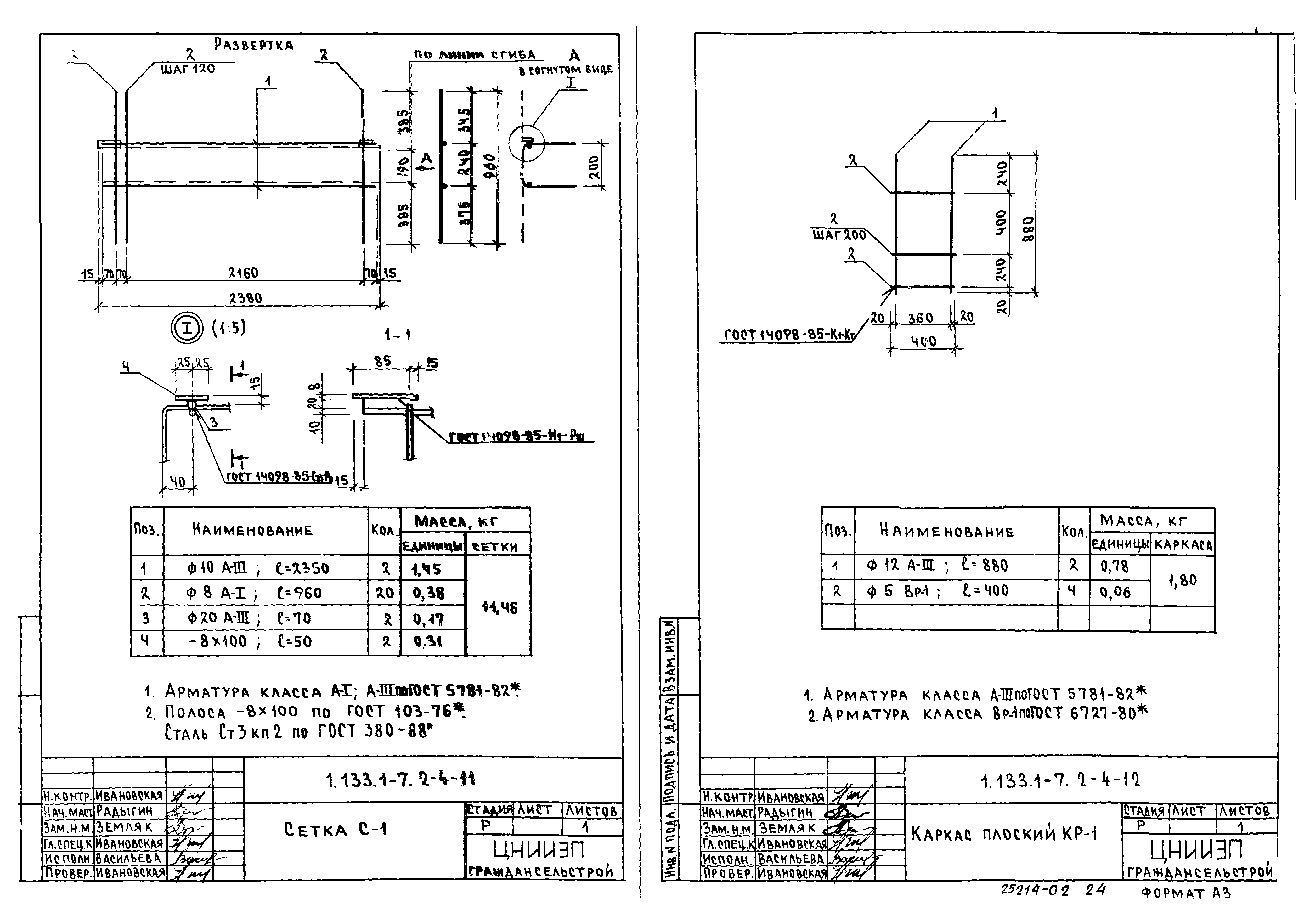

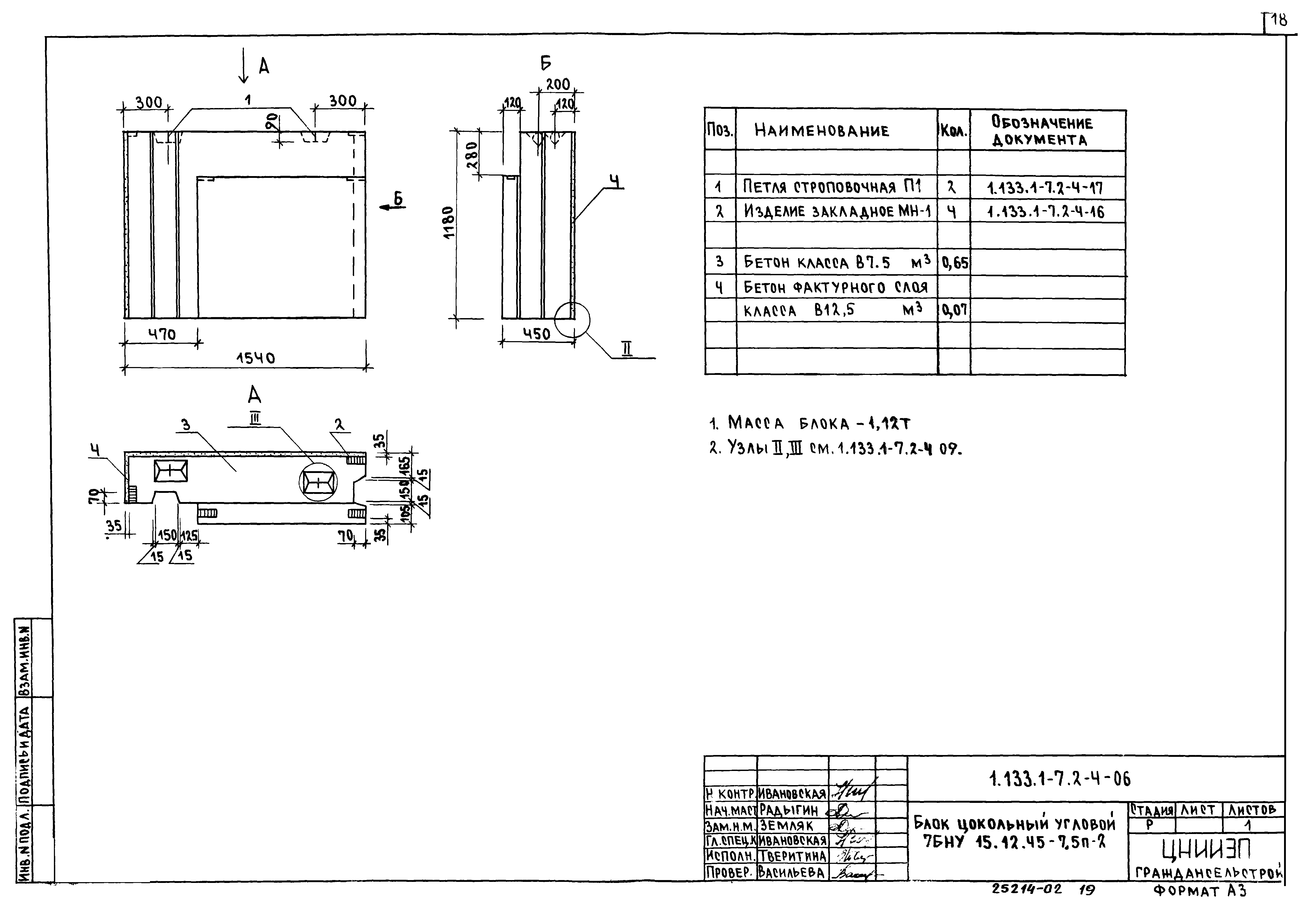

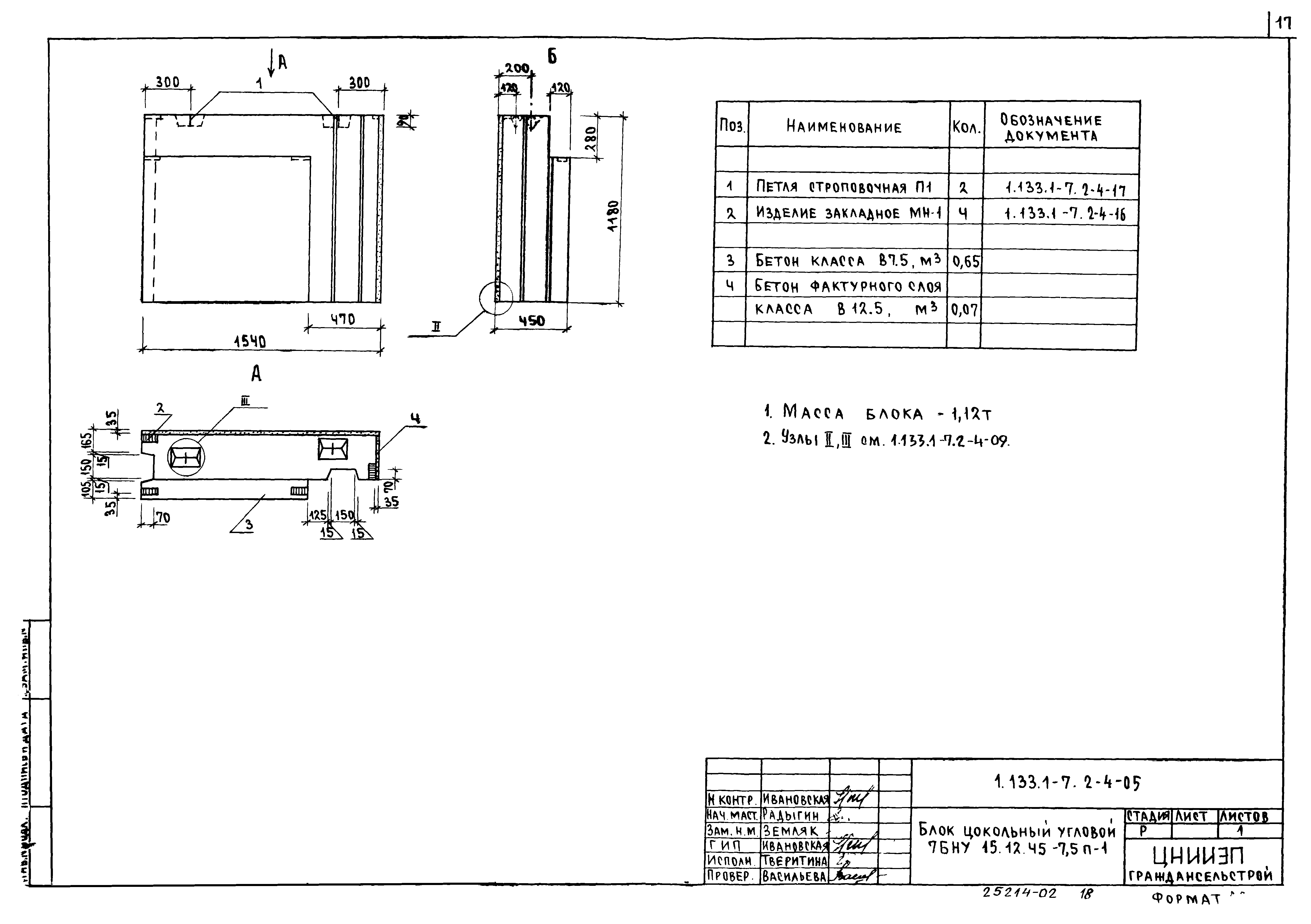

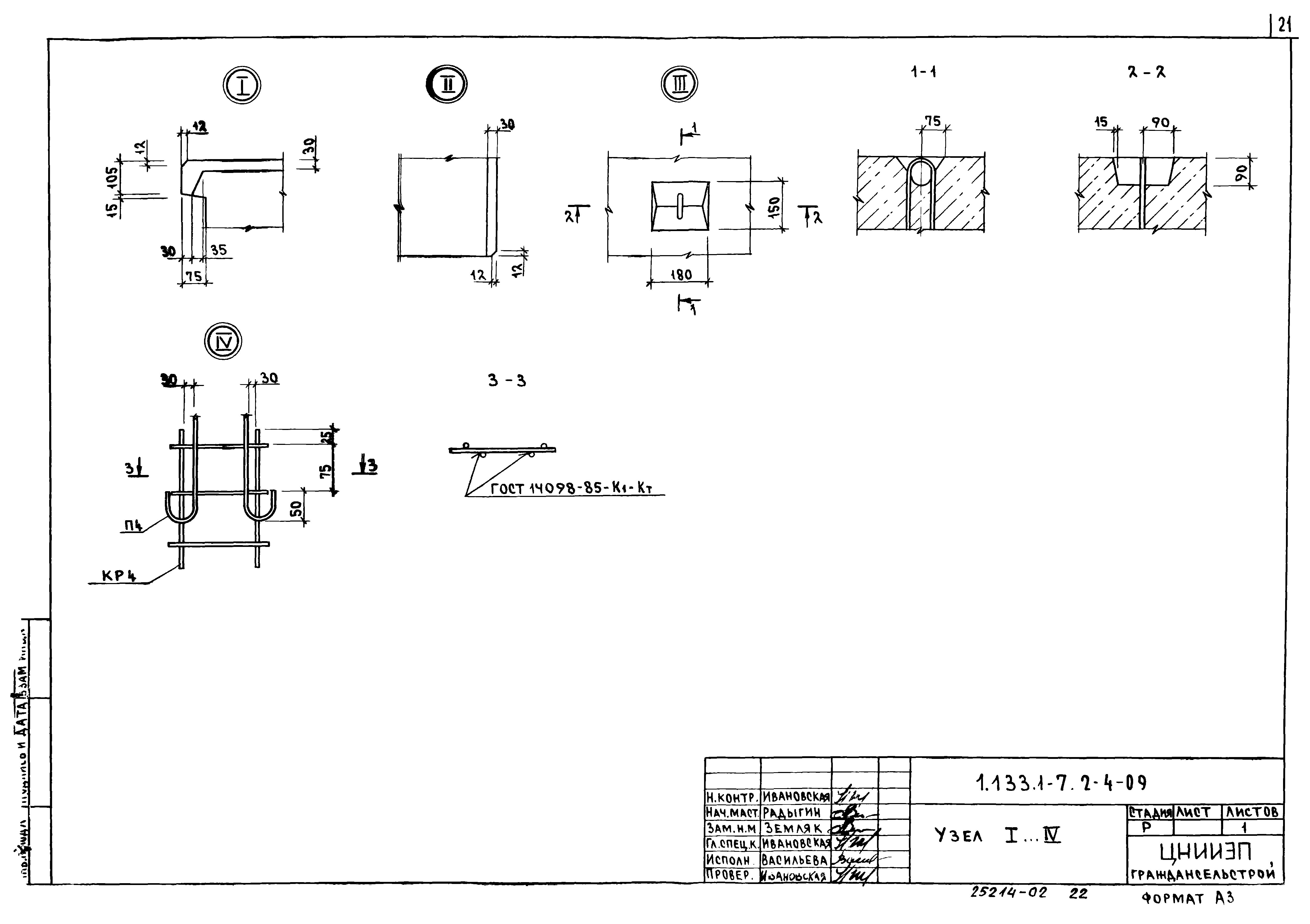

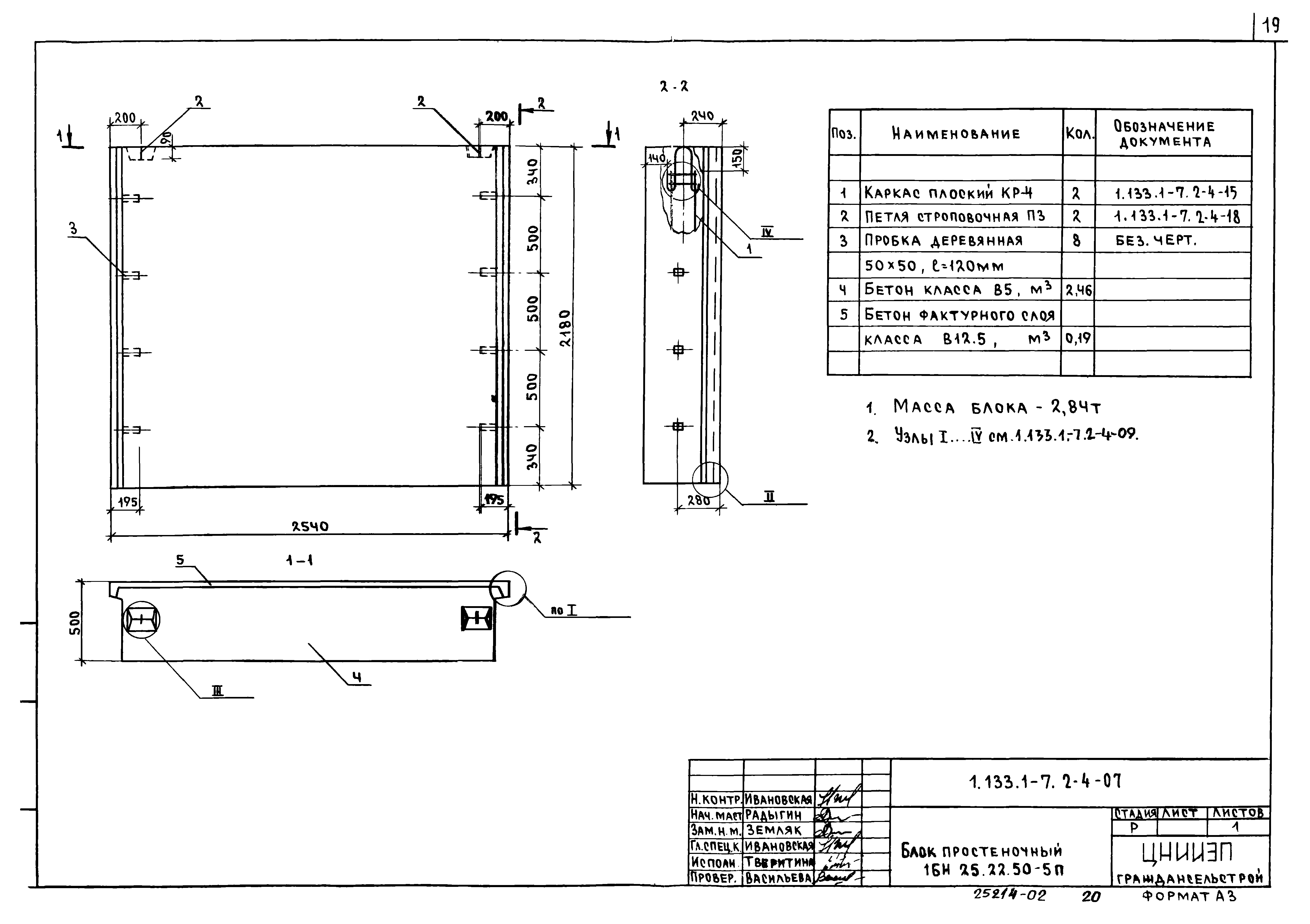

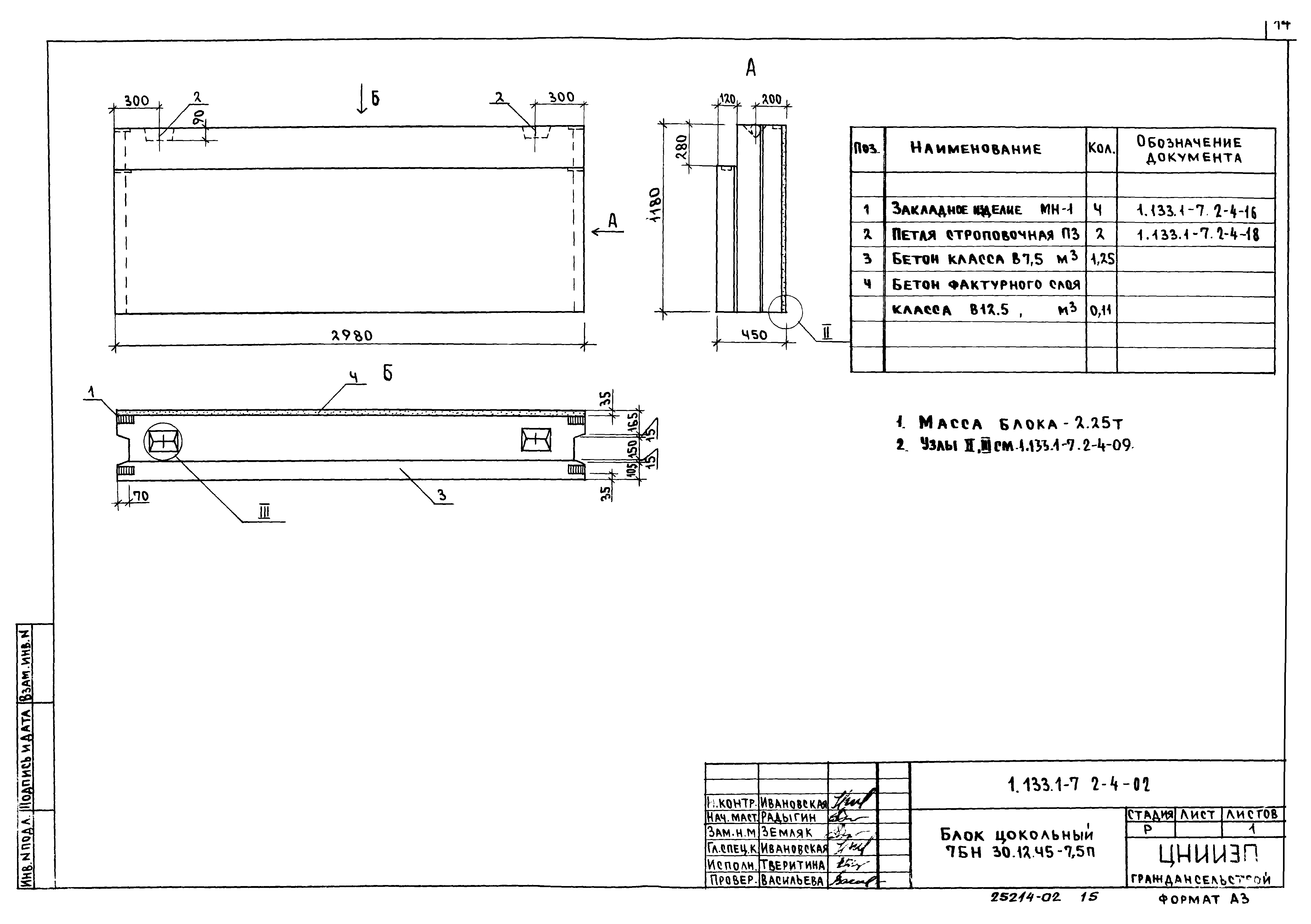

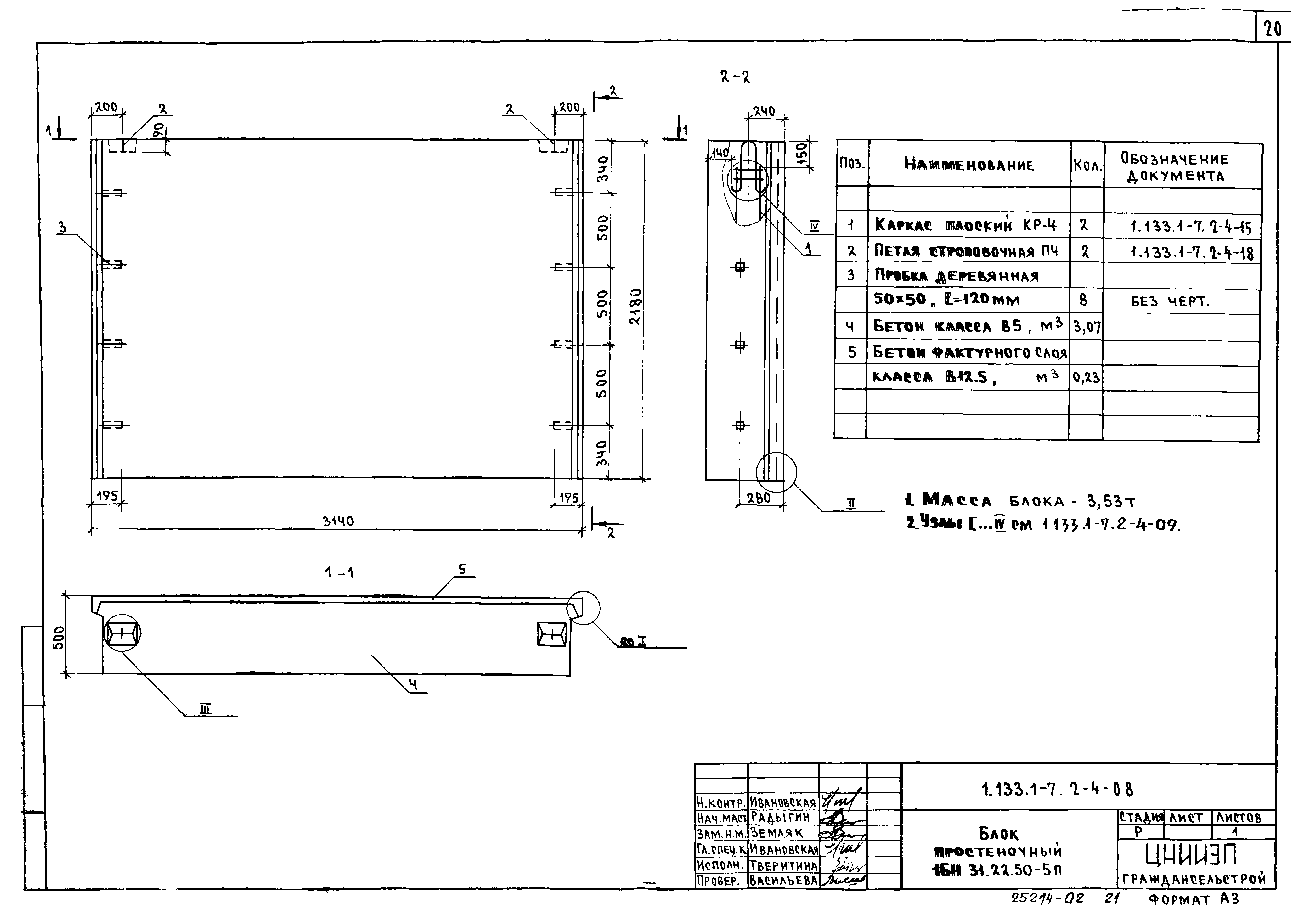

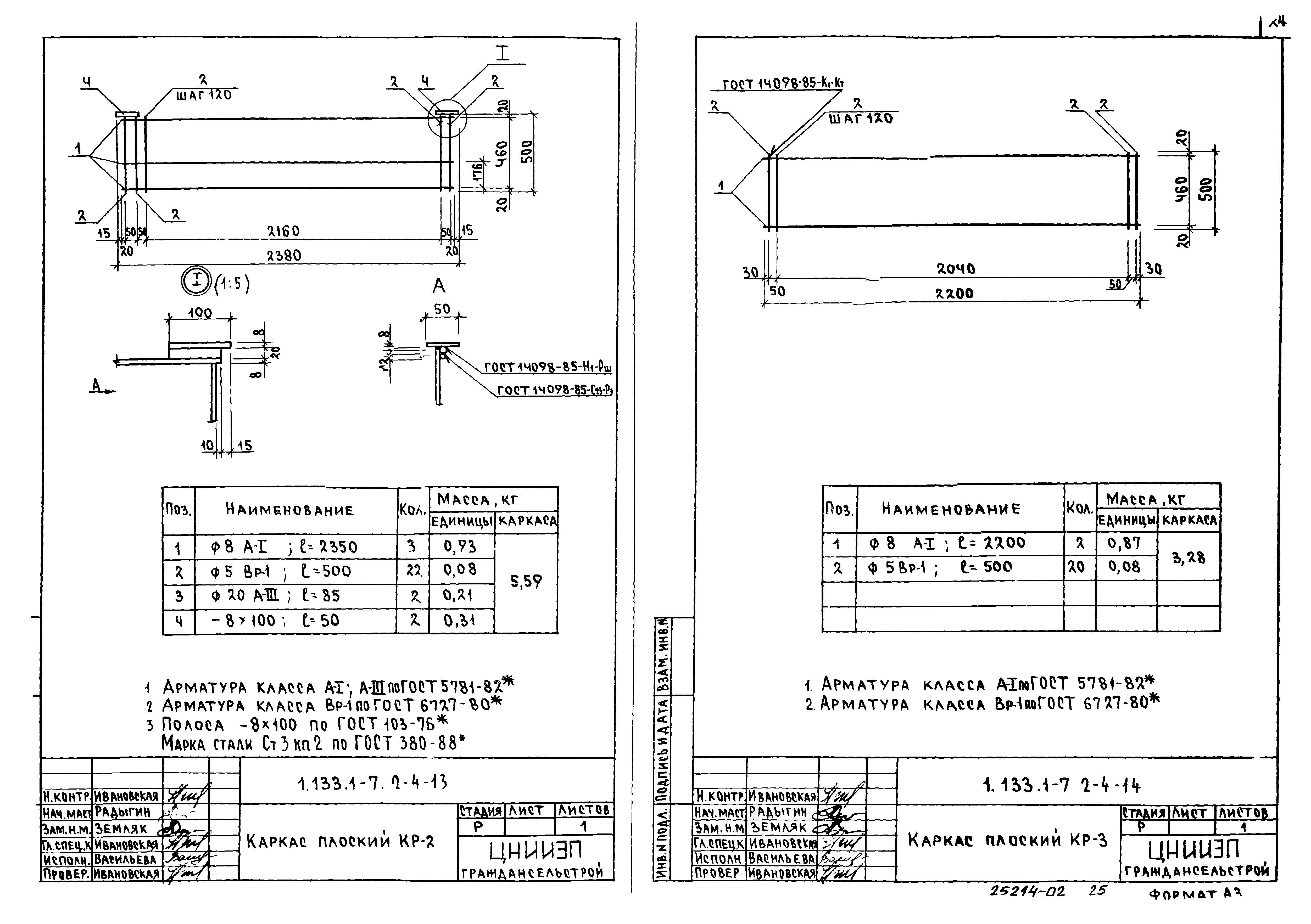

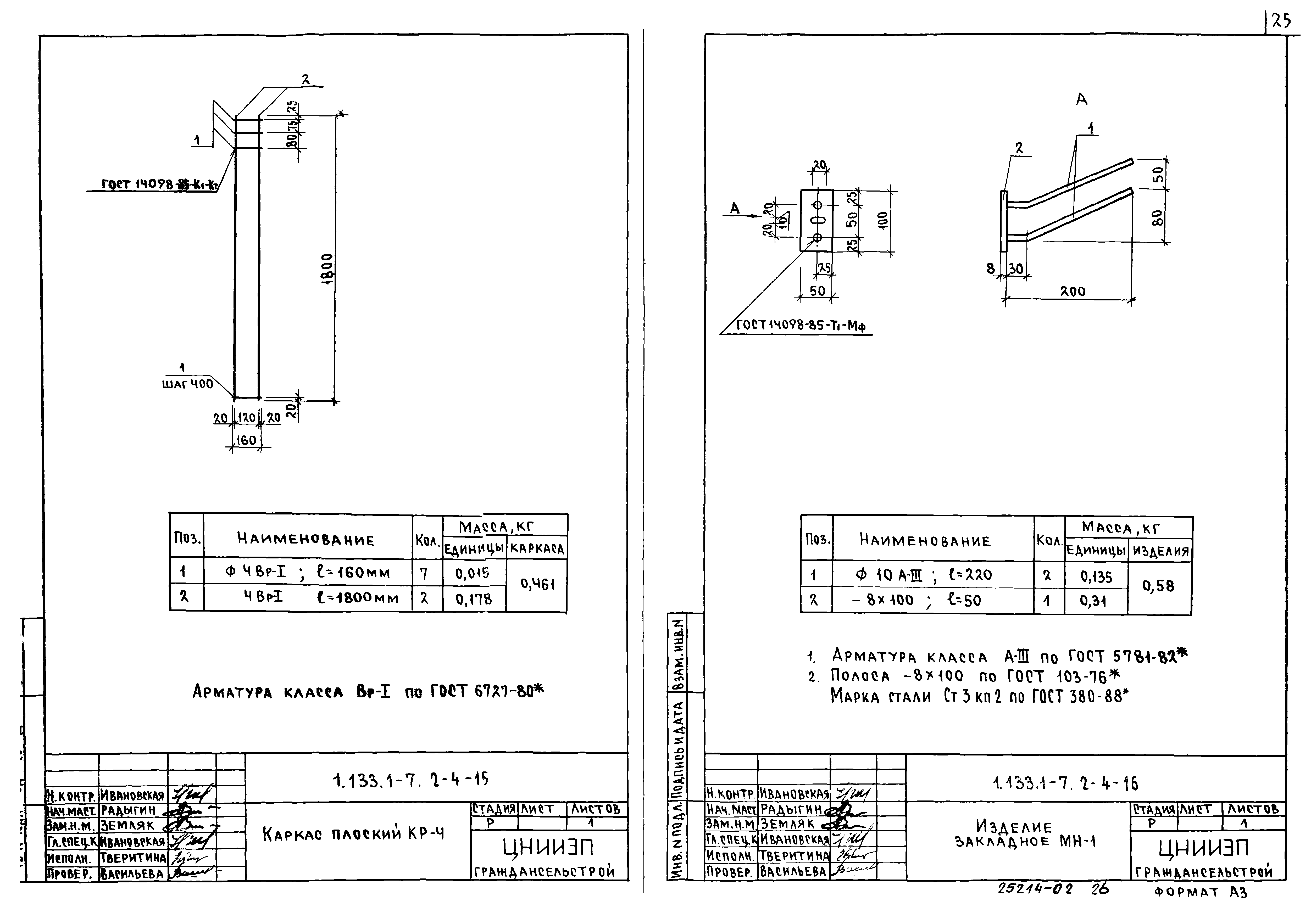

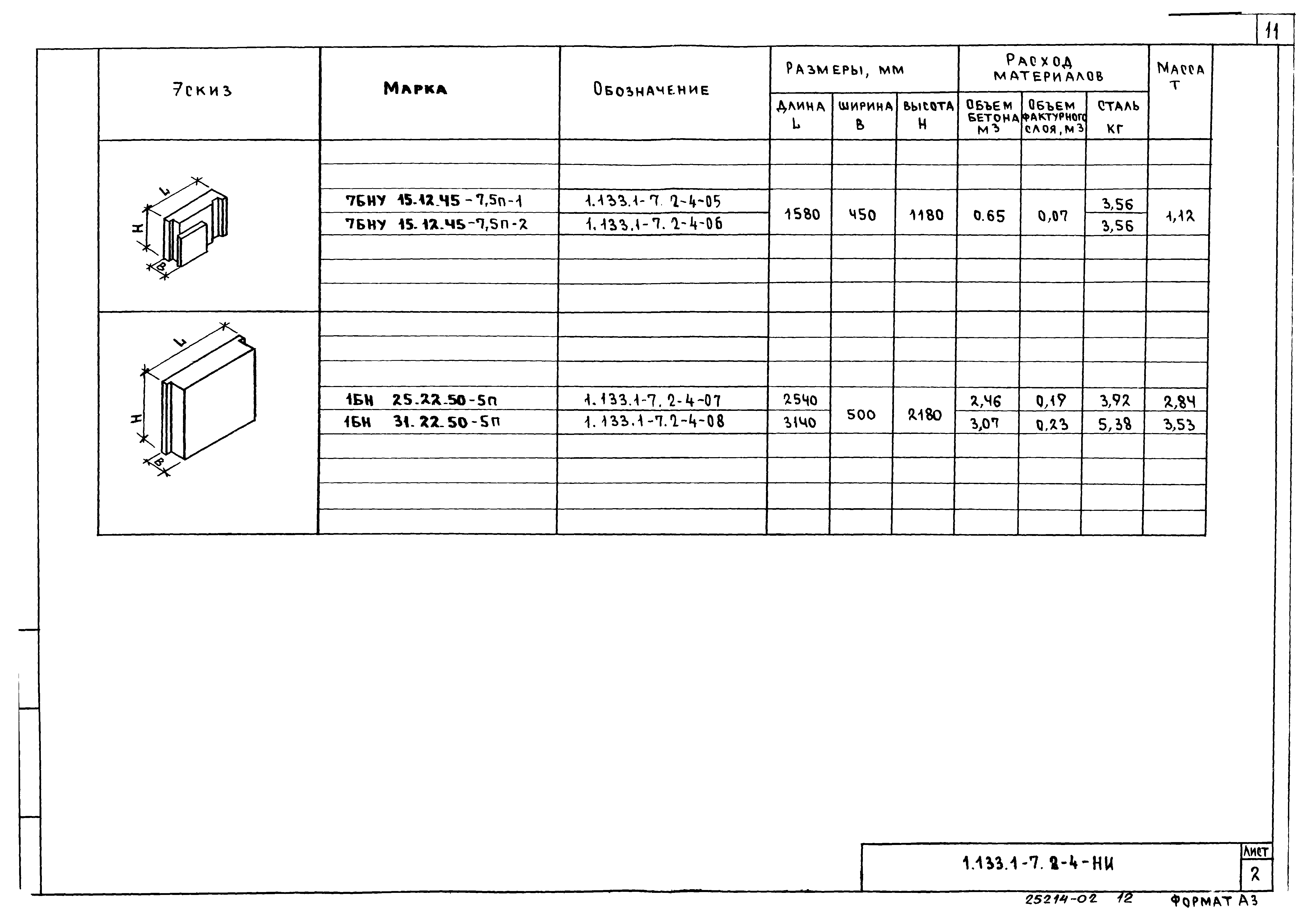

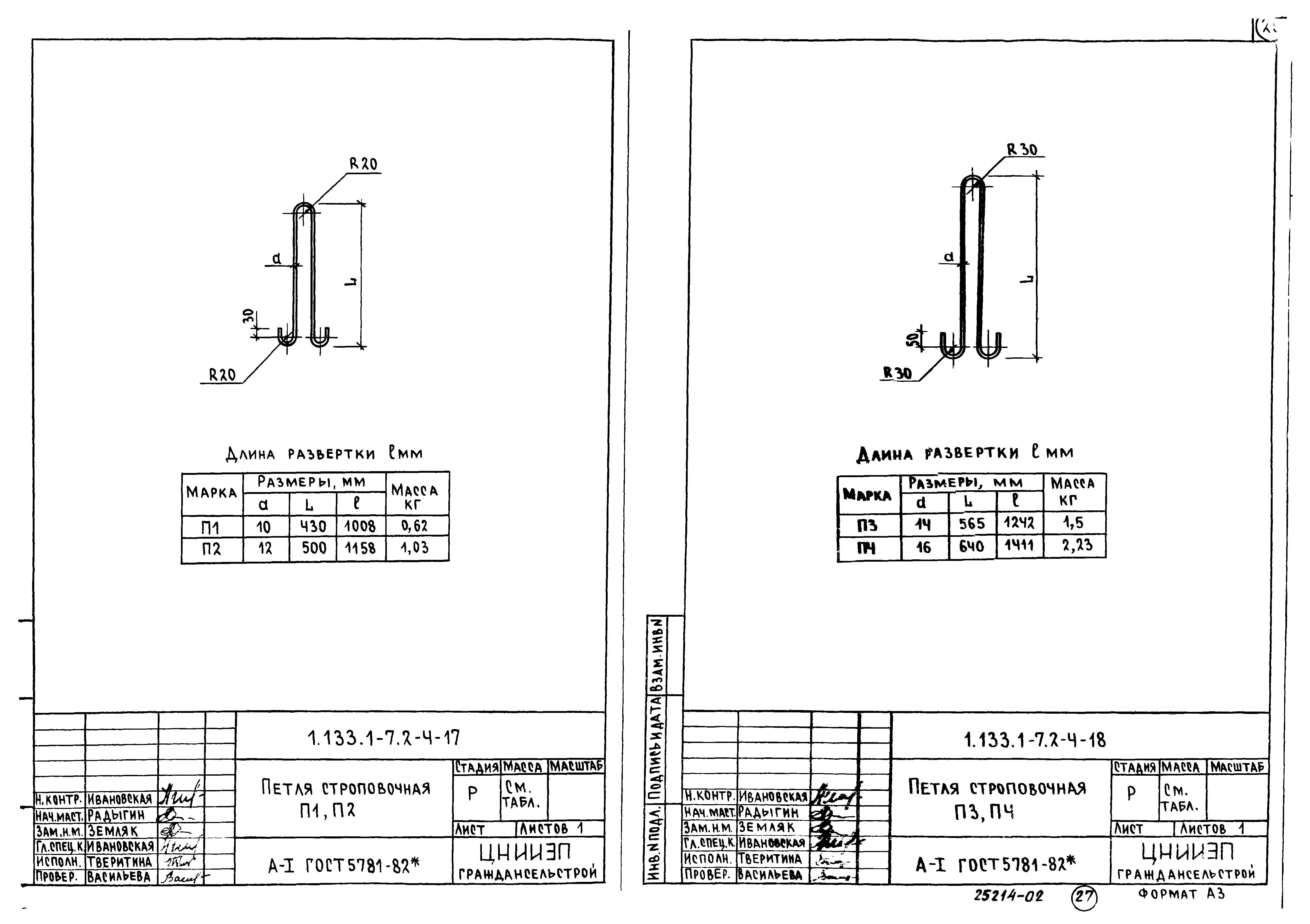

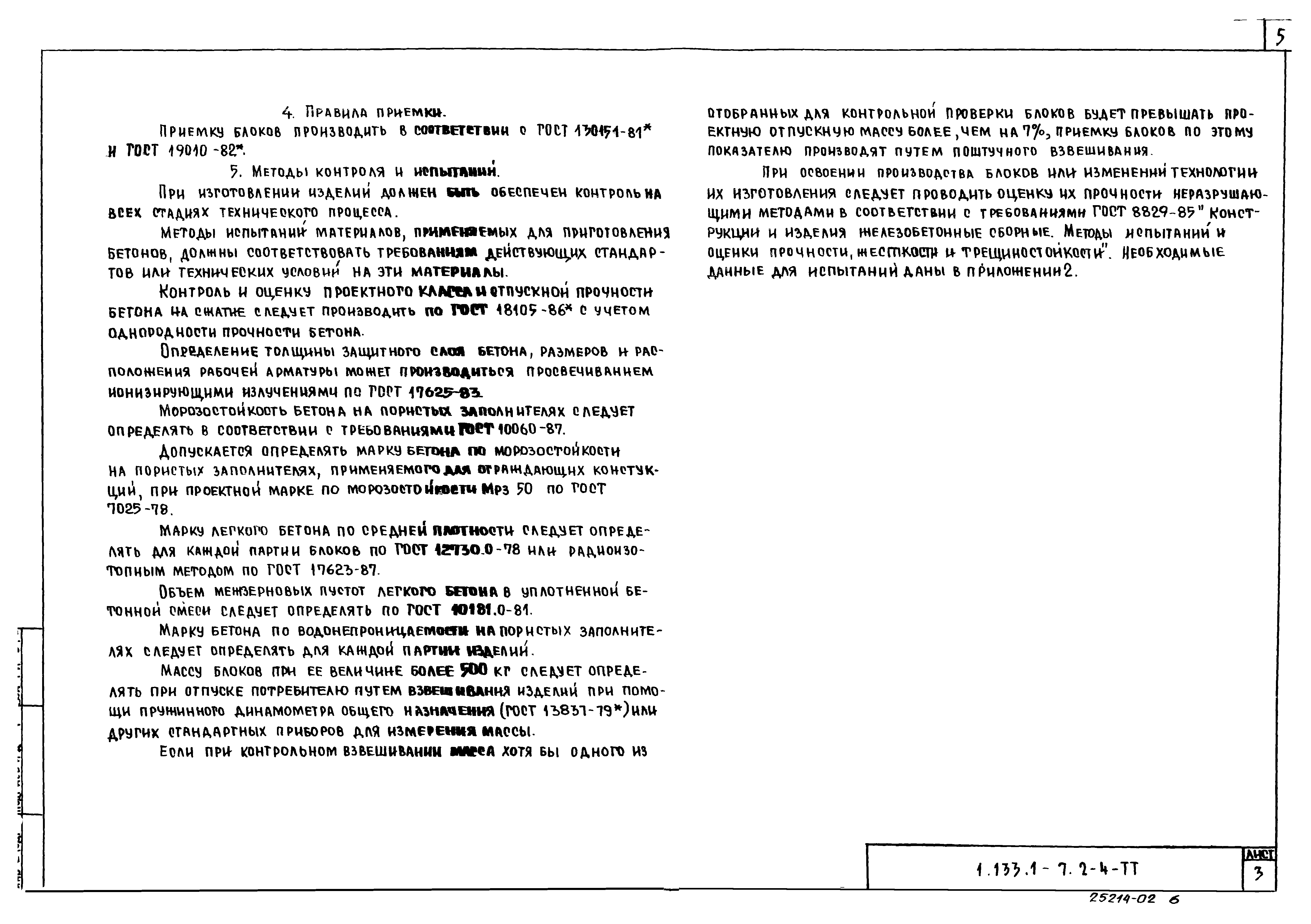

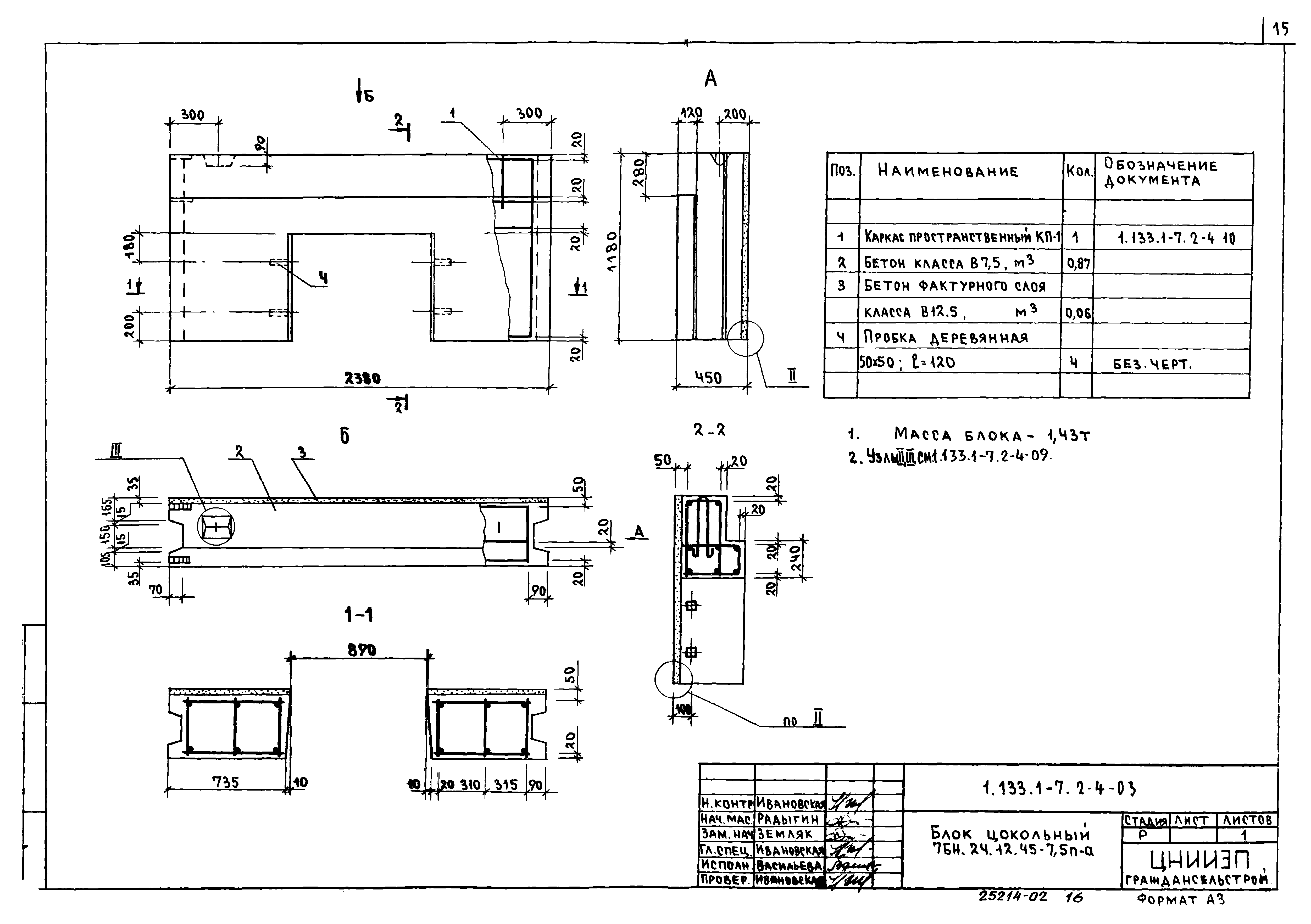

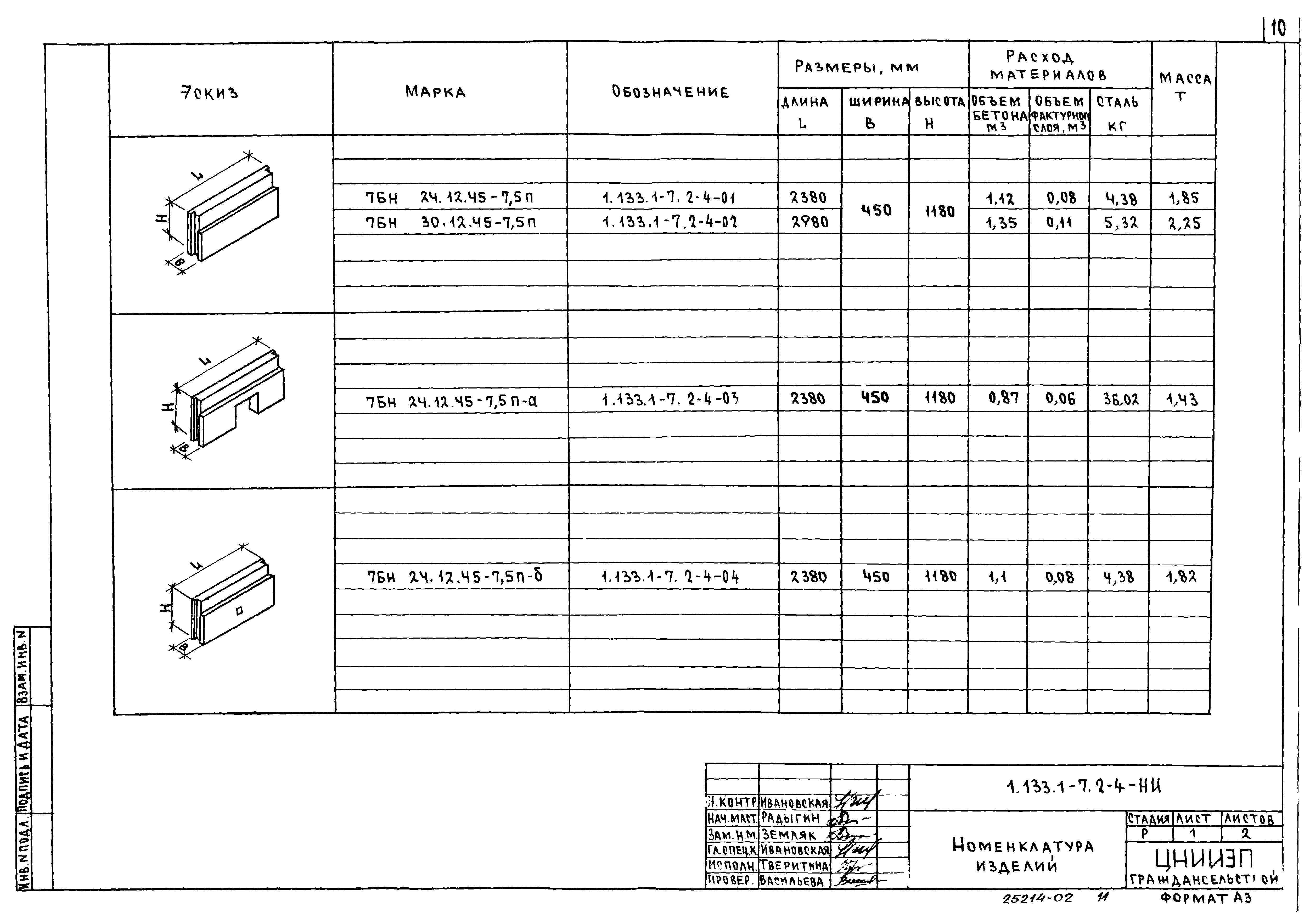

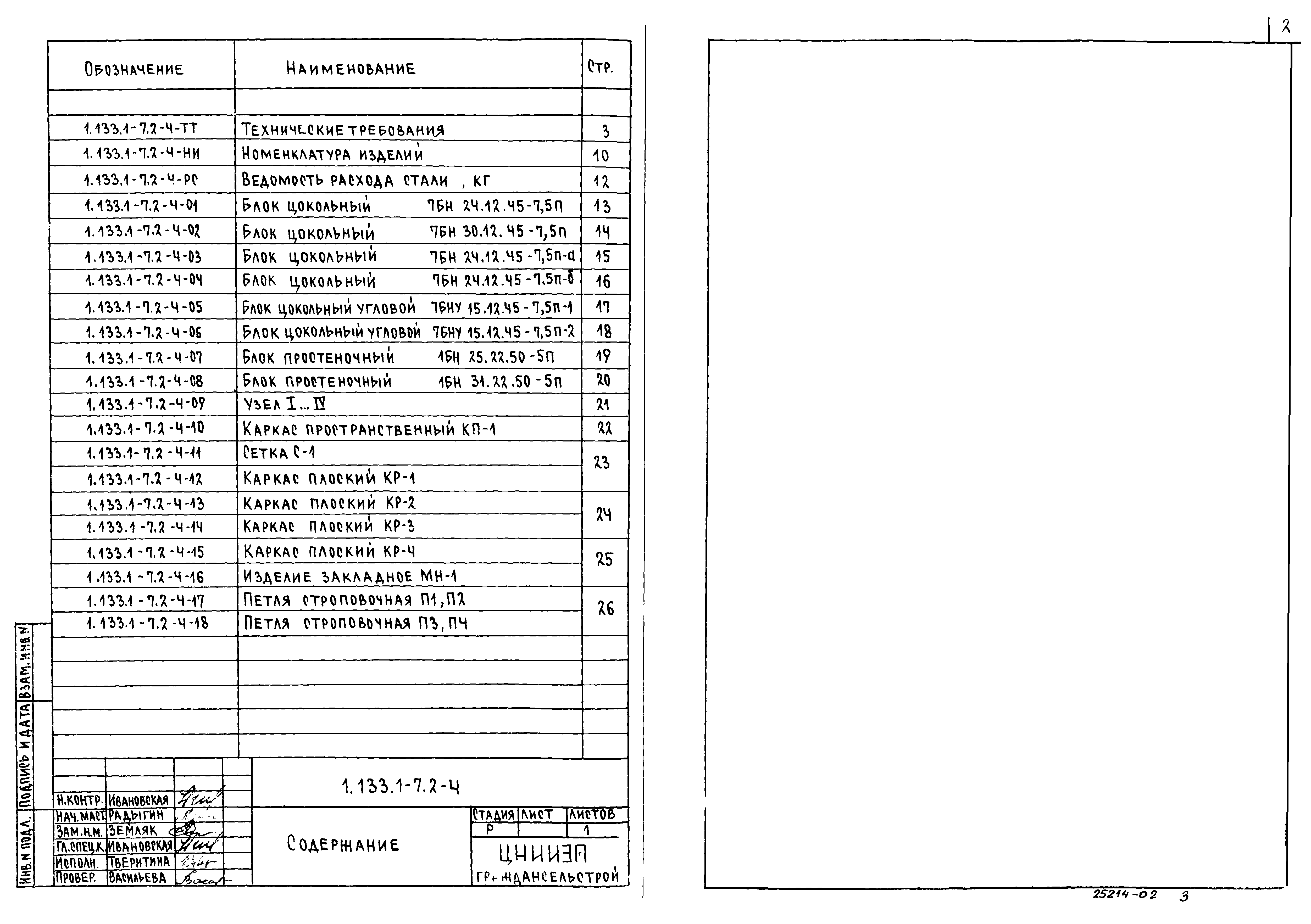

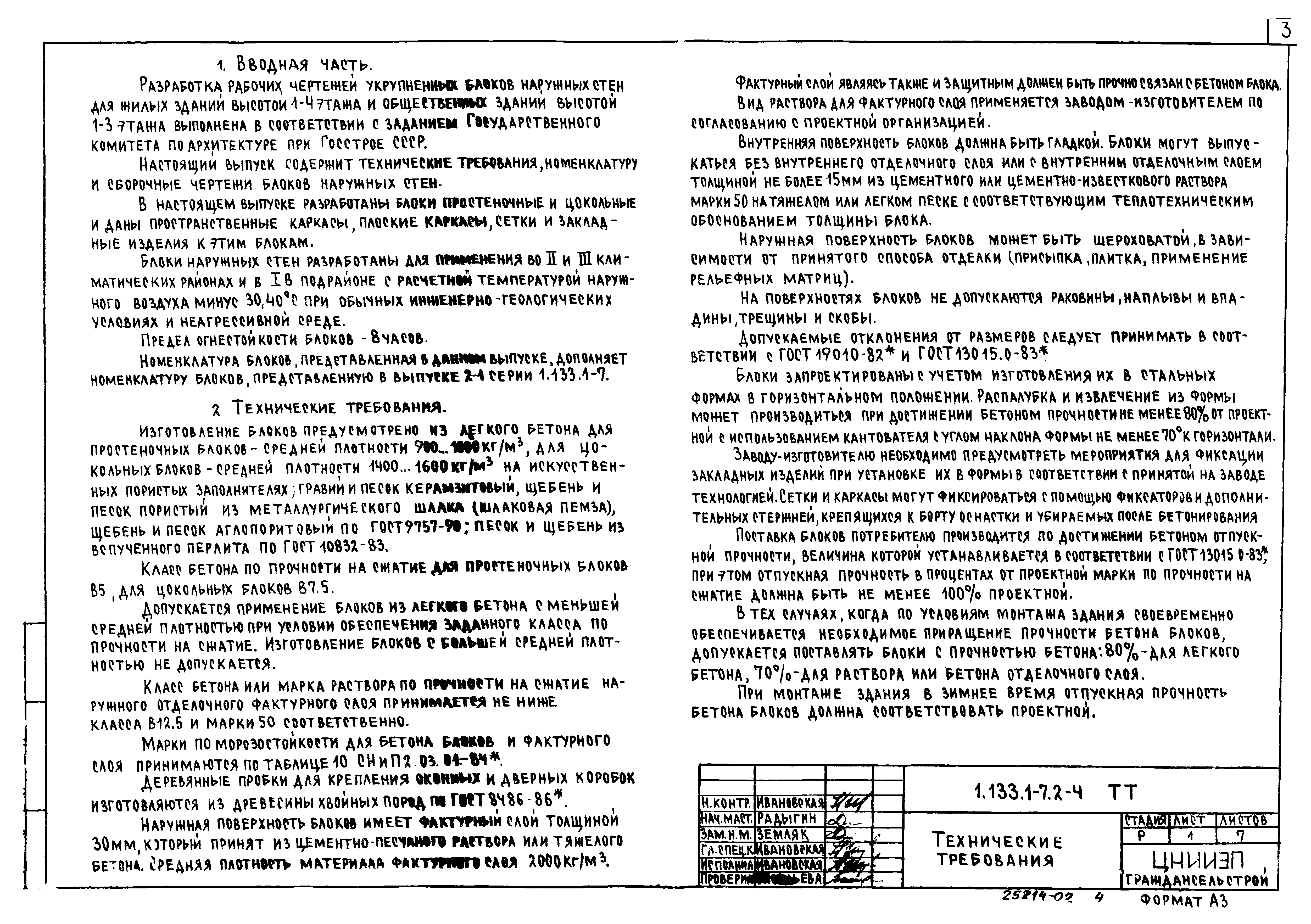

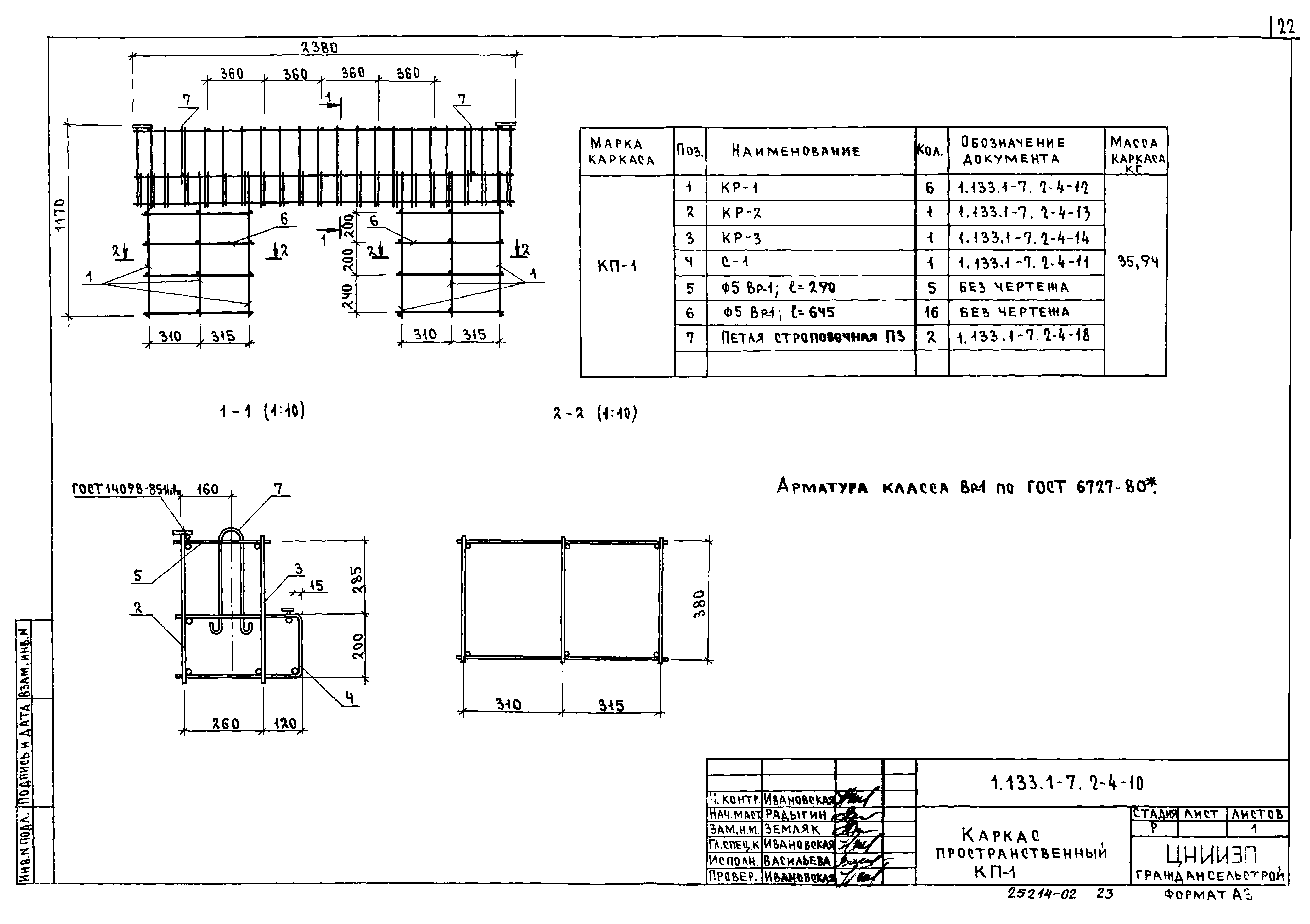

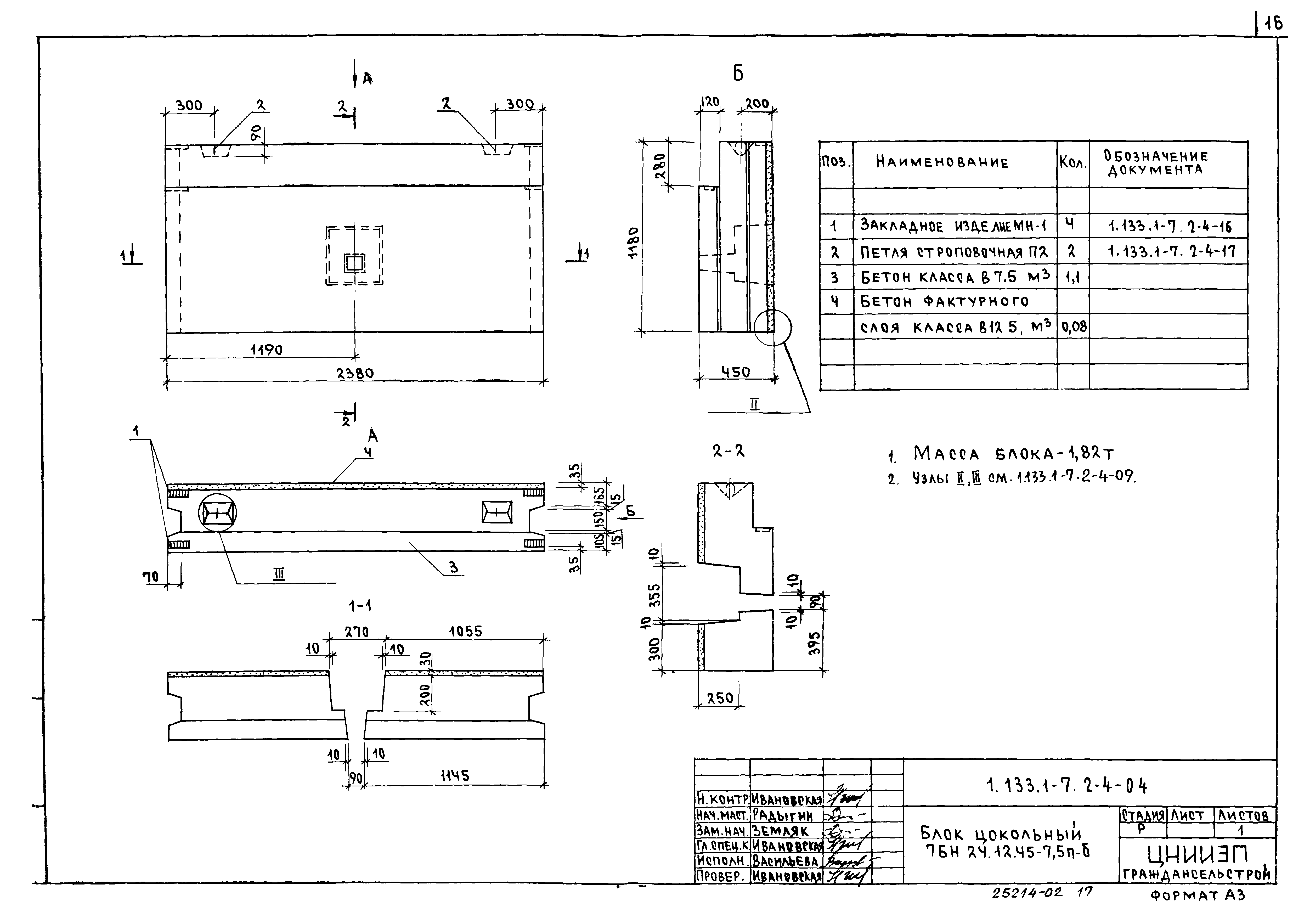

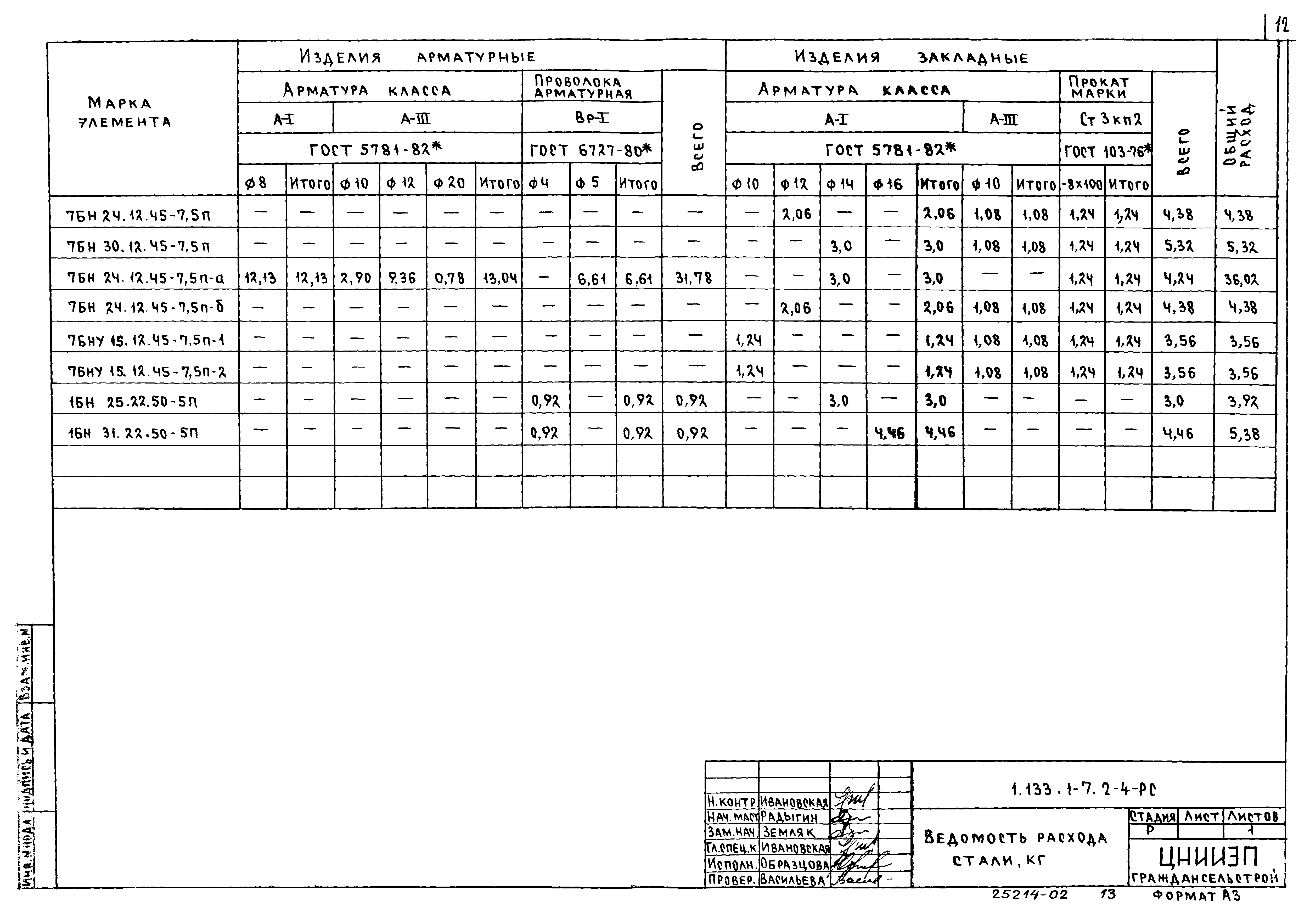

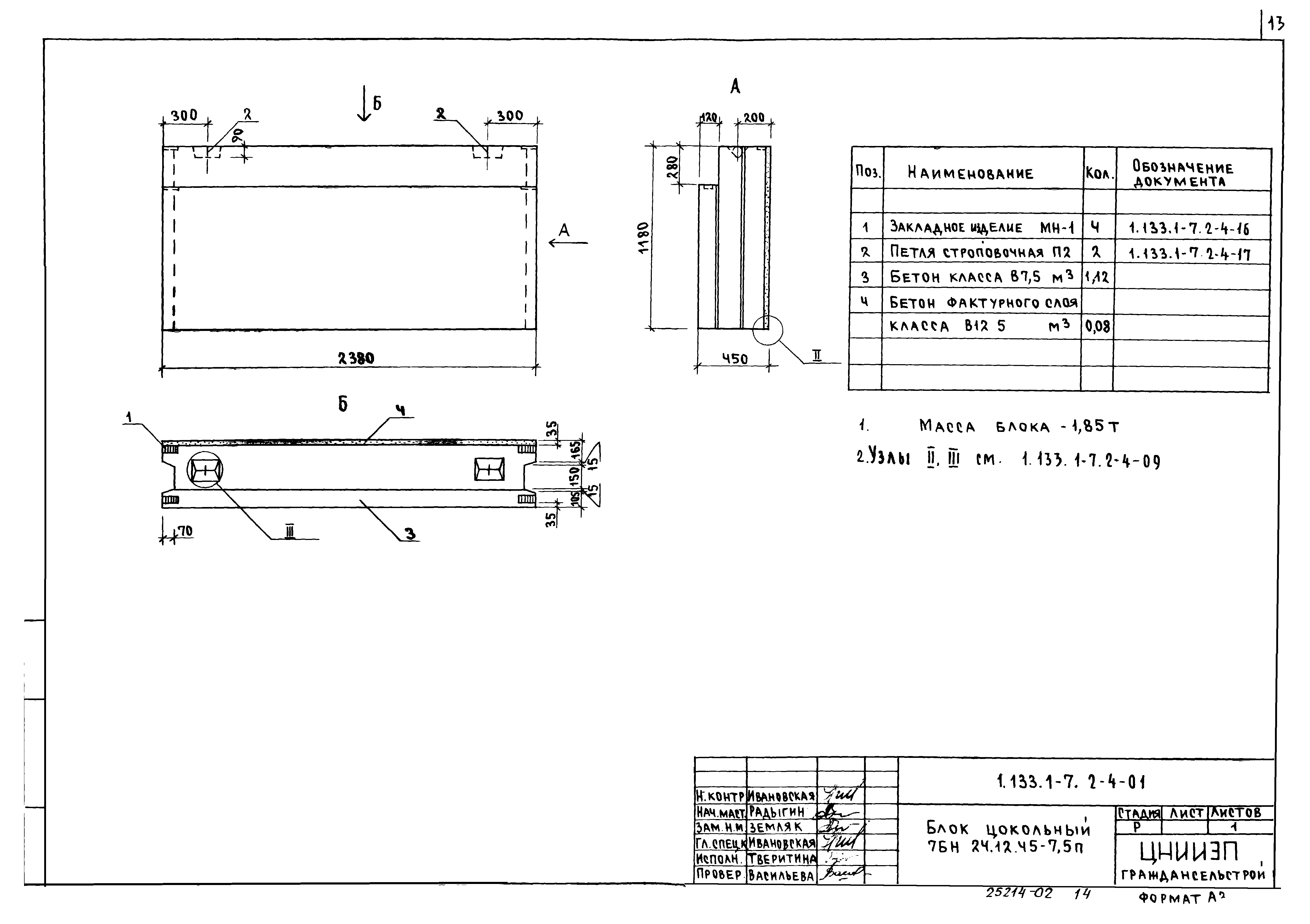

Оглавление:	1.133.1-7.2-4-ТТ Технические требования 1.133.1-7.2-4-НИ Номенклатура изделий 1.133.1-7.2-4-РС Ведомость расхода стали, кг 1.133.1-7.2-4-01 Блок цокольный 7БН 24.12.45-7,5П 1.133.1-7.2-4-02 Блок цокольный 7БН 30.12.45-7,5П 1.133.1-7.2-4-03 Блок цокольный 7БН 24.12.45-7,5П-а 1.133.1-7.2-4-04 Блок цокольный 7БН 24.12.45-7,5П-б 1.133.1-7.2-4-05 Блок цокольный угловой 7БНУ 15.12.45-7,5П-1 1.133.1-7.2-4-06 Блок цокольный угловой 7БНУ 15.12.45-7,5П-2 1.133.1-7.2-4-07 Блок простеночный 1БН 25.22.50-5П 1.133.1-7.2-4-08 Блок простеночный 1БН 31.22.50-5П 1.133.1-7.2-4-09 Узел I - IV 1.133.1-7.2-4-10 Каркас пространственный КП-1 1.133.1-7.2-4-11 Сетка С-1 1.133.1-7.2-4-12 Каркас плоский КР-1 1.133.1-7.2-4-13 Каркас плоский КР-2 1.133.1-7.2-4-14 Каркас плоский КР-3 1.133.1-7.2-4-15 Каркас плоский КР-4 1.133.1-7.2-4-16 Изделие закладное МН-1 1.133.1-7.2-4-17 Петля строповочная П1, П2 1.133.1-7.2-4-18 Петля строповочная П3, П4
Разработан:	ЦНИИЭП граждансельстрой
Утверждён:	08.10.1991 Госкомархитектура (136)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Цокольные панели и блоки стен подвалов
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» ГОСТ 10922-90 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 17625-83 «Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры» ГОСТ 19010-82 «Блоки стеновые бетонные и железобетонные для зданий. Общие технические условия» ГОСТ 10181.0-81 «Смеси бетонные. Общие требования к методам испытаний» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 17623-87 «Бетоны. Радиоизотопный метод определения средней плотности» ГОСТ 18105-86 «Бетоны. Правила контроля прочности» ГОСТ 9757-90 «Гравий, щебень и песок искусственные пористые. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8478-81 «Сетки сварные для железобетонных конструкций. Технические условия» ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия» ГОСТ 10060-87 «Бетоны. Методы определения морозостойкости» ГОСТ 13837-79 «Динамометры общего назначения. Технические условия» ГОСТ 19272-73 «Развертки машинные цилиндрические для обработки деталей из легких сплавов. Допуски на диаметр» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости» Серия 2.130-1 «Выпуск 21. Стены из крупных легкобетонных блоков для сельского строительства. Рабочие чертежи» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры»
