Скачать ГОСТ Р ИСО/ТС 10303-1001-2010 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида

Дата актуализации: 10.08.2017

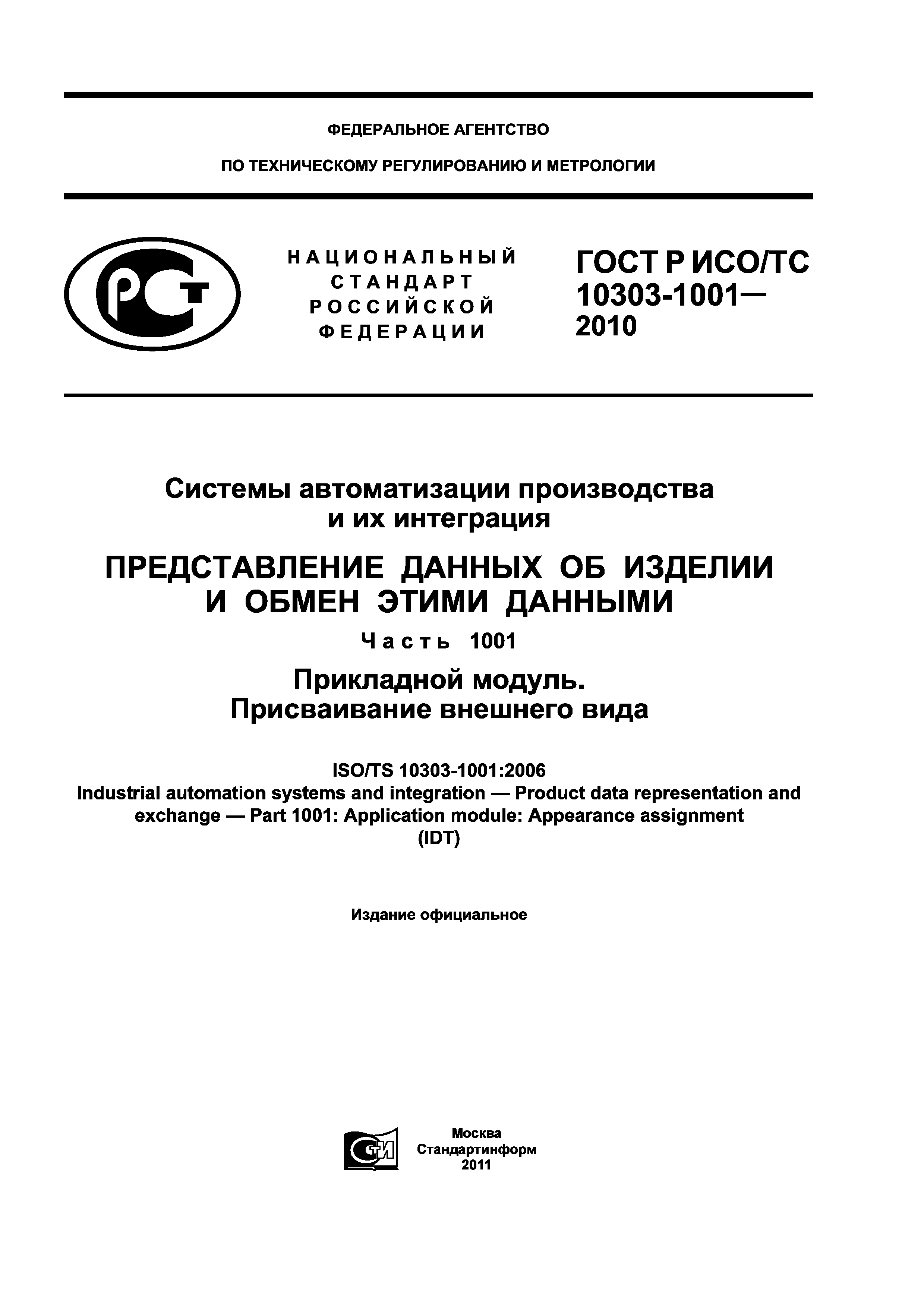

ГОСТ Р ИСО/ТС 10303-1001-2010

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида

Обозначение:	ГОСТ Р ИСО/ТС 10303-1001-2010
Обозначение англ:	GOST R ISO/TS 10303-1001-2010
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 1001. Application module. Appearance assignment
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.08.2011

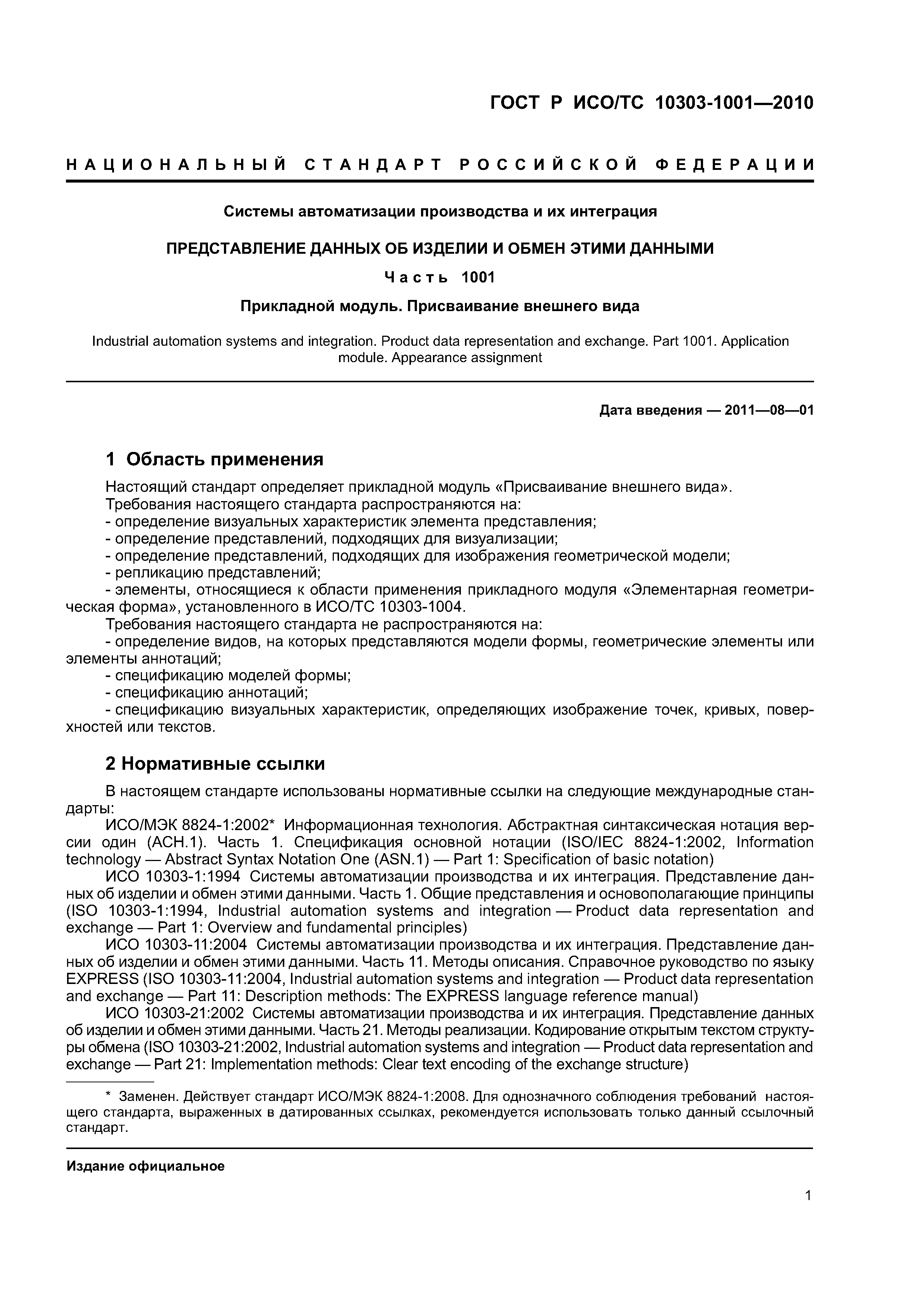

Область применения:	Стандарт определяет прикладной модуль «Присваивание внешнего вида». Требования стандарта распространяются на: - определение визуальных характеристик элемента представления; - определение представлений, подходящих для визуализации; - определение представлений, подходящих для изображения геометрической модели; - репликацию представлений; - элементы, относящиеся к области применения прикладного модуля «Элементарная геометрическая форма», установленного в ИСО/ТС 10303-1004. Настоящего стандарта не распространяются на: - определение видов, на которых представляются модели формы, геометрические элементы или элементы аннотаций; - спецификацию моделей формы; - спецификацию аннотаций; - спецификацию визуальных характеристик, определяющих изображение точек, кривых, поверхностей или текстов.

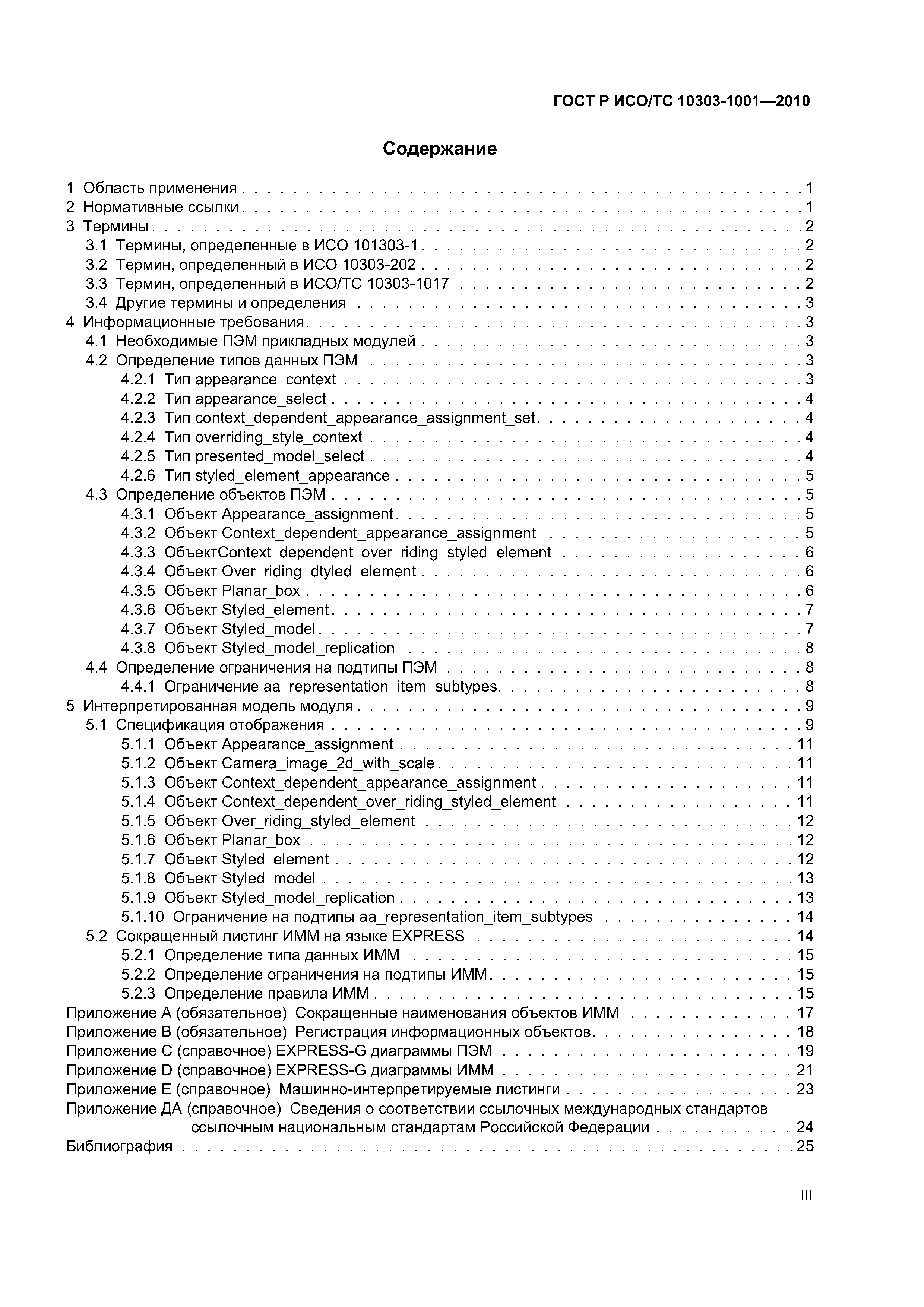

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины    3.1 Термины, определенные в ИСО 101303-1    3.2 Термин, определенный в ИСО 10303-202    3.3 Термин, определенный в ИСО/ТС 10303-1017    3.4 Другие термины и определения 4 Информационные требования    4.1 Необходимые ПЭМ прикладных модулей    4.2 Определение типов данных ПЭМ       4.2.1 Тип арреаrапсе_соnteхt       4.2.2 Тип арреаrапсе_select       4.2.3 Тип соnteхt_dependent_assignment_set       4.2.4 Тип overriding_style_соnteхt       4.2.5 Тип рrеsеntеd_mоdеl_select       4.2.6 Тип styled_еlеmеnt_арреаrаnсе    4.3 Определение объектов ПЭМ       4.3.1 Объект Aрреаrаnсе_assignment       4.3.2 Объект Cоnteхt_dependent_арреаrаnсе_assignment       4.3.3 Объект Cоnteхt_dependent_over_riding_styled_еlеmеnt       4.3.4 Объект Over_riding_dtyled_еlеmеnt       4.3.5 Объект Planar_box       4.3.6 Объект Styled_еlеmеnt       4.3.7 Объект Styled_model       4.3.8 Объект Styled_model_replication 4.4 Определение ограничения на подтипы ПЭМ    4.4.1 Ограничение аа_representation_item_subtypes 5 Интерпретированная модель модуля    5.1 Спецификация отображения       5.1.1 Объект Aрреаrаnсе_assignment       5.1.2 Объект Саmera_image_2d_with_scale       5.1.3 Объект Cоnteхt_dependent_арреаrаnсе_assignment       5.1.4 Объект Cоnteхt_dependent_over_riding_styled_еlеmеnt       5.1.5 Объект Over_riding_dtyled_еlеmеnt       5.1.6 Объект Planar_box       5.1.7 Объект Styled_еlеmеnt       5.1.8 Объект Styled_model       5.1.9 Объект Styled_model_replication       5.1.10 Ограничение на подтипы аа_representation_item_subtypes    5.2 Сокращенный листинг ИММ на языке ЕХРRЕSS       5.2.1 Определение типа данных ИММ       5.2.2 Определение ограничения на подтипы ИММ       5.2.3 Определение правила ИММ Приложение А (обязательное) Сокращенные наименования объектов ИММ Приложение В (обязательное) Регистрация информационных объектов Приложение С (справочное) ЕХРRЕSS-G диаграммы ПЭМ Приложение D (справочное) ЕХРRЕSS-G диаграммы ИММ Приложение Е (справочное) Машинно-интерпретируемые листинги Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации Библиография
Разработан:	ГНУ Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики
Утверждён:	26.10.2010 Федеральное агентство по техническому регулированию и метрологии (314-ст)
Издан:	Стандартинформ (2011 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса

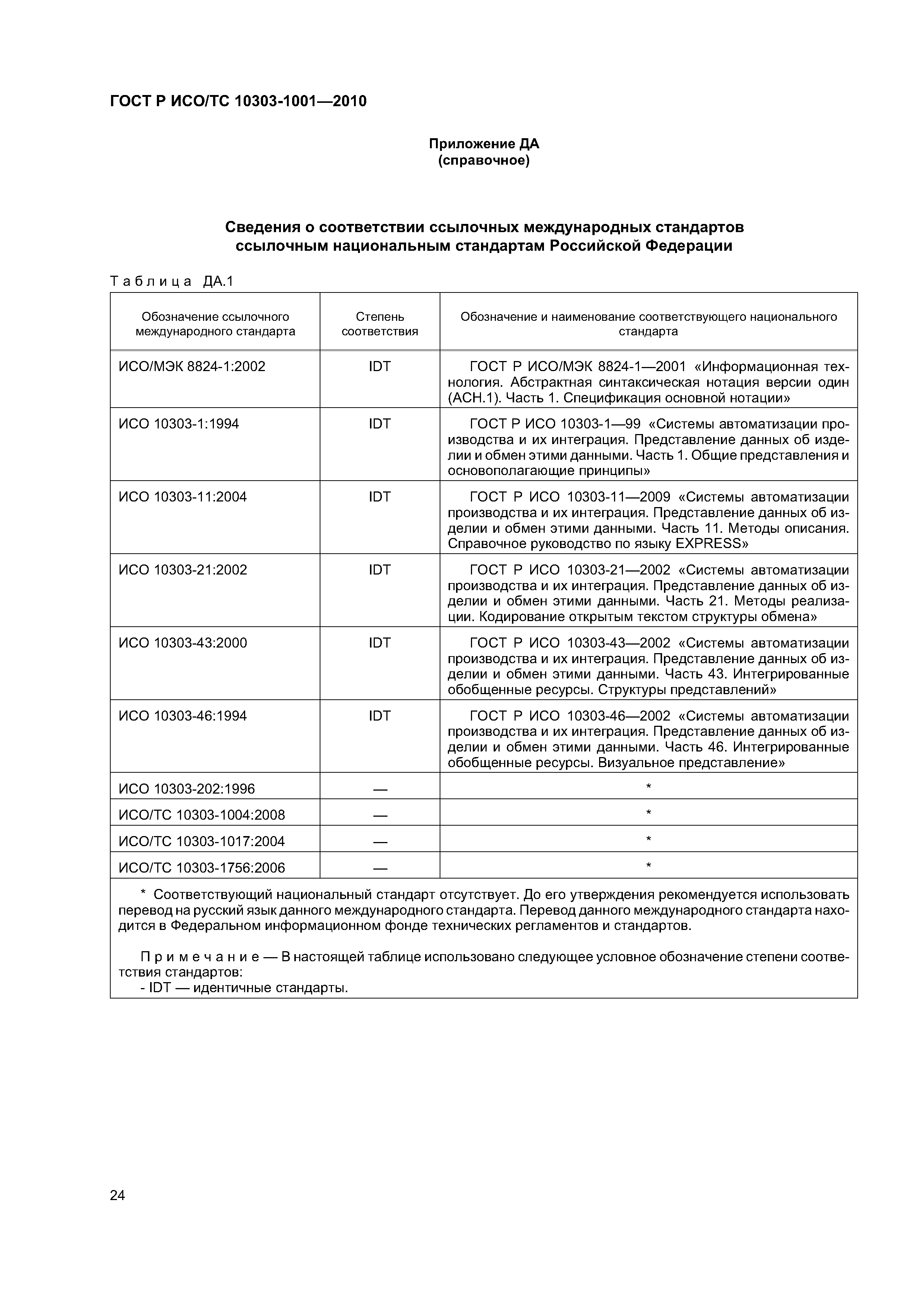

Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-46-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 46. Интегрированные обобщенные ресурсы. Визуальное представление» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-21-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена» ГОСТ Р ИСО 10303-43-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений» ГОСТ Р ИСО 10303-11-2009 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS»
