Скачать ГОСТ Р МЭК 61191-2-2010 Печатные узлы. Часть 2. Поверхностный монтаж. Технические требования

Дата актуализации: 10.08.2017

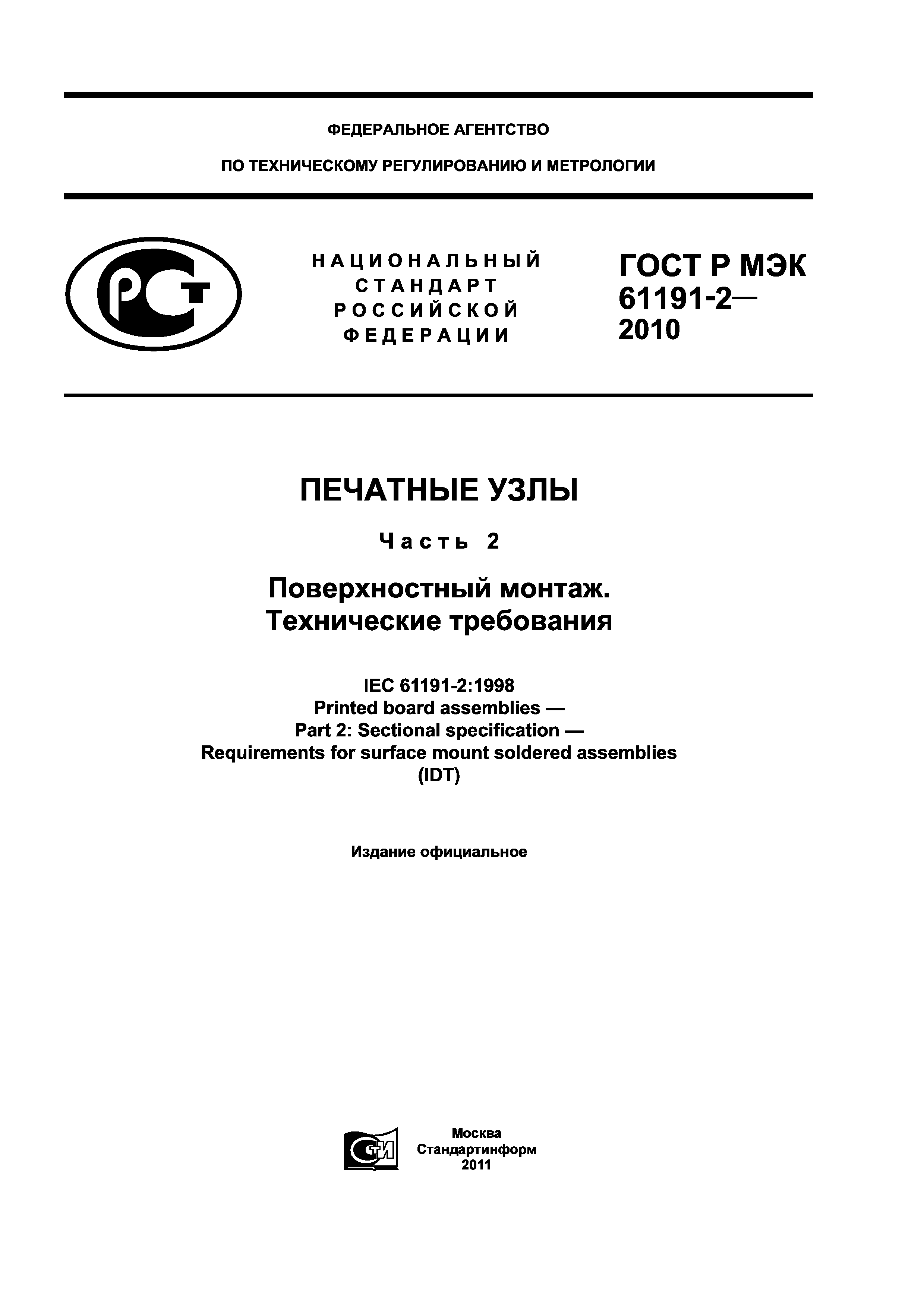

ГОСТ Р МЭК 61191-2-2010

Печатные узлы. Часть 2. Поверхностный монтаж. Технические требования

Обозначение:	ГОСТ Р МЭК 61191-2-2010
Обозначение англ:	GOST R IEC 61191-2-2010
Статус:	введен впервые
Название рус.:	Печатные узлы. Часть 2. Поверхностный монтаж. Технические требования
Название англ.:	Printed boards assemblies. Part 2. Sectional specification. Requirements for surface mount soldered assemblies
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2011

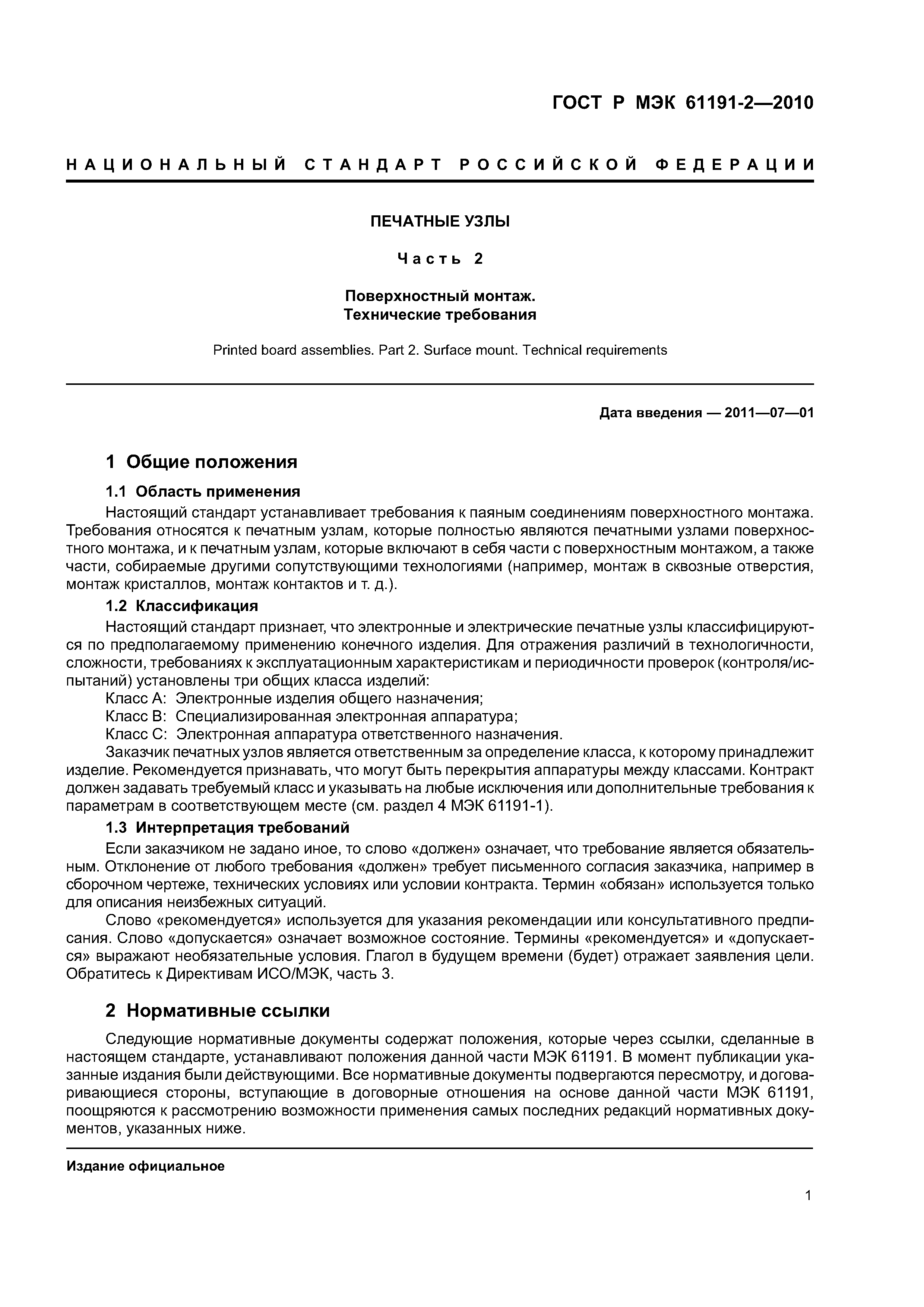

Область применения:	Этот документ устанавливает требования к паяным соединениям поверхностного монтажа. Требования относятся к печатным узлам, которые полностью являются печатными узлами поверхностного монтажа, и к печатным узлам, которые включают части с поверхностным монтажом, а также части, собираемые другими сопутствующими технологиями (например, монтаж в сквозные отверстия, монтаж кристаллов, монтаж контактов и т.д.).

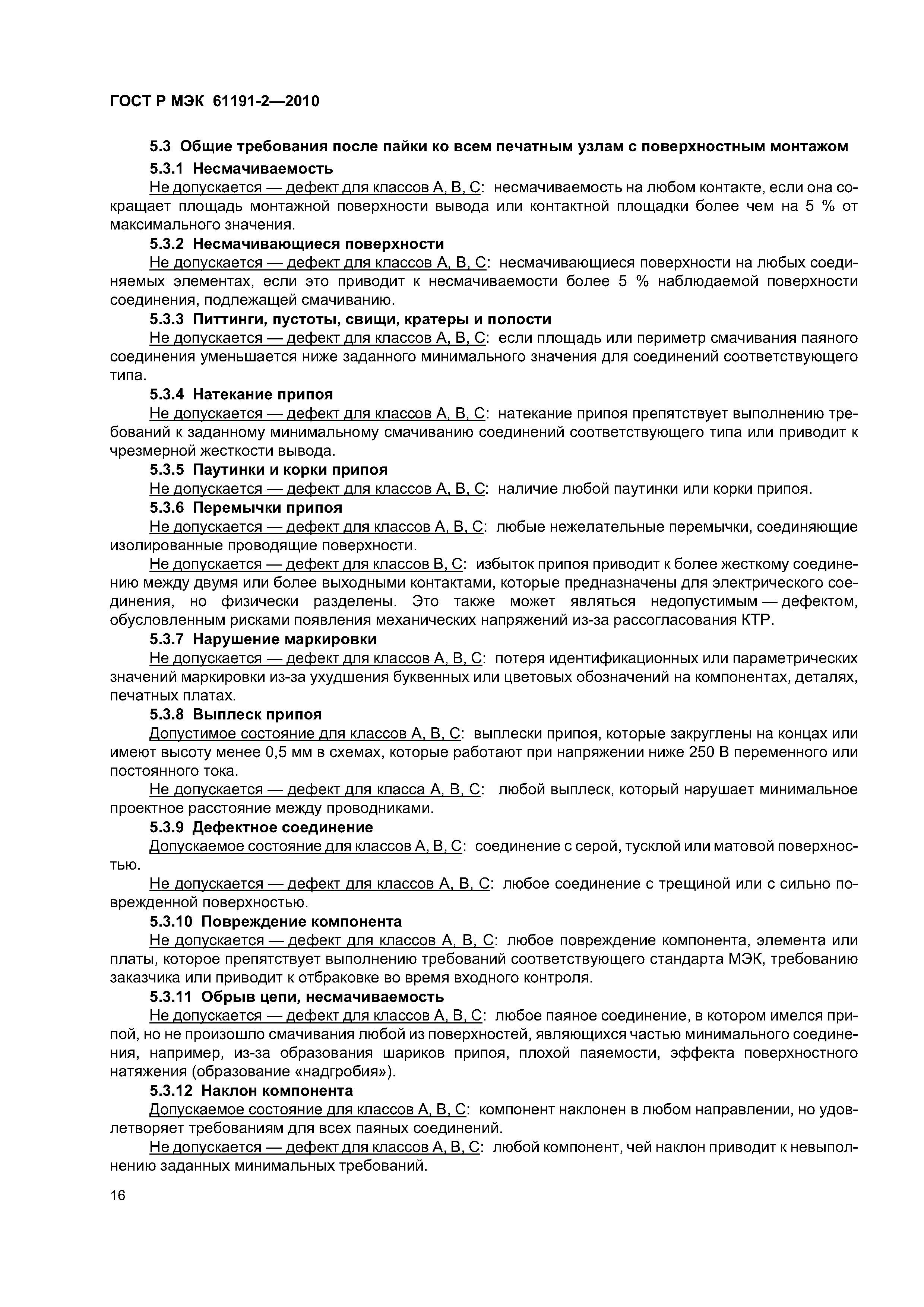

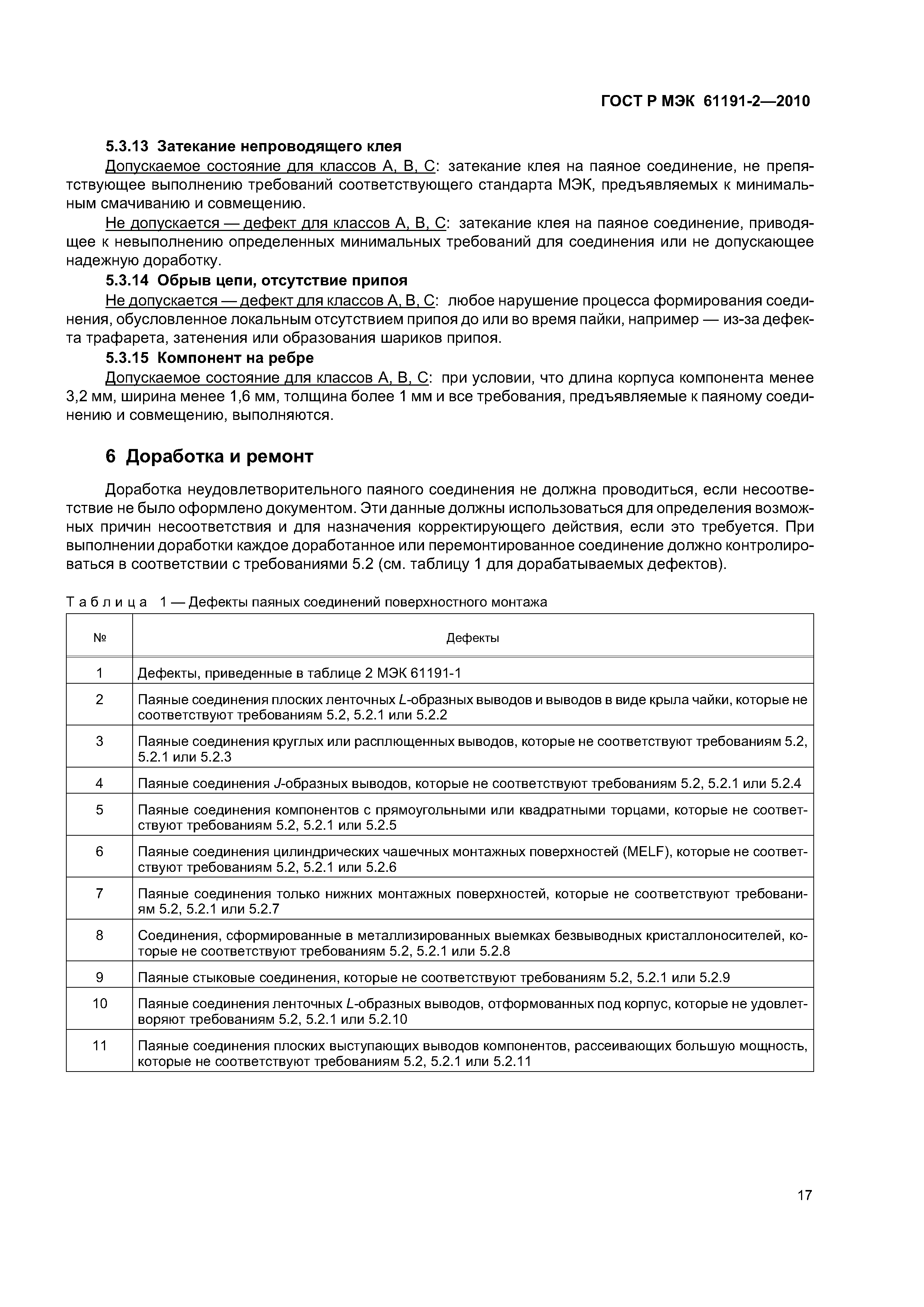

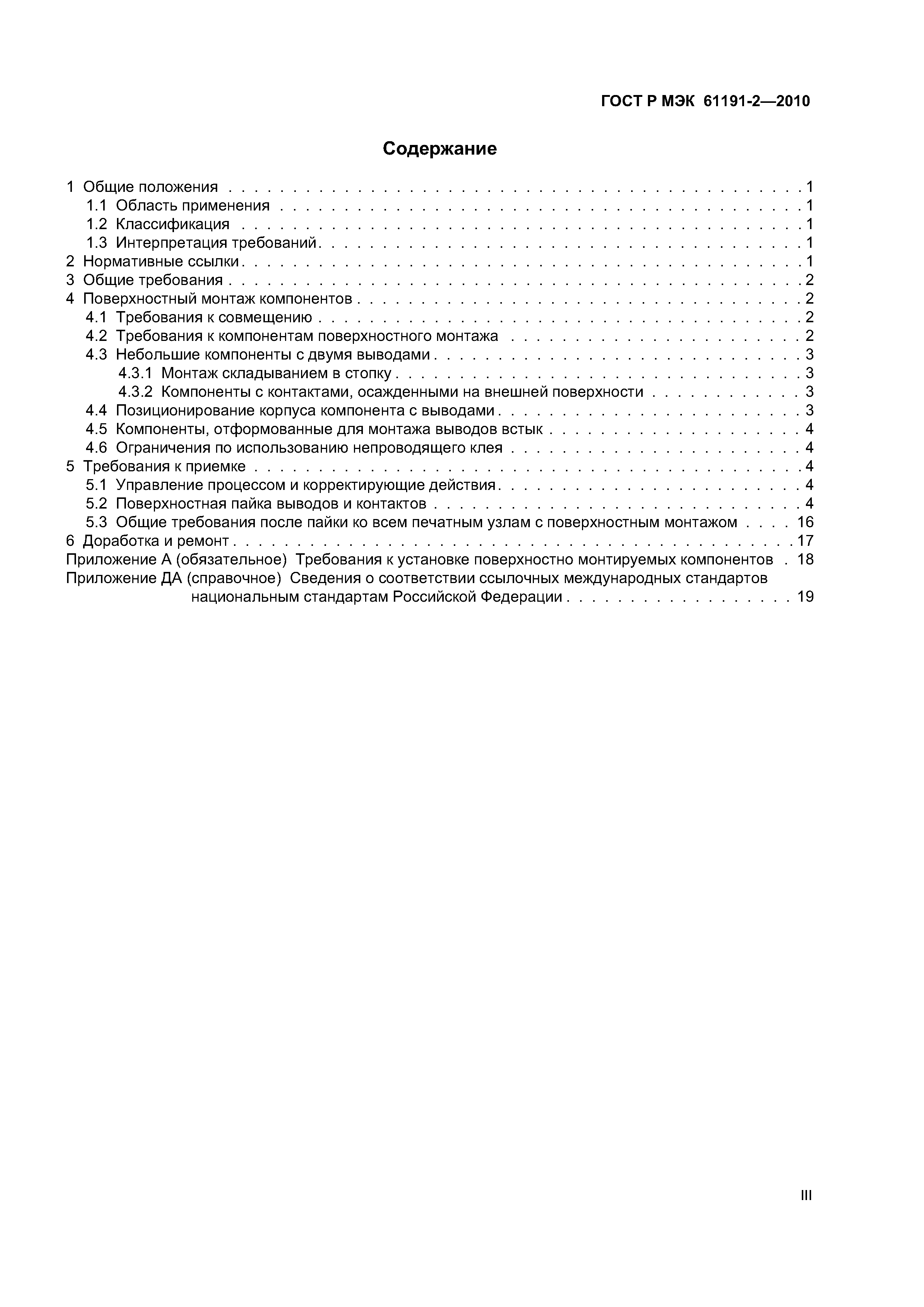

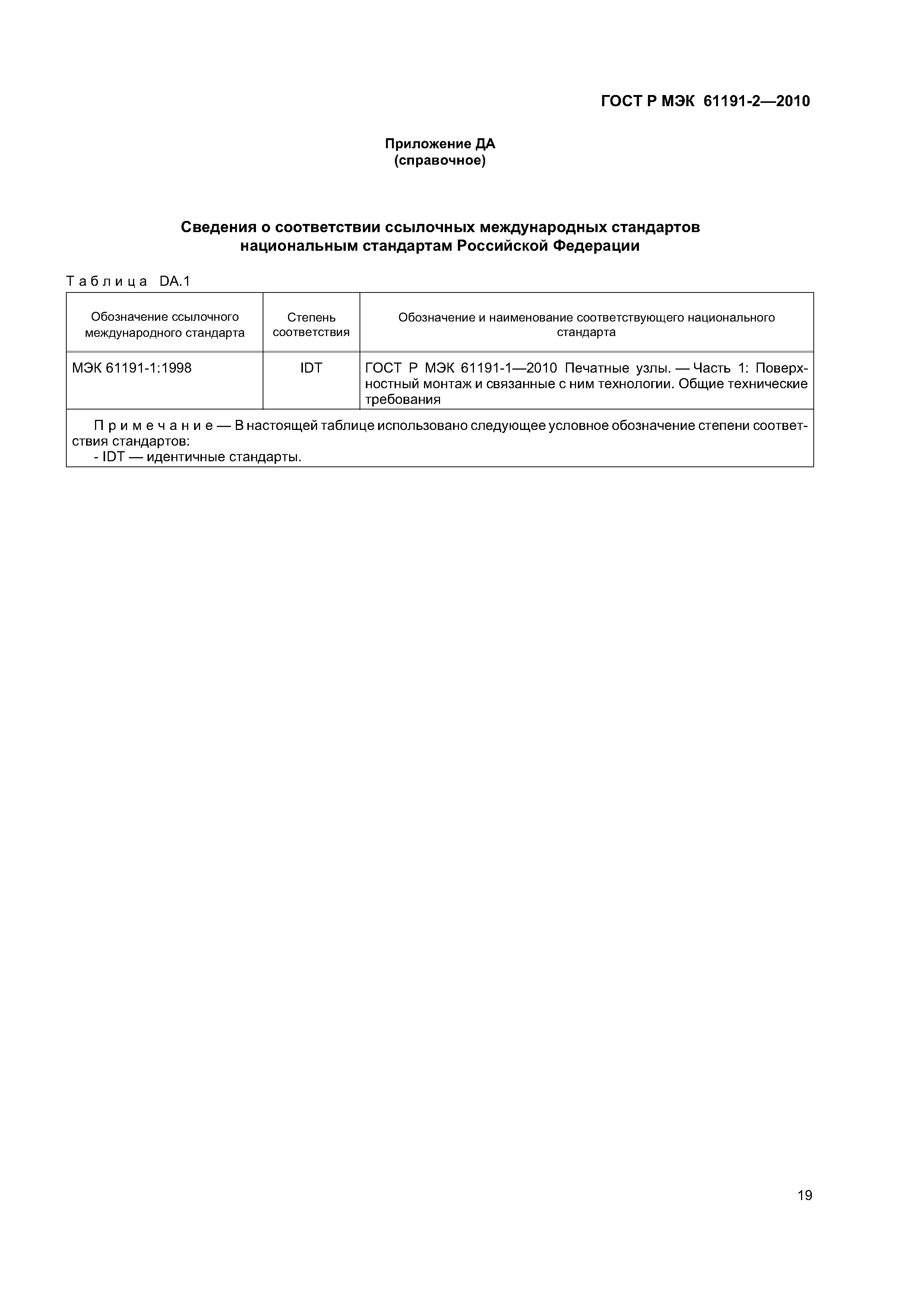

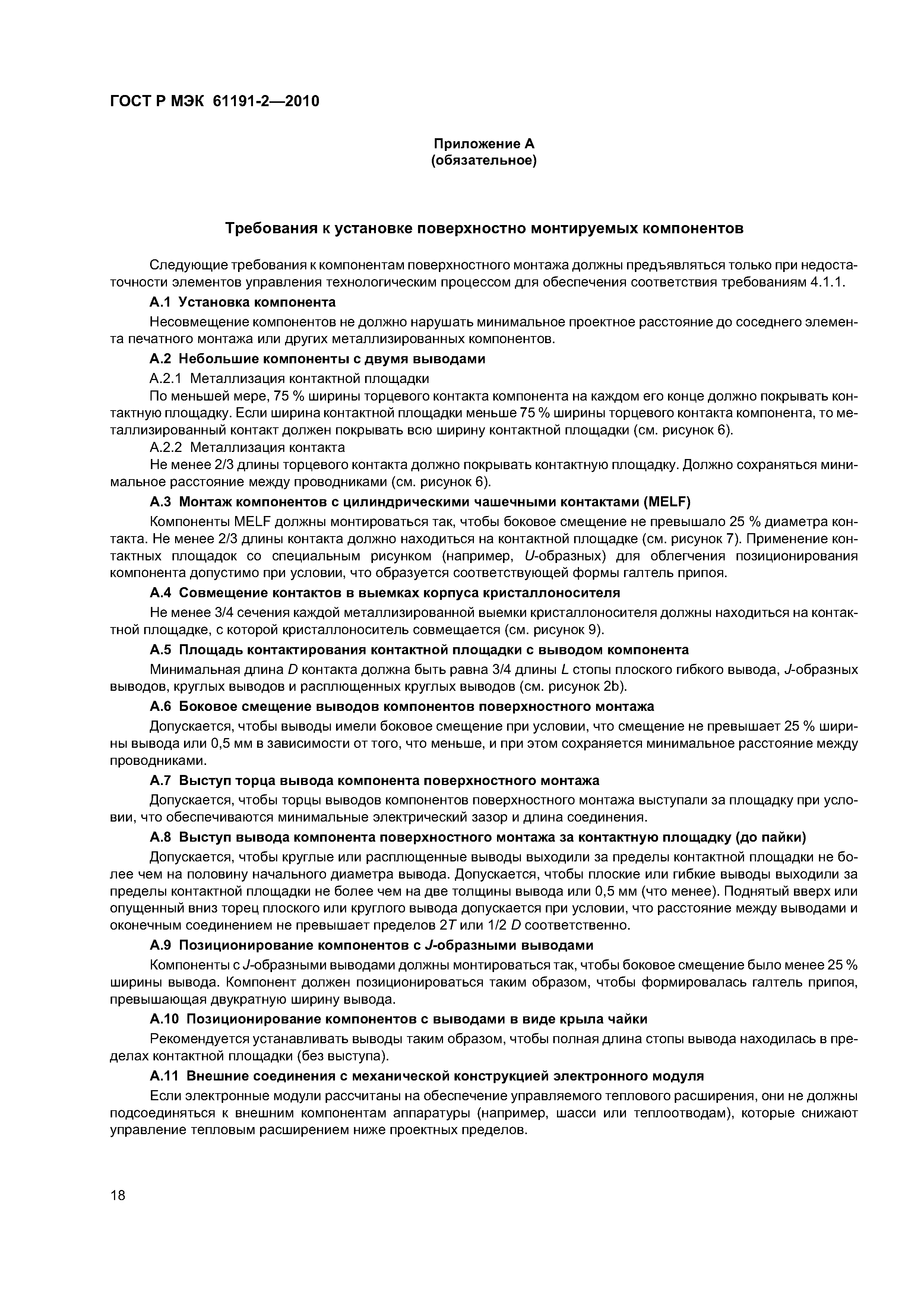

Оглавление:	1 Общие положения    1.1 Область применения    1.2 Классификация    1.3 Интерпретация требований 2 Нормативные ссылки 3 Общие требования 4 Поверхностный монтаж компонентов    4.1 Требования к совмещению    4.2 Требования к компонентам поверхностного монтажа    4.3 Небольшие компоненты с двумя выводами       4.3.1 Монтаж складыванием в стопку       4.3.2 Компоненты с контактами, осажденными на внешней поверхности    4.4 Позиционирование корпуса компонента с выводами    4.5 Компоненты, отформованные для монтажа выводов встык    4.6 Ограничения по использованию непроводящего клея 5 Требования к приемке    5.1 Управление процессом и корректирующие действия    5.2 Поверхностная пайка выводов и контактов    5.3 Общие требования после пайки ко всем печатным узлам с поверхностным монтажом 6 Доработка и ремонт Приложение А (обязательное) Требования к установке поверхностно монтируемых компонентов Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации
Разработан:	АНО Изинтех
Утверждён:	23.12.2010 Федеральное агентство по техническому регулированию и метрологии (1009-ст)
Издан:	Стандартинформ (2011 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Механические конструкции электронного оборудования Электронные компоненты в сборе Экология ЭЛЕКТРОНИКА Механические конструкции электронного оборудования Электронные компоненты в сборе
Нормативные ссылки:	ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р МЭК 61191-1-2010 «Печатные узлы. Часть 1. Поверхностный монтаж и связанные с ним технологии. Общие технические требования» Федеральный закон 184-ФЗ «О техническом регулировании»
