ГОСТ Р МЭК 60297-3-104-2009

Конструкции несущие базовые радиоэлектронных средств. Размеры блочных каркасов и вставных блоков, зависящие от серии применяемых разъемов. Размеры конструкций серии 482,6 мм (19 дюймов)

Обозначение:	ГОСТ Р МЭК 60297-3-104-2009
Обозначение англ:	GOST R IEC 60297-3-104-2009
Статус:	действует
Название рус.:	Конструкции несущие базовые радиоэлектронных средств. Размеры блочных каркасов и вставных блоков, зависящие от серии применяемых разъемов. Размеры конструкций серии 482,6 мм (19 дюймов)
Название англ.:	Mechanical structures for electronic equipment. Connector dependent interface dimensions of subracks and plug-in units. Dimensions of mechanical structures of the 482,6 mm (19 in) series
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.2010
Область применения:	Стандарт устанавливает зависящие от серии применяемых разъемов размеры блочных каркасов и вставных блоков, соответствующих МЭК 60297-3-101. В стандарте рассмотрены разъемы серии МЭК 60603-2, МЭК 61076-4-101и МЭК 61076-4-113. Стандарт представляет собой руководство по определению размеров блочных каркасов и вставных блоков при применении разъемов других серий посредством установления соотношения между монтажными шагами блочного каркаса и положением вставных блоков в виде печатной и объединительной плат.

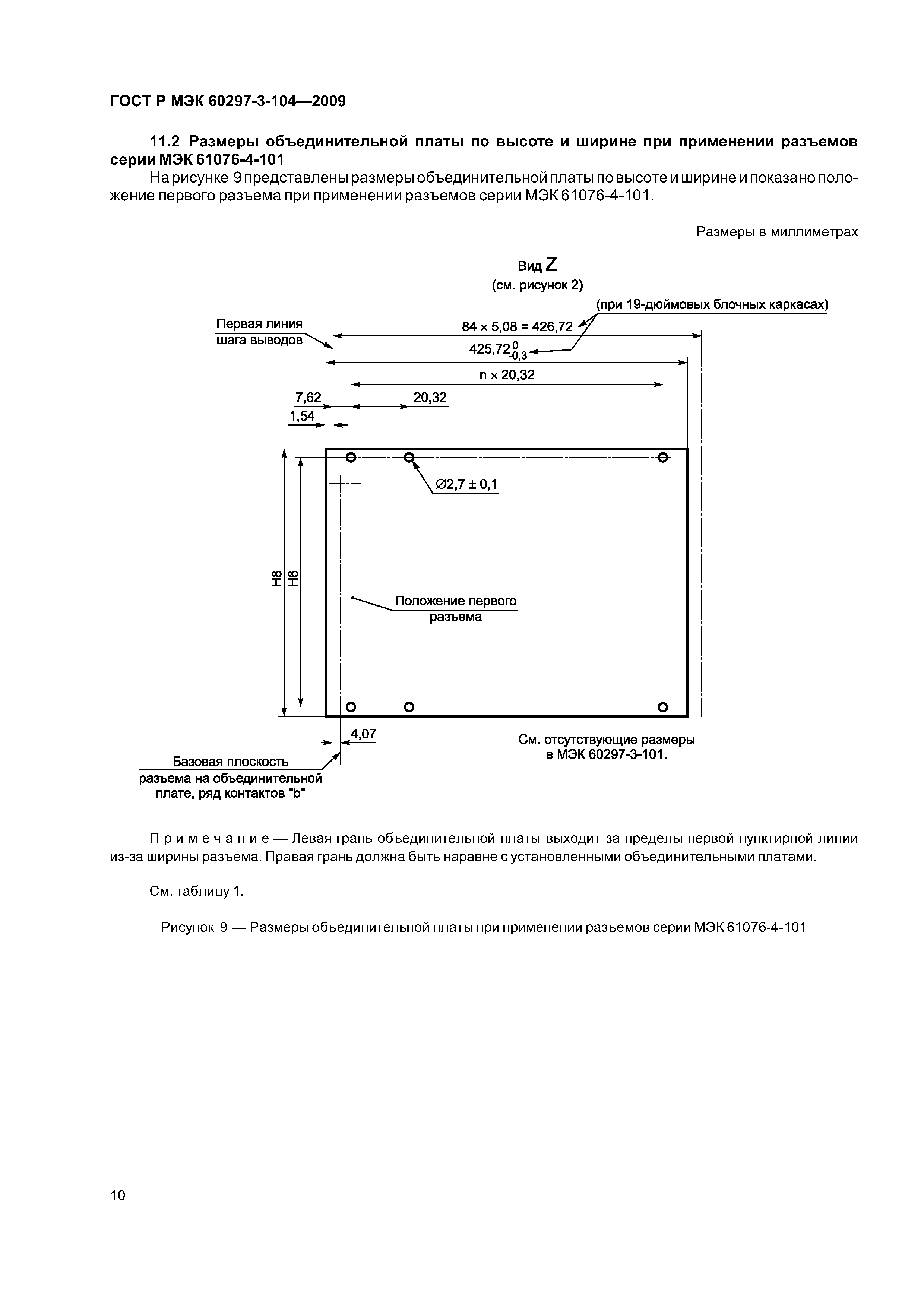

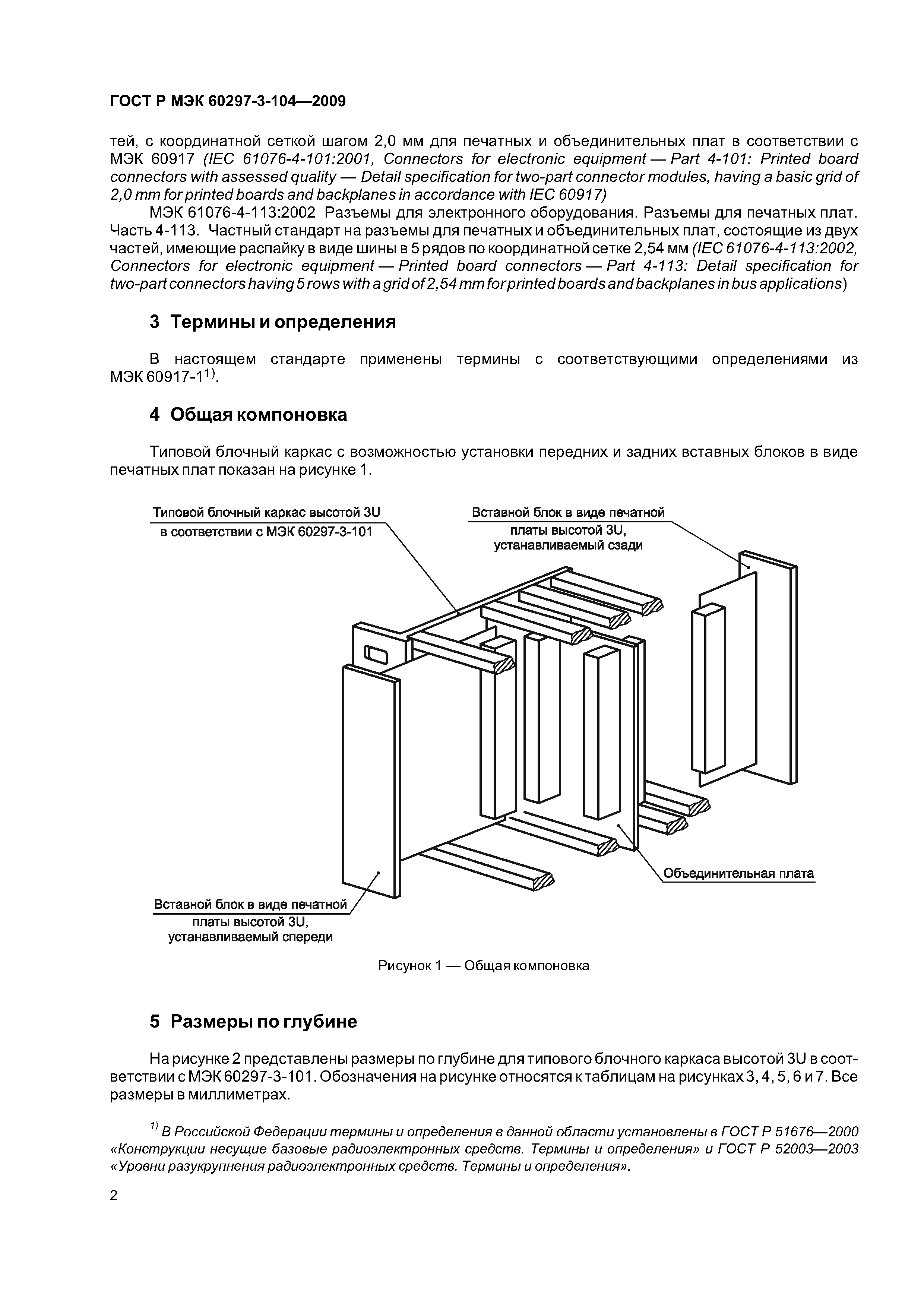

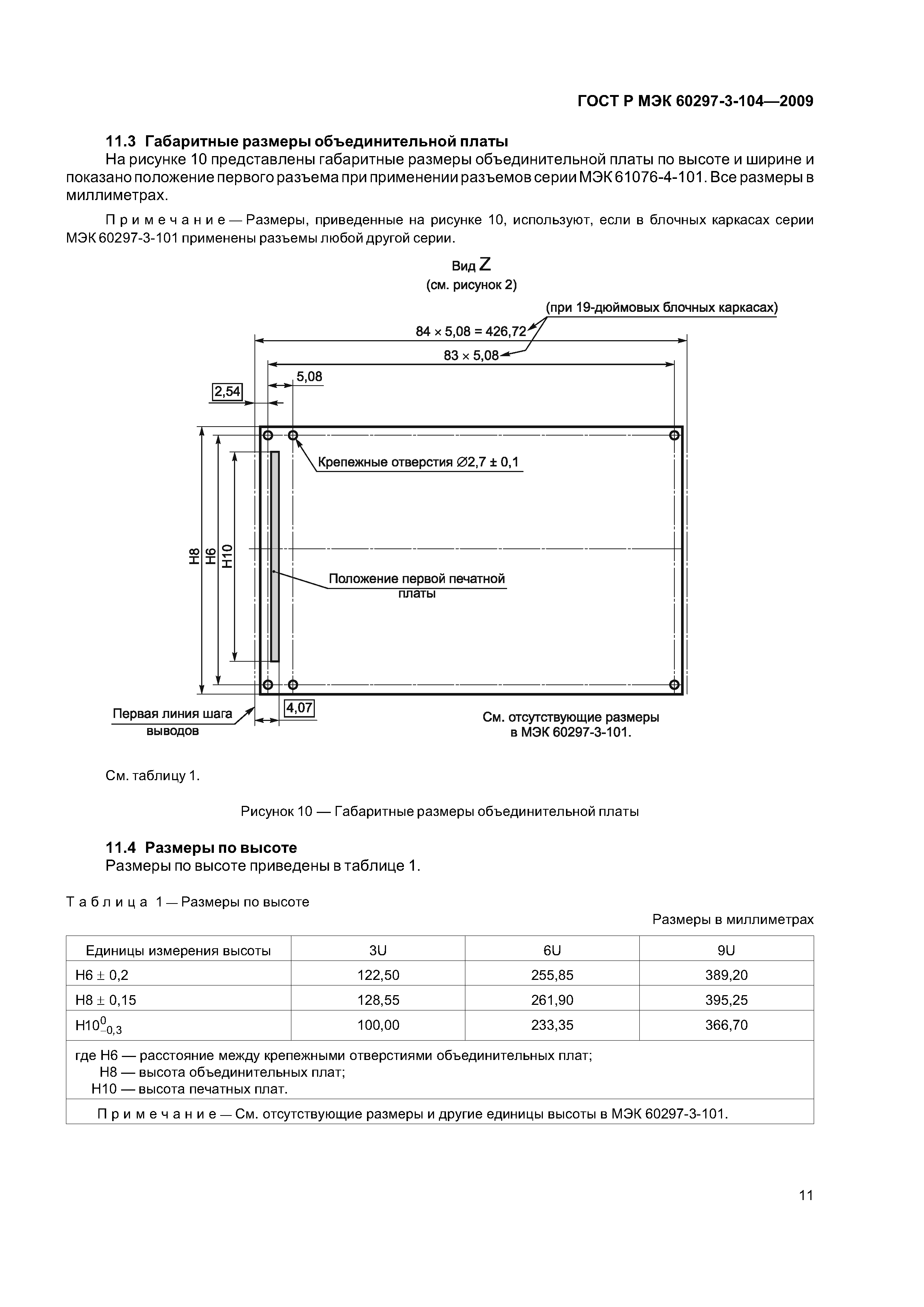

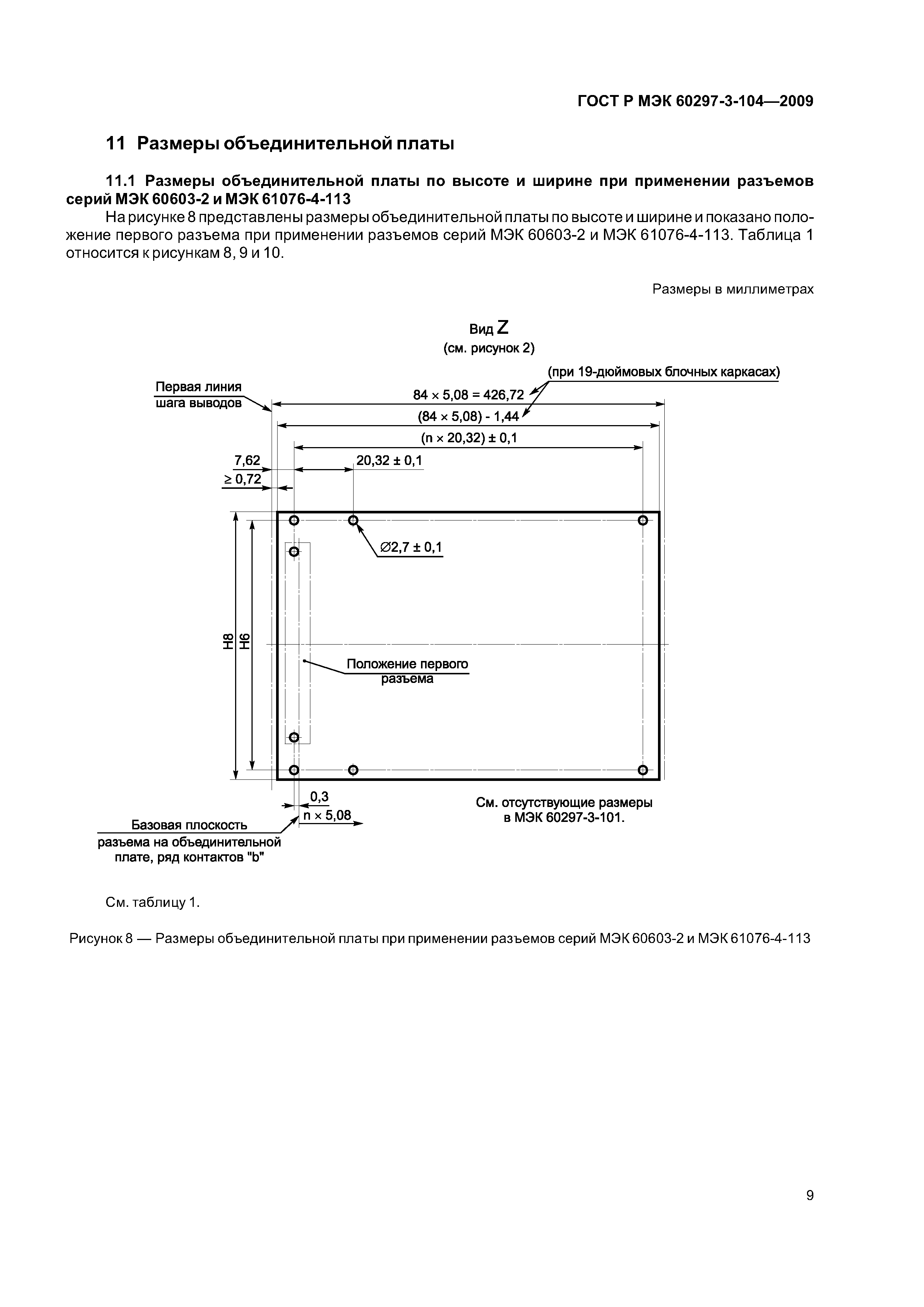

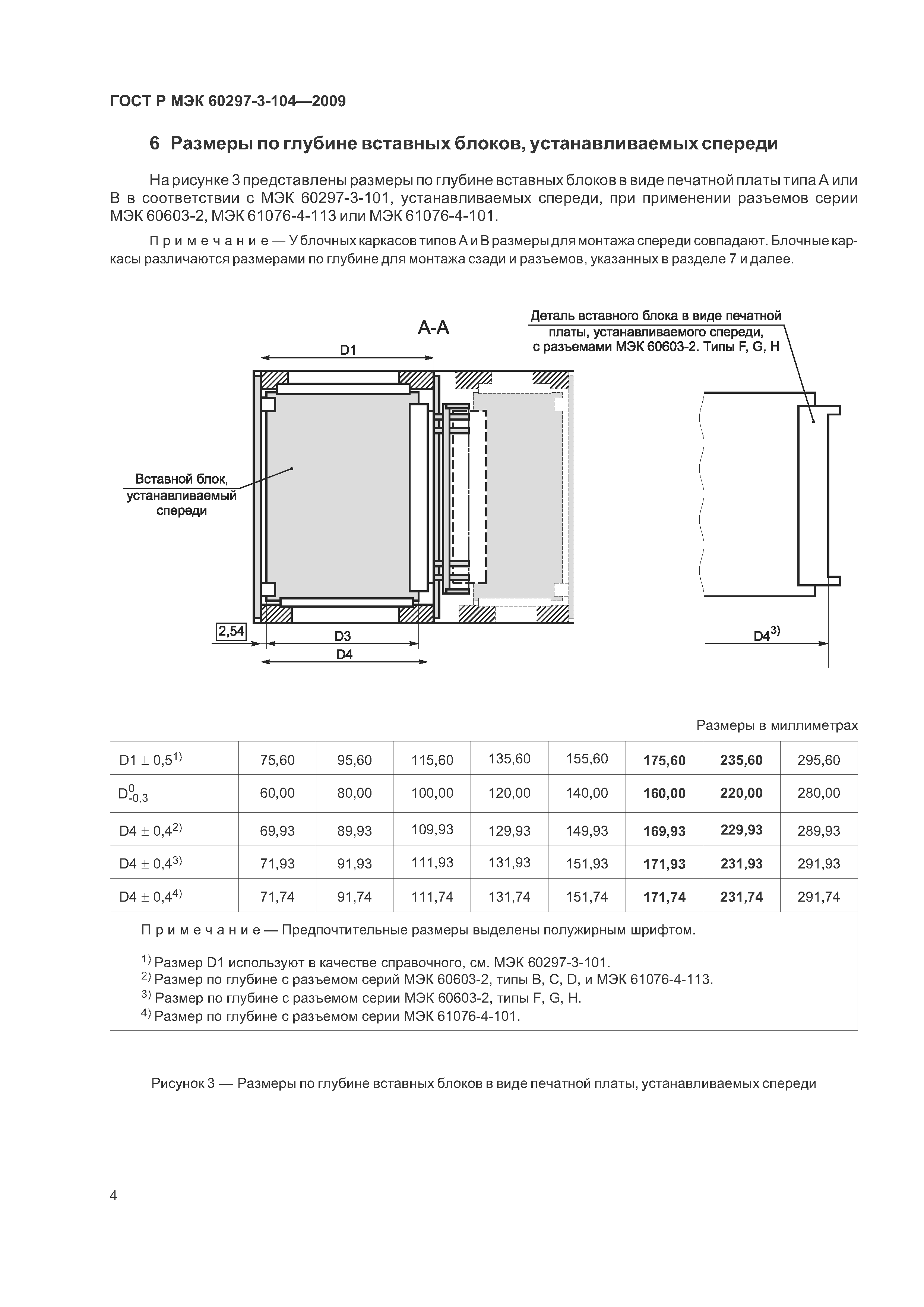

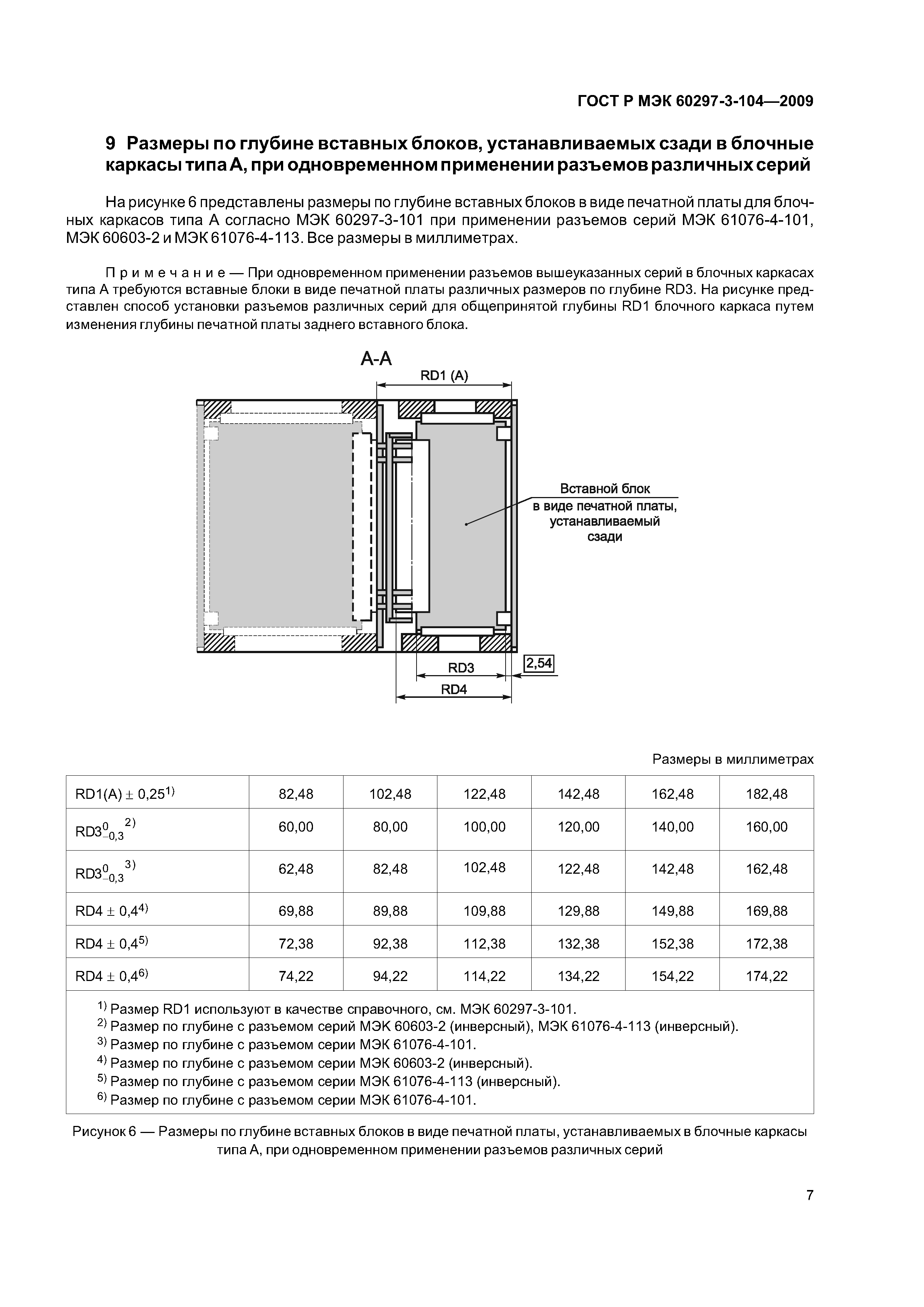

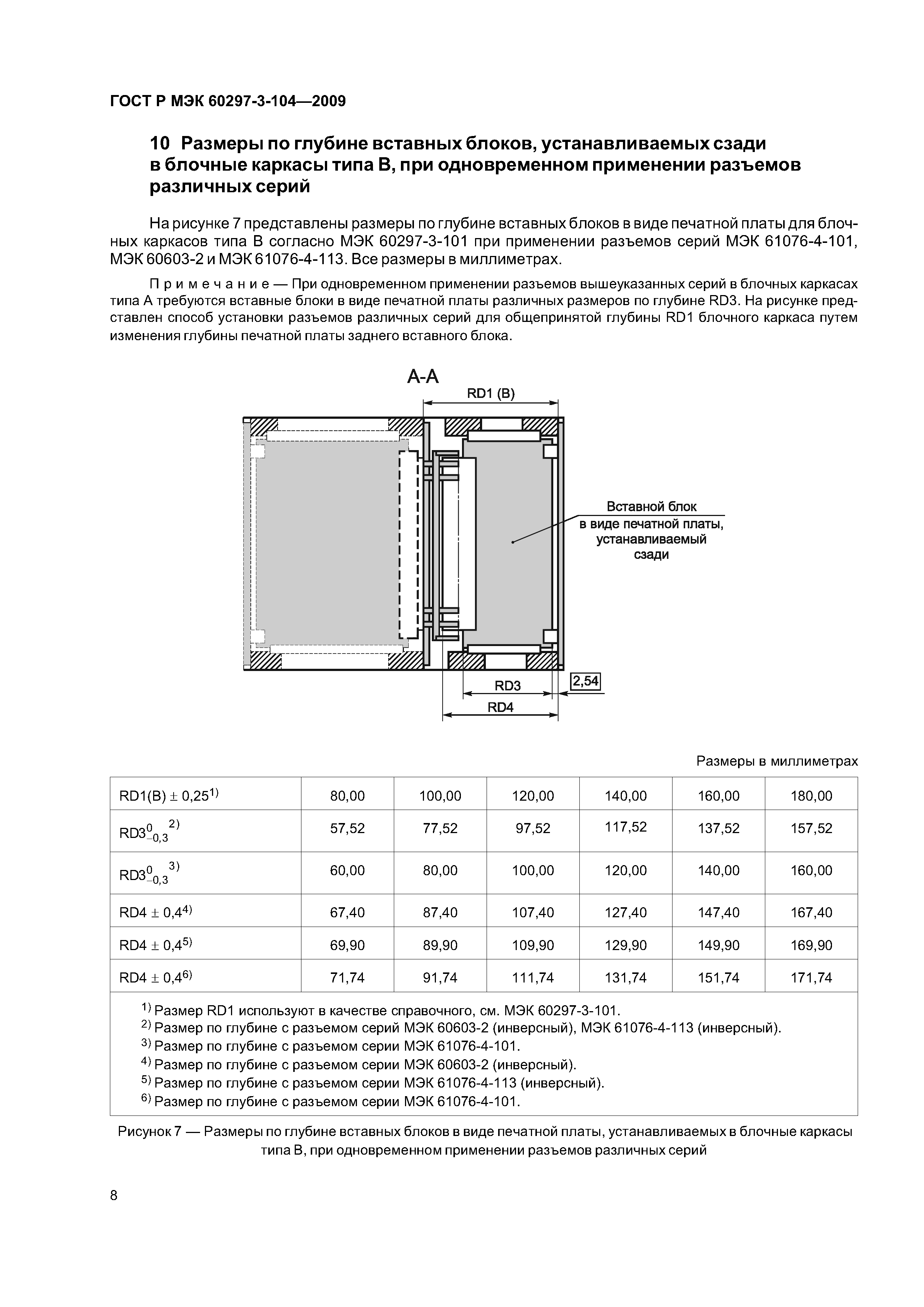

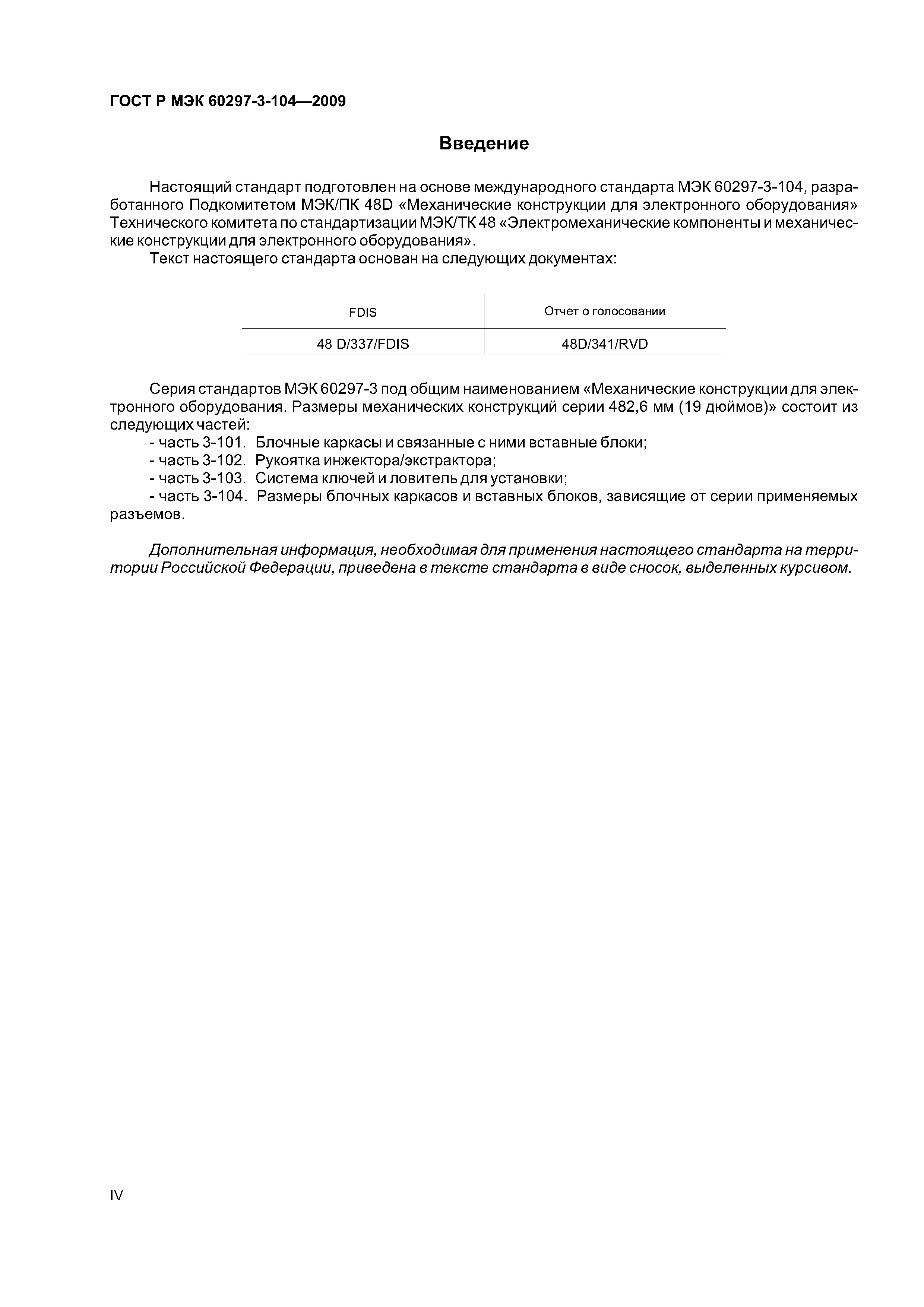

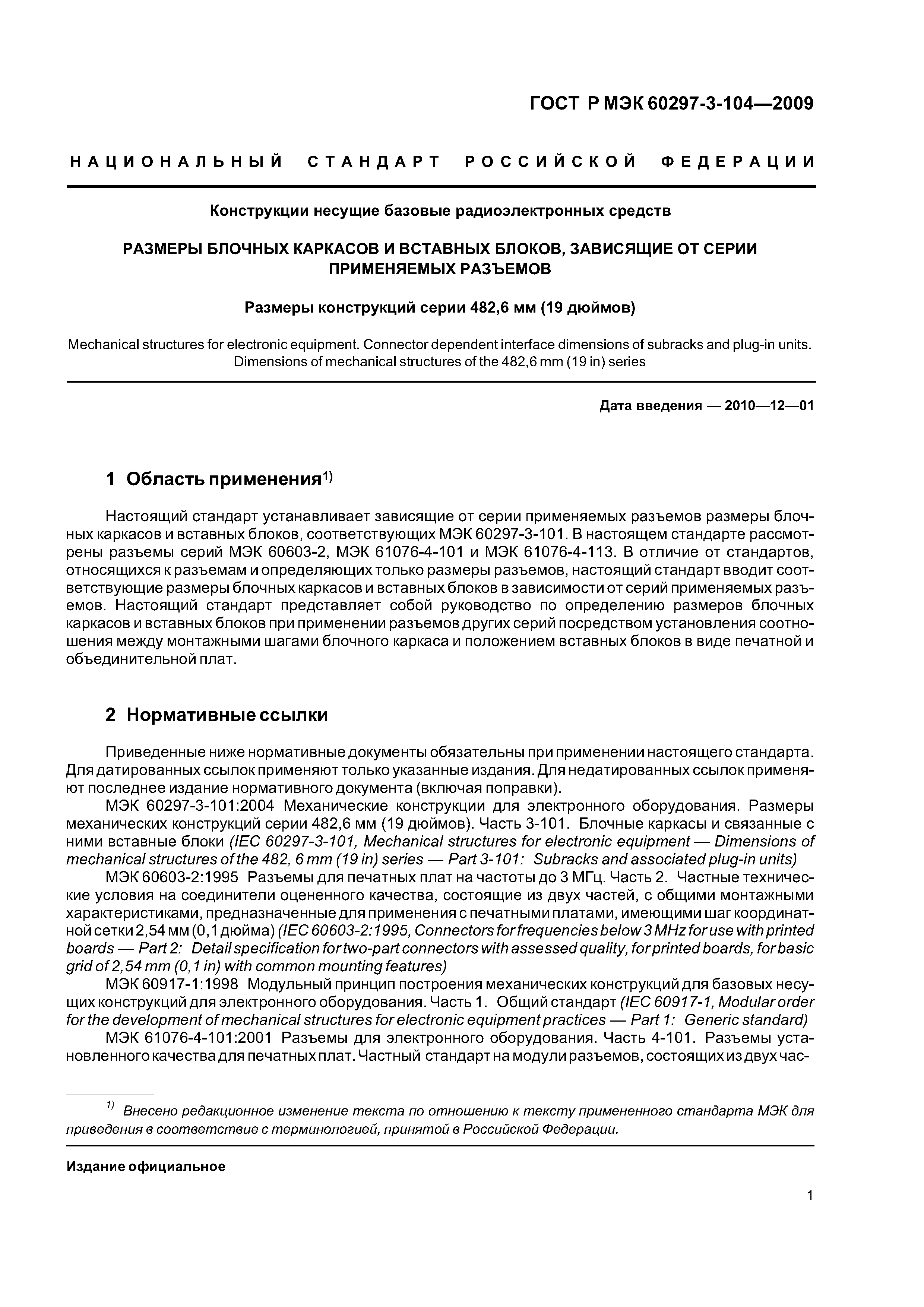

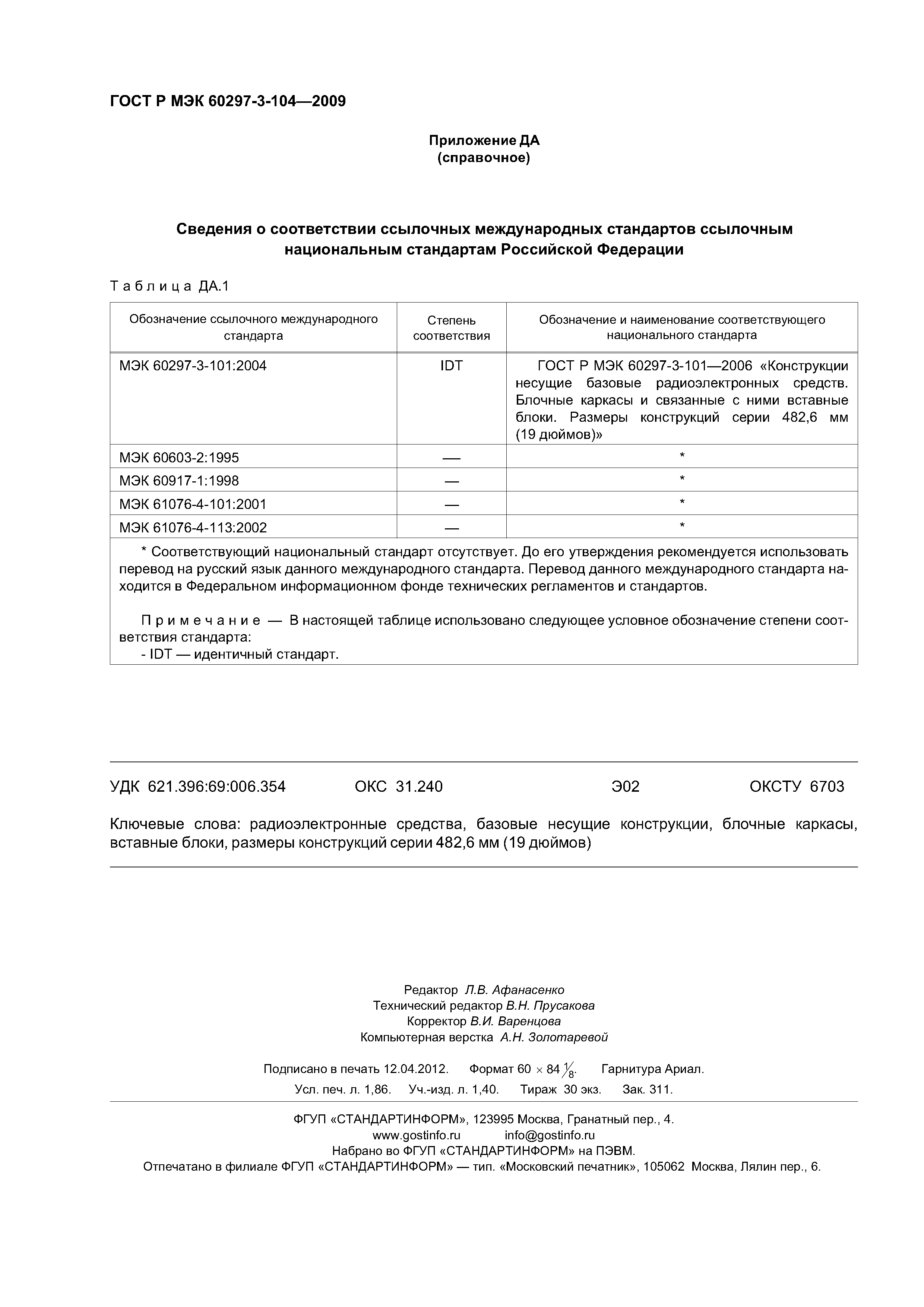

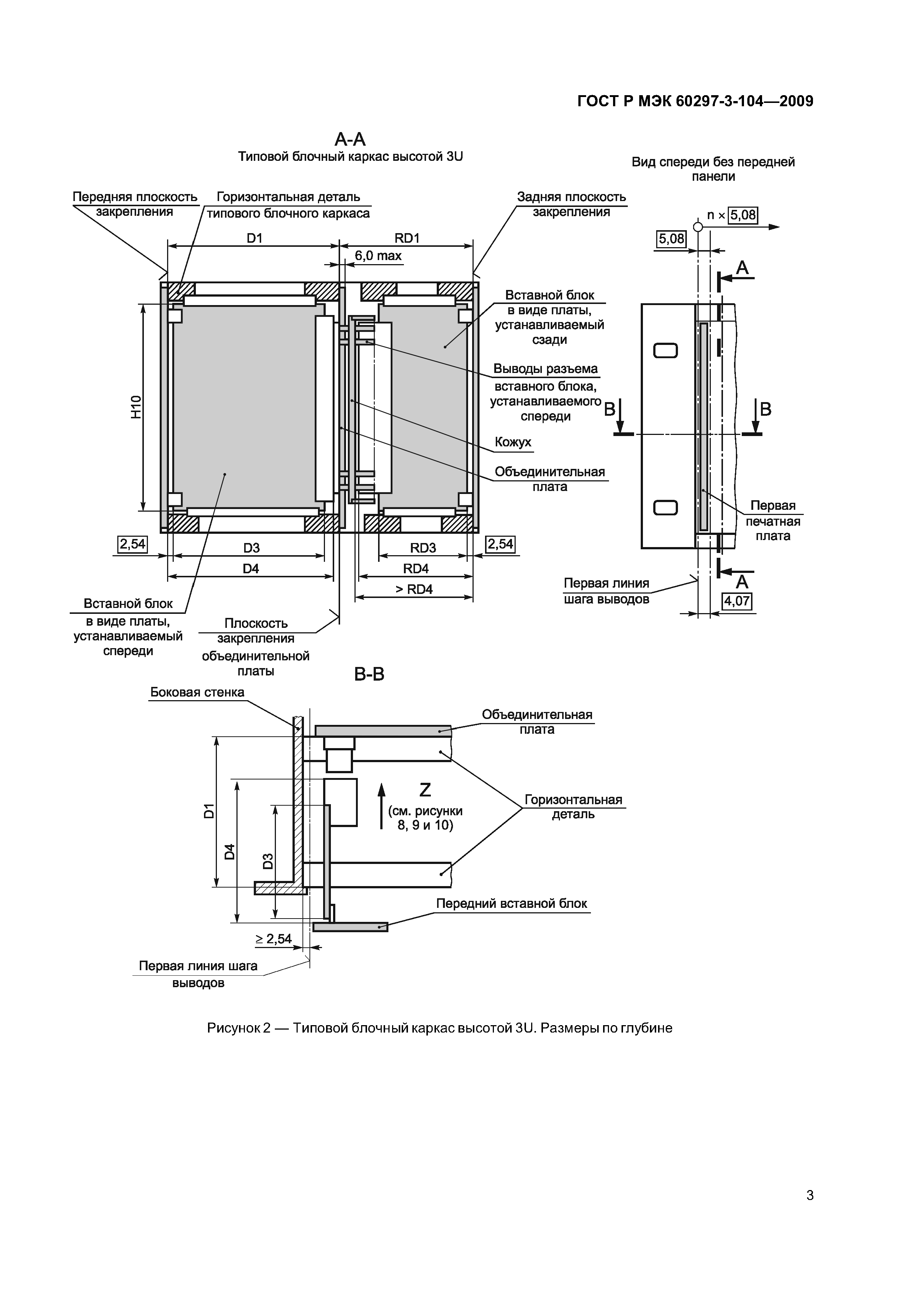

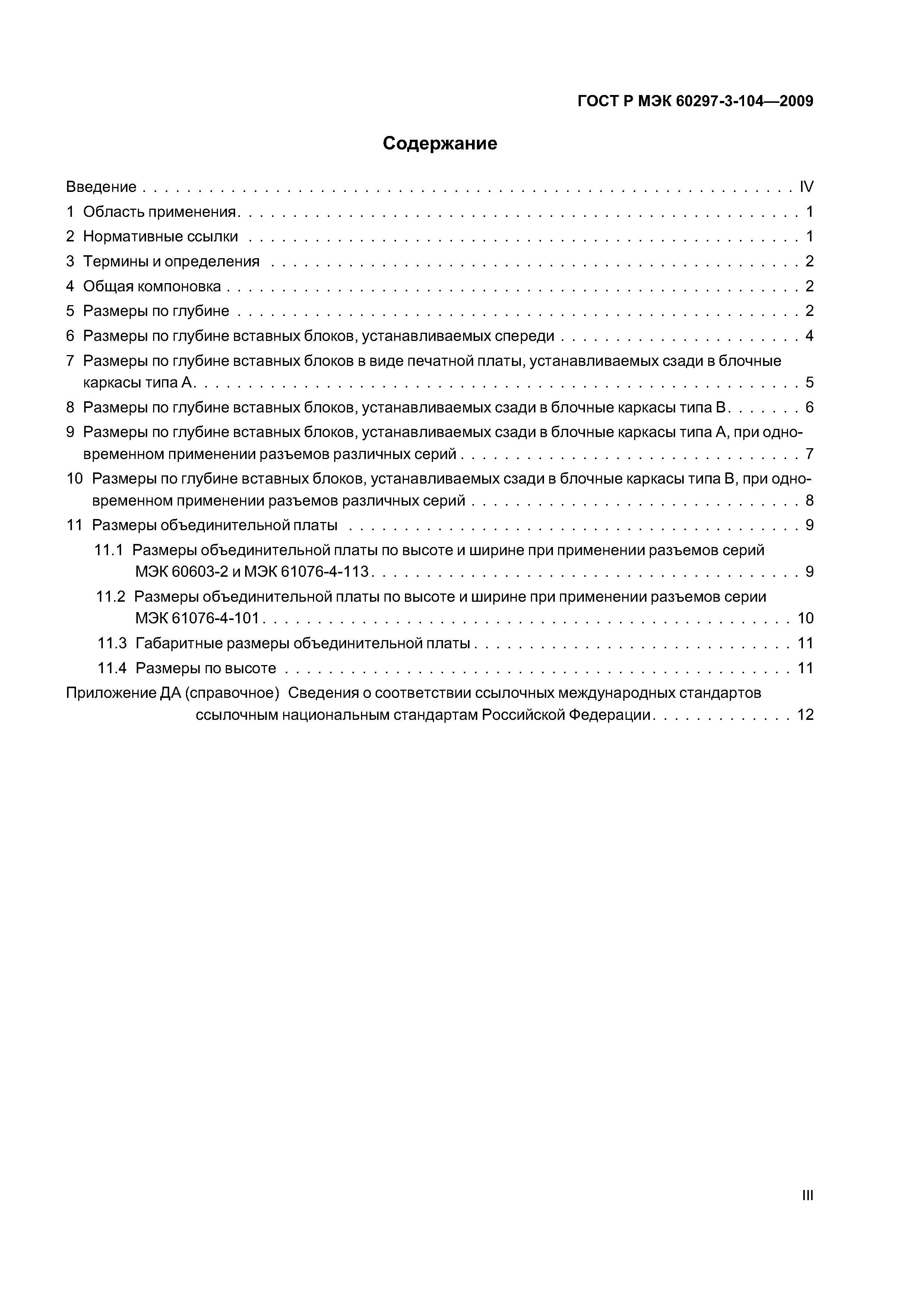

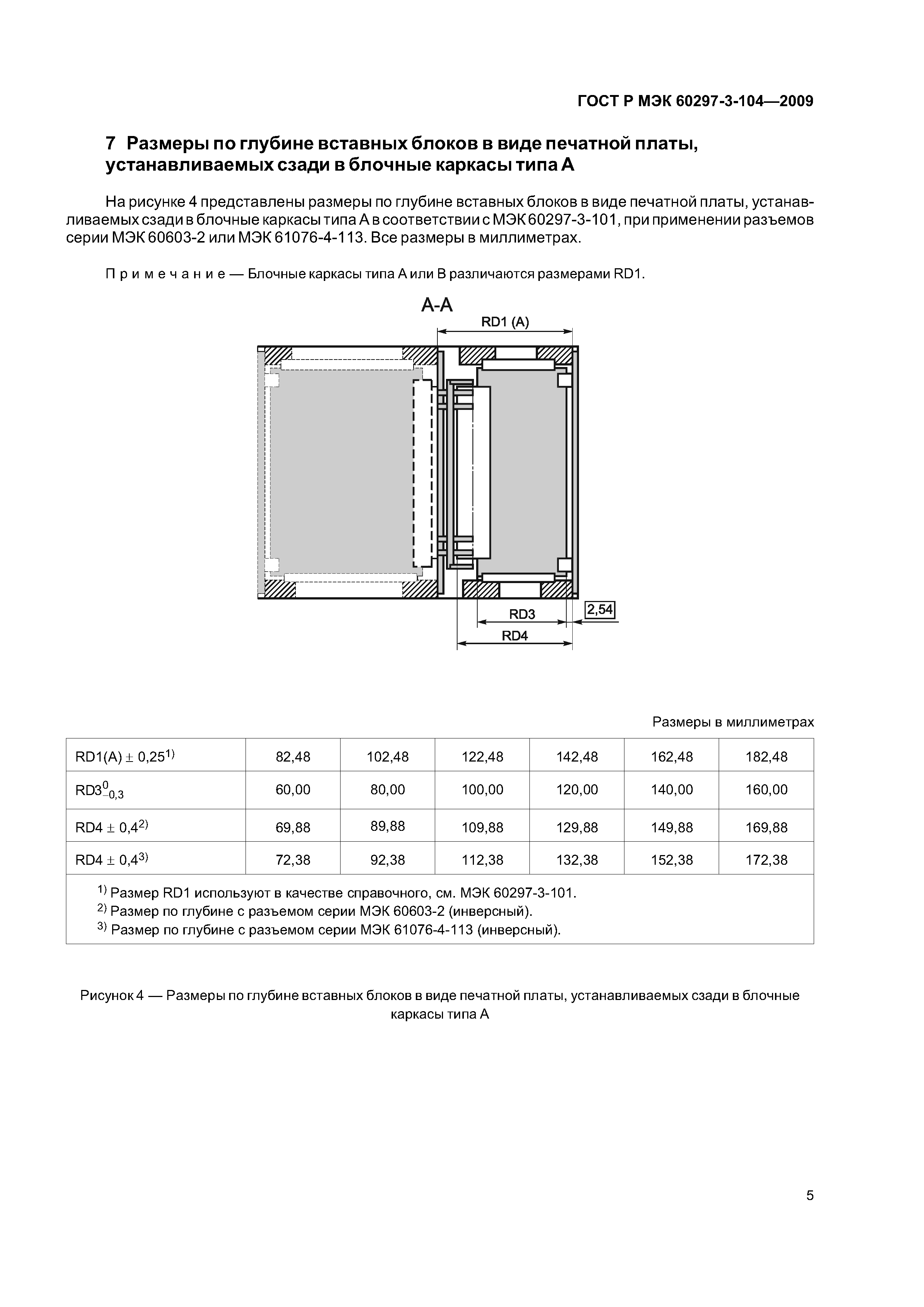

Оглавление:	Введение 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общая компоновка 5 Размеры по глубине 6 Размеры по глубине вставных блоков, устанавливаемых спереди 7 Размеры по глубине вставных блоков в виде печатной платы, устанавливаемых сзади в блочные каркасы типа А 8 Размеры по глубине вставных блоков, устанавливаемых сзади в блочные каркасы типа В 9 Размеры по глубине вставных блоков, устанавливаемых сзади в блочные каркасы типа А, при одновременном применении разъемов различных серий 10 Размеры по глубине вставных блоков, устанавливаемых сзади в блочные каркасы типа В, при одновременном применении разъемов различных серий 11 Размеры объединительной платы    11.1 Размеры объединительной платы по высоте и ширине при применении разъемов серий МЭК 60603-2 и МЭК 61076-4-113    11.2 Размеры объединительной платы по высоте и ширине при применении разъемов серии МЭК 61076-4-101    11.3 Габаритные размеры объединительной платы    11.4 Размеры по высоте Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации
Разработан:	ЗАО Авангард-ТехСт
Утверждён:	10.12.2009 Федеральное агентство по техническому регулированию и метрологии (686-ст)
Издан:	Стандартинформ (2011 г. ) Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Механические конструкции электронного оборудования Экология ЭЛЕКТРОНИКА Механические конструкции электронного оборудования
Нормативные ссылки:	ГОСТ Р МЭК 60297-3-101-2006 «Конструкции несущие базовые радиоэлектронных средств. Блочные каркасы и связанные с ними вставные блоки. Размеры конструкций серии 482,6 мм (19 дюймов)» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р 1.7-2008 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила оформления и обозначения при разработке на основе применения международных стандартов» ГОСТ Р 52003-2003 «Уровни разукрупнения радиоэлектронных средств. Термины и определения» ГОСТ Р 51676-2000 «Конструкции несущие базовые радиоэлектронных средств. Термины и определения» Федеральный закон 184-ФЗ «О техническом регулировании»
