РД 153-34.1-17.308-2001

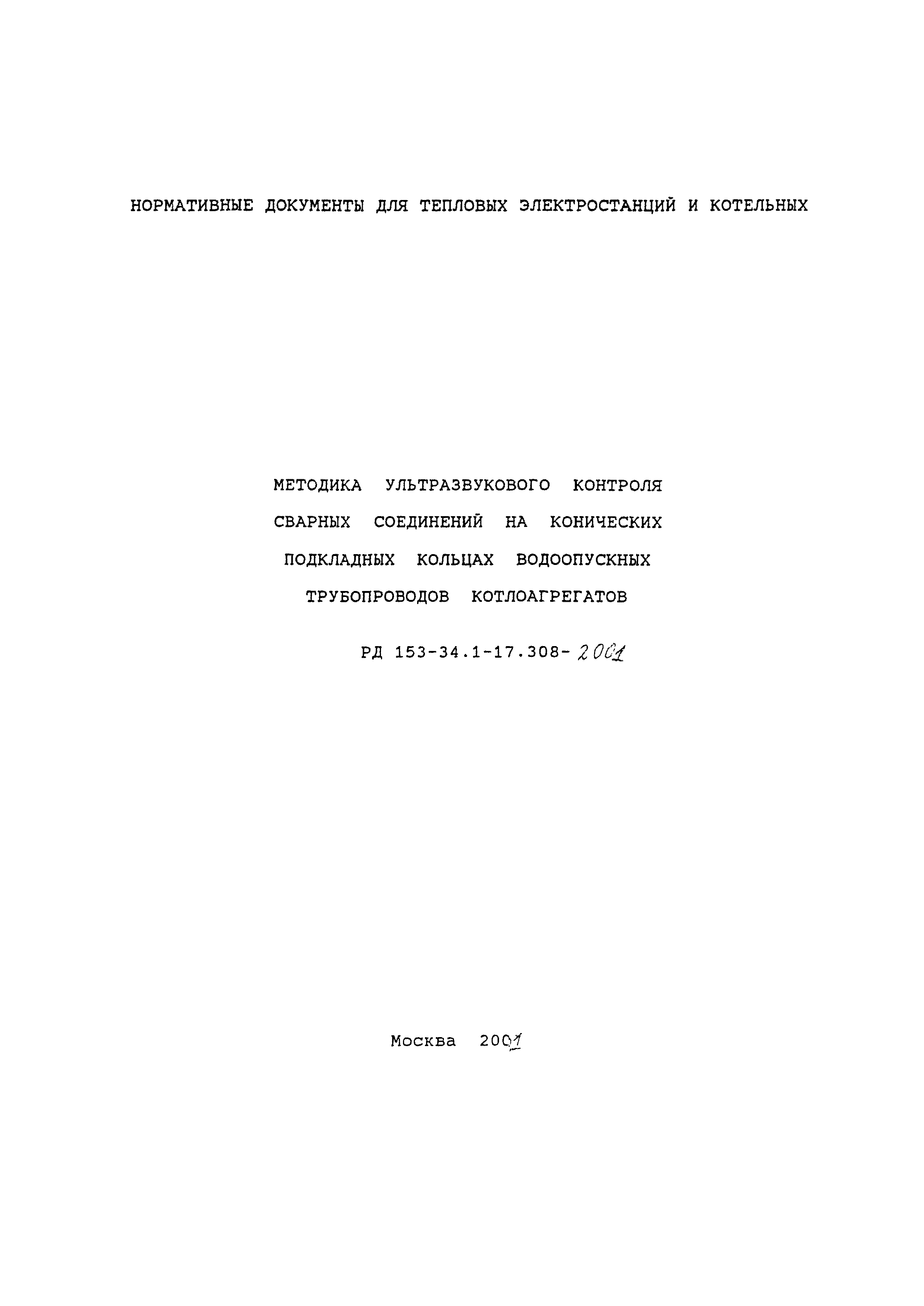

Методика ультразвукового контроля сварных соединений на конических подкладных кольцах водоопускных трубопроводов котлоагрегатов

Обозначение:	РД 153-34.1-17.308-2001
Обозначение англ:	RD 153-34.1-17.308-2001
Статус:	действует
Название рус.:	Методика ультразвукового контроля сварных соединений на конических подкладных кольцах водоопускных трубопроводов котлоагрегатов
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.2001

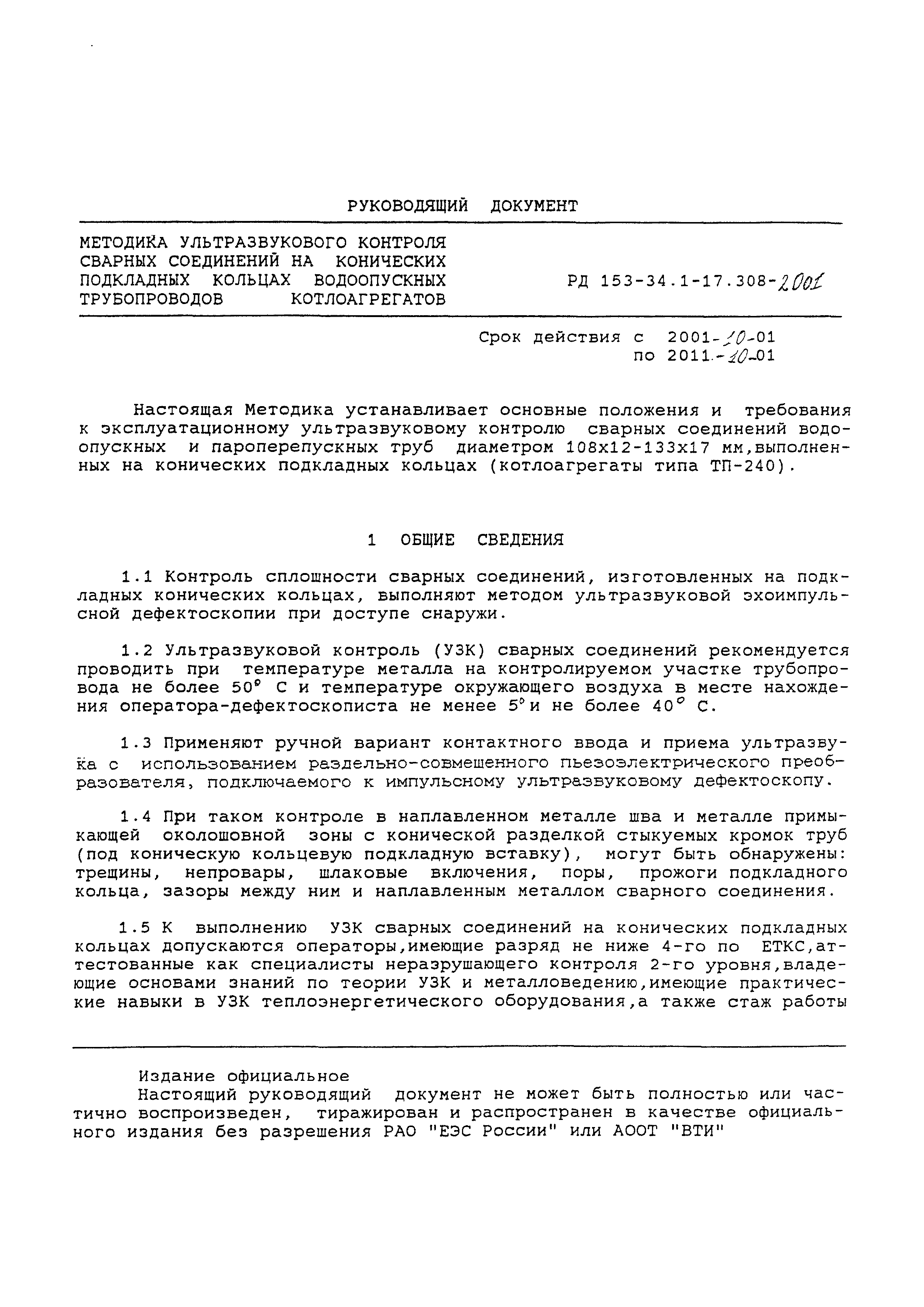

Область применения:	Документ устанавливает основные положения и требования по эксплуатационному ультразвуковому контролю сварных соединений водоопускных и пароперепускных труб диаметром 108Х12 - 133Х17 мм, выполненных на конических подкладных кольцах (котлоагрегаты типа ТП - 240).

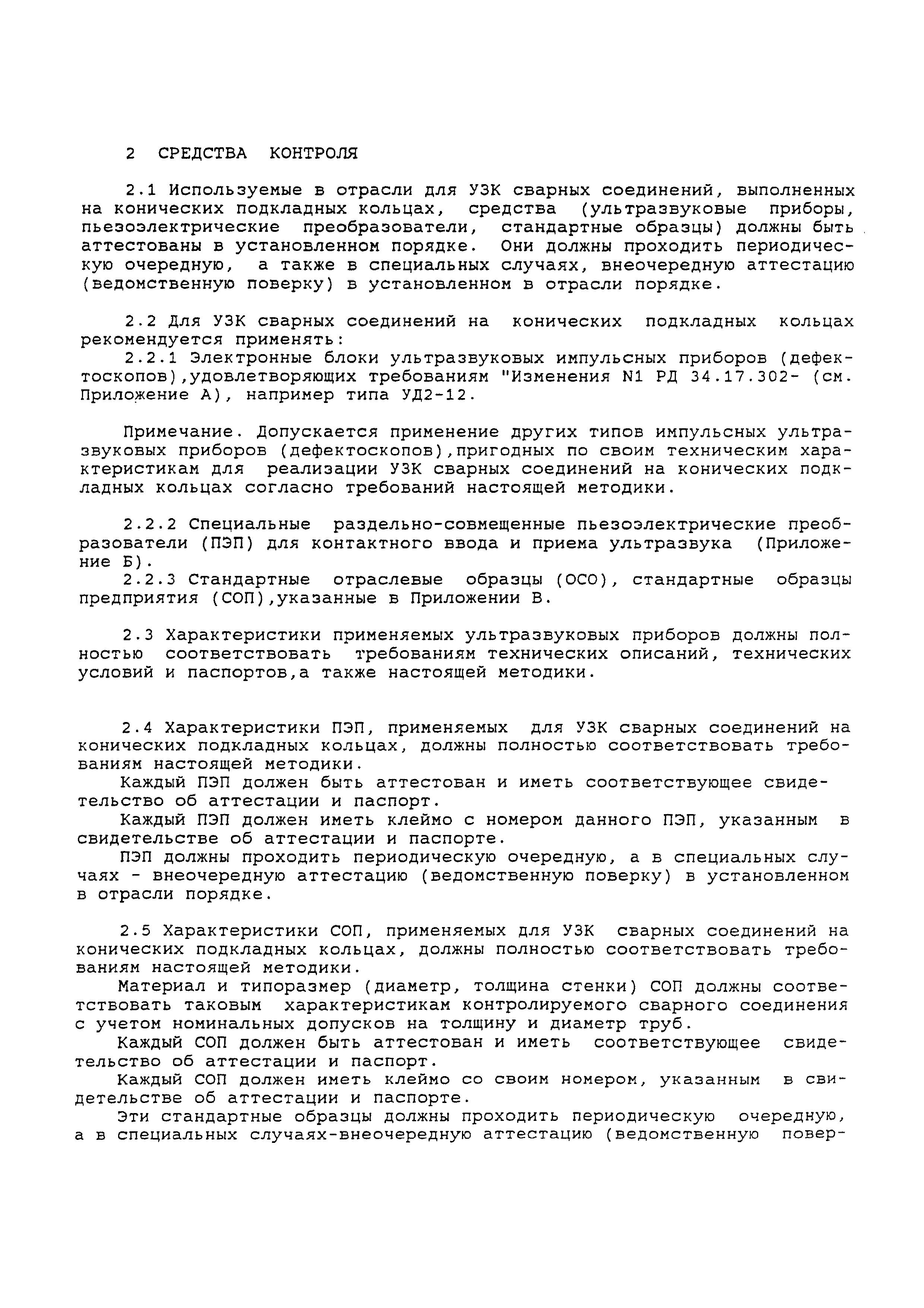

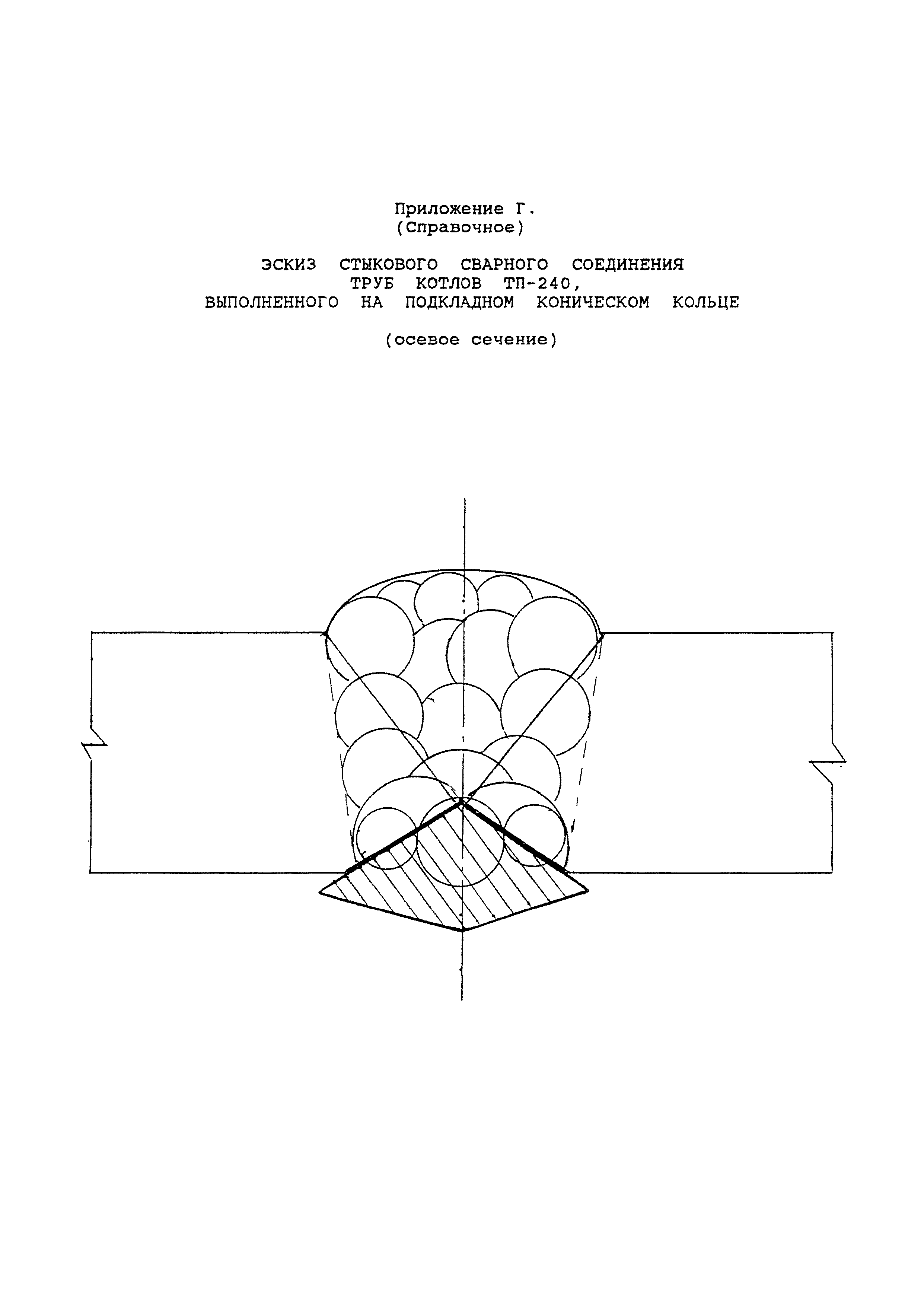

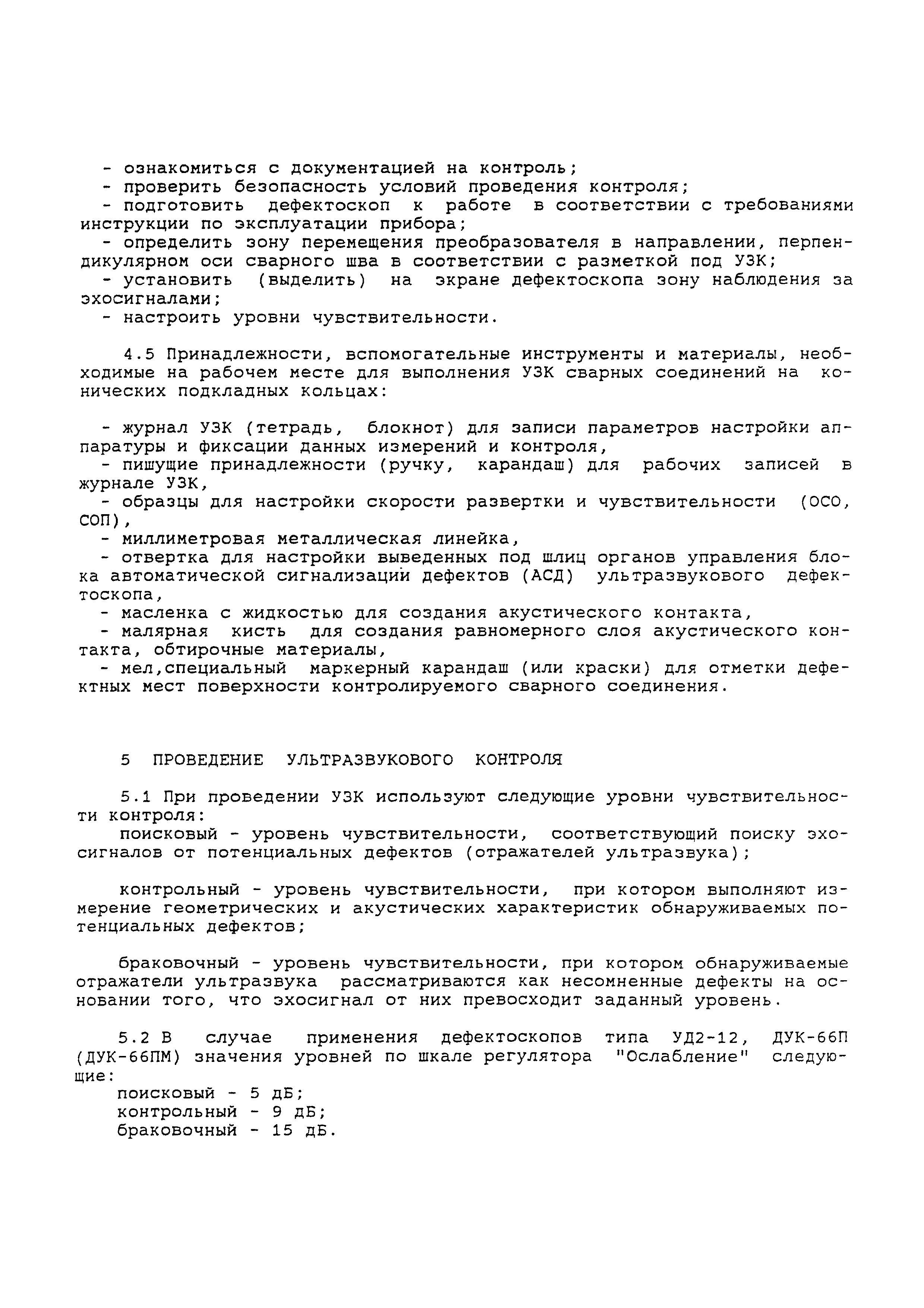

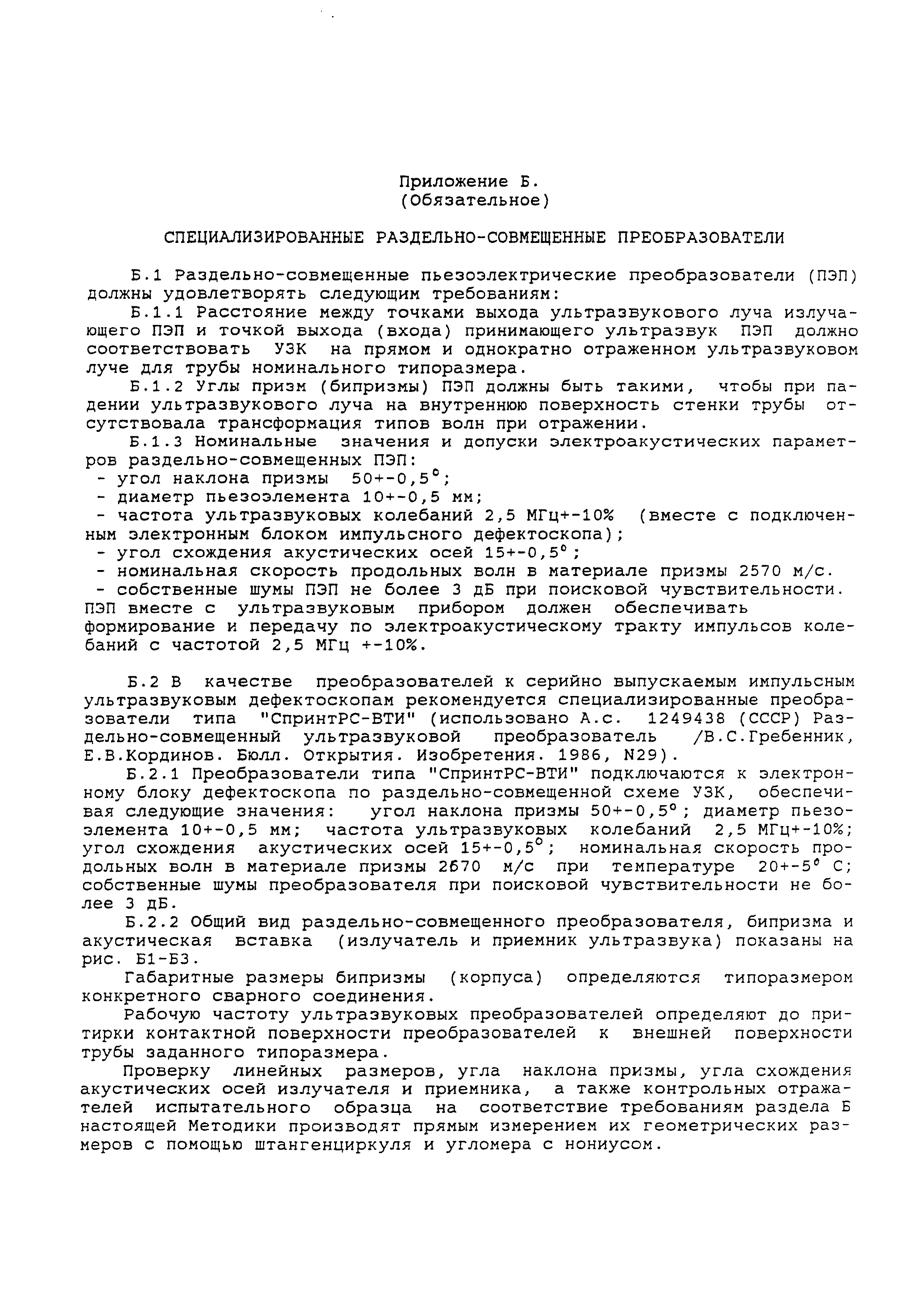

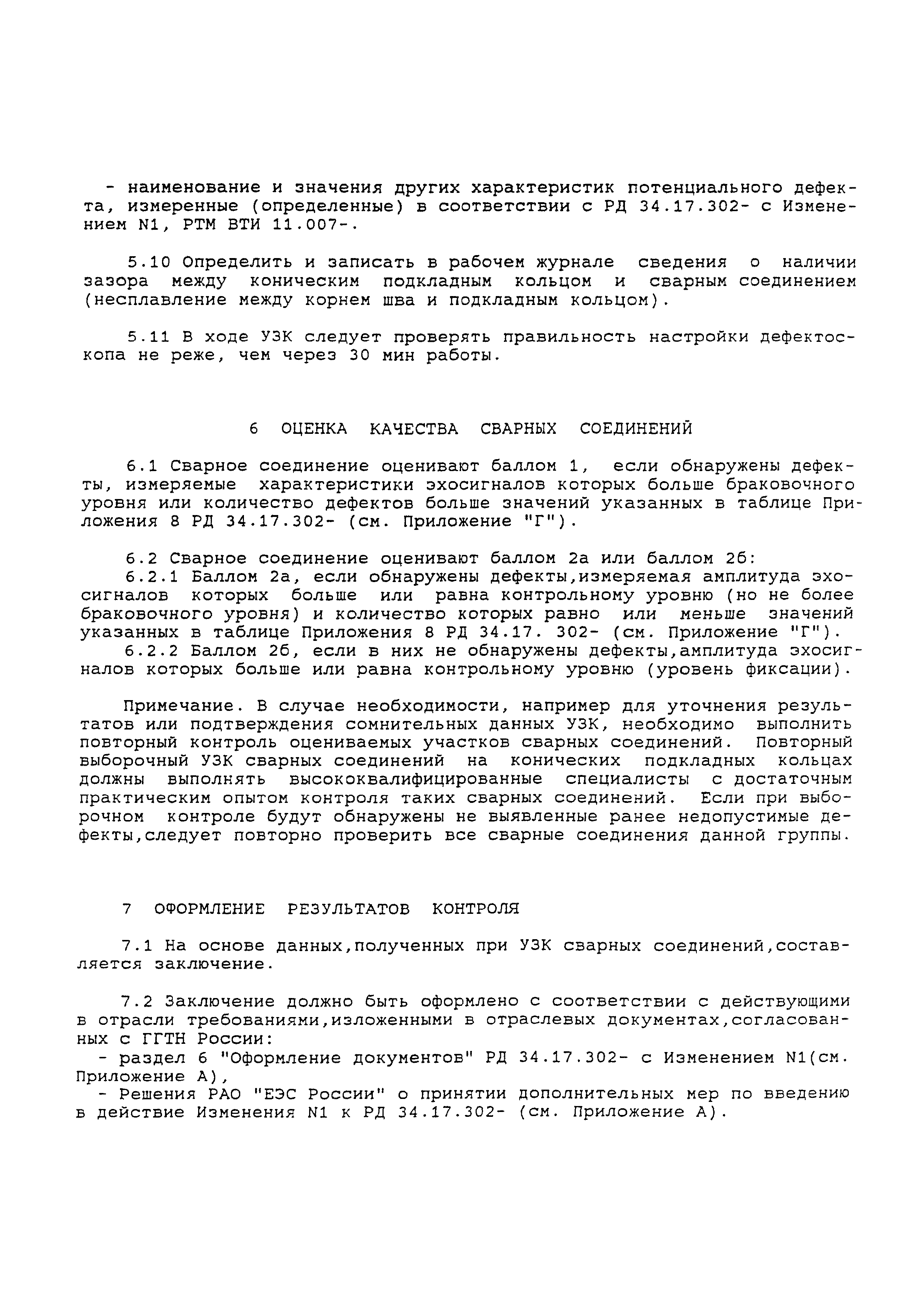

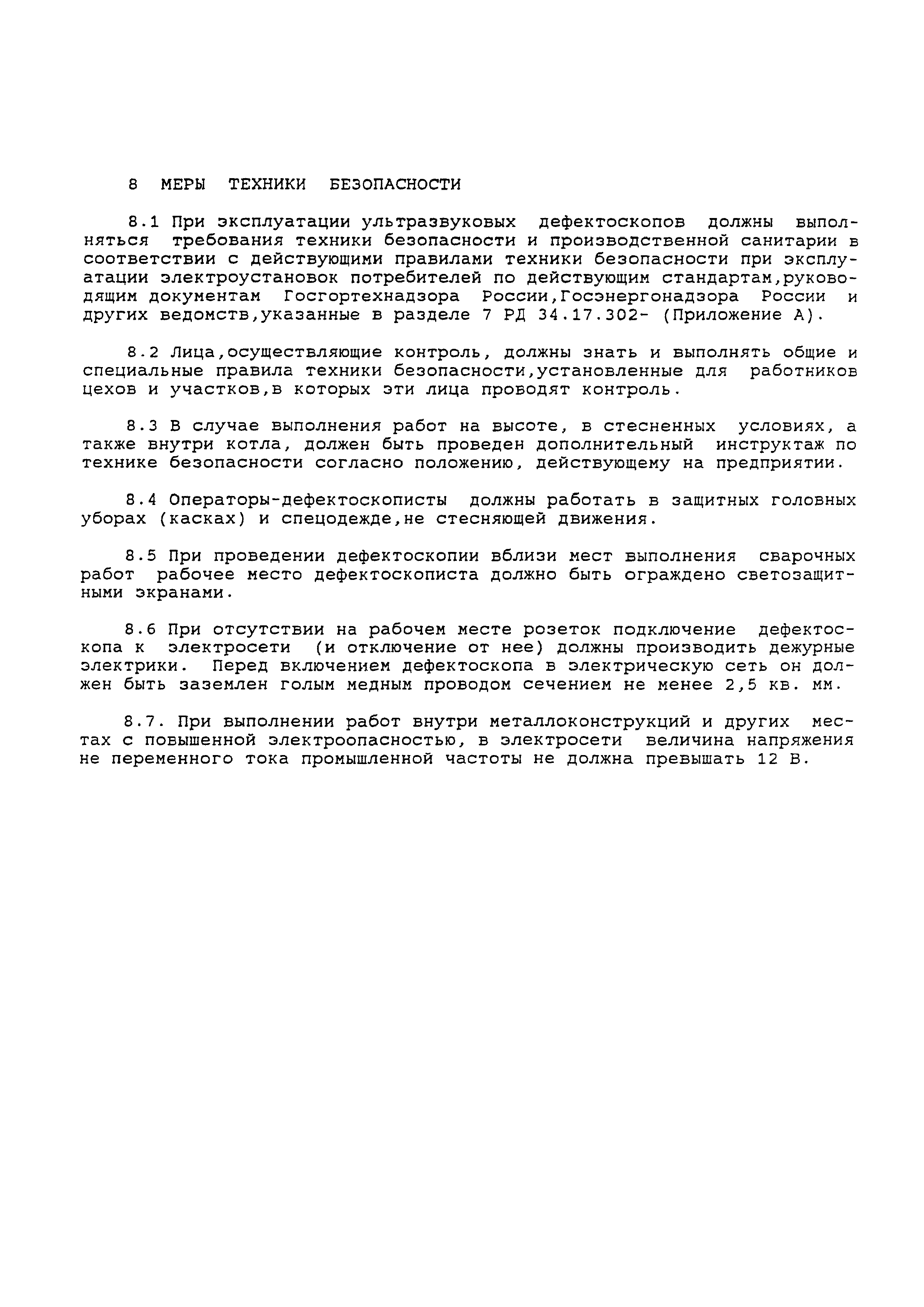

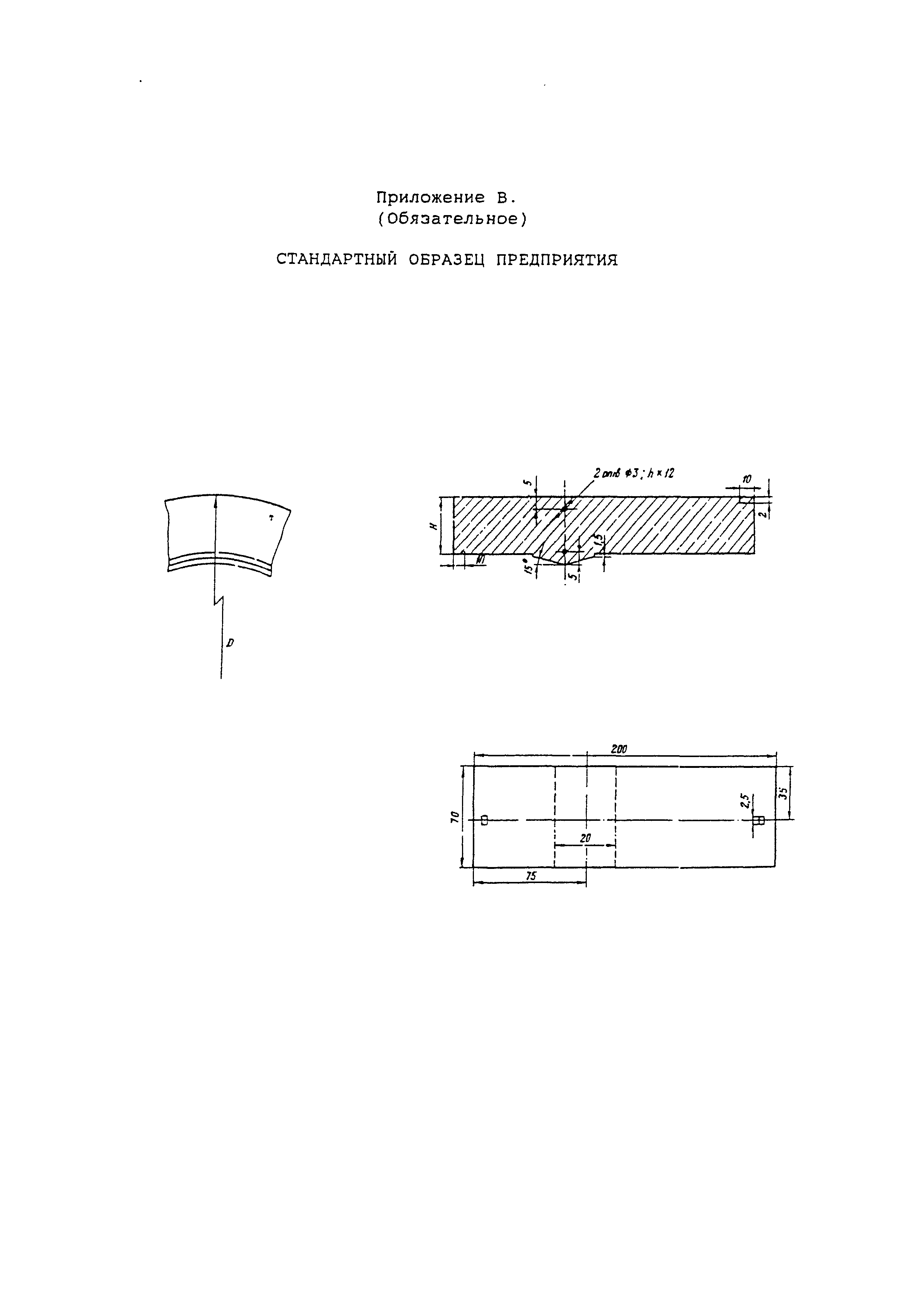

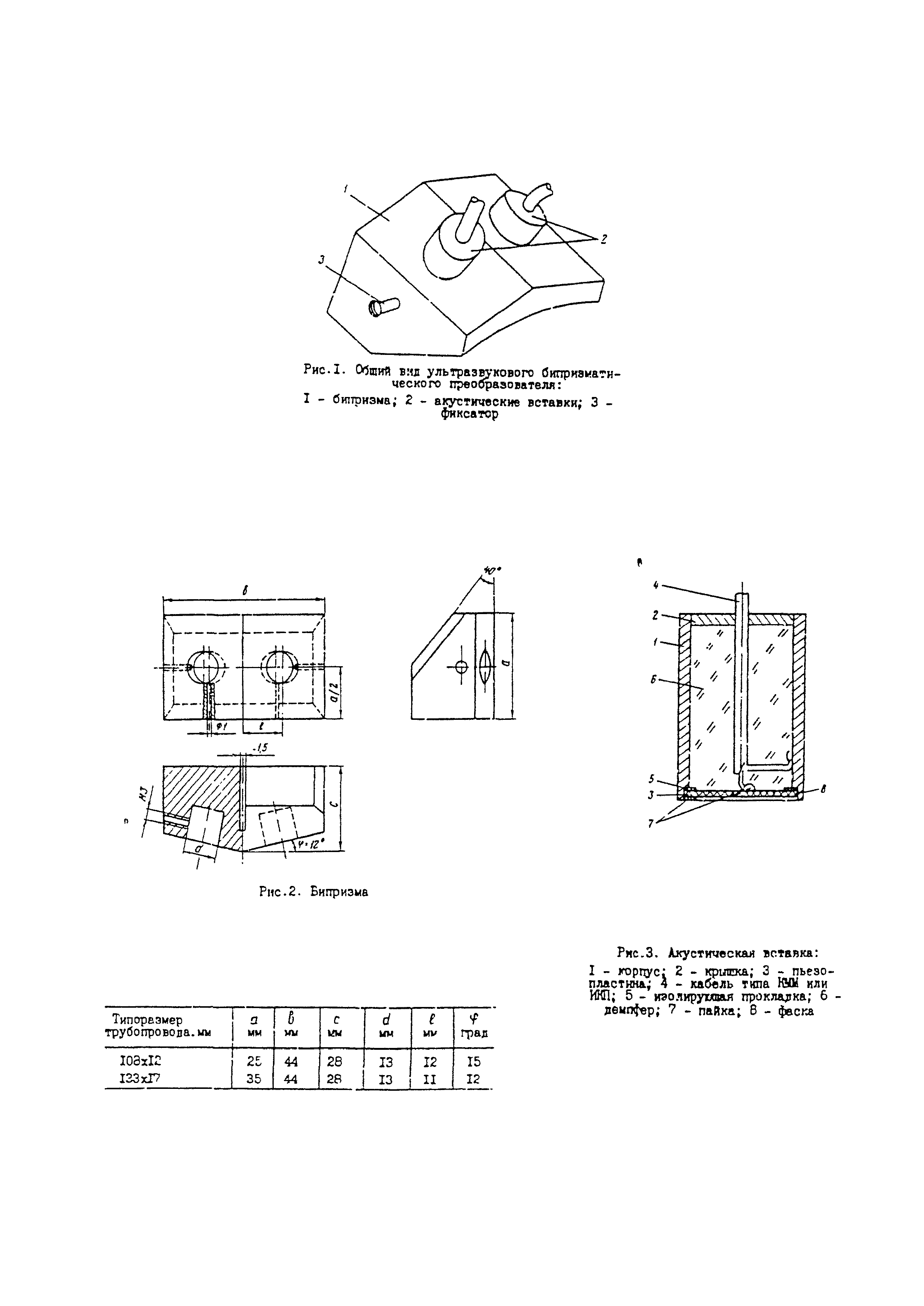

Оглавление:	1. Общие сведения 2. Средства контроля 3. Настройка аппаратуры 4. Подготовка рабочего места 5. Проведение ультразвукового контроля 6. Оценка качества сварных соединений 7. Оформление результатов контроля 8. Меры техники безопасности Приложение А. Перечень нормативных документов, на которые даны ссылки Приложение Б. Специализированные раздельно-совмещенные преобразователи Приложение В. Стандартный образец предприятия Приложение Г. Эскиз стыкового сварного соединения труб котлов ТП-240, выполненного на подкладном коническом кольце

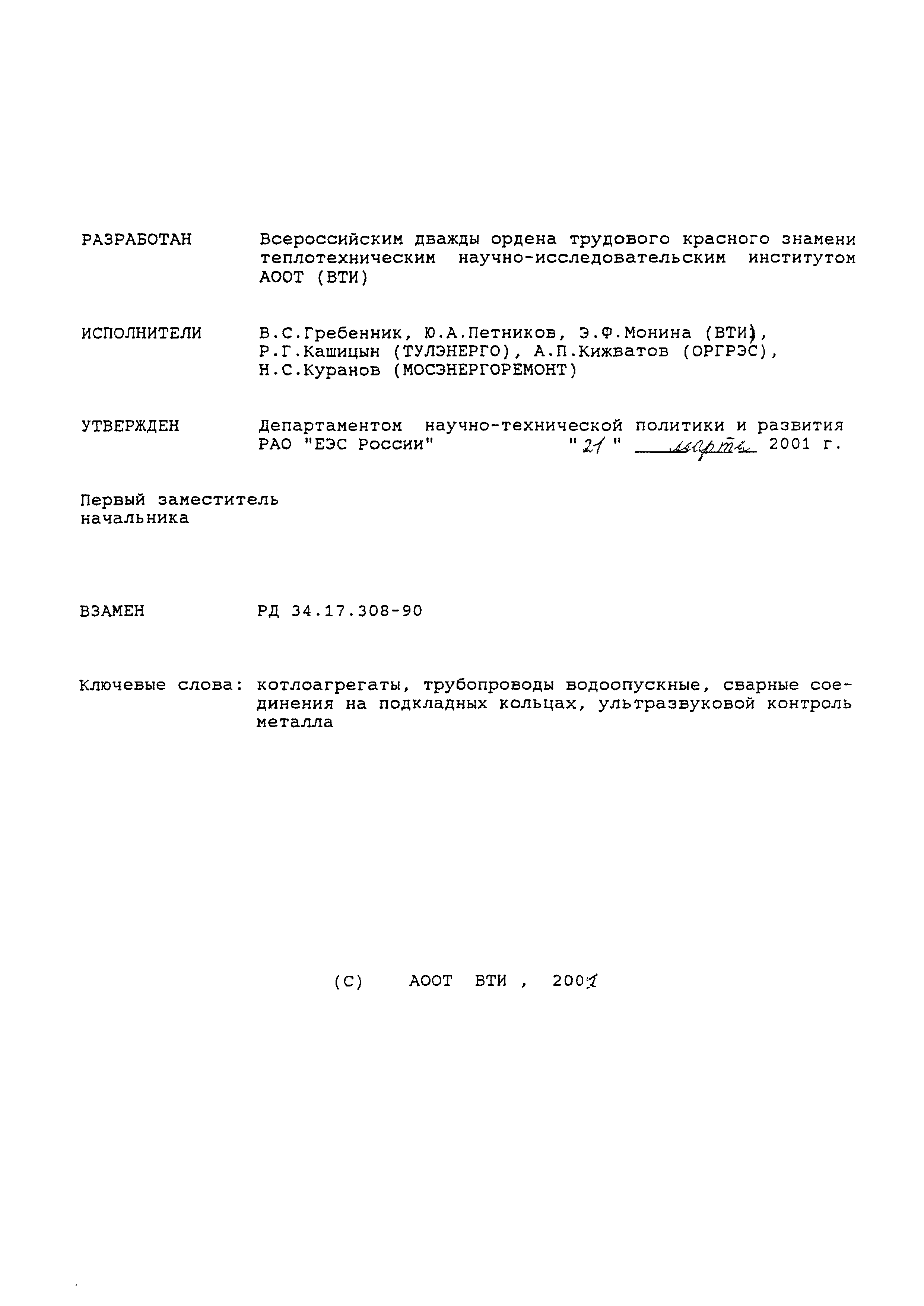

Разработан:	ВТИ ОРГРЭС Мосэнергоремонт Тулэнерго
Утверждён:	РАО ЕЭС России (UES of Russia RAO )
Расположен в:	Техническая документация Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса Мостостроение Сварка. Термообработка. Контроль металла
Заменяет собой:	РД 34.17.308-90 «Методика ультразвукового контроля сварных соединений на конических подкладных кольцах водоопускных трубопроводов котлов»

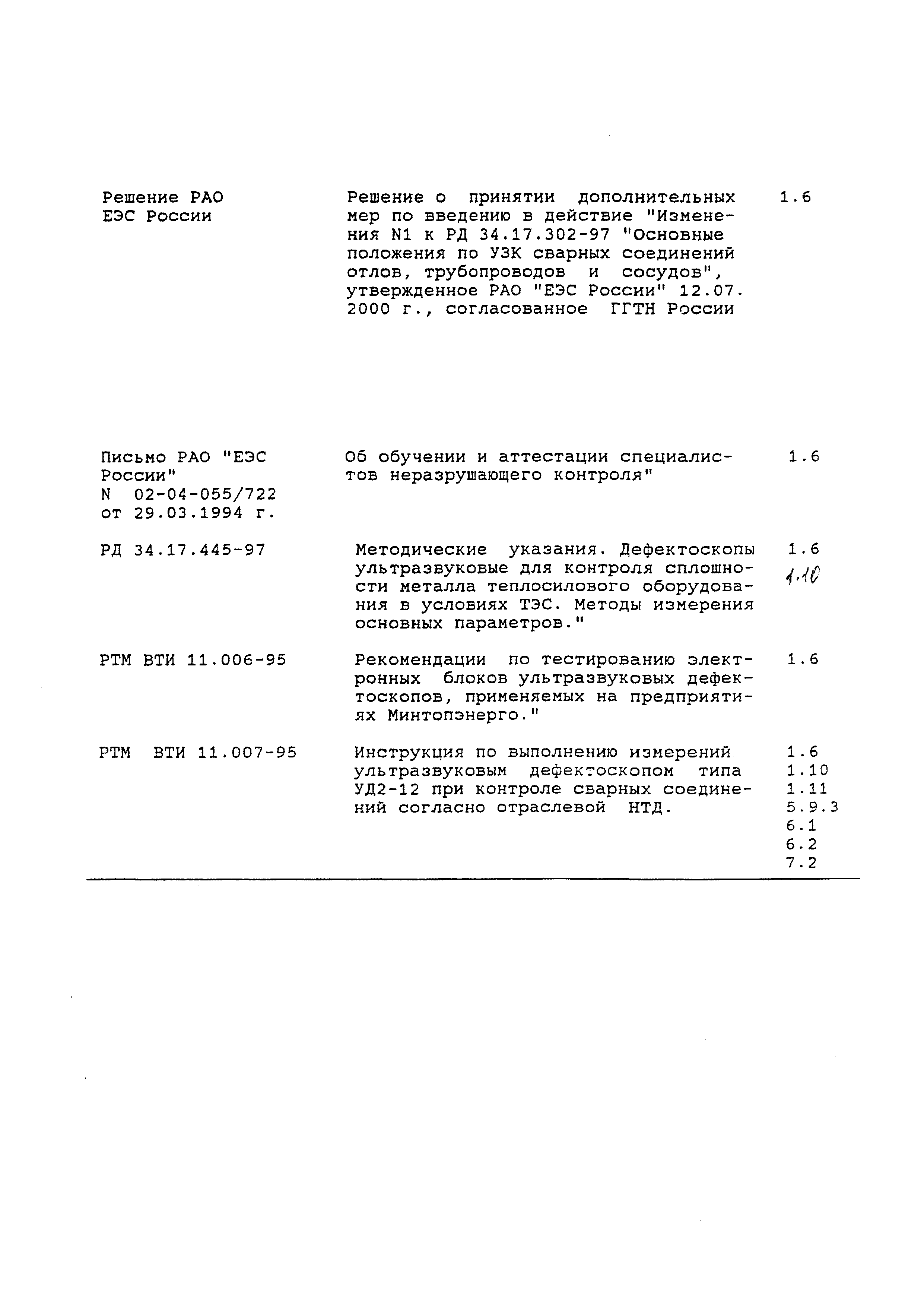

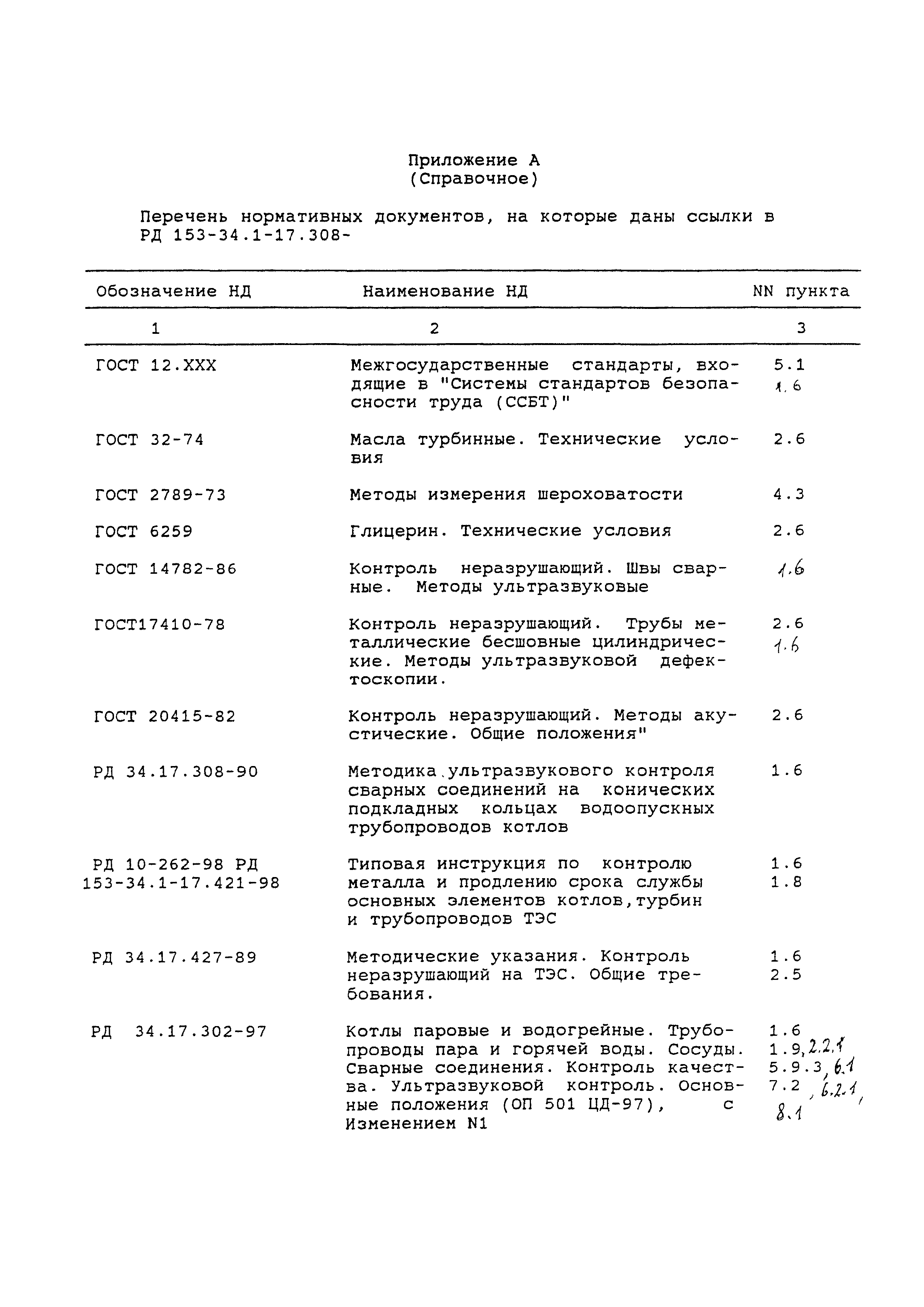

Нормативные ссылки:	ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 17410-78 «Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии» ГОСТ 20415-82 «Контроль неразрушающий. Методы акустические. Общие положения» ГОСТ 32-74 «Масла турбинные. Технические условия» ГОСТ 6259-75 «Реактивы. Глицерин. Технические условия» РД 34.17.302-97 «Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения» РД 34.17.308-90 «Методика ультразвукового контроля сварных соединений на конических подкладных кольцах водоопускных трубопроводов котлов» РД 34.17.427-89 «Методические указания. Контроль неразрушающий на тепловых электростанциях. Общие требования» ГОСТ 12503-75 «Сталь. Методы ультразвукового контроля. Общие требования»
