Скачать ГОСТ Р 53686-2009 Сварка. Определение содержания ферритной фазы в металле сварного шва аустенитных и двухфазных феррито-аустенитных хромоникелевых коррозионностойких сталей

Дата актуализации: 10.08.2017

ГОСТ Р 53686-2009

Сварка. Определение содержания ферритной фазы в металле сварного шва аустенитных и двухфазных феррито-аустенитных хромоникелевых коррозионностойких сталей

Обозначение:	ГОСТ Р 53686-2009
Обозначение англ:	GOST R 53686-2009
Статус:	действует
Название рус.:	Сварка. Определение содержания ферритной фазы в металле сварного шва аустенитных и двухфазных феррито-аустенитных хромоникелевых коррозионностойких сталей
Название англ.:	Welding. Determination of Ferrite Number (FN) in austenitic and duplex ferritic-austenitic Cr-Ni stainless steel weld metal
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2011

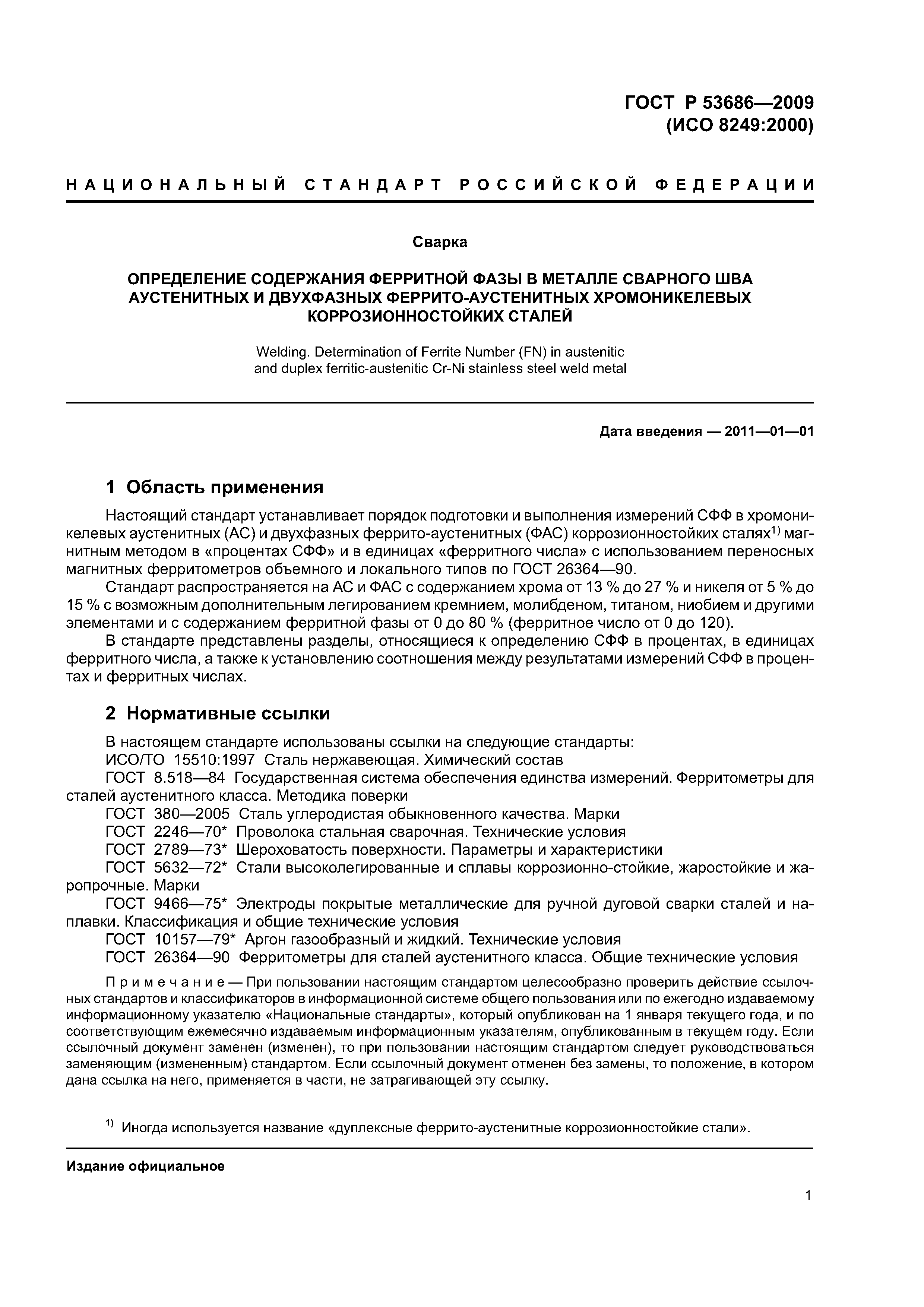

Область применения:	Стандарт устанавливает порядок подготовки и выполнения измерений СФФ в хромоникелевых аустенитных (АС) и двухфазных аустенитно-ферритных (АФС) коррозионностойких сталях магнитным методом в «процентах СФФ» и в единицах «ферритного числа» с использованием переносных магнитных ферритометров объемного и локального типов по ГОСТ 26364 – 90. Стандарт распространяется на АС и АФС с содержанием хрома от 13 % до 27 % и никеля от 5 % до 15 % с возможным дополнительным легированием кремнием, молибденом, титаном, ниобием и другими элементами и с содержанием ферритной фазы от 0 до 80 % (ферритное число от 0 до 120). В стандарте представлены разделы, относящиеся к определению СФФ в процентах, в единицах ферритного числа, а также к установлению соотношения между результатами измерений СФФ в процентах и ферритных числах.

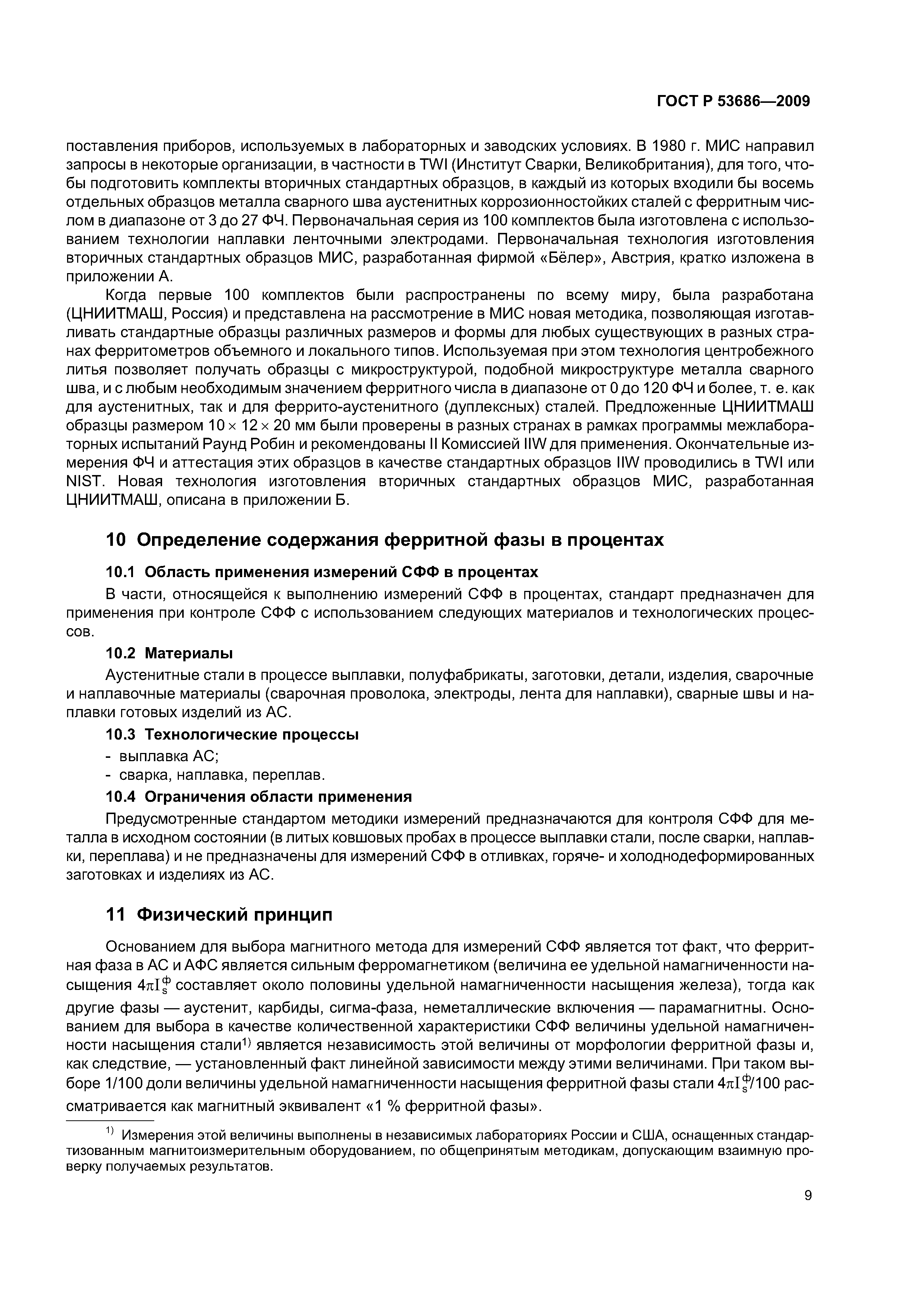

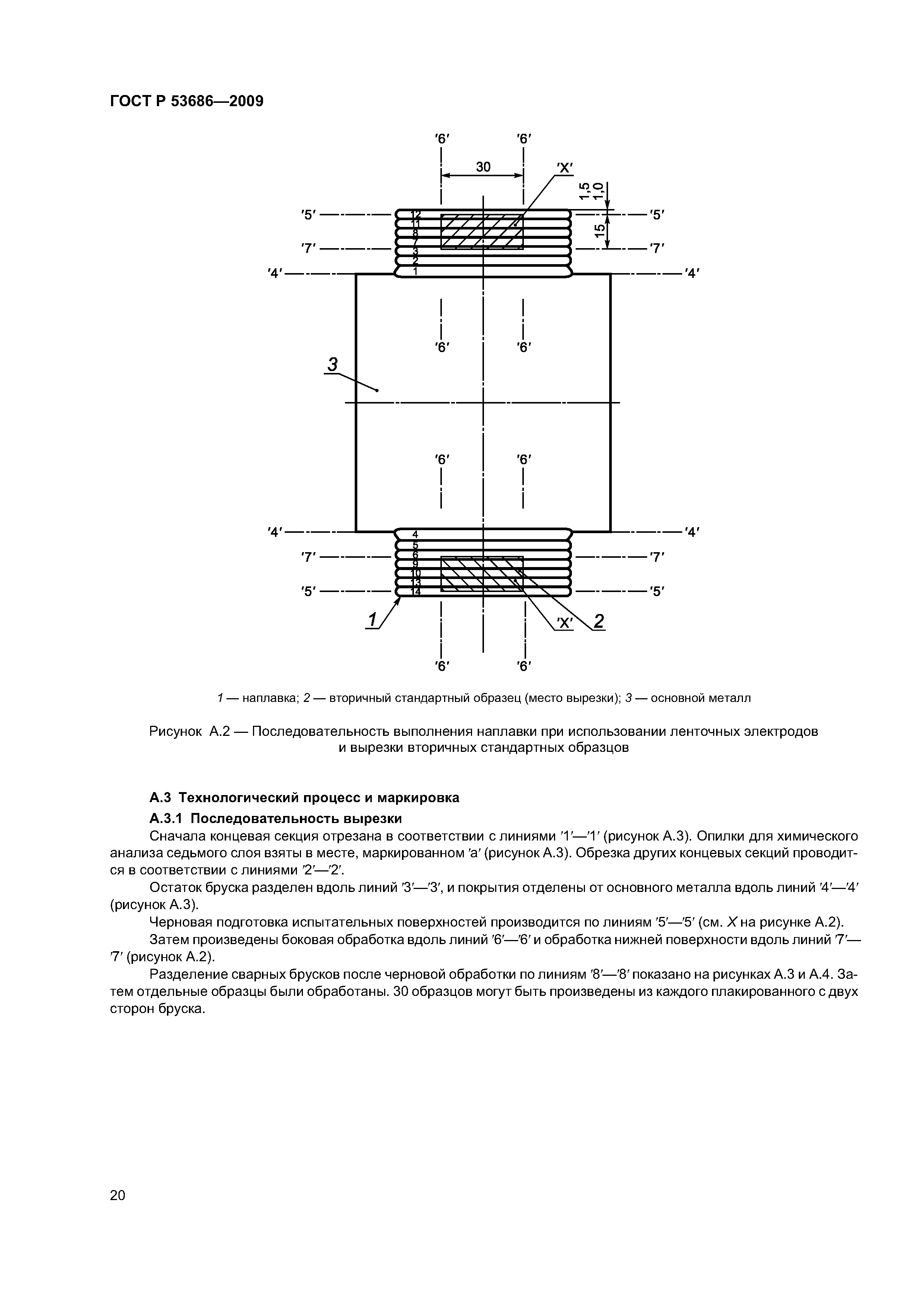

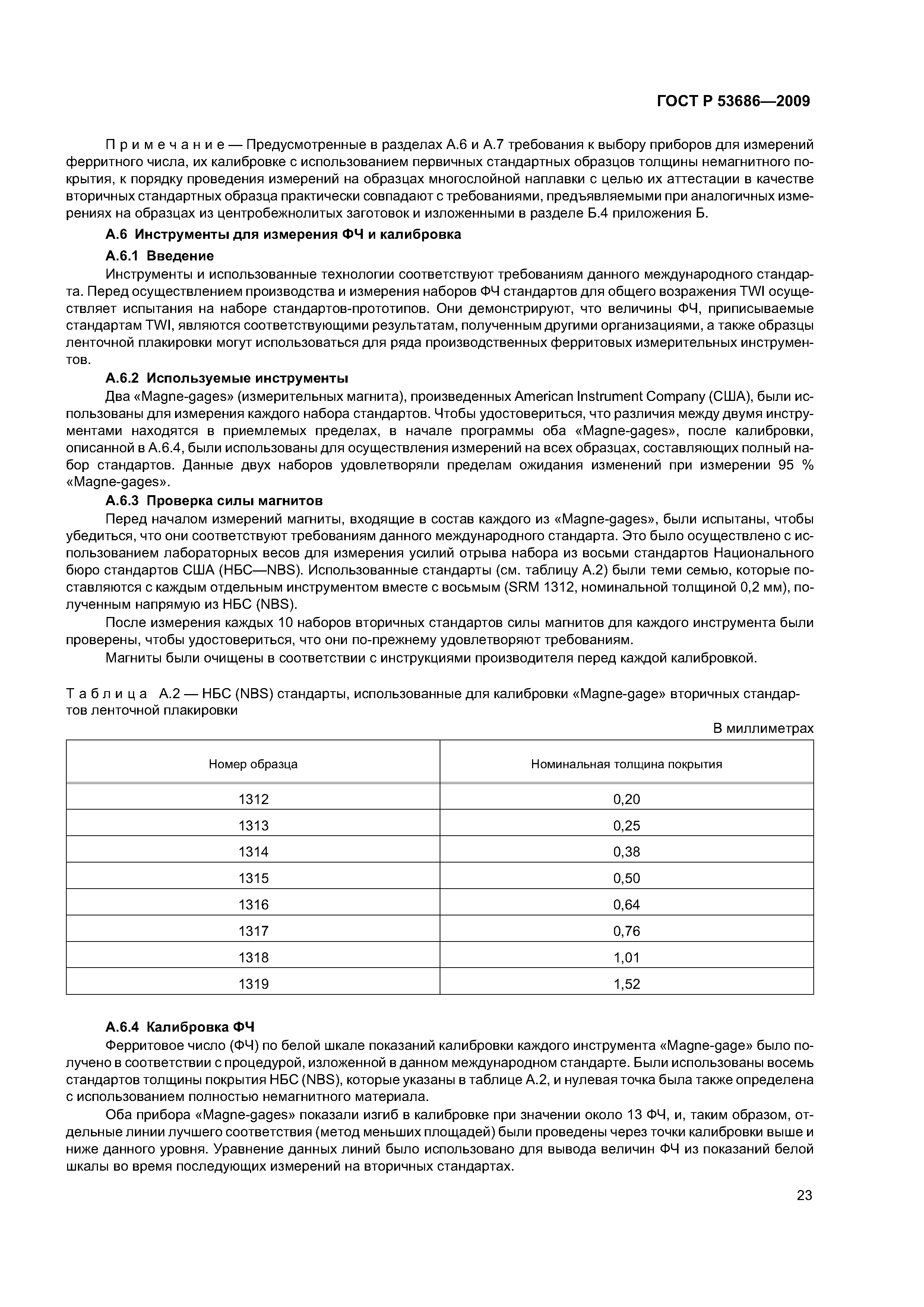

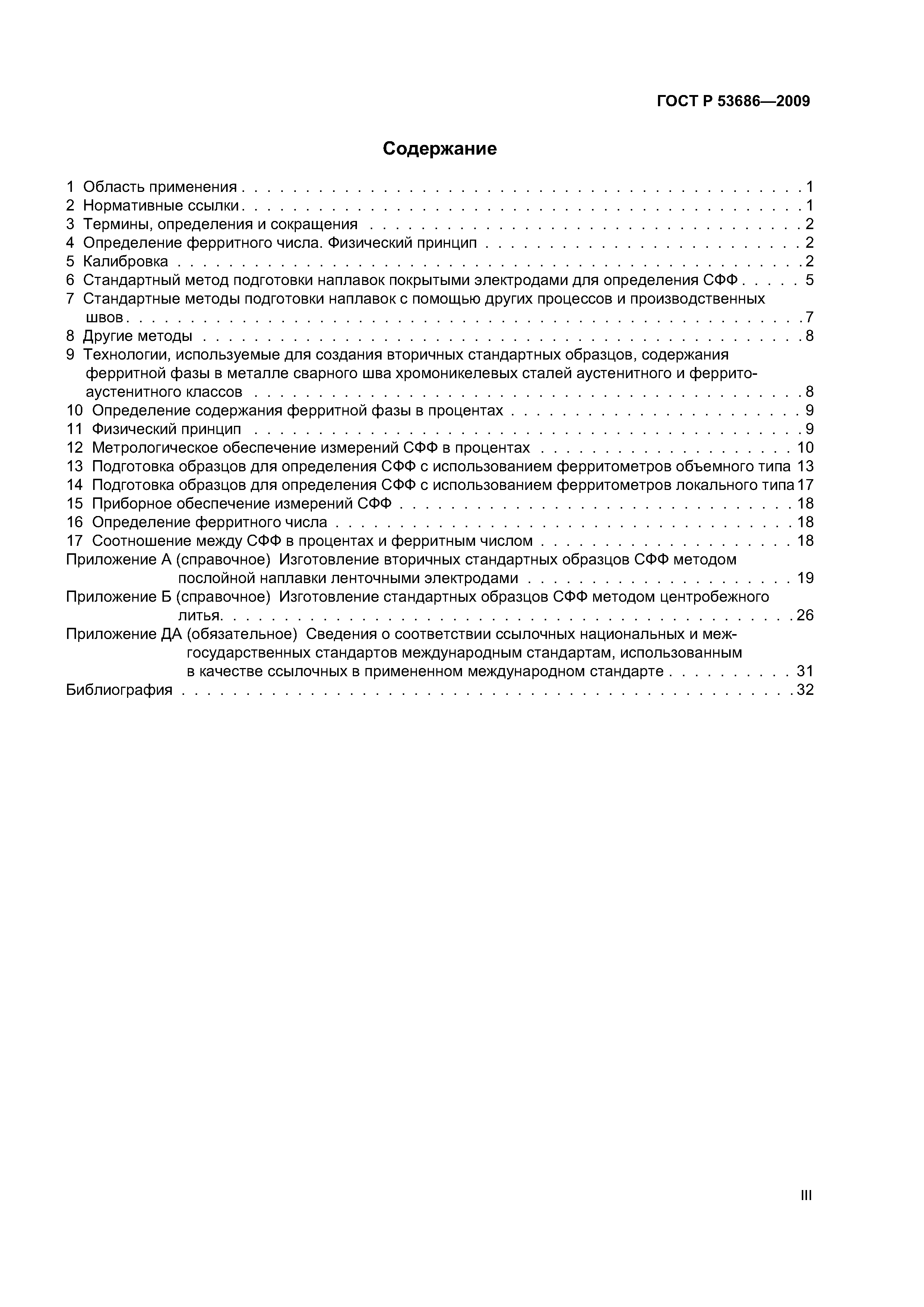

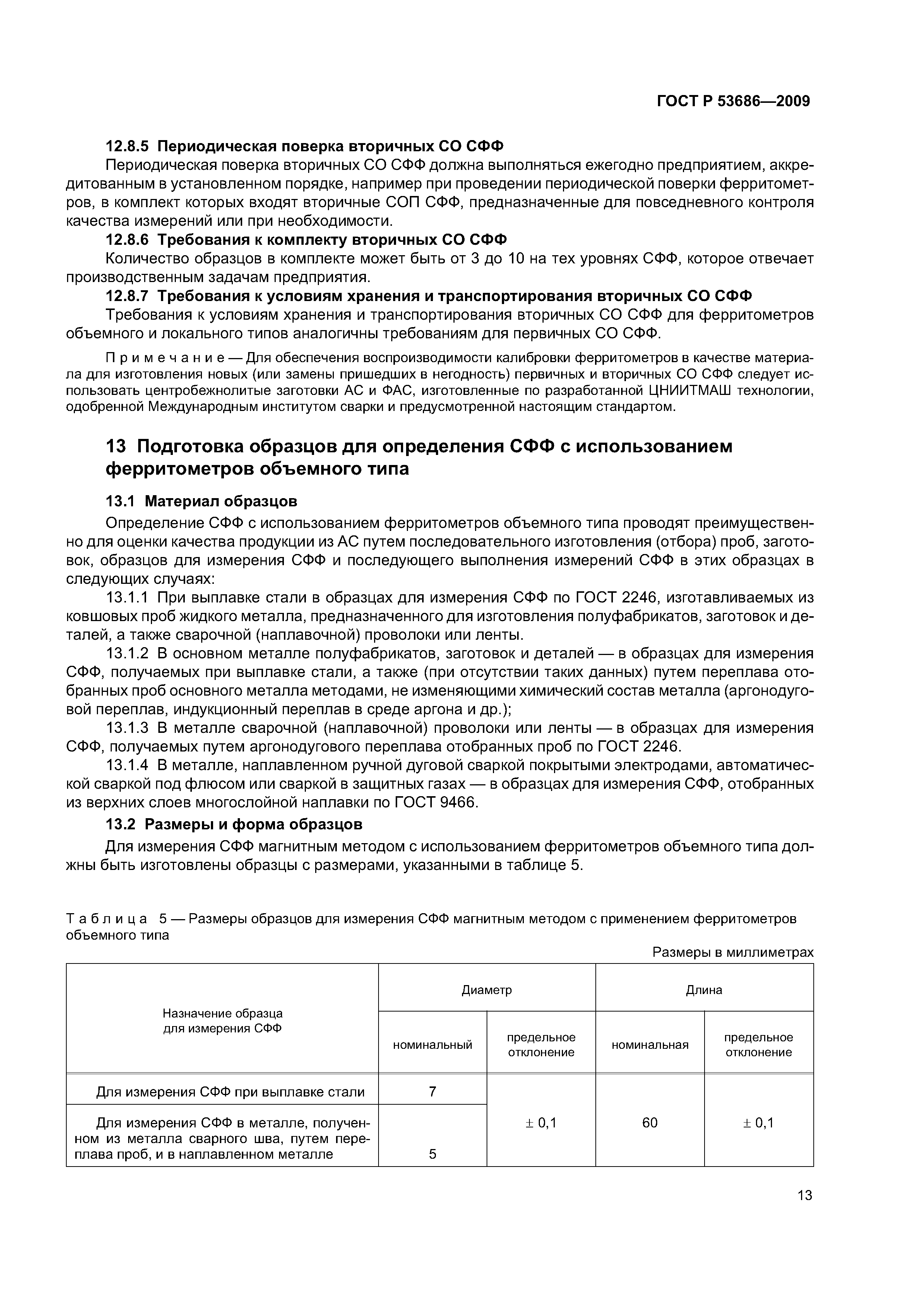

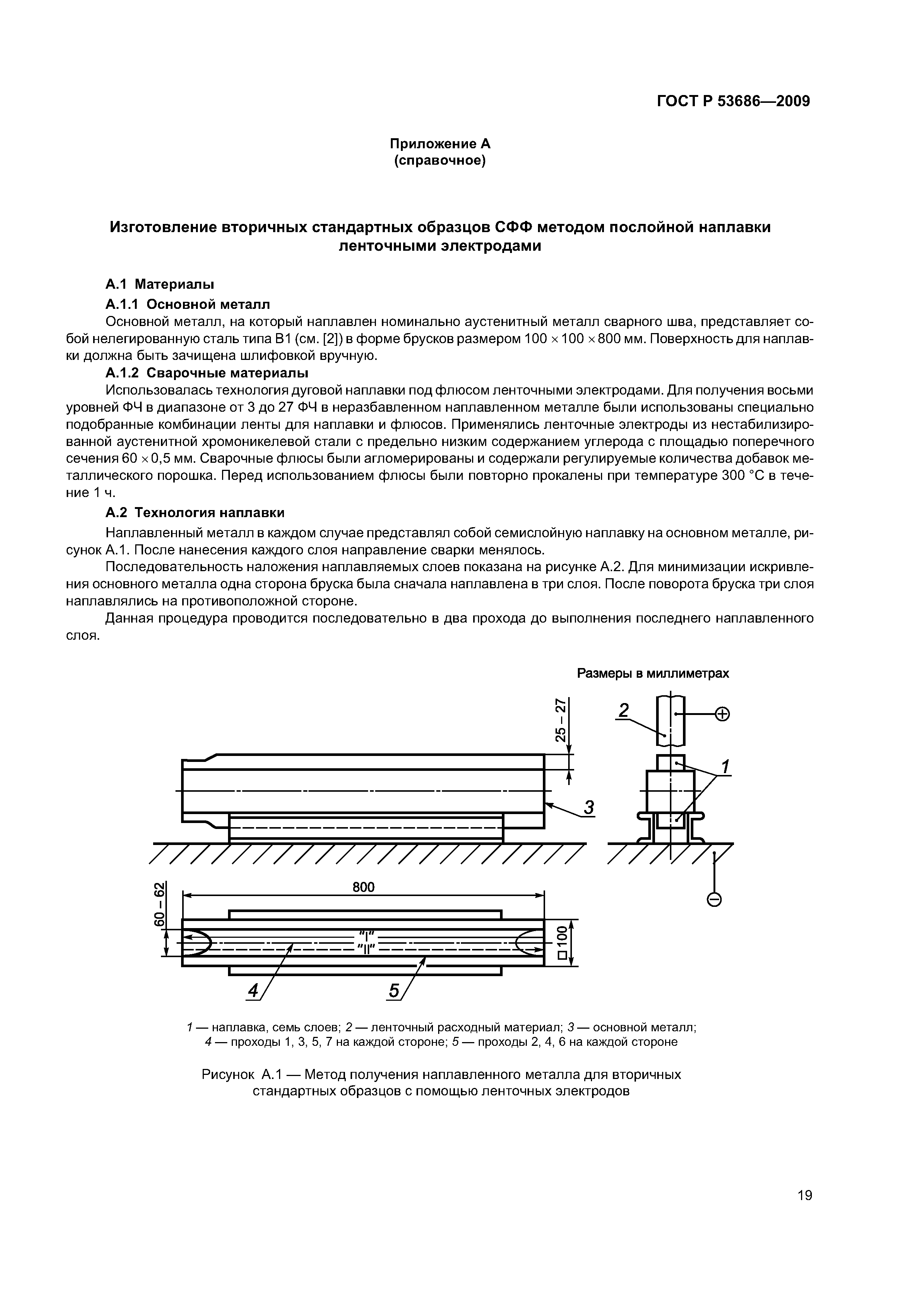

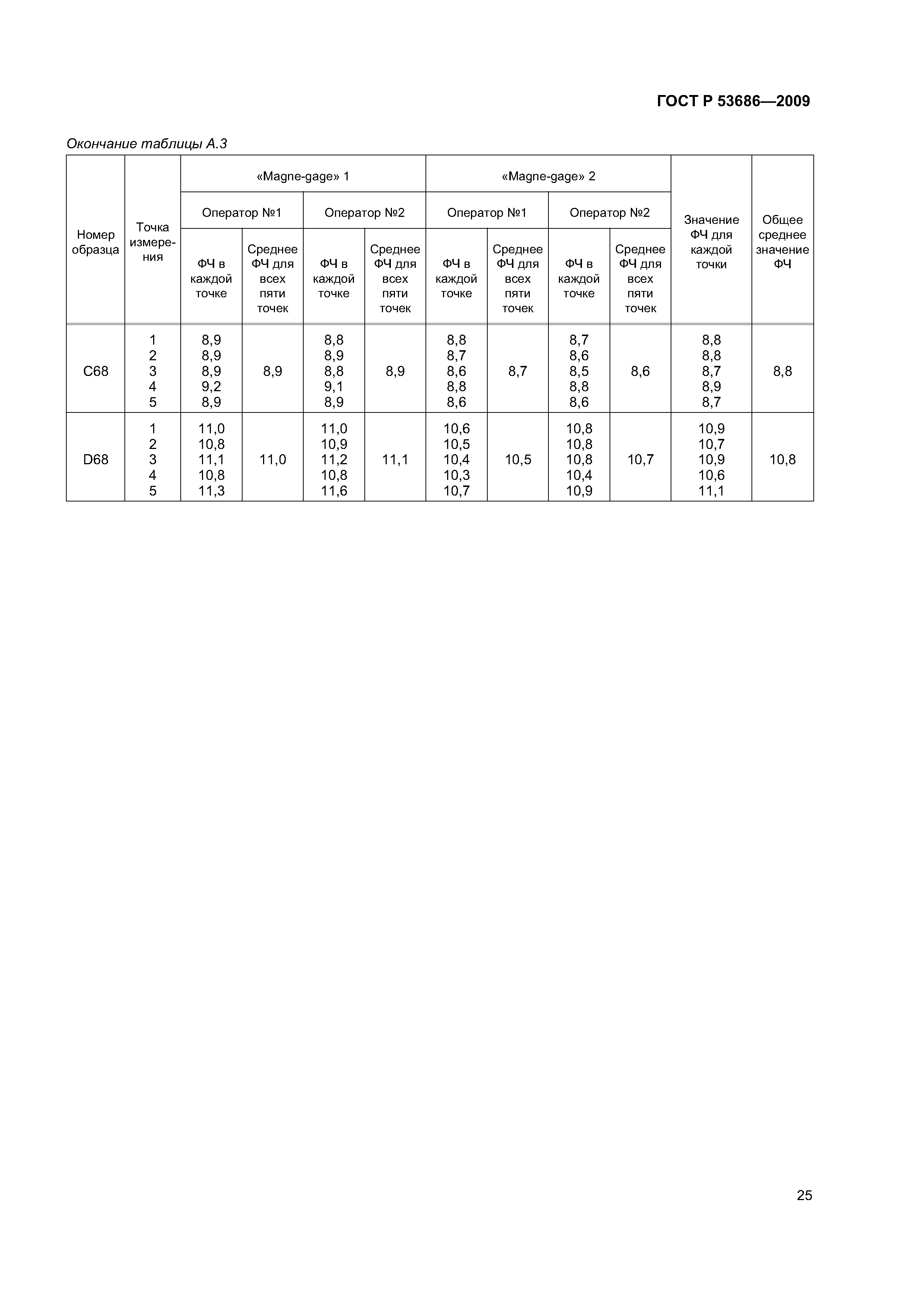

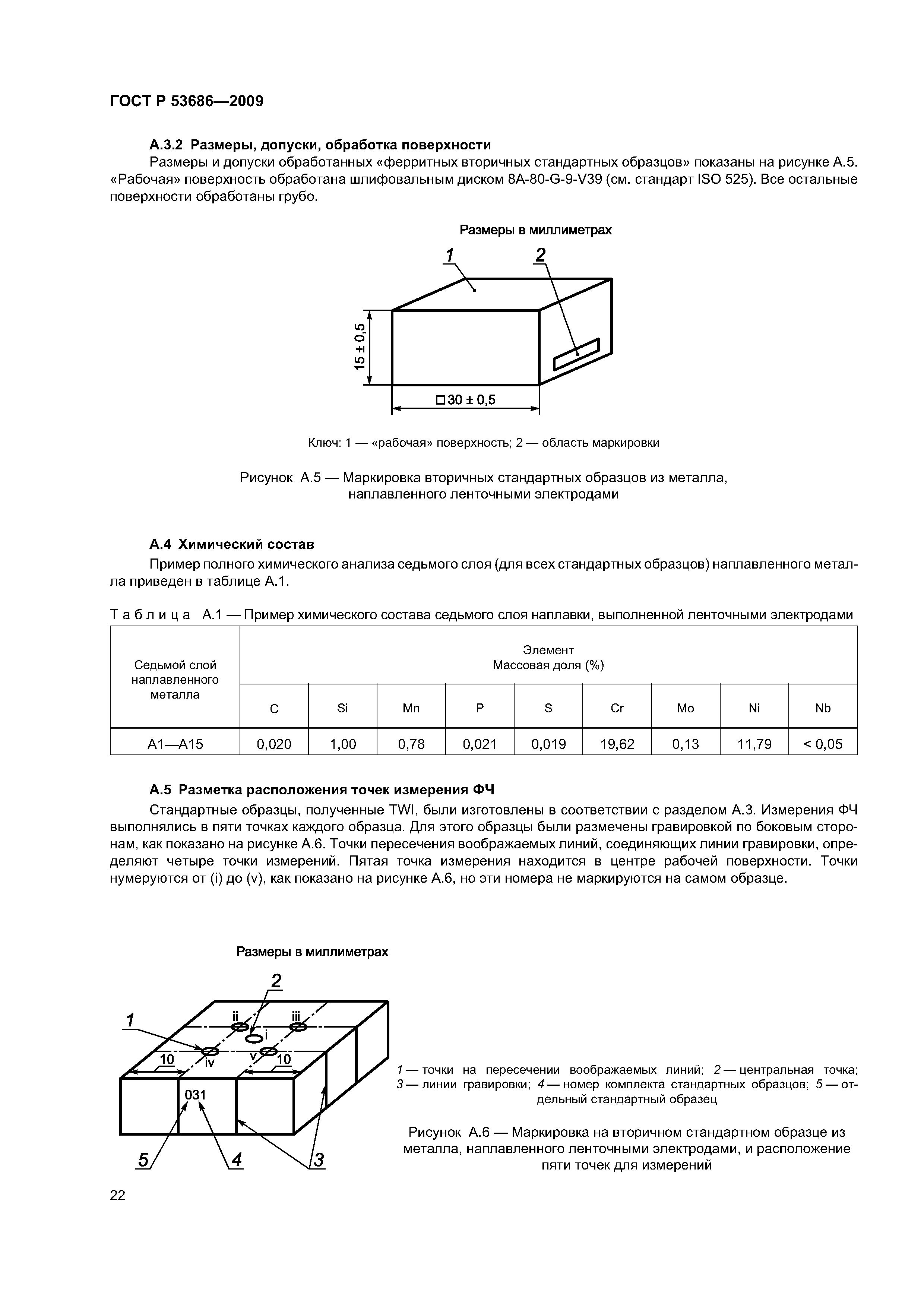

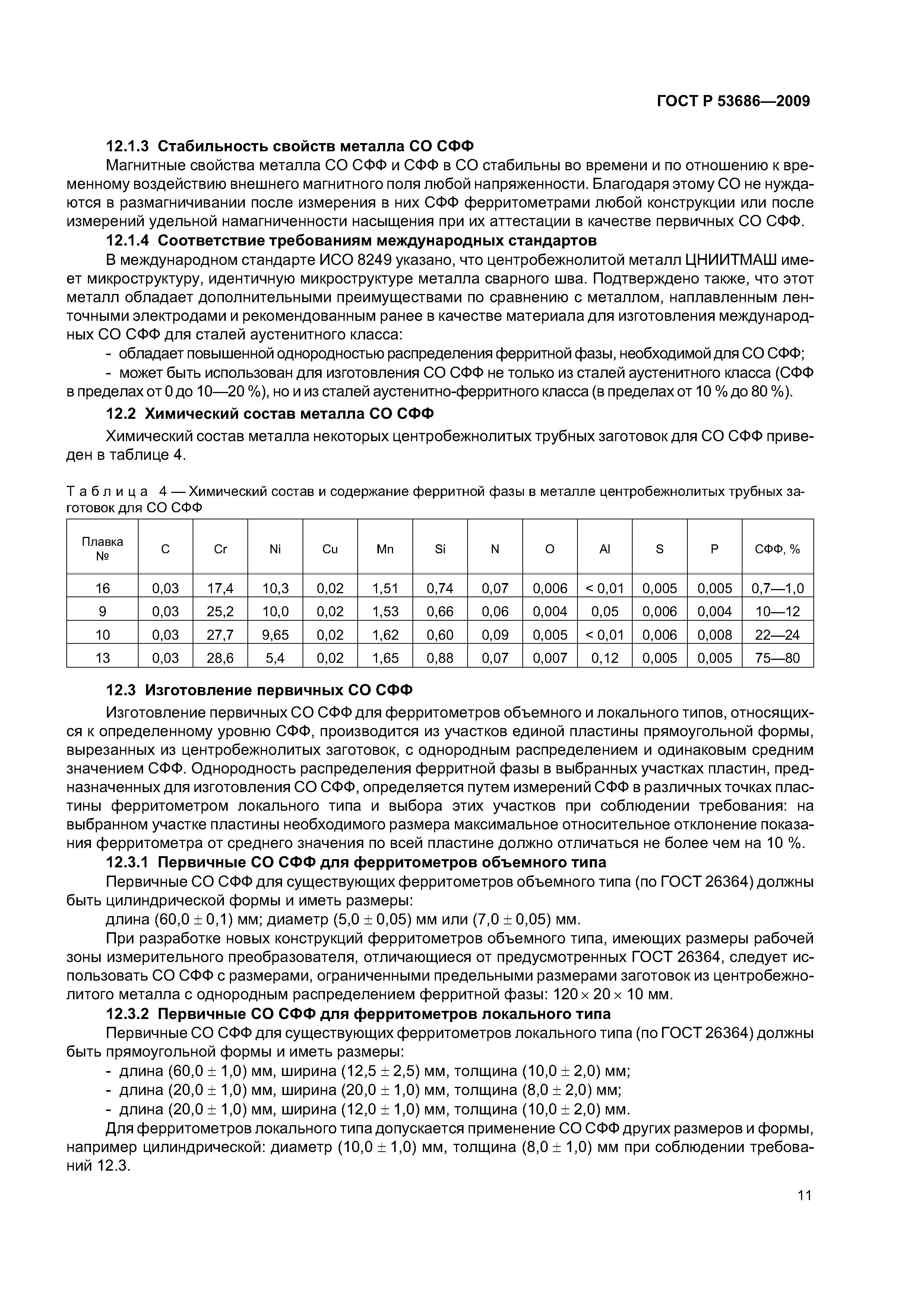

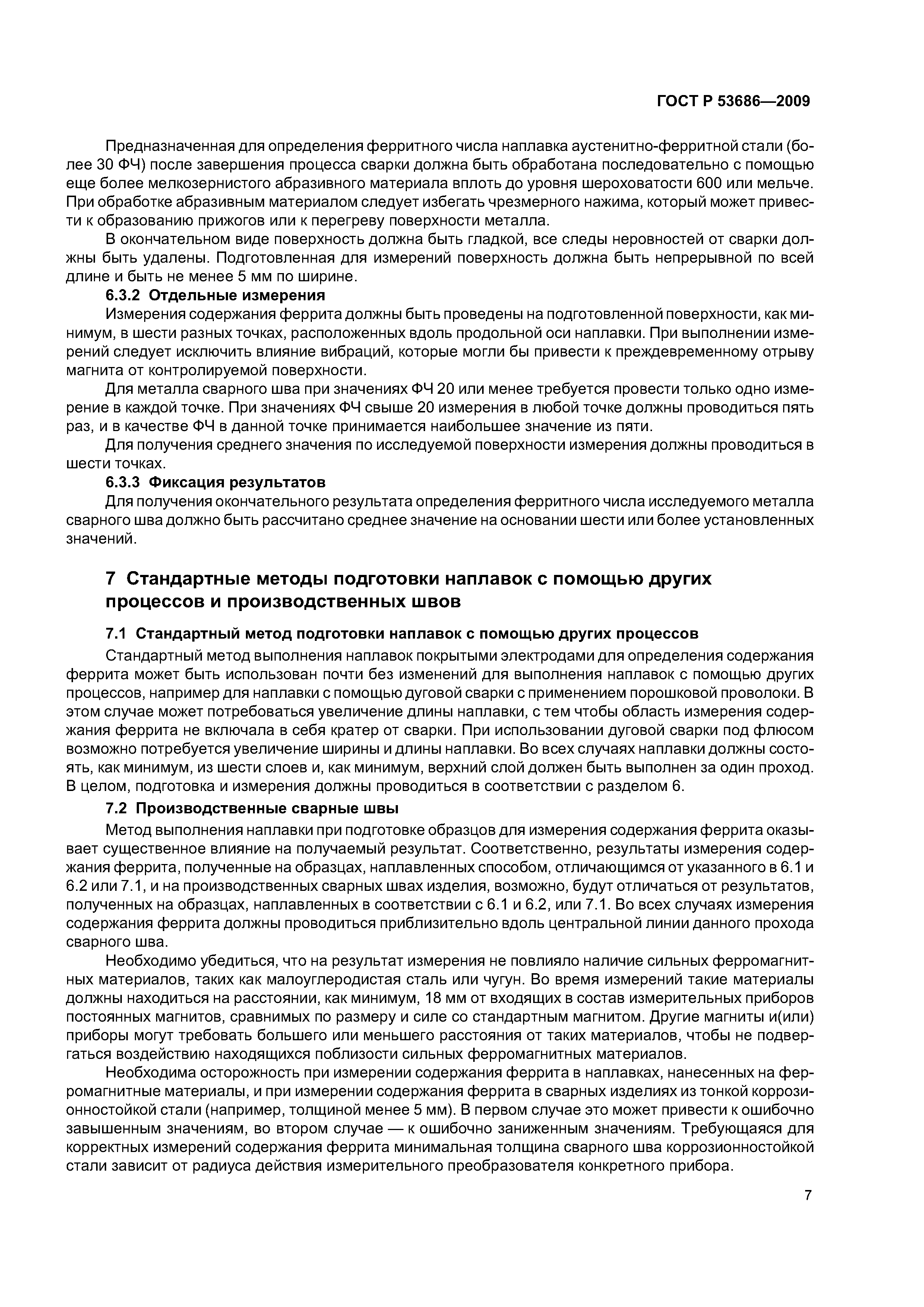

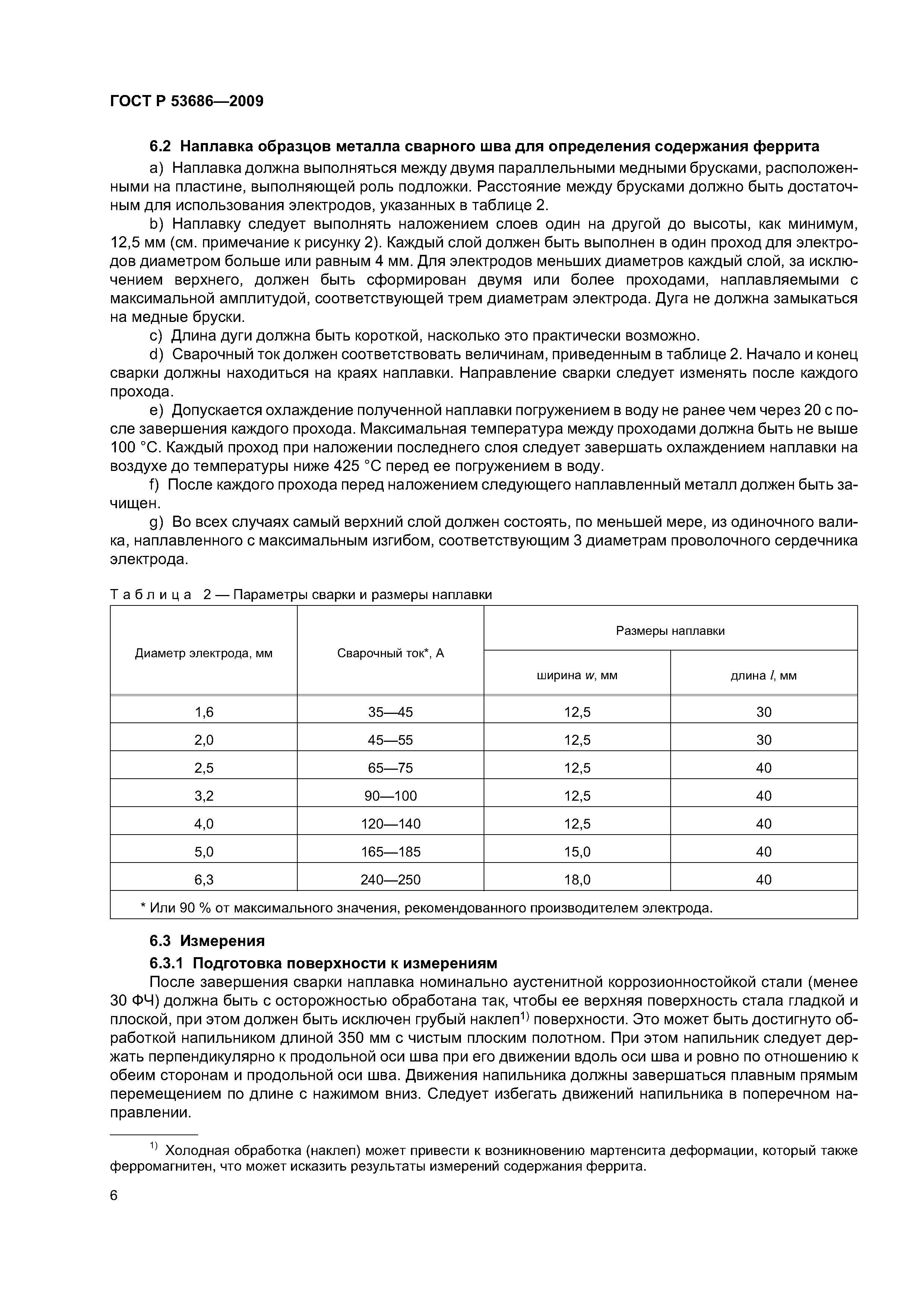

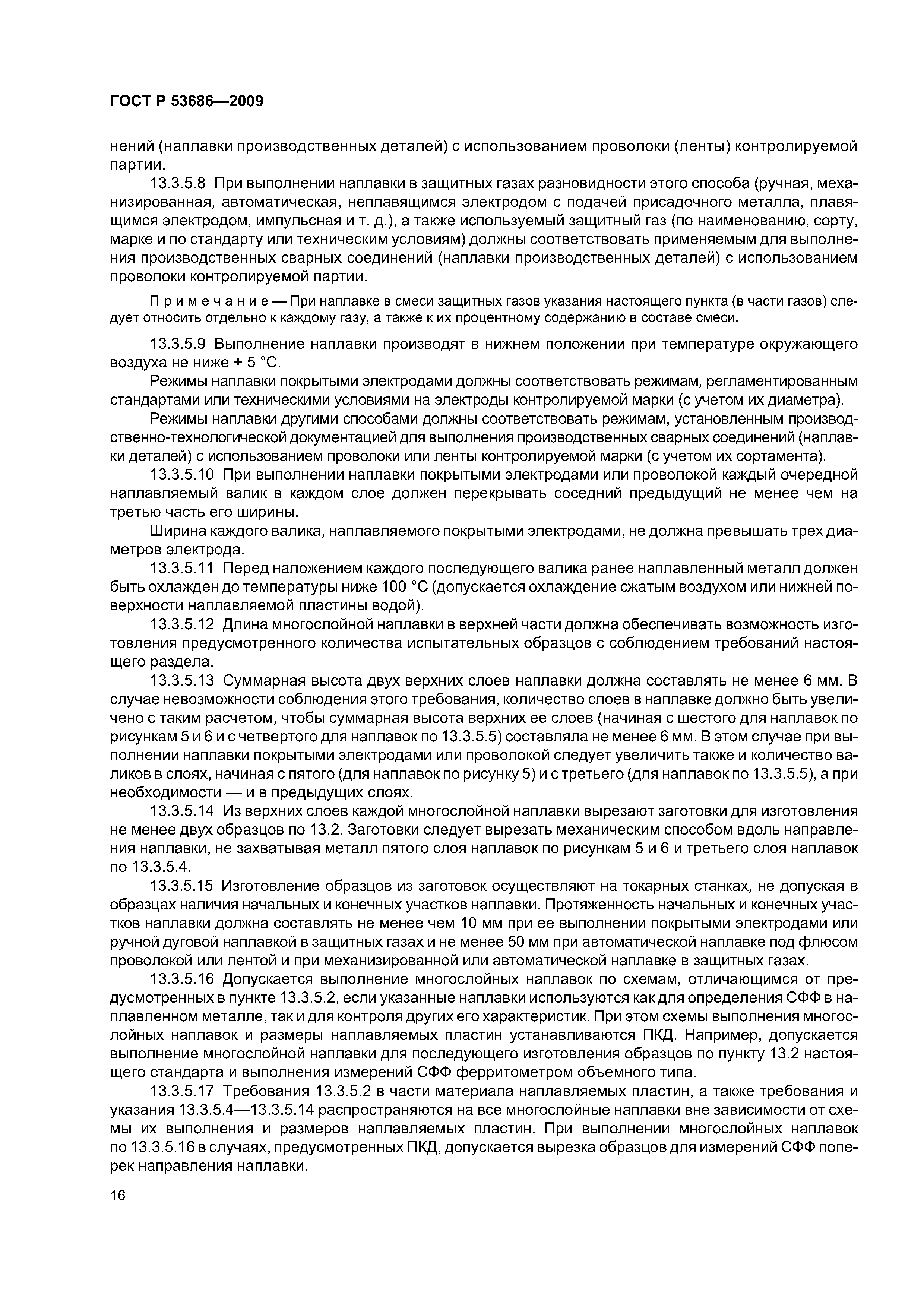

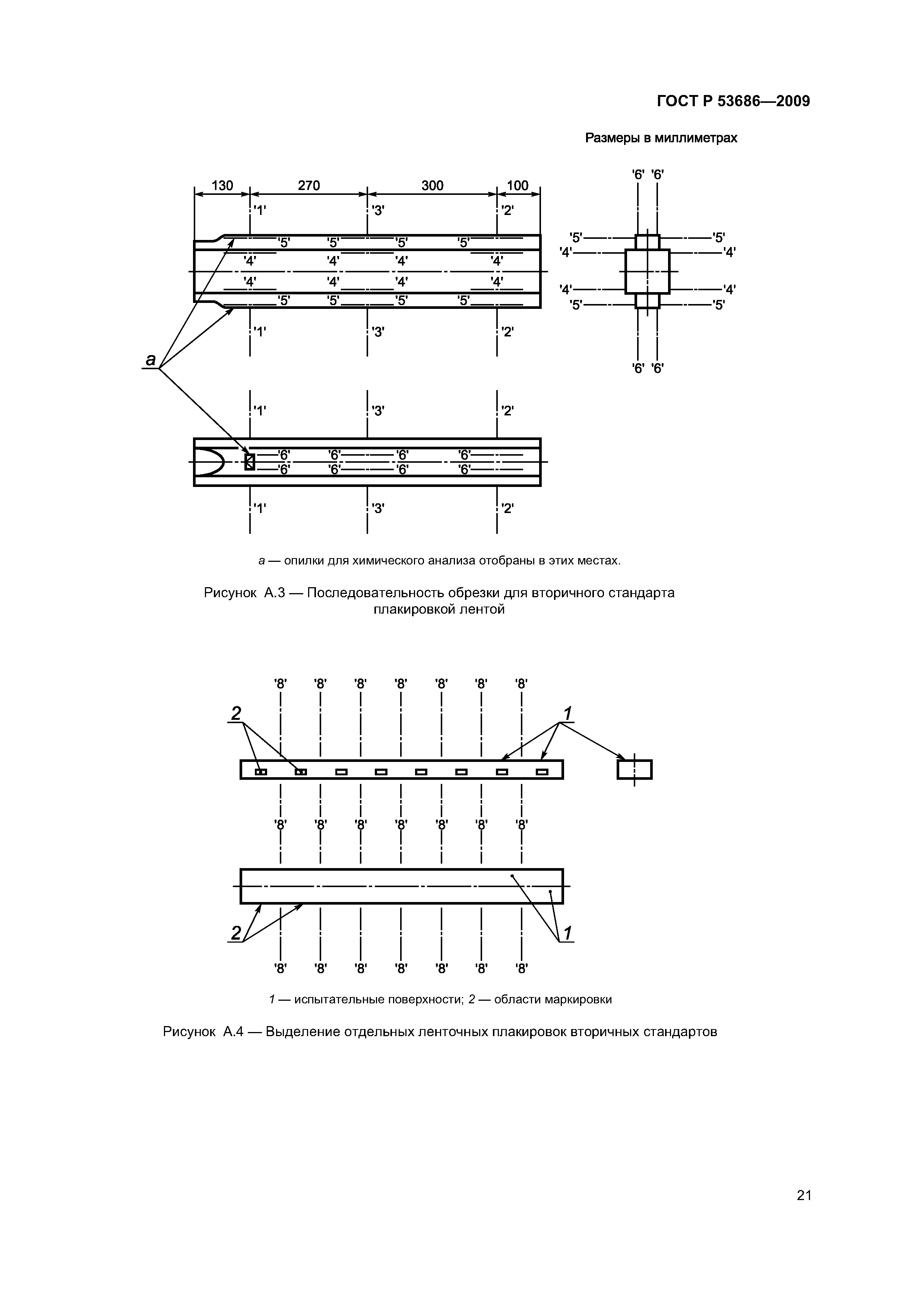

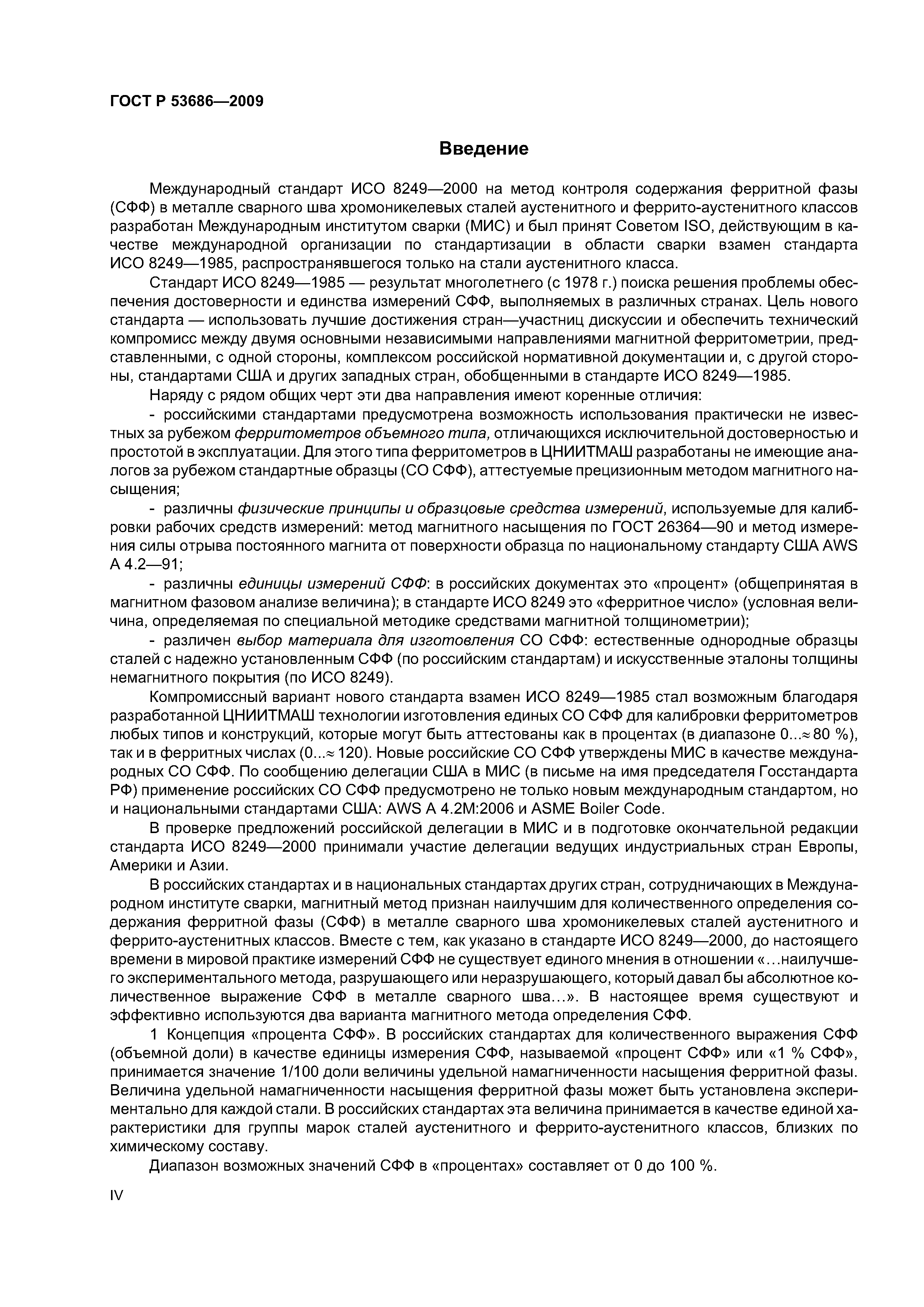

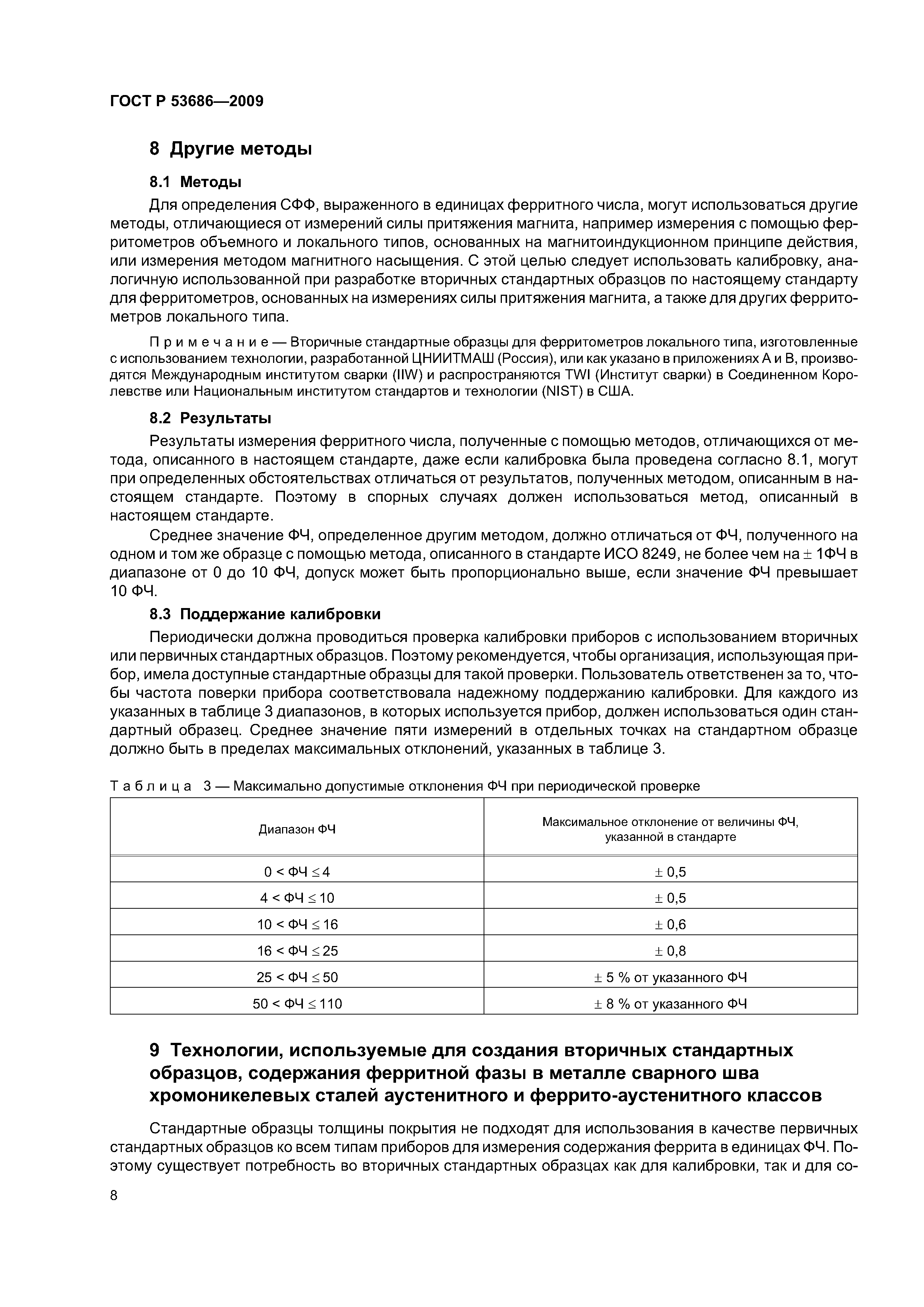

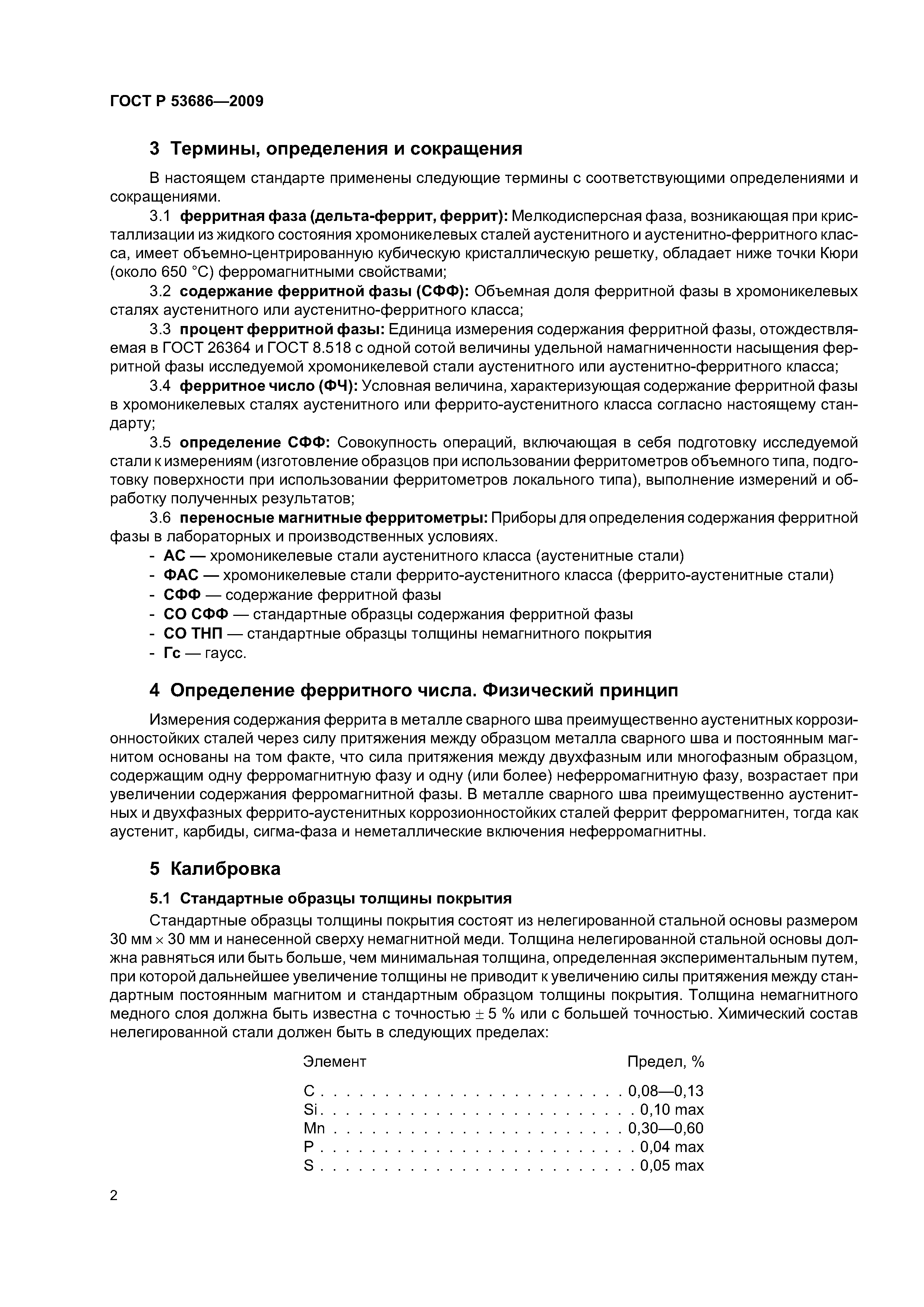

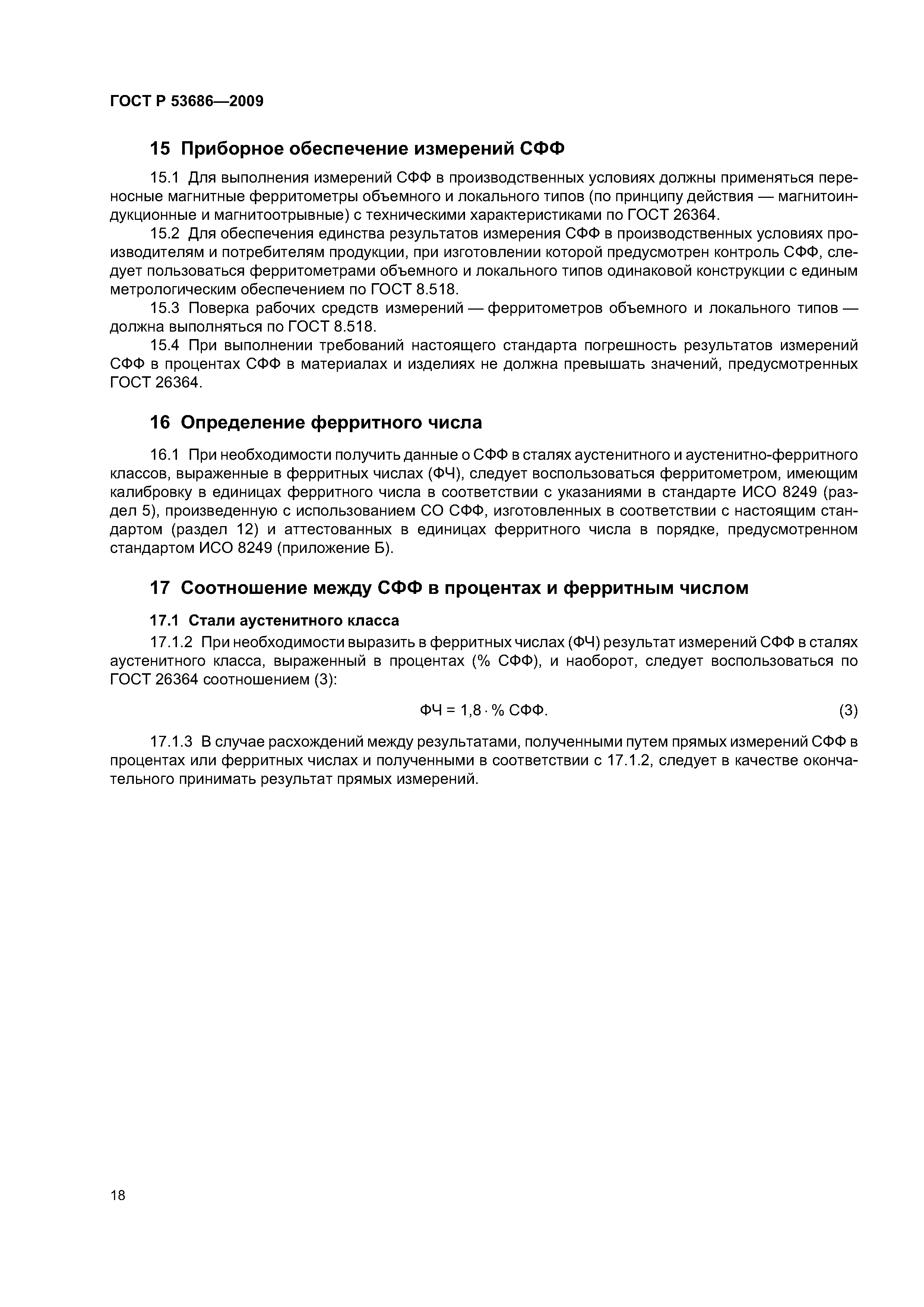

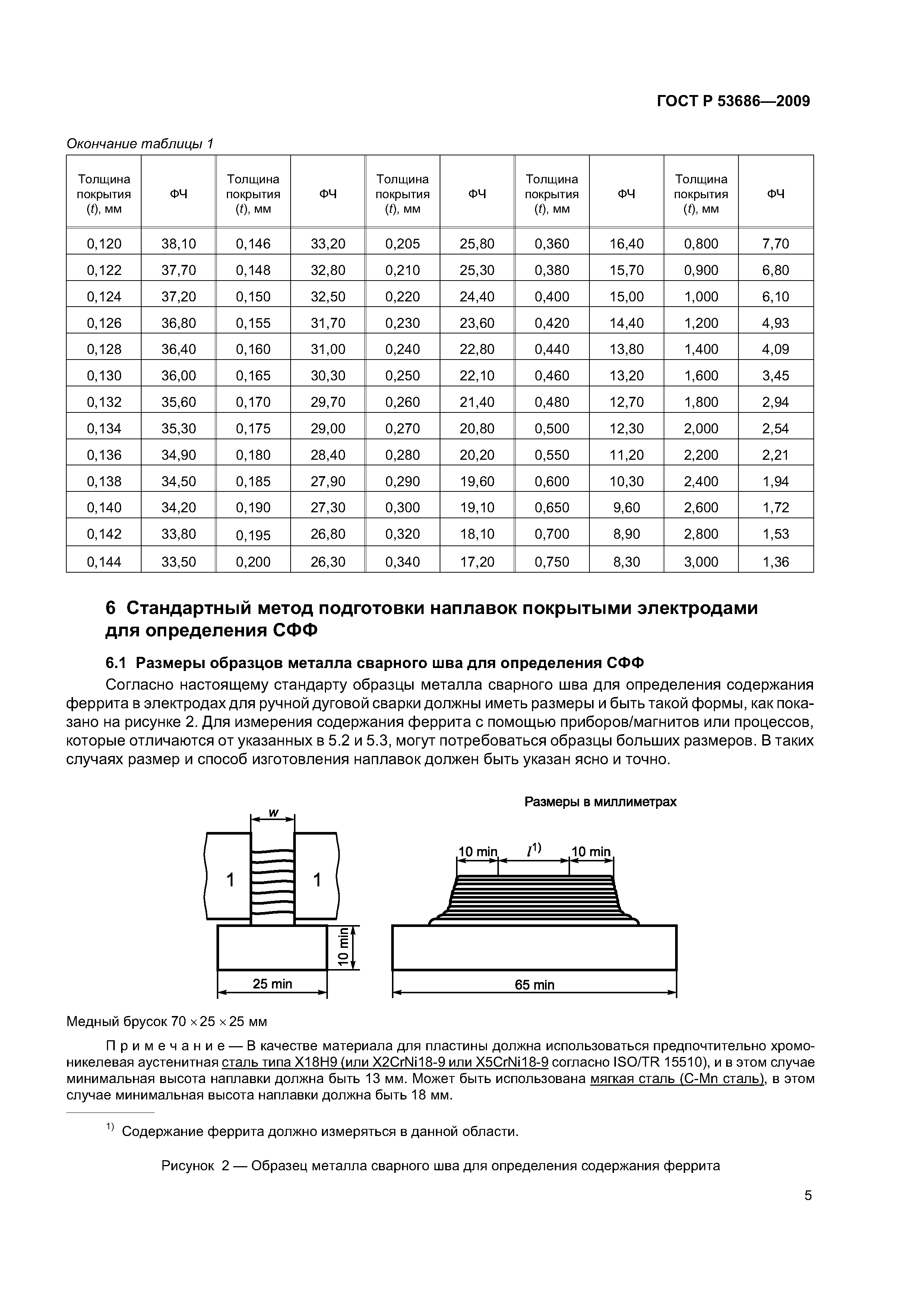

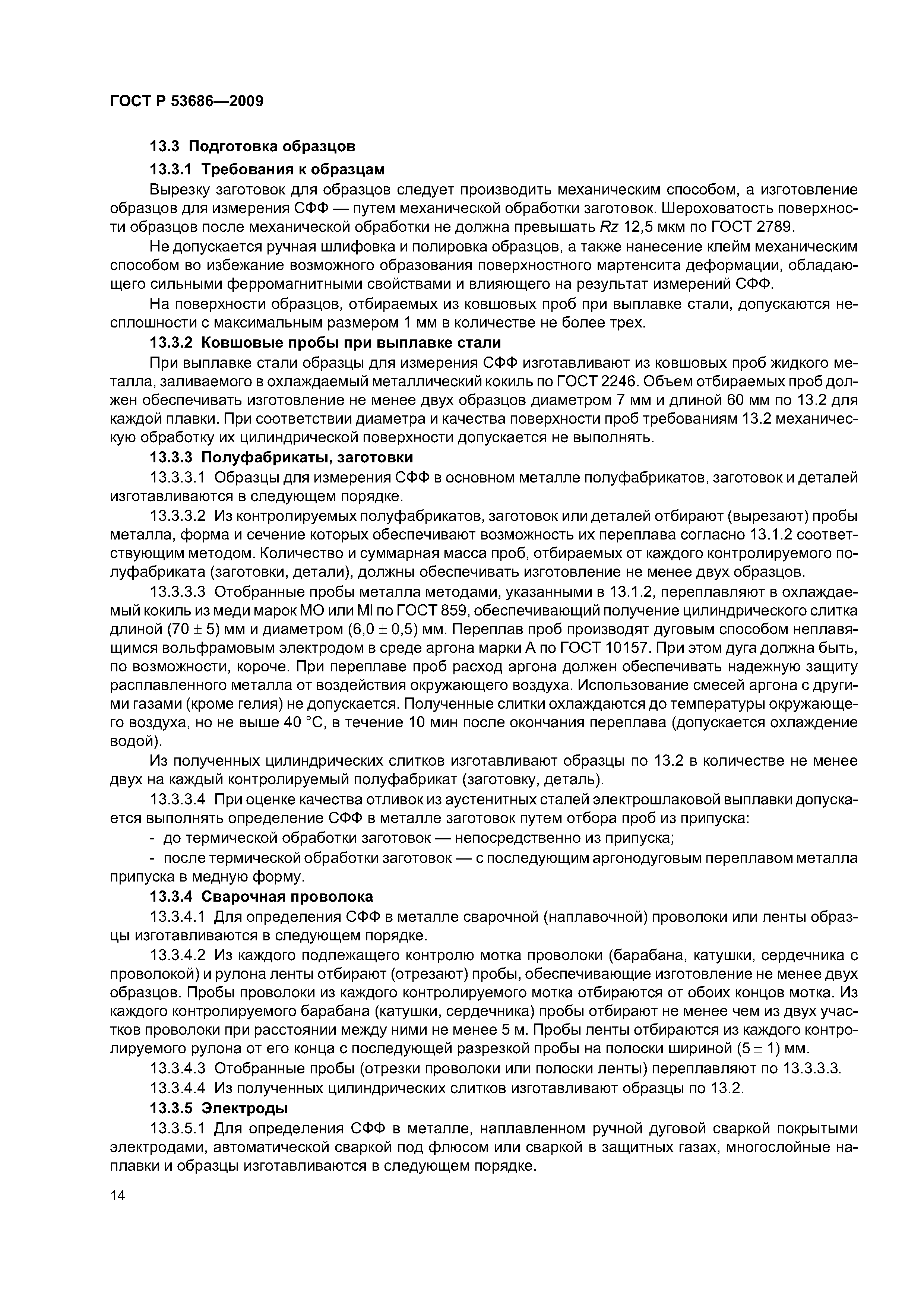

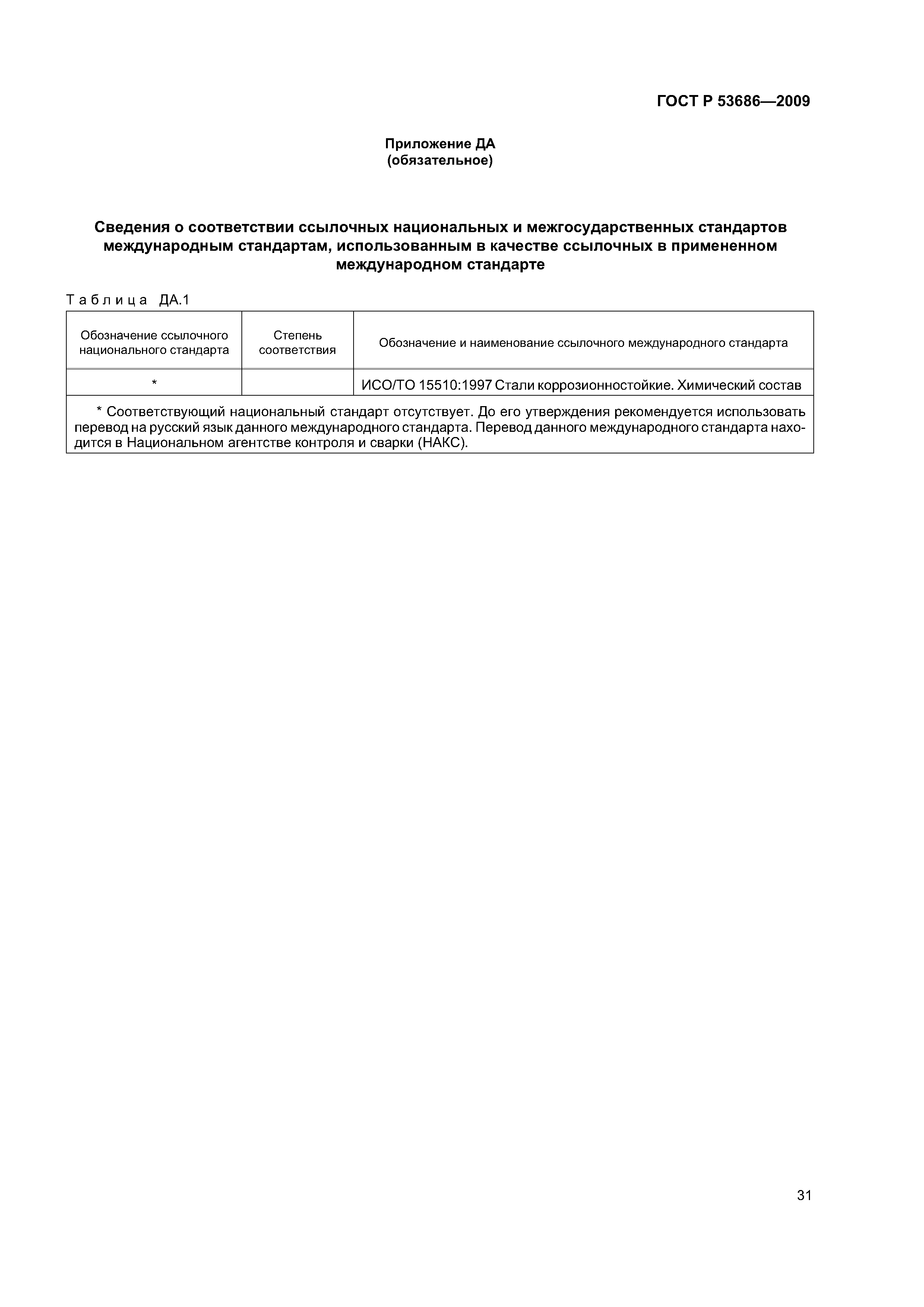

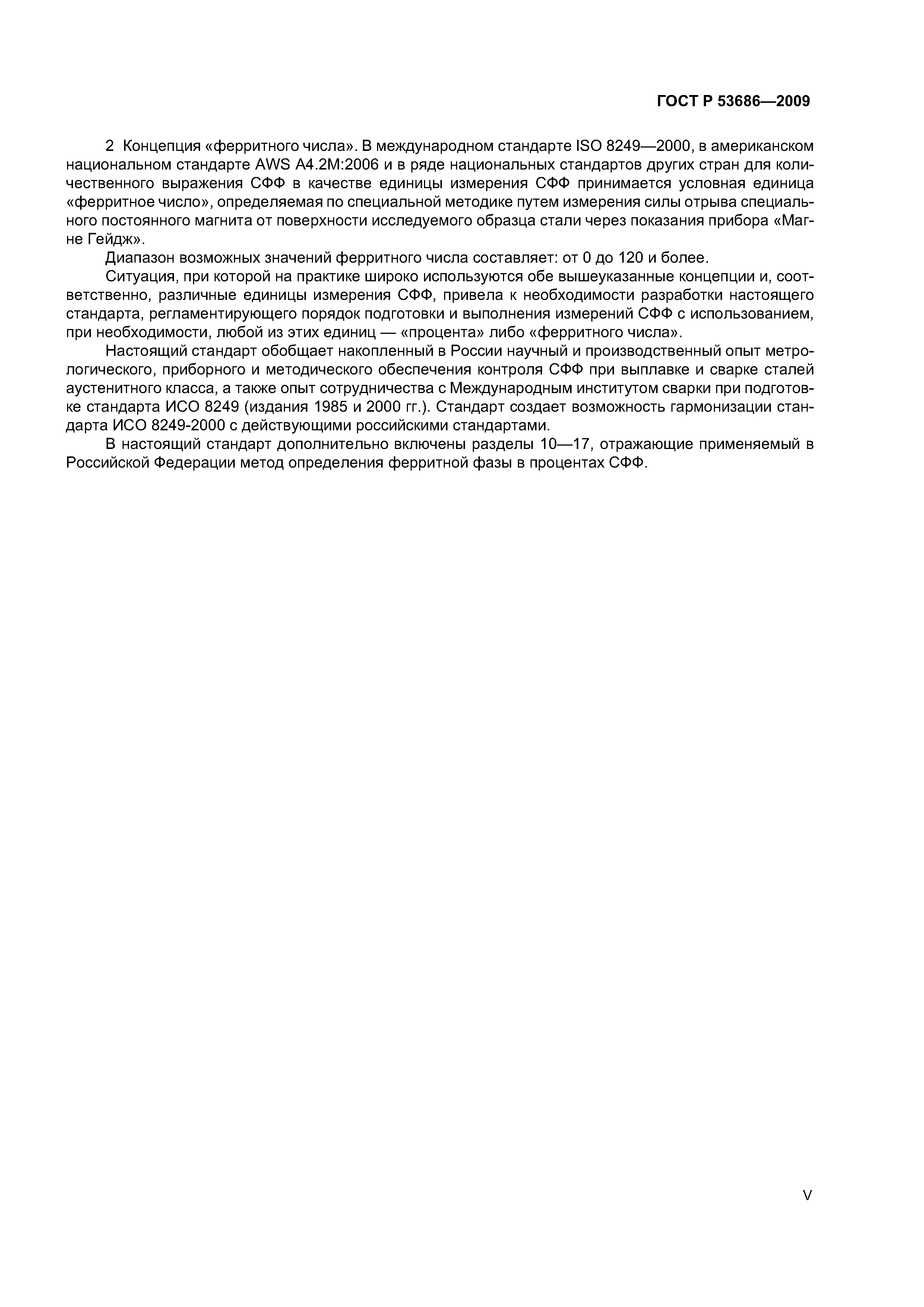

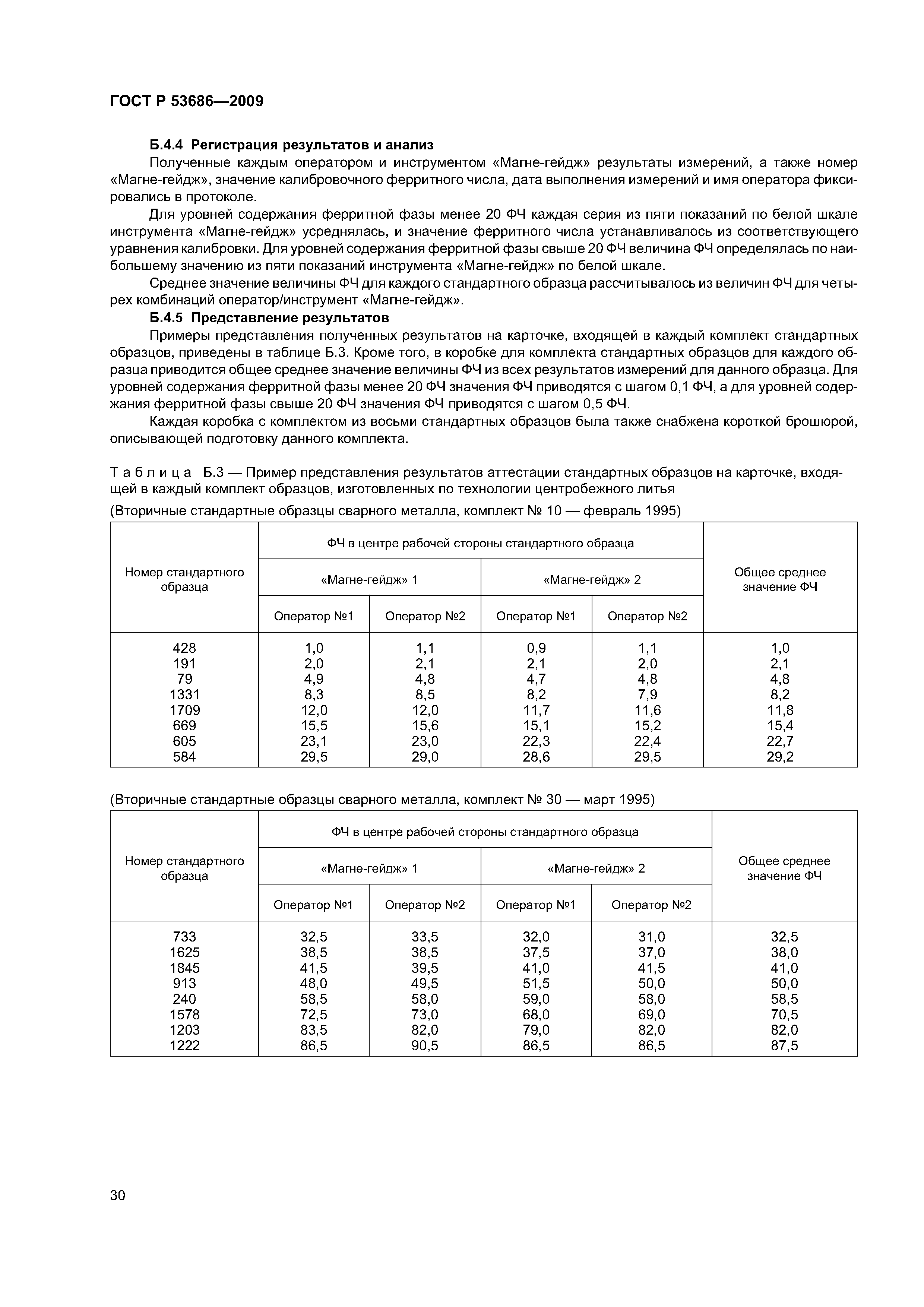

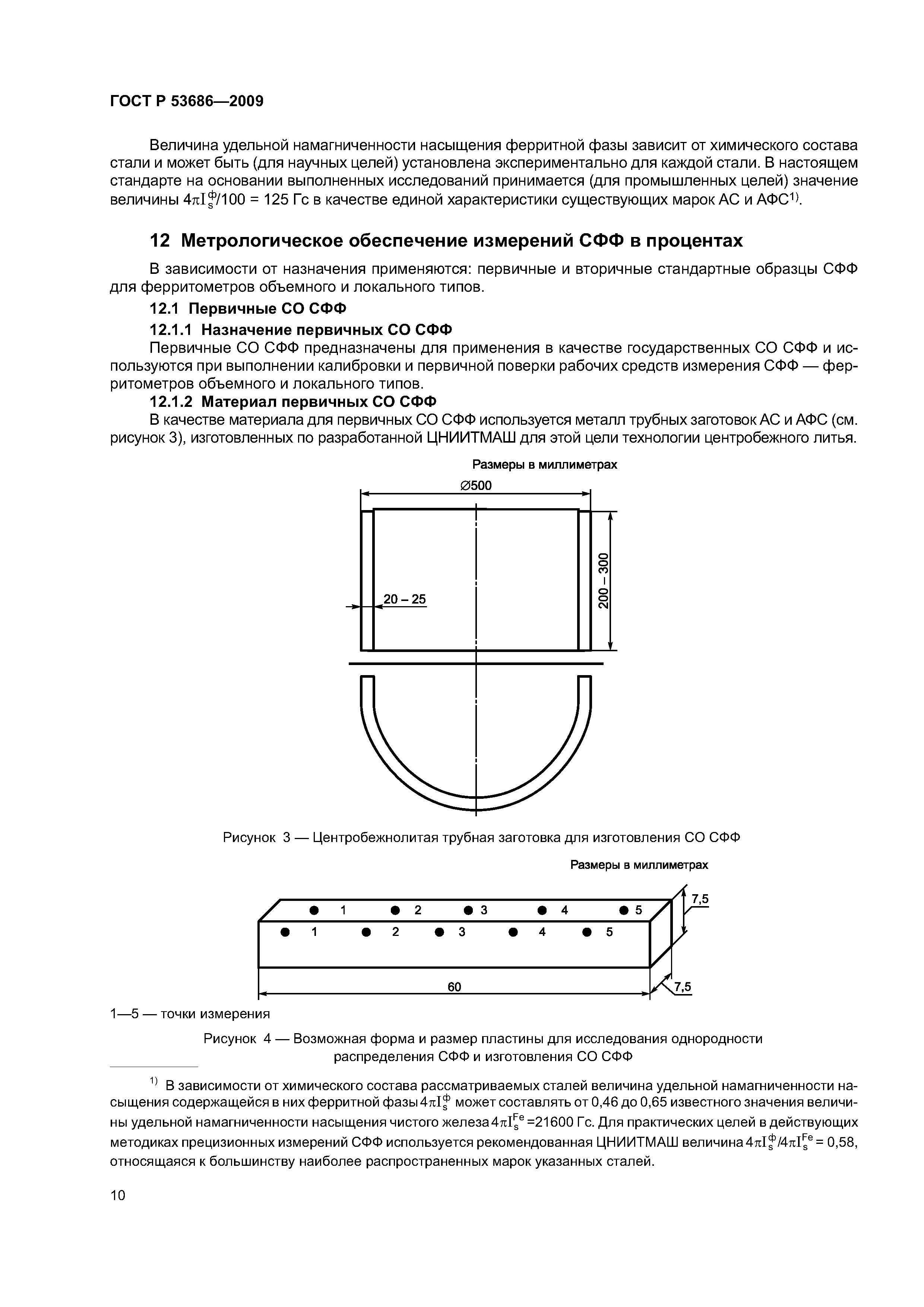

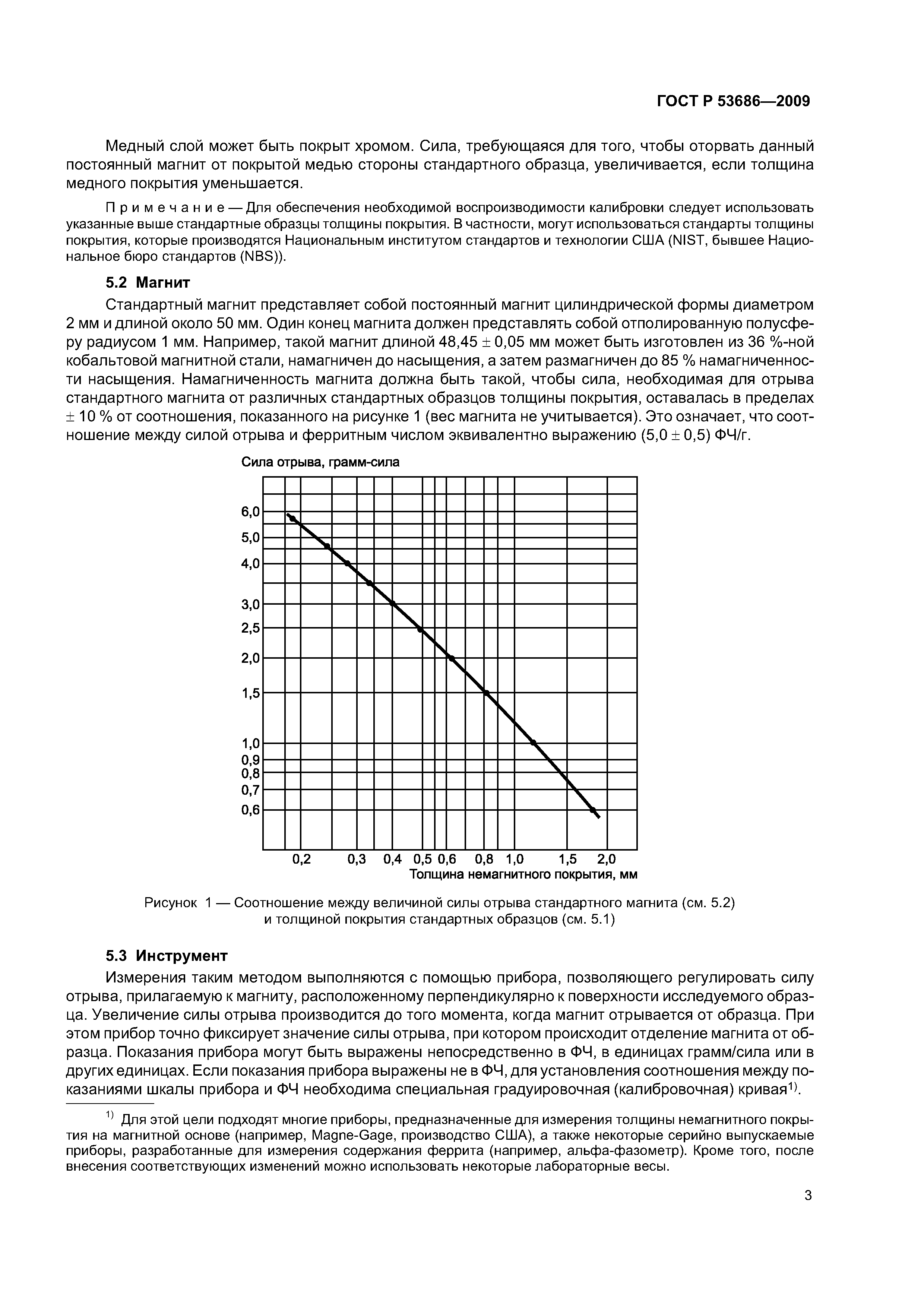

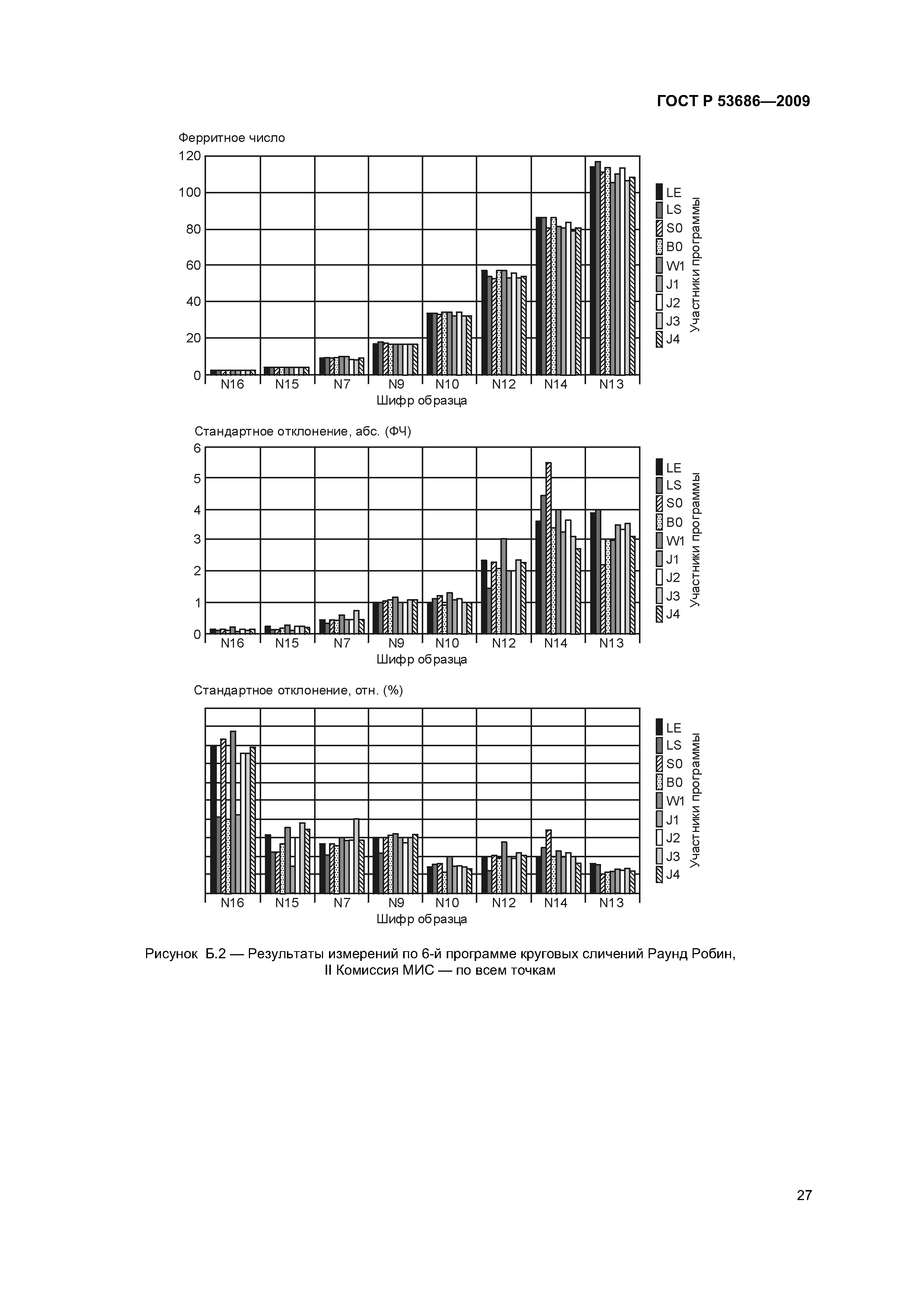

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Определение ферритного числа. Физический принцип 5 Калибровка 6 Стандартный метод подготовки наплавок покрытыми электродами для определения СФФ 7 Стандартные методы подготовки наплавок с помощью других процессов и производственных швов 8 Другие методы 9 Технологии, используемые для создания вторичных стандартных образцов, содержания ферритной фазы в металле сварного шва хромоникелевых сталей аустенитного и ферритоаустенитного классов 10 Определение содержания ферритной фазы в процентах 11 Физический принцип 12 Метрологическое обеспечение измерений СФФ в процентах 13 Подготовка образцов для определения СФФ с использованием ферритометров объемного типа 14 Подготовка образцов для определения СФФ с использованием ферритометров локального типа 15 Приборное обеспечение измерений СФФ 16 Определение ферритного числа 17 Соотношение между СФФ в процентах и ферритным числом Приложение А (справочное) Изготовление вторичных стандартных образцов СФФ методом послойной наплавки ленточными электродами Приложение Б (справочное) Изготовление стандартных образцов СФФ методом центробежного литья Приложение ДА (обязательное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография

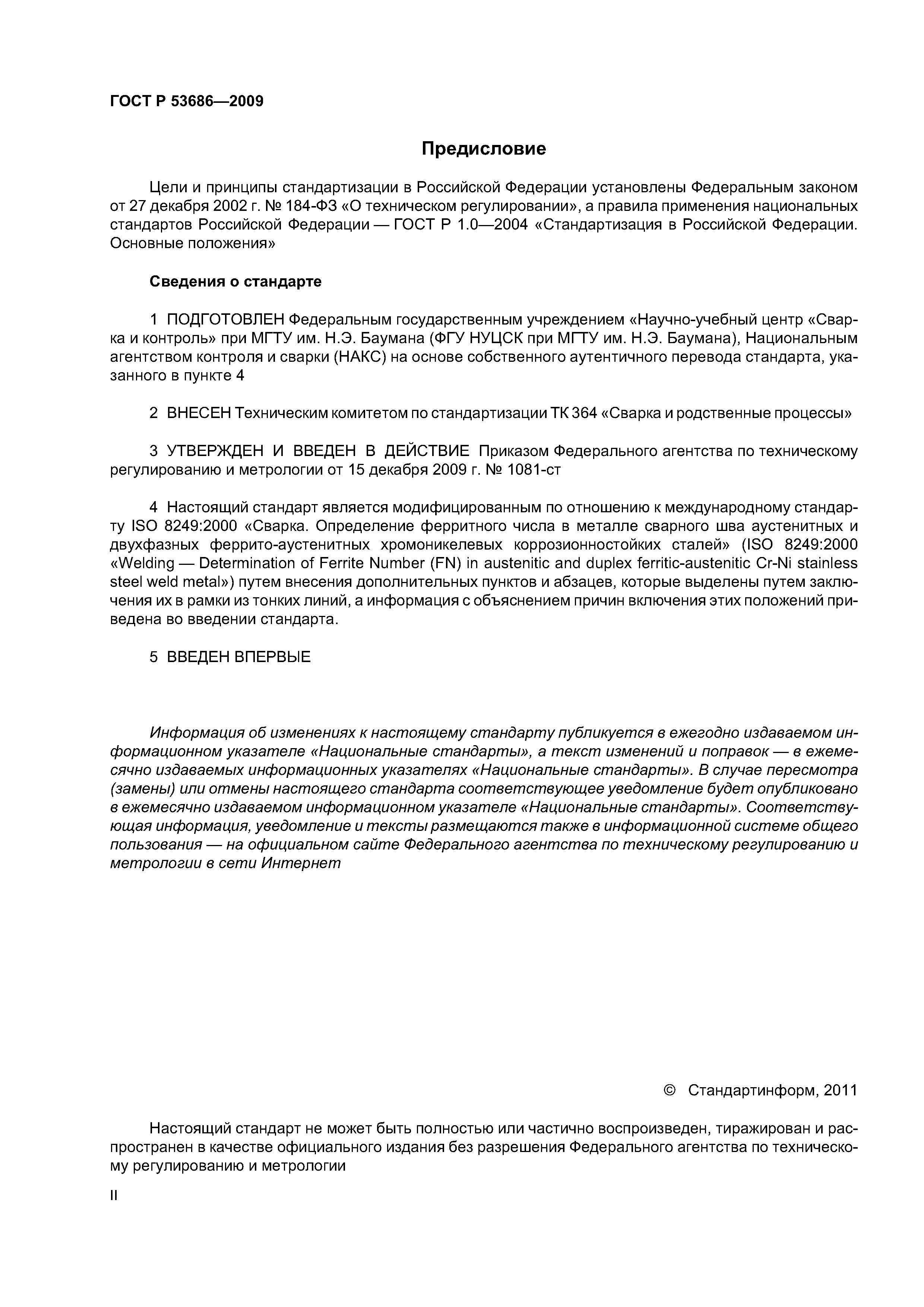

Разработан:	НАКС ФГУ НУЦСК при МГТУ им. Н.Э. Баумана
Утверждён:	15.12.2009 Федеральное агентство по техническому регулированию и метрологии (1081-ст)
Издан:	Стандартинформ (2011 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварка, пайка твердым и мягким припоем в целом Экология МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварка, пайка твердым и мягким припоем в целом
Нормативные ссылки:	ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 26364-90 «Ферритометры для сталей аустенитного класса. Общие технические условия» ГОСТ 8.518-84 «Государственная система обеспечения единства измерений. Ферритометры для сталей аустенитного класса. Методика поверки» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ 859-2001 «Медь. Марки» Федеральный закон 184-ФЗ «О техническом регулировании»
