Скачать Серия 1.431-10 Выпуск 1. Рабочие чертежи

Дата актуализации: 10.08.2017

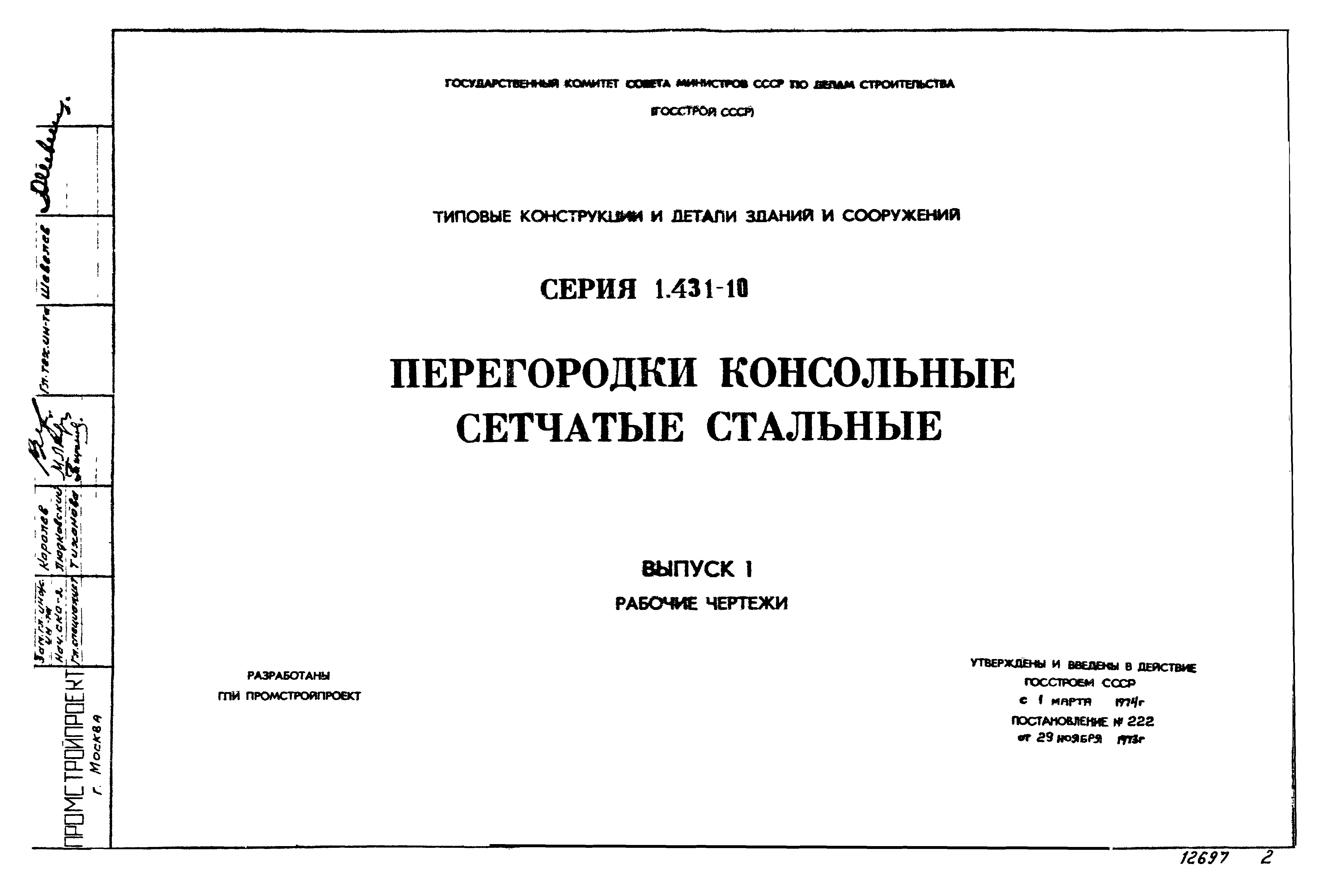

Серия 1.431-10

Выпуск 1. Рабочие чертежи

Обозначение:	Серия 1.431-10
Обозначение англ:	Series 1.431-10
Статус:	заменен
Название рус.:	Выпуск 1. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.1980
Область применения:	Конструкция сетчатых перегородок сборно-разборная, состоит из строек, устанавливаемых с шагом 1,5 м, основных щитов размерами 1,5х1,8 м и 1,5х2,4 м и доборных щитов размерами 1х1,8 м, 1х2,4 м, навешиваемых на стойки

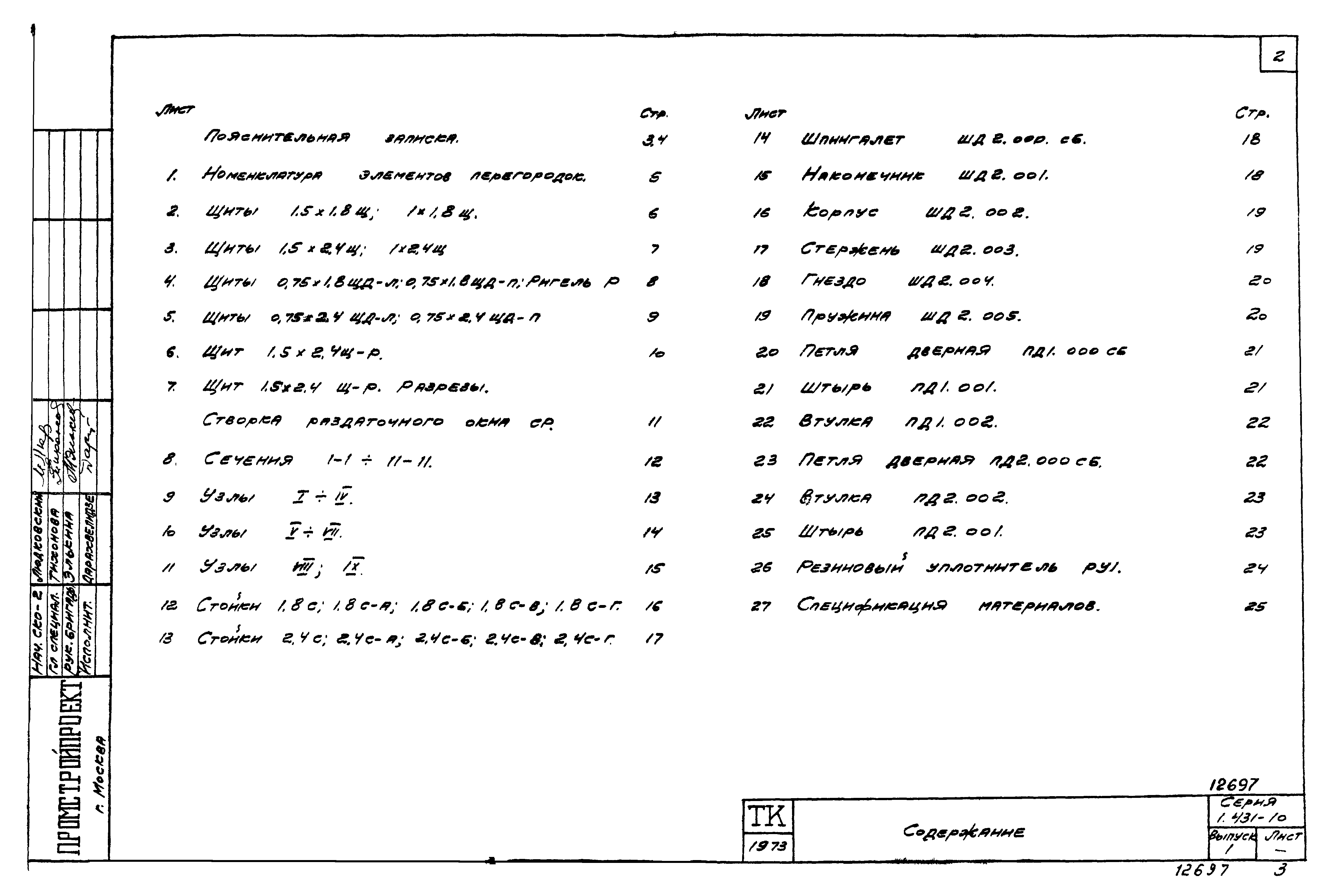

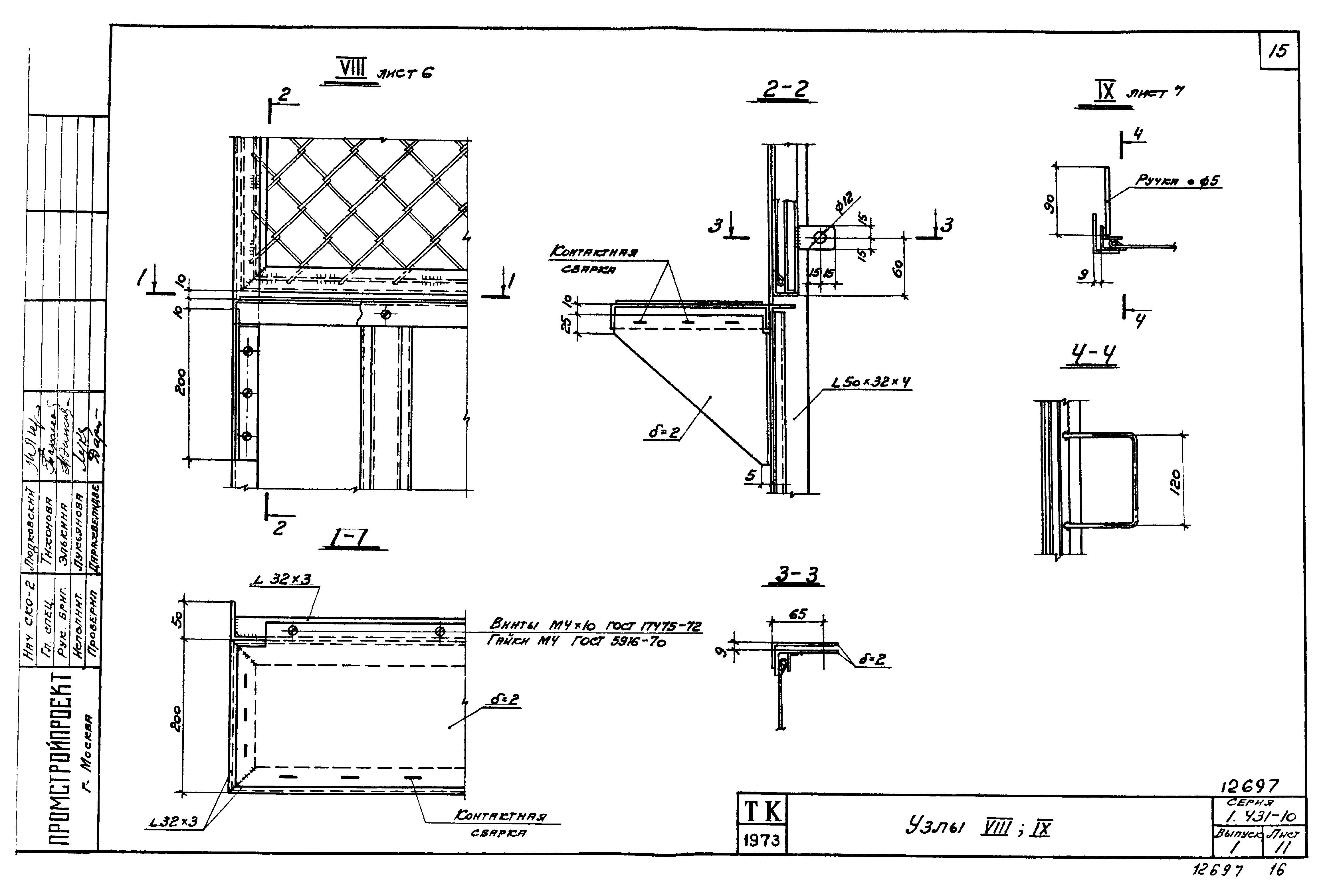

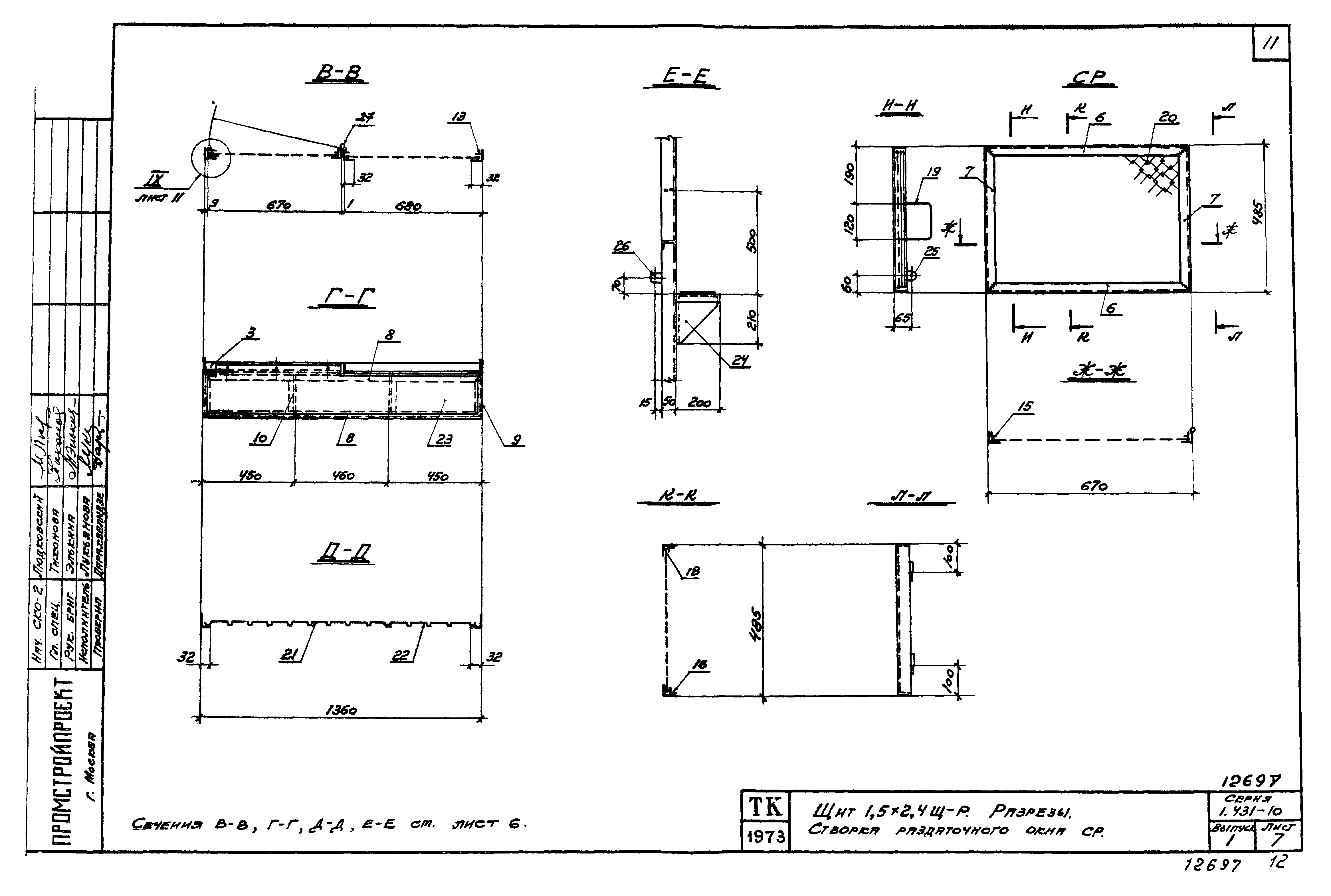

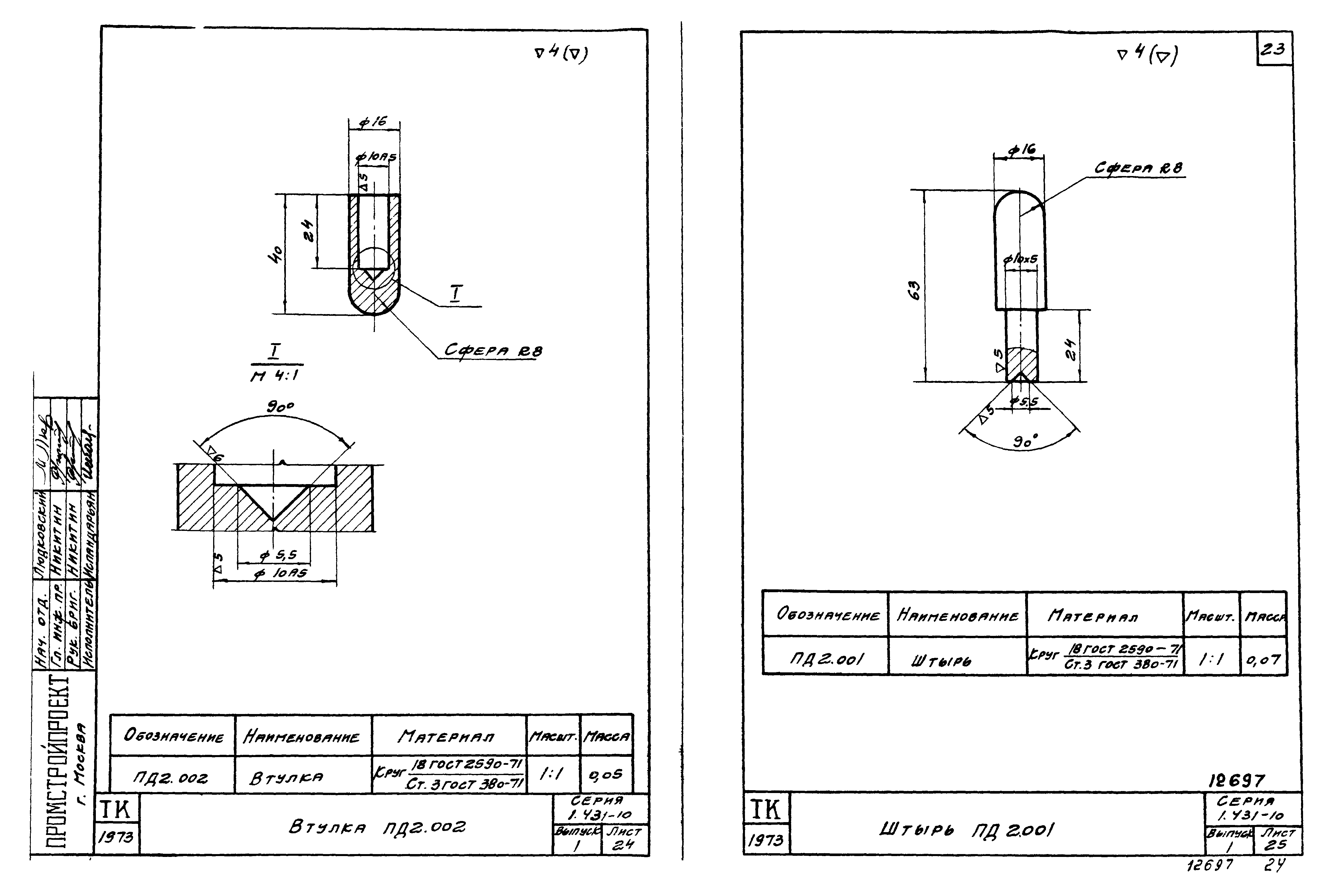

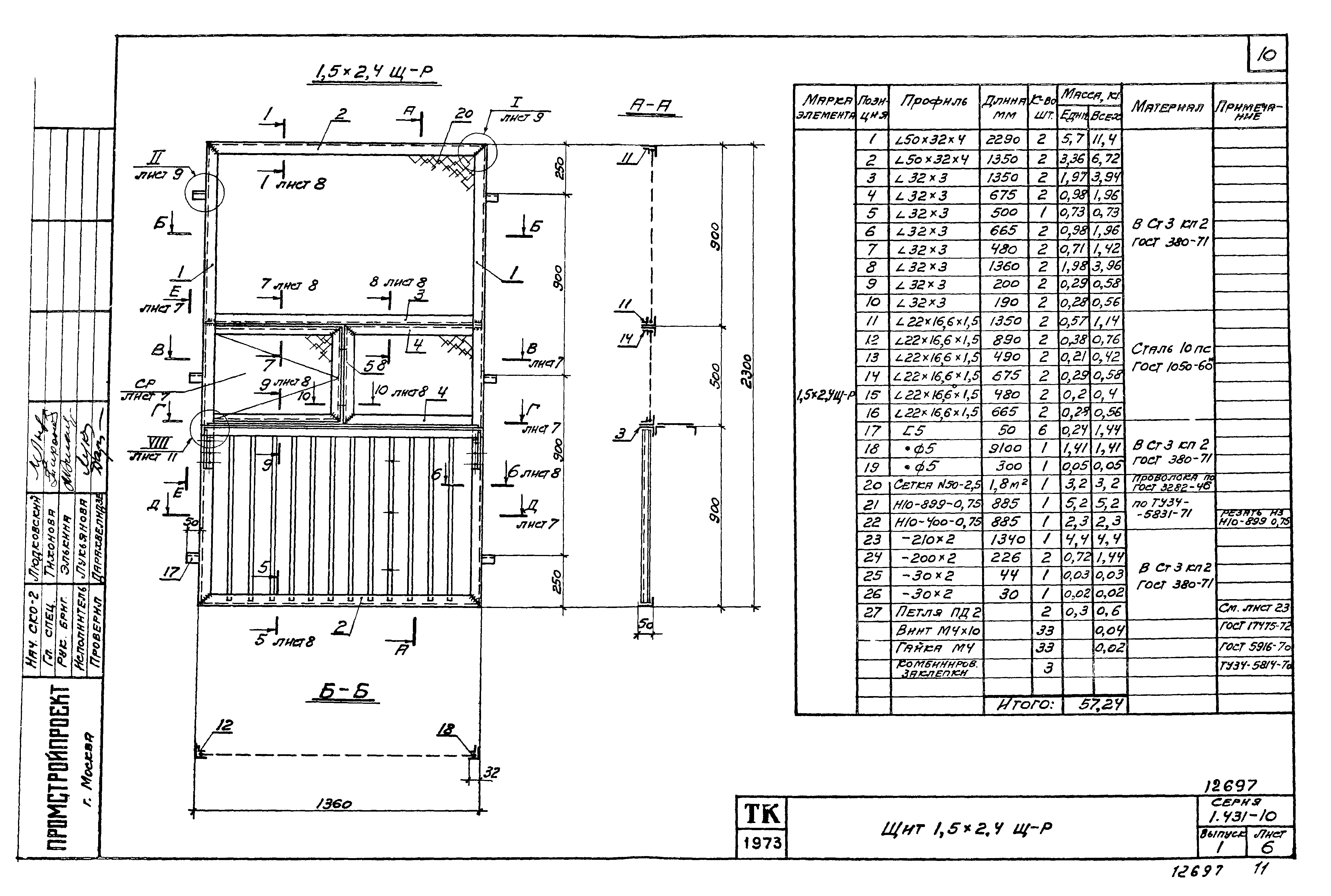

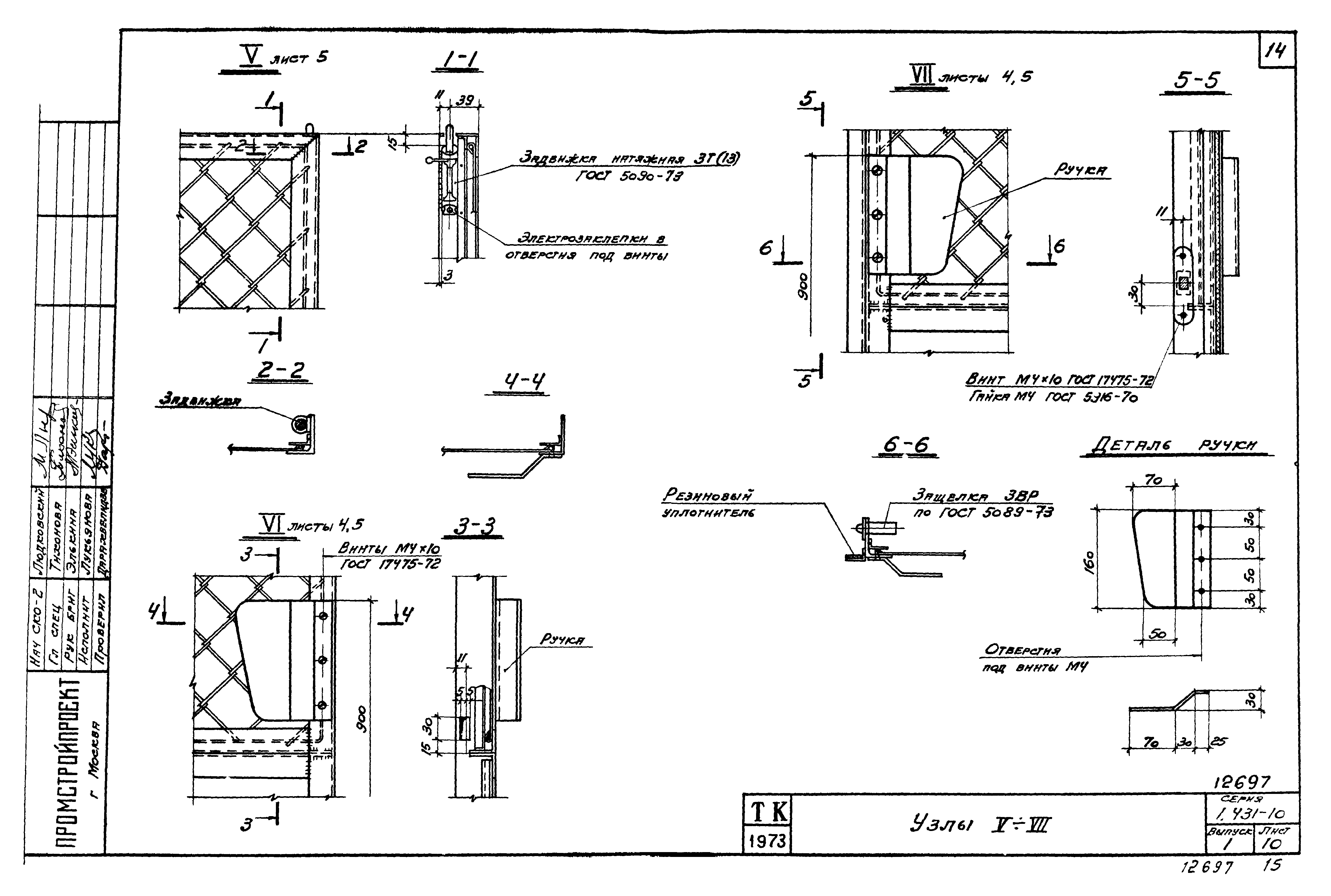

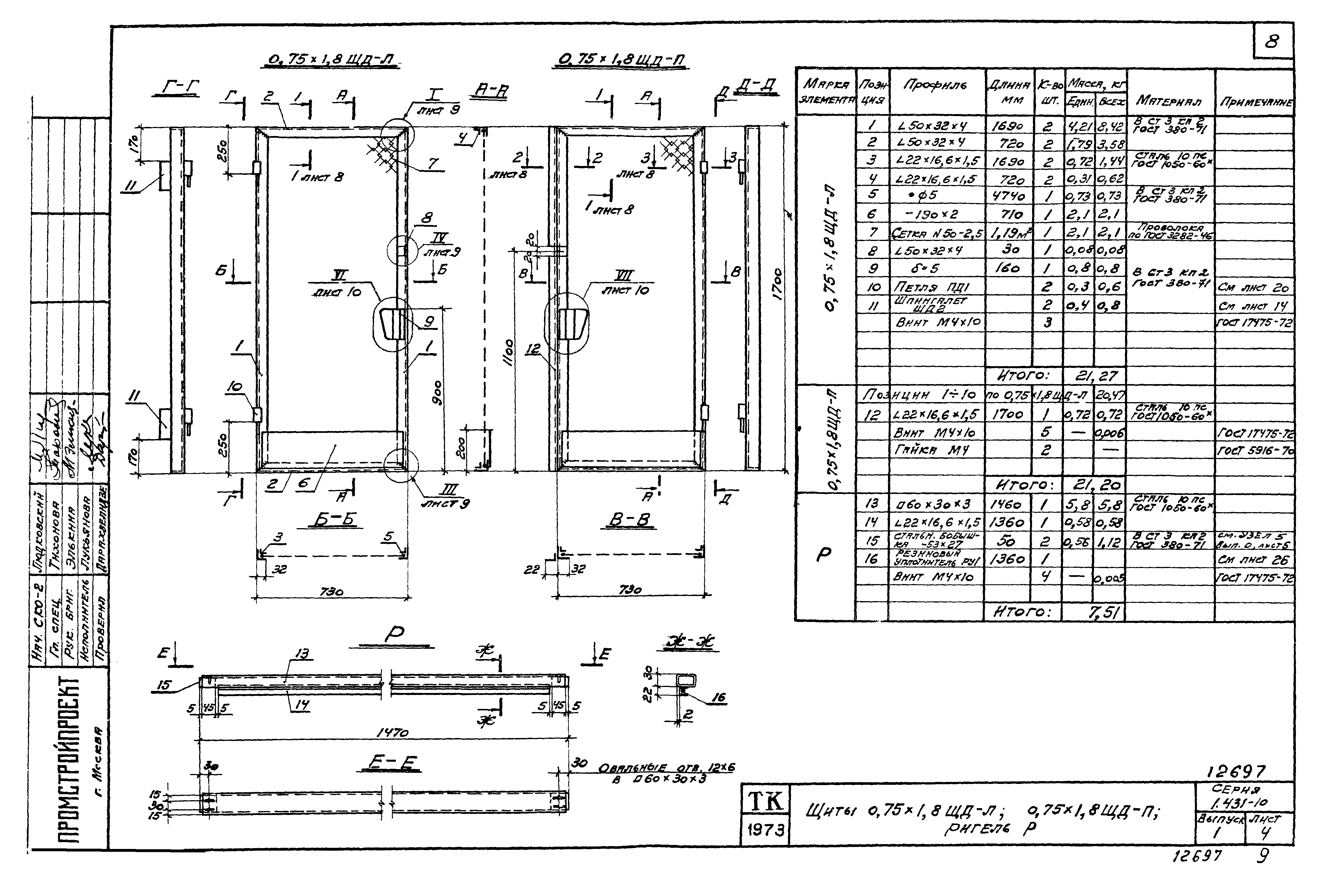

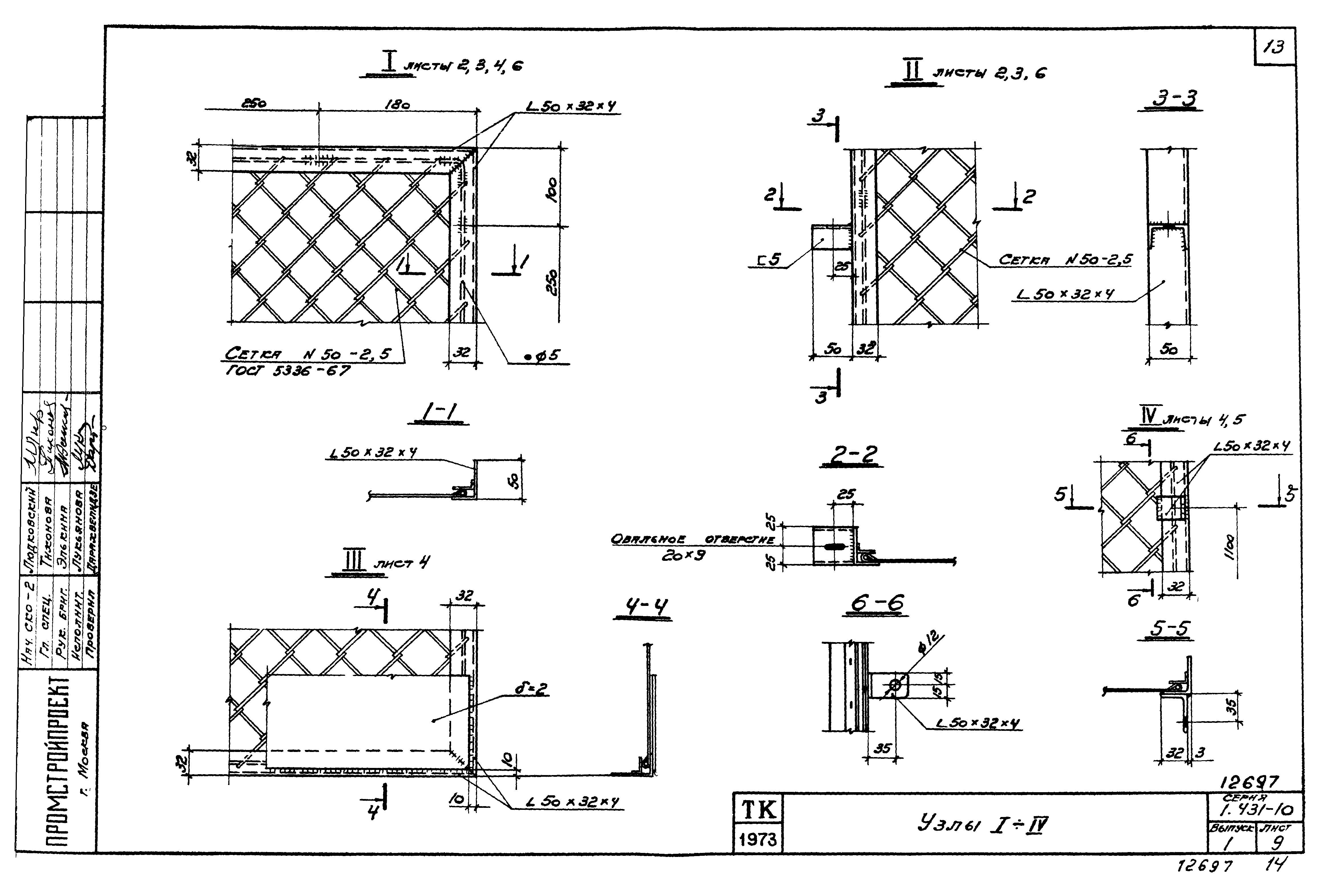

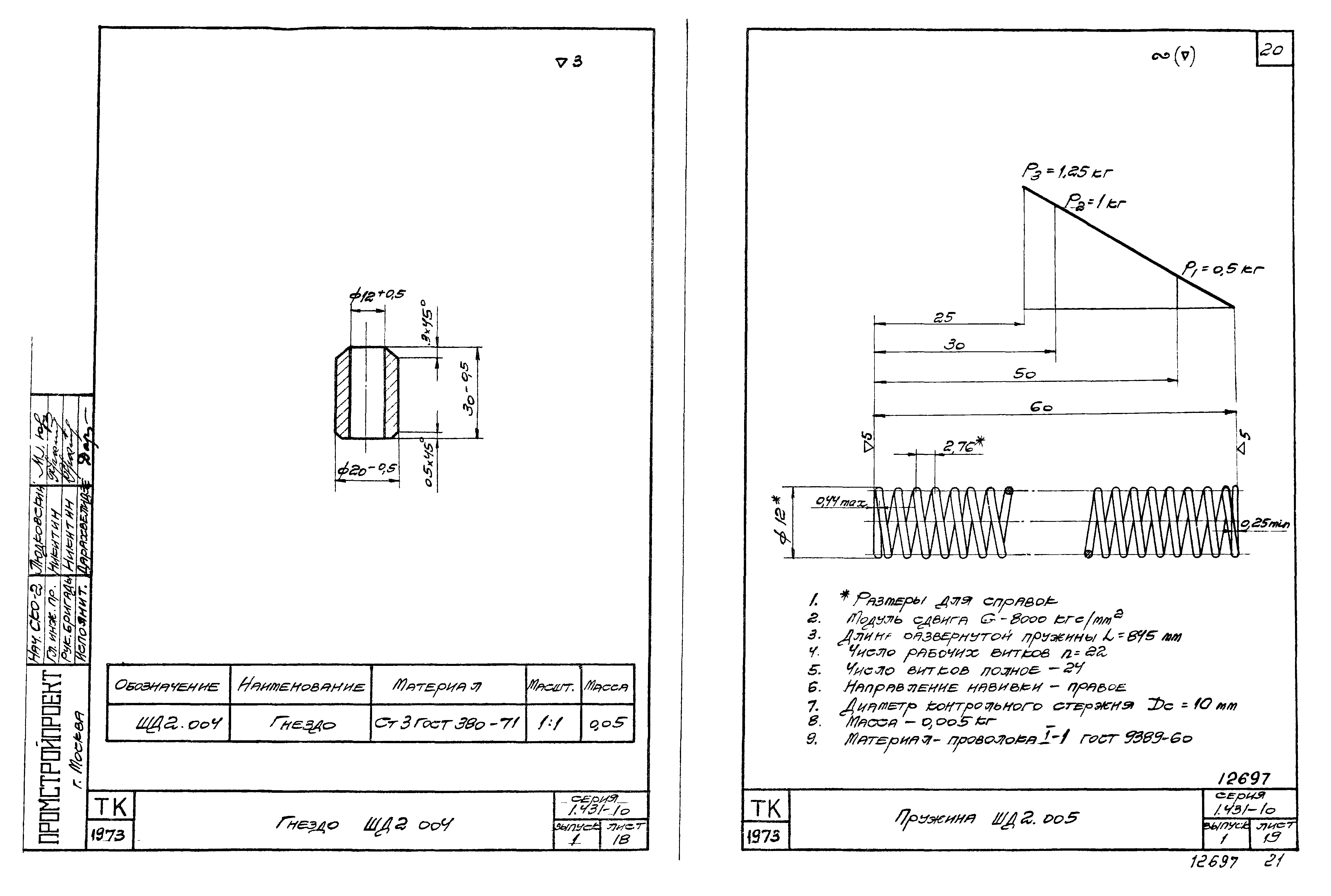

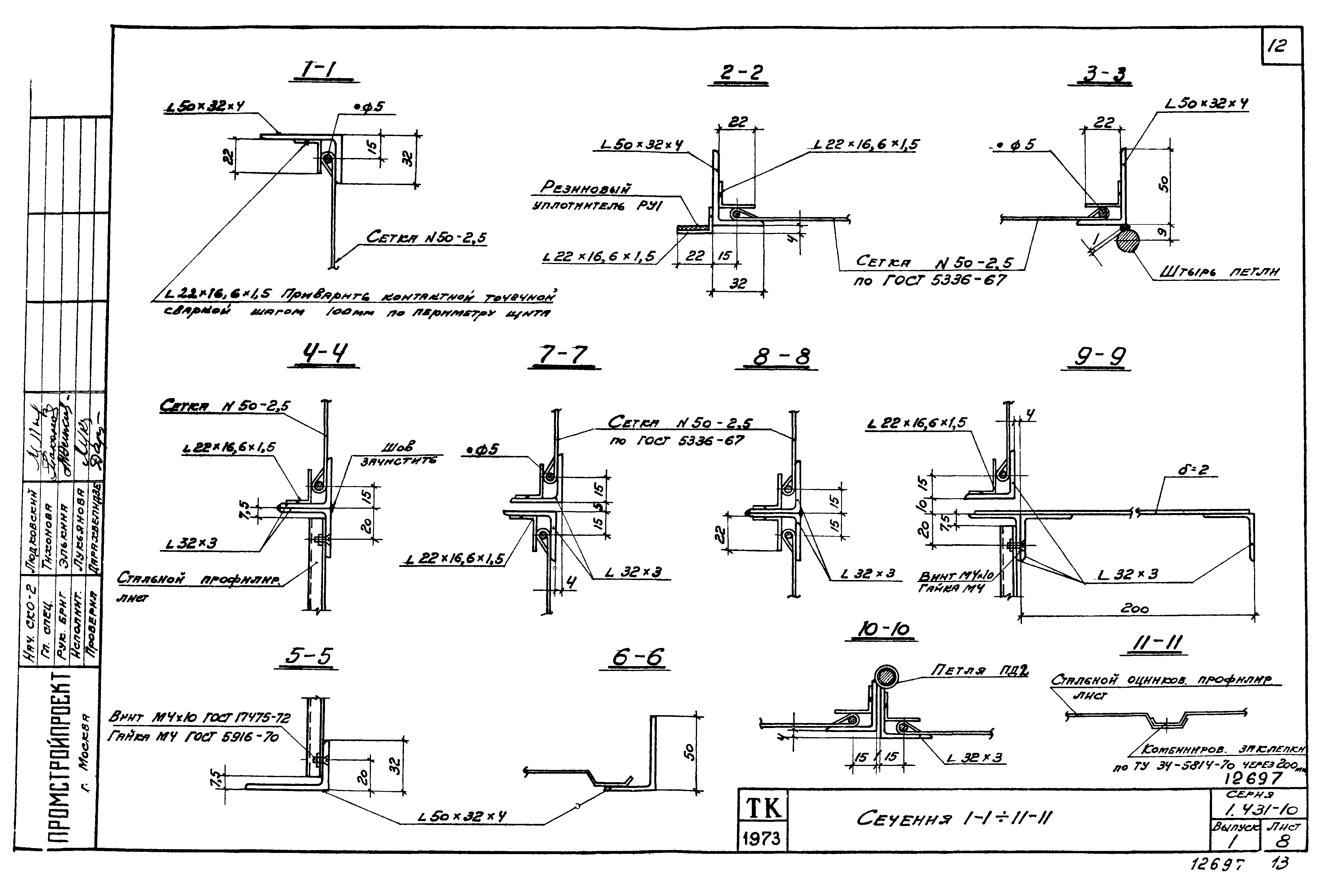

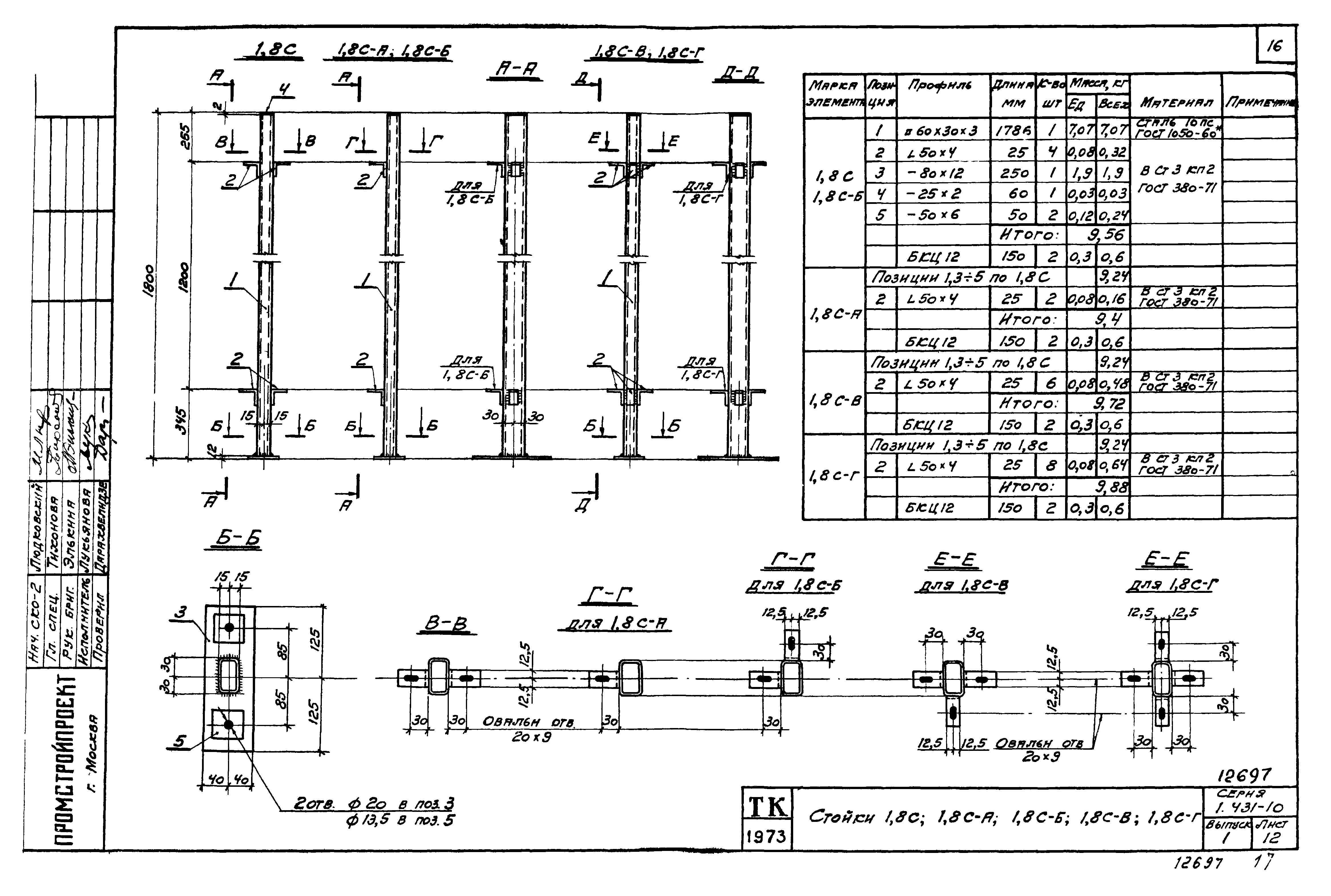

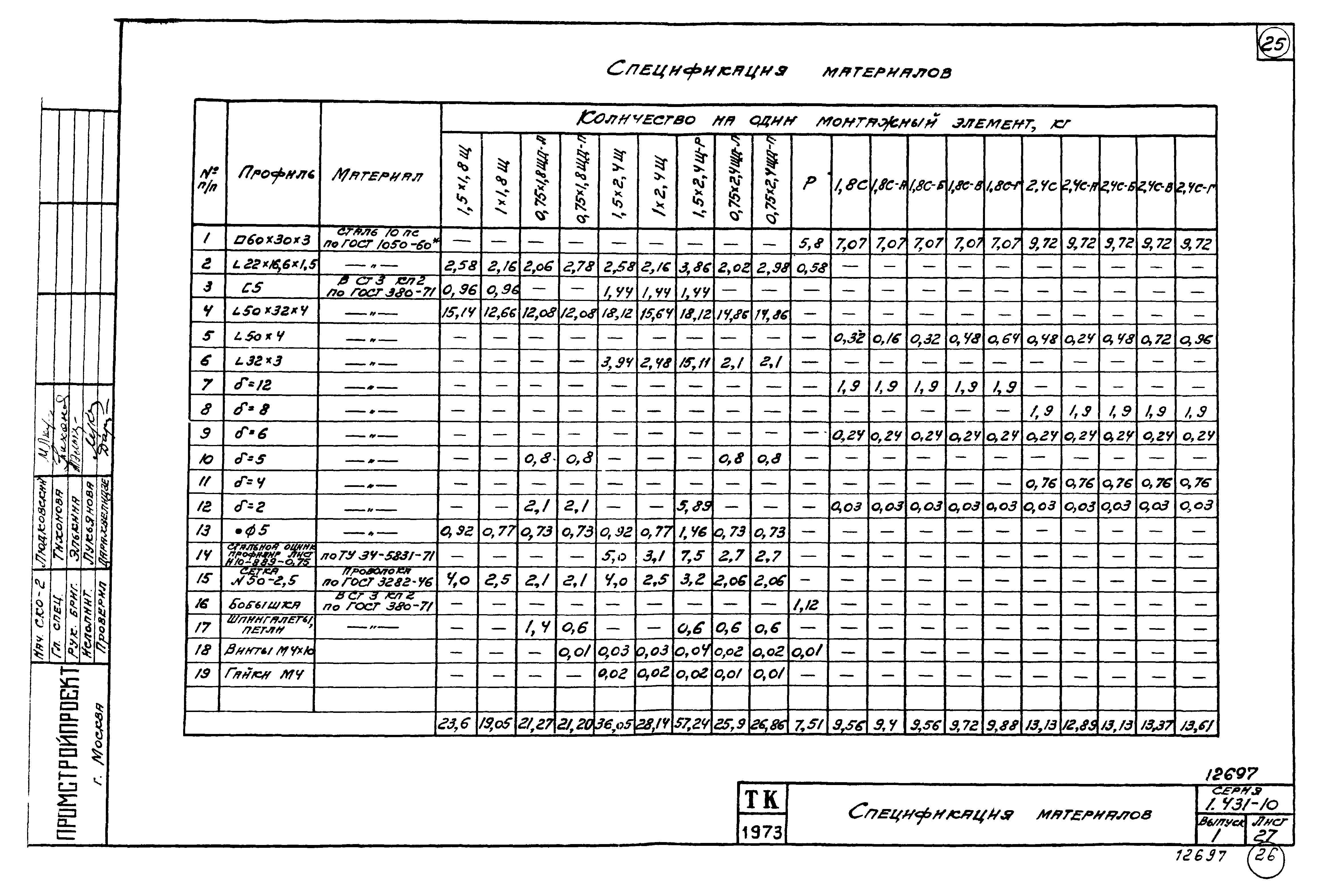

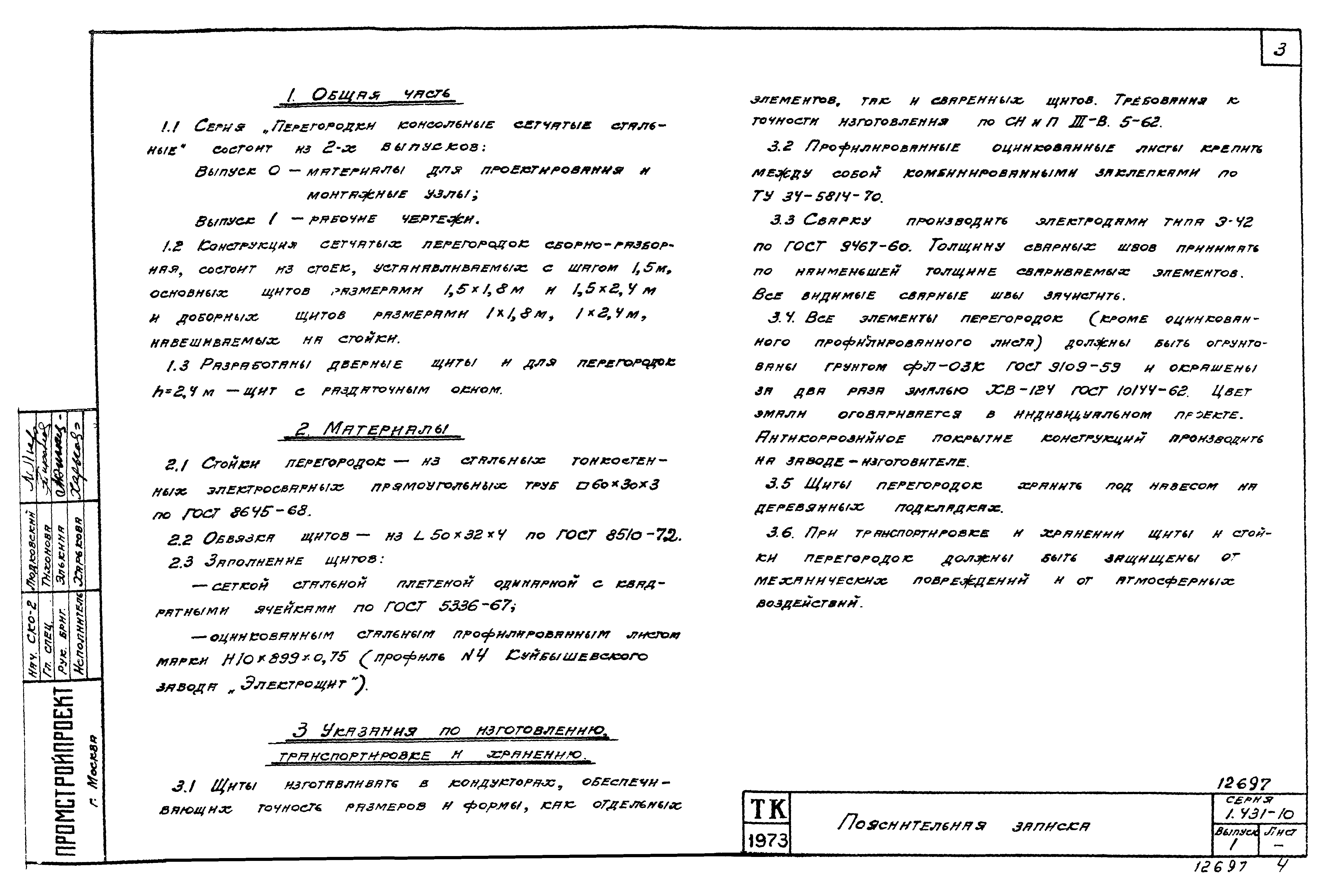

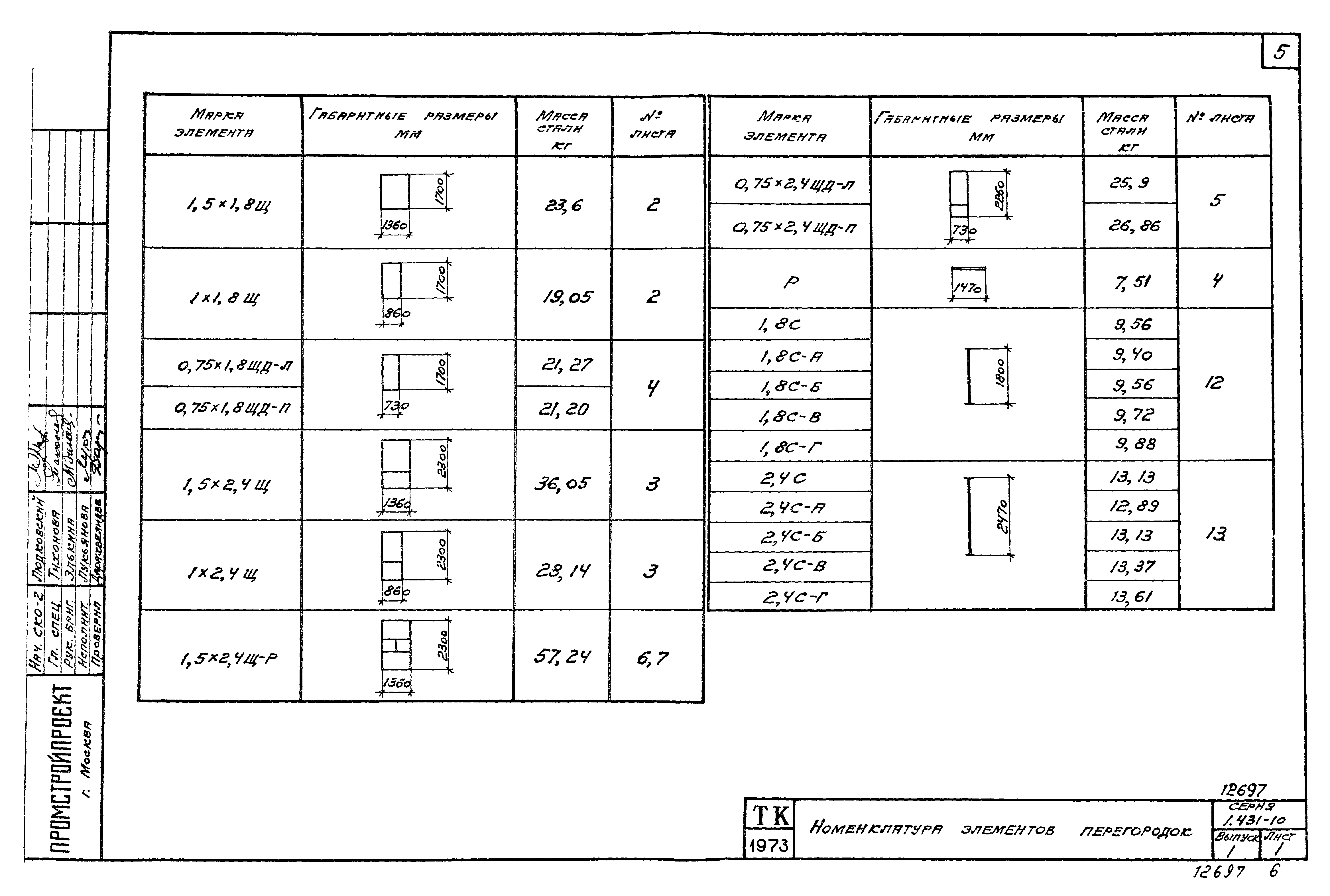

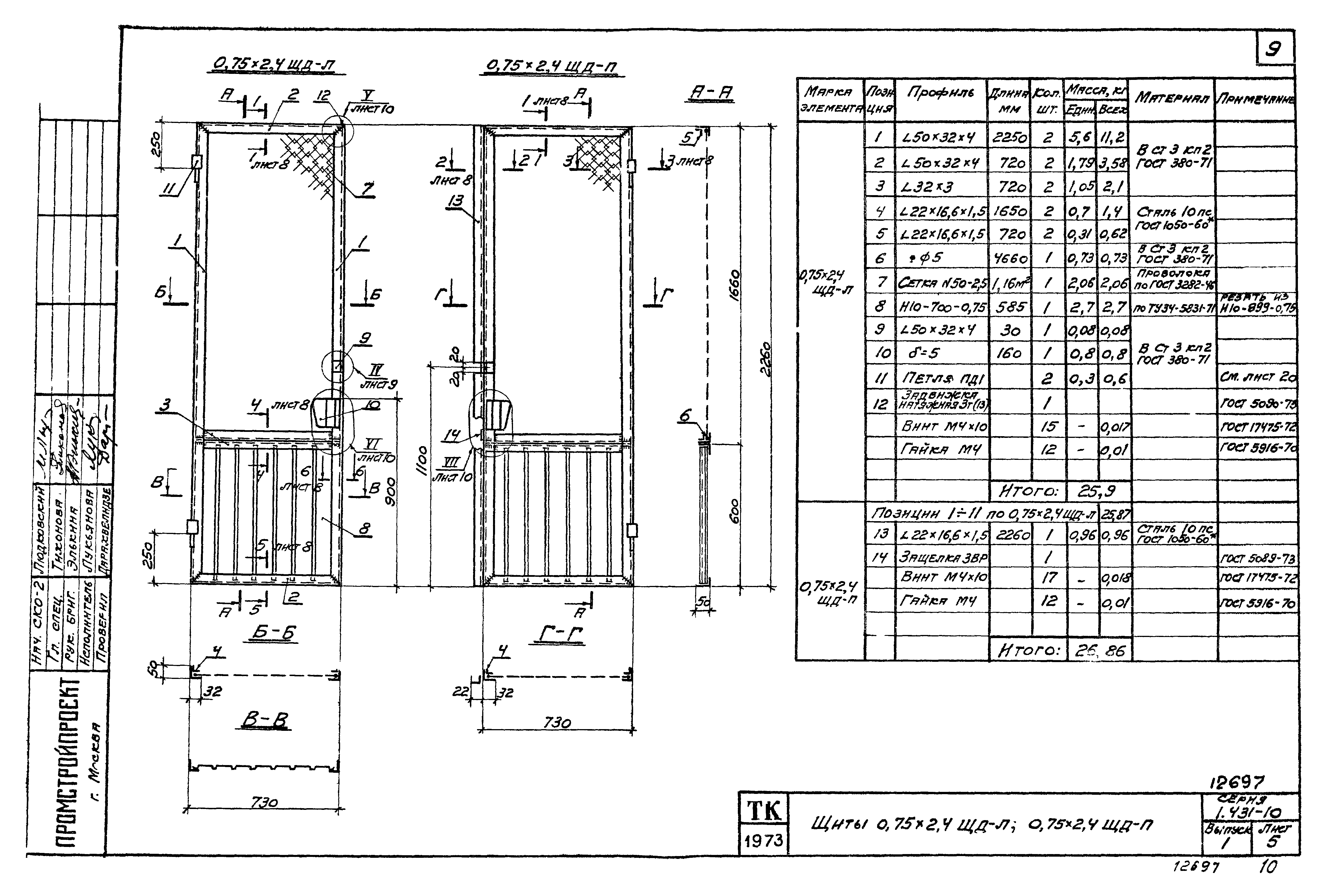

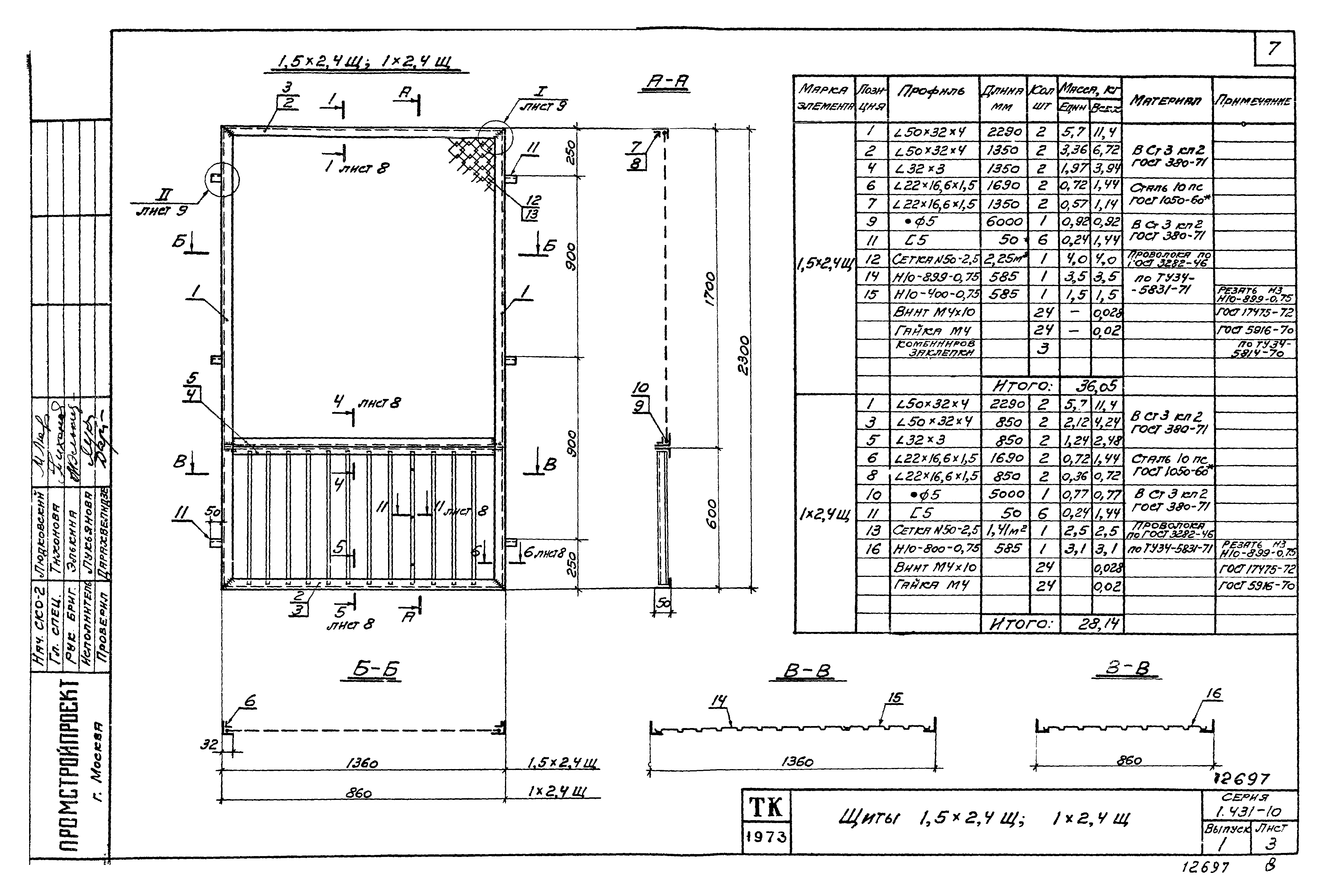

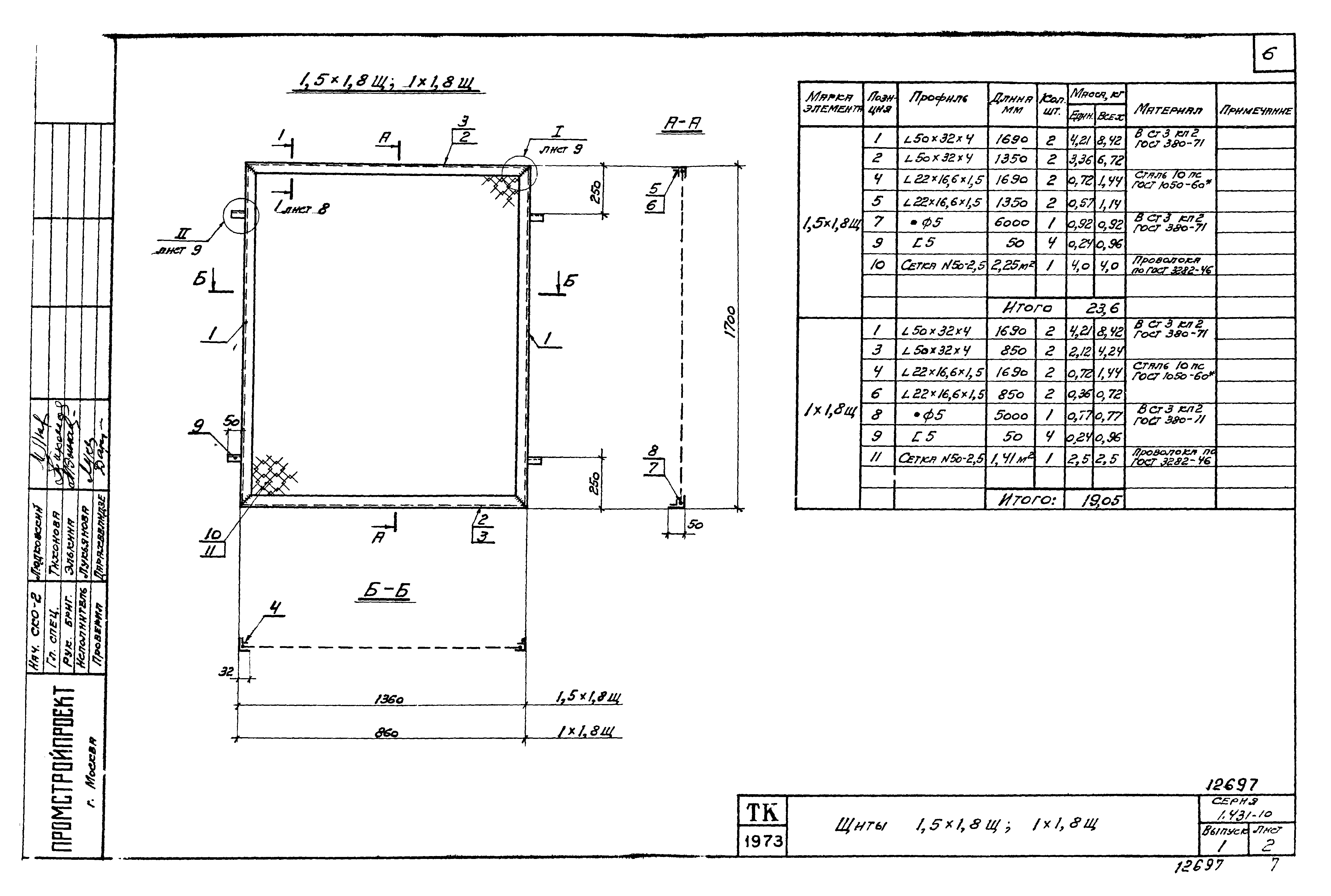

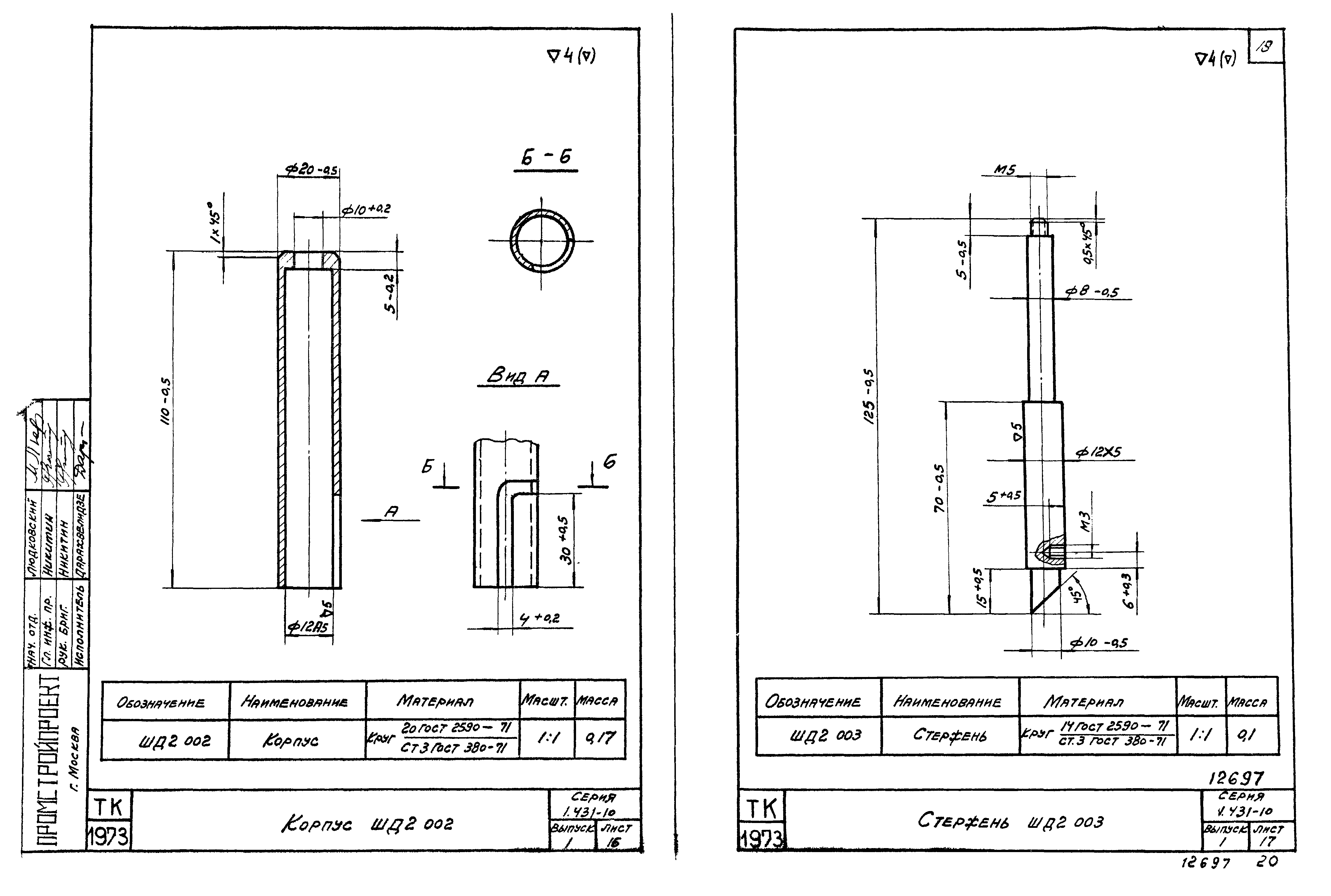

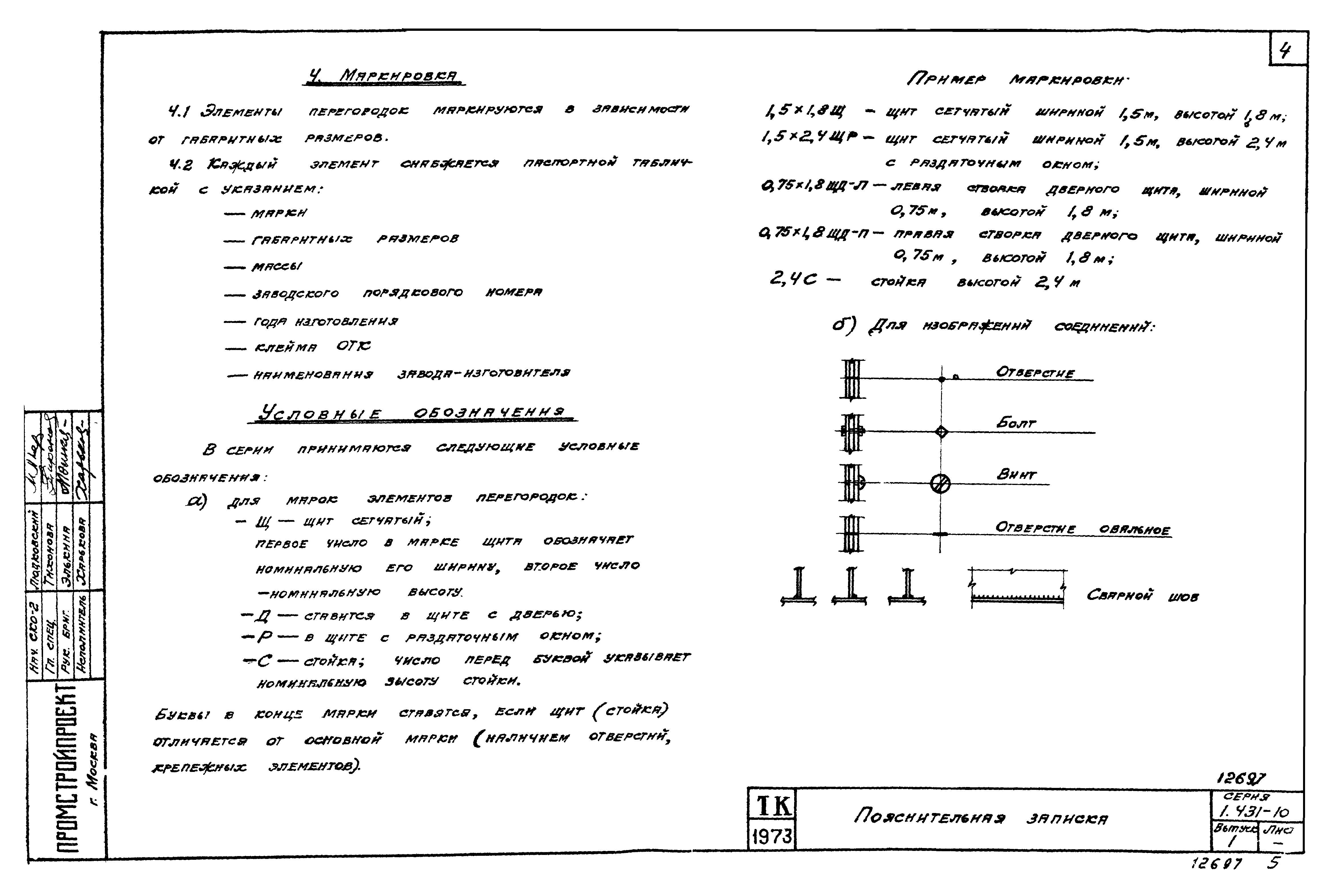

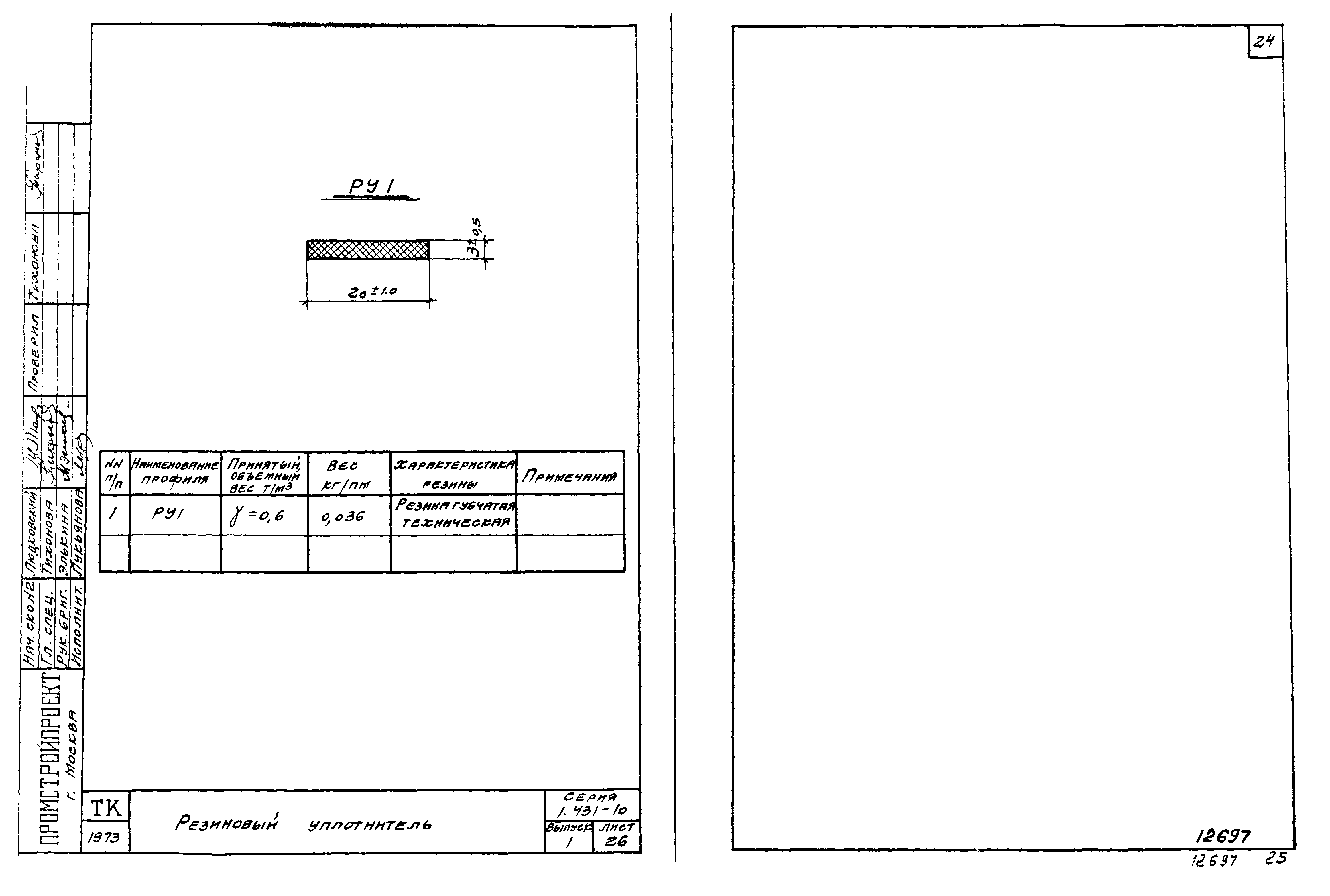

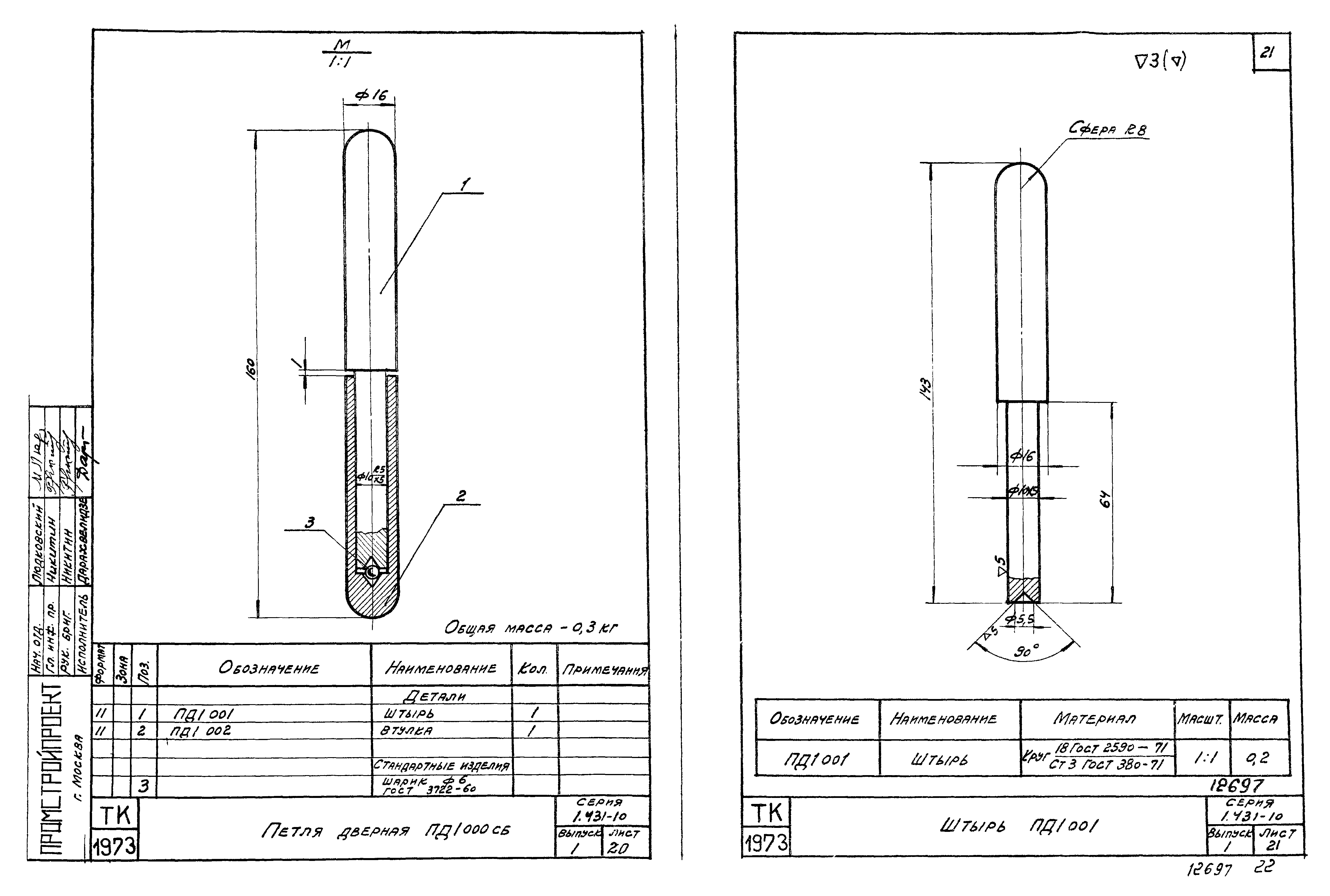

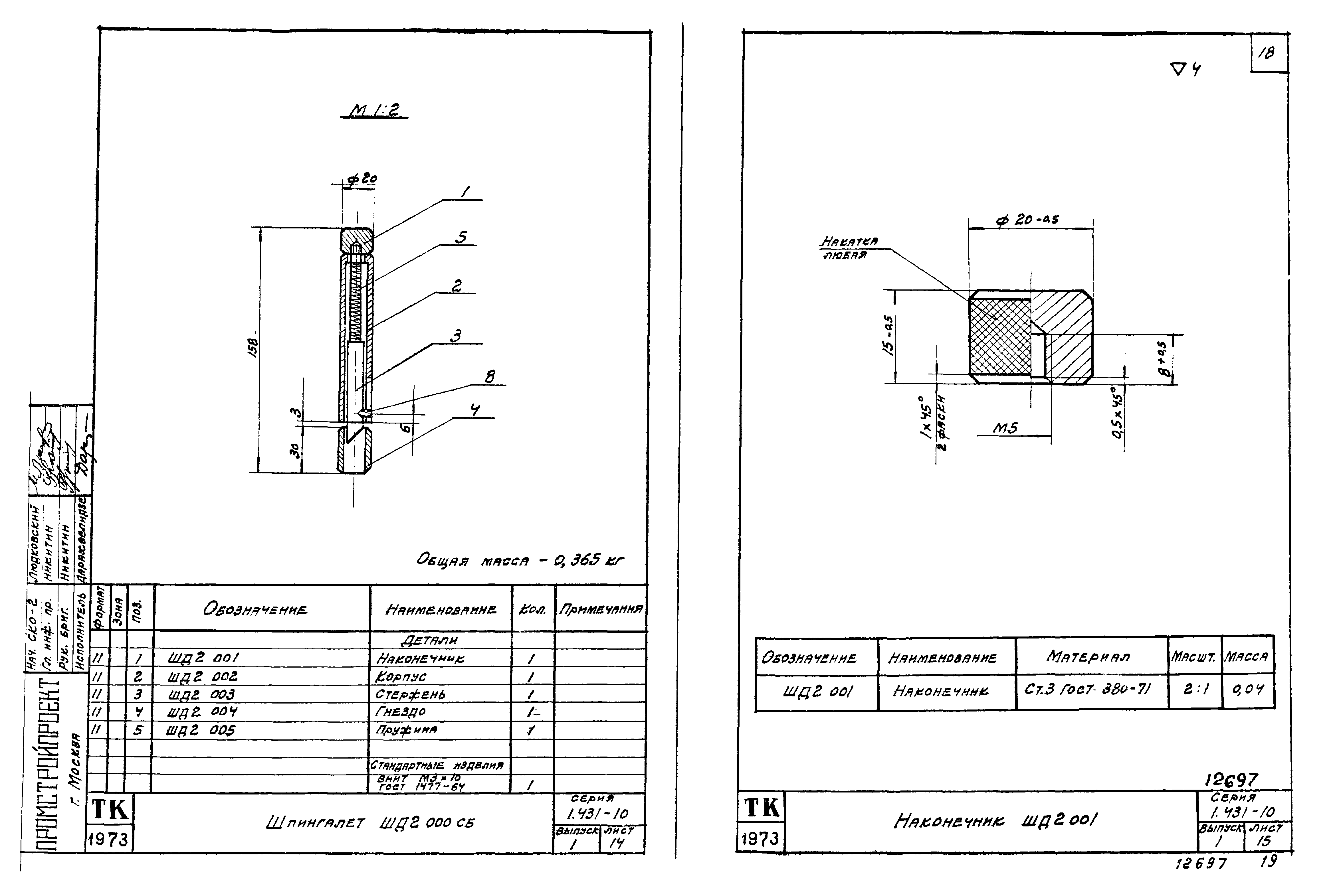

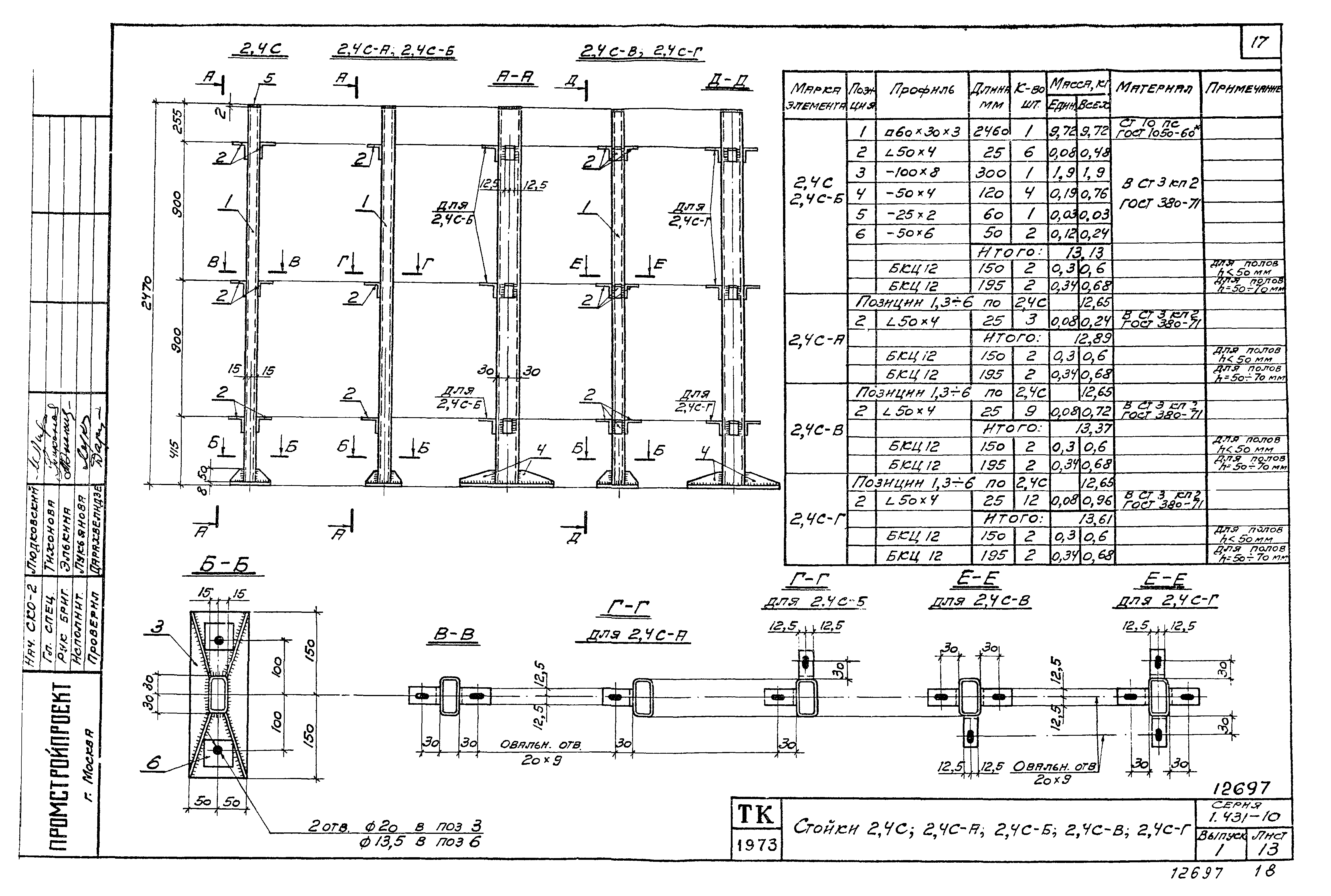

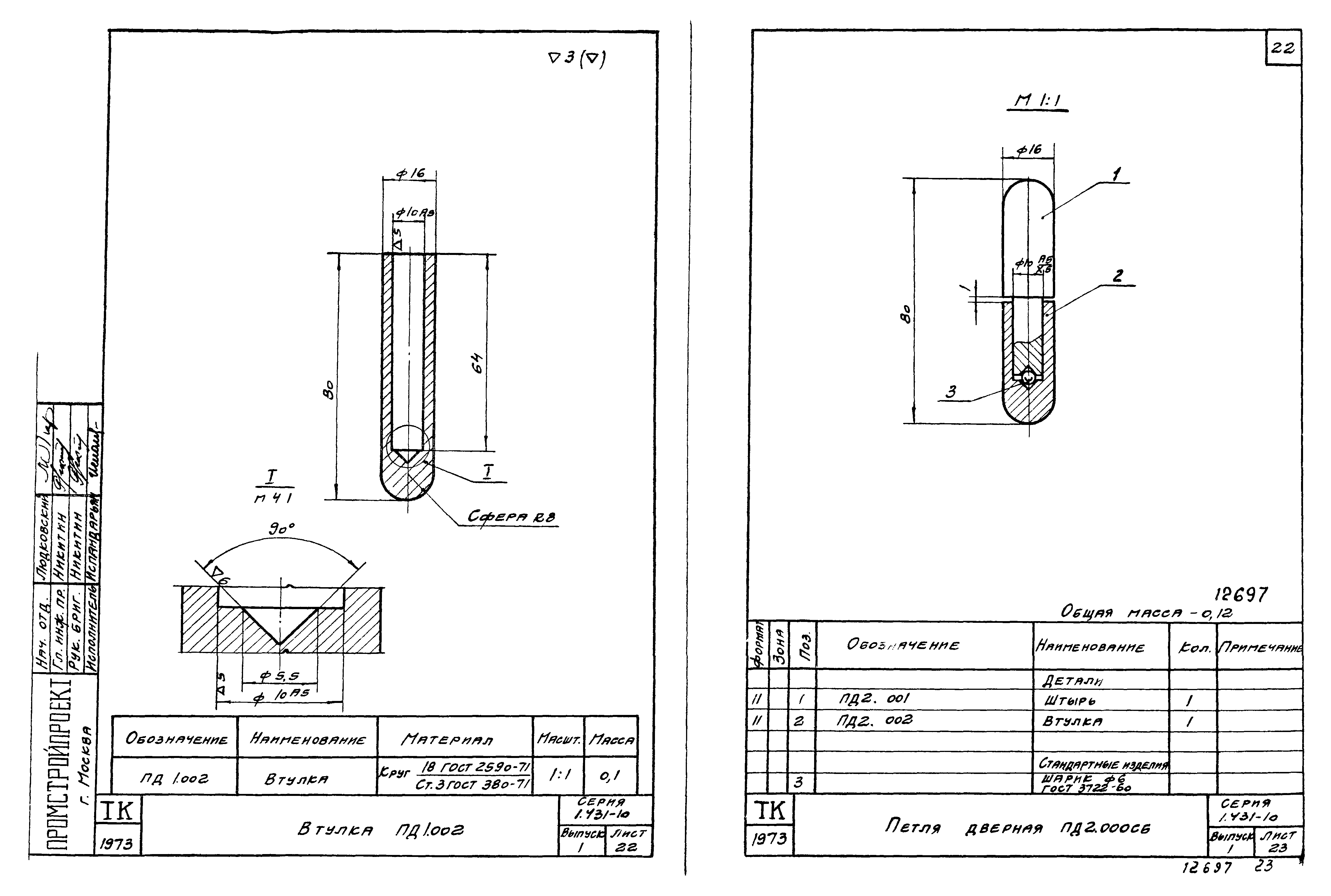

Оглавление:	Пояснительная записка Номенклатура элементов перегородок Щиты 1.5х1.8щ,1х1.8щ Щиты 1.5х2.4щ,1х2.4щ Щиты 0.75х1.8щд-л,0.75х1.8щд-п. Ригель Р Щиты 0.75х2.4щд-л,0.75х2.4щд-п Щит 1.5х2.4щ-р Щит 1.5х2.4щ-р. Разрезы. Створка раздаточного окна ср. Сечения 1-1-11-11 Узлы 1-4 Узлы 5-7 Узлы 8,9 Стойки 1.8С,1.8С-А,1.8С-Б,1.8С-В,1.8С-Г Стойки 2.4С,2.4С-А,2.4С-Б,2.4С-В,2.4С-Г Шпингалет ШД2.000 СБ Наконечник ШД2.001 Корпус ШД2.002 Стержень ШД2.003 Гнездо ШД2.004 Пружина ШД2.005 Петля дверная ПД1.000 СБ Штырь ПД1.001 Втулка ПД1.002 Петля дверная ПД2.000 СБ Втулка ПД2.002 Штырь ПД2.001 Резиновый уплотнитель РУ1 Спецификация материалов
Разработан:	Промстройпроект
Утверждён:	29.11.1973 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 222)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Чем заменён:	Серия 1.431-10 «Выпуск 3. Створки дверные, стойки, ригели, щиты. Рабочие чертежи»
Нормативные ссылки:	ГОСТ 5916-70 «Гайки шестигранные низкие класса точности В. Конструкция и размеры» ГОСТ 8645-68 «Трубы стальные прямоугольные. Сортамент» ГОСТ 1050-60 «Сталь углеродистая качественная конструкционная. Марки и общие технические требования» ГОСТ 10144-62 «Эмали перхлорвиниловые марки ХВ-124 и марки ХВ-125» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» ГОСТ 5090-73 «Приборы для окон и дверей запорные. Типы и основные размеры» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СНиП III-В.5-62* «Металлические конструкции. Правила изготовления, монтажа и приемки»
