Скачать Серия 1.431.9-29с Выпуск 1. Узлы. Рабочие чертежи

Дата актуализации: 10.08.2017

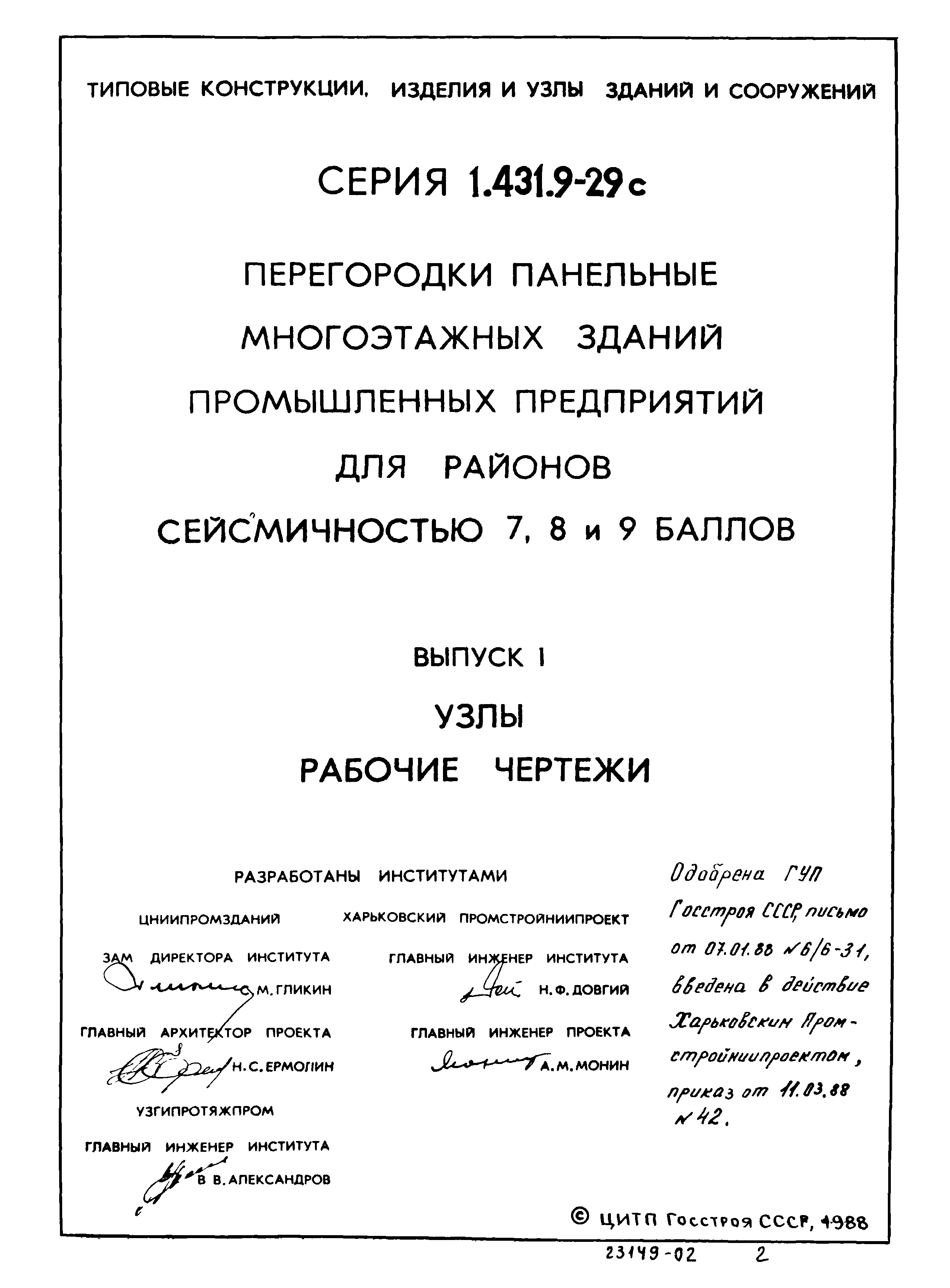

Серия 1.431.9-29с

Выпуск 1. Узлы. Рабочие чертежи

Обозначение:	Серия 1.431.9-29с
Обозначение англ:	Series 1.431.9-29с
Статус:	не действует
Название рус.:	Выпуск 1. Узлы. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1991

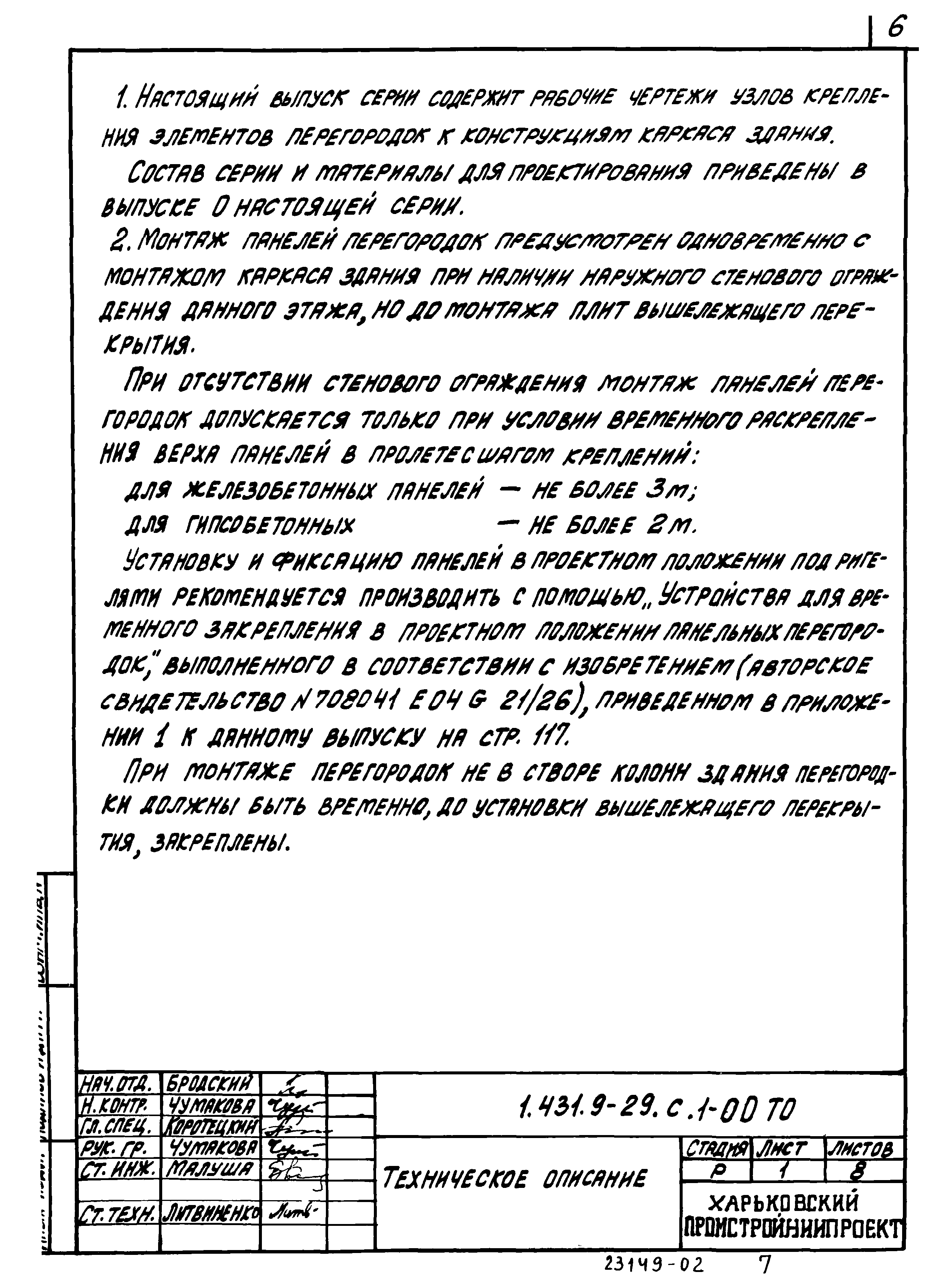

Область применения:	Настоящий выпуск содержит рабочие чертежи узлов крепления элементов перегородок к конструкциям каркаса здания

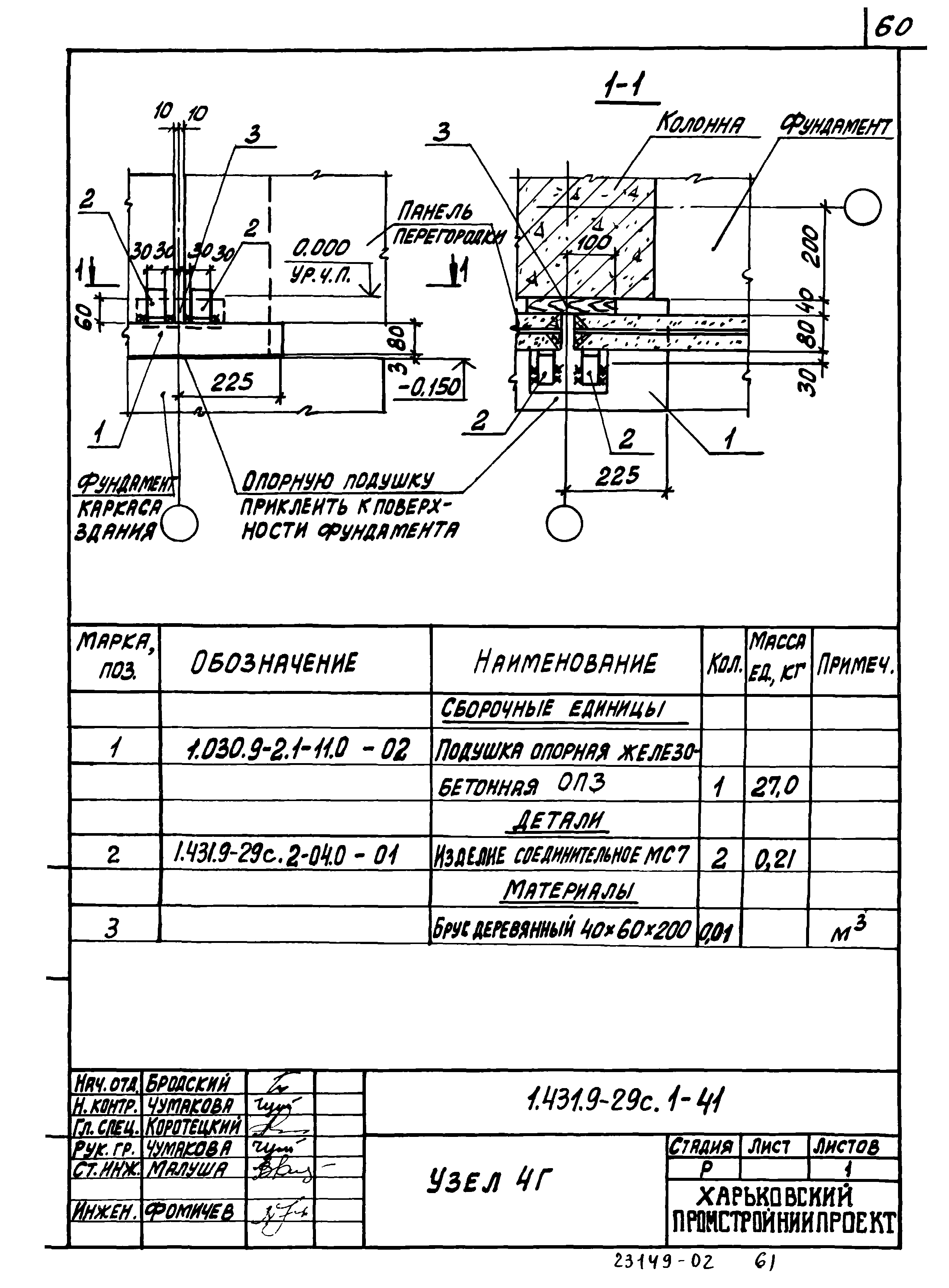

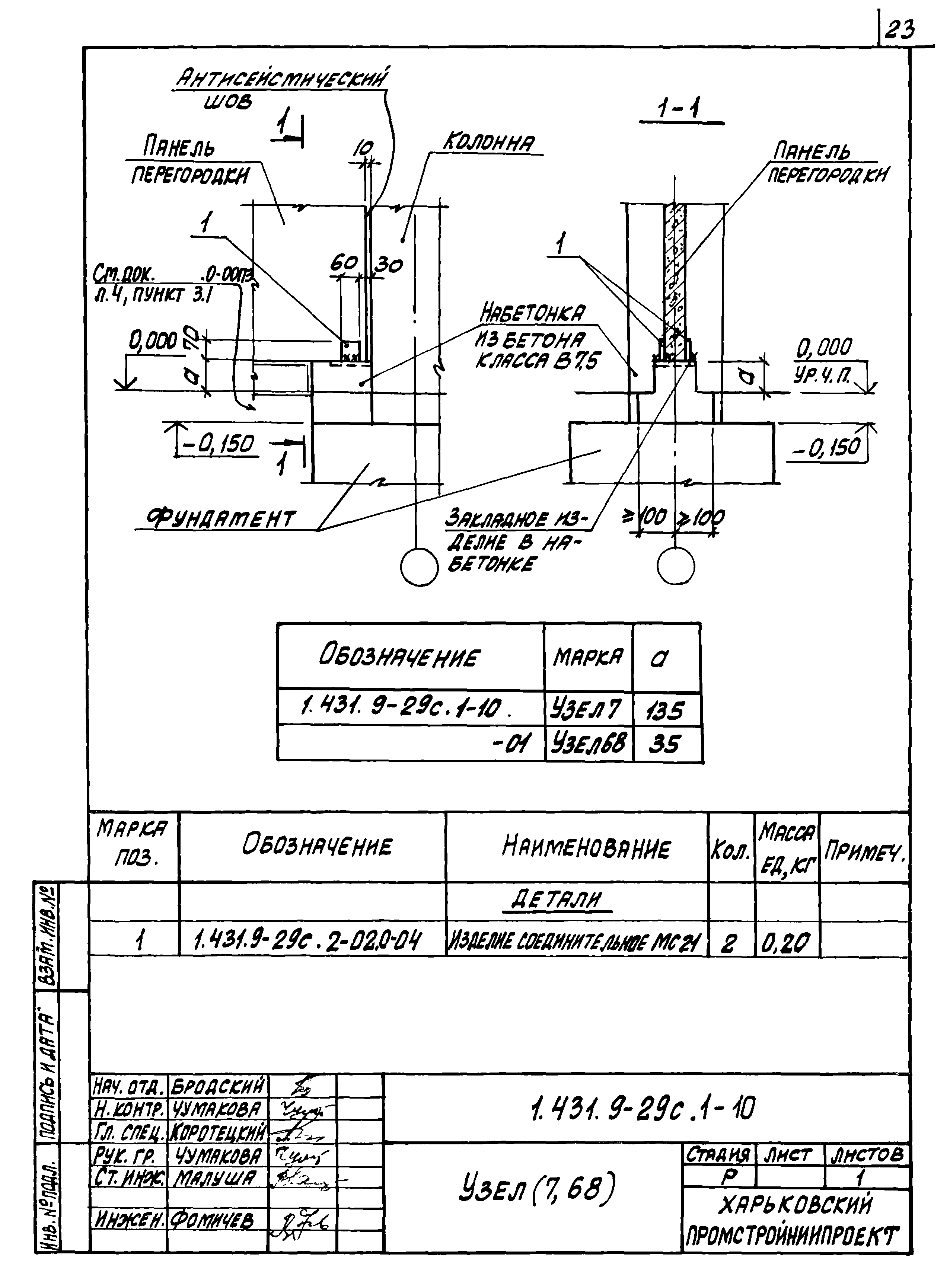

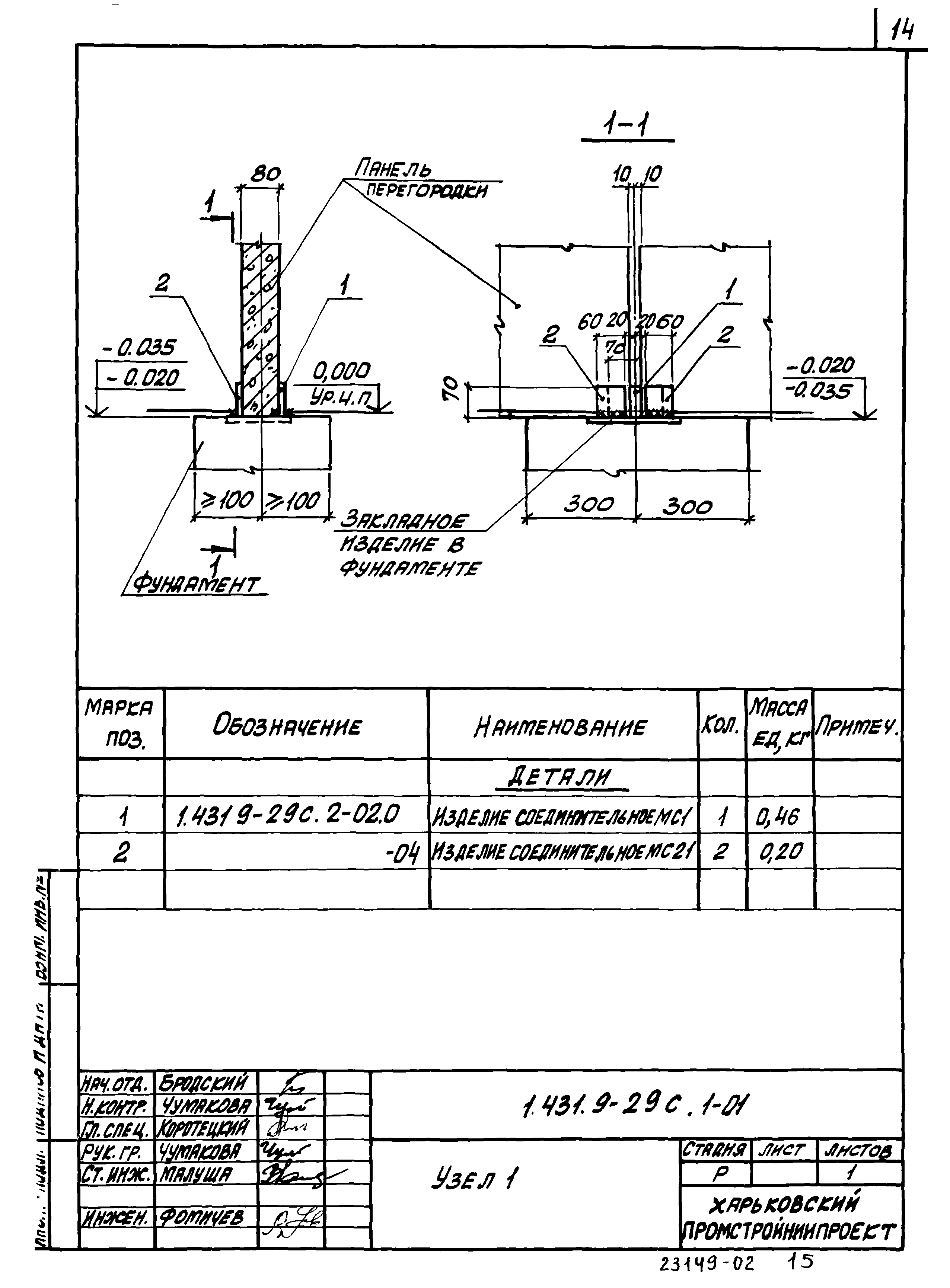

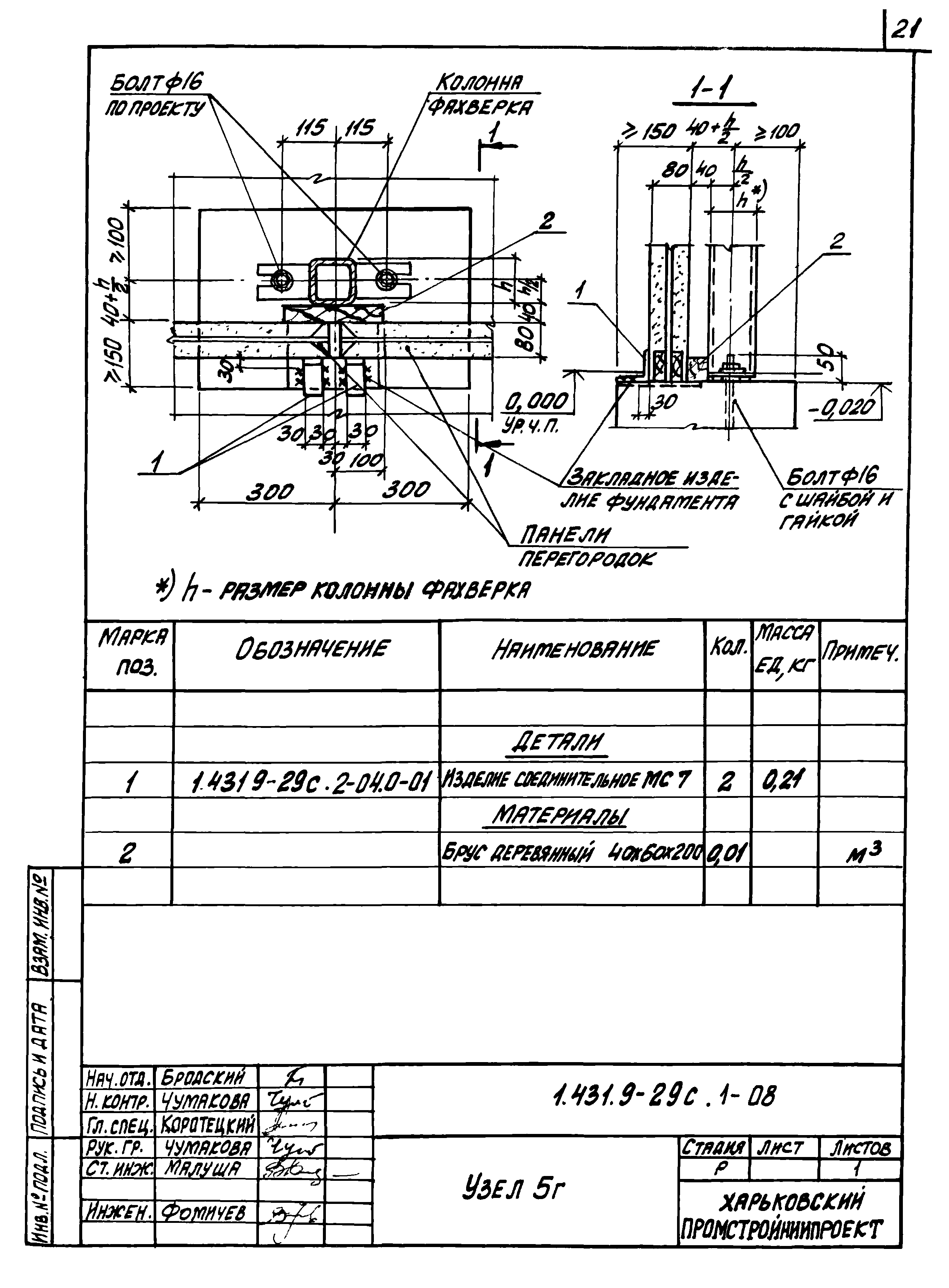

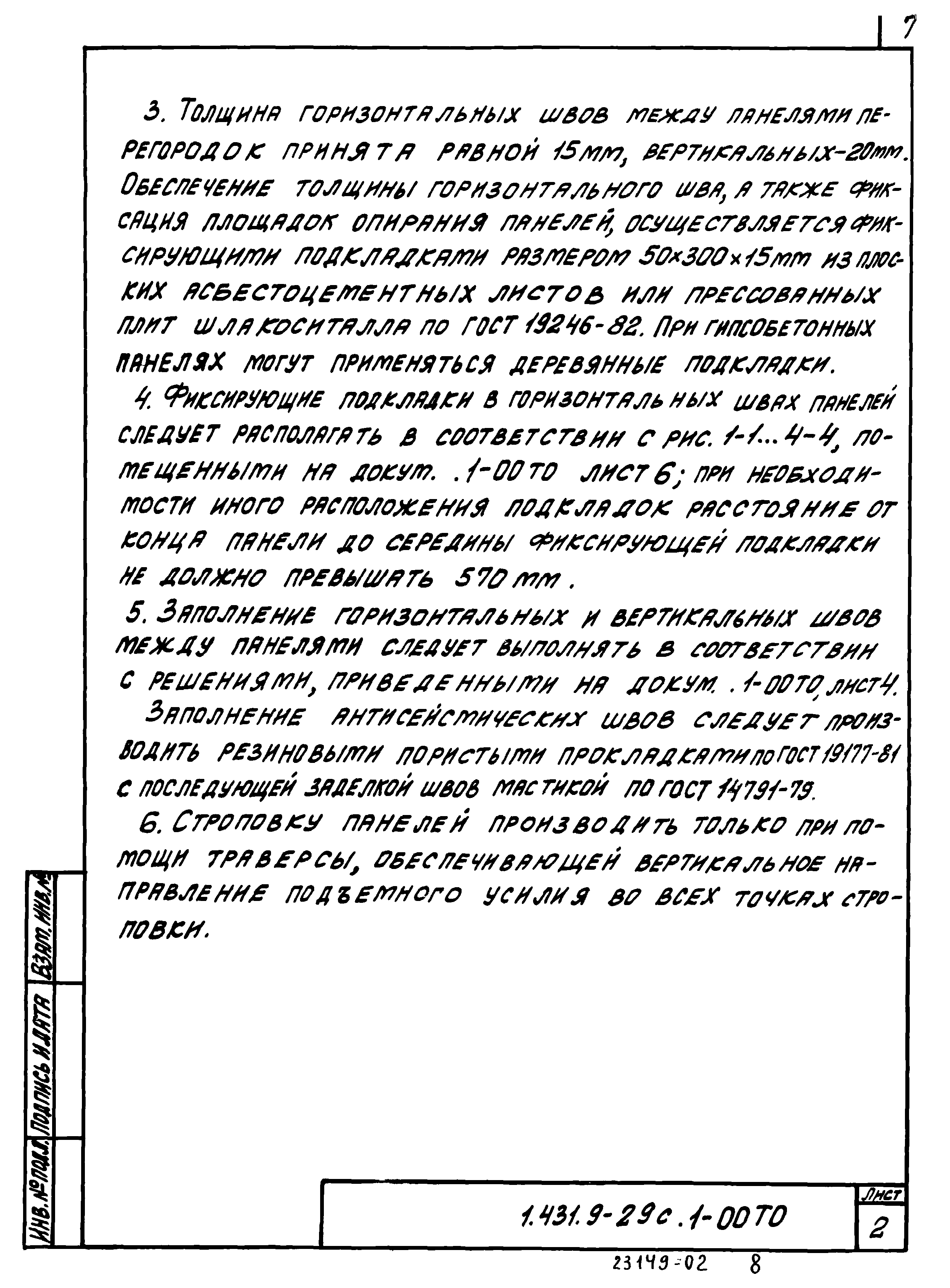

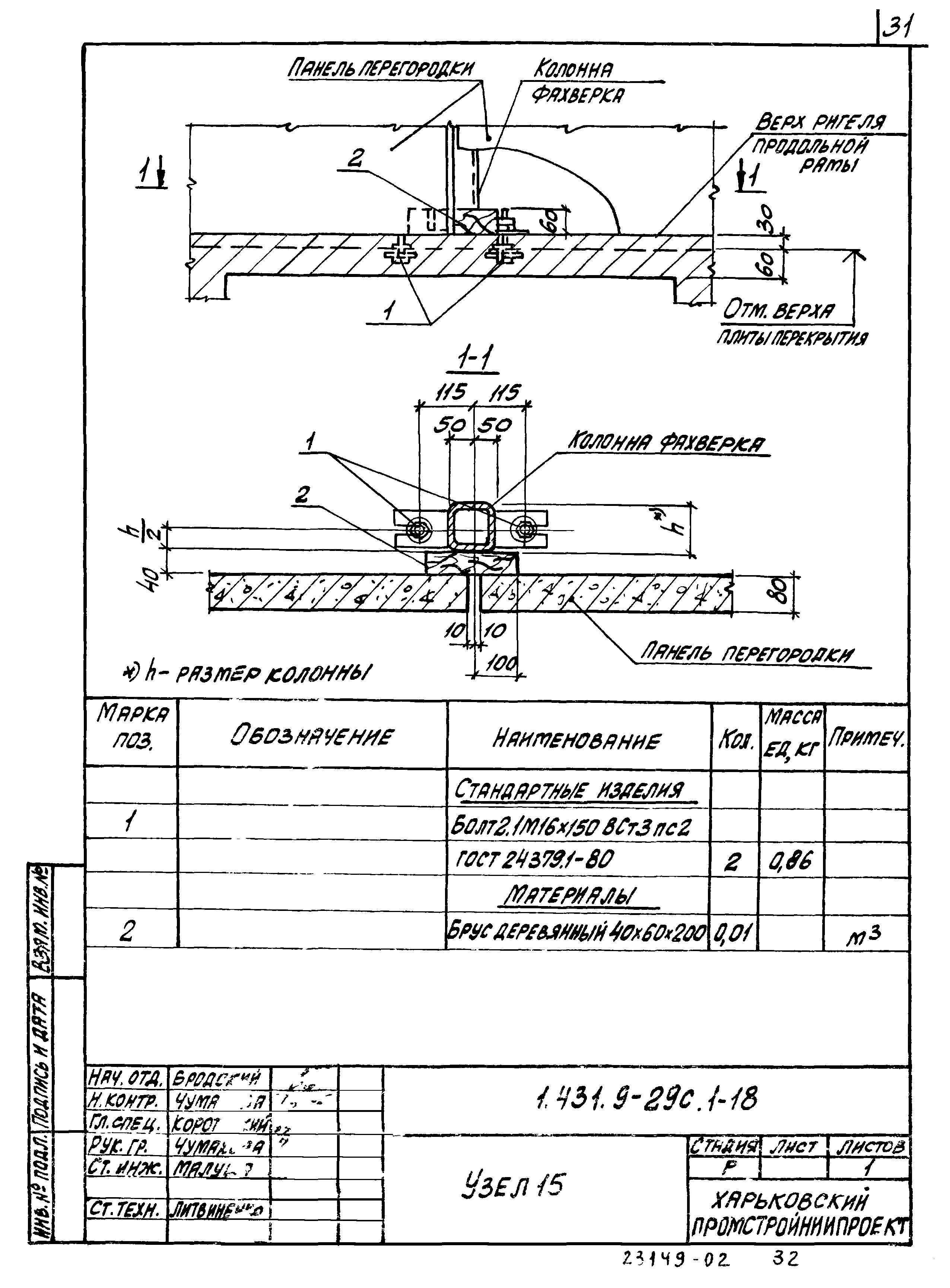

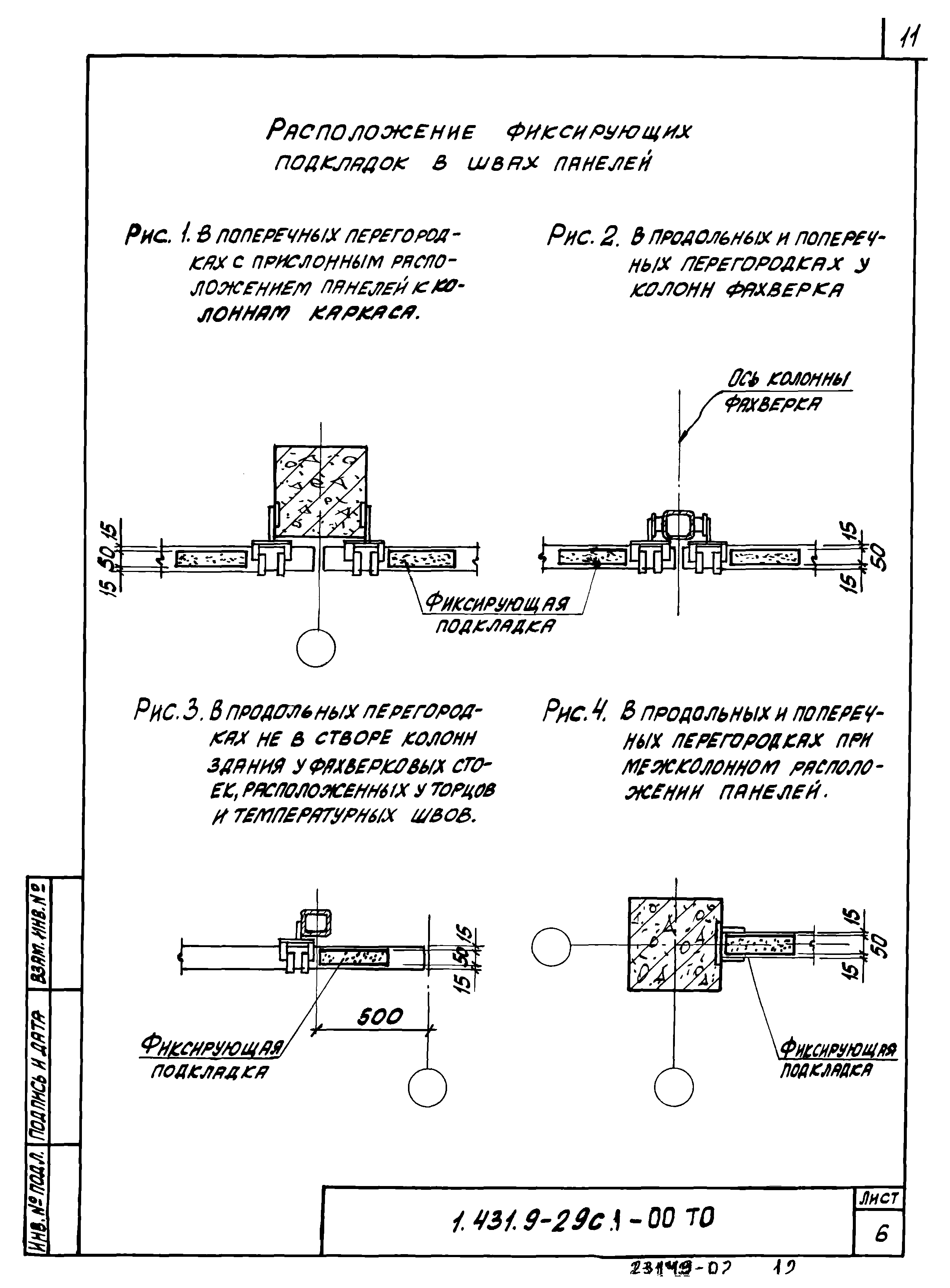

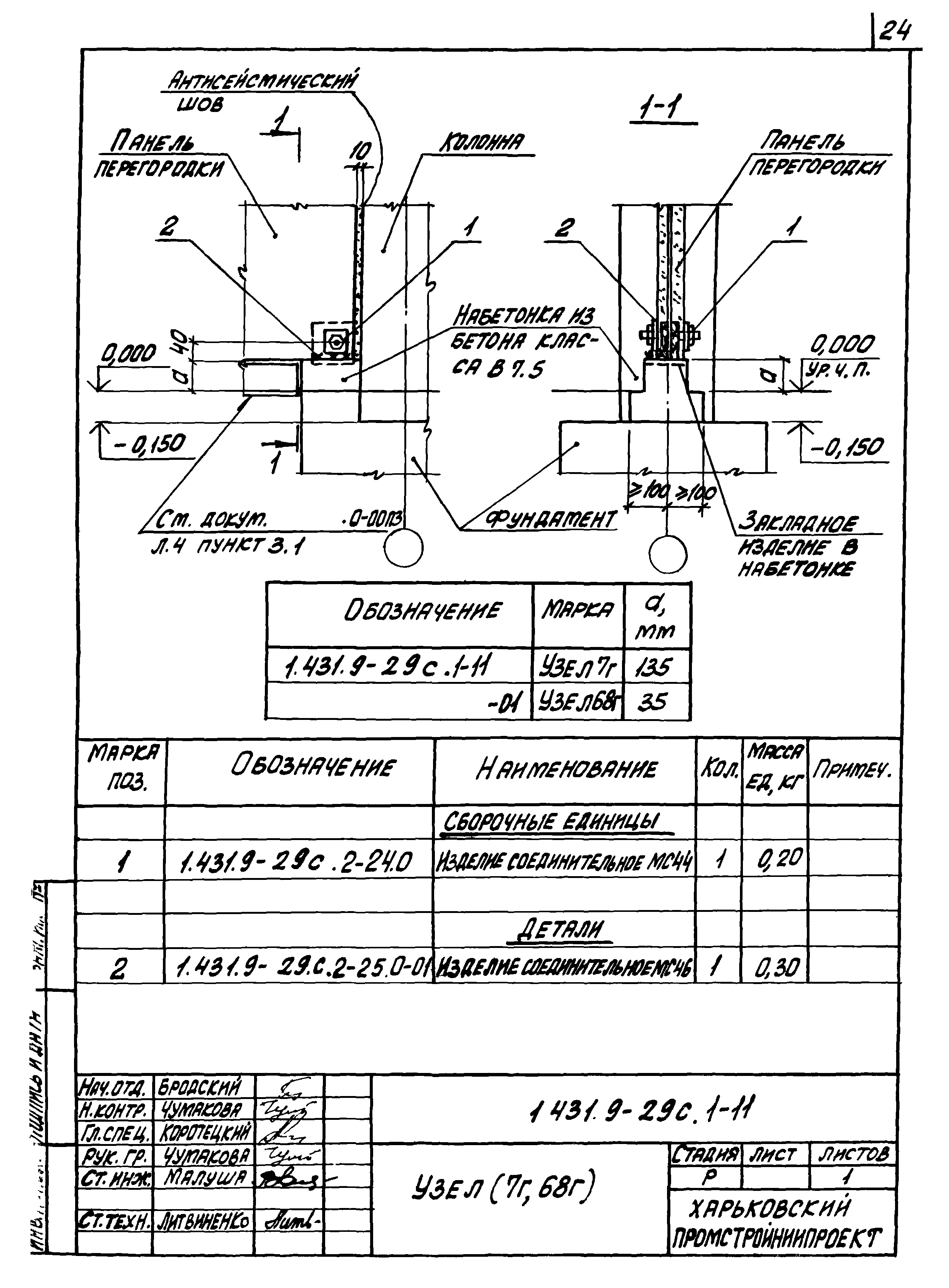

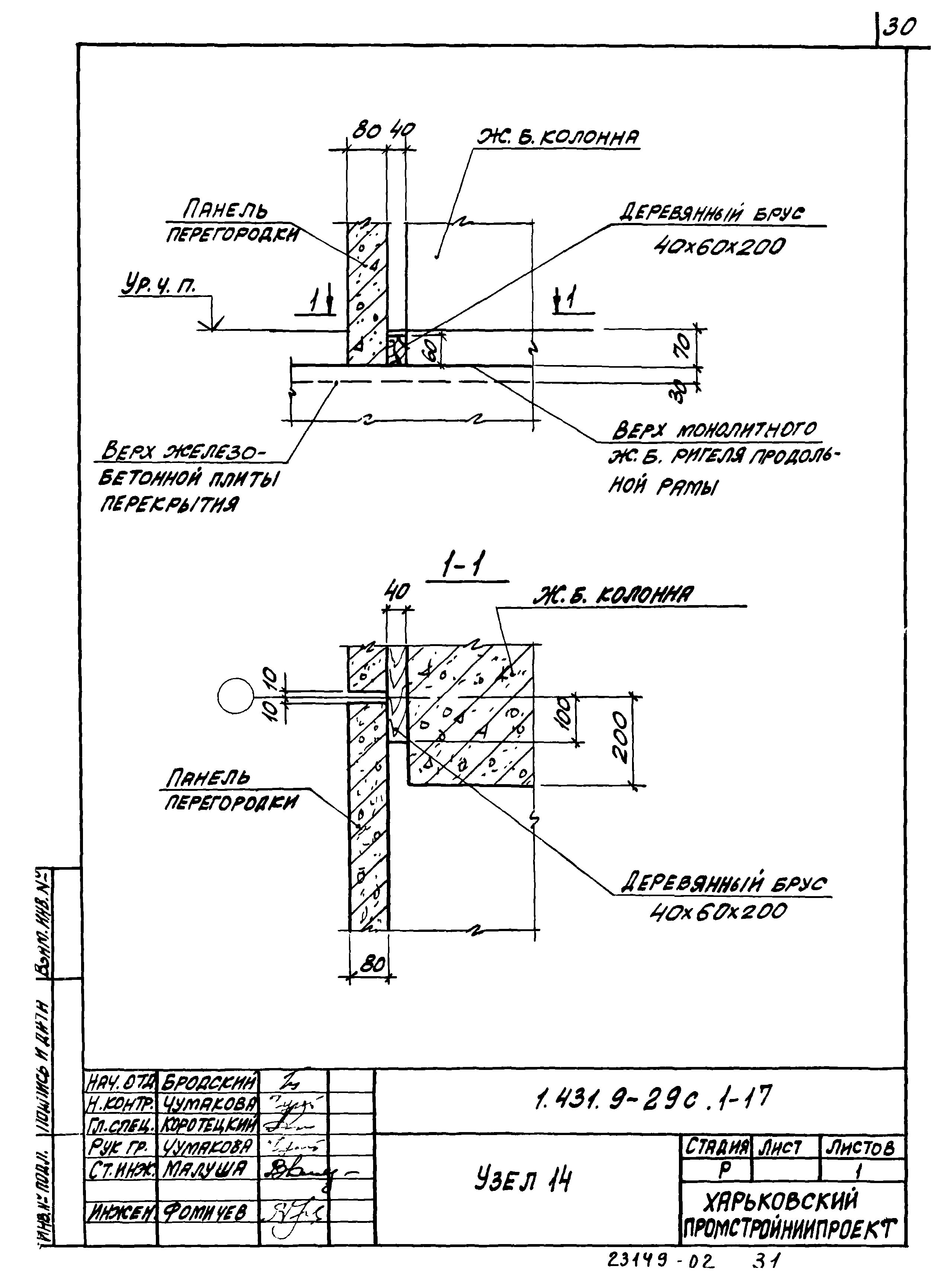

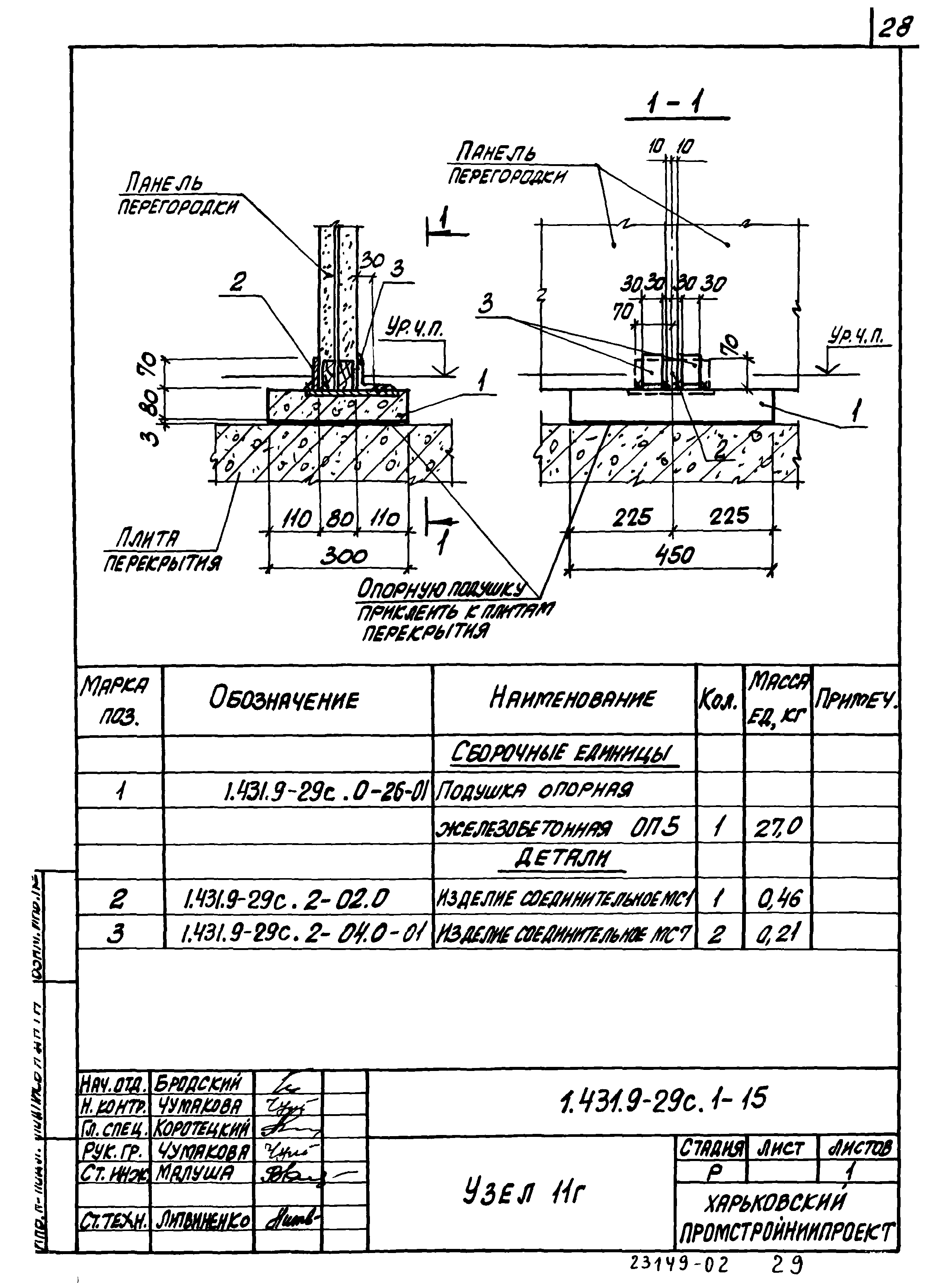

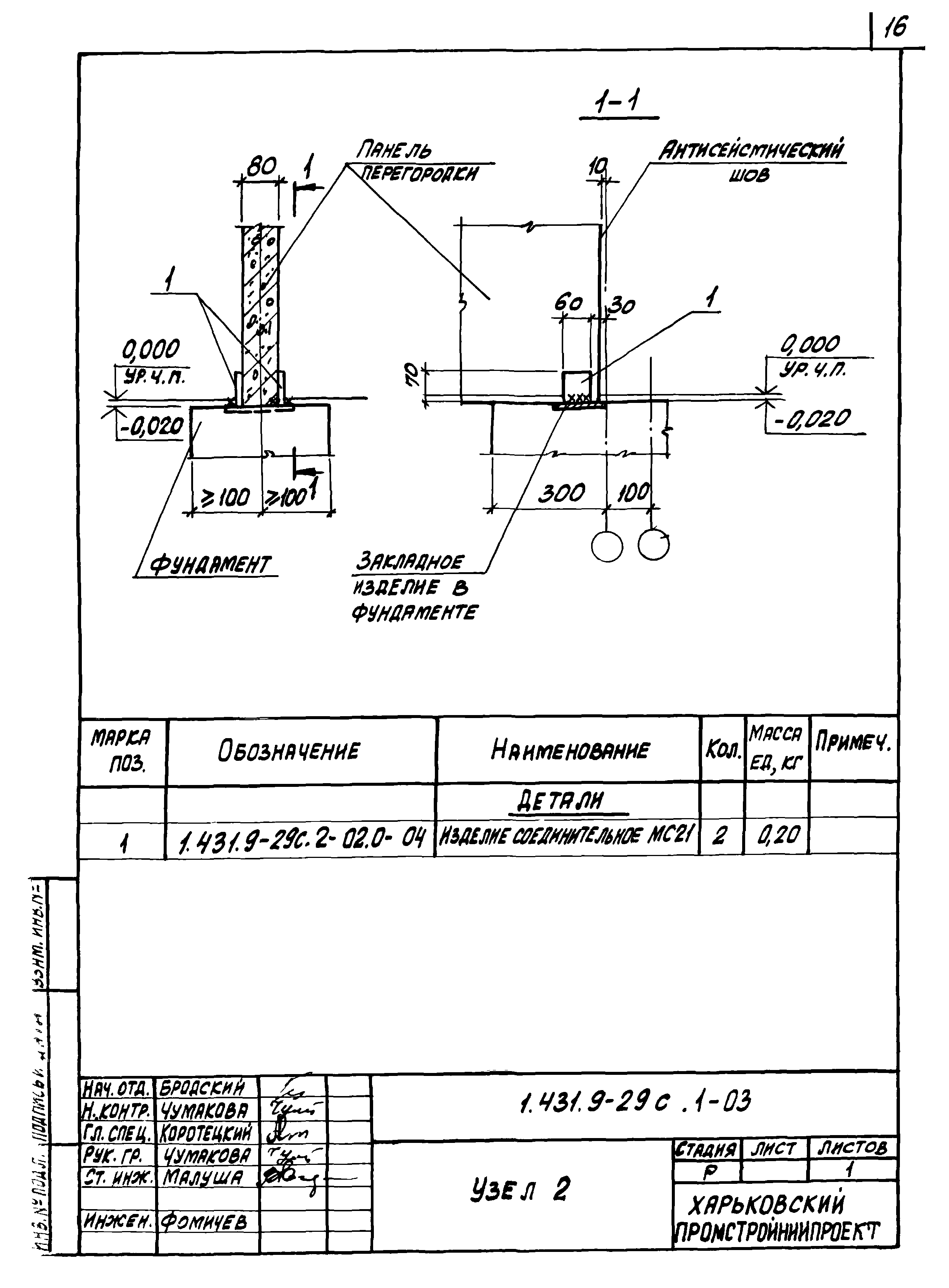

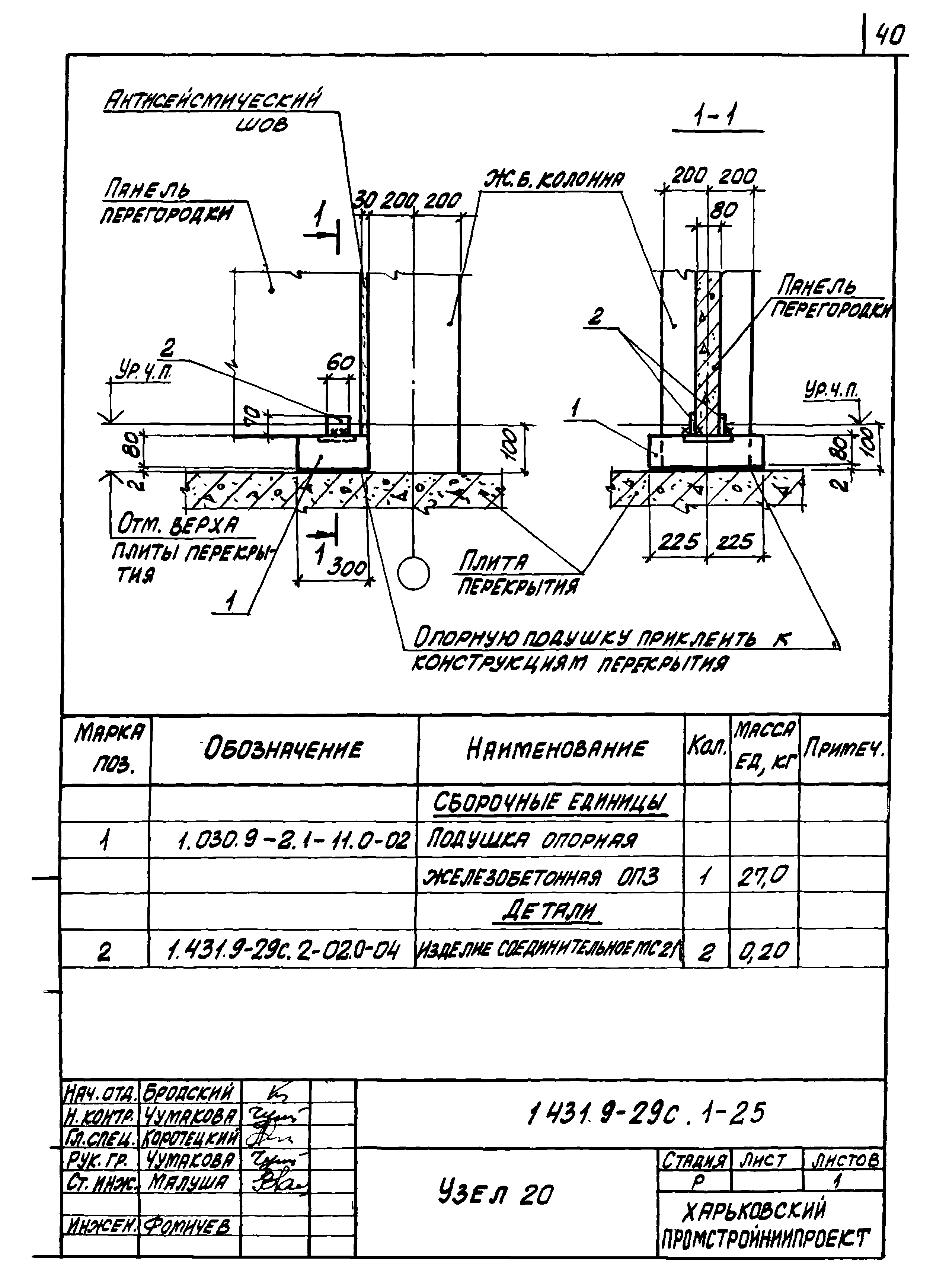

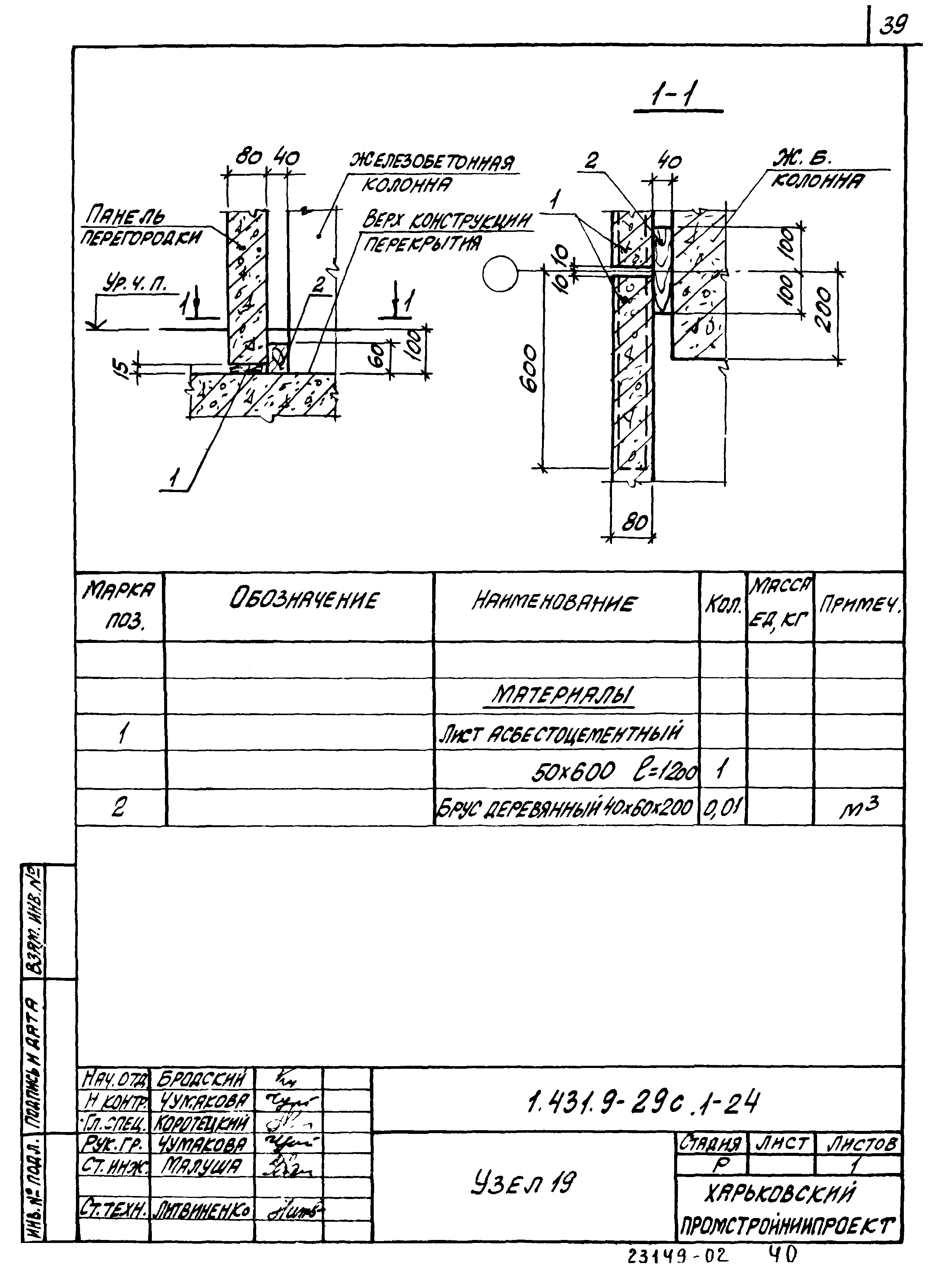

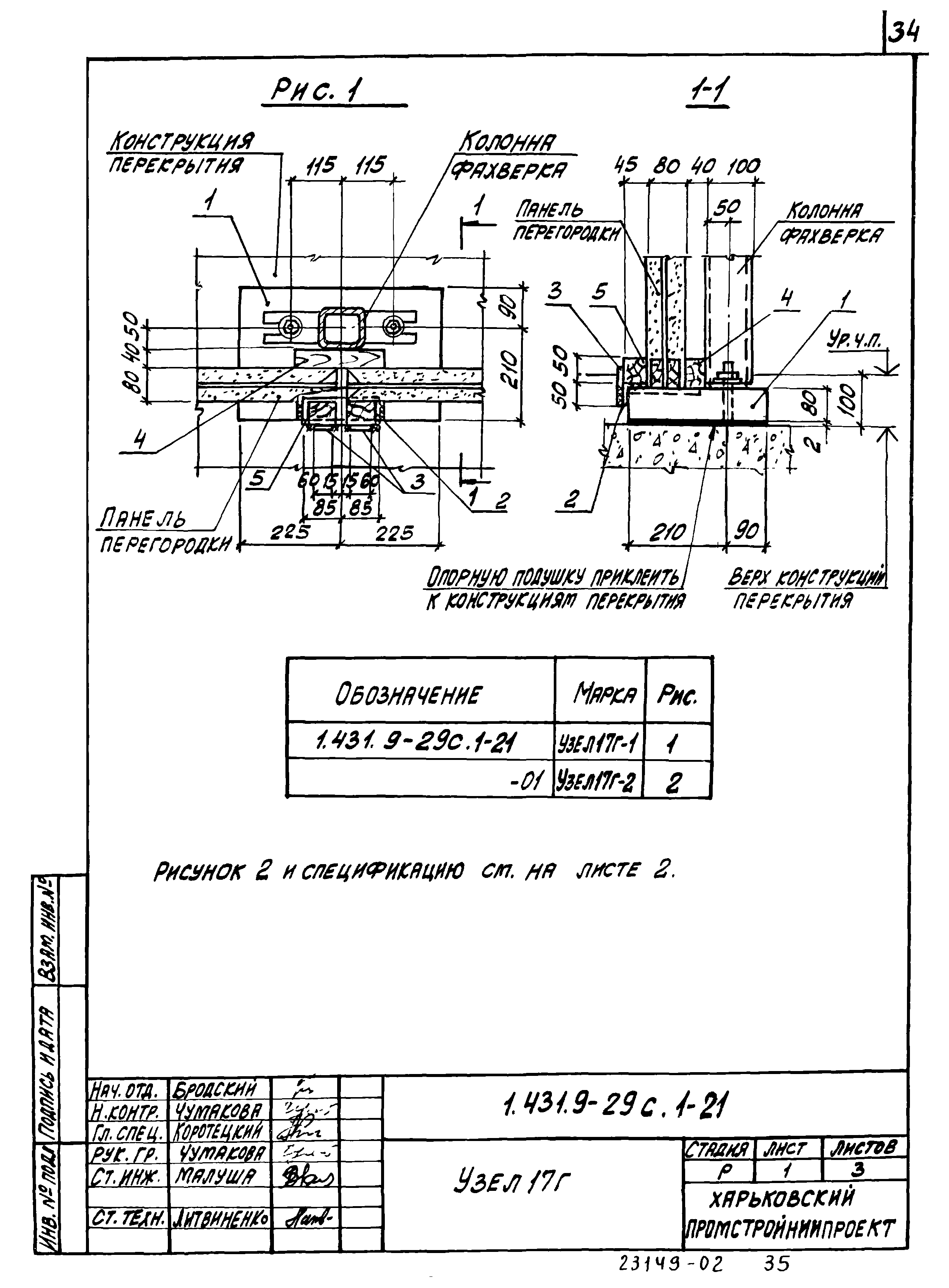

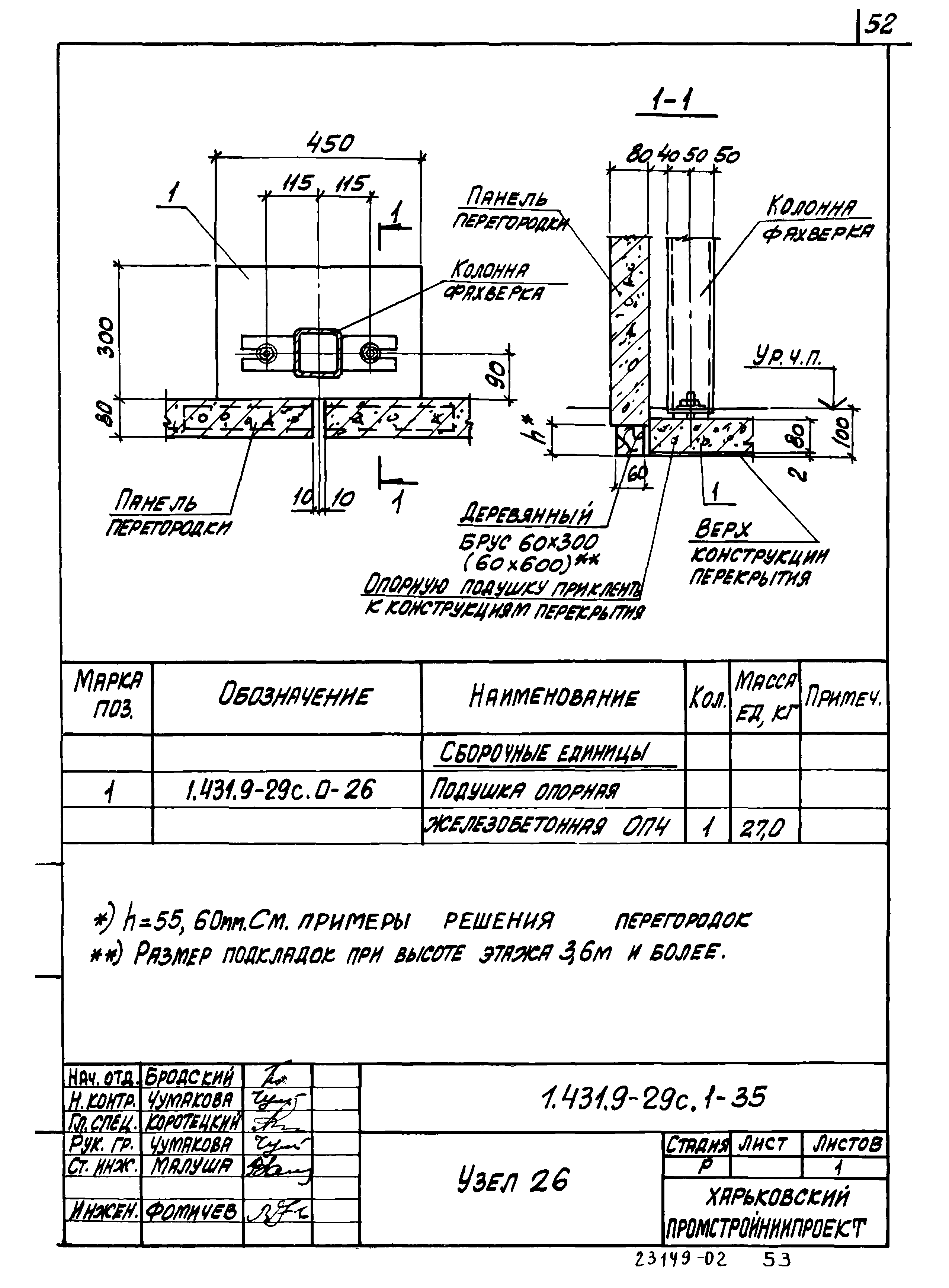

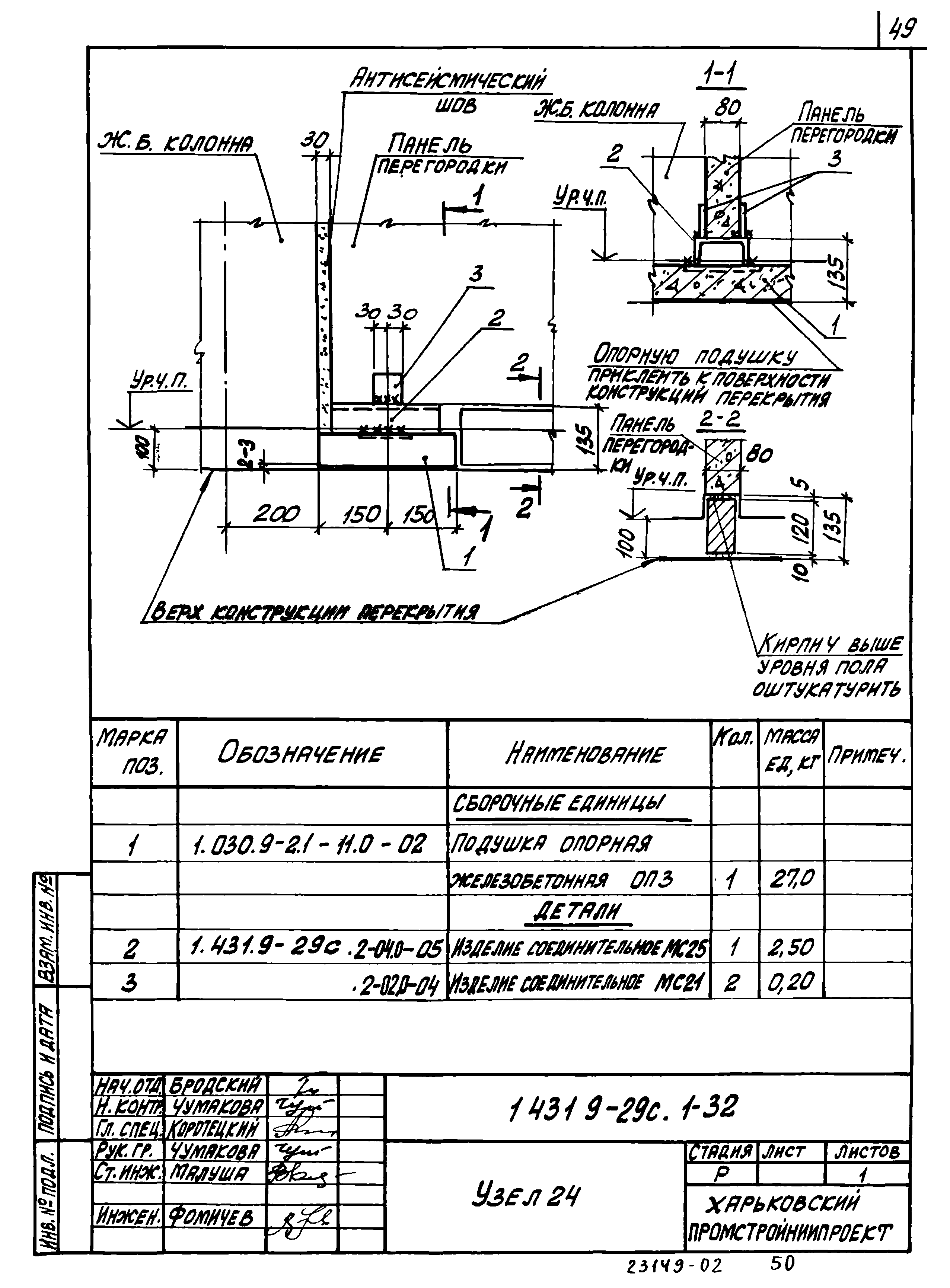

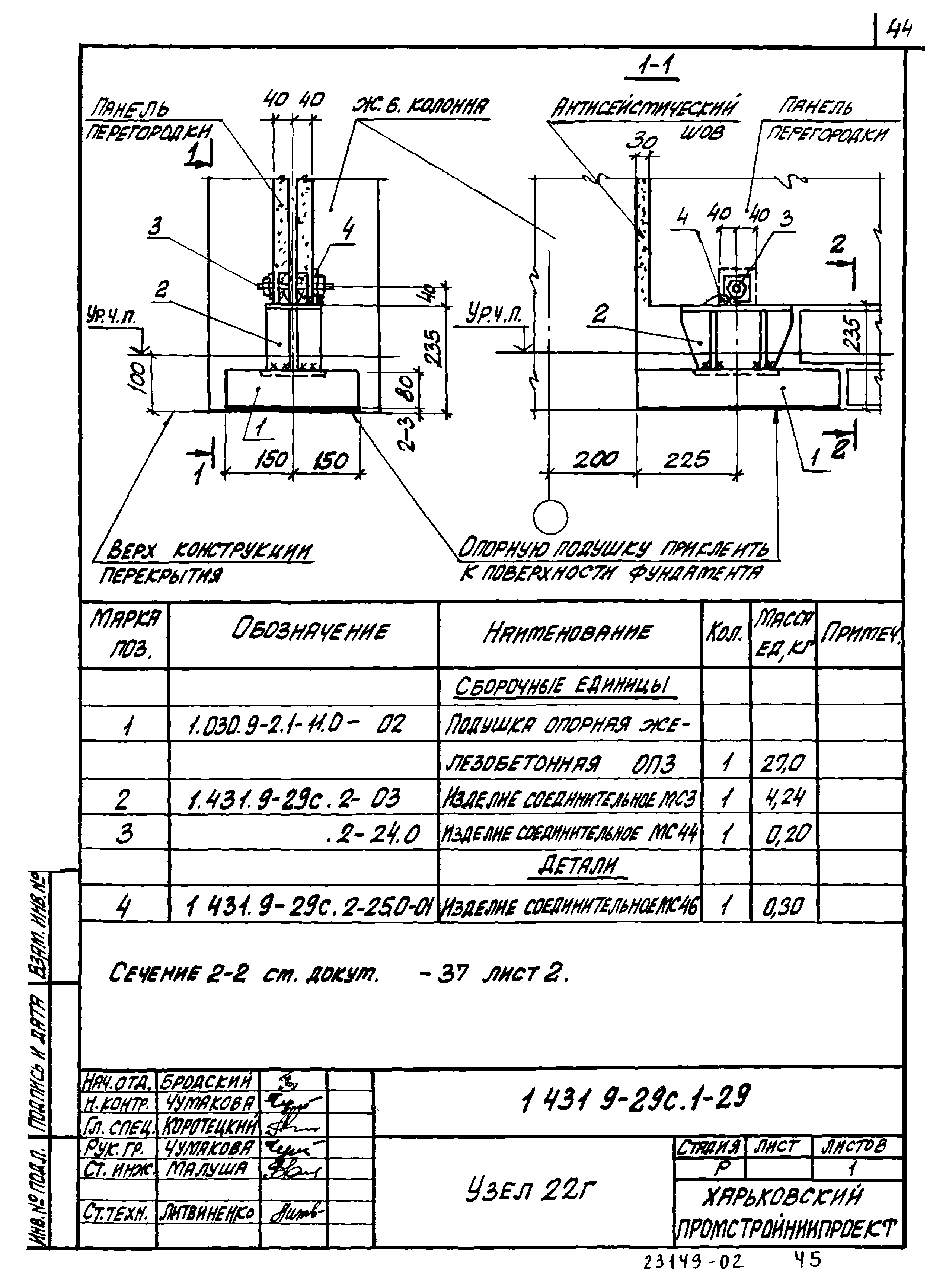

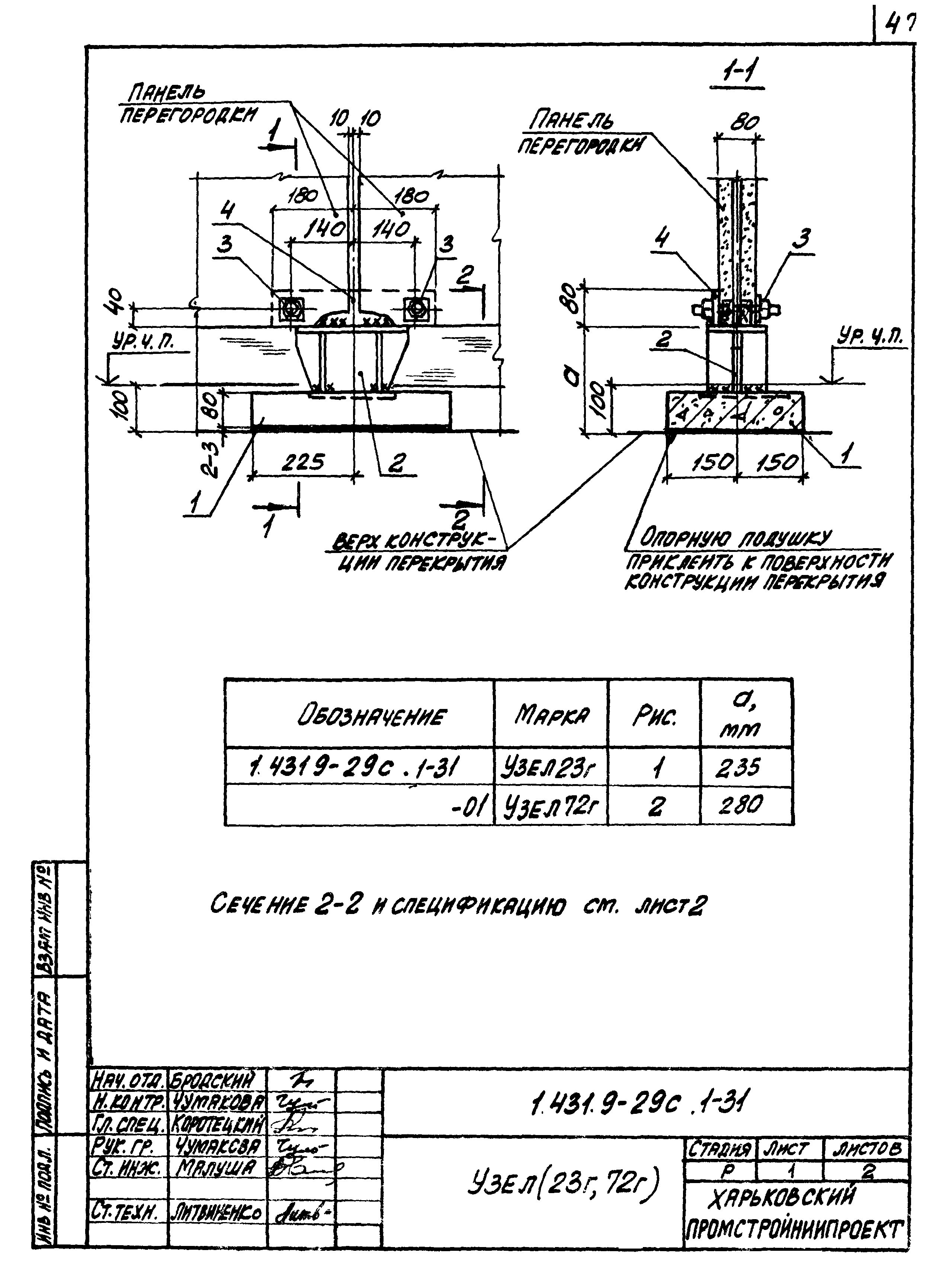

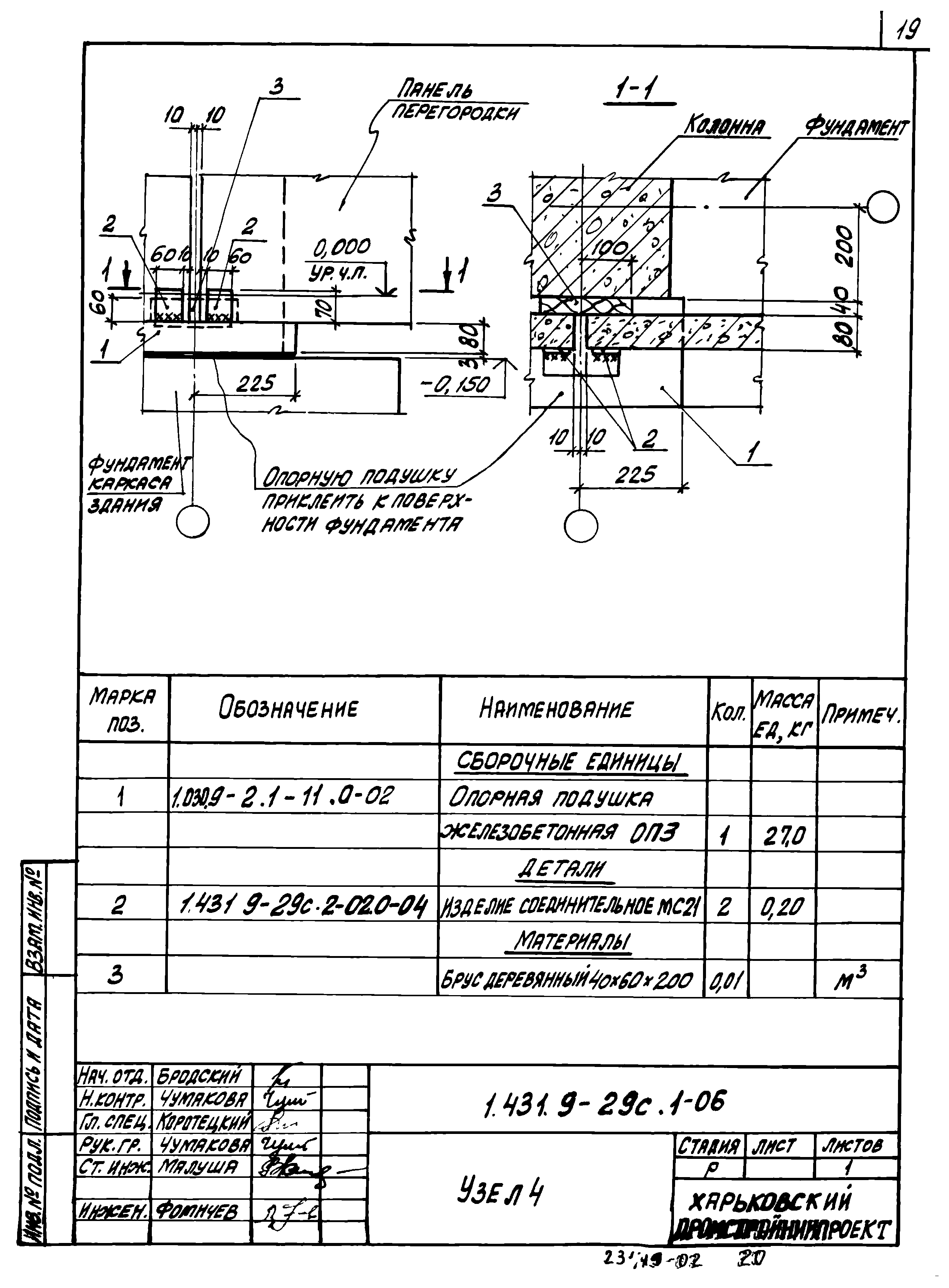

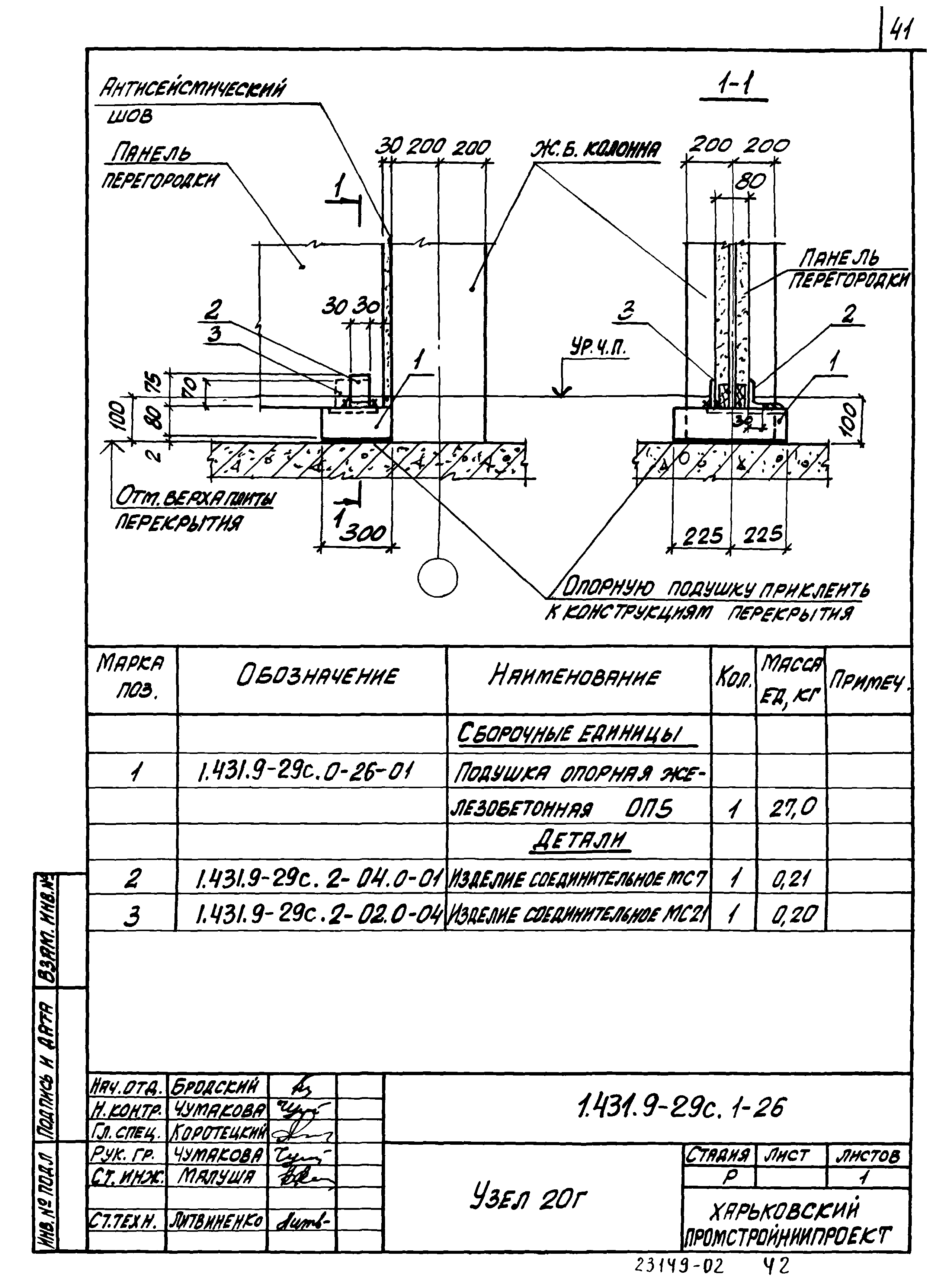

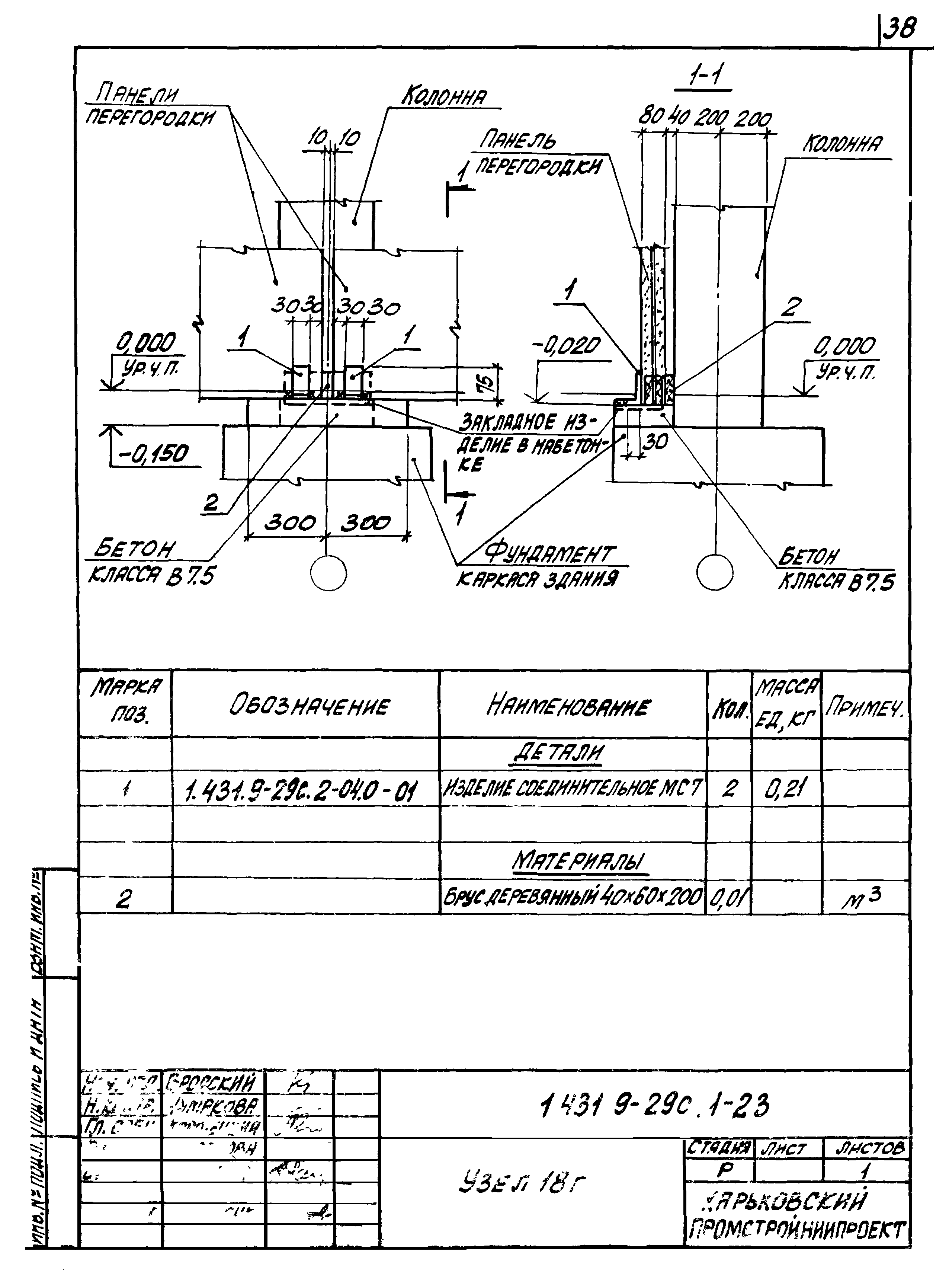

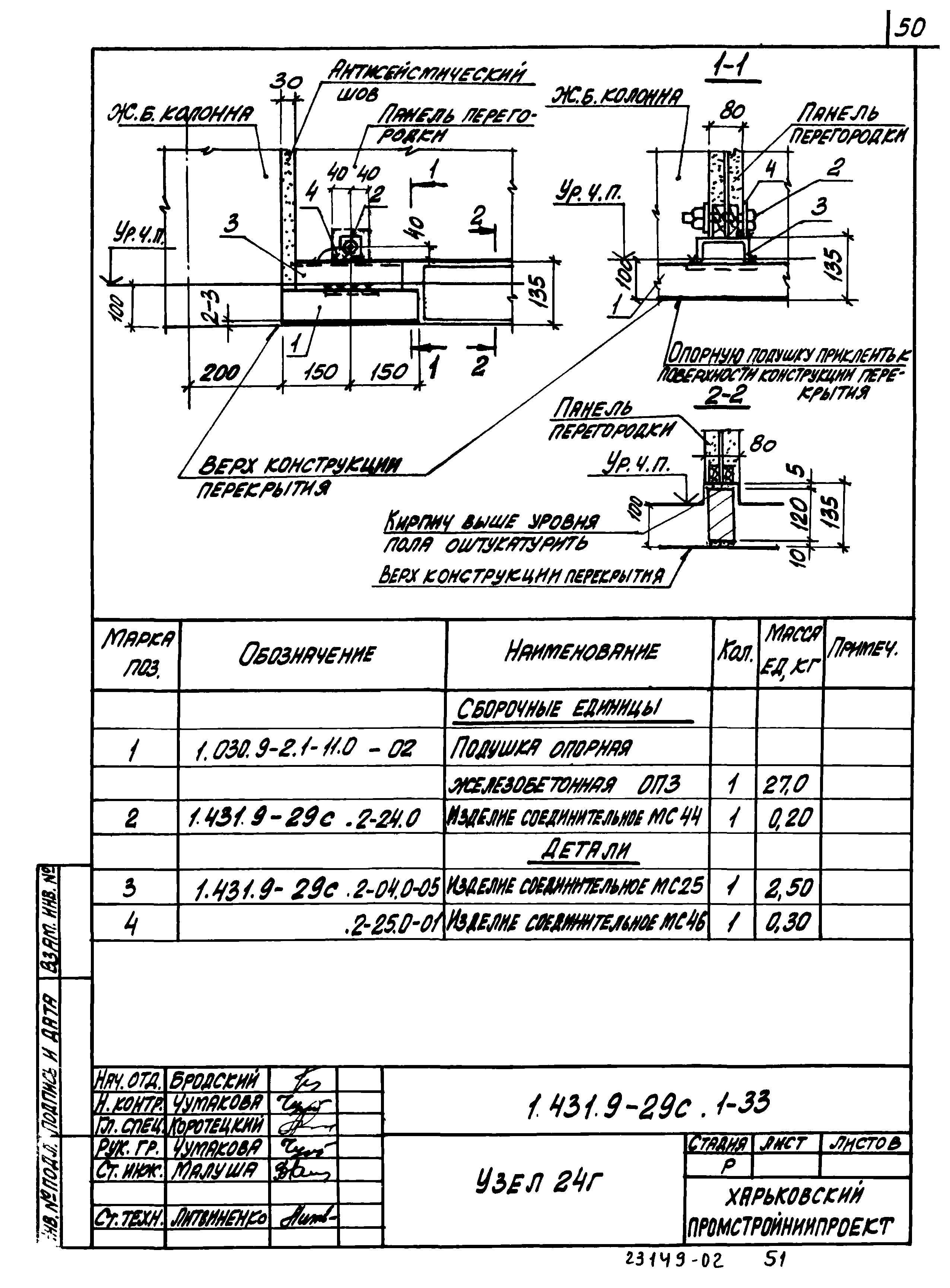

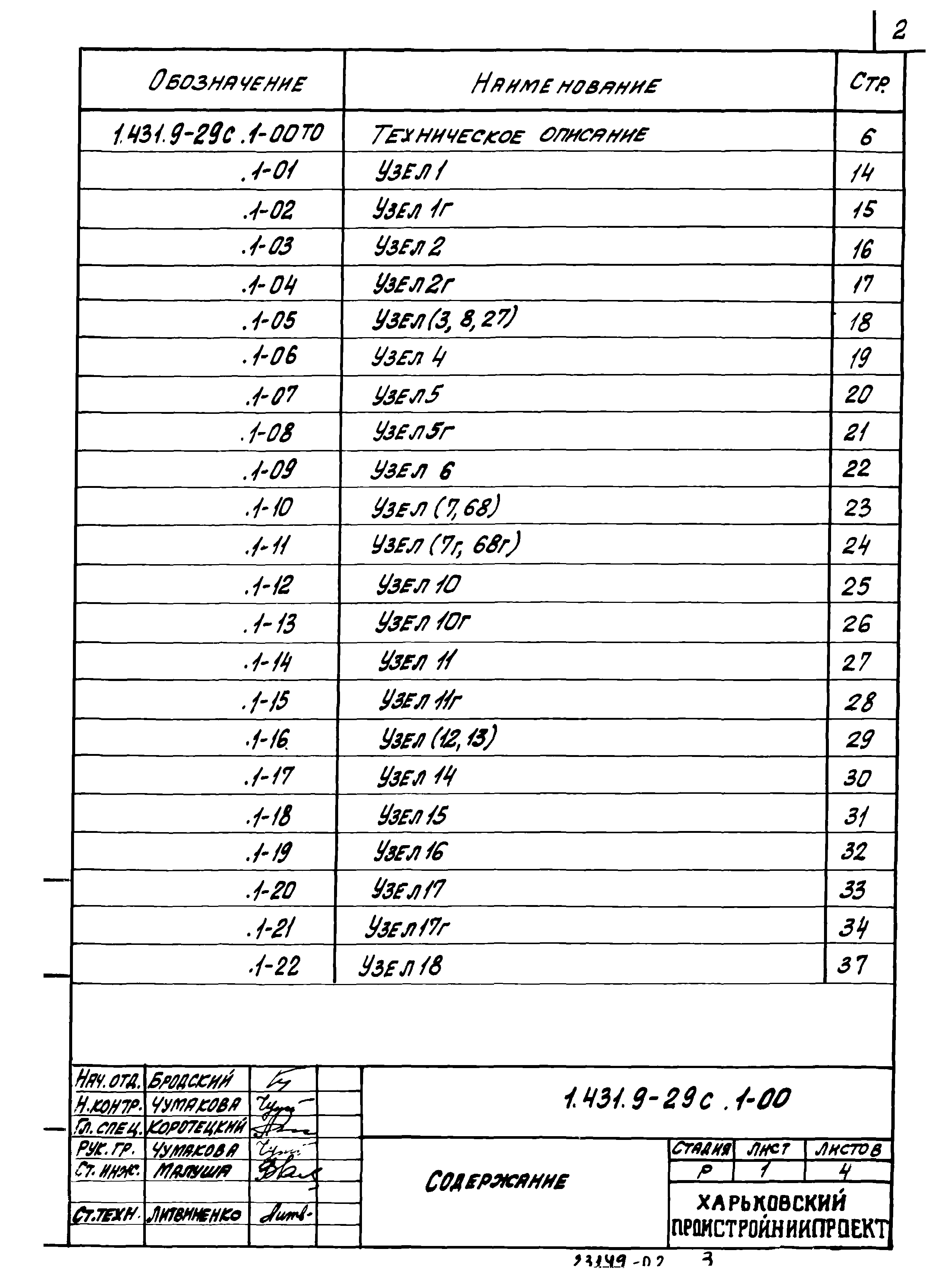

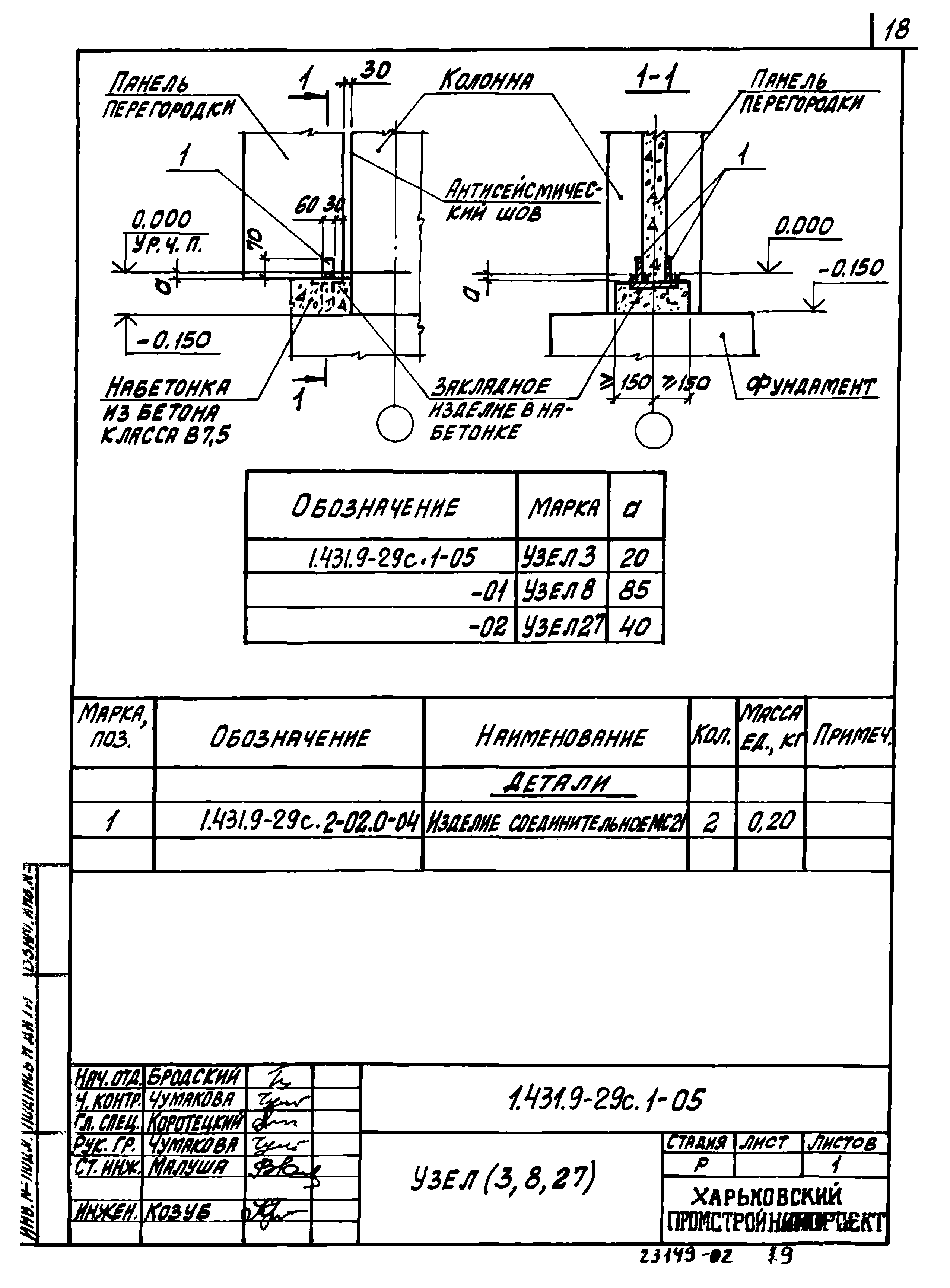

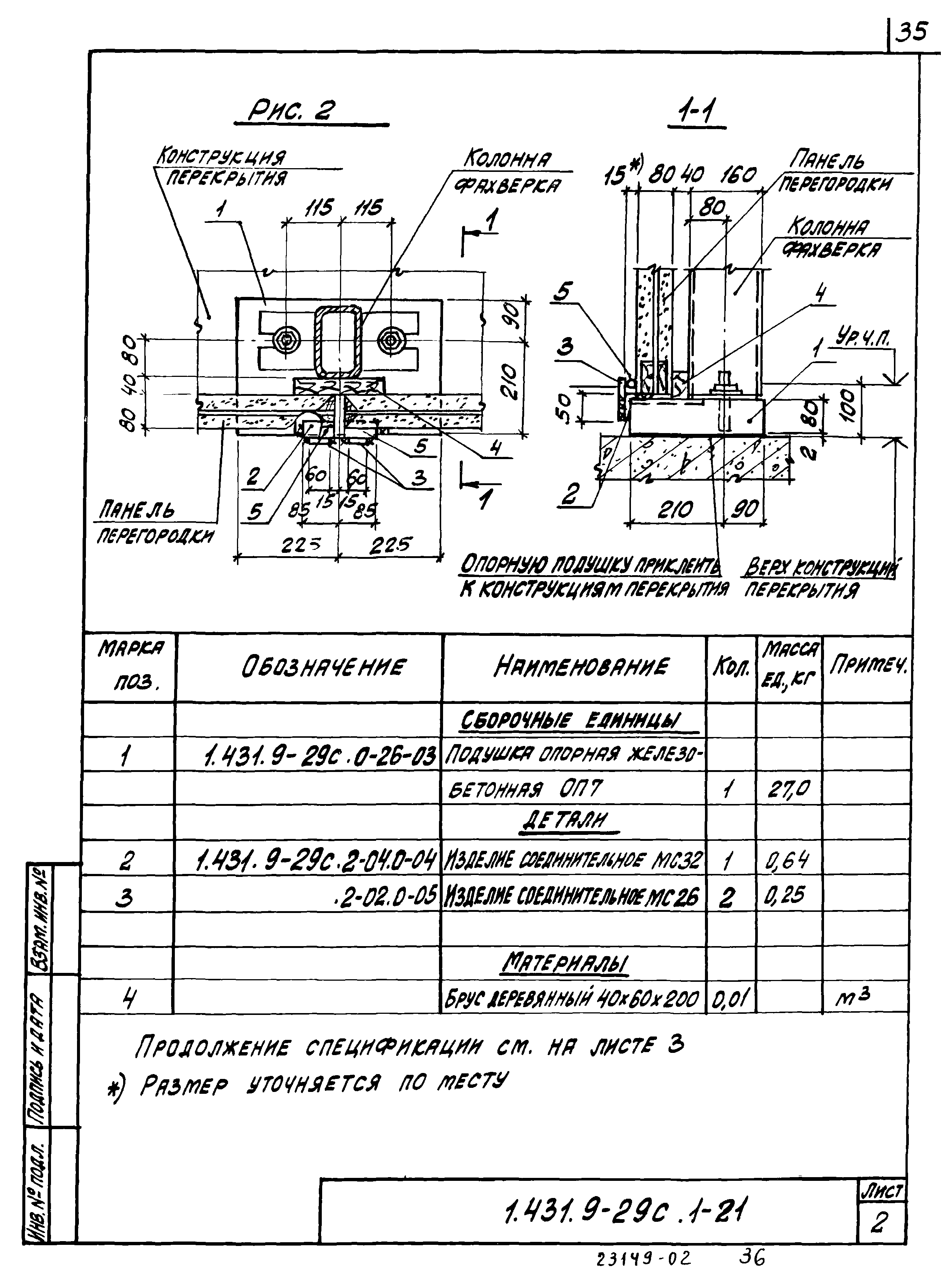

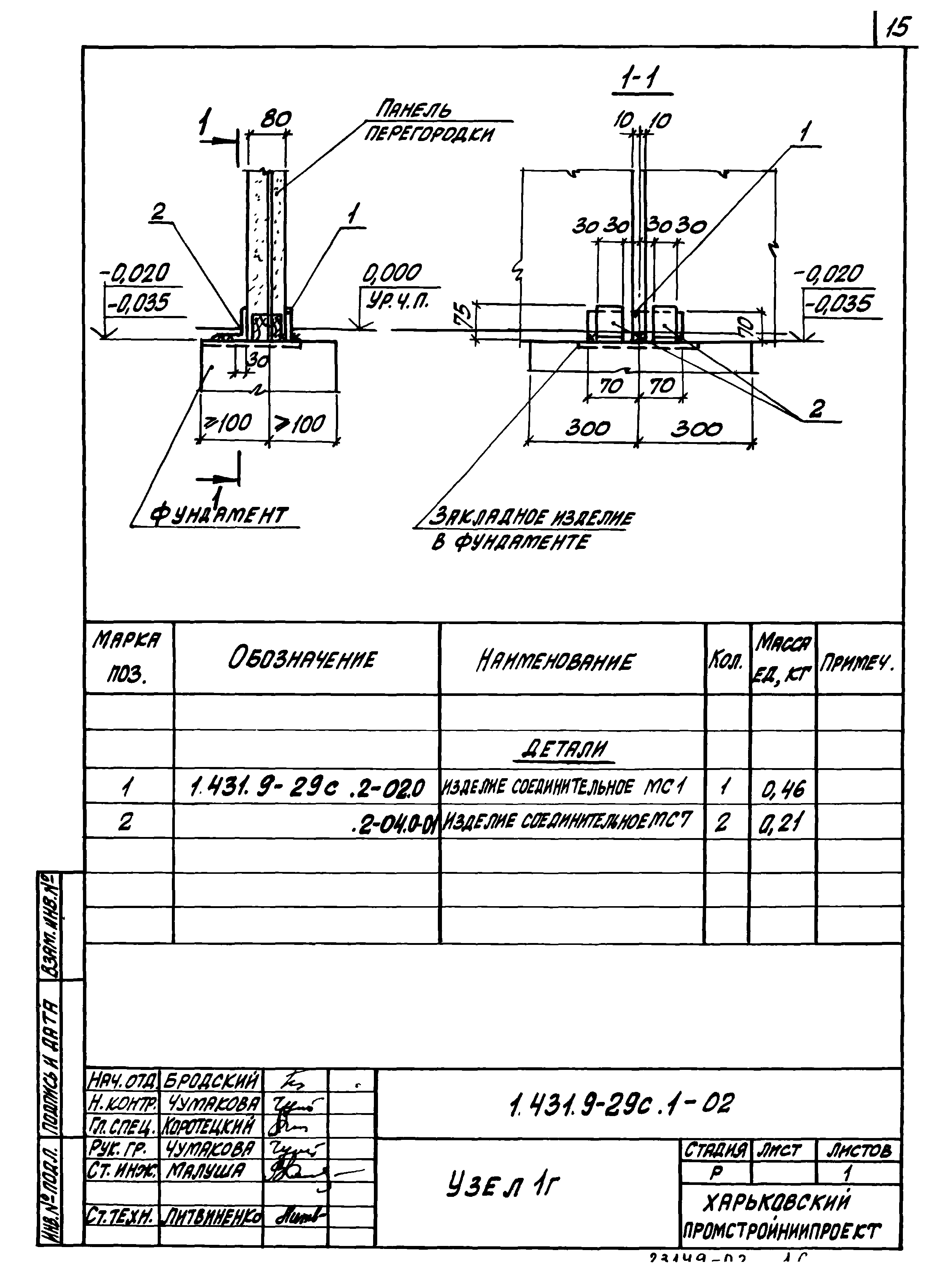

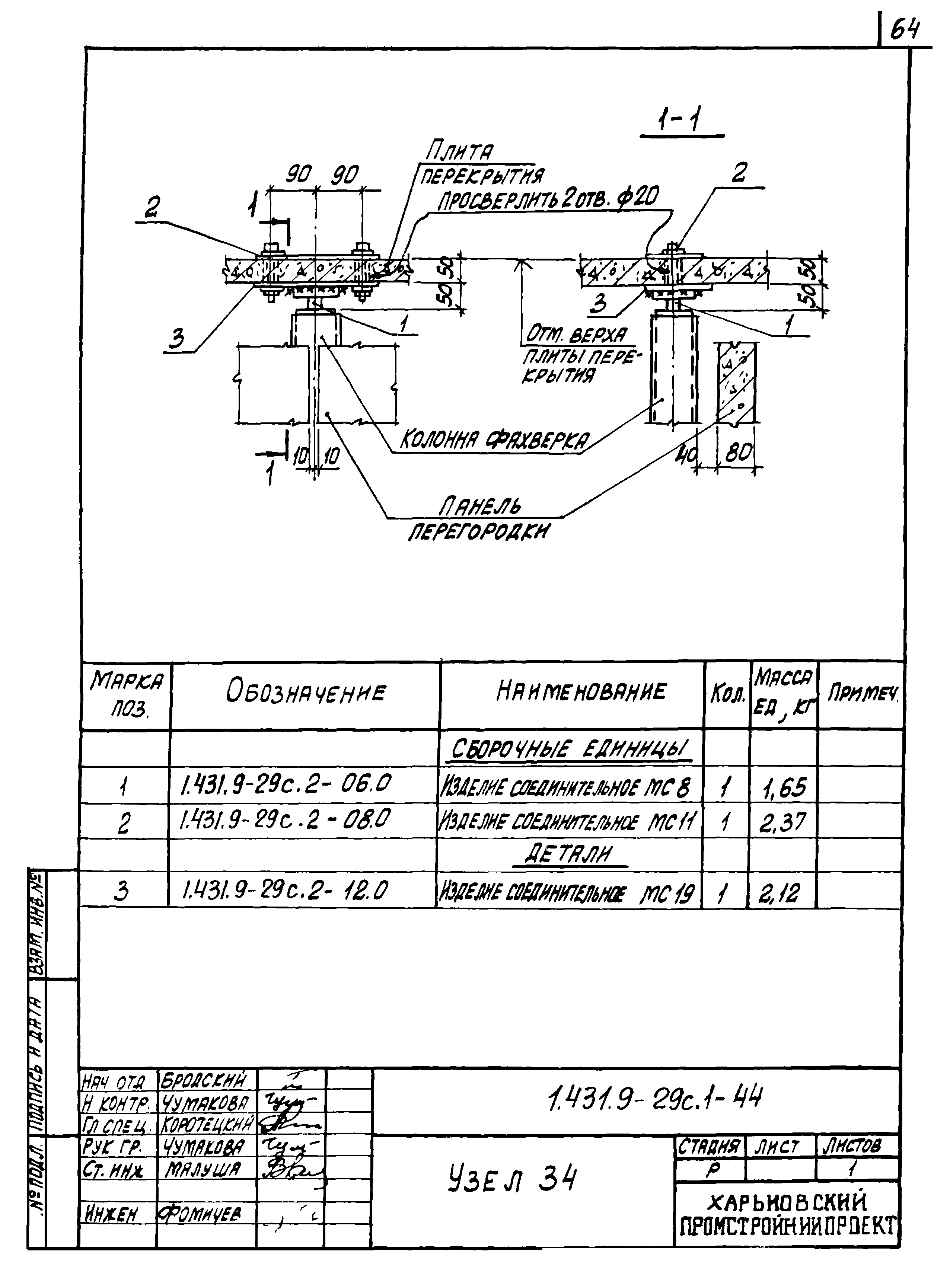

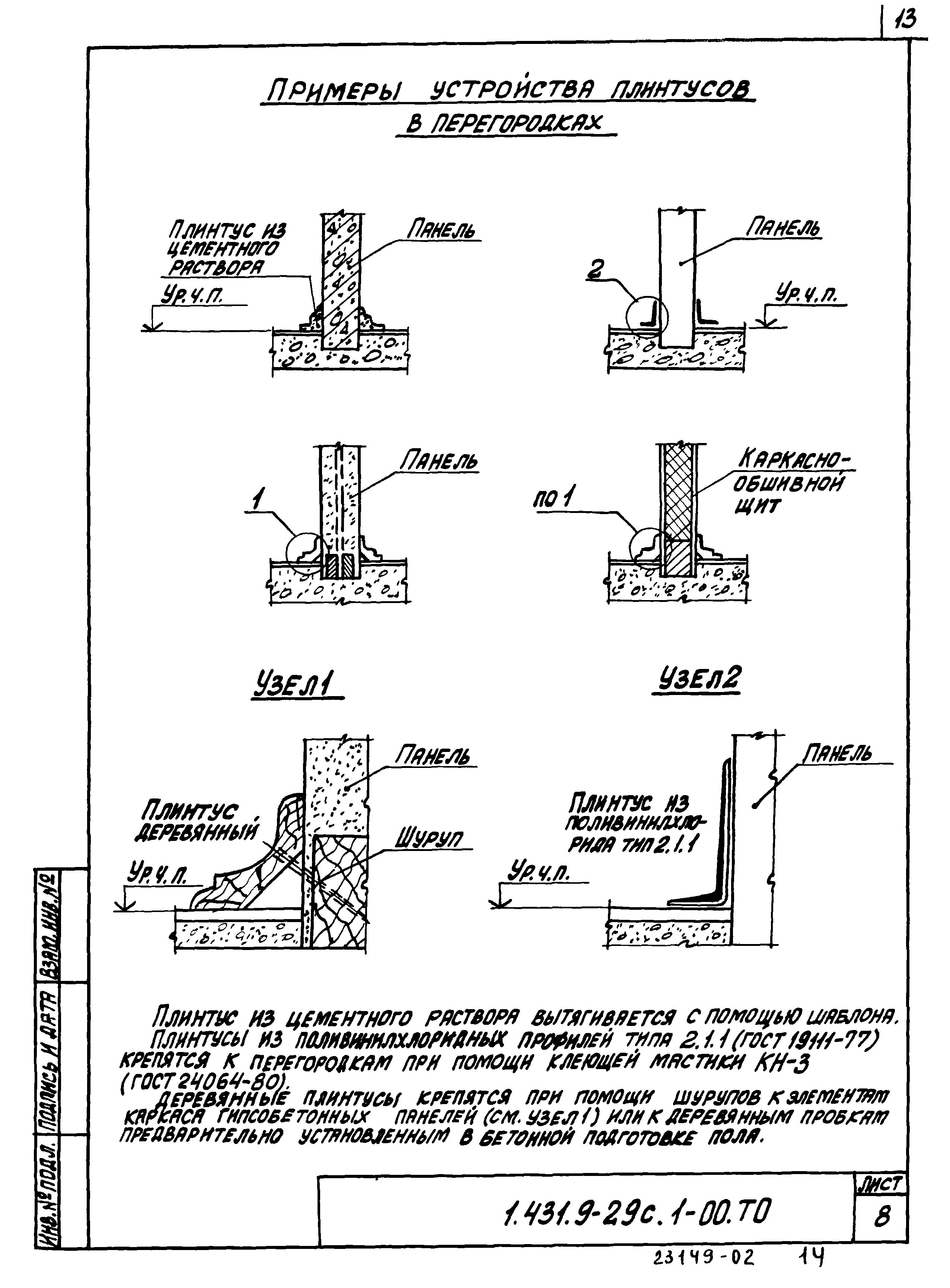

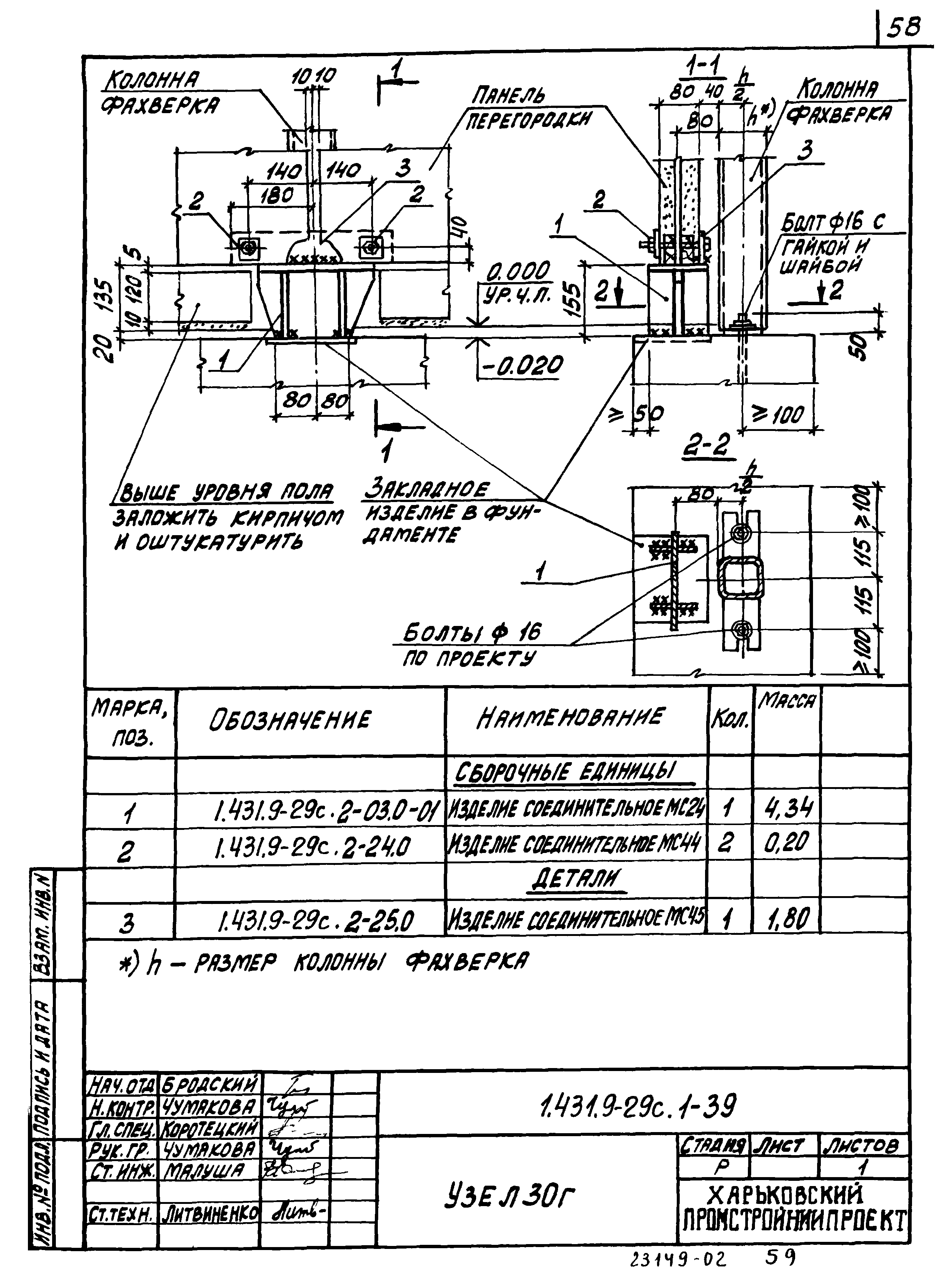

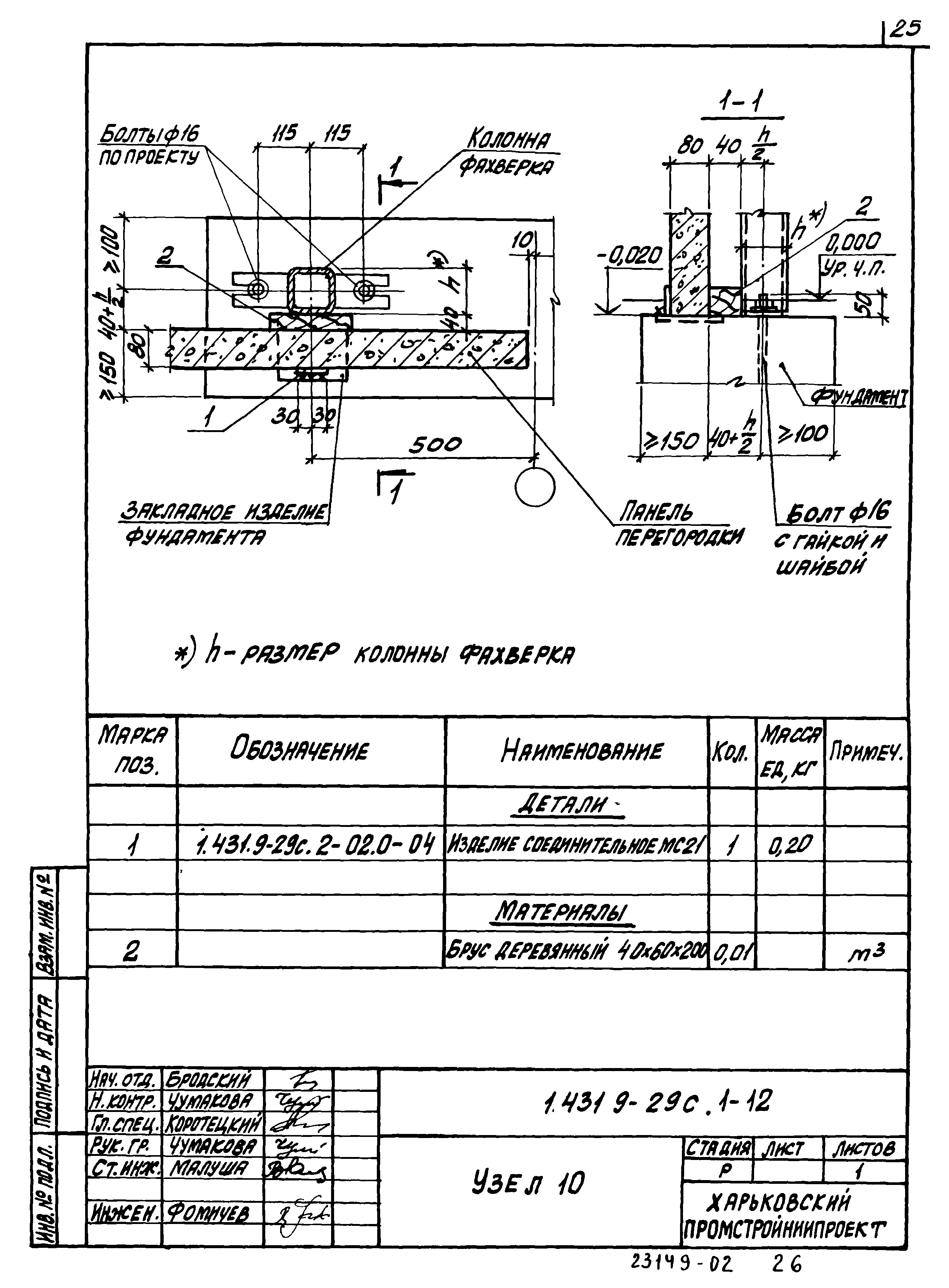

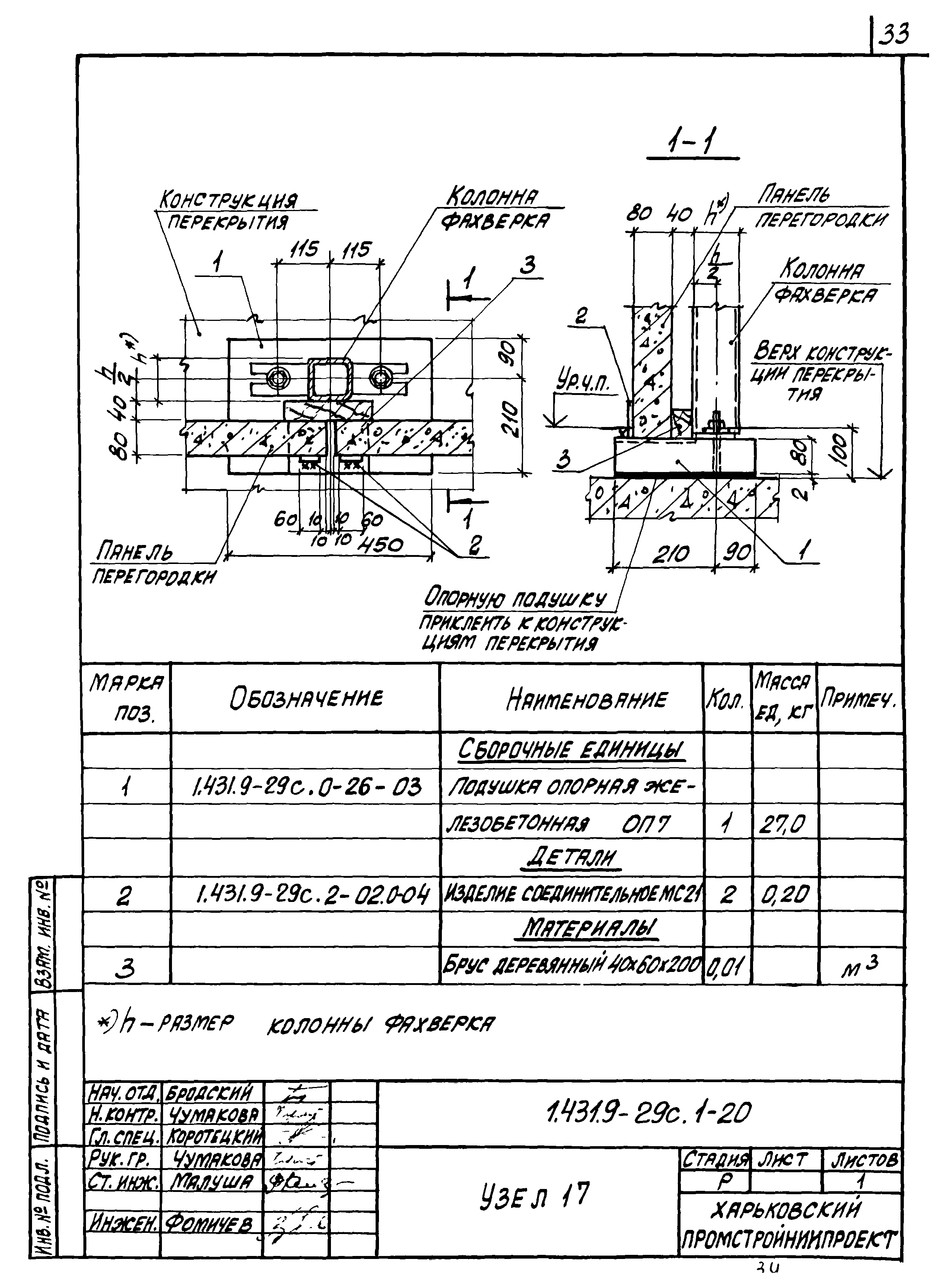

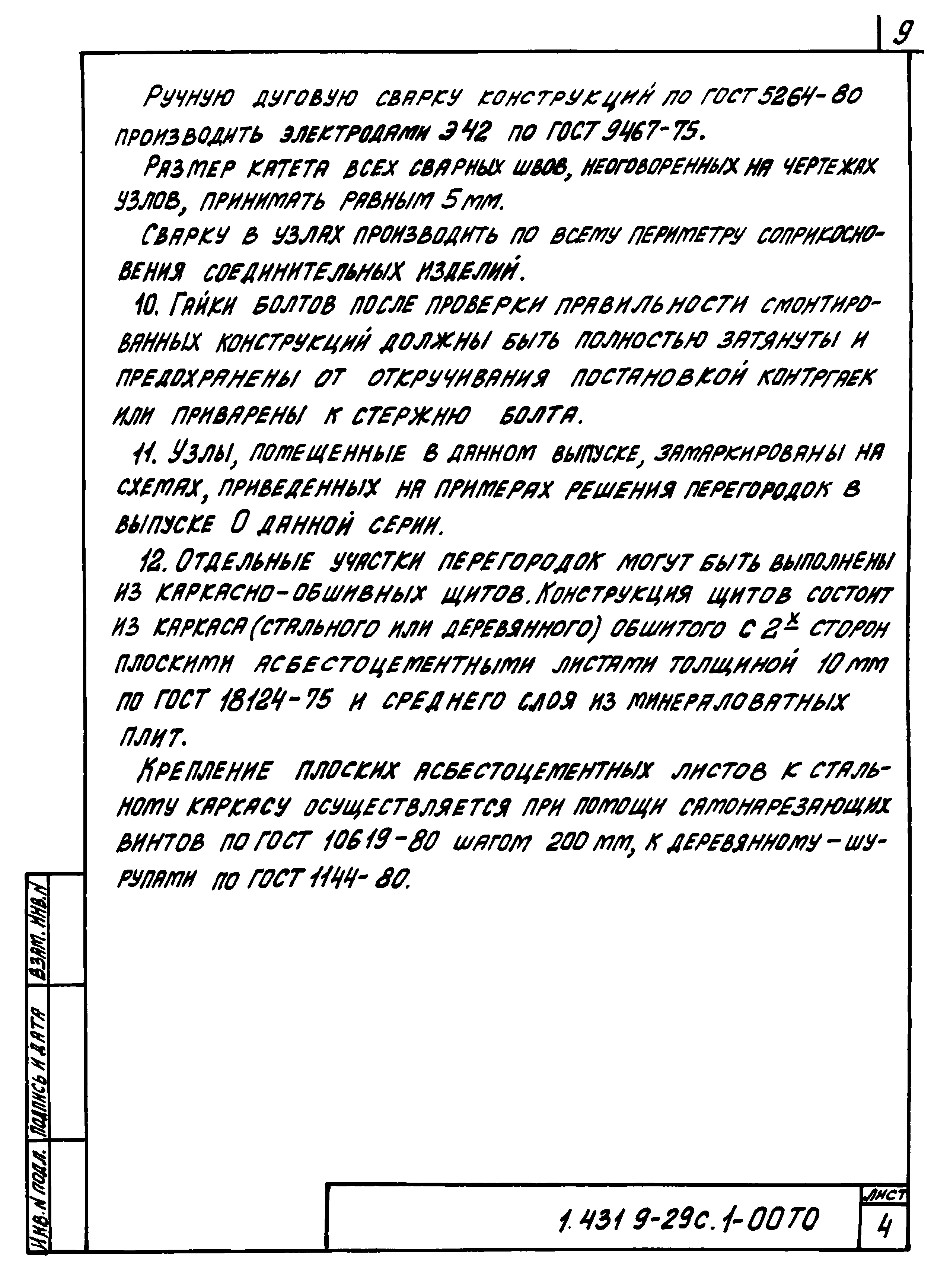

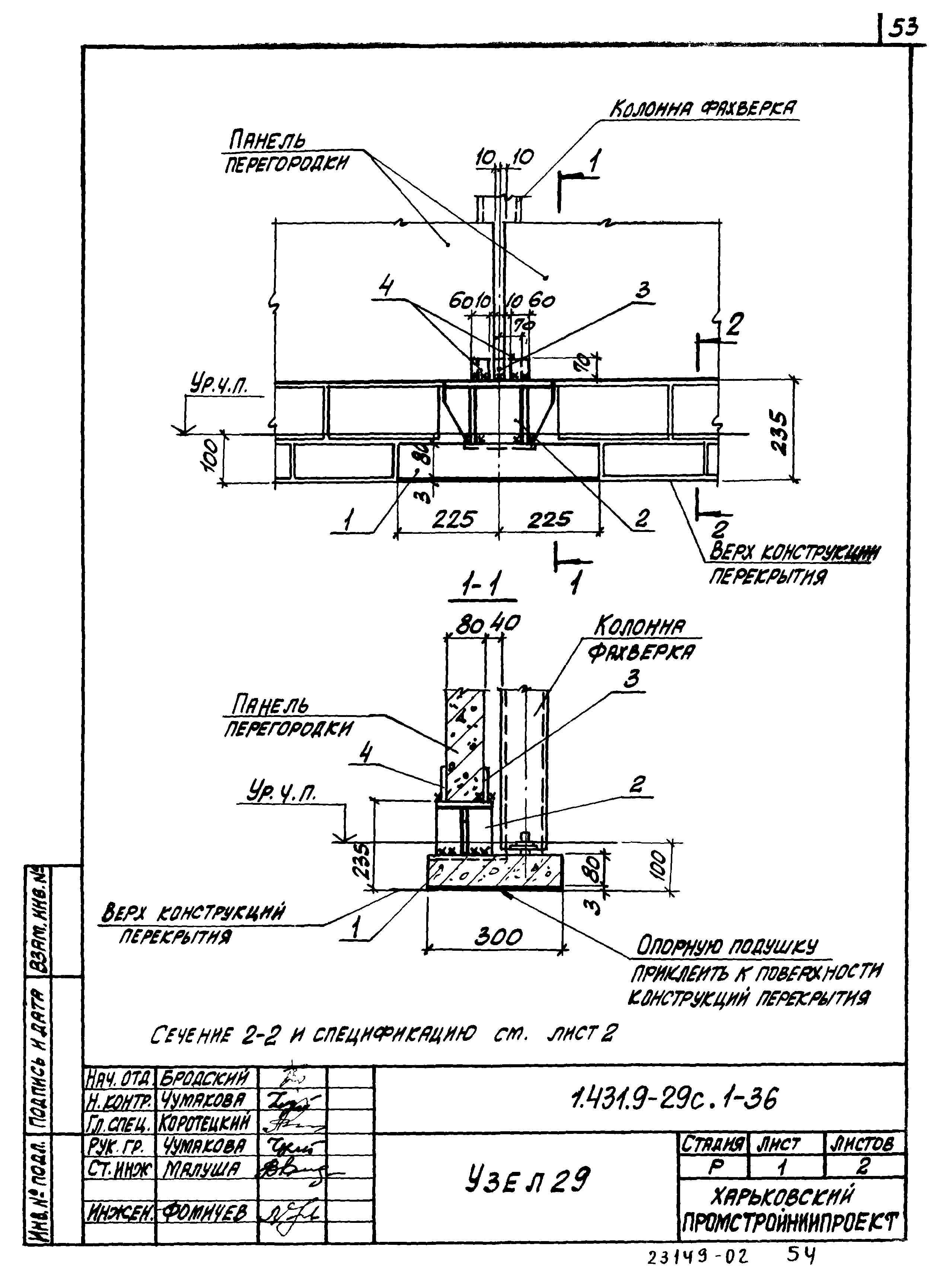

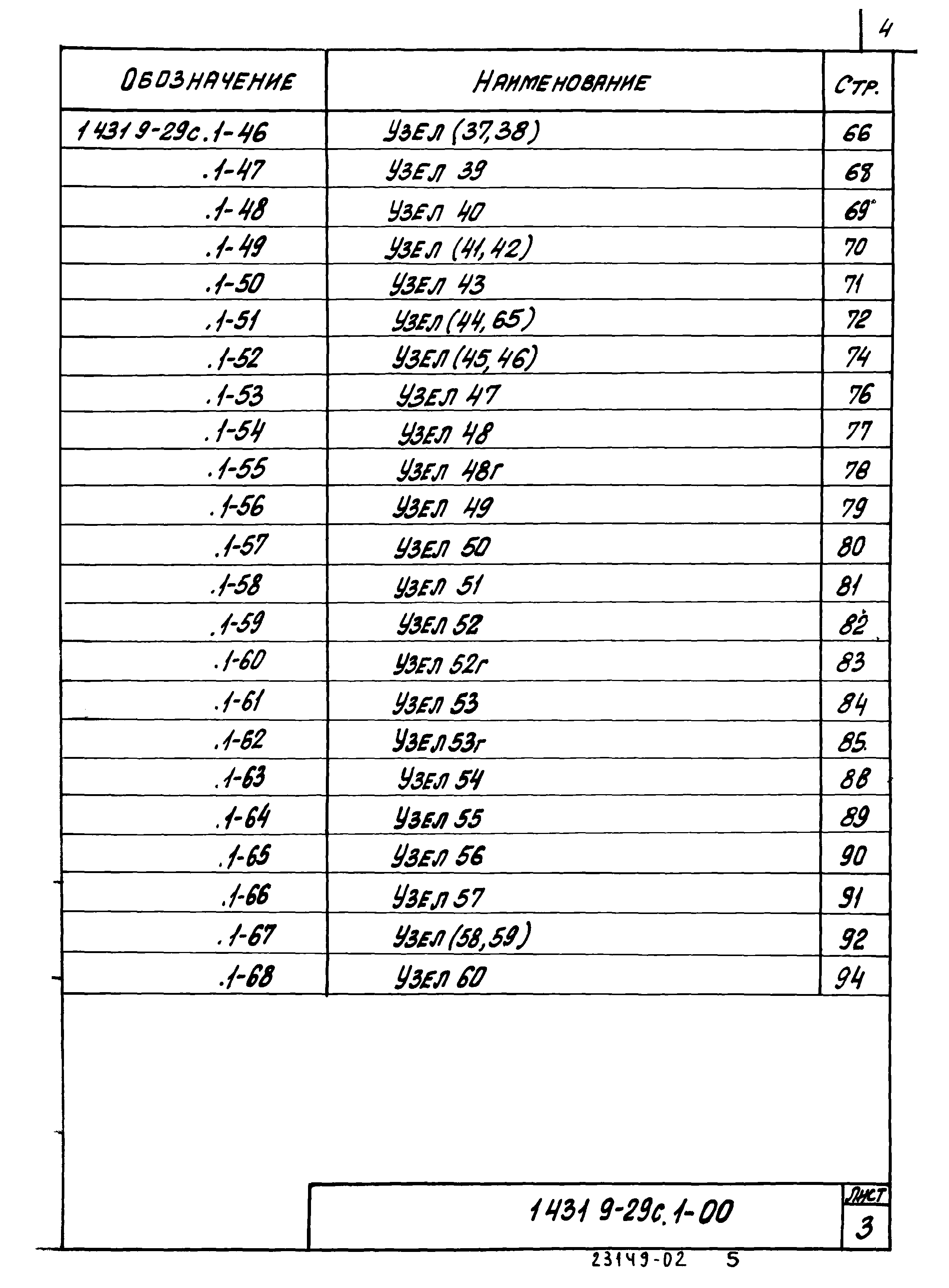

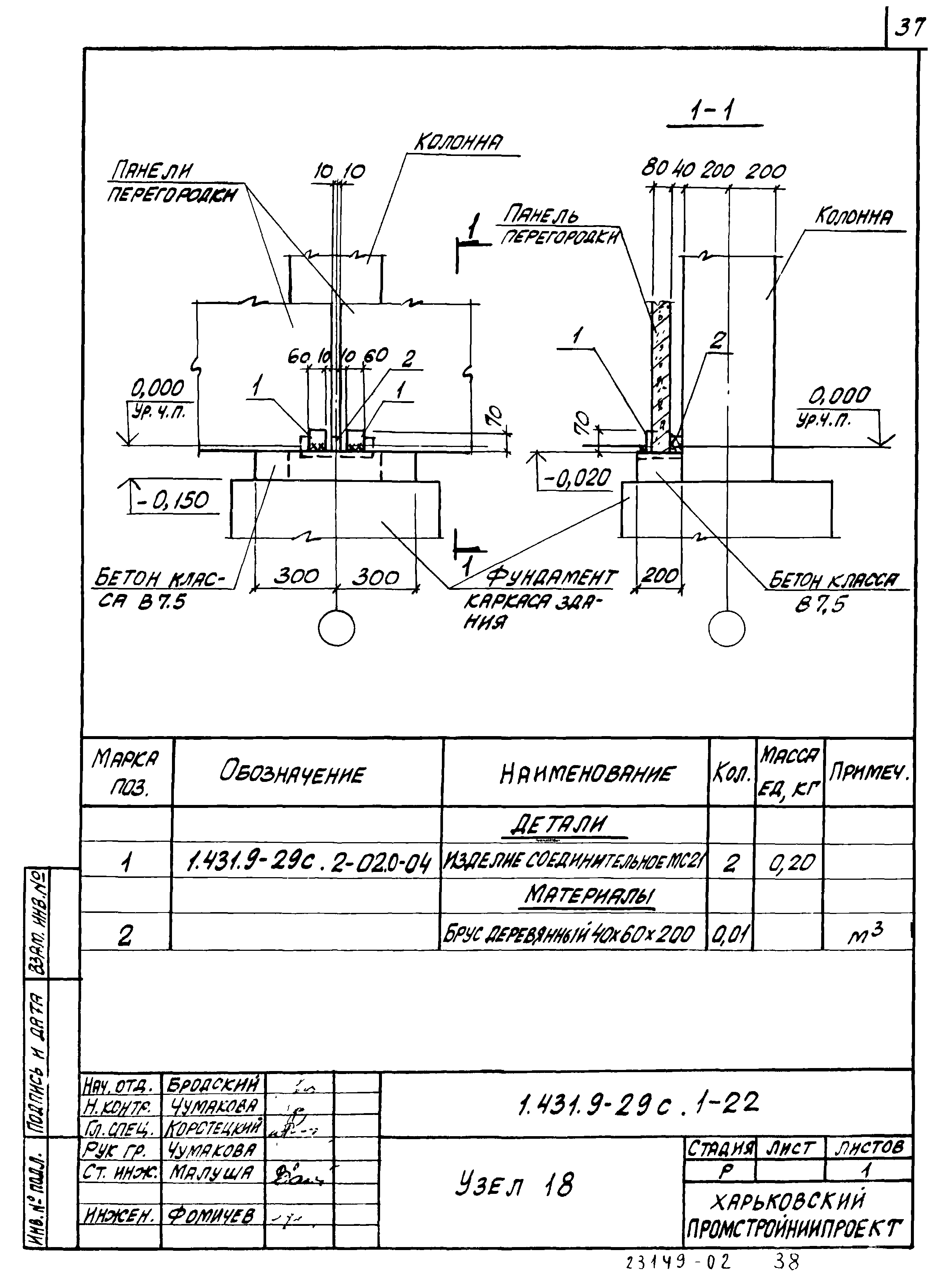

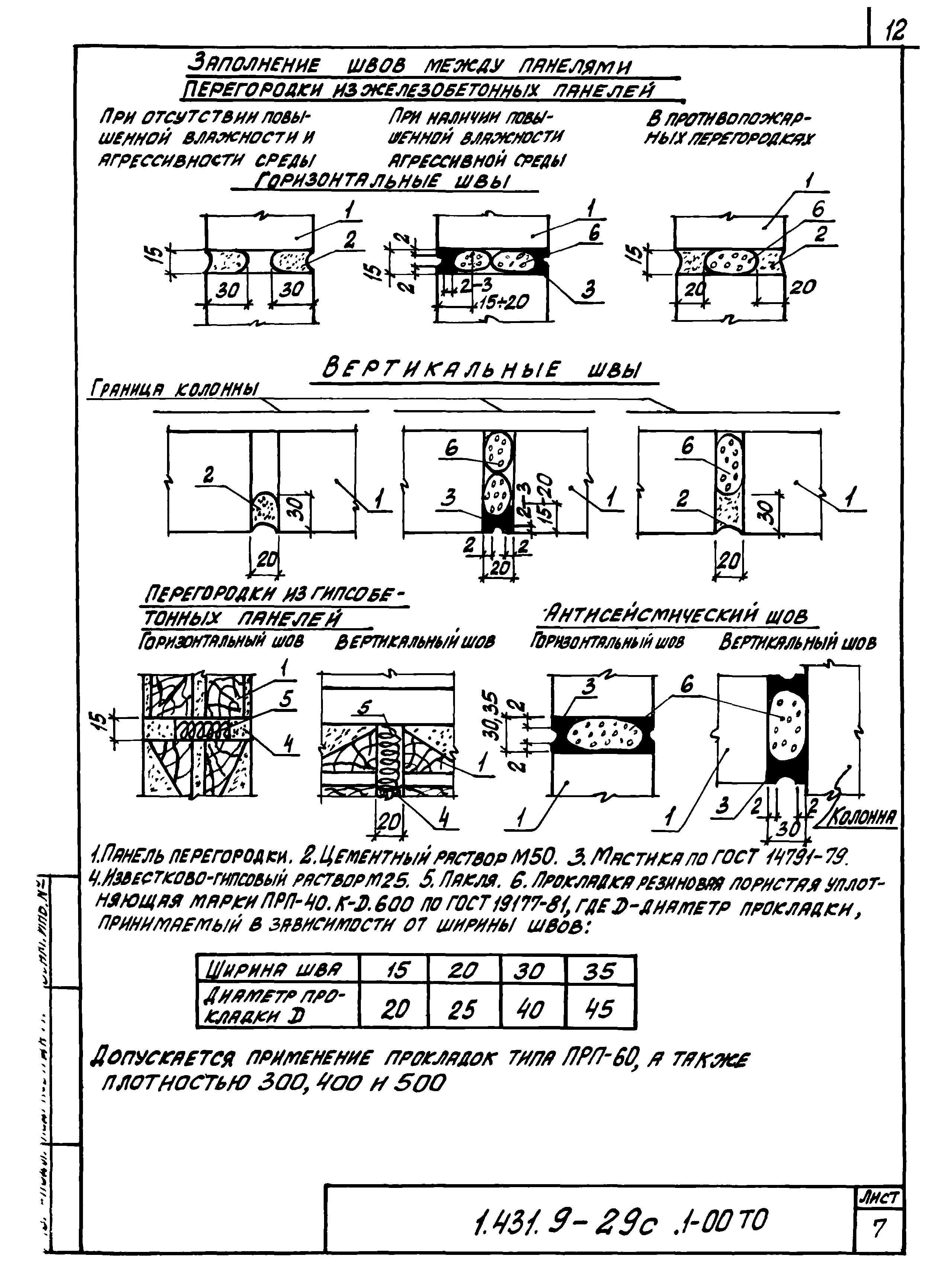

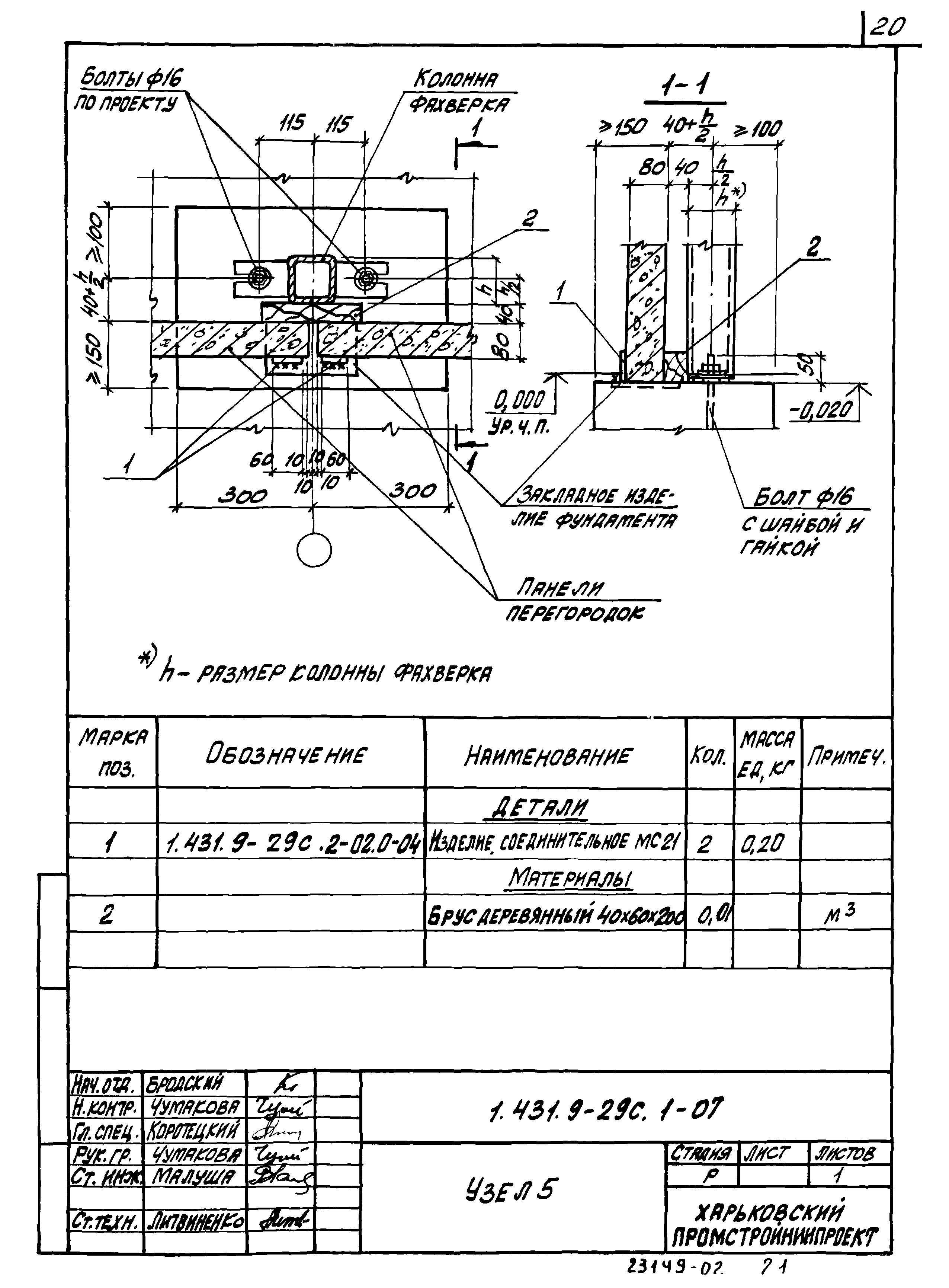

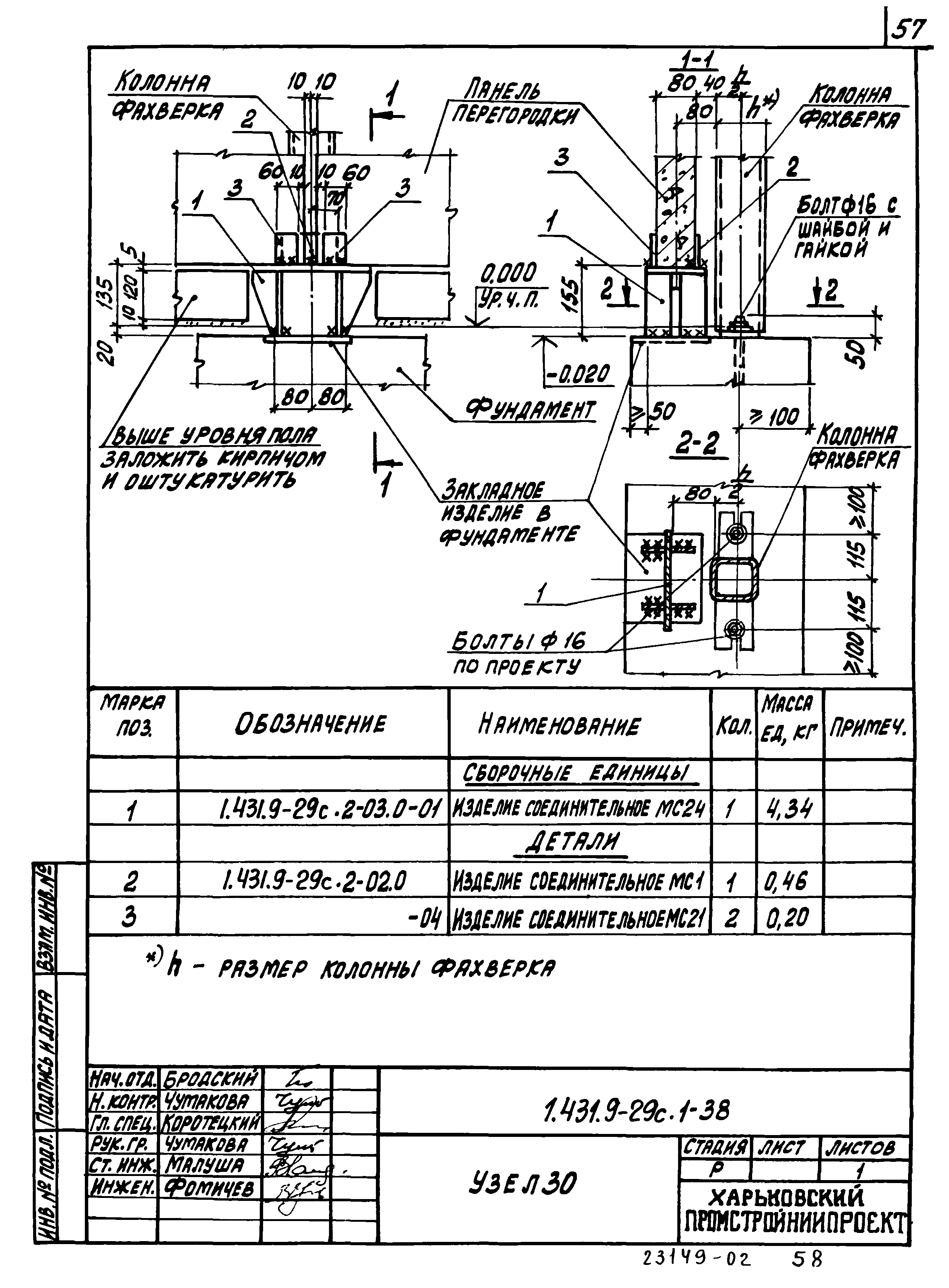

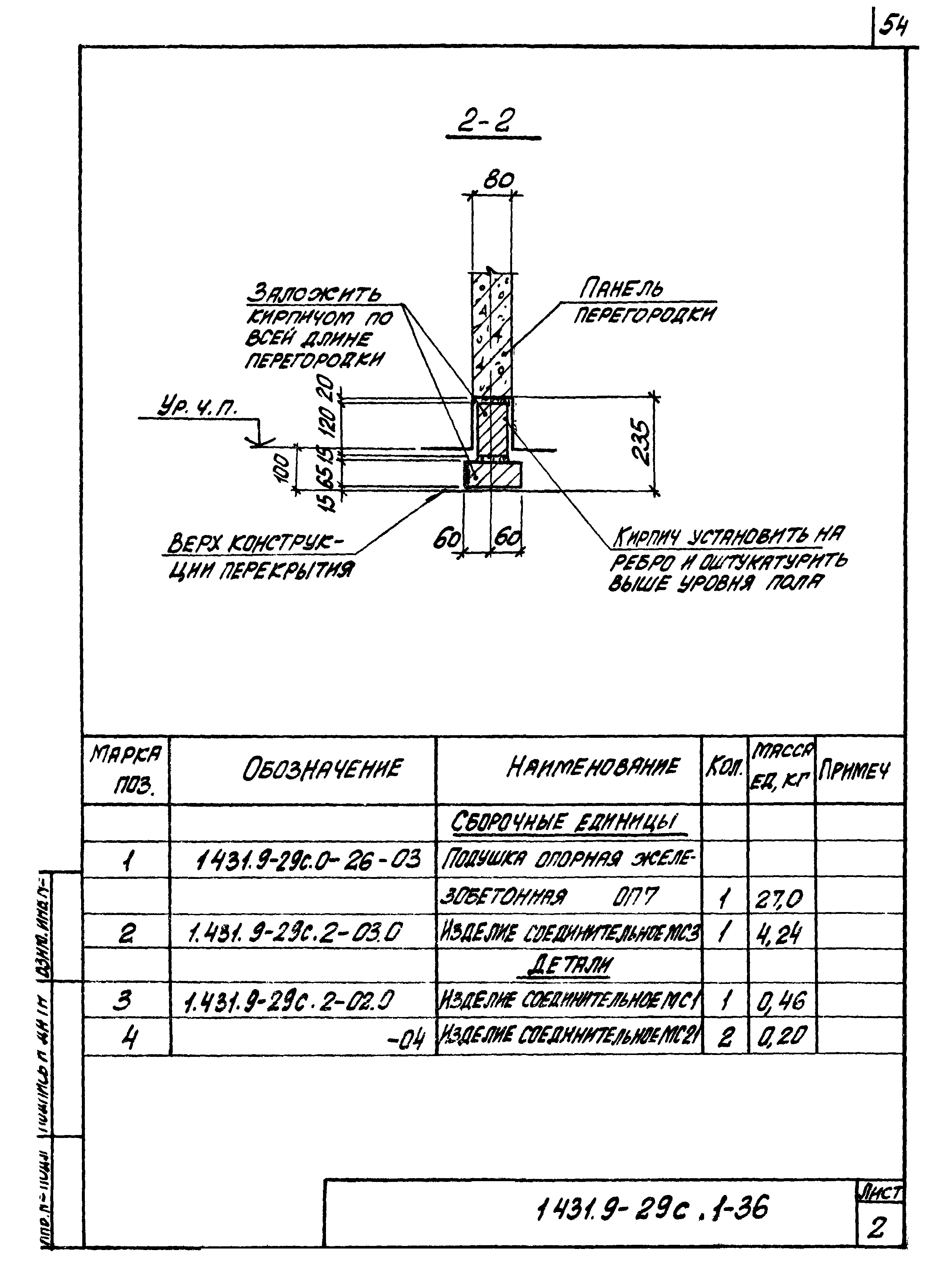

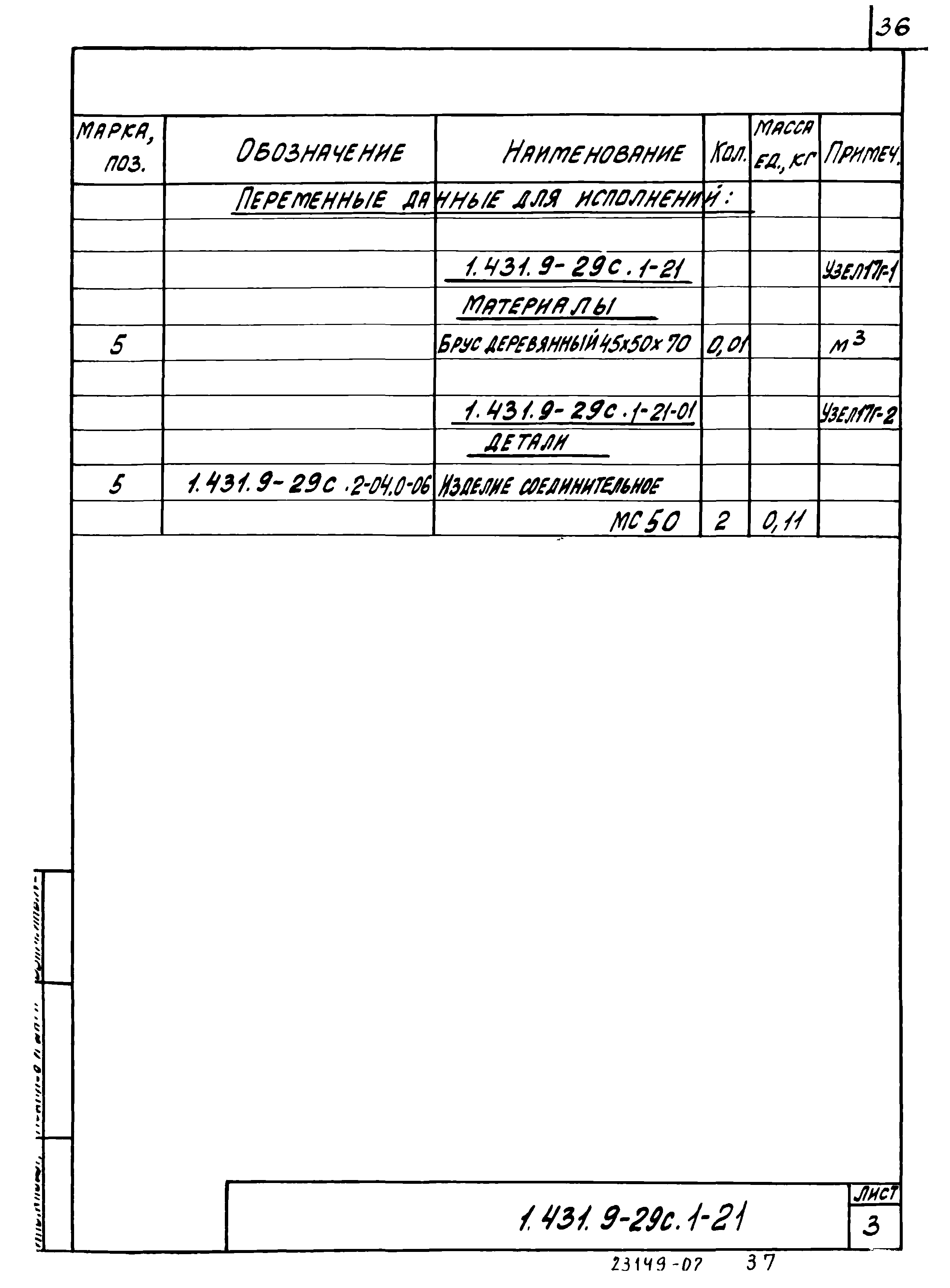

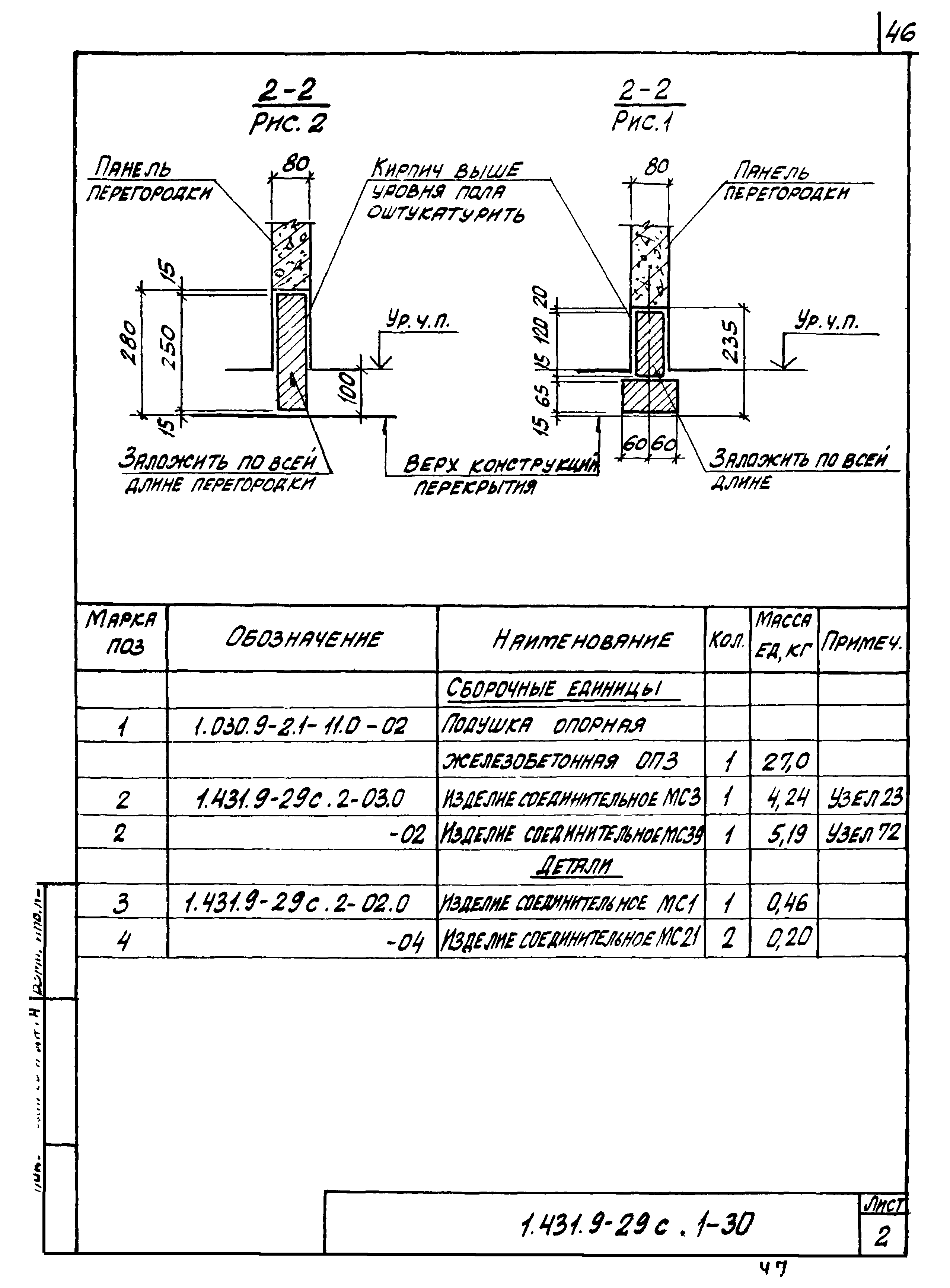

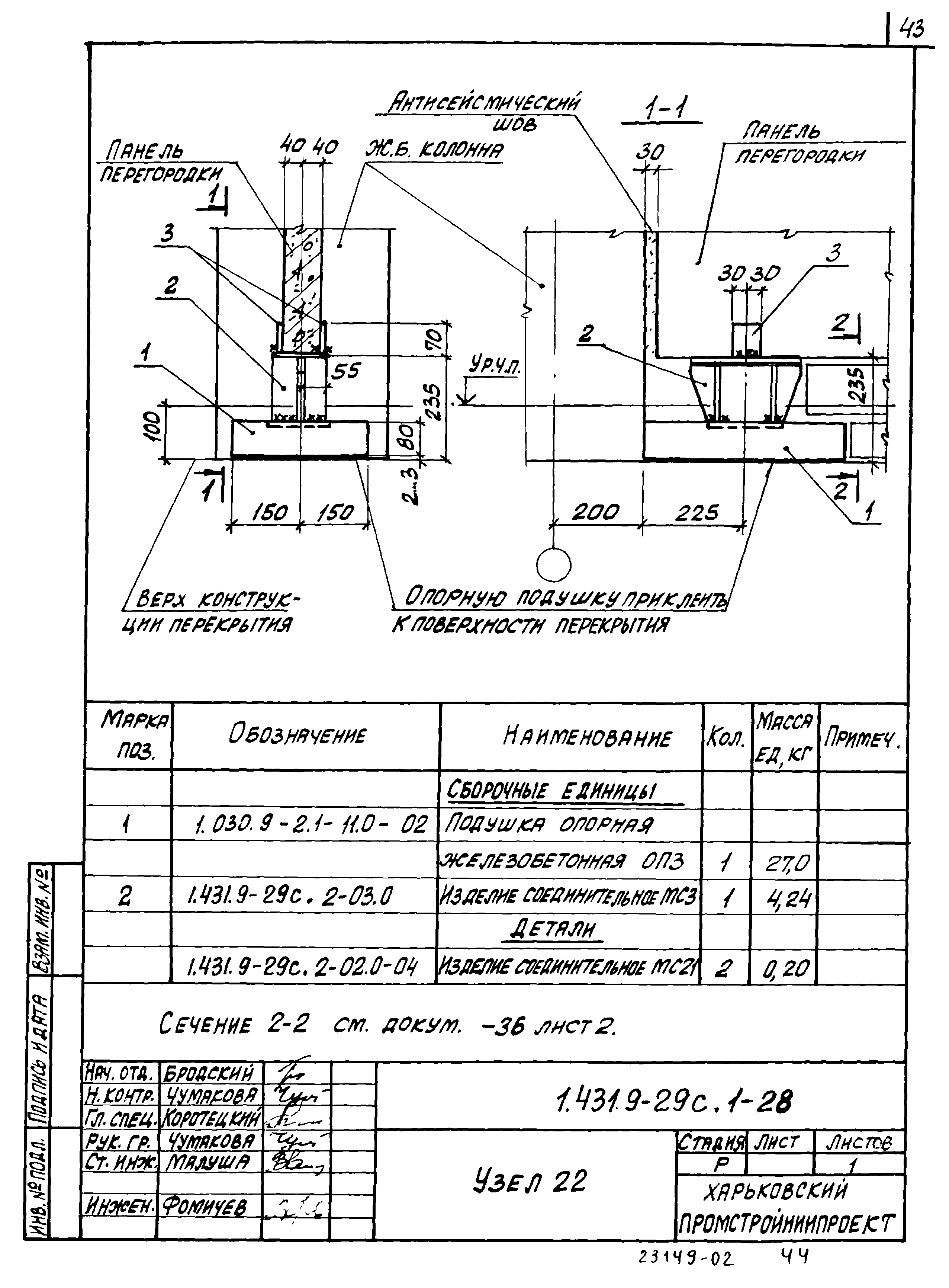

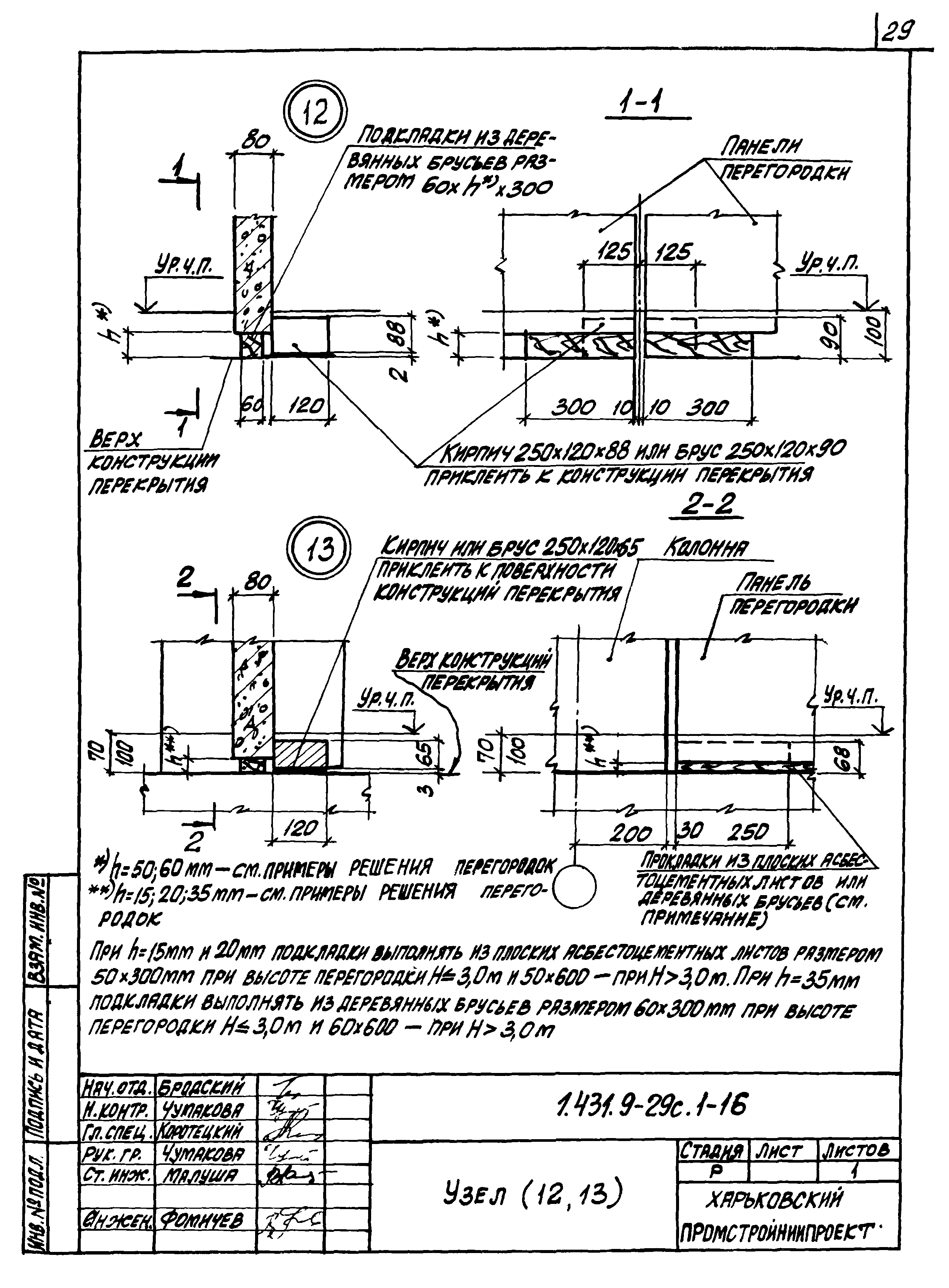

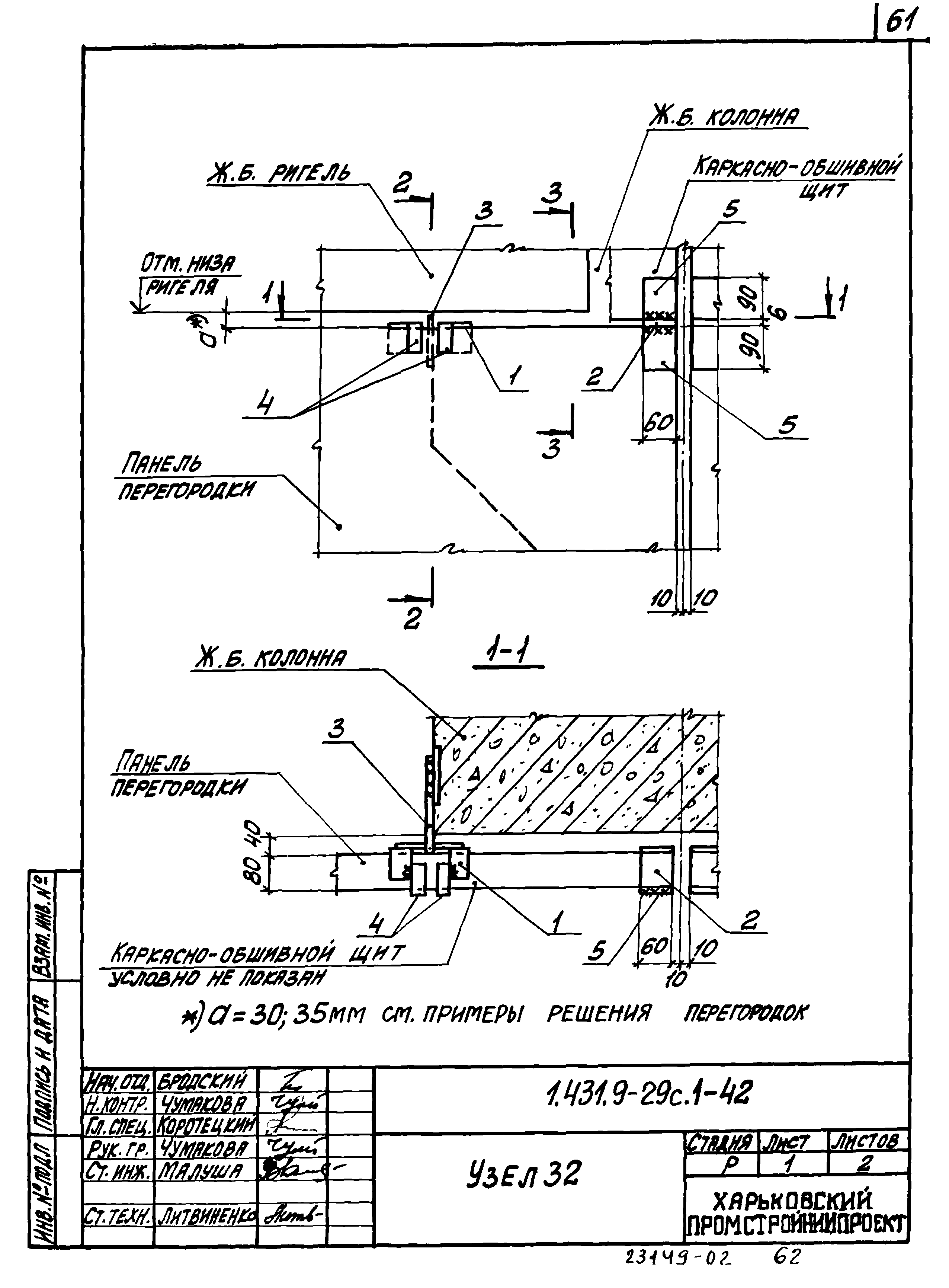

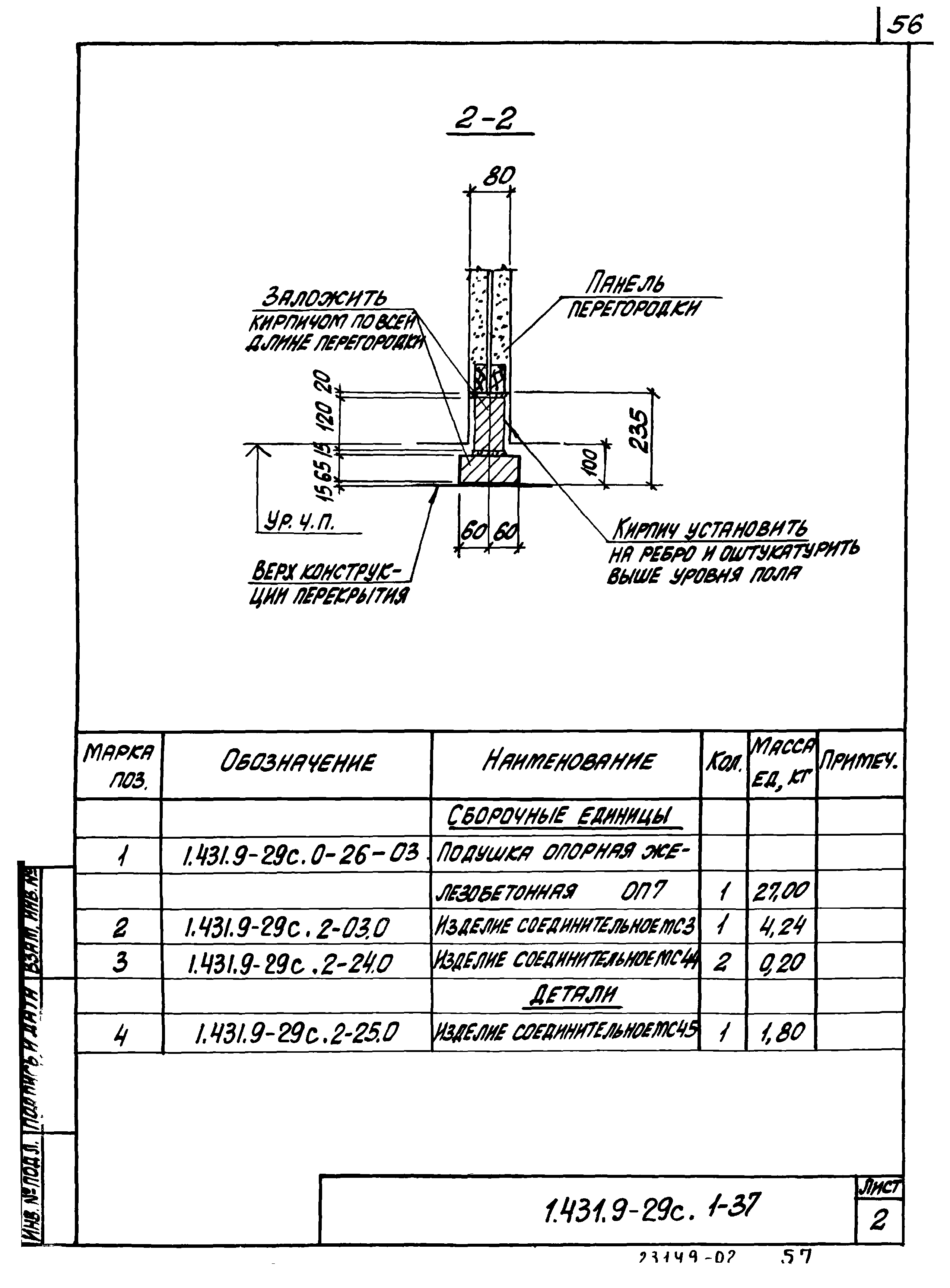

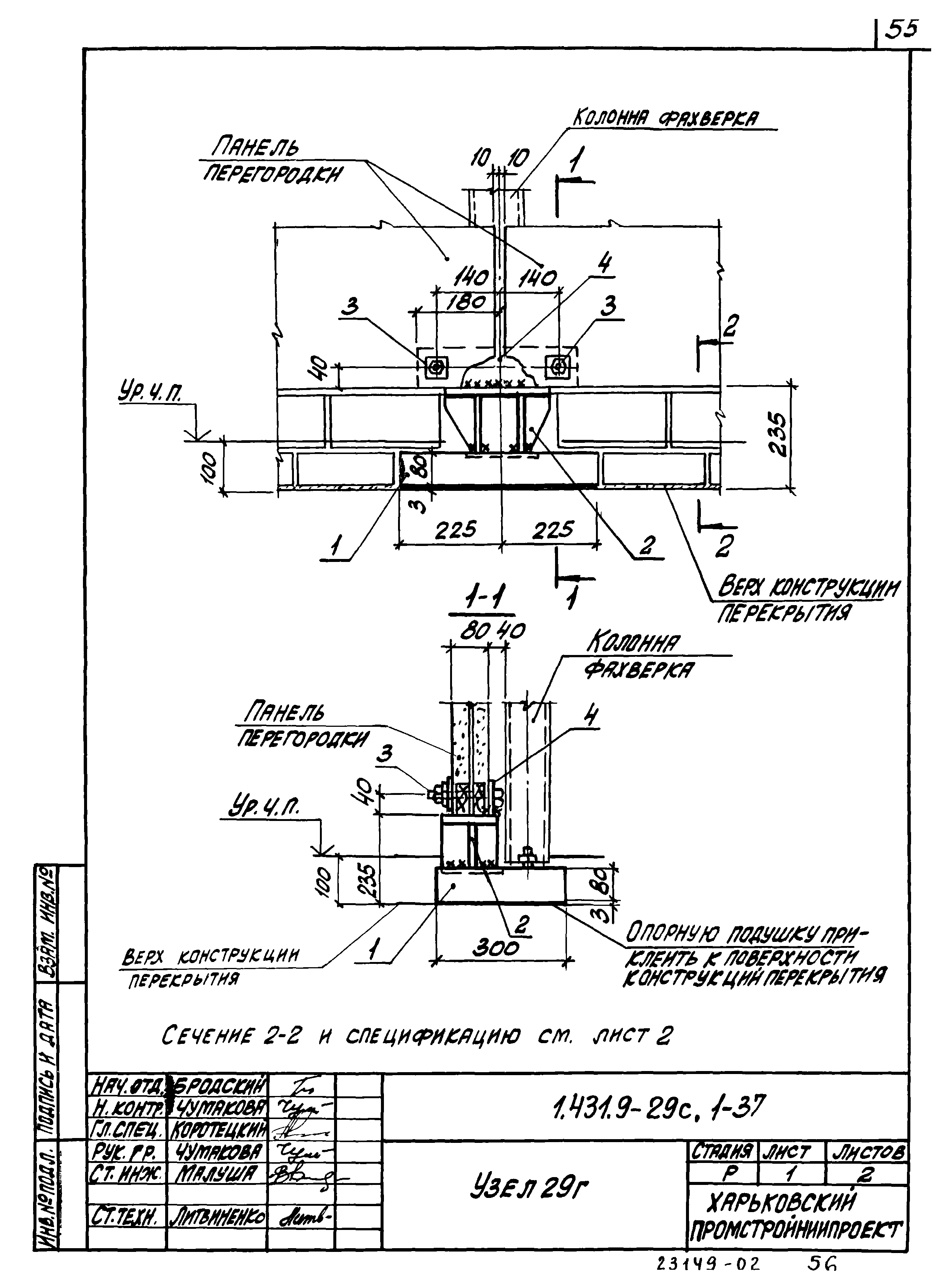

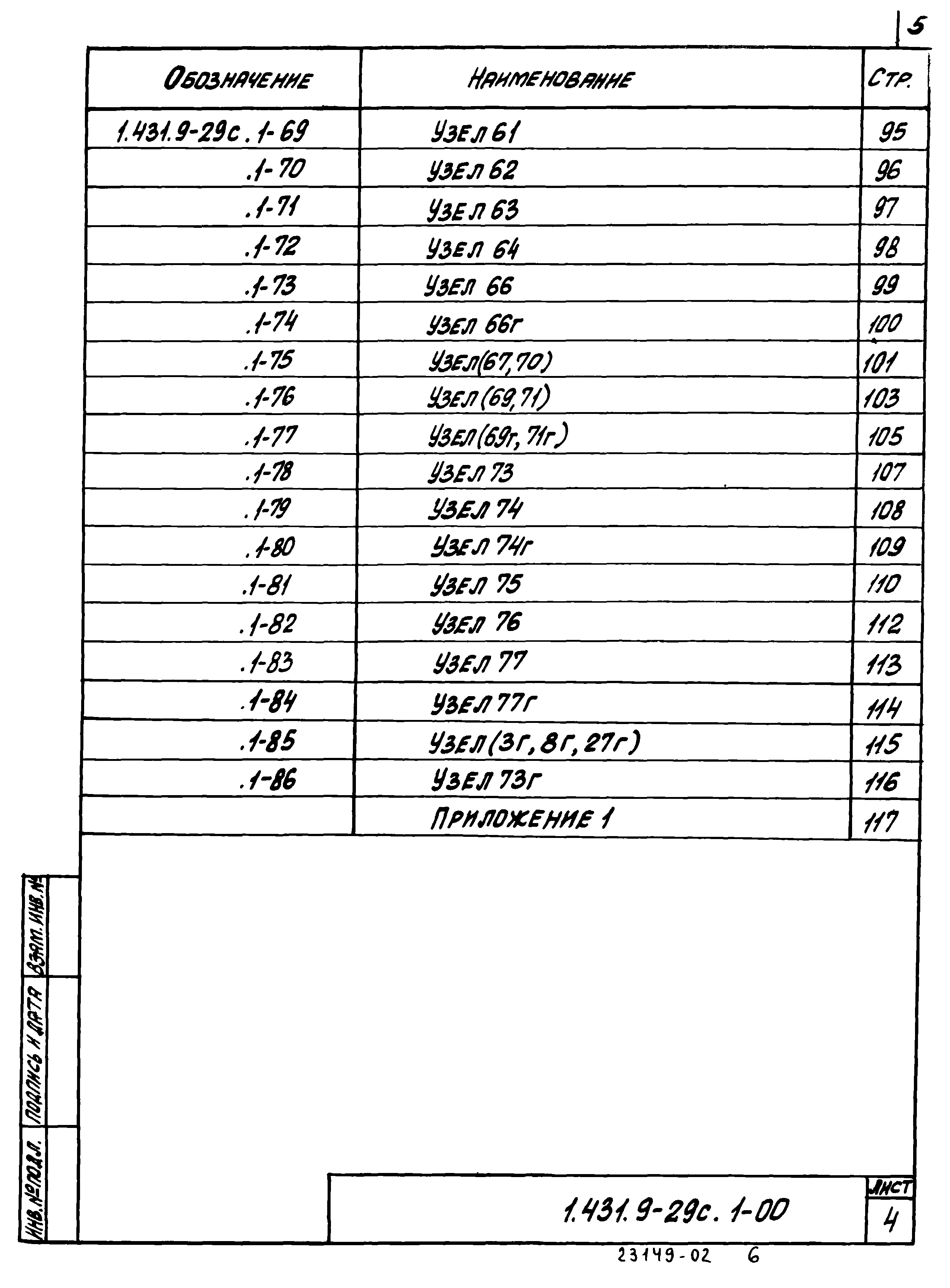

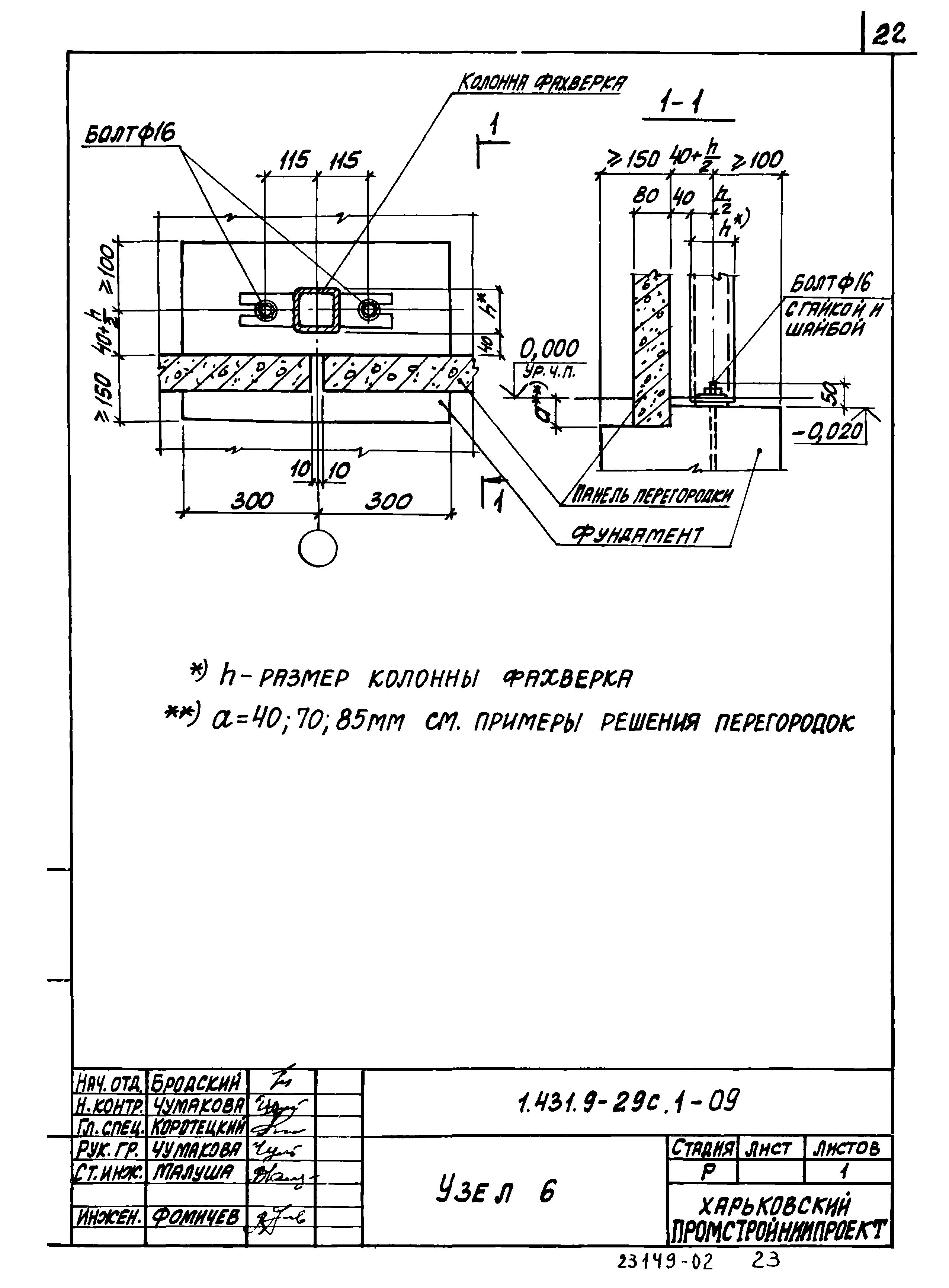

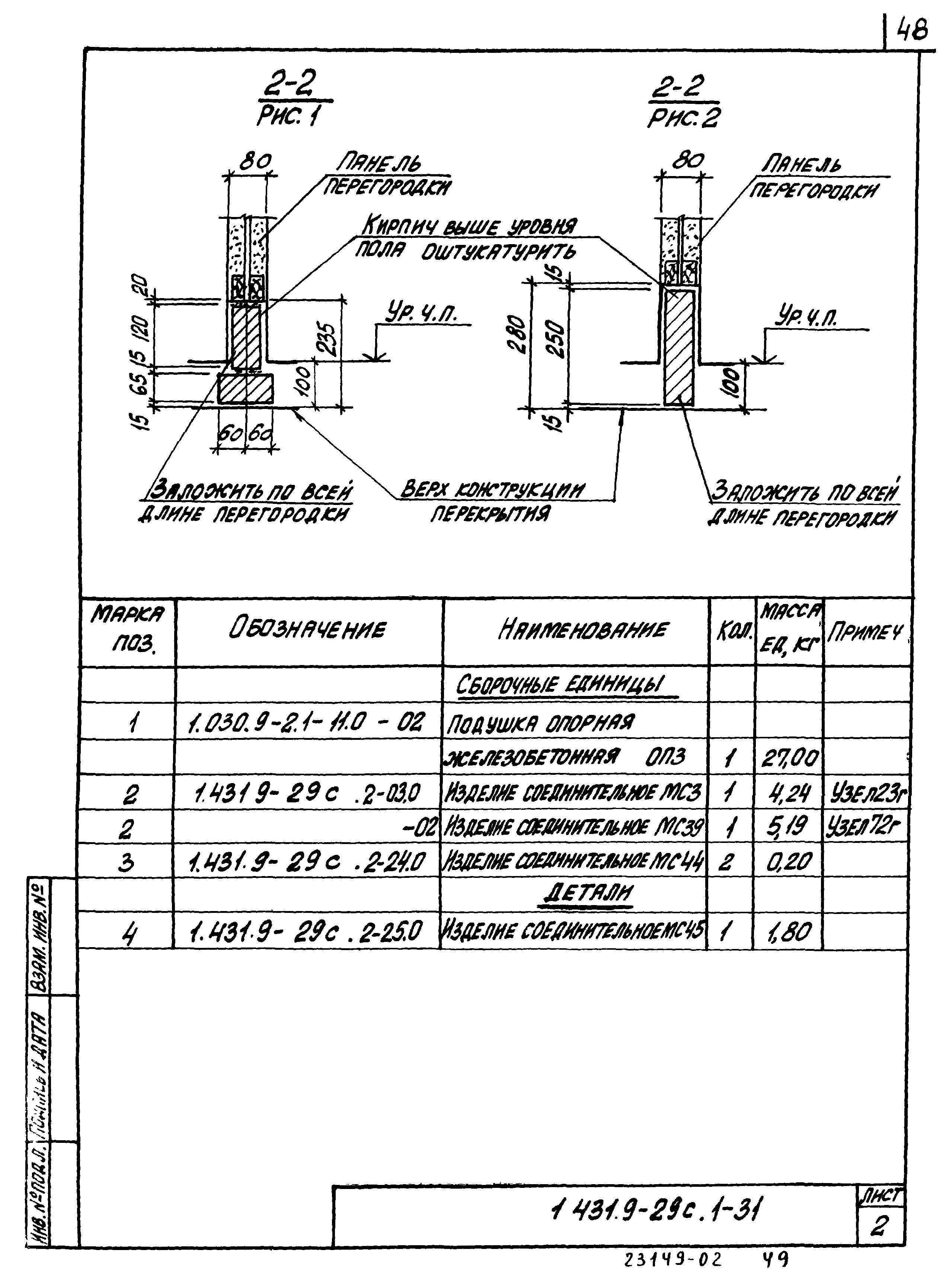

Оглавление:	1.431.9-29с.1-00ТО Техническое описание 1.431.9-29с.1-01 Узел 1 1.431.9-29с.1-02 Узел 1г 1.431.9-29с.1-03 Узел 2 1.431.9-29с.1-04 Узел 2г 1.431.9-29с.1-05 Узел (3, 8, 27) 1.431.9-29с.1-06 Узел 4 1.431.9-29с.1-07 Узел 5 1.431.9-29с.1-08 Узел 5г 1.431.9-29с.1-09 Узел 6 1.431.9-29с.1-10 Узел (7, 68) 1.431.9-29с.1-11 Узел (7г, 68г) 1.431.9-29с.1-12 Узел 10 1.431.9-29с.1-13 Узел 10г 1.431.9-29с.1-14 Узел 11 1.431.9-29с.1-15 Узел 11г 1.431.9-29с.1-16 Узел (12,13) 1.431.9-29с.1-17 Узел 14 1.431.9-29с.1-18 Узел 15 1.431.9-29с.1-19 Узел 16 1.431.9-29с.1-20 Узел 17 1.431.9-29с.1-21 Узел 17г 1.431.9-29с.1-22 Узел 18 1.431.9-29с.1-23 Узел 18г 1.431.9-29с.1-24 Узел 19 1.431.9-29с.1-25 Узел 20 1.431.9-29с.1-26 Узел 20г 1.431.9-29с.1-27 Узел 21 1.431.9-29с.1-28 Узел 22 1.431.9-29с.1-29 Узел 22г 1.431.9-29с.1-30 Узел (23, 72) 1.431.9-29с.1-31 Узел (23, 72г) 1.431.9-29с.1-32 Узел 24 1.431.9-29с.1-33 Узел 24г 1.431.9-29с.1-34 Узел 25 1.431.9-29с.1-35 Узел 26 1.431.9-29с.1-36 Узел 29 1.431.9-29с.1-37 Узел 29г 1.431.9-29с.1-38 Узел 30 1.431.9-29с.1-39 Узел 30г 1.431.9-29с.1-40 Узел 31 1.431.9-29с.1-41 Узел 4г 1.431.9-29с.1-42 Узел 32 1.431.9-29с.1-43 Узел (33, 36) 1.431.9-29с.1-44 Узел 34 1.431.9-29с.1-45 Узел 35 1.431.9-29с.1-46 Узел (37, 38) 1.431.9-29с.1-47 Узел 39 1.431.9-29с.1-48 Узел 40 1.431.9-29с.1-49 Узел (41, 42) 1.431.9-29с.1-50 Узел 43 1.431.9-29с.1-51 Узел (44, 65) 1.431.9-29с.1-52 Узел (45, 46) 1.431.9-29с.1-53 Узел 47 1.431.9-29с.1-54 Узел 48 1.431.9-29с.1-55 Узел 48г 1.431.9-29с.1-56 Узел 49 1.431.9-29с.1-57 Узел 50 1.431.9-29с.1-58 Узел 51 1.431.9-29с.1-59 Узел 52 1.431.9-29с.1-60 Узел 52г 1.431.9-29с.1-61 Узел 53 1.431.9-29с.1-62 Узел 53г 1.431.9-29с.1-63 Узел 54 1.431.9-29с.1-64 Узел 55 1.431.9-29с.1-65 Узел 56 1.431.9-29с.1-66 Узел 57 1.431.9-29с.1-67 Узел (58, 59) 1.431.9-29с.1-68 Узел 60 1.431.9-29с.1-69 Узел 61 1.431.9-29с.1-70 Узел 62 1.431.9-29с.1-71 Узел 63 1.431.9-29с.1-72 Узел 64 1.431.9-29с.1-73 Узел 66 1.431.9-29с.1-74 Узел 66г 1.431.9-29с.1-75 Узел (67, 70) 1.431.9-29с.1-76 Узел (69, 71) 1.431.9-29с.1-77 Узел (69г, 71г) 1.431.9-29с.1-78 Узел 73 1.431.9-29с.1-79 Узел 74 1.431.9-29с.1-80 Узел 74г 1.431.9-29с.1-81 Узел 75 1.431.9-29с.1-82 Узел 76 1.431.9-29с.1-83 Узел 77 1.431.9-29с.1-84 Узел 77г 1.431.9-29с.1-85 Узел (3г, 8г, 27г) 1.431.9-29с.1-86 Узел 73г Приложение 1
Разработан:	ЦНИИпромзданий Харьковский Промстройниипроект Узгипротяжпром
Утверждён:	07.01.1988 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 6/6-31)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» СНиП II-23-81* «Стальные конструкции» СНиП III-18-75 «Металлические конструкции» ГОСТ 24379.1-80 «Болты фундаментные. Конструкция и размеры» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 24064-80 «Мастики клеящие каучуковые. Технические условия» ГОСТ 19111-77 «Изделия погонажные профильные поливинилхлоридные. Технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 10619-80 «Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 18124-75 «Листы асбестоцементные плоские» СНиП III-16-80 «Бетонные и железобетонные конструкции сборные»
