Скачать Технологическая карта К-5-24-7и Термитная сварка сталеалюминиевых проводов сечением 120 - 700 мм2

Дата актуализации: 10.08.2017

Технологическая карта К-5-24-7и

Термитная сварка сталеалюминиевых проводов сечением 120 - 700 мм2

Обозначение:	Технологическая карта К-5-24-7и
Обозначение англ:	К-5-24-7и
Статус:	не установлен срок действия
Название рус.:	Термитная сварка сталеалюминиевых проводов сечением 120 - 700 мм2
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

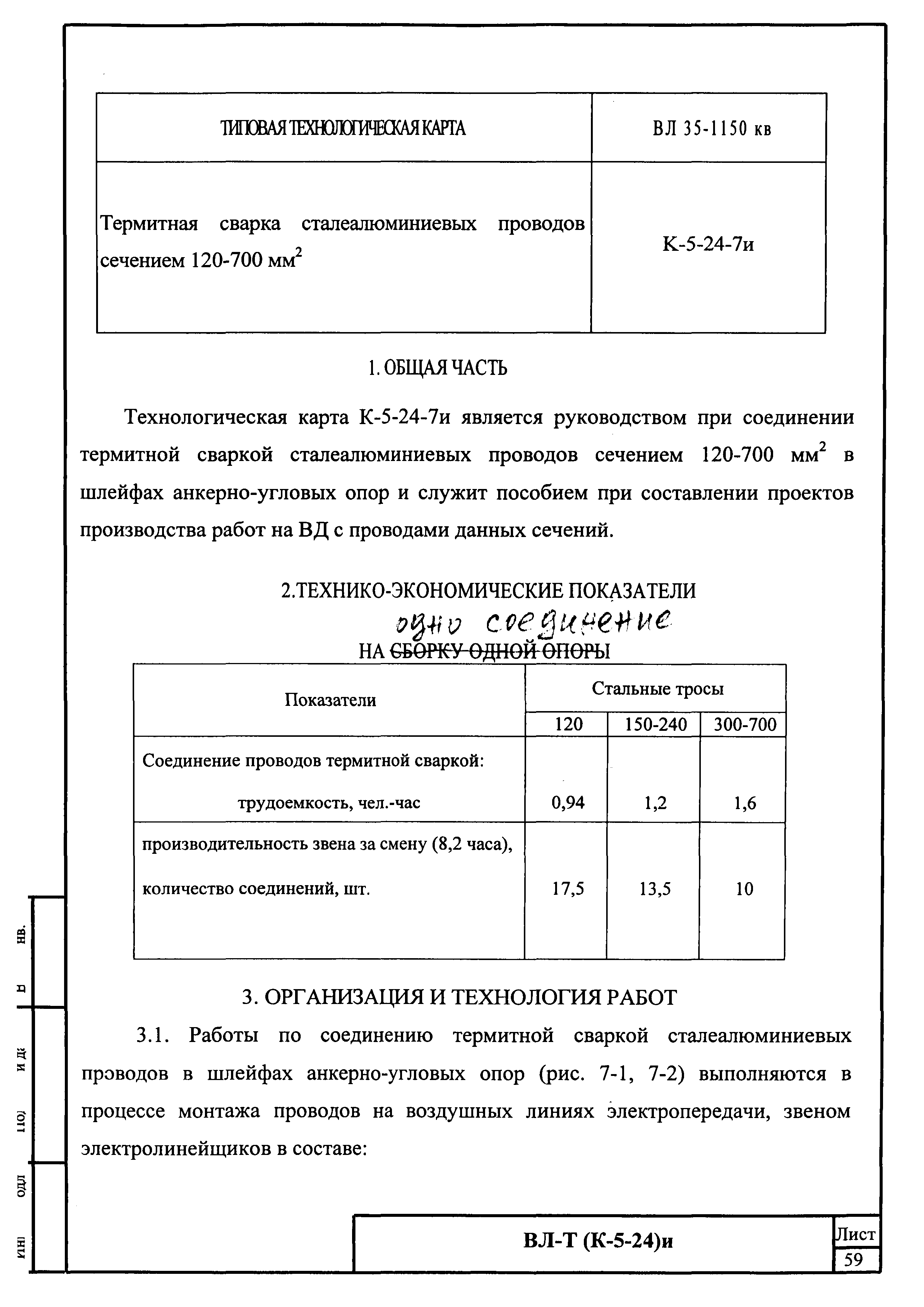

Область применения:	Технологическая карта К-5-24-7и является руководством при соединении термитной сваркой сталеалюминиевых проводов сечением 120 - 700 мм2 в шлейфах анкерно-угловых опор и служит пособием при составлении проектов производства работ на ВД с проводами данных сечений.

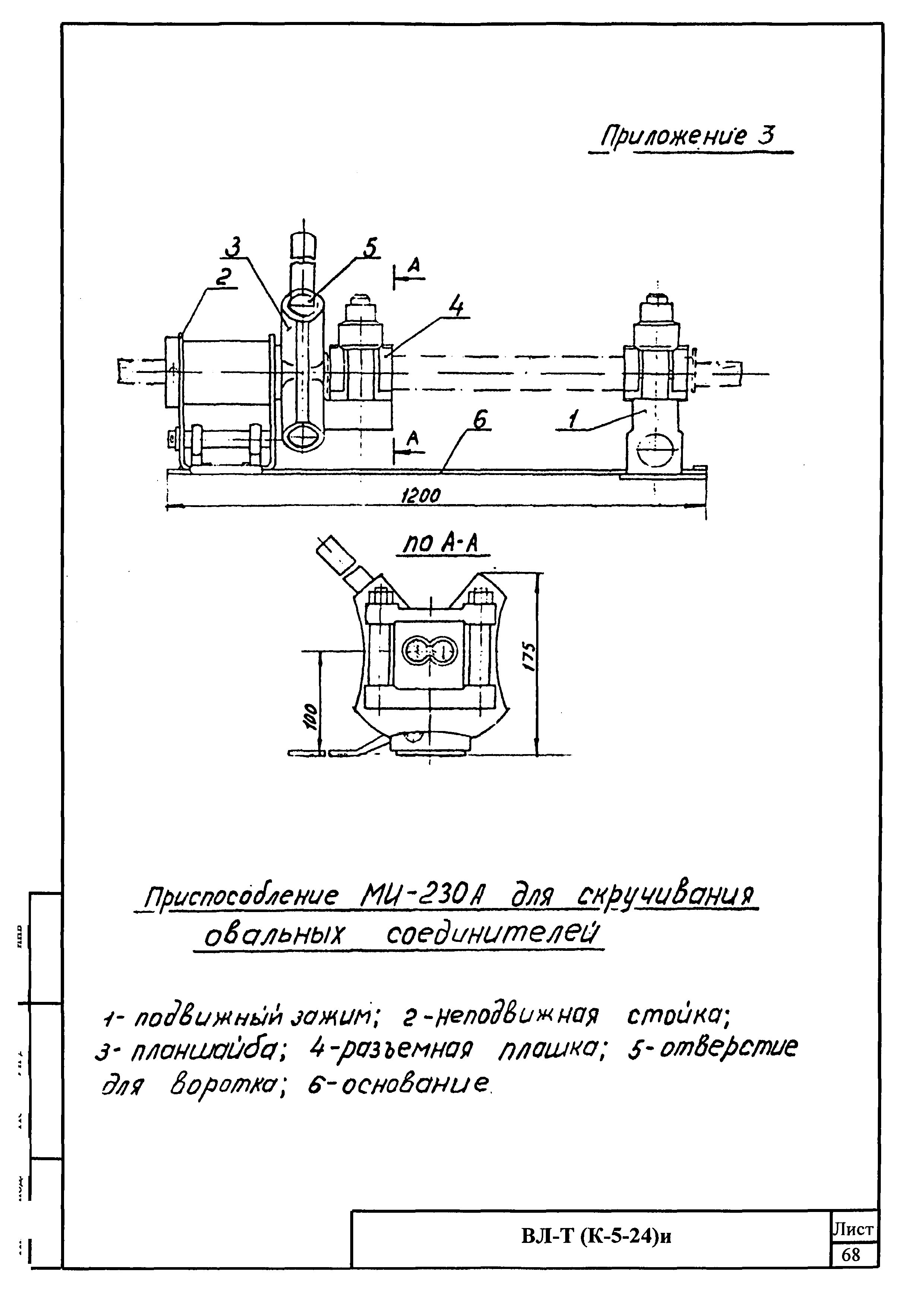

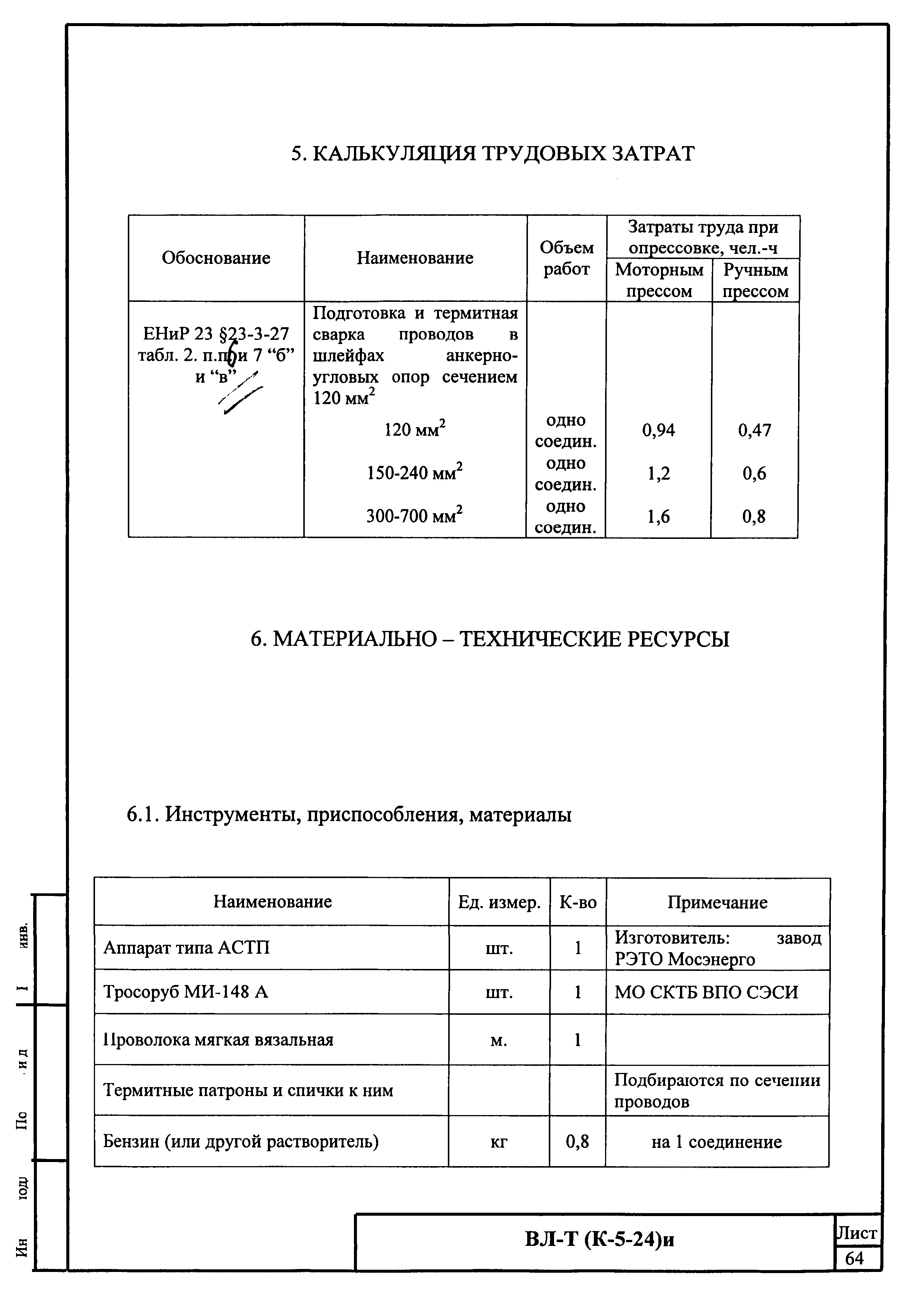

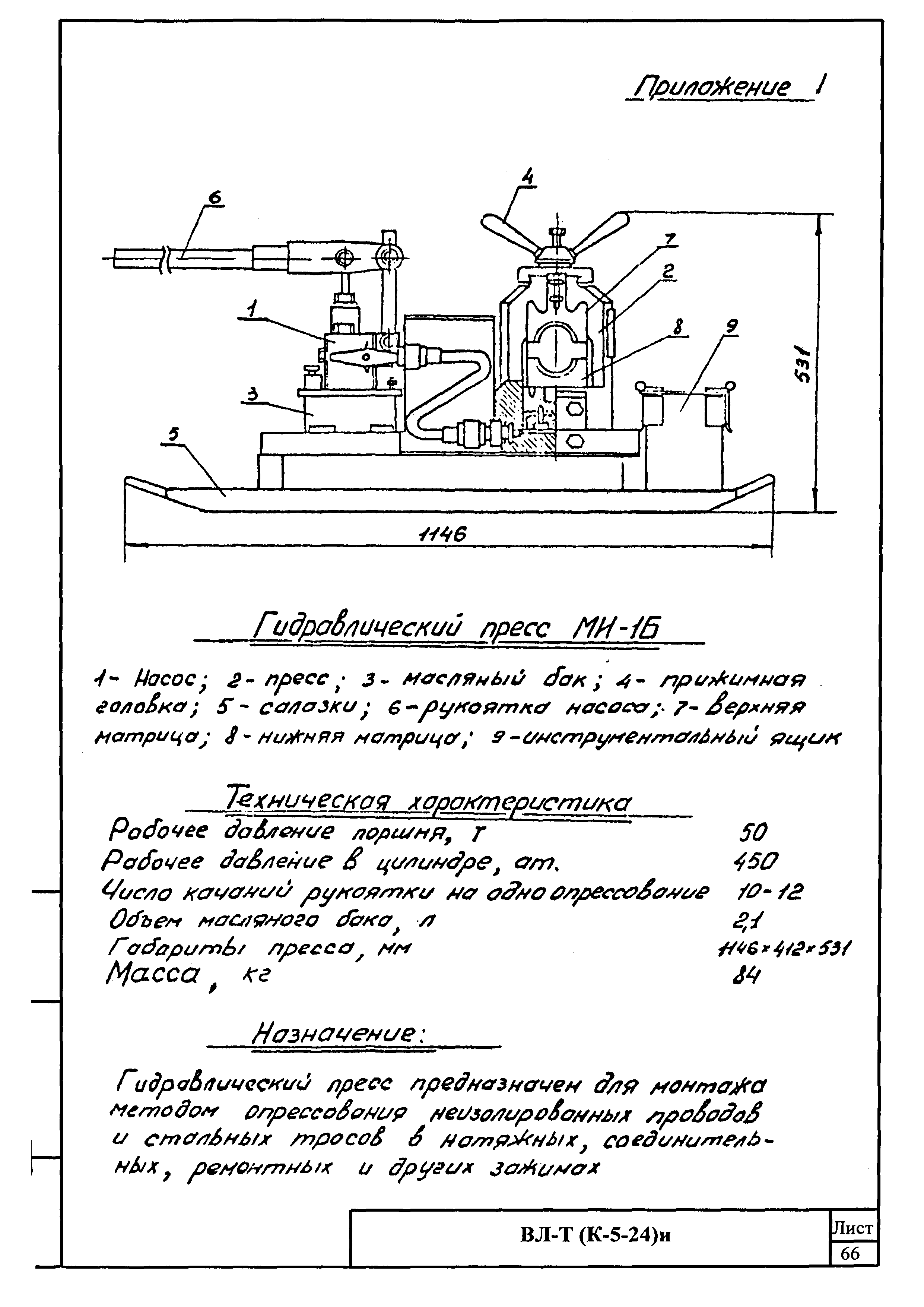

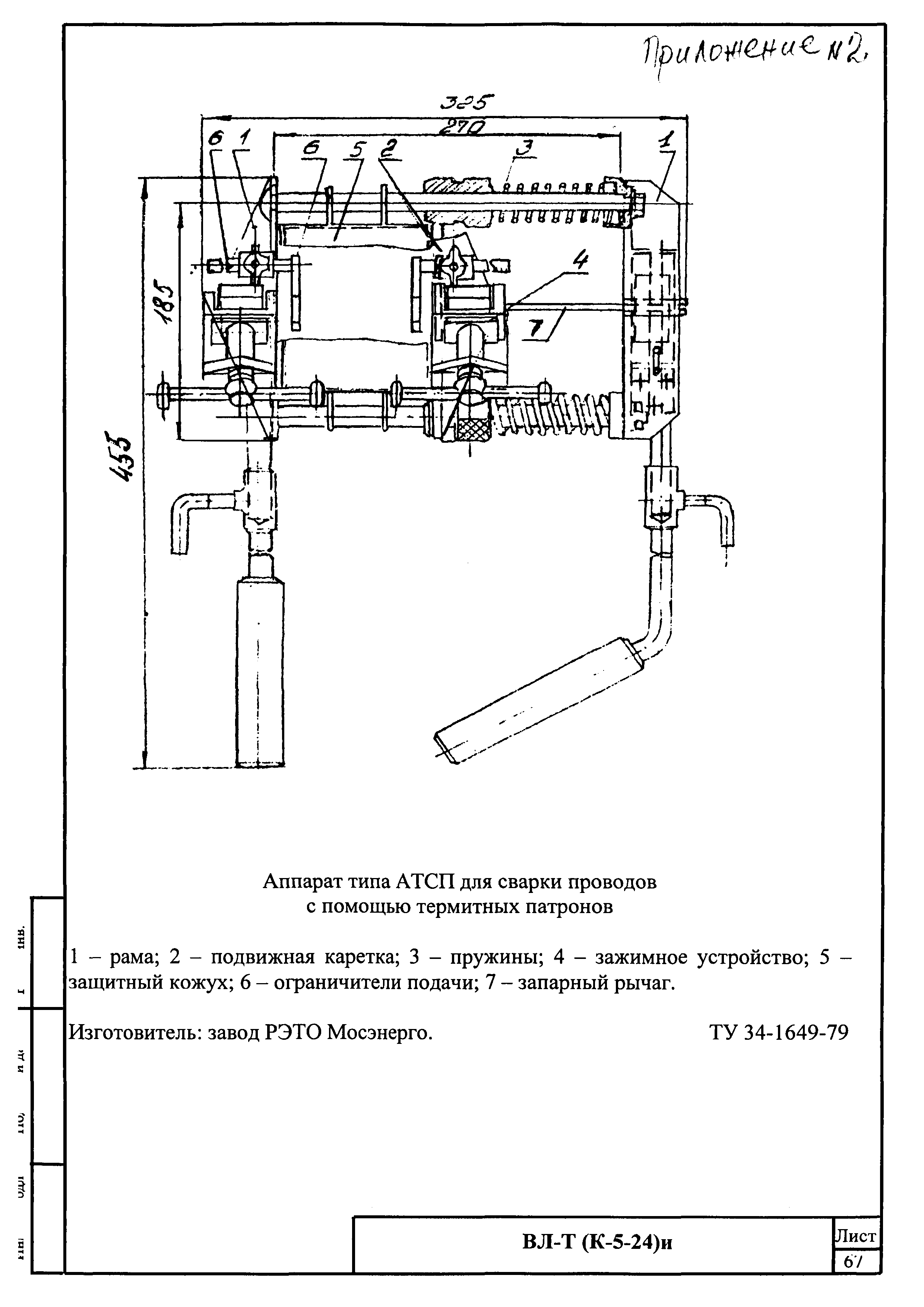

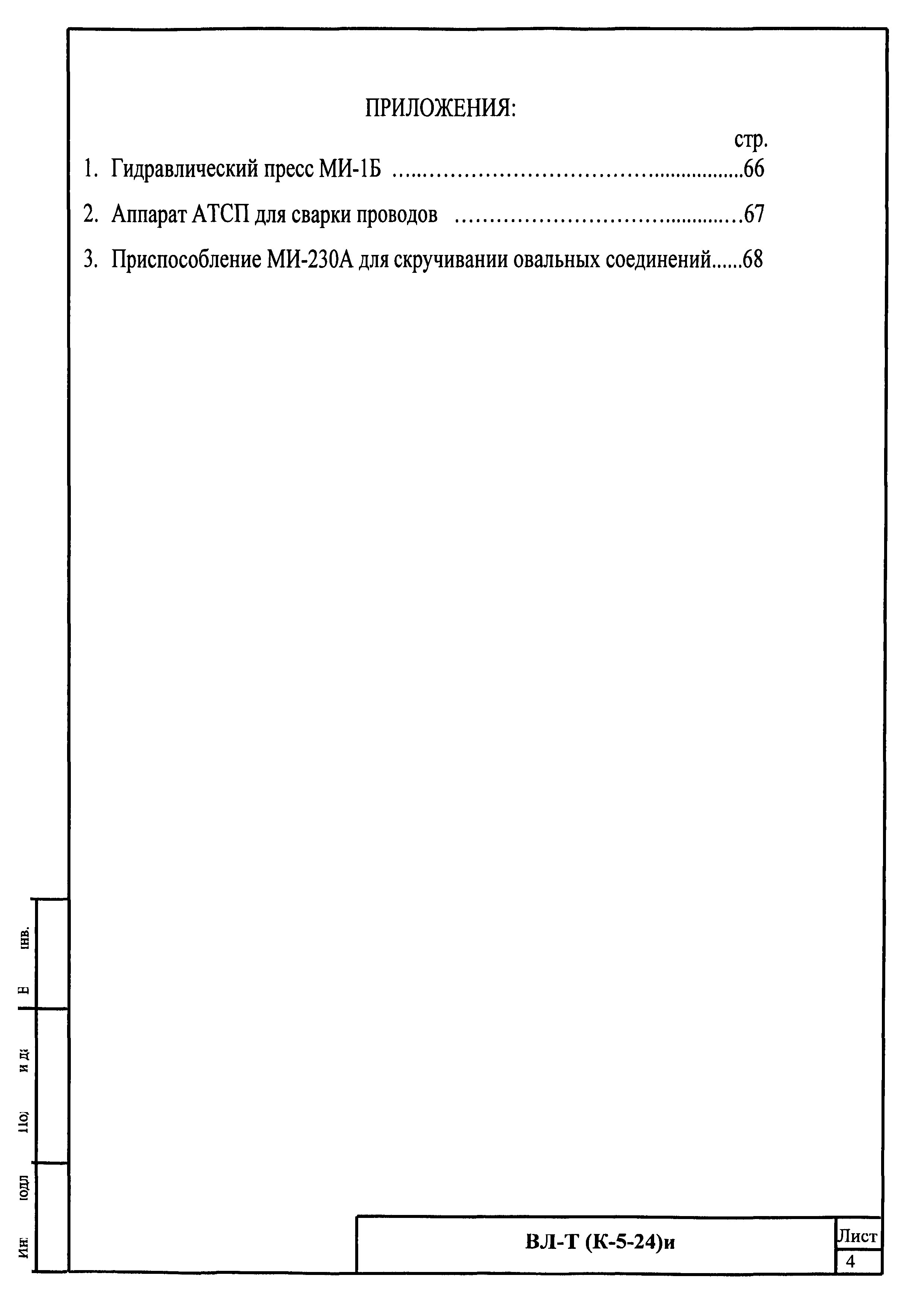

Оглавление:	Общая часть 1 Общая часть 2 Технико-экономические показатели на одно соединение 3 Организация и технология работ 4 Организация и методы труда рабочих 5 Калькуляция трудовых затрат 6 Материально-технические ресурсы Приложение 1 Гидравлический пресс МИ-1Б Приложение 2 Аппарат типа АТСП для сварки проводов с помощью термитных патронов Приложение 3 Приспособление МИ-230А для скручивания овальных соединителей
Разработан:	Оргэнергострой
Утверждён:	05.07.1985 Оргэнергострой
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Электрическая арматура в целом Электрические провода и кабели Провода Строительство Справочные документы Технологические карты Линии электропередачи
Заменяет собой:	Технологические карты К-V-19 «Опрессовка сталеалюминиевых проводов сечением 120 - 700 мм2 и грузозащитных тросов сечением 50 - 70 мм2»
Нормативные ссылки:	Технологические карты К-5-24и «Технологические карты на сооружение ВЛ и ПС 35 - 1150 кВ. Соединение сталеалюминиевых проводов сечением 120 - 700 мм2 и грозозащитных тросов С-50 - 70» Технологическая карта К-5-24-1и «Монтаж методом скрутки овальных соединительных зажимов на сталеалюминиевых проводах сечением 120 - 185 мм2» Технологическая карта К-5-24-2и «Опрессовка натяжных зажимов типа НАС на сталеалюминиевых проводах сечением 240 - 700 мм2» Технологическая карта К-5-24-3и «Опрессовка соединительных зажимов типа САС на сталеалюминиевых проводах сечением 240 - 700 мм2» Технологическая карта К-5-24-5и «Опрессовка соединительных зажимов типа СВС на стальных грозозащитных тросах С-50 - 70» Технологическая карта К-5-24-6и «Опрессовка заземляющих зажимов типа ЗПС на стальных грозозащитных тросах С-50 - 70» Технологическая карта К-5-24-4и «Опрессовка натяжных зажимов типа НС на стальных грозозащитных тросах С-50 - 70» ГОСТ 839-80 «Провода неизолированные для воздушных линий электропередачи. Технические условия» РД 34.20.261 «Типовая инструкция по сварке неизолированных проводов с помощью термитных патронов» СН 423-71 «Инструкция по определению экономической эффективности капитальных вложений в строительстве» ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ГОСТ 3063-80 «Канат одинарной свивки типа ТК конструкции 1·19 (1+6+12). Сортамент» ГОСТ 3064-80 «Канат одинарной свивки типа ТК конструкции 1х37 (1+6+12+18). Сортамент»
