Скачать ГОСТ Р ИСО/ТС 10303-1203-2009 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1203. Прикладной модуль. Описание схемы и символизация

Дата актуализации: 10.08.2017

ГОСТ Р ИСО/ТС 10303-1203-2009

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1203. Прикладной модуль. Описание схемы и символизация

Обозначение:	ГОСТ Р ИСО/ТС 10303-1203-2009
Обозначение англ:	GOST R ISO/TS 10303-1203-2009
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1203. Прикладной модуль. Описание схемы и символизация
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 1203. Application module. Schematic and symbolization
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010
Область применения:	Стандарт определяет прикладной модуль «Описание схемы и символизация». Требования стандарта распространяются на: - определение чертежа схемы, включая определение элементов чертежа, их состав и связи между ними; - определение библиотеки символов; - связь между элементом чертежа схемы и объектом, символьным отображением которого является элемент; - определение класса документа, определяющего изменение чертежа или изменение листа чертежа. В область применения стандарта не входит: - природа объектов, представленных на чертеже схемы.

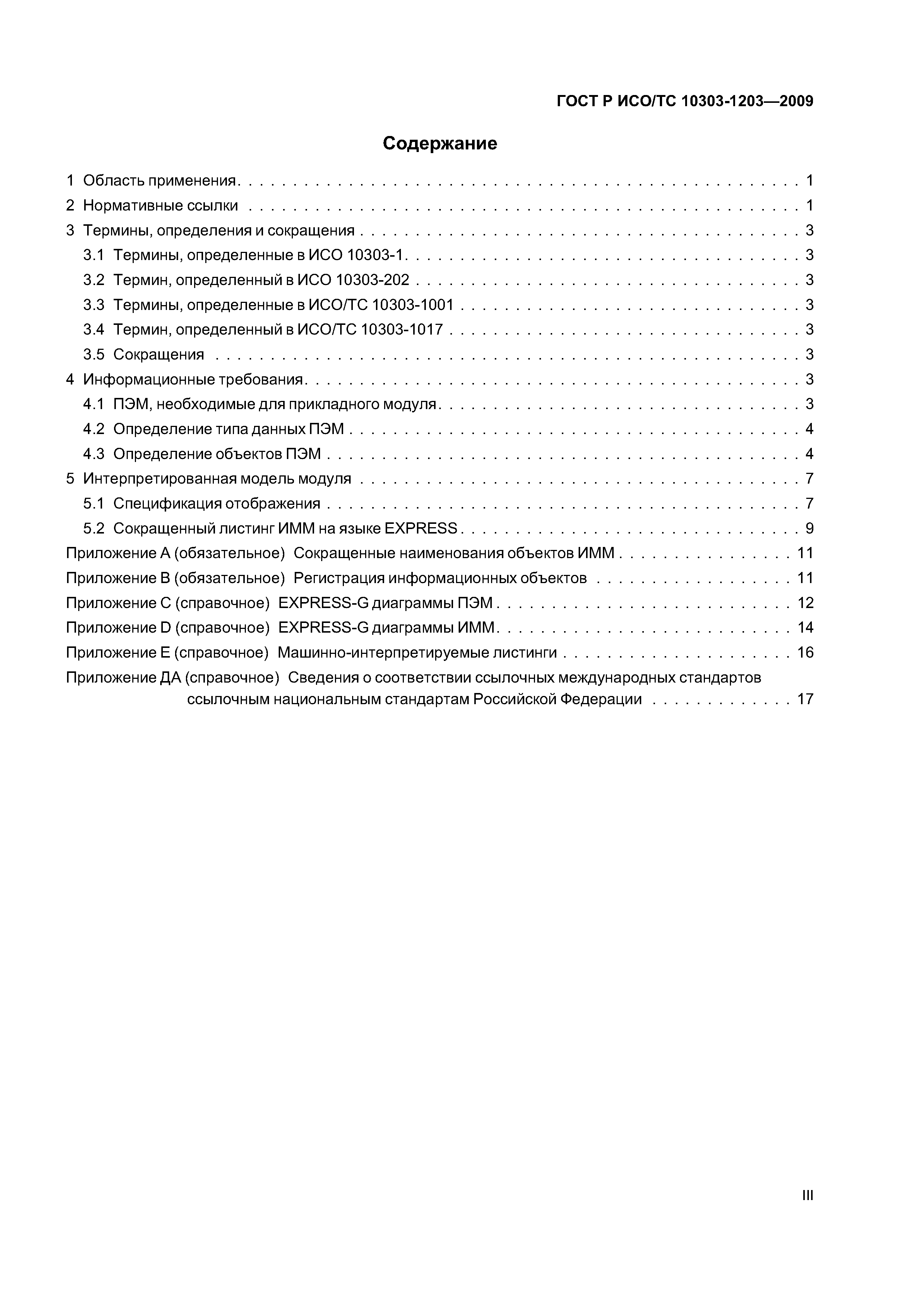

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения    3.1 Термины, определенные в ИСО 10303-1    3.2 Термин, определенный в ИСО 10303-202    3.3 Термины, определенные в ИСО/ТС 10303-1001    3.4 Термин, определенный в ИСО/ТС 10303-1017    3.5 Сокращения 4 Информационные требования    4.1 ПЭМ, необходимые для прикладного модуля    4.2 Определение типа данных ПЭМ    4.3 Определение объектов ПЭМ 5 Интерпретированная модель модуля    5.1 Спецификация отображения    5.2 Сокращенный листинг ИММ на языке ЕХРRЕSS Приложение А (обязательное) Сокращенные наименования объектов ИММ Приложение В (обязательное) Регистрация информационных объектов Приложение С (справочное) ЕХРRЕSS-G диаграммы ПЭМ Приложение D (справочное) ЕХРRЕSS-G диаграммы ИММ Приложение Е (справочное) Машинно-интерпретируемые листинги Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации
Разработан:	ООО Корпоративные электронные системы
Утверждён:	14.09.2009 Федеральное агентство по техническому регулированию и метрологии (382-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса

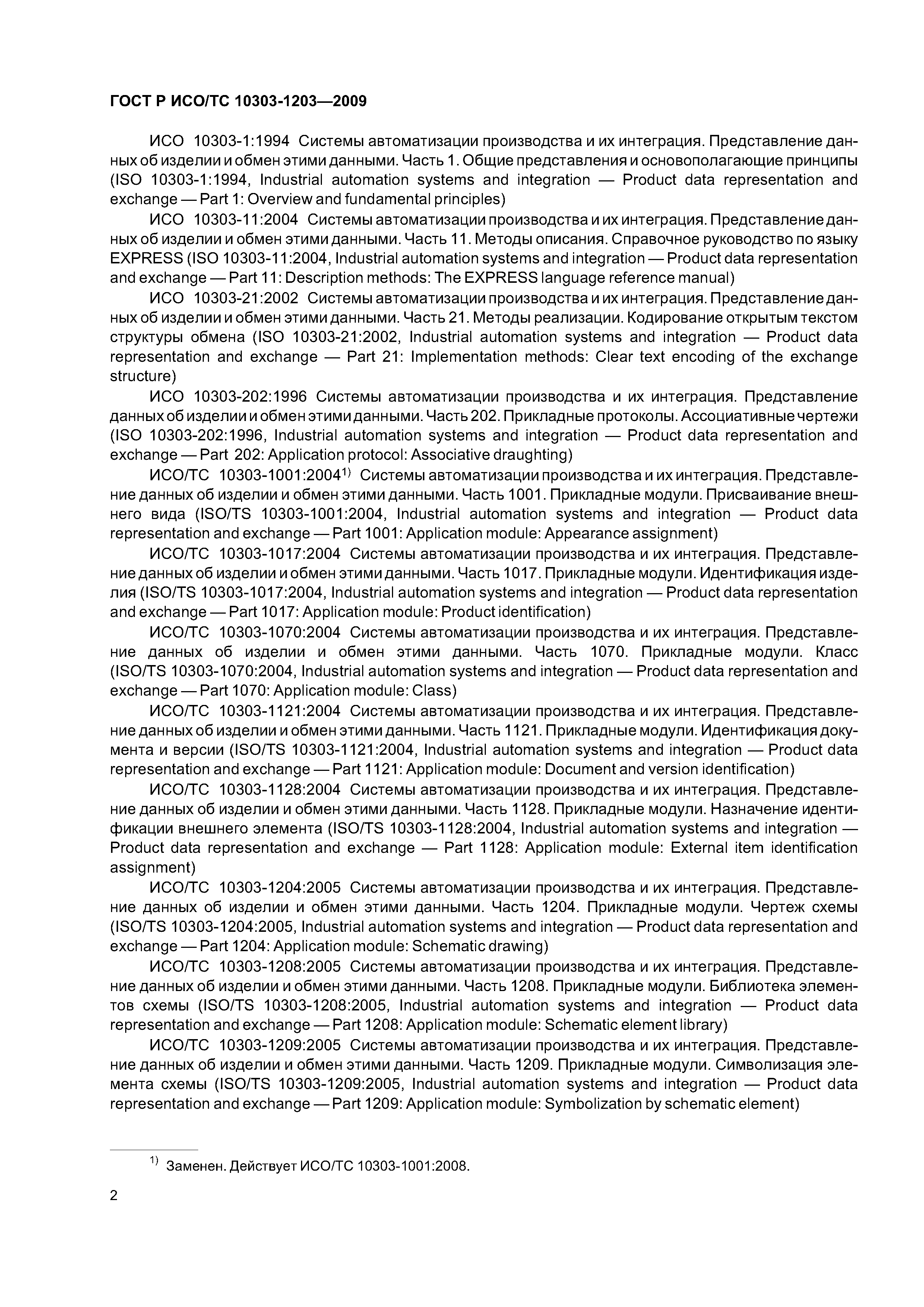

Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-21-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена» ГОСТ Р ИСО 10303-11-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Федеральный закон 184-ФЗ «О техническом регулировании»
