Скачать ГОСТ Р ИСО 10303-517-2009 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 517. Прикладные интерпретированные конструкции. Геометрическое представление механических конструкций

Дата актуализации: 10.08.2017

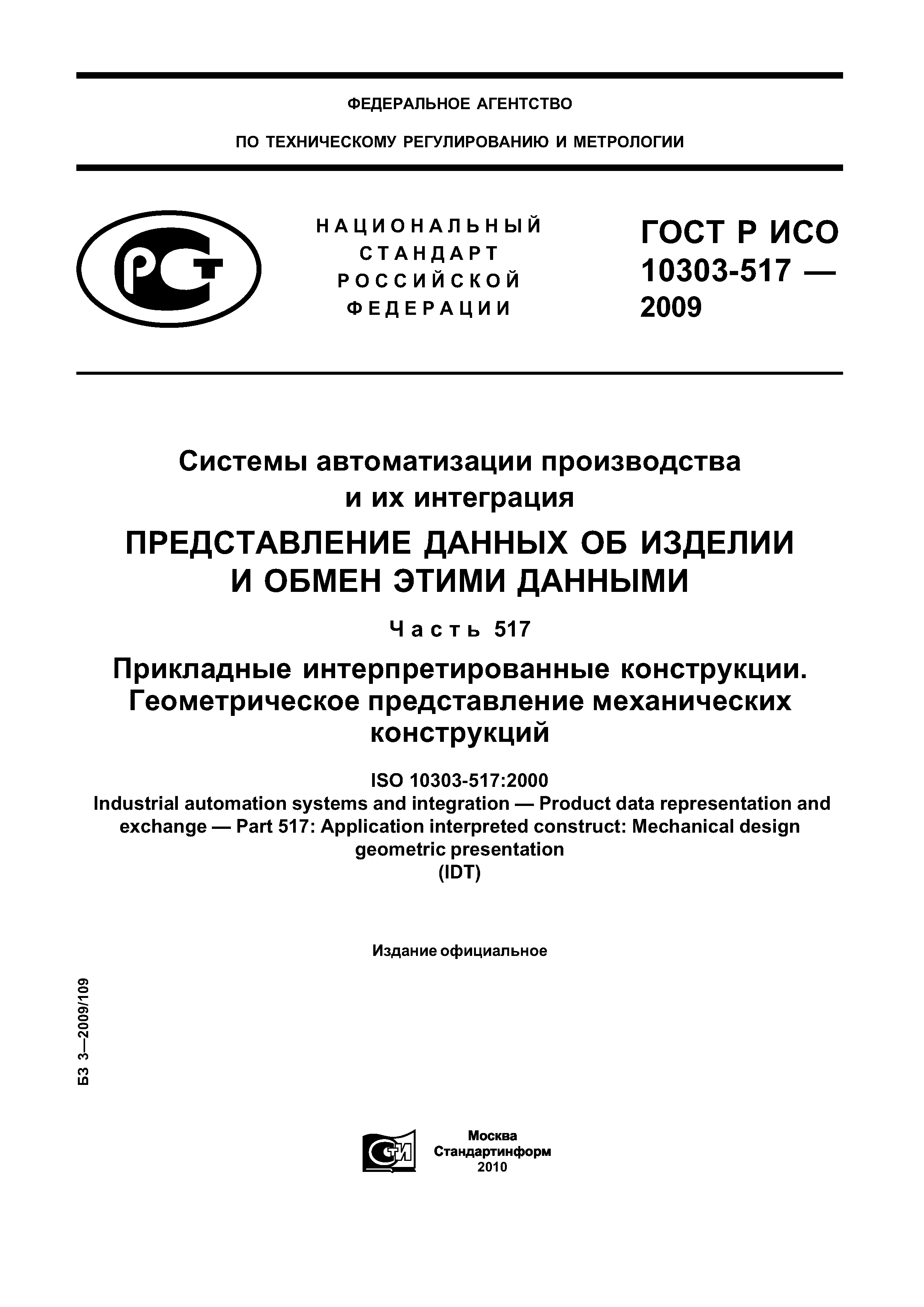

ГОСТ Р ИСО 10303-517-2009

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 517. Прикладные интерпретированные конструкции. Геометрическое представление механических конструкций

Обозначение:	ГОСТ Р ИСО 10303-517-2009
Обозначение англ:	GOST R ISO 10303-517-2009
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 517. Прикладные интерпретированные конструкции. Геометрическое представление механических конструкций
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 517. Application interpreted construct. Mechanical design geometric presentation
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010

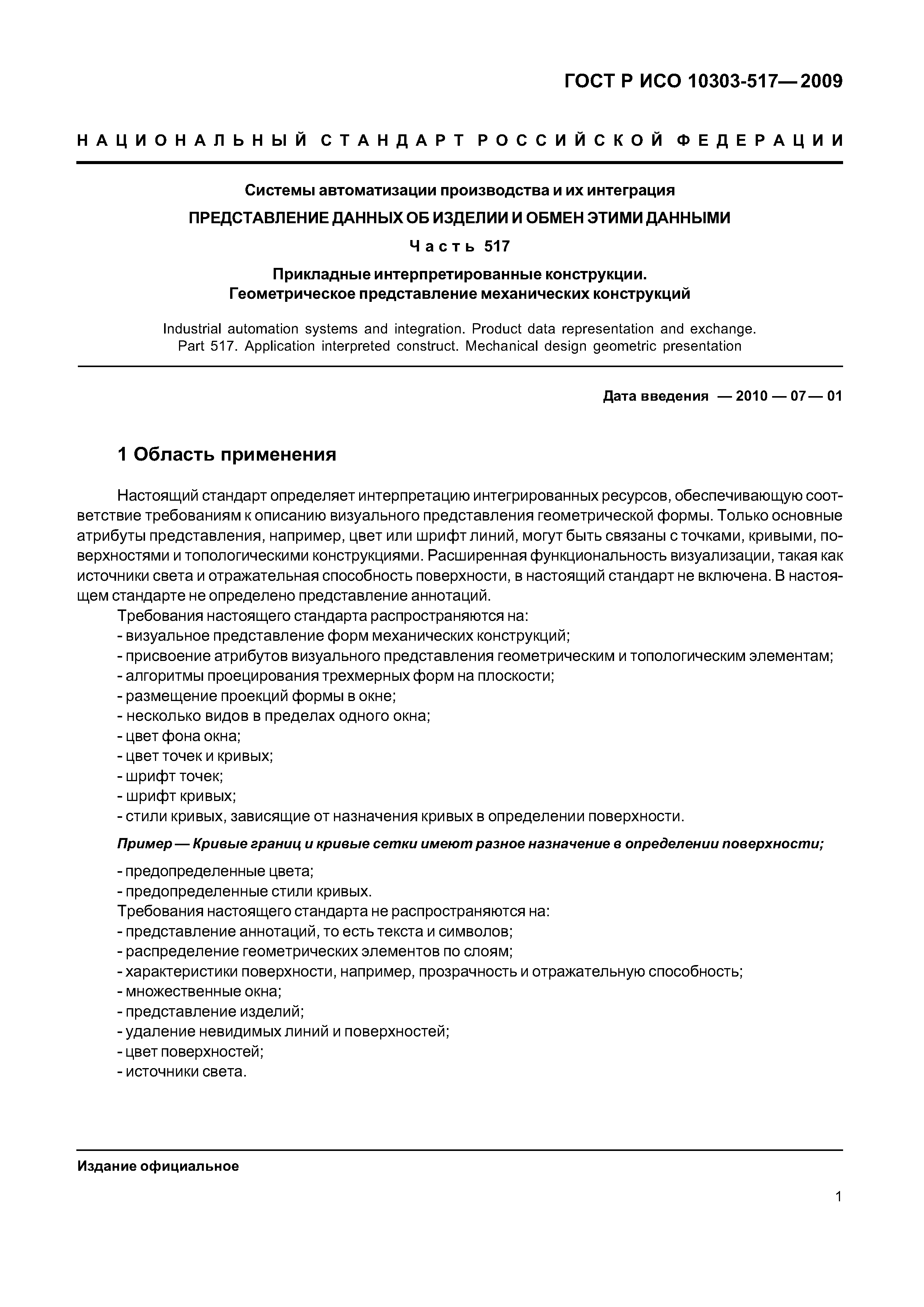

Область применения:	Стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к описанию визуального представления геометрической формы. Только основные атрибуты представления, например, цвет или шрифт линий, могут быть связаны с точками, кривыми, поверхностями и топологическими конструкциями. Расширенная функциональность визуализации, такая как источники света и отражательная способность поверхности, в стандарт не включена. В стандарте не определено представление аннотаций. Требования стандарта распространяются на: - визуальное представление форм механических конструкций; - присвоение атрибутов визуального представления геометрическим и топологическим элементам; - алгоритмы проецирования трехмерных форм на плоскости; - размещение проекций формы в окне; - несколько видов в пределах одного окна; - цвет фона окна; - цвет точек и кривых; - шрифт точек; - шрифт кривых; - стили кривых, зависящие от назначения кривых в определении поверхности; - предопределенные цвета; - предопределенные стили кривых. Требования стандарта не распространяются на: - представление аннотаций, то есть текста и символов; - распределение геометрических элементов по слоям; - характеристики поверхности, например, прозрачность и отражательную способность; - множественные окна; - представление изделий; - удаление невидимых линий и поверхностей; - цвет поверхностей; - источники света.

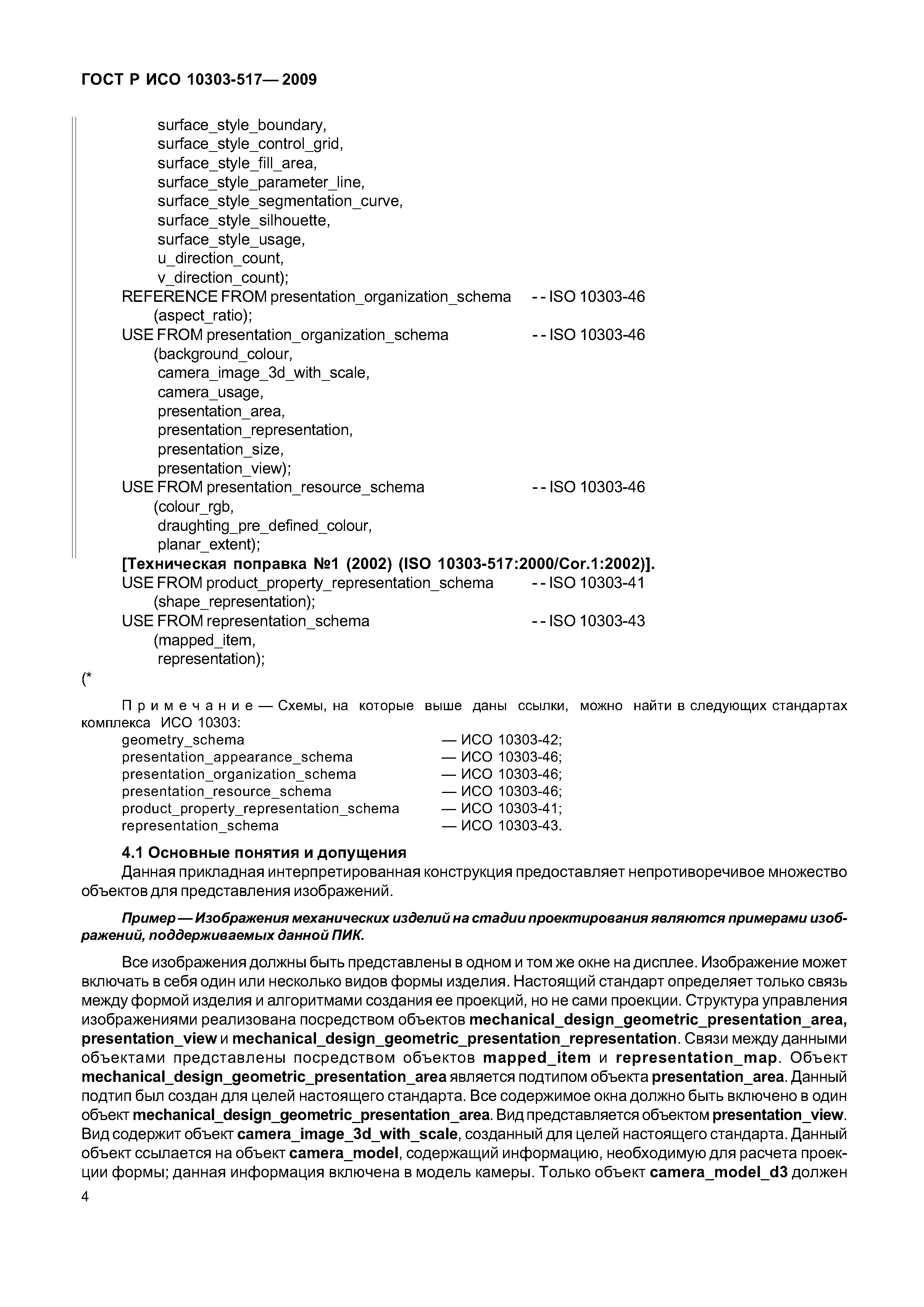

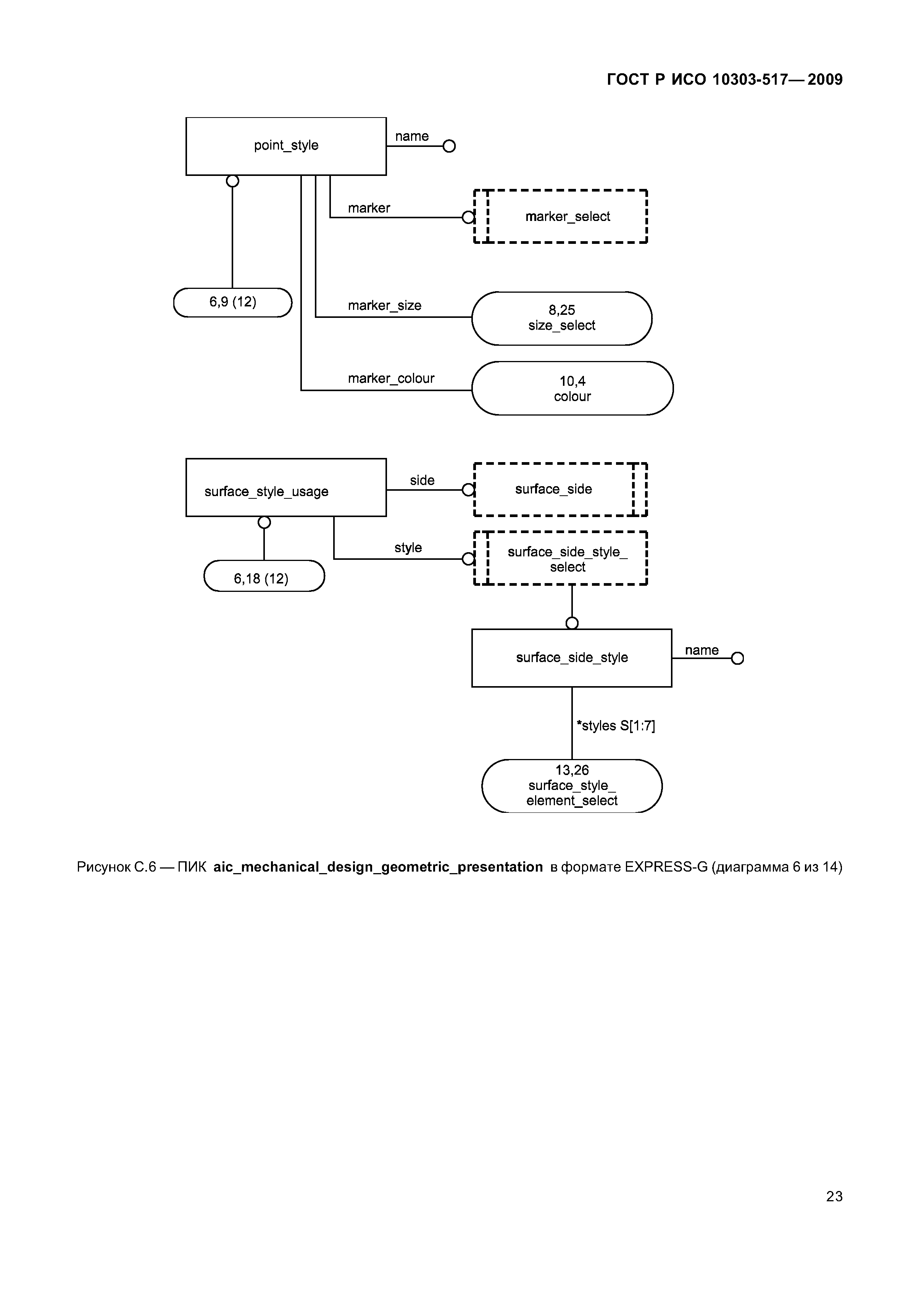

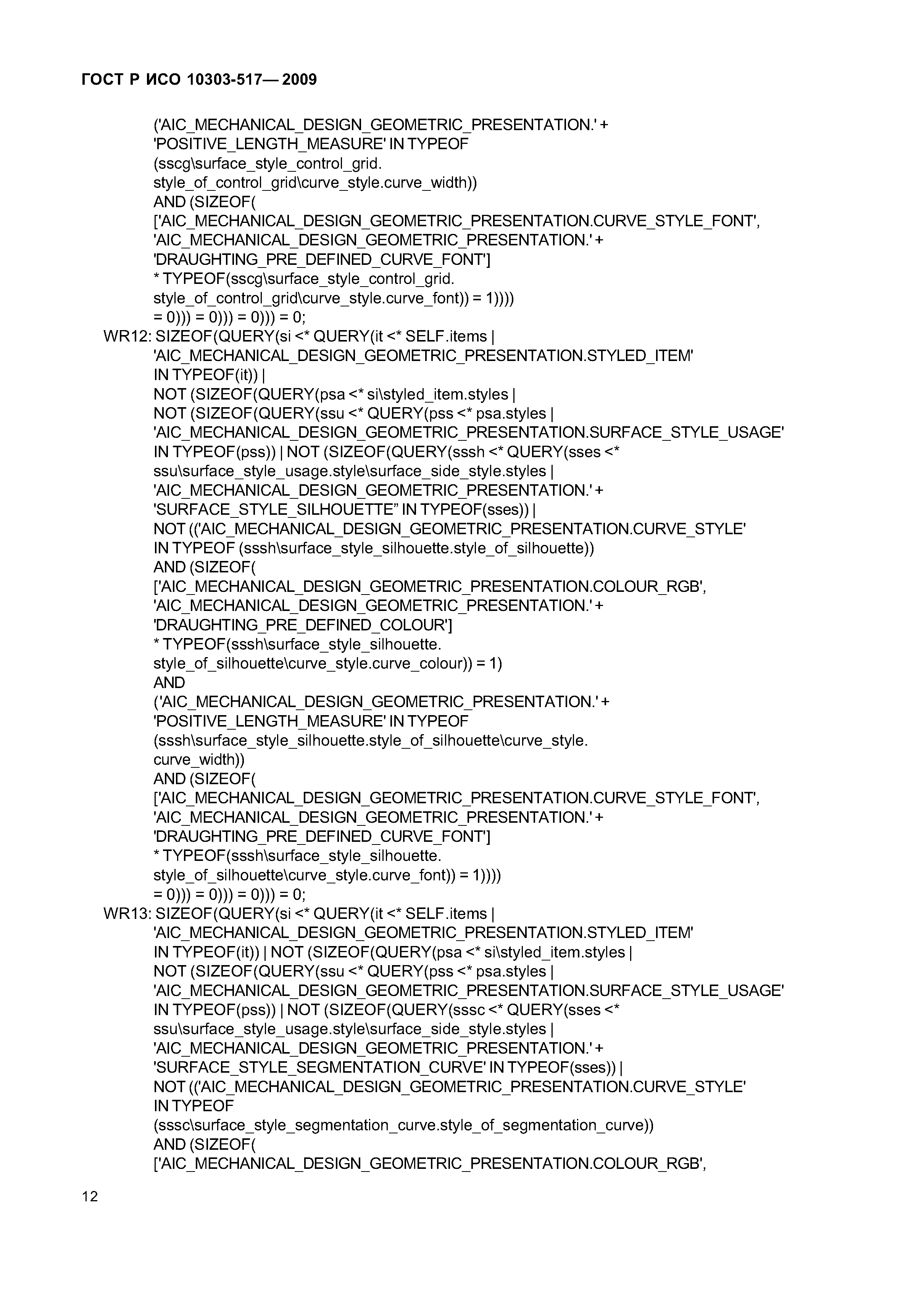

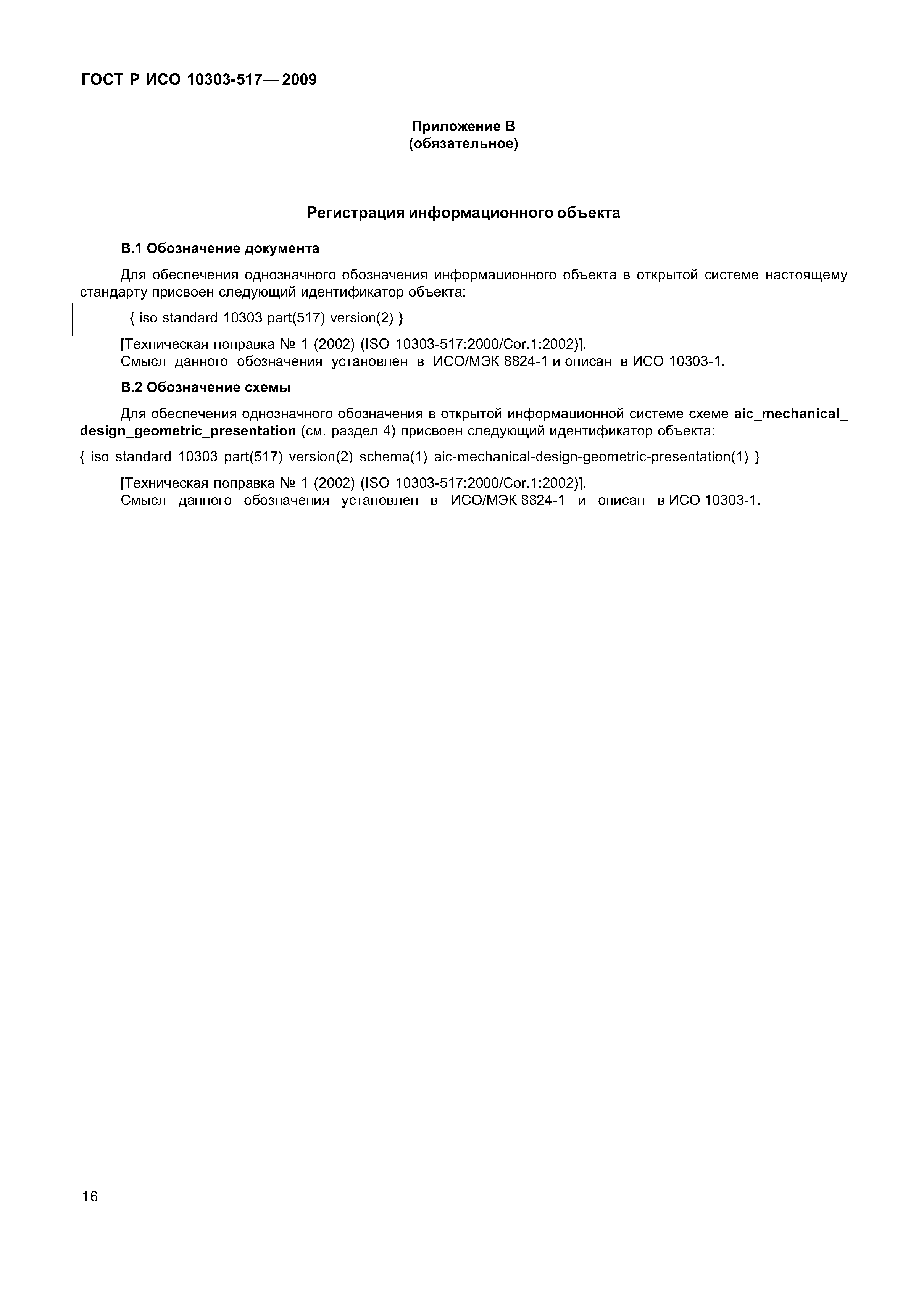

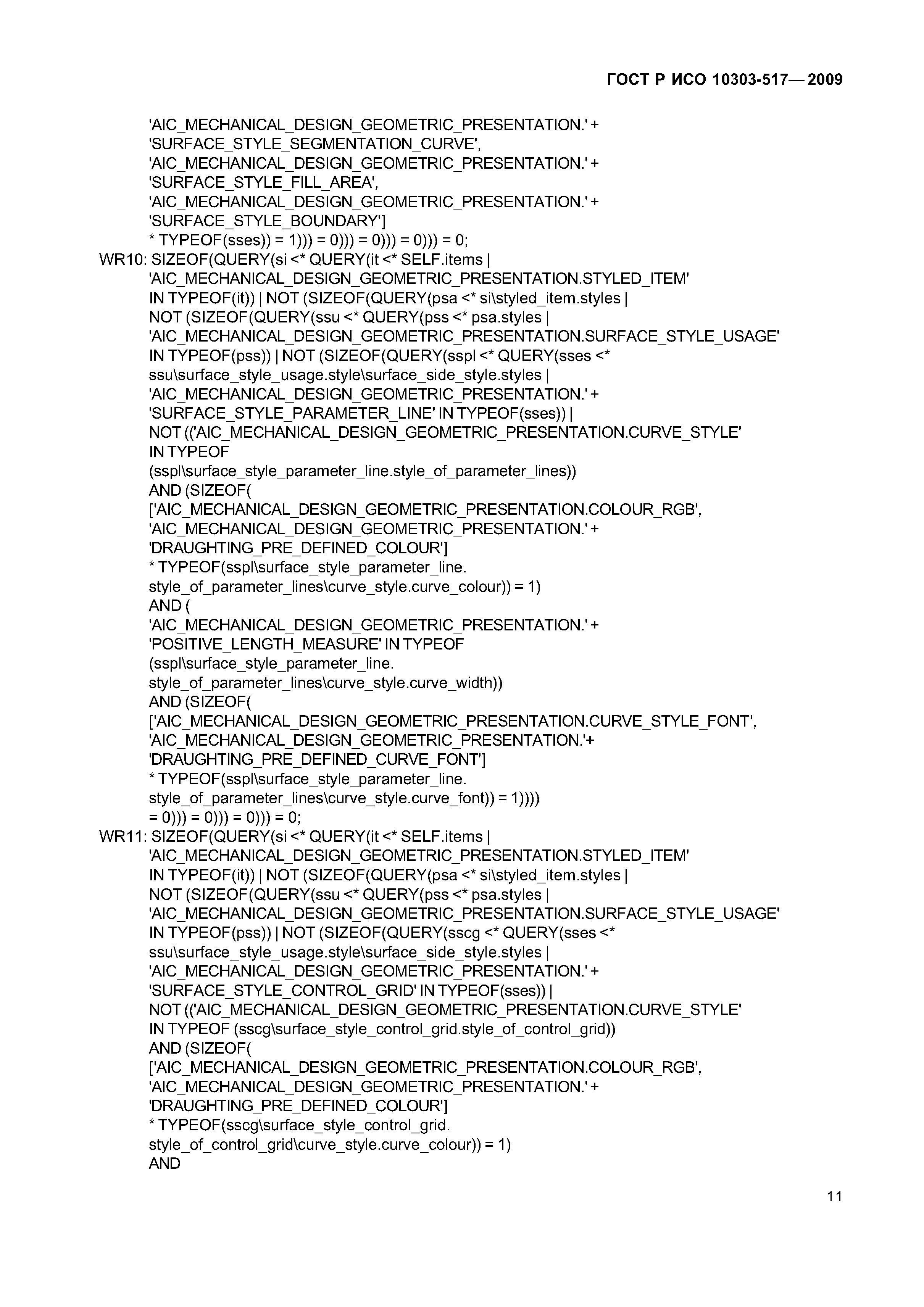

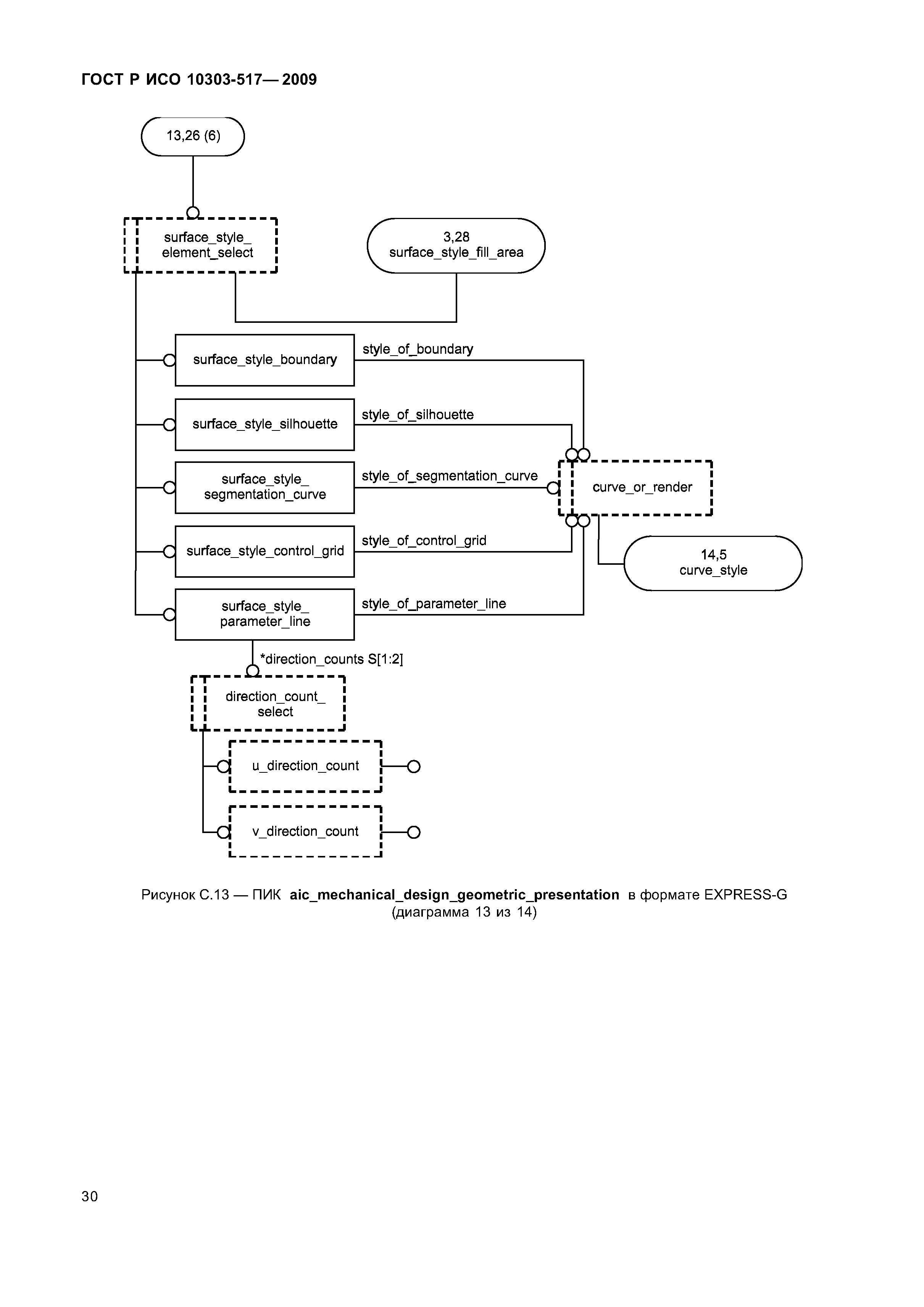

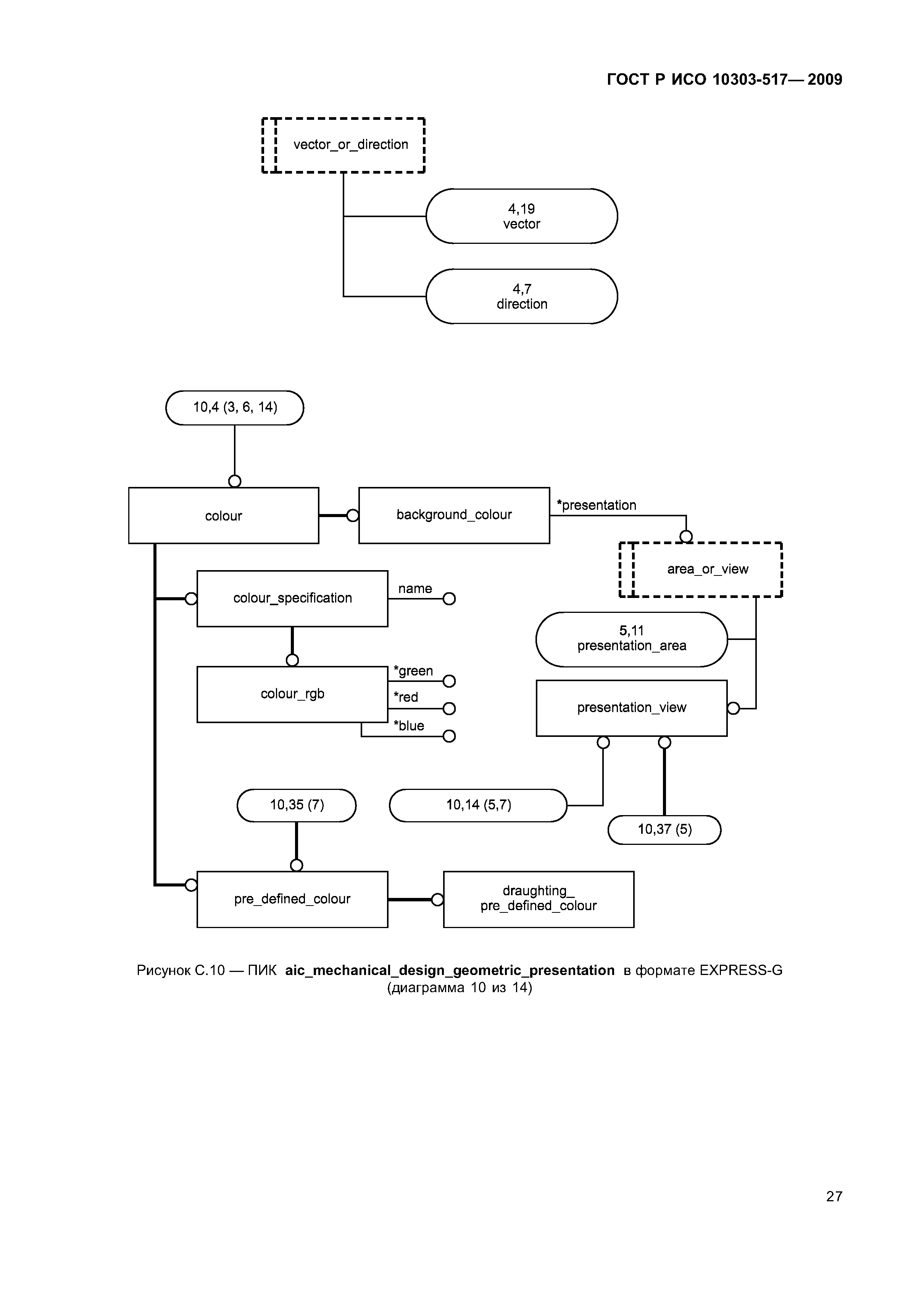

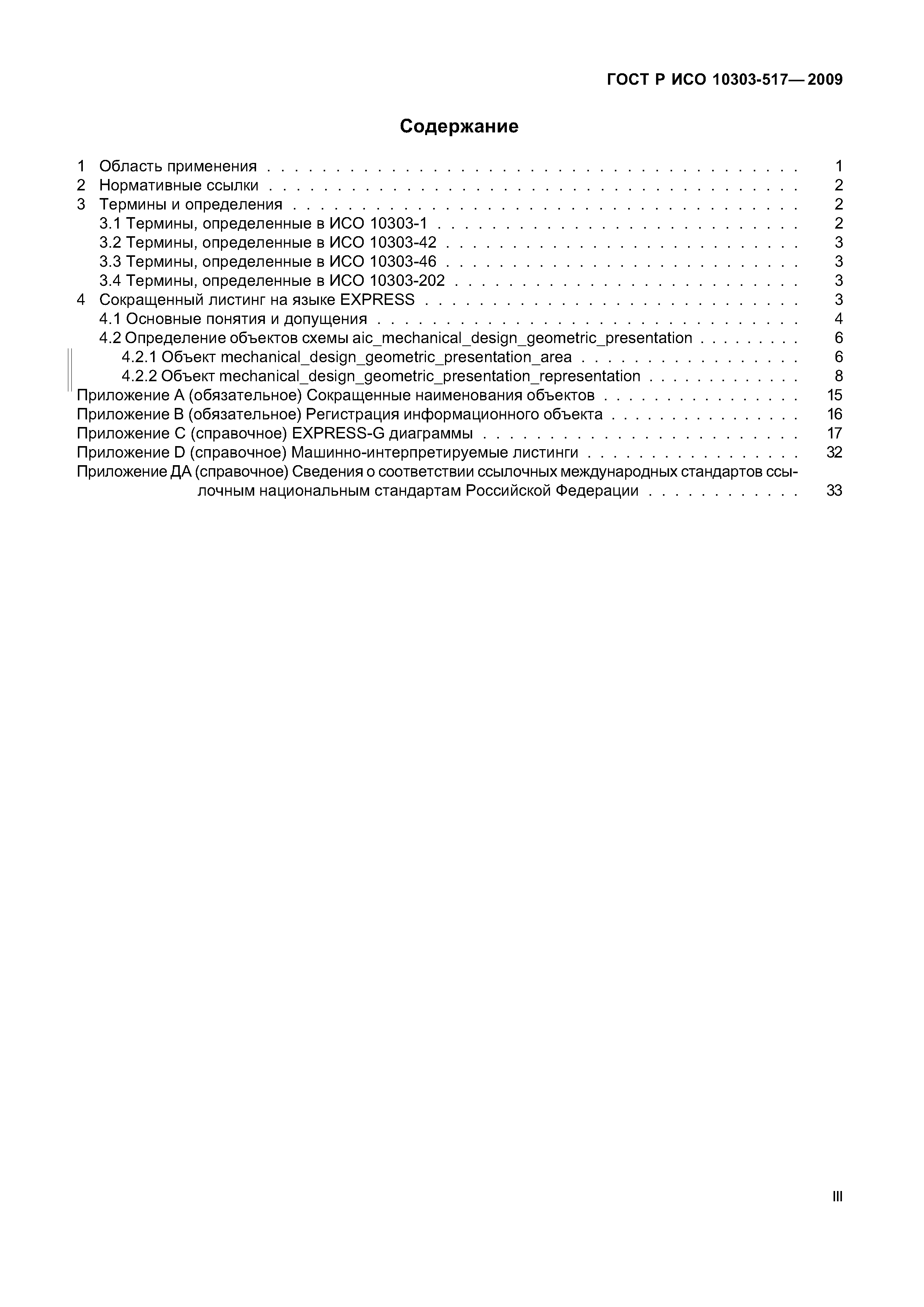

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Термины, определенные в ИСО 10303-1    3.2 Термины, определенные в ИСО 10303-42    3.3 Термины, определенные в ИСО 10303-46    3.4 Термины, определенные в ИСО 10303-202 4 Сокращенный листинг на языке ЕХРRESS    4.1 Основные понятия и допущения    4.2 Определение объектов схемы аic_mесhаnicаl_dеsign_gеоmеtriс_рrеsеntаtion       4.2.1 Объект mесhаnicаl_dеsign_gеоmеtriс_рrеsеntаtion_аrеа       4.2.2 Объект mесhаnicаl_dеsign_gеоmеtriс_рrеsеntаtion_rерrеsеntаtion Приложение А (обязательное) Сокращенные наименования объектов Приложение В (обязательное) Регистрация информационного объекта Приложение С (справочное) ЕХРRЕSS-G диаграммы Приложение D (справочное) Машинно-интерпретируемые листинги Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации
Разработан:	ГНУ Центральный научно-исследовательский и опытно-конструкторский институт роботехники и технической кибернетики
Утверждён:	14.09.2009 Федеральное агентство по техническому регулированию и метрологии (365-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса

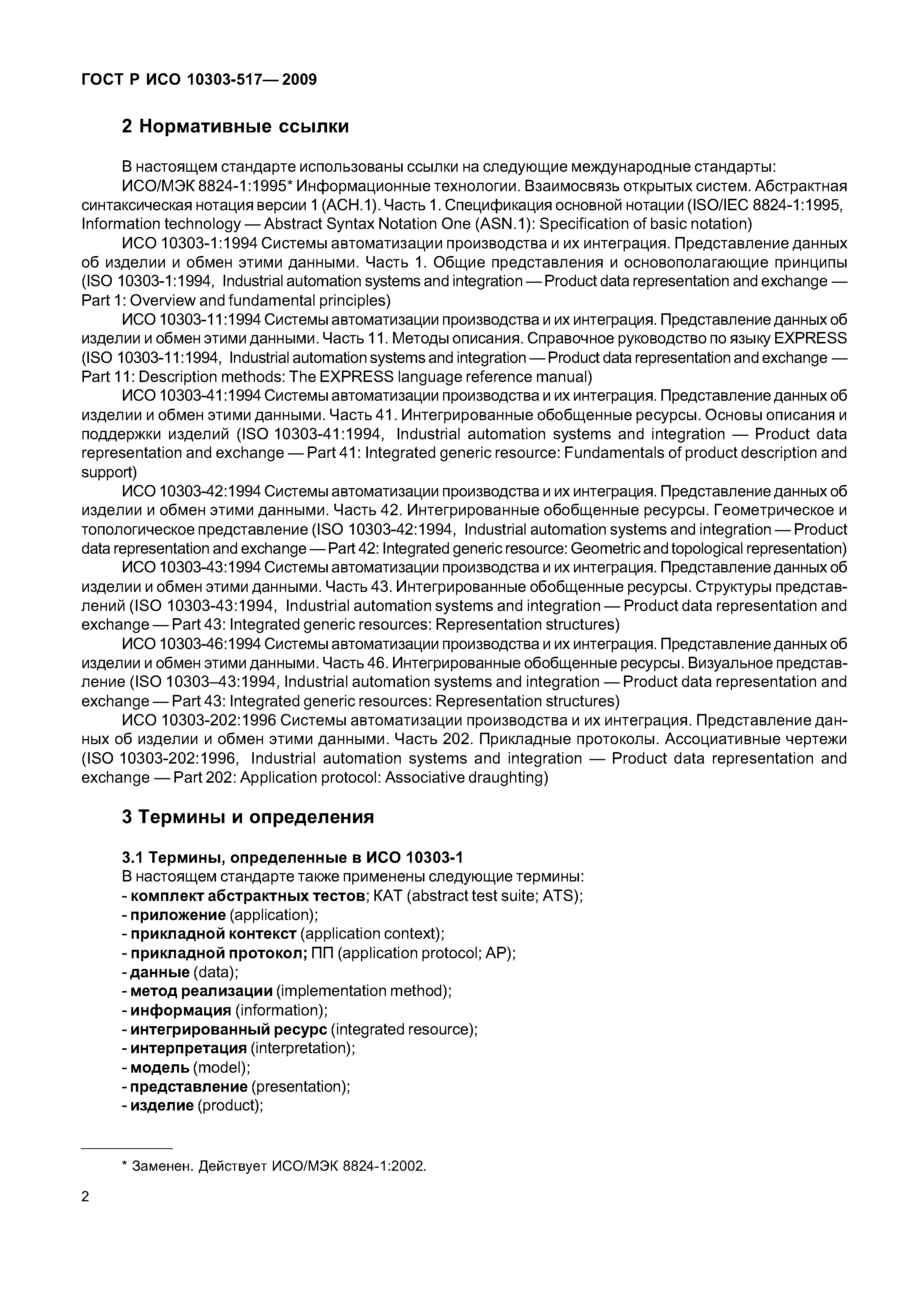

Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий» ГОСТ Р ИСО 10303-46-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 46. Интегрированные обобщенные ресурсы. Визуальное представление» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-43-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений» ГОСТ Р ИСО 10303-11-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Федеральный закон 184-ФЗ «О техническом регулировании»
