ГОСТ Р ИСО 10303-507-2009

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 507. Прикладные интерпретированные конструкции. Геометрически ограниченная поверхность

Обозначение:	ГОСТ Р ИСО 10303-507-2009
Обозначение англ:	GOST R ISO 10303-507-2009
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 507. Прикладные интерпретированные конструкции. Геометрически ограниченная поверхность
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 507. Application interpreted construct. Geometrically bounded surface
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010
Область применения:	Стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению геометрических форм посредством моделей геометрически ограниченных поверхностей. Требования стандарта распространяются на: - трехмерные точки; - точки, определенные в параметрическом пространстве кривых или поверхностей; - трехмерные кривые; - кривые, определенные в параметрическом пространстве поверхностей; - элементарные кривые: линию, окружность, эллипс, параболу, гиперболу; - кривые пересечений; - полилинии, состоящие, по крайней мере, из трех точек; - поверхности; - элементарные поверхности: плоскость, цилиндр, конус, тор, сферу; - криволинейные поверхности, созданные путем вращения или линейной экструзии кривой; - рельефные кривые и поверхности; - обрезание кривых и поверхностей; - композицию кривых и поверхностей; - копирование кривых, поверхностей и моделей поверхностей; - трехмерные смещения кривых и поверхностей. Требования стандарта не распространяются на: - неограниченную геометрию; - геометрию самопересечений; - геометрию в двухмерном пространстве декартовых координат; - копирование точек; - топологические объекты.
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Термины, определенные в ИСО 10303-1    3.2 Термины, определенные в ИСО 10303-42    3.3 Термин, определенный в ИСО 10303-202    3.4 Другие определения 4 Сокращенный листинг на языке ЕХРRЕSS    4.1 Основные понятия и допущения    4.2 Определение объекта gеоmеtriсаlly_bоundеd_surfасе_shаре_rерrеsеntаtion схемы аic_gеоmеt-riсаlly_bоunded_surfасе    4.3 Определения функций схемы аiс_gеоmеtriсаlly_bоundеd_surfасе       4.3.1 Функция gbsf_chесk_роint       4.3.2 Функция gbsf_chесk_сurvе       4.3.3 Функция gbsf_chесk_surfасе Приложение А (обязательное) Сокращенное наименование объекта Приложение В (обязательное) Регистрация информационного объекта Приложение С (справочное) ЕХРRЕSS-G диаграммы Приложение D (справочное) Машинно-интерпретируемые листинги Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации
Разработан:	ГНУ Центральный научно-исследовательский и опытно-конструкторский институт роботехники и технической кибернетики
Утверждён:	14.09.2009 Федеральное агентство по техническому регулированию и метрологии (361-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса

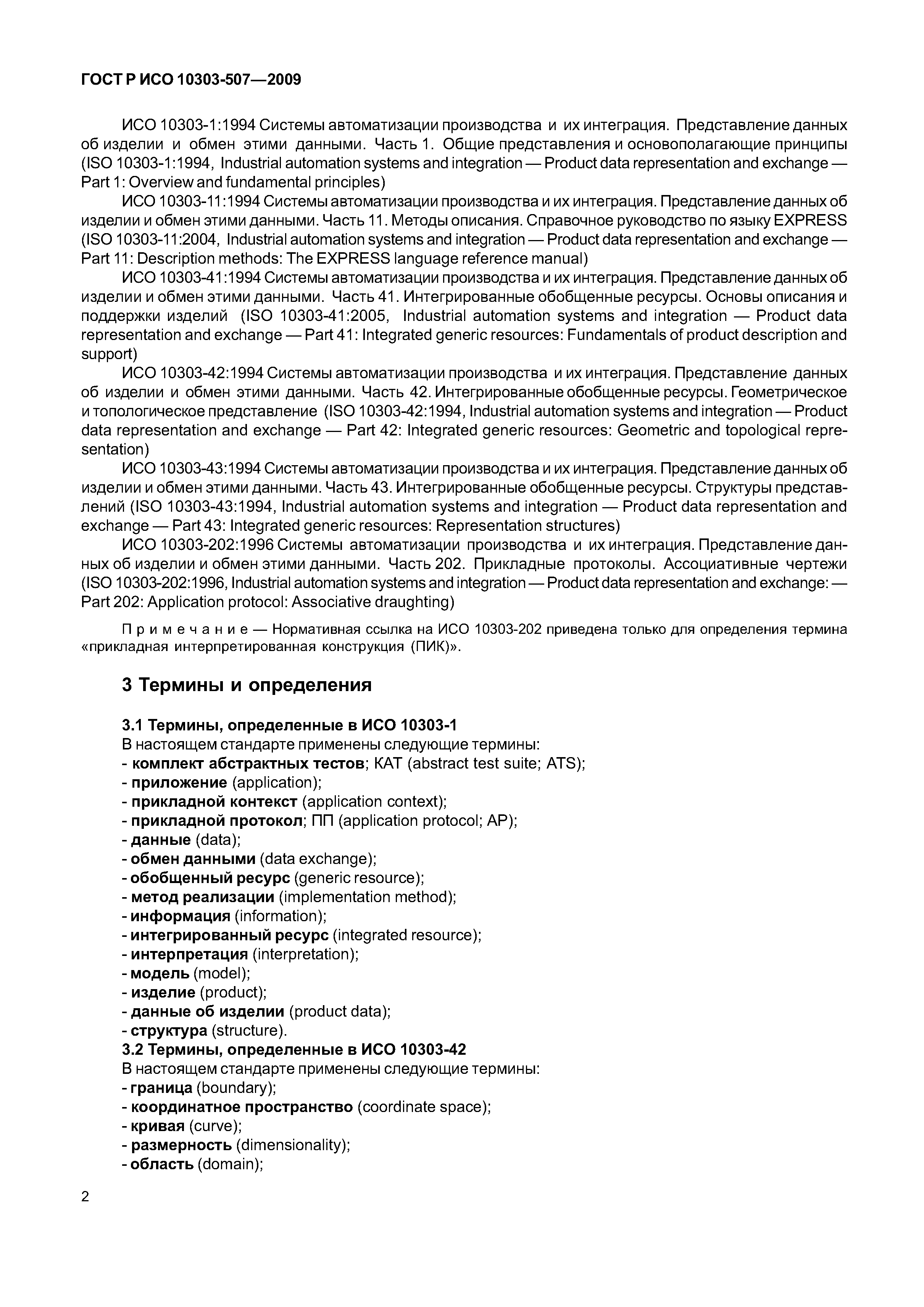

Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-43-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений» ГОСТ Р ИСО 10303-11-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Федеральный закон 184-ФЗ «О техническом регулировании»
