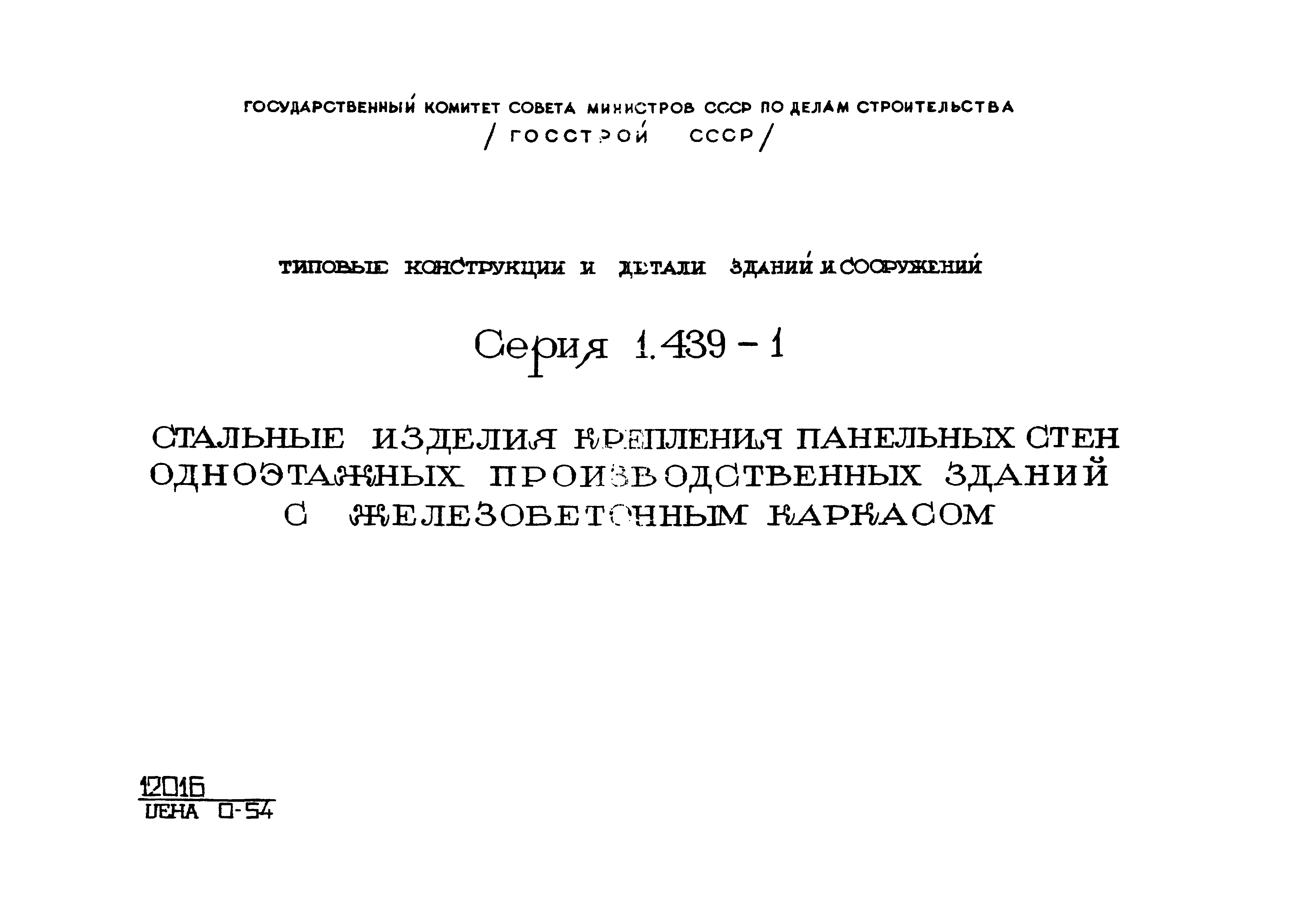

Скачать Серия 1.439-1 Стальные изделия крепления панельных стен одноэтажных производственных зданий с железобетонным каркасом

Дата актуализации: 10.08.2017

Серия 1.439-1

Стальные изделия крепления панельных стен одноэтажных производственных зданий с железобетонным каркасом

Обозначение:	Серия 1.439-1
Обозначение англ:	Series 1.439-1
Статус:	заменен
Название рус.:	Стальные изделия крепления панельных стен одноэтажных производственных зданий с железобетонным каркасом
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1979
Область применения:	В настоящей серии даны рабочие чертежи стальных элементов крепление стеновых панелей серии 1.432-5 к железобетонным каркасам одноэтажных производственных зданий. Элементы крепления предназначены для применения в I - IV районах ветровых нагрузок

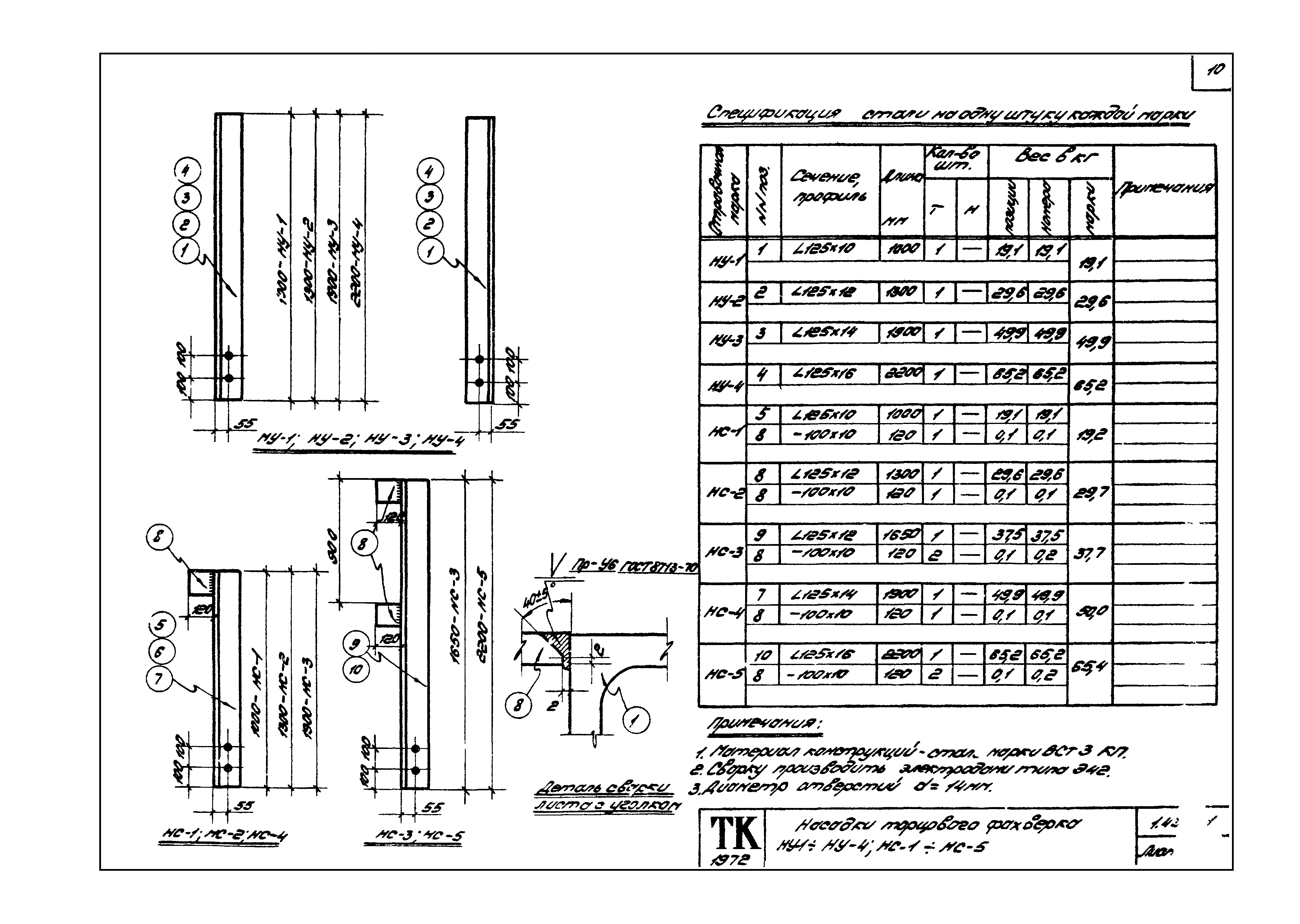

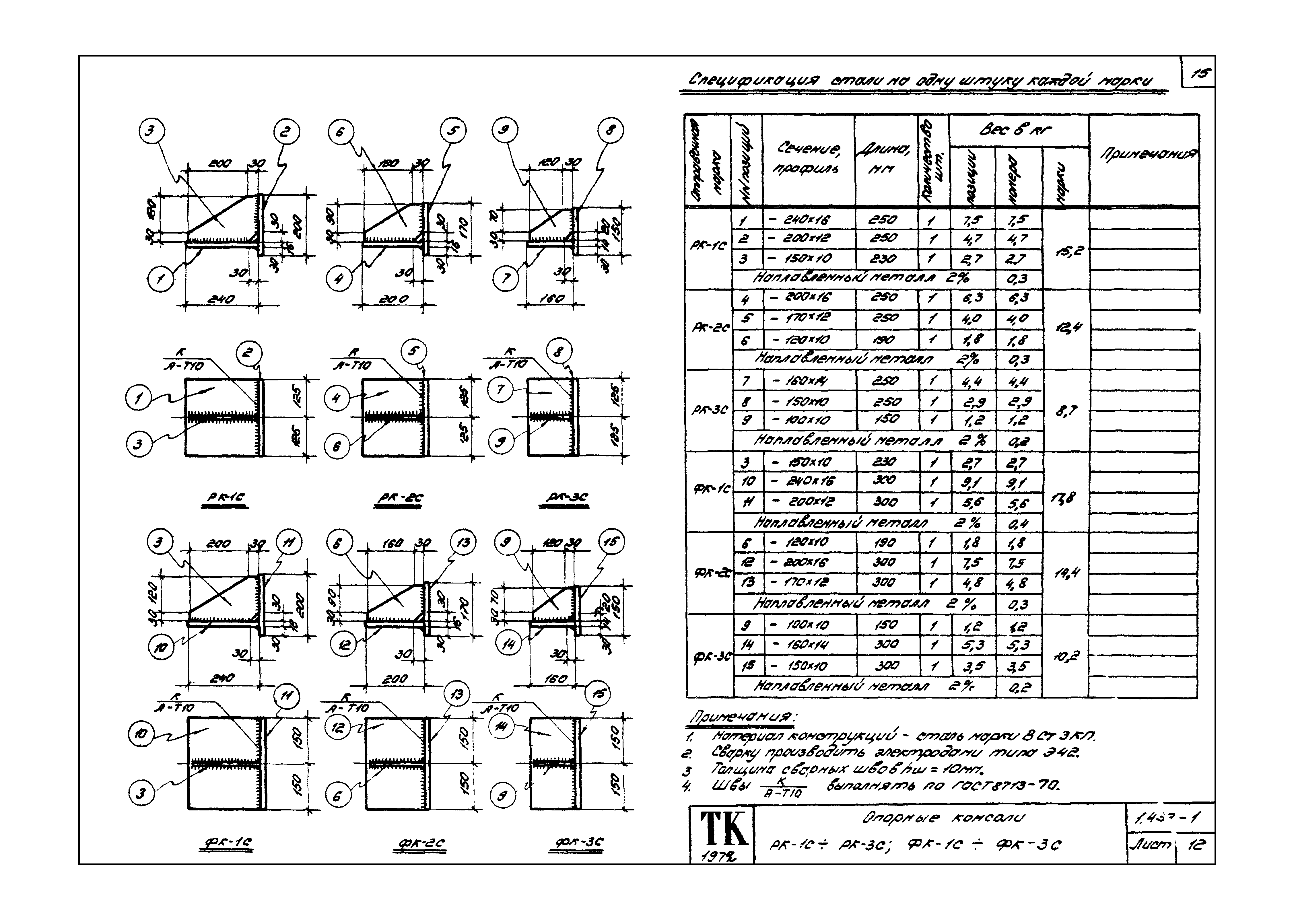

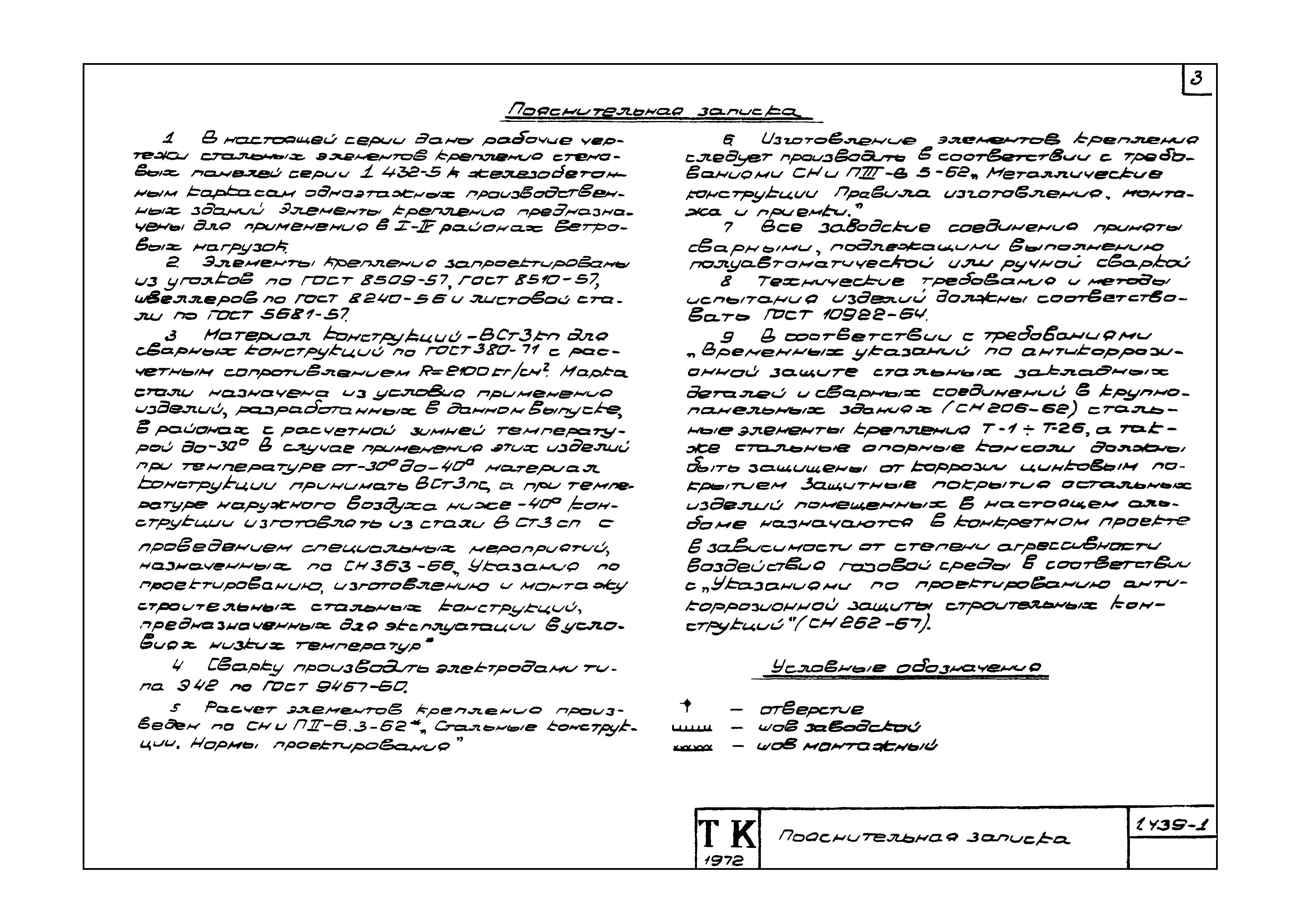

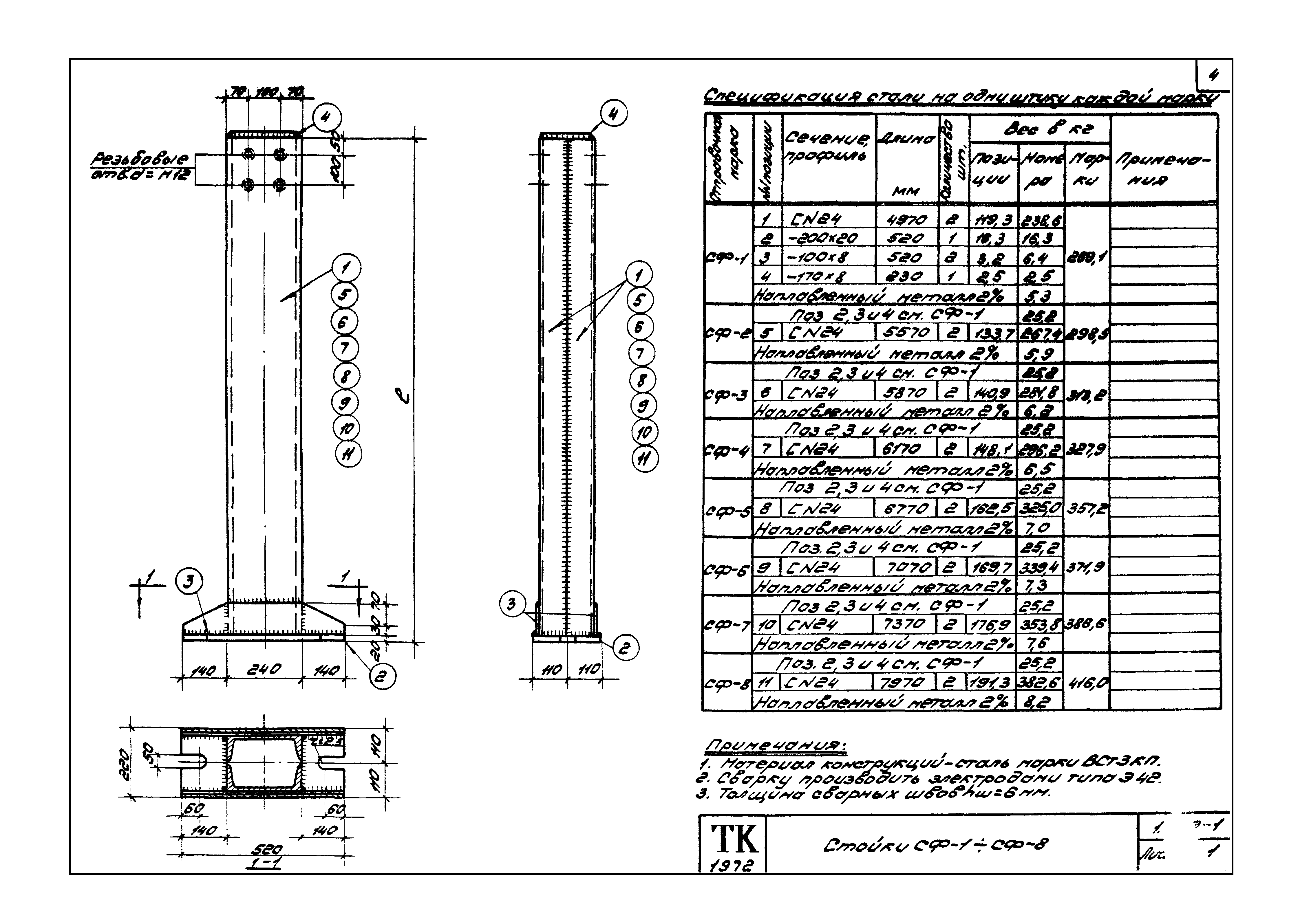

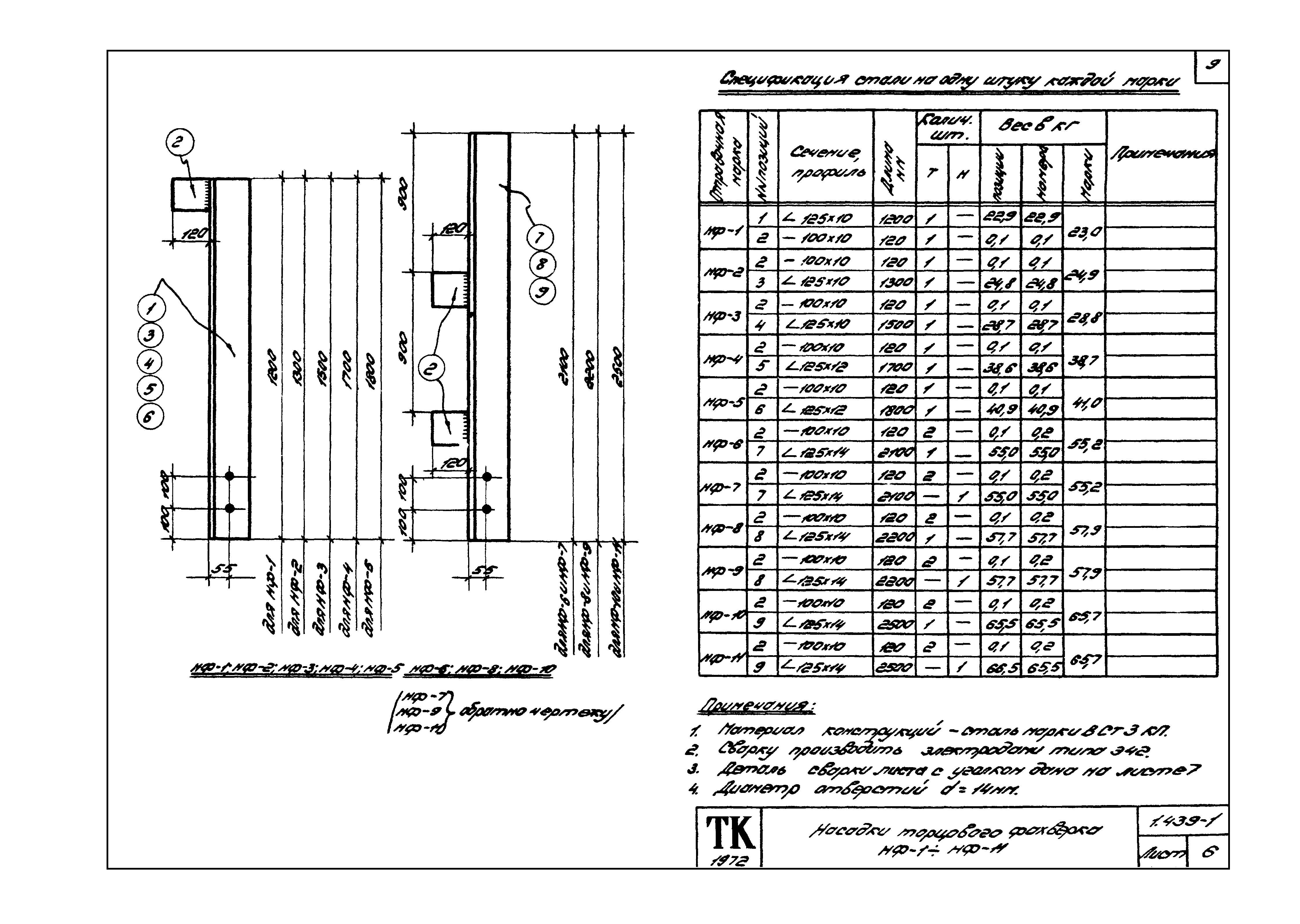

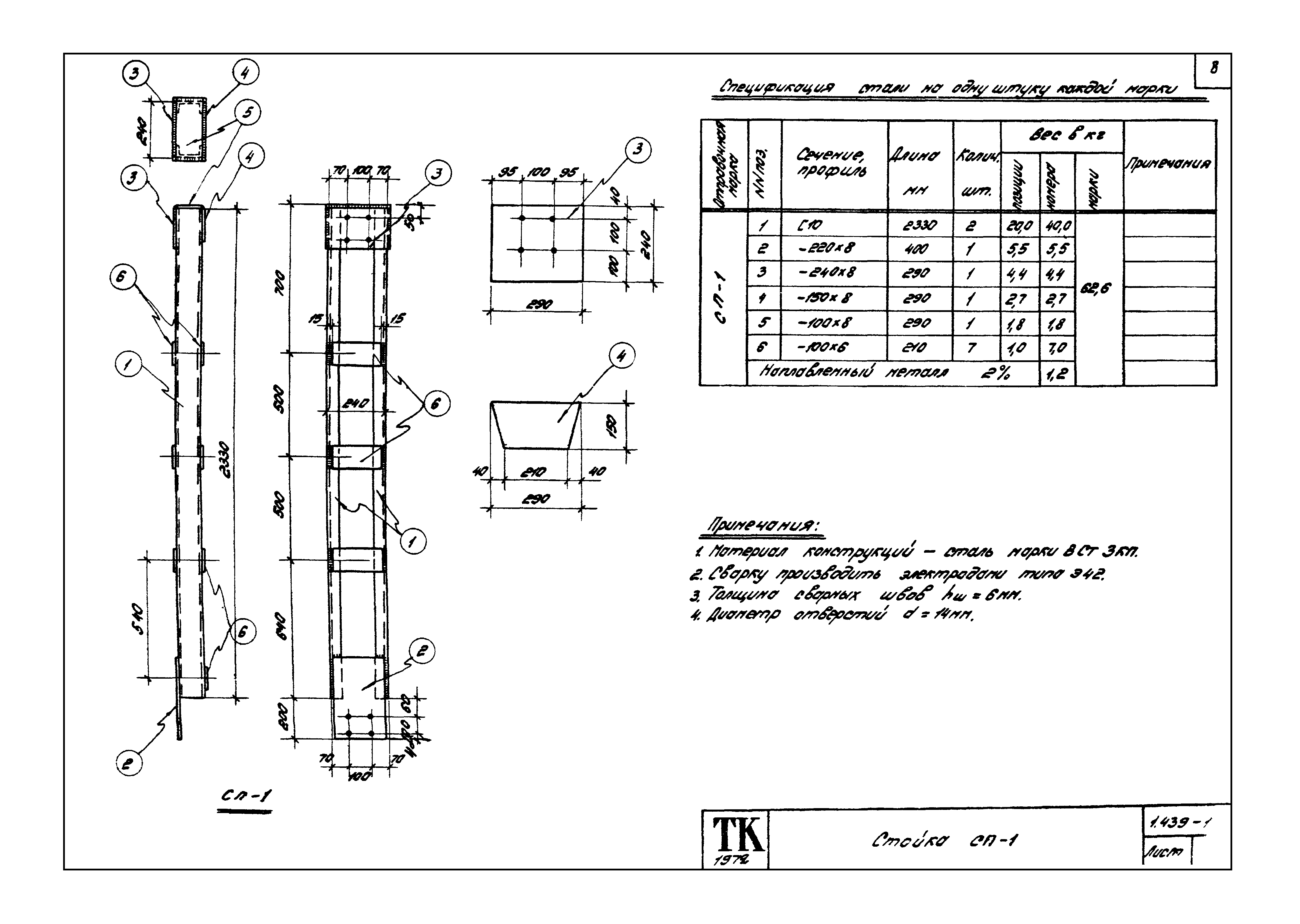

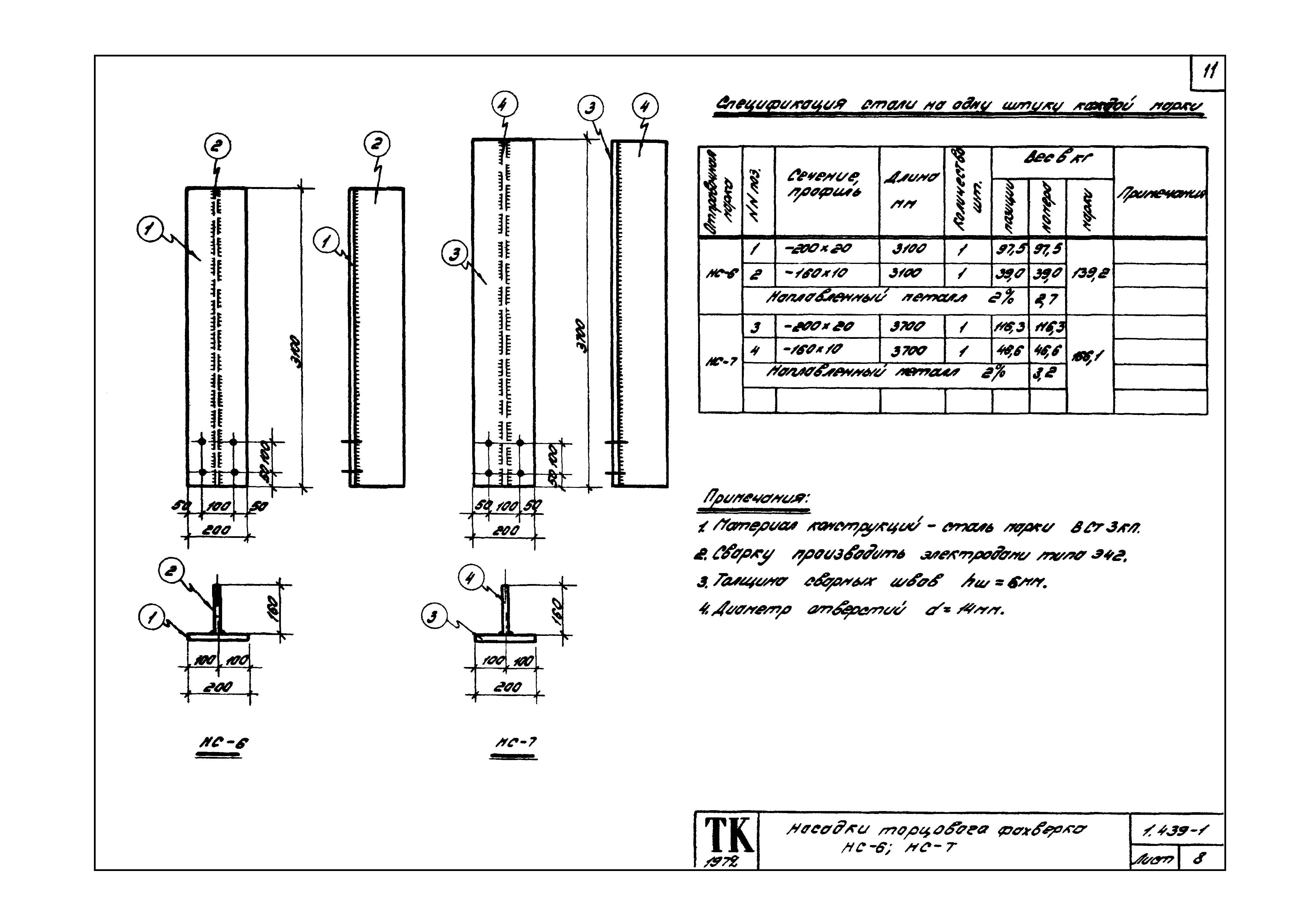

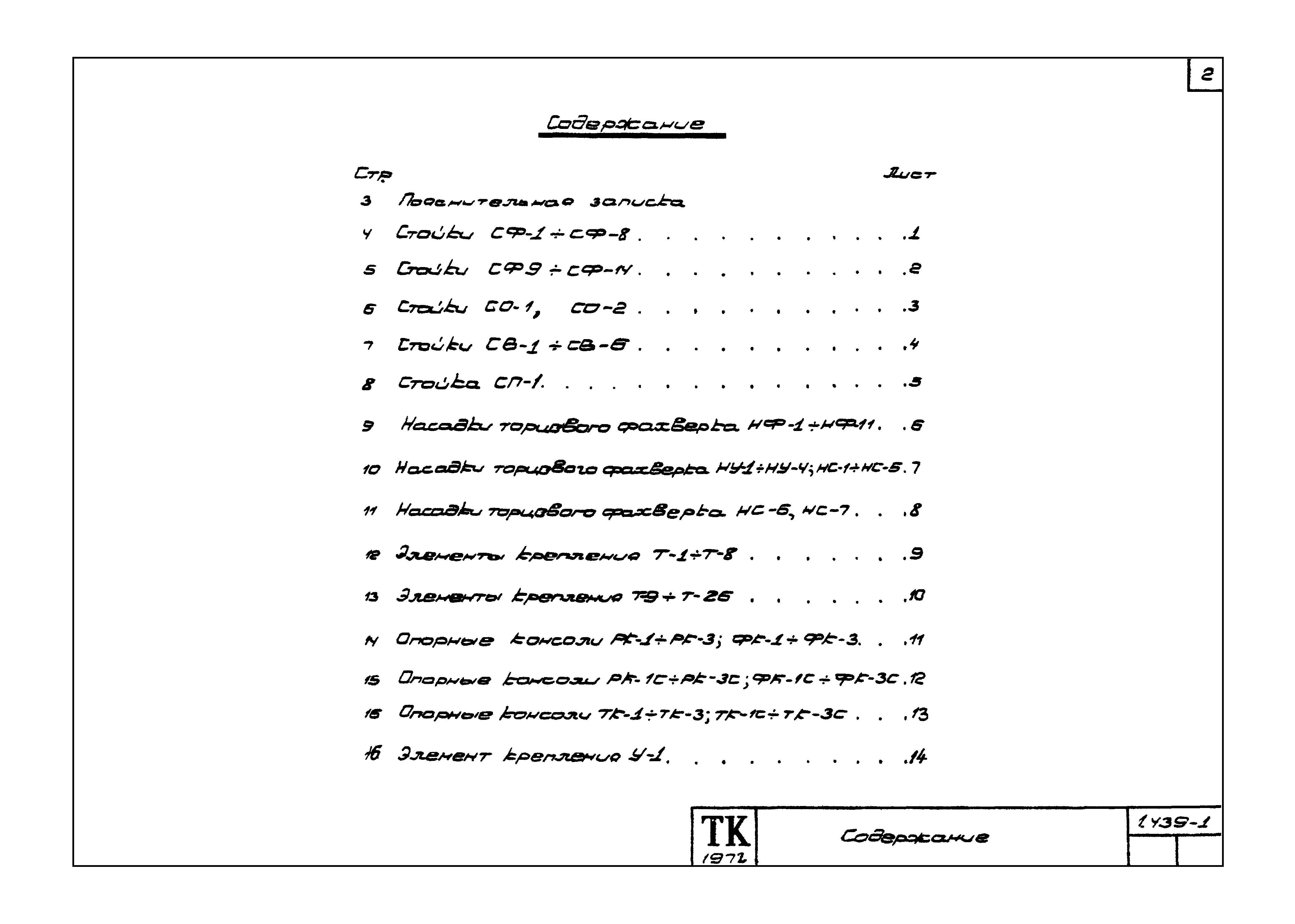

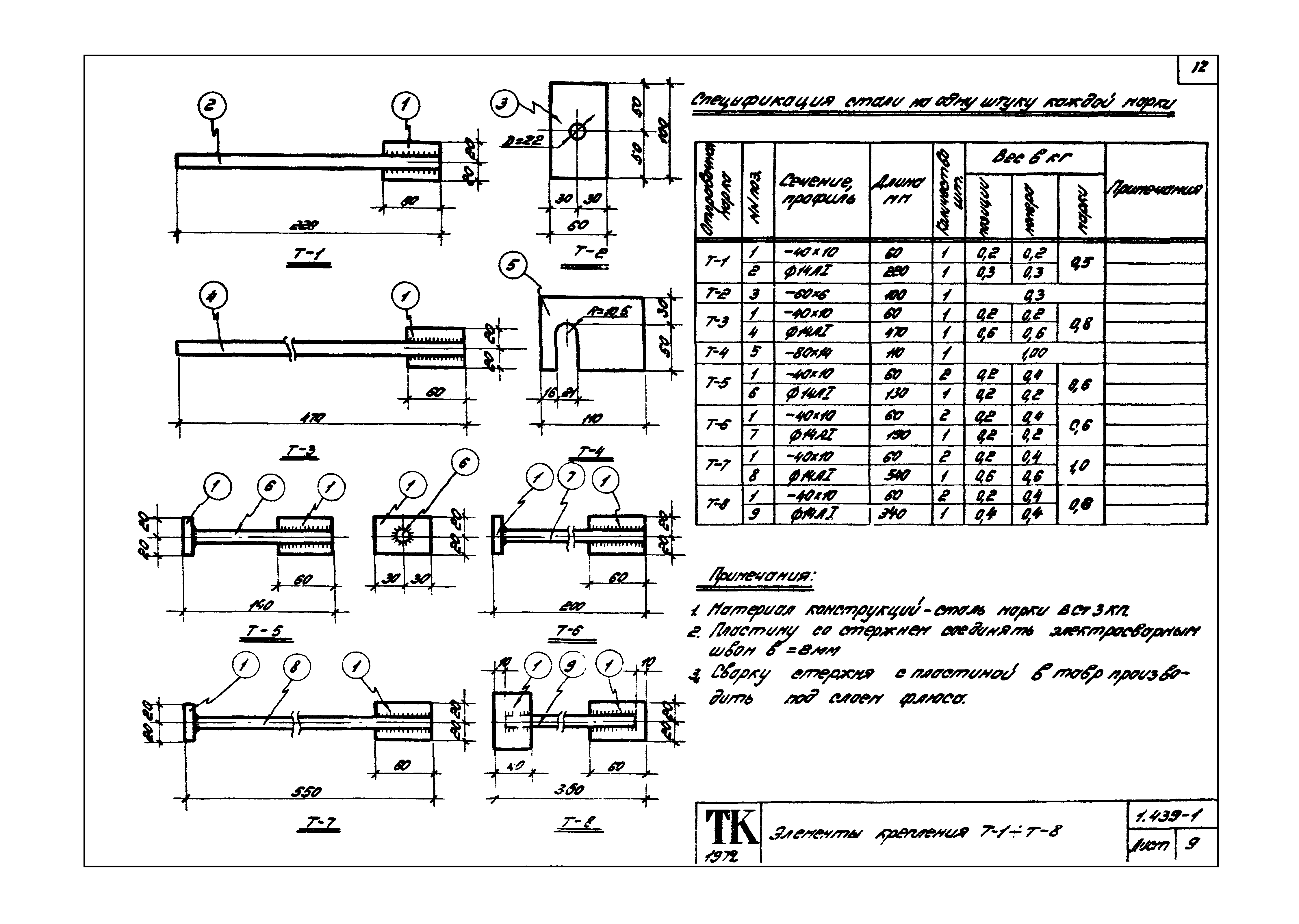

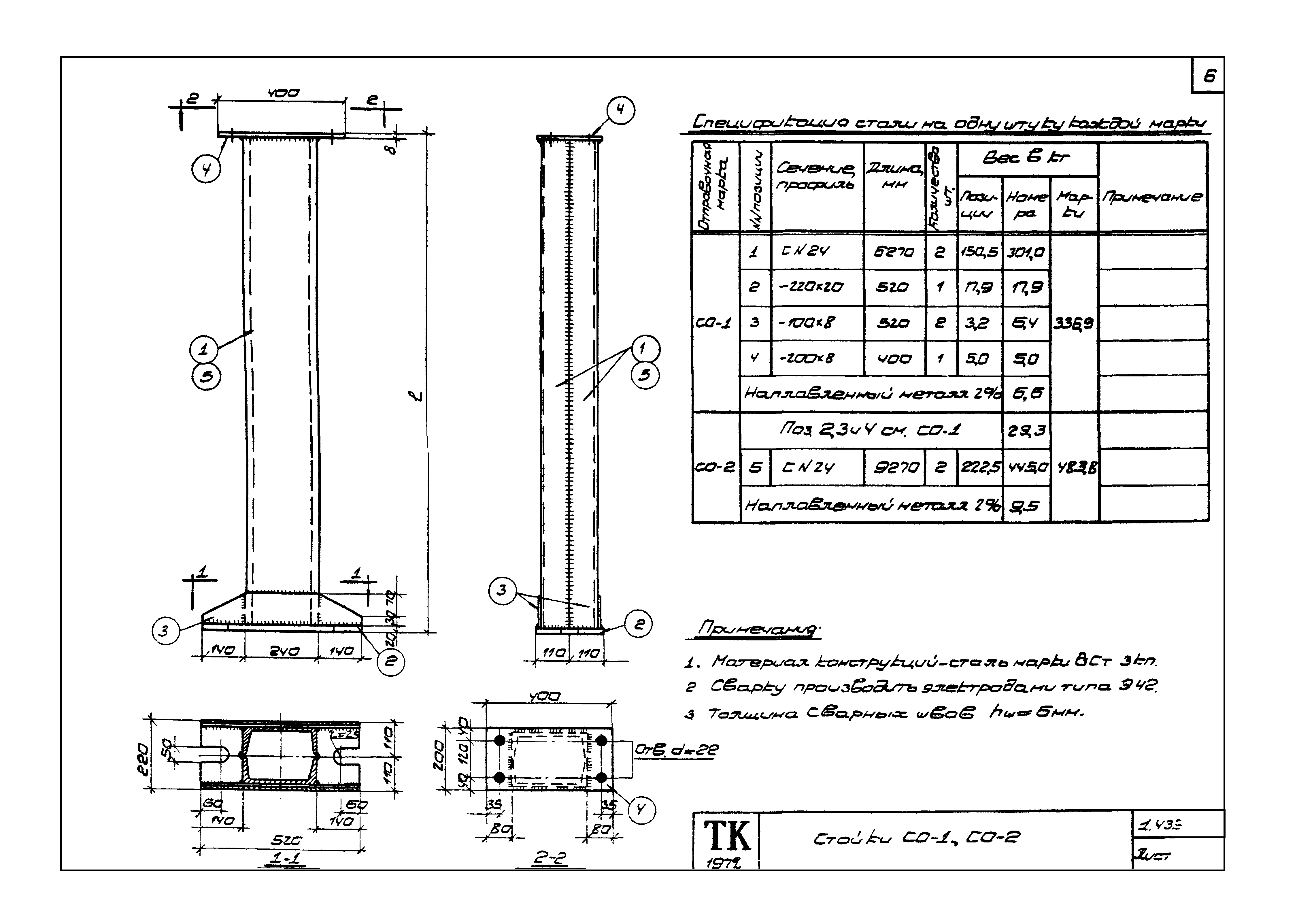

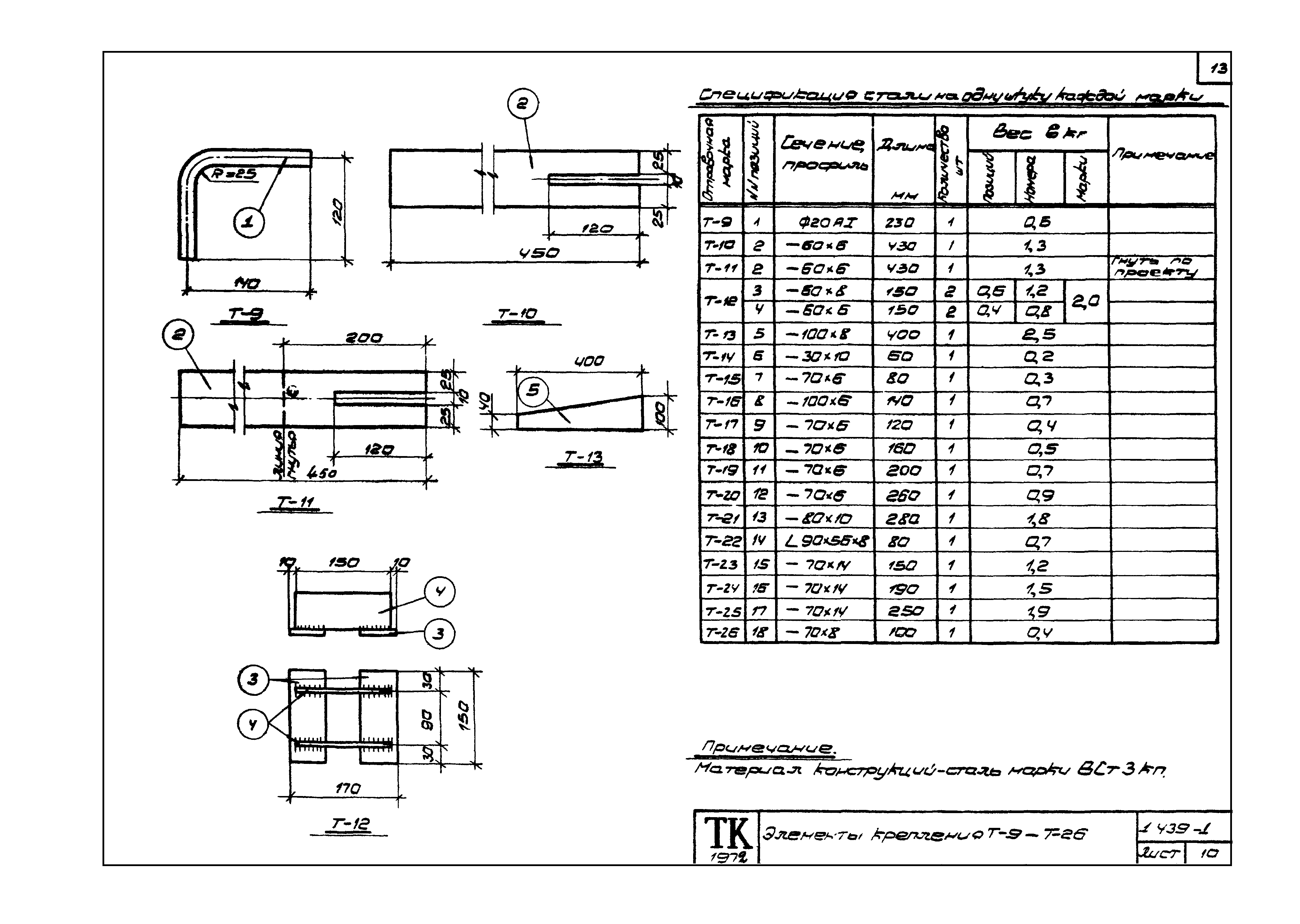

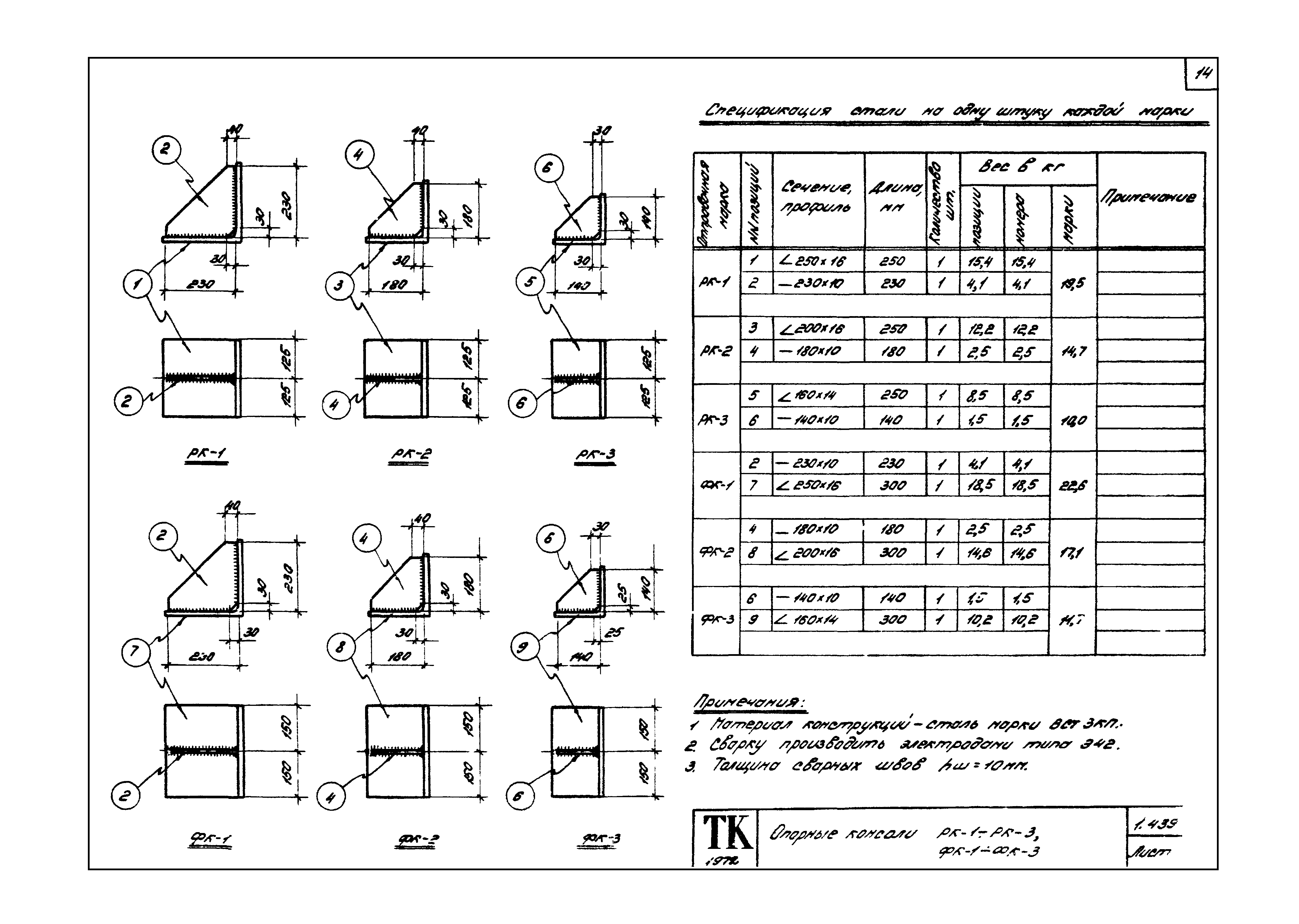

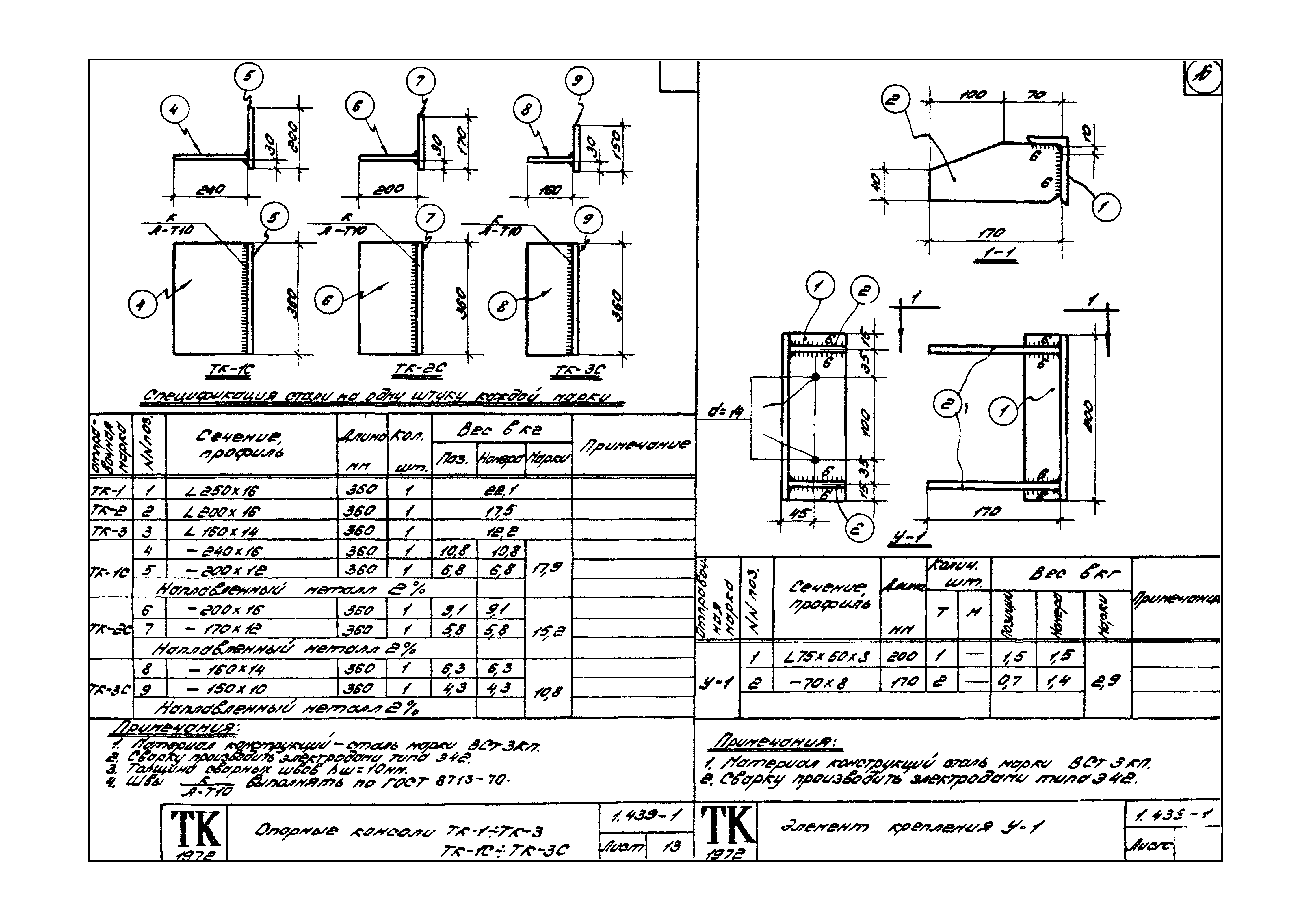

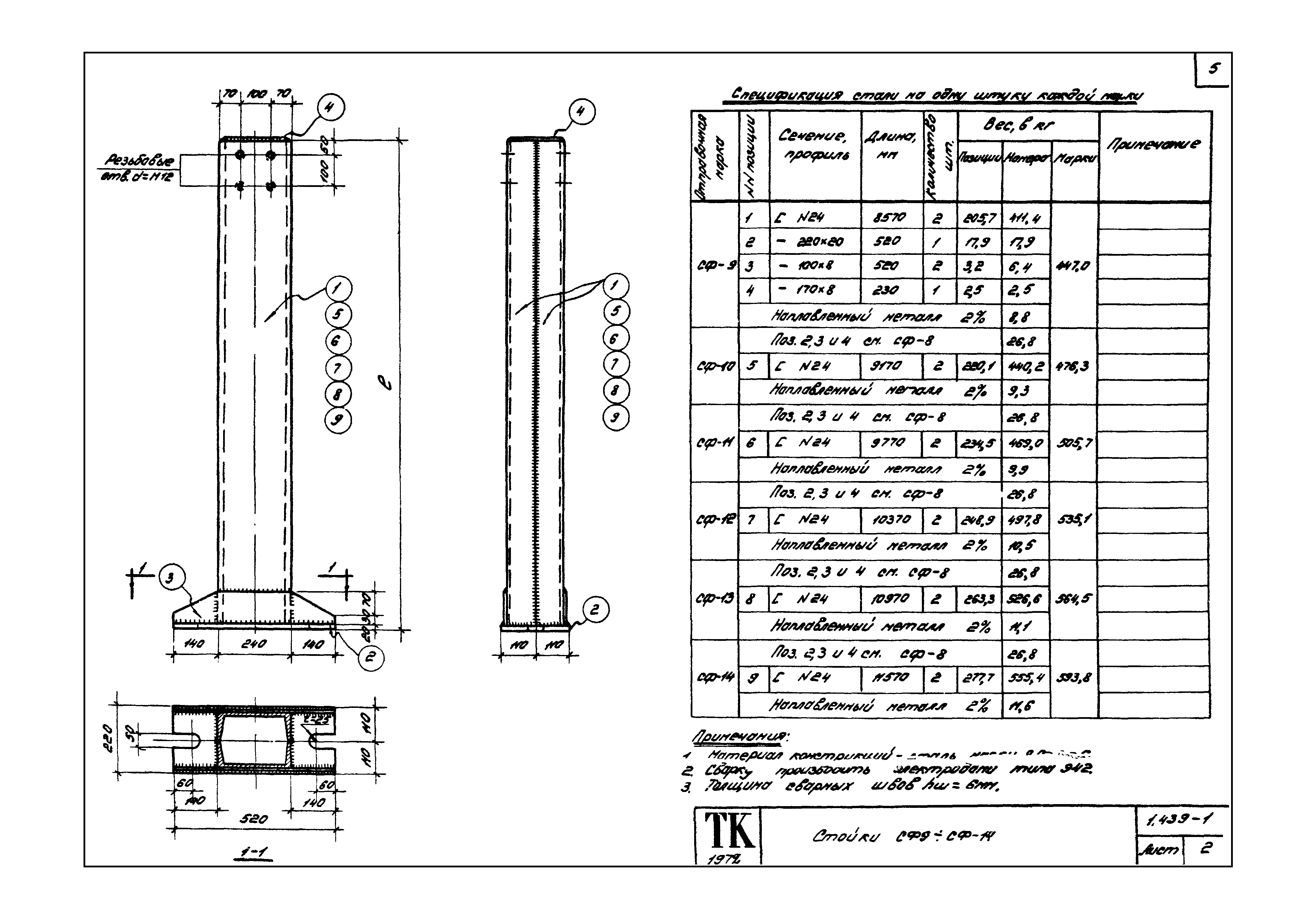

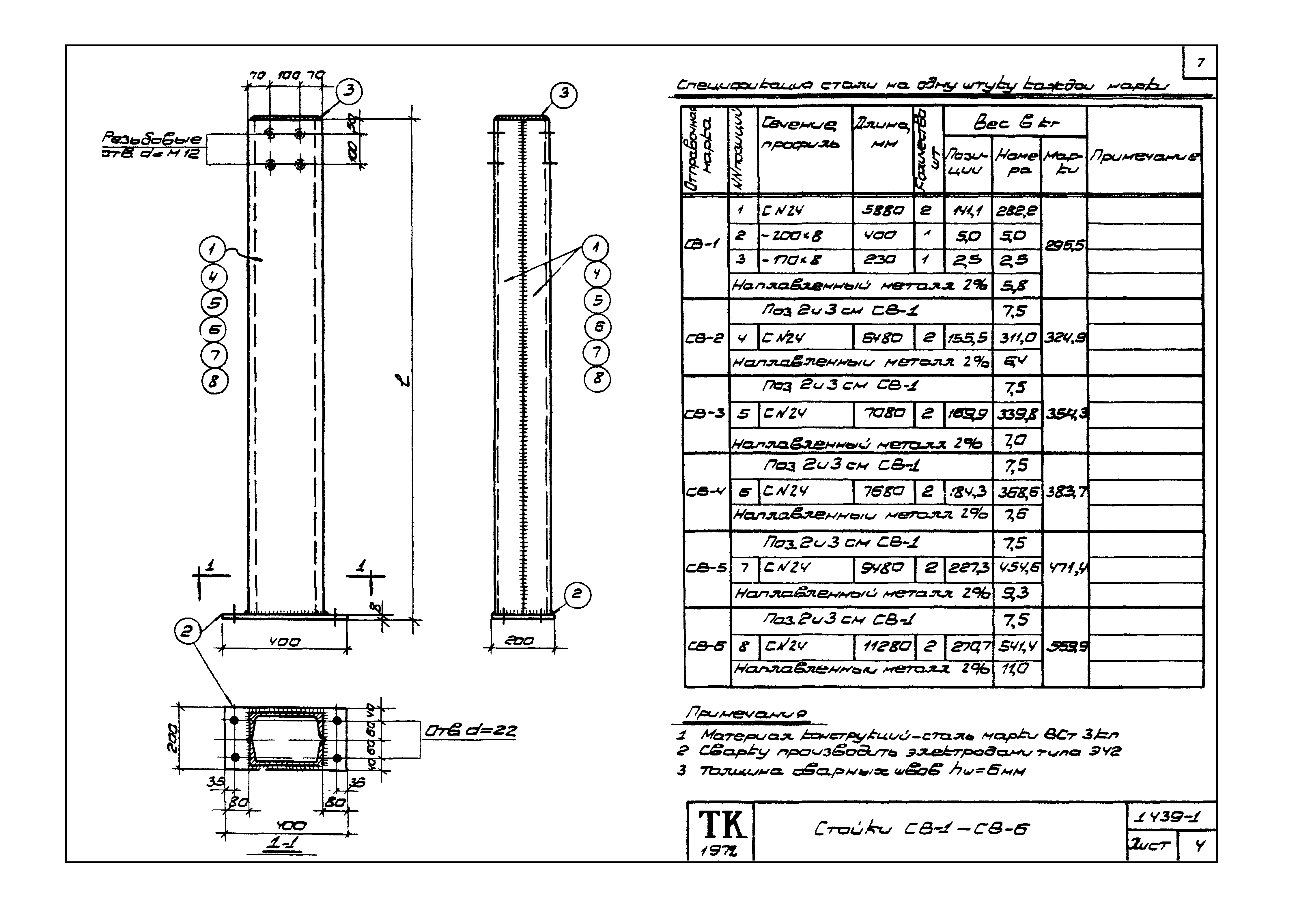

Оглавление:	1.439-1 Пояснительная записка 1.439-1 Стойки СФ-1÷СФ-8 1.439-1 Стойки СФ-9÷СФ-14 1.439-1 Стойки СО-1, СО-2 1.439-1 Стойки СВ-1÷СВ-6 1.439-1 Стойка СП-1 1.439-1 Насадки торцового фахверка НФ-1÷НФ-11 1.439-1 Насадки торцового фахверка НУ-1÷НУ-4,НС-1÷НС-5 1.439-1 Насадки торцового фахверка НУ-6,НС-7 1.439-1 Элементы крепления Т-1÷Т-8 1.439-1 Элементы крепления Т-9÷Т-26 1.439-1 Опорные консоли РК-1÷РК-3;ФК-1÷ФК-3 1.439-1 Опорные консоли РК-1с÷РК-3с;ФК-1с÷ФК-3с 1.439-1 Опорные консоли ТК-1÷ТК-3;ТК-1с÷ТК-3с 1.439-1 Элемент крепления У-1
Разработан:	ЦНИИпромзданий
Утверждён:	27.07.1972 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/3-398)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Чем заменён:	Серия 1.439-2 «Стальные изделия креплений панельных стен одноэтажных производственных зданий с железобетонным каркасом. Рабочие чертежи»
Нормативные ссылки:	ГОСТ 8510-57 «Сталь прокатная угловая неравнобокая. Сортамент» ГОСТ 8509-57 «Сталь прокатная угловая равнобокая. Сортамент» ГОСТ 8240-56 «Сталь прокатная. Швеллеры. Сортамент» ГОСТ 5681-57 «Сталь прокатная толстолистовая. Сортамент» Серия 1.432-5 «Стеновые панели для производственных зданий с шагом колонн 6 м» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СНиП III-В.5-62* «Металлические конструкции. Правила изготовления, монтажа и приемки» СНиП II-В.3-62 «Стальные конструкции. Нормы проектирования» СН 363-66 «Указания по проектированию, изготовлению и монтажу строительных стальных конструкций, предназначенных для эксплуатации в условиях низких температур»
