Серия 1.439-2

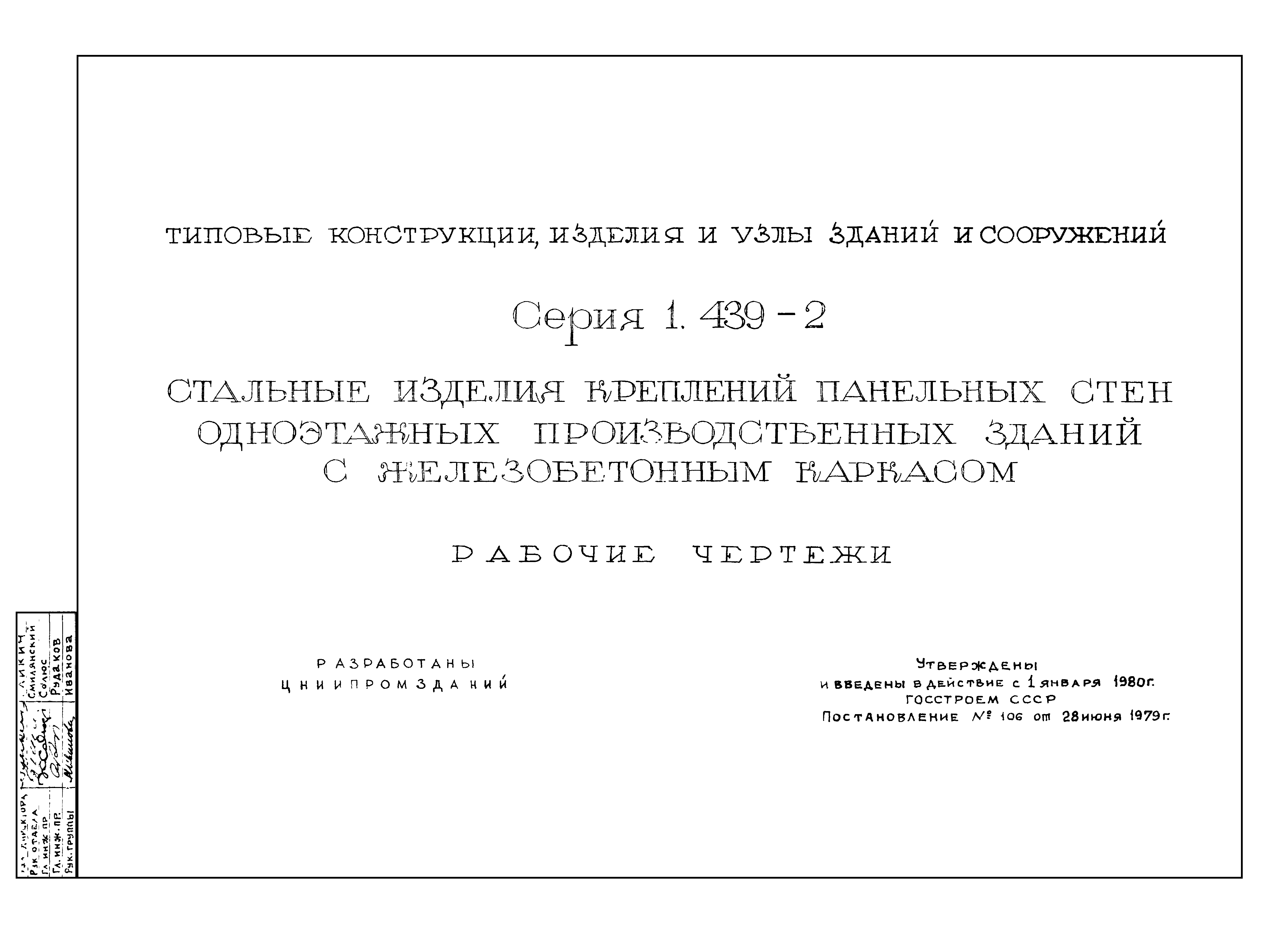

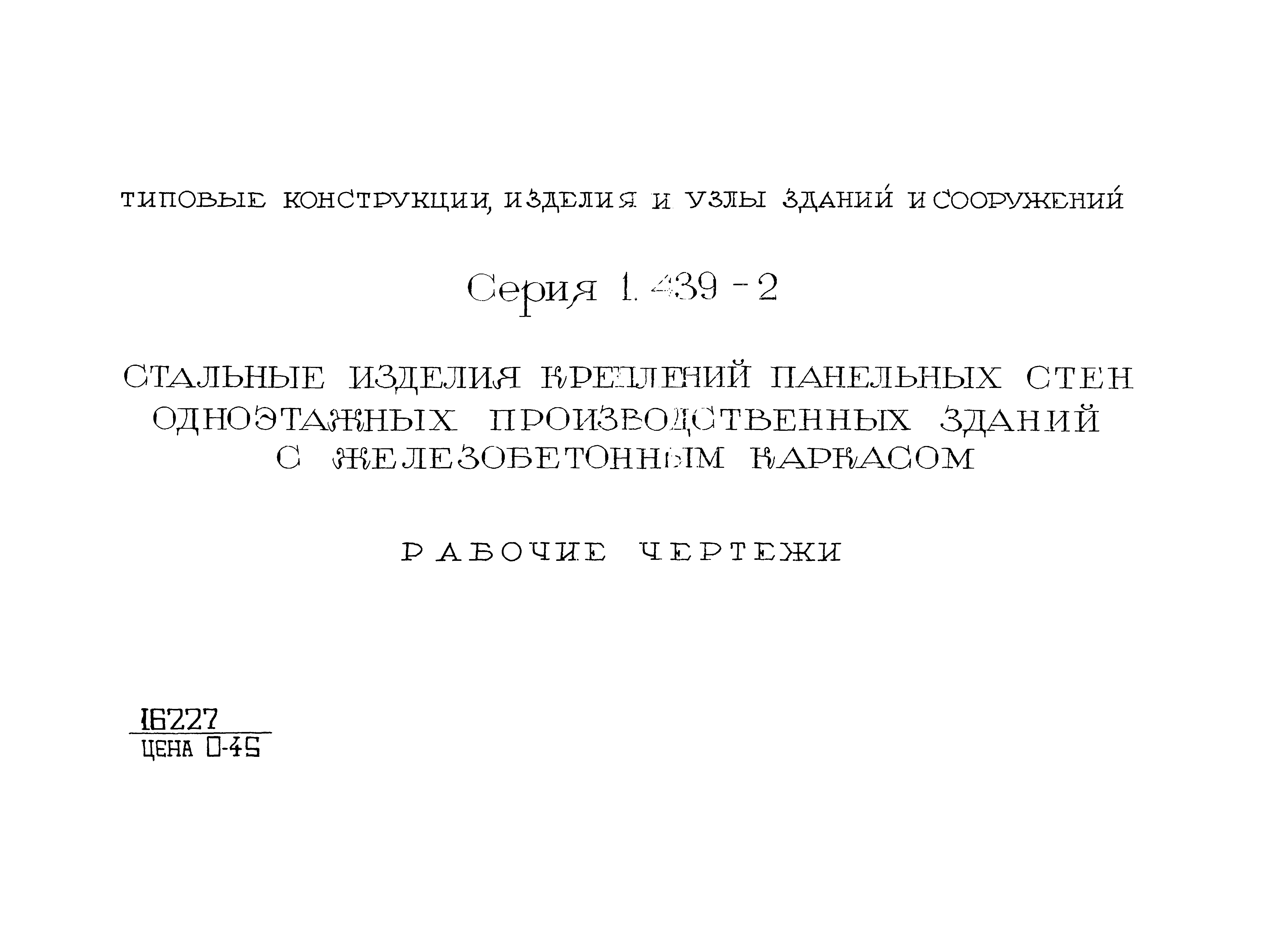

Стальные изделия креплений панельных стен одноэтажных производственных зданий с железобетонным каркасом. Рабочие чертежи

Обозначение:	Серия 1.439-2
Обозначение англ:	Series 1.439-2
Статус:	заменен
Название рус.:	Стальные изделия креплений панельных стен одноэтажных производственных зданий с железобетонным каркасом. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1993
Область применения:	В настоящем серии даны рабочие чертежи стальных элементов крепления стеновых панелей серии 1.432-14 к железобетонному каркасу одноэтажных производственных зданий

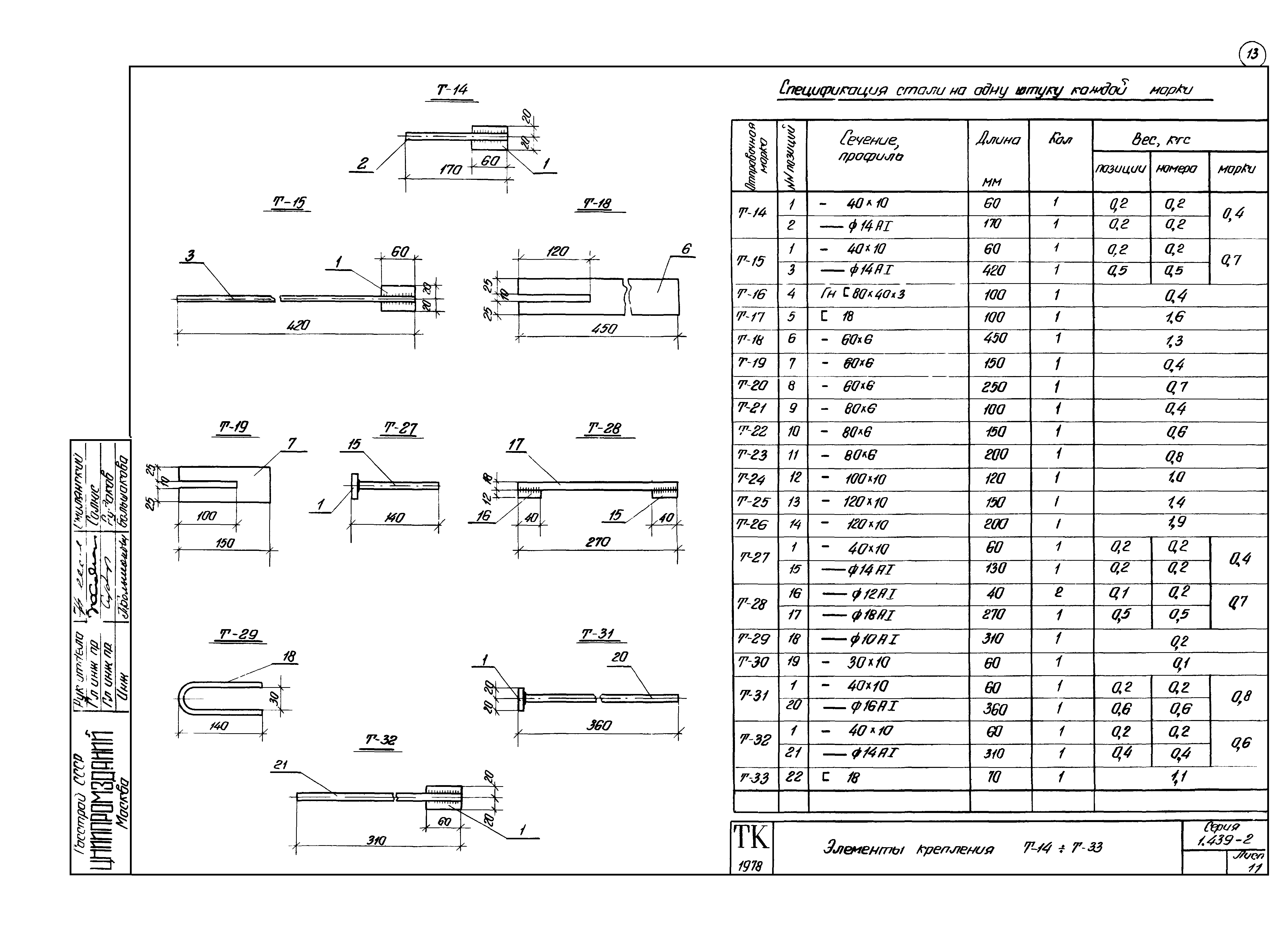

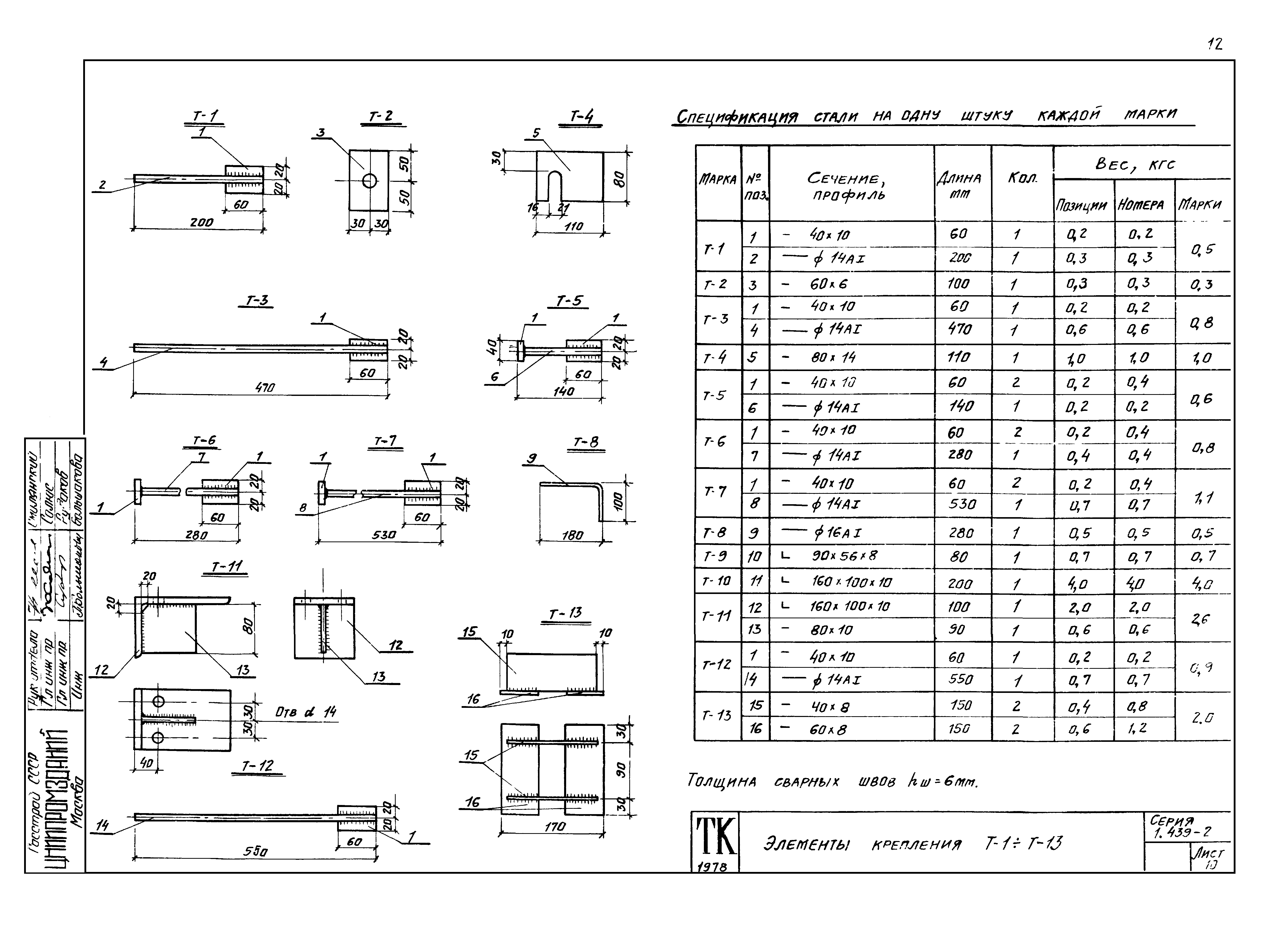

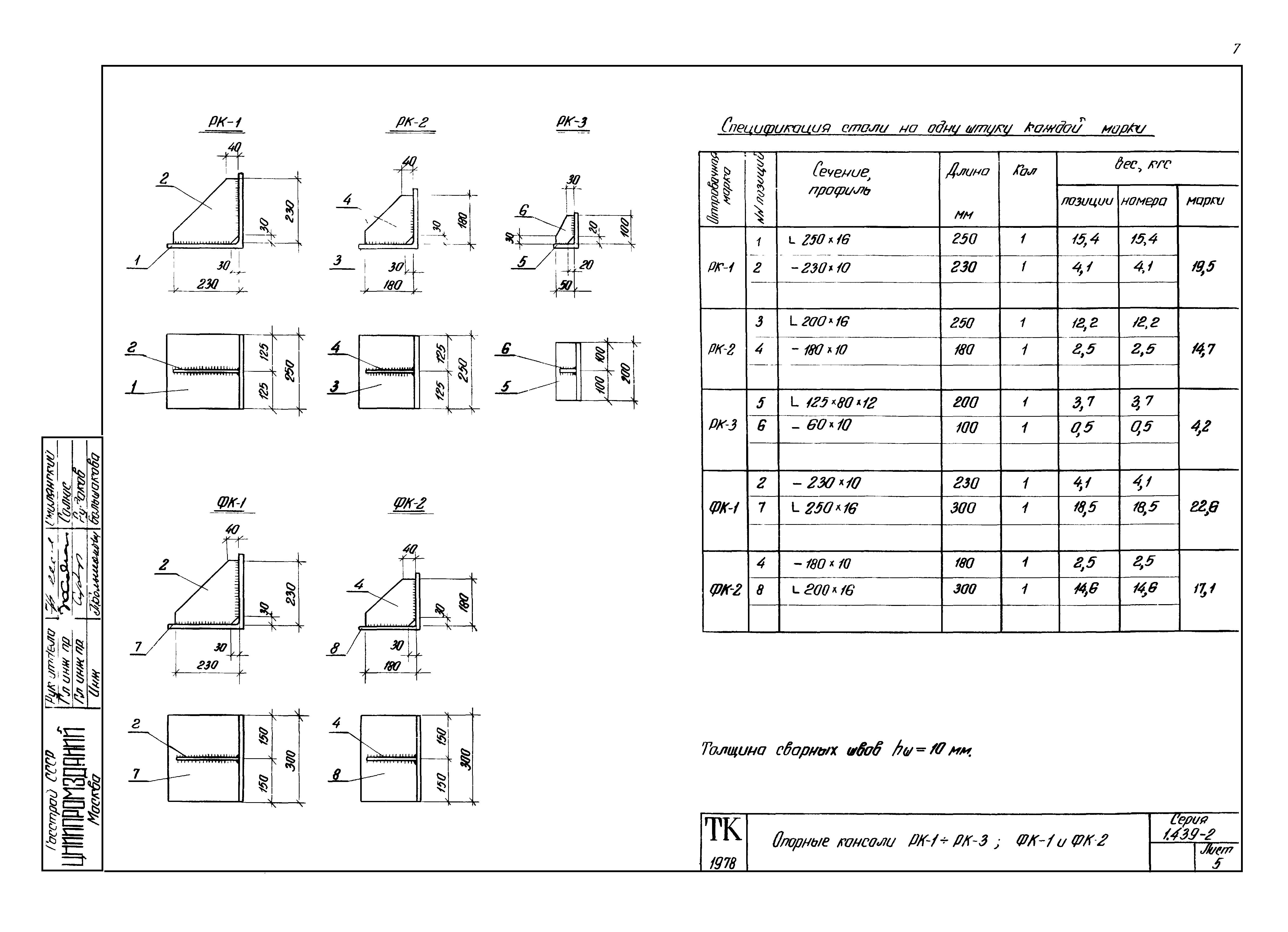

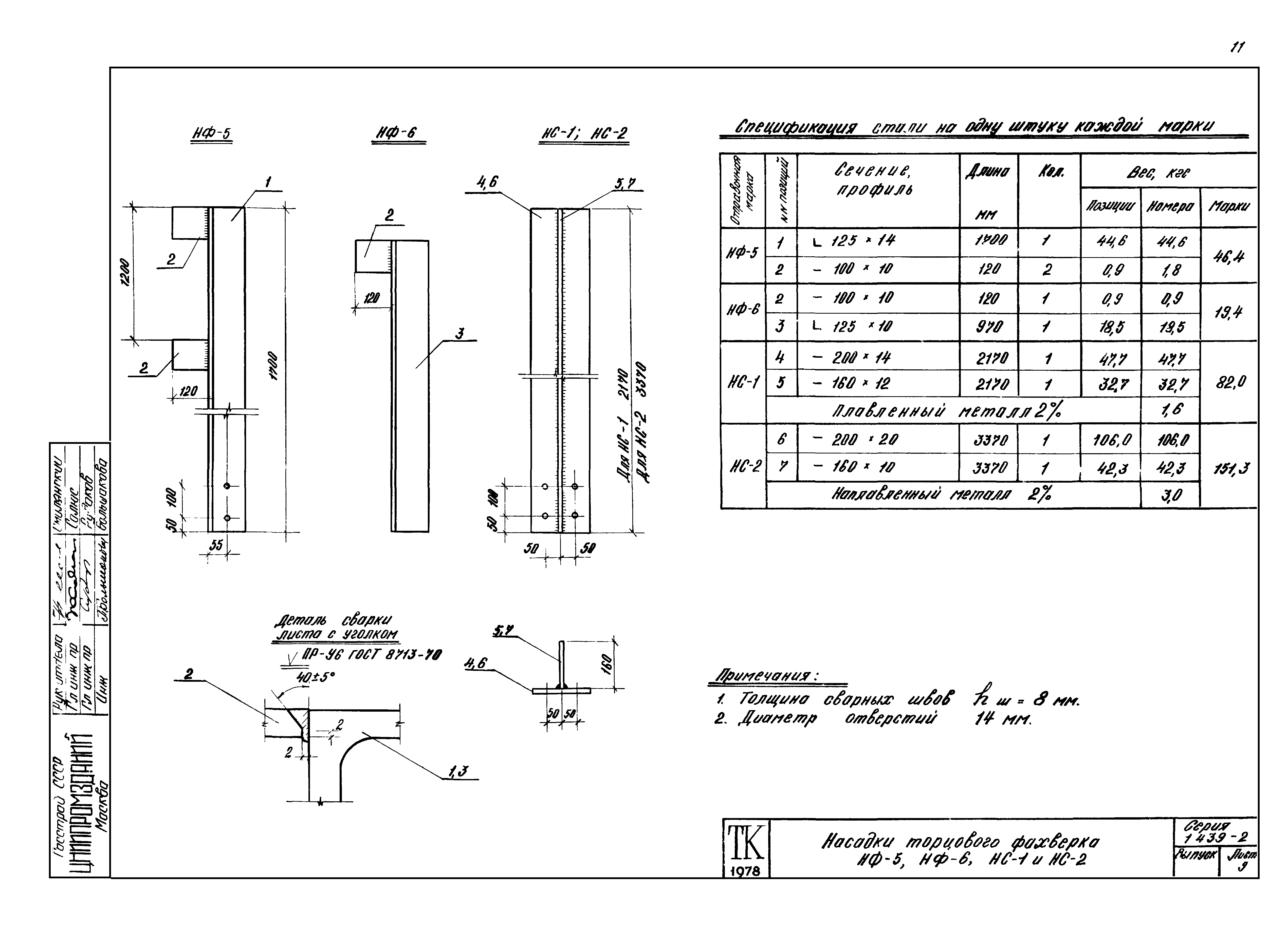

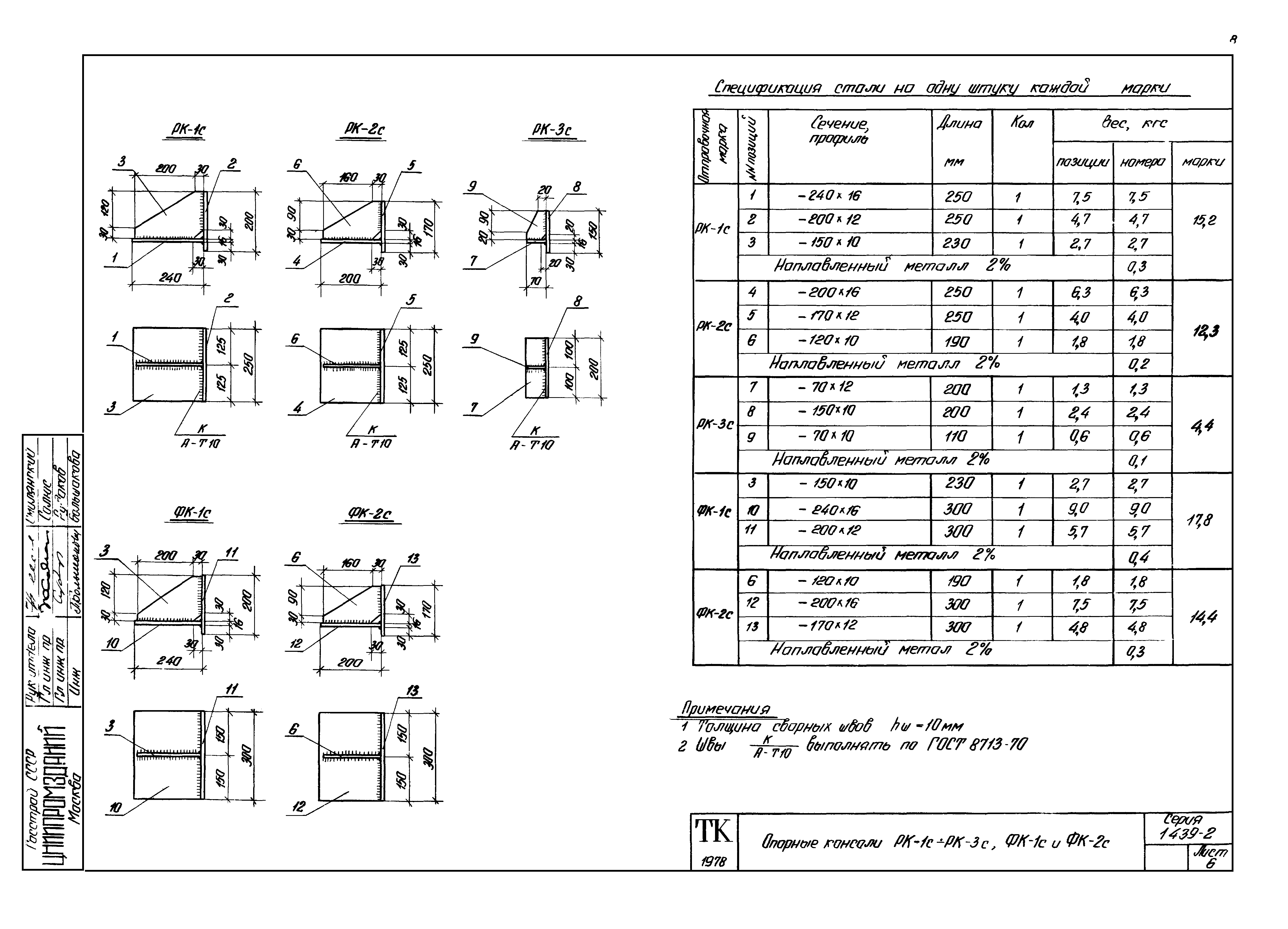

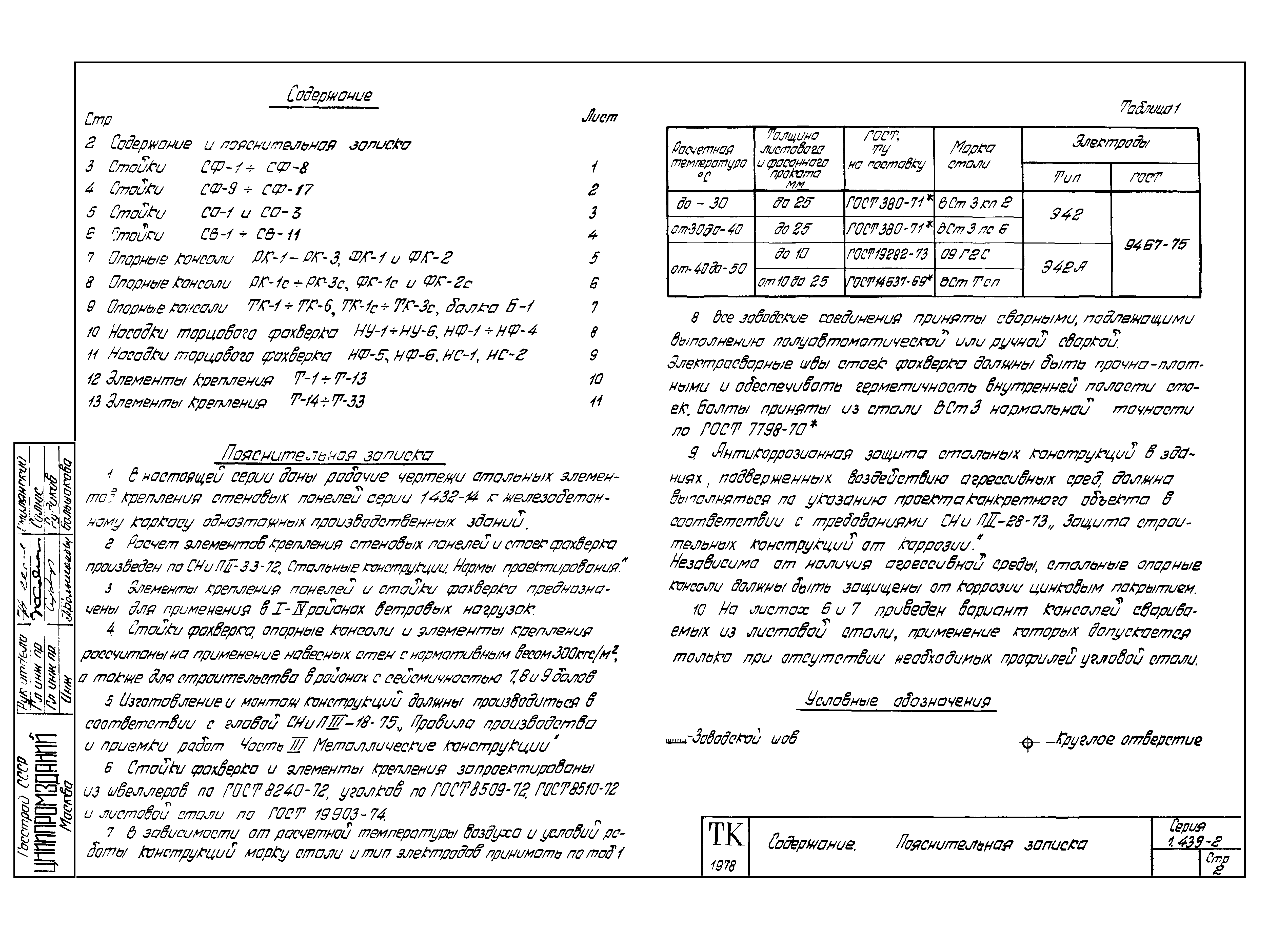

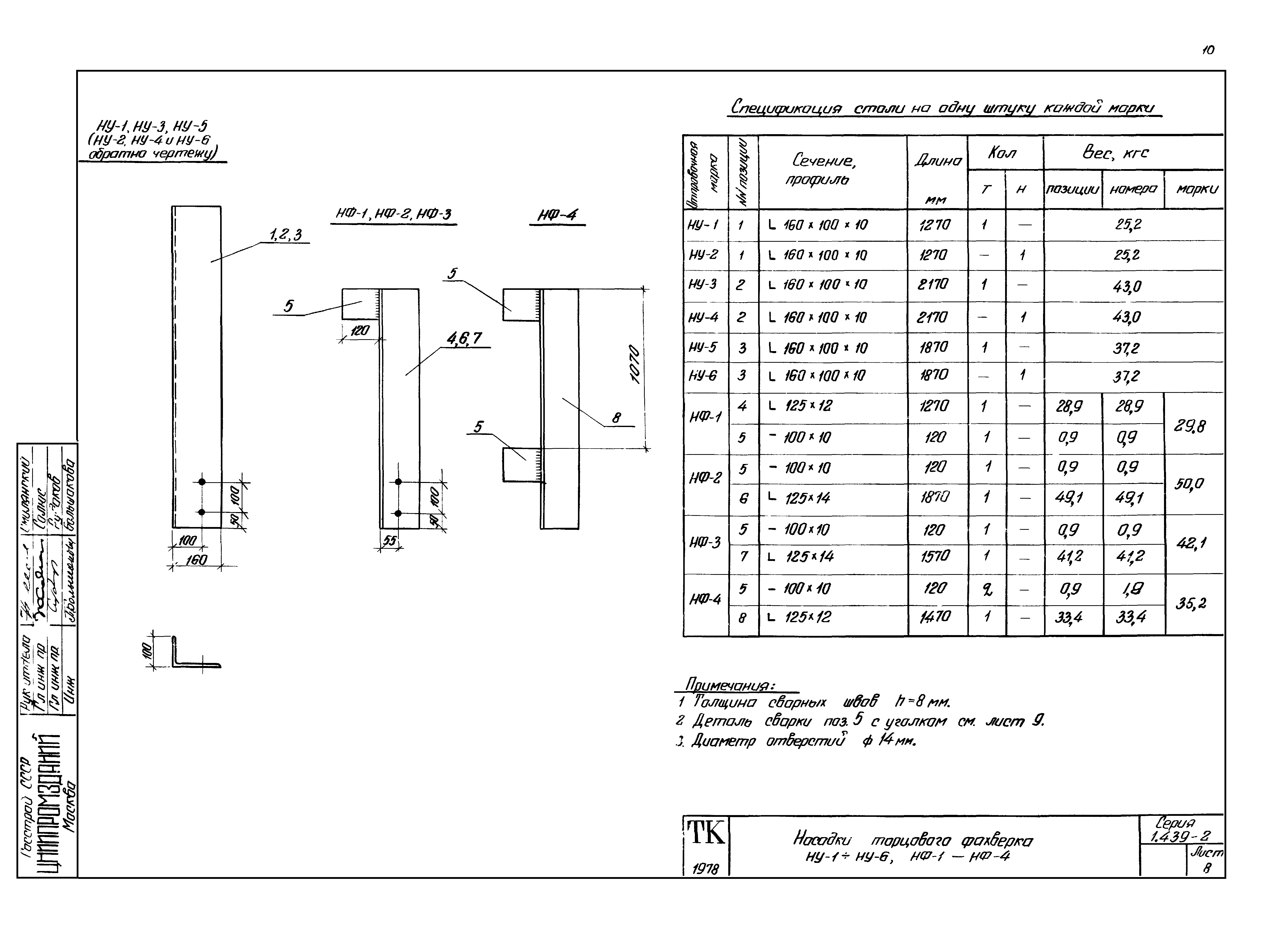

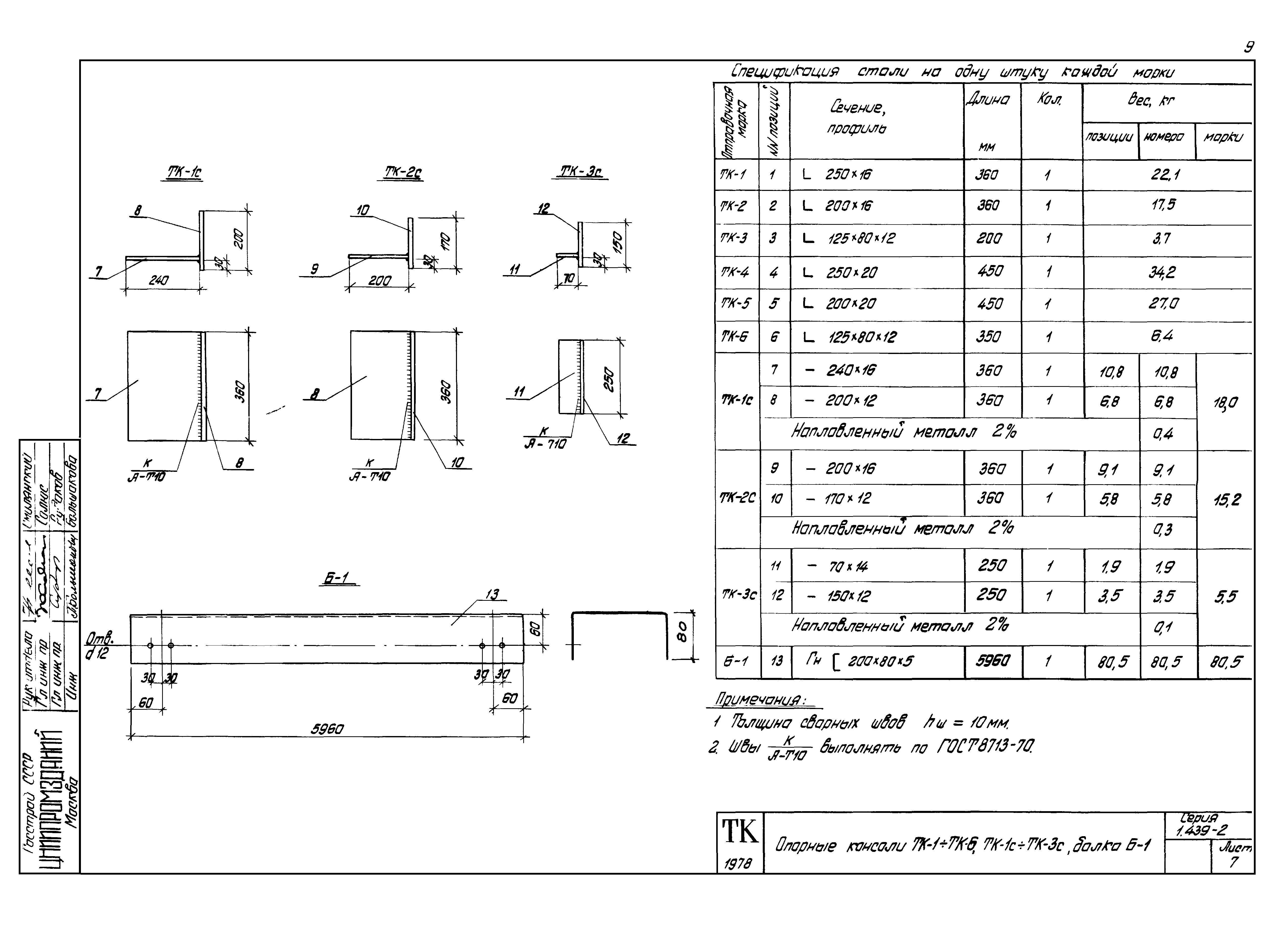

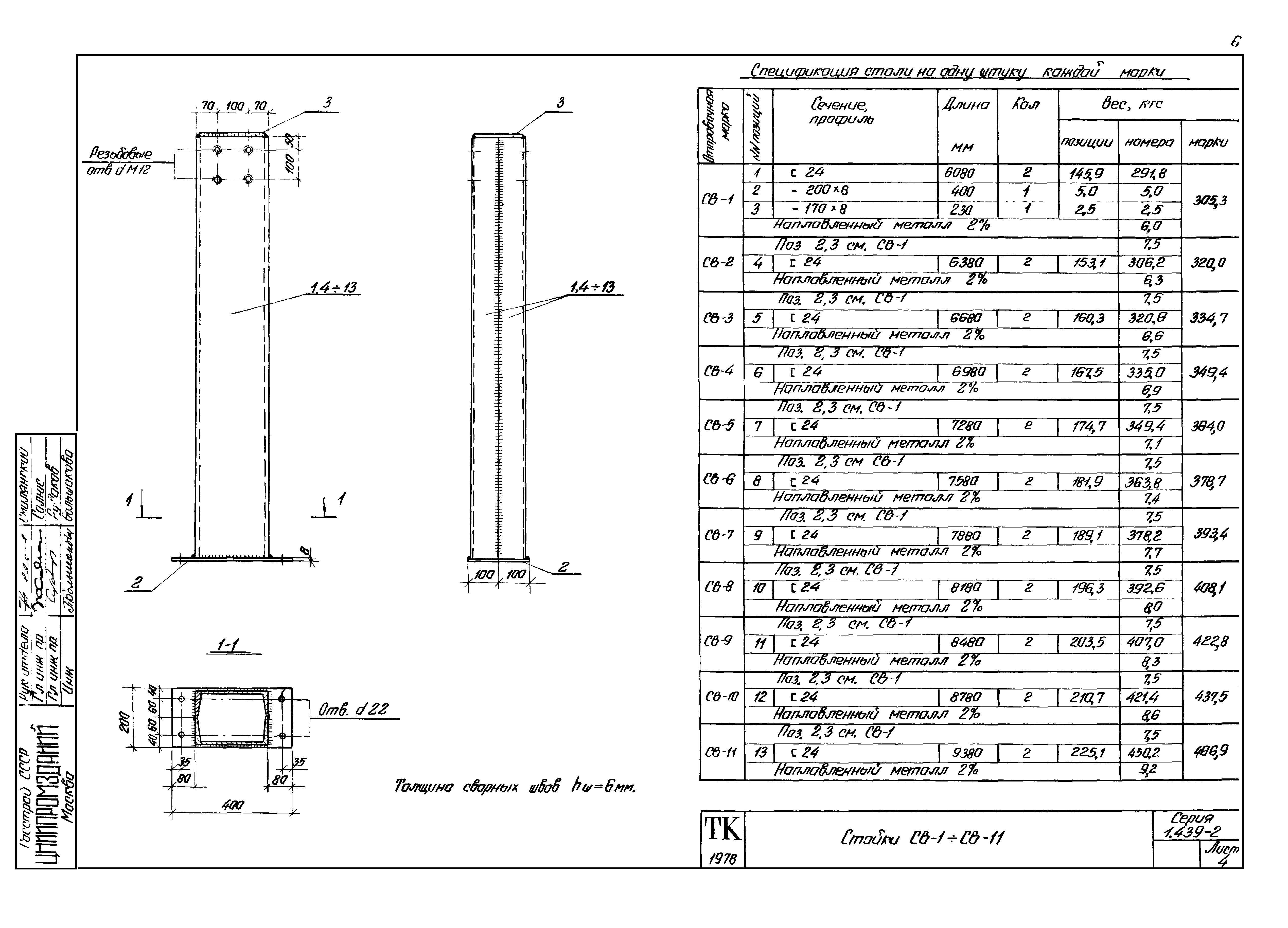

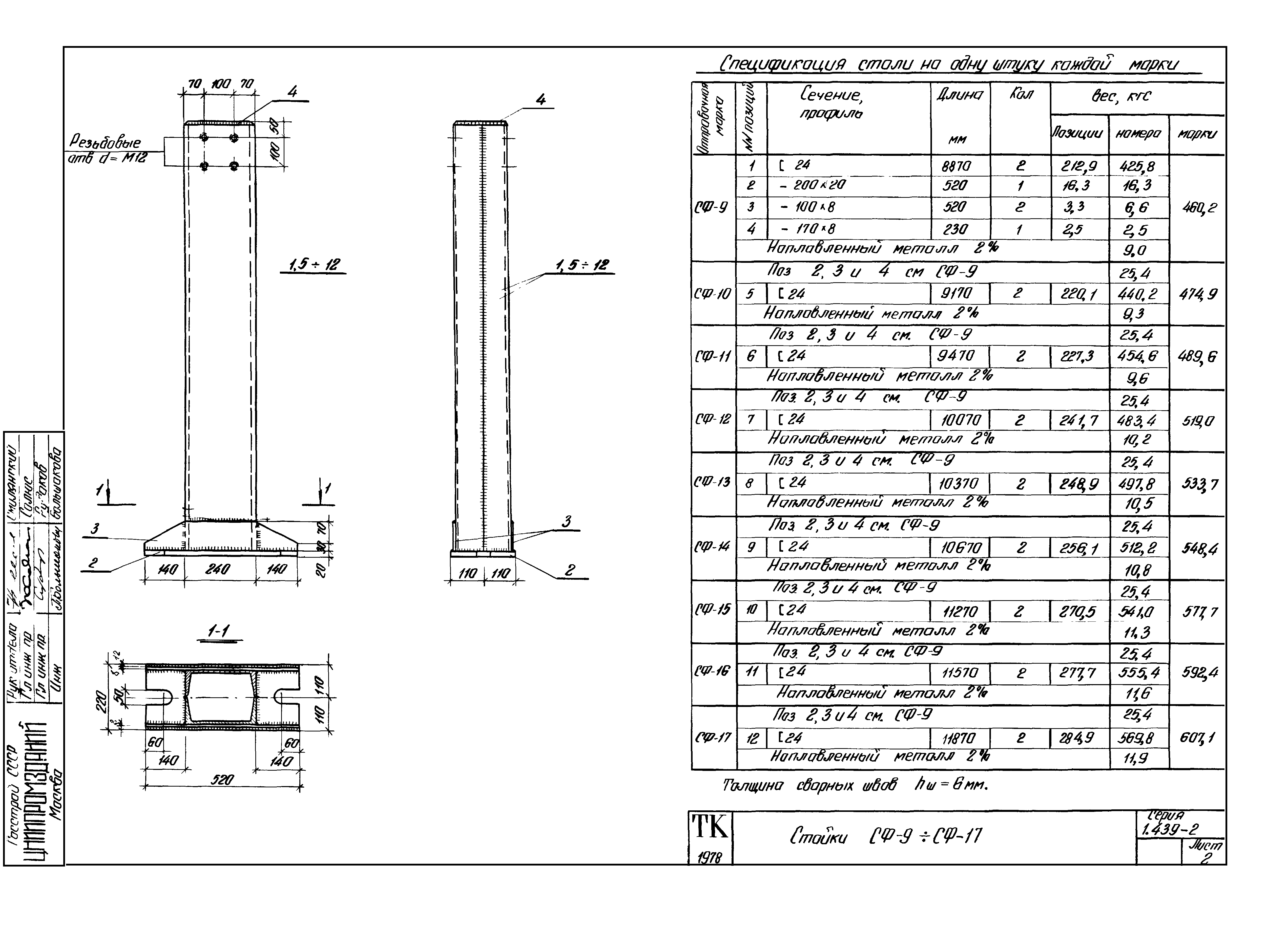

Оглавление:	1.439-2 Содержание и пояснительная записка 1.439-2 Стойки СФ-1÷СФ-8 1.439-2 Стойки СФ-9÷СФ-17 1.439-2 Стойки СО-1 и СО-3 1.439-2 Стойки СВ-1÷СВ-11 1.439-2 Опорные консоли РК-1-РК-3,ФК-1 и ФК-2 1.439-2 Опорные консоли РК-1с-РК-3с,ФК-1с и ФК-2с 1.439-2 Опорные консоли ТК-1÷ТК-6,ТК-1с÷ТК-3с, балка Б-1 1.439-2 Насадки торцового фахверка НУ-1÷НУ-6,НФ-1÷НФ-4 1.439-2 Насадки торцового фахверка НФ-5,НФ-6,НС-1,НС-2 1.439-2 Элементы крепления Т-1÷Т-13 1.439-2 Элементы крепления Т-14÷Т-33
Разработан:	ЦНИИпромзданий
Утверждён:	28.06.1979 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 106)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.439-1 «Стальные изделия крепления панельных стен одноэтажных производственных зданий с железобетонным каркасом»
Чем заменён:	Серия 1.432.1-21 «Железобетонные трехслойные стеновые панели длиной 6 м для отапливаемых производственных зданий с высокой влажностью и агрессивной средой»
Нормативные ссылки:	СНиП III-18-75 «Металлические конструкции» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования»
