Скачать ГОСТ Р ИСО/ТС 10303-1131-2009 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1131. Прикладные модули. Конструктивная геометрия

Дата актуализации: 10.08.2017

ГОСТ Р ИСО/ТС 10303-1131-2009

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1131. Прикладные модули. Конструктивная геометрия

Обозначение:	ГОСТ Р ИСО/ТС 10303-1131-2009
Обозначение англ:	GOST R ISO/TS 10303-1131-2009
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1131. Прикладные модули. Конструктивная геометрия
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 1131. Application module. Construction geometry
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010

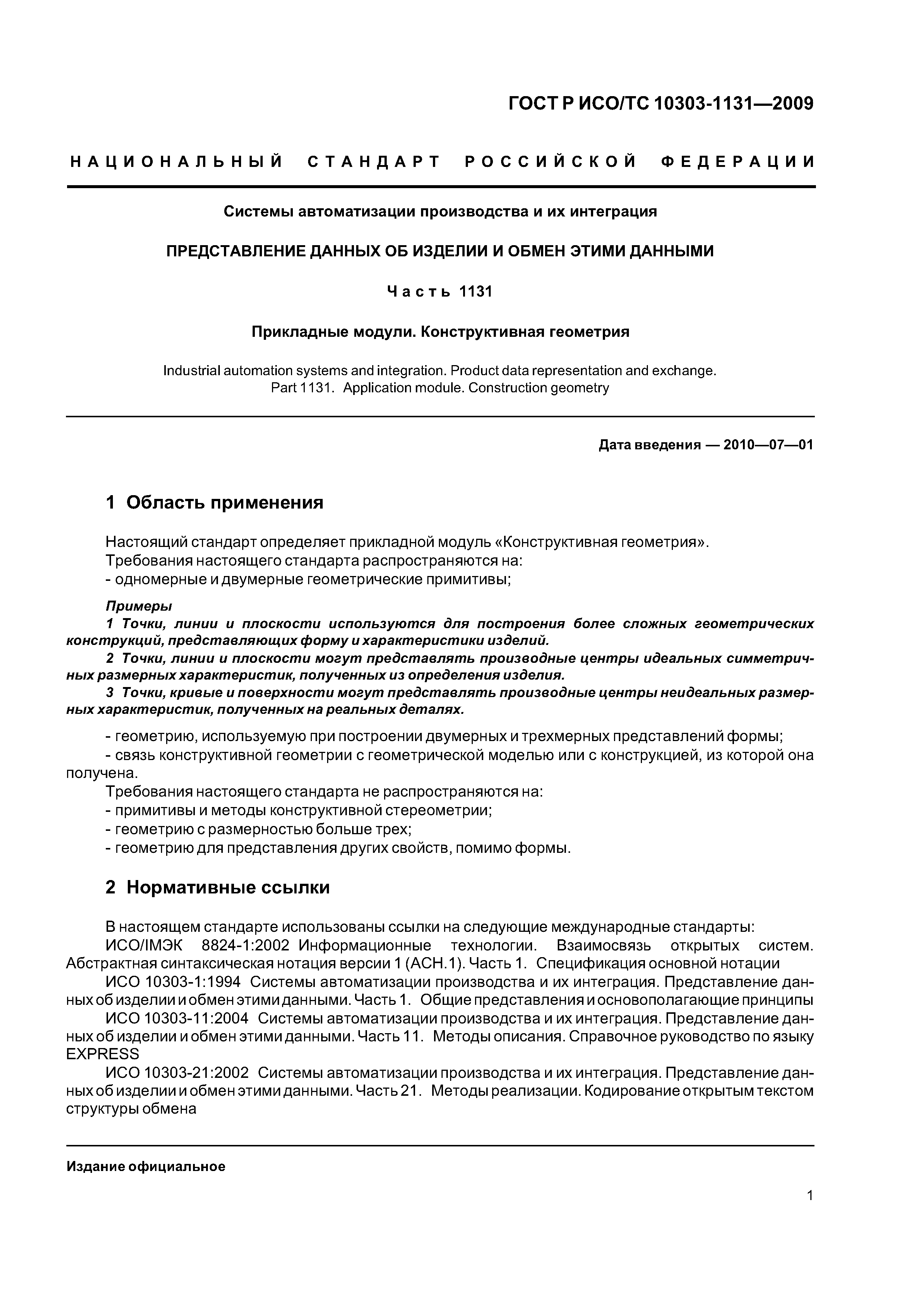

Область применения:	Стандарт определяет прикладной модуль «Конструктивная геометрия». Требования стандарта распространяются на: - одномерные и двумерные геометрические примитивы; - геометрию, используемую при построении двумерных и трехмерных представлений формы; - связь конструктивной геометрии с геометрической моделью или с конструкцией, из которой она получена. Требования стандарта не распространяются на: - примитивы и методы конструктивной стереометрии; - геометрию с размерностью больше трех; - геометрию для представления других свойств, помимо формы.

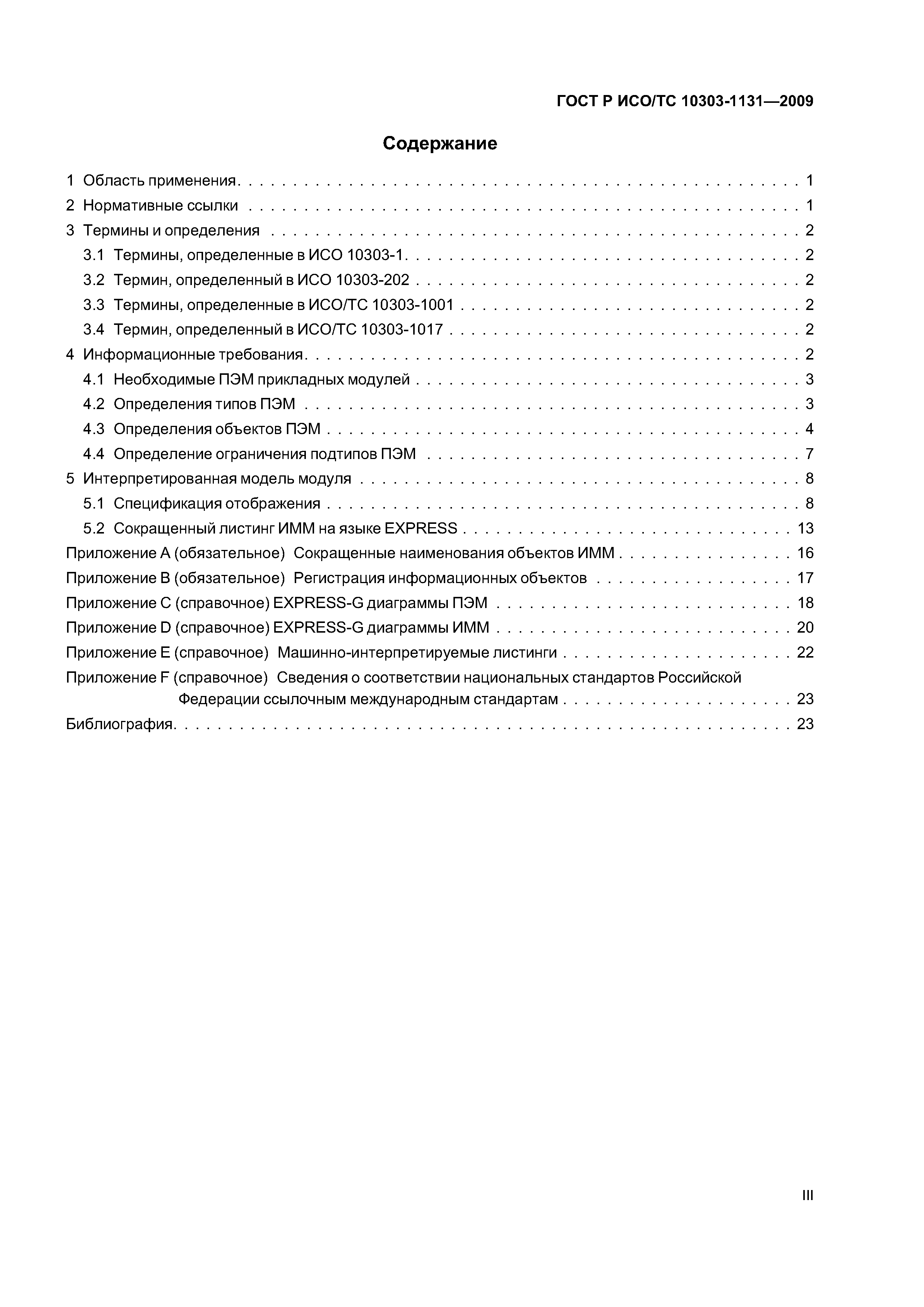

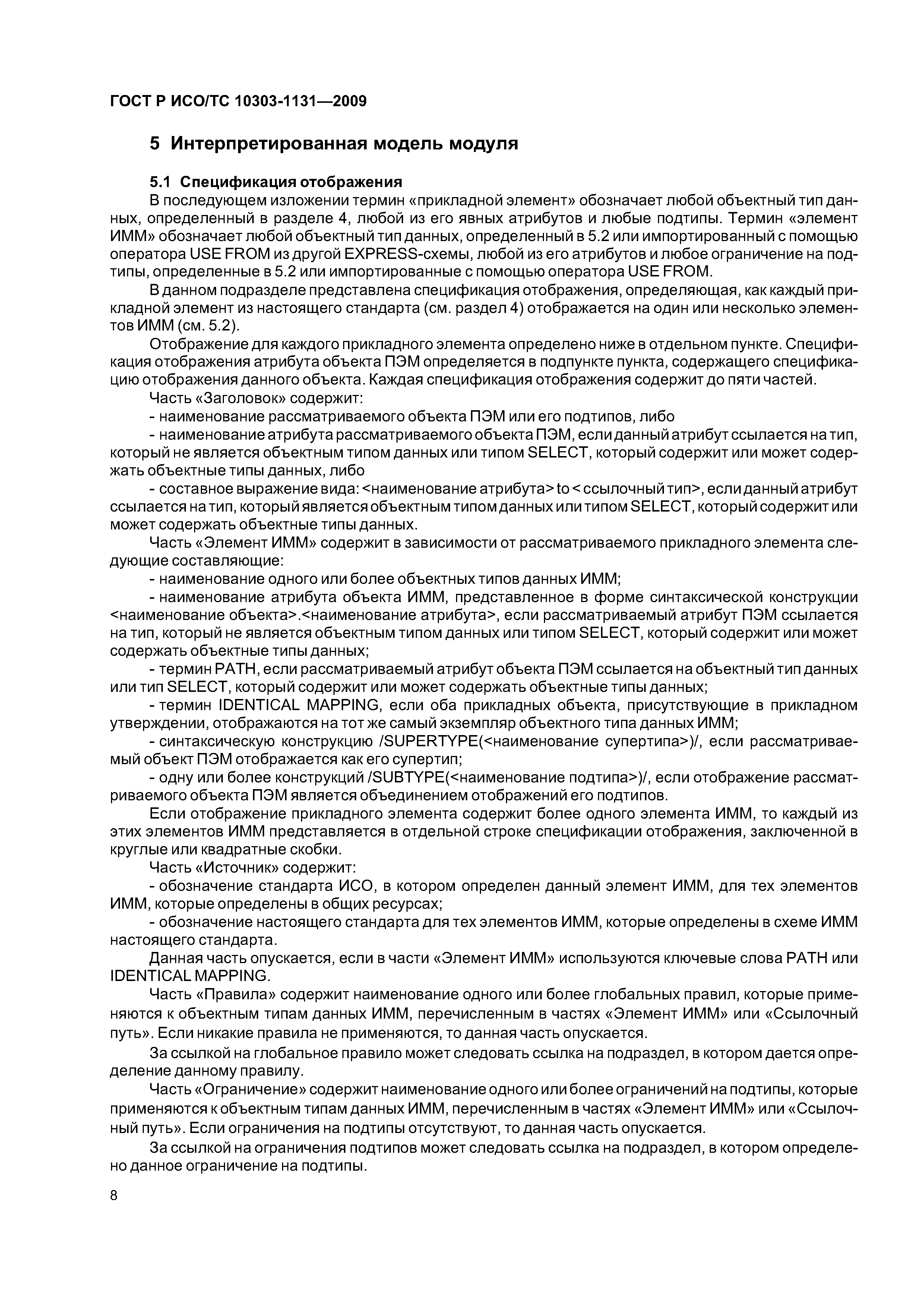

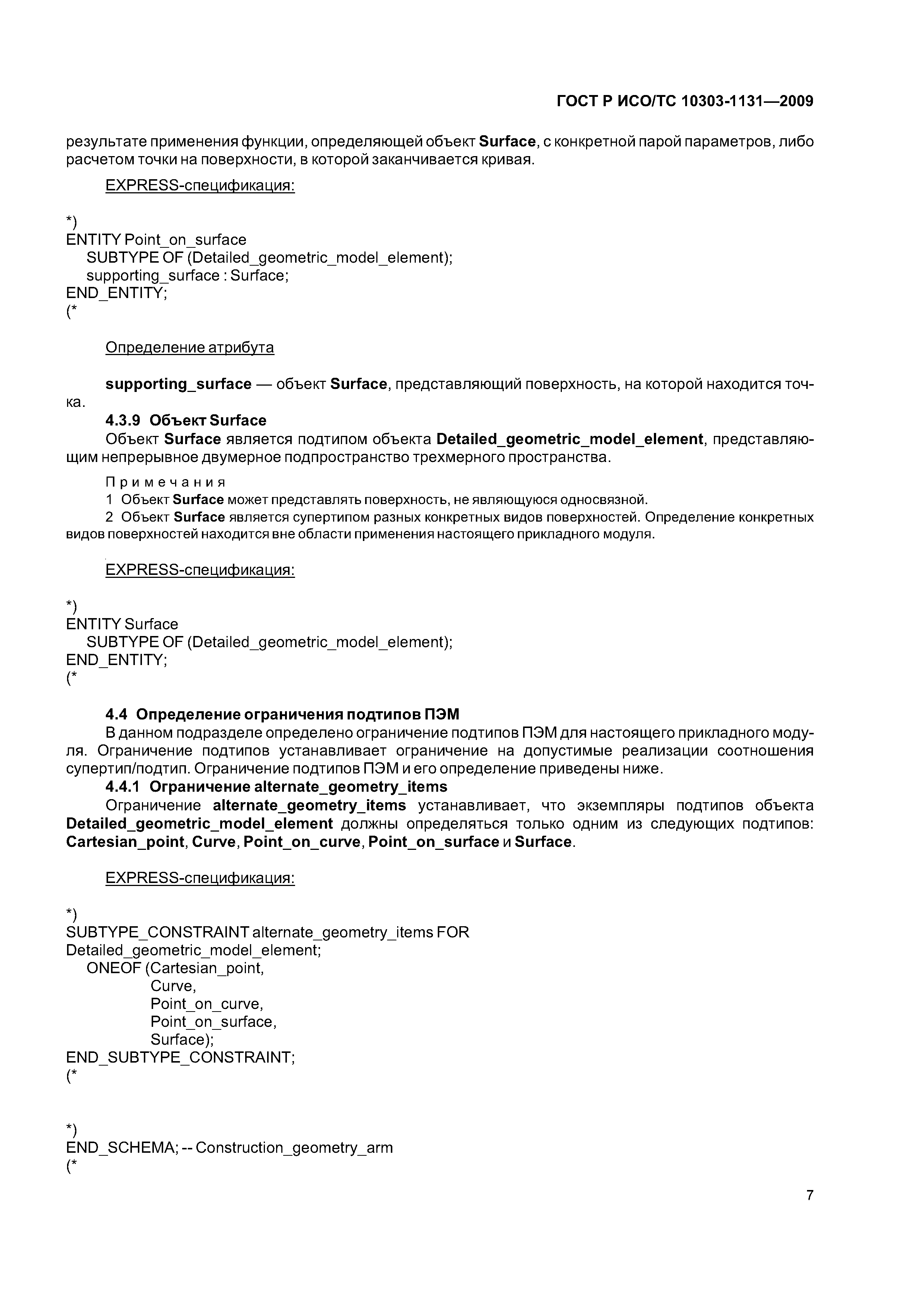

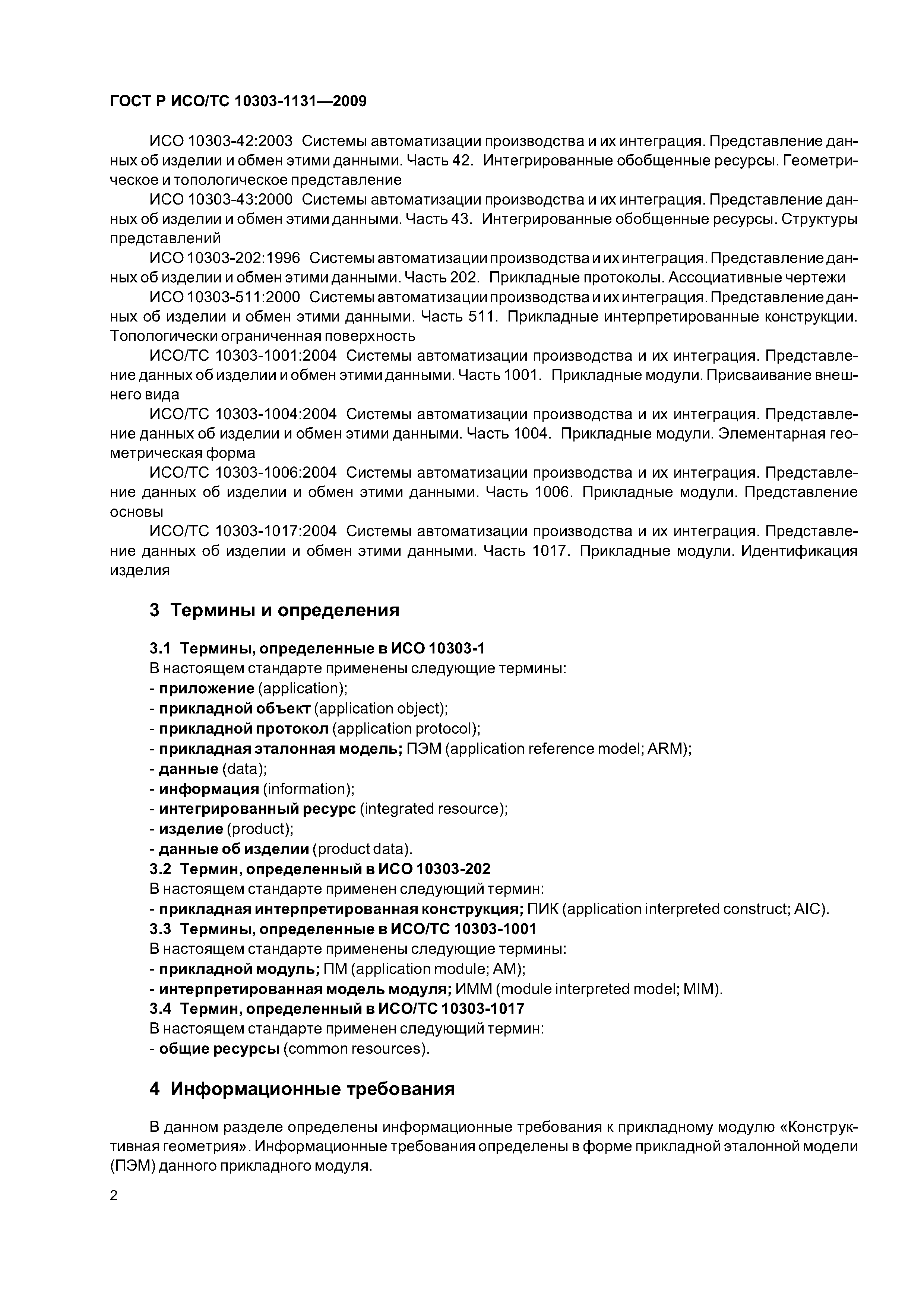

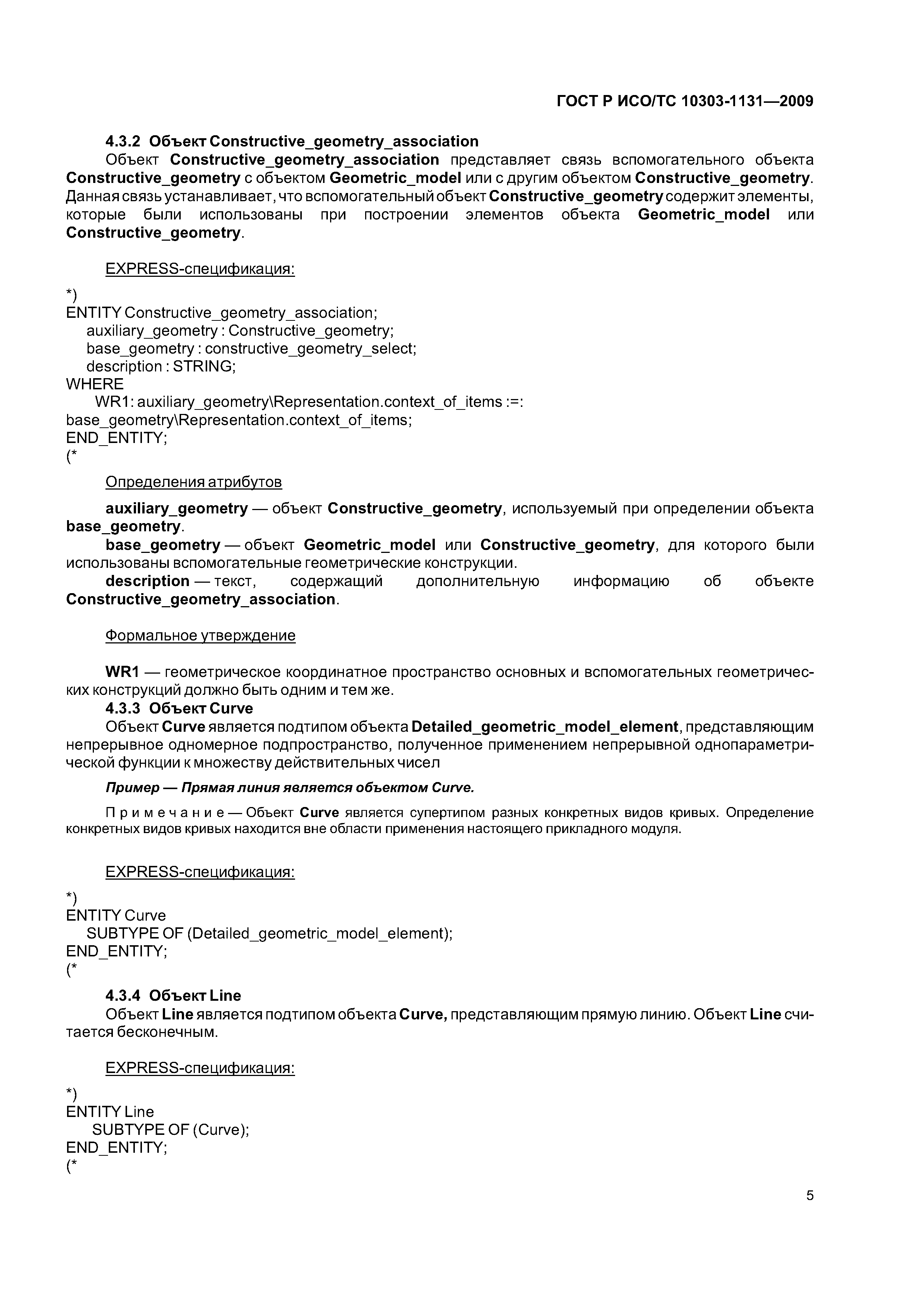

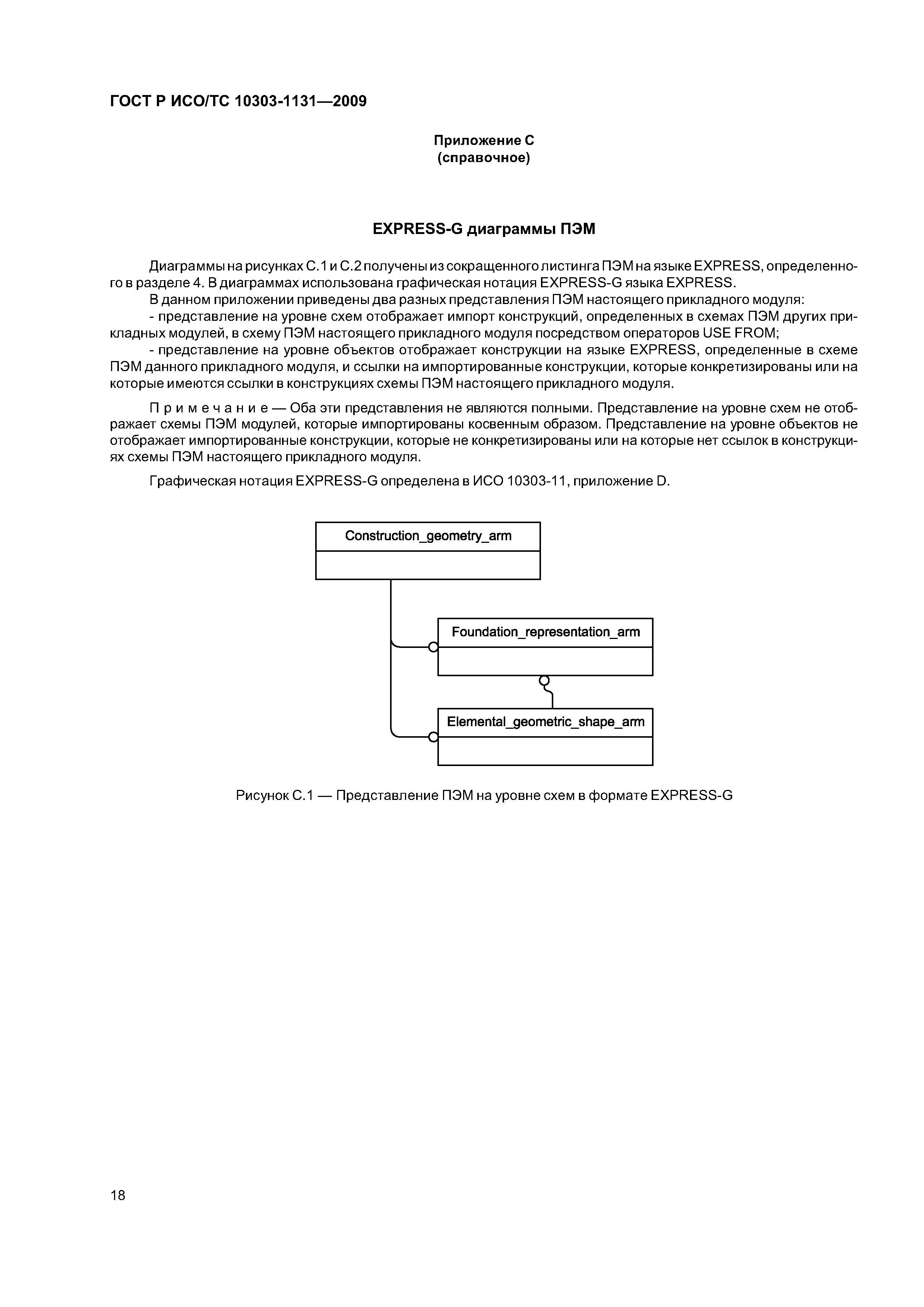

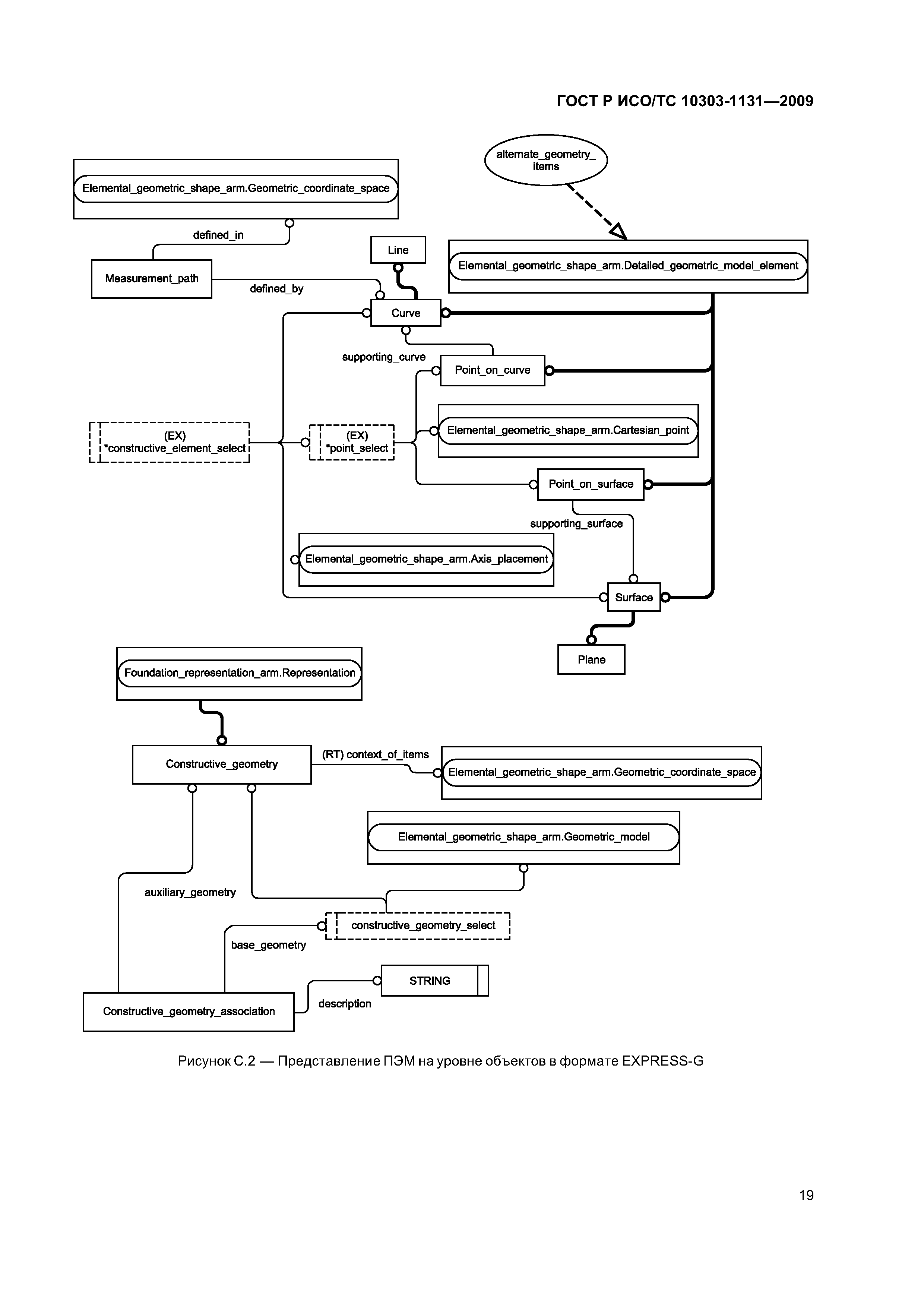

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Термины, определенные в ИСО 10303-1    3.2 Термин, определенный в ИСО 10303-202    3.3 Термины, определенные в ИСО/ТС 10303-1001    3.4 Термин, определенный в ИСО/ТС 10303-1017 4 Информационные требования    4.1 Необходимые ПЭМ прикладных модулей    4.2 Определения типов ПЭМ    4.3 Определения объектов ПЭМ    4.4 Определение ограничения подтипов ПЭМ 5 Интерпретированная модель модуля    5.1 Спецификация отображения    5.2 Сокращенный листинг ИММ на языке ЕХРRЕSS Приложение А (обязательное) Сокращенные наименования объектов ИММ Приложение В (обязательное) Регистрация информационных объектов Приложение С (справочное) ЕХРRЕSS-G диаграммы ПЭМ Приложение D (справочное) ЕХРRЕSS-G диаграммы ИММ Приложение Е (справочное) Машинно-интерпретируемые листинги Приложение F (справочное) Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам Библиография
Разработан:	ГНУ Центральный научно-исследовательский и опытно-конструкторский институт роботехники и технической кибернетики
Утверждён:	14.09.2009 Федеральное агентство по техническому регулированию и метрологии (385-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса

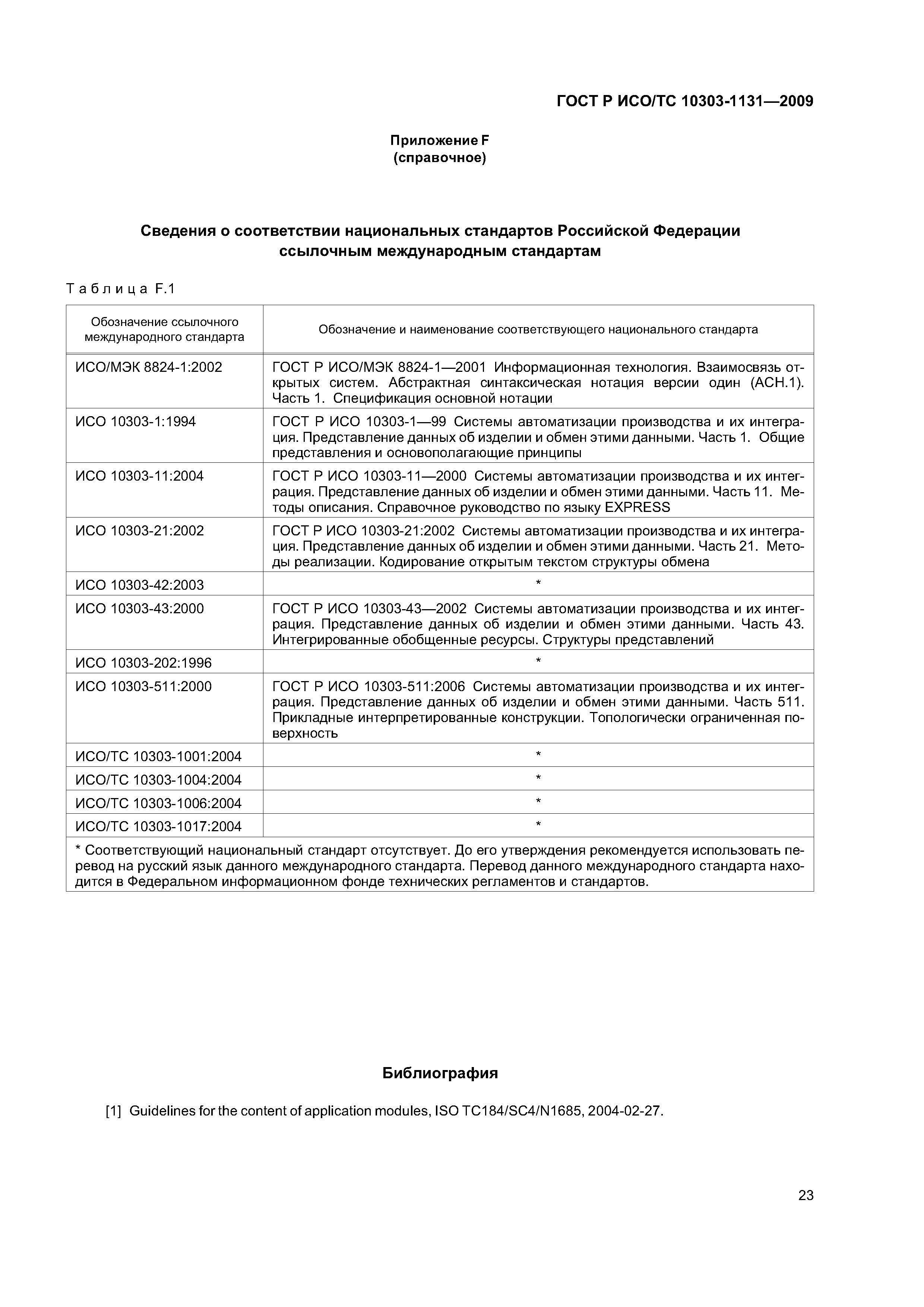

Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-21-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена» ГОСТ Р ИСО 10303-43-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений» ГОСТ Р ИСО 10303-11-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р ИСО 10303-511-2006 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 511. Прикладные интерпретированные конструкции. Топологически ограниченная поверхность» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Федеральный закон 184-ФЗ «О техническом регулировании»
