ГОСТ Р ИСО/ТС 10303-1051-2009

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1051. Прикладной модуль. Геометрический допуск

Обозначение:	ГОСТ Р ИСО/ТС 10303-1051-2009
Обозначение англ:	GOST R ISO/TS 10303-1051-2009
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1051. Прикладной модуль. Геометрический допуск
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 1051. Application module. Geometric tolerance
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010
Область применения:	Стандарт определяет прикладной модуль «Геометрический допуск». В область применения настоящего стандарта входит: - структура данных, необходимая при задании требований к точности формы поверхностей деталей; - структура данных, необходимая при задании комплектов баз, которые используются при определении допусков, таких как базовые элементы, участки базирования и теоретические базы; - параметрическое определение участков базирования в форме точки, линии, круглой или прямоугольной области. В область применения настоящего стандарта не входит: - спецификация баз для целей, отличных от нормирования точности формы; интерпретация описания геометрических допусков в каждом конкретном случае.

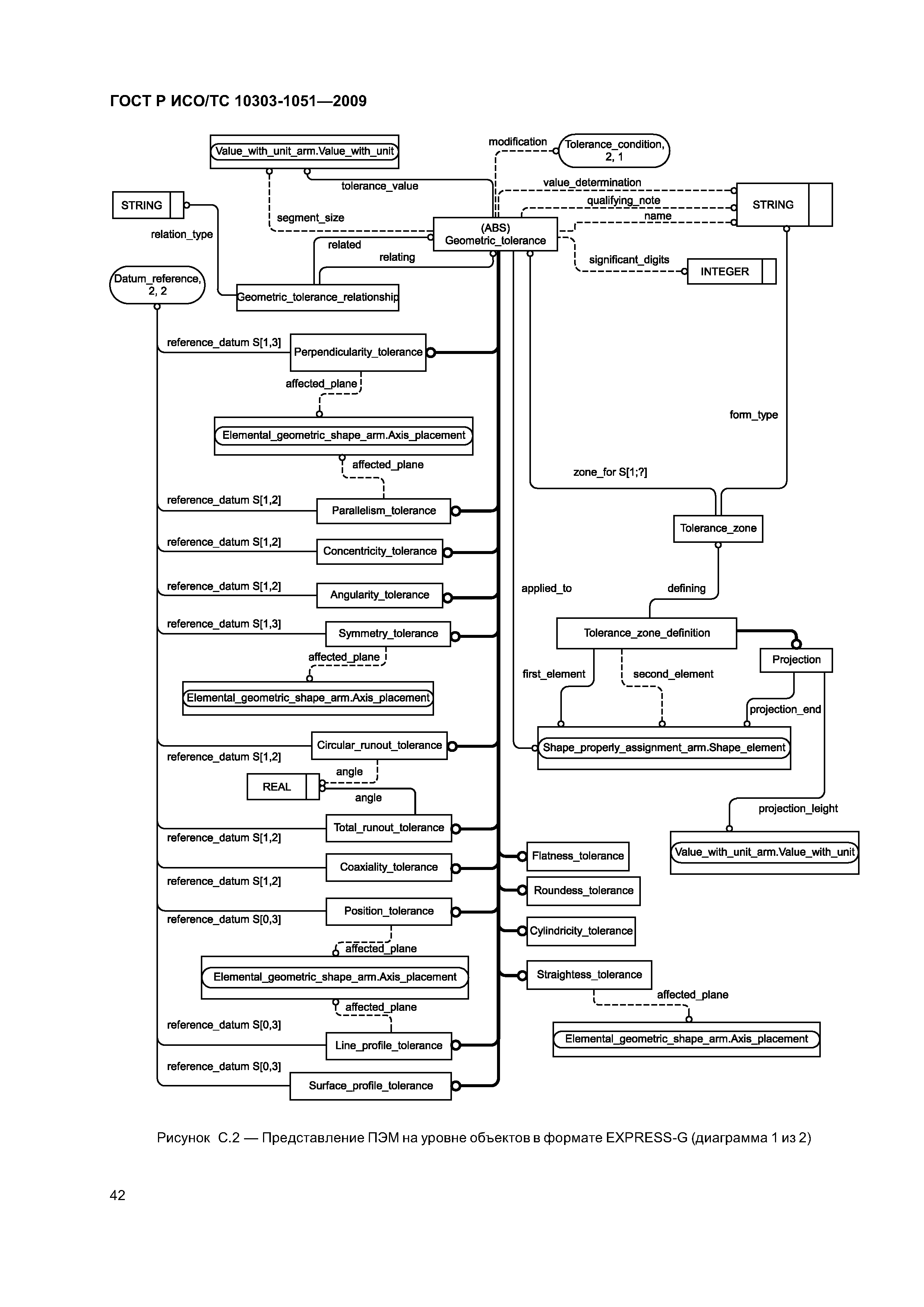

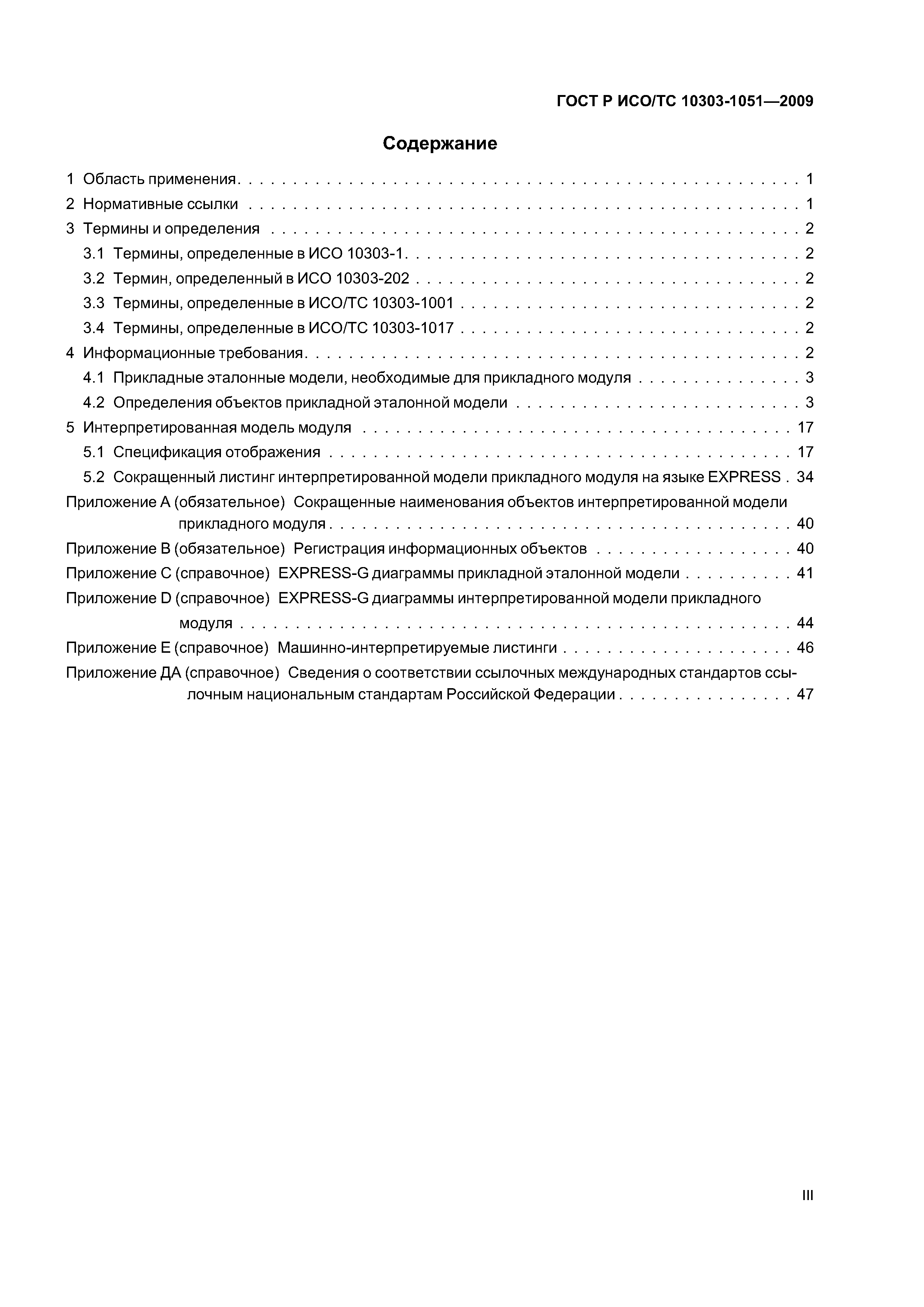

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Термины, определенные в ИСО 10303-1    3.2 Термин, определенный в ИСО 10303-202    3.3 Термины, определенные в ИСО/ТС 10303-1001    3.4 Термины, определенные в ИСО/ТС 10303-1017 4 Информационные требования    4.1 Прикладные эталонные модели, необходимые для прикладного модуля    4.2 Определения объектов прикладной эталонной модели 5 Интерпретированная модель модуля    5.1 Спецификация отображения    5.2 Сокращенный листинг интерпретированной модели прикладного модуля на языке ЕХРRЕSS . 34 Приложение А (обязательное) Сокращенные наименования объектов интерпретированной модели прикладного модуля Приложение В (обязательное) Регистрация информационных объектов Приложение С (справочное) ЕХРRЕSS-G диаграммы прикладной эталонной модели Приложение D (справочное) ЕХРRЕSS-G диаграммы интерпретированной модели прикладного модуля Приложение Е (справочное) Машинно-интерпретируемые листинги Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации
Разработан:	ООО Корпоративные электронные системы
Утверждён:	14.09.2009 Федеральное агентство по техническому регулированию и метрологии (384-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса
Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-21-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена» ГОСТ Р ИСО 10303-11-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р ИСО 10303-45-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 45. Интегрированные обобщенные ресурсы. Материалы» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р ИСО 10303-11-2009 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» Федеральный закон 184-ФЗ «О техническом регулировании»
