ГОСТ Р 50838-2009

Трубы из полиэтилена для газопроводов. Технические условия

Обозначение:	ГОСТ Р 50838-2009
Обозначение англ:	GOST R 50838-2009
Статус:	действует
Название рус.:	Трубы из полиэтилена для газопроводов. Технические условия
Название англ.:	Polyethylene pipes for the supply of gaseous fuel. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2011

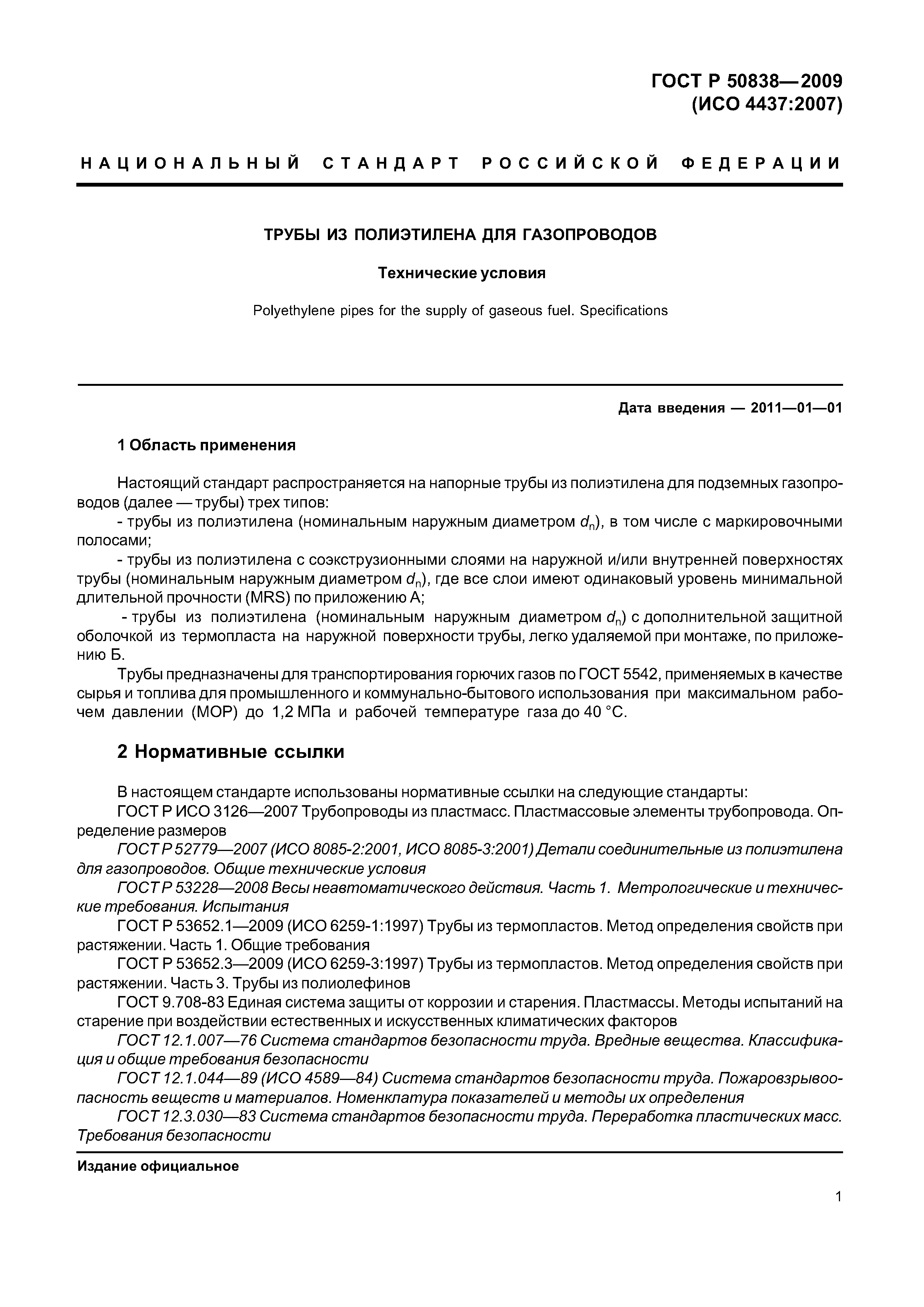

Область применения:	Стандарт распространяется на напорные трубы из полиэтилена для подземных газопроводов трех типов: - трубы из полиэтилена (номинальным наружным диаметром d), в том числе с маркировочными полосами; - трубы из полиэтилена с соэкструзионными слоями на наружной и/или внутренней поверхностях трубы (номинальным наружным диаметром d с индексом n), где все слои имеют одинаковый уровень минимальной длительной прочности (MRS); - трубы из полиэтилена (номинальным наружным диаметром d с индексом n ) с дополнительной защитной оболочкой из термопласта на наружной поверхности трубы, легко удаляемой при монтаже. Трубы предназначены для транспортирования горючих газов по ГОСТ 5542, применяемых в качестве сырья и топлива для промышленного и коммунально-бытового использования при максимальном рабочем давлении (МОР) до 1,2 МПа и рабочей температуре газа до 40 град. по Цельсию.

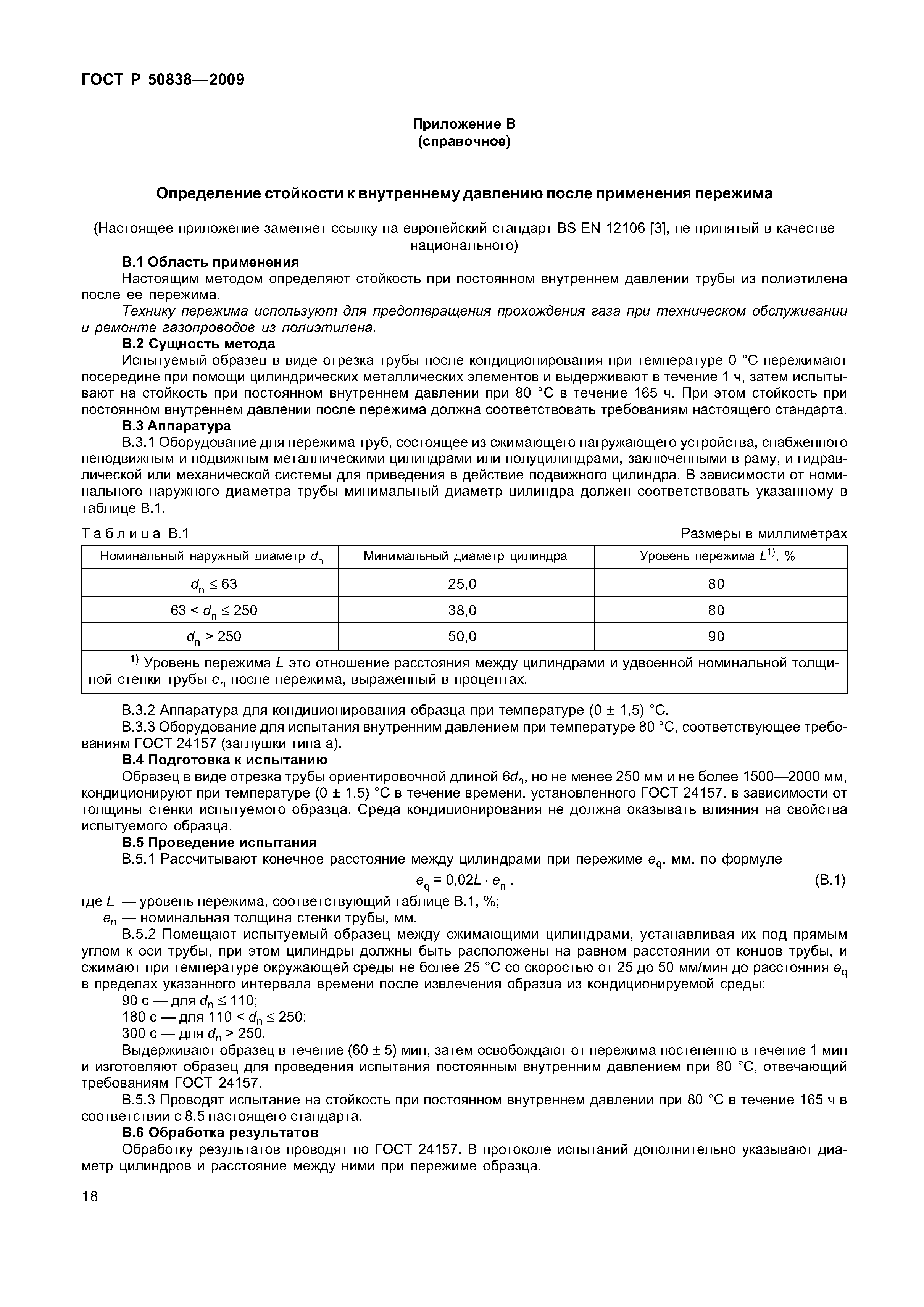

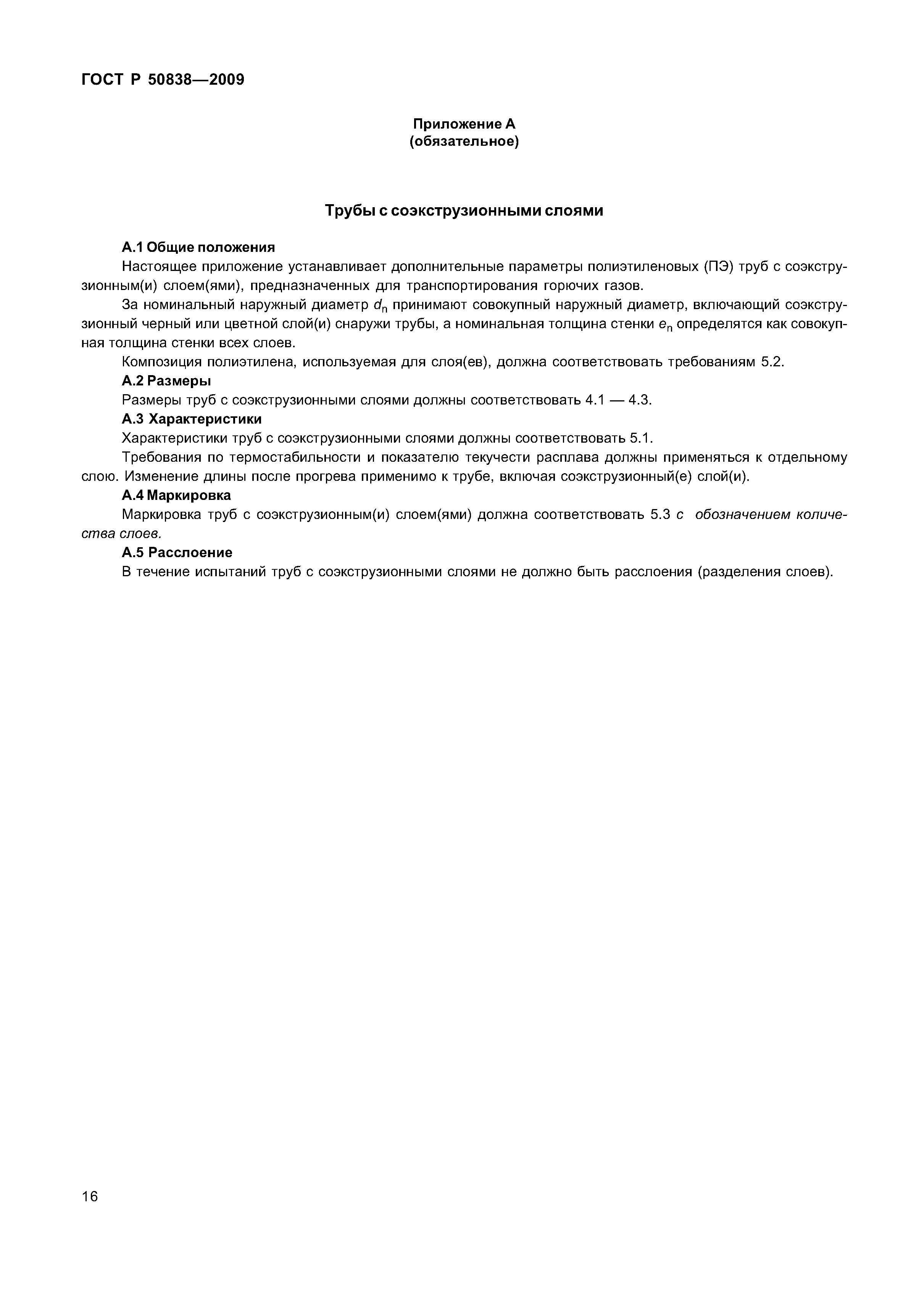

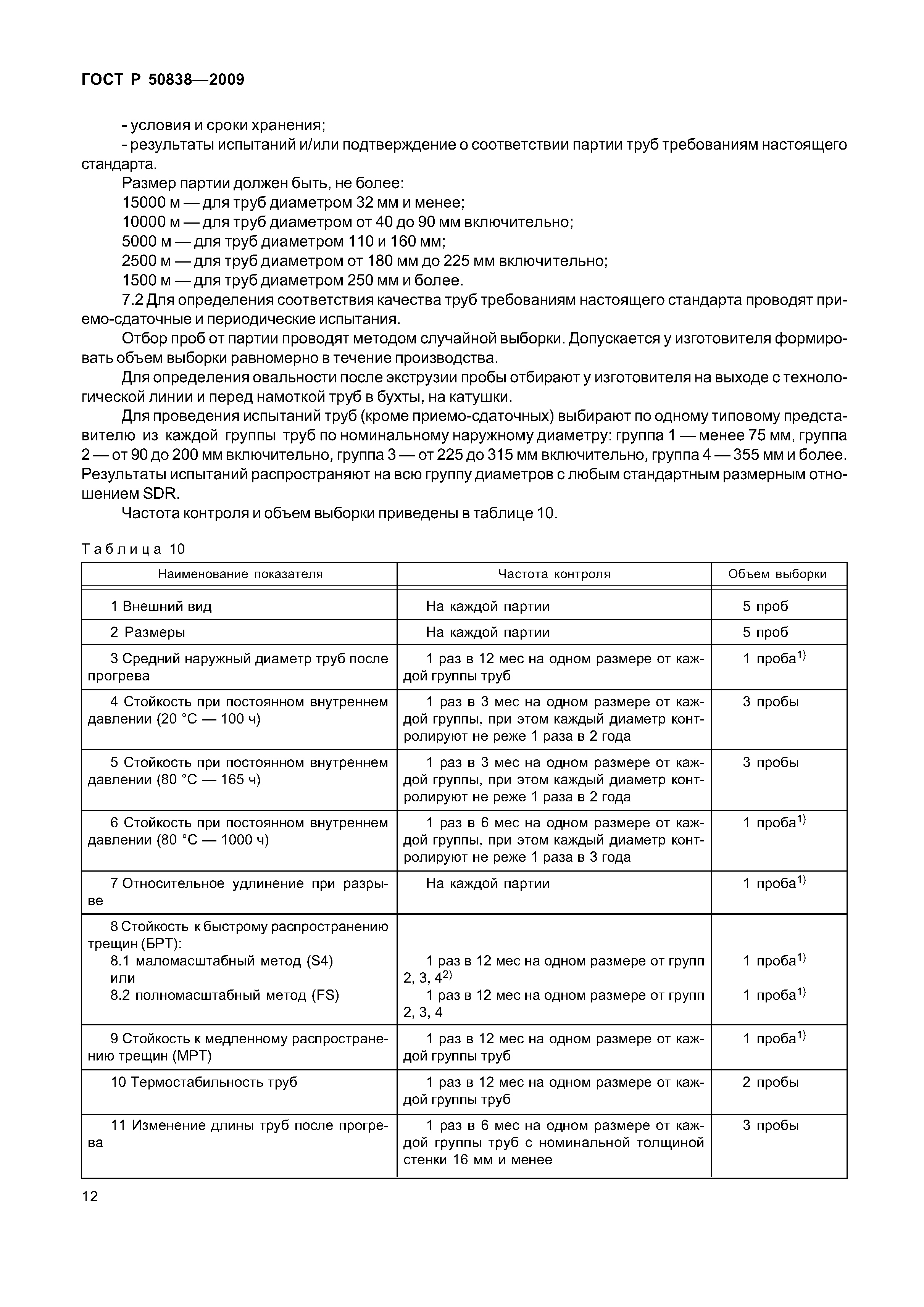

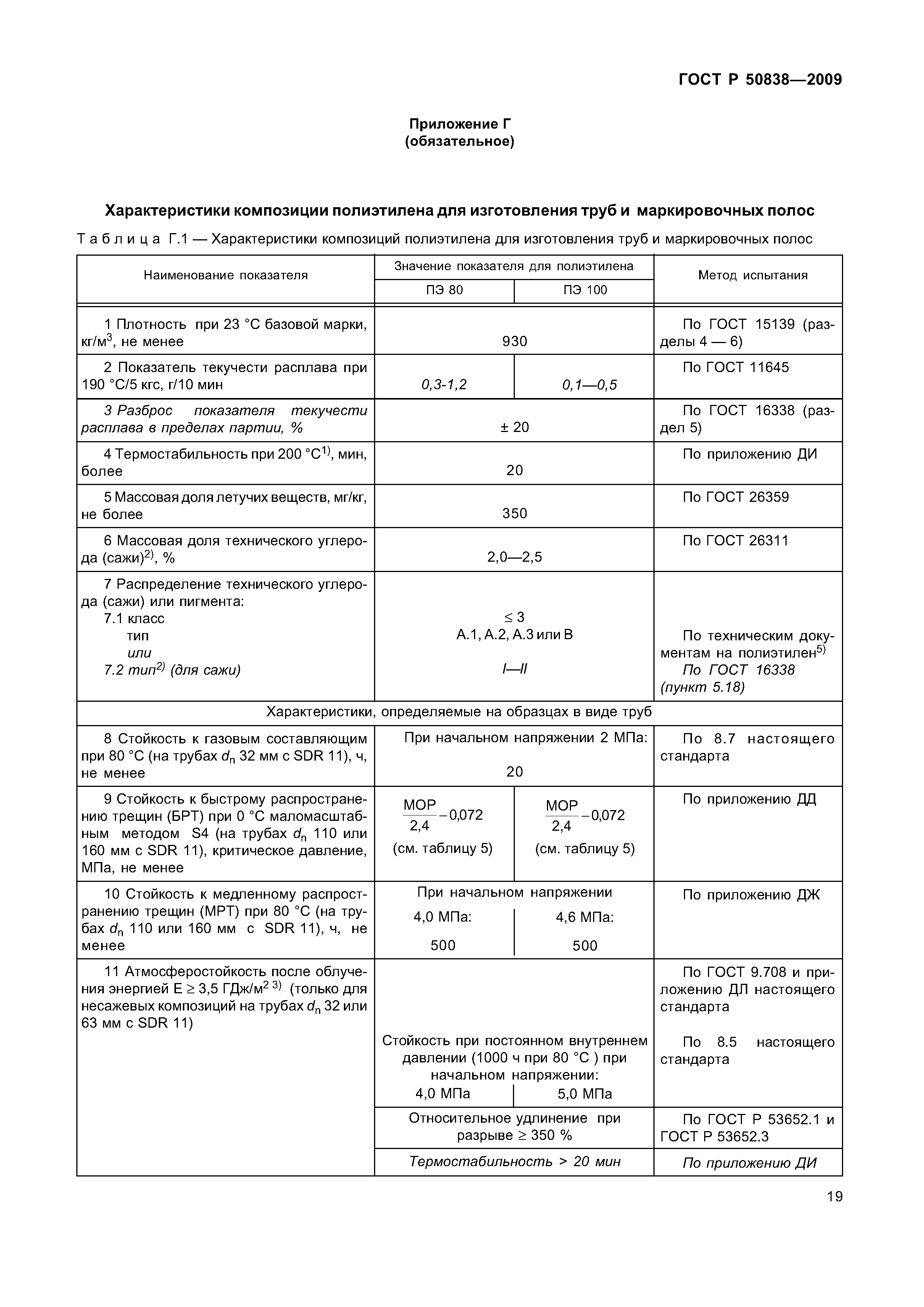

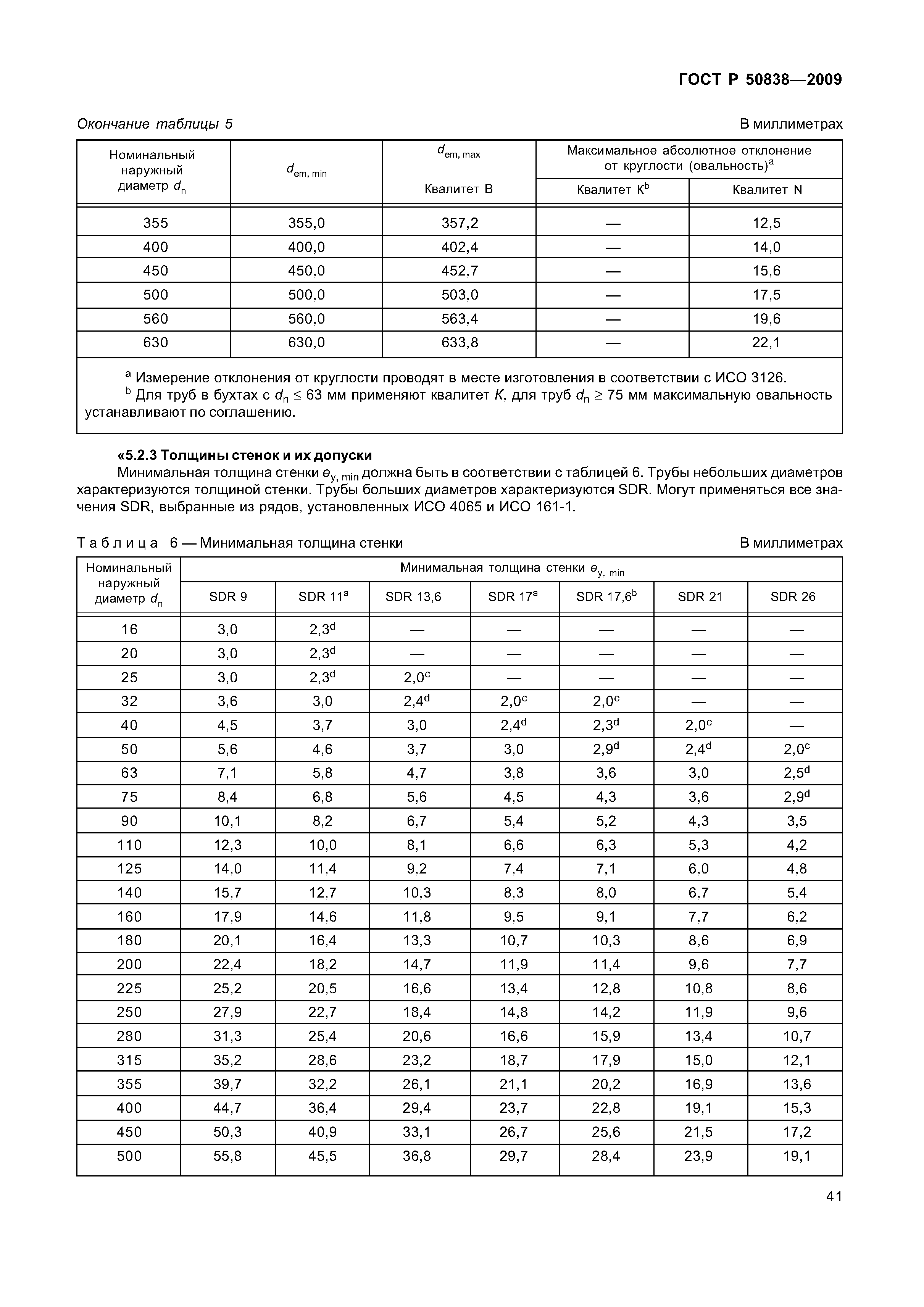

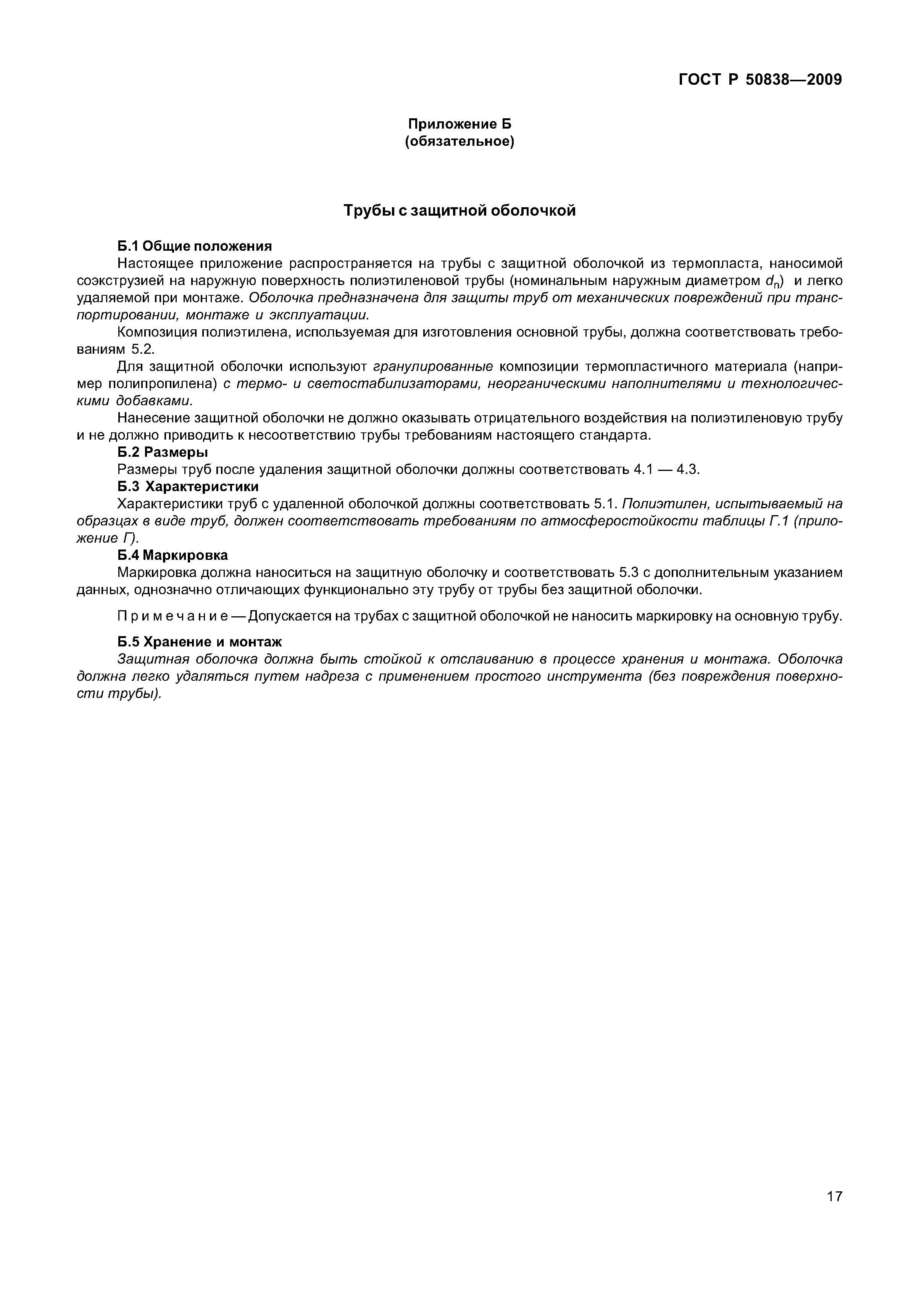

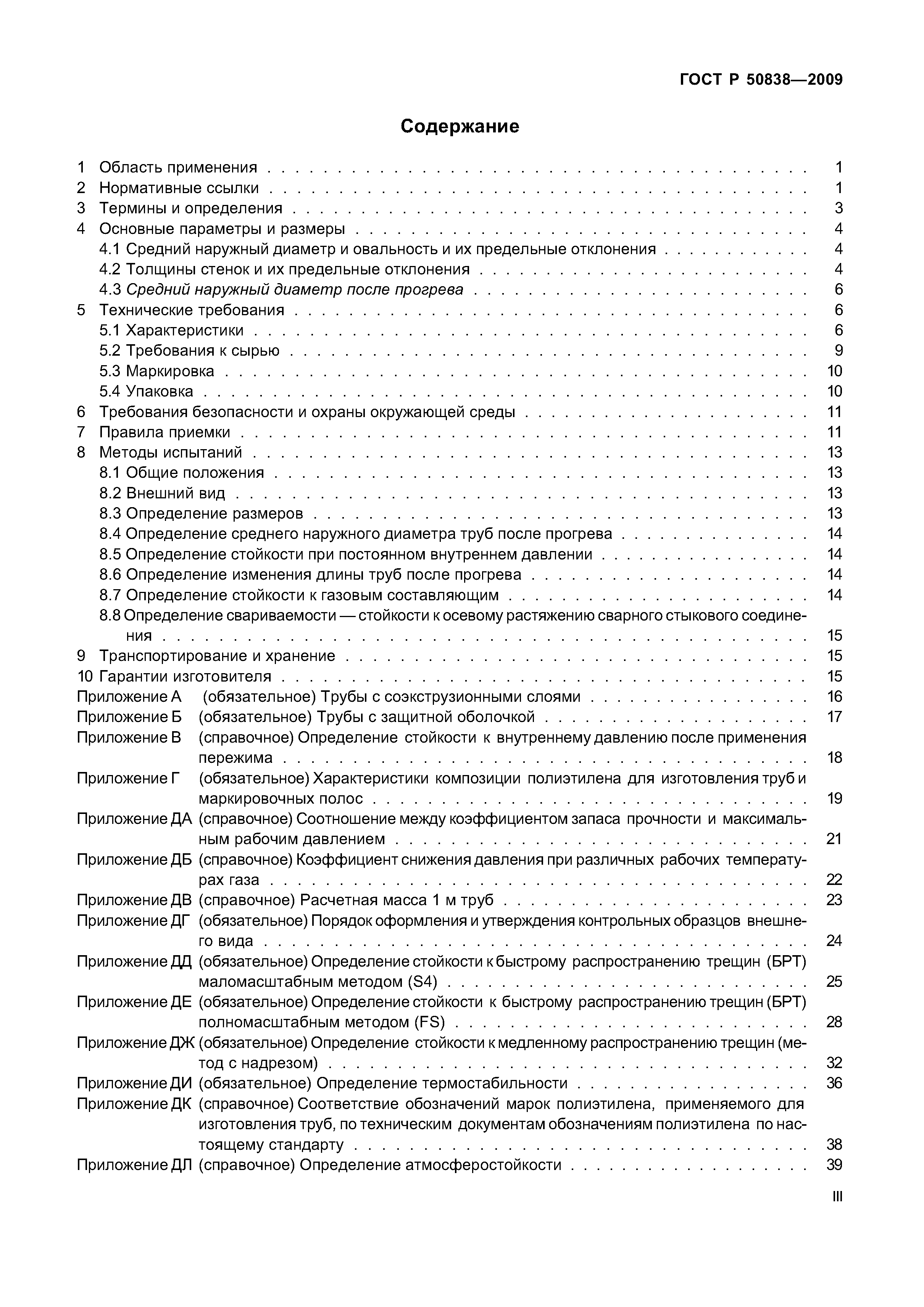

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Основные параметры и размеры    4.1 Средний наружный диаметр и овальность и их предельные отклонения    4.2 Толщины стенок и их предельные отклонения    4.3 Средний наружный диаметр после прогрева 5 Технические требования    5.1 Характеристики    5.2 Требования к сырью    5.3 Маркировка    5.4 Упаковка 6 Требования безопасности и охраны окружающей среды 7 Правила приемки 8 Методы испытаний    8.1 Общие положения    8.2 Внешний вид    8.3 Определение размеров    8.4 Определение среднего наружного диаметра труб после прогрева    8.5 Определение стойкости при постоянном внутреннем давлении    8.6 Определение изменения длины труб после прогрева    8.7 Определение стойкости к газовым составляющим    8.8 Определение свариваемости - стойкости к осевому растяжению сварного стыкового соединения 9 Транспортирование и хранение 10 Гарантии изготовителя Приложение А (обязательное) Трубы с соэкструзионными слоями Приложение Б (обязательное) Трубы с защитной оболочкой Приложение В (справочное) Определение стойкости к внутреннему давлению после применения пережима Приложение Г (обязательное) Характеристики композиции полиэтилена для изготовления труб и маркировочных полос Приложение ДА (справочное) Соотношение между коэффициентом запаса прочности и максимальным рабочим давлением Приложение ДБ (справочное) Коэффициент снижения давления при различных рабочих температурах газа Приложение ДВ (справочное) Расчетная масса 1 м труб Приложение ДГ (обязательное) Порядок оформления и утверждения контрольных образцов внешнего вида Приложение ДЦ (обязательное) Определение стойкости к быстрому распространению трещин (БРТ) маломасштабным методом (S4) Приложение ДЕ (обязательное) Определение стойкости к быстрому распространению трещин (БРТ) полномасштабным методом (FS) Приложение ДЖ (обязательное) Определение стойкости к медленному распространению трещин (метод с надрезом) Приложение ДИ (обязательное) Определение термостабильности Приложение ДК (справочное) Соответствие обозначений марок полиэтилена, применяемого для изготовления труб, по техническим документам обозначениям полиэтилена по настоящему стандарту................................. 38 Приложение ДЛ (справочное) Определение атмосферостойкости Приложение ДМ (справочное) Перечень технических отклонений настоящего стандарта по отношению к ИСО 4437 Приложение ДН (справочное) Перечень структурных элементов ИСО 4437, не включенных в настоящий стандарт Приложение ДП (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Приложение ДР (справочное) Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта Библиография
Разработан:	ТК 241 Пленки, трубы, фитинги, листы и другие изделия из пластмасс
Утверждён:	15.12.2009 Федеральное агентство по техническому регулированию и метрологии (1016-ст)
Издан:	Стандартинформ (2010 г. ) Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Резиновые и пластмассовые изделия Пластмассовые трубы, фитинги не для жидкостей ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Пластмассовые трубы Экология РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Резиновые и пластмассовые изделия Пластмассовые трубы, фитинги не для жидкостей ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Пластмассовые трубы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Резиновая, резинотехническая, асбестотехническая и пластмассовая промышленность
Заменяет собой:	ГОСТ Р 50838-95 «Трубы из полиэтилена для газопроводов. Технические условия»

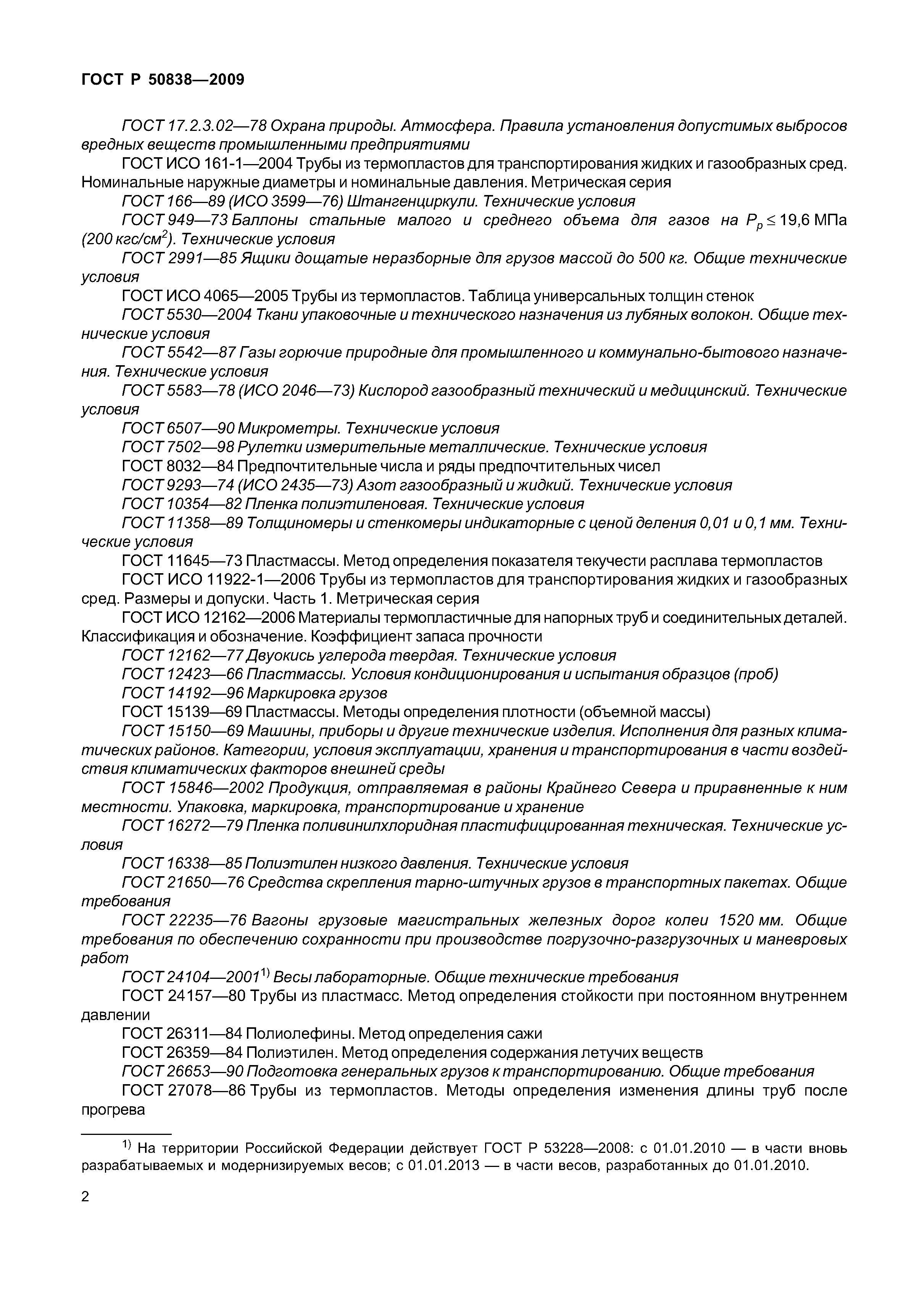

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения» ГОСТ 17.2.3.02-78 «Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 21650-76 «Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования» ГОСТ 5542-87 «Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия» ГОСТ 9293-74 «Азот газообразный и жидкий. Технические условия» ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия» ГОСТ 5583-78 «Кислород газообразный технический и медицинский. Технические условия» ГОСТ 24104-2001 «Весы лабораторные. Общие технические требования» ГОСТ 22235-76 «Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ» ГОСТ 949-73 «Баллоны стальные малого и среднего объема для газов на Рр<=19,6 МПа (200 кгс/см кв.). Технические условия» ГОСТ 6507-90 «Микрометры. Технические условия» ГОСТ 11358-89 «Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия» ГОСТ 11645-73 «Пластмассы. Метод определения показателя текучести расплава термопластов» ГОСТ 12.3.030-83 «Система стандартов безопасности труда. Переработка пластических масс. Требования безопасности» ГОСТ 12162-77 «Двуокись углерода твердая. Технические условия» ГОСТ 12423-66 «Пластмассы. Условия кондиционирования и испытания образцов (проб)» ГОСТ 15139-69 «Пластмассы. Метод определения плотности (объемной массы)» ГОСТ 16272-79 «Пленка поливинилхлоридная пластифицированная техническая. Технические условия» ГОСТ 24157-80 «Трубы из пластмасс. Метод определения стойкости при постоянном внутреннем давлении» ГОСТ 26311-84 «Полиолефины. Метод определения сажи» ГОСТ 26359-84 «Полиэтилен. Метод определения содержания летучих веществ» ГОСТ 26653-90 «Подготовка генеральных грузов к транспортированию. Общие требования» ГОСТ 27078-86 «Трубы из термопластов. Методы определения изменения длины труб после прогрева» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел» ГОСТ 9.708-83 «Единая система защиты от коррозии и старения. Пластмассы. Методы испытаний на старение при воздействии естественных и искусственных климатических факторов» ГОСТ 15846-2002 «Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение» ГОСТ ИСО 161-1-2004 «Трубы из термопластов для транспортирования жидких и газообразных сред. Номинальные наружные диаметры и номинальные давления. Метрическая серия» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ ИСО 4065-2005 «Трубы из термопластов. Таблица универсальных толщин стенок» ГОСТ 5530-2004 «Ткани упаковочные и технического назначения из лубяных волокон. Общие технические условия» ГОСТ ИСО 11922-1-2006 «Трубы из термопластов для транспортирования жидких и газообразных сред. Размеры и допуски. Часть 1. Метрическая серия» ГОСТ ИСО 12162-2006 «Материалы термопластичные для напорных труб и соединительных деталей. Классификация и обозначение. Коэффициент запаса прочности» ГОСТ Р ИСО 3126-2007 «Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров» ГОСТ Р 52779-2007 «Детали соединительные из полиэтилена для газопроводов. Общие технические условия» ГОСТ Р 1.7-2008 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила оформления и обозначения при разработке на основе применения международных стандартов» ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» ГОСТ Р 53652.1-2009 «Трубы из термопластов. Метод определения свойств при растяжении. Часть 1. Общие требования» ГОСТ Р 53652.3-2009 «Трубы из термопластов. Метод определения свойств при растяжении. Часть 3. Трубы из полиолефинов» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГН 2.2.5.1313-03 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны» ГОСТ Р 50838-95 «Трубы из полиэтилена для газопроводов. Технические условия» ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению» Федеральный закон 184-ФЗ «О техническом регулировании»
