ГОСТ Р ИСО/ТС 10303-1009-2009

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1009. Прикладные модули. Внешний вид формы и слои

Обозначение:	ГОСТ Р ИСО/ТС 10303-1009-2009
Обозначение англ:	GOST R ISO/TS 10303-1009-2009
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1009. Прикладные модули. Внешний вид формы и слои
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 1009. Application module. Shape appearance and layers
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010

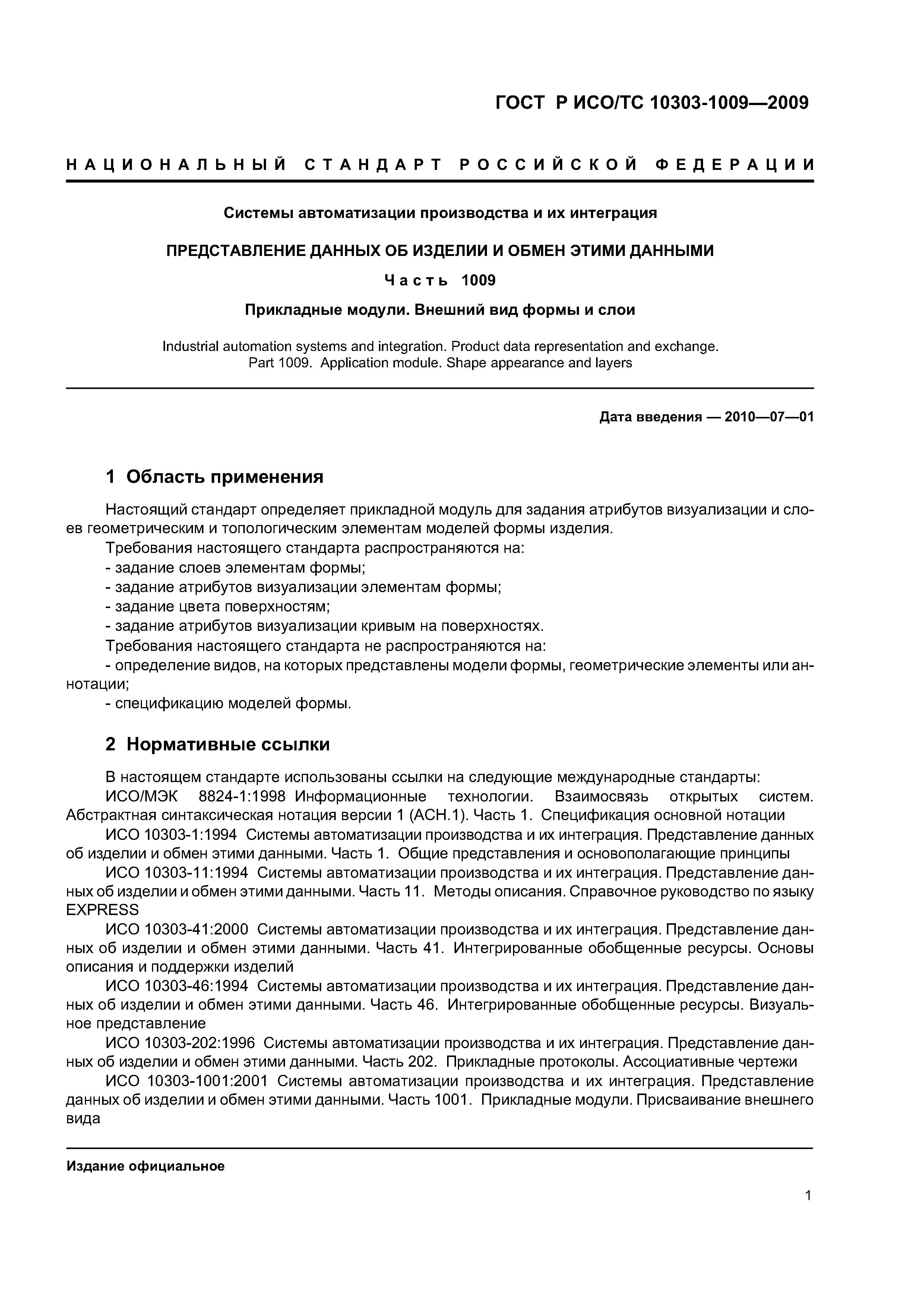

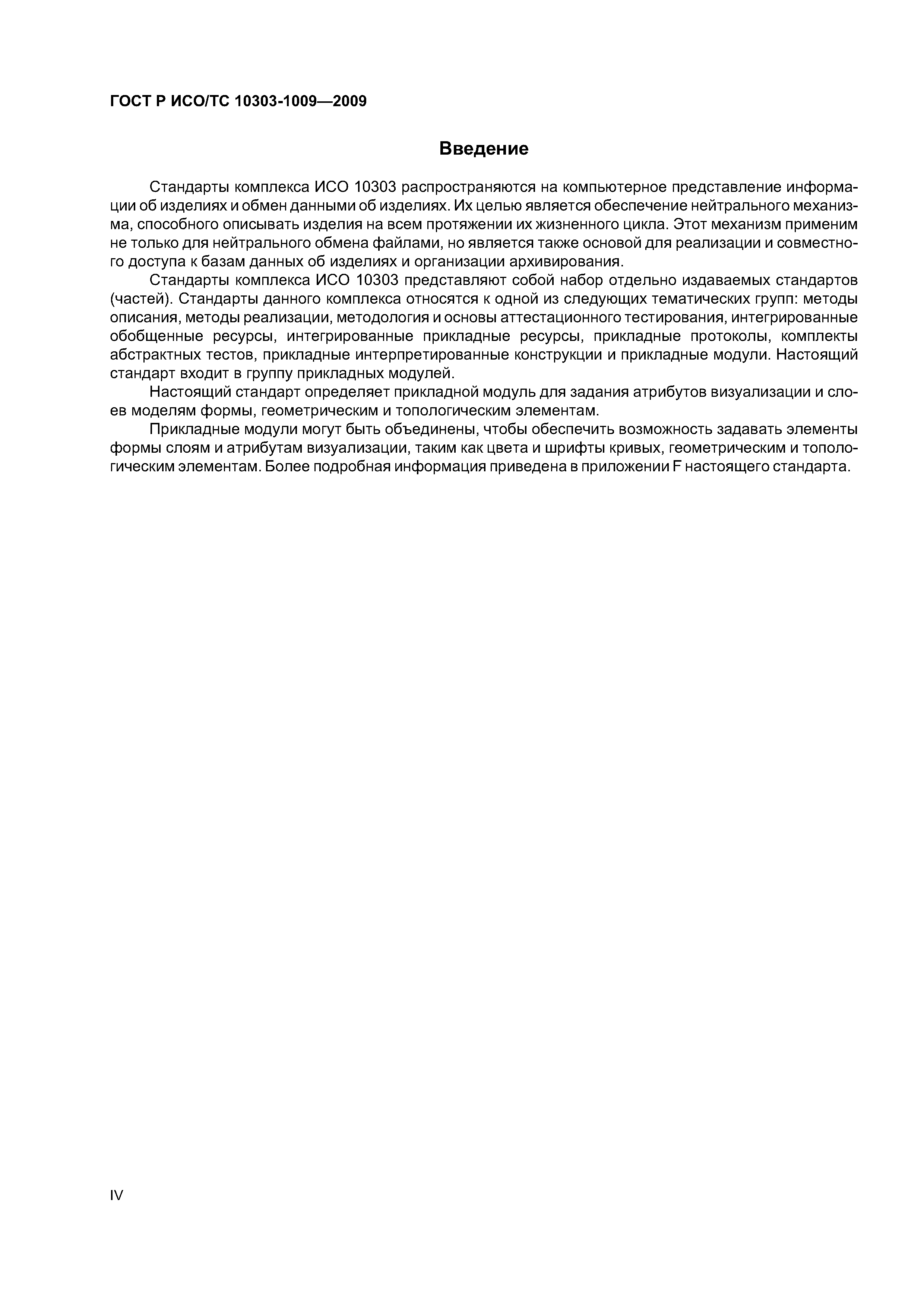

Область применения:	Стандарт определяет прикладной модуль для задания атрибутов визуализации и слоев геометрическим и топологическим элементам моделей формы изделия. Требования стандарта распространяются на: - задание слоев элементам формы; - задание атрибутов визуализации элементам формы; - задание цвета поверхностям; - задание атрибутов визуализации кривым на поверхностях. Требования стандарта не распространяются на: - определение видов, на которых представлены модели формы, геометрические элементы или аннотации; - спецификацию моделей формы.

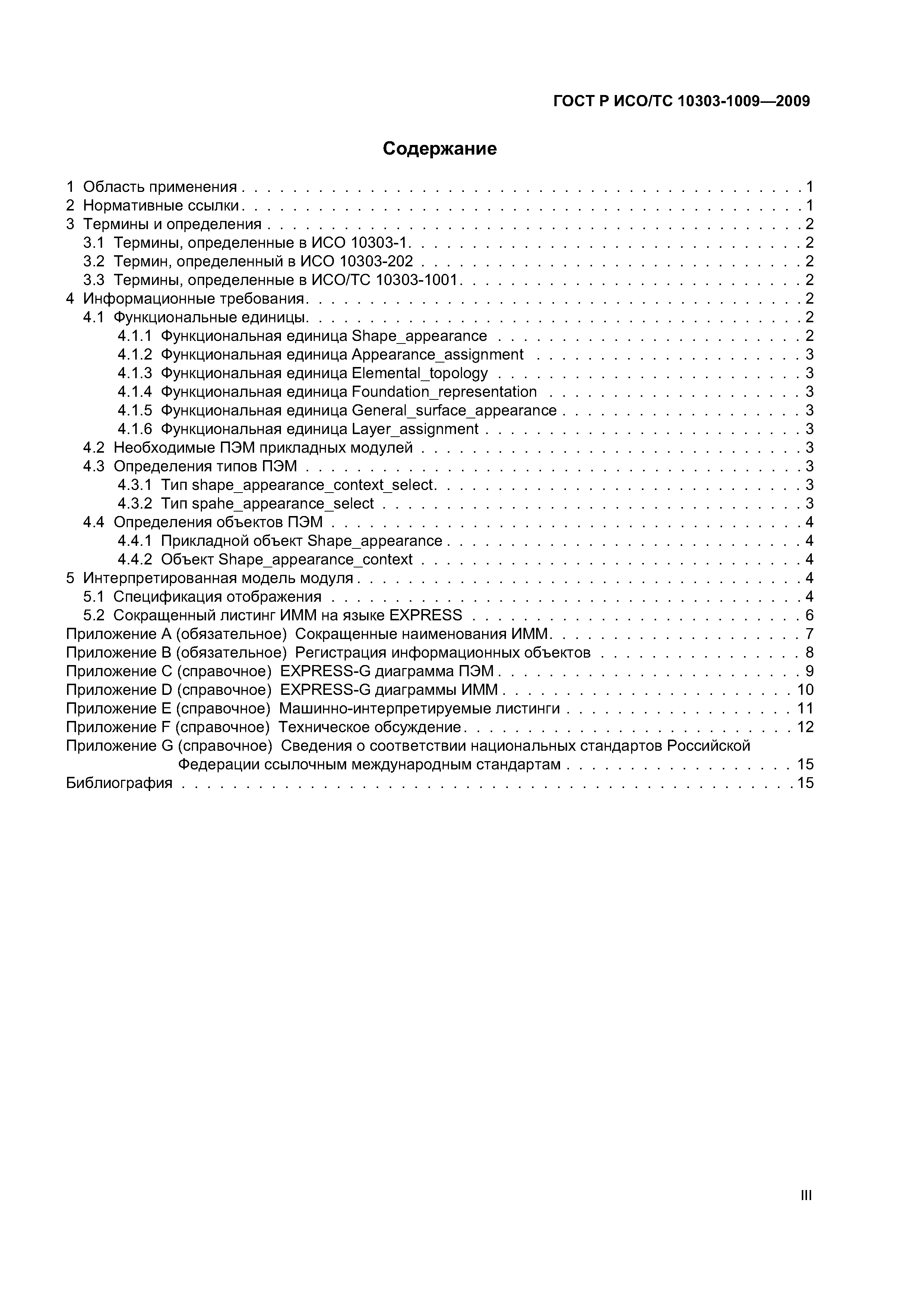

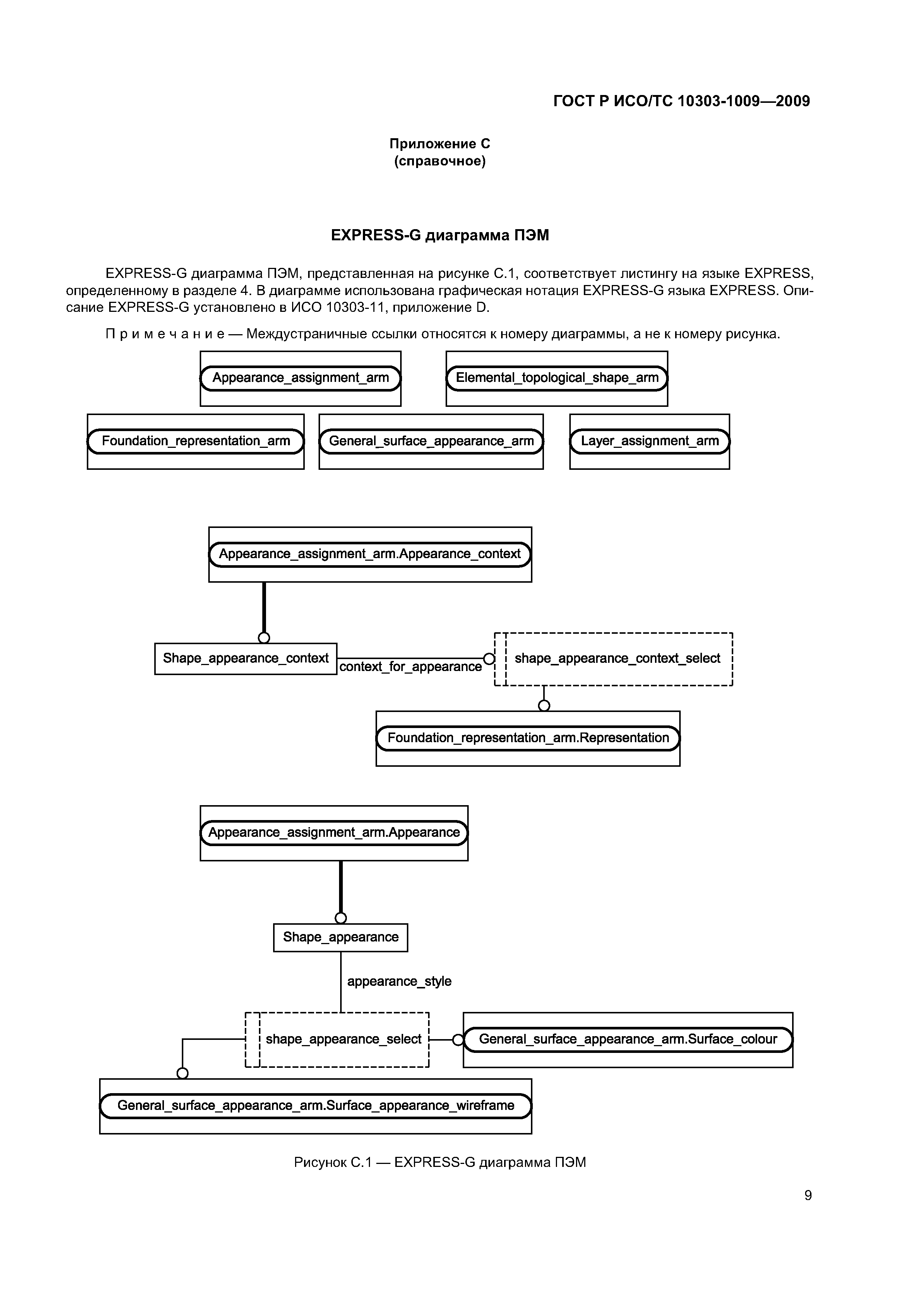

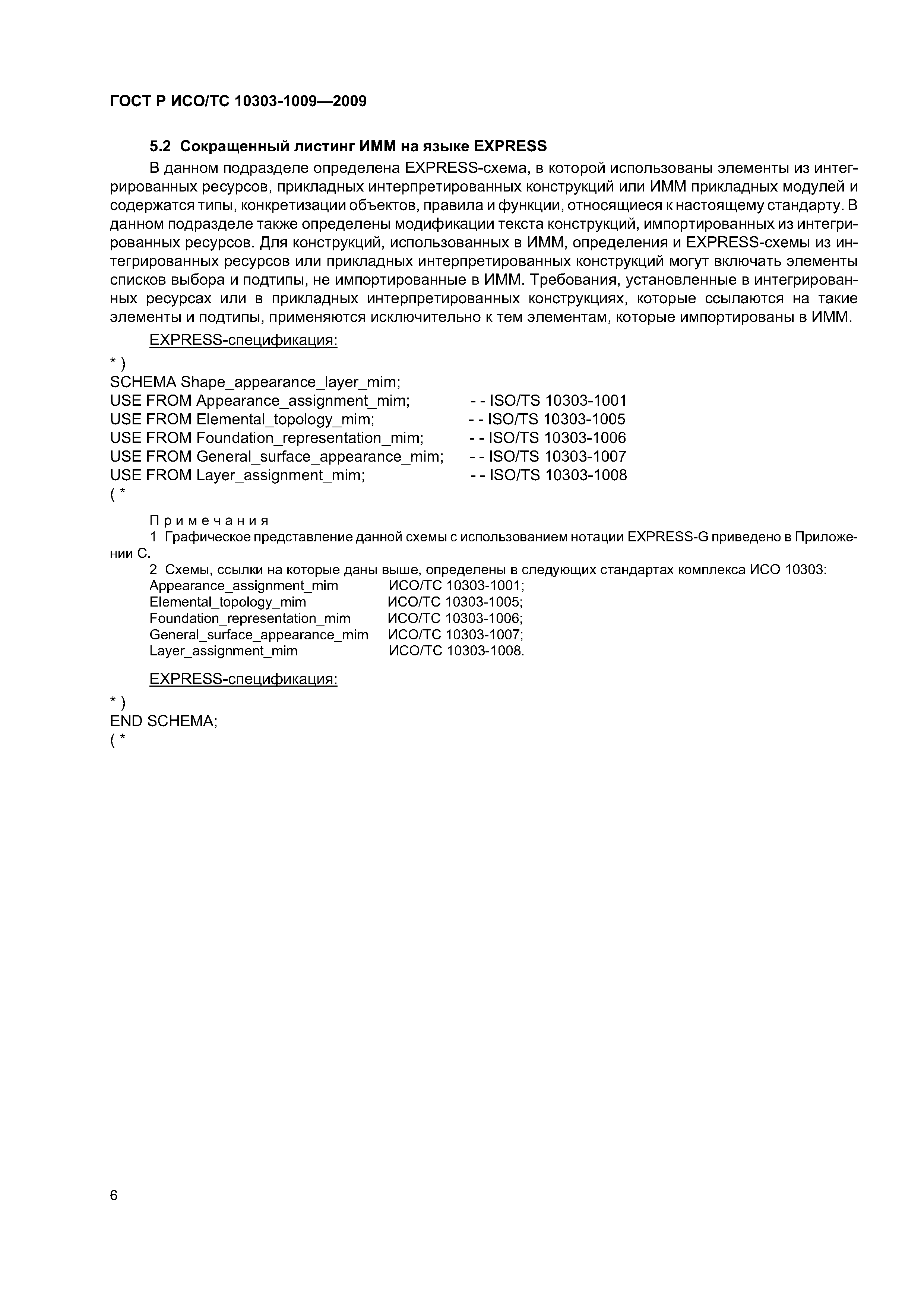

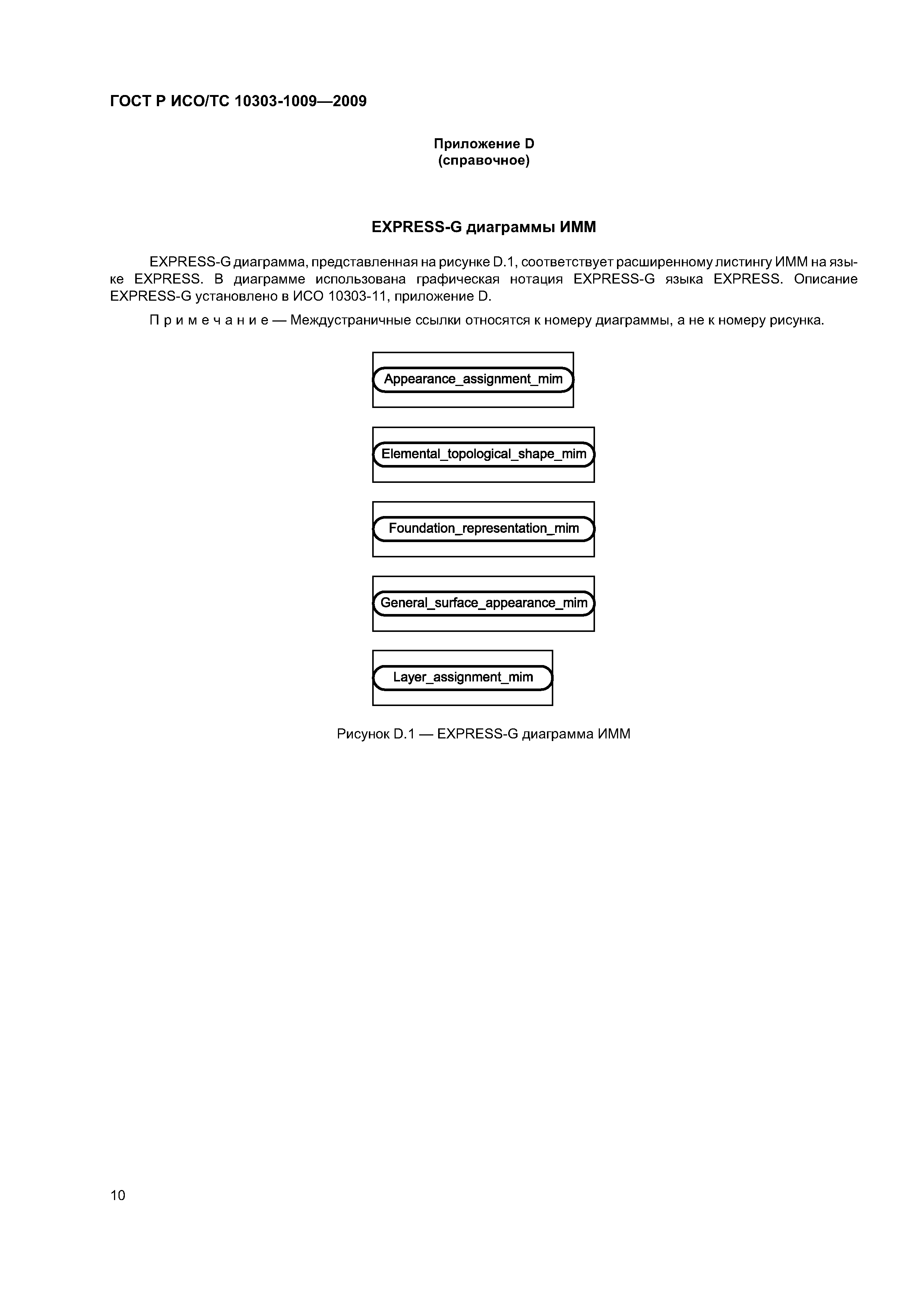

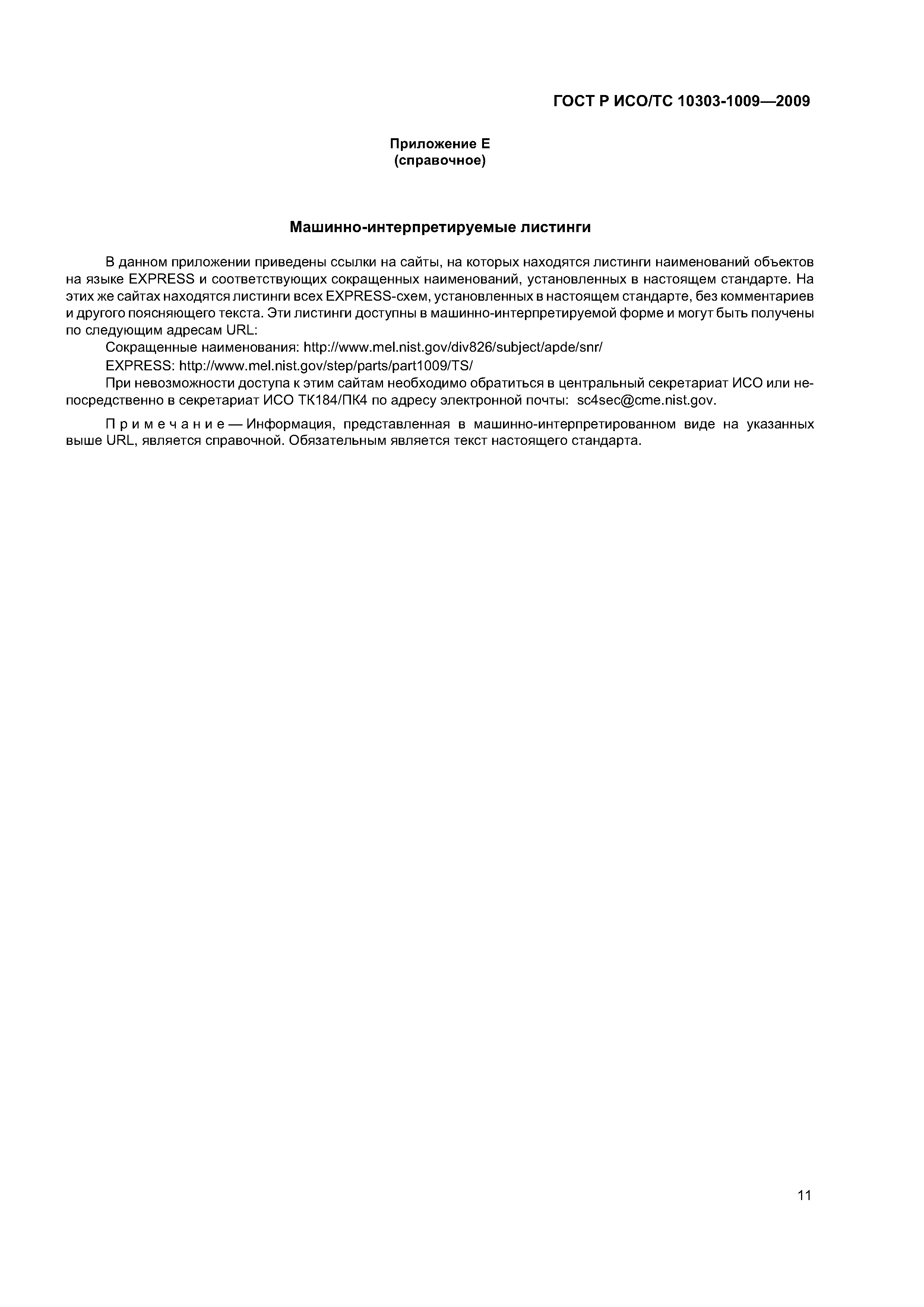

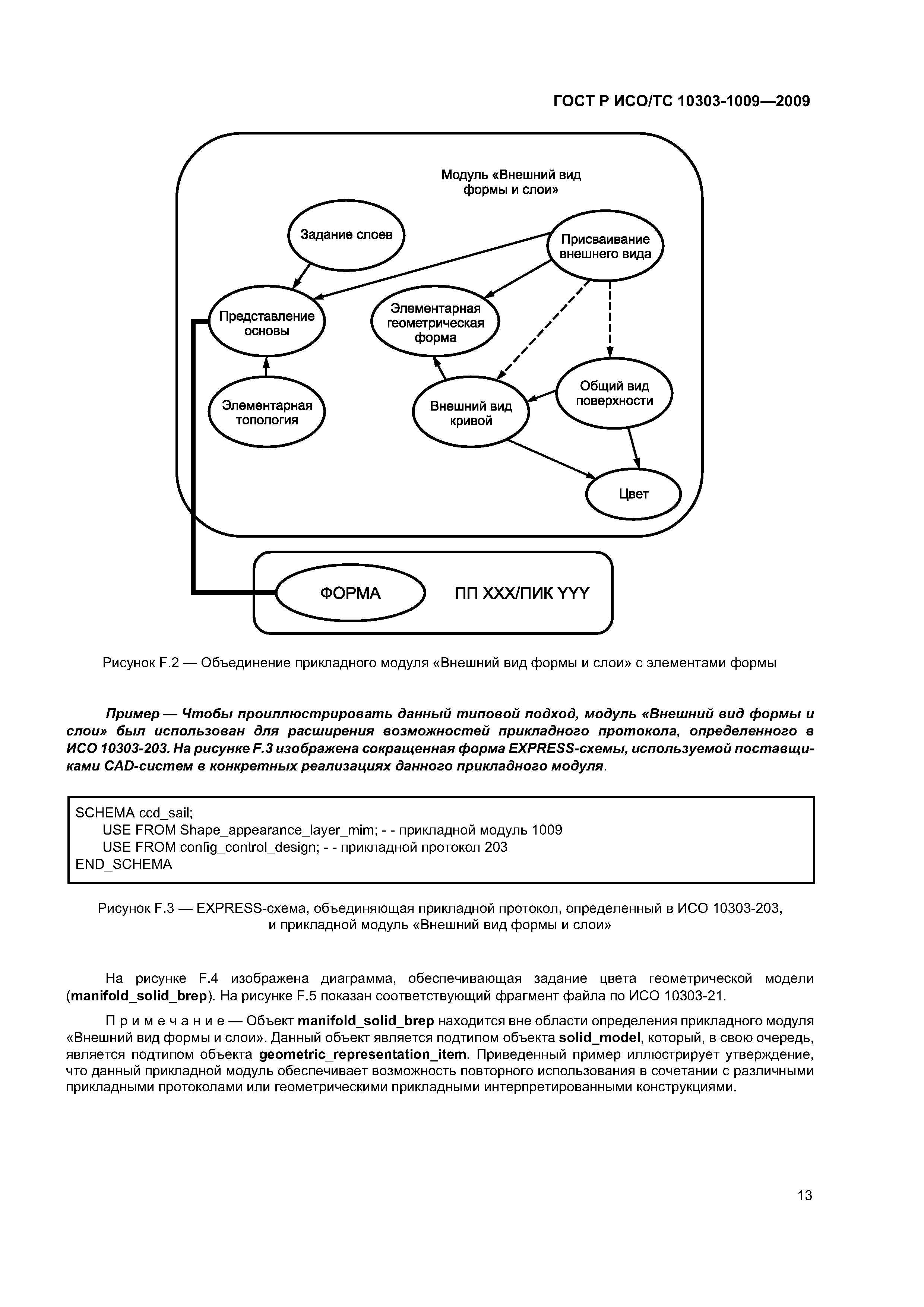

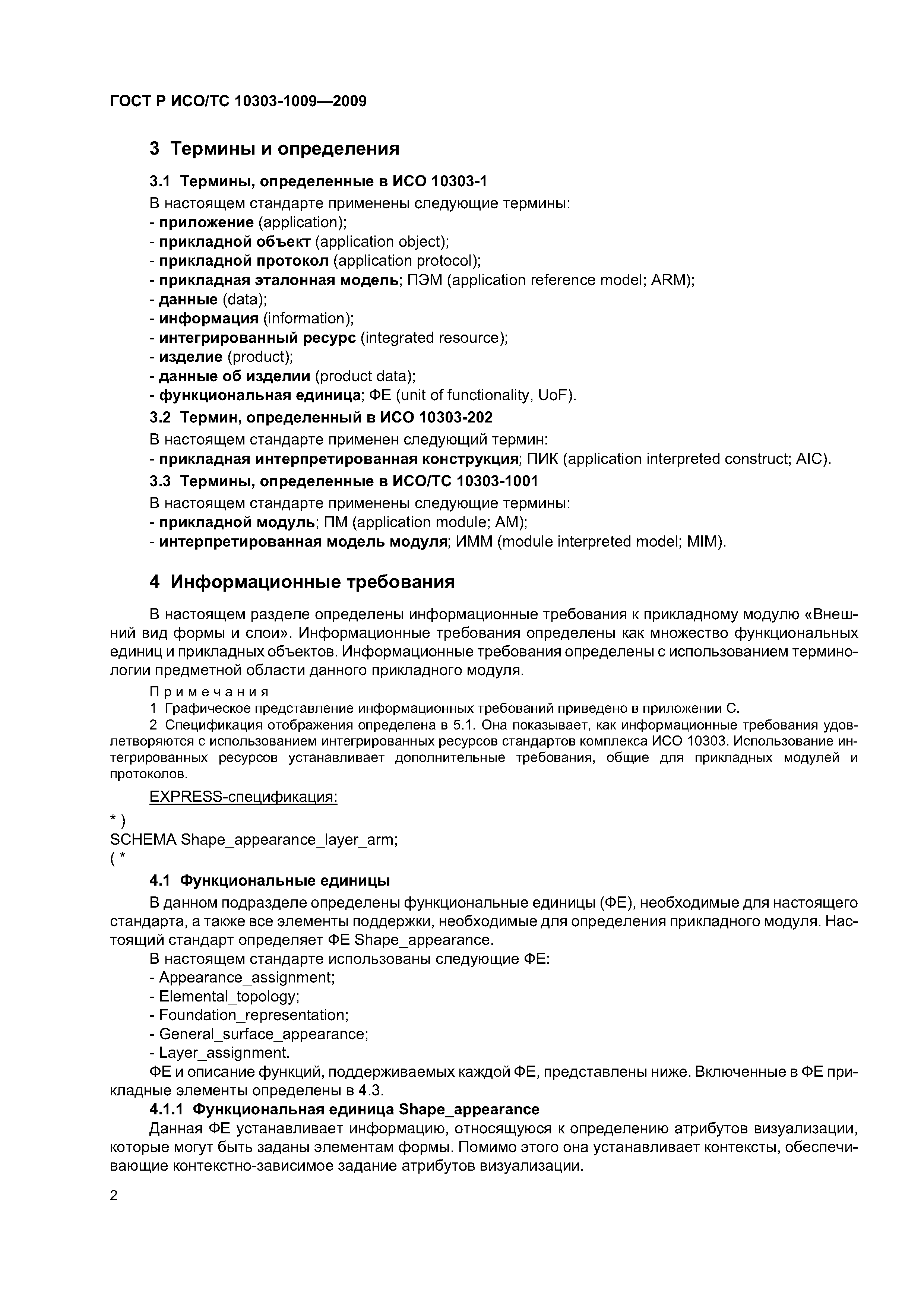

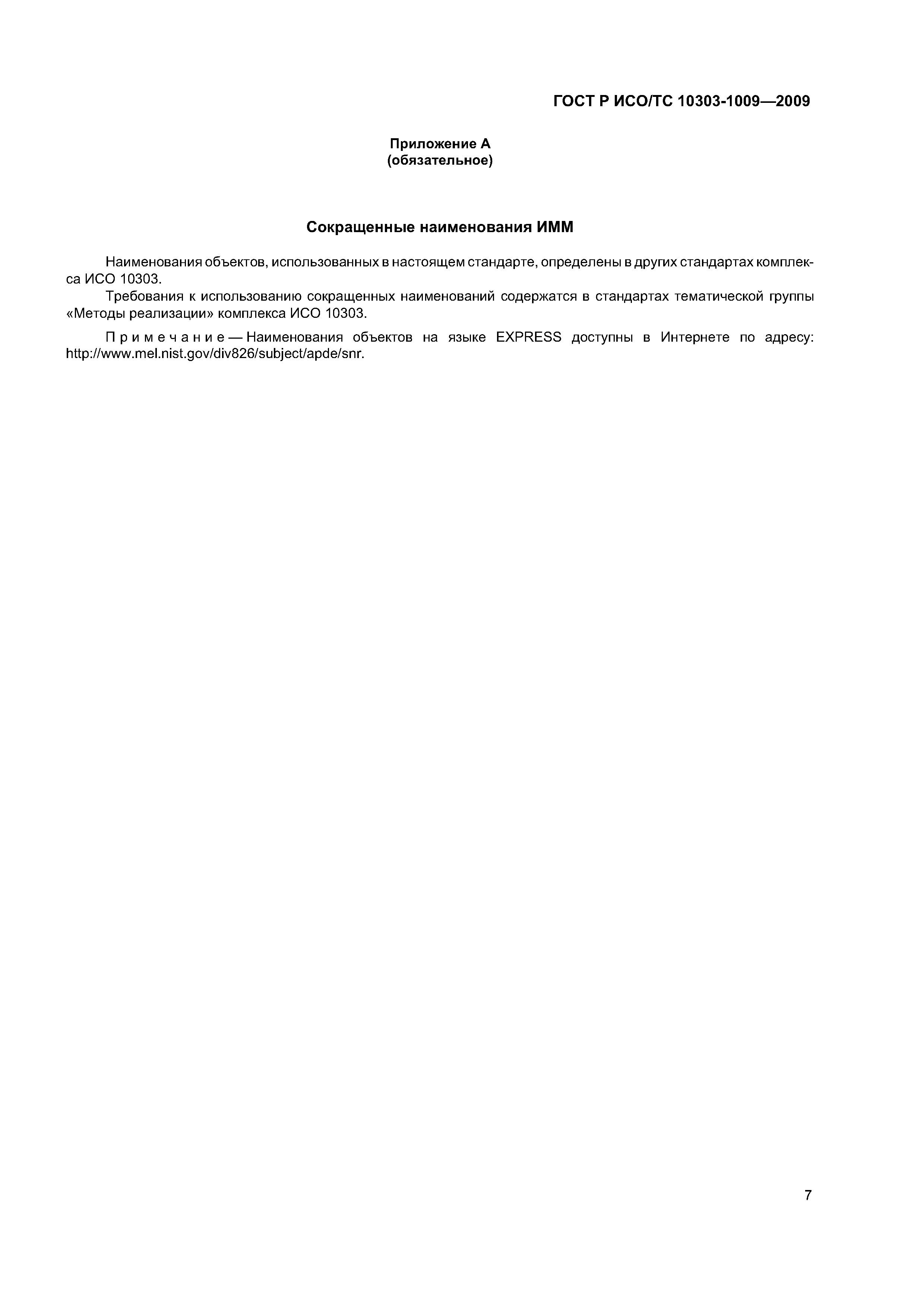

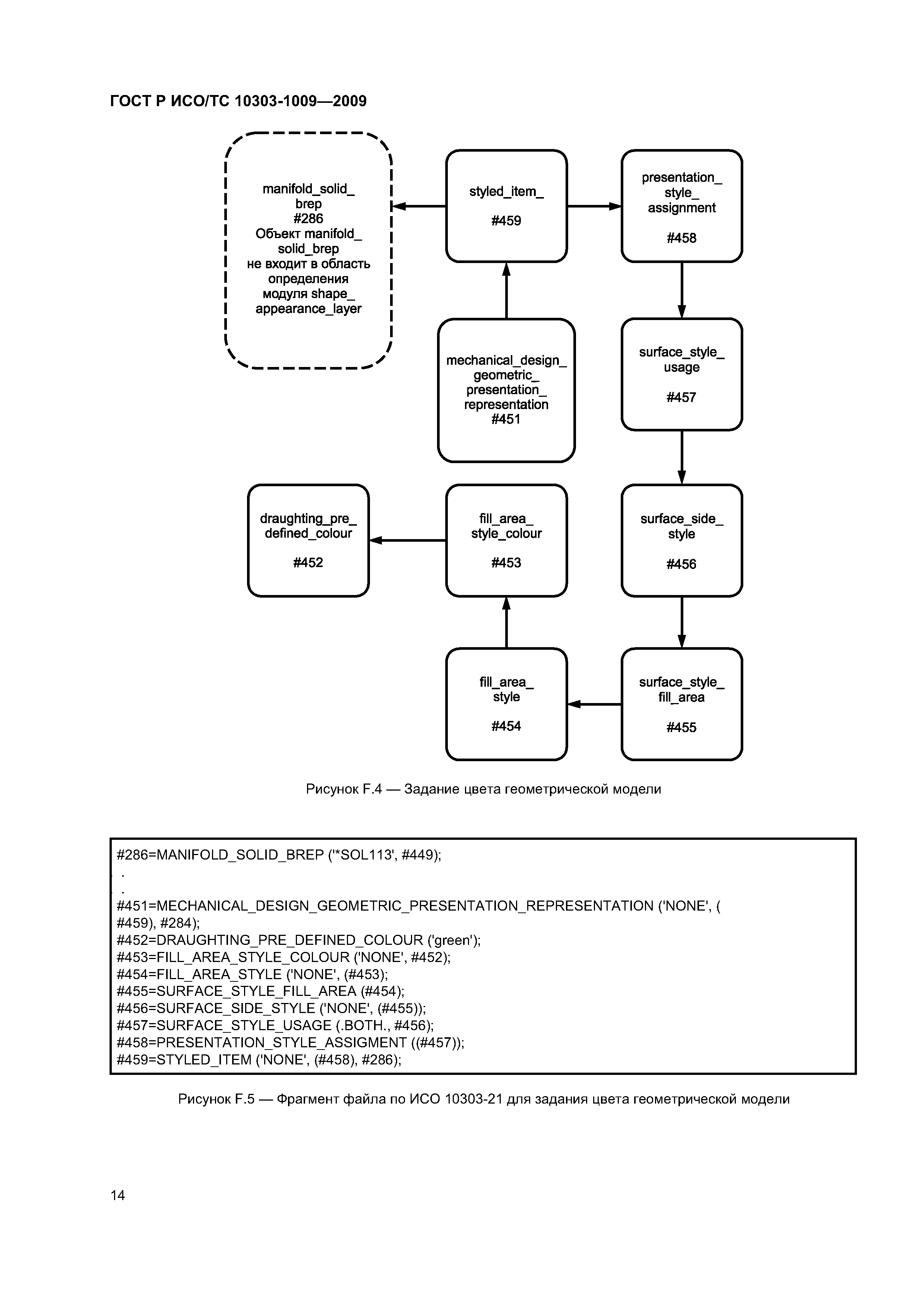

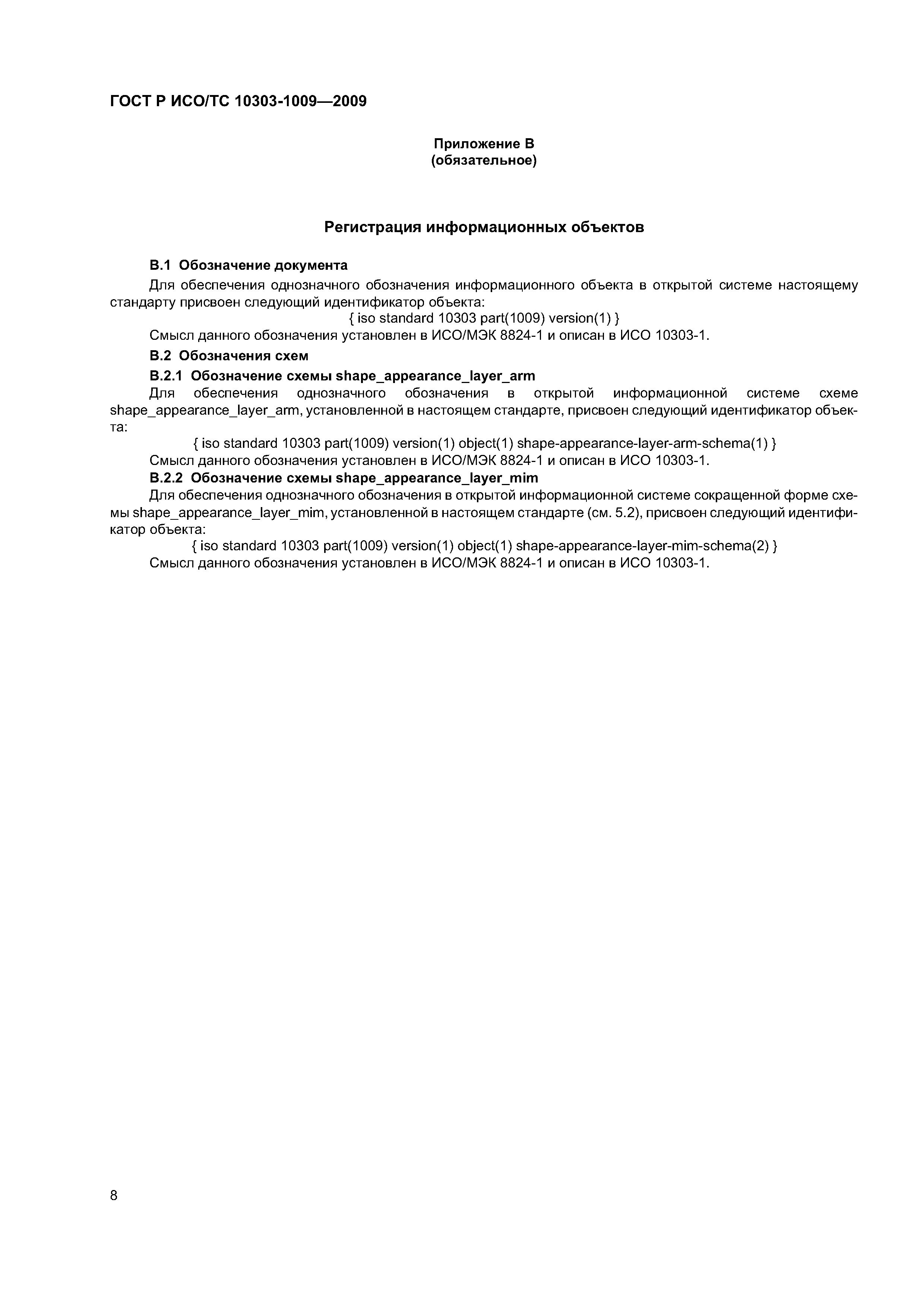

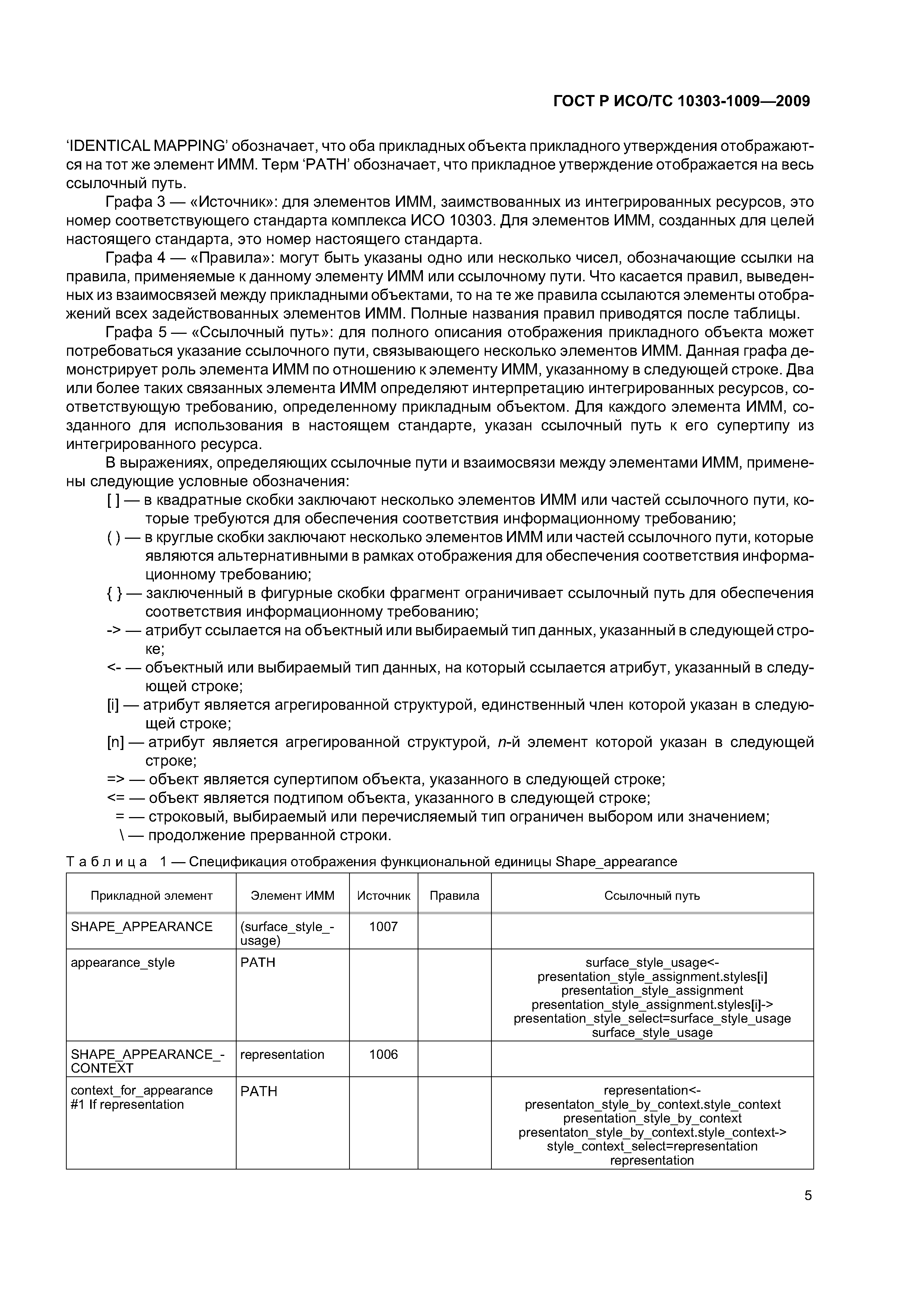

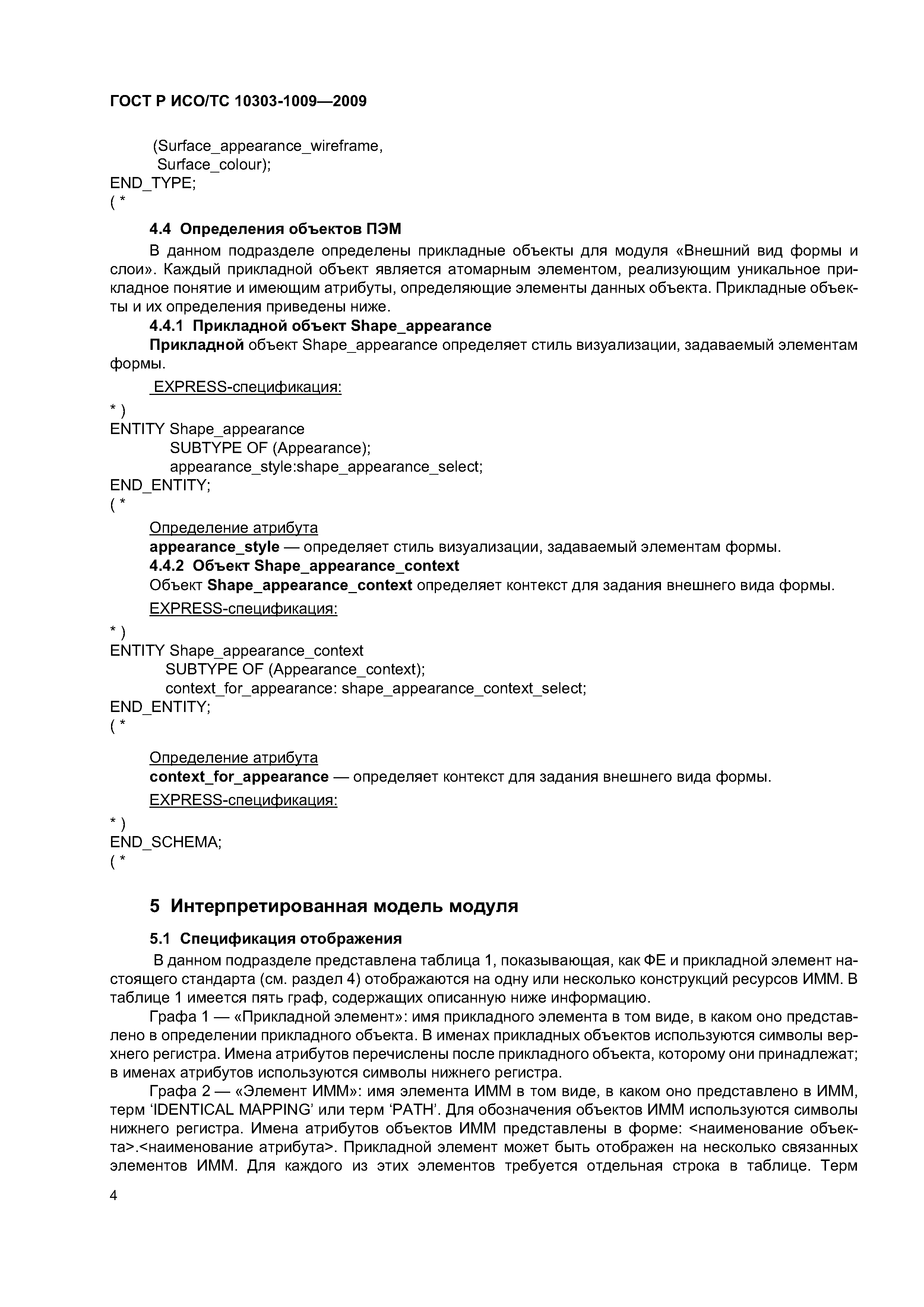

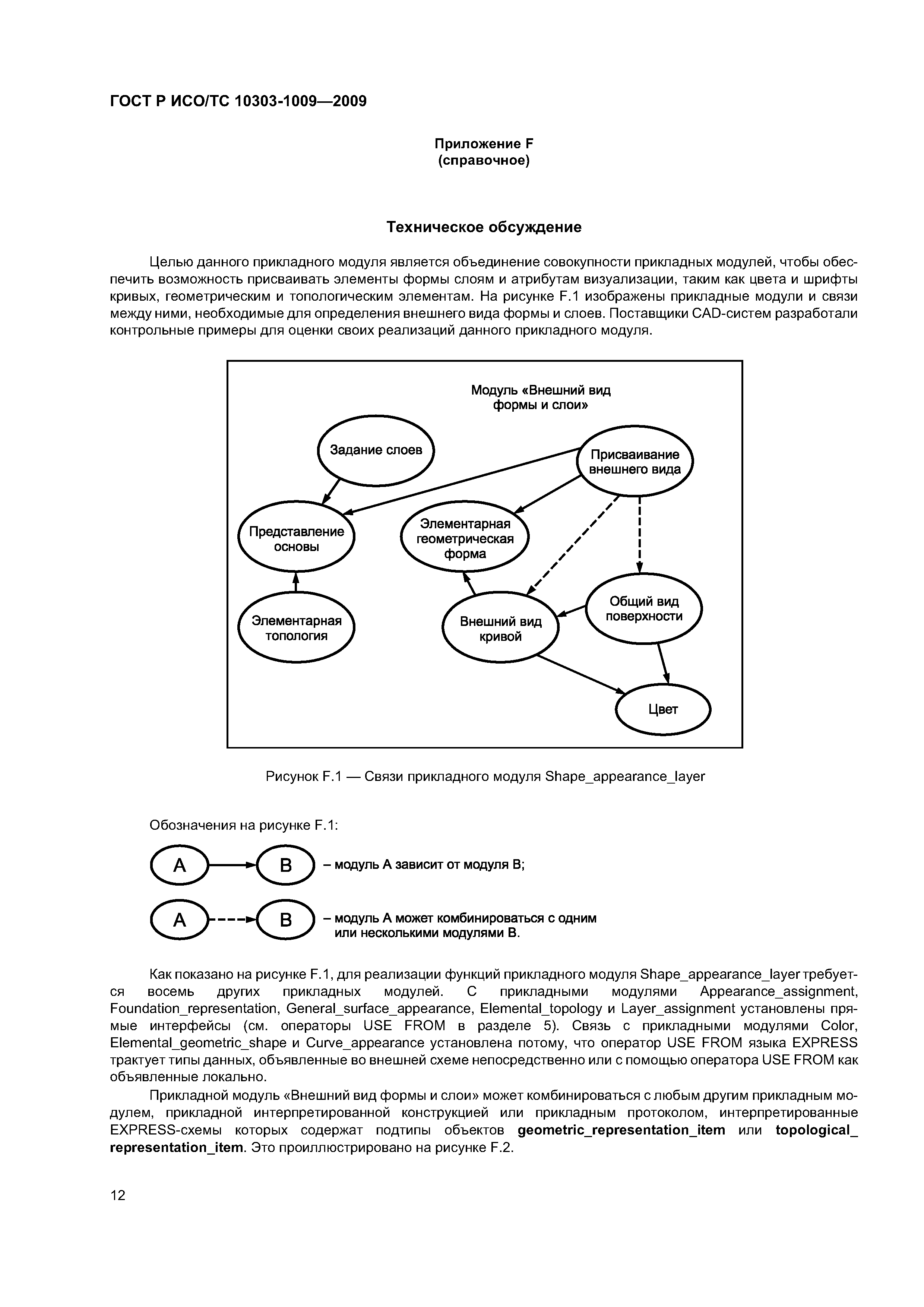

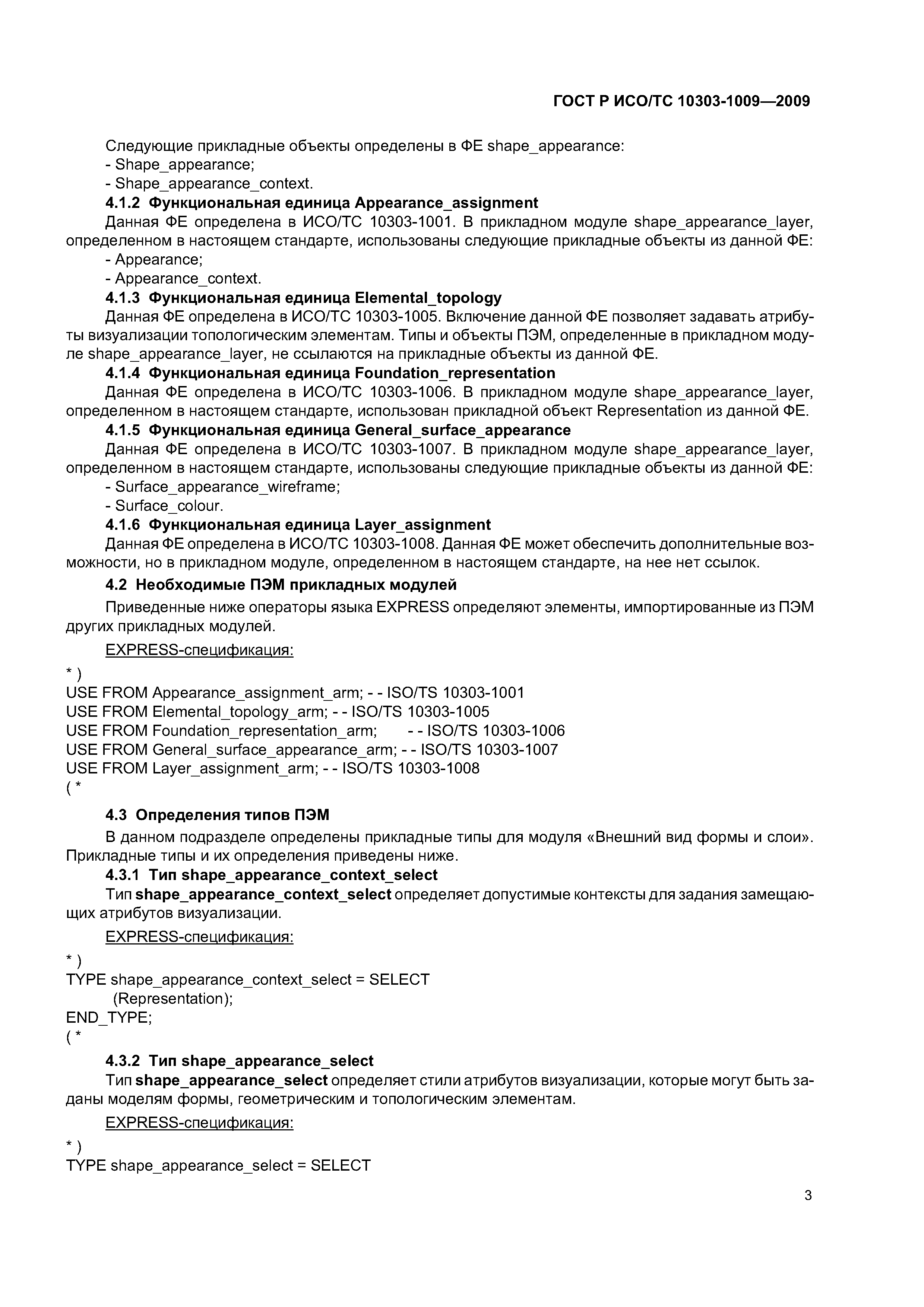

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Термины, определенные в ИСО 10303-1    3.2 Термин, определенный в ИСО 10303-202    3.3 Термины, определенные в ИСО/ТС 10303-1001 4 Информационные требования    4.1 Функциональные единицы       4.1.1 Функциональная единица Shape_appearance       4.1.2 Функциональная единица Appearance_assignment       4.1.3 Функциональная единица Elemental_topology       4.1.4 Функциональная единица Foundation_representation       4.1.5 Функциональная единица General_surface_appearance       4.1.6 Функциональная единица Layer_assignment    4.2 Необходимые ПЭМ прикладных модулей    4.3 Определения типов ПЭМ       4.3.1 Тип shapeappearancecontextselect       4.3.2 Тип spaheappearanceselect    4.4 Определения объектов ПЭМ       4.4.1 Прикладной объект Shape_appearance       4.4.2 Объект Shapeappearancecontext 5 Интерпретированная модель модуля    5.1 Спецификация отображения    5.2 Сокращенный листинг ИММ на языке EXPRESS Приложение А (обязательное) Сокращенные наименования ИММ Приложение В (обязательное) Регистрация информационных объектов Приложение С (справочное) EXPRESS-G диаграмма ПЭМ Приложение D (справочное) EXPRESS-G диаграммы ИММ Приложение Е (справочное) Машинно-интерпретируемые листинги Приложение F (справочное) Техническое обсуждение Приложение G (справочное) Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам..................15 Библиография
Разработан:	ГНУ Центральный научно-исследовательский и опытно-конструкторский институт роботехники и технической кибернетики
Утверждён:	14.09.2009 Федеральное агентство по техническому регулированию и метрологии (364-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса

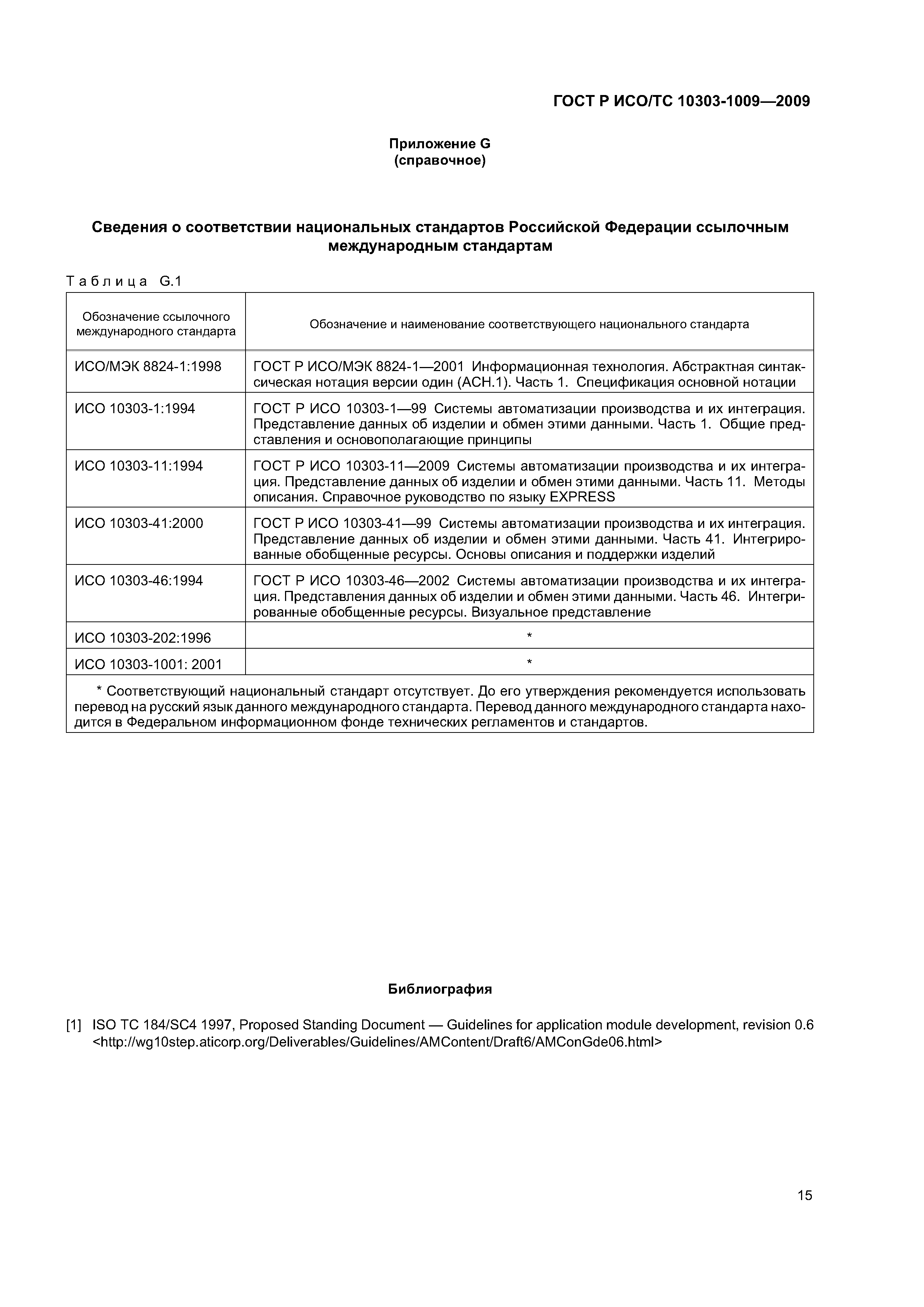

Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий» ГОСТ Р ИСО 10303-46-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 46. Интегрированные обобщенные ресурсы. Визуальное представление» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации»
