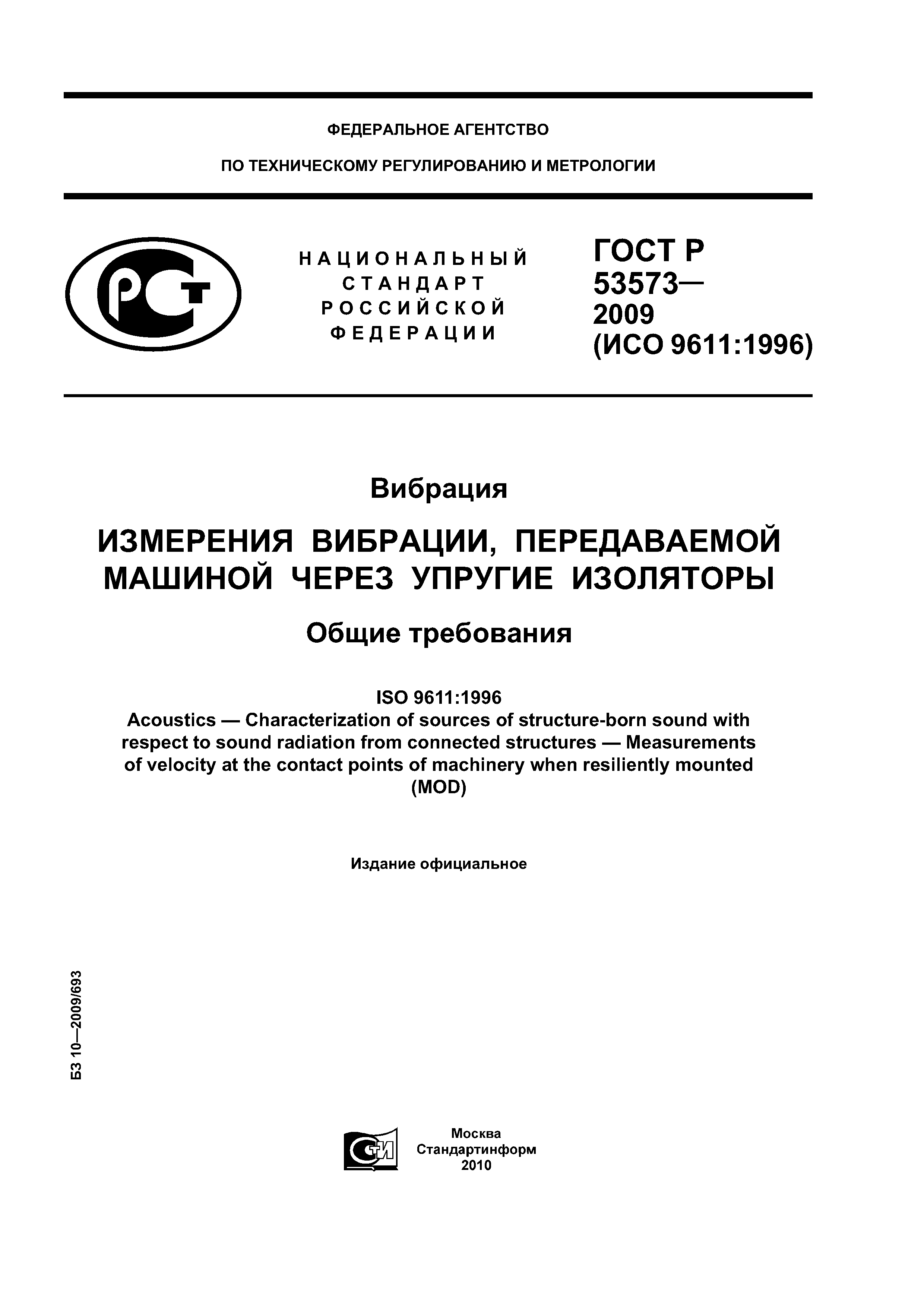

ГОСТ Р 53573-2009

Вибрация. Измерения вибрации, передаваемой машиной через упругие изоляторы. Общие требования

Обозначение:	ГОСТ Р 53573-2009
Обозначение англ:	GOST R 53573-2009
Статус:	отменен
Название рус.:	Вибрация. Измерения вибрации, передаваемой машиной через упругие изоляторы. Общие требования
Название англ.:	Mechanical vibration. Measurement of vibration transferred into resilient isolators. General requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.2014

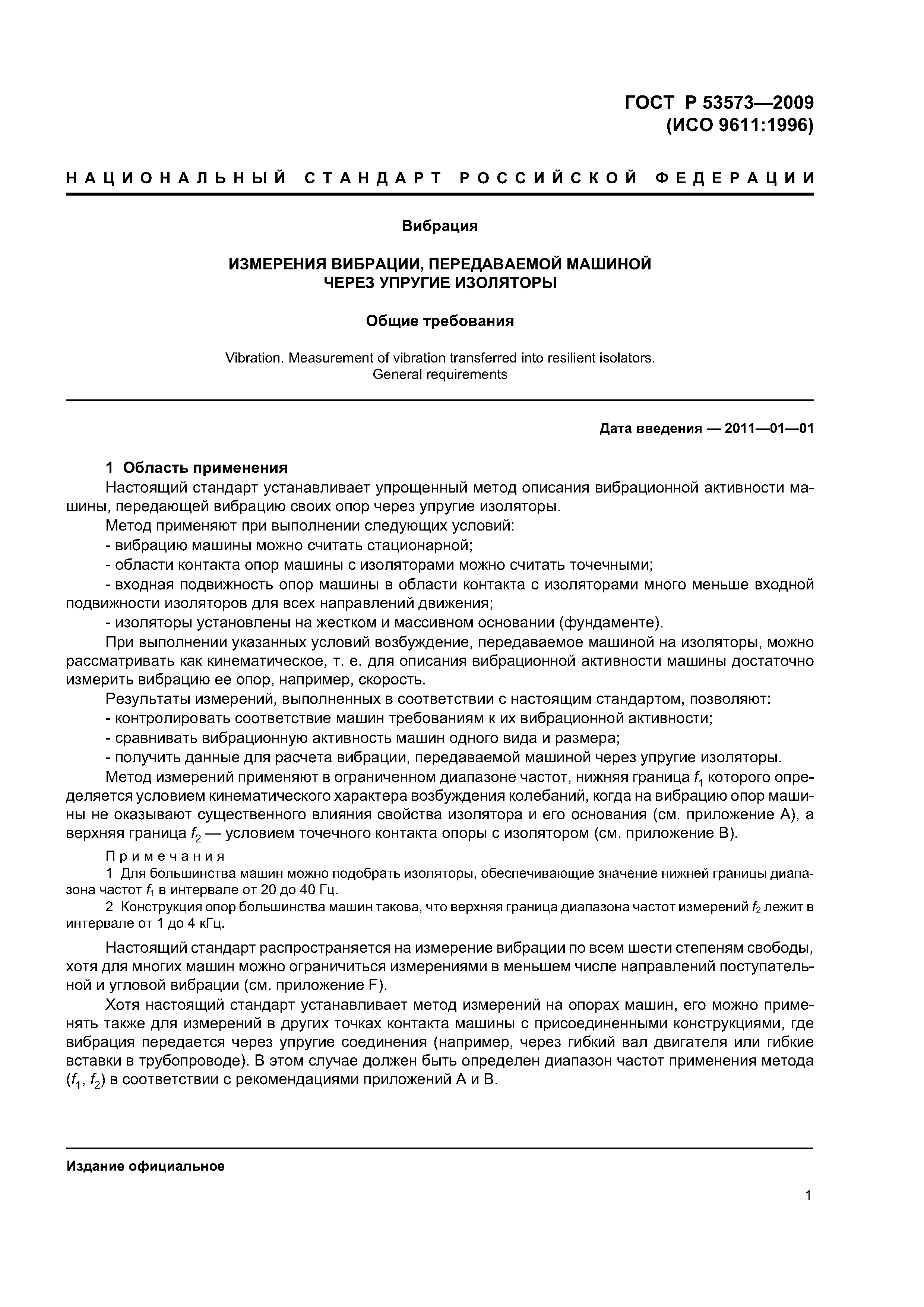

Область применения:	Стандарт устанавливает упрощенный метод описания вибрационной активности машины, передающей вибрацию своих опор через упругие изоляторы. Метод применяют при выполнении следующих условий: - вибрацию машины можно считать стационарной; - области контакта опор машины с изоляторами можно считать точечными; - входная подвижность опор машины в области контакта с изоляторами много меньше входной подвижности изоляторов для всех направлений движения; - изоляторы установлены на жестком и массивном основании (фундаменте). При выполнении указанных условий возбуждение, передаваемое машиной на изоляторы, можно рассматривать как кинематическое, т. е. для описания вибрационной активности машины достаточно измерить вибрацию ее опор, например, скорость. Результаты измерений, выполненных в соответствии с стандартом, позволяют: - контролировать соответствие машин требованиям к их вибрационной активности; - сравнивать вибрационную активность машин одного вида и размера; - получить данные для расчета вибрации, передаваемой машиной через упругие изоляторы. Стандарт распространяется на измерение вибрации по всем шести степеням свободы, хотя для многих машин можно ограничиться измерениями в меньшем числе направлений поступательной и угловой вибрации (см. приложение F). Хотя стандарт устанавливает метод измерений на опорах машин, его можно применять также для измерений в других точках контакта машины с присоединенными конструкциями, где вибрация передается через упругие соединения (например, через гибкий вал двигателя или гибкие вставки в трубопроводе).

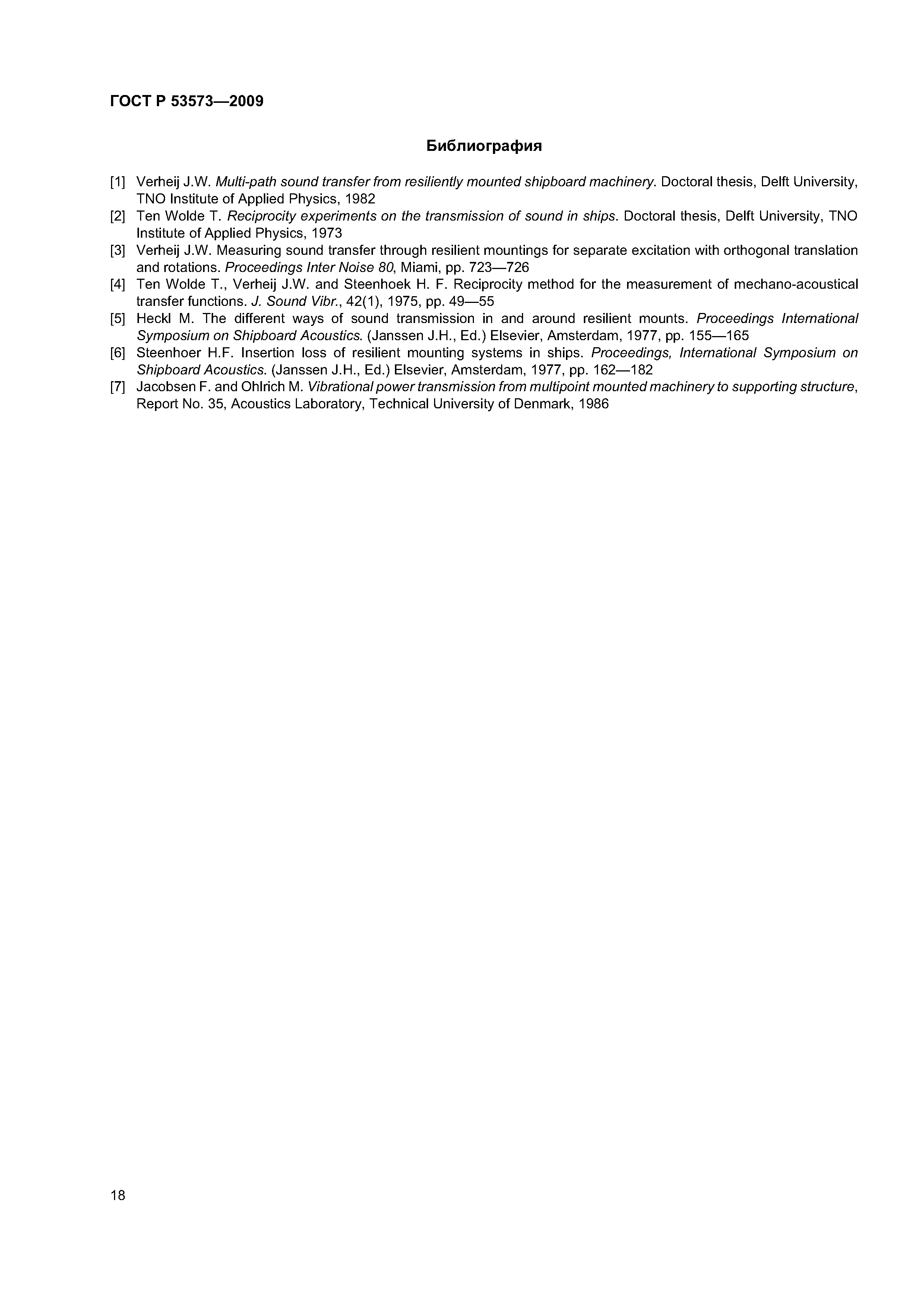

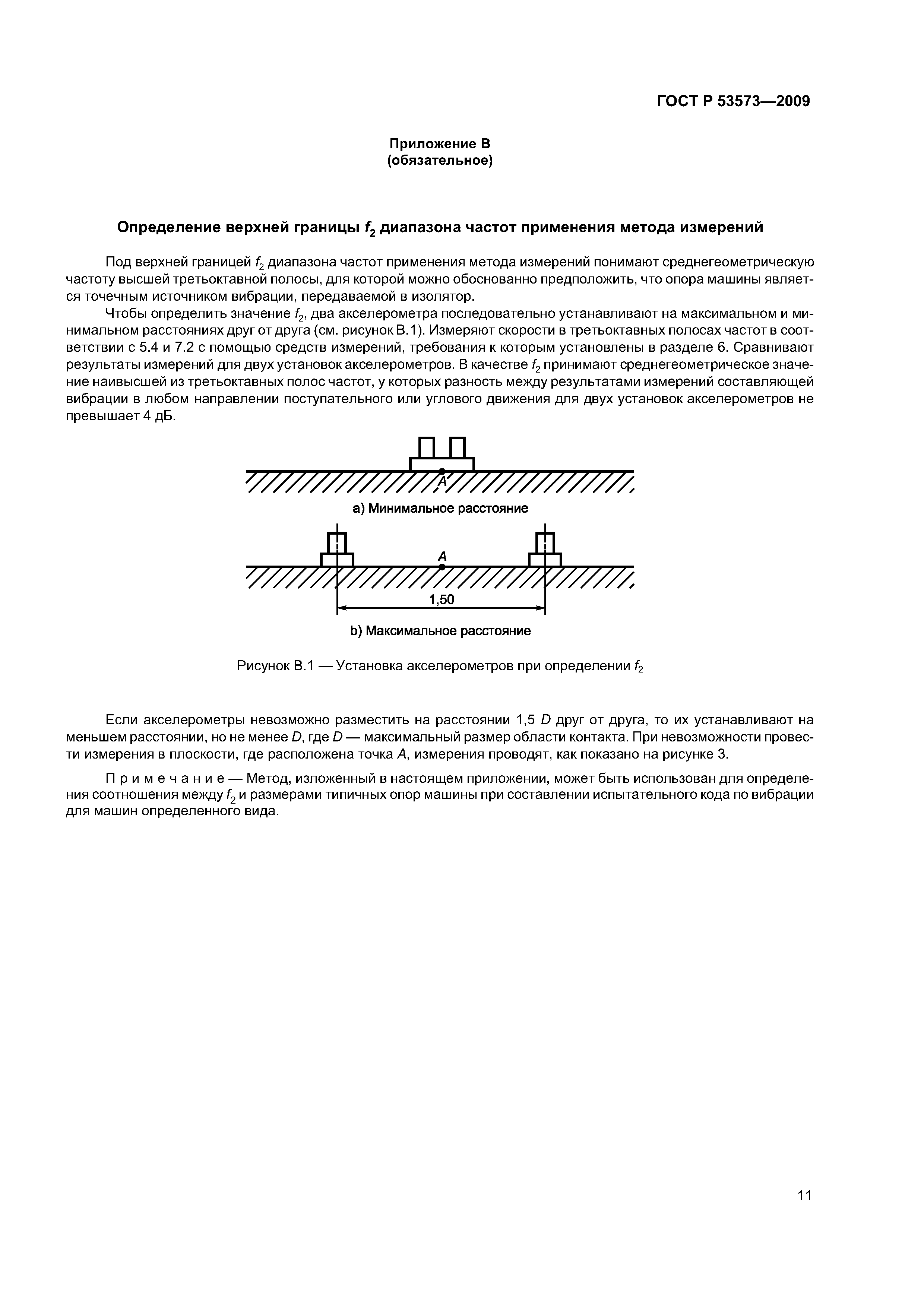

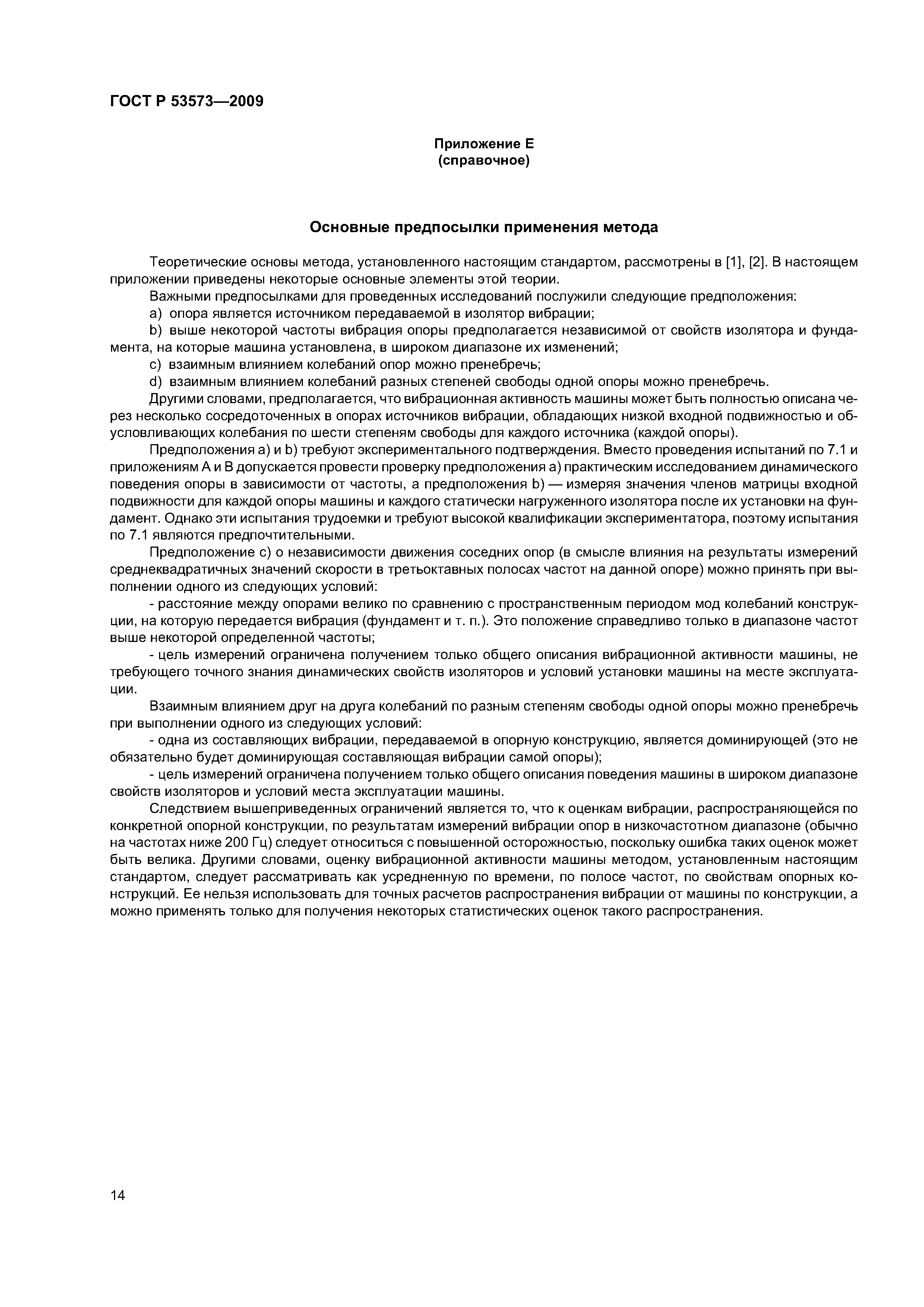

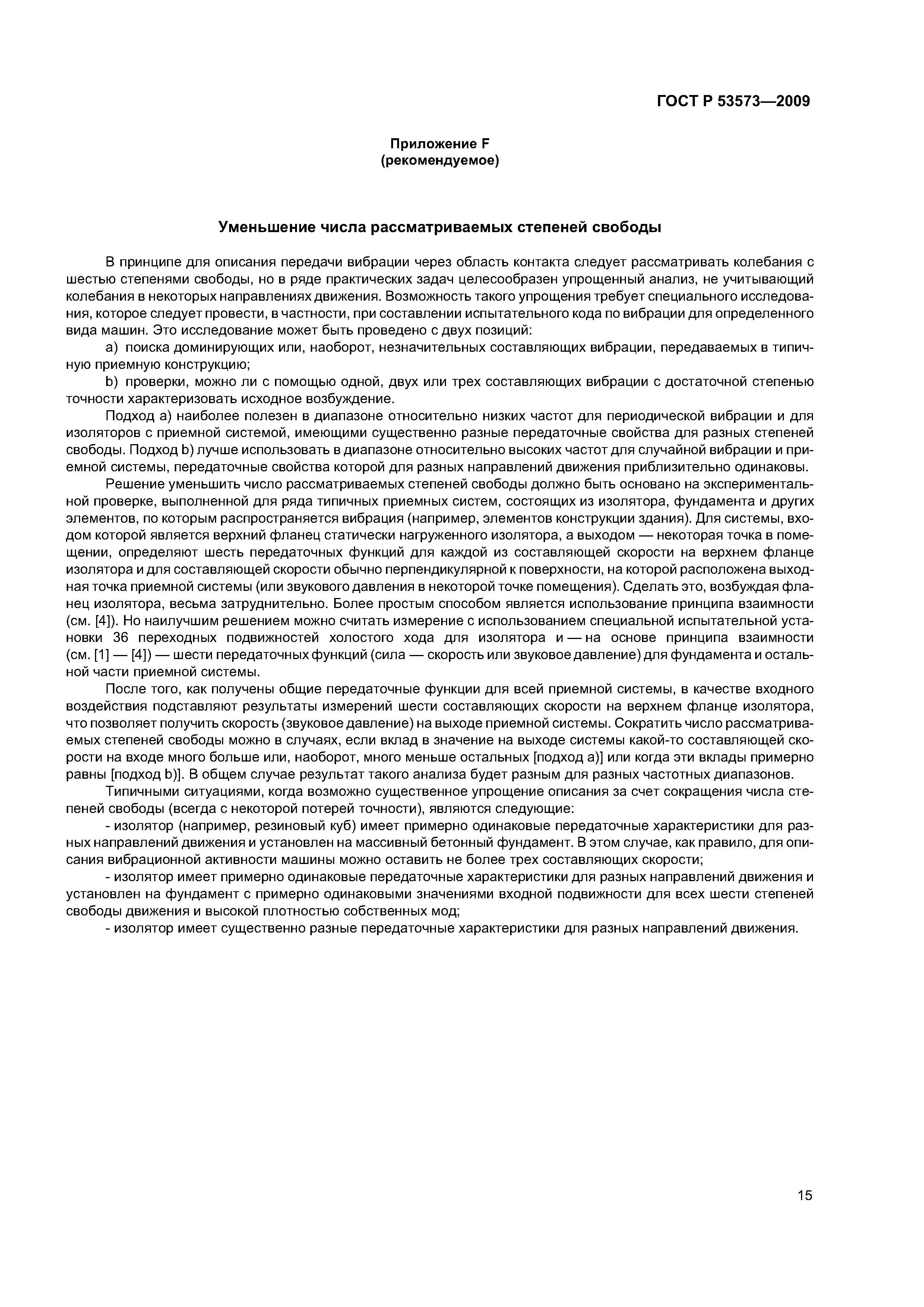

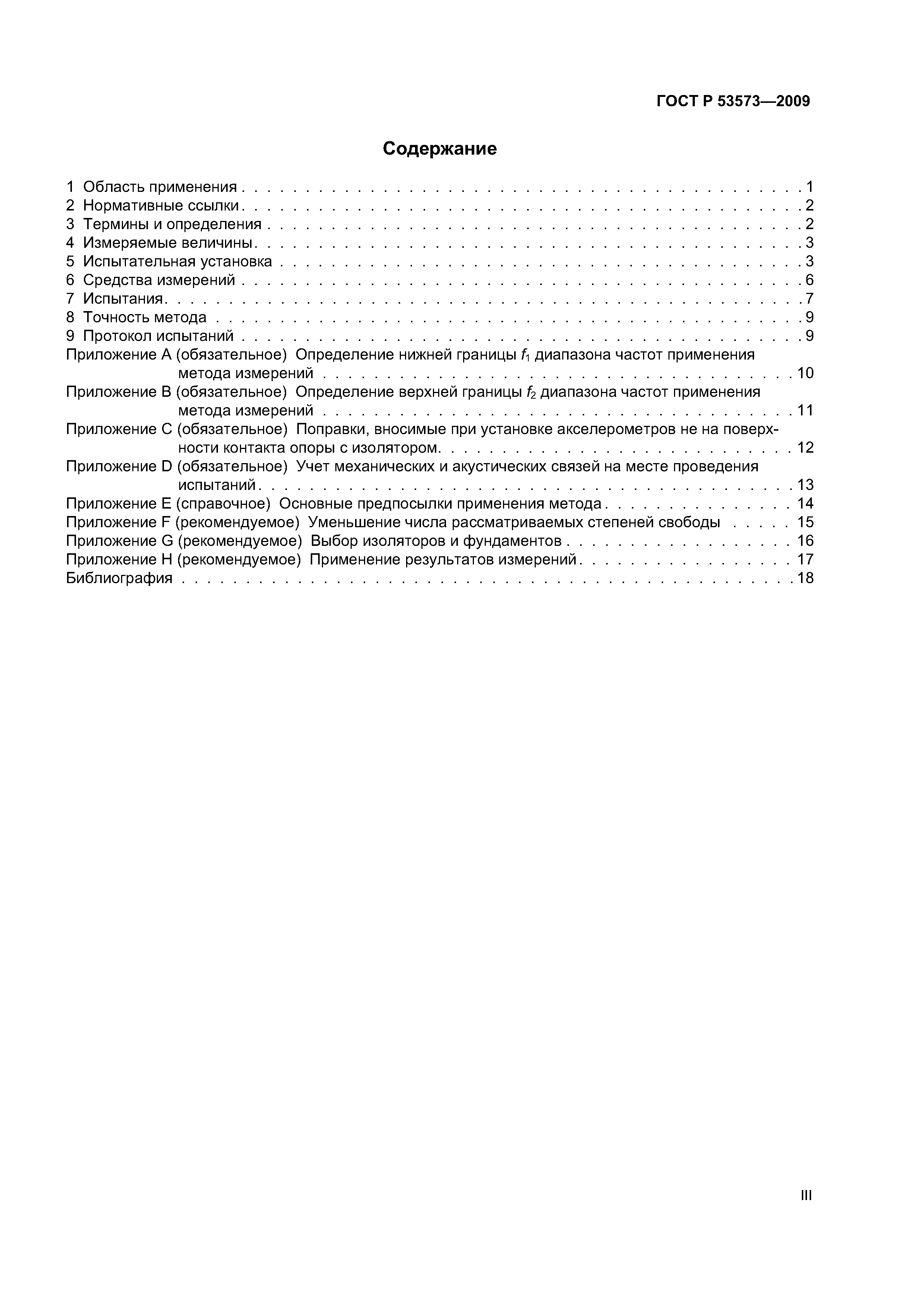

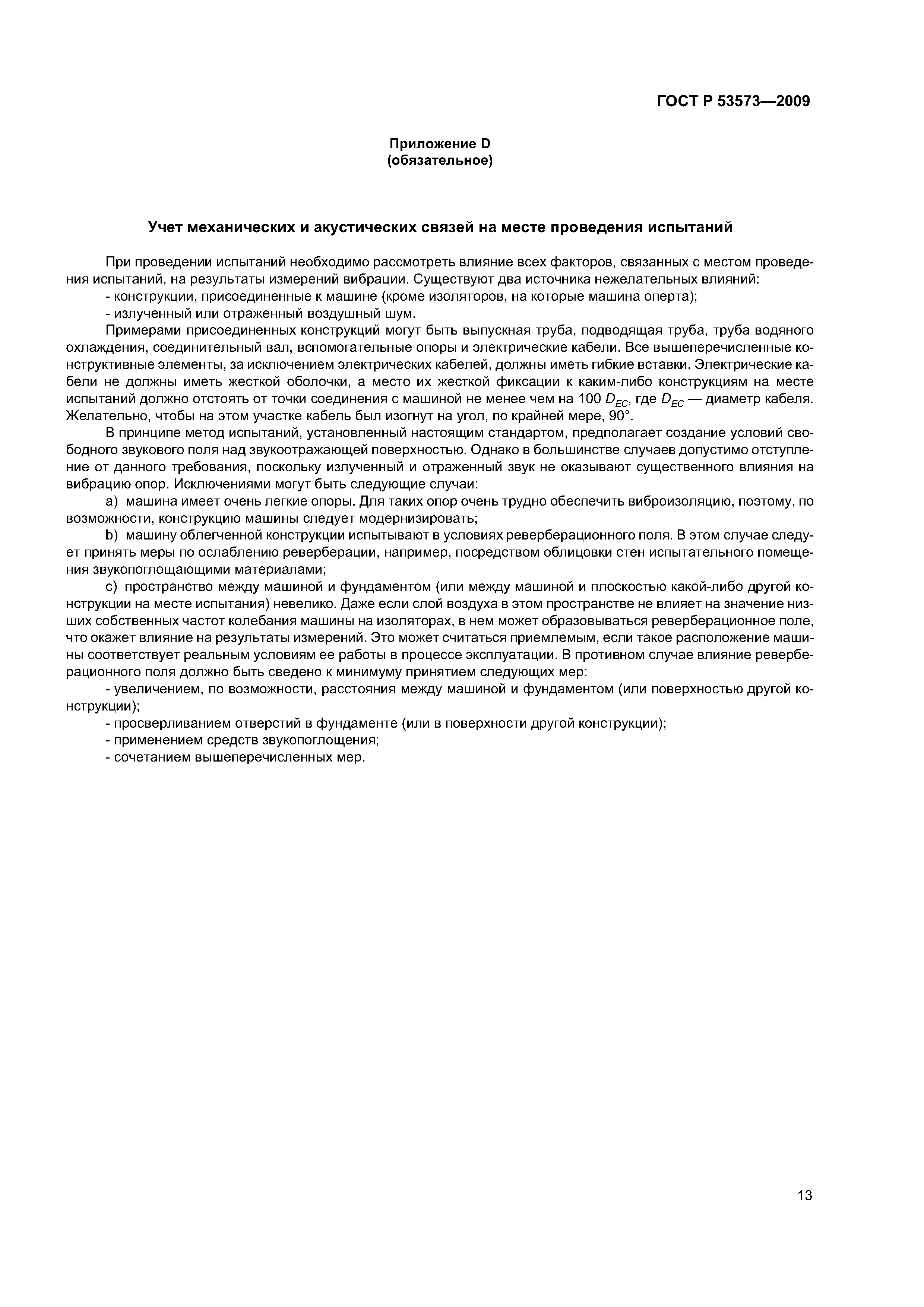

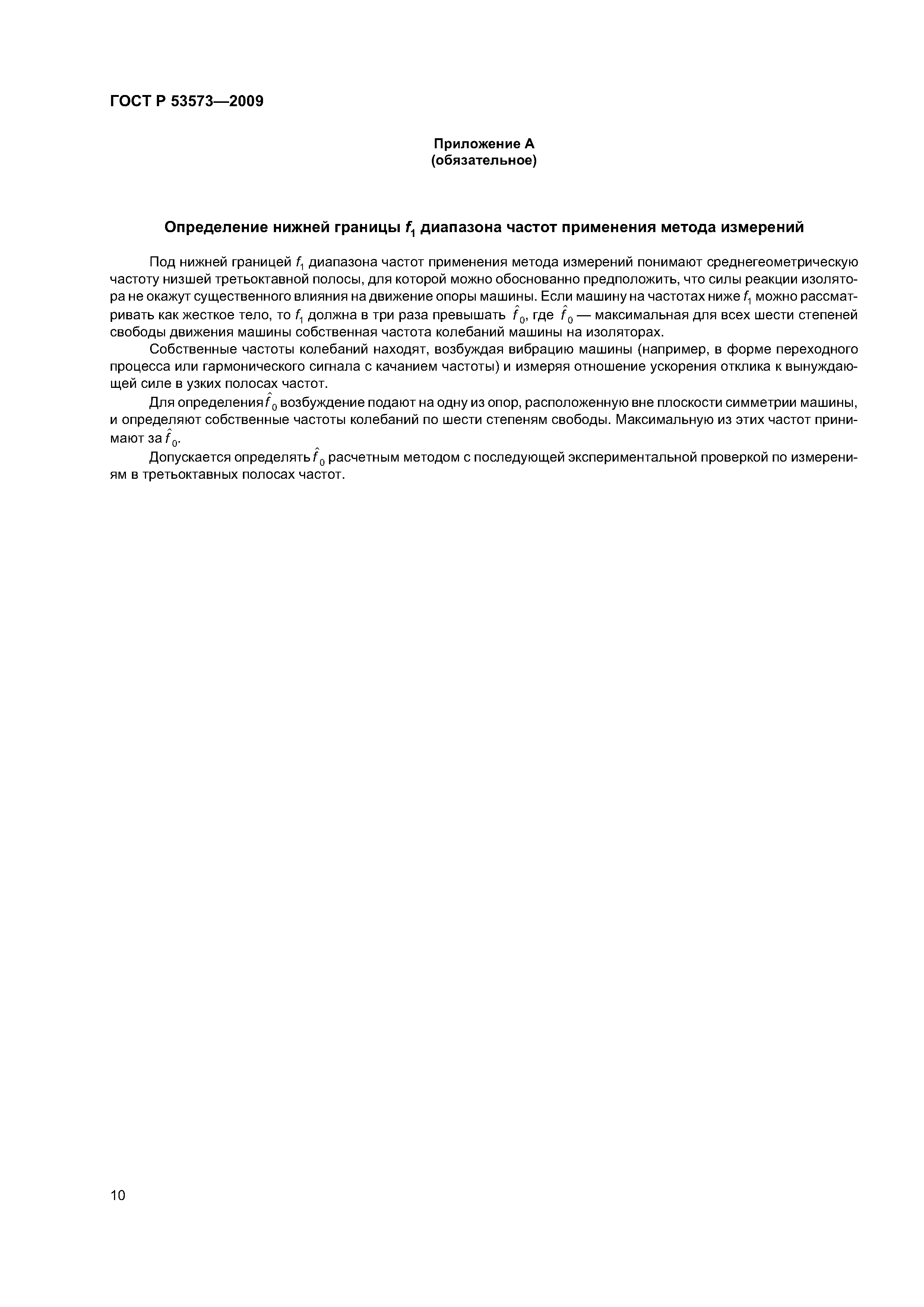

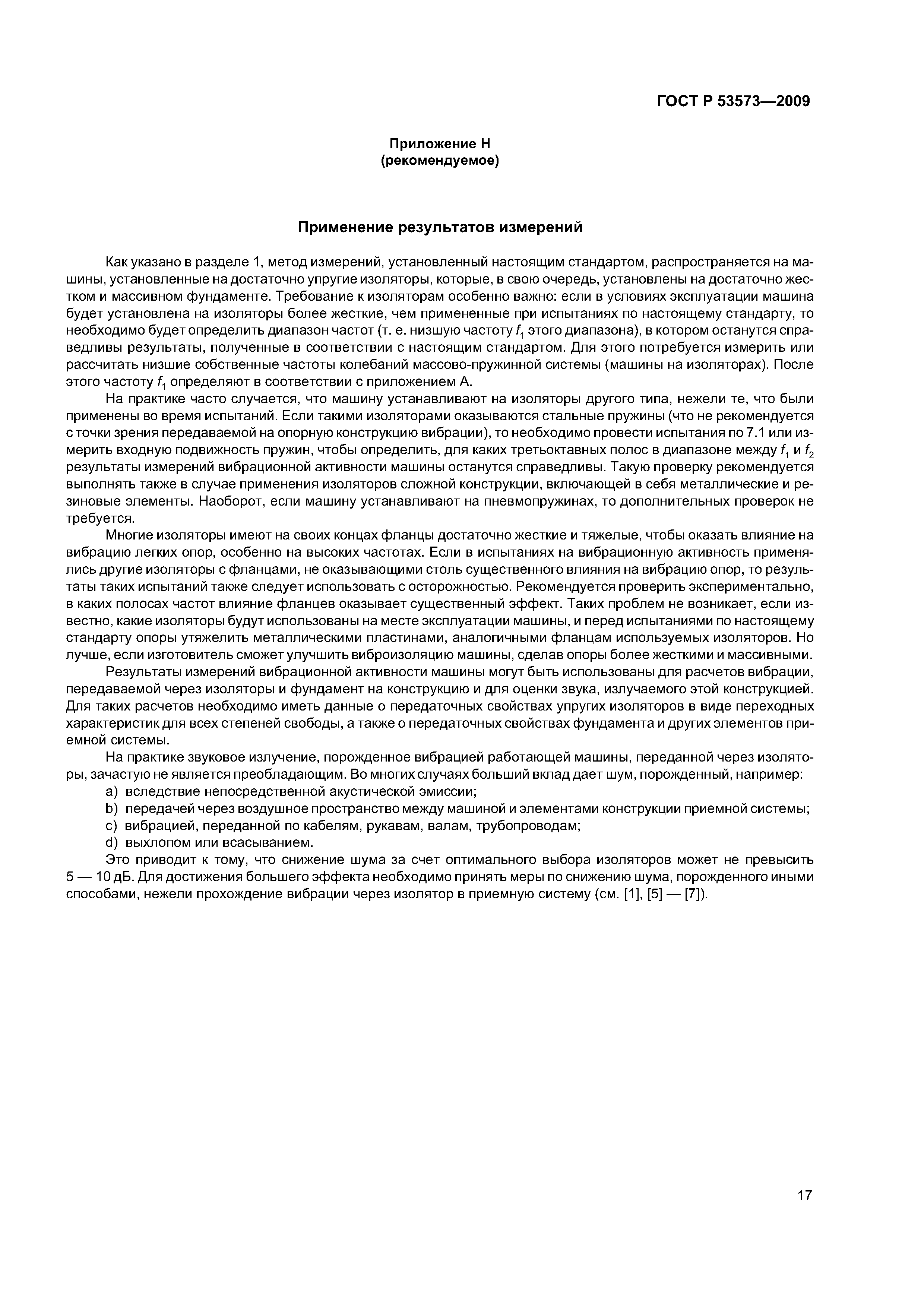

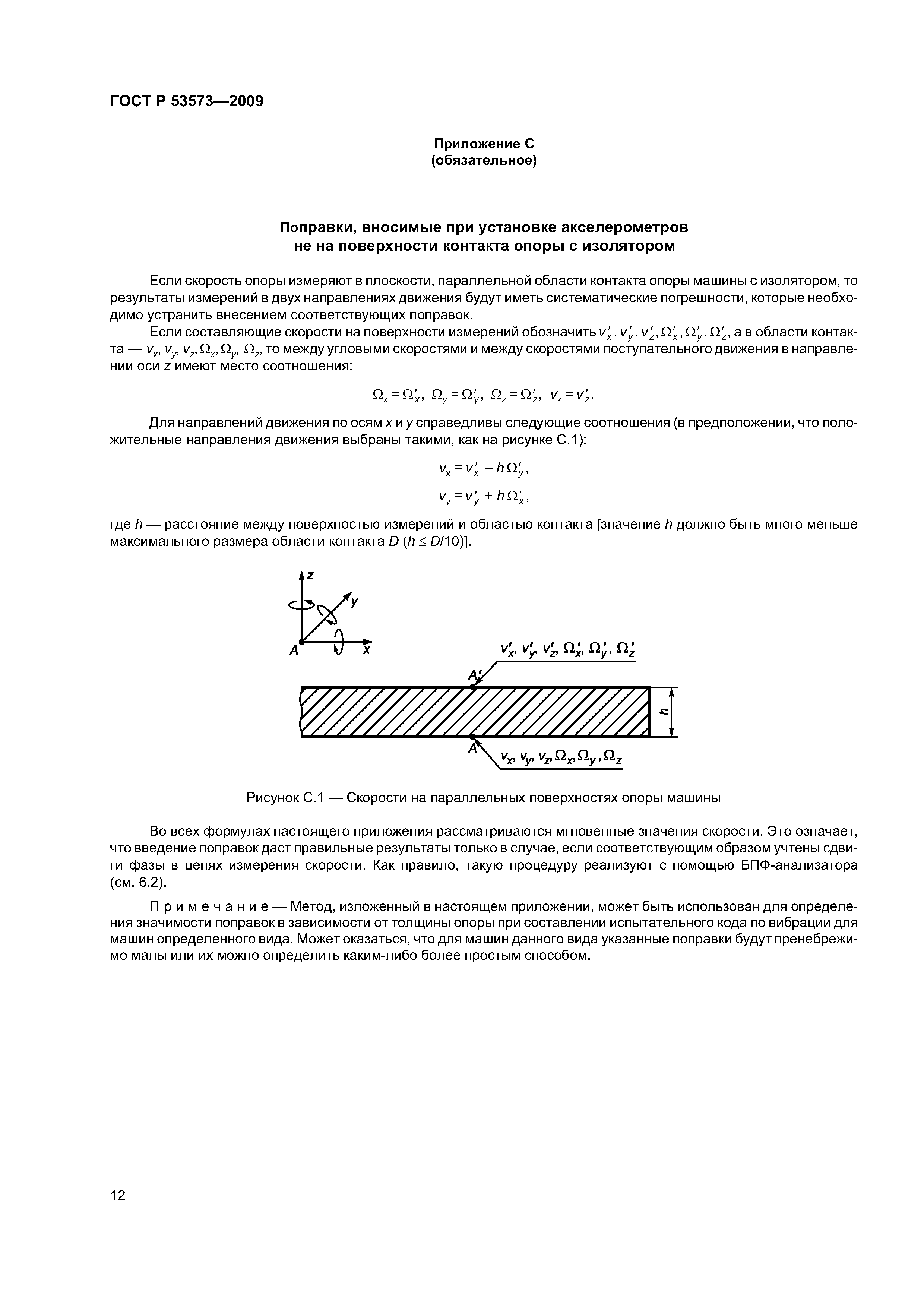

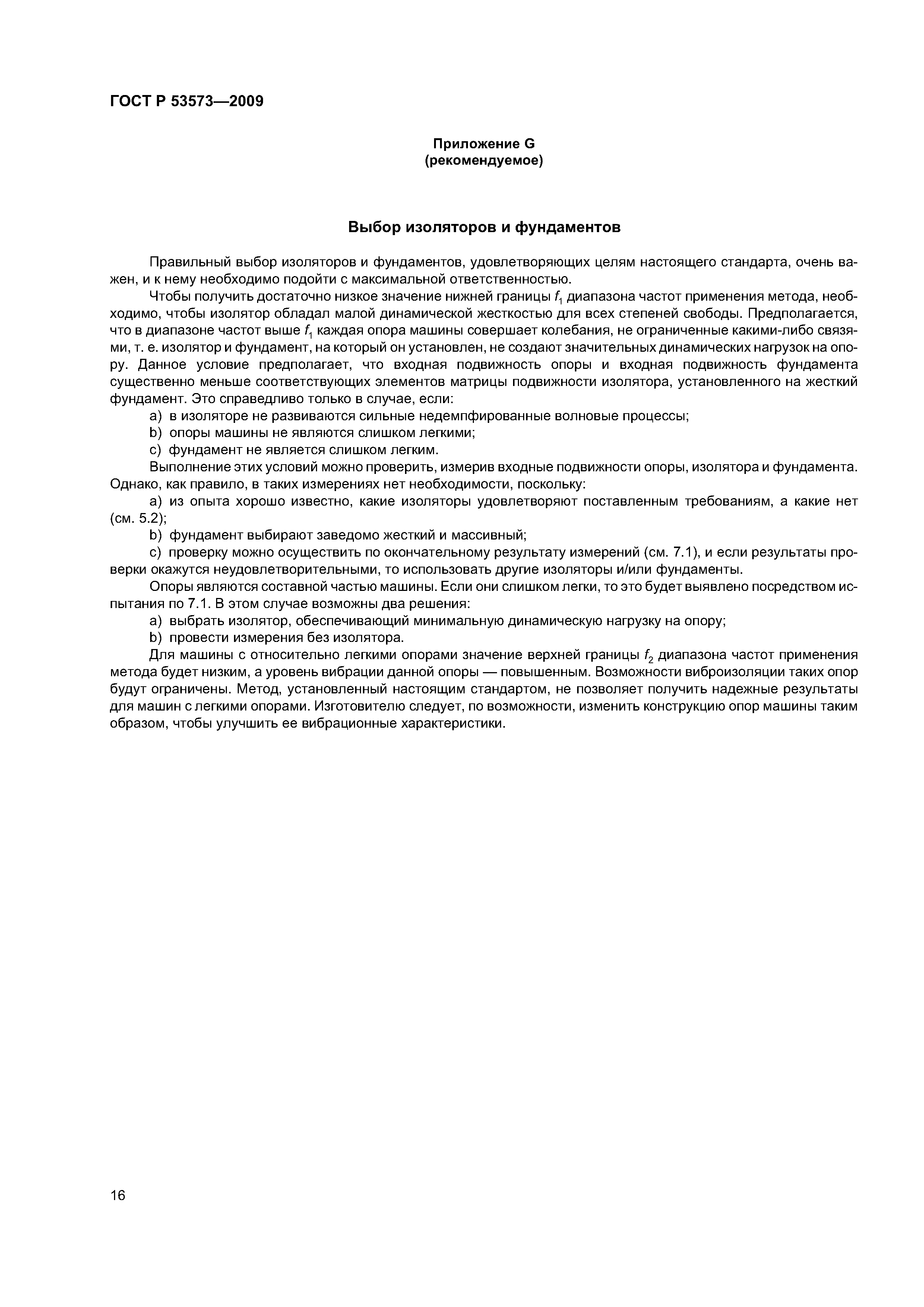

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Измеряемые величины 5 Испытательная установка 6 Средства измерений 7 Испытания 8 Точность метода 9 Протокол испытаний Приложение А (обязательное) Определение нижней границы f1 диапазона частот применения метода измерений Приложение В (обязательное) Определение верхней границы f2 диапазона частот применения метода измерений Приложение С (обязательное) Поправки, вносимые при установке акселерометров не на поверхности контакта опоры с изолятором Приложение D (обязательное) Учет механических и акустических связей на месте проведения испытаний Приложение Е (справочное) Основные предпосылки применения метода Приложение F (рекомендуемое) Уменьшение числа рассматриваемых степеней свободы Приложение G (рекомендуемое) Выбор изоляторов и фундаментов Приложение Н (рекомендуемое) Применение результатов измерений Библиография
Разработан:	АНО НИЦ КД
Утверждён:	15.12.2009 Федеральное агентство по техническому регулированию и метрологии (866-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Акустика и акустические измерения Шум от машин и оборудования Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Акустика и акустические измерения Шум от машин и оборудования

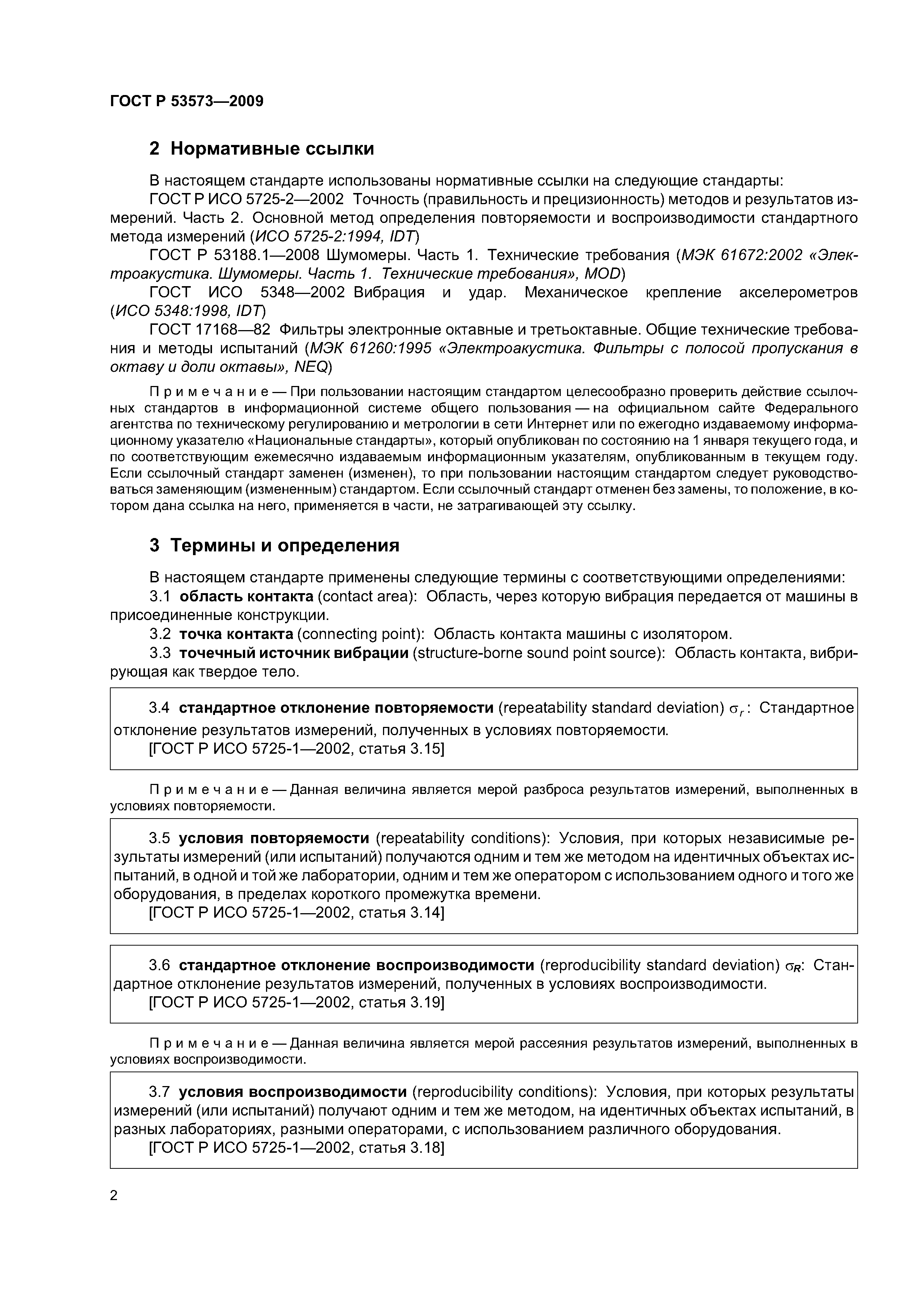

Нормативные ссылки:	ГОСТ Р ИСО 5725-2-2002 «Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений» ГОСТ 17168-82 «Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний» ГОСТ ИСО 5348-2002 «Вибрация и удар. Механическое крепление акселерометров» ГОСТ Р 53188.1-2008 «Шумомеры. Часть 1. Технические требования» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р ИСО 5725-1-2002 «Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения» Федеральный закон 184-ФЗ «О техническом регулировании»
