Скачать ГОСТ Р ИСО 13373-1-2009 Контроль состояния и диагностика машин. Вибрационный контроль состояния машин. Часть 1. Общие методы

Дата актуализации: 10.08.2017

ГОСТ Р ИСО 13373-1-2009

Контроль состояния и диагностика машин. Вибрационный контроль состояния машин. Часть 1. Общие методы

Обозначение:	ГОСТ Р ИСО 13373-1-2009
Обозначение англ:	GOST R ISO 13373-1-2009
Статус:	действует
Название рус.:	Контроль состояния и диагностика машин. Вибрационный контроль состояния машин. Часть 1. Общие методы
Название англ.:	Condition monitoring and diagnostics of machines. Vibration condition monitoring. Part 2. General procedures
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2011

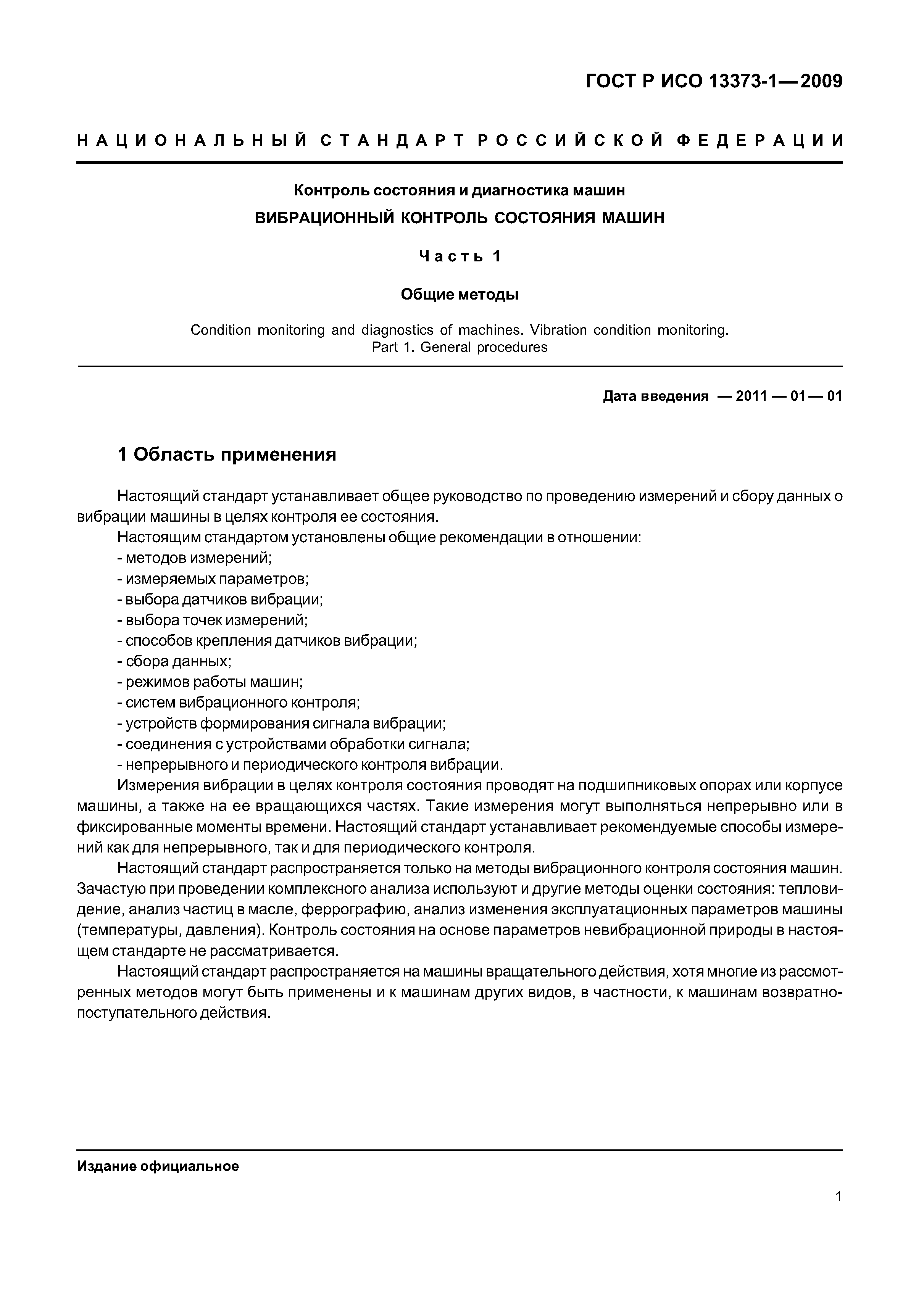

Область применения:	Стандарт устанавливает общее руководство по проведению измерений и сбору данных о вибрации машины в целях контроля ее состояния. Стандартом установлены общие рекомендации в отношении: - методов измерений; - измеряемых параметров; - выбора датчика вибрации; - выбора точек измерений; - способов крепления датчиков вибрации; - сбора данных; - режимов работы машин; - систем вибрационного контроля; - устройств формирования сигнала вибрации; - соединения с устройствами обработки сигнала; - непрерывного и периодического контроля вибрации. Измерения вибрации в целях контроля состояния проводят на подшипниковых опорах или корпусе машины, а также на ее вращающихся частях. Такие измерения могут выполняться непрерывно или в фиксированные моменты времени. Стандарт устанавливает рекомендуемые способы измерений как для непрерывного, так и для периодического контроля. Стандарт распространяется только на методы вибрационного контроля состояния машин. Зачастую при проведении комплексного анализа используют и другие методы оценки состояния: тепловидение, анализ частиц в масле, феррографию, анализ измерения эксплуатационных параметров машины (температуры, давления). Контроль состояния на основе параметров не вибрационной природы в стандарте не рассматривается. Стандарт распространяется на машины вращательного действия, хотя многие из рассмотренных методов могут быть применены и к машинам других видов, в частности, к машинам вращательно-поступательного действия.

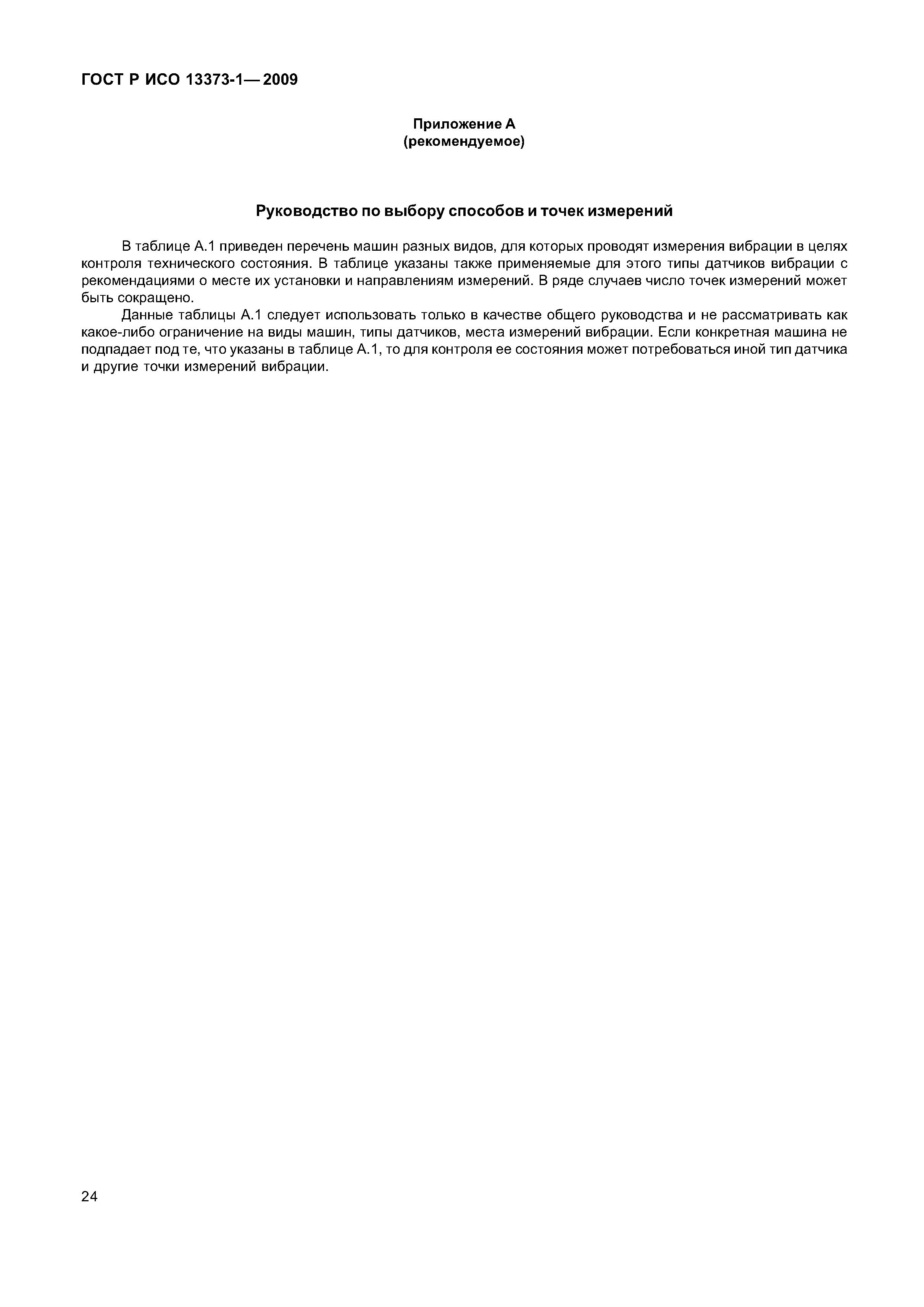

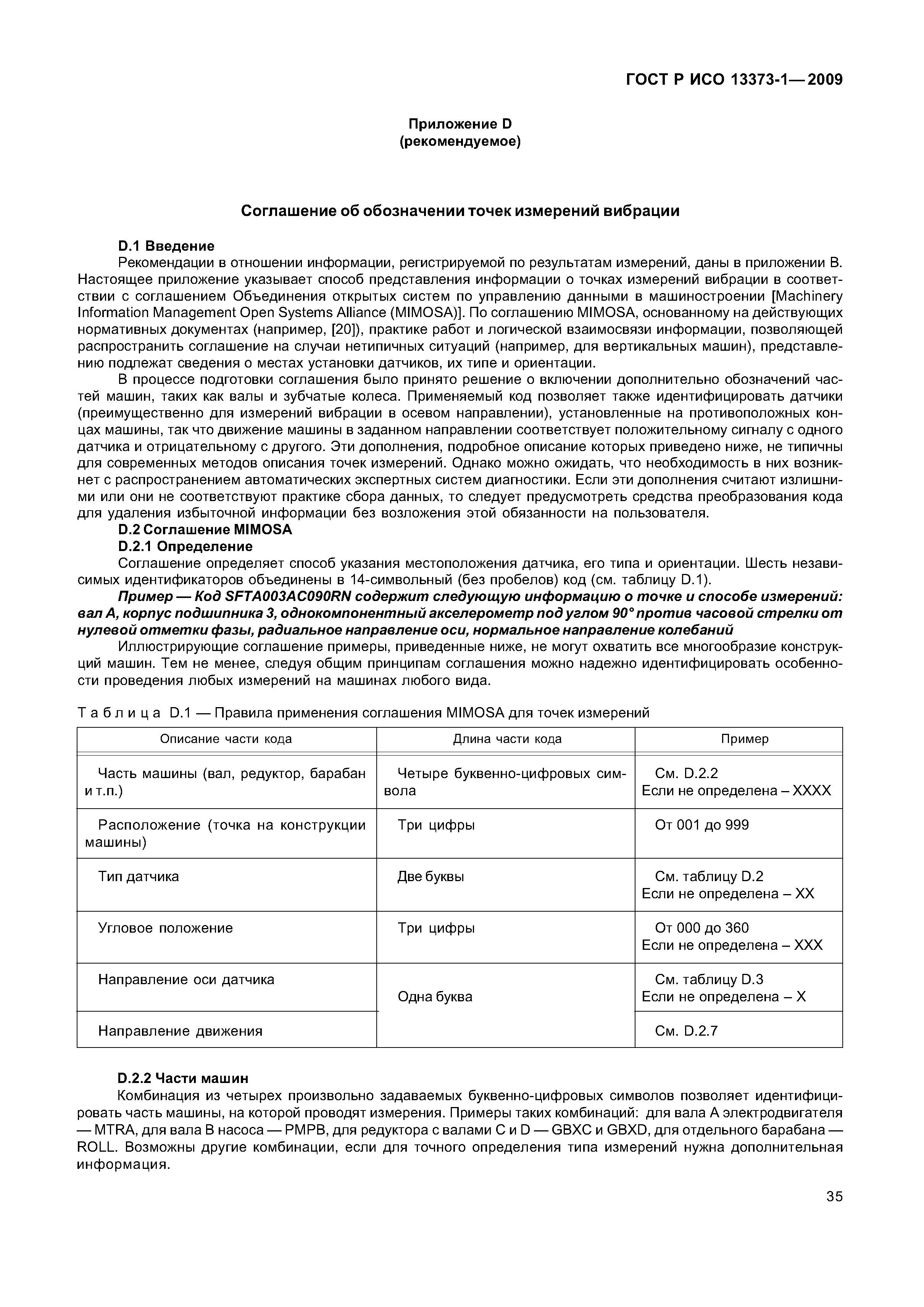

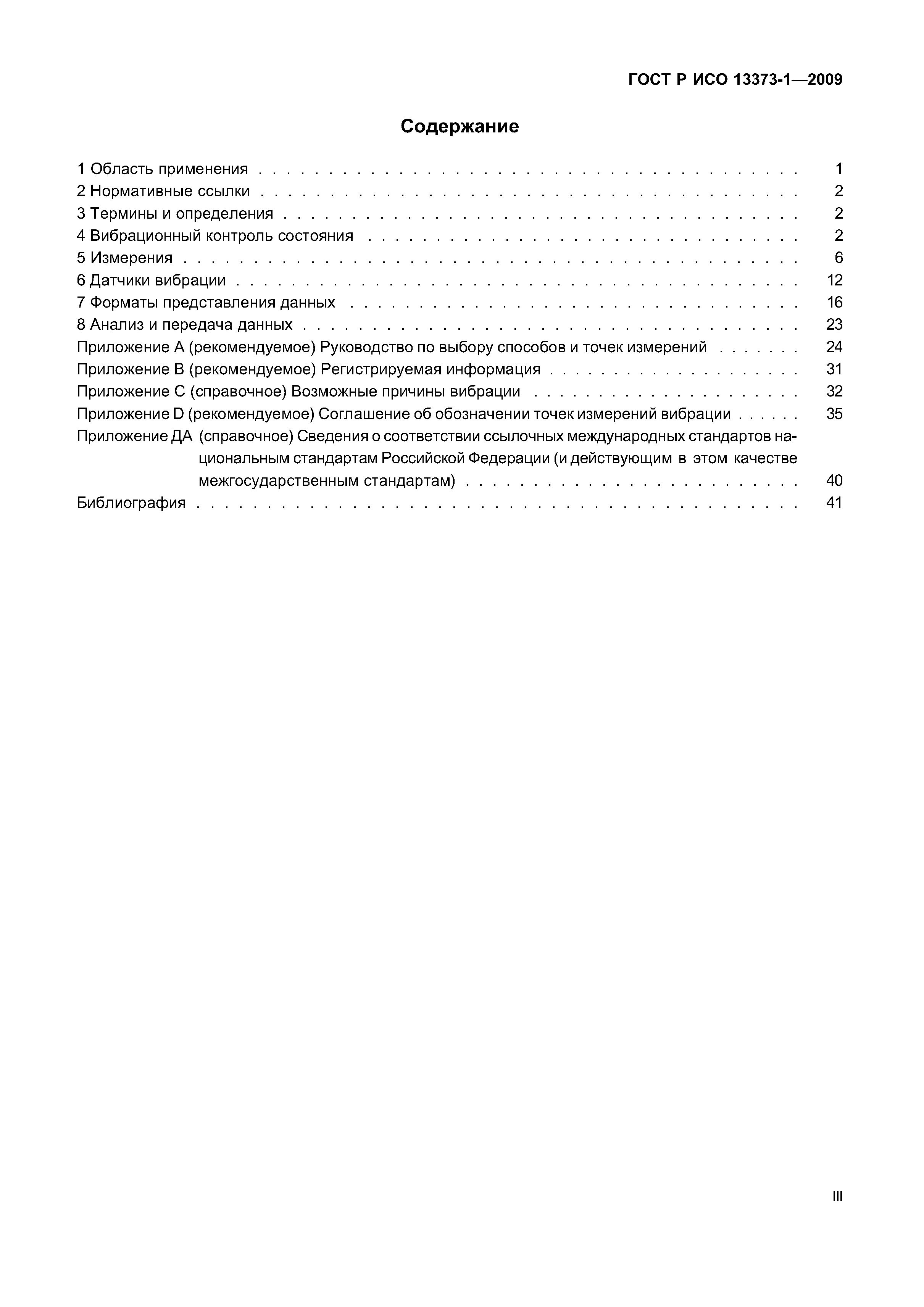

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Вибрационный контроль состояния 5 Измерения 6 Датчики вибрации 7 Форматы представления данных 8 Анализ и передача данных Приложение А (рекомендуемое) Руководство по выбору способов и точек измерений Приложение В (рекомендуемое) Регистрируемая информация Приложение С (справочное) Возможные причины вибрации Приложение D (рекомендуемое) Соглашение об обозначении точек измерений вибрации Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам) Библиография
Разработан:	АНО НИЦ КД
Утверждён:	15.12.2009 Федеральное агентство по техническому регулированию и метрологии (858-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Вибрации, измерения удара и вибрации Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Вибрации, измерения удара и вибрации
Нормативные ссылки:	ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений на невращающихся частях. Часть 1. Общие требования» ГОСТ ИСО 7919-1-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Общие требования» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ 30848-2003 «Диагностирование машин по рабочим характеристикам. Общие положения» ГОСТ Р 52526-2006 «Установки газотурбинные с конвертируемыми авиационными двигателями. Контроль состояния по результатам измерений вибрации на невращающихся частях» ГОСТ ИСО 5348-2002 «Вибрация и удар. Механическое крепление акселерометров» ГОСТ ИСО 7919-3-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Промышленные машинные комплексы» ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации» ГОСТ ИСО 7919-4-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на вращающихся валах. Газотурбинные агрегаты» ГОСТ ИСО 10816-3-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин в ст. минус 1» ГОСТ ИСО 10816-4-2002 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 4. Газотурбинные установки» ГОСТ 31351-2007 «Вибрация. Вентиляторы промышленные. Измерения вибрации» ГОСТ 31350-2007 «Вибрация. Вентиляторы промышленные. Требования к производимой вибрации и качеству балансировки» ГОСТ Р МЭК 60034-14-2008 «Машины электрические вращающиеся. Часть 14. Механическая вибрация некоторых видов машин с высотой оси вращения 56 мм и более. Измерения, оценка и пределы вибрации» ГОСТ Р ИСО 13373-2-2009 «Контроль состояния и диагностика машин. Вибрационный контроль состояния машин. Часть 2. Обработка, анализ и представление результатов измерений вибрации» ГОСТ Р ИСО 13379-2009 «Контроль состояния и диагностика машин. Руководство по интерпретации данных и методам диагностирования» ГОСТ Р ИСО 17359-2009 «Контроль состояния и диагностика машин. Общее руководство по организации контроля состояния и диагностирования» ГОСТ 25364-97 «Агрегаты паротурбинные стационарные. Нормы вибрации опор валопроводов и общие требования к проведению измерений» ГОСТ 27165-97 «Агрегаты паротурбинные стационарные. Нормы вибрации валопроводов и общие требования к проведению измерений» ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений» Федеральный закон 184-ФЗ «О техническом регулировании»
