Скачать СТ ЦКБА 045-2009 Арматура трубопроводная. Сварка и наплавка деталей из титана и титановых сплавов. Технические требования и контроль качества

Дата актуализации: 10.08.2017

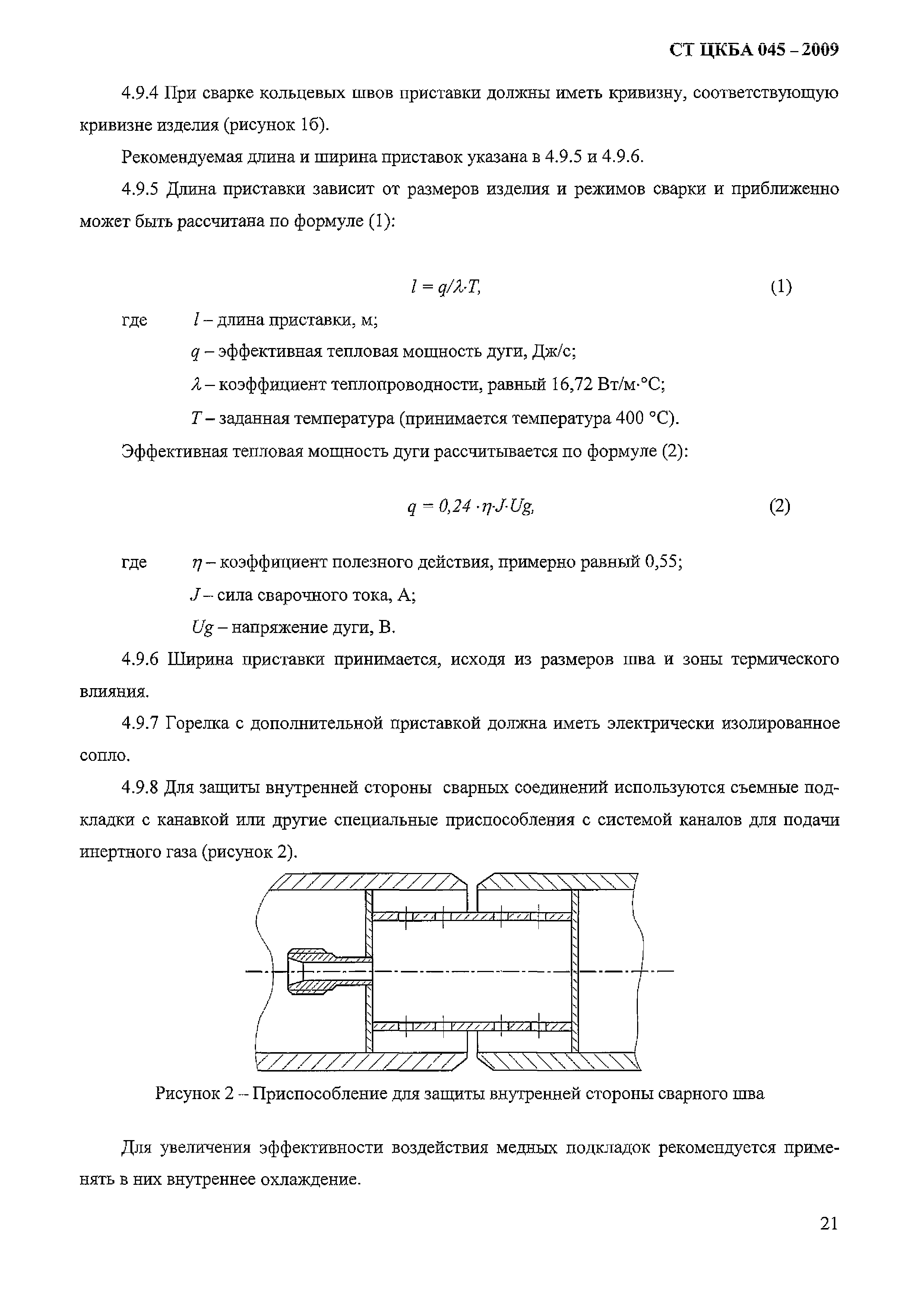

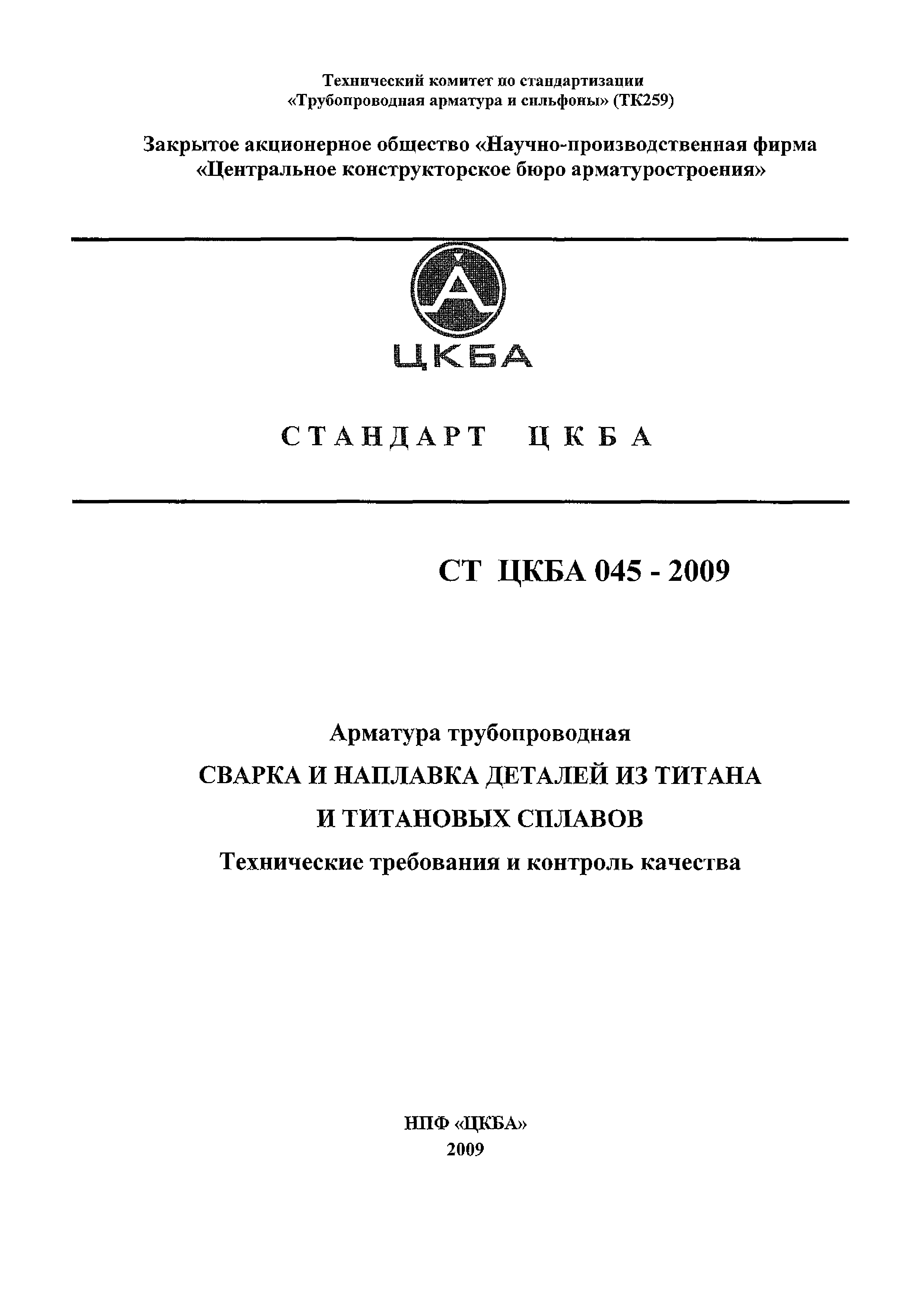

СТ ЦКБА 045-2009

Арматура трубопроводная. Сварка и наплавка деталей из титана и титановых сплавов. Технические требования и контроль качества

Обозначение:	СТ ЦКБА 045-2009
Обозначение англ:	045-2009
Статус:	действует
Название рус.:	Арматура трубопроводная. Сварка и наплавка деталей из титана и титановых сплавов. Технические требования и контроль качества
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2009

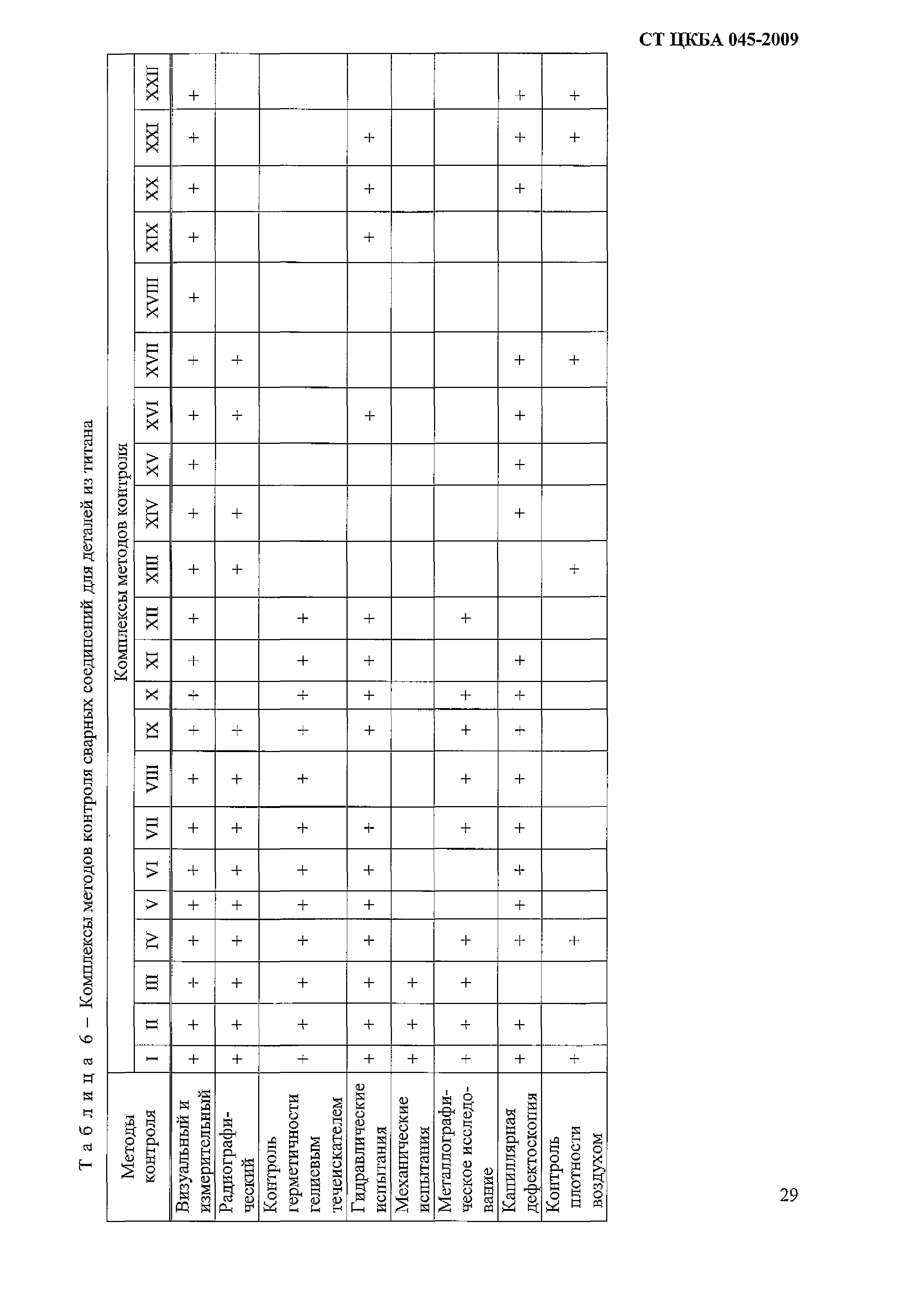

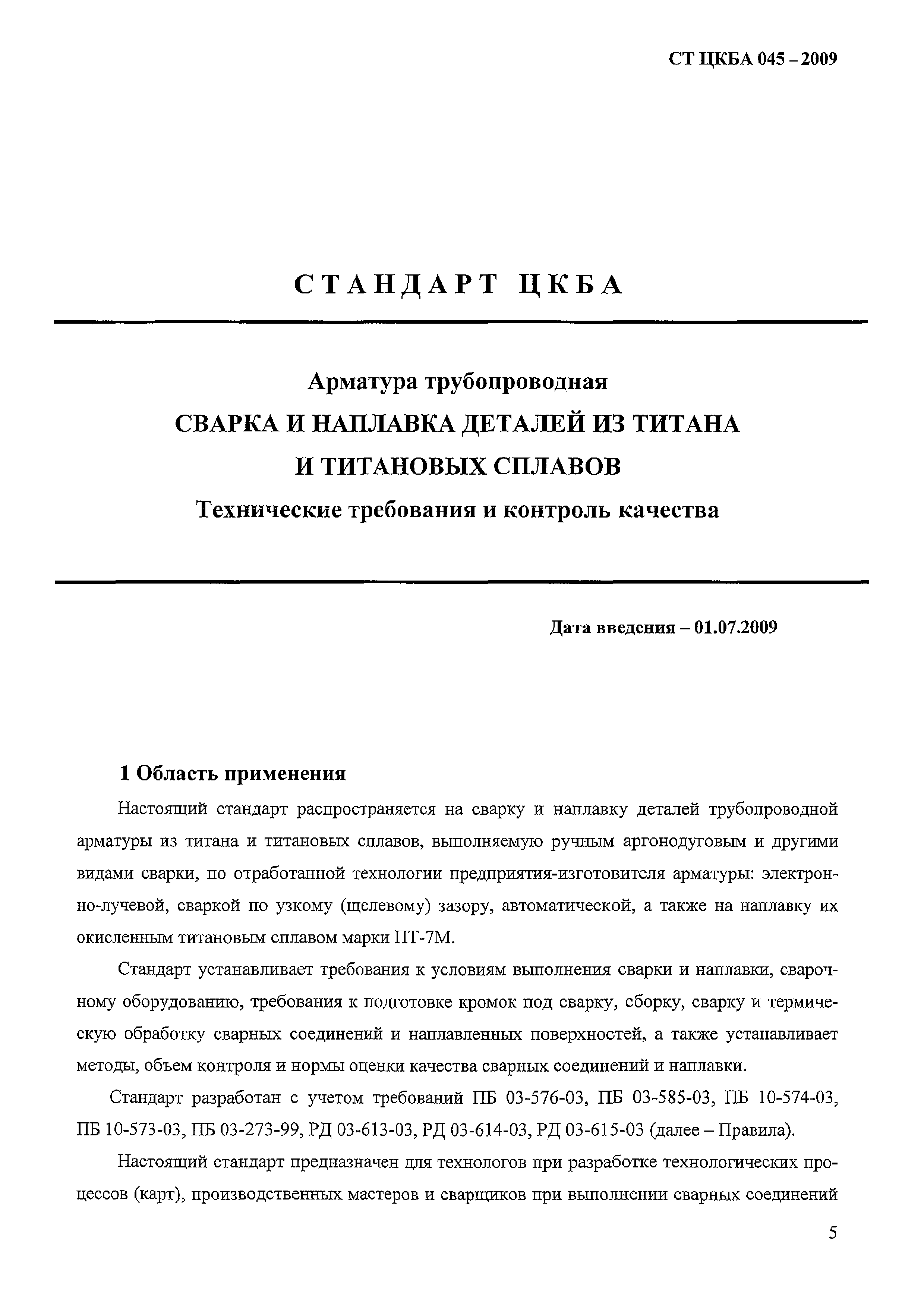

Область применения:	Документ распространяется на сварку и наплавку деталей трубопроводной арматуры из титановых сплавов, выполняемую ручным аргонодуговым и другими видами сварки, по отработанной технологии предприятия-изготовителя арматуры: электронно-лучевой, сваркой по узкому (щелевому) зазору, автоматической, а также на наплавку их окисленным титановым сплавом марки ТП-7М.

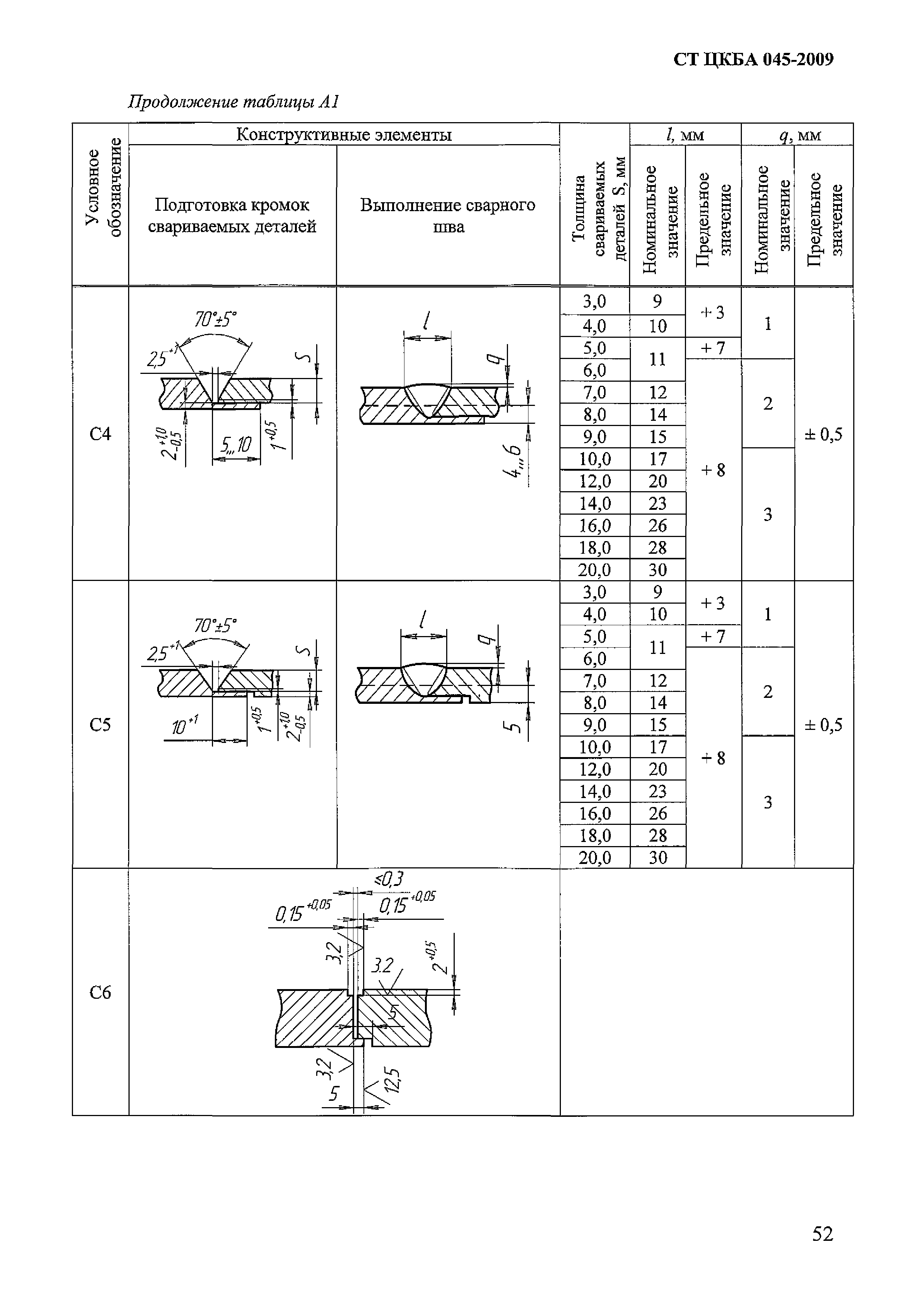

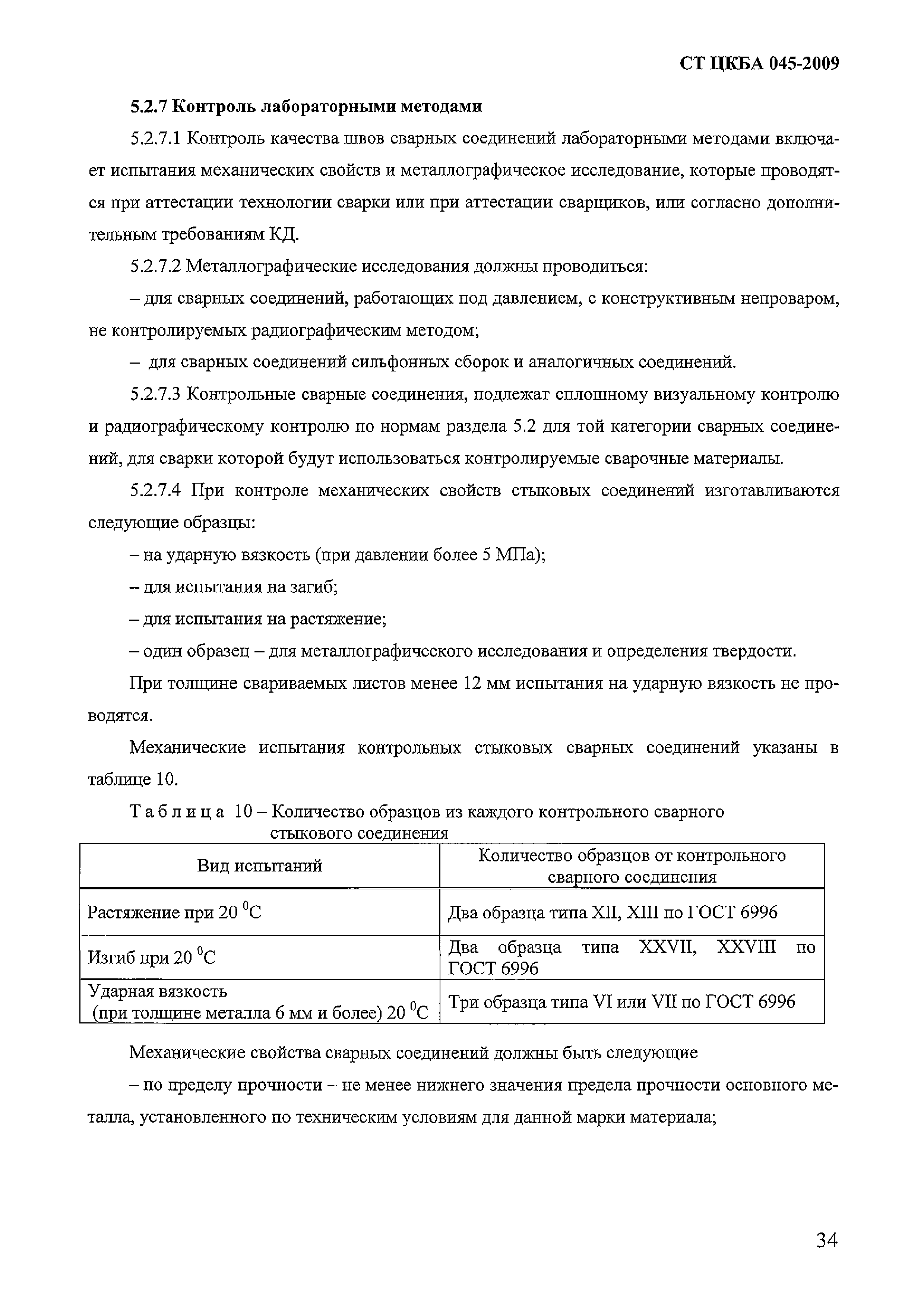

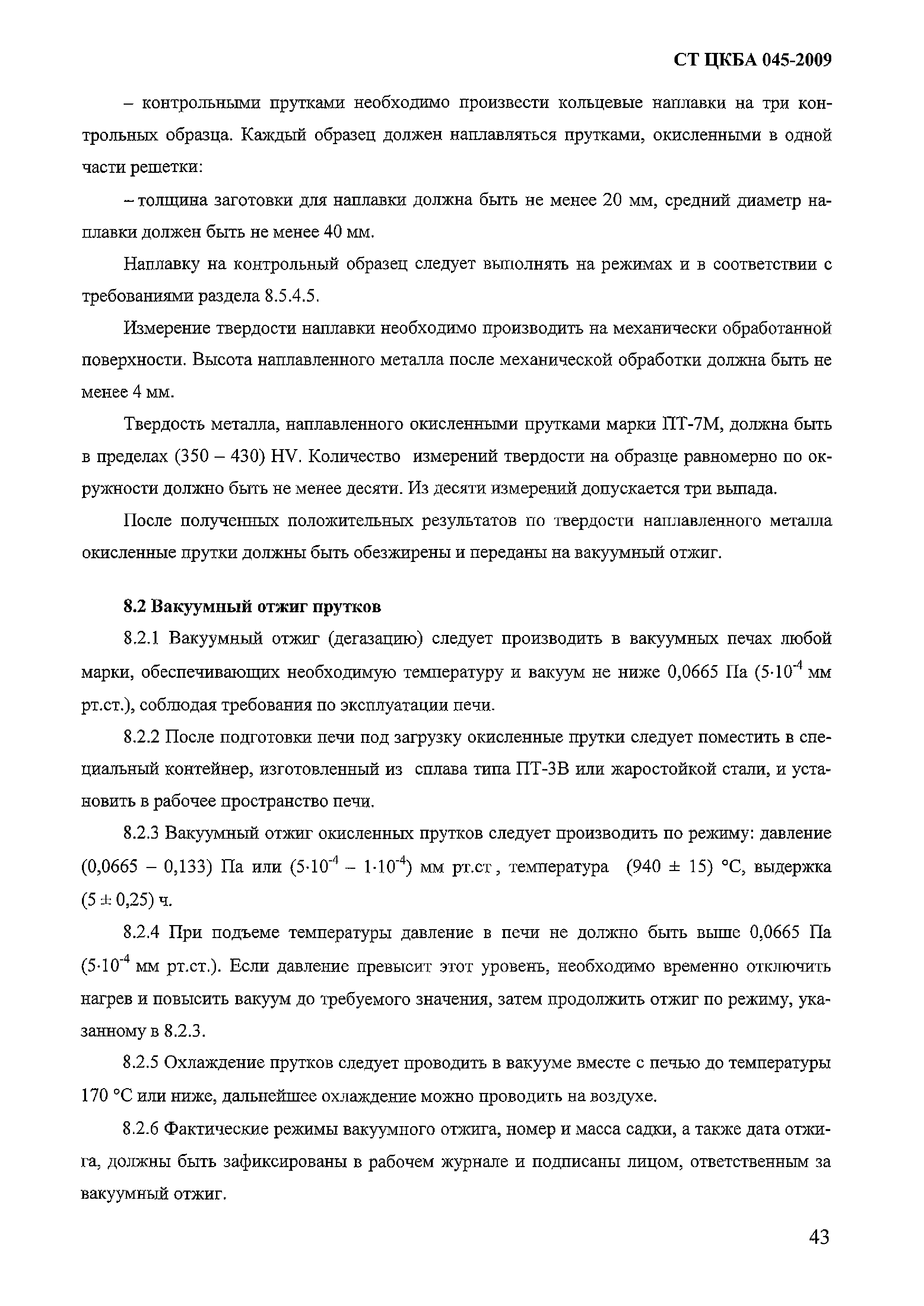

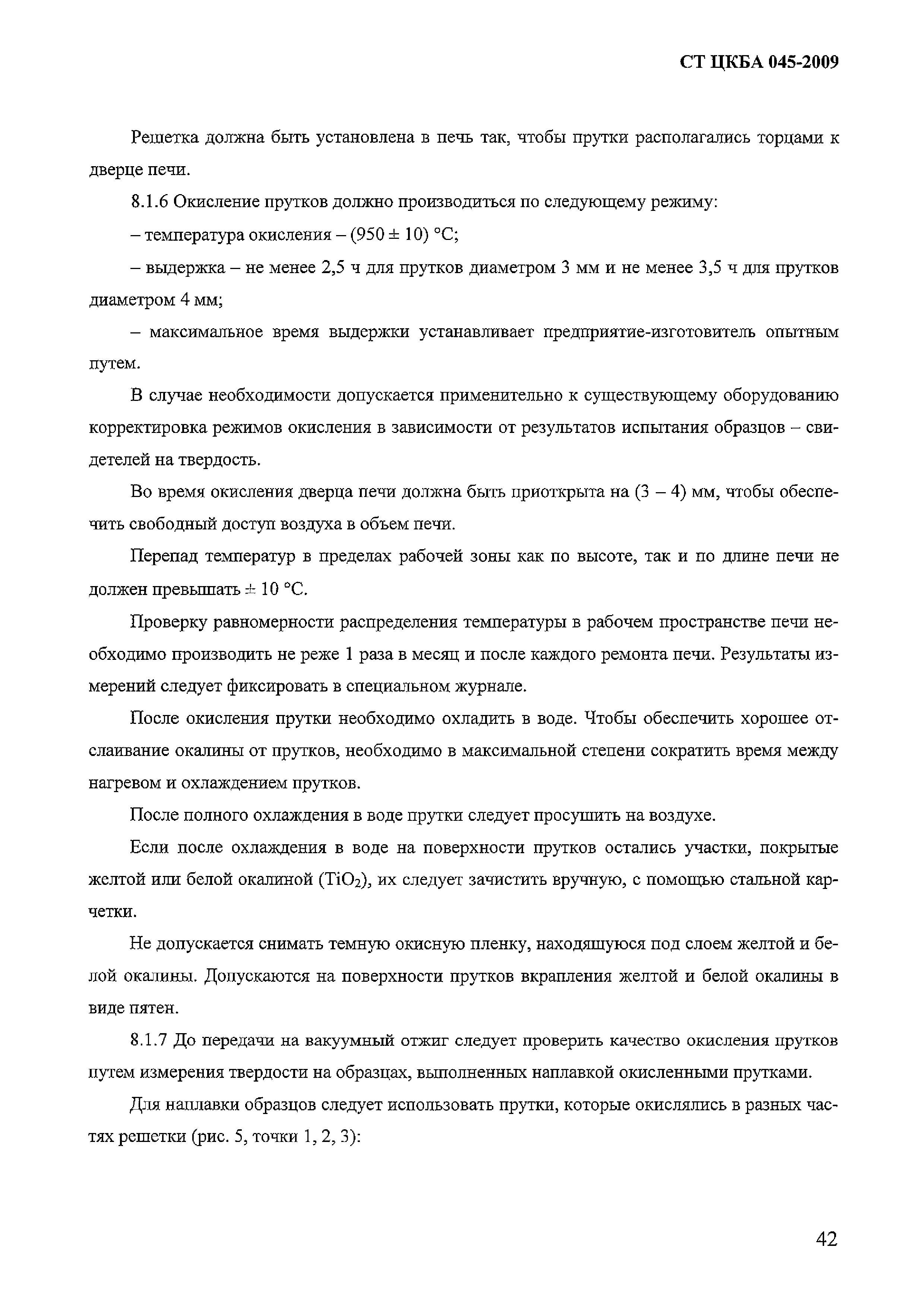

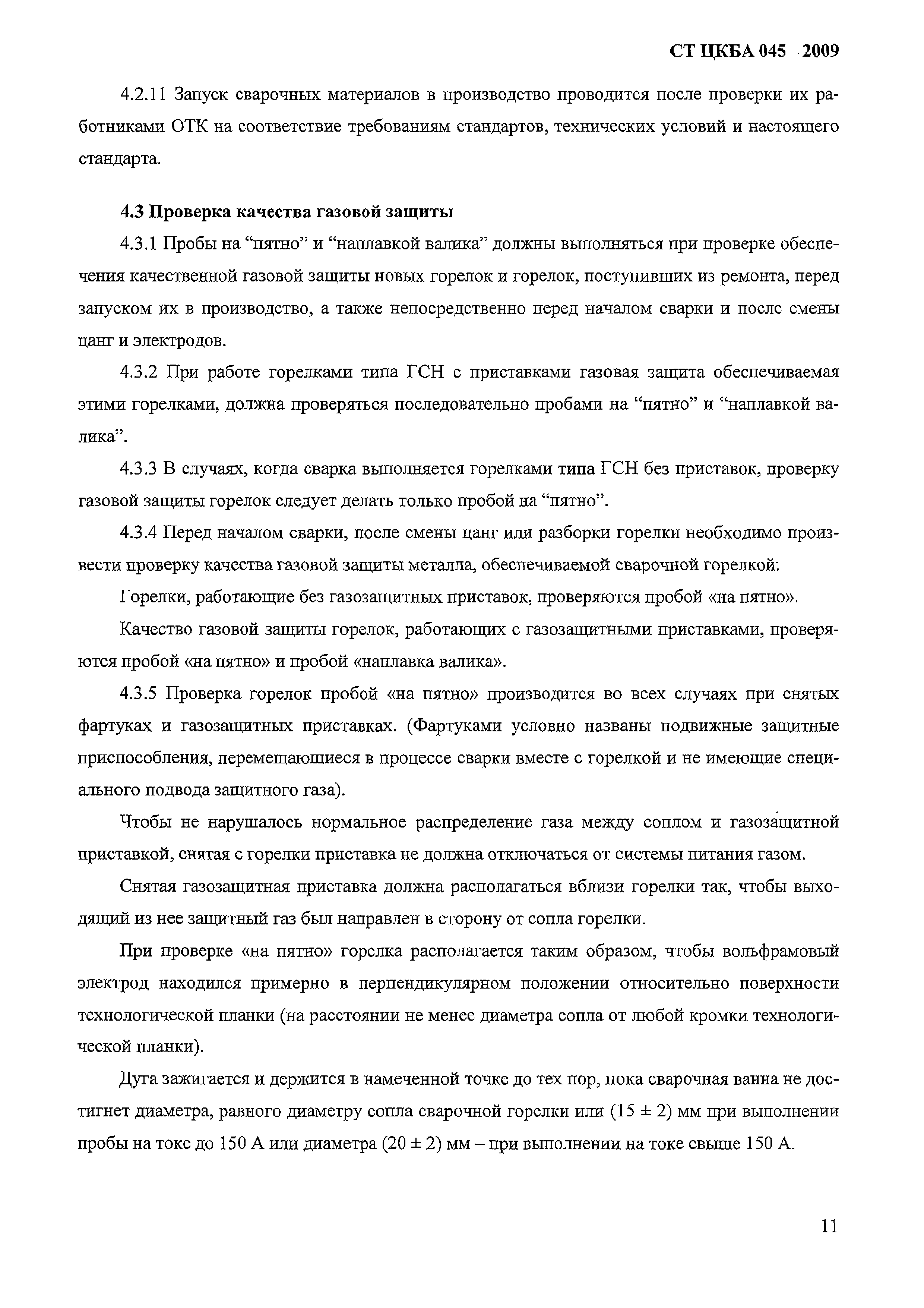

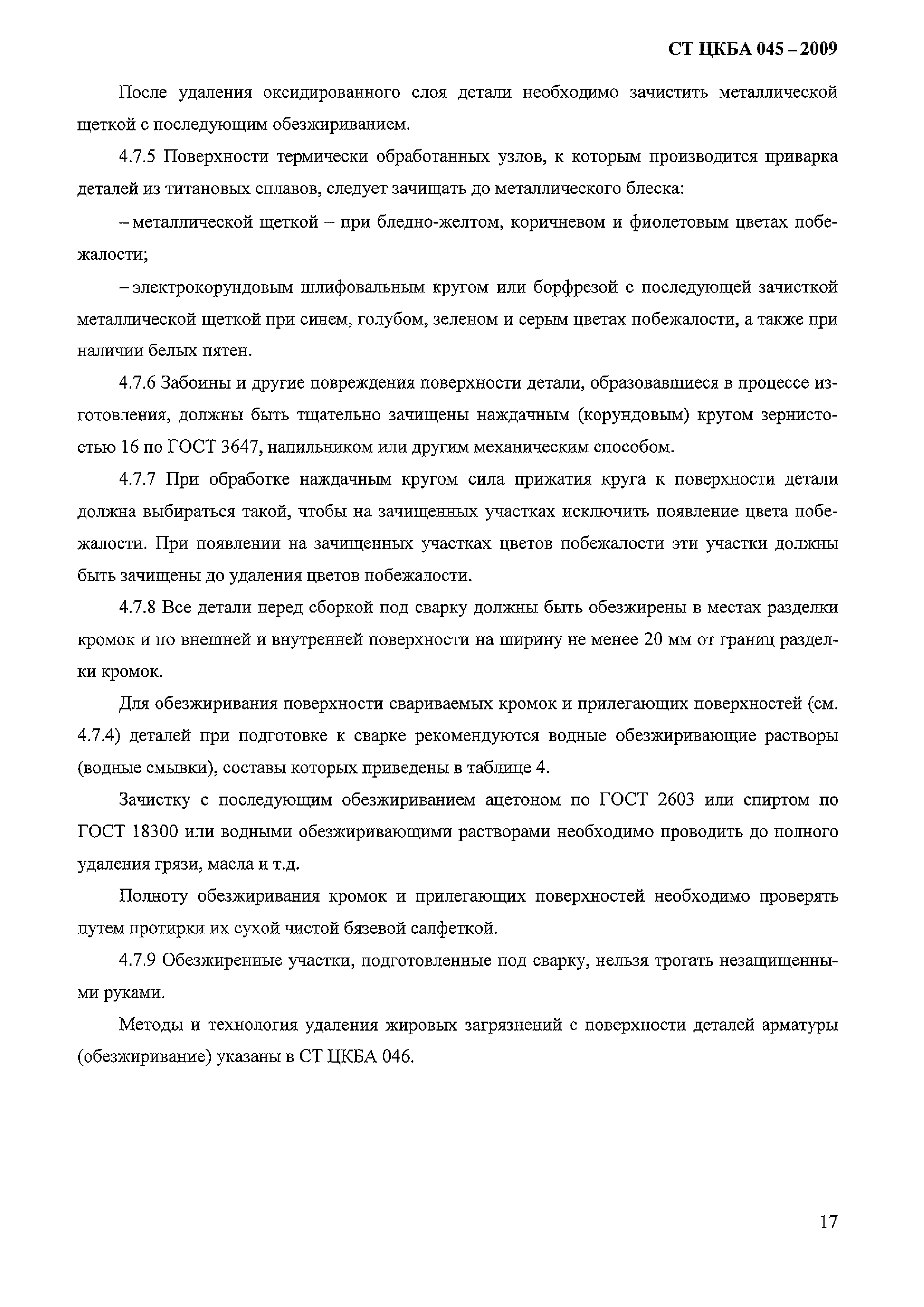

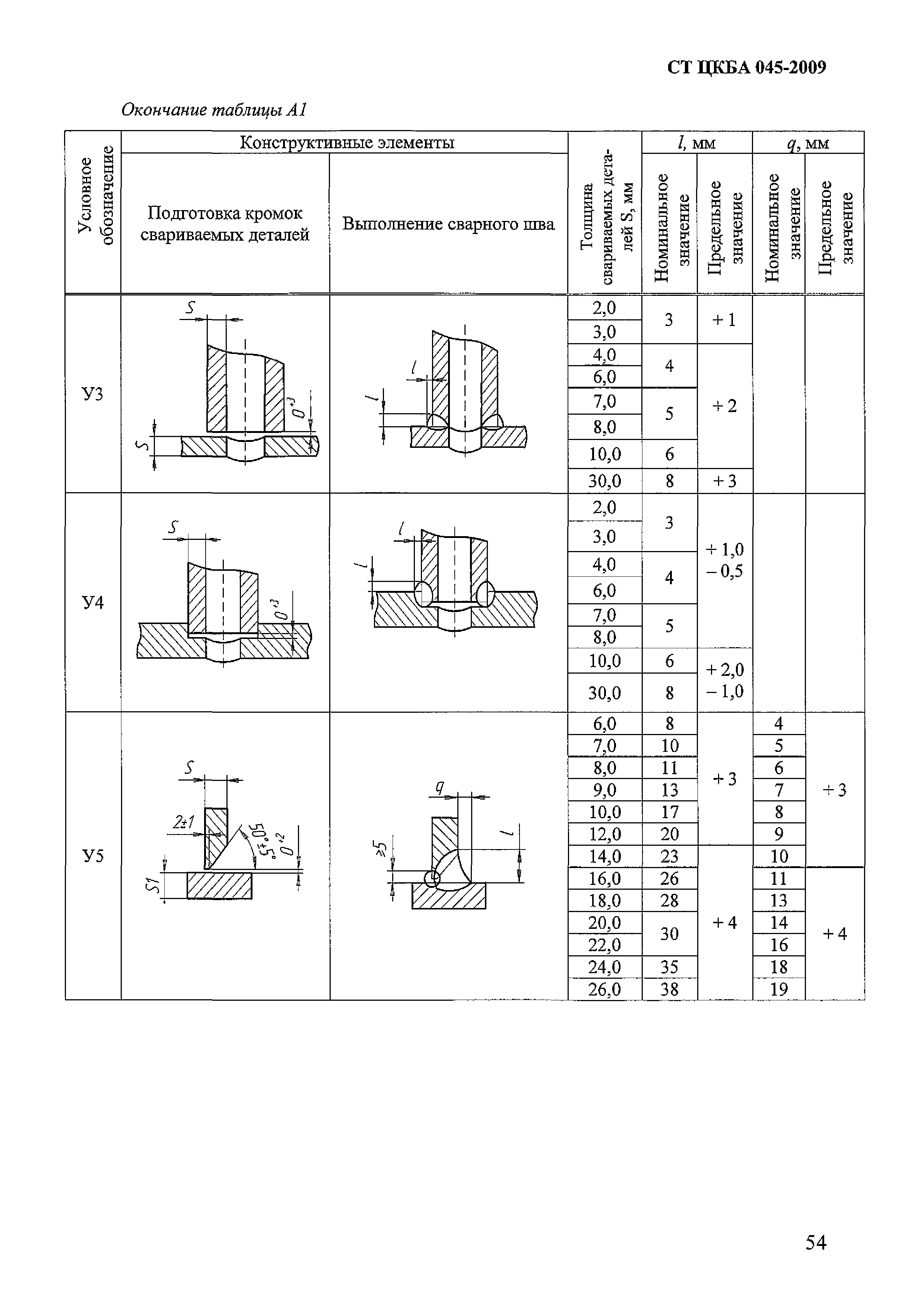

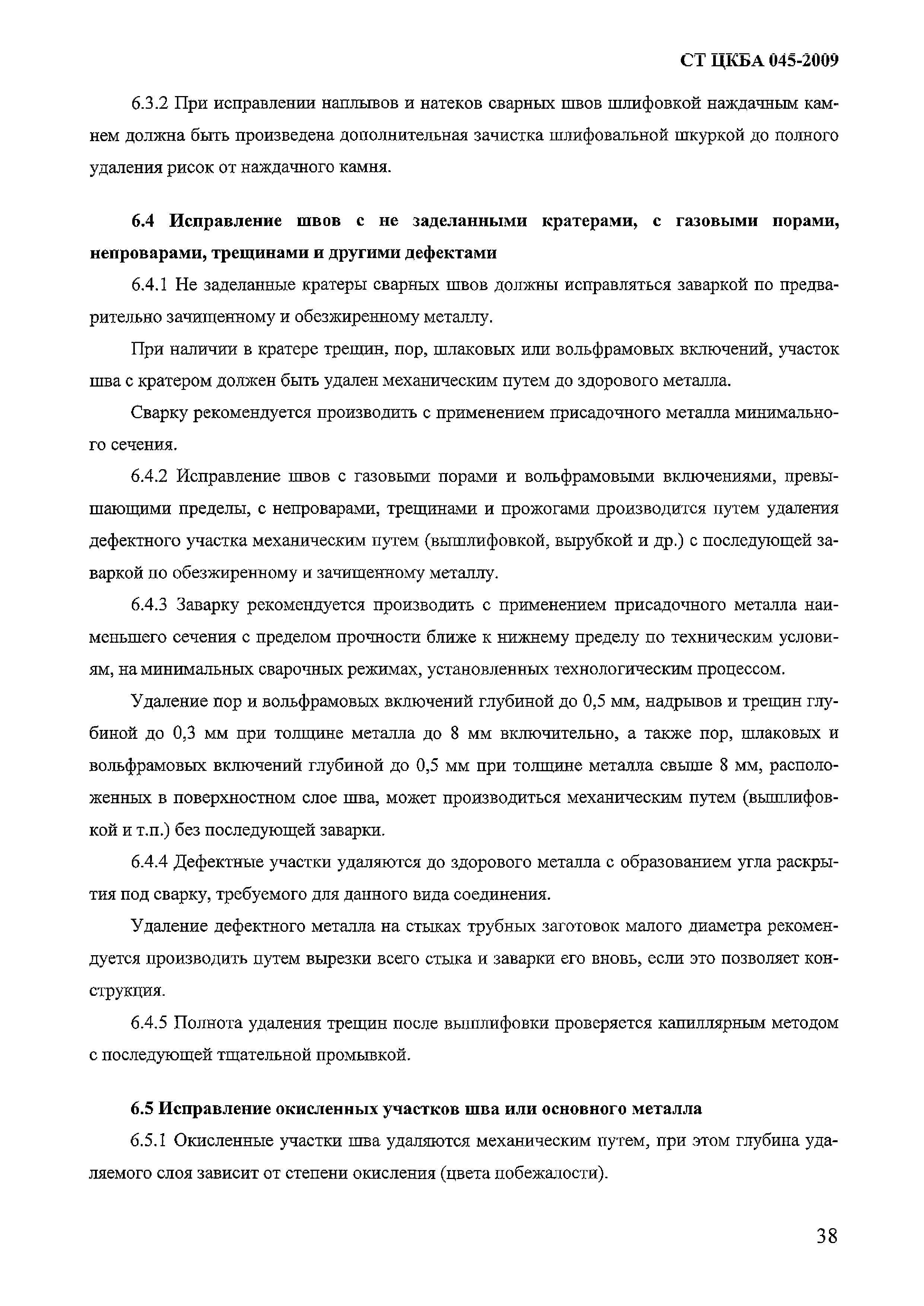

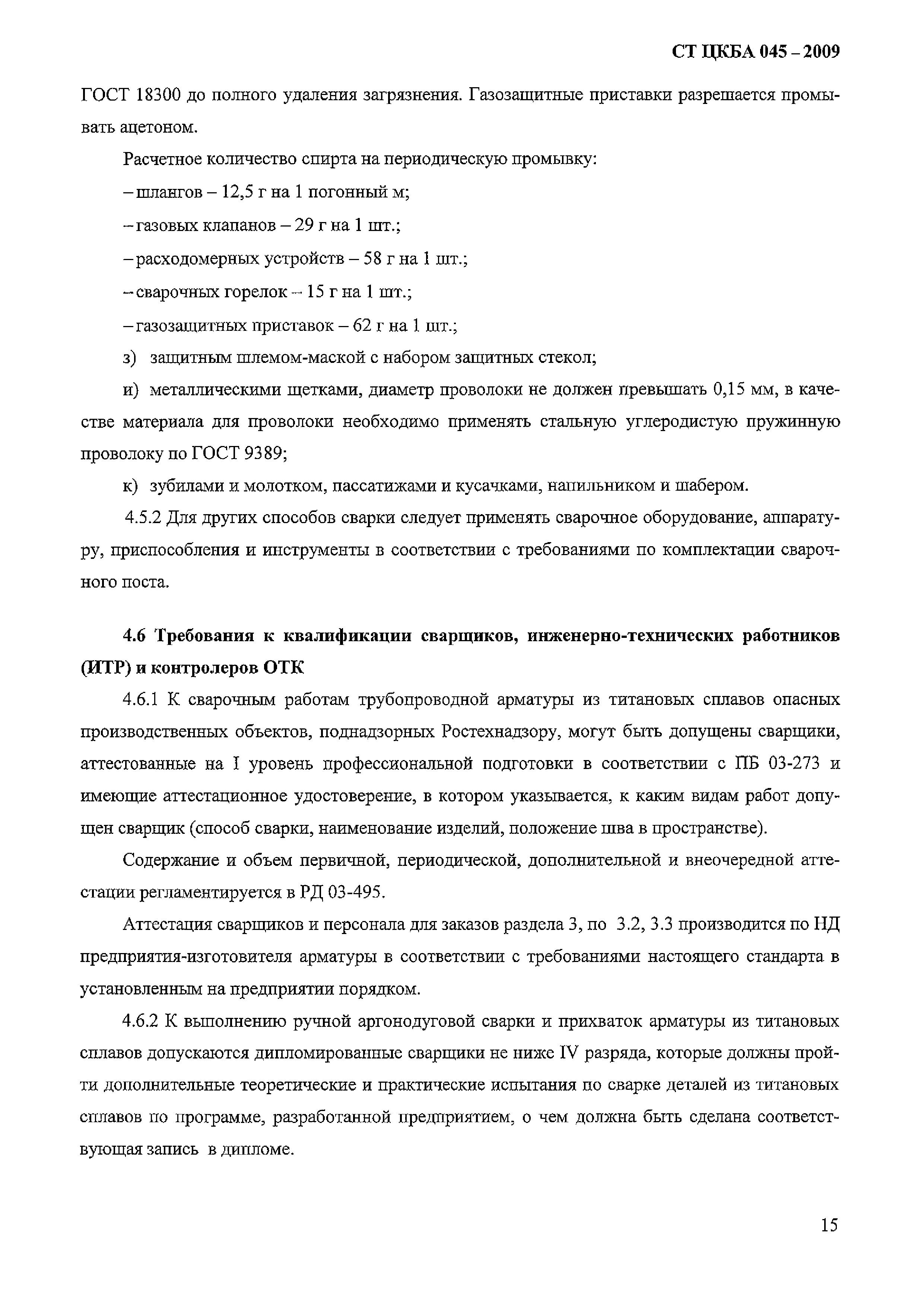

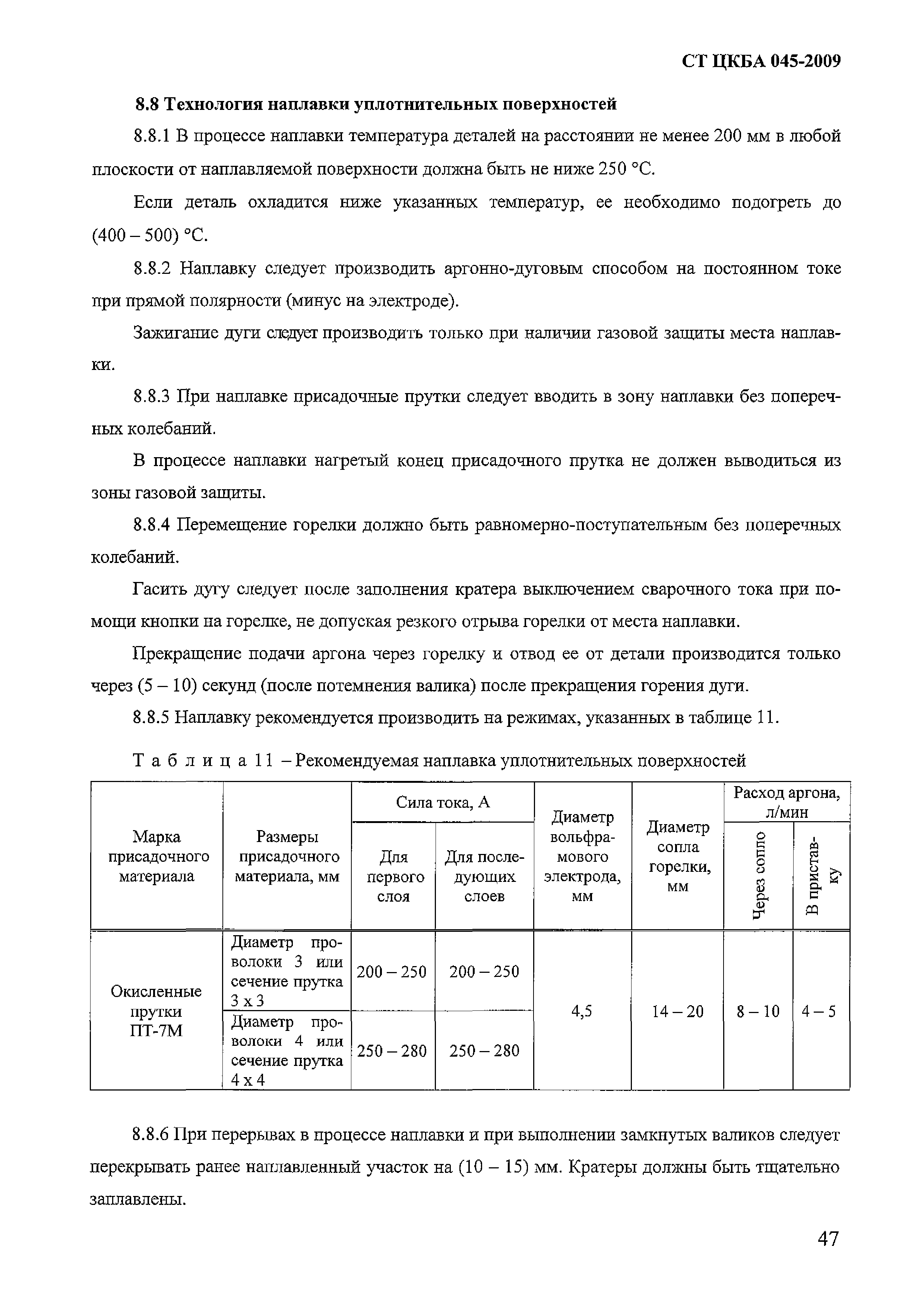

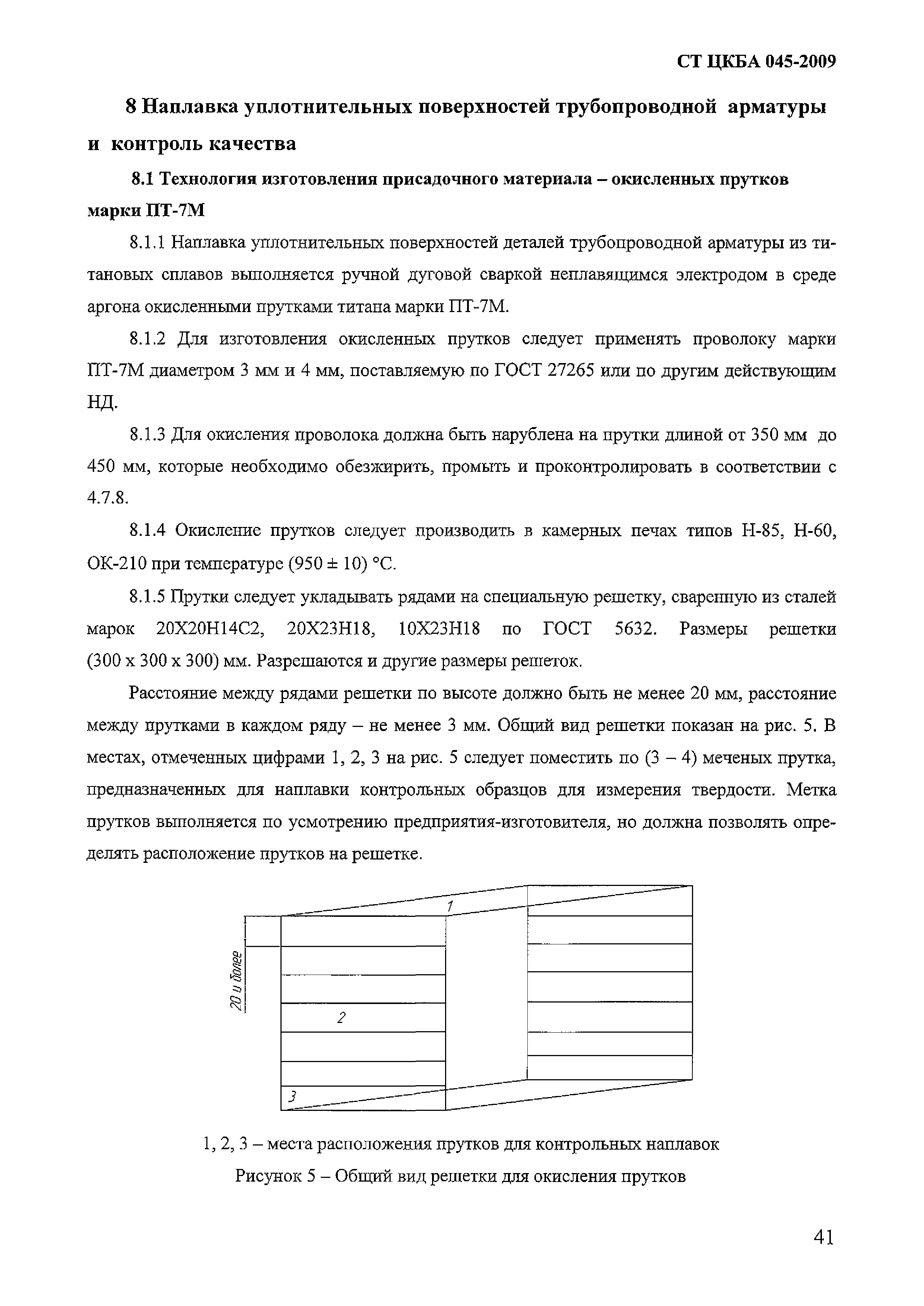

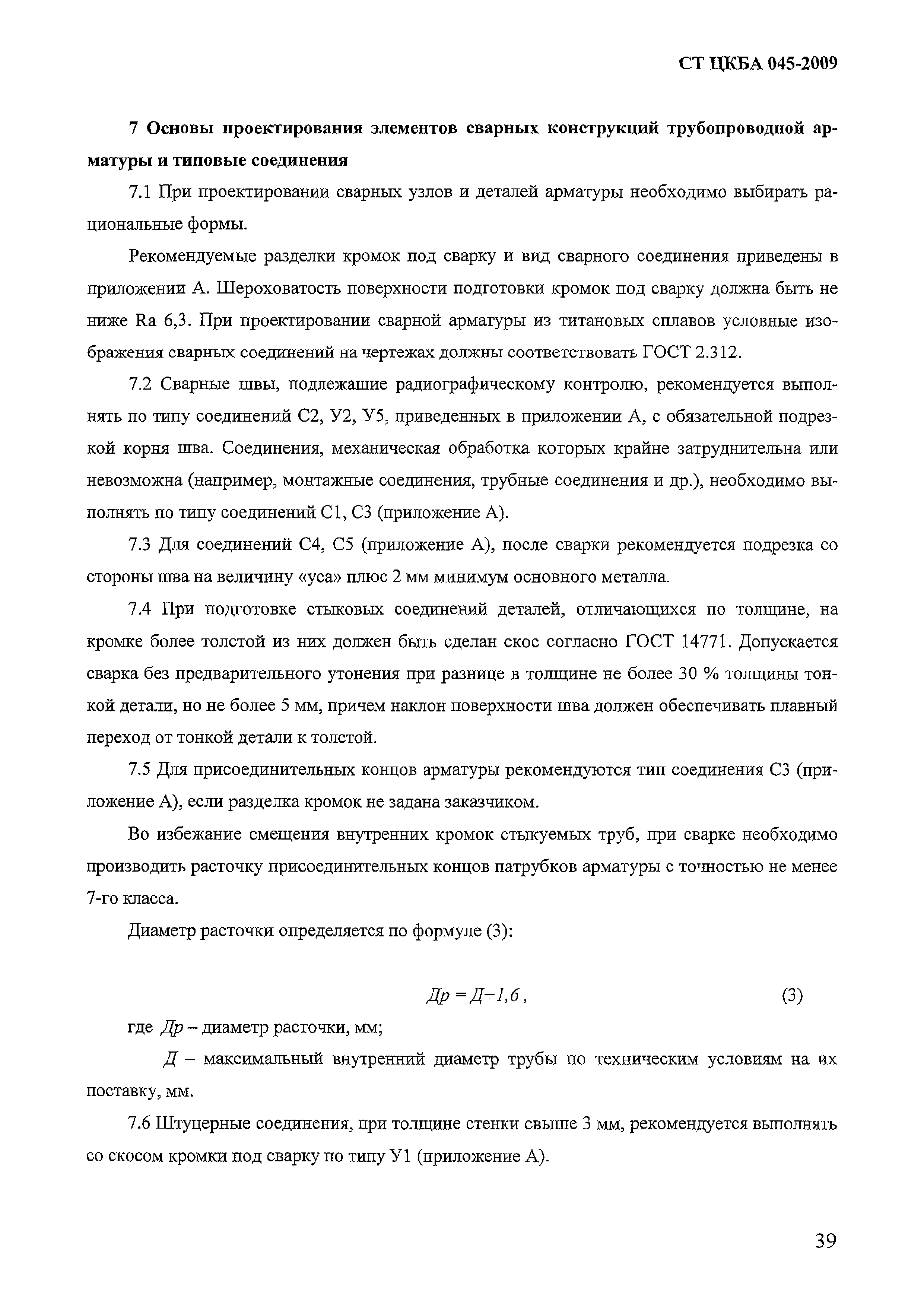

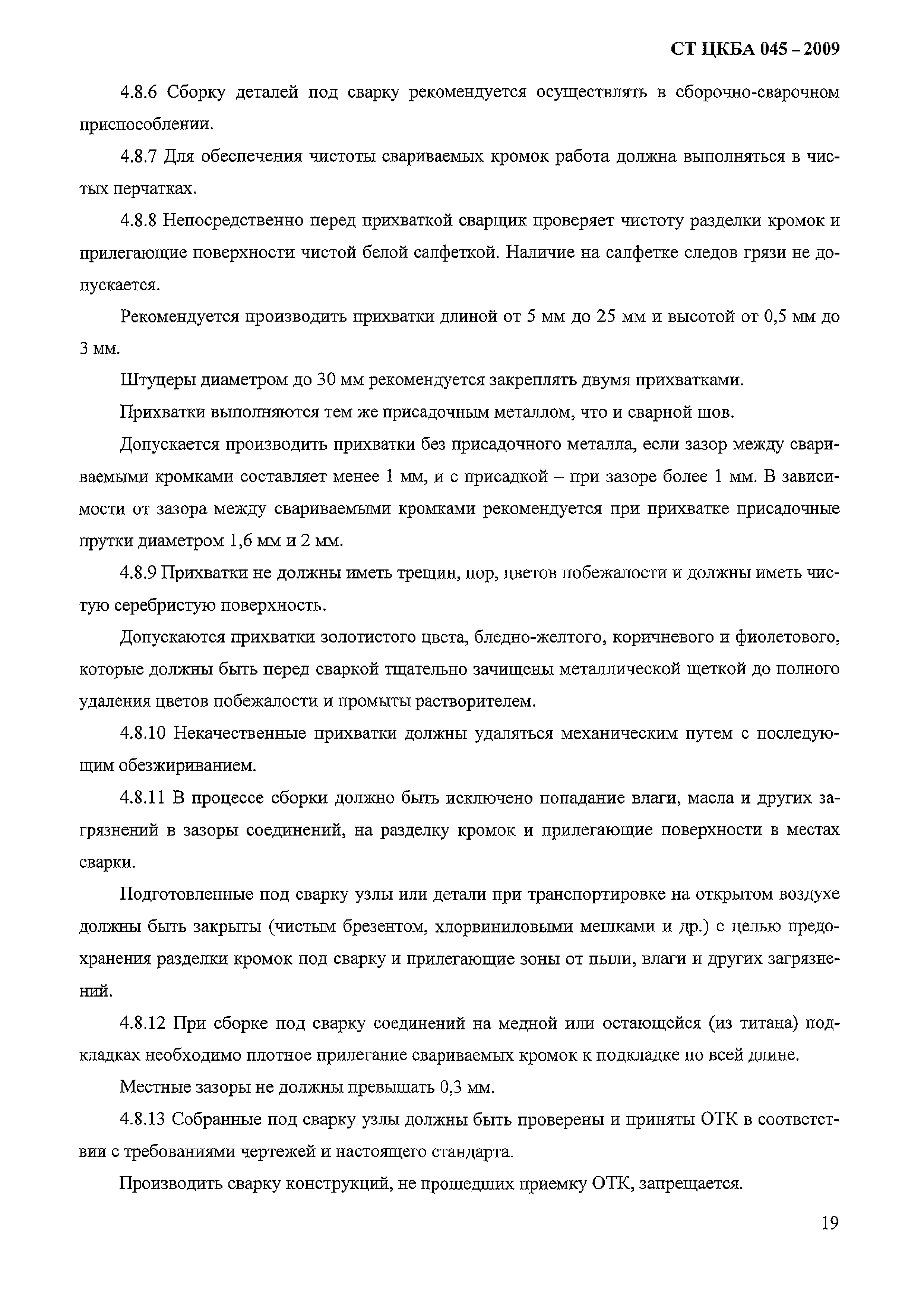

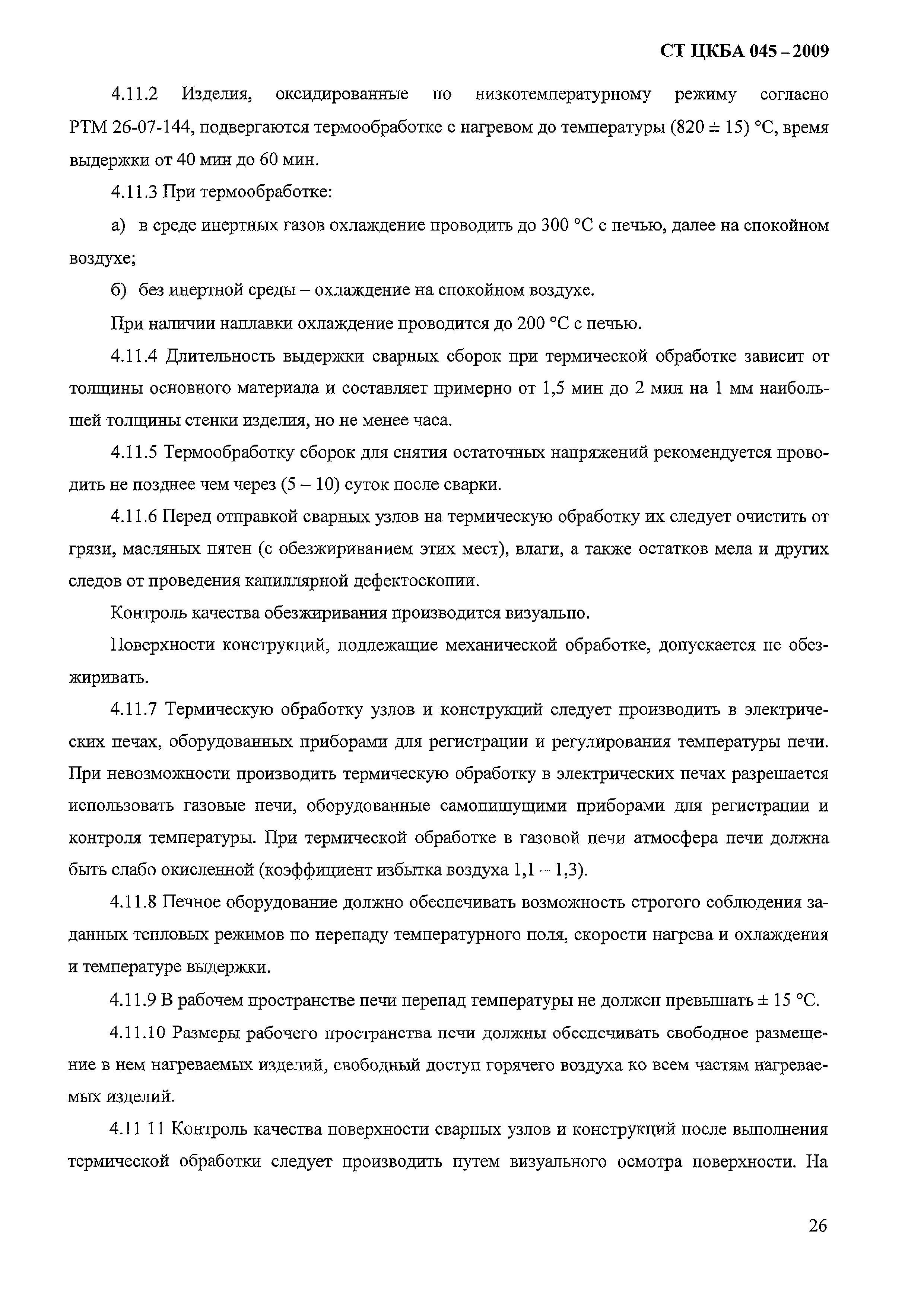

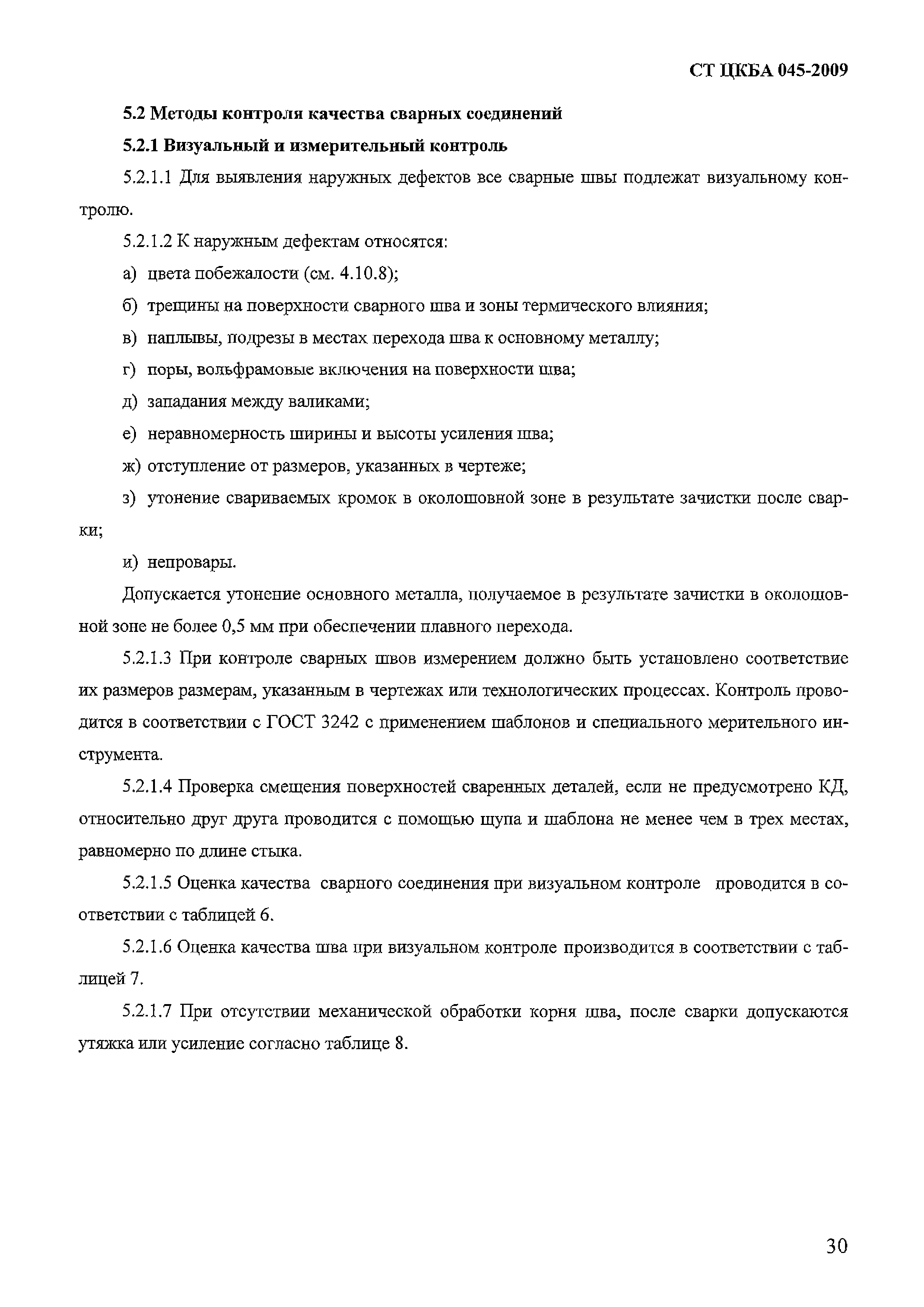

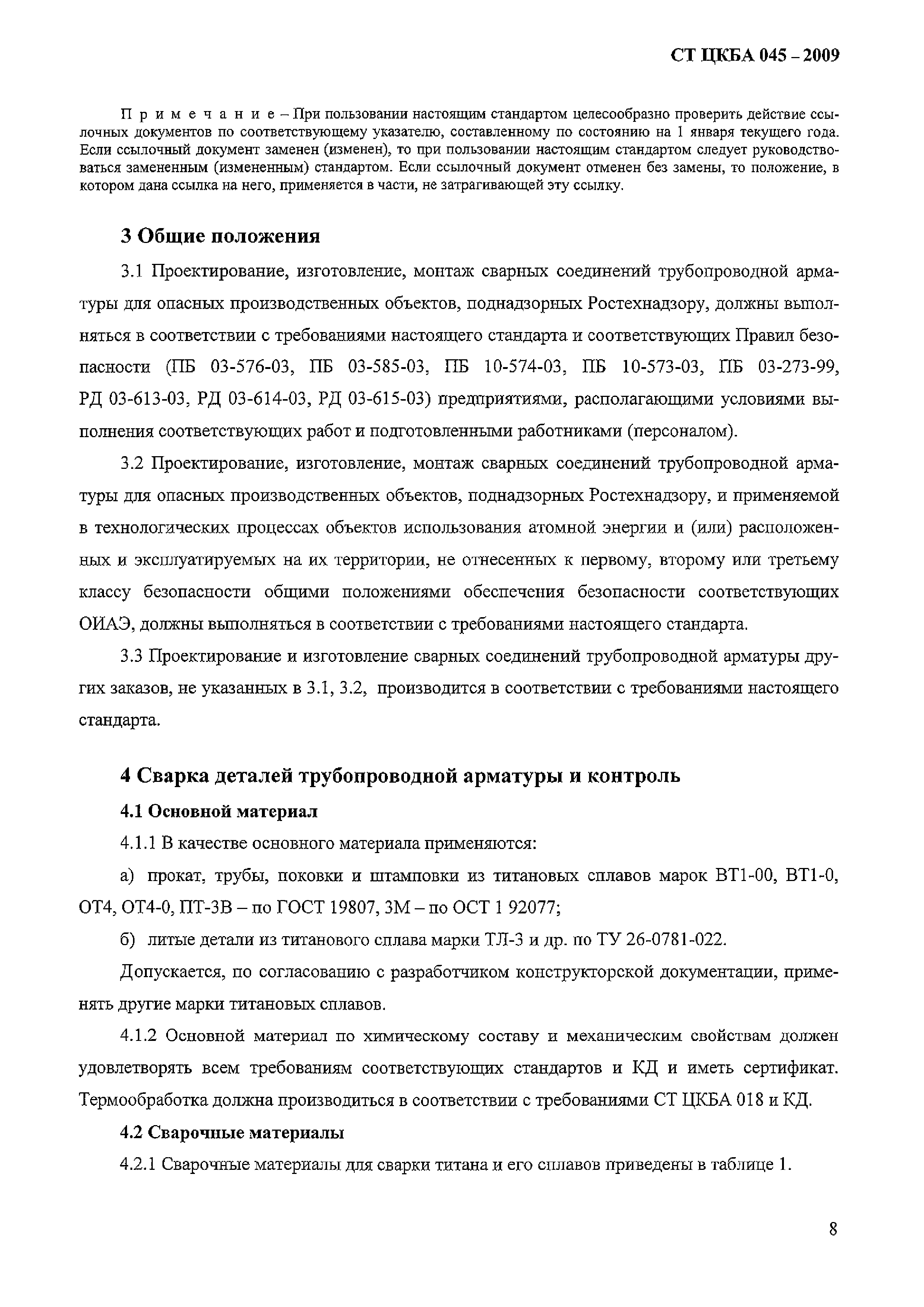

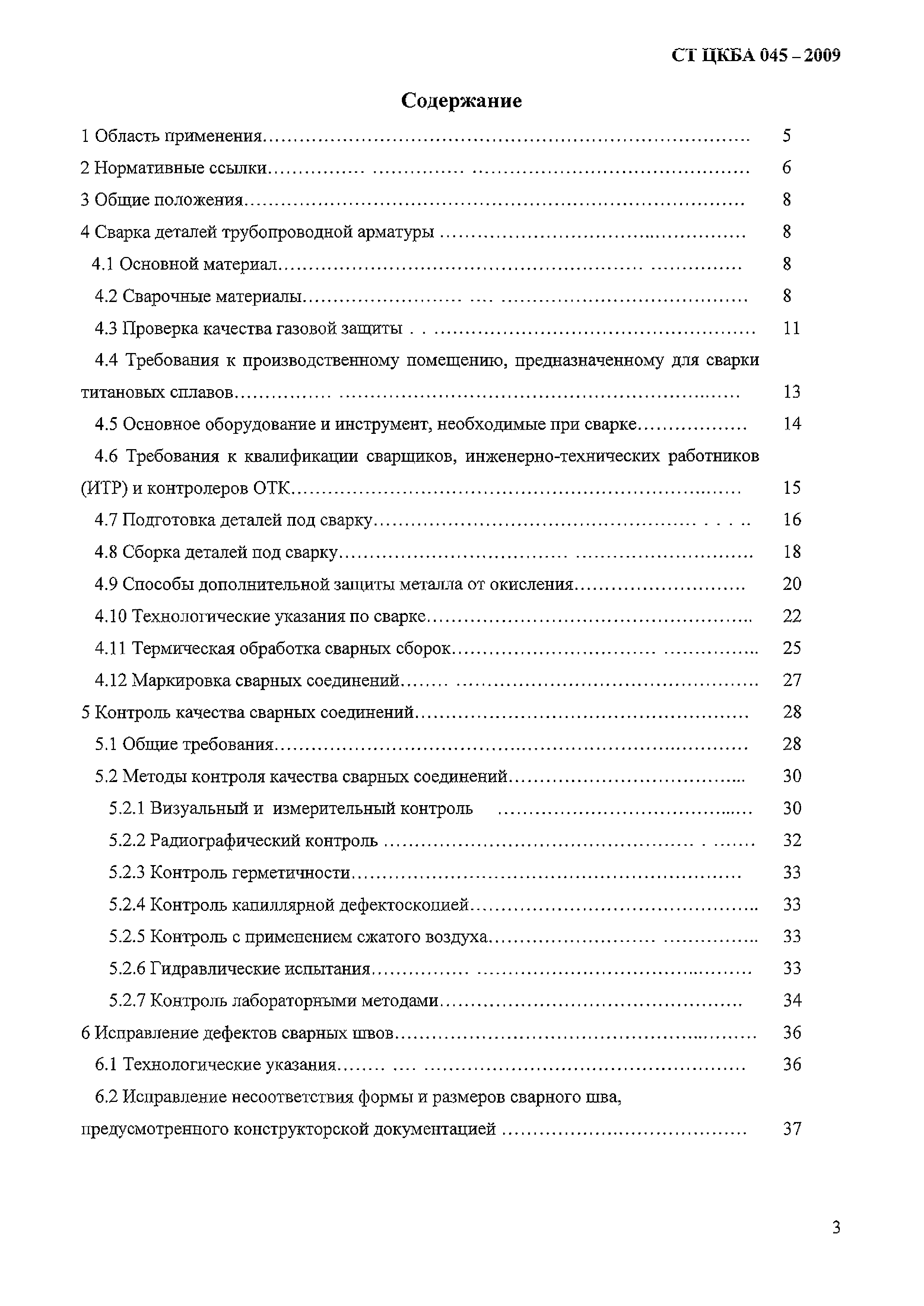

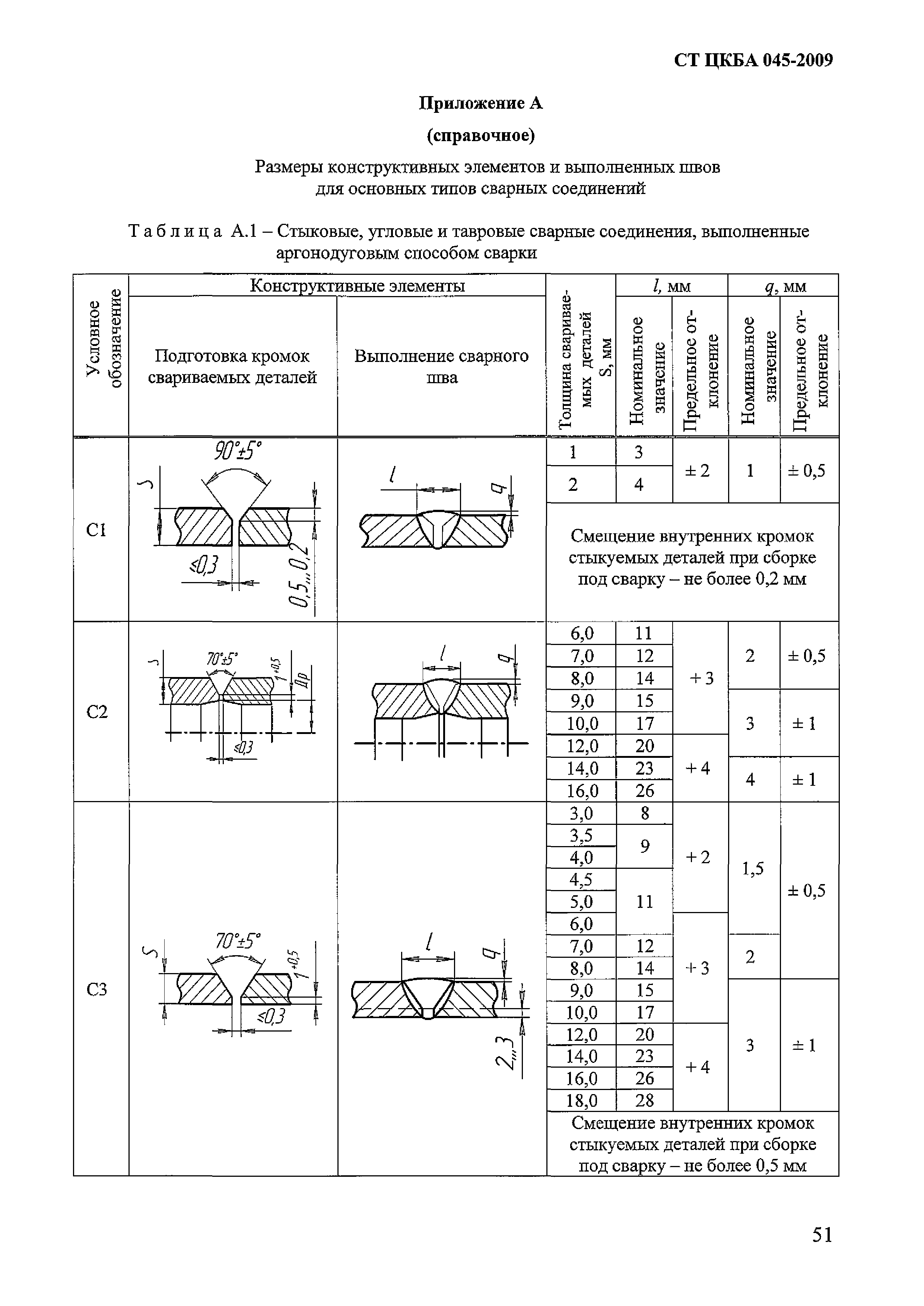

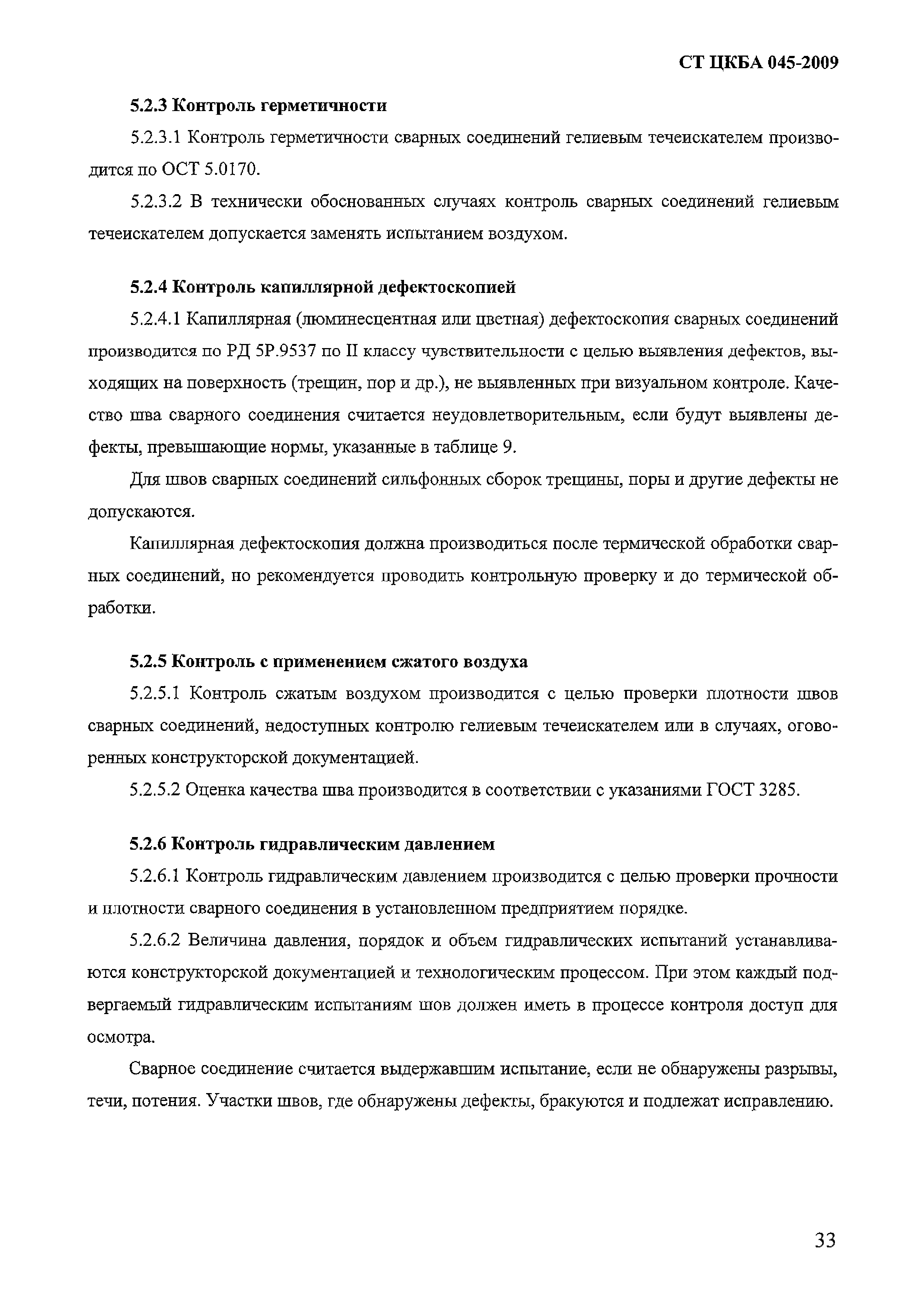

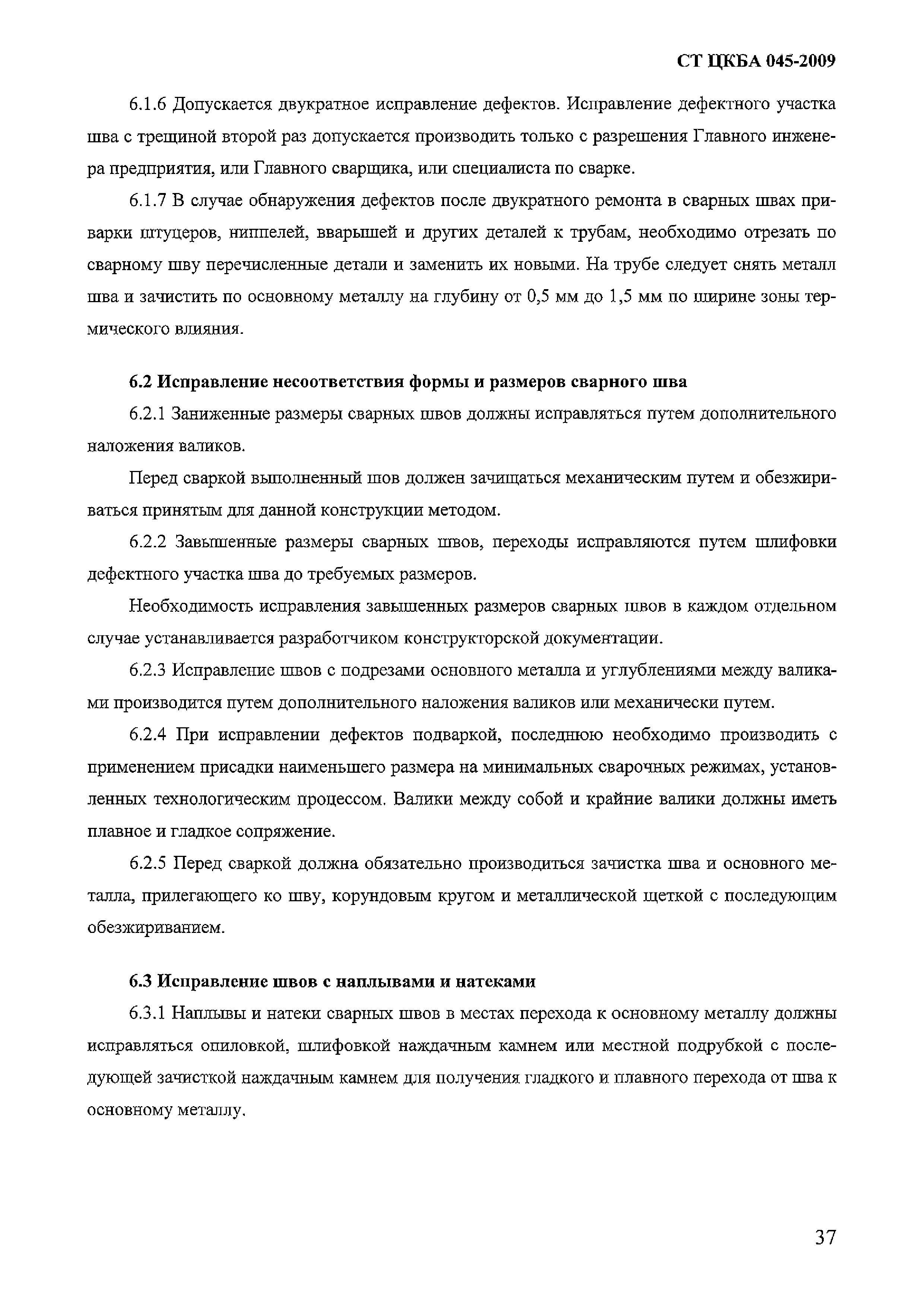

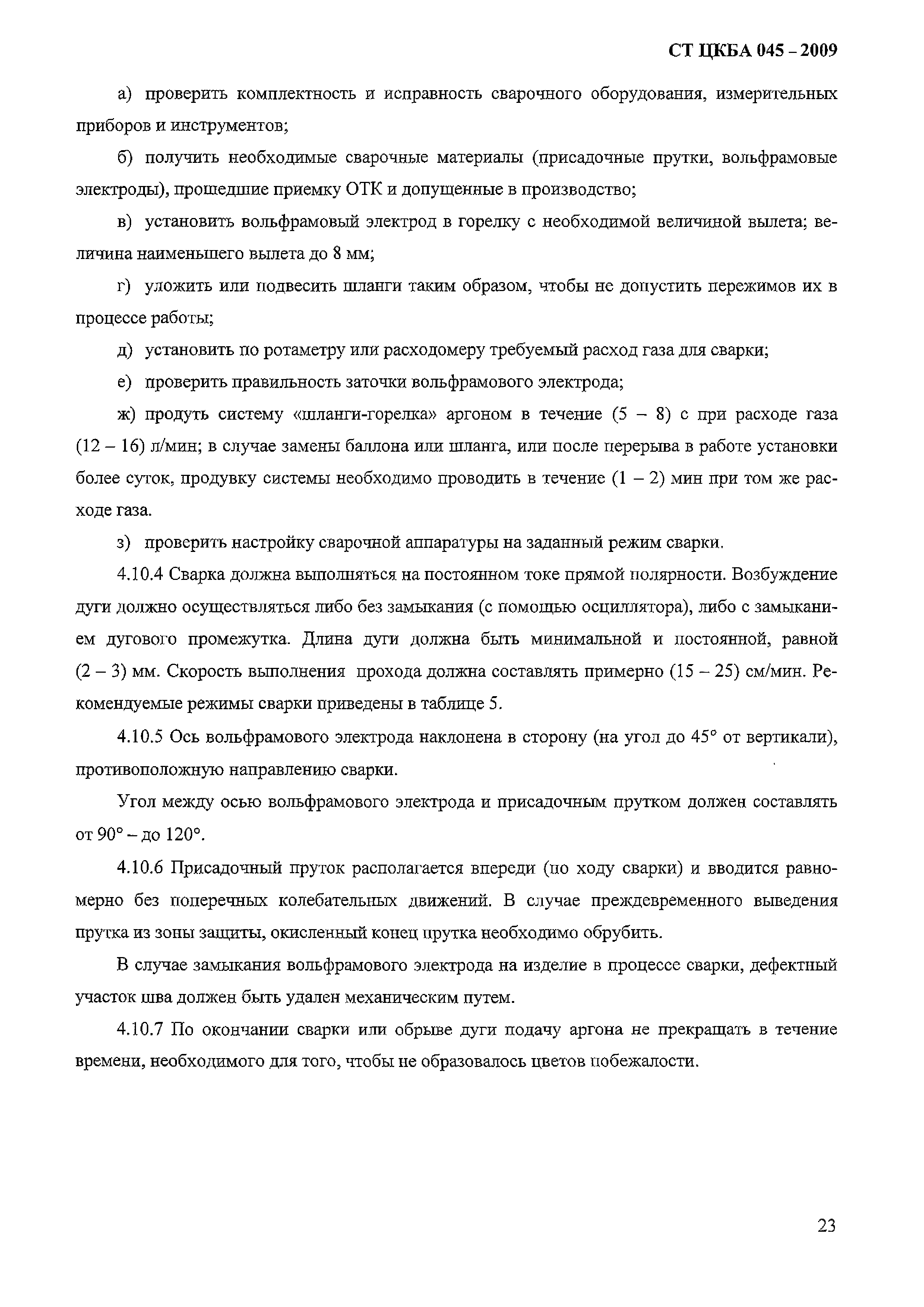

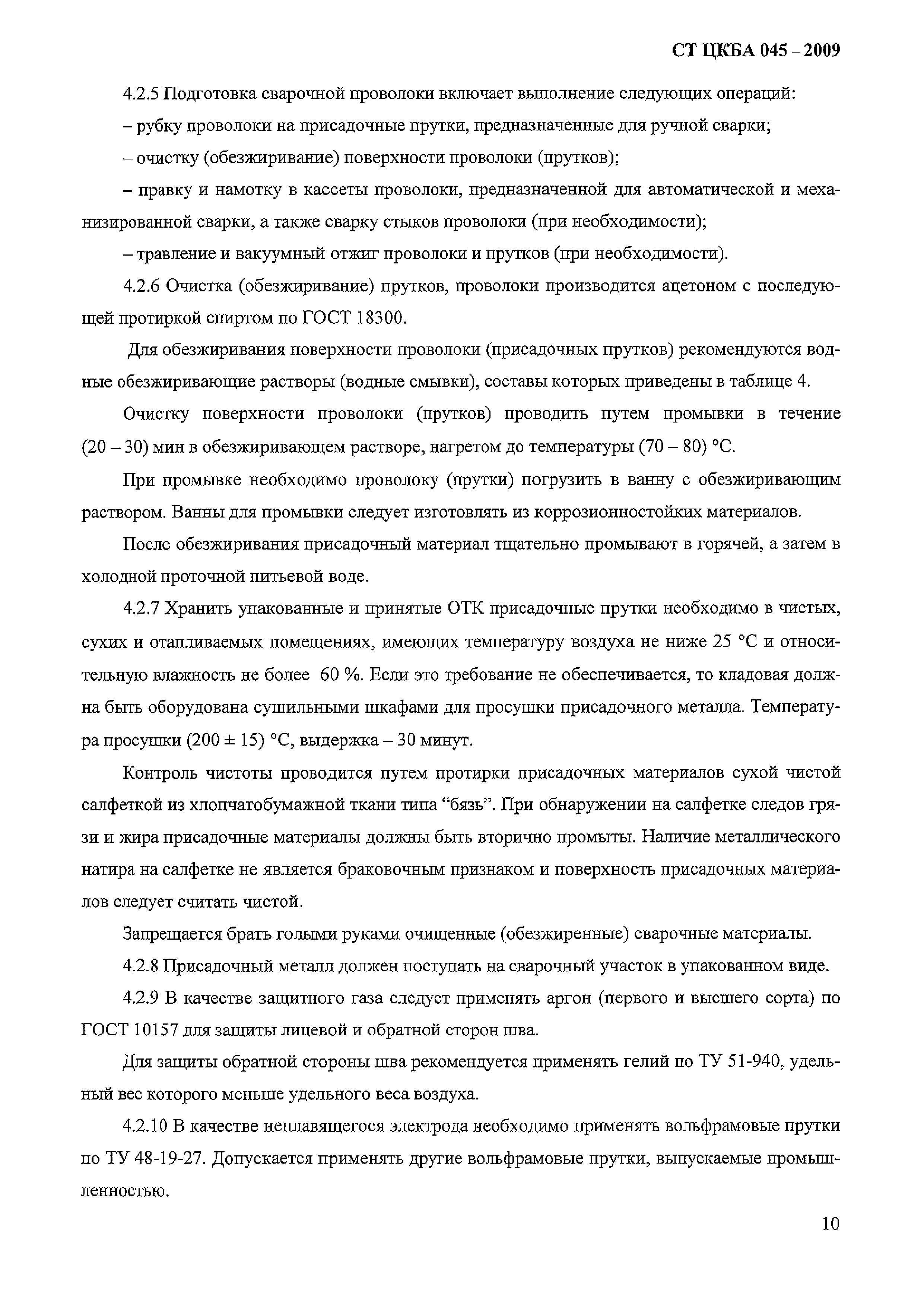

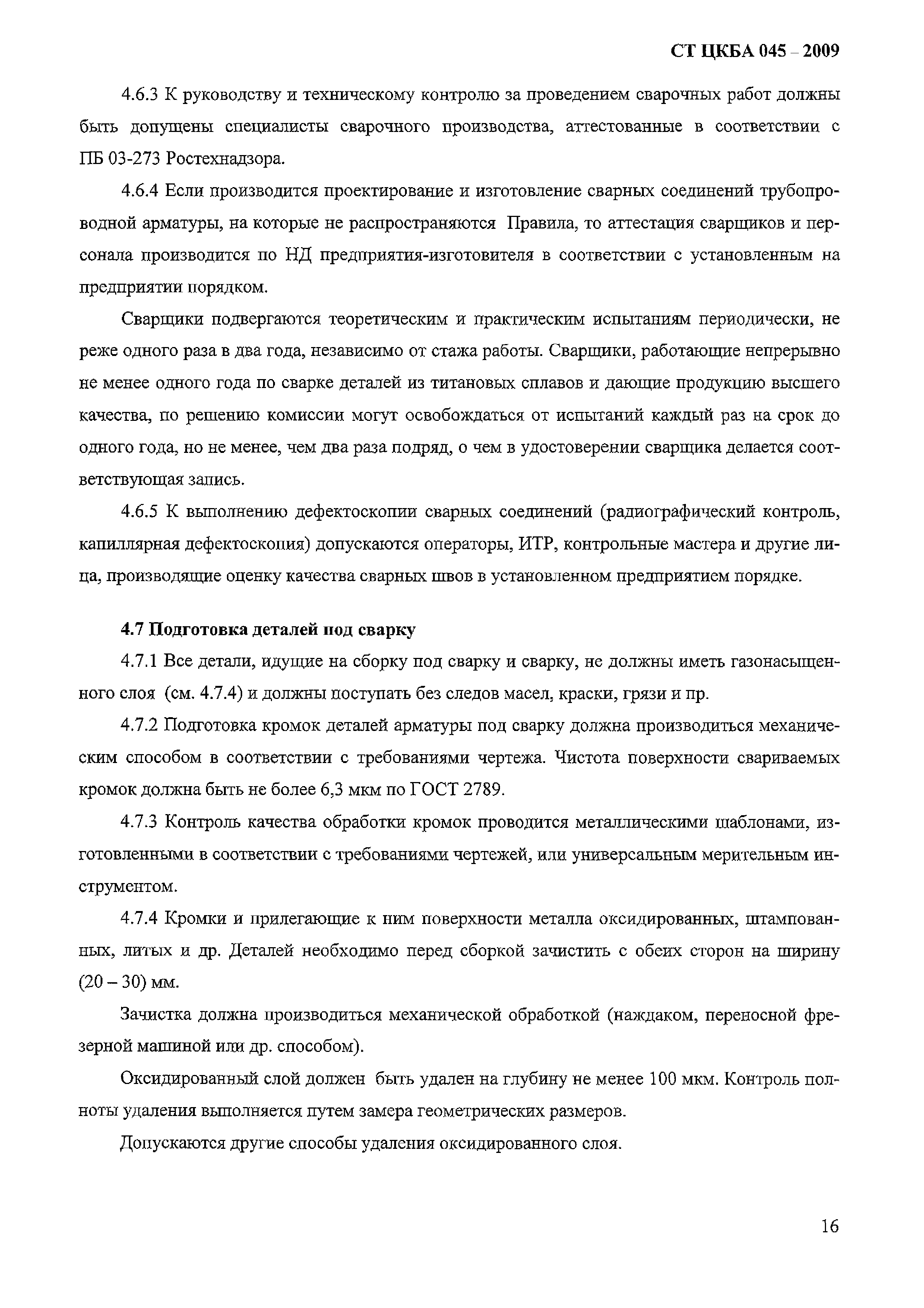

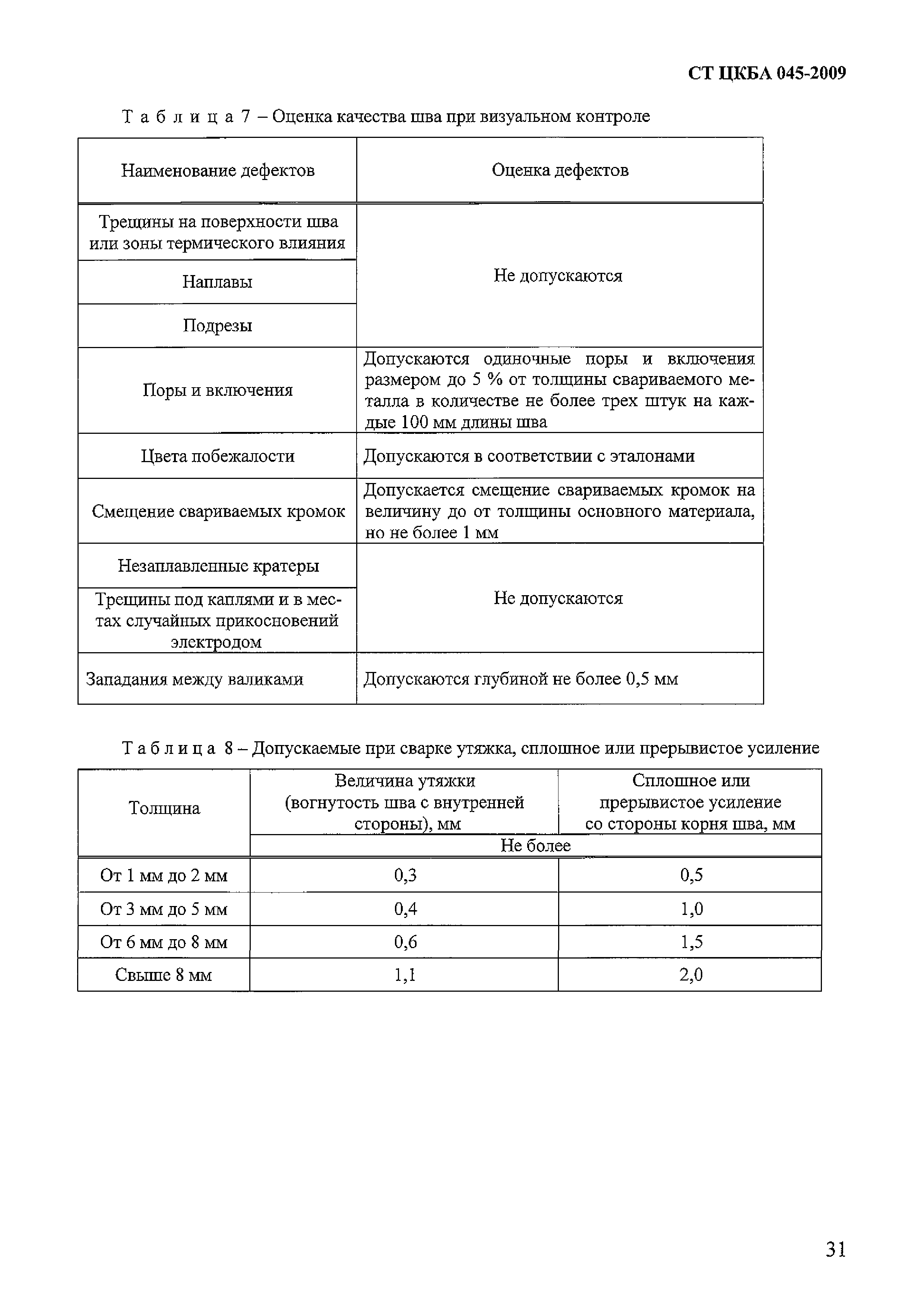

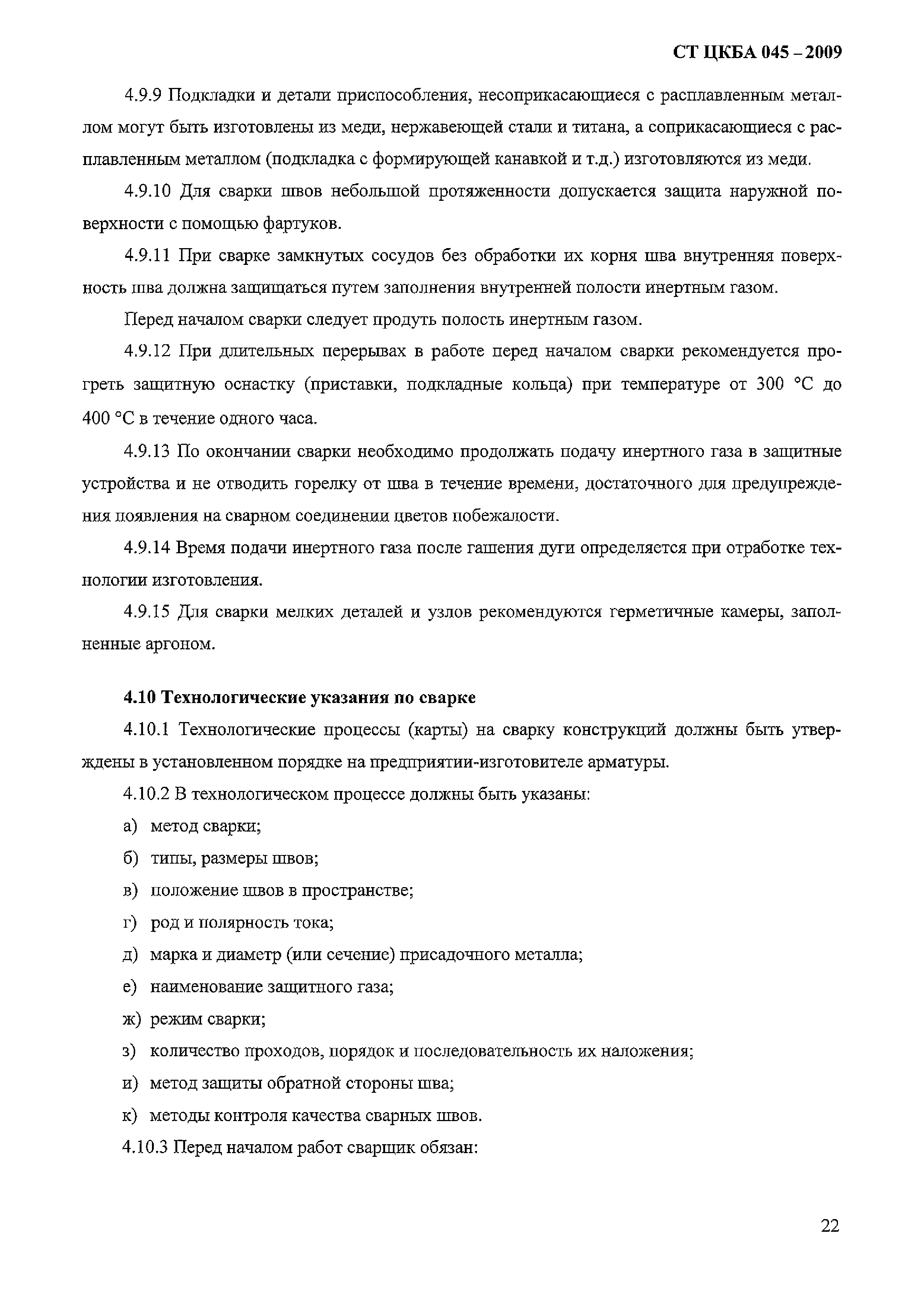

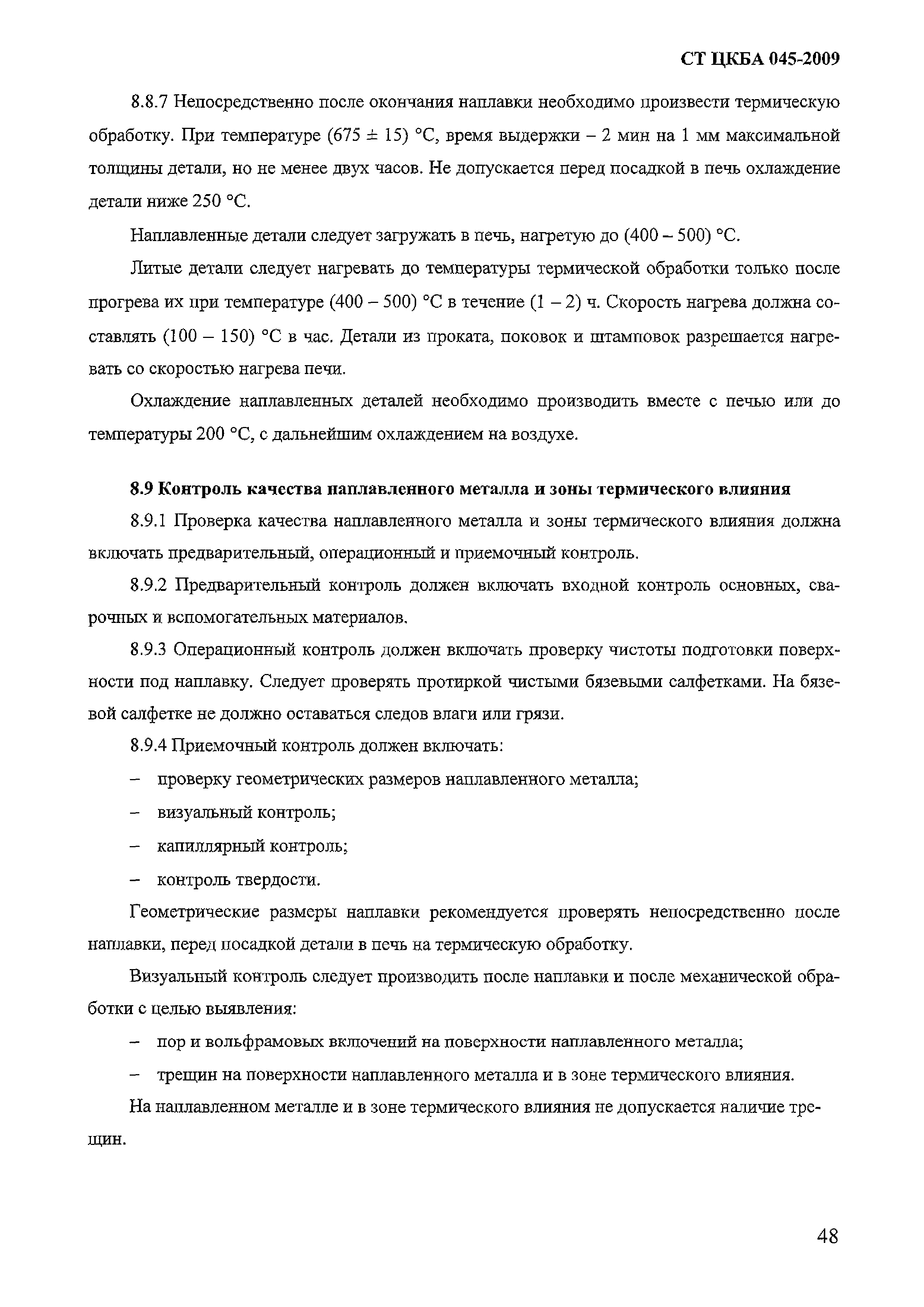

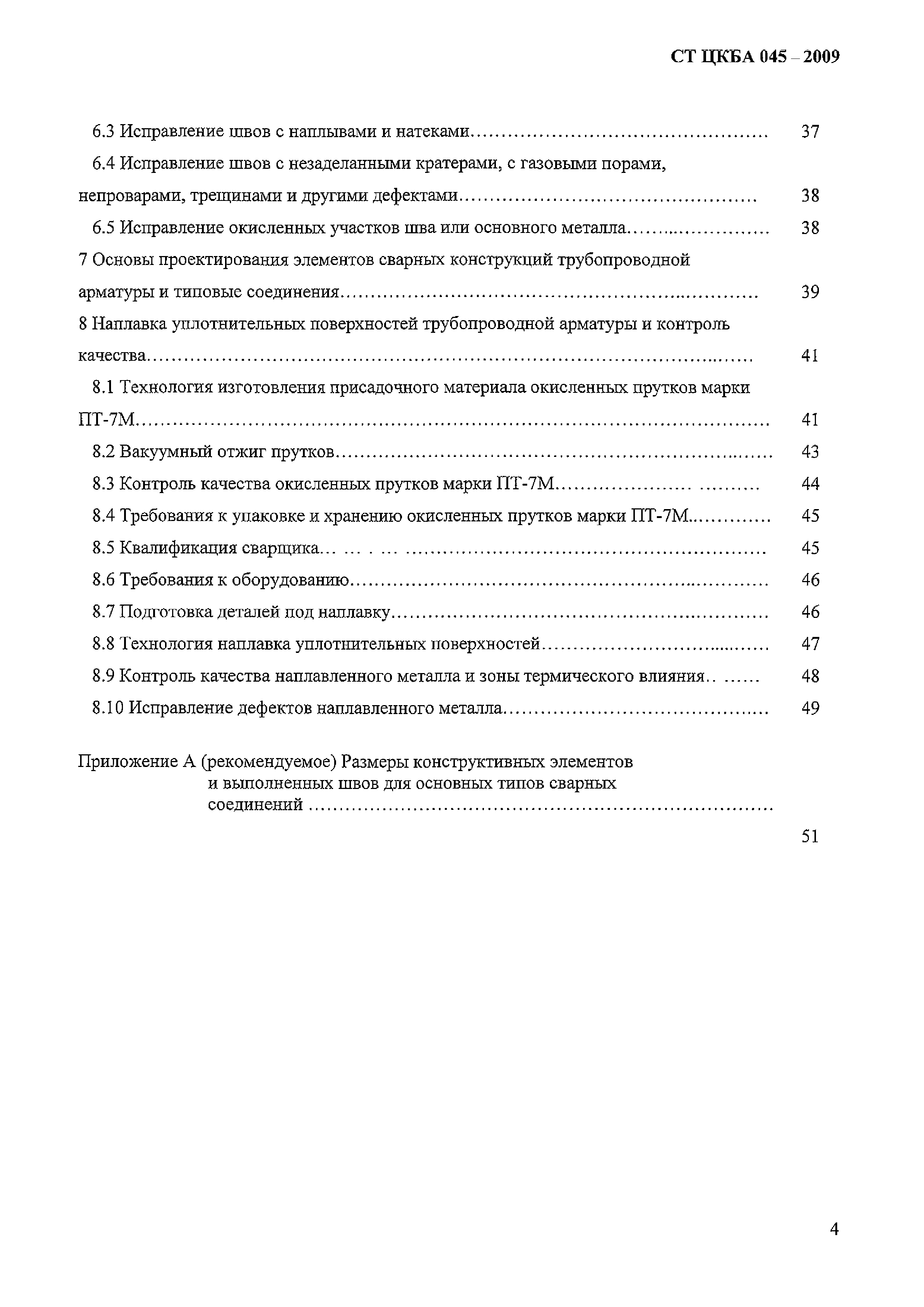

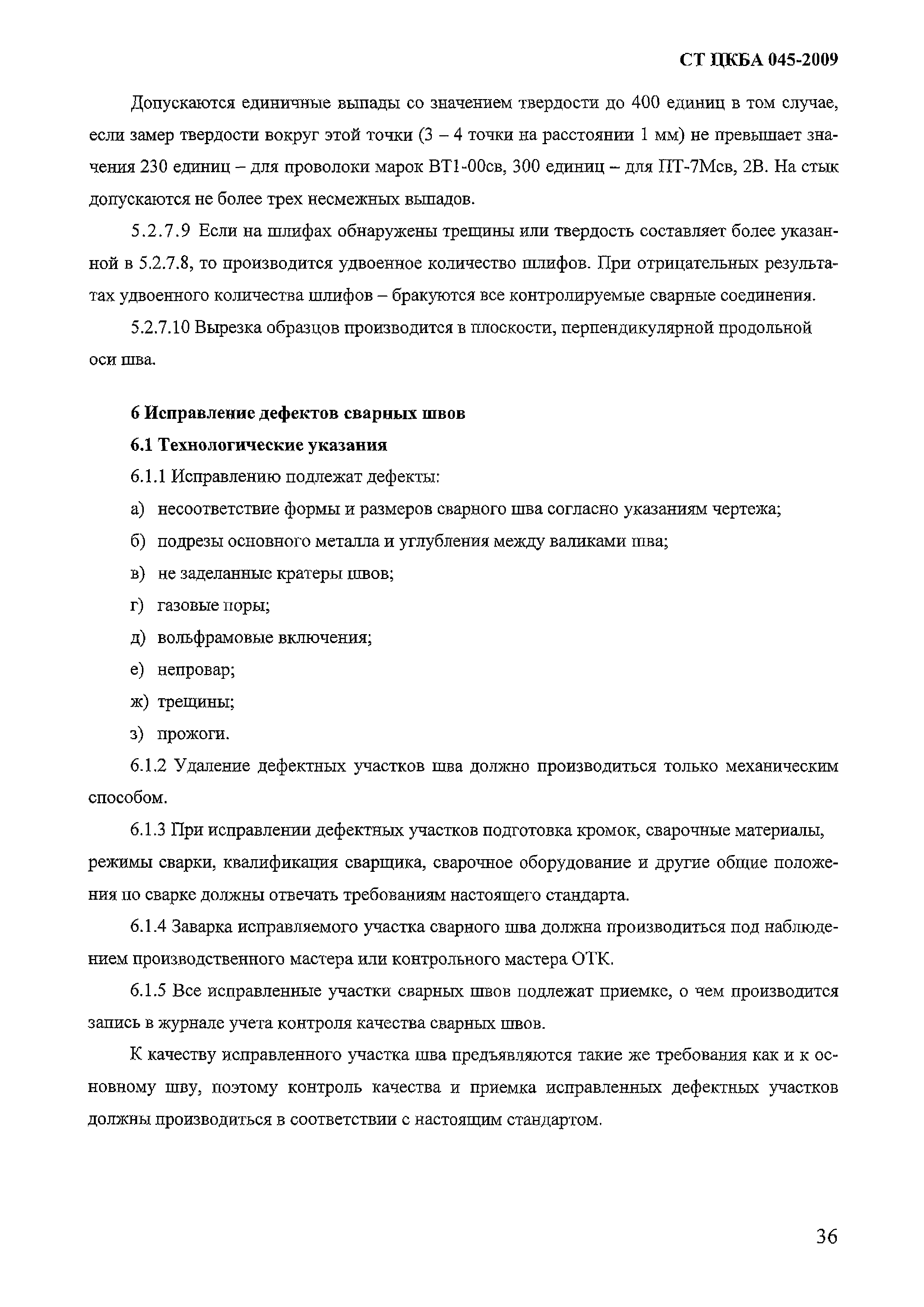

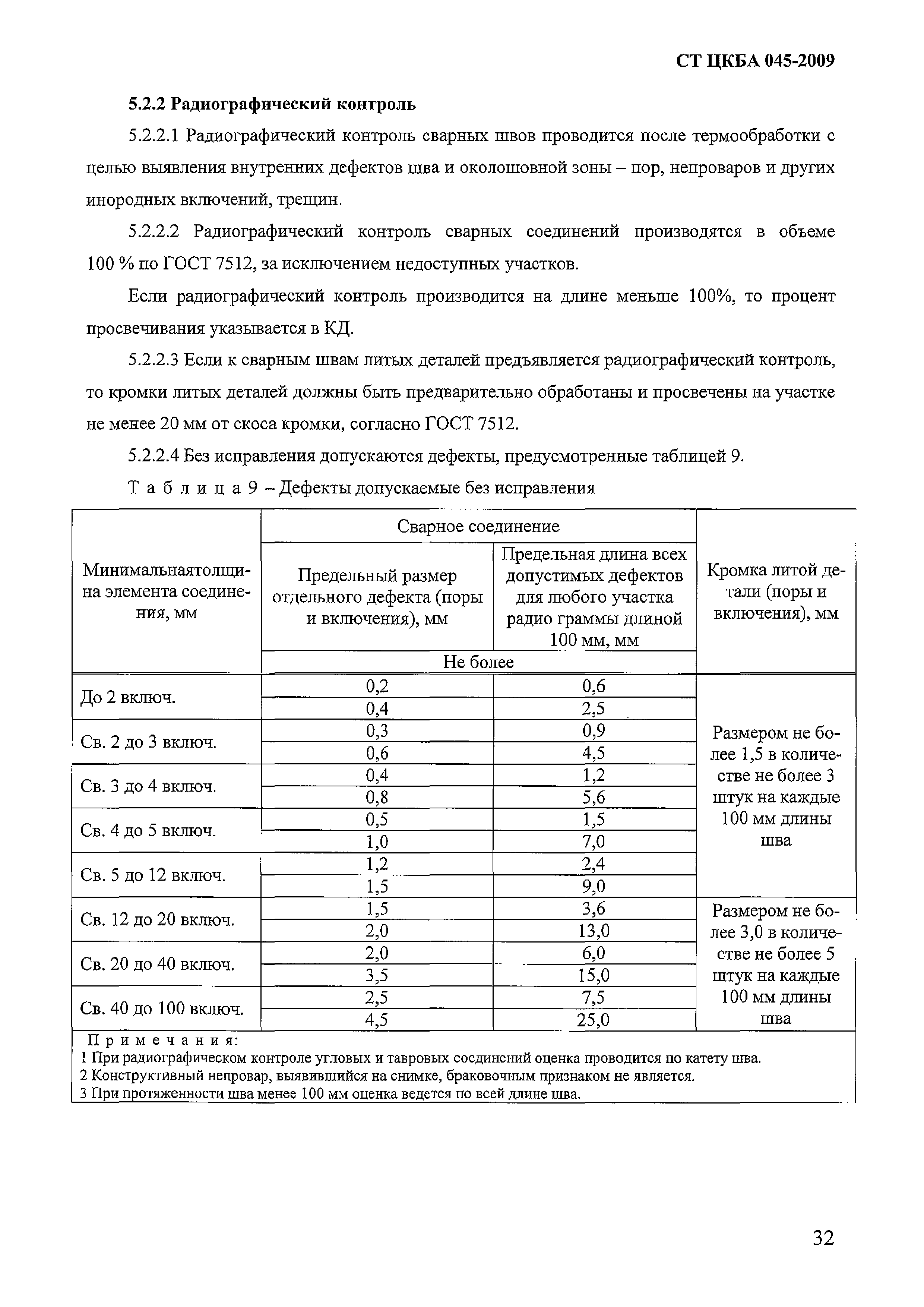

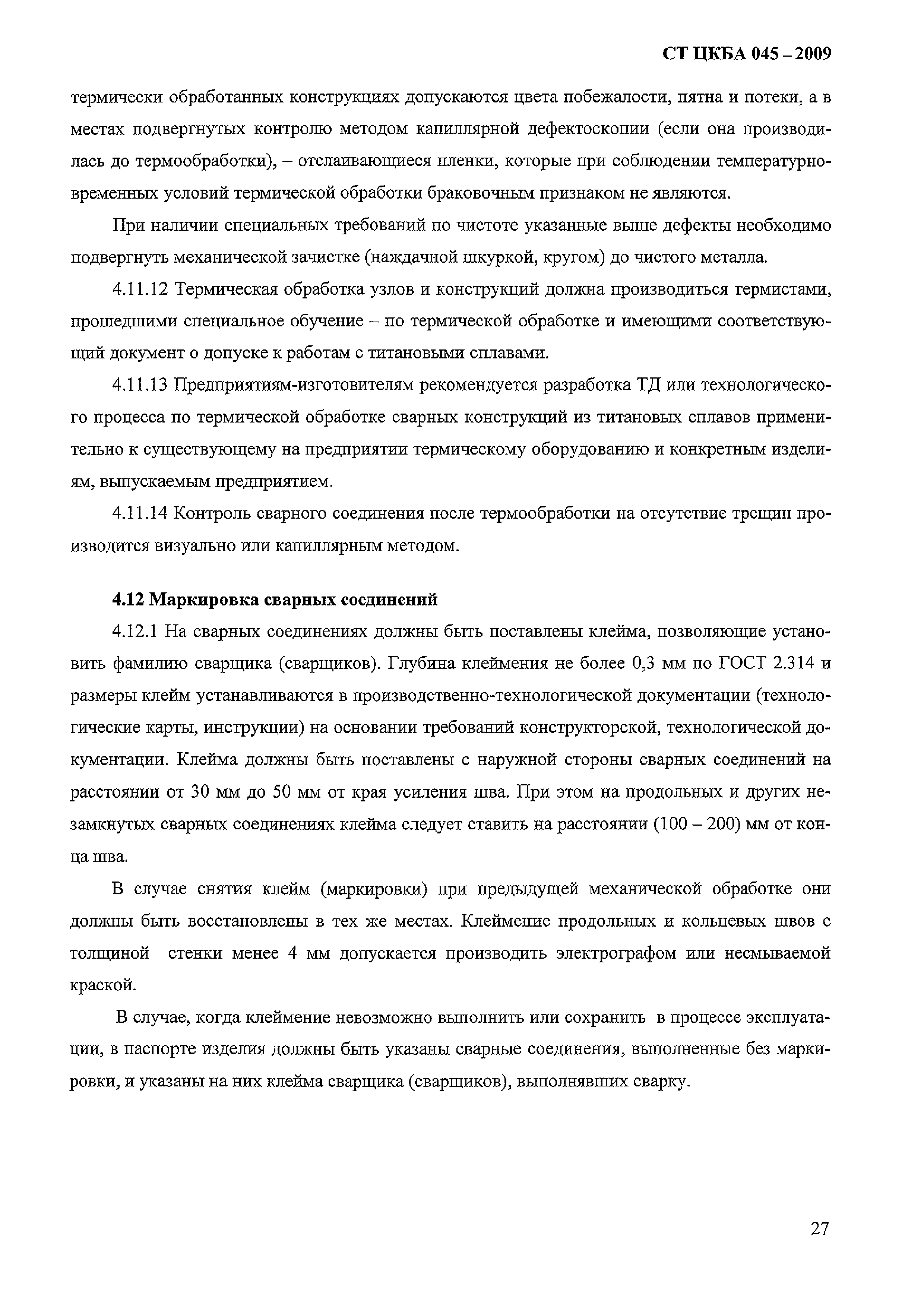

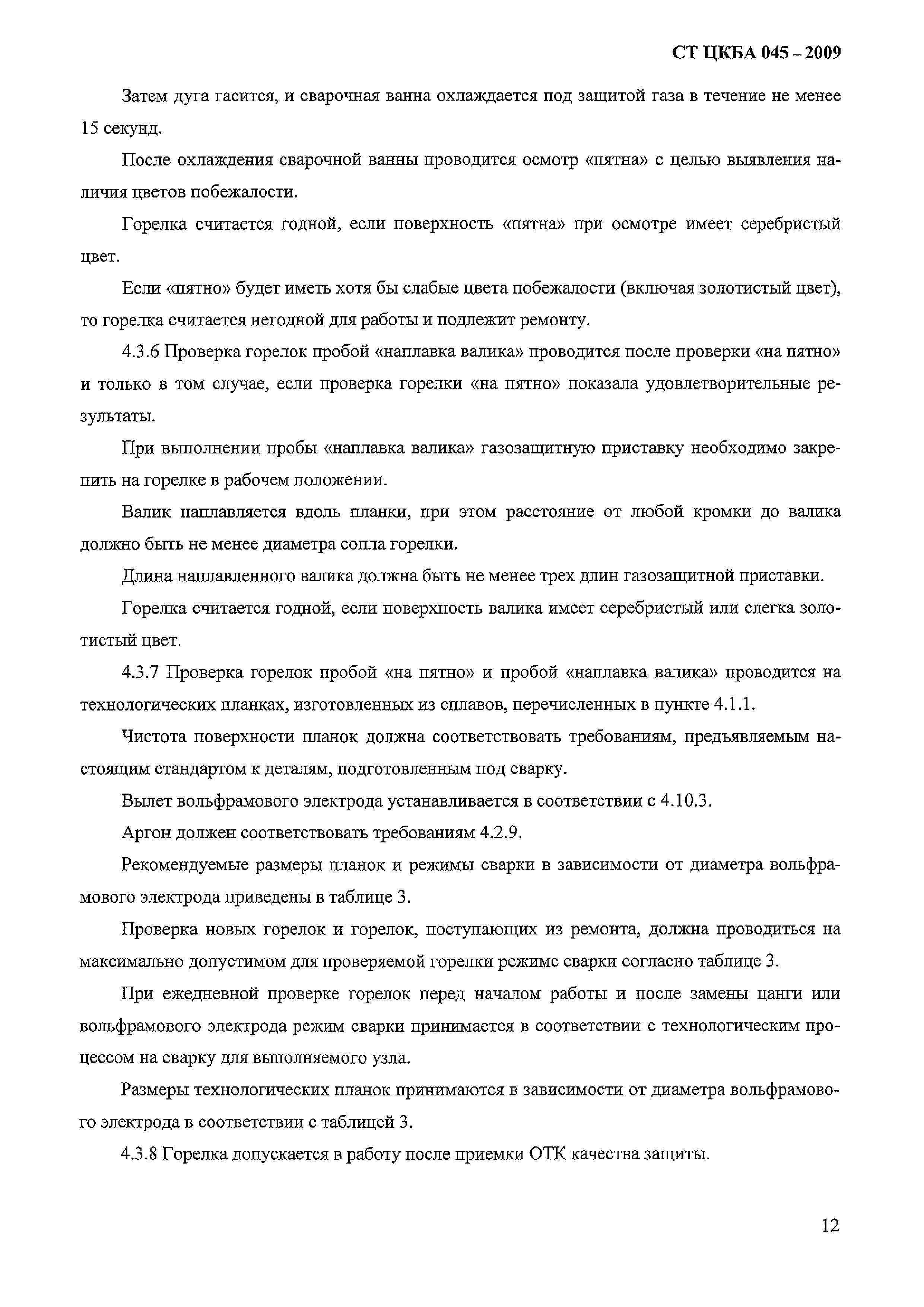

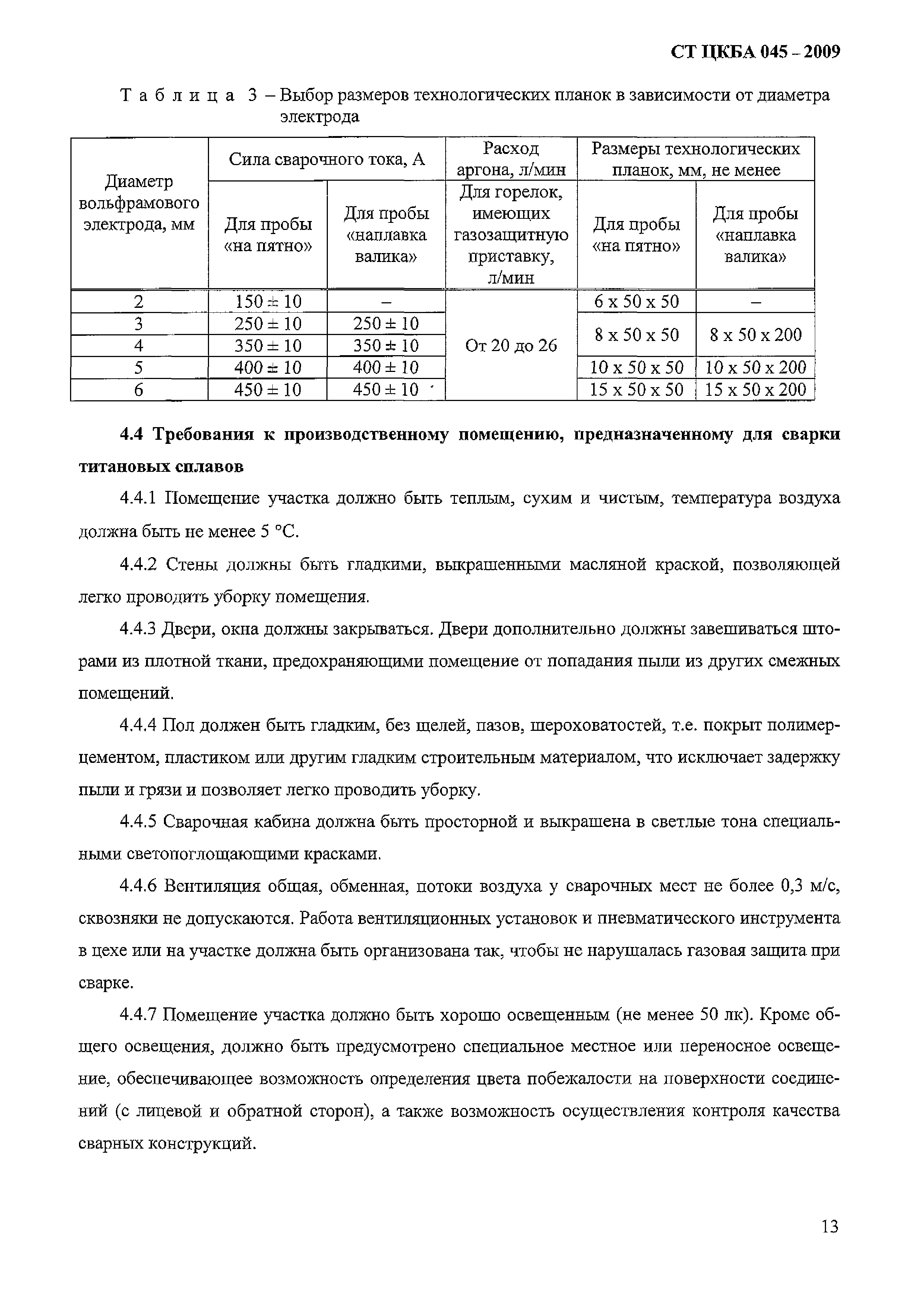

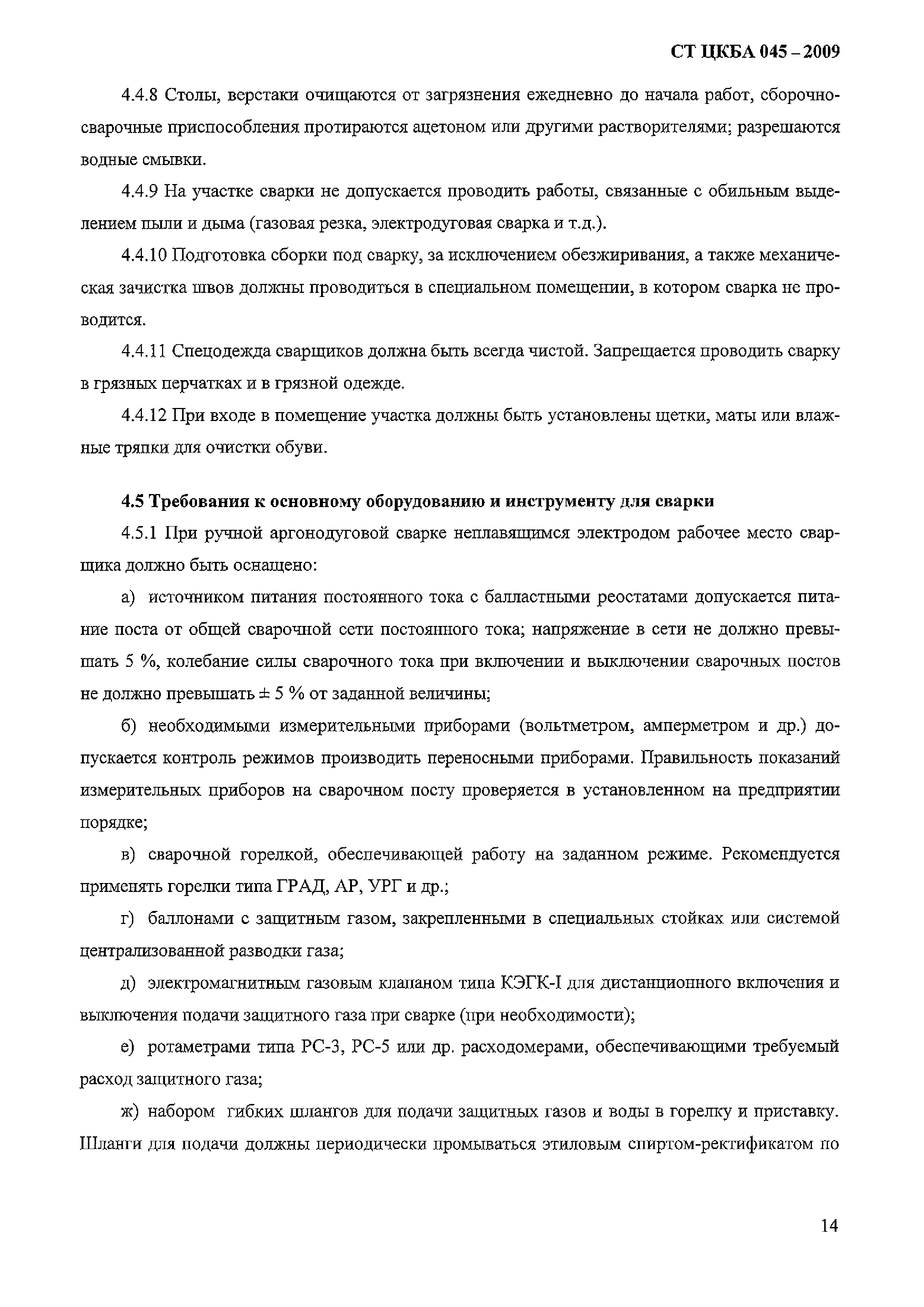

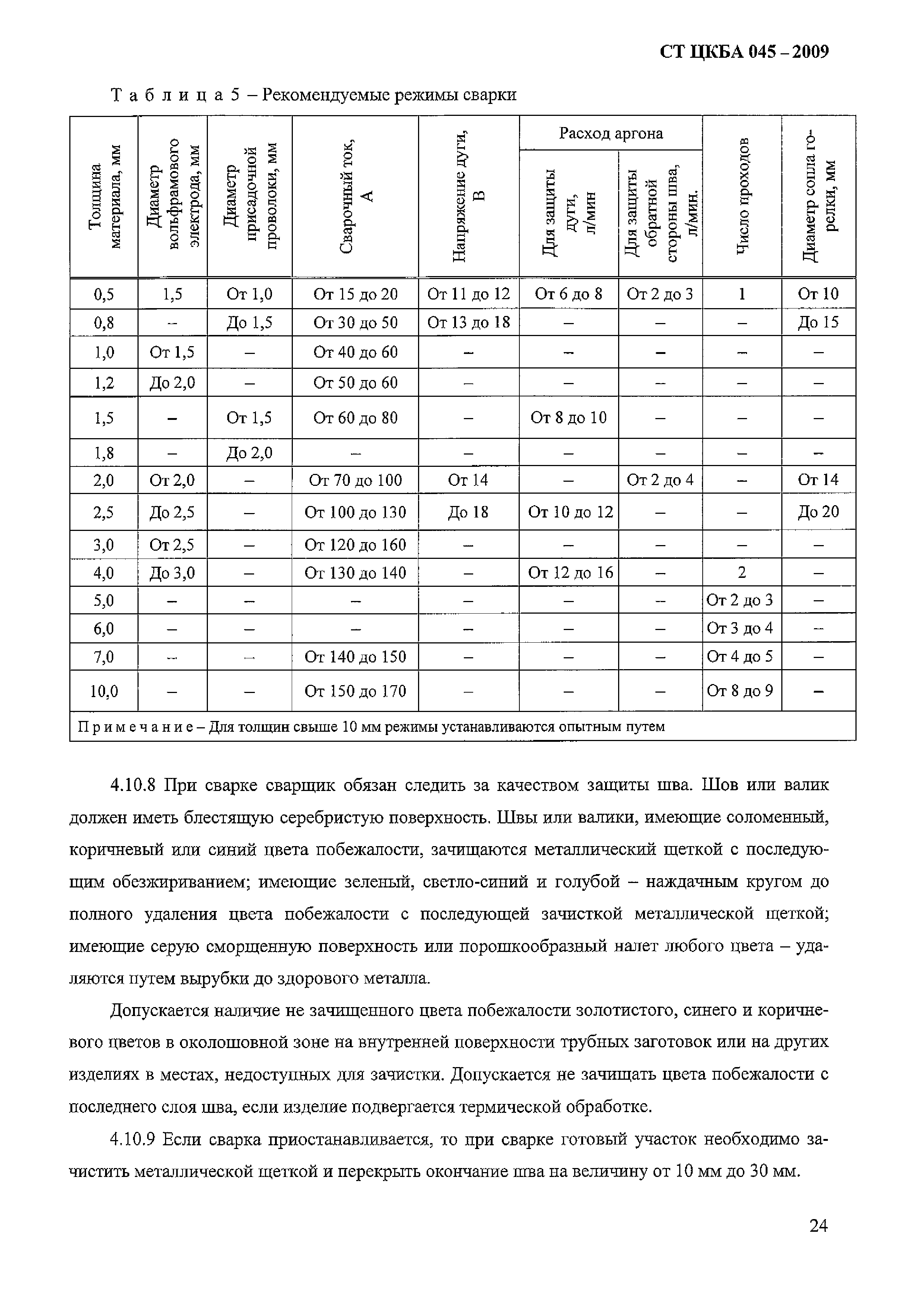

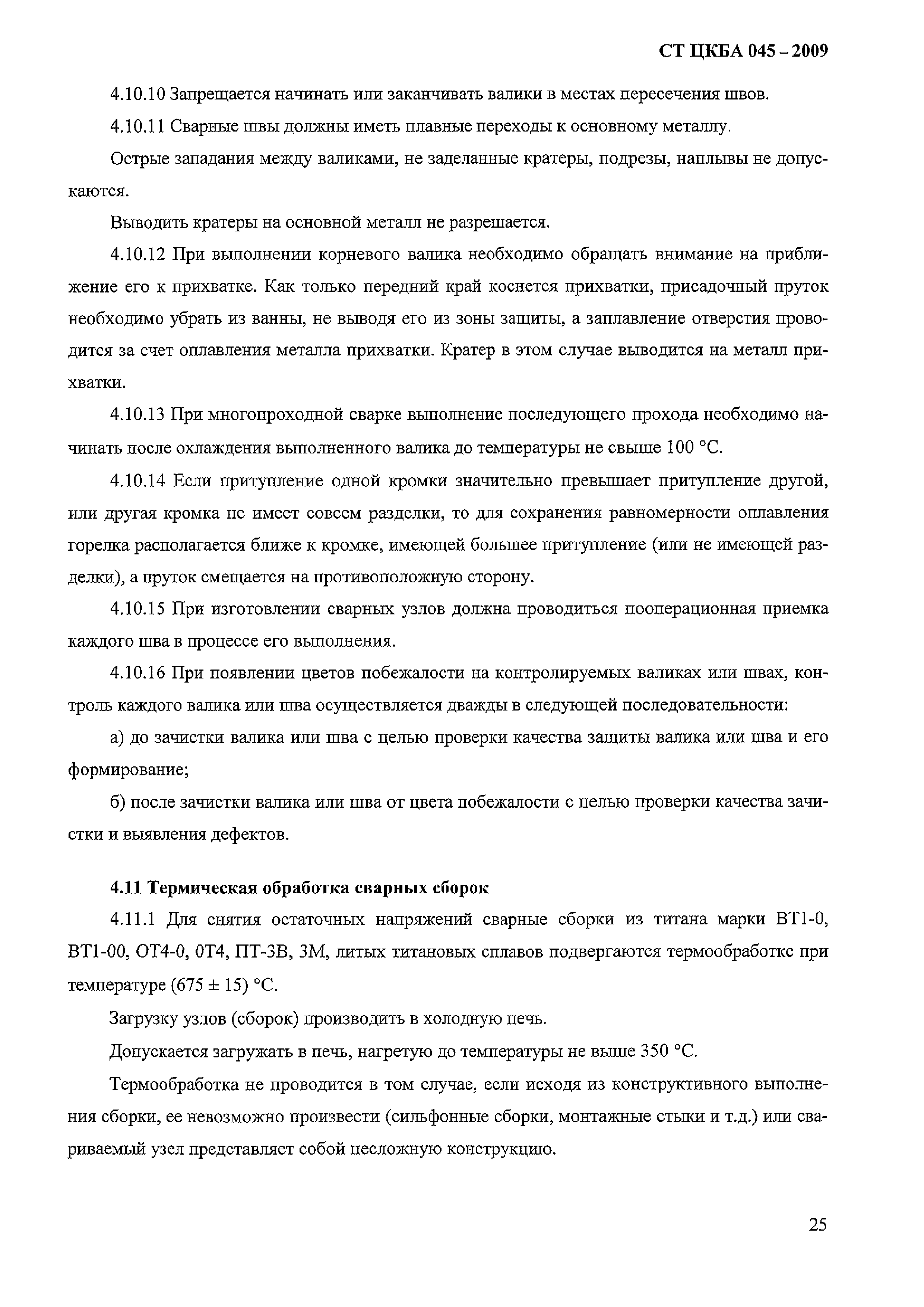

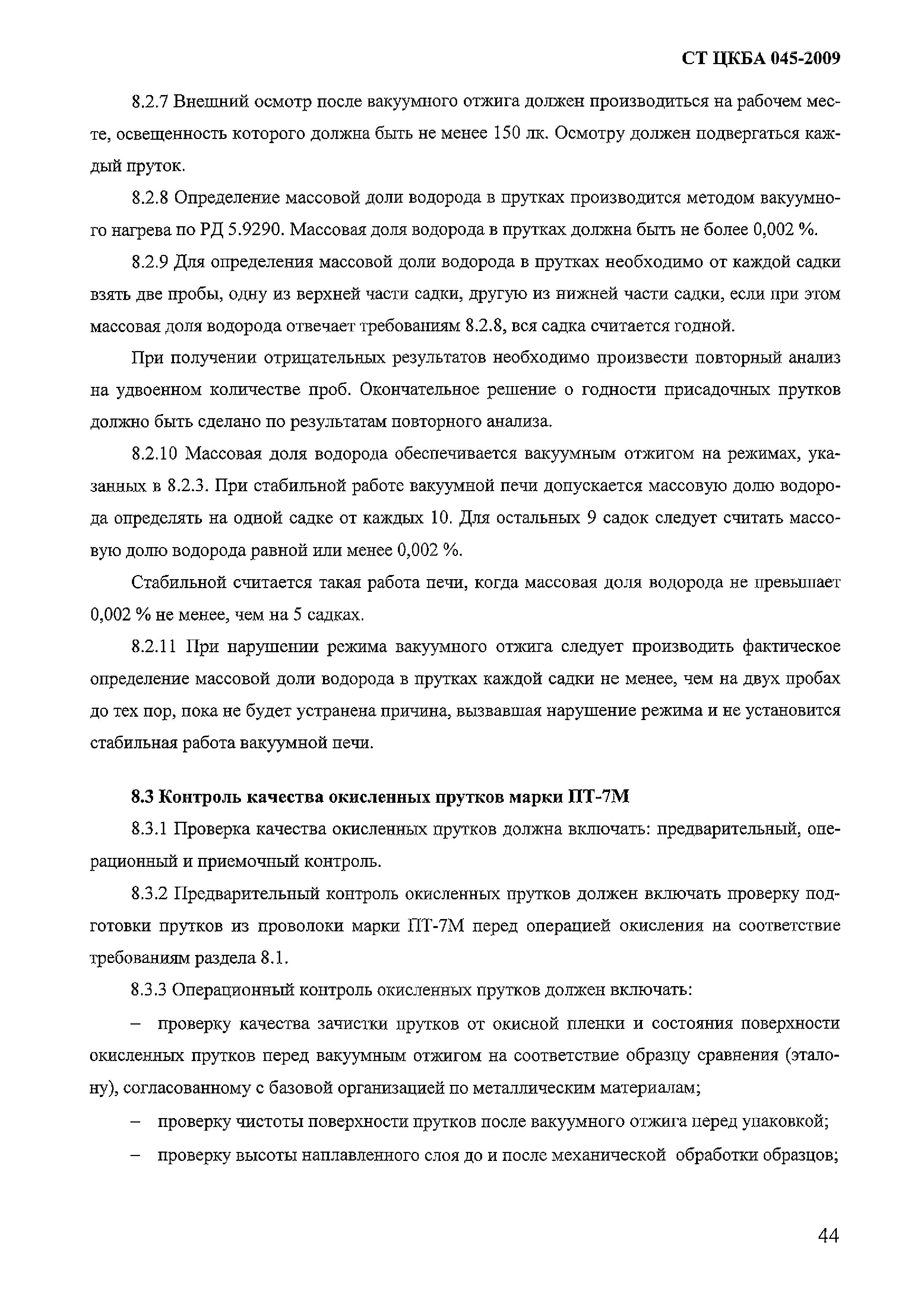

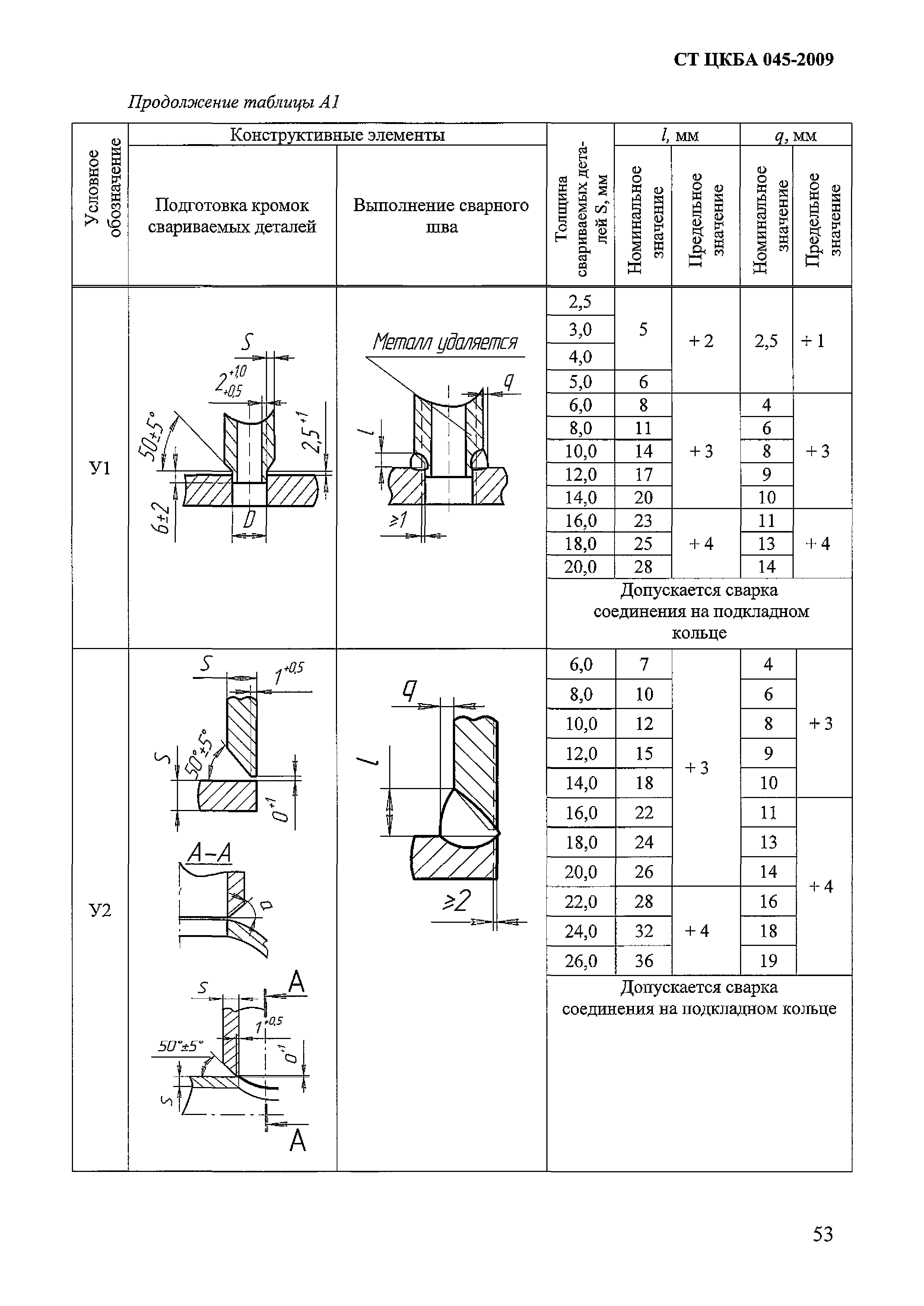

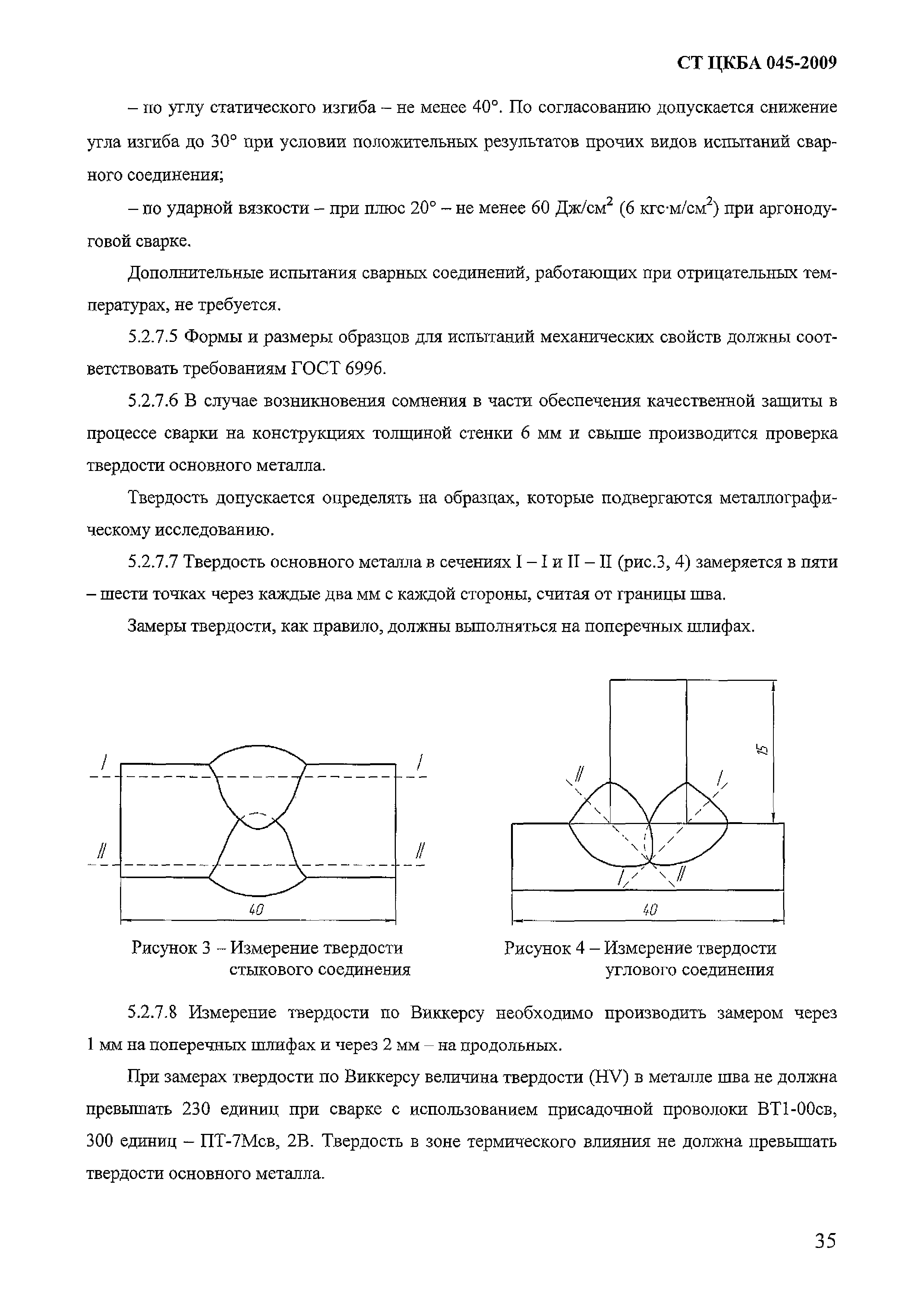

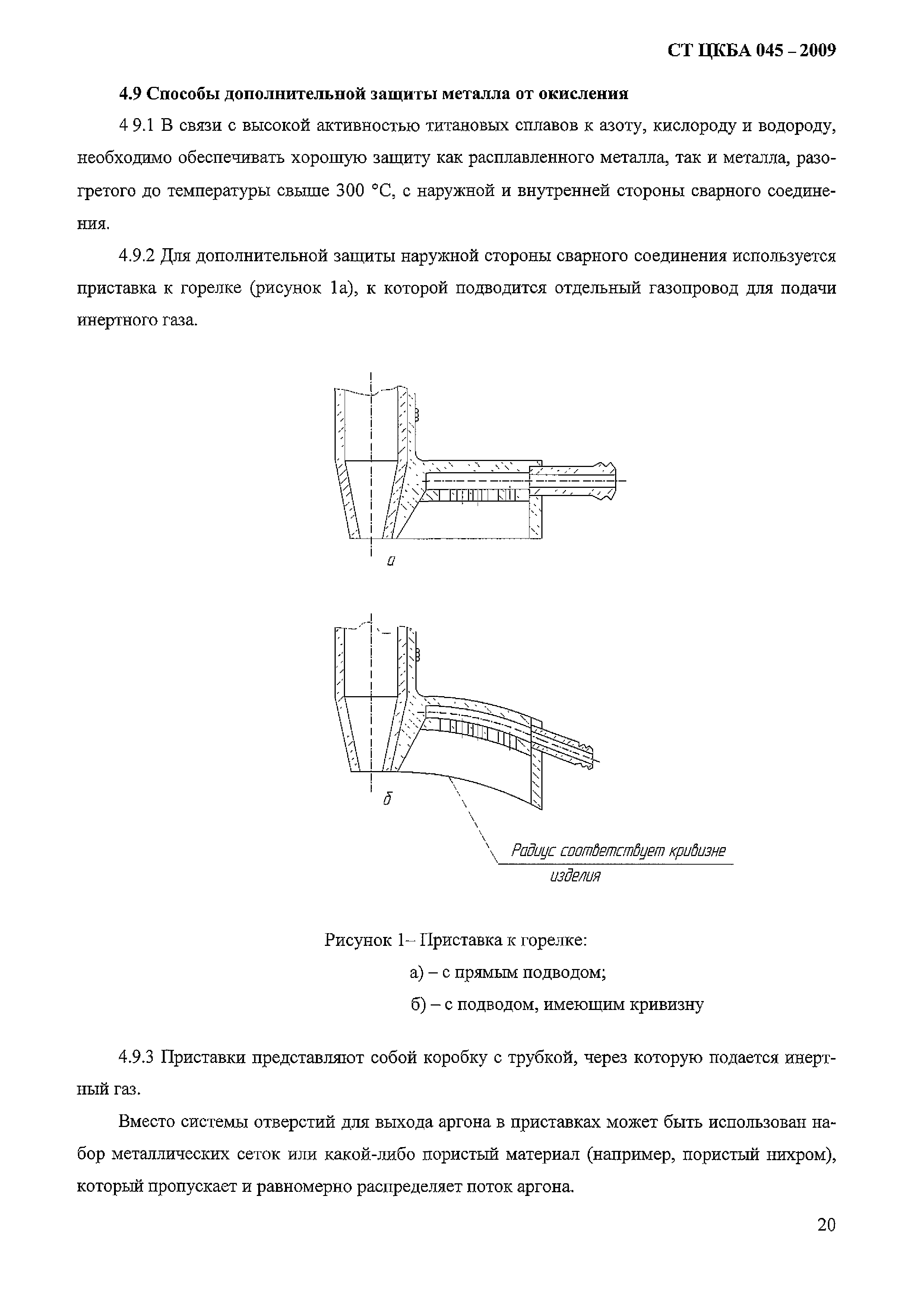

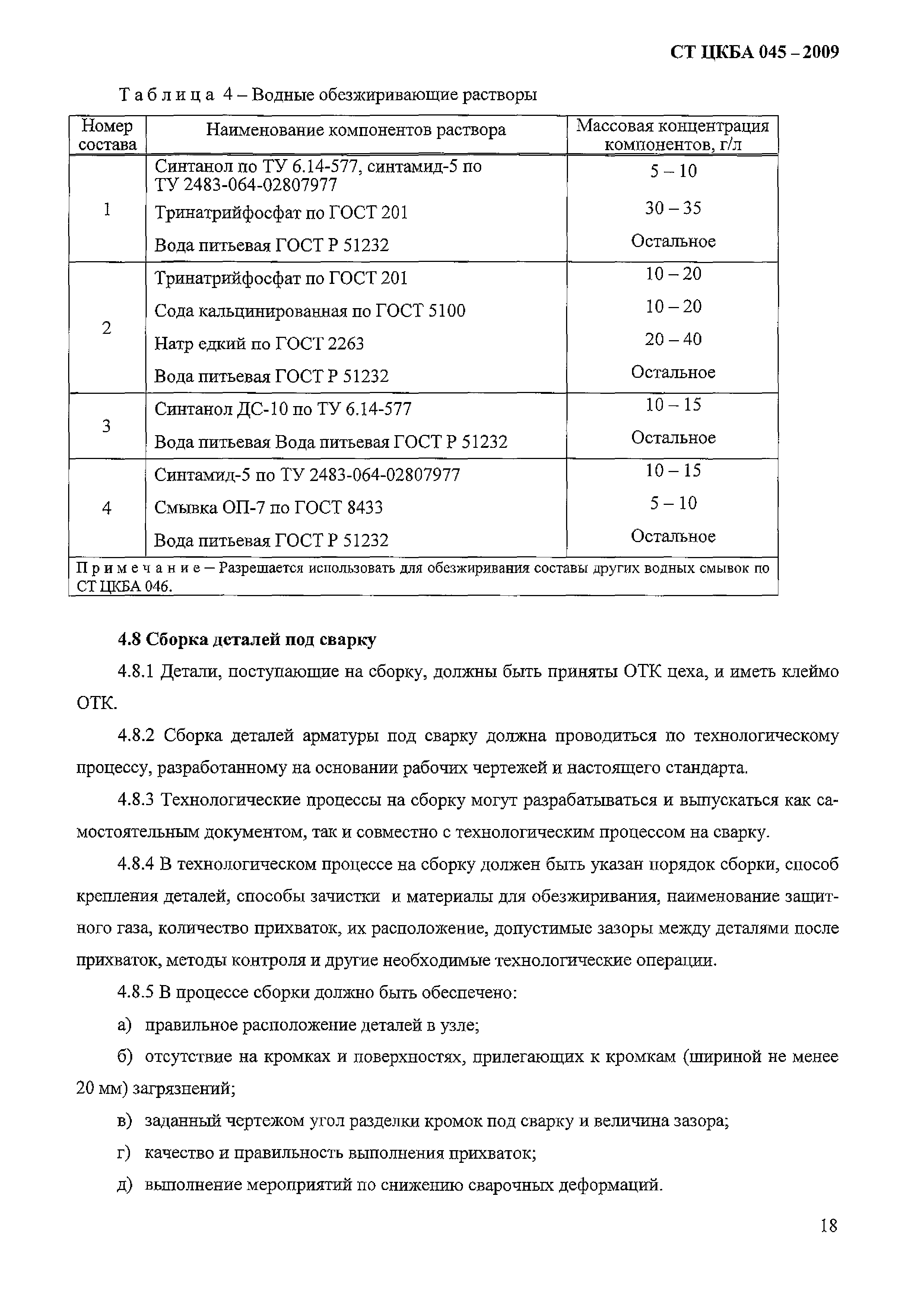

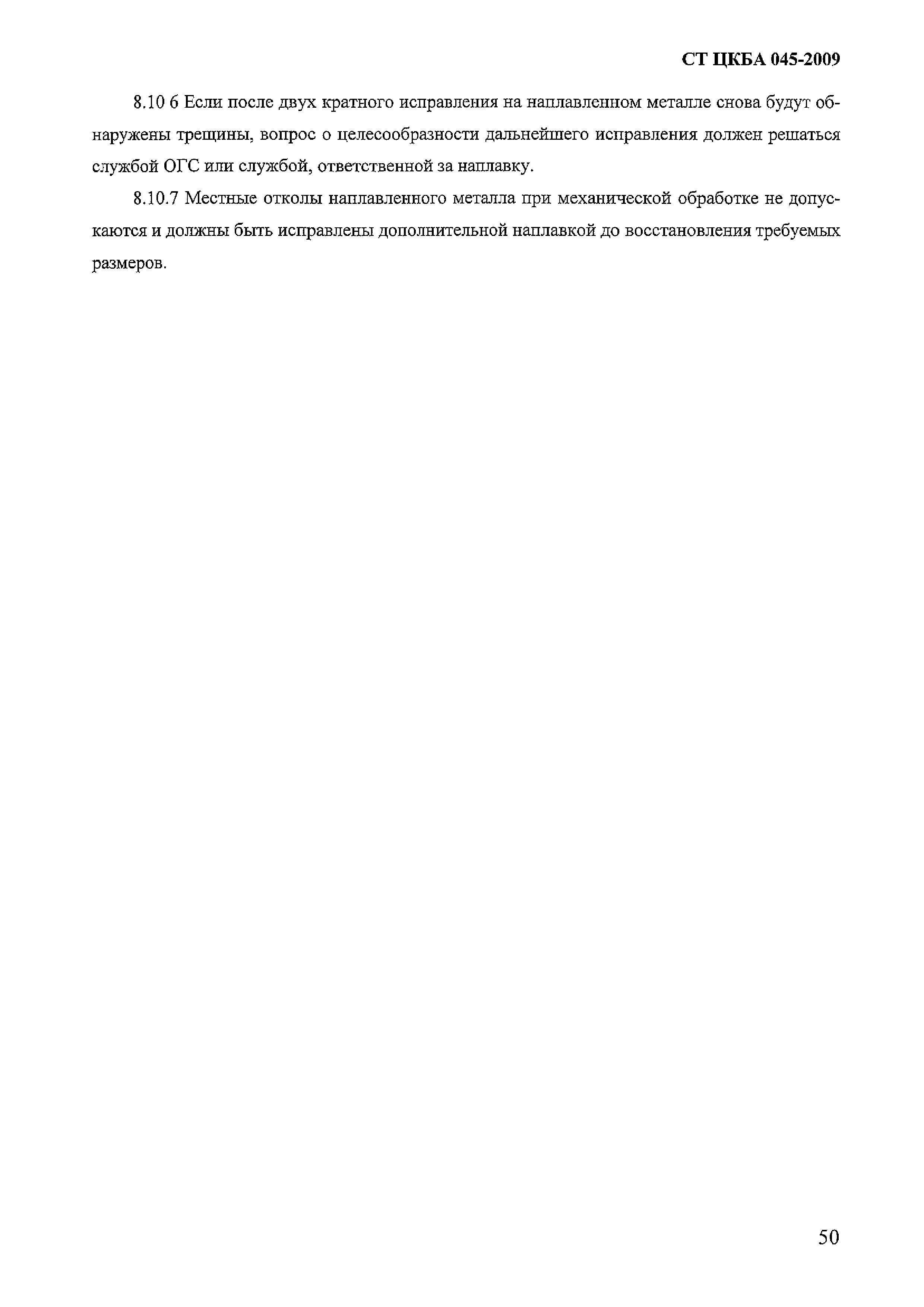

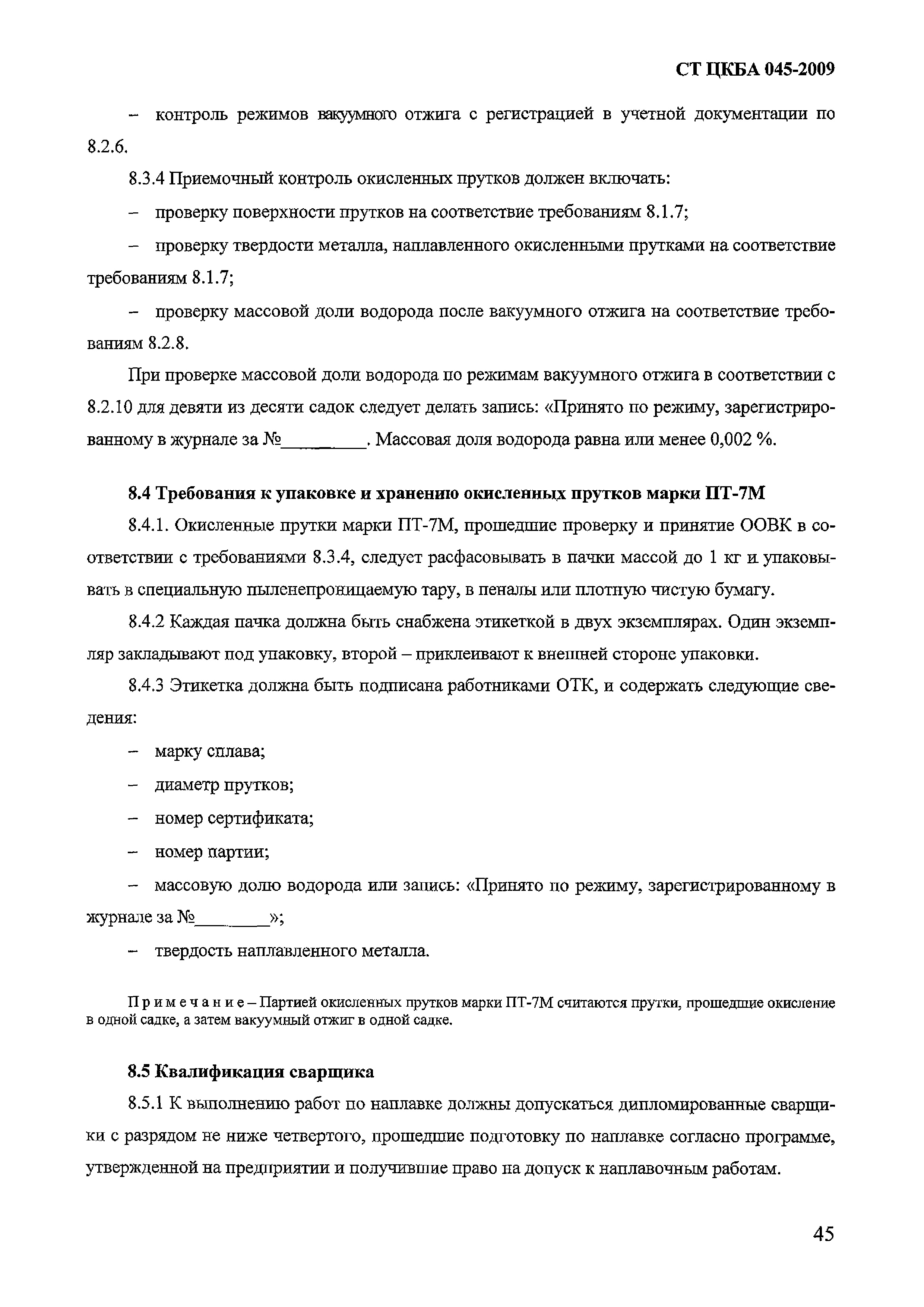

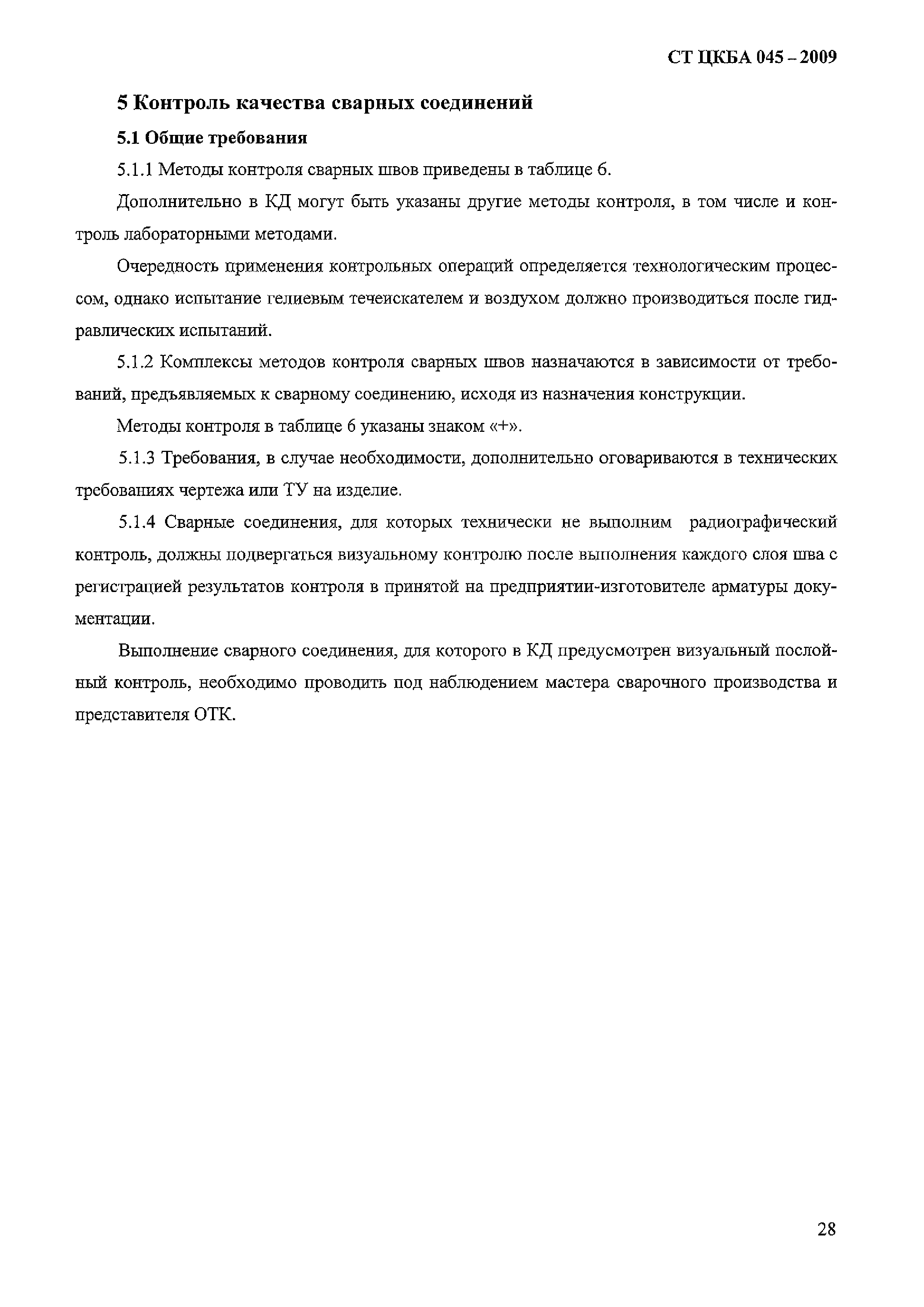

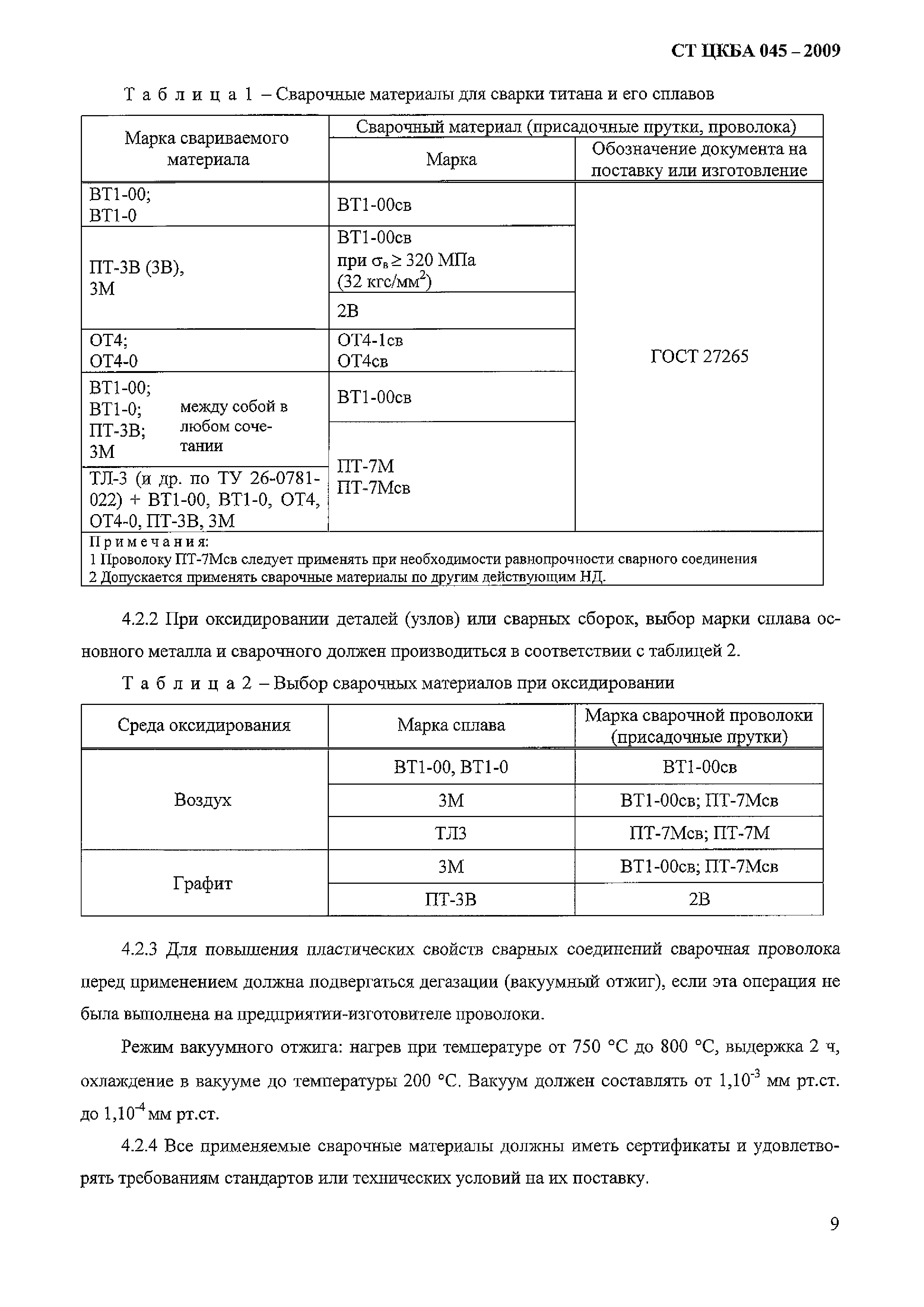

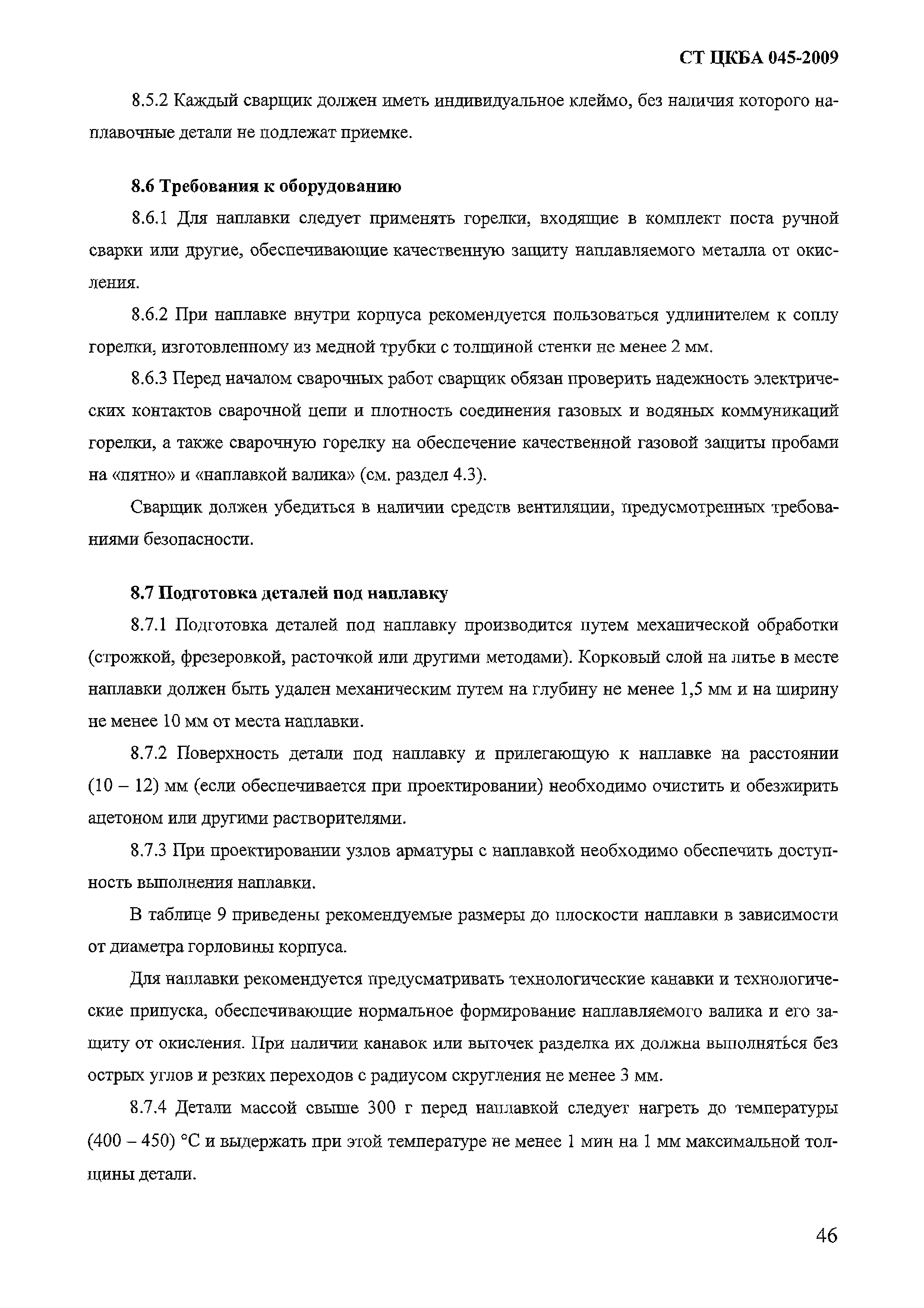

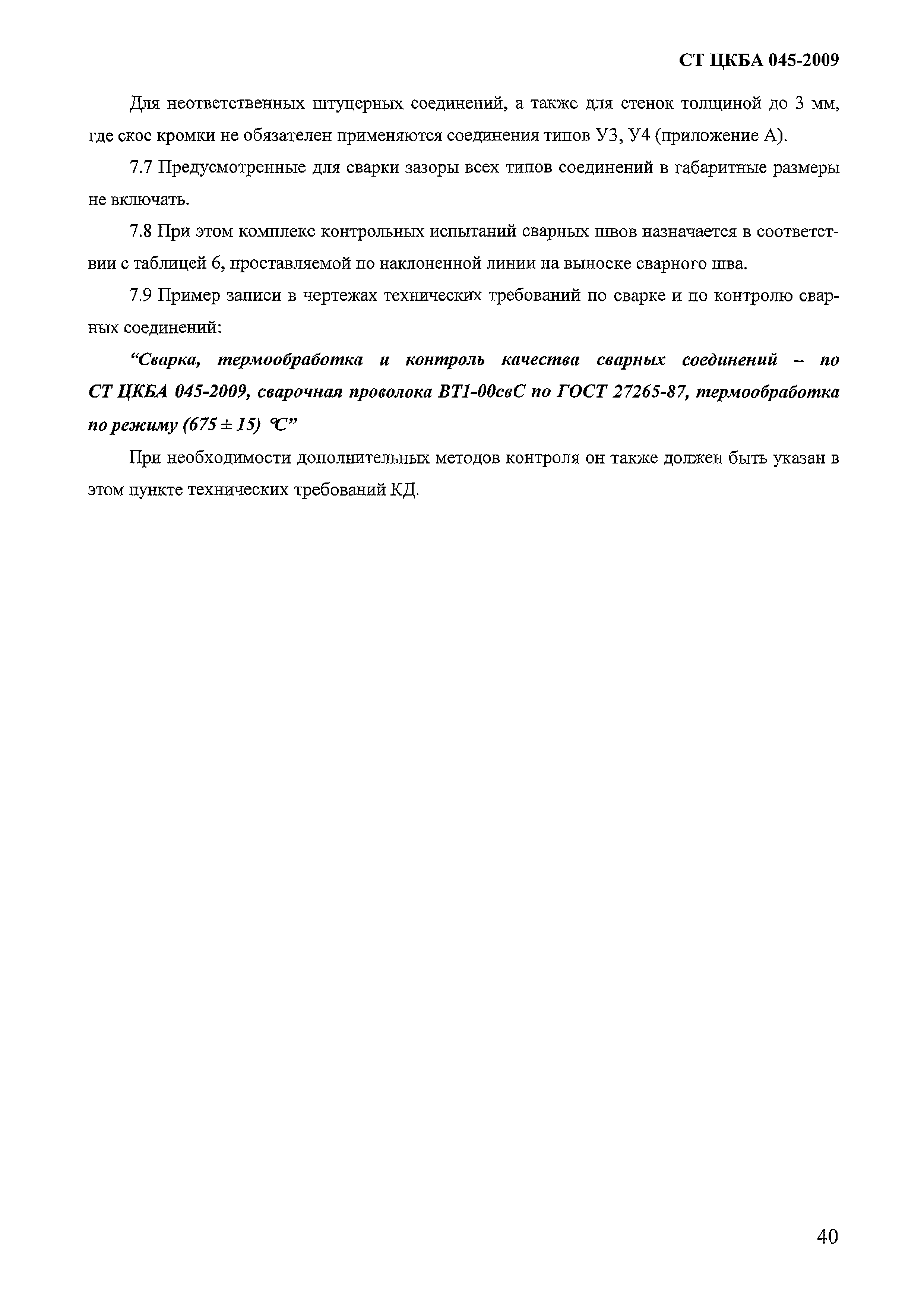

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Общие положения 4 Сварка деталей трубопроводной арматуры    4.1 Основной материал    4.2 Сварочные материалы    4.3 Проверка качества газовой защиты    4.4 Требования к производственному помещению, предназначенному для сварки титановых сплавов    4.5 Основное оборудование и инструмент, необходимые при сварке    4.6 Требования к квалификации сварщиков, инженерно-технических работников (ИТР) и контролеров ОТК    4.7 Подготовка деталей под сварку    4.8 Сборка деталей под сварку    4.9 Способы дополнительной защиты металла от окисления    4.10 Технологические указания по сварке    4.11 Термическая обработка сварных сборок    4.12 Маркировка сварных соединений 5 Контроль качества сварных соединений    5.1 Общие требования    5.2 Методы контроля качества сварных соединений       5.2.1 Визуальный и измерительный контроль       5.2.2 Радиографический контроль       5.2.3 Контроль герметичности       5.2.4 Контроль капиллярной дефектоскопией       5.2.5 Контроль с применением сжатого воздуха       5.2.6 Гидравлические испытания       5.2.7 Контроль лабораторными методами 6 Исправление дефектов сварных швов    6.1 Технологические указания    6.2 Исправление несоответствия формы и размеров сварного шва, предусмотренного конструкторской документацией    6.3 Исправление швов с наплывами и натеками    6.4 Исправление швов с незаделанными кратерами, с газовыми порами, непроварами, трещинами и другими дефектами    6.5 Исправление окисленных участков шва или основного металла 7 Основы проектирования элементов сварных конструкций трубопроводной арматуры и типовые соединения 8 Наплавка уплотнительных поверхностей трубопроводной арматурах и контроль качества    8.1 Технология изготовления присадочного материала окисленных прутков марки ПТ-7М    8.2 Вакуумный отжиг прутков    8.3 Контроль качества окисленных прутков марки ПТ-7М    8.4 Требования к упаковке и хранению окисленных прутков марки ПТ-7М    8.5 Квалификация сварщика    8.6 Требования к оборудованию    8.7 Подготовка деталей под наплавку    8.8 Технология наплавка уплотнительных поверхностей    8.9 Контроль качества наплавленного металла и зоны термического влияния    8.10 Исправление дефектов наплавленного металла Приложение А (рекомендуемое) Размеры конструктивных элементов и выполненных швов для основных типов сварных соединений

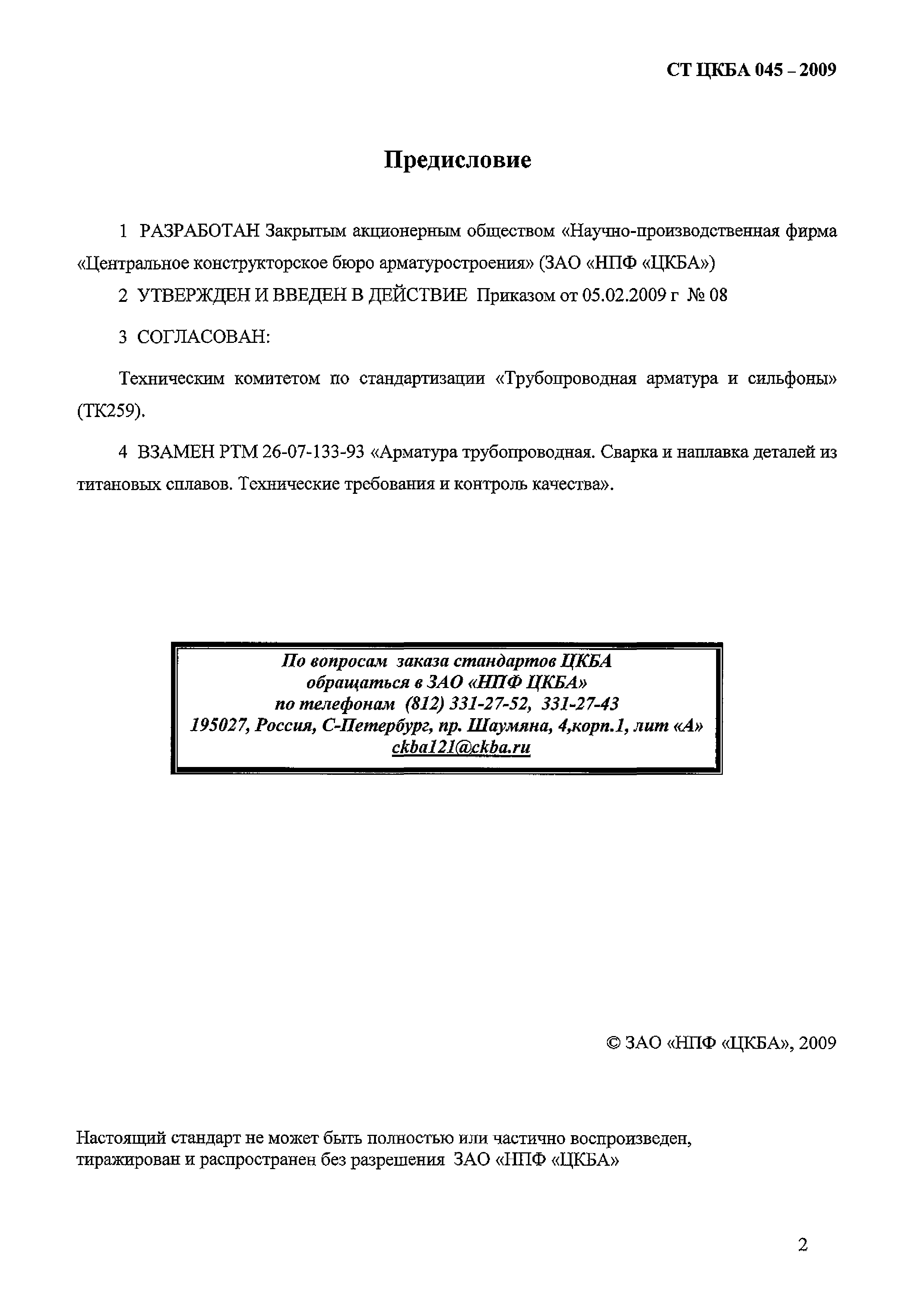

Разработан:	ЗАО НПФ ЦКБА
Утверждён:	05.02.2009 ЗАО НПФ ЦКБА (08)
Принят:	ТК 259 Трубопроводная арматура и сильфоны
Издан:	ЗАО НПФ ЦКБА (2009 г. )
Расположен в:	Техническая документация
Заменяет собой:	РТМ 26-07-133-93 «Арматура трубопроводная. Сварка и наплавка деталей из титановых сплавов. Технические требования и контроль качества»

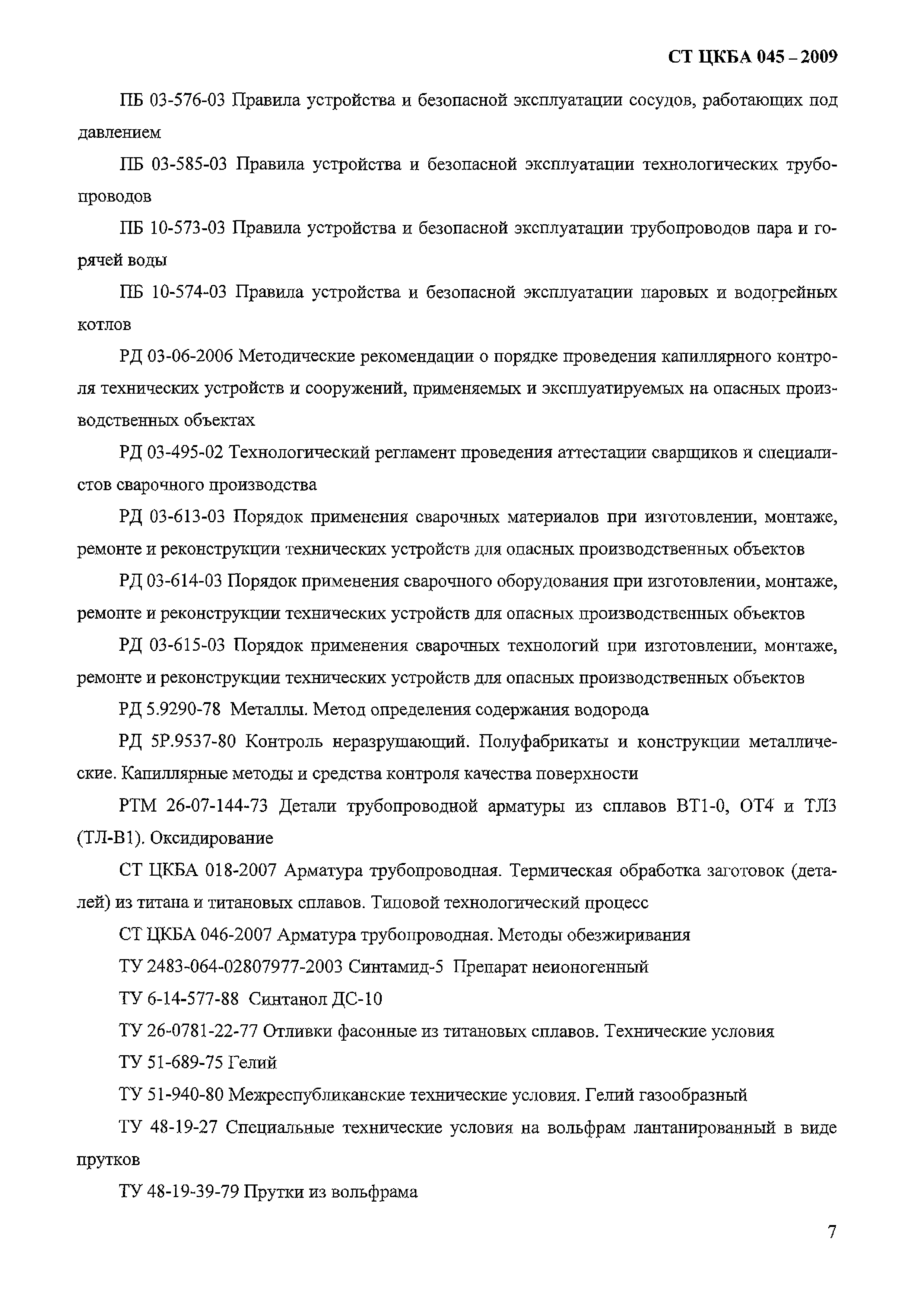

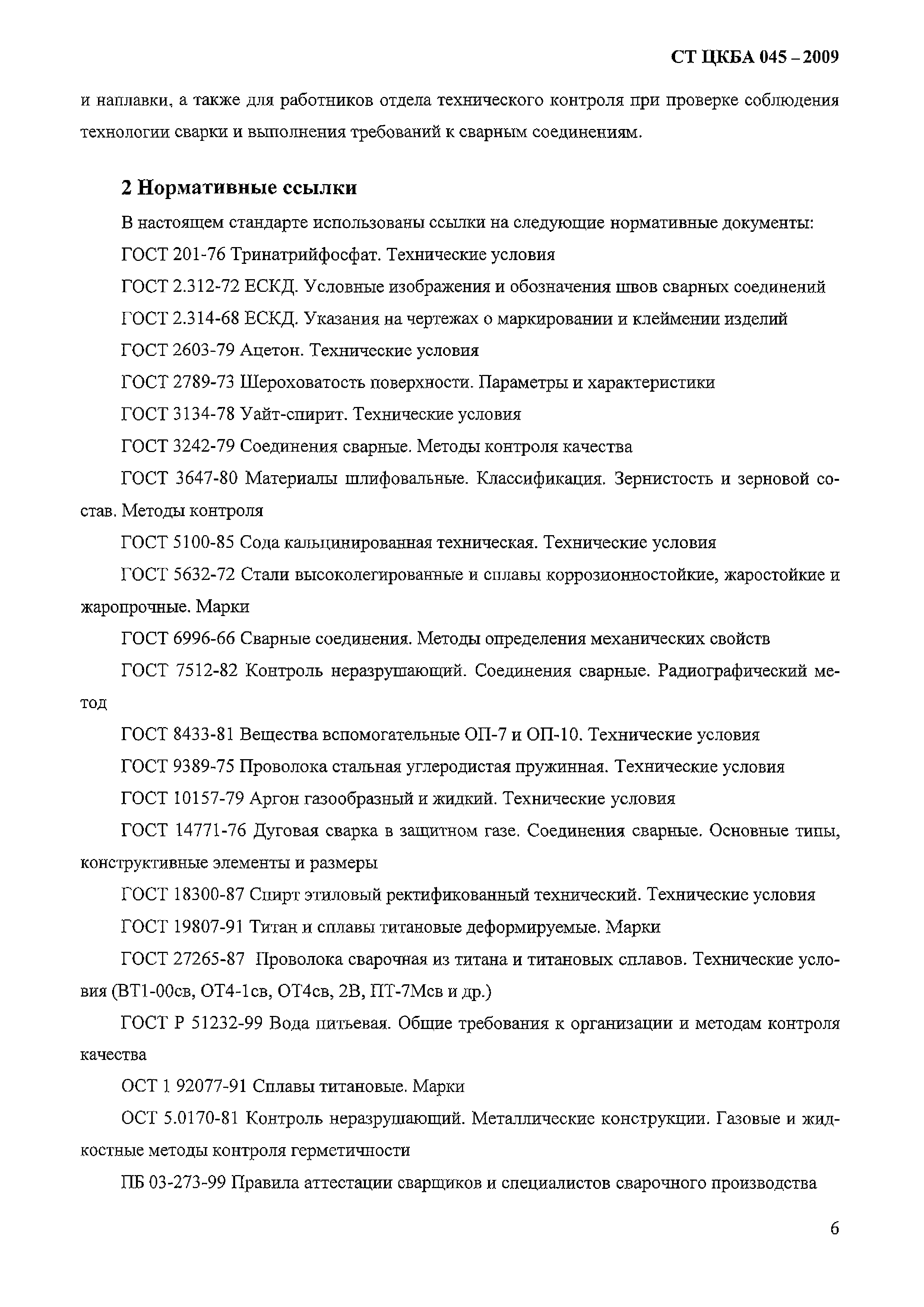

Нормативные ссылки:	ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 2.312-72 «Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений» ГОСТ 2.314-68 «Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий» ГОСТ Р 51232-98 «Вода питьевая. Общие требования к организации и методам контроля качества» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 3647-80 «Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ПБ 10-574-03 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 03-495-02 «Технологический регламент проведения аттестации сварщиков и специалистов сварочного производства» ГОСТ 18300-87 «Спирт этиловый ректификованный технический. Технические условия» ГОСТ 19807-91 «Титан и сплавы титановые деформируемые. Марки» ГОСТ 201-76 «Тринатрийфосфат. Технические условия» ГОСТ 2603-79 «Реактивы. Ацетон. Технические условия» ГОСТ 27265-87 «Проволока сварочная из титана и титановых сплавов. Технические условия» ГОСТ 3134-78 «Уайт-спирит. Технические условия» ГОСТ 5100-85 «Сода кальцинированная техническая. Технические условия» ГОСТ 8433-81 «Вещества вспомогательные ОП-7 и ОП-10. Технические условия» ГОСТ 9389-75 «Проволока стальная углеродистая пружинная. Технические условия» ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» РД 03-613-03 «Порядок применения сварочных материалов при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» РД 03-614-03 «Порядок применения сварочного оборудования при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» РТМ 26-07-144-73 «Детали трубопроводной арматуры из сплавов ВТ I-0, 0Т4 и ТЛЗ (ТЛ-В1). Оксидирование» СТ ЦКБА 018-2007 «Арматура трубопроводная. Термическая обработка заготовок (деталей) из титана и титановых сплавов. Типовой технологический процесс» СТ ЦКБА 046-2007 «Арматура трубопроводная. Методы обезжиривания» РД 13-06-2006 «Методические рекомендации о порядке проведения капиллярного контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» ТУ 48-19-221-83 «Прутки из иттрированного вольфрама марки СВИ-1. Технические условия» РТМ 26-07-133-93 «Арматура трубопроводная. Сварка и наплавка деталей из титановых сплавов. Технические требования и контроль качества» ГОСТ 2263-79 «Натр едкий технический. Технические условия»
