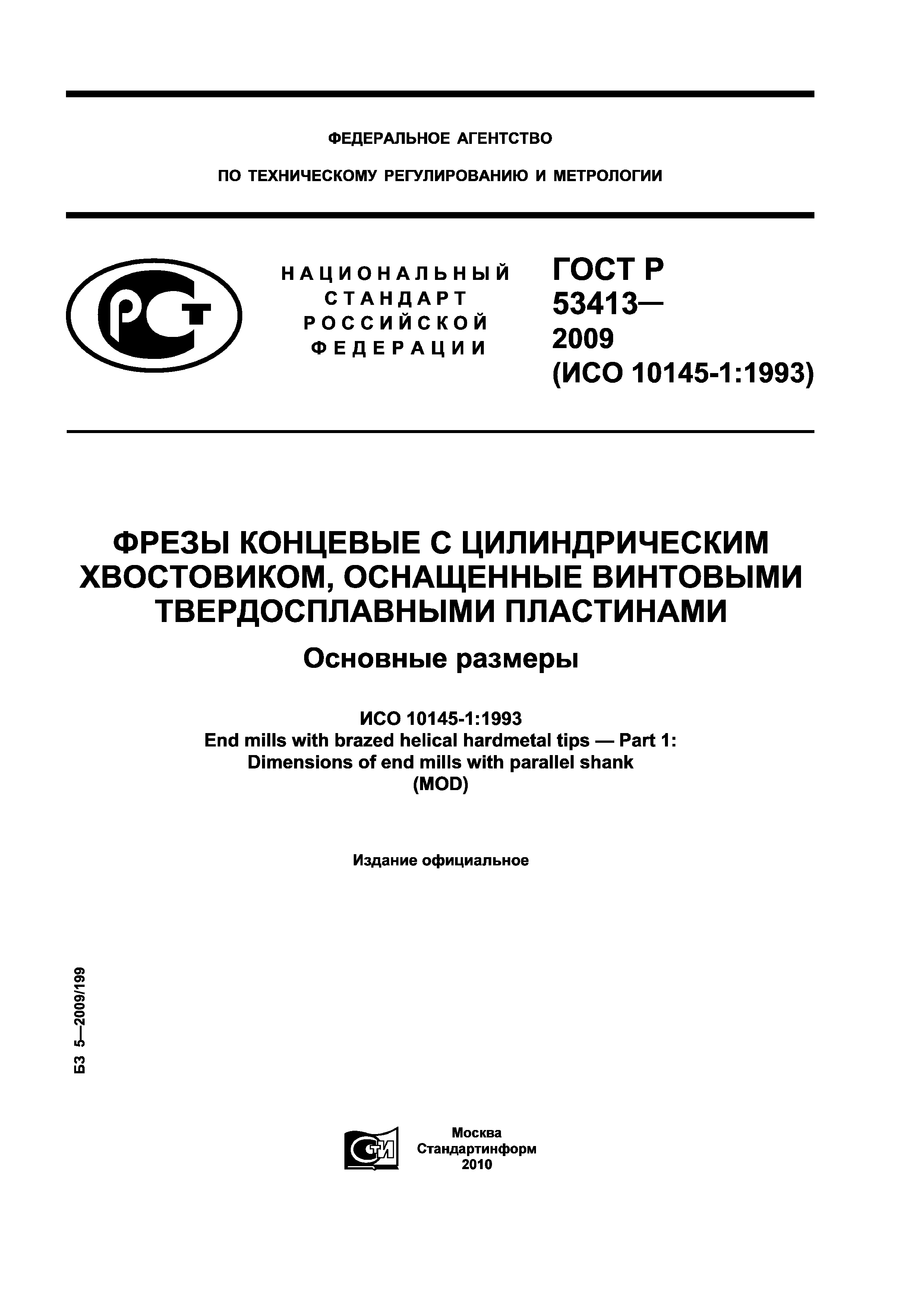

ГОСТ Р 53413-2009

Фрезы концевые с цилиндрическим хвостовиком, оснащенные винтовыми твердосплавными пластинами. Основные размеры

Обозначение:	ГОСТ Р 53413-2009
Обозначение англ:	GOST R 53413-2009
Статус:	действует
Название рус.:	Фрезы концевые с цилиндрическим хвостовиком, оснащенные винтовыми твердосплавными пластинами. Основные размеры
Название англ.:	End mills with brazed helical hardmetal tips. Basic dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2011
Область применения:	Стандарт распространяется на концевые фрезы с цилиндрическим хвостовиком и цилиндрическим хвостовиком с лыской, оснащенные винтовыми твердосплавными пластинами, предназначенные для обработки стали, чугуна и бронзы, а также труднообрабатываемых сталей и сплавов.

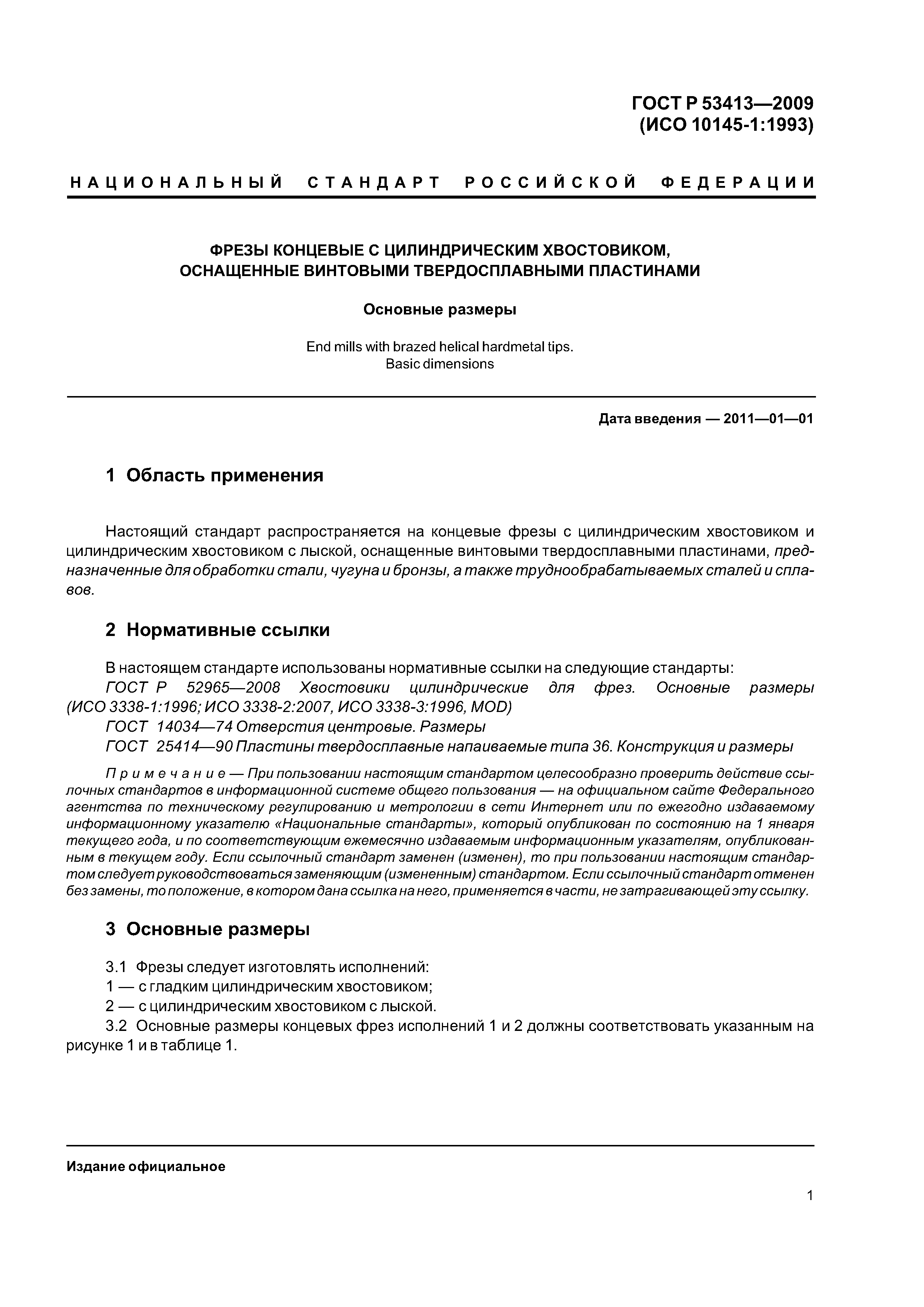

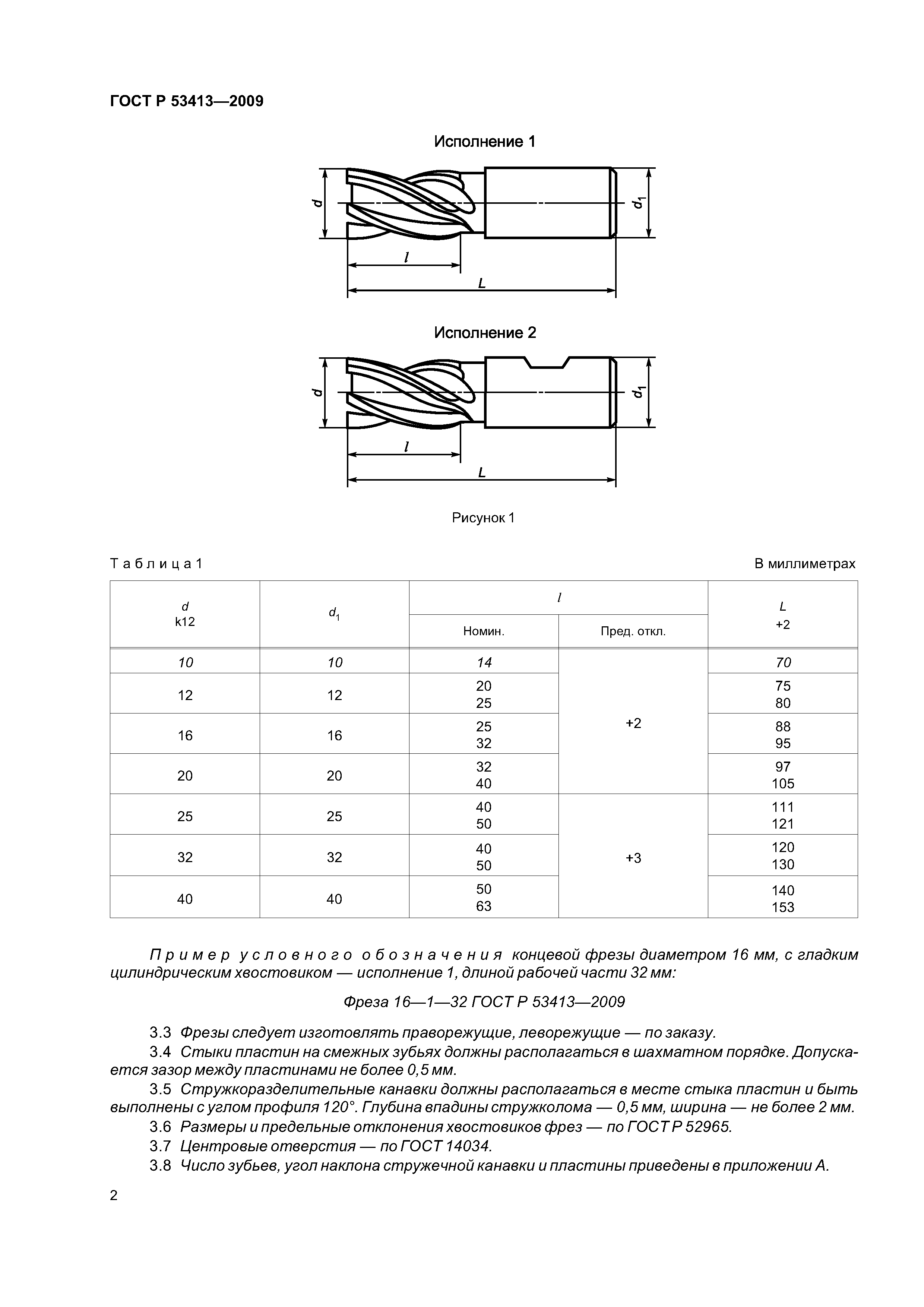

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Основные размеры Приложение А (рекомендуемое) Число зубьев. Угол наклона стружечной канавки и пластины
Разработан:	ОАО ВНИИИНСТРУМЕНТ
Утверждён:	15.10.2009 Федеральное агентство по техническому регулированию и метрологии (455-ст)
Издан:	Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Режущие инструменты Фрезы Экология МАШИНОСТРОЕНИЕ Режущие инструменты Фрезы
Нормативные ссылки:	ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 25414-90 «Пластины твердосплавные напаиваемые типа 36. Конструкция и размеры» ГОСТ Р 52965-2008 «Хвостовики цилиндрические для фрез. Основные размеры» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» Федеральный закон 184-ФЗ «О техническом регулировании»
