Серия 1.432.1-23с

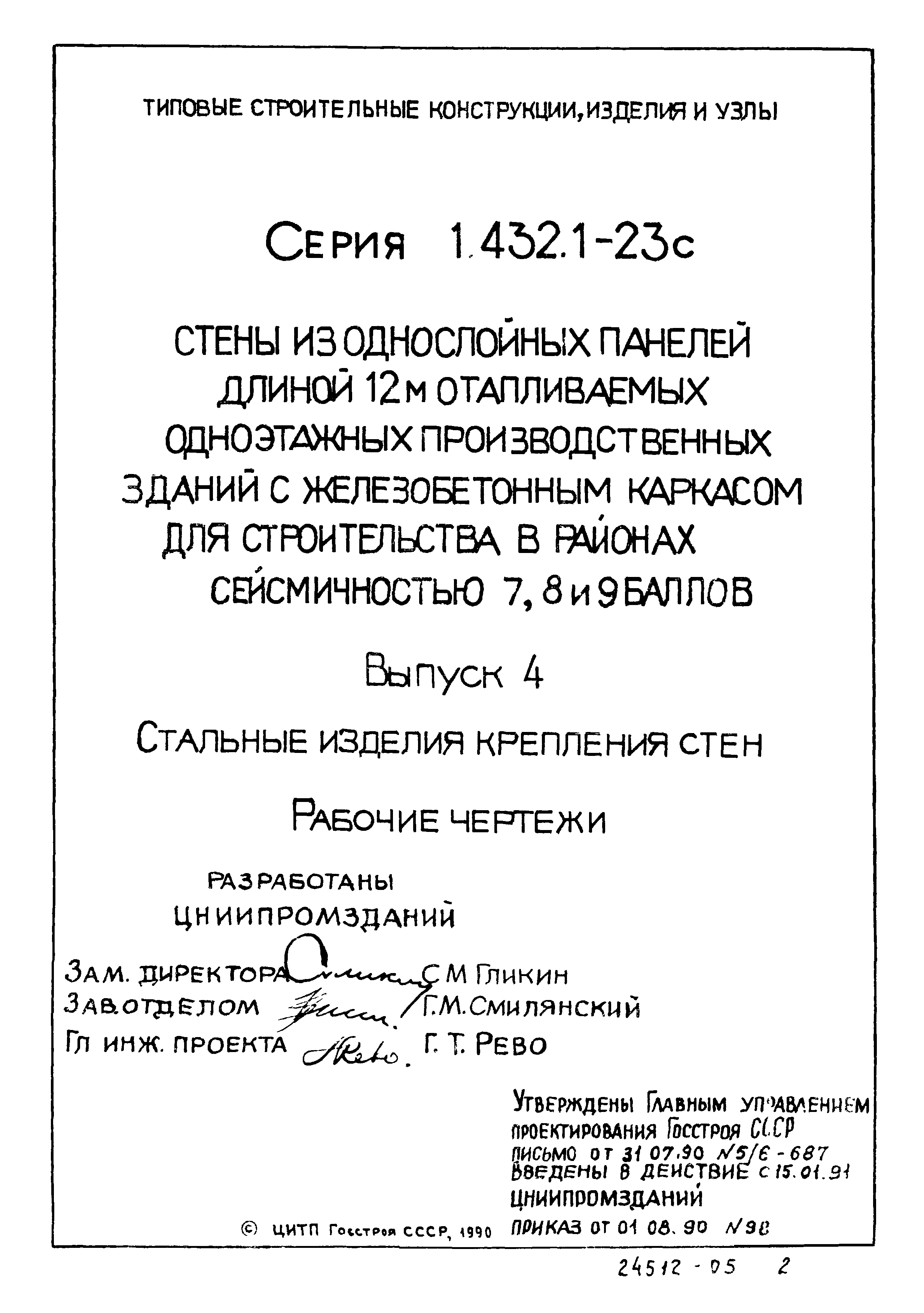

Выпуск 4. Стальные изделия крепления стен. Рабочие чертежи

Обозначение:	Серия 1.432.1-23с
Обозначение англ:	Series 1.432.1-23с
Статус:	не действует
Название рус.:	Выпуск 4. Стальные изделия крепления стен. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	В настоящем выпуске даны рабочие чертежи стоек фахверка, элементов крепления стеновых панелей к железобетонному каркасу, опорных консолей и насадок фахверка

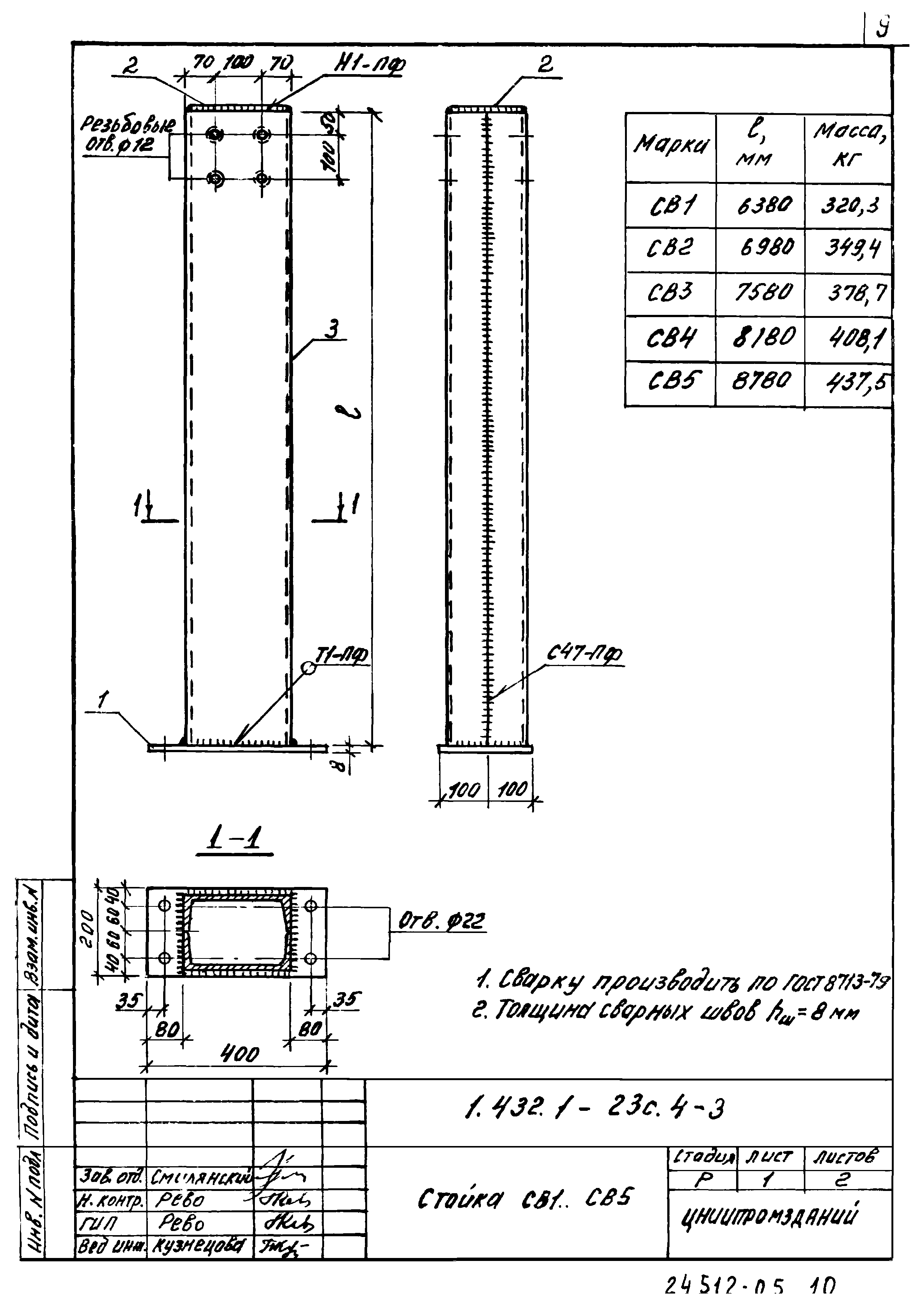

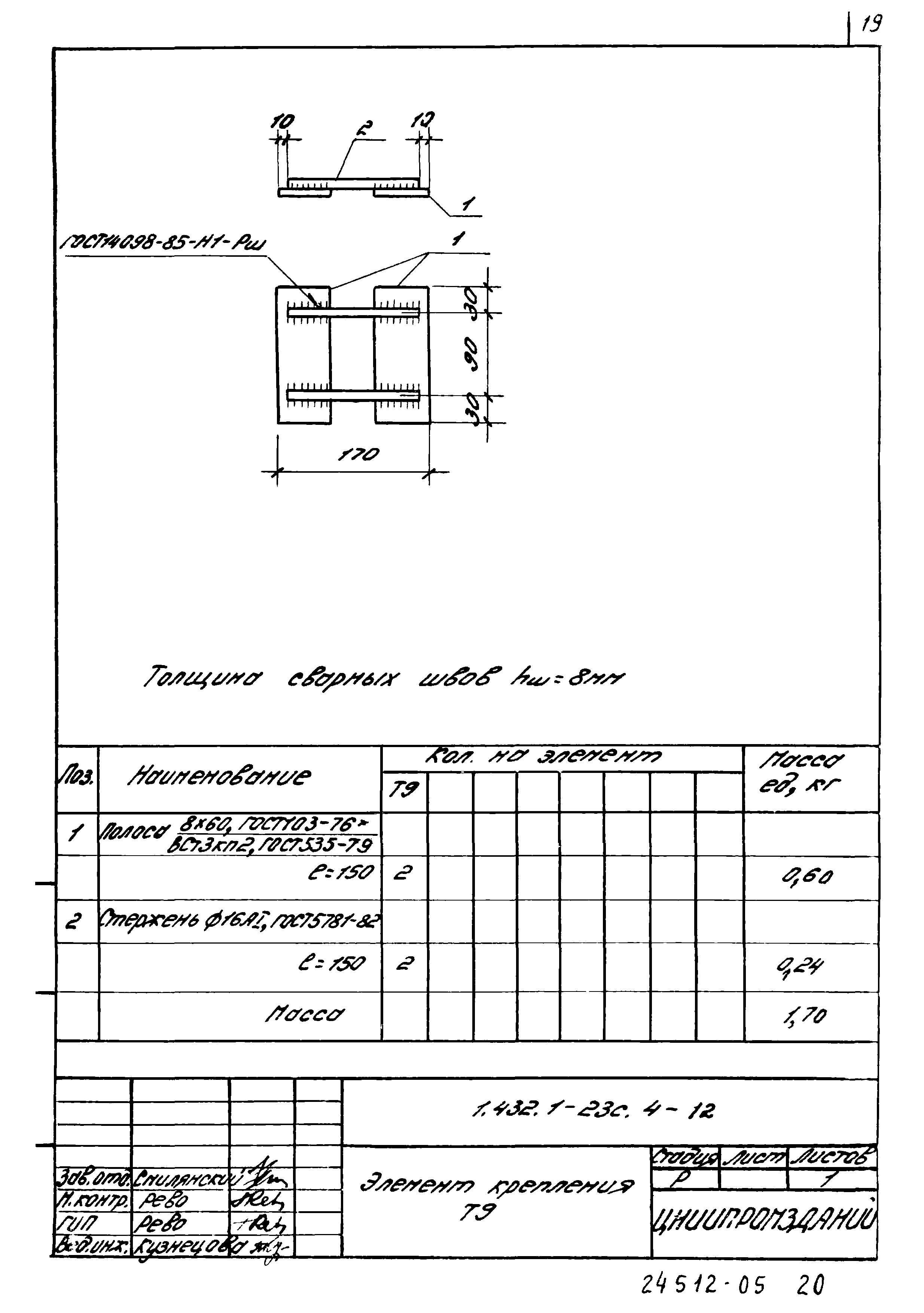

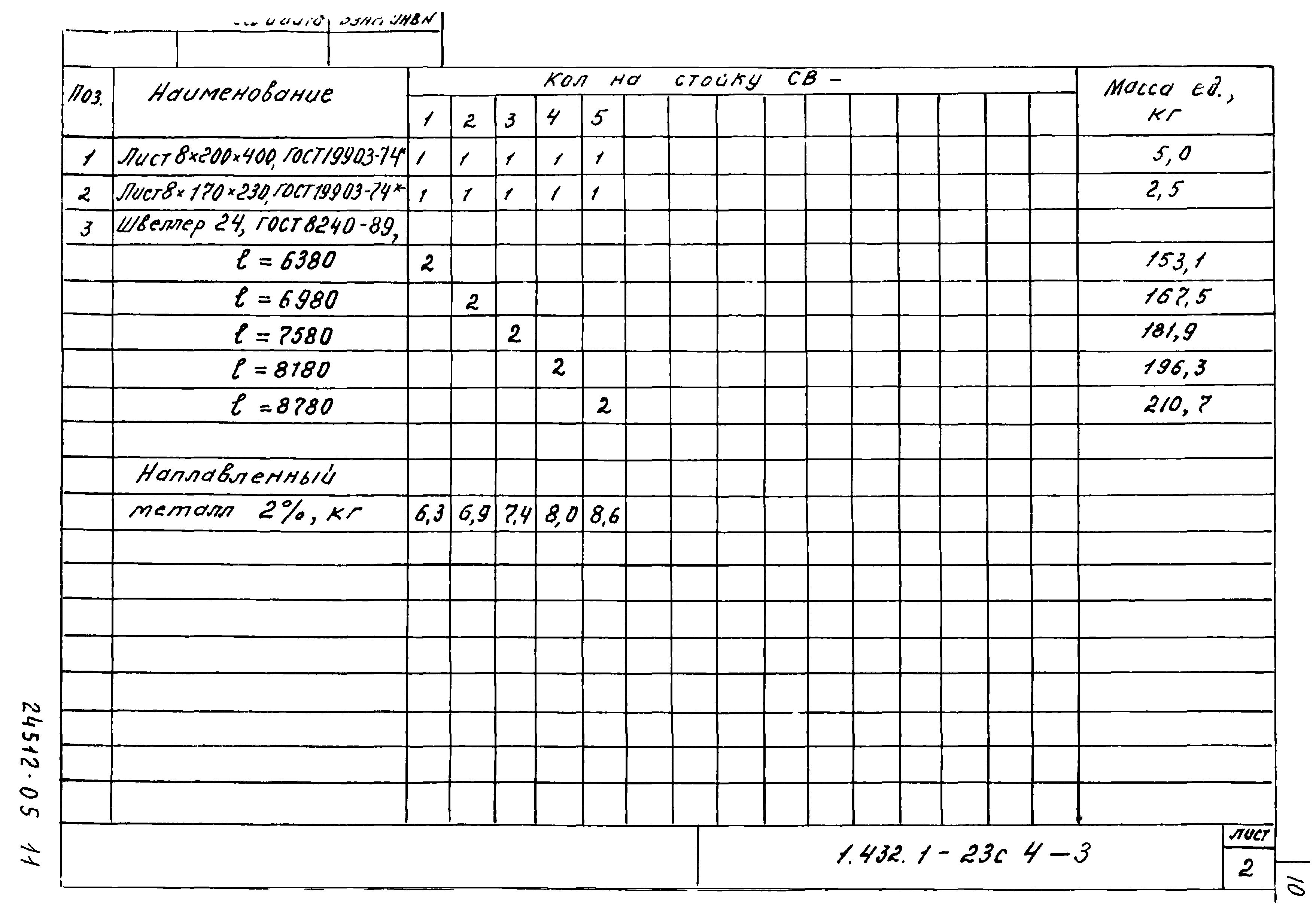

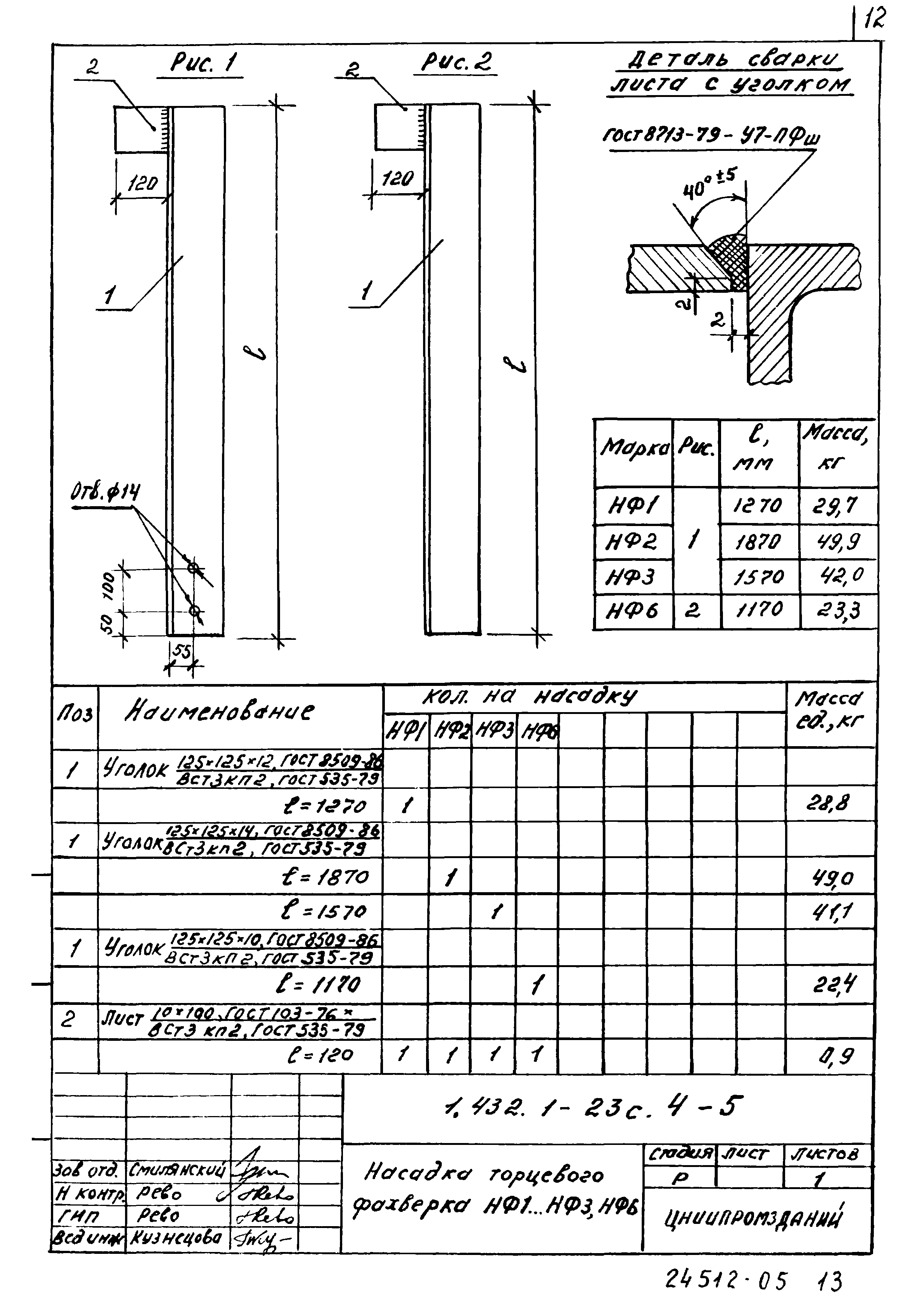

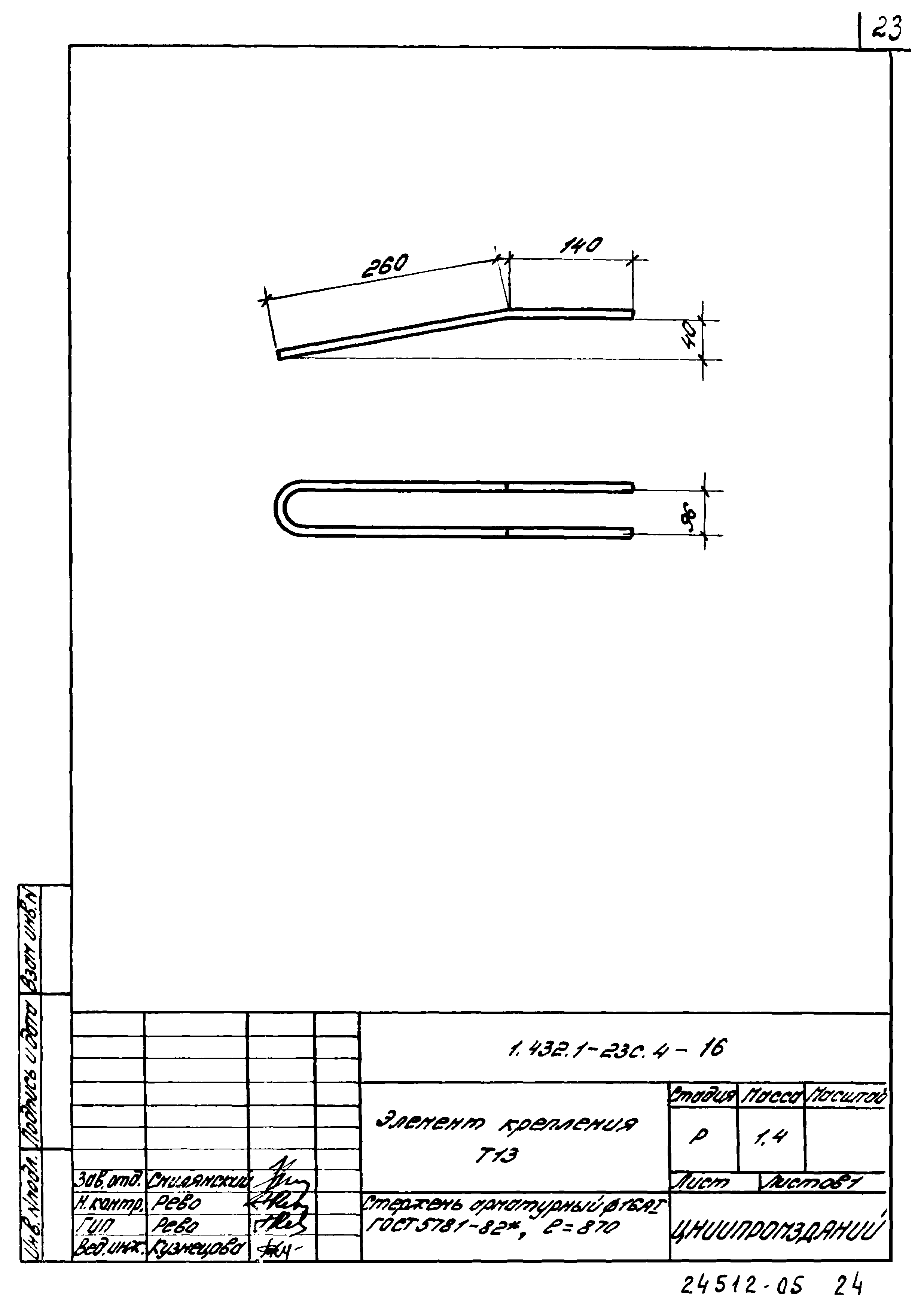

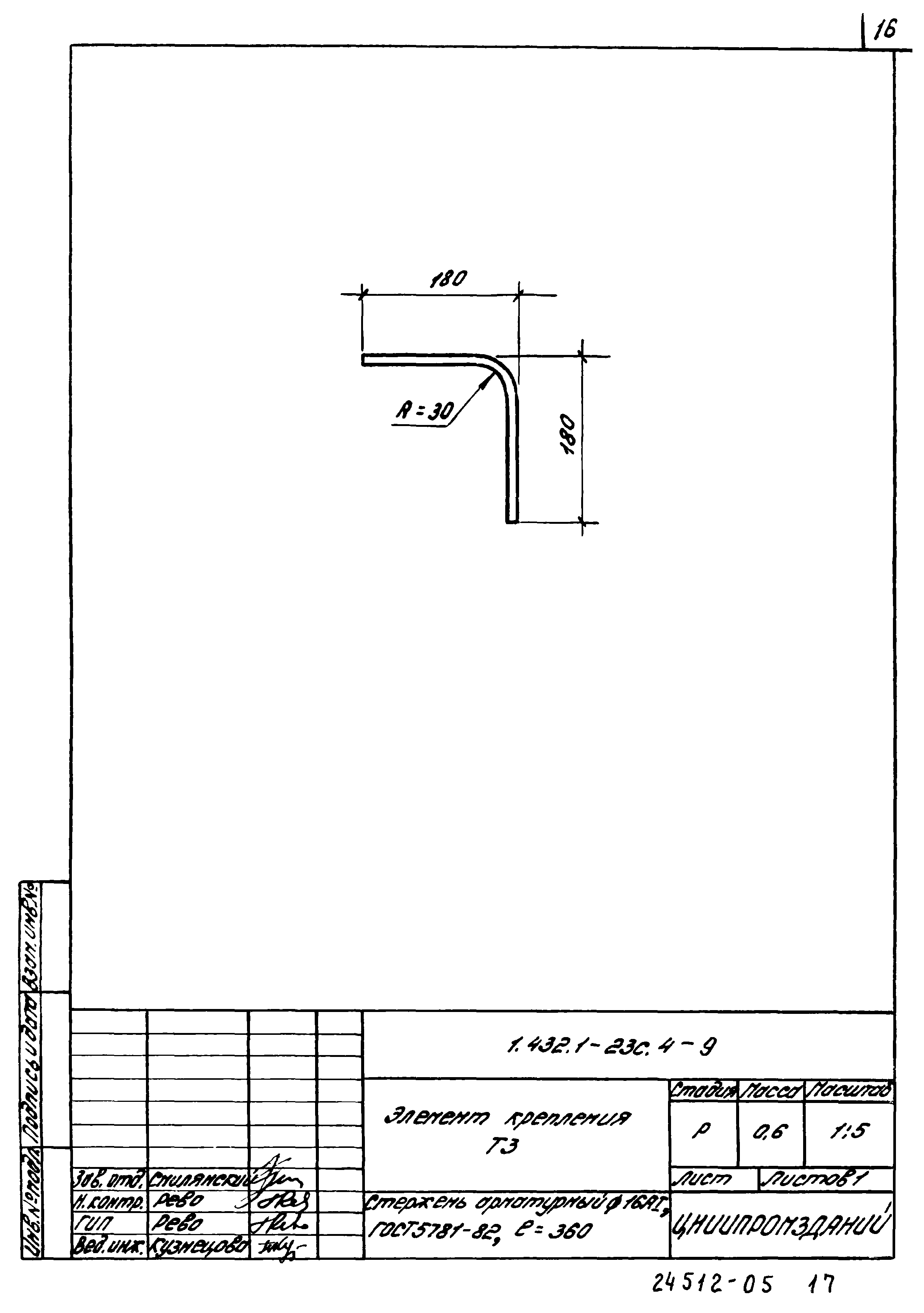

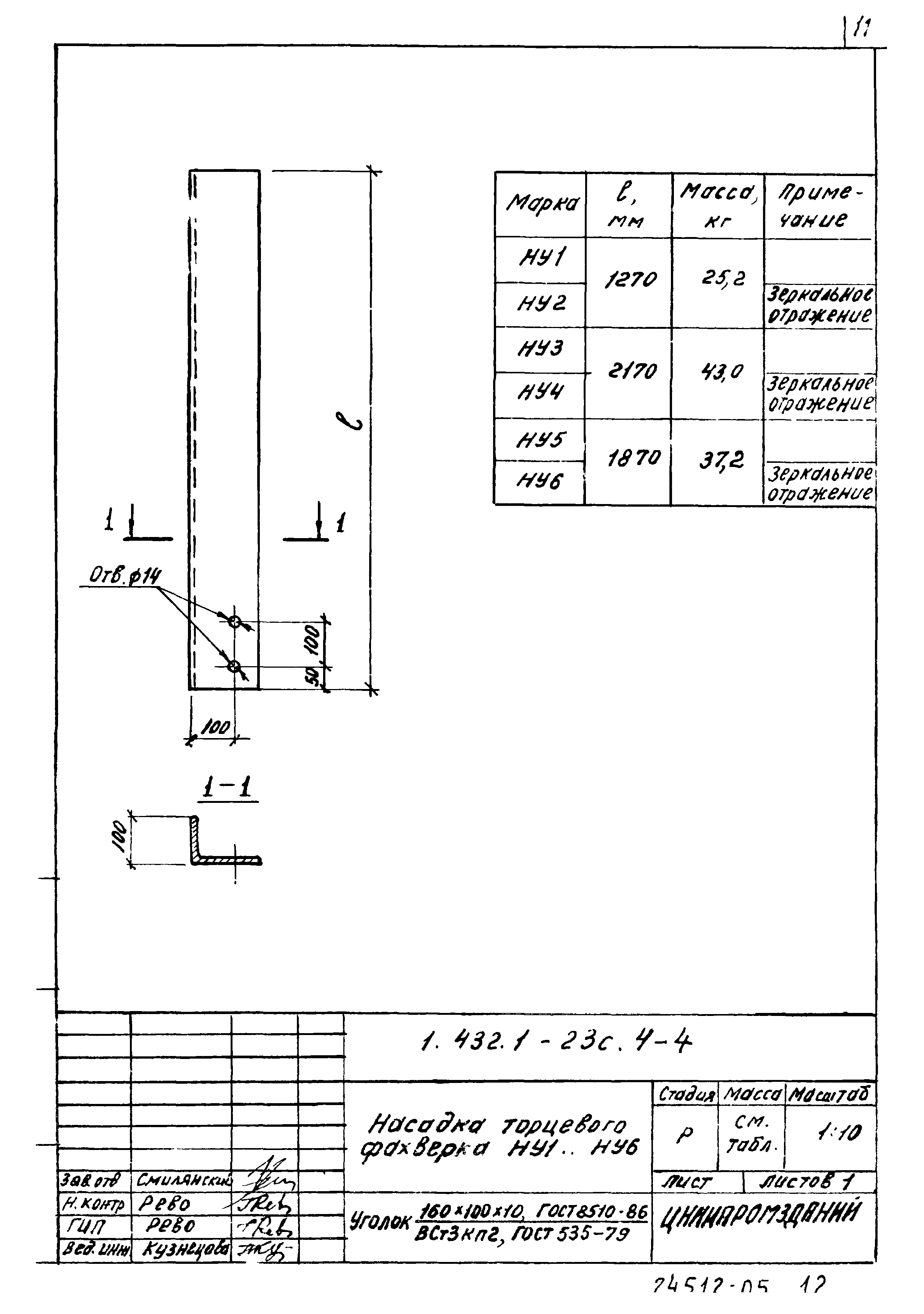

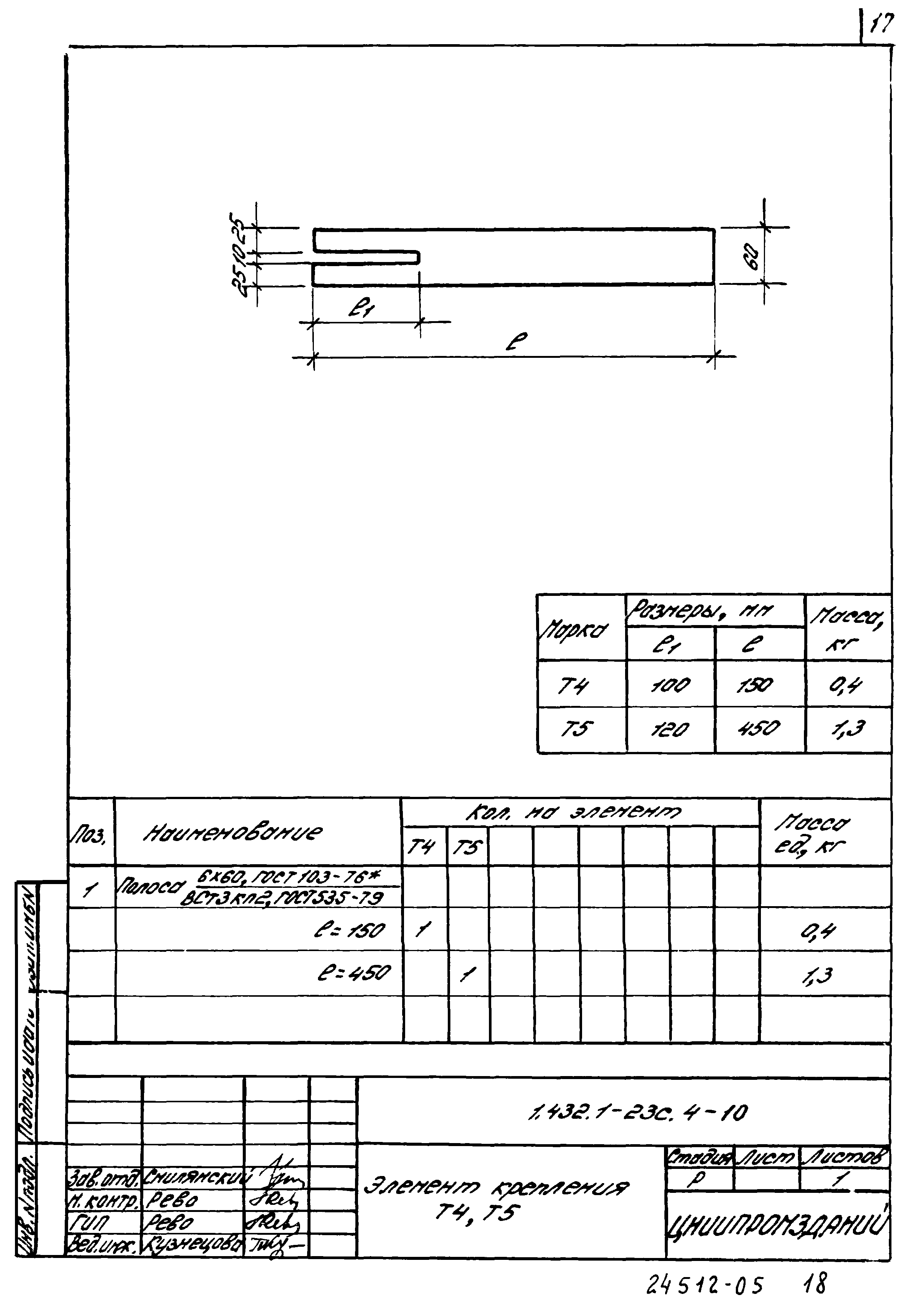

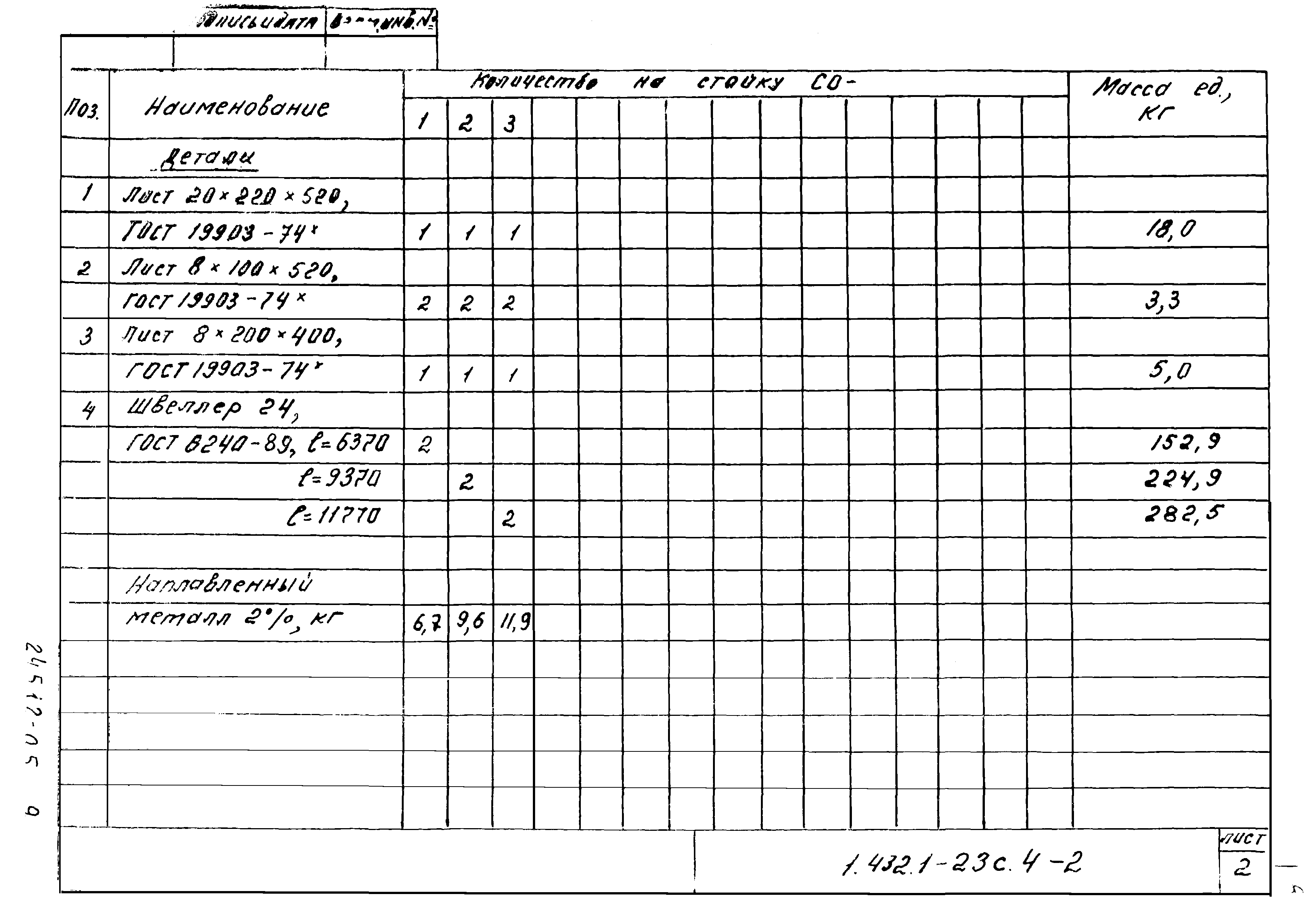

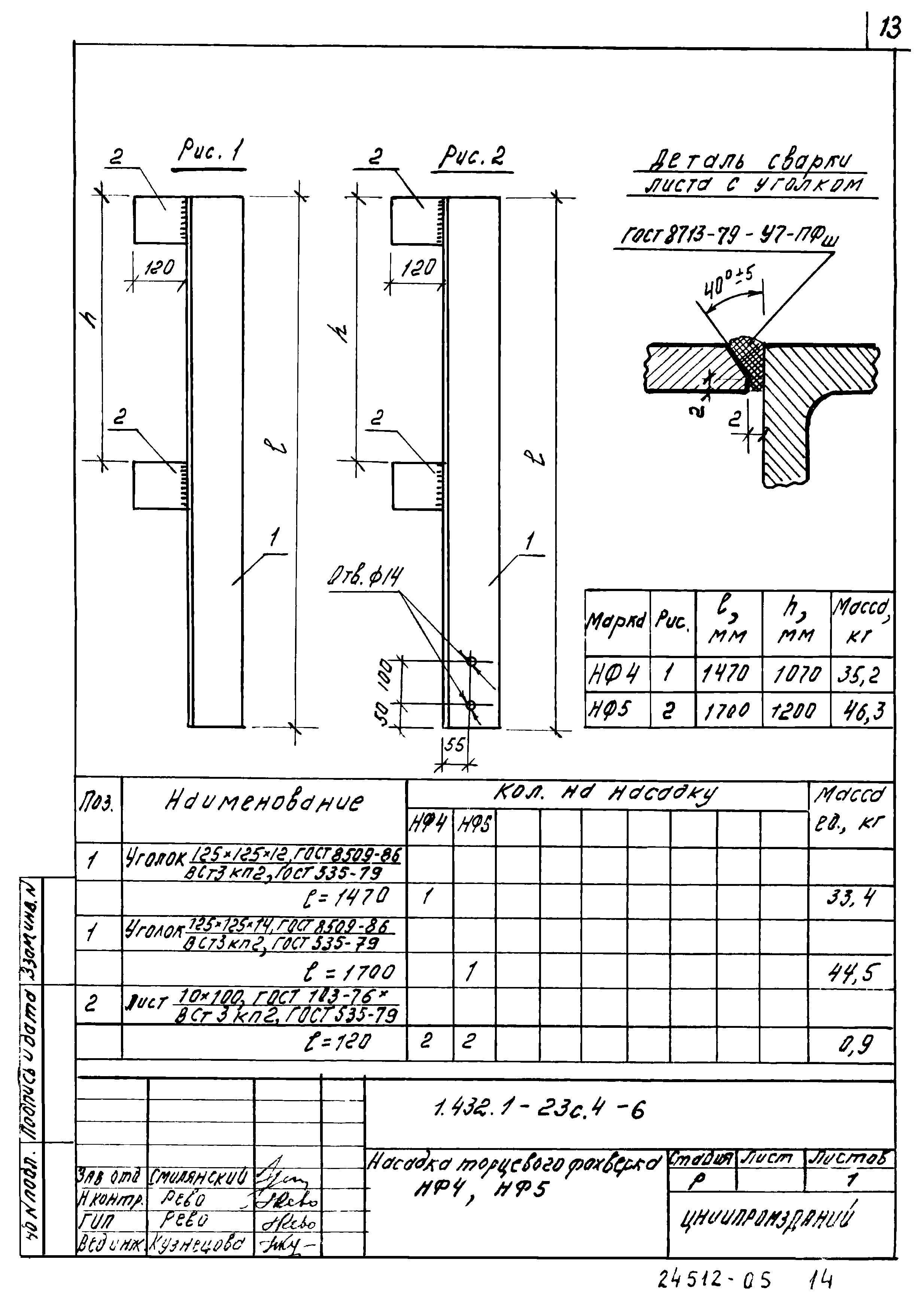

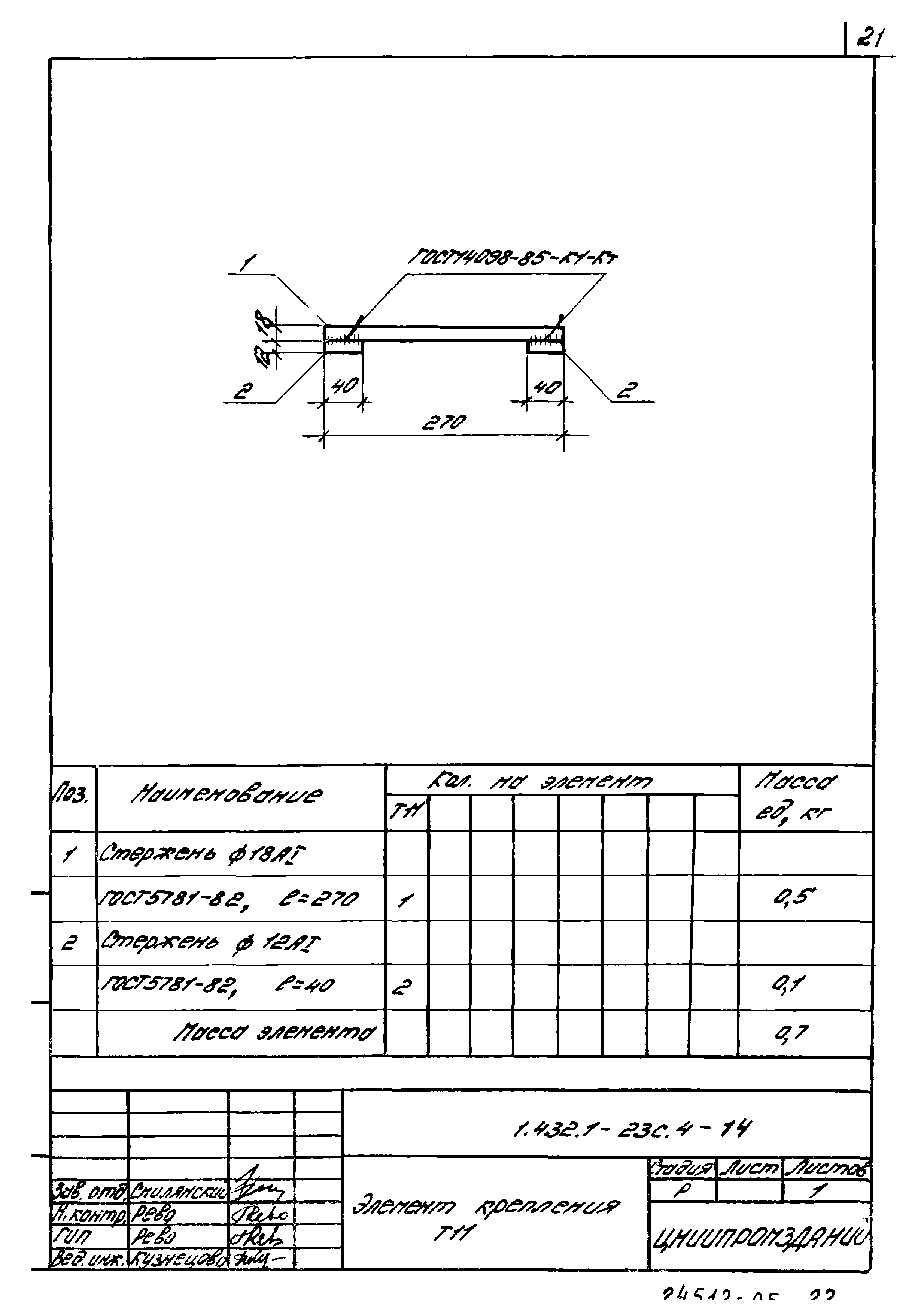

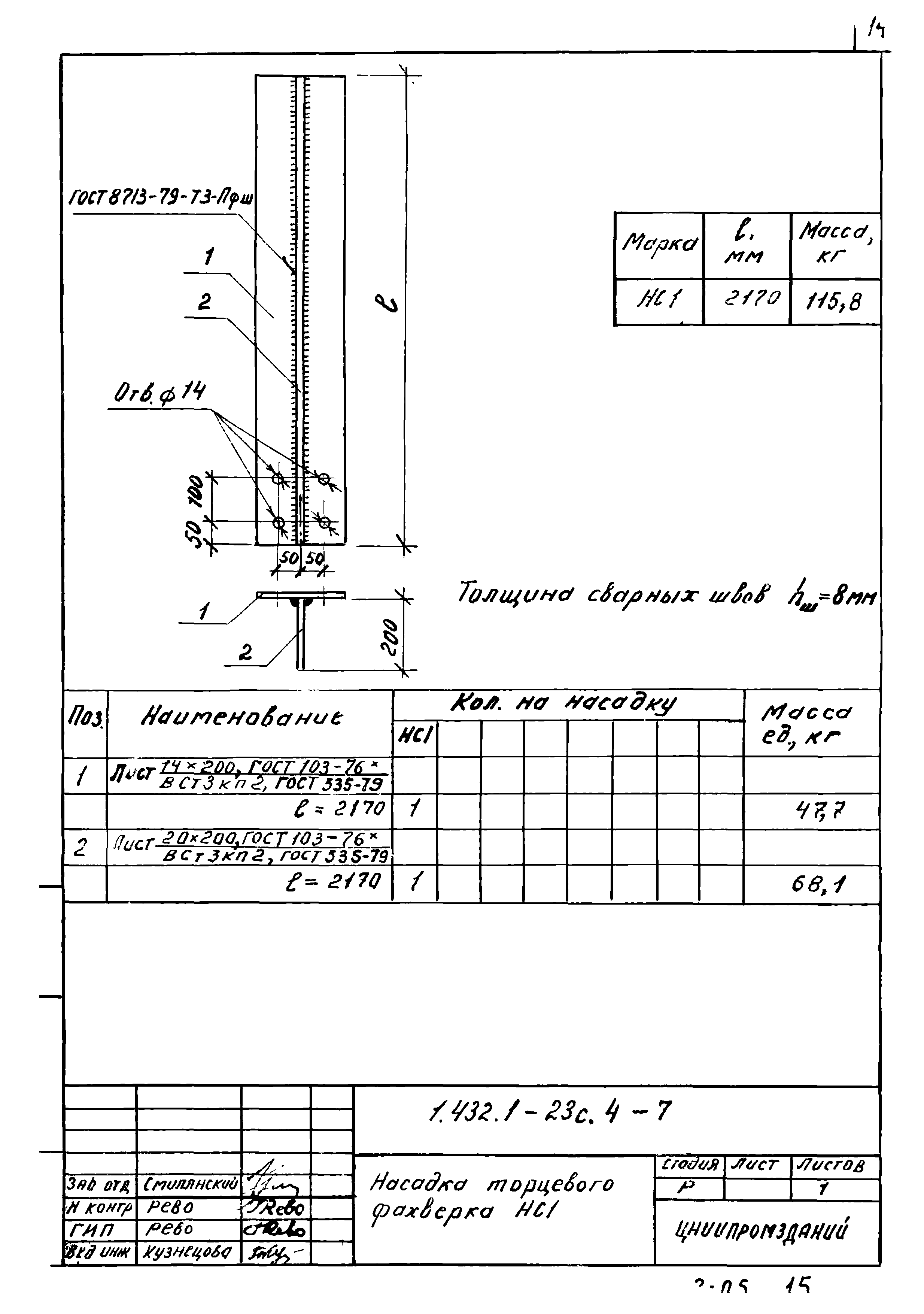

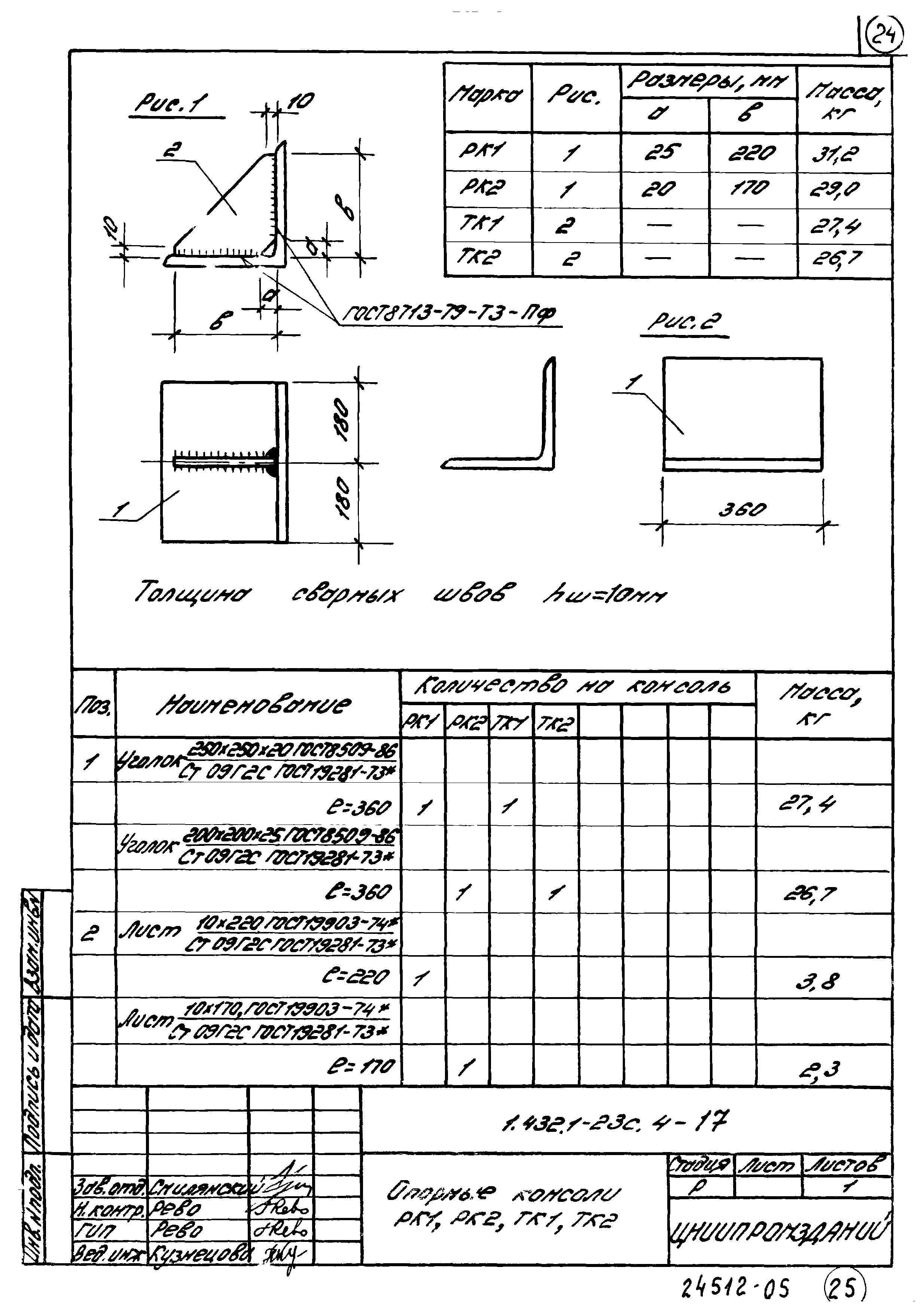

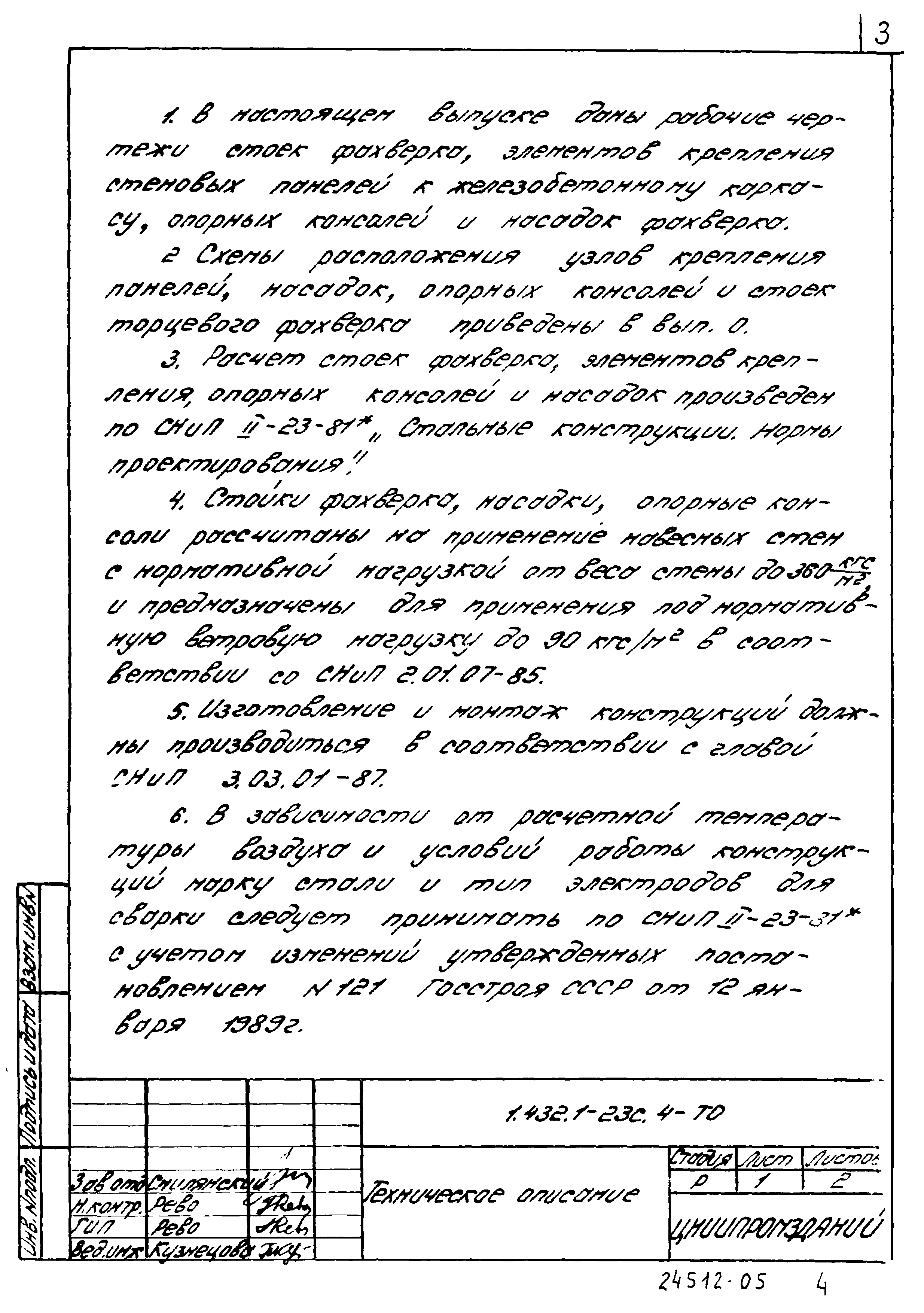

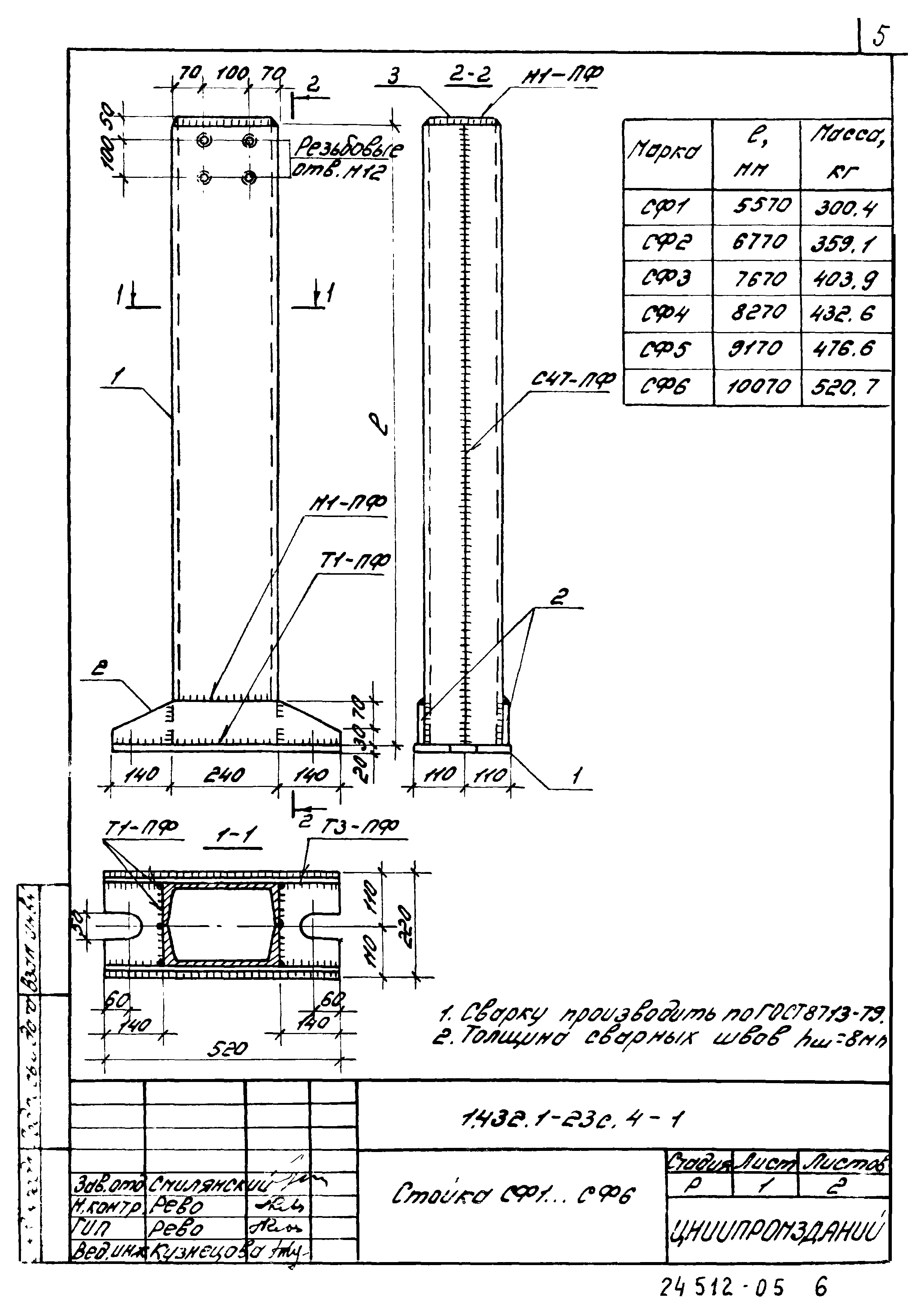

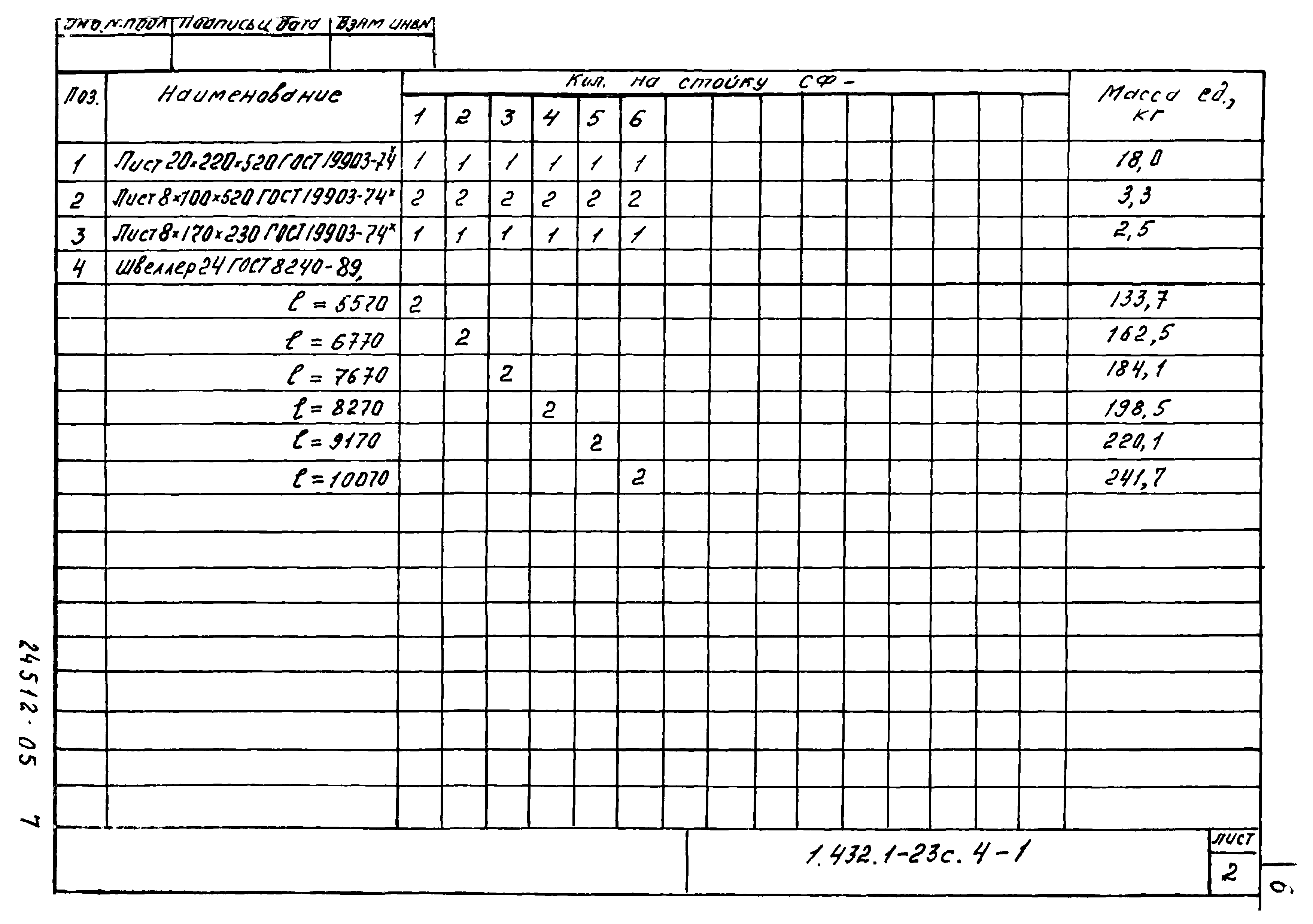

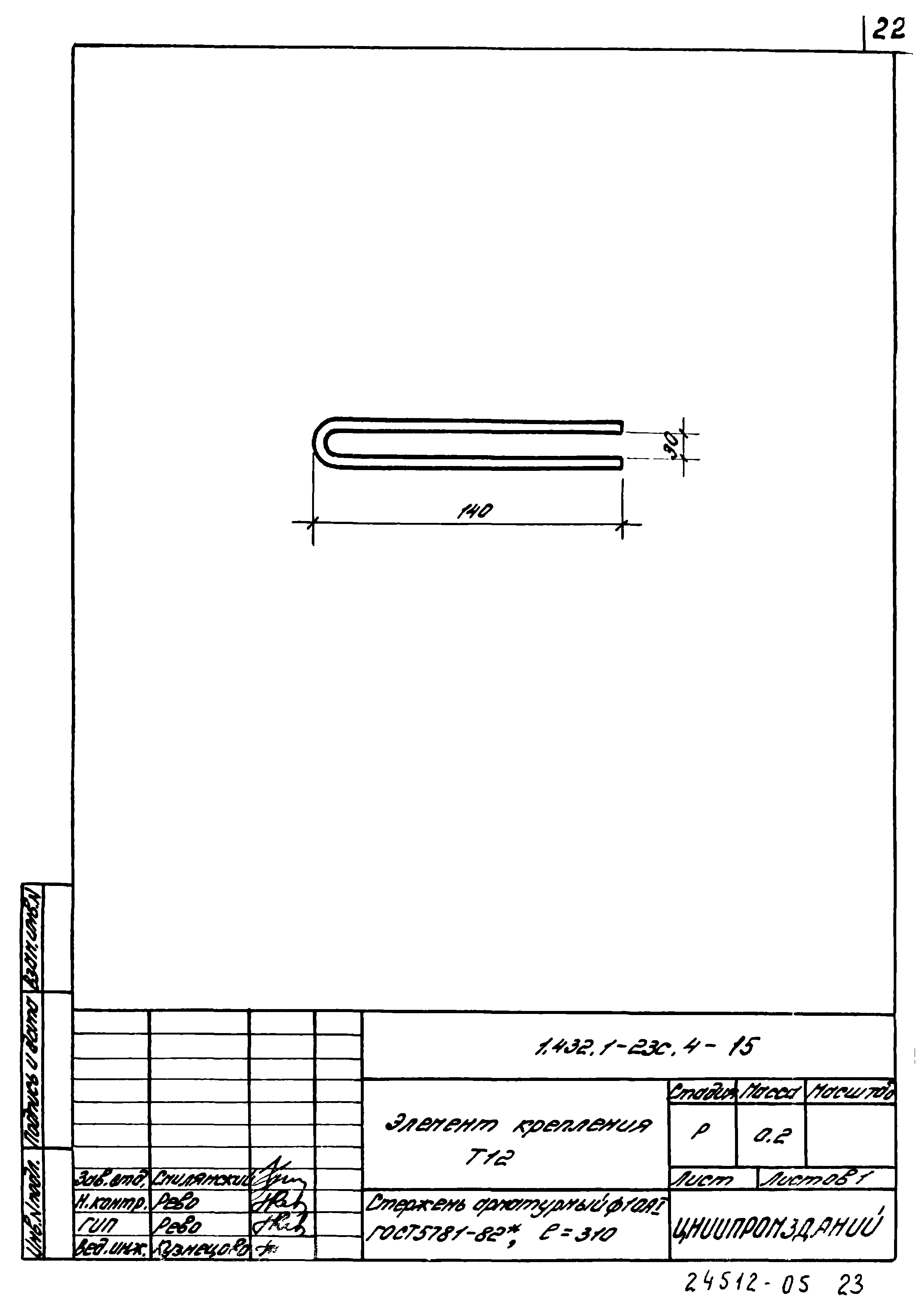

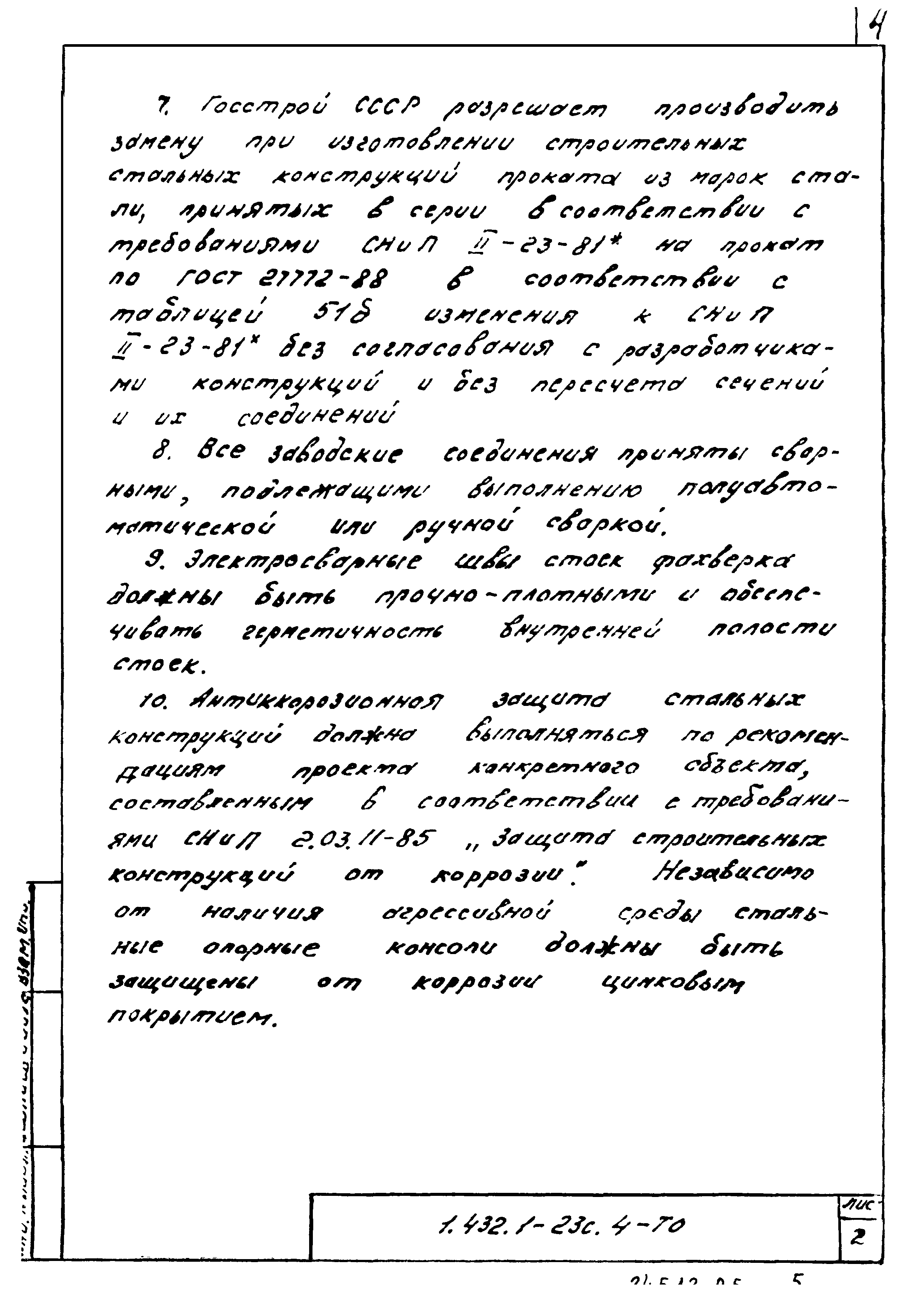

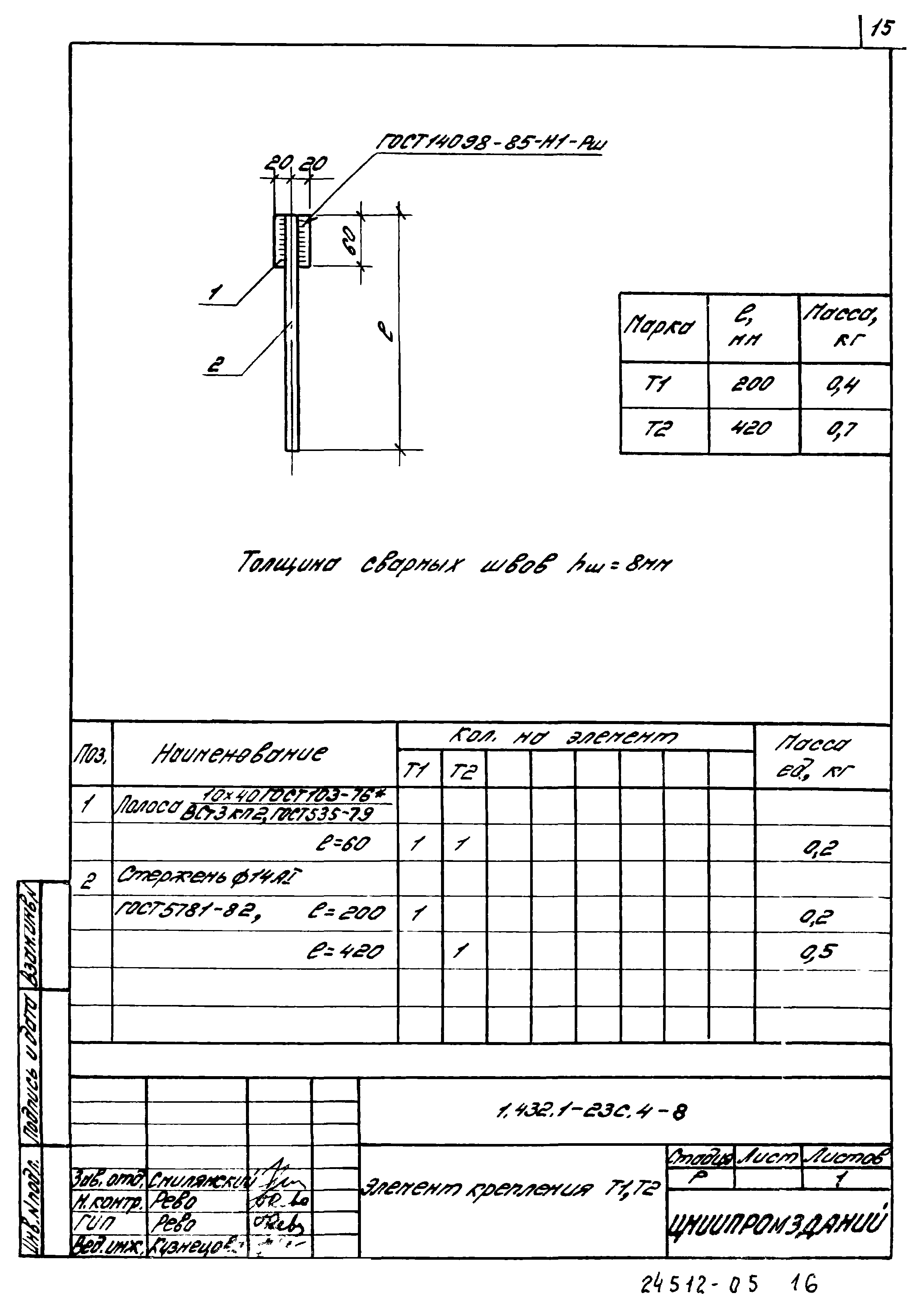

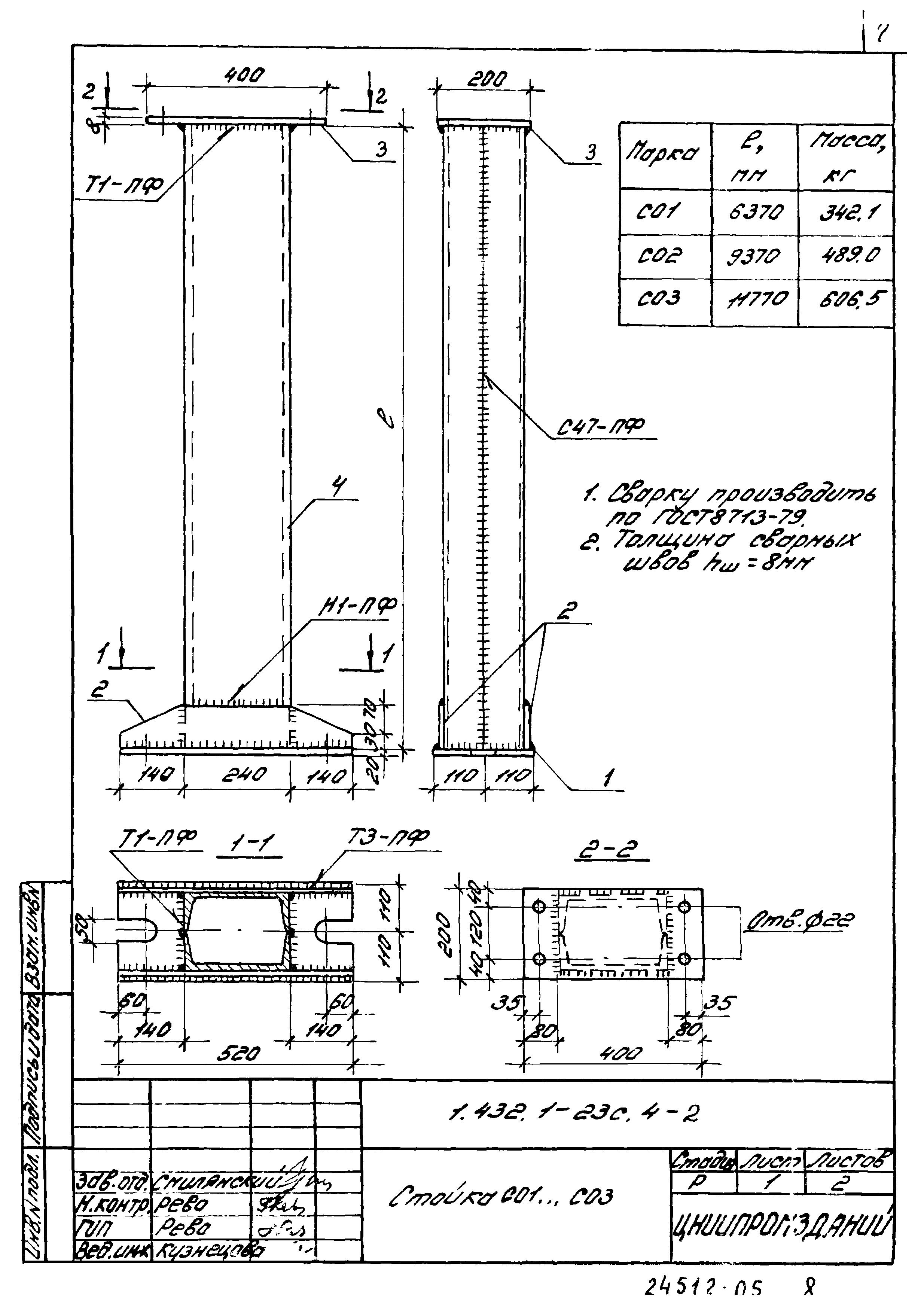

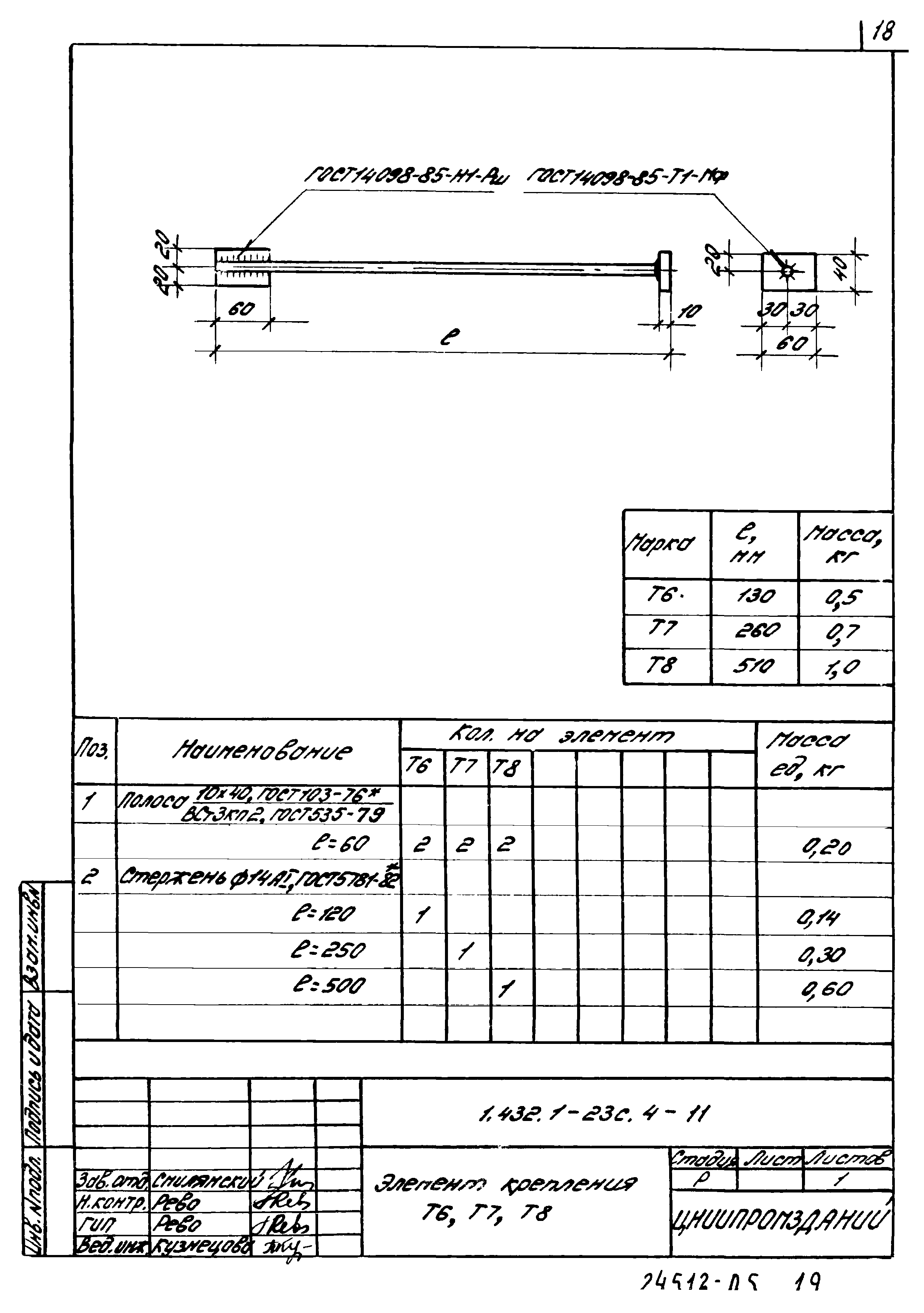

Оглавление:	1.432.1-23с.4-ТО Техническое описание 1.432.1-23с.4-1 Стойка СФ1…СФ6 1.432.1-23с.4-2 Стойка СО1…СО3 1.432.1-23с.4-3 Стойка СВ1…СВ5 1.432.1-23с.4-4 Насадка торцевого фахверка НУ1…НУ6 1.432.1-23с.4-5 Насадка торцевого фахверка НФ1…НФ3,НФ6 1.432.1-23с.4-6 Насадка торцевого фахверка НФ4,НФ5 1.432.1-23с.4-7 Насадка торцевого фахверка НС1 1.432.1-23с.4-8 Элемент крепления Т1,Т2 1.432.1-23с.4-9 Элемент крепления Т3 1.432.1-23с.4-10 Элемент крепления Т4,Т5 1.432.1-23с.4-11 Элемент крепления Т6,Т7,Т8 1.432.1-23с.4-12 Элемент крепления Т9 1.432.1-23с.4-13 Элемент крепления Т10 1.432.1-23с.4-14 Элемент крепления Т11 1.432.1-23с.4-15 Элемент крепления Т12 1.432.1-23с.4-16 Элемент крепления Т13 1.432.1-23с.4-17 Опорные консоли РК1,РК2,ТК1,ТК2
Разработан:	ЦНИИпромзданий
Утверждён:	31.07.1990 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5/6-687)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП II-23-81* «Стальные конструкции» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 8240-89 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» ГОСТ 19281-73 «Сталь низколегированная сортовая и фасонная»
