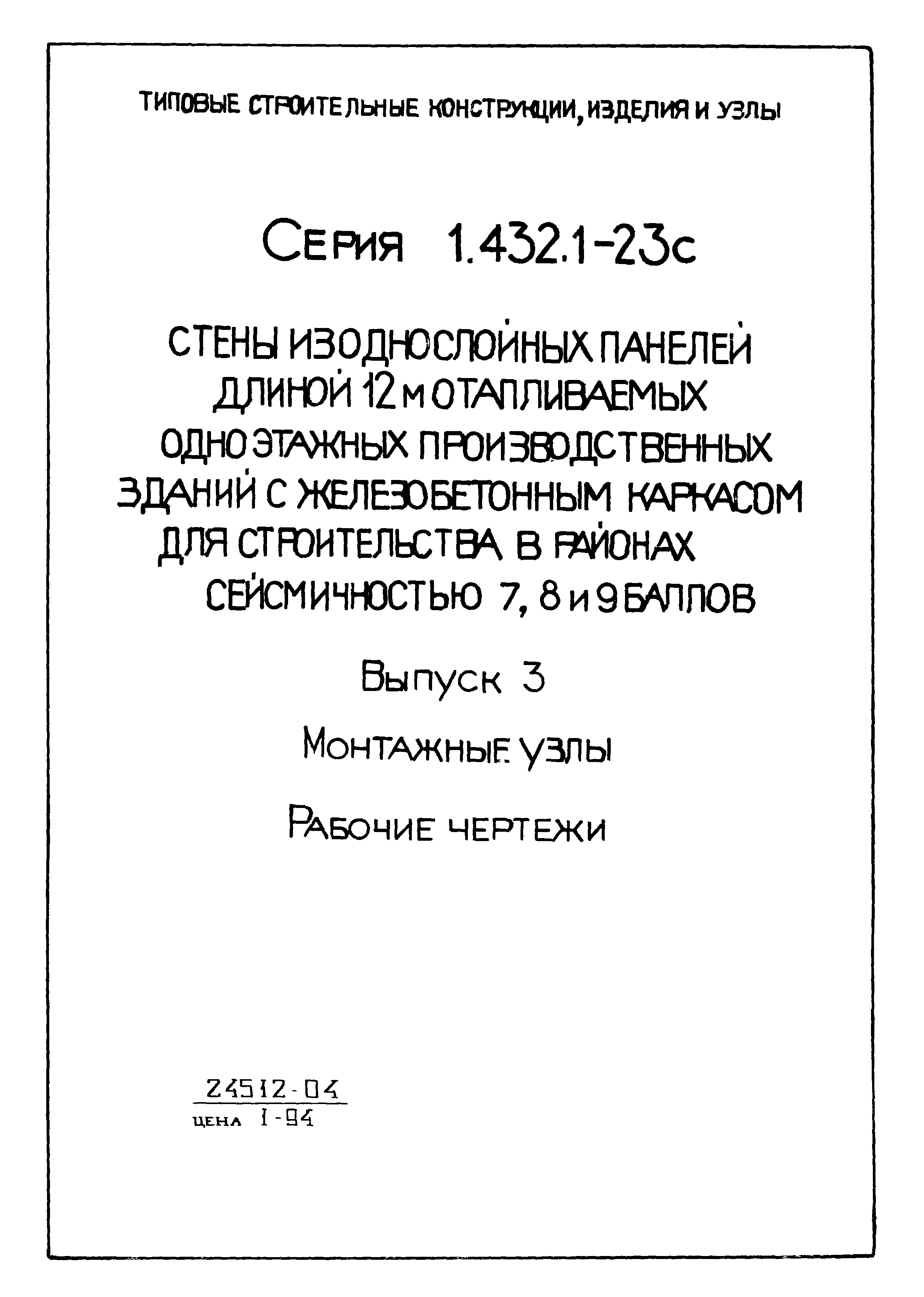

Серия 1.432.1-23с

Выпуск 3. Монтажные узлы. Рабочие чертежи

Обозначение:	Серия 1.432.1-23с
Обозначение англ:	Series 1.432.1-23с
Статус:	не действует
Название рус.:	Выпуск 3. Монтажные узлы. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	В выпуске приведены монтажные узлы панельных стен отапливаемых одноэтажных производственных зданий с железобетонным каркасом, с шагом колонн 12 м для районов с сейсмичностью 7, 8 и 9 баллов

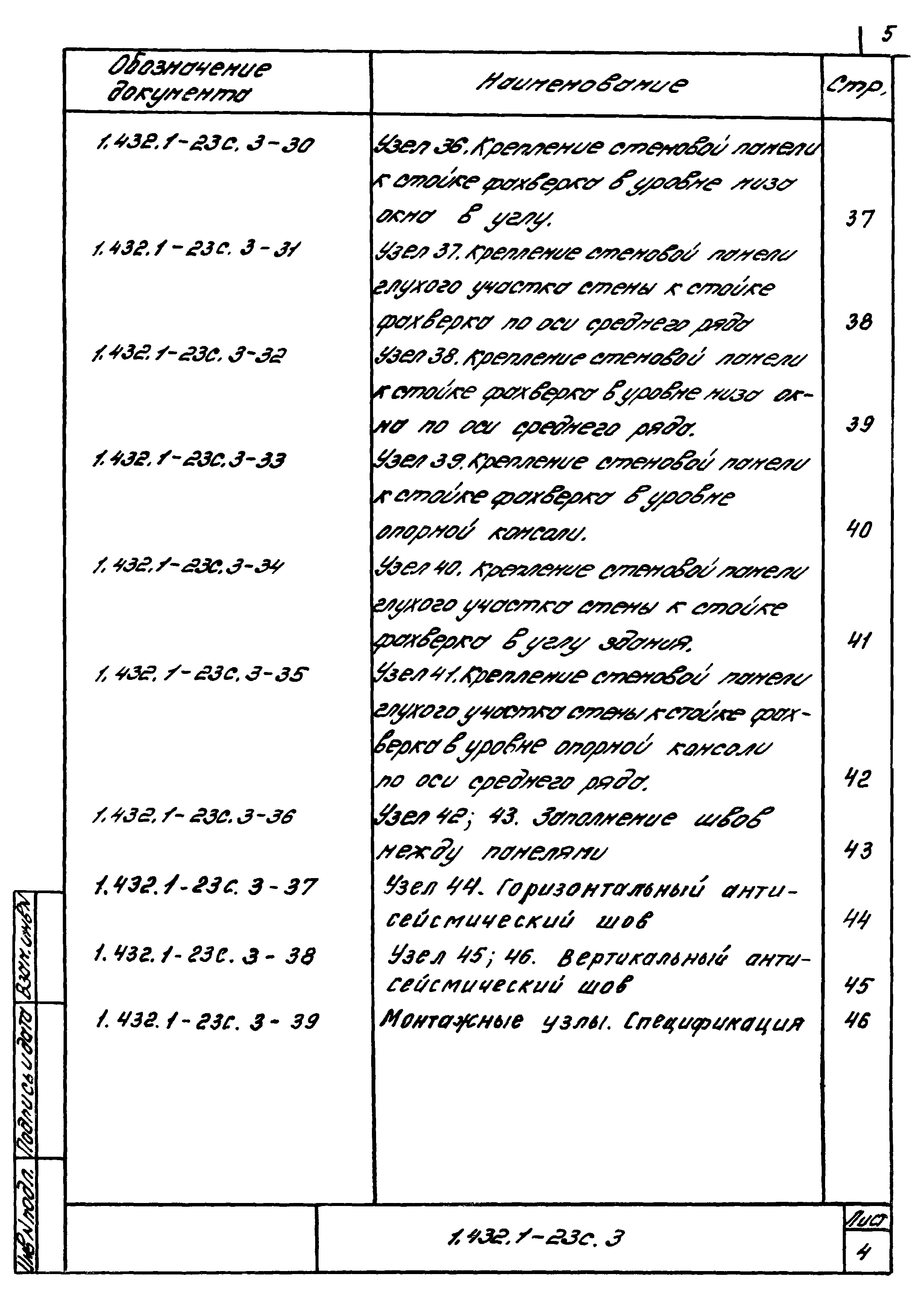

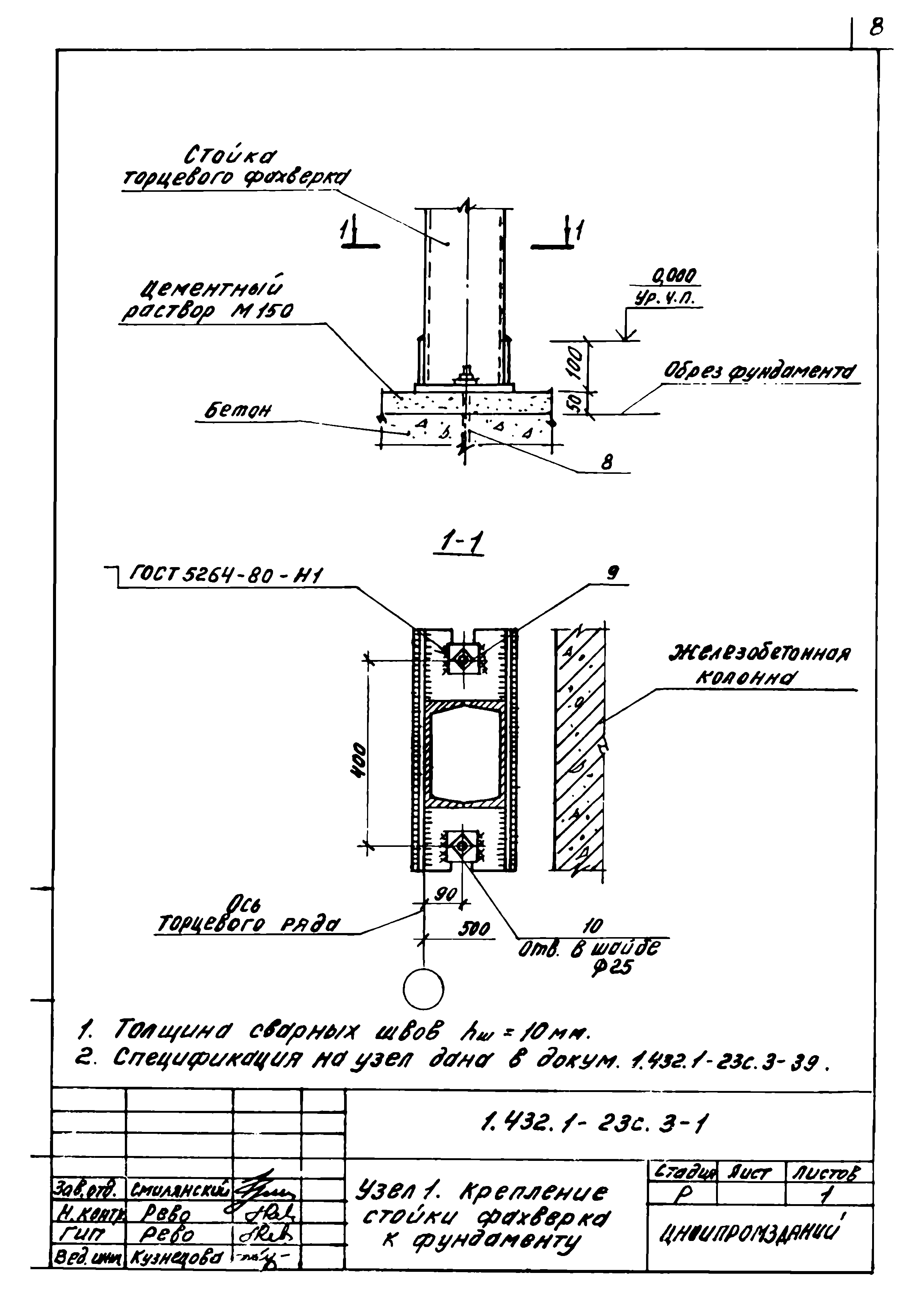

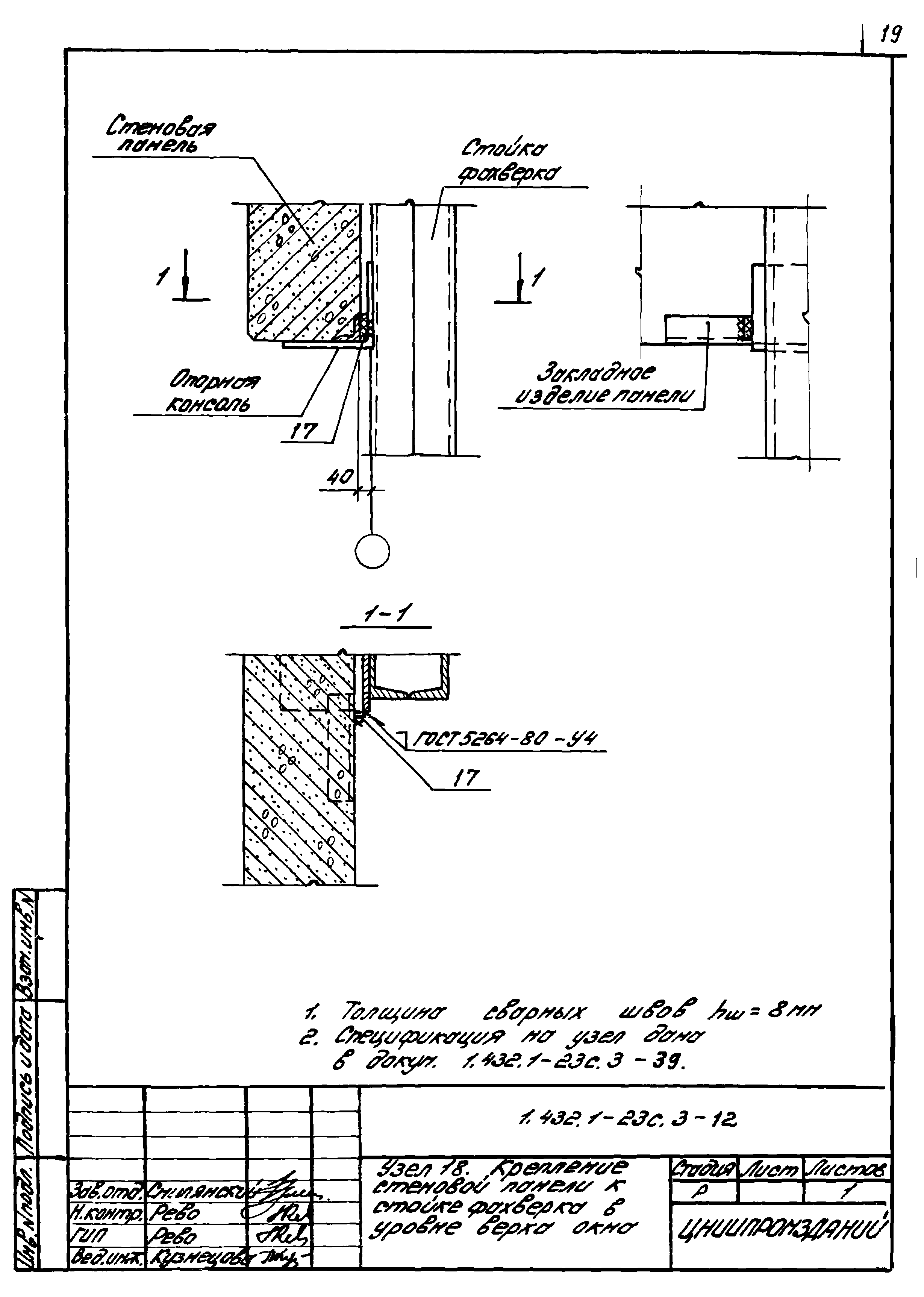

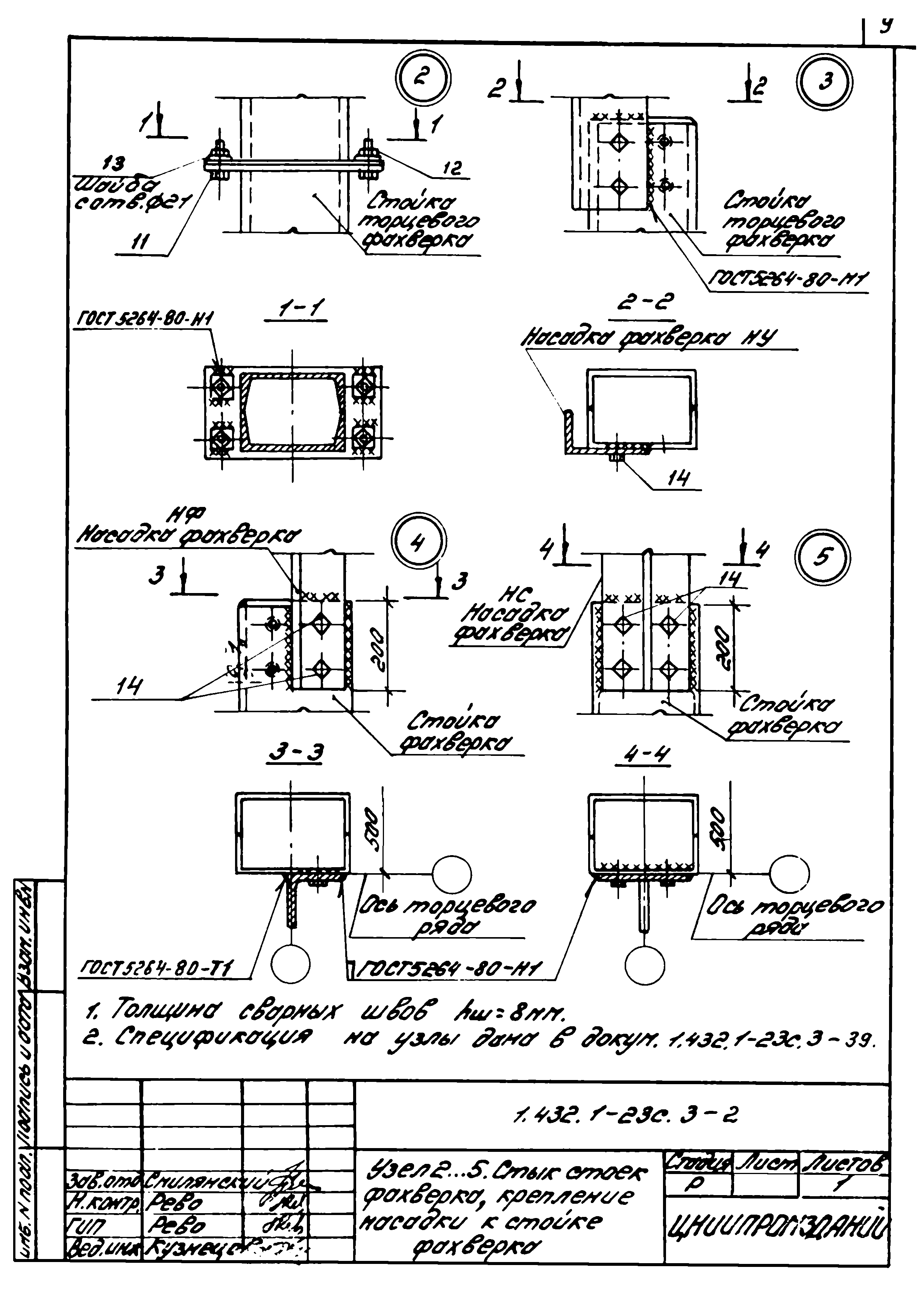

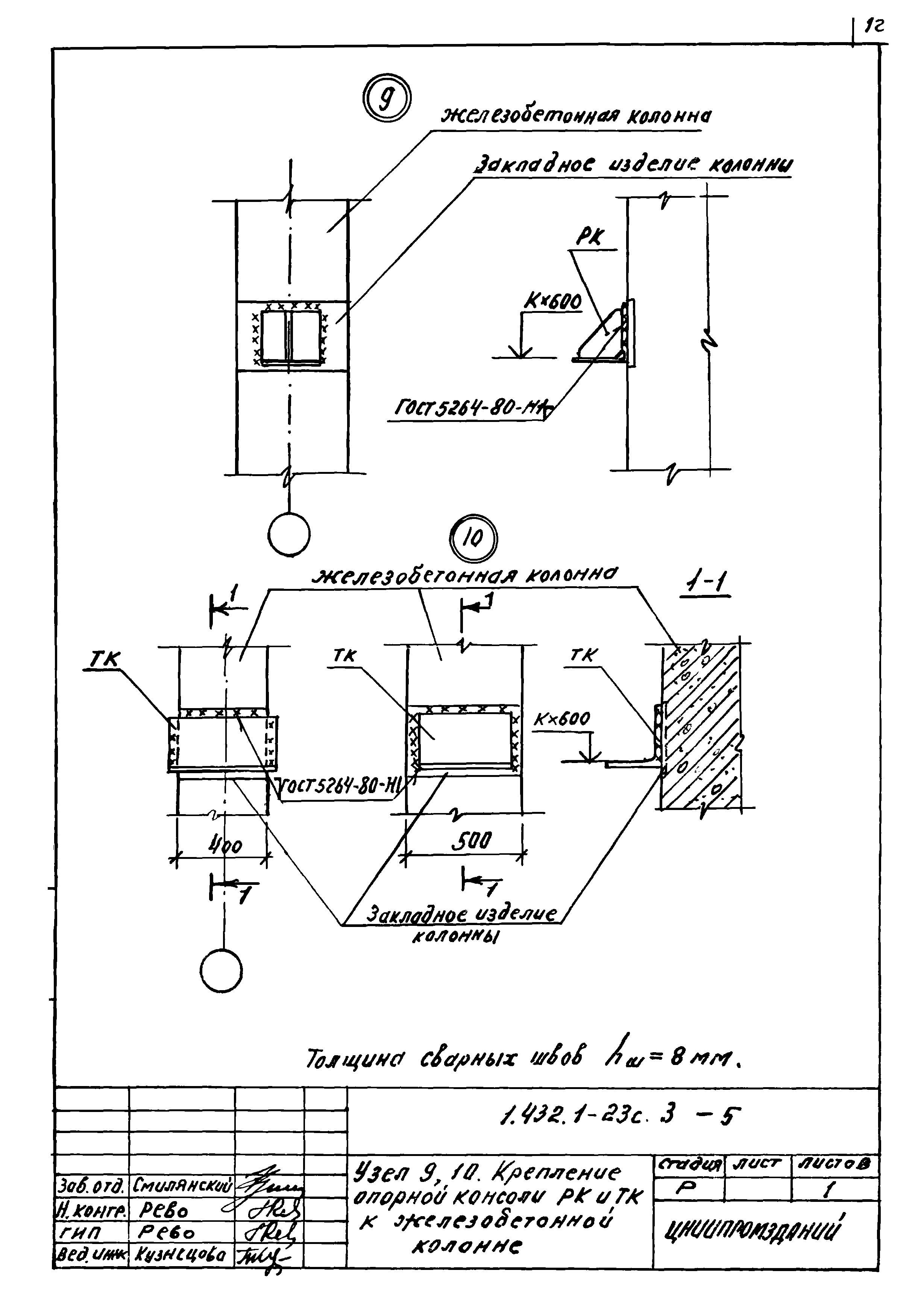

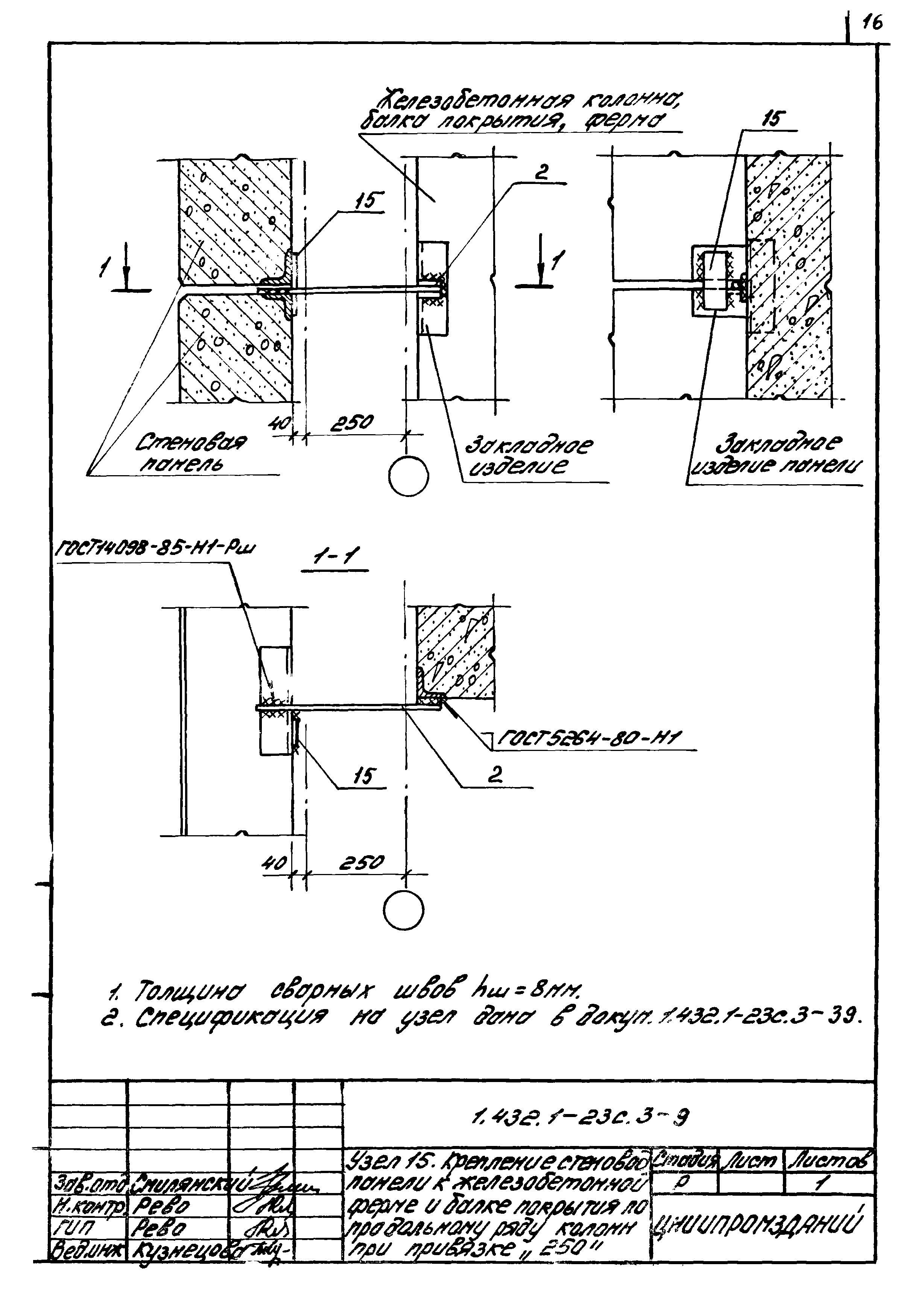

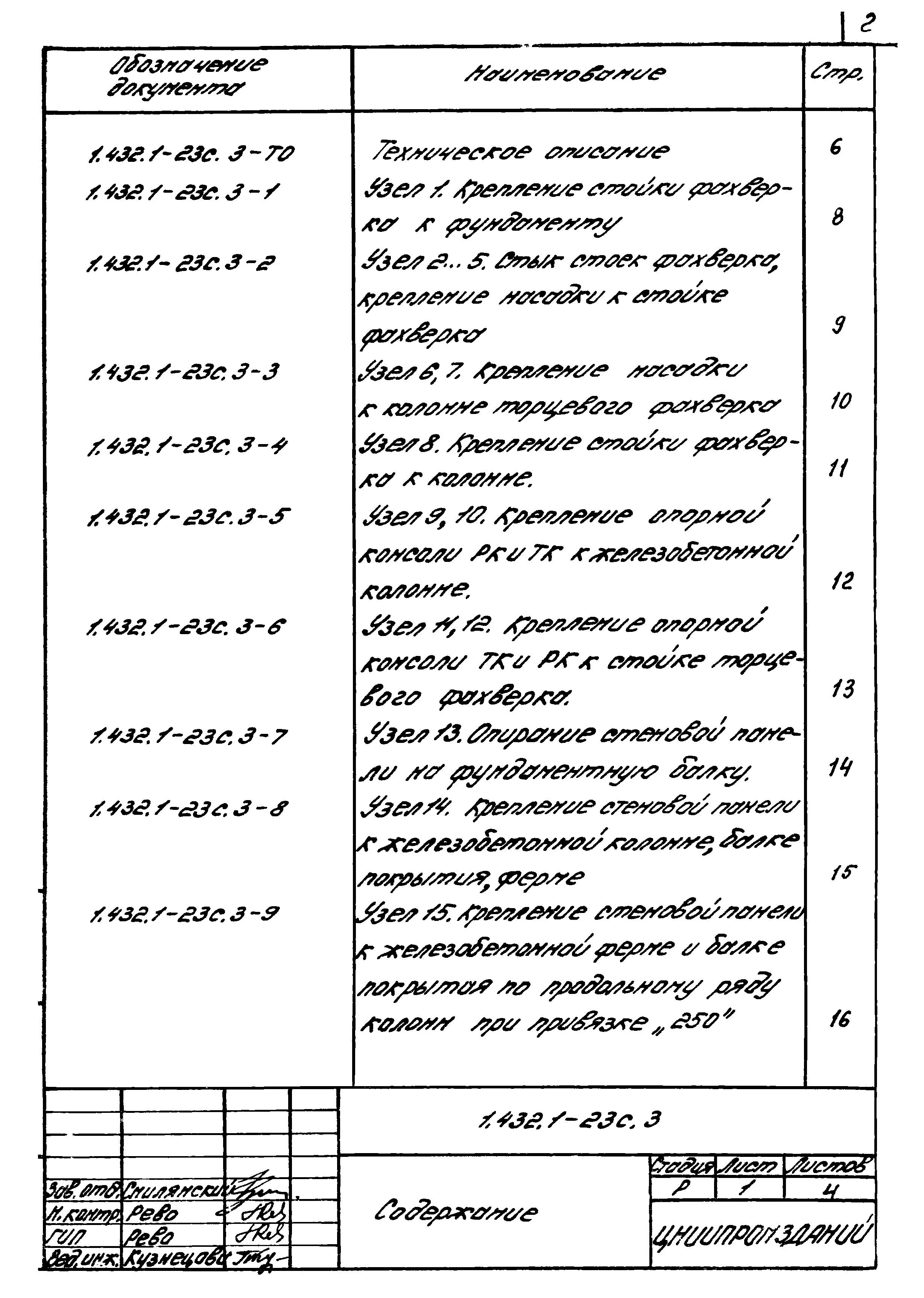

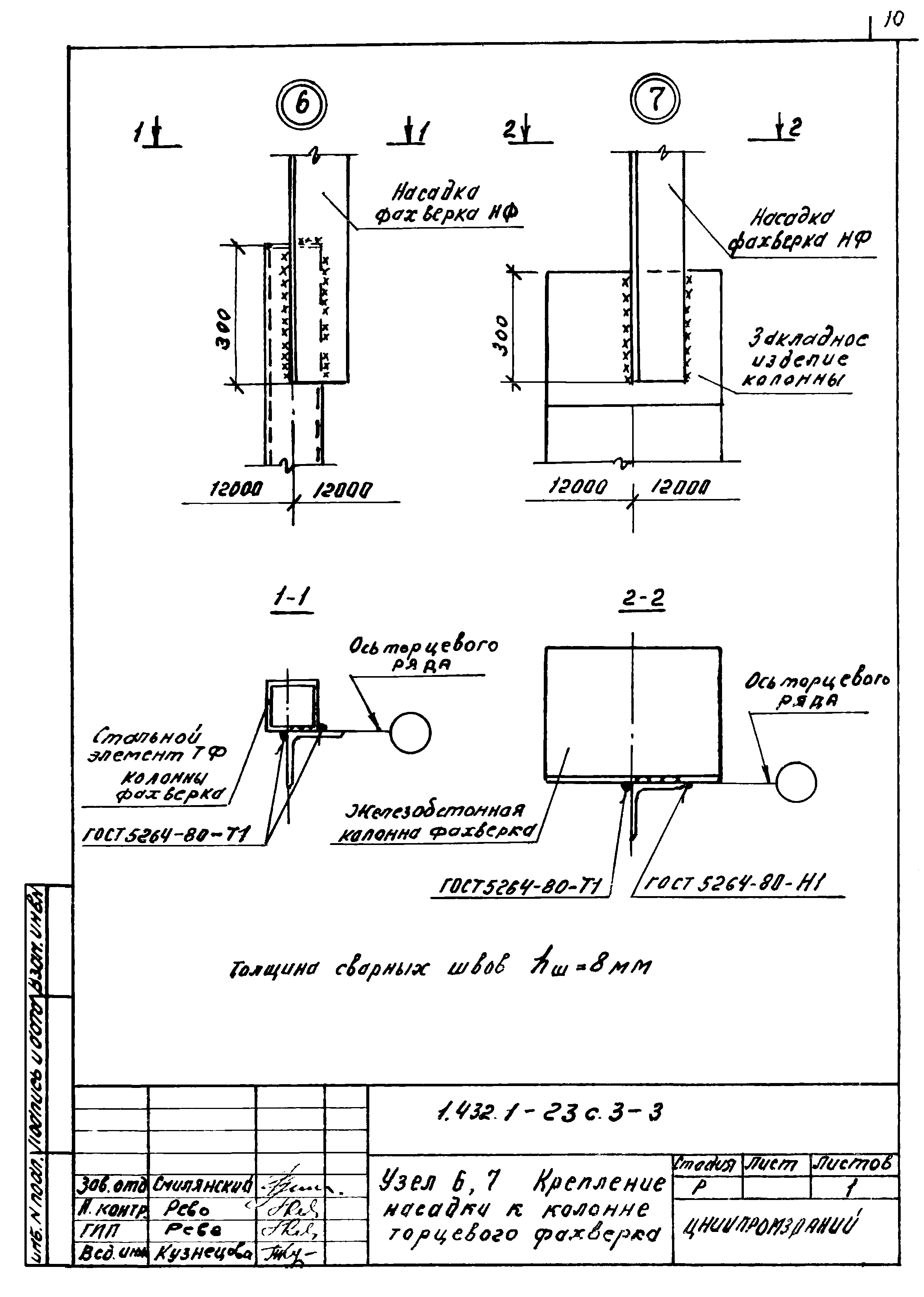

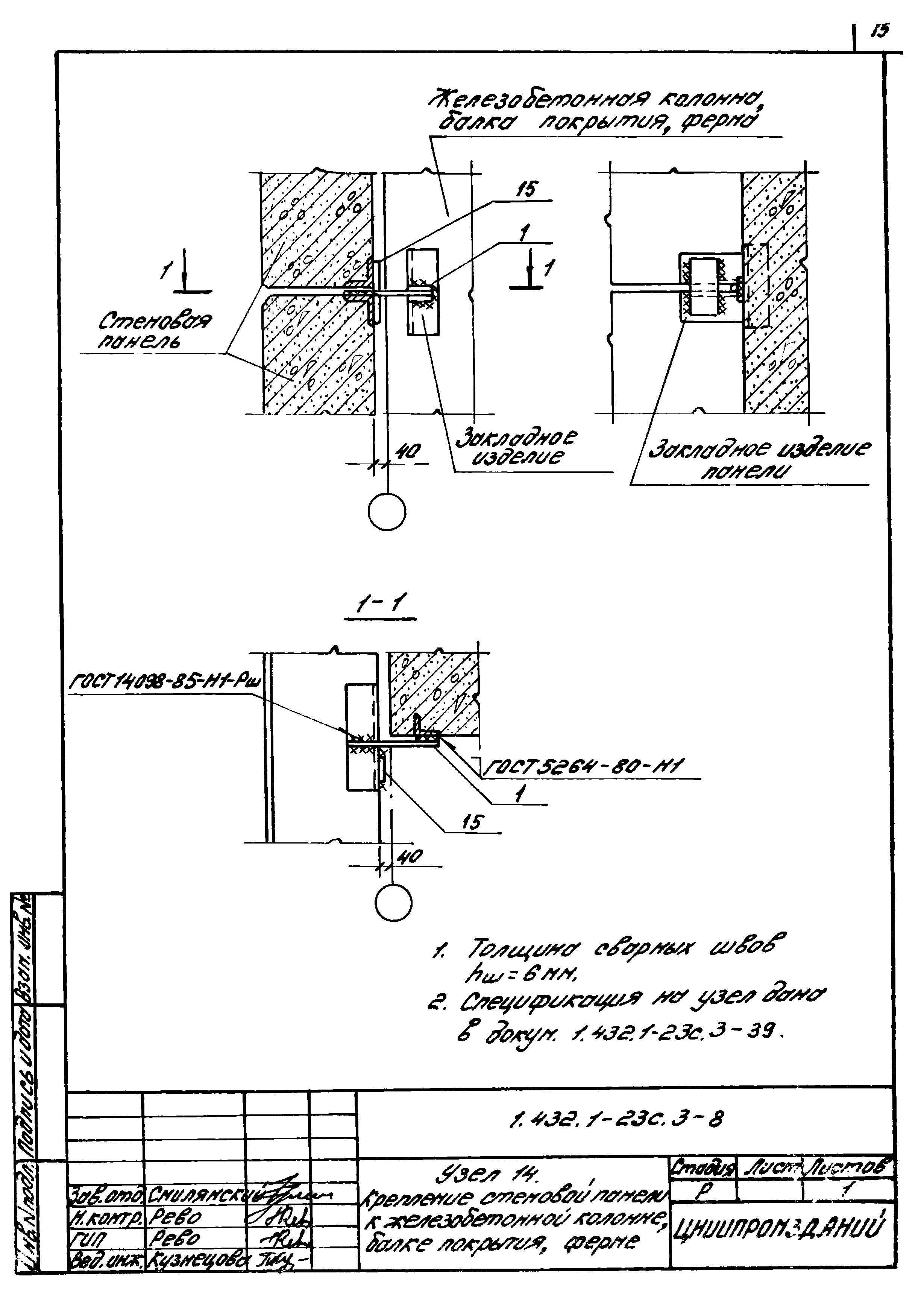

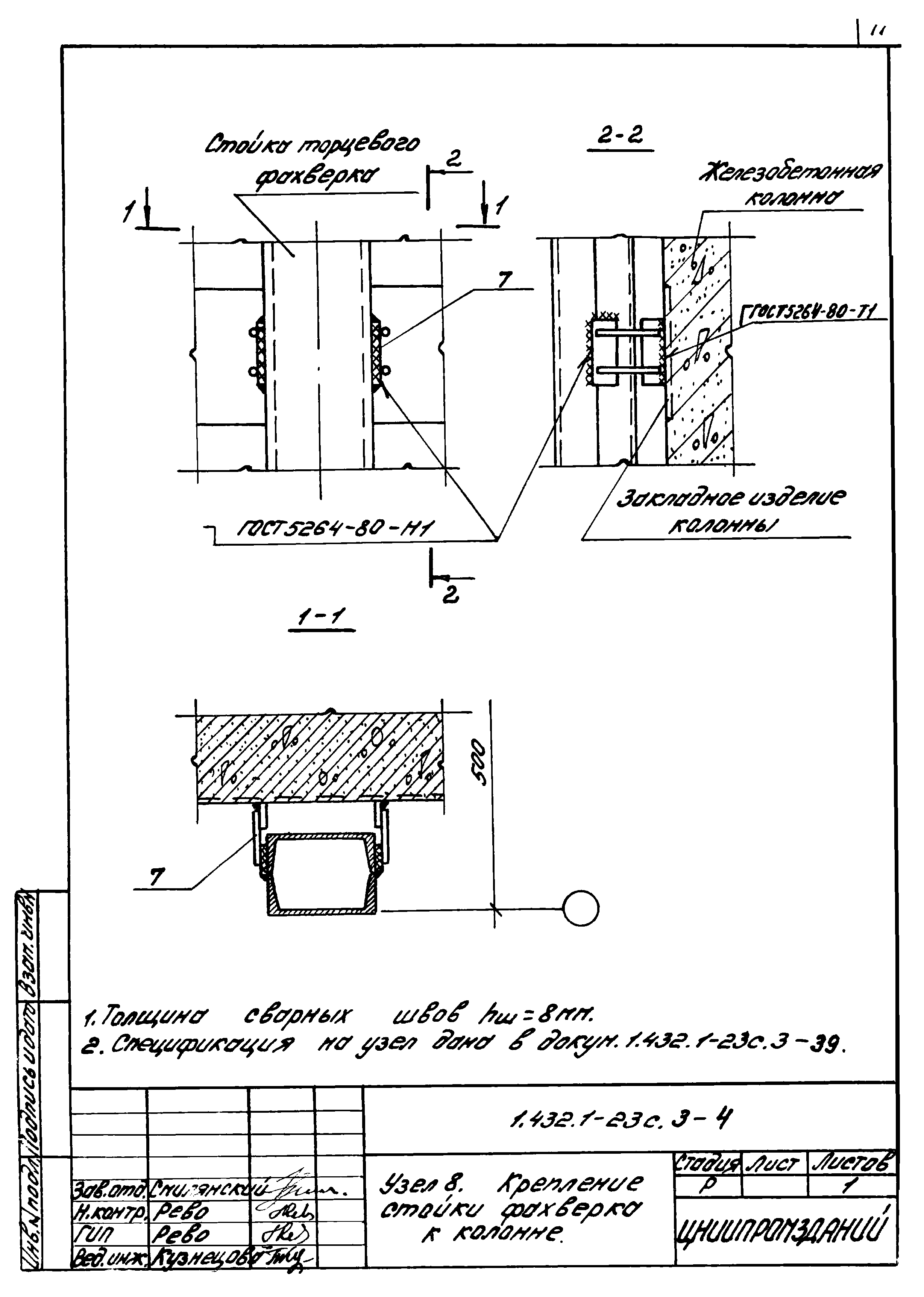

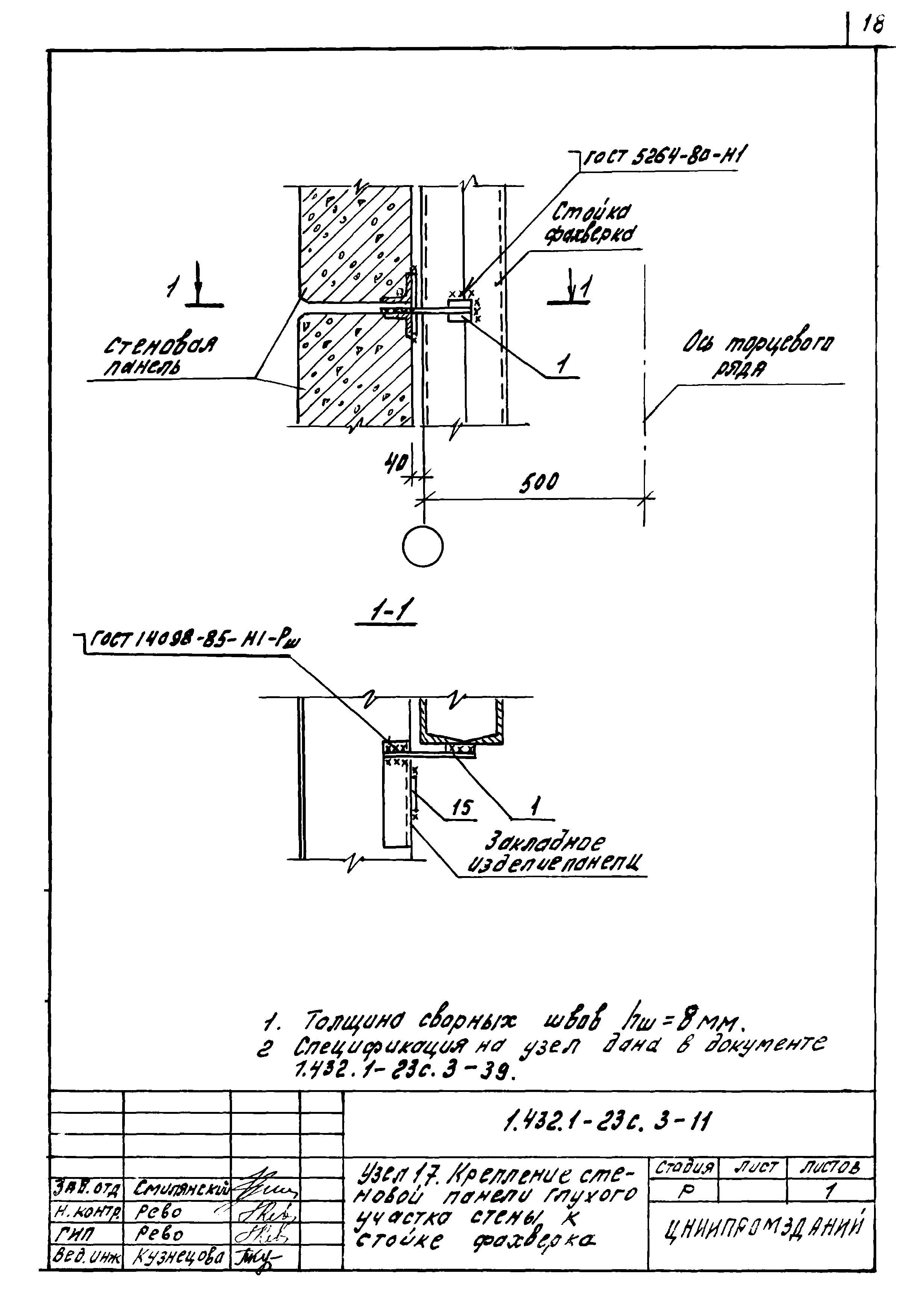

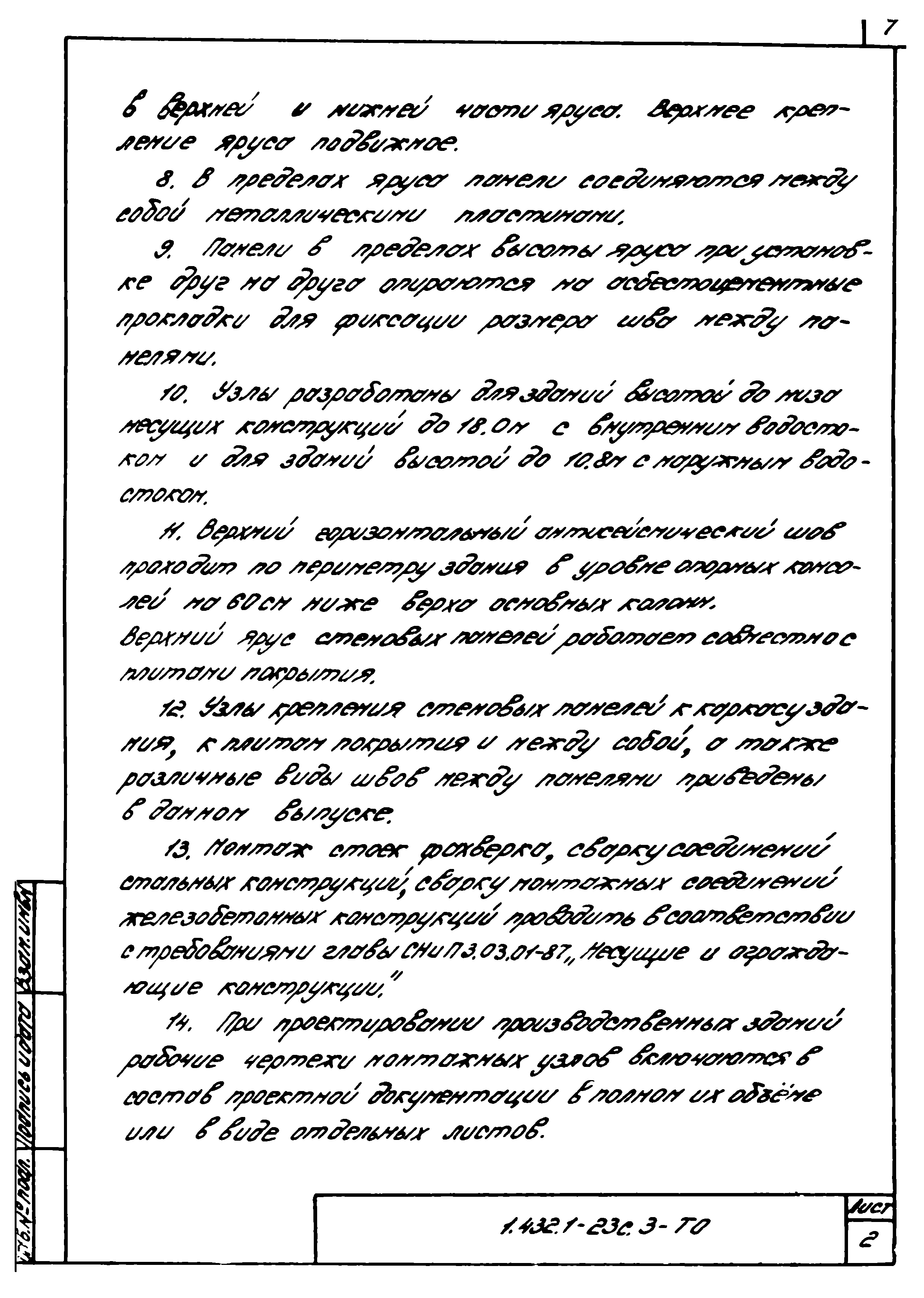

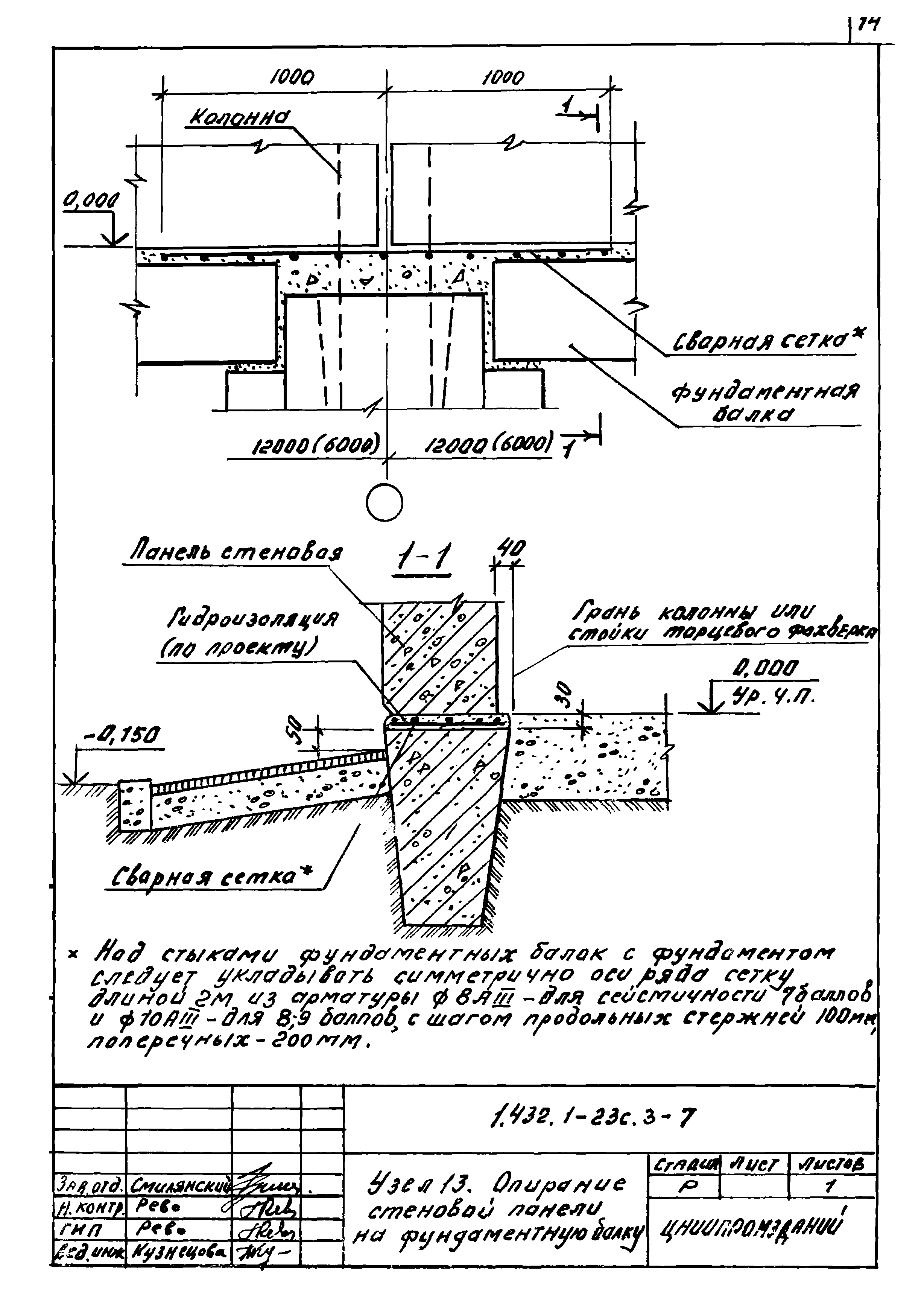

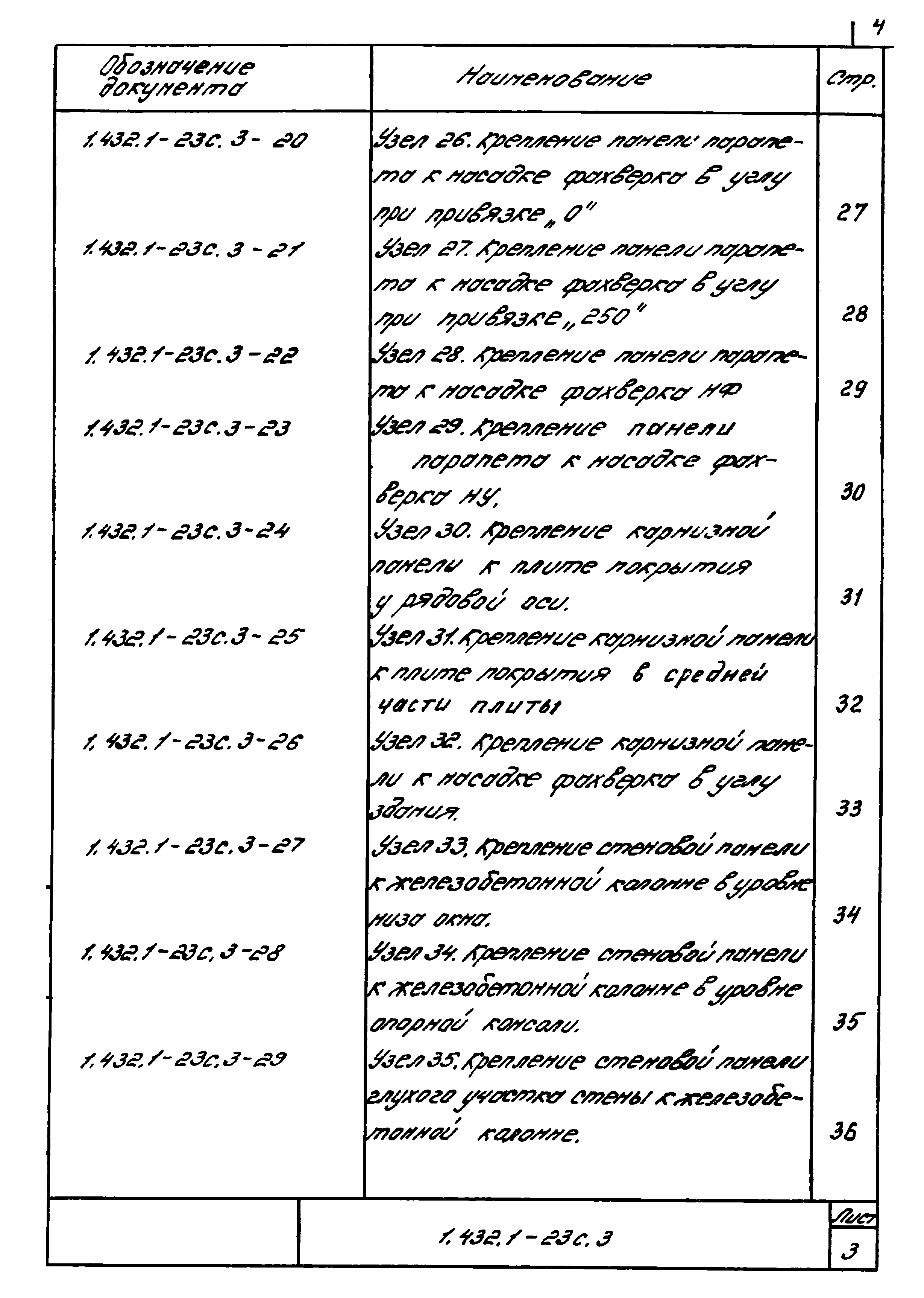

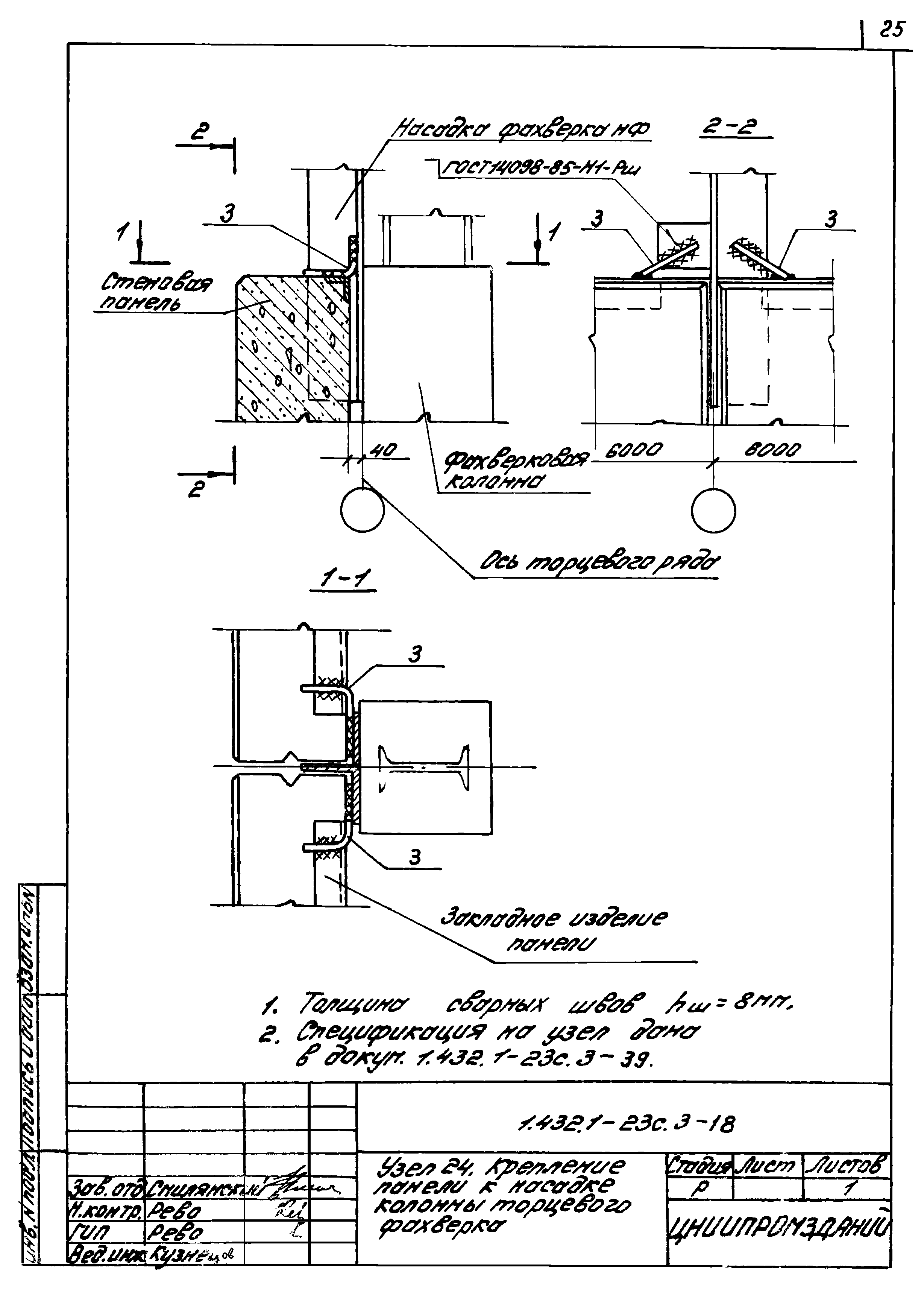

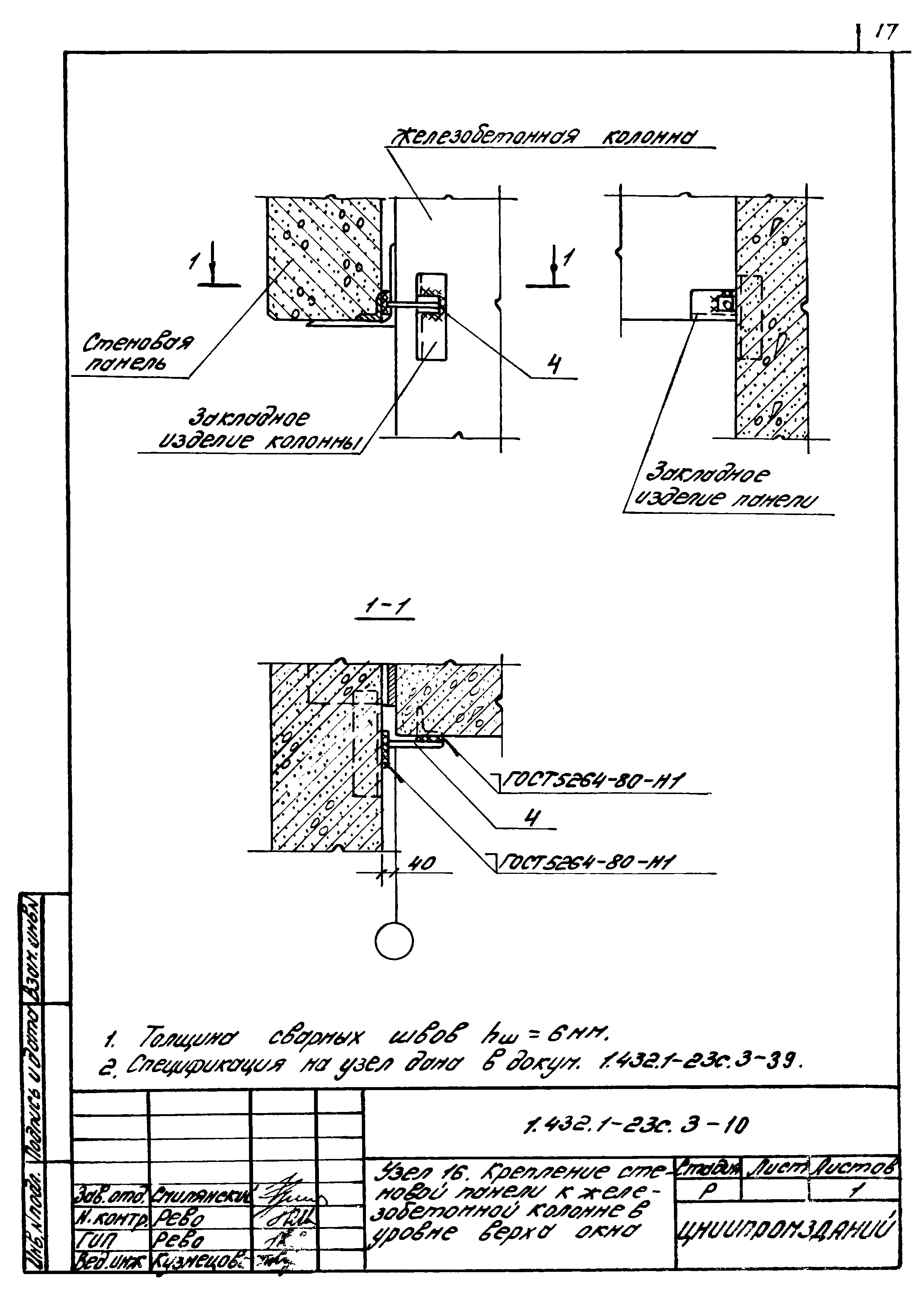

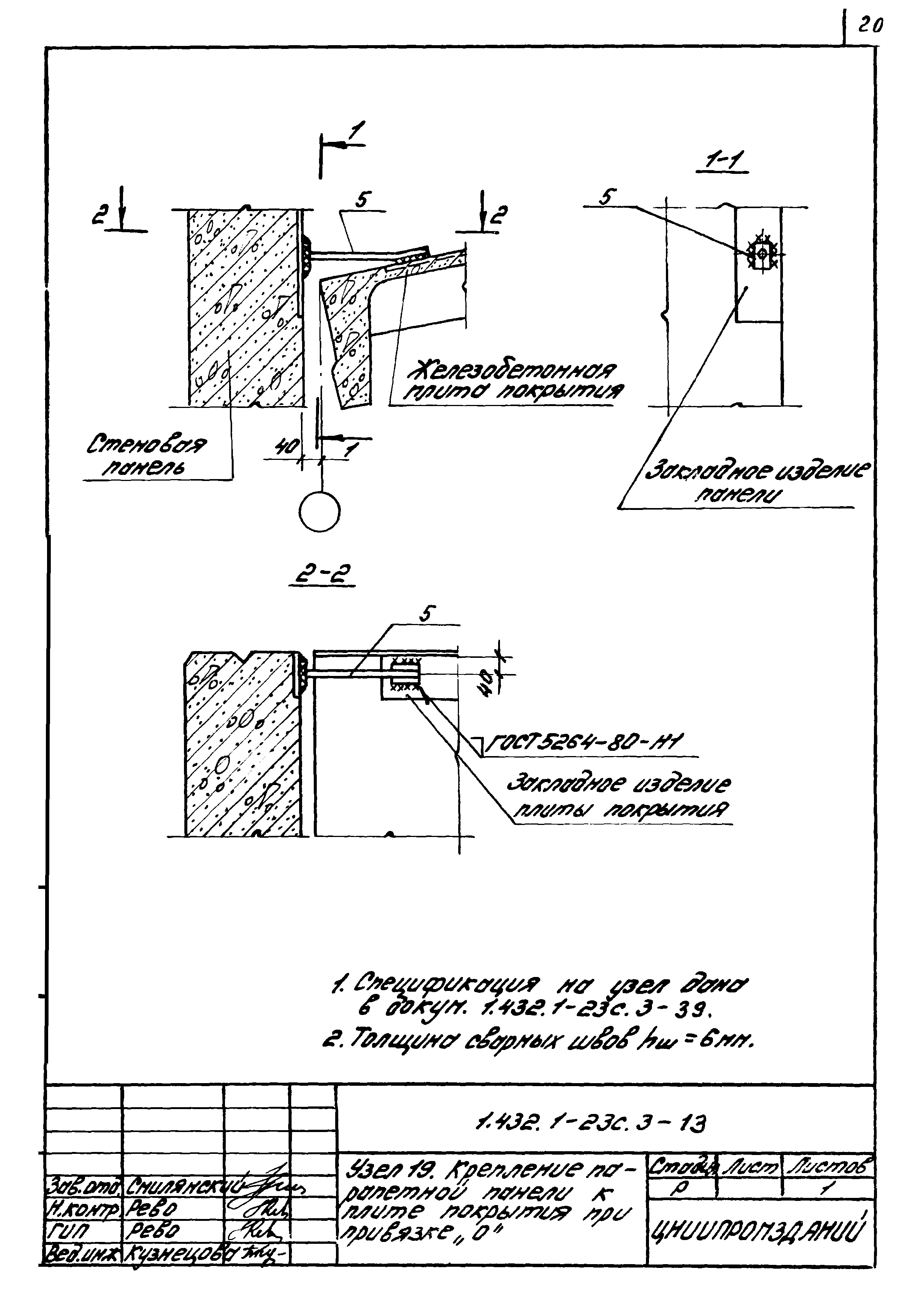

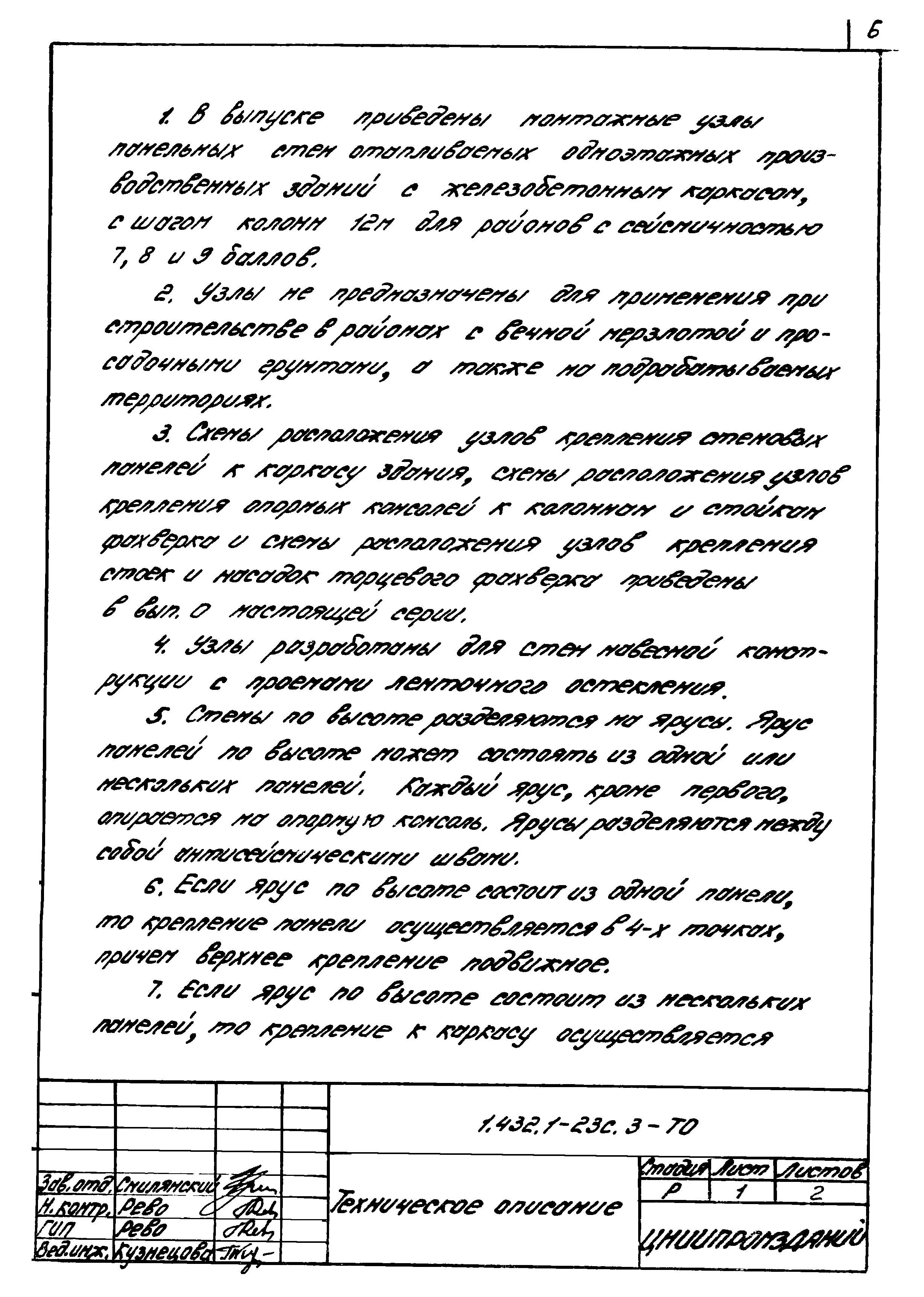

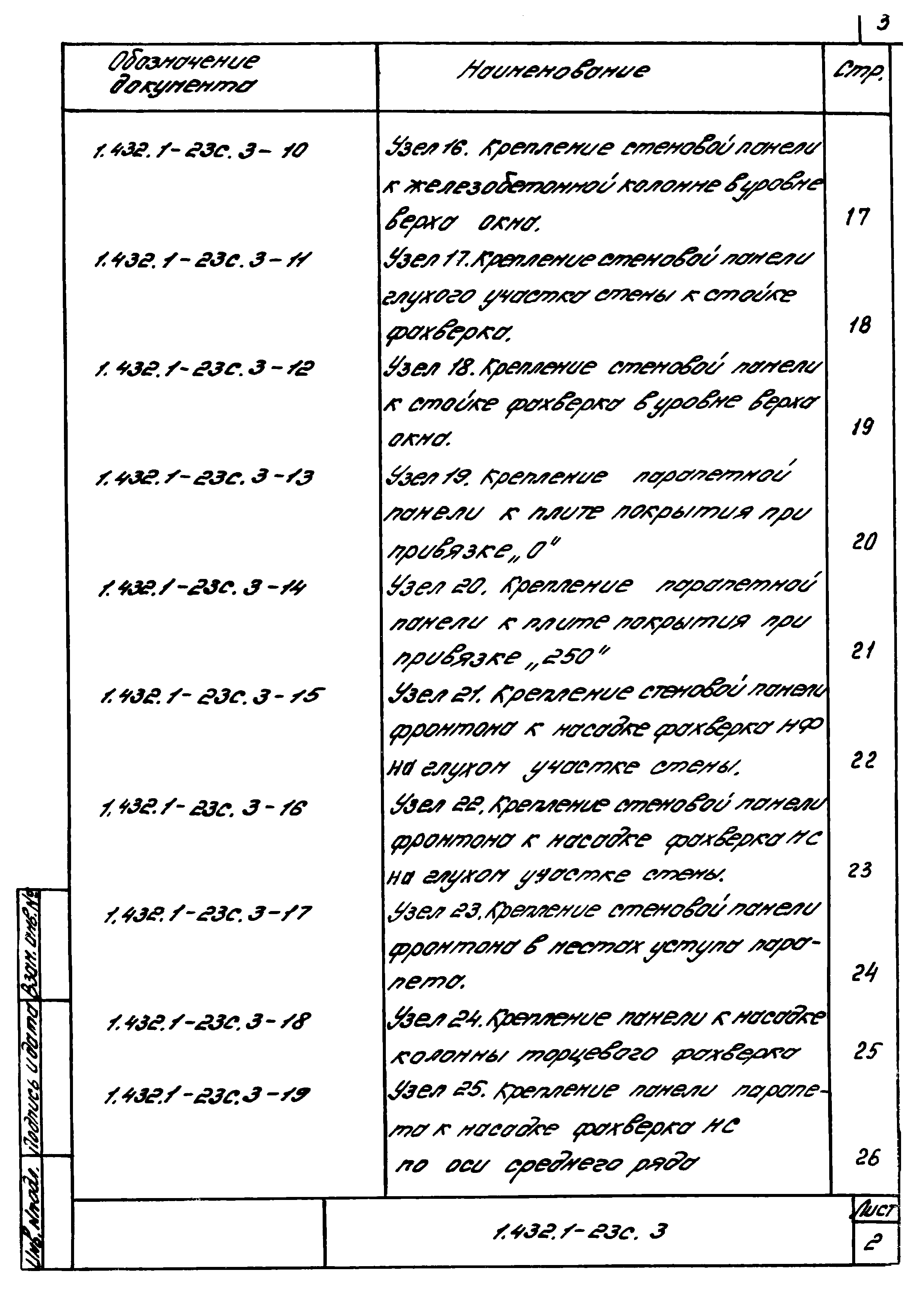

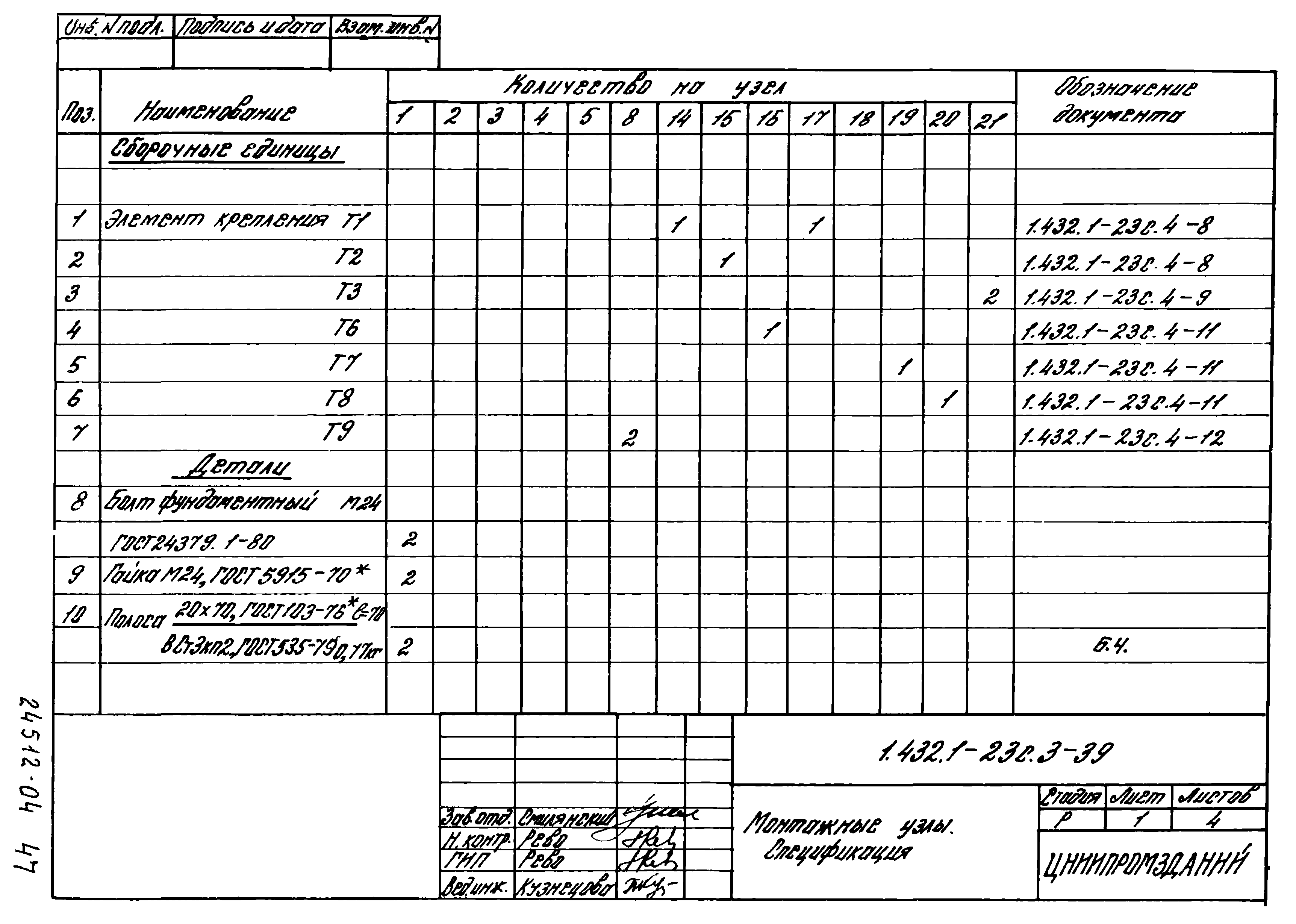

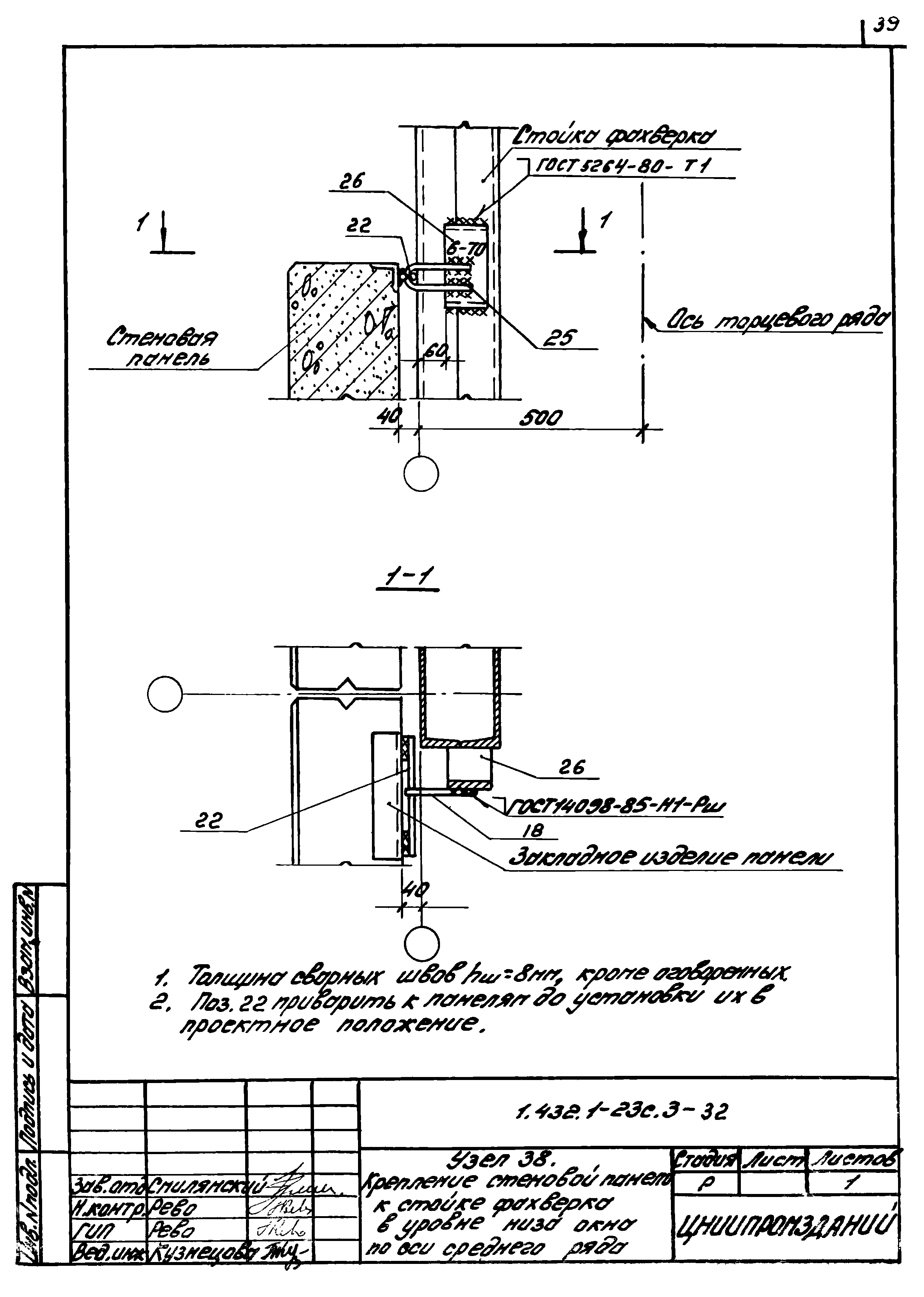

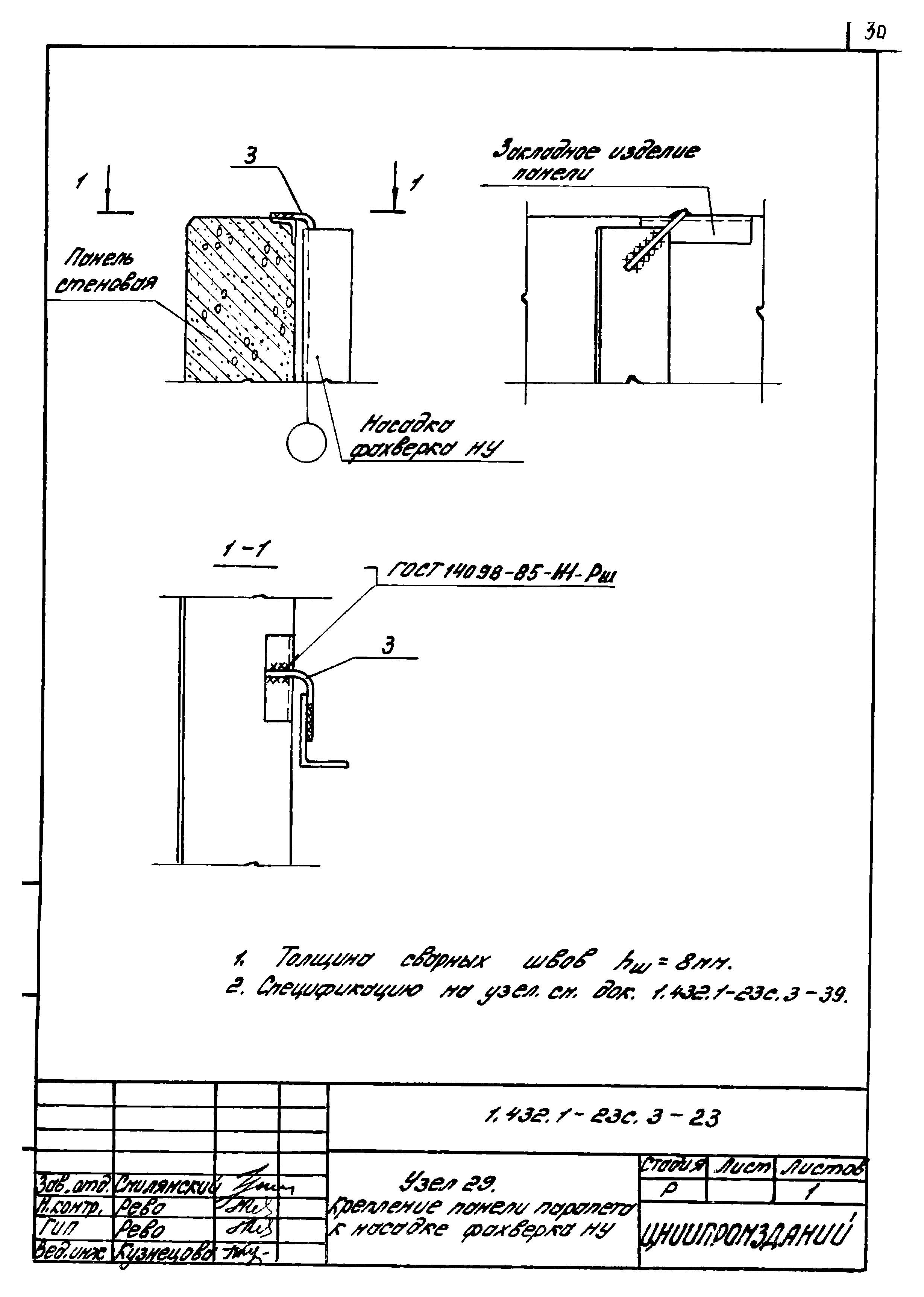

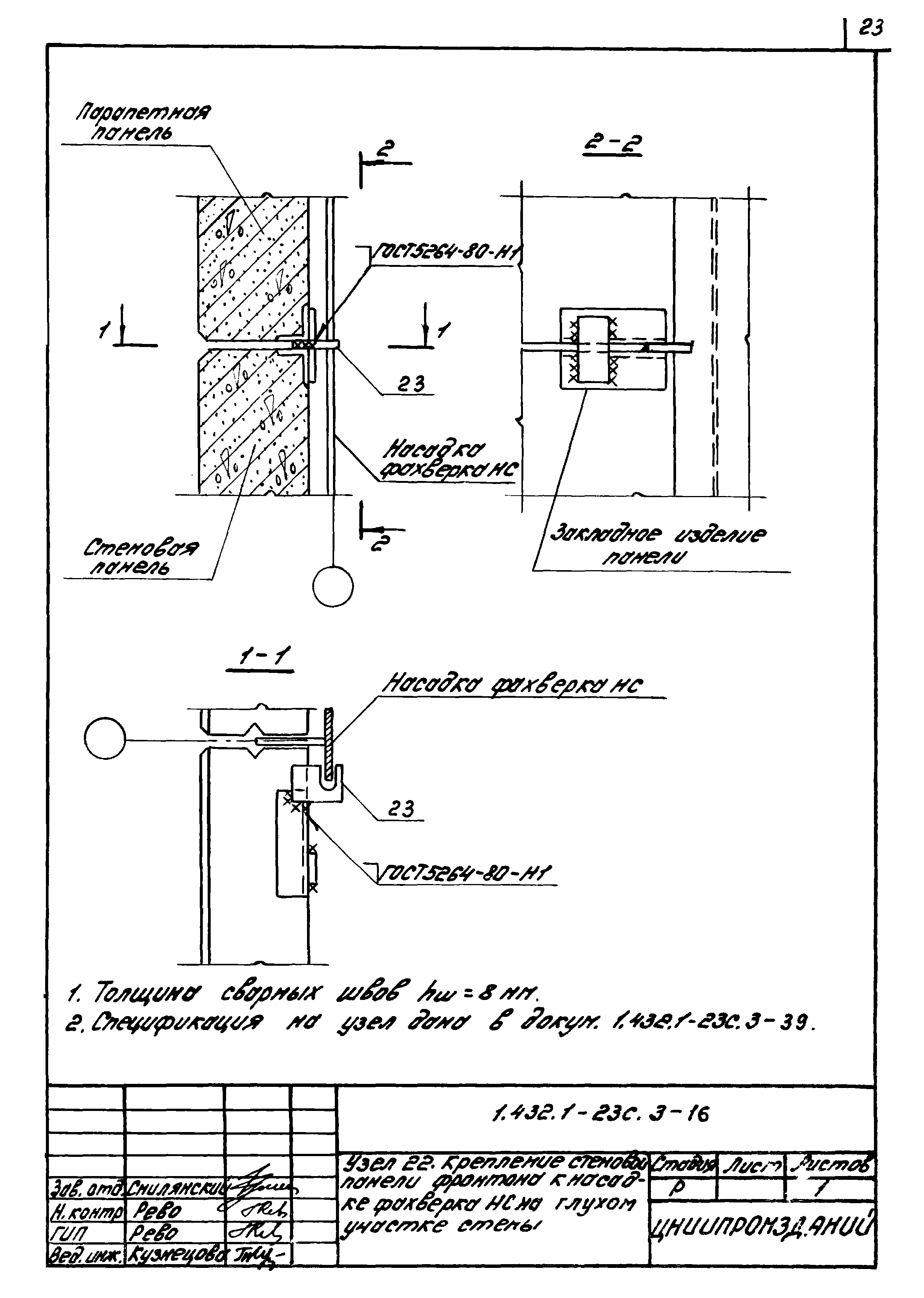

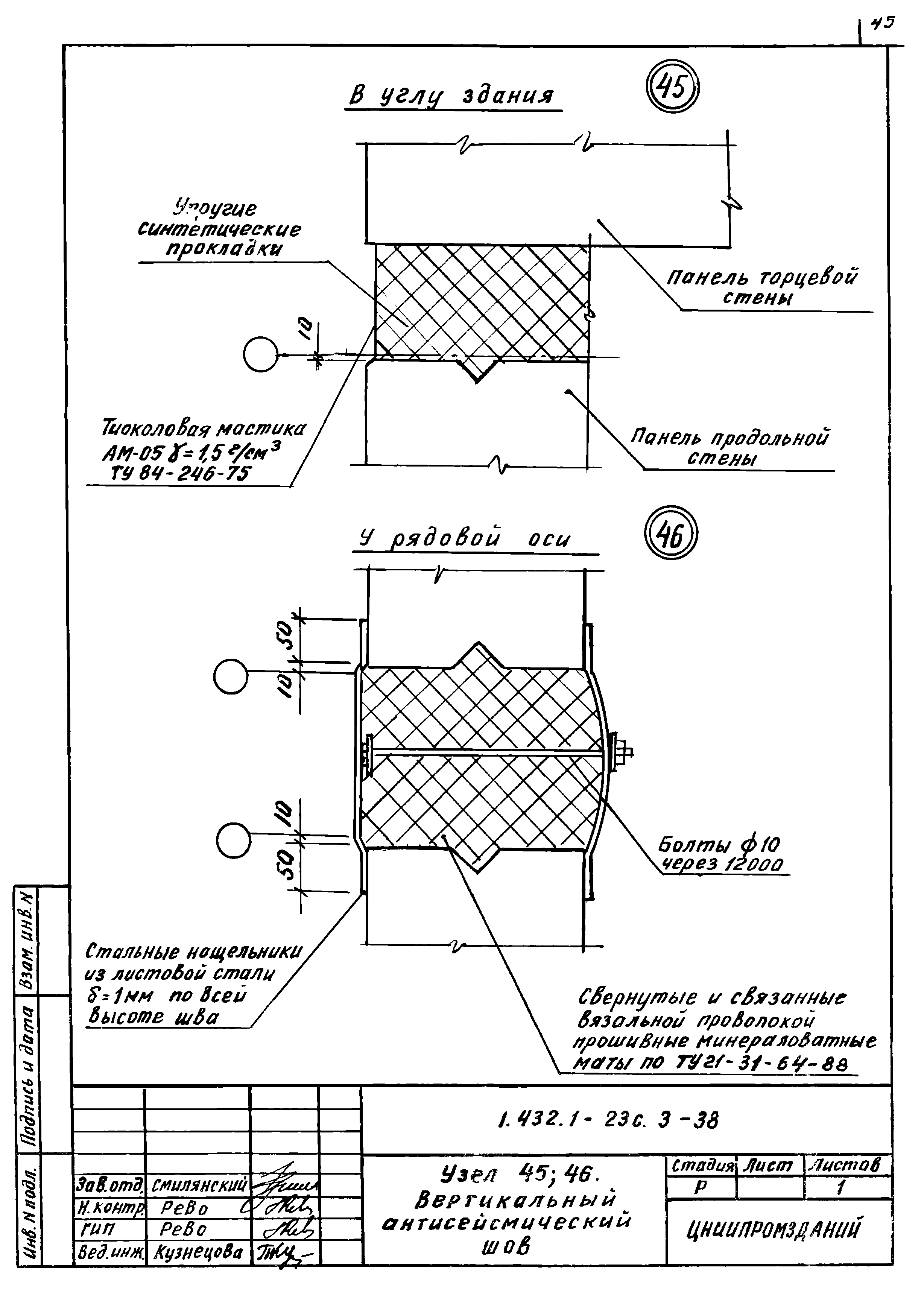

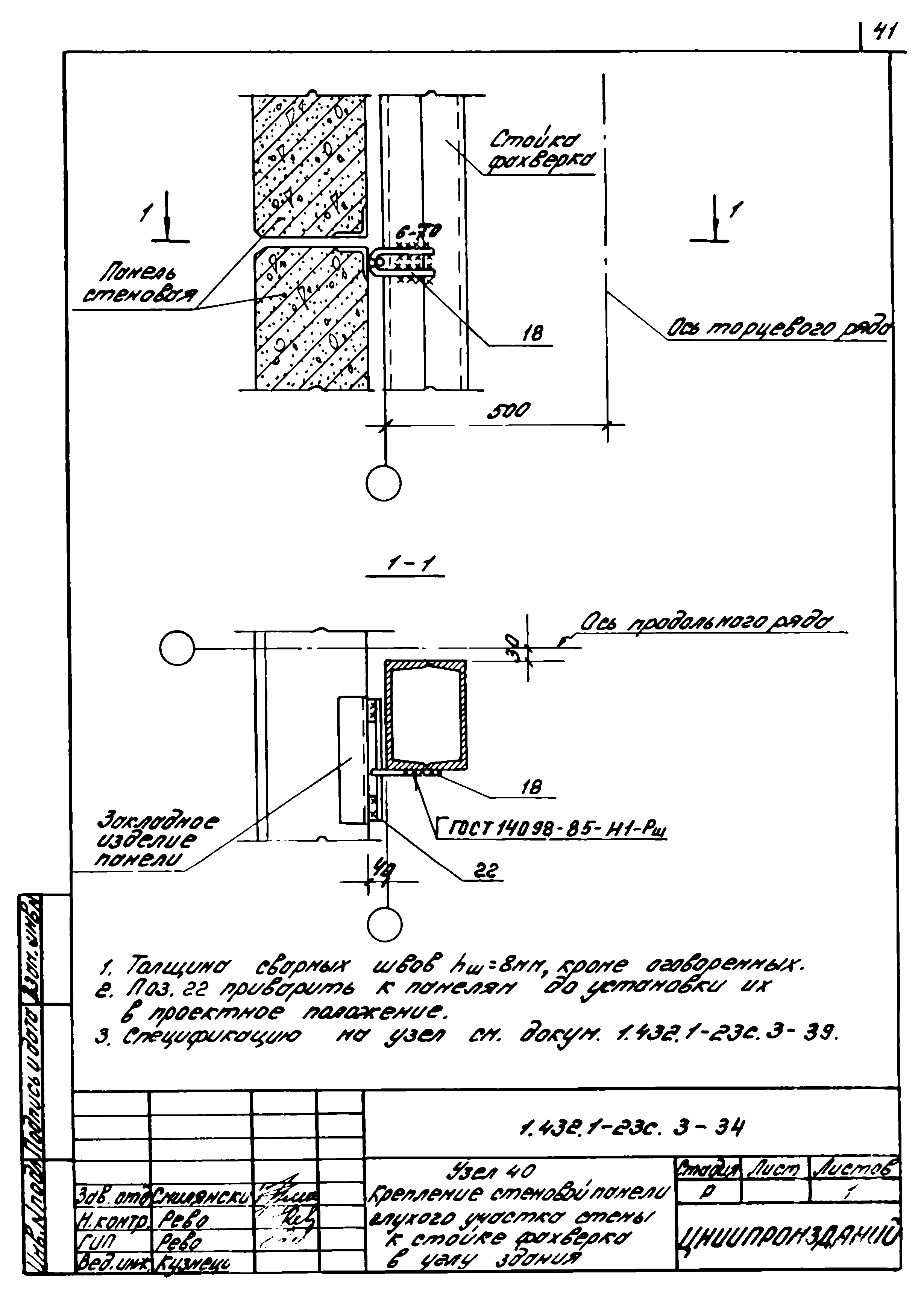

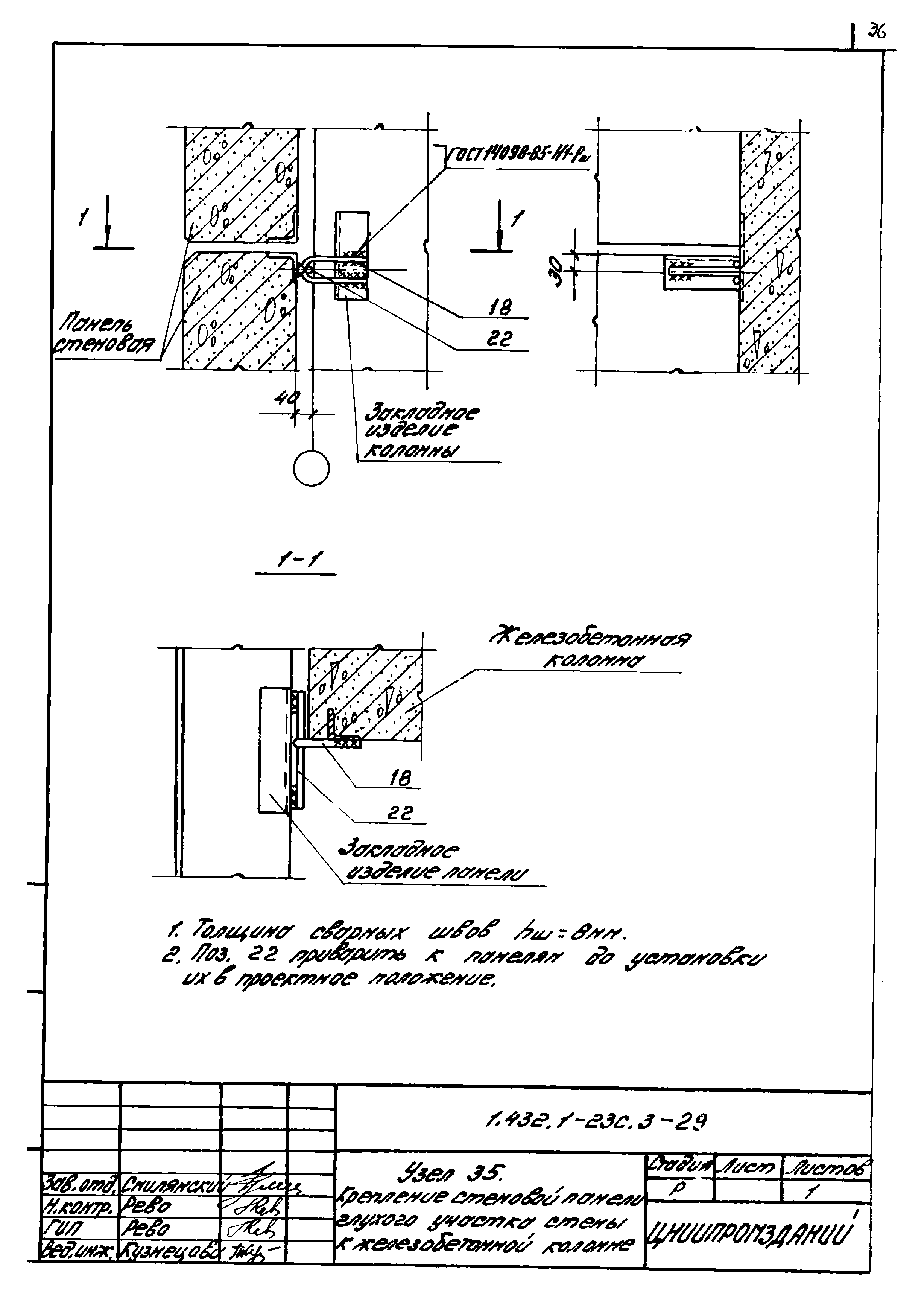

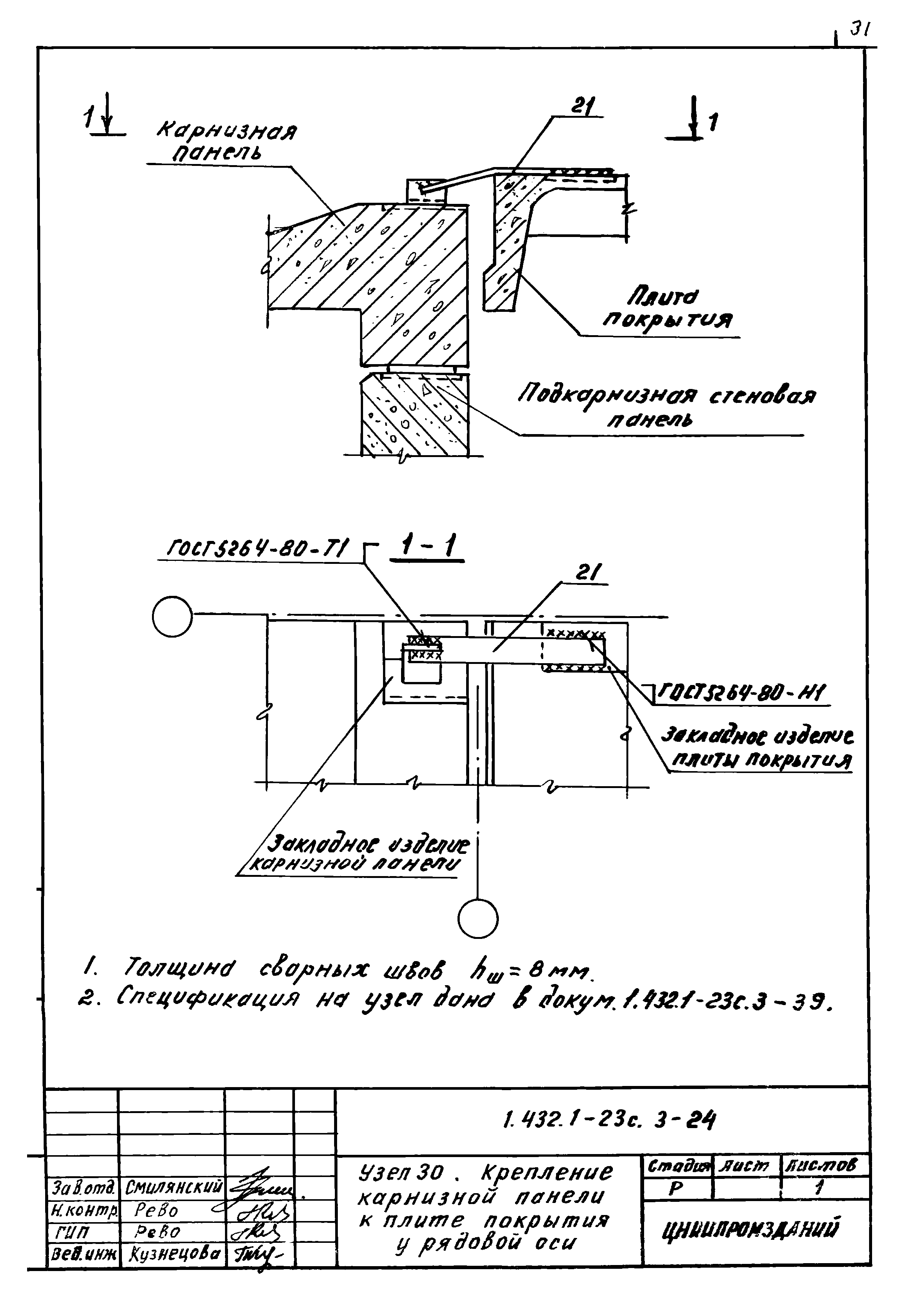

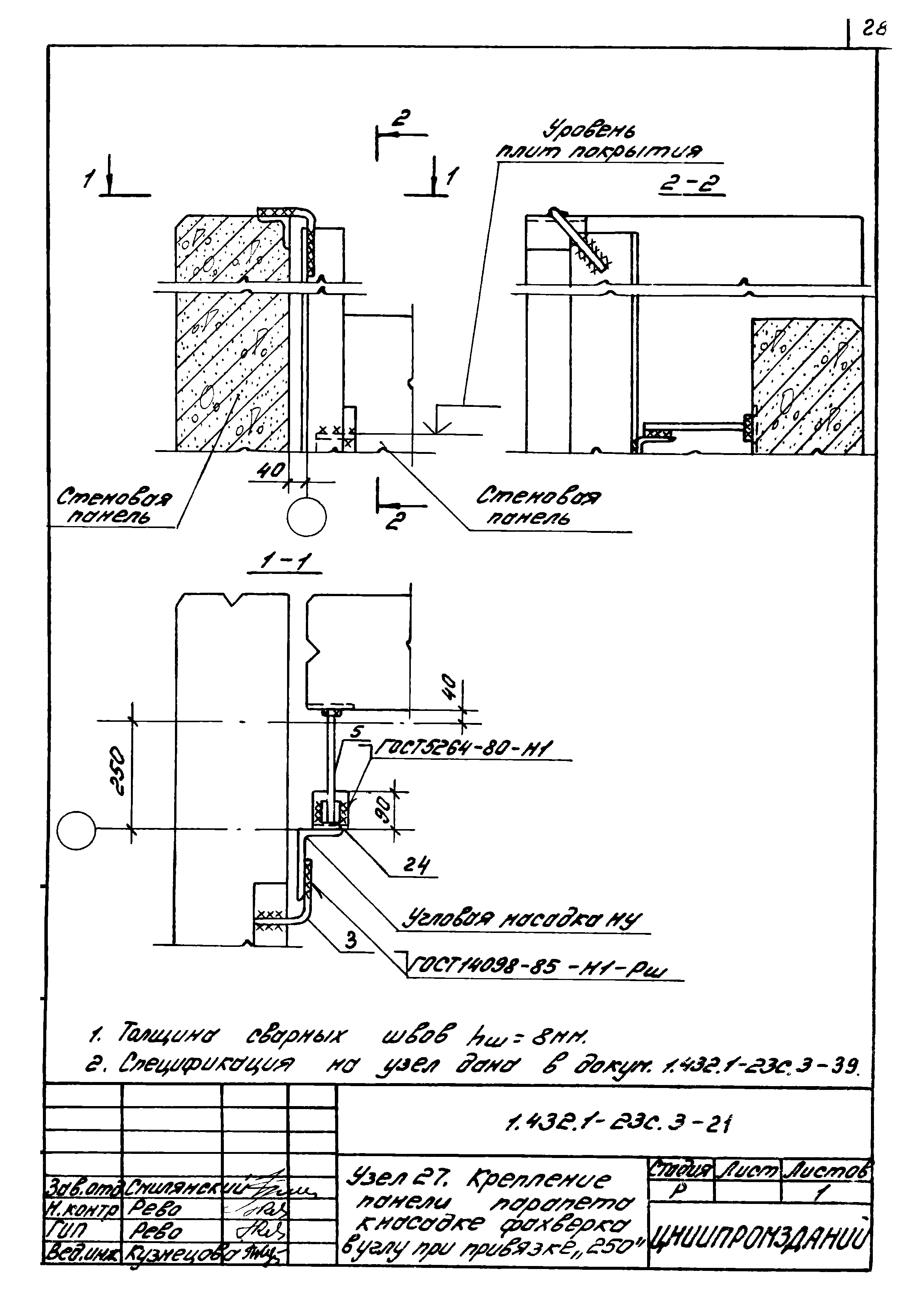

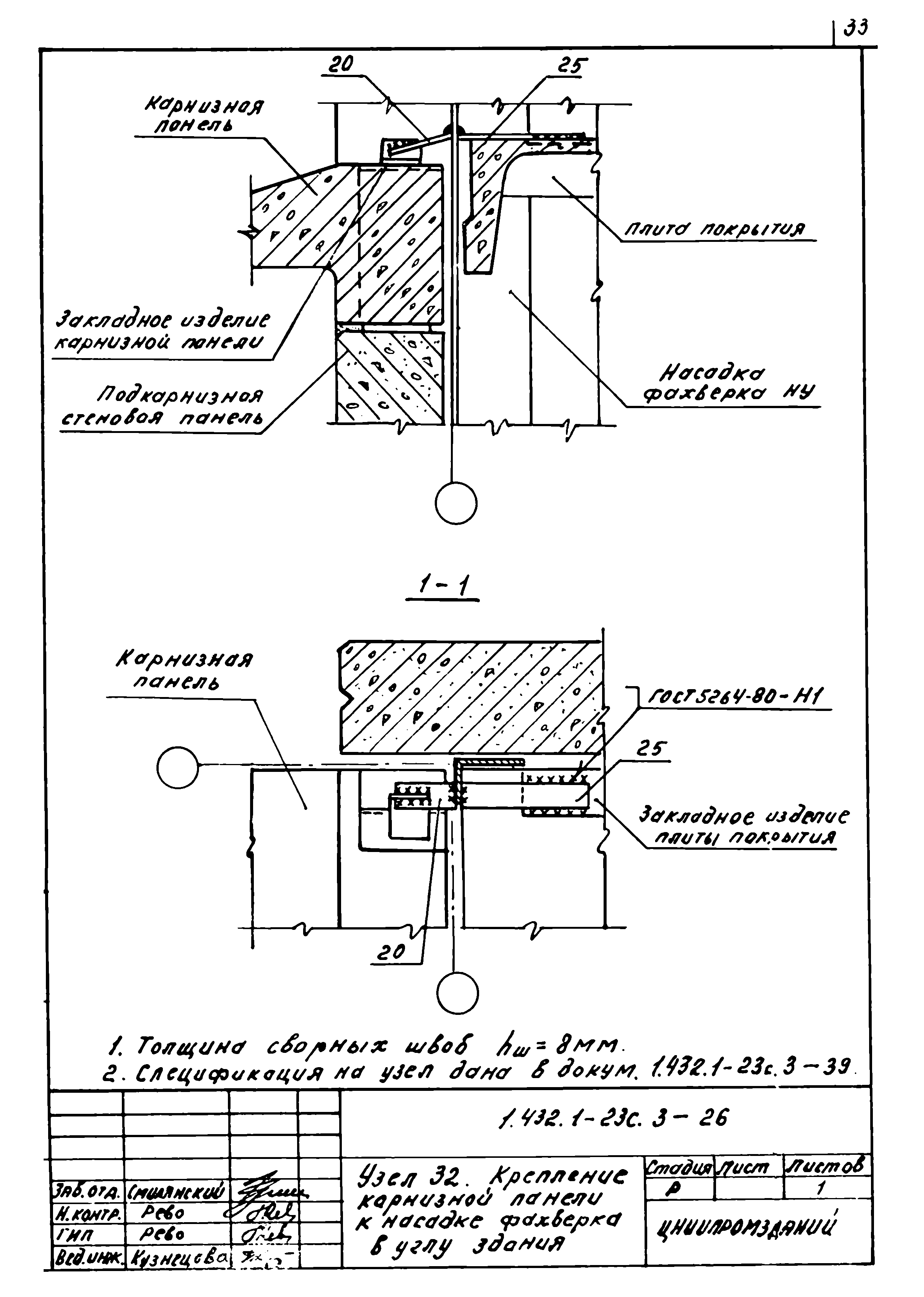

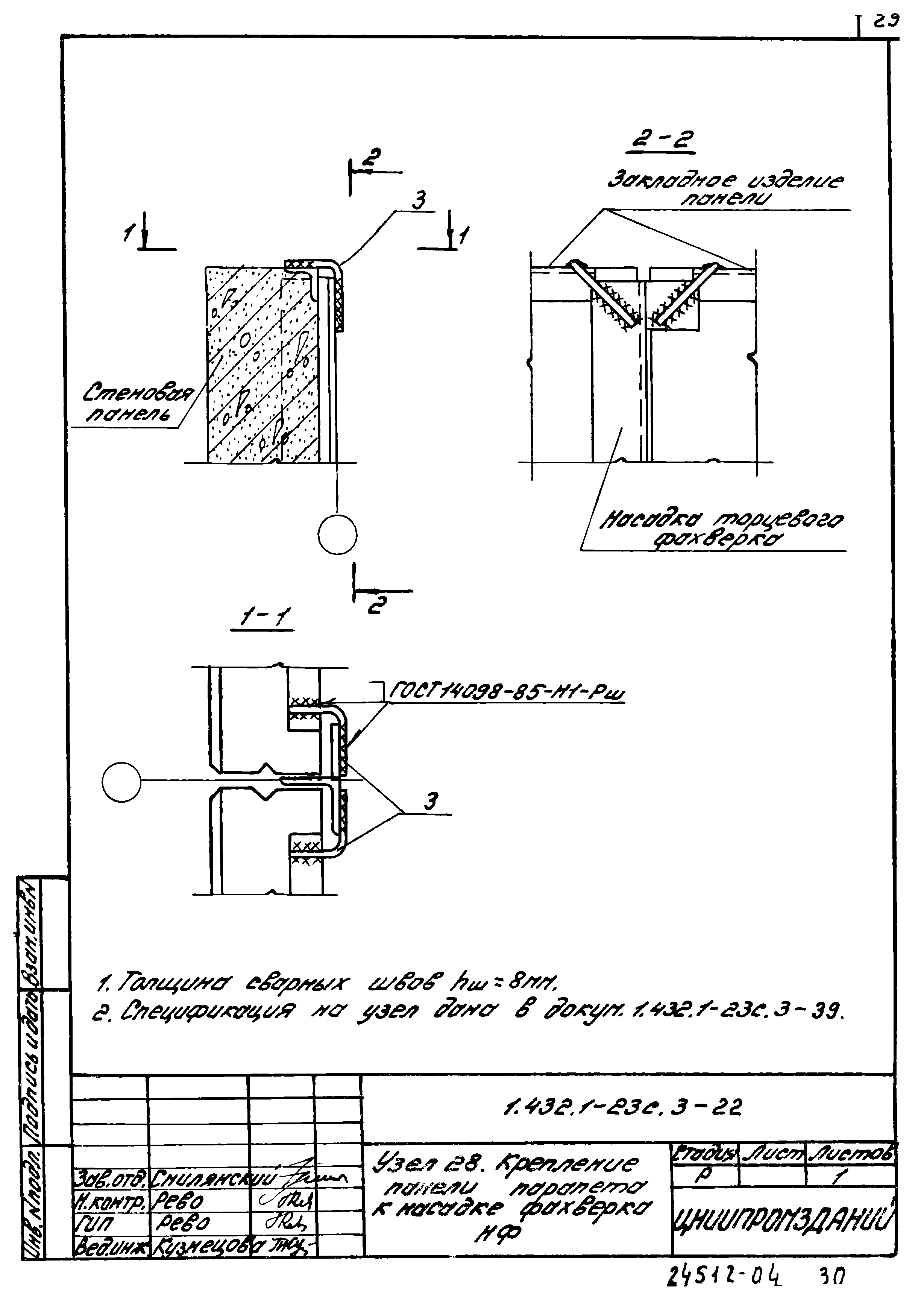

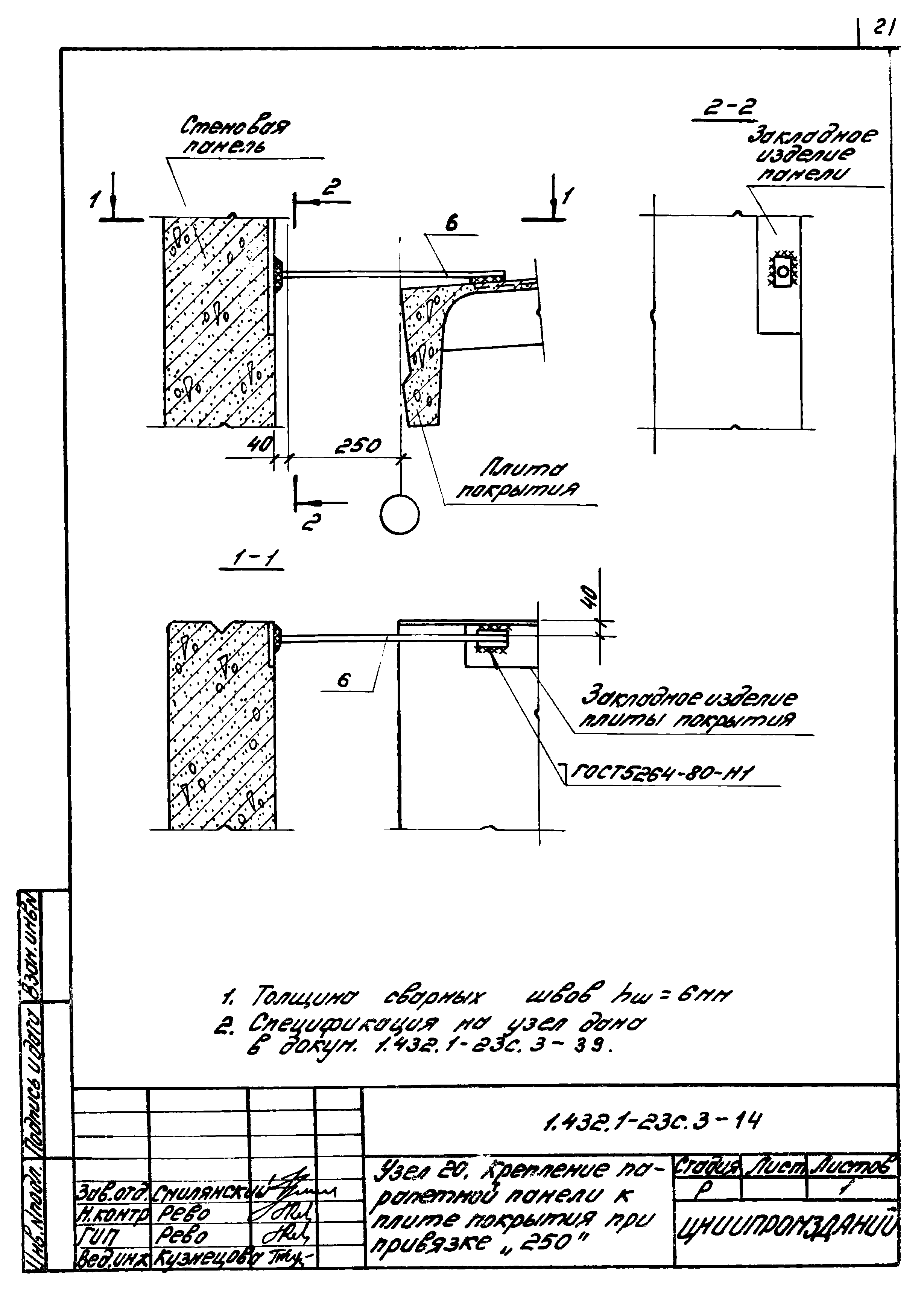

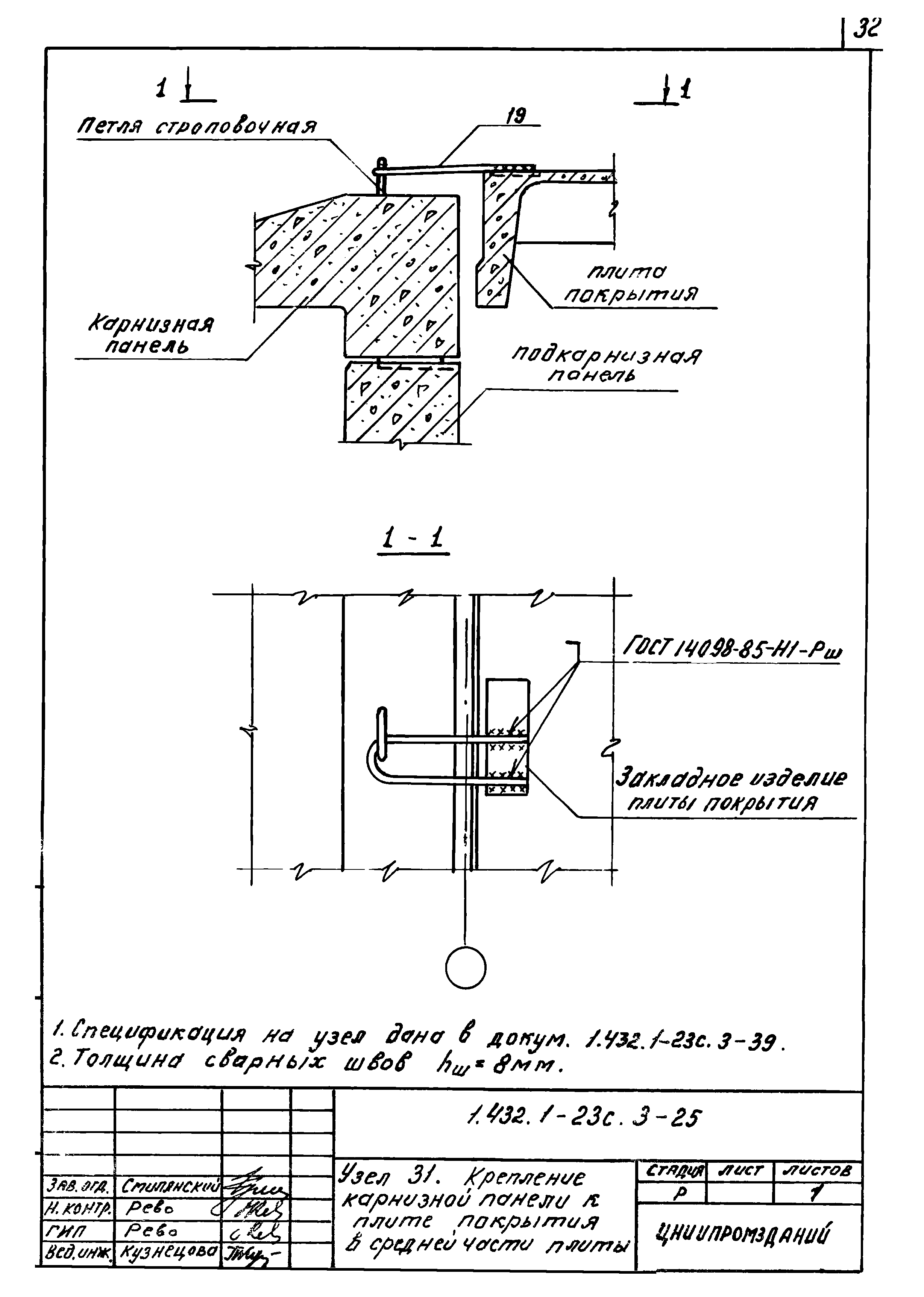

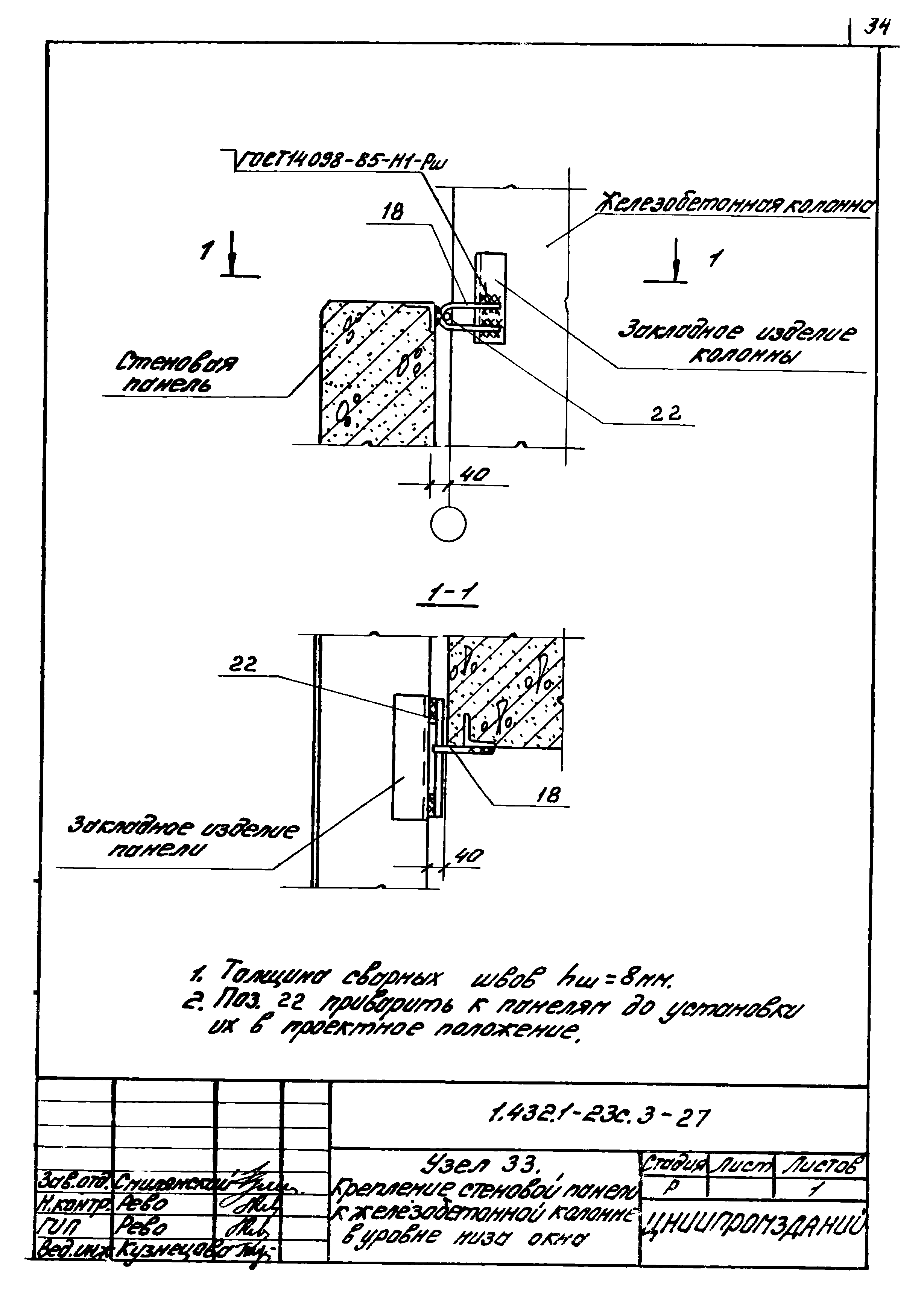

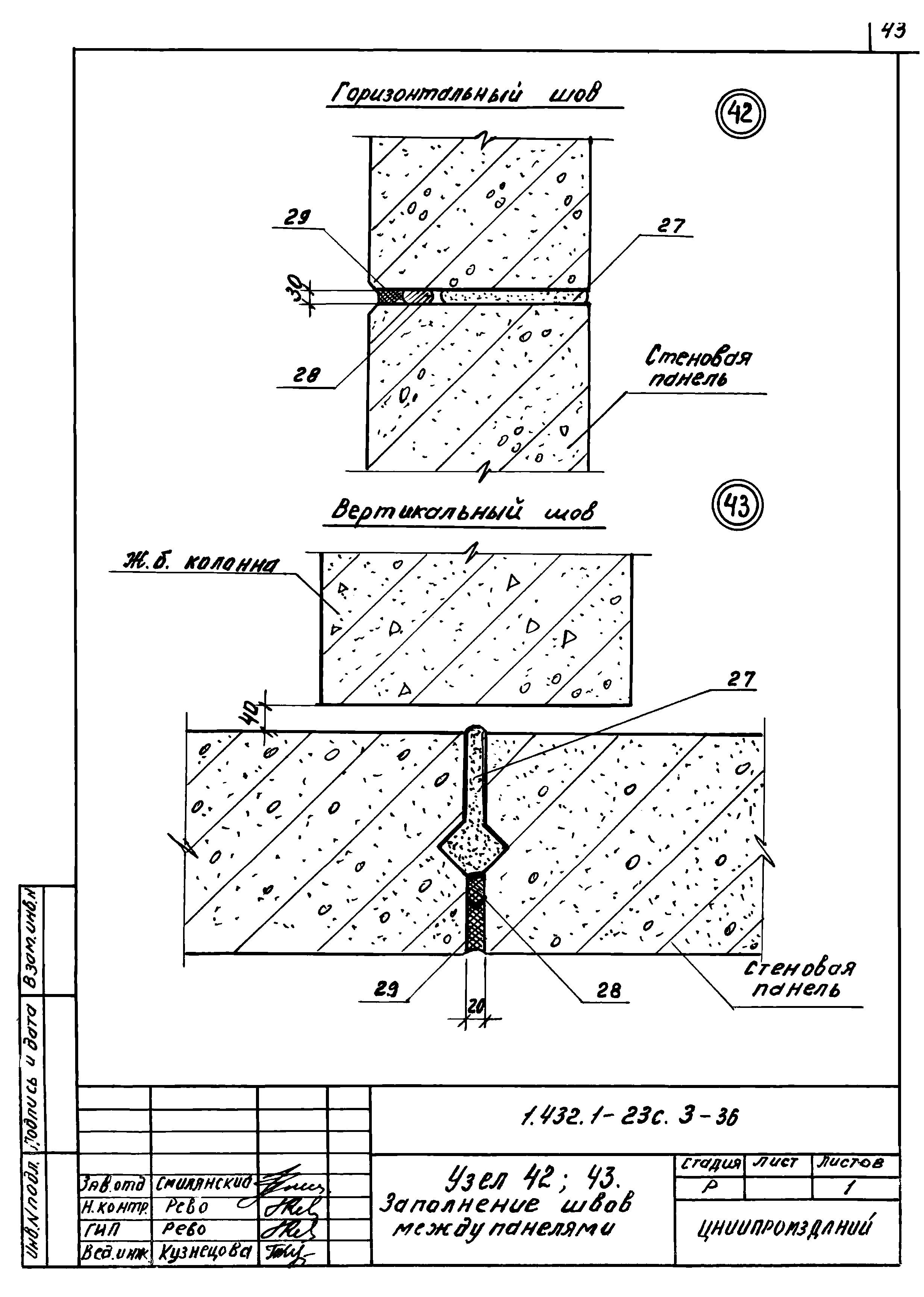

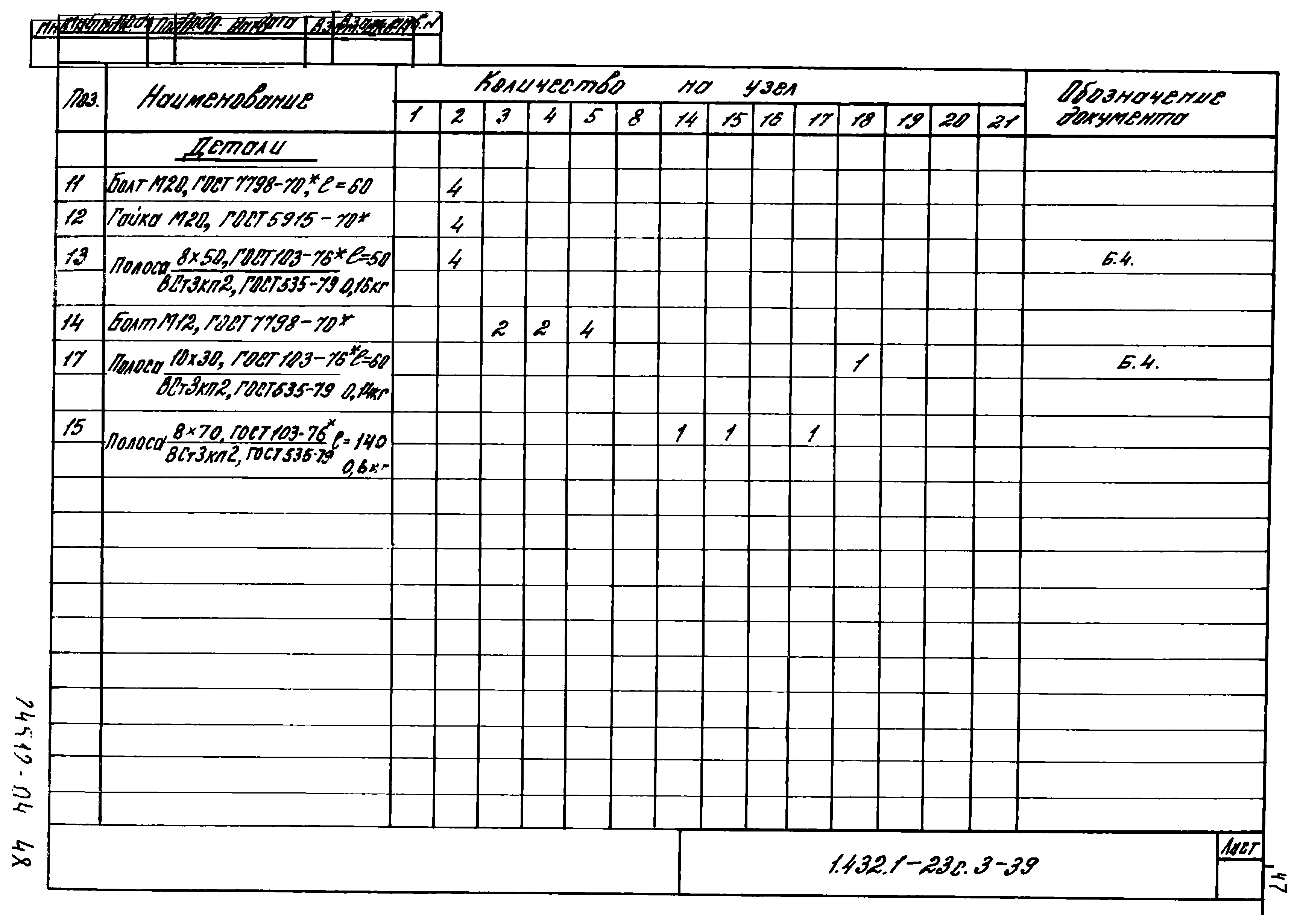

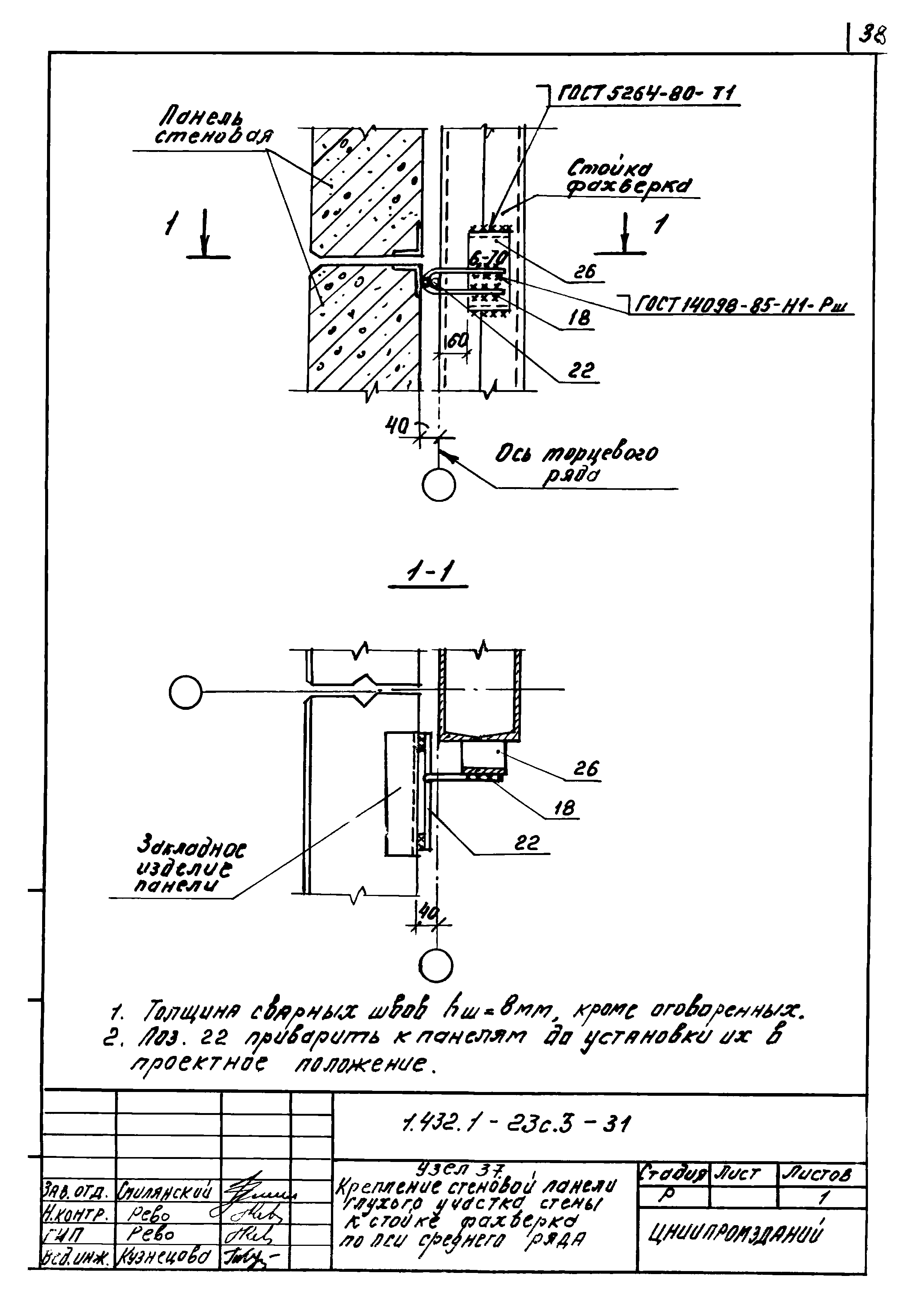

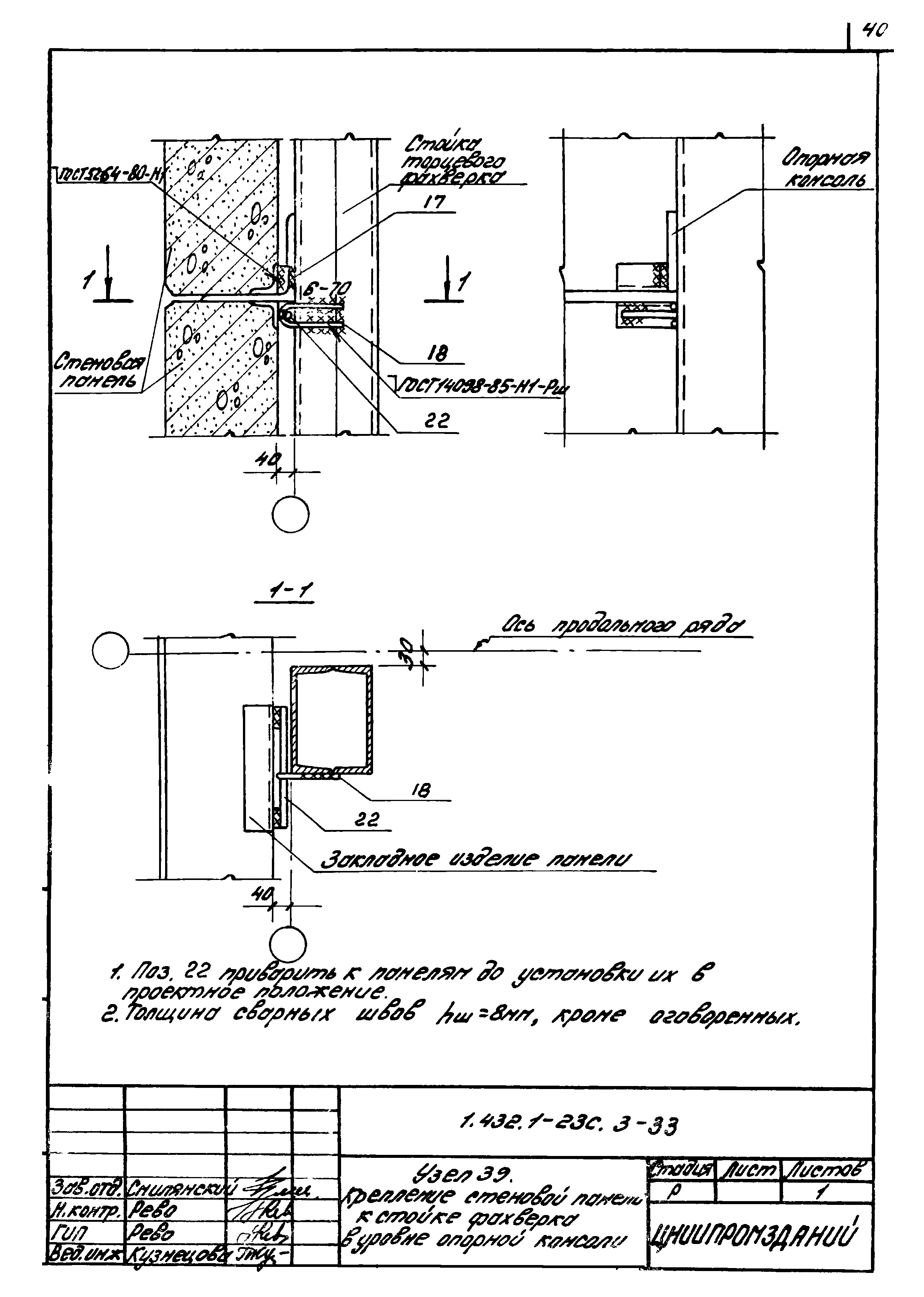

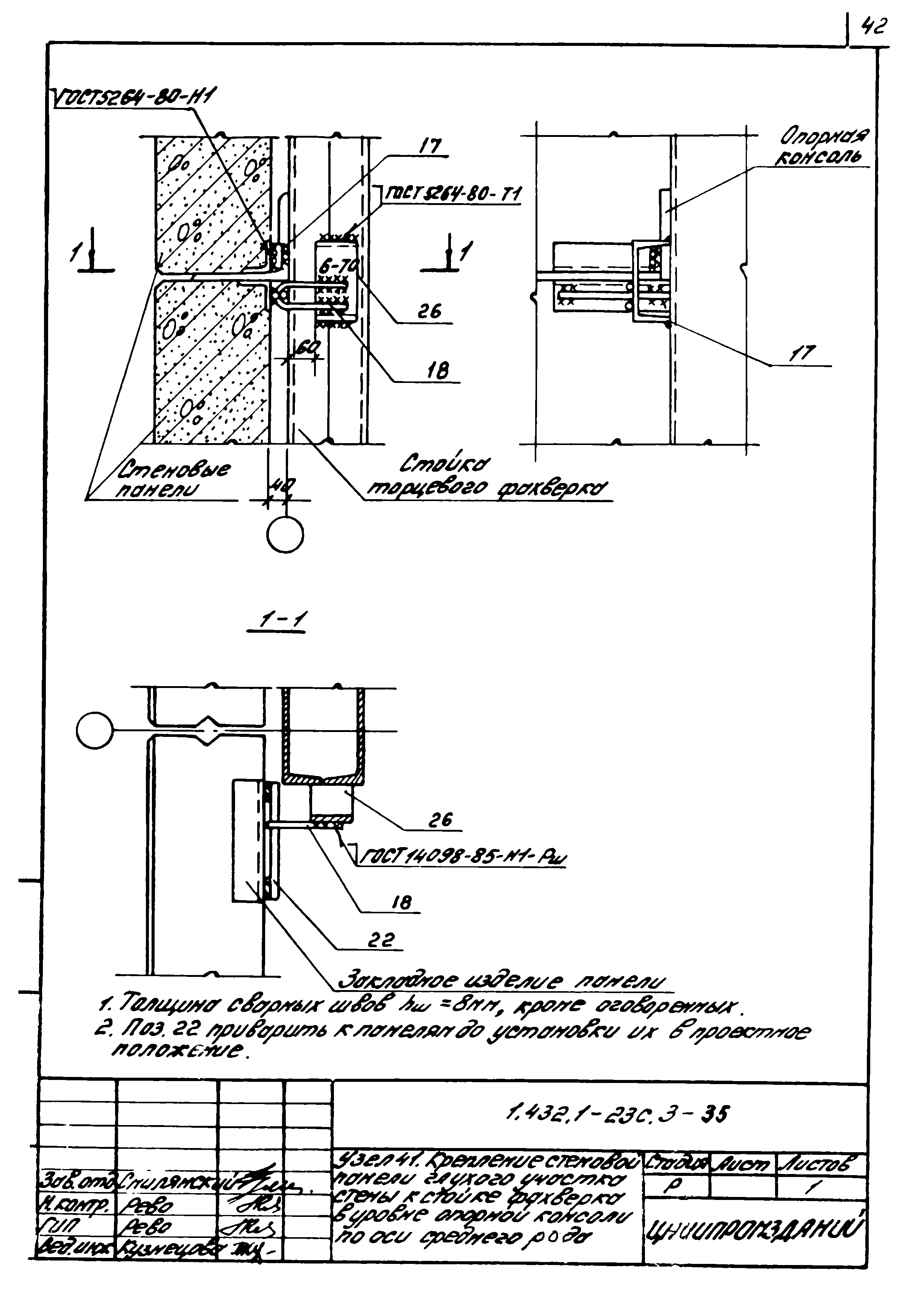

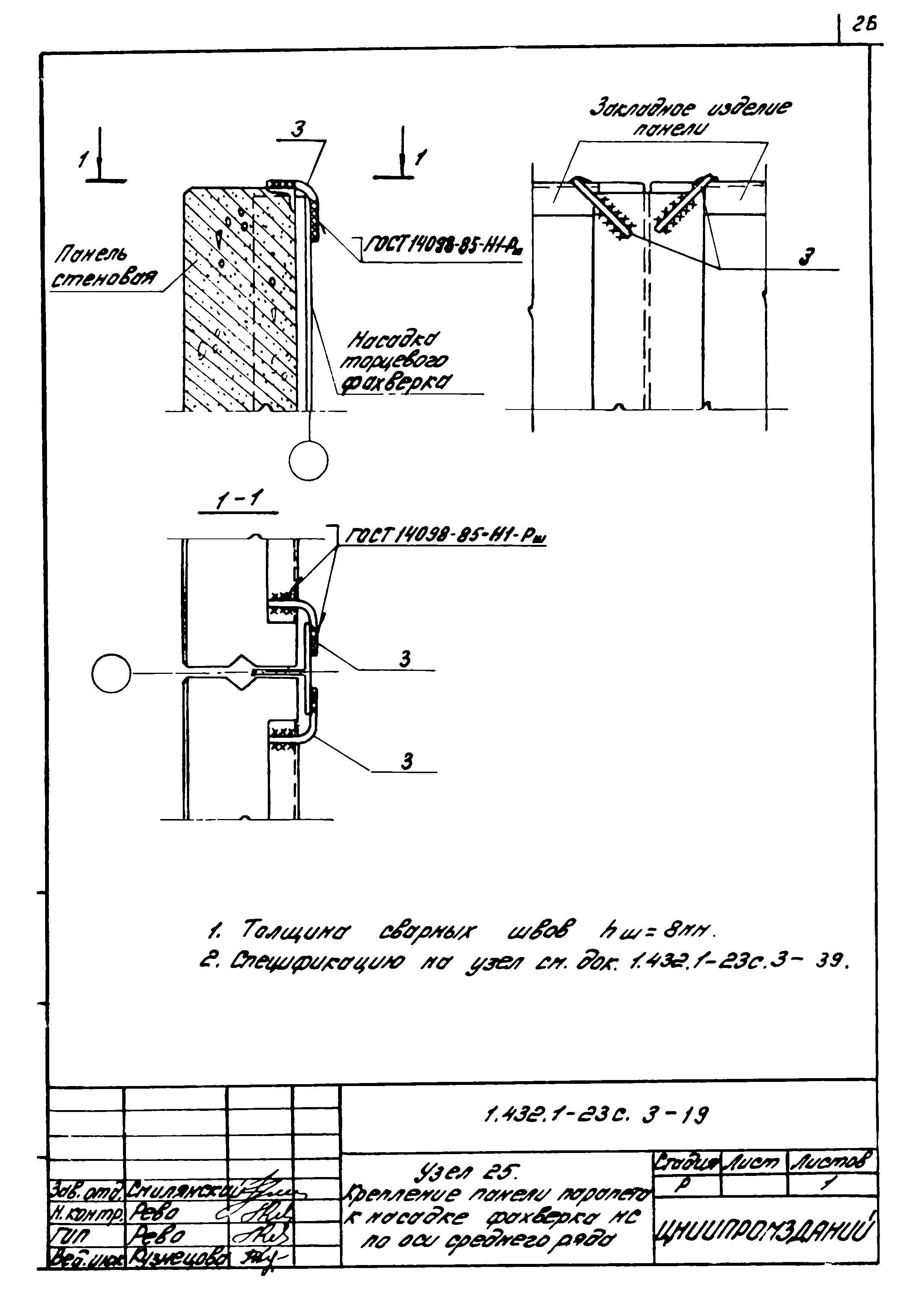

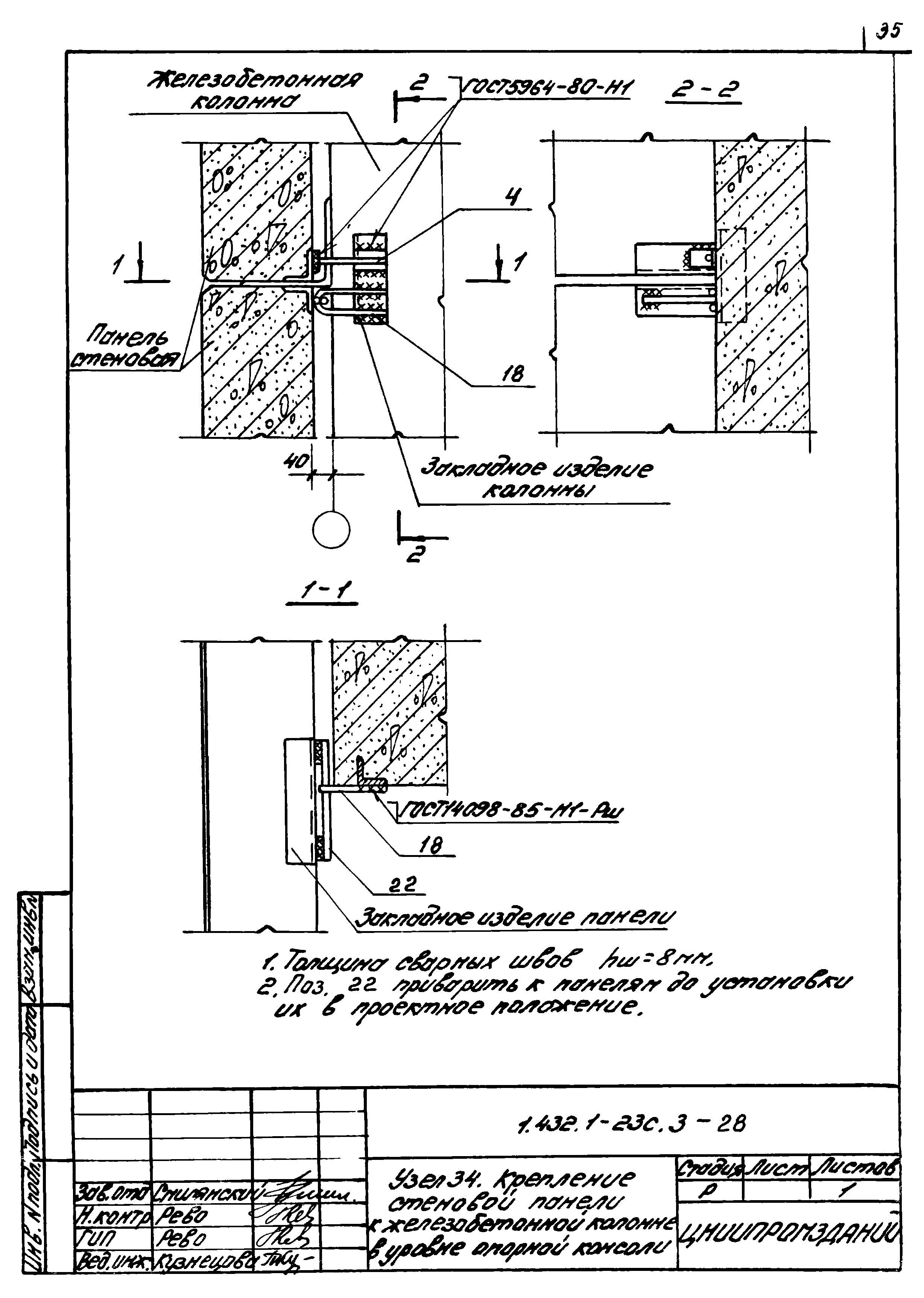

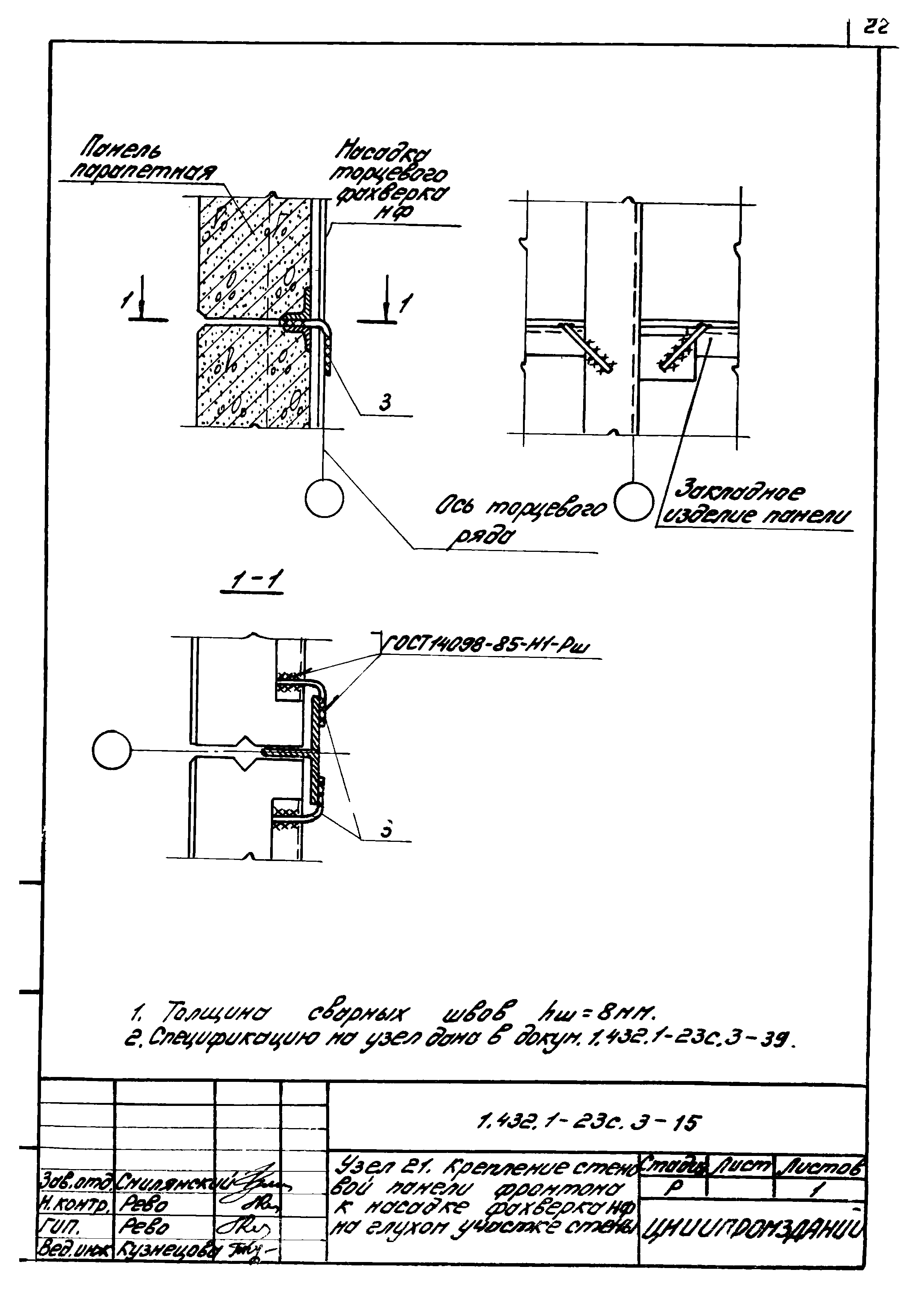

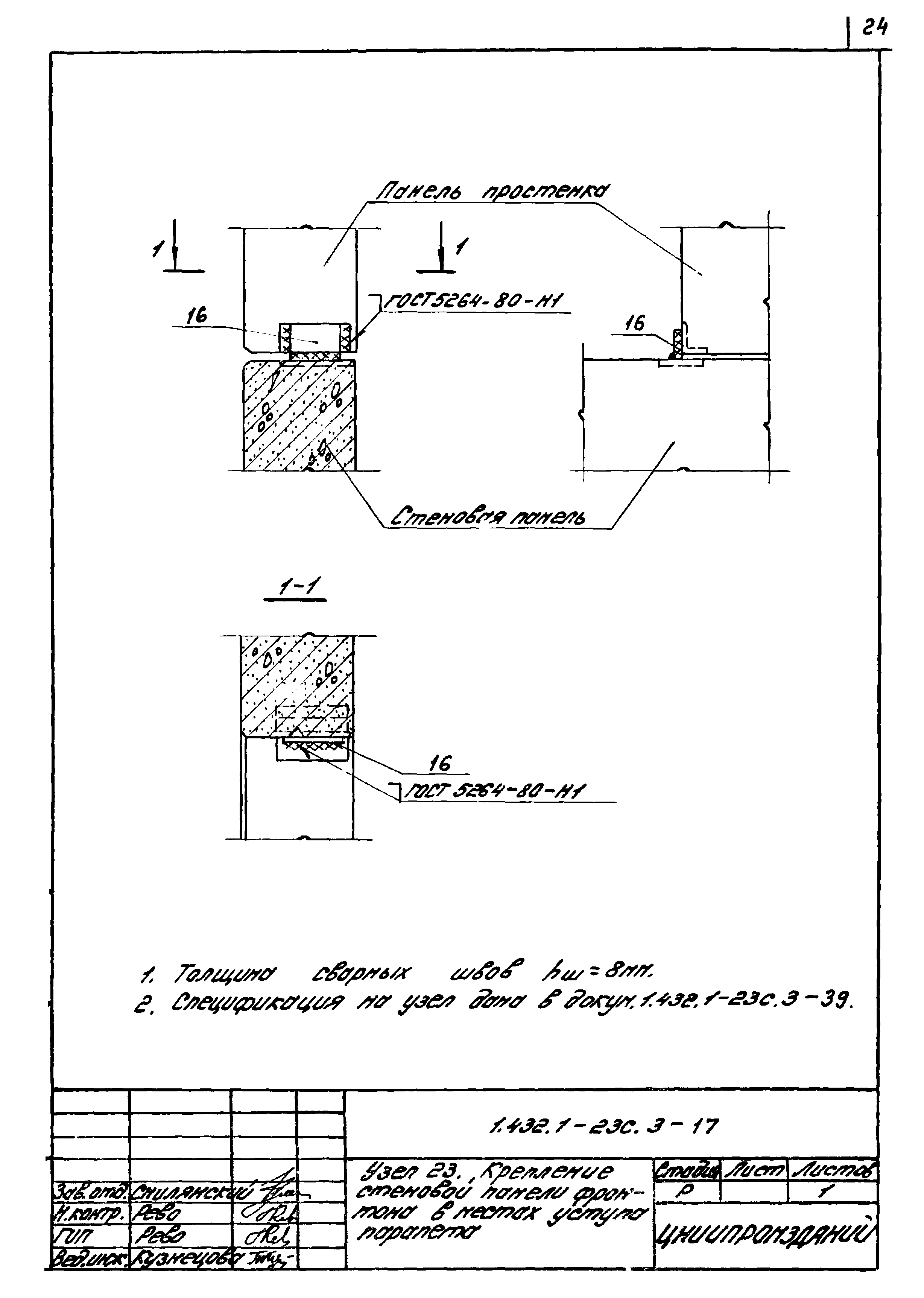

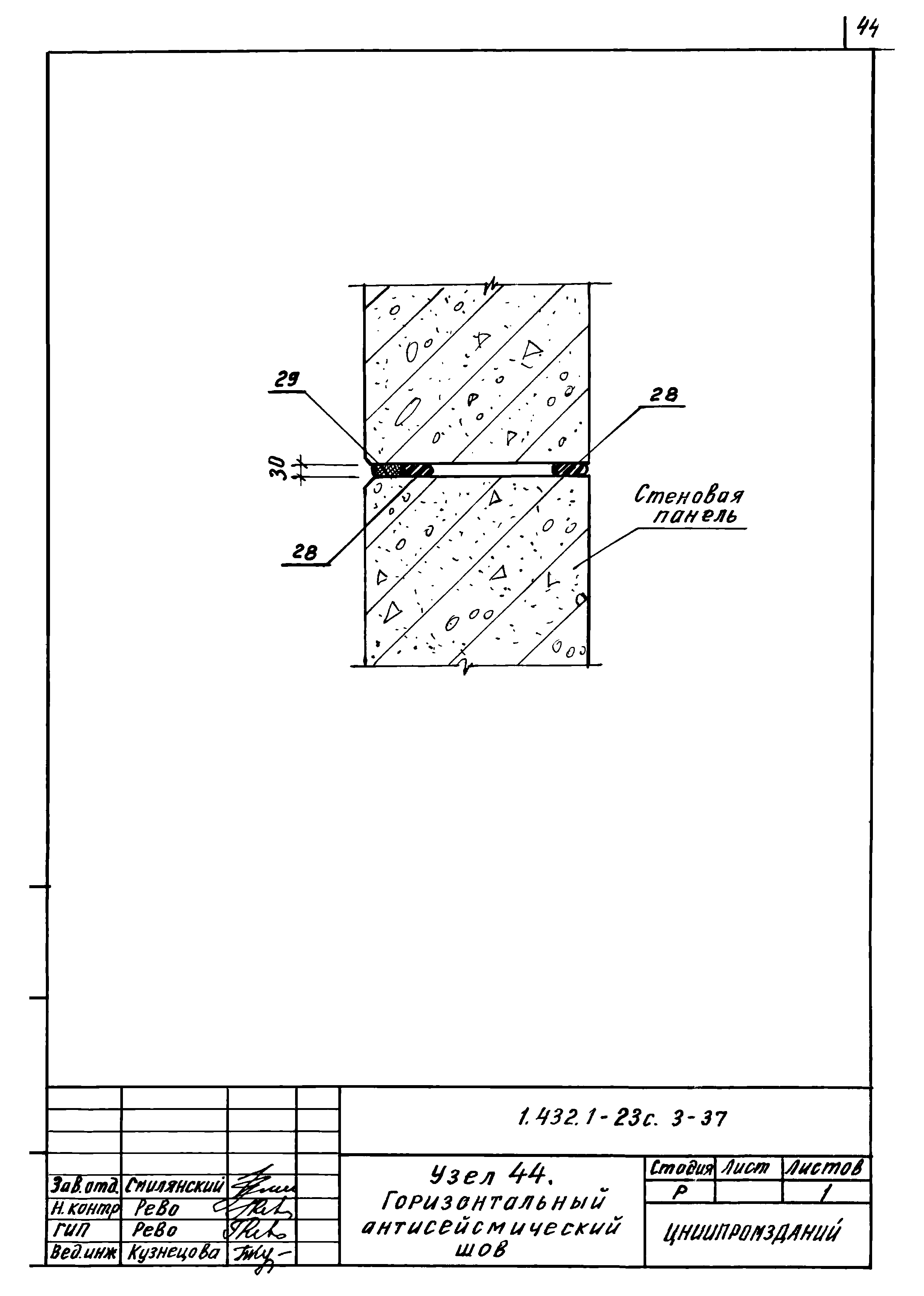

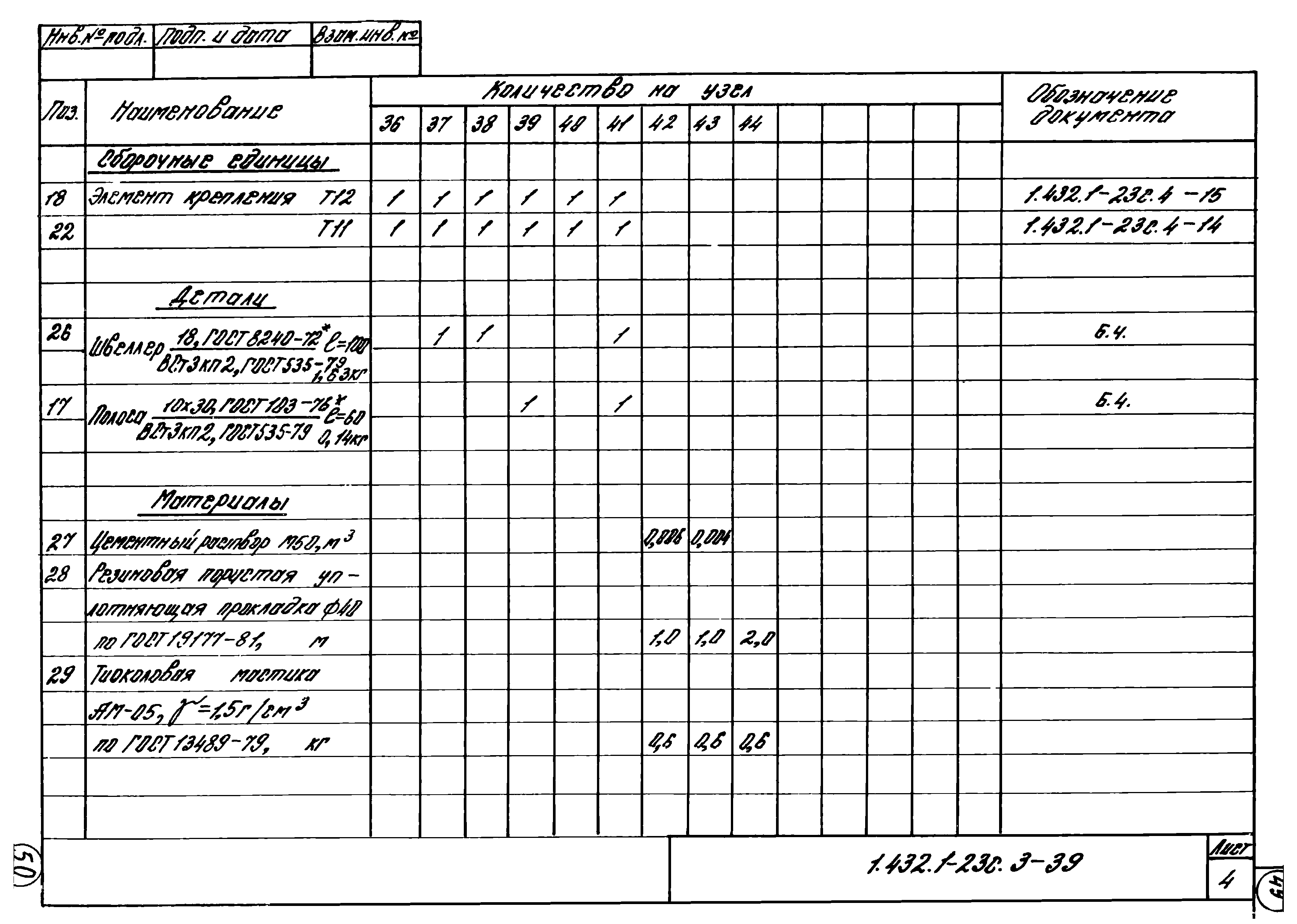

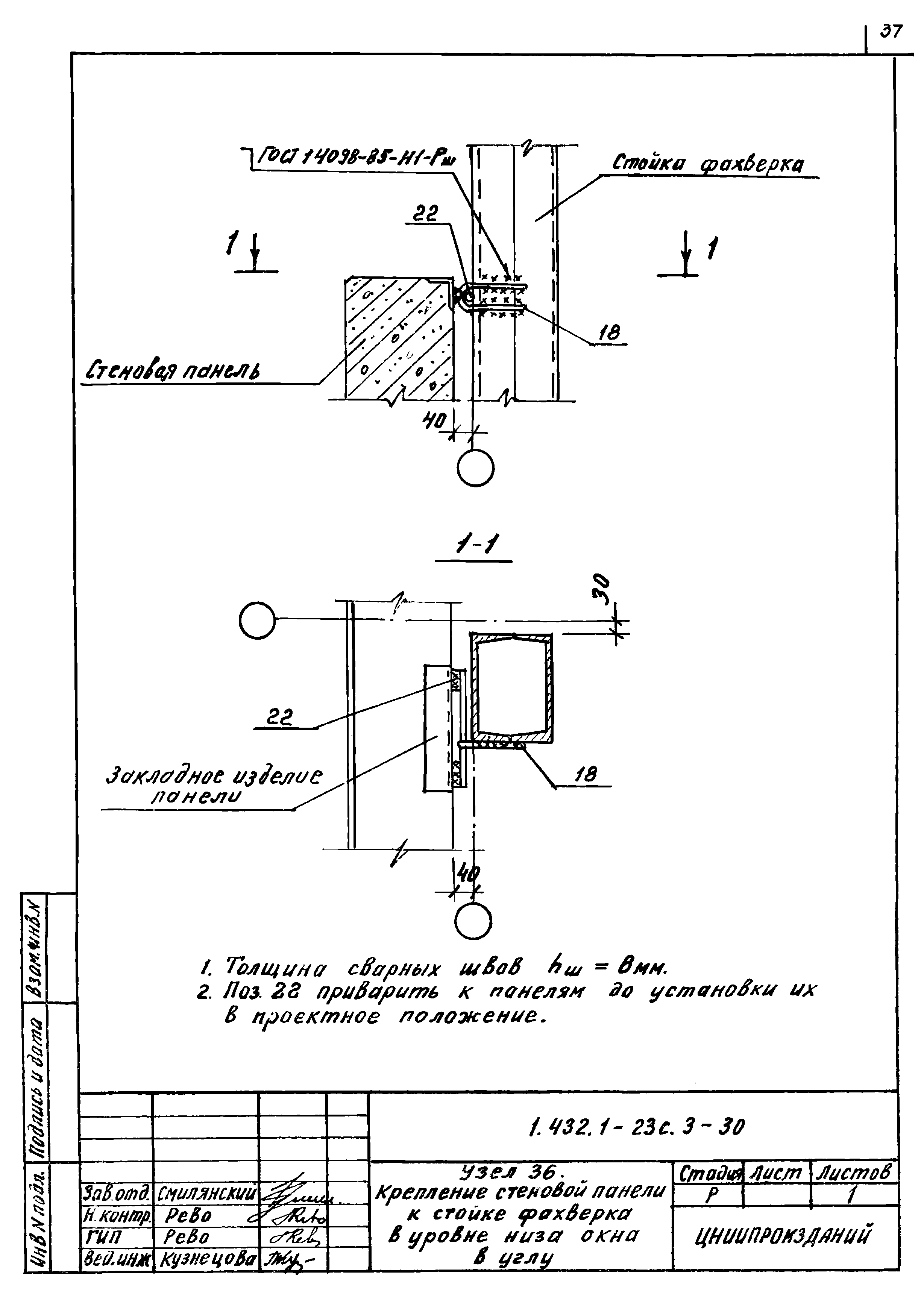

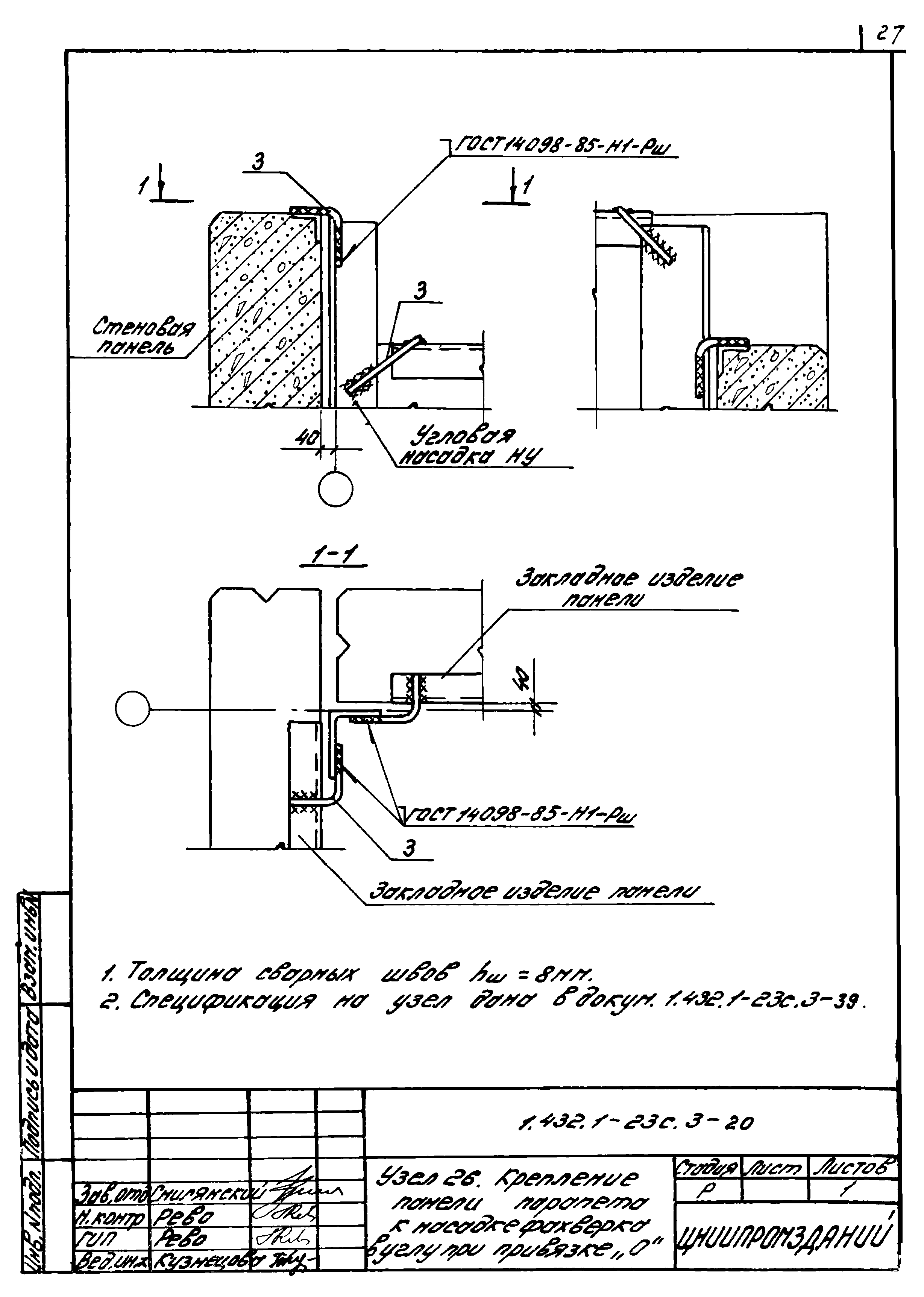

Оглавление:	1.432.1-23с.3-ТО Техническое описание 1.432.1-23с.3-1 Узел 1. Крепление стойки фахверка к фундаменту 1.432.1-23с.3-2 Узел 2…5. Стык стоек фахверка, крепление насадки к стойке фахверка 1.432.1-23с.3-3 Узел 6,7. Крепление насадки к колонне торцевого фахверка 1.432.1-23с.3-4 Узел 8. Крепление стойки фахверка к колонне 1.432.1-23с.3-5 Узел 9,10. Крепление опорной консоли РК и ТК к железобетонной колонне 1.432.1-23с.3-6 Узел 11,12. Крепление опорной консоли ТК и РК к стойке торцевого фахверка 1.432.1-23с.3-7 Узел 13. Опирание стеновой панели на фундаментную балку 1.432.1-23с.3-8 Узел 14. Крепление стеновой панели к железобетонной колонне, балке покрытия, ферме 1.432.1-23с.3-9 Узел 15. Крепление стеновой панели к железобетонной ферме и балке покрытия по продольному ряду колонн при привязке "250" 1.432.1-23с.3-10 Узел 16. Крепление стеновой панели к железобетонной колонне в уровне верха окна 1.432.1-23с.3-11 Узел 17. Крепление стеновой панели глухого участка стены к стойке фахверка 1.432.1-23с.3-12 Узел 18. Крепление стеновой панели к стойке фахверка в уровне верха окна 1.432.1-23с.3-13 Узел 19. Крепление парапетной панели к плите покрытия при привязке "0" 1.432.1-23с.3-14 Узел 20. Крепление парапетной панели к плите покрытия при привязке "250" 1.432.1-23с.3-15 Узел 21. Крепление стеновой панели фронтона к насадке фахверка НФ на глухом участке стены 1.432.1-23с.3-16 Узел 22. Крепление стеновой панели фронтона к насадке фахверка НС на глухом участке стены 1.432.1-23с.3-17 Узел 23. Крепление стеновой панели фронтона в местах уступа парапета 1.432.1-23с.3-18 Узел 24. Крепление панели к насадке колонны торцевого фахверка 1.432.1-23с.3-19 Узел 25. Крепление панели парапета к насадке фахверка НС по оси среднего ряда 1.432.1-23с.3-20 Узел 26. Крепление панели парапета к насадке фахверка к насадке фахверка в углу при привязке "0" 1.432.1-23с.3-21 Узел 27. Крепление панели парапета к насадке фахверка к насадке фахверка в углу при привязке "250" 1.432.1-23с.3-22 Узел 28. Крепление панели парапета к насадке фахверка к насадке фахверка НФ 1.432.1-23с.3-23 Узел 29. Крепление панели парапета к насадке фахверка к насадке фахверка НУ 1.432.1-23с.3-24 Узел 30. Крепление карнизной панели к плите покрытия у рядовой оси 1.432.1-23с.3-25 Узел 31. Крепление карнизной панели к плите покрытия в средней части плиты 1.432.1-23с.3-26 Узел 32. Крепление карнизной панели к насадке фахверка в углу здания 1.432.1-23с.3-27 Узел 33. Крепление стеновой панели к железобетонной колонне в уровне низа окна 1.432.1-23с.3-28 Узел 34. Крепление стеновой панели к железобетонной колонне в уровне опорной консоли 1.432.1-23с.3-29 Узел 35. Крепление стеновой панели глухого участка стены к железобетонной колонне 1.432.1-23с.3-30 Узел 36. Крепление стеновой панели к стойке фахверка в уровне низа окна в углу 1.432.1-23с.3-31 Узел 37. Крепление стеновой панели глухого участка стены к стойке фахверка по оси среднего ряда 1.432.1-23с.3-32 Узел 38. Крепление стеновой панели к стойке фахверка в уровне низа окна по оси среднего ряда 1.432.1-23с.3-33 Узел 39. Крепление стеновой панели к стойке фахверка в уровне опорной консоли 1.432.1-23с.3-34 Узел 40. Крепление стеновой панели глухого участка стены к стойке фахверка в углу здания 1.432.1-23с.3-35 Узел 41. Крепление стеновой панели глухого участка стены к стойке фахверка в уровне опорной консоли по оси среднего ряда 1.432.1-23с.3-36 Узел 42,43. Заполнение швов между панелями 1.432.1-23с.3-37 Узел 44. Горизонтальный антисейсмический шов 1.432.1-23с.3-38 Узел 44,46. Вертикальный антисейсмический шов 1.432.1-23с.3-39 Монтажные узлы. Спецификация
Разработан:	ЦНИИпромзданий
Утверждён:	31.07.1990 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5/6-687)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 24379.1-80 «Болты фундаментные. Конструкция и размеры» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 13489-79 «Герметики марок У-30М и УТ-31. Технические условия» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры»
